KIIRJUHEND
Tõlkimine originaal juhendamine (R32)
See kasutusjuhend on lihtsustatud versioon originaal-kasutusjuhendist.
Originaal-kasutusjuhendi leiate aadressilt www.lg.com.
KONDITSIONEER
www.lg.com
Enne toote paigaldamist lugege see juhend täielikult läbi.
Paigaldustööd tuleb teostada, järgides riiklikke elektrieeskirju ja seadet tohib
paigaldada vaid volitatud personal.
Pärast läbilugemist hoidke antud paigaldusjuhend tulevikus kasutamiseks alles.
Autoriõigus © 2016 - 2017 LG Electronics Inc. Kõik õigused kaitstud.
EESTI KEEL
MUDELI TÄHISTUS
UU24W U 4 2
Seerianumber
Sise-/välisseade
Toote tüübi andmed
W : väline inverter
WR : väline inverter(R32)
WH : kõrge COP, väline inverter
WE : Econo väline inverter
Nominaalvõimsus
EX) 9 000 Btu/h klass ➝ '09'
24 000 Btu/h klass ➝ '24'
Tüüp
Mudeli tüüp
U : universaalne mudel
U : välisseadmed
T : kassett
V : põrand-lagi
B : õhutustoru
Q : konsool
P : põrandal seisev
Raami nimi
FM
40 U3 2AH
Mudeli tüüp
H : soojuspump
Välisseadme raami nimi
Seerianumber
Külmutusaine tüüp
A : R410A
Nominaalvõimsus
Ex) 48 000 Btu/h klass → '48'
Mudeli tüüp
FM : jaotuskarbi tüüpi inverteri
multisüsteem
MU4
M27
Külmutusaine tüüp
M : R410A
R : R32
Nominaalvõimsus
Ex) 18 000 Btu/h klass → '18'
Seerianumber
Välisseadme raami nimi
Tähendab, et tegu on multisüsteemi
välisseadmega, mis kasutab R410A/R32
Ex) MU3 : ühendada saab
max 3 siseseadet
MU4 : ühendada saab
max 4 siseseadet
U4 2
2
MUDELI TÄHISTUS
Tooteinfo
- Product Name : Air conditioner
- Model Name :
Tekitatav õhumüra
Toote poolt tekitatav A-filtriga korrigeeritud
helirõhutase jääb alla 70 dB.
** Müratase võib olla erinev, sõltuvalt
paigalduskohast.
Toodud väärtused tähistavad emissioonitaset,
mitte tingimata ohutut töötaset.
Kuna emissiooni- ja kokkupuutetase on
omavahel korrelatsioonis, ei saa neid pidada
usaldusväärseks aluseks täiendavate
ettevaatusabinõude vajalikkuse määramisel.
Tegelikku kokkupuutetaset mõjutavad tegurid
on muuhulgas tööruumi omadused ja muud
müraallikad, s.t seadmete ja muude
tööprotsesside hulk ning perioodi pikkus, mille
jooksul kasutaja müraga kokku puutub.
Samuti võib lubatud kokkupuutetase riigiti
erinev olla.
Kuid toodud info võimaldab kasutajal ohtusid
paremini hinnata.
- Lisainfo: seerianumber on seotud toote
ribakoodiga.
EESTI KEEL
- Max lubatud rõhk kõrgsurve poolel : 4,2
MPa / madalsurve poolel : 2,4 MPa
- Külmutusaine: R32
OLULISED OHUTUSJUHISED
OLULISED OHUTUSJUHISED
3
Enne seadme kasutamist tutvuge hoolikalt käesoleva kasutusjuhendiga.
See sümbol tähistab, et kasutusjuhendit
tuleb hoolikalt lugeda.
See seade on täidetud süttiva külmutusagensiga (R32).
See sümbol tähistab, et teenindaja peaks
käitlema seadet vastavalt paigaldusjuhendile.
LUGEGE KÕIK JUHISED ENNE SEADME KASUTAMIST LÄBI
Järgige alati järgnevaid ettevaatusabinõusid, et vältida ohtlikke olukordi ja tagada
seadme maksimaalne jõudlus.
HOIATUS
!
Juhiste eiramine võib põhjustada raskeid kehavigastusi või surma.
ETTEVAATUST
!
Juhiste eiramine võib põhjustada raskeid kehavigastusi või surma.
HOIATUS
!
• Seadme paigaldamine või parandamine kvalifitseerimata isikute poolt võib teile ja
teistele ohtlikuks osutuda.
• Paigaldamisel tuleb järgida riiklikke elektrieeskirju ja seadet tohib paigaldada
vaid volitatud tehnik.
• Kasutusjuhendis esitatud info on mõeldud kasutamiseks kvalifitseeritud
tehnikule, kes oskab tagada ohutust ning on varustatud õigete tööriistade ja testimisvahenditega.
• Kasutusjuhendis esitatud juhiste eiramine võib põhjustada seadme rikkeid,
varakahju, kehavigastusi ja/või surma.
• Peetakse kinni rahvuslikest gaasimäärustest.
• Käesoleva seadmega on kaasas riiklikele seadustele vastav elektritoide.
Paigaldamine
• Ärge kasutage defektset ega liiga väikese nimiväärtusega kaitselülitit. Kasutage
õige nimiväärtusega lülitit ja kaitsekorki. On tule- või elektrilöögioht.
• Elektritööde tegemiseks võtke ühendust edasimüüja, müüja, kvalifitseeritud elektriku või volitatud teeninduskeskusega. Ärge võtke toodet ise lahti ega üritage
EESTI KEEL
seda parandada. On tule- või elektrilöögioht.
• Maandage toode alati nii, nagu lülitusskeemil näidatud. Ärge ühendage maandusjuhet gaasi- ega veetorude, piksevarraste ega telefonijuhtmete külge. On
tule- või elektrilöögioht.
OLULISED OHUTUSJUHISED
4
• Paigaldage juhtploki paneel ja kate ohutult. Tolmu, vee jms tõttu on tule- või elektrilöögi oht.
• Kasutage õige nimiväärtusega lülitit ja kaitsekorki. On tule- või elektrilöögioht.
• Ärge muutke ega pikendage toitejuhet. Toitejuhe tuleb välja vahetada, kui sellel
on kriimustused, ümbris maha tulnud või muud kahjustused. On tule- või elektrilöögioht.
• Paigaldamise, eemaldamise või uuesti paigaldamise korral võtke alati ühendust
edasimüüja või volitatud hoolduskeskusega. On tule-, elektrilöögi, plahvatus- või
vigastusoht.
• Ärge paigaldage toodet defektsele paigaldusalusele. Kontrollige, et paigalduskoht aja jooksul kehvemaks ei muutuks. Sellisel juhul võib toode maha
kukkuda.
• Ärge kunagi paigaldage väliseadet liikuvale alusele või kohta, kust see võib
maha kukkuda. Kukkuv väliseade võib esemeid kahjustada, inimesi vigastada või
isegi tappa.
• Väliseadme pingekõrgenduskondensaator varustab elektriseadmeid
kõrgepingega. Enne parandustöid laadige kondensaator kindlasti tühjaks. Laetud
kondensaator võib anda elektrilöögi.
• Seadme paigaldamisel kasutage seadmega kaasas olevat paigalduskomplekti.
Muidu võib seade kukkuda ja põhjustada tõsiseid vigastusi.
• Juhtmeühendused nii sees kui ka väljas tuleb kindlalt kinnitada ning kaablid tuleb
korralikult suunata, et mitte miski juhtmeid ühendusterminalidest välja ei kisuks.
Mittekorrektsed või lahtised ühendused võivad põhjustada kuumust või tulekahju.
• Pakkematerjalid visake ära selleks ette nähtud kohtadesse ja viisil. Kruvid, naelad, akud, katkised osad jne visake ära pärast paigaldamist või hooldust, seejärel
eemaldage ja visake ära ka kile- ja plastpakendid. Lapsed võivad hakata nendega mängima ja saada vigastusi.
• Kontrollige kindlasti kasutatavat külmutusainet. Palun lugege toote silti. Vale külmutusaine kasutamine võib takistada seadme normaalset tööd.
• Ärge kasutage kaitse- ega toitelülitit olukorras, kus esipaneel, kapi uks, ülemine
kate, juhtelemendi kaas on kas avatud või eemaldatud. Vastasel juhul võib
tekkida tulekahju-, elektrilöögi-, plahvatus- või surmaoht.
• Lekete kontrollimisel ja õhu puhastamisel kasutage vaakumpumpa või inertgaasi
EESTI KEEL
(lämmastik). Ärge tihendage õhku ega kasutage kergestisüttivaid gaase. Vastasel juhul võib tekkida tulekahju- või plahvatusoht.
• Seadet tuleb hoida ruumis, kus puuduvad pidevalt toimivad süüteallikad (näiteks
lahtine leek, töötavad gaasiseadmed ja töötav elektriradiaator).
OLULISED OHUTUSJUHISED
5
• Ärge kasutage sulamisprotsessi kiirendavaid vahendeid ega puhastusvahendeid,
v.a tootja poolt soovitatud.
• Ärge augustage ega põletage külmaaine tsüklisüsteemi.
• Külmutusagensid võivad olla lõhnatud!
• Hoidke kõik vajalikud ventilatsioonialad taksitustevabad.
• Seadet tuleb hoida hästi ventileeritaval alal, kus ruumi suurus vastab toimingu
jaoks vajaliku suurusega alale.
• Kahjustuste vältimiseks peavad külmutusagensi torud olema kaitstud või kaetud.
• Külmaaine paindühendused (nagu sise- ja välisosa vahelised ühendusteed),
mida saab tavatoimingute korral ümberpaigutada, peavad olema mehaaniliste
kahjustuste eest kaitstud.
• Enne klappide avamist, et külmutusagens saaks külmutussüsteemi osade vahel
voolata, tuleb luuga kummitud, keevitatud või mehaaniline ühendus.
• Mehaanilised ühendused peavad olema hoolduse eesmärgil juurdepääsetavad.
Kasutamine
• Kui toode satub vee alla (üleujutuse või vette kukkumise tõttu), võtke enne selle
uuesti kasutamist ühendust volitatud hoolduskeskusega, et toode ära parandada.
On tule- või elektrilöögioht.
• Kasutage ainult neid varuosasid, mis on kirjas staatilise kompensaatori varuosade nimekirjas. Ärge kunagi püüdke seadet muuta. Sobimatute varuosade kasutamine võib põhjustada elektrilööki, tekitada liiga suurt kuumust või tulekahju.
• Ärge puudutage, parandage ega seadistage konditsioneeri märgade kätega. Pistiku väljatõmbamisel võtke sellest käega kinni. On elektrilöögi- või tuleoht.
• Ärge asetage radiaatorit ega muid küttekehasid toitejuhtme lähedale. On tule- või
elektrilöögioht.
• Ärge laske veel elektriliste osadega kokku puutuda. Paigaldage seade veeallikatest kaugemale. On tulekahju, toote vigastamise või elektrilöögi oht.
• Ärge kunagi toote lähedal ladustage, kasutage ega laske sinna sattuda tuleohtlikku gaasi või lõhkeaineid. On tuleoht.
• Ärge kasutage toodet kaua aega tihedalt suletud ruumis. Õhutage regulaarselt.
Tekkida võib hapnikuvaegus, mis võib teie tervist kahjustada.
EESTI KEEL
• Seadme töötamise ajal ärge avage selle esikülje kaitsevõret. (Ärge puudutage
elektrostaatilist filtrit, kui seade on sellega varustatud.) Valitseb füüsilise vigastuse, elektrilöögi või toote kahjustamise oht.
• Kui tootest tuleb imelikku heli, lõhna või suitsu, lülitage kaitselüliti kohe välja või
ühendage lahti toitejuhe. On elektrilöögi- või tuleoht.
OLULISED OHUTUSJUHISED
6
• Ventileerige aeg-ajalt ruumi, milles toode asub, kui kasutate seda koos ahju, kütteelemendiga vms. Tekkida võib hapnikuvaegus, mis võib teie tervist kahjustada.
• Kui toodet pikka aega ei kasutata, ühendage toitejuhtme pistik seinakontaktist
lahti või lülitage välja kaitselüliti. On toote kahjustamise või rikke või soovimatute
toimingute oht.
• Hoolitsege selle eest, et mitte keegi, eriti lapsed, ei astuks ega kukuks väliseadmele. See võib lõppeda vigastuse ja toote kahjustamisega.
• Hoolitsege selle eest, et toitejuhet poleks töötamise ajal võimalik välja tõmmata
ega kahjustada. On tule- või elektrilöögioht.
• Ärge toitejuhtmele MITTE MIDAGI asetage. On tule- või elektrilöögioht.
• Tuleohtliku gaasi lekkimise korral keerake gaas enne toote sisselülitamist kinni ja
avage õhutamiseks aken. Ärge kasutage telefoni ega lülitage lüliteid sisse või
välja. On plahvatus- või tuleoht.
• Tuulutage ruume piisavalt, kui kasutate konditsioneeri ja mõnda kütteseadet
samal ajal. Vastasel juhul võib tekkida tulekahju, raskete kehavigastuste või toote
rikke oht.
• Soojusvaheti küljes olevaid tolmu- või soolaosakesi tuleb vee abil perioodiliselt
(rohkem kui üks kord aastas) puhastada.
• Seadme lahtivõtmine, külmutusagensiõli töötlemine ja osade utiliseerimine tuleks
teostada vastavalt kohalikele ja riiklikele standarditele.
ETTEVAATUST
!
Paigaldamine
• Toodet peavad tõstma ja transportima vähemalt kaks inimest. Vältige enda vigastamist.
• Ärge paigaldage konditsioneeri kohta, kus see võib otse kokku puutuda meretuule või soolase vee pritsmetega. See võib põhjustada toote korrosiooni.
• Paigaldage äravooluvoolik, et kondensatsioonivesi korralikult ära voolaks. Halva
ühenduse tõttu võib vesi lekkida.
• Hoidke seadet paigaldamisel ühtlasel tasemel. Vibratsiooni või müra vältimiseks.
• Ärge paigaldage toodet kohta, kus väliseadmest kostuv müra või eralduv kuum
õhk võivad naabreid vigastada või häirida. See võib tekitada probleeme teie ja
naabrite vahel ning põhjustada vaidluseid.
EESTI KEEL
• Pärast toote paigaldamist või parandamist kontrollige alati, et gaas (külmutusaine) ei lekiks. Madal külmutusaine tase võib toodet kahjustada.
• Kõikidel isikutel, kes külmasüsteemiga töötavad või seda lahti võtavad, peab
olema tööstusharu akrediteeritud hindamisasutuse poolt väljastatud kehtiv tunnistus, mis lubab nende külmutusagensi ohutut käsitlemist vastavalt tööstuse
tunnustatud hindamisspetsifikatsioonidele.
OLULISED OHUTUSJUHISED
7
• Seadme paigaldamisel, hooldamisel ja teenindamisel tuleb kanda piisavaid
isikukaitsevahendeid (IKV).
Kasutamine
• Ärge kasutage toodet muudel eesmärkidel, näiteks toidu säilitamiseks, kunsti
tegemisel jne. Tegemist on tarbijale mõeldud konditsioneeri, mitte jahutussüsteemiga. On vigastuste või vara kahjustamise oht.
• Ärge blokeerige õhu sisse- või väljavooluavasid. See võib toodet kahjustada.
• Puhastage pehme riidelapiga. Ärge kasutage tugevaid puhastusvaheneid, lahusteid ega pritsige seadmele vett vms. See tekitab tulekahju või elektrilöögi ohtu
ning seadme plastikosade kahjustamise ohtu.
• Õhufiltri eemaldamise ajal ärge puudutage toote metallosasid. Võite nii viga
saada.
• Ärge astuge tootele ega asetage midagi selle peale. (välisseadmed) Võite nii
viga saada või toodet kahjustada.
• Pärast puhastamist sisestage filter alati kindlalt. Puhastage õhufiltrit iga kahe nädala tagant või vajaduse korral tihemini. Räpane filter vähendab tõhusust.
• Ärge pange mingeid esemeid või käsi õhu sisse- või väljavooluavadesse, kui
konditsioneer töötab. Seal on teravad ja liikuvad osad, mis võivad teid vigastada.
• Toote lahtipakkimisel ja paigaldamisel olge ettevaatlik. Teravad ääred võivad teid
vigastada.
• Kui parandamise ajal lekib külmutusgaasi, ärge seda puudutage. Külmutusgaas
võib tekitada külmakahjustusi.
• Ärge kallutage seadet, kui seda eemaldate või ära võtate. Seadme sees olev
kondensvesi võib välja voolata.
• Ärge segage õhku või gaasi süsteemis kasutatud külmutusainega. Külmutussüsteemi sattunud õhk põhjustab äärmiselt suurt rõhku, mis kahjustab seadet ja võib
teid vigastada.
• Kui parandamise ajal lekib külmutusgaasi, õhutage kohe ruumi. Vastasel juhul
võib see teie tervisele ohtlik olla.
• Seadme lahti võtmine, külmutusõli ja lõpposade käsitsemine peavad olema vastavuses kohalike ja riiklike standarditega.
• Asendage kaugjuhtimispuldi patareid sama tüüpi uute patareidega. Ärge pange
kokku vanu ja uusi ning eri tüüpi patareisid. On tule- ja toote kahjustamise oht.
EESTI KEEL
• Ärge laadige patareisid ega võtke neid osadeks. Ärge visake patareisid tulle.
Need võivad põlema minna või plahvatada.
• Kui patareidest lekib teie nahale või riietele vedelikku, peske see hoolikalt puhta
veega maha. Kui patareid on lekkinud, ärge pulti kasutage. Patareides sisaldu-
OLULISED OHUTUSJUHISED
8
vad kemikaalid võivad põletada või olla muul moel tervisele ohtlikud.
• Kui te neelate patareidest lekkinud vedelikku, peske oma suud hoolikalt ja pidage
nõu arstiga. Vastasel juhul on raskete tervisetüsistuste oht.
• Ärge laske õhukonditsioneeril pikka aega töötada, kui niiskus on väga suur ja uks
või aken on lahti jäetud. Niiskus võib kondenseeruda ning mööbli märjaks teha
või seda kahjustada.
• Ärge laske oma nahal ega lastel jaheda või kuuma õhuvooga kokku puutuda.
See võib teie tervist kahjustada.
• Ärge jooge konditsioneerist voolanud vett. See pole hügieeniline ja võib põhjustada raskeid terviseprobleeme.
• Kõrgelt toote puhastamise, hooldamise või parandamise ajal kasutage kindlat
tooli või redelit. Olge hoolikas ja vältige enda vigastamist.
• Seadet tuleb hoida viisil, mis väldib mehaaniliste kahjustuste tekkimist.
• Teenindust võib teostada ainult seadmete valmistaja poolt volitatud isik. Hooldus
ja remont, mis vajab muude spetsialistide abi, tuleb teostada tuleohtliku külmutusagensi kasutamiseks pädeva isiku järelevalve all.
• Paigaldusega seotud torutöid tuleb teostada nii vähe kui võimalik.
• Kui mehaanilisi ühendusi kasutatakse uuesti siseruumides, tuleb tihendid uuendada.
• Kui põletatud liitekohti siseruumides taaskasutada, siis tuleb põletatud osa uuesti
fabritseerida.
Vastavalt standardile IEC 660335-1
• Seade ei ole mõeldud kasutamiseks lastele ja isikutele, kellel on vähenenud
füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja
teadmised selle kasutamiseks, välja arvatud juhul, kui neid juhendab kasutamisel
nende turvalisuse eest vastutav isik. Lapsi tuleks jälgida, et nad ei mängiks seadmega.
Vastavalt standardile EN 660335-1
• Seda seadet tohivad kasutada lapsed alates 8-ndast eluaastast, puudulike
füüsiliste, sensoorsete või vaimsete võimetega isikud või eelnevate kogemuste ja
teadmisteta isikud, kui neid jälgitakse ja juhendatakse või antakse juhiseid
EESTI KEEL
seadme ohutu kasutamise kohta ning kui nad mõistavad sellega seotud ohtusid.
Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldamist ei
tohi teha lapsed ilma järelevalveta.

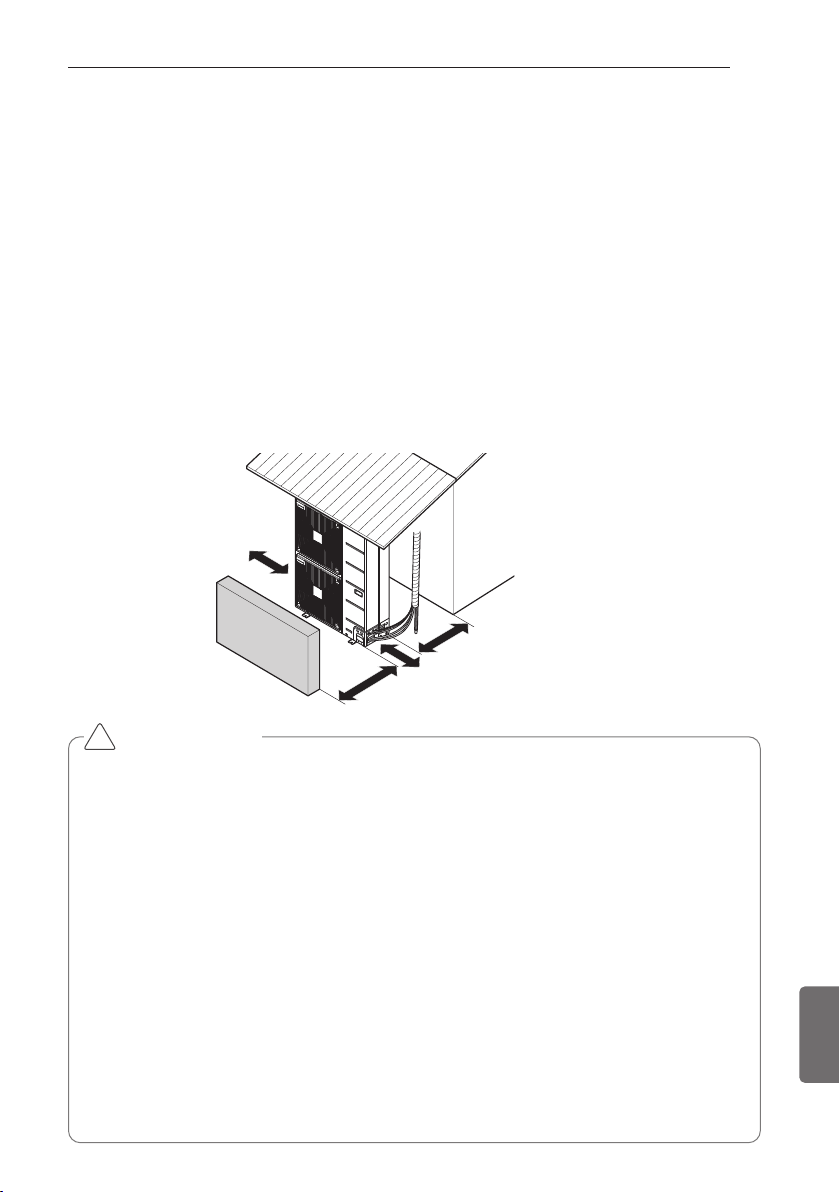

PAIGALDUSKOHAD
m
Rohkem kui
300mm
L
PAIGALDUSKOHAD
- Kui seadme kohale ehitatakse varikatus, kaitseks otsese päikesevalguse või vihma eest, kontrollige, et kondensaatorist eralduv soojuskiirgus ei oleks tõkestatud.
- Tagage nooltega näidatud õhuvahed seadme ees, taga ja külgedel.
- Ärge asetage loomi või taimi sooja õhuvoolu teele.
- Arvestage õhukonditsioneeri kaaluga ning seadmele valige koht, kus müra ja koht oleks minimaalsed.
- Valige seadme asukoht nii, et õhukonditsioneerist väljuv soe õhk ja müra ei häiriks naabreid.
- Koht, mis suudab taluda välisseadme kaalu ja vibratsiooni ning kus on võimalik ühetasane
paigaldus
- Koht, mis oleks kaitstud vihma- ja lumesaju eest
- Koht, kus poleks lumesaju või jääpurikate kukkumise ohtu
- Koht, kus põrand või aluspind poleks nõrk, näiteks amortiseerunud hooneosa, või kus ei koguneks palju lund
ükandkatus
Rohkem kui
300 mm
Rohkem kui
Rohkem kui
300mm
Tara või
takistused
300mm
9
ETTEVAATUST
!
Rohkem kui 600m
Rohkem kui 700mm
Ühik: mm
Olge toote kandmise ajal väga ettevaatlik.
• Ärge tõstke toodet üksi, kui see kaalub üle 20 kg.
• Mõnede toodete pakkimiseks kasutatakse polüpropüleenist nööre. Ärge kasutage neid toote
transportimiseks, kuna see on ohtlik.
• Ärge puudutage soojusvaheti ribisid paljaste kätega. Vastasel korral võite tekitada kätele
lõikehaavu.
• Rebige katki pakendikile ja visake see ära, et lapsed ei saaks sellega mängida. Vastasel korral võib pakendikile põhjustada laste lämbumist.
• Välisseadme kandmisel toestage see kindlasti neljast punktist. Kolme toetuspunktiga kand-
EESTI KEEL
mine ja tõstmine võib põhjustada välisseadme ebastabiilsust ja kukkumist.
• Kasutage 2 rihma, vähemalt 8 m pikkusega.
• Kahjustuste vältimiseks asetage riide- või puutükid kohtadesse, kus kanderihmad puutuvad
kokku seadme korpusega.
• Seadme kergitamisel kontrollige, et seda tõstetaks raskuskeskme juurest.
PAIGALDUSKOHAD
0
100
200
300
400
500
600
Amin (m2)
m (kg)
0 1.224 2 3 4 5 6 7 8
Põrandale paigaldatav
Seinale kinnitatav
Lakke paigaldatav
10
Põranda miinimumpindala
- Seade tuleb paigaldada ruumi ning seda võib käitada ja hoida ruumis, mille põrandapind on põranda
miinimumpindalast suurem.
- Miinimumpindala määramiseks kasutage tabelit.
- m : Külmutusagensi kogus süsteemis
- Külmutusagensi kogus : tehases laetud külmutusagens + lisatud külmutusagens
- Amin : minimaalne paigaldusruum
EESTI KEEL
Põrandale paigaldatav
m (kg) Amin (m2)
< 1.224
1.224 12.9
1.4 16.82
1.6 21.97
1.8 27.80
2 34.32
2.2 41.53
2.4 49.42
2.6 58.00
2.8 67.27
3 77.22
3.2 87.86
3.4 99.19
3.6 111.20
3.8 123.90
4 137.29
4.2 151.36
4.4 166.12
Põrandale paigaldatav
m (kg) Amin (m2)
4.6 181.56
-
4.8 197.70
5 214.51
5.2 232.02
5.4 250.21
5.6 269.09
5.8 288.65
6 308.90
6.2 329.84
6.4 351.46
6.6 373.77
6.8 396.76
7 420.45
7.2 444.81
7.4 469.87
7.6 495.61
7.8 522.04
Seinale kinnitatav
m (kg) Amin (m
< 1.224
1.224 1.43
-
1.4 1.87
1.6 2.44
1.8 3.09
2 3.81
2.2 4.61
2.4 5.49
2.6 6.44
2.8 7.47
3 8.58
3.2 9.76
3.4 11.02
3.6 12.36
3.8 13.77
4 15.25
4.2 16.82
4.4 18.46
Seinale kinnitatav
2
m (kg) Amin (m
)
4.6 20.17
4.8 21.97
5 23.83
5.2 25.78
5.4 27.80
5.6 29.90
5.8 32.07
6 34.32
6.2 36.65
6.4 39.05
6.6 41.53
6.8 44.08
7 46.72
7.2 49.42
7.4 52.21
7.6 55.07
7.8 58.00
2
)
Lakke paigaldatav
m (kg) Amin (m
< 1.224
1.224 0.956
-
1.4 1.25
1.6 1.63
1.8 2.07
2 2.55
2.2 3.09
2.4 3.68
2.6 4.31
2.8 5.00
3 5.74
3.2 6.54
3.4 7.38
3.6 8.27
3.8 9.22
4 10.21
4.2 11.26
4.4 12.36
Lakke paigaldatav
2
m (kg) Amin (m
)
4.6 13.50
4.8 14.70
5 15.96
5.2 17.26
5.4 18.61
5.6 20.01
5.8 21.47
6 22.98
6.2 24.53
6.4 26.14
6.6 27.80
6.8 29.51
7 31.27
7.2 33.09
7.4 34.95
7.6 36.86
7.8 38.83
2
)
ELEKTRIJUHTMETE ÜHENDAMINE
ELEKTRIJUHTMETE ÜHENDAMINE
11
Ettevaatust!
- Järgige riikliku ametiasutuse määrusi
elektriseadmete tehniliste standardite ja
juhtmestiku vedamise osas ning vastava
energiaettevõtte juhtnööre.
HOIATUS
!
!
Kontrollige, et välisseade oleks ühendatud
maandusega. Ärge ühendage maandusjuhet gaasitoru, vedelikutoru, piksevarda ega telefoniliini külge. Puudulik
maandus võib põhjustada elektrilööki.
Elektrilisi töid peavad kindlasti teostama
volitatud elektrispetsialistid, kasutades
eraldi vooluahelaid, vastavalt määrustele
ja käesolevale paigaldusjuhendile.
Kui voolutoite ahela võimsus on väike või
elektritööd on teostatud puudulikult, võib
see põhjustada elektrilööki või tulekahju.
Vedage elektrijuhtmestik vastavalt
elektrijuhtmete ühendusskeemile.
- Kogu juhtmestik peab vastama kohalikele
nõuetele.
- Valige toiteallikas, mis suudab tagada
õhukonditsioneerile vajaliku vooluvõimsuse.
- Kasutage vooluallika ja seadme vahel
tunnustatud ELCB-voolukatkestit (Electric
Leakage Circuit Breaker).
Paigaldada tuleb lahtiühendamise seade,
mille abil saab lahti ühendada kõik
toitejuhtmed.
- Üksnes volitatud personali poolt soovitatud
voolukatkesti mudel
Peamine
voolutoite allikas
Siseseade
ELCB
Lülituskarp
Välisseade
• Vt uksikasjalikumaid elektrilisi omadusi toote
andmeraamatust (PDB)
• Ühendage juhtmed juhtplaadi klemmidega
ükshaaval, vastavalt välisseadme ühendusele.
• Kontrollige, et välisseadme juhtmete värv ja
klemmi number vastaks siseseadme
omadele.
• Kui ühendusjuhe siseseadme ja välisseadme
vahel on üle 40 m, ühendage telekommunikatsioonijuhe ja voolujuhe eraldi.
• Kui voolujuhe on kahjustatud, tuleb see välja
vahetada spetsiaalse juhtmekomplekti vastu,
mis on saadaval tootja või tema
hooldusagendi käest.
• Seadme toitejuhe peab olema polükloropreeniga isoleeritud.
(kooditähis 60245 IEC 57)
Juhtmete minimaalne läbilõige
Seadme nominaalvool A
> 16 ja ≤ 25 2.5
> 25 ja ≤ 32 4
> 32 ja ≤ 40 6
ETTEVAATUST
Nominaalne
läbilõige mm
≤ 6 0.75
> 6 ja ≤ 10 1.0
> 6 ja ≤ 10 1.5
2
EESTI KEEL
12
EESTI KEEL
Loading...
