CONSEILS POUR ÉCONOMISER L’ÉNERGIE

FRANÇAIS

CONSIGNES DE SÉCURITÉ IMPORTANTES

FRANÇAIS

CONSEILS POUR ÉCONOMISER L’ÉNERGIE

Voici quelques astuces pour réduire la consommation d’énergie de votre climatiseur. Vous utiliserez votre climatiseur plus efficacement en suivant les instructions ci-dessous.

• Évitez de trop pousser la climatisation à l'intérieur. Cela peut être néfaste pour votre santé et consommer davantage d'électricité.

• Lorsque le climatiseur est en marche, empêchez le soleil d'entrer en fermant les stores ou les rideaux.

• Laissez les portes et les fenêtres bien fermées.

• Orientez le flux d'air verticalement ou horizontalement de manière à favoriser sa circulation.

• Accélérez le ventilateur pour refroidir ou réchauffer rapidement l’air intérieur.

• Ouvrez régulièrement les fenêtres pour aérer, car la qualité de l'air intérieur peut se dégrader au bout de plusieurs heures.

• Nettoyez le filtre à air au moins toutes les deux semaines. La poussière et la saleté qui se sont accumulées à l’intérieur du filtre à air peuvent empêcher la circulation de l’air ou affaiblir les fonctions de climatisation ou de déshumidification.

Pour information

Agrafez votre reçu sur cette page ; vous pourrez en avoir besoin pour prouver la date d’achat ou faire valoir la garantie. Notez la référence du modèle et le numéro de série ici :

Référence du modèle :

Numéro de série :

Vous les trouverez sur une étiquette apposée sur le côté de chaque appareil.

Nom du revendeur :

Date d'achat :

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ INTÉGRALEMENT LES INSTRUCTIONS AVANT D’UTILISER L’APPAREIL.

Respectez toujours les consignes suivantes pour éviter des situations dangereuses et garantir un fonctionnement optimal de votre appareil.

• L'installation exige les compétences d'un expert. Aussi doit-elle être effectuée par le centre d'assistance ou un installateur spécialisé et agréé par notre société.

• Le SAV est payant en cas de problème survenant après une installation par un technicien ne possédant pas les qualifications requises.

• Les consignes de sécurité suivantes visent à éviter les dangers ou les pertes imprévus.

AVERTISSEMENT

Le non-respect des consignes obligatoires présente un danger de blessure, voire de mort;

ATTENTION

Le non-respect des consignes obligatoires présente un risque de préjudice corporel ou matériel.

Les mentions Avertissement et Attention servent à attirer l'attention de l'utilisateur sur un danger éven-

tuel. Lisez attentivement les instructions suivantes pour éviter tout risque d'accident.

Les étiquettes et les paragraphes Avertissement et Attention figurant sur le produit et dans ce manuel visent à protéger l'utilisateur.

AVERTISSEMENT

Installation

• Assurez-vous que l'installation, le service après-vente ou la réinstallation est effectué par une personne qualifiée. Ne

démontez ou ne modifiez pas le produit de quelque façon que ce soit. Si vous ne suivez pas ces instructions, cela pourrait provoquer un incendie, une explosion ou un choc électrique.

Pendant l'utilisation

• Ne placez aucun produit inflammable près de l'appareil

- Cela présente un risque d'incendie.

• Évitez que de l’eau ne pénètre dans le produit.

- Sinon, cela présente un risque d'incendie ou de panne.

• N'exposez pas l'appareil à des chocs.

- Un choc risque de mettre l'appareil en panne.

• Si de l'eau a pénétré dans le produit, faites appel au centre de services ou à un installateur spécialisé.

- Cela présente un risque d'incendie ou d'électrocution.

• Évitez de heurter l'appareil avec des objets pointus.

- Vous risqueriez d'abîmer des pièces.

ATTENTION

Pendant l'utilisation

• Ne nettoyez pas avec des détergents puissants tels que des solvants ; utilisez des chiffons doux.

- Cela présente un risque d'incendie ou de déformation du produit.

• N'exercez pas de pression excessive sur l'écran ; n'appuyez pas sur deux boutons à la fois.

- Le produit risquerait de tomber en panne ou de mal fonctionner.

• Ne touchez pas au câble avec les mains mouillées.

- Le produit risquerait de tomber en panne et vous risqueriez de vous électrocuter.

TABLE DES MATIÈRES

FRANÇAIS

TABLE DES MATIÈRES

3 CONSIGNES DE SÉCURI-

TÉ IMPORTANTES

6 DESCRIPTION DES ÉLÉ-

MENTS

7 CONSIGNES POUR LE

PROPRIÉTAIRE

7 Fonctionnement standard -

Climatisation standard

8 Fonctionnement standard -

Refroidissement rapide

9 Fonctionnement standard - Mode

Chauffage

10 Fonctionnement standard - Mode

déshumidiﬁcateur

11 Fonctionnement standard - Mode

déshumidiﬁcateur mousson

12 Fonctionnement standard - Mode ven-

tilation

13 Fonctionnement standard - Mode

automatique

14 Fonctionnement standard - Réglage de

température / contrôle de la température ambiante

15 Fonctionnement standard - Vitesse du

ventilateur/débit d'air

16 Fonction auxiliaire - Puriﬁcation du

plasma

16 Fonction auxiliaire - Climatisation en

mode économique

17 Fonction auxiliaire - Réglage manuel

de la fonction Robot Cleaning

18 Fonction auxiliaire - Chauffage élec-

trique

19 Fonction auxiliaire - Humidiﬁcateur 19 Fonction auxiliaire - Répulsif 20 Fonction auxiliaire - Climatisation

Himalaya

20 Fonction auxiliaire – Ventilateur

Automatique

21 Fonctions supplémentaires - Méthode

de réglage du refroidissement confort

22 Réglage de fonction - Commande

d'orientation des ailettes

23 Réglage de fonction - Commande de

zone

24 Réglage de fonction - Grille mobile 25 Réglage de fonction - Nettoyage auto 26 Réglage de fonction - Réglage auto-

matique de la fonction Robot Cleaning

27 Réglage de fonction - Nettoyer le ﬁltre 28 Réglage de fonction - Sécurité enfants 29 Réglage de fonction - Changer l’heure 30 Réglage de fonction - Température de

basculement

31 Réglage de fonction - Consommation

électrique

32 Réglage de fonction - Type d'unité

intérieur et groupe

34 Réglage de fonction - Mode point

d'accès WLAN (réseau local sans ﬁl)

35 Réglage des fonctions - Contrôle intel-

ligent de la charge

36 Programmation - Simple 37 Programmation - Mode sommeil 38 Programmation – Mise en marche pro-

grammée

39 Programmation - Mise à l’arrêt pro-

grammée

40 Programmation - Hebdomadaire 42 Programmation - Congés 43 Manuel de l'utilisateur du ventilateur -

Interface entre climatiseur et ventilation

44 Manuel de l'utilisateur du ventilateur -

Utilisation combinée avec ventilation générale

45 Manuel de l'utilisateur du ventilateur -

Utilisation simple avec ventilation générale

46 Manuel de l'utilisateur du ventilateur -

Utilisation combinée avec ventilation à détente directe

47 Manuel de l'utilisateur du ventilateur -

Utilisation simple avec ventilation à

détente directe

48 Autres utilisations du ventilateur -

Mode Rapide/Economique

49 Réglage des fonctions du ventilateur 50 Réglages de programmation de venti-

lateur

51 Fonctions de réglage installateur du

ventilateur

52 Fonctions de réglage installateur du

ventilateur - Vitesse du ventilateur

53 Mode d'entraînement différent 54 Autodiagnostic pour mode dépannage 54 Fonction de compensation de coupure

de courant

55 Avertissement de changement d'huile

56 CONSIGNES D’INSTAL-

LATION

58 Commande de groupe 59 Réglage installateur - Mode réglage

installateur

63 Réglage installateur - Cycle d'essai 64 Réglage installateur - Déﬁnition de

l'adresse de la commande centrale

65 Réglage installateur - Réglage ESP 67 Réglages installateur - La sonde de

régulation

68 Réglage installateur - Sélection de

hauteur de plafond

69 Réglage installateur - Réglage de la

pression statique

70 Réglage installateur - Conﬁguration

maître/esclave de la télécommande

71 Réglage installateur - Ignorer le régla-

ge maître/esclave

72 Réglage installateur - Réglage du

mode contact sec

73 Réglage installateur - État de zone 74 Réglage installateur - Basculement

Celsius/Fahrenheit

75 Réglage installateur - Réglage d'état

de zone

76 Réglage installateur - Réglage nombre

de zones

77 Réglage installateur - Réglage de tem-

pérature (Celsius)

78 Réglage installateur - Réglage du

chauffage d'urgence

80 Réglage installateur - Réglage de

TABLE DES MATIÈRES

commande de groupe

81 Réglage installateur - Réglage de

fonction optionnelle

82 Réglage installateur - Contrôle d'adres-

se de la console

83 Réglage installateur - Réglage du

détecteur de fuites de frigorigène

84 Réglage installateur - Réglage du

niveau de pression statique

85 Réglage installateur - Utilisation du

ventilateur en mode climatisation et conditions de coupure du chauffage

86 Réglage installateur - Réglage de la

commande du chauffage principal

87 Réglage installateur - Ventilateur de

climatisation bloqué avec ventilation

88 Réglage installateur - Réglage de

démarrage auto de la console

89 Réglage installateur - Réglage de

durée de présence

90 Réglage d'installation - Réglage du

module de contact sec simple

91 Réglage installateur - Réglage de la

valeur du refroidissement confort

92 Réglage installateur - Réglage du

fonctionnement continu du ventilateur

93 Réglage installateur - Mode

maître/esclave de l'unité extérieure

94 Réglage installateur - Fonction de

mode silencieux de l'unité intérieure

95 Réglage installateur - Réglage du

mode dégivrage de l'unité extérieure

96 Réglage installateur - Réglage auto-

matique de la vitesse du ventilateur en fonction de la température

97 Réglage d'installation - Reglage de

CN_EXT

98 Réglage installateur - Priorité de cycle

de l'unité extérieure

100 Réglage installateur - Température

extérieure pour les niveaux de chauffage

103 Réglage d'installation – Reglage de

CN_PTC

104À VÉRIFIER AVANT DE

SIGNALER UNE PANNE

FRANÇAIS

DESCRIPTION DES ÉLÉMENTS

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

DESCRIPTION DES ÉLÉMENTS

Fenêtres d'affichage

des opérations

Touche de fonction

Touche de contrôle du

auxiliaire

débit d'air

Touche de réglage

des fonctions

Touche Ventilation

Touche de program-

Touche Température

mation

Touche haut/bas/

gauche/droite

ambiante

Touche Echap

Fenêtres d'affichage des opérations : Affiche l'état de fonctionnement et les réglages Touche Ventilation : Pour verrouillage du climatiseur et du ventilateur Touche de réglage des fonctions : Sélection de fonctions supplémentaires Touche de contrôle du débit d'air : Sélection du débit d'air Touche de fonction auxiliaire : Sélection de fonctions supplémentaires Touche de programmation : Permet de programmer les heures de fonctionnement Touche haut/bas/gauche/droite : Permet de modifier les réglages dans le menu Touche température de la pièce : Vérification de la température ambiante Touche Echap : Ferme le menu Touche Activer/Annuler : Permet d'enregistrer les réglages dans le menu Touche de réglage de température : Permet de régler la température Bouton de vitesse du ventilateur : Permet de régler la vitesse du ventilateur Touche marche/arrêt : Permet la mise en marche ou l'arrêt à l'aide d'une télécommande Touche de sélection de mode : Permet de sélectionner le mode de fonctionnement Récepteur de télécommande sans fil

Touche Activer/Annuler

Touche de réglage de température

Touche marche/arrêt

Touche de sélection du mode de fonctionnement

Récepteur de télécommande sans fil

Bouton de vitesse du ventilateur :

Accessoires

CONSIGNES POUR LE PROPRIÉTAIRE

Fonctionnement standard - Climatisation standard

Un flux d'air rafraîchit agréablement la pièce.

Appuyez sur la touche 2de la télécommande pour démarrer la climatisation.

- Par défaut, la température est réglée sur 18 °C.

- Selon le type de climatiseur, il est possible de régler la température par incréments de 1 °C ou de 0,5 °C.

Pour régler la température de climatisation, appuyez sur la touche .

- Appuyez sur

h Si la température souhaitée définie est supérieure à la température intérieure, seule la fonction ventilation

Appuyez sur la touche

pour afficher la température intérieure.

est active.

pour arrêter la climatisation.

Qu'est-ce que le démarrage différé de 3 minutes ? L'air frais n'est pas évacué immédiatement après l'arrêt du climatiseur afin de protéger le compresseur. L'air frais est évacué au bout de 3 minutes, pendant la marche du compresseur.

• Le climatiseur peut être réglé sur une température comprise entre 18 °C et 30 °C. (Quand connecté à un produit supportant une climatisation à 16°C, vous pouvez sélectionner la température désirée entre 60 et 86°F(de 16 à 30°C.)

• L'écart maximum conseillé entre la température intérieure et la température extérieure est de 5 °C.

Câble de raccordement

1 EA, 10 m

Vis (4 EA) Manuel d'utilisa-

tion/d'installation

Étiquette d'information

(8 EA - 8 langues)

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Fonctionnement standard - Refroidissement rapide

Le refroidissement est plus rapide et plus puissant.

Appuyez sur la touche 2pour mettre en marche la console.

Pendant que le climatiseur est en marche, appuyez sur (mode « Po »). h Sur certains modèles, la climatisation ne se met en marche que lorsque la ventilation a démarré.

Appuyez sur la touche

Qu'est-ce qu'est le refroidissement rapide ? Température souhaitée : (la température réelle est de 18 °C). Vitesse du ventilateur : Ventilation forcée Orientation : position refroidissement

h Certains modèles ne sont pas équipés de la fonction de refroidissement rapide.

pour arrêter la climatisation et régler automatiquement la vitesse du ventilateur.

pour activer le refroidissement rapide

Abaisse rapidement la température intérieure.

Fonctionnement standard - Mode Chauffage

De l'air tiède est pulsé dans la pièce.

Appuyez sur la touche 2de la télécommande puis sur la touche Ppour démarrer le chauffage.

- Par défaut, la température du chauffage est réglée sur 30 °C.

- Selon le type de climatiseur, il est possible de régler la température par incréments de 1 °C ou de 0,5 °C.

Pour régler la température de chauffage, appuyez sur la touche .

- Si la température intérieure est supérieure à la température souhaitée, seule la ventilation est active. (Appuyez sur

Appuyez sur la touche

pour afficher la température intérieure.)

pour arrêter le chauffage.

• Le chauffage peut être réglé sur une température comprise entre 16 °C et 30 °C.

• La fonction chauffage n'est disponible que sur les climatiseurs réversibles. Les climatiseurs ordinaires ne permettent pas de chauffer.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

1110

FRANÇAIS

Fonctionnement standard - Mode déshumidiﬁcateur

Déshumidifie tout en rafraîchissant l'atmosphère.

Appuyez sur la touche 2.

Appuyez sur la touche

- En mode déshumidification, la température n'est pas modifiable.

Appuyez sur la touche MOYEN → HAUT → AUTO.

- En mode déshumidification, le ventilateur est réglé initialement sur le mode lent.

• Pendant la saison des pluies ou dans un climat très humide, il est possible d'utiliser simultanément les modes déshumidification et climatisation pour plus d'efficacité.

• Les vitesses de ventilation disponibles varient selon les modèles.

P pour sélectionner le mode Déshumidification.

à plusieurs reprises pour régler le débit d'air : LENT → BAS →

Fonctionnement standard - Mode déshumidiﬁcateur mousson

Cette fonction est spécifique aux régions de mousson.

Appuyez sur la touche 2.

Appuyez sur la touche

- En mode déshumidification, la température n'est pas modifiable.

Appuyez sur la touche MOYEN → HAUT → AUTO.

- En mode déshumidification, le ventilateur est réglé initialement sur le mode lent.

• Pendant la saison des pluies ou dans un climat très humide, il est possible d'utiliser simultanément les modes déshumidification et climatisation pour plus d'efficacité.

• Les vitesses de ventilation disponibles varient selon les modèles.

P pour sélectionner le mode Déshumidification.

à plusieurs reprises pour régler le débit d'air : LENT → BAS →

CONSIGNES POUR LE PROPRIÉTAIRE

Par temps froid Par temps frais Selon les conditions météo Par temps chaud Par temps très chaud

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Fonctionnement standard - Mode ventilation

L'air circule à la température de la pièce. Il n'est pas nécessaire d'augmenter ou de diminuer la température.

Appuyez sur la touche 2.

Appuyez sur la touche

Appuyez sur la touche BAS → MOYEN → HAUT → AUTO.

- En mode ventilation, le compresseur est inutilisé.

• L'air circule sans besoin d'augmenter ou de diminuer la température.

• Les vitesses de ventilation disponibles varient selon les modèles.

pour sélectionner le mode ventilation.

à plusieurs reprises pour régler la puissance du ventilateur : LENT →

Fonctionnement standard - Mode automatique

Le mode de fonctionnement est sélectionné automatiquement.

Appuyez sur la touche 2.

Appuyez sur la touche

Sur les modèles réversibles, le réglage de la température est effectué comme dans l'illustration ci-dessous.

Sur les climatiseurs ordinaires, appuyez sur la touche pour régler la température entre -2 et 2 à partir de 0.

pour sélectionner le mode intelligence artificielle.

◀ Afficheur (modèles réversibles)

◀ Afficheur (climatiseur seul)

En mode automatique

• Vous pouvez utiliser la touche N.

• Si vous n'obtenez pas le résultat souhaité, vous pouvez sélectionner un autre mode manuellement.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Fonctionnement standard - Réglage de température / contrôle de la température ambiante

Réglage de température

Le point de consigne permet de régler facilement la température.

Appuyez sur la touche de réglage pour sélectionner la température souhaitée.

Appuyez sur la touche pour augmenter la température de 1 °C. Maintenez la touche enfoncée pour augmenter automatiquement la température de 1 °C.

Appuyez sur la touche pour abaisser la température de 1 °C. Maintenez la touche enfoncée pour abaisser automatiquement la température de 1 °C.

• Appuyez sur le bouton J permet d'afficher la température actuelle de la pièce pendant un

instant.

• L'appareil affiche la température sélectionnée.

En mode climatisation

Si la température souhaitée est supérieure à la température intérieure, la climatisation ne démarre pas. Réglez la température plus bas que la température intérieure.

En mode chauffage (modèles réversibles)

Si la température souhaitée est inférieure à la température intérieure, le chauffage ne démarre pas. Réglez la température plus haut que la température intérieure.

Contrôle de la température de la pièce

Appuyez sur la touche Jpour afficher la température actuelle.

- L'écran affiche la température souhaitée au bout de 5 secondes. La température ressentie et la température intérieure affichées sur la télécommande peuvent diffé-

rer en raison de l'hétérogénéité des températures dans la pièce où l'appareil est installé.

• Le climatiseur peut être réglé sur une température comprise entre 18 °C et 30 °C et le chauffage sur

une température comprise entre 16 °C et 30 °C. (Quand connecté à un produit supportant une climatisation à 16°C, vous pouvez sélectionner la température de climatisation désirée entre 16 et 30°C.)

• L'écart maximum conseillé entre la température intérieure et la température extérieure est de 5 °C.

Fonctionnement standard - Vitesse du ventilateur/débit d'air

Vitesse du ventilateur

La vitesse de ventilation peut etre aisément ajustée à la valeur souhaitée.

Appuyez sur la touche N pour sélectionner la puissance de ventilation.

- Appuyez sur la touche N à plusieurs reprises pour régler la puissance du ventilateur : LENT →

BAS → MOYEN → HAUT → MAXI → AUTO.

- Les vitesses de ventilation disponibles varient selon les modèles.

- Reportez-vous au manuel du produit pour plus de détails.

Ex.) sélection de la vitesse du ventilateur

Débit d'air

L'orientation du flux d'air peut etre aisément ajusté à la valeur souhaitée.

Appuyez sur la touche l'orientation du flux d'air.

- Appuyez sur la touche de contrôle du flux d'air pour sélectionner le plus confortable → haut/bas/gauche/droite → gauche/droite → haut/bas → vers le haut → vers le bas.

- Le menu d'orientation du flux d'air peut varier en fonction du type d'appareil- Reportez vous au manuel de l'appareil pour plus de détails

- Reportez-vous au manuel de l'appareil pour plus de détails.

pour sélectionner

h Si vous selectionnez le flux d'air vers le

haut ou vers le bas, la télécommande filaire affichera les informations suivantes

Ex.) sélection d'orientation de ventilation

Débit d'air Afficheur de la télécommande

Ventilation confortable

Haut/bas/gauche/droite (marchesimultanément)

Gauche/droite

Haut/bas

flux d'air vers le haut

Flux d'air vers le bas

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Fonction auxiliaire - Puriﬁcation du plasma

La fonction filtre purifie l'air de la pièce.

h Certains modèles n'intègrent pas la purification de l'air, car il s'agit d'une fonction en option. h La purification de l'air n'est effectuée que lorsque l'appareil est en marche. h Si vous souhaitez utiliser le mode filtre seul, vous devez appuyer sur la touche de fonction auxiliaire

du mode ventilation puis sélectionner Purification plasma.

Appuyez sur la touche Kà plusieurs reprises jusqu'à ce que l'icône apparaisse. Lorsque l'icône clignote, appuyez sur la touche

pour activer ou désactiver la fonction filtre.

h L'icône s'affiche lorsque le filtre est activé et

disparaît lorsqu'il est coupé.

Appuyez sur

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement.

h Si vous n'avez pas appuyé sur la touche Kavant

de fermer le menu, les modifications ne sont pas appliquées.

pour sortir du menu de réglage.

Fonction auxiliaire - Climatisation en mode économique

Le mode climatisation éco permet d'économiser l'énergie tout en préservant votre confort. Pour ce faire, sélectionnez la température du mode climatisation.

Appuyez sur la touche Cà plusieurs reprises jusqu'à ce que l'icône Lorsque l'icône pour activer ou désactiver le mode Eco. h L'icône

raît lorsqu'il est coupé. Appuyez sur la touche né. h Si aucune touche n'est sélectionnée pendant les 25

secondes qui suivent, le mode configuration est

désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant

de fermer le menu, les modifications ne sont pas

appliquées.

apparaisse.

clignote, appuyez sur la touche

s'affiche lorsque le filtre est activé et dispa-

lorsque le réglage est termi-

Fonction auxiliaire - Réglage manuel de la fonction Robot Cleaning

La fonction Robot Cleaning effectue automatiquement le nettoyage du filtre lorsque le climatiseur est en mode programmé.

Elle peut être réglée pour démarrer automatiquement 30 secondes après l'arrêt du climatiseur.

Appuyez sur la touche Cà plusieurs reprises jusqu'à ce que l'icône Xapparaisse. Lorsque l'icône Xclignote, appuyez sur la touche Kpour activer ou désactiver la fonction

Robot Cleaning.

h L'icône Xs'affiche lorsque le filtre est activé et disparaît lorsqu'il est coupé. h L'icône Robot Cleaning disparaît automatiquement lorsque l'opération est terminée. h Pour annuler la fonction Robot Cleaning manuellement, appuyez à plusieurs reprises sur la

touche de fonction auxiliaire pour accéder au mode Robot Cleaning dans le menu. Ensuite, appuyez sur la touche

Appuyez sur la touche

Certains produits n'intègrent pas la fonction Robot Cleaning.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

K pour annuler la fonction Robot Cleaning.

lorsque le réglage est terminé.

h La fonction économies d'énergie est disponible uniquement en mode climatisation. h Certains produits n'intègrent pas la fonction économies d'énergie.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Fonction auxiliaire - Chauffage électrique

Cette fonction accroît la puissance de chauffage au moyen d'une résistance. Cette fonction n'est disponible qu'en mode chauffage.

Appuyez sur la touche Cà plusieurs reprises jusqu'à ce que l'icône 0apparaisse. Appuyez sur Kpour activer ou désactiver le chauffage électrique. h L'icône 0s'affiche lorsque le filtre est activé et disparaît lorsqu'il est coupé.

lorsque le réglage est terminé.

Appuyez sur la touche h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

• Il s'agit d'une fonction en option, qui n'est disponible que sur certains modèles.

• La console équipée d'un chauffage auxiliaire affiche automatiquement l'icône (0) en mode Chauffage auxiliaire.

Avec un compresseur sans récupération de chaleur, il est possible d'allumer le chauffage d'urgence à la fois pour le chauffage et la climatisation. La console avec récupération de chaleur doit être ETEINT pour utiliser à la fois les fonctions climatisation et chauffage.

Si un code d'erreur s'affiche, il est possible d'activer le chauffage d'urgence. L'icône du chauffage électrique apparaît sur l'afficheur LCD avec un code d'erreur si le chauffage d'appoint est marchealors qu'une erreur est survenue.

h Exception : Codes d'erreur 1, 3, 9, 10 h Si le mode précédent de la console est COOL (climatisation), DRY (déshumidification) ou FAN ONLY

(ventilation seule), le chauffage doit être actionné manuellement.

Fonction auxiliaire - Humidiﬁcateur

Cette fonction actionne l'humidificateur intégré lorsque l'air de la pièce est trop sec.

Appuyez sur la touche Cà plusieurs reprises jusqu'à ce que l'icône de l'humidificateur Iapparaisse.

Appuyez sur teur. h L'icône

paraît lorsqu'il est coupé.

Appuyez sur la touche né.

h Si aucune touche n'est sélectionnée pendant les 25

secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

• Certains produits n'intègrent pas la fonction humidification.

pour activer ou désactiver l'humidifica-

s'affiche lorsque le filtre est activé et dis-

lorsque le réglage est termi-

Fonction auxiliaire - Répulsif

Seuls les produits répulsifs en sont équipés.

Appuyez sur la touche Cà plusieurs reprises jusqu'à ce que l'icône répulsif apparaisse.

pour activer ou désactiver la fonction

Appuyez sur répulsif. h L'icône s'affiche lorsque le filtre est activé et dis-

paraît lorsqu'il est coupé.

Appuyez sur la touche né.

h Si aucune touche n'est sélectionnée pendant les 25

secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

lorsque le réglage est termi-

• Certains produits n'intègrent pas la fonction répulsif.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Fonction auxiliaire - Climatisation Himalaya

Seuls les produits équipés de la fonction Himalaya peuvent fonctionner dans ce mode.

Appuyez sur la touche C à plusieurs reprises jusqu'à ce que l'icône Himalaya apparaisse.

Appuyez sur

h L'icône s'affiche lorsque le filtre est activé et disparaît lorsqu'il est coupé.

Appuyez sur la touche h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

Si vous n'avez pas appuyé sur la toucheKavant de fermer le menu, les modifications ne sont pas appliquées.

• Certains produits n'intègrent pas la fonction Himalaya.

pour activer ou désactiver la fonction Himalaya.

lorsque le réglage est terminé.

Fonction auxiliaire – Ventilateur Automatique

C'est la fonction qui actionne le ventilateur lorsque l'unité extérieure fonctionne. Seules les unités intérieures avec fonction de ventilateur automatique peuvent utiliser cela.

Appuyer plusieurs fois sur le boutonCjusqu'à ce

que l'icône du ventilateur automatique s'affiche.

Activer / désactiver le ventilateur automatiquement en appuyant sur le boutonK.

h L'icone s'affiche lorsque le filtre est active et disparait lorsqu'il est coupe.

Appuyez sur la toucheLlorsque le reglage est termine.

Si aucune touche n'est selectionnee pendant les 25 secondes qui suivent, le mode configuration est desactive automatiquement.

Si vous n'avez pas appuye sur la toucheKavant de fermer le menu, les modifications ne sont pas appliquees.

• Certains produits peuvent ne pas inclure cette fonction.

Fonctions supplémentaires - Méthode de réglage du refroidissement confort

La fonction de refroidissement confort permet de conserver une sensation de confort en contrôlant automatiquement la puissance de refroidissement sans éteindre l'appareil, même après que la température ambiante a atteint la température sélectionnée.

Appuyez sur la touche de réglage des fonctions supplémentaires jusqu'à ce que l'icône du refroidissement confort apparaisse. L'icône du refroidissement confort clignote dans l'afficheur et si vous appuyez sur la touche ce moment-là, l'icône reste allumée en continu et la fonction est activée.

pour quitter le mode de réglage.

Appuyez sur la touche

CONSIGNES POUR LE PROPRIÉTAIRE

(Numéro d’ailette)

(Point de consigne de l’orientation des ailettes)

FRANÇAIS

Réglage de fonction - Commande d'orientation des ailettes

L'orientation du débit d'air est réglable.

CONSIGNES POUR LE PROPRIÉTAIRE

Réglage de fonction - Commande de zone

Permet d'activer/désactiver les différentes zones.

2322

FRANÇAIS

Appuyez sur la touche B. Appuyez à plusieurs reprises sur la touche B

ailettes dans le menu.

Sélectionnez le numéro d'ailette à l'aide de la touche HI. h Numéro d'ailette : n°1, n°2, n°3, n°4, toutes, standard.

- L'ailette sélectionnée est alors activée.

- Vérifiez l'ailette active.

- Pour régler l'orientation de toutes les ailettes en même temps, sélectionnez All (Toutes).

Sélectionnez l'orientation des ailettes à l'aide de la touche

- Les angles de réglage des ailettes varient de 5 à 6 selon les modèles.

- Si vous sélectionnez Standard, l'orientation des ailettes ne change pas.

Réglez les angles des autres ailettes de la manière indiquée ci-dessus. h Certains produits ne sont équipés que des ailettes n°1 et n°2.

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode

configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

pour sortir du menu à la fin du réglage.

pour accéder aux réglages d'orientation des

puis appuyez sur K.

Appuyez sur la touche Bà plusieurs reprises jusqu'à ce que l'icône clignote.

Appuyez sur H I pour sélectionner la zone que vous souhaitez activer/désactiver.

pour activer/désactiver la zone.

Appuyez sur la touche

Appuyez sur H I pour sélectionner les autres zones. Appuyez ensuite sur la touche zone.

Appuyez sur autre modification, le système le fait automatiquement au bout de 60 secondes. h Si vous sortez du mode réglage sans valider, votre modifica-

tion n'est pas prise en compte.

pour activer/désactiver la

pour terminer ; si vous n'effectuez aucune

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

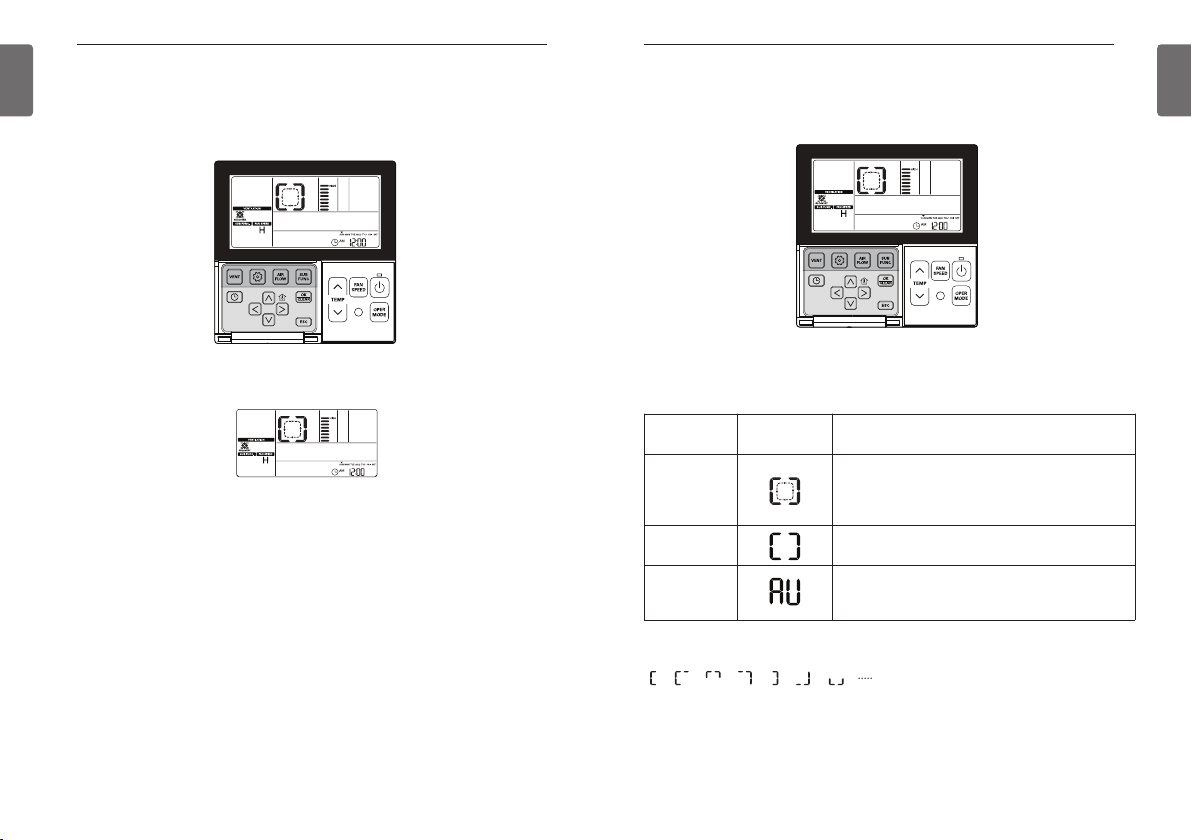

Réglage de fonction - Grille mobile

Cette fonction actionne la grille mobile pour nettoyer le filtre de la console.

Appuyez sur la touche Bà plusieurs reprises jusqu'à ce que l'icône Vclignote.

Faites défiler les options vers le bas à l'aide de la touche HIpuis appuyez sur L'icône DOWN (bas) s'affiche et la grille mobile descend.

Lorsque la grille atteint le point souhaité, affichez l'icône Stop à l'aide de la touche HIpuis appuyez sur

Lorsque le nettoyage du filtre est terminé, remettez-le en place sur la grille puis affichez l'icône UP (haut) à l'aide de la touche HI. Ensuite, appuyez sur Kpour relever la grille.

Appuyez sur

Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode élévation de la grille est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

•

La fonction grille mobile est disponible uniquement sur certaines consoles.

pour l'arrêter.

pour sortir du menu à la fin du réglage.

Réglage de fonction - Nettoyage auto

Le nettoyage automatique élimine l'humidité ou la moisissure en asséchant l'intérieur de la console lorsqu'elle vient d'être éteinte.

Appuyez à plusieurs reprises sur la touche B pour accéder à la fonction de nettoyage automatique dans le menu.

s'affiche, tandis que l'icône d'état ENABLE (activer) ou DISABLE (désactiver) clignote.

L'icône

Accédez à ENABLE à l'aide de la touche HI; l'icône ENABLE se met alors à clignoter. Appuyez sur

Lorsque vous revenez sur DISABLE, appuyez sur la touche HIpour sélectionner l'icône de désactivation. Appuyez ensuite sur

Appuyez sur

K pour régler la fonction de nettoyage automatique.

K pour désactiver le nettoyage automatique.

pour sortir du menu de configuration.

Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode configuration est désactivé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

•

Certains produits n'intègrent pas la fonction de séchage automatique.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Réglage de fonction - Réglage automatique de la fonction Robot Cleaning

La fonction Robot Cleaning effectue automatiquement le nettoyage du filtre lorsque le climatiseur est en mode programmé.

La fonction de nettoyage automatique peut être actionnée manuellement ou programmée.

Appuyez sur la touche B à plusieurs reprises jusqu'à ce que l'icône Xclignote.

Accédez à l'icône AUTO à l'aide de la touche HIpuis appuyez sur la touche K pour activer la fonction de nettoyage automatique.

Lorsque vous revenez au menu de nettoyage manuel, appuyez sur la touche HIpour accéder à l'icône MANUAL puis sur la touche

Appuyez sur

Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

pour sortir du menu à la fin du réglage.

pour activer la fonction de nettoyage manuel.

Réglage de fonction - Sécurité enfants

Cette fonction verrouille les touches afin d'empêcher les enfants ou des tiers de manipuler les commandes.

Appuyez sur la touche B à plusieurs reprises jusqu'à ce que l'icône clignote. Accédez à l'icône à l'aide de la touche HI. L'icône clignote ; appuyez alors sur la touche

Pour déverrouiller, appuyez sur HIafin d'accéder à l'icône . Appuyez ensuite sur la touche K. Appuyez sur

Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

pour sortir du menu à la fin du réglage.

pour activer le verrouillage.

• Certains modèles n'intègrent pas la fonction Robot Cleaning.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Réglage de fonction - Nettoyer le ﬁltre

Cette fonction désactive le témoin de filtre pour nettoyer le filtre de la console.

Appuyez sur la touche B à plusieurs reprises jusqu'à ce que l'icône clignote.

Si le système est équipé d'une fonction d'affichage de la date du prochain nettoyage, il indique le temps restant dans la partie correspondante de l'afficheur.

Lorsque le témoin de nettoyage du filtre clignote, appuyez sur la touche

• La présence de poussière dans le filtre peut rendre le climatiseur/chauffage moins efficace et augmenter la consommation électrique. Aussi devez-vous veiller à nettoyer le filtre à chaque fois que le délai est expiré.

Le témoin de nettoyage du filtre s'éteint automatiquement au bout d'un certain temps, même en l'absence d'intervention.

pour l'éteindre.

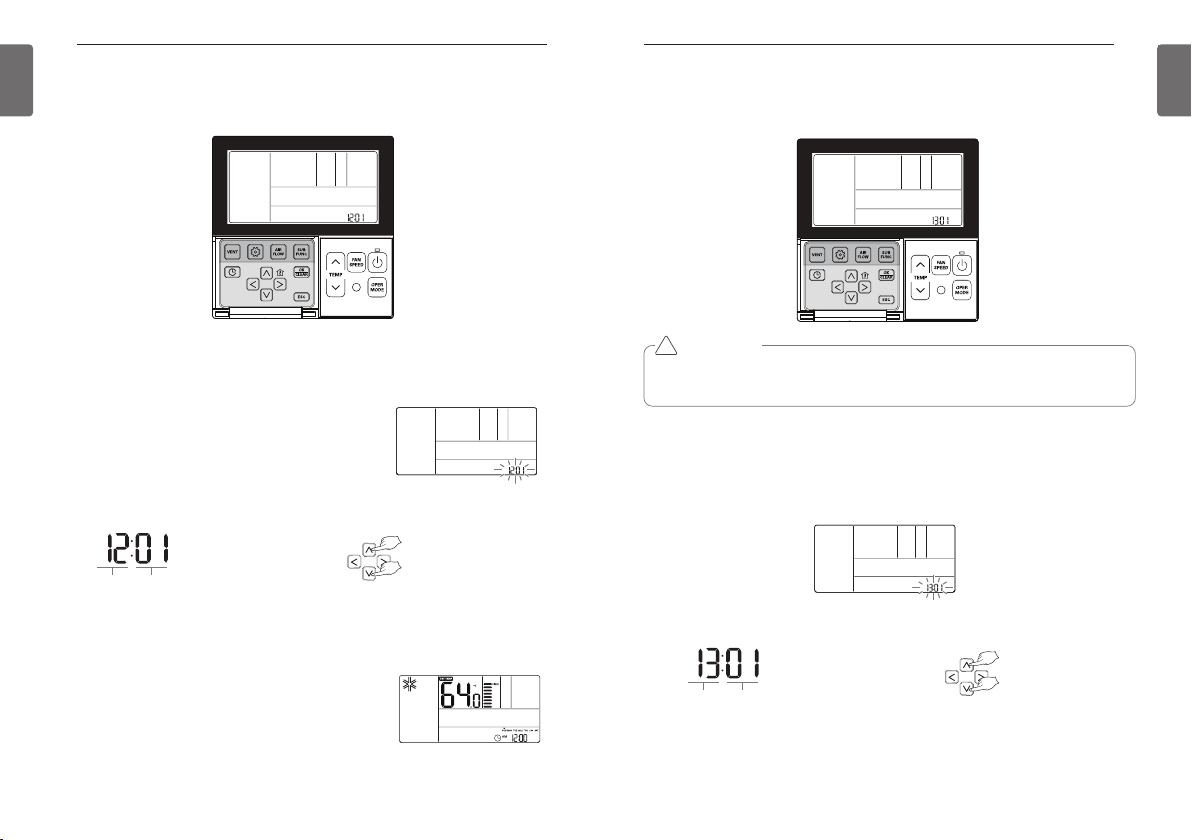

Réglage de fonction - Changer l’heure

Appuyez à plusieurs reprises sur la touche B pour régler l'heure. L'icône de réglage de l'heure s'affiche, tandis que le jour de la semaine clignote.

Accédez au jour de la semaine à l'aide de la touche

pour accéder au réglage

Après avoir spécifié le jour, appuyez sur AM/PM (matin/après-midi).

Appuyez sur

Accédez au réglage de l'heure à l'aide de la touche L'option ‘Heure’ clignote.

Appuyez sur

Accédez au réglage des minutes à l'aide de la touche L'option Minute clignote.

Appuyez sur

Appuyez sur K pour terminer le réglage de l'heure. h Si vous appuyez sur une autre touche pendant le réglage de l'heure, toutes les modifications sont annu-

lées sans être enregistrées.

h Si vous n'avez pas appuyé sur la touche

quées.

pour régler l'heure ‘AM/PM’.

pour régler l'heure.

pour régler les minutes.

avant de fermer le menu, les modifications ne sont pas appli-

CONSIGNES POUR LE PROPRIÉTAIRE

22°C

25°C

Température (°C)

19°C

Durée

Démarrage de la climatisation

Démarrage du chauffage

003 248.7 kWh

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

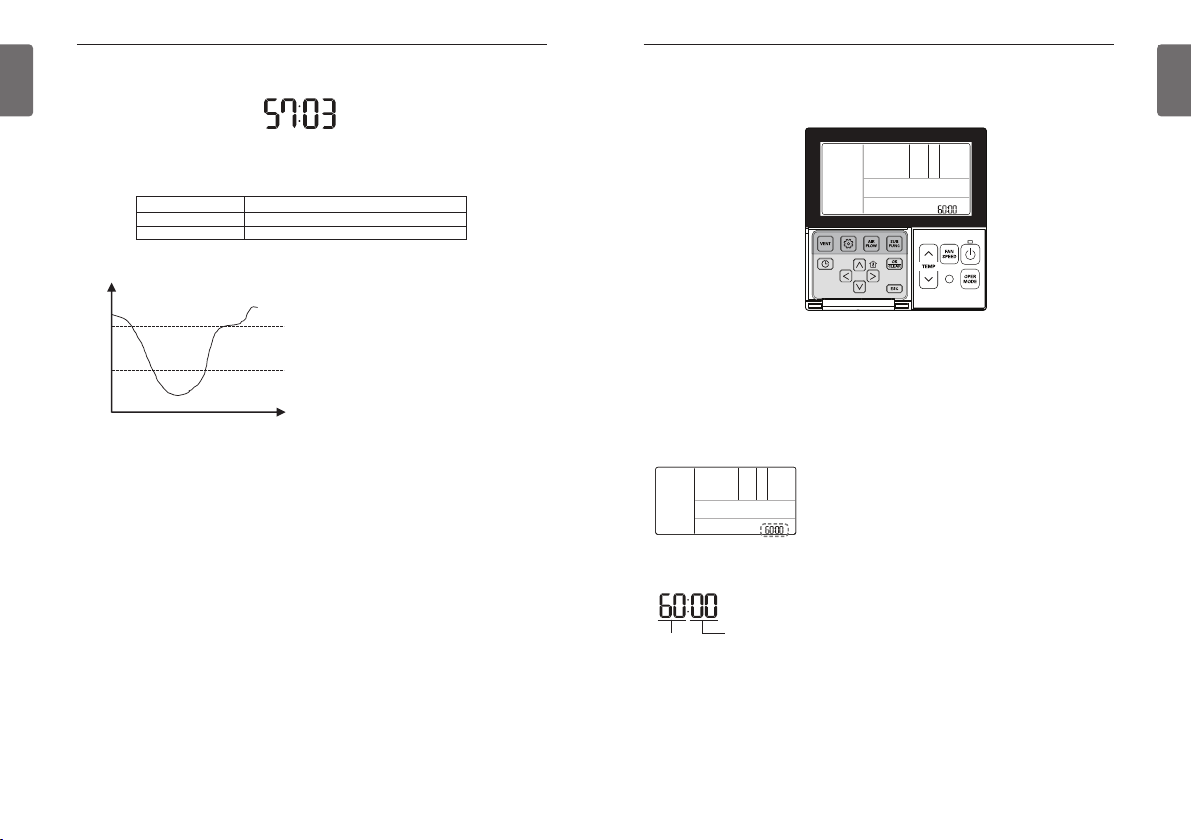

Réglage de fonction - Température de basculement

La fonction température de basculement permet de passer automatiquement du mode climatisation au mode chauffage, et inversement, selon la température définie pour le mode automatique.

Appuyez à plusieurs reprises sur la touche B pour spécifier la température de basculement souhaitée. L'icône Gs'affiche, tandis que la température de basculement spécifiée clignote.

pour changer la valeur de consigne de la température de basculement.

Appuyez sur h La température de basculement est programmable de 1 à 7.

Appuyez sur Appuyez sur h Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode configuration est

désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

h Cette fonction n'est disponible que sur les modèles réversibles.

Exemple de température de basculement

Conditions

1) Mode : Automatique

2) Température souhaitée : 22 °C

3) Température de basculement : 3 °C

pour valider la température de basculement spécifiée.

pour sortir du menu à la fin du réglage.

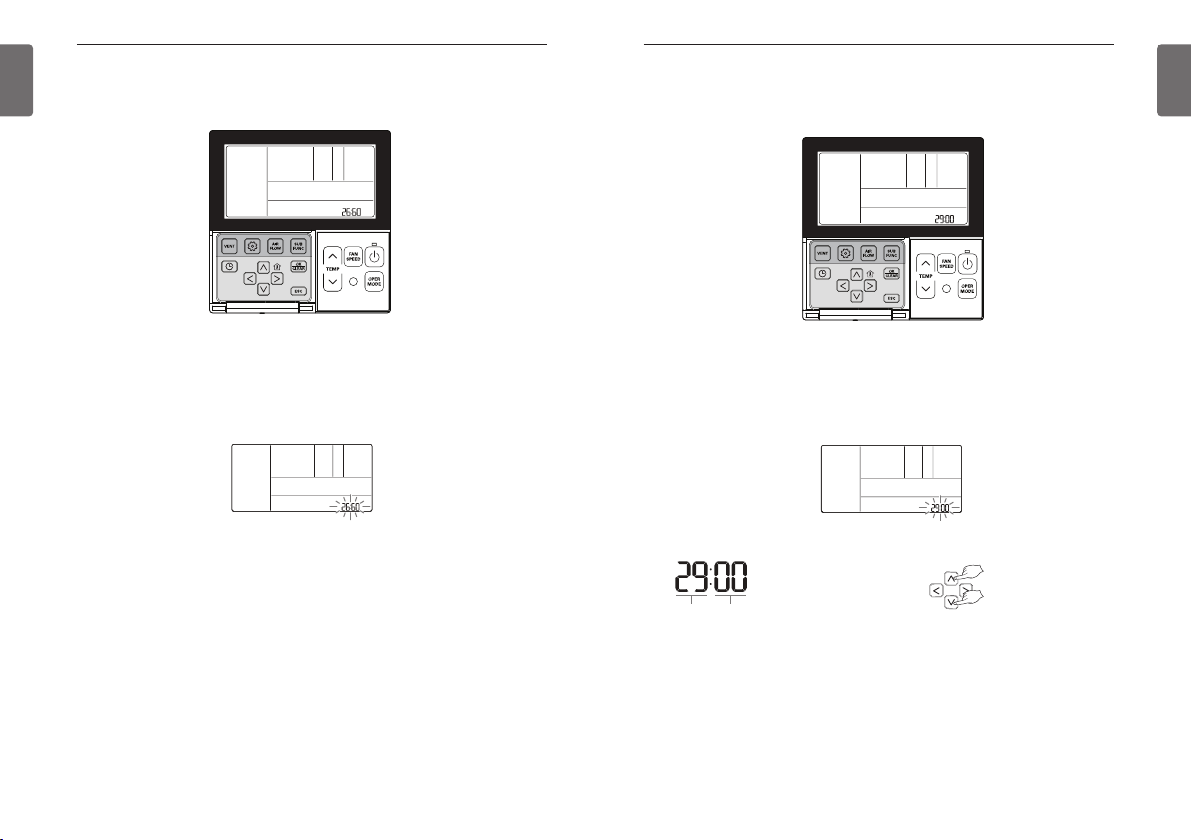

Réglage de fonction - Consommation électrique

Appuyez à plusieurs reprises sur la touche B pour régler la consommation électrique. L'icône s'affiche, tandis que la consommation cumulée s'affiche dans la section température et heure.

Appuyez sur Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode configuration est désactivé automatiquement.

Ex.) lorsque la consommation cumulée est de 3248,7 kWh

• Certains modèles ne sont pas équipés de la fonction d'affichage de la consommation.

• Cette fonction n'est disponible que sur les modèles intégrant PDI.

pour terminer.

Si la température tombe en dessous des conditions indiquées ci-dessus, la fonction s'exécute comme dans le graphique.

CONSIGNES POUR LE PROPRIÉTAIRE

Ex.) informations relatives au modèle

Groupe Puissanceunité intérieur

FRANÇAIS

Réglage de fonction - Type d'unité intérieur et groupe

CONSIGNES POUR LE PROPRIÉTAIRE

Catégorie Valeurs d'affichage

Groupe

N° Modèle N° Modèle N° Modèle 0 Multi-V 1 Multi 2 Mono

3332

FRANÇAIS

Appuyez à plusieurs reprises sur la touche B pour sélectionner l'unité intérieur ou exterieur. L'icône s'affiche, tandis que les informations relatives au groupe ou à l'unité intérieur s'affichent dans la section relative à la température.

pour terminer.

Appuyez sur Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le mode configuration est désactivé automatiquement.

• Certains modèles ne sont pas équipés de la fonction d'affichage des informations relatives à l'unité intérieur ou au groupe.

Unité

Intérieur

Puissance

Données

indisponibles

(communes)

N° Modèle N° Modèle N° Modèle

0 CST 5

1 Conduite 6 Console B

2 CVT 7

3 PAC 8

4 RAC 9 AWHP E FAU

N°

PuissanceN°Puissance 0 5k 4 15k 8 36k C 76k 1 7k 5 18k 9 42k D 96k

Multi-V

2 9k 6 24k A 48k E 3 12k 7 28k B 54k F 0 5k 4 12k 8 20k C 1 7k 5 14k 9 24k D -

Multi

2 8k 6 15k A 30k E 3 9k 7 18k B 36k F 0 9k 4 24k 9 54k 55k 1 12k 5 30k A 60k 62k -

Mono

2 18k 6 36k B 70k - 3 21k 7 42k C 85k - -

Ventilation à

détente directe

Modèle auto-

nome

Ventilation

générale

N°

C Présentation

D VAHU

PuissanceN°Puissance

Kit hydraulique moyenne tem-

pérature

Kit hydraulique

haute tempé-

rature

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

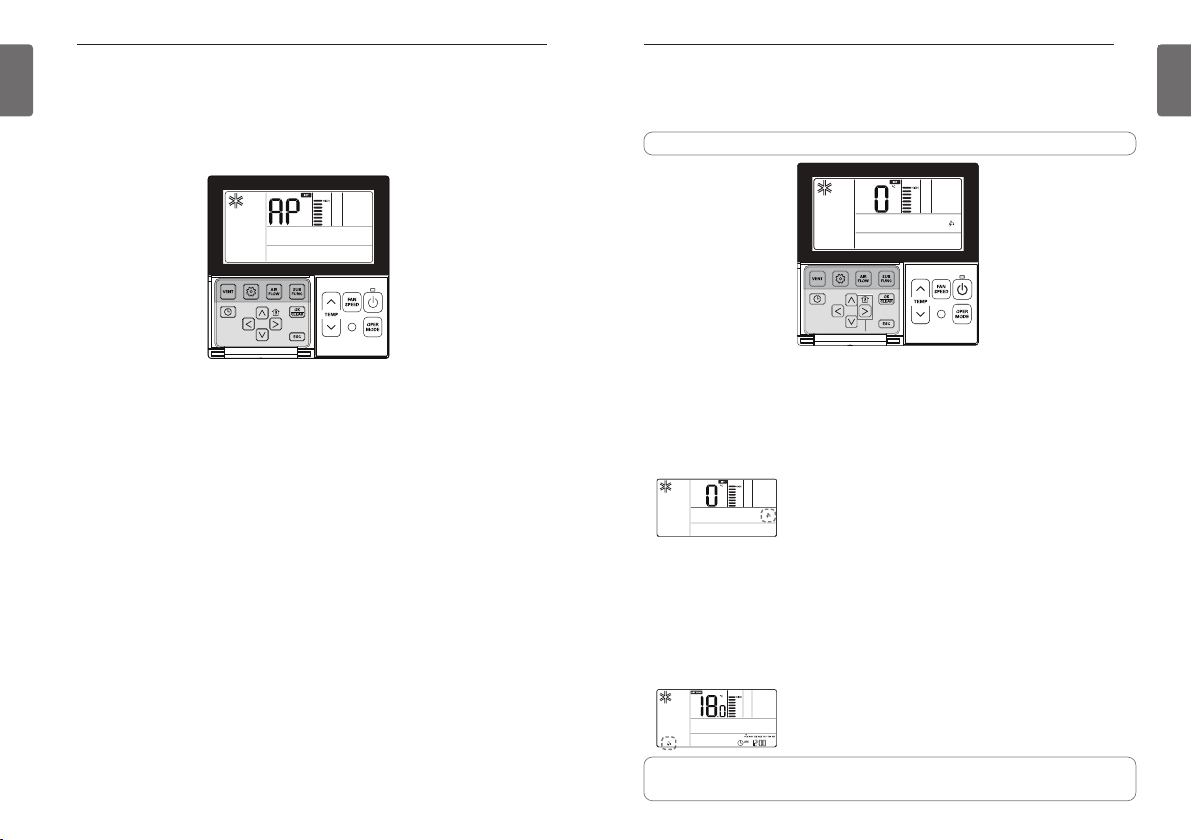

Réglage de fonction - Mode point d'accès WLAN (réseau local sans ﬁl)

Cette fonction permet de piloter le module WLAN (réseau local sans fil) connecté au produit en mode point d'accès.

Cette fonction permet d'utiliser le module WLAN avec certains modèles. Pour connaître sa disponibilité, reportez-vous au manuel d'installation du produit.

Appuyez à plusieurs reprises sur la touche B jusqu'à ce que « AP » s'affiche.

Appuyez sur la touche h L'opération terminée, le mode configuration est fermé automatiquement.

Pendant que le module WLAN fonctionne en mode point d'accès, l'acronyme AP clignote sur l'afficheur de la télécommande filaire.

- Comptez environ 5 secondes avant que le module WLAN fonctionne en mode point d'accès.

- Si le module WLAN n'est pas installé, le mode point d'accès est inopérant.

Réglage des fonctions - Contrôle intelligent de la charge

La fonction de contrôle intelligent de la charge permet de calculer le rendement nécessaire à partir de l'humidité et de la température de l'air intérieur et extérieur.

Le réglage de la fonction correspondante est disponible lorsque vous branchez les produits désignés à l'unité extérieure en mode maître.

Appuyez sur la touche B.

Si vous appuyez plusieurs fois sur la toucheB, vous accédez au menu de réglage de la valeur de contrôle intelligent de la charge. L'icône de contrôle intelligent de la charge apparaît alors et la valeur de réglage clignote dans la zone d'affichage de la température. Utilisez les touches FGpour sélectionner la valeur de réglage du contrôle intelligent de la charge. h Vous pouvez régler la valeur de contrôle intelligent de la charge entre 0 et 4, afin de contrôler la

puissance de la fonction chauffage ou refroidissement à l'étape initiale de fonctionnement.

Une fois la valeur souhaitée de réglage du contrôle intelligent de la charge affichée, appuyez sur la touche Kpour finaliser le réglage. Une fois le réglage terminé, appuyez sur la touche h Si vous n'appuyez sur aucune touche une minute environ après avoir procédé au réglage, le mode de

réglage se ferme automatiquement. h Si vous quittez le menu sans valider votre réglage, la valeur modifiée n'est pas prise en compte. Lorsque le contrôle intelligent de la charge est activé, l'état de fonctionnement du contrôle intelligent de la charge apparaît comme indiqué ci-dessous.

0 : Fonction non utilisée 1 : Mode doux 2 : Mode normal 3 : Mode maximal 4 : Mode de contrôle d'adaptation d'impédance

Il est possible que la fonction de contrôle intelligent de la charge soit inopérante sur certains produits.

Les réglages de l'étape 4 peuvent ne pas être disponibles sur certains produits pour unités intérieures.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

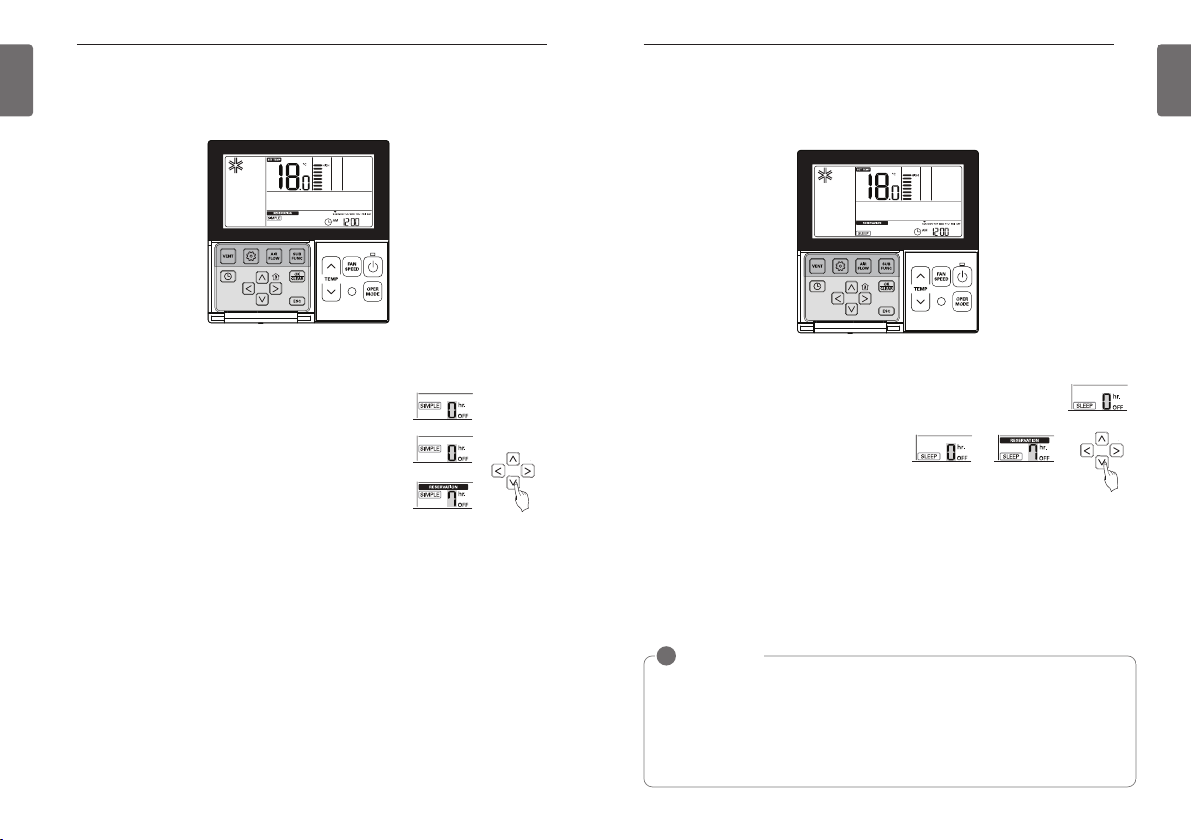

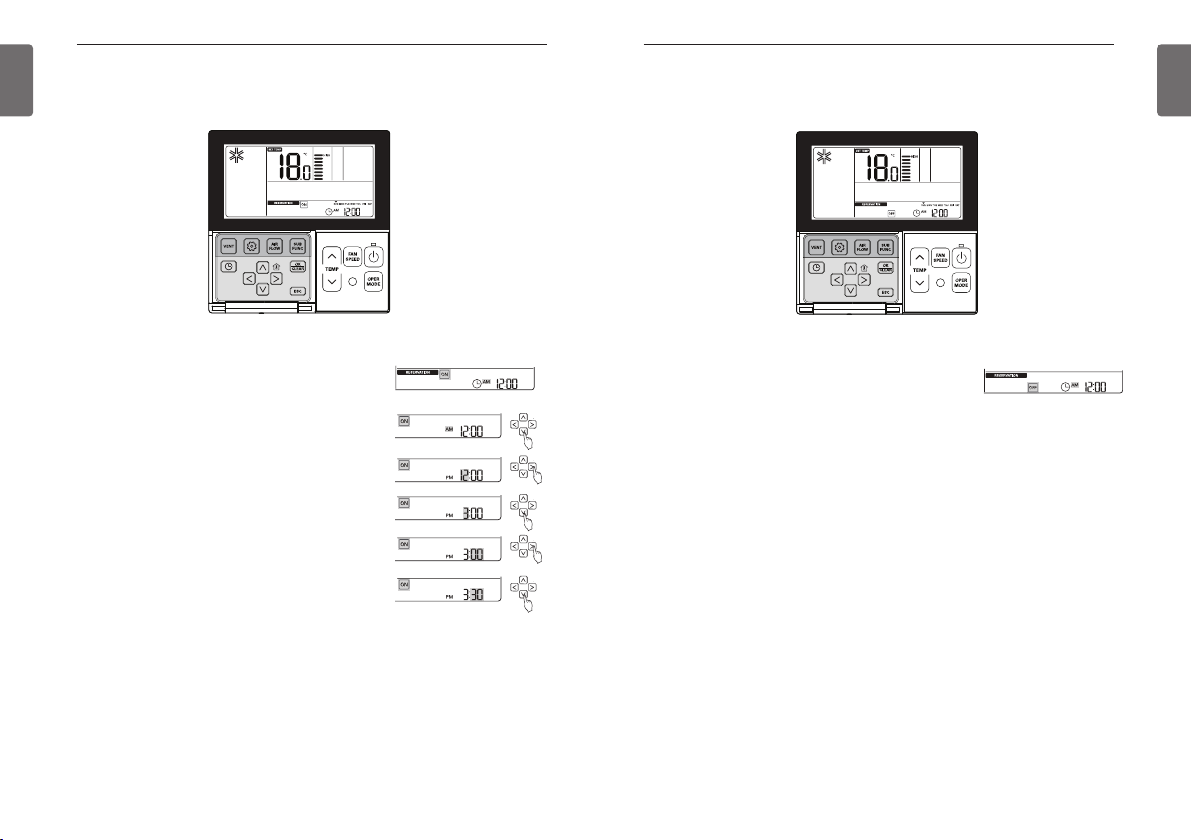

Programmation - Simple

La fonction de programmation simple peut être configurée de manière à s'arrêter lorsque le système est en marche ou à s'exécuter lorsque le système est à l'arrêt.

Appuyez sur E pour accéder au mode Programmation.

Appuyez à plusieurs reprises sur la touche Epour sélectionner « SIMPLE ». L'icône

Appuyez sur la touche FGpour programmer les heures de fonctionnement. La programmation peut couvrir une durée de 1 à 7 heures.

Appuyez sur la touche

- Lorsque la programmation des heures de fonctionnement est terminée, l'icône sur l'afficheur LCD du bas.

Appuyez sur

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

En programmation simple, le système démarre ou s'arrête automatiquement à expiration de la durée spécifiée.

clignote et l'heure programmée ‘0’ s'affiche.

lorsque la programmation simple est terminée.

pour terminer.

Y apparaît

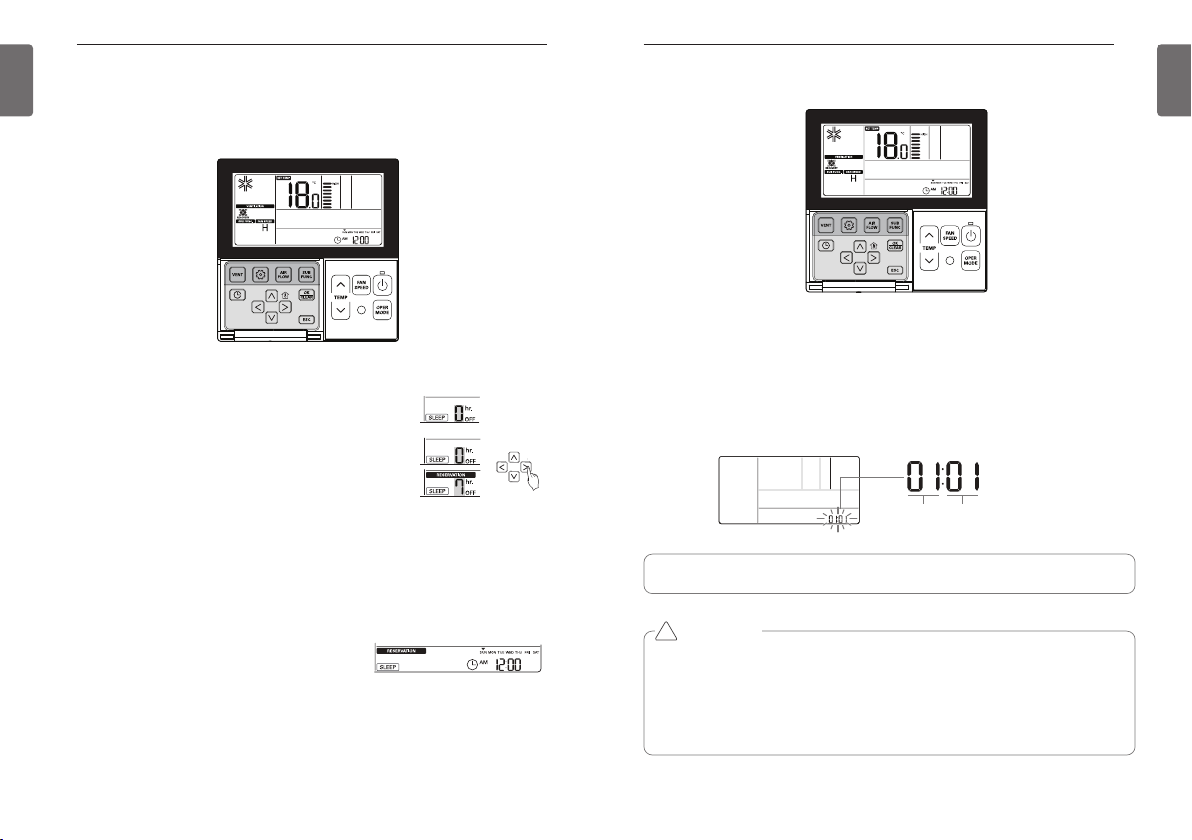

Programmation - Mode sommeil

La programmation sommeil est une fonction que le climatiseur exécute ou arrête lorsque vous dormez depuis un certain temps. Si le mode sommeil est programmé après connexion à un ventilateur, et au bout d'un certain temps après être passé en mode sommeil, seul le mode sommeil est désactivé.

Appuyez sur E pour accéder au mode Programmation.

Appuyez à plusieurs reprises sur la touche (sommeil). L'icône

Appuyez sur la touche FGpour programmer les heures de fonctionnement. La programmation peut couvrir une durée de 1 à 7 heures.

Appuyez sur la touche

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

h Si vous n'avez pas appuyé sur la touche

- Lorsque le mode sommeil est désactivé, l'icône

désactivé automatiquement.

appliquées.

REMARQUE

Spécifiez une durée raisonnable pour le mode SLEEP. (Un climatiseur réglé sur une température trop basse est néfaste pour la santé.)

• La température spécifiée sur la télécommande doit différer de celle du climatiseur. En effet, le mode SLEEP adapte automatiquement la température pour qu'elle reste agréable.

• Sur les modèles où il n'est pas possible de régler la température par incréments de 0,5 °C, le mode SLEEP est inopérant.

clignote et l'heure programmée s'affiche.

[

lorsque la programmation du mode sommeil est terminée.

pour terminer.

pour sélectionner « SLEEP »

avant de fermer le menu, les modifications ne sont pas

[

disparaît.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Programmation – Mise en marche programmée

Il démarre automatiquement à l'heure programmée.

Appuyez sur Epour accéder au mode Programmation.

Appuyez sur la touche Les icônes MARCHE et AM clignotent.

Appuyez sur la touche FGpour régler l'heure ‘AM/PM’.

Accédez au réglage de l' ‘Heure’ à l'aide de la touche HI puis spécifiez l'heure souhaitée à l’aide de la touche FG.

Accédez au réglage des ‘minutes’ à l'aide de la touche

HIpuis spécifiez l'heure souhaitée à l’aide de la touche FG.

Appuyez sur la touche

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configura-

L pour terminer.

tion est désactivé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

- Lorsque la programmation des heures de fonctionnement est terminée, l'icône Z apparaît sur l'afficheur LCD du bas. Le système démarre alors à l'heure programmée.

- Lorsque le programme de mise en marche est désactivé, l'icône

pour sélectionner ON (MARCHE).

lorsque la programmation de la mise en marche est terminée.

Z disparaît.

Programmation - Mise à l’arrêt programmée

Il s'ARRET automatiquement à l'heure programmée.

Appuyez sur E pour accéder au mode Programmation.

Appuyez sur la touche Les icônes OFF(ARRET) et AM clignotent.

h Vous pouvez programmer les paramètres ‘AM/PM’, ‘Heure’ et Minute de la même manière

que le paramètre MARCHE.

Appuyez sur la touche

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configura-

tion est désactivé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

- Lorsque la programmation des heures de fonctionnement est terminée, l'icône \ apparaît sur l'afficheur LCD du bas. Le système s'arrête alors à l'heure programmée.

- Lorsque le programme est désactivé, l'icône

pour sélectionner OFF (ARRET).

lorsque la programmation de l'ARRET est terminée.

pour terminer.

\ disparaît.

CONSIGNES POUR LE PROPRIÉTAIRE

Heure d'activation

Numéro de programme

Heure de désactivation

Barre inférieure : indication d'une programmation hebdomadaire pour le jour correspondant

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

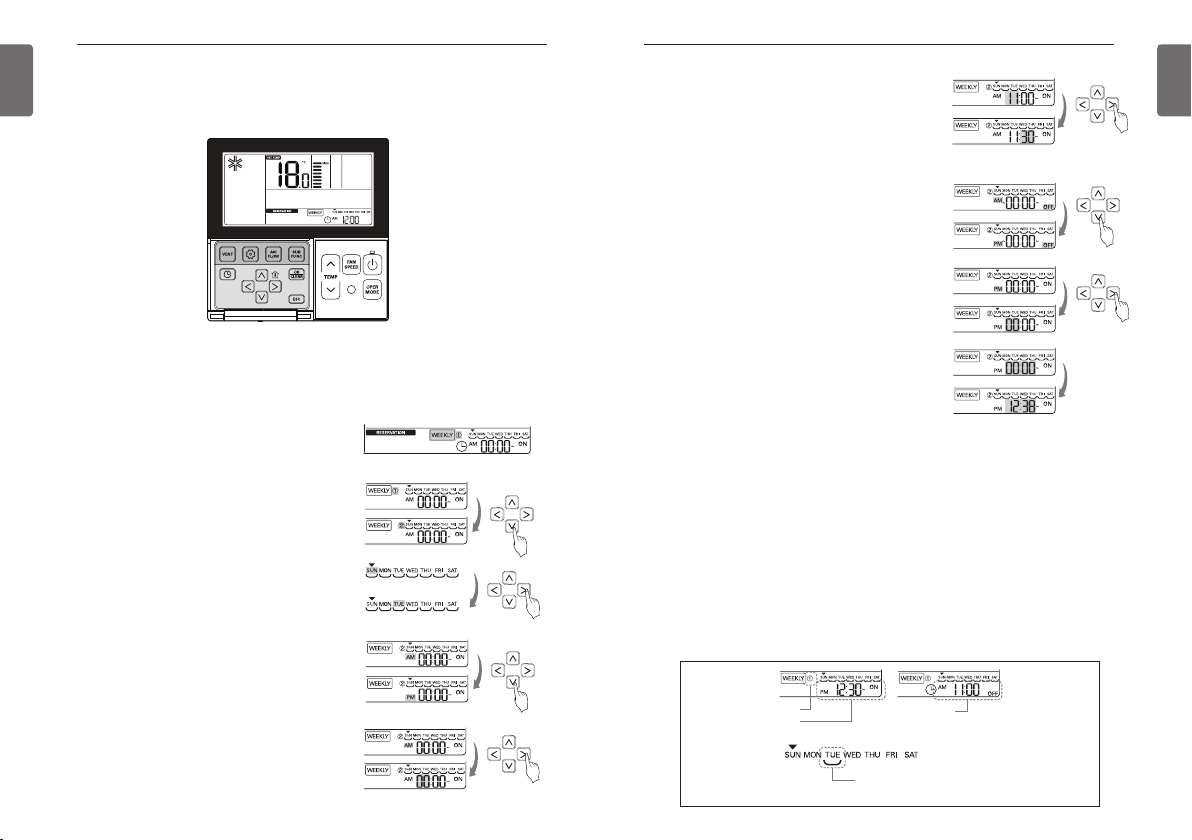

Programmation - Hebdomadaire

Vous pouvez programmer les horaires journaliers semaine par semaine. La programmation hebdomadaire reste active tant que vous ne l'avez pas désactivée.

Appuyez sur E pour accéder au mode Programmation. h La programmation hebdomadaire permet de gérer 2 plages horaires par jour et jusqu'à 14 par

semaine. Ex.) Pour programmer [② Tuesday AM 11:30 MARCHE~PM 12:30 ÉTEINT], suivez les instruc-

tions ci-dessous.

Appuyez à plusieurs reprises sur la touche Epour sélectionner WEEKLY (une fois par semaine).

clignote.

[

Sélectionnez 1 ou 2 à l'aide de la touche F G. h Vous pouvez programmer 2 plages horaires par

jour, telles que WEEKLY 1 et WEEKLY 2.

Accédez au jour de la semaine à l'aide de la touche H I. Lorsque le paramètre Day (jour) clignote, spécifiez le jour de la semaine. Ce paramètre est disponible du lundi au dimanche.

Accédez au réglage AM/PM à l'aide de la touche G puis sélectionnez AM/PM.

Appuyez sur la touche FGpour régler l'heure.

- Vous pouvez programmer l'affichage de 1 à 12 heures. Accédez au paramètre Minute du réglage MARCHE à l'aide de la touche I. Lorsque la touche ‘Minute’ clignote, appuyez sur la touche Haut/Bas pour spécifier les minutes.

Accédez au paramètre AM/PM du réglage ÉTEINT à l'aide de la touche I.

- Le réglage AM/PM s'effectue de la même manière que pour MARCHE.

Accédez au paramètre ‘Heure’ du réglage ÉTEINT à l'aide de la touche I.

- Vous pouvez ainsi programmer le jour et l'heure auxquels le climatiseur s'arrête.

- Lorsque le paramètre ‘Heure’ clignote, spécifiez l' ‘Heure’ de la journée.

h Vous pouvez programmer les paramètres ‘Heure’ et

Minute de la même manière que le paramètre

Appuyez sur la touche Klorsque la programmation hebdomadaire est terminée.

Pour la programmation hebdomadaire des heures de fonctionnement, l'heure D'ARRET doit être postérieure à l'heure de mise en MARCHE. h Si vous programmez la température à l'aide de la touche Haut/Bas en même temps que les horaires

hebdomadaires, le système se met en MARCHE pour atteindre la température spécifiée.

- Si la température spécifiée n'est pas programmée, il se met en marche pour atteindre automatiquement la température spécifiée de la plage horaire précédente.

h Pour annuler la programmation hebdomadaire,

- Appuyez sur le bouton d'activation/désactivation lorsque l'icône

h Pour annuler une programmation hebdomadaire individuellement,

- Sélectionnez le jour concerné, attribuez à MARCHE et D'ARRET des heures identiques puis appuyez sur la touche d'activation/désactivation.

[ clignote.

Accédez au paramètre ‘Heure’ du réglage MARCHE à l'aide de la touche I.

- Vous pouvez ainsi programmer le jour et l'heure auxquels le climatiseur se met en marche.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

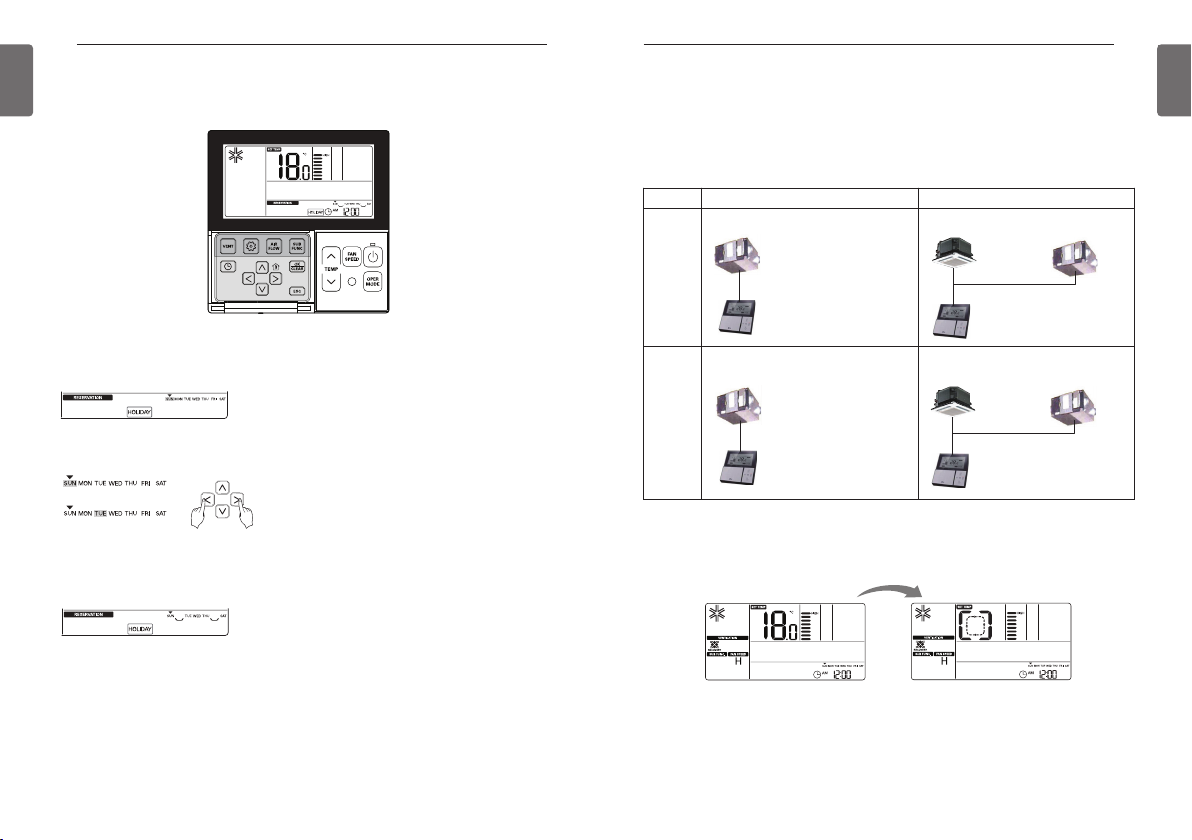

Programmation - Congés

Le système s'arrête automatiquement le jour spécifié.

Appuyez sur Epour accéder au mode Programmation.

Appuyez à plusieurs reprises sur la touche

Accédez au ‘Jour’ qui vous intéresse à l'aide de la touche HI.

Pour activer ou désactiver un jour de congé, appuyez sur la touche FGou Ex.) Si la période du lundi au vendredi est programmée comme HOLIDAY, les indications MON

(lun) et FRI (ven) disparaissent.

pour sélectionner ‘CONGES’.

Manuel de l'utilisateur du ventilateur - Interface entre climatiseur et ventilation

Lorsqu'une console est couplée à un ventilateur, il est possible de piloter le système au moyen d'une télécommande filaire.

- À la mise sous tension, la télécommande s'allume après avoir détecté le système (au bout d'environ 30 secondes).

Fonctionnement simple Fonctionnement en mode couplé

(Ventilation générale)

Ventilation

générale

Ventilation

à expansion

directe

h La méthode de connexion est identique à celle qui est décrite dans le manuel du climatiseur.

(Voir la page relative aux commandes de groupe du manuel de la télécommande.)

Appuyez sur la touche

Ventilation générale

Télécommande filaire

(Ventilation à expansion directe simple)

Ventilation à expansion directe

Télécommande filaire

de la télécommande pour contrôler le fonctionnement du ventilateur.

(Ventilation générale en mode couplé)

Console de climatisation

Ventilation générale

Télécommande filaire

(Ventilation à expansion directe en mode couplé)

Console de climatisation

Ventilation à expansion

Télécommande filaire

directe

Appuyez sur

- Une fois le réglage HOLIDAYS effectué, et si celui-ci n'est pas désactivé, le système s'arrête automatiquement au plus tard 1 heure après la fin de la période de fonctionnement du climatiseur.

pour sortir du menu.

Fig 2-1. Mode climatisation Fig 2-2. Mode ventilation

Pour revenir du mode ventilation au mode climatisation, appuyez sur la touche Vent.

- Si aucune touche n'est actionnée pendant plus de 15 secondes en mode ventilation, le système passe automatiquement en mode climatisation.

h Les ventilateurs sont de deux sortes : ventilateurs ordinaires et ventilateurs à expansion direc-

te.

CONSIGNES POUR LE PROPRIÉTAIRE

→→→ →→→→

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Manuel de l'utilisateur du ventilateur - Utilisation combinée avec ventilation générale

Ne peut s'utiliser que lorsque le climatiseur et le ventilateur sont couplés. Cette fonction sert à rafraîchir la pièce au moyen d'un ventilateur pendant que la climatisation est en marche.

Appuyez sur la touche 1de la télécommande.

- Ne peut s'utiliser que lorsque le climatiseur et le ventilateur général sont couplés.

En mode Vent, appuyez sur la touche

À chaque fois que vous appuyez sur cette touche, le mode change dans l'ordre d'échange thermique suivant : normal → auto.

h Il ne s'affiche sur la télécommande que lorsqu'il est en mode ventilation. Il affiche la tempéra-

ture souhaitée lorsqu'il repasse en mode climatisation.

En mode Vent, appuyez sur la touche

- À chaque pression sur la touche, la vitesse du ventilateur est sélectionnée dans l'ordre suivant : Basse → Haute → Rapide.

- Si un capteur de CO2 est installé, vous pouvez sélectionner la vitesse du ventilateur dans l'ordre suivant : basse → haute → rapide → auto.

Passage au mode climatisation

1) Si aucune touche n'est actionnée pendant plus de 15 secondes en mode ventilation, le systè-

me passe automatiquement en mode climatisation.

2) Basculement manuel : en mode Vent, appuyez sur la touche

entre les deux modes.

pour démarrer le ventilateur.

pour changer de mode de ventilation.

pour modifier la vitesse du ventilateur.

1 pour basculer manuellement

Manuel de l'utilisateur du ventilateur - Utilisation simple avec ventilation générale

Cette fonction sert à faire circuler l'air dans la pièce au moyen d'un ventilateur général.

Appuyez sur la touche 2de la télécommande.

Appuyez sur

Mode ventilation

Échange de

Dans le cas du mode d'échange thermique, l'afficheur apparaît tel qu'illustré ci-dessous.

En mode Vent, appuyez sur la touche

- À chaque pression sur la touche, la vitesse du ventilateur est sélectionnée dans l'ordre suivant : Basse → Haute → Rapide.

- Si un capteur de CO suivant : basse → haute → rapide → auto.

pour passer en mode ventilation.

Afficheur de la

télécommande

chaleur

Normal

Auto

est installé, vous pouvez sélectionner la vitesse du ventilateur dans l'ordre

Description

L'air frais entrant dans la pièce se met à la même température que l'air de la pièce. Ce mode est utilisé lorsque le préchauffage ou le pré-refroidissement améliore le confort et réduit la consommation d'énergie.

L'air frais évite l'échangeur thermique et entre dans la pièce à la température extérieure.

Le système sélectionne « Échange de chaleur » ou « Normal » automatiquement après avoir comparé les températures intérieures et extérieures.

N pour modifier la vitesse du ventilateur.

CONSIGNES POUR LE PROPRIÉTAIRE

→→→ →→→→

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Manuel de l'utilisateur du ventilateur - Utilisation combinée avec ventilation à expansion directe

Ne peut s'utiliser que lorsque le climatiseur et le ventilateur à expansion directe sont couplés.

Appuyez sur la touche 1de la télécommande. Ne peut s'utiliser que lorsque le climatiseur et le ventilateur sont couplés.

En mode Vent, appuyez sur la touche

En mode ventilation, appuyez sur la touche

À chaque fois que vous appuyez sur cette touche, le mode change dans l'ordre d'échange thermique suivant : normal → auto.

h Il ne s'affiche sur la télécommande que lorsqu'il est en mode ventilation. Il affiche la tempéra-

ture souhaitée lorsqu'il repasse en mode climatisation.

En mode Vent, appuyez sur la touche

- À chaque pression sur la touche, la vitesse du ventilateur est sélectionnée dans l'ordre suivant Basse → Haute → Rapide.

Passage au mode climatisation

1) Si aucune touche n'est actionnée pendant plus de 15 secondes en mode ventilation, le systè-

me passe automatiquement en mode climatisation.

2) Basculement manuel : en mode Vent, appuyez sur la touche

entre les deux modes.

pour démarrer le ventilateur.

pour changer de mode.

pour modifier la vitesse du ventilateur.

1 pour basculer manuellement

Manuel de l'utilisateur du ventilateur - Utilisation simple avec ventilation à expansion directe

L'échangeur de chaleur à l'intérieur du ventilateur à expansion directe assure la ventilation en même temps que la climatisation ou le chauffage.

Appuyez sur la touche 2de la télécommande.

- Le fonctionnement du ventilateur à expansion directe est affiché individuellement comme dans la figure ci-dessous.

En mode ventilation, appuyez sur la touche Ppour changer de mode.

À chaque fois que vous appuyez sur cette touche, le mode change dans l'ordre d'échange thermique suivant : normal → auto.

Mode ventilation

Échange de cha-

leur

Normal

Auto

Dans le cas du mode d'échange thermique, l'afficheur apparaît tel qu'illustré ci-dessous.

h L'indication 88Seg n'est affichée que lorsque la ventilation à expansion directe fonctionne avec

le climatiseur éteint.

Appuyez sur P

- À chaque fois que vous appuyez sur cette touche, le mode change dans l'ordre suivant : climatisation → chauffage → auto → arrêt.

Appuyez sur la touche N

- À chaque pression sur la touche, la vitesse du ventilateur est sélectionnée dans l'ordre suivant : Basse → Haute → Rapide.

h Lorsque le ventilateur à expansion directe est en marche, il est possible d'actionner la climatisation

ou le chauffage, ainsi que de régler la température.

h Voir Fonctionnement standard - Réglage de température pour plus de précisions sur le réglage de la

température souhaitée.

Afficheur de la

télécommande

Circulation de l'air dans la pièce sans perte de chaleur

Circulation de l'air dans la pièce sans échangeur de chaleur électrique

Circulation de l'air dans la pièce en comparant automatiquement les températures intérieures/extérieures

pour changer de mode.

pour modifier la vitesse du ventilateur.

Description

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Autres utilisations du ventilateur - Mode Rapide/Economique

Cette fonction améliore l'efficacité de la ventilation grâce aux modes rapide/éco des fonctions supplémentaires du ventilateur.

Rapide

Le ventilateur tourne rapidement.

En mode ventilation, appuyez sur la touche C.

- Les fonctions supplémentaires permettent de basculer entre les modes rapide et éco.

Lorsque l'icône clignote, appuyez sur la touche

pour sortir du menu.

Appuyez sur

Mode éco

Économise l'énergie tout en préservant l'efficacité de la ventilation.

En mode ventilation, appuyez sur Les fonctions supplémentaires permettent de basculer entre les modes rapide et éco.

Lorsque l'icône du mode éco clignote, appuyez sur la touche

Appuyez sur Lpour sortir du menu.

Les modes supplémentaires de ventilation générale et à expansion directe sont identiques.

Les réglages des modes supplémentaires de purification de l'air, d'humidification sont les mêmes que pour le climatiseur.

Réglage des fonctions du ventilateur

Le ventilation démarre à la fin de la temporisation.

Temporisation

Le ventilation démarre à la fin de la temporisation.

Appuyez sur la touche B. Appuyez à plusieurs reprises sur la touche Bpour accéder aux réglages de temporisation du

menu. L'icône

Appuyez sur la touche F G pour changer la valeur de la temporisation. h Réglages de temporisation : 00-60 (Par tranches de 1 minute)

Appuyez sur

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 60 secondes qui suivent, le programme de

configuration est fermé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

Verrouillage, nettoyage du ﬁltre, réglage de l'heure, conversion de température

h Reportez-vous à la section Réglage des fonctions - Sécurité enfants. h Reportez-vous à la section Réglage des fonctions - Nettoyer le filtre pour la fonction de nettoyage

du filtre

h Reportez-vous à la section Réglage des fonctions - Modifier l’heure pour la fonction de réglage de

l'heure

h Reportez-vous à la section Réglage des fonctions - Température de basculement pour la fonction

de commutation climatisation/chauffage

clignote sur l'afficheur de température.

pour valider les réglages lorsque la temporisation spécifiée s'affiche.

pour sortir du menu.

CONSIGNES POUR LE PROPRIÉTAIRE

Valeur du code Valeur de consigne

FRANÇAIS

Programmation du mode sommeil

Vous pouvez programmer le ventilateur pour qu'il fonctionne à bas régime pendant votre sommeil.

Fonctions de réglage installateur du ventilateurRéglages de programmation de ventilateur

Appuyez sur 1pour accéder au mode ventilation.

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Appuyez sur Epour accéder au mode Programmation.

Appuyez à plusieurs reprises sur la touche réglages du mode SOMMEIL du menu. L'icône

Appuyez sur la touche F G pour programmer l'heure. Vous pouvez programmer l'affichage de 1 à 12 heures.

Appuyez sur la touche

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le programme de

configuration est fermé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

- Lorsque la programmation est terminée, l'icône [ apparaît au bas de l'afficheur LCD.

- Lorsque le programme est désactivé, l'icône [ disparaît.

Si le mode SOMMEIL est programmé, le système fonctionne à bas régime pendant la période concernée.

clignote et l'heure programmée s'affiche.

[

lorsque la programmation du mode SOMMEIL est terminée.

pour fermer le menu.

pour accéder aux

Programmes Simple, MARCHE, ARRET Jours de la semaine, Congés

h Pour plus de précisions sur les Programmes Simple, MARCHE, ARRET, Jours de la semaine,

Congés, reportez-vous à la section Réglages de programmation

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Une fois en mode réglages installateur, les valeurs programmables s'affichent en bas à droite de l'écran LCD.

•

Selon les fonctions du produit, certaines options du menu ne sont pas affichées ou portent un nom différent.

ATTENTION

Les réglages installateur désignent un mode permettant de régler les différentes fonctions de la télécommande.

Si le mode réglages installateur n'est pas défini correctement, il existe des risques de panne, de blessure ou de dégâts matériels.

Ils doivent être effectués par un technicien certifié. Sinon, ou si des modifications sont faites à son insu, tous les problèmes susceptibles d'en découler relèvent de la responsabilité de l'installateur ; dans ce cas, le SAV est payant.

CONSIGNES POUR LE PROPRIÉTAIRE

Valeur de consigne

❈ Valeur de consigne

00: Réglage par défaut 01: Augmentation de 10 % 21: Diminution de 10 % 22: Diminution de 20 %

Valeur de code pour vitesse de ventilateur standard

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

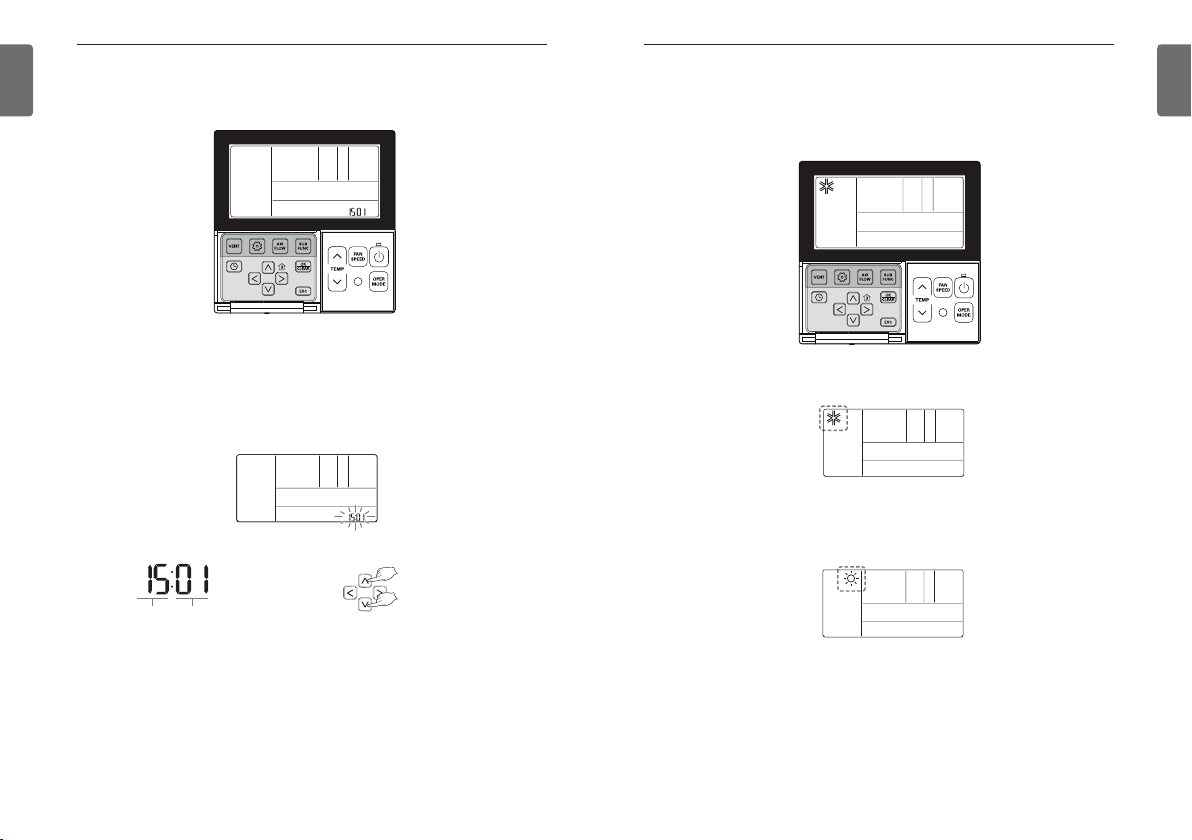

Fonctions de réglage installateur du ventilateur - Vitesse du ventilateur

Cette fonction permet de modifier la vitesse standard du ventilateur.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche comme illustré ci-dessous.

Sélectionnez le mode vitesse du ventilateur au moyen de la touche FG.

pour valider les réglages lorsque la vitesse de ventilation standard est sélection-

Appuyez sur née.

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les25 secondes qui suivent, le programme de

pour sortir du menu.

configuration est fermé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

pour régler la vitesse du ventilateur dans le menu,

Mode d'entraînement différent

Si plusieurs consoles sont raccordées à un même groupe extérieur, différents modes s'affichent lorsqu'elles ont des modes de fonctionnement différents.

Les différents modes n'apparaissent pas sur les climatiseurs non réversibles.

Si le passage d'une console en mode chauffage est forcé alors que plusieurs autres, raccordées au même groupe extérieur, fonctionnent en mode climatisation, la fonction chauffage est inopérante.

Si le passage d'une console en mode climatisation ou déshumidification est forcé alors que plusieurs autres, raccordées au même groupe extérieur, fonctionnent en mode chauffage, la fonction climatisation ou déshumidification est inopérante. L'afficheur indique que le compresseur est en mode chauffage.

Appuyez sur la touche les autres au bout de 5 secondes.

pour que la console passe automatiquement dans le même mode que

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

CONSIGNES POUR LE PROPRIÉTAIRE

FRANÇAIS

Autodiagnostic pour mode dépannage

Si une anomalie est détectée sur le système, celui-ci procède à un diagnostic automatique.

Il affiche le numéro du mode dépannage avec le CODE de maintenance.

<Commande de groupe> h Si une erreur est détectée en mode commande de groupe, le

système affiche ce qui suit. <En cas d'ERREUR CH05, les 4 caractères C, H, 0, 5 s'affichent successivement.>

Pour faciliter la résolution du problème, prenez note du numéro de l'erreur et communiquez-la à l'installateur.

Une grille mobile de secours reste opérationnelle même en cas d'erreur. (À l'exception du code de mode dépannage 03) h Si le blocage de la commande centralisée ou de la télécommande filaire est programmé, cette

fonction est inopérante. h Certains produits n'intègrent pas cette fonction.

Avertissement de changement d'huile

Seuls les appareils équipés d'une pompe à chaleur à gaz peuvent utiliser cette fonction.

Après 10 000 heures de fonctionnement de l'unité extérieure, le témoin de changement d'huile apparaît. Dans ce cas, reportez-vous immédiatement à la page de couverture pour contacter un centre de service après-vente afin de changer l'huile.

• Si vous ne changez pas l'huile, une erreur se produit et empêche le fonctionnement de l'appareil.

Fonction de compensation de coupure de courant

En cas de panne d'alimentation ou de problème quelconque, la fonction de compensation récupère automatiquement les conditions de fonctionnement programmées avant la panne. Aucune intervention n'est donc nécessaire de votre part.

(Les autres fonctions ne sont pas récupérées automatiquement.)

CONSIGNES D’INSTALLATION

Côté mur

Côté

mur

Côté

mur

Côté

mur

<Procédure de connexion>

<Procédure de séparation>

Vérifiez si le connecteur est raccordé correctement.

Câble de connexion

Côté console

FRANÇAIS

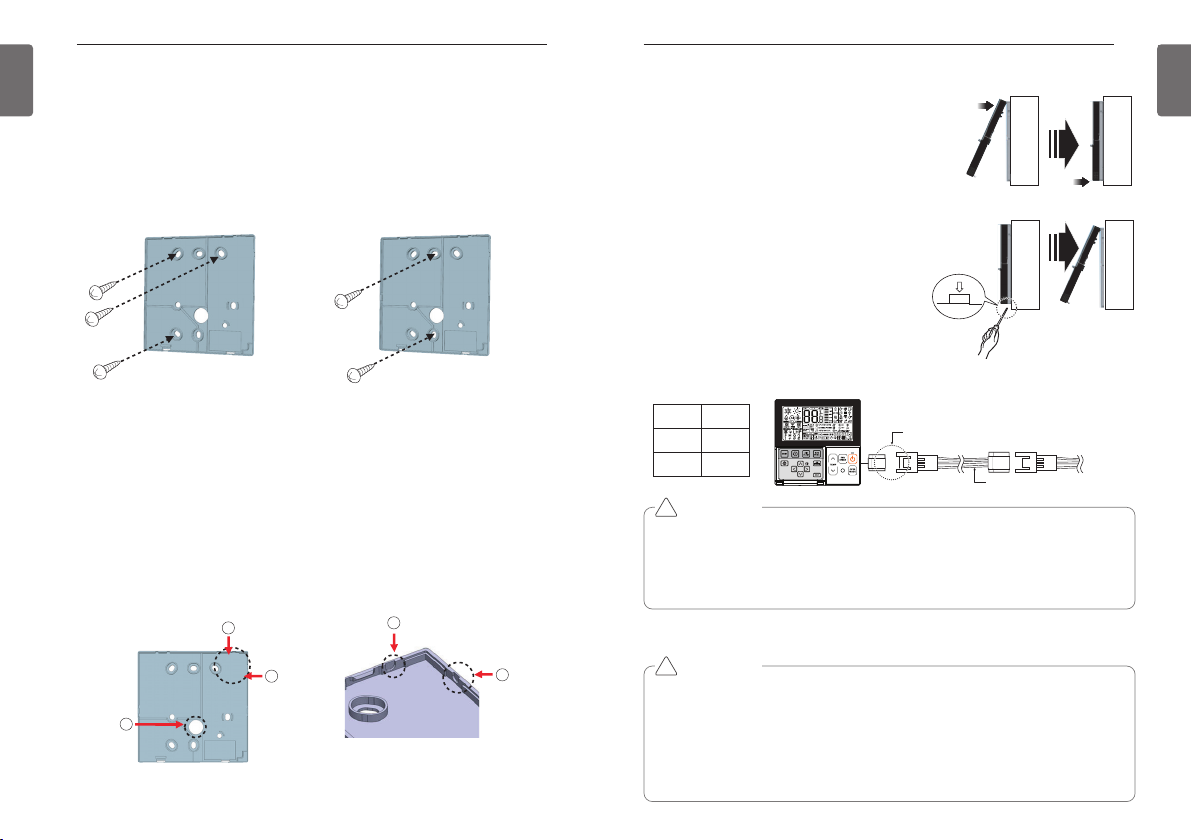

CONSIGNES D’INSTALLATION

Serrez fermement la vis fournie après avoir placé le boîtier d'installation de la télécommande à l'emplacement souhaité.

- Fixez-la sans la tordre afin de ne pas endommager la carte de réglage. Installez le boîtier de la télécommande sur le boîtier d'encastrement, le cas échéant.

- Installez l'appareil sans laisser d'espace entre celui-ci et le mur, afin qu'il soit parfaitement stable.

CONSIGNES D’INSTALLATION

Fixez la partie supérieure de la télécommande sur le boîtier d'installation ﬁxé à la surface du mur, comme illustré ci-dessous, puis raccordez-la au boîtier d'installation en appuyant sur la partie inférieure.

- Lors de la connexion, supprimez tout espace au niveau des parties supérieure, inférieure, droite et gauche de la télécommande et du boîtier d'installation.

- Avant d'installer le circuit imprimé, assurez-vous que le câble n'est pas en contact avec celui-ci.

Pour séparer la télécommande du boîtier d'installation, comme illustré ci-dessous, insérez d'abord un tournevis dans le trou de séparation inférieur, puis tournez dans le sens des aiguilles d’une montre.

- Il existe deux trous de séparation. Utilisez-les individuellement.

- Veillez à ne pas endommager les composants internes lors de la séparation.

Raccordez la console et la télécommande à l'aide du câble.

FRANÇAIS

Vous pouvez installer le câble de la télécommande ﬁlaire selon trois directions.

- Direction d'installation : encastrement à la surface du mur, vers le haut, vers la droite.

- Si vous installez le câble de la télécommande vers le haut et vers la droite, faites-le après avoir retiré la rainure de guidage de câble de la télécommande.

h Retirez la rainure de guidage à l'aide d'une pince à bec long.

① Encastrement à la surface du mur ② Rainure de guidage dans la partie supérieure ③ Rainure de guidage dans la partie droite

12 V CC Rouge

Signal Jaune

Masse Noir

ATTENTION

• L'installation doit être réalisée conformément aux normes locales en vigueur et effectuée uniquement par du personnel qualifié.

• L'installation doit être conforme aux normes locales, nationales ou internationales en vigueur.

• Utilisez une gaine non combustible (canalisation métallique) complètement fermée si les normes électriques et de construction locales exigent un câble pour vide technique.

Utilisez un câble d'extension si la distance entre la télécommande ﬁlaire et la console est supérieure à 10 m.

ATTENTION

Lorsque vous installez la télécommande filaire, ne l'encastrez pas dans le mur. (Cela risque d'endommager la sonde thermique.)

La longueur du câble ne doit dépasser 50 m. (Cela risque de provoquer des erreurs de communication.)

• Lors de l'installation du câble d'extension, vérifiez que le sens de connexion du connecteur est correct côté télécommande filaire et côté appareil.

• Si vous installez le câble d'extension dans le sens contraire, le connecteur ne sera pas raccordé.

• Caractéristiques du câble d'extension : AWG 24, 3 conducteurs ou plus.

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

Console principale Auxiliaire Auxiliaire

Masse

Fil de signalisation

Masse

12 V CC

Fil de signalisation

B Y R B Y R

Masse

12 V CC

Fil de signalisation

Masse

12 V CC

Fil de signalisation

Console

principale

Auxiliaire

N°3 - ÉTEINT (OFF) : principale (Réglage par défaut)

N°3 - MARCHE (ON) : Auxiliaire

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

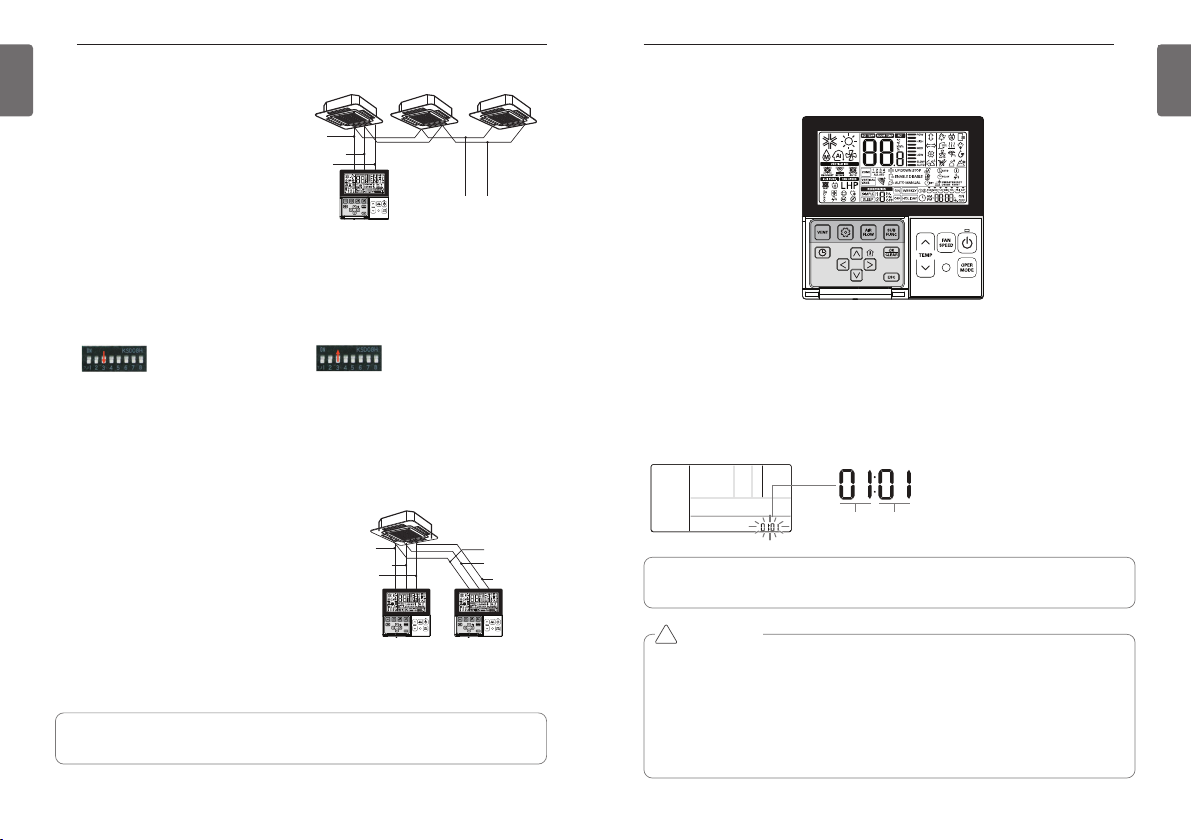

Commande de groupe

Lors du raccordement de plus de 2 climatiseurs à une télécommande filaire, effectuez la connexion comme dans la figure de droite.

• S'il ne s'agit pas d'une console intégrant une fonction de communication d'événements, déclarez-la comme auxiliaire.

• Concernant la communication des événements, consultez le manuel.

Lorsqu'une même télécommande sert à piloter plusieurs consoles équipées d'une fonction de communication des événements, vous devez modifier la configuration maître/esclave à partir d'une console.

- Une fois le réglage maître/esclave de la console effectué, éteignez celle-ci et rallumez-la au bout de 1

minute.

- Pour une cassette de plafond et un gainable, modifiez le réglage à l'aide du commutateur du circuit de la

console.

- Dans le cas d'une installation encastrée ou debout, modifiez la configuration maître/esclave au moyen de la

télécommande sans fil. (Reportez-vous au manuel de la télécommande pour plus de détails.)

h Si vous installez 2 télécommandes sur une même console équipée d'une fonction de communication des

événements, vous devez effectuer la configuration maître/esclave sur la télécommande. (Voir

Télécommande maître/esclave.) Pendant le contrôle des groupes, certaines fonctions autres que les réglages de base peuvent être limitées. Il s'agit notamment de la vitesse du ventilateur lente/moyenne/rapide, du verrouillage de la télécommande et du réglage de l'heure.

Lors du raccordement de plus de 2 télécommandes filaires à un climatiseur, établissez la connexion comme dans la figure de droite.

• Lors du raccordement de plus de 2 télécommandes

filaires à un climatiseur, déclarez une télécommande filaire comme télécommande principale et les autres comme auxiliaires, comme dans la figure de droite.

• Certains produits ne permettent pas de commander le

groupe comme sur cette illustration.

• Reportez-vous au manuel du produit pour plus de

détails.

• Pour commander des groupes, vous devez déclarer la télécommande principale/auxiliaire. Pour savoir comment procéder, reportez-vous à la section Réglages installateur.

<Lors de la connexion simultanée de

2 télécommandes filaires>

Réglage installateur - Mode réglage installateur

Appuyez (plus de 3 secondes) sur le bouton Bde manière répétée pour faire défiler jusqu'à la fonction requise comme indiqué ci-dessous dans le tableau des codes de réglage pour l’installateur. Utilisez les flèches directionnelles pour sélectionner la valeur requise, puis appuyez sur le bouton OK/Clear. Vous pouvez quitter le menu d'installation en appuyant sur ESC. Le menu d'installation se fermera automatiquement si vous n'appuyez sur aucun bouton pendant 25 secondes.

Une fois en mode réglages installateur, les valeurs programmables s'affichent en bas à droite de l'écran LCD.

• Selon les fonctions du produit, certaines options du menu ne sont pas affichées ou portent un nom différent.

ATTENTION

Les réglages installateur désignent un mode permettant de régler les différentes fonctions de la télécommande.

Si le mode réglages installateur n'est pas défini correctement, il existe des risques de panne, de blessure ou de dégâts matériels.

L'installation nécessite l'intervention d'un expert et doit être effectuée par l'un de nos centres de service ou de nos installateurs agréés.

Si l'installation est effectuée par une autre personne, celle-ci est tenue pour responsable des éventuels problèmes rencontrés par la suite ; dans ce cas, toute intervention du SAV est facturée.

CONSIGNES D’INSTALLATION

FRANÇAIS

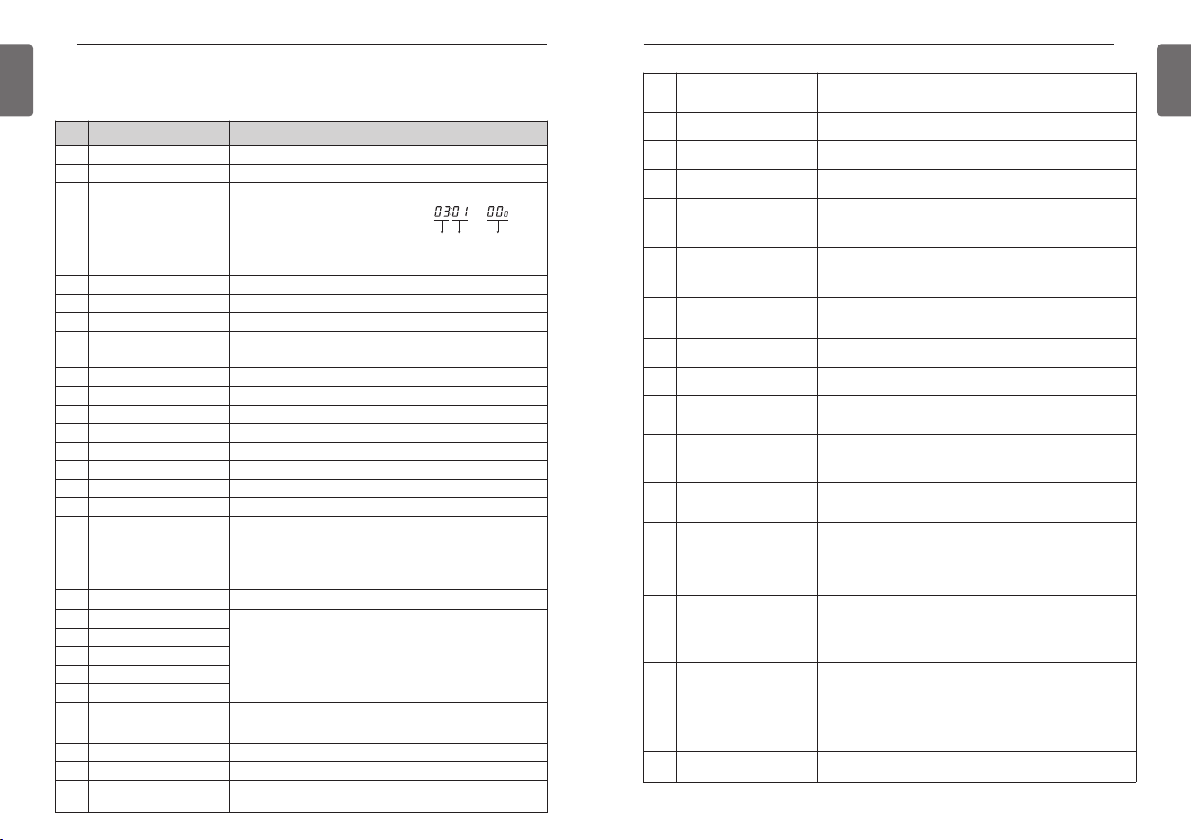

Tableau des codes de réglage pour l’installateur

Code Fonction Valeur

01 Essai de fonctionnement 01 : Définir 02 Définition de l’adresse 00~FF : Adresse

<Pas ESP> <Valeur ESP> <Exemple> 01 : Très faible 0 ~ 255 02 : Faible

03 Valeur E.S.P.

04 Thermistance 01 : Télécommande, 02: Console, 03: 2TH 05 Hauteur du plafond 01 : Faible, 02: Moyen, 03: Élevée, 04: Très élevée 06 Pression statique

07 Réglage de la console principale

08 priorité 09 Contact sec 10 Déblocage du délai de 3 minutes 11 État de zone 12 Basculement Celsius/Fahrenheit 13 Type de zone 14 Numéro de zone 17 Réglage de la température

18 Réglage du chauffage d'urgence

19 Réglage de commande de groupe 20 Plasma 21 Chauffage électrique 22 Humidificateur 23 Grille mobile 24 Kit de ventilation

25 Chauffage auxiliaire

26 Contrôle d'adresse de la console 29

Réglage du détecteur de fuites de frigorigène

32 Pas de pression statique

03 : Moyen 04 : Élevée 05 : Très élevée

01 : V – E(Variable - Élevée), 02 : F – E(Fonction - Élevée), 03 : V –F(Variable – Faible), 04 : F –F (Fonction – Faible)

00 : Auxiliaire h Si modèles uniquement « Plus1 » 01 : Principale 00 : Paramétrage du groupe 01 : Réglage simple

00 : Auxiliaire, 01 : Principale 00 : Arrêt auto, 01: Marche auto 01 : Définir 01 : Variable, 02: Fixe 00 : Celsius, 01 : Fahrenheit (Optimisé pour U.S.A. uniquement) 00 : Contrôleur de zone, 01 : Contrôleur de registre 02-04 (Nombre de zones) 00 : Commande 1 °C, 01 : Commande 0,5 °C Choisissez un mode Réglage du chauffage par faible température ambiante Réglage de la vitesse du VENTILATEUR

00 : inutilisé 00 : non utilisé 0 : ventilateur éteint 01 : utilisé 01~03 : Étape de réglage 1 : ventilateur en marche

01 : Inutilisé, 02 : En cours d'utilisation

00 : Non installé 01 : Installé

00 : Non installé 01 : Installé-Normal 02 : Installé-type conduite

00 : Non installé, 01 : Installé 00 : Non installé, 01 : Installé 00 : utiliser la valeur de consigne de la pression statique (code 06)

01 à 11 : valeur de consigne de la pression statique (code 32)

01~15 : Étape de réglage (étape de développement de l'unité intérieure)

Code fonction Valeur ESPPas ESP

CONSIGNES D’INSTALLATION

Utilisation du ventilateur en

mode climatisation et conditions

de coupure du chauffage

Utiliser la commande du chauf-

Certains éléments ne s'affichent que si certaines fonctions sont activées.

fage principal

Ventilateur de climatisation blo-

qué avec ventilation

Réglage de démarrage auto de

la console

Réglage du temps de maintien

du détecteur de présence

Réglage du contact sec simple

Réglage de la valeur du refroidis-

sement confort

Réglage du fonctionnement

continu du ventilateur

Réglage du mode maître/esclave

de l'unité extérieure

Réglage du mode silencieux

Réglage du mode dégivrage de

l'unité extérieure

Réglage automatique de la vites-

se du ventilateur en fonction de

la température

Reglage de CN_EXT

Priorité de cycle de l'unité exté-

rieure

Température extérieure pour les

niveaux de chauffage

Réglage CN_PTC

00 : Vitesse du ventilateur - Faible 01 : Ventilateur ÉTEINT 02 : Vitesse de réglage du ventilateur

00 : Annuler la commande du chauffage principal 01 : Utiliser la commande du chauffage principal

00 : Vitesse du ventilateur de chauffage très faible 01 : Ventilateur de chauffage coupé

00 : Utiliser le redémarrage auto de la console 01 : Ne pas utiliser le redémarrage auto de la console

00 : 0 minute 01 : 10 minutes 02 : 30 minutes 03 : 60 minutes

00 : valeur par défaut 01 : contact sec simple non utilisé 02 : contact sec simple utilisé 03 : entrée numérique programmable utilisée

00 : effet d'économie d'énergie bas 01 : effet d'économie d'énergie moyen 02 : effet d'économie d'énergie élevé

00 : non utilisé 01 : fonctionnement continu du ventilateur activé

00 : unité extérieure en mode esclave 01 : unité extérieure en mode maître

00 : non utilisé 01 : mode silencieux bas 02 : mode silencieux élevé

00 : non utilisé 01 : mode déneigement forcé 02 : mode dégivrage rapide 03 : modes déneigement forcé et dégivrage rapide

00 : non utilisé 01 : Réglage automatique de la vitesse du ventilateur en fonction de

la température activé

00 : No usar 01 : Operation simple 02 : Simple contact sec 03 : Sola parada de emer. 04 : Ocupado/No ocupado 05 : Todos de parada de emer.

00 : Ne pas utiliser 01 : En veille 02 : Air frais

01 : Utiliser/Ne pas utiliser 02 : T1 03 : △T

00 : Normal 01 : Spécial

<Étape>

[Ne pas utiliser, En veille]

[Air frais]

[Utiliser/Ne pas utiliser]

[Plage de réglages T1]

[Plage de réglages △T]

Aucun

Étapes 0 à 5

Aucun

-23~16°C (-10~60°F)

0~35°C (0~70°F)

6160

FRANÇAIS

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

Valeur de code du cycle d'essai

Valeur de consigne

❈ Valeur de code du cycle d'essai

00 : Essai de climatisation 01 : Essai de chauffage

FRANÇAIS

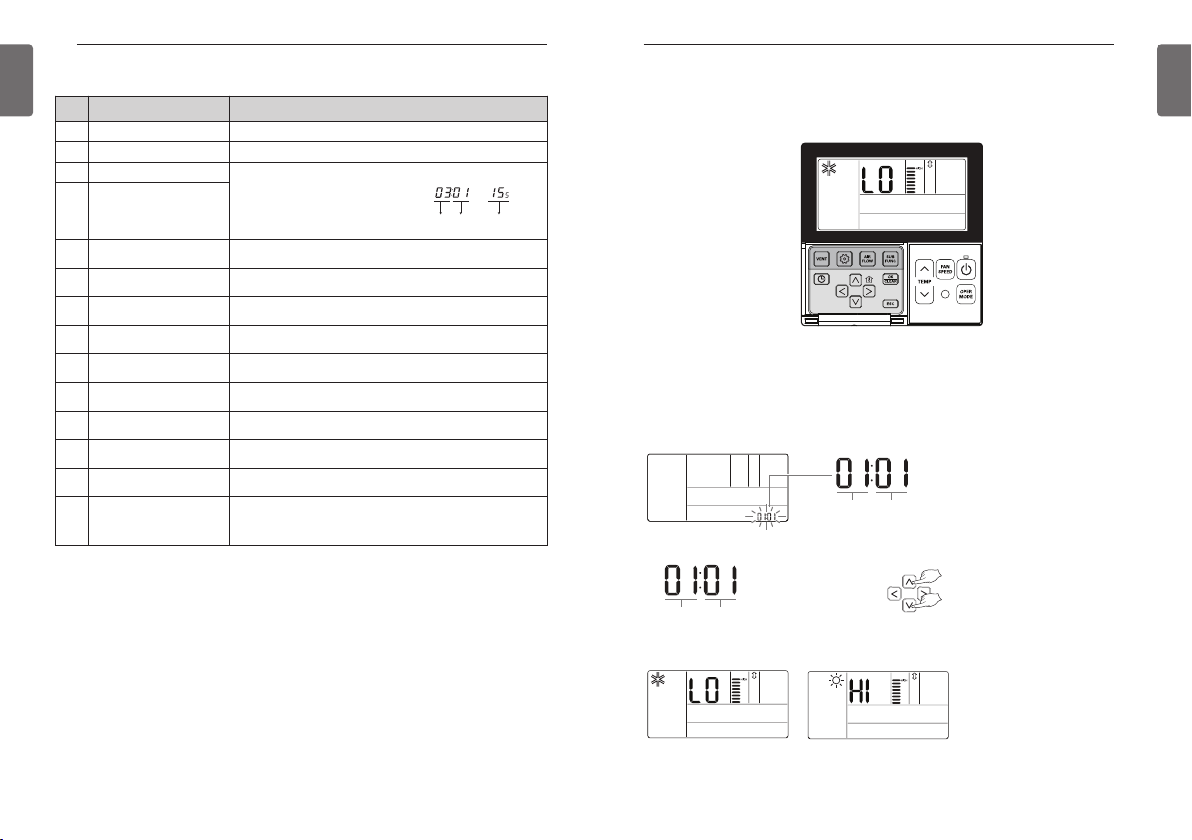

Code Fonction Valeur

01 Essai de fonctionnement 02 Définition de l’adresse 03 SA (Arrivée d'air) ESP

04 EA (Évacuation d'air) ESP

05 Orientation du produit

06 Priorité à la climatisation rapide

07 Réglage de la console principale

08 Ignorer le réglage

09 Contact sec

10 Déblocage du délai de 3 minutes

11 État de zone

Humidification pour ventilation

unique

Humidification pour ventilation en

mode chauffage

15 Vitesse de base du ventilateur

Certains éléments ne s'affichent que si certaines fonctions sont activées.

01: Configuration de cycle d'essai 00~FF : Adresse de commande centrale

<Pas ESP> <Valeur ESP> <Exemple> 01 : Faible 0~255

02 : Élevée 03 : Très élevéeHigh

01 : Normal 02 : Opposé

01 : Apport d'air en premier 02 : Évacuation de l'air en premier

00 : Auxiliaire 01 : Principale

00 : Arrêt auto 01 : Marche auto

01 : Définir

01 : Variable 02 : Fixe

00 : Non utilisé 01 : Utilisé

00 : Automatique 01 : Manuelle

00 : Valeur par défaut 11 : Augmentation de 10 % 21/22 : Diminution de 10/20 %

Code fonction Valeur ESPPas ESP

CONSIGNES D’INSTALLATION

Réglage installateur - Cycle d'essai

Un essai doit être effectué après l'installation. Reportez-vous au manuel du produit pour plus de détails sur le cycle d'essai.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

- Dans le cas d'une installation murale, annulez l'oscillation gauche/droite de la ventilation.

La valeur de consigne 01 clignote dans la partie inférieure de l'afficheur.

Sélectionnez le mode d'essai au moyen de la touche

FRANÇAIS

Appuyez sur Kpour démarrer le cycle d'essai.

Pour arrêter le cycle d'essai, appuyez sur la touche ci-dessous.

- Sélection de mode, température haut/bas, vitesse du ventilateur, débit d'air, marche/arrêt

CONSIGNES D’INSTALLATION

Valeur de

code ESP

Valeur ESPVitesse de

ventilation ESP

Niveau ESP : 01~05

Valeur du code

Numéro de groupe

Numéro de console

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

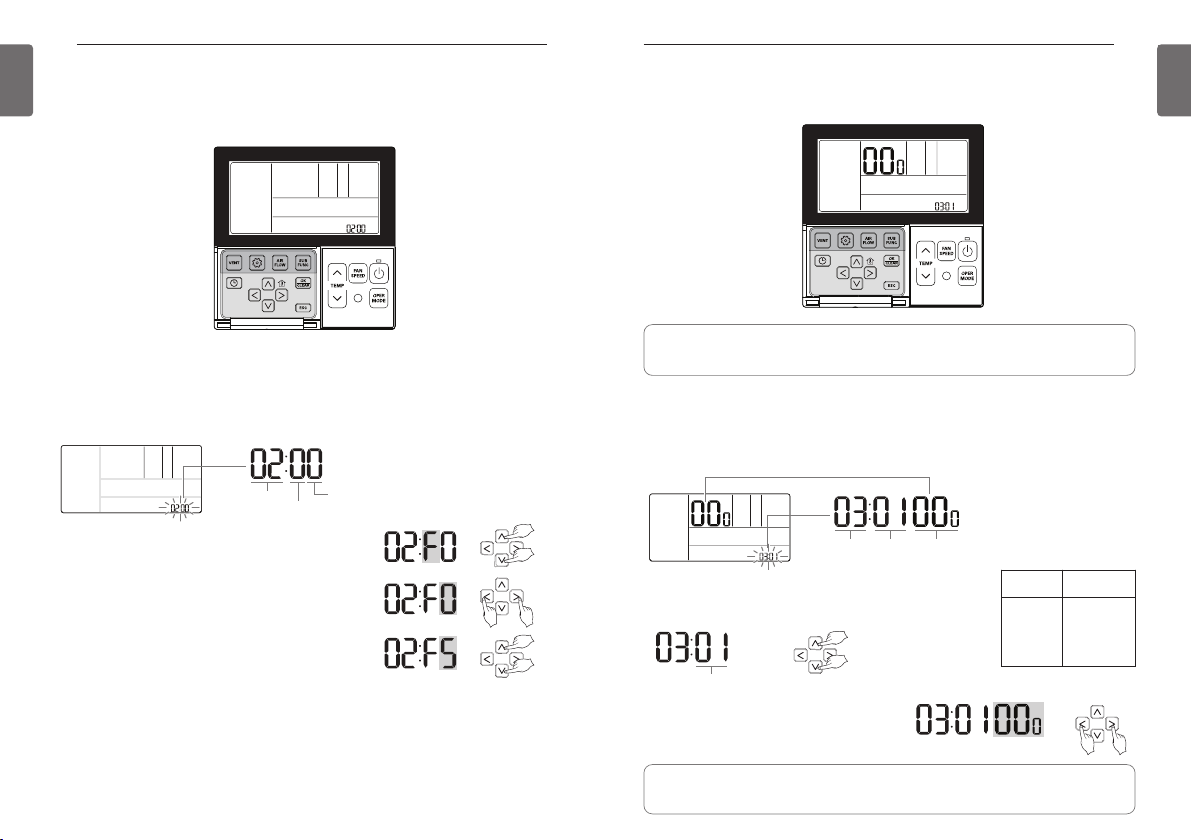

Réglage installateur - Déﬁnition de l'adresse de la commande centrale

Cette fonction doit être utilisée lors de la connexion à un contrôleur central. Reportez-vous au manuel du contrôleur central pour plus de détails.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Une fois l'adresse saisie, elle s'affiche comme ci-dessous en appuyant sur la touche

Appuyez sur la touche FGpour définir le numéro de groupe. (0~F)

Accédez à la valeur de consigne du n° de console à l'aide de la touche

Définissez la valeur de consigne du n° de console à l'aide de la touche

Appuyez sur Kpour terminer la définition de l'adresse.

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

. (0~F)

pour sortir du menu.

désactivé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

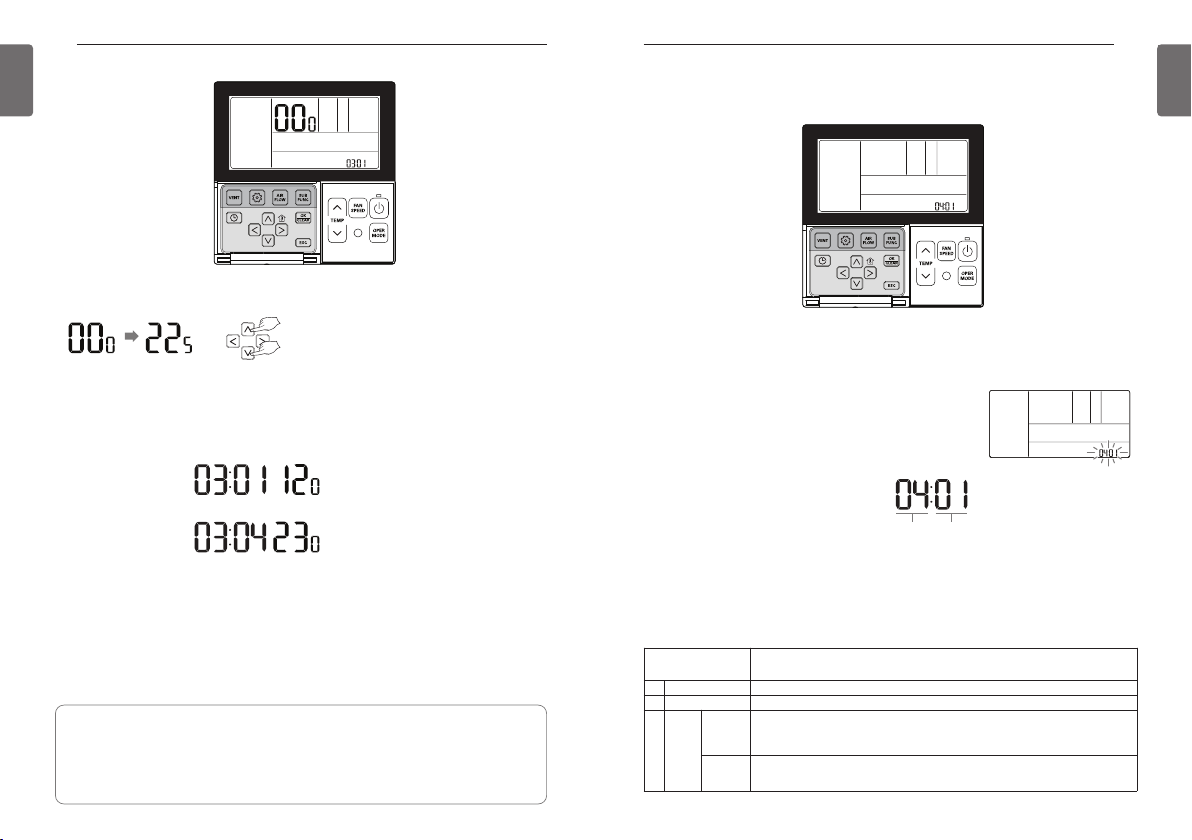

Réglage installateur - Réglage ESP

Cette fonction facilite l'installation en attribuant une valeur à chaque vitesse du ventilateur.

• Si l'ESP est défini incorrectement, cela peut entraîner un dysfonctionnement du climatiseur.

• Cette fonction doit être réglée par un installateur certifié/qualifié.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

affiche les informations ci-dessous.

En mode réglage ESP, la touche

Utilisez la touche FGpour sélectionner la vitesse de ventilation ESP. 5 vitesses sont proposées : LENTE → BASSE → MOYENNE → HAUTE → RAPIDE.

Accédez à la valeur de consigne ESP à l'aide de la

touche Les numéros de la valeur ESP clignotent. (La valeur par défaut est 000.)

• Si la vitesse ESP du ventilateur n'est ni très faible ni en mode rapide, le système risque d'être inopérant.

01 02 03 04 05

Vitesse du ventilateur

SLOW (LENT)

FAIBLE

MED (MOY.)

ÉLEVÉE

POW. (RAPIDE)

Niveau ESP

La valeur ESP est programmable de 0 à 255.

CONSIGNES D’INSTALLATION

Valeur de consigne

❈ Valeur de consigne de l'emplacement

de la sonde 01: Télécommande 02: Console

03: 2TH Valeur de code de sonde thermique (thermistance) pour température ambiante.

Ex.) 120 pour une ventilation normale

Ex.) 230 pour une ventilation forte

(Valeur ESP pour ventilation normale : 120)

(Valeur ESP pour ventilation forte : 230)

FRANÇAIS

Pour définir la valeur ESP, appuyez sur la touche FG.

(La valeur ESP est réglable de 1 à 255, 1 correspondant au minimum et 255 au maximum.)

Sélectionnez la vitesse du ventilateur à l'aide de la touche pour chaque vitesse.

Appuyez sur

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

• Attention à ne pas mélanger les valeurs ESP pour chaque vitesse.

• Certains produits ne vous autorisent pas à programmer la vitesse pour les modes Breeze et Power.

• La valeur ESP programmable peut varier selon le produit et sa capacité.

• Lorsqu'une panne de courant est rétablie (au moins une minute après), veuillez régler et vérifier la valeur ESP.

pour mémoriser le réglage.

pour sortir du menu.

puis définissez une valeur ESP

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglages installateur - La sonde de régulation

Cette fonction permet de sélectionner la sonde Reprise la température intérieure.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez à la fonction de sélection de sonde thermique (thermistance) dans le menu en appuyant sur la touche

Sélectionnez l'emplacement de la sonde thermique (thermistance) à l'aide de la

touche

Appuyez sur Kpour mémoriser le réglage. Appuyez sur Lpour terminer.

Selection de la sonde de

01 Télécommande Utilisation d'une sonde thermique avec la télécommande 02 Console Utilisation d'une sonde thermique avec la console

03 2TH

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

régulation

Utilisation à une température supérieure après comparaison des températures entre

Climatisati

la console et la télécommande filaire

(Certains produits peuvent fonctionner à une température plus basse.)

Utilisation à une température inférieure après comparaison des températures entre

Chauffage

la console et la télécommande filaire

Les fonctions/caractéristiques 2TH peuvent varier selon le produit.

Fonction

CONSIGNES D’INSTALLATION

Valeur de consigne

❈ Valeur de consigne pour pression statique

01:V – E(Variable - Élevée) 02:F – E(Fonction - Élevée) 03:V –F(Variable – Faible) 04:F –F (Fonction – Faible)

Valeur de consigne pour pression statique

Valeur de consigne

❈ Valeur de consigne pour hauteur du plafond

01: Faible 02: Moyenne 03: Élevée 04: Très élevée

Valeur de code pour hauteur du plafond

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

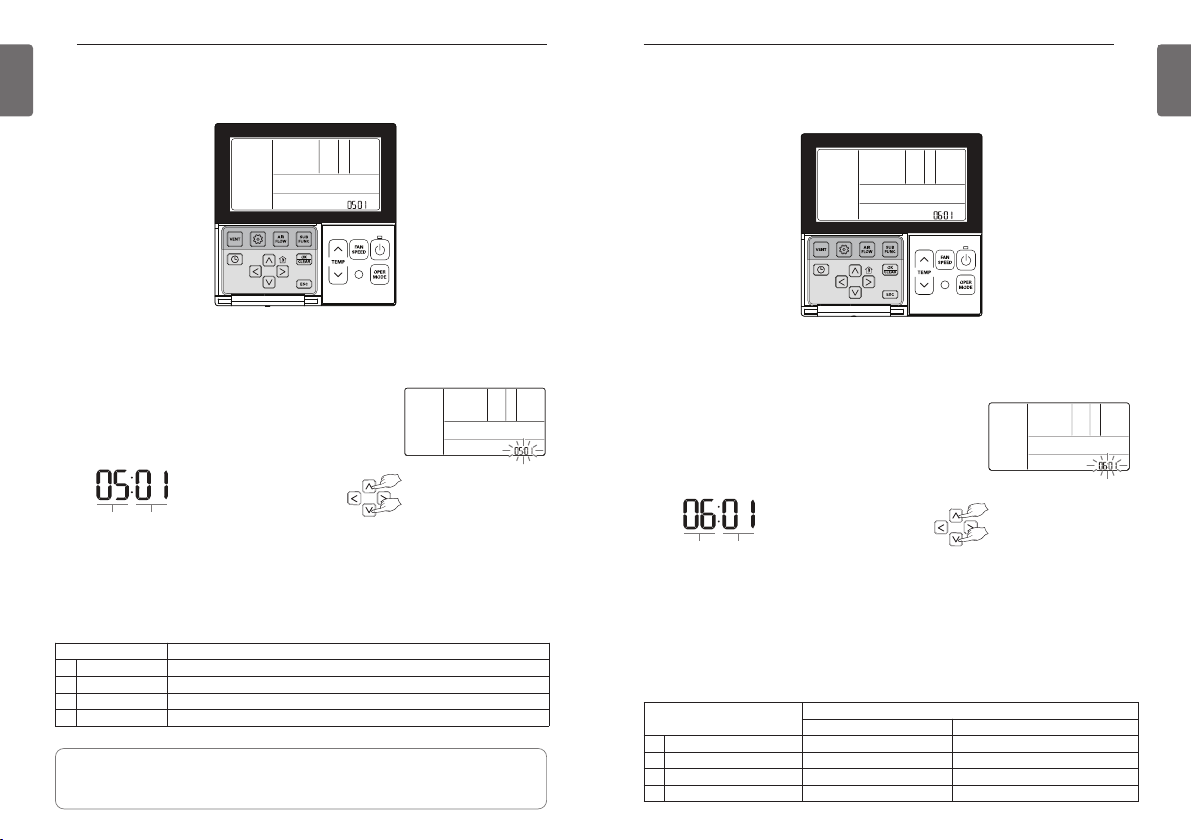

Réglage installateur - Sélection de hauteur de plafond

Cette fonction permet de régler la vitesse du ventilateur en fonction de la hauteur de plafond pour les modèles installés sous plafond.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Pour accéder à la fonction de sélection de la hauteur de plafond dans le menu, appuyez sur la touche

Sélectionnez la hauteur du plafond à l'aide de la touche

Appuyez sur

pour mémoriser le réglage. Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

Hauteur du plafond Fonction 01 Faible Vitesse du ventilateur intérieur d'un niveau inférieure à la vitesse moyenne. 02 Moyenne Vitesse du ventilateur intérieur égale à la vitesse moyenne. 03 Élevée Vitesse du ventilateur intérieur d'un niveau supérieure à la vitesse moyenne. 04 Très élevée Vitesse du ventilateur intérieur de deux niveaux supérieure à la vitesse moyenne.

• Les réglages de hauteur de plafond ne concernent que certains produits.

• Sur certaines consoles, le réglage pour plafonds très hauts n'est pas disponible.

• Reportez-vous au manuel du produit pour plus de détails.

pour sortir du menu.

Réglage installateur - Réglage de la pression statique

La sélection de la pression statique n'est possible que sur les modèles équipés d'une gaine. Elle ne peut pas être sélectionnée sur les autres produits.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche B pour sélectionner la pression statique souhaitée dans le menu, comme illustré ci-dessous.

Utilisez la touche FGpour sélectionner le niveau de pression statique.

Appuyez sur Kpour mémoriser le réglage. Appuyez sur

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

Sélection de pression

01 V – E (Variable - Élevée) 02 F – E (Fonction - Élevée) Fixe Élevée 03 V –F (Variable – Faible) 04 F –F (Fonction – Faible) FixFixeed Faible

pour sortir du menu.

État de zone Valeur ESP standard

Variable

Fonction

Élevée

Faible

CONSIGNES D’INSTALLATION

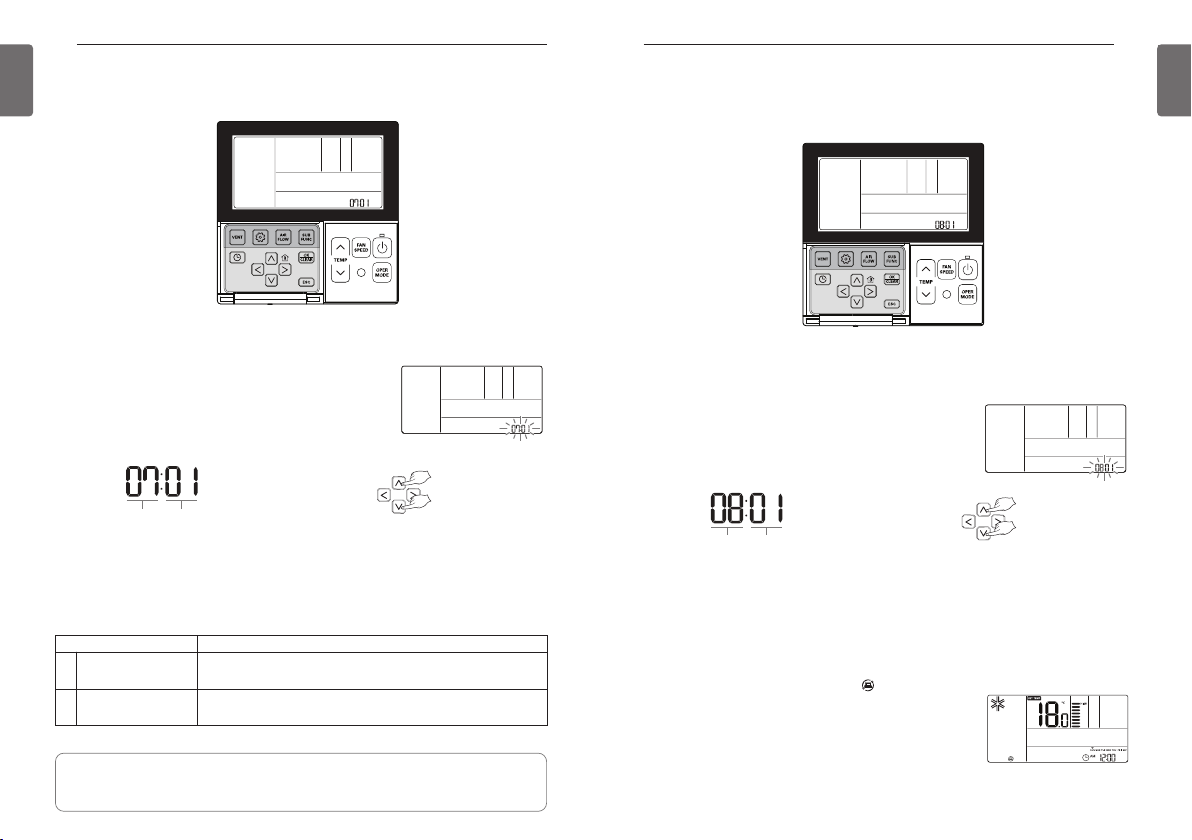

Valeur de consigne

❈ Valeur de consigne pour le fonctionnement

00: Auxiliaire 01 : principale

Valeur de consigne pour le mode maître/esclave

Valeur de consigne

❈ Valeur de consigne pour télécommande

00: Auxiliaire 01 : Principale

Valeur de code pour

télécommande maître/esclave

FRANÇAIS

Réglage installateur - Conﬁguration maître/esclave de la télécommande

Cette fonction sert à piloter 2 télécommandes ou une commande de groupe.

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez à la fonction de sélection maître/esclave dans le menu en appuyant sur la touche

Sélectionnez le mode maître/esclave à l'aide de la touche FGde la télécommande.

comme illustré ci-dessous.

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage installateur - Ignorer le réglage maître/esclave

Depuis les modèles de la gamme Multi-V7, ignorer le mode maître/esclave empêche le produit de fonctionner dans différents modes. S'il est configuré comme auxiliaire, il empêche l'inversion de cycle sur le compresseur (climatisation/chauffage).

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez à la fonction de sélection maître/esclave dans le menu en appuyant sur la touche

Sélectionnez le mode maître/esclave à l'aide de la touche FG.

comme illustré ci-dessous.

Appuyez sur Kpour mémoriser le réglage. Appuyez sur

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

01 Principale

02 Auxiliaire

Pour plus de précisions sur le mode maître/esclave, reportez-vous à la section Commande de groupe.

•

En mode commande de groupe, certaines fonctions peuvent être limitées, hormis les réglages de base, tels que la vitesse du ventilateur lente/moyenne/rapide, le verrouillage de la télécommande et le réglage de l'heure.

pour sortir du menu.

Télécommande Fonction

Console pilotée par télécommande principale dans le cas d'une commande de groupe (Définie par défaut comme télécommande principale)

Déclarez toutes les télécommandes comme auxiliaires à l'exception d'une seule, qui est la télécommande principale du groupe.

Appuyez sur K pour mémoriser le réglage. Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'avez pas appuyé sur la touche

appliquées.

h Si vous avez sélectionné le mode esclave, apparaît sur l'écran

de la télécommande, comme le montre la figure 1.

pour sortir du menu.

avant de fermer le menu, les modifications ne sont pas

Figure 1.

Certains produits ne permettent pas de sélectionner le mode maître/esclave.

CONSIGNES D’INSTALLATION

Valeur de code

pour l'état de zone

Valeur de consigne

❈ Valeur de consigne pour l'état de zone

01: Variable 02: Fixe

Valeur de consigne

pour contact sec

Valeur de consigne

❈ Valeur de code pour contact sec

00: Manuelle 01: Auto

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

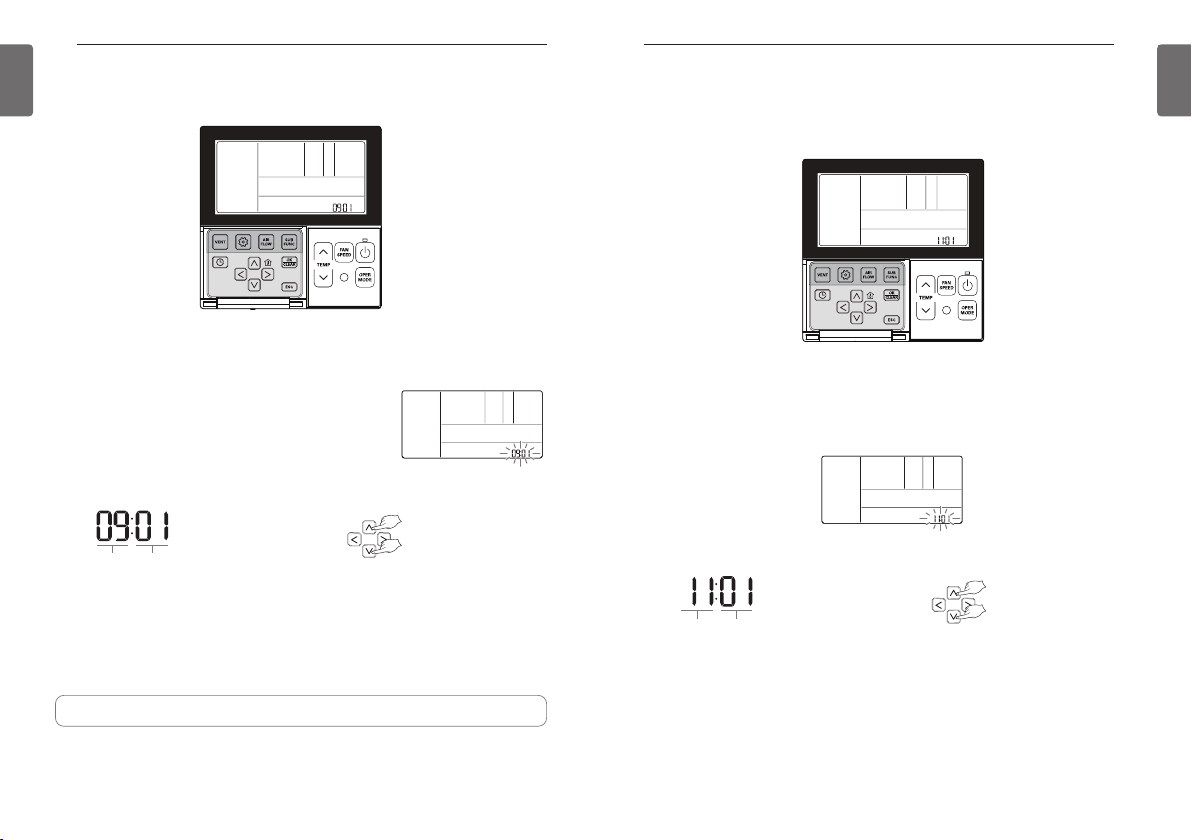

Réglage installateur - Réglage du mode contact sec

Cette fonction n'est disponible que sur les produits équipés d'un contact sec.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez aux réglages du mode contact sec dans le menu en appuyant sur la touche

Sélectionnez le mode contact sec au moyen de la touche FG.

Appuyez sur K pour mémoriser le réglage. Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

▶

comme illustré ci-dessous.

pour sortir du menu.

désactivé automatiquement. Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

•

Reportez-vous au manuel pour plus de détails sur le mode contact sec.

Qu'est-ce qu'un contact sec ? Cela désigne un contact de climatiseur qui se ferme lorsqu'il reçoit un signal d'une clef de chambre d'hôtel ou d'un capteur.

Réglage installateur - État de zone

Cette fonction permet de définir la vitesse de ventilation en fixe ou variable.

- Variable : Comp. en marche, réglage de vitesse du ventilateur Comp. ÉTEINT, ventilation faible Fixe : Comp. en marche, réglage de vitesse du ventilateur. Comp. ETEINT, réglage de vitesse du ventilateur

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

Maintenez la touche Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur.

- Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche dessous.

Sélectionnez l'état de zone à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'avez pas appuyé sur la touche

appliquées.

pour sortir du menu.

pour sélectionner l'état de zone dans le menu, comme illustré ci-

avant de fermer le menu, les modifications ne sont pas

CONSIGNES D’INSTALLATION

Code fonction Valeur de type de zone

❈ Réglage Type de zone

00: Ancien 01: Nouveau

Code fonction Valeur du mode de conversion

❈ Degrés Fahrenheit

00: Celsius 01: Fahrenheit

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage installateur - Basculement Celsius/Fahrenheit

Cette fonction sert à basculer entre l'affichage en degrés Celsius et Fahrenheit. (Optimisé pour U.S.A. uniquement)

Maintenez la touche Benfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez à la fonction de commutation Celsius/Fahrenheit dans le menu en appuyant sur la touche

Sélectionnez l'affichage en degrés Celsius/Fahrenheit à l'aide de la touche

Appuyez sur

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui sui-

vent, le mode configuration est désactivé automatiquement.

Si vous appuyez sur la touche FGen mode Fahrenheit, la température augmente/diminue de 2 degrés.

comme illustré ci-dessous.

pour mémoriser le réglage.

pour sortir du menu.

Réglage installateur - Réglage d'état de zone

Cette fonction est uniquement disponible sur certains appareils. Selon le produit, il est possible de spécifier l'ancien ou le nouveau type de zone pour installer le contrôleur de registre.

ATTENTION

Si le numéro de zone est incorrect, le produit risque de présenter un dysfonctionnement, en particulier dans la zone sous contrôle. Cette opération doit être effectuée par un technicien certifié.

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installa-

Maintenez la touche teur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez aux réglages du type de zone dans le menu en appuyant sur la touche sous.

Sélectionnez le type de zone à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

pour sortir du menu.

comme illustré ci-des-

CONSIGNES D’INSTALLATION

Valeur de code du

réglage de la température

Valeur de consigne

❈ Valeur de consigne du réglage

de la température 00: Commande 1 °C 01: Commande 0,5 °C

Code fonction Nombre de zones installées

❈ Déﬁnition du nombre de zones

02-04 : nombre de zones installées

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

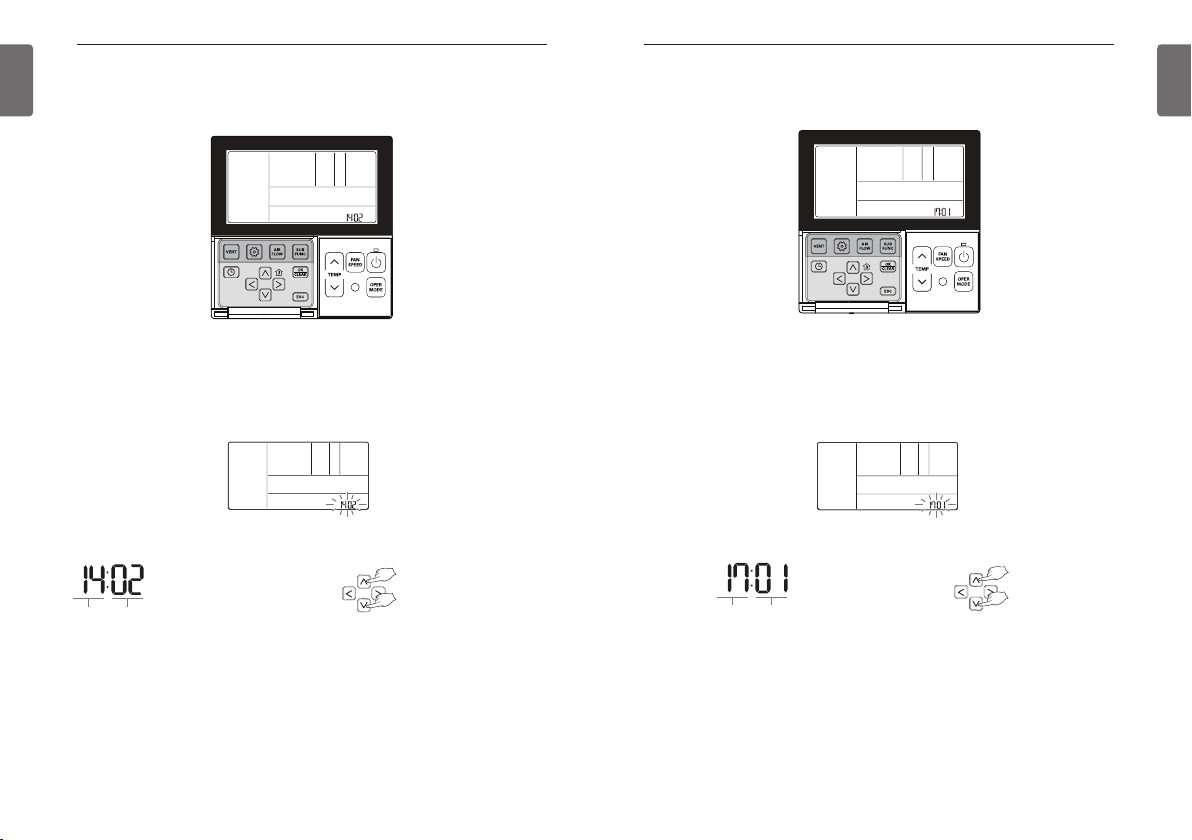

Réglage installateur - Réglage nombre de zones

Cette fonction est uniquement disponible sur certains appareils. Le nombre de zones correspond au nombre de zones installées. Cette fonction ne peut s'utiliser que dans le nouveau type de zone.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez au réglage du nombre de zones dans le menu en appuyant sur la touche

Sélectionnez le nombre de zones à l'aide de la touche FG.

Appuyez sur Kpour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

pour sortir du menu.

comme illustré ci-dessous.

Réglage installateur - Réglage de température (Celsius)

Cette fonction permet de régler la température par incréments de 1 °C ou de 0,5 °C.

Maintenez la touche teur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez au réglage de la température (°C) dans le menu en appuyant sur la touche dessous.

Sélectionnez le réglage de température à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

Si vous n'avez pas appuyé sur la touche Kavant de fermer le menu, les modifications ne sont pas appliquées.

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installa-

pour sortir du menu.

comme illustré ci-

CONSIGNES D’INSTALLATION

Code fonction

❈ Valeur de consigne pour le mode de fonctionnement 00 : inutilisé 01: Utilisé

Réglage 1 : Fonctionnement du chauffage en cas d'erreur ou pendant le cycle de climatisation du compresseur.

FRANÇAIS

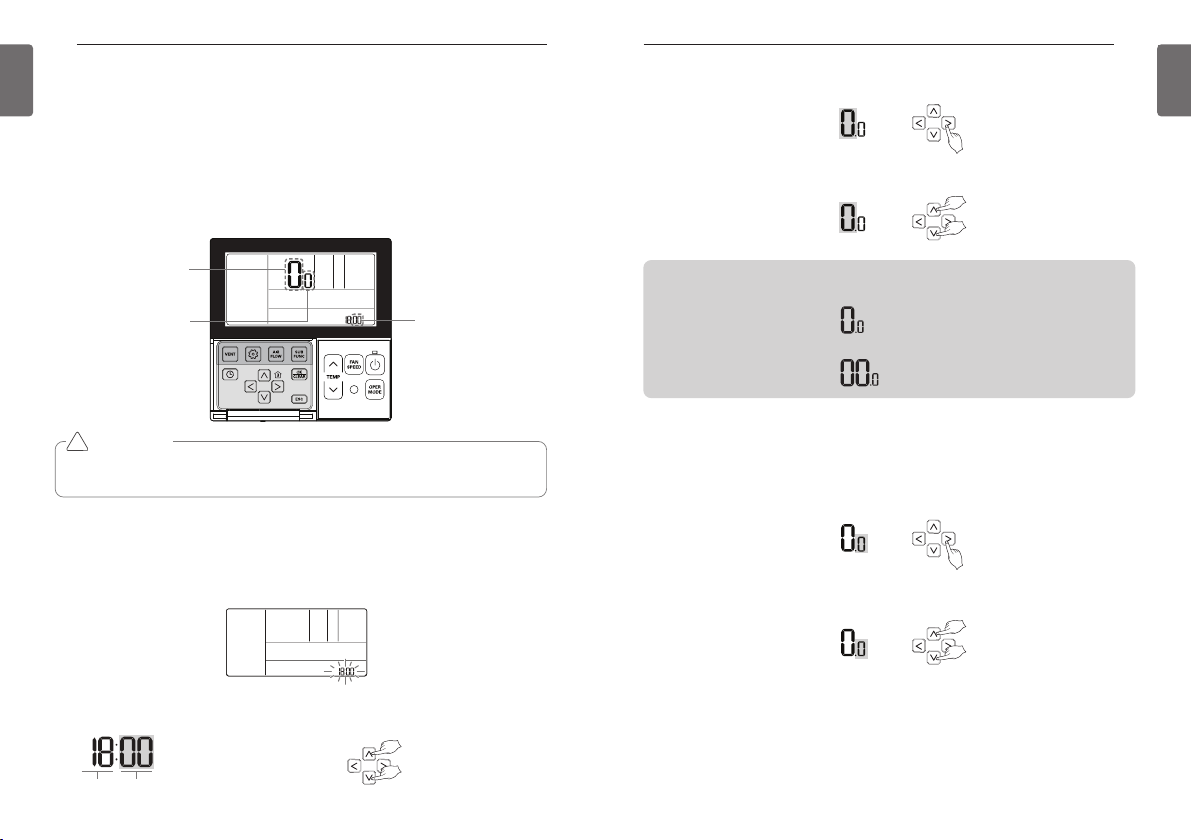

Réglage installateur - Réglage du chauffage d'urgence

Cette fonction est uniquement disponible sur certains appareils. Cette fonction permet de régler le chauffage d'urgence. Celui-ci sert à réchauffer le local en cas d'urgence, par exemple, en cas d'erreur de pompe à chaleur. Le chauffage d'urgence est intégré, mais ne complète pas la pompe à chaleur. h Le réglage du chauffage d'urgence stipule les conditions suivantes :

1) Fonctionnement du chauffage d'urgence en cas d'erreur ou pendant le cycle de climatisation du compresseur.

2) Fonctionnement du chauffage d'urgence lorsque la température ambiante est basse.

3) Réglage de la vitesse du ventilateur pendant que le chauffage d'urgence est en marche.

CONSIGNES D’INSTALLATION

Pour activer le mode chauffage par faible température ambiante, appuyez sur le bouton I.

Pour configurer le mode chauffage par faible température ambiante, appuyez sur le bouton FG.

FRANÇAIS

Réglage 2 : Fonctionnement par

faible température ambiante

Réglage 3 : Réglage de la vites-

se du ventilateur pendant que le

chauffage d'urgence est en

ATTENTION

Ce réglage doit être effectué par un technicien certifié. Un dysfonctionnement peut provoquer un incendie.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Accédez au réglage du chauffage d'urgence dans le menu en appuyant sur la touche sous.

Sélectionnez le réglage du chauffage d'urgence à l'aide de la touche FG. h Si la valeur active est de 00, les réglages 2 et 3 ne sont pas disponibles.

marche.

Réglage 1 : Fonctionnement du chauffage en cas d'erreur ou pendant le cycle de climatisation du compresseur.

comme illustré ci-des-

00 : Non utilisé 01~03 : compresseur en marche/éteint Étape de réglage

01~15 : compresseur en marche/éteint Étape de réglage (étape de développement de l'unité intérieure)

h Fonctionnement du chauffage d'urgence lorsque la température ambiante est basse.

- Compresseur éteint : Chauffage d'urgence activé

- Compresseur en marche : Chauffage d'urgence désactivé

Pour régler la vitesse du ventilateur pendant que le chauffage d'urgence est en marche, appuyez sur la touche I

Pour régler la vitesse du ventilateur pendant que le chauffage d'urgence est en marche, appuyez sur la touche

Appuyez sur

Lorsque le réglage est terminé, appuyez sur intervention, le système le fait automatiquement au bout de25 secondes.

0 : ventilateur éteint 1 : ventilateur allumé

pour mémoriser.

L pour terminer ou en l'absence de toute autre

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

❈ Valeur de consigne de chaque fonction

00: Non installé 01: Installé

Valeur de code des fonctions

de commande de groupe

Valeur de consigne

❈ Valeur de consigne des fonctions de

commande de groupe 00: Fonction commune 01: Fonction commune, certains critères pour la console principale

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage installateur - Réglage de commande de groupe

Cette fonction sert à configurer les fonctions courantes ou certaines selon les critères de la console principale qui commande le groupe.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur.

Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Pour accéder aux fonctions de commande de groupe dans le menu, appuyez sur la touche tré ci-dessous.

Sélectionnez les réglages de fonction de commande de groupe en appuyant sur la touche

Appuyez sur Kpour mémoriser le réglage.

pour sortir du menu.

Appuyez sur

h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

h Si vous n'actionnez pas la touche

désactivé automatiquement.

sont pas appliquées.

• Fonction commune, certains critères pour la console principale doivent être définis pour un groupe de la même série de consoles

• Dans une configuration de commande collective comprenant des consoles différentes, utilisez le mode de commande collective existant en sélectionnant 00 (mode collectif uniquement).

avant de sortir du mode configuration, les modifications ne

comme illus-

Réglage installateur - Réglage de fonction optionnelle

Cette fonction est utilisée lorsque le filtre à air, le chauffage, l'humidificateur, la grille mobile et le kit de ventilation sont installés en plus, ou lorsque le kit installé est retiré.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Dans le cas où l'unité intérieure nécessite une étape supplémentaire dans le réglage du chauffage auxiliaire. 00 : non installé 01 : installé – général 02 : installé – type conduite

Appuyez sur Kpour mémoriser le réglage. Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

pour sortir du menu.

pour sélectionner la fonction qui vous intéresse dans le menu,

Fonction Code

Purification avec plasma

Chauffage électrique

Humidificateur Grille d'élévation Kit de ventilation

Chauffage auxiliaire

avant de sortir du mode configuration, les modifications ne sont pas

20 21 22 23 24 25

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

❈ Valeur de consigne pour l'installation

du détecteur de fuites de frigorigène 00: Non installé 01: Installé

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage installateur - Contrôle d'adresse de la console

Cette fonction sert à identifier l'adresse de la console attribuée par le compresseur.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

pour accéder à la fonction de contrôle d'adresse de console

Appuyez à plusieurs reprises sur la touche dans le menu, comme illustré ci-dessous.

Appuyez sur L pour sortir du menu.

Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé automatiquement.

Si vous n'actionnez pas la touche Kavant de sortir du mode configuration, les modifications ne sont pas appliquées.

Réglage installateur - Réglage du détecteur de fuites de frigorigène

Cette fonction est utilisée lorsqu'un détecteur de fuites de frigorigène est installé en plus sur la console ou que le détecteur installé est retiré.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

pour accéder aux réglages du détecteur de fuites de frigorigè-

Appuyez à plusieurs reprises sur la touche ne dans le menu, comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

pour sortir du menu.

avant de sortir du mode configuration, les modifications ne sont pas

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

❈ Valeur de consigne pour niveau de pression statique

00 : utiliser la valeur de consigne de la pression statique (code 06) 01 à 11 : valeur de consigne de la pression statique (code 32)

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

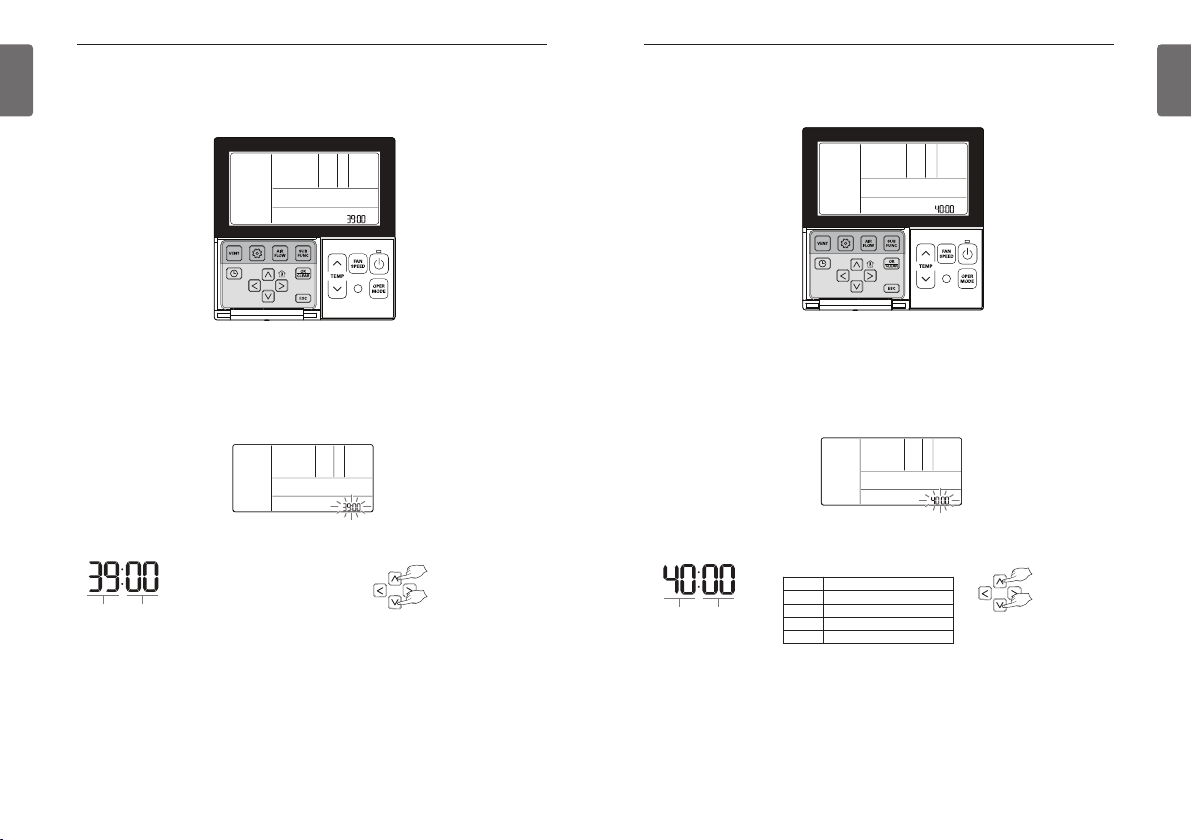

Réglage installateur - Réglage du niveau de pression statique

Cette fonction est uniquement applicable aux appareils gaainables. Procéder à ce réglage dans d'autres cas risque d'entraîner un dysfonctionnement. Cette fonction est uniquement disponible sur certains modèles. Avec cette option, le réglage de la pression statique comprend 11 niveaux.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

pour accéder aux réglages de la pression statique du menu,

Appuyez à plusieurs reprises sur la touche comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage. Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

• Le réglage de la pression statique (code 06) ne sera pas utilisé si le réglage du niveau de pression statique (code 32) est utilisé.

• Pour connaître la pression statique de chaque niveau, reportez-vous au manuel de la console.

pour sortir du menu.

avant de sortir du mode configuration, les modifications ne sont pas

Réglage installateur - Utilisation du ventilateur en mode climatisation et conditions de coupure du chauffage

Cette fonction sert à spécifier le mode de fonctionnement du ventilateur en mode climatisation et les conditions de coupure du chauffage

Maintenez la touche

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche conditions de coupure du chauffage dans le menu, comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

pour accéder aux réglages du mode climatisation et aux

h Valeur de consigne

Valeur

Fonctionnement du ventilateur

Vitesse du ventilateur réduite

pour sortir du menu.

01 02

Ventilateur éteint

Vitesse de réglage du ventilateur

avant de sortir du mode configuration, les modifications ne sont pas

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

❈ Valeur de consigne

00 : Vitesse du ventilateur de chauffage très faible 01 : Ventilateur de chauffage coupé

Valeur du code Valeur de consigne

❈ Valeur de consigne

00: Annuler la commande du chauffage principal 01 : Utiliser la commande du chauffage principal

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage installateur - Réglage de la commande du chauffage principal

Cette fonction permet de spécifier que, en mode chauffage, le compresseur doit fonctionner avec une source de chaleur auxiliaire, et le chauffage avec la source de chaleur principale.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche menu, comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

pour sortir du menu.

pour accéder aux réglages du chauffage principal dans le

avant de sortir du mode configuration, les modifications ne sont pas

Réglage installateur - Ventilateur de climatisation bloqué avec ventilation

Cette fonction spécifie que le ventilateur du climatiseur est disponible lorsque seule la fonction ventilation est activée.

Maintenez la touche

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche climatisation et ventilation sont couplées, comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

pour accéder aux réglages du ventilateur lorsque les fonctions

pour sortir du menu.

avant de sortir du mode configuration, les modifications ne sont pas

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

❈ Valeur de consigne

00: Utiliser le redémarrage auto de la console 01: Ne pas utiliser le redémarrage auto de la console

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

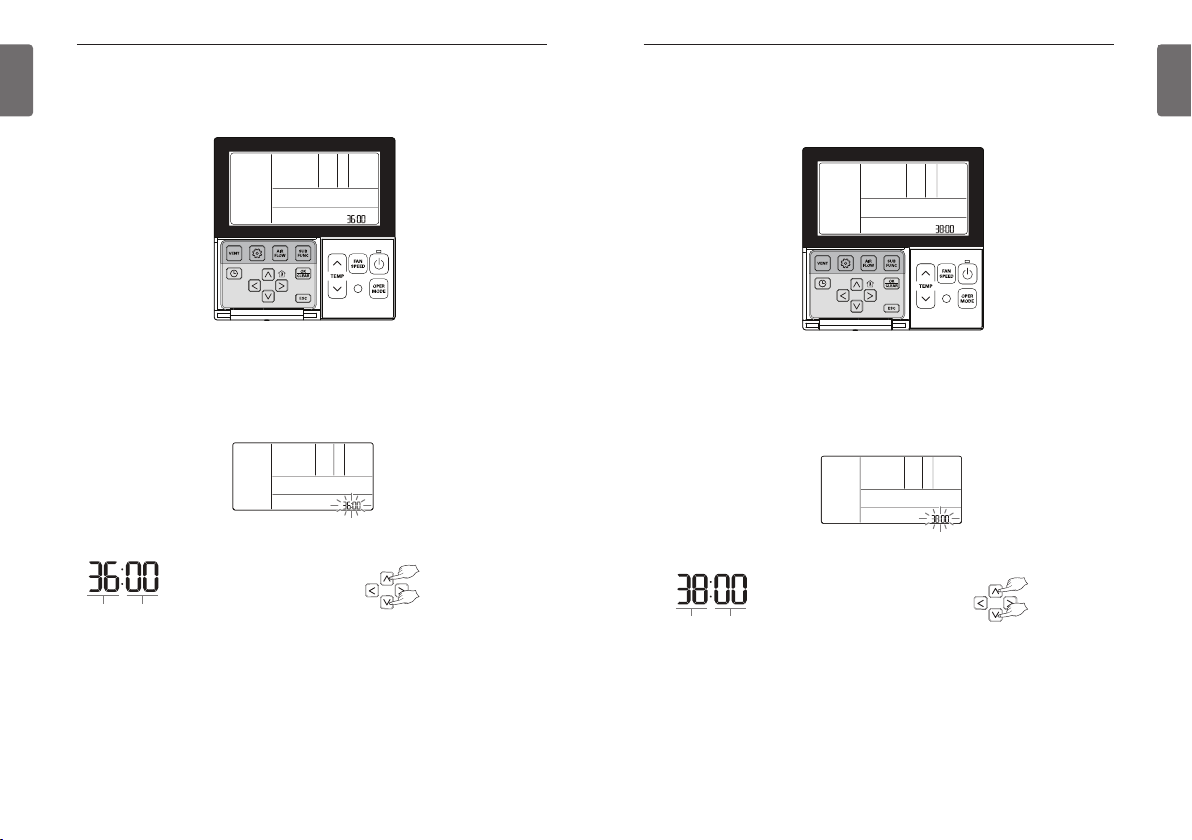

Réglage installateur - Réglage de démarrage auto de la console

Cette fonction permet de spécifier si, à la suite d'une coupure de courant, la console doit être sous tension ou hors tension.

Maintenez la touche B enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

pour accéder aux réglages du démarrage automatique de la

Appuyez à plusieurs reprises sur la touche console, comme illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est

désactivé automatiquement.

h Si vous n'actionnez pas la touche

appliquées.

pour sortir du menu.

avant de sortir du mode configuration, les modifications ne sont pas

Réglage installateur - Réglage de durée de présence

Cette fonction définit la durée de présence lorsqu'un mouvement a été détecté.

Maintenez la touche

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez à plusieurs reprises sur la touche illustré ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé

automatiquement.

h Si vous n'actionnez pas la touche

quées.

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

pour accéder aux réglages de durée de présence, comme

h Valeur de consigne

Valeur Réglage de l'heure

00 0 minute 01 10 minutes 02 30 minutes 03 60 minutes

pour sortir du menu.

avant de sortir du mode configuration, les modifications ne sont pas appli-

CONSIGNES D’INSTALLATION

Valeur du code Valeur de consigne

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage d'installation - Réglage du module de contact sec simple

Cette fonction est utilisée lorsqu'un module de contact sec simple est installé en plus dans l'unité intérieure ou lorsque le module de contact sec simple installé est retiré.

Maintenez la touche

- Si vous appuyez une seule fois brièvement, vous accédez au mode réglage utilisateur. Veillez à maintenir la touche enfoncée pendant au moins 3 secondes.

Appuyez plusieurs fois sur la touche comme indiqué ci-dessous.

Sélectionnez la valeur de code et de consigne de chaque fonction à l'aide de la touche FG.

Appuyez sur K pour mémoriser le réglage.

Appuyez sur h Si aucune touche n'est sélectionnée pendant les 25 secondes qui suivent, le mode configuration est désactivé

automatiquement.

h Si vous n'actionnez pas la touche

quées.

enfoncée pendant au moins 3 secondes pour accéder au mode réglage installateur.

pour accéder aux réglages du contact sec simple dans le menu,

h Valeur de consigne

Valeur Réglage de l'heure

Valeur par défaut - identification automatique

pour sortir du menu.

01 Contact sec simple : non installé 02 Contact sec simple : installé 03 Utilisation pour l'entrée numérique

avant de sortir du mode configuration, les modifications ne sont pas appli-

du contact sec simple

Réglage d'installation - Réglage de la valeur du refroidissement confort

Réglez la valeur de l'effet d'économie d'énergie du refroidissement confort.

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accédez au menu de réglage de la valeur du refroidissement confort, comme illustré ci-dessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Réglage de la valeur du refroidissement confort

Valeur de

Valeur du code

Après avoir sélectionné la fonction correspondante, appuyez sur la touche réglage. Appuyez sur la touche h Si vous n'appuyez sur aucune touche dans les 25 secondes environ après avoir procédé au réglage,

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

Si vous augmentez l'effet d'économie d'énergie, la fonction de refroidissement diminue petit à petit ; prêtez donc attention aux conditions ambiantes lorsque vous procédez au réglage.

réglage

00 : effet d'économie d'énergie bas (compresseur Pas 1) 01 : effet d'économie d'énergie moyen (compresseur Pas 2) 02 : effet d'économie d'énergie élevé (compresseur Pas 3)

pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

pour finaliser le

CONSIGNES D’INSTALLATION

FRANÇAIS

CONSIGNES D’INSTALLATION

9392

FRANÇAIS

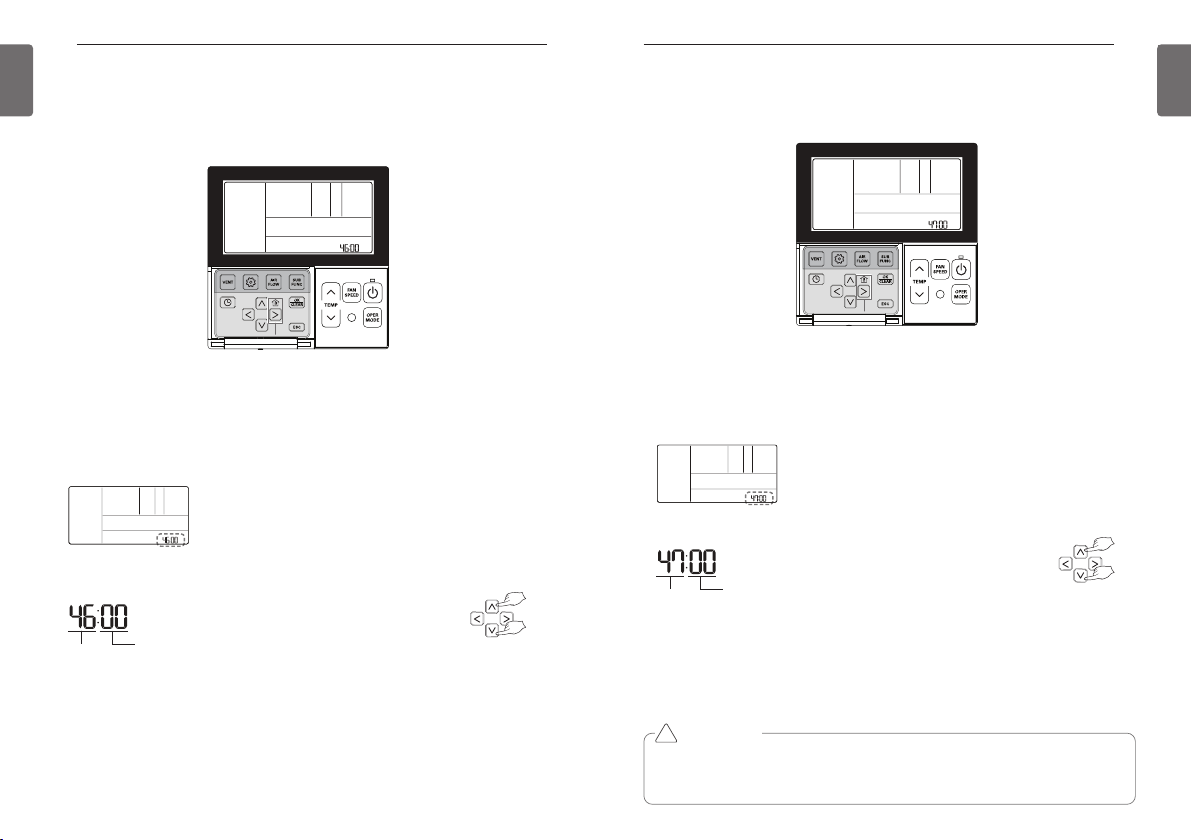

Réglage d'installation - Réglage du fonctionnement continu du ventilateur

Cette fonction permet de régler le fonctionnement continu du ventilateur intérieur. Même si la température de l'air ambiant atteint la température souhaitée via la fonction de climatisation, vous pouvez maintenir le débit réglé, sans réduire le flux d'air.

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accedez au menu de reglage du fonctionnement continu du ventilateur, comme illustre ci-dessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Réglage du fonctionnement continu du ventilateur

Valeur de

Valeur du code

Après avoir sélectionné la fonction correspondante, appuyez sur la touche K pour finaliser le réglage. Appuyez sur la touche h Si vous n'appuyez sur aucune touche dans les 25 secondes environ après avoir procédé au réglage,

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

réglage

00 : non utilisé 01 : fonctionnement continu du ventilateur activé

pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

Réglage d'installation - Mode maître/esclave de l'unité extérieure

La fonction de sélection du mode maître ou esclave de l'unité extérieure permet d'éviter la confusion dans le fonctionnement de l'unité extérieure en ne sélectionnant que l'unité intérieure comme unité maîtresse pour une partie des fonctions.

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accedez au menu de reglage du mode maitre/esclave de l'unite exterieure, comme illustre ci-dessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Réglage du mode maître/esclave de l'unité

Valeur de

Valeur du code

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

Lorsque vous modifiez la fonction de l'unité extérieure maître/esclave du maître à esclave, veuillez vérifier l´état de fonctionnement de la fonction de l´unité extérieure (Contrôle de la Charge Intelligent).

Vous devez modifier après l'arrêt de la fonction de l'unité extérieure.

réglage

ATTENTION

extérieure 00 : unité extérieure en mode esclave 01 : unité extérieure en mode maître

L pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

pour finaliser le

CONSIGNES D’INSTALLATION

FRANÇAIS

CONSIGNES D’INSTALLATION

9594

FRANÇAIS

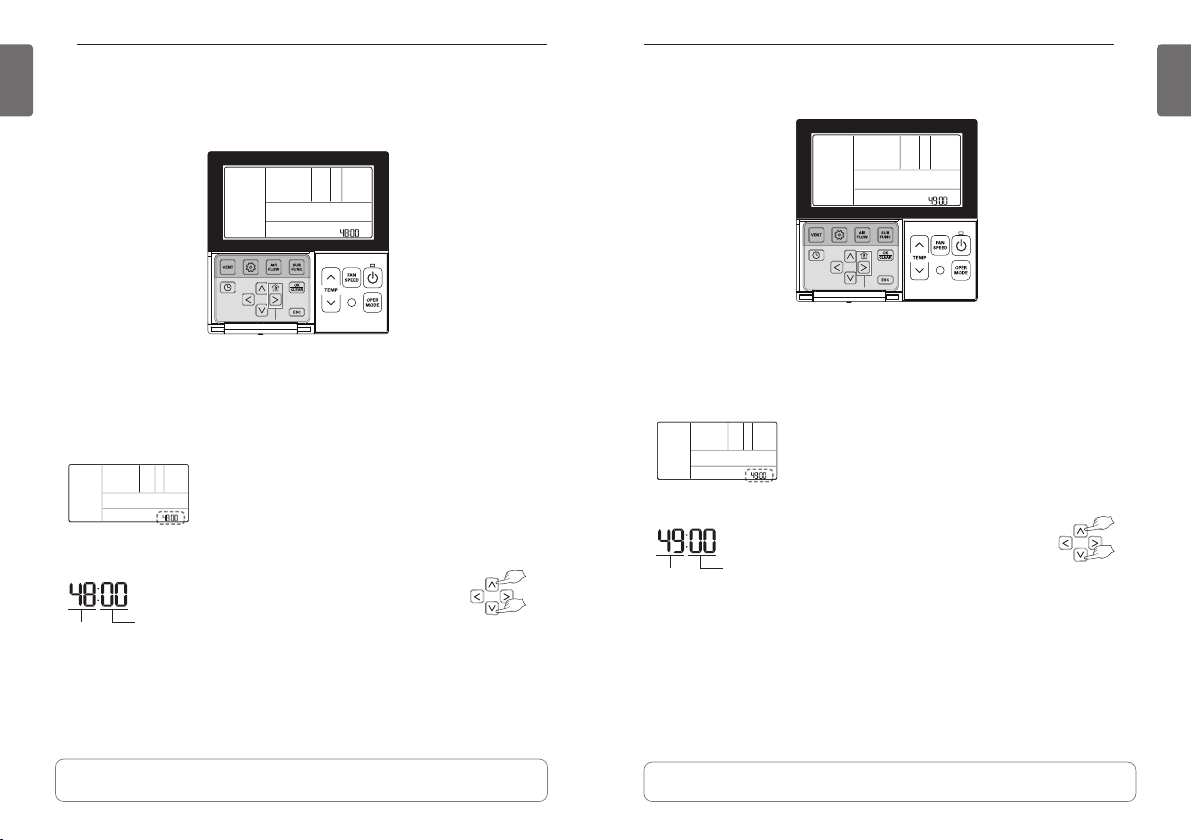

Réglage d'installation - Fonction de mode silencieux de l'unité intérieure

Cette fonction permet de réduire le bruit du réfrigérant qui se produit à l'étape initiale du fonctionnement de l'unité intérieure en mode chauffage..

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accedez au menu de reglage du mode silencieux de l'unite interieure, comme illustre ci-dessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Réglage du mode silencieux de l'unité intérieure

Valeur de

Valeur du code

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

Le réglage de la fonction correspondante est disponible lorsque vous branchez les produits désignés à l'unité extérieure en mode maître.

réglage

00 : non utilisé 01 : réduction du bruit faible 02 : réduction du bruit élevée

pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

pour finaliser le

Réglage d'installation - Réglage du mode dégivrage de l'unité extérieure

Cette fonction permet de sélectionner le mode dégivrage de l'unité extérieure.

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accedez au menu de reglage du mode degivrage de l'unite exterieure, comme illustre ci-dessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Réglage du mode dégivrage de l'unité extérieure

Valeur de

Valeur du code

* Mode déneigement forcé : élimine la neige qui s'accumule au-dessus de l'unité extérieure en

actionnant le ventilateur extérieur.

* Dégivrage rapide : élimine le givre de l'échangeur thermique extérieur.

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

Le réglage de la fonction correspondante est disponible lorsque vous branchez les produits désignés à l'unité extérieure en mode maître.

réglage

00 : non utilisé 01 : mode déneigement forcé 02 : mode dégivrage rapide 03 : modes déneigement forcé et dégivrage rapide

pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

pour finaliser le

CONSIGNES D’INSTALLATION

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

Réglage d'installation - Réglage automatique de la vitesse du ventilateur en fonction de la température

Cette fonction permet de régler automatiquement la vitesse du ventilateur de l'unité intérieure raccordée en fonction de la température. La fonction de réglage automatique de la vitesse du ventilateur en fonction de la température permet de modifier la puissance de ventilation en fonction de la différence entre la température ambiante et la température souhaitée.

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accedez au menu de reglage automatique de la vitesse du ventilateur en fonction de la temperature, comme illustre cidessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Réglage automatique de la vitesse du ventilateur en fonction de la température

Valeur de

00 : non utilisé

réglage

Valeur du code

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

01 : réglage automatique de la vitesse du

ventilateur en fonction de la température activé

pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

pour finaliser le

Réglage d'installation - Reglage de CN_EXT

Cette fonction permet de regler la commande de l'entree et de la sortie exterieure en fonction du DI/DO defini par le client a l'aide du Port de contact sec de l'unite interieure. (Elle permet egalement de decider de l'utilisation du port du point de contact (CN_EXT) pose sur le PCB de l'unite interieure.)

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

Si vous appuyez plusieurs fois sur la touche B, vous accedez au menu de reglage de CN_EXT, comme illustre ci-dessous.

Utilisez les touches FGpour sélectionner la valeur du code et la valeur de réglage pour chaque fonction.

Reglage de CN_EXT

Valeur de réglage

Valeur du code

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

00 : No usar 01 : Operation simple 02 : Simple contact sec 03 : Sola parada de emer. 04 : Ocupado/No ocupado 05 : Todos de parada de emer.

pour quitter le mode de réglage.

, la valeur modifiée n'est pas prise en compte.

pour finaliser le

CONSIGNES D’INSTALLATION

Mode de sélection

Valeur du code

Étape

FRANÇAIS

CONSIGNES D’INSTALLATION

FRANÇAIS

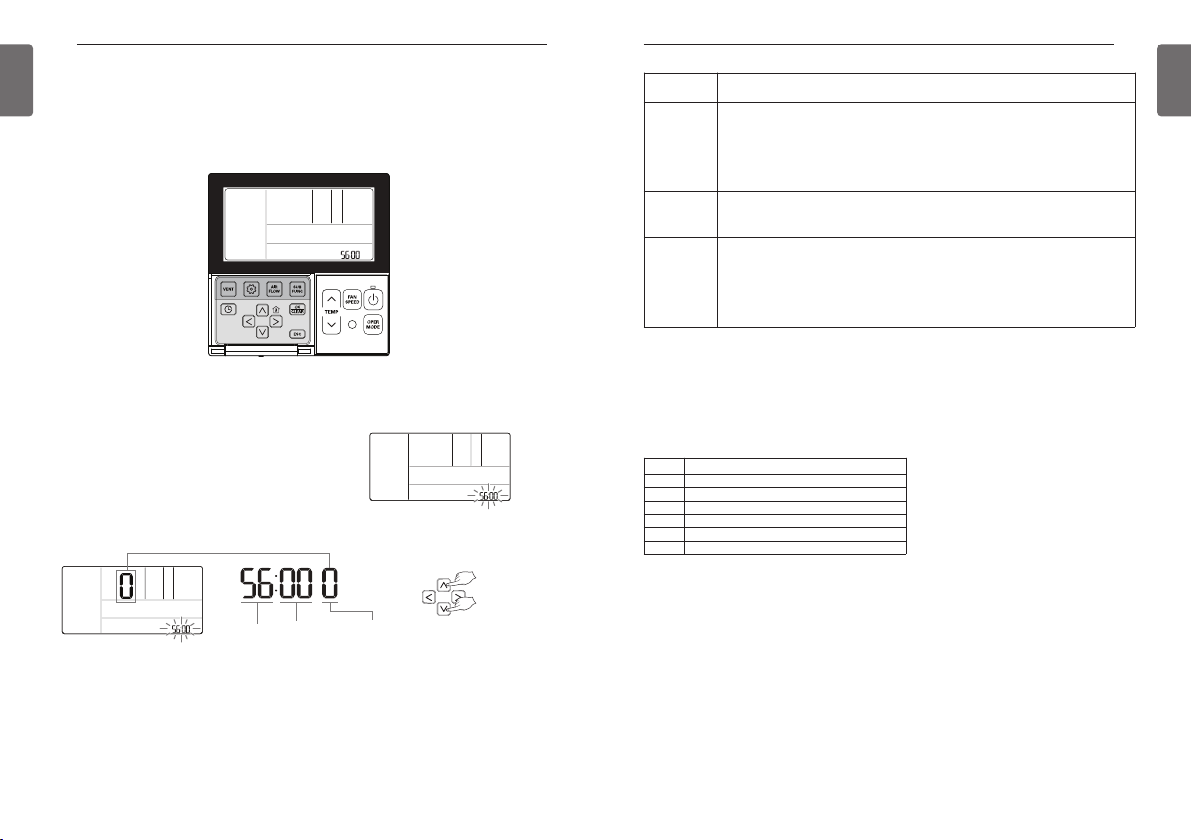

Réglage installateur - Priorité de cycle de l'unité extérieure

C'est la fonction qui permet d'effacer la limite et de régler le mode de fonctionnement une fois la limite effacée, de pouvoir choisir un mode de fonctionnement contraire à celui de l'unité extérieure actuellement opérationnelle alors que le produit connecté est en mode serviteur.

※Lorsque vous sélectionnez le code de l'installateur 08:00 (fonctionnement serviteur), selon le

statut opérationnel de l'unité extérieure, le choix du mode climatisation/chauffage est limité.

Si vous maintenez enfoncée la touche Bplus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

, vous accedez

Si vous appuyez plusieurs fois sur la touche au menu de priorité de cycle de l'unité extérieure, comme illustre ci-dessous.

Sélectionnez le «mode de sélection» à l'aide du bouton FG.

Mode de sélection

(Ne pas utiliser)

01 (En veille)

02 (Air frais)

Appuyez sur le bouton I pour aller à l'étape réglages. L'indicateur "étape" clignote.

※Peut être choisi lorsque "air frais (56:02)" est sélectionné

- C'est la durée d'attente choisie pour basculer le mode de fonctionnement de l'unité extérieure sur chauffage, quand la durée de pause de la climatisation est maintenue audessus de la valeur paramétrée.

Selon le statut opérationnel de l'unité extérieure, le choix du mode de fonctionnement est limité. ※Les modes de fonctionnement suivants peuvent être choisis, selon la priorité de cycle de

l'unité extérieure.

- cycle climatisation : auto, ventilateur, air frais, déshumidification

- cycle chauffage : auto, ventilateur, air chaud

En cas de mode de fonctionnement contraire à celui de l'unité extérieure, le mode de fonctionnement en cours est maintenu. A ce moment sont maintenus arrêtés les modes chauffage et ventilateur.

L'unité extérieure est prioritaire en fonctionnement climatisation. C'est la fonction qui permet de lancer le mode chauffage par radiateur dans le produit en mode chauffage. ※Pour faire fonctionner l'interface radiateur, sélectionnez "réglage du chauffage d'urgence"

et "radiateur auxiliaire"

- réglage du chauffage d'urgence — code installateur 18 (18:01)

- radiateur auxiliaire — code installateur 25 (25:01, 25:02)

Description

Appuyez sur le bouton F, G pour choisir "étape"

Étape

temps d'attente avant l'arrêt de la climatisation 0 1 2 3 4 5

45 minute (par défaut)

30 minute 60 minute 90 minute

120 minute

Not use

Après avoir sélectionné la fonction correspondante, appuyez sur la touche Kpour finaliser le réglage. Appuyez sur la touche

pour quitter le mode de réglage.

h Si vous n'appuyez sur aucune touche dans les 25 secondes environ après avoir procédé au réglage,

le mode de réglage se ferme automatiquement.

h Si vous quittez le menu sans valider votre

, la valeur modifiée n'est pas prise en compte.

CONSIGNES D’INSTALLATION

Select mode Setting value

Valeur du code

100

FRANÇAIS

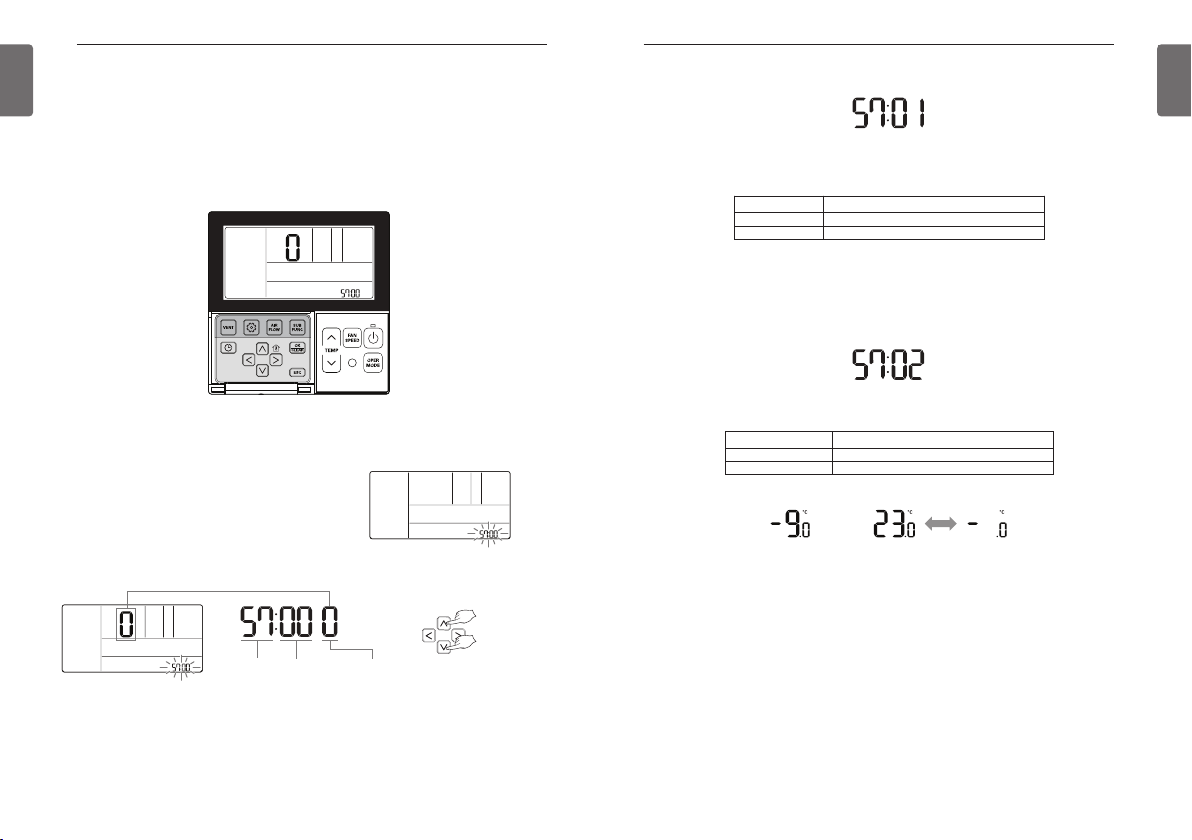

Réglage installateur - Température extérieure pour les niveaux de chauffage

C'est une fonction qui paramètre les valeurs de température extérieure pour le chauffage à deux niveaux. Si l'utilisateur paramètre une température extérieure T1 et △T, l'unité intérieure va sélectionner le niveau de chauffage entre fonctionnement de l'unité intérieure et fonctionnement du radiateur.

※Lorsque le réglage du chauffage d'urgence est sélectionné (code installateur 18), la commande

du fonctionnement en chauffage d'urgence est mise en œuvre prioritairement.

CONSIGNES D’INSTALLATION

Appuyez sur le bouton F, G pour choisir le menu "sélectionner Utiliser/Ne pas utiliser".

Appuyez sur le bouton I pour aller à "sélectionner la valeur Utiliser/Ne pas utiliser". L'indicateur

"paramétrage" clignote. Appuyez sur le bouton F, G pour choisir "paramétrage".

Paramétrage Description

0 Ne pas utiliser 1 Utiliser

Après avoir sélectionné "Utiliser/Ne pas utiliser", appuyez sur le bouton H pour retourner à l'étape précédente.

Appuyez sur le bouton F, G pour choisir le menu "paramétrer la valeur T1"

101

FRANÇAIS

Si vous maintenez enfoncée la touche B plus de 3 secondes, vous accédez au mode de réglage d'installation.

- Si vous appuyez dessus brièvement, vous accédez au mode de réglage d'utilisation. Veillez à maintenir la touche enfoncée plus de 3 secondes.

, vous accedez

Si vous appuyez plusieurs fois sur la touche au menu de température extérieure pour les niveaux de chauffage, comme illustre ci-dessous.

Sélectionnez le «mode de sélection» à l'aide du bouton FG.

Appuyez sur le bouton I pour aller à "paramétrez la valeur T1". L'indicateur "valeur T1" clignote. Appuyez sur le bouton F, G pour sélectionner "paramétrer la valeur"

Unité de température Plage de réglages T1

Centigrade -23~16°C Fahrenheit -10~60°F

※Si la "valeur de T1" est un nombre négatif (-), le symbole s'affiche.

[-9°C ou supérieur] [-10°C ou inférieur]

Après avoir sélectionné la "valeur de T1", appuyez sur le bouton H pour retourner à l'étape précédente.

CONSIGNES D’INSTALLATION

102

FRANÇAIS

Appuyez sur le bouton F, G pour choisir le menu "paramétrer la valeur △T"

Appuyez sur le bouton I pour aller à "paramétrez la valeur △T". L'indicateur "valeur △T" clignote.

Appuyez sur le bouton F, G pour sélectionner "paramétrer la valeur"

Unité de température

Centigrade 0~35°C Fahrenheit 0~70°F

Fonctionnement selon le paramétrage de T1 et △T, et la température extérieure

Plage de réglages △T

CONSIGNES D’INSTALLATION

Réglage d'installation – Reglage de CN_PTC

Il s'agit d'une fonction pour configurer le Port PTC de l'unité intérieure.

103

FRANÇAIS

Température extérieure

Après avoir sélectionné la fonction correspondante, appuyez sur la touche réglage. Appuyez sur la touche

h Si vous n'appuyez sur aucune touche dans les 25 secondes environ après avoir procédé au réglage,

h Si vous quittez le menu sans valider votre

5ӛ5

5

pour quitter le mode de réglage.

le mode de réglage se ferme automatiquement.

① (T1 +△T < Température extérieure) : utili-

sation de la pompe à chaleur seulement

② (T1 < Température extérieure < T1 + △

T) : utilisation à la fois du radiateur et de la pompe à chaleur

③ (Température extérieure < T1) : utilisation

Temps

du radiateur seulement

pour finaliser le

, la valeur modifiée n'est pas prise en compte.

Maintenez la touche Benfoncee pendant au moins 3 secondes pour acceder au mode reglage installateur.

- Si vous appuyez une seule fois brievement, vous accedez au mode reglage utilisateur. Veillez a maintenir la touche enfoncee pendant au moins 3 secondes.

, vous accedez au menu de reglage de CN_PTC,

Si vous appuyez plusieurs fois sur la touche comme illustre ci-dessous.

Appuyer sur le bouton FGet sélectionner la valeur de réglage pour chaque fonction.

Valeur du code

Appuyez sur Appuyez sur h Si aucune touche n'est selectionnee pendant les 25 secondes qui suivent, le mode configuration est

desactive automatiquement.

h Si vous n'actionnez pas la touche

sont pas appliquees.

Valeur de reglage

pour memoriser le reglage.

pour sortir du menu.

Reglage de CN_PTC 00 : Normal (Verrouillage de chauffage auxiliaire désactivé) 01 : Spécial (Verrouillage de chauffage auxiliaire activé)

avant de sortir du mode configuration, les modifications ne

À VÉRIFIER AVANT DE SIGNALER UNE PANNE

104

FRANÇAIS

À VÉRIFIER AVANT DE SIGNALER UNE PANNE

Avant de faire appel au SAV, effectuez les vérifications suivantes.

Symptômes Contrôle Gestion

Alimentation électrique absente.

Programmation inopérante.

Climatisation inopérante.

Le climatiseur démarre ou s'arrête automatiquement.

Une erreur est signalée sur l'afficheur de la télécommande.

• Le climatiseur est-il sous tension ?

• Le climatiseur et la télécommande filaire sont-ils branchés correctement ?

• Le câble est-il bien branché ? • Branchez le câble de commande du

• L'heure est-elle configurée correctement ?

• La programmation a-t-elle été effectuée correctement ?

• La température spécifiée estelle plus basse que la température actuelle ?

• La programmation n'a-t-elle pas été effectuée ?

• L'afficheur de la télécommande indique-t-il ‘ CH03’ ?

• Vérifiez le disjoncteur.

• Vérifiez la configuration de la télécommande filaire.

• Branchez le câble de commande du climatiseur et de la télécommande.

climatiseur et de la télécommande.

• Configurez l'heure correctement.

• Recommencez la configuration en vous reportant au manuel.

• Spécifiez une température plus basse que la température actuelle.

• Lorsque les touches Reservation et Set/Cancel sont actionnées simultanément pendant au moins 3 secondes, tous les réglages sont réinitialisés.

• Revérifiez la configuration de la télécommande filaire.

• Revérifiez le branchement du câble de commande du climatiseur et de la télécommande.

105

FRANÇAIS

LG PREMTBB01 User manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
