MANUAL DEL PROPIETARIO Y DE INSTALACIÓN

AIRE ACONDICIONADO

Asegúrese de leer las precauciones de seguridad antes de la instalación y uso, y utilícelo correctamente. Se ha diseñado para proteger la seguridad del instalador y el usuario y evitar daños materiales, etc. Tras leer el manual de usuario, guárdelo en un lugar donde pueda consultarlo en cualquier momento.

Applied(AHU) KIT DE CONTROL AHU

Traducción de las instrucciones originales

www.lg.com

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD

Las siguientes instrucciones de seguridad tienen por objetivo evitar

ESPAÑOL

riesgos imprevistos o daños derivados de un funcionamiento poco seguro o incorrecto del aparato. Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES", como se describe a continuación.

Este símbolo se muestra para indicar cuestiones y acciones

que pueden suponer un riesgo. Lea con atención la parte señalada con este símbolo y siga las instrucciones a fin de evitar riesgos.

ADVERTENCIA

Indica que, de no seguirse las instrucciones, pueden producirse lesiones graves o la muerte.

PRECAUCIÓN

Indica que, de no seguirse las instrucciones, pueden producirse lesiones menos graves o daños en el aparato.

ADVERTENCIA

• Las instalaciones o reparaciones realizadas por personas no cualificadas pueden ponerle en peligro a usted y a otras personas.

• La información de este manual ha sido elaborada para personal cualificado familiarizado con los procedimientos de seguridad y equipado con las herramientas e instrumentos de prueba adecuados.

• Si no lee y cumple todas las instrucciones de este manual puede dañar el producto, causar daños materiales o sufrir lesiones graves o mortales.

Instalación

• Si se inunda el producto, consulte al centro de servicio o una agencia de instalación profesional.

- De lo contrario, puede causar incendios, descargas eléctricas,

explosiones o lesiones.

INSTRUCCIONES DE SEGURIDAD

• Fije de forma segura la tapa de la parte eléctrica al kit de comunicación de la AHU.

- Si la tapa de la parte eléctrica del kit de comunicación de AHU no

se coloca correctamente, podría producirse un incendio o descargas eléctricas a causa del polvo, agua, etc.

• No almacene ni use gases inflamables o combustibles cerca del equipo.

- De lo contrario, podría causar un incendio o fallos del producto.

• No instale, desmonte o vuelva a instalar la unidad usted mismo.

- De lo contrario, podría causar un incendio, descargas eléctricas,

explosiones o lesiones.

• No desmonte o repare el producto.

- Podría causar descargas eléctricas o un incendio.

• No instale el producto en un lugar donde pueda caerse.

- De lo contrario, podría sufrir lesiones.

• Tenga cuidado durante el desembalaje y la instalación.

- Los bordes afilados podrían causarle lesiones.

• Conecte siempre a tierra el producto.

- Existe riesgo de incendio o descargas eléctricas.

• No instale el producto en un soporte de instalación que no esté en paralelo o esté defectuoso.

- Esto podría causar lesiones, accidentes o dañar el producto.

ESPAÑOL

Funcionamiento

• Manténgalo alejado de las llamas.

- De lo contrario, podría causar un incendio.

• No utilice aparatos de calefacción cerca del cable de alimentación.

- De lo contrario, podría causar un incendio y descargas eléctricas.

• Evite que entre agua en las partes eléctricas.

- De lo contrario, podría causar un fallo de la máquina o descargas

eléctricas.

• Tenga cuidado de que no entre agua en el producto.

- Puede causar un incendio, descargas eléctricas o dañar el

producto.

• No coloque ningún objeto pesado sobre el cable de alimentación.

- De lo contrario, podría causar descargas eléctricas o un incendio.

INSTRUCCIONES DE SEGURIDAD

• Si el producto se sumerge en agua contacte con el servicio técnico.

ESPAÑOL

- De lo contrario, podría causar descargas eléctricas o un incendio.

PRECAUCIÓN

Instalación

• No instale el producto donde le llegue directamente la luz solar.

• No inserte una manguera de desagüe en la tubería e desagüe o del suelo.

- Pueden producirse malos olores y da como resultado la corrosión

de un intercambiador de calor o tubería.

Funcionamiento

• Si una persona que no sea un profesional autorizado instala, repara o modifica los productos de acondicionamiento de aire LG, la garantía quedará anulada.

- Todos los costes asociados a reparaciones serán, por tanto,

responsabilidad total del propietario.

• Este aparato no debe ser utilizado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, a menos que cuenten con las instrucciones o la supervisión de la persona responsable de su seguridad.

- No deje desatendidos a los niños pequeños cuando estén

jugando con el aparato.

ÍNDICE

2 INSTRUCCIONES DE SEGURIDAD 6 DISEÑO DE INSTALACIÓN

6 Diagrama de composición de la instalación 6 Precaución en el diseño de la instalación.

7 DIMENSIÓN DEL APARATO

7 Medidas del producto

8 DISEÑO DE LAS PIEZAS 9 DIAGRAMA DE CABLEADO 10 INSTALACIÓN DEL KIT DE AHU CONTROL

10 Determine la ubicación de montaje del producto 11 Cosas a tener en cuenta al instalar en exteriores 12 Instalación de la cubierta del sensor (en exteriores)

13 CONFIGURACIÓN DEL KIT DE CONTROL AHU

13 Compruebe la conﬁguración del módulo

15 CONEXIÓN DEL TERMISTOR DE LA TUBERÍA 16 CONEXIÓN DE LA LÍNEA DE COMUNICACIÓN DE LA

UNIDAD EXTERIOR

16 Precauciones al conectar el módulo EEV (módulo de comunicación) con la unidad exterior 16 Conexión del cable de comunicación del control de capacidad

ESPAÑOL

17 MÉTODO DE INSTALACIÓN Y CABLEADO (OPCIONAL)

17 Método de instalación al agregar el módulo EEV 17 Método de cableado al agregar el módulo EEV

18 ESPECIFICACIÓN DEL SENSOR DE LA UNIDAD DE

TRATAMIENTO DEL AIRE (UTA)

20 CONEXIÓN DEL SENSOR DE LA UTA

20 Conexión del sensor 25 Cableado eléctrico (si usa un ventilador accionado por correa) 26 Conecte los cables eléctricos 27 Lo que debe tener en cuenta al instalar el Kit de control en el sitio

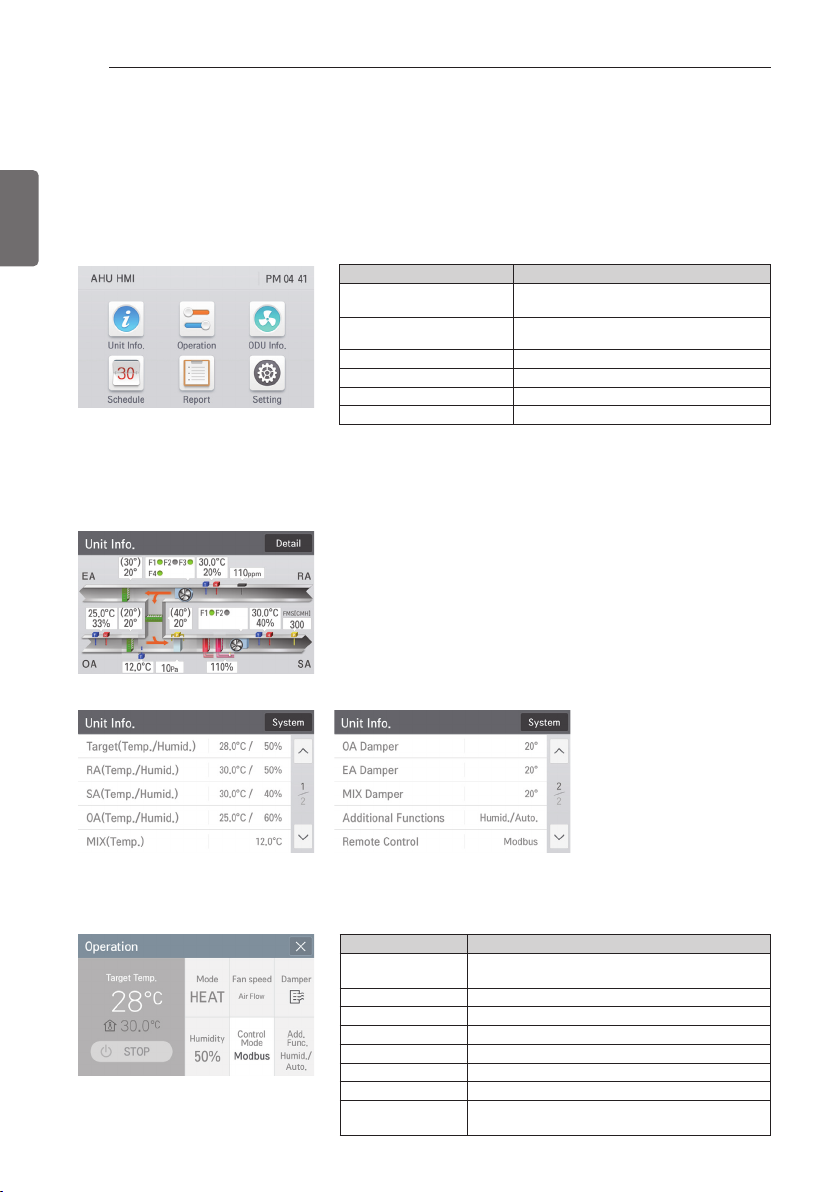

28 CONFIGURACIÓN DE HMI

28 Conﬁguración De Hmi 45 Auto diagnóstico

DISEÑO DE INSTALACIÓN

Diagrama de composición de la instalación

ESPAÑOL

ῧ-1

EA OA SA

ῧ-2

ῤ

Ῠ-1 Ῠ-2

Ῡ-1ῪῩ-2

MCC

Centro de control del motor

Ύ

ῢ

No. Elemento Estándares aplicados

① ② ③ ④ ⑤ ⑥

⑦-1, 2 ⑧-1, 2 ⑨-1, 2

⑩ ⑪

Tubería hacia el termistor (Líquido)

Tubería desde el termistor (Gas)

RA, SA del sensor de temperatura / humedad

Ventilador de ventilación, ventilador de suministro

Kit de accionamiento del inversor -

Tablero del interruptor de la alimentación principal

AHU -

Kit de control de la AHU PAHCNM000

Kit de expansión -

Unidad exterior MULTI V

HMI -

ῥ

ῦ

Sensor: Ø 5(NTC 5 kΩ), Longitud : 5 m, Color del cable: negro

Sensor: Ø 7(NTC 5 kΩ), Longitud : 5 m, Color del cable: rojo

Panel de los interruptores MCC

ῡ

Cable de alimentación Cable de comunicación Señal del termistor Sensor de temperatura

de / humedad

Opcional

Precaución en el diseño de la instalación.

- MCC es parte de la construcción de la instalación que debe realizar el proveedor del equipo, por

lo tanto, consulte con el proveedor antes de instalar el producto.

- Los sensores de temperatura / humedad deben instalarse en los conductos SA (suministro) / RA

(ventilación) antes de que el producto pueda funcionar normalmente.

DIMENSIÓN DEL APARATO

Medidas del producto

8-Ø7 Oriﬁcios

Profundidad

Clasificación Embalaje Descripción

W (mm) 500 Anchura

H (mm) 500 Altura D (mm) 210 Profundidad A (mm) 552 B (mm) 486

22.5Ø Orificio (10 EA)

Ancho

(Frontal) (Lado) (Atrás)

(Fondo)

Distancia entre los soportes de montaje en la pared

Cable de alimentación, pieza de inserción del sensor

/ línea de comunicación

ESPAÑOL

Use los tubos y conectores flexibles apropiados para los orificios correspondientes.

Modelo PAHCNM000

W mm 500

Tamaño Producto

Recinto

Corriente nominal 0.2 A

Condiciones del entorno

operativo del producto

Energía 220-240 V~, 50/60 Hz

Temperatura de funcionamiento

D mm 210 H mm 500

Color RAL 7035

Material Acero

-20 a 65 °C bulbo seco

Humedad 0 ~ 98 %

DISEÑO DE LAS PIEZAS

2 3 4 5 6

DISEÑO DE LAS PIEZAS

• PAHCNM000

ESPAÑOL

No. Módulo principal Embalaje Cantidad No. Módulo principal Embalaje Cantidad

①

② ③ ④

⑤

⑥

Módulo principal 12 V CC 1

Módulo UI 12 V CC 1

Módulo UO 12 V CC 1

EEV módulo #1 12 V CC 1

EEV módulo #2 12 V CC 1

EEV módulo #3 12 V CC 1

Disyuntor sin fusible

⑦

Adaptador

⑧ ⑨ ⑩

⑪

Trans

Bloque de terminales

15 A 1.5 kA 1

220 V → 12 V CC 220 V → 24 V CA

15 PIN 1

Fase única

220 V~, 60 Hz

1 1

DIAGRAMA DE CABLEADO

• PAHCNM000

ESPAÑOL

PRECAUCIÓN

• Para utilizar las funciones de apagado, calefacción / refrigeración y detección de incendios del módulo principal, el terminal +12V del módulo principal debe estar conectado al terminal DCOM. De no hacerlo, el producto podría fallar.

• Para utilizar las funciones de apagado de emergencia y el interruptor de presión diferencial del módulo de interfaz del usuario, el terminal +12V del módulo de interfaz del usuario debe estar conectado al terminal DCOM. De no hacerlo, el producto podría fallar.

INSTALACIÓN DEL KIT DE AHU CONTROL

Determine la ubicación de montaje del producto

ESPAÑOL

La ubicación del montaje del kit de control debe determinarse en función de las condiciones in situ. Para montar el kit de mando, utilice los tornillos directos Ø 6 (8 EA).

2626

486

552

PRECAUCIÓN

• Al instalar el kit de control, asegúrese de dejar al menos 900 mm entre la pared y la caja del producto para que haya suficiente espacio para el mantenimiento y la instalación.

• Después de montar el producto, verifique si está bien colocado.

•

Si el kit de control tiene que instalarse al aire libre, asegúrese de instalar también un gabinete.

• Al instalar dispositivos de carga como los sensores AHU y amortiguadores en el exterior, también deben montarse las cubiertas instaladas para protegerlas de los efectos del entorno externo.

- Cuando utilice los soportes de montaje en pared, sujete los soportes a los cuatro orificios de la parte posterior del recinto

- Por favor, utilice los tornillos, tuercas y arandelas proporcionados para sujetar los soportes.

INSTALACIÓN DEL KIT DE AHU CONTROL

Cosas a tener en cuenta al instalar en exteriores

- Los recintos deben comprarse por separado de ser necesario.

- Después de montar el producto, verifique la estanqueidad de la conexión entre la AHU y el gabinete. La humedad o el polvo podrían contaminar el producto si la conexión no es hermética.

- Cuando instale la AHU al aire libre, asegúrese de usar un recinto para proteger el kit de control.

- El recinto debe estar hecho de SUS o chapa pintada para evitar la corrosión.

- Construya la estructura de forma tal que sea fácil realizar las tareas de cableado.

- El formulario de instalación y la ubicación pueden variar según el lugar.

- Los paneles instalados al aire libre deben instalarse en un lugar que no esté expuesto a la luz solar directa.

ESPAÑOL

Kit

de control

de la AHU

PRECAUCIÓN

La exposición a la luz solar directa podría elevar la temperatura dentro del kit de control y provocar un mal funcionamiento de la unidad.

Recinto

adicional

RA EA OA

EA OA

RA SA

INSTALACIÓN DEL KIT DE AHU CONTROL

Instalación de la cubierta del sensor (en exteriores)

Cuando instale la AHU al aire libre, asegúrese de instalar el recinto de protección como se muestra a continuación.

ESPAÑOL

Ex: Instalación de las cubiertas del sensor de temperatura y temperatura /

humedad.

Ex: Instalación de la cubierta del actuador del amortiguador.

PRECAUCIÓN

• Cuando instale un sensor al aire libre, asegúrese de instalar la cubierta protectora, momento en el que el grado de seguridad debe ser IP 56 o superior. Si la cubierta no está instalada, el agua de lluvia puede inundar el sensor, causando un mal funcionamiento.

CONFIGURACIÓN DEL KIT DE CONTROL AHU

Compruebe la conﬁguración del módulo

Después de instalar el Kit de control, lo primero que debe hacer es verificar la configuración del módulo dentro del Kit de control. Los conmutadores DIP para el módulo principal, el módulo UI y el módulo UO se configuran en el siguiente orden.

- La configuración predeterminada de los conmutadores DIP para el módulo principal, el módulo UI y el módulo UO es APAGADO. No cambie la configuración arbitrariamente.

Módulo de UI

Módulo principal

Módulo de UI

ESPAÑOL

Módulo principal

Módulo de UO

Módulo EEV

(Módulo principal)

(Módulo de UI)

Módulo de UO

(Módulo de UO)

La configuración predeterminada para todos los interruptores DIP es APAGADO. (estado de la fábrica)

CONFIGURACIÓN DEL KIT DE CONTROL AHU

Módulo EEV

ESPAÑOL

(Módulo EEV)

Conﬁguración de capacidad

Utilice el interruptor DIP SW1 para ajustar la capacidad.

1234Capacidad [kW (KBtu/h)] APAGADO APAGADO APAGADO APAGADO 2.1 (7) APAGADO APAGADO APAGADO ENCENDIDO 2.5 (9) APAGADO APAGADO ENCENDIDO APAGADO 3.5 (12) APAGADO APAGADO ENCENDIDO ENCENDIDO 5.6 (18) APAGADO ENCENDIDO APAGADO APAGADO 7.1 (24) APAGADO ENCENDIDO APAGADO ENCENDIDO 8.2 (28) APAGADO ENCENDIDO ENCENDIDO APAGADO 10.6 (36) APAGADO ENCENDIDO ENCENDIDO ENCENDIDO 12.3 (42)

ENCENDIDO APAGADO APAGADO APAGADO 14.1 (48) ENCENDIDO APAGADO APAGADO ENCENDIDO 22.4 (76) ENCENDIDO APAGADO ENCENDIDO APAGADO 28.0 (96) ENCENDIDO APAGADO ENCENDIDO ENCENDIDO 33.6 (115) ENCENDIDO ENCENDIDO APAGADO APAGADO 39.2 (134) ENCENDIDO ENCENDIDO APAGADO ENCENDIDO 44.8 (153) ENCENDIDO ENCENDIDO ENCENDIDO APAGADO 50.5 (172) ENCENDIDO ENCENDIDO ENCENDIDO ENCENDIDO 56.4 (192)

SW1

* Cuando conecte un kit EEV de alta capacidad (PRLK396A0, PRLK594A0), ajuste la capacidad en

56,4 kW.

Ajuste de la dirección

El interruptor de inmersión SW2 es la función de ajuste de la dirección. Cuando el producto se envía desde la fábrica, las direcciones se establecen de la siguiente manera.

EEV #1, 2, 3 están incluidos y EEV #4, 5, 6 son opcionales. (Después de comprar por separado, se requiere configuración adicional).

Secuencia

EEV #1 EEV #2 EEV #3 EEV #4 EEV #5 EEV #6

1 2 3 4 APAGADO APAGADO APAGADO APAGADO APAGADO ENCENDIDO APAGADO ENCENDIDO APAGADO APAGADO ENCENDIDO ENCENDIDO

ENCENDIDO APAGADO APAGADO ENCENDIDO APAGADO ENCENDIDO

SW2

APAGADO

Dirección Observación

IDirección interna 0 IDirección interna 1 IDirección interna 2 IDirección interna 3 IDirección interna 4 IDirección interna 5

EEV # 1, 2, 3

EEV # 4, 5, 6 Opcional: Configuración adicional

Incluido

requerida

CONEXIÓN DEL TERMISTOR DE LA TUBERÍA

- Compruebe la ENTRADA / SALIDA del termistor de la tubería conectado a la AHU

ESPAÑOL

AHU

- Conecte el tubo flexible y el conector (Ø16, instalado en el sitio) de la AHU al Kit de control.

- Conecte el termistor ENTRADA y SALIDA del tubo en el conector del módulo EEV.

AHU

Sensor de temperatura de tubería EN : Ø 5, Longitud: 5m, Color: negro Sensor de temperatura de tubería FUERA : Ø 7, Longitud: 5m, Color: rojo

Tubo ﬂexible y conector: Ø 16 (suministrado en el sitio)

Termistor de salida del tubo

Termistor de entrada del tubo

CONEXIÓN DE LA LÍNEA DE COMUNICACIÓN DE LA UNIDAD EXTERIOR

ESPAÑOL

Precauciones al conectar el módulo EEV (módulo de comunicación) con la unidad exterior

- El kit de control viene montado con tres módulos EEV, y cada módulo EEV se puede conectar a un kit de expansión. Si se requieren módulos EEV adicionales dependiendo del número de unidades exteriores, deben adquirirse por separado e instalarse.

- Asegúrese de que los cables de comunicación de cada unidad exterior y los cables del termistor de la tubería del Kit de Expansión no estén mezclados al conectar las unidades exteriores.

Conexión del cable de comunicación del control de capacidad

- Para controlar la temperatura del SA en el kit de control, la línea de comunicación del control central debe estar conectada adicionalmente. Por favor, consulte el diagrama del cableado y la imagen a continuación para obtener más detalles.

Para los modelos sin módem de comunicación de control central, se debe instalar un módem de comunicación de control central por separado para controlar la temperatura del aire suministrado.

CH3 A+

CH3 B-

IDU B

IDU A

CH2 B-

CH2 A+

<Módulo principal>

PRECAUCIÓN

Conecte CEN B, CEN A

Unidad interior # 1

Conecte CEN B, CEN A

Unidad interior # 2

Conecte CEN B, CEN A

Unidad interior # 3

• El kit de control AHU puede controlar la temperatura del aire de suministro conectando hasta tres unidades exteriores. Al conectar las unidades exteriores, las direcciones de comunicación deben configurarse de 1 a 3, secuencialmente. De lo contrario, es posible que la función de control de temperatura de la alimentación del aire no funcione correctamente.

• Asegúrese de que la polaridad del conector de la fuente de alimentación es la correcta al conectar el cable de comunicación entre el Kit de control y la unidad exterior.

• El DIP SW 3 de la unidad exterior debe estar apagado para garantizar la comunicación entre el kit de control y la unidad exterior.

• Cuando se conecta a Multi V Super 5, la función FN39 debe establecerse en Opción1. (Interruptor DIP No.5 ENCENDIDO → FUNC → FN39 → OP1) Consulte el manual de Multi V para obtener detalles sobre la configuración de la función Multi V. (Aplicable tanto al control de temperatura de ventilación como al control de temperatura del aire de suministro)

MÉTODO DE INSTALACIÓN Y CABLEADO (OPCIONAL)

MÉTODO DE INSTALACIÓN Y CABLEADO

(OPCIONAL)

Método de instalación al agregar el módulo EEV

Ex: Método de instalación cuando se requiere agregar el módulo EEV

1. Tire del soporte del módulo EEV hacia ambos lados.

Método de cableado al agregar el módulo EEV

2. Uso de orificios en el interior del kit de control AHU, tornillos M4 (2EA) y orificios extendidos del soporte para la instalación.

12 V12 V12 V

GNDGNDGND

Módulo principal

ESPAÑOL

RS485 BUS B

RS485 BUS A

(Kit de accionamiento del inversor)

<Módulo UI> <Módulo UO> <Módulo EEV>

<Ex: cuando agregue 3EA más el módulo EEV>

PRECAUCIÓN

• Cuando agregue más de un módulo EEV, compruebe si los cables de alimentación y comunicación están conectados correctamente. De lo contrario, el producto no funcionará correctamente.

• Después de agregar el módulo EEV, configure la dirección SW2. De lo contrario, el producto no funcionará correctamente.

• Los BUS A y B del kit de accionamiento del inversor deben estar conectados en el último módulo adicional EEV.

ESPECIFICACIÓN DEL SENSOR DE LA UNIDAD DE TRATAMIENTO DEL AIRE (UTA)

ESPAÑOL

Especiﬁcaciones del sensor / actuador.

Las especificaciones estándar del sensor utilizado en el kit de control son las siguientes.

Elemento Especificaciones

- Alimentación: 24 V CA

Actuador del regulador

- Señal de entrada / salida: 0~10 V CC

- Torque: 15 N·m

- Tiempo de funcionamiento: 150 seg.

- Ángulo de rotación: 90˚

Sensor de temperatura / humedad

Termistor

Sensor del diferencial del filtro

Sensor de la presión estática

Sensor de CO

Detector de humo

• Nuestra AHU no admite sensores tipo resistencia. El uso de un sensor de resistencia puede causar una discrepancia entre la temperatura real y la temperatura medida, lo cual puede provocar un mal funcionamiento del producto.

• Por favor, instale un sensor de tensión como se muestra arriba.

• Los sensores y actuadores se venden por separado. Adquiera e instale los sensores necesarios en función de la carga o función.

• Para funcionar normalmente, se debe instalar un TERMISTOR o un sensor de humedad.

PRECAUCIÓN

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango de temperatura: -40 °C~70 °C

- Rango de humedad: 0~95 % RH

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango de temperatura: -50 °C~50 °C

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango: 0~1 000 Pa

- Tipo de interruptor: relé abierto / cerrado

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango: 0~1 000 Pa

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango: 0~2 000 ppm

- Alimentación: 24 V CA

- Tipo: Contacto

ESPECIFICACIÓN DEL SENSOR DE LA UNIDAD DE TRATAMIENTO DEL AIRE (UTA)

Termistor (Opcional)

Sensor del diferencial del ﬁltro (Opcional)

Válvula de humidiﬁcación

(Opcional)

Actuador del regulador (Opcional)

Sensor de temperatura / humedad (Opcional)

RA EA OA SA

Sensor de temperatura / humedad (requerido)

Sensor de la presión estática (Opcional)

Termistor (Opcional)

Termistor

(Opcional)

Sensor de temperatura /

humedad (requerido)

Sensor de CO

(Opcional)

Detector de humo

(Opcional)

Lugar de instalación del sensor

PRECAUCIÓN

ESPAÑOL

• Es posible que la AHU no se inicie o funcione correctamente si el sensor no está instalado en la ubicación especificada en la imagen de arriba.

• Los sensores de temperatura / humedad deben instalarse en los conductos SA (suministro) / RA (ventilación) antes de que el producto pueda funcionar normalmente. La AHU puede tener un error o puede no iniciarse si el El sensor no está instalado.

CONEXIÓN DEL SENSOR DE LA UTA

Conexión del sensor

ESPAÑOL

- Sensor de temperatura / humedad (requerido)

Elemento Especificaciones Observación

Sensor de temperatura

/ humedad

Ex: conexión del sensor de temperatura / humedad SA (Suministro)

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango de temperatura: -40 °C~70 °C

- Rango de humedad: 0~95 % RH

0~10 V CC (Temperatura, U2) 0~10 V CC (Humedad, U1)

UI1

UI2

Opcional

U2 (Temperatura)

U1 (Humedad)

G0 (Conexión a tierra)

G (AC 24V)

<Módulo principal>

Conexión

24 V CA(G)

a tierra (G0)

Conexión

a tierra (G0)

PRECAUCIÓN

• El cableado incorrecto del sensor puede dañar el Kit de control de la AHU. Asegúrese de comprobar si hay un cableado incorrecto antes de encender la alimentación.

1. Para obtener mayor información sobre la instalación de sensores de temperatura

/ humedad, consulte el Manual que viene con el sensor.

2. Asegúrese de terminar la instalación de todos los cables del sensor con un tubo flexible.

3. El uso de un sensor de temperatura / humedad fuera del rango de temperatura diferente

de las especificaciones anteriores puede causar el mal funcionamiento de la unidad. Sin embargo, el rango de temperatura se puede ajustar en los ajustes de HMI.

CONEXIÓN DEL SENSOR DE LA UTA

- Termistor

Elemento Especificaciones Observación

- Alimentación: 24 V CA

Termistor

Ex: conexión de termistor SA (Suministro)

- Señal de salida: 0~10 V CC

- Rango de temperatura: -50 °C~50 °C

0~10 V CC (Temperatura, U1)

UI1

<Módulo principal>

Conexión

24 V CA(G)

a tierra (G0)

ESPAÑOL

Opcional

24 V CA(G)

PRECAUCIÓN

• El cableado incorrecto del sensor puede dañar el Kit de control de la AHU. Asegúrese de comprobar si hay un cableado incorrecto antes de encender la alimentación.

1. Para obtener mayor información sobre la instalación de los sensores de temperatura, consulte el Manual que viene con el sensor.

2. Asegúrese de terminar la instalación de todos los cables del sensor con un tubo flexible.

3. El uso de un termistor fuera del rango de temperatura diferente de las especificaciones anteriores puede causar el mal funcionamiento de la unidad. Sin embargo, el rango de temperatura se puede ajustar en los ajustes de HMI.

Conexión

a tierra (G0)

CONEXIÓN DEL SENSOR DE LA UTA

- Actuador del regulador

Elemento Especificaciones Observación

ESPAÑOL

- Alimentación: 24 V CA

- Señal de entrada / salida: 0~10 V CC

Actuador del regulador

- Torque: 15 Nm

- Tiempo de funcionamiento: 150 seg.

- Ángulo de rotación: 90˚

Ex: conexión del amortiguador OA (unidad exterior)

Opcional

AO1

0~10 V CC (Y, Output)

<Módulo principal>

Conexión

24 V CA(G)

UI4

0~10 V CC (U, Retroalimentación)

a tierra (G0)

Conexión

a tierra (G0)

PRECAUCIÓN

•

A cablagem inadequada do atuador do amortecedor pode danificar o Kit de controlo do AHU. Asegúrese de comprobar si hay un cableado incorrecto antes de encender la alimentación.

1. Para obtener mayor información sobre la instalación de un actuador del amortiguador, consulte el Manual incluyendo el actuador del amortiguador.

2. Asegúrese de terminar la instalación de todos los cables del sensor con un tubo flexible.

CONEXIÓN DEL SENSOR DE LA UTA

- Sensor del diferencial del filtro

Elemento Especificaciones Observación

Sensor del diferencial

del filtro

Ex: conexión del sensor del diferencial del filtro (tipo de tensión)

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

- Rango: 0~1 000 Pa

Conexión

24 V CA(G)

a tierra (G0)

ESPAÑOL

Opcional

24 V CA(G)

UI2

<Módulo UI>

PRECAUCIÓN

• El cableado incorrecto del sensor puede dañar el Kit de control de la AHU. Asegúrese de comprobar si hay un cableado incorrecto antes de encender la alimentación.

1. Para obtener mayor información sobre la instalación de sensor del diferencial del filtro, consulte el Manual que viene con el sensor.

2. Asegúrese de terminar la instalación de todos los cables del sensor con un tubo flexible.

El ajuste de la presión diferencial del filtro se puede cambiar en la sección de ajuste del HMI.

Conexión

a tierra (G0)

0~10 V CC (U, Retroalimentación)

CONEXIÓN DEL SENSOR DE LA UTA

- Sensor de CO

Elemento Especificaciones Observación

ESPAÑOL

Sensor de CO

Ex: conexión del sensor de CO

- Alimentación: 24 V CA

- Señal de salida: 0~10 V CC

Opcional

- Rango: 0~2 000 ppm

Conexión

24 V CA(G)

a tierra (G0)

Conexión

a tierra (G0)

UI3

0~10 V CC (U, Retroalimentación)

<Módulo UI>

PRECAUCIÓN

• El cableado incorrecto del sensor puede dañar el Kit de control de la AHU. Asegúrese de comprobar si hay un cableado incorrecto antes de encender la alimentación.

1. Para obtener mayor información sobre la instalación del CO2, consulte el Manual

incluyendo el actuador del amortiguador.

2. Asegúrese de terminar la instalación de todos los cables del sensor con un tubo flexible.

3. El ajuste del sensor de CO2se puede cambiar en la sección de ajuste del HMI.

CONEXIÓN DEL SENSOR DE LA UTA

Cableado eléctrico (si usa un ventilador accionado por correa)

• Si el ventilador de suministro de aire / retorno de aire es accionado por un motor de velocidad constante, el motor puede ser alimentado usando el contactor magnético del tablero principal.

• Instale siempre un interruptor de fuga de tierra cuando conecte un motor de velocidad constante.

• Consulte las "Normas técnicas para equipos eléctricos" para los estándares de instalación de los interruptores de fuga de tierra.

• Utilice AC 24 V para el contacto de funcionamiento del conector magnético. De lo contrario, podría provocar un mal funcionamiento del Kit de control.

ESPAÑOL

Aire de

retorno

Aire de

salida

EOCR EOCR

MC(RA)

ELB(RA)

Aire

exterior

MC(SA)

ELB(SA)

220 V

Aire de

suministro

EOCR

24 V

ELB

Transformador AC 220/AC 24 V

Disyuntor

Contactor Magnético

Disyuntor de sobre corriente

Cableado in situ

DO5 DO6

RSTN

Fuente de alimentación para el

funcionamiento del motor trifásico

Módulo principal

CONEXIÓN DEL SENSOR DE LA UTA

Conecte los cables eléctricos

- Conexión de la electroválvula del humidificador

ESPAÑOL

Aire de retorno

Relé o MC

Aire de

salida

Aire

exterior

Aire de

suministro

Conexión de la electroválvula del humidiﬁcador

24 V

220 V

Módulo principal

Válvula solenoide

Contactor Magnético

Transformador AC 220/AC 24 V

Cableado in situ

DO4

CONEXIÓN DEL SENSOR DE LA UTA

Lo que debe tener en cuenta al instalar el Kit de control en el sitio

Cuando instale el kit de control AHU in situ, si se requiere alguna perforación en la parte superior o lateral, tenga en cuenta los siguientes estándares de trabajo.

- Tome precauciones para evitar que entren en la unidad materias extrañas, como las virutas generadas durante el trabajo.

- Una vez completado el cableado eléctrico, asegúrese de que las áreas perforadas hayan sido selladas para que sean herméticas.

- LG Electronics no se hace responsable de los problemas causados por perforaciones arbitrarias.

Perforación lateralPerforación superior

Construcción correcta

ESPAÑOL

PRECAUCIÓN

•

Al perforar los paneles, tome precauciones para evitar que entren materias extrañas, tales como astillas, en la unidad. Las materias extrañas, tales como las astillas, que caen sobre las partes eléctricas, como la PCB interna, podrían provocar incendios o descargas eléctricas.

• Una vez completado el cableado eléctrico, asegúrese de que las áreas perforadas hayan sido selladas para que sean herméticas. El polvo o la humedad que entran en el kit de control pueden provocar incendios o descargas eléctricas.

• No instale las líneas eléctricas ni las líneas de comunicación del equipo externo en el conducto interno del Kit de control.

CONFIGURACIÓN DE HMI

Conﬁguración De Hmi

ESPAÑOL

1. Menú de inicio

• Puede realizar las tareas de configuración e información de control del acondicionador de aire

desde el menú de inicio.

Información del aire

acondicionado

Control del aire

acondicionado

Información de la unidad exterior

Configuración Función de configuración del sistema

2. Información del aire acondicionado

• Puede controlar el estado de funcionamiento del acondicionador de aire ejecutando el icono

"Información del acondicionador de aire" en el menú de inicio.

(información de la pantalla completa del acondicionador de aire)

Elemento Descripción

Horario Función de la programación de operación

Historial Búsqueda del historial de errores

Función de visualización de la información del acondicionador de aire

Función del control de funcionamiento del acondicionador de aire

Revise la información de la unidad exterior

(información del acondicionado de aire, véase los detalles)

3. Control del aire acondicionado

• Ejecute el icono "Control del acondicionador de aire" en el menú de inicio para configurar el

funcionamiento del acondicionador de aire.

Elemento Descripción

Temperatura objetivo

Encendido / Apagado Función de Encendido / Apagado del sistema Modo de funcionamiento

Caudal de aire

Amortiguador Ajuste de apertura de regulador

Humedad

Modo de control Seleccione el modo de control

Funciones

adicionales

Muestra la temperatura actual y establece la temperatura objetivo

Seleccione el modo de funcionamiento Establezca el flujo de aire y establezca criterios de control

Muestra la humedad actual y establece la humedad objetivo

Establezca las funciones adicionales

CONFIGURACIÓN DE HMI

3-1. Temperatura objetivo

• Ejecute el icono "ajuste la temperatura" para mostrar la temperatura actual y establecer la

temperatura objetivo.

(Ajuste la ventana de visualización de la temperatura)

3-2. Encendido / Apagado

• Ejecute el icono "Encendido" o "Apagado" para ejecutar un comando Encendido / Apagado.

3-3. Modo de funcionamiento

•

Ejecute el icono "Modo de funcionamiento" para seleccionar el modo de operación deseado.

•

El modo de refrigeración de aire exterior solo se activa cuando se instalan un sensor de temperatura y humedad del aire de retorno y un sensor de temperatura y humedad exterior.

• Si el tipo de producto está establecido en "Exclusivamente aire al aire libre", se desactivará

el modo de refrigeración del aire al aire libre.

(Ajuste la ventana de entrada manual de la temperatura)

ESPAÑOL

CONFIGURACIÓN DE HMI

3-4. Caudal de aire

• Ejecute el icono "Flujo de aire" para establecer el flujo de aire y los criterios de control del

ESPAÑOL

flujo de aire.

3-4-1. Criterios del flujo de aire

• Establezca los criterios de funcionamiento del ventilador en "flujo de aire" para ajustar las RPM de funcionamiento para un flujo de aire alto, medio y bajo en Hz.

• Ajuste de la frecuencia de funcionamiento del ventilador del aire de retorno: 30 a 60 Hz

• Valor predeterminado

- flujo de aire bajo 30 Hz, flujo de aire medio 40 Hz, flujo de aire alto 50 Hz

3-4-2. Criterios de presión estática

• Si los criterios de funcionamiento del ventilador se establecen en "presión estática", puede activar la presión estática después de la operación comparando la presión estática estándar establecida con la presión estática del aire de alimentación.

• Ciclo de control: 3 a 60 minutos

• Rango de presión estática estándar: 100 a 1000 Pa

(Establezca la ventana de entrada de la frecuencia)

3-4-3. Criterios de temperatura

• Si los criterios de funcionamiento del ventilador se establecen en "temperatura", puede activar la temperatura después de la operación comparando la temperatura objetivo establecida con la temperatura actual.

• Rango de frecuencia de funcionamiento del ventilador: 30 a 60 Hz, unidad de cambio de frecuencia: 1 a 5 Hz

• Ciclo de control: 1 a 60 minutos

CONFIGURACIÓN DE HMI

3-5. Amortiguador

• Ejecute el icono del "Amortiguador" para establecer el valor de apertura del amortiguador.

• Utilice los iconos "Modo" y "Entrada" para ajustar el valor de apertura del amortiguador para el modo de operación.

- Modo: puede introducir los valores del amortiguador en los modos de Refrigeración, Calefacción y Ventilación.

- Automático: al introducir el valor para el aire exterior, el escape o el amortiguador mixto, se establecen automáticamente los valores restantes del amortiguador.

- Manual: debe introducir manualmente los valores de apertura para el aire exterior, los gases de escape y los amortiguadores mixtos.

3-6. Humedad

• Ejecute el icono "Humedad" para establecer el valor de la humedad objetivo.

• Rango de ajuste de la humedad: 30 a 80 %

ESPAÑOL

(Ajuste la ventana de visualización de la humedad)

3-7. Modo de control

•

Ejecute el icono "Modo de control" para establecer el funcionamiento local, remoto y programado.

• Cuando se establece el modo local, la función de control se realiza a través del HMI instalado en el Kit de control, y solo es posible supervisarlo de manera remota.

• Cuando se establece el modo remoto (contacto, modbus, LGAP), el acondicionador de aire solo se puede controlar remotamente y solo se puede controlar el estado en el HMI, y las funciones restantes se desactivan.

•

La operación programada sólo está disponible cuando el modo de control se establece en programar.

(Ajuste la ventana de entrada manual de la

humedad)

CONFIGURACIÓN DE HMI

3-8. Operación Adicional

• Ejecute el icono "Operación adicional" para establecer las funciones adicionales que se

ESPAÑOL

pueden utilizar.

4. Información de la unidad exterior

• Ejecute el icono de "Información de unidad exterior" en el menú de inicio para comprobar la información de las unidades exteriores conectadas al sistema.

5. Configuración

• Ejecute el icono "Configuración" en el menú de inicio para configurar el instalador, la pantalla y el sistema.

5-1. Configuración del instalador

• Ejecute el icono "Instalador" en la pantalla de Configuración para habilitar una variedad de ajustes para el funcionamiento del acondicionador de aire.

(Establezca la pantalla del instalador)

CONFIGURACIÓN DE HMI

5-1-1. Ajustes del acondicionador de aire

•

Ejecute el icono "Configuración del acondicionador de aire" para ajustar el aire acondicionado y el funcionamiento.

PRECAUCIÓN

Elemento Descripción

Tipo de aire acondicionado

Criterios de determinación

de la temperatura

Suministro de la

temperatura objetivo del

aire de refrigeración

Suministro de la temperatura

objetivo del aire de calefacción

Control de la secuencia de

la unidad exterior

Tipo de acondicionador de aire: acondicionador de aire, sistema exclusivo de aire al aire libre

Establezca los criterios de temperatura objetivo: aire de retorno, aire de suministro

- Criterios del aire de retorno: refrigeración 18 a 30 °C, calefacción 16 a 30 °C

Se puede ajustar cuando el criterio de la temperatura objetivo es el suministro de aire (operación del control de capacidad de la unidad exterior)

- Temperatura ajustada: 12 a 50 °C

Configuración de activación / desactivación del control secuencial de la unidad exterior

Función de prevención del termo apagado simultáneo de la unidad exterior

ESPAÑOL

• Ajuste correctamente el tipo de acondicionador de aire.

- Podría producirse un error en los sensores, actuadores del amortiguador, etc.

• Al establecer los criterios de determinación de la temperatura para el suministro de aire, asegúrese de conectar la comunicación de control de capacidad.

- Se puede producir un error de comunicación.

• El control secuencial de la unidad exterior se activa cuando el criterio de determinación de la temperatura es el aire de retorno.

Elemento Descripción

PRECAUCIÓN

Función de

humidificación

de refrigeración

Tiempo de

calentamiento

Dirección de

control

automático

Contaje del

ventilador del aire

de retorno (RA)

Contaje del

ventilador del

suministro de (SA)

Puede configurar la función de humidificación de refrigeración. Se activa cuando la función de "Humidificación" está configurada en el modo de operación adicional.

Puede configurar el tiempo de operación de calentamiento. La operación de calentamiento solo hace circular el aire interior con el aire exterior y los amortiguadores de escape están cerrados para que la carga interior pueda eliminarse rápidamente.

- Tiempo ajustable: 0 a 180 minutos Puede establecer la dirección de control automático.

- Ajuste en decimales

- Since ACP uses hexadecimal, Dado que ACP usa los hexadecimales, se establece en decimales cuando se conecta el ACP (por ejemplo, ACP: 0 x 29 →dirección: 41).

- Rango de direcciones configurables: 1 a 247

Establezca el número de ventiladores de aire de retorno aplicados al acondicionador de aire.

- Número de ventiladores del aire de retorno: 0, 1, 2, 4, 6

- Cuando se utiliza un ventilador de velocidad constante o un ventilador inversor de terceros, la cantidad de ventiladores debe establecerse en cero.

Establezca el número de ventiladores de suministro de aire aplicados al aire acondicionado.

- Número de ventiladores del aire de retorno: 0, 1, 2, 4, 6

- Cuando se utiliza un ventilador de velocidad constante o un ventilador inversor de terceros, la cantidad de ventiladores debe establecerse en cero.

• El número de ventiladores establecidos debe coincidir con el número de ventiladores instalados en el acondicionador de aire.

Si hay una discrepancia en el número de ventiladores, el funcionamiento y la supervisión no funcionarán normalmente.

ESPAÑOL

CONFIGURACIÓN DE HMI

Elemento Descripción

Puede establecer el número de unidades exteriores conectadas al aire acondicionado. Se pueden conectar hasta 3 unidades exteriores.

Ajuste la fuente de calor de la refrigeración.

- Refrigerante (refrigerado por aire): unidad exterior refrigerada por aire

- Agua fría (refrigerada por agua): unidad exterior refrigerada por agua

- Agua fría: instalar la válvula de agua fría

En función de la temperatura del aire de suministro, controla el número de unidades exteriores de acuerdo con la temperatura establecida.

- Rango de entrada del valor de la fuente de calor de la refrigeración: 10 a 25 °C

Ajuste la fuente de calor de la calefacción.

- Refrigerant (air-cooled): air-cooled outdoor unit

- Agua fría (refrigerada por agua): unidad exterior refrigerada por agua

- Agua caliente: instale la válvula de agua caliente

- Vapor: instale la válvula de vapor

- Calentador eléctrico: instale el calentador eléctrico

En función de la temperatura del aire de suministro, controla el número de unidades exteriores de acuerdo con la temperatura establecida.

- Rango de entrada del valor de la fuente de calor de la calefacción: 30 a 50 °C

PRECAUCIÓN

Número de unidades

exteriores (ODU)

Fuente de calor de

la refrigeración

Temperatura de la

fuente de calor de la

refrigeración

alcanzada

Fuente de calor de la

calefacción

Temperatura de la

fuente de calor de la

calefacción alcanzada

• Si el ajuste de la fuente de calor de la refrigeración o de la calefacción no es correcto, es posible que no pueda seleccionar el modo de funcionamiento en el HMI.

- Si la fuente de calor de la refrigeración (calefacción) no está configurada, no se puede

seleccionar el modo de la refrigeración (calefacción) y solo funcionará el ventilador.

Elemento Descripción

Cuando se ejecuta el descongelamiento en una unidad exterior, el estado de funcionamiento del ventilador se establece en función de la temperatura del aire de

Ventilador Apagado /

Encendido

durante la

descongelación

Valor mínimo de

la válvula de

refrigeración

Valor mínimo de

la válvula de

calefacción

Función de

precalentamiento

para calentar

Temperatura de

entrada del tubo

calefactor

suministro y la temperatura de la tubería. Ajuste la temperatura del ventilador en función de la temperatura del aire de alimentación.

- Acondicionador de aire 20 a 35 °C, Unidad de aire exterior dedicada 15 a 30 °C

La temperatura de retorno del funcionamiento del ventilador se basa en la temperatura de la tubería del líquido refrigerante.

- Aire acondicionado 30 a 45 °C, Unidad exclusiva de aire exterior 25 a 40 °C

Establezca el valor mínimo en el que se cierra la válvula de refrigeración cuando se establece el agua fría como fuente de calor.

- Rango de ajuste: 0 a 100 %

Establezca el valor mínimo al que se cierra la válvula de calefacción cuando se establece el agua caliente como fuente de calor.

- Rango de ajuste: 0 a 100 %

Esta función opera el ventilador durante el modo de calefacción cuando la temperatura promedio de la tubería es más alta que la temperatura de la tubería de entrada establecida.

- Configuración: Activar/Desactivar

Cuando utilice la función de precalentamiento, configure la temperatura mínima a la que opera el ventilador a la temperatura de entrada del tubo de calefacción.

- Rango de configuración: 20~50 °C

CONFIGURACIÓN DE HMI

5-1-2. Ajuste del Equipo

•

Ejecute el icono "Configuración del dispositivo" en la pantalla de configuración del instalador para habilitar los ajustes del dispositivo necesarios para el funcionamiento del acondicionador de aire.

Elemento Descripción

Establezca los sensores que se van a instalar en el

Temperatura y

humedad del

aire de retorno

(RA)

Temperatura /

humedad del suministro de

aire (SA)

Temperatura /

humedad del

aire exterior

(OA)

Temperatura

(Mezcla) mixta

Presión

estática: aire de

alimentación

(SA)

conducto del aire de retorno.

- Tipo de sensor: termistor, sensor de temperatura / humedad

- Debe instalarse un sensor de temperatura o de temperatura / humedad en el lado del aire de retorno.

- La operación de humidificación solo está disponible si se instala un sensor de temperatura / humedad.

Ajuste los sensores que se instalarán en el conducto de aire de suministro.

Tipo de sensor: termistor, sensor de temperatura / humedad

- Debe instalarse un sensor de temperatura o de temperatura / humedad en el lado del aire de alimentación.

Se ajusta si los sensores de temperatura / humedad están instalados en el conducto del aire exterior.

- Si no se instala ningún sensor de temperatura / humedad del aire exterior, no será posible la deshumidificación ni la refrigeración del aire exterior.

Se ajusta si los sensores de temperatura están instalados en la cámara mixta.

Se ajusta si los sensores de presión estática están instalados en el lado del aire de alimentación.

- Cuando se instala un sensor de presión estática, puede controlar el flujo de aire basado en la presión estática.

ESPAÑOL

Elemento Descripción

Filtro de presión diferencial (nivel

de alarma)

Flujo del aire de

retorno

Suministro del

flujo de aire

Retroalimentación

del amortiguador

Elemento Descripción

Bobina de

precalentamiento

Humidificador

Se ajusta si está instalado un sensor de presión diferencial del filtro.

- Rango de ajuste de la presión diferencial: 200 a 600 Pa

- La alarma del filtro se muestra cuando se alcanza el valor establecido de la presión diferencial.

Se ajusta si un sensor de CO2 está instalado en el conducto del aire de retorno.

- Rango de ajuste de CO2: 500 a 1500 PPM

- Cuando se instala un sensor de CO2, es posible el funcionamiento automático del aire de retorno.

Se ajusta si se instala un sensor de flujo en el conducto del aire de retorno.

Se ajusta si un sensor de flujo está instalado en el conducto del aire de alimentación.

Se ajusta si la función de retroalimentación del amortiguador está activada. Se activa cuando se conecta la línea de señal de realimentación del actuador del amortiguador.

Se ajusta la fuente de calor y si la bobina de precalentamiento está activada.

- Fuente de calor de precalentamiento: calentador eléctrico, vapor

Se ajusta si el humidificador está instalado.

CONFIGURACIÓN DE HMI

5-1-3. Ajuste del rango del sensor

• Ejecute el icono "Configuración del rango del sensor" en la pantalla de configuración del instalador para establecer el rango de funcionamiento del sensor instalado.

ESPAÑOL

5-1-4.

Configuración de la operación de control de humo

•

Ejecute el icono "Configuración de la operación de control de humos" en la pantalla de configuración del instalador para ajustar la operación de control de humo. Si el texto “Fuego” aparece en el Seg 7 en el modo de control de humo, puede cancelarse ingresando IZQUIERDA (←) + DERECHA (→) + ABAJO (↓) + ARRIBA (↑) simultáneamente por 5 segundos.

Elemento Descripción

Temperatura del aire de retorno

Temperatura del aire suministrado

Temperatura del aire exterior

Temperatura mixta

Suministro de presión

de aire estático (SA)

Elemento Descripción

Filtro de presión diferencial (nivel

de alarma)

Flujo del aire de

retorno

Suministro del

flujo de aire

Se ajusta el rango del sensor en función del rango de funcionamiento del sensor de presión diferencial instalado.

- mínimo: 0 a 200 Pa, máximo: 200 a 1000 Pa Se ajusta el rango del sensor en función del rango operativo

del sensor de flujo instalado.

- mínimo: 0 a 20 m/s, máximo: 0 a 20 m/s Se ajusta el rango del sensor en función del rango operativo

del sensor de flujo instalado.

- mínimo: 0 a 20 m/s, máximo: 0 a 20 m/s Se ajusta el rango del sensor en función del rango de

funcionamiento del sensor de CO2instalado.

- mínimo: 0 a 990 PPM, máximo: 1000 a 2000 PPM

Se ajusta el rango del sensor en función del rango de funcionamiento del termistor instalado.

- mmínimo: -100 a 20 °C, máximo: 0 a 127 °C

Se ajusta el rango del sensor en función del rango de funcionamiento del sensor de presión estática instalado.

- mínimo: 0 a 200 Pa, máximo: 200 a 1000 Pa

Elemento Descripción

Modo de control de

humo (sensor de

detección de humo)

Amortiguador de aire exterior (OA)

Amortiguador de

aire de escape (EA)

Amortiguador mixto

(mezcla)

Ventilador del aire

de retorno

Se ajusta si el modo de control de humo está activado.

- Solo está disponible si hay un sensor de detección de humo instalado.

Se ajusta el estado de funcionamiento del amortiguador de aire exterior cuando se encuentra en el modo de control de humo.

- Completamente abierto, completamente cerrado

Se ajusta el estado operativo de la compuerta de aire de escape cuando se encuentra en el modo de control de humo.

- Completamente abierto, completamente cerrado

Se ajusta el estado operativo de la compuerta mixta cuando está en modo de control de humo.

- Completamente abierto, completamente cerrado

Se ajusta el Hz de funcionamiento del ventilador del aire de retorno cuando se encuentra en el modo de control de humo.

- Rango de ajuste: 0 a 60 Hz

PRECAUCIÓN

CONFIGURACIÓN DE HMI

Elemento Descripción

Ventilador

del aire

suministrado

Se ajusta el Hz de funcionamiento del ventilador del aire de alimentación cuando se encuentra en el modo de control de humo.

- Rango de ajuste: 0 a 60 Hz

ESPAÑOL

• El modo de control de humo debe utilizarse junto con el equipo de extinción de incendios en el edificio o instalación.

• El funcionamiento del amortiguador o del ventilador debe establecerse en función de la estructura del edificio y del plan de incendios.

- Si se configuran incorrectamente, la incapacidad para controlar el humo podría provocar lesiones físicas o daños

a la propiedad.

• Al desactivar el modo de control de humo, asegúrese de comprobar si hay un incendio real antes de desactivarlo.

- La desactivación del modo de control de humo durante un incendio podría provocar lesiones físicas o daños a la

propiedad.

5-1-5. Configuración de ejecución de la prueba

•

Ejecute el icono "Configuración de ejecución de prueba" en la pantalla de configuración del instalador para habilitar la configuración de prueba. Una vez finalizada la ejecución de prueba, debe deshabilitar la configuración de ejecución de prueba para volver a la operación normal.normal operation.

Elemento Descripción

11Hz

21Hz

20°

Configuración de

ejecución de la prueba

Ventilador del aire

de retorno

Ventilador del aire

suministrado

Amortiguador de

aire exterior (OA)

Amortiguador de

aire de escape (EA)

Se ajusta si la ejecución de prueba está habilitada.

Se ajusta el estado de funcionamiento del ventilador del aire de retorno en el modo de prueba

- Rango de ajuste: 0 a 60 Hz Se ajusta el estado de funcionamiento del ventilador del

aire de alimentación en el modo de prueba.

- Rango de ajuste: 0 a 60 Hz Se ajusta el estado operativo del regulador de aire exterior

en el modo de prueba.

- Rango de ajuste: 0 a 90° Se ajusta el estado de funcionamiento del amortiguador

del aire de escape en el modo de prueba.

- Rango de ajuste: 0 a 90°

20°

Elemento Descripción

Amortiguador

mixto (mezcla)

Válvula de

humidificación

(tensión)

Válvula de

humidificación

(contacto)

Válvula del

calefacción

(voltaje)

Válvula de

calefacción

(contacto)

Se ajusta el estado operativo del amortiguador de mezcla en el modo de prueba.

- Rango de ajuste: 0 a 90° Se ajusta el estado de funcionamiento de la válvula de

humidificación en el modo de prueba.

- Rango de ajuste: 0 a 10 V Se ajusta el estado de funcionamiento de la válvula de

humidificación en el modo de prueba.

- Configuración: Abierto, Corto Se ajusta el estado de funcionamiento de la válvula del

calefactor en el modo de prueba.

- Rango de ajuste: 0 a 10 V Se ajusta el estado de funcionamiento de la válvula del

calefactor en el modo de prueba.

- Configuración: Abierto, Corto

CONFIGURACIÓN DE HMI

ESPAÑOL

5-1-6. Ajuste de contraseña

• Ejecute el icono "Configuración de contraseña" en la pantalla de configuración del instalador para establecer o cambiar la contraseña del HMI.

5-2. Configuración de pantalla

• Ejecute el icono "Pantalla" en la pantalla de configuración para configurar el protector de pantalla para el HMI.

Elemento Descripción

Protección contra

la congelación

(contacto)

Se ajusta el estado de funcionamiento del calefactor de protección contra la congelación en el modo de prueba.

- Configuración: Abierto, Corto

5-3. Ajustes del sistema

• Ejecute el icono "Sistema" en la pantalla de configuración para habilitar una variedad de configuraciones del sistema HMI, como la fecha, la hora, el idioma y la hora de funcionamiento.

(configuración del sistema pantalla regular) (configuración del sistema pantalla avanzada)

CONFIGURACIÓN DE HMI

6. Ver historial

• Ejecute el icono "Historial" en el menú de inicio para ver una lista de errores que se han producido durante el funcionamiento del acondicionador de aire.

7. Ajuste de horarios

• Ejecute el icono "Programar" en el menú de inicio para configurar el funcionamiento programado del acondicionador de aire.

7-1. Añadir programa

•

Ejecute el icono "Añadir" en la pantalla de vista de la programación para agregar una programación.

•

Después de introducir el nombre de la programación y la programación en la pantalla "Agregar", haga clic en el botón "Siguiente" para ir a la pantalla de control del aire acondicionado.

•

Una vez que se haya completado el ajuste de funcionamiento del acondicionador de aire en la pantalla de "Control del aire acondicionado", la operación programada se agregará

normalmente.

ESPAÑOL

7-2. Editar programa

• Si necesita editar una programación, seleccione la fecha que desea editar para ir hasta la pantalla de edición.

• En la pantalla de "Programar", puede eliminar o editar la programación.

• Ejecute editar programación de la misma manera que agregar planificación.

8. Pantalla de errores

ESPAÑOL

CONFIGURACIÓN DE HMI

• Si se produce un error mientras el aire acondicionado está funcionando, aparecerá una indicación de error en la pantalla HMI.

• Se muestra junto con un código de error.

• Consulte la sección "Función de auto diagnóstico" del apéndice para obtener información detallada sobre los errores del aparato de aire acondicionado.

• Para obtener información sobre el error de la unidad exterior, consulte el código de error de cada grupo de productos.

• El siguiente es el protocolo proporcionado para conectar los dispositivos externos a Modbus.

- Capa física: Línea de serie RS-485

- Modo: Modo MODBUS RTU

- Rango de transmisión: 9600

- Paridad: Ninguna paridad

- 1 Bit de parada

- Código de función aplicada

Código de

función 0x01 Ninguno Lectura de la bobina Dirección de registro-1 0x02 Ninguno Leer entrada discreta Dirección de registro-10001 0x03 Ninguno Leer retención Dirección de registro-40001 0x04 Ninguno Leer entrada Dirección de registro-30001 0x05 Ninguno Escribir bobina simple Dirección de registro-1 0x06 Ninguno Escribir retención simple Dirección de registro-40001

0xF1~FF

Consulte el protocolo Modbus en el apéndice.

Función auxiliar Nombre de función

Reservado para el código de excepción

Iniciar dirección de dispositivo

maestro

CONFIGURACIÓN DE HMI

• Registro del serpentín

No.

1 0x0000 0 1 Ajuste de funcionamiento 0: Apagado / 1: Encendido

2 0x0001 1 2

3 0x0002 2 3

Dirección

Hexadecimal Decimal

Registrar

Bit de datos

Alto Bajo

Aire de retorno automático

(operación adicional)

Función de humidificación

(operación adicional)

Notas

0: Apagado / 1: Aire de

retorno automático

0: Apagado / 1: Humidificación

• Registro discreto

No.

1 0x0000 0 10001 2 0x0001 1 10002 3 0x0002 2 10003 Estado del calentador de precalentamiento 0: Apagado, 1: Encendido

9 0x0008 8 10009 Nivel de alarma 1 0: Normal, 1: Alarma 10 0x0009 9 10010 Nivel de alarma 2 0: Normal, 1: Alarma 11 0x000A 10 10011 Nivel de alarma 3 0: Normal, 1: Alarma 12 0x000B 11 10012 Detección de humo 0: Normal, 1: Alarma 13 0x000C 12 10013 Cambio del filtro 0: Normal, 1: Alarma

14 0x000D 13 10014 Alarma de filtro no reemplazado

17 0x0010 16 10017 18 0x0011 17 10018 19 0x0012 18 10019 20 0x0013 19 10020 21 0x0014 20 10021 22 0x0015 21 10022 23 0x0016 22 10023 Reservado 24 0x0017 23 10024 Reservado 25 0x0018 24 10025 26 0x0019 25 10026 27 0x001A 26 10027 28 0x001B 27 10028 29 0x001C 28 10029 30 0x001D 29 10030 33 0x0020 32 10033 34 0x0021 33 10034 35 0x0022 34 10035 36 0x0023 35 10036 39 0x0026 38 10039 Reservado 40 0x0027 39 10040 Reservado 41 0x0028 40 10041 42 0x0029 41 10042 43 0x002A 42 10043 44 0x002B 43 10044

Dirección

Hexadecimal Decimal

Registrar

Estado de funcionamiento del ventilador de aire de retorno

Suministro del estado de funcionamiento del ventilador de aire

Estado de funcionamiento del VENTILADOR del aire de retorno 1 Estado de funcionamiento del VENTILADOR del aire de retorno 2 Estado de funcionamiento del VENTILADOR del aire de retorno 3 Estado de funcionamiento del VENTILADOR del aire de retorno 4 Estado de funcionamiento del VENTILADOR del aire de retorno 5 Estado de funcionamiento del VENTILADOR del aire de retorno 6

Estado de funcionamiento del VENTILADOR del aire 1 Estado de funcionamiento del VENTILADOR del aire 2 Estado de funcionamiento del VENTILADOR del aire 3 Estado de funcionamiento del VENTILADOR del aire 4 Estado de funcionamiento del VENTILADOR del aire 5 Estado de funcionamiento del VENTILADOR del aire 6

Estado de funcionamiento de la unidad exterior 1 Estado de funcionamiento de la unidad exterior 2 Estado de funcionamiento de la unidad exterior 3 Estado de funcionamiento de la unidad exterior 4

Estado de descongelación de la unidad exterior 1 Estado de descongelación de la unidad exterior 2 Estado de descongelación de la unidad exterior 3 Estado de descongelación de la unidad exterior 4

Bit de datos

Alto Bajo

Notas

0: Apagado, 1: Encendido 0: Apagado, 1: Encendido

Se produce 300 horas después de

que se reemplaza la alarma del filtro 0: Apagado, 1: Encendido

0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido

0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido 0: Apagado, 1: Encendido

0: Sin función, 1: Descongelar 0: Sin función, 1: Descongelar 0: Sin función, 1: Descongelar 0: Sin función, 1: Descongelar

ESPAÑOL

• Registro de entrada

ESPAÑOL

No.

1 0x0000 0 30001 Versión AHU

2 0x0001 1 30002 Error del aire acondicionado

3 0x0002 2 30003 Dispositivo de error

4 0x0003 3 30004 Código de error

5 0x0004 4 30005

6 0x0005 5 30006

7 0x0006 6 30007

11 0x000A 10 30011 Temperatura del aire de retorno

12 0x000B 11 30012 Humedad del aire de retorno Rango de humedad (0 a 100,0) [%] X 10

13 0x000C 12 30013

14 0x000D 13 30014 Humedad delo aire suministrado Rango de humedad (0 a 100,0) [%] X 10

CONFIGURACIÓN DE HMI

Dirección

Hexadecimal Decimal

Registrar

Bit de datos

Alto Bajo

Tiempo total de funcionamiento

del producto (minutos, alto)

Tiempo total de funcionamiento

del producto (minutos, bajo)

Número de unidades exteriores

conectadas

Temperatura del aire

suministrado

Notas

Pantalla de la versión del controlador de

Datos del tiempo de funcionamiento más

funcionamiento cuando se opera basándose

Datos de tiempo de funcionamiento más

funcionamiento cuando se opera basándose

Rango de temperatura (-99,9 a 99,9) [°C] X 10

AHU [0,1] X 10

AHU que produce errores

(corregido como 1)

Dispositivos que producen errores

(consulte el código de error)

Código de error del dispositivo

correspondiente

altos (Aumenta el tiempo de

en el ventilador de suministro) [min]

bajos (Aumenta el tiempo de

en el ventilador de suministro) [min]

0~6 [ea]

15 0x000E 14 30015 Temperatura del aire exterior

16 0x000F 15 30016 Humedad del aire exterior Rango de humedad (0 a 100,0) [%] X 10

17 0x0010 16 30017 Temperatura mixta

20 0x0013 19 30020 Válvula de agua fría Rango de tensión (0 a 10.000) [mV]

21 0x0014 20 30021 Válvula de agua caliente Rango de tensión (0 a 10.000) [mV]

22 0x0015 21 30022 Concentración de CO

23 0x0016 22 30023

24 0x0017 23 30024

25 0x0018 24 30025

26 0x0019 25 30026

27 0x001A 26 30027

31 0x001E 30 30031

32 0x001F 31 30032

33 0x0020 32 30033

Presión del sensor de presión estática

Presión del sensor de presión diferencial

Valor de la corriente del

amortiguador de aire exterior

Valor de la corriente del

amortiguador de aire de escape

Valor de la corriente del

amortiguador mixto

Frecuencia de funcionamiento del

VENTILADOR del aire de retorno 1

Frecuencia de funcionamiento del

VENTILADOR del aire de retorno 2

Frecuencia de funcionamiento del

VENTILADOR del aire de retorno 3

Rango de temperatura (-99,9 a 99,9) [°C] X 10

Rango de concentración (0 a 2000) [ppm]

Rango de presión (0 a 1000) [Pa]

Rango de apertura (0 a 90) [˚]

Rango de frecuencia (0 a 60) [Hz]

CONFIGURACIÓN DE HMI

No.

34 0x0021 33 30034

35 0x0022 34 30035

36 0x0023 35 30036

41 0x0028 40 30041

42 0x0029 41 30042

43 0x002A 42 30043

44 0x002B 43 30044

45 0x002C 44 30045

46 0x002D 45 30046

51 0x0032 50 30051 Dirección de la unidad exterior 1 1

52 0x0033 51 30052

53 0x0034 52 30053

54 0x0035 53 30054

61 0x003C 60 30061 Dirección de la unidad al exterior 2 2

62 0x003D 61 30062

63 0x003E 62 30063

64 0x003F 63 30064

71 0x0046 70 30071 Dirección de unidad exterior 3 3

72 0x0047 71 30072

73 0x0048 72 30073

74 0x0049 73 30074

81 0x0050 80 30081 Dirección de unidad exterior 4 4

82 0x0051 81 30082

83 0x0052 82 30083

84 0x0053 83 30084

Dirección

Hexadecimal

Decimal

Registrar

Frecuencia de funcionamiento del

VENTILADOR del aire de retorno 4

Frecuencia de funcionamiento del

VENTILADOR del aire de retorno 5

Frecuencia de funcionamiento del

VENTILADOR del aire de retorno 6

Frecuencia de funcionamiento del

Modo de funcionamiento de la unidad

Temperatura de la tubería de la unidad

Modo de funcionamiento de la unidad

Temperatura de la tubería de la unidad

Modo de funcionamiento de la unidad

Temperatura de la tubería de la unidad

Modo de funcionamiento de la unidad

Temperatura de la tubería de la unidad

Bit de datos

Alto Bajo

VENTILADOR del aire 1

VENTILADOR del aire 2

VENTILADOR del aire 3

VENTILADOR del aire 4

VENTILADOR del aire 5

VENTILADOR del aire 6

exterior 1

exterior 1 (DENTRO)

exterior 1 (FUERA)

exterior 2

exterior 2 (DENTRO)

exterior 2 (FUERA)

exterior 3

exterior 3 (DENTRO)

exterior 3 (FUERA)

exterior 4

exterior 4 (DENTRO)

exterior 4 (FUERA)

Rango de frecuencia (0 a 60) [Hz]

0: Refrigeración, 2: Ventilador,

4: Calefacción

Rango de temperatura (-99,9 a

99,9) [°C] X 10

Rango de temperatura (-99,9 a

99,9) [°C] X 10

0: Refrigeración, 2: Ventilador,

4: Calefacción

Rango de temperatura (-99,9 a

99,9) [°C] X 10

Rango de temperatura (-99,9 a

99,9) [°C] X 10

0: Refrigeración, 2: Ventilador,

4: Calefacción

Rango de temperatura (-99,9 a

99,9) [°C] X 10

Rango de temperatura (-99,9 a

99,9) [°C] X 10

0: Refrigeración, 2: Ventilador,

4: Calefacción

Rango de temperatura (-99,9 a

99,9) [°C] X 10

Rango de temperatura (-99,9 a

99,9) [°C] X 10

Notas

ESPAÑOL

CONFIGURACIÓN DE HMI

• Registro de retención

ESPAÑOL

No.

1 0x0001 1 40002 Ajuste del modo de operación

2 0x0002 2 40003 Ajustes del flujo de aire 0: alto / 1: medio / 2: bajo

3 0x0005 5 40006

4 0x0006 6 40007

5 0x0007 7 40008

6 0x0008 8 40009

35 0x0022 34 40035

36 0x0023 35 40036

37 0x0024 36 40037

38 0x0025 37 40038

39 0x0026 38 40039

40 0x0027 39 40040

42 0x0029 41 40042

43 0x002A 42 40043

44 0x002B 43 40044

45 0x002C 44 40045

46 0x002D 45 40046

47 0x002E 46 40047

48 0x002F 47 40048

49 0x0030 48 40049

50 0x0031 49 40050

Dirección

Hexadecimal Decimal

Registrar

Ajuste de temperatura de refrigeración objetivo

Ajuste de temperatura de calentamiento objetivo

Ajuste de humedad de refrigeración objetivo

Ajuste de humedad de calentamiento objetivo

Ajuste de la frecuencia del ventilador de

Ajuste de la frecuencia de la fuente de aire

Ajuste de la apertura del amortiguador del

Ajuste de apertura del amortiguador de

Ajuste de apertura del amortiguador mixto

Ajuste de la apertura del amortiguador del

Ajuste de apertura del amortiguador de

Ajuste de apertura del amortiguador mixto

Ajuste de apertura del amortiguador de aire

Ajuste de apertura del amortiguador de

Ajuste de apertura del amortiguador mixto

Bit de datos

Alto Bajo

aire de retorno (alta)

aire de retorno (media)

aire de retorno (baja)

del ventilador (alto)

del ventilador (medio)

del ventilador (bajo)

aire exterior de refrigeración

escape de refrigeración

de refrigeración

aire exterior de calefacción

escape de calefacción

de calefacción

exterior del ventilador

escape del ventilador

del ventilador

Notas

0: no utilizado / 1: refrigeración

/ 2: calefacción / 3: deshumidificación

/ 4: aire exterior / 5: ventilador

/ 6: recalentamiento

18~30 (18) [°C] x 10

18~30 (30) [°C] x 10

30~80 (50) [%] x 10

30~60 (50) [Hz]

30~60 (40) [Hz]

30~60 (30) [Hz]

30~60 (50) [Hz]

30~60 (40) [Hz]

30~60 (30) [Hz]

Rango de apertura (0 a 90) [˚]

PRECAUCIÓN

Se puede producir una operación anormal si se ajusta fuera del rango definido.

Auto diagnóstico

CONFIGURACIÓN DE HMI

Unidad de visualización de errores

- Esta función diagnostica el producto y muestra el tipo de error cuando el producto no funciona correctamente.

- Coloque una marca de error en el HMI.

- Los muestra en el orden del número de error si hay más de dos tipos de errores.

- El código de error desaparece cuando se repara después de haberse producido el error.

Estado de visualización de errores

X X XXX

Código de error Categoría de Error

(0: AHU Módulo, 1~6: ODU No, 8: Ventilador RA, 9: Ventilador SA)

Error AHU (corregido en 1)

Grado de Error

Grado de Error Estándar de grado Salida

1 Detección de fuego Alarma # 1 2 Se produce un error con funcionalidad limitada Alarma # 2 3 Errores que no afectan a la funcionalidad Alarma # 3

Nivel de error

Categoría principal

del error

CH 1 - --- CH 1 - ---

CH 1 0 xxx

CH 1 1 xxx CH 1 1 xxx

CH 1 2 xxx CH 1 2 xxx

CH 1 3 xxx CH 1 3 xxx

CH 1 4 xxx CH 1 4 xxx

CH 1 7 xxx Reservado

Subcategoría

del error

CH 1 0 0xx CH 1 0 10x Error de módulo IO (UI) Nº 1 CH 1 0 11x Error de módulo IO (UO) Nº 2 CH 1 0 50x Error de módulo Común (EEV) Nº 1 CH 1 0 51x Error de módulo Común (EEV) Nº 2 CH 1 0 52x Error de módulo Común (EEV) Nº 3 CH 1 0 53x Error de módulo Común (EEV) Nº 4

Lista de errores Observaciones

Error de módulo ODU 1 entre el

común (EEV) N° 1

Error de módulo ODU 2 entre el

común (EEV) N° 2

Error de módulo ODU 3 entre el

común (EEV) N° 3

Error de módulo ODU 4 entre el

común (EEV) N° 4

(Reservado para la vinculación AHU)

1er lugar fijo

xxx: Igual que el código de error

LGAP Interior / Exterior

xxx: Igual que el código de error

LGAP Interior / Exterior

xxx: Igual que el código de error

LGAP Interior / Exterior

xxx: Igual que el código de error

LGAP Interior / Exterior

ESPAÑOL

CONFIGURACIÓN DE HMI

• Error del controlador

ESPAÑOL

Error de

clasificación

alta

CH10xxx

Error de

clasificación

baja

CH10001 ~

CH10010

CH10011 ~

CH10020

cierre

Alarma común

Tipo de

sensor: aire

de retorno

Código de

CH10001

CH10002

CH10003

CH10004

CH10011

CH10012

CH10013

CH10016

CH10017

CH10018

Nombre de la ubicación

error

Detección de incendios

(sensor de detección

de humo)

Detección de parada de

emergencia

Error de comunicación

de HMI

Error de comunicación

BMS

Otros Reservado Reservado

Error del termistor del aire de retorno

Error del sensor de

humedad del aire

de retorno

Error del sensor de flujo

del aire de retorno

Conexión defectuosa

del termistor

del aire de retorno

Conexión defectuosa

del sensor de humedad

del aire de retorno

Conexión defectuosa

del sensor de flujo del aire de retorno

Otros Reservado Reservado

Grado

Error

Si los cortocircuitos de contacto de

detección de incendios (funciona con el

valor establecido de control de humo del

HMI después de la indicación del error)

Si los cortocircuitos de contacto de parada de

emergencia (todas las operaciones se

detienen después de la indicación de error)

Si no se recibe ninguna señal

de comunicación durante más

Si no se recibe ninguna señal

de comunicación durante más

- Reservado

del sensor y de la línea de señal

alimentación de corriente del

sensor y de la línea de señal

alimentación de corriente del

sensor y de la línea de señal

Notas

de 3 minutos

Sensor cortocircuitado o

desconectado

Sensor cortocircuitado o

desconectado

Conexión defectuosa de la

alimentación de corriente

Conexión defectuosa de la

CH10021 ~

CH10030

Tipo de sensor:

suministro de

aire

CH10021

CH10022

CH10023

CH10026

CH10027

CH10028

Otros Reservado Reservado

Error del termistor

de aire de suministro

Error del sensor de

humedad del aire

de suministro

Error de suministro del

sensor de flujo de aire

Conexión defectuosa

del termistor

del suministro de aire Conexión defectuosa

del sensor del

suministro de humedad

Conexión defectuosa del

sensor de suministro

del flujo de aire

Sensor cortocircuitado o

- Reservado

desconectado

Sensor cortocircuitado o

desconectado

Conexión defectuosa de la

alimentación de corriente del

sensor y de la línea de señal

Conexión defectuosa de la

alimentación de corriente del

sensor y de la línea de señal

Conexión defectuosa de la

alimentación de corriente del

sensor y de la línea de señal

CONFIGURACIÓN DE HMI

Error de

clasificación

alta

CH10xxx

Error de

clasificación

baja

CH10031 ~

CH10040

CH10041 ~

CH10050

cierre

Tipo de

sensor: aire

exterior

Tipo de

sensor: aire

mixto

Código de

error

CH10031

CH10032

CH10034

CH10036

CH10037

CH10039

Otros Reservado Reservado

CH10041

CH10044

CH10046

CH10049

Nombre de la ubicación

Error del termistor

del aire exterior

Error del sensor de humedad

del aire exterior

Error de retroalimentación del amortiguador de aire exterior

Conexión defectuosa del termistor de aire exterior

Conexión defectuosa del

sensor de humedad

del aire exterior

Error de conexión de

retroalimentación del

amortiguador de aire exterior

Error del termistor

de aire mezclado

Error de retroalimentación del

amortiguador de aire mixto

Conexión defectuosa del

termistor de aire mixto

Conexión defectuosa de la

retroalimentación del

amortiguador de aire mixto

Grado

Error

- Reservado

3 Reservado

Notas

Sensor cortocircuitado o

desconectado

En caso de que haya una

diferencia de ± 10 % con

respecto a la apertura objetivo

Conexión defectuosa de la

alimentación de corriente del

sensor y de la línea de señal

Conexión defectuosa de la

alimentación de corriente del

sensor y de la línea de señal

Sensor cortocircuitado o

desconectado

En caso de que haya una diferencia de ± 10 % con

respecto a la apertura objetivo

Conexión defectuosa de la

alimentación de corriente del

sensor y de la línea de señal

ESPAÑOL

CH10051 ~

CH10060

CH10061 ~

CH10070

Tipo de

sensor: aire

de escape

Tipo de

sensor: otro

Otros Reservado Reservado

CH10054

CH10059

Otros Reservado Reservado

CH10061

CH10062

CH10063

Error de retroalimentación del

amortiguador de aire de

escape

Conexión defectuosa de la

retroalimentación del sensor

de aire de escape

Error del sensor de presión

diferencial

Error del sensor de presión

estática

Error del sensor de presión

estática CO

En caso de que haya una diferencia de ± 10 % con

respecto a la apertura objetivo

3 Reservado

Sensor cortocircuitado o

desconectado

Sensor cortocircuitado o

desconectado

Sensor cortocircuitado o

desconectado

CONFIGURACIÓN DE HMI

ESPAÑOL

Error de

clasificación

alta

CH10xxx

CH11xxx ~

CH16xxx

Error de

clasificación

baja

CH10061 ~

CH10070

CH10071 ~

CH10080

CH10101 ~

CH10110

CH11001 ~

CH11999

CH11001 ~

CH11999

cierre

Tipo de

sensor: otro

Tipo de

sensor: lógico

Error de módulo IO Nº 1 (Módulo UI)

Error de módulo ODU

1 en Común

N° 1

Error de módulo ODU

1 en Común

N° 1

Código de

CH10064

CH10066

CH10067

CH10068

CH10071

CH10072

CH10101

CH11002

CH11005

CH11006

CH11255

CH11XXX

Nombre de la ubicación

error

Error del sensor de

salida de la bobina

principal

Conexión defectuosa del sensor de presión

del diferencial

Conexión defectuosa

del sensor

de presión estática

Conexión defectuosa

del sensor de CO

Otros Reservado Reservado

Alarma de sustitución

del filtro

Error de sustitución

del filtro

Error de comunicación

entre los módulos IO

(UI) N° 1

Error del sensor interior ODU1 (tubo de entrada)

Fallo de comunicación

ODU1 (unidad interior

<-> unidad exterior)

Error del sensor interior

ODU 1 (tubo de salida)

Error de comunicación

entre los controles

centrales ODU 1

El código de error de la

unidad exterior ODU 1 se muestra tal y cómo

está

Grado

Error

Sensor cortocircuitado o

3 Reservado

3 horas después de que se haya

superado el valor establecido

El tiempo de funcionamiento acumulado

ha superado las 300 horas después

de reemplazar la alarma del filtro

El módulo no responde más allá

de un tiempo especificado

Sensor cortocircuitado o

No ha recibido una señal de

comunicación de la unidad

exterior durante más de 3

minutos consecutivos

Sensor cortocircuitado o

No ha recibido una señal de

comunicación de control central

de ODU N° 1 durante más

de 3 minutos consecutivos

(el error se produce solo cuando el

criterio de control de temperatura

objetivo es suministrar aire)

Si se produce un error en la

unidad exterior que se comunica

con la unidad interior 1 de COM N° 2, el código correspondiente

se muestra tal y como está

Notas

desconectado

CH12001 ~

CH12999

Error de

módulo ODU

2 en Común

N° 2

CH12002

CH12005

CH12006

Error del sensor interior ODU2 (tubo de entrada)

Fallo de comunicación

ODU2 (unidad interior

<-> unidad exterior)

Error del sensor interior

ODU2 (tubo de salida)

Sensor cortocircuitado o

desconectado

No ha recibido una señal

de comunicación de la unidad

exterior durante más

de 3 minutos consecutivos

Sensor cortocircuitado o

desconectado

CONFIGURACIÓN DE HMI

Error de

clasificación

alta

CH11xxx ~

CH16xxx

Error de

clasificación

baja

CH12001 ~

CH12999

CH13001 ~

CH13999

cierre

Error de

módulo ODU

2 en Común

N° 2

Error de

módulo ODU

3 en Común

N° 3

Código de

error

CH12255

CH12XXX

CH13002

CH13005

CH13006

CH13255

CH13XXX

Nombre de la ubicación

Error de comunicación

entre los controles

centrales ODU 2

El código de error de la

unidad exterior ODU2 se

muestra tal y cómo está

Error del sensor interior

ODU3 (tubo de entrada)

Fallo de comunicación ODU3 (unidad interior

<-> unidad exterior)

Error del sensor interior

ODU3 (tubo de salida)

Error de comunicación

entre los controles

centrales ODU 3

El código de error de la

unidad exterior ODU 3 se

muestra tal y cómo está

Grado

Error

comunicación del control central

de ODU N° 2 durante más de 3

minutos consecutivos (el error se

produce solo cuando el criterio de

control de temperatura objetivo

Si se produce un error en la unidad

exterior que se comunica con la

unidad interior 2 de COM N° 2,

el código se muestra tal y cómo está

No ha recibido una señal de

comunicación del control central

de ODU N° 3 durante más de 3

minutos consecutivos (el error se

produce solo cuando el criterio de

control de temperatura objetivo

Si se produce un error en la unidad

exterior que se comunica con la

unidad interior 3 de COM N° 3, el

código se muestra tal y cómo está

Notas

No ha recibido una señal de

es suministrar aire)

Sensor cortocircuitado o

desconectado

comunicación de la unidad

exterior durante más de 3

minutos consecutivos

Sensor cortocircuitado o

desconectado

No ha recibido una señal de

es suministrar aire)

ESPAÑOL

CH14001 ~

CH14999

Error de

módulo ODU

4 en Común

N° 4

CH14002

CH14005

CH14006

CH14255

CH14XXX

Error del sensor interior

ODU4 (tubo de entrada)

Fallo de comunicación ODU4 (unidad interior

<-> unidad exterior)

Error del sensor interior

ODU4 (tubo de salida)

Error de comunicación

entre los controles

centrales ODU 4

El código de error de la

unidad exterior ODU 4

se muestra y cómo está

Sensor cortocircuitado o

desconectado

Si la unidad interior 1 de COM N° 4 no ha recibido una señal de comunicación

de unidad exterior durante más

de 3 minutos consecutivos

Sensor cortocircuitado o

desconectado

No ha recibido una señal de

comunicación del control central

de ODU N° 4 durante más de 3

minutos consecutivos (el error se

produce solo cuando el criterio de

control de temperatura objetivo

es suministrar aire)

Si se produce un error en la unidad

exterior que se comunica con la

unidad interior 1 de COM N° 4, el

código se muestra tal y cómo está

ESPAÑOL

LG PAHCNM000 User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
