LG MCD503-A0U, MCD503, MCS503F Schematic

MODELO : MCD503-A0U,MCD503(MCS503F)

MANUAL DE SERVICIO

P/NO : AFN52679837 FEBRUARY, 2008

SISTEMA MINI Hi-Fi

MANUAL DE SERVICIO

PRECAUCIÓN

LEA LAS “MEDIDAS DE SEGURIDAD” DE ESTE MANUAL ANTES DE REALIZAR LABORES DE MANTENIMIENTO.

MODELO : MCD503-A0U,MCD503(MCS503F)

Página Web http://biz.lgservice.com

Sólo para uso interno

Sólo para uso interno de LGE

1-1

❍ SECCIÓN 1. GENERAL

•

MEDIDAS DE PRECAUCIÓN DURANTE LAS TAREAS DE CUIDADO Y MANTENIMIENTO

. . . . 1-2

• MEDIDAS DE PRECAUCIÓN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

• UBICACIÓN DE LOS CONTROLES DE USUARIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

• ESPECIFICACIONES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

• GUÍA DE DESCARGA USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

❍ SECCIÓN 2. VISTAS AMPLIADAS

•

SECCIÓN DEL GABINETE Y LA ESTRUCTURA PRINCIPAL . . . . . . . . . . . . . . . . . . . . . . . . 2-1

• VISTA AMPLIADA DEL MECANISMO DEL CD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

•

VISTA AMPLIADA DEL ALTAVOZ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

• VISTA ACCESORIA DEL EMBALAJE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

❍ SECCIÓN 3. PARTE ELÉCTRICA DE AUDIO

•

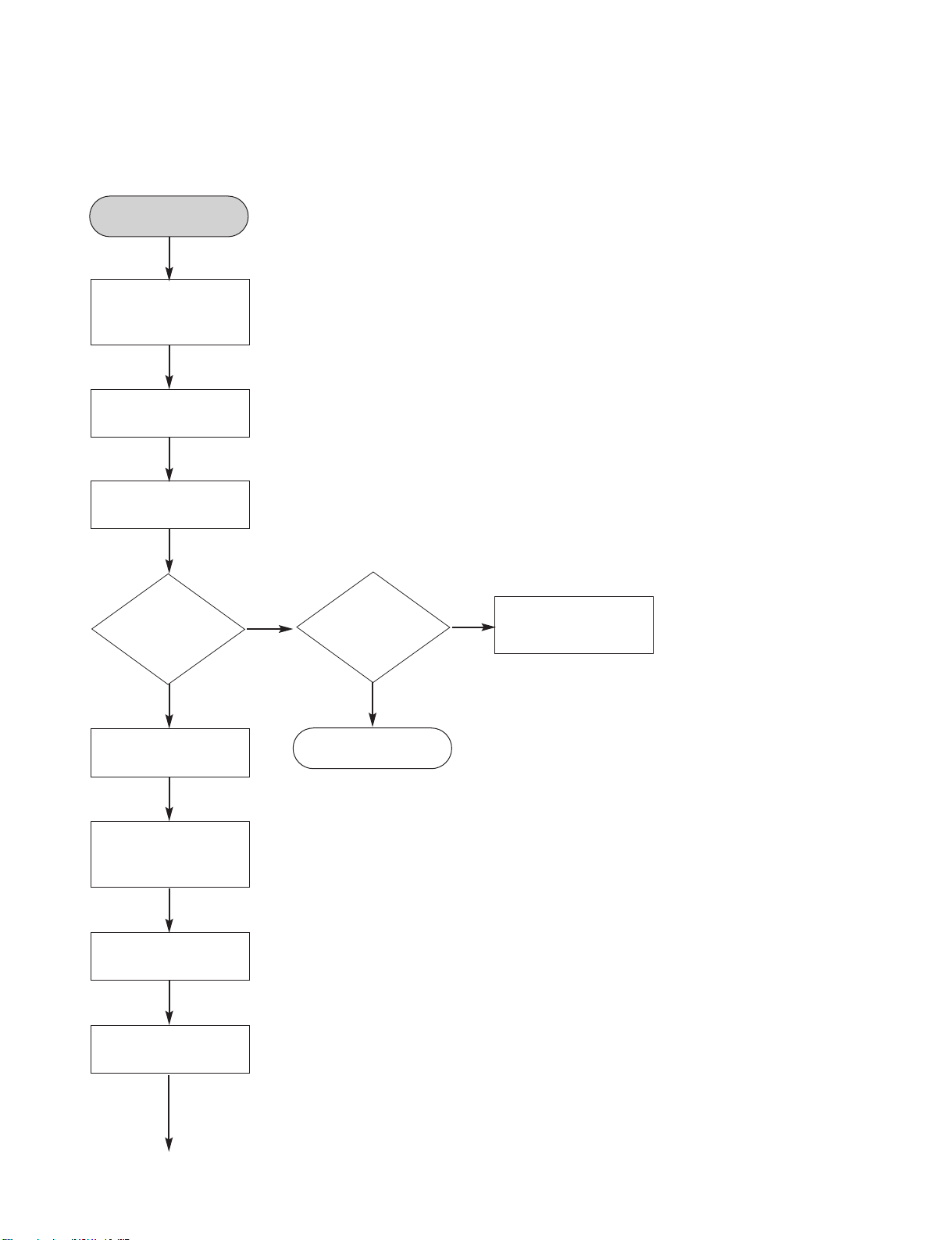

GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO . . . . . . . . . . . . . . . . . . . . . . . 3-1

• DIAGRAMA DE BLOQUE INTERNO DE CIs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

• DIAGRAMA DEL CABLEADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

• DIAGRAMAS DE BLOQUE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

• DIAGRAMAS ESQUEMÁTICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35

• DIAGRAMAS DE CIRCUITO IMPRESO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57

❍ SECCIÓN 4. PARTE ELÉCTRICA DEL CD

•

GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DEL CD . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

• FORMAS DE ONDA DEL PUNTO DE COMPROBACIÓN PRINCIPAL . . . . . . . . . . . . . . . . . 4-3

• DIAGRAMAS ESQUEMÁTICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

• DIAGRAMAS DE CIRCUITO IMPRESO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

❍ SECCIÓN 5. LISTA DE PIEZAS DE REPUESTO

•

LISTA DE PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

[CONTENIDO]

1-2

NOTAS RELACIONADAS CON LA MANIPULACIÓN DEL LECTOR

1. Notas de transporte y almacenamiento

1) El lector deberá permanecer en su bolsa conductora hasta el momento inmediatamente previo al uso.

2) El lector no debe ser expuesto a presiones externas o golpes.

2. Notas de reparación

1) El lector incluye un imán de gran tamaño, y no debe acercarse nunca a materiales magnéticos.

2) El lector debe ser manipulado correctamente y con cuidado, teniendo cuidado de evitar presiones externas y golpes. Si así fuera, el resultado podría ser una avería operativa o daños en la placa de circuito impreso.

3) Cada uno de los captadores ha sido ya ajustado individualmente a un alto nivel de precisión, motivo por el que el punto de ajuste y los tornillos de instalación no deben tocarse nunca.

4) ¡El haz del láser puede dañar los ojos! ¡No mire nunca directamente al haz del láser! Igualmente, no encienda NUNCA la alimentación de la pieza de salida láser (lente, etc.) del lector si estuviera dañado.

5) Limpieza de la superficie de la lente Si hubiera polvo en la superficie de la lente, límpielo mediante un pulverizador (como los empleados para limpiar las lentes de las cámaras). La lente está sujeta por un delicado soporte. Por lo tanto, al limpiar la superficie de la lente, utilice un bastoncillo de algodón con cuidado de

6) Nunca intente desmontar el resorte del lector ejerciendo una presión excesiva. Si la lente estuviera extremadamente sucia, aplique alcohol isopropílico al bastoncillo de algodón. (No utilice ningún otro limpiador líquido, ya que podría dañar la lente.) Tenga cuidado de no aplicar demasiado alcohol en el bastoncillo, y no permita que el líquido entre en el interior del lector.

MEDIDAS DE PRECAUCIÓN DURANTE LAS TAREAS DE CUIDADO Y MANTENIMIENTO

SECCIÓN 1. GENERAL

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

Almacenamiento en bolsa conductora

Impacto por caída

No mire NUNCA directamente al haz del láser, y no lo toque con los dedos u otras partes expuestas de su cuerpo.

Imán

Cómo sujetar el lector

Bastoncillo de algodón

Lámina conductora

Presión

Sólo para uso interno de LGE

1-3

NOTAS RELACIONADAS CON LA REPARACIÓN DE REPRODUCTORES DE CD

1. Preparación

1) Los reproductores de CD incorporan un gran número de CIs, así como un lector (diodo láser). Estos componentes son muy sensibles y se ven fácilmente afectados por la electricidad estática. En el caso de electricidad estática de alta tensión los componentes podrían resultar dañados, motivo por el que deben manipularse con cuidado.

2) El lector está compuesto de numerosos componentes ópticos y otros de gran precisión. Por lo tanto, tenga cuidado de evitar realizar labores de reparación o almacenamiento cuando la temperatura o humedad son altas, en presencia de fuerte magnetismo o grandes cantidades de polvo.

2. Notas de reparación

1) Antes de reemplazar una pieza o componente, desconecte primero el cable de alimentación de la unidad.

2) Todo el equipamiento, instrumentos de medición y herramientas deben estar correctamente puestos a tierra.

3) Debe cubrir su mesa de trabajo con una lámina conductora puesta a tierra. Al extraer el lector láser de su bolsa conductora, no lo coloque sobre ésta. (El motivo es la posibilidad de daños a causa de la electricidad estática.)

4) Para evitar la fuga de CA, la parte metálica del soldador deberá estar puesta a tierra.

5) Todos los trabajadores deberán tener conexión a tierra por medio de un brazalete especial (1M Ω)

6) Tenga cuidado de no permitir que el lector láser entre en contacto con la ropa, a fin de evitar que la electricidad estática de sus prendas escape por el brazalete.

7) El haz láser del lector NUNCA debe ser dirigido hacia los ojos o la piel desnuda.

ELIMINAR UNA AVERÍA

Podrá reiniciar la unidad a su estado inicial en caso de avería (avería en botones, pantalla, etc.). Utilizando un buen conductor (como un controlador), simplemente cortocircuite el cable a REINICIO en el interior del dial de volumen durante más de 3 segundos. Si reinicia su unidad, deberá volver a introducir todos los ajustes (emisoras, reloj, temporizador).

NOTA: 1. Para operar el cable de REINICIO, tire del dial de volumen giratorio y suéltelo.

2. Si desea operar el cable de REINICIO será necesario desenchufar el cable de alimentación.

Resistencia (1 Mohm)

Lámina

conductora

Resistencia

(1 Mohm)

Brazalete

cable de REINICIO

VOLUMEN

dial de VOLUMEN

ABAJO

ARRIBA

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

1-4

Dispositivos electrostáticamente sensibles (ESD)

Ciertos dispositivos semiconductores (estado sólido) pueden resultar fácilmente dañados por la electricidad estática. Normalmente tales componentes son conocidos comúnmente como Dispositivos electrostáticamente sensibles (ES) Ejemplos de dispositivos ESD típicos son los circuitos integrados y algunos transistores de efecto campo y componentes de chips semiconductores. Debe utilizar las siguientes técnicas para ayudarle a reducir las incidencias de daños en los componentes causados por la electricidad estática.

1. Inmediatamente antes de manipular cualquier componente semiconductor o montaje equipado a tal efecto, elimine cualquier carga electroestática presente en su cuerpo tocando una puesta a tierra segura. Opcionalmente, obtenga y vista un dispositivo de muñequera de descarga disponible en el mercado, que deberá retirar antes de aplicar potencia a la unidad bajo prueba a fin de evitar riesgos potenciales de descarga eléctrica.

2. Después de retirar un montaje eléctrico equipado con dispositivos ESD, coloque el montaje sobre una superficie conductora, como papel de aluminio, para evitar la acumulación de cargas electroestáticas o la exposición del montaje.

3. Utilice únicamente un soldador con puesta a tierra para soldar o eliminar soldaduras en los dispositivos ESD.

4. Utilice únicamente un dispositivo de eliminación de soldaduras antiestático. Ciertos dispositivos de eliminación de soldaduras, no clasificados como “antiestáticos” pueden generar cargas eléctricas suficientes como para dañar los dispositivos ESD.

5. No utilice productos químicos que incluya freón. Estos pueden generar cargas eléctricas suficientes como para dañar los dispositivos ESD.

6. No saque un dispositivo ESD de repuesto de su embalaje protector hasta inmediatamente antes de su instalación. (La mayor parte de los dispositivos ESD de repuesto están embalados con cables cortocircuitados eléctricamente entre sí mediante espuma conductora, papel de aluminio o materiales conductores similares).

7. Inmediatamente antes de retirar el material protector de los cables de un dispositivo ESD de repuesto, ponga en contacto el material protector y el armazón o montaje decir cuitos en los que se instalará el dispositivo.

PRECAUCIÓN: ASEGÚRESE DE QUE EL CHASIS O CIRCUITO NO RECIBE

ALIMENTACIÓN ELÉCTRICA,Y RESPETE TODAS LAS PRECAUCIONES DE SEGURIDAD.

8. Minimice los movimientos corporales durante el manejo de dispositivos ESD de repuesto ya desempaquetados. (De lo contrario el movimiento inofensivo de, por ejemplo, el roce de su ropa o levantar los pies de un suelo enmoquetado, puede generar la electricidad estática suficiente para dañar un dispositivo ESD).

PRECAUCIÓN. SÍMBOLOS GRÁFICOS

MEDIDAS DE PRECAUCIÓN ESD

EL SÍMBOLO DEL RELÁMPAGO CON FLECHAS DENTRO DE UN TRIÁNGULO EQUILÁTERO ESTÁ PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE “TENSIONES PELIGROSAS” NO AISLADAS, Y QUE PUEDEN TENER LA MAGNITUD SUFICIENTE COMO PARA CONSTITUIR UN RIESGO DE DESCARGA ELÉCTRICA.

EL SIGNO DE EXCLAMACIÓN DENTRO DE UN TRIÁNGULO EQUILÁTERO ESTÁ PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE INFORMACIÓN IMPORTANTE DE SEGURIDAD EN LA DOCUMENTACIÓN DE SERVICIO.

1-5

Sólo para uso interno de LGE

UBICACIÓN DE LOS CONTROLES DE USUARIO

PANEL FRONTAL / POSTERIOR

• VENTANA DE VISUALIZACIÓN

• Seleccionar un CD determinado

• TIEMPO

• Encendido/Apagado

• RELOJ

•

Para seleccionar la función SINTONIZADOR (FM o AM)

•

Sistema de sonido eXtreme Dynamic

• Buscar emisoras de radio automáticamente.

• DEMOSTRACIÓN

• ATENUACIÓN DE VOZ

• ENTRADA PORTÁTIL

• ENTRADA DE AURICULARES

• AJUSTE

•  ABRIR/CERRAR

• Grabar de casete a casete

• Bandeja de disco

• Saltar a otra pista

• ECUALIZADOR NATURAL

• VOLUMEN DEL MICRÓFONO

• Inicia la reproducción

•

Detiene la reproducción o la grabación

• Buscar emisoras de radio automáticamente

• Inicia o pausa la grabación

• PORTÁTIL

• MIC 1/MIC 2

1-6

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

MANDO A DISTANCIA

• ECUALIZADOR NATURAL

Puede escoger efectos de sonido.

• Encendido/Apagado Modo de ahorro de energía

Presione POWER durante al menos 3 segundos al encender el dispositivo, y entrar en el modo de ahorro de energía.

• Buscar una carpeta con archivos MP3/WMA

Al reproducir un CD que contenga archivos MP3/WMA en varias carpetas, presione PRESET/FOLDER para seleccionar la carpeta que desea reproducir.

Seleccionar un ‘número de presintonía’ para una emisora de radio

(Consulte la sección Escuchar la radio)

• Escuchar sus pistas una y otra vez

• Dormir mientras escucha su reproductor

Presione SLEEP una o más veces, para seleccionar un período de entre 10 y 180 minutos, tras el que el reproductor se apagará.

Atenuar la luz de visualización

• Para guardar emisoras de radio

(Consulte la sección Escuchar la radio)

Escuchar sus pistas en cualquier orden

(Consulte la sección Escuchar CDs).

• Seleccionar un CD determinado

(Consulte la sección Escuchar CDs).

• This button is not available.

• VSM (Virtual Sound Matrix)

Podrá seleccionar Sonido virtual.

• Silenciar temporalmente

Presione de nuevo el botón para reactivar el sonido.

• Para cambiar las funciones

Cambiar entre las funciones FM, AM, CD, TAPE.

• Controle el volumen para cualquier función.

• Para cambiar las funciones de entrada (INPUT)

Cambiar entre las funciones USB, PORTABLE, AUX.

•

Consultar información acerca de su música

Con frecuencia los archivos MP3/WMA poseen etiquetas. La etiqueta proporciona información del Título, Intérprete, Álbum o tiempo.

• Detiene la reproducción o la grabación

• Inicia o pausa la grabación

• Inicia o pausa la reproducción Mejorar una mala recepción de FM.

Cambiará el sintonizador de estéreo a mono y, por lo general, mejorará

la recepción.

• Seleccione la emisora de radio Buscar una sección dentro de una pista Para reproducir rápido hacia delante o hacia atrás

1-7

Sólo para uso interno de LGE

ESPECIFICACIONES

Generalidades

Suministro eléctrico Consultar la etiqueta principal. Consumo de energía Consultar la etiqueta principal. Peso neto 7.3 kg Dimensiones externas 280 x 370 x 379 mm (An x Al x Pr) Temperatura operativa entre 5ºC to 35ºC Humedad operativa entre 5% to 85 %

Sintonizador

Banda de sintonización FM 87.5 – 108.0 MHz ó 65,0 – 74.0 MHz, 87.5 – 108.0 MHz Banda de sintonización AM 522 – 1,620 kHz ó 520 - 1,720 kHz

Amplificador

POTENCIA DE SALIDA Frontal: 280 W + 280 W DAT (Distorsión Armónica Total) 10 % Respuesta de frecuencia 40 - 20000Hz Relación señal-ruido 75dB

Reproductor de CD

Respuesta de frecuencia 42 - 20,000 Hz Relación señal-ruido 75 dB Gama dinámica 80dB

Reproductor de casetes

Tiempo de FF/REW 120 sec (C-60)

(avance completo/rebobinado) Respuesta de frecuencia 250 - 8,000 Hz Relación señal-ruido 43 dB Separación de canales 45 dB (P/B)/45 dB (R/P) Proporción de borrado 50 dB (MTT-5511)

Altavoces

MCS503F

Tipo

2 altavoces de 2 vías Bass Réflex Impedancia 8 Ω Respuesta de frecuencia 55 - 20000 Hz Clasificación del nivel de presión de sonido

86 dB/W (1m) Potencia de entrada 280 W Máx. potencia de entrada 560 W Dimensiones netas 270 x 432 x 326 mm Peso neto (1 Ud.) 8.3 kg

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

1-8

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

GUÍA DE DESCARGA USB

1. GUÍA DE DESCARGA USB DE AUDIO

Descargar el archivo de programa llamado MCV903.HEX.mcs.

→ Si su PC tiene activado un programa de seguridad (Firewall), debe guardar el archivo en su

dispositivo de almacenamiento USB y desactivar el software de seguridad al descargar el archivo a su aparato.

Precaución: Al descargar el archivo, nunca deberá desconectar el dispositivo USB, cambiar a otra

función, ni apagar el aparato. Es dispositivo USB debe desconectarse al finalizar el proceso de descarga.

EN LA PANTALLA DE VISUALIZACIÓN VFD

NO USB

1. CONECTAR UN DISPOSITIVO USB EN FUNCIÓN USB

2. AL FINALIZAR, DESCONECTAR EL DISPOSITIVO USB.

READ

FIRMWARE

WRITE 00 .. 100

UPDATED

POWER OFF AUTOMATICALLY

(apagado automático)

1-9

Sólo para uso interno de LGE

2. GUÍA DE DESCARGA USB DE CD

Descargar el archivo de programa llamado LGBOX_HA8M.mcs.

→ Si su PC tiene activado un programa de seguridad (Firewall), debe guardar el archivo en su

dispositivo de almacenamiento USB y desactivar el software de seguridad al descargar el archivo a su aparato.

Precaución: Al descargar el archivo, nunca deberá desconectar el dispositivo USB, cambiar a otra

función, ni apagar el aparato. Es dispositivo USB debe desconectarse al finalizar el proceso de descarga.

EN LA PANTALLA DE VISUALIZACIÓN VFD

NO USB

1. CONECTAR UN DISPOSITIVO USB EN FUNCIÓN USB

2. AL FINALIZAR, DESCONECTAR EL DISPOSITIVO USB.

READ

FIRMWARE

FINISH

UPDATED

POWER OFF MANUALLY

(apagar manualmente)

1-10

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

2-1 2-2

1. SECCIÓN DEL GABINETE Y LA ESTRUCTURA PRINCIPAL

SECCIÓN 2. VISTAS AMPLIADAS

NOTAS) EL SIGNO DE EXCLAMACIÓN DENTRO DE UN

TRIÁNGULO EQUILÁTERO ESTÁ PENSADO PARA ALERTAR AL PERSONAL DE SERVICIO DE LA PRESENCIA DE INFORMACIÓN IMPORTANTE DE SEGURIDAD EN LA DOCUMENTACIÓN DE SERVICIO.

451

288

265

259

274

270

A43

260

274

271

451

250

451

266

H

265

D

A26

275

C

B

A

CD

D

272

L

A

A56

K

I

K

J

453

CABLE4

C

B

A41

280

451

CABLE3

FRONT

H

A00

CABLE1

451

F

CABLE2

289

G

A46

F

451

G

A47

L

M

277

AIN

453

SMPS

452

283

281

451

282

E

301

276

278

451

E

305

451

262

I

285

SUB

A52

J

2-3 2-4

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

VISTA AMPLIADA DEL MECANISMO DEL TAPE

1. TAPE DECK MECHANISM (A/R & A/S : RIGHT A/R DECK)

009

A00

001

003

BRASS MOTOR PULLEY MAYBE CHANGED FOR WOW FLUTTER WHEN NECESSAR

002

Y

006

037

007

008

016

015

022

RING FW MAYBE ADDED FOR WOW FLUTTER WHEN NECESSAR

019

018

017

023

025

Y

020

A01

011

009

013

A02

RING FW MAYBE ADDED FOR WOW FLUTTER WHEN NECESSAR

Y

2. TAPE DECK MECHANISM (A/R & A/S : LEFT A/S DECK)

2-5 2-6

Sólo para uso interno de LGE

019

003

009

A00

007

008

016

017

022

018

023

015

020

RING FW MAYBE ADDED FOR WOW FLUTTER WHEN NECESSAR

024

Y

011

009

013

A03

VISTA AMPLIADA DEL MECANISMO DEL CD

2-7 2-8

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

416

151

159

A32

A26

416

177

166

417

167

165

164

417

422

440

441

172

163

170

419

168

155

417

162

153

173

418

421

156

A35

188

189

190

418

181

A30

421

184

187

175

186

185

417

2-9

Sólo para uso interno de LGE

• ALTAVOZ FRONTAL (MCS503F)

VISTA AMPLIADA DEL ALTAVOZ

A80L

A80R

A80BL A80BR

858

A80A

852

854

853

851

850

856

855

857

WIRE80 WIRE81

860

859

860

2-10

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

• VISTA ACCESORIA DEL EMBALAJE

824 ANTENA AM DE CUADRO

825 ANTENA FM DE HILO

808 PILAS

PIEZA OPCIONAL

806 Cable, Coaxial

811

Conjunto de conectores, 1 VIA

Conjunto de conectores, 2 VIA

812

CONTROL REMOTO

900

INSTRUCCIONES DE MONTAJE

801

803

EMBALAJE

BOLSA

804

826 Micrófono

832

Disco

830 Adaptador AC

803

EMBALAJE

CAJA

802

3-1

Sólo para uso interno de LGE

1. COMPROB. I DE PIEZA MICOM

OK OK

NO

NO NO

Sustituir la pieza

relacionada

¿Hay 4,3V de salida en

KIA7042 de

IC101?

SÍ

SÍ SÍ

Comprobar la energía

de la CLAVIJA 4 de

87F5NC8A en IC100

SÍ

Consultar la solución

de averías del

SMPS.

COMPROB. I PIEZA

MICOM

Comprobar

clavija 7 de CN710,

P - SENS

NO

¿Hay 5V

en KIA7042 de

IC101?

¿Hay 5V

de entrada en

KIA7042 de

IC101?

Comprobar la

pieza relacionada de

KIA7042 en IC101

GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO

SECCIÓN 3. PARTE ELÉCTRICA DE AUDIO

3-2

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

2. COMPROB. II PIEZA MICOM

NO

SÍ

Consultar la solución de

averías del SMPS.

NO

Comprobar que hay 5V de salida en

1SR35 de D101,102

Comprobar la salida de potencia

en KIA7031 de IC 102

Comprobar la energía de la

CLAVIJA 8 de 87F5NC8A en IC100

SÍ

OK

Comprobar que hay 680 Ω en

R1A9

Sustituir las piezas relacionadas.

Comprobar

que hay 5,6V en CLAVIJA 6

de CN710

Comprobar

potencia de 1SR35 en D102

y D101 (¿Es 4,8V la potencia de

IC 100,14.40.

55 89?)

SÍ

NO

Comprobar la

entrada de potencia en

KIA7031 de IC102.

Comprobar la pieza

relacionada.

COMPROB. II PIEZA

MICOM

NO

Sustituir las piezas rela-

cionadas.

Comprobar

que hay 5V de salida en

1SR35 de D101

NO

Comprobar y sustituir la pieza

relacionada.

Comprobar

la entrada de potencia en

KIA7031 de IC102

NO

Comprobar el estado operativo de

10K en R191 y 4,7K en R110

OK OK

OK

Comprobar la

entrada de potencia en KIA7031 de IC 102

(4,8V o potencia de entrada

(4,8 o superior)

3-3

Sólo para uso interno de LGE

3. COMPROB. III PIEZA MICOM

SÍ

Consulte la solución de averías de

MICOM, Par I, II

Comprobar el

estado operativo de

X101:32.768KHz y X100:9.8304MHz

COMPROB. III PIEZA MICOM

Comprobar la entrada de potencia de

14.40.56.89 en IC100 (4,8V o superior)

OK

NO

3-4

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

4. COMPROBACIÓN DE LA PIEZA DE PANTALLA FLD

NO

SÍ

Consultar la solución de

averías del SMPS

NO

Sustituir la pieza relacionada

Comprobar el ensamblado de

CN710

Comprobar

10 PIN → - 27V

11 PIN → 20V 12 PIN → 25V

SÍ

FLT encendido

Comprobar la

potencia de la CLAVIJA 10,

11, 12 de CN710

SÍ

Comprobar la

conexión y la potencia de P3702

CLAVIJA 40: FL- 20

CLAVIJA 39: FL+ 25

CLAVIJA 38: VKK-28v o superior

CLAVIJA 39: 5,6V

SÍ

Comprobar que

la potencia en PT6324 de

IC304 es VKK:-28V en la CLAVIJA 50; +5V

en la CLAVIJA 9, 52

SÍ

Comprobar cada clavija

Comprobar

comunicación de DATOS en

IC100

→

C301

CLAVIJA CLAVIJA

CLAVIJA 27

→

CLAVIJA 3 STB

CLAVIJA 26

→

CLAVIJA 2 D

CLAVIJA 28

→

CLAVIJA CLK

OK

NO

Sustituir la pieza relacionada.

NO

Sustituir la pieza relacionada.

NO

Si fallan los 5V, comprobar la entrada y

salida de potencia en 1SR35 de D319

IC100 IC303 CLAVIJA 27 → CLAVIJA 3 STB CLAVIJA 28 → CLAVIJA 1 CLK Comprobar salida de datos

Comprobar los datos en los dos

extremos de LÍNEA R330,331,332

SÍ

Comprobar la pieza

relacionada

SÍ

Comprobar la

pieza relacionada

OK

SÍ

COMPROBACIÓN DE

PANTALLA FLD

3-5

Sólo para uso interno de LGE

5. COMPROBACIÓN DE IC103 S-24CS16A01-J8T1GE

SÍ

CLAVIJA 81 DATA

CLAVIJA 82 CLK

Comprobar la

pieza relacionada.

NO

Comprobar que

hay 5 V de potencia en

MICOM

COMPROBAR IC100

LC87F5NC8A 81,82

NO

Sustituir la pieza relacionada.

NO

Consultar la solución de

averías de micom.

NO

Comprobar comunicación entre ambos

terminales 1R189,190 es de 100 Ω

OK

A

CLK

DAT

3-6

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

6. COMPROBACIÓN DE PIEZAS DE FUNCIÓN AUX

SÍ

Asegúrese que está JK800

NO NO

SÍ

Comprobar potencia en IC200 (BU4052);

CLAVIJA 16 VDD, CLAVIJA 8 VSS

Sustituir la pieza relacionada

NO

Consultar la solución de

averías del SMPS.

Comprobar la comunicación de CLAVIJA

83, CLAVIJA 84 en M-COM (IC301)

Comprobar la

forma de onda de entrada de

CLAVIJA 11, 4 de IC200

(BU4052)

Comprobar la forma de onda de salida

de CLAVIJA 3, 13 de IC200 (BU4052)

NO

SÍ

Comprobar la forma

de onda de entrada de CLAVIJA 2,

6 de IC801 (MC4580)

Comprobar

potencia de IC801 (MC4580);

CLAVIJA 4 VSS, CLAVIJA

8 VDD

SÍ

Sustituir la pieza relacionada

SÍ

Comprobar la forma de onda

de salida de PN709

CLAVIJA 6 L_CH (c. izq.)

CLAVIJA 8 R_ CH (c. der.)

OK

PIEZAS DE FUNCIÓN

AUX

3-7

Sólo para uso interno de LGE

8. COMPROBACIÓN DE PIEZAS DE FUNCIÓN DEL SINTONIZADOR

SÍ

NO

Comprobar potencia del MÓDULO DEL

SINTONIZADOR (comprobar 9V en CLAVIJA 2)

Comprobar

funcionamiento del módulo (TU601)

del SINTONIZADOR

SÍ

NO

Comprobar potencia en IC200 (BU4052);

CLAVIJA 16 VDD, CLAVIJA 8 VSS

COMPROBACIÓN DE PIEZAS DE

FUNCIÓN DE SINTONIZADOR

Comprobar la forma de onda de entrada de

CLAVIJA 1, 12 de IC200 (BU4052)

Comprobar la forma de onda de entrada IC801.

SÍ

Sustituir la pieza relacionada

NO

Comprobar potencia de IC801 (MC4580);

CLAVIJA 4 VSS, CLAVIJA 8 VDD

SÍSÍ

Sustituir la pieza relacionada

Comprobar la forma

de onda de salida de CLAVIJA 3, 13

de IC200 (BU4052) Comprobar la forma de onda

de entrada de CLAVIJA 2, 15 de

IC601 (BU4052)

OK

SÍ

3-8

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

9. COMPROBACIÓN DE LA FUNCIÓN CINTA

SÍ

NO

Comprobar potencia en IC200 (BU4052);

CLAVIJA 16 VDD, CLAVIJA 8 VSS

Comprobar la forma

de onda de entrada de CLAVIJA 2, 15 de

IC200(BU4052)

SÍ

NO

Comprobar potencia en IC200 (BU4052);

CLAVIJA 16 VDD, CLAVIJA 8 VSS

MONTAJ. DE LA PCI DE LA CINTA

Comprobar la forma de onda de salida de PN709

CLAVIJA 6 L_CH (c. izq.)

CLAVIJA 8 R_ CH (c. der.)

SÍ

Sustituir la pieza relacionada

SÍ

Sustituir la pieza relacionada

OK

SÍ

Comprobar la forma de onda de salida de

CLAVIJA 3, 13 de IC200 (BU4052)

Comprobar la forma de onda de entrada de

CLAVIJA 2, 15 de IC601 (BU4052)

Comprobar la forma de onda de entrada

de CLAVIJA 2, 6 de IC801 (MIC4580)

3-9

Sólo para uso interno de LGE

10. COMPROBACIÓN DE LA PIEZA DE REPRODUCCIÓN DE LA CINTA

SÍ

NO NO

NO

SÍ

NO

Sustituir la pieza relacionada

Consultar la solución de

averías del SMPS.

Sustituir el CABLE del

CABEZAL y Mec.

Comprobar el

IC201: Salida de señal en

CLAVIJA 5, 26

NO

Comprobar

funcionamiento MUTE de la

CLAVIJA 14 de

IC201

Comprobar funcionamiento HIGH

de la CLAVIJA 10 de IC202

SÍ

Comprobar entrada en CABEZAL DE

UNIDAD IC201; CLAVIJA 32, 39

OK

PIEZA DE REPRODUC-

CIÓN DE CINTA

Comprobar la pieza

relacionada

SÍ

Comprobar el

CABEZAL de la UNIDAD

A/ B

SÍ

Comprobar la

entrada de 12 V en CLAVIJA

16 del IC201

(HA12237)

SÍ

Comprobar la

pieza relacionada

SÍ

3-10

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

11. COMPROBACIÓN DE LA PIEZA DE GRABACIÓN DE LA CINTA

SÍ

NO NO

Consultar la solución de

averías del SMPS.

Comprobar la entrada de GRAB.

de CLAVIJA 7, 24 de IC201

Sustituir la pieza relacionada

Comprobar la salida de

CLAVIJA 10, 21 de

IC201

NO

. Comprobar entrada de CLAVIJA

5,3 de P2203.

. Comprobar entrada ERASE de

CLAVIJA 8.

OK

PIEZA DE GRABACIÓN

DE LA CINTA

COMPROBAR

CLAVIJA 23 HIGH de

IC100

SÍ

NO NO

Comprobar funcionamiento HIGH

de la CLAVIJA 4 de IC202

OK

Comprobar

BASE HIGH de Q205

(D1304)

SÍ

Comprobar

salida de POT. IC604 PS9829

#49, #52

SÍ

Comprobar

la oscilación de la

CLAVIJA 2, 3

de L203

3-11

Sólo para uso interno de LGE

12. COMPROBACIÓN DE LA PIEZA MIC

OK

NO

Comprobar potencia en

ambos extremos

de FB301

Solicitar JK302, JK303 y

comprobar salida de CLAVI-

JA 2, CLAVIJA 4 de CN301

Comprobar la entrada de CLAVI-

JA 2, CLAVIJA 4 de P312

Comprobar la entrada de CLAVI-

JA 8 de IC304 (BA3308)

Comprobar salida de CLAVIJA 15

de P306 (montaje PCI FRONTAL)

Comprobar entrada de CLAVIJA 15 de P7302

(montaje PCI PRINCIPAL)

Comprobar la entrada en

ambos extremos de R804,812

SÍ

Comprobar la entrada de

CLAVIJA 1, 2 de IC603

PIEZA MIC

Comprobar

la salida de CLAVIJA 3

de IC304

(BA3308)

NO

Comprobar que

hay 12V en CLAVIJA 6

de IC304

SÍ

3-12

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

NO

Comprobación de la

comunicación

IC603 → PS9830

CLAVIJA 9 SOTO →CLAVIJA 33 SDIN

CLAVIJA 10 LRCK → 32LRCK CLAVIJA 11 MCLK →30MCLK

CLAVIJA 13 BCK → 31BCK

Comprobar potencia

de entrada de IC603.

Sustituir la pieza rela-

cionada

Comprobar resistencia de

cada línea de comunicación

Consultar la solución

de averías del PS9830

NO

CLAVIJA 38

de IC100 →IC603; compro-

bar funcionamiento

REST

Comprobar

potencia en ambos

extremos de

FB803

SÍ

NO

Comprobar

la entrada de

PS9830

Comprobar

que hay 5V en

CLAVIJA 9 de

CN701

SÍ

OK

SÍ

OK

13. COMPROB. I PIEZA DE MODULACIÓN DE POT

COMPROB. I PIEZA DE MODULACIÓN DE POT

Consultar la solución

de averías del SMPS.

Comprobar que hay 5V

en CLAVIJA 9 de CN701

SÍ

Comprobar la

entrada de 5V y la

salida de 3,3V

en IC505

NO

Comprobar

que hay una potencia

de entrada de 5V

en IC505

NO

SÍ SÍ

3-13

Sólo para uso interno de LGE

Comprobar

potencia en las clavijas

VDD de IC604 PS9830 (3, 10,

22, 29, 39, 34, 56,

65, 72, 87, 94)

Comprobar potencia en ambos

extremos de R667; 120Ω

Comprobar potencia en

ambos extremos de FB607

Comprobar que en

ambos extremos de

R118; 100Ω HIGH

Sustituir la pieza

relacionada

Sustituir la pieza

relacionada

SÍ

SÍ SÍ

Comprobar el

funcionamiento a

12,288MHz de

X601

NO

SÍ

Comprobar entrada

CLK en CLAVIJA 86

(12,288MHz) de

IC604 PS9829

Comprobar el

funcionamiento a 1,6V

de potencia en CLAVIJA

87, 86 de IC604

SÍ

Comprobar

12,288MHz en

X601

Comprobar

que hay una potencia

de salida de 3,3V

en IC505

POT. CONT.

ALTA en IC505

NO

Sustituir la pieza

relacionada

NO

Sustituir la pieza

relacionada

NO

Comprobar

que la POT. CONT.

ALTA en CLAVIJA 83

de IC100

NO

SÍ

OK

SÍ

OK

SÍ

OK

Comprobar la

potencia de salida

de IC505

SÍ

Comprobar

salida de IC100

87F5NC8A:

79

→

PWM_CLK;

80 →PWM_DATA;

3 →PWM_REST

Comprobación

de REST

SÍ

Sustituir la pieza

relacionada

NO

Sustituir la pieza

relacionada

Comprobar

la forma de onda de

comunicación en ambos

extremos de R670

CLK, R671

DATA

Comprobar

la forma de onda

de salida en ambos

extremos de

R665

NO

SÍ

OK

SÍ

OK

SÍ

OK

REST

PWM_DATA

PWM_CLK

NO

3-14

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

14. COMPROB. II PIEZA DE MODULACIÓN DE POT

LRCK

BCK

DA_DATA

LRCK

BCK

DA_DATA

SÍ

COMPROB. II PIEZA DE

MODULACIÓN DE POT

Sustituir la pieza

relacionada

NO

Comprobar montaje y contacto del CABLE FFC de comunicación

del Ensamblaje del

CD y el Ensamblaje

PRINCIPAL.

NO

SÍ

OK

Consultar la solución de

averías del Ensamblaje del CD

SÍ

NO

IC604 PS9830:

CLAVIJA 19_BCK (R653→100 Ω ); CLAVIJA 20_LRCK(R654→100 Ω);

CLAVIJA 23_SS0IND(R655 →100 Ω).

Comprobar la forma

de onda en ambos

extremos

NO

SÍ

OK

Sustituir la pieza

relacionada

Comprobación

de la forma de onda

de entrada en IC604 PS9830; de

CLAVIJA 19_BCK;CLAVIJA

20_LRCK; CLAVIJA 23

SS0IND; CLAVIJA 20_LRCK;

CLAVIJA

23_SS0IND

SÍ

Comprobar la

comunicación del

ensamblaje del CD

P7403 8_ LRCK 9_

BCK 10_ DA-DATA

SÍ

3-15

Sólo para uso interno de LGE

Comprobar

la potencia de entra-

da de ±12V en

IC502,504

PWM output waveform

SÍ

OK

SÍ

OK

SÍSÍ

NO

OK

SÍ

OK

NO

Comprobar en CN710: CLAVIJA

3 -12, CLAVIJA 4 +12V

Comprobar

potencia en ambos

extremos

NO

Sustituir la pieza rela-

cionada

Comprobar la salida

de R554,553,552

Comprobar funcionamien-

to DA-A_MUET

(R539) LOW y SW-MUTE

(R540) LOW

Sustituir la pieza

relacionada

NO

Sustituir; consultar

montaje SMPS

NO

Comprobar la

salida del MODULADOR

DE POT.; FL:75(+) 74(-);

FR:59(+) 58(-); SW

68(+)67(-)

SÍ

NO

FL:(-)C533, FL:(+)C516

FR:()C535,

FR:(+)C560 SW:(-)C555, SW:(+)C556

SÍ

NO

Comprobar fun-

cionamiento de

IC502,504

NO

FRONTAL:

R530, 518, 529, 532; SW:

comprobar la forma de

onda en ambos

extremos de

R538,534

NO

Comprobar la

salida de SW de

CLAVIJA 5 L-CH; CLAVIJA 7 R-CH;

CLAVIJA 14 de PN702(Comprobar

funcionamiento anormal

de SIG 1V)

3-16

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

15. COMPROB. III PIEZA DE MODULACIÓN DE POT. (AURICULARES)

HP/PWM output waveform

SÍ

COMPROB. III PIEZA DE

MODULACIÓN DE POT.

Sustituir la pieza

relacionada

Sustituir la pieza

relacionada

Comprobar

la forma de onda de

salida en ambos extremos

de HP: R854, 855,

865, 864

SÍ

NO

OK

SÍ

OK

SÍ

OK

Comprobar HP/SENS

HIGH

SÍ

Comprobar fun-

cionamiento de IC802

Comprobar el R857,861

Comprobar potencia en

ambos extremos de

R859,860

Comprobar la potencia de entrada de ±12V en IC802

FL:(-)C859, FL:(+)C860 FR:(-)C852,

FR:(+)853

SÍ

Comprobar

la salida del MODU-

LADOR DE POT.:

HP:/L40(+)41(-)

HP:/R45(+)46(-)

SÍ

OK

Comprobar Q803 BASE

LOWE

P7302: CLAVIJA 18,CLAVIJA

16. Comprobar salida HP

(comprobar funcionamiento

anormal de SIG 0.9V)

NO

3-17

Sólo para uso interno de LGE

NO

CN710, CLAVIJA 2;

LOW →OFF, HIGH→ON

Para cada IC 701: comprobar que la

potencia de entrada de la CLAVIJA 3, 20

es +65V; comprobar que la potencia de

entrada de la CLAVIJA 3, 20 es -65V

IC100, CLAVIJA 51;

LOW →OFF, HIGH→ON

Comprobar y sustituir la pieza

relacionada

SÍ

NO

Comprobar

funcionamiento en CN704 de

CLAVIJA 1, 2 +65,

CLAVIJA 7, 8 -65

SÍ

Sustituir; guía de solución de

averías de SMPS

NO

Comprobar que

la potencia en ambos extremos

de R744,757 es +65. Comprobar

que la potencia en ambos extremos

de R769,719 es -65

SÍ

Comprobar potencia en ambos

extremos de dichas partes

NO

Comprobar la

potencia de CN704: CLAVIJA

9 +9V, CLAVIJA 10 -9V

SÍ

Sustituir; guía de solución de

averías de SMPS

NO

Comprobar que la

potencia en ambos extremos:

L754 +9V, L753 -9V

SÍ

Comprobar potencia en ambos

extremos de dichas partes

NO

Sustituir la pieza relacionada

NO

Sustituir la pieza relacionada

16. COMPROBACIÓN DE LA PIEZA DEL AMPL. DE POTENCIA

3-18

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

NO

Comprobar LOW y HIGH (pro-

tección) en CLAVIJA 3 de CN702 LOW→funcionamiento normal HIGH→PROTECCIÓN

Replace the related part

SÍ

IC701. Comprobar CLAVIJA 9

+9V, CLAVIJA 14 -9V

Forma de onda de salida de CLAVIJA 1,

6 R-CH; CLAVIJA 17, 22 L-CH; de IC701

CN702: CLAVIJA

12 LOW →OFF

HIGH →ON

SÍ

NO

Comprobar salida de la

BOB. de LÍNEA

SÍ

NO

Sustituir la pieza relacionada

SÍ

Comprobar

funcionamiento normal de

cada potencia

OK

3-19

Sólo para uso interno de LGE

DIAGRAMA DE BLOQUE INTERNO DE CIs

2. BU4052

• DIAGRAMAS DE BLOQUE

1. AK5358

• DIAGRAMAS DE BLOQUE

3-20

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3. LC87F5NC8A_AUDIO MICOM

• CONFIGURACIÓN DE PINS

3-21

Sólo para uso interno de LGE

4. PS9830B_PWM IC

• DIAGRAMAS DE BLOQUE

5. EM636165_SDRAM

• DIAGRAMAS DE BLOQUE

3-22

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

6. MLC3895_DSP

• CONFIGURACIÓN DE PINS

7. IP9010_MOTOR IC

• DIAGRAMAS DE BLOQUE

3-23

Sólo para uso interno de LGE

8. BU9543KV_MOTOR IC

• CONFIGURACIÓN DE PINS

9. S-24CS16A01_EEPROM IC

• DIAGRAMAS DE BLOQUE

3-24

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

• S-24CS16A01_EEPROM IC

• DIAGRAMA DE BLOQUE DEL SISTEMA

3-25

Sólo para uso interno de LGE

11. S29AL008D_FLASHIC

• DIAGRAMA DE BLOQUE FUNCIONAL

3-26

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

12. A12237_DECK IC

• DIAGRAMAS DE BLOQUE

13. DF350W01FH_WOOFER AMP IC

• DIAGRAMAS DE BLOQUE

3-27

Sólo para uso interno de LGE

14. DF330W20FH_AMP IC

• DIAGRAMAS DE BLOQUE

3-28

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-29 3-30

DIAGRAMA DEL CABLEADO

Sólo para uso interno de LGE

SMPS PCB

15P

Bídto Bíd

Bíd to Bíd

12P

Bídto Bíd

12P

4P

Bídto Bíd

15P

12P

MAIN

PCB

3PAGE CHANGER MD

3P

16P

CD PCB

5P

6P

MODULE

TUNER

13P

8P

DOUBLE DECK

MECHANISM

MAIN AMP

PCB

15P

SUB AMP

PCB

Portable

USB

40P

10P

MIC

H/P

8P

13P

3P

FRONT PCB

2P12P

CD_KEYLED_L LED_R

3-31 3-32

DIAGRAMAS DE BLOQUE

1.DIAGRAMA DE BLOQUE PRINCIPAL Y FRONTAL

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

TUNER

PT

AUX

B

DECK

A

DECK

DECK S/W

TUNER

PORTABLE

IN

AUX

L/R, ERASE

REC L/R

L/R

DATA

KS24C021

EEPRO

M

BU4052

4052_A, B

AUDIO

S/W

TAPEREC_L/R

REC_MUTE, PB_MUTE, TAPE_A/B

SOL_A/B, MOTOR, REC_BIA

HALL_A/B, LEAF_A

VFD_STB, DO, CLK

HA12237F

Cassette

Deck ASP

H/P_L/R

MAIN AUDIO

EEPROM

DATA, CL

/B

AMP_PRT, PDN

K

LC87F5NC8A

PWM_ RST, DATA, CL

K

PS9830

AUDIO

S

MICOM

PWM

Modulator

AK5358_RST

DA_LRCK, BCK, DATA

IN

DVD_RST, CS, CLK, DI, DO

IIS

AK5358

STEREO

ADC

74LC157

S

II

MUX

IIS

UTC4580 LPF

350W

Power

Amp

FL

FR

FL

FR

SW

H/P

MIC

USB

VFD

PT6324

DRIVER

BA3308

OPAMP (A

FLT

LC)

MIC SIG.

AK5358

D+/D-

MLC3890

FLASHSDRAM

DMA[0:11]

DB[0:15]

USB HOST

IIS CLK

IIC, R/W, BUSY

DATA, SUBQ

BU9543KV

RF+SERVO

+DSP

RESET

74HC4094

EXPANDER

MD SWITCH, RESET

TRO, FO

SPO, SLD

SVREF

DRV_MUTE

MUTE

TUR+/-, OP

A, B, C, D, E, F, PD, LD

IP9011

MOTOR DRIVER

/CL

TR +/-, F +/-

SP+/-, SL+/-

LM+/-, TUR+/-

PICK UP

MOTOR

MD

3-33 3-34

Sólo para uso interno de LGE

2. DIAGRAMA DE BLOQUE CD

16.93MHZ

DECK MECHANISM

P/UP

M

DATA/Address LINE

USB CON

SLED ,F ,T

SPINDLE

D

LOA

A,B,C,D,E,F

IP9010

MOTOR IC

MD SWITCH

D

PD

LD

RESET

FDO TDO

SPDO

BU9543KV

RF+ SERVO DSP

I2C

R/W

BUSY

SUBSYQ

MLC3890

MCS LOGIC

I2S_MCK

MLC3890

RESET

I2S

74LC157

MUX

I2S

I2S_MCK

ADC_DOUT

I2S CLK

SWITCH

4052

OPAMP

AK5358

ADC

L/R

DECK

L/R

POTABLE IN

L/R

TUNER

L/R

TUNER

MICOM BLOCK

AM

FM

SDRAM

FLASH

12MHZ

IPOD_TX

IPOD CON1

IPOD_DET

IPOD_READY

L/R

IPOD CON2

I2S

PWM

12V

5V

3.3V

AMP

POWER

I/F

3-35 3-36

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

NOTES) Symbol denotes DC chassis ground.

NOTE) Warning

NOTE) Parts that are shaded are critical NOTE) With respect to risk of fire or NOTE) electricial shock.

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

DIAGRAMAS ESQUEMÁTICOS

1. DIAGRAMA ESQUEMÁTICO DE SMPS (POTENCIA)

AVISO IMPORTANTE DE SEGURIDAD

AL REALIZAR LABORES DE MANTENIMIENTO EN ESTE ARMAZÓN NO MODIFIQUE NI ALTERE, BAJO NINGUNA CIRCUNSTANCIA, EL DISEÑO ORIGINAL SIN EL PERMISO ESCRITO DE LG CORPORATION. TODOS LOS COMPONENTES DEBEN SUSTITUIRSE ÚNICAMENTE POR OTROS DE UN TIPO IDÉNTIDO A LOS ORIGI-

NALES. LOS COMPONENTES ESPECIALES APARECEN SOMBREADOS EN EL DIAGRAMA PARA FACILITAR SU IDENTIFICACIÓN. EN OCASIONES, ESTE DIAGRAMA DE CIRCUITO PUEDE DIFERIR DEL CIRCUITO UTILIZADO. DE ESTA FORMA, LA APLICACIÓN DE LAS ÚLTIMAS MEJORAS EN SEGURIDAD Y RENDIMIENTO NO SE RETRASARÁ HASTA LA IMPRESIÓN DE LOS NUEVOS DOCUMENTOS

DE SERVICIO.

NOTE :

1. Las piezas sombreadas( ) resultan críticas para la seguridad. Sustituir únicamente por el nº de pieza especificado.

2. Las tensiones CC se miden con un voltímetro digital durante el modo de reproducción.

3-37 3-38

2. DIAGRAMA ESQUEMÁTICO DE USB SMPS

NOTES) Symbol denotes DC chassis ground.

NOTE) Warning

NOTE) Parts that are shaded are critical NOTE) With respect to risk of fire or NOTE) electricial shock.

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo para uso interno de LGE

AVISO IMPORTANTE DE SEGURIDAD

AL REALIZAR LABORES DE MANTENIMIENTO EN ESTE ARMAZÓN NO MODIFIQUE NI ALTERE, BAJO NINGUNA CIRCUNSTANCIA, EL DISEÑO ORIGINAL SIN EL PERMISO ESCRITO DE LG ELECTRONICS CORPORATION. TODOS LOS COMPONENTES DEBEN SUSTITUIRSE ÚNICAMENTE POR OTROS DE UN TIPO IDÉNTIDO A

LOS ORIGINALES. LOS COMPONENTES ESPECIALES APARECEN SOMBREADOS EN EL DIAGRAMA PARA FACILITAR SU IDENTIFICACIÓN. EN OCASIONES, ESTE DIAGRAMA DE CIRCUITO PUEDE DIFERIR DEL CIRCUITO UTILIZADO. DE ESTA FORMA, LA APLICACIÓN DE LAS ÚLTIMAS MEJORAS EN SEGURIDAD Y RENDIMIENTO NO SE RETRASARÁ HASTA LA IMPRESIÓN DE LOS NUEVOS DOCUMENTOS

DE SERVICIO.

NOTE :

1. Las piezas sombreadas( ) resultan críticas para la seguridad. Sustituir únicamente por el nº de pieza especificado.

2. Las tensiones CC se miden con un voltímetro digital durante el modo de reproducción.

3. DIAGRAMA ESQUEMÁTICO DE MICOM

1

2

3

4

5

6

7

8

9

10

11

12

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-39 3-40

Sólo para uso interno de LGE

3-41 3-42

4. DIAGRAMA ESQUEMÁTICO DE INTERFACE

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-43 3-44

5. DIAGRAMA ESQUEMÁTICO DE DECK

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo para uso interno de LGE

3-45 3-46

6. DIAGRAMA ESQUEMÁTICO DE PRINCIPAL

2008.02.28

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-47 3-48

7. DIAGRAMA ESQUEMÁTICO DE FRONTAL

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo para uso interno de LGE

3-49 3-50

8. DIAGRAMA ESQUEMÁTICO DE LED_L

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-51 3-52

9. DIAGRAMA ESQUEMÁTICO DE LED_R

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo para uso interno de LGE

3-53 3-54

10. DIAGRAMA ESQUEMÁTICO DE CD-TECLA

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-55 3-56

11. DIAGRAMA ESQUEMÁTICO DE MIC/HP/PT

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

3-57 3-58

Sólo para uso interno de LGE

DIAGRAMAS DE CIRCUITO IMPRESO

1. DIAGRAMA DE PLACA P.C. SMPS

NOTAS) Advertencia Las piezas que están

oscurecidas son críticas con respecto al riesgo de producirse un incendio o una descarga eléctrica.

3-59 3-60

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

2-1. DIAGRAMA DE PLACA P.C. PRINCIPAL ( VISTA SUPERIOR )

3-61 3-62

Sólo para uso interno de LGE

2-2. DIAGRAMA DE PLACA P.C. PRINCIPAL ( VISTA INFERIOR )

3-63 3-64

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

3-1. DIAGRAMA DE PLACA P.C. AMP PRINCIPAL ( VISTA SUPERIOR )

3-65 3-66

Sólo para uso interno de LGE

3-2. DIAGRAMA DE PLACA P.C. AMP PRINCIPAL ( VISTA INFERIOR )

3-67 3-68

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

4. DIAGRAMA DE PLACA P.C. FRONTAL

3-69 3-70

Sólo para uso interno de LGE

5-1. DIAGRAMA DE PLACA P.C. LED-L 5-2. DIAGRAMA DE PLACA P.C. LED-R

6. DIAGRAMA DE PLACA P.C. CD-TECLA

3-71 3-72

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

7. DIAGRAMA DE PLACA P.C. MIC/HP/PT

8. DIAGRAMA DE PLACA P.C. USB SMPS

4-1

Sólo para uso interno de LGE

GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DEL CD

1. COMPROBACIÓN DE PIEZAS DEL CD PRINCIPAL

SECCIÓN 4. PARTE ELÉCTRICA DEL CD

Comprobar el motor

de carga

SÍ

SÍ SÍ

SÍ

FUNCIÓN CD

¿Es posible intro-

ducir el disco?

¿Es correcta la

lectura de disco?

¿Es correcta la

señal de enfoque/ras-

treo/servo-desplaza-

miento?

NO NO NO

NO

Comprobar el accionador

motorizado IC (IC807)

NO

¿Es correcta la

carga +,-?

¿Funciona el motor? (aproxi-

madamente 12 ohms)

NO NO

¿Es correcta la operación

OPU (Enfoque y Rastreo)?

¿No puede

verse la señal en

las clavijas 34,

35 y 36 de

IC807?

NO

Comprobar la Vcc

del IC807.

¿No puede

verse la señal (16,

O344MHz) en la Clavija

31 de IC807?

NO

Comprobar Cristal

(X802)

Comprobar

la entrada/salida y

la línea de control

de IC801.

NO

Sustituir el IC801

NO

Sustituir Cristal

(X802)

¿No hay señal en

SPK (altavoz)?

Consultar

Comprobación de

función

¿Funciona la

abertura/cierre MOT_ ?

(Clavija 10, 11 de IC808)

¿Tiene el PD (clavija 12

de CN804) 180mV aproximadamente?

Comprobar OPU

(toma)

Comprobar IC808.

4-2

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

2. COMPROBAR PIEZAS USB

NO

COMPROBAR CN603

Dispositivo USB conectado

SÍ

Muestra “READ”

SÍ

Muestra “NO FILE”

SÍ

Se muestra “NO USB”

SÍ

Comprobar USB_ 5V

NO

COMPROBAR TOMA USB

(JK303)

SÍ

Comprobar

USB_ D+/ D- (R863, R865)

NO

Sustituir el IC801

Comprobar CLAVIJA 116, 117 de

IC801

FUNCIÓN USB

COMPROBAR EL ARCHIVO DE

AUDIO USB EN EL DISPOSITIVO

USB (MP3, WMA REPRODUCIBLES)

4-3

Sólo para uso interno de LGE

FORMAS DE ONDA DEL PUNTO DE COMPROBACIÓN PRINCIPAL

1. FLASH/ SDRAM

CLK

DATA

ADDRESS

RESET

FE

TE

FOD

RF

2. SERVO

FLASH/ SDRAM

IC802 PIN 8,21,35

IC803 PIN12

IC807 PIN30 CD-16M

SERVOWAVEFORMS-FE,TE,FOD,RF

BCK

LRCK

DATA

3. AUDIO PATH

CD_ I2S

IC807 PIN34,35,36

MUX_ I2S

IC801 PIN88,99,100

4-4

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

MCK

BCK

LRCK

DATA

AUDIO_L

AUDIO_R

3. AUDIO PATH

DAC_ I2S

IC807 PIN38,39,40,41

AUDIO_ L/ R

CE

CLK

DI

DO

4. TUNER

USB_5V

D+

D-

MCK

LRCK

BCK

DATA

5. USB

6. ADC

USB D+/ D-

CN803 PIN2,3,4

ADC I2S

IC805 PIN11,12,10,9

TUNER SPI

TUN800 PIN5,7,8,9

4-5 4-6

1. DIAGRAMA ESQUEMÁTICO DE DSP

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo para uso interno de LGE

DIAGRAMA ESQUEMÁTICO CD

4-7 4-8

2. DIAGRAMA ESQUEMÁTICO DE RF

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

4-9 4-10

3. DIAGRAMA ESQUEMÁTICO DE ADC

Sólo para uso interno de LGE

2008.01.25

A

1

2

3

4

5

6

7

8

9

10

11

12

B C D E F G H I J K L M N O P Q R ST

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

4-11 4-12

DIAGRAMAS DE CIRCUITO IMPRESO

1-1. DIAGRAMA DE PLACA P.C. CD ( VISTA SUPERIOR )

Sólo para uso interno de LGE

4-13 4-14

1-2. DIAGRAMA DE PLACA P.C. CD ( VISTA INFERIOR )

Sólo con fines de capacitación y mantenimiento

Sólo para uso interno de LGE

4-15 4-16

LG MCD503-A0U, MCD503, MCS503F Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
