Gebruikshandleiding
M4710C
Lees zeker de Belangrijke voorzorgsmaatregelen vóór u het product begint te gebruiken.
Houd de gebruikshandleiding (CD) altijd binnen handbereik, zodat u die ook later gemakkelijk
kunt raadplegen.
Raadpleeg het label op het product en geef deze informatie door aan uw dealer wanneer u
ondersteuning nodig hebt.
Veiligheidsvoorschriften
Lees deze veiligheidsinstructies zorgvuldig door voordat u het product gebruikt.
Waarschuwing
Let op
Het negeren van het waarschuwingsbericht kan ernstig letsel, een ongeval of de dood tot gevolg
hebben.
Het negeren van dit bericht kan leiden tot persoonlijk letsel of tot beschadiging van het product.
Voorzorgsmaatregelen bij de installatie van het product
Waarschuwing
Plaats het product niet in de buurt van een hittebron, zoals een elektrische verwarming.
- Dit kan een elektrische schok, brand, storing of beschadiging tot gevolg hebben.
Houd het zakje met antivochtigheidsmateriaal en alle plastic verpakking buiten het bereik van kinderen.
- Antivochtigheidsmateriaal is schadelijk bij inwendig gebruik. Als het antivochtigheidsmateriaal per ongeluk wordt ingeslikt,
moet u de patiënt laten braken en direct naar het dichtstbijzijnde ziekenhuis gaan. Plastic verpakking kan leiden tot verstikking.
Houd dit materiaal buiten het bereik van kinderen.
Plaats geen zware objecten op het product en ga niet op het product zitten.
- Als het product breekt of op de grond valt, kunt u persoonlijk letsel oplopen. Let hierbij vooral op kinderen.
Laat het netsnoer of de antennekabel niet slingeren.
Hierdoor kan iemand struikelen, waardoor een elektrische schok, brand, schade aan het product of persoonlijk letsel kan ontstaan.
-
Installeer het product op een geschikte, droge plaats.
- Stof en vochtigheid kunnen een elektrische schok, brand of schade aan het product veroorzaken.
Als u een brandlucht ruikt of een vreemd geluid hoort, koppelt u het netsnoer los en neemt u contact op met het
servicecenter.
- Als u het product blijft gebruiken en geen voorzorgsmaatregelen treft, kan dit een elektrische schok of brand veroorzaken.
Als u het product laat vallen of als de behuizing kapot is, schakelt u het product uit en haalt u het netsnoer los.
- Als u het product blijft gebruiken en geen voorzorgsmaatregelen treft, kan dit een elektrische schok of brand veroorzaken.
Neem contact op met het servicecenter.
Laat het product niet vallen en let op dat er geen impact plaatsvindt op het product.
-
Gooi geen speelgoed of voorwerpen op het scherm van het product. Dit kan letsel,
problemen met het product en schade aan het scherm veroorzaken.
Let op
Zorg ervoor dat de ventilatieopening van het product niet wordt geblokkeerd. Installeer het product op een geschikte,
ruime locatie (meer dan 10 cm van de muur)
- Als het product te dicht bij de muur staat, kan dit schade aan het product tot gevolg hebben of kan er brand ontstaan vanwege
de interne hitte.
Do not block the ventilation hole of the product by a tablecloth or curtain.
- Het product kan worden beschadigd of er kan brand uitbreken vanwege oververhitting in het product.
Installeer het product op een vlakke, stabiele locatie waar het product niet af kan vallen.
- Als het product valt, kunt u persoonlijk letsel oplopen of kan het product worden beschadigd.
Installeer het product op een locatie zonder elektromagnetische interferentie.
Plaats het product niet in direct zonlicht.
- Dit leidt tot schade aan het product.
1
Veiligheidsvoorschriften
Voorzorgsmaatregelen met betrekking tot elektriciteit
Waarschuwing
Sluit het netsnoer aan op een geaard stopcontact.
- Verzuim kan leiden tot elektrocutie of ander persoonlijk letsel.
Pas alleen de nominale spanning toe.
- Als u dit niet doet, kan dit leiden tot beschadiging van het product of elektrocutie.
Raak als het onweert nooit de stroomkabel en signaalkabel aan, dit kan erg gevaarlijk zijn.
-
Dit kan elektrische schokken veroorzaken.
Sluit nooit meer dan één verlengsnoer, elektrisch apparaat of elektrisch verwarmingstoestel aan op één stopcontact.
Gebruik een geaarde verdeeldoos die uitsluitend voor de computer bestemd is.
- Door oververhitting kan brand ontstaan.
Raak de stekker niet aan met natte of vochtige handen. Als de pennen van de stekker nat of stoffig zijn, moet u de
stekker drogen of schoonmaken.
- Vochtigheid kan leiden tot elektrocutie.
Als u het product gedurende lange tijd niet gebruikt, koppelt u het netsnoer los.
- Door stof kan brand ontstaan en een slechte isolatie kan leiden tot elektrische lekken, een elektrische schok of brand.
Steek de stekker volledig in het stopcontact.
- Als het netsnoer niet volledig is bevestigd, kan dit brand tot gevolg hebben.
Houd de stekker vast terwijl u het netsnoer verwijdert. Buig het netsnoer niet te krachtig en plaats geen zware
voorwerpen op het snoer.
- Het netsnoer kan dan beschadigd raken, wat tot elektrocutie of brand kan leiden.
Steek geen geleider (zoals een metalen pin of draad) in het uiteinde van de stroomdraad als de stekker in het
stopcontact zit. Bovendien moet u het netsnoer en het uiteinde niet direct aanraken nadat u de stekker in het
stopcontact hebt gestoken.
- Dit kan elektrocutie tot gevolg hebben.
Het netsnoer wordt gebruikt als belangrijkste uitschakelingsvoorziening. Zorg dat de connector makkelijk toegankelijk
is na aansluiting.
Hoofd stroombreker is de stroomkabel en u dient deze zo te plaatsen dat u deze eenvoudig kunt bereiken.
Let op
Koppel het netsnoer niet los wanneer het apparaat aan staat.
- Door de elektrische schok kan er schade aan het product optreden.
Voorzorgsmaatregelen bij verplaatsing of verhuizing
Waarschuwing
Schakel het product uit.
- Als u dit niet doet, kan dit leiden tot elektrocutie of beschadiging van het product.
Verwijder alle kabels en snoeren voordat u het product verplaatst.
- Als u dit niet doet, kan dit leiden tot elektrocutie of beschadiging van het product.
2
2
Veiligheidsvoorschriften
Let op
Verplaats het product zonder te schokken.
- Als u dit niet doet, kan dit leiden tot elektrocutie of beschadiging van het product.
Gooi het verpakkingsmateriaal niet weg. Gebruik de verpakking wanneer u het product verplaatst.
Houd het scherm naar voren gericht en houd het tijdens het verplaatsen met beide handen vast.
- Als u het product laat vallen, kan er een elektrische schok of brand worden veroorzaakt door het beschadigde
product. Neem contact op met het servicecenter voor reparatie.
Voorzorgsmaatregelen bij gebruik van het product
Waarschuwing
Haal het product niet zelf uit elkaar en voer zelf geen reparaties of veranderingen uit.
- Hierdoor kan brand of een elektrische schok ontstaan.
- Voor controles, kalibratie of reparaties neemt u contact op met het servicecenter.
Trek de stekker uit het stopcontact indien het scherm langere tijd niet gebruikt wordt.
Houd het product uit de buurt van water.
- Hierdoor kan brand of een elektrische schok ontstaan.
Let op
Plaats geen brandbare stoffen of materialen in de buurt van het product.
- Als er onachtzaam wordt omgegaan met de brandbare stoffen bestaat er gevaar van explosie of brand.
Wanneer u het bruine buisoppervlak schoonmaakt, moet u het netsnoer lostrekken. Gebruik een zachte doek
om krassen te voorkomen. Gebruik geen natte doek.
- Het water kan in het product terechtkomen en een elektrische schok of een ernstig defect veroorzaken.
Neem af en toe een rustpauze voor uw ogen.
Zorg ervoor dat het product altijd schoon is.
Neem om de spieren te ontspannen een comfortabele en natuurlijke houding aan wanneer u met een product
werkt.
Las regelmatig een pauze in wanneer u langere tijd met een product werkt.
Druk niet hard op het scherm met uw hand of een scherp object, zoals een nagel, pen of potlood. Voorkom krassen.
Behoud de juiste afstand tot het product.
- Uw gezichtsvermogen kan schade oplopen als u onvoldoende afstand houdt.
Stel de juiste resolutie en klok in, zoals wordt beschreven in de gebruikershandleiding.
- Dit kan een nadelige invloed hebben op de weergave.
Gebruik alleen geautoriseerde schoonmaakmiddelen voor het reinigen van het product. (Gebruik geen
wasbenzine, thinner of reinigingsmiddelen op basis van alcohol.)
- Hierdoor kan er schade aan het product ontstaan.
Verwijdering
De fluorescerende lamp die in dit product is gebruikt bevat een kleine hoeveelheid kwik.
Dit product mag niet bij het gewone vuilnis worden gezet.
Dit product moet worden verwijderd volgens de geldende voorschriften van de plaatselijke autoriteiten.
3
Afstandsbediening gebruiken
Functie van de knoppen op de afstandsbediening
•
Aan/uit-knop
•
•
AV-knop
Slaapstand-knop
•
Als u AV/S-Video/RGB/HDMI/
Component1/ Component2 bekijkt
Het product wordt na een bepaalde tijd
Druk enkele malen op deze knop om de
automatisch uitgeschakeld.
gewenste tijd in te stellen.
Past automatisch het beeld aan.
Druk enkele malen op deze knop
om het gewenste beeld in te stellen.
•
PSM-knop
1 2 3
4 5 6
7 8
9
Selectieknop ingang
(zie volgende pagina)
•
ARC-knop
Hiermee regelt u de beeldgrootte op
het scherm.
•
Auto-knop
automatische instelfunctie
(alleen voor analoog signaal)
Geen functie
Geen functie
•
Menu-knop
•
Knoppen omhoog en omlaag
•
MUTE-knop
0
Geen functie
•
Afsluit-knop
•
Volume-knop
•
Controle-knop
*
Geen functie
4
Afstandsbediening gebruiken
1 2 3
4 5 6
7 8
0
9
*
Input
•
AV-knop
Elke keer dat u op AV drukt,
verandert de knop als volgt:
AV Component1
Component2 RGB
HDMI/DVI
•
Selectieknop ingang
Als je één keer op de knop
drukt, wordt het venster Input
Signal (ingangssignaal)
weergegeven. Selecteer het
gewenste signaaltype met de
knop .
Batterijen in de afstandsbediening plaatsen
1. Open het klepje van het batterijvak.
2. Plaats de batterijen met de polen (+/-) op
de juiste plaats.
3. Sluit het klepje van het batterijvak.
• Lever gebruikte batterijen in als klein
chemisch afval, zodat het milieu niet wordt
belast.
5
Naam en functie van de onderdelen
OUT
IN
VIDEO
L-AUDIO-R
VIDEO
YP
B
P
R
RGB IN
RGB OUT
HDMI/DVI IN
L-AUDIO-R
COMPONENT IN
AV
OUT
AV IN
REMOTE
CONTROL IN
RS-232C
(CONTROL&
SERVICE)
1
2
AUDIO
(RGB/DVI)
S-VIDEO
OUT
IN
VIDEO
L-AUDIO-R
VIDEO
YP BP
R
RGB IN
RGB OUT
HDMI/DVI IN
L-AUDIO-R
COMPONENT IN
AV
OUT
AV IN
REMOTE
CONTROL IN
RS-232C
(CONTROL&
SERVICE)
1
2
AUDI O
(RGB/DVI)
S-VIDEO
* De productafbeelding in de handleiding kan afwijken van de werkelijkheid.
Achterzijde
Stroomaansluiting: sluit het netsnoer aan
Vaste poort afstandsbediening
Seriële poorten RS-232C
Signaalingangen pc
Aansluiting pc-geluid
: Sluit de audiokabel aan op de *LINE OUT-aansluiting van de geluidskaart van de pc.
AV-poorten
*LINE OUT
Een connector voor aansluiting op de luidspreker met ingebouwde versterker. Controleer de
overeenkomstige connector van de geluidskaart van de pc voordat u de kabel aansluit. Als de
geluidskaart van de pc alleen een Speaker Out-aansluiting heeft, verlaagt u het volume op de pc.
Als de geluidskaart van de pc zowel Speaker Out als Line Out ondersteunt, activeert u de Line Outaansluiting met behulp van de kaartjumper van het programma (raadpleeg de handleiding bij de
geluidskaart).
6
Aansluiten op externe apparatuur
AUDIO
(RGB/DVI)
OUT
IN
VIDEO
L-AUDIO-R
VIDEO
YP
B
P
R
RGB IN
RGB OUT
HDMI/DVI IN
L-AUDIO-R
COMPONENT IN
AV
OUT
AV IN
REMOTE
CONTROL IN
RS-232C
(CONTROL&
SERVICE)
1
2
AUDIO
(RGB/DVI)
S-VIDEO
PC aansluiten
Controleer om te beginnen of de computer, het product en de randapparatuur zijn
uitgeschakeld. Sluit vervolgens de signaalingangskabel aan.
Als u de D-sub-signaalingangskabel aansluit.
A
Als u de HDMI-DVI-signaalingangskabel aansluit. (niet inbegrepen)
B
A
RGB IN
Achterzijde van het product
HDMI/DVI IN
B
Achterzijde van het product
Sluit de geluidskabel aan.
Achterzijde van het product
PC
PC/
MAC
MAC
Macintosh-adapter (niet inbegrepen)
Gebruik de standaardadapter van Macintosh in plaats van de
incompatibele adapter die in de handel verkrijgbaar is (ander
signaalsysteem).
(niet inbegrepen)
PC
PC
Sluit het netsnoer aan.
Achterzijde van het product
7
Aansluiten op externe apparatuur
Input Input
INPUT SET
SOURCE
AUTO/SET
Schakel het product in door op de knop POWER (aan/uit) te drukken.
1
Schakel de pc in.
2
SOURCE
AUTO/SET
ON/OFF
POWER (aan/uit)
Selecteer een ingangssignaal.
Druk op de knop INPUT (bronsignaal) op de afstandsbediening om het ingangssignaal te selecteren.
Of druk op de SOURCE knop aan de achterkant van het product.
Als u een D-sub-signaalingangskabel aansluit.
A
• Selecteer RGB : 15-pins analoog D-sub-signaal.
B
Als u een
HDMI-DVI
• Selecteer HDMI/DVI : digitaal HDMI-DVI-signaal.
-signaalingangskabel aansluit.
Opmerking
•
Twee computers aansluiten
Sluit de signaalkabels (DVI en D-sub) op elke computer aan.
Druk op de knop INPUT (bronsignaal) van de afstandsbediening om de computer te selecteren
die u wilt gebruiken.
•
Zorg voor een directe aansluiting op een geaard stopcontact of een verdeeldoos met
aarddraad.
8
Aansluiten op externe apparatuur

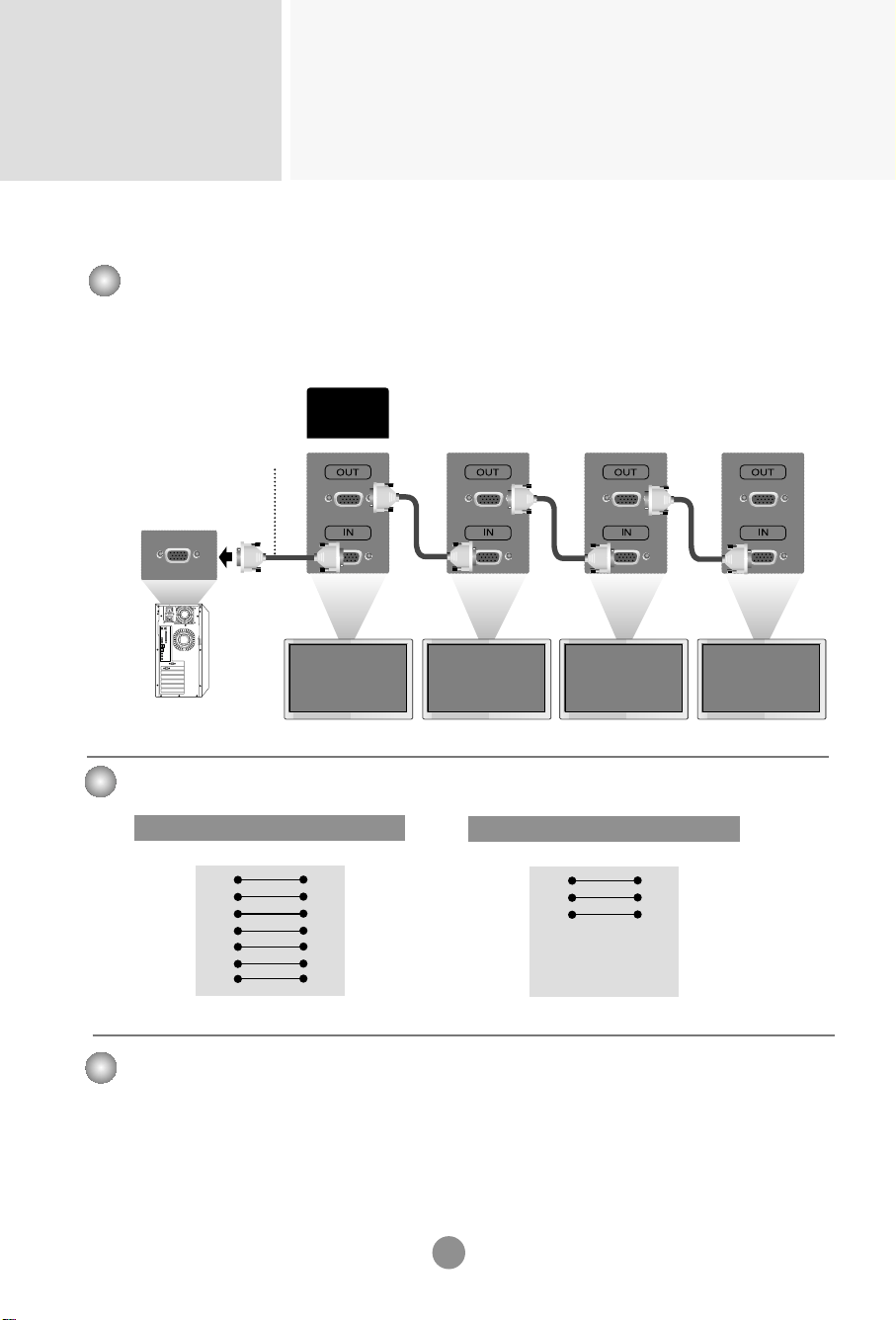

RGB-uitvoer bekijken
Gebruik deze functie als ANALOGE RGB-invoer van een pc wordt weergegeven op het andere product.
•
Voor het gebruiken van verschillende producten die op elkaar zijn aangesloten
Sluit het ene uiteinde van de signaalinvoerkabel (15-pins D-sub-signaalkabel) aan op de
RGB OUT-connector van product 1 en het andere uiteinde op de RGB IN-connector van
ander producten.
15-pins D-sub-signaalkabel
RGB IN
RGB OUT
PC
Product 1
RGB IN
RGB OUT
Product 2
RGB IN
RGB OUT
Product 3
RGB IN
RGB OUT
Product 4
Opmerking
Bij multi aansluiting in/uit cascade formaat, raden we kabels zonder verlies aan.
Si consiglia di utilizzare un distributore di segnali.
9
Aansluiten op externe apparatuur
Videorecorder/dvd-speler aansluiten
Sluit de videokabel aan zoals in de onderstaande afbeelding wordt aangegeven en
sluit vervolgens het netsnoer aan (zie pagina 7).
Aansluiting met een BNC-kabel.
A
•
Sluit de stekkers aan op de ingangen
met dezelfde kleur.
Product
AV IN
L-AUDIO-R
VIDEO
Aansluiting met een S-videokabel.
B
•
Sluit de kabel aan op een S-video-
ingang voor een hoge beeldkwaliteit.
Product
AV IN
L-AUDIO-R
VIDEO
AV
OUT
BNC-kabel
(niet inbegrepen)
Ontvanger videorecorder/dvd
S-VIDEO
Audio-kabel
(niet inbegrepen)
AV
OUT
Audio-kabel
(niet inbegrepen)
Ontvanger videorecorder/dvd
S-VIDEO
S-video-kabel
(niet inbegrepen)
Selecteer een ingangssignaal.
Druk op de knop INPUT (bronsignaal) op de afstandsbediening om het ingangssignaal te selecteren.
INPUT SET
Of druk op de SOURCE knop aan de achterkant van het product.
SOURCE
AUTO/SET
Input
Aansluiting met een BNC-kabel.
A
Aansluiting met een S-video-kabel.
B
Opmerking
•
Selecteer AV.
•
Selecteer AV.
S-video input heeft de prioriteit indien de BNC-kabel gelijktijdig met de S-video kabel aangesloten wordt.
10
Aansluiten op externe apparatuur
VIDEO
YP
B
P
R
L-AUDIO-R
COMPONENT IN
1
2
VIDEO
YP
B
P
R
L-AUDIO-R
COMPONENT IN
1
2
Input Input
INPUT SET
SOURCE
AUTO/SET
HDTV/Dvd-speler aansluiten (480p/576p/720p/1080i/480i/576i)
Sluit de video-/audiokabel aan zoals in de onderstaande afbeelding wordt
aangegeven en sluit vervolgens het netsnoer aan (zie pagina 7).
•
Sluit de stekkers aan op de ingangen met dezelfde kleur.
A
BNC-kabel
(niet inbegrepen)
HDTV-ontvanger
Product
Audio-kabel
(niet inbegrepen)
B
BNC-kabel
(niet inbegrepen)
Product
HDTV-ontvanger
Audio-kabel
(niet inbegrepen)
Selecteer een ingangssignaal.
Druk op de knop INPUT (bronsignaal) op de afstandsbediening om het ingangssignaal te selecteren.
Of druk op de SOURCE knop aan de achterkant van het product.
A
•
Selecteer COMPONENT 1.
•
Selecteer COMPONENT 2.
B
11
Aansluiten op externe apparatuur
Input Input
INPUT SET
SOURCE
AUTO/SET
HDMI/DVI/D-Sub(HDCP) vanaf
Videorecorder/
dvd-speler of decoder aansluiten
(480p/576p/720p/1080i)
Sluit de video-/audiokabel aan zoals in de onderstaande afbeelding wordt
aangegeven en sluit vervolgens het netsnoer aan (zie pagina 7).
Product
HDMI/DVI IN
RGB IN
RGB OUT
HDMI-kabel
(niet inbegrepen)
Videorecorder/dvd-
speler/decoder
AUDI O
(RGB/DVI)
HDMI/DVI IN
B
HDMI/DVI IN
A
Videorecorder/dvd-
Product
RGB IN
RGB OUT
HDMI-DVI-kabel
(niet inbegrepen)
speler/decoder
AUDIO
(RGB/DVI)
audio-kabel
RCA-PC-
Product
RGB IN
RGB OUT
D-sub-
signaal-kabel
Videorecorder/dvd-
speler/decoder
AUDI O
(RGB/DVI)
audio-kabel
RCA-PC-
Selecteer een ingangssignaal.
Druk op de knop INPUT (bronsignaal) op de afstandsbediening om het ingangssignaal te selecteren.
Of druk op de SOURCE knop aan de achterkant van het product.
Als u een
A
Als u een
Als u een D-sub-signaalingangskabel aansluit.
B
HDMI-DVI
HDMI
-signaalingangskabel aansluit.
-signaalingangskabel aansluit.
• Selecteer HDMI/DVI
• Selecteer RGB
12
Aansluiten op externe apparatuur
L-AUDIO-R
VIDEO
AV
OUT
AV IN
S-VIDEO
AV-uitgangen aansluiten
Als u het ingangssignaal van het hoofdvenster instelt op 'AV (CVBS)', kunt u het signaal dat u bekijkt naar de AVuitgang sturen.
Video/tv/product
(niet inbegrepen)
(niet inbegrepen)
BNC-kabel
BNC-kabel
Audio-kabel
(niet inbegrepen)
Audio-kabel
(niet inbegrepen)
Product
Opmerking
Video/tv/product
Bij multi aansluiting in/uit cascade formaat, raden we kabels zonder verlies aan.
Si consiglia di utilizzare un distributore di segnali.
13
Kabels rangschikken met de kabelmanager
OUT
IN
RGB OUT
AV
OUT
1
2
S-VIDEO
YP
B
P
R
SERVICE)
* Alleen van toepassingen op modellen met steun.
Orden de kabels in het midden zoals hieronder afgebeeld.
1.
2.
Plaats de kabelmanager in de houdersleuf.
OUT
RGB OUT
IN
1
2
S-VIDEO
AV
OUT
Kabelmanager
* Indien u het wilt verwijderen.
Houd de Kabelmanagement vast met
beide handen en trek omlaag.
Waarschuwing
• Pak de monitor nooit vast bij de kabelmanager.
• Nooit op de kabelmanager drukken.
14
Scherm selecteren en aanpassen
ON/OFF
AUTO/SET
SOURCE
Functie van de scherminstellingsknoppen
Aan/uit-knop
Aan/uit-lampje
Knop MENU
Selectie-/instelknop
schermmenu
SOURCE
• Raak de aan/uit-sensor aan.
• Dit lampje is blauw wanneer de monitor normaal werkt (aan staat). Als
de slaapstand (energiebesparende stand) is ingeschakeld, is dit lampje oranje.
• Met deze knop kunt u het schermmenu opvragen/verbergen.
• Met deze knop kunt u een pictogram selecteren of de instelling in het
schermmenu wijzigen.
• Knoppen omhoog en omlaag.
AUTO/SET
ON/OFF
• Met deze knop regelt u het
volume.
15
Auto in progress
For opimal display change
resolution to 1360 X 768
Input
Scherm selecteren en aanpassen
SOURCE
AUTO/SET
Functie van de scherminstellingsknoppen
Knop AUTO/SET
Knop SOURCE
IR Receiver
[voor analoog pc-signaal]
[Wanneer XGA Mode is geactiveerd en
1360x768 is geselecteerd]
• Selecteer het ingangssignaal.
AV Samengestelde video
Component 1 HDTV, DVD
Component 2 HDTV, DVD
RGB 15-pins analoog D-sub-signaal
HDMI/DVI Digitaal signaal
• Het apparaat dat het signaal van de afstandsbediening ontvangt.
16
Scherm selecteren en aanpassen
Schermmenu
Pictogram
SOUND
TIME
SPECIAL
SCREEN
Omschrijving functie
Beeldfunctie aanpassen.
Geluidsfunctie aanpassen.
Tijdfunctie aanpassen.
Instelfunctie selecteren.
Schermfunctie aanpassen.
Opmerking
Schermmenu
Het schermmenu is een grafische weergave aan de hand waarvan u de schermstatus op een
eenvoudige manier kunt aanpassen.
17
Scherm selecteren en aanpassen
Schermmenu aanpassen
Naar het
menusch
erm
1
2
3
4
5
6
Naar de aan
te passen
optie

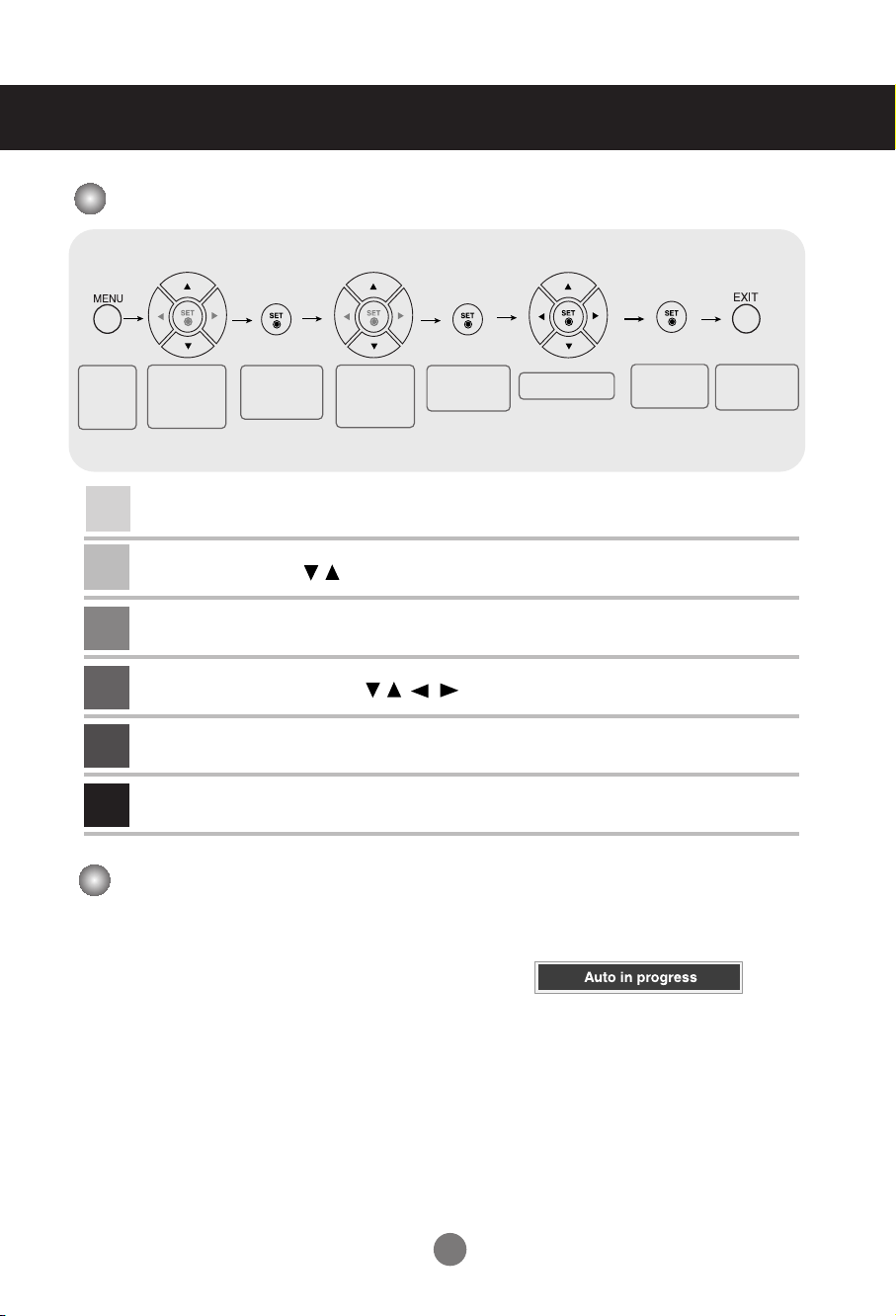

Druk op de knop MENU om het hoofdmenu op te vragen.
U kunt met de knoppen naar de gewenste optie navigeren.
Druk zodra het gewenste pictogram geaccentueerd is op de knop SET (instellen).
U kunt de optie met de knoppen op de gewenste waarde instellen.
Accepteer de wijzigingen door op de knop SET te drukken.
Sluit het schermmenu af door op de knop EXIT te drukken.
Selecteer een
menupictogram
Naar de aan
te passen
optie
• U kunt met de afstandsbediening het schermmenu aanpassen.
Selecteer een
menupictogram
Pas de status aan
Scherm automatisch aanpassen
U moet de schermweergave aanpassen als u het product op een
nieuwe computer aansluit of de modus wijzigt. In het volgende hoofdstuk wordt besproken hoe u het productscherm optimaal kunt
instellen.
Druk op de knop AUTO/SET (auto/selectie) (knop AUTO van de afstandsbediening) voor het analoge pc-signaal. Er wordt dan een optimale schermstatus geselecteerd die bij de huidige modus past.
Als de aanpassing niet naar wens is, moet u de schermpositie, -klok
en -fase in het schermmenu aanpassen.
[Wanneer XGA Mode is geactiveerd
Sla de aan-
passing op
en 1360x768 is geselecteerd]
Sluit het scher-
mmenu af
18
Scherm selecteren en aanpassen
PSM
CSM
Advanced
Reset
User
0
0
0
Red
Green
Blue
User1
100
50
50
50
0
Contrast
Brightness
Colour
Sharpness
Tint
R G
Schermkleur aanpassen
PSM
CSM
De PSM-functie past de schermbeeldkwaliteit automatisch aan
op basis van de AV-gebruiksomgeving.
• Dynamic (Dynamisch): deze optie selecteert u om een scherp beeld te krijgen.
• Standard (Standaard): de meest gebruikelijke en natuurlijke status van de schermweergave.
• Mild : deze optie selecteert u om een zacht beeld te krijgen.
• User1,2 (Gebruiker): deze optie gebruikt u als u eigen instellingen wilt toepassen.
Contrast : hiermee stelt u het verschil in tussen de lichte en donkere niveaus in het beeld.
Brightness (Helderheid) : Hiermee regelt u de helderheid van het scherm.
Colour (Kleuren) : Hiermee regelt u het kleurniveau.
Sharpness (Scherpte) : Hiermee regelt u de scherpte van het beeld.
Tint : Hiermee regelt u het tintniveau.
Hiermee selecteert u een standaardkleurenset.
• Cool (koel): enigszins paarsachtig wit.
• Normal (normaal): Enigszins blauwachtig wit.
• Warm : Enigszins roodachtig wit.
• User(Gebruiker): deze optie gebruikt u als u eigen instellingen wilt toepassen.
Red / Green / Blue
(rood/groen/blauw)
Stel uw eigen kleurniveaus in.
Opmerking
Als de optie PSM in het menu PICTURE(BEELD) is ingesteld op Dynamic (Dynamisch),
Standard (Standaard), Mild, worden de volgende menu's automatisch ingesteld.
19
Scherm selecteren en aanpassen
PSM
Cinema
Black level
CSM
Advanced
Reset
Off
Low
Schermkleur aanpassen
XD
Advanced
(Geavanceerd)
XD is de unieke beeldverbeteringstechnologie van LG Electronics waarmee een echte HD-bron
op basis van een geavanceerd digitaal signaalverwerkingsalgoritme kan worden weergegeven.
Deze functie is niet beschikbaar in de modus RGB-PC of HDMI/DVI PC. Dit menu wordt geactiveerd nadat u User1 (Gebruiker1) of User2 (Gebruiker2) van PSM hebt geselecteerd
PSM Auto
CSM
Advanced
Reset
Manual
XD Contrast
XD Colour
XD NR
MPEG NR
On
On
Off
0
• Auto (automatisch): XD wordt automatisch gewijzigd in Auto.
• Manual (Handmatig) : als u Handmatig selecteert, kunt u XD Contrast, XD Colour, XD NR
en MPEG NR aanpassen.
• XD Contrast: het contrast automatisch optimaliseren afhankelijk van de helderheid van
de reflectie.
• XD Colour (XD Kleur): de kleuren van de reflectie automatisch aanpassen om de
kleuren zo natuurgetrouw mogelijk te reproduceren.
• XD NR: de ruis in zoverre verwijderen dat het oorspronkelijke beeld niet wordt aangetast.
• MPEG NR : u kunt MPEGNR selecteren om beeldruis te onderdrukken die tijdens het
kijken naar AV op het scherm kan verschijnen.
Reset
(Resetten)
• Cinema (Bioscoop): (Deze functie werkt in de volgende modus - AV, Component 480i/576i)
Wanneer u naar een film kijkt, dan stelt deze functie het toestel in voor
optimale beeldweergave.
• Black Level (Zwartniveau) : (Deze functie werkt in de volgende modus - AV(NTSC), HDMI
stelt het contrast en de helderheid in van het scherm met behulp
van het zwartniveau.
• Low (Laag): de reflectie van het scherm wordt helderder.
• High (Hoog) : de reflectie van het scherm wordt donkerder.
• Auto (Automatisch) : hiermee wordt het zwartniveau van het scherm automatisch hoger
of lager gezet.
de fabrieksinstellingen voor PSM, CSM, XD en Advanced (Geavanceerd) worden hersteld.
20
SSM
AVL
Balance 0
Speaker
SSM
AVL
Balance 0
Speaker
Surround MAX
Flat
Music
Movie
Sports
User
User
120Hz
200Hz
500Hz
1.2KHz
3KHz
7.5KHz
12KHz
Scherm selecteren en aanpassen
Audiofunctie aanpassen
SSM
• Surround MAX :
• Flat (Plat) : Voor de meest indrukwekkende en natuurlijke audio.
• Music (Muziek) : Selecteer deze optie als u van het originele geluid wilt genieten wanneer u
• Movie (Film) : Selecteer deze optie voor een sublieme geluidskwaliteit.
• Sports (Spraak) : Selecteer deze optie als u naar sportverslagen kijkt.
• User (Gebruiker) :
AVL
Hiermee kunt u volumeverschillen tussen kanalen of signalen automatisch op het geschiktste niveau oplossen. U schakelt deze functie in door AAN te selecteren.
Balance (Balans)
Speaker
(Luidspreker)
Met deze functie kunt u de balans tussen de linker- en rechterluidspreker instellen.
u kunt de status van de interne luidsprekers aanpassen. Als u uw externe stereosysteem wilt
gebruiken, schakelt u de interne luidsprekers van het toestel uit.
De beste geluidskwaliteit wordt
automatisch geselecteerd op
basis van het soort video dat u
aan het bekijken bent.
schakelt Surround MAX in. Met deze functie kunt u mono- of stereosig
nalen met dynamische surroundeffecten weergeven. Zo ontstaat een
warm en diep geluid. Als u Surround MAX inschakelt, kunt u de audioinstellingen niet aanpassen.
naar muziek luistert.
Selecteer deze optie als u eigen audio-instellingen wilt toepassen.
Opmerking
Als u het apparaat hebt aangesloten op de computer en de instelling van SSM in het
audiomenu is
beschikking over de volgende menu's: Balans, AVL en
Flat (Plat), Music (Muziek), Movie (Film)ofSports (Spraak)
21
Surround MAX
, dan hebt u de
.
Clock
Off time
On time
Auto sleep
Power saving
Scherm selecteren en aanpassen

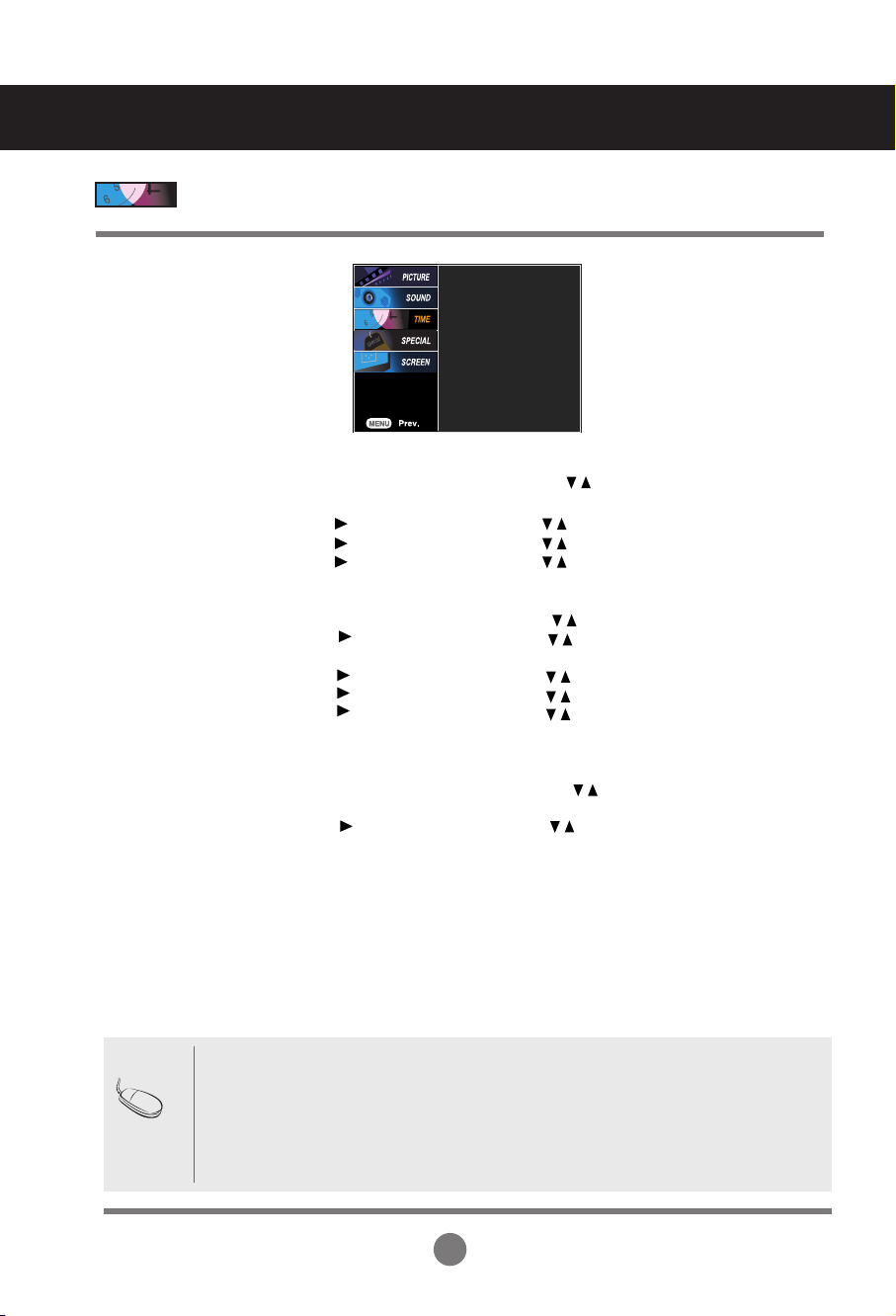

Tijdsfunctie aanpassen
Clock
(Klok)
Off/On time
(Tijd uit/
Tijd aan)
Auto sleep
Power
saving
Met deze functie kunt u de huidige tijd instellen.
1) Druk op de knop MENU en vervolgens op de knoppen om het menu TIME (TIJD) te
selecteren.
2) Druk op de knop en vervolgens op de knoppen
3) Druk op de knop en vervolgens op de knoppen om de uren in te stellen (00~23).
4) Druk op de knop en vervolgens op de knoppen om de minuten in te stellen (00~59).
De functie
1)
2) Druk op de knop en vervolgens op de knoppen om
3) Druk op de knop en vervolgens op de knoppen om de uren in te stellen (00~23).
4) Druk op de knop en vervolgens op de knoppen om de minuten in te stellen (00~59).
5) Druk op de knop en vervolgens op de knoppen
Als
tisch uitgeschakeld.
1) Druk op de knop MENU en vervolgens op de knoppen om de optie
2) Druk op de knop en vervolgens op de knoppen om
Wat betreft de energiebesparende modus, kan het stroomverbruik ingesteld worden door het
niveau van het stroomverbruik in te stellen op het gewenste uur.
Off time(
Druk op de knop MENU en vervolgens op de knoppen om het menu
aan) te selecteren.
Auto sleep
selecteren.
Tijd uit) schakelt de tv na een vooraf ingestelde tijd automatisch uit.
is ingeschakeld en er geen ingangssignaal is, wordt de tv na 10 minuten automa-
om het menu
om On(Aan) of Off(Uit) te selecteren.
Off time(
On(Aan)
Clock(
Klok) te selecteren.
TIME (TIJD)
Tijd uit) of On time(Tijd
Auto sleep
of
Off(Uit)
te selecteren.
te
te selecteren.
Opmerking
• Als de voeding wordt onderbroken (verbroken verbinding of stroomstoring), moet de functie
opnieuw worden ingesteld.
(Klok)
• Zodra de functie
op de vooraf ingestelde tijd uitgevoerd.
De functie Tijd uit krijgt voorrang op de functie
•
• De functie
• Bij gebruik van
Off time(
On time(Tijd aan)
On time(Tijd aan)
Tijd uit)
of
On time(Tijd aan)
On time(Tijd aan)
werkt alleen als het apparaat uit staat.
wordt het INPUT-scherm ingeschakeld als het uit stond.
22
eenmaal is ingesteld, wordt deze functie elke dag
als beide functies op dezelfde tijd zijn ingesteld.
Clock
Scherm selecteren en aanpassen
Language
Child lock
ISM Method
Set ID
Tile Mode
Power Indicator
Logo light
Demo
Language
Child lock
ISM Method
Set ID
Tile Mode
Power Indicator
Logo light
1
Demo
Opties kiezen
Language
Child lock
(Kinderslot)
ISM Method
Set ID
Hiermee kiest u de taal waarin u de namen van de besturingselementen wilt weergeven.
Selecteer On(Aan) of Off(Uit) met de knoppen . U kunt de set zo instellen dat deze alleen met
de afstandsbediening kan worden gebruikt. Met deze functie kunt u ongewenst gebruik voorkomen.
U kunt voorkomen dat het schermmenu wordt aangepast door de optie
Child lock(Kinderslot)
in de stand Aan
te zetten.
U kunt het kinderslot als volgt annuleren:
•
Druk op de knop MENU van de afstandsbediening en stel de optie Child lock(Kinderslot) in op Uit.
een gepauzeerd beeld van een pc/videogame dat gedurende langere tijd op het scherm wordt
weergegeven, resulteert in een ingbrand beeld dat ook nog te zien is nadat het beeld is verdwenen. Voorkom dat een stilstaand beeld lang op het scherm van het toestel wordt weergegeven.
•
Normal (Normaal) : Als het plakken van een beeld geen probleem is, dan is ISM niet nodig -
instellen op Normal.
•
White wash (Witwassen) : de functie White wash verwijdert ingebrande beelden van het
scherm hoewel een te ver ingebrand beeld mogelijk niet helemaal verwijderd kan worden.
•
Orbiter (Screensaver) : Orbiter kan helpen om het inbranden van beelden te voorkomen. Het
is echter het beste om geen vaste beelden op het scherm te laten staan. Om een ingebrand
beeld op het scherm te voorkomen, wordt het beeld elke 2 minuten verplaatst.
•
Inversion (Inversie): Dit is de functie waarmee de schermkleur wordt geïnverteerd. De
schermkleur wordt automatisch elke 30 minuten geïnverteerd.
•
Orb.+Inv. : Deze functie is voor het omkeren van de paneelkleur van het scherm en kan
schaduwen voorkomen.
De paneelkleur wordt automatisch elke 30 minuten omgekeerd en het scherm wordt elke 2
minuten verplaatst.
Als u verschillende weergaveproducten hebt aangesloten, kunt u aan elk product een uniek
identificatienummer toekennen (naamtoewijzing). Geef met de knop het gewenste
nummer op (1~99) en sluit af.
Met de toegewezen ID's kunt u elk product apart bedienen met het productbesturingsprogramma.
23
Scherm selecteren en aanpassen
Language
Child lock
ISM Method
Set ID
Tile Mode
Power Indicator
Logo light
Tile Mode
Tile ID
H-Size
V-Size
H-Position
V-Position
Reset
Off
Natural
Off
0
0
0
To set
Demo
Opties kiezen
•
Als u deze functie wilt gebruiken...
- Moeten er ook andere producten worden weergegeven.
- Moet een functie actief zijn die uitvoer naar RS-232C of RGB OUT kan sturen.
Tile mode
•
Tile mode
(mozaïekmodus)
Deze modus wordt gebruikt voor het vergroten van het scherm en voor het
weergeven van verschillende producten op
het scherm.
U kunt de mozaïekmodus, de stand en grootte van de mozaïektegels instellen en de id
van het huidige product instellen om de locatie te bepalen.
* De aanpassingen die zijn aangebracht in de instellingen worden pas opgeslagen nadat
u op de knop SET (instellen) hebt gedrukt.
-
Mozaïekmodus: rij x kolom (rij = 1, 2, 3, 4; kolom = 1, 2, 3, 4)
- 4 x 4 beschikbaar.
- Configuratie van een integratiescherm en een één-op-één-scherm is eveneens mogelijk.
-
Tile mode (mozaïekmodus) (product 1 ~ 4) : rij(2) x kolom(2)
rij
ID 1
ID 3
24
ID 2
ID 4
kolom
Scherm selecteren en aanpassen
Opties kiezen
-
Tile mode (mozaïekmodus) (product 1 ~ 9) : rij(3) x kolom(3)
rij
ID 1
ID 4
ID 7
-
Tile mode (mozaïekmodus) (product 1 ~ 2) : rij(2) x kolom(1)
ID 1
-
Tile mode (mozaïekmodus) (product 1 ~16) : rij(4) x kolom(4)
ID 1
ID 2
ID 2
ID 5
ID 8
rij
rij
ID 3
ID 3
ID 6
ID 9
ID 2
ID 4
kolom
kolom
ID 5
ID 9
ID 13
ID 6
ID10
ID 14
ID 7
ID 11
ID 15
ID 8
kolom
ID 12
ID 16
25
Scherm selecteren en aanpassen
Language
Child lock
ISM Method
Set ID
Tile Mode
Power Indicator
Logo light
Tile Mode
Tile ID
H-Size
V-Size
H-Position
V-Position
Reset
Off
Natural
Off
0
0
0
To set
Demo
Opties kiezen
Power
Indicator
Logo light
Demo
• Natural
Het beeld is weggelaten door de afstand tussen de schermen om natuurlijk getoond
te worden.
• Tile ID
• H Size
U kunt de locatie van het mozaïek selecteren door een id in te stellen
Hiermee past u het horizontale formaat van het scherm aan, rekening houdend met het formaat van
de bezel.
• V Size
Hiermee past u het verticale formaat van het scherm aan, rekening houdend met het formaat van de
bezel.
•
H-Position
•
V-Position
• Reset
Hiermee verplaatst u het beeld horizontaal.
Hiermee verplaatst u het beeld verticaal.
Functie voor het initialiseren en verlaten van de mozaïekfunctie.
Alle mozaïekinstellingen worden uitgeschakeld als u Tile recall (mozaïek terugzetten) selecteert. In
dat geval wordt het volledige scherm weergegeven.
Met deze functie kunt u het aan/uit-lampje aan de voorzijde van het product in- of uitschakelen.
Als u voor Off(Uit) kiest, gaat het lampje uit. Als u voor On(Aan) kiest, wordt het lampje
automatisch ingeschakeld.
Met deze functie kunt u de logoverlichting On(Aan) de voorzijde van het product inof uitschakelen. Als u voor On(Aan) kiest, wordt de verlichting automatisch
ingeschakeld.
deze functie laat het verschil zien tussen XD Demo aan en XD Demo uit. (De functie
XD Demo is niet beschikbaar in de modus RGB PC/ HDMI/DVI PC.)
26
Scherm selecteren en aanpassen
Auto config.
Manual config.
XGA Mode
ARC
Reset
Auto config.
Manual config.
XGA Mode
ARC
Reset
1024x768
1280x768
1360x768
1366x768
Klok, fase en positie op het scherm aanpassen
Auto config.
(Auto configureren)
Manual
config.
XGA Mode
(alleen RGBPC)
Selecteer voor een betere beeldkwaliteit de modus die overeenkomt met de resolutie
op de computer.
Met deze knop kunt u de klok, de fase en de positie van het scherm automatisch aanpassen.
Deze functie is alleen geschikt voor analoge signaalingangen (uitsluitend bij RGB-PC).
Met deze knop kunt u de klok, de fase en de positie van het scherm handmatig aanpassen.
* Het is niet mogelijk de functie Phase, Clock te gebruiken in RGB DTV, Component,
HDMI/DVI.
•
Clock(Klok)
Hiermee beperkt u het aantal zichtbare verticale balken of strepen
op de achtergrond van het scherm. De horizontale schermgrootte
verandert eveneens. Deze functie is alleen geschikt voor analoge
signaalingangen.
•
Phase(Fase)
Hiermee regelt u scherpstelling van het scherm. Hiermee verwijdert u eventuele horizontale ruis en verscherpt u het beeld van
tekens. Deze functie is alleen geschikt voor analoge signaalingangen.
•
H-Position
•
V-Position
Hiermee verplaatst u het beeld horizontaal.
Hiermee verplaatst u het beeld verticaal.
27
Spectacle
PCPC
DTV DTV
RGBHDMI/DVI
AV Component
Full
Original
4:3
16:9
14:9
Zoom1
Zoom2
1:1
MODE
ARC
Scherm selecteren en aanpassen
Klok, fase en positie op het scherm aanpassen
ARC
Hiermee regelt u de beeldgrootte op het scherm.
Spectacle
(Weergave
optimaliseren)
Full
(Volledig)
Original
(Standaard)
4:3
16:9
1:1
14:9
Zoom1, 2
als uw AV een breedbeeldsignaal ontvangt, moet u het beeld in horizontale richting aanpassen om het hele scherm te vullen. De oorspronkelijk
hoogte-/breedteverhouding gaat hierbij verloren.
als uw AV een breedbeeldsignaal ontvangt, moet u het beeld in horizontale of verticale richting aanpassen om het hele scherm te vullen. De oorspronkelijk hoogte-/breedteverhouding gaat hierbij niet verloren.
(alleen Europa)
als uw AV een breedbeeldsignaal ontvangt, dan wordt dit automatisch
omgezet in het te versturen beeldformaat.
het beeldformaat is 4 op 3 van algemeen AV.
geniet van films en tv-programma's in de breedbeeldmodus 16:9. een
oorspronkelijk 16:9 signaal wordt onveranderd doorgegeven maar een
4:3 signaal wordt naar links en rechts uitgetrokken tot een vol 16:9
scherm.
dit beeldformaat is 1 op 1 van algemeen AV. (alleen RGB PC, HDMI PC)
geniet van 14:9 beelden of algemene AV-programma's in de modus 14:9.
een oorspronkelijk 14:9 signaal wordt onveranderd doorgegeven maar
een 4:3 signaal wordt naar links en rechts en naar boven en onder uitgetrokken.
met de modus Zoom kunt u van filmbeelden op breedbeeld genieten. Het
4:3 beeld wordt uitgerekt naar boven en onder en naar links en rechts
zodat het 16:9 scherm geheel wordt gevuld.
Boven en onder kan een gedeelte van het beeld verloren gaan.
Reset
(Resetten)
de fabrieksinstellingen voor
modus
Manual config.
worden hersteld.
28
Problemen oplossen
Geen beeld
●
Is het netsnoer van het product aangesloten?
●
Brandt het aan/uit-lampje?
• Controleer of het netsnoer correct op het stopcontact is aangesloten.
• Controleer of het product is ingeschakeld.
●
Het apparaat staat aan, het aan/uit-lampje
is blauw, maar het scherm is heel donker.
●
Is het aan/uit-lampje oranje?
●
Verschijnt de melding "Buiten bereik"?
●
Verschijnt de melding 'Check signal
cable' (Controleer signaalkabel)?
• Stel de helderheid en het contrast opnieuw in.
•
Als het product zich in de energiebesparende stand
bevindt, beweegt u de muis of drukt u een toets in.
• Het signaal van de pc (videokaart) bevindt zich
buiten het verticale of horizontale frequentiebereik
van het product. Pas het frequentiebereik aan op
basis van de specificaties in deze handleiding.
* Maximale resolutie
RGB : 1600 x 1200 @60Hz
HDMI/DVI : 1280 x 1024 @60Hz
• De signaalkabel tussen de pc en het product is
niet aangesloten. Controleer de signaalkabel.
• Druk op de afstandsbediening op INPUT om het
ingangssignaal te controleren.
Melding 'Unknown Product' (Onbekend product) verschijnt wanneer het product wordt aangesloten.
●
Hebt u het stuurprogramma ge?stalleerd?
• Installeer het stuurprogramma, dat bij het product
wordt geleverd maar ook van de website kan worden gedownload (http://www.lge.com).
• Controleer in de handleiding van de videokaart of
de plug&play-functie wordt ondersteund.
Melding 'Controls locked' (Bediening geblokkeerd) verschijnt.
●
Dit bericht wordt weergegeven
wanneer u op de knop Menu drukt.
Opmerking
* Verticale frequentie: u krijgt iets op uw scherm te zien doordat het beeld net als bij een fluorescentielamp elke seconden
tientallen keren wordt gewijzigd. De verticale frequentie of vernieuwingsfrequentie is het aantal keren dat een beeld per seconden wordt weergegeven. Deze waarde wordt uitgedrukt in Hz.
* Horizontale frequentie: het horizontale interval is de tijd die nodig is om ?n verticale lijn weer te geven. Als 1 wordt gedeeld
door het horizontale interval, kan het aantal horizontale lijnen worden vastgesteld dat elke seconde wordt weergegeven. Dit
is de horizontale frequentie en wordt uitgedrukt in kHz.
• De blokkeerfunctie voorkomt dat de instellingen van het schermmenu per
ongeluk worden gewijzigd. U kunt de bediening deblokkeren door enkele
seconden tegelijkertijd op de knoppen Menu en te drukken. (U kunt
deze functie niet instellen met de knoppen van de afstandsbediening. U
moet hiervoor de knoppen van het product gebruiken.) Controleer of het
netsnoer correct op het stopcontact is aangesloten.
29
▲
Problemen oplossen
Het beeld ziet er vreemd uit.
●
Is de beeldpositie verkeerd?
• Analoog D-sub-signaal – Druk op de knop AUTO
van de afstandsbediening om automatisch de
optimale schermstatus te kiezen voor de huidige
modus. Als de aanpassing niet naar tevredenheid
is, kunt u het positieschermmenu gebruiken.
• Controleer of de resolutie en frequentie van de
videokaart door het product worden ondersteund.
Als de frequentie buiten het bereik valt, moet u de
aanbevolen resolutie instellen via
Configuratiescherm, Beeldscherm, Instellingen.
●
Verschijnen er dunne lijnen op de
achtergrond?
●
Er verschijnt horizontale ruis of de
tekens zijn wazig.
●
Het scherm wordt abnormaal weergegeven.
Er blijft een beeld op het scherm staan.
●
Wanneer u het product uitschakelt,
blijft er een beeld op het scherm
staan.
• Analoog D-sub-signaal – Druk op de knop AUTO
van de afstandsbediening om automatisch de
optimale schermstatus te kiezen voor de huidige
modus. Als de aanpassing niet naar tevredenheid
is, kunt u het klokschermmenu gebruiken.
• Analoog D-sub-signaal – Druk op de knop AUTO
van de afstandsbediening om automatisch de
optimale schermstatus te kiezen voor de huidige
modus. Als de aanpassing niet naar tevredenheid
is, kunt u het faseschermmenu gebruiken.
• Het juiste ingangssignaal is niet verbonden met de
signaalpoort. Sluit de signaalkabel aan die
overeenkomt met het ingangssignaal van de bron.
• Als u lang ?n beeld laat opstaan, kunnen de pixels
snel beschadigd raken. Gebruik de
schermbeveiliging.
30
Problemen oplossen
De geluidsfunctie werkt niet
●
Geen geluid.
●
Geluid is te dof.
●
Geluid is te zacht.
Scherm heeft vreemde kleur.
●
Scherm heeft slechte kleurresolutie
(16 kleuren).
●
Schermkleur is instabiel of bestaat
uit één enkele kleur.
●
Verschijnen er zwarte plekken op het
scherm?
• Controleer of de audiokabel correct is aangesloten.
• Regel het volume.
• Controleer of de geluidsinstellingen kloppen.
• Selecteer een geschikte equalizeroptie.
• Regel het volume.
• Stel het aantal kleuren in op meer dan 24 bits
(echte kleuren).
Ga naar Configuratiescherm, Beeldscherm,
Instellingen, Kleurkwaliteit in Windows.
• Controleer of de signaalkabel goed is aangesloten
of breng de videokaart van de pc opnieuw aan.
Er kunnen verschillende pixels (rood, groen, wit of
•
zwart) op het scherm verschijnen. Dit kan te maken
hebben met de unieke eigenschappen van het LCDscherm. Het gaat hierbij niet om een storing.
31

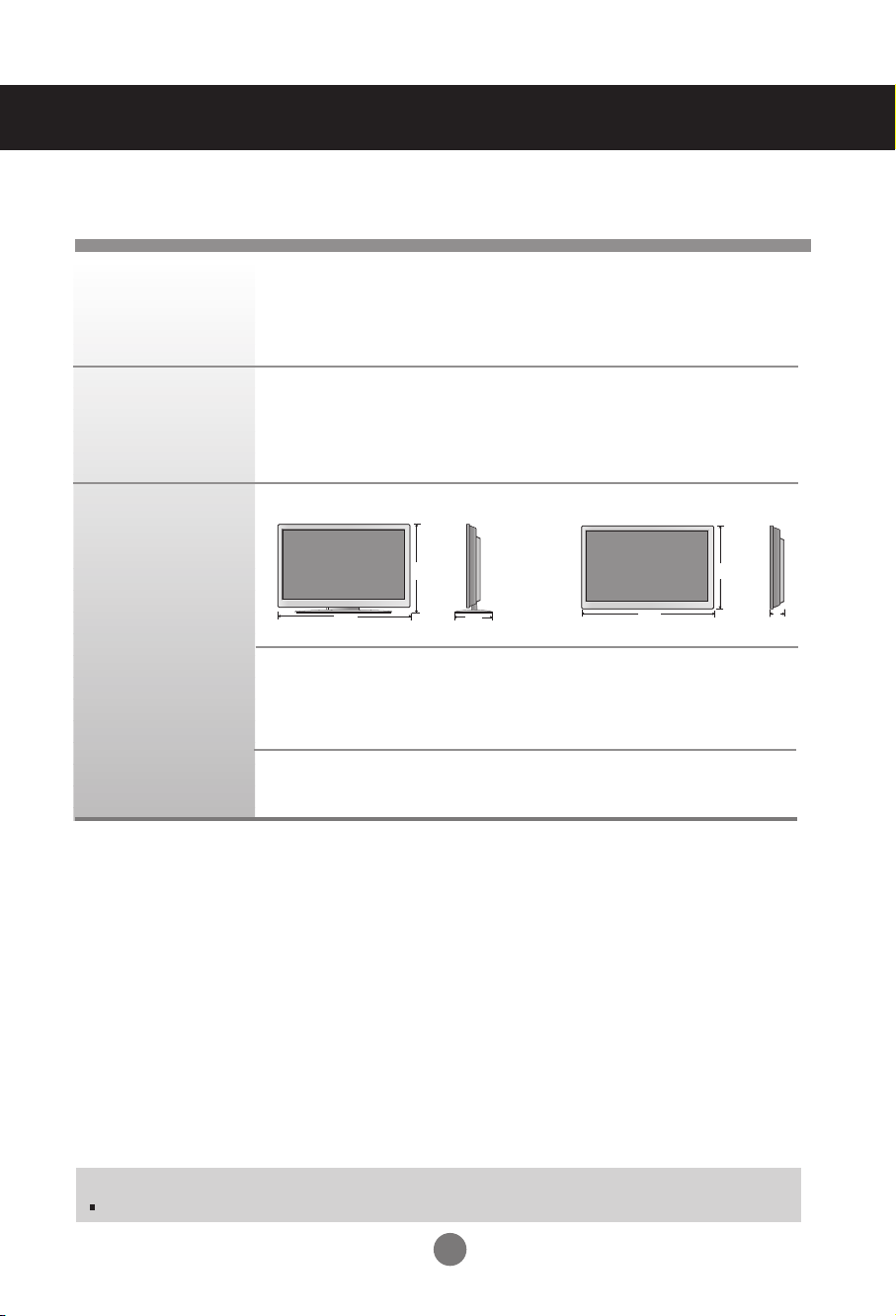

Specificaties
De specificaties van dit product kunnen zonder voorafgaande kennisgeving
worden gewijzigd met het oog op de verbetering van het product.
LCD-scherm
Stroomvoorziening
Afmetingen en
gewicht
47 inch (119,28 cm) TFT (Thin Film Transistor)
LCD-scherm (Liquid Crystal Display)
Glanswerende laag
Zichtbaar diagonaal beeldformaat: 119,28 cm
0,76125 mm X 0,76125 mm (Pixel Pitch)
Nominale spanning AC 100-240 V~ 50/60 Hz 3,0 A
Stroomverbruik Ingeschakeld : 300W (Typ.)
Slaapstand : ≤ 3W (RGB) / 4W (HDMI/DVI)
Uitgeschakeld : ≤ 1W
[1]
B
H
D
[2]
B
H
D
Breedte x Hoogte x Diepte
[1] 111,70 cm (43,98 inches) x 75,78 cm (29,83 inches) x 30,26 cm (11,91 inches)
[2] 111,70 cm (43,98 inches) x 66,10 cm (26,02 inches) x 11,87 cm (4,67 inches)
Netto
[1] 33,3 kg (73,41 lbs) [2] 28,7 kg (63,27 lbs)
OPMERKING
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.
32
Specificaties
De specificaties van dit product kunnen zonder voorafgaande kennisgeving
worden gewijzigd met het oog op de verbetering van het product.
Videosignaal
Ingangsconnector
Omgevingsvereisten
Max. resolutie RGB : 1600 X 1200 @60Hz
HDMI/DVI : 1280 X 1024 @60Hz
niet ondersteund, afhankelijk van het besturingssysteem of de videokaart.
Aanbevolen resolutie
Horizontale frequentie RGB : 30 - 83 kHz
Verticale frequentie 56 - 85 Hz
Type synchronisatie Apart/samengesteld/digitaal
Bedrijf Temperatuur: 5˚C ~ 35˚C , luchtvochtigheid: 10% ~ 80%
Opslag Temperatuur: -20˚C ~ 60˚C , luchtvochtigheid: 5% ~ 90%
RGB : WSXGA 1360 X 768 @60Hz
HDMI/DVI : WSXGA 1360 X 768 @60Hz
mogelijk niet ondersteund, afhankelijk van het besturingssysteem of de videokaart.
HDMI/DVI : 30 - 72 kHz
15-pins D-sub, HDMI(digitaal), S-video,
samengestelde video, HDTV, RS-232C
–
Deze stand wordt mogelijk
–
Deze stand wordt
OPMERKING
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.
33
Specificaties
Pc-modus, vooringestelde modus
Vooringestelde modus
1
VGA
VGA
VGA
VESA
VESA
VESA
VESA
VESA
MAC
VESA
640 x 350
720 x 400
640 x 480
640 x 480
640 x 480
800 x 600
800 x 600
800 x 600
832 x 624
1024 x 768
2
3
4
5
6
7
8
9
10
Horizontale
frequentie
(kHz)
31,469
31,468
31,469
37,500
43,269
37,879
46,875
53,674
49,725
48,363
Verticale frequentie (Hz)
70
70
60
75
85
60
75
85
75
60
DTV-modus
Component
480i o x x
576i o x x
480p o o o
576p o o o
720p o o o
1080i o o o
RGB(DTV)
Vooringestelde modus
VESA
VESA
VESA
VESA
VESA
VESA
VESA
VESA
VESA
1024 x 768
1024 x 768
1280 x 720
1280 x 768
1360 x 768
1366 x 768
1280 x 1024
1280 x 1024
1600 x 1200
11
12
13
14
15
16
17
18
19
RGB : Modus 1 ~ modus 19
HDMI/DVI : Modus 1 ~ modus 17
HDMI/DVI(DTV)
Horizontale
frequentie
(kHz)
60,123
68,68
44,772
47
47,72
47
63,981
79,98
75,00
Verticale
frequentie
(Hz)
75
85
60
60
60
60
60
75
60
Aan/uit-lampje
Stand
Ingeschakeld
Slaapstand
Uitgeschakeld
OPMERKING
DTV/PC-selectie voor RGB- en HDMI/DVI-ingangen is beschikbaar voor pc-resoluties:
640 X480/60Hz, 1280X720/60Hz en DTV-resoluties: 480p, 720p.
Product
Blauw
Oranje
-
34
Specificaties

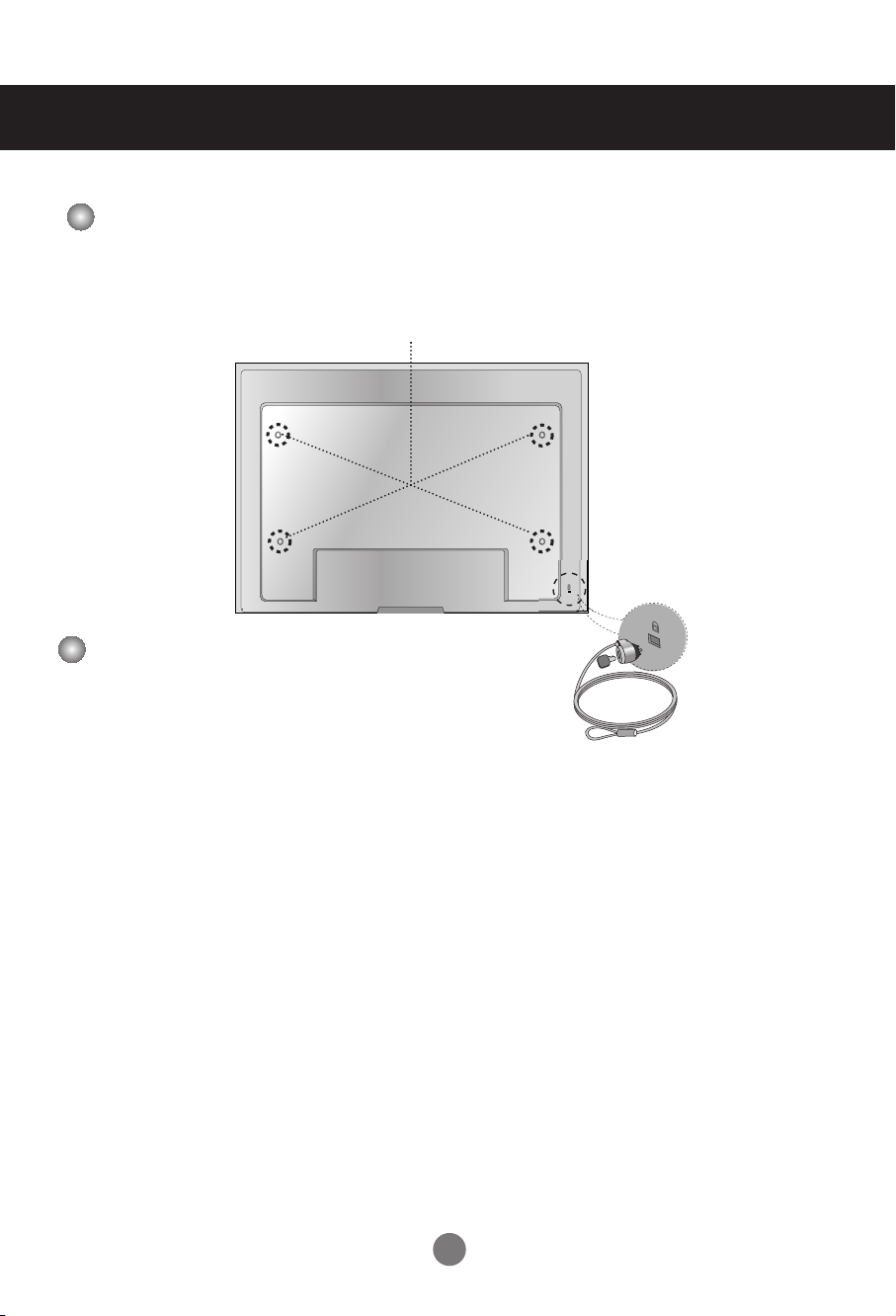

VESA-muurbevestiging
VESA-muurbevestiging
Aangesloten op een ander object (staand en wandmodel. voor deze product is een
VESA-compatibele montageplaat toegestaan.)
Meer informatie vindt u in de handleiding voor de VESA muurbevestiging.
Vergrendelen van het apparaat om diefstal te voorkomen
Vergrendelingsapparaat
Gebruik deze vergrendelingskabel (
dient dan wel apart te worden
aangeschaft.
) om diefstal te voorkomen.
Deze
35
RS-232C
(CONTROL &
SERVICE)
RS-232C
Verschillende producten bedienen
Met behulp van deze methode kunt u verschillende producten op één pc aansluiten.
U kunt verschillende producten tegelijkertijd bedienen door ze op één pc aan te sluiten.
Kabel aansluiten
Sluit de RS-232C-kabel aan zoals in de afbeelding wordt weergegeven.
* Het RS-232C-protocol wordt gebruikt voor de communicatie tussen pc en product. U kunt vanaf uw
pc het product in-/uitschakelen, een ingang selecteren of het schermmenu aanpassen.
RS-232C-kabel
(niet inbegrepen)
PC
Product
RS-232C configuraties
Zevendraads configuraties (standaard RS-232C-kabel)
Pc Monitor
RXD
TXD
GND
DTR
DSR
RTS
CTS
Communicatieparameters
▲
Baudsnelheid: 9600bps (UART)
▲
Gegevenslengte: 8 bits
▲
Pariteitsbit: geen
▲
Stopbit: 1 bit
▲▲
Voortgangsbesturing: geen
Communicatiecode: ASCII-code
▲
Gebruik een “straight” (recht doorgaande) kabel.
2
3
5
4
6
7
8
D-Sub 9 D-Sub 9
(Female) (Male)
2
TXD
3
RXD
5
GND
4
DSR
6
DTR
7
CTS
8
RTS
Product Product
Driedraads configuraties (niet standaard)
Pc Monitor
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9 D-Sub 9
(Female) (Male)
N1
Product
2
TXD
3
RXD
5
GND
4
DSR
6
DTR
7
CTS
8
RTS
RS-232C
Verschillende producten bedienen
Lijst met bedieningsfuncties
OPDRACHT1 OPDRACHT2
01. Power(
02. Input Select(
03. Aspect Ratio(
04.
05. Volume Mute(
06. Volume Control(
07. Contrast(
08. Brightness(
09. Color(
10. Tint k j 00H - 64H
11. Sharpness(
12.
13.
14. Balance(
15. Color Temperature k u 00H - 03H
16. Abnomal state k z FFH
17. ISM mode j p 00H - 08H
18. Auto Configure(
19. Key(
20.
21. Tile H Size(H grootte mozaïek) d g 00H - 64H
22. Tile V Size(V grootte mozaïek) d h 00H - 64H
23.
24.
25.
26.
27.
Aan/uit
)
Ingang selecteren
Beeldverhouding
Screen Mute(Beeld dempen
Volume dempen
Volume regelen
Contrast
Kleur)
OSD Select(
Remote Lock/Key Lock
Balans)
Sleutel
Tile Mode(Mozaïekmodus)
Tile ID Set(Mozaïek-id instellen)
Natuurlijk Modus (In Tegel modus)
Elapsed time return(Verstreken tijd retourneren)
Temperature value
Lamp fault check(Controleren op lampfout)
)
Helderheid
Scherpte
Schermmenu selecteren
)mc
)
Autoconfiguratie
) k b 02H - 09H
)
) k d 00H - 01H
)
)
)
)
)
k a 00H - 01H
k c 01H - 09H
k e 00H - 01H
k f 00H - 64H
k g 00H - 64H
k h 00H - 64H
k i 00H - 64H
k k 00H - 64H
k l 00H - 01H
k m 00H - 01H
k t 00H - 64H
j u 01H
d d 00H - 44H
d i 00H - 10H
d j 00H - 01H
d l FFH
d n FFH
d p FFH
DATA (hexa)
Key Code
N2
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
Uitzending
[Command1][Command2][ ][Set ID][ ][Data][Cr]
* [Command 1 (Opdracht 2)]: Eerste opdracht. (j,k,m,d)
* [Command 2 (Opdracht 2)]: Tweede opdracht.
* [Set ID]: Het ID-nummer van het toestel instellen.
bereik: 1~99. bij een instelling op 0 zal de server alle toestellen bewaken.* Indien van
meer dan twee toestellen de ID op 0 wordt ingesteld, dan moet de ack-melding niet
worden gecontroleerd. Omdat alle toestellen de ack-melding gaan verzenden, is het
onmogelijk alle ack-meldingen te controleren.
* [DATA]: Hiermee worden opdrachtgegevens verzonden.
Verzend FF-gegevens om de status van een opdracht te lezen.
* [Cr]: Carriage Return (regelterugloop)
ASCII-code ‘0x0D’
* [ ]: ASCII-code Ruimte (0x20)’
Positieve bevestiging
[Command2][ ][Set ID][ ][OK][Data][x]
* Het product verzendt een ACK (bevestiging) in deze indeling bij de ontvangst van
normale gegevens. Op dit moment, met de gegevens in de leesmodus, worden
de huidige statusgegevens weergegeven. Als de gegevens zich in de
schrijfmodus bevinden, worden de gegevens van de pc geretourneerd.
Foutbevestiging
[Command2][ ][Set ID][ ][NG][Data][x]
* Bij een fout wordt NG teruggegeven
N3
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
01. Power (Inschakelen) (opdracht: a)
▲
Hiermee zet u de set aan en uit.
Uitzending
[k][a][ ][Set ID][ ][Data][Cr]
Data 0: Uitschakelen 1: Voeding aan
Bevestiging
[a][ ][Set ID][ ][OK][Data][x]
▲
Hier ziet u of de voeding is in- of uitgeschakeld.
Uitzending
[k][a][ ][Set ID][ ][FF][Cr]
Bevestiging
[a][ ][Set ID][ ][OK][Data][x]
Data 0: Uitschakelen 1: Voeding aan
02. Input Select (Ingang selecteren) (opdracht: b) (Belangrijkste beeldingang)
▲
Hiermee selecteert u de ingangsbron voor de set.
U kunt ook een ingangsbron selecteren met behulp van de knop SOURCE (BRON) op
de afstandsbediening.
Uitzending
[k][b][ ][Set ID][ ][Data][Cr]
Data 2 : AV 6 : RGB (DTV)
4 : Component 1 7 : RGB (PC)
5 : Component 2 8 : HDMI (DTV)
9 : HDMI (PC)
Bevestiging
[b][ ][Set ID][ ][OK][Data][x]
Data 2 : AV 6 : RGB (DTV)
4 : Component 1 7 : RGB (PC)
5 : Component 2 8 : HDMI (DTV)
9 : HDMI (PC)
N4
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
03.
Aspect Ratio (Beeldverhouding) (opdracht: c) (hoofdvenster)
▲
Hiermee past u de beeldgrootte aan.
U kunt het schermformaat ook aanpassen met de knop ARC (Aspect Ratio Control,
beeldverhouding) op de afstandsbediening of in het schermmenu.
Uitzending
[k][c][ ][Set ID][ ][Data][Cr]
Data 1 : Normal Screen (4:3) (Normaal scherm ( 4:3))
2 : Wide Screen (16 :9) (Breedbeeld ( 16:9)
3 : Horizon (Spectacle) (Horizon (Spectacle (weergave optimaliseren))
4 : Zoom1
5 : Zoom2
6 : Original (Standaard)
7 : 14 : 9
(alleen Europa)
8 : Ful
9 : 1 : 1 (PC)
Bevestiging
[c][ ][Set ID][ ][OK][Data][x]
04. Screen Mute (Beeld dempen) (opdracht: d)
▲
Hiermee schakelt u de beelddemping in/uit.
Uitzending
[k][d][ ][Set ID][ ][Data][Cr]
Data 0 : Beeld dempen uit (Beeld aan)
1 : Beeld dempen aan (Beeld uit)
Bevestiging
[d][ ][Set ID][ ][OK][Data][x]
N5
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
05. Volume Mute (Volume dempen) (opdracht: e)
▲▲
Hiermee schakelt u Volume dempen in en uit.
Uitzending
[k][e][ ][Set ID][ ][Data][Cr]
Data 0 : Volume dempen aan (Volume uit)
1 : Volume dempen uit (Volume aan)
Bevestiging
[e][ ][Set ID][ ][OK][Data][x]
Data 0 : Volume dempen aan (Volume uit)
1 : Volume dempen uit (Volume aan)
06. Volume Control (Volume regelen) (opdracht: f)
Met deze knop regelt u het volume.
Uitzending
[k][f][ ][Set ID][ ][Data][Cr]
Data Min : 00H ~ Max : 64H
(Hexadecimale code)
Bevestiging
[f][ ][Set ID][ ][OK][Data][x]
Data Min : 00H ~ Max : 64H
* Zie 'Bestaande gegevenstoewijzing' op pagina N7.
N6
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
07. Contrast (Contrast) (opdracht: g)
▲▲
Hiermee past u het contrast op het scherm aan.
U kunt het contrast ook aanpassen vanuit het menu Picture (Beeld).
Uitzending
[k][g][ ][Set ID][ ][Data][Cr]
Data Min : 00H ~ Max : 64H
• Zie 'Bestaande gegevenstoewijzing' hieronder.
Bevestiging
[g][ ][Set ID][ ][OK][Data][x]
* Bestaande gegevenstoewijzing
0 : Step 0
:
A : Step 10
:
F : Step 15
10 : Step 16
:
64 : Step 100
08. Brightness (Helderheid) (opdracht: h)
Hiermee kunt u de helderheid van het scherm aanpassen.
U kunt de helderheid ook aanpassen vanuit het menu Picture (Beeld).
Uitzending
[k][h][ ][Set ID][ ][Data][Cr]
Data Min : 00H ~ Max : 64H
• Zie 'Bestaande gegevenstoewijzing' hieronder.
Bevestiging
[h][ ][Set ID][ ][OK][Data][x]
* Bestaande gegevenstoewijzing
0 : Step
:
A : Step 10
:
F : Step 15
10 : Step 16
:
64 : Step 100
N7
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
09. Color (Kleuren) (opdracht: i) (uitsluitend Video)
▲
Hiermee past u de kleuren van het beeld aan.
U kunt de kleuren ook aanpassen vanuit het menu Picture (Beeld).
Uitzending
[k][i][ ][Set ID][ ][Data][Cr]
Data Min : 00H ~ Max : 64H
(Hexadecimale code)
* Zie 'Bestaande gegevenstoewijzing' op pagina N7.
Bevestiging
[i][ ][Set ID][ ][OK][Data][x]
Data Min : 00H ~ Max : 64H
10. Tint (opdracht: j) (uitsluitend Video)
▲
Hiermee past u de tint van het beeld aan.
U kunt de tint ook aanpassen vanuit het menu Picture (Beeld).
Uitzending
[k][j][ ][Set ID][ ][Data][Cr]
Data rood: 00H ~ Groen: 64H
(Hexadecimale code)
* Zie 'Bestaande gegevenstoewijzing' op pagina N7.
Bevestiging
[j][ ][Set ID][ ][OK][Data][x]
Data rood: 00H ~ Groen: 64H
* Tint bestaande gegevenstoewijzing
0 : Step -50
:
64 : Step 50
N8
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
11.
Sharpness (Scherpte) (opdracht: k) (uitsluitend Video)
▲
Hiermee past u de scherpte van het beeld aan.
U kunt de scherpte ook aanpassen vanuit het menu Picture (Beeld).
Uitzending
[k][k][ ][Set ID][ ][Data][Cr]
Data Min : 00H ~ Max : 64H
(Hexadecimale code)
* Zie 'Bestaande gegevenstoewijzing' op pagina N7.
Bevestiging
[k][ ][Set ID][ ][OK][Data][x]
Data Min : 00H ~ Max : 64H
12. OSD Select (OSD selecteren) (opdracht: l)
▲
Hiermee schakelt u het schermmenu in of uit.
Uitzending
[k][l][ ][Set ID][ ][Data][Cr]
Data 0 : OSD Uit 1 : OSD Aan
Bevestiging
[l][ ][Set ID][ ][OK][Data][x]
Data 0 : OSD Uit 1 : OSD Aan
Remote Lock /Key Lock
13.
▲
De afstandsbediening en de besturingselementen op het voorpaneel van de tv vergrendelen.
Deze functie blokkeert bij besturing van de RS-232C de afstandsbediening en de toestelknoppen.
Uitzending
[k][m][ ][Set ID][ ][Data][Cr]
Data 0 : Vergrendeling afstandsbediening uit 1 : Vergrendeling afstandsbediening aan
Bevestiging
[m][ ][Set ID][ ][OK][Data][x]
Data 0: Vergrendeling afstandsbediening uit 1: Vergrendeling afstandsbediening aan
(opdracht: m)
N9
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
14. Balance (Balans) (opdracht: t)
▲
Hiermee past u de beeldbalans geluid.
Uitzending
[k][t][ ][Set ID][ ][Data][Cr]
Data Min : 00H ~ Max : 64H
(Hexadecimale code)
Bevestiging
[t][ ][Set ID][ ][OK][Data][x]
Data Min : 00H ~ Max : 64H
* Balans : L50 ~ R50
15. Color Temperature (opdracht: u)
▲
Hiermee past u de kleurtemperatuur van het beeld aan.
Uitzending
[k][u][ ][Set ID][ ][Data][Cr]
Data 0 : Normal (normaal)
1 : Cool(koel)
2 : Warm
3 : User(gebruiker)
Bevestiging
[u][ ][Set ID][ ][OK][Data][x]
Data 0 : Normal (normaal)
1 : Cool(koel)
2 : Warm
3 : User(gebruiker)
N10
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
16. Abnomal state (Abnormale status) (opdracht: z)
▲
de status Voeding uit wordt gelezen in Standby-modus.
Uitzending
[k][z][ ][Set ID][ ][Data][Cr]
Data FF: Lezen
0: Normaal (Voeding aan en signaal aanwezig)
1: Geen signaal (Voeding aan)
2: Zet de
3: Zet de
4: Zet de
6: AC afwezig
8: Zet de
9: Zet de
Bevestiging
[z][ ][Set ID][ ][OK][Data][x]
Product
Product
Product
Product
Product
uit met de afstandsbediening
uit met de functie slaapstand
uit met de functie RS-232C
uit met de functie timer
uit met de functie automatisch uitschakelen
17. ISM mode (ISM-methode) (opdracht: j p)
▲
wordt gebruikt om het scherm tegen inbranden te beschermen.
Uitzending
[j][p][ ][Set ID][ ][Data][Cr]
Data 1 : Inversion (Inversie)
2 : Orbiter
3 : Orb.+Inv.
4 : White Wash
8 : Normal
Bevestiging
[p][ ][Set ID][ ][OK][Data][x]
N11
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
18. Auto Configure (Autoconfiguratie) (opdracht: j u)
▲
Hiermee past u de beeldpositie aan en minimaliseert u de beeldtrillingen automatisch.
Alleen in de modus RGB(PC).
Uitzending
[j][u][ ][Set ID][ ][Data][Cr]
Data 1 : Instellen
Bevestiging
[u][ ][Set ID][ ][OK][Data][x]
19. Key (Sleutel) (opdracht: m c)
▲
Hiermee verzendt u de sleutelcode voor de IR-afstandsbediening.
Uitzending
[m][c][ ][Set ID][ ][Data][Cr]
Datacode: zie pagina N18.
Bevestiging
[c][ ][Set ID][ ][OK][Data][x]
N12
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
20. Tile Mode (Mozaïekmodus) (opdracht: d d)
▲
Zelfde functie als Tile Mode (Mozaïekmodus) in het menu Speciaal.
Uitzending
[d][d][][Set ID][][Data][x]
Data Beschrijving
00
12 Modus 1 x 2 (kolom x rij)
13 Modus 1 x 3
14 Modus 1 x 4
... ...
44 Modus 4 x 4
* De gegevens kunnen niet worden ingesteld op 0X of X0, behalve 00.
Bevestiging
[d][][00][][OK/NG][Data][x]
Mozaïekmodus is uitgeschakeld.
N13
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
21. Tile H Size (H grootte mozaïek) (opdracht: d g)
▲
Hiermee stelt u de horizontale grootte in.
Uitzending
[d][g][][Set ID][][Data][x]
Data Min : 00H ~ Max : 64H
Bevestiging
[g][][Set ID][][OK/NG][Data][x]
22. Tile V Size (V grootte mozaïek) (opdracht: d h)
▲
Hiermee stelt u de verticale grootte in.
Uitzending
[d][h][][Set ID][][Data][x]
Data Min : 00H ~ Max : 64H
Bevestiging
[h][][Set ID][][OK/NG][Data][x]
N14
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
23. Tile ID Set (Mozaïek-id instellen) (opdracht: d i)
▲
Hiermee wijst u de mozaïek-id toe voor de functie Mozaïek.
Uitzending
[d][i][][Set ID][][Data][x]
Data Min : 00H ~ Max : 64H
(Hexadecimale code)
Bevestiging
[i][][Set ID][][OK/NG][Data][x]
24
Natural Mode (In Tilemode)(Natuurlijk Modus (In Tegel modus)) (
▲
Het beeld is weggelaten door de afstand tussen de schermen om natuurlijk getoond te w
orden.
Uitzending
[d][j][][Set ID][][Data][x]
Data 0 : Natuurlijk Uit
1 : Natuurlijk Aan
ff : Lees Status
opdracht : d j)
Bevestiging
[j][][Set ID][][OK/NG][Data][x]
25. Elapsed time return (Verstreken tijd retourneren) (opdracht: d l)
▲
Hiermee leest u de verstreken tijd.
Uitzending
[d][l][][Set ID][][Data][x]
* De gegevenswaarde is altijd FF (hexadecimaal).
Bevestiging
[l][][Set ID][][OK/NG][Data][x]
* Gegevens betekent uren gebruiken.
(Hexadecimale code)
N15
RS-232C
Verschillende producten bedienen
Protocol voor uitzending/ontvangst
26.
Temperature value Return (Temperatuurwaarde retourneren) (opdracht: d n)
▲
Hiermee leest u de temperatuur aan de binnenkant.
Uitzending
[d][n][][Set ID][][Data][x]
* De gegevenswaarde is altijd FF (hexadecimaal).
Bevestiging
[n][][Set ID][][OK/NG][Data][x]
Gegevens zijn 1 byte lang in hexadecimale.
27. Lamp fault Check (Controleren op lampfout) (opdracht: d p)
▲
Hiermee controleert u op een lampfout.
Uitzending
[d][p][][Set ID][][Data][x]
* De gegevenswaarde is altijd FF (hexadecimaal).
Bevestiging
[p][][Set ID][][OK/NG][Data][x]
Data 0: Lampfout
1: Lamp OK
N16
RS-232C

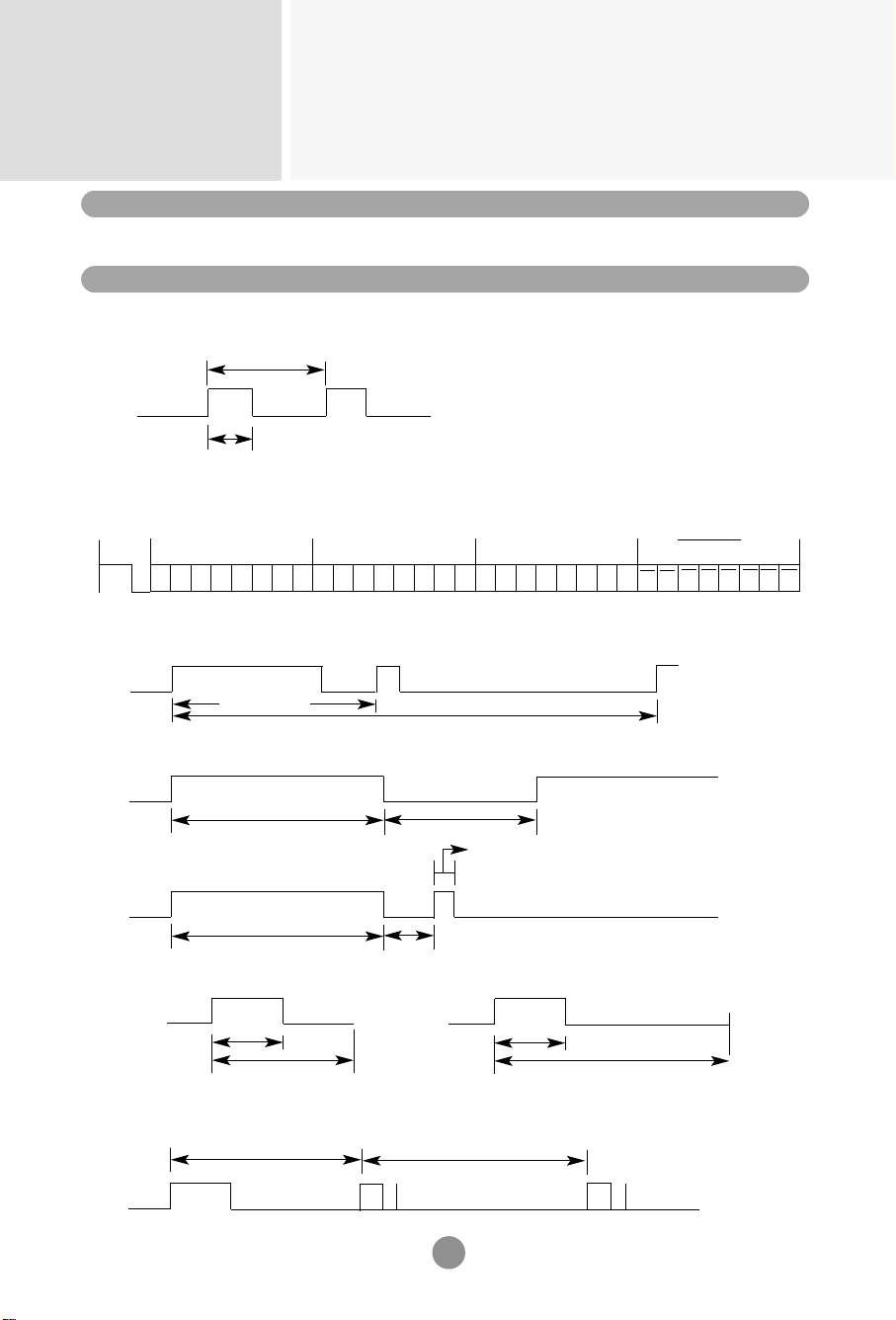

IR-codes
▲▲ ▲
Sluit de afstandsbediening met draad aan op de daarvoor bestemde poort van het product.
IR-code afstandsbediening
Golfvorm van uitgang
Aansluiten
Enkelvoudige impuls, gemoduleerd met 37,917 KHz-signaal bij 455 KHz
Tc
Draagfrequentie
T1
FCAR = 1/Tc = fosc/12
Pulsverhouding = T1/Tc = 1/3
Configuratie van frame
•1eframe
Voorloo
pcode
▲▲▲ ▲
Voorloopcode
Lage aangepaste
code
C0 C1 C2 C3 C4 C5 C6 C7 C0 C1 C2 C3 C4 C5 C6 C7 D0 D1 D2 D3 D4 D5 D6 D7 D0 D1 D2 D3 D4 D5 D6 D7
• Frame herhalen
Code herhalen
Hoge aangepaste
code
Tf
Data code
Data code
9ms
Code herhalen
9ms
Omschrijving bit
• Bit "0" • Bit "1"
0.56ms
1.12ms
Interval van frame: Tf
• Zolang een toets wordt ingedrukt, wordt de golfvorm verzonden.
Tf
Tf=108ms@455KHz
4.5ms
0.55ms
2.25ms
0.56ms
Tf
N17
2.24ms
RS-232C
Code(Hexa) Functie Opmerking
00
01
02
03
08
C4
C5
09
98
0B
0E
43
5B
6E
44
10
11
12
13
14
15
16
17
18
19
5A
BF
D4
D5
D7
C6
79
76
77
AF
99
▲
▼
▲
VOL( )
VOL( )
▲
AAN/UIT
AAN
UIT
DEMPEN
AV
INPUT
SLEEP
MENU
EXIT
PSM
SET
Nummertoets 0
Nummertoets 1
Nummertoets 2
Nummertoets 3
Nummertoets 4
Nummertoets 5
Nummertoets 6
Nummertoets 7
Nummertoets 8
Nummertoets 9
AV
COMPONENT1
COMPONENT2
RGB PC
RGB DTV
HDMI/DVI
BEELDVERHOUDING
BEELDVERHOUDING
BEELDVERHOUDING
BEELDVERHOUDING
AUTOCONFIGURATIE
(4:3)
(16:9)
(ZOOM)
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening (aan/uit)
Discrete IR-code (alleen aan)
Discrete IR-code (alleen uit)
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Knop afstandsbediening
Discrete IR Code
Discrete IR Code (ingangssignaal Component 1)
Discrete IR Code (ingangssignaal Component 2)
Discrete IR Code (ingangssignaal RGB PC)
Discrete IR Code (ingangssignaal RGB DTV)
Discrete IR Code (ingangssignaal HDMI/DVI)
Knop afstandsbediening
Discrete IR Code (uitsluitend 4:3-modus)
Discrete IR Code (uitsluitend 16:9-modus)
Discrete IR-code (uitsluitend zoom1, zoom2 modus)
Discrete IR Code
IR-codes
(ingangssignaal AV)
N18
Loading...
