GRAVADOR DE DVD

MANUAL DE SERVIÇO

MODELO : DR175

A VISO

ANTES DE PRESTAR SERVIÇO DE MANUTENÇÃO À UNIDADE, LER AS “PRECAUÇÕES DE SEGURANÇA”NESTE MANUAL.

MODELO : DR175MANUAL DE SERVIÇO

CONTEÚDO

SEÇÃO 1 . . . . SUMÁRIO

SEÇÃO 2 . . . . GABINETE E CHASSI PRINCIPAL

SEÇÃO 3 . . . . PARTE ELÉTRICA

SEÇÃO 4 . . . . PARTE CARREGADORA RS-01A

SEÇÃO 5 . . . . LISTA DE PEÇAS DE REPOSIÇÃO

1-1

SEÇÃO 1

SUMÁRIO

CONTEÚDO

DIRETRIZES DE SERVIÇO DE SEGURANÇA DE PRODUTOS PARA PRODUTOS DE VÍDEO

...................................................................................................................................... 1-2

PRECAUÇÕES DE SERVIÇOS............................................................................................... 1-3

• Precauções de Serviços Gerais

• Procedimento de Verificação do Isolamento

• Dispositivos Sensíveis Eletrostaticamente

INFORMAÇÃO DE SERVIÇO PARA CONFIGURAÇÃO DO CI EEPROM................ 1-4

ATUALIZAÇÃO DA FLASH...................................................................................................... 1-5

ATUALIZAÇÃO DA CARREGADORA.................................................................................. 1-7

ESPECIFICAÇÕES .................................................................................................................... 1-9

1-21-2

NOTA IMPORTANTE DE SEGURANÇA

Este manual foi preparado para uso exclusivo de técnicos de manutenção de áudio e vídeo propriamente treinados.

Quando esse produto estiver em manutenção, sob nenhuma circunstância o design original deve ser modificado ou alterado sem a permissão da LG Electronics Corporation. Todos componentes devem ser repostos somente por tipos idênticos àqueles do circuito original e suas localizações físicas, instalações elétricas e cabos devem estar de acordo com o layout ao término dos reparos.

Componentes especiais são usados também para prevenir perigos de radiação X, choques e incêndios. Estes componentes são indicados com a letra "x" incluída em seus designadores de componentes e são requeridos para manter um desempenho seguro. Nenhum desvio é permitido sem a aprovação prévia da LG Electronics Corporation.

Os diagramas de circuito podem ocasionalmente diferir dos circuitos utilizados normalmente. Dessa forma, a implementação das últimas mudanças de melhoria para segurança e performance dentro do sistema não está defasada até que a nova literatura de serviço seja impressa.

CUIDADO: Não tente modificar este produto de nenhuma maneira. Nunca faça instalações customizadas sem a autorização do fabricante. Modificações não autorizadas não irão apenas anular a garantia, mas podem também ocasionar danos a propriedade ou ferimentos ao usuário.

O trabalho de manutenção só deve ser f eito após v ocê estar completamente familiarizado com estas checagens de segurança e normas de manutenção.

SíMBOLOS GRÁFICOS

O ponto de exclamação dentro de um triângulo eqüilátero tem a função de alertar a equipe de manutenção sobre informações de segurança na literatura de serviço.

O raio com um símbolo cuneiforme dentro de um triângulo eqüilátero tem a função de alertar a equipe de manutenção sobre a presença de "voltagem perigosa" não isolada que pode causar

magnitude suficiente para constituir o risco de choque elétrico. Esta representação ilustrada de um fusível e sua taxação dentro de um triângulo eqüilátero tem a função de repassar à equipe de

manutenção a seguinte nota de precaução sobre a reposição de fusível:

CUIDADO: PARA PROTEÇÃO CONTÍNUA CONTRA RISCOS DE INCÊNDIO, REPONHA TODOS OS FUSÍVEIS COM O MESMO TIPO E TAXAÇÃO MARCADO PERTO DE CADA FUSÍVEL.

INFORMAÇÃO DE MANUTENÇÃO

Enquanto estiver em manutenção, use um transfor mador isolador para proteção contra choque de corrente alternada. Depois do serviço de manutenção ter sido corrigido, faça a seguinte verificação:

PERIGO DE INCÊNDIO E CHOQUE

1. Certifique-se de que todos os componentes estão posicionados para e vitar uma possibilidade de curto entre componentes adjacentes. Isto é importante, principalmente para itens transportados de/para a oficina de manutenção.

2. Verifique que todos os equipamentos, como isoladores, barras, coberturas, blindagem, aliviadores de tensão, cabos de alimentação de energia, entre outros hardware, foram reinstalados conf orme design original.Certifique-se de que o propósito de segurança do plugue polarizado não tenha sido anulado.

3. A solda deve ser inspecionada para que sejam descobertos possíveis pontos de solda fria, solda espalhada ou solda aguda. Certifique-se de remover todas as partículas soltas.

4. Verifique as evidências físicas de dano ou deterioração de peças e componentes para fios desencapados, isolamentos danificados (incluindo fio de alimentação de energia), e reponha-os se necessário.

5. Nenhum cabo ou componente deve tocar um equipamento de alta corrente ou um resistor taxado em 1 watt ou mais. Cabos tencionados próximos de tocar superfícies de metal devem ser evitados.

6. Depois de remontar o conjunto, sempre proceda um teste de vazamento em todas as peças metálicas expostas na cabine (o botão seletor de canais, terminais de antena, puxadores e parafusos) para assegurar-se de que o sistema está pronto para operar sem perigo de choque elétrico. NÃO UTILIZE UM TRANSFORMADOR DE ISOLAMENTO DE CABO DURANTE ESTE TESTE. Use um voltímetro AC com 5000 ohms por volt ou mais sensível, da seguinte maneira: conecte um resistor de 1500 ohm 10 watt, paralelamente com um capacitador tipo .15 mfd. entre um fio terra reconhecidamente eficaz (cano de água, conduite, etc.) e as peças metálicas expostas, um de cada vez.Meça a voltagem AC através da combinação do resistor de 1500 Ohm e o capacitador .15 mfd. reverta o plugue AC, usando um adaptador não polarizado e repita a medição de voltagem AC para cada peça metálica exposta.A voltagem medida não deve exceder 0,75 volts RMS. Isso corresponde a 0,5 miliampères AC. Qualquer valor excedente a este limite constitui perigo de choque potencial e deve ser imediatamente corrigido.

DICAS PARA INSTALAÇÃO APROPRIADA

1. Nunca instale qualquer receptor em uma concavidade fechada, em vão inacessível ou em um espaço de estante acima ou próximo a um duto de calor ou na passagem de fluxo de ar quente.

2. Evite condições de alta umidade, como áreas a ceu aberto, onde haja ocorrên- cia de orvalho, perto de radiadores a vapor, onde haja vazamento, etc.

3. Evite lugares onde cor tinas possam obstr uir a ventilação. O usuário deve evitar o uso de peças decorativas ou coberturas que possam obstruir a ventilação.

4. Instalações montadas de parede e estantes, usando kit comercial de montagem, devem seguir as instruções de montagem aprovadas pelo fabricante. Um produto montado em uma estante ou plataforma deve manter sua base original (ou a espessura equivalente nos espaçadores) para oferecer fluxo de ar adequado do outro lado da base. Travas e parafusos utilizados como prendedores não devem tocar nenhuma peça ou fiação.Faça testes de vazamento em instalações customizadas.

5. Alerte os clientes sobre a montagem de um produto sobre estantes transv ersais ou inclinadas, a menos que o produto esteja devidamente seguro

6. Um produto sobre um móvel com rodinhas deve estar estável sobre sua base Alerte os clientes sobre os perigos de tentar mover o móvel com rodinhas através de soleiras ou carpetes densos.

7. Aler te os clientes sobre o uso de cabos de extensão. Explique que um emaranhado de extensões em uma única tomada pode levar a desastrosas conseqüências a casa e para a família.

GUIA DE SEGURANÇA DE MANUTENÇÃO PARA PRODUTOS DE VÍDEO

A.C. Voltmeter

Good Earth Ground such as the Water Pipe, Conduit, etc.

0.15uF

1500 OHM

10 WATT

Place this probe on each exposed metal part.

1-3

PRECAUÇÕES DE SERVIÇO

CUIDADO: Antes de fazer a manutenção do coberto por estes dados de serviço e seus suplementos e adendos, leia e siga as PRECAUÇÕES DE SEGURANÇA. NOTA: Se circunstâncias imprevistas criarem conflitos entre as seguintes precauções de funcionamento e qualquer outra precauçãode segurança nesta publicação, sempre siga as precauções de segurança. Lembre-se da segurança em primeiro lugar:

Precauções Gerais de Serviço

1. Sempre desplugue o cabo de força do GRAVADOR DE DVD da fonte de energia antes: (1) Removendo ou reinstalando qualquer componente,

placa de circuito, módulo, ou qualquer outra montagem.

(2) Desconectar ou conectar novamente qualquer plugue

elétrico interno ou outra conexão elétrica.

(3) Conectando um teste substituto paralelamente a um

capacitador eletrolítico Cuidado: Uma substituição de peça errada ou a insta- lação incorreta de polaridade dos capacitadores eletrolíticos podem resultar em perigo de explosão.

2. Não use sprays com químicas sobre ou perto do GRAVADOR DE DVD ou de qualquer uma de suas instalações

3. A menos que esteja especificado nestas informações de serviço, limpe os contatos elétricos, aplicando uma solução apropriada com um bastão de limpeza, cotonete com ponta de algodão, ou aplicadores macios comparáveis. A menos que esteja especificado nestas informações de serviço, a lubrificação dos contatos não é necessária

4. Não sobrepuje nenhuma trava de voltagem de plugue/soquete B+ com os quais os instrumentos cobertos por este manual de serviço devem estar equipados.

5. Não ligue a energia neste GRAVADOR DE DVD e/ou em qualquer de suas instalações elétricas, a menos que todos os catalisadores de calor dos equipamentos sólidos estejam corretamente instalados.

6. Sempre conecte o fio terra do instrumento de teste ao aterramento elétrico apropriado antes da conectar o fio positivo do instrumento de teste. Sempre conecte o fio terra do instrumento de teste ao cabo por último.

Procedimento de Checagem de Isolamento

Desconecte o plugue da tomada AC e ligue a energia. Conecte um medidor (500V) de resistência de isolamento às hastes do plugue de conexão. A resistência de isolamento entre cada uma das hastes do plugue e peças acessíveis com condutividade (Nota 1) deve ser maior que 1M-ohm. Nota 1: Peças Acessíveis com Condutividade, incluindo painéis de metal, terminais de entrada, saídas de fone de ouvidos, etc.

Aparelhos com Sensibilidade Eletrostática (ES)

Alguns aparelhos semicondutores (sólidos) podem ser danificados facilmente pela eletricidade estática. Tais componentes comumente são chamados de Aparelhos com Sensibilidade Eletrostática (ES).Exemplos de típicos aparelhos ES são os circuitos integrados e alguns transistores de efeito em campo e componentes de chip semicondutores.As técnicas seguintes devem ser utilizadas para ajudar na redução de incidência de danificação de componentes em função de eletricidade estática.

1. Imediatamente antes de manusear qualquer componente semicondutor ou montagem equipada por semicondutores, libere qualquer carga eletrostática presente em seu copo, tocando algum reconhecido fio terra Ou então, obtenha e vista uma pulseira disponível no mercado para descarga, que deve ser removida, por razão de choques potenciais, antes da aplicação de energia na unidade a ser testada.

2. Depois de remover a montagem elétrica equipada com produtos ES, coloque a instalação sobre uma superfície condutora, como uma lâmina de alumínio, para prevenir o acúmulo de carga eletrostática ou exposição da montagem.

3. Use apenas ferro de solda de ponta fina para soldar ou dessoldar equipamentos ES.

4. Use apenas equipamento de remoção de solda antiestático Alguns equipamentos de remoção de solda não classificados como antiestático podem gerar cargas elétricas suficientes para danificar equipamentos ES.

5. Não utilize produtos que propelam gás Freon.Eles podem gerar cargas elétricas suficientes para danificar equipamentos ES.

6. Não remova um equipamento ES repositório de sua embalagem protetora até momentos antes de você estar pronto para instalá-lo. (A maioria dos equipamentos ES são embalados com cabos eletricamente conectados por espuma condutora, lâmina de alumínio, ou material de condução compatível).

7. Imediatamente após remover o material de proteção dos cabos de um equipamento ES repositório, toque o material protetor do chassi ou da montagem do circuito no qual o equipamento será instalado.

Cuidado: Cer tifique-se de que não há energia alimentando o chassi ou o circuito, e observe todas as outras precauções de segurança.

8. Evite movimentos cor porais quando estiver manuseando equipamentos ES repositórios desembalados. (Normalmente, movimentos perigosos, como o atrito do tecido de suas roupas ou a retirada de seu pé de um piso acarpetado podem gerar eletricidade estática suficiente para danificar um equipamento ES)

1-5

ATUALIZAÇÃO DA FLASH

1. FAZENDO DISCO DE ATUALIZAÇÃO

1) Definir formato físico como ISO9660 ou sistema de arquivos JOLIET.

2) Desconsiderar a etiqueta do Volume do DC.

3) Escrever Arquivo de Atualização DR100 BE na Raiz.

2. ATUALIZAR FLASH

1) Colocar Disco de Atualização da Flash no Aparelho.

2) Depois da Leitura do Disco, você pode ver a tela abaixo.

3) Pressionar a tecla REC 3 vezes.Ele iniciará a Inspeção.

* PARTES OPCIONAIS

• DR100 8601 64M NTSC) : LG_DR100_8601NT64_UPDATE.590

• DR100 860164M (PAL ) : LG_DR100_8601PAL64_UPDATE.590

• DR100 860132M (NTSC) : LG_DR100_8601NT_UPDATE.590

• DR100 860132M (PAL ) : LG_DR100_8601PAL_UPDATE.590

• DR100 8603 64M (NTSC) : LG_DR100_8603NT_UPDATE.590

• DR100 8603 64M (PAL ) : LG_DR100_8603PAL_UPDATE.590

< exemplo- Nero Burning Rom >

1-6

4) V ocê pode ver ambas as versões, corrente e de atualização. Pressionar a tecla REC.

5) Atualização.

6) Depois da Atualização, vo cê pode ver a tela abaixo. E abrir a bandeja automaticamente. Ejetar o Disco.Reiniciar o aparelho.

1-7

ATUALIZAR CARREGADOR

1.FAZENDO DISCO DE ATUALIZAÇÃO

1) Definir formato físico como ISO9660 ou sistema de arquivos JOLIET

2) Fazer uma etiqueta de Volume como “DRIVE_UP”.

3) Escrever DvdSLXX.rs1, YASMSLXX.BIN na Raiz como abaixo. (XX é a Versão)

2. ATUALIZAÇÃO DO CARREGADOR

1) Colocar o Disco de Atualização do Carregador no Aparelho.

2) Depois da Leitura do Disco, você pode ver a tela abaixo.

3) Pressionar a tecla REC 3 vezes.

< exemplo- Nero Burning Rom >

1-8

4) Depois da Abertura da bandeja, pegar o disco e fechar a bandeja.

5) Ele mostra ambas, a versão corrente e a versão de atualização. Pressionar a tecla REC.

6) Atualização.

7) Depois de encerrar a Atualização, ele mostra a tela abaixo e é desligado.

1-9

ESPECIFICAÇÕES

• GERAL

Alimentação AC 110-240 V, 50/60 Hz Consumo de Energia 25W Dimensões (aprox.) 430 x 54 x 275 mm (L x A x P) Peso (aprox.) 4,1kg Temperatura de Funcionamento Entre 5°C e 35°C Umidade de Funcionamento Entre 5° % e 90% Sistema da Televisão Sistema de Cor NTSC Formato de Gravação NTSC

• GRAVAÇÃO

Formato de Gravação D VD Vídeo Recording, DVD-VIDEO Discos Graváveis DVD-ReWritable, DVD-Recordable, DVD+ReWritable,

DVD+Recordable

Tempo de Gravação DVD (4,7GB): Aprox. 1 hora 30 minutos (modo XP),

2 horas (modo SP), 4 horas (modo LP), 6 horas (modo EP)

Formato de Gravação de Vídeo Frequência de Amostragem 27MHz Formato de Compressão MPEG 2 (compatível com VBR)

Formato de Gravação de Áudio Frequência de Amostragem 48kHz Formato de compressão Dolby Digital

• REPRODUÇÃO

Resposta de Frequência DVD (PCM 48 kHz): 8 Hz a 22 kHz, CD: 8 Hz a 20 kHz

DVD (PCM 96 kHz): 8 Hz a 44 kHz Relação Sinal-Ruído Mais de 100 dB (conector AUDIO OUT) Distorção Harmônica Menos de 0,008% (conector AUDIO OUT) Amplitude Dinâmica Mais de 95 dB (conector AUDIO OUT)

• ENTRADAS

ANTENA Antena ou TV a cabo, 75 ohms VíDEO 1,0 V (p-p), 75Ω , sinc. negativo, tomada RCA x 2 S-VíDEO (Y) 1,0 V (p-p), 75Ω , sinc. negativo, tomada mini DIN de

4 pinos x 1 (C) 0,286 V (p-p) 75Ω ÁUDIO 2.0 Vrms mais de 47 kΩ,RCA tomada jack (L,R)x 2 DV 4 pinos (norma IEEE 1394)

• SAÍDES

VíDEO 1 V p-p, 75Ω , sinc. negativo, tomada RCA x 1 S-VíDEO (Y) 1,0 V (p-p), 75Ω , sinc. negativo, tomada mini DIN de

4 pinos x 1 (C) 0,286 V (p-p) 75Ω VÍDEO COMPONENTE (Y) 1,0 V (p-p), 75Ω , sinc. negativo, tomada RCA x 1

(Pb)/(Pr) 0,7 V (p-p), 75Ω , tomada RCA x 2 Sáida de Áudio (áudio digital) 0,5 V (p-p), 75Ω , tomada RCA x 1 Sáida de Áudio (áudio óptico) 3 V (p-p), 75 Ω , Conector óptico x 1 Saída de Áudio (áudio analógico) 2,0 Vrms (1 KHz, 0 dB), 600, tomada RCA (esq., dir.) x 1

• ACESSÓRIOS FORNECIDOS

- Cabo de vídeo - Pilhas (AAA)

- Cabo de áudio - Cabo RF Coaxial

- Controle remote

* Desenho e especificaçães estão sujeitos a modificações sem prévio aviso.

2-1

SEÇÃO 2

GABINETE E CHASSI PRINCIPAL

CONTEÚDO

ESQUEMAS EM SEQÜÊNCIA DAS PEÇAS ......................................................................2-2

1. SEÇÃO DO GABINETE E DA ESTRUTURA PRINCIPAL ......................................................2-2

2. SEÇÃO DO MECANISMO DO CONJUNTO (RS-01A) ............................................................2-3

3. SEÇÃO DE ACESSÓRIOS DA EMBALAGEM.........................................................................2-4

2-2

ESQUEMAS EM SEQÜÊNCIA DAS PEÇAS

1. SEÇÃO DO GABINETE E DA ESTRUTURA PRINCIPAL

BCD

463

300

468

A47

SMPS

463

468

250

CABLE3

OPTIONAL PART

HDMI MODEL ONLY

471

CABLE9

251

A46

OPTIONAL PART

HDMI MODEL ONLY

A54

HDMI

BOARD

253

468

MAIN

BOARD

251

463

468

TU701

CABLE5

A52

I/O BOARD

272

467

274

320

267

268

OPTIONAL

PART

264

A44

465

265

OPTIONAL PART

465

261

260

465

261

452

A55

463

JUNCTION

A60

OPTIONAL

A56

468

OPTIONAL

PART

MEMORY

A43

PART

452

275

A50

275

CABLE3

CABLE1

468

280

273

2-32-3

2. SEÇÃO DO MECANISMO DO CONJUNTO (RS-01A)

1001

1003

1026

1017

1431

1002

A001

1041

1432

A60

A002

1434

1033 1032

1034

1437

1025

1030

1038

1432

1036

1433

1016

1012

1015

1014

1018

A005

1019

1048

1042

1043

1013

1045

1044

1047

1046

1011

1020

1432

Main C.B.A

1439

2-4

808 Battery

Cable, Coaxial

Plug Ass'y, 1Way

Plug Ass'y, 2Way

Bag

Packing

Remote Control

Instruction Ass'y

Packing

Box

806

804

803

811

Plug Ass'y, 1Way

814

812

801

900

802

803

810

CABLE ASS'Y

FLAT CABLE

822

OPTIONAL PARTS

3. SEÇÃO DE ACESSÓRIOS DA EMBALAGEM

PARTES OPCIONAIS

3-1

SEÇÃO 3

PARTE ELÉTRICA

CONTEÚDO

P AR TE VDR

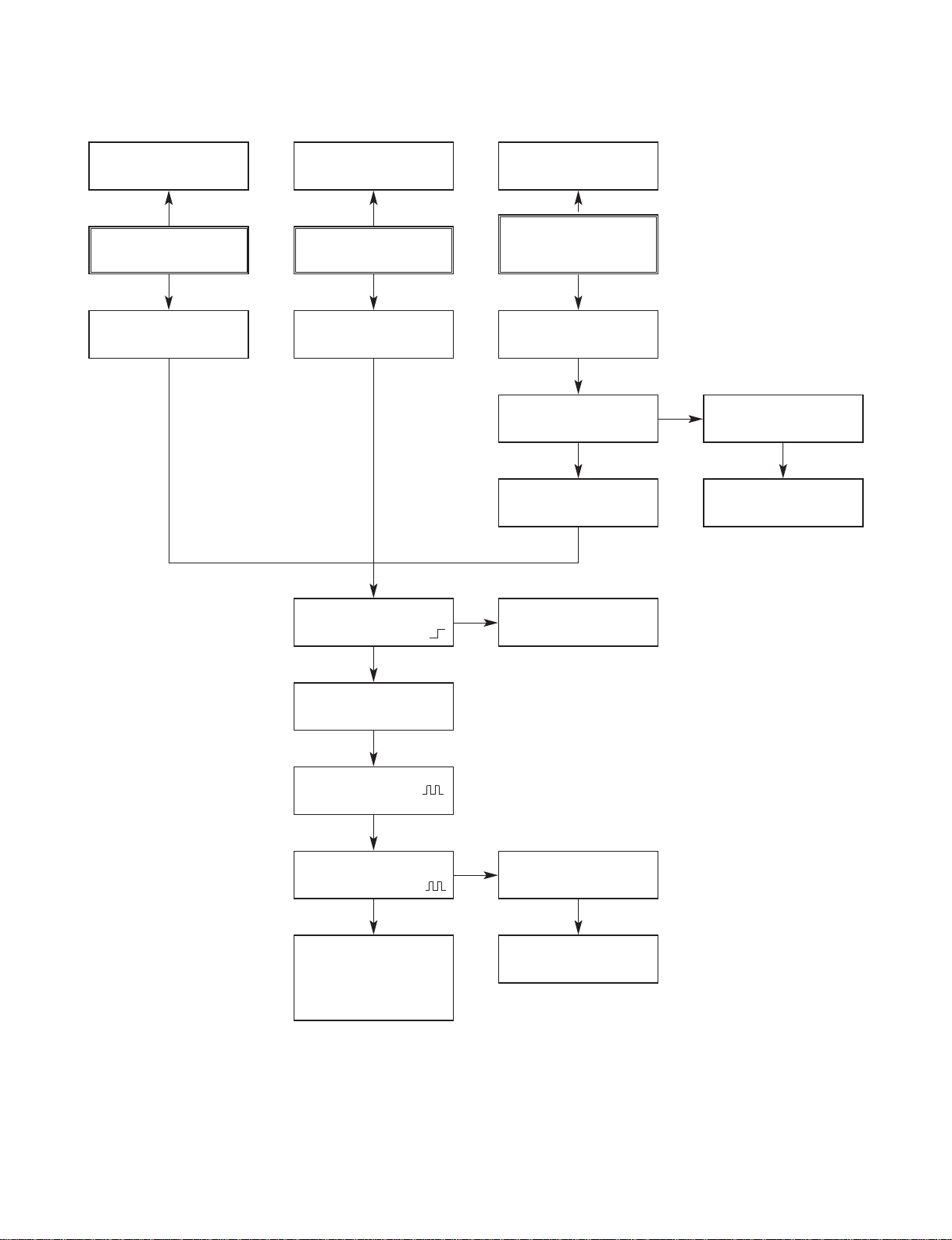

GUIA DE RESOLUÇÃO DE PROBLEMAS ELÉTRICOS.................................................................3-2

1. FONTE DE ALIMENTAÇÃO NA PLACA SMPS..........................................................................3-2

2. FONTE DE ALIMENTAÇÃO NA PLACA DE I/O.........................................................................3-4

3. PARTE DE CIRCUITO DO SISTEMA.......................................................................................3-11

4. DISCO NÃO RECONHECIDO..................................................................................................3-11

5. AO TOCAR O DISCO, NÃO HÁ SAÍDA DE ÁUDIO..................................................................3-12

6. NENHUMA SAÍDA ÓPTICA / DIGITAL .....................................................................................3-13

7. NENHUMA SAÍDA DE ÁUDIO DO SINTONIZADOR ...............................................................3-14

8. NENHUMA ENTRADA DE ÁUDIO EXTERNA ........................................................................3-15

9. NENHUM SINAL DE VÍDEO RGB / COMPONENTE AO TOCAR O DISCO...........................3-16

10. NENHUM SINAL COMPOSTO / S-VIDEO AO TOCAR O DISCO .........................................3-17

11. NENHUM SINAL DE VÍDEO DE ENTRADA EXTERNA, TV...................................................3-18

12. NENHUM SINAL DE ENTRADA (VÍDEO/ÁUDIO) DV(IEEE 1394) ........................................3-19

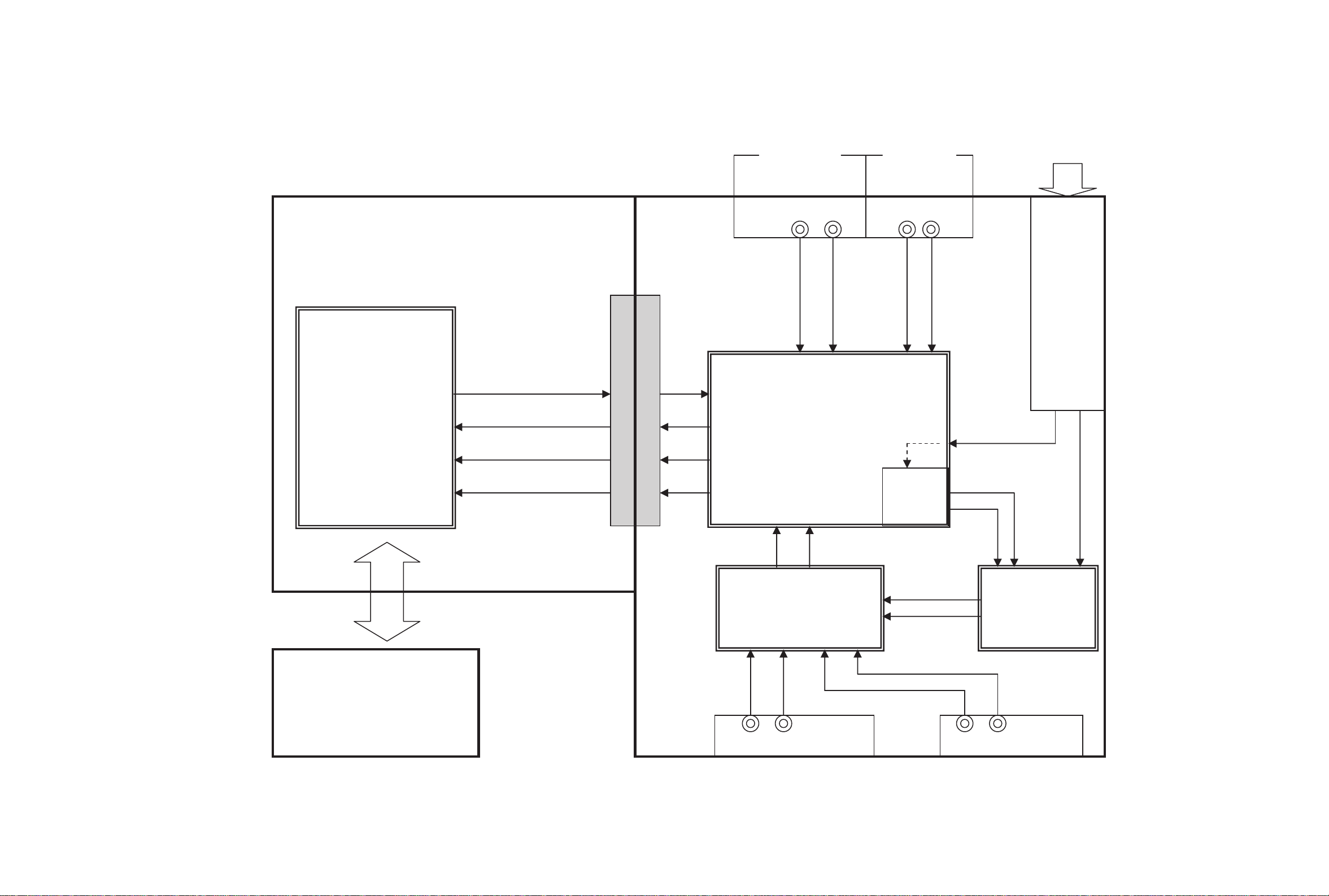

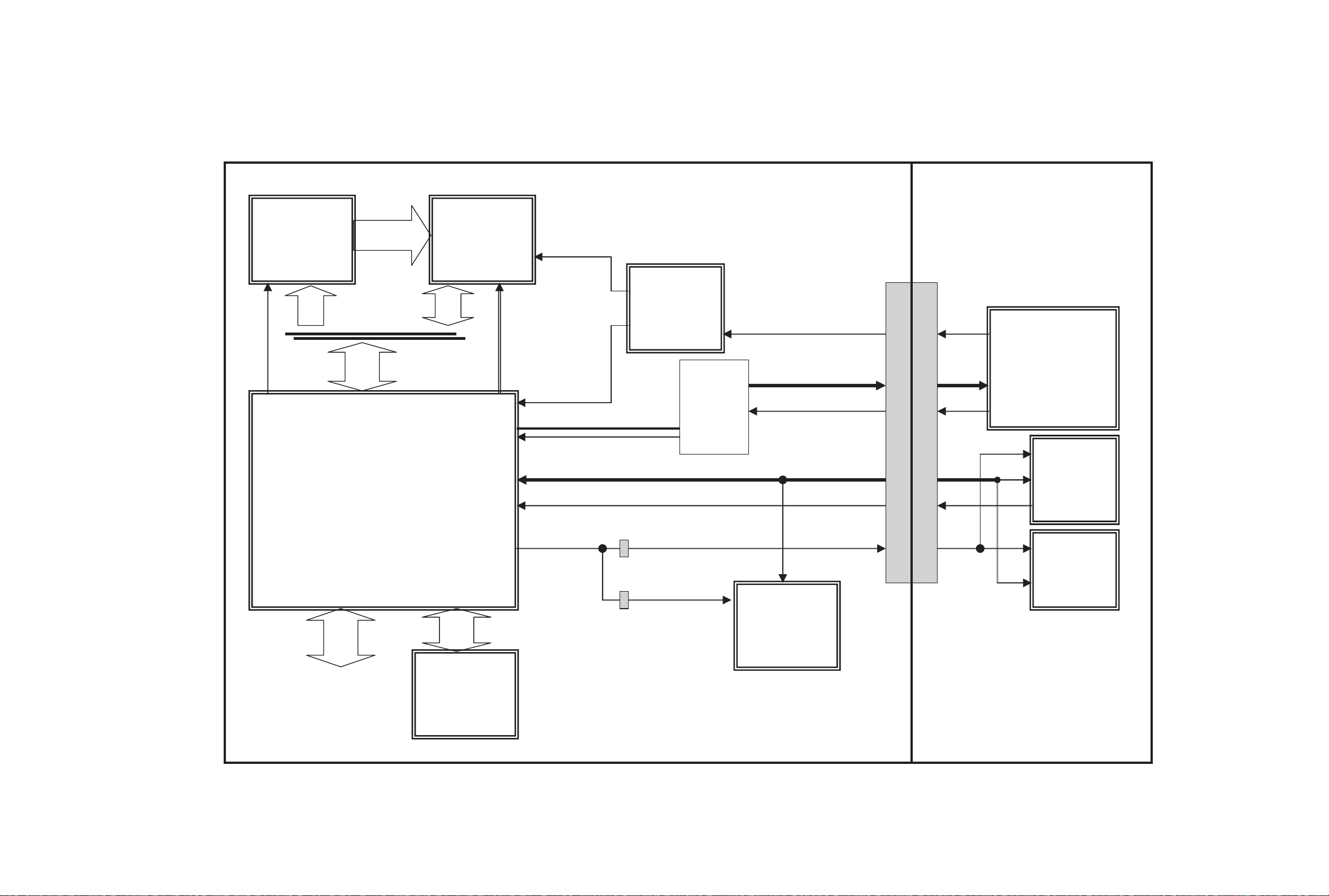

DIAGRAMAS EM BLOCOS.............................................................................................................3-20

1. DIAGRAMA EM BLOCOS SMPS..............................................................................................3-20

2. DIAGRAMA EM BLOCOS DA FONTE DE ALIMENTAÇÃO PRINCIPAL .................................3-22

3. DIAGRAMA EM BLOCOS DA ENTRADA DE VÍDEO...............................................................3-24

4. DIAGRAMA EM BLOCOS DA SAÍDA DE VÍDEO.....................................................................3-26

5. DIAGRAMA EM BLOCOS DA ENTRADA DE ÁUDIO..............................................................3-28

6. DIAGRAMA EM BLOCOS DA SAÍDA DE ÁUDIO.....................................................................3-30

7. DIAGRAMA EM BLOCOS PRINCIPAL DO SISTEMA ..............................................................3-32

8. DIAGRAMA EM BLOCOS DE I/O DO µ-COM......................................................................... 3-34

9. DIAGRAMA EM BLOCOS DE SCART (SOMENTE MODELO SCART) ..................................3-36

10. DIAGRAMA EM BLOCOS DO HDMI (HDMI MODEL ONLY).................................................3-38

11.

DIAGRAMA DE CIRCUITO DE CARTÃO DE MEMÓRIA (MEMORY SLOT MODEL ONLY)

...............3-40

DIAGRAMAS DE CIRCUITOS ........................................................................................................3-42

1. DIAGRAMA DE CIRCUITO DE ALIMENTAÇÃO ......................................................................3-42

2. DIAGRAMA DE CIRCUITO DA ALIMENTAÇÃO PRINCIPAL...................................................3-44

3. DIAGRAMA DO CIRCUITO MPEG ..........................................................................................3-46

4. A. DIAGRAMA DE CIRCUITO DO LATCH/FLASH/DDR ..........................................................3-48

5. DIAGRAMA DE CIRCUITO DO CARREGADOR/DV ...............................................................3-50

6. DIAGRAMA DE CIRCUITO DE I/O µ-COM ..............................................................................3-52

7. DIAGRAMA DE CIRCUITO DO TUNER(SINTONIZADOR)/MPX/ADC/DAC/JACK..................3-54

8. DIAGRAMA DE CIRCUITO DO DECODIFICADOR. ................................................................3-56

9. DIAGRAMA DE CIRCUITO DO HDMI ......................................................................................3-58

10. DIAGRAMA DO CIRCUITO TIMER.........................................................................................3-60

11. DIAGRAMA DE CIRCUITO DO KEY ......................................................................................3-62

• FORMAS DE ONDA...................................................................................................................3-64

• GRÁFICO DE TENSÃO DO CIRCUITO.....................................................................................3-66

DIAGRAMAS DE CIRCUITOS IMPRESSOS ..................................................................................3-72

1. PLACA DE CIRCUITO IMPRESSO PRINCIPAL (LADO SUPERIOR)......................................3-72

2. PLACA DE CIRCUITO IMPRESSO PRINCIPAL (LADO INFERIOR).......................................3-74

3. PLACA DE CIRCUITO IMPRESSO DE I/O ..............................................................................3-76

4. PLACA DE CIRCUITO IMPRESSO DE JUNÇÃO ....................................................................3-76

5. PLACA DE CIRCUITO IMPRESSO CHAVE.............................................................................3-78

6. PLACA DE CIRCUITO IMPRESSO DO TEMPORIZADOR ......................................................3-78

7. PLACA DE CIRCUITO IMPRESSO DE ALIMENTAÇÃO..........................................................3-79

3-2

GUIA DE RESOLUÇÃO DE PROBLEMAS ELÉTRICOS

PARTE VDR

Substituir o BD101

Substituir o F101 (Usar

o mesmo Fusível)

Nenhum 5,3VA

O F101 está Normal?

O R101 está Normal?

O BD101 está Normal?

NÃO

SIM

NÃOSIM

SIM

Substituir o R101

O D102 está normal?

Ver ificar ou Substituir o D102

Substituir o D123

Substituir o IC103

Substituir o IC102

O D121 está Normal?

Há cerca de 2,5V no Pino 1 do IC103?

O IC102 está Normal?

Substituir o D124

Substituir o D125

O D124 está Normal?

O D125 está Normal?

NÃO

SIM

Substituir o D127

O D127 está

Normal?

Linha de Alimentação da PCI de I/O está curta

O Vcc (10V - 16V) é forneci- do ao Pino 7 do IC101?

1. FONTE DE ALIMENTAÇÃO NA PLACA SMPS

3-3

Nenhum 12V

O Vcc (14,0V) é fornecido ao pino 1 do IC131?

SIM

Ver ificar ou Substituir o D127

NÃO

O pino 4 do IC131 está ‘H’?

SIM

Ver ificar o sinal PWR CTL “H” do µ-com

NÃO

Ver ificar ou Substituir o IC131

SIM

Nenhum 5V

O Vcc (5,5V) é fornecido ao pino 1 do IC132?

SIM

Ver ificar ou Substituir o D125

NÃO

O pino 4 do IC132 está em ‘H’?

SIM

Ver ificar o sinal PWR CTL “H” do µ-com

NÃO

Ver ificar e Substituir o IC132

SIM

3-4

2. FONTE DE ALIMENTAÇÃO NA PLACA DE I/O

Nenhum 12V

O VCC (14V) é fornecido ao Coletor do Q164?

SIM

Ver ificar D124 na Placa SMPS e Substituir

NÃO

Há cerca de 12,5V no ZD151 e na Base do Q164?

SIM

Ver ificar Q164 e Substituir

NÃO

Ver ificar o D126 na Placa SMPS e Substituir

NÃO

Ver ificar Q162 e Substituir

NÃO

Ver ificar o sinal ‘PWR CTL H’ do µ-COM

NÃO

O VCC (33V) é fornecido ao Emissor do Q162?

SIM

Há cerca de 0V na Base do Q162?

SIM

Há cerca de 5V no R171 e 0.7V na Base do Q156?

SIM

Ver ificar Q156 e Substituir

SIM

3-5

Nenhum 5,2V

O VCC (5,3V) é fornecido ao Emissor do Q151?

SIM

Ver ificar 5,3VA na Placa SMPS

NÃO

Há em torno de 0V no D153 e no Coletor do Q156?

SIM

Ver ificar o Q151 e Substituir

NÃO

Ver ificar o sinal ‘PWR CTL H’ do µ-

COM

NÃO

Há em torno de 5V no R171 e 0,7V na Base do Q156?

SIM

Ver ificar o Q156 e Substituir

SIM

Nenhum 5VT

O VCC (5,3V) é fornecido ao Emissor do Q155?

SIM

Ver ificar 5,3VA na Placa SMPS

NÃO

Há em torno de 0V no D152 e no Coletor do Q152?

SIM

Ver ificar o Q155 e Substituir

NÃO

Ver ificar o sinal ‘TIMER H’ do µ-COM

NÃO

Há em torno de 5V no R180 e 0,7V na Base do Q152?

SIM

Ver ificar Q152 e Substituir

SIM

3-6

Nenhum 33VT

O VCC (33V) é fornecido ao Emissor do Q161?

SIM

Ver ificar o D126 na Placa

SMPS e Substituir

NÃO

Há cerca de 0V no Coletor do Q152?

SIM

Ver ificar o Q161 e Substituir

NÃO

Ver ificar o sinal ‘TIMER H’ no µ-COM

NÃO

Há cerca de 5V no R180 e 0.7V na Base do Q152?

SIM

Ver ificar o Q152 e Substituir

SIM

Nenhum 5,0VD

Há cerca de 5.3V no pino 1 do IC153?

SIM

Ver ificar o 5,3VA na Placa SMPS

NÃO

Há cerca de 4V ~ 5V no pino 4 do IC153?

SIM

Ver ificar o sinal ‘PWR CTL H’ do µ-COM

NÃO

Ver ificar o IC153 e Substituir

SIM

3-7

Nenhum 3,3V

Há cerca de 3,8V no pino 1 do IC152?

SIM

Ver ificar o D127 na Placa

SMPS e Substituir

NÃO

Há cerca de 4V ~ 5V no pino 4 do IC152?

SIM

Ver ificar o sinal ‘PWR CTL H’ do µ-COM

NÃO

Ver ificar o IC152 e Substituir

SIM

Nenhum 2,5V

Há cerca de 3V ~ 3,8V no pino 1 do IC151?

SIM

Ver ificar o D154 e o D127 na Placa SMPS

NÃO

Há cerca de 4V ~ 5V no pino 4 do IC151?

SIM

Ver ificar o sinal ‘PWR CTL H’ do µ-COM

NÃO

Ver ificar o IC151 e Substituir

SIM

3-8

Nenhum SW_5,3VA

O VCC (5,3V) é fornecido ao Emissor do Q158?

SIM

Ver ificar 5,3VA na Placa SMPS

Há cerca de 0V no R179 e no R156 ?

SIM

Ver ificar o sinal ‘STANBY H’ do µ-COM

Ver ificar o Q158 e Substituir

SIM

Nenhum 1,8V (SAA7137)

O VCC (3,3V) é fornecido ao Emissor do Q159 Emitor E pinos 1, 2, 8 do IC154?

SIM

Ver ificar fonte de alimentação de 3,3V

NÃO

Há cerca de 3V ~ 3,3V na Base do Q159 e no pino 3 do IC154?

SIM

Ver ificar o Q159 e Substituir

NÃO

Ver ificar o IC154 e Substituir

SIM

NÃO

3-9

Nenhum SW_12VG

O VCC (14V) é fornecido ao Coletor do Q165?

SIM

Ver ificar o D124 na Placa SMPS e Substituir

NÃO

Há cerca de 12,5V no ZD152 e na Base do Q165?

SIM

Ver ificar o Q165 e Substituir

SIM

Ver ificar o D126 na Placa SMPS e Substituir

NÃO

Ver ificar o Q160 e Substituir

SIM

Ver ificar SW_5,3VA

O VCC (33V) é fornecido ao Emissor do Q160?

NÃO

Há cerca de 0V na Base do Q160?

SIM

Há cerca de 5,3V na Base do Q166?

NÃO

Ver ificar Q166 e Substituir

SIM

3-10

Nenhum 1,8V (Vcc do Núcleo Principal)

O VCC (3,3V) é fornecido ao Emissor do Q159 Emitor E pinos 1,2,8 do IC154?

SIM

Ver ificar a fonte de alimentação de 3,3V

NÃO

Há cerca de 3V ~ 3,3V na Base do Q159 e no pino 3 do IC154?

SIM

Ver ificar o Q159 e Substituir

NÃO

Ver ificar o IC154 e Substituir

SIM

Nenhum 1,25V

O VCC (2V) é fornecido ao Emissor do Q154?

SIM

Ver ificar o Diss e alimentação de 2.5V.

NÃO

Há cerca de 2V ~ 2,5V na Base do Q154 e no pino 4 do IC154?

SIM

Ver ificar o Q159 e Substituir.

NÃO

Ver ificar a fonte de alimentação de 3,3V.

NÃO

O VCC(3.3V) é fornecido aos pinos 1,2,8 do IC154?

SIM

Ver ificar O IC154 e Substituir.

SIM

3-11

3. PARTE DO CIRCUITO DO SISTEMA

“HELLO” mostrou que Continua Ligado

TP441, R1443 : HIGH (/RST_HOST) ?

SIM

Ver ificar pino 13 do PVM02 e pino 19

do IC 701 (R714)

NÃO

X1101 : Clock oscilou? (13,5MHz)

SIM

Substituir X1101

NÃO

Ver ificar IC1201 (Memória Flash) e IC1101

NÃO

IC1101 DEFEITUOSO

NÃO

Pino 26 do IC1302 : (Selecionar Chip de Flash )

SIM

R1126, R1127 : ( I2C I/F : SCL, SDA )?

SIM

4. DISCO NÃO RECONHECIDO

Ver ificar Alimentação do Driver.

5V, 12V

Ver ificar Interface ATAPI PML01

SIM

Mudar TESTE DE MÍDIA

NÃO

Ver ificar SMPS

NÃO

3-12

5. AO TOCAR O DISCO, NENHUMA SAÍDA DE ÁUDIO

IC1101

DEFEITUOSO

CHECK IC808 pinos 1,2,3,4:

: Pino 10 (Reset “H”) : Pino 7,8 (I

C) :

CHECK IC808 pino 17 (12V) pino 5,11,20 (3,3V)

SIM

Substituir o IC808

L822, L823 : Há um sinal?

Somente “Sem modelo SCART”

SIM

IC808 pinos 15,18 (Audio _out R/L): Há um sinal?

NÃO

IC808 pinos 14,19 (Z_mute_R/L) : IC701 pino 58 (A_mute_L) :

IC801 pino 1,7 Há um sinal?

IC803 pino 21, 22, 25, 26 : Há um sinal?

L806, L826, L825, L810 :Há algum sinal?

VERIFICAR Conexões de cabo e Áudio TV mudo.

VERIFICAR Q801, Q802, Q803,Q805, Q806, Q807, Q808

NÃO

Substituir IC801

VERIFICAR IC803 pino 2,4 (VCC) : 12V Pino 32,33 (SCL/SDA) :

Substituir o IC803

SIM

NÃO

VERIFICAR IC801

pino 8 (12V)

NÃO

SIM

R1122 : Há algum sinal?

3-13

6. NENHUMA SAÍDA ÓPTICA / DIGITAL

VERIFICAR PVM01 pino 1 (SPDIF_OUT) :

SIM

R851 : Há algum sinal?

SIM

VERIFICAR JK803 pino 2 (5,2V)

SIM

VERIFICAR JK803 e conexão de cabo ótico

SIM

C856 : Há algum sinal?

BD817 : Há algum sinal?

VERIFICAR JK802 e conexão de cabo RCA

3-14

VERIFICAR pino 6 do IC903, 904 (12V)

pino 16 do TU701 (SIF) :Há algum sinal?

C928, C963 : Há algum sinal?

Pino 20, 24, 23, 27 do IC803 : Há algum sinal?

Pino 7 do IC903, 904: Há algum sinal?

NÃO

NÃO SIM

NÃO

SIM

Somente “Modelo P”

Somente “Sem Modelo SCART”

SIM

VERIFICAR pino 2,4 do IC 803 (VCC) : 12V Pin 32,33 (SCL/SDA) :

VERIFICAR Circuito de Reset do IC1302

NÃO

IC1101

DEFEITUOSO

NÃO

VERIFICAR alimentação do IC901 3,3V e 1,8V

IC901 DEFEITUOSO

Substituir o IC803

Pino 34 do IC901 Ou R999 (reset”H”) :

SIM

X901 (24.576MHz) clock oscilou ?

SIM

R902,R913,R997: R962,R978 (I2C):

SIM

SIM SIM

Pino 173 do C901 e R903 : Há um sinal ?

Ao tocar o DISCO, não há saída de Áudio

7. NENHUMA DE ÁUDIO DO SINTONIZADOR

3-15

8. NENHUMA ENTRADA DE ÁUDIO EXTERNA

Substituir IC803

C979, C980 Há algum sinal?

VERIFICAR conexões de cabo e Sinal de entrada.

IC803 pin 20, 24, 23, 27 :Is there a signal?

VERIFICAR pino 2,4 do IC 803 (VCC) : 12VPin 32, 33 (SCL/SDA) :

NÃO

NÃONÃO< AV3 > < AV1/AV2 > < AV4 >

NÃO

SIM

Pino 10, 16 do IC803: Há algum sinal?

SIM

SIM SIM

C976, C977 : Há algum sinal?

SIM

NÃO

Pino 34 do IC901 Ou R999 (reset“H”) :

X901 (24.576MHz) clock oscilou ?

Pino 173 do C901 ou R903 :

VERIFICAR alimentação do IC901 3,3V e 1,8V

Ao tocar o DISCO, não há saída de Áudio

IC901 DEFEITUOSO

VERIFICAR Circuito

de Reset do IC1302

R902,R913,R997 : R962,R978 (I2C) :

IC1101

DEFEITUOSO

VERIFICAR conexões de cabo e Sinal de entrada.

3-16

9. NENHUM SINAL DE VÍDEO DO COMPONENTE / RGB AO TOCAR O DISCO

L1408, L1427, L1428 :Há algum sinal ?

Pino 2, 6, 10 do PVM01: Há algum sinal ?

SIM

Pino 18, 21, 24 do IC802 : Há algum sinal ?

SIM

VERIFICAR pino 1, 16 do IC802 (5,2V)

NÃO

Substituir o IC802

Ver ificar estado do SW801 e pino 2 do SW801 (RGB_SEL”H”)

SIM SIM

3-17

10. NENHUM SINAL COMPOSTO / S-VIDEO AO TOCAR DISCO

VERIFICAR pino 1,

16 do IC802 (5,2V)

L1404, L1405, L1406 :Há algum sinal ?

Pino 14, 18, 22 do PVM01: Há algum sinal?

Pino 29, 30 do IC803: Há algum sinal?

VERIFICAR conexão de cabo RCA e S-Video

Pino 27, 30, 32 do IC802: Há algum sinal ?

NÃO SIM

SIM

SCART

S-Video e RCA

SIM

VERIFICAR pino 2, 4 do IC803 (VCC) : 12V Pin 32,33 (SCL/SDA)

Substituir o IC803

Substituir o IC802

VERIFICAR conexão de cabo SCART

3-18

11. NENHUM SINAL DE VÍDEO DE ENTRADA EXTERNA, TV

Pino 21, 22, 25, 26 do IC803 : Há algum sinal?

Nenhum sinal de vídeo de entrada externa A V3 (Entrada RCA posterior)

VERIFICAR Conexão de cabo e Sinal de entrada

C917,C923,C934: Há algum sinal?

C618 : Há algum sinal?

C859, C869, C871 : Há algum sinal?

NÃO

YES

Nenhum sinal de vídeo de entrada externa AV4 (Composto / S- Video)

SIM

SIM SIM

Ao conectar Cabo Tuner (Sintonizador) e SCART1, 2 Traseiro Não há sinal de vídeo de TV (AV1/2)

NÃONÃONO

SIM

SIM SIM

SIM

Pino 34 do IC901 Ou R999 (reset”H”) :

X901 (24.576MHz) clock oscilou?

pino 108 do IC901 ou R930 (VI_CLK) :

VERIFICAR alimentação

de 3,3V e 1,8V do IC901

VERIFICAR que Não há Sinal RGB / Componente /Composto / S-Video ao tocar DISCO

IC901 DEFEITUOSO

VERIFICAR Circuito de Reset do IC1302

C926 : Há algum sinal?

Ver ificar pino 2, 4 do IC 803 (12V) Pino 32, 33 (SCL/SDA)

Substituir o IC803

R962, R978 (I2C) :

VERIFICAR Conexão de cabo e Sinal de entrada

3-19

12. NENHUM SINAL (VÍDEO/ÁUDIO) DE ENTRADA DV (IEEE 1394)

Ver ificar conexão DV_Jack

Chaveamento modo DV?

SIM

Alimentação de 3,3V do IC1601

SIM

Mudar para modo DV Usando Controle Remoto

NÃO

VERIFICAR alimentação de 3,3V na placa de I/O

VERIFICAR circuito de RESET

VERIFICAR Cabo DV

Substituir o IC1601

IC101 DEFEITUOSO

NÃO

Pino 37 do IC1601: “High” e X401 (24.576MHz) oscilou ?

SIM

Pino 15 do IC1601: “High” Há algum sinal?

SIM

Pino 1, 27, 28, 29, 30 do IC1601:Há algum sinal?

SIM

Pino 2, 3 do IC1601: Há algum sinal?

SIM

Substituir o IC1601

SIM

MEMORANDO

3-20 3-21

DIAGRAMAS EM BLOCOS

1. DIAGRAMA EM BLOCOS DO SMPS

FUSE (F101)

NOISE FILTER

BLOCK (C101,L102, L101, C102)

SNUBBER

BLOCK (D101,C105 C106,R104)

DRIVE & S/W BLOCK SOFT-START BLOCK

(IC101, D102, R105,

C107, C108,C109,

R109, C104,C114,ZD101)

PHOTO COUPLER

(IC102)

BD101

T101

TRANS

RECTIFIER &

SMOOTING BLOCK

(D127,C126,L123,

C127,R128,C132)

14VA

33VA

3.7VA

R101

ERROR

AMP

(IC103

)

Y-CAP C110

Y-CAP C111

7,8

FEED-BACK

BLOCK R121,R122, C131,R123.

R124.R125

R126

)

RECTIFIER & SMOOTING BLOCK (D121,D122,BC131,

R134,C135,C121,L121,

C122)

RECTIFIER &

SMOOTING BLOCK

(D124,C123,L122,

C124)

RECTIFIER &

SMOOTING BLOCK

(D128,C129,

R127,R129,ZD151)

5.3VA P.CTL

TO I/O (P101)

BR BL

(BK)(WH)

C103

12V REG BLOCK

(IC131,C133,R130)

5V REG BL OCK

(IC132,C134,R131

)

12V

TO Loader

(P1D01)

RECTIFIER &

SMOOTING BLOCK

(D125,D126,C125

)

FAN

TO FAN

(P104)

3-22 3-23

2. DIAGRAMA EM BLOCOS DA ALIMENTAÇÃO PRINCIPAL

FLASH

74LVT16373

74HCT125

3.3V

VDAC_DVDD

2.5V

G2955

VTT

1.2V

TSB41AB1

DMN8603 MPEG IC

SDRAM

3V3A

3V3A_E5 _DAC

USB_

VDD

REF_

VDD

PLL_

VDD

3V3D_E5

3V3D

PLLVDD

AVDD

3V3D_PHY

2V5D_DDR

74LVC04A

74LVC32A

74LVC08A

74LVC541

3V3D_MEM

PMC01

MEMORY FFC

PMH01

HDMI FFC

1.8V

3-24 3-25

3. DIAGRAMA EM BLOCOS DA ENTRADA DE VÍDEO

DVD DRIVER

ATAPI I/F

IC901

Video Decoder

Audio Processor

SAA7137

Digital Vi deo ITU.R-BT

656

VIN_D[2:9], VIN_CLK

PMV02

PVM01

CVBS

Y / C

IC1803

AV S/W

MM1443

CVBSCVBS

MAIN I / O

SCART(AV1)SCART(AV2)

JK806JK807

R / G / B

CVBS

JK802

TUNER

TU701

AV4 In AV3 In

RF In

F_Y_IN

F_C_IN

F_CVBS_IN

R_CVBS_IN

R_SCART_IN

EU2_V_IN

SW_V_IOUT

TU_V_IN

EU1_V_I

IC1101

DMN-8603

MPEG

ENC/DEC

3-26 3-27

4. DIAGRAMA EM BLOCOS DA SAÍDA DE VÍDEO

IC1101

DMN-8603

MPEG

ENC/DEC

DVD DRIVER

ATAPI I/F

L/C

Filter

150

Ohm

IC802 Video

6dB Amp

BH7868FS

CVBS , S-VIDEO Component / RGB

PMV02

PVM01

SW801

CVBS Y / Pb / Pr

Y / C

IC1803

AV S/W

MM1443

CVBS R / G / BCVBS

MAIN I / O

SCART(AV1)SCART(AV2)

CVBS

Y / G

Pb / B

Pr / R

JK802JK801

IC701

MICOM

GND

3-28 3-29

5. DIAGRAMA EM BLOCOS DA ENTRADA DE ÁUDIO

DVD DRIVER

ATAPI I/F

PMV02

PVM01

MAIN

JK802

Digital Audio IN

MCLK I2S

AI_SCLK

AI_FSYNC

AI_MCLK

AI_DO

IC901

Video Decoder

Audio Processor

SAA7137

L / R IN

JK804JK805

L / R IN

TUNER

TU701

AV4 In AV3 In

RF In

IC1803

AV S/W

MM144

SCART(AV1)SCART(AV2)

L / R IN L / R IN

SIF

I / O

IC903,904

AUDIO S/W

NJM2521

DAC

SW_ AUDIO

OUT L / R

IC_ OUT L / R

TU_ L / R OUT

F _ A

L / R IN

R _ A

L / R IN

SECAM

IC1101

DMN-8603

MPEG

ENC/DEC

3-30 3-31

6. DIAGRAMA EM BLOCOS DA SAÍDA DE ÁUDIO

DVD DRIVER

ATAPI I/F

PMV02

PVM01

MAIN

JK802

Digital Audio IN

MCLK I2S

AI_SCLK

AI_FSYNC

AI_MCLK

AI_DO

IC901

Video Decoder

Audio Processor

SAA7137

L / R IN

JK804JK805

L / R IN

TUNER

TU701

AV4 In AV3 In

RF In

IC1803

AV S/W

MM144

SCART(AV1)SCART(AV2)

L / R IN L / R IN

SIF

I / O

IC903,904

AUDIO S/W

NJM2521

DAC

SW_ AUDIO

OUT L / R

IC_ OUT L / R

TU_ L / R OUT

F _ A

L / R IN

R _ A

L / R IN

SECAM

IC1101

DMN-8603

MPEG

ENC/DEC

3-32 3-33

7. DIAGRAMA EM BLOCOS PRINCIPAL DO SISTEMA

IC1101

DMN-8603

MPEG

ENC/DEC

DVD DRIVER

ATAPI I/F

MAIN

/RST_VDEC

IC701

MICOM

PMV03

PVM02

/RST_HOST

IC1301

Address

Latch IC

IC1302

FLASH ROM

HD[0:15]

HA[6:21]

/SYS_RST

/E5_RST

SPI I/F

Buffer

SPI_MISO

SPI_CLK,CS0,MOSI

SIO_SPI_MISO

SIO_SPI

CLK,CS0,MOSI

IC901

SAA7137

AV IC

IC808

CS4351

A DAC

IC1601

TSB41AB1

PHY IC

I2C ( SDA , SCL )

/RST_PHY

/VDEC_IRQ

E5_ALE

/FCS0, /OE2 /FLASH_WE

I / O

IC1202 IC1203

DDR

SDRAM I/F

IC1408

RESET

CIRCUIT

3-34 3-35

8. DIAGRAMA EM BLOCOS DE I/O µ-COM

TUNER

TU701

MICOM

IC701

MN101DF10G

6dB AMP

IC703

MM151

EEPROM

IC705

24LC16B

I2C_DATA

I2C_CLK

SW_V_OUT

AV. DEC

IC901

SAA7137

TU_V_OUT

X702

14.31818MHz

X701

32.768KHz

SIF

AV S/W

IC803

MM144

TU_L_OUT

TU_R_OU

DRIVER

IC601

PT6955

DIG601

LED CLOCK

V_CLK, VSTB

TIMER_DOUT

G[ 1:7 ] S[ 1:8

]

SIO_SPI_CLK

SIO_SPI_MOSI

SI0_SPI_CS0

SIO_SPI_MISO

DMN8603

MPEG

IC706

KIA7031

PWR_FAIL_L

PWR_CTL_H

SMPS

POWER BOARD

AV S/W

IC803

MM1443

VPS

IC801

SDA5650

DAV

TIMER_H

CV.IN

AFT

IC704

KIA7042

RESET

SMPS Block

on I/O BOARD

STANBY

IC903,904

A S/W

NJM2521

IC_OUT_L

IC_OUT

SECAM_AM

MAIN

I / O

TIMER

9. DIAGRAMA EM BLOCOS DE SCART (SOMENTE MODELO SCART)

DMN-8603

MPEG

AV SWITCH

CANAL+

MM144

PHILIPS SAA7137

VIDEO DECODER

AUDIO ADC / MSP

DVD DRIVER

TUNER

SCART1 SCART2

AUDIO DAC

CS43

A/V 1

A/V 2

SIF

Video

SPI

A/V 3

A/V 4

Rear RCA Front RCA

Rear RCA

SW A/V

D.Audio ADC I2S

D.Audio DAC I2S

D.Video R-656

Coaxial OUT Optical OUT

Rear RCA

T.Audio

IEC60958 ( S/PDIF

)

CVBS S-VIDEO Component

Video 6dB Amp

BH7868FS

DV (1394)

PHY

TSB41AB1

TPA/

TPB +/-

Audio L/R

CVBS

Audio L/R

CVBS

CVBS S-VIDEO Com

ponent

ATAPI I/

MEMORY

CARD SL

MICOM

MM101

HDMI

L9030

D.Video 16

bit & clk

D.Audio IEC60958

3-36 3-37

3-38 3-39

10. DIAGRAMA EM BLOCOS DO HDMI (HDMI MODEL ONLY)

IC1101

DMN-8603

MPEG

ENC/DEC

DVD DRIVER

ATAPI I/F

IC1701

L9030

PMH01

PHM01

MAIN HDMI

IC701

UPA672T

Di gita l Video

VO_D[0:15

],CLK

HDMI_RST

HDMI_IR

I2C

SDA, SCL

Digital Au dio

IEC958, MCLK

I2C

DSDA, DSCL

TXC , TX0

TX1 , TX

Filter

HDMI

JK701

HP_DET

3-40 3-41

11. DIAGRAMA DE CIRCUITO DE CARTÃO DE MEMÓRIA (MEMORY SLOT MODEL ONLY)

IC1101

DMN-8603

MPEG

ENC/DEC

DVD DRIVER

MAIN

PMC01

IC1301

Address

Latch IC

IC1302

FLASH ROM

HD[0:15]

HA[6:21]

MEMORY

SLOT

HD[0:15]

IC1503

74LVC541

Buffer

BA[16:18]

MEMC_OE,

MEMC RST

HIORDY

PA[0:

HDIOR, HDI

HRSTATA

H_IORDY

PCM[0:15]

IC1501

74LVC32

/E5_CS2

BA[20:

21]

IC1502

74LVC04

/BA[20:21]

/ATA_1FX,3FX

SAIN

ATA16V2

3-42 3-43

DIAGRAMAS DE CIRCUITOS

1. DIAGRAMA DE CIRCUITO DE ALIMENTAÇÃO

No Power BD101,R101 are Defective

No Power D102 is Defective

S/W Error IC101,IC104 are Defective

No Power F101 is Defective

33V No Power Q161 is Defective

5.3VA No Power D121 is Defective

3.7V No Power D124 is Defective

5V No Power IC132 is Defective

12V No Power IC131 is Defective

14VA No Power D127 is Defective

5.5VA No Power D125 is Defective

Switching Error IC102,IC103 are Defective

NOTES) Symbol denotes AC ground.

NOTES) Symbol denotes DC chassis ground.

NOTE) Warning

NOTE) Parts that are shaded are critical NOTE) With respect to risk of fire or NOTE) electricial shock.

B C D E F G H I J K L M N O P Q R ST

AVISO IMPORTANTE DE SEGURANÇA

QUANDO ESTIVER PRESTANDO MANUTENÇÃO NESTE CHASSI, SOB NENHUMA CIRCUNSTÂNCIA O DESIGN ORIGINAL DEVERÁ SER MODIFICADO OU ALTERADO SEM A PERMISSÃO DA LG ELECTRONICS CORPORATION.TODOS OS COMPONENTES DEVERÃO SER SUBSTITUÍDOS SOMENTE POR TIPOS IDÊNTICOS ÀQUELES NO CIRCUITO ORIGINAL.

OS COMPONENTES ESPECIAIS ESTÃO SOMBREADOS NO CIRCUITO ELÉTRICO PARA FACILITAR A IDENTIFICAÇÃO.ESTE CIRCUITO ELÉTRICO PODE, OCASIONALMENTE, DIFERIR DO CIRCUITO REAL UTILIZADO.DESTA FORMA, A IMPLEMENTAÇÃO DAS ÚLTIMAS ALTERAÇÕES DE MELHORIA DE SEGURANÇA E DE DESEMPENHO NO CONJUNTO NÃO ESTÁ ATRASADA ATÉ QUE A NOVA LITERATURA DE SERVIÇO SEJA IMPRESSA.

NOTA :

1. As partes sombreadas ( ) são críticas para a segurança. Substituí-las somente por números de peças especificadas.

2. As tensões são medidas em CC com um voltímetro digital durante o modo Play (reproduzir).

3-44 3-45

B C D E F G H I J K L M N O P Q R ST

2. DIAGRAMA DE CIRCUITO DA ALIMENTAÇÃO PRINCIPAL

3-46 3-47

B C D E F G H I J K L M N O P Q R ST

3. DIAGRAMA DO CIRCUITO MPEG

3-48 3-49

B C D E F G H I J K L M N O P Q R ST

4. A. DIAGRAMA DE CIRCUITO DO LATCH/FLASH/DDR

3-50 3-51

B C D E F G H I J K L M N O P Q R ST

5. DIAGRAMA DE CIRCUITO DO CARREGADOR/DV

3-52 3-53

B C D E F G H I J K L M N O P Q R ST

6. DIAGRAMA DE CIRCUITO DE I/O µ-COM

3-54 3-55

7. DIAGRAMA DE CIRCUITO DO TUNER(SINTONIZADOR)/MPX/ADC/DAC/JACK

B C D E F G H I J K L M N O P Q R ST

3-56 3-57

8. DIAGRAMA DE CIRCUITO DO DECODIFICADOR

B C D E F G H I J K L M N O P Q R ST

3-58 3-59

9. DIAGRAMA DE CIRCUITO DO HDMI

B C D E F G H I J K L M N O P Q RST

3-60 3-61

10. DIAGRAMA DO CIRCUITO TIMER

B C D E F G H I J K L M N O P Q R ST

3-62 3-63

11. DIAGRAMA DE CIRCUITO DO KEY

B C D E F G H I J K L M N O P Q R ST

3-64 3-65

• FORMAS DE ONDA

X1101

13.5 MHz

PMV03 PIN1 SDA

PMV03 PIN3 SCL

IC1601 PIN1 PHY_CLK

PMV02 PIN9 VIN_CLK

X901

14.31818MHz

PMV02 PIN10 VOUT_G/Y

PMV02 PIN06 VOUT_B/Pb

IC901 PIN108 27MHz

PMV02 PIN05 AIN_FSYNC

PMV02 PIN_FSYNC AOUT_FSYNC

PMV02 PIN26 AOUT_D0

PMV03 PIN29 HOST_RXD

PMV03 PIN26 HOST_TXD

IC1202 PIN45 SDRAM_CLK1

PMV02 PIN18 VOUT_CVBS

PMV02 PIN10 VOUT_G/Y

PMV02 PIN22 VOUT_C

PMV02 PIN01 AOUT_IEC958

PMV02 PIN10 AIN_MCLKOUT

PMV02 PIN07 AIN_SCLK

PMV02 PIN29 VIN_D0

IC1601

24.576MHz

PMV02 PIN2 VOUT_R/Pr

PMV02 PIN24 AOUT_MCLK

3-66 3-67

• GRÁFICO DE TENSÃO DO CIRCUITO

EE PB REC

MODO

N˚ DO PINO

IC151_KIA78R25

1 3.25 3.24 3.23 2 2.52 2.52 2.52 3 0.00 0.00 0.00 4 4.88 4.88 4.88

IC152_KIA78R33

1 3.64 3.63 3.62 2 3.28 3.28 3.28 3 0.00 0.00 0.00 4 4.43 4.42 4.41

IC153_KIA78R05

1 5.28 5.28 5.28 2 4.97 4.97 4.97 3 0.00 0.00 0.00 4 4.88 4.88 4.88

IC154_IP1680

1 3.25 3.25 3.25 2 3.25 3.25 3.25 3 2.55 2.56 2.55 4 1.12 1.12 1.12 5 1.71 1.72 1.71 6 0.00 0.00 0.00 7 1.25 1.25 1.25 8 3.25 3.25 3.25

IC701_MN101DF10GAF

1 0.00 0.00 0.00 2 5.12 5.12 5.12 3 0.00 0.00 0.00 4 4.80 4.80 4.80 5 4.86 4.86 4.87 6 0.01 0.01 0.01 7 5.13 5.13 5.13 8 5.15 5.15 5.16

9 0.01 0.01 0.01 10 0.00 0.00 0.00 11 5.16 5.16 5.16 12 0.00 0.00 0.00 13 5.15 5.15 5.16 14 4.82 4.83 4.89 15 0.04 0.04 0.04 16 0.12 0.11 0.08 17 5.05 5.05 5.05 18 5.06 5.06 5.06 19 5.10 5.10 5.11 20 4.91 4.90 4.90 21 0.00 0.00 0.00 22 0.01 0.01 0.01 23 0.01 0.01 0.01 24 0.33 0.31 0.14 25 5.16 5.16 5.16 26 0.05 0.05 0.05 27 0.00 0.00 0.22 28 5.16 5.16 5.16 29 0.01 0.01 0.01 30 0.01 0.01 0.01

EE PB REC

MODO

N˚ DO PINO

31 0.01 0.01 0.01 32 0.01 0.01 0.01 33 0.31 0.32 0.15 34 0.33 0.32 0.16 35 0.01 0.01 0.01 36 5.16 5.16 5.16 37 2.53 2.52 2.54 38 2.43 2.42 2.42 39 0.00 0.00 0.00 40 1.99 1.95 1.95 41 2.55 2.55 2.55 42 0.00 0.00 0.00 43 4.88 4.89 4.89 44 4.89 4.90 4.90 45 0.01 0.01 0.01 46 0.64 0.63 0.63 47 0.01 0.01 0.01 48 0.00 0.00 0.00 49 1.04 1.04 1.04 50 2.78 2.90 2.89 51 5.13 5.13 5.13 52 3.01 3.04 3.05 53 2.54 2.54 2.54 54 5.10 5.10 5.10 55 5.10 5.10 5.10 56 0.01 0.01 0.01 57 5.09 5.09 5.09 58 5.00 5.00 5.01 59 5.25 5.02 5.00 60 0.00 0.00 0.00 61 4.94 4.94 4.93 62 0.00 0.00 0.00 63 0.82 0.81 0.81 64 4.83 4.82 4.82 65 0.00 0.00 0.00 66 0.00 0.00 0.00 67 0.00 0.00 0.00 68 0.00 0.00 0.00 69 0.00 0.00 0.00 70 0.00 0.00 0.00 71 0.00 0.00 0.00 72 0.00 0.00 0.00 73 5.25 5.25 5.25 74 0.00 0.00 0.00 75 0.00 0.00 0.00 76 0.01 0.01 0.00 77 0.01 0.01 0.01 78 0.01 0.01 0.01 79 0.01 0.01 0.01 80 0.01 0.01 0.01 81 0.01 0.01 0.01 82 0.24 0.19 0.14 83 0.24 0.19 0.15 84 1.94 1.92 1.93 85 0.00 0.00 0.00

EE PB REC

MODO

N˚ DO PINO

EE PB REC

MODO

N˚ DO PINO

16 1.57 1.56 1.57 17 1.48 1.54 1.54 18 0.00 0.00 0.00 19 5.25 5.25 5.25 20 5.25 5.25 5.25

IC801_NJM4580

1 6.06 6.06 6.07 2 6.06 6.06 6.07 3 6.05 6.05 6.05 4 0.00 0.00 0.00 5 6.05 6.05 6.05 6 6.06 6.06 6.06 7 6.06 6.06 6.06 8 12.12 12.12 12.12

IC802_BH7868FS

1 5.19 5.19 5.19 2 0.05 0.06 0.06 3 0.05 0.06 0.06 4 2.28 2.27 2.27 5 5.00 5.00 5.00 6 1.78 1.60 1.60 7 5.14 5.14 5.15 8 1.78 1.58 1.54

9 2.27 2.27 2.27 10 0.00 0.00 0.00 11 1.77 1.57 1.56 12 0.00 0.00 0.00 13 2.25 2.25 2.25 14 5.00 5.00 5.00 15 2.24 2.27 2.27 16 5.19 5.19 5.20 17 2.31 2.35 2.34 18 2.32 2.37 2.35 19 0.00 0.00 0.00 20 2.32 2.30 2.32 21 2.33 2.32 2.32 22 0.00 0.00 0.00 23 1.90 1.51 1.46 24 2.29 1.79 1.71 25 0.00 0.00 0.00 26 1.91 1.52 1.45 27 2.31 1.81 1.75 28 0.00 0.00 0.00 29 1.98 1.57 1.49 30 2.39 1.85 1.79 31 0.06 0.06 0.06 32 2.39 2.37 2.37

IC803_MM1443

1 2.74 2.74 2.74

2 12.15 12.15 12.15

3 2.74 2.74 2.74

4 12.15 12.15 12.15

5 3.06 3.22 3.18

6 5.75 5.75 5.75

7 5.76 5.76 5.76

EE PB REC

MODO

N˚ DO PINO

8 5.70 5.70 5.70

9 0.01 0.01 0.01 10 5.70 5.70 5.70 11 11.55 11.55 11.55 12 5.75 5.75 5.75 13 0.01 0.01 0.01 14 5.70 5.70 5.70 15 0.01 0.01 0.01 16 5.70 5.70 5.70 17 0.00 0.00 0.00 18 0.00 0.00 0.00 19 0.00 0.00 0.00 20 5.70 5.70 5.70 21 5.81 5.81 5.81 22 5.81 5.80 5.80 23 5.74 5.74 5.73 24 5.70 5.70 5.70 25 5.80 5.80 5.80 26 5.80 5.80 5.80 27 5.73 5.73 5.73 28 3.31 3.26 3.33 29 2.47 2.62 2.35 30 2.47 2.62 2.35 31 1.88 1.88 1.80 32 5.05 5.05 5.05 33 5.07 5.07 5.07 34 0.00 0.00 0.00

IC808_CS4351

1 1.61 1.61 1.62

2 1.62 1.62 1.61

3 1.62 1.62 1.62

4 1.63 1.63 1.63

5 3.17 3.17 3.17

6 0.00 0.00 0.00

7 3.08 3.08 3.08

8 3.03 3.03 3.03

9 3.23 3.23 3.23 10 3.21 3.20 3.20 11 3.22 3.22 3.22 12 1.25 1.25 1.25 13 4.12 4.12 4.12 14 12.12 12.12 12.12 15 4.11 4.11 4.11 16 0.00 0.00 0.00 17 12.13 12.13 12.13 18 4.12 4.12 4.12 19 12.12 12.12 12.12 20 3.23 3.22 3.22

IC901_SAA7317

1 0.00 0.00 0.00

2 0.00 0.00 0.00

3 1.88 1.87 1.87

4 2.94 2.96 2.95

5 2.94 2.96 2.94

6 2.94 2.96 2.94

EE PB REC

MODO

N˚ DO PINO

7 2.94 2.96 2.94 8 2.94 2.96 2.94

9 2.94 2.95 2.94 10 1.13 1.13 1.16 11 0.00 0.00 0.00 12 2.95 2.97 2.95 13 0.00 0.00 0.00 14 2.94 2.96 2.93 15 0.17 0.89 0.37 16 0.17 0.75 0.37 17 0.57 1.90 0.59 18 0.57 0.40 0.63 19 0.58 0.78 0.71 20 0.00 0.99 2.36 21 2.94 2.96 2.94 22 0.00 0.00 0.00 23 0.00 0.00 0.00 24 2.94 2.96 2.93 25 0.58 0.60 0.57 26 0.58 0.57 0.57 27 0.57 0.47 0.47 28 1.00 1.00 1.00 29 2.94 2.96 2.93 30 0.00 0.00 0.00 31 1.88 1.87 1.87 32 0.00 0.01 0.01 33 0.00 0.01 0.01 34 2.94 2.96 2.93 35 0.00 0.00 0.00 36 0.00 0.00 0.00 37 0.00 0.00 0.00 38 2.94 2.96 2.93 39 0.57 0.58 0.58 40 0.56 0.58 0.63 41 0.97 0.98 1.00 42 0.99 1.00 1.00 43 2.94 2.96 2.93 44 0.00 0.00 0.00 45 0.00 0.00 0.00 46 2.94 2.96 2.93 47 0.05 0.08 0.10 48 0.01 0.01 0.01 49 0.58 0.59 0.59 50 0.58 0.59 0.63 51 1.00 0.99 1.00 52 3.13 2.96 2.93 53 0.00 0.00 0.00 54 0.04 0.04 0.04 55 0.19 1.49 1.83 56 2.95 2.94 2.91 57 0.19 2.16 2.97 58 2.95 2.96 2.91 59 2.98 2.98 2.94 60 2.98 2.98 3.14 61 0.22 0.99 1.65

EE PB REC

MODO

N˚ DO PINO

62 0.22 1.28 1.70 63 2.98 3.15 3.14 64 2.98 3.15 3.14 65 0.00 0.00 0.00 66 0.93 0.93 0.93 67 0.94 0.91 0.95 68 1.89 1.89 1.89 69 1.67 1.64 1.64 70 3.12 3.13 3.12 71 3.12 3.12 3.12 72 1.88 1.88 1.89 73 0.02 0.02 0.02 74 1.35 1.29 1.56 75 3.14 3.15 3.14 76 0.31 0.46 1.38 77 0.31 0.22 0.42 78 3.14 3.15 3.13 79 0.31 0.33 0.44 80 0.32 0.52 0.41 81 0.02 0.02 0.02 82 1.88 1.88 1.89 83 0.02 0.02 0.02 84 0.31 0.58 1.30 85 0.31 0.40 1.30 86 1.44 1.32 0.03 87 1.31 1.33 0.03 88 1.43 1.35 0.03 89 2.97 2.97 3.13 90 1.89 1.89 1.89 91 0.02 0.02 0.02 92 0.02 0.02 0.02 93 0.04 1.46 0.04 94 0.04 1.48 0.04 95 0.03 1.09 0.04 96 0.03 1.13 0.04 97 0.04 0.02 0.04 98 3.14 2.96 3.13

99 0.37 1.44 0.43 100 0.35 1.32 0.41 101 0.29 1.34 1.45 102 0.28 1.47 1.43 103 0.28 1.50 1.45 104 3.18 2.96 3.13 105 0.01 1.10 1.41 106 0.01 1.13 1.41 107 0.01 1.52 1.48 108 0.04 1.51 0.04 109 0.03 2.47 0.04 110 3.18 2.96 3.13 111 0.02 0.02 0.02 112 0.04 0.26 0.26 113 0.07 0.07 0.07 114 0.26 1.56 1.58 115 0.27 2.49 2.46 116 0.27 1.47 1.45

86 0.00 0.00 0.00 87 0.00 0.00 0.00 88 5.25 5.25 5.25 89 5.25 5.25 5.25 90 0.01 0.01 0.01 91 0.01 0.01 0.01 92 0.02 0.02 0.02 93 0.01 0.01 0.01 94 0.01 0.01 0.01 95 0.01 0.01 0.01 96 5.16 5.16 5.16 97 0.01 0.01 0.01 98 0.01 0.01 0.01 99 0.01 0.01 0.01

100 5.16 5.16 5.16

IC703_MM1510

1 2.24 2.24 2.24 2 2.37 2.37 2.38 3 5.13 5.13 5.13 4 1.87 1.87 1.87 5 0.00 0.00 0.00 6 5.13 5.13 5.13

IC704_KIA7042

1 5.21 5.21 5.21 2 0.00 0.00 0.00 3 4.80 4.80 4.80

IC705_24LC16B

1 0.00 0.00 0.00 2 0.00 0.00 0.00 3 0.00 0.00 0.00 4 0.00 0.00 0.00 5 5.05 5.05 5.06 6 5.06 5.06 5.06 7 0.00 0.00 0.00 8 5.25 5.25 5.25

IC706_KIA7031

1 5.17 5.17 5.17 2 0.00 0.00 0.00 3 5.17 5.16 5.16

IC707_SDA5650

1 0.00 0.00 0.00 2 0.00 0.00 0.00 3 0.00 0.00 0.00 4 5.06 5.06 5.06 5 5.05 5.05 5.06 6 0.00 0.00 0.00 7 0.42 0.42 0.42 8 0.00 0.00 0.00

9 5.25 5.01 5.00 10 2.80 2.79 2.81 11 0.00 0.00 0.00 12 2.47 2.48 2.48 13 0.00 0.00 0.00 14 2.49 2.48 2.49 15 2.47 2.48 2.49

3-68 3-69

EE PB REC

MODO

N˚ DO PINO

117 3.19 2.96 2.93 118 0.21 0.33 1.37 119 0.22 0.32 1.35 120 0.27 0.33 1.37 121 0.22 0.34 1.38 122 0.27 0.37 1.37 123 1.88 1.85 1.85 124 0.02 0.02 0.02 125 2.98 2.96 2.93 126 0.43 0.45 1.35 127 0.42 0.44 1.36 128 0.43 0.44 1.38 129 0.43 0.43 1.36 130 0.43 0.44 1.36 131 2.96 2.96 2.93 132 0.51 0.44 1.33 133 0.52 0.35 1.31 134 0.52 0.50 1.33 135 0.41 0.53 1.42 136 1.44 1.44 1.43 137 2.96 2.96 2.93 138 0.02 0.02 0.02 139 1.31 1.31 1.30 140 1.33 1.32 1.36 141 1.48 1.48 1.49 142 1.49 1.52 1.43 143 1.10 1.11 1.10 144 1.85 1.85 1.88 145 0.02 0.02 0.02 146 2.96 2.96 3.20 147 1.13 1.12 0.37 148 1.51 1.53 0.37 149 0.22 0.20 0.23 150 0.49 0.50 0.37 151 0.49 0.45 0.37 152 3.13 2.96 3.20 153 0.52 0.54 0.37 154 0.53 0.38 0.37 155 0.53 0.41 0.35 156 0.53 0.40 1.44 157 0.59 0.52 1.42 158 3.13 2.97 2.93 159 0.51 0.52 1.53 160 0.51 0.52 1.43 161 0.55 0.52 1.40 162 0.59 0.52 1.45 163 0.62 0.52 1.34 164 3.13 2.97 2.93 165 0.02 0.02 0.02 166 0.60 0.54 1.34 167 0.02 0.02 0.02 168 1.88 1.87 1.05 169 0.02 0.02 0.02 170 1.85 1.85 1.87 171 1.50 1.56 1.88

EE PB REC

MODO

N˚ DO PINO

172 1.35 1.37 1.68 173 1.27 1.32 1.10 174 1.49 1.49 1.49 175 1.51 1.51 1.49 176 2.98 2.99 2.95 177 2.95 2.95 2.92 178 2.96 2.97 2.93 179 1.50 1.50 1.48 180 1.50 1.51 1.49 181 1.52 1.50 1.48 182 0.02 0.02 0.02 183 0.01 0.01 0.01 184 1.45 1.46 1.46 185 1.45 1.46 1.45 186 2.96 2.97 2.93 187 1.46 1.46 1.45 188 1.46 1.46 1.46 189 0.02 0.02 0.02 190 1.85 1.82 1.85 191 0.00 0.00 0.00 192 0.00 0.00 0.00 193 1.45 1.47 1.44 194 2.96 2.97 2.93 195 0.00 0.00 0.00 196 2.96 2.97 2.93 197 0.00 0.00 0.00 198 1.44 1.44 1.43 199 1.44 1.45 1.43 200 1.44 1.44 1.42 201 1.44 1.45 1.43 202 1.48 1.48 1.46 203 1.44 1.44 1.43 204 1.44 1.44 1.43 205 0.56 1.46 1.16 206 0.57 1.45 1.25 207 0.57 1.46 1.24 208 0.57 1.64 1.12

IC903_NJM2521

1 7.10 7.09 7.08 2 0.01 0.01 0.01 3 7.22 7.20 7.18 4 0.01 0.01 0.01 5 7.22 7.21 7.19 6 10.70 10.69 10.69 7 7.46 7.45 7.43 8 0.00 0.00 0.00

IC904_NJM2521

1 7.10 7.09 7.07 2 0.01 0.01 0.01 3 7.22 7.21 7.19 4 0.01 0.01 0.01 5 7.22 7.21 7.19 6 10.70 10.69 10.67 7 7.46 7.45 7.43 8 0.00 0.00 0.00

EE PB REC

MODO

N˚ DO PINO

EE PB REC

MODO

N˚ DO PINO

31 3.24 3.24 3.22 32 0.00 0.00 0.00 33 0.00 0.00 0.00 34 0 (GND) 0 (GND) 0 (GND) 35 0.00 0.00 0.00 36 0.00 0.00 0.00 37 0.00 0.00 0.00 38 0.00 0.00 0.00 39 0 (GND) 0 (GND) 0 (GND) 40 0.00 0.00 0.00 41 0.00 0.00 0.00 42 3.24 3.24 3.22 43 0.00 0.00 0.00 44 0.00 0.00 0.00 45 0 (GND) 0 (GND) 0 (GND) 46 0.00 0.00 0.00 47 0.00 0.00 0.00 48 0.00 0.00 0.00

IC202/203

1 2.39 2.36 2.36 2 1.13 1.05 1.13 3 2.39 2.36 2.36 4 1.13 1.06 1.11 5 1.15 1.06 1.15 6 0.00 0.00 0.00 7 1.14 1.09 1.14 8 1.14 1.12 1.12

9 2.39 2.35 2.34 10 1.14 1.09 1.10 11 1.14 1.09 1.10 12 0.00 0.00 0.00 13 1.14 1.13 1.13 14 0.00 0.00 0.00 15 2.39 2.35 2.35 16 1.18 1.16 1.16 17 1.14 1.11 1.14 18 2.39 2.37 2.36 19 0.00 0.00 0.00 20 0.60 0.60 0.60 21 1.78 1.76 1.75 22 1.78 1.71 1.71 23 1.78 1.75 1.75 24 0.00 0.00 0.00 25 0.00 0.00 0.00 26 1.19 1.19 1.19 27 1.19 1.19 1.19 28 1.15 1.11 1.12 29 1.16 1.12 1.12 30 1.16 1.13 1.13 31 1.16 1.13 1.13 32 1.18 1.17 1.17 33 2.39 2.36 2.36 34 0.00 0.00 0.00 35 1.18 1.17 1.17 36 1.18 1.17 1.17

Q151_STB1132_5.2V

E 5.27 5.27 5.27

C 5.21 5.21 5.21

B 4.52 4.52 4.52

Q155_KTA1271_5VT

E 5.26 5.27 5.27

C 5.18 5.18 5.18

B 4.48 4.49 4.48

Q158_KTA1268_SW_5.3VA

E 5.26 5.26 5.26

C 5.20 5.20 5.20

B 4.56 4.56 4.55

Q161_KTA1268_33VT

E 33.90 33.90 34.00

C 33.80 33.80 33.90

B 33.40 33.30 33.30

Q164_KTC3202_12V

E 12.12 12.12 12.12

C 12.99 12.99 12.99

B 12.74 12.74 12.74

Q165_KTC3203_SW_12VG

E 12.16 16.16 12.15

C 12.99 12.98 12.99

B 112.79 12.79 12.80

IC301

1 0 (GND) 0 (GND) 0 (GND) 2 0.09 0.09 0.09 3 0.09 0.09 0.09 4 0 (GND) 0 (GND) 0 (GND) 5 0.09 0.09 0.09 6 0.09 0.09 0.09 7 3.24 2.65 3.22 8 0.09 0.09 0.09

9 0.09 0.09 0.09 10 0 (GND) 0 (GND) 0 (GND) 11 0.09 0.09 0.09 12 0.09 0.09 0.09 13 0.09 0.09 0.09 14 0.09 0.09 0.09 15 0 (GND) 0 (GND) 0 (GND) 16 0.09 0.09 0.09 17 0.09 0.09 0.09 18 3.24 3.24 3.22 19 0.09 0.09 0.09 20 0.09 0.09 0.09 21 0 (GND) 0 (GND) 0 (GND) 22 0.09 0.09 0.09 23 0.09 0.09 0.09 24 0 (GND) 0 (GND) 0 (GND) 25 0.00 0.00 0.00 26 0.00 0.00 0.00 27 0.00 0.00 0.00 28 0 (GND) 0 (GND) 0 (GND) 29 0.00 0.00 0.00 30 0.00 0.00 0.00

EE PB REC

MODO

N˚ DO PINO

37 1.17 1.17 1.17 38 1.18 1.17 1.17 39 1.19 1.17 1.17 40 1.18 1.16 1.16 41 1.15 1.11 1.11 42 1.16 1.12 1.14 43 0.00 0.00 0.00 44 1.82 1.80 1.80 45 1.21 1.20 1.20 46 1.18 1.17 1.17 47 0.60 0.59 0.60 48 0.00 0.00 0.00 49 1.19 1.18 1.18 50 0.00 0.00 0.00 51 1.18 1.16 1.16 52 0.00 0.00 0.00 53 0.00 0.00 0.00 54 1.14 1.06 1.14 55 2.39 2.36 2.36 56 1.15 1.06 1.06 57 1.15 1.05 1.05 58 0.00 0.00 0.00 59 1.14 1.06 1.06 60 1.14 1.06 1.06 61 2.39 2.37 2.36 62 1.16 1.12 1.12 63 1.14 1.04 1.04 64 0.00 0.00 0.00 65 1.15 1.05 1.05 66 0.00 0.00 0.00

IC204

1 0.00 0.00 0.00 2 0.00 0.00 0.00 3 1.18 1.17 1.17 4 1.18 1.17 1.17 5 2.37 2.34 2.34 6 2.37 2.34 2.34 7 2.37 2.34 2.34 8 1.18 1.17 1.17

IC302

1 0.00 0.00 0.00 2 0.00 0.00 0.00 3 0.00 0.00 0.00 4 0.00 0.00 0.00 5 0.00 0.00 0.00 6 0.00 0.00 0.00 7 0.00 0.00 0.00 8 0.00 0.00 0.00

9 3.21 3.22 3.21 10 0.00 0.00 0.00 11 3.23 3.24 3.22 12 3.12 3.13 3.11 13 0.00 0.00 0.00 14 3.22 3.23 3.21 15 0.00 0.00 0.00

EE PB REC

MODO

N˚ DO PINO

16 0.00 0.00 0.00 17 3.21 3.21 3.21 18 0.00 0.00 0.00 19 0.00 0.00 0.00 20 0.00 0.00 0.00 21 0.00 0.00 0.00 22 0.00 0.00 0.00 23 0.00 0.00 0.00 24 0.00 0.00 0.00 25 0.00 0.00 0.00 26 3.23 3.24 3.22 27 0.00 0.00 0.00 28 3.23 3.24 3.22 29 0.00 0.00 0.00 30 2.87 2.89 2.87 31 0.00 0.00 0.00 32 0.00 0.00 0.00 33 0.00 0.00 0.00 34 0.00 0.00 0.00 35 0.00 0.00 0.00 36 0.00 0.00 0.00 37 3.23 3.23 3.22 38 0.00 0.00 0.00 39 0.00 0.00 0.00 40 0.00 0.00 0.00 41 0.00 0.00 0.00 42 0.00 0.00 0.00 43 2.87 2.89 2.88 44 0.00 0.00 0.00 45 0.00 0.00 0.00 46 0.00 0.00 0.00 47 3.23 3.24 3.22 48 3.21 3.21 3.21

IC601

25 3.22 3.22 3.22 26 0.00 0.00 0.00 27 1.80 1.80 1.80 28 1.80 1.80 1.80 29 1.84 1.84 1.84 30 1.84 1.84 1.84 31 1.85 1.85 1.83 32 0.00 0.00 0.00 33 0.03 0.03 0.03 34 1.23 1.23 1.23 35 3.22 3.22 3.22 36 0.00 0.00 0.00 37 3.23 3.23 3.23 38 0.03 0.03 0.03 39 1.23 1.23 1.23 40 3.23 3.23 3.23 41 0.00 0.00 0.00 42 1.42 1.42 1.42 43 1.42 1.42 1.42 44 3.23 3.23 3.23 45 3.23 3.23 3.23

EE PB REC

MODO

N˚ DO PINO

46 0.00 0.00 0.00 47 0.00 0.00 0.00 48 0.03 0.03 0.03

IC304

1 3.23 3.25 3.23 2 3.23 3.25 3.23 3 3.23 3.25 3.23 4 0 (GND) 0 (GND) 0 (GND) 5 0 (GND) 0 (GND) 0 (GND) 6NCNCNC 7 0 (GND) 0 (GND) 0 (GND) 8NCNCNC

9 0 (GND) 0 (GND) 0 (GND) 10 0 (GND) 0 (GND) 0 (GND) 11 NC NC NC 12 0 (GND) 0 (GND) 0 (GND) 13 0 (GND) 0 (GND) 0 (GND) 14 3.23 3.24 3.23

IC305

1 0 (GND) 0 (GND) 0 (GND)

2NCNCNC

3 3.23 3.24 3.22

4 0.00 0.00 0.00

5 0.00 0.00 0.00

6 3.23 3.24 3.23

7 0 (GND) 0 (GND) 0 (GND)

8NCNCNC

9 0 (GND) 0 (GND) 0 (GND) 10 NC NC NC 11 0 (GND) 0 (GND) 0 (GND) 12 3.23 3.24 3.23 13 0.09 0.09 0.10 14 3.23 3.24 3.23

IC306

1 0 (GND) 0 (GND) 0 (GND)

2 0 (GND) 0 (GND) 0 (GND)

3NCNCNC

4 3.23 3.24 3.23

5 4.86 4.86 4.85

6 3.24 3.24 3.23

7 0 (GND) 0 (GND) 0 (GND)

8 3.23 3.24 3.23

9 3.23 3.24 3.23 10 3.23 3.23 3.23 11 3.23 3.24 3.23 12 3.14 3.01 3.11 13 3.14 3.04 3.12 14 3.23 3.24 3.23

IC503

1 0.00 0.00 0.00

2 3.24 3.24 3.23

3 3.24 3.24 3.23

4 0.00 0.00 0.00

5 3.24 3.24 3.23

6 3.23 3.23 3.23

3-70 3-71

EE PB REC

MODO

N˚ DO PINO

7 0.00 0.00 0.00 8 3.24 3.24 3.23

9 NC NC NC 10 0.00 0.00 0.00 11 NC NC NC 12 3.30 3.30 3.31 13 3.30 3.30 3.31 14 3.31 3.31 3.31 15 3.31 3.31 3.31 16 3.31 3.31 3.31 17 3.31 3.31 3.31 18 3.31 3.31 3.31 19 3.23 3.23 3.23 20 3.23 3.23 3.23

3-72 3-73

DIAGRAMAS DE CIRCUITOS IMPRESSOS

1. PLACA DE CIRCUITO IMPRESSO PRINCIPAL

(LADO SUPERIOR) (LADO INFERIOR)

3-74 3-75

2. PLACA DE CIRCUITO IMPRESSO DE I/O

(VISTA SUPERIOR) (VISTA INFERIOR)

3. PLACA DE CIRCUITO IMPRESSO DE JUNÇÃO

(VISTA SUPERIOR) (VISTA INFERIOR)

3-76 3-77

4. PLACA DE CIRCUITO IMPRESSO CHAVE

(VISTA SUPERIOR) (VISTA INFERIOR)

5. PLACA DE CIRCUITO IMPRESSO DO TEMPORIZADOR

(VISTA SUPERIOR)

(VISTA INFERIOR)

6. PLACA DE CIRCUITO IMPRESSO DE ALIMENTAÇÃO

3-78 3-79

MEMORANDO MEMORANDO

CONTEÚDO

SEÇÃO 4

PARTE DO CARREGADOR RS-01A

GUIA DE RESOLUÇÃO DE PROBLEMAS ELÉTRICOS................................................................................4-2

A DIFERENÇA DE DISCOS DVD-R/RW, DVD+R/RW E DVD-ROM...........................................................4-15

1. CAMADA DE GRAVAÇÃO..........................................................................................................................................4-15

2. ESPECIFICAÇÃO DO DISCO....................................................................................................................................4-16

3. MATERIAIS DO DISCO ..............................................................................................................................................4-16

4. ORGANIZAÇÃO DA ÁREA DO DRIVE INTERNA, ÁREA DO DRIVE EXTERNA, ZONA DE LEAD-IN E ZONA DE

LEAD-OUT..................................................................................................................................................................4-20

COMO USAR A FERRAMENTA DE TESTE ......................................................................................................4-24

1. SISTEMA DE MEDIÇÃO ALPC ..................................................................................................................................4-24

2. PROGRAMA ALPC ............................................................................................................... ....................................4-24

3. EXECUTAR PROGRAMA ALPC ................................................................................................................................4-25

4. CONFIGURAÇÃO DA POTÊNCIA ÓPTICA...............................................................................................................4-27

5. CONFIRMAR PARÂMETRO DE CONFIGURAÇÃO DE POTÊNCIA ÓPTICA ..........................................................4-28

6. FAIXA DE AJUSTE DE POTÊNCIA ÓPTICA.............................................................................................................4-29

7. ANEXO. MEDIÇÃO DE POTÊNCIA ÓPTICA.............................................................................................................4-30

ESTRUTURA INTERNA DO PICK-UP..................................................................................................................4-31

1. DIAGRAMA EM BLOCOS DO PICK-UP (LPC-812R) ...............................................................................................4-31

2. ATRIBUIÇÃO DE PINOS DO PICK UP PIN ..............................................................................................................4-32

3. DETEÇÃO DE SINAL DO P/U .............................................................................................................. .....................4-33

DESCRIÇÃO DO CIRCUITO.....................................................................................................................................4-34

1. CIRCUITO ALPC (CONTROLE DE POTÊNCIA DO LASER AUTOMÁTICO)...........................................................4-34

2. SERVOCIRCUITO DE FOCO/TRACKING/SLED.......................................................................................................4-35

3. SERVOCIRCUITO DO EIXO ......................................................................................................................................4-37

DIAGRAMA EM BLOCOS INTERNO DO CI PRINCIPAL..............................................................................4-38

LIC121 (AN22113A) : FEP(RF) PROCESSADOR DE SINAIS ANALÓGICOS .............................................................4-38

IC301 (BD7956FS) : DRIVER DE POTÊNCIA 7CANAIS CD-ROM/DVD-ROM.............................................................4-41

DIAGRAMAS DE CIRCUITO.....................................................................................................................................4-42

1. DIAGRAMA DE CIRCUITO DSP ................................................................................................................................4-42

2. DIAGRAMA DE CIRCUITO RF .................................................................................................................................4-44

3. DIAGRAMA DE CIRCUITO DO DRIVE......................................................................................................................4-46

GRÁFICO DE TENSÃO DO CIRCUITO................................................................................................................4-48

DIAGRAMAS DE CIRCUITO IMPRESSO ............................................................................................................4-50

1. PLACA DE CIRCUITO IMPRESSO PRINCIPAL (VISTA SUPERIOR).......................................................................4-50

2. PLACA DE CIRCUITO IMPRESSO PRINCIPAL (VISTA INFERIOR) ........................................................................4-52

4-2

GUIA DE RESOLUÇÃO DE PROBLEMAS ELÉTRICOS

Reset ou Verificação de Alimentação.

Ver ificar se depois de conectar o cabo de alimentação somente no cabo de interface para para

NENHUM Reset ou Alimentação Ligada.

Estão o pino

44 do LPB271+5V, pino 41 do

LPB271+12V respectivamente

depois da conexão do cabo

alimentação?

O pino 1 (Reset) do

LIC271 muda de 0V a 3,3V no modo de

entrada inicial da fonte de

alimentação?

O LX201 está oscilando?

Ver ificar cur to da alimentação

(5V/12V). Reparar o Bloco SMPS.

Ver ificar o LIC401 (CI regulador de

3,3V).Verificar o LIC201, LIC121.

Ver ificar o LX201 (16,9MHz).

Ver ificar o LIC201.

Ver ificar o LIC401.

Ver ificar o LIC121.

<Alimentação>

O pino 5 do LIC401 está em 3.3V?

<Referência>

1,65V (VREF) :Verificar o pino 113 do LIC121

2,2V (HDVREF): Verificar o pino 78 do LIC121

SIM

NÃO

SIM

4-3

Verificação do Sistema.

Carregar bandeja sem inserir disco.

Ir para “A operação da bandeja

está anormal”

Ir para “A operação do Sled está

anormal”

Ir para “A operação do Acionador

de Foco está anormal”

Ir para “A operação do Laser

está anormal”

Ir para “Reconhecimento de falha

Caso1 (Disco CD-ROM)”

Ir para : “Reconhecimento de

falha Caso2 (Disco DVD)”

Ir para : “Reconhecimento de falha

Caso3 (DVD+R/RW em branco)”

A Bandeja opera normalmente?

O Pick-up se move para dentro?

O Laser liga?

O Disco gira

continuamente e o drive

reconhece o disco?

Depois de ejetar a bandeja, Inserir Disco

CD-ROM e verificar rotação.

Depois de ejetar a bandeja, Inserir o Disco

DVD e verificar a rotação.

Depois de ejetar a bandeja, Inserir o Disco

DVD+R/RW e verificar a rotação.

O Disco gira

continuamente e o drive reconhece

o disco?

O Disco gira

continuamente e o drive

reconhece o disco?

A lente

do Pickup se move para cima

e para baixo?

SIM

NÃO

SIM

4-4

Operação da bandeja está anormal.

Abertura da bandeja não funciona.

Ver ificar a conexão do LIC201 pino 66. Substituir a LIC201.Verificar a linha de

comunicação entre o LIC201.

Substituir o LIC301.

Ver ificar o conector (LPF303).

Há entrada

de sinal de controle da Bandeja?

(LIC301 pino 46)

Quando o LPF303

está aberto, há saída de sinal do

drive da Bandeja?

Há saída de

tensão dodrive da bandeja?

(LIC301 pino 1,2)

SIM

NÃO

SIM

SIM SIM

4-5

NÃONÃO

NÃO

SIM

NÃO

A operação do Sled está anormal.

Há saída de sinal

de controle do Sled? (LIC201

pino 68,69)

Há entrada de

tensão no drive do Sled?

(LIC301 pino 29,30)

Ver ificar o LR316, LR317.

Ver ificar a conexão do

LIC121 pino 32.

Substituir o LIC201.

Substituir o LIC121.

Substituir o LIC301.

Substituir o Motor do Sled.

O sinal DRVMUTE2 está ‘H’?

(LIC301 pino 35)

Há saída de tensão

no drive do Sled? (LIC301 pino

37,38,39,40)

Há saída de tensão

do drive do Sled? (LPM302

pino 1,2,3,4)

Ver ificar a Conexão LCN302.

4-6

A operação do Eixo está anormal

Há saída de

DSP de controle do Eixo?

(LIC201 pino 70)

Substituir o LIC201.

Há entrada de sinal FG?

(LIC201 pino 71)

Substituir o Motor do Eixo.

Ver ificar a saída do LIC301 pino 43.

Ver ificar o conector LPM301. Substituir o LIC301.

Há saída de

tensão do drive do Eixo?

(LIC301 pino 11,

13, 16)

Há saída de

tensão do drive do Eixo?

(LIC301 pino

1, 2, 3)

Ver ificar a Conexão LPM301.

SIM

SIM SIM

SIM

NÃO

4-7

O Servo Foco está instável

A operação do Atuador de

Foco está anormal

Ir para “A operação do Atuador de

Foco está anormal”

Ver ificar a conexão LPM101 pino 40, 41.

Substituir o LIC301.

Ver ificar a conexão do LIC121

pino 32. Substituir o LIC121.

Substituir o Pick-Up.

Substituir o LIC201.

Substituir o Pick up.

O pino 25 do LIC121 é MOUT2(FEP Monitor2). Depois da ação de reconhecimento do disco, a porta do Monitor está desligada. Então, favor ver ificar o sinal FE durante o reconhecimento do disco.

Substituir o LIC201.

Verificar se a

Potência de Leitura do Pickup é de

1,3~1,7mW?

A saída do sinal

FE está normal na Focalização

Acima/Abaixo?

(LIC121 pino 25*)

Há

entrada de sinal de

controle de Procura de Foco?

(LIC301 pino 5)

• Verificar a conexão do LIC201 pino 62.

• Verificar o cabo de comunicação entre

LIC121 e LIC201.

• Substituir o LIC201.

Há saída de

tensão do drive da Procura de

Foco? (LIC301 pino

51,52)

O sinal

DRVMUTE2 está “H”?

(LIC301 pino 35)

A saída de sinal

FDRV está normal na Focalização

Acima/Abaixo? (LIC201

pino 62)

SIM

SIM SIM

NÃONÃO

NÃO

NÃONÃO

4-8

O Servo Track está instável

A saída de sinal

TE está normal quando

Focalização está ON e Tracking

está OFF? (LIC121

pino 24*)

A saída de

PICK UP (E, F, G, H)

está normal? (LPM101 pino

8, 5, 9, 4)

Ver ificar o PICK UP FFC.

Substituir o PICK UP.

* O LIC121 pino 24 é MOUT1(FEP

Monitor1). Depois da ação de reconhecimento do disco, a porta do Monitor está desativada. Então, favor verificar o sinal TE durante o reconhecimento do disco.

Há saída de sinal

TDRV quando o Tracking está ON?

(LIC201 pino 66)

Ver ificar o CI do Drive (LIC301) e P/U se referindo a “A operação do Acionador de Foco está anormal”.

Substituir o LIC121.

Substituir o LIC201.

NÃONÃO

NÃO

SIM

4-9

Reconhecimento de Falha Caso 1:

Falha do CD-ROM

Ver ificar se

Potência de Leitura do Pickup é

de 1,3 ~1,7mW

Ir para “LD CHECK”.

Ir para “O Servo Foco está instável”.

Ver ificar o FFC do Pick-up e o LPM101. Substituir o Pick-up.

Substituir LIC121.

Ir para “O Servo Tracking está instável”.

O Servo Foco opera

normalmente?

Ver ificar se o

sinal RF do Pickup LIC121

(Pino81), RFOUT é de

2~2,5V?

Ver ificar depois substituir

o LIC201. Está OK?

Ver ificar se a forma

de onda EQOUTP (LIC121

Pino 74) é de

1,75~2,3V?

SIM

NÃO

4-10

Reconhecimento de Falha Caso 2 :

Disco DVD

Ver ificar se

Potência de Leitura do

Pick-up é de

1,1~1,3mW.

Há sinal RF no Pino 81

do LIC121?

Há sinal RF no

Pino 95 (RFP) e Pino 96 (RFN)

do LIC121?

Ver ificar novamente

após substituir o LIC121.

Está OK?

Há Sinal WBL

(pino 63 do LIC121)?

Há Sinal WBL

(pino 39 do LIC201)?

Substituir o LIC201.

Ver ificar a conexão entre o

LIC121 e LIC201.

Substituir o LIC121.

Substituir o LIC201.

Substituir o LIC121.

Substituir o Pickup.

Ir para ‘LD CHECK’.

Reconhecimento de Falha Caso 3 :

DVD+R/RW em branco

SIM

SIM SIM

NÃO

NÃONÃO

4-11

No caso de falha de escrita.

Ver ificar a mídia DVD ±R/RW?

O disco tem pó, arranhão,

impressão digital ... ?

Disco Finalizado?

Se o disco é DVD ±R, usar novo disco DVD ± R. Se o disco é DVD ±RW, apagar o disco.

Caso Normal

Ver ificar a etiqueta do disco.

Remover o pó, impressão digital e se o disco tiver arranhão largo, trocá-lo.

Ejetar disco.

Ir para “Verificação de Parte de Escrita”.

SIM

NÃO

4-12

Verificação de Par te de Escrita

Carregar bandeja com disco DVD ±R/RW.

A escrita termina sem

qualquer erro?

Ejetar bandeja.

Ir para “LD CHECK”.

Ver ificar e substituir LIC201,

LIC121, LIC101.

O arquivo reescrito é lido

normalmente?

O arquivo escrito é lido

normalmente?

Pressionar a tecla “REC”.

NÃO

SIM

4-13

FPD

W1SET

W2SET

W3SET

LD CHECK

(A operação do Laser está anormal)

Executar 6.Verificação do parâmetro de Ajuste de Potência Óptica de ‘Como usar a Ferramenta de Teste’.

O parâmetro ALPC é válido?

Executar 5. Ajuste da Potência Óptica

Executar “Configuração de Potência do C.Laser” de “Como usar a Ferramenta de Teste”

Ver ificar tensão de referência.

Nível OFF

Nível W1SET e FPD

Nível W2SET e FPD

Nível W3SET e FPD

NÃO

N.G

SIM

4-14

DVD

END

CD/DVD ?

Selecionar Modo: DVD, Teste e realizar Teste de 4. Teste de LD de ‘Como usar a ferramenta de Teste’

Selecionar Modo: CD, Teste e realizar Teste de 4. Teste de LD de ‘Como usar a ferramenta de Teste’

Ver ificar a entrada de CD/DVD. (pino 10 do LPM101)

Ver ificar a entrada de W1SET. (pino 12 do LPM101)

Ver ificar a entrada de FPD. (pino 126 do LIC121)

4-15

Selecionar Modo: DVD, Teste e realizar Teste a partir de 4. Teste de LD de ‘Como usar a ferramenta de Teste’

Ver ificar a entrada de CD/DVD. (pino 10 do LPM101)

Ver ificar a entrada de W2SET. (pino 13 do LPM101)

Ver ificar a entrada de pulso de gravação. (pino 19, 20, 21, 22,23,24 do LPM101)

Ver ificar a entrada de FPD. (pino 126 do LIC121)

FIM

Selecionar Modo: DVD, Teste e realizar Teste a partir de 4. Teste de LD ‘Como usar a ferramenta de Teste’

Ver ificar a entrada de CD/DVD. (pino 10 do LPM101)

Ver ificar a entrada de W3SET. (pino 14 do LPM101)

Ver ificar a entrada de pulso de gravação. (pino 19, 20, 21, 22, 23, 24 do LPM101)

Ver ificar a entrada de FPD. (pino 126 do LIC121)

FIM

4-16

A DIFERENÇA DE DISCOS DVD-R/RW, DVD+R/RW E DVD-ROM

1. CAMADA DE GRAVAÇÃO

0.74

0.4 um

• DVD-ROM (Disco somente para leitura)

• Disco DVD+R/RW

(Land Pre-Pit (esquema pré-formado))

4-17

2. ESPECIFICAÇÃO DO DISCO

3. MATERIAIS DO DISCO

1) DVD-ROM

< Camada Única >

< Camada Dupla >

Etiqueta Policarbonato Camada adesiva Camada refletora Policarbonato

Etiqueta Policarbonato Camada refletora Camada adesiva Semi-refletora Policarbonato

4-18

O formato que grava dados através da criação de marcas gravadas pela mudança de material corante orgânico com um raio laser.

[ Gravação ]

A gravação é feita pela mudança da camada corante orgânica e o substrato com um laser Quando um laser forte é aplicado a um disco, a temperatura do material corante orgânico aumenta, o corante é decomposto e o substrato muda ao mesmo tempo.Neste momento, um bit durável é criado da mesma forma que em um CD-ROM.

[ Reprodução ]

Os sinais são lidos com as diferenças da reflexão de um laser dos pits.

2) Formato de gravação usando material corante orgânico

( DVD-R / DVD+R )

Estrutura do disco

Princípios de gravação

Camada adesiva Camada protetora Camada refletora Camada de gravação (corante) Substrato do disco

4-19

• Os dados são gravados pela mudança da camada de gravação, do estado amorfo para o estado cristalino, e reproduzido pela leitura da diferença do coeficiente de reflexão. Amorfo: Não-cristalino.

[ Gravação ]

Quando um laser de alta potência é aplicado ao material de gravação, ele funde e, então, torna-se amorfo com um baixo coeficiente de reflexão quando ele se resfria rapidamente.Quando um laser de potência média é aplicado para aquecer gradualmente o material de gravação e, então, gradualmente resfria, ele se torna cristalino com um alto coeficiente de reflexão.

[ Reprodução ]

Um laser de baixa potência é usado para reprodução. A quantia de luz refletida depende do estado (amorfo ou cristalino) do material de gravação. Este é detectado por um sensor óptico.

3) Formato de gravação usando material de gravação por mudança de fase ( DVD-RW / DVD+RW )

Estrutura do disco

Princípios de gravação

Camada adesiva Camada protetora

Camada refletora Camada dielétrica

Camada de gravação(mate- rial para mudança de fase)

Camada dielétrica Substrato do disco

Feixe de laser

Estado cristalino

Gravando Dados

(Fusão/Resfriamento rápido)

Apagando Dados

(Aquecimento/Resfriamento gradual)

Estado de dados apagados

(Alto coeficiente de reflexão)

Estado de dados gravados

(Baixo coeficiente de reflexão)

Estado amorfo

Camada adesiva Camada protetora

Camada refletora Camada dielétrica

Camada de gravação(material para mudança de fase)

Camada dielétrica Substrato do disco

4-20

Para fazer gravações, é necessário modular o pulso de escrita, que é chamado de “Estratégia de Escrita”. Pode haver vários tipos de Estratégia de Escrita. Tipicamente a Estratégia de Escrita para DVD ±R tem tipo NMP (Não Multipulso) e tipo MP (Multipulso). No tipo NMP cada marca única é criada por pulsos curtos subseqüentes separados.No tipo MP cada marca única é criada por um pulso contínuo. A Estratégia de Escrita para DVD ±RW tem Tipo 1 e Tipo 2. No Tipo 1 a marca com largura nT é criada por um pulso alto e (n-2) multipulsos. No Tipo 2 a marca com largura nT é criada por um pulso alto e (n-3) multipulsos. Assim a marca 3T é feita por um pulso alto somente.O RL-02A usa o tipo MP de Estratégia de Escrita para DVD ±R e Tipo 1 para DVD ±RW como mostrado abaixo.

Po : Potência de Escrita (Potência de Pico) Pe : Potência de Apagamento Pb : Potência de Polarização

Recording data

Twd(3T )

Twd( 8T )

Ttop

Tmp

Ttop

Zero Level

Write pulse for DVD R

Ttop

Tmp

Write pulse for DVD RW

Tmp

Zero Level

Tcl Tcl

4-21

4. ORGANIZAÇÃO DA ÁREA DO DRIVE INTERNA, ÁREA DO DRIVE EXTERNA, ZONA DE LEAD-IN E ZONA DE LEAD-OUT

Zona de Teste do Disco Interna: para realizar procedimentos OPC. Zona de Contagem do Disco Interna: Para contar o número de algoritmos OPC realizados na Zona IDT. Zona de Teste do Disco Externa: para realizar procedimentos OPC. Zona da Contagem do Disco Externa: Para contar o número de algoritmos OPC realizados na Zona IDT.

1) Layout do disco DVD-ROM

2) Layout do disco DVD + R

1) Layout of DVD-ROM di

Disc Center

Diameter 44mm

Diamet

er 33mm

Diamet

er 22mm

Diameter 16mm

er 15mm

Diamet

Diameter 120 mm

Center

hol

Clamping

Zone

1th transition area

2th transition are

-in Zone Lead-out Zone

2) Layout of DVD+R disc

Disc Center

Diameter 44mm

er 33mm

Diamet

er 22mm

er 16mm

Diamet

Diameter 15mm

Center

hol

Clamping

Zone

1th transition area

2th transition are

3th transition

area

3th transition

area

Read Only Disc

Data ZoneLead

Diameter 120 mm

Unrecorded Di

Information Zone

Rim

area

Information Zone

Rim

area

Inner Drive

Area

Inner Disc Test Zone

Lead-in

Zone

Inner Disc

Count Zone

Data Zone

Lead-out

Zone

Outer Disc

Test Zone

Outer Drive

Outer Disc

Count Zone

23080H

PSN :

Inner Disc Test Zone : for performing OPC procedures. Inner Disc Count Zone : For counting the number of OPC algorithm performed in IDT Zone. Outer Disc Test Zone :

Outer Disc Count Zone :

27080H 28480H

H2A480H 30000H

27480

for performing OPC procedures.

For counting the number of OPC algorithm performed in IDT Zone.

2605

262940H

261940H

40H

263940H

Area

out

267940H

4-22

Zona de Teste do Disco Interna: para realizar procedimentos OPC. Zona de Contagem do Disco Interna: Para contagem do número de algoritmos OPC realizados na Zona IDT. Zona de Teste do Disco Externa: para realizar procedimentos OPC. Zona de Contagem do Disco Externa: Para contagem do número de algoritmos OPC realizados na Zona IDT.

3) Layout do disco DVD + RW

3) Layout of DVD+RW disc

Disc Center

Diameter 44mm

Diameter 120 mm

er 33mm

er 22mm

Diamet

er 16mm

Diameter 15mm

Center

hol

Clamping

Zone

3th transition

area

Information Zone

1th transition area

2th transition are

Lead

-in Zone

Inner Disc Test Zone

Inner Disc

Count Zo

Unrecorded Di

Data Zone

Lead

Outer Disc

Test Zo

-out Zone

Outer Disc

Count Zo

40H

262940H

2A480H

PSN :

Inner Disc Test Zone : for performing OPC procedures. Inner Disc Count Zone : For counting the number of OPC algorithm performed in IDT Zone. Outer Disc Test Zone :

Outer Disc Count Zone :

2A7C80H 2DC80H

for performing OPC procedures.

For counting the number of OPC algorithm performed in IDT Zone.

30000H

2605

265940H

2661

Rim

area

out

40H

4-23

4) Layout do disco DVD-R/RW

4) Layout of DVD-R/RW disc

Disc Center

Diameter 44mm

Diameter 120 mm

Diamet

er 22mm

er 16mm

Diameter 15mm

Center

hol

1th transition area

2th transition are

R-Information

Area

(Power Calibration

1E800H

PSN :

er 33mm

PCA

Area)

Clamping

Area

3th transition

area

Lead-in

Area

RMA

(Recording

Management Area

203C0

203B0H 22F90H

H 22FA0H 30000H

Informatio

n Area

Data Recordable Area

)

Unrecorded Disc

Rim

area

Lead-out

Area

4-24

COMO USAR A FERRAMENTA DE TESTE

1. SISTEMA DE MEDIÇÃO ALPC

Nós precisamos basicamente de vários instrumentos de medição para ajustar a Potência Óptica de Disco CD e DVD.

• INSTRUMENTO ESSENCIAL

1) Potenciômetro Óptico e Sensor (ADVANTEST, TQ8230/Q82014A)

2) Computador Pessoal

3) Programa de Ajuste (Dragon ou ALPC) --> sendo recomendado o Programa FIMed ALPC no caso de SVC

•

INSTRUMENTO ÓPTICO

1) Interface USB-ATAPI (se você não tiver Notebook que tenha Interface ATAPI ou usar Porta USB do PC)

2) Placa de Interface com Conector ATAPI

2. PROGRAMA ALPC

Usar o programa ALPC na ferramenta Dragon para ajuste de potência Óptica. Ele consiste de um total de 4 arquivos.

Dragon_JW3P.exe dragon.cfg blue.dat WNASPI32.DLL

Os quatro arquivos devem estar no mesmo Diretório.

Computador Pessoal (Desktop ou Notebook)

Conjunto do

Carregador

Interface USB-ATAPI

Potenciômetro Óptico

4-25

3. EXECUTAR PROGRAMA ALPC

1) Executar Dragon_JW3P.exe file.

2) Introduzir a senha. Ela é ‘qaz’. Quando você introduzir a senha, desligue o ‘Caps lock’ (bloqueio de maiúsculas) no seu teclado.

3) Configurar o dispositivo de destino.

Pressionar o botão ‘ATAPI’ na janela de diálogo pr incipal da ferramenta Dragon. E localizar o dispositivo de destino que é GDA-4164L.

4-26

4) Se o ajuste do dispositivo alvo for completado, executar o ‘Setup Laser Power (Manual)’ (‘Configurar Potência do Laser

(Manual)’) no menu ‘Alpc/Opc’.

Seleção CD/DVD Função ‘WriteScribe’

(não usá-la)

Potência de leitura de laser ativada

Laser desativado

Potência de apagamento ativada

Potência multipulso ativadaPotência não multipulso ativada

Função ‘WriteScribe’

(não usá-la)

Configurar o parâmetro de potência do laser depois de terminar a medição de potência

Parâmetro de configuração

da potência do laser

4-27

4. AJUSTE DE POTÊNCIA ÓPTICA

<Teste para verificação de DVD LD e CD LD> Quando você troca o conjunto Travers (incluindo pick-up) ou PCI do carregador, você deve fazer o ajuste da potência do

laser para combinar pick-up e PCI do carregador.

1) Ajuste de potência para DVD LD

• Selecionar o DVD no ‘Select Laser Diode’ (‘Selecionar Diodo Laser’)

• Pressionar (Read Power On (Leitura de Potência Ativada),

luz Strong Read (Leitura Forte))

•Medir Potência de leitura óptica.

•Escrever valor de potência de leitura.

• No caso de , você está apto a medir a potência através do mesmo procedimento.

(cuidado) Não olhar diretamente para a luz.

• Quando você finalizar a medição de potência óptica, pressionar o botão (LD Off).

•Pressionar o botão (salvar na ERPROM)

2) Ajuste de Potência para CD LD

• Selecionar o CD no ‘Select Laser Diode’(‘Selecionar Diodo Laser’)

• Pressionar .

• Medir a Potência de leitura óptica.

• Escrever o valor de Potência de Leitura.

• Pressionar o botão (salvar na ERPROM)

*** Em caso de ajuste da potência do CD do RS-01A, o carregador não

precisa configurar a potência de leitura. Embora a potência de NMP, MP, Erase e HC não esteja boa (N.G.) quando você pressionar setup (configurar), favor ignorar a mensagem N.G. Já que o RS-01A só suporta a função de leitura do CD-R/RW.

* Observar a folha de referência para testar a Potência Óptica. ** O valor de potência é a unidade ß—. O valor é lido potência X 100.

VRDC

NMP MP ERASE

LD Off

Setup

VRDC

Setup

4-28

5. CONFIRMAR PARÂMETRO DE AJUSTE DE POTÊNCIA ÓPTICA

O resultado do Teste de LD é, mas o desempenho do Carregador é ruim.

1.Verificar o valor do parâmetro ALPC

1) Pressionar o botão para abrir o diálogo ‘Results Display’(‘Visualização de Resultados’).

2) Pressionar o botão Para.

- Podemos ver o valor do ajuste da potência óptica.

- Escrever o valor do Ajuste de Potência óptica no

papel.

- Ajustar o ajuste de potência de novo.

- Comparar o parâmetro original com o parâmetro

novo.

- se o valor do parâmetro for muito diferente, o

valor original está errado ou a potência óptica pode mudar.

- Mas o teste de pick-up LD está OK; apenas

ajustar o ajuste de potência óptica de novo.

Faixa normal de parâmetro ALPC

Valor de potência óptica que foi salvo na EEPROM

ALPC Para

4-29

6. FAIXA DO PARÂMETRO DE AJUSTE DA POTÊNCIA ÓPTICA

[Parâmetros ALPC VÁLIDOS]

<DVD>

1) DAC de Referência do DVD-R READ : 40 ~145

2) DAC de Referência do DVD-RW READ : 40 ~145

3) VWDC1 : 30 ~ 100

4) Offset do VWDC1 : 0 ~ 20

5) VWDC2 : 40 ~ 140

6) Offset do VWDC2 : 0 ~ 20

< CD >

DAC de Referência do CD-R READ

: 30 ~150

DAC de Referência do CD-RW READ

: 80 ~ 250

3) VWDC1 : 10 ~ 39

4) Offset do VWDC1 : 0 ~ 20

5) VWDC2 : 20 ~ 57

6) Offset do VWDC2 : 0 ~ 20

4-30

7. ANEXO. MEDIÇÃO DA POTÊNCIA ÓPTICA

A medição da Potência Óptica é para ajustar a potência LD do Pick-up. Para medir a potência óptica, o estado LD está ativo. Outra luz afeta a potência óptica. Evitar outra luz para medir a potência exata. Geralmente a potência de farol é em torno de 50µW, a potência do Sol é em tor no de 100mW.

Método de medição de Potência Óptica

1. Ajustar o Potenciômetro óptico no valor de

λ (comprimento de onda) para DVD. (geralmente 660nm)

2. DVD LD On.

3. Aproximar o sensor de potência da Lente de Pick-up em torno de 3mm verticalmente. Fixar a Lente da posição da marca do Sensor .

4. Ler valor do Monitor.(mover a cabeça do sensor só um pouco e ler o valor máximo.) (cuidado) a unidade é mW.

5. Escrever o valor monitorado x 100.Somente um número inteiro.

6. Ajustar o Potenciômetro óptico no valor de

λ (comprimento de onda) para CD.(geralmente 780nm)

7. CD LD Ativado.

8.Verificar de novo 3 ~ 5.

Parte do Mostrador

4-31

ESTRUTURA INTERNA DO PICK-UP

1. DIAGRAMA EM BLOCOS DO PICK-UP (LPC-812R)

RF- SW

EF3

VCC

GND

RF+ EF2 B

A EF1

EF4

VREF

VCC GND

STB

OUT

CW CW

CDO DVDO IN

ENA E3

VCC

SEL

DVD_LD CD_LD

VCC

OSC

NE4E4NE3

CXA2694N PD4CI

CP0076AH

VC(PDIC)

VCC(PDIC)

GND(PDIC)

EF4

EF1

EF2

EF3

SW(PDIC)

RF+

RF-

SW(FM)

VCC(FM)

GND(FM)

VREF(FM)

FM_OUT

TEMP

GND

Themester

W1DISN

W1DIS

W2DISN

W2DIS

W3DISN

W3DIS

OSCEN

GND

VCC

W3SET

W2SET

W1SET

RSET

OUTSET

ENABLE

VCC

GND

F+

Focus

Actuator

TILT TRACK

F-

TILT+

TILT-

T+

T-

9 10 11

12 13 14

6 5

4 3 2 1

10 1

2 3

4 5

9 8 7 6

NE2

RFA

RFB

OUTB

RSA

GND

RSB

OUTA

VCC

20IR21I222

987

4-32

2. ATRIBUIÇÃO DE PINOS DO PICK UP

N˚ Nome do Pino Descrição do Sinal

45 T- signal- de drive do Acionador de Tracking 44 T+ signal+ de drive do Acionador de Tracking 43 Tilt- signal- de drive do Acionador de Tilting (inclinação) 42 Tilt+ signal+ de drive do Acionador de Tilting (inclinação) 41 F- signal- de drive do Acionador de Focalização 40 F+ signal+ de drive do Acionador de Focalização 39 GND(LDD) Conexão da terra para LDD 38 VCC(LDD) Fonte de alimentação para LDD 37 ENABLE Desabilita a corrente de saída indiferente do OUTEN

(HABILITADO Baixo: Sem lout) 36 OUTSEL Alto: seleciona DVD LD, Low:CD LD 35 RSET Tensão de entrada para o amplificador corrente 34 W1SET Tensão de entrada para o amplificador corrente 33 W2SET Tensão de entrada para o amplificador corrente 32 W3SET Tensão de entrada para o amplificador corrente 31 VCC(LDD) Fonte de potência para LDD 30 GND(LDD) Conexão de terra para LDD 29 GND(LDD) Conexão de terra para LDD 28 OSCEN Controle TTL para Habilitar Oscilador (Habilitado Alto) 27 W3DIS Controle LVDS para corrente de saída (Habilitado Alto) 26 W3DISN Controle LVDS para corrente de saída (Habilitado Baixo) 25 W2DIS Controle LVDS para corrente de saída (Habilitado Alto) 24 W2DISN Controle LVDS para corrente de saída (Habilitado Baixo) 23 W1DIS Controle LVDS para corrente de saída (Habilitado Alto) 22 W1DISN Controle LVDS para corrente de saída (Habilitado Baixo) 21 GND(FPD) Conexão de terra para PDIC, FPD, TEMP 20 TEMP Tensão de saída para temperatura de controle 19 FPD-OUT Saída do amplificador APC 18 VREF(FPD) Saída de tensão de referência do amplificador APC 17 GND(TEMP) Conexão de terra para PDIC, FPD, TEMP 16 VCC(FPD) Fonde de alimentação para FPD 15 SW2(FPD) Seleciona ganho de saída FPD (Alto : CD, Baixo : DVD) 14 RF- Saída diferencial negativa RF do sinal PDIC 13 RF+ Saída diferencial positiva RF do sinal PDIC 12 SW1(PDIC) Seleciona o ganho da saída do PDIC (L/M/H) 11 D Sinal PDIC saída D 10 C Sinal PDIC saída C 9 EF3 Sinal PDIC saída EF3 8 EF2 Sinal PDIC saída EF2 7 B Sinal PDIC saída B 6 A Sinal PDIC saída A 5 EF1 Sinal PDIC saída EF1 4 EF4 Sinal PDIC saída EF4 3 GND(PDIC) Conexão de terra para PDIC, FPD, TEMP, LDD 2 VCC(PDIC) Fonte de alimentação para PDIC (+5V) 1 VC(PDIC) Entrada de tensão de referência para PDIC

4-33

1) Focus Error Signal ==> (A+C)-(B+D)

This signal is generated in RF IC (LIC121 : AN22113A) and controls the pick-up’s up and down to focus on Disc.

2) Tracking Error Signal (DPP Method) ==> {(A+D)-(B+C)}- k x {(EF

1+EF4)-(EF2+EF3)}

This signal is generated in RF IC (LIC121 : AN22113A) and controls the pick-up’s left and right shift to find to track on Disc.

3) RF Signal ==> (A+B+C+D)

This signal is converted to DATA signal in DSP IC (LIC201 : MN103SA6G).

Pick-Up module

Photo Diode

Tracking

Focusing

Infrared Iaser

k[(F+H) - (E+G)]

(A+D) - (B+C)

(A+D) - (B+C) - k[(F+H) - (E+G)]

Offset

Sub2

Main

Tp/2

Sub1

T rac k Center

F,E

D,C A,B

H,G

3. DETECÇÃO DE SINAL DO P/U

Módulo de Pick-Up

Fotodiodo

Focalização

Laser infravermelho

1) Sinal de Erro de Foco ==> (A+C)-(B+D)

Este sinal é gerado no CI de RF (LIC121 : AN22113A) e controla os pick-up’s acima e abaixo para focar no Disco.

2) Sinal de Erro de Tracking (Método DPP) ==> {(A+D)-(B+C)}- k x {(EF1+EF4)-( EF2+EF3)}

Este sinal é gerado no CI de RF (LIC121 : AN22113A) e controla os pick-up’s à esquerda e à direita para localizar trilha no Disco.

3) Sinal RF ==> (A+B+C+D)

Este sinal é convertido para sinal de DADOS no CI DSP (LIC201 :MN103SA6G).

4-34

DESCRIÇÃO DO CIRCUITO

1. CIRCUITO ALPC (AUTOMATIC LASER POWER CONTROL – CONTROLE DE POTÊNCIA DO LASER AUTOMÁTICO)

1-1. DIAGRAMA EM BLOCOS

1-2. OPERAÇÃO DO CIRCUITO ALPC (AUTOMATIC LASER POWER CONTROL –

CONTROLE DE POTÊNCIA DO LASER AUTOMÁTICO)

O BLOCO ALPC DETECTA A POTÊNCIA DE SAÍDA DO LASER DO MONITOR FRONTAL. O SINAL DE POTÊNCIA DETECTADO COM O PD POR DETECÇÃO DE MONITOR FRONTAL É ENTRADA DE TENSÃO DO PINO VPD (PINO 123) OU DO PINO FPDM (PINO 127), O SINAL DE REFERÊNCIA DO SINAL DE ENTRADA É ENTRADA DO PINO VREFPD (PINO 124). O BLOCO ALPC GERA OS SINAIS DOS SINAIS DE POTÊNCIA DE LASER DE ENTRADA NOS SEGUINTES SISTEMAS DE DETECÇÃO.ESTE BLOCO TEM QUATRO CAMINHOS DE DETECÇÃO:TODOS CAMINHOS DE VALOR MÉDIO, CAMINHO DE DETECÇÃO DE VALOR DE PICO/MÉDIO DE PULSO MÚLTIPLO, APAGAR/CAMINHO DE DETECÇÃO DE VALOR INFERIOR, ESPAÇO/CAMINHO DE DETECÇÃO DE VALOR DE POTÊNCIA DE REPRODUÇÃO.

MN103SA6G

Write

Strategy

LIC 201

LPM 101

Optical Pick-up LPC-812R

LD PD

LDD

Serial

I/F

D/A D/A D/A D/A D/A D/A

M P X

LIC 121 AN22113A

APC

A/D

ADSC

S/H

Signal

123

VPD

127

FPDM

124

VREFPD

40 41

SH1

SH2SH3

VGA

LPF

Ave

Erase

Space

VGA

S/H2

S/H3

S/H1

4-35

DESCRIPTION OF CIRCUIT

2. SERVOCIRCUITO DE FOCO/TRACKING/SLED

2-1. SERVOPROCESSO DE FOCO,TRACKING E SLED

Focus, Tracking, Sled Servo

Pick-up

A,B,C,D E,F,G,H

A,B,C,D

Focus Error

Detector

G H

Tracking Focusing

Actuator

53 54 51 52

T- T+ F- F+

LEVEL SHIFT

LIC301 BD7956FS

A,B,C,D E,F,G,H

5 4

Focus Error

Detector

IC121 AN22113A

LIC201 Servo Control

MN103SA6G

FDRV

60 64

TDRV

D A C

A/D

TE FE

PARALLEL

DIGITAL

COMPENSATOR

Logic

37 38 40 39

A+

A- B- B+

Stepping Motor

STEP2

STEP1

66 67

A/D

SLED

COMPENSATOR

SDRV

4-36

DESCRIPTION OF CIRCUIT

2. FOCUS/TRACKING/SLED SERVO CIRCUIT

2-1. SERVOPROCESSO DE FOCO,TRACKING E SLED

MECHANISM

Focus

OPU

BD7956

Drive IC

Track

PDIC

FEP

AN22113

RFOUT

Need to change to 16bit

MN103SA6G

S-DPWM 10bit

On/Off

100/50 MHz

On/Off

S-DPWM 10bit

100/50 MHz

ADC

16 bit

INT

Internal u-P(F/W)

Timer

LG DVD 175B Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
