EESTI
Kasutusjuhend
LG CLOUD V SEERIA BOX
Palun lugege ohutusteave enne toote kasutamist hoolikalt läbi.
LG Cloud V Seeria Box-ide mudeliloend
CBV42
www.lg.com
EESTI
EST
Sisukord
2
SISUKORD
3 KOKKUPANEK JA
ETTEVALMISTAMINE
3 Seadme osad
4 Osade ja nuppude kirjeldus
5 Toote paigaldamine
5 - Horisontaalset paigutust kasutades
5 - Vertikaalset paigutust kasutades
5 - Paigaldus monitori tagumisele küljele
6 KOHTVÕRKU ÜHENDAMINE
JA VÄLISSEADMETE
KASUTAMINE
6 - LAN-ühendus
6 - DisplayPort-ühendus
7 - Laiendatud monitori ühendamine
7 - Välisseadme ühendamine
9 TÕRKEOTSING
10 TOOTE TEHNILISED ANDMED
10 Toite märgutuli

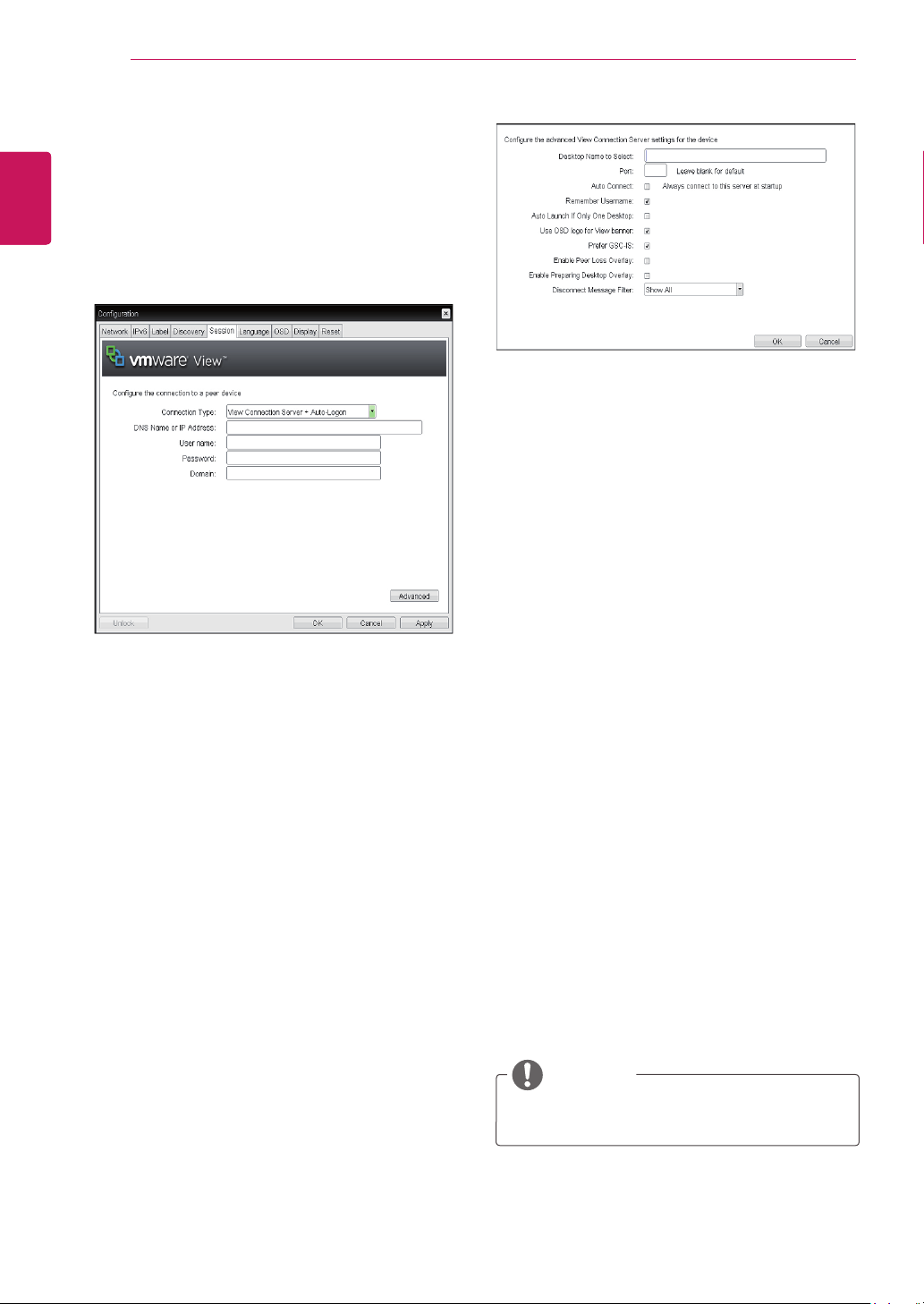

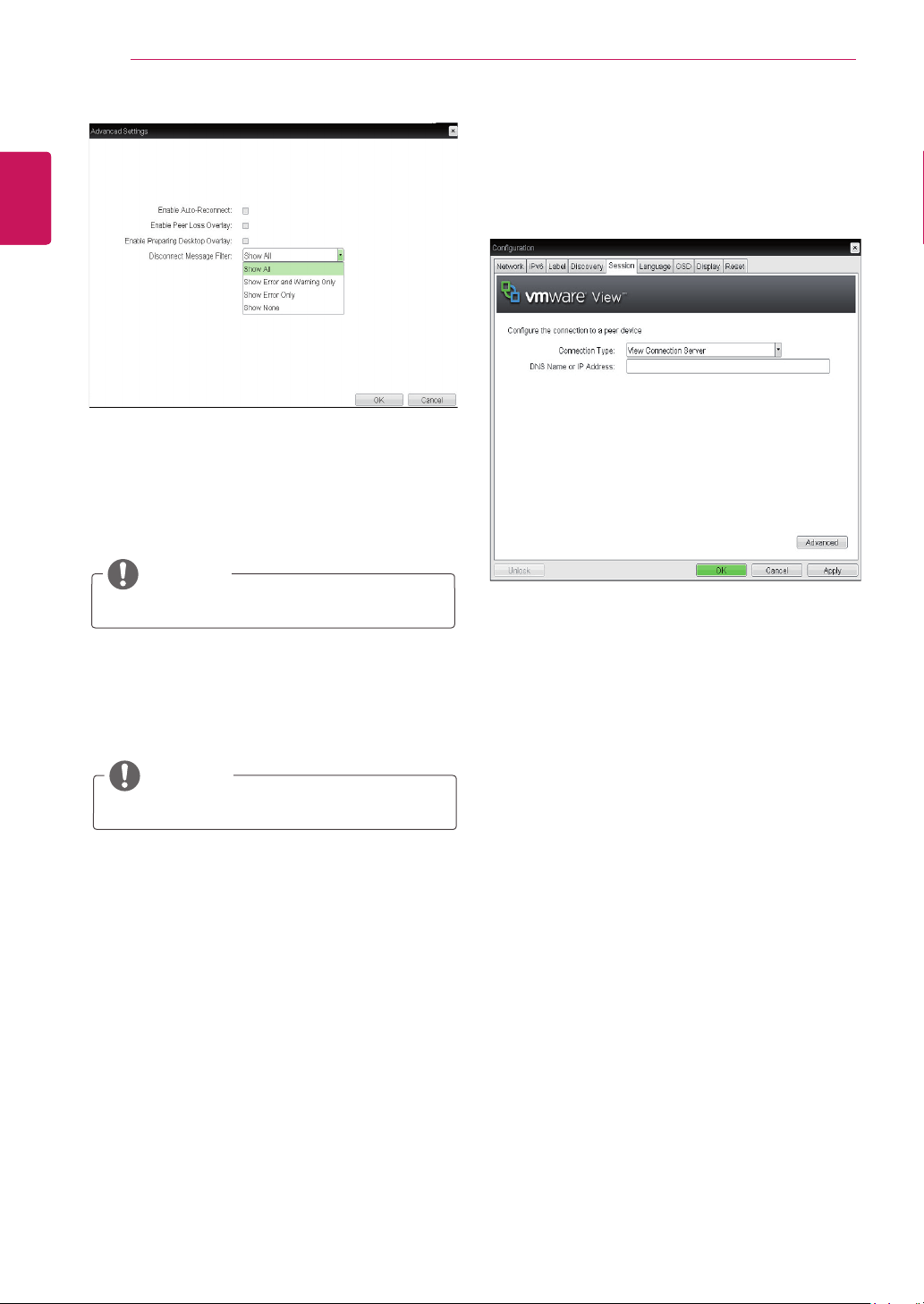

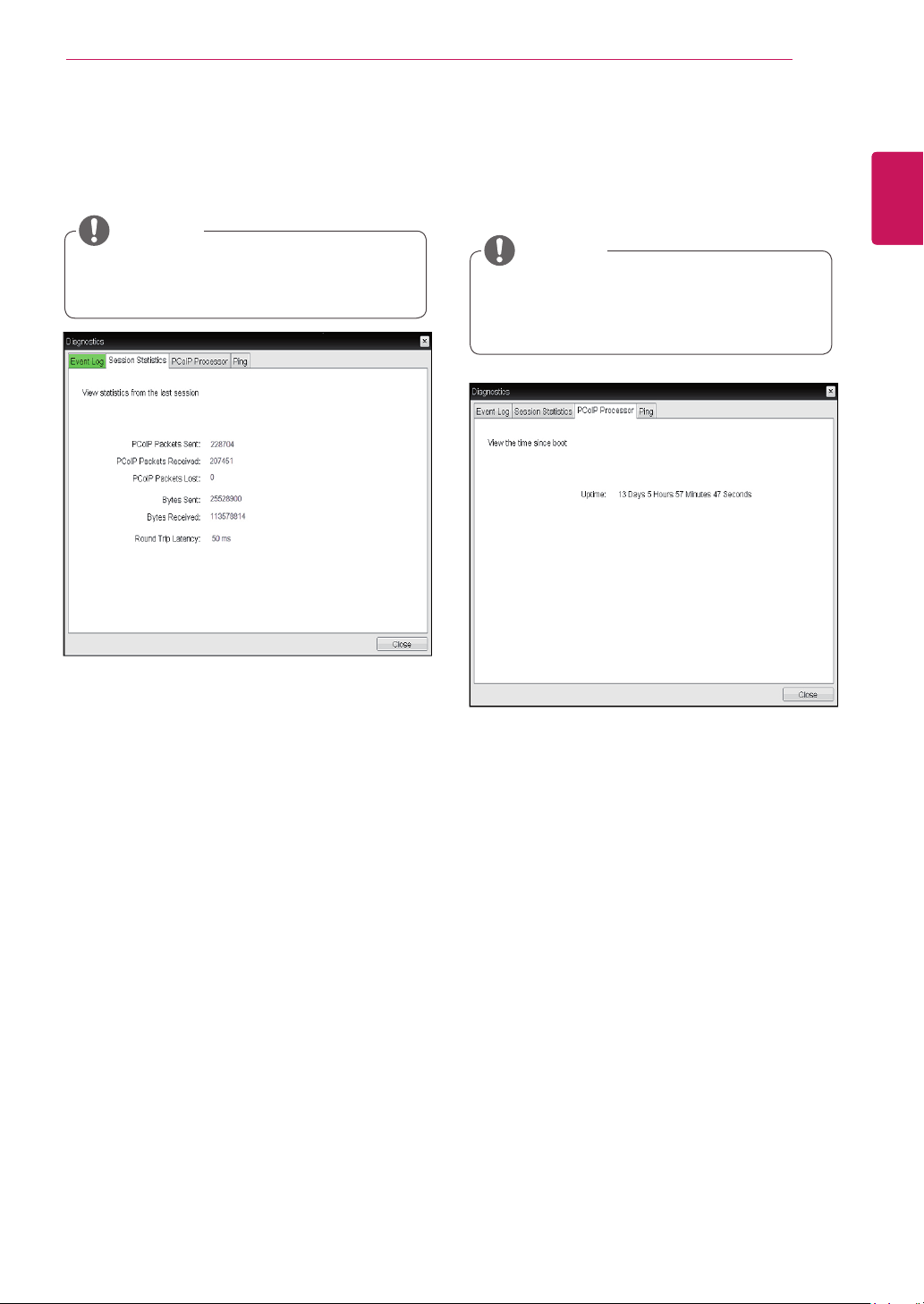

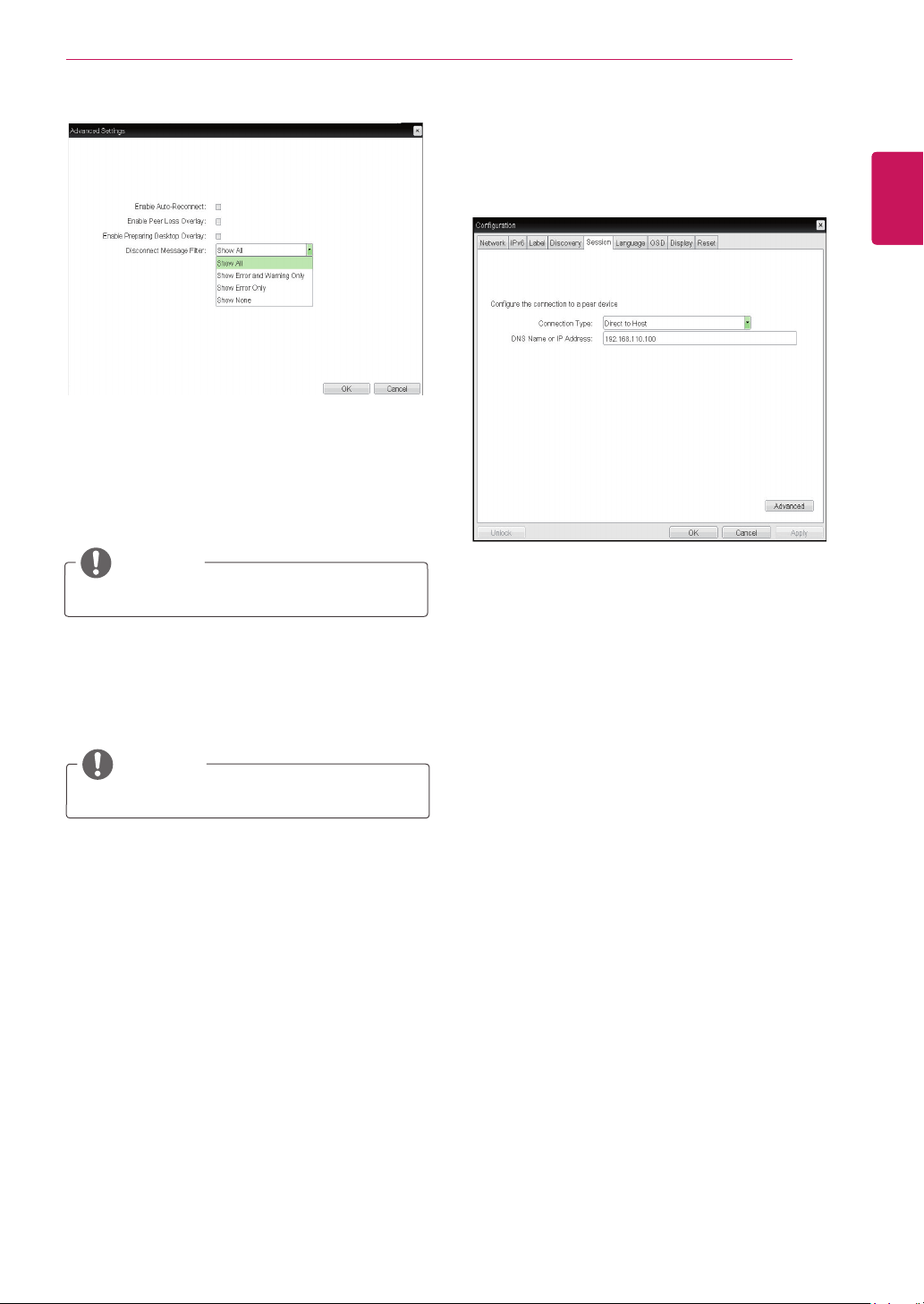

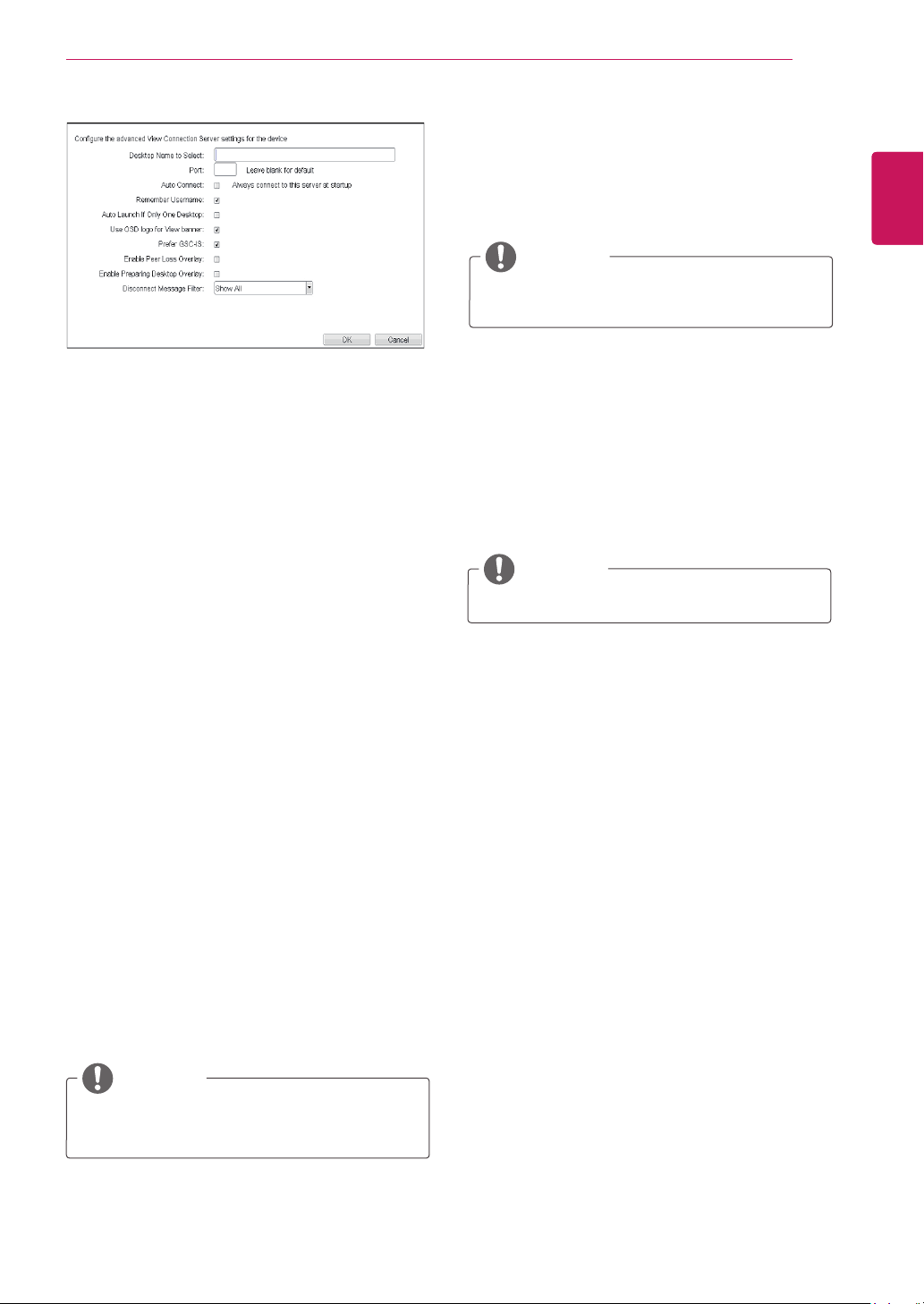

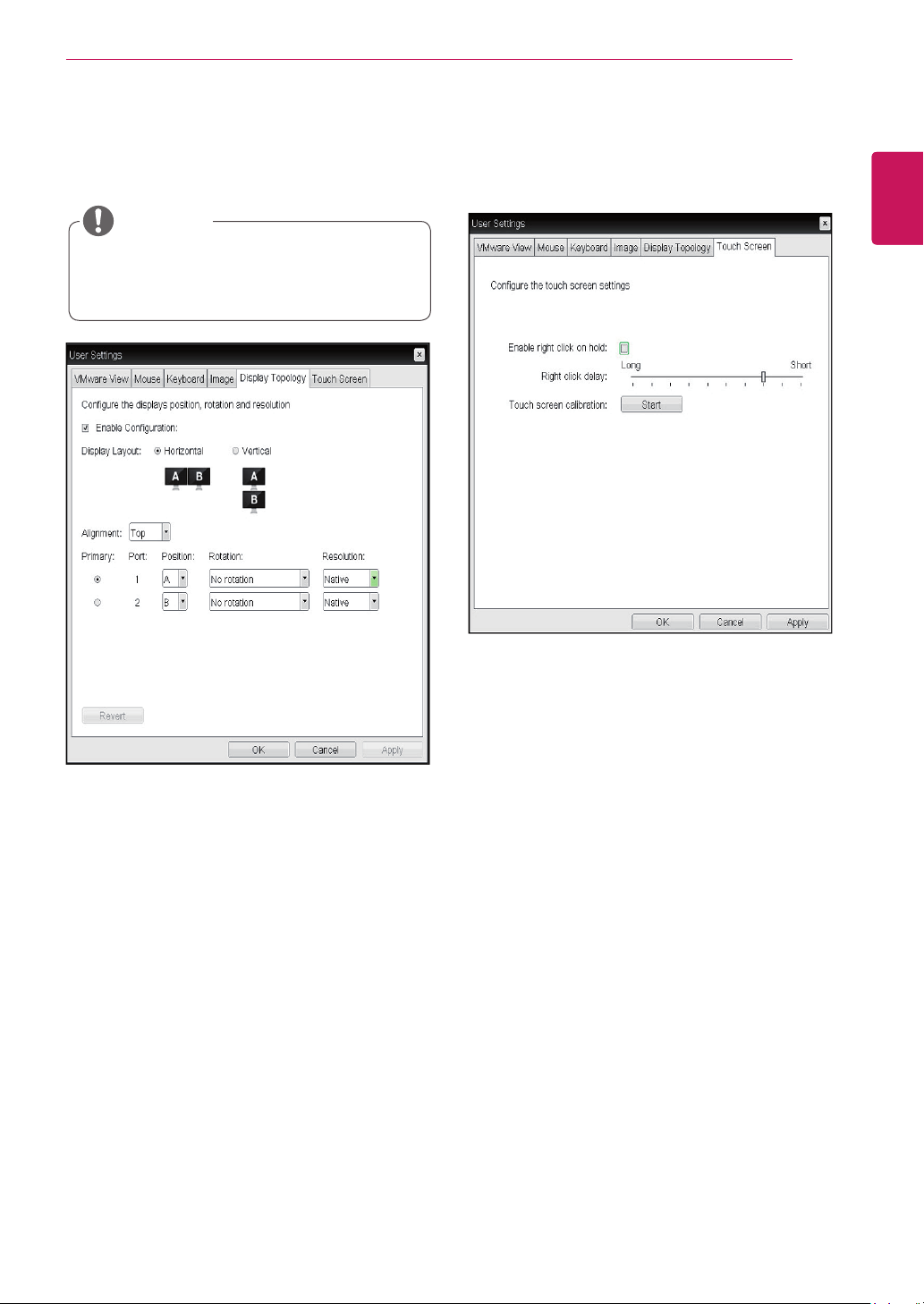

11 LAHENDUSE CLOUD
KASUTAMINE
Kokkupanek ja ettevalmistamine
KOKKUPANEK JA ETTEVALMISTAMINE
Seadme osad
Enne toote kasutamist veenduge, et kõik alltoodud osad on karbis olemas. Kui mõni osa on puudu, võtke
ühendust seadme müünud jaekauplusega. Arvestage, et toode ja selle osad võivad joonisel kujutatust mõnel määral erineda.
ToitejuheCD / trükis DisplayPort KaabelAC-/DC-adapter
3
EESTI
EST
Põhiüksus Statiivialus 4 kruviPaigalduskrons-
tein
ETTEVAATUST!
Kasutage ainult heakskiiduga LG toiteadapterit.
y
Muude toiteadapterite põhjustatud kahjustused ei kuulu garantii korras hüvitamisele.
y
MÄRKUS
Arvestage, et seadme osad võivad joonisel kujutatust mõnel määral erineda.
y
Seadme omaduste täiustamiseks võidakse kasutusjuhendis olevat teavet ja tehnilisi andmeid eelne-
y
valt etteteatamata muuta.
Valikuliste lisatarvikute ostmiseks külastage elektroonikapoodi, veebimüügi keskkonda või kauplust,
y
kust toote ostsite.
EESTI
EST
Kokkupanek ja ettevalmistamine
4
Osade ja nuppude kirjeldus
Esikülg
Toite märgutuli � Toi- � Toi-Toitenupp
Sees: toide sees
y
Väljas: toide väljas
y
Tagakülg
Sisendipesad
Kokkupanek ja ettevalmistamine
5
Toote paigaldamine
Horisontaalset paigutust kasutades
MÄRKUS
Kui toodet kasutatakse tagurpidi, ei pruugi
y
see korrektselt töötada.
Kasutage toodet ülespoole suunatud
y
Kensington lukuga.
Vertikaalset paigutust kasutades
Kinnitage jalus tugevalt toote alaosale,
1
vastavalt allpool näidatule.
Keerake mündi abil kruvi ja kinnitage statii-
2
vialus.
Paigaldus monitori tagumisele küljele
Kinnitage kinnituskronstein 4 kruviga monitori
1
tagumisele küljele, vastavalt allpool näidatule.
Asetage toode kahele riivile, vastavalt allpool
2
näidatule.
Pange toode kokku, asetades kaks alumist ava
kohakuti toote 4 avaga.
EESTI
EST
MÄRKUS
Kinnitage jaluse
y
alus jaluse hingele
sedasi, et selle
eesmine osa
jääks ettepoole.
ETTEVAATUST!
Toodet ei saa kasutada mõningatel kinni-
y
tuskronsteiniga monitoridel.
- Sellisel juhul kasutage toodet kas
horisontaalses või vertikaalses asendis.
Pärast toote monitorile paigaldamist sead-
y
meid ühendades, hoidke kindlasti tootest.
EESTI
DP OUT
DP IN
MONITOR 1
DP OUT
DP IN
MONITOR 1
EESTI
EST
EST
Kohtvõrku ühendamine ja välisseadmete kasutamine
6
6
KOHTVÕRKU ÜHENDAMINE JA
VÄLISSEADMETE KASUTAMINE
LAN-ühendus
Ühendage ruuter või switch monitoriga LAN kaabli
abil vastavalt allpool näidatud juhistele.
DisplayPort-ühendus
Edastab digitaalsed videosignaalid monitori.
Ühendage toode DisplayPort-kaabli abil, vastavalt
allpool näidatule.
y
y
y
MÄRKUS
Võrgukaabel tuleb eraldi osta.
Kasutage järgmisele standardile vastavat
võrgukaablit: IEEE 802,3 ETHERNET
Ühendage CITRIX Cloud Monitor'i kasutamiseks LAN-kaabel ja seadmed.
Kohtvõrku ühendamine ja välisseadmete kasutamine
DP OUT
DP IN
MONITOR 1
7
7
Laiendatud monitori ühendamine
Edastab digitaalsed videosignaalid monitori.
Ühendage toode DVI-kaabli abil, vastavalt allpool
näidatule.
Välisseadme ühendamine
Ühendage lisaseadmed monitoriga USB, mikrofoni
ja kõrvaklappide pesade abil.
Esikülg
EESTI
EESTI
EST
EST
MÄRKUS
Kui peamist või alakuva on muudetud pärast
y
laiendatud monitori ühendamist, saab peamist
või alakuva seadetest muuta.
ETTEVAATUST!
Ühendage sisendsignaali kaabel
y
ja keerake see joonisel kujutatud
viisil kinni. Halva ühenduse vältimiseks tuleb kaabel korralikult
kinnitada.
MÄRKUS
Toitejuhet seinapistikuga ühendades ka-
y
sutage maandatud (3-avaga) mitmikpesa
või maandatud seinapistikut.
DVI-kaabel ei kuulu põhikomponentide
y
hulka. Kasutage kas monitoriga kaasas olnud DVI-kaablit või standardset DVI-kaablit.
Tagakülg
EESTI
EESTI
EST
EST
Kohtvõrku ühendamine ja välisseadmete kasutamine
8
MÄRKUS
Välisseadmeid müüakse eraldi.
y
USB pesasid saab kasutada klaviatuuri, hiire
y
ja muude USB seadmete ühendamiseks.
Nurkliidesega kõrvaklappide-/mikrofonijuht-
y
me puhul võib seadmega ühendamine raske
olla, seega kasutage sirget liidest.
Nurkpistik Otsepistik
MÄRKUS
Cloud Server'i seadistused võivad mõjutada
y
kõrvaklappide või kõlarite tööd, sõltuvalt
ühendatud serverist.
Cloud Server'i seadistused võivad mõjutada
y
ühendatud USB massmälu funktsioone või
kiirust, sõltuvalt ühendatud serverist.
TÕRKEOTSING
Ekraan on tühi
Kas Box-i toiteadapter on ühendatud?
Kas toite märgutuli põleb?
Kas toiteindikaator näitab punast?
Kas BOX ja monitor on signaalkaab-
liga ühendatud?
y Kontrollige, et toitejuhe oleks korralikult seinapistikuga ühendatud.
Kontrollige toite märgutuld.
y
y Reguleerige ühendatud monitori heledust ja kontrasti.
y Kontrollige, et monitor ja Box oleks DVI-kaabli või DisplayPort kaabli-
ga korralikult ühendatud.
MÄRKUS
Seda boksi tüüpi toodet kasutatakse monitori ühendades.
y
Kui monitor korrektselt ei tööta, ei pruugita ekraani korralikult kuvada.
y
Tõrkeotsing
9
EESTI
EST
EESTI
EST
10
Toote tehnilised andmed
TOOTE TEHNILISED ANDMED
Toetatud kuvaresolutsioon
Toide Pinge 19 V
Mõõtmed Mõõtmed (laius x kõrgus x sügavus)
Kaal (pakendita) 0,6 kg
AC-/DC-adapter Tüüp ADS-40SG-19-3 19025G, tootja SHENZHEN HONOR ELECTRONIC
Keskkonnatingimused
Tehnilisi andmeid võidakse eelnevalt etteteatamata muuta.
Maksimaalne eraldusvõi-me1920 x 1200 @ 60 Hz
Soovitatav eraldusvõime 1920 x 1200 @ 60 Hz
1,2 A
Voolutarve (Tavap.)(Cloud) Cloud režiimis 6 W
Ooterežiimis ≤ 0,5 W
Statiiviga 70,3 mm x 189,3 mm x 143,6 mm
Statiivita 185 mm x 30,5 mm x 143,6 mm
või Tüüp LCAP21, tootja LIEN CHANG ELECTRONIC ENTERPRISE
või Tüüp PSAB-L203A, tootja LG Innotek Co.,Ltd
Väljund : 19 V
Kasutustingimused Temperatuur: 10°C kuni 35°C; õhuniiskus: 10% kuni 80%
Hoiutingimused Temperatuur: -20°C kuni 60°C; õhuniiskus: 5% kuni 90%
1,3 A
Toite märgutuli
Režiim Märgutule värv
Toide sisselülitatud Punane

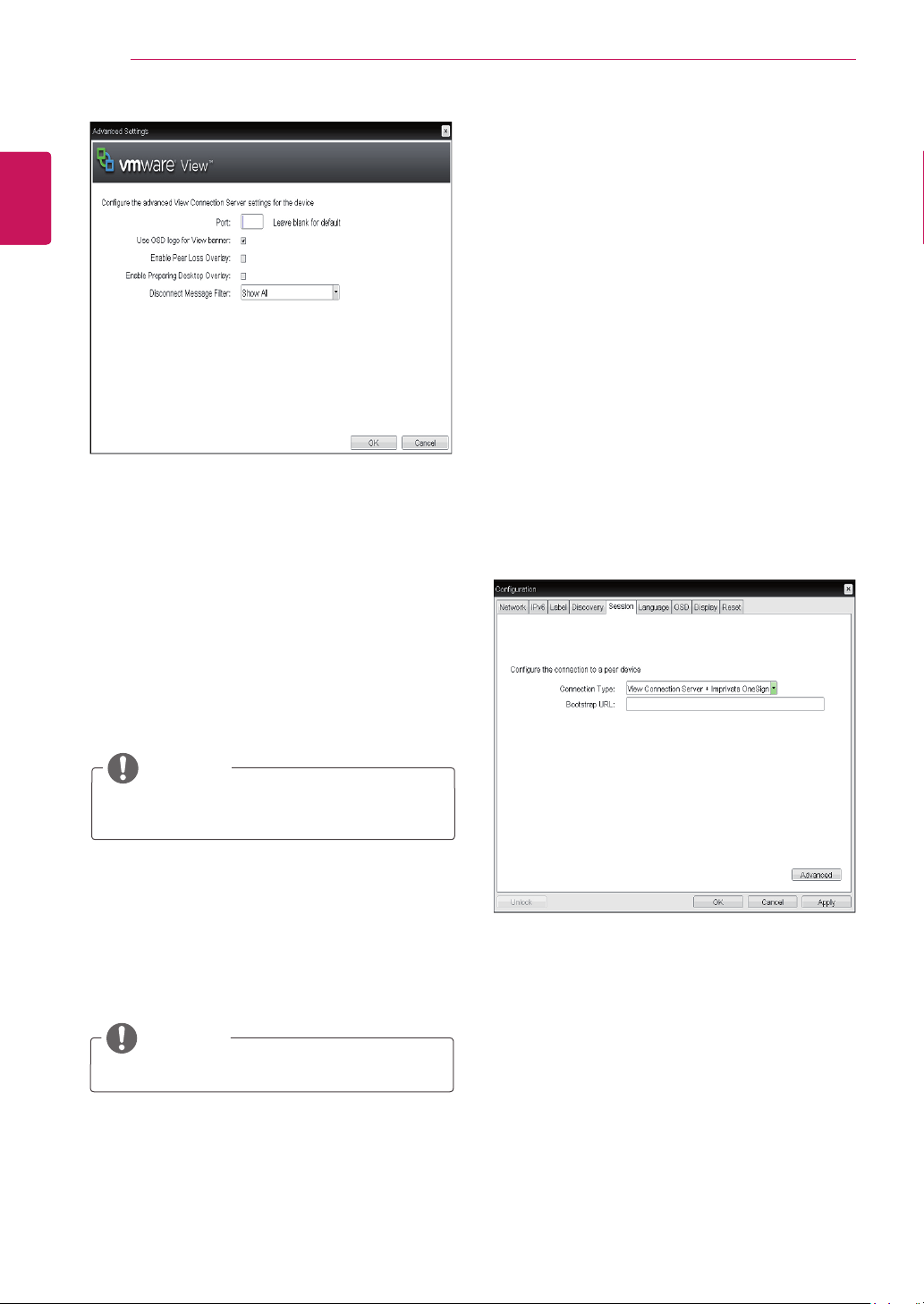

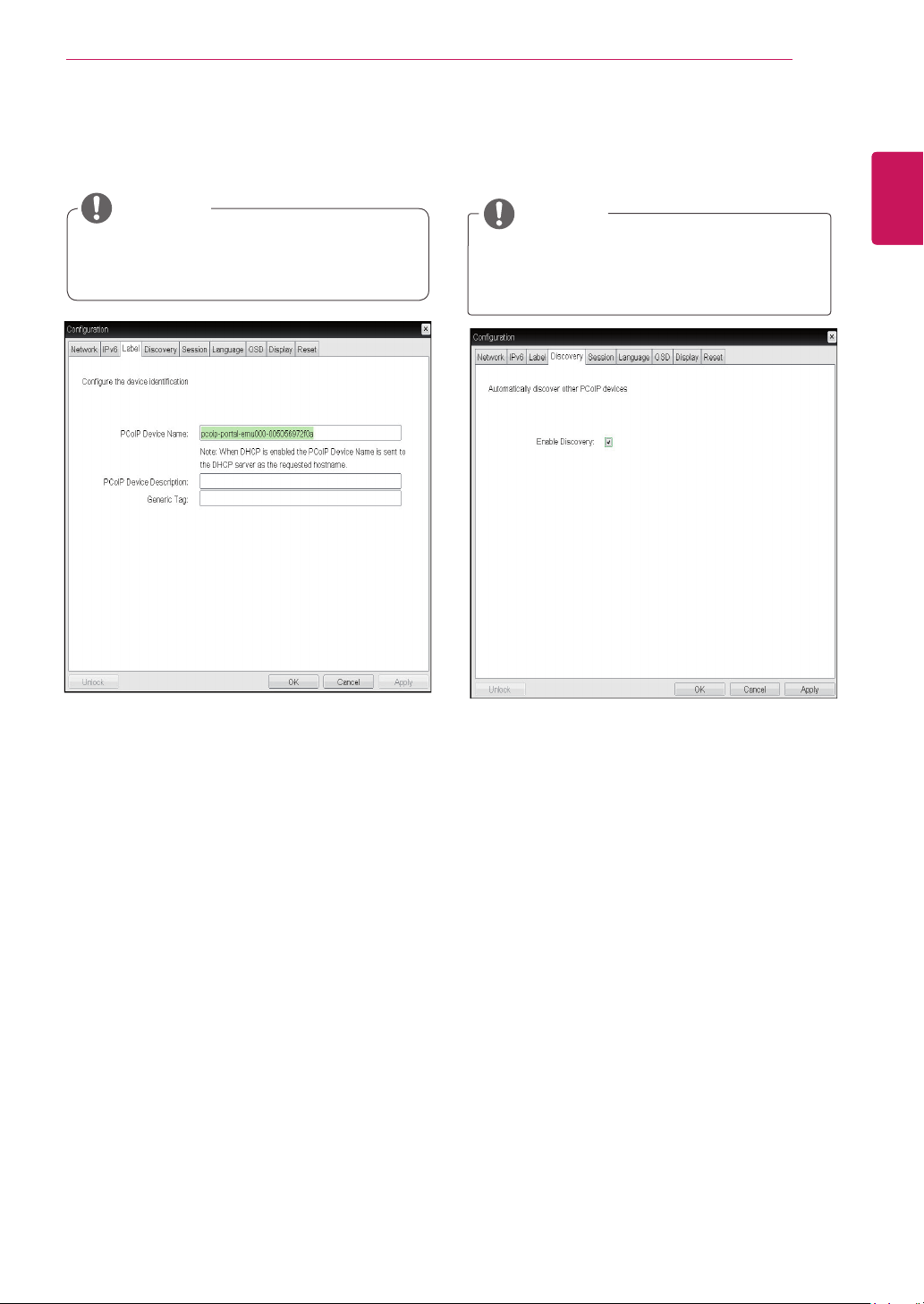

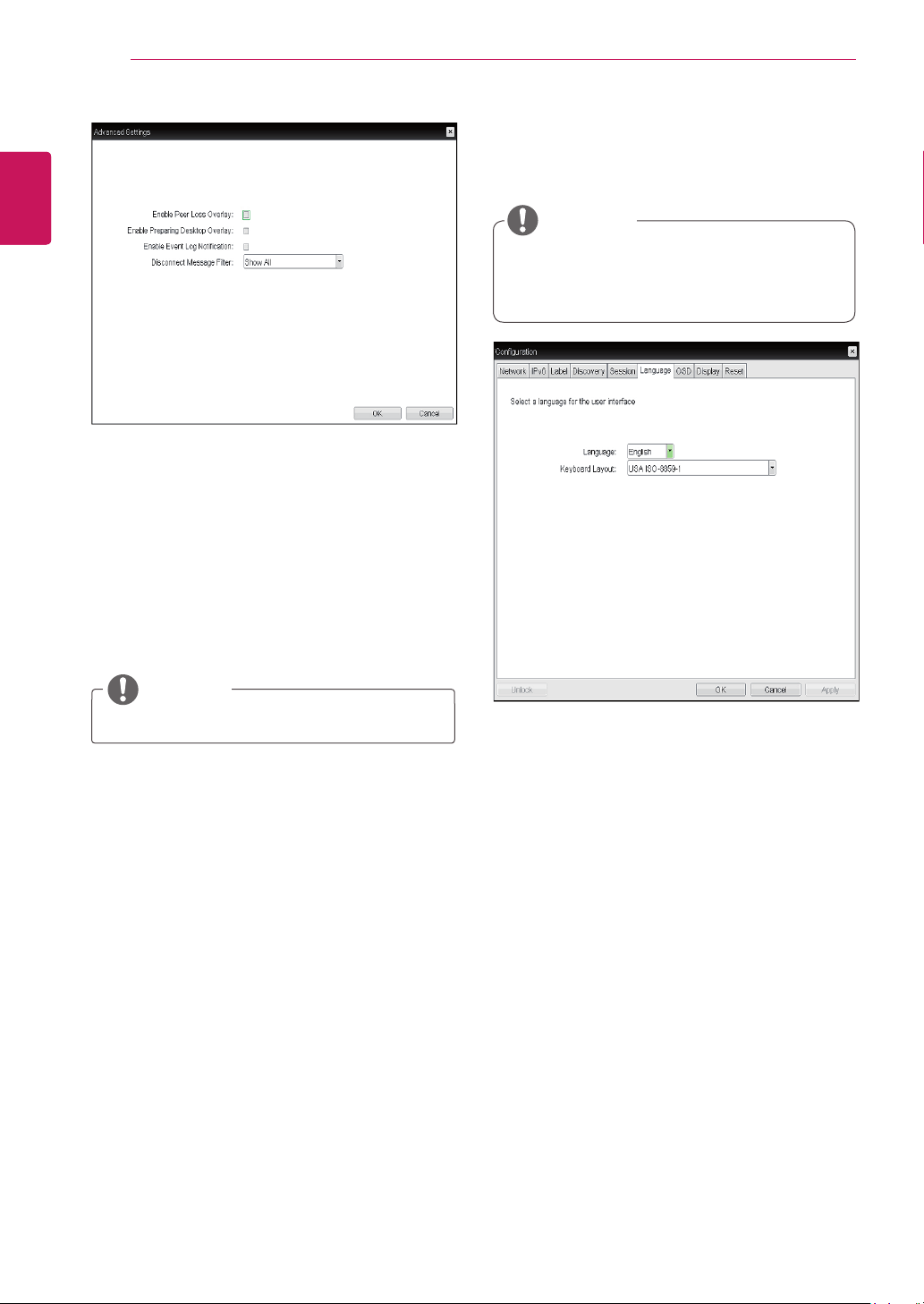

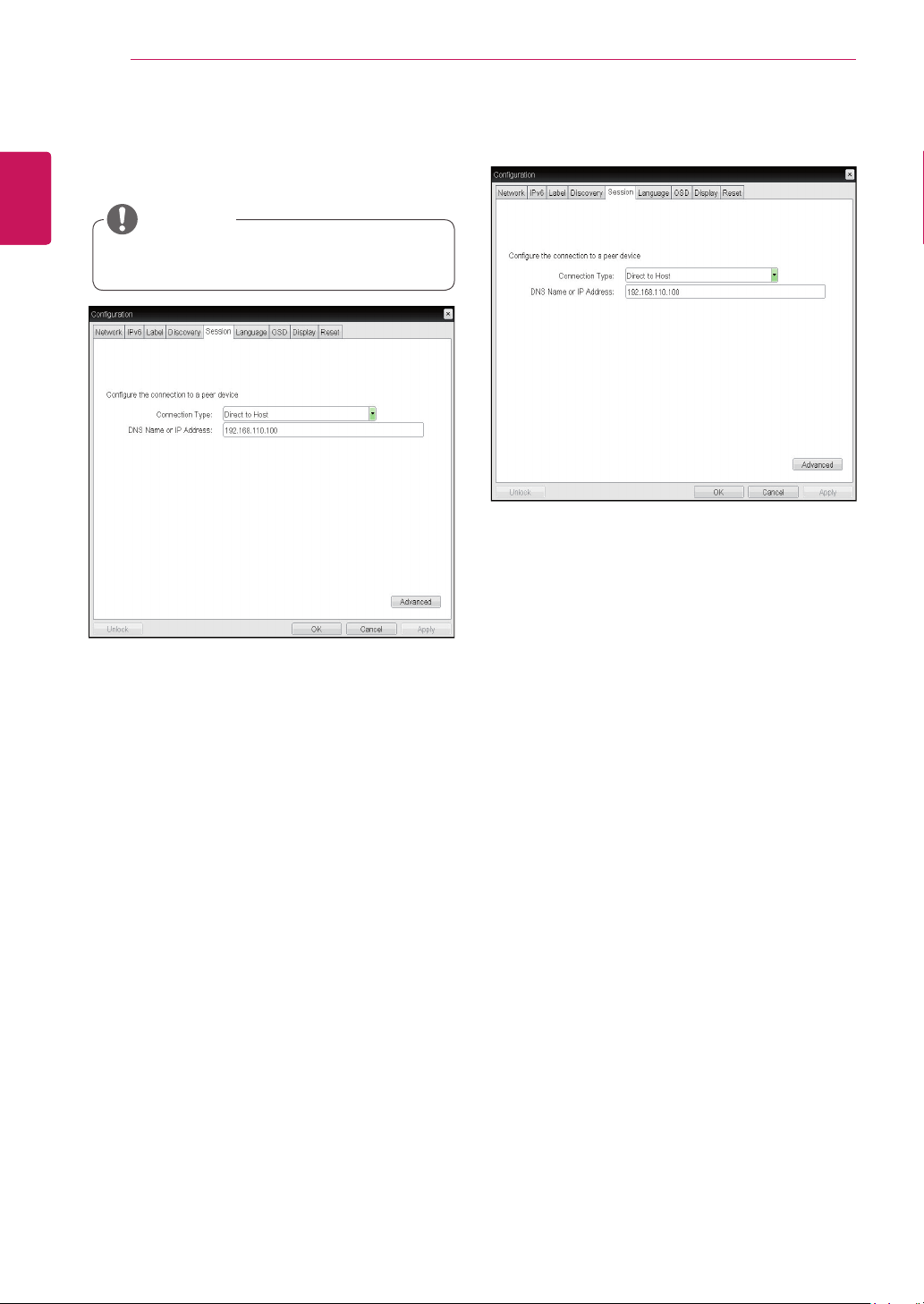

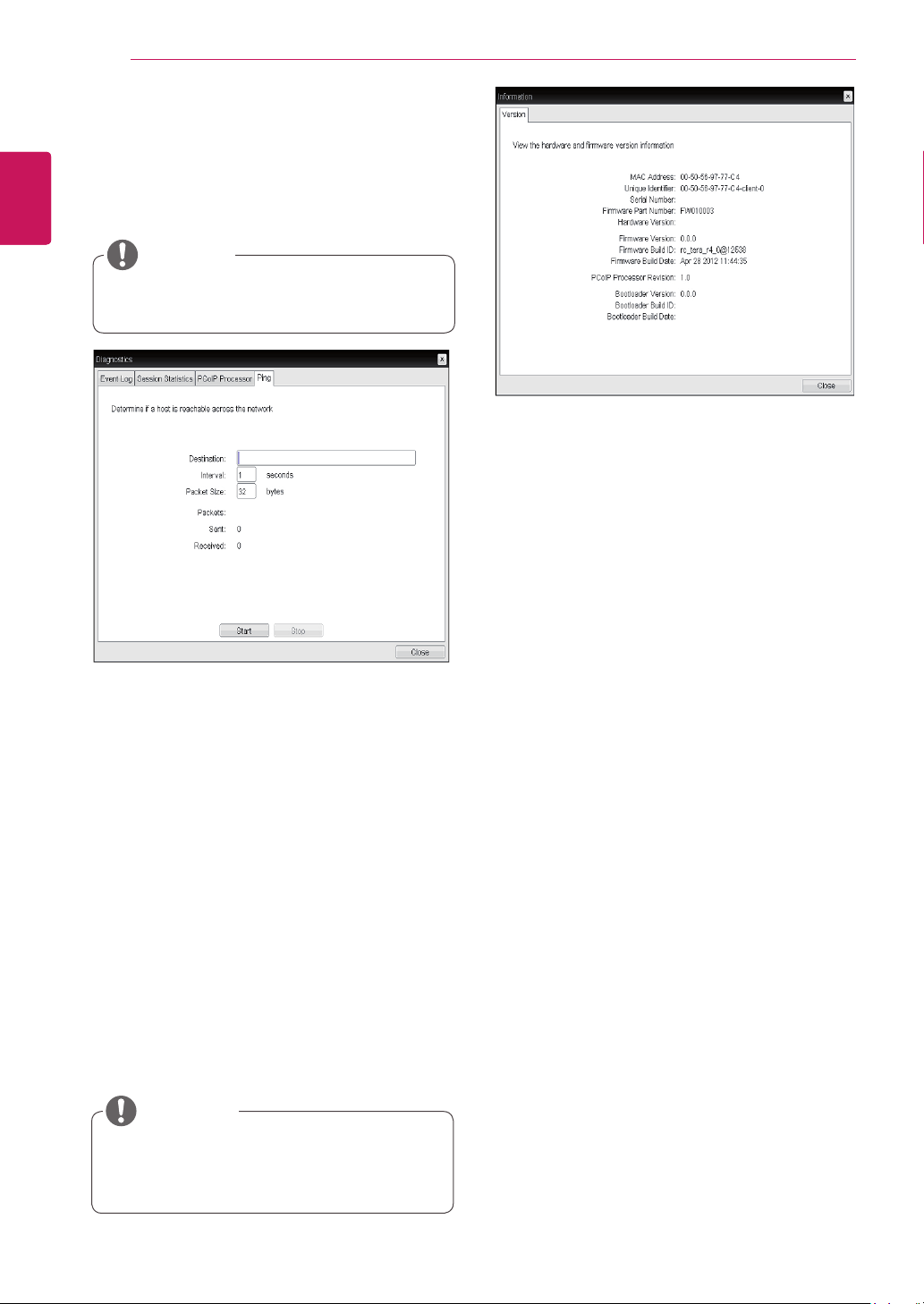

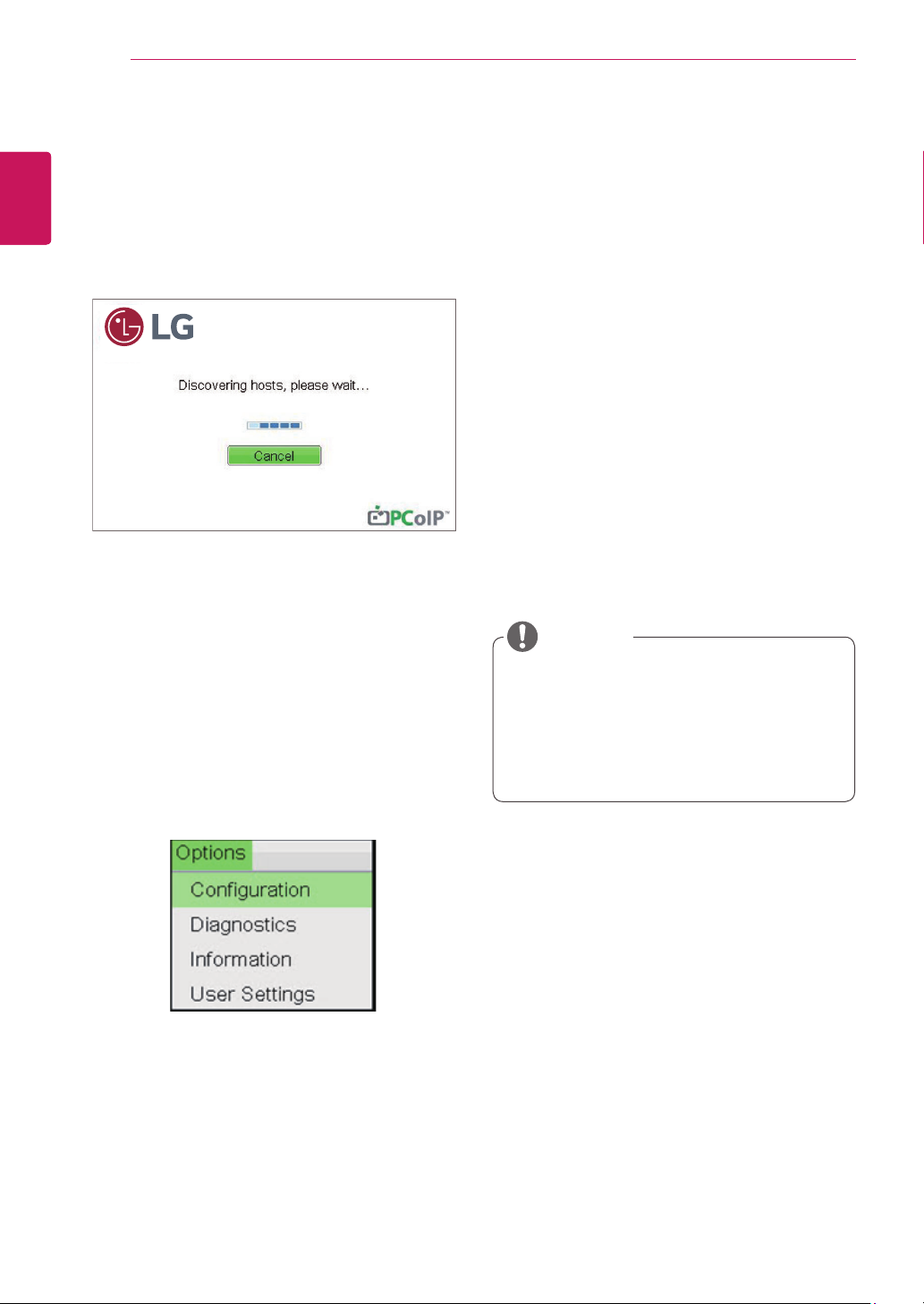

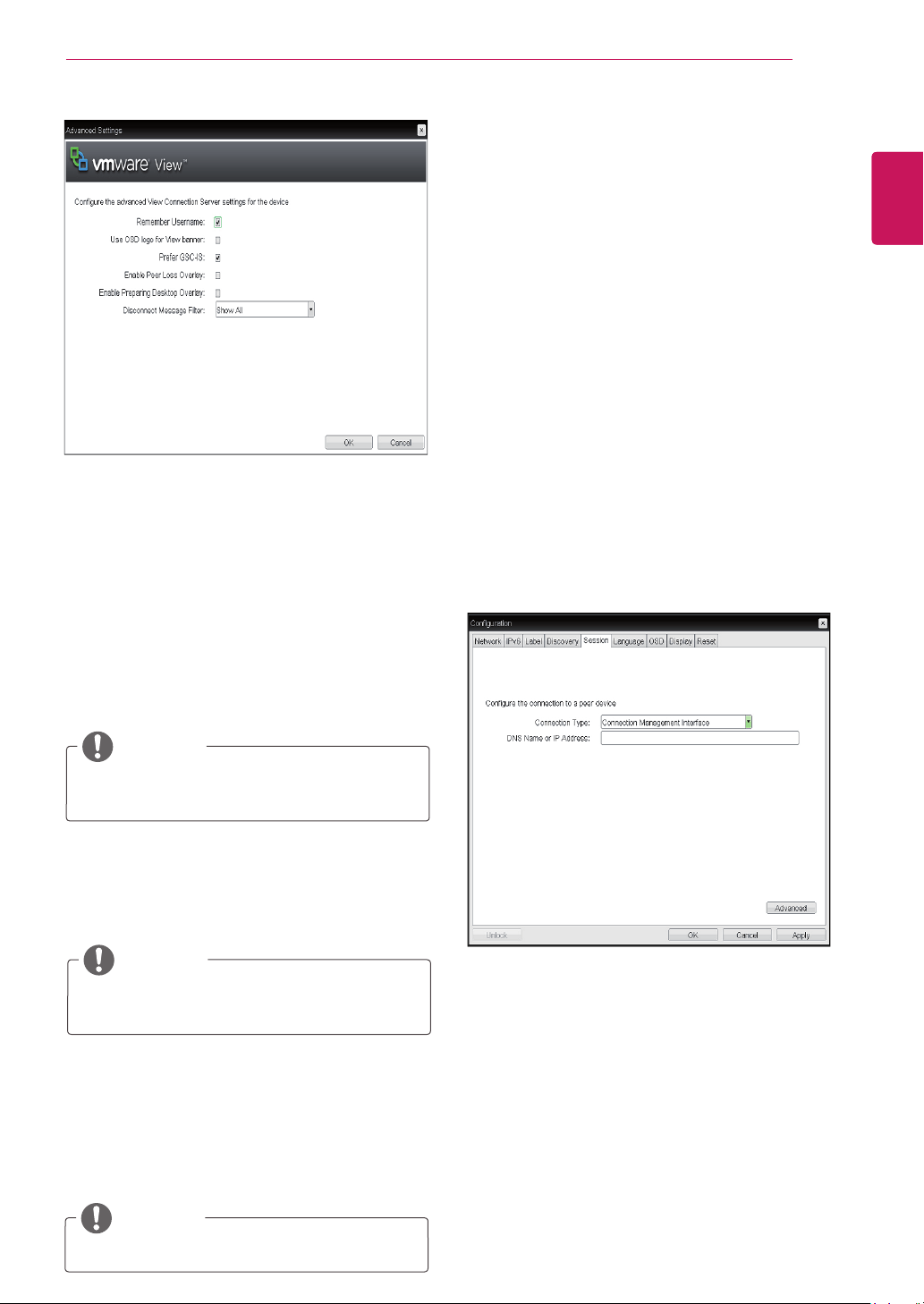

Toide väljalülitatud Kustunud
