LG ARNU093BHA2 INSTALLATION MANUAL [es]
Por favor, lea completamente este manual antes de instalar el producto.
El trabajo de instalación debe realizarse conforme a los estándares de cableado
nacionales por el personal autorizado.
Una vez haya leído el manual atentamente, guárdelo para futuras referencias.
Ceiling Concealed Duct- High Static
MANUAL DE INSTALACIÓN
AIRE
ACONDICIONADO
http://www.lghvac.com
www.lg.com
Copyright © 2008 - 2018 LG Electronics Inc. Todos los Derechos Reservados.
ESPAÑOL
2 Unidad interior
¡IMPORTANTE!
Lea completamente este manual de instrucciones antes de instalar el producto.
Este sistema acondicionador de aire cumple estrictamente las normas de funcionamiento y seguridad. Como instalador
o persona de mantenimiento, una parte importante de su trabajo es instalar o realizar el mantenimiento del sistema de
modo que funcione de modo eficiente y seguro.
• La instalación o reparaciones realizadas por personas no cualificadas pueden poner en riesgo a las personas.
La instalación del cableado de campo y de los componentes DEBE ser conforme a los códigos locales de la construcción o, en su defecto, con
el Código Eléctrico Nacional 70 y el Código sobre Seguridad y Construcción de Inmuebles Nacional, o el Código Eléctrico canadiense y el
Código de la Construcción Nacional de Canadá.
• La información contenida en el manual está pensada para ser utilizada por un técnico cualificado familiarizado con los procedimientos de
seguridad y equipado con las herramientas e instrumentos de comprobación adecuados.
• Si no lee atentamente ni sigue las instrucciones de este manual puede producirse un mal funcionamiento en el equipo, daños materiales,
lesiones personales y/o muerte.
PRECAUCIÓN:
La instalación, ajuste, modificación, reparación o mantenimiento inadecuados pueden anular la garantía.
Dado el peso de la unidad condensadora se requiere precaución y la utilización de procedimientos de
manejo adecuados al levantarla o desplazarla para evitar lesiones personales. Evite el contacto con los
bordes afilados o puntiagudos.
Precauciones de seguridad
ADVERTENCIA
• Utilice siempre material de protección para los ojos y guantes de trabajo para instalar el equipo.
• Nunca dé por hecho que el suministro eléctrico está desconectado. Compruébelo con el medidor y el equipamiento.
• Mantenga las manos alejadas de las zonas de ventiladores cuando la alimentación esté conectada al equipo.
• R-410A produce quemaduras por congelación.
• R-410A es tóxico cuando se quema.
NOTA PARA EL INSTALADOR:
El manual de instrucciones y la garantía deben entregarse al propietario o quedar expuestos a la vista cerca de la unidad interior de
ventilación/calefacción.
Al realizar la conexión:
ADVERTENCIA
Una descarga eléctrica puede producir graves lesiones personales o muerte. Sólo debe
realizar la conexión de este sistema un electricista cualificado y experimentado.
• No suministre energía a la unidad hasta que se hayan completado o reconectado y comprobado todas las conexiones y tuberías.
• Este sistema utiliza voltajes eléctricos altamente peligrosos. Consulte atentamente el esquema de cableado y estas instrucciones cuando
realice las conexiones. Una conexión incorrecta y una puesta a tierra inadecuada pueden ocasionar lesiones por accidente o muerte.
• Ponga a tierra la unidad siguiendo los códigos eléctricos locales.
• Apriete fuertemente todas las conexiones. Los cables flojos pueden causar un sobrecalentamiento en los puntos de conexión y un posible
peligro de incendio.
• La selección de los materiales e instalaciones debe ser conforme a los estándares locales/nacionales o internacionales aplicables.
Al realizar el transporte:
Tenga cuidado al recoger y desplazar las unidades interior y exterior. Es necesario la ayuda de otra persona y doblar las rodillas al levantar la
unidad para reducir la tensión en su espalda. Los bordes afilados o las aletas de aluminio delgado del acondicionador de aire pueden producir
cortes en los dedos.
Al realizar la instalación...
... en una pared: Asegúrese de que la pared es lo suficientemente resistente como para soportar el peso de la unidad.
... en una habitación: Aísle adecuadamente cualquier tubería situada en el interior de una habitación para evitar la “condensación” que
... en emplazamientos húmedos o no uniformes: Utilice una base de hormigón elevada o bloques de hormigón para proporcionar una base
... en áreas con fuertes vientos: Ancle firmemente la unidad exterior con pernos y un bastidor metálico. Instale un deflector de aire
... en áreas con nieve (para el modelo de bomba de calor): Instale la unidad la unidad exterior sobre una plataforma elevada a un nivel
Puede que sea necesario construir un bastidor de metal o madera resistente para proporcionar más apoyo.
puede producir goteo y daños en pared y suelo.
sólida y nivelada para la unidad exterior. Esto evita los daños por agua y las vibraciones anormales.
adecuado.
más alto que el de la nieve. Instale rejillas para la nieve.
Al conectar las tuberías de refrigerante
• Mantenga la longitud de todas las tuberías lo más corta posible.
• Utilice el método de abocinado para conectar las tuberías.
• Compruebe con cuidado las fugas antes de realizar la prueba de funcionamiento.
Al realizar el mantenimiento
• Desconecte la alimentación en el cuadro principal (red) antes de abrir la unidad para comprobar o reparar piezas eléctricas y el cableado.
• Mantenga alejados los dedos y la ropa de las piezas móviles.
• Limpie la zona antes de finalizar el mantenimiento, recordando comprobar que no quedan en el interior de la unidad residuos metálicos o
trozos de cableado.
Manual de Instalación 3
Aire acondicionado de Tipo Duto Manual de instalación
ÍNDICE
o Cuatro tornillos modelo "A" &
fijaciones de plástico
o Cable de conexión
o Tuberias: Lado del gas
Lado del líquid
o
Manguera de drenaje con
aislamiento
o
Manguera adicional de
drenaje
o
Nivel
o
Destornillador
o
Taladro eléctrico
o
Broca
o Medidor horizontal
o Juego de hervamientas de
abocardado
o Llave inglesa
o Llave inglesa Media unión
o Llaves hexagonal
o Detector de fugos de gas
o Bomba de vacio
o Medidor múltiple
o Manual de propietario
o Termómetro
o Un vaso de agua
o Destornillador
Instalación componentes .....4
Precauciones de seguidad ..5
Instalación
Selección de la ubicación per-
fecta .......................................8
Dimensiones del techo y
situación del perno de sus-
pensión .................................9
La instalación de la unidad in-
terior.....................................10

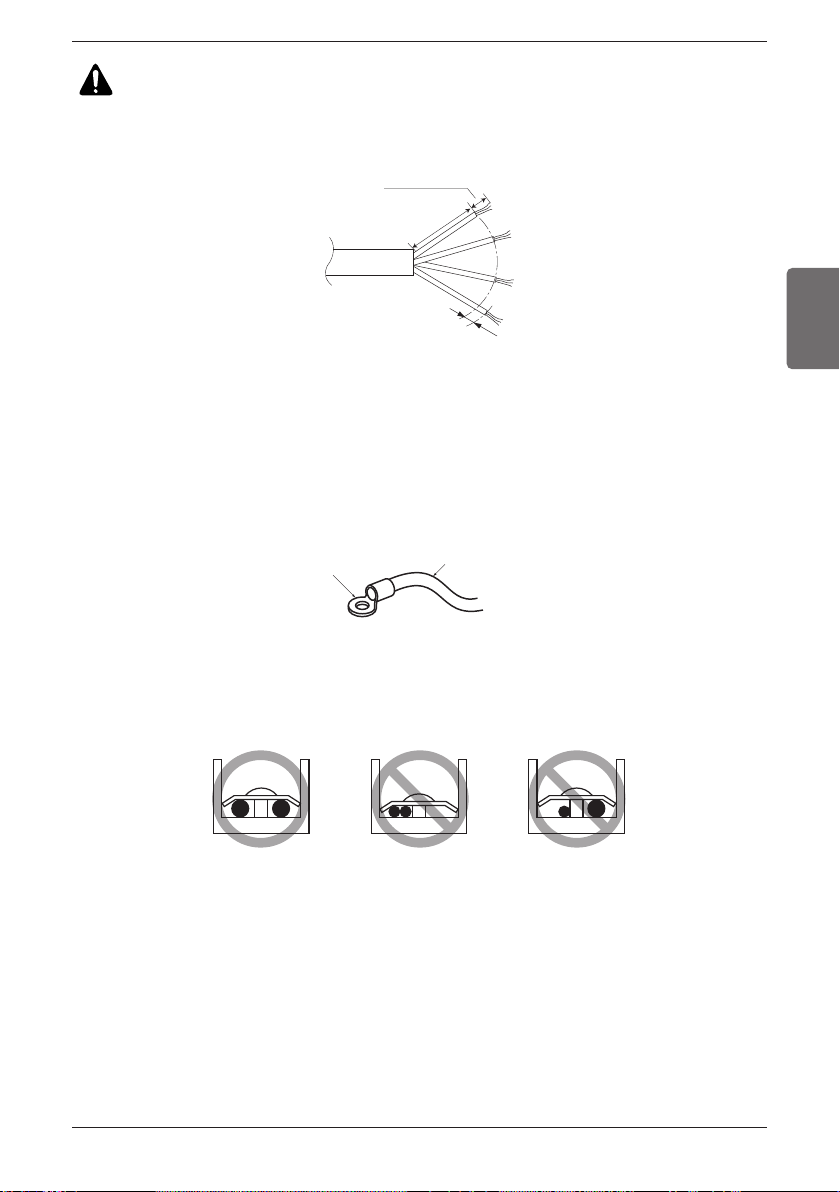

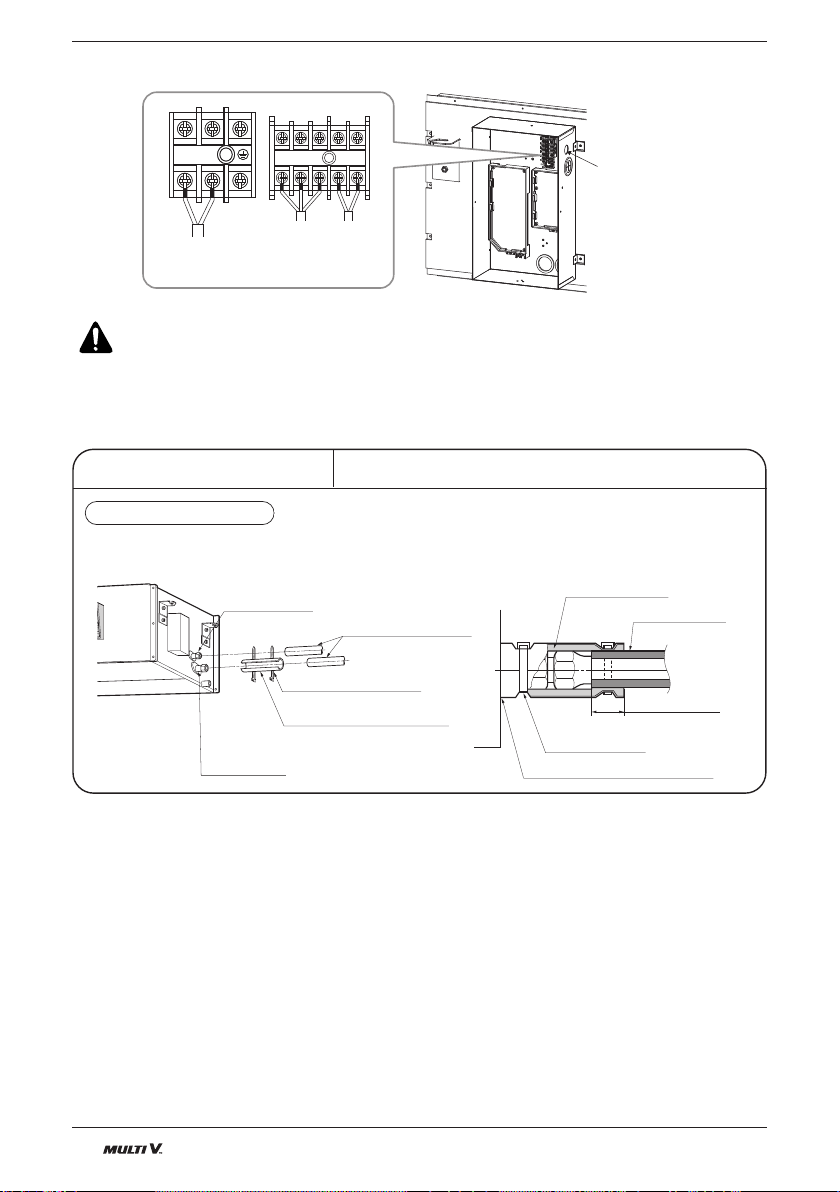

Conexión de los cables entre
las unidades interior ...........10
Comprobación del drenaje
.............................................13

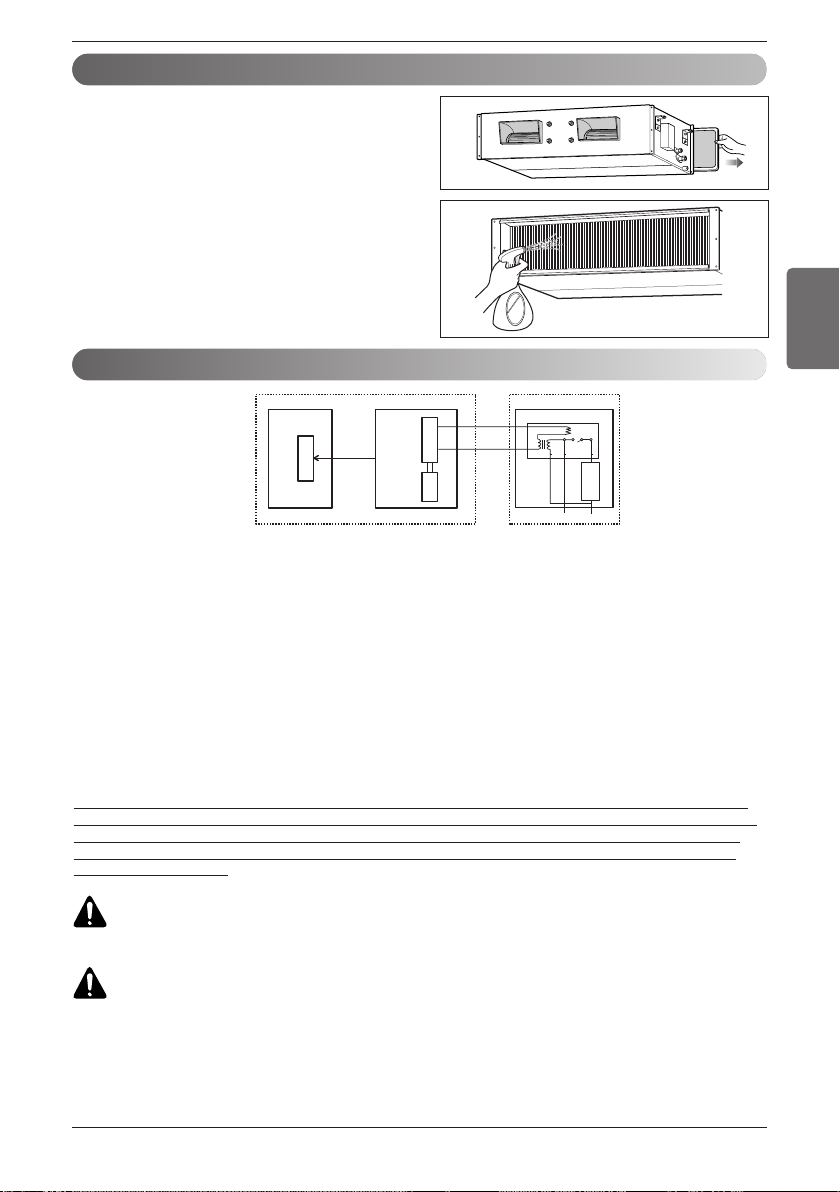

Adaptador de calefactor ex-
terno.....................................13
Entrada materiales y el alma-
cenar méthodes ..................14
Ajuste del interruptor DIP....17

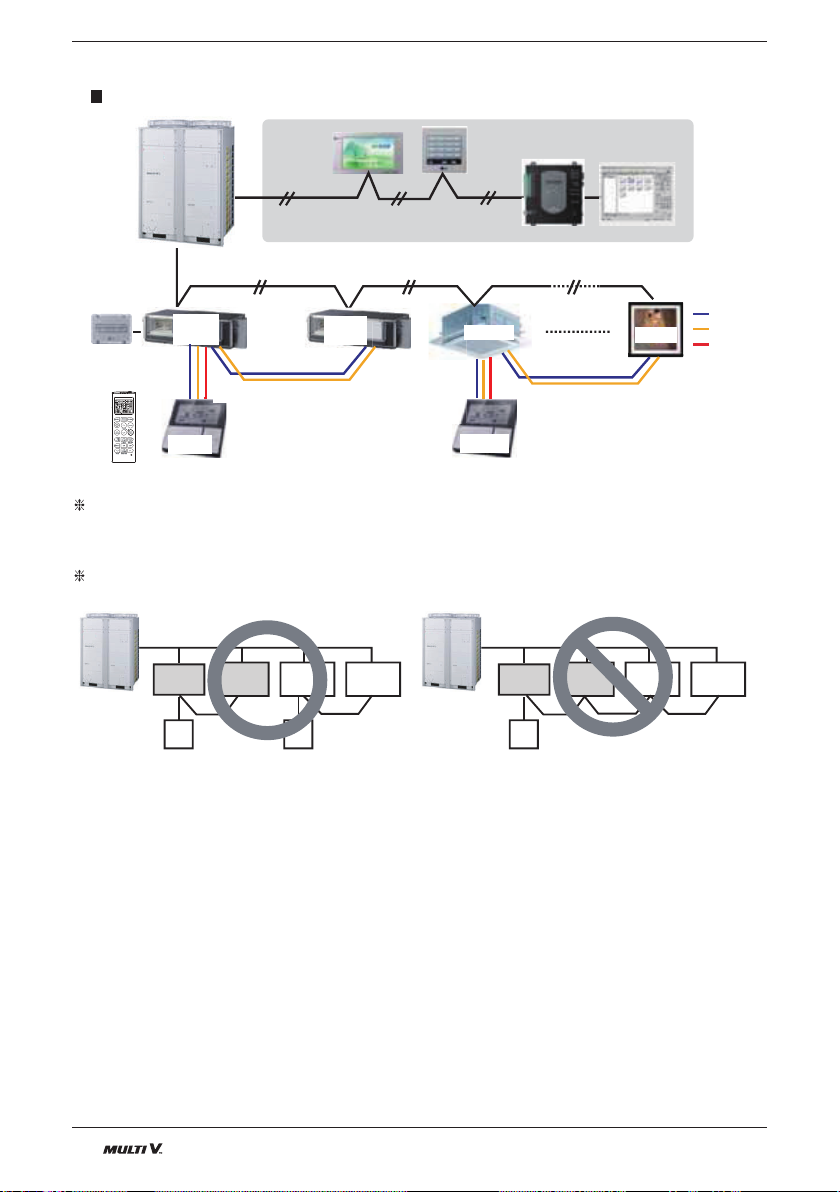

Ajuste del control de grupos ...
.............................................18
Trabajos de instalación
Componentes de instalación Herramientas necesarias
4 Unidad interior
Instalación Componentes
Instalación Componentes
Rejillas de salida de aire
Rejillas de entrada de aire
Control remoto
Filtros de aire
TEMP
Remot
e
Con
t
roll
er
Manual de Instalación 5
ESPAÑOL
Precauciones de seguridad
Para evitar lesiones al usuario o a otras personas y daños materiales, debe seguir las siguientes instrucciones.
n
Lea estas instrucciones antes de instalar el aire acondicionado.
n
Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacionadas con la seguridad.
n
El uso incorrecto ocasionado al ignorar las instrucciones puede causar lesiones o daños. La gravedad se clasifica mediante
las siguientes indicaciones.
n A continuación se muestran los significados de los símbolos utilizados en este manual.
ADVERTENCIA
PRECAUCIÓN
Este símbolo indica la posibilidad de muerte o lesiones graves.
Este símbolo indica la posibilidad de lesiones o daños materiales.
No lo haga.
Siga las instrucciones.
Precauciones de seguridad
Instalación
• No utilice un interruptor automático defectuoso o de valor nominal inferior al
correspondiente. Utilice un circuito específico para este aparato.
- Existe riesgo de incendio o descarga eléctrica.
• Para trabajos eléctricos, póngase en contacto con el distribuidor, vendedor, técnico
cualificado o centro de asistencia técnica autorizado.
- No desmonte ni repare el aparato. Existe riesgo de incendio o descarga eléctrica.
• Realice siempre la conexión del aparato a tierra.
- Existe riesgo de incendio o descarga eléctrica.
• Instale correctamente el panel y la cubierta de la caja de control.
- Existe riesgo de incendio o descarga eléctrica.
• Instale siempre un circuito y un interruptor específico.
- Un cableado o instalación inadecuados pueden provocar un incendio o una descarga
eléctrica.
• Utilice el interruptor o fusible de valor nominal adecuado.
- Existe riesgo de incendio o descarga eléctrica.
• No modifique ni extienda el cable de alimentación.
- Existe riesgo de incendio o descarga eléctrica.
ADVERTENCIA
6 Unidad interior
Precauciones de seguridad
• No deje funcionando el aire acondicionado durante mucho tiempo cuando la humedad sea
muy alta y haya una puerta o ventana abierta.
- Podría condensarse la humedad y mojar o dañar el mobiliario.
• Tenga cuidado al desembalar e instalar el aparato.
- Los bordes afilados podrían provocar lesiones. Tenga especial cuidado con los bordes de
la caja y las aletas del condensador y evaporador.
• Para la instalación, póngase en contacto siempre con su vendedor o centro de asistencia
técnica autorizado.
- Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.
• No instale el aparato en una superficie de instalación insegura.
- Podría causar lesiones, accidentes o daños en el aparato.
• Asegúrese de que el soporte de instalación no se deteriora con el tiempo.
- Si el soporte cae, el aire acondicionado también puede caer, causando daños materiales,
avería del aparato y lesiones personales.
• Utilice una bomba al vacío o gas inerte (nitrógeno) cuando proceda a pruebas de escape o
purga de aire. No comprima ni el aire ni el oxígeno, ni utilice gases inflamables. En caso
contrario, podría causar un incendio o una explosión.
- Existe riesgo de muerte, lesión, incendio o explosión.
Operación
• No almacene ni utilice gas inflamable o combustibles cerca del aparato.
- Existe riesgo de incendio o avería del aparato.
Manual de Instalación 7
ESPAÑOL
Precauciones de seguridad
Instalación
• Compruebe siempre las fugas de gas (refrigerante) después de la instalación o reparación
del aparato.
- Niveles bajos de refrigerante pueden producir una avería del aparato.
• Instale la manguera de drenaje para asegurarse de que el agua se drena correctamente.
- Una mala conexión puede causar fugas de agua.
• Instale el aparato bien nivelado.
- Para evitar las vibraciones o fugas de agua.
• No instale el aparato donde el ruido o el aire caliente de la unidad exterior pueda molestar a
los vecinos.
- Podría tener problemas con los vecinos.
• Levante y transporte el aparato entre dos o más personas.
- Evite lesiones personales.
• No instale el aparato donde quede expuesto directamente al viento del mar (rocío salino).
- Podría causar corrosión en el aparato. La corrosión, particularmente en las aletas del
condensador y del evaporador, podría causar un funcionamiento defectuoso del aparato o
un funcionamiento ineficaz.
• Si el líquido de las pilas alcanzara su boca, cepille sus dientes y consulte a un médico. No
utilice el mando a distancia si las pilas han experimentado fugas.
- Los productos químicos de las pilas podrían causar quemaduras u otros perjuicios a la
salud.
• Asegúrese de comprobar la presión de régimen fuera de la máquina y ajuste el valor de
E.S.P. (presión estática externa) tras la instalación del producto.
- De lo contrario, existe riesgo de bajo rendimiento de refrigeración/calefacción y de
descarga/caída de agua de condensación.
PRECAUCIÓN
8 Unidad interior
Instalación
Instalación
Selección de la ubicación perfecta
Instale el aparato acondicionador de aire en el lugar que cumpla las condiciones que se indican a continuación.
• El lugar puede soportar con facilidad una carga que exceda el cuádruple del peso de la unidad interior.
• En el lugar se podrá inspeccionar la unidad según muestra la figura.
• El lugar deberá ser plano.
• El lugar permitirá el fácil drenado de agua (es necesaria una medida adecuada “H” para conseguir una pendiente para el drenado, según muestra la figura).
• El lugar debe conectarse fácilmente con la unidad exterior.
• El lugar donde está la unidad no se ve afectado por ruido eléctrico.
• El lugar es aquel en el que la circulación del aire en la habitación será buena.
• No debe haber ninguna fuente de calor ni de vapor cerca de la unidad.
Vista superior
600
(23-5/8)
Vista frontal
Orificio de inspección
[600(23-5/8) x 600(23-5/8)]
Caja de control
600
1000
(23-5/8)
(39-3/8)
Parte delantera
20(25/32) o más
Unidad: mm(pulgadas)
