系列
P/NO. :MFL67687703
REV.00_092317
http://www.lg.com/cn
空调安装说明书
安全预防
安装流程
室外机信息
亲环境的选择
-冷媒R410A
选择最佳的安装位置
室外机管路的连接
管道长度和高度
制冷剂追加量
气密性试验
抽真空
室内机与室外机间
电线的连接
室内机电线连接
室外机电线连接
10
11
13
13
15
18
18
18
20
20
22
23
24
27
28
29
29
31
3
电源线布线警示
安装 PI485
32
33
34
试运行前机器状态确认
评估性能
功能
自我诊断功能

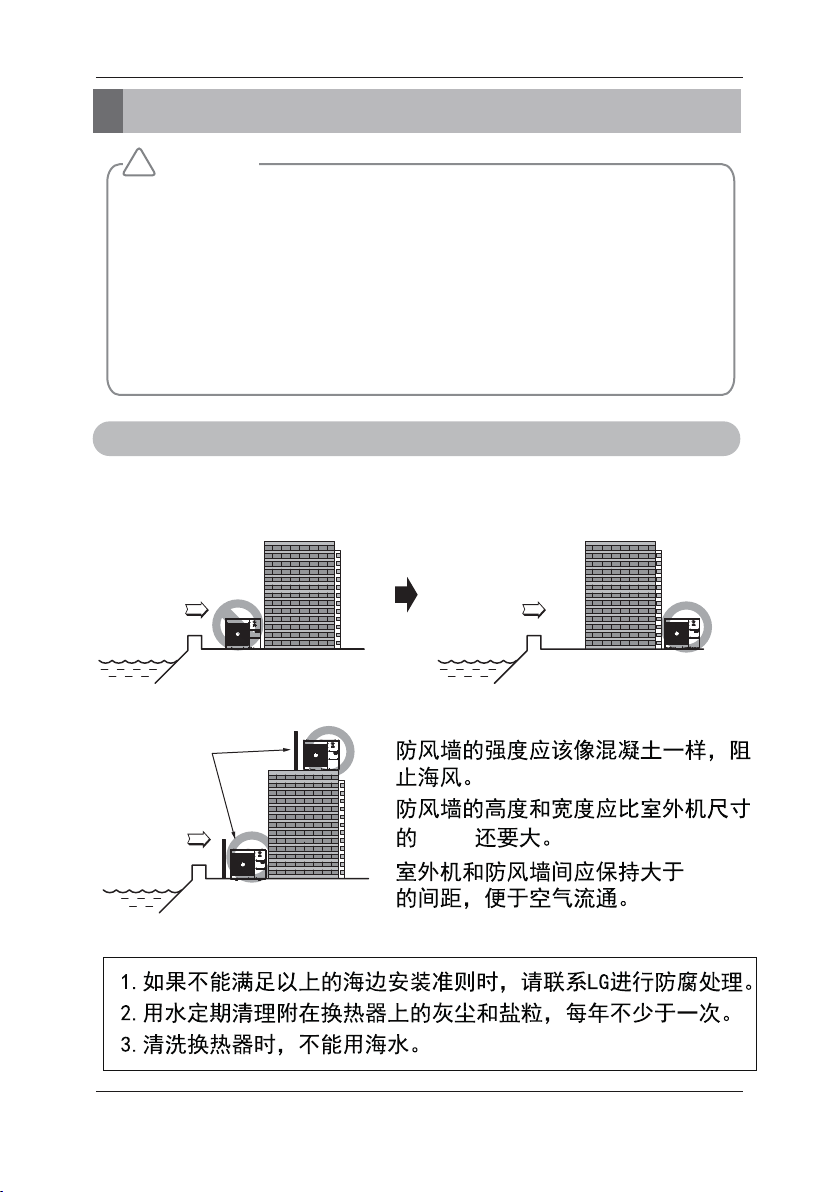

海边安装指导
34
34
35
41
43
季风天气和冬天天气
注意事项
44
2
室外机
所有的电力操作工作，必须由
经过许可认证的电工依据“电
力熟练操作标准”及“内部布
线规则”统一完成。同时还要
依照安装手册中提示，应用特
殊的电路。
·如果电源的电量不足，或在用电
操作中不正确，会引起触电或是
火灾等。
一定要请经销商和相关技术人
员进行安装。
·用户不正确的按照会导致漏水，
触电或引发火灾。
空调器一定要接地。
·否则容易引发火灾或触电。
通常安装专门的电路和断路器。
·不正确的接线或安装可能引起
触电或火灾。
安装手册 3
·否则容易引发火灾、触电、爆
炸或人员伤害。
·否则容易引发火灾、触电、爆
炸或人员伤害。
在空调附近不要储藏易燃气体
及可燃物质。
·否则可能引发火灾或产品失灵
等危险。
Gasolin
为避免飓风和地震，将机器安
装在指定场所。
·不正确的安装可能引起机器倾
斜或人员伤害。
安装或移动机器时，请不要用不
要用不同种类的制冷剂填充。
·如果不同的制冷剂或气体同原制
冷剂混在一起，制冷系统将会发
生故障造成机器损伤。
使用正确规格的断路器或保险
丝。
·否则容易引发火灾、触电。
请不要将产品安装在存有缺陷
的位置。
·否则容易引起伤害、事故或损
坏该产品。
不要改变保护装置。
·如果压力开关、温度保护器开关
及其它保护装置缺少或使用LG指
定装置以外的部件，将可能发生
火灾或爆炸。
4
室外机
当气体泄漏时，在启动空调器
安全地安装控制盒盖及面板。
之前，应先通风。
·否则容易引起爆炸、火灾、烧
伤的危险。
·如果控制盒盖及面板安装不正
确，灰尘或水有可能进入到室
外机，而导致触电或火灾。
如果空调安装在小房间里面，当冷媒泄漏时检查冷媒浓度不要超
过安全标准。
·同经销商洽谈一下房间应定的尺寸，以免超出安全范围。冷媒泄
漏超过安全标准导致室内氧气的减少，进而造成危险。
不要破坏或使用不规范的电源
电缆。
·否则可能引发火灾、触电、爆
炸或人员伤害。
注意不要让水进入到机器内部。
·否则可能引发火灾、触电或产
品损坏。
使用专用电源插座。
·否则容易引发火灾、触电。
不能用湿手接触电源开关。
·否则容易引发火灾、触电、爆
炸或人员伤害。
安装手册 5
当产品被浸透（洪水或淹没），
请马上联系经授权的维修中心。
·否则会引起火灾或触电等危险。
安装时注意不要用手指触摸机
器锋利的边缘。
·否则会引起伤害。
确保无人能够踩踏或攀爬到室外
机上面。
·否则可能会引起人身伤害或产
品损害。
安装或维修后通常要坚持气体
（制冷剂）是否泄漏。
·制冷剂过少将会引起产品失灵。
安装产品时要保持处于水平面。
·为避免震动和漏水。
机器运转时不要打开进气格栅。
（不要触摸机器的过滤网）
·否则人员引起身体伤害，触电
或产品损坏。
不要将室外机安装在其噪音和
热气干扰到邻居的地方。
·否则容易引起邻居之间的矛盾。
不要将机器安装在易燃气体可
能发生泄漏的地方。
·如果气体发生泄漏之后聚积在机
器周围，可能发生爆炸。
6
室外机
使用恰当的电源线。
不要将机器作其他目的使用，
如：保藏食品，艺术品等。它
仅仅是用作空调来使用，而不
是精密制冷系统。
·电缆太小容易漏电，产生热量，
引起火灾。
使机器远离儿童。因为热交换
器非常锋利。
·它可能引起伤害，如切断手指；
损坏的翅片将导致容量下降。
·否则会造成损害或财产损失等。
在医院，通讯等类似的场所安
装空调时，一定要设置足够的
保护措施，以防止产生噪音。
·变频设备，发电机，高频治疗
仪或无线电通讯设备都将引起
空调的运作不正常或停止运行。
另一方面，空调将产生的噪音
也会影响医疗仪器的治疗及通
讯的图像效果。
机器安装时，不要将其直接暴露在海风（有盐雾）能吹到的地方。
·这样可能对机器造成腐蚀。特别是对冷凝器及蒸发器翅片的腐蚀
会引起机器故障或性能的降低。
安装手册 7
不要在某些特殊的环境下使用
空调。
·油、蒸汽及含硫的油烟等将会严
重消弱空调的功能或损坏其部件。
不要阻碍空调进风口和出风口
的空气流动。
·否则将会引起产品失效或事故
发生。
一定确保接线安全，机器在运行
中电缆不会被拔出。
·连接不牢固或过紧会引起过热，
进而引发火灾。
必须确认安装地点不会随着时
间的推移而老化。
·如果出现倒塌，空调也会随之
跌落，引起财产损失，产品损
坏及人员伤害。
依照安装手册，安装排水绝缘以保证排水正常。
·不正确的连接可能引起漏水。
机器运输过程中一定要格外小心。
·如果机器的重量超过20kg，不可以一个人搬运。
·一些产品使用聚丙烯带子进行包装。但是不能用聚
丙烯的带子作为运输的工具，否则会十分危险。
·不要触摸热交换器的翅片，它会伤害到你的手指。
·当运输室外机时，要找到机器特定的支撑点进行
悬吊,通常支撑室外机需要4个点才能使其稳固。
8
室外机
安全的拆除包装材料。
机器运转6小时之前接通电源。
（室外温度在10℃以下时）
·包装材料，如钉子，金属或木头
会引起刺伤或其他伤害。
·打开包装时，将塑料袋扔到一旁
不要让儿童接触到，如果儿童将
塑料袋进行玩耍，容易造成窒息
危险。
当机器运转时不要用手触摸制
冷管。
·否则可能引起烧焦或冻伤。
机器停止运转后不要马上关掉电
源开关。
·至少等待5分钟之后再关掉电源
开关。否则容易引起漏水或其
它相关问题发生。
·打开电源后立即操作，会导致
机器内部部件的严重损坏。在
机器运行的季节最好保持电源
处于接通状态。
当空调钣金件或防护罩移动时
不要运行。
·运转的、热的、高压部件，容
易造成人员伤害。
当空调插入电源时，不要将手
指或其它物体穿过进风口或出
风口。
·因为机器部件锋利且运转中，
容易引起人身伤害。
当对空调进行清洁或保养时，请使用结实的凳子或梯子。
·要格外小心，避免人身伤害。
安装手册 9
Dip
↓
↓
↓
密封
↓
↓
↓
↓
↓
0.05Torr
↓
↓
↓
↓
10
注意
!
室外机
室外机信息
型 号 名电 源室外机风扇
AMU0701N3F
AMU0701N4F
AMU0801N3F
AMU0801N4F
AMU0901N4F
AMU0901N5F
U4
外 观机型代码
单风扇
1Ø
1Ø 220V 50Hz
( kW)
型号
APF
冷媒注入量 g 3.2 3.2
最多连接室内机个数
净重 kg 62.0 63.0
尺寸
(W*H
*D)
连接管
( kW)
容量 7.91
型号
冷媒注入量 kg 2.8 2.8
最多连接室内机个数
净重 kg 61.5 62.0
尺寸
(W*H*D)
连接管
kW/kW
mm 950*834*330 950*834*330
inch 37.4*32.8*13.0 37.4*32.8*13.0
液管 [ mm( inch)] 6.35(1/4) 6.35(1/4)
气管 [ mm( inch)] 9.52(3/8) 9.52(3/8)
kW/kW
mm 950*834*330 950*834*330
inch 37.4*32.8*13.0 37.4*32.8*13.0
液管 [ mm( inch)] 6.35(1/4) 6.35(1/4)
气管 [ mm( inch)] 9.52(3/8) 9.52(3/8)
AMU0901N4F AMU0901N5F
4.70 4.70
AMU0801N3F AMU0801N4F
4.50 4.50APF
8.79容量
4
3 4
5
容量 7.03
( kW)
型号
冷媒注入量 kg 2.8 2.8
最多连接室内机个数
净重 kg 61.5 62.0
尺寸
(W*H*D)
连接管
kW/kW
mm 950*834*3
inch 37.4*32.8
液管 [ mm( inch)]
[ mm( inch)]
气管
AMU0701N3F AMU0701N4F
4.60 4.60APF
3 4
0 950*834*330
3
*13.0 37.4*32.8*13.0
6.35(1/4) 6.35(1/4)
9.52(3/8) 9.52(3/8)
安装手册 11
最大组合容量
能力 最多房
间个数
(kW)
7. 03
7. 91
8. 79
3 2. 20 ， 2. 64， 3 . 52， 5. 28 ， 6. 00 ， 7. 03
4 2. 20 ， 2. 64， 3 . 52， 5. 28 ， 6. 00 ， 7. 03
3 2. 20 ， 2. 64， 3 . 52， 5. 28 ， 6. 00 ， 7. 03
4 2. 20 ， 2. 64， 3 . 52， 5. 28 ， 6. 00 ， 7. 03
4 2. 20 ， 2. 64， 3 . 52， 5. 28 ， 6. 00 ， 7. 03
5 2. 20 ， 2. 64， 3 . 52， 5. 28 ， 6. 00 ， 7. 03
注意
!
室内机组合能力
(kW)
最大组合
能力
11. 4
12.0
14.0
超过 100% 组合运转时，会导致每个连接室内机的能力衰减。
(kW)
12
室外机
制冷剂R410A的运行压力比R22高，所以，R410A系统中所有原材料比
R22系统的中原材料更具有耐高压特点，要求含磷，脱氧无缝钢管，这
点在安装中予以考虑。
R410A是一种R32和R125以50:50混合的共沸混合物，R410A对臭氧层
的破坏性为0。目前发达国家已经证实R410A是一种亲环境的制冷剂，
为了防止对空气的污染，鼓励广泛使用。
注意
!
态形式
后面前面
注意
!
13
选择最佳的安装位置
1.
2.
-
-
-
-
3.
空调安装后运转时，出风侧气流方向应与外界气流方向成直角。
500mm
14
室外机
安装空间
安装空间
室外机
如果为了避免机器日晒雨淋，会在机器上面加盖一个防雨蓬，
1
但是不要影响冷凝器排气。
确保机器周边保留一定的空间。
2
在室外机周围安装栅栏，以防止动物和植物靠近室外机。
3
室外机产生的噪音，震动，排放的热空气不会对周边的环境造
4
成影响。
不能使机器对周围邻居产生噪音。
5
室外机周围的安装空间
确保机器后面的空间大于300mm，压缩机、PCB等处的维修空间
。
要大于600 mm。
障碍物
Sunroof
100 mm
≥300 mm
or more
≥
600 mm
维修空间
(
)
≥300 mm
≥300 mm
≥300 mm
根据型号的不同，安装空间不同。
侧面出风的安装空间(单位：mm)
障碍物位于进风口
上面没有障碍物
•
障碍物只位于进风口
•
两侧都有障碍物
≥300
≥300
≥600
≥300
安装手册 15
安装空间
上面有障碍物
• 障碍物位于进风口
• 障碍物位于进风口及机器两侧
≥300
000
1
≥
≥
300
≤500
障碍物位于出风口
上面没有障碍物 上面有障碍物
≥500
障碍物位于进风口和出风口
出风口处的障碍物高于机器
• 上面没有障碍物
≥
≤500
600
≥
≤500
500
≥300
000
1
≥
0001
≥
• 上面有障碍物
H, A 和 L之间的关系
L A
0 < L ≤ 1/2H 750
L ≤ H
1/2H < -L 1000
H < L
≥
1000
H
高度最好接近安装支架底部，预防出风口被挡住。
16
室外机
≥300
500
≥
0001
≥
L
≥300
A
出风侧的障碍物低于机器
• 上面没有障碍物
• 上面有障碍物
安装空间
300
≥
500
≥
“L” 应该低于 “H”
高度最好接近安装支架底部，
预防出风口被挡住。
单列安装
≤500
0001
≥
H
300
L
200
≥
500
≥
≥
500
≥
300
≥
2000
≥
安装手册 17
基底的安装
管路的准备工作
室内机
(kW)
气管[mm(inch)] 液管[mm(inch)] 气管(mm) 液管(mm)
≤3.52 9.52(3/8) 6.35(1/4) 1.5~1.7 1.1~1.3
≤7.03 12.7(3/8) 6.35(1/4) 1.6~1.8 1.1~1.3
18
室外机
"A"外直径
安装
管路尺寸
mm mm
Ø6.35
Ø9.52
Ø12.7
注意
!
扭矩
kgf m
3.4 -- 4.2
5.5 -- 6.5
A
8.7 -- 9.11.8 -- 2.5
12.8 -- 13.2
16.2 -- 16.6
扩管形状
~
安装手册 19
冷媒配管的安装
室外机管路的连接
对齐管路中心，用手拧紧螺母。
连接铜管的顺序
1) 室内 A~E 气管
2) 室内 A~E 液管
最后，用扭矩扳手拧紧，直到听到咔哒声。
- 用扭矩扳手拧紧螺母时，确保拧紧的方向如扳手上的箭头所示。
室外机
主气阀
气管
室内
室内
室内 C
室内 D
室内
A
B
E
室内机气管外径为Ø12.7时，
使用
Ø12.7(1/2 英寸) 的转接头
主液阀
液管
20
室外机
注意：
冷媒配管的安装
时最小壁厚为
0.8mm以上。
注意
!
安装手册 21
冷媒配管的安装
管道长度和高度
(单位: m)
能力(kW)
7.03/7.91 70 25 15 7.5
8.79
总长度 (A/B)最大长度 最大落差(h1) 室内机间落差(h2)
75 25 15 7.5
A
h2
h1
B
注意
!
能力是基于标准配管长度，最大允许配管长度是基于可靠性。
22
室外机
冷媒配管的安装
制冷剂追加量
应根据管道的长度来计算应额外追加的制冷剂量
能力(kW) 标准长度(m) 最大配管到 最大总配管长度(m) 追加制冷剂量
7.03/7.91 2025 707.5
8.79
第一房间(m)
(g/m)
(单位: m)
2025 757.5
追加制冷剂量
(g) = (A 房间安装长度 – 标准长度 ) x 20g/m
+ (B 房间安装长度 – 标准长度 ) x 20g/m +.. )
- CF( 校正系数 ) x 150
CF = 容量代码 – 实际连接的室内机数量
容量代码室外机能力(kW)
47.03
47.91
58.79
示例
例：AMU0901N5F
容量(kW)室内机序号 连接管序号 连接管长度(m)
122.64 L1A
112.64 L2B
102.64 L3C
92.64 L4D
追加制冷剂量
(g) = (12-7.5 ) x 20g/m
+ (11-7.5 ) x 20g/m
+ (10-7.5 ) x 20g/m
+ (9-7.5 ) x 20g/m
- (5- 4 ) x 150=90g
L1
L2
L3
L4
A
B
C
D
安装手册 23
冷媒配管的安装
气密性试验
空气净化
1.操作原因
制冷剂系统中的空气和水份会产生如下不良的影响：
-系统的压力升高。
-运行电流升高。
-制冷（或制热）能力下降。
-制冷循环中的水蒸汽可能会结冰堵塞毛细管。
-水可能会腐蚀制冷系统中的部件。
室外机和连接管必须检查气密性，用真空泵除掉系统
因此室内机
中不能凝结的气体和水蒸汽。
2.准备工作
•
检查室内机和室外机之间的每个管道(液体侧和气体侧管道)是否正
确连接，所有用于实验的电线是否完全连接。打开室外机气体和液
体侧的维修阀帽。检查室外机气体和液体侧的维修阀处于关闭状态。
3.气密性试验
连接压力表和干燥的氮气瓶到维修口处的充气软管。
!
为避免液态的氮气进入制冷系统，充入气体时，氮气瓶顶部的
压力必需大于底部的压力，一般情况氮气瓶竖直放置。
/
注意
注意
!
气密性试验时，确保用压力表，
如果不能用时，用截止阀代替
压力表位于“Hi”位置上的
把手必
室外机
须保持关闭状态。
-
所有连接的管道(
室内机和室外机)，以及气体
侧和液体侧的维修阀都要进行气密性实验。保
压过程中如出现压力下降现象，可以用肥皂水
进行检查，如果有泡沫证明有泄露，最后用干
净的布擦掉肥皂水。
-
检测完没有泄漏后，松开连接在氮气瓶上的
充气软管解除氮气压力。当系统压力降到正
常值，断开氮气瓶上的软管。
24
室外机
室内机
压力表
Lo Hi
充气软管
氮气瓶
(竖直放置)
冷媒配管的安装
警告
!
气密性实验和抽真空需使用真空泵和惰性气体（氮气）不要压
缩空气和氧气，不要使用易燃气体，否则会导致火灾或爆炸。
- 这样做会对人身安全造成伤害。
实验的基本点
实验成功的关键是严格遵守下面的步骤：
1)
每个制冷系统的液管和气管都应按照下面的步骤，依次被加压。
（必须使用氮气）
步骤1:增加压力到 0.3MPa 3分钟以上
步骤2:增加压力到 1.5MPa 3分钟以上
显示明显的泄露
显示轻微的泄露
步骤3:增加压力到 3.8MPa 24小时
增加系统压力至 3.8MPa后，如果保压时间很短，很难识别出轻
微的泄露，所以推荐系统保压时间至少24小时。
注意
!
加入系统的压力不能超过 3.8MPa
。
2) 压力下降检查
如果压力没有下降，则认为系统气密性实验合格。
如果压力下降，必须找到泄露点，见下页。
然而，如果压力随着保压温度和测量时温度而变化时，适用以下
的修正系数：
温度每变化1°C，压力大约变化0.01MPa 。
修正系数=(保压温度- 测量时温度 )x 0.01
例如：
加压到：3.8MPa,温度
24小时后：3.75MPa,温度 20
25
°C
°C
随温度的下降。
压力从3.8MPa下降到3.75MPa
因此不存在管路泄露的问题。
(MPa)
3.8
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0
3分钟
5 分钟
3.8MPa x 24小时
1.5MPa x 5分钟
0.3MPa x 3分钟
24 小时
Outdoor temperature(
室外机温度
℃
)
(
步骤 2
步骤 1
步骤 3
3.75
°C
25
°C
)
20
°C
15
°C
(时间)
安装手册 25
冷媒配管的安装
泄露检查
[检查 1] (
计量器检查
①
②
听觉检查
③
手动检查
④
气泡检查
哪里压力下降，重复做上页所示的步骤
......
气体探测器
......
听明显泄露的声音
......
用手到处摸连接部分
......
在泄露处会出现气泡
1到步骤3)
[检查 2] (寻找微小的泄露点，或系统被加压后，压力下降，但是找
不到泄露点。)
① 释放氮气，直到压力达到0.3MPa。
② 用气态的制冷剂(R410A)，增加压力到1.5MPa。
③ 用泄露检测器检查泄露点，比如用卤化物检漏仪、丙烷气体或电
子验漏仪等。
④
如果还是不能找出泄露点，用氮气加压到3.8MPa后再试。
(压力不能超过3.8MPa。)
(系统模型
)
气密性试验时，
不要打开维修阀
(R410A气体)
氮气
表
要点：
如果管道非常长，要分段进行检测。
- 室内侧
- 室内侧 + 竖管
- 室内侧 + 竖管 + 室外侧
26
室外机
真空泵
冷媒配管的安装
抽真空
- 连接充气软管末端到真空泵上，对管道和室内机进行抽真空。确保
压力表上 “Lo”手柄的位置是打开状态。然后，运行真空泵。真空泵
的运行时间随着管道的长度和泵的容量的不同而变化。使用2L/min
的真空泵进行抽真空，使压力达到0.05Torr。
- 当达到需要的真空度时，关闭压力表上的“Lo”手柄，关闭真空泵。
操作完成
-
用维修阀扳手逆时针旋转液体侧主维修阀阀杆，完全打开阀门。
-
逆时针旋转气体侧主维修阀阀杆，完全打开阀门。
轻微松开连接在气体侧维修阀口处的充气软管，释放压力，然后撤
-
走软管。
-
把扩口螺母安装到原来的位置，并用活动扳手拧紧。这步操作对防
止泄漏非常重要。
-
把气体侧和液体侧的维修阀帽安装到原来的位置，拧紧。这样就完
成了真空泵气密性检测全过程。空调可以准备进行试运行了。
1Torr =133.3Pa
室外机
室内机
压力表
Lo Hi
打开
打开
真空泵
安装手册 27
冷媒配管的安装
管路绝热
确认一定要对冷媒管进行绝热保温工作，由足够厚的，
。
油麻布
油麻布
( )
锌板
( )
A
( )
A
B
F
A
E
C
D
B
A
B
C
D
E
C
B
D
F
G
B
E
D
A
G
D
B
H
B
C
C
D
E
D
F
D
A
( )
E
B
I
A
B
I
J
1m1m
A
A
28
室外机
室内机与室外机间电线的连接
室内机与室外机间电线的连接
室内机电线连接
室内机与室外机电线的连接，是通过控制面板接线端子独立连接。
(确保室外机电线颜色与室内机相对应的接线颜色一致)
接地线应长于普通电线。
没有允许
安装时，室外机控制盒内部接线请参照室外机前面板背面的电路图。
• 线路图若更改，恕不另行通知。
• 一定按照接线图连接电线。
• 连接电线要牢固，受力时不能轻易脱落。
• 通过参考接线图根据颜色代码连接电线。
• 室内机配管连接与线路连接要一一对应，完成后进行接线错
三室
,不能更改接线图。
注意
!
误检测。
棕
白
白
蓝
黑
红白蓝
四室
棕
蓝
主电源
棕
蓝
棕
蓝
主电源
棕
绿/黄
室内机A 室内机B 室内机C
白
白
棕
绿/黄
室内机A 室内机B 室内机C 室内机D
黑
蓝
蓝
棕
蓝
连接室内机
红白蓝
棕
蓝
连接室内机
棕
蓝
棕
蓝
安装手册 29
20mm
黄/绿
室内机与室外机间电线的连接
五室
白
棕
白
蓝
红白蓝黑黄
棕
蓝
绿/黄
主电源
注意
!
棕
室内机A 室内机B 室内机C 室内机D 室内机E
棕
蓝
蓝
连接室内机
电源和机器之间提供一个
断路器,如图所示：
空调器
注意
!
电源线连接到室外机应遵循下列规格
能力 (kW)
正常的横截面积
电线类型
(mm
7.03 8.797.91
2
)
2.5
橡胶线
棕
主电源
棕
蓝
蓝
断路器
使用一个断路器
或延迟保险
2.52.5
连接室内机和室外机间的电线应符合国家规定。
30
室外机
ø7.5mm
黄/绿
正常横截面面积
0.75mm
2
20mm
室内机与室外机间电线的连接
室外机电线连接
1 松开螺丝拆下室外机的控制盒盖。请分别将电线接至控制面板
的接线端子。
2 确保电线固定在控制面板上(夹紧)
。
3 用螺丝将控制盒盖安装回原来的位置。
4 在电源与机组间使用推荐的断开器。务必安装可适时切断电源
的断电装置。
能力(kW)
断路器(A)
注意
!
7.03 7
25 25 25
91 8.79
完成上述条件后，即可开始进行以下配线作业。
1 请配接一条空调器专用的独立电源线路。并参照室外机前面
板背面的电路图。
2 配电箱内固定线路的螺丝可能会因装置搬运时受到震动而松
脱。请务必检查螺丝是否锁紧。(若螺丝松脱，可能导致机组
不能正常运行或线路起火)
3 电源规格。
4 请确认电量是否充足。
5 启动电压必须维持在 90% 以上的额定电压。(位于铭牌上)
6 请确认缆线粗细是否符合电源规格。
(
请特别留意缆线长度与粗细的关联性
)
7 若安装位置较为潮湿，请务必加装漏电断路器。
8 电压不足可能会造成以下状况。
- 电磁开关受到震动会造成接触点受损
超载功能的正常运作。
固定电线时，确定电源线与连接线分离，确保各线之间的触
9
/保险丝断裂以及干扰
点间距大于 3 mm。
10 机组必须使用符合规格的电源线。
安装手册 31
室内机与室外机间电线的连接
电源线布线警示
使用环形压力垫片来连接电源端口。
环形压力垫片
电源线
请参照如下
- 在电源端口请不要连接不同厚度的电源线。
(电源线松弛可能会导致非正常散热)
- 使用同等厚度的线连接电线时，请参照如下图所示。
禁止连接两根电线到一端
两边连接同等厚度的电线
禁止连接不同厚度的电线
- 请使用指定电源线连接并确保稳固性，确保外部电压裸露在端
子外面。
- 请使用尺寸适当的螺丝刀紧固螺丝。一个小头螺丝刀会损坏螺
丝的头部而且不可能紧固螺丝。
-
拧的过紧可能会损坏螺钉。
32
室外机
Th
is
la
b
e
l
iss
h ae
bdl
uo p d
eil
p
in
o
le
ht
c
a
t
ion wh
er
e
LG
AP(
S
ubPC
Bf
or C
e
n
t
r
al
C
o
ntr
ol
l
er
i
s
in
stalle
d
.
P
lea
s
e
co
n
n
ect
t
he
w
ir
ea
fte
r inst
a
nill
g
t
h
e
L
G
AP
.
安装PI485
如下图所示固定PI485
室内机与室外机间电线的连接
详细的安装方法参考
PI485的安装手册。
7.03kW,7.91kW, 8.79kW
PI485
安装手册 33
试运行
试运行
试运行前机器状态确认
-检查是否所有的管道和电线都已经正确的连接。
-检查是否所有的气液维修阀都已经打开。
螺栓
连接管
室外机螺栓平面图
评估性能
运行空调15~20 分钟，然后检查系统制冷剂的添加：
-测量气体侧维修阀的压力。
-测量进风和出风口温度。
-
确保进风温度和出风温度间的温度差大于8℃。
-作为参照,下表是最佳环境下的气体侧维修阀压力(制冷)。
制冷剂
R410A
注意
!
如果实际压力高于上表所示，表明系统添加了过量的制冷剂，
需要移走多余的制冷剂。
如果实际压力低于上表所示，表明系统添加的制冷剂量不足，
需要添加缺少的制冷剂。
室外侧环境温度
35℃(95°F)
气体侧维修阀压力
2
8.5~9.5kg/cm
G
34
室外机
功能
Dip 开关设置
如果在通电条件下设置
会立即进行，接通时动作。只有电源重新开启后设
置的功能方可执行。
Dip Switch
1 2 3 4
正常运行 (无功能)
强制制冷运行
接线错误检测
节能模式 (步骤1)
节能模式 (步骤2)
锁定模式 (制冷)
锁定模式 (制热)
夜间静音模式 (步骤1)
夜间静音模式 (步骤2)
Dip开关，所设置的功能将不
Function
试运行
锁定模式 (制冷) + 夜间静音模式 (步骤1)
锁定模式 (制冷) + 夜间静音模式 (步骤2)
锁定模式 (制冷) + 节能模式 (步骤1)
锁定模式 (制冷) + 节能模式 (步骤2)
锁定模式 (制热) + 节能模式 (步骤1)
锁定模式
SLC 模式（智能负荷控制）
警告
!
(制热) + 节能模式 (步骤2)
当设置Dip 开关时，应该关掉断路器或关闭产品的电源。
注意
!
•
只有设置合适的
•
如果要设定一个特殊功能，请要求安装人员在安装期间设定
合适的
Dip
Dip 开关，产品才会工作。
开关。
安装手册 35
试运行
7.03kW，7.91kW，8.79kW
SW01N
强制制冷运行
在冬天追加制冷剂。
设定程序
1 断开电源后按照下图设置 Dip开关。
2 重新接通电源。
3 检查PCB上的红色指示灯是否在工作状态
(室内机强制运行)
4 追加特定的制冷剂量。
注意
!
-当PCB的LED 灯变绿时，证明由于压力过低，压缩机关闭。
-当完成操作时，应该把Dip开关调到正常运转模式。
36
室外机
接线错误检测
检测线连接是否正确。
程序设定
1 断开电源后按照下图设置Dip开关。
2 重新接通电源。
3 检查在工作期间PCB的LED显示为红色和绿色。
试运行
(室内机强制执行)
4 如果接线正确，绿色的
如果接线错误，会有如下显示
LED灯将亮起。
(仅显示错误的连接)
• 红色 LED ：对应管路室内机标号
• 绿色 LED ：对应连接线室内机标号
例如)
如果红色的LED灯亮2次，绿色的LED灯亮3次第二管连接到第三房间。
LED1
(红色)
LED1
(绿色)
2
1秒 1秒
3
1秒 1秒
3
2
5 接线错误检查完成以后需要重新打开Dip开关。
注意
!
• 如果室内机、室外机无通讯，不能正确操作功能。
• 只有显示连接接线错误。你应改变产品正确的连接操作。
• 如果在冬季室外和室内温度太低，接线错误检查功能不能操
作。(红灯亮)
安装手册 37
试运行
节能模式
节能模式是一种能有效降低最大功率值的功能模式。
当前
能力
消耗
对照图
时间
设置步骤
1 设置 Dip 开关时应在关闭电源的情况下操作
步骤 1 步骤 2
2 重新设置
节能现水准
能力(kW)
步骤1(A)
2(A)
步骤
7.03 7.91 8.79
12 13 15
10 11 13
节能模式与锁定模式
节能模式( 步骤1)
+ 锁定模式 (制冷)
节能模式 (步骤2)
+ 锁定模式 ( 制冷
38
室外机
节能模式 (步骤1)
+ 锁定模式 (制热)
节能模式 (步骤2)
)
+ 锁定模式
( 制热
)
试运行
夜间静音模式
夜间静音模式操作是通过改变压缩机频率和风扇转速降低室外机
噪音水平达到的。
这个功能可持续整夜。
设置步骤
1 设置Dip开关时应在关闭电源的情况下操作
步骤 1 步骤 2
噪音水平：步骤 1 > 步骤 2
2 重新设置
夜间静音模式与锁定模式
锁定模式 (制冷)
+ 夜间静音模式 (步骤1)
注意
!
锁定模式 (制冷)
+ 夜间静音模式 (步骤2)
• 如果压缩机频率和风扇速度下降，可能会降低相应的制冷
能力。
• 这个功能仅用于制冷模式。
• 如果你想停止夜间静音模式,改变Dip 开关。
• 如果操作室内机风扇转速“超强风”的设置，夜间静音模
式将被停止，直到风扇转速“超强风”改变。
安装手册 39
试运行
锁定模式
设置步骤
1 设置Dip 开关时应在关闭电源的情况下操作
仅制冷模式 仅制热模式
2 重新设置
锁定模式与夜间静音模式
锁定模式
+ 夜间静音模式 (步骤1)
(制冷)
节约能耗与锁定模式
锁定模式 (制冷)
+ 节能模式(步骤1)
锁定模式 (制冷)
+ 夜间静音模式 (步骤2)
锁定模式 (制热)
+ 节能模式(步骤1)
锁定模式 (制冷)
+ 节能模式(步骤2)
锁定模式 (制热)
+ 节能模式(步骤2)
SLC模式
室内外负荷变化时，减少能量消耗以达到最大效率。
能力
消耗
正常
时间
设置步骤
1 设置Dip 开关时应在关闭电源的情况下操作
SLC模式
2 重新设置
注意
!
• 室内外负荷变化时，制冷/制热能力可能降低。
• 若想停止运行SLC模式，改变Dip开关。
40
室外机
自我诊断功能
,
/
, ,
10 , ,
) 1 , 1 , 5
115
错误码 名称 导致故障的原因
0 1
0 2
0 3
室内机
室外机
0 4
0 5
0 6
0 9
室内机EEPROM不良
1 0
风扇电机运转故障
2 1
变频压缩机IPM故障 变频压缩机IPM故障(过电流/IPM过热/VCC低电压)
2 2
2 3
变频压缩机DC Link电压过低
2 4
室外机高压开关动作
2 6
变频压缩机启动失败
2 7
2 8
2 9
3 2
4 0
4 1
4 4
4 5
4 6
PFC错误 系统因室外机PFC过电流而关闭
PSC/
变频器DC Link高电压报错 变频器DC Link电压过高
变频压缩机排气温度过高 变频压缩机排气温度上升超过允许值
变频压缩机CT温度传感器不良 初期Micom输入电压超出2.5V±0.3V范围
机
排气温度传感器不良
变频压缩
室外机空气温度传感器不良
室外机热交换器温度传感器不良(上端) 传感器测定值异常(断路或者短路)
变频压缩机吸气温度传感器不良
排水泵故障
传感器测定值异常(断路或者短路)
传感器测定值异常(断路或者短路)
传感器测定值异常(断路或者短路)
试运行
安装手册 41
试运行
自我诊断功能
错误码 名称 导致故障的原因
4 8
室外机热交换器温度传感器不良(下端) 传感器测定值异常(断路或者短路)
5 1
室内机总容量超出 连接到室外机的室内机总容量超过最大组合能力
5 2
主PCB和变频PCB通信不良 主PCB无法接收到变频PCB信号
5 3
室内外机间通信不良
6 0
室外机
变频线路板EEPROM错误 EEPROM存储信息错误或者Check Sum错误
6 1
室外机热交换器温度过高 热交换器温度上升超过允许值
6 2
室外机控制盒散热器温度过高 散热器温度上升超过允许值
6 5
室外机控制盒散热器温度传感器不良
7 3
变频压缩机瞬间电流过大(峰值) 变频压缩机线路板瞬间电流过大(峰值)
室外机持续3分钟以上未收到室内机信号
传感器测定值异常(断路或者短路)
42
室外机
海边安装指导
海边安装指导
注意
!
• 空调不能安装在产生腐蚀性气体的区域，如产生酸性或碱性
气体的区域。
• 不要把空调安装在直接暴露在海风(含盐)
产品，尤其对冷凝器和蒸发器的翅片的腐蚀，会引起产品故
障或性能下降。
• 如果室外机安装在靠近海岸的地区，应避免机组直接暴露在
海风中，否则在热交换器上需增加防腐措施。
选择安装地点(室外机)
如果室外机被安装在靠近海岸的地区，避免直接暴露在海风中，
应把室外机安装在建筑物的后面。
的区域，那样会腐蚀
海风
海风
如果室外机安装在海边，安装防风墙，防止海风直接吹到机器。
防风墙
海风
-
150%
- 70 cm
选择易于排水的地方
安装手册 43
季风天气和冬天天气注意事项
季风天气和冬天天气注意事项
-在多雪的地区或冬季十分寒冷的地区充分的措施是十分必要的，
以保证机器能够正常运行。
-在其他地区更要注意季风性气候以及下雪的天气。
-安装吸风和排风罩防止雨雪进入到运转的机器中。
-安装室外机不要直接与雪接触。如果吸风口处堵满积雪而结冰，
系统可能会发生故障。室外机安装在多雪地区，给室外机加顶棚。
-如果室外机安装在多雪的地区，要将其安装在高于平均降雪量
（年平均降雪量）50cm以上的地方。
-当室外机上的积雪超过10cm时，请移走积雪以便机器正常运转。
1 H型结构的高度必须大于积雪的两倍，且宽度不能超过机
器的宽度。(否则容易导致积雪)
2 不要将室外机的进风口和排风管安装在面朝季风的方向。
44
室外机
LG
300402
400-611-9999
Loading...
