OWNER’S MANUAL

*

LED TV

*LG LED TV applies LCD screen with LED backlights.

Please read this manual carefully before operating
your set and retain it for future reference.

LA79**
LA86**
LA96**
LA97**

P/NO : MFL67728109(1308-REV04)
Printed in Korea

www.lg.com

A-2

TABLE OF CONTENTS

TABLE OF CONTENTS

A-3 SETTING UP THE TV

A-3 Attaching the stand
A-6 Tidying cables

A-7 MAKING CONNECTIONS

A-7 Antenna connection
A-8 Satellite dish connection
A-9 HDMI connection
A-10 - ARC (Audio Return Channel)
A-11 Headphone connection
A-13 DVI to HDMI connection
A-15 Component connection
A-16 Composite connection
A-17 MHL connection
A-20 Audio connection
A-20 - Digital optical audio connection
A-21 USB connection
A-23 CI module connection
A-24 Euro Scart connection

COMMON

LANGUAGE

COMMON

COMMON

LANGUAGE LIST

English

Русский
Қазақша
Українська

B-1 SPECIFICATIONS

LANGUAGE

COMMON

SETTING UP THE TV

Image shown may differ from your TV.

Attaching the stand

LA860*, LA960*

SETTING UP THE TV

A-3

LA79**

1

Stand Base

2

3

1

M4 x 14
4EA

Stand Body

Stand Base

Front

2

3

M4 x 14
4EA

M4 x 16
4EA
(LA860*)

M4 x 20
4EA
(LA960*)

A-4

SETTING UP THE TV

LA868*

1

2

3

LA965*

1

Stand Base

Stand Base

2

Stand Base

②

①

① Attach the stand to the TV using the upper

mounting hole on the back of the TV.

② Attach the stand to the TV using the lower

connection on the back of the TV.

NOTE

yBe sure to attach the upper

mounting hole first, and then attach
the lower connection second.

M4 x 16

4 EA

3

M4 x 14

4 EA

LA97**

1

Front

SETTING UP THE TV

NOTE

yThe stand screws are already

attached at the back of the TV.
Please use these attached screw to
assemble the TV and stand. (Only
65LA97**)

A-5

Stand Base

2

3

CAUTION

yWhen attaching the stand to the TV

set, place the screen facing down on
a cushioned table or flat surface to
protect the screen from scratches.

yMake sure that the screws are

inserted correctly and fastened
securely. (If they are not fastened
securely enough, the TV may tilt
forward after being installed.)
Do not use too much force and over
tighten the screws; otherwise screw
may be damaged and not tighten
correctly.

NOTE

yRemove the stand before installing

the TV on a wall mount by
performing the stand attachment in
reverse.

M4 x 14

4 EA

A-6

⨲㘶ᖂ2
㏪ⱞ⋾#Ɐᴏ

SETTING UP THE TV

Tidying cables

(Only LA79**)

1 Gather and bind the cables with the

Cable Management.

2 Fix the Cable Management rmly to the TV.

Cable Holder

Cable Management

(Only LA860*, LA960*)
1 Gather and bind the cables with

the Cable Holder and the Cable
Management.

2

Fix the Cable Management rmly to the TV.

Cable Holder

(Only LA868*)

1 Gather and bind the cables with the

cable holder onthe back of the TV.

Cable Holder

(Only LA97**)

1 Gather and bind the cables with the cable

holder on the back of the TV.

Cable Management

(Only LA965*)
1 Gather and bind the cables with the

cable holder on the back of the TV.

2 Fix the Cable Management rmly to the TV.

Cable Holder

Cable Management

Cable Holder

CAUTION

yDo not move the TV by holding the

cable holders, as the cable holders
may break, and injuries and damage
to the TV may occur.

MAKING CONNECTIONS

A-7

MAKING
CONNECTIONS

Antenna connection

This section on MAKING CONNECTIONS
mainly uses diagrams for the LA79**
models.

IN

ANTENNA/

CABLE

English

Connect the TV to a wall antenna socket

with an RF cable (75 Ω).

NOTE

Use a signal splitter to use more than 2 TVs.

y

If the image quality is poor, install a signal

y

amplifier properly to improve the image
quality.
If the image quality is poor with an

y

antenna connected, try to realign the
antenna in the correct direction.
An antenna cable and converter are not

y

provided.
Supported DTV Audio: MPEG, Dolby

y

Digital, Dolby Digital Plus, HE-AAC
Display of Ultra HD(3840 x 2160 pixels)

y

content compatible; additional device
capable of processing Ultra HD source
content (in 2D or 3D) may be required
and will be sold separately.
(Only LA965*, LA97**)

Русский

Подключите телевизионный кабель (антенна
75 Ом) к входному гнезду в ТВ (Antenna/Cable).

ПРИМЕЧАНИЕ

y Для подключения нескольких

телевизоров используйте антенный
разветвитель.

y При плохом качестве изображения

правильно установите усилитель
сигнала, чтобы обеспечить
изображение более высокого качества.

y Если после подключения антенны

качество изображение плохое,
направьте антенну в правильном
направлении.

y Антенный кабель и преобразователь

в комплект поставки не входят.

y Поддерживаемый формат DTV Audio:

MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC

y Для просмотра Ultra HD cодержимого

(3840 х 2160 пикселов) может
потребоваться дополнительное
устройство, которое имеет
возможность воспроизведения Mедиа
контента Ultra HD (в 2D или 3D).
(Только для LA965*, LA97**)

Қазақша

RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.

ЕСКЕРТПЕ

y 2-ден көп ТД пайдалану үшін

сигнал сплиттерін пайдаланыңыз.

y Егер бейне сапасы нашар болса,

бейне сапасын жақсарту үшін
сигнал күшейткішін тиісті түрде
орнатыңыз.

y Егер антенна қосылған күйде

бейне сапасы нашар болса,
антеннаның бағытын түзетіңіз.

y Антенна кабелі және конвертер

қамтамасыз етілмеген.

y Қолдау көрсетілетін DTV аудио:

MPEG, Dolby Digital, Dolby Digital
Plus, HE-AAC

y Ultra HD (3840 x 2160 пиксел)

мазмұнымен үйлесімді дисплей;
Ultra HD сигнал көзі мазмұнын
(2D немесе 3D) өңдей алатын
қосымша құрылғы қажет болуы
мүмкін және бөлек сатылады.
(Тек LA965*, LA97**)

A-8

IN

13/18V

700mA Max

LNB IN

Satellite

MAKING CONNECTIONS

Українська

За допомогою кабелю для передачі радіо­частотного сигналу під’єднайте телевізор

до настінного гнізда для антени (75 Ом).

ПРИМІТКА

y Для під’єднання двох і більше

телевізорів використовуйте
розгалужувач сигналу.

y Якщо зображення низької якості,

для його покращення встановіть
підсилювач сигналу.

y Якщо під’єднано антену і якість

зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.

y Кабель антени і перетворювач

сигналу не додаються.

y Підтримуваний аудіоформат

цифрового телебачення: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

y Підтримується відображення вмісту

стандарту Ultra HD (3840 x 2160
пікселів); може бути потрібний
додатковий пристрій, який підтримує
обробку сигналу Ultra HD (у 2D або
3D), який продається окремо.(Тільки

LA965*, LA97**)

Satellite dish connection

(Only satellite models)

English

Connect the TV to a satellite dish to a satellite

socket with a satellite RF cable (75 Ω).

Русский

Подключите телевизионный кабель,
подсоединенный к телевизору, к
спутниковой антенной розетке (75 Ом).

Қазақша

Теледидарды жерсеріктің ұяшығына
жерсерік RF кабелімен (75 Ω) жалғаңыз.

Українська

Під’єднайте телевізор до гнізда супутни­кової антени за допомогою кабелю для
передачі супутникового радіочастотного
сигналу (75 Ом).

MAKING CONNECTIONS

A-9

HDMI connection

(Only LA79**, LA86**, LA960*)

(MHL)

4

/ DVI IN

DVD/ Blu-Ray / HD Cable
Box / HD STB / PC

(*Not Provided)

HDMI

(Only LA965*, LA97**)

DVD/ Blu-Ray / HD Cable
Box / HD STB / PC

(*Not Provided)

HDMI

2 3 1

(ARC)

(MHL)

/ DVI IN

2 3 1

(ARC)

English

Transmits the digital video and audio
signals from an external device to the TV.
Connect the external device and the TV
with the HDMI cable as shown.
Choose any HDMI input port to connect. It
does not matter which port you use.

NOTE

y It is recommended to use the TV

with the HDMI connection for the
best image quality.

y Use the latest High Speed HDMI™

Cable with CEC (Customer
Electronics Control) function.

y High Speed HDMI™ Cables are

tested to carry an HD signal up to
1080p and higher.

y Supported HDMI Audio format :

Dolby Digital, DTS, PCM (Up to 192

KHz, 32KHz/44.1KHz/48KHz/88KHz
/96KHz/176KHz/192KHz)

Русский

Передача цифровых видео и аудио
сигналов от внешнего устройства
на телевизор. Подключите внешнее
устройство к телевизору с помощью
кабеля HDMI, как показано на
следующем рисунке.
Для подключения выберите любой
входной порт HDMI. Используемый порт
не имеет значения.

ПРИМЕЧАНИЕ

y Для получения наилучшего качества

изображения рекомендуется
подключать телевизор через HDMI.

y Используйте высокоскоростной

кабель HDMI™ самой последней
версии с функцией CEC (Customer

Electronics Control).

y Высокоскоростные кабели HDMI™

тестируются на способность
передачи сигнала высокой четкости с
разрешением до 1080p и выше.

y Поддерживаемый формат HDMI

Audio: Dolby Digital, DTS, PCM (до 192
кГц, 32кГц/44,1кГц/48кГц/88кГц/96кГц/
176кГц/192кГц)

A-10

MAKING CONNECTIONS

Қазақша

Сандық бейне және дыбыс сигналдарын
сыртқы құрылғыдан теледидарға
жібереді. Келесі суретте көрсетілгендей
сыртқы құрылғы мен теледидарды HDMI
кабелімен жалғаңыз.
Жалғау үшін кез келген HDMI
кіріс портын таңдаңыз. Қай порт
пайдаланылатыны маңызды емес.

ЕСКЕРТПЕ

y Кескін сапасын жақсарту үшін

теледидарды HDMI байланысын
орнатып пайдалану ұсынылады.

y CEC (Тұрмыстық электроника

басқармасы) функциясымен
ең жаңа жылдамдығы жоғары
HDMI™ кабелін қолданыңыз.

y үлкен жылдамдық HDMI™

кабельдері тексеріліп, 1080 р
және одан жоғары HD сигналды
өткізетіні анықталған.

y Қолдау көрсетілетін HDMI аудио

пішімі:

Dolby Digital, DTS, PCM (192

KHz, 32KHz/44.1KHz/48KHz/88KHz/9
6KHz/176KHz/192KHz)

Українська

Передає на телевізор цифровий відео­та аудіо сигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до
телевізора за допомогою кабелю HDMI,
як це зображено на малюнку.
Для під’єднання скористайтеся будь­яким вхідним роз’ємом HDMI. Не
важливо, який роз’єм використовувати.

ПРИМІТКА

y Для отримання найкращої якості

зображення рекомендовано
підключати телевізор через
інтерфейс HDMI.

y Використовуйте найновіший

високошвидкісний кабель HDMI™
із функцією CEC (Customer

Electronics Control).

y Високошвидкісні кабелі HDMI™

розраховані для передавання сигналу
високої чіткості до 1080p і вище.

y Підтримуваний аудіоформат

HDMI: Dolby Digital, DTS , PCM (до
192 кГц, 32кГц/44.1кГц/48кГц/88кГ
ц/96кГц/176кГц/192кГц)

ARC (Audio Return Channel)

English

An external audio device that

y

supports SIMPLINK and ARC must

be connected using HDMI/DVI IN 1

(ARC) port.
When connected with a high-speed

y

HDMI cable, the external audio
device that supports ARC outputs
optical SPDIF without additional
optical audio cable and supports the
SIMPLINK function.

Русский

y Устройство, поддерживающее SIM-

PLINK и ARC следует подключать
к входному порту HDMI/DVI IN 1

(ARC).

y При подключении с помощью

высокоскоростного кабеля HDMI,
внешнее аудиоустройство,
поддерживающее ARC, выводит
сигнал оптического SPDIF без
использования дополнительного
оптического аудиокабеля и

поддерживает функции SIMPLINK.

Қазақша

y SIMPLINK және ARC қолдайтын

сыртқы аудио құрылғысын HDMI/
DVI IN 1 (ARC)-кіріс портын
пайдаланып жалғау керек.

y Жылдамдығы жоғары HDMI

кабелімен жалғағанда, ARC
қолдайтын сыртқы аудио құрылғы
қосымша оптикалық аудио
кабельсіз оптикалық SPDIF
шығарады және SIMPLINK
функциясын қолдайды.

MAKING CONNECTIONS

A-11

Українська

y Зовнішній аудіопристрій із підтрим-

кою функцій SIMPLINK та ARC не­обхідно під’єднувати за допомо­гою вхідного роз’єму HDMI/DVI IN

1 (ARC).

y У разі під’єднання за допомогою

високошвидкісного кабелю HDMI
зовнішній аудіопристрій із підтрим­кою функції ARC виводить оптич­ний сигнал SPDIF без використан­ня додаткового оптичного кабелю і
підтримує функцію SIMPLINK.

Headphone connection

OUT

Ext.Speaker /
H/P

English

Transmits the headphone signal from the
TV to an external device. Connect the
external device and the TV with the head­phone as shown.

NOTE

AUDIO menu items are disabled

y

when connecting a headphone.
Optical digital audio out is not

y

available when connecting a
headphone.
Headphone impedance: 16

y

Max audio output of headphone:

y

0.624 mW to 1.04 mW

Headphone jack size: 0.35 cm

y

(*Not Provided)

A-12

MAKING CONNECTIONS

Русский

Передача сигнала от телевизора к
наушникам. Подключите наушники к
телевизору, как показано на следующем
рисунке.

ПРИМЕЧАНИЕ

y При подключении наушников

элементы меню настройки аудио
становятся недоступными.

y При подключенных наушниках

оптический выход цифрового
аудиосигнала недоступен.

y Сопротивление наушников: 16 Ом
y Максимальная мощность звука

наушников: 0,624 мВт до 1,04 мВт

y Гнездо наушников: 0,35 см

Қазақша

Құлақаспап сигналдарын теледидардан
сыртқы құрылғыға жібереді. Келесі
суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құлақаспаппен
жалғаңыз.

Українська

Забезпечує передачу на зовнішній
пристрій сигналу навушників із
телевізора. Під’єднайте зовнішній
пристрій до телевізора за допомогою
навушників, як зображено на малюнку.

ПРИМІТКА

y У режимі навушників пункти меню

“ЗВУК” вимкнено.

y У режимі навушників оптичний

цифровий аудіовихід недоступний.

y Опір навушників: 16 Ом
y Максимальна потужність звуку на

виході в навушниках: від 0,624 мВт
до 1,04 мВт

y Розмір роз’єму навушників: 0,35 см

ЕСКЕРТПЕ

y AUDIO (Дыбыс) мәзірінің

тармақтары құлақаспап
жалғанғанда өшіріледі.

y Оптикалық сандық дыбыс шығысы

құлақаспап жалғанғанда өшіріледі.

y Құлақаспаптың толық кедергісі:

16 Ω

y Құлақаспаптың ең жоғарғы дыбыс

шығысы мөлшері: 0,624-1,04 мВт

y Құлақаспап ұясының өлшемі: 0,35

см

MAKING CONNECTIONS

A-13

DVI to HDMI connection

(Only LA79**, LA86**, LA960*)

AV2

(*Not Provided)

(*Not Provided)

(Only LA965*, LA97**)

AV2

(*Not Provided)

AUDIO OUT

(MHL)

/ DVI IN

2 3 1

(ARC)

(*Not Provided)

DVI OUT

AUDIO OUT

DVI OUT

DVD / Blu-Ray / HD Cable Box / PC

DVD / Blu-Ray / HD Cable Box / PC

English

Transmits the digital video signal from an
external device to the TV. Connect the
external device and the TV with the DVI­HDMI cable as shown. To transmit an audio
signal, connect an audio cable.
Choose any HDMI input port to connect. It
does not matter which port you use.

NOTE

Depending on the graphics card,

y

DOS mode may not work if a HDMI
to DVI Cable is in use.

When using the DVI/HDMI cable, single

y

link is supported.

A-14

MAKING CONNECTIONS

Русский

Передача цифрового видеосигнала
от внешнего устройства на телевизор.
Подключите внешнее устройство к
телевизору с помощью кабеля DVI-HDMI,
как показано на следующем рисунке.
Для передачи аудиосигнала подключите
аудиокабель.
Для подключения выберите любой
входной порт HDMI. Используемый порт
не имеет значения.

ПРИМЕЧАНИЕ

y В зависимости от видеоплаты

режим DOS может быть
недоступен, если используется
кабель HDMI-DVI.

y При использовании кабеля HDMI/

DVI поддерживается только
соединение Single link (одинарный
режим).

Қазақша

Сандық бейне сигналдарын сыртқы
құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы
құрылғы мен теледидарды DVI-HDMI
кабелімен жалғаңыз. Дыбыс сигналын
тасымалдау үшін, дыбыс кабелін
жалғаңыз.
Жалғау үшін кез келген HDMI
кіріс портын таңдаңыз. Қай порт
пайдаланылатыны маңызды емес.

Українська

Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до
телевізора за допомогою кабелю DVI­HDMI, як це зображено на малюнку. Для
передачі звукового сигналу під’єднайте
аудіокабель.
Для під’єднання скористайтеся будь-яким
вхідним роз’ємом HDMI. Не важливо,
який роз’єм використовувати.

ПРИМІТКА

y У разі використання кабелю

HDMI–DVI режим “DOS” може
не працювати залежно від
відеокарти.

y Якщо використовується кабель

HDMI/DVI, підтримуватиметься
тільки одноканальне з’єднання

(single link).

ЕСКЕРТПЕ

y Графикалық тақтаға байланысты

HDMI - DVI кабелі пайдаланылып
жатса, DOS режимі жұмыс
істемеуі мүмкін.

y HDMI/DVI кабелін қолданғанда,

тек Single (Жалғыз) байланысына
қолдау көрсетіледі.

MAKING CONNECTIONS

VIDEO

AUDIO

L R

IN

COMPONENT

YP

B

AUDIO

AV2

P

R

VIDEO

AV2

A-15

Component connection

YELLOW

(Use the com­posite video
cable provided.)

YELLOW

WHITE

RED RED

GREEN
(Use the
component
video cable
provided.)

RED

BLUE BLUE

English

Transmits analogue video and audio
signals from an external device to the TV.
Connect the external device and the TV
with a component gender cable as shown.

NOTE

y If cables are not installed correctly, it

could cause this image to display in
black and white or with distorted colours.

Русский

Передача аналоговых видео- и
аудиосигналов от внешнего устройства
на телевизор. Подключите внешнее
устройство к телевизору с помощью
компонентного кабеля, как показано на
следующем рисунке.

ПРИМЕЧАНИЕ

y При неправильном подключении

кабелей изображение может
быть черно-белым или иметь

GREEN

искаженный цвет.

DVD / Blu-Ray /

HD Cable Box

WHITE

WHITE

RED

RED

RED

(*Not
Pro­vided)

BLUE

Қазақша

GREEN

Аналогтық бейне және аудио
сигналдарын сыртқы құрылғыдан
теледидарға жібереді. Сыртқы құрылғы
мен теледидарды суретте
көрсетілгендей етіп құрама кабельмен
жалғаңыз.

GREEN

ЕСКЕРТПЕ

y Егер кабельдер дұрыс

орнатылмаса, бейне қара және ақ
түсте немесе бұрмаланған түсте
көрсетілуі мүмкін.

A-16

MAKING CONNECTIONS

Українська

Передає на телевізор аналоговий відео­та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до
телевізора за допомогою компонентного
кабелю, як це зображено на малюнку.

ПРИМІТКА

y Якщо кабель не під’єднано

належним чином, може
відображатись чорно-біле
зображення або зображення зі
спотвореними кольорами.

Composite connection

IN

COMPONENT

COMPONENT

AV2

VIDEO

YELLOW
(Use the composite video
cable provided.)

YELLOW

YELLOW

AUDIO

AV2

PB

P

R

WHITE

WHITE

B

Y

YP

RED

RED

VIDEO

VCR / DVD / Blu-Ray /

HD Cable Box

YELLOW

( )

MONO

L R

(*Not
Pro­vided)

WHITE

AUDIO

RED

MAKING CONNECTIONS

3

/

N

A-17

English

Transmits analogue video and audio
signals from an external device to the TV.
Connect the external device and the TV
with a composite gender cable as shown.

Русский

Передача аналоговых видео- и
аудиосигналов от внешнего устройства
на телевизор. Подключите внешнее
устройство к телевизору с помощью
композитного кабеля, как показано на
следующем рисунке.

Қазақша

Аналогтық бейне және аудио
сигналдарын сыртқы құрылғыдан
теледидарға жібереді. Сыртқы құрылғы
мен теледидарды суретте
көрсетілгендей етіп құрама кабельмен
жалғаңыз.

Українська

Передає на телевізор аналоговий відео­та аудіо сигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до
телевізора за допомогою композитного
кабелю, як це зображено на малюнку.

MHL connection

(Only LA79**, LA86**, LA960*)

MHL passive cable

(*Not Provided)

Mobile phone

(MHL)

4

DVI I

2

A-18

2

1

/

N

MAKING CONNECTIONS

(Only LA965*, LA97**)

(MHL)

3

DVI I

MHL passive cable

(*Not Provided)

Mobile phone

English

Mobile High-definition Link (MHL) is an
interface for transmitting digital audiovisual
signals from mobile phones to television sets.

NOTE

Русский

Mobile High-definition Link (MHL)

представляет собой интерфейс для
передачи цифровых аудиовизуальных
сигналов от мобильных телефонов к
телевизорам.

ПРИМЕЧАНИЕ

Подключите мобильный телефон

y

к порту HDMI/DVI IN 4 (MHL)
или HDMI/DVI IN 3 (MHL) чтобы

экран телефона отображался на
телевизоре.
Для подключения телевизора и

y

мобильного телефона требуется
пассивный кабель MHL.
Это возможно только для

y

мобильных телефонов,
поддерживающих MHL.
Некоторыми приложениями можно

y

управлять с помощью пульта ДУ.
Некоторыми мобильными

y

телефонами, поддерживающими
MHL, можно управлять с помощью
Волшебного пульта ДУ.
Отсоединять пассивный кабель

y

MHL от телевизора можно в том
случае, если:

» функция MHL отключена
» мобильное устройство

полностью заряжено в режиме
ожидания

Connect the mobile phone to the

y

HDMI/DVI IN 4 (MHL) or HDMI/DVI

IN 3 (MHL) port to view the phone
screen on the TV.

The MHL passive cable is needed to

y

connect the TV and a mobile phone.

This only works for the MHL-enabled

y

phone.
Some applications can be operated

y

by the remote control.
For some mobile phones supporting

y

MHL, you can control with the magic
remote control.

y Remove the MHL passive cable from

the TV when:

» the MHL function is disabled
» your mobile device is fully

charged in standby mode

MAKING CONNECTIONS

A-19

Қазақша

MHL (Mobile High-definition Link) — сандық
аудиовизуалды сигналдарды қалта
телефонынан теледидарға жіберуге
арналған интерфейс.

ЕСКЕРТПЕ

Телефон экранын теледидиарда

y

көру үшін қалта телефоныны HDMI/

DVI IN 4 (MHL)

IN 3 (MHL) портына жалғаңыз.
MHL пассив кабелі теледидар мен

y

қалта телефонын жалғау үшін
қажет.
Бұл тек MHL қосылатын телефонда

y

жұмыс істейді.
Кейбір бағдарламаларды қашықтан

y

басқару құралынан орындауға
болады.
MHL функциясын қолдайтын кейбір

y

қалта телефондарын «magic»
қашықтан басқару құралымен
басқаруға болады.

y Мына жағдайларда MHL

пассив кабелін теледидардан
ажыратыңыз:

» MHL функциясы істемей қалды;
» ұялы құрылғы күту режимінде

толық зарядталған;

немесе

HDMI/DVI

Українська

Mobile High-definition Link (MHL) – це
інтерфейс для передачі аудіовідеосигналів
із мобільного телефону на телевізор.

ПРИМІТКА

Щоб переглянути вміст екрана

y

мобільного телефону на екрані
телевізора, з’єднайте мобільний
телефон із роз’ємом HDMI/DVI IN 4
(MHL) або HDMI/DVI IN 3 (MHL).
Пасивний кабель MHL потрібний

y

для під’єднання мобільного
телефону до телевізора.
Ця можливість забезпечується

y

лише телефонами з підтримкою

MHL.

Управління окремими програмами

y

можна здійснювати за допомогою
пульта дистанційного керування.
Деякими мобільними телефонами,

y

які підтримують технологію MHL,
можна управляти за допомогою
пульта дистанційного керування

Magic.

Від’єднуйте пасивний кабель MHL

y

від телевізора, коли:

» функцію MHL вимкнено;
» ваш мобільний пристрій

повністю заряджений у режимі
очікування.

A-20

MAKING CONNECTIONS

Audio connection

OUT

OPTICAL
DIGITAL

AUDIO

(*Not Provided)

OPTICAL

Digital Audio System

English

You may use an external audio system
instead of the built-in speaker.

Digital optical audio
connection

Transmits a digital audio signal from the TV
to an external device. Connect the external
device and the TV with the optical audio
cable as shown.

NOTE

y Do not look into the optical output

port. Looking at the laser beam may
damage your vision.

y Audio with ACP (Audio Copy Protec-

tion) function may block digital audio
output.

AUDIO IN

Русский

Вместо встроенного динамика можно
использовать дополнительную внешнюю
аудиосистему.

Подключение
цифрового оптического
аудиоустройства

Передача цифрового оптического
аудиосигнала от телевизора к внешнему
устройству. Подключите внешнее
устройство к телевизору с помощью
оптического аудиокабеля, как показано
на следующем рисунке.

ПРИМЕЧАНИЕ!

y Не смотрите внутрь оптического

выходного порта. Попадание
лазерного луча в глаза может
повредить зрение.

y Функция аудио с ACP (защита

от копирования аудио) может
блокировать вывод аудио на
цифровые выходы.

Қазақша

Іште орнатылған динамиктің орнына
қосымша сыртқы аудио жүйесін
қолдануға болады.

Сандық оптикалық аудио
байланыс

Сандық дыбыс сигналын теледидардан
сыртқы құрылғыға жібереді. Келесі
суретте көрсетілгендей сыртқы құрылғы
мен теледидарды оптикалық дыбыс
кабелімен жалғаңыз.

ЕСКЕРТПЕ

y Оптикалық шығыс портына

қарауға болмайды. Лазер
сәулесіне қарау көзіңізге зақым
келтіруі мүмкін.

y ACP (аудионы көшіруден қорғау)

функциясы бар аудио сандық
аудио шығысын бұғаттауы мүмкін.

MAKING CONNECTIONS

USB IN

1

2

3

HDD IN

(USB 3.0 IN)

USB IN

M

C

IA

C

ARD

S

L

O

T

USB IN

1

2

3

HDD IN

(USB 3.0 IN)

A-21

Українська

Замість вбудованого динаміка можна
використовувати додаткову зовнішню
аудіосистему.

Цифрове оптичне
аудіоз’єднання

Передає на зовнішній пристрій цифровий
аудіосигнал із телевізора. Під’єднайте
зовнішній пристрій до телевізора за
допомогою оптичного аудіокабелю, як це
зображено на малюнку.

ПРИМІТКА

y Не зазирайте в оптичний вихідний

роз’єм. Лазерний промінь може
завдати шкоди вашому зору.

y Аудіо із захистом від копіювання

може блокувати виведення
цифрового аудіосигналу.

USB connection

(Only LA79**, LA86**, LA960*)

HUB

USB

HDD

(*Not Provided)

(Only LA965*, LA97**)

HUB

USB

HDD

(*Not Provided)

A-22

MAKING CONNECTIONS

English

Connect a USB storage device such as a
USB flash memory, external hard drive or a
USB memory card reader to the TV and ac­cess the Smart Share menu to use various
multimedia files.

NOTE

Some USB Hubs may not work. If a

y

USB device connected using a USB
Hub is not detected, connect it to the
USB IN port on the TV directly.
Connect the external power source if

y

your USB is needed.

Русский

Подключите к телевизору USB­устройство хранения данных, например
устройство флэш-памяти USB, внешний
жесткий диск или USB-устройство
для чтения карт памяти и откройте
меню Smart Share для использования
различных мультимедийных файлов.

ПРИМЕЧАНИЕ

y Некоторые концентраторы

USB могут не работать. Если
устройство USB, подключенное
с помощью концентратора USB,
не обнаружено, подсоедините его
непосредственно к порту USB на
телевизоре.

y Подсоедините внешний источник

питания, если необходим USB.

Қазақша

USB флэш жады, сыртқы қатты
диск немесе USB жад картасын
оқу құрылғысы сияқты USB сақтау
құрылғыларын теледидарға
жалғап, Smart Share мәзірі арқылы
әртүрлі мультимедиа файлдарын
пайдаланыңыз.

ЕСКЕРТПЕ

y Кейбір USB хабтары жұмыс

істемейді. USB хабы арқылы
жалғанған USB құрылғысы
анықталмаса, оны теледидарға
тікелей USB порты арқылы
жалғаңыз.

y USB қажет болса, сыртқы қуат

көзін жалғаңыз.

Українська

Під’єднуйте до телевізора USB­накопичувачі, такі як флеш-пам’ять
USB, зовнішній жорсткий диск
або пристрій читання карт пам’яті
USB, та використовуйте різні
мультимедійні файли за допомогою
меню “Smart Share”.

ПРИМІТКА

y Деякі USB-концентратори

можуть не працювати. Якщо
USB-пристрій, підключений за
допомогою USB-концентратора,
не виявлено, підключіть його
безпосередньо до роз’єму USB на
телевізорі.

y Якщо потрібно використовувати

пристрій USB, під’єднайте
зовнішнє живлення.

MAKING CONNECTIONS

A-23

CI module connection

(*Not Provided)

▼PCMCIA CARD SLOT▼

English

View the encrypted (pay) services in digital
TV mode. This feature is not available in all
countries.

NOTE

Check if the CI module is inserted

y

into the PCMCIA card slot in the
right direction. If the module is not
inserted properly, this can cause
damage to the TV and the PCMCIA
card slot.

If the TV does not display any video

y

and audio when CI+ CAM is con­nected, please contact to the Terres-

trial/Cable/Satellite Service Operator.

Русский

Просмотр зашифрованных (платных)
служб в режиме цифрового ТВ. Эта
функция доступна не во всех странах.

ПРИМЕЧАНИЕ

y Проверьте, правильно ли

установлен модуль CI в
разъем для карты PCMCIA.
Неправильная установка модуля
может привести к повреждению
телевизора и разъема для карты

PCMCIA.

y Если в телевизоре отсутствуют

видеоизображение и звук
при подключенном CI+ CAM,
свяжитесь с оператором
клиентской службы наземного/
кабельного/спутникового
вещания.

Қазақша

Шифрленген (ақылы) қызметтерді
сандық теледидар режимінде көру. Бұл

мүмкіндік барлық елде жоқ.

ЕСКЕРТПЕ

y CI модулінің PCMCIA карта

ұясына дұрыс салынғанын
тексеріңіз. Егер модуль
сәйкесінше енгізілмесе,
теледидар немесе PCMCIA карта
ұяшығына зақым келуі мүмкін.

y CI+ CAM қосылғанда теледидарда

ешбір бейне немесе аудио
көрсетілмесе, Жер/Кабель/
Жерсерік қызмет операторымен
хабарласыңыз.

A-24

IN/OUT

AV1

(RGB)

MAKING CONNECTIONS

Українська

Дає змогу переглядати закодовані
(платні) канали у режимі цифрового
мовлення. Ця функція доступна не в усіх
країнах.

ПРИМІТКА

y Модуль стандартного інтерфейсу

має бути встановлено у гнізді
для карт PCMCIA у правильному
напрямку. Якщо модуль не
встановлено належним чином, це
може призвести до пошкодження
телевізора чи гнізда для карт

PCMCIA.

y Якщо після підключення CI+

CAM телевізор не відображає ні
відео, ні аудіо, слід звернутися
до оператора послуг наземного/
кабельного/супутникового
мовлення.

Euro scart connection

(Use the scart

gender cable

provided.)

(*Not Provided)

MAKING CONNECTIONS

A-25

English

Transmits the video and audio signals from
an external device to the TV set. Connect
the external device and the TV set with the
euro scart cable as shown. To display im­ages by using progressive scan, make sure
to use the euro scart cable.

Output

Type

AV1

(TV Out1)

Current
input mode

Digital TV Digital TV

Analogue TV, AV

Component

HDMI

1 TV Out : Outputs Analogue TV or Digital TV

signals.

Analogue TV

NOTE

Any Euro scart cable used must be

y

signal shielded.
When watching digital TV in 3D

y

imaging mode, only 2D out signals
can be output through the SCART
cable.
If you set the 3D mode to On while

y

a scheduled recording is performed
on digital TV, monitor out signals
cannot be output through the SCART
cable, and the recording cannot be
performed.

Русский

Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства
на телевизор подключите внешнее
устройство к телевизору с помощью
кабеля Euro Scart, как показано на
следующем рисунке.

Тип выхода

AV1

Текущий
режим
ввода

Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV

HDMI

1 ТВ-выход. Вывод аналогового или

цифрового ТВ-сигнала.

(ТВ-выход1)

Аналоговое ТВКомпонентный

ПРИМЕЧАНИЕ

y Используемый кабель Scart Euro

должен иметь защиту сигнала.

y При просмотре цифрового ТВ в

режиме 3D-изображения только
выходные сигналы 2D могут
выводиться через кабель SCART.

y Если установить режим

3D во время выполнения
запланированной записи с
цифрового ТВ, выходные сигналы
монитора не будут выводиться
через кабель SCART и запись не
удастся выполнить.

A-26

MAKING CONNECTIONS

Қазақша

Бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы
құрылғы және теледидарды Euro Scart
кабелі арқылы жалғаңыз. Бейнелерді
прогрессивту шолу функциясын қолдану
арқылы көрсету үшін, Euro Scart кабелі
пайдаланылғандығына көз жеткізіңіз.

Шығыс түрі

AV1

Ағымдағы
кіріс режимі

Сандық ТД Сандық ТД

Analogue TV, AV

HDMI

1 ТД шығысы : Analogue TV немесе

Digital TV сигналдарын шығарады.

(ТД шығысы1)

Аналогтық ТДComponent

ЕСКЕРТПЕ

y Кез келген Евро «Scart» кабелі

сигналдан қорғалған болу керек.

y Сандық теледидарды 3D бейне

режимінде көргенде, 2D шығыс
сигналдары SCART кабелі
арқылы шығарылады.

y Сандық теледидарда

жоспарланған жазу орындалып
жатқанда 3D режимін қоссаңыз,
монитордың шығыс сигналдары
«SCART» кабелі арқылы
шығарылмайды және жазу да
орындалмайды.

Українська

Передає на телевізор аудіо- та
відеосигнали із зовнішнього пристрою.
З’єднайте зовнішній пристрій і телевізор
за допомогою кабелю Euro Scart так,
як це показано на малюнку. Щоб
відобразити зображення за допомогою
функції послідовної розгортки,
використовуйте кабель Euro Scart.

Поточний
режим
вхідного
сигналу

Тип виходу

АВ1

(телевізійний

вихід1)

Цифрове ТБ Цифрове ТБ
Аналогове ТБ,

аудіовідео
Компонентний

Аналогове ТБ

HDMI

1 Телевізійний вихід: виведення

аналогових або цифрових
телесигналів.

ЕСКЕРТПЕ

y Кабель Euro Scart має бути

екранований для захисту сигналу.

y У разі перегляду цифрового

телеканалу в режимі 3D
лише вихідні 2D-сигнали
надсилатимуться за допомогою
кабелю SCART.

y Якщо тривимірний режим

увімкнено під час виконання
запланованого запису на
цифровому телевізорі, вихідні
сигнали не надсилатимуться
кабелем SCART і запис не буде
виконано.

MAKING CONNECTIONS

A-27

English

Connect various external devices to the
TV and switch input modes to select an
external device. For more information on

external device’s connection, refer to the

manual provided with each device.
Available external devices are: HD
receivers, DVD players, VCRs, audio
systems, USB storage devices, PC, gaming
devices, and other external devices.

NOTE

yThe external device connection may

differ from the model.

yConnect external devices to the TV

regardless of the order of the TV
port.

yIf you record a TV program on a

DVD recorder or VCR, make sure
to connect the TV signal input cable
to the TV through a DVD recorder
or VCR. For more information of
recording, refer to the manual
provided with the connected device.

yRefer to the external equipment’s

manual for operating instructions.

yIf you connect a gaming device to

the TV, use the cable supplied with
the gaming device.

yIn PC mode, there may be noise

associated with the resolution,
vertical pattern, contrast or
brightness. If noise is present,
change the PC output to another
resolution, change the refresh rate to
another rate or adjust the brightness
and contrast on the PICTURE menu
until the picture is clear.

yIn PC mode, some resolution

settings may not work properly
depending on the graphics card.

Русский

Подключите к телевизору различные
внешние устройства и переключайте
режимы источников для выбора внешнего
устройства. Для получения дополнительной
информации о подключении внешнего
устройства см. руководства пользователя
каждого устройства.
Допустимо подключение следующих
внешних устройств: ресиверов HD, DVD­проигрывателей, видеомагнитофонов,
аудиосистем, устройств хранения данных
USB, ПК, игровых приставок и других
внешних устройств.

ПРИМЕЧАНИЕ

y Процесс подключения внешнего

устройства отличается в
зависимости от модели.

y Подключите внешние устройства

независимо от порядка
расположения разъемов телевизора.

y При записи т

передачи с помощью
устройства записи DVD или
видеомагнитофона проверьте, что
входной телевизионный сигнал
поступает на вход телевизора
через устройство записи DVD или
видеомагнитофон. Для получения
дополнительной информации
о записи см. руководство
пользователя подключенного
устройства.

y Инструкции по эксплуатации

см. в документации внешнего
устройства.

y При подключении к телевизору

игровой приставки используйте
кабель, который поставляется в
комплекте игровой приставки.

y В режиме PC (ПК) может

наблюдаться шум, из-за
выбранного разрешения,
частоты вертикальной развертки,
контрастности или яркости.
При возникновении помех
выберите для выхода PC другое
разрешение, измените частоту
обновления или отрегулируйте
яркость и контрастность в меню
PICTURE (КАРТИНКА) так, чтобы
изображение стало четким.

y В режиме PC (ПК) некоторые

настройки разрешения экрана
могут не работать должным
образом в зависимости от
видеоплаты.

елевизионной

A-28

MAKING CONNECTIONS

Қазақша

Теледидарға әр түрлі сыртқы
құрылғыларды жалғап, сыртқы
құрылғыны таңдау үшін, кіріс сигналы
режимдерін ауыстырып қосыңыз.
Құрылғының сырртқы қосылымы
туралы қосымша ақпарат алу үшін әр
құрылғымен бірге берілетін нұсқаулықты
қараңыз.
Қолдануға болатын сыртқы құрылғылар:
HD ресиверлері, DVD ойнатқыштары,
бейнемагнитофондар, дыбыстық
жүйелер, USB жад құрылғылары,
компьютерлер, ойын құрылғылары және
басқа да сыртқы құрылғылар.

ЕСКЕРТПЕ

y Сыртқы құрылғыны жалғау түрі

үлгіге қарай әртүрлі болуы мүмкін.

y Теледидарға сыртқы

құрылғыларды теледидар
портының ретіне қарамастан
жалғаңыз.

y Егер теледидар бағдарламасын

DVD рекордеріне немесе
бейнемагнитофонға жазсаңыз,
теледидардың сигнал кіріс
кабелін теледидарға міндетті
түрде DVD рекордері немесе
бейнемагнитофон арқылы
жалғаңыз. Жазу туралы қосымша
ақпаратты жалғанған құрылғының
нұсқаулығынан қараңыз.

y Пайдалану туралы нұсқауларды

сыртқы құрылғының
нұсқаулығынан қараңыз.

y Ойын құрылғысын теледидарға

жалғаған кезде, құрылғымен
бірге жабдықталған кабельді
қолданыңыз.

y Компьютер режимінде

ажыратымдылық, тік өрнек, түс
контрасты немесе жарықтыққа
байланысты кедергілер
тууы мүмкін. Шу бар болса,
компьютер шығысын басқа
ажыратымдылыққа немесе
жаңалау жиілігін басқа жиілікке
өзгертіңіз немесе PICTURE
(СУРЕТ) мәзіріндегі жарықтық
және түс контрастын бейне таза
болғанға дейін реттеңіз.

y Компьютер режимінде кейбір

ажыратымдылық параметрлері
графикалық тақтаға байланысты
дұрыс жұмыс істемеуі мүмкін.

Українська

До телевізора можна під’єднувати
різні зовнішні пристрої; щоб вибрати
зовнішній пристрій, слід змінити режим
вхідного сигналу. Детальніше про
під’єднання зовнішнього пристрою
читайте в інструкції з використання
кожного пристрою.
Доступні такі зовнішні пристрої: приймачі
високої чіткості, DVD-програвачі,
відеомагнітофони, аудіосистеми, USB­накопичувачі, ПК, ігрові пристрої та інші
зовнішні пристрої.

ПРИМІТКА

y Спосіб під’єднання зовнішнього

пристрою може бути дещо іншим
залежно від моделі.

y Під’єднувати зовнішні пристрої до

телевізора можна не зважаючи на
порядок роз’ємів телевізора.

y Щоб записувати телевізійні

програми на DVD-програвач або
відеомагнітофон, під’єднайте
кабель вхідного сигналу до
пристрою запису, а пристрій – до
телевізора. Детальніше про запис
читайте в посібнику користувача
під’єднаного пристрою.

y Інструкції з експлуатації читайте

в посібнику користувача
зовнішнього пристрою.

y Під’єднуючи ігровий пристрій

до телевізора, використовуйте
кабель, який додається в
комплекті з ігровим пристроєм.

y У режимі комп’ютера можуть

спостерігатися шуми, що
пов’язано з налаштуванням
роздільної здатності, вертикальної
частоти, контрастності чи
яскравості. У такому разі
виберіть для сигналу комп’ютера
іншу роздільну здатність,
змініть частоту оновлення
або відрегулюйте яскравість
і контрастність у меню
“ЗОБРАЖЕННЯ”, щоб зображення
стало чітким.

y У режимі комп’ютера деякі

налаштування роздільної
здатності можуть не
спрацьовувати належним чином
залежно від відеокарти.

OWNER’S MANUAL

*

LED TV

*LG LED TV applies LCD screen with LED backlights.

Please read this manual carefully before operating your set and
retain it for future reference.

www.lg.com

2

TABLE OF CONTENTS

ENGLISH

TABLE OF CONTENTS

3 LICENSES

3 OPEN SOURCE SOFTWARE

NOTICE

4 SAFETY INSTRUCTIONS

11 - Viewing 3D Imaging (Only 3D

models)

13 INSTALLATION PROCEDURE

13 ASSEMBLING AND

PREPARING

13 Unpacking
17 Separate purchase
18 Parts and buttons
20 Lifting and moving the TV
21 Mounting on a table
23 Mounting on a wall
25 Using Using Sliding Speaker
25 Using Built-in Camera
26 - Preparing Built-in Camera
26 Name of Parts of Built-in Camera
26 - Checking the Camera’s Shooting

Range

27 REMOTE CONTROL

28 MAGIC REMOTE CONTROL

FUNCTIONS

30 Registering Magic Remote Control
30 How to use magic remote control
31 Precautions to Take when Using the

Magic Remote Control

32 USING THE USER GUIDE

33 MAINTENANCE

33 Cleaning your TV
33 - Screen, frame, cabinet and stand
33 - Power cord

33 TROUBLESHOOTING

34 EXTERNAL CONTROL DEVICE

SETUP

34 SPECIFICATIONS

WARNING

yIf you ignore the warning message,

you may be seriously injured or there
is a possibility of accident or death.

CAUTION

yIf you ignore the caution message,

you may be slightly injured or the
product may be damaged.

NOTE

yThe note helps you understand and

use the product safely. Please read
the note carefully before using the
product.

LICENSES / OPEN SOURCE SOFTWARE NOTICE

3

LICENSES

Supported licenses may differ by model. For more information about licenses, visit www.lg.com.

Manufactured under license from Dolby Laboratories. “Dolby” and the
double-D symbol are trademarks of Dolby Laboratories.

The terms HDMI and HDMI High-Denition Multimedia Interface, and the

HDMI logo are trademarks or registered trademarks of HDMI Licensing
LLC in the United States and other countries.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,

LLC, a subsidiary of Rovi Corporation. This is an ofcial DivX Certied®

device that plays DivX video. Visit divx.com for more information and

software tools to convert your les into DivX video.

ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certied® device must

be registered in order to play purchased DivX Video-on-Demand (VOD)
movies. To obtain your registration code, locate the DivX VOD section
in your device setup menu. Go to vod.divx.com for more information on
how to complete your registration.

“DivX Certied® to play DivX® video up to HD 1080p, including premium

content.”

“DivX®, DivX Certied® and associated logos are trademarks of Rovi

Corporation or its subsidiaries and are used under license.”

“Covered by one or more of the following U.S. patents :
7,295,673; 7,460,668; 7,515,710; 7,519,274”

ENGLISH

Manufactured under license under U.S. Patent Nos: 5,956,674;
5,974,380; 6,487,535 & other U.S. and worldwide patents issued
& pending. DTS, the Symbol & DTS and the Symbol together are
registered trademarks & DTS 2.0+Digital Out is a trademark of DTS, Inc.
Product includes software. © DTS, Inc. All Rights Reserved.

OPEN SOURCE SOFTWARE NOTICE

To obtain the source code under GPL, LGPL, MPL and other open source licenses, that is
contained in this product, please visit http://opensource.lge.com.
In addition to the source code, all referred license terms, warranty disclaimers and copyright
notices are available for download.
LG Electronics will also provide open source code to you on CD-ROM for a charge covering
the cost of performing such distribution (such as the cost of media, shipping and handling)
upon email request to [e-mail]. This offer is valid for three (3) years from the
date on which you purchased the product.

4

SAFETY INSTRUCTIONS

ENGLISH

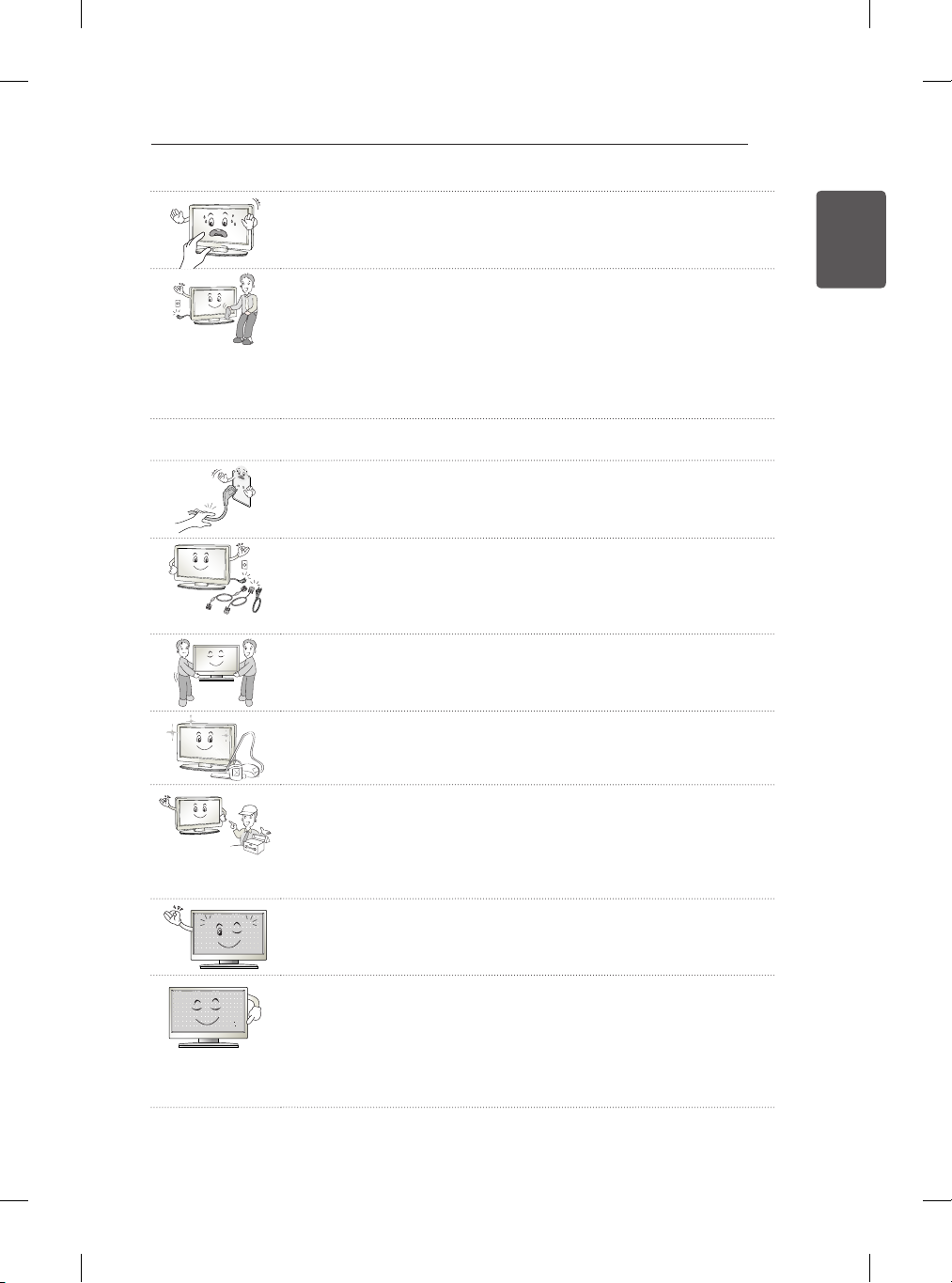

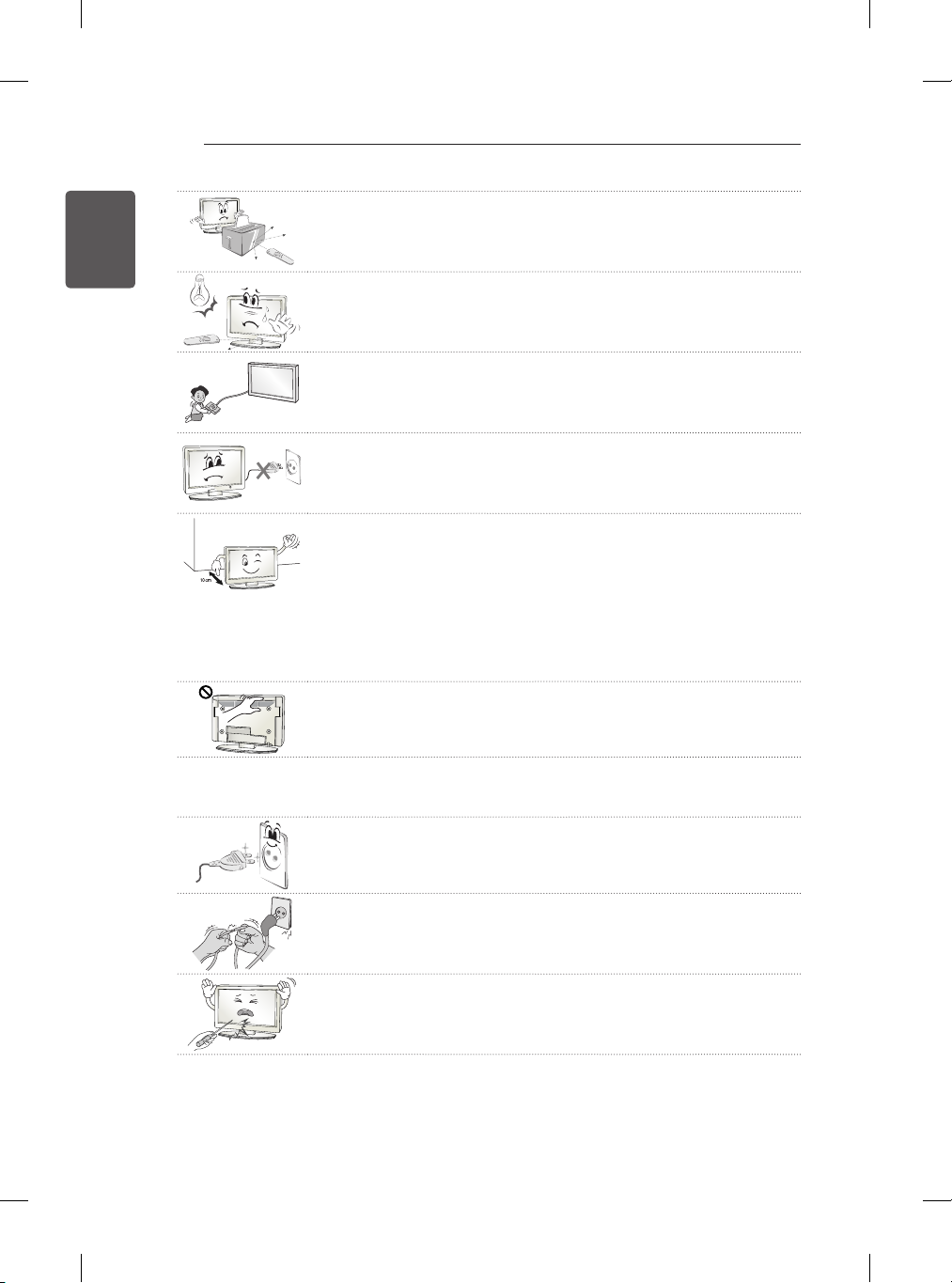

SAFETY INSTRUCTIONS

Please read these safety precautions carefully before using the product.

WARNING

Do not place the TV and/or remote control in the following

y

environments:

- A location exposed to direct sunlight

- An area with high humidity such as a bathroom

- Near any heat source such as stoves and other devices that
produce heat

- Near kitchen counters or humidifiers where they can easily be
exposed to steam or oil

- An area exposed to rain or wind

- Near containers of water such as vases

Otherwise, this may result in fire, electric shock, malfunction or
product deformation.

Do not place the product where it might be exposed to dust.

y

This may cause a fire hazard.

Mains Plug is the TV connecting/disconnecting device to AC

y

mains electric supply.
This plug must remain readily attached and operable when TV is
in use.

Do not touch the power plug with wet hands. Additionally, if the

y

cord pin is wet or covered with dust, dry the power plug completely
or wipe dust off.
You may be electrocuted due to excess moisture.

Make sure to connect Mains cable to compliant AC mains socket

y

with Grounded earth pin. (Except for devices which are not
grounded on earth.)
Otherwise possibility you may be electrocuted or injured.

Insert power cable plug completely into wall socket otherwise if

y

not secured completely into socket, fire ignition may break out.

Ensure the power cord does not come into contact with hot

y

objects such as a heater.
This may cause a fire or an electric shock hazard.

Do not place a heavy object, or the product itself, on power

y

cables.
Otherwise, this may result in fire or electric shock.

SAFETY INSTRUCTIONS

Desiccant

5

Bend antenna cable between inside and outside building to

y

prevent rain from flowing in.
This may cause water damaged inside the Product and could give
an electric shock.

When mounting TV onto wall make sure to neatly install and

y

isolate cabling from rear of TV as to not create possibility of
electric shock/fire hazard.

Do not plug too many electrical devices into a single multiple

y

electrical outlet.
Otherwise, this may result in fire due to over-heating.

Do not drop the product or let it fall over when connecting external

y

devices.
Otherwise, this may result in injury or damage to the product.

Keep the anti-moisture packing material or vinyl packing out of the

y

reach of children.
Anti-moisture material is harmful if swallowed. If swallowed by
mistake, force the patient to vomit and visit the nearest hospital.
Additionally, vinyl packing can cause suffocation. Keep it out of
the reach of children.

Do not let your children climb or cling onto the TV.

y

Otherwise, the TV may fall over, which may cause serious injury.

Dispose of used batteries carefully to ensure that a small child

y

does not consume them.
Please seek Doctor- Medical Attention immediately if child
consumes batteries.

Do not insert any metal objects/conductors (like a metal chopstick/

y

cutlery/screwdriver) between power cable plug and input Wall
Socket while it is connected to the input terminal on the wall.
Additionally, do not touch the power cable right after plugging into
the wall input terminal.
You may be electrocuted.
(Depending on model)

Do not put or store inflammable substances near the product.

y

There is a danger of combustion/explosion or fire due to careless
handling of the inflammable substances.

ENGLISH

Do not drop metallic objects such as coins, hair pins, chopsticks

y

or wire into the product, or inflammable objects such as paper and
matches. Children must pay particular attention.
Electrical shock, fire or injury can occur. If a foreign object is
dropped into the product, unplug the power cord and contact the
service centre.

6

SAFETY INSTRUCTIONS

ENGLISH

Do not spray water on the product or scrub with an inflammable

y

substance (thinner or benzene). Fire or electric shock accident
can occur.

Do not allow any impact, shock or any objects to fall into the unit,

y

and do not drop anything onto the screen.
You may be injured or the product can be damaged.

Never touch this product or antenna during a thunder or lighting

y

storm.
You may be electrocuted.

Never touch the wall outlet when there is leakage of gas, open the

y

windows and ventilate.
It may cause a fire or a burn by a spark.

Do not disassemble, repair or modify the product at your own

y

discretion.
Fire or electric shock accident can occur.
Contact the service centre for check, calibration or repair.

If any of the following occur, unplug the product immediately and

y

contact your local service centre.

- The product has been impacted by shock

- The product has been damaged

- Foreign objects have entered the product

- The product produced smoke or a strange smell

This may result in fire or electric shock.

Unplug the TV from AC mains wall socket if you do not intend to

y

use the TV for a long period of time.
Accumulated dust can cause fire hazard and insulation
deterioration can cause electric leakage/shock/fire.

Apparatus shall not be exposed to dripping or splashing and no

y

objects filled with liquids, such as vases, shall be placed on the
apparatus.

SAFETY INSTRUCTIONS

7

CAUTION

Install the product where no radio wave occurs.

y

There should be enough distance between an outside antenna

y

and power lines to keep the former from touching the latter even
when the antenna falls.
This may cause an electric shock.

Do not install the product on places such as unstable shelves or

y

inclined surfaces. Also avoid places where there is vibration or
where the product cannot be fully supported.
Otherwise, the product may fall or flip over, which may cause
injury or damage to the product.

If you install the TV on a stand, you need to take actions to

y

prevent the product from overturning. Otherwise, the product may
fall over, which may cause injury.

If you intend to mount the product to a wall, attach VESA standard mounting interface

y

(optional parts) to the back of the product. When you install the set to use the wall
mounting bracket (optional parts), fix it carefully so as not to drop.

Only use the attachments / accessories specified by the manufacturer.

y

When installing the antenna, consult with a qualified service

y

technician. If not installed by a qualified technician, this may
create a fire hazard or an electric shock hazard.

ENGLISH

We recommend that you maintain a distance of at least 2 to 7

y

times the diagonal screen size when watching TV.
If you watch TV for a long period of time, this may cause blurred
vision.

Only use the specified type of battery.

y

This could cause damage to the remote control.

Do not mix new batteries with old batteries.

y

This may cause the batteries to overheat and leak.

Batteries should not be exposed to excessive heat. For example, keep away from

y

direct sunlight, open fireplace and electric heaters .

Do not place non-rechargeable batteries in charging device.

y

8

SAFETY INSTRUCTIONS

ENGLISH

Make sure there are no objects between the remote control and

y

its sensor.

Signal from Remote Control can be interrupted due to external/

y

internal lighting eg Sunlight, fluorescent lighting.
If this occurs turn off lighting or darken viewing area.

When connecting external devices such as video game consoles,

y

make sure the connecting cables are long enough.
Otherwise, the product may fall over, which may cause injury or
damage the product.

Do not turn the product On/Off by plugging-in or unplugging the

y

power plug to the wall outlet. (Do not use the power plug for
switch.)
It may cause mechanical failure or could give an electric shock.

Please follow the installation instructions below to prevent the

y

product from overheating.

- The distance between the product and the wall should be more
than 10 cm.

- Do not install the product in a place with no ventilation (e.g., on
a bookshelf or in a cupboard).

- Do not install the product on a carpet or cushion.

- Make sure the air vent is not blocked by a tablecloth or curtain.

Otherwise, this may result in fire.

Take care not to touch the ventilation openings when watching the

y

TV for long periods as the ventilation openings may become hot.
This does not affect the operation or performance of the product.

Periodically examine the cord of your appliance, and if its appearance indicates

y

damage or deterioration, unplug it, discontinue use of the appliance, and have the
cord replaced with an exact replacement part by an authorized servicer.

Prevent dust collecting on the power plug pins or outlet.

y

This may cause a fire hazard.

Protect the power cord from physical or mechanical abuse, such

y

as being twisted, kinked, pinched, closed in a door, or walked
upon. Pay particular attention to plugs, wall outlets, and the point
where the cord exits the appliance.

Do not press strongly upon the panel with a hand or sharp object

y

such as nail, pencil or pen, or make a scratch on it, as it may
cause damage to screen.

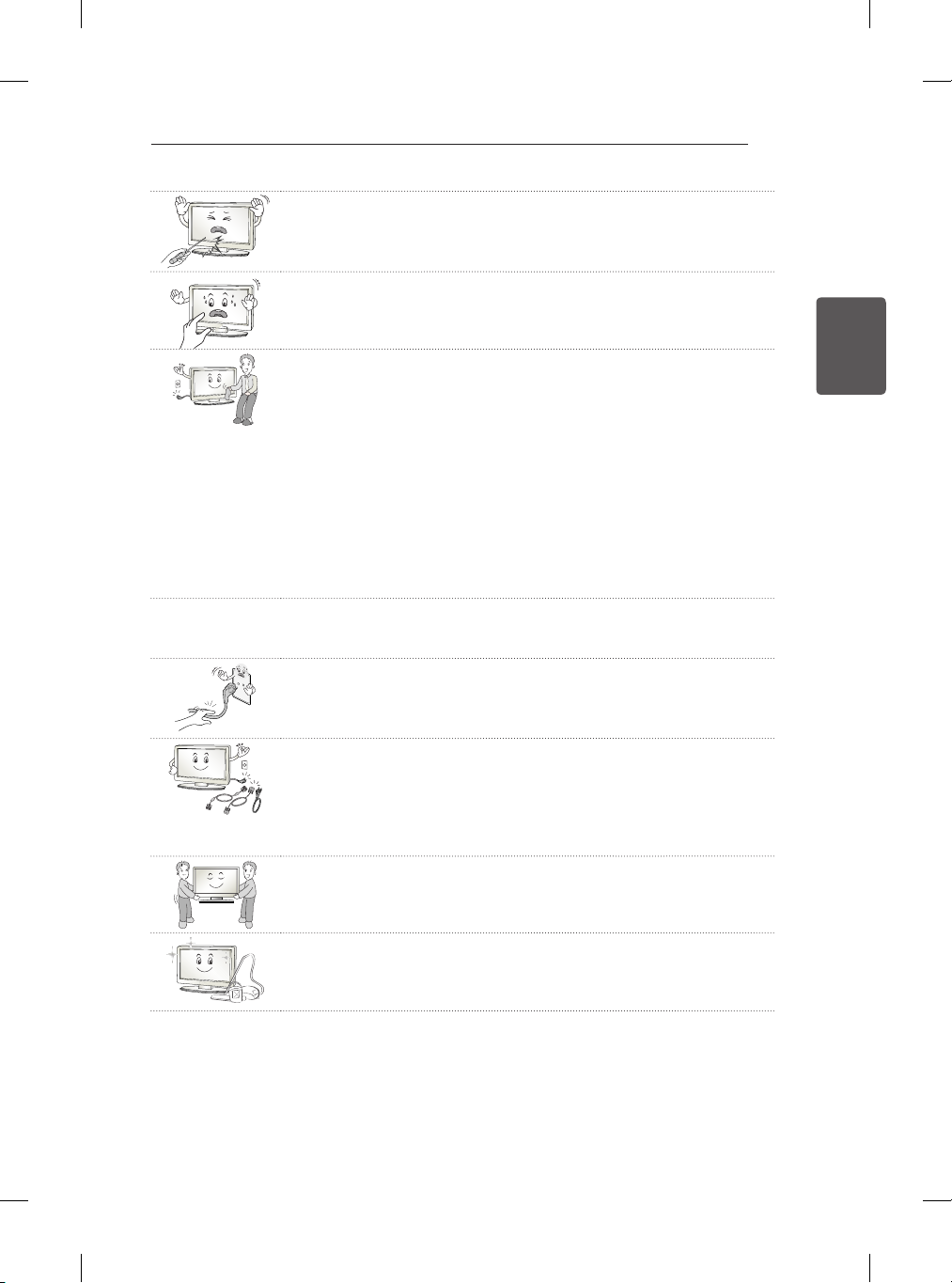

SAFETY INSTRUCTIONS

9

Avoid touching the screen or holding your finger(s) against it for

y

long periods of time. Doing so may produce some temporary or
permanent distortion/damage to screen.

When cleaning the product and its components, unplug the power

y

first and wipe it with a soft cloth. Applying excessive force may
cause scratches or discolouration. Do not spray with water or wipe
with a wet cloth. Never use glass cleaner, car or industrial shiner,
abrasives or wax, benzene, alcohol etc., which can damage the
product and its panel.
Otherwise, this may result in fire, electric shock or product
damage (deformation, corrosion or breakage).

As long as this unit is connected to the AC wall outlet, it is not disconnected from the

y

AC power source even if you turn off this unit by SWITCH.

When unplugging the cable, grab the plug and unplug it, by pulling

y

at the plug. Don’t pull at the cord to unplug the power cord from
the power board, as this could be hazardous.

When moving the product, make sure you turn the power off first.

y

Then, unplug the power cables, antenna cables and all connecting
cables.
The TV set or power cord may be damaged, which may create a
fire hazard or cause electric shock.

When moving or unpacking the product, work in pairs because the

y

product is heavy.
Otherwise, this may result in injury.

Contact the service centre once a year to clean the internal parts

y

of the product.
Accumulated dust can cause mechanical failure.

ENGLISH

Refer all servicing to qualified service personnel. Servicing is

y

required when the apparatus has been damaged in any way, such
as power supply cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally, or has
been dropped.

If the product feels cold to the touch, there may be a small “flicker”

y

when it is turned on. This is normal, there is nothing wrong with
product.

The panel is a high technology display product with resolution of

y

two million to six million pixels. You may see tiny black dots and/
or brightly coloured dots (red, blue or green) at a size of 1 ppm
on the panel. This does not indicate a malfunction and does not
affect the performance and reliability of the product.
This phenomenon also occurs in third-party products and is not
subject to exchange or refund.

10

SAFETY INSTRUCTIONS

ENGLISH

You may find different brightness and colour of the panel

y

depending on your viewing position(left/right/top/down).
This phenomenon occurs due to the characteristic of the panel.
is not related with the product performance, and it is not malfunction.

Displaying a still image (e.g., broadcasting channel logo, on-screen menu, scene

y

from a video game) for a prolonged time may cause damage to the screen, resulting
in retention of the image, which is known as image sticking. The warranty does not
cover the product for image sticking.
Avoid displaying a fixed image on your television’s screen for a prolonged period (2 or
more hours for LCD, 1 or more hours for Plasma).
Also, if you watch the TV at a ratio of 4:3 for a long time, image sticking may occur on
the borders of the panel.
This phenomenon also occurs in third-party products and is not subject to exchange
or refund.

Generated Sound

y

“Cracking” noise: A cracking noise that occurs when watching or turning off the TV
is generated by plastic thermal contraction due to tempera-ture and humidity. This
noise is common for products where thermal deformation is required. Electrical circuit
humming/panel buzzing: A low level noise is generated from a high-speed switching
circuit, which supplies a large amount of current to operate a product. It varies
depending on the product.
This generated sound does not affect the performance and reliability of the product.

It

SAFETY INSTRUCTIONS

11

Viewing 3D Imaging (Only 3D models)

WARNING

Viewing Environment

yViewing Time

- When watching 3D contents, take 5 - 15 minute breaks every hour. Viewing 3D
contents for a long period of time may cause headache, dizziness, fatigue or eye
strain.

Those that have a photosensitive seizure or chronic illness

ySome users may experience a seizure or other abnormal symptoms when they are

exposed to a ashing light or particular pattern from 3D contents.

yDo not watch 3D videos if you feel nausea, are pregnant and/ or have a chronic illness

such as epilepsy, cardiac disorder, or blood pressure disease, etc.

y3D Contents are not recommended to those who suffer from stereo blindness or stereo

anomaly. Double images or discomfort in viewing may be experienced.

yIf you have strabismus (cross-eyed), amblyopia (weak eyesight) or astigmatism, you may

have trouble sensing depth and easily feel fatigue due to double images. It is advised to
take frequent breaks than the average adult.

yIf your eyesight varies between your right and left eye, revise your eyesight prior to

watching 3D contents.

Symptoms which require discontinuation or refraining from watching 3D contents

yDo not watch 3D contents when you feel fatigue from lack of sleep, overwork or drinking.
yWhen these symptoms are experienced, stop using/watching 3D contents and get enough

rest until the symptom subsides.

- Consult your doctor when the symptoms persist. Symptoms may include headache,
eyeball pain, dizziness, nausea, palpitation, blurriness, discomfort, double image,
visual inconvenience or fatigue.

ENGLISH

12

SAFETY INSTRUCTIONS

ENGLISH

CAUTION

Viewing Environment

y Viewing Distance

- Maintain a distance of at least twice the screen diagonal length when watching 3D
contents. If you feel discomfort in viewing 3D contents, move further away from the TV.

Viewing Age

yInfants/Children

- Usage/ Viewing 3D contents for children under the age of 6 are prohibited.

- Children under the age of 10 may overreact and become overly excited because their
vision is in development (for example: trying to touch the screen or trying to jump into
it. Special monitoring and extra attention is required for children watching 3D contents.

- Children have greater binocular disparity of 3D presentations than adults because the
distance between the eyes is shorter than that of adults. Therefore they will perceive
more stereoscopic depth compared to adults for the same 3D image.

yTeenagers

- Teenagers under the age of 19 may react with sensitivity due to stimulation from light
in 3D contents. Advise them to refrain from watching 3D contens for a long time when
they are tired.

yElderly

- The elderly may perceive less 3D effect compared to the young. Do not sit closer to
the TV than the recommended distance.

Cautions when using the 3D glasses

y Make sure to use LG 3D glasses. Otherwise, you may not be able to view 3D videos

properly.
y Do not use 3D glasses instead of your normal glasses, sunglasses or protective goggles.
y Using modied 3D glasses may cause eye strain or image distortion.
y Do not keep your 3D glasses in extremely high or low temperatures. It will cause

deformation.
y The 3D glasses are fragile and are easily scratched. Always use a soft, clean piece of

cloth when wiping the lenses. Do not scratch the lenses of the 3D glasses with sharp

objects or clean/wipe them with chemicals.

INSTALLATION PROCEDURE/ASSEMBLING AND PREPARING

<

<

NOTE

yImage shown may differ from your TV.
yYour TV’s OSD (On Screen Display) may differ slightly from that shown in this manual.
yThe available menus and options may differ from the input source or product model

that you are using.
yNew features may be added to this TV in the future.
yThe TV can be placed in standby mode in order to reduce the power consumption. And

the TV should be turned off if it will not be watched for some time, as this will reduce

energy consumption.
yThe energy consumed during use can be significantly reduced if the level of brightness

of the picture is reduced, and this will reduce the overall running cost.

INSTALLATION PROCEDURE

Open the package and make sure all the accessories are included.

1

Attach the stand to the TV set.

2

Connect an external device to the TV set.

3

Make sure the network connection is available.

4

You can use the TV network functions only when the network connection is made.

ASSEMBLING AND PREPARING

Unpacking

13

ENGLISH

Check your product box for the following items. If there are any missing accessories, contact
the local dealer where you purchased your product. The illustrations in this manual may differ
from the actual product and item.

CAUTION

yDo not use any unapproved items to ensure the safety and product life span.
yAny damage or injuries caused by using unapproved items are not covered by the

warranty.
ySome models have a thin film attached on to the screen and this must not be removed.

NOTE

yThe items supplied with your product may vary depending on the model.
yProduct specifications or contents of this manual may be changed without prior notice

due to upgrade of product functions.
yFor an optimal connection, HDMI cables and USB devices should have bezels less

than 10 mm thick and 18 mm width. Use an extension cable that supports USB 2.0 if

the USB cable or USB memory stick does not fit into your TV’s USB port.

B

A

B

*A

10 mm

=

*B

18 mm

A

=

ENGLISH

Tag On

14

ASSEMBLING AND PREPARING

Owner’s manual Magic remote

control, batteries
(AA)

(Only LA79**,
LA86**,

LA960*)

(See p. 28)

Dual play glasses

(Depending on
model)

Cinema 3D
Glasses

The number of 3D
glasses may differ
depending on the
model or country.

Stand Base / Stand
Body

(Only LA79**)
(See p. A-3)

Cable holder

(Depending on
model)
(See p. A-6)

Tag on

(Depending on
model)

Component video
cable

(See p. A-15)

Cable Management

(Only LA79**)
(See p. A-6)

Scart gender cable

(See p. A-24)

Composite video
cable

(See p. A-15, A-16)

Stand Screws

8EA, M4 x 14
(Only LA79**)
(See p. A-3)

Stand Screws

4EA, M4 x 16
(Only LA860*,
LA868*)
(See p. A-3, A-4)

Stand Screws

4EA, M4 x 20
(Only LA960*)
(See p. A-3)

Stand Base

(Only LA860*,
LA960*)
(See p. A-3)

Power Cord

(Depending on
model)

BACK SMART

ASSEMBLING AND PREPARING

/Q.MENU

P

15

ENGLISH

Remote control,
batteries (AAA)

(Depending on
model)
(See p. 27)

Stand Base

(Only LA965*)
(See p. A-4)

Wall mount
screw

4EA, M6 x 54
(Only 55LA97**)
(See p. 24)

Stand Base

(Only LA868*)
(See p. A-4)

Video call camera

(Only 70LA860*)

Wall mount screw

4EA, M8 x 44
(Only 65LA97**)
(See p. 24)

Magic remote
control, batteries
(AA)

(Only LA965*,
LA97**)
(See p. 29)

Stand Screws

4EA, M4 x 14
(Only 55LA97**,
LA965*)
(See p. A-4, A-5)

or

Isolator

(See p. 16)

Stand Base

(Only LA97**)
(See p. A-5)

Wall mount inner
spacers

4EA (Only LA97**)
(See p. 24)

16

ASSEMBLING AND PREPARING

ENGLISH

NOTE

If there is a Isolator, follow as shown.

y

- Use this to install TV in a place where there is a voltage difference between TV set and
GND of antenna signal.

»If there is a voltage difference between TV set and GND of antenna signal, the

antenna contact might be heated and excessive heat might cause an accident.

- You can improve the safety when watching TV by efficiently removing power voltage
from TV antenna. It is recommended to mount the isolator to the wall. If it cannot be
mounted to the wall, mount it on the TV. Avoid disconnecting the antenna Isolator after
installation.

- Before starting, be sure that the TV antenna is connected.

Wall

ANTENNA/
CABLE IN

Cable / Antenna

or

Isolator

Connect one end of the isolator to cable/antenna jack and the other to TV set or set-top
box.

“Equipment connected to the protective earthing of the building installation through the
mains connection or through other equipment with a connection to protective earthing

- and to a cable distribution system using coaxial cable, may in some circumstances
create a fire hazard. Connection to a cable distribution system has therefore to be
provided through a device providing electrical isolation below a certain frequency range
(galvanic isolator, see EN 60728-11)”

Connect to TV.

Connect to Set-Top box.

When applying the RF Isolator, a slight loss of signal sensitivity can occur.

ASSEMBLING AND PREPARING

P

123

17

Separate purchase

Separate purchase items can be changed or modified for quality improvement without any
notification.
Contact your dealer to buy these items.
These devices only work with certain models.

AG-F***DP

Dual play glasses

AN-VC5**

Video call camera

AG-F***

Cinema 3D glasses

AN-MR400

Magic remote

Tag On

LG Audio device Tag on

ENGLISH

Compatibility

AG-F***DP

Dual play glasses

AG-F***

Cinema 3D glasses

AN-MR400

Magic remote

AN-VC5**

Video call camera

LG Audio device

Tag on

LA79** LA86** LA960* LA965* LA97**

• • • • •

• • • • •

• • • • •

•

•

(Depending

on model)

•

• • • • •

• • • • •

The model name or design may be changed depending on the upgrade of product
functions, manufacturer’s circumstances or policies.

18

SETTINGS

INPUT

OK

SETTINGS

INPUT

OK

SETTINGS

INPUT

OK

ASSEMBLING AND PREPARING

ENGLISH

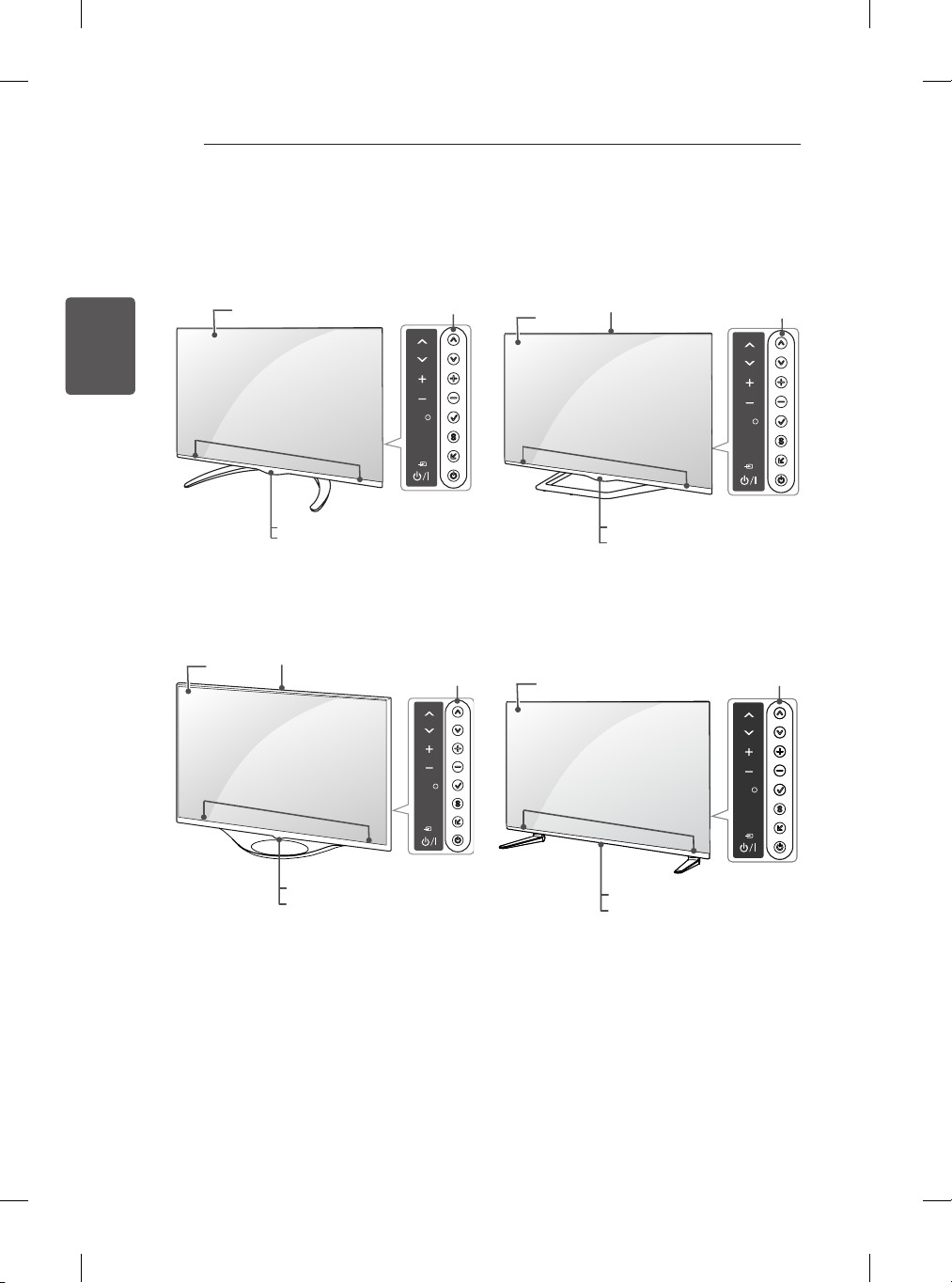

Parts and buttons

A type : LA79**

Screen

Speakers

Remote control sensor
LG Logo light

C type : LA868*

Screen

Video call
camera

Buttons

Buttons

B type : LA860*, LA960*

Video call camera
(Only 42/47/55/60LA860*,

Screen

LA960*)

Speakers

Remote control sensor
LG Logo light

D type : LA965*

Screen

Buttons

Buttons

Speakers

Remote control sensor
LG Logo light

Speakers

Remote control sensor
LG Logo light

OK

SETTINGS

INPUT

ASSEMBLING AND PREPARING

H

H

H

OK

SETTINGS

INPUT

19

E type : LA97**

Screen

Video call
camera

Buttons

Speakers

Remote control sensor
Power Indicator

Button Description

Scrolls through the saved programmes.

Adjusts the volume level.

Selects the highlighted menu option or confirms an input.

S

Accesses the main menu, or saves your input and exits the menus.

Changes the input source.

Turns the power on or off.

CAUTION

ENGLISH

yTo avoid possible SPEAKER damage or degradation in

performance please keep contact of TV /Speaker out of reach
of children. (Only LA965*)

NOTE

yYou can set the LG Logo Light to on or off by selecting OPTION in the main menus.

(Depending on model)

20

ASSEMBLING AND PREPARING

ENGLISH

Lifting and moving the TV

Please note the following advice to prevent
the TV from being scratched or damaged
and for safe transportation regardless of its
type and size.

CAUTION

yAvoid touching the screen at all

times, as this may result in damage
to the screen.

yIt is recommended to move the TV in

the box or packing material that the TV
originally came in.

yBefore moving or lifting the TV,

disconnect the power cord and all
cables.

yWhen holding the TV, the screen should

face away from you to avoid damage.

yWhen transporting a large TV, there

should be at least 2 people.

yWhen transporting the TV by hand,

hold the TV as shown in the following
illustration.

yWhen transporting the TV, do not

expose the TV to jolts or excessive
vibration.

yWhen transporting the TV, keep the TV

upright, never turn the TV on its side or
tilt towards the left or right.

yDo not apply excessive pressure to

cause exing/bending of frame chassis

as it may damage screen.

yHold the top and bottom of the TV

frame rmly. Make sure not to hold the

transparent part, speaker, or speaker
grill area.

ASSEMBLING AND PREPARING

21

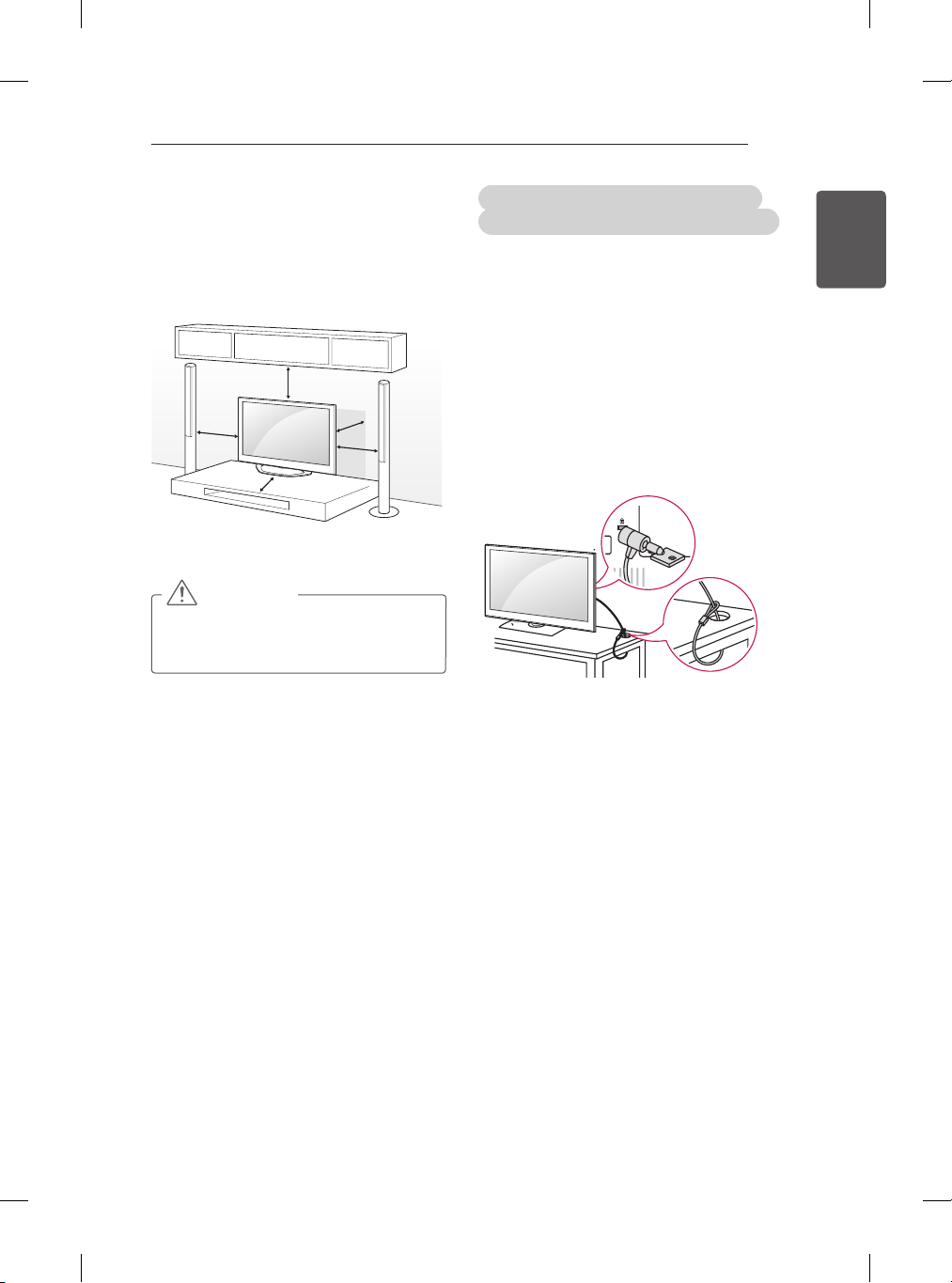

Mounting on a table

1 Lift and tilt the TV into its upright position

on a table.

- Leave a 10 cm (minimum) space
from the wall for proper ventilation.

10 cm

10 cm

10 cm

2 Connect the power cord to a wall outlet.

CAUTION

yDo not place the TV near or on

sources of heat, as this may result in
fire or other damage.

10 cm

10

cm

Using the Kensington security system

(This feature isnot available for all models.)

Image shown may differ from your TV.

y

The Kensington security system connector
is located at the rear of the TV. For more
information of installation and using, refer
to the manual provided with the Kensington
security system or visit

http://www.

kensington.com.

Connect the Kensington security system
cable between the TV and a table.

ENGLISH

22

ASSEMBLING AND PREPARING

ENGLISH

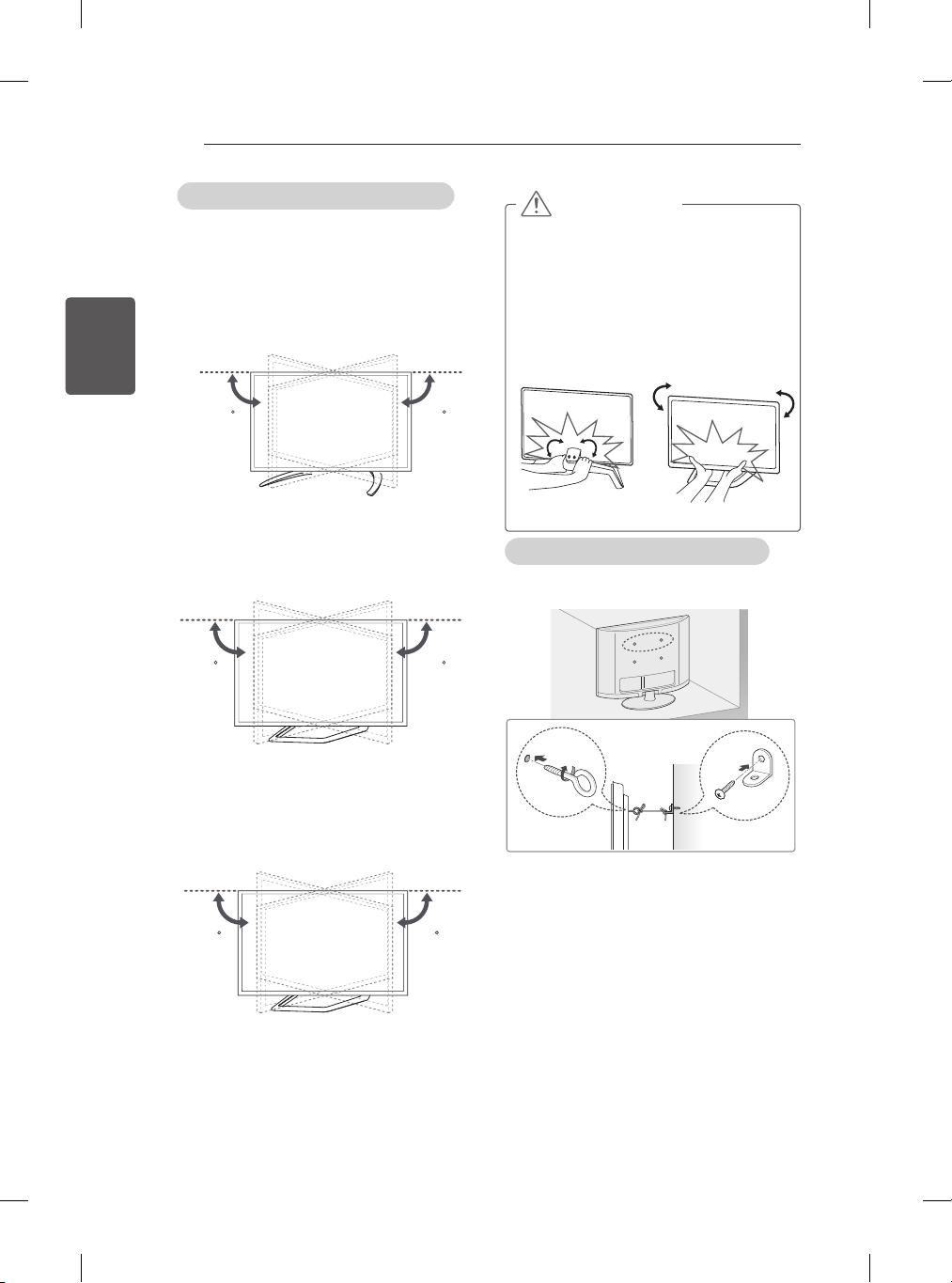

Adjusting the angle of the TV to suit view

(This feature is not available for all models.)
Swivel 15 degrees to the left or right and
adjust the angle of the TV to suit your view.
(Only LA79**)

1515

Swivel 10 degrees to the left or right and
adjust the angle of the TV to suit your view.
(Only 42/47LA860*)

1010

CAUTION

yWhen adjusting the angle adof the

product, watch out for your fingers.

»

Personal injury may occur if hands or
fingers are pinched. If the product is
tilted too much, it may fall, causing
damage or injury.

<Rear>

Securing the TV to a wall

(This feature is not available for all models.)

<Front>

Swivel 8 degrees to the left or right and
adjust the angle of the TV to suit your view.
(Only 55/60LA860*)

88

1 Insert and tighten the eye-bolts, or TV

brackets and bolts on the back of the TV.

- If there are bolts inserted at the
eye-bolts position, remove the bolts
first.

Mount the wall brackets with the bolts to

2

the wall.
Match the location of the wall bracket
and the eye-bolts on the rear of the TV.

Connect the eye-bolts and wall brackets

3

tightly with a sturdy rope.
Make sure to keep the rope horizontal
with the flat surface.

ASSEMBLING AND PREPARING

A

B

23

CAUTION

yMake sure that children do not climb

on or hang on the TV.

NOTE

yUse a platform or cabinet that is

strong and large enough to support
the TV securely.

yBrackets, bolts and ropes are not

provided. You can obtain additional
accessories from your local dealer.

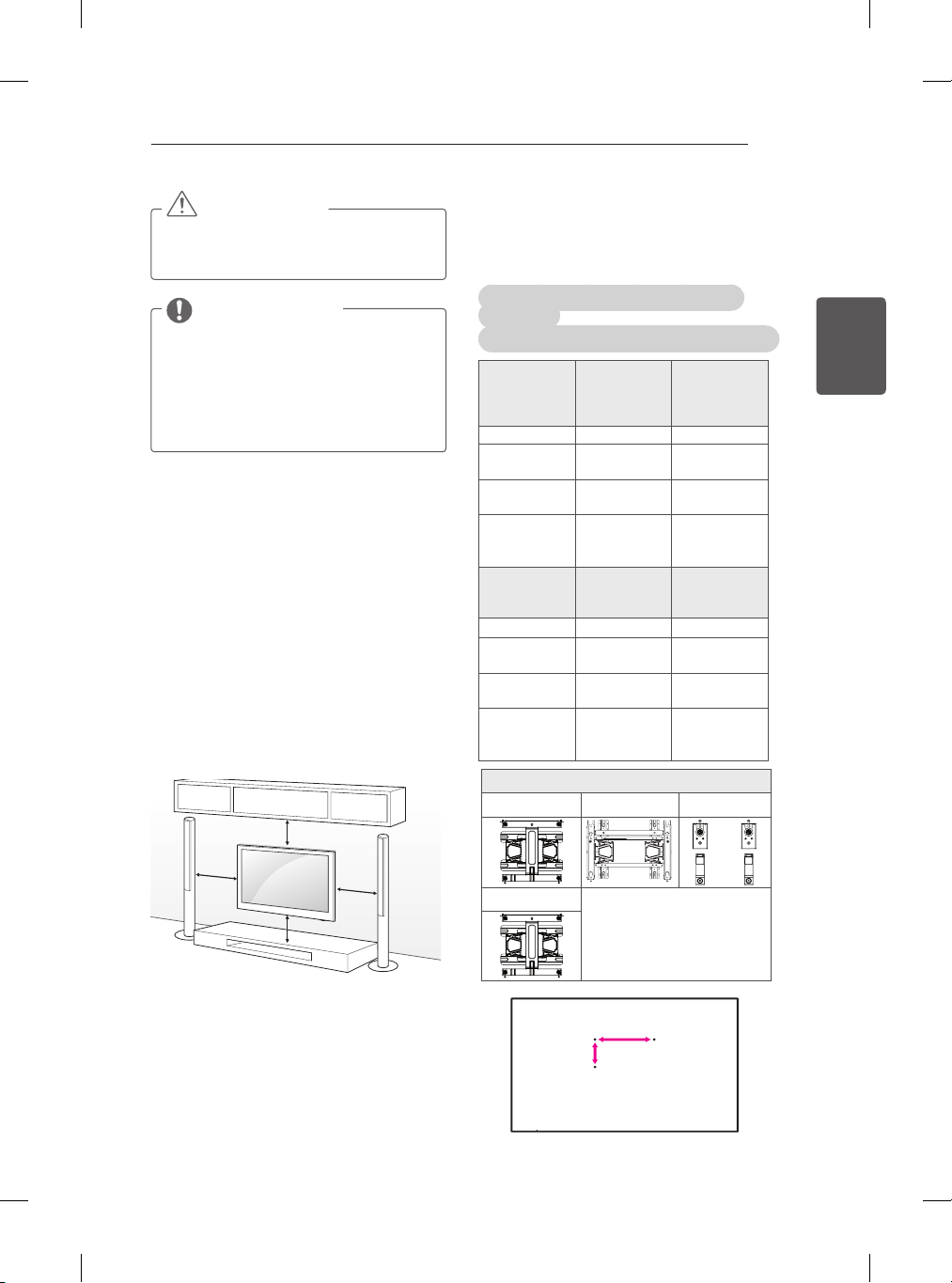

Mounting on a wall

Attach an optional wall mount bracket at the
rear of the TV carefully and install the wall
mount bracket on a solid wall perpendicular
to the floor. When you attach the TV to other
building materials, please contact qualified
personnel.
LG recommends that wall mounting be
performed by a qualified professional
installer.

10 cm

10 cm

10 cm

10 cm

Make sure to use screws and wall mount
bracket that meet the VESA standard.
Standard dimensions for the wall mount kits
are described in the following table.

Separate purchase

(Wall Mounting Bracket)

Model

VESA (A x B) 400 x 400 600 x 400
Standard

screw
Number of

screws
Wall mount

bracket

Model

VESA (A x B) 400 x 400 400 x 400
Standard

screw
Number of

screws
Wall mount

bracket

LSW430B

LSW430BX

42/47/55LA79**
42/47/55LA86**
47/55LA960*
55LA965*

M6 M8

4 4

MSW240
LSW430B

60LA86**
65LA965*
55LA97**

M6 M8

4 4

LSW430B LSW430BX

Wall mount bracket

LSW630B

65LA97**

LSW630B

70LA86**

MSW240

ENGLISH

24

ASSEMBLING AND PREPARING

ENGLISH

CAUTION

yDisconnect the power first, and then

move or install the TV. Otherwise
electric shock may occur.

yIf you install the TV on a ceiling or

slanted wall, it may fall and result in
severe injury.
Use an authorised LG wall mount
and contact the local dealer or
qualified personnel.

yDo not over tighten the screws as

this may cause damage to the TV
and void your warranty.

yUse the screws and wall mounts

that meet the VESA standard. Any
damages or injuries by misuse or
using an improper accessory are
not covered by the manufacturer’s
warranty.

NOTE

yUse the screws that are listed on the

VESA standard screw specifications.

yThe wall mount kit includes an

installation manual and necessary
parts.

yThe wall mount bracket is not

provided. You can obtain additional
accessories from your local dealer.

yThe length of screws may differ

depending on the wall mount. Make
sure to use the proper length.

yFor more information, refer to the

manual supplied with the wall mount.

y When attaching the LG wall mount

bracket to the TV, do not use wall
mount spacers and wall mount
screws provided with the LG wall
mount bracket. Please use wall
mount inner spacers and wall
mount screws provided with the TV
accessory.

(Only LA97**)

Wall Mount Inner Spacer

ASSEMBLING AND PREPARING

25

Using Sliding Speaker

(Only LA97**)

Sliding Speaker

1 When TV is turned ON - the hidden

speaker slides out from inside the TV.

2 Go to More ➡ Settings ➡ SOUND ➡

Sliding Speaker to set Sliding Speaker.

- If you are mounting TV on
entertainment table/unit please
make sure there is enough
clearance between yourself and
foreign objects to allow operation of
internal sliding speaker otherwise
injury to yourself or damage to TV
could occur.

- Please Do Not use excessive force
during operation of internal sliding
Speaker as it may cause it to
malfunction.

- Make sure Speaker is in OPEN
position when viewing TV as sound
will be abnormal or distorted.

3 When transporting the TV, make sure

that the Sliding Speaker is closed. If the
Sliding Speaker is open when being
transported, it may become damaged,
resulting in malfunction.

- To close the Sliding Speaker, go to
SOUND ➡ Sliding Speaker, select
‘Open when TV is turned on’ and
press the POWER button.

Using Built-in Camera

(Depending on model)

You can make a Skype video call or use the
motion recognition function using the built-in
camera of the TV. This TV does not support
the use of an external camera.

NOTE

yBefore using the built-in camera,

you must recognize the fact that you
are legally responsible for the use or
misuse of the camera by the relevant
national laws including the criminal
law.

yThe relevant laws include the

Personal Information Protection law
which regulates the processing and
transferring of personal information
and the law which regulates the
monitoring by camera in a workplace
and other places.

yWhen using the built-in camera,

avoid questionable, illegal, or
immoral situations. Other than at
public places or events, consent to
be photographed may be required.
We suggest avoiding the following
situations :
(1) Using the camera in areas where
the use of camera is generally
prohibited such as restroom, locker
room, fitting room and security area.
(2) Using the camera while causing
the infringement of privacy.
(3) Using the camera while causing
the violation of the relevant
regulations or laws.

ENGLISH

26

ASSEMBLING AND PREPARING

ENGLISH

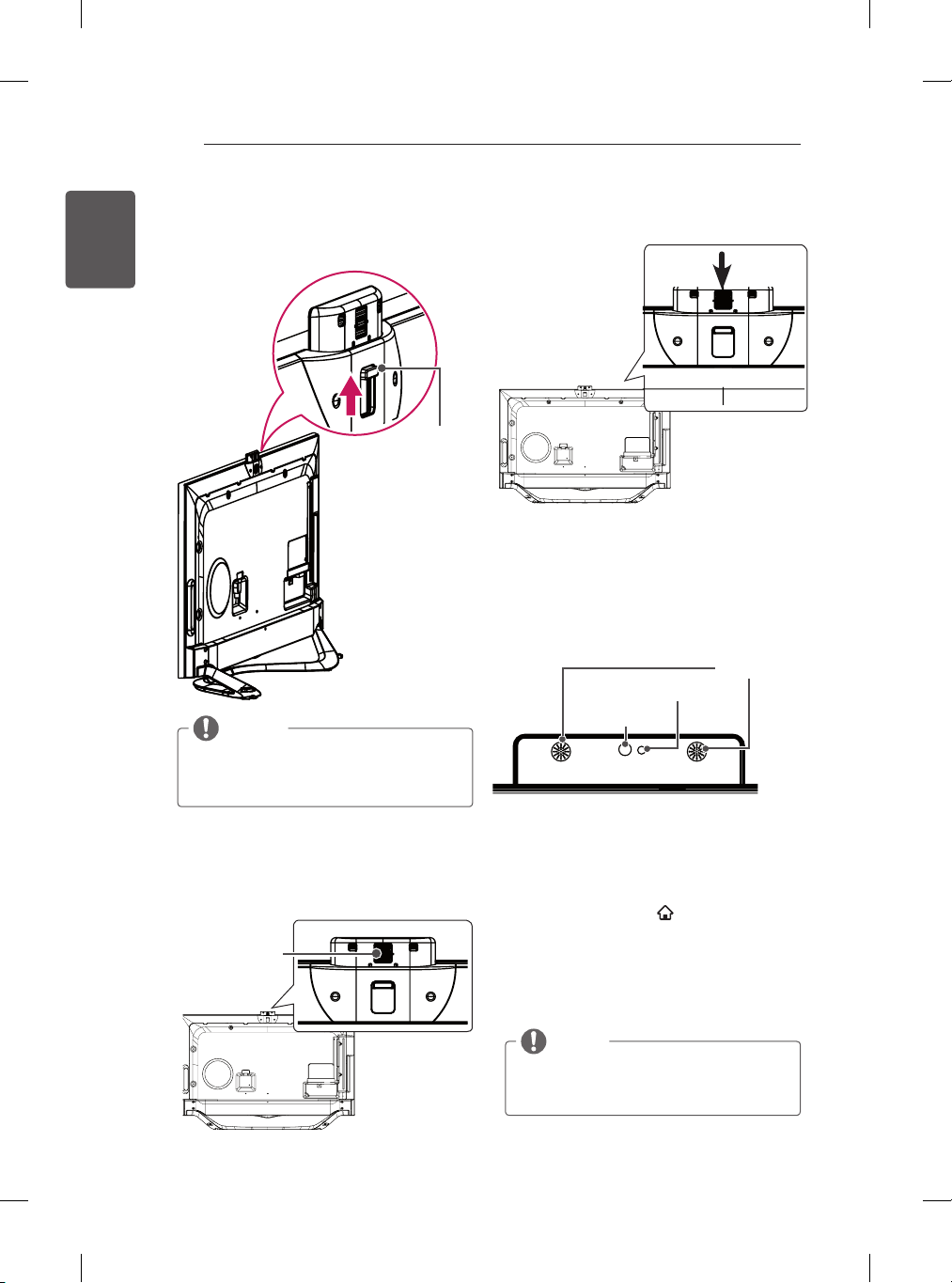

Preparing Built-in Camera

Pull up the slide at the back of the TV.

1

Slide

NOTE

Pull down the built-in camera when you

3

are not using it.

Name of Parts of Built-in
Camera

Microphone

Indicator

Camera Lens

yRemove the protective lm before using

the built-in camera.

You can adjust the angle of the camera

2

with the angle adjustment lever on the
back of the built-in camera (within 5
degrees vertically).

Angle

Adjustment

Lever

Checking the Camera's
Shooting Range

Press the SMART button on the

1

remote control to display the More
menu.

2 Select Settings from the More menu

and then press the wheel (OK) button.

3 Go to OPTION

and press the wheel (OK) button.

NOTE

yThe optimal distance from the

camera to use the motion recognition
function is between 1.5 and 4.5 m.

Camera Setting Help

➡

REMOTE CONTROL

AD/PIP

27

REMOTE CONTROL

The descriptions in this manual are based on the buttons on the
remote control. Please read this manual carefully and use the TV
correctly. To replace batteries, open the battery cover, replace
batteries (1.5 V AAA) matching the and ends to the label inside
the compartment, and close the battery cover.
To remove the batteries, perform the installation actions in reverse.

CAUTION

yDo not mix old and new batteries, as this may damage the remote control.

Make sure to point the remote control toward the remote control sensor on the TV.

(Depending on model)

Selects Radio, TV and DTV programme.

Recalls your preferred subtitle in digital mode.

Accesses the Quick menus.

Accesses the saved programme list.

Returns to the previously viewed programme.

Accesses your favourite programme list.

Select the MHP TV menu source. (Only Italy.)

*

Views the information of the current programme and screen.

Selects menus or options and conrms your input.

Clears on-screen displays and return to TV viewing.

Accesses the main menus.

Start to record and display record menu.

1

2

GUIDE

RATIO

2 3

SUBTITLE

Q.MENU

1
4 5 6

7 8 9

LIST

SETTINGS

TEXT

0

FAV

MUTE

INFO

TV /
RAD

INPUT

Q.VIEW

T.OPT

EXIT

LIVE TV

GUIDE Shows programme guide.

RATIO Resizes an image.

Changes the input source.

Adjusts the volume level.

APP/

(Depending on model)
MUTE Mutes all sounds.

P Scrolls through the saved programmes.
PAGE Moves to the previous or next screen.

TELETEXT buttons These buttons are used for teletext.

SMART Accesses the Smart Home menus.

MY APPS Shows the list of Apps.

Navigation buttons (up/down/left/right) Scrolls through

menus or options.

BACK Returns to the previous level.

EXIT

REC
LIVE TV Return to LIVE TV.
Control buttons ( ) Controls the Premium

contents, Time Machine or Smart Share menus or the SIMPLINK
compatible devices (USB or SIMPLINK or Time Machine).

Coloured buttons These access special functions in some

menus. ( Red Green Yellow Blue)

ENGLISH

28

MAGIC REMOTE CONTROL FUNCTIONS

ENGLISH

MAGIC REMOTE CONTROL FUNCTIONS

When the message “Magic Remote Control battery is low. Change the
battery.” is displayed, replace the battery.
To replace batteries, open the battery cover, replace batteries (1.5 V AA)
matching and ends to the label inside the compartment, and close
the battery cover. Be sure to point the remote control toward the remote
control sensor on the TV.
To remove the batteries, perform the installation actions in reverse.

CAUTION

Do not mix old and new batteries, as this may damage the magic remote control.

y

(Only LA79**, LA86**, LA960*)

POWER

Turns the TV on or off.

BACK

Returns to the previous level.

Wheel(OK)

Selects menus or options and

confirms your input.

Scrolls through the saved

programmes.

If you press the navigation button

while moving the pointer on the

screen, the pointer disappears,

and the Magic Remote Control

works as a regular remote

control.

To display the pointer again,

shake the Magic Remote Control

from side to side.

+ -

Adjusts the volume level.

Pointer (RF transmitter)

SMART
Accesses the HOME menu.

Voice recognition

(Depending on model)

LIGHTING ON/OFF

Turns the light on and off.
If you set it to ON, the light
automatically turns off in 5
seconds

Navigation buttons (up/down/
left/right)
Scrolls through menus or options.

ꕌPꕍ

Scrolls through the saved
programmes or channels.

/Q.MENU

Accesses the quick menus.
Accesses the Universal Con­trol.(This feature is not avail­able in all countries.)

or

Used for viewing 3D video.

Voice recognition (Depending on model)
Network connection is required to use the voice recognition function.
The recognition rate may vary depending on the user’s characteristics (voice, pronuncia­tion, intonation and speed)

and the environment (noise and TV volume).

1. Press the Voice recognition button.

2. Speak when the voice display window appears on the left of the TV screen.

• The voice recognition may fail when you speak too fast or too slow.

• Use the Magic remote control no further than 10 cm from your face.

3D

(MUTE)

Mutes all sounds.

MAGIC REMOTE CONTROL FUNCTIONS

29

(Only LA965*, LA97**)

Pointer (RF transmitter)

Turns the TV on or off.

POWER

BACK

Returns to the previous level.

Wheel(OK)

Selects menus or options and

confirms your input.

Scrolls through the saved

programmes.

If you press the navigation

button while moving the

pointer on the screen, the

pointer disappears, and the

Magic Remote Control works

as a regular remote control.

BACK SMART

/Q.MENU

P

Navigation buttons (up/
down/left/right)
Scrolls through menus or
options.

SMART

Accesses the HOME menu.

Voice recognition

(Depending on model)

/Q.MENU

Accesses the quick menus.
Accesses the Universal Con­trol.(This feature is not avail­able in all countries.)

To display the pointer again,

shake the Magic Remote

Control from side to side.

+ -

Adjusts the volume level.

ꕌPꕍ

Scrolls through the saved

Used for viewing 3D video.

programmes or channels.

(MUTE)

Mutes all sounds.

Voice recognition (Depending on model)
Network connection is required to use the voice recognition function.
The recognition rate may vary depending on the user’s characteristics (voice, pronuncia­tion, intonation and speed)

and the environment (noise and TV volume).

ENGLISH

1. Press the Voice recognition button.

2. Speak when the voice display window appears on the left of the TV screen.

• The voice recognition may fail when you speak too fast or too slow.

• Use the Magic remote control no further than 10 cm from your face.

30

HOME

MAGIC REMOTE CONTROL FUNCTIONS

ENGLISH

Registering Magic Remote
Control

It is necessary to ‘pair’ (register) the magic
remote control to your TV before it will work.

How to register the Magic Remote
Control

1 To register automatically,

turn the TV on and press
the Wheel(OK) button.
When registration is
completed, the completion
message appears on the
screen.

2 If registration fails, turn

the TV off and back on,
then press the Wheel(OK)
button to complete
registration.

How to re-register the Magic Remote
Control

BACK

SMART

1 Press and hold the

BACK and SMART
buttons together for 5
seconds to reset, then
register it by following
“How to register the Magic
Remote Control” above.

2 To re-register the Magic

Remote Control, press and
hold the BACK button
for 5 seconds toward the
TV. When registration is
completed, the completion
message appears on the
screen.

How to use magic remote
control

1 If the pointer disappears,

move the Magic Remote
Control slightly to left
or right. Then, it will
automatically appear on
the screen.

»

If the pointer has
not been used for a
certain period of time,
it will disappear.

2 You can move the

pointer by aiming the
Pointer Receiver of the
Magic Remote Control at
your TV then move it left,
right, up or down.

»

If the pointer does not
work properly, leave
the Magic Remote
Control for 10 seconds
then use it again.

MAGIC REMOTE CONTROL FUNCTIONS

31

More

If you press Wheel(OK) on the Magic
Remote Control, the following screen
appears.

1

Shows information about the current
programme and screen.

You can select More Menu.

2

Precautions to Take when
Using the Magic Remote
Control

Use the Magic Remote Control

y

within the maximum communication
distance (10 m). Using the Magic
Remote Control beyond this distance,
or with an object obstructing it, may
cause a communication failure.
A communication failure may occur

y

due to nearby devices. Electrical
devices such as a microwave oven
or wireless LAN product may cause
interference, as these use the same
bandwidth (2.4 GHz) as the Magic
Remote Control.
The Magic Remote Control may be

y

damaged or may malfunction if it is
dropped or receives a heavy impact.
Take care not to bump into nearby

y

furniture or other people when using
the Magic Remote Control.
Manufacturer and installer cannot

y

provide service related to human
safety as the applicable wireless
device has possibility of electric wave
interference.
It is recommended that an Access

y

Point (AP) be located more than 1 m
away from the TV. If the AP is installed
closer than 1 m, the Magic Remote
Control may not perform as expected
due to frequency interference.

ENGLISH

32

USING THE USER GUIDE

ENGLISH

USING THE USER GUIDE

User Guide allows you to more easily access the detailed TV information.

1 Press the SMART button to access the

Smart Home menu.

2 Select User Guide and press Wheel(OK).

User Guide



User Guide

User Guide

1

PROGRAMME Setting

PICTURE, SOUND Setting

OPTION

LG SMART Function

Advanced Function

Information

Shows the current watching

1

3

To use input device

To set time options

To set TV lock options

To set language

To set country

Disabled Assistance

To set Magic remote control

2

Index

4 5

Online User Guide

programme or input source screen.

Allows to select the category you

2

want.

Allows to select the item you want.

3

You can use ꕌ/ꕍ to move between
pages.

Allows to browse the description of

4

the function you want from the index.

Provides the detailed information on

5

the functions of LG Smart TV when
the Internet is connected.
(It may not be available depending on
the country/language.)

OPTION > To set language

SMART  Settings  OPTION  Language
Selects Menu Language and Audio Language displayed on the screen.

Selects a language for the display text.

Menu Language

[In Digital Mode Only]
When watching a digital broadcast containing several audio languages, you can

Audio Language

select the language you want.

[In Digital mode Only]
Use the Subtitle function when two or more subtitle
languages are broadcast.

Subtitle Language

✎ If subtitle data in a selected language is not broadcast,
the default language subtitle will be displayed.

Shows the description of the selected

1

menu.
You can use ꕌ/ꕍ to move between
pages.

Moves to the selected menu directly

2

from the User Guide.

1

2

Try Now

Close

Index

Online User Guide

MAINTENANCE / TROUBLESHOOTING

33

MAINTENANCE

Cleaning your TV

Clean your TV regularly to keep the best performance and to extend the product lifespan.

CAUTION

yMake sure to turn the power off and disconnect the power cord and all other cables

first.

yWhen the TV is left unattended and unused for a long time, disconnect the power cord

from the wall outlet to prevent possible damage from lightning or power surges.

Screen, frame, cabinet and stand

yTo remove dust or light dirt, wipe the surface with a dry, clean, and soft cloth.
yTo remove major dirt, wipe the surface with a soft cloth dampened in clean water or a

diluted mild detergent. Then wipe immediately with a dry cloth.

CAUTION

yAvoid touching the screen at all times, as this may result in damage to the screen.
yDo not push, rub, or hit the screen surface with your fingernail or a sharp object, as

this may result in scratches and image distortions.

yDo not use any chemicals as this may damage the product.
yDo not spray liquid onto the surface. If water enters the TV, it may result in fire, electric

shock, or malfunction.

Power cord

Remove the accumulated dust or dirt on the power cord regularly.

ENGLISH

TROUBLESHOOTING

Problem Solution

Cannot control
the TV with the
remote control.

No image
display and
no sound is
produced.

The TV turns off
suddenly.

When connecting to
the PC (HDMI), ‘No
signal’ or ‘Invalid
Format’ is displayed.

yCheck the remote control sensor on the product and try again.
yCheck if there is any obstacle between the product and the remote

control.

yCheck if the batteries are still working and properly installed ( to ,

to ).

yCheck if the product is turned on.
yCheck if the power cord is connected to a wall outlet.
yCheck if there is a problem in the wall outlet by connecting other

products.

yCheck the power control settings. The power supply may be interrupted.
yCheck if the Automatic Standby or Off Time feature is activated in

the TIME settings.

yIf there is no signal while the TV is on, the TV will turn off

automatically after 15 minutes of inactivity.

yTurn the TV off/on using the remote control.
yReconnect the HDMI cable.
yRestart the PC with the TV on.

34

0197

EXTERNAL CONTROL DEVICE SETUP / SPECIFICATIONS

ENGLISH

EXTERNAL CONTROL DEVICE SETUP

To obtain the external control device setup information, please visit www.lg.com

SPECIFICATIONS

Wireless LAN module(TWFM-B006D) specification

Standard IEEE802.11a/b/g/n

2400 to 2483.5 MHz

Frequency Range

Output Power

(Max.)

Bluetooth module (BM-LDS401) specification

Standard Bluetooth Version 3.0

Frequency Range 2400 ~ 2483.5 MHz

Output Power (Max.) 10 dBm or lower

Because band channel used by the country could be different, the user can not

y

change or adjust the operating frequency and this product is set for the regional
frequency table.

5150 to 5250 MHz

5725 to 5850 MHz (for Non EU)

802.11a: 11 dBm

802.11b: 14 dBm

802.11g: 10.5 dBm

802.11n - 2.4GHz: 11 dBm

802.11n - 5GHz: 12.5 dBm

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

*

LED TV

* В LED-телевизоре LG установлен ЖК-дисплей со светодиодной подсветкой.

Перед началом эксплуатации устройства внимательно
прочтите настоящее руководство и сохраните его для будущего
использования.

Продукт, сертифицированный

до 15 февраля 2013 г.

BZ03

Продукт, сертифицированный

после 15 февраля 2013 г.

www.lg.com

2

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

РУССКИЙ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕ

О ПРОГРАММНОМ
ОБЕСПЕЧЕНИИ С
ОТКРЫТЫМ ИСХОДНЫМ
КОДОМ

4 ПРАВИЛА ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

11 - Просмотр 3D-изображения

(только для моделей с
поддержкой 3D)

13 УСТАНОВКА

13 СБОРКА И ПОДГОТОВКА К

РАБОТЕ

13 Распаковка
17 Принадлежности, приобретаемые

отдельно
18 Элементы и кнопки
20 Поднятие и перемещение
21 Установка на столе
23 Крепление на стене
25 использование Выдвижной

динамик
25 Использование встроенной

камеры

26 - Подготовка встроенной камеры
26 Описание компонентов встроенной

камеры
26 - Проверка диапазона съемки

камеры

27 ПУЛЬТ ДУ

28 ФУНКЦИИ ПУЛЬТА ДУ MAGIC

30 Регистрация пульта ДУ Magic

30 Использование пульта ДУ Magic

31 Меры предосторожности при

использовании пульта ДУ Magic

32 ИСПОЛЬЗОВАНИЕ

РУКОВОДСТВА
ПОЛЬЗОВАТЕЛЯ

33 ОБСЛУЖИВАНИЕ

33 Чистка телевизора
33 - Экран, панель, корпус и

33 - Кабель питания

основание

33 УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

34

НАСТРОЙКА ВНЕШНЕГО
УСТРОЙСТВА УПРАВЛЕНИЯ

34 ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

ПРЕДУПРЕЖДЕНИЕ!

yНесоблюдение указанных мер

предосторожности может привести
к серьезной травме, несчастному
случаю или смертельному исходу.

ВНИМАНИЕ!

yНесоблюдение указанных мер

предосторожности может привести
к легкой травме или повреждению
устройства.

ПРИМЕЧАНИЕ

yПримечание помогает понять

безопасный способ использования
устройства и следовать ему.
Пожалуйста, внимательно
прочитайте это примечание, прежде
чем использовать устройство.

ЛИЦЕНЗИИ / ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная
информация о лицензиях находится по адресу www.lg.com.

Изготовлено по лицензии компании Dolby Laboratories. "Долби"
и знак в виде двойной буквы D являются товарными знаками
компании Dolby Laboratories.

«Права на товарные знаки и зарегистрированные товарные
знаки HDMI и HDMI High-Definition Multimedia Interface, а также
логотип HDMI Logo в США и других странах принадлежат
компании HDMI Licensing, LLC».

СВЕДЕНИЯ О DIVX VIDEO: DivX® — это цифровой формат
видео, созданный компанией DivX, LLC, дочерней компанией
Rovi Corporation. Данное устройство имеет официальную
сертификацию DivX Certified® для воспроизведения видео DivX.
Посетите веб-сайт divx.com для получения дополнительной
информации и загрузки программного обеспечения для
преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения
фильмов DivX Video-on-Demand (VOD) устройство DivX
Certified® должно быть зарегистрировано. Чтобы получить код
регистрации, перейдите в раздел DivX VOD меню настройки
устройства. Для получения дополнительной информации о
выполнении регистрации перейдите по адресу: vod.divx.com.

"DivX Certified® для воспроизведения видео DivX® с
разрешением до HD 1080p, включая содержимое со статусом
Premium".

"DivX®, DivX Certified® и соответствующие логотипы являются
товарными знаками компании Rovi Corporation или ее дочерних
компаний и используются по лицензии."

«Защищено одним или несколькими из следующих патентов:
7,295,673; 7,460,668; 7,515,710; 7,519,274»

3

РУССКИЙ

Произведено по лицензии по патентам США №: 5,956,674;
5,974,380; 6,487,535 и другим всемирным патентам и патентам
США, выпущенным и рассматриваемым. DTS, символ и DTS
и символ вместе являются зарегистрированными товарными
знаками, а DTS 2.0+Digital Out является зарегистрированным
товарным знаком DTS, Inc. Данный продукт также включает
программное обеспечение. © DTS, Inc. Все права сохранены.

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ
ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым
исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com.
Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и
уведомления об авторских правах.
LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость
выполнения этой рассылки (в чаaстности, стоимость медианосителя, пересылки и обработки) посредством
запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех
(3) лет с даты приобретения изделия.

РУССКИЙ

4

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочтите данные
инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

Не размещайте телевизор и пульт ДУ в следующих местах:

y

- под воздействием прямых солнечных лучей;

- в местах с повышенной влажностью, например, в ванной
комнате;

- вблизи источников тепла, например, печей, обогревателей
и др.;

- вблизи кухонных столов или увлажнителей, где на них легко
может попасть пар или масло;

- в местах, не защищенных от дождя или ветра;

- вблизи сосудов с водой, например, ваз.

Несоблюдение указанных мер предосторожности может
привести к возгоранию, поражению электрическим током,
неисправности или деформации устройства.

Не размещайте устройство в местах, где оно может

y

подвергнуться воздействию пыли.
Это может привести к пожару.

Сетевая вилка служит для отключения устройства. Вилка

y

должна оставаться исправной.

Не прикасайтесь к вилке мокрыми руками. Кроме того, если

y

шнур влажный или покрыт пылью, как следует просушите
вилку или сотрите со шнура пыль.
Избыточная влага может привести к поражению
электрическим током.

Розетка, к которой подключается устройство, должна быть

y

заземлена (кроме незаземляемых устройств).
Иначе возможно поражение электрическим током или иная
травма.

Плотно вставляйте кабель питания в разъем.

y

Если кабель питания вставлен неплотно, может возникнуть
пожар.

Кабель питания не должен соприкасаться с такими

y

предметами, как нагреватели.
Это может привести к пожару или поражению электрическим
током.

Не следует ставить тяжелые предметы или сам телевизор на

y

шнур питания.
Это может привести к пожару или поражению электрическим
током.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Desiccant

Во избежание попадания дождевой воды по антенному

y

кабелю, его следует вводить снаружи здания в помещение
снизу вверх.
Попадание воды внутрь устройства может привести к его
повреждению и поражению электрическим током.

При монтаже телевизора на стену следует убедиться, что

y

телевизор не висит на кабеле питания и сигнальных кабелях.
Это может стать причиной пожара или поражения
электрическим током.

Не подключайте слишком много электрических устройств к

y

одной розетке на несколько потребителей.
Это может привести к возгоранию по причине перегрева.

При подключении внешних устройств следите за тем, чтобы

y

телевизор не упал или не опрокинулся.
Это может привести к травме или повреждению телевизора.

Держите влагонепроницаемый упаковочный материал и

y

виниловую упаковку в месте, недоступном для детей.
Влагопоглощающий материал может нанести вред при
проглатывании. При случайном попадании материала внутрь
следует вызвать у пострадавшего рвоту и обратиться в
ближайшее медучреждение. Кроме того, виниловая упаковка
может привести к удушению. Держите ее в недоступном для
детей месте.

Не разрешайте детям забираться или держаться за

y

телевизор.
Телевизор может упасть, что может привести к тяжелым
травмам.

Утилизируйте использованные батареи должным образом и

y

следите за тем, чтобы дети не проглотили их.
Если это произошло, немедленно обратитесь за медицинской
помощью.

Когда кабель питания вставлен в розетку, не вставляйте

y

проводник (например, металлическую спицу) в другой конец
кабеля. Кроме того, не прикасайтесь к другому концу кабеля
питания, когда кабель вставлен в розетку.
Возможно поражение электрическим током.
(в зависимости от модели)

Не размещайте и не храните горючие вещества около

y

устройства.
Из-за неосторожного обращения с горючими веществами
может возникнуть взрыв или пожар.

5

РУССКИЙ

РУССКИЙ

6

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Не роняйте внутрь устройства металлические предметы

y

(монеты, заколки для волос, спицы, куски провода и т.п.), а
также легковоспламеняющиеся предметы (например, бумагу
или спички). Следует внимательно следить за детьми, когда
они находятся вблизи устройства.
Возможно поражение электрическим током, пожар или
травмы. Если в устройство попал посторонний предмет,
отсоедините кабель питания и обратитесь в сервисный центр.

Не распыляйте воду на устройство и не очищайте его

y

горючими веществами (бензин или растворитель). Возможно
поражение электрическим током или пожар.

Не допускайте ударов по устройству и попадания посторонних

y

предметов внутрь устройства, не стучите по экрану.
Несоблюдение этих мер предосторожности может привести к
травме или повреждению устройства.

Не прикасайтесь к устройству или антенне во время грозы.

y

Возможно поражение электрическим током.

Не прикасайтесь к стенной розетке в случае утечки газа.

y

Откройте окна и проветрите помещение.
Искра может вызвать пожар, и вы можете получить ожог.

Не следует самостоятельно разбирать, ремонтировать и

y

модифицировать устройство.
Возможно поражение электрическим током или пожар.
Для проверки, калибровки или ремонта устройства
обращайтесь в сервисный центр.

Если произойдет что-либо из перечисленного, немедленно

y

отключите устройство от электросети и обратитесь в
сервисный центр:

- Устройство было подвергнуто электрическому разряду.

- Устройство было повреждено.

- В устройство попали посторонние предметы.

- Из устройства шел дым или странный запах.

Это может привести к пожару или поражению электрическим
током.

Если вы не собираетесь пользоваться устройством в течение

y

длительного времени, отсоедините от него кабель питания.
Пыль может вызвать пожар, а в результате нарушения
изоляции может произойти утечка тока, поражение
электрическим током или пожар.

На устройство не должны попадать капли жидкости или

y

брызги. Нельзя также ставить на него предметы, наполненные
жидкостью (например, вазы).

ВНИМАНИЕ!

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Установите устройство в месте, где нет радиопомех.

y

7

Следует обеспечить достаточное расстояние между

y

наружной антенной и кабелем питания во избежание их
соприкосновения даже в случае падения антенны.
Это может привести к поражению электрическим током.

Не устанавливайте устройство на неустойчивые полки или

y

наклонные поверхности. Также следует избегать мест, где
устройство подвергается вибрациям, или мест с неполной
опорой.
Несоблюдение указанных мер предосторожности может
привести к тому, что устройство упадет или перевернется, что
может повлечь за собой травму или повреждение устройства.

При установке телевизора на подставку нужно предпринять

y

меры по предотвращению его опрокидывания. При
несоблюдении указанных мер предосторожности устройство
может упасть, что может привести к травме.

Если требуется закрепить устройство на стене, установите стандартное VESA-

y

крепление для монтажа на стене (дополнительные детали) на его задней
панели. При установке устройства на стене с помощью настенного монтажного
кронштейна (дополнительные детали) надежно закрепите его во избежание
падения устройства.

Используйте только крепления / аксессуары, рекомендованные изготовителем.

y

Для установки антенны обратитесь к квалифицированному

y

специалисту.
Самостоятельная установка может привести к пожару или
поражению электрическим током.

При просмотре телевизора рекомендуется соблюдать

y

расстояние, равное не менее 2—7 диагоналям экрана
телевизора.
Просмотр телевизора в течение длительного времени может
привести к снижению остроты зрения.

Используйте только указанный тип батарей.

y

Несоблюдение этого требования может привести к
повреждению пульта ДУ.

РУССКИЙ

Не используйте новые батареи вместе со старыми.

y

Это может привести к перегреву и протечкам батарей.

Элементы питания не должны подвергаться нагреву от прямых солнечных

y

лучей, огня или электрических обогревателей.

8

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

НЕ вставляйте неперезаряжаемые элементы питания в зарядное устройство.

y

Между пультом ДУ и датчиком не должно быть никаких

y

предметов.

РУССКИЙ

Сигнал от пульта ДУ может быть подавлен солнечным светом

y

или другим источником яркого света. В этом случае в комнате
следует сделать свет менее ярким.

При подключении внешних устройств, таких как игровые

y

консоли, убедитесь в том, что подключаемые кабели имеют
достаточную длину.
Иначе устройство может упасть, что приведет к травме или
повреждению устройства.

Не следует включать/выключать телевизор, подсоединяя или

y

отсоединяя вилку от настенной розетки (не используйте вилку
для включения).
Это может стать причиной механического отказа или
поражения электрическим током.

Соблюдайте инструкции по установке, приведенные далее,

y

чтобы предотвратить перегрев устройства:

- Расстояние между телевизором и стеной должно быть не
менее 10 см.

- Не устанавливайте устройство в местах без вентиляции
(например, на книжной полке или в серванте).

- Не устанавливайте устройство на ковер или подушку.

- Убедитесь в том, что вентиляционные отверстия не закрыты
скатертью или шторой.

Иначе может произойти возгорание.

Не прикасайтесь к вентиляционным отверстиям при

y

просмотре телевизора в течение долгого времени, поскольку
они могут сильно нагреться. Это не влияет на работу или
производительность устройства.

Периодически осматривайте кабель устройства и в случае видимого износа или

y

повреждения выньте его из розетки и замените на кабель, рекомендованный
авторизованным специалистом по обслуживанию.

Не допускайте скопления пыли на контактах разъемов или на

y

розетке.
Это может привести к пожару.

Не допускайте физического или механического воздействия

y

на шнур электропитания, а именно перекручивания,
завязывания, перегибания шнура. Не зажимайте шнур дверью
и не наступайте на него. Обращайте особое внимание
на вилки, стенные розетки и точки соединения провода с
устройством.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Не нажимайте сильно на панель рукой или острым предметом

y

(гвоздем, карандашом или ручкой). Не царапайте панель.

Старайтесь не прикасаться к экрану и не держать на нем

y

пальцы в течение продолжительного периода времени. Это
может вызвать временные искажения на экране.

При чистке устройства и его компонентов сначала отсоедините

y

вилку шнура питания от розетки, а затем протрите устройство
мягкой тканью. Применение избыточных усилий может
привести к появлению царапин или обесцвечиванию
поверхности. Не распыляйте воду и не протирайте устройство
мокрой тканью. Никогда не пользуйтесь очистителями для
стекол, автомобильными или промышленными полиролями,
абразивными средствами или воском, бензолом, спиртом и т.
п., которые могут повредить устройство и его панель.
Несоблюдение указанных мер предосторожности может
привести к возгоранию, поражению электрическим током
или повреждению устройства (деформации, коррозии или
поломке).

Если устройство подключено к розетке переменного тока, оно не отключается

y

от источника питания переменного тока даже при выключении с помощью
переключателя питания.

Отключая прибор от электрической розетки, беритесь рукой

y

за вилку.
Отсоединение проводов внутри кабеля может привести к
возгоранию.

При перемещении устройства сначала убедитесь в том, что

y

оно отключено от сети. Затем отсоедините кабели питания,
антенные кабели и остальные подключаемые кабели.
Телевизор или кабель питания могут быть повреждены,
что может создать опасность возгорания или поражения
электрическим током.

Перемещение или распаковку устройства следует

y

производить двум людям, т.к. оно тяжелое.
Иначе возможно получение травмы.

9

РУССКИЙ

Раз в год отдавайте устройство в сервисный центр для чистки

y

его внутренних частей.
Накопившаяся пыль может привести к механическому
повреждению.

РУССКИЙ

10

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Любое обслуживание должны производить

y

квалифицированные специалисты. Обслуживание требуется,
когда устройство было повреждено каким-либо образом
(поврежден кабель питания или вилка, пролита жидкость,
внутрь попал посторонний предмет, устройство пострадало от
дождя или влаги, устройство не работает должным образом,
или его уронили).

Если устройство кажется холодным на ощупь, при его

y

включении возможно небольшое мерцание. Это нормальное
явление, с устройством все в порядке.

ЖК-панель — это высокотехнологичное изделие с матрицей

y

с разрешением от 2 до 6 миллионов пикселей. На панели
могут появляться мелкие черные точки и/или яркие цветные
точки (красные, синие или зеленые) размером 1 ppm. Это не
является неисправностью и не влияет на производительность
и надежность устройства.
Эта проблема также встречается в сторонних продуктах и не
является поводом для обмена или денежного возмещения.

В зависимости от места просмотра (слева/справа/сверху/

y

снизу) яркость и цветность панели может изменяться.
Этот происходит ввиду особенностей строения панели. Это
не связано с производительностью устройства и не является
неисправностью.

Отображение неподвижного изображения (например, логотипа вещаемого

y

канала, экранного меню, сцены из видеоигры) в течение длительного времени
может привести к повреждению экрана и появлению остаточного изображения.
Настоящая гарантия на устройство не распространяется на появление
остаточного изображения.
Не допускайте отображения статичного изображения в течение длительного
времени (двух и более часов для ЖК-телевизоров, одного и более часов для
плазменных телевизоров).
Кроме того, остаточное изображение по краям экрана может появиться при
просмотре изображения в формате 4:3 в течение длительного периода времени.
Эта проблема также встречается в сторонних продуктах, и не является поводом
для обмена или денежного возмещения.

Звуки, издаваемые устройством

y

Треск: треск, который можно услышать при просмотре или выключении
телевизора, вызван тепловым сжатием пластика в результате изменения
температуры и влажности. Данный шум является обычным явлением при
использовании продуктов, подверженных температурной деформации. Гудение
электрической цепи/жужжание панели: из высокоскоростной коммутационной
схемы устройства может исходить тихий шум, образованный при прохождении
большого тока, необходимого для работы устройства. Это зависит от устройства.
Данный звук не влияет на работу и надежность продукта.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Просмотр 3D-изображения (только для моделей с
поддержкой 3D)

11

ПРЕДУПРЕЖДЕНИЕ!

Условия просмотра

yВремя просмотра

- При просмотре 3D-изображения каждый час следует делать 5—15-минутные
перерывы. Просмотр 3D-изображения в течение длительного времени может
стать причиной головной боли, головокружения, усталости или дискомфорта.

Люди, подверженные припадкам от светового воздействия или имеющие
хронические заболевания

yНекоторые зрители могут испытывать припадки или другие симптомы в результате

воздействия импульсов света или определенного его сочетания в 3D-изображении.

yНе следует смотреть 3D-видео, если чувствуется тошнота, при беременности и

/ или хронических заболеваниях, таких как эпилепсия, расстройство сердечной
деятельности или при проблемах с давлением и т.д.

y3D-изображения не рекомендуются к просмотру людям со стереослепотой или

стереоаномалиями. Может появиться двоение изображения или дискомфорт.

yВ случае страбизма (косоглазие), амблиопии (пониженное зрение) или астигматизма

могут возникнуть сложности в распознавании глубины, может быстро наступать
усталость из-за двоения изображения. Рекомендуется делать более частые
перерывы.

yЕсли зрение левым и правым глазом различается, то перед просмотром

3D-изображений следует пройти осмотр у окулиста.

Симптомы, при которых требуется прекратить просмотр 3D-изображения или
сделать перерыв

yНе следует смотреть 3D-изображение при усталости от недостатка сна,

переутомлении или опьянении.

yВ этом случае следует прекратить просмотр 3D-изображения и отдохнуть, чтобы

данные симптомы прошли.

- Если симптомы сохраняются, то следует обратиться к врачу. Симптомы
включают головную боль, боль в глазах, головокружение, тошноту,
сердцебиение, расфокусировку изображения, дискомфорт, двоение
изображения, зрительный дискомфорт и усталость.

РУССКИЙ

РУССКИЙ

12

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ!

Условия просмотра

yРасстояние просмотра

- При просмотре 3D-видео рекомендуется находиться на расстоянии не менее
двух диагоналей экрана от телевизора. Если при просмотре 3D-видео вы
чувствуете дискомфорт, отодвиньтесь от телевизора дальше.

Возраст зрителей

yМладенцы/дети

- Просмотр 3D-изображений детьми до 6 лет запрещен.

- Дети до 10 лет, поскольку их зрение развивается, имеют повышенную
восприимчивость и перевозбуждаются (например, пытаются дотронуться до
экрана или прыгнуть в него). Просмотр 3D-изображений детьми должен строго
контролироваться.

- У детей более выражена бинокулярная диспаратность 3D-изображений, чем у
взрослых, поскольку расстояние между глазами у них меньше. Таким образом,
одно и то же стереоизображение для них выглядит более глубоким, чем для
взрослых.

yПодростки

- Подростки до 19 лет могут иметь повышенную чувствительность из-за световой
стимуляции 3D-изображения. Рекомендуйте им воздерживаться от длительного
просмотра 3D-изображений в состоянии усталости.

yПожилые люди

- Для пожилых людей стереоэффект 3D-изображений может быть менее
выражен, чем для молодых. Не следует располагаться к телевизору ближе, чем
рекомендуется.

Меры предосторожности при использовании 3D-очков

yУбедитесь в том, что вы используете 3D-очки производства LG. Иначе качественное

отображение 3D-видео может не обеспечиваться.

yНе используйте 3D-очки вместо очков для коррекции зрения, солнечных очков и

защитных очков.

yПрименение модифицированных 3D-очков может привести к напряжению зрения

или искажению изображения.

yНе подвергайте 3D-очки воздействию чрезвычайно высоких или низких температур.

Это может привести к их деформации.

y3D-очки легко сломать или поцарапать. Используйте только чистую мягкую ткань

для очистки линз. Не царапайте поверхность линз 3D-очков острыми предметами и
не очищайте их химическими веществами.

УСТАНОВКА / СБОРКА И ПОДГОТОВКА К РАБОТЕ

<

<

ПРИМЕЧАНИЕ

yПриведенное изображение может отличаться от вашего телевизора.
yЭкранное меню вашего телевизора может незначительно отличаться от

изображенного на рисунке.

yДоступные меню и параметры могут отличаться в зависимости от используемого

источника входа или модели устройства.
yВ дальнейшем этот телевизор может получить новые функции.
yДля снижения энергопотребления переключайте телевизор в режим ожидания.

Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить

потребление энергии.
yЭнергопотребление во время использования может быть значительно снижено путем

уменьшения яркости изображения. При этом будут снижены и эксплуатационные

расходы.

УСТАНОВКА

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров.
2 Подсоедините подставку к телевизору.
3 Подключите внешнее устройство к телевизору.
4 Убедитесь в том, что сетевое подключение доступно.

Функции настройки сети можно использовать, только если сеть подключена.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров
обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут
отличаться от данного устройства и его элементов.

13

РУССКИЙ

ВНИМАНИЕ!

yДля обеспечения безопасности и продолжительного срока службы устройства не

используйте детали, не одобренные изготовителем.
yИначе при повреждении или получении травм гарантия на данное устройство не

распространяется.
yНа экране некоторых моделей может быть тонкая пленка; не снимайте ее.

ПРИМЕЧАНИЕ

yКомплектация устройства может отличаться в зависимости от модели.
yСпецификации устройства или содержание данного руководства может изменяться

без предварительного уведомления ввиду модернизации функций устройства.
yДля обеспечения оптимального соединения кабели HDMI и USB-устройства должны

иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм.

Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или

флэш-накопитель USB не вставляется в порт USB на вашем телевизоре.

B

A

B

*A

10 мм

=

*B

18 мм

A

=

РУССКИЙ

Tag On

14

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Руководство
ользователя

Очки Dual Play

(в зависимости от
модели)

Основание/
Стойка

(Только для
LA79**)
(см. стр. A-3)

Пульт ДУ Magic,
батареи (AA)

(Только для
LA79**, LA86**,
LA960*)
(см. стр. 28)

3D-очки

Количество
3D-очков может
отличаться в
зависимости
от модели или
страны.

Держатель для
кабеля

(в зависимости от
модели)
(см. стр. A-6)

Tag on

(в зависимости от
модели)

Компонентный
видеокабель

(см. стр. A-15)

Хомут для
фиксации
проводов

(Только для
LA79**)
(см. стр. A-6)

Кабель SCART

(см. стр. A-24)

Композитный
видеокабель

(см. стр. A-15,
A-16)

Винты для
подставки

8EA, M4 x 14
(Только для
LA79**)
(см. стр. A-3)

Винты для
подставки

4EA, M4 x 16
(Только для
LA860*, LA868*)
(см. стр. A-3, A-4)

Винты для
подставки

4EA, M4 x 20
(Только для
LA960*)
(см. стр. A-3)

Основание

(Только для
LA860*, LA960*)
(см. стр. A-3)

Кабель питания

(в зависимости от
модели)

СБОРКА И ПОДГОТОВКА К РАБОТЕ

BACK SMART

/Q.MENU

P

15

РУССКИЙ

Пульт ДУ и
батареи
(AAA)

(в зависимости
от модели)
(cм. стр. 27)

Основание

(Только для
LA965*)
(cм. стр.A-4)

Винт для
настенного
крепления

4EA, M6 x 54
(Только для
55LA97**)
(см. стр. 24)

Основание

(Только для
LA868*)
(см. стр. A-4)

Камера для
видеозвонков

(Только для
70LA860*)

Винт для
настенного
крепления

4EA, M8 x 44
(Только для
65LA97**)
(см. стр. 24)

Пульт ДУ Magic,
батареи (AA)

(Только для
LA965*, LA97**)
(см. стр. 29)

Винты для
подставки

4EA, M4 x 14
(Только для
55LA97**, LA965*)
(см. стр. A-4, A-5)

или

Изолятор

(См. стр. 16)

Основание

(Только для LA97**)
(см. стр. A-5)

Внутренние
прокладки
для настенного
крепления

4EA (Только для
LA97**)
(см. стр. 24)

РУССКИЙ

16

СБОРКА И ПОДГОТОВКА К РАБОТЕ

ПРИМЕЧАНИЕ

yРуководство по установке антенного изолятора

- Используйте для установки телевизора в месте, где существует разность
потенциалов между телевизором и GND (землей) сигнала антенны.

»Если существует разность потенциалов сигнала антенны между телевизором

и GND (землей), то контакт антенны может сильно нагреться, а перегрев
может привести к несчастному случаю.

- Безопасность во время просмотра телевизора можно увеличить путем
эффективного снятия напряжения электропитания с телевизионной антенны.
Рекомендуется прикрепление изолятора к стене. Если изолятор невозможно
прикрепить к стене, прикрепите его к телевизору. Избегайте отсоединения
антенного изолятора после его установки.

- Сначала убедитесь, что телевизионная антенна подключена.

Стена

ANTENNA/
CABLE IN

Кабель / Антенна

или

Изолятор

Подсоединение к телевизору.

Подсоединение к цифровой приставке.

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к
телевизору или цифровой приставке.

“Оборудование, подключенное к заземлению через сеть или с помощью другого
оборудования с подключением к заземлению и к системе кабельного вещания с
помощью коаксиального кабеля, может в некоторых случаях создать опасность
пожара. Подключение к системе кабельного вещания должно осуществляться
через устройство, обеспечивающее электрическую изоляцию ниже определенного
диапазона частот (гальванический разъединитель, см. EN 60728-11)”

При использовании изолятора РЧ может произойти небольшая потеря
чувствительности сигнала.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

P

123

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без
уведомления.
Для приобретения этих принадлежностей обратитесь к дилеру.
Данные устройства работают только с совместимыми моделями.

17

РУССКИЙ

AG-F***DP

Очки Dual Play

AN-VC5**

AG-F***

3D-очки3D-очки

Аудиоустройство LG Tag on

AN-MR400

Пульт ДУ Magic

Tag On

Камера для
видеозвонков

Совместимость

AG-F***DP

Очки Dual Play

AG-F***

3D-очки

AN-MR400

Пульт ДУ Magic

AN-VC5**

Камера для
видеозвонков

Аудиоустройство
LG

LA79** LA86** LA960* LA965* LA97**

• • • • •

• • • • •

• • • • •

•

•

(в зависимости

•

от модели)

• • • • •

Tag on • • • • •

Название модели или ее конструкция может изменяться в зависимости от
функциональных обновлений, решения производителя или от его политики.

18

SETTINGS

INPUT

OK

SETTINGS

INPUT

OK

SETTINGS

INPUT

OK

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Элементы и кнопки

РУССКИЙ

Тип A : LA79**

Экран

Динамики

Тип C : LA868*

Экран

Кнопки

Пульт ДУ и датчики
LG Подсветка логотипа

Камера для видеозвонков

Кнопки

Динамики

Тип B : LA860*, LA96**

Камера для видеозвонков
(Только для 42/47/55/60LA860*,

LA960*)

Экран

Динамики

Пульт ДУ и датчики
LG Подсветка логотипа

Тип D : LA965**

Экран

Динамики

Кнопки

Кнопки

OK

SETTINGS

INPUT

Пульт ДУ и датчики
LG Подсветка логотипа

Пульт ДУ и датчики
LG Подсветка логотипа

H

H

H

OK

SETTINGS

INPUT

Тип E : LA97**

Камера для видеозвонков

Экран

Кнопки

Динамики

Пульт ДУ и датчики
Индикатор питания

Кнопка Описание

Прокрутка по списку сохраненных каналов.

Настройка громкости.

Выбор подсвеченного пункта меню или подтверждение ввода.

S Переход в главное меню или сохранение введенных данных и

выход из меню.
Изменение источника входного сигнала.

Включение или выключение устройства.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

19

РУССКИЙ

ВНИМАНИЕ!

yВо избежание возможного повреждения ДИНАМИКОВ или

снижения качества их работы, пожалуйста, установите
телевизор/динамики в недоступном для детей месте. (Только
для LA965*)

ПРИМЕЧАНИЕ

yЧтобы включить или выключить подсветку логотипа LG, выберите в главном меню

УСТАНОВКИ.

(в зависимости от модели)

20

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

Поднятие и перемещение

Перед перемещением или поднятием
телевизора ознакомьтесь со следующими
инструкциями во избежание повреждения
и для обеспечения безопасной
транспортировки независимо от типа и
размера телевизора.

ВНИМАНИЕ!

yИзбегайте касания экрана, так

как это может привести к его
повреждению.

yТелевизор предпочтительно

перемещать в оригинальной коробке
или упаковочном материале.

yПеред перемещением или поднятием

телевизора отключите кабель питания
и все остальные кабели.

yВо избежание царапин, когда вы

держите телевизор, экран должен
быть направлен в сторону от вас.

yБольшой телевизор должны

переносить не менее 2-х человек.

yПри транспортировке телевизора в

руках удерживайте его, как показано
на следующем рисунке.

yПри транспортировке не подвергайте

телевизор тряске или избыточной
вибрации.

yПри транспортировке держите

телевизор вертикально, не ставьте
его на бок и не наклоняйте влево или
вправо.

yНе оказывайте чрезмерного давления

на каркас рамы, ведущего к ее
сгибанию / деформации, так как
это может привести к повреждению
экрана.

yКрепко удерживайте верхнюю и

нижнюю части корпуса телевизора.
Не дотрагивайтесь до прозрачной
части, динамика или области решетки
динамика.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

21

Установка на столе

1 Поднимите и вертикально установите

телевизор на столе.

- Оставьте 10 см (минимум)
зазор от стены для достаточной
вентиляции.

10 см

10 см

10 см

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

yНе размещайте телевизор вблизи

источников тепла, так как это может
привести к пожару или другим
повреждениям.

10 см

10 см

Использование системы безопасности
Kensington

(Этот компонент доступен не для всех
моделей.)

Приведенное изображение может

y

отличаться от вашего телевизора.
Разъем системы безопасности Kensington
находится на задней крышке телевизора.
Дополнительная информация об
установке и использовании приведена
в руководстве к системе безопасности
Kensington или на сайте

http://www.

kensington.com.

Продевание кабеля системы
безопасности Kensington через телевизор
и отверстие в столе.

РУССКИЙ

22

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

Регулировка угла обзора телевизора

(этот компонент доступен не для всех
моделей.)
Поверните телевизор на 15 градусов
влево или вправо для улучшения
видимости с места просмотра.
(Только для LA79**)

1515

Поверните телевизор на 10 градусов
влево или вправо, чтобы улучшить
видимость с места просмотра.
(Только для 42/47LA860*)

1010

ВНИМАНИЕ!

yПри регулировке угла обзора

устройства будьте осторожны,
чтобы не прищемить пальцы.

»

Не допускайте защемления рук или
пальцев, т.к. это может привести к
травме. При слишком большом наклоне
телевизор может упасть, что приведет к
его повреждению или травме.

<Задняя часть> <Вид спереди>

Закрепление телевизора на стене

(этот компонент доступен не для всех

моделей.)

Поверните телевизор на 8 градусов влево
или вправо, чтобы улучшить видимость с
места просмотра.
(Только для 55/60LA860*)

88

1 Вставьте и затяните болты с ушками

или болты кронштейнов ТВ на задней
панели телевизора.

- Если в местах для болтов с ушками
уже установлены другие болты, то
сначала вывинтите их.

2 Закрепите кронштейны на стене с

помощью болтов.
Совместите кронштейн и болты с
ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите

болты с ушками к кронштейнам.
Убедитесь в том, что шнур расположен
горизонтально.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

A

B

23

ВНИМАНИЕ!

yСледите за тем, чтобы дети

не забирались и не висели на
телевизоре.

ПРИМЕЧАНИЕ

yИспользуйте платформу или шкаф

достаточно большой и прочный,
чтобы выдержать вес устройства.

yКронштейны, винты и шнуры

не входят в комплект поставки.
Дополнительные аксессуары можно
приобрести у местного дилера.

Крепление на стене

Осторожно прикрепите настенный
кронштейн (приобретаемый отдельно) к
задней части телевизора и прикрепите
его к прочной стене перпендикулярно
полу. Для монтажа телевизора на стены
из других строительных материалов
обращайтесь к квалифицированным
специалистам.
Компания LG рекомендует вызывать
квалифицированного мастера для
крепления телевизора к стене.

10 см

10 см

10 см

10 см

Убедитесь в том, что винты и настенный
кронштейн отвечают стандартам VESA.
В следующей таблице приведены
стандартные габариты для комплектов
настенного крепления.

Принадлежности, приобретаемые
отдельно

(кронштейн для настенного крепления)

Модель

VESA (A x B) 400 x 400 600 x 400
Стандартный
винт
Количество
винтов
Кронштейн для
настенного
крепления

Модель

VESA (A x B) 400 x 400 400 x 400
Стандартный

винт
Количество
винтов
Кронштейн для
настенного
крепления

Кронштейн для настенного крепления

LSW430B

LSW430BX

42/47/55LA79**
42/47/55LA86**
47/55LA960*
55LA965*

M6 M8

4 4

MSW240
LSW430B

60LA86**
65LA965*
55LA97**

M6 M8

4 4

LSW430B LSW430BX

LSW630B

65LA97**

LSW630B

70LA86**

MSW240

РУССКИЙ

24

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

ВНИМАНИЕ!

yПеред перемещением и установкой

телевизора отключите кабель
питания. Несоблюдение этого
правила может привести к
поражению электрическим током.

yУстановка телевизора на потолок

или наклонную стену может
привести к его падению и получению
травмы.
Следует использовать одобренный
кронштейн LG для настенного
крепления и обратиться к местному
дилеру или квалифицированному
специалисту.

yНе заворачивайте винты с

избыточной силой, т.к. это может
привести к повреждению телевизора
и потере гарантии.

yСледует использовать винты и

настенные крепления, отвечающие
стандарту VESA. Гарантия не
распространяется на повреждения
или травмы, полученные в
результате неправильного
использования или использования
неправильных аксессуаров.

ПРИМЕЧАНИЕ

yСледует использовать винты,

указанные в спецификации для
винтов стандарта VESA.

yКомплект кронштейна для

настенного крепления снабжается
инструкцией по монтажу и
необходимыми комплектующими.

yНастенный кронштейн является

дополнительным аксессуаром.
Дополнительные аксессуары можно
приобрести у местного дилера.

yДлина винтов может зависеть

от кронштейна для настенного
крепления. Убедитесь в том, что
винты имеют соответствующую
длину.

yДополнительная информация

приведена в руководстве к
кронштейну для настенного
крепления.

yПри креплении настенного

кронштейна LG к телевизору
не используйте прокладки для
настенного крепления и винты
для настенного крепления,
поставляемые в комплекте
с настенным кронштейном
LG. Используйте внутренние
прокладки для настенного
крепления и винты для настенного
крепления, поставляемые в
комплекте с телевизором. (Только
для LA97**)

Внутренние прокладки
для настенного
крепления

использование
Выдвижной динамик

(Только для LA97**)

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Использование
встроенной камеры

25

Выдвижной динамик

1 Когда телевизор включен, скрытые

динамики выдвигаются из корпуса
телевизора.

2 Перейдите к Еще... ➡ Настройки ➡

ЗВУК ➡ Выдвижной динамик для
настройки Выдвижной динамик.

- При установке телевизора
на тумбу/стойку убедитесь
в наличии достаточного
пространства до посторонних
предметов для обеспечения
работы внутренних выдвижных
динамиков, в противном случае
это может привести травмам или
повреждению телевизора.

- Не прилагайте излишних усилий
к динамикам во время их работы,
так как это может привести к их
повреждению.

- При просмотре телевизора
убедитесь, что динамики
находятся в ВЫДВИНУТОМ
положении, так как в противном
случае звук будет искаженным.

3 При перемещении телевизора

убедитесь, что Выдвижной динамик
находятся в задвинутом положении.
Если во время перемещения
устройства Выдвижной динамик
находятся в выдвинутом положении,
это может привести к повреждению
динамиков и неполадкам в их работе.

- Чтобы задвинуть Выдвижной
динамик, перейдите в меню
ЗВУК ➡ Выдвижной динамик,
выберите значение “Выдвижение
при включении телевизора.” и
нажмите кнопку ПИТАНИЯ.

(в зависимости от модели

С помощью встроенной камеры
телевизора можно выполнять
видеозвонки Skype или использовать
функцию распознавания движения.
Этот телевизор не поддерживает
использование внешней камеры.

ПРИМЕЧАНИЕ

yПеред использованием встроенной

камеры вы должны признать,
что несете юридическую
ответственность за использование
или неправомерное использование
камеры в соответствии с
действующим местным
законодательством, в том числе
уголовным.

yСоответствующее законодательство

включает Закон о защите
персональных данных, который
регулирует обработку и передачу
личной информации, а также
закон, который регулирует
видеонаблюдение на рабочем месте
и в других местах.

yПри использовании встроенной

камеры избегайте неоднозначных
ситуаций, вступающих в
противоречие с законами или
нормами морали. В местах и
на мероприятиях, которые не
являются общественными, может
потребоваться согласие на съемку.
Советуем избегать следующих
ситуаций :
(1) Использование камеры в местах,
где это обычно запрещено, таких как
уборные, раздевалки, примерочные
и охраняемые зоны.
(2) Использование
камеры в нарушение прав
конфиденциальности.
(3) Использование камеры в
нарушение соответствующих
законов и правил.

)

РУССКИЙ

26

СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУССКИЙ

Подготовка встроенной
камеры

1 Потяните вверх ползунок на задней

панели телевизора.

Ползунок

ПРИМЕЧАНИЕ

yПеред использованием встроенной

камеры удалите защитную пленку.

3 Опустите встроенную камеру, если не

используете ее.

Описание компонентов
встроенной камеры

Микрофон

Индикатор

Объектив камеры

2 Настроить наклон камеры можно с

помощью рычага регулировки наклона
с обратной стороны встроенной
камеры (в пределах 5 градусов по
вертикали).

Рычаг

регулировки

наклона

Проверка диапазона
съемки камеры

1 Нажмите кнопку SMART на пульте

ДУ для отображения меню “Еще...”.

2 Выполните настройки в меню “Еще...”

и нажмите кнопку колесико (OK).

3 Перейдите к УСТАНОВКИ

по настройке камеры и нажмите
кнопку колесико (OK).

ПРИМЕЧАНИЕ

yОптимальным расстоянием до

камеры для использования функции
распознавания движения является
от 1,5 до 4,5 м.

Справка

➡

ПУЛЬТ ДУ

AD/PIP

Описания в данном руководстве относятся к кнопкам на пульте ДУ.
Внимательно прочитайте настоящее руководство и правильно используйте телевизор.
Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В
AAA) с учетом и , указанных на наклейке в отсеке, и закройте крышку отсека.
Для извлечения батарей выполните действия по их установке в обратном порядке.

ВНИМАНИЕ!

yНе используйте новые батареи вместе со старыми, это может вызвать повреждение

пульта ДУ.

Направляйте пульт ДУ на телевизор.

(в зависимости от модели)

SUBTITLE

Q.MENU

1
4 5 6

RATIO

GUIDE

2 3

7 8 9

LIST

1

SETTINGS

2

TEXT

0

FAV

MUTE

INFO

TV /
RAD

INPUT

Q.VIEW

T.OPT

EXIT

LIVE TV

Выбор радио-, телевизионного канала или

канала DTV.

Повторное отображение наиболее часто

используемых в цифровом режиме субтитров.

Доступ к быстрому меню.

GUIDE Показ программы передач.

RATIO

Изменение размеров изображения.

Изменение источника входного сигнала.

Доступ к списку сохраненных программ.

Возврат к ранее просматриваемой программе.

Настройка громкости.

Доступ к списку избранных каналов.

APP/

Выбор нужного источника в меню MHP телевизора. (Только

*

для Италии) (в зависимости от модели)

MUTE

1

Выключение звука.

P

Переход между сохраненными программами или каналами.

PAGE

Переход к предыдущему или следующему экрану.

Кнопки ТЕЛЕТЕКСТА Эти кнопки используются для работы с

телетекстом.

Отображение информации о текущей программе и экране.

SMART Доступ к начальному меню Smart Home.

MY APPS Отображение списка приложений.

Кнопки навигации (вверх/вниз/ влево/ вправо) Прокрутка

меню или параметров.

Выбор меню или параметров и подтверждение ввода.

BACK Возврат на предыдущий уровень.

EXIT

Закрытие окон просмотра на экране и возврат к просмотру ТВ.

Доступ к главному меню.
REC Начало записи и отображение меню записи.
LIVE TV Возврат к ПРЯМОЙ ТРАНСЛЯЦИИ.
Кнопки управления (

) Управление содержимым

премиум-качества, Time Machine, меню Smart Share или
SIMPLINK-совместимыми устройствами (USB, SIMPLINK или Time
Machine).

2

Цветные клавиши

Доступ к специальным функциям некоторых

меню. ( : Красная, : Зеленая, : Желтая, : Синяя)

ПУЛЬТ ДУ

27

РУССКИЙ

РУССКИЙ

28

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

При появлении сообщения “Разряжена батарея пульта ДУ Magic. Замените
батарею.” необходимо заменить батарею.
Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи
(1,5 В AA) с учетом и , указанных на наклейке в отсеке, и закройте крышку.
Направляйте пульт ДУ на телевизор.
Чтобы извлечь батареи, выполните указания по их установке в обратном порядке.

ВНИМАНИЕ!

Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

y

или

(Только для LA79**, LA86**, LA960*)

(ПИТАНИЕ)

Включение и выключение

телевизора.

BACK

Возврат на предыдущий уровень.

Колесико(OK)

Выбор меню или параметров и

подтверждение ввода.

Прокрутка списка сохраненных

каналов.

Если нажать кнопку навигации,

перемещая указатель по экрану,

то указатель исчезнет, и пульт

ДУ Magic будет работать как

обычный пульт ДУ.

Чтобы указатель появился снова,

потрясите пультом ДУ Magic из

стороны в сторону.

+ -

Настройка громкости.

3D

Просмотр 3D-видео.

Распознавание голоса (в зависимости от модели)
Для использования функции распознавания голоса требуется подключение к сети.
Уровень распознаваемости голоса зависит от пользовательских характеристик (голос,
произношение, интонация и скорость) и от окружающих условий (шум и уровень
громкости телевизора).

1. Нажмите кнопку распознавания голоса.

2. Произнесите необходимую фразу при появлении окна отображения голоса в
левой части экрана телевизора.

• Распознавание голоса может быть не выполнено, если вы говорите слишком
быстро или слишком медленно.

• При использовании пульта ДУ Magic расстояние между пультом и лицом не
должно превышать 10 см.

Указатель (RF РЧ-передатчик)

SMART
Доступ к начальному меню
Smart Home.

Распознавание голоса

(в зависимости от модели)

Включение/выключение

подсветки

Включение и отключение
подсветки. При выборе значения
ВКЛ подсветка будет автоматически

отключаться через 5 секунд.
Кнопки навигации (вверх/
вниз/влево/вправо)
Прокрутка меню или параметров.

ꕌPꕍ

Переход между сохраненными
программами или каналами.

/Q.MENU

Доступ к быстрому меню.
Доступ к Универсальному
пульту. (Эта функция доступна
не во всех странах.)

(MUTE)

Выключение звука.

(Только для LA965*, LA97**)

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

29

(ПИТАНИЕ)

Включение и выключение

телевизора.

BACK

Возврат на предыдущий уровень.

Колесико(OK)

Выбор меню или параметров и

подтверждение ввода.

Прокрутка списка сохраненных

каналов.

BACK SMART

/Q.MENU

Указатель (RF РЧ-передатчик)
Кнопки навигации (вверх/

вниз/влево/вправо)
Прокрутка меню или
параметров.

SMART

Доступ к начальному меню
Smart Home..

Распознавание голоса

(в зависимости от модели)

Если нажать кнопку навигации,

перемещая указатель по

экрану, то указатель исчезнет,

и пульт ДУ Magic будет

работать как обычный пульт

ДУ.

Чтобы указатель появился

снова, потрясите пультом ДУ

Magic из стороны в сторону.

P

/Q.MENU

Доступ к быстрому меню.
Доступ к Универсальному
пульту. (Эта функция
доступна не во всех
странах.)

+ -

Настройка громкости.

ꕌPꕍ

Переход между

Просмотр 3D-видео.

сохраненными программами
или каналами.

(MUTE)

Выключение звука.

Распознавание голоса (в зависимости от модели)
Для использования функции распознавания голоса требуется подключение к сети.
Уровень распознаваемости голоса зависит от пользовательских характеристик (голос,
произношение, интонация и скорость) и от окружающих условий (шум и уровень
громкости телевизора).

1. Нажмите кнопку распознавания голоса.

2. Произнесите необходимую фразу при появлении окна отображения голоса в
левой части экрана телевизора.

• Распознавание голоса может быть не выполнено, если вы говорите слишком
быстро или слишком медленно.

• При использовании пульта ДУ Magic расстояние между пультом и лицом не
должно превышать 10 см.

РУССКИЙ

30

HOME

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

РУССКИЙ

Регистрация пульта ДУ
Magic

Перед началом работы телевизора
необходимо выполнить его сопряжение
(зарегистрировать) с Волшебным пультом
ДУ.

Регистрация пульта ДУ Magic

1 Для автоматической

регистрации включите
телевизор и нажмите
кнопку Колесико(OK).
После завершения
регистрации на
экране появится
соответствующее
сообщение.

2 В случае ошибки

регистрации выключите
и снова включите
телевизор, затем нажмите
Колесико(OK), чтобы
выполнить регистрацию.

Повторная регистрация пульта ДУ
Magic

BACK

SMART

1 Чтобы произвести

сброс, нажмите и
удерживайте кнопки
BACK и SMART в
течение 5 секунд. Затем
зарегистрируйте пульт,
выполнив процедуру
“Регистрация Волшебного
пульта ДУ”, приведенную
выше.

2 Для повторной

регистрации Волшебного
пульта ДУ нажмите и
удерживайте кнопку
BACK в течение
5 секунд, направляя
пульт в сторону
телевизора. После
завершения регистрации
на экране появится
соответствующее
сообщение.

Использование пульта ДУ
Magic

1 Если указатель исчез,

слегка сдвиньте
пульт ДУ влево или
вправо. Указатель
должен автоматически
появиться на экране.

»

Если указатель
не используется в
течение некоторого
времени, он исчезает
с экрана телевизора.

2 Для перемещения

указателя наведите
приемник указателя
пульта ДУ на телевизор,
а затем перемещайте
его влево, вправо, вверх
или вниз.

»

Если указатель не
работает должным
образом, подождите
10 секунд, а затем
повторите попытку.

Еще...

При нажатии Колесико(OK) на
пульте ДУ Magic появляется
следующий экран.

1

Отображается информация о
текущей программе на экране.

Можно выбрать меню Еще....

2

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

Меры предосторожности
при использовании
пульта ДУ Magic

Используйте пульт ДУ в зоне

y

приема сигнала (на расстоянии
не более 10 м). Если пульт ДУ
находится на большем расстоянии
или между ним и телевизором есть
препятствия, могут возникать сбои
передачи сигналов.
Проблемы с передачей

y

сигналов могут быть
вызваны расположенным
рядом оборудованием.
Электрические устройства,
такие как микроволновые печи, и
беспроводные сетевые устройства
могут создавать помехи, так как они
используют тот же диапазон частот
(2,4 ГГц), что и пульт ДУ Magic.
Пульт ДУ Magic может быть

y

поврежден или неисправен в
результате падения или сильного
удара.
При использовании пульта ДУ

y

Magic будьте осторожны, чтобы не
ударить им расположенную рядом
мебель или людей.
Изготовитель и установщик не могут

y

гарантировать безопасность людей,
так как беспроводное устройство
может создавать электромагнитные
помехи.
В соответствии с рекомендациями,

y

точка доступа (AP) должна быть
расположена на расстоянии более
1 м от телевизора. Установка
точки доступа (AP) на более
близком расстоянии от телевизора
может привести к неправильной
работе пульта ДУ Magic из-за
электромагнитных помех.

31

РУССКИЙ

РУССКИЙ

32

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА
ПОЛЬЗОВАТЕЛЯ

Руководство пользователя облегчает доступ к подробной информации о телевизоре.

1 Нажмите кнопку SMART для доступа

к начальному меню.

2 Выберите Руководство пользователя

и нажмите Колесико(OK).

Руководство пользователя



Руководство пользователя

ОПЦИИ > Выбор языка

SMART  Настройки  ОПЦИИ  Язык
Выбор Языка меню и Языка аудио, отображаемого на экране.

Выберите язык отображения текста.

Язык меню

[Только в цифровом режиме]
При просмотре цифрового вещания, использующего несколько языков, вы

Язык аудио

можете выбрать нужный язык.
[Только в цифровом режиме]

Функция «Субтитры» используется при трансляции субтитров на двух
и более языках.

Язык субтитров

✎ Если трансляция субтитров/телетекста на выбранном языке невозможна, то они

отображаются на языке, заданном по умолчанию.

Отображение описания выбранного

1

меню.

Для перехода между страницами
можно воспользоваться ꕌ/ꕍ.

Переход к выбранному меню прямо

2

из руководства пользователя.

Индекс

1

Начать

Закрыть

Онлайн-руководство
пользователя

2

Руководство пользователя

1

Настройка КАНАЛА

Настройка КАРТИНКИ, ЗВУКА

ОПЦИИ

Функция LG SMART

Расширенная функция

Информация

Отображение текущей программы

1

просмотра или экрана источника
входного сигнала.

Дает возможность выбрать

2

требуемую категорию.
Дает возможность выбрать

3

требуемый элемент.

Для перехода между страницами
можно воспользоваться ꕌ/ꕍ.

Обеспечивает просмотр описания

4

нужной функции в указателе.
Предоставляет подробную

5

информацию о функциях
телевизора LG Smart TV при
подключении к Интернету.(Может
быть недоступна в зависимости от
страны/языка.)

3

Для использования устройства ввода

Для настройки опций времени

Устан. опций блокировки ТВ

Для выбора языка

Выбор страны

Поддержка отключена

Для настройки пульта ДУ Magic

2

Индекс

4 5

Онлайн-руководство
пользователя

ОБСЛУЖИВАНИЕ / УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы
продукта необходимо регулярно чистить телевизор.

33

ВНИМАНИЕ!

yПеред очисткой телевизора выключите питание и отключите шнур питания и другие кабели.

yЕсли телевизор не используется в течение длительного времени, отключите шнур

питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка
напряжения.

Экран, панель, корпус и основание

yДля удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань.
yДля удаления значительных загрязнений протирайте поверхность мягкой тканью,

смоченной в чистой воде или мягком растворе моющего средства. После этого сразу
же протрите экран и рамку сухой тканью.

ВНИМАНИЕ!

yВсегда избегайте касания экрана, так как это может привести к его повреждению.
yНе нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами,

так как это может привести к появлению царапин на экране и искажению изображения.

yНе используйте химические вещества, так как это может привести к повреждению поверхности.

yНе наносите жидкость непосредственно на поверхность. При попадании воды

внутрь корпуса телевизора существует риск возникновения пожара, поражения
электрическим током и неисправности.

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение

Невозможно
управлять
телевизором
с помощью
пульта ДУ.

Отсутствуют
изображение и
звук.

Телевизор
неожиданно
выключается.

yПроверьте датчик ДУ на телевизоре и повторите попытку.

yУбедитесь в отсутствии препятствий между телевизором и пультом ДУ.

yУбедитесь, что батареи находятся в рабочем состоянии и

правильно установлены ( к , к ).

yУбедитесь в том, что телевизор включен.
yУбедитесь в том, что шнур питания подключен к розетке.
yУбедитесь в том, что розетка работает, подключив к ней другие устройства.

yПроверьте параметры управления энергопотреблением.

Возможно, произошел сбой в сети электропитания.

yПроверьте, включена ли функция Auto Sleep (Автоматический

переход в "спящий" режим) в меню Time (Время).

yЕсли телевизионный сигнал отсутствует в течение 15 минут,

телевизор выключается автоматически.

РУССКИЙ

При
подсоединении
к компьютеру
(HDMI DVI),
отображается
сообщение
“Нет сигнала”
или “Неверный
формат”.

yВыключение/включение телевизора с помощью пульта ДУ.
yПовторное подключение кабеля HDMI.
yПерезапустите компьютер, пока телевизор включен.

РУССКИЙ

0197

34

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА
УПРАВЛЕНИЯ

Чтобы получить информацию о настройке внешнего устройства управления, посетите
сайт www.lg.com

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Спецификация модуля беспроводной ЛВС (TWFM-B006D)

Стандартный IEEE802.11a/b/g/n

2400 — 2483.5 МГц

Диапазон частот

Выходная мощность (Макс.)

Спецификация модуля Bluetooth (BM-LDS401)

Стандартный Bluetooth версии 3.0
Диапазон частот 2400 ~ 2483.5 МГц
Выходная мощность (Макс.) 10 дБм или ниже

Поскольку диапазон, используемый для страны, может отличаться, пользователь

y

не может изменять и настраивать рабочую частоту. Этот продукт настроен в
соответствии с таблицей частот в регионах.

5150 — 5250 МГц

5725 — 5850 МГц (Для стран, не

входящих в ЕС)

802.11a: 11 дБм

802.11b: 14 дБм

802.11g: 10.5 дБм

802.11n - 2.4ГГц: 11 дБм

802.11n - 5ГГц: 12.5 дБм

ИЕЛЕНУШЫ НҰСҚАУЛЫҒЫ

*

ЖШД теледидар

* LG ЖШД теледидар ЖШД артқы жарығы бар СКД экранына қолданылады.

Құрылғыны қолданар алдында осы нұсқаулықты мұқият оқып,
анықтамалық құрал ретінде қолдану үшін сақтап қойыңыз.

www.lg.com

2

МАЗМҰНЫ

МАЗМҰНЫ

3 ЛИЦЕНЗИЯЛАР

3 АШЫҚ МӘТІН

ҚАЗАҚША

4 ҚАУІПСІЗДІК ЖӨНІНДЕГІ

11 - 3D кескіндерді көру (тек 3D

13 ОРНАТУ ПРОЦЕДУРАСЫ

13 ЖИНАУ ЖӘНЕ ДАЙЫНДАУ

13 Орауыштан шығару
17 Бөлек сатылады
18 Бөлшектер мен түймелер
20
21 Үстелге орнату
23 Қабырғаға орнату
25 Жылжымалы динамик пайдалану
25 Кірістірілген камераны пайдалану
26 - Кірістірілген камераны дайындау
26 Кірістірілген камера бөліктерінің

26 -

27 ҚАШЫҚТАН БАСҚАРУ

28 СИҚЫРЛЫ ҚАШЫҚТАН

30 Сиқырлы сермеу қашықтан

30 Сиқырлы қашықтан басқару

БАҒДАРЛАМАЛЫҚ ҚҰРАЛ
ЕСКЕРТУІ

НҰСҚАУЛАР

модельдер)

Теледидарды көтеру және жылжыту

атауы

Камераның түсіру ауқымын

тексеру

ҚҰРАЛЫ

БАСҚАРУ ҚҰРАЛЫНЫҢ
ФУНКЦИЯЛАРЫ

басқару құралын тіркеу

құралын пайдалану жолы

31 Сиқырлы қашықтан басқару

құралын пайдаланудағы
сақтандыру шаралары

32 ПАЙДАЛАНУШЫ НҰСҚАУЫН

ПАЙДАЛАНУ

33 ТЕХНИКАЛЫҚ ҚЫЗМЕТ

КӨРСЕТУ

33 Теледидарды тазалау
33 - Экран, жақтау, Корпус және тірек
33 - Қуат сымы

33 АҚАУЛЫҚТАРДЫ ЖОЮ

34 СЫРТҚЫ БАСҚАРУ

ҚҰРЫЛҒЫСЫН ОРНАТУ

34 ТЕХНИКАЛЫҚ СИПАТТАР

АБАЙЛАҢЫЗ

y«Абайлаңыз» деп белгіленген

хабарды елемеген жағдайда, қатты
жарақат алуыңыз мүмкін немесе
қайғылы оқиғаға ұшырау немесе
өлім қаупі бар.

ЕСКЕРТУ

yЕскерту хабарын елемеген

жағдайда, жеңіл жарақат алуыңыз
немесе өнім зақымдалуы мүмкін.

ЕСКЕРТПЕ

yБұл ескертпе өнімді түсінуге және

қауіпсіз пайдалануға көмектеседі.
Өнімді пайдаланбас бұрын осы
ескертпені мұқият оқып шығыңыз.

ЛИЦЕНЗИЯЛАР / АШЫҚ МӘТІН БАҒДАРЛАМАЛЫҚ ҚҰРАЛ ЕСКЕРТУІ

ЛИЦЕНЗИЯЛАР

Қолдау көрсетілетін лицензиялар модельге қарай әр түрлі болуы мүмкін. Лицензиялар
туралы қосымша ақпаратты www.lg.com торабынан қараңыз.

Dolby Laboratories лицензиясымен өндірілген. «Dolby» және қос D
таңбасы — Dolby Laboratories компаниясының сауда белгілері.

HDMI, HDMI логотипі және High-Definition Multimedia Interface
— HDMI Licensing LLC компаниясының сауда белгілері немесе
тіркелген сауда белгілері.

3

DIVX БЕЙНЕСІ ТУРАЛЫ: DivX® — Rovi Corporation компаниясының
еншілес компаниясы болып келетін DivX ЖШС жасаған сандық
бейне пішімі. Бұл — DivX бейнесін ойнататын ресми DivX Certied®
құрылғысы. Қосымша ақпаратты және файлдарды DivX бейнелеріне
түрлендіретін бағдарламалық құралды алу үшін divx.com торабына
өтіңіз.

DIVX VIDEO-ON-DEMAND ТУРАЛЫ: сатып алынған DivX Video-on­Demand (талап бойынша бейне) (VOD) фильмдерін ойнату үшін
бұл DivX Certied® құрылғысын тіркеу керек. Тіркеу кодын алу үшін,
құрылғының параметрлерін орнату мәзірінен DivX VOD бөлімін
табыңыз. Қосымша ақпарат пен тіркелуді аяқтау туралы толық
ақпаратты vod.divx.com торабынан қараңыз.

«DivX Certied® HD 1080p, соның ішінде ақылы мазмұнды DivX®
бейнелерін ойнатуға арналған.»

«DivX®, DivX Certied® және соған қатысты логотиптер — Rovi
корпорациясының немесе оның еншілестерінің сауда белгілері және
лицензия бойынша пайдаланылады.»

Келесі бір немесе бірнеше АҚШ патенттері қамтыған :
7,295,673; 7,460,668; 7,515,710; 7,519,274”

АҚШ-тың 5,956,674; 5,974,380; 6,487,535 нөмірлі патенттерінің
және басқа АҚШ және дүние жүзіндегі шығарылған және күтудегі
патенттердің лицензиясы бойынша жасап шығарылған. DTS, таңба
және DTS пен таңба бірге – тіркелген сауда белгілері & DTS 2.0+Digital
Out – DTS, Inc компаниясының сауда белгісі. Өнім бағдарламалық
құралды қамтиды. © DTS, Inc. Барлық құқықтар қорғалған.

АШЫҚ МӘТІН БАҒДАРЛАМАЛЫҚ ҚҰРАЛ ЕСКЕРТУІ

Осы өнімдегі GPL, LGPL, MPL және басқа да бастапқы коды ашық лицензиялардағы
бастапқы кодты алу үшін http://opensource.lge.com веб-торабына өтіңіз.
Бастапқы кодқа қоса, барлық қажетті лицензиялардың шарттарын, кепілдік
міндеттерінен бас тарту құжаттарын және авторлық құқық туралы мәліметтерін алуға
болады.
LG Electronics компаниясы тарату шығынын қамтитын ақыға (дерек тасығышының құны,
жеткізу және өңдеу) [e-mail] мекенжайына электрондық пошта арқылы
сұрау жіберілгенде бастапқы кодты ықшам дискіде жеткізуді ұсынады. Бұл ұсыныс осы
өнімді сатып алған уақыттан бастап үш (3) жыл ішінде жарамды болады.

ҚАЗАҚША

4

ҚАУІПСІЗДІК ЖӨНІНДЕГІ НҰСҚАУЛАР

Өнімді қолданар алдында осы сақтық шараларын мұқият оқып шығыңыз.

ҚАЗАҚША

ҚАУІПСІЗДІК ЖӨНІНДЕГІ НҰСҚАУЛАР

АБАЙЛАҢЫЗ

Теледидарды және қашықтан басқару құралын келесі

y

орталарға қоймаңыз:

- Тікелей күн сәулесі түсетін жер

- Ылғалдылық жоғары аймақ, мысалы, ванна

- Пештер және жылуды тудыратын басқа құрылғылар сияқты
кез келген жылу көзінің жанында

- Бу немесе май оңай әсер етуі мүмкін асхана
есептегіштерінің немесе дымқылдаушыларының жанында

- Жаңбыр немесе жел әсер ететін аймаққа

- Вазалар сияқты су ыдыстарының жанында

Әйтпесе, бұл өртке, электр тогының соғуына, дұрыс емес
жұмыс істеуге немесе өнімнің деформациялануына әкелуі
мүмкін.

Өнімді шаң жиналатын жерге қоймаңыз.

y

Бұл өрт шығу қаупін төндіруі мүмкін.

Штепсель – ажырату құрылғысы. Штепсель пайдалануға

y

дайын күйде қалуы керек.

Қуат штепселін сулы қолмен ұстамаңыз. Оған қоса, сымның

y

істікшесі сулы болса немесе шаң басып тұрса, қуат штепселін
толық құрғатыңыз немесе шаңды сүртіп тастаңыз.
Шамадан тыс ылғалдылыққа байланысты сізді ток соғуы
мүмкін.

Қуат сымын жерге қосылған ток көзіне жалғаңыз. (Жерге

y

қосылған құрылғылардан басқа.)
Сізді электр тогы соғуы немесе жарақаттануыңыз мүмкін.

Қуат сымын толық бекітіңіз.

y

Егер қуат сымы толық бекітілмесе, өрт шығуы мүмкін.

Қуат сымының жылытқыш секілді ыстық заттарға тимеуін

y

қадағалаңыз.
Бұл өрт туындауына немесе электр тогының соғуына әкелуі
мүмкін.

Қуат сымдарының үстіне ауыр затты немесе өнімнің өзін

y

қоймаңыз.
Әйтпесе, өрт шығуы немесе электр тогы соғуы мүмкін.
