LG 49UW961H User Guide [de]

AAA

12 14 16 20

LED TV

UW961*
UW341*

www.lg.com

X 4

a

(M4 X L12)

X 5

(M5 X L12)

b

: Depending on model / / В зависимост от модела / Závisí na modelu / Selon le modèle / Abhängig vom Modell /

Ανάλογα με το μοντέλο / Típusfüggő / In base al modello / Zależnie od modelu / Dependendo do modelo / În funcţie de model
/ В зависимости от модели / U zavisnosti od modela / Ovisno o modelu / Odvisno od modela / En función del modelo /
Modele bağlı olarak değişkenlik gösterebilir / Залежно від моделі

1

2-A

49/55/65UW96**

2-B

75UW34**

3 4

b

a

b

a

5

+

a

b

49/55/65UW96**

6-A

8

6-B

75UW34**

7

USB IN

ANTENNA/

CABLE IN

HDMI IN

HDMI IN/ARC

H/P OUT

OPTICAL DIGITAL

AUDIO OUT

PCMCIA CARD SLOT

Satellite IN

H/P OUT

CLOCK

: Depending on model / / В зависимост от модела / Závisí na modelu / Selon le modèle / Abhängig vom Modell /

Ανάλογα με το μοντέλο / Típusfüggő / In base al modello / Zależnie od modelu / Dependendo do modelo / În funcţie de model
/ В зависимости от модели / U zavisnosti od modela / Ovisno o modelu / Odvisno od modela / En función del modelo /
Modele bağlı olarak değişkenlik gösterebilir / Залежно від моделі

COMPONENT INAV IN

VIDEO L/MONO AUDIO R

AUDIO

VIDEO

RGB OUT

RGB IN

RGB IN

AUDIO

AV

(AUDIO IN)

: Depending on model / / В зависимост от модела / Závisí na modelu / Selon le modèle / Abhängig vom Modell /

Ανάλογα με το μοντέλο / Típusfüggő / In base al modello / Zależnie od modelu / Dependendo do modelo / În funcţie de model
/ В зависимости от модели / U zavisnosti od modela / Ovisno o modelu / Odvisno od modela / En función del modelo /
Modele bağlı olarak değişkenlik gösterebilir / Залежно від моделі

1

2

2

1

43

: Depending on model / / В зависимост от модела / Závisí na modelu / Selon le

modèle / Abhängig vom Modell / Ανάλογα με το μοντέλο / Típusfüggő / In base al modello

/ Zależnie od modelu / Dependendo do modelo / În funcţie de model / В зависимости от
модели / U zavisnosti od modela / Ovisno o modelu / Odvisno od modela / En función del
modelo / Modele bağlı olarak değişkenlik gösterebilir / Залежно від моделі

1

2

0

A

E

D

G

F

B

C

A

49UW961H-ZA

55UW961H-ZA

65UW961H-ZA

75UW341C-ZA
75UW341C-ZC

1104.0 698.5 238.4 645.0 51.5 17.8 15.8

1239.8 774.8 238.4 720.8 51.5 21.2 19.2

1459.5 896.8 281.9 844.5 52.7 32.5 30.3

1680.6 1020.3 341.0 959.0 56.0 50.3 46.8

Power requirement

B

C

D

E

AC 100-240 V ~ 50 /60 Hz

F

F

G

BENUTZERHANDBUCH

Sicherheitshinweise und
Referenzen

LED TV*

* LG LED TV verwendet LCD-Bildschirme mit LED­Beleuchtung.

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor
Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie
es zur späteren Verwendung auf.

www.lg.com

Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.

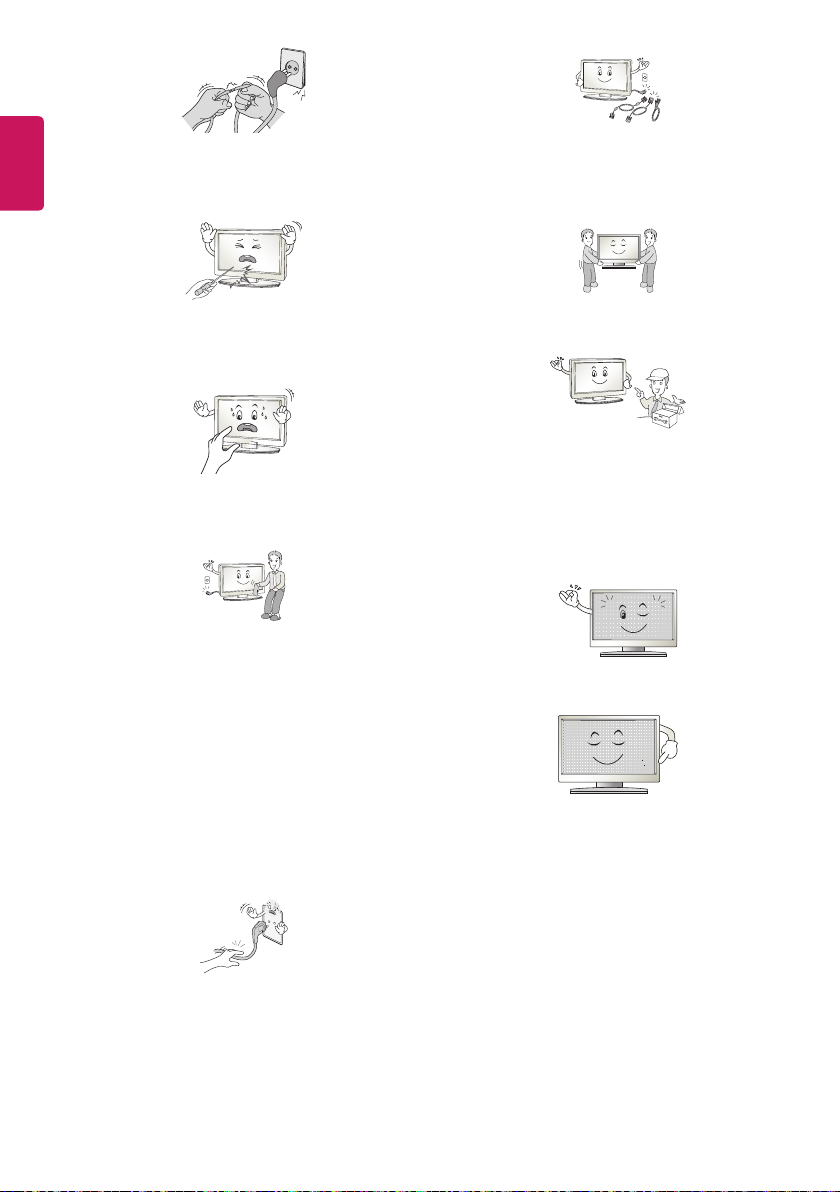

Sicherheitshinweise

Bevor Sie das Produkt zum ersten Mal verwenden,

DEUTSCH

lesen Sie diese Sicherheitshinweise bitte
aufmerksam durch.

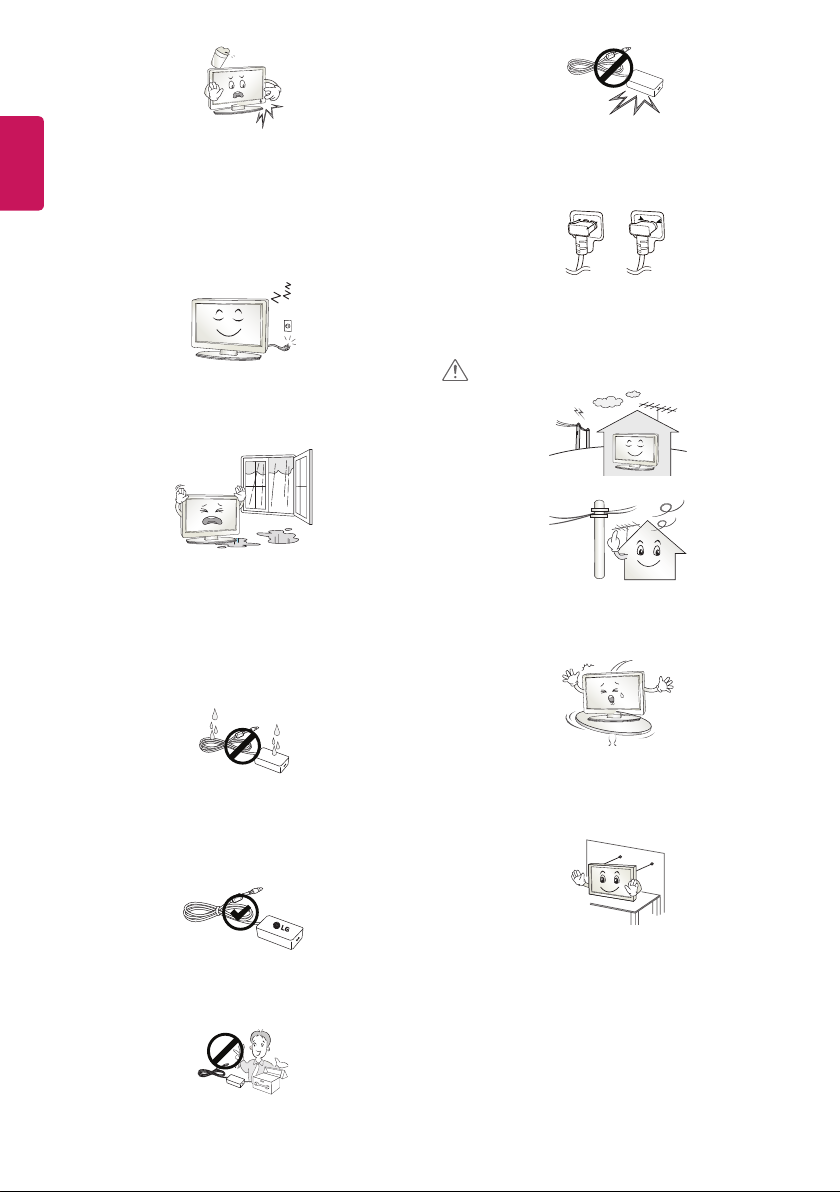

WARNUNG

Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten,
die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von
Verletzungen oder eines tödlichen Stromschlags.

Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden
Umgebungen auf:

•  Unter direkter Sonneneinstrahlung

•  In Bereichen mit hoher Luftfeuchtigkeit, wie z.B. einem

Badezimmer

•  In der Nähe von Hitzequellen, wie z.B. Öfen und anderen
hitzeerzeugenden Geräten

•  In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät
leicht Dampf oder Öl ausgesetzt sein kann

•  In Bereichen, die Regen oder Wind ausgesetzt sind

•  In der Nähe von Behältern mit Wasser, wie z.B. Vasen

Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder
Produktverformungen kommen.

Schützen Sie das Gerät vor Staub. Es besteht Brandgefahr.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den
Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut
zugänglich sein.

Das Stromkabel muss vollständig in die Steckdose eingesteckt
werden, andersnfalls wenn das Stromkabel nicht fest in der Steckdose
eingesteckt ist, besteht Brandgefahr.

Das Stromkabel darf nicht mit heißen Gegenständen wie einem
Heizkörper in Berührung kommen. Andernfalls bestehen Brandgefahr
und die Gefahr von Stromschlägen.

Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das
Stromkabel.
Andernfalls kann es zu Bränden und Stromschlägen kommen.

Platzieren Sie das Antennenkabel zwischen dem Innen- und
Außenbereich des Gebäudes so, dass kein Regen hereinießen
kann. Etwaiger Wassereintritt kann zu Schäden am Gerät und zu
Stromschlägen führen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die
Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker
vollständig ab, bzw. befreien Sie ihn von Staub. Feuchtigkeit erhöht die
Gefahr eines tödlichen Stromschlags.

2

Falls das TV-Gerät an der Wand montiert wird, darf es nicht an
den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes
aufgehängt werden, anderenfalls besteht die Gefahr von Bränden oder
Stromschlägen.

Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose
an. Andernfalls kann es aufgrund von Überhitzung zu Bränden
kommen.

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen.

Desiccant

Andernfalls können Verletzungen verursacht oder das Gerät beschädigt
werden.

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb
der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken
gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen
herbeiführen und die Person ins nächste Krankenhaus bringen.
Außerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung.
Bewahren Sie sie außerhalb der Reichweite von Kindern auf.

DEUTSCH

Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln,
Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder
Streichhölzer in das Gerät gelangen. Achten Sie insbesondere auf
Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung.
Wenn ein Gegenstand in das Gerät gelangt, ziehen Sie das Stromkabel,
und wenden Sie sich an den Kundendienst.

Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit
entzündlichen Stoen (Verdünnungsmittel oder Benzol) in Verbindung.
Es besteht Stromschlag- und Brandgefahr.

Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder
daran hochklettern.
Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen
hervorgerufen werden können.

Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass
Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat,
sofort den Arzt aufsuchen.

Berühren Sie das Ende des Netzkabels nicht mit einem leitenden
Gegenstand (wie einer Gabel), während das Netzkabel mit der
Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz
nachdem Sie es mit der Steckdose verbunden haben. Es besteht die
Gefahr eines tödlichen Stromschlags. (Abhängig vom Modell)

Bringen Sie keine entammbaren Stoe in die Nähe des Gerätes.
Bei unsachgemäßem Umgang mit entammbaren Stoen besteht
Explosionsgefahr.

Setzen Sie das Produkt keinen Schlägen und Stößen aus und lassen Sie
keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht
Verletzungsgefahr oder das Produkt kann beschädigt werden.

Berühren Sie das Produkt oder die Antenne nicht während eines
Gewitters.
Es besteht die Gefahr eines tödlichen Stromschlags.

Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose
sondern önen Sie zum Lüften die Fenster. Durch Funken können ein
Brand oder Verbrennungen hervorgerufen werden.

Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren
oder verändern. Es besteht Stromschlag- und Brandgefahr.
Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den
Kundendienst.

3

DEUTSCH

Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und
setzen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung.

•  Das Gerät wurde einer Erschütterung ausgesetzt

•  Das Gerät wurde beschädigt

•  Fremdkörper sind in das Gerät gelangt

•  Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen

Dies kann Brände oder Stromschläge verursachen.

Im Umgang mit dem Adapter ist Vorsicht geboten– vermeiden Sie
externe Erschütterungen am Adapter. Externe Erschütterungen können
zu Schäden am Adapter führen.

Stellen Sie sicher, dass das Netzkabel sicher mit dem Netzstecker des
TV-Geräts verbunden ist. (Abhängig vom Modell)

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für
längere Zeit nicht verwendet wird. Wenn das Gerät eingestaubt
ist, besteht Brandgefahr und ein Verschleiß der Isolation kann zu
Kriechverlust, Stromschläge oder Brände führen.

Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft
und stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z.B.
Vasen), auf dem Gerät ab.

Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder
Ölnebel ausgesetzt werden könnte. Dies kann zu Schäden am Produkt
führen oder das Produkt könnte sich lösen.

Wenn Wasser oder eine andere Substanz in das Produkt (z.B.
Netzadapter, Netzkabel, TV-Gerät) eindringen, unterbrechen Sie
zuerst die Stromzufuhr (Hauptsicherung), ziehen Sie anschließend das
Netzkabel ab und kontaktieren Sie unverzüglich den Kundendienst.
Andernfalls kann es zu einem Brand oder Stromschlag kommen.

Verwenden Sie nur autorisierte Netzadapter und Netzkabel, die von
LGElectronics genehmigt wurden. Andernfalls kann es zu Bränden,
Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.

Nehmen Sie den Netzadapter und das Netzkabel nicht auseinander. Dies
kann Brände oder Stromschläge verursachen.

4

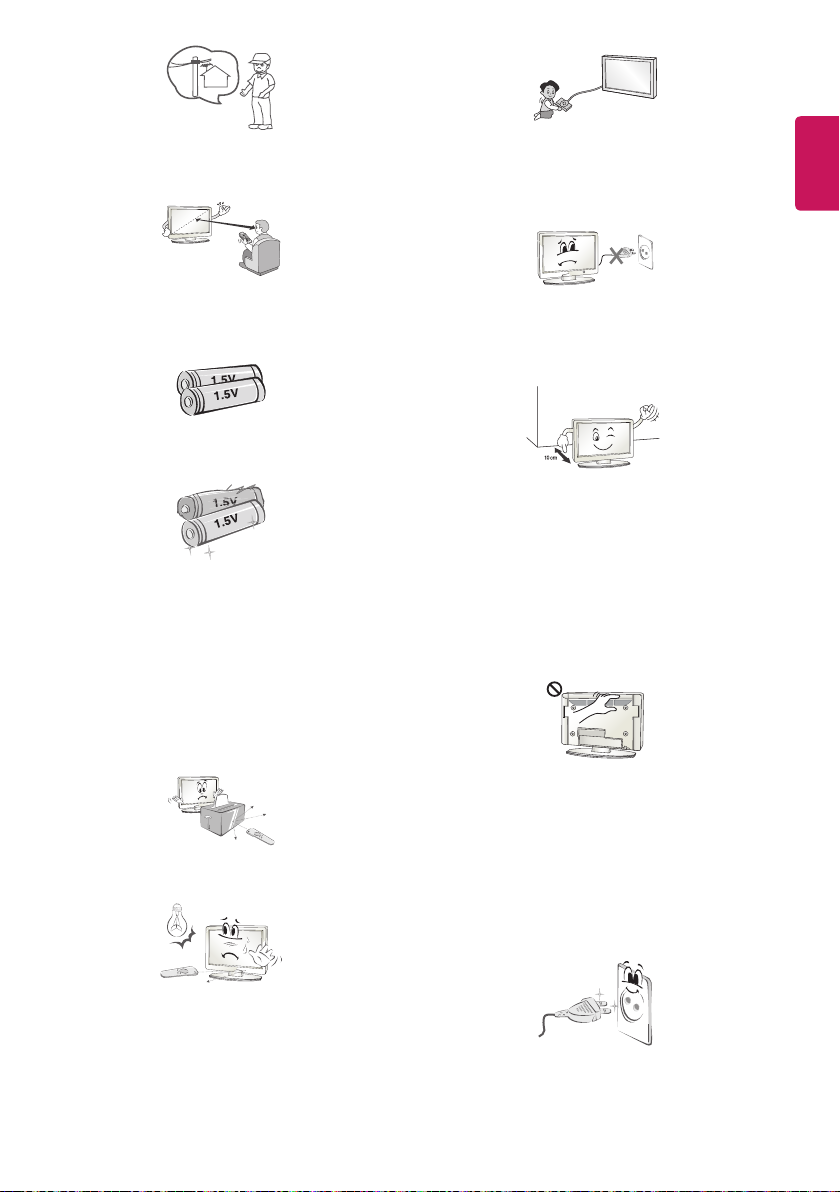

VORSICHT

Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

Der Abstand zwischen einer Außenantenne und Stromleitungen muss
groß genug sein, um eine Berührung der beiden zu verhindern, selbst
wenn die Antenne herunterfällt. Andernfalls besteht die Gefahr von
Stromschlägen.

Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten
Oberächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren
oder auf denen das Produkt keinen sicheren Halt hat. Andernfalls
kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder
Beschädigungen am Gerät verursacht werden können.

Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie
durch vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls
kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen
werden können.

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine
VESA-Standardwandhalterung (optional) an der Rückseite des Gerätes.
Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren
möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu
vermeiden.

Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

Konsultieren Sie bei der Installation der Antenne eine qualizierte
Fachkraft. Andernfalls besteht Brandgefahr bzw. die Gefahr von
Stromschlägen.

Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis
7-Fachen der Bildschirmdiagonale entspricht. Das Fernsehen über
einen langen Zeitraum hinweg kann zu Seheintrübung führen.

Verwenden Sie nur den angegebenen Batterietyp. Andernfalls könnte
die Fernbedienung beschädigt werden.

Alte und neue Batterien dürfen nicht zusammen verwendet werden.
Andernfalls könnten die Batterien überhitzen und auslaufen.

Batterien dürfen keiner extremen Hitze ausgesetzt werden. Zum
Beispiel, nicht direkter Sonneneinstrahlung, oenen Feuerstellen oder
Heizstrahlern aussetzen.

DEUTSCH

Achten Sie beim Anschluss von externen Geräten, wie z.B.
Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind.
Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder
Beschädigungen am Gerät verursacht werden können.

Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus
der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und
Aus-Schalter.) Ein mechanischer Defekt oder Stromschlag können die
Folge sein.

Folgen Sie den unten stehenden Installationsanweisungen, um ein
Überhitzen des Gerätes zu verhindern.

•  Der Abstand des Gerätes zur Wand sollte mindestens 10cm
betragen.

•  Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung
(d.h. weder in einem Regal oder Schrank).

•  Stellen Sie es nicht auf Kissen oder Teppichen ab.

•  Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine

Tischdecke oder einen Vorhang verdeckt werden.

Andernfalls kann es zu einem Brand kommen.

Laden Sie nicht wiederauadbare Batterien NICHT mit einem Ladegerät
auf.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und
dem Sensor benden.

Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere
starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall
den Raum.

Berühren Sie nicht die Lüftungsönungen, wenn das TV-Gerät über
längere Zeit läuft, da die Lüftungsönungen heiß werden können. Dies
hat keinen Einuss auf den Betrieb oder die Leistung des Produkts.

Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig, und falls es
Anzeichen von Beschädigung oder Abnutzung aufweist, entfernen Sie
es und verwenden Sie das Gerät nicht weiter sondern lassen Sie das
Kabel durch einen autorisierten Servicepartner ersetzen.

Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub
sind. Es besteht Brandgefahr.

5

DEUTSCH

Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie
z. B.Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder
Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den
Bereich, an dem das Kabel aus dem Gerät tritt.

Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das
Stromkabel, Antennenkabel und alle anderen Anschlusskabel.
Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden,
wodurch es zu einem Brand oder Stromschlag kommen kann.

Üben Sie keinen starken Druck mit der Hand oder einem spitzen
Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das
Gerät aus oder verkratzen Sie das Gerät nicht da dies zu Beschädigungen
des Bildschirms führen kann.

Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern
längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu
vorübergehenden Verzerrungseekten auf dem Bildschirm kommen.

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen
Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer
oder Verfärbungen verursachen. Benutzen Sie weder Sprühaschen
noch nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für
Autos oder in der Industrie verwendete Reinigungsmittel, aggressive
Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät
und seinen Bildschirm beschädigen. Andernfalls kann es zu Bränden,
Stromschlägen, Beschädigungen am Gerät (Verformung, Korrosion und
Schäden) kommen.

Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist,
bleibt es auch dann mit der Wechselstromquelle verbunden, wenn Sie
es mit dem Schalter ausschalten.

Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder
ausgepackt werden. Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich bei Problemen an einen qualizierten
Kundendienstmitarbeiter. Bitte nehmen Sie Kontakt mit dem
Kundendienst auf, wenn das Gerät in jeglicher Weise beschädigt wurde,
z. B. wenn das Stromkabel oder der Stecker defekt sind, das Gerät mit
Feuchtigkeit in Berührung gekommen oder heruntergefallen ist, Regen
oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert,
oder wenn ein Gegenstand auf das Gerät gefallen ist.

Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem
kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.

Dieser Bildschirm ist ein hoch entwickeltes Produkt, das über Millionen
Pixel verfügt. Unter Umständen sind winzige schwarze Punkte und/oder
bunte Punkte (rot, blau oder grün) von 1ppm Größe auf dem Bildschirm
zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt
nicht die Leistung und Zuverlässigkeit des Gerätes.
Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und
wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.

Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose.
Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt

werden, kann dies einen Brand verursachen.

6

Wiedergabe von 3D-Material (nur
3D-Modelle)

Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten)
sind Helligkeit und Farben auf dem Bildschirm möglicherweise
unterschiedlich.
Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms
zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung
des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds über einen längeren Zeitraum
kann das Bild einbrennen. Lassen Sie stehende Bilder daher nicht über
einen längeren Zeitraum auf dem Bildschirm anzeigen.

Erzeugtes Geräusch

„Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu
hörende Knacken wird durch Wärmeschrumpfung von Kunststoen
aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses
Geräusch ist normal bei Geräten, bei denen die thermische Verformung
erforderlich ist. Stromkreisbrummen/Bildschirmsummen: Der
Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für
den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses
Geräusch ist je nach Gerät anders.
Es hat keinen Einuss auf die Leistung und Zuverlässigkeit des Gerätes.

Verwenden Sie in der Nähe des Fernsehgeräts keine elektrischen Geräte
mit hoher Spannung (z. B. elektrische Fliegenklatschen). Dies kann zu
Fehlfunktionen führen.

VORSICHT

•  Kinder sollten beim Ansehen von 3D-Videos von einem
Erwachsenen beaufsichtigt werden. Falls ein Kind während
dem Ansehen von 3D-Videos unter einer Ermüdung der Augen,
Kopfschmerzen oder verschwommener Sicht leidet, sollte eine
Pause gemacht werden, bevor das Ansehen von 3D-Inhalten
fortgesetzt wird.

•  Beim Ansehen eines 3D-Videos können Beschwerden wie
Kopfschmerzen, Schwindel, Müdigkeit oder verschwommene Sicht
auftreten. Beenden Sie in diesem Fall das Ansehen des 3D-Videos,
und machen Sie eine Pause.

•  Bei längerem Ansehen von 3D-Videos kann eine Ermüdung der
Augen auftreten. Beenden Sie in diesem Fall das Ansehen des
3D-Videos, und machen Sie eine Pause.

•  Verwenden Sie nur 3D-Brillen von LG. Andernfalls können Sie die
3D-Videos möglicherweise nicht richtig sehen.

•  Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille,
Sonnenbrille oder Schutzbrille.

•  Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen
Temperaturen auf. Dadurch kann es zu Verformungen kommen.

•  Verwenden Sie 3D-Brillen nicht beim Laufen oder Gehen. Dies
kann zu Unfällen oder Verletzungen führen.

•  Stellen Sie sicher, dass Sie Ihre Augen mit dem Brillengestell der
3D-Brille nicht verletzen.

•  Sehen Sie sich keine 3D-Inhalte an, wenn Sie an fotosensitiven
Anfällen, Epilepsie oder Herzkrankheiten leiden.

DEUTSCH

7

Vorbereitung

A

A

<

<

DEUTSCH

HINWEIS

•  Wenn das Fernsehgerät nach der Auslieferung das erste Mal 
eingeschaltet wird, kann die Initialisierung einige Minuten dauern.

•  Ihr TV-Gerät kann von der Abbildung möglicherweise leicht 
abweichen.

•  Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes 
kann sich leicht von dem in diesem Handbuch unterscheiden.

•  Die verfügbaren Menüs und Optionen können sich je nach 
verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.

•  Künftig können diesem TV-Gerät neue Funktionen hinzugefügt 
werden.

•  Die im Lieferumfang enthaltenen Artikel sind modellabhängig.

•  Änderungen an den Produktspezikationen oder am Inhalt 
dieses Handbuchs sind im Zuge von Aktualisierungen der 
Produktfunktionen vorbehalten.

•  Für eine optimale Verbindung sollte die Einfassung von HDMI­Kabeln und USB-Geräten höchstens 10mm dick und 18mm 
breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 
unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht 
in den USB-Anschluss Ihres TV-Gerätes passt.

B

•  Verwenden Sie ein zertiziertes Kabel mit HDMI-Logo. 

•  Bei der Verwendung eines nicht-zertizierten HDMI-Kabels 
kommt es möglicherweise zu Darstellungsfehlern bzw. 
Verbindungsabbrüchen. (Empfohlene Typen von HDMI-Kabeln)

 - High-Speed-HDMI®/

 - High-Speed-HDMI®/TM -Kabel mit Ethernet (3m oder kürzer)

B

TM

 -Kabel (3m oder kürzer)

VORSICHT

•  Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, 
verwenden Sie keine Fälschungen.

•  Durch Fälschungen verursachte Beschädigungen sind nicht von der 
Garantie abgedeckt.

•  Bei einigen Modellen bendet sich ein dünner Film auf dem 
Bildschirm, der nicht entfernt werden darf.

•  Wenn Sie den Standfuß am Fernsehgerät anbringen, legen Sie den 
Bildschirm nach unten gerichtet auf einen Tisch oder eine andere 
ache Oberäche mit einer weichen Unterlage, um den Bildschirm 
vor Verkratzen zu schützen.

•  Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt 
und fest angezogen sind. (Wenn sie nicht fest genug angezogen 
werden, besteht die Gefahr, dass das TV-Gerät nach der Installation 
nach vorne kippt.) Wenden Sie beim Festziehen der Schrauben 
keine Gewalt an, da sie dadurch möglicherweise beschädigt 
werden und sich nicht richtig befestigen lassen.

•  Wringen Sie überschüssiges Wasser oder Reinigungsmittel aus 
dem Tuch aus.

•  Sprühen Sie Wasser oder Reinigungsmittel nicht direkt auf den 
TV-Bildschirm.

•  Sprühen Sie eine gerade ausreichende Menge an Wasser oder 
Reinigungsmittel auf ein trockenes Tuch, bevor Sie den Bildschirm 
abwischen.

•  Achten Sie bei der Reinigung des Produkts darauf, dass keine 

*A 

 10 mm

 18 mm

*B 

Flüssigkeiten oder Fremdkörper in die Spalte zwischen der oberen, 
linken oder rechten Seite des Displays und dem Rahmen geraten. 
(Abhängig vom Modell)

Separat erhältlich

Separat zu erwerbende Artikel können zur Qualitätsverbesserung 
geändert werden, ohne dass dies explizit mitgeteilt wird. Diese Artikel 
können Sie über Ihren Fachhändler beziehen. Diese Geräte sind nur 
mit bestimmten Modellen kompatibel. Produktbezeichnungen, 
Funktionalität und/oder Designs können im Zuge einer 
Qualitätsverbesserung durch den Hersteller geändert werden, ohne 
dass dies explizit mitgeteilt wird.

(Abhängig vom Modell)

LEC-003

LED-Uhr

AG-F***

Cinema-3D-Brille

LEC-004

LED-Uhr

AN-MR650

Magic-Fernbedienung

8

Anheben und Bewegen des
TV-Gerätes

Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder
anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern
und um einen reibungslosen Transport unabhängig von Typ und Größe
zu gewährleisten.

•  Es wird empfohlen, das TV-Gerät im Originalkarton oder in der
Originalverpackung zu bewegen bzw. zu transportieren.

•  Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das
TV-Gerät bewegen oder anheben.

•  Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen
abgewendet ist, um Beschädigungen zu vermeiden.

•  Halten Sie das TV-Gerät oben und unten am Rahmen gut fest.
Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder
am Lautsprechergrill fest.

Verwenden der Taste

(Abhängig vom Modell)
Sie können die TV-Funktionen verwenden, indem Sie die Taste nutzen.

<A Typ>

oder

<B Typ>

DEUTSCH

•  Große TV-Geräte sollten stets von mindestens 2Personen
transportiert werden.

•  Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie
in der folgenden Abbildung gezeigt.

•  Setzen Sie das TV-Gerät während des Transports keinen ruckartigen
Bewegungen oder starken Erschütterungen aus.

•  Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es
niemals auf die Seite, und kippen Sie es nicht nach links oder
rechts.

•  Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus,
da dies zur Beschädigung des Bildschirms führen kann.

•  Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass
keine hervorstehenden Tasten beschädigt werden.

VORSICHT

•  Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch
beschädigt werden könnte.

•  Halten Sie das TV-Gerät beim Transport nicht an den Kabelhaltern
fest, da diese brechen und Verletzungen sowie Beschädigungen am
TV-Gerät verursachen können.

Grundfunktionen

<A Typ>

Einschalten (Drücken)
Ausschalten1 (Gedrückt halten)

Lautstärkeregelung

Programmauswahl

9

<B Typ>

Einschalten (Drücken)
Ausschalten1 (Gedrückt halten)

DEUTSCH

1 Alle aktiven Apps werden geschlossen, und alle laufenden

Aufnahmen angehalten.

2 Drücken Sie die Taste bei eingeschaltetem TV-Gerät kurz, um im

Menü zu navigieren.

3 Sie können diese Funktion über die Menüsteuerung verwenden.

Menüsteuerung (Drücken2)
Menüauswahl (Gedrückt halten3)

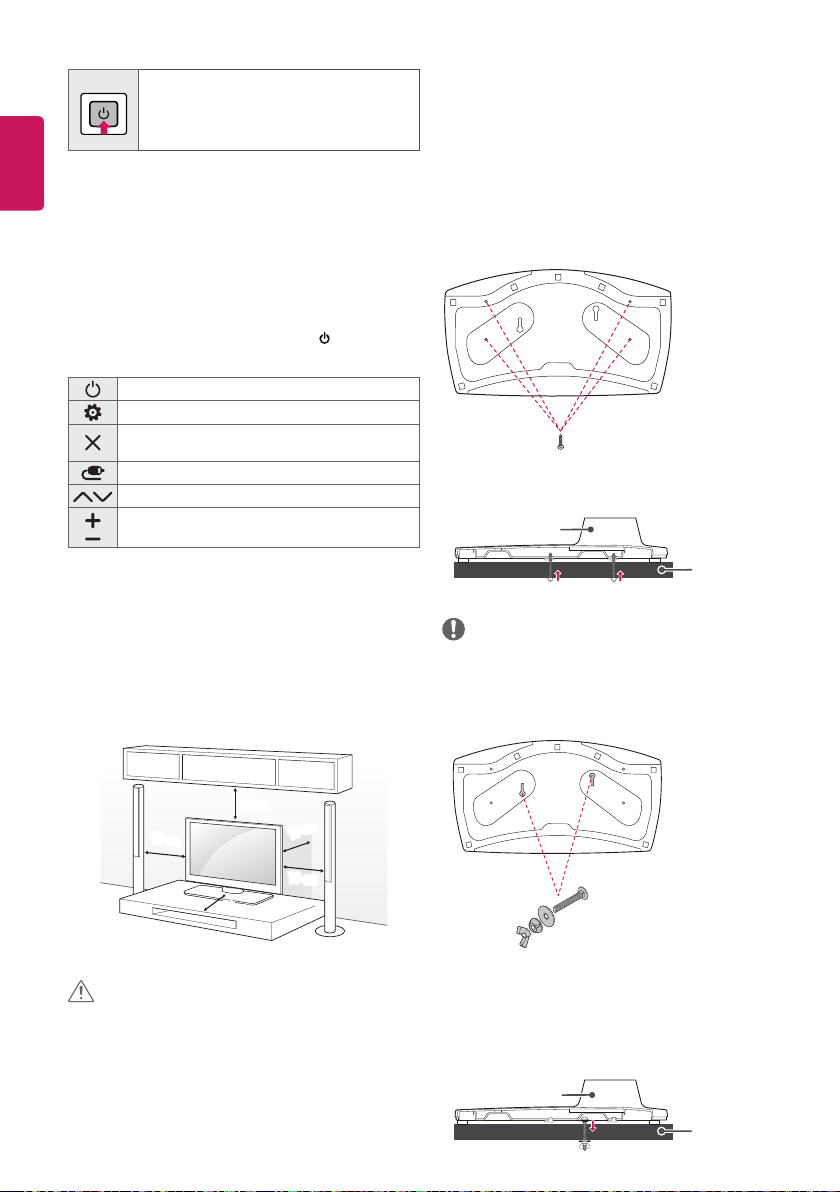

Einstellen des Menüs

(Abhängig vom Modell)
Drücken Sie bei eingeschaltetem TV-Gerät die Taste einmal. Sie
können die Menüelemente anpassen, indem Sie die Taste nutzen.

Schaltet das Gerät aus.
Önet das Einstellungsmenü.

Blendet die Bildschirmmenüs aus und kehren zum TV-Bild
zurück.
Ändert die Eingangsquelle.

Navigation durch die gespeicherten Programme.

Regelt die Lautstärke.

Montage auf einem Tisch

1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die

aufrechte Position.

•  Lassen Sie (mindestens) 10cm Platz zur Wand, um eine gute
Belüftung zu gewährleisten.

Befestigung des TV-Geräts an
einem Tisch

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur
Verfügung.)

Das TV-Gerät sollte so am Tisch befestigt werden, dass es nicht nach
vorne oder hinten gezogen werden kann, um Verletzungen oder
Beschädigungen am Produkt zu verhindern.

Option A )

4 Schrauben

(Nicht im Lieferumfang enthalten)

Standfuß

Tisch

HINWEIS

•  Schraube: M5 x L (*L: Tischplattenstärke + 8–10 mm)
Z. B.: Tischplattenstärke: 15 mm, Schraube: M5 x L25

Option B )

10 cm

10 cm

10 cm

2 Schließen Sie das Stromkabel an eine Steckdose an.

VORSICHT

•  Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da
dies einen Brand oder Beschädigungen verursachen könnte.

10 cm

10 cm

10

2 Schrauben zur Befestigung des

Standfußes,

2 Unterlegscheiben zur Befestigung des

2 Muttern zur Befestigung des Standfußes

Standfußes,

(Im Lieferumfang enthalten)

Standfuß

Tisch

Verwendung des Kensington­Sicherheitssystems

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur
Verfügung.)

Der Anschluss des Kensington-Sicherheitssystems bendet sich an
der Rückseite des TV-Geräts. Weitere Informationen zur Installation
und Verwendung nden Sie im Handbuch, das im Lieferumfang des
Kensington-Sicherheitssystems enthalten ist, oder auf der Website
unter http://www.kensington.com. Schließen Sie das Kabel des
Kensington-Sicherheitssystems am TV-Gerät und an einem Tisch an.

Befestigen des TV-Gerätes an einer
Wand

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur
Verfügung.)

1 Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben

an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.

•  Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind,
entfernen Sie zunächst die Schrauben.

2 Montieren Sie die Wandhalterungen mit den Schrauben an der

Wand.
Stimmen Sie die Position der Wandhalterung auf die Ringschrauben
an der Rückseite des TV-Gerätes ab.

3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit

einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal
verläuft.

VORSICHT

•  Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder
sich daran hängen.

HINWEIS

•  Verwenden Sie eine Haltevorrichtung oder einen Schrank, der
stabil und groß genug ist, um das TV-Gerät sicher abzustützen.

•  Halterungen, Seile und anderes Befestigungsmaterial gehören
nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum
Erwerb von geeignetem Zubehör an Ihren Fachhändler.

Einstellen des Fernsehers für einen
optimalen Blickwinkel

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur
Verfügung.)

Drehen Sie das TV-Gerät um 20 Grad nach links oder rechts, und stellen
Sie den Blickwinkel optimal ein.

20˚20˚

VORSICHT

•  Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten
Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.

- Das Einklemmen von Händen oder Fingern kann Verletzungen
verursachen. Wenn das Gerät zu stark geneigt ist, kann es
herunterfallen und beschädigt werden bzw. Verletzungen
verursachen

Wandmontage

Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine
optionale Wandhalterung, und montieren Sie die Wandhalterung an
einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie
das TV-Gerät an anderen Baustoen befestigen möchten, fragen Sie
zunächst bei einer qualizierten Fachkraft nach. LG empehlt, dass die
Wandmontage von einem qualizierten Techniker durchgeführt wird.
Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden.
Die Wandhalterung von LG ist leicht zu bewegen, wenn die Kabel
angeschlossen sind. Falls Sie eine andere Wandmontagehalterung als
die von LG verwenden, stellen Sie sicher, dass Ihr Gerät ordnungsgemäß
an der Wand befestigt ist und genügend Abstand besteht, um externe
Geräte anzuschließen. Es wird empfohlen, alle Kabel anzuschließen,
bevor Wandhalterungen angebracht werden.

10 cm

10 cm

Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der
VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze
können der folgenden Tabelle entnommen werden.

10 cm

10 cm

DEUTSCH

11

Separat zu beziehen
(Wandmontagehalterung)

DEUTSCH

Modell

VESA (A x B) (mm) 200 x 200 300 x 300
Standardschraube M6 M6
Anzahl Schrauben 4 4

Wandmontagehalterung

Modell

VESA (A x B) (mm) 300 x 300 600 x 400

Standardschraube M6 M6

Anzahl Schrauben 4 4

Wandmontagehalterung LSW350B LSW640B

VORSICHT

•  Entfernen Sie den Ständer, bevor Sie das TV-Gerät an einer
Wandhalterung befestigen, indem Sie ihn in umgekehrter
Reihenfolge, wie bei der Montage, abmontieren.

43UW76**
32/43LW64**
43UW95**

LSW240B
MSW240

65UW96**
65UV34**

A

B

49/55UW76**
49/55UW96**

LSW350B
MSW240

75UW34**
75UV34**

HINWEIS

•  Verwenden Sie beim Anbringen der Wandmontagehalterung
das beiliegende Klebeetikett oder die Schutzabdeckung. Das
Klebeetikett oder die Schutzabdeckung schützen die Önung vor
Staub- und Schmutzansammlungen. (Nur bei beiliegendem/r
Klebeetikett/Schutzabdeckung)

Im Lieferumfang

enthalten

Klebeetikett

Im Lieferumfang

enthalten

Klebeetikett

Im Lieferumfang

enthalten

12

Schutzabdeckung

•  Bei der Installation der Wandhalterung wird empfohlen,
Staubansammlungen und das Eindringen von Insekten zu
vermeiden, indem Sie das Loch für die Befestigung des Standfußes
mit dem Klebeband verschließen. (Abhängig vom Modell)

Loch für die Befestigung
des Standfußes

Verbindungen
(Benachrichtigungen)

Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln
Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere
Informationen zum Anschluss von externen Geräten entnehmen Sie
bitte dem Handbuch des jeweiligen Gerätes.

Verfügbare externe Geräte sind: HD-Receiver, DVD-Player,
Videorekorder, Audiosysteme, USB-Speichergeräte, PCs, Spielkonsolen
und weitere externe Geräte.

HINWEIS

•  Der Anschluss für externe Geräte kann von Modell zu Modell
unterschiedlich sein.

•  Verbinden Sie externe Geräte unabhängig von der Reihenfolge der
Anschlüsse mit dem TV-Gerät.

•  Wenn Sie eine Fernsehsendung über DVD-Player oder
Videorekorder aufnehmen, vergewissern Sie sich, dass das TV-Gerät
über das Eingangskabel für das TV-Signal mit dem DVD-Player oder
Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen
entnehmen Sie bitte dem Handbuch des verbundenen Gerätes.

•  Anweisungen zum Betrieb nden Sie im Handbuch des externen
Gerätes.

•  Wenn Sie eine Spielekonsole mit dem TV-Gerät verbinden,
verwenden Sie das mit der Konsole mitgelieferte Kabel.

•  Im PC-Modus kann es hinsichtlich Auösung, vertikalem Muster,
Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen
auftritt, stellen Sie den PC auf eine andere Auösung ein, ändern
Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast
im Menü „BILD“ an, bis das Bild optimal ist.

•  Abhängig von der Grakkarte funktionieren im PC-Modus einige
Auösungseinstellungen möglicherweise nicht ordnungsgemäß.

•  Wenn Sie ULTRA-HD-Inhalte auf Ihrem PC abspielen, kann die
Video- oder Audioqualität je nach Leistung Ihres PCs zeitweise
gestört sein. (Abhängig vom Modell)

Antennenanschluss

Schließen Sie das TV-Gerät mit einem HF-Kabel (75Ω) an eine
Wandantennenbuchse an.

•  Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen
Signalsplitter.

•  Ist das Bild schlecht, installieren Sie einen Signalverstärker, um die
Bildqualität zu verbessern.

•  Wenn die Bildqualität bei angeschlossener Antenne schlecht ist,
richten Sie die Antenne richtig aus.

•  Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.

•  Unterstützter DTV-Ton: MPEG, Dolby Digital, Dolby Digital Plus,

HE-AAC

•  An Standorten, an denen ULTRA-HD-Übertragungen nicht
unterstützt werden, kann dieses TV-Gerät ULTRA-HD­Übertragungen nicht direkt empfangen. (Abhängig vom Modell)

Anschluss für Satellitenschüssel

(Nur Satellitenmodelle)
Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75Ω) an

eine Satellitenschüssel oder an eine Satellitenbuchse an.

Anschließen des CI-Moduls

(Abhängig vom Modell)
Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TV-

Modus an.

•  Überprüfen Sie, ob das CI-Modul richtig herum in den PCMCIA­Kartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt
eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz
beschädigt werden.

•  Wenn das Fernsehgerät keine Videos oder Audio-Dateien abspielt,
während es mit der CI+ CAM verbunden ist, wenden Sie sich an
den Serviceanbieter für Terrestrik / Kabel / Satellit.

Anschließen von USB-Geräten

Einige USB-Hubs funktionieren vielleicht nicht. Falls ein über einen
USB-Hub verbundenes USB-Gerät nicht gefunden wird, verbinden Sie es
direkt mit dem USB-Anschluss am TV-Gerät.

DEUTSCH

13

Einrichten des

VOLUME CONTROL

+

-

2 1

Lautsprecherausgangs

(Abhängig vom Modell)

DEUTSCH

Netzwerkeinrichtung

Kabelgebundene Netzwerkverbindung

(Abhängig vom Modell)
Dieser TV kann über den LAN -Anschluss mit einem Pro:Centric-Server
verbunden werden. Nach dem Herstellen der physischen Verbindung
muss das TV-Gerät für die Netzwerkkommunikation eingerichtet
werden.

Verbinden Sie den LAN -Anschluss des Modems oder Routers von
Pro:Centric-Server mit dem LAN -Anschluss des TV-Geräts.

STEREO

VOLUME

(8Ω)

CONTROL

Steueranschluss für Lautsprecherausgang

+

-

GND

RECHTS

HINWEIS

•  Nur mit der 3-poligen 3,5-mm-Stereo-Buchse verwenden.

•  Schließen Sie keine Kopfhörer oder Ohrhörer an den Port für

externe Lautsprecher an.

Funktionsweise des Lautstärke­Steueranschlusses

•  Kabelspezikation

LINKS

GND

OBEN

UNTEN

Breitbandmodem

Pro:Centric-Server

1

Verbinden Sie den LAN -Anschluss des Modems oder Routers von

Pro:Centric-Server mit dem LAN -Anschluss des TV-Geräts.

2

Verbinden Sie den LAN -Anschluss des PCs mit dem AUX LAN

-Anschluss des TV-Geräts. (Abhängig vom Modell)

Breitbandmodem

Router

Breitbandmodem

Pro:Centric-Server

14

GND / Oben / Unten

Jeder Up/Down-Ste­cker wird mit CPU
GPIO auf 3,3V
eingestellt.

Die CPU nutz den
Übergang von 3,3V
auf GND-Stufe für
Lautstärkeregelung.

VORSICHT

•  Schließen Sie an den LAN -Port kein modulares Telefonkabel an.

•  Da mehrere Verbindungsmethoden möglich sind, sollten Sie

sich an die Spezikationen Ihres Telekommunikations- oder
Internetdienstanbieters halten.

Weitere Anschlüsse

Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Um beste
Bild- und Tonqualität zu erhalten, verbinden Sie das externe Gerät mit
dem TV-Gerät mithilfe des HDMI-Kabels. Es wird kein separates Kabel
mitgeliefert.

• 

Allgemein HDMI ULTRA HD Deep

Colour

- Ein : Unterstützt 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)

- Aus : Unterstützt 4K @ 50/60 Hz 8 Bit (4:2:0)
Wenn das über Eingang angeschlossene Gerät ULTRA HD Deep
Colour unterstützt, erhalten Sie unter Umständen ein besseres
Bild. Unterstützt das Gerät die Technologie nicht, funktioniert es
möglicherweise nicht ordnungsgemäß. Schließen Sie das Gerät in
diesem Fall an einen anderen HDMI-Anschluss an, oder Aus Sie die
Einstellung‚ HDMI ULTRA HD Deep Colour für Ihr TV-Gerät.
(Diese Funktion ist nur bei bestimmten Modellen verfügbar, die von
ULTRA HD Deep Colour unterstützt werden.)

A

DEUTSCH

B

A

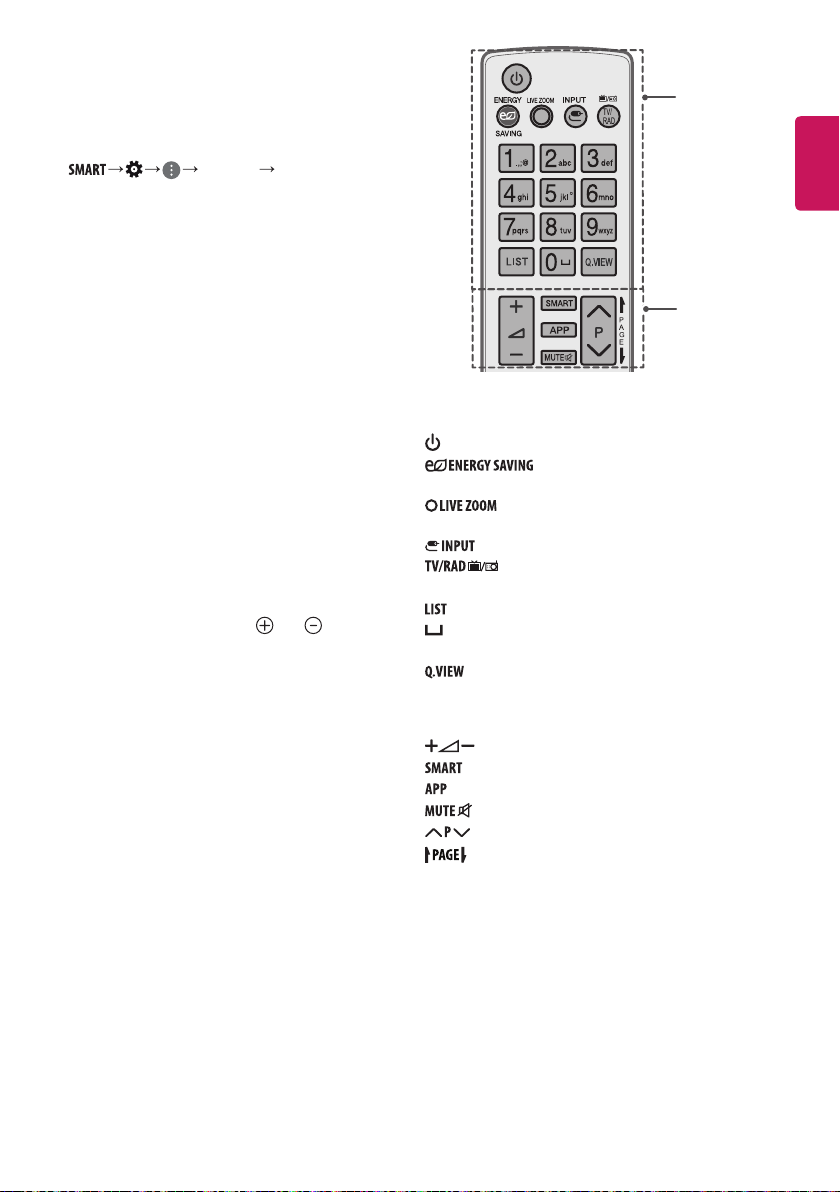

Fernbedienung

(Abhängig vom Modell)

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten
der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam
durch, und verwenden Sie das TV-Gerät bestimmungsgemäß.

Um die Batterien zu wechseln, önen Sie das Batteriefach, wechseln
Sie die Batterien (1,5V, AAA), legen Sie die
entsprechend der Kennzeichnung im Fach ein, und schließen Sie
das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in
umgekehrter Reihenfolge vor.

Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät
gerichtet ist.

- und -Enden

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

Passt die Bildschirmhelligkeit an, um den

Stromverbrauch zu senken.

Sie können den ausgewählten Bereich im

Vollbildmodus betrachten, indem Sie ihn vergrößern.

Änder t die Eingangsquelle.

Wählt Radio-, TV- und DTV-Programme.

Ziffertasten Dienen zur Eingabe von Zahlen.

Zum Zugriff auf die Liste der gespeicherten Programme.

(Leerzeichen) Gibt ein Leerzeichen auf der Bildschirmtastatur

wieder.

Kehrt zurück zum vorherigen Programm.

B

Regelt die Lautstärke.

Öffnet das Home-Menü.

Zeigt den aktuellen Verlauf an.

Stellt den Ton aus.

Navigation durch die gespeicherten Programme.

Wechselt zum vorherigen oder nächsten Bildschirm.

15

Lizenzen

DEUTSCH

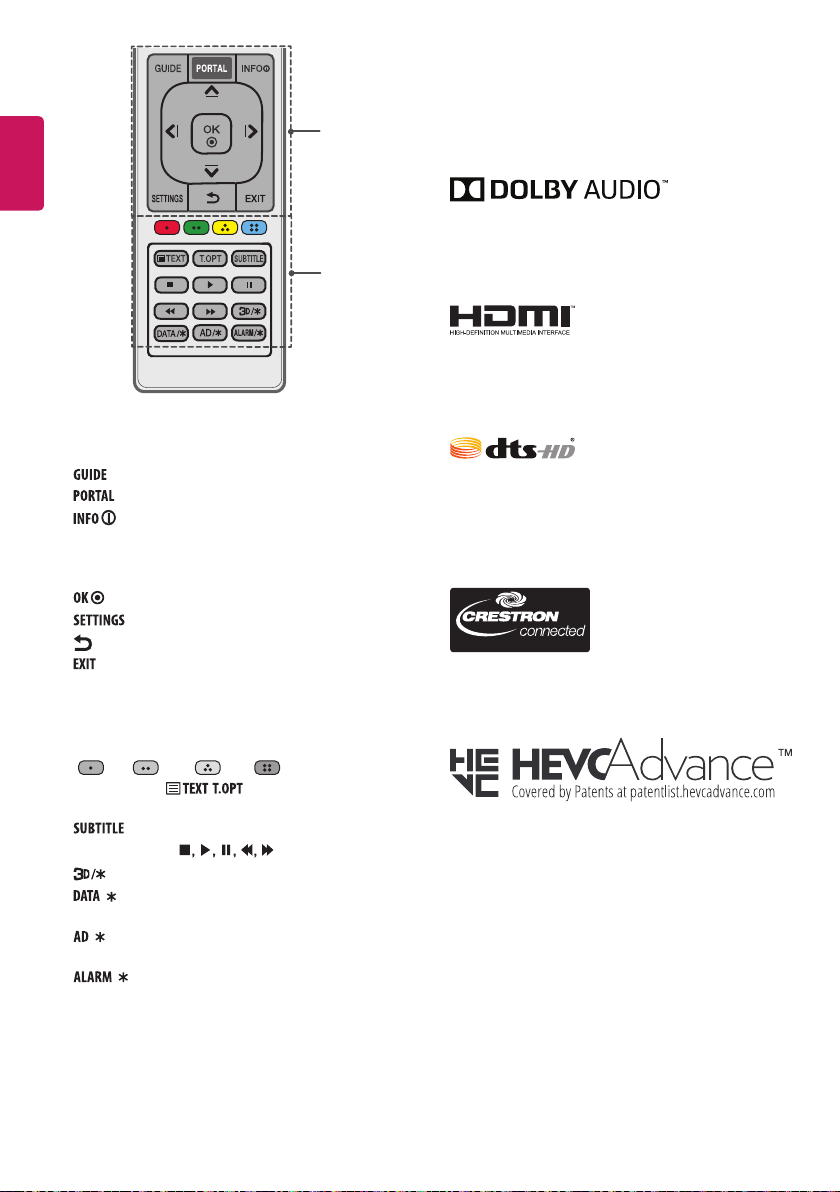

C

Zeigt den Kanal- oder Programmführer (EPG) an.

Zeigt das interaktive Hotelmenü an, oder entfernt es.
Anzeige von Informationen zum aktuellen Programm und

Bildschirm.

Navigationstasten (nach oben/nach unten/nach links/nach
rechts) Navigiert durch Menüs und Einstellungen.

Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

Önet die Schnelleinstellungen.

(RÜCKTASTE) Zurück zur vorherigen Ebene.

Ausblenden der Bildschirmmenüs und Zurückkehren zum

TV-Bild.

D

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
(

: Rot, : Grün, : Gelb, : Blau)
Teletext-Tasten ( / ) Diese Tasten werden für Teletext
verwendet.

Ruft den bevorzugten Untertitel im digitalen Modus auf.

Steuerungstasten (

Ansicht von 3D-Videos. (Abhängig vom Modell)

/ Wählen Sie die Menüquelle für MHPTV. (Abhängig vom

Modell)

/ Durch Drücken der AD-Taste wird die Audiobeschreibung

aktiviert. (Abhängig vom Modell)

/ Stellt die Weckfunktion ein. (Abhängig vom Modell)

) Steuert Medieninhalte.

C

D

Die unterstützten Lizenzen sind von Modell zu Modell verschieden.
Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.

In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Vision, Dolby
Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby
Laboratories.

Die Begrie HDMI und HDMI High-Denition Multimedia Interface
sowie das HDMI-Logo sind Marken oder eingetragene Marken
von HDMI Licensing, LLC in den Vereinigten Staaten und anderen
Ländern.

For DTS patents, see http://patents.dts.com. Manufactured under
license from DTS Licensing Limited. DTS, DTS-HD, the Symbol, & DTS
or DTS-HD and the Symbol together are registered trademarks of
DTS, Inc. © DTS, Inc. All Rights Reserved.

(Abhängig vom Modell)

16

Information: Hinweis
bezüglich Open-Source­Software

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source­Lizenzen, die in diesem Produkt enthalten sind, können Sie unter
http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort alle verwiesenen
Lizenzbedingungen, Garantieausschlüsse sowie Urheberrechtshinweise
zum Download bereit.

LG Electronics bietet gegen eine kostendeckende Gebühr (Medium,
Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie
dazu eine Anfrage per E-Mail an: [e-mail]

Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des
Produkts. Dieses Angebot gilt für jeden Empfänger dieser Information.

Fehlerbehebung

Die Software-Version kann zur Leistungsoptimierung aktualisiert
werden. Stellen Sie sicher, dass Ihre Geräte mit der LGE-Software
kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die
überarbeitete Software-Version nach den Vorgaben von LGE herunter.

Das TV-Gerät reagiert nicht auf die Fernbedienung.

•  Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es
erneut.

•  Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung
ein Hindernis bendet.

•  Prüfen Sie, ob die Batterien noch geladen sind und
ordnungsgemäß eingesetzt wurden (

Weder Bild noch Ton wird ausgegeben.

•  Prüfen Sie, ob das Gerät eingeschaltet ist.

•  Prüfen Sie, ob das Netzkabel in der Steckdose steckt.

•  Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem

Sie andere Geräte einstecken.

Das TV-Gerät schaltet sich plötzlich ab.

•  Überprüfen Sie die Steuerungseinstellungen der Stromversorgung.
Die Stromversorgung ist möglicherweise unterbrochen.

•  Prüfen Sie, ob die Funktionen Autom. Ausschalten (Abhängig
vom Modell) / Schlummerfunktion / Ausschalt-Timer unter
Timer aktiviert sind.

•  Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist,
schaltet sich das Gerät nach 15 Minuten automatisch ab.

Beim Anschließen an den PC (HDMI) wird entweder „Kein Signal“ oder
„Ungültiges Format“ angezeigt.

•  Schalten Sie das Fernsehgerät mit der Fernbedienung aus und
dann erneut ein.

•  Schließen Sie das HDMI-Kabel erneut an.

•  Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

auf , auf ).

Technische Daten

WLAN-Modul Spezikationen

•  Da sich Frequenzkanäle je nach Land unterscheiden können, kann
der Benutzer die Betriebsfrequenz nicht ändern oder anpassen.
Dieses Gerät ist entsprechend der regionalen Frequenztabelle
eingestellt.

•  Dieses Gerät sollte zum Schutz des Benutzers mit einem
Mindestabstand von 20cm zwischen Gerät und Körper installiert
und verwendet werden.

(Nur UW761*, UW961*, UW950*, UW341*, UV341*)

WLAN-Modul (LGSBWAC61) Spezifikationen

WLAN (IEEE 802.11a/b/g/n/ac)

Frequenzbereich Ausgangsleistung (Max.)

2.400 bis 2.483,5MHz

5.150 bis 5.725MHz

5.725 bis 5.850MHz (Für Nicht-

EU-Länder)

Bluetooth

Frequenzbereich Ausgangsleistung (Max.)

2.400 bis 2.483,5MHz 10 dBm

* “IEEE802.11ac” ist in einigen Ländern nicht verfügbar.

(Nur LW641*)

WLAN-Modul (LGSBW41) Spezifikationen

WLAN (IEEE 802.11a/b/g/n)

Frequenzbereich Ausgangsleistung (Max.)

2.400 bis 2.483,5MHz

5.150 bis 5.250MHz

5.725 bis 5.850MHz (Für Nicht-

EU-Länder)

Bluetooth

Frequenzbereich Ausgangsleistung (Max.)

2.400 bis 2.483,5MHz 10 dBm

15,5 dBm
17,5 dBm

8,0 dBm

16 dBm
16 dBm

11,5 dBm

DEUTSCH

17

DEUTSCH

Umgebungsbedin-

gungen

(Je nach Land)

Fernsehnorm

Kanalabdeckung

(Frequenz)

Maximale Anzahl

speicherbarer

Programme

Externe

Antennenimpedanz

* Nur DVB-T2/C/S2 unterstützende Modelle.

CI-Modul (B x H x T) 100,0 mm x 55,0 mm x 5,0 mm

Betriebstemperatur 0 °C bis 40 °C

Betriebs-Luftfeuchtigkeit Unter 80 %

Temperatur bei Lagerung -20 °C bis 60 °C

Luftfeuchtigkeit bei Lagerung Unter 85 %

Digital-TV Analog-TV

Satellit Terrestrisch Kabel Terrestrisch / Kabel

DVB-S/S2*

950 ~ 2.150 Mhz

6.000 3.000

DVB-T

DVB-T2*

VHFⅢ: 174 ~ 230 Mhz
UHFⅣ: 470 ~ 606 Mhz
UHFⅤ: 606 ~ 862 Mhz

S-frequenzⅡ: 230 ~ 300 Mhz
S-frequenzⅢ: 300 ~ 470 Mhz

75 Ω

DVB-C

46 ~ 862 Mhz 46 ~ 862 Mhz

PAL/SECAM B/G, D/K, I,

SECAM L

18

HDMI-DTV-unterstützter Modus

Auflösung

720 x 480

Horizontale

Frequenz (kHz)

31,47
31,50

720 x 576 31,25 50,00

44,96

1.280 x 720

45,00
37,50

28,12
33,72
33,75
26,97

1.920 x 1.080

27,00
33,71
33,75
56,25
67,43
67,50

53,95
54,00
56,25

3.840 x 2.160

1

61,43

67,50
112,50
135,00
135,00

53,95

54,00

56,25

4.096 x 2.160

1

61,43

67,50
112,50
135,00
135,00

1 Nur UW761*, UW961*, UW950*, UW341*, UV341*

RGB-PC-unterstützter Modus

(Nur UW341*)

Auösung

Horizontale

Frequenz (kHz)

640 x 350 31,468 70,09

720 x 400 31,469 70,08

640 x 480 31,469 59,94

800 x 600 37,879 60,31

1.024 x 768 48,363 60,00

1.152 x 864 54,348 60,053

1.280 x 1.024 63,981 60,020

1.360 x 768 47,712 60,015

1.920 x 1.080

66,587 59,934

67,50 60,00

Vertikale

Frequenz (Hz)

59,94
60,00

59,94
60,00
50,00

50,00
59,94
60,00
23,97
24,00
29,97
30,00
50,00
59,94
60,00

23,98
24,00
25,00
29,97
30,00
50,00
59,94
60,00

23,98
24,00
25,00
29,97
30,00
50,00
59,94
60,00

Vertikale

Frequenz (Hz)

HDMI-PC-unterstützter Modus

•  PC-Audio nicht unterstützt.

•  Verwenden Sie HDMIIN1 für den PC-Modus (Abhängig vom

Modell)

Auösung

Horizontale

Frequenz (kHz)

Vertikale Frequenz

(Hz)

640 x 350 31,46 70,09

720 x 400 31,46 70,08

640 x 480 31,46 59,94

800 x 600 37,87 60,31

1.024 x 768 48,36 60,00

1.152 x 864 54,34 60,05

1.280 x 1.024 63,98 60,02

1.360 x 768 47,71 60,01

1.920 x 1.080 67,50 60,00

3.840 x 2.160

4.096 x 2.160

1

67,50
56,25
54,00

1

53,95
54,00

30,00
25,00
24,00

23,97
24,00

1 Nur UW761*, UW961*, UW950*, UW341*, UV341*

HINWEIS

•  Die optimale Bildschirmauösung

- 3.840 X 2.160 (Nur UW761*, UW961*, UW950*, UW341*,
UV341*)

- 1.920 x 1.080 (Nur LW641* )

Informationen zu Komponenten­Anschlüssen

(Nur UW761*, UW961*, UW950*, UW341*, LW641*)

Komponenten-Anschlüsse am

Fernseher

Video-Ausgänge am DVD-Player

Signal Komponente

480i / 576i O

480p / 576p O

720p / 1.080i O

1.080p

Y P

Y P
Y B-Y R-Y
Y Cb Cr
Y Pb Pr

O

(Nur 50 Hz / 60 Hz)

B

B

DEUTSCH

P

R

P

R

19

Unterstützte 3D-Modi (Nur 3D-Modelle)

•  Videos, zugespielt über den unten aufgeführten Eingängen, werden automatisch in 3D wiedergegeben. Die Übertragungsmethoden von

DEUTSCH

3D-Inhalten können sich von Sender zu Sender unterscheiden. Sollte das Video nicht automatisch in 3D angezeigt werden, so wählen Sie bitte
manuell die passende 3D-Einstellung. Für Modelle, welche Miracast / Intel® WiDi unterstützen, können Sie den 3D-Modus wählen.

Unterstützte 3D-Modi (automatisch)

Eingang Signal

RF

HDMI

USB

1.280 x 720 37,500 50

1.920 x 1.080 28,125 50

640 x 480

720 x 480

720 x 576

1.280 x 720

1.920 x 1.080

1.080p 33,75 30,00

2.160p 67,50 30,00

Horizontale

Frequenz (kHz)

31,47 / 31,50

62,94 / 63,00 Frame Packing, Line Alternative
31,47 / 31,50
62,94 / 63,00 Frame Packing, Line Alternative

15,63

31,25 Oben & Unten, Nebeneinander (Halb), Nebeneinander (Voll)

62,50 Frame Packing, Line Alternative

37,50 50,00

44,96 / 45,00 59,94 / 60,00

75,00 50,00

89,91 / 90,00 59,94 / 60,00

28,13 50,00

33,72 / 33,75 59,94 / 60,00

56,25 50,00

67,43 / 67,50 59,94 / 60,00

26,97 / 27,00 23,97 / 24,00

33,72 / 33,75 29,98 / 30,00

43,94 / 54,00 23,97 / 24,00

67,43 / 67,5 29,98 / 30,00

56,25 50,00

67,43 / 67,50 59,94 / 60,00

Vertikale

Frequenz (Hz)

59,94 / 60,00

59,94 / 60,00

50,00

Unterstützte 3D-Videoformate

2D zu 3D, Nebeneinander, Oben & Unten

Oben & Unten, Nebeneinander (Halb),

Nebeneinander (Voll)

Oben & Unten, Nebeneinander (Halb), Nebeneinander (Voll)

Oben & Unten, Nebeneinander (Halb), Nebeneinander (Voll),

Frame Packing

Oben & Unten, Nebeneinander (Halb), Nebeneinander (Voll)

Frame Packing, Line Alternative

Oben & Unten, Nebeneinander (Halb), Nebeneinander (Voll)

Frame Packing

Oben & Unten, Nebeneinander (Halb), Nebeneinander (Voll)28,12 25,00

Frame Packing, Line Alternative56,25 25,00

Oben & Unten, Nebeneinander (Halb)

Nebeneinander (Halb), Oben & Unten, Nebeneinander (Voll),

Frame Sequential, MPO(Foto), JPS(Foto)

20

Eingang

HDMI-PC

HDMI

Unterstützte 3D-Modi (manuell)

Signal

Auösung

1.024 x 768 48,36

1.920 x 1.080 67,50

3.840 x 2.160

4.096 x 2.160 54,00 24,00

Andere - ­720 x 480 31,50 60,00
720 x 576 31,25 50,00

1.280 x 720

1.920 x 1.080i

1.920 x 1.080p

3.840 x 2.160

4.096 x 2.160

Horizontale

Frequenz (kHz)

54,00 24,00
56,25 25,00
67,50 30,00

45,00 60,00
37,50 50,00
33,75 60,00
28,13 50,00
27,00 24,00
28,12 25,00
33,75 30,00
67,50 60,00
56,25 50,00

53,95 23,98

54,00 24,00

56,25 25,00

61,43 29,97

67,50 30,00

112,50 50,00

135,00 60,00

Vertikale

Frequenz (Hz)

60,00

Unterstützte 3D-Videoformate

2D bis 3D,

Nebeneinander (Halb), Oben & Unten

2D zu 3D, Nebeneinander (Halb), Oben & Unten

2D bis 3D,

Oben & Unten (Halb), Nebeneinander (Halb)

(8 bit, YCbCr 4:2:0)

DEUTSCH

21

DEUTSCH

Eingang

Komponente

USB (Film)

USB (Foto)

Miracast/

Intel® WiDi

Unterstützte 3D-Modi (manuell)

Signal

Auösung

1.280 x 720

1.920 x 1.080i

1.920 x 1.080p

unter 704 x 480 - - 2D bis 3D

Über 704 x 480

unter 1.080p

interlaced

Über 704 x 480

unter 1.080p

progressive

Über 2.160p - 24/25/30/50/60

unter 320 x 240 - - 2D bis 3D

Über 320 x 240 - - 2D zu 3D, Nebeneinander (Halb), Oben & Unten

1.024 x 768p -

1.280 x 720p -

1.920 x 1.080p -

Andere - -

Horizontale

Frequenz (kHz)

37,50 50,00

45,00 60,00

44,96 59,94

33,75 60,00

33,72 59,94

28,12 50,00

67,50 60,00

67,43 59,94

27,00 24,00

28,12 25,00

56,25 50,00

26,97 23,98

33,75 30,00

33,71 29,97

- -

- 50 / 60

- Andere

Vertikale

Frequenz (Hz)

30 / 60

Unterstützte 3D-Videoformate

2D bis 3D,

Nebeneinander (Halb), Oben & Unten

2D zu 3D, Nebeneinander (Halb), Oben & Unten

2D bis 3D

22

Fotoformat

Video-Codec

Dateiformat Format Auösung

Minimum: 64 (B) x 64 (H)

.jpeg, .jpg, .jpe JPEG

Maximum: 15.360 (B) x 8.640 (H) /

Progressive: 1.920 (B) x 1.440 (H)

.png PNG

.bmp BMP

1

.jps

1

.mpo

MPO

JPS

Minimum: 64 (B) x 64 (H)

Maximum: 5.760 (B) x 5.760 (H)

Minimum: 64 (B) x 64 (H)

Maximum: 1.920 (B) x 1.080 (H)

Minimum: 64 (B) x 64 (H)

Maximum: 15.360 (B) x 8.640 (H)

1 Nur 3D-Modus

Audioformat

Dateiformat Element Info

Bitrate 32kbit/s – 320kbit/s

.mp3

.wav

.ogg

.wma

•  Die Anzahl der unterstützten Programme kann je nach
Abtastfrequenz variieren.

Abtastfrequenz 16kHz ~ 48kHz

Unterstützt MPEG1, MPEG2

Kanäle mono, stereo
Bitrate -

Abtastfrequenz 8 kHz ~ 48kHz

Unterstützt PCM

Kanäle mono, stereo
Bitrate 64kbit/s – 320kbit/s

Abtastfrequenz 8 kHz ~ 48kHz

Unterstützt Vorbis

Kanäle mono, stereo
Bitrate 128kbit/s – 320kbit/s

Abtastfrequenz 8 kHz ~ 48kHz

Unterstützt WMA

Kanäle Bis zu 6 Kanäle

Erweiterung Codec

VC-1 Erweitertes Prol (WMVA

Video

.asf

.wmv

.avi

.mp4
.m4v
.mov

.3gp
.3g2

.mkv

ausgenommen), VC-1 Einfaches Prol und

Hauptprole

WMA Standard (WMA v1/WMA Sprache

Audio

Video

Audio

ausgenommen)

XViD (außer 3 warp-point GMC), H.264/

AVC, Motion Jpeg, MPEG-4

MPEG-1 Layer I, II, MPEG-1 Layer III

(MP3), Dolby Digital, LPCM, ADPCM, DTS

Video H.264/AVC, MPEG-4, HEVC

Dolby Digital, Dolby Digital Plus, AAC,

Audio

MPEG-1 Layer III (MP3)
Video H.264/AVC, MPEG-4
Audio AAC, AMR-NB, AMR-WB

MPEG-2, MPEG-4, H.264/AVC, VP8, VP9,

Video

HEVC

Dolby Digital, Dolby Digital Plus, AAC,

Audio

PCM, DTS, MPEG-1 Layer I, II, MPEG-1

Layer III (MP3)

Video H.264/AVC, MPEG-2, HEVC

.ts

.trp

.tp

.mts

.mpg

.mpeg

.dat

Audio

Video MPEG-1, MPEG-2

Audio MPEG-1 Layer I, II, MPEG-1 Layer III (MP3)

MPEG-1 Layer I, II, MPEG-1 Layer III

(MP3), Dolby Digital, Dolby Digital Plus,

AAC, PCM

Video MPEG-1, MPEG-2

.vob

.mkv

.mp4

.ts

1

1

1

Dolby Digital, MPEG-1 Layer I, II, DVD-

Audio

LPCM
Video H.264/AVC, H.265(HEVC)
Audio Dolby Digital, Dolby Digital Plus, AAC

•  Die optimale Bildschirmauösung 3.840 x 2.160.
Video RV30, RV40

.rm

.rmvb

Audio Realaudio6(cook), AAC LC, HE-AAC

•  Diese Funktion ist nur in bestimmten Ländern

verfügbar.

1 Nur UW761*, UW961*, UW950*, UW341*, UV341*

DEUTSCH

23

Modell- und Seriennummer des TV-Gerätes benden sich

auf der Rückseite.
Notieren Sie diese Angaben unten (für den Fall einer
Reparatur).

MODELL

SERIENNUMMER

IR-CODES

•  Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Code

(Hexa)

08
95

AF

B5
0B

F0

10-19 

53

1A

02
7C
00
03
09
01

AB

0C

AA

40
07
44
06
41

Funktion HINWEIS

(EIN/AUS)

Fernbedienungstaste

    Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste

Zahlentaste 0-9
Buchstabentasten

 (Leerzeichen) 

Fernbedienungstaste

/

/

Fernbedienungstaste (Ein/Aus)

  Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste

Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste

Code

(Hexa)

43     

28
5B
72
71
63
61
20

21 T.OPT (T.Option) Fernbedienungstaste
39

B1

B0

BA

8F 

8E

DC

9F

91

E8

Funktion HINWEIS

Fernbedienungstaste

 (RÜCKTASTE)

ROT
GRÜN
GELB
BLAU

/ Fernbedienungstaste

/ Fernbedienungstaste

/ Fernbedienungstaste

Fernbedienungstaste
Fernbedienungstaste

Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste

Fernbedienungstaste
Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste

DEUTSCH

1

EINRICHTEN EXTERNER

USB IN

(TV)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(TV)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

1

3

2

4

1

3

2

4

(PC)

STEUERGERÄTE

DEUTSCH

RS-232C-Einstellung

•  Ihr TV-Gerät kann von der Abbildung möglicherweise leicht 
abweichen.

Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen 
Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die 
Gerätefunktionen extern zu steuern.

Verbinden Sie die serielle Schnittstelle des Steuergeräts mit der RS­232C-Buchse auf der Rückseite des Geräts. 

Typ Klinkenstecker

(Abhängig vom Modell)

•  Für die Verbindung von PC und Fernsehgerät müssen Sie ein 
Klinkenstecker-zu-RS-232C-Kabel (gemäß Spezikation im 
Handbuch) kaufen.

*  Bei anderen Modellen nutzen Sie den USB-Anschluss.
*  Die Verbindungsschnittstelle kann sich vom Fernsehgerät

unterscheiden.

(PC)

(TV)

HINWEIS

•  Die RS-232C-Anschlusskabel sind nicht im Lieferumfang des 
Produkts enthalten.

RS-232C IN

(CONTROL & SERVICE)

(*nicht im Lieferumfang enthalten)

Steckertyp: D-Sub 9-polig

1

Nr. Polbezeichnung

3,5  V

1

RXD (Empfangsdaten)

2

TXD (Sendedaten)

3

IR-Ausgang von TV

4

GND 

5

Kein Anschluss

6

5 V

7

Kein Anschluss

8
9 12 V

5

6

9

2

RS-232C-Kongurationen

7-adrige Kongurationen

(Standard-RS-232C-Kabel)

   PC  TV  

RXD

     2  3 

TXD

    3  2 

GND

    5  5 

DTR

    4  6 

DSR

    6  4 

RTS

    7  8 

CTS

    8  7 

      D-Sub 9  D-Sub 9

3-adrige Kongurationen

(nicht Standard)

    PC  TV  

RXD

     2  3 

TXD

3  2 
    5  5

GND

    4  6 

DTR

    6  4 

DSR

    7  7 

RTS

    8  8 

CTS

      D-Sub 9  D-Sub 9

Set ID

Set ID Nummer „Echtdatenzuordnung“

1  Önen Sie die Hauptmenüs mit der Taste SETTINGS oder SMART.
2  Drücken Sie die Navigationstasten, um zu Allgemein zu scrollen

und drücken Sie OK.

3  Drücken Sie die Navigationstasten, um zur Set ID zu gelangen, 

und drücken Sie OK.

4  Gehen Sie nach links oder rechts, um eine Set ID-Nummer 

auszuwählen, und drücken Sie OK. Der Einstellungsbereich liegt 
zwischen 1 und 99.

5  Drücken Sie abschließend EXIT.

TXD
RXD
GND
DSR
DTR
CTS
RTS

TXD
RXD
GND
DTR
DSR
RTS
CTS

Befehlsreferenzliste

(Abhängig vom Modell)

BEFEHL1 BEFEHL2

01. Ein/Aus k a 00 bis 01

02. Format k c (Siehe S. 4)

03. Bildschirm­Ruhezustand

04. 
Stummschaltung

05. 
Lautstärkeregelung

06. Kontrast k g 00 bis 64

07. Helligkeit k h 00 bis 64

08. Farbe k i 00 bis 64

09. Farbton k j 00 bis 64

10. Schärfe k k 00 bis 32

11. OSD-Auswahl k l 00 bis 01

12. Fernbedienung
Sperrmodus

13. Balance k t 00 bis 64

14. Farbtemperatur x u 00 bis 64

15. Energie sparen j q

16. Autom. 
Konfiguration

17. Equalizer j v

18. Tune-Befehl m a

19. Kanal hinzufü­gen/überspringen

20. Taste

21. Einstellen der 
Hintergrundbe­leuchtung

22. Eingangsaus­wahl (Haupt)

k d (Siehe S. 5)

k e 00 bis 01

k f 00 bis 64

k m 00 bis 01

j u 01

m b 00 bis 01

m c

m g 00 bis 64

x b

DATEN

(Hexadezimal)

(Siehe S. 7)

(Siehe S. 7)

(Siehe S. 8)

(Siehe S. 8)

(Siehe S. 8)

DEUTSCH

Kommunikationsparameter

•  Baudrate : 9600 bps (UART)

•  Datenlänge : 8 bits

•  Parität : Keine

•  Stopp-Bit : 1 bit

•  Übertragungscode : ASCII code

•  Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).

HINWEIS

•  Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine 
Befehle außer Power (ka) und Key (mc) ausgeführt werden und 
werden als NG behandelt.

3

Übertragungs-/Empfangsprotokoll

(Abhängig vom Modell)

DEUTSCH

Übertragung

[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]

01.  Ein/Aus (Befehl: k a)
 ► Für die Steuerung des Ein-/Ausschaltens des Geräts.

Übertragung

[k][a][ ][Set ID][ ][Daten][Cr]

Daten 00 : Ausschalten  01 : Einschalten

[Befehl 1] : Erster Befehl zur TV-Steuerung.(j, k, m oder x)
[Befehl 2] : Zweiter Befehl zur TV-Steuerung.
[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-

ID im Optionsmenü zu wählen. Der Einstellungsbereich liegt zwischen 
1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene 
Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl (1 bis 99) und 
im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0 bis 
0x63) angegeben.

[Daten] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um 
Befehlsstatus zu lesen.

[Cr] :  Zeilenschaltung 

ASCII-Code „0x0D“

[   ]  : ASCII-Code „Leerschritt (0x20)“

OK Bestätigung

[Befehl2][ ][Set ID][ ][OK][Daten][x]

*  Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler 

Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt 
Daten im Datenlesemodus benden, werden die aktuellen 
Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus 
benden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Befehl2][ ][Set ID][ ][NG][Daten][x]

*  Das TV-Gerät sendet ACK (Bestätigung) beim Empfang 

anormaler Daten von nicht brauchbaren Funktionen oder bei 
Kommunikationsfehlern basierend auf diesem Format.

Daten 00 : Unzulässiger Code

Bestätigung 

[a][ ][Set ID][ ][OK/NG][Daten][x]

 ► Für die Anzeige des Ein-/Ausschaltstatus.

Übertragung

[k][a][ ][Set ID][ ][FF][Cr]

Bestätigung

[a][ ][Set ID][ ][OK/NG][Daten][x]

*  Wenn andere Funktionen „0xFF“-Daten auf der Basis dieses Formats 

übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) 
Statusinformationen zu den einzelnen Funktionen.

*  Beim Einschalten des TV-Geräts werden u.U. die Meldungen „OK 

Ack.“ (OK Best.), „Error Ack.“ (Fehler Best.) oder andere Meldungen 
auf dem Bildschirm eingeblendet.

02.  Format (Befehl: k c) 

(Größe des Hauptbildes)

 ► Zur Einstellung des Bildformats. (Format des Hauptbildes) Das 

Bildschirmformat kann auch über die Seitenverhältnis-Option im 
Menü BILD eingestellt werden.

Übertragung

[k][c][ ][Set ID][ ][Daten][Cr]

Daten 01 :  Normalbildschirm (4:3) 

(Nur scannen aus)

            02 :  Breitbild (16:9) 

(Nur scannen aus)

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten][x]

*  Über die PC-Eingabe wählen Sie das Format 16:9 oder 4:3 aus.

09 : Just Scan
06 :  Original (Nur scannen aus)

4

03.  Bildschirm-Ruhezustand (Befehl: k d)
 ► Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Übertragung

[k][d][ ][Set ID][ ][Daten][Cr]

Daten00 :  Bildschirm-Ruhezustand aus (Bild ein)  

Videoausgabe-Ruhezustand aus
  01 :  Bildschirm-Ruhezustand ein (Bild aus)
  10 : Videoausgabe-Ruhezustand ein

Bestätigung

[d][ ][Set ID][ ][OK/NG][Daten][x]

*  Beim Stummschalten eines Videos wird das Bildschirmmenü (OSD) 

eingeblendet. Beim Stummschalten des Bildschirms wird das OSD­Bildschirmmenü nicht eingeblendet.

04.  Stummschaltung (Befehl: k e)

 ► Zur Aktivierung/Deaktivierung der Stummschaltung. 

Sie können die Stummschaltung auch über die Taste MUTE der 
TV-Fernbedienung einstellen.

Übertragung

[k][e][ ][Set ID][ ][Daten][Cr]

Daten 00 :  Stummschaltung ein (Lautstärke aus)
          01 :  Stummschaltung aus (Lautstärke ein)

Bestätigung

[e][ ][Set ID][ ][OK/NG][Daten][x]

05.  Lautstärkeregelung (Befehl: k f)

 ► Zur Regelung der Lautstärke. 

Sie können die Lautstärke auch über die Lautstärke-Tasten der 
Fernbedienung einstellen.

Übertragung

[k][f][ ][Set ID][ ][Daten][Cr]

Daten Min:  00 bis Max. 64
*  Siehe Echtdatenzuordnung.

Bestätigung

[f][ ][Set ID][ ][OK/NG][Daten][x]

06.  Kontrast (Befehl: k g)
 ► Zur Einstellung des Bildkontrastes.

Sie können den Kontrast auch über das Menü BILD einstellen.

Übertragung

[k][g][ ][Set ID][ ][Daten][Cr]

Daten Min:  00 bis Max. 64
*  Siehe Echtdatenzuordnung.

Bestätigung

[g][ ][Set ID][ ][OK/NG][Daten][x]

07.  Helligkeit (Befehl: k h)
 ► Zur Einstellung der Bildhelligkeit.

Sie können die Helligkeit auch über das Menü BILD einstellen.

Übertragung

[k][h][ ][Set ID][ ][Daten][Cr]

Daten Min:  00 bis Max. 64
*  Siehe Echtdatenzuordnung.

Bestätigung

[h][ ][Set ID][ ][OK/NG][Daten][x]

08.  Farbe (Befehl: k i)
 ► Einstellung der Bildfarbe.

Sie können die Farbe auch über das Menü BILD einstellen.

Übertragung

[k][i][ ][Set ID][ ][Daten][Cr]

Daten Min:  00 bis Max. 64
*  Siehe Echtdatenzuordnung.

Bestätigung

[i][ ][Set ID][ ][OK/NG][Daten][x]

DEUTSCH

5

09.  Farbton (Befehl: k j)
 ► Zur Einstellung des Farbtons auf dem Bildschirm.

Sie können den Farbton auch über das Menü BILD einstellen.

DEUTSCH

Übertragung

[k][j][ ][Set ID][ ][Daten][Cr]

Daten rot:  00 bis grün: 64
*  Siehe Echtdatenzuordnung.

Bestätigung

[j][ ][Set ID][ ][OK/NG][Daten][x]

10.  Schärfe (Befehl: k k)
 ► Zur Einstellung der Schärfe auf dem Bildschirm.

Sie können die Schärfe auch über das Menü BILD einstellen.

Übertragung

[k][k][ ][Set ID][ ][Daten][Cr]

Daten Min:  00 bis Max. 32
*  Siehe Echtdatenzuordnung.

Bestätigung

[k][ ][Set ID][ ][OK/NG][Daten][x]

11.  OSD-Auswahl (Befehl: k l)
 ► OSD (Bildschirmmenü) Ein/Aus bei Verwendung der

Fernbedienung.

Übertragung

[k][l][ ][Set ID][ ][Daten][Cr]

12.  Fernbedienungssperre (Befehl: k m)
 ► Zum Sperren der Steuerelemente auf der Vorderseite des

Bildschirms und der Fernbedienung.

Übertragung

[k][m][ ][Set ID][ ][Daten][Cr]

Daten 00 : Sperre Aus 01 : Sperre Ein

Bestätigung

[m][ ][Set ID][ ][OK/NG][Daten][x]

*  Falls keine Fernbedienung verwendet wird, sollte dieser Modus 

eingestellt werden. Wenn die Netzstromversorgung aus-/
eingeschaltet wird, wird die Sperre für das externe Steuergerät 
aufgehoben.

*  Wenn die Tastensperre im Standby-Modus aktiviert ist, lässt sich das 

Gerät nicht über die Einschalttaste der IR-Fernbedienung und die 
lokalen Tasten einschalten.

13.  Balance (Befehl: k t)
 ► Zur Einstellung der Balance.

Sie können die Balance auch über das Menü AUDIO einstellen.

Übertragung

[k][t][ ][Set ID][ ][Daten][Cr]

Daten Links :  00 bis Rechts : 64
*  Siehe Echtdatenzuordnung.

Bestätigung

[t][ ][Set ID][ ][OK/NG][Daten][x]

Daten 00 :  OSD Aus 01 : OSD Ein

Bestätigung

[l][ ][Set ID][ ][OK/NG][Daten][x]

6

14.  Farbtemperatur (Befehl:x u)
 ► Zur Einstellung der Farbtemperatur. Sie können die Farbtemperatur

auch über das Menü BILD einstellen.

Übertragung

[x][u][ ][Set ID][ ][Daten][Cr]

Daten warm: 00 bis kühl: 64 
*  Siehe Echtdatenzuordnung.

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

15.  Energie sparen (Befehl: j q)
 ► Zur ROTuzierung der Leistungsaufnahme des TV-Geräts. Sie können

die Funktion „Energie sparen“ auch im Menü BILD einstellen.

Übertragung

[j][q][ ][Set ID][ ][Daten][Cr]

Energiespar-

Modus

7 6 5 4 3 2 1 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

 ► „Auto“ (Automatisch) ist für Fernsehgeräte verfügbar, die den 

„Intelligent Sensor“ (Intelligenter Sensor) unterstützen.

Bestätigung

[q][ ][Set ID][ ][OK/NG][Daten][x]

Niedriger 

Strom

Niedriger 

Strom

Niedriger 

Strom

Niedriger 

Strom

Niedriger 

Strom

Niedriger 

Strom

Stufe

0 0 0 0 Aus

0 0 0 1 Minimum

0 0 1 0 Mittel

0 0 1 1 Maximum

0 1 0 1 Bildschirm aus

0 1 0 0 Automatisch

Beschreibung

16.  Automatische Konfiguration (Befehl: j u) (Nur RGB Modelle)
 ► Zur automatischen Anpassung der Bildposition und zum

Minimieren instabiler Bilder. Funktioniert nur im Modus RGB (PC).

Übertragung

[j][u][ ][Set ID][ ][Daten][Cr] 

Daten 01 : Zum TV

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

17.  Equalizer (Befehl: j v)
 ► Zum Einstellen des Equalizers.

Übertragung

[j][v][  ][Set ID][  ][Daten][Cr]

MSB                                                                                                                    LSB

0 0 0 0 0 0 0 0

Frequenz

7 6 5 Frequenz 4 3 2 1 0 Schritt

0 0 0 1. Frequenz 0 0 0 0 0 0 (Dezimal)

0 0 1 2. Frequenz 0 0 0 0 1 1 (Dezimal)

0 1 0 3. Frequenz ... ... ... ... ... ...

0 1 1 4. Frequenz 1 0 0 1 1 19 (Dezimal)

1 0 0 5. Frequenz 1 0 1 0 0 20 (Dezimal)

Bestätigung

[v][  ][Set ID][  ][OK/NG][Daten][x]

Daten

DEUTSCH

7

18.  Tune-Befehl (Befehl: m a)
 ► Kanal mit folgender Nummer wählen.

DEUTSCH

Übertragung

[m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]

Daten 00 : Hochkanaldaten

20.  Taste (Befehl: m c)
 ► Für das Senden des IR-Fernbedienungs-Tastencodes.

Übertragung

[m][c][ ][Set ID][ ][Daten][Cr]

Daten  IR-CODES

Daten 01 : Tiefkanaldaten
                   Beisp. Nr. 47 -> 00 2F (2FH)
                   Nr. 394 -> 01 8A (18AH), 
                   DTV-Nr. 0 -> Egal

Daten 02 : [Antenne]
                   0x00 : Analog-Haupt
                   0x10 : DTV-Haupt 
                   0x20 : Radio

[Kreuzkabel]
                  0x80 : Analog-Haupt
                  0x90 : DTV-Haupt
                  0xA0 : Radio

[Satellit]
                  0x40 : DTV-Haupt
                  0x50 : Radio-Haupt

Kanaldatenbereich
Min. : 00 Max. : 270F (0 bis 9999)

Bestätigung

[a][ ][Set ID][ ][OK/NG][Daten][x]

19.  Kanal hinzufügen/überspringen (Befehl: m b)
 ► Zum Einstellen des Überspringen-Status für das aktuelle Programm.

Übertragung

[m][b][ ][Set ID][ ][Daten][Cr]

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten][x]

21.  Einstellen der Hintergrundbeleuchtung (Befehl: m g)
 ► Zum Einstellen der Hintergrundbeleuchtung.

Übertragung

[m][g][ ][Set-ID][ ][Daten][Cr]

Daten Min: 00 bis Max. 64

Bestätigung

[g][ ][Set ID][ ][OK/NG][Daten][x]

22.  Eingangsauswahl (Befehl: x b) 

(Hauptbildeingang)

 ► Zur Auswahl der Eingangsquelle für das Hauptbild.

Übertragung

[x][b][ ][Set ID][ ][Daten][Cr]

Daten  struktur

MSB                                                                                                                     LSB

0 0 0 0 0 0 0 0

Externer Eingang Eingangsnummer

Daten 00 : Überspringen 01 : Hinzufügen

Bestätigung

[b][ ][Set ID][ ][OK/NG][Daten][x]

8

Externer Eingang Daten

0 0 0 0 DTV

0 0 0 1 Analog

0 0 1 0 AV

0 1 0 0 Komponente

0 1 1 0 RGB

0 1 1 1

1 0 0 0

1 0 0 1

1 0 1 0

HDMI

Eingangsnummer Dat en

0 0 0 0 Eingang1

0 0 0 1 Eingang2

0 0 1 0 Eingang3

0 0 1 1 Eingang4

Bestätigung

[b][ ][Set ID][ ][OK/NG][Daten][x]

* Echtdatenzuordnung

00 : Schritt0

A : Schritt 10 (Set ID 10)

F : Schritt 15 (Set ID 15)

10 : Schritt 16 (Set ID 16)

64 : Schritt100

6E : Schritt110

73 : Schritt115
74 : Schritt116

DEUTSCH

CF : Schritt199

FE : Schritt254
FF : Schritt255

9
