BENUTZERHANDBUCH
LED-LCD-TV
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.
LT38**
LT64**
LT66**
LT74**
LT76**
www.lg.com
<![endif]>DEUTSCHENG
2 INHALTSVERZEICHNIS
INHALTSVERZEICHNIS
3 LIZENZEN
3ANMERKUNG ZU OPEN SOURCE-SOFTWARE
4INSTALLATIONSVERFAHREN
4MONTAGE UND VORBEREITUNG
4 Auspacken
6Separat erhältlich
7Gehäuse und Bedienelemente
8Anheben und Bewegen des TVGeräts
9Einrichten des TV-Geräts
9 - Anbringen des Standfußes
11- Montage auf einem Tisch
12- Wandmontage

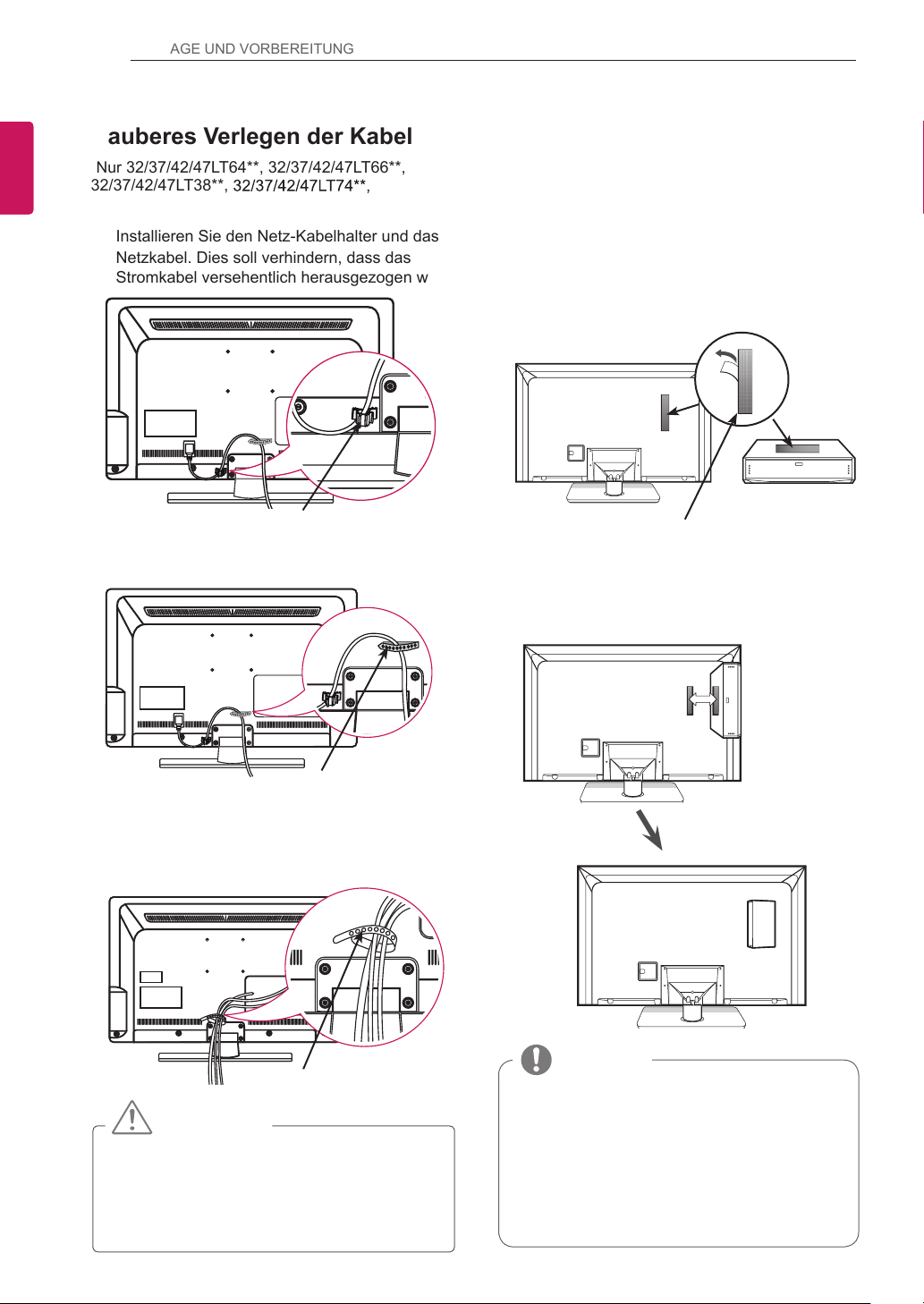

14- Sauberes Verlegen der Kabel
14- So verwenden Sie Dual Lock™
15HERSTELLEN VON
VERBINDUNGEN
15Anschluss des TV-Geräts
15Anschließen einer Antenne

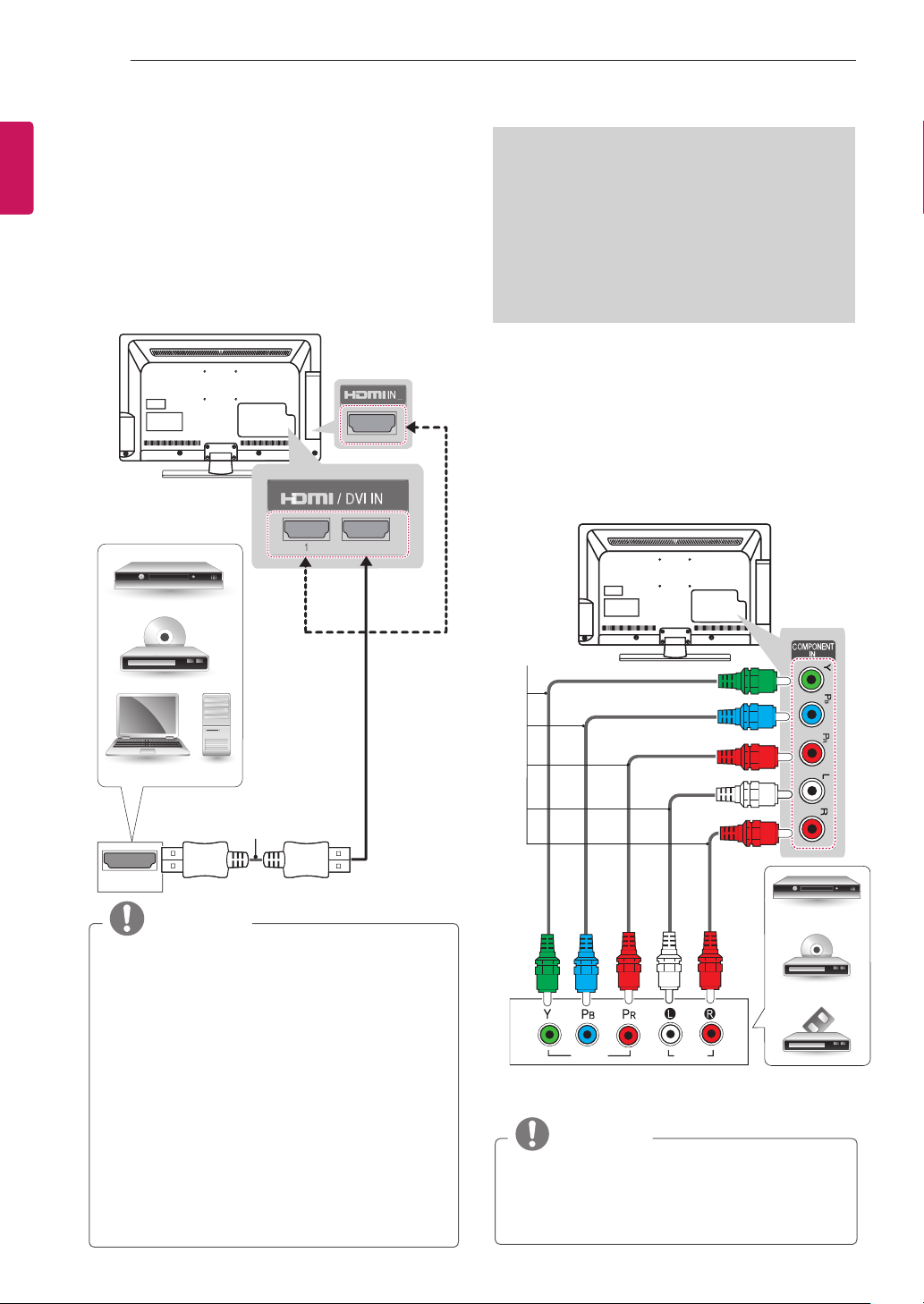

16HDMI-Anschluss
16Component-Anschluss

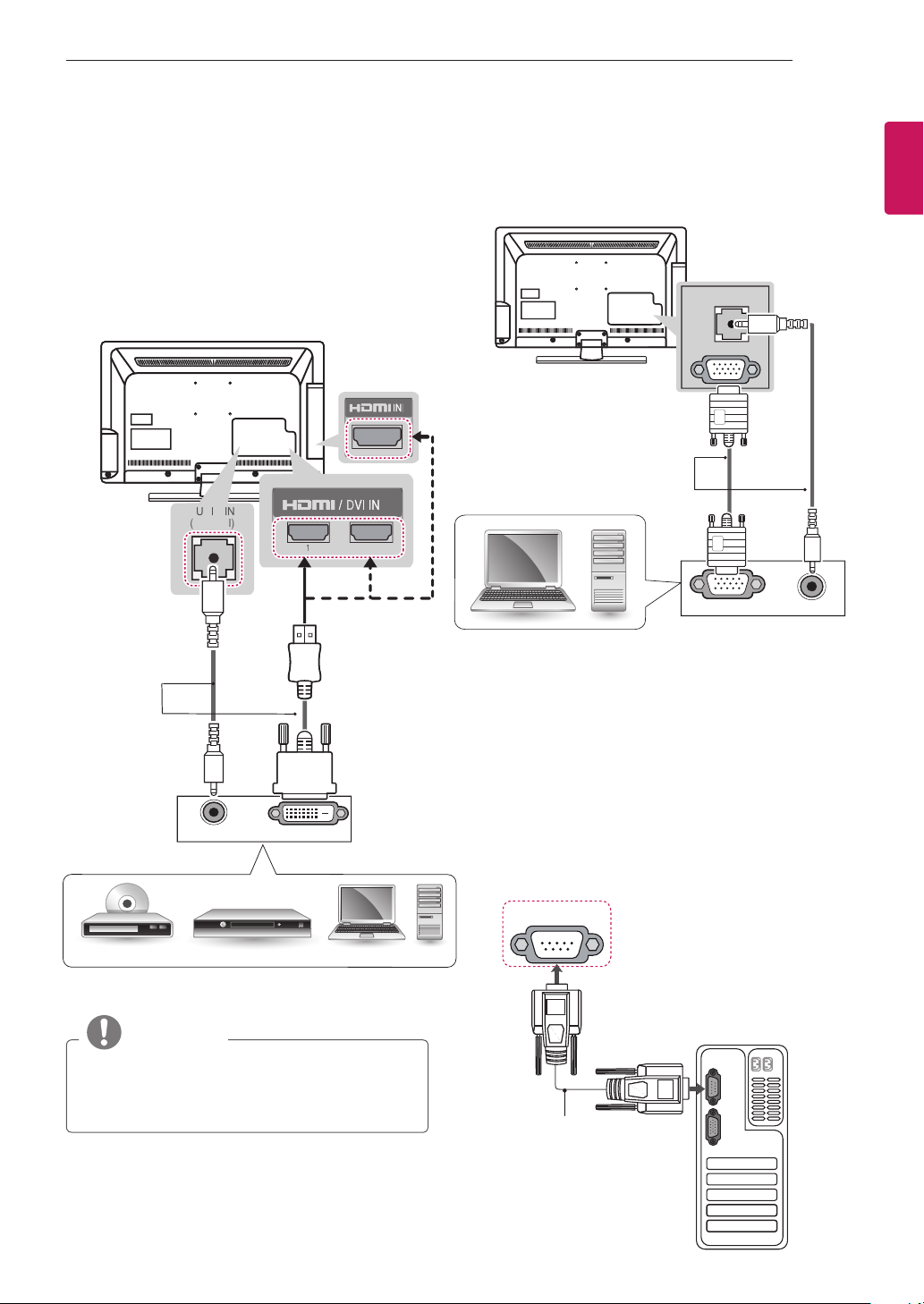

17DVI-zu-HDMI-Anschluss
17RGB-PC-Anschluss
17RS-232C-Einstellung

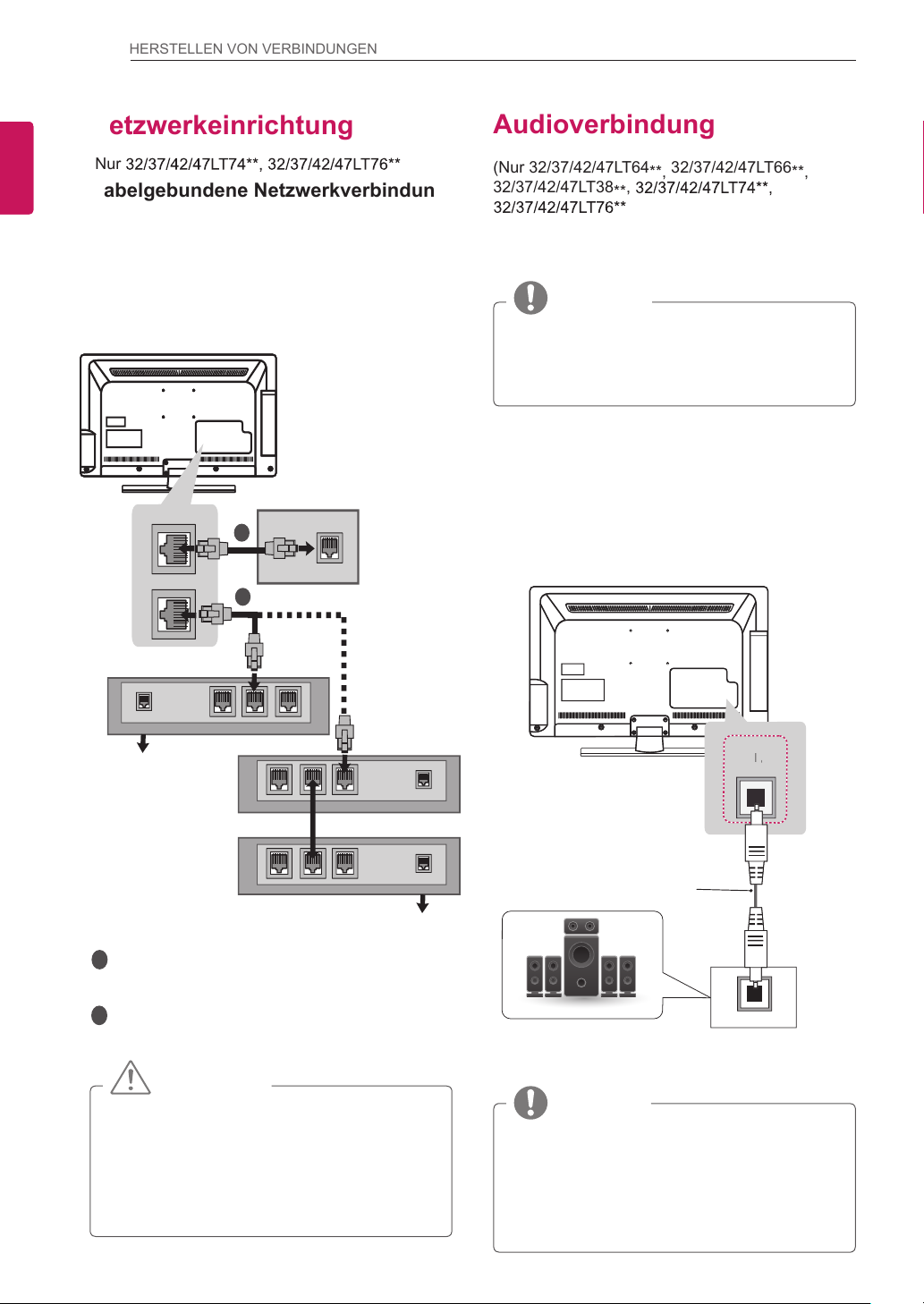

18Netzwerkeinrichtung
18 - Kabelgebundene
Netzwerkverbindung
18 Audioverbindung
18- Anschluss über ein digitales optisches Audiokabel
19Einrichten des Lautsprecherausgangs

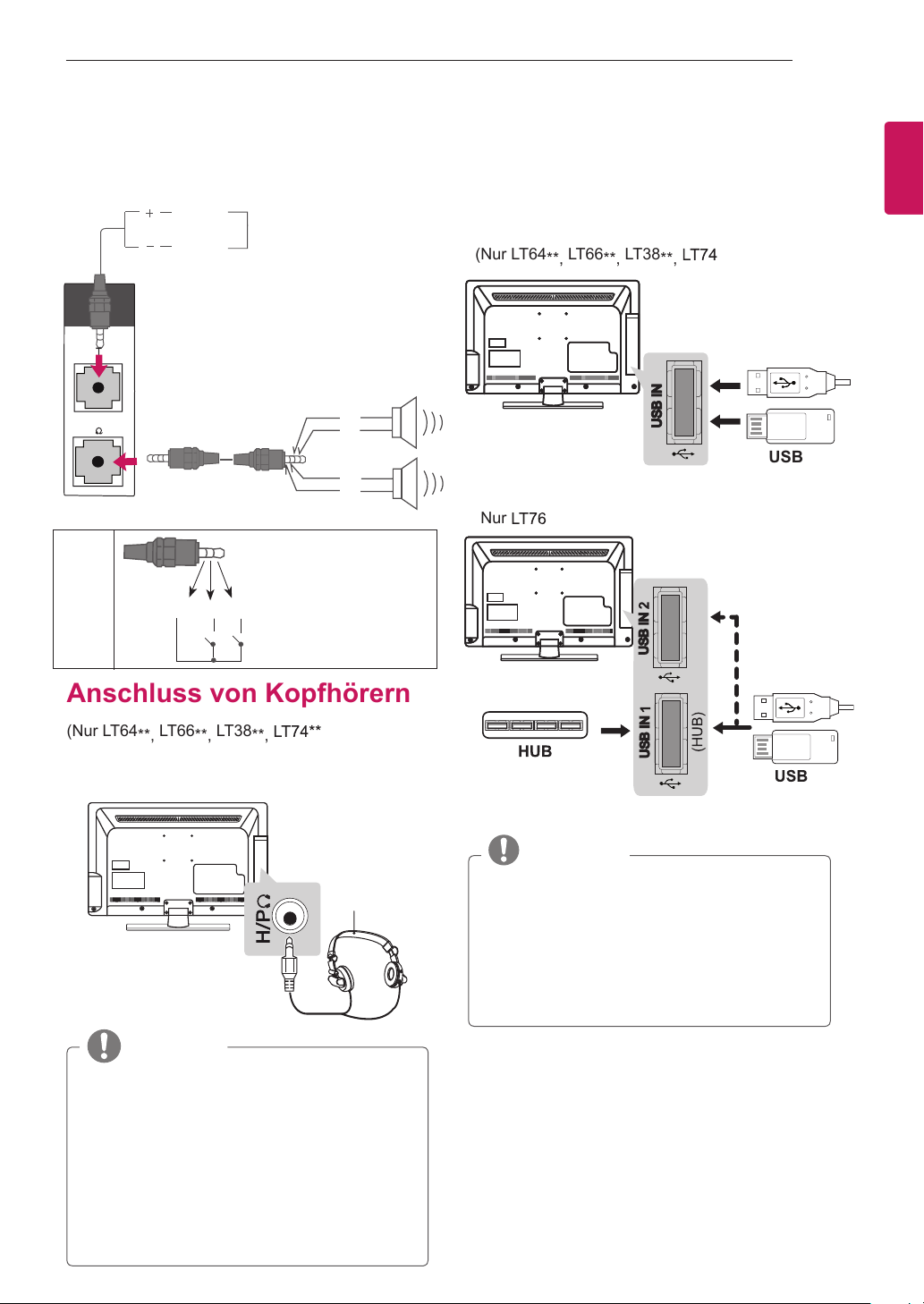

19Anschluss von Kopfhörern
19Anschließen eines USB-Geräts

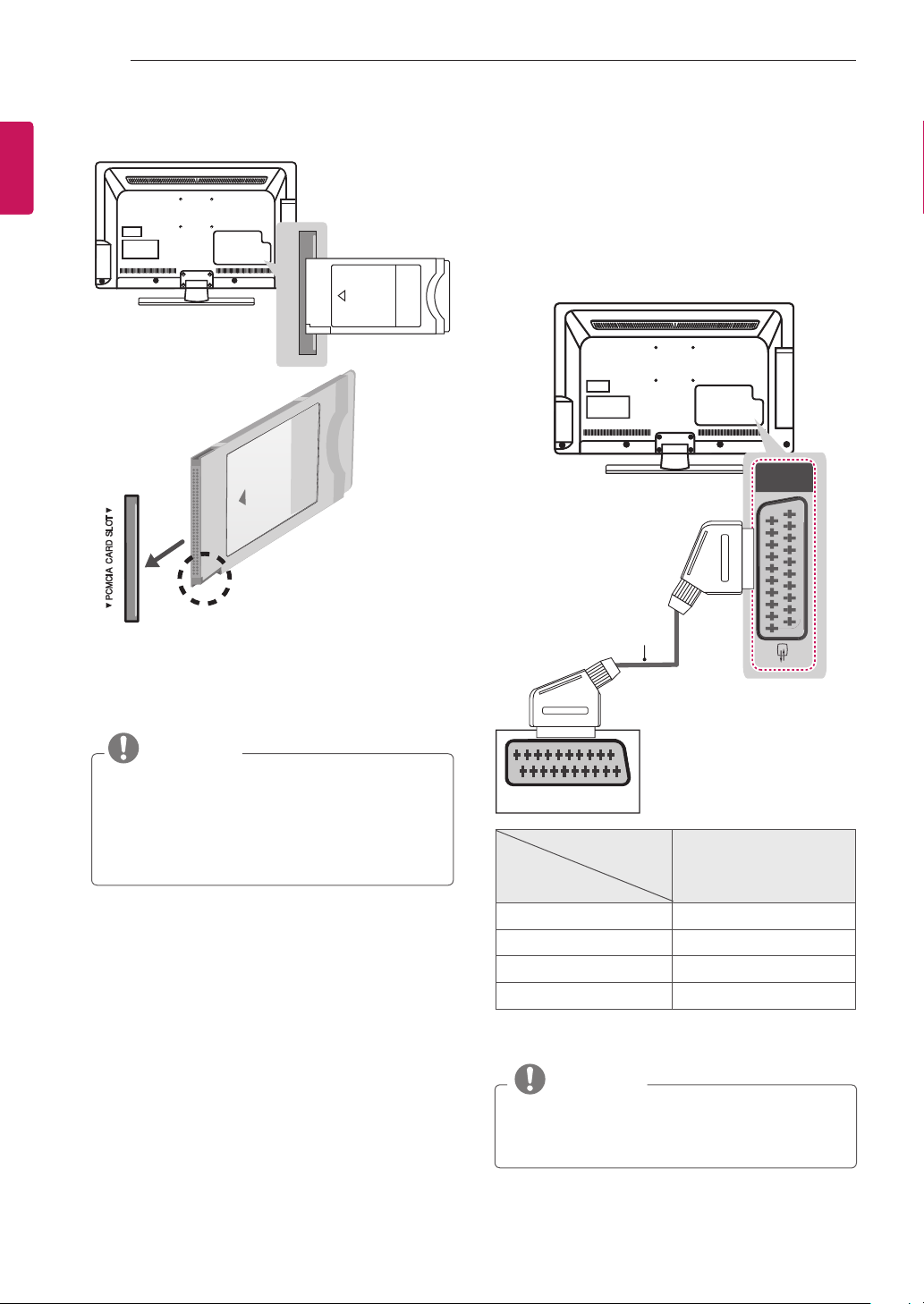

20Anschluss eines CI-Moduls
20 Euro-Scart-Anschluss

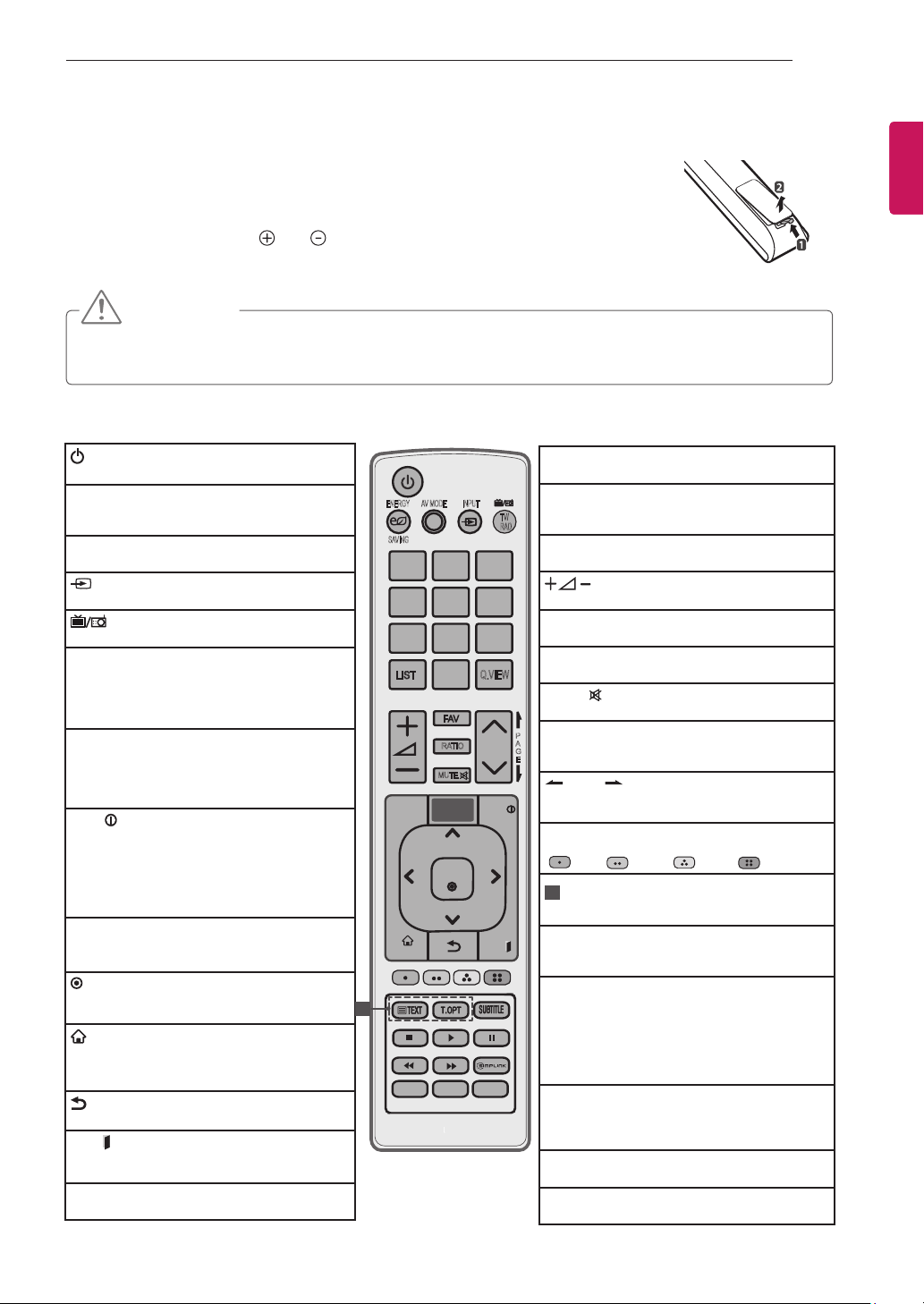

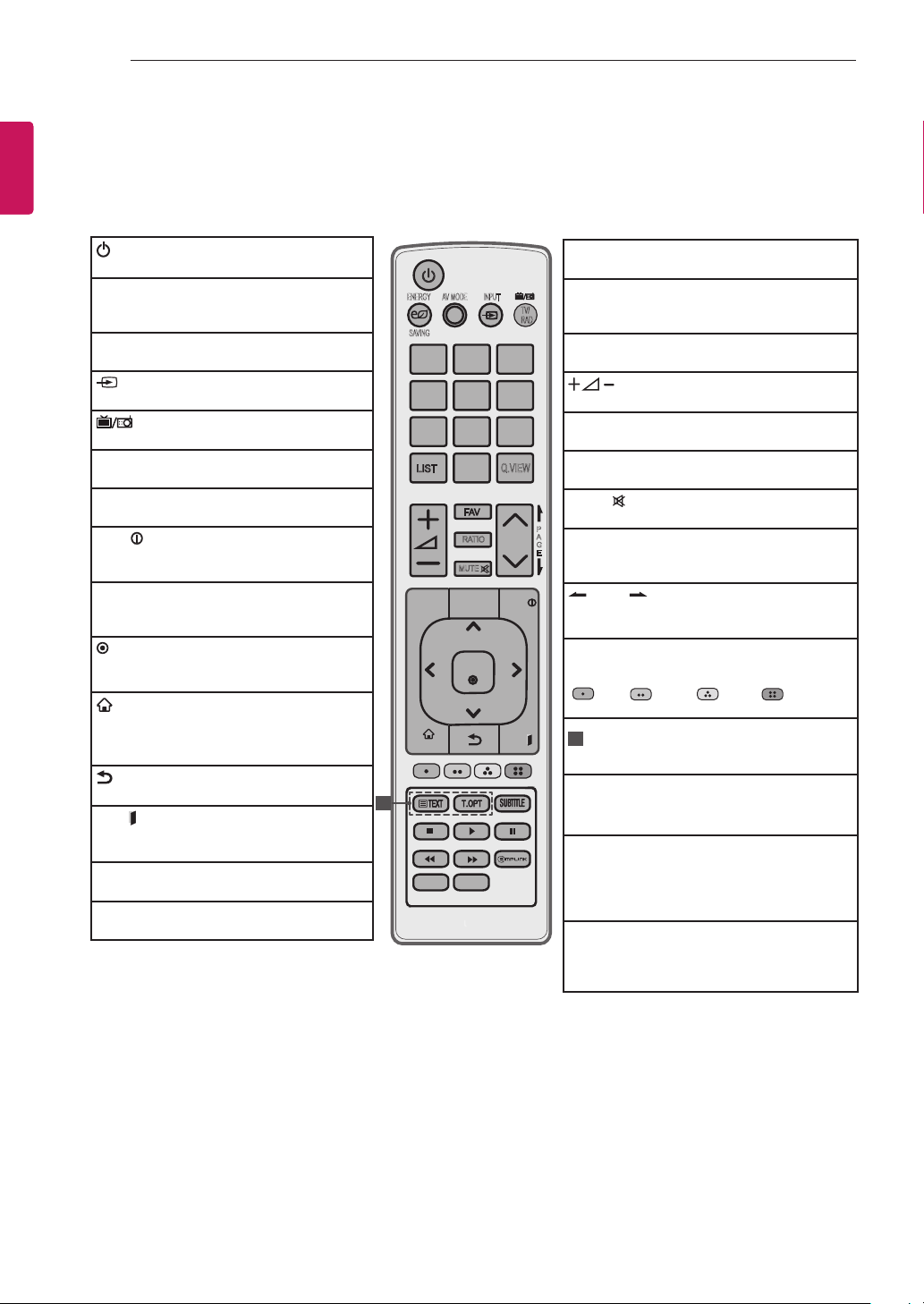

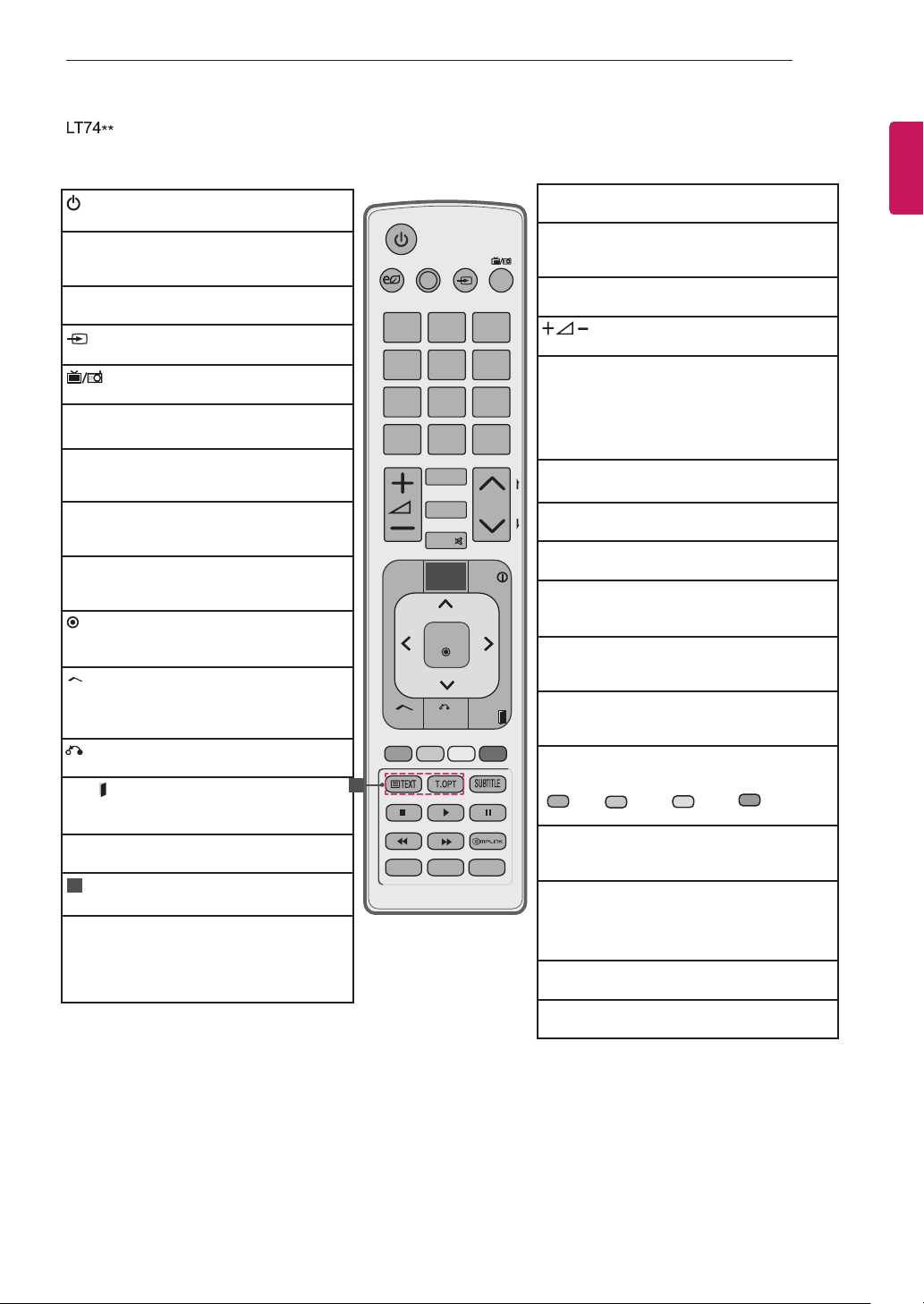

21 FERNBEDIENUNG
24 WARTUNG
24 Reinigung des TV-Gerätes
24 - Bildschirm, Rahmen, Gehäuse und Standfuß
24 - Netzkabel
24FEHLERBEHEBUNG
25VORSICHT bei der Verwendung von Ezsign 2.0

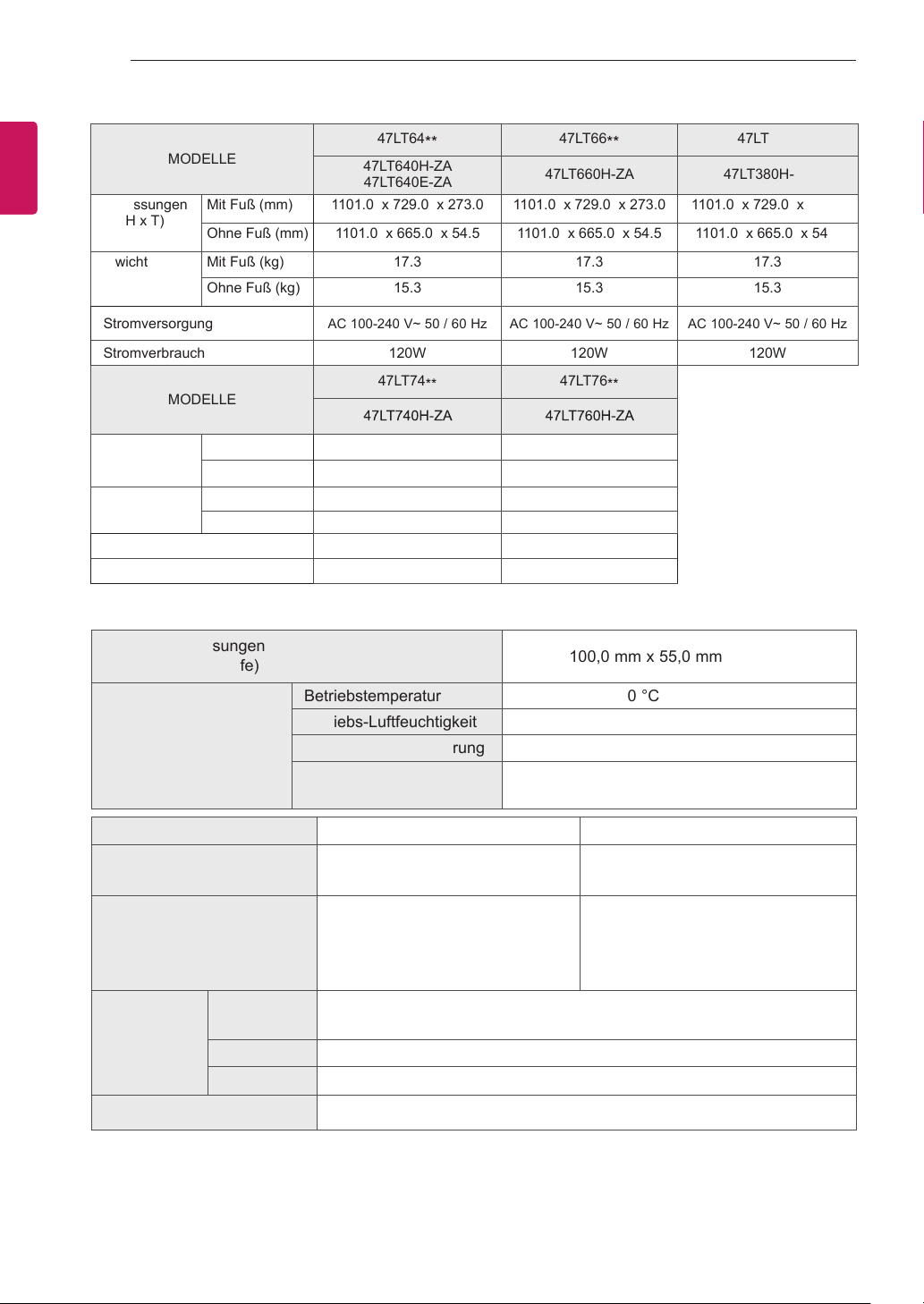

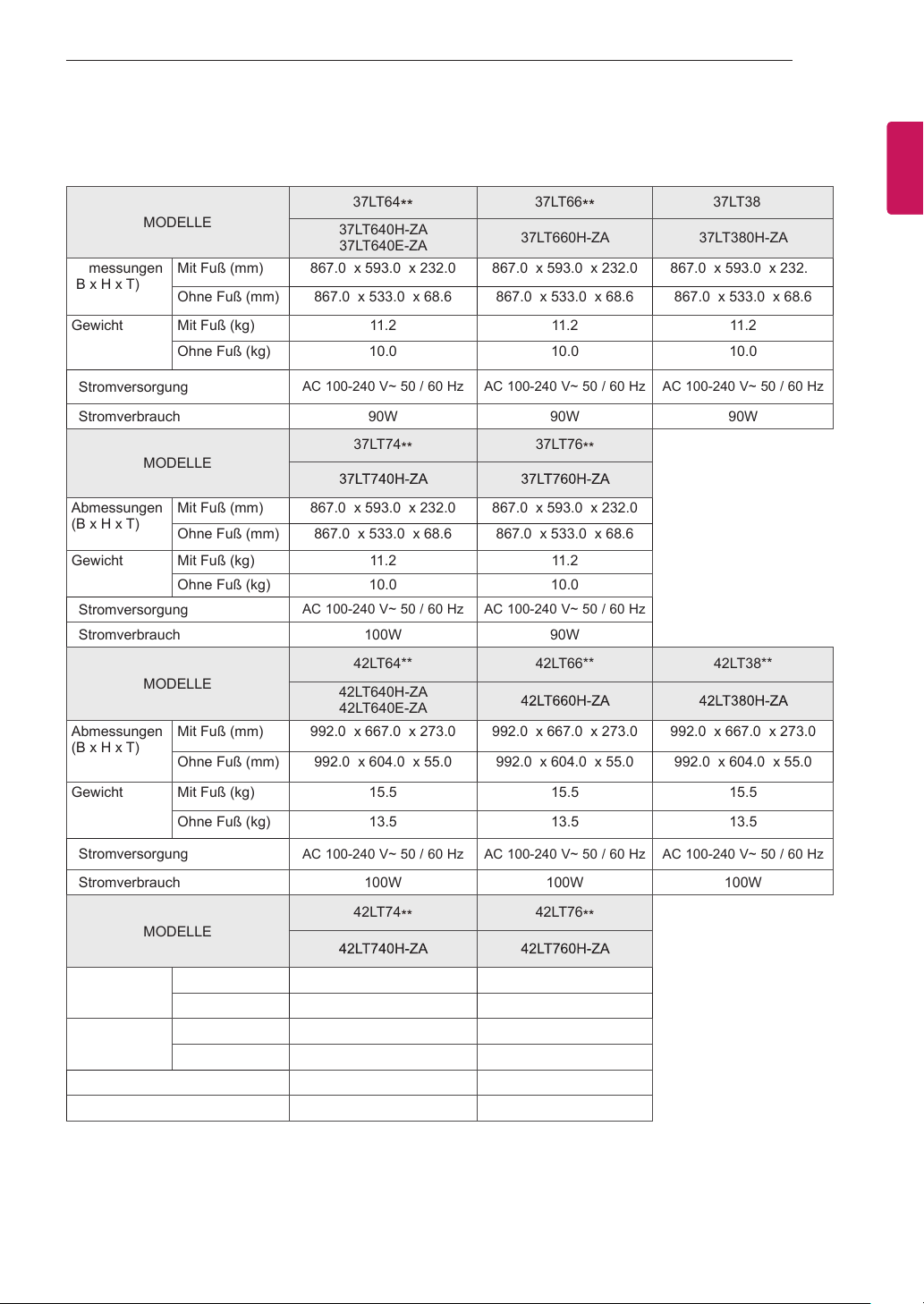

26TECHNISCHE DATEN
31IR-CODES

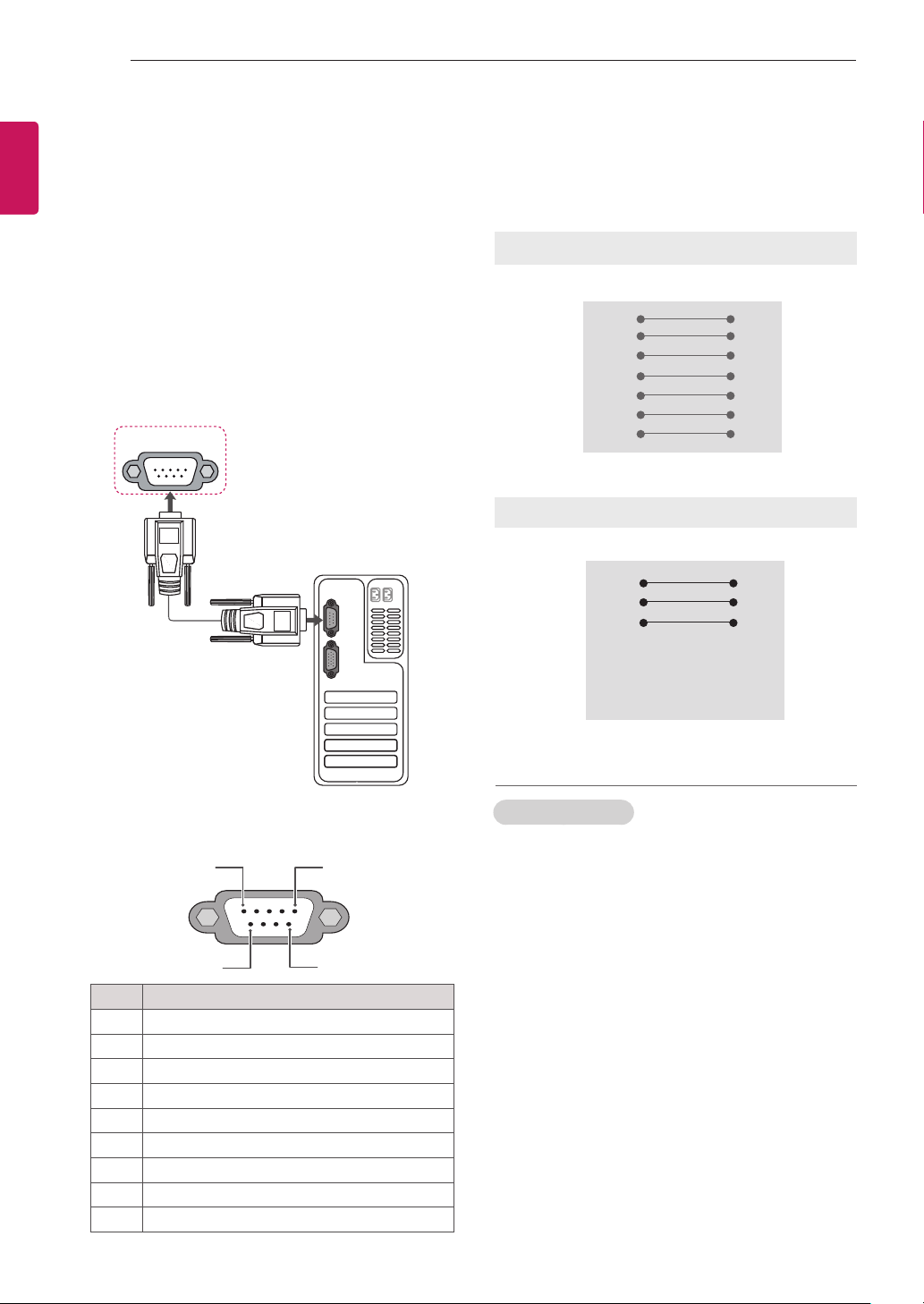

32EINRICHTEN EXTERNER STEUERGERÄTE
32 RS-232C-Einstellung
32Steckertyp; D-Sub 9-polig
32RS-232C-Konfigurationen
33Kommunikationsparameter
33Befehlsreferenzliste
34Übertragungs-/Empfangsprotokoll
WARNUNG
yyBei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod.
VORSICHT
yyBei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts.
HINWEIS
yyDer Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch.
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE 3
LIzENzEN
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.
Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Marken der Firma Dolby Laboratories.
HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.
ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.
ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com.
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalten.“
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274”
ANMERKUNG zU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
4 INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG
HINWEIS
yyIhr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
yyDas OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.
yyDie verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
yyKünftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
yyDas TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
yyDer Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.
INSTALLATIONSVERFAHREN
1Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.
2Befestigen Sie den Standfuß am TV-Gerät.
3Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.
4Stellen Sie sicher, dass eine Netzwerkverbindung vorhanden ist.
Sie können die Netzwerkfunktionen des Fernsehgeräts nur dann nutzen, wenn eine Netzwerkverbindung hergestellt wurde. (Nur LT74**, LT76**)
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät.
VORSICHT
yyUm die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. yyDurch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
yyEinige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
yyDie im Lieferumfang enthaltenen Artikel sind modellabhängig.
yyÄnderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
yyFür eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
*A
10 mm *B
18 mm
A A
MONTAGE UND VORBEREITUNG 5
Fernbedienung und
Batterien (AAA)
(Siehe S.21,S.22,S.23)
EzSign 2.0 Editor-CD
(Nur
22/26/32/37/42/47LT640E)
Schrauben für Standfuß
4 Stk, M4 x 12
2 Stk, M4 x 16
(Nur 22LT64**, 22LT38**) (Siehe S.9)
Schrauben für Standfuß
8 Stk, M4 x 14
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76 **) (Siehe S.10)
Netzkabel
(Abhängig vom Modell)
Standkörper /
Ständerplatte
(Nur 22LT64**, 22LT38**) (Siehe S.9)
Standkörper / Ständerplatte
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76 **) (Siehe S.10)
Dual Lock™
(Nur LT64**, LT66**,
LT74**, LT76**)
(Siehe S.14)
Benutzerhandbuch
Netzkabelhalter
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**
32/37/42/47LT76 **) (Siehe S.14)
Schrauben für Standfuß
8 Stk, M4 x 12
(Nur 26LT64**, 26LT66**,
26LT38**) (Siehe S.9)
Schraube für Tischmontage
1 Stk
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76 **) (Siehe S.11)
Netzgerät
(Nur 22/26LT64**, 26LT66**, 22/26LT38**) (Siehe S.15)
Standkörper /
Ständerplatte
(Nur 26LT64**, 26LT66**,
26LT38**) (Siehe S.9)
Schutzabdeckung
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76 **) (Siehe S.13)
Kabelhalter
(Abhängig vom Modell) (Siehe S.14)
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
6 MONTAGE UND VORBEREITUNG
Separat erhältlich
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Erwerben können Sie diese Artikel bei Ihrem Händler.
Diese Geräte sind nur mit bestimmten Modellen kompatibel.
AN-WF100
Drahtlos-Dongle
Kompatibilität |
LT640E |
LT640H, |
LT380H, |
LT660H, |
|
LT740H, LT760H |
|||||
|
|
||||
|
|
|
|
|
|
AN-WF100 |
• |
|
|
|
|
Drahtlos-Dongle |
|
|
|
||
|
|
|
|
|
|
MONTAGE UND VORBEREITUNG 7
Gehäuse und Bedienelemente
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**, 32/37/42/47LT76**)
Bildschirm
(Nur 22/26LT64**, 26LT66**, 22/26LT38** )
Fernbedienungssensor Lautsprecher
Betriebsanzeige (Kann mithilfe der Betriebsanzeige im Optionsmenü angepasst werden.)
Uhr LED
<![endif]>DEUTSCHENG
Taste |
Beschreibung |
|
Navigiert durch die gespeicherten Programme |
|
|
|
Regelt die Lautstärke |
|
|
|
Einoder Ausschalten des Stroms |
|
|
<![endif]>DEUTSCHENG
8 MONTAGE UND VORBEREITUNG
Anheben und Bewegen des TV-Geräts
Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen sicheren Transport unabhängig von Typ und Größe zu gewährleisten.
VORSICHT
yyBerühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
yyEs wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
yyTrennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
yyHalten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.
yyHalten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest.
yyGroße TV-Geräte sollten stets von mindestens 2 Personen transportiert werden.
yyWenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.
yySetzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
yyHalten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
MONTAGE UND VORBEREITUNG 9
Einrichten des TV-Geräts
Setzen Sie das TV-Gerät auf einen Standfuß, und montieren Sie es auf einem Tisch oder an der Wand.
Anbringen des Standfußes
(Nur 22/26LT64**, 26LT66**, 22/26LT38** )
1 |
M4 x 12 |
3 |
|
(Nur 22LT64**, 22LT38** ) |
|
|
4 Stk |
|
|
|
|
Standkörper |
|
|
|
Vorderseite |
|
Ständerplatte
|
M4 x 16 |
Ansicht von |
2 Stk |
|
|
oben |
|
2
(Nur 26LT64**, 26LT66**, 26LT38**)
<![endif]>DEUTSCHENG
M4 x 12
4 Stk
<![endif]>DEUTSCHENG
10 MONTAGE UND VORBEREITUNG
(Nur 32/37/42/47LT64**, 32/37/42/47LT66** 32/37/42/47LT38**, 32/37/42/47LT74**, 32/37/42/47LT76**)
1 |
3 |
M4 x 14
4 Stk
Standkörper
Vorderseite
Ständerplatte
Ansicht von oben
2 |
M4 x 14 |
|
4 Stk |
||
|
VORSICHT
yyWenn Sie den Ständer am TV-Gerät anbringen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere flache Oberfläche mit einer weichen
Unterlage, um den Bildschirm vor Verkratzen zu schützen.
yyStellen Sie sicher, dass die Schrauben fest angezogen werden. (Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV-Gerät nach der Installation nach vorne kippt.)
Wenden Sie beim Festziehen der Schrauben nicht übermäßig viel Kraft an, da diese sonst abgenutzt oder gelockert werden können.
HINWEIS
yyEntfernen Sie den Ständer, bevor Sie das TV-Gerät an einer Wandhalterung befestigen, indem Sie ihn in umgekehrter Reihenfolge, wie bei der Montage, abmontieren.
|
|
MONTAGE UND VORBEREITUNG 11 |
||
Montage auf einem Tisch |
|
|
||
|
Befestigen des TV-Gerätes an einem Tisch |
|
||
1 Heben Sie das TV-Gerät an, und kippen Sie es |
Befestigen Sie das TV-Gerät an einem Tisch, |
|||
auf einem Tisch in die aufrechte Position. |
um ein Kippen nach vorne, Beschädigungen und |
|||
- Lassen Sie (mindestens) 10 cm Platz |
Verletzungsgefahr zu verhindern. |
|||
zur Wand, um eine gute Belüftung zu |
Montieren Sie das TV-Gerät auf einem Tisch, setzen |
|||
gewährleisten. |
Sie die mitgelieferte Schraube an der Rückseite des |
|||
|
Standfußes ein, und ziehen Sie sie fest. |
|||
|
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, |
|||
|
32/37/42/47LT38**32/37/42/47LT74**, |
|||
|
32/37/42/47LT76**) |
|||
2
an.
VORSICHT
yyStellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.
Befestigung des TV-Gerät an einem Tisch
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen. Das TV-Gerät muss so an einem Tisch befestigt werden, dass es nicht nach vorne oder hinten gezogen werden kann; dadurch könnte es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**, 32/37/42/47LT38**, 32/37/42/47LT74**, 32/37/42/47LT76**)
4-Schrauben
(nicht im Lieferumfang enthalten)
Tisch
Schrauben: M4 x L (*L: Tischtiefe + 8-10 mm) Tischtiefe: 15mm, Schraube: M4 x 20
WARNUNG
yyUm ein Umkippen des TV-Geräts zu verhindern, sollte es den
Installationsanweisungen entsprechend sicher am Boden bzw. an der Wand befestigt werden. Beim Umkippen, Rütteln oder Schaukeln des TV-Geräts besteht Verletzungsgefahr.
Einstellen des Fernsehgerätes für einen optimalen Blickwinkel
Drehen Sie das TV-Gerät um 90 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.
90 |
|
90 |
|
|
|
VORSICHT
yyWenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.
»» Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
12 MONTAGE UND VORBEREITUNG
Befestigen des TV-Gerätes an einer Wand
(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)
1 |
Setzen Sie die Ringschrauben oder TV- |
Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie. -- Wenn an den Ringschraubenpositionen
Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.
2Montieren Sie die Wandhalterungen mit den Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
3Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal
.
VORSICHT
yyAchten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.
HINWEIS
yyVerwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.
yyHalterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.

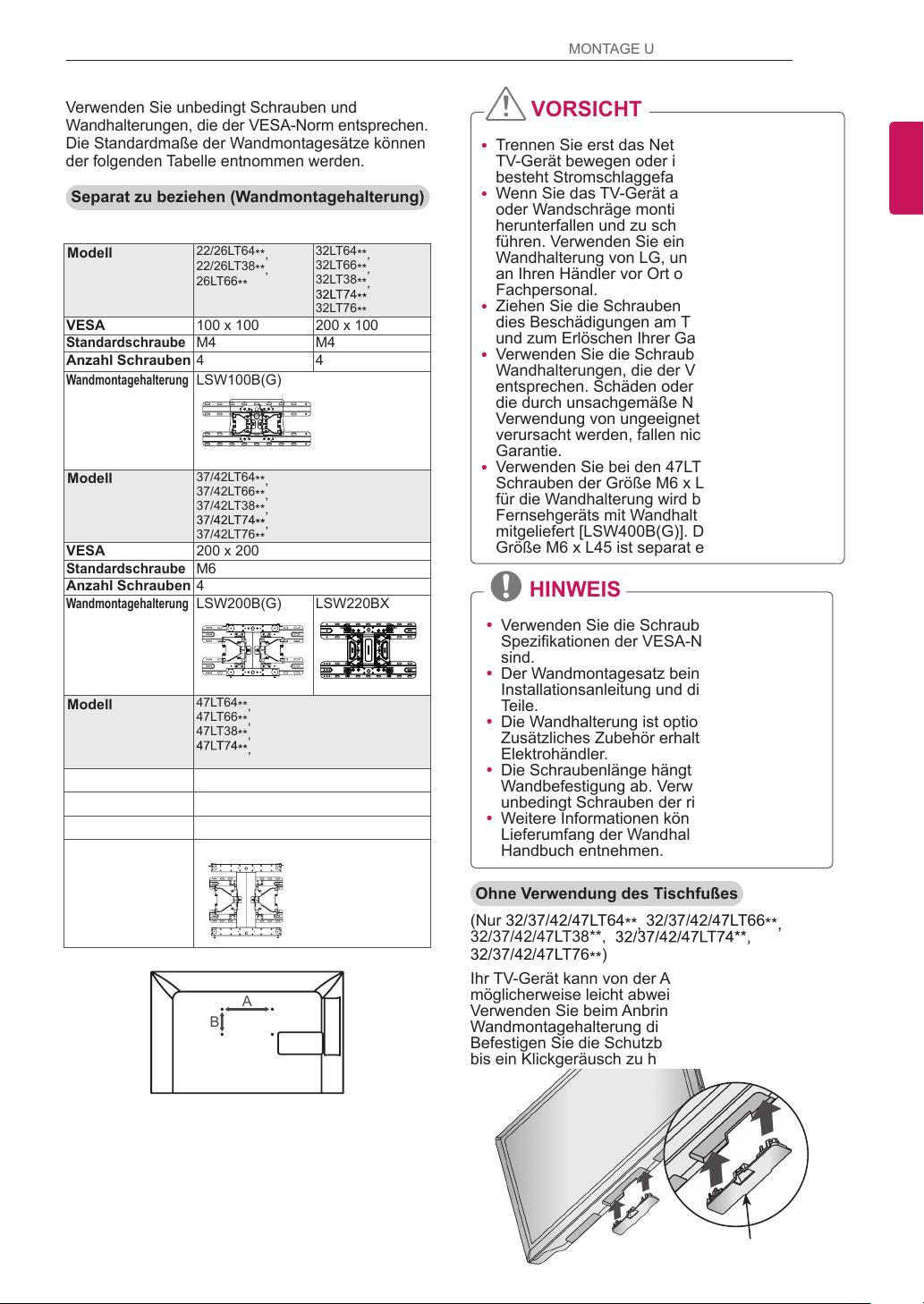

Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht.
Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach.
LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird.
10 cm |
|
10 |
cm |
|
|
10 cm |
|
10 cm |
|
cm |
|
