TELEVISOR A CORES

MANUAL DE SERVIÇO

ATENÇÃO

Antes de reparar este chassis, leia as PRECAUÇÕES DE SEGURANÇA
contidas neste manual.

CHASSIS : MC-05HA

MODELO : 32FS4RNP 32FS4RNP-LE

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

- 2 -

CONTEÚDO

PRECAUÇÕES DE SEGURANÇA...........................................................................................................................................................3

INSTRUÇÕES DE AJUSTE......................................................................................................................................................................4

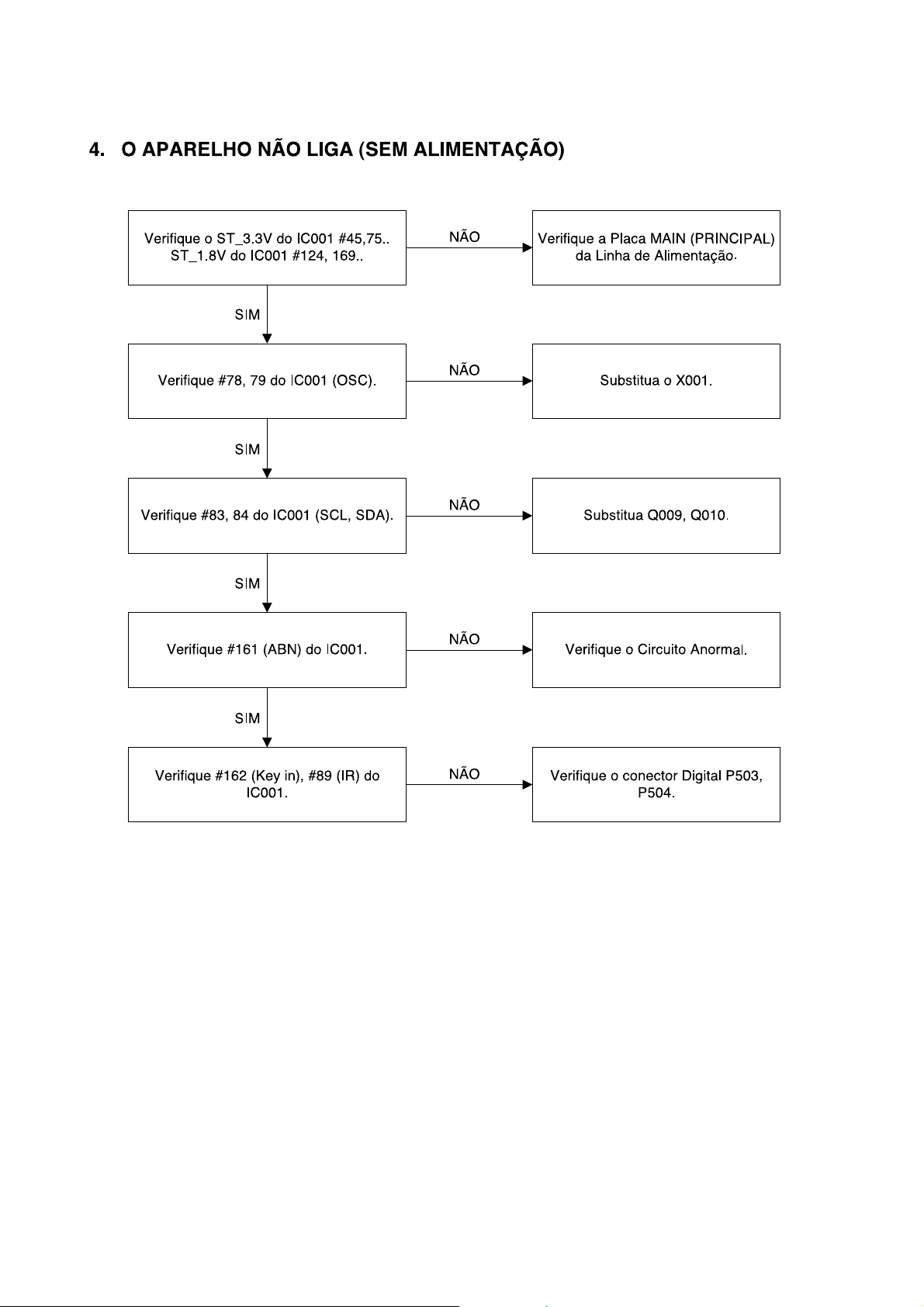

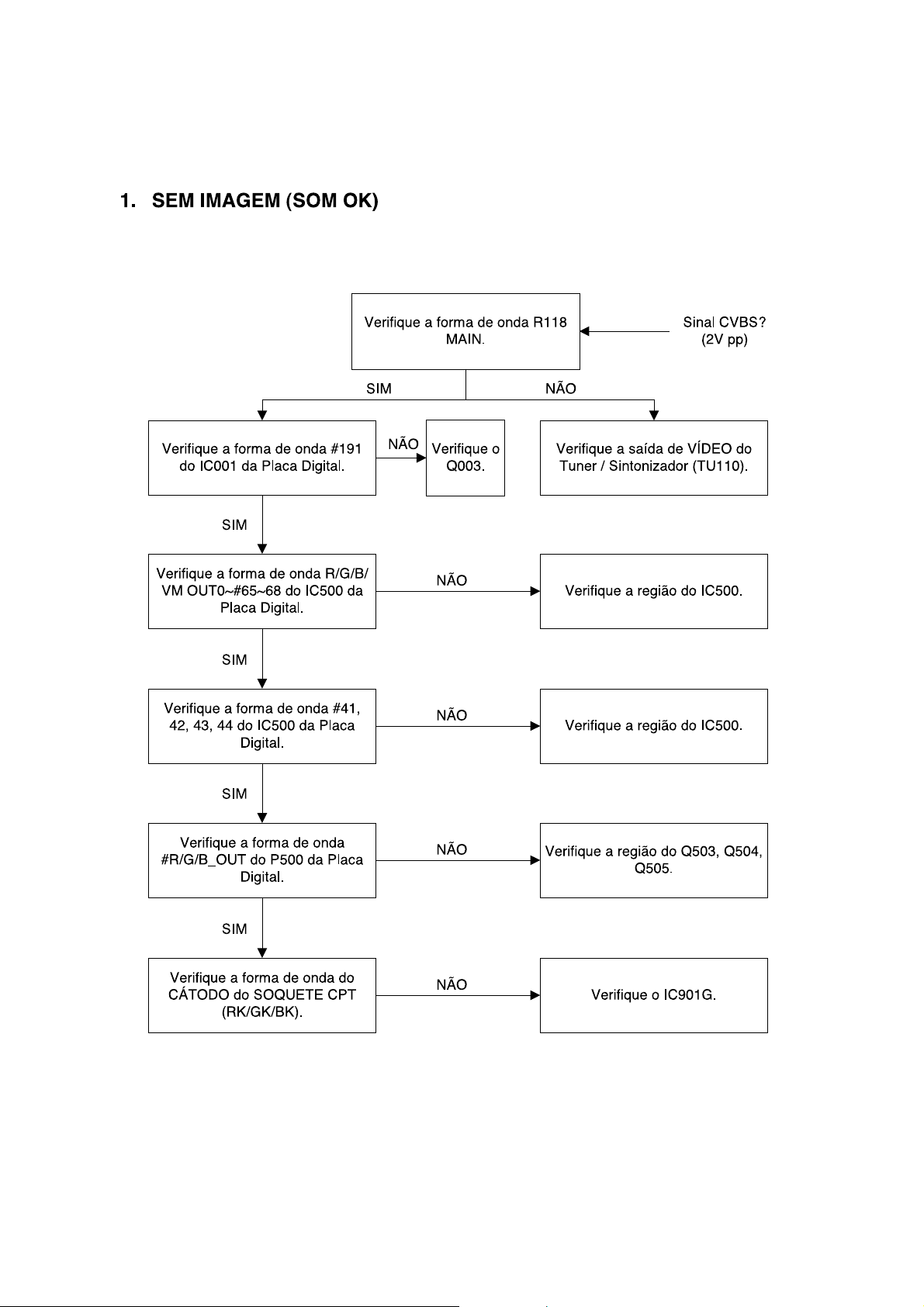

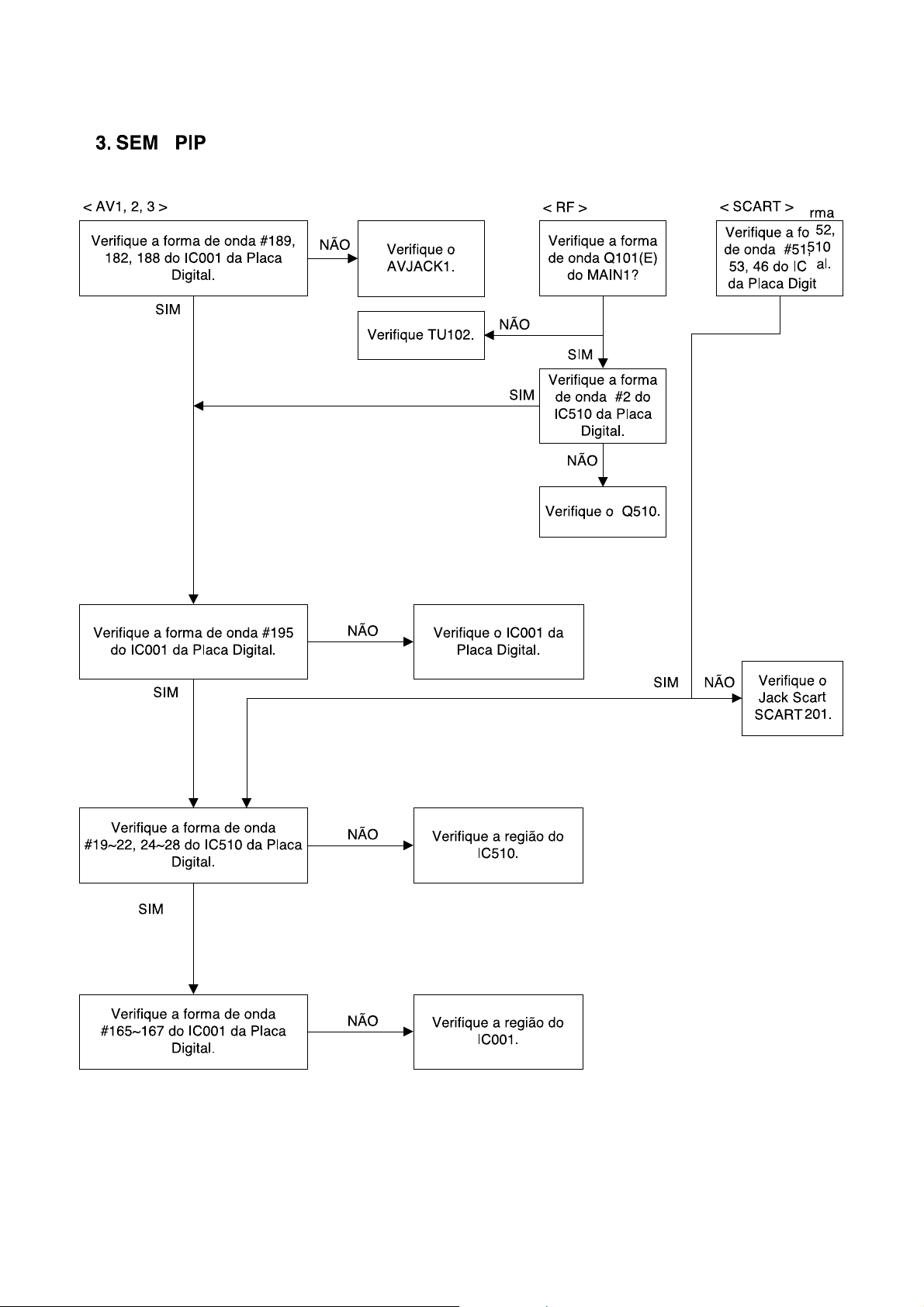

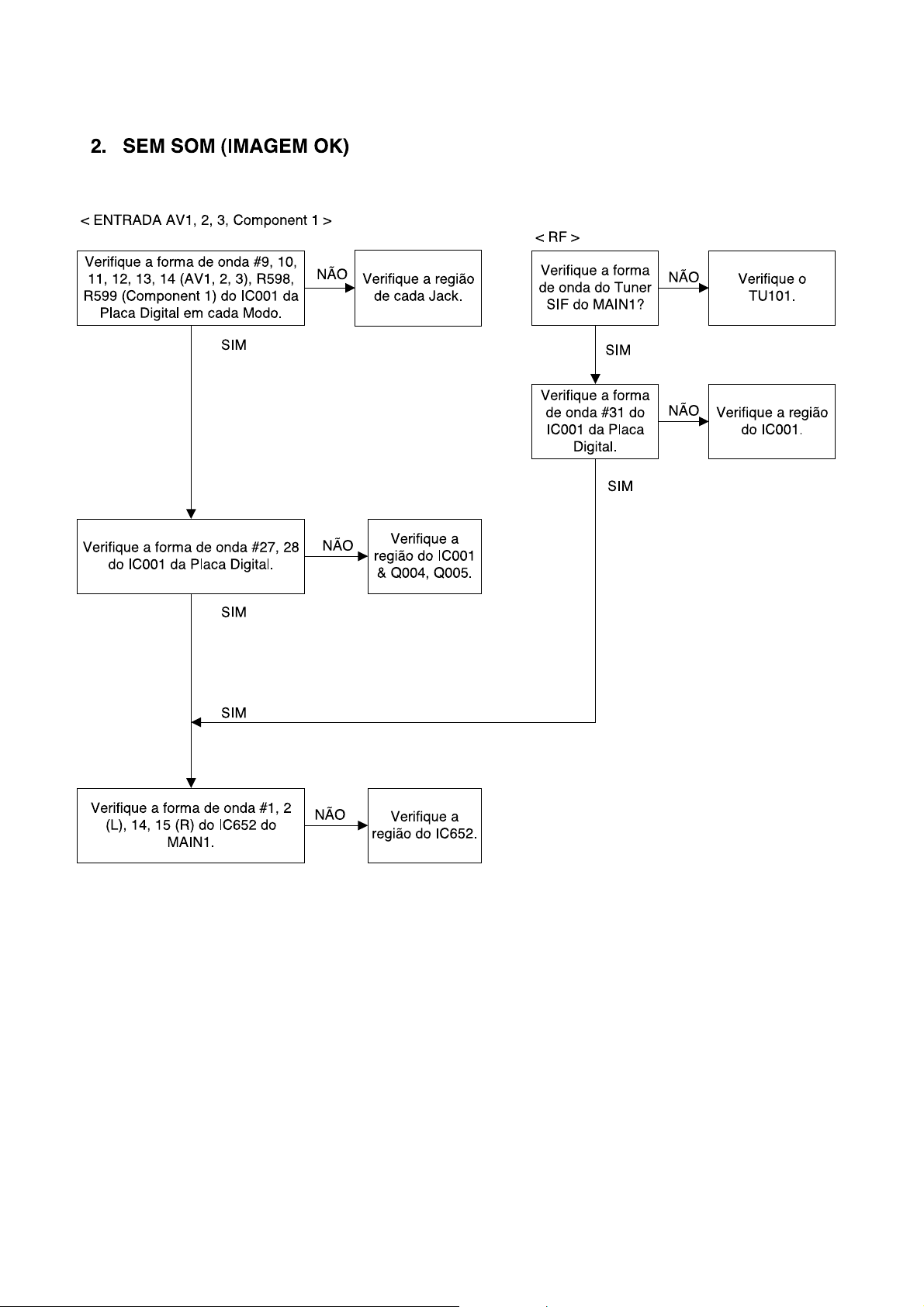

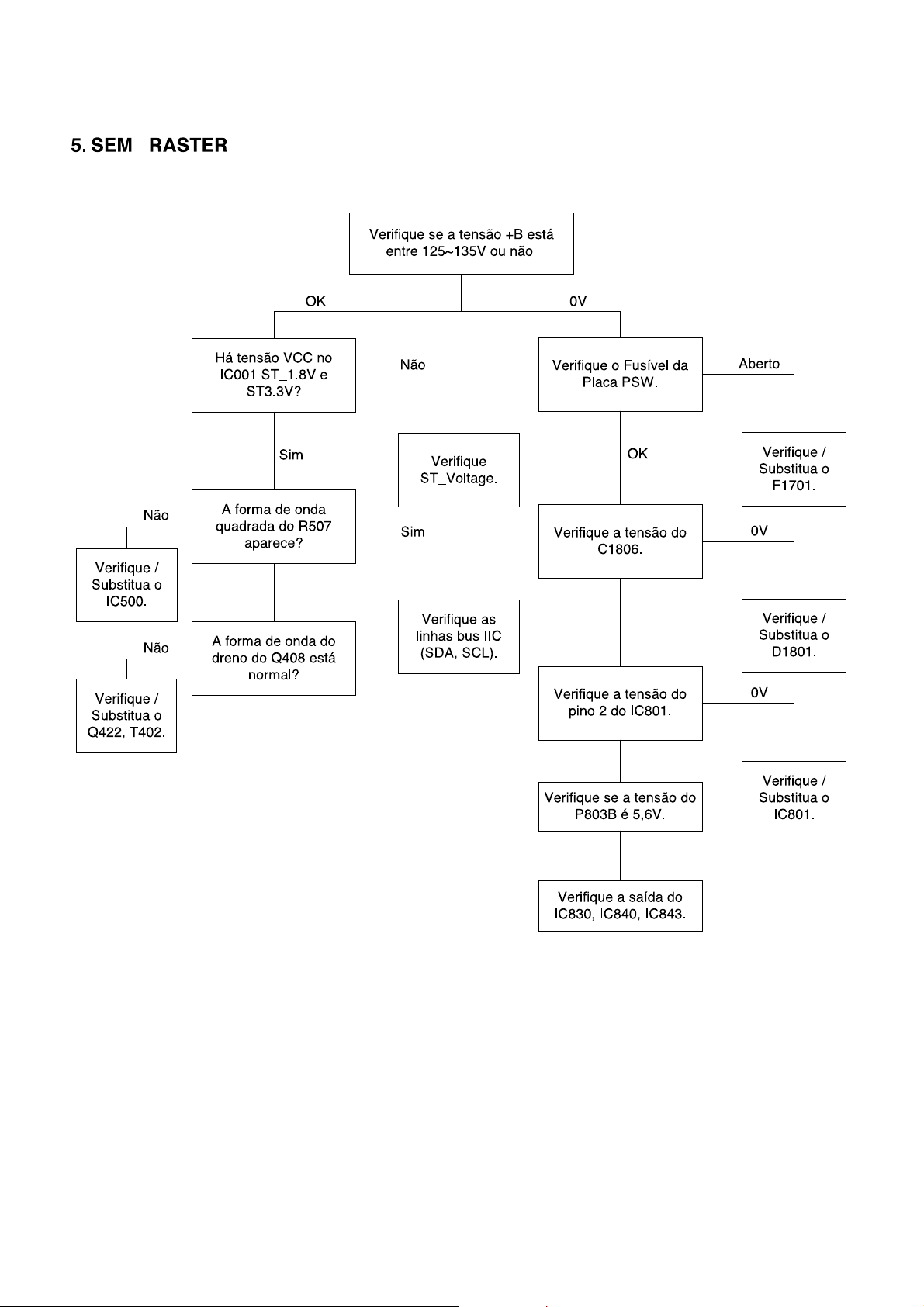

GUIA DE SOLUÇÃO DE PROBLEMAS .................................................................................................................................................20

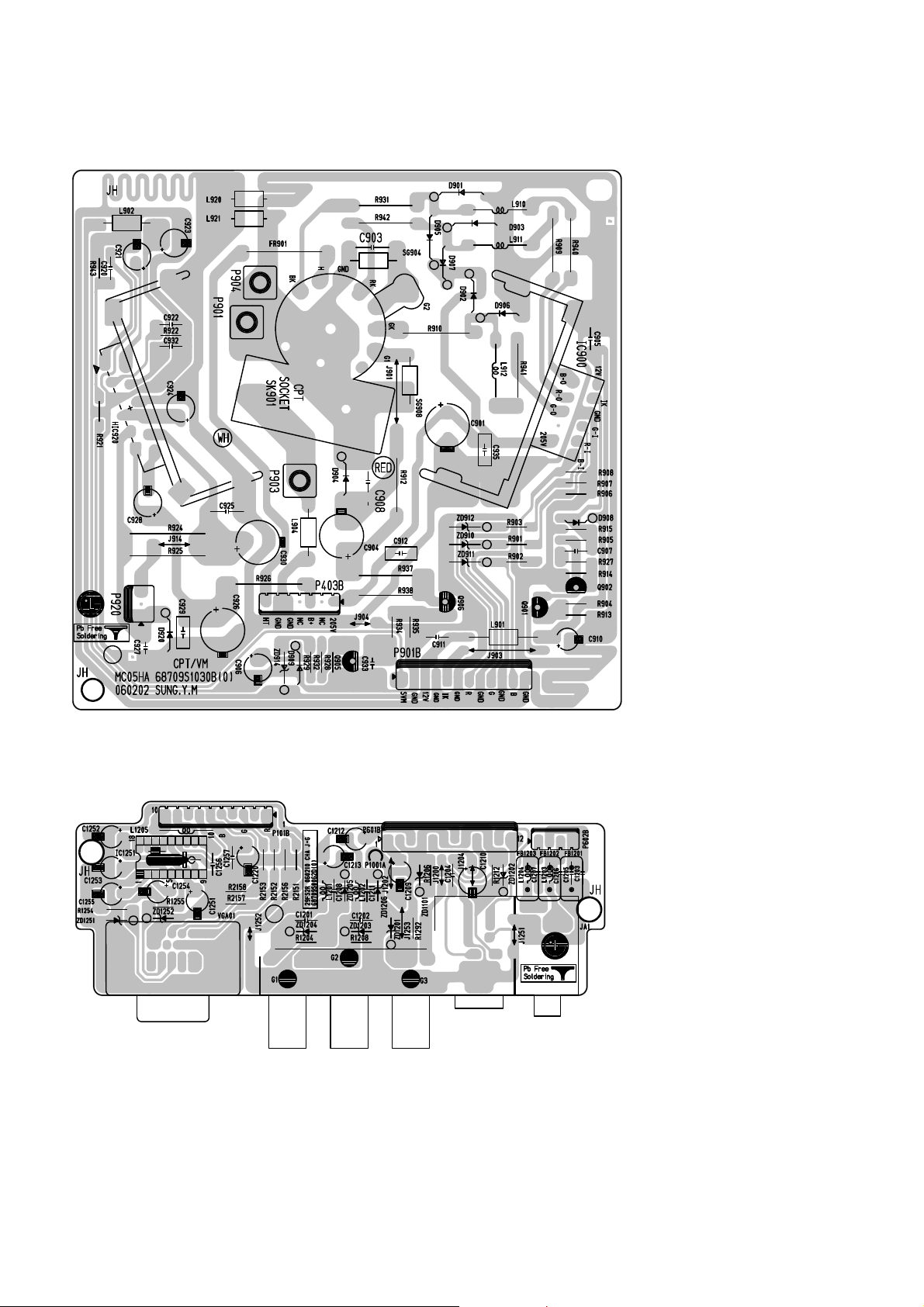

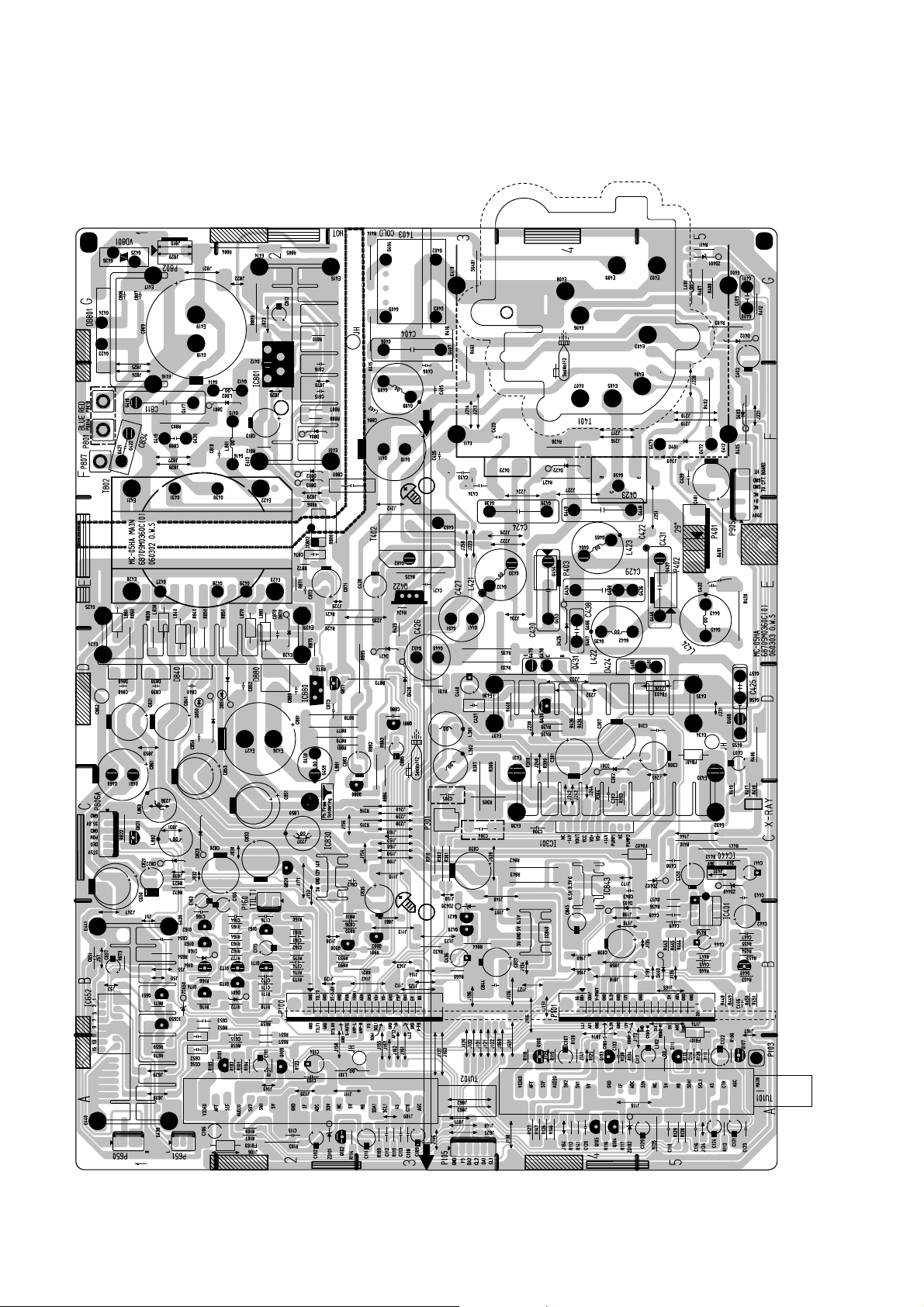

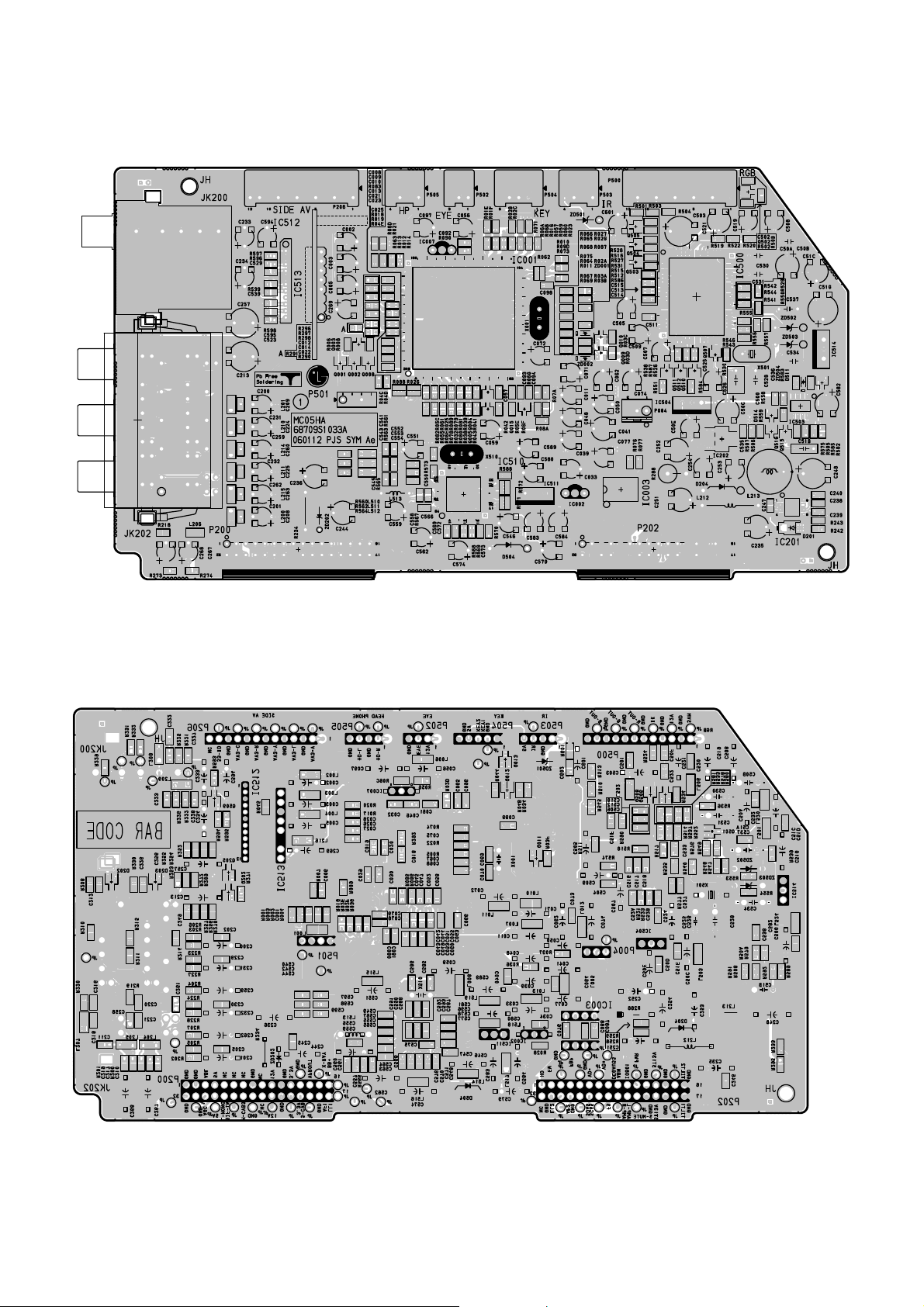

PAINEL DE CIRCUITO IMPRESSO.......................................................................................................................................................25

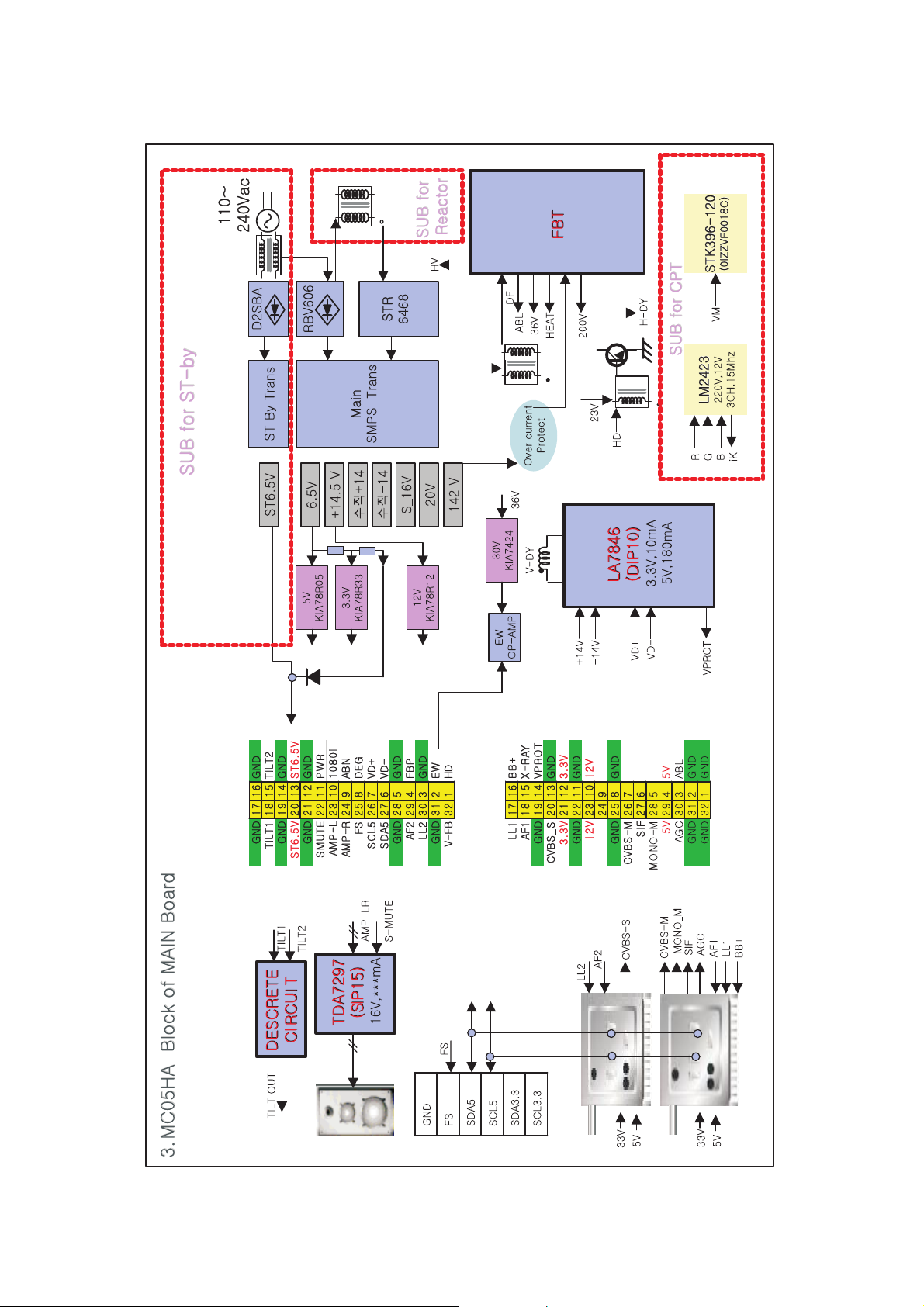

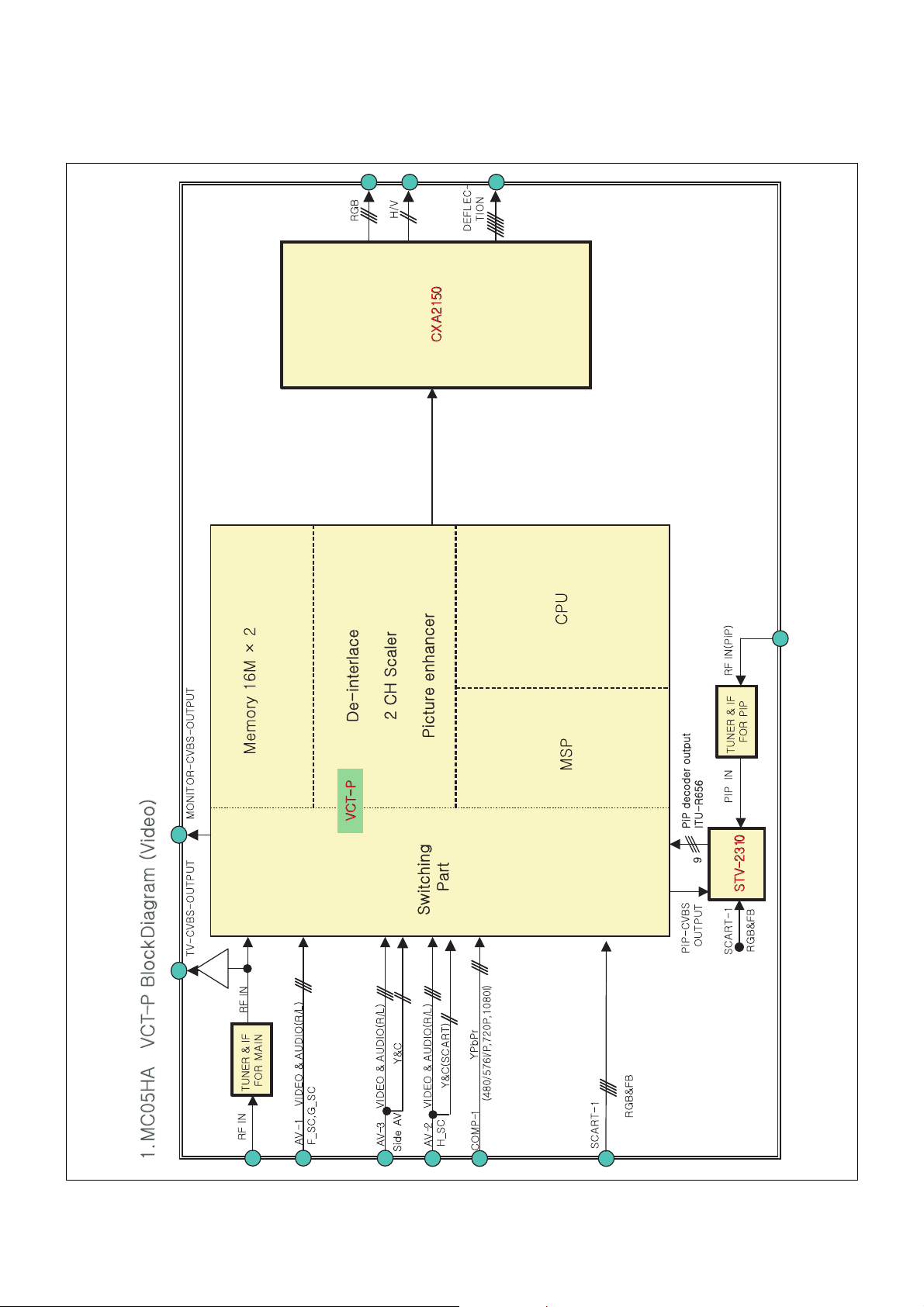

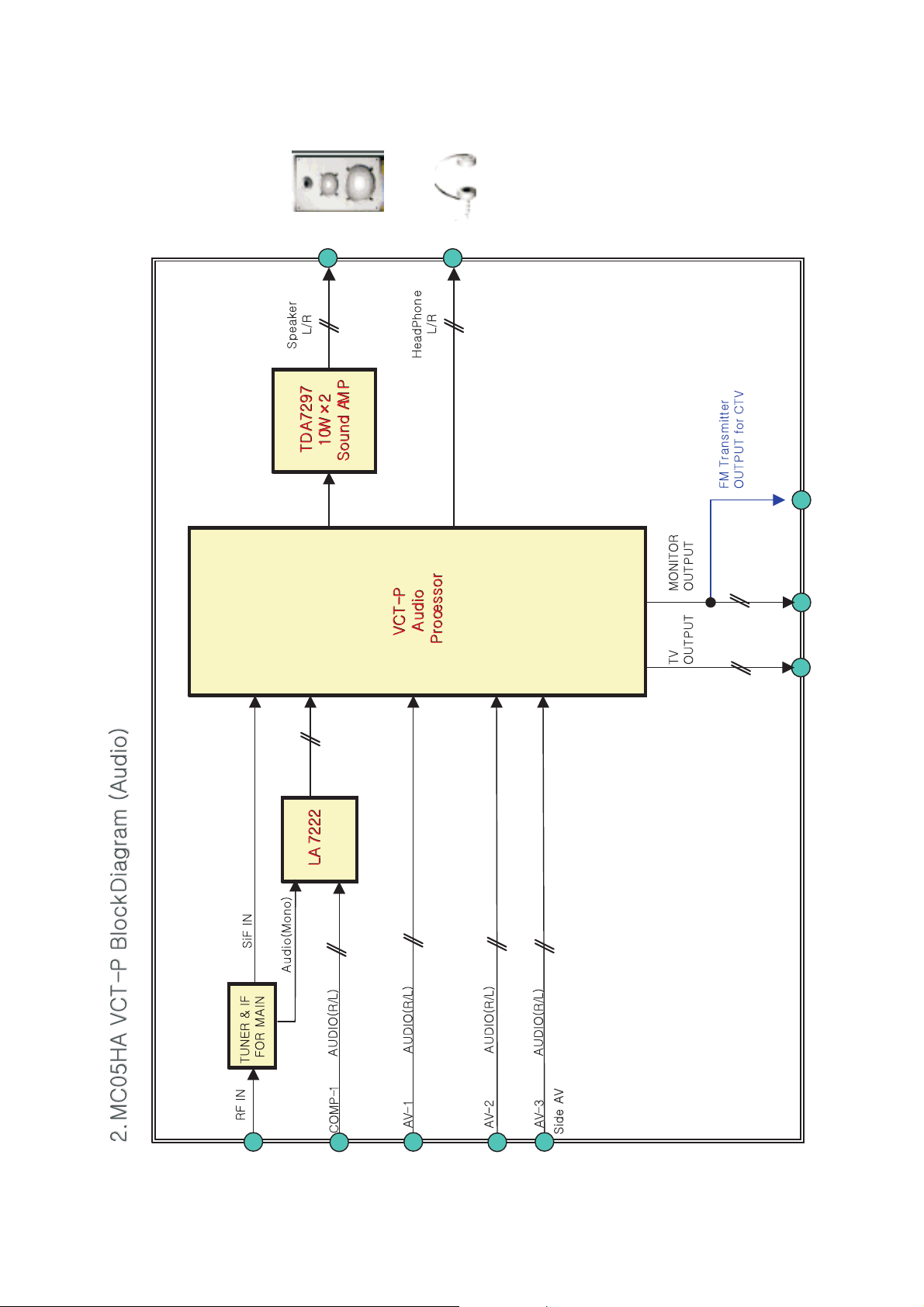

DIAGRAMA DE BLOCOS.......................................................................................................................................................................29

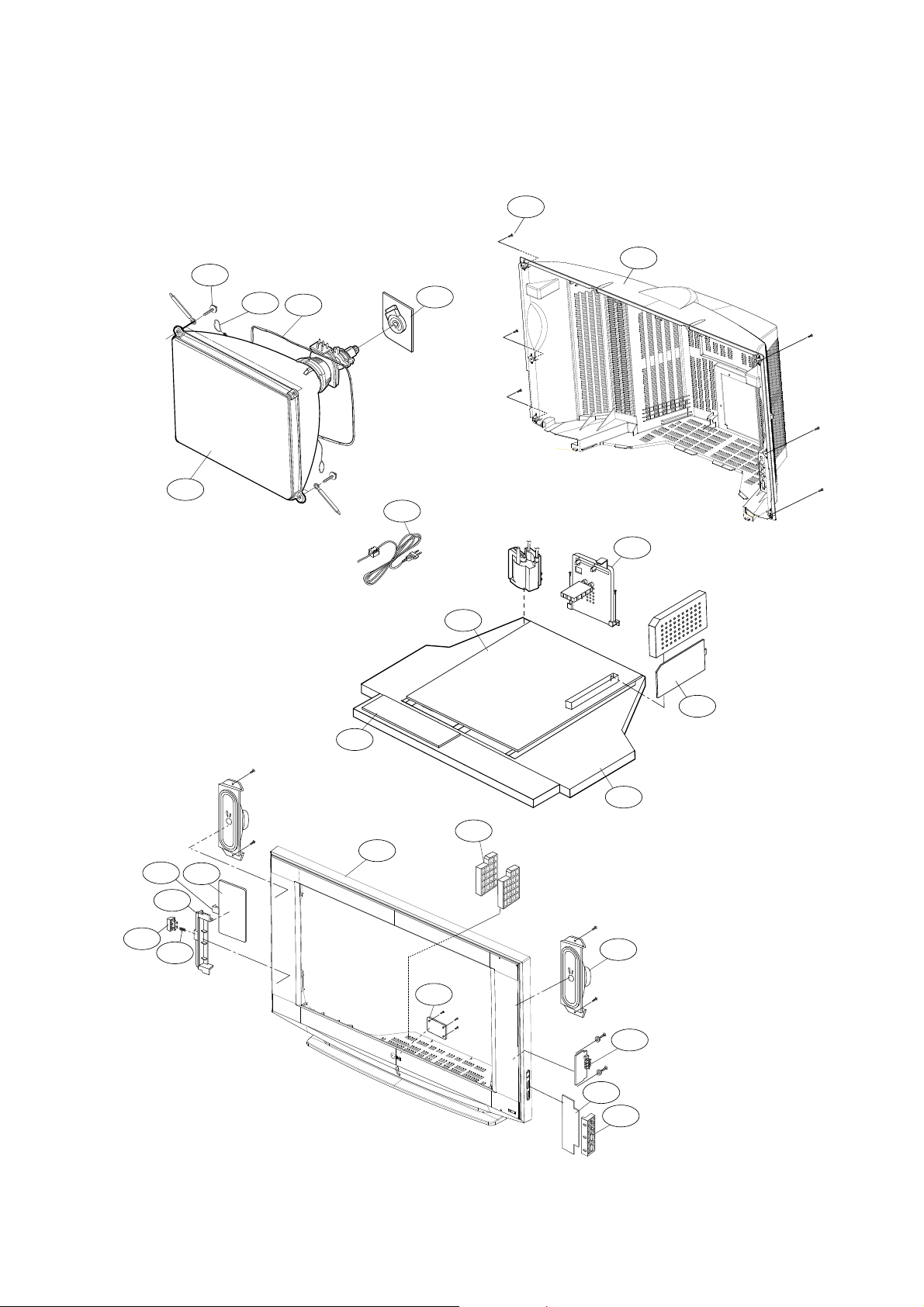

VISTAS EXPLODIDAS ...........................................................................................................................................................................32

LISTA DAS VISTAS EXPLODIDAS........................................................................................................................................................33

LISTA DE PEÇAS DE REPOSIÇÃO.......................................................................................................................................................34

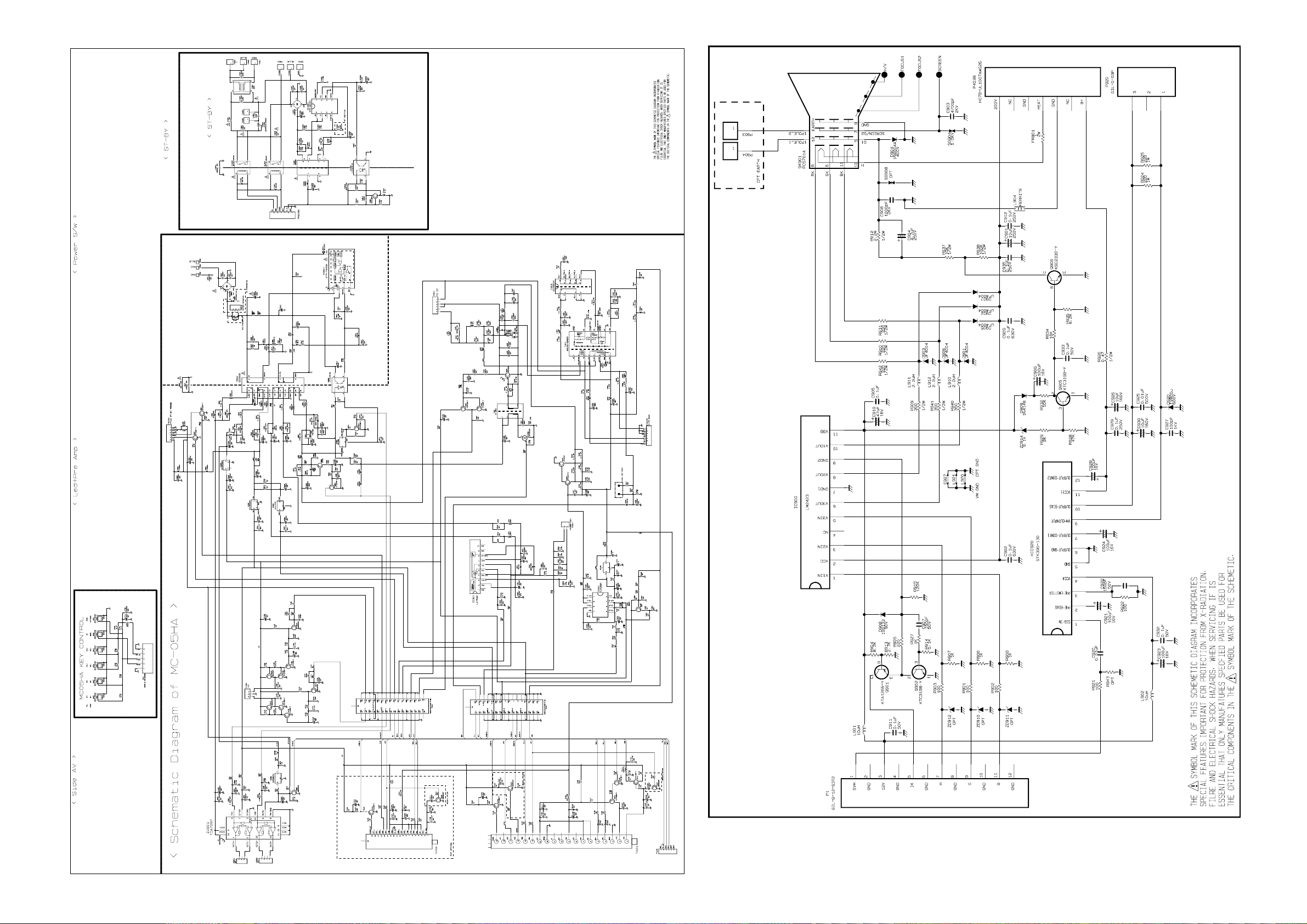

DIAGRAMA ELÉTRICO..............................................................................................................................................................................

ESPECIFICAÇÕES

POTÊNCIA DE ENTRADA .................................................................................................................................... AC100-240V~50/60Hz

CONSUMO DE ELETRICIDADE.......................................................................................................................................................180W

IMPEDÂNCIA DE ENTRADA DE ANTENA ...................................................................VHF/UHF : 75W desbalanceado (entrada única)

FAIXA DE CANAIS

12 canais VHF.........................................................................................................................................................................Canais 2-13

56 canais UHF.......................................................................................................................................................................Canais 14-69

125 canais CATV......................................................................................................................................Canais 01, 02 ao 13, 14 ao 125

FREQUÊNCIAS INTERMEDIÁRIAS

F.I. portadora de imagem ...........................................................................................................................................................45,75MHz

F.I. portadora de som .................................................................................................................................................................41,25MHz

F.I. sub-portadora de cor............................................................................................................................................................42,17MHz

Frequência central......................................................................................................................................................................44,00MHz

CONSTRUÇÃO DO CHASSIS......................................................................................................Chassis estado sólido (solid state) I.C.

CINESCÓPIO ......................................................................................................................................................................W76ERS270X

SAÍDA DE SOM ...............................................................................................................................(A 10% de distorção harmônica) 3W

GABINETE .....................................................................................................................................................................................Plástico

ABREVIAÇÕES UTILIZADAS NESTE MANUAL

AC...................................................................Corrente Alternada

ACC ..............................................Controle automático de croma

ADJ............................................................Ajuste ou alinhamento

AFC........................................Controle automático de frequência

AGC..............................................Controle automático de ganho

AF .....................................................................Áudio Frequência

APC..................................................Controle automático de fase

AMP...........................................................................Amplificador

CRT.............................................................................Cinescópio

DEF.................................................................................Deflexão

DET...................................................................................Detetor

DY.........................................................Bobina Defletora (YOKE)

ES .....................................................Eletrostaticamente sensível

FBP.....................................................................Pulso de retorno

FBT......................................Transformador horizontal (Fly-Back)

GND......................................................................................Terra

HV..............................................................................Alta Tensão

ITC ........................................Centro intermediário de comutação

OSC..........................................................................Osciloscópio

OSD................................Caracteres na tela (On Screen Display)

PCB....................................................Painel de circuito impresso

RF.....................................................................Rádio Frequência

SEP..............................................................................Separador

SYNC ........................................................................Sincronismo

SVC..............................................................Controles de volume

SIF............................................Frequência intermediária de som

VIF..........................................Frequência intermediária de vídeo

H. ..................................................................................Horizontal

V........................................................................................Vertical

IC ......................................................................Circuito integrado

- 3 -

PRECAUÇÕES DE SEGURANÇA

ADVERTÊNCIA : Antes de reparar este chassis., leia as “ PRECAUÇÕES DE RADIAÇÃO POR RAIO X “, “ INSTRUÇÕES

DE SEGURANÇA “ e “ AVISO SOBRE SEGURANÇA DE PRODUTOS “.

Muitas partes elétricas e mecânicas neste chassis, tem características relacionadas com a segurança. Estas características
frequentemente não são verificadas nas inspeções visuais e a proteção que proporcionam contra a RADIAÇÃO DE RAIO “ X “ nem
sempre se obtem utilizando componente com maior potência ou de maior isolação. As peças que têm essas características de
segurança são identificadas por uma marca [ ] impressa sobre o diagrama esquemático e a marca [

¡ ] impressa na lista de
partes elétricas. Antes de substituir algum destes componentes, leia cuidadosamente este manual. O uso de peças de reposição que
não tenham as mesmas características de segurança, como especificado na lista de material de reposição, pode gerar Radiação de
Raios “X”.

1. A tensão excessiva pode causar RADIAÇÃO POR RAIOS “ X
“ potencialmente perigosa. Para evitar tais perigos, a tensão
não deve exceder o limite especificado. O valor nominal para
a alta tensão no anodo do cinescópio é de 25 kV com brilho
no máximo conforme especificação da fonte. A alta tensão
não deverá exceder, de forma alguma, 28 kV.
Cada vez que o receptor necessitar de reparo, deve-se
verificar a alta tensão e registrá-lo como parte da história do
aparelho. É importante utilizar um medidor de tensão que seja
confiável.

2. A única fonte de RADIAÇÃO DE RAIO “ X “ neste receptor de
televisão é o tubo de imagem. Para proteção contínua da
RADIAÇÃO DE RAIO “ X “, a substituição do cinescópio deve
ser feita somente por outro idêntico especificado na lista de
peças.

3. Algumas partes deste receptor tem caracterîsticas especiais
relacionadas com a proteção contra RADIAÇÃO DE RAIO “ X
“. Para que a proteção seja contínua, a seleção de peças de
reposição deve ser efetuada depois de ler o AVISO SOBRE
SEGURANÇA DE PRODUTOS que aparece mais abaixo.

PRECAUÇÕES DE RADIAÇÃO POR RAIO “ X “

1. Quando o receptor está em operação, são geradas tensões
potencialmente altas em torno de 25-29 kV. Operar o receptor
fora de seu gabinete ou com a tampa traseira removida pode
causar perigo de choque elétrico.
(1) Ninguém deverá tentar reparar o aparelho sem estar
familiarizado com as precauções que são necessárias
quando se trabalha com um equipamento de alta tensão.
(2) Sempre descarregue o anodo do cinescópio ao terra para
evitar o risco de choque elétrico antes de remover o conector
do anodo (chupeta de alta tensão).
(3) Descarregue completamente o potencial do cinescópio
antes de manuseá-lo. O cinescópio é de alto vácuo, e se
quebrar, os fragmentos de vidro são expelidos violentamente.

2. S e queimar algúm fusível deste receptor de televisão,
substitua-o por outro especificado na lista de peças elétricas.

3. Quando substituir placas de circuito impresso ou módulos, fixe
seus fios nos terminais antes de soldar.

4. Quando substituir uma resistência de potência (resistor de
película de óxido metálico) no painel de circuito impresso,
mantenha os seus terminais com 10mm de distância do
painel.

5. Mantenha os fios e cabos distantes de componentes de alta
potência e de alta temperatura.

6. Este receptor deve operar em redes de 100 a 240 V AC.

7. Antes de devolver este aparelho ao cliente, faça uma
verificação de fuga de corrente sobre as partes metálicas
expostas do gabinete, tais com antenas, terminais, cabeças
de parafusos, tampas de metal, alavancas de controle, etc., e
certifique-se de que o aparelho funciona sem perigo de
choque elétrico. Ligue o cabo de rede do aparelho
diretamente a uma tomada de força de 100-240 V AC. Não

utilize um transformador de isolação durante este teste.
Utilize um voltímetro de no mínimo 1KW por Volt de
sensibilidade, da forma que se segue.
Quando a unidade estiver conectada ao AC, pulse o
comutador primeiramente em “ON” (ligado) e em seguida em
“OFF” (desligado), meça desde um ponto de terra conhecido
(tal como um terminal de terra central da rede elétrica) a
todas as partes metálicas expostas do televisor ( antenas,
teclas metálicas, capas metálicas, alavancas de controle,
etc..) especialmente qualquer parte metálica que possa
oferecer um caminho ao chassis. Nenhuma medição de
corrente elétrica deve exceder 0,5 mA. Repita a prova
mudando a posição do pluque de rede na tomada AC.
Qualquer medição que não esteja dentro dos limites aqui
especificados, representam risco potencial de choque elé
trico que deve ser sanado antes que o aparelho retorne ao
cliente.

INSTRUÇÕES DE SEGURANÇA

AVISO SOBRE SEGURANÇA DE PRODUTO

DEVICE
UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH
PLUG REVERSED
(USING AC ADAPTER
PLUG AS REQUIRED)

EARTH
GROUND

LEAKAGE
CURRENT
TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+ -

Aparelho
a ser
examinado

Probador
de fuga de
corriente

A leitura não deve
exceder 0.5mA

Prove todas as
superficies
metálicas

Também prove com
o plugue de rede
invertendo a
polaridade

Terra

1. Objeto de Aplicação

Estas instruções aplicam-se ao chassis TV SUPER SLIM
MC05HA.

2. Observações

(1) A isolação da fonte de alimentação do televisor não é do

tipo carregada e você não precisa usar um transformador
de isolação. Porém a utilização de um transformador
protegerá os equipamentos de teste.

(2) Os ajustes devem ser efetuados conforme a seqüência

indicada.

(3) Condições de ajuste: O ajuste deve ser realizado

conforme as seguintes condições a menos que haja outra
especificação de projeto.

1) Temperatura: 25°C ±5°C

2) Umidade Relativa: 65%±10%

(4) A tensão de entrada AC do receptor deve permanecer em

(*)±10% durante o ajuste.
A taxa de tensão da alimentação AC é 110~230V±10%.

(5) O receptor deve ser operado por cerca de 15 minutos

previamente ao ajuste.

(6) Sinal: O sinal de cor padrão é aprovado em 65±1dBµV.

O sinal de cor padrão refere-se ao sinal padrão digital.

3. Download do Software

(1) Conecte o JIG para download ao P004 da Placa Digital.
(2) Conecte a linha SCL da Chave JIG ao Terra.
(3) Ligue o JIG e alimente a Placa Digital com 6V. Finalize o

SCL do item (2) através da Chave.
(4) Após finalizar a linha SCL, aguarde 3 segundos.
(5) Execute o programa ‘vct69xyp_main_graphic.vi2c’.

(6) Clique sobre o botão TVT.

(7) Dê um duplo clique no check box azul direito da linha

‘Boot Loader Version’, e verifique para alterar de 0 para

40.

(8) Após verificar ‘40’, clique sobre o botão Erase Flash.

- 4 -

INSTRUÇOES DE AJUSTE

(9) Duplo clique em ‘Edit Window’.

(10) Clique sobre o botão de seleção de arquivo de Nome

para o arquivo selecionado.

(11) Selecione o arquivo necessário.

(12) Efetue o download do arquivo através do botão ‘OK’.

(13) Verifique o processo de download (cerca de 30~40 seg.).

4. Ajuste DVCO

(1) Este ajuste é efetuado para ajustar a freqüência do cristal

oscilador do IC VCTP e é realizado após receber o sinal
padrão digital.

(2) Pressione a tecla ADJ para entrar no modo de ajuste, o

ajuste DVCO será realizado automaticamente.
(T/X podem não operar adequadamente durante o ajuste
DVCO)

5. Ajuste de Tensão Temporária
da Tela

Através do controle remoto pressione a tecla ADJ para entrar
no Modo Screen (Tela). Gire o volume da tela para que a
linha horizontal desapareça.

6. Ajuste de Foco

6-1. Passos Preliminares

(1) Receba o sinal padrão Cross hatch.
(2) Ajuste o modo picture (imagem) para “STANDARD”.

6-2. Ajuste

(1) Ajuste o Volume de Foco inferior do FBT para a melhor

focalização da linha vertical B.

(2) Ajuste o Volume de Foco superior do FBT para a melhor

focalização da área (A).

(3) Repita os ajustes (1) e (2) para uma melhor focalização

geral.

- 5 -

A

B

7. Ajuste da Tensão Screen (Tela)

7-1. Passos Preliminares

(1) Ligue a alimentação do aparelho TV.
(2) O equipamento deve ser operado por cerca de 15 minutos

previamente ao ajuste.

7-2. Ajuste

(1) Ajuste na condição sem sinal RF ou após receber um sinal.
(2) Pressione a tecla ADJ no Controle Remoto para entrar no

Modo Screen para criar uma linha horizontal.
Gire o Volume da Tela para não visualizar a linha horizontal e
gire no sentido contrário para que esta possa ser visualizada.

8. Ajuste de Balanço de Branco

Realize previamente os ajustes screen (tela).
Conforme a seqüência a seguir, é possível ajustá-lo manualmente.

8-1. Equipamentos de Teste

(1) Medidor automático de White Balance (Que possa gerar

padrões de Alta ou Baixa luminosidade): ajuste automático.
(2) Medidor de White Balance (Analisador de Cor CRT, CA-100).
(3) Controle remoto para Ajuste.

8-2. Passos Preliminares

(1) Sintonize o TV para receber um padrão 100% branco.
(2) Realize previamente os ajustes screen (tela).

8-3. Ajuste

(1) O White Balance deve ser ajustado através do medidor de

white balance ou do controle remoto.
(2) Pressione a tecla ADJ para entrar no modo de ajuste,

procure o modo RGB W-B com as teclas CH

D

, CH Ee

selecione através da tecla VOL.
(3) Ajuste o item através das teclas CH

D

, CH E.

(4) Ajuste o dado através das teclas VOL

F

, VOL G.

(5) Procedimento de Ajuste

1) Ajuste o “CONTRAST” e o “BRIGHT” até que o nível de
brilho seja 35Ft_L.

2) Selecione o RD (R-DRIVE) e ajuste a coordenada Y em
Alta Luminosidade e selecione BD (B-DRIVE) e ajuste a
coordenada X de modo que as coordenadas de cor de Alta
Luminosidade tenham os valores da [Tabela 1] abaixo.

3) Ajuste o “CONTRAST” e “BRIGHT” de modo que o nível
do brilho seja de 4,5Ft_L.

4) Selecione o RC (R-CUTOFF) e ajuste a coordenada Y
em Baixa Luminosidade e selecione BC (B-CUTOFF) e
ajuste a coordenada X de modo que as coordenadas
da cor em baixa luminosidade tenham os valores da
[Tabela 1] abaixo.

5) Repita os passos 1) ~ 4) até obter as coordenadas de
cores que satisfaçam a [Tabela 1] em alta e baixa
luminosidade.

6) Verifique as coordenadas de cores ajustadas utilizando
um medidor de white balance.

9. Ajuste dos Dados de Deflexão

9-1. Passos Preliminares

(1) Ajuste os dados de Deflexão através do Controle Remoto.
(2) O TV receberá sinal.
(3) A seqüência de ajuste é baseada no ajuste 3Mode e o

ajuste inicial será realizado baseado no modo NTSC.

1) Seqüência: NTSC => PAL (100Hz) => PAL (50p)

2) Após o ajuste PAL 100Hz, pressione a tecla Mode do
controle remoto e ajuste o 50P (50Hz Progressive).

(4) Entre no modo de ajuste: Clique na tecla ADJ => Modo de

ajuste SVC => Clique em 0.deflection.
(5) Selecione os itens de ajuste através das teclas CH D, E.
(6) Ajuste os dados através das teclas VOL

F, G

.

9-2. Ajuste (29”)

(1) VL (Linearidade Vertical)

Ajuste a dimensão superior & inferior do círculo interno

para que sejam iguais.

(2) VS (Deslocamento Vertical)

Ajuste até que a linha central horizontal do padrão circular

digital esteja de acordo com o centro geométrico horizontal

do CPT.

(3) VA (Amplitude Vertical)

Ajuste a porção superior e inferior do círculo da tela efetiva

do CPT para ficar a uma distância entre 6~7mm.

- 6 -

Temperatura de Cor

10000K

[Tabela 1] Coordenadas X, Y de White Balance

Coordenada X

282±8

Coordenada Y

288±8

R-Drive(0~1FF)
G-Drive(0~1FF)

B-Drive(0~1FF)
R-Cutoff(0~1FF)
G-Cutoff(0~1FF)
B-Cutoff(0~1FF)

[29”]

RGB

W-B

0180
0190

01A0
00D0
00FF
00E0

Ajuste para Alta

Luminosidade

Ajuste para Baixa

Luminosidade

R-Drive(0~1FF)
G-Drive(0~1FF)

B-Drive(0~1FF)
R-Cutoff(0~1FF)
G-Cutoff(0~1FF)
B-Cutoff(0~1FF)

[32”]

RGB

W-B

002A
001F

0025

002A

0025
0025

Ajuste para Alta

Luminosidade

Ajuste para Baixa

Luminosidade

[Tabela 2] Valor padrão R/G.B-Cutoff/Drive de White Balance

(4) SC (Correção S Vertical)

Ajuste as larguras das latitudes Superior/Central/Inferior para
que sejam as mesmas.
Conforme o valor DY determinado pelo CPT utilizado, ajuste
como padrão de utilização do CPT.

(5) HS (Deslocamento Horizontal)

Ajuste até que a linha central vertical do padrão circular digital
esteja de acordo com o centro geométrico vertical do CPT.

(6) EW (Largura Leste-Oeste)

Ajuste as extremidades das latitudes esquerda/direita para
estarem unidas com a superfície efetiva da borda do CPT.

(7) BOW (Curva)

Ajuste de linha, não altere o valor padrão.

(8) ANG

No ajuste de angulação, ajuste até que a inclinação da linha
vertical central seja precisamente vertical.

(9) EP (Parábola Leste-Oeste)

Ajuste até que a porção média da linha vertical esquerda e
direita das extremidades travem paralelamente com as linhas
verticais do CPT.

(10) CRNU (Correção do Canto Superior)

Após concluir o ajuste EP, ajuste até que a linha vertical
do canto superior-esquerdo e superior-direito estejam
alinhados.

(11) CRNL (Correção do Canto Inferior)

Após concluir o ajuste EP, ajuste até que a linha vertical
do canto inferior-esquerdo e inferior-direito estejam
alinhados.

(12) CRNU6

Após concluir o ajuste CRNU, ajuste a linha vertical
superior-esquerda e superior-direita da tela para que se
torne o mais alinhada possível.

(13) CRNL6

Após concluir o ajuste CRNL, ajuste a linha vertical
superior-esquerda e superior-direita da tela para que se
torne o mais alinhada possível.

[ Após efetuar os ajustes acima, reajuste H Size PINAHAS,

PINAMP, AFCANGL, AFCBOW UPCPIN e LOCPIN para
concluir o ajuste pin cushion.

(14) Após concluir o ajuste, mova para “Store All Mode” e

pressione a tecla “OK” para salvar as alterações
efetuadas.

1) “Store All Mode” trabalha somente no modo de ajuste

inicial, e caso a tecla “OK” seja pressionada após o
ajuste em outro sinal de entrada, ele salvará os dados
ajustados do modo correspondente.

2) “Stoere All Mode” armazena os valores ajustados de
outro modo de sinal de entrada se baseando nos dados
do modo de ajuste inicial. (utilize isto para o ajuste inicial
de produção)

3) “Store This Mode” armazena os valores de ajuste do

modo correspondente sem relacionar com outro modo
de sinal de entrada.

(15) Após finalizar o ajuste no modo inicial, aplique o reajuste

verificando o status do ajuste de outro sinal de entrada.
PAL (100Hz): Store All Mode
PAL (50p): Store This Mode
NTSC: Store This Mode

- 7 -

A

B

9-3. Ajuste (32”)

(1) VS (Deslocamento Vertical)

Ajuste até que a linha central horizontal do padrão circular
digital esteja de acordo com o centro geométrico horizontal
do CPT.

(2) VA (Amplitude Vertical) & U-VL, L-VL

Ajuste a porção superior e inferior do círculo efetivo da tela
do CPT para ficar a uma distância entre 6~7mm.
APara o ajuste (U-VL) & (L-VL), ajuste até que o maior
círculo inscrito do Padrão Digital coincida com a armação
externa da tela.

(3) HS (Deslocamento Horizontal)

Ajuste até que a linha central vertical do padrão circular
digital esteja de acordo com o centro geométrico vertical
do CPT.

(4) EW (Largura Leste-Oeste)

Ajuste as extremidades das latitudes esquerda/direita para
estarem unidas com a superfície efetiva da borda do CPT.

(5) A-BOW

A base não é alterada do valor padrão do ajuste de linha.
(Será necessário quando a porção superior ou inferior é
defletida para esquerda ou direita através do desvio DY)

(6) A-ANG

No ajuste de angulação, ajuste até que a inclinação da linha
vertical central seja precisamente vertical.

(7) EPP

Ajuste até que a largura horizontal superior e inferior estejam
idênticas.

(8) EP (Parábola Leste-Oeste)

Ajuste até que a porção média da linha vertical esquerda e
direita mais extremas trave paralelamente com as linhas
verticais do CPT.

(9) UC (Pincution do Canto Superior)

Após concluir o ajuste PINAMP, efetue ajustes até que as
linhas verticais do canto superior esquerdo e direito estejam
alinhadas.

(10) LC (Pincution do Canto Inferior)

Após concluir o ajuste PINAMP, efetue ajustes até que as
linhas verticais do canto inferior esquerdo e direito estejam
alinhadas.

(11) V-SCR (V-SCROLL)

Efetue este ajuste somente quando é impossível efetuar o
ajuste V Shift.

(12) SC (Correção S Vertical)

Ajuste as larguras das latitudes Superior/Central/Inferior para
que sejam idênticas.
Conforme o valor DY determinado pelo CPT utilizado, ajuste
como padrão de utilização do CPT.

(13) Após concluir o ajuste, mova para “Store All Mode” e

pressione a tecla “OK” para salvar as alterações..

1) “Store All Mode” trabalha somente no modo de ajuste

inicial, e caso a tecla “OK” seja pressionada após o ajuste
em outro sinal de entrada, ele salvará os dados ajustados
do modo correspondente.

2) “Stoere All Mode” armazena os valores ajustados de outro
modo de sinal de entrada se baseando nos dados do modo
de ajuste inicial. (utilize isto para o ajuste inicial de
produção)

3) “Store This Mode” armazena os valores de ajuste do modo

correspondente sem relacionar com outro modo de sinal
de entrada.

(14) Após finalizar o ajuste no modo inicial, aplique o reajuste

verificando o status do ajuste de outro sinal de entrada.
NTSC: Store All Mode
PAL (100Hz): Store This Mode
PAL (50p): Store This Mode

- 8 -

A

B

9-4. Dados de Deflexão

- 9 -

PAL

100

RangeItem

Hz 1080i/50

NTSC

1080i/60

VL 0 ~ FFFF FFFC FFE3 FFDD
VS 0 ~ FFFF FFF8 0000 0003
VA 0 ~ FFFF 001E 0014 FFF6

SC 0 ~ FFFF 009E 009E 007C
HS 0 ~ FFFF 005D 005E 005C
EW 0 ~ FFFF 0044 0041 0062

ET 0 ~ FFFF FFFB FFDE FFC0
EP 0 ~ FFFF FFE0 FEE2 FEB2

CRNU 0 ~ FFFF 0004 0004 FFF6

CRNL 0 ~ FFFF 000B

0025

002A

BOW 0 ~ FFFF 000B 0007 0007
ANGLE 0 ~ FFFF 000A 0009 0009
CRNU6 0 ~ FFFF 0056 003A 0056
CRNL6 0 ~ FFFF 003F 0030 0042

[Dados 29”: DDPC]

PAL

NTSC
1080i/

60Hz

100Hz 1080i/

50Hz

VS 000E 001E

Item

0015
VA 0025 0032 0028
HS 001C 0019 0018

EW 001A 000B 000B

EP 001E 0012 0010

EPP 000A 001C 0015

A-ANG 0020 0020 001F

A-BOW 0020 0021 0020

UC 0025 0027 0024
LC 002B 0027 0026

U-VL 0005 0007 0006
L-VL 0007 0005 0005

VL 0007 0007 0007

SC 0005 0006 0006

V-SCR 001F 001F 001F

[Dados 32”: CXA2150]

- 10 -

10. Como inspecionar a condição de transmissão e
recepção para modelo com som wireless (Opcional)

(1) A inspeção da eficiência do modelo com som Wireless é executada para concluir a fase de inspeção final.
(2) Som Wireless consiste em uma função que recebe o sinal de voz através de um controle remoto exclusivo

e por um fone de ouvido, transmite a FM através de um transmissor do circuito interno da
PLACA MICOM para o som do TV (OUTPUT MONITOR).

(3) Se a freqüência recebida que está ajustada no OSD está for sintonizada sem a utilização do controle remoto exclusivo,

será possível recebê-la através de um receptor FM comum.

1) Execute em um cabal de geração de voz.

2) Selecione a freqüência transmitida através do MENU OSD.

MENU => SOUND => X-WAVE => Selecione a freqüência (Ex. 87,7MHZ)

3) A freqüência recebida através do controle remoto exclusivo ou através de um

rádio FM será sintonizada em 87,7MHz que foi a freqüência ajustada no OSD.

4) Verifique se o sinal gerado para o MAIN SPEAKER (Alto-Falante Principal) é gerado

no fone de ouvido ou no receptor ou em nenhum dos dois.

5) Não há alternação e o ajuste dos DADOS ajustado no processo de inspeção FM TX.

11. Ajuste OPTION (Opcional)

11-1. Passos Preliminares

(1) O ajuste opcional define a função de acordo com o modelo. Pressione a tecla de ajuste SVC TX (Tecla CH Cima/Baixo) no

modo SVC, e então ajuste a opção nos modo OPTION1, 2, 3, 4, 5.

(2) Marque os dados de ajuste da opção conforme o BOM [111,111,111,111,111].

11-2. Ajuste

(1) Insira o valor OPTION através das teclas numéricas no controle remoto para cada modo de ajuste OPTION.
(2) Para cada modo OPTION, selecione o item de ajuste através das teclas CH D, E e insira o

ajuste em cada OPTION através das teclas F, G.

OPT [122, 084, 006, 511, 000]

OPTION 1
OPTION 2
OPTION 3
OPTION 4
OPTION 5

O Marca BOM

LEVEL PART NO. SPECIFICATION DESCRIPTION

1. 31419MNxxxA MAIN CHASSIS ASSY OPT[122,084,006,511,000]

q O dado OPTION 1 é 122, dado OPTION 2 é 084, dado OPTION 3 é 006, dado OPTION 4 é 511, dado

OPTION 5 é 000 para este modelo.

- 11 -

[OPTION 1]

[OPTION 2]

1

2

3

4

5

6

7

Opção

TEXT (2bit,

Caption,

200PR)

VCTP

TOP

ACMS

CH+AU

BOOST

PIP

3: COM CAPTION (CANADÁ)
2: COM CAPTION
1: C/TXT & PROGRAMA 100 (Outros PAÍSES)
0: S/TXT & PROGRAMA 200 (SOMENTE CHINA)
0: BASIC
1: ECO

1: TOP + FLOF TEXT

0: FLOF TEXT
1: COM DISPLAY DO NOME DO CANAL
0: SEM DISPLAY DO NOME DO CANAL
1: TABELA DE CANAIS DA CHINA+AUSTRÁLIA
0: TABELA DE CANAIS DE OUTROS PAÍSES
1: COM BOOSTER
0: SEM BOOSTER
1: COM PIP
0: SEM PIP

3: CANADÁ (ainda não)
2: OUTRA ÁREA NTSC (ainda não)
1: Outro país
0: somente china
0: Versão Básica VCTP
1: Versão Eco VCTP
* Fixado pela Versão do MICOM
1: Alemanha / Suíça / Áustria / Suécia / Noruega /

Finlândia / Polônia / Itália / Espanha / benelux3
0: Outros
1: TODOS OS PAÍSES, EXCETO AUSTRÁLIA
0: SOMENTE AUSTRÁLIA
1: CHINA + AUSTRÁLIA
0: OUTROS
1: TODOS
0:
1: COM MODELO PIP
0: SEM MODELO PIP

Função Observação

Código

1

2

3

4

5

6

7

Opção

SYS

FMTRM

A2 ST

HDEV

VOL

WOOF

HPHON

0: BG/I/DK/L
1: BG/I/DK/M
2: 3-SYSTEM
3: RESERVADO
1: WIDE BAND XWAVE
0: SEM XWAVE
1: NICAM CHECK & FM STEREO/DUAL - opera
0: NICAM CHECK & FM STEREO/DUAL - não opera
1: MODULAÇÃO COM ALTO DESVIO
0: MODULAÇÃO DE SOM NORMAL RF
1: CURVA DE SOM RUSHED (ÁSIA, ORIENTE MÉDIO)
0: CURVA DE SOM PADRÃO (EUA, RÚSSIA)
1: COM SPEAKER (ALTO-FALANTE) WOOFER
0: SEM SPEAKER (ALTO-FALANTE) WOOFER
1: COM HEAD PHONE (FONE)
0: SEM HEAD PHONE (FONE)

0: MODELO RZ
1: MODELO RT
2: NTSC
3: SEM UTILIZAÇÃO
1: COM MODELO XWAVE
0: SEM MODELO XWAVE
1: OUTROS
0: TUNÍSIA
1: China / Saudi / Índia / Indonésia / Líbano / Paquistão / Irã
0: OUTROS
1: RT
0: RZ
OPÇÃO DE FERRAMENTA

1: SEM UTILIZAÇÃO (PRONTO)
0: TODOS

Função

ObservaçãoCódigo

- 12 -

1

2

3

4

5

6

7

Opção

SCART

WIDE

NCOMP

(number of component)

3DCOM

BLUBK

XD

TILT-NOTE

3: PRONTO
2: 2 SCART(habilita ID SC + SC_RGB (soft mix)+sav2)
1: 1 SCART(habilita ID SC + SC_RGB(soft mix))
0: SEM JACK SCART (TODOS OS JACK FONE)
1: 16:9 TV
0: 4:3 TV
1: COMPONENT 1/2
0: COMPONENT 1
1: COM FILTRO 3D-COMB
0: SEM FILTRO 3D-COMB (COM 4H-FILTER)
1: COM RETORNO AZUL
0: SEM RETORNO AZUL
1: COM XD
0: SEM XD
1: Não é possível controlar o TILT pelo REMOCON
0: É possível controlar o TILT pelo REMOCON

3: sem utilização
2: 2 scart
1: 1 scart + 1 phone
0: JACK PARA TODOS OS FONES
1: Modelo Wide (ainda não)
0: modelo 4:3
1: sem utilização
0: TODOS
1: Básico VCTP (modelo PIP)
0: Eco VCTP(S/PIP)
1: TODOS
0: sem utilização
1: Com Função ON/OFF XD
0:
1: Modelo RZ
0: Modelo RT

Função

Observação

Código

1

2
3

Opção

LANG

TXT L

MAX VOL

0: INGLÊS
1: ESPANHOL
2: PORTUGUÊS

100

Inglês / Espanhol / Português
Inglês / Espanhol / Português
Inglês / Espanhol / Português

Função

Observação

Código

[OPTION 3]

[OPTION 5]

[OPTION 4]

1

2

3

4

5

6

7

8

Opção

POWERBACK

TILT

32 INCH

HOTEL

EYE

TBIDX

DGIDX

MOVE SPK

1: C/ POWERBACK
0: S/ POWERBACK
1: C/ TILT
0: S/ TILT
1: 32 “
0: OUTROS
1: COM FUNÇÃO HOTEL
0: SEM FUNÇÃO HOTEL
1: COM DIGITAL EYE
0: SEM DIGITAL EYE
1: COM ÍNDICE TURBO THEATER
0: SEM ÍNDICE TURBO THEATER
1: COM ÍNDICE DIGITAL
0: SEM ÍNDICE DIGITAL
1: COM MOVIMENTAÇÃO DO SPEAKER
0: SEM MOVIMENTAÇÃO DO SPEAKER

1: TODOS
0: sem utilização
1: TODOS
0:sem utilização
1: TODOS
0: sem utilização
1: Nível do Limite MÁX de VOL, CH EDIT
0:
1: sem utilização (PRONTO)
0: TODOS
1: Opção do índice FB90/FC40 (índice diferente) (ainda não)
0: Todas Outras Ferramentas
1: C/ ÍNDICE DE MODELO (ainda não)
0: S/ ÍNDICE DE MODELO
1: 29FB90 (ainda não)
0: Outra ferramenta

Função ObservaçãoCódigo

12. Dados do SERVICE MODE (Modo de Serviço)

12-1. 29” DDPC

Dados DDP 3316C (DDP3316-1)

- 13 -

PA

Item Range

L

100Hz

NTSC 1080I/50HZ

EHTTH 00FA 00FA 00FA

EHT-S 001F 001F 001F
EHTV1

FFD8 FFD8 FFD8

EHTV2

FFE2 FFE2 FFE2

EHTH1

FFD1 FFD1 FFD1

EHTH2

FFE0 FFE0 FFE0

EHT-F

0003 0003 0003
EHTP- 1 FFF0 FFF0 FFF0
EHTP-2 0003 0003 0003

Dados DDP 3316C (DDP3316-2)

PAL

Item Range

100Hz

NTSC 1080I/50Hz

IBRM 0190 0190 0190
WDRM 00C8 00C8 00C8
GGAIN

0000 0000 0000

WGAIN

0000 0000 0000

MWDR

01F8 01F0 01F0

BCLTH

0270 0270 0270

BCLTC

0190 0190 0190

BCLGA

0090 0090 0090

BCLC

00F0 00F0 00F0

TML

0000 0000 0000

VBST

FFFC FFF7 FFF7

VBSO

0019 0019 0019

HBST

047F 0425 047E

HBSO

0066 005D 0061

- 14 -

Dados W/B

Item Item Data

RGB W- B

R-DRIVE 0180
G-DRIVE 0190
B-DRIVE 01A0

R-CUTOF 00D0
G-CUTOF 00FF

B-CUTOF 00E0
TNRCT C/A 0005
AGC-LEV 00B0
BRIGH-LEV 0
SCADJ 0

- 15 -

12-2. 32” CXA2150

Dados CXA2150 (CXA2150-1)

NTSCITEM PAL/100Hz 1080I/50HZ

D-COL 0003 0003 0003
GAMMA-L 0001 0001 0001
COL-AXIS 0001 0001 0001

CTI-LEVEL 0000 0000 0000

LTI-LEVEL 0001 0001 0001

GAMMA 0001 0001 0001

ABL-MODE 0003 0003 0003

ABL- TH 0006 0006 0006

VM-LEVEL 0002 0002 0002

PRE/OVER 0002 0002 0002

DPIC-LEV 0003 0003 0003
DC-TRAN 0002 0002 0002

SUB- CONT 0007 0007 0007

P- ABL 0005 0005 0005

SHP- F0 0000 0000 0000
CB- OFFSET 001F 001F 001F
CR- OFFSET 0019 0019 0019

Y- OFFSET 0007 0007 0007

UP-BLK 0000 0000 0000

LO-BLK 0000 0000 0000
LRGB2-LEV 000A 000A 000A

V-COMP 0004 0004 0004
H-COMP 0009 0009 0009

PLIMIT- L 0000 0000 0000
BLK- BTM 0000 0000 0000
AGING- B 0000 0000 0000

AGING- W 0000 0000 0000

AKBTIM 000E 000E 000E

EW-DC 0000 0000 0000

- 16 -

Dados CXA2150 (CXA2150-2)

NTITEM SC PAL/100Hz 1080I/50HZ

S-ABL 0003 0003 0003
CTI-MODE 0001 0001 0001
LTI-MODE 0000 0000 0000

SYSTEM 0001 0001 0001
ASP-SW 0000 0000 0000

CD- OFF 0001 0001 0001
SHP-CD 0003 0003 0003

SHP- F1 0003 0003 0003

SYNC-PHA 0000 0000 0000

JMP-SW 0000 0000 0000

CLP-SHIFT 0000 0000 0000

CLP-PHASE 0001 0001 0001

CLP-GATE 0000 0000 0000

VM-COR 0003 0003 0003

VM- F0 0002 0002 0002
VM- LMT 0003 0003 0003
VM-DLY 0003 0003 0003

BLK- OFF 0000 0000 0000

AKBOFF 0000 0000 0000

VSAWO-DCH 0000 0000 0000

UP-UCP 0003 0003 0003
LO- UCP 0003 0003 0003

UP-UCG 0001 0001 0001

LO- UCG 0001 0001 0001

V- ASPECT 001F 001F 001F

UC- POL 0000 0000 0000

AFC-MODE 0002 0002 0002

RST-SW 0000 0000 0000

HBLK- SW 0001 0001 0001

- 17 -

AJUSTE DE PUREZA E CONVERGÊNCIA

Atenção:

A convergência e a pureza são alinhamentos efetuados na
fábrica e não necessitam de reajustes.
Entretanto, os efeitos de componentes adjacentes, substituição
do CPT (CPT) ou da unidade defletora podem requere reajustes
de pureza e convergência.

¯¯

Ajuste de Pureza

Este procedimento não deve ser aplicado ao Conjunto CPT e
YOKE selados de fábrica.
Os instrumentos devem permanecer em temperatura ambiente
de 25°C, ou superior, por aproximadamente 6 horas e operando
em baixa corrente de feixe (tela escura) por cerca de 20 a 30
minutos antes do início dos ajustes.

ATENÇÃO: Não remova nenhuma tira magnética que esteja fixa

ao corpo do CPT.

1. Remova o cabo de AC e desconecte o desmagnetizador
interno.

2. Remova o Yoke do pescoço do CPT.

3. Se o Yoke tem uma fita adesiva para proteção do pescoço do
CPT, remova-a e substitua por uma nova. (siga as instruções
no desenho)

4. Coloque o novo Yoke no CPT, e temporariamente remova as
três cunhas de borracha de fixação, e então deslize o Yoke
completamente para frente.

5. Refaça a conexao do desmagnetizador interno.

6. Posicione o conjunto de anéis magnéticos na posição 9 horas
e os outros três pares de anéis de ajustes (2, 4, 6) na posição
12 horas.

7. Proceda na seguinte ordem para efetuar os ajustes de pureza
do receptor.

a. Posicione a face do receptor na direção “norte magnético”

b. Externamente desmagnetize a tela do receptor desligado

da rede AC.

c. Ligue o televisor por aproximadamente 10 segundos para

que o desmagnetizador interno opere, e em seguida
desligue-o.

d. Desligue o desmagnetizador interno. Isto permitirá que o

termistor esfrie enquanto você faz o ajuste de pureza.
NÃO MOVA O RECEPTOR DA DIREÇÃO “NORTE”.

e. Ligue o receptor e obtenha um raster vermelho

aumentando o R-BIAS (CW) e diminuindo as outras duas
cores B-BIAS e G-BIAS (CCW).

f. Coloque dois anéis magnéticos na tela do CPT na posição

3 horas e 9 horas, aproximadamente 1 polegada do canto
da mascará. (Utilize fita adesiva dupla face)

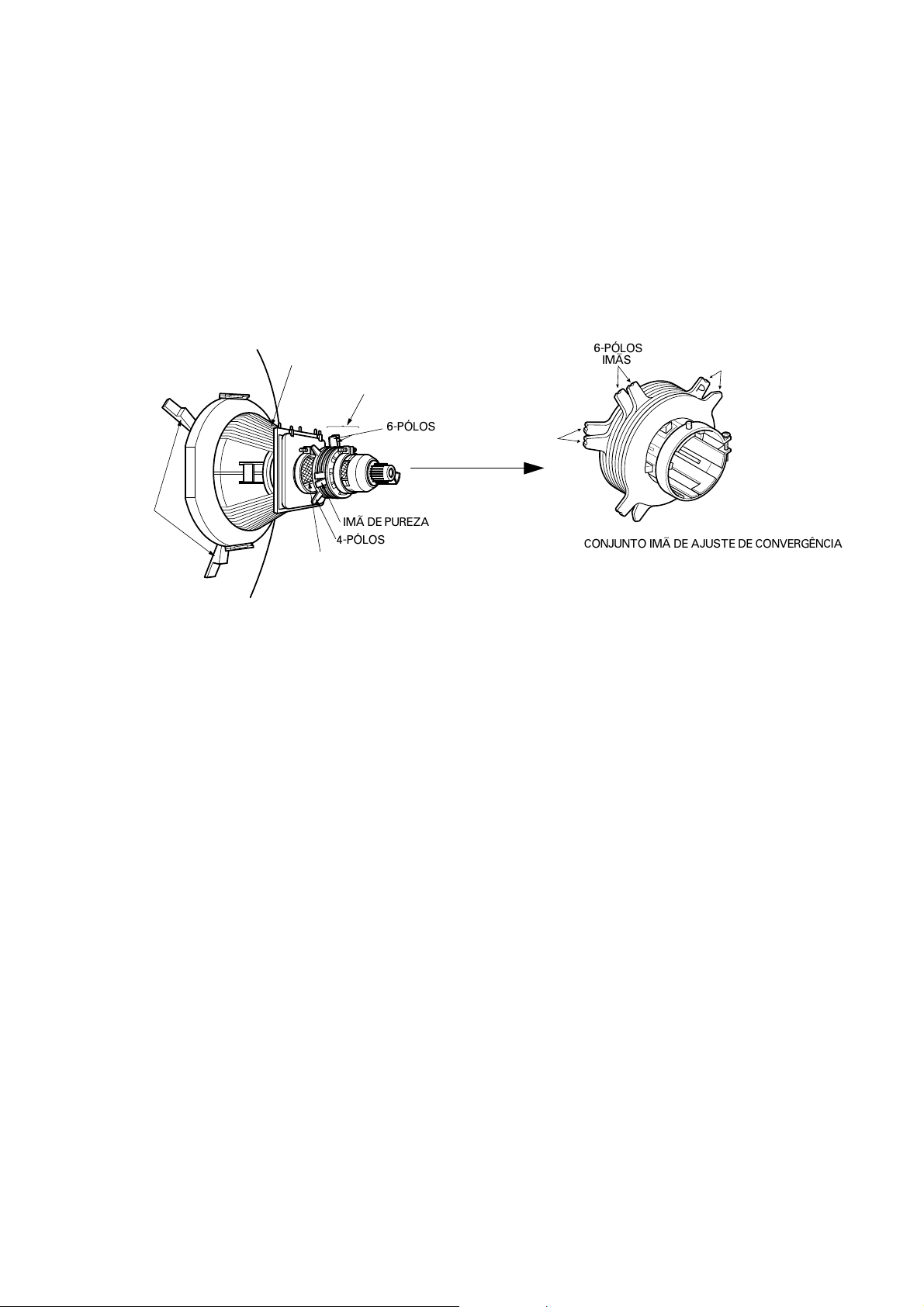

CONJUNTO YOKE

IMÃS DE AJUSTE DE PUREZA E
CONVERGÊNCIA

CUNHAS
DE BORRACHA

FITA PROTETORA DO CANHÃO

IMÃ DE PUREZA

6-PÓLOS

4-PÓLOS

CONJUNTO IMÃ DE AJUSTE DE CONVERGÊNCIA

6-PÓLOS

IMÃS

4-PÓLOS

IMÃS

POSICIONAMENTO

DO EIXO-X DO YOKE

(PUREZA L/R)

IMÃ DE PUREZA(2-PÓLOS)

- 18 -

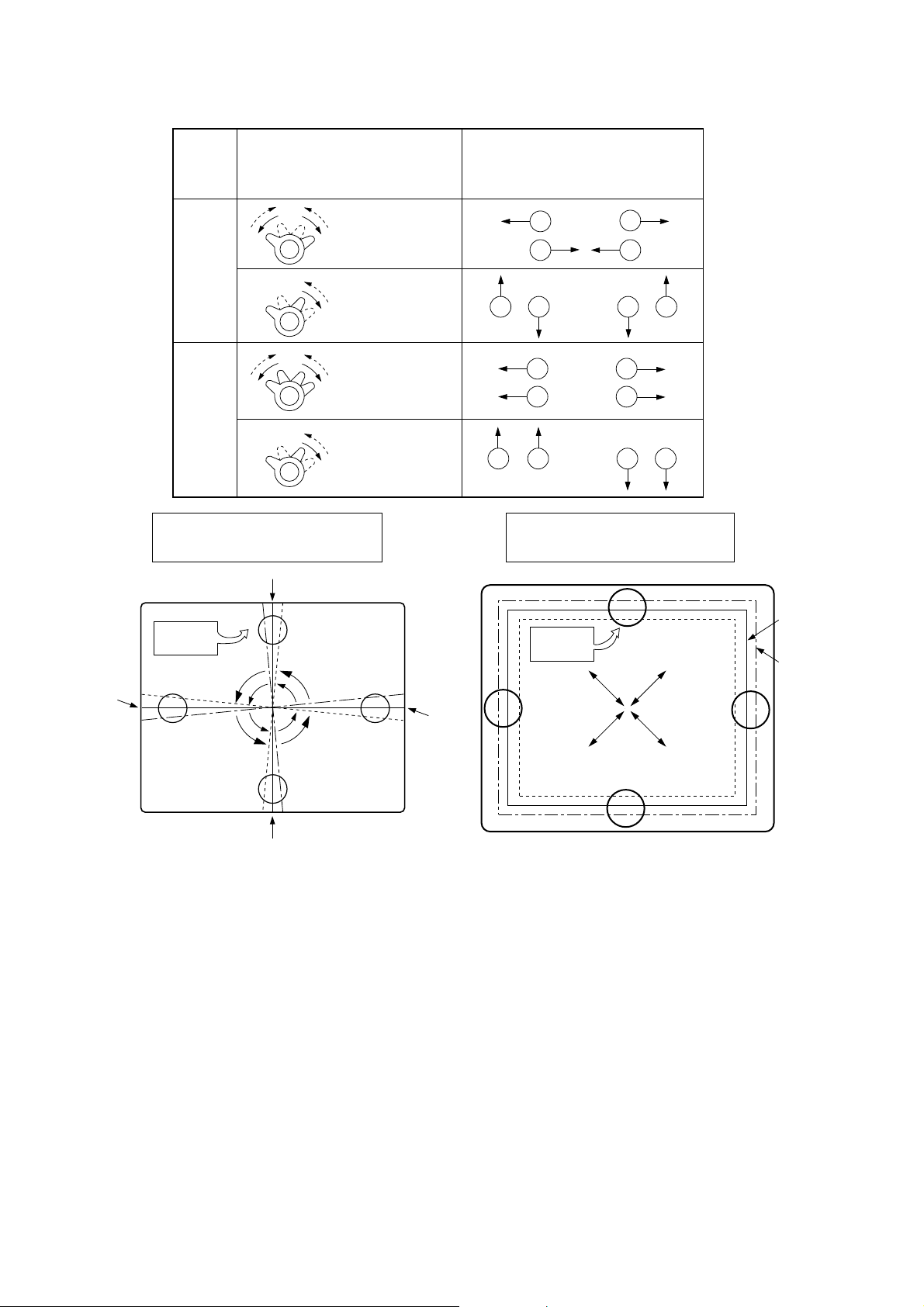

8. Verifique acima, como efetuar os dois próximos passos:

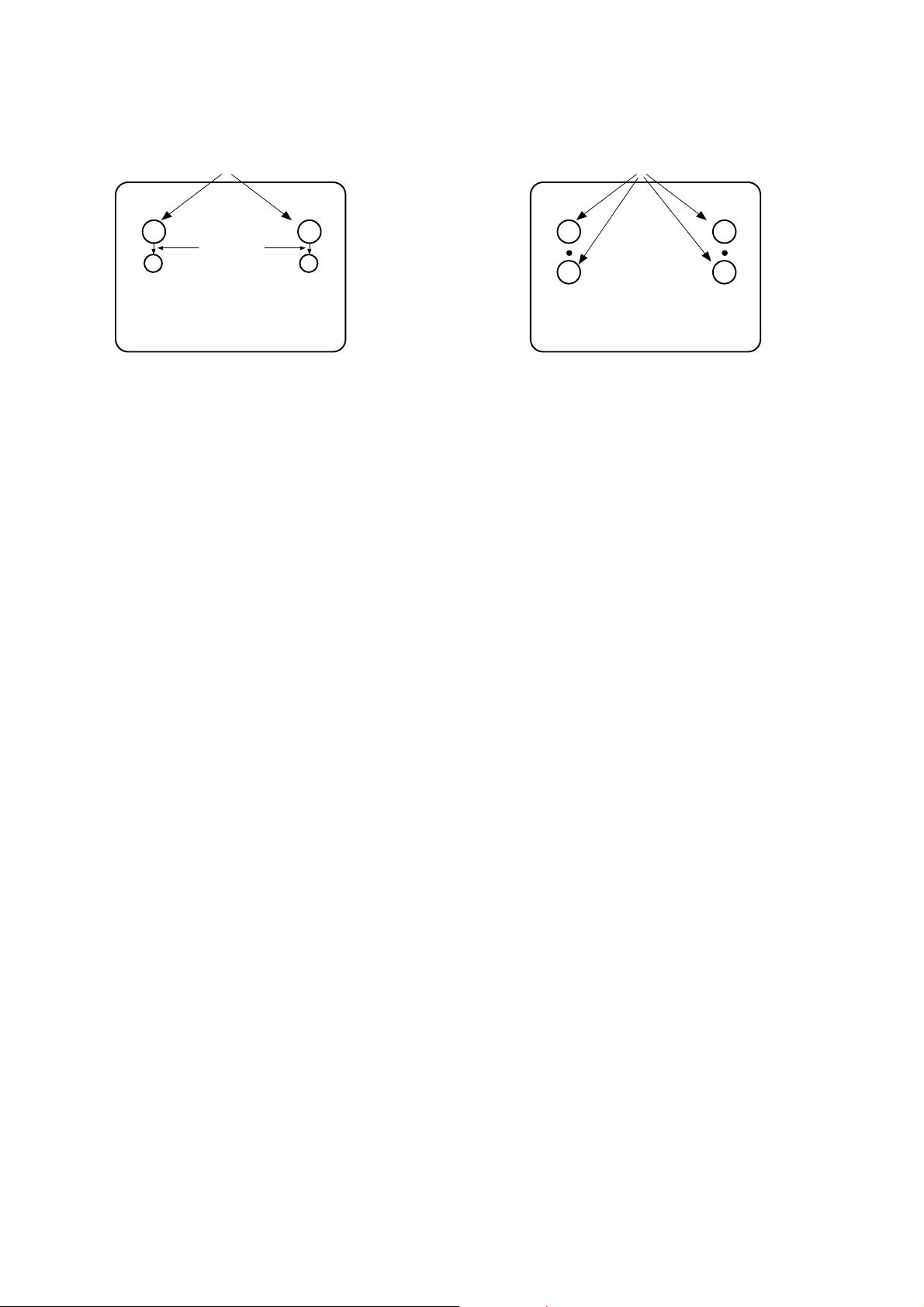

a. Ajuste o eixo-Z do Yoke para obter dois círculos idênticos

de cor azul.

b. Ajuste os dois pólos para obter a correta pureza (4 círculos

iguais)

9. Após a pureza estar ajustada corretamente, fixe o conjunto

Yoke e remova os dois anéis magnéticos da tela.

10. Remova o cabo de AC e gire o receptor 180° (mantendo

agora a face para o extremo sul)

11. Refaça a conexão do desmagnetizador interno.

12. Ligue o receptor por aproximadamente 10 segundos (esteja

certo que ligou) para que o desmagnetizador interno atue, e
em seguida desligue o aparelho.

13. Desligue o desmagnetizador interno.

14. Ligue o aparelho e verifique se a pureza está correta nas

posições 3 horas e 9 horas da tela do CPT. Se a pureza não
estiver satisfatória, refaça os ajustes dos itens 8 até 14.

15. Desligue o receptor e refaça a conexão do desmagnetizador

interno.

¯ Ajuste de Convergência

Atenção : Este procedimento não deve ser aplicado nos CPT’s e

Yokes selados de fábrica.
Não utilize anéis magnéticos durante o procedimento
de ajuste . Se você utilizar anéis magnéticos, poderão
ocorrer distorções ou manchas na tela do CPT.

1. Remova o cabo de AC e desconecte o desmagnetizador

interno.

2. Ligue o cabo de AC e ligue o aparelho e ajuste o controle

de brilho para “Picture Reset”. Diminua o controle de Cor ao
mínimo.

3. Mantenha o aparelho somente com uma linha horizontal

visível (posição de serviço).

4. Ajuste os controles de Bias Vermelho [R], Verde [G] e Azul

[B] para obter uma linha branca levemente visível.

5. Restaure o aparelho à condição normal removendo a linha

horizontal.

6. Refaça a conexão do desmagnetizador interno e ligue o
aparelho.

7. Mantenha o aparelho ligado por 10 segundos para que o
desmagnetizador interno atue.

8. Desligue o desmagnetizador interno.

9. Ligue o aparelho, conecte o sinal de um gerador de padrões
no terminal de antena VHF e aplique um padrão de linhas
cruzadas. (Crooshatch)

Atenção : Durante o procedimento de ajuste de convergência,

seja muito cuidadoso para não alterar o
posicionamento das aletas do anel magnético do
ajuste de pureza acidentalmente. Verifique a pureza
antes de proceder com o ajuste de convergência.

Obs.: Esteja certo que o foco está ajustado corretamente, antes

de iniciar este ajuste.

10. Faça a convergência das linhas vermelha e azul com a linha
verde no centro da tela, seguindo os seguintes
procedimentos. (veja tabela abaixo)
a. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 4 pólos na direção oposta à
posição inicial de 12 horas para efetuar a convergência
da linha vertical vermelha com a linha vertical azul.

b. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 6 pólos na direção oposta à
posição inicial de 12 horas para efetuar a convergência
da linha vertical vermelha e azul (agora purpura) com a
linha vertical verde.

11. Faça a convergência da linha horizontal vermelha e azul
(agora púrpura) com a linha horizontal verde no centro da
tela seguindo o procedimento abaixo. (veja tabela abaixo)

a. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 4 pólos na mesma direção
(mantenha o mesmo espaçamento entre as duas aletas)
para efetuar a convergência da linha horizontal vermelha
com a linha horizontal azul.

b. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 6 pólos na mesma direção
(mantenha o mesmo espaçamento entre as duas aletas)
para efetuar a convergência da linha horizontal vermelha
e azul (agora púrpura) com a linha horizontal verde.

c. Proteja as aletas previamente ajustadas com a trava do

conjunto de anéis magnéticos.

IMÃS

VERMELHO

VERMELHO

1. AJUSTE PRIMEIRO O EIXO-Z DO
YOKE PARA OBTER CÍRCULOS
IDÊNTICOS DE COR AZUL.

2. AJUSTE OS DOIS IMÃS DA UNIDADE
MAGNÉTICA PARA OBTER QUATRO
CÍRCULOS DE CORES IDÊNTICAS.

- 19 -

PARES

DE ANÉIS

4 PÓLOS

6 PÓLOS

DIREÇÃO DE ROTAÇÃO

DAS ALETAS

OPOSTO

MESMO

OPOST

MESMO

MOVIMENTO DOS CANHÕES

VERMELHO (R) E AZUL (B)

B B

RR

OU

OU

B R B R

OU

B
R

B
R

B R

OU

B

R

12. Durante a visualização da tela em posição 6 horas, movimente
a frente do YOKE na direção vertical acima/abaixo para
convergir as linhas verticais vermelha e azul. (Fig. acima
esquerda)

13. Temporariamente coloque um calço de borracha na posição
12 horas para fixar a o yoke na posição vertical.

14. Verifique nas áreas da tela do CPT nas posições 3 horas e 9
horas para confirmar a convergência da linha horizontal
vermelha com a linha horizontal azul.
Se as linhas não estão convergidas, movimente suavemente
o Yoke (retire o calço de borracha se necessário) para
corrigir o erro de convergência das linhas horizontais em 3
horas e 9 horas e as linhas verticais em 6 horas e 12 horas.

15. Coloque um pedaço de fita adesiva de 1,5 polegada para
fixar o calço de borracha no CPT. (12 horas)

16. Durante a visualização da tela em posição 6 horas e 12
horas, movimente a frente do YOKE na direção horizontal
direita/esquerda para convergir a linha horizontal vermelha
com a linha horizontal azul. (Fig. acima esquerda)

17. Temporariamente coloque dois calços de borracha nas
posições 5 horas e 7 horas para fixar o Yoke horizontalmente.

18. Verifique as posições 3 horas e 9 horas na tela do CPT para
confirmar as linhas verticais de convergência. Se as linhas
não estão convergidas, incline suavemente o yoke (mude a
posição dos calços de borracha se necessário) para reparar
o erro de convergência das linhas horizontais nas posições 6
horas e 12 horas e as linhas verticais nas posicções 3 horas
e 9 horas da tela do CPT.

19. Usando um anel magnético verifique a pureza no centro, nas
laterais direita e esquerda e nos cantos. Verifique
Procedimentos de Ajuste de Pureza.

20. Após certificar-se que a convergência está correta, fixe os
calços com 1,5 polegada de fita adesiva nas posições 5
horas e 7 horas do corpo do CPT.

VERMELHO

AZUL

VERMELHO AZUL

AZUL

VERMELHO

VERDE

VERDE

AZUL VERMELHO

VERDE

VERDE

VISUALIZAÇÃO

DA ÁREA DE

AJUSTE

VISUALIZAÇÃO

DA ÁREA DE

AJUSTE

VERMELHO

VERMELHO

VERDE

TV
SCREEN

MOVENDO VERTICALMENTE ACIMA E
ABAIXO O YOKE OCORRERÁ ROTAÇÃO
DOS RASTERS VERMELHO E AZUL.

MOVENDO O YOKE PARA DIREITA E
ESQUERDA OCORRERÁ MUDANÇA DE
LADO DOS RASTERS VERMELHO E AZUL.

- 20 -

GUIA DE SOLUÇÃO DE PROBLEMAS

- 21 -

- 22 -

- 23 -

- 24 -

PAINEL DE CIRCUITO IMPRESSO

MAIN

- 25 -

- 26 -

DIGITAL(TOP)

DIGITAL(BOTTOM)

- 27 -

SIDE A/V

CPT

- 28 -

CONTROL

LED+IR

POWER S/W

ST-BY

- 29 -

DIAGRAMA DE BLOCOS

- 30 -

- 31 -

- 32 -

VISTAS EXPLODIDAS

112

913

170

150

510

550

943

400

300

101

120

310

570

600

580

560

504

331

330

320

174

503

501

520

530

- 33 -

101 4810V01503B Bracket,CRT 32FS2 AC05MA HIPS 51SF .
112 6335932003G CPT,ITC W76ERS270XV1 R 32INCH SUPER-SLIM -0.10G 4/3 - ­120 6400VA0025F Speaker,Fullrange C163A01K1452 8OHM 15/20W 86DB OTHERS 32FS2D
150 EAP30771101 Coil,Degaussing 17.0/102ohm AL 80/380Ts 0.80mm

6140VC2006S Coil,Degaussing 17OHM 102OHM AL 80T 380T 0.8mM 0.25mM *32FS4RNP-LE.SWZLLBZ
170 6868900001A Drawing,Assembly EARTH SPRING 32INCH 144T 32FS1D
174 6410VWH014A Power Cord Assembly,YFH800-02 2.4M 200MM 250V
300 30919E0029H Cover Assembly,32FS4RNP-LE MC05HA 32 ASSY FOR LGEAZ
310 5020V01110D Button,MOLD ABS HF-380 CONTROL 32FS4RNP-LE ABS, HF-380 6KEY C/SKD FOR LGEAZ
320 320-062E Spring,CUTTING STSC304 KNOB
330 5020V01111D Button,MOLD ABS HF-380 POWER 32FS4RNP-LE ABS, HF-380 1KEY C/SKD FOR LGEAZ
331 4811900008D Bracket Assembly,MAIN 29FS2RLPLR MC049D POWER
400 3809900135F Cover Assembly,32FS4RNP-LE MC05HA 32 ASSY FOR LGEAZ
501 4810900043D Bracket,MAIN 32FS2 MC035E HIPS 51SF 100HZ. C/SKD YES

4810900043A Bracket,MOLD HIPS MAIN 32FS2 MC035E HIPS 51SF 100HZ *32FS4RNP-LE.SWZLLBZ
503 4811900062A Bracket Assembly,REAR AV 29FS2RNX-TE MC05HA 4810900082(PHONE)
504 351-008A Link,MOLD ABS POWER S/W FOR MC-97A CHASSIS
510 EBR30994301 Hand Insert PCB Assembly,SUB M.I MC05HA (CPT) 32 INCH (LGEAZ)

68719SM271B PCB Assembly,Sub MC05HA 32FS4RMP-LE ALALLAX 32 INCH CPT BOARD ASSY

520 EBR31022301 Hand Insert PCB Assembly,Main MC05HA 32FS4RNP-LE KWZLLCZ .

68719MM251J PCB Assembly,Main MC05HA 32FS4RNP-LE .SWZLLBZ .

530 EBR30995601 Hand Insert PCB Assembly,SUB M.I MC05HB (ST-BY) LGEAZ -

68719SM272A PCB Assembly,Sub MC05HA (ST-BY) WIDE+W/ 1W
550 68719SM361J PCB Assembly,SUB M.I MC05HA (DIGITAL) 32FS4RNP-LE.SWZLLBZ .
560 EBR30997301 Hand Insert PCB Assembly,SUB M.I MC05HB (P-S/W) 32FS4 (LGEAZ) -

68719SM274E PCB Assembly,Sub POWER M.I MC05HA (P-S/W) 32FS4 (SKD) .
570 EBR30997401 Hand Insert PCB Assembly,SUB M.I MC05HB (LOCAL-KEY) FS2/4 (LGEAZ) -

68719SM275A PCB Assembly,Sub MC05HA (LOCAL-KEY) 29FS2
580 EBR30997601 Hand Insert PCB Assembly,SUB M.I MC05HA (LED+PRE-AMP) 32FS4 (LGEAZ) -

68719SM276C PCB Assembly,Sub MC05HA 32FS4RMP-LE ALALLAX (LED+PRE+AMP) 32FS4
600 EBR30995701 Hand Insert PCB Assembly,SUB M.I MC05HA (SIDE-AV) 32FS2/4 (LGEAZ)

68719SM273B PCB Assembly,Sub MC05HA (SIDE-AV) 32FS2/4 ..

LISTA DAS VISTAS EXPLODIDAS

Pos. n˚

Peça n˚

Descrição da Peça

LISTA DE PEÇAS DE REPOSIÇÃO

Pos. n˚ Peça n˚ Descrição da Peça

Q172
Q173
Q174
Q1801
Q205
Q420
Q421
Q422
Q423
Q430
Q431
Q501
Q502
Q503
Q504
Q505
Q506
Q507
Q508
Q510
Q511
Q512
Q513
Q514
Q515
Q516
Q651
Q820
Q821
Q871
Q880
Q881
Q902
Q905
Q906

D160
D1801
D1802
D1803
D1804
D1805
D1806
D201
D202
D203
D204
D301
D401
D402

0TR126609AA
0TR126609AA
0TR534309AA
0TR319809AA
0TR150400BA
0TR319809AA
0TR126609AA
0TF200000AA
0TRTH10007A
0TR127409AB
0TRKE10013A
0TR387500AA
0TR150400BA
0TR387500AA
0TR387500AA
0TR387500AA
0TR387500AA
0TR387500AA
0TR150400BA
0TR387500AA
0TR387500AA
0TR387500AA
0TR150400BA
0TR387500AA
0TR387500AA
0TR150400BA
0TR534309AA
0TR322709AA
0TR322709AA
0TR319809AA
0TR421009CA
0TR319809AA
0TR319809AA
0TR319809AA
0TR233009CA

0DD414809ED
0DD260000BB
0DD414809ED
0DD414809ED
0DR010009AA
0DD100009AM
0DR100009DA

0DRON00268A

0DS226009AA
0DS226009AA
0DD060009AC
0DR150009EA
0DD300009AC
0DD100009AE

KTA1266-Y(KTA1015) PNP -5V -5
KTA1266-Y(KTA1015) PNP -5V -5
2SC5343Y NPN 5V 60V 50V 150MA
KTC3198(KTC1815) NPN 5V 60V 5
2SA1504S(ASY) PNP -5V -50V -5
KTC3198(KTC1815) NPN 5V 60V 5
KTA1266-Y(KTA1015) PNP -5V -5
FET,IRFIBC20G
2SC5858 NPN 5V 1.7KV 750V 22A
KTA1274-Y PNP -5V -80V -80V ­KTD1047 NPN 6V 160V 140V 12A
2SC3875S(ALY) NPN 5V 60V 50V
2SA1504S(ASY) PNP -5V -50V -5
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SA1504S(ASY) PNP -5V -50V -5
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SA1504S(ASY) PNP -5V -50V -5
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SA1504S(ASY) PNP -5V -50V -5
2SC5343Y NPN 5V 60V 50V 150MA
KTC3227 NPN 5V 80V 80V 400MA
KTC3227 NPN 5V 80V 80V 400MA
KTC3198(KTC1815) NPN 5V 60V 5
BF421 PNP -5V -0.3KV -0.3KV ­KTC3198(KTC1815) NPN 5V 60V 5
KTC3198(KTC1815) NPN 5V 60V 5
KTC3198(KTC1815) NPN 5V 60V 5
KSC2330Y NPN 7V 300V 300V 100

1N4148 1V 100V 150MA
D2SBA60(STK) 600V 1.0
1N4148 1V 100V 150MA
1N4148 1V 100V 150MA
EG01C 1KV 3.3V 50UA 1
EU1ZV(1) 200V 2.5V 10
RGP10J 600V 1.3V 5UA
MBRS190T3G 750MV 90V
KDS226 1.2V 85V 300MA
KDS226 1.2V 85V 300MA
TVR06J 600V 1.4V 10UA
RGP15J 600V 1.3V 5UA
RU3AMV(1) 600V 1.1V 1
RU1A 600V 2.5V 10UA 1

Pos. n˚ Peça n˚ Descrição da Peça

HIC920
IC001
IC002
IC003
IC007
IC1801
IC1802
IC201
IC202
IC301
IC401
IC500
IC503
IC504
IC510
IC511
IC514
IC650
IC652
IC801
IC802
IC830
IC840
IC843
IC880
IC900

Q001
Q002
Q003
Q004
Q005
Q008
Q009
Q010
Q011
Q012
Q015
Q101
Q104
Q105
Q106
Q1106
Q111
Q161
Q162
Q163
Q164
Q171

0IZZVF0018C
0IPRP00610B

0IFA752700A
0IAL241610B
0IFA754207A

0IPMGSK019A

0ILI817000G
0IMCRMZ001A
0IPMGA0010A

0ISA784600A

0IKE358000A
0IMCRSO007A
0IMCRFA003A

0IKE780500Q
0IPRPSG028B
0IMCRSG011A

0IKE780900M

0IFA754207A

0ISG729700A
0IPMG00006A

0ILI817000G
0IMCRKE003B
0IMCRKE018A

0ISG111733B
0ISK130000A

0IPRP00031A

0TR150400BA
0TR387500AA
0TR387500AA
0TR150400BA
0TR150400BA
0TR150400BA
0TFRH80001A
0TFRH80001A

0TR102009AJ

0TR102009AJ
0TR387500AA
0TR126609AA
0TR126609AA
0TR319809AA
0TR126609AA
0TR319809AA
0TR319809AA
0TR534309AA
0TR126609AA
0TR126609AA
0TR534309AA
0TR534309AA

STK396-130 STK396-130 SANY
VCT6773G-FA-B2-000 1.8TO8.
KA75270Z 2.55TO2.85V - 200
AT24C16A-10PI-2.7 16KBIT 2
KA75420ZTA(KA7542ZTA) 0.3T
STR-A6151 230V_85TO264V ­LTV-817M-VB 6V 35V 35V 50M
MP1583DN-Z,LF 4.75TO23V 21
AZ1117H-3.3 4.75TO10V 3.3V
LA7846 16.0VTO38.0V - 20W
KIA358P 3TO36V_+-1.5TO+-18
CXA2150Q 4.75TO5.25V 0SEC
KA2903 2TO36V +-1TO18V 36V
KIA7805API 7TO20V 5V 2W TO
STV2310SD 3.0VTO3.6V,1.6VT
LD1086V18 3.4TO18V 1.8V 25
KIA7809API 11.5TO26V 9V 2W
KA75420ZTA(KA7542ZTA) 0.3T
TDA7297 6.5TO18V - 0.3% 10
STR-F6458(LF1352) 14.4TO17
LTV-817M-VB 6V 35V 35V 50M
KIA78R12API 13TO29V 12V 1.
KIA78R05API 6TO12V 5V 1.5W
LD1117V33C 4.75TO10V 3.3V
SE130N 129.4TO131V ERROR A
LM2423 100TO230V 7TO13V 12

2SA1504S(ASY) PNP -5V -50V -5
2SC3875S(ALY) NPN 5V 60V 50V
2SC3875S(ALY) NPN 5V 60V 50V
2SA1504S(ASY) PNP -5V -50V -5
2SA1504S(ASY) PNP -5V -50V -5
2SA1504S(ASY) PNP -5V -50V -5
FET,RK7002T116
FET,RK7002T116
KRC102S NPN 30V 0V 50V 100MA
KRC102S NPN 30V 0V 50V 100MA
2SC3875S(ALY) NPN 5V 60V 50V
KTA1266-Y(KTA1015) PNP -5V -5
KTA1266-Y(KTA1015) PNP -5V -5
KTC3198(KTC1815) NPN 5V 60V 5
KTA1266-Y(KTA1015) PNP -5V -5
KTC3198(KTC1815) NPN 5V 60V 5
KTC3198(KTC1815) NPN 5V 60V 5
2SC5343Y NPN 5V 60V 50V 150MA
KTA1266-Y(KTA1015) PNP -5V -5
KTA1266-Y(KTA1015) PNP -5V -5
2SC5343Y NPN 5V 60V 50V 150MA
2SC5343Y NPN 5V 60V 50V 150MA

IC

TRANSISTOR

- 34 -

RUN DATE : 2006.5.24

DIODE

- 35 -

Pos. n˚ Peça n˚ Descrição da Peça

D420
D421
D422
D423
D424
D504
D511
D514
D601
D802
D803
D804
D822
D830
D840
D850
D851
D860
D870
D880
D901
D902
D903
D904
D905
D906
D907
D908
D909
D920
DB801
LD1101
ZD001
ZD002
ZD101
ZD102
ZD1201
ZD1202
ZD1801
ZD1802
ZD202
ZD401
ZD402
ZD420
ZD440
“
ZD503
ZD504
ZD650
ZD914

0DD400509AA
0DD400509AA
0DD140009AA
0DR500000CA
0DR360000AA
0DD410009AA
0DS226009AA
0DS226009AA
0DD414809ED
0DD100009AM
0DD100009AM
0DD414809ED
0DD060009AC

0DRTW00141A
0DRTW00141A

0DR150009EA
0DR150009EA

0DRTW00141A

0DD060009AC
0DR260001AA
0DR400409AB
0DR400409AB
0DR400409AB
0DR140049AC
0DR400409AB
0DR400409AB
0DR400409AB
0DS113379BA
0DD414809ED
0DD060009AC

0DRTW00131C

0DD000000BA
0DZRM00178A
0DZRM00178A
0DZ330009BA
0DZ330009BA
0DZ620009BB
0DZ620009BB
0DZ330009CC
0DZ560009CF

0DZ820009BF
0DZ120009BG
0DZ120009BG
0DZ510009AK
0DZ270009EB
0DZ270009GE
0DZ620009AK
0DZRM00178A

0DZ910009AJ
0DZ910009BD

1N4005 600V 1.1V 5UA
1N4005 600V 1.1V 5UA
EK14 550MV 40V 1.5A ­FMQ-G5GS 2.7V 1.7KV 1
FMG-36S 600V 2V 1MA 8
BAT41 1V 100V 100MA ­KDS226 1.2V 85V 300MA
KDS226 1.2V 85V 300MA
1N4148 1V 100V 150MA
EU1ZV(1) 200V 2.5V 10
EU1ZV(1) 200V 2.5V 10
1N4148 1V 100V 150MA
TVR06J 600V 1.4V 10UA
SFAF504G 200V 975MV 1
SFAF504G 200V 975MV 1
RGP15J 600V 1.3V 5UA
RGP15J 600V 1.3V 5UA
SFAF504G 200V 975MV 1
TVR06J 600V 1.4V 10UA
FMG-26S 200V 2.2V 500
UF4004 400V 1V 10UA 3
UF4004 400V 1V 10UA 3
UF4004 400V 1V 10UA 3
1N4004A 500V 1.1V 10U
UF4004 400V 1V 10UA 3
UF4004 400V 1V 10UA 3
UF4004 400V 1V 10UA 3
1SS133 1.2V 90V 400MA
1N4148 1V 100V 150MA
TVR06J 600V 1.4V 10UA
TS6P05G 600V 1V 5UA 1
LED,DIP SA5711-B DL-1LO(S)
Zener,UDZS5.1B 5.1V 4.98TO5
Zener,UDZS5.1B 5.1V 4.98TO5
Zener,HZT33 33V 31TO35V 25O
Zener,HZT33 33V 31TO35V 25O
Zener,MTZJ6.2B 6.2V 5.96TO6
Zener,MTZJ6.2B 6.2V 5.96TO6
Zener,MTZJ3.3B 3.3V 3.32TO3
Zener,MTZJ5.6B 5.6V 5.45TO5
Zener,GDZJ8.2B 8.2V 7.78TO8
Zener,GDZJ12B 12V 11.44TO12
Zener,GDZJ12B 12V 11.44TO12
Zener,GDZJ5.1B 5.1V 4.94TO5
Zener,MTZJ27B 27V 24.97TO26
Zener,MTZJ27D 27V 26.29TO27
Zener,GDZJ6.2B 6.2V 5.96TO6
Zener,UDZS5.1B 5.1V 4.98TO5
Zener,MTZJ9.1B 9.1V 8.57TO9
Zener,GDZJ9.1B 9.1V 8.57TO9

Pos. n˚ Peça n˚ Descrição da Peça

C001
C002
C003
C004
C004
C005
C006
C008
C009
C010
C011
C012
C013
C014
C015
C015
C016
C017
C018
C019
C020
C021
C022
C023
C024
C025
C027
C028
C029
C031
C033
C034
C035
C036
C037
C038
C039
C040
C041
C043
C044
C045
C047
C052
C053
C054
C055
C056
C057
C058

0CH2103K516
0CE476DD618
0CE107DD618
0CH5101K416
0CH2103K516
0CE107DD618
0CH2103K516
0CH3104K566

0CH2474F566
0CH3104K566
0CE106DF618
0CH3104K566
0CH3104K566
0CH3104K566
0CH5101K416
0CH2103K516
0CH2103K516
0CH5101K416
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CH2103K516
0CH3104K566
0CH2103K516
0CH2103K516
0CH2103K516
0CH2103K516
0CE105DK618
0CH2103K516
0CH5331K416
0CH5331K416
0CH2103K516
0CH5331K416
0CE335DK618
0CH3104K566
0CE107DF618
0CH2332K516
0CH2332K516
0CH2332K516
0CH2332K516
0CH2332K516
0CH2332K516
0CE107DD618
0CH3104K566

0CE227SF6DC

0CH5560K416
0CH5560K416

0805B103K500CT 10nF 10% 50V
EGR476M010T1G1C11G 47uF 20%
SMS5.0TP10VB100M 100uF 20% 1
C2012C0G1H101JT 100pF 5% 50V
0805B103K500CT 10nF 10% 50V
SMS5.0TP10VB100M 100uF 20% 1
0805B103K500CT 10nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B474K160CT 470nF 10% 16V
0805B104K500CT 100nF 10% 50V
SMS5. 0TP16VB10M 10uF 20% 16
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
C2012C0G1H101JT 100pF 5% 50V
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
C2012C0G1H101JT 100pF 5% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
EGR105M050T1G1C11G 1uF 20% 5
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
0805N331J500LT 330pF 5% 50V
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
SMS5.0TP50VB3.3M 3.3uF 20% 5
0805B104K500CT 100nF 10% 50V
EGR107M016T1G1C11G 100uF 20%
0805B332K500CT 3.3nF 10% 50V
0805B332K500CT 3.3nF 10% 50V
0805B332K500CT 3.3nF 10% 50V
0805B332K500CT 3.3nF 10% 50V
0805B332K500CT 3.3nF 10% 50V
0805B332K500CT 3.3nF 10% 50V
SMS5.0TP10VB100M 100uF 20% 1
0805B104K500CT 100nF 10% 50V
MVG6.3TP16VC220M 220uF 20% 1
0805N560J500LT 56pF 5% 50V C
0805N560J500LT 56pF 5% 50V C

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

CAPACITOR

- 36 -

Pos. n˚ Peça n˚ Descrição da Peça

C059
C062
C064
C068
C069
C070
C071
C072
C072
C073
C074
C075
C076
C077
C082
C092
C096
C097
C097
C098
C099
C101
C102
C104
C107
C108
C109
C110
C1101
C1103
C114
C115
C116
C117
C120
C1204
C1208
C121
C1210
C1211
C1212
C1213
C123
C124
C129
C161
C162
C163
C164
C165
C166
C171

0CE476DD618
0CE476DD618
0CH2103K516
0CH2103K516
0CH5180K416
0CH5180K416
0CE107DD618
0CE107EF638
0CE107DD618
0CH2103K516
0CE476DD618
0CH5101K416
0CH2103K516
0CE476DD618
0CH2103K516
0CH2103K516
0CH2103K516
0CE105DK618
0CE475DK618
0CH2103K516
0CH2103K516
0CE106DF618
0CE106DK618
0CE227DD618
0CE106DF618

0CN1030F679

0CE475DK618

0CX4700K409
0CN1030F679
0CE4763F618
0CN1030F679
0CN1030F679
0CX4700K409

0CE227DD618

0CN1030F679
0CN1040K949
0CN2210K519
0CE474DK618
0CE106DK618
0CN2210K519

0CE4753K618

0CE4753K618

0CN1030F679
0CE106DF618
0CE106DK618
0CN1010K519
0CN2210K519
0CE476DF618
0CN1040K949
0CE105DK618

0CN1030F679
0CN1010K519

EGR476M010T1G1C11G 47uF 20%
EGR476M010T1G1C11G 47uF 20%
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
C2012C0G1H180JT 18pF 5% 50V
C2012C0G1H180JT 18pF 5% 50V
SMS5.0TP10VB100M 100uF 20% 1
KMG5.0TP16VB100M 100uF 20% 1
SMS5.0TP10VB100M 100uF 20% 1
0805B103K500CT 10nF 10% 50V
EGR476M010T1G1C11G 47uF 20%
C2012C0G1H101JT 100pF 5% 50V
0805B103K500CT 10nF 10% 50V
EGR476M010T1G1C11G 47uF 20%
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
EGR105M050T1G1C11G 1uF 20% 5
EGR475M050T1G1C11G 4.7uF 20%
0805B103K500CT 10nF 10% 50V
0805B103K500CT 10nF 10% 50V
SMS5. 0TP16VB10M 10uF 20% 16
SMS5.0TP50VB10M 10uF 20% 50V
EGR227M010T1G1E11G 220uF 20%
SMS5. 0TP16VB10M 10uF 20% 16
RH EP050 Y103M-B-B 10nF 20%
EGR475M050T1G1C11G 4.7uF 20%
RH UP050SL470J-B-B 47pF 5% 5
RH EP050 Y103M-B-B 10nF 20%
ESF476M016T1A5E05G 47uF 20%
RH EP050 Y103M-B-B 10nF 20%
RH EP050 Y103M-B-B 10nF 20%
RH UP050SL470J-B-B 47pF 5% 5
EGR227M010T1G1E11G 220uF 20%
RH EP050 Y103M-B-B 10nF 20%
CH UP050 F104Z-B-B Z 100nF ­RH UP050 B221K-B-B 220pF 10%
EGR474M050T1G1C11G 470nF 20%
SMS5.0TP50VB10M 10uF 20% 50V
RH UP050 B221K-B-B 220pF 10%
ESF475M050T1A5C05G 4.7uF 20%
ESF475M050T1A5C05G 4.7uF 20%
RH EP050 Y103M-B-B 10nF 20%
SMS5. 0TP16VB10M 10uF 20% 16
SMS5.0TP50VB10M 10uF 20% 50V
RH UP050 B101K-B-B 100pF 10%
RH UP050 B221K-B-B 220pF 10%
SMS5.0TP16VB47M 47uF 20% 16V
CH UP050 F104Z-B-B Z 100nF ­EGR105M050T1G1C11G 1uF 20% 5
RH EP050 Y103M-B-B 10nF 20%
RH UP050 B101K-B-B 100pF 10%

Pos. n˚ Peça n˚ Descrição da Peça

C172
C174
C175
C176
C1801
C1802
C1803
C1804
C1805
C1806
C1807
C1808
C1809
C1810
C1811
C1812
C1813
C1815
C1817
C1818
C200
C201
C202
C203
C205
C208
C209
C210
C211
C216
C217
C218
C219
C220
C221
C222
C223
C224
C225
C227
C228
C229
C230
C231
C232
C233
C234
C235
C236
C238
C239
C240

0CN2210K519
0CN1040K949
0CE105DK618

0CN1030F679
0CQZVBK002C
0CQZVBK002C
0CQZVBK002A

0CK47101515

0CK47101515
0CE3366W650

0CK10201515

0CK10201515

0CK22202510

0CE476DK618

0CK47101515

0CN8210K519

181-120K
0CE108BF618
0CN1020K519
0CE476DK618
0CE475DK618
0CE475DK618
0CH5471K416
0CH2103K516
0CH5471K416
0CH5471K416
0CH5471K416
0CH5271K416
0CH5271K416
0CH5101K416
0CH5101K416
0CH5101K416
0CH5101K416
0CH5101K416
0CH5101K416
0CH5471K416
0CH5471K416
0CH5471K416
0CH5471K416
0CH5471K416
0CH5471K416
0CH5471K416
0CH5471K416
0CE475DK618
0CE475DK618
0CE475DK618
0CE475DK618
0CE227DD618
0CE107DF618
0CH5101K416
0CH2103K516
0CH3104K566

RH UP050 B221K-B-B 220pF 10%
CH UP050 F104Z-B-B Z 100nF ­EGR105M050T1G1C11G 1uF 20% 5
RH EP050 Y103M-B-B 10nF 20%
PCX2 335 91592 0.22uF 10% 27
PCX2 335 91592 0.22uF 10% 27
PCX2 335 M9729 0.1uF 20% 275
DCH471K26Y5PN6FJ5A 470pF 10%
DCH471K26Y5PN6FJ5A 470pF 10%
SG2H336M1631MSS 33uF 20% 500
DCH102K34Y5PN6FJ5A 1nF 10% 1
DCH102K34Y5PN6FJ5A 1nF 10% 1
DCH222K53Y5PP7DJ0A 2.2nF 10%
SMS5.0TP50VB47M 47uF 20% 50V
DCH471K26Y5PN6FJ5A 470pF 10%
RH UP050 B821K-B-B 820pF 10%
SDE222M16FS1 2.2nF 20% 4000V
ESM108M016T1G5H20G 1000uF 20
RH UP050 B102K-B-B 1nF 10% 5
SMS5.0TP50VB47M 47uF 20% 50V
EGR475M050T1G1C11G 4.7uF 20%
EGR475M050T1G1C11G 4.7uF 20%
C2012C0G1H471JT 470pF 5% 50V
0805B103K500CT 10nF 10% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
0805N271J500LT 270pF 5% 50V
0805N271J500LT 270pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
C2012C0G1H471JT 470pF 5% 50V
EGR475M050T1G1C11G 4.7uF 20%
EGR475M050T1G1C11G 4.7uF 20%
EGR475M050T1G1C11G 4.7uF 20%
EGR475M050T1G1C11G 4.7uF 20%
EGR227M010T1G1E11G 220uF 20%
EGR107M016T1G1C11G 100uF 20%
C2012C0G1H101JT 100pF 5% 50V
0805B103K500CT 10nF 10% 50V
0805B104K500CT 100nF 10% 50V

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 37 -

Pos. n˚ Peça n˚ Descrição da Peça

C244
C245
C246
C247
C248
C251
C252
C252
C253
C254
C254
C255
C256
C257
C258
C261
C266
C267
C268
C301
C302
C303
C304
C305
C306
C307
C308
C310
C401
C402
C403
C404
C405
C406
C420
C421
C422
C423
C424
C425
C426
C427
C429
C430
C431
C432
C433
C434
C435
C436
C437
C438

0CE107DF618
0CH2103K516
0CH3104K566
0CH2103K516
0CE337DD618
0CE227DD618
0CE227EF638
0CE227DD618
0CE476DD618
0CE107EF638
0CE107DD618
0CE107DD618
0CH2103K516
0CE227DF618
0CH5101K416
0CH5101K416
0CE476DD618
0CE226DF618
0CE226DF618
0CE108BH618
0CN1020K519
0CN1020K519
0CQ3341N401
0CQ1541N501
0CE227BK618
0CE108BH618
0CN1020K519
0CN1020K519
0CE226DR630
0CE107DK618

181-009V

181-014Z
0CQ1521N509
0CQ1521N509
0CE107BK618
0CK3320W515

181-834C
181-091X

0CF10313CFH

0CQZVBK004B

0CE685BK652
0CE685BK652
0CF1541U4FG
0CF6241U4FH

181-013M

181-033V
181-091W
181-091W

0CQ5621N419
0CE106BF618
0CQ1041N509
0CF1831Y4E1

EGR107M016T1G1C11G 100uF 20%
0805B103K500CT 10nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B103K500CT 10nF 10% 50V
SMS5.0TP10VB330M 330uF 20% 1
EGR227M010T1G1E11G 220uF 20%
KMG5.0TP16VB220M 220uF 20% 1
EGR227M010T1G1E11G 220uF 20%
EGR476M010T1G1C11G 47uF 20%
KMG5.0TP16VB100M 100uF 20% 1
SMS5.0TP10VB100M 100uF 20% 1
SMS5.0TP10VB100M 100uF 20% 1
0805B103K500CT 10nF 10% 50V
EGR227M016T6G1G11G 220uF 20%
C2012C0G1H101JT 100pF 5% 50V
C2012C0G1H101JT 100pF 5% 50V
EGR476M010T1G1C11G 47uF 20%
EGR226M016T1G1C11G 22uF 20%
EGR226M016T1G1C11G 22uF 20%
ESM108M025T1G5K20G 1000uF 20
RH UP050 B102K-B-B 1nF 10% 5
RH UP050 B102K-B-B 1nF 10% 5
HPE 2A 334J BK 330nF 5% 100V
HPE 2A 154K BK 150nF 10% 100
ESM227M050T1G5H17G 220uF 20%
ESM108M025T1G5K20G 1000uF 20
RH UP050 B102K-B-B 1nF 10% 5
RH UP050 B102K-B-B 1nF 10% 5
EGR226M250K6G1H20G 22uF 20%
EGR107M050T6G1G11G 100uF 20%
PPN473K2DH 47nF 10% 200V PP
MPPS332J3VD 3.3nF 5% 1.6KV M
PEI152K2AT 1.5nF 10% 100V PE
PEI152K2AT 1.5nF 10% 100V PE
ESM107M050T6G5G11G 100uF 20%
DCM332K39Y5PL6FJ5A 3.3nF 10%
BUP 152J 2000V 1500pF 5% 2KV
LRYM27561KXA 560pF 10% 2000V
PCMP 475 1600V 103H 10nF 5%
NPP630V273J7.5F 27nF 5% 630V
KM5.0MC50VBBP-S6.8M 6.8uF 20
KM5.0MC50VBBP-S6.8M 6.8uF 20
PCMP 489 400V 154J 150nF 5%
PCMP 489 400V 624J 620nF 5%
MPP224J2GD 220nF 5% 400V MPP
DCH222K39Y5PN73K0A 2.2nF 10%
LRYM27471KX1A 470pF 10% 2000
LRYM27471KX1A 470pF 10% 2000
TX2A562J06000AN 5.6nF 5% 100
ESM106M016T1G5C11G 10uF 20%
PEI104K2AT 100nF 10% 100V PE
PCMP 483 630V 183J 18nF 5% 6

Pos. n˚ Peça n˚ Descrição da Peça

C440
C442
C443
C444
C445
C448
C449
C500
C501
C502
C503
C504
C505
C506
C507
C508
C509
C50A
C50B
C50C
C50D
C50E
C50F
C50G
C510
C511
C512
C513
C514
C515
C516
C517
C518
C519
C51A
C51B
C51C
C51E
C51F
C51G
C520
C521
C522
C524
C525
C526
C527
C528
C52C
C530
C531
C532

0CE106BK618

0CE107DJ618

0CK1030K945
0CE226DF618
0CN6810K519
0CN1020K519
0CN1020K519
0CH3104K566
0CH3104K566
0CH3104K566
0CE227DF618
0CH3104K566
0CE106DF618
0CH3104K566
0CE107DD618
0CE226DK618
0CE475DK618
0CH2103K516

181-007H
0CE107DF618
0CH3104K566
0CE107DD618
0CH2222K516
0CH2103K516
0CH3104K566

0CH2474F566
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CH3104K566
0CE105DK618
0CH2102K516
0CQ1031N509
0CE107DF618
0CH3104K566
0CH2103K516
0CE227DF618
0CH3104K566
0CE107DF618
0CH2683K946
0CH3104K566
0CE107DD618

181-007J

0CH2103K516

181-007H

0CE107DF618

181-442Z
181-442Z

0CH3104K566

ESM106M050T1G5C11G 10uF 20%
SMS5.0TP35VB100M 100uF 20% 3
DCT103Z26Y5VF6FJ5A 10nF -20T
EGR226M016T1G1C11G 22uF 20%
RH UP050 B681K-B-B 680pF 10%
RH UP050 B102K-B-B 1nF 10% 5
RH UP050 B102K-B-B 1nF 10% 5
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
EGR227M016T6G1G11G 220uF 20%
0805B104K500CT 100nF 10% 50V
SMS5. 0TP16VB10M 10uF 20% 16
0805B104K500CT 100nF 10% 50V
SMS5.0TP10VB100M 100uF 20% 1
SMS5.0TP50VB22M 22uF 20% 50V
EGR475M050T1G1C11G 4.7uF 20%
0805B103K500CT 10nF 10% 50V
ECQV1H474JZ3 470nF 5% 50V MP
EGR107M016T1G1C11G 100uF 20%
0805B104K500CT 100nF 10% 50V
SMS5.0TP10VB100M 100uF 20% 1
0805B222K500CT 2.2nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B474K160CT 470nF 10% 16V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
EGR105M050T1G1C11G 1uF 20% 5
0805B102K500CT 1nF 10% 50V Y
PEI103K2AT 10nF 10% 100V PE
EGR107M016T1G1C11G 100uF 20%
0805B104K500CT 100nF 10% 50V
0805B103K500CT 10nF 10% 50V
EGR227M016T6G1G11G 220uF 20%
0805B104K500CT 100nF 10% 50V
EGR107M016T1G1C11G 100uF 20%
0805F683Z500CT 68nF -20TO+80
0805B104K500CT 100nF 10% 50V
SMS5.0TP10VB100M 100uF 20% 1
ECQV1H564JZ3 560nF 5% 50V MP
0805B103K500CT 10nF 10% 50V
ECQV1H474JZ3 470nF 5% 50V MP
EGR107M016T1G1C11G 100uF 20%
ECQB1H104KF3 100nF 10% 50V P
ECQB1H104KF3 100nF 10% 50V P
0805B104K500CT 100nF 10% 50V

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 38 -

Pos. n˚ Peça n˚ Descrição da Peça

C533
C536
C537
C538
C540
C541
C542
C543
C544
C545
C546
C547
C548
C549
C550
C551
C552
C553
C554
C556
C558
C559
C560
C561
C562
C563
C564
C565
C566
C567
C568
C569
C570
C571
C572
C573
C574
C575
C577
C578
C579
C580
C581
C582
C582
C583
C584
C585
C586
C587
C588
C589

0CH2103K516

0CH2474F566

181-007C
0CH2103K516
0CH5390K416
0CH5330K416
0CH5390K416
0CH5330K416
0CH5390K416
0CH5330K416
0CE476DD618
0CH2103K516
0CH5331K416
0CH2103K516
0CH5331K416
0CE476DD618
0CH3223K516
0CH3223K516
0CH3223K516
0CH5100K416
0CH5221K416
0CE106DF618
0CH5391K416
0CK224DH56A
0CE106DF618
0CH5331K416
0CH2103K516
0CH5331K416
0CH3223K516
0CH2103K516
0CH5331K416
0CH3223K516
0CH2103K516
0CH5331K416
0CH3223K516
0CH2103K516
0CE476DD618
0CH5331K416
0CH5331K416
0CH2103K516
0CE476DD618
0CE476DD618
0CH2103K516
0CE107EF638
0CE107DF618
0CE107DD618
0CE107DD618
0CH5200K416
0CH5200K416
0CH5331K416
0CH2103K516
0CE476DD618

0805B103K500CT 10nF 10% 50V
0805B474K160CT 470nF 10% 16V
ECQV1H104JZ3 100nF 5% 50V MP
0805B103K500CT 10nF 10% 50V
C2012C0G1H390JT 39pF 5% 50V
C2012C0G1H330JT 33pF 5% 50V
C2012C0G1H390JT 39pF 5% 50V
C2012C0G1H330JT 33pF 5% 50V
C2012C0G1H390JT 39pF 5% 50V
C2012C0G1H330JT 33pF 5% 50V
EGR476M010T1G1C11G 47uF 20%
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
EGR476M010T1G1C11G 47uF 20%
C2012Y5P1H223KT 22nF 10% 50V
C2012Y5P1H223KT 22nF 10% 50V
C2012Y5P1H223KT 22nF 10% 50V
0805N100J500LT 10pF 5% 50V C
0805N221J500LT 220pF 5% 50V
SMS5. 0TP16VB10M 10uF 20% 16
0805N391J500LT 390pF 5% 50V
0805B224K250CT 220nF 10% 25V
SMS5. 0TP16VB10M 10uF 20% 16
0805N331J500LT 330pF 5% 50V
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
C2012Y5P1H223KT 22nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
C2012Y5P1H223KT 22nF 10% 50V
0805B103K500CT 10nF 10% 50V
0805N331J500LT 330pF 5% 50V
C2012Y5P1H223KT 22nF 10% 50V
0805B103K500CT 10nF 10% 50V
EGR476M010T1G1C11G 47uF 20%
0805N331J500LT 330pF 5% 50V
0805N331J500LT 330pF 5% 50V
0805B103K500CT 10nF 10% 50V
EGR476M010T1G1C11G 47uF 20%
EGR476M010T1G1C11G 47uF 20%
0805B103K500CT 10nF 10% 50V
KMG5.0TP16VB100M 100uF 20% 1
EGR107M016T1G1C11G 100uF 20%
SMS5.0TP10VB100M 100uF 20% 1
SMS5.0TP10VB100M 100uF 20% 1
0805N200J500LT 20pF 5% 50V C
0805N200J500LT 20pF 5% 50V C
0805N331J500LT 330pF 5% 50V
0805B103K500CT 10nF 10% 50V
EGR476M010T1G1C11G 47uF 20%

Pos. n˚ Peça n˚ Descrição da Peça

C590
C591
C592
C593
C596
C597
C598
C599
C650
C651
C652
C653
C654
C655
C656
C657
C800
C806
C807
C809
C810
C811
C813
C815
C816
C820
C821
C830
C831
C833
C834
C835
C837
C838
C839
C840
C841
C842
C843
C844
C845
“
C850
C851
C852
C853
C860
C861
C862
C870
C871
C872

0CH5331K416
0CH3104K566
0CH3104K566
0CH5331K416
0CH5331K416
0CH5100K416
0CH5100K416
0CH5100K416
0CE108DH618
0CN2230H949

0CF2241L438
0CN6820F569
0CN3320F569
0CN6820F569
0CF2241L438

0CE336DD618

181-120N
0CK10201515
0CK10201515

181-001U

181-091C

181-014Y
0CE227BJ618
0CK4710K515
0CK1020K515

0CE228DD618
0CE227DD618

0CK4710W515

0CE108BH618
0CE108DH618

181-120N

0CE108BF618
0CE108BF618
0CE108DD618
0CE228BF618

181-091C

0CE228BF618

0CK1030K945
0CK1030K945
0CK1030K945

0CE227DD618
0CE227EF638

0CK4710W515

0CE108BH618

0CK4710W515

0CE108BH618

181-091C

0CE228DK650
0CE105CK636

181-091C

0CE227BK618

0CK4710W515

0805N331J500LT 330pF 5% 50V
0805B104K500CT 100nF 10% 50V
0805B104K500CT 100nF 10% 50V
0805N331J500LT 330pF 5% 50V
0805N331J500LT 330pF 5% 50V
0805N100J500LT 10pF 5% 50V C
0805N100J500LT 10pF 5% 50V C
0805N100J500LT 10pF 5% 50V C
SMS5.0TP25VB1000M 1000uF 20%
RH TP050 F223Z-B-B 22nF -20T
PCMT 365 76224 220nF 5% 63V
CH EP050 X682K-B-B Z 6.8nF 1
RH EP050 X332K-B-B 3.3nF 10%
CH EP050 X682K-B-B Z 6.8nF 1
PCMT 365 76224 220nF 5% 63V
EGR336M010T1G1C11G 33uF 20%
SDE102M09FS1 1nF 20% 4000V Y
DCH102K34Y5PN6FJ5A 1nF 10% 1
DCH102K34Y5PN6FJ5A 1nF 10% 1
LTW477M450S1A5T50G 470uF 20%
DEHR33A471KN2A 470pF 10% 100
MPPS152J3VD 1.5nF 5% 1.6KV M
ESM227M035T1G5H1CG 220uF 20%
DCT471K16Y5PF6FJ5A 470pF 10%
DCT102K20Y5PF6FJ5A 1nF 10% 5
EGR228M010T1G1H20G 2200uF 20
EGR227M010T1G1E11G 220uF 20%
DCM471K20Y5PL6FJ5A 470pF 10%
ESM108M025T1G5K20G 1000uF 20
SMS5.0TP25VB1000M 1000uF 20%
SDE102M09FS1 1nF 20% 4000V Y
ESM108M016T1G5H20G 1000uF 20
ESM108M016T1G5H20G 1000uF 20
SMS5.0TP10VB1000M 1000uF 20%
ESM228M016T1G5K25G 2200uF 20
DEHR33A471KN2A 470pF 10% 100
ESM228M016T1G5K25G 2200uF 20
DCT103Z26Y5VF6FJ5A 10nF -20T
DCT103Z26Y5VF6FJ5A 10nF -20T
DCT103Z26Y5VF6FJ5A 10nF -20T
EGR227M010T1G1E11G 220uF 20%
KMG5.0TP16VB220M 220uF 20% 1
DCM471K20Y5PL6FJ5A 470pF 10%
ESM108M025T1G5K20G 1000uF 20
DCM471K20Y5PL6FJ5A 470pF 10%
ESM108M025T1G5K20G 1000uF 20
DEHR33A471KN2A 470pF 10% 100
EGR228M050K6G1M36G 2200uF 20
ERN105M050T1G5C11G 1uF 20% 5
DEHR33A471KN2A 470pF 10% 100
ESM227M050T1G5H17G 220uF 20%
DCM471K20Y5PL6FJ5A 470pF 10%

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 39 -

Pos. n˚ Peça n˚ Descrição da Peça

C873
C874
C880
C881
C883
C884
C885
C886
C901
C903
C904
C905
C906
C907
C908
C910
C911
C920
C921
C922
C923
C924
C925
C926
C927
C928
C929
C930
C932
C933
C935
J141

L101
L102
L1102
L1201
L1202
L200
L201
L204
L205
L208
L209
L210
L211
L212
L213
L301
L302
L401

0CN1040K949
0CQ1041N509

181-091C

181-001B
0CE107DD618
0CE227CR650
0CE106DH618
0CN1020K519
0CE106BR618

0CK47202510
0CE475DR618
0CN1040K949
0CE107DF618
0CN1510K519

181-033R
0CE476DF618
0CN1040K949

0CN1030F679
0CE107DF618
0CN1510K519
0CE107DF618
0CE107BF618
0CK1030W510
0CE106DP618

0CK10101515
0CE107BF618
0CQ1044R539
0CE106BP618
0CN1040K949

0CK1040K945
0CQ1044R539

0CN1030F679

0LA0102K139

0LA0102K139

0LA0102K119

0LA0472K119

0LA0472K119

0LC1032101A

0LC1032101A

0LC1032101A

0LC1032101A

0LC1032101A

0LC1032101A

0LC1032101A

0LC1032101A

0LA0102K139

150-C02F
150-C02F
150-C02F

0LA1001K139

CH UP050 F104Z-B-B Z 100nF ­PEI104K2AT 100nF 10% 100V PE
DEHR33A471KN2A 470pF 10% 100
LHW477M200S1A5R40G 470uF 20%
SMS5.0TP10VB100M 100uF 20% 1
SHL5.0MC250VB220M 220u 20% 2
SMS5.0TP25VB10M 10uF 20% 25V
RH UP050 B102K-B-B 1nF 10% 5
ESM106M250T1G5H17G 10uF 20%
DCH472K75Y5PP7DK0A 4.7nF 10%
EGR475M250T1G1G11G 4.7uF 20%
CH UP050 F104Z-B-B Z 100nF ­EGR107M016T1G1C11G 100uF 20%
RH UP050 B151K-B-B 150pF 10%
DCH102K39Y5PP7VK7A 1nF 10% 2
SMS5.0TP16VB47M 47uF 20% 16V
CH UP050 F104Z-B-B Z 100nF ­RH EP050 Y103M-B-B 10nF 20%
EGR107M016T1G1C11G 100uF 20%
RH UP050 B151K-B-B 150pF 10%
EGR107M016T1G1C11G 100uF 20%
ESM107M016T1G5E11G 100uF 20%
DCM103K63Y5PL6DK0A 10nF 10%
EGR106M160T1G1H15G 10uF 20%
DCH101K26Y5PN6FJ5A 100pF 10%
ESM107M016T1G5E11G 100uF 20%
PCMT 365 90065 100nF 10% 250
ESM106M160T1G5H15G 10uF 20%
CH UP050 F104Z-B-B Z 100nF ­DCS104Z30Y5VF6FJ5A 100nF -20
PCMT 365 90065 100nF 10% 250
RH EP050 Y103M-B-B 10nF 20%

Inductor,LAL04TB100K 10UH 10% ­Inductor,LAL04TB100K 10UH 10% ­Inductor,LAL02TB100K 10UH 10% ­Inductor,LAL02TB470K 47UH 10% ­Inductor,LAL02TB470K 47UH 10% ­Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,FI-C3216-103KJT 10UH 10
Inductor,LAL04TB100K 10UH 10% ­Coil,Choke 82uH
Coil,Choke 82uH
Coil,Choke 82uH
Inductor,LAL04TB102K 1MH 10%

Pos. n˚ Peça n˚ Descrição da Peça

L402
L421
L422
L423
L424
L502
L506
L510
L511
L512
L513
L520
L524
L850
L860
L881
L882
L901
L902
L910
L911
L912
T1802
T401
T402
T403
T802

C1
C10
C2
C3
C4
C5
C6
C7
C8
C9
P004
P103
P105
P160
P1701A
P1701B
P1702A
P1702B
P1703
P1801
P1802
P1804
P1805

150-717K

150-717J
61409B0003D
61409B0004B
61409Y0003B
0LC2232101A
0LC1032101A
0LC3332101A
0LC3332101A
0LC3332101A

0LA0561K119
0LC3332101A
0LC2232101A

150-C02F
150-C02F
150-C02F

150-C02F
0LA0102K139
0LA0102K139
0LA0221K139
0LA0221K139
0LA0221K139

6170VMCA52B

6174917003A

151-515A

6170VMCA26G
6170VMCB16P

172-050Z

6851V00022D

387-552S

387-A04J

387-J12D

387-J12K
6631V25064N
6631V25A27L

6631900054B
68509A0004J

366-921B
387-907N
366-932E
366-932B
366-009D
366-009D
366-009D
366-009D
366-009D
366-009D
366-009D
366-009D
366-009D

Coil,Choke RN-29FA11 1.1uH 50V 0A
Coil,Choke RN-29FB50 560uH
Coil,Choke JS-D020 48uH
Coil,Choke AR-0820 130uH
Coil,Linearity HL-1520S GET 6.0UH 25%
Inductor,FI-D3216-223KJT 22UH 10% - 2
Inductor,FI-C3216-103KJT 10UH 10% - 5
Inductor,FI-D3216-333KJT 33UH 10% - 2
Inductor,FI-D3216-333KJT 33UH 10% - 2
Inductor,FI-D3216-333KJT 33UH 10% - 2
Inductor,LAL02TB5R6K 5.6UH 10%
Inductor,FI-D3216-333KJT 33UH 10% - 2
Inductor,FI-D3216-223KJT 22UH 10% - 2
Coil,Choke 82uH
Coil,Choke 82uH
Coil,Choke 82uH
Coil,Choke 82uH
Inductor,LAL04TB100K 10UH 10% - 5
Inductor,LAL04TB100K 10UH 10% - 5
Inductor,LAL04TB2R2K 2.2UH 10% 0V
Inductor,LAL04TB2R2K 2.2UH 10% 0V
Inductor,LAL04TB2R2K 2.2UH 10% 0V
Transformer,Switching EE2229 1200uH
Transformer,FBT D17 BSC30-N2570 D17 125V
Transformer,Switching 151-515A EI2519 4.5mH
Transformer,Switching EER2834 4.25mH
Transformer,Switching EE5555 300uH

Cable,Assembly PHONO PLUG PHONO
Cable,Assembly UCA-AG-093 PIN PLUG
Harness,Single 8.00MM 2P
Harness,Single 2.50MM 4P
Harness,Single 2.50MM 12P
Harness,Single 2.50MM 12P
Harness,Single 2.50MM 2P
Harness,Multi 2P 4T UL1007
Harness,Single 3.96MM 6P
Cable,Assembly RCA R/A TO RCA
Conector,Wafer 3P 2.54MM
Harness,Single 10.00MM 1P
Conector,Wafer 6P 2.50MM
Conector,Wafer 3P 2.50MM
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

CONNECTOR & WAFER

COIL & TRANSFORMER

- 40 -

Pos. n˚ Peça n˚ Descrição da Peça

P1806
P1806A
P1806B
P1807
P200
P202
P206
P301
P401
P403B
P500
P503
P504
P601B
P650
P651
P801A
P801B
P803B
P806A
P807
P901
P901B
P903
P904
P905
P920
PT01
“

JA1
JK200
JK202

FR901
J168
R001
R002
R003
R004
R006
R007
R008
R008
R009
R010
R012
R013
R014
R015

6631900117A

366-009D
366-009D

387-907A
6630V90177C
6630V90177C

366-922L
6602V39002D
6602V39002B

387-A07G

366-922L

366-922C
366-922D

366-932L

366-932C
366-932B
366-009D
366-009D
387-A06A
366-932E
366-009D
366-009D

366-932L

366-009D
366-009D

366-921F

366-921B
387-A05K

387-A05J

6613V00010D
6612VJH022D
6612JH003FE

0RF0121K607
0RD1801F609

0RH1500D622
0RH4700D622
0RH1500D622
0RH1802D622
0RH1000D622
0RH0102D622
0RH2200D622
0RH0000D622
0RH2200D622
0RH4701D622
0RH1002D622
0RH1000D622
0RH1002D622
0RH0000D622

Harness,Single 10.00MM 2P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Harness,Single 8.00MM 1P
Conector,Wafer 25421WR-32A01
Conector,Wafer 25421WR-32A01
Conector,Wafer 12P 2.50MM
Conector,Wafer YW396-02V
Conector,Wafer YW396-04V
Harness,Single 2.50MM 7P
Conector,Wafer 12P 2.50MM
Conector,Wafer 4P 2.50MM
Conector,Wafer 5P 2.50MM
Conector,Wafer 12P 2.50MM
Conector,Wafer 4P 2.50MM
Conector,Wafer 3P 2.50MM

Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Harness,Single 2.50MM 6P
Conector,Wafer 6P 2.50MM
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Wafer 12P 2.50MM
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Wafer 7P 2.50MM
Conector,Wafer 3P 2.54MM
Harness,Single 2.50MM 5P
Harness,Single 2.50MM 5P

Jack,Complex PMJ016D 22P
Jack,RCA PPJ125D 14.0MM
Jack,RCA PPJ146-2 14.0MM

FNS02T3J1R20 1.2OHM 5% 2W
RD-96T1J1K80 1.8KOHM 5% 1/6W
MCR10EZHJ151 150OHM 5% 1/8W
MCR10EZHJ471 470OHM 5% 1/8W
MCR10EZHJ151 150OHM 5% 1/8W
MCR10EZHJ183 18KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ100 10OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W

Pos. n˚ Peça n˚ Descrição da Peça

R016
R018
R019
R01A
R01E
R01F
R01G
R020
R021
R022
R023
R025
R026
R027
R028
R02A
R02B
R02C
R02D
R02E
R02F
R02G
R034
R036
R037
R038
R039
R03A
R03B
R03C
R03D
R03F
R03G
R041
R042
R043
R044
R04A
R04B
R04C
R04D
R055
R056
R057
R059
R05C
R05G
R060
R061
R062
R063
R064

0RH1002D622
0RH1000D622
0RH1000D622
0RH1500D622
0RH4701D622
0RH4701D622
0RH4701D622
0RH3901D622
0RH4701D622
0RH0000D622
0RH1000D622
0RH1000D622

0RRZVTA001A

0RH4701D622
0RH8201D622
0RH3301D622
0RH4701D622
0RH3301D622
0RH3901D622
0RH4701D622
0RH4701D622
0RH4701D622
0RH1000D622
0RH0102D622
0RH0102D622
0RH1000D622
0RH1000D622
0RH3301D622
0RH3301D622
0RH2201D622
0RH2201D622
0RH2201D622
0RH4701D622
0RH1501D622
0RH0102D622
0RH1501D622
0RH4701D622
0RH1000D622
0RH4701D622
0RH1001D622
0RH1001D622
0RH1000D622
0RH4700D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1000D622

0RRZVTA001A

0RH1000D622
0RH1000D622

MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ151 150OHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ392 3.9KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MNR14E0ABJ101 100OHM 5% 1/16W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ822 8.2KOHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ392 3.9KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ100 10OHM 5% 1/8W
MCR10EZHJ100 10OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ222 2.2KOHM 5% 1/8W
MCR10EZHJ222 2.2KOHM 5% 1/8W
MCR10EZHJ222 2.2KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ152 1.5KOHM 5% 1/8W
MCR10EZHJ100 10OHM 5% 1/8W
MCR10EZHJ152 1.5KOHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ471 470OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MNR14E0ABJ101 100OHM 5% 1/16W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

RESISTOR

JACK

- 41 -

Pos. n˚ Peça n˚ Descrição da Peça

R065
R066
R067
R068
R069
R06A
R06B
R06C
R06D
R06E
R06F
R06G
R073
R074
R075
R076
R077
R078
R07A
R080
R081
R083
R085
R086
R087
R088
R089
R08A
R090
R09D
R101
R103
R104
R105
R107
R108
R109
R110
R1103
R1104
R111
R112
R1136
R115
R116
R117
R118
R119
R120
R1204
R1206
R1208

0RH1000D622
0RH1000D622
0RH0102D622
0RH1000D622
0RH0102D622
0RH1000D622
0RH1000D622
0RH8201D622
0RH3301D622
0RH1000D622
0RH6202D622
0RH4700D622
0RH4701D622
0RH4702D622
0RH1001D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH2402D622
0RH1000D622
0RH1000D622
0RH2200D622
0RH1000D622
0RH1000D622
0RH3301D622
0RRZVTA001A
0RH1000D622
0RH1501D622
0RH2002D622
0RH4701D622

0RD2200F609

0RD4300A609

0RD0102F609
0RD0102F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD1301F609
0RD5101F609
0RD5601F609
0RD1002F609
0RD4701F609
0RD0222F609
0RD2201F609
0RD0102F609
0RD0102F609
0RD2200F609
0RD0102F609
0RD2403F609
0RD0752F609
0RD2403F609

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ100 10OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ100 10OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ822 8.2KOHM 5% 1/8W

MCR10EZHJ332 3.3KOHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ623 62KOHM 5% 1/8W

MCR10EZHJ471 470OHM 5% 1/8W

MCR10EZHJ472 4.7KOHM 5% 1/8W

MCR10EZHJ473 47KOHM 5% 1/8W

MCR10EZHJ102 1KOHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ243 24KOHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ221 220OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ332 3.3KOHM 5% 1/8W

MNR14E0ABJ101 100OHM 5% 1/16W

MCR10EZHJ101 100OHM 5% 1/8W

MCR10EZHJ152 1.5KOHM 5% 1/8W

MCR10EZHJ203 20KOHM 5% 1/8W

MCR10EZHJ472 4.7KOHM 5% 1/8W

RD-96T1J220R 220OHM 5% 1/6W

RDM92T1J430R 430OHM 5% 1/2W

RD-96T1J10R0 10OHM 5% 1/6W

RD-96T1J10R0 10OHM 5% 1/6W

RD-96T1J100R 100OHM 5% 1/6W

RD-96T1J100R 100OHM 5% 1/6W

RD-96T1J100R 100OHM 5% 1/6W

RD-96T1J100R 100OHM 5% 1/6W

RD-96T1J1K30 1.3KOHM 5% 1/6W

RD-96T1J5K10 5.1KOHM 5% 1/6W

RD-96T1J5K60 5.6KOHM 5% 1/6W

RD-96T1J10K0 10KOHM 5% 1/6W

RD-96T1J4K70 4.7KOHM 5% 1/6W

RD-96T1J22R0 22OHM 5% 1/6W

RD-96T1J2K20 2.2KOHM 5% 1/6W

RD-96T1J10R0 10OHM 5% 1/6W

RD-96T1J10R0 10OHM 5% 1/6W

RD-96T1J220R 220OHM 5% 1/6W

RD-96T1J10R0 10OHM 5% 1/6W

RD-96T1J240K 240KOHM 5% 1/6W

RD-96T1J75R0 75OHM 5% 1/6W

RD-96T1J240K 240KOHM 5% 1/6W

Pos. n˚ Peça n˚ Descrição da Peça

R1212
R122
R125
R126
R127
R128
R129
R1292
R130
R135
R160
R161
R162
R163
R164
R165
R166
R170
R1701
R171
R172
R173
R174
R175
R176
R1801
R1802
R1803
R1804
R1806
R1807
R1809
R1811
R1812
R1813
R1814
R1815
R200
R201
R202
R203
R205
R206
R208
R210
R211
R214
R215
R218
R219
R220
R221

0RD0752F609
0RD0102F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD1001F609
0RD1000F609
0RD1500F609
0RD1000F609

0RD4300A609

0RD1001F609
0RD3002F609
0RD1002F609
0RD1003F609
0RD1801F609
0RD1801F609
0RD4701F609
0RD1001F609

0RKZVTA001K

0RD3002F609
0RD1002F609
0RD1003F609
0RD1801F609
0RD1801F609
0RD4701F609

180-822M
0RD2203A609
0RD1803A609
0RD1803A609
0RS0101H609

0RD1001F609

0RD0622A609

0RD1501F609
0RD4700F609
0RD2001F609
0RD3901F609

0RD9100F609
0RH1000D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH4703D622
0RH4703D622
0RH0752D622
0RH0752D622
0RH0752D622
0RH0752D622
0RH0752D622
0RH0000D622
0RH0752D622
0RH0000D622
0RH4703D622

RD-96T1J75R0 75OHM 5% 1/6W
RD-96T1J10R0 10OHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J150R 150OHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RDM92T1J430R 430OHM 5% 1/2W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J30K0 30KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J100K 100KOHM 5% 1/6W
RD-96T1J1K80 1.8KOHM 5% 1/6W
RD-96T1J1K80 1.8KOHM 5% 1/6W
RD-96T1J4K70 4.7KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RN-92T1J470K 470KOHM 5% 1/2W
RD-96T1J30K0 30KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J100K 100KOHM 5% 1/6W
RD-96T1J1K80 1.8KOHM 5% 1/6W
RD-96T1J1K80 1.8KOHM 5% 1/6W
RD-96T1J4K70 4.7KOHM 5% 1/6W
RWR15PDJ1R00 1OHM 5% 15W
RDM92T1J220K 220KOHM 5% 1/2W
RDM92T1J180K 180KOHM 5% 1/2W
RDM92T1J180K 180KOHM 5% 1/2W
RS-92T1J1R00 1OHM 5% 1/2W
RD-96T1J1K00 1KOHM 5% 1/6W
RDM92T1J62R0 62OHM 5% 1/2W
RD-96T1J1K50 1.5KOHM 5% 1/6W
RD-96T1J470R 470OHM 5% 1/6W
RD-96T1J2K00 2KOHM 5% 1/6W
RD-96T1J3K90 3.9KOHM 5% 1/6W
RD-96T1J910R 910OHM 5% 1/6W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ474 470KOHM 5% 1/8W
MCR10EZHJ474 470KOHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ474 470KOHM 5% 1/8W

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 42 -

Pos. n˚ Peça n˚ Descrição da Peça

R223
R224
R225
R226
R227
R228
R229
R230
R231
R232
R233
R234
R242
R243
R252
R254
R255
R259
R272
R273
R274
R287
R290
R291
R292
R295
R296
R297
R298
R301
R302
R303
R304
R305
R306
R307
R308
R309
R310
R315
R316
R401
R402
R403
R405
R407
R408
R410
R411
R412
R414
R416

0RH4703D622
0RH4703D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH0752D622
0RH0752D622
0RH0752D622
0RH0752D622
0RH1002D622
0RD1800A609
0RH2202D422
0RH5101D422
0RH1001D622
0RH1001D622
0RH1001D622
0RH0000D622
0RH0752D622
0RH0000D622
0RH0000D622

0RS0391K619
0RH1000D622
0RH1000D622
0RH1000D622
0RH6341D422
0RH1000D622
0RH1000D622
0RH1000D622

0RD1002F609

0RD1002F609

0RN4701F409

0RN4701F409
0RS0332H609

0RS4700K607

0RS4700K607
0RN0910H609
0RN0910H609

0RD4301F609

0RS0221K607

0RS0221K607

0RS1001K607

0RS0101K607

0RF0101H609

0RF0680J607
0RS2701H609
0RD2204A609

0RD1001F609
0RD4701A609
0RD4701A609

180-C02M

0RS0221H609

MCR10EZHJ474 470KOHM 5% 1/8W
MCR10EZHJ474 470KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
RDM92T1J180R 180OHM 5% 1/2W
MCR10EZHF223 22KOHM 1% 1/8W
MCR10EZHF512 5.1KOHM 1% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ750 75OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
SML02R0J3R90 3.9OHM 5% 2W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHF6341 6.34KOHM 1% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
RN-96T1F4K70 4.7KOHM 1% 1/6W
RN-96T1F4K70 4.7KOHM 1% 1/6W
RS-92T1J33R0 33OHM 5% 1/2W
RSD02T3J470R 470OHM 5% 2W
RSD02T3J470R 470OHM 5% 2W
RN-92T1JR910 910MOHM 5% 1/2W
RN-92T1JR910 910MOHM 5% 1/2W
RD-96T1J4K30 4.3KOHM 5% 1/6W
RSD02T3J2R20 2.2OHM 5% 2W
RSD02T3J2R20 2.2OHM 5% 2W
RSD02T3J1K00 1KOHM 5% 2W
RSD02T3J1R00 1OHM 5% 2W
FN-92T1J1R00 1OHM 5% 1/2W
FN-01T3JR680 680MOHM 5% 1W
RS-92T1J2K70 2.7KOHM 5% 1/2W
RDM92T1J2M20 2.2MOHM 5% 1/2W
RD-96T1J1K00 1KOHM 5% 1/6W
RDM92T1J4K70 4.7KOHM 5% 1/2W
RDM92T1J4K70 4.7KOHM 5% 1/2W
ERC12GK562V 5.6KOHM 10% 1/2W
RS-92T1J2R20 2.2OHM 5% 1/2W

Pos. n˚ Peça n˚ Descrição da Peça

R420
R421
R423
R424
R425
R427
R428
R430
R431
R432
R433
R434
R435
R436
R438
R439
R440
R441
R443
R444
R445
R446
R447
R456
R457
R458
R460
R461
R501
R502
R503
R504
R505
R506
R507
R508
R50A
R50B
R50D
R50E
R50F
R50G
R510
R511
R512
R513
R514
R515
R516
R517
R518
R519

0RS2200K607
0RS2200K607
0RD1000F609
0RD4701F609

0RS3300H609

180-A01B

0RS0562H609

0RS4700K607

0RD5100A609

0RD1000F609
0RF0470K607

0RD1001A609

0RF0470K607
0RD1301A609
0RD2701A609
0RD2701A609
0RD3901A609

0RS6800K607

0RD3301F609

0RD1001F609

0RN2701F409

0RN8202F409

0RD1001F609

0RD5600F609

0RN3901F409

0RD1501F609

0RD1002F609

0RF0101H609
0RH0222D622
0RH3300D622
0RH0222D622
0RH0222D622
0RH2702D622
0RH1000D622
0RH1000D622
0RH3301D622
0RH3901D622
0RH0102D622
0RH4701D622
0RH0000D622
0RH2701D622
0RH1002D422
0RH0000D622
0RH3304D622
0RH1000D622
0RH0000D622
0RH1000D622
0RH2200D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1002D622

RSD02T3J220R 220OHM 5% 2W
RSD02T3J220R 220OHM 5% 2W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J4K70 4.7KOHM 5% 1/6W
RS-92T1J330R 330OHM 5% 1/2W
PRW02T3KR110 0.11OHM 10% 2W
RS-92T1J56R0 56OHM 5% 1/2W
RSD02T3J470R 470OHM 5% 2W
RDM92T1J510R 510OHM 5% 1/2W
RD-96T1J100R 100OHM 5% 1/6W
FNS02T3JR470 0.47OHM 5% 2W
RDM92T1J1K00 1KOHM 5% 1/2W
FNS02T3JR470 0.47OHM 5% 2W
RDM92T1J1K30 1.3KOHM 5% 1/2W
RDM92T1J2K70 2.7KOHM 5% 1/2W
RDM92T1J2K70 2.7KOHM 5% 1/2W
RDM92T1J3K90 3.9KOHM 5% 1/2W
RSD02T3J680R 680OHM 5% 2W
RD-96T1J3K30 3.3KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RN-96T1F2K70 2.7KOHM 1% 1/6W
RN-96T1F82K0 82KOHM 1% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J560R 560OHM 5% 1/6W
RN-96T1F3K90 3.9KOHM 1% 1/6W
RD-96T1J1K50 1.5KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
FN-92T1J1R00 1OHM 5% 1/2W
MCR10EZHJ220 22OHM 5% 1/8W
MCR10EZHJ331 330OHM 5% 1/8W
MCR10EZHJ220 22OHM 5% 1/8W
MCR10EZHJ220 22OHM 5% 1/8W
MCR10EZHJ273 27KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ392 3.9KOHM 5% 1/8W
MCR10EZHJ100 10OHM 5% 1/8W
MCR10EZHJ472 4.7KOHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ272 2.7KOHM 5% 1/8W
MCR10EZHF103 10KOHM 1% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ335 3.3MOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 43 -

Pos. n˚ Peça n˚ Descrição da Peça

R51A
R520
R521
R522
R523
R524
R525
R526
R527
R528
R529
R530
R531
R532
R533
R534
R535
R536
R537
R538
R539
R540
R541
R542
R543
R544
R545
R546
R548
R549
R551
R552
R553
R554
R555
R556
R557
R558
R559
R560
R561
R562
R563
R564
R565
R566
R567
R568
R569
R570
R571
R572

0RH1000D622
0RH1004D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1000D622
0RH1002D622
0RH1000D622
0RH2200D622
0RH2200D622
0RH1000D622
0RH8201D622
0RH1000D622
0RH3301D622
0RH1601D622
0RH5101D422
0RH1002D622
0RH1002D622
0RH1602D622
0RH1002D622
0RH1000D622
0RH1201D622
0RH1001D622
0RH2201D622
0RH4700D622
0RH2701D622
0RH0000D622
0RH1000D622
0RH3901D622
0RH1802D622
0RH2002D622
0RH3602D622
0RH1202D622
0RH6201D622
0RH1000D622
0RH3002D622
0RH1502D622
0RH1002D622
0RH1002D622
0RH6800D622
0RH1501D622
0RH6800D622
0RH1501D622
0RH6800D622
0RH1501D622
0RH1500D622
0RH4700D622
0RH1000D622
0RH1000D622
0RH8201D622

0RJ0512C687
0RJ0512C687

MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ105 1MOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ822 8.2KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ162 1.6KOHM 5% 1/8W
MCR10EZHF512 5.1KOHM 1% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ163 16KOHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ122 1.2KOHM 5% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ222 2.2KOHM 5% 1/8W
MCR10EZHJ471 470OHM 5% 1/8W
MCR10EZHJ272 2.7KOHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ392 3.9KOHM 5% 1/8W
MCR10EZHJ183 18KOHM 5% 1/8W
MCR10EZHJ203 20KOHM 5% 1/8W
MCR10EZHJ363 36KOHM 5% 1/8W
MCR10EZHJ123 12KOHM 5% 1/8W
MCR10EZHJ622 6.2KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ303 30KOHM 5% 1/8W
MCR10EZHJ153 15KOHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ681 680OHM 5% 1/8W
MCR10EZHJ152 1.5KOHM 5% 1/8W
MCR10EZHJ681 680OHM 5% 1/8W
MCR10EZHJ152 1.5KOHM 5% 1/8W
MCR10EZHJ681 680OHM 5% 1/8W
MCR10EZHJ152 1.5KOHM 5% 1/8W
MCR10EZHJ151 150OHM 5% 1/8W
MCR10EZHJ471 470OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ822 8.2KOHM 5% 1/8W
RCA86TRJ51R0 51OHM 5% 1/16W
RCA86TRJ51R0 51OHM 5% 1/16W

Pos. n˚ Peça n˚ Descrição da Peça

R573
R574
R575
R575
R576
R577
R578
R579
R580
R581
R582
R583
R584
R585
R586
R587
R588
R590
R591
R592
R598
R599
R651
R652
R653
R654
R657
R658
R659
R670
R672
R673
R800
R804
R805
R806
R807
R808
R809
R810
R821
R822
R823
R830
R840
R842
R843
R850
R851
R860
R871
R872

0RH1000D622
0RH0102D622
0RH2200D622
0RH0000D622
0RH2200D622
0RH1000D622
0RH1000D622
0RH6801D622
0RH1000D622
0RH2201D622
0RH3301D622
0RH1001D622
0RH2002D622
0RH3301D622
0RH1002D622
0RH1000D622
0RH0512D622
0RH6201D622
0RH1000D622
0RH0000D622
0RH0000D622
0RH0000D622

0RD1002F609

0RD3001F609

0RD4702F609

0RD4702F609

0RD1002F609

0RD3001F609

0RD1001F609

0RD1002F609

0RD1001F609

0RD2701F609

180-C02J
0RS5602K607
0RS5602K607

0RD0562A609

0RD2201F609
0RD4701F609

180-A01Q
0RD1001F609
0RD4701F609
0RD1002F609
0RD4701F609
0RP0020J809
0RP0010J809
0RS0331K607
0RS0331K607
0RP0020J809
0RP0020J809
0RP0020J809
0RD7500F609
0RD2001F609

MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ100 10OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ221 220OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ682 6.8KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ222 2.2KOHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ102 1KOHM 5% 1/8W
MCR10EZHJ203 20KOHM 5% 1/8W
MCR10EZHJ332 3.3KOHM 5% 1/8W
MCR10EZHJ103 10KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ510 51OHM 5% 1/8W
MCR10EZHJ622 6.2KOHM 5% 1/8W
MCR10EZHJ101 100OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
MCR10EZHJ000 0OHM 5% 1/8W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J3K00 3KOHM 5% 1/6W
RD-96T1J47K0 47KOHM 5% 1/6W
RD-96T1J47K0 47KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J3K00 3KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J2K70 2.7KOHM 5% 1/6W
ERC12GK106V 10MOHM 10% 1/2W
RSD02T3J56K0 56KOHM 5% 2W
RSD02T3J56K0 56KOHM 5% 2W
RDM92T1J56R0 56OHM 5% 1/2W
RD-96T1J2K20 2.2KOHM 5% 1/6W
RD-96T1J4K70 4.7KOHM 5% 1/6W
PRW02T3KR082 0.082OHM 10% 2W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J4K70 4.7KOHM 5% 1/6W
RD-96T1J10K0 10KOHM 5% 1/6W
RD-96T1J4K70 4.7KOHM 5% 1/6W
SPF01T1MR020 0.02OHM 20% 1W
SPF01T1MR010 0.01OHM 20% 1W
RSD02T3J3R30 3.3OHM 5% 2W
RSD02T3J3R30 3.3OHM 5% 2W
SPF01T1MR020 0.02OHM 20% 1W
SPF01T1MR020 0.02OHM 20% 1W
SPF01T1MR020 0.02OHM 20% 1W
RD-96T1J750R 750OHM 5% 1/6W
RD-96T1J2K00 2KOHM 5% 1/6W

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 44 -

Pos. n˚ Peça n˚ Descrição da Peça

R873
R875
R877
R878
R879
R881
R882
R883
R884
R885
R901
R902
R903
R905
R906
R907
R908
R909
R910
R912
R915
R921
R922
R924
R925
R926
R928
R929
R931
R932
R934
R935
R937
R938
R940
R941
R942
RT01
RT02
RT03
RT04

SW1
SW1701
SW2
SW3
SW4
SW5
SW6

0RD4701F609
0RN3001F409
0RF0161K607
0RF0161K607
0RD3600F609
0RD2403F609

0RD1003A609

0RD9102F609
0RD3601F609
0RS1002J607
0RD1000F609
0RD1000F609
0RD1000F609
0RD1001F609
0RD1001F609
0RD1001F609
0RD1001F609

0RD3600H609

180-C02Q

0RD2204H609

0RD1202F609
0RD1000F609
0RD1000F609
0RS2200J607
0RS2200J607
0RF0470H609
0RD4702F609
0RD2001F609

180-C02Q
0RD1002F609
0RD1802F609
0RD6201F609

0RD1002H609
0RD1003H609
0RD3600H609
0RD3600H609

180-C02Q
0RD9101F609
0RD3901F609
0RD9101F609
0RD3901F609

140-315A

6600VM2002A

140-315A
140-315A
140-315A
140-315A
140-315A

RD-96T1J4K70 4.7KOHM 5% 1/6W
RN-96T1F3K00 3KOHM 1% 1/6W
FNS02T3J1R60 1.6OHM 5% 2W
FNS02T3J1R60 1.6OHM 5% 2W
RD-96T1J360R 360OHM 5% 1/6W
RD-96T1J240K 240KOHM 5% 1/6W
RDM92T1J100K 100KOHM 5% 1/2W
RD-96T1J91K0 91KOHM 5% 1/6W
RD-96T1J3K60 3.6KOHM 5% 1/6W
RS-01T3J10K0 10KOHM 5% 1W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J100R 100OHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-96T1J1K00 1KOHM 5% 1/6W
RD-92T1J360R 360OHM 5% 1/2
ERC12GJ331V 330OHM 5% 1/2W
RD-92T1J2M20 2.2MOHM 5% 1/
RD-96T1J12K0 12KOHM 5% 1/6
RD-96T1J100R 100OHM 5% 1/6
RD-96T1J100R 100OHM 5% 1/6
RS-01T3J220R 220OHM 5% 1W
RS-01T3J220R 220OHM 5% 1W
FN-92T1JR470 0.47OHM 5% 1/
RD-96T1J47K0 47KOHM 5% 1/6
RD-96T1J2K00 2KOHM 5% 1/6W
ERC12GJ331V 330OHM 5% 1/2W
RD-96T1J10K0 10KOHM 5% 1/6
RD-96T1J18K0 18KOHM 5% 1/6
RD-96T1J6K20 6.2KOHM 5% 1/
RD-92T1J10K0 10KOHM 5% 1/2
RD-92T1J100K 100KOHM 5% 1/
RD-92T1J360R 360OHM 5% 1/2
RD-92T1J360R 360OHM 5% 1/2
ERC12GJ331V 330OHM 5% 1/2W
RD-96T1J9K10 9.1KOHM 5% 1/
RD-96T1J3K90 3.9KOHM 5% 1/
RD-96T1J9K10 9.1KOHM 5% 1/
RD-96T1J3K90 3.9KOHM 5% 1/

Switch,Tact THVH472GBC 1C1P
Switch,Push Button SDKEA3012A
Switch,Tact THVH472GBC 1C1P
Switch,Tact THVH472GBC 1C1P
Switch,Tact THVH472GBC 1C1P
Switch,Tact THVH472GBC 1C1P
Switch,Tact THVH472GBC 1C1P

Pos. n˚ Peça n˚ Descrição da Peça

F1
F2
FB101
FB403
L002
L003
L004
L005
L006
L007
L008
L009
L010
L011
L012
L013
L501
L503
L514
L515
L516
L517
L518
L519
L801
L802
L830
L840
L861
L870
L880
L904
T1701
T1801
X001
X510

F1701
F1701A
F1701B
IC01
LD1101
PA1101
RL1801
RL1802
SG401
SG904
SK901
TH1801

6210VH0004B
6210VH0004B

125-022K

125-022K
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A
6210VC0006A

125-022K

125-022K

125-022K

125-022K

125-022K

125-022K

125-022K

125-022K

6200JB8012A

150-F06T

6202VDB007B

156-A02X

0FS5001B51D

430-813A

430-813A
SAA30030303
4930V00341A

6712000011B
6920VB1001E
6920VB1001E
6918VAX006A
6918VAX002B

6620VBD001A

6322TB070AA

Filter,Ferrite Core ZCAT1518-0730-M-K
Filter,Ferrite Core ZCAT1518-0730-M-K
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead FBMH3216 HM501NT
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Line Noise 6200JB8012A 12MH
Filter,Line Noise 150-F06T 20MH
Crystal,HC-49/U 20.25MHZ
Crystal,HC-49/U 27MHZ

Fuse,Time Delay 0218 005. GLASS 250V
Holder,PBP T0.3 FUSE
Holder,PRESS PBP T0.3 FUSE
S/W,Firmware 2.51 5348
Holder,MOLD ABS LED ABS
Receiver Module,KSM-2013TE2A
Relay,Contact SDT-S-105LMR
Relay,Contact SDT-S-105LMR
Spark Gap,WSA-362M
Spark Gap,SSA-102N-A1
Socket,CRT PCS701A 9P
Thermistor,PTC J503P63D070M290S 7OHM 20%

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

MISCELLANEOUS

SWITCH

FILTER & CRYSTAL

- 45 -

Pos. n˚ Peça n˚ Descrição da Peça

TU101
TU102
VD1701
X501

A1
A2

6700NFNS06Q
6700NFNS06P

164-003K

6212AB3004D

38289U0032D
6710V00131G

Tuner,TAUD-H101F
Tuner,TAFD-H101P
Varistor,SVC621D-14A 620V 10%
Resonator,Ceramic CSALF2M69G4ZF01-A3

Manual,USER MC05HA LGEAZ
Remote Controller FOR C/SKD

Pos. n˚ Peça n˚ Descrição da Peça

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

ACCESSORIES

Depto de Assistência Técnica
Av. D. Pedro I, W7777 - Distrito Industrial
Piracangagua II - Taubaté - SP - Brasil
Cx. Postal 324 - CEP 12.010-970
Tel. : [phone] Fax. : [phone]

June, 2006

Printed in KoreaP/NO : 38289S0059C

LG Electronics Inc.
