LG 32CS669C User manual

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

LED LCD / LCD

Перед началом эксплуатации устройства внимательно
прочтите настоящее руководство и сохраните его для будущего
использования.

LS669*
CS669*
LM610*
LS679*

телевизор

www.lg.com

2

РУCCKИЙ

ENG

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕОПРОГРАММНОМ

ОБЕСПЕЧЕНИИСОТКРЫТЫМ
ИСХОДНЫМКОДОМ

4 ПРАВИЛАПОТЕХНИКЕ

БЕЗОПАСНОСТИ

4 -Просмотр 3D-изображения (только

для моделей с поддержкой 3D)

6 ПРОЦЕДУРАУСТАНОВКИ

6 СБОРКАИПОДГОТОВКАКРАБОТЕ

6 Распаковка
9 Элементы и кнопки
10 Принадлежности, приобретаемые

отдельно
12 Поднятие и перемещение телевизора
13 Настройка телевизора

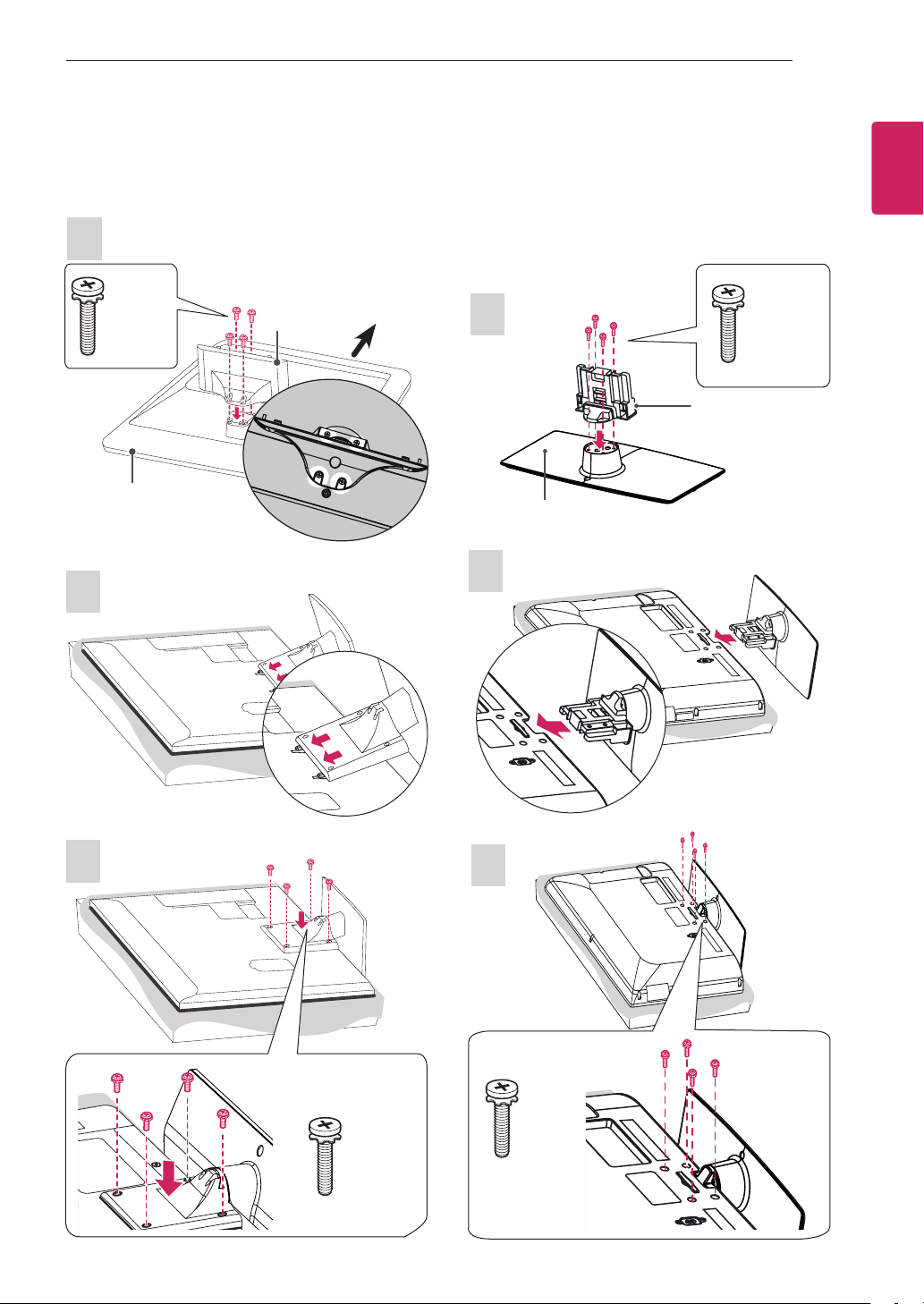

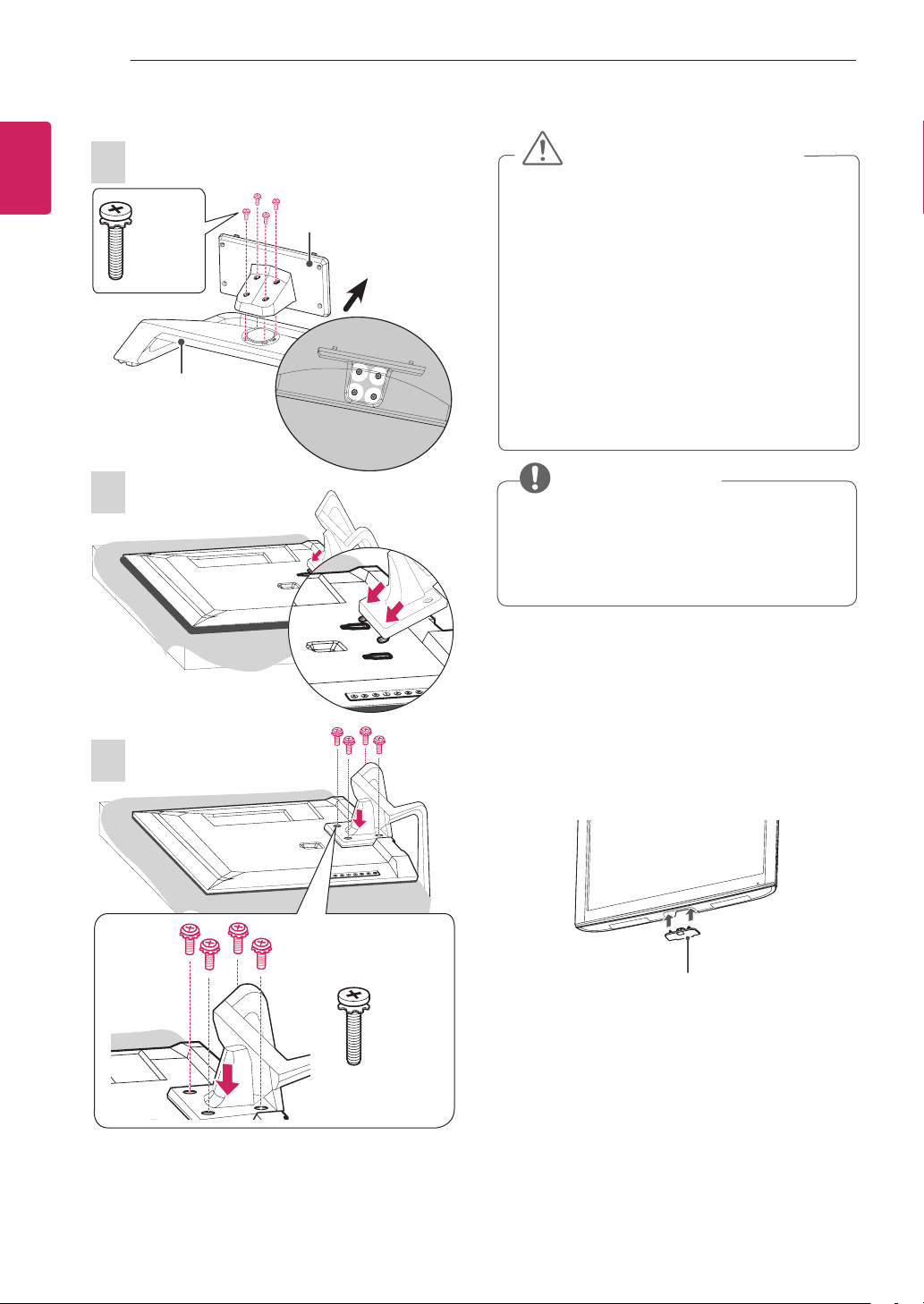

13 -Подсоединение подставки
14 -Крепление без использования

настольной подставки

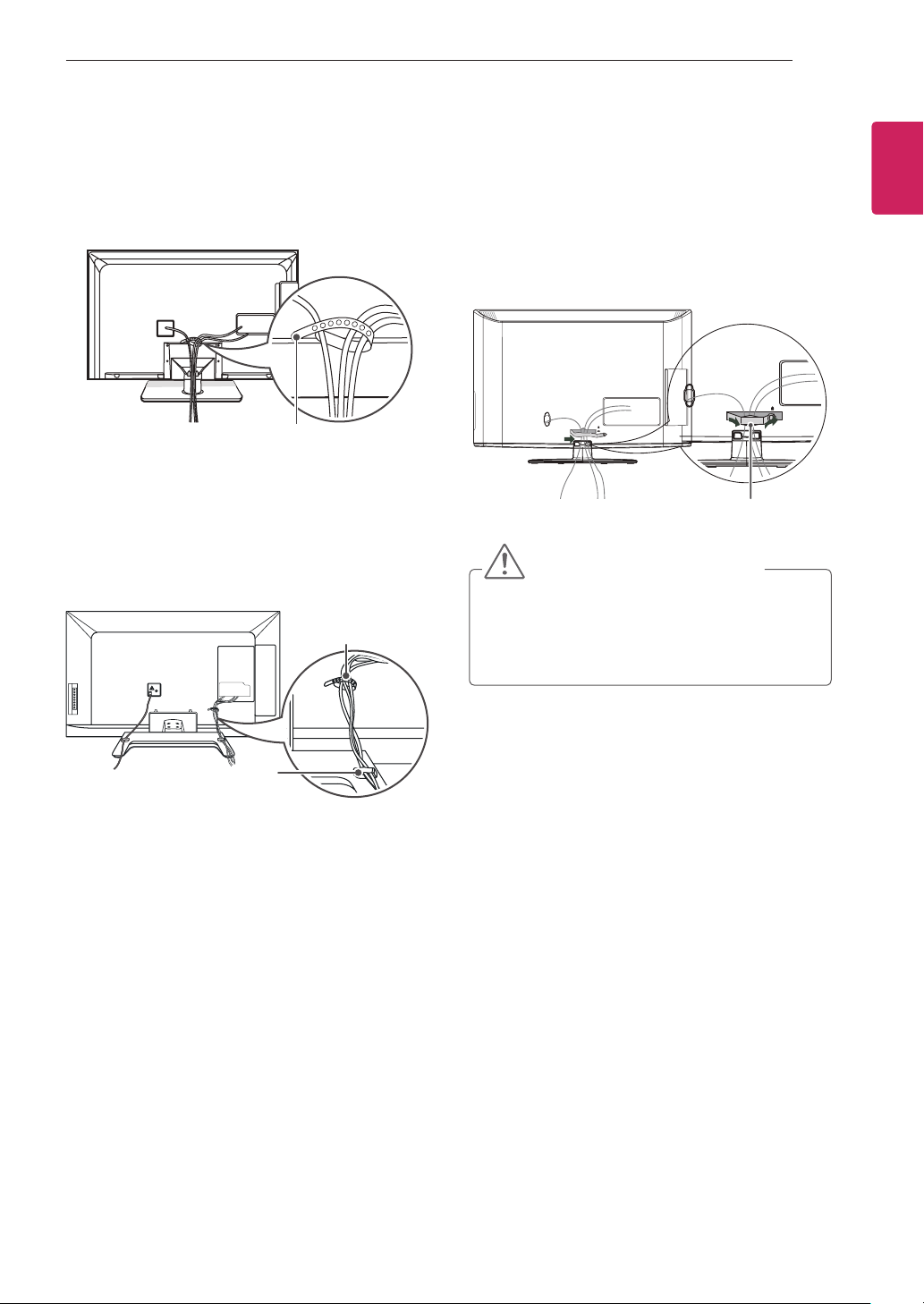

15 -Закрепление кабелей

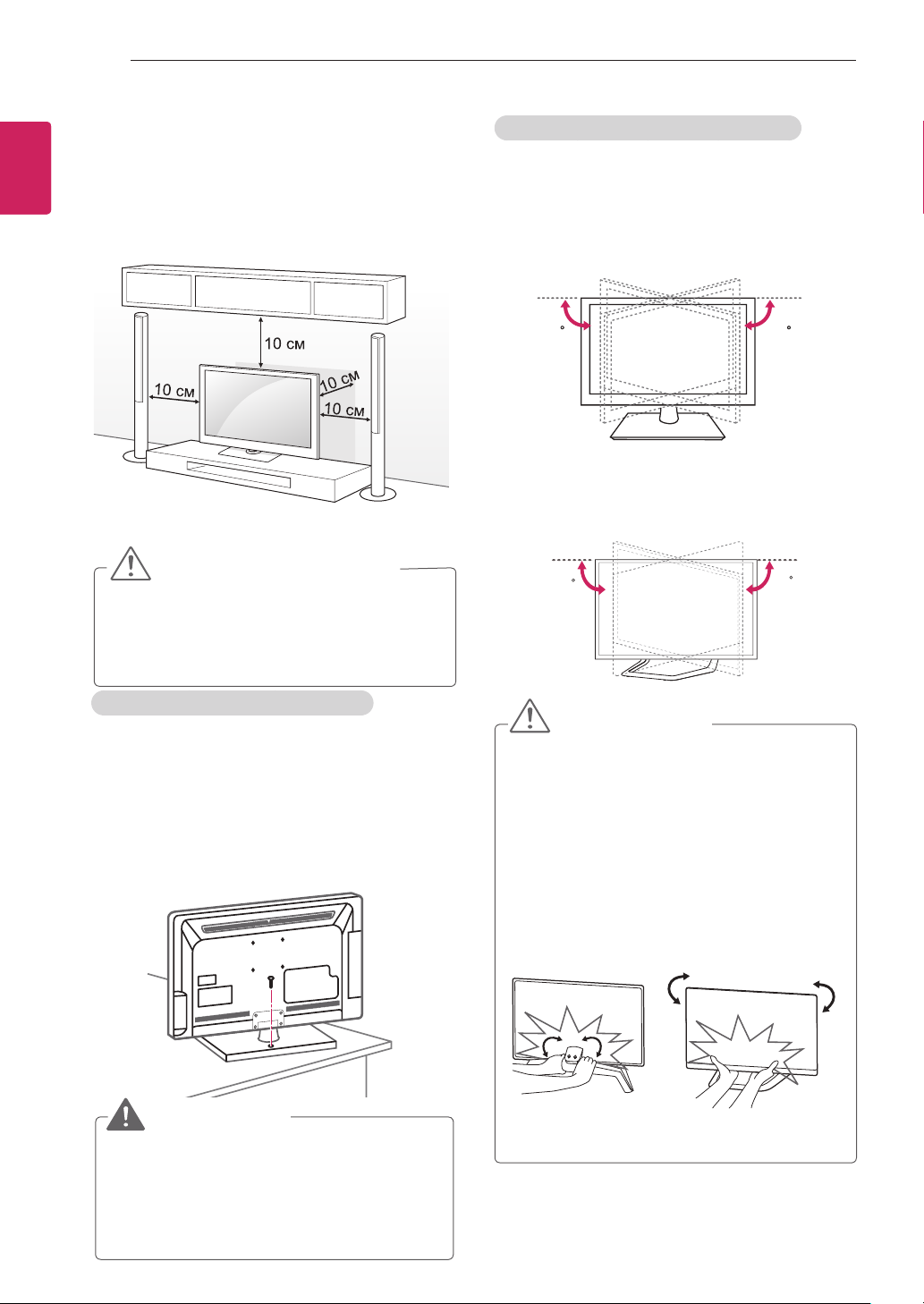

16 -Установка на столе

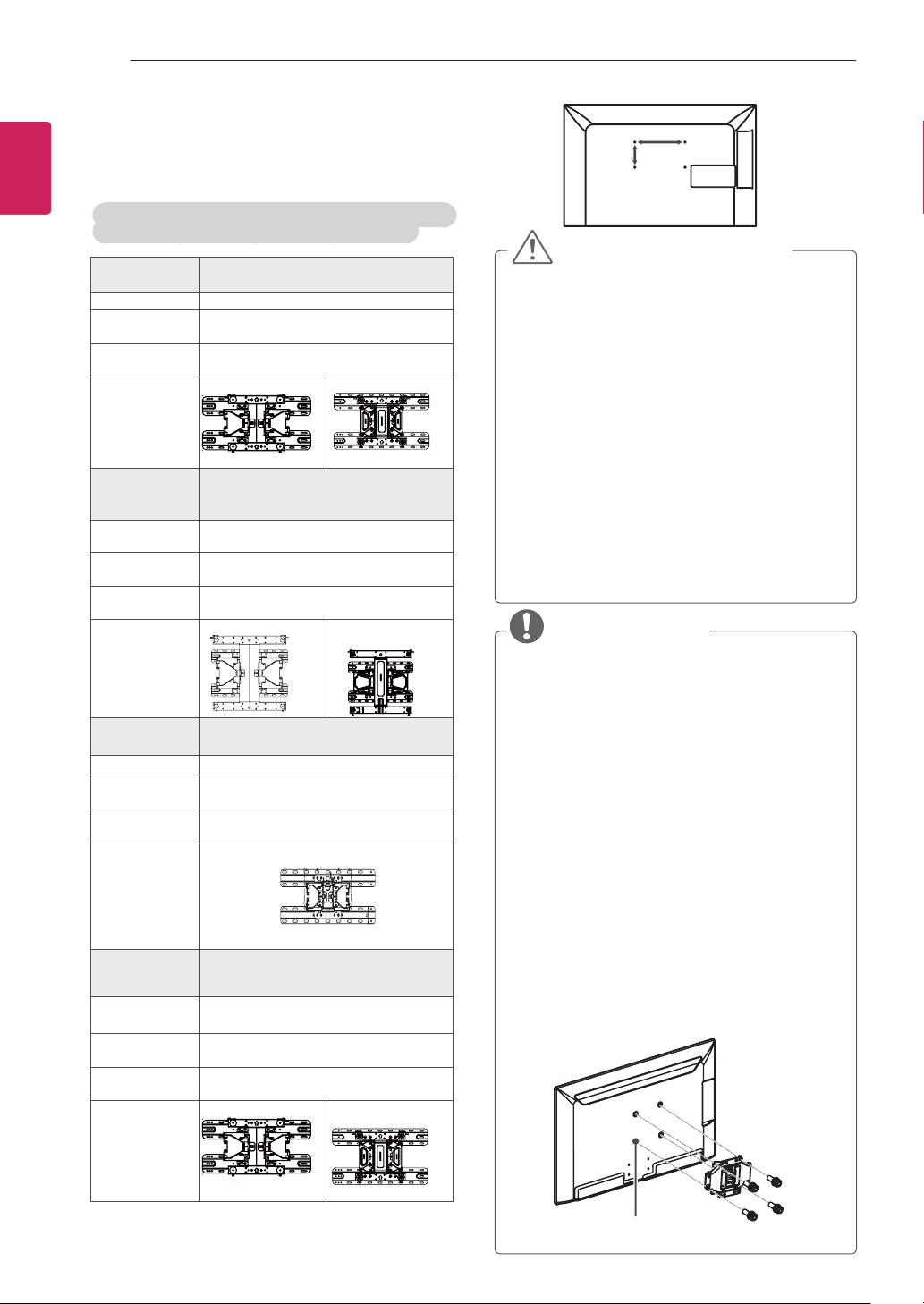

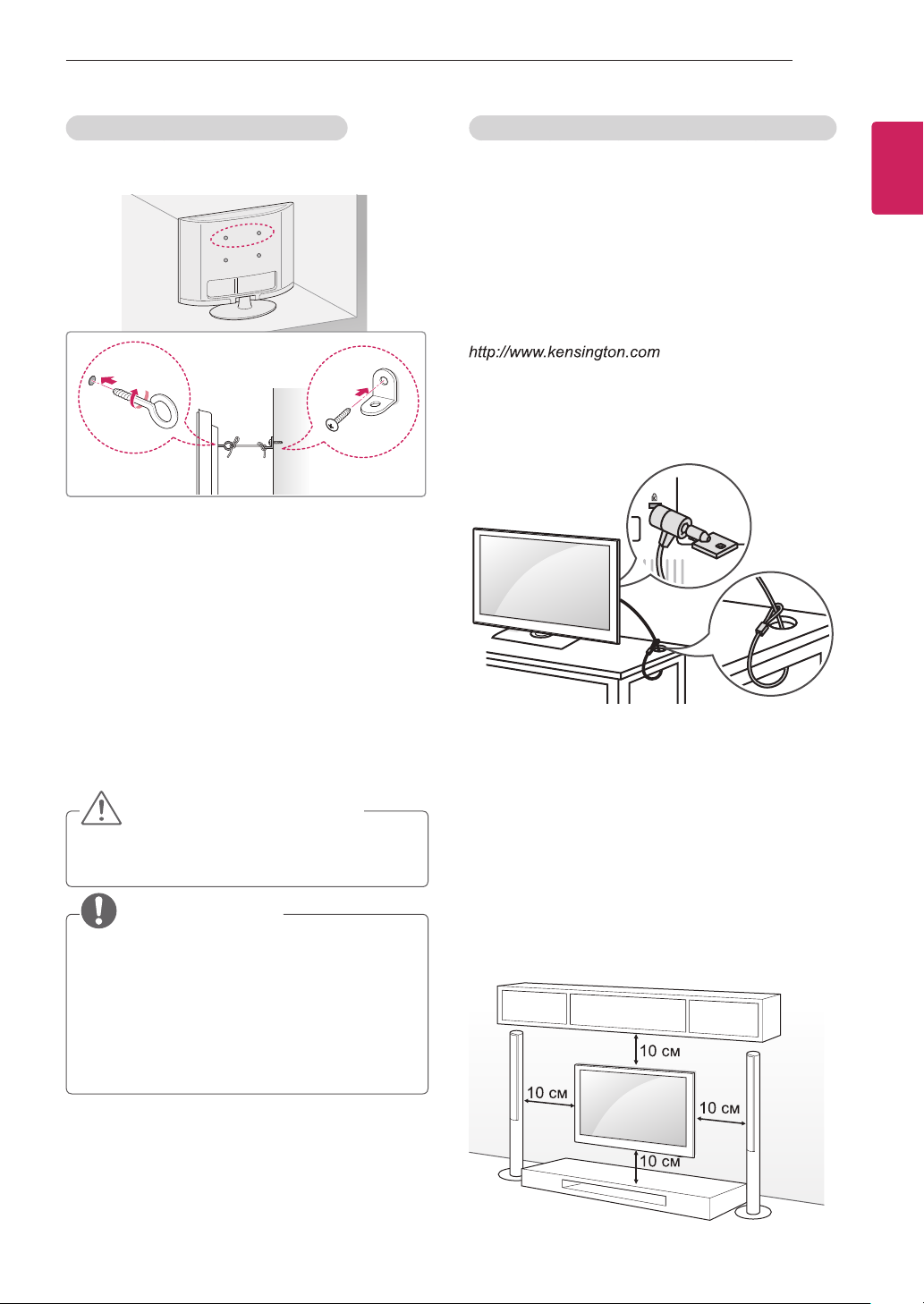

17 -Крепление на стене

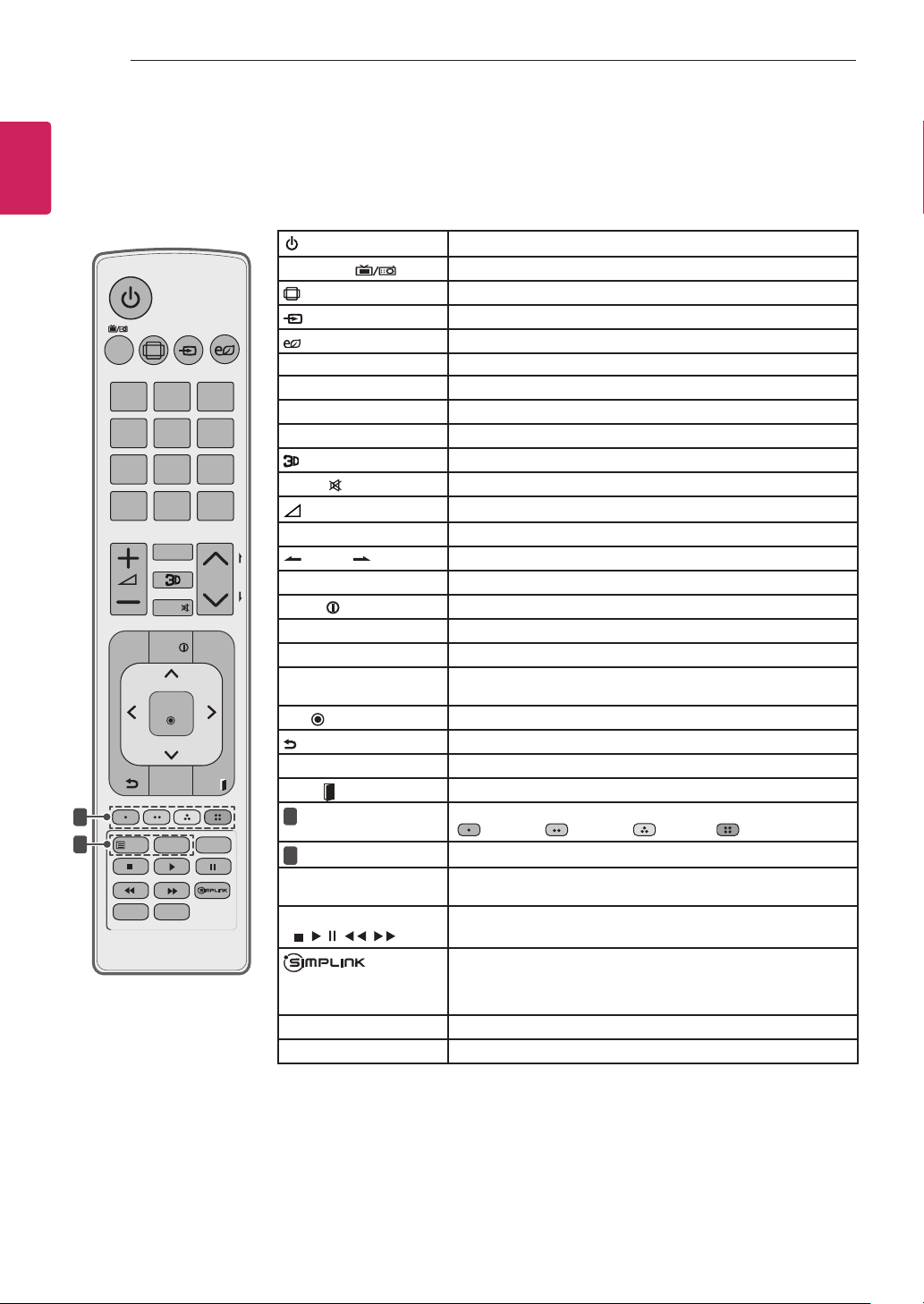

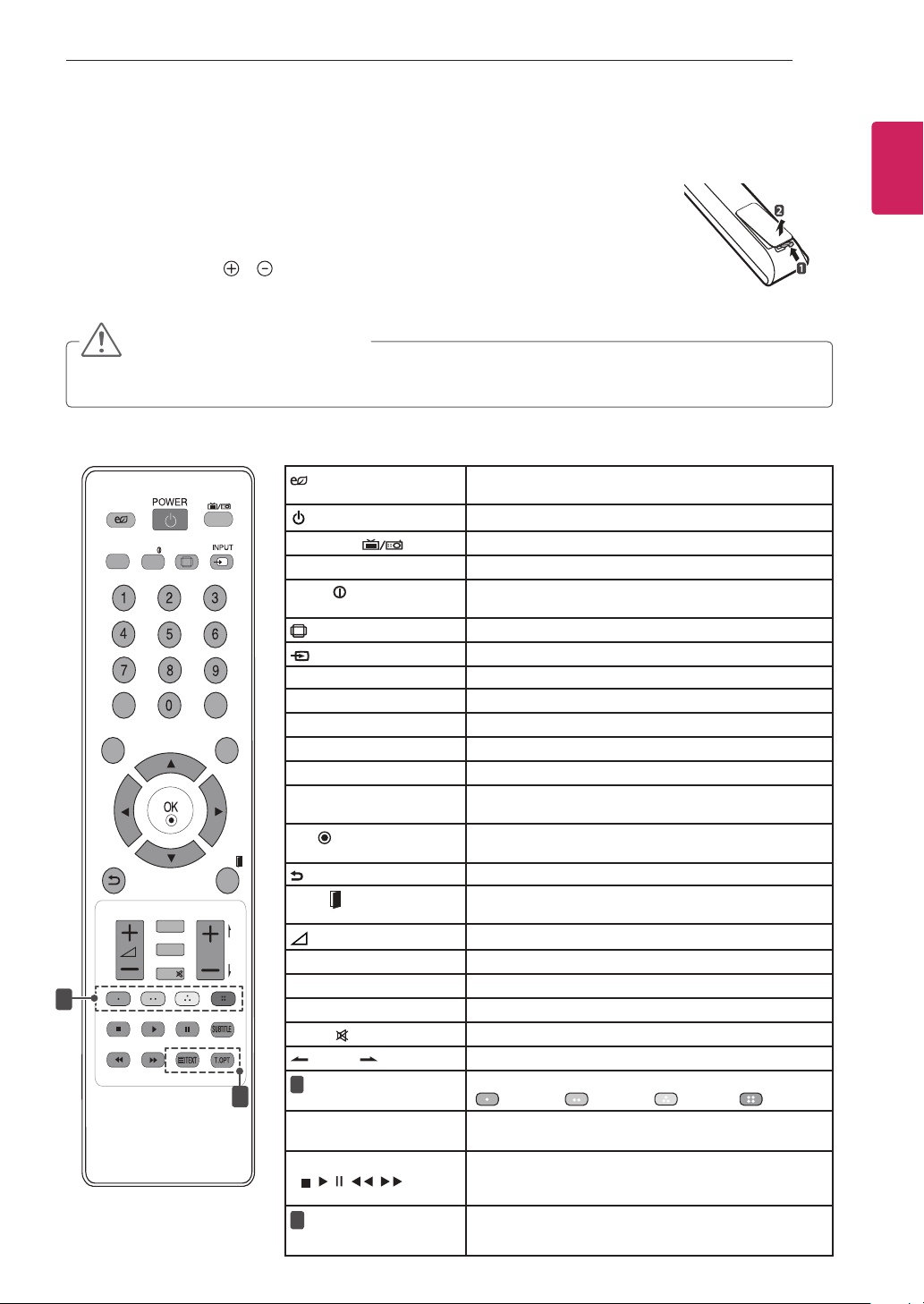

25 ПУЛЬТДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

27 ОБСЛУЖИВАНИЕ

27 Чистка телевизора
27 -Экран, рамка, Корпус и подставка
27 -Кабель питания

27 УСТРАНЕНИЕНЕИСПРАВНОСТЕЙ

28 ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

31 ИК-КОДЫ

32 НАСТРОЙКАВНЕШНЕГОУСТРОЙСТВА

УПРАВЛЕНИЯ

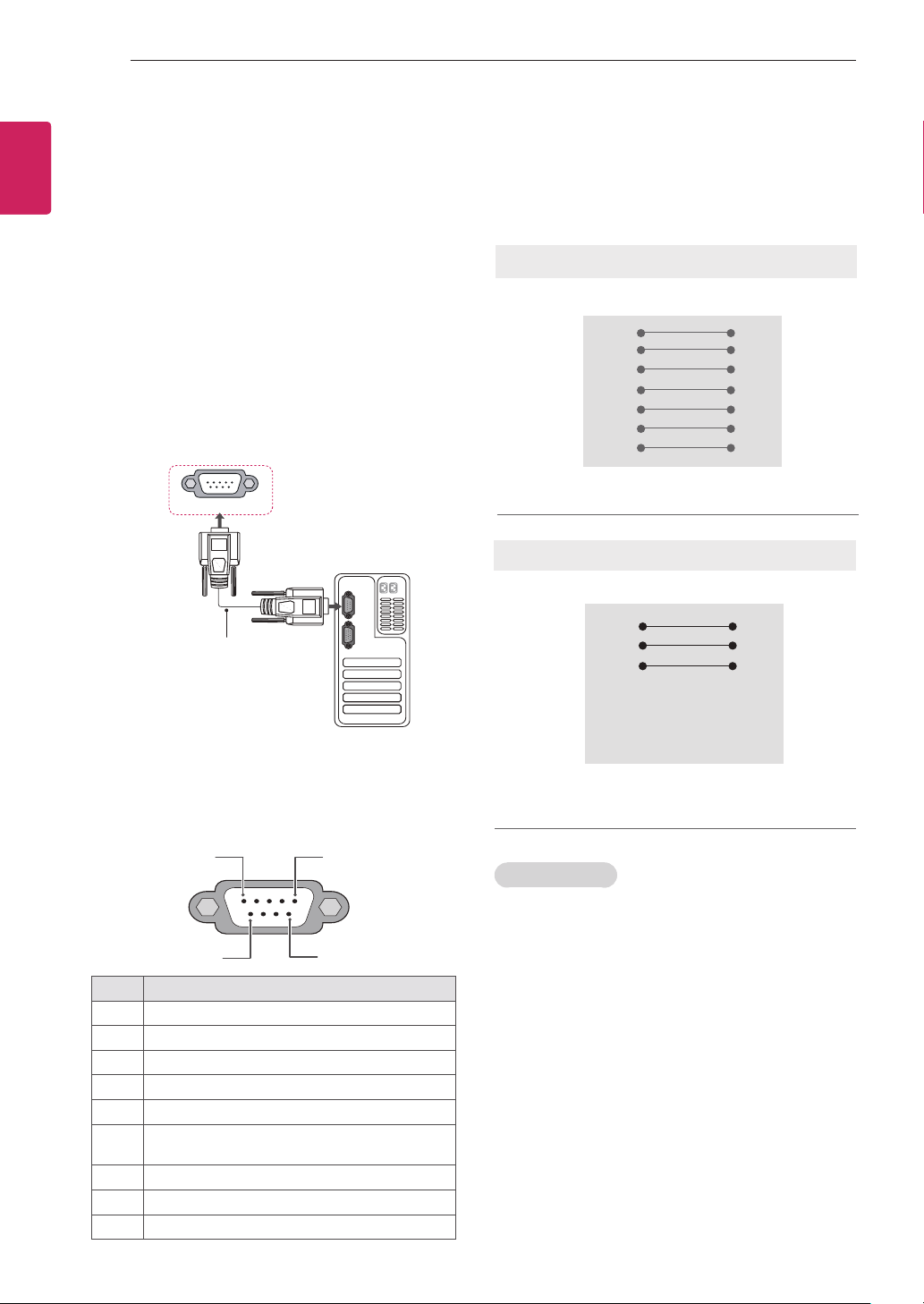

32 Настройка RS-232C
32 Тип разъема;

9-контактный, вилка D-Sub
32 Конфигурации RS-232C
33 Параметры обмена данными
33 Список команд
34 Протокол передачи/приема

ПРЕДУПРЕЖДЕНИЕ

19 УСТАНОВКАПОДКЛЮЧЕНИЯ

19 Подключение антенны

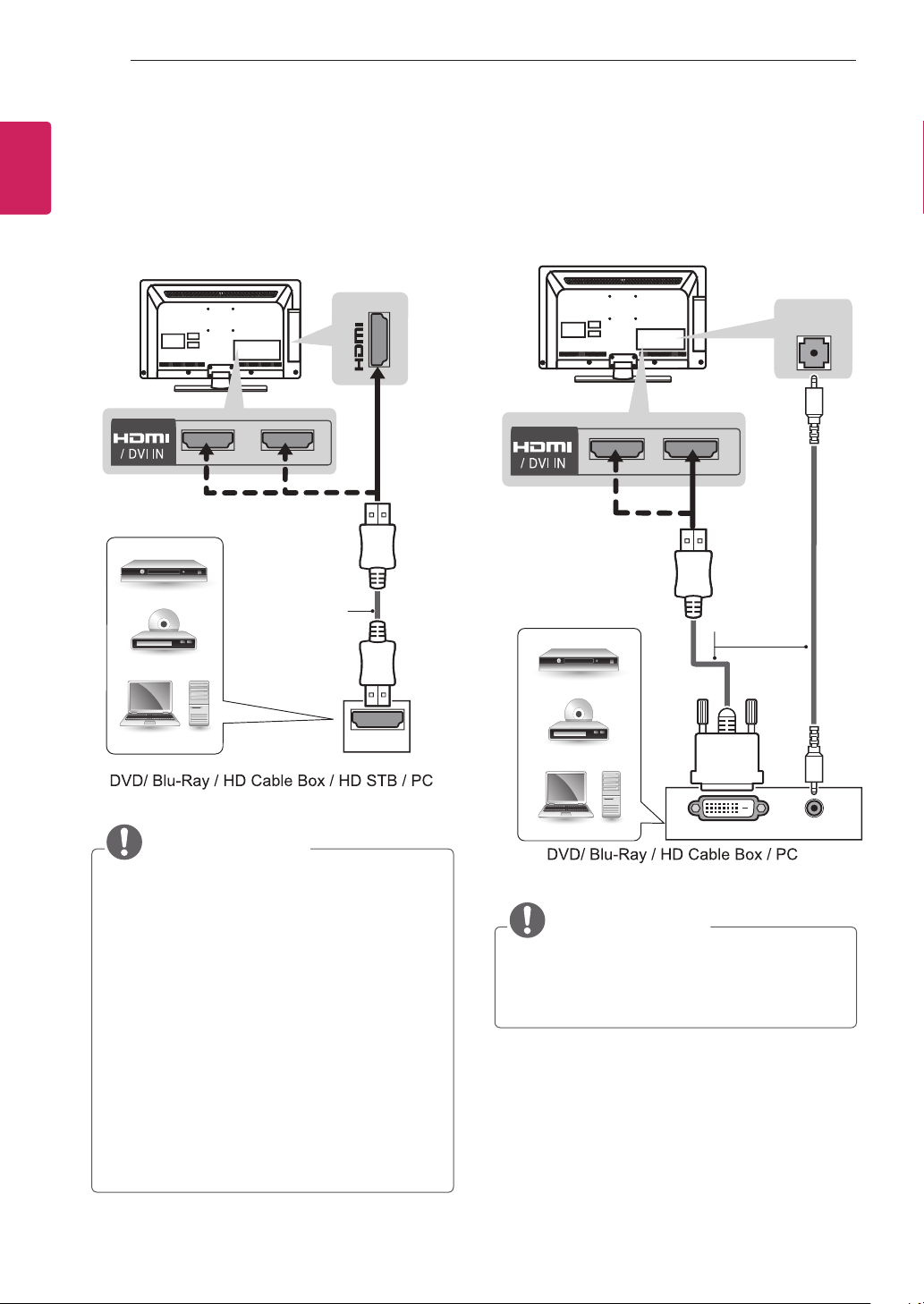

20 Подключение HDMI
20 Подключение DVI к HDMI
21 Подключение RGB-ПК
21 Настройка RS-232C
21 Установка компонентного

подключенияv

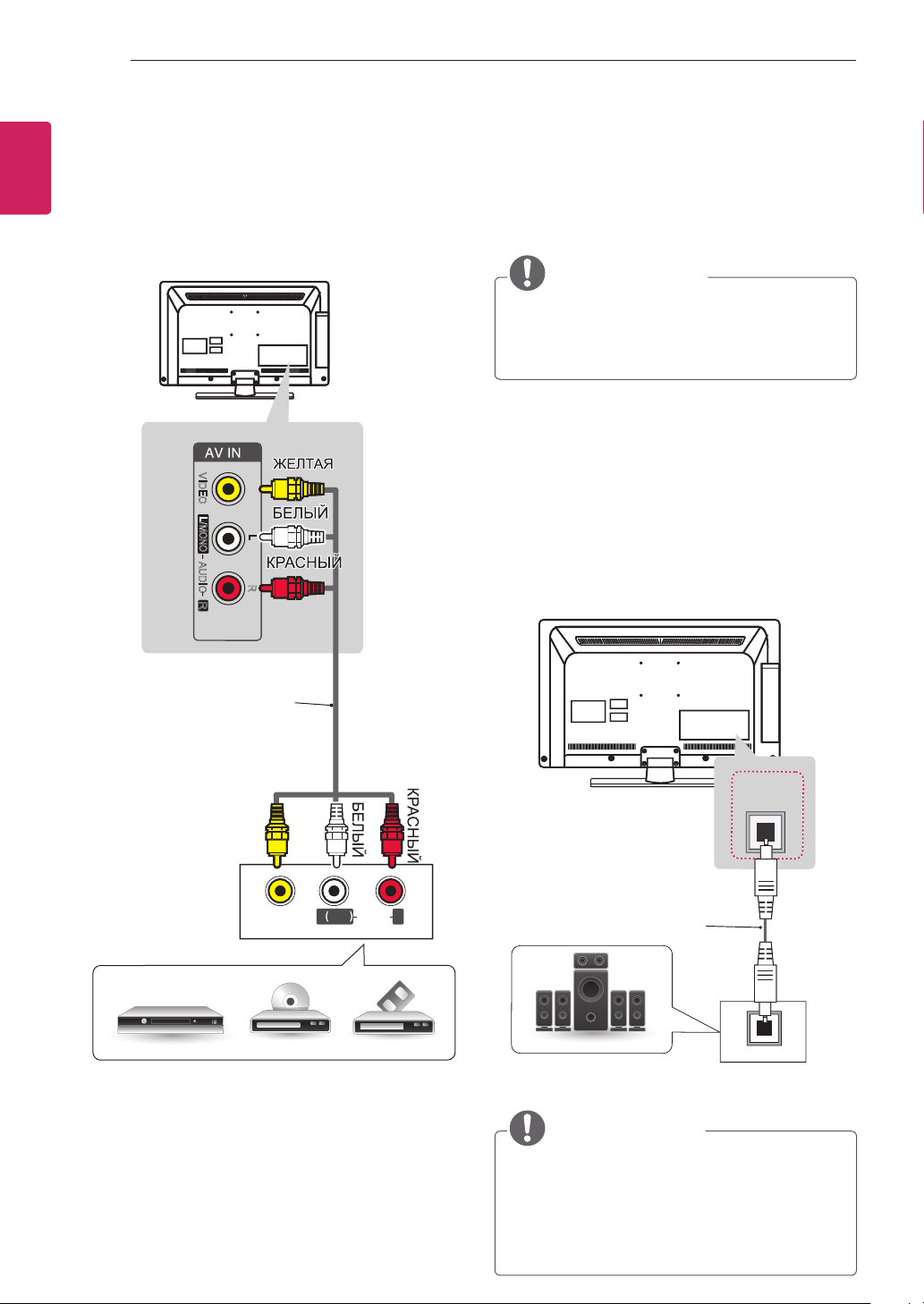

22 Установка композитного подключения
22 Подключение антенны
22 -Подключение устройства

передачи цифрового оптического

аудиосигнала

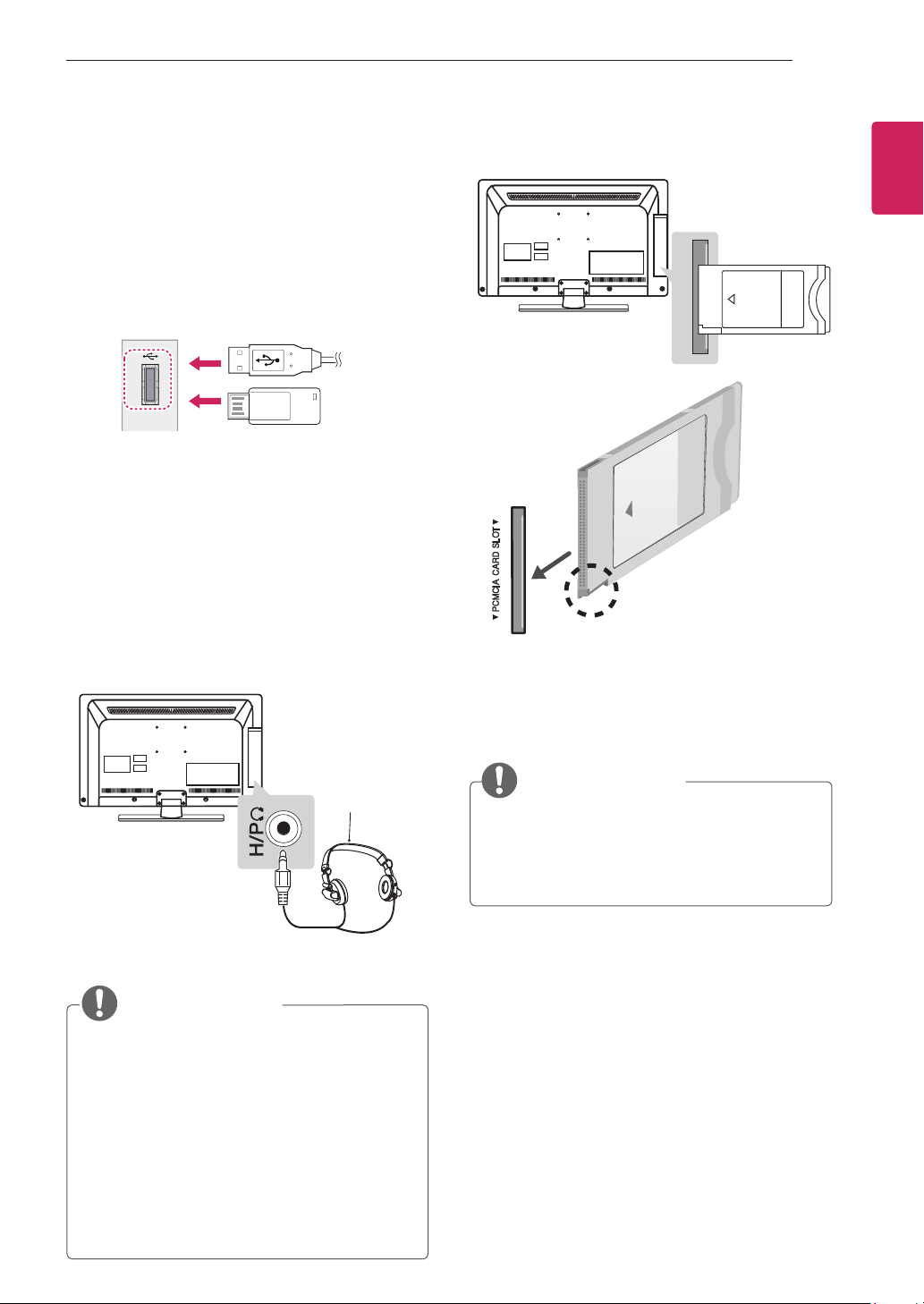

23 Подключение накопителя USB
23 Подключение наушников
23 Подключение к модулю CI

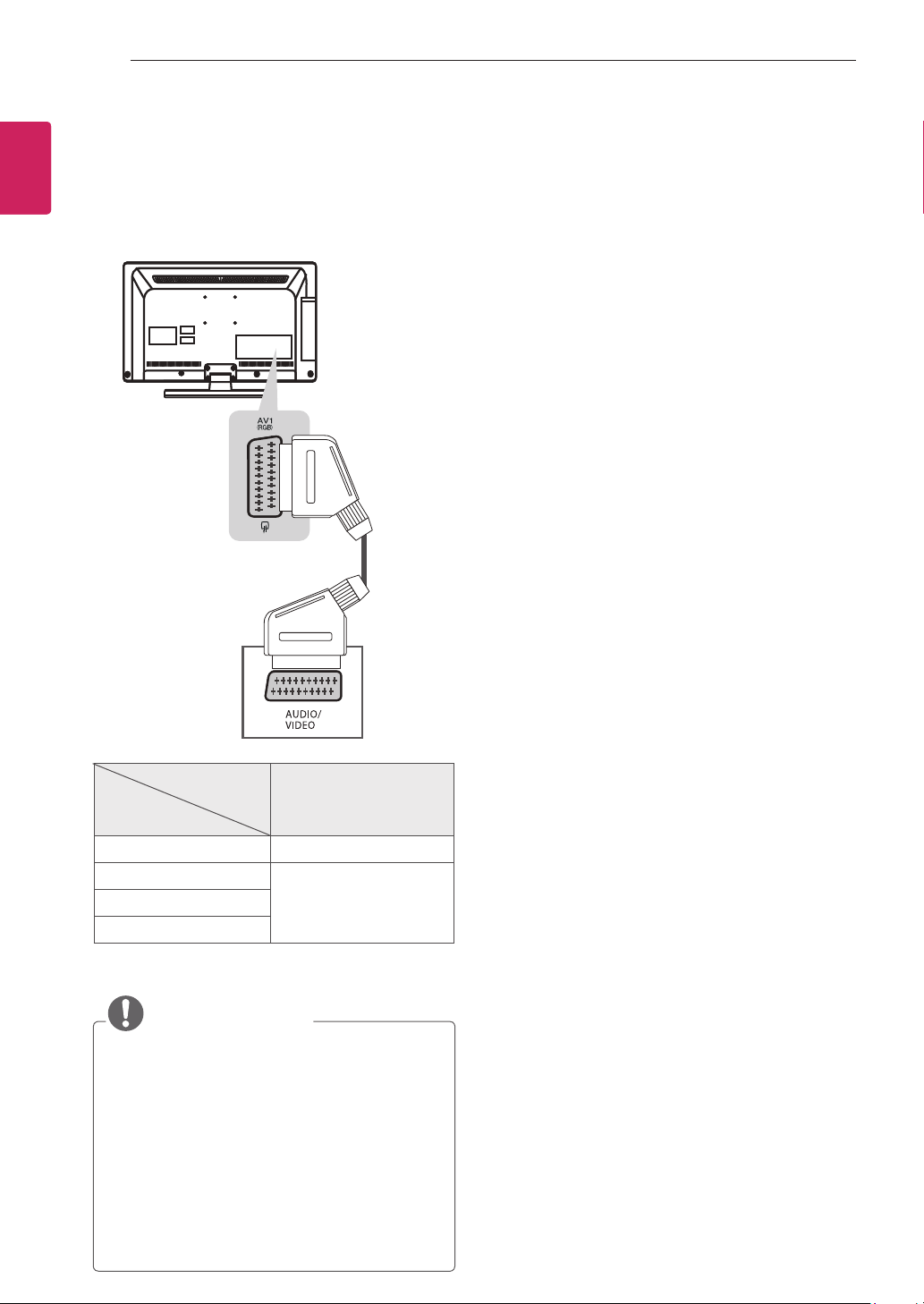

24 Подключение с помощью Euro Scart

Несоблюдение указанных мер

y

предосторожности может привести к
серьезной травме, несчастному случаю
или смертельному исходу.

ПРЕДОСТЕРЕЖЕНИЕ

Несоблюдение указанных мер

y

предосторожности может привести
к легкой травме или повреждению
устройства.

ПРИМЕЧАНИЕ

Примечание помогает понять безопасный

y

способ использования устройства и
следовать ему. Пожалуйста, внимательно
прочитайте это примечание, прежде чем
использовать устройство.

ЛИЦЕНЗИИ / ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

3

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная
информация о лицензиях находится по адресу www.lg.com.

Произведено по лицензии компании Dolby Laboraдоries. Символы «Dolby» и
двойное «D» являются товарными знаками компании Dolby Laboraдоries.

«HDMI», логотип «HDMI» и «High-Definition Multimedia Interface» являются
товарными знаками или зарегистрированными товарными знаками компании
HDMI Licensing LLC.

СВЕДЕНИЯ О DIVX VIDEO: DivX® — это цифровой формат видео, созданный
компанией DivX, LLC, дочерней компанией Rovi Corporation. Данное устройство
имеет официальную сертификацию DivX Certifi ed® для воспроизведения видео
DivX. Посетите веб-сайт divx.com для получения дополнительной информации и
загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов
Di vX Video-on-Demand (VOD) уст ройство Div X Certified® дол жно быть
зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX
VOD меню настройки устройства. Для получения дополнительной информации
о выполнении регистрации перейдите по адресу: vod.divx.com.

ENGРУCCKИЙ

"DivX Certifi ed® для воспроизведения видео DivX® с разрешением до HD 1080p,
включая содержимое со статусом Premium".

"DivX®, DivX Certified® и соответствующие логотипы являются товарными
знаками компании Rovi Corporation или ее дочерних компаний и используются
по лицензии."

«Защищено одним или несколькими из следующих патентов:
7,295,673; 7,460,668; 7,515,710; 7,519,274»

ПРЕДУПРЕЖДЕНИЕОПРОГРАММНОМ
ОБЕСПЕЧЕНИИСОТКРЫТЫМИСХОДНЫМКОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым
исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.

com.

Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от
гарантий и уведомления об авторских правах.
LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает
стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и
обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное
предложение действительно в течение трех (3) лет с даты приобретения изделия.

4

РУCCKИЙ

ENG

ПРАВИЛАПОТЕХНИКЕБЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике
безопасности.

Просмотр3D-изображения(толькодлямоделейсподдержкой3D)

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ!

Условияпросмотра

yВремя просмотра

- При просмотре 3D-изображения каждый час следует делать 5—15-минутные перерывы.
Просмотр 3D-изображения в течение длительного времени может стать причиной головной
боли, головокружения, усталости или дискомфорта.

Люди,подверженныеприпадкамотсветовоговоздействияилиимеющиехроническиезаболевания

yНекоторые зрители могут испытывать припадки или другие симптомы в результате воздействия

импульсов света или определенного его сочетания в 3D-изображении.

yНе следует смотреть 3D-видео, если чувствуется тошнота, при беременности и / или хронических

заболеваниях, таких как эпилепсия, расстройство сердечной деятельности или при проблемах с
давлением и т.д.

y3D-изображения не рекомендуются к просмотру людям со стереослепотой или

стереоаномалиями. Может появиться двоение изображения или дискомфорт.

yВ случае страбизма (косоглазие), амблиопии (пониженное зрение) или астигматизма могут

возникнуть сложности в распознавании глубины, может быстро наступать усталость из-за
двоения изображения. Рекомендуется делать более частые перерывы.

yЕсли зрение левым и правым глазом различается, то перед просмотром 3D-изображений следует

пройти осмотр у окулиста.

Симптомы,прикоторыхтребуетсяпрекратитьпросмотр3D-изображенияилисделатьперерыв

yНе следует смотреть 3D-изображение при усталости от недостатка сна, переутомлении или

опьянении.

yВ этом случае следует прекратить просмотр 3D-изображения и отдохнуть, чтобы данные

симптомы прошли.

- Если симптомы сохраняются, то следует обратиться к врачу. Симптомы включают головную
боль, боль в глазах, головокружение, тошноту, сердцебиение, расфокусировку изображения,
дискомфорт, двоение изображения, зрительный дискомфорт и усталость.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5

ВНИМАНИЕ!

Условияпросмотра

yРасстояние просмотра

- При просмотре 3D-видео рекомендуется находиться на расстоянии не менее двух диагоналей
экрана от телевизора. Если при просмотре 3D-видео вы чувствуете дискомфорт, отодвиньтесь
от телевизора дальше.

Возрастзрителей

yМладенцы/дети

- Просмотр 3D-изображений детьми до 5 лет запрещен.

- Дети до 10 лет, поскольку их зрение развивается, имеют повышенную восприимчивость
и перевозбуждаются (например, пытаются дотронуться до экрана или прыгнуть в него).
Просмотр 3D-изображений детьми должен строго контролироваться.

- У детей более выражена бинокулярная диспаратность 3D-изображений, чем у взрослых,
поскольку расстояние между глазами у них меньше. Таким образом, одно и то же
стереоизображение для них выглядит более глубоким, чем для взрослых.

yПодростки

- Подростки до 19 лет могут иметь повышенную чувствительность из-за световой
стимуляции 3D-изображения. Рекомендуйте им воздерживаться от длительного просмотра
3D-изображений в состоянии усталости.

yПожилые люди

- Для пожилых людей стереоэффект 3D-изображений может быть менее выражен, чем для
молодых. Не следует располагаться к телевизору ближе, чем рекомендуется.

ENGРУCCKИЙ

Мерыпредосторожностиприиспользовании3D-очков

yУбедитесь в том, что вы используете 3D-очки производства LG. Иначе качественное отображение

3D-видео может не обеспечиваться.
yНе используйте 3D-очки вместо очков для коррекции зрения, солнечных очков и защитных очков.
yПрименение модифицированных 3D-очков может привести к напряжению зрения или искажению

изображения.
yНе подвергайте 3D-очки воздействию чрезвычайно высоких или низких температур. Это может

привести к их деформации.

3D-очки легко сломать или поцарапать. Используйте только чистую мягкую ткань для очистки

y

линз. Не царапайте поверхность линз 3D-очков острыми предметами и не очищайте их

химическими веществами.

6

ПРОЦЕДУРА УСТАНОВКИ / СБОРКА И ПОДГОТОВКА К РАБОТЕ

РУCCKИЙ

ENG

ПРОЦЕДУРАУСТАНОВКИ

1

2

3

4

СБОРКАИПОДГОТОВКАКРАБОТЕ

ПРИМЕЧАНИЕ

Приведенное изображение может отличаться от вашего телевизора.

y

Экранное меню вашего телевизора может незначительно отличаться от изображенного на

y

рисунке.
Доступные меню и параметры могут отличаться в зависимости от используемого источника

y

входа или модели устройства.
В дальнейшем этот телевизор может получить новые функции.

y

Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то

y

время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
Энергопотребление во время использования может быть значительно снижено путем

y

уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров.
Подсоедините подставку к телевизору.
Подключите внешнее устройство к телевизору.
Убедитесь в том, что сетевое подключение доступно.

Функции настройки сети можно использовать, только если сеть подключена.
(только для 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*)

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь

в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного

устройства и его элементов.

ПРЕДОСТЕРЕЖЕНИЕ

Для обеспечения безопасности и продолжительного срока службы устройства не используйте

y

детали, не одобренные изготовителем.
Иначе при повреждении или получении травм гарантия на данное устройство не

y

распространяется.
На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

y

ПРИМЕЧАНИЕ

Комплектация устройства может отличаться в зависимости от модели.

y

Спецификации устройства или содержание данного руководства может изменяться без

y

предварительного уведомления ввиду модернизации функций устройства.
Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь

y

корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель,
который поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в
порт USB на вашем телевизоре.

B

A

B

A

*A 10 мм
*B 18 мм

СБОРКА И ПОДГОТОВКА К РАБОТЕ

7

Пультдистанционного
управленияибатареи

)

(AAA

( См. стр. 25, 26)

Салфеткадляпротирки

(в зависимости от
модели)
Воспользуйтесь ею для
чистки корпуса.

Держательдлякабеля

(Только для
32/42/47LS669*,
32/42/47LS679*,
42/47/55LM610*)

См. стр. 15

(

)

Винтыдляподставки

8

, M4 x 20

шт.

См. стр. 13, 14

(

)

Руководство
пользователя

Защитнаякрышка

(Только для
32/42/47CS669*)

( См. стр. 14)

Кабельпитания

Винтдлянастольной
подставки

1

шт

(Только для
32/42/47LS669*,
32/42/47LS679*,
32/42CS669*)

См. стр. 16

(

)

ENGРУCCKИЙ

или

Внутренниепрокладки
длянастенного
крепления

4

шт

(Только для
32/42/47LS669*,
32/42/47LS679*,
42/47/55LM610*)
( См. стр. 18)

Стойка/Основание

(Только для
32/42/47CS669*)
( См. стр. 13)

Изолятор

(в зависимости от модели)
( См. стр. 8)

Стойка/Основание

(Только для
32/42/47LS669*,
32/42/47LS679*)
( См. стр. 13)

Стойка/Основание

(Только для
42/47/55LM610*)
( См. стр. 14)

3D-очки

Количество 3D-очков
может отличаться в
зависимости от модели
или страны.
(только для
42/47/55LM610*)

СБОРКА И ПОДГОТОВКА К РАБОТЕ

8

РУCCKИЙ

ENG

ВНИМАНИЕ!

Руководство по установке кабеля питания

y

- Если поставляемый с телевизором кабель питания выглядит так же, как на представленном
ниже рисунке, убедитесь, что он подсоединен правильно.

Кабель питания

Правильно

НеправильноTV

ПРИМЕЧАНИЕ

Руководство по установке антенного изолятора

y

- Используйте для установки телевизора в месте, где существует разность потенциалов между
телевизором и GND (землей) сигнала антенны.

»Если существует разность потенциалов сигнала антенны между телевизором и GND (землей),

то контакт антенны может сильно нагреться, а перегрев может привести к несчастному
случаю.

- Безопасность во время просмотра телевизора можно увеличить путем эффективного
снятия напряжения электропитания с телевизионной антенны. Рекомендуется прикрепление
изолятора к стене. Если изолятор невозможно прикрепить к стене, прикрепите его к
телевизору. Избегайте отсоединения антенного изолятора после его установки.

- Сначала убедитесь, что телевизионная антенна подключена.

1. Подсоединение к

Стена

ANTENNA/

CABLE IN

или

телевизору.

Кабель / Антенна

Изолятор

2. Подсоединение к
цифровой приставке.

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к телевизору
или цифровой приставке.

“Оборудование, подключенное к заземлению через сеть или с помощью другого оборудования с
подключением к заземлению и к системе кабельного вещания с помощью коаксиального кабеля,
может в некоторых случаях создать опасность пожара. Подключение к системе кабельного
вещания должно осуществляться через устройство, обеспечивающее электрическую изоляцию
ниже определенного диапазона частот (гальванический разъединитель, см. EN 60728-11)”

При использовании изолятора РЧ может произойти небольшая потеря чувствительности сигнала.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Принадлежности,приобретаемыеотдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления.
Для приобретения этих принадлежностей обратитесь к дилеру.
Данные устройства работают только с совместимыми моделями.

AG-F2**,AG-F3**,AG-F4**

3D-очки

32/42/47LS669*

Совместимость

AG-F2**,AG-F3**,AG-F4**

3D-очки

42/47/55LM610*

•

32/42/47LS679*

32/42/47CS669*

9

ENGРУCCKИЙ

Название модели или ее конструкция может изменяться в зависимости от функциональных
обновлений, решения производителя или от его политики.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

10

РУCCKИЙ

ENG

Элементыикнопки

Только для 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*

Экран

Динамики

Пульт ДУ и
интеллектуальные
датчики

Индикатор питания

1

Сенсорные кнопки

2

OK

kнопки Описание

Прокрутка по списку сохраненных каналов.

Настройка громкости.

OK
SETTINGS Переход в главное меню или сохранение введенных данных и выход из меню.

INPUT Изменение источника входного сигнала.

/ I

1 Интеллектуальный датчик: настройка качества изображения и яркости в зависимости от условий

освещения.

2 Сенсорная кнопка - нажимается простым касанием.

Выбор подсвеченного пункта меню или подтверждение ввода.

Включение или выключение устройства.

SETTINGS

INPUT

ПРИМЕЧАНИЕ

Чтобы включить или выключить индикатор питания, выберите в главном меню OPTION

y

(ОПЦИИ).

Только для 32/42/47CS669*

Экран

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Пульт ДУ и
интеллектуальные
датчики

1

11

ENGРУCCKИЙ

Индикатор питания

Динамики

Сенсорные кнопки

2

kнопки Описание

Прокрутка по списку сохраненных каналов.

Настройка громкости.

OK
SETTINGS Переход в главное меню или сохранение введенных данных и выход из меню.

INPUT Изменение источника входного сигнала.

/ I

Выбор подсвеченного пункта меню или подтверждение ввода.

Включение или выключение устройства.

1 Интеллектуальный датчик: настройка качества изображения и яркости в зависимости от условий

освещения.

2 Сенсорная кнопка - нажимается простым касанием.

ПРИМЕЧАНИЕ

Чтобы включить или выключить индикатор питания, выберите в главном меню OPTION

y

(ОПЦИИ).

СБОРКА И ПОДГОТОВКА К РАБОТЕ

12

РУCCKИЙ

ENG

Поднятиеи перемещение
телевизора

Перед перемещением или поднятием
телевизора ознакомьтесь со следующими
инструкциями во избежание повреждения и
для обеспечения безопасной транспортировки
независимо от типа и размера телевизора.

ПРЕДУПРЕЖДЕНИЕ

Избегайте касания экрана, так как это

y

может привести к его повреждению.

Телевизор предпочтительно перемещать

y

в оригинальной коробке или упаковочном
материале.
Перед перемещением или подъемом

y

телевизора отключите шнур
электропитания и все кабели.
При удерживании телевизора экран

y

должен смотреть в другую сторону от вас,
чтобы избежать образования царапин.

Большой телевизор должны переносить

y

не менее 2-х человек.
При транспортировке телевизора в

y

руках удерживайте его, как показано на
следующем рисунке.

При транспортировке не подвергайте

y

телевизор тряске или избыточной
вибрации.
При транспортировке держите телевизор

y

вертикально, никогда не ставьте на бок и
не наклоняйте влево или вправо.

Крепко удерживайте верхнюю и

y

нижнюю части рамки телевизора. Не
дотрагивайтесь до прозрачной части,
динамика или области решетки динамика.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

13

Настройкателевизора

Подсоединениеподставки

только для 32/42/47LS669*, 32/42/47LS679*

1

M4 x 20

4 шт.

Основание

2

Стойка

Вид
сверху

Вид
спереди

только для 32/42/47CS669*

1

Основание

2

ENGРУCCKИЙ

M4 x 20

4 шт.

Стойка

3

M4 x 20

3

M4 x 20

4 шт.

4 шт.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

14

РУCCKИЙ

ENG

только для 42/47/55LM610*

1

2

M4 x 20

4 шт.

Основание

Стойка

Вид сверху

Вид
спереди

ПРЕДОСТЕРЕЖЕНИЕ

При подсоединении подставки к

y

телевизору положите его на стол с
подложенной мягкой тканью или плоскую
поверхность экраном вниз, чтобы
предотвратить появление царапин.
Убедитесь, что винты правильно

y

завернуты и надежно затянуты. Если они
не будут надежно затянуты, телевизор
может наклониться вперед после
установки. Не прилагайте слишком
больших усилий и не перетягивайте
винты; в противном случае винт
может быть поврежден или завернут
неправильно.

ПРИМЕЧАНИЕ

Отсоедините подставку перед

y

выполнением настенного крепления
телевизора, выполнив процедуру
подсоединения подставки в обратном
порядке.

Креплениебезиспользования
настольнойподставки

только для 32/42/47CS669*

3

M4 x 20

4 шт.

Вдавите поставляемую защитную

1

крышку в отверстие внизу телевизора до
защелкивания.

Защитная

крышка

СБОРКА И ПОДГОТОВКА К РАБОТЕ

15

Закрепление кабелей

только для 32/42/47LS669*, 32/42/47LS679*

Соберите и свяжите кабели фиксатором

1

кабеля.

Держатель для

кабеля

только для 42/47/55LM610*

Соберите и свяжите кабели фиксатором

1

кабеля.
Надежно закрепите фиксатор кабеля на

2

телевизоре.

Держатель для

кабеля

только для 32/42/47CS669*

Соберите и свяжите кабели фиксатором

1

кабеля.
Надежно закрепите фиксатор кабеля на

2

телевизоре..

Хомут для фиксации

проводов

ПРЕДОСТЕРЕЖЕНИЕ

Не перемещайте телевизор за фиксатор

y

кабеля и фиксатор кабеля питания, т.к.
они могут разрушиться и повредить
телевизор.

ENGРУCCKИЙ

Хомут для фиксации

проводов

СБОРКА И ПОДГОТОВКА К РАБОТЕ

16

РУCCKИЙ

ENG

Установка на столе

1

2

Поднимите и вертикально установите
телевизор на столе.

- Оставьте 10 см (минимум) зазор от стены
для достаточной вентиляции.

Подключите шнур питания к розетке.

ПРЕДОСТЕРЕЖЕНИЕ

Не размещайте телевизор вблизи



источников тепла, так как это может
привести к пожару или другим
повреждениям.

Регулировка угла обзора телевизора

(Только для 32/42/47LS669*, 32/42/47LS679*,
32/42/47CS669*)
Поверните телевизор на 20 градусов влево или
вправо, чтобы улучшить видимость с места
просмотра.

2020

(Только для 42/47/55LM610*)
Поверните телевизор на 10 градусов влево или
вправо, чтобы улучшить видимость с места
просмотра.

10

10

Закрепление телевизора на столе

Закрепите телевизор на столе для
предотвращения наклона вперед, повреждения
и потенциального травмирования.
Для закрепления телевизора на столе вставьте
и затяните комплектный винт на задней панели
подставки.
(только для 32/42/47LS669*, 32/42/47LS679*,
32/42CS669*)

ВНИМАНИЕ

Для предотвращения опрокидывания



телевизор должен быть прикреплен к
столу или стене согласно инструкциям
по монтажу. Опрокидывание, тряска или
раскачивание телевизора может привести
к травме.

ВНИМАНИЕ!

При регулировке угла обзора устройства



будьте осторожны, чтобы не прищемить
пальцы.

- Не допускайте защемления рук или
пальцев, т.к. это может привести к
травме. При слишком большом наклоне
телевизор может упасть, что приведет к
его повреждению или травме.

(Только для 42/47/55LM610*)

<Задняя часть> <Вид спереди>

СБОРКА И ПОДГОТОВКА К РАБОТЕ

17

Закреплениетелевизоранастене

(этот компонент доступен не для всех моделей).

Вставьте и затяните болты с ушками или

1

болты кронштейнов ТВ на задней панели
телевизора.

- Если в местах для болтов с ушками уже
установлены другие болты, то сначала
вывинтите их.

Закрепите кронштейны на стене с помощью

2

болтов.
Совместите кронштейн и болты с ушками на
задней панели телевизора.
Крепким шнуром надежно привяжите болты

3

с ушками к кронштейнам.
Убедитесь в том, что шнур расположен
горизонтально.

ПРЕДОСТЕРЕЖЕНИЕ

Следите за тем, чтобы дети не

y

забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

Используйте платформу или шкаф

y

достаточно большой и прочный, чтобы
выдержать вес устройства.
Кронштейны, винты и шнуры не входят

y

в комплект поставки. Дополнительные
аксессуары можно приобрести у местного
дилера.

ИспользованиесистемыбезопасностиKensington

ENGРУCCKИЙ

(Данная функция доступна не для в с ех
моделей)

Разъем системы безопасн ости Kensin gto n
наход ится на задн ей панели телевизора.
Дополнительная информация об установке
и использовании приведена в руководстве к
системе безопасности Kensington или на сайте

.

Продевание к абеля системы безопасности
Kensington через телевизор и отверстие в
столе.

Креплениенастене

Осторожно прикрепите настенный кронштейн
(приобретаемый отдельно) к задней части телевизора
и прикрепите его к прочной стене перпендикулярно
полу. Для монтажа телевизора на стены из
других строительных материалов обращайтесь к
квалифицированным специалистам.
Компания LG рекомендует вызывать
квалифицированного мастера для крепления
телевизора к стене.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

18

РУCCKИЙ

ENG

Убедитесь в том, что винты и настенный
кронштейн отвечают стандартам VESA. В
следующей таблице приведены стандартные
габариты для комплектов настенного крепления.

Принадлежности,приобретаемыеотдельно
(кронштейндлянастенногокрепления)

Модель 32LS669*

VESA 200 x 200
Стандартный
винт
Количество
винтов
Кронштейн
для
настенного
крепления

Модель 42/47LS669*

VESA 400 x 400

Стандартный
винт
Количество
винтов
Кронштейн
для
настенного
крепления

Модель 32CS669*

VESA 200 x 100
Стандартный

винт
Количество
винтов
Кронштейн
для
настенного
крепления

Модель

VESA 200 x 200

Стандартный
винт
Количество
винтов
Кронштейн
для
настенного
крепления

LSW200BX(G) LSW220BX(G)

LSW400BX(G) LSW420BX(G)

LSW200B(G) LSW220BX(G)

32LS679*

M6

4

42/47LS679*

42/47/55LM610*

M6

4

M4

4

LSW100B(G)

42/47CS669*

M6

4

A

B

ПРЕДОСТЕРЕЖЕНИЕ!

Перед перемещением и установкой

y

телевизора отключите кабель питания.
Несоблюдение этого правила может привести
к поражению электрическим током.
Установка телевизора на потолок или

y

наклонную стену может привести к его
падению и получению травмы.Следует
использовать одобренный кронштейн LG
для настенного крепления и обратиться к
местному дилеру или квалифицированному
специалисту.
Не заворачивайте винты с избыточной силой,

y

т.к. это может привести к повреждению
телевизора и потере гарантии.
Не заворачивайте винты с избыточной силой,

y

т.к. это может привести к повреждению
телевизора и потере гарантии. Следует
использовать винты и настенные крепления,
отвечающие стандарту VESA. Гарантия
не распространяется на повреждения
или травмы, полученные в результате
неправильного использования или
использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

Следует использовать винты, указанные в

y

спецификации для винтов стандарта VESA.
Комплект кронштейна для настенного

y

крепления снабжается инструкцией по
монтажу и необходимыми комплектующими.
Настенный кронштейн является

y

дополнительным аксессуаром.
Дополнительные аксессуары можно
приобрести у местного дилера.
Длина винтов может зависеть от кронштейна

y

для настенного крепления. Убедитесь в том,
что винты имеют соответствующую длину.
Дополнительная информация приведена в

y

руководстве к кронштейну для настенного
крепления.
При креплении телевизора к кронштейну для

y

настенного крепления стороннего производителя
вставьте внутренние прокладки для настенного
крепления в отверстия для крепления телевизора к
стене для сохранения его вертикального положения.
Внутренние прокладки для настенного крепления не
следует использовать с кронштейном для настенного
крепления LG. (Только для 32/42/47LS669*,
32/42/47LS679*, 42/47/55LM610*)

Кронштейн для настенного
крепления

УСТАНОВКА ПОДКЛЮЧЕНИЯ

19

УСТАНОВКА
ПОДКЛЮЧЕНИЯ

В данном разделе по УСТАНОВКЕ
ПОДКЛЮЧЕНИЯ большинство рисунков

соответствует моделям 32/42/47CS669*.
Подключите к телевизору различные
внешние устройства и переключайте режимы
источников для выбора внешнего устройства.
Для получения дополнительной информации
о подключении внешнего устройства см.
руководства пользователя каждого устройства.
Доступно подключение следующих внешних
устройств: ресиверов HD, DVD-проигрывателей,
видеомагнитофонов, аудиосистем, устройств
хранения данных USB, ПК, игровых приставок и
других внешних устройств.

ПРИМЕЧАНИЕ

Процесс подключения внешнего

y

устройства отличается в зависимости от
модели.
Подключите внешние устройства

y

независимо от порядка расположения
разъемов телевизора.
При записи программы с помощью

y

устройства записи DVD или
видеомагнитофона проверьте
подключение к телевизору устройства
записи DVD или видеомагнитофона
с помощью кабеля входного
сигнала телевизора. Для получения
дополнительной информации о записи см.
руководство пользователя подключенного
устройства.
Инструкции по эксплуатации см. в

y

документации внешнего устройства.
При подключении к телевизору игровой

y

приставки используйте кабель, который
поставляется в комплекте игровой
приставки.
В режиме PC (ПК) может наблюдаться

y

шум, из-за выбранного разрешения,
частоты вертикальной развертки,
контрастности или яркости. При
возникновении помех выберите для
выхода PC другое разрешение, измените
частоту обновления или отрегулируйте
яркость и контрастность в меню PICTURE
(КАРТИНКА) так, чтобы изображение
стало четким.
В режиме PC (ПК) некоторые настройки

y

разрешения экрана могут не работать
должным образом в зависимости от
видеоплаты.

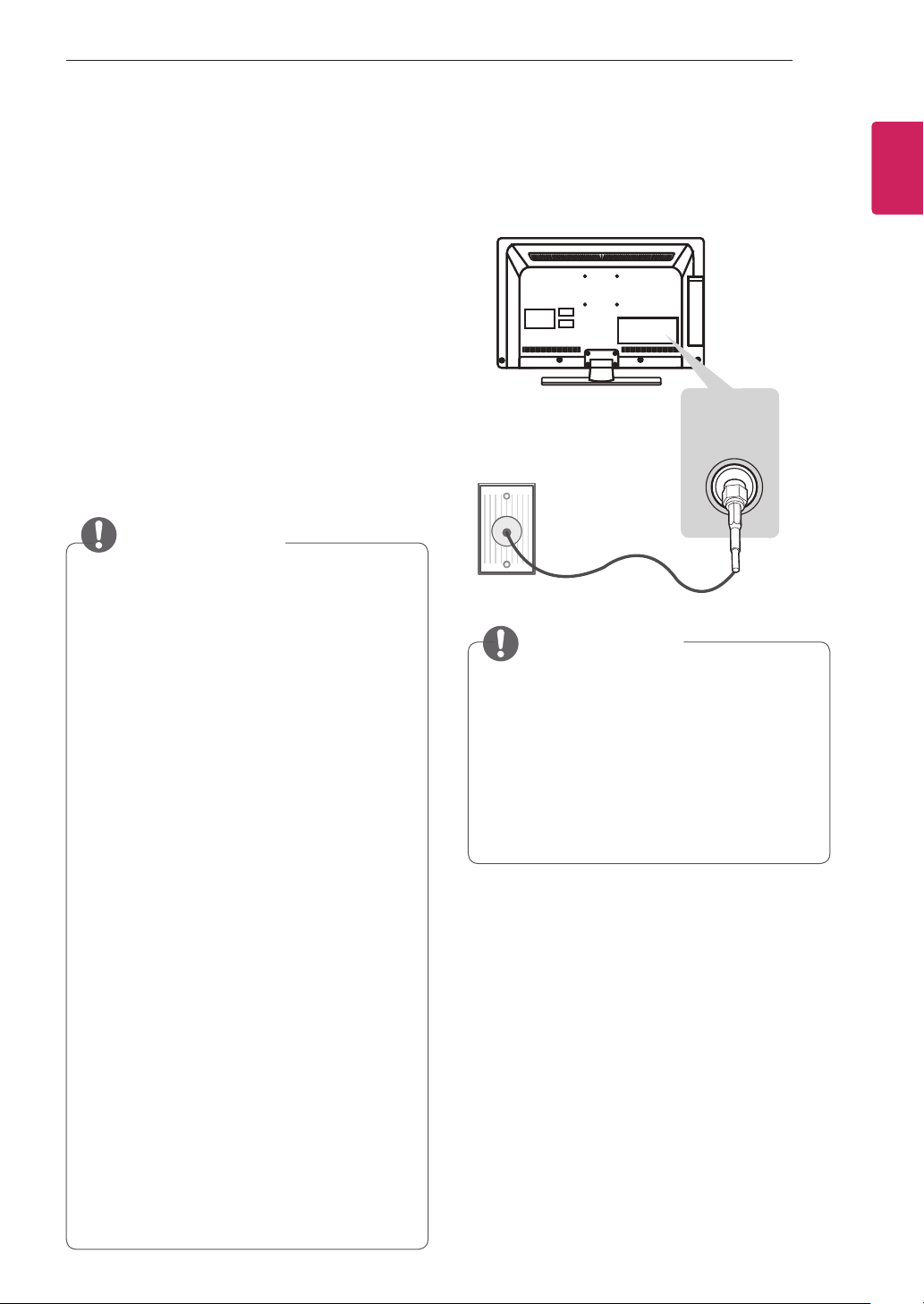

Подключениеантенны

Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75 Ом).

ANTENNA

IN

ПРИМЕЧАНИЕ

Для подключения нескольких телевизоров

y

используйте антенный разветвитель.
При плохом качестве изображения

y

правильно установите усилитель сигнала,
чтобы обеспечить изображение более
высокого качества.
Если после подключения антенны

y

качество изображение плохое, направьте
антенну в правильном направлении.
Антенный кабель и преобразователь в

y

комплект поставки не входят.

ENGРУCCKИЙ

УСТАНОВКА ПОДКЛЮЧЕНИЯ

20

РУCCKИЙ

ПодключениеHDMI

ENG

Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля HDMI, как показано на следующем
рисунке.

ПодключениеDVIкHDMI

Для передачи цифрового видеосигнала от
внешнего устройства на телевизор подключите
внешнее устройство к телевизору с помощью
кабеля DVI-HDMI, как показано на следующем
рисунке.

IN 3

2

1

(*не
поставляется)

2

1

(*не
поставляется)

AUDIO IN

(RGB/DVI)

HDMI

ПРИМЕЧАНИЕ

Для получения наилучшего качества

y

изображения рекомендуется подключать
телевизор через HDMI.
Используйте высокоскоростной кабель

y

HDMI™ самой последней версии с
функцией CEC (Cusдоmer Electronics
Control).
Высокоскоростные кабели HDMI™

y

тестируются на способность передачи
сигнала высокой четкости с разрешением
до 1080p и выше.
Поддерживаемый формат DTV Audio:

y

MPEG, Dolby Digital, Dolby Digital Plus, HE­AAC
Поддерживаемый формат HDMI Audio: Dolby

y

Digital, PCM (до 192 кГц, 32k/44,1k/48k/88k/9
6k/176k/192k, DTS не поддерживается.)

DVI OUT

AUDIO OUT

ПРИМЕЧАНИЕ

В зависимости от видеоплаты режим DOS

y

может быть недоступен, если используется
кабель HDMI-DVI.

УСТАНОВКА ПОДКЛЮЧЕНИЯ

RS-232CIN

(CONTROL& SERVICE)

21

ПодключениеRGB-ПК

Передача видеосигнала с компьютера на
телевизор. Для передачи аудиосигнала
подключите аудиокабель.

RGB IN (PC)

(*не поставляется)

AUDIO IN

(RGB/DVI)

Установка компонентного
подключенияv

Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как показано
на следующем рисунке.

(*не
поставляется)

VIDEO

AUDIO

КРАСНЫЙ

БЕЛЫЙ

СИНИЙ

КРАСНЫЙ

ЗЕЛЁНЫЙ

ENGРУCCKИЙ

PC

RGB OUT (PC)

AUDIO OUT

НастройкаRS-232C

(Только для 32/42/47CS669*)
Подключ и т е вх одной разъем R S - 2 3 2 C к
внешнему устройству управления (например,
к компьютеру или системе контроля аудио/
видео) для управления функциями телевизора
с внешнего устройства.
П о дк л юч и те п о сл е д ов а т е л ьн ы й по р т
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
П р и м е ч а н ие. К а б е л и R S - 232 C нел ь з я
использовать с устройством.

(*не поставляется)

VIDEO

AUDIO

DVD/ Blu-Ray / HD
Cable Box

ПРИМЕЧАНИЕ

При неправильном подключении кабелей

y

изображение может быть черно-белым
или иметь искаженный цвет.

УСТАНОВКА ПОДКЛЮЧЕНИЯ

AUDIO OU

T

22

РУCCKИЙ

ENG

Установкакомпозитного
подключения

Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства на
телевизор подключите внешнее устройство к
телевизору с помощью композитного кабеля,
как показано на следующем рисунке.

VIDEO

L/MONO

AUDIO

R

Подключениеантенны

Вместо встроенного динамика можно
использовать дополнительную внешнюю
аудиосистему.

ПРИМЕЧАНИЕ

Если вы используете дополнительную

y

внешнюю аудиосистему, а не встроенный
динамик, отключите функцию динамика в
телевизоре.

Подключениеустройства
передачицифрового

2

RL

оптическогоаудиосигнала

Передача цифрового аудиосигнала от
телевизора внешнему устройству. Подключите
внешнее устройство к телевизору с помощью
оптического аудиокабеля, как показано на
следующем рисунке.

(*не
поставляется)

ЖЕЛТАЯ

VIDEO

( )

MONO

AUDIOL R

VCR / DVD / Blu-Ray / HD Cable Box

OPTICAL DIGITAL

(*не поставляется)

OPTICAL

AUDIO IN

Цифровая аудиосистема

ПРИМЕЧАНИЕ

Не смотрите внутрь оптического

y

выходного порта. Попадание лазерного
луча в глаз может повредить зрение.
Функция аудио с ACP (защита от

y

копирования аудио) может блокировать
вывод аудио на цифровые выходы.

УСТАНОВКА ПОДКЛЮЧЕНИЯ

23

Подключениенакопителя
USB

Подключите к телевизору USB-устройство
хранения данных, такое как устройство флэш­памяти USB, внешний жесткий диск или USB­устройство для чтения карт памяти и откройте
меню “Мои мультимедиа”.

USB IN

не поставляется)

(*

или

Подключениенаушников

Передача сигнала наушников от телевизора
внешнему устройству. Подключите внешнее
устройство к телевизору с помощью наушников,
как показано на следующем рисунке.

ПодключениекмодулюCI

▼PCMCIA CARD SLOT▼

(*не поставляется)

Просмотр зашифрованных (платных) служб в
режиме цифрового ТВ. Эта функция доступна
не во всех странах.

ENGРУCCKИЙ

(*не поставляется)

ПРИМЕЧАНИЕ

При подключении наушников элементы

y

меню ЗВУК становятся недоступными.
Если при подключенных наушниках

y

изменить РЕЖИМ AV, изменение будет
касаться только изображения, но не звука.
(только для 42/47/55LM610*)
При подключенных наушниках выход

y

цифрового аудиосигнала недоступен.
Сопротивление наушников: 16 Ω

y

Максимальная мощность звука

y

наушников: 9 мВт до 15 мВт
Гнездо наушников: 0,35 см

y

ПРИМЕЧАНИЕ

Проверьте, правильно ли установлен

y

модуль CI в разъем для карты PCMCIA.
Неправильная установка модуля может
привести к повреждению телевизора и
разъема для карты PCMCIA.

УСТАНОВКА ПОДКЛЮЧЕНИЯ

24

РУCCKИЙ

ENG

Подключениес помощью
EuroScart

Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства на
телевизор подключите внешнее устройство к
телевизору с помощью кабеля Euro Scart, как
показано на следующем рисунке.

(*не поставляется)

Выход

Тип
Текущий
режим ввода

Цифровое ТВ Цифровое ТВ

Аналоговое ТВ, AV

HDMI

1. ТВ-выход : вывoд aналоговыx тeлeвизиoнных
cигнaлов.

AV 1

(ТВ-выход

Аналоговое ТВКомпонентный/RGB

1

)

ПРИМЕЧАНИЕ

Используемый кабель Scart Euro должен

y

иметь защиту сигнала.
При просмотре цифрового ТВ в режиме

y

3D-изображения выходные сигналы
монитора/ТВ не смогут выводиться через
кабель SCART(только для моделей с
поддержкой 3D).
Если включить режим 3D во время

y

выполнения запланированной записи
с цифрового ТВ, выходные сигналы
монитора не смогут выводиться через
кабель SCART, и запись не удастся
выполнить(только для моделей с
поддержкой 3D).

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

LIST

Q.VIEW

TV/RAD

ENERGY

SAVING

RATIO

SETTINGS

GUIDE

Q.MENU

INFO

FAV

MUTE

P
A
G
E

LIST

Q.VIEW

TV/RAD

ENERGY

SAVING

RATIO

SETTINGS

GUIDE

Q.MENU

INFO

FAV

MUTE

P
A
G
E

P

AD

P

EXIT

EXIT

25

ПУЛЬТДИСТАНЦИОННОГОУПРАВЛЕНИЯ

Описания в данном руководстве относятся к кнопкам на пульте ДУ.
Внимательно прочитайте настоящее руководство и правильно используйте
телевизор.
Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи
(1,5 В AAA) с учетом
отсека.
Для излечения батарей выполните действия по их установке в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта

y

ДУ.
Направляйте пульт ДУ на телевизор.
(Только для 32/42/47LS669*, 32/42/47LS679*, 32/42/47CS669*)

1

и , указанных на наклейке в отсеке, и закройте крышку

ENERGY SAVING

POWER

TV/ RAD
GUIDE
INFO

RATIO

INPUT

Цифровыекнопки Ввод чисел.

LIST
Q.VIEW
SETTINGS
Q. MENU

Кнопкинавигации

(вверх/вниз/влево/вправо)

OK

(Назад)

EXIT

+ -

P + ­FAV
AD
MUTE

PAGE

Цветныекнопки

2

1

SUBTITLE

Регулировка яркости экрана для снижения
энергопотребления.

Включение и выключение

Выбор радио-, телевизионного канала или канала DTV.

Показ программы передач.

Отображение информации о текущей программе и
экране.

Изменение размеров изображения.
Изменение источника входа; включение телевизора.

Доступ к списку сохраненных программ.
Возврат к ранее просматриваемой программе.

Доступ к главному меню.

Открывает быстрое меню.
Прокрутка меню или параметров.

Выбор меню или параметров и подтверждение
ввода.

Возврат на предыдущий уровень.
Закрытие всех окон просмотра на экране и возврат к

просмотру ТВ.
Настройка громкости

Прокрутка сохраненных программ.
Доступ к списку избранных каналов.
Включение или выключение описания аудио.
Выключение звука.
Переход к предыдущему или следующему экрану.
Доступ к специальным функциям некоторых меню.

( :

Красная

, :

Зеленая

, :

Повторное отображение наиболее часто
используемых в цифровом режиме субтитров.

Кнопкиуправления

(

, , , , )

КнопкиТЕЛЕТЕКСТА

2

Управление в меню «МОИ МУЛЬТИМЕДИА» или
меню SIMPLINK-совместимых устройств (USB,
SIMPLINK).

Эти кнопки используются для работы с телетекстом.

Желтая

, :

Синяя

ENGРУCCKИЙ

)

26

РУCCKИЙ

ENG

(Только для 42/47/55LM610*)

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

TV /
RAD

SETTIN GS

1

2

RATIO

INPUT

1 2 3

4 5 6

7 809

FAV

MUTE

INFO

OK

GUIDE

T.OPT

AV MODE

Q.VIEW

3D OPTION

Q.MENU

EXIT

SUBTITLE

LIST

TEXT

AD

ENERGY

SAVING

P

POWER

TV/ RAD

RATIO

INPUT

ENERGY SAVING

Цифровыекнопки Ввод чисел.

LIST
Q.VIEW
FAV

MUTE

+ -

∧∨

P

P
A
G
E

PAGE
SETTINGS
INFO
Q. MENU
3D OPTION

Кнопкинавигации

(вверх/вниз/влево/вправо)

OK

GUIDE
EXIT

Цветныекнопки

1

КнопкиТЕЛЕТЕКСТА

2

SUBTITLE

Кнопкиуправления

(

, , , , )

AD
AV MODE

Включение и выключение

Выбор радио-, телевизионного канала или канала DTV.
Изменение размеров изображения.
Изменение источника входного сигнала.
Регулировка яркости экрана для снижения энергопотребления.

Доступ к списку сохраненных программ.
Возврат к ранее просматриваемой программе.
Доступ к списку избранных каналов.
Просмотр 3D-видео.
Выключение звука.
Настройка громкости

Прокрутка сохраненных программ.
Переход к предыдущему или следующему экрану.
Доступ к главному меню.
Отображение информации о текущей программе и экране.
Доступ к быстрому меню.
Просмотр 3D-видео.
Прокрутка меню или параметров.

Выбор меню или параметров и подтверждение ввода.
Возврат на предыдущий уровень.
Показ программы передач.
Закрытие окон просмотра на экране и возврат к просмотру ТВ.
Доступ к специальным функциям некоторых меню.

( : Красная, : Зеленая, : Желтая, : Синяя)
Эти кнопки используются для работы с телетекстом.

Повторное отображение наиболее часто используемых в
цифровом режиме субтитров.

Управление в меню «МОИ МУЛЬТИМЕДИА» или меню SIMPLINK­совместимых устройств (USB, SIMPLINK).

Доступ к видеоустройствам, подключенным с помощью
кабеля HDMI, через функцию HDMI-CEC.
Открывает меню «SIMPLINK».

Включение или выключение описания аудио.

Выбор режима AV.

ОБСЛУЖИВАНИЕ / УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

27

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы продукта
необходимо регулярно чистить телевизор.

ПРЕДОСТЕРЕЖЕНИЕ

Перед очисткой телевизора выключите питание и отключите шнур питания и другие кабели.

y

Если телевизор не используется в течение длительного времени, отключите шнур питания от

y

розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.

Экран, рамка, Корпус и подставка

yДля удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань.
yДля удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной

в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и
рамку сухой тканью.

ПРЕДОСТЕРЕЖЕНИЕ

Всегда избегайте касания экрана, так как это может привести к его повреждению.

y

Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как

y

это может привести к появлению царапин на экране и искажению изображения.
Не используйте химические вещества, так как это может привести к повреждению поверхности.

y

Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса

y

телевизора существует риск возникновения пожара, поражения электрическим током и
неисправности.

ENGРУCCKИЙ

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение

Невозможно управлять
телевизором с помощью
пульта ДУ.

Отсутствуют
изображение и звук.

Телевизор неожиданно
выключается.

При подсоединении к
компьютеру (RGB/ HDMI
DVI), отображается
сообщение “Нет сигнала”
или “Неверный

Проверьте датчик ДУ на телевизоре и повторите попытку.

y

Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.

y

Убедитесь, что батареи находятся в рабочем состоянии и правильно

y

установлены (
Убедитесь в том, что телевизор включен.

y

Убедитесь в том, что шнур питания подключен к розетке.

y

Убедитесь в том, что розетка работает, подключив к ней другие

y

устройства.
Проверьте параметры управления энергопотреблением. Возможно,

y

произошел сбой в сети электропитания.
Проверьте, включена ли функция Auдо Sleep (Автоматический переход в

y

"спящий" режим) в меню Time (Время).
Выключение/включение телевизора с помощью пульта ДУ.

y

Повторное подключение кабеля RGB/HDMI.

y

Перезапустите компьютер, пока телевизор включен.

y

к , к ).

28

РУCCKИЙ

ENG

ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Указанные характеристики продуктов могут быть изменены без предварительного уведомления
в связи с модернизацией функций устройства. Данные о параметрах электрического питания и
потребления см. на табличке, прикрепленной к изделию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

32LS669*

МОДЕЛИ

Размеры
(Ш x В x Г)

Вес С подставкой

Требования к электропитанию

Потребляемая мощность

Размеры
(Ш x В x Г)

Вес С подставкой

Требования к электропитанию

Потребляемая мощность

Размеры
(Ш x В x Г)

Вес С подставкой 14,8 kg 17,5 kg 25,7 kg

Требования к электропитанию

Потребляемая мощность

С подставкой

Без подставки

Без подставки

МОДЕЛИ

С подставкой

Без подставки

Без подставки

МОДЕЛИ

С подставкой 979,0mm x 670,0mm x

Без подставки 979,0mm x 594,0mm x

Без подставки 12,6 kg 15,3 kg 21,9 kg

32LS679*
32LS669C-ZC

32LS679C-ZC

746,0mm x 527,0mm x
204,0

mm

746,0mm x 462,0mm x
35,5

mm

9,7

kg

8,3

kg

AC 100-240 V~ 50 / 60 HzAC 100-240 V~ 50 / 60 HzAC 100-240 V~ 50 / 60

80 W

32CS669* 42CS669* 47CS669*

32CS669C-ZD 42

795,0mm x 568,0mm x
207,0

mm

795,0mm x 504,0mm x
73,5

mm

9,6

kg

8,5

kg

AC 100-240 V~ 50 / 60 HzAC 100-240 V~ 50 / 60 HzAC 100-240 V~ 50 / 60

120 W 170 W 230 W

42LM610* 47LM610* 55LM610*

42LM610C-ZE 47LM610C-ZE 55LM610C-ZE

263,0mm

35,5mm

AC 100-240 V~ 50 /
60 Hz

100 W 120 W 150 W

42LS669*
42LS679*

42LS669C-ZC
42LS679C-ZC

979,0mm x 660,0mm
x 269,0mm

979,0mm x 594,0mm
x 35,5

mm

15,1

kg

12,7

kg

100 W 120 W

CS669

C-ZD

1019,0mm x 698,0mm
x 265,0

mm

1019,0mm x 631,0mm
x 76,5

mm

15,1

kg

13,4

kg

1089,0mm x 728,0mm
x 263,0mm

1089,0mm x 655,0mm
x 35,5mm

AC 100-240 V~ 50 /
60 Hz

47LS669*
47LS679*

47LS669C-ZC
47LS679C-ZC

1089,0
x 269,0mm

1089,0mm x 655,0mm
x 35,5

17,8

kg

15,4

kg

Hz

47CS

1132,0mm x 762,0mm
x 265,0

1132,0mm x 695,0mm
x 76,5

19,0
17,3

Hz

1263,0mm x 830,0mm
x 331,0mm

1263,0mm x 754,0mm
x 35,5mm

AC 100-240 V~ 50 /
60 Hz

kg
kg

mm

x 720,0mm

mm

669C-ZD

mm

mm

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

29

Размер модуля CI
(длина x высота x ширина)

Рабочая
температура

Условия
эксплуатации

Рабочая влажность Менее 80 %
Температура

хранения
Влажность

хранения

Цифровое

1

ТВ

Телевизионная
система

LS669*
LS679*

DVB-T/T2
DVB-C

LM610*
CS669* PAL/SECAM B/G/D/K,PAL-I/II, SECAM

Принимаемые диапазоны

Максимальное
количество
сохраненных
программ

LS669*
LS679*
LM610*

CS669* 1,000

Сопротивление внешней

VHF, UHF

1,500

75 Ω

антенны

1 только для моделей с поддержкой DVB-T2
2 за исключением моделей с поддержкой DVB-T2

100,0 мм x 55,0 мм x 5,0 мм

0 °C–40 °C

-20 °C–60 °C

Менее 85 %

Цифровое ТВАналоговое ТВ

DVB-T

PAL/SECAM B/G/D/K, SECAM L/L’

DVB-C

2

L/L’
VHF: E2 до E12, UHF: E21 до E69,

CATV: S1 до S20, HYPER: S21 до S47

ENGРУCCKИЙ

2

Режимподдержки3D

(Только для 42/47/55LM610*)

Вход Сигнал

Разрешение

Частота
горизонтальной
развертки(кГц)

Частота
вертикальной
развертки(Гц)

Поддерживаемыйформат3D-видео

HDMI 720p 1280x720 89 .9 / 90 / 7559.94 / 60 / 50пакетирование кадров (720 60p)

45 / 37.5 60 / 50 Сверху и снизу, Бок о бок(половина)

1080i 1920x1080 3 3 . 7 /

60 / 50 Сверху и снизу, Бок о бок(половина)

28.125

1080p 1920x1080 53.95 / 54 23.98 / 24 пакетирование кадров (1080 24p)

67.5 / 56.3 60 / 50 Сверху и снизу, Бок о бок,
Последовательные кадры

27 24 Сверху и снизу, Бок о бок(половина)

33.7 30 Сверху и снизу, Бок о бок(половина)

RGB 1080p 1920x1080 66.587 59.93 Сверху и снизу, Бок о бок
USB 1080p 1920x1080 33.75 30 Сверху и снизу, Бок о бок,

MPO(Photo), JPS(Photo)

DLNA 1080p 1920x1080 33.75 30 Сверху и снизу, Бок о бок,

MPO(Photo), JPS(Photo)

Сигнал

Поддерживаемыйформат3D-видео

DTV 720p, 1080i Сверху и снизу, Бок о бок

30

РУCCKИЙ

ENG

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поддерживаемый режим HDMI/DVI-DTV

Разрешение

720x480

720x576 31,25 50

1280x720

1920x1080

Частота

горизонтальной

развертки(кГц)

31,469

31,5

37,5

44,96

45

33,72
33,75

28,125

26,97

27

33,716

33,75
56,25
67,43

67,5

Частота
вертикальной
развертки(Гц)

59,94

60

50

59,94

60

59,94

60
50

23,97

24

29,976

30,00

50

59,94

60

(Только для 32/42/47CS669*)

Сведения о подключении к компонентному
разъему

Компонентный разъем

на Телевизор

Выходные

видеоразъемы на DVD-

проигрывателе

Сигнал Компонент

480i/576i O

480p/576p O

720p/1080i O

1080p

Y P

Y P
Y B-Y R-Y
Y Cb Cr
Y Pb Pr

(только 50 Гц / 60 Гц)

B

B

O

Поддерживаемый режим RGB-PC, HDMI/DVI-PC

(Только для 32/42/47CS669*)

Разрешение

720x400 31,468 70,08

640x480 31,469 59,94

800x600 37,879 60,31

1024x768 48,363 60,00

1360x768 47,72 59,80

1280x1024 63,981 60,02

1920x1080

(RGB-PC)

1920x1080
(HDMI-PC)

Частота

горизонтальной

развертки(кГц)

66,587 59,93

67,5 60,00

Частота
вертикальной
развертки(Гц)

(Только для 32/42/47LS669*, 32/42/47LS679*,

42/47/55LM610*)

Разрешение

P

R

P

R

640x350 31.468 70.09

720x400 31.468 70.08

640x480 31.469 59.94

800x600 37.879 60.31

1024x768 48.363 60.00

1152x864 54.348 60.053

1360x768 47.72 59.80

1920x1080 66.587 59.93

1280x1024
(HDMI-PC)

Частота

горизонтальной

развертки(кГц)

63.981 60.02

Частота
вертикальной
развертки(Гц)

ИК-КОДЫ

31

ИК-КОДЫ

Этот компонент доступен не для всех моделей.

y

Код

(шестнадцатеричный)

08
95 ENERGY SAVING Кнопка пульта ДУ

F0 TV/RAD Кнопка пульта ДУ
AB
AA INFO Кнопка пульта ДУ
79 RATIO Кнопка пульта ДУ
0B INPUT Кнопка пульта ДУ
10-19 Кнопки с цифрами 0-9 Кнопка пульта ДУ

53 LIST Кнопка пульта ДУ
1A Q.VIEW Кнопка пульта ДУ

43 SETTINGS Кнопка пульта ДУ
45 Q.MENU (3D OPTION) Кнопка пульта ДУ

28

5B EXIT Кнопка пульта ДУ

44 OK Кнопка пульта ДУ

40

41

07

06

02

03

1E FAV Кнопка пульта ДУ

91 AD Кнопка пульта ДУ
09 MUTE Кнопка пульта ДУ
00 P
01 P
72 КРАСНАЯ Кнопка пульта ДУ
71 ЗЕЛЕНАЯ Кнопка пульта ДУ
63 ЖЕЛТАЯ Кнопка пульта ДУ
61 СИНЯЯ Кнопка пульта ДУ

B1
B0 ► Кнопка пульта ДУ
BA
8E ►► Кнопка пульта ДУ
8F ◄◄ Кнопка пульта ДУ

39 SUBTITLE
20 TEXT
21 T.OPT(T.Option)

DC 3D
7E SIMPLINK
30 AV MODE

Функции ПРИМЕЧАНИЕ

(ПИТАНИЕ)

GUIDE

^

v

<

>

+

- Кнопка пульта ДУ

+

(P ^ ) Кнопка пульта ДУ

-

(P v ) Кнопка пульта ДУ

n

yy

Кнопка пульта ДУ (вкл./выкл. питание)

Кнопка пульта ДУ

Кнопка пульта ДУ

Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ

Кнопка пульта ДУ

Кнопка пульта ДУ

Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ
Кнопка пульта ДУ

ENGРУCCKИЙ

32

RS-232CIN

(CONTROL& SERVICE)

РУCCKИЙ

ENG

НАСТРОЙКАВНЕШНЕГОУСТРОЙСТВА
УПРАВЛЕНИЯ

(Только для 32/42/47CS669*)

НастройкаRS-232C

Подключите входной разъем RS-232C к
внешнему устройству управления (например,
к компьютеру или системе контроля аудио/
видео) для управления функциями телевизора
с внешнего устройства.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
Примечание. Кабели RS-232C нельзя
использовать с устройством.

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

КонфигурацииRS-232C

Конфигурации с 7 проводами (стандартный кабель

RS-232C)

PC TV

RXD 2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DSR
DSR 6 4 DTR
RTS 7 8 CTS
CTS 8 7 RTS

D-Sub 9 D-Sub 9

(*не поставляется)

Типразъема;
9-контактный,вилкаD-Sub

1

6 9

№ Названиеконтакта

1 Нет соединения
2 RXD (прием данных)
3 TXD (передача данных)
4 DTR (готовность терминала)
5 GND
6 DSR (готовность оборудования передачи

данных)
7 RTS (готовность к передаче)
8 CTS (готовность к приему)
9 Нет соединения

5

Конфигурации с 3 проводами (нестандартный

PC TV

RXD 2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DTR
DSR 6 4 DSR
RTS 7 7 RTS
CTS 8 8 CTS

D-Sub 9 D-Sub 9

УстановитьID

Установка идентификатора. «Реальноесоответствие
данных».

Для доступа к главному меню нажмите

1

кнопку SETTINGS илиMENU.

С помощью кнопок навигации перейдите к

2

ОПЦИИ и нажмите OK.

С помощью кнопок навигации перейдите к

3

элементу УСТАНОВИТЬID и нажмите OK.

Перейдите влево или вправо для установки

4

ID, а затем выберите Закрыть. Значения
могут быть в диапазоне от 1 до 99.

После завершения нажмите EXIT.

5

кабель)

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

33

Параметрыобменаданными

yСкорость передачи: 9600 бит/с (UART)
yРазрядность: 8 бит
yЧетность: нет

Списоккоманд

(в зависимости от модели)

ДАННЫЕ(в
шестнадцате­ричномкоде)

01. Питание

02. Формат
изображения

03. Выключение
экрана

04. Выключение
звука

05. Управление
громкостью

06.
Контрастность

07. Яркость

08. Цвет

09. Оттенки

10. Четкость

11. Выбор меню

12. Пульт
дистанционного
управления
Режим
блокировки

КОМАНДА1 КОМАНДА2

k a от 00 до 01

k c ( См. стр. 35)

k d ( См. стр. 35)

k e от 00 до 01

k f от 00 до 64

k g от 00 до 64

k h от 00 до 64

k i от 00 до 64

k j от 00 до 64

k k от 00 до 64

k l от 00 до 01

k m от 00 до 01

yCтоповый бит: 1 бит
yКод обмена данными: ASCII
yИспользуйте кросс-кабель (реверсивный).

КОМАНДА1 КОМАНДА2

13. Высокие
частоты

14. Низкие
частоты

15. Баланс

16. Цв.темп-ра

17. Экономия
энергии

18.
Автоматическая
настройка

19. Команда
выбора канала

20. Добавление
и удаление
канала

21. Ключ m c Код кнопки

22.
Контрольная
подсветка

23. Выбор
входного
сигнала
(основного)

24. 3D x t ( См. стр. 38)

k r

k s

k t

x u

j q

j u 01

m a

m b от 00 до 01

m g от 00 до 64

x b ( См. стр. 38)

ДАННЫЕ(в

шестнадцате-

ричномкоде)

от 00 до 64

от 00 до 64

от 00 до 64

от 00 до 64

от 00 до 05

( См. стр. 37)

ENGРУCCKИЙ

y * Примечание. Во время USB-операций, таких как DivX или EMF, все команды, кроме Питание

(ka) и Ключ (mc), не выполняются и обрабатываются как Ошибка.

34

РУCCKИЙ

ENG

Протоколпередачи/приема

[Команда1][Команда2][][УстановитьID][][Данные][Вк]

[Команда 1] : первая команда для управления телевизором (j, k, m или x).
[Команда 2] : вторая команда для управления телевизором.
[Установить ID] : можно настроить идентификатор для выбора нужного идентификатора телевизора

Установить ID указывается в десятичном виде (от 1 до 99) в меню и в шестнадцатеричном

[ДАННЫЕ] : передача данных команды. Передайте данные «FF» для чтения состояния команды.
[Вк] : возврат каретки
В коде ASCII — «0x0D»

[ ]

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Передача

в меню параметров. Значения могут быть в диапазоне от 1 до 99. При выборе для

раметра «Установить ID» значения 0 будет осуществляться управление всеми
подключенными телевизорами.

виде (от 0x0 до 0x63) по протоколу передачи/приема.

:

пробел в коде ASCII (0x20)

Подтверждение нормальных данных

[Команда2][][УстановитьID][][OK][Данные][x]

* Телевизор передает ACK (подтверждение) в таком формате при получении нормальных данных. В

настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние. Если
данные находятся в режиме записи, данные будут возвращены на компьютер.

Подтверждение ошибки

[Команда2][][УстановитьID][][Ошибка][Данные][x]

* Телевизор передает ACK (подтверждение) в таком формате при получении неправильных данных от

недействующих функций или при возникновении коммуникационных ошибок.

Данные00:недопустимыйкод

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

35

01.Питание(команда:ka)

► Включение и выключение телевизора.

Передача [k][a][ ][Установить ID][ ][Данные][Вк]

Данные 00 : выключение питания 01: включение питания

Подтверждение [a][ ][Установить ID][ ][OK/Ошибка][Данные][x]

► Отображение состояния питания (включено/выключено).

Передача [k][a][ ][Установить ID][ ][FF][Вк]

Подтверждение [a][ ][Установить ID][ ][OK/Ошибка][Данные][x]

* Также, если другие функции передают данные

«0xFF» на основе этого формата, полученные
данные представляют состояние каждой функции.

* Когда питание телевизора подключено, на экране

могут появляться сообщения OK Ack., Error Ack. и
др.

02.Формат изображения (
форматизображения)

► Выбор формата экрана. (основной формат изображения)

Кроме того, можно настроить формат экрана с

помощью пункта «Формат изображения» в меню
Q.MENU или КАРТИНКА.

Передача [k][c][ ][Установить ID][ ][Данные][Вк]

Данные 01 : Нормальный экран

06 : обычный

* Используя входной сигнал ПК, вы выбираете

*

* Функция «Во весь экран» поддерживается только

03.Выключениеэкрана(команда:kd)

(4:3)
02 : широкий экран (16:9)
04 : увеличение

Подтверждение [c][ ][Установить ID][ ][OK/Ошибка][Данные][x]

соотношение размеров экрана 16:9 или 4:3.

В режимах DTV/HDMI (1080i 50 Гц / 60 Гц, 720p 50

Гц / 60 Гц, 1080p 24 Гц / 30 Гц / 50 Гц / 60 Гц) и
Компонент (720p, 1080i, 1080p 50 Гц / 60 Гц)
доступна функция Исходный.

для режимов

► Включение/выключение экрана.

Цифровой,

команда: k

07 : 14:9
09 : исходный
0B : Во весь экран
От 10 до 1F : масштабирование
от 1 до 16

Аналоговый

 c) (основной

.

, AV

04.Выключениезвука(команда:ke)

► Включение/выключение звука.

Включать/выключать звук можно также с

помощью кнопки MUTE на пульте дистанционного
управления.

Передача [k][e][ ][Установить ID][ ][Данные][Вк]

Данные 00 : функция выключения звука включена (звук выключен)
01 : функция выключения звука выключена (звук включен)

Подтверждение [e][ ][Установить ID][ ][OK/Ошибка][Данные][x]

05.Управлениегромкостью(команда:kf)

► Настройка громкости.

Настроить громкость можно также с помощью

кнопок ГРОМКОСТИ на пульте дистанционного
управления.

Передача [k][f][ ][Установить ID][ ][Данные][Вк]

Данные мин.: от 00 до макс.: 64

06.Контрастность(команда:kg)

► Установка контрастности.

Контрастность также можно настроить с

Данные мин.: от 00 до макс.: 64

07.Яркость(команда:kh)

Можно настроить также с помощью меню

Данные мин.: от 00 до макс.: 64

*

См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [f][ ][Установить ID][ ][OK/Ошибка][Данные][x]

помощью меню настройки изображения
КАРТИНКА.

Передача [k][g][ ][Установить ID][ ][Данные][Вк]

* См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [g][ ][Установить ID][ ][OK/Ошибка][Данные][x]

► Настройка яркости экрана.

КАРТИНКА.

Передача [k][h][ ][Установить ID][ ][Данные][Вк]

* См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [h][ ][Установить ID][ ][OK/Ошибка][Данные][x]

ENGРУCCKИЙ

Передача [k][d][ ][Установить ID][ ][Данные][Вк]

Данные 00 : функция выключена (есть изображение)
Видео выкл.
01 : видео выключено (нет изображения)
10 : видео включено

Подтверждение [d][ ][Установить ID][ ][OK/Ошибка][Данные][x]

* При выключении только видео в экранном меню

будет отображаться «TV». Но при выключении
экрана в меню не будет отображаться «TV».

08.Цвет(команда:ki)

► Установить насыщенность цвета.

Настроить цвета можно также с помощью меню

настройки изображения КАРТИНКА.

ередача [k][i][ ][Установить ID][ ][Данные][Вк]

Данные мин.: от 00 до макс.: 64

* См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [i][ ][Установить ID][ ][OK/Ошибка][Данные][x]

36

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

РУCCKИЙ

ENG

09.Оттенки(команда:kj)

► Настройка оттенков экрана.

Оттенки также можно настроить с помощью менюКАРТИНКА.

Передача [k][j][ ][Установить ID][ ][Данные][Вк]

Данные красного : от 00 до зеленого: 64

10.Резкость(команда:kk)

Резкость можно также настроить с помощью меню

Данные мин.: от 00 до макс.: 64

* См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [j][ ][Установить ID][ ][OK/Ошибка][Данные][x]

► Настройка резкости экрана.

КАРТИНКА.

Передача [k][k][ ][Установить ID][ ][Данные][Вк]

* См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [k][ ][Установить ID][ ][OK/Ошибка][Данные][x]

13.Высокиечастоты(команда:kr)

► Настройка высоких частот.

Высокие частоты также можно настроить с

помощью меню ЗВУК.

Передача [k][r][ ][Установить ID][ ][Данные][Вк]

Данные мин.: от 00 до макс.: 64

14.

Низкие частоты также можно настроить с

Данные мин.: от 00 до макс.: 64

*

См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [r][ ][Установить ID][ ][OK/Ошибка][Данные][x]

Низкиечастоты(команд:ks)

► Настройка низких частот.

помощью меню ЗВУК.

Передача [k][s][ ][Установить ID][ ][Данные][Вк]

*

См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [s][ ][Установить ID][ ][OK/Ошибка][Данные][x]

11.Выборэкранногоменю(команда:kl)

► Дистанционное включение или отключение экранного

меню.

Передача [k][l][ ][Установить ID][ ][Данные][Вк]

Данные 00 : экранное меню выключено 01: экранное меню включено

Подтверждение [l][ ][Установить ID][ ][OK/Ошибка][Данные][x]

12.Режимблокировкидистанционного
управления(команда:km)

► Блокировка пульта дистанционного управления и

кнопок на передней панели телевизора.

Передача [k][m][ ][Установить ID][ ][Данные][Вк]

Данные 00 : отключение блокировки 01:включение блокировки

Подтверждение [m][ ][Установить ID][ ][OK/Ошибка][Данные][x]

* Если пульт ДУ не используется, работайте в этом

режиме.

При включении или выключении основного

питания блокировка внешнего источника
управления отключается.

* В режиме ожидания, если включена блокировка

кнопок, телевизор нельзя включить кнопкой
включения на пульте ДУ и кнопкой включения на
устройстве.

15.Баланс(команда:kt)

► Настройка баланса.

Баланс также можно настроить с помощью меню

ЗВУК.

Передача [k][t][ ][Установить ID][ ][Данные][Вк]

Данные мин.: от 00 до макс.: 64

16.Цветоваятемпература(команда:xu)

Данные мин.: от 00 до макс.: 64

* См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [t][ ][Установить ID][ ][OK/Ошибка][Данные][x]

► Настройка цветовой температуры. Цветовую

тeмпepaтуpу также можно настроить с помощью меню
КАРТИНКА.

Передача [x][u][ ][Установить ID][ ][Данные][Вк]

*

См. раздел «Реальное соответствие данных». См. стр. 38.

Подтверждение [u][ ][Установить ID][ ][OK/Ошибка][Данные][x]

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

37

17.Экономияэнергии(команд:jq)

► Снижение энергопотребления телевизора. Можно

также настроить параметр «Экономия энергии» в меню

КАРТИНКА

Передача [j][q][ ][Установить ID][ ][Данные][Вк]

Функция

энергосбережения

7 6 5 4 3 2 1 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

0 0 0 0

Подтверждение [q][ ][Установить ID][ ][OK/Ошибка][Данные][x]

.

Низкое

Питание

Низкое

Питание

Низкое

Питание

Низкое

Питание

Низкое

Питание

Низкое

Питание

Уровень

0 0 0 0 Выкл.

0 0 0 1

0 0 1 0 Среднее

0 0 1 1

0 1 0 1

0 1 0 0

Описание

Минимальный

Максимальный

Отключение

экрана

Авто

19.Командавыбораканала(команда:ma)

► Настройка канала на нужный физический номер.

Передача [m][a][ ][Установить ID][ ][Данные0][ ][Данные1][ ][Данные2][Вк]

Данные 00: старший байт номера канала
Данные 01: младший байт номера канала
Например, № 47 -> 00 2F (2FH)
№ 394 -> 01 8A (18AH),
Цифровое ТВ № 0 -> Неприменимо
Данные 02 : [антенны]
0x00 :
0x10 : DTV основной
0x20 : радио
[кабелей]
0x80 : Аналоговое основной
0x90 : DTV основной
0xA0 : радио

Диапазон номеров каналов
Аналоговый – от мин.: 00 до макс.: 63 (от 0 до 99)
Цифровой – от мин.: 00 до макс.: 3E7 (от 0 до 999)

Подтверждение [a][ ][Установить ID][ ][OK/Ошибка][Данные][x]

Данные от мин.: 00 до макс.: 7DH

20.Добавлениеиудалениеканала(команда:mb)

► Добавление или удаление текущей программы.

ATV Основной,

ENGРУCCKИЙ

18.Автоматическаянастройка(команда:ju)

► Автоматическая настройка положения картинки и

минимизация дрожания изображения. Эта функция
работает в следующем режиме: RGB (PC).

Передача [j][u][ ][Установить ID][ ][Данные][Вк]

Данные 01: установка

Подтверждение [u][ ][Установить ID][ ][OK/Ошибка][Данные][x]

Передача [m][b][ ][Установить ID][ ][Данные][Вк]

Данные 00 : Пропустить 01 : Добавить

Подтверждение [b][ ][Установить ID][ ][OK/Ошибка][Данные][x]

21.Кнопка(команда:mc)

► Отправка кода кнопки ИК-пульта ДУ.

Передача [m][c][ ][Установить ID][ ][Данные][Вк]

Данные Код клавиши -См. стр. 31.

Подтверждение [c][ ][Установить ID][ ][OK/Ошибка][Данные][x]

22.Управлениеподсветкой(команда:mg)

► Управление подсветкой.

Передача [m][g][ ][Установить ID][ ][Данные][Вк]

Данные: от мин.: 00 до макс.: 64

Подтверждение [g][ ][Установить ID][ ][OK/Ошибка][Данные][x]

38

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

РУCCKИЙ

ENG

23

.Выборвходногосигнала(

(Входной сигнал основного изображения)

► Выбор источника входного сигнала телевизора.

Передача [x][b][ ][Установить ID][ ][Данные][Вк]

Данные: структура

MSB LSB

0 0 0 0 0 0 0 0

Внешний входной
сигнал

Внешний входной

сигнал

0 0 0 0

0 0 0 1 Аналоговые
0 0 1 0 AV
0 1 0 0 Компонент
0 1 1 0 RGB

0 1 1 1

1 0 0 0

1 0 0 1

1 0 1 0

Номер входного

сигнала

0 0 0 0 Вход1
0 0 0 1 Вход2
0 0 1 0 Вход3
0 0 1 1 Вход4

Подтверждение [b][ ][Установить ID][ ][OK/Ошибка][Данные][x]

команда:x

Номер входного
сигнала

Данные

Цифровое

телевидение

HDMI

Данные

b)

24.3D(команда:xt)(толькодлямоделейс
поддержкой3D)

► Чтобы сменить 3D-режим на телевизоре.

Передача [x][t][ ][Set ID][ ][Data01][ ][Data02]

[ ][Data03][ ][Data04][Cr]

Данные: структура
Данные01 00 : 3D Вкл.
01 : 3D Выкл.
02 : 3D в 2D
03 : 2D в 3D
Данные02 00 : Сверху и снизу
01 : Бок о бок
02 : В шахматном порядке
03 : Последовательные кадры
Данные03 00 : Справа налево
01 : Слева направо
Data04 3D-эффект(Глубина 3D) : Мин.: 00; Макс.: 14
(*передача в шестнадцатеричном коде)
*Если данные1 составляет 00(3D Вкл.), данные4 не
имеет значения.
*Если данные1 составляет 01(3D Выкл.) или 02(3D-в­2D), данные2, данные3 и данные4 не имеют значения.
*Если данные1 составляет 03(2D-в-3D), данные2 и
данные3 не имеют значения.

Данные 1 Данные 2 Данные 3 Данные 4

00 O O X

01 X X X

02 X X X

03 X X O

X: не имеет значения

Подтверждение [t][ ][OK][Data01][Data02][Data03][Data04][x]

[t][ ][NG][Data01][x]

Реальноесоответствиеданных

*

Шаг 0

00 :

A: Шаг 10 (ID устройства 10)

F: Шаг 15 (ID устройства 15)

10 : Шаг 16 (ID устройства 16)

64 : Шаг 100

6E: Шаг 110

73 : Шаг 115
74 : Шаг 116

CF: Шаг 199

FE: Шаг 254

FF: Шаг 255

or

NOTE

Модель и серийный номер телевизора
указаны на задней панели устройства
Запишите нижеуказанн ые д анные, на
случай, если вам потребуется техническое
обслуживание.

МОДЕЛЬ

СЕРИЙНЫЙНОМЕР

NOTE
