SOMMAIRE
FRANÇAIS
SOMMAIRE
FRA
3 LICENCE
4 ASSEMBLAGE ET
4 Contenu de l'emballage 5 Description des composants et des
7 Déplacer et soulever le moniteur 7 Installation du moniteur 7 - Assemblage de la base du support 9 - Retrait de la base du support 11 - Installation sur une table 12 - Réglage de la hauteur du support 13 - Réglage de l'inclinaison 14 - Rangement des câbles 15 - Utilisation du verrou Kensington 15 - Installation du support mural 16 - Installation sur un mur
PRÉPARATION
boutons
27 INSTALLATION SCREEN SPLIT
29 CONFIGURATION
UTILISATEUR
29 Activation du menu principal 30 Configuration utilisateur 30 - Paramètres du menu 31 - Paramètres de format 32 - Fonction Paramètres 33 - Paramètres PIP 34 - Image 35 - Couleur 36 - Paramètres
37 DÉPANNAGE
39 SPÉCIFICATIONS
17 UTILISATION DU MONITEUR
17 Connexion à un PC 17 - Connexion DVI 18 - Connexion du port d'affichage 19 - Connexion HDMI 20 Connexion aux périphériques AV 20 - Connexion HDMI 21 Connexion aux périphériques externes 21 - Connexion (MHL) à un smartphone 22 - Connexion au PC par câble USB 23 - Connexion au port pour casque
24 INSTALLATION DU PILOTE
TUSB3410
25 INSTALLATION DE TRUE
COLOR FINDER
40 Mode de réglage d'usine (Mode prédéfini,
avec ports d'affichage DVI-D/HDMI/PC)
40 Durée HDMI/MHL (vidéo) 40 Voyant lumineux
41 POSTURE À ADOPTER
41 Posture correcte à adopter pour utiliser le
moniteur.

LICENCE

3
LICENCE
Chaque modèle dispose de licences différentes. Visitez le site http://www.lg.com pour plus d'informations sur la licence.
Les termes HDMI et High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats Unis et dans d’autres pays.
VESA, le logo VESA, le logo Display Port Compliance et le logo Display Port Compliance pour les sources Dual-mode sont des marques déposées de Video Electronics Standards Association.
FRANÇAIS
FRA

ASSEMBLAGE ET PRÉPARATION

4
FRANÇAIS
ASSEMBLAGE ET PRÉPARATION
FRA

Contenu de l'emballage

Veuillez vérifier que tous les éléments sont bien présents dans l'emballage avant d'utiliser le produit. S'il manque des éléments, contactez le revendeur auprès duquel vous avez acheté le produit. Notez bien que le produit et les éléments qui l'accompagnent peuvent avoir un aspect différent de ceux de l'illustration.
Guide de l'utilisateur/
Carte
Câble de signal MHL
Cordon
d'alimentation
Câble audio Câble USB 3.0 de type A-B
Adaptateur ca/cc Double câble DVI-D
ou
Serre-câbles
Deux vis
29EA93
Base du support Base du support
Cache de vis
29EB93
Corps du support
ATTENTION
Veillez à toujours utiliser des composants de la marque afin d'assurer la sécurité et les performances
y
du produit. La garantie du produit ne couvre pas les dommages ou les blessures causés par l'utilisation de
y
composants contrefaits.
REMARQUE
Notez bien que les éléments qui accompagnent le produit peuvent avoir un aspect différent de celui
y
de l'illustration. Toutes les informations et spécifications contenues dans ce manuel sont sujettes à modification sans
y
préavis, en vue d'améliorer les performances du produit. Pour l'achat d'accessoires en option, adressez-vous à un magasin de matériel électronique, rendez-
y
vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit.
ASSEMBLAGE ET PRÉPARATION
5

Description des composants et des boutons

29EA93
Voyant lumineux
On : le moniteur
y
est allumé Off: le moniteur
y
est éteint
FRANÇAIS
FRA
DC-IN (19.5 V )
H/PAUDIO IN(PC)USB UP
USB IN 1 USB IN 2 USB IN 3
5 V 0.9 A
Ports
DP IN
(Touche Marche-Arrêt)
Appuyez sur les boutons en bas du moniteur
HDMI 1 HDMI 2/MHL
5 V 0.9 A
DVI-D IN
6
FRANÇAIS
FRA
ASSEMBLAGE ET PRÉPARATION
29EB93
Voyant lumineux
On : le moniteur
y
est allumé Off: le moniteur est
y
éteint
DC-IN (19.5 V )
USB UP
USB IN 1
5 V 0.9 A
USB IN 3
USB IN 2
H/P
AUDIO IN(PC)
DP IN
DVI-D IN
Ports
HDMI 1
(Touche Marche-Arrêt)
Appuyez sur les boutons en bas du moniteur
HDMI 2/MHL
5 V 0.9 A
ASSEMBLAGE ET PRÉPARATION
7

Déplacer et soulever le moniteur

Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager le moniteur et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.
ATTENTION
Dans la mesure du possible, évitez de
y
toucher l'écran du moniteur. Vous risqueriez d'endommager l'écran ou des pixels permettant de composer l'image.
Il est recommandé de conserver le moniteur
y
dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer. Avant de déplacer ou de soulever
y
le moniteur, déconnectez le cordon d'alimentation et tous les câbles. Maintenez fermement le moniteur par le haut
y
et le bas du cadre. Ne tenez pas le panneau.

Installation du moniteur

Assemblage de la base du support

29EA93
Placez le moniteur à plat, l'écran tourné vers le
1
bas.
ATTENTION
Pour protéger l'écran et éviter de le rayer,
y
couvrez la surface avec un chiffon doux.
Vérifiez l'orientation (avant et arrière) de
2
la base du support et fixez celle-ci à la charnière du support, comme indiqué sur l'illustration.
Charnière du support
FRANÇAIS
FRA
Lorsque vous tenez le moniteur, orientez
y
l'écran à l'opposé de vous pour éviter de le rayer.
Lorsque vous déplacez le moniteur, évitez
y
tout choc violent ou toute vibration sur le produit. Lorsque vous déplacez le moniteur,
y
maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.
Base du support
Serrez deux vis à l'arrière de la base du
3
support et repositionnez le cache des vis.
Base du support
8
FRANÇAIS
FRA
Placez le moniteur à plat, l'écran tourné vers le
1
Assemblez le pied du support et le moniteur
2
ASSEMBLAGE ET PRÉPARATION
29EB93
bas.
ATTENTION
Pour protéger l'écran et éviter de le rayer,
y
couvrez la surface avec un chiffon doux.
en alignant les trous pour les vis de fixation. Serrez deux vis de fixation afin de sécuriser le
pied du support et le moniteur ensemble.
Corps du support
Assemblez la base du support avec le corps du
3
support.
Base du support
Corps du support
Sécurisez l'installation en tournant la tête de la
4
vis vers la droite à l'aide d'une pièce.
ASSEMBLAGE ET PRÉPARATION
9

Retrait de la base du support

29EA93
Placez le moniteur à plat, l'écran tourné vers le
1
bas.
ATTENTION
Pour protéger l'écran et éviter de le rayer,
y
couvrez la surface avec un chiffon doux.
Retirez le cache des vis à l'arrière de la base
2
du support et utilisez un tournevis pour retirer les deux vis. Séparez la base du support de la charnière
du support comme indiqué sur l'illustration.
Charnière du support
ATTENTION
L'aspect réel des composants peut différer
y
des illustrations. Portez toujours le moniteur sans le retourner
y
à l'envers. Dans le cas contraire, il risquerait de se séparer du support et de tomber, ce qui peut l'endommager ou vous blesser. Pour éviter d'endommager l'écran lorsque
y
vous soulevez ou déplacez le moniteur, posez vos mains uniquement sur le support ou sur le cadre en matière plastique. Cette précaution évite d'exercer une pression inutile sur l'écran.
FRANÇAIS
FRA
Base du support
10
FRANÇAIS
FRA
Placez le moniteur à plat, l'écran tourné vers le
1
2
ASSEMBLAGE ET PRÉPARATION
29EB93
bas.
ATTENTION
Pour protéger l'écran et éviter de le rayer,
y
couvrez la surface avec un chiffon doux.
Serrez la vis vers la gauche à l'aide d'une
1
pièce de monnaie. Détachez la base du support.
2
Corps du support
Retirez les deux vis du pied du support.
3
Corps du support
ATTENTION
Base du support
L'aspect réel des composants peut différer
y
des illustrations. Portez toujours le moniteur sans le retourner
y
à l'envers. Dans le cas contraire, il risquerait de se séparer du support et de tomber, ce qui peut l'endommager ou vous blesser. Pour éviter d'endommager l'écran lorsque
y
vous soulevez ou déplacez le moniteur, posez vos mains uniquement sur le support ou sur le cadre en matière plastique. Cette précaution évite d'exercer une pression inutile sur l'écran.

Installation sur une table

Soulevez le moniteur et installez-le à la
1
verticale sur la table. Laissez une distance d'au moins 10 cm
entre le moniteur et le mur pour assurer une ventilation correcte.
29EA93
10 cm
10 cm
ASSEMBLAGE ET PRÉPARATION
Connectez l'adaptateur au moniteur, puis
2
branchez le cordon d'alimentation à la prise murale.
29EA93
11
FRANÇAIS
FRA
29EB93
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
29EB93
Appuyez sur le bouton (Marche-Arrêt), situé
3
en bas du moniteur pour l'allumer.
ATTENTION
Débranchez toujours le cordon d'alimentation
y
avant de déplacer ou d'installer le moniteur, afin d'éviter tout risque d'électrocution.
12

Réglage de la hauteur du support

FRANÇAIS
FRA
Placez le moniteur monté sur la base du
1
Décollez la bande adhésive fixée sur la partie
2
ASSEMBLAGE ET PRÉPARATION
29EB93
support en position verticale.
inférieure à l'arrière du pied du support, puis retirez l'anneau de blocage.
Pied du support
Bande adhésive
Anneau de verrouillage
La hauteur est réglable jusqu'à 110 mm.
4
ATTENTION
Une fois que vous avez retiré l'anneau
y
de blocage, il n'est pas nécessaire de le remettre en place pour régler la hauteur.
AVERTISSEMENT
110 mm
Appuyez sur le dessus de l'écran et tirez sur
3
l'anneau de verrouillage.
Tête
Anneau de verrouillage
Ne placez pas vos doigts ou
y
votre main entre l'écran et la base (châssis) lorsque vous réglez la hauteur de l'écran.
ASSEMBLAGE ET PRÉPARATION
-520
-520
-520
-520
13

Réglage de l'inclinaison

Placez le moniteur en position verticale, monté
1
sur la base du support.
Modifiez l'inclinaison de l'écran. L'angle de
2
l'écran peut être modifié de -5 ° à 20 ° vers l'avant et l'arrière, pour vous offrir le meilleur confort possible.
29EA93
Face arrière
29EB93
-520
Face avant
-520
AVERTISSEMENT
Pour éviter de vous blesser les doigts lors
y
du réglage de l'inclinaison de l'écran, ne posez pas votre main sur la partie inférieure du cadre du moniteur, comme le montre l'illustration ci-dessous.
29EA93
29EB93
FRANÇAIS
FRA
Face arrière
Face avant
ATTENTION
Comme indiqué sur l'illustration, faites
y
attention à ce que le périphérique USB ne se heurte pas contre le support lorsque vous ajustez l'angle du moniteur.
Veillez à ne pas poser les doigts ou appuyer
y
sur la surface de l'écran lorsque vous modifiez l'inclinaison du moniteur.
29EA93
29EB93
14

Rangement des câbles

FRANÇAIS
FRA
Rassemblez les câbles et attachez-les avec le serre-câbles.
ASSEMBLAGE ET PRÉPARATION
29EA93
29EB93
ASSEMBLAGE ET PRÉPARATION
15

Utilisation du verrou Kensington

Le connecteur du verrou Kensington est situé à l'arrière du moniteur. Pour plus d'informations au sujet de l'installation et de l'utilisation de ce système de sécurité, consultez le guide de l'utilisateur du verrou Kensington ou rendez-vous sur le site Web http://www.kensington. com.
Reliez le moniteur au bureau à l'aide du câble à verrou Kensington.
29EA93

Installation du support mural

Ce moniteur prend en charge les caractéristiques du support mural standard ou d'un dispositif compatible.
Placez le moniteur à plat, l'écran tourné vers le
1
bas. Pour protéger l'écran et éviter de le rayer, couvrez la surface avec un chiffon doux.
Placez le support mural sur le moniteur en
2
faisant coïncider les trous avec ceux du moniteur.
À l'aide d'un tournevis, serrez les quatre vis
3
pour fixer le support mural au moniteur.
Support mural
FRANÇAIS
FRA
29EB93
REMARQUE
L'utilisation du verrou Kensington est
y
facultative. Vous pouvez vous procurer les accessoires nécessaires dans un magasin de matériel électronique.
REMARQUE
Le support mural est vendu séparément.
y
Pour plus d'informations au sujet de
y
l'installation, consultez le guide d'installation du support mural. Veillez à ne pas exercer une force excessive
y
lors du montage du support mural, car cela pourrait endommager l'écran du moniteur.
ASSEMBLAGE ET PRÉPARATION
16

Installation sur un mur

FRANÇAIS
FRA
Installez le moniteur à une distance d'au moins 10 cm du mur et laissez environ 10 cm d'espace de chaque côté du moniteur pour garantir une ventilation correcte. Pour obtenir des instructions d'installation détaillées, demandez conseil à votre revendeur. Si vous désirez installer un support mural pivotant, consultez le manuel qui s'y rapporte.
Afin d'installer le moniteur sur un mur, fixez un support de fixation murale (disponible en option) à l'arrière du moniteur. Assurez-vous que le support mural est correctement fixé au moniteur et au mur.
1 Utilisez les vis et le support de fixation murale
2 Les vis qui sont plus longues que la longueur
3 Une vis non conforme à la norme VESA peut
4 Le moniteur est conforme à la norme VESA. 5 Utilisez-le selon la norme VESA telle que
* Épaisseur du support mural : 2,6 mm
* Vis : Φ 4 mm x 0,7 mm de pas de vis x 10 mm
10cm
10cm
10cm
10cm
conformes à la norme VESA.
standard peuvent endommager l'intérieur du moniteur.
endommager le produit et provoquer la chute du moniteur. LG Electronics n'est pas responsable des accidents liés à l'utilisation de vis non standard.
spécifiée ci-dessous.
784,8 mm ou inférieur
y
de longueur 787,4 mm ou supérieur
y
*
Utilisez le support mural et les vis conformes à
la norme VESA
.
VESA (A x B) Vis du support Vis nécessaires Support mural (en
100 x 100 M4 4 RW120
option)
ATTENTION
Débranchez toujours le cordon d'alimentation
y
avant de déplacer ou d'installer le moniteur, pour éviter tout risque d'électrocution. L'installation du moniteur au plafond ou sur
y
un mur incliné est fortement déconseillée. Le moniteur risque de tomber et de provoquer des blessures. Veuillez utiliser le support de fixation murale LG. Pour plus d'informations, contactez votre revendeur ou un installateur qualifié. Évitez de trop serrer les vis. Vous risqueriez
y
d'endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit. Utilisez un support mural et des vis
y
conformes aux normes VESA. Les dommages résultant de l'utilisation ou de la mauvaise utilisation de composants non appropriés ne sont pas couverts par la garantie du produit.
REMARQUE
Utilisez les vis conformes aux normes VESA.
y
Le kit d'installation du support mural contient
y
le guide d'installation, ainsi que tous les éléments nécessaires. Le support mural est une option. Vous
y
pouvez vous procurer les accessoires nécessaires auprès de votre revendeur. La longueur des vis peut varier en fonction
y
du support mural. Assurez-vous d'utiliser des vis de la bonne longueur. Pour plus d'informations, consultez le guide
y
de l'utilisateur du support de fixation murale.

UTILISATION DU MONITEUR

DVI-D IN
HDMI 2/MHL
US
B IN
2
US
B IN
3
H/P
A
UDIO IN(P
C)
5 V 0.9 A
5 V 0.9 A
H
DMI 2/MH
L
1
US
2
US
3
H/P
VI-D IN
HDMI
1
/
L
B IN 1
B IN
2
B IN
3
H/P
A
UDIO IN(P
C)
B
UP
/
A
(
)
-D
IN
HDMI 1 HDMI 2/MHL
B IN 1
B IN
2
B IN
3
A
UDIO IN(P
C)
B
UP
D
IN
/
123
A
O(C)
UP
AUDIO IN(PC)
5 V 0.9 A
5 V 0.9 A
H/P
AUDIO IN(PC)
5 V 0.9 A
HDMI 1
HDMI 2 / MHL
5 V 0.9 A
AUDIO IN(PC)
5 V 0.9 A
HDMI 2 / MHL
5 V 0.9 A
5 V 0.9 A
5 V 0.9 A
AUDIO IN(PC)
5 V 0.9 A
5 V 0.9 A
17
UTILISATION DU MONITEUR

Connexion à un PC

Ce moniteur est compatible avec la fonction
y
*Plug and Play. * Plug and Play : fonction permettant d'ajouter
un périphérique à un ordinateur sans devoir procéder à une reconfiguration ou installer manuellement des pilotes.

Connexion DVI

Permet de transmettre les signaux vidéo numériques au moniteur. Connectez le moniteur à l'aide du câble DVI, comme le montre l'illustration ci-dessous. Appuyez sur le bouton du menu ( ), puis
choisissez l'option d'entrée dans le menu d'entrée.
Pour profiter du son en mode entrée DVI, connectez le port de sortie audio du PC au port d'entrée audio (PC) du moniteur à l'aide du câble fourni avec le produit.
29EB93
AUDIO OUT
PC
ATTENTION
AUDIO IN(PC)
FRANÇAIS
FRA
DVI-D IN
DVI-I(D) OUT
PC
29EA93
AUDIO IN(PC)
B IN
AUDIO OUT
PC
B IN
DVI-D IN
DVI-I(D) OUT
PC
Connectez le câble de signal
y
d'entrée et tournez dans le sens indiqué. Pour éviter tout risque de déconnexion, assurez-vous que le câble est bien fixé. N'appuyez pas sur l'écran de façon
y
prolongée. Cela risque de provoquer une distorsion de l'image. Évitez d'afficher une image fixe à l'écran
y
pendant une période prolongée. Cela risque de provoquer une image rémanente. Utilisez, si possible, un économiseur d'écran.
REMARQUE
Branchez le cordon d'alimentation à une
y
multiprise (3 fiches) reliée à la terre ou à une prise murale mise à la terre. Si vous allumez le moniteur dans une pièce à
y
basse température, un scintillement peut se produire. Ce phénomène est tout à fait normal. Parfois, des points rouges, verts ou bleus
y
peuvent apparaître à l'écran. Ce phénomène est tout à fait normal. L'utilisation d'un câble DVI-HDMI peut
y
provoquer des problèmes de comptabilité.
UTILISATION DU MONITEUR
DMI 2/MHL
3
AUDIO IN(PC)
5 V 0.9 A
18

Connexion du port d'affichage

FRANÇAIS
FRA
Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur. Connectez votre PC au moniteur à l'aide du câble de port d'affichage, comme illustré ci-dessous. Appuyez sur le bouton du menu ( ), puis
choisissez l'option d'entrée dans le menu d'entrée.
29EB93
DP OUT
29EA93
(vendus séparément)
DP OUT
DP IN
(vendus séparément)
P
B IN
DP IN
-
REMARQUE
Selon la version DP de votre PC, le son peut
y
être désactivé.
UTILISATION DU MONITEUR
3
-
DP IN
DMI 2/MHL
B IN
1
B IN
2
B IN
3
P
A
UDIO IN(P
C)
B
UP
DP OUT
AUDIO IN(PC)
DP OUT
AUDIO IN(PC)
5 V 0.9 A
DP IN
5 V 0.9 A
19

Connexion HDMI

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur ou d'un périphérique AV au moniteur. Connectez l'ordinateur et le périphérique AV au moniteur à l'aide d'un câble HDMI, comme illustré ci-dessous. Appuyez sur le bouton du menu ( ), puis
choisissez l'option d'entrée dans le menu d'entrée.
29EA93
(vendus séparément)
29EB93
(vendus séparément)
HDMI 1
FRANÇAIS
FRA
HDMI 2 / MHL
5 V 0.9 A
B IN
HDMI 1 HDMI 2/MHL
-
5 V 0.9 A
REMARQUE
Le périphérique HDMI PC peut causer des
y
problèmes de compatibilité. L'utilisation d'un câble DVI-HDMI peut
y
provoquer des problèmes de comptabilité.
UTILISATION DU MONITEUR
IN
3
-D
IN
DP IN
DMI 2/MHL
B IN
1
B IN
2
B IN
3
P
A
UDIO IN(P
C)
B
UP
DP OUT
AUDIO IN(PC)
DP OUT
AUDIO IN(PC)
5 V 0.9 A
DP IN
5 V 0.9 A
20
FRANÇAIS
FRA
périphériques AV

Connexion HDMI

Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur ou d'un périphérique AV au moniteur. Connectez l'ordinateur et le périphérique AV au moniteur à l'aide d'un câble HDMI, comme illustré ci-dessous. Appuyez sur le bouton du menu ( ), puis
choisissez l'option d'entrée dans le menu d'entrée.
Connexion aux
29EA93
29EB93
(vendus séparément)
HDMI 1
HDMI 2 / MHL
5 V 0.9 A
(vendus séparément)
B IN
HDMI 1 HDMI 2/MHL
5 V 0.9 A
-D
REMARQUE
L'utilisation d'un câble DVI-HDMI peut
y
provoquer des problèmes de comptabilité.
UTILISATION DU MONITEUR
-
HDMI 1 HDMI 2/MHL
B IN 1
B IN
2
B IN
3
A
UDIO IN(P
C)
B
UP
5 V 0.9 A
/
123
A
O(C)
UP
AUDIO IN(PC)
5 V 0.9 A
HDMI 1
HDMI 2 / MHL
5 V 0.9 A
AUDIO IN(PC)
AUDIO IN(PC)
5 V 0.9 A
5 V 0.9 A
21

Connexion aux périphériques externes

Connexion (MHL) à un smartphone

Mobile High-definition Link (MHL) est une
interface qui vous permet de lire les vidéos et les fichiers audio de votre smartphone sur le moniteur en connectant ces deux appareils. Connectez le smartphone au port HDMI2/MHL du moniteur à l'aide du câble de signal MHL fourni. Ensuite, modifiez l'entrée en appuyant le bouton d'entrée du moniteur.
29EA93
29EB93
FRANÇAIS
FRA
HDMI 2 / MHL
5 V 0.9 A
REMARQUE
Cette fonction n'est compatible qu'avec
y
les smartphones prenant en charge la connexion MHL
HDMI 2/MHL
5 V 0.9 A
-
- Il peut exister une incompatibilité avec d'autres téléphones portables.
UTILISATION DU MONITEUR
-
IN
HDMI 1
DMI 2/MHL
A
)
-
DP IN
DMI 2/MHL
B IN
1
B IN
2
B IN
3
P
A
UDIO IN(P
C)
B
UP
DP OUT
AUDIO IN(PC)
5 V 0.9 A
DP OUT
AUDIO IN(PC)
5 V 0.9 A
DP IN
5 V 0.9 A
22

Connexion au PC par câble USB

FRANÇAIS
FRA
La fonction USB 3.0 fait office de concentrateur USB pour le produit. Pour utiliser la fonction USB 3.0, connectez le câble USB 3.0 de type A-B fourni avec le produit à l'ordinateur. Les périphériques connectés au port d'entrée USB peuvent être contrôlés à partir de l'ordinateur.
29EA93
29EB93
USB UP
USB IN 1
USB IN 3
USB IN 2
5 V 0.9 A
(vendus séparément)
USB UP
USB IN 1 USB IN 2 USB IN 3
UDIO IN(PC
P
REMARQUE
5 V 0.9 A
(vendus séparément)
Installez le dernier Service Pack Windows
y
avant utilisation. Les périphériques sont vendus séparément.
y
Les ports USB peuvent être utilisés pour
y
connecter le clavier, la souris et d'autres périphériques USB.
ATTENTION
<Consignes relatives à l'utilisation d'un appareil USB>
Les périphériques de stockage USB dotés d'un programme de détection automatique ou de leur propre
y
pilote peuvent ne pas être pris en charge. Certains périphériques USB peuvent ne pas être pris en charge ou ne pas fonctionner correctement.
y
Il est recommandé d'utiliser un disque dur USB externe d'une tension nominale de 5 V maximum et d'un
y
courant de 900 mA maximum. Nous vous recommandons d'utiliser un concentrateur USB ou un disque dur muni d'une alimentation
y
propre. (Si l'alimentation électrique n'est pas suffisante, le périphérique de stockage USB risque de ne pas être détecté.)
INSTALLATION DU PILOTE TUSB3410
VI-D IN
HDMI
1
DMI 2/MH
L
2
3
A
C)
UP
-D
IN
HDMI 1 HDMI 2/MHL
B IN 1
B IN
2
B IN
3
A
UDIO IN(P
C)
B
UP
5 V 0.9 A
D
IN
DP IN
/
B IN
1
B IN
2
B IN
3
P
A
UDIO IN(P
C)
B
UP
DP OUT
AUDIO IN(PC)
5 V 0.9 A
5 V 0.9 A
AUDIO IN(PC)
5 V 0.9 A
HDMI 1
HDMI 2 / MHL
5 V 0.9 A
DP OUT
AUDIO IN(PC)
5 V 0.9 A
DP IN
5 V 0.9 A
23

Connexion au port pour casque

Utilisez le port pour casque afin de connecter un périphérique au moniteur. Connectez le périphérique comme dans l'illustration.
29EA93
(vendus séparément)
B
B IN 1
UDIO IN(P
B IN
H/P
B IN
REMARQUE
Les périphériques sont vendus séparément.
y
Il est difficile de connecter une prise
y
d'écouteur angulaire à un périphérique. Par conséquent, utilisez une prise droite.
Prise angulaire Prise droite
REMARQUE
Selon les paramètres audio de l'ordinateur et
y
du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées.
FRANÇAIS
FRA
29EB93
(vendus séparément)
H/P

INSTALLATION DU PILOTE TUSB3410

24
FRANÇAIS
FRA
INSTALLATION DU PILOTE TUSB3410
Insérez dans le lecteur de l'ordinateur le CD du manuel d'utilisation inclus dans l'emballage du produit, puis installez le pilote TUSB3410.
Utilisez Internet Explorer comme navigateur
1
Cliquez sur le pilote TUSB3410.
2
3
par défaut.
Cliquez sur le pilote TUSB3410 sur l'écran principal du CD. Lorsque la fenêtre de
téléchargement de fichier s'affiche, cliquez sur le bouton Run (Exécuter). (La fenêtre de téléchargement de fichier peut être différente selon le système d'exploitation et la version d'Internet Explorer, mais la procédure d'installation reste la même.)
Cochez la case J'accepte sur l'écran du contrat
5
de licence, puis cliquez sur [Next].
L'installation se déroule comme décrite ci-
6
dessous.
Lorsque le fichier du pilote TUSB3410 démarre,
4
cliquez sur [Next].
Terminez l'installation.
7

INSTALLATION DE TRUE COLOR FINDER

25
INSTALLATION DE TRUE COLOR FINDER
Insérez dans le lecteur de l'ordinateur le CD du manuel d'utilisation inclus dans l'emballage du produit, puis installez le logiciel True Color Finder.
Lorsque le programme d'installation de
1
Color Finder démarre, la fenêtre s'affiche comme illustré ci-dessous. Sélectionnez une langue et cliquez sur [Next].
Cliquez sur
2
[Next].
True
Entrez votre nom d'utilisateur et le nom de
4
l'entreprise, puis cliquez sur [Next].
Cliquez sur
5
d'installation.
[Change] pour modifier le chemin
Cliquez sur
[Next].
FRANÇAIS
FRA
Cochez la case J'accepte sur l'écran du contrat
3
de licence, puis cliquez sur [Next].
Cliquez sur
6
processus d'installation.
[Install]
pour démarrer le
INSTALLATION DE TRUE COLOR FINDER
26
Lorsque l'
7
FRANÇAIS
FRA
installation est terminée, redémarrez
le système.
ATTENTION
Si une application de calibrage incompatible
y
est installée sur votre ordinateur, un message d'avertissement s'affiche et vous demande de supprimer l'application lors de l'installation.
ATTENTION
Si une application de calibrage tierce est
y
installée sur votre ordinateur, le calibrateur peut ne pas fonctionner correctement et il vous sera conseillé de la désinstaller.
REMARQUE
Pour pouvoir utiliser la fonction True Color
y
Finder, vous devez acheter un calibreur compatible. Après avoir installé True Color Finder (logiciel fourni avec le produit), effectuez le calibrage. Pour plus de détails sur les calibrateurs et
y
les cartes graphiques compatibles, reportez­vous au guide de l'utilisateur du logiciel True Color Finder. Si vous avez changé le port d'entrée, nous
y
vous recommandons de calibrer la qualité d'image du moniteur une nouvelle fois.
Lorsque vous exécutez le logiciel True
8
Color Finder, l'icône True Color Finder [ ] s'affiche dans la barre d'état système en bas à droite de l'écran de l'ordinateur.
Faites un clic droit l’icône True Color Finder
et sélectionnez « Démarrer le programme » pour démarrer le programme.
INSTALLATION DE SCREEN SPLIT
27

INSTALLATION SCREEN SPLIT

Insérez dans le lecteur de l'ordinateur le CD du manuel d'utilisation inclus dans l'emballage du produit, puis installez le logiciel Screen Split.
Lorsque le programme d'installation de Screen
1
Split démarre, la fenêtre s'affiche comme illustré ci-dessous. cliquez sur [Next].
Cliquez sur
2
Sélectionnez une langue et
[Next].
Entrez votre nom d'utilisateur et le nom de
4
l'entreprise, puis cliquez sur [Next].
Cliquez sur
5
d'installation.
[Change] pour modifier le chemin
Cliquez sur
[Next].
FRANÇAIS
FRA
Cochez la case J'accepte sur l'écran du contrat
3
de licence, puis cliquez sur [Next].
Cliquez sur
6
processus d'installation.
[Install]
pour démarrer le
INSTALLATION DE SCREEN SPLIT
28
Lorsque l'
7
FRANÇAIS
FRA
8
Cliquez avec le bouton droit de la souris sur
installation est terminée, redémarrez
le système.
Si vous exécutez Screen Split (Division de l'écran), l'icône [ ] apparaît dans la barre d'état système en bas à droite de l'écran de votre PC.
l'icône Screen Split (Division de l'écran) et sélectionnez la mise en page souhaitée.
Conguration utilisateur
29

CONFIGURATION UTILISATEUR

Activation du menu principal

Appuyez sur le bouton Menu ( ).
1
Utilisez les boutons < et > pour régler les options.
2
Pour revenir au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
Maintenez le bouton MENU enfoncé ( ) pour quitter le menu OSD.
3
Boutons du moniteur
FRANÇAIS
FRA
Boutons Description
Menu ( )
OK (DÉF) Appuyez sur OK pour sélectionner les fonctions du menu à l'écran.
(Touche
Marche-Arrêt)
Si le menu est inactif
Si le menu est actif Appuyez sur ce bouton pour revenir à l'écran précédent et maintenez-le
Si le menu est inactif
Si le menu est actif Touche directionnelle gauche Si le menu est
inactif Si le menu est actif Touche directionnelle droite
Si le menu n'est pas affiché, appuyer sur OK vous permet de connaître la résolution du signal actuel (uniquement lorsqu'un signal d'entrée est détecté).
Permet d'allumer ou d'éteindre le moniteur. Voyant lumineux Lorsque le moniteur est en mode de fonctionnement, le voyant d'alimentation
Permet d'activer le menu principal.
enfoncé pendant 3 secondes pour quitter le menu OSD.
Permet de régler le niveau du volume du moniteur.
Permet de régler le niveau du volume du moniteur.
s'allume en rouge (mode sous tension). Lorsque le moniteur passe en mode d'économie d'énergie, le voyant d'alimentation clignote en rouge.
REMARQUE
Tous les boutons sont tactiles. Il vous suffit d'appuyer en bas du moniteur pour les actionner.
Conguration utilisateur
30
FRANÇAIS

Configuration utilisateur

FRA

Paramètres du menu

Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Utilisez les boutons < ou > pour définir les options.
2
Sélectionnez pour quitter le menu OSD.
3
Luminosité Contraste
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
100 70 30 DVI Large
Volume Source
d'entrée
Ratio Func. PIP
Image Couleur
Tout
Paramètre Réinitialise
Sortie
Chaque option est décrite ci-dessous.
Menu Description
Luminosité Contraste
Volume Permet de régler le volume.
Permet de régler la luminosité et le contraste de l'écran.
REMARQUE
Appuyez sur le bouton Sourdine dans le OK du volume pour activer/
y
désactiver la fonction Silencieux.
Source d'entrée Permet de sélectionner le mode d'entrée actuel. Ratio Permet d'ajuster le format d'affichage de l'écran. Func.
PIP Permet d'afficher les écrans pour deux modes d'entrée sur un moniteur.
Image Permet de régler la netteté, le niveau de noir et le temps de réponse de l'écran. Couleur Permet de régler la valeur gamma, la température de couleur et la balance des couleurs de
Paramètre Permet de paramétrer les langues, le mode PC/AV, l'entrée audio principale, le bouton Son, le
Réinitialise
Sortie Permet de quitter le menu d'affichage à l'écran.
Permet de régler l'option ÉCO, le Étalonnage et le Mode Image.
l'écran.
témoin de fonctionnement, l'option DP 1.2 et le verrouillage OSD.
Permet de réinitialiser les paramètres par défaut d'origine. Appuyez sur les boutons ◄ et ► pour
réinitialiser immédiatement.
Conguration utilisateur

Paramètres de format

Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Appuyez sur < ou sur > pour accéder à l'option Format.
2
Appuyez sur OK pour sélectionner l'option Format.
3
Utilisez les boutons < ou > pour définir les options.
4
Sélectionnez pour quitter le menu OSD.
5
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
Sous-menu
Large Original 1:1Cinema1 Cinema2 Retour Sortie
Chaque option est décrite ci-dessous.
Ratio
31
FRANÇAIS
FRA
Menu > Ratio Description Large Cinema1 Cinema2 Agrandit l'écran au format 21:9, y compris la bande noire affichée en bas pour les sous-
Original Permet d'afficher une vidéo en fonction du format d'affichage du signal vidéo d'entrée. 1:1 Le format de l'image d'origine est conservé. Retour Permet d'accéder à l'écran OSD précédent. Sortie Permet de quitter le menu d'affichage à l'écran.
Permet d'afficher la vidéo en grand écran, quelle que soit l'entrée du signal vidéo. Agrandit l'écran au format 21:9. (à 1080p)
titres. (à 1080p)
REMARQUE
Il se peut que l'affichage soit identique pour les options Wide (Large), Original (Format original) et
y
1:1 avec la résolution recommandée (2 560 x 1 440). Le ratio est désactivé dans le signal interlacé.
y
32

Fonction Paramètres

FRANÇAIS
FRA
Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Appuyez sur < ou sur > pour accéder à l'option Fonction.
2
Appuyez sur OK pour sélectionner l'option Fonction.
3
Utilisez les boutons < ou > pour définir les options.
4
Sélectionnez pour quitter le menu OSD.
5
Sous-menu
Chaque option est décrite ci-dessous.
Conguration utilisateur
Func.
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
Off Off Perso.
ECO
Étalonnage Mode Image
Retour Sortie
Menu > Func. Description
ÉCO On Permet d'activer la fonction ÉCO, grâce à laquelle vous pouvez économiser de
Off Permet de désactiver la fonction ÉCO.
Étalonnage On Permet d'activer le calibrage appliqué au moniteur.
Off
l'énergie en fonction du niveau d'éco-efficacité.
Si cette option est réglée sur Off, le moniteur revient à la qualité de l'image définie avant le calibrage.
REMARQUE
Exécutez le programme True Color Finder.
Mode Image Varie selon la valeur du mode PC/AV dans Menu > Paramètres.
Mode PC Perso. Permet à l'utilisateur de régler chaque élément. Le mode Couleur du menu
Text Permet d'optimiser l'écran pour le traitement de document. Photo Optimise la qualité de l'écran pour visionner des photos. Cinema Permet d'optimiser l'écran pour améliorer les effets visuels d'une vidéo. Jeux Permet d'optimiser l'écran pour les jeux. Mode AV Perso. Permet à l'utilisateur de régler chaque élément. Le mode Couleur du menu
Standard Permet d'optimiser l'écran pour afficher la qualité normale de l'image. Vif 1 Permet d'optimiser l'écran pour des effets visuels vifs. Vif 2 Permet d'optimiser l'écran pour des effets visuels plus vifs.
Cinema Permet d'optimiser l'écran pour améliorer les effets visuels d'une vidéo. Retour Sortie Permet de quitter le menu d'affichage à l'écran.
Permet d'accéder à l'écran OSD précédent.
principal peut être réglé.
principal peut être réglé.
Conguration utilisateur

Paramètres PIP

Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Appuyez sur < ou sur > pour accéder à l'option PIP.
2
Appuyez sur OK pour sélectionner l'option PIP.
3
Utilisez les boutons < ou > pour définir les options.
4
Sélectionnez pour quitter le menu OSD.
5
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
Sous-menu
PIP
33
FRANÇAIS
FRA
ÉquilibréOff
PIP Taille Position
Coin inf. D
Retour Sortie
Chaque option est décrite ci-dessous.
Menu > PIP Description
PIP Permet d'afficher les écrans pour deux modes d'entrée sur un moniteur.
Taille Permet de régler la taille de l'écran secondaire.
Position Permet de régler le positionnement de l'écran secondaire.
Retour Sortie Permet de quitter le menu d'affichage à l'écran.
(DVI+DP, HDMI1+DP, HDMI2+DP, DP+DVI, DP+HDMI1 et DP+HDMI2)
Équilibré Permet d'utiliser une taille adaptée pour l'écran secondaire. Petit Moyen Permet d'utiliser un affichage de taille normale pour l'écran secondaire. Grand
La valeur par défaut s'affiche en bas à droite.
Coin inf. Droit
Coin inf. Gauche
Coin sup. Gauche
Coin sup. Droit
Permet d'accéder à l'écran OSD précédent.
Permet d'utiliser un affichage de petite taille pour l'écran secondaire.
Permet d'utiliser un affichage de grande taille pour l'écran secondaire.
Permet d'afficher l'écran secondaire en bas à droite de l'écran.
Permet d'afficher l'écran secondaire en bas à gauche de l'écran.
Permet d'afficher l'écran secondaire en haut à gauche de l'écran.
Permet d'afficher l'écran secondaire en haut à droite de l'écran.
REMARQUE
Si le mode PIP n'est pas activé, la position est désactivée.
y
Si le format est réglé sur Balance, la position est désactivée.
y
Conguration utilisateur
34
FRANÇAIS


FRA
Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Appuyez sur < ou sur > pour accéder à l'option Image.
2
Appuyez sur OK pour sélectionner l'option Image.
3
Utilisez les boutons < ou > pour définir les options.
4
Sélectionnez pour quitter le menu OSD.
5
Sous-menu
Netteté Niveau
Chaque option est décrite ci-dessous.
Menu > Image Description Netteté Permet de régler la netteté de l'écran. Niveau Noir Permet de définir le niveau de décalage (pour le mode HDMI uniquement).
Temps de Réponse
Réinitialise Permet de restaurer les paramètres par défaut de la fonction PIP. Retour Permet d'accéder à l'écran OSD précédent. Sortie Permet de quitter le menu d'affichage à l'écran.
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
Bas5 Moyen
Temps de
Noir
Réponse
yDécalage : cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus
sombre que le moniteur peut afficher.
Haut L'image de l'écran s'éclaircit.
Bas L'image de l'écran s'assombrit.
Permet de définir un temps de réponse pour les images affichées en fonction de la vitesse de
l'écran. Pour un environnement normal, nous vous recommandons d'utiliser le mode Normal. Pour
une image en mouvement rapide, nous vous recommandons d'utiliser le mode Haut.
Définir le temps de réponse sur Long peut générer des images rémanentes.
Haut Définit le temps de réponse sur Long.
Moyen Définit le temps de réponse sur Moyen.
Bas Définit le temps de réponse sur Court.
Réinitialise
Retour Sortie
Conguration utilisateur
35

Couleur

Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Appuyez sur < ou sur > pour accéder à l'option Couleur.
2
Appuyez sur OK pour sélectionner l'option Couleur.
3
Utilisez les boutons < ou > pour définir les options.
4
Sélectionnez pour quitter le menu OSD.
5
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
Sous-menu
Utilis.Gamma 1 50 50 50
Gamma Températ. Rouge Vert Bleu
Six couleurs
Chaque option est décrite ci-dessous.
Menu > Couleur Description Gamma Paramètres personnalisés de la valeur gamma : lorsque vous utilisez les paramètres gamma 0,
Températ. Personnalisé
Six Couleurs Répond aux exigences de l'utilisateur pour les couleurs grâce au réglage de la couleur et de la
Réinitialise Réinitialise les paramètres de couleurs par défaut. Retour Permet d'accéder à l'écran OSD précédent. Sortie Permet de quitter le menu d'affichage à l'écran.
gamma 1 et gamma 2 du moniteur, l'image est plus lumineuse si vous choisissez des paramètres de gamma élevés et vice versa.
Rouge
Vert
Bleu
Permet de sélectionner la couleur de l'image par défaut.
Chaud : permet d'ajouter du rouge à la couleur de l'écran. Moyen : permet de définir la couleur de l'écran à mi-chemin entre le rouge et le bleu. Froid : permet d'ajouter du bleu à la couleur de l'écran.
saturation des six couleurs (rouge, vert, bleu, cyan, magenta, jaune) et l'enregistrement de ces paramètres.
Teinte Ajuste le ton de l'écran. Saturation Règle la saturation des couleurs de l'écran. Plus la valeur est faible, moins les
Vous pouvez personnaliser les couleurs de l'affichage à l'aide des options Rouge, Vert et Bleu.
couleurs sont saturées et lumineuses. Plus la valeur est élevée, plus les couleurs sont sombres et saturées.
Couleur
Réinitialise
Retour Sortie
Couleur
FRANÇAIS
FRA
Conguration utilisateur
36
FRANÇAIS

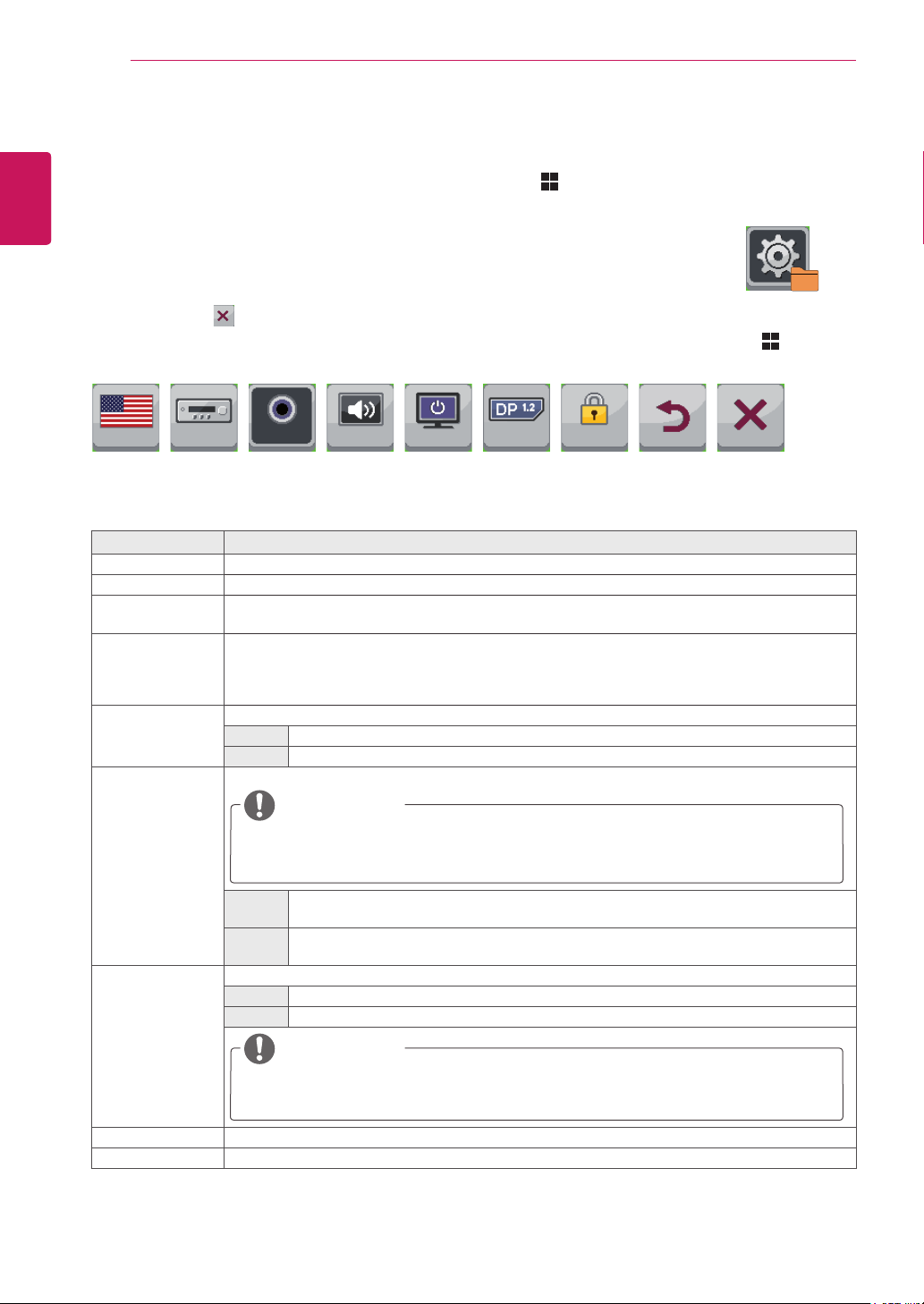

Paramètres

FRA
Pour afficher le menu OSD, appuyez sur le bouton Menu ( ) en bas du moniteur.
1
Appuyez sur la touche < ou > pour accéder aux Paramètres.
2
Appuyez sur OK pour sélectionner les Paramètres.
3
Utilisez les boutons< ou > pour définir les options.
4
Sélectionnez pour quitter le menu OSD.
5
Sous-menu
Langue
Chaque option est détaillée ci-dessous.
Menu > Autres Description Langue Permet de spécifier la langue d'affichage du menu.
Mode PC/AV Activé en mode HDMI uniquement. Audio Principal Le son émis par le port d'entrée audio du signal d'entrée numérique (HDMI, HDMI2/MHL et
Bouton Son Contrôle le bouton de sonneries.
Témoin de fonctionnement
DP1.2 (DisplayPort1.2)
OSD Verrouiller Empêche la saisie de données clés inexactes.
Paramètres
Pour retourner au menu supérieur ou configurer d'autres options, utilisez le bouton Menu ( ).
AVEnglish On On On Off
Mode PC/
AV
Entrée Audio
Audio
Principal
Display Port) peut être entendu par le biais des haut-parleurs du moniteur.
Le bouton de sonneries est actif pour les actions suivantes. Alimentation secteur : Activée/Désactivée Menu OSD : Activé/Désactivé
Le voyant d'alimentation situé sur l'avant du moniteur indique l'état actif ou inactif de l'écran.
On Le voyant d'alimentation est automatiquement activé. Off Le voyant d'alimentation est éteint.
Active ou désactive DisplayPort 1.2.
Bouton
Son
Témoin de
fonctionnement
DP1.2
OSD
Verrouiller
Retour Sortie
REMARQUE
Assurez-vous d'avoir bien activé ou désactivé DisplayPort conformément à la version DisplayPort prise en charge par la carte graphique. Réglez-le sur Désactivé s'il n'est pas compatible avec la carte graphique.
On La communication entre le PC et le moniteur vous permet de régler le moniteur à l'aide
Off Le moniteur ne peut pas être contrôlé à l'aide de l'ordinateur si la communication entre
On Touche Entrée désactivée. Off Touche Entrée activée.
de l'ordinateur.
le PC et le moniteur est désactivée.
REMARQUE
Toutes les fonctions, à l'exception du mode Verrouillage OSD et du bouton Quitter pour la luminosité, le contraste, le volume, les sources d'entrée et les paramètres, sont désactivées.
Retour Sortie Permet de quitter le menu d'affichage à l'écran.
Permet d'accéder à l'écran OSD précédent.

DÉPANNAGE

37
DÉPANNAGE
Rien n'est affiché à l'écran
Le cordon d'alimentation du moniteur est-il branché ?
Le voyant d'alimentation est-il allumé ?
Le voyant d'alimentation est-il de couleur rouge ?
Le voyant d'alimentation clignote-t­il ?
Le message « COUPURE » est-il affiché ?
Le message « VÉRIF SIGNAL CONNEXION » s'affiche-t-il ?
Le message « OSD VERROUILLÉ » est affiché.
Certaines fonctions sont-elles indisponibles lorsque vous appuyez sur le bouton Menu ?
yVérifiez que le cordon d'alimentation est correctement branché sur la
prise secteur.
yVérifiez la connexion du câble d'alimentation et appuyez sur le bouton
Marche-Arrêt.
yVérifiez que l'entrée connectée est activée (Menu - Entrée).
ySi le moniteur est en mode Économie d'énergie, déplacez la souris ou
appuyez sur une touche du clavier pour activer à nouveau l'affichage.
yVérifiez si l'ordinateur est allumé. yCela se produit lorsque les signaux émis par le PC (carte vidéo) ne
sont pas inclus dans la plage de fréquence horizontale ou verticale du moniteur. Reportez-vous à la section « Spécifications du produits » de ce manuel pour définir la fréquence appropriée.
yCe message apparaît lorsque le câble de signal est déconnecté ou
manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez­le.
yL'affichage à l'écran est verrouillé. Accédez à Menu > Paramètres et
réglez « OSD Verrouiller » sur Déverrouiller.
FRANÇAIS
FRA
Une image reste affichée sur l'écran.
L'image reste-t-elle visible même lorsque le moniteur est éteint ?
yL'affichage d'une image fixe pendant une durée prolongée peut
endommager l'écran et provoquer cette image rémanente.
yUtilisez un économiseur d'écran pour protéger l'écran lorsque vous
devez utiliser le moniteur pendant un période prolongée.
REMARQUE
Fréquence verticale : pour afficher une image, l'écran doit s'actualiser des dizaines de fois par
y
seconde, comme une lampe fluorescente.
Le nombre de fois où l'écran est rafraîchi par seconde est appelé Fréquence verticale ou Taux de rafraîchissement et est exprimé en Hz.
Fréquence horizontale : cette valeur correspond au temps qu'il faut pour afficher une ligne
y
horizontale et est appelée Cycle horizontal. Le nombre de lignes horizontales affichées par seconde peut être calculé en divisant 1 par le cycle horizontal. Cette valeur, exprimée en kHz, correspond à la
fréquence horizontale.
DÉPANNAGE
38
FRANÇAIS
FRA
Les couleurs ne s'affichent pas normalement.
L'affichage apparaît-il décoloré (16 couleurs) ?
Les couleurs semblent-elles instables ou monochromes ?
L'écran affiche-t-il des points ?
REMARQUE
Vérifiez si la résolution ou la fréquence de la carte vidéo est comprise dans la plage reconnue par le
y
moniteur et si elle est configurée selon la résolution recommandée (optimale) dans Panneau de conf iguration > Affichage > Paramètres.
Si la résolution de la carte vidéo n'est pas celle recommandée (optimale), le texte risque d'être flou,
y
les images indistinctes, la zone d'affichage incomplète ou mal centrée. La procédure de configuration peut varier en fonction de votre ordinateur et/ou du système
y
d'exploitation. Il est également possible que certaines cartes vidéo ne prennent pas en charge les résolutions spécifiées. Dans ce cas, contactez le constructeur de l'ordinateur ou de la carte vidéo pour obtenir de l'aide. Certaines cartes vidéo peuvent ne pas prendre en charge la résolution 2 560 x 1 080.
y
Si la résolution ne peut pas être affichée, contactez le fabricant de votre carte vidéo.
ySélectionnez le mode couleurs 24 bits (couleurs vraies) ou supérieur.
Sous Windows, choisissez Panneau de configuration > Affichage > Pa ramètres > Qualité des couleurs.
yVérifiez si le câble de signal est correctement connecté. Reconnectez
le câble ou réinsérez la carte vidéo du PC.
yLorsque vous utilisez le moniteur, il est possible que des points
pixellisés (rouges, verts, bleus, blancs ou noirs) apparaissent à l'écran. Ce phénomène est normal pour l'écran LCD. Il ne s'agit pas d'une erreur et cela n'a aucune incidence sur les performances du moniteur.

SPÉCIFICATIONS

39
SPÉCIFICATIONS
29EA93 29EB93
Écran LCD Type 73,025 cm TFT (Thin Film Transistor)
Écran LCD (Liquid Crystal Display) Diagonale de l'écran : 73,025 cm
Distance entre pixels 0,0876 mm x 0,2628 mm
Résolution Résolution maximale 2 560 x 1 080 à 60 Hz
Résolution recommandée 2 560 x 1 080 à 60 Hz
Signal vidéo Fréquence horizontale 30 kHz à 90 kHz
Fréquence verticale 56 Hz à 75 Hz Synchronisation Sync. séparée
Connecteur d'entrée
Puissance Tension : 19,5 V, 3,8 A
Adaptateur CA/CCType AAM-00, fabriqué par AMPOWER Technology., Co.Ltd.
Réglage de l'inclinaison du support
Conditions d'utilisation
Puissance des enceintes
DVI-D, HDMI 1, HDMI 2(MHL), Display Port, Audio In(PC), H/P Out, USB Up, USB In 1, 2, 3
Consommation électrique (typ.)
Sortie : 19,5 V, 5,65 A Vers l'avant/vers l'arrière : de -5 ° à 20 ° Face)
Fonctionnement Stockage 7 W + 7 W
Mode activé : 48 W (typ., sans USB) 68 W (max, avec USB, Audio 50 %)
Mode Économie d'énergie : ≤ 1,2 W Mode hors tension : ≤ 0,5 W
Température : de 10 °C à 35 °C ; Humidité : de 10 % à 80 % Température : de -20 °C à 60 °C ; Humidité : de 5 % à 90 %
FRANÇAIS
FRA
29EA93
Dimensions Dimensions du moniteur (largeur x hauteur x profondeur)
Avec support 699,7 mm x 387,0 mm x 208,5 mm Sans support 699,7 mm x 318,0 mm x 68,5 mm
Poids (sans emballage)
5,65 kg
29EB93
Dimensions Dimensions du moniteur (largeur x hauteur x profondeur)
Avec support 699,7 mm x 395,3 mm x 225 mm Sans support 699,7 mm x 318,0 mm x 68,5 mm
Poids (sans emballage)
Ces spécifications sont sujettes à modification sans préavis.
6,84 kg
SPÉCIFICATIONS
40
FRANÇAIS
FRA
d'affichage DVI-D/HDMI/PC)
Mode prédéfini
720 x 400 31,468 70,08 -/+ 640 x 480 31,469 59,94 -/­640 x 480 37,5 75 -/­800 x 600 37,879 60,317 +/+ 800 x 600 46,875 75 +/+ 1 024 x 768 48,363 60 -/­1 024 x 768 60,123 75,029 +/+ 1 152 x 864 67,5 75 +/+ 1 280 x 720 45 60 +/+ 1 280 x 1 024 63,981 60,02 +/+ 1 280 x 1 024 79,976 75,025 +/+ 1 600 x 900 60 60 +/+ 1 680 x 1 050 65,290 59,954 -/+ 1 920 x 1 080 67,5 60 +/­2560 x 1080 66,7 60 -/+
Mode de réglage d'usine (Mode prédéfini, avec ports
Fréquence horizontale (kHz)
Fréquence verticale (Hz)
Polarité (H/V) Remarques

Durée HDMI/MHL (vidéo)

Mode prédéfini
480p 31,50 60 576p 31,25 50 720p 37,50 50 720p 45,00 60 1080i 28,12 50 1080i 33,75 60 1 080p 56,25 50 1 080p 67,50 60
Fréquence horizontale (kHz)

Voyant lumineux

Préréglage Couleur du voyant
Sous tension Rouge Économie d'énergie Clignote en rouge Hors tension Off
Fréquence verticale (Hz)

Posture à adopter

41
POSTURE À ADOPTER

Posture correcte à adopter pour utiliser le moniteur.

Réglez la position de l'écran de sorte que vous puissiez le visualiser de manière confortable selon un angle légèrement incliné vers le bas par rapport à la position naturelle de vos yeux.
Faites une pause d'environ 10 minutes toutes les heures afin de vous reposer à cause de la fatigue
y
liée à une trop longue utilisation. Le support du moniteur tactile lui permet d'être positionné de manière optimale.
y
Modifiez l'inclinaison du moniteur selon une inclinaison allant de -5 ° à 20 ° pour bénéficier du plus grand confort visuel possible.
Vous devez regarder légèrement en bas à l'écran.
Réglez l'angle d'inclinaison de - 5 ° à 20 °
afin qu'il n'y ait pas de reflet ou d'éblouissement dû à l'écran.
FRANÇAIS
FRA
Placez vos mains
calmement sur le
clavier,
gardez vos bras fléchis
au niveau des coudes
et étendus
horizontalement en
face de vous.
Lisez les consignes de sécurité avant d'utiliser le produit. Conservez le manuel d'utilisation (sur CD) à portée de
main an de pouvoir vous y référer ultérieurement.
Le nom du modèle et le numéro de série sont indiqués à l'arrière et sur le côté du produit. Inscrivez-les ci-
dessous pour référence ultérieure.
MODÈLE
NUMÉRO DE SÉRIE
Loading...
