РуководствоПользователя
IPS LED MONITOR (LED MONITOR*)
*LED-мониторы LG — это ЖК-мониторы со светодиодной подсветкой.
Внимательно прочтите это руководство перед тем, как начать использовать устройство, и сохраните его на будущее.
МОДЕЛЬ IPS LED MONITOR
22MP67D 23MP67D
22MP67HQ23MP67HQ
24MP67HQ
27MP67HQ 22MP67VQ
23MP67VQ
24MP67VQ
27MP67VQ
www.lg.com
<![endif]>РУССКИЙRUS
2 СОДЕРЖАНИЕ
3 |
ЛИЦЕНЗИЯ |
21 |
ПОЛЬЗОВАТЕЛЬСКИЕ |
||
4 |
|
|
|
НАСТРОЙКИ |
|
СБОРКА И ПОДГОТОВКА |
22 |
Настройка параметров |
|||
22 |
- Настройки меню |
||||
4 |
Распаковка |
||||
22 |

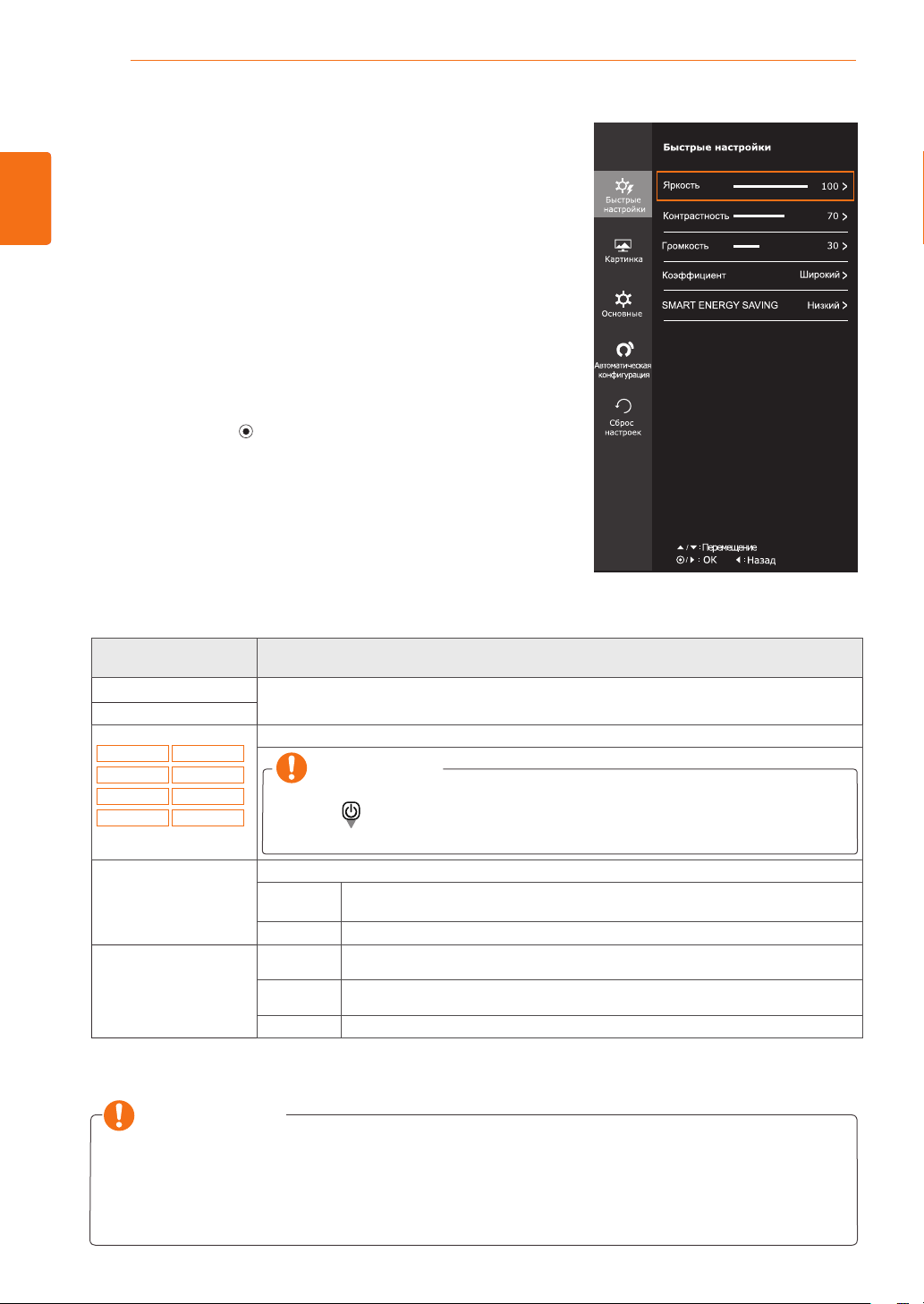

- -Быстрые настройки |
||||
6 |
Составляющие и кнопки |
||||
24 |
- -Картинка |
||||
7 |
- Использование кнопки-джойстика |
||||
26 |
- -Основные |
||||
8 Перемещение и поднятие монитора |
|||||
27 |

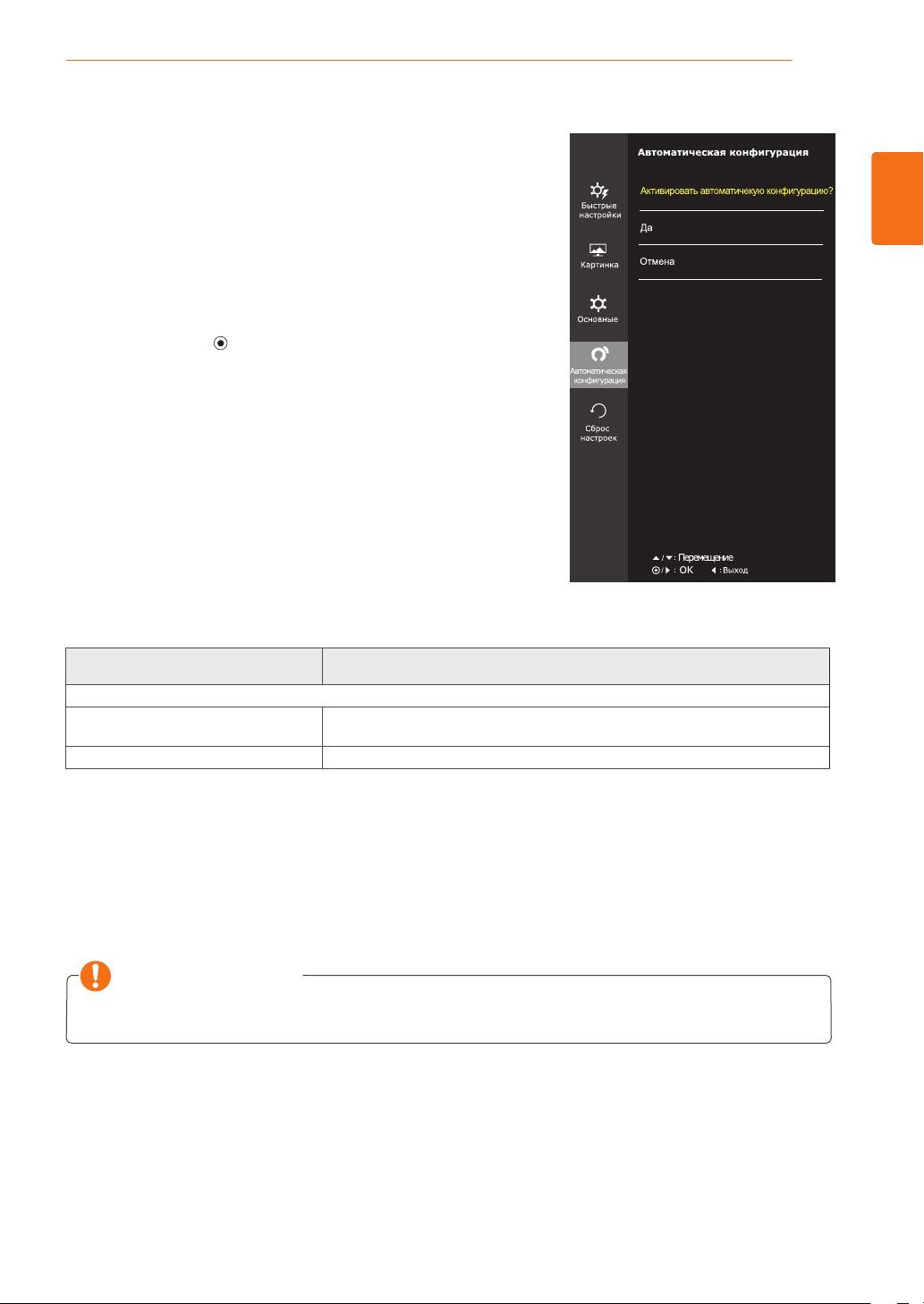

- -Автоматическая конфигурация |
||||
9 |
Установка монитора |
||||
28 |
- -Сброс настроек |
||||
9 |
- Установка основания подставки |
||||
29 |

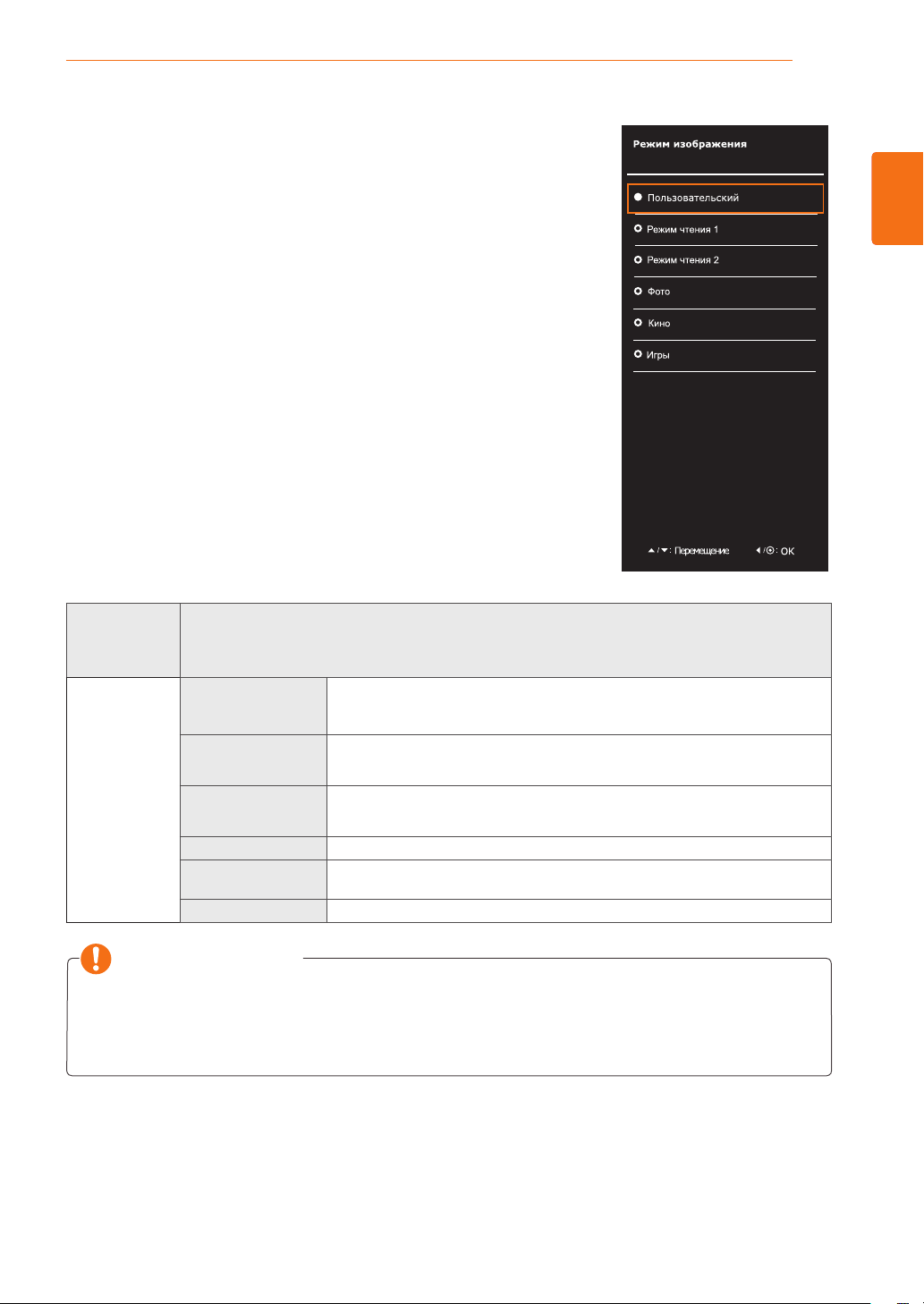

- -Режим изображения |
||||
10 |
- Отсоединение основания стойки |
||||
|
|
|
|||
11 |
- Установка на столе |
30 |
УСТРАНЕНИЕ |
||
11 |
- Использование держателя кабеля |
||||
13 |
- Крепление на стене |
|
|
НЕИСПРАВНОСТЕЙ |
|
32 |
|
||||
14 СПОСОБЫ ПОДКЛЮЧЕНИЯ |
ТЕХНИЧЕСКИЕ |
||||
|
МОНИТОРА |
|
|
ХАРАКТЕРИСТИКИ |
|
14 |

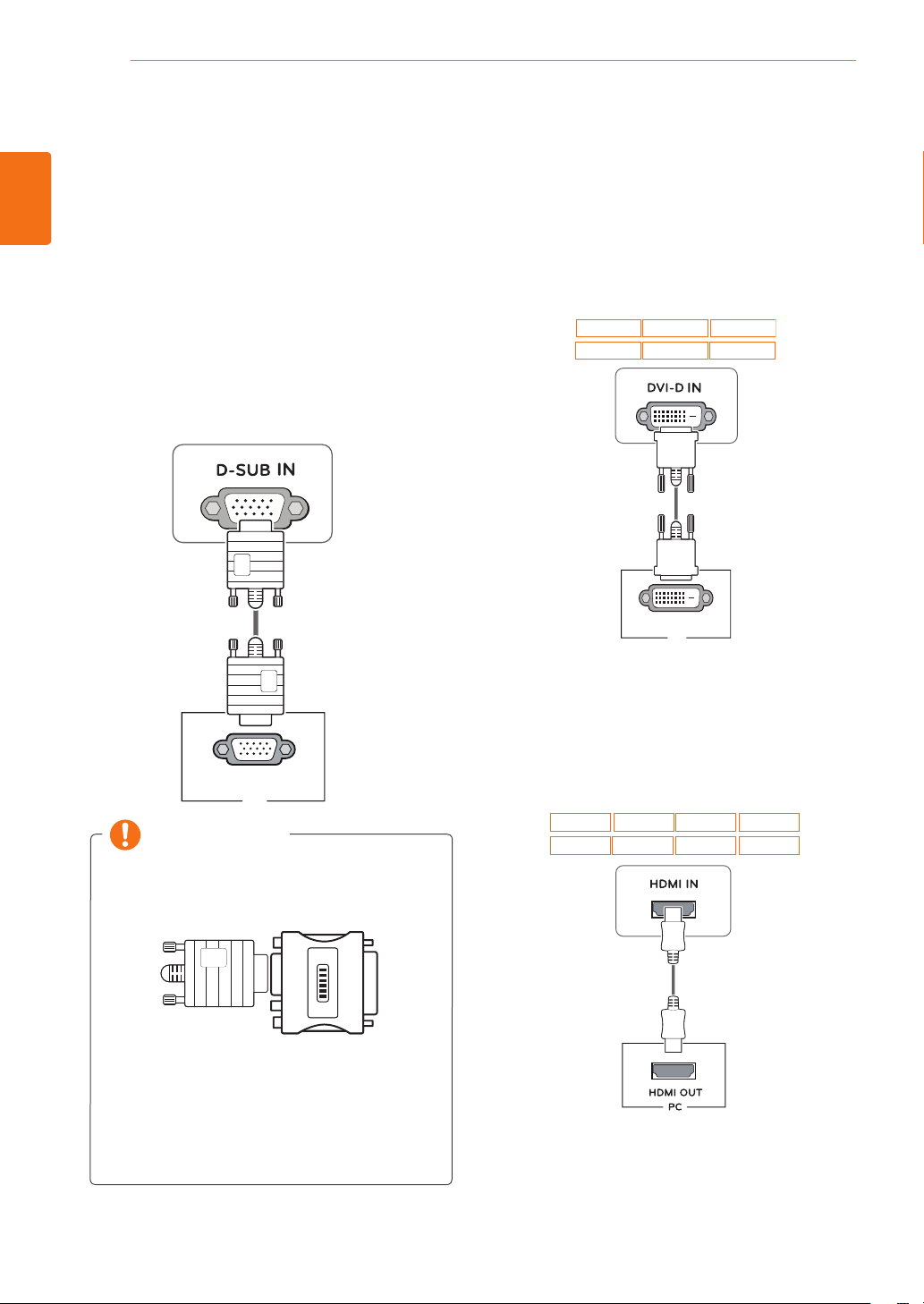

Подключение к PC |
40 |
Предустановленный режим |
||
14 |
- Подключение D-SUB |
|
|
(Разрешение) |
|
14 |
- Подключение DVI-D |
40 |
Индикатор |
||
14 |
- Подключение HDMI |
|
41 |
|
|
15 |
Подключение к AV-устройствам |
ПРАВИЛЬНАЯ ПОСАДКА |
|||
15 |
- Подключение HDMI |
||||
41 |
Правильная посадка при |
||||
16 |
Подключение к внешним устройствам |
||||
|
|
использовании монитора. |
|||
16 |
- Подключение периферийных |
|
|
||
|
|
|
|||
|
устройств |
42 |
|
||
|
|
СЕРТИФИКАЦИЯ CUD ( COL- |
|||
17 УСТАНОВКА |
|
|
OR UNIVERSAL DESIGN) |
||
|
ПРОГРАММНОГО |
|
|
|
|
|
ОБЕСПЕЧЕНИЯ МОНИТОРА |
|
|
|
|
|
LG |
|
|
|
|
17 |

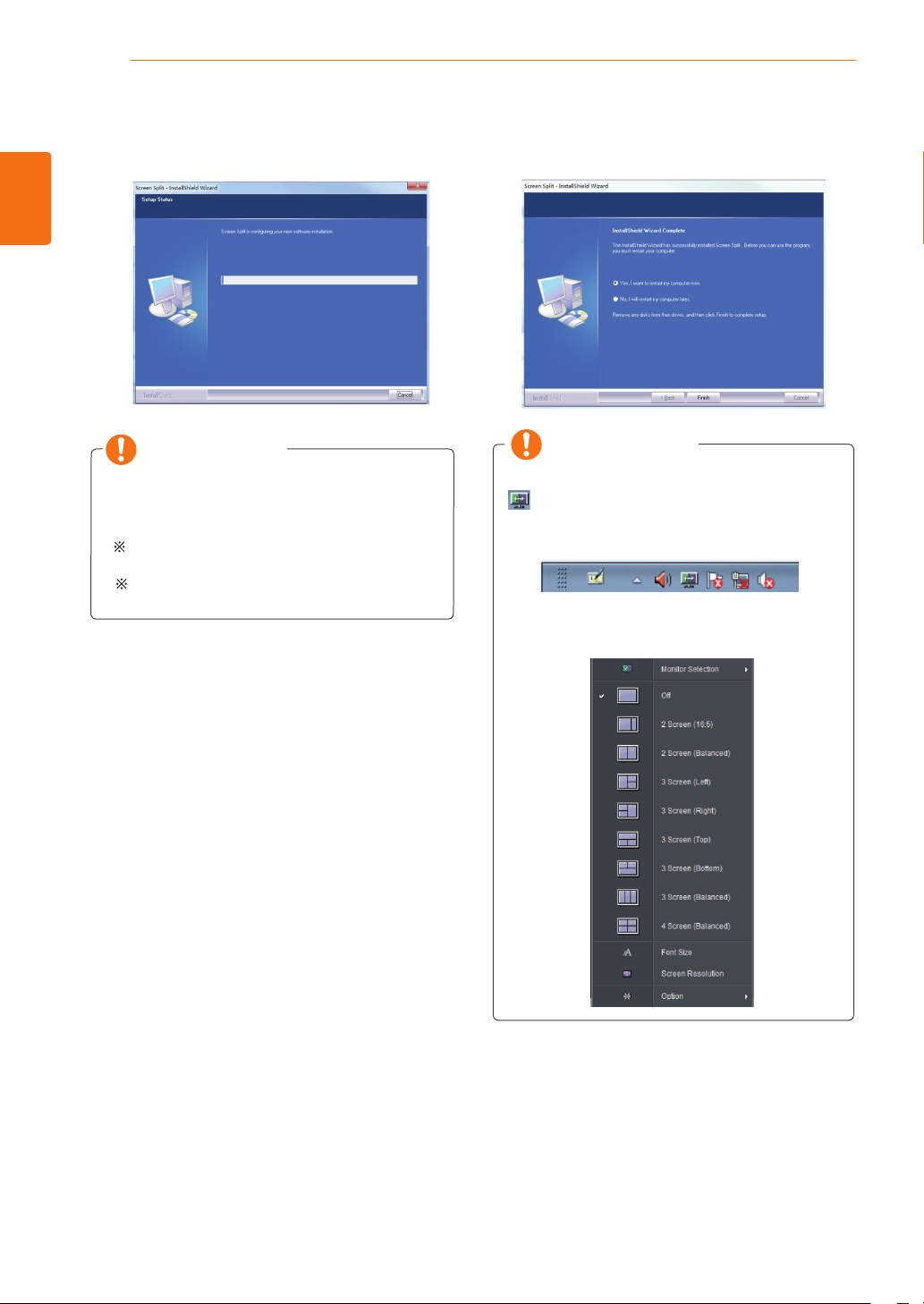

Установка Screen Split (Разделителя |
|
|
|
|
|
экрана) |
|
|
|
|
19 |

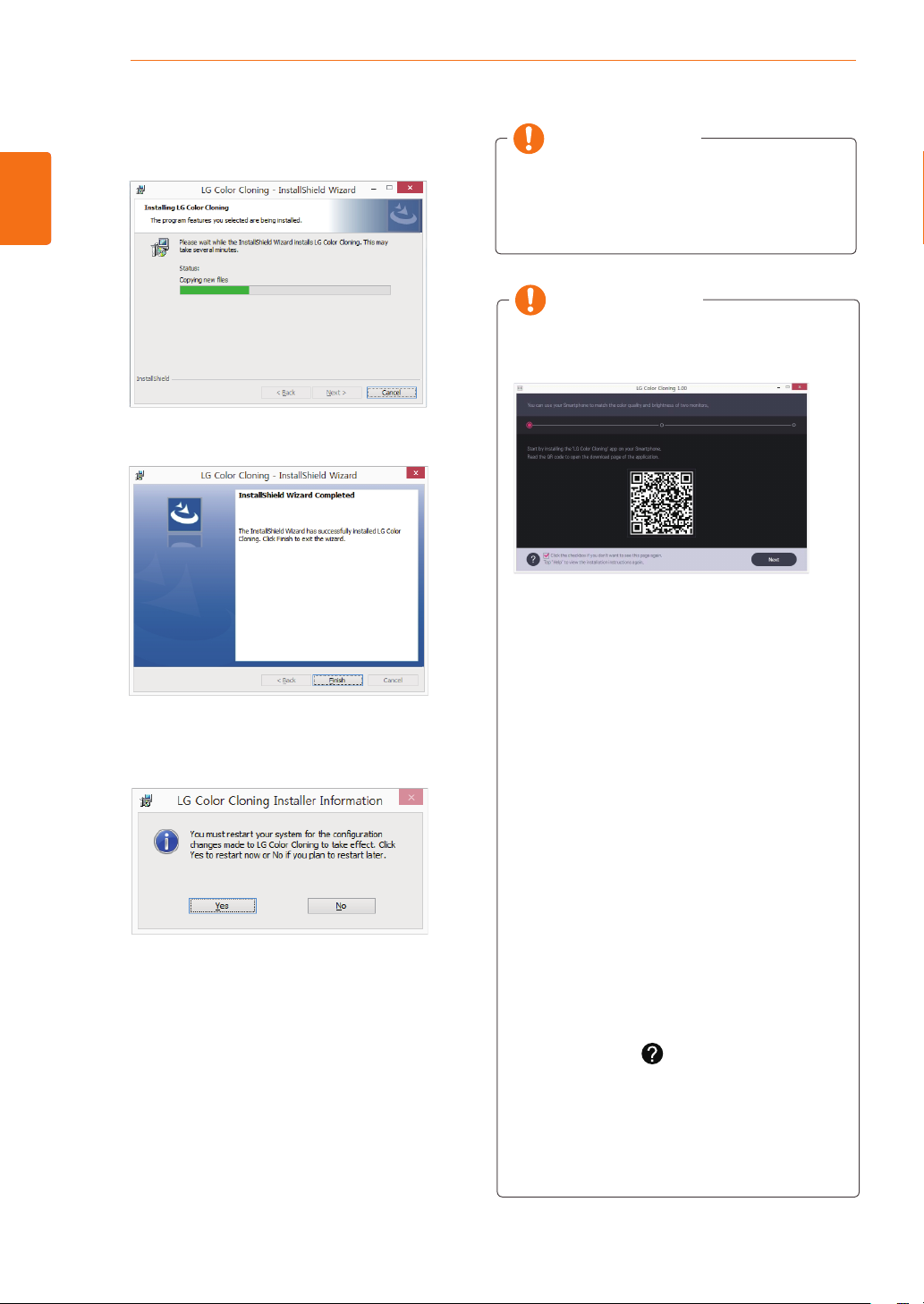

Установка LG Color Cloning |
|
|
|
ЛИЦЕНЗИЯ 3
22MP67HQ 22MP67VQ
23MP67HQ
23MP67VQ
24MP67HQ
24MP67VQ
27MP67HQ
27MP67VQ
Предоставляемые лицензии различаются в зависимости от модели. Дополнительную информацию о лицензиях вы можете найти по адресу www.lg.com.
«Права на товарные знаки и зарегистрированные товарные знаки HDMI
и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в
США и других странах принадлежат компании HDMI Licensing, LLC».
Следующая информация распространяется только на мониторы, продаваемые на европейском рынке и соответствующие положениям Директивы ErP:
*Данный монитор настроен на автоматическое выключение по истечении 4 часов после активации дисплея, в случае, если на протяжении указанного времени каких-либо действий с дисплеем не производилось.
*Для отключения данной настройки установите «Выкл.» в соответствующей опции экранного меню Automatic Standby (автоматический переход в спящий режим)”.
<![endif]>РУССКИЙRUS
<![endif]>РУССКИЙRUS
4 СБОРКА И ПОДГОТОВКА
Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в данном руководстве могут отличаться от фактического продукта и компонентов.
|
Кабель D-SUB |
|
Кабель DVI-D |
||||
|
|
|
|
|
|
||
|
|
22MP67D |
23MP67D |
24MP67VQ |
|
||
CD-диск (руководство |
(не во всех странах |
|
|
||||
|
|
|
|
|
|||
|
22MP67VQ |
23MP67VQ |
27MP67VQ |
|
|||
пользователя) / краткое |
этот кабель входит в |
|
|
||||
(не во всех странах этот кабель |
|||||||
руководство |
комплектацию) |
||||||
|
|
|
входит в комплектацию) |
|
|
и |
|
Шнур питания |
AC-DC Адаптер |
AC-DC Адаптер |
|
(в зависимости от страны) |
|||
(в зависимости от страны) |
|||
|
|
Стойка |
Основание |
Держатель кабеля |
Два винта |
Кабель HDMI
22MP67HQ23MP67HQ
24MP67HQ
27MP67HQ 22MP67VQ
23MP67VQ
24MP67VQ
27MP67VQ
(не во всех странах этот кабель входит в комплектацию)
СБОРКА И ПОДГОТОВКА 5
ПРЕДУПРЕЖДЕНИЕ
yy Для обеспечения безопасности и продолжительного срока службы устройства не используйте аксессуары, выполненные с нарушением авторского права.
yy В противном случае, при повреждении или получении травм гарантия на данное устройство не распространяется.
ПРИМЕЧАНИЕ
yy Комплектация продукта может отличаться в зависимости от модели.
yy Технические характеристики продуктов или содержимое данного руководства могут изменяться без предварительного уведомления ввиду модернизации функций продукта.
<![endif]>РУССКИЙRUS
6 СБОРКА И ПОДГОТОВКА
<![endif]>РУССКИЙRUS
Индикатор питания yy Вкл.:питаниевключено
yy Выкл.: питание отключено
(Кнопка-джойстик)
Панель подключения (См. стр.14~16)
ПРИМЕЧАНИЕ
yy Кнопка-джойстик расположена в нижней части монитора.
|
|
СБОРКА И ПОДГОТОВКА |
7 |

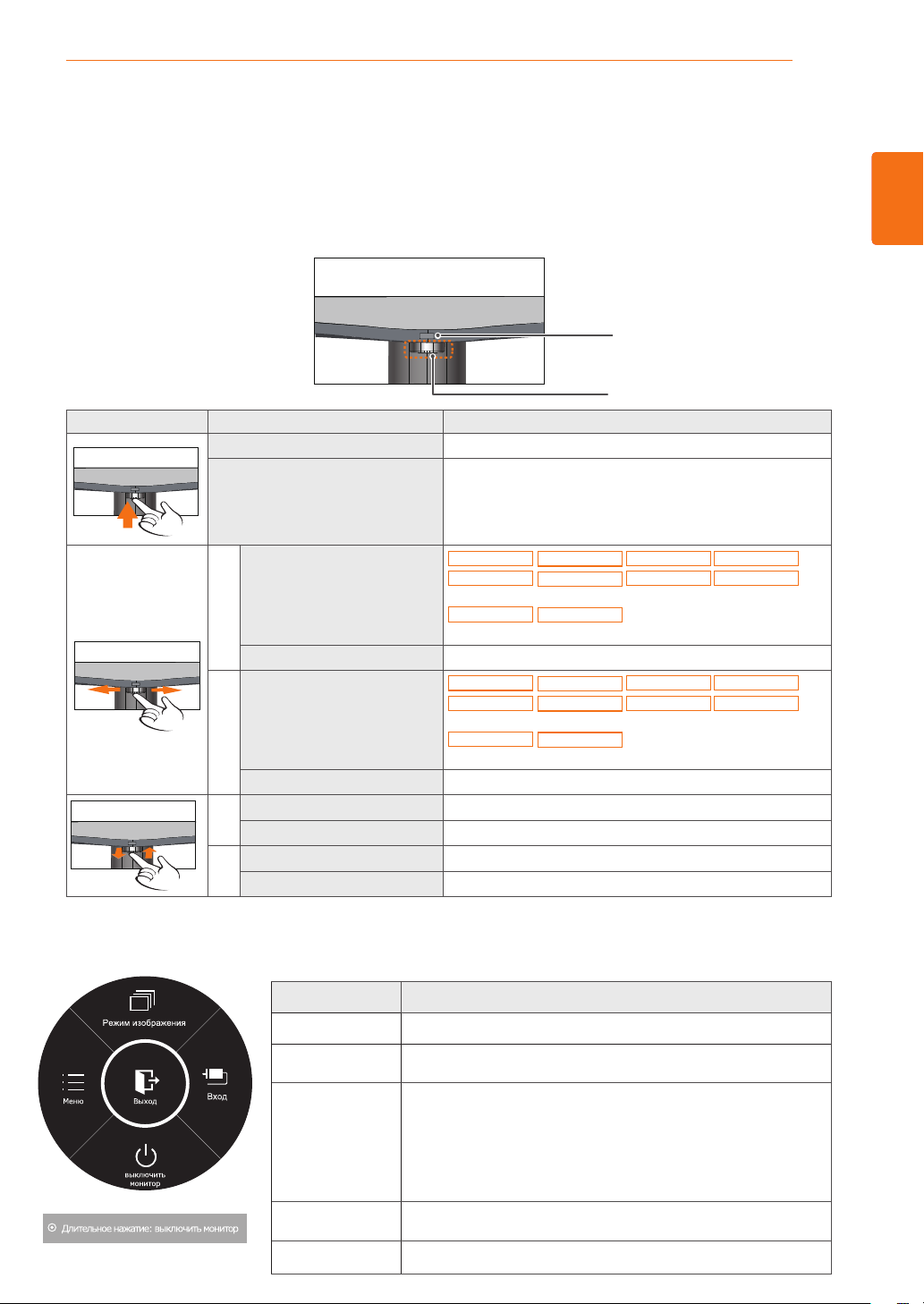

Использование кнопки-джойстика |
<![if ! IE]> <![endif]>РУССКИЙRUS |
||
Вы можете легко управлять функциями монитора, нажимая кнопку-джойстик или перемещая ее |
|||
пальцем влево/вправо. |
|
|
|
Основные функции |
|
|
|
|
|
|
|
|
Включение |
Однократно нажмите кнопку-джойстик пальцем, чтобы включить |
|
|
питания |
монитор. |
|
|
Выключение |
Однократно нажмите и удерживайте кнопку-джойстик пальцем, |
|
|
питания |
чтобы выключить монитор. |
|
◄/► |
Управление |
Вы можете управлять громкостью, перемещая кнопку-джойстик |
|
громкостью |
влево/вправо. |
|
|
|
|
<![endif]>РУССКИЙRUS
8 СБОРКА И ПОДГОТОВКА
Перед перемещением или поднятием монитора соблюдайте следующие инструкции во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера монитора.
yy Монитор рекомендуется перемещать в оригинальной коробке или упаковочном материале.
yy Перед перемещением или поднятием монитора отключите кабель питания и все остальные кабели.
yy Крепко удерживайте верхнюю и нижнюю части монитора. Не касайтесь самой панели.
yy При удерживании монитора экран должен быть направлен в другую сторону от вас, чтобы избежать появления царапин.
yy Избегайте сотрясений и вибрации монитора во время его перемещения.
yy При перемещении монитора держите его вертикально, не ставьте его на бок и не наклоняйте влево или вправо.
ВНИМАНИЕ!
yy Старайтесь не прикасаться к экрану монитора. Это может привести к повреждению всего экрана или отдельных пикселов, отвечающих за формирование изображения.
СБОРКА И ПОДГОТОВКА 9
1 Положите монитор экраном вниз.
ВНИМАНИЕ!
yy Чтобы защитить экран, положите под него мягкую ткань.
2Проверьте направление стойки (вперед, назад), а затем установите стойку в шарнир подставки.
Затяните два винта на задней поверхности
Стойка.
Винты
Шарнир подставки
Стойка
31 Установить Основание подставки на крюке Стойка.
2 Затяните винт вправо.
Основание
подставки
4Подсоединить Держатель кабеля.
Держатель кабеля
ВНИМАНИЕ!
Чрезмерная нагрузка на крепежные винты может привести к повреждению монитора. Гарантия не распространяется на такие повреждения.
ВНИМАНИЕ!
Соблюдайте осторожность - при падении устройства возможны травмы ног.
<![endif]>РУССКИЙRUS
Стойка
10 СБОРКА И ПОДГОТОВКА
<![if ! IE]> <![endif]>RUSРУССКИЙ |
1 Положите монитор экраном вниз. |
|
|
|
ВНИМАНИЕ! |
yy Чтобы защитить экран, положите под него мягкую ткань.
21 Поверните винт влево.
2 Снять Основание.
Стойка
2
Основание
подставки
3Как показано на рисунке, поместите руку в правое углубление Держатель кабеля
и потяните держатель на себя, чтобы отсоединить его от устройства.
Держатель кабеля
4 Извлеките два винта с задней поверхности
Стойка.
Как показано на рисунке, отсоедините
стойку от шарнира подставки.
Винты
Шарнир подставки
Стойка
ВНИМАНИЕ!
yy Рисунки в данном документе представляют общие действия и могут отличаться от фактического продукта.
yy Не переносите монитор в перевернутом положении, удерживая его только за основание подставки. Это может вызвать падение монитора с подставки и привести к травме.
yy Перед поднятием или перемещением монитора не касайтесь его экрана. Давление на экран монитора может вызвать его повреждение.
yy При использовании монитора без подставки, кнопка-джойстик может стать причиной неустойчивости монитора, что может привести к наклонению и падению, повреждению устройства, а также к нанесению вам травм. Кроме того, это может стать причиной некорректной работы кнопки-джойстика.
|
СБОРКА И ПОДГОТОВКА 11 |
|
|
|
|
Установка на столе |
3 Нажмите кнопку-джойстик в нижней части |
|
|
монитора, чтобы включить его. |
1Поднимите монитор и установите его вертикально на столе.
Оставьте 10 см (минимум) зазор от стены |
|
для достаточной вентиляции. |
ПРЕДУПРЕЖДЕНИЕ |
|
Отключите кабель питания перед тем,как |
|
переносить монитор на другое место. |
|
Несоблюдение этого правила может |
10 см |
привести к поражению электрическим током. |
10 см |
|
10 см
10 см
<![endif]>РУССКИЙRUS
2 Подключите адаптер питания и кабель питания к розетке.
(19 V )
Держатель кабеля
и
(19 V )
<![endif]>РУССКИЙRUS
12 СБОРКА И ПОДГОТОВКА
ВНИМАНИЕ |
|
Использование системы безопасности |
|
||
регулировке угла обзора не |
|
Kensington |
|
||
Разъем системы безопасности Kensington |
|||||
придерживайте нижнюю часть рамки экрана |
|||||
монитора, как показано на следующем |
находится на задней панели монитора. |
||||
рисунке, так как это может привести к |
Дополнительную информацию об установке |
||||
травме пальцев. |
и использовании см. в руководстве к системе |
||||
|
безопасности Kensington или на сайте |
Не касайтесь и не нажимайте на экран при настройке угла обзора монитора.
Не следует держать устройство, как показано на рисунке ниже. В этом положении экран монитора может отсоединиться от основания опоры и травмировать вас.
http://www.kensington.com.
Продевание кабеля системы безопасности Kensington через монитор и отверстие в столе.
ПРИМЕЧАНИЕ
Система безопасности Kensington приобретается отдельно. Ее можно приобрести в большинстве магазинов электроники.
ПРИМЕЧАНИЕ
монитора можно регулировать для удобства просмотра в диапазоне от +20 до
-3 градусов. |
3 |
|
Передняя часть |
Задняя часть |
Для достаточной вентиляции обеспечьте свободное расстояние 10 см с каждой стороны и сзади устройства. Подробные инструкции по установке можно получить у дилера, см. руководство по установке дополнительного кронштейна для настенного крепления с возможностью регулировки наклона Setup Guide.
10 см
10 см
10 см
10 см
При необходимости установки монитора на стену зафиксируйте монтажное крепление (опциональная деталь) на задней поверхности прибора.
При установке монитора с помощью крепления для монтажа на стене (дополнительные детали) надежно зафиксируйте крепление, чтобы предотвратить падение монитора.
1Использование винта, длина которого превышает стандартную, может привести к внутреннему повреждению монитора.
2Использование ненадлежащего винта может вызвать повреждение или падение продукта со стены. В этом случае компания «LG Электроникс» не несет ответственности за причиненный ущерб.
Модель |
22MP67D 23MP67D |
27MP67HQ |
|
22MP67HQ 23MP67HQ |
27MP67VQ |
|
22MP67VQ 23MP67VQ |
|
|
24MP67HQ |
|
|
24MP67VQ |
|
Настенное |
75 x 75 |
100 x 100 |
крепление (A x B) |
|
|
Стандартный |
M4 x L10 |
|
винт |
|
|
|
|
|
Количество |
4 |
|
винтов |
|
|
|
|
|
Пластины для |
RW120 |
|
крепления |
|
|
на стене |
|
|
(дополнительная |
|
|
деталь) |
|
|
СБОРКА И ПОДГОТОВКА 13
yy Настенное крепление (A x B)
A |
B |
|
ПРЕДУПРЕЖДЕНИЕ
yy Перед перемещением или установкой монитора отключите кабель питания от розетки. Несоблюдение этого правила может привести к поражению электрическим током.
yy Установка монитора на потолок или наклонную стену может привести к его падению и получению серьезной травмы.
yy Следует использовать разрешенный LG кронштейн для настенного крепления и обратиться к местному поставщику или квалифицированному специалисту.
yy Не затягивайте винты слишком сильно, так как это может привести к повреждению монитора и потере гарантии.
yy Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на любые повреждения или травмы в результате неправильного использования или использования неправильных аксессуаров.
yy Длина винта от наружной поверхности задней крышки, должна быть не больше
8мм. Настенная прокладка
Задняя крышка
Настенная прокладка Задняя крышка
Стандартный винт
Максимальная длинна 8мм
ПРИМЕЧАНИЕ
yy Следует использовать винты, указанные в спецификации для винтов стандарта VESA.
yy Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
yy Настенный кронштейн является опциональным. Дополнительные аксессуары можно приобрести у местного поставщика.
yy Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь, что винты имеют правильную длину.
yy Дополнительную информацию см. в руководстве к кронштейну для настенного крепления.
