РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

IPS LED MONITOR (LED MONITOR*)

*LED-мониторы LG — это ЖК-мониторы со светодиодной подсветкой.

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

МОДЕЛЬ IPS LED MONITOR

20MP48A 24MP48HQ 27MP48HQ

22MP48A

22MP48D

22MP48HQ

23MP48D

23MP48HQ

www.lg.com

Page 2

СОДЕРЖАНИЕ

РУССКИЙ

RUS

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИЯ

4 СБОРКА И ПОДГОТОВКА

4 Распаковка

6 Составляющие и кнопки

8 Перемещение и поднятие монитора

9 Установка монитора

9 - Установка основания подставки

10 - Установка на столе

11 - Использование держателя кабеля

13 - Крепление на стене

14 СПОСОБЫ ПОДКЛЮЧЕНИЯ

МОНИТОРА

14 Подключение к PC

14 - Подключение D-SUB

14 - Подключение DVI-D

15 - Подключение HDMI

15 Подключение к AV-устройствам

15 - Подключение HDMI

16 Подключение к внешним устройствам

16 - Подключение периферийных

устройств

29 УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

31 ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

41 Поддерживаемый заводской режим

(Стандартный режим, D-SUB/DVI/HDMI

PC)

42 Синхронизация HDMI (видео)

42 Индикатор

43 ПРАВИЛЬНАЯ ПОСАДКА

43 Правильная посадка при

использовании монитора.

17 НАСТРОЙКА

19 Настройка параметров

19 - Настройки меню

21 - Картинка

22 - Цвет

23 - Дисплей

23 - Audio

24 - Другое

25 Настройки чтения

26 Настройки FUNC.

26 - SMART ENERGY SAVING

27 - Режим изображения

28 - Нарушен. цвета

Page 3

ЛИЦЕНЗИЯ

22MP48HQ 23MP48HQ 24MP48HQ 27MP48HQ

ЛИЦЕНЗИЯ

Предоставляемые лицензии различаются в зависимости от модели. Дополнительную информацию о лицензиях вы можете найти по адресу www.lg.com.

«Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC».

РУССКИЙ

RUS

Следующая информация распространяется только на мониторы, продаваемые на европейском рынке и соответствующие положениям Директивы ErP: * Данный монитор настроен на автоматическое выключение по истечении 4 часов после активации дисплея, в случае, если на протяжении указанного времени каких-либо действий с дисплеем не производилось. * Для отключения данной настройки установите «Выкл.» в соответствующей опции экранного меню Automatic Standby (автоматический переход в спящий режим)”.

Page 4

РУССКИЙ

RUS

СБОРКА И ПОДГОТОВКА

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в данном руководстве могут отличаться от фактического продукта и компонентов.

CD-диск (руководство

пользователя) / краткое

руководство

Шнур питания

(в зависимости от страны)

Стойка

Кабель D-SUB

(не во всех странах

этот кабель входит в

комплектацию)

AC-DC Адаптер

Основание

Кабель DVI-D

(не во всех странах этот кабель

входит в комплектацию)

AC-DC Адаптер

(в зависимости от страны)

Кабель HDMI

(не во всех странах этот кабель

входит в комплектацию)

Стойка Основание

Держатель кабеля

Page 5

СБОРКА И ПОДГОТОВКА

ПРЕДУПРЕЖДЕНИЕ

Для обеспечения безопасности и продолжительного срока службы устройства не используйте



аксессуары, выполненные с нарушением авторского права. В противном случае, при повреждении или получении травм гарантия на данное устройство не



распространяется.

ПРИМЕЧАНИЕ

Комплектация продукта может отличаться в зависимости от модели.



Технические характеристики продуктов или содержимое данного руководства могут изменяться



без предварительного уведомления ввиду модернизации функций продукта.

РУССКИЙ

RUS

Page 6

СБОРКА И ПОДГОТОВКА

READER

РУССКИЙ

RUS

Составляющие и кнопки

22MP48A

22MP48D

22MP48HQ

23MP48D

23MP48HQ

Индикатор питания

Светится: включено



Не светится: выключено



(Кнопка питания).

Панель подключения (См. стр.14~16)

ПРИМЕЧАНИЕ

Клавиша расположена в нижней части монитора.



Кнопка (См. стр.17~18)

HDMI IN

Page 7

СБОРКА И ПОДГОТОВКА

Составляющие и кнопки

20MP48A

24MP48HQ 27MP48HQ

Индикатор питания

Светится: включено



Не светится: выключено



(Кнопка питания).

РУССКИЙ

RUS

ПРИМЕЧАНИЕ

Кнопка (См. стр.17~18)

Панель подключения (См. стр.14~16)

Клавиша расположена в нижней части монитора.



Page 8

СБОРКА И ПОДГОТОВКА

РУССКИЙ

RUS

Перемещение и поднятие монитора

Перед перемещением или поднятием монитора соблюдайте следующие инструкции во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера монитора.

Монитор рекомендуется перемещать в



оригинальной коробке или упаковочном материале. Перед перемещением или поднятием



монитора отключите кабель питания и все остальные кабели. Крепко удерживайте верхнюю и нижнюю



части монитора. Не касайтесь самой панели.

При удерживании монитора экран должен



быть направлен в другую сторону от вас, чтобы избежать появления царапин.

Избегайте сотрясений и вибрации



монитора во время его перемещения. При перемещении монитора держите его



вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

ВНИМАНИЕ!

Старайтесь не прикасаться к экрану



монитора. Это может привести к повреждению всего экрана или отдельных пикселов, отвечающих за формирование изображения.

Page 9

СБОРКА И ПОДГОТОВКА

Установка монитора

Установка основания подставки

Положите монитор экраном вниз на плоскую

и мягкую поверхность.

ПРЕДУПРЕЖДЕНИЕ

Чтобы предотвратить повреждение экрана, накройте поверхность пенопластом или мягкой тканью.

Присоединить Присоединить

С помощью монеты затянуть винт,

провернув его вправо.

22MP48A

22MP48D

22MP48HQ

23MP48D

23MP48HQ

Стойку Основание

к монитору.

Стойка

Основание

Вставьте Присоединить

Присоедините

Затяните винт вправо.

Держатель кабеля

Стойку Основание

к монитору.

Стойку

РУССКИЙ

RUS

Стойка

Основание

Стойка

Основание

ПРИМЕЧАНИЕ

Подставку можно разобрать, выполнив



указания по ее сборке в обратном порядке.

Page 10

СБОРКА И ПОДГОТОВКА

РУССКИЙ

RUS

Установка на столе

Поднимите монитор и установите его

вертикально на столе.

Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 см

Подключите адаптер питания и кабель

питания к розетке.

22MP48A

22MP48D

22MP48HQ

23MP48D

23MP48HQ

10 см

Нажмите на клавишу (Питание) на нижней

панели управления, чтобы включить подачу электропитания.

ПРЕДУПРЕЖДЕНИЕ

Отключите кабель питания перед тем,как переносить монитор на другое место. Несоблюдение этого правила может привести к поражению электрическим током.

Page 11

Использование держателя кабеля

Держатель кабеля

СБОРКА И ПОДГОТОВКА

Держатель кабеля

РУССКИЙ

RUS

Держатель кабеля

Page 12

РУССКИЙ

RUS

СБОРКА И ПОДГОТОВКА

ВНИМАНИЕ

При регулировке угла обзора не придерживайте нижнюю часть рамки экрана монитора, как показано на следующем рисунке, так как это может привести к травме пальцев.

Не касайтесь и не нажимайте на экран при настройке угла обзора монитора.

Не следует держать устройство, как показано на рисунке ниже. В этом положении экран монитора может отсоединиться от основания опоры и травмировать вас.

ПРИМЕЧАНИЕ

27MP48HQ

Угол монитора можно регулировать для удобства просмотра в диапазоне от +20 до

-3 градусов.

Передняя часть

Использование системы безопасности

Kensington

Разъем системы безопасности Kensington находится на задней панели монитора. Дополнительную информацию об установке и использовании см. в руководстве к системе безопасности Kensington или на сайте

http://www.kensington.com.

Задняя часть

ПРИМЕЧАНИЕ

20MP48A

Угол монитора можно регулировать для удобства просмотра в диапазоне от +20 до

-5 градусов.

22MP48A 22MP48D

22MP48HQ

23MP48D

23MP48HQ

Передняя часть

24MP48HQ

Задняя часть

Продевание кабеля системы безопасности Kensington через монитор и отверстие в столе.

ПРИМЕЧАНИЕ

Система безопасности Kensington приобретается отдельно. Ее можно приобрести в большинстве магазинов электроники.

Page 13

Крепление на стене

СБОРКА И ПОДГОТОВКА

Для достаточной вентиляции обеспечьте свободное расстояние 10 см с каждой стороны и сзади устройства. Подробные инструкции по установке можно получить у дилера, см. руководство по установке дополнительного кронштейна для настенного крепления с возможностью регулировки наклона Setup Guide.

10 см

При необходимости установки монитора на стену зафиксируйте монтажное крепление (опциональная деталь) на задней поверхности прибора. При установке монитора с помощью крепления для монтажа на стене (дополнительные детали) надежно зафиксируйте крепление, чтобы предотвратить падение монитора.

1 Использование винта, длина которого

превышает стандартную, может привести к внутреннему повреждению монитора.

2 Использование ненадлежащего винта может

вызвать повреждение или падение продукта со стены. В этом случае компания «LG Электроникс» не несет ответственности за причиненный ущерб.

Модель

Настенное крепление (A x B)

Стандартный винт Количество винтов Кронштейн для

настенного крепления (дополнительная деталь)

22MP48A

22MP48D

22MP48HQ

75 x 75

M4 x L10 4

23MP48D

23MP48HQ

RW120

Настенное крепление (A x B)



ПРЕДУПРЕЖДЕНИЕ

Перед перемещением или установкой



монитора отключите кабель питания от розетки. Несоблюдение этого правила может привести к поражению электрическим током. Установка монитора на потолок или



наклонную стену может привести к его падению и получению серьезной травмы. Следует использовать разрешенный LG



кронштейн для настенного крепления и обратиться к местному поставщику или квалифицированному специалисту. Не затягивайте винты слишком сильно,



так как это может привести к повреждению монитора и потере гарантии. Следует использовать винты и настенные



крепления, отвечающие стандарту VESA. Гарантия не распространяется на любые повреждения или травмы в результате неправильного использования аксессуаров. Длина винта от наружной поверхности



задней крышки, должна быть не больше 8мм.

Кронштейн для настенного крепления

Задняя крышка

Настенная прокладка

Задняя крышка

Стандартный винт:

Максимальная длинна 8мм

ПРИМЕЧАНИЕ

Следует использовать винты, указанные в



спецификации для винтов стандарта VESA. Комплект кронштейна для настенного



крепления снабжается инструкцией по монтажу и необходимыми комплектующими. Настенный кронштейн является



опциональным. Дополнительные аксессуары можно приобрести у местного поставщика. Длина винтов может зависеть от кронштейна



для настенного крепления. Убедитесь, что винты имеют правильную длину. Дополнительную информацию см. в



руководстве к кронштейну для настенного крепления.

РУССКИЙ

RUS

Page 14

СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА

РУССКИЙ

RUS

Подключение к PC

Данный монитор поддерживает функцию



Plug & Play*. * Plug & Play: функция, позволяющая PC

определять подключаемые к нему устройства и настраивать их без вмешательства человека и без выполнения конфигурации.

Подключение D-SUB

Передача аналогового видеосигнала с компьютера на монитор. Подключите компьютер к телевизору с помощью 15-контактного кабеля D-sub, входящего в комплект поставки, как изображено на рисунке.

Подключение DVI-D

Передача цифрового видеосигнала с компьютера на монитор. Подключите компьютер к монитору с помощью кабеля DVI, как показано на следующих рисунках.

ПРИМЕЧАНИЕ

Использование кабеля D-sub для



подключения к Macintosh.

Адаптер Mac



Для компьютеров Apple Macintosh используйте отдельный адаптерштекер для перехода с 15-контактного D-SUB VGA разъема высокой плотности (3-рядный) на прилагающийся 15-контактный 2-х рядный кабель.

ПРЕДУПРЕЖДЕНИЕ

Подключите входной



сигнальный кабель и закрепите его, повернув винты по часовой стрелке. Не нажимайте на экран пальцами в



течение длительного времени, так как это может привести к временному появлению искажений на экране. Избегайте вывода на экран неподвижного



изображения в течение длительного времени, чтобы предотвратить выгорание экрана. Если возможно, используйте хранитель экрана.

Page 15

СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА

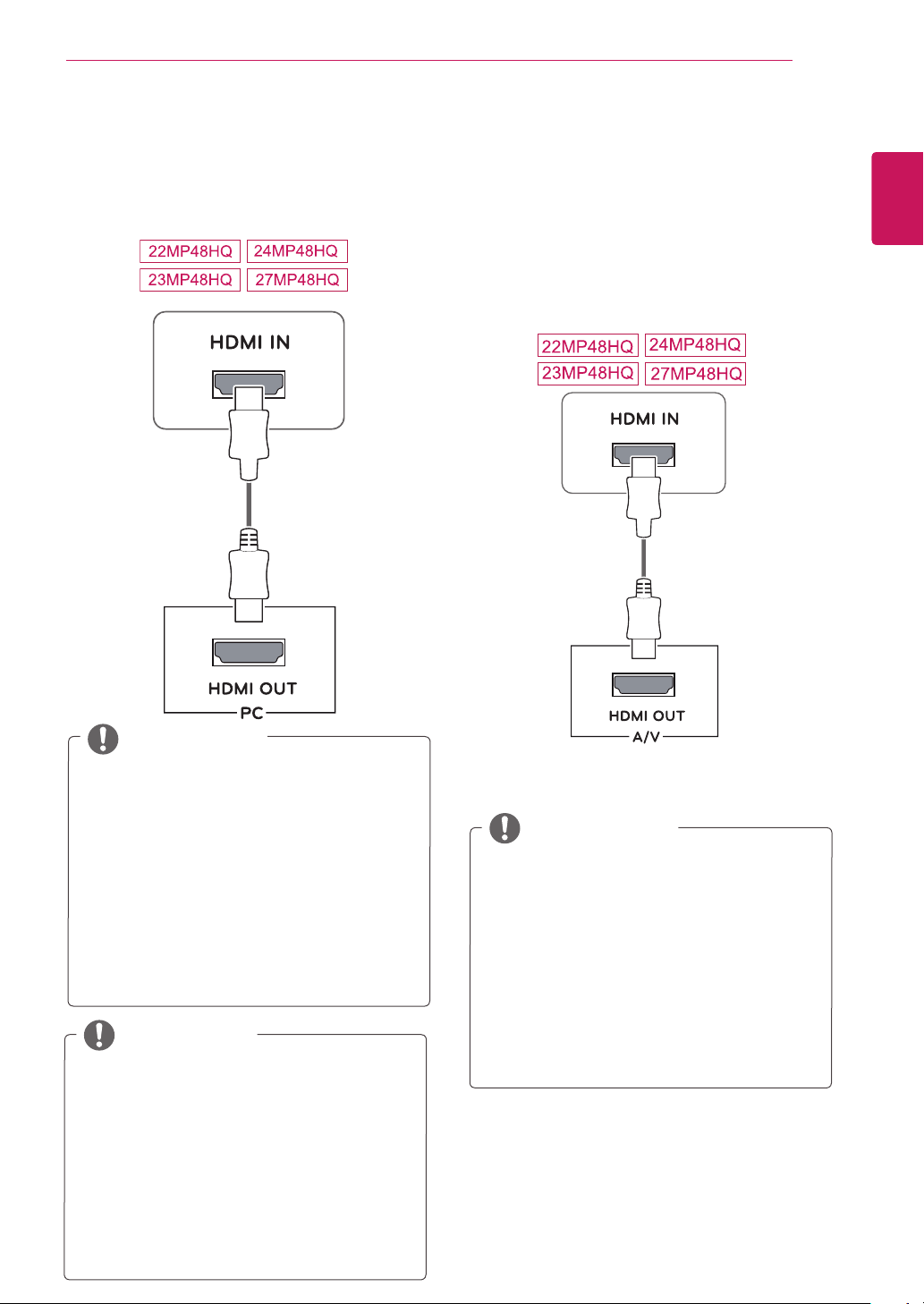

Подключение HDMI

Осуществляет передачу цифровых видео- и аудиосигналов от PC к монитору. Подсоедините PC к монитору с помощью HDMI-кабеля, как показано на рисунках ниже.

Подключение к AVустройствам

Подключение HDMI

Осуществляет передачу цифровых видео- и аудиосигналов от устройств AV к монитору. Подсоедините устройство AV к монитору с помощью кабеля HDMI, как показано на рисунке ниже.

РУССКИЙ

RUS

ПРИМЕЧАНИЕ

При использовании HDMI PC могут



возникнуть проблемы совместимости. Используйте сертифицированный кабель



с логотипом HDMI.При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения. Рекомендуемые типы кабелей HDMI



- Высокоскоростной HDMI®/TM-кабель

- Высокоскоростной HDMI®/TM-кабель с Ethernet

ПРИМЕЧАНИЕ

Если вы хотите использовать с монитором



два компьютера, подсоедините к монитору сигнальный кабель (D-SUB/DVI-D/HDMI) соответственно. Если включить монитор при охлаждении,



экран может мерцать. Это нормальное явление. На экране могут появиться красные,



зеленые и синие точки. Это нормальное явление.

ПРИМЕЧАНИЕ

При использовании HDMI PC могут



возникнуть проблемы совместимости. Используйте сертифицированный кабель



- Высокоскоростной HDMI®/TM-кабель

- Высокоскоростной HDMI®/TM-кабель с Ethernet

Page 16

СПОСОБЫ ПОДКЛЮЧЕНИЯ МОНИТОРА

РУССКИЙ

RUS

Подключение к внешним устройствам

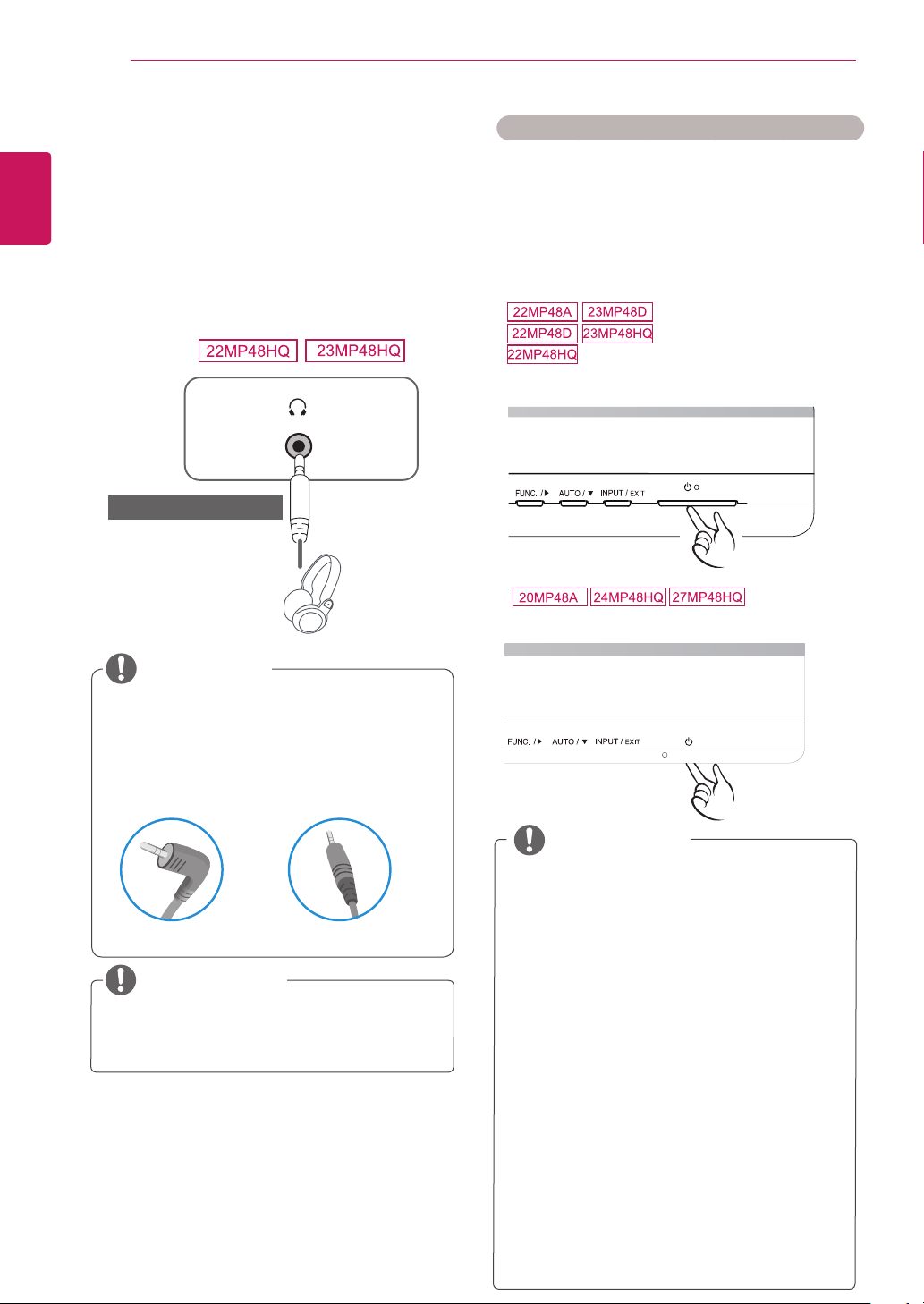

Подключение периферийных устройств

Подсоедините периферийные устройства к монитору с помощью портов для наушников.

(продается отдельно)

Функция автоматической настройки изображения

Нажмите на клавишу питания, расположенную на нижней панели, чтобы включить подачу электропитания. При включении монитора функция " осуществляется автоматически.

(Поддерживается только в аналоговом режиме)

Самонастройка изображения

ПРИМЕЧАНИЕ

Периферийные устройства приобретаются



отдельно. Поскольку для изогнутых разъемов может



быть недостаточно места, по возможности используйте провода с прямыми разъемами.

Угловой Прямой

ПРИМЕЧАНИЕ

В зависимости от настроек серверного



ПК наушники или динамики могут не функционировать надлежащим образом.

ПРИМЕЧАНИЕ

Функция автоматической настройки



изображения.

Эта функция обеспечивает оптимальные настройки дисплея. Когда пользователь впервые подключает монитор, эта функция автоматически устанавливает оптимальные параметры дисплея для отдельных входных сигналов. (Поддерживается только в аналоговом режиме)

Функция AUTO (АВТО)



Если во время использования устройства или после изменения разрешения экрана вы сталкиваетесь с такими неполадками, как размытые буквы, мерцание экрана или искривление изображения, нажмите кнопку функции AUTO (АВТО) для улучшения параметра разрешения. (Поддерживается только в аналоговом режиме)

Page 17

НАСТРОЙКА

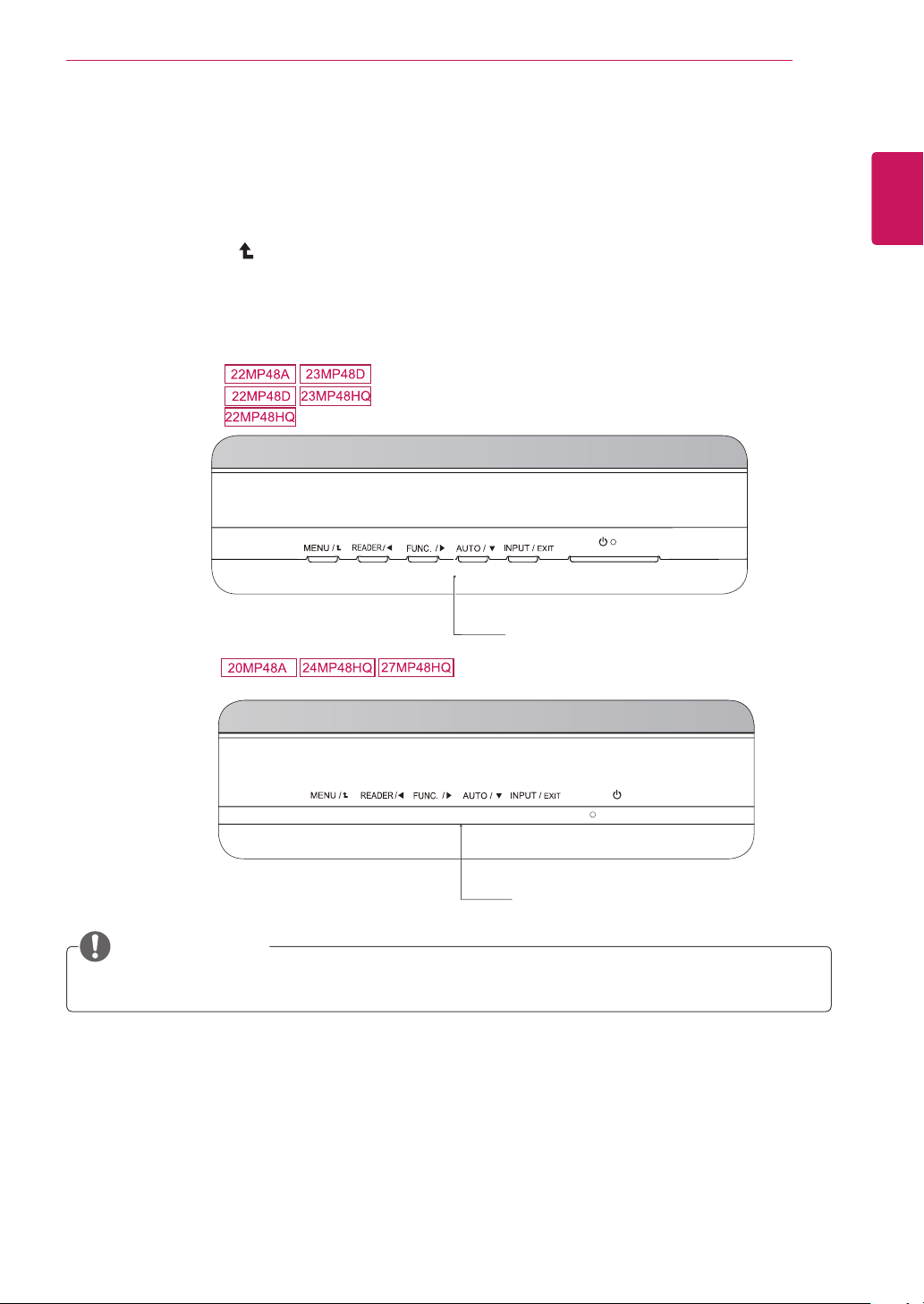

Нажать на необходимую кнопку в нижней части монитора.

Для изменения параметров в пунктах меню используйте клавиши в нижней части монитора.

Для возврата в меню верхнего уровня или для настройки других пунктов меню используйте кнопку со стрелкой вверх ( ).

РУССКИЙ

RUS

Выберите

EXIT (ВЫХОД)

, чтобы выйти из экранного меню.

Кнопки монитора

ПРИМЕЧАНИЕ

Клавиша расположена в нижней части монитора.



Кнопки монитора

Page 18

НАСТРОЙКА

РУССКИЙ

RUS

Кнопка Описание

(

МЕНЮ)

(АВТО)

ВЫХОД)

(Кнопка питания)

(ВХОД /

Открывает главные меню. (См. стр.19)

OSD Locked/ OSD Unlocked (Меню заблокировано/ Меню разблокировано)

Нажмите на эту клавишу, чтобы войти в меню Режим чтения. Данная функция предназначена для отображения на экране изображения, похожего на бумажное, что обеспечивает комфорт для глаз. Для получения более подробной информации (См. стр.25)

С помощью этой клавиши осуществляется переход в меню SMART ENERGY SAVING, Режим изображения,Нарушен. цвета. (См. стр.26~28)

Во время настройки дисплея всегда нажимайте кнопку AUTO (АВТО) в экранном меню настройки монитора. (Поддерживается только в аналоговом режиме)

Оптимальное разрешение экрана

Эта функция позволяет пользователю блокировать текущие настройки управления, чтобы избежать их неосторожной смены. Нажмите и удерживайте клавишу MENU на протяжении нескольких секунд. На экране появится меню «OSD Lock». После этого заблокируйте или разблокируйте меню, выбрав соответствующую опцию при помощи клавиш влево/вправо. Если вы выбрали «Lock» и нажали клавишу «OK», на экране появится сообщение «OSD Locked». В противном случае на экране появится сообщение «OSD Unlocked». При необходимости разблокировать меню после выбора опции «Lock» нажмите клавишу «MENU» и удерживайте ее на протяжении нескольких секунд. На экране появится сообщение «OSD Unlocked».

20MP48A

1440 x 900 @ 60 Hz

22MP48A 22MP48D

23MP48D

23MP48HQ

24MP48HQ

27MP48HQ

22MP48HQ

1920 x 1080 @ 60 Hz

Вы можете выбрать входной сигнал.

При подключении по меньшей мере двух кабелей входного сигнала можно

выбрать входной сигнал (D-SUB/DVI-D/HDMI).

При подключении одного кабеля входного сигнала он распознается

автоматически. Настройка по умолчанию — D-Sub.

EXIT (ВЫХОД)

Выход из экранного меню.

Включает или выключает устройство. Индикатор питания В случае, если дисплей работает надлежащим образом,

индикатор питания продолжает светиться белым цветом (режим Вкл.). Если дисплей находится в режиме сна, индикатор питания мигает белым.

Page 19

Настройка параметров

НАСТРОЙКА

Настройки меню

Нажать на клавишу

монитора, чтобы отобразить экранное меню

Настройка параметров осуществляется путем

нажатия на клавиши ◄ или ► или ▼.

Для перехода к следующим настройкам нажать на

клавишу

Выберите

меню.

"Следующий"

EXIT (Выход)

Для возврата в меню верхнего уровня или для настройки других пунктов меню используйте кнопку со

стрелкой вверх ( ).

Все функции описаны ниже:

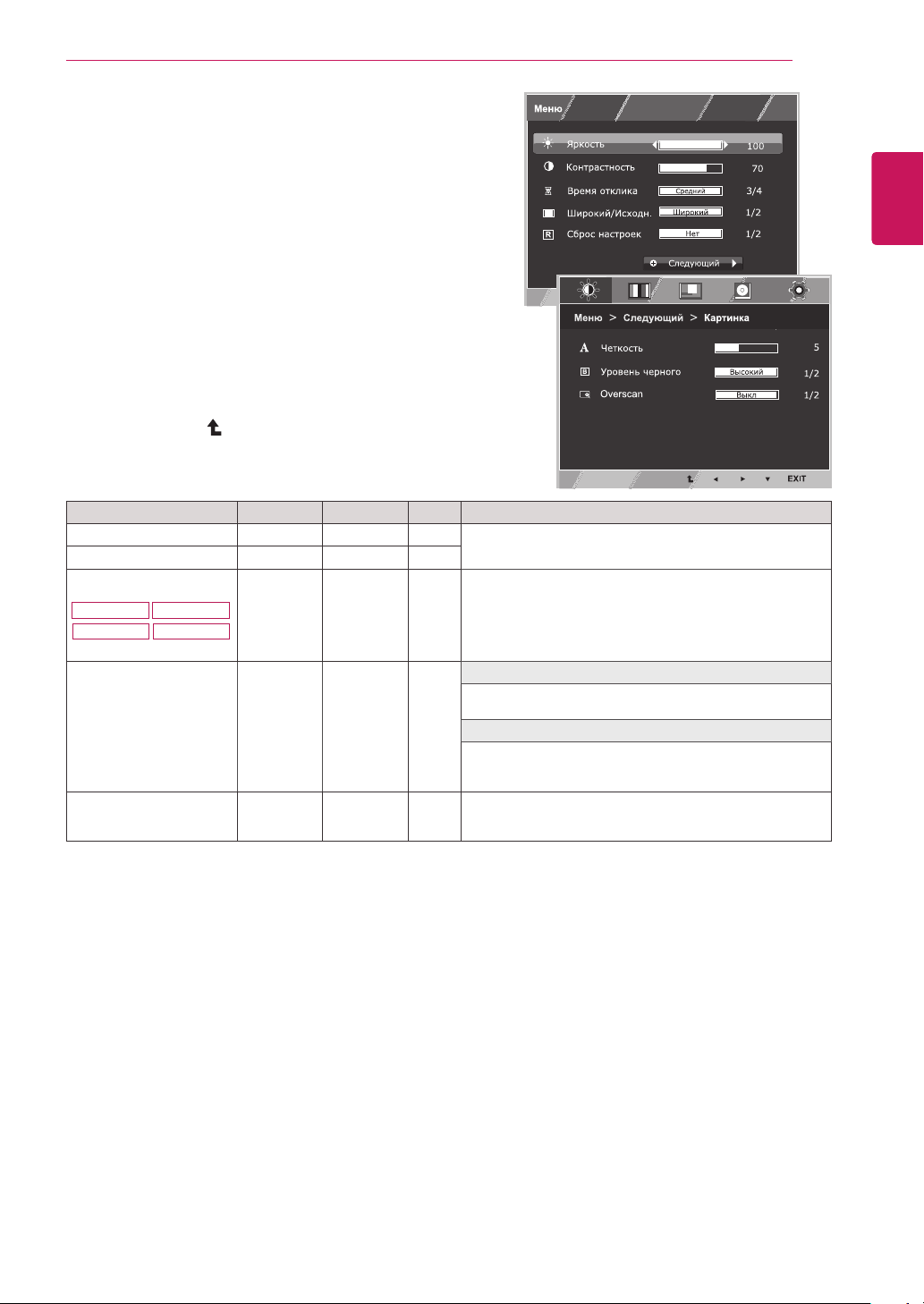

Меню Яркость ● ● ● Контрастность ● ● ●

Время отклика

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

Широкий/Исходн.

Сброс настроек

МЕНЮ

в нижней части

Меню

, чтобы выйти из экранного

Аналоговый Цифровой HDMI Описание

● ●

● ● ●

РУССКИЙ

RUS

Регулировка яркости экрана

Пользователь может настраивать время отклика для отображаемых изображений, исходя из скорости экрана. В обычных условиях рекомендуется использовать 'Выкл'. Для изображений с повышенной динамикой рекомендуется использовать 'Высокий'.

Широкий

Переключение в полноэкранный режим в соответствии с входящим видеосигналом.

Исходн.

Формат входящего видеосигнала меняется на исходный. * Функция доступна, только если разрешение входящего сигнала ниже, чем формат монитора.

Возврат к заводским настройкам устройства. Для незамедлительного сброса всех настроек нажать на клавиши◄ , ► .

Page 20

НАСТРОЙКА

РУССКИЙ

RUS

Меню > Следующий

Картинка

Чeткocть ● ● ●

Уровень черного

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

Overscan

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

Цвет Гамма

Tемп. цвета Шесть цветов Цвет по умолч.

Дисплей Горизонтальный

Вертикальный Частота Фаза

Audio

Гρомкость ●

22MP48HQ 23MP48HQ

Другое Язык

Индик. питания Авт. реж. ожидания

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

Pазрешение ●

Аналоговый:



Цифровой:



HDMI:

HDMI вход (цифровой сигнал).



D-SUB вход (аналоговый сигнал).

DVI-D вход (цифровой сигнал).

Аналоговый Цифровой HDMI Описание

Регулировка четкости изображения на экране.

Настройка уровня смещения

●

Улучшение четкости и стабильности

●

изображения на экране

● ● ●

●

Настройка цветовой гаммы экрана

Регулировка положения экрана

Улучшение четкости и стабильности изображения на экране

Регулировка громкости

● ● ●

Настройка состояния экрана для

● ● ●

операционной среды пользователя

Page 21

НАСТРОЙКА

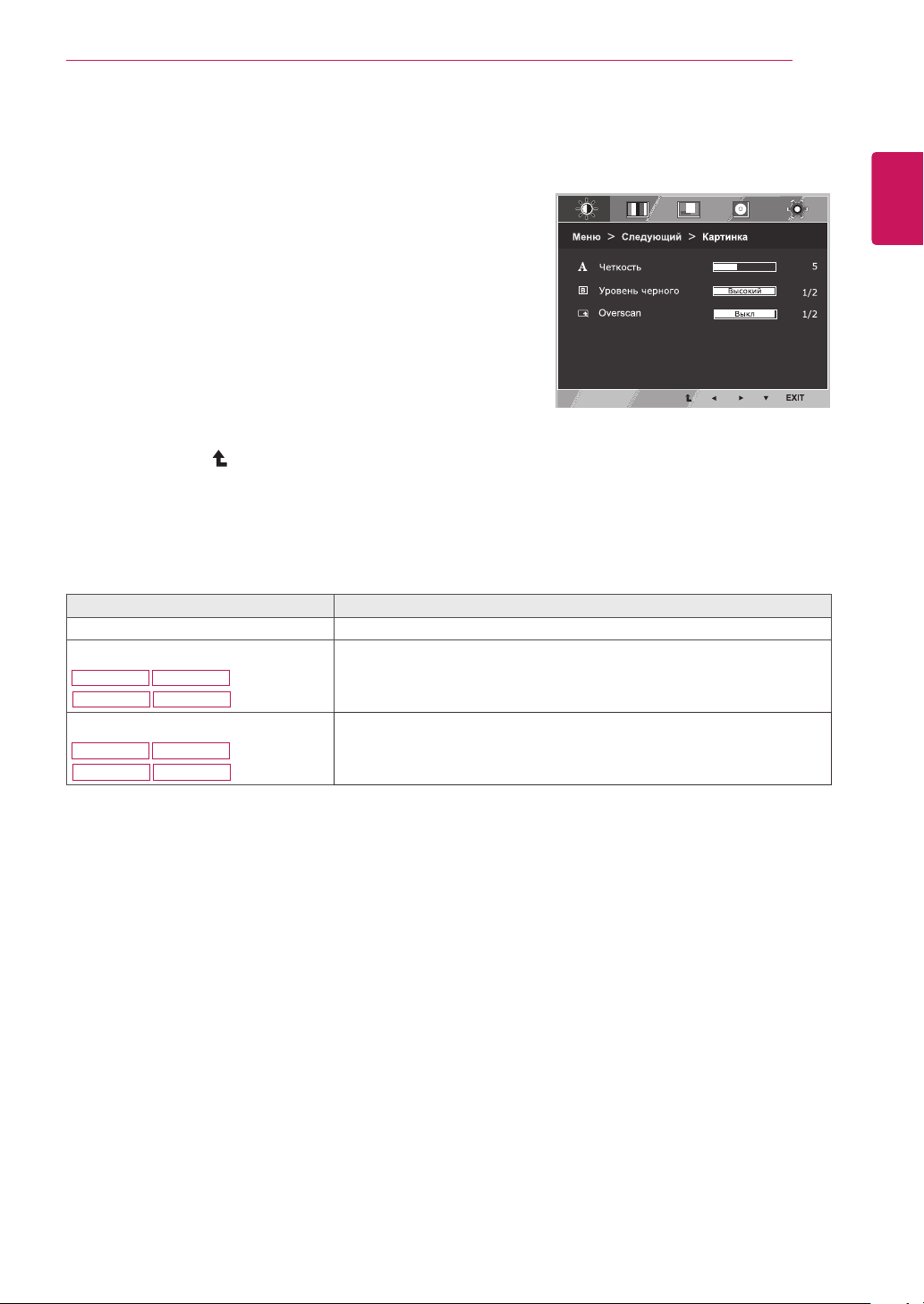

Картинка

Нажать на клавишу

монитора, чтобы отобразить экранное меню

Для перехода к следующим настройкам нажать на

клавишу

Перейти к меню

Настройка параметров осуществляется путем

"Следующий"

нажатия на клавиши ◄ или ► или ▼.

Выберите

EXIT (Выход)

меню. Для возврата в меню верхнего уровня или для

настройки других пунктов меню используйте кнопку со стрелкой вверх ( ).

Все функции описаны ниже:

Меню > Следующий > Картинка Описание Чeткocть Уровень черного

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

Overscan

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

МЕНЮ

Картинка

, чтобы выйти из экранного

в нижней части

, нажав на клавишу▼.

Регулировка четкости изображения на экране.

Возможна настройка уровня сдвига. При выборе варианта Высокий экран будет ярким, при выборе Низкий экран будет темным(только для режима ввода HDMI)

Сдвиг:

Выбор диапазона выводимого изображения для синхронизации DTV в режиме ввода HDMI (только для ввода HDMI). При подключении аудио-, видеооборудования рекомендуется активировать функцию растянутой развертки.

самый тёмный экран, который может показать монитор (используется в

качестве критерия видеосигнала ).

Меню

РУССКИЙ

RUS

Page 22

НАСТРОЙКА

РУССКИЙ

RUS

Цвет

Нажать на клавишу МЕНЮ в нижней части

монитора, чтобы отобразить экранное меню Меню.

Для перехода к следующим настройкам нажать на

клавишу "Следующий".

Выбрать Цвет, нажав на клавишу ► .

Перейти к меню Цвет, нажав на клавишу▼.

Настройка параметров осуществляется путем

нажатия на клавиши ◄ или ► или ▼.

Выберите

меню. Для возврата в меню верхнего уровня или для

настройки других пунктов меню используйте кнопку со стрелкой вверх (

Все функции описаны ниже:

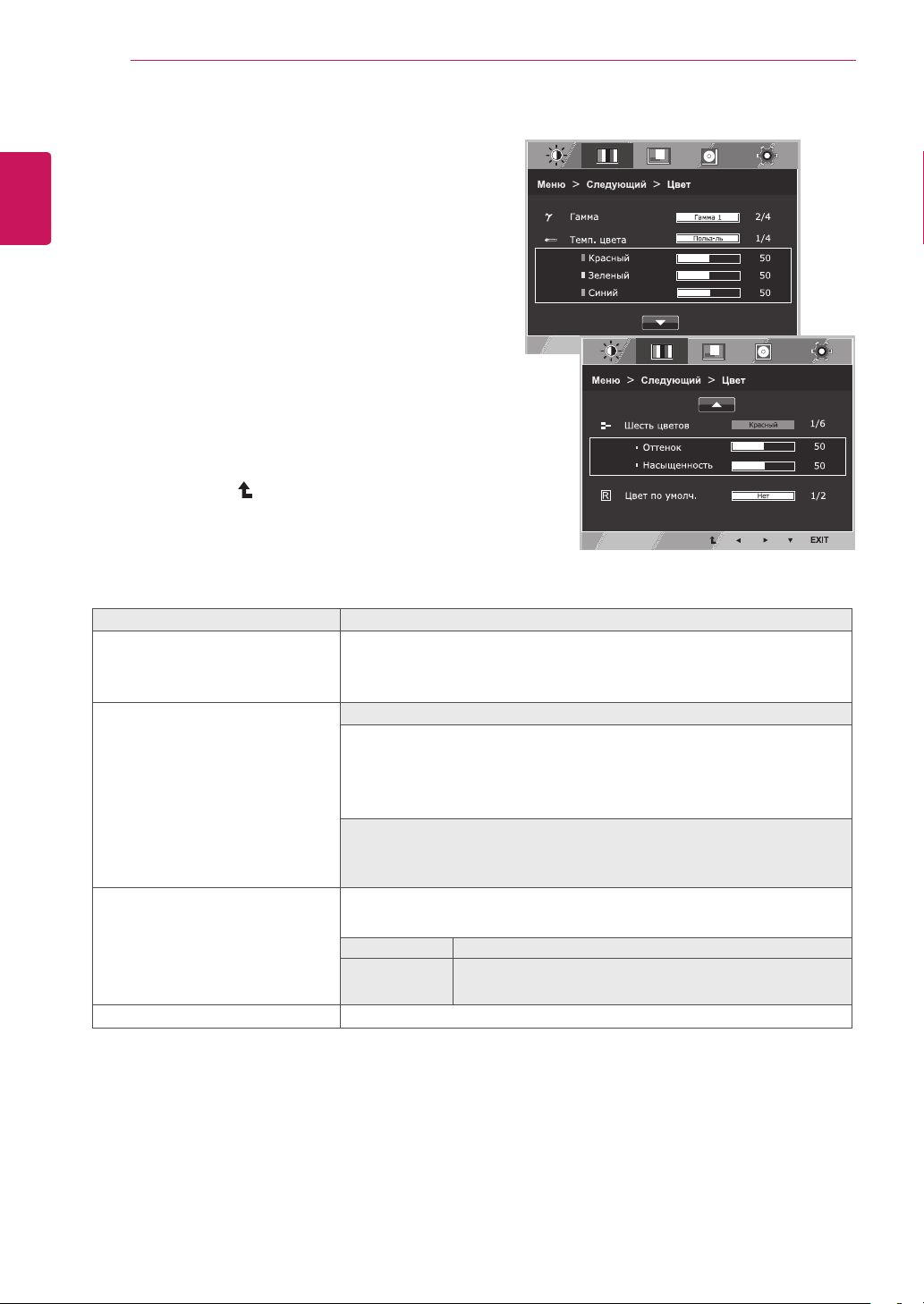

Меню > Следующий > Цвет Описание Гамма

Tемп. цвета Πольз-ль

Шесть цветов

Цвет по умолч.

EXIT (Выход), чтобы выйти из экранного

Установите собственное значение гаммы на мониторе: Гамма 0, Гамма 1, Гамма 2, Выкл. При высоких показателях гаммы изображения на экране отображаются более темными, а при низких – более светлыми. Если пользователь не желает регулировать гамму, эту опцию можно отключить, выбрав значение «Выкл.».

• Красный: настройка уровней красного цвета в соответствии с собственными

предпочтениями.

• Зеленый: настройка уровней зеленого цвета в соответствии с собственными

предпочтениями.

• Cиний: настройка уровней синего цвета в соответствии с собственными

предпочтениями.

Настройка цветов экрана:

Теплый: настройка экрана на теплые цвета (преобладание красного). Средний: настройка экрана на цвета средней температуры. Холодный: настройка экрана на холодные цвета (преобладание синего).

Регулировка и сохранение настроек тона и насыщения шести цветов (Красный/Зеленый/Cиний/Голубой/Пурпурный/Желтый) в соответствии с предпочтениями пользователя.

Оттенок Настройка цветового оттенка экрана.

Насыщенность Регулировка резкости цветовой гаммы на экране. При понижении

Восстановление заводских настроек цветовой гаммы для текущего устройства ввода.

значения цвета становятся менее резкими и яркими, при повышении - более выраженными и насыщенными.

Page 23

НАСТРОЙКА

Дисплей

Нажать на клавишу

чтобы отобразить экранное меню

Для перехода к следующим настройкам нажать на

клавишу

Выбрать

Перейти к меню

Настройка параметров осуществляется путем нажатия на

клавиши ◄ или ► или ▼.

Выберите

Для возврата в меню верхнего уровня или для настройки других пунктов меню используйте кнопку со стрелкой вверх

( ).

Все функции описаны ниже:

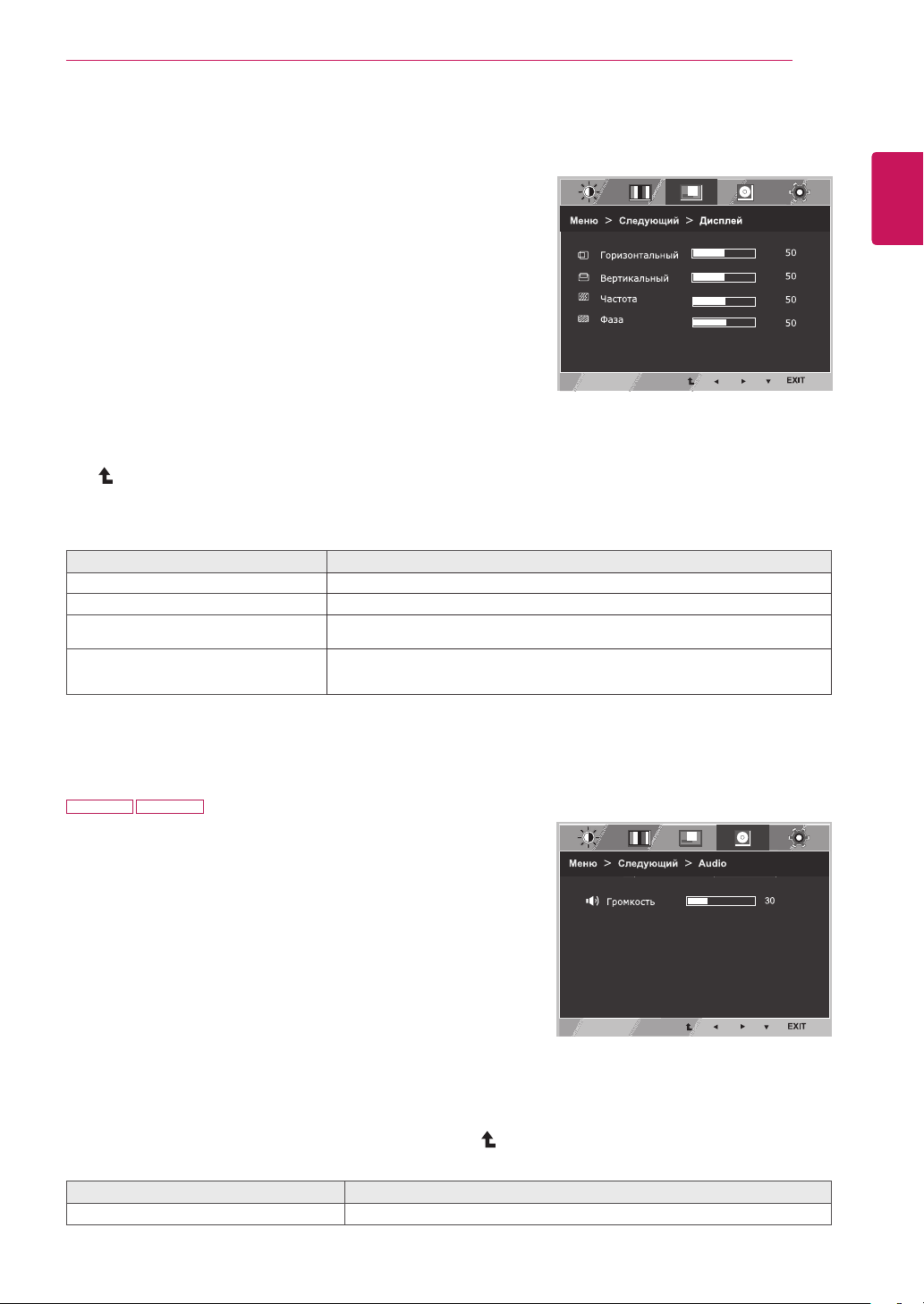

Меню > Следующий > Дисплей Описание

Горизонтальный Смещение изображения влево/вправо. Вертикальный Смещение изображения вверх/вниз. Частота Сведение к минимуму вертикальных полос, видимых на фоне экрана. При этом

Фаза Регулировка фокуса изображения. Эта функция позволяет устранять

"Следующий"

Дисплей

EXIT (Выход)

МЕНЮ

в нижней части монитора,

Меню

, нажав на клавишу ► .

Дисплей

, нажав на клавишу▼.

, чтобы выйти из экранного меню.

изменяется и горизонтальный размер экрана.

горизонтальные помехи, а также делать текстовое изображение более четким или резким.

РУССКИЙ

RUS

Audio

22MP48HQ 23MP48HQ

Нажать на клавишу

отобразить экранное меню

Для перехода к следующим настройкам нажать на клавишу

"Следующий"

Выбрать

Перейти к меню

Выполнить настройку параметров при помощи клавиш ◄ или

►.

Выберите

Все функции описаны ниже:

Mеню > Следующий > Audio Описание

Гρомкость Регулировка громкости наушников/наушника (только для режима ввода HDMI).

Audio

EXIT (ВЫХОД)

МЕНЮ

в нижней части монитора, чтобы

Меню

, нажав на клавишу ► .

Гρомкость

, нажав на клавишу▼.

, чтобы выйти из экранного меню.

Page 24

НАСТРОЙКА

РУССКИЙ

RUS

Другое

Нажать на клавишу

чтобы отобразить экранное меню

Для перехода к следующим настройкам нажать на

клавишу

Выбрать

Перейти к меню

Настройка параметров осуществляется путем нажатия

"Следующий"

Другое

на клавиши ◄ или ► или ▼.

Выберите

EXIT (Выход)

( ).

Все функции описаны ниже:

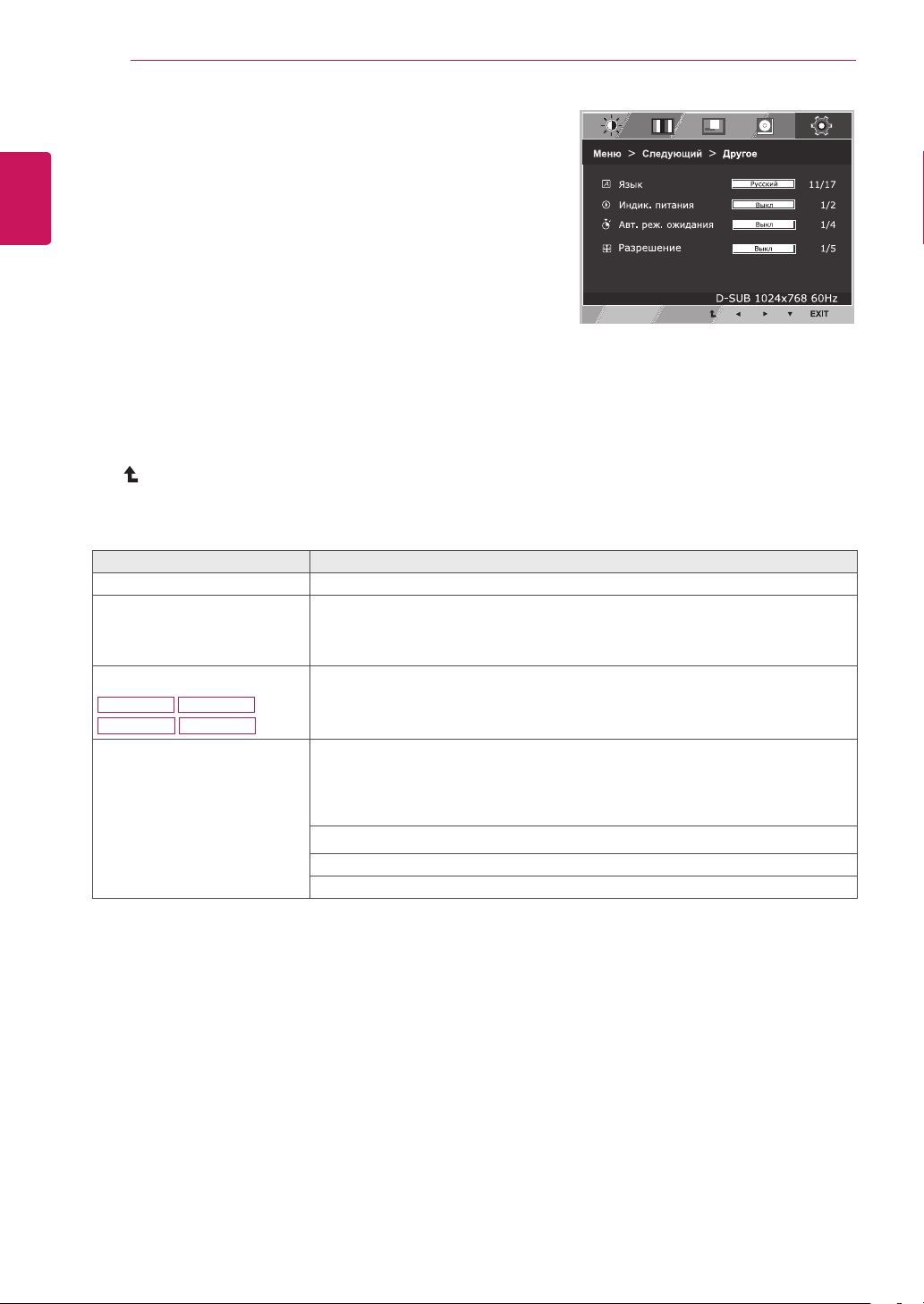

Меню > Следующий > Другое Описание Язык Выбор языка отображения названий цветов. Индик. питания Данная функция предназначена для настройки индикатора питания,

Авт. реж. ожидания

22MP48HQ 24MP48HQ

23MP48HQ 27MP48HQ

Pазрешение Пользователь может самостоятельно настраивать желаемые параметры

МЕНЮ

в нижней части монитора,

Меню

, нажав на клавишу ► .

Другое

, нажав на клавишу▼.

, чтобы выйти из экранного меню.

расположенного в нижней части монитора, на Вкл или Выкл. При настройке на Выкл монитор отключается. Для автоматической активации индикатора его следует настроить на Вкл.

Через некоторое время монитор автоматически перейдет в режим ожидания.

разрешающей способности. Данная функция активируется в случае, если для разрешающей способности монитора вашего компьютера установлены следующие настройки (за исключением неверных параметров разрешающей способности выходного сигнала ПК)(только для D-SUB).

Выкл, 1024x768, 1280x768, 1360x768, 1366x768

Выкл, 1280x960, 1600x900

Выкл, 1440x900, 1600x900

Page 25

НАСТРОЙКА

Настройки чтения

Нажать на клавишу

монитора, чтобы отобразить экранное меню

чтения

Выполнить настройку параметров при помощи

клавиш ◄ или ►.

Выберите

меню.

Все функции описаны ниже:

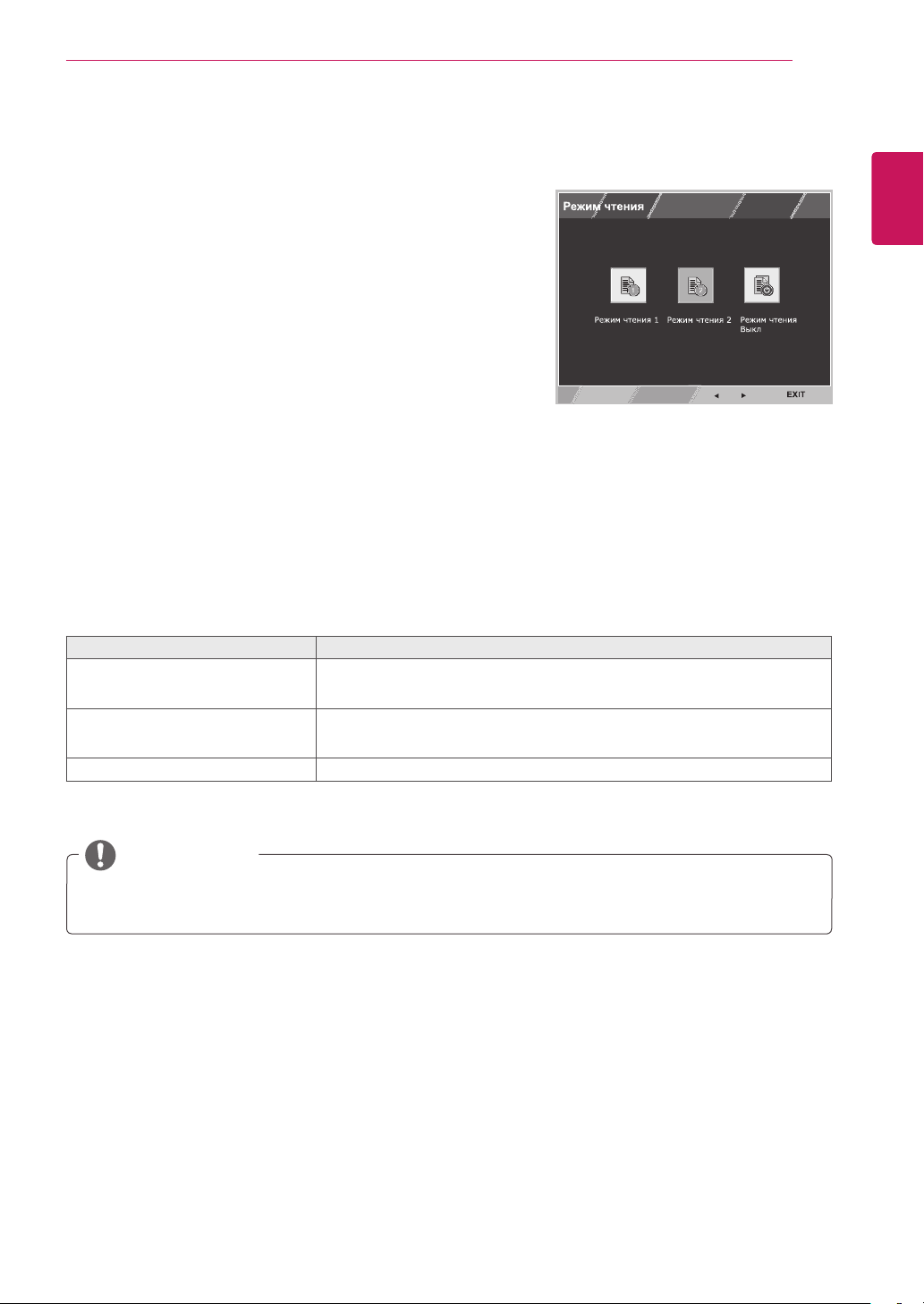

Режим чтения 1

Режим чтения 2

Режим чтения Выкл

EXIT (Выход)

Режим чтения Описание

READER

в нижней части

, чтобы выйти из экранного

В этом режиме настройки экрана оптимизируются для отображения газетного листа. Чтобы увеличить яркость экрана, воспользуйтесь соответствующей опцией в экранном меню.

В этом режиме настройки экрана оптимизируются для воспроизведения мультипликационных фильмов. Чтобы увеличить яркость экрана, воспользуйтесь соответствующей опцией в экранном меню.

В этом режиме режим чтения отключен.

Режим

РУССКИЙ

RUS

ПРИМЕЧАНИЕ

Если вы выбрали из перечня параметров Режим чтения - Режим чтения 1 (Чтение 1) или Режим чтения 2 (Чтение 2) , Режим изображения автоматически будет Пользовательский, SMART ENERGY SAVING и Нарушен. цвета автоматически выключаются Выкл.

Page 26

НАСТРОЙКА

РУССКИЙ

RUS

Настройки FUNC.

SMART ENERGY SAVING

Нажать на клавишу FUNC. в нижней части монитора,

чтобы отобразить экранное меню FUNC..

Перейти к меню SMART ENERGY SAVING, нажав на

клавишу▼.

Выполнить настройку параметров при помощи клавиш ◄

или ►.

Выберите

(

Все функции описаны ниже.

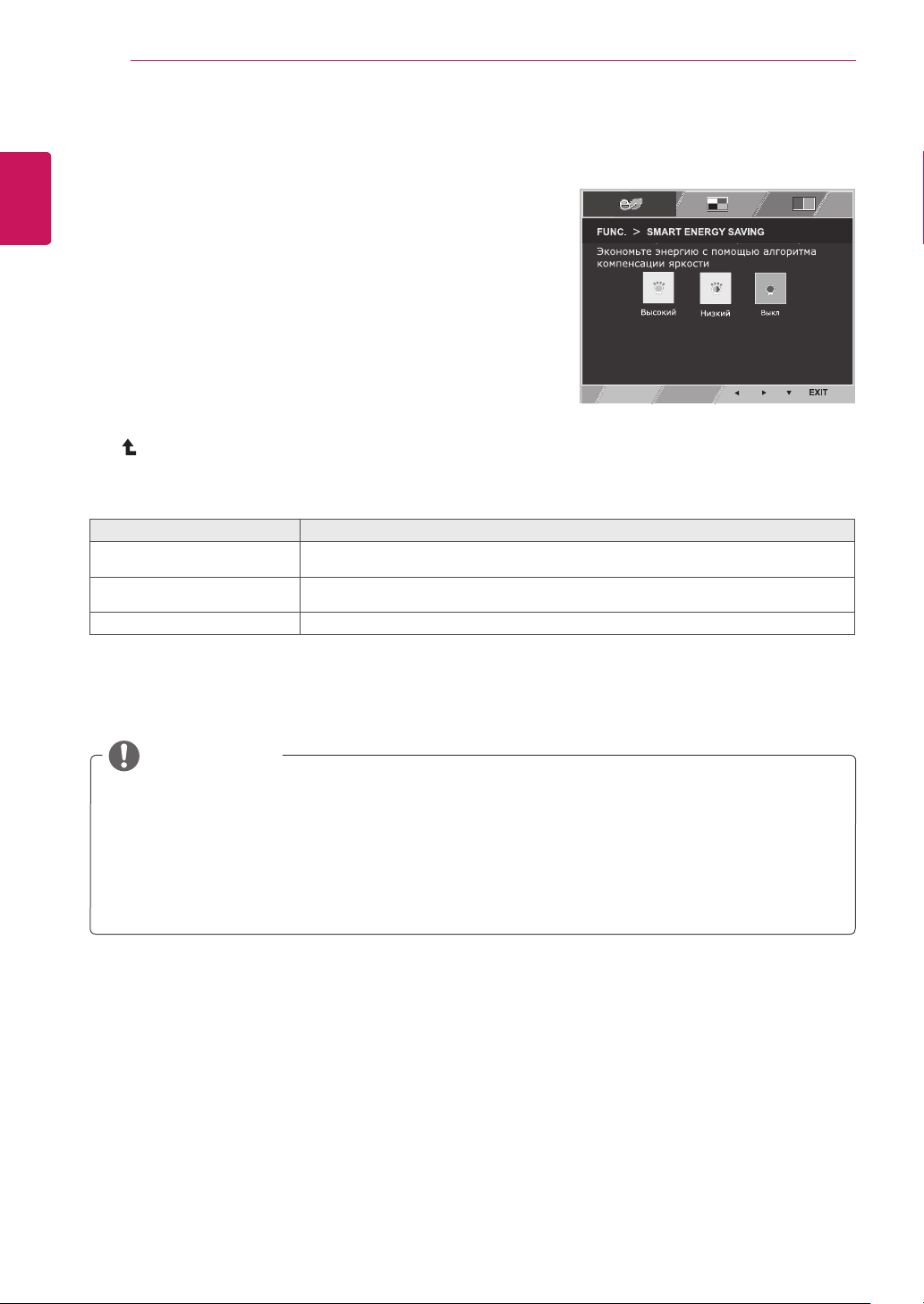

SMART ENERGY SAVING Описание Высокий

Низкий

Выкл

EXIT (Выход), чтобы выйти из экранного меню.

Активирует высокоэффективную энергоэкономичную функцию SMART ENERGY SAVING, позволяющую экономить электроэнергию.

Активирует низкоэффективную энергоэкономичную функцию SMART ENERGY SAVING, позволяющую экономить электроэнергию.

Отключение функции SMART ENERGY SAVING.

* SMART ENERGY SAVING :

Экономьте энергию с помощью алгоритма компенсации яркости.

ПРИМЕЧАНИЕ

Данные по экономии зависят от панели. Таким образом, эти значения могут отличаться в

зависимости от панели и от поставщика панели.Если опция «SMART ENERGY SAVING» настроена на Высокий или Низкий, яркость экрана увеличивается или уменьшается в зависимости от источника изображения. Если параметр SMART ENERGY SAVING, Высокий или Низкий, Режим изображения

автоматически будет Пользовательский, Режим чтения и Нарушен. цвета автоматически выключаются Выкл.

Page 27

Режим изображения

Нажать на клавишу

чтобы отобразить экранное меню

FUNC.

в нижней части монитора,

FUNC.

НАСТРОЙКА

РУССКИЙ

RUS

Выбрать

Перейти к меню

Режим изображения

, нажав на клавишу ► .

, нажав на

клавишу▼.

Выполнить настройку параметров при помощи клавиш ◄

или ►.

Выберите

EXIT (Выход)

, чтобы выйти из экранного меню. Для возврата в меню верхнего уровня или для настройки других пунктов меню используйте кнопку со стрелкой вверх ( ).

Все функции описаны ниже:

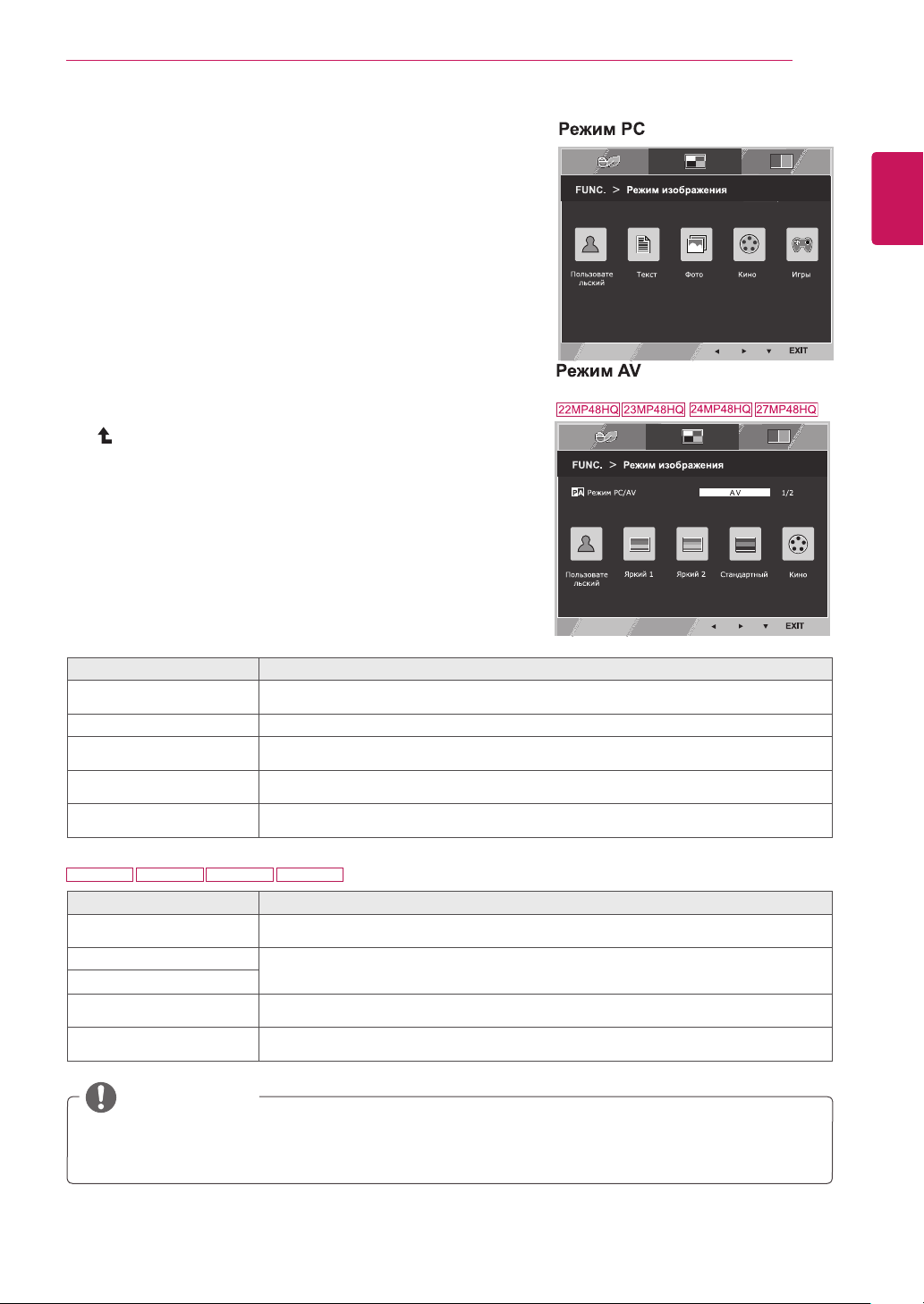

Режим изображения Описание

Пользовательский

Текст Фото

Кино

Игры

В этом режиме пользователь может регулировать каждый элемент настройки. Кроме того, с его помощью можно настраивать цветовой режим отображения главного меню.

В этом режиме экран автоматически настраивается на оптимальное отображение текста.

В этом режиме экран автоматически настраивается на оптимальное отображение фотоизображений.

В этом режиме экран автоматически настраивается на оптимальное отображение видеоматериалов.

В этом режиме выполняется оптимальная настройка параметров экрана для воспроизведения видеоигр.

22MP48HQ 23MP48HQ 24MP48HQ 27MP48HQ

Режим изображения Описание

Пользовательский

Яркий 1 Яркий 2 Стандартный

Кино

Данный режим позволяет регулировать видеоизображение так, чтобы оно в наибольшей степени соответствовало окружению в магазине электронных товаров. Эта цель достигается путем оптимизации контрастности, яркости, цветовой гаммы и четкости изображения.

В этом режиме выполняется автоматическая настройка экрана для работы в обычном окружении.

В этом режиме экран автоматически настраивается на оптимальное отображение видеоматериалов.

ПРИМЕЧАНИЕ

Если параметр Режим изображения не Пользовательский, Режим чтения, SMART ENERGY SAVING и Нарушен. цвета автоматически выключаются Выкл.

Page 28

РУССКИЙ

RUS

НАСТРОЙКА

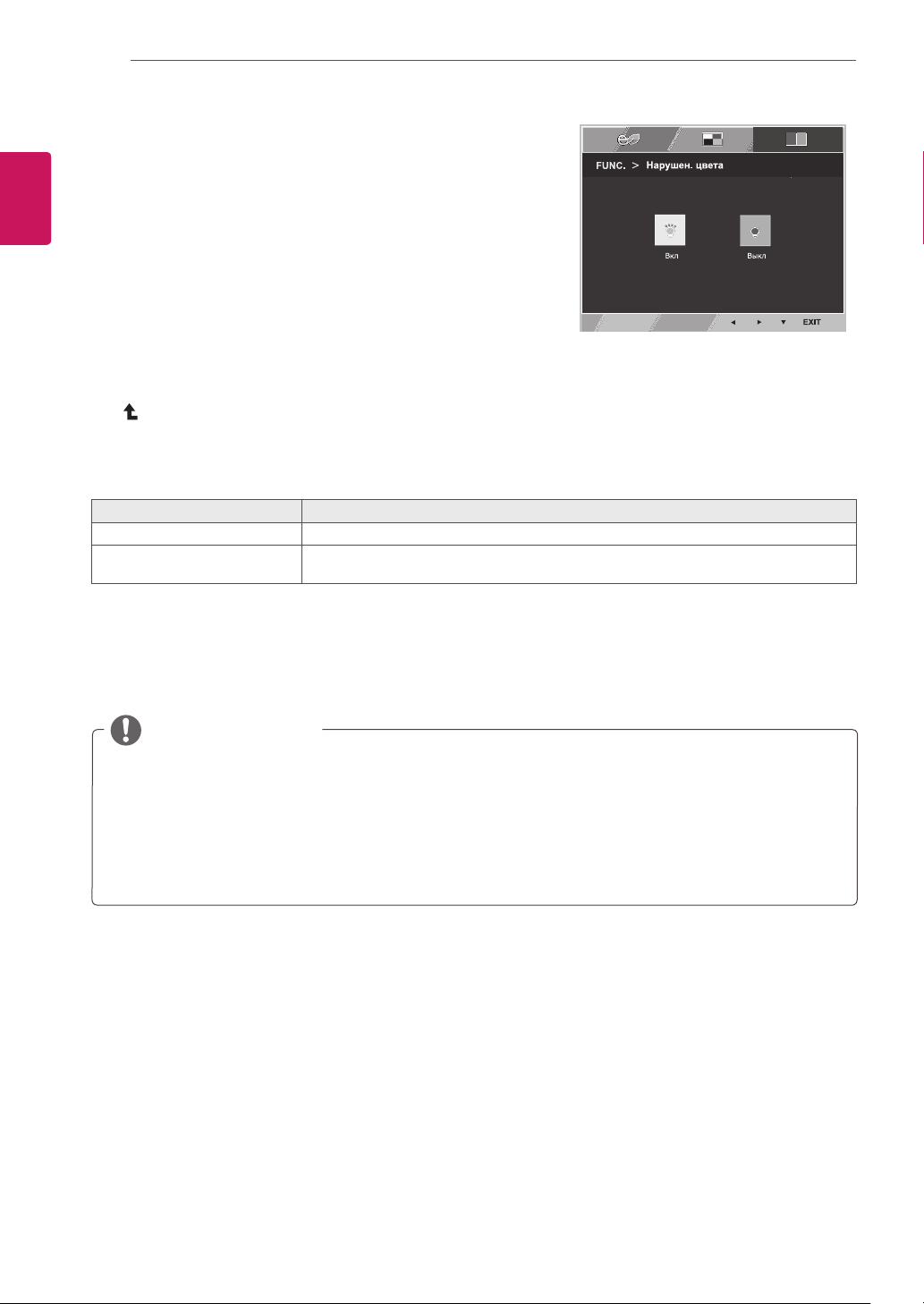

Нарушен. цвета

Нажать на клавишу

чтобы отобразить экранное меню

FUNC.

в нижней части монитора,

FUNC.

Выбрать

Перейти к меню

Выполнить настройку параметров при помощи клавиш ◄

или ►.

Выберите

( ).

Все функции описаны ниже.

Выкл Вкл Этот режим предназначен для пользователей, страдающих дальтонизмом, и

Нарушен. цвета

EXIT (Выход)

Нарушен. цвета Описание

, нажав на клавишу ► .

, нажав на клавишу▼.

, чтобы выйти из экранного меню.

Это режим, отключает режим Нарушен. цвета.

позволяет им с легкостью различать красный и зеленый цвета.

ПРИМЕЧАНИЕ

Это вспомогательный цвет для пользователей которые не имеют возможности различать цвета.



Поэтому, если восприятие с экрана является некомфортным для вас, пожалуйста, отключите эту функцию. Данная функция не способна распознавать некоторые цвета в определенных изображениях.



Если параметр Нарушен. цвета не выключен Выкл , Режим чтения и SMART ENERGY



SAVING будет выключены Выкл и Режим изображения автоматически перейдет в режим Пользовательский.

Page 29

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Прежде чем обратиться в службу поддержки, проверьте следующее:

Отсутствует изображение

Кабель питания подсоединен к розетке?

Индикатор питания светится?

Индикатор питания мигает?

Вы видите на экране сообщение "OUT OF RANGE" ("ВНЕ ДИАПАЗОНА")?

Вы видите на экране сообщение "НЕТ СИГНАЛА"?

Вы видите на экране сообщение "OSD LOCKED" ("MEHЮ ЗАБЛОКИРОВАНО")

Вы видите сообщение "OSD LOCKED" ("MEHЮ ЗАБЛОКИРОВАНО"), когда нажимаете кнопку MENU (МЕНЮ)?

Убедитесь, что кабель питания подключен к розетке должным

образом.

Нажмите кнопку питания POWER.

Если монитор находится в режиме экономии энергии, попробуйте

подвигать мышь или нажать любую клавишу на клавиатуре, чтобы вызвать появление экрана.

Попробуйте включить компьютер.

Это сообщение появляется, когда сигнал с компьютера

(видеоплаты) имеет неподдерживаемую частоту вертикальной или горизонтальной развертки дисплея. См. раздел "Технические характеристики" данной инструкции и снова настройте дисплей.

 Если монитор находится в режиме "НЕТ СИГНАЛА" более 5

минут, он автоматически переходит в режим DPM.

Эта функция позволяет заблокировать текущие настройки

управления во избежание их непреднамеренного изменения. Вы можете разблокировать управление меню в любое время путем нажатия и удерживания кнопки MENU в течение нескольких секунд. Появится сообщение "OSD UNLOCKED" ("MEHЮ РАЗБЛОКИРОВАНО").

РУССКИЙ

RUS

Изображение на дисплее неправильное.

Положение дисплея неправильное?

На заднем фоне экрана видны вертикальные полосы?

В изображении видны горизонтальные помехи, либо символы отображаются неправильно?

Для автоматической установки оптимальных параметров

изображения нажмите кнопку

Для автоматической установки оптимальных параметров

изображения нажмите кнопку

Для автоматической установки оптимальных параметров

изображения нажмите кнопку

Проверьте

задайте рекомендованное разрешение дисплея или установите оптимальные параметры изображения. Установите цветовое разрешение не менее 24 бит (True Color).

AUTO (АВТО)

Панель управления ► Дисплей ► Настройки

Page 30

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

РУССКИЙ

RUS

ПРЕДУПРЕЖДЕНИЕ

Откройте



частота или разрешение. Если да, задайте рекомендованное разрешение видеоплаты. Если рекомендованное разрешение (оптимальное разрешение) не установлено, буквы могут



отображаться размытыми, а экран может выглядеть тусклым, обрезанным или искаженным. Убедитесь, что выбрано рекомендованное разрешение. Метод установки может отличаться в зависимости от операционной системы, а



вышеупомянутое рекомендованное разрешение может не поддерживаться видеоплатой. В этом случае обратитесь к производителю компьютера или видеоплаты.

Изображение на дисплее неправильное

Цвета на экране нестабильны или отображается только один цвет?

Экран мигает?

Вы видите сообщение "Unrecognized monitor, Plug&Play (VESA DDC) monitor found" ("Нераспознанный монитор, найден монитор Plug&Play (VESA DDC)")?

Вы установили драйвер дисплея?

Панель управления ► Дисплей ► Настройки

Убедитесь, что сигнальный кабель правильно подключен, при

необходимости закрепите его при помощи отвертки. Проверьте, правильно ли видеокарта вставлена в гнездо. Установите цветовое разрешение не менее 24 бит (True Color) на

Панели управления ► Настройки

Если экран установлен на режим чередования, поменяйте его на

рекомендованное разрешение.

Убедитесь, что драйвер дисплея установлен с поставляемого

вместе с монитором установочного CD-диска драйвера дисплея

(или с дискеты). Вы также можете скачать драйвер с нашего веб-

сайта: http://www.lg.com. Убедитесь, что видеокарта поддерживает функцию Plug&Play.

и проверьте, были ли изменены

22MP48HQ 23MP48HQ 24MP48HQ 27MP48HQ

Дрожание изображения на дисплее

Рекомендуемые настройки времени не установлены?

При использовании временных настроек HDMI

изображение на экране будет дрожать. Для устранения этой

проблемы следует установить рекомендуемую настройку времени

1080P

1080i

60/50 Гц

Page 31

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

20MP48A

Дисплей Тип экрана Плоская ЖК-панель на тонкоплёночных

Шаг пиксела 0,2907 мм x 0,2915 мм (Шаг пиксела)

Разрешение Макс. 1440 x 900 при 60 Гц

Рекомендовано VESA 1440 x 900 при 60 Гц

Потребляемая мощность (станд.)

Вход питания 19 B AC-DC Адаптер

Размеры (длина x высота x ширина)

Вес 2,1 кг Угол наклона от -5° до 20° Условия

окружающей среды

Указанные выше характеристики продуктов могут быть изменены без предварительного уведомления в связи с модернизацией функций устройства.

* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и

настроек монитора.

* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY

STAR®.

* ENERGY STAR® является торговой маркой Управления по охране окружающей среды США,

зарегистрированной на территории Соединенных Штатов Америки.

Рабочий режим: 15 Вт (Стандарт ENERGY STAR®) * Спящий режим ≤ 0,3 Вт

Питание выключено: ≤ 0,3 Вт

0,8 A

Тип ADS-18SG-19-3 19016G производства SHENZHEN HONOR ELECTRONIC и Тип ADS-18FSG-19 19016GPG-1 производства SHENZHEN HONOR ELECTRONIC и Тип LCAP42 производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP43-E производства LIEN CHANG ELECTRONIC ENTERPRISE

Вихідна потужність: 19 B 0,84 A

С подставкой 441,9 мм x 376,3 мм x 187,4 мм Без подставки 441,9 мм x 297,4 мм x 59,8 мм

Рабочая температура Рабочая влажность

Температура хранения Влажность хранения

транзисторах с активной матрицей. Антибликовое покрытие

от 0°C до 40 °C ≤ 80%

от -20°C до 60 °C ≤ 85%

РУССКИЙ

RUS

Page 32

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РУССКИЙ

RUS

Видеосигнал

Входные разъемы 15-контактный разъем D-sub

Частота горизонтальной развертки

Частота вертикальной развертки

Тип синхронизации Раздельная синхронизация

от 30 кГц до 83 кГц (Автоматическая)

от 30 кГц до 61 кГц (Автоматическая)

D-SUB : от 56 Гц до 75 Гц

DVI-D : от 56 Гц до 75 Гц

HDMI : от 56 Гц до 75 Гц

Цифровой

DVI-D разъем (Цифровой)

Разъем HDMI

20MP48A

●

Page 33

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

22MP48A 22MP48D 22MP48HQ

Дисплей Тип экрана Плоская ЖК-панель на тонкоплёночных

Шаг пиксела 0,248 мм x 0,248 мм (Шаг пиксела)

Разрешение Макс. 1920 x 1080 при 60 Гц

Рекомендовано VESA 1920 x 1080 при 60 Гц

Потребляемая мощность (станд.)

Рабочий режим: 20 Вт (Стандарт ENERGY STAR®) * Спящий режим ≤ 0,3 Вт

Питание выключено: ≤ 0,3 Вт

Вход питания 19 B 1,2 A AC-DC Адаптер

Тип ADS-40SG-19-3 19025G производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19025GPG-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19025GPBR-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19025GPI-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19025GPCU-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19025GPB-2 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-25FSG-19 19025EPCU-1L производства SHENZHEN HONOR ELECTRONIC и Тип LCAP21 производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26-A производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26-E производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26-I производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26-B производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP51 производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип PA-1021-23 производства Lite-On Technology Corporation

Вихідна потужність: 19 B 1,3 A

Размеры (длина x высота x ширина)

С подставкой 508,4 мм x 387,6 мм x 187,4 мм Без подставки 508,4 мм x 313,1 мм x 57,3 мм

Вес 2,7 кг Угол наклона от -5° до 20° Условия

окружающей среды

Рабочая температура Рабочая влажность

Температура хранения Влажность хранения

* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и

настроек монитора.

* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY

STAR®.

* ENERGY STAR® является торговой маркой Управления по охране окружающей среды США,

зарегистрированной на территории Соединенных Штатов Америки.

транзисторах с активной матрицей. Антибликовое покрытие

от 0°C до 40 °C ≤ 80%

от -20°C до 60 °C ≤ 85%

РУССКИЙ

RUS

Page 34

РУССКИЙ

RUS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Видеосигнал Частота

горизонтальной развертки

от 30 кГц до 83 кГц (Автоматическая)

от 30 кГц до 61 кГц (Автоматическая)

Частота вертикальной развертки

D-SUB : от 56 Гц до 75 Гц

DVI-D : от 56 Гц до 75 Гц

HDMI : от 56 Гц до 75 Гц

Тип синхронизации Раздельная

синхронизация

Цифровой

Входные разъемы 15-контактный разъем

D-sub

DVI-D разъем (Цифровой)

Разъем HDMI

22MP48A 22MP48D 22MP48HQ

● ● ●

●

● ● ●

● ●

● ● ●

●

Page 35

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

23MP48D 23MP48HQ

Дисплей Тип экрана Плоская ЖК-панель на тонкоплёночных

Шаг пиксела 0,265 мм x 0,265 мм (Шаг пиксела)

Разрешение Макс. 1920 x 1080 при 60 Гц

Рекомендовано VESA 1920 x 1080 при 60 Гц

Потребляемая мощность (станд.)

Рабочий режим: 22 Вт (Стандарт ENERGY STAR®) * Спящий режим ≤ 0,3 Вт

Питание выключено: ≤ 0,3 Вт

Вход питания 19 B 1,3 A AC-DC Адаптер

Вихідна потужність: 19 B 1,3 A

Размеры (длина x высота x ширина)

С подставкой 544,0 мм x 407,5 мм x 187,4 мм Без подставки 544,0 мм x 333,1 мм x 58,3 мм

Вес 3,0 кг Угол наклона от -5° до 20° Условия

окружающей среды

Рабочая температура Рабочая влажность

Температура хранения Влажность хранения

* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и

настроек монитора.

* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY

STAR®.

* ENERGY STAR® является торговой маркой Управления по охране окружающей среды США,

зарегистрированной на территории Соединенных Штатов Америки.

транзисторах с активной матрицей. Антибликовое покрытие

от 0°C до 40 °C ≤ 80%

от -20°C до 60 °C ≤ 85%

РУССКИЙ

RUS

Page 36

РУССКИЙ

RUS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Видеосигнал

Частота горизонтальной развертки

от 30 кГц до 83 кГц (Автоматическая)

от 30 кГц до 61 кГц (Автоматическая)

Частота вертикальной развертки

D-SUB : от 56 Гц до 75 Гц

DVI-D : от 56 Гц до 75 Гц

HDMI : от 56 Гц до 75 Гц

Тип синхронизации Раздельная синхронизация

Цифровой

Входные разъемы 15-контактный разъем D-sub

DVI-D разъем (Цифровой)

Разъем HDMI

23MP48D 23MP48HQ

● ●

●

● ●

●

Page 37

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

24MP48HQ

Дисплей Тип экрана Плоская ЖК-панель на тонкоплёночных

Шаг пиксела 0,2745 мм x 0,2745 мм (Шаг пиксела)

Разрешение Макс. 1920 x 1080 при 60 Гц

Рекомендовано VESA 1920 x 1080 при 60 Гц

Потребляемая мощность (станд.)

Рабочий режим: 22 Вт (Стандарт ENERGY STAR®) * Спящий режим ≤ 0,3 Вт

Питание выключено: ≤ 0,3 Вт

Вход питания 19 B 1,3 A AC-DC Адаптер

Вихідна потужність: 19 B 1,3 A

Размеры (длина x высота x ширина)

С подставкой 549,9 мм x 409,0 мм x 187,4 мм Без подставки 549,9 мм x 330,4 мм x 62,5 мм

Вес 2,8 кг Угол наклона от -5° до 20° Условия

окружающей среды

Рабочая температура Рабочая влажность

Температура хранения Влажность хранения

* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и

настроек монитора.

* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY

STAR®.

* ENERGY STAR® является торговой маркой Управления по охране окружающей среды США,

зарегистрированной на территории Соединенных Штатов Америки.

транзисторах с активной матрицей. Антибликовое покрытие

от 0°C до 40 °C ≤ 80%

от -20°C до 60 °C ≤ 85%

РУССКИЙ

RUS

Page 38

РУССКИЙ

RUS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Видеосигнал

Частота горизонтальной развертки

от 30 кГц до 83 кГц (Автоматическая)

от 30 кГц до 61 кГц (Автоматическая)

Частота вертикальной развертки

D-SUB : от 56 Гц до 75 Гц

DVI-D : от 56 Гц до 75 Гц

HDMI : от 56 Гц до 75 Гц

Тип синхронизации Раздельная синхронизация

Цифровой

Входные разъемы 15-контактный разъем D-sub

DVI-D разъем (Цифровой)

Разъем HDMI

24MP48HQ

●

Page 39

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

27MP48HQ

Дисплей Тип экрана Плоская ЖК-панель на тонкоплёночных

Шаг пиксела 0,3114 мм x 0,3114 мм (Шаг пиксела)

Разрешение Макс. 1920 x 1080 при 60 Гц

Рекомендовано VESA 1920 x 1080 при 60 Гц

Потребляемая мощность (станд.)

Рабочий режим: 25 Вт (Стандарт ENERGY STAR®) * Спящий режим ≤ 0,3 Вт

Питание выключено: ≤ 0,3 Вт

Вход питания 19 B 1,6 A AC-DC Адаптер

Тип ADS-40SG-19-3 19032G производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19032GPG-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19032GPBR-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19032GPI-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-40FSG-19 19032GPCU-1 производства SHENZHEN HONOR ELECTRONIC и Тип ADS-32FSG-19 19032EPCU-1L производства SHENZHEN HONOR ELECTRONIC и Тип LCAP21A производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26A-A производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26A-E производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26A-I производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP26A-B производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип LCAP51A производства LIEN CHANG ELECTRONIC ENTERPRISE и Тип

PA-1031-23

производства

Вихідна потужність: 19 B 1,7 A

Размеры (длина x высота x ширина)

С подставкой 634,0 мм X 479,7 мм X 211,9 мм Без подставки 634,0 мм X 381,0 мм X 71,3 мм

Вес 3,9 кг Угол наклона от -3° до 20° Условия

окружающей среды

Рабочая температура Рабочая влажность

Температура хранения Влажность хранения

* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и

настроек монитора.

* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY

STAR®.

* ENERGY STAR® является торговой маркой Управления по охране окружающей среды США,

зарегистрированной на территории Соединенных Штатов Америки.

транзисторах с активной матрицей. Антибликовое покрытие

Lite-On Technology Corporation

от 0°C до 40 °C ≤ 80%

от -20°C до 60 °C ≤ 85%

РУССКИЙ

RUS

Page 40

РУССКИЙ

RUS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Видеосигнал

Частота горизонтальной развертки

от 30 кГц до 83 кГц (Автоматическая)

от 30 кГц до 61 кГц (Автоматическая)

Частота вертикальной развертки

D-SUB : от 56 Гц до 75 Гц

DVI-D : от 56 Гц до 75 Гц

HDMI : от 56 Гц до 75 Гц

Тип синхронизации Раздельная синхронизация

Цифровой

Входные разъемы 15-контактный разъем D-sub

DVI-D разъем (Цифровой)

Разъем HDMI

27MP48HQ

●

Page 41

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поддерживаемый заводской режим (Стандартный режим, D-SUB/DVI/HDMI PC)

20MP48A

Режим дисплея (Разрешение)

720 X 400 31,468 70 -/+

640 x 480 31,469 60 -/-

640 x 480 37,5 75 -/-

800 x 600 37,879 60 +/+

800 x 600 46,875 75 +/+

1024 x 768 48,363 60 -/-

1024 x 768 60,023 75 +/+

1152 x 864 67,5 75 +/+

1280 x 1024 63,981 60 +/+

1440 x 900 55,469 60 +/-

Частота горизонтальной развертки (кГц)

22MP48A 22MP48D 22MP48HQ 23MP48D 23MP48HQ

24MP48HQ 27MP48HQ

Частота вертикальной развертки (Гц)

Полярность (H/V)

РУССКИЙ

RUS

Рекомендованный режим

Режим дисплея (Разрешение)

720 x 400 31,468 70 -/+

640 x 480 31,469 60 -/-

640 x 480 37,500 75 -/-

800 x 600 37,879 60 +/+

800 x 600 46,875 75 +/+

1024 x 768 48,363 60 -/-

1024 x 768 60,023 75 +/+

1152 x 864 67,500 75 +/+

1280 x 1024 63,981 60 +/+

1280 x 1024 79,976 75 +/+

1680 x 1050 65,290 60 -/+

1920 x 1080 67,500 60 +/+

Частота горизонтальной развертки (кГц)

Частота вертикальной развертки (Гц)

Полярность (H/V)

Рекомендованный режим

Page 42

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РУССКИЙ

RUS

Синхронизация HDMI (видео)

22MP48HQ 23MP48HQ 24MP48HQ 27MP48HQ

Режим заводских настроек (режим предварительно заданных настроек)

480P 31,50 60 O

576P 31,25 50 O

720P 37,50 50 O

720P 45,00 60 O

1080P 56,25 50 O

1080P 67,50 60

Частота горизонтальной развертки (кГц)

Частота вертикальной развертки (Гц)

Рекомендованный

режим

Индикатор

Режим Цвет светоида

Рабочий режим Белый (Всего 15 секунд)

Спящий режим Мигающий белый

Питание выключено Выкл.

HDMI

Page 43

ПРАВИЛЬНАЯ ПОСАДКА

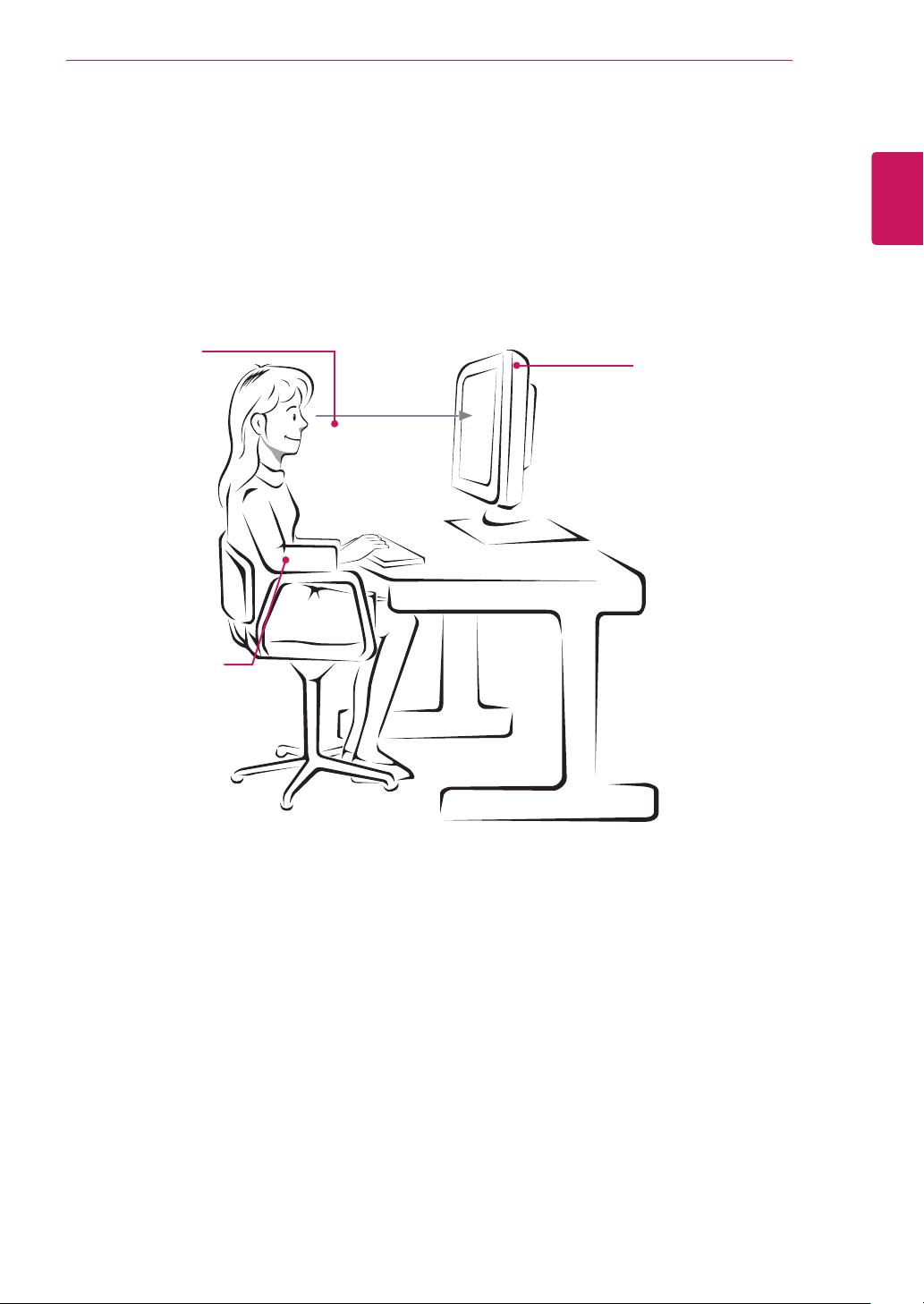

Правильная посадка при использовании монитора.

Установите

монитор и сядьте

перед ним

таким образом,

чтобы можно

было смотреть

на экран под

оптимальным

углом.

Осторожно

поместите руки на

клавиатуру, при

этом руки должны

быть согнуты в

локтях и находиться

в горизонтальном

положении.

Расположите монитор таким образом, чтобы от него не отражался свет.

РУССКИЙ

RUS

Page 44

Declaration of Conformity

Trade Name: LG Model : 20MP48A, 22MP48A, 22MP48D,

22MP48HQ, 23MP48D, 23MP48HQ ,

24MP48HQ , 27MP48HQ Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534

*above information is only for USA FCC Regulatory

Убедитесь, что вы прочли меры предосторожности перед использованием устройства. Держите руководство пользователя на компакт-диске под рукой, чтобы обращаться к нему в дальнейшем. Наименование модели и серийный номер расположен сзади и на одной из сторон изделия. Запишите нижеуказанные данные на случай, если вам потребуется техническое обслуживание.

МОДЕЛЬ

СЕРИЙНЫЙ НОМЕР

ENERGY STAR® is a set of power-saving guidelines issued by the U.S.Environmental Protection Agency(EPA).

As an ENERGY STAR® Partner LGE U. S. A.,Inc. has determined that this product meets the ENERGY STAR® guidelines for energy efﬁciency.

Refer to ENERGY STAR.gov for more information on the ENERGY STAR® program.
