Lexmark X738DTE, X738DE, X736DE, X734DE User Manual [fi]

X73x-sarja

Käyttöopas

Toukokuu 2009 www.lexmark.com

Laitetyypit:

7526

Mallit:

235, 275, 295, 436, 476, 496, 636, 676

Sisällys

Turvaohjeet.........................................................................................7

Tietoja tulostimesta...........................................................................9

Kiitos tämän tulostimen valinnasta.................................................................................................................................9

Tulostintietojen etsiminen.................................................................................................................................................9

Tulostimen paikan valitseminen....................................................................................................................................10

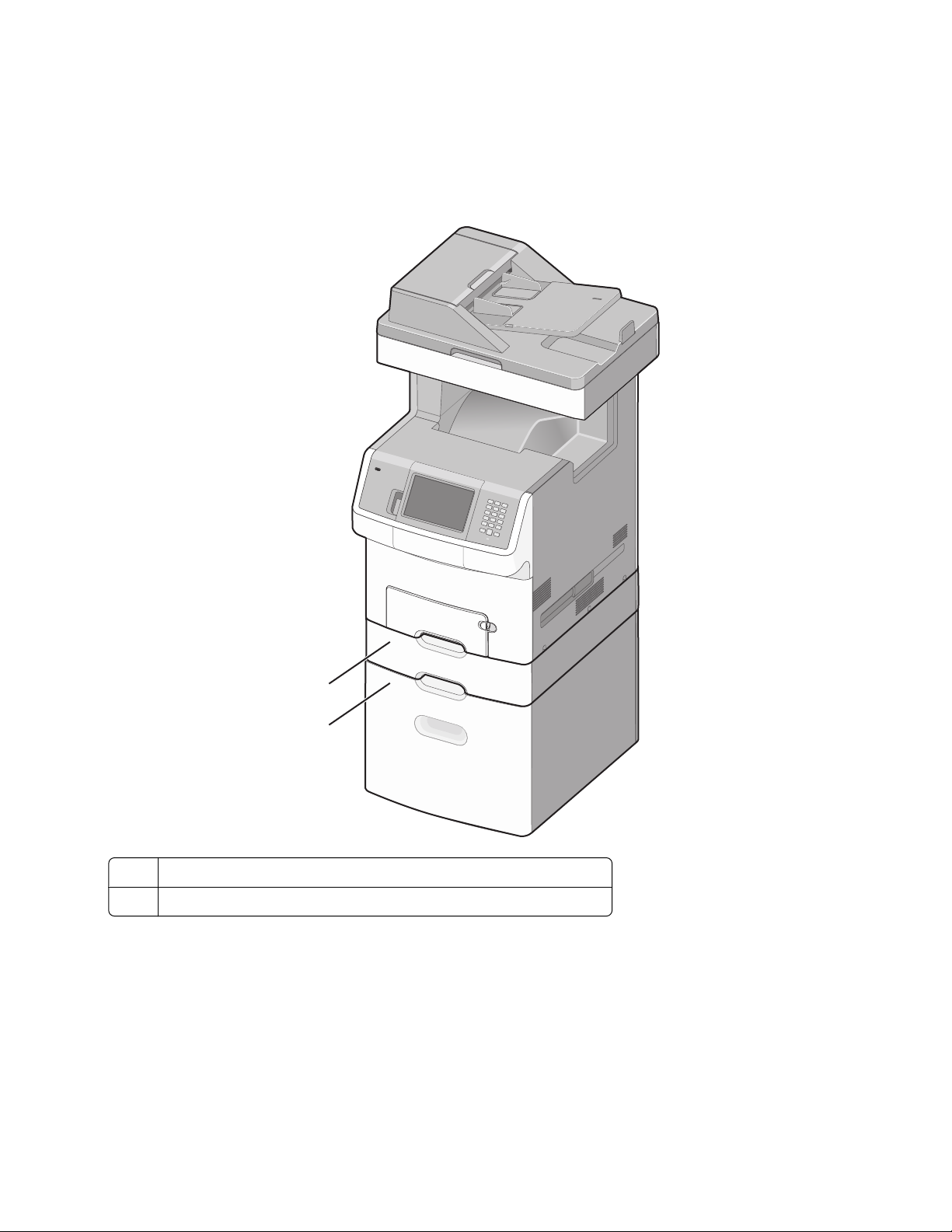

Tulostinkokoonpanot.........................................................................................................................................................12

Skannerin perustoiminnot...............................................................................................................................................13

Automaattinen asiakirjansyöttölaite ja skannaustaso...........................................................................................14

Suojauslukituksen käyttäminen.....................................................................................................................................15

Tulostimen ohjauspaneeli................................................................................................................................................16

Aloitusnäyttö.........................................................................................................................................................................17

Kosketusnäytön painikkeiden käyttäminen..............................................................................................................19

Tulostimen lisäasennus...................................................................23

Sisäisten lisävarusteiden asentaminen........................................................................................................................23

Lisälokeroiden asentaminen...........................................................................................................................................40

Kaapeleiden kytkeminen..................................................................................................................................................42

Faksi- ja sähköpostitoimintojen poistaminen käytöstä ennen asennusta.....................................................43

Tulostimen asennuksen tarkistaminen........................................................................................................................44

Tulostinohjelmiston asentaminen................................................................................................................................45

Langattoman tulostuksen asentaminen.....................................................................................................................46

Tulostimen asentaminen lankaverkkoon...................................................................................................................51

Porttiasetusten muuttaminen uuden sisäisen verkkolaajennusportin (ISP) asentamisen

jälkeen................................................................................................................................................................................54

Sarjatulostuksen määrittäminen....................................................................................................................................56

Tulostimen ympäristövaikutuksien vähentäminen..................58

Paperin ja väriaineen säästäminen...............................................................................................................................58

Energian säästäminen........................................................................................................................................................59

Kierrättäminen......................................................................................................................................................................63

Paperin ja erikoismateriaalin lisääminen....................................65

Paperikoko- ja Paperilaji-asetuksen määrittäminen...............................................................................................65

Universal-paperiasetusten määrittäminen................................................................................................................65

Sisällys

Lokeroiden täyttäminen...................................................................................................................................................66

Monisyöttölaitteen täyttäminen....................................................................................................................................68

2 000 arkin lokeron täyttäminen....................................................................................................................................71

Lokeroiden yhdistäminen ja erottaminen..................................................................................................................74

Paperi- ja erikoismateriaaliohjeet.................................................76

Paperiohjeet..........................................................................................................................................................................76

Tuetut paperikoot, -lajit ja -painot................................................................................................................................79

tulostaminen.....................................................................................82

Asiakirjan tulostaminen.....................................................................................................................................................82

Tulostaminen erikoismateriaaleille...............................................................................................................................82

Luottamuksellisten ja muiden arkistoitujen töiden tulostaminen....................................................................85

Tulostaminen flash-asemasta.........................................................................................................................................87

Valokuvien tulostaminen PictBridge-yhteensopivasta kamerasta....................................................................88

Tietosivujen tulostaminen................................................................................................................................................89

Mustavalkotulostus.............................................................................................................................................................90

Max Speed (Enimmäisnopeus)- ja Max Yield (Enimmäisriitto) -asetusten käyttäminen...........................90

Tulostustyön peruuttaminen..........................................................................................................................................91

Kopioiminen......................................................................................93

Kopioiminen..........................................................................................................................................................................93

Valokuvien kopioiminen...................................................................................................................................................94

Kopioiminen erikoismateriaalille...................................................................................................................................94

Kopiointiasetusten muuttaminen.................................................................................................................................95

Työn keskeytys -toiminnon käyttäminen.................................................................................................................101

Tietojen sijoittaminen kopioihin.................................................................................................................................102

Kopiointityön peruuttaminen......................................................................................................................................103

Kopiointinäytöt ja -asetukset........................................................................................................................................103

Kopiointilaadun parantaminen....................................................................................................................................106

Sähköpostin lähettäminen...........................................................107

Valmistautuminen sähköpostin lähettämiseen.....................................................................................................107

Sähköpostin pikavalinnan luominen.........................................................................................................................108

Asiakirjan lähettäminen sähköpostitse.....................................................................................................................109

Sähköpostiasetusten mukauttaminen......................................................................................................................110

Sähköpostiviestin peruuttaminen..............................................................................................................................111

Sisällys

Sähköpostiasetukset........................................................................................................................................................111

Faksaaminen...................................................................................114

Tulostimen valmisteleminen faksausta varten.......................................................................................................114

Faksin lähettäminen.........................................................................................................................................................128

Pikavalintojen luominen.................................................................................................................................................129

Pikavalintojen ja osoitekirjan käyttäminen..............................................................................................................130

Faksiasetusten muuttaminen.......................................................................................................................................131

Lähtevän faksin peruuttaminen..................................................................................................................................133

Faksiasetukset....................................................................................................................................................................133

Faksauslaadun parantaminen......................................................................................................................................135

Faksien pysäyttäminen ja välittäminen....................................................................................................................135

Skannaaminen FTP-osoitteeseen................................................137

Skannaaminen FTP-osoitteeseen................................................................................................................................137

Pikavalintojen luominen.................................................................................................................................................138

FTP-asetukset.....................................................................................................................................................................139

FTP-laadun parantaminen.............................................................................................................................................141

Skannaaminen tietokoneeseen tai Flash-asemaan................142

Skannaaminen tietokoneeseen...................................................................................................................................142

Skannaaminen flash-asemalle......................................................................................................................................143

Skannausprofiiliasetusten perusteet.........................................................................................................................143

Skannauslaadun parantaminen...................................................................................................................................145

Tulostimen valikot..........................................................................146

Valikot-luettelo..................................................................................................................................................................146

Tarvikkeet-valikko.............................................................................................................................................................147

Paperi-valikko.....................................................................................................................................................................148

Raportit-valikko..................................................................................................................................................................159

Verkko/portit-valikko.......................................................................................................................................................161

Suojaus-valikko..................................................................................................................................................................176

Asetukset-valikko..............................................................................................................................................................180

Ohje-valikko........................................................................................................................................................................233

Tulostimen ylläpito........................................................................234

Tulostimen ulkopuolen puhdistaminen...................................................................................................................234

Skannaustason puhdistaminen...................................................................................................................................235

Sisällys

Asiakirjansyöttölaitteen osien puhdistaminen......................................................................................................235

Tulostuspään linssien puhdistaminen.......................................................................................................................239

Skannerin kohdistaminen..............................................................................................................................................240

Tarvikkeiden varastointi.................................................................................................................................................241

Tulostustarvikkeiden tilan tarkistaminen.................................................................................................................242

Tarvikkeiden tilaaminen.................................................................................................................................................242

Tarvikkeiden vaihtaminen.............................................................................................................................................244

Tulostimen siirtäminen toiseen paikkaan................................................................................................................258

Tulostimen kuljettaminen..............................................................................................................................................258

Ylläpidollinen tuki...........................................................................259

Verkko- ja pääkäyttäjälisätietojen löytäminen.......................................................................................................259

Upotetun verkkopalvelimen käyttäminen...............................................................................................................259

Laitteen tilan tarkastaminen.........................................................................................................................................259

Sähköpostihälytysten määrittäminen.......................................................................................................................259

Raporttien tarkasteleminen..........................................................................................................................................260

Tehdasasetusten palauttaminen.................................................................................................................................260

Vianmääritys...................................................................................261

Merkkivalo vilkkuu............................................................................................................................................................261

Tavallisimpien tulostusongelmien ratkaiseminen................................................................................................261

Tulostimen ilmoitukset...................................................................................................................................................262

Tukosten poistaminen....................................................................................................................................................271

Tulostusongelmien ratkaiseminen.............................................................................................................................285

Kopiointiongelmien ratkaiseminen............................................................................................................................289

Skanneriongelmien ratkaiseminen.............................................................................................................................292

Faksiongelmien ratkaiseminen....................................................................................................................................294

Lisävarusteongelmien ratkaiseminen........................................................................................................................297

Paperinsyöttöongelmien ratkaiseminen..................................................................................................................300

Tulostuslaatuongelmat...................................................................................................................................................301

Värilaatuongelmien ratkaiseminen............................................................................................................................313

Upotettu verkkopalvelin ei avaudu............................................................................................................................316

Yhteyden ottaminen asiakastukeen...........................................................................................................................316

Tiedotteet........................................................................................317

Tuotetiedot..........................................................................................................................................................................317

Painokseen liitettävä tiedote........................................................................................................................................317

Sisällys

Virrankulutus......................................................................................................................................................................321

Hakemisto........................................................................................330

Sisällys

Turvaohjeet

Kytke virtajohto kunnolla maadoitettuun sähköpistokkeeseen, joka on lähellä ja helposti saatavilla.

Älä käytä tätä tuotetta veden lähellä tai kosteissa tiloissa.

VAARA—LOUKKAANTUMISVAARA: Tuotteessa käytetään laseria. Muiden kuin tässä tekstissä mainittujen ohjainten tai säädinten käyttö tai menettelyjen toteuttaminen saattavat aiheuttaa vaarallista säteilyä.

Tuotteessa käytetään tulostusmenetelmää, joka kuumentaa tulostusmateriaalin. Kuumuus voi aiheuttaa sen, että tulostusmateriaalista tulee päästöjä. Perehdy huolellisesti käyttöohjeisiin, joissa käsitellään tulostusmateriaalin valintaa, jotta haitalliset päästöt voidaan välttää.

VAARA—KUUMA PINTA: Tulostimen sisäosat voivat olla kuumat. Voit estää kuumien osien aiheuttamia vammoja koskettamalla osia vasta, kun ne ovat jäähtyneet.

Vaihda litiumakku varovasti.

VAARA—LOUKKAANTUMISVAARA: Litiumakun poistaminen väärin aiheuttaa räjähdysvaaran. Vaihda se ainoastaan samanlaiseen tai vastaavaan litiumakkuun. Älä lataa, pura tai polta litiumakkua. Hävitä käytetyt akut valmistajan ohjeiden ja paikallisten säädösten mukaisesti.

VAARA—LOUKKAANTUMISVAARA: Tulostin painaa yli 18 kiloa, ja sen turvalliseen liikuttamiseen tarvitaan vähintään kaksi asiantuntevaa henkilöä.

VAARA—LOUKKAANTUMISVAARA: Noudata näitä ohjeita, jotta et vahingoittaisi ketään tai tulostinta:

• Katkaise tulostimesta virta ja irrota virtajohto pistorasiasta.

• Irrota kaikki johdot ja kaapelit tulostimesta ennen kuin siirrät sitä.

• Nosta tulostinta sen molemmilla sivuilla ja takana olevista kädensijoista.

• Varmista, että sormesi eivät ole tulostimen alla, kun lasket sen alas.

• Varmista ennen tulostimen asentamista, että sen ympärillä on riittävästi tilaa.

Käytä vain tämän tuotteen mukana toimitettua tai valmistajan hyväksymää virtajohtoa.

Käytä tuotteen mukana toimitettua RJ-11-tietoliikennejohtoa tai vähintään 26 AWG -kokoista korvaavaa johtoa, kun yhdistät laitteen julkiseen puhelinverkkoon.

VAARA—SÄHKÖISKUN VAARA: Varmista, että kaikki ulkoisten liitäntöjen liittimet (kuten Ethernet- ja puhelinliittimet) on kytketty merkittyihin liitäntäportteihinsa.

Tuote täyttää kansainväliset turvamääräykset, kun siinä käytetään tietyn valmistajan osia. Joidenkin osien turvapiirteet eivät aina ole ilmeisiä. Valmistaja ei vastaa vaihto-osien käytöstä

VAARA—LOUKKAANTUMISVAARA: Älä leikkaa, kierrä, solmi tai rusenna virtajohtoa äläkä aseta sen päälle painavia esineitä. Älä altista virtajohtoa hiertymiselle tai paineelle. Älä jätä virtajohtoa puristukseen esimerkiksi huonekalujen ja seinän väliin. Jos jokin näistä tapahtuu, siitä voi seurata tulipalon tai sähköiskun vaara. Tutki virtajohto säännöllisesti tällaisten ongelmien varalta. Irrota virtajohto pistorasiasta ennen tutkimusta.

Kun tarvitset huolto- tai korjauspalveluja, käänny ammattilaisten puoleen.

VAARA—SÄHKÖISKUN VAARA: Kun puhdistat tulostimen sisäosaa, voit välttää sähköiskun riskiä irrottamalla virtapistokkeen pistorasiasta ja irrottamalla kaikki kaapelit tulostimesta ennen jatkamista.

VAARA—SÄHKÖISKUN VAARA: Älä käytä laitteen faksi ominaisuuksia ukkosmyrskyn aikan a. Älä asenna laitetta äläkä tee (esimerkiksi virtajohdon tai puhelimen) sähkö- ja kaapeliliitäntöjä ukkosen aikana.

Turvaohjeet

VAARA—KAATUMISVAARA: Lattiaan asennettavissa kokoonpanoissa tarvitaan lisäkalusteita varmistamaan asennuksen tukevuus. Käytä joko tulostimen jalustaa tai tukea, jos käytät suurikapasiteettista syttölokeroa, kaksipuolista tulostusyksikköä ja syöttölaitetta tai useampaa kuin yhtä syöttölaitetta. Jos tulostin on monitoimilaite, jolla voi skannata, kopioida ja faksata, saatat tarvita ylimääräisen tulostinjalustan. Lisätietoja on osoitteessa www.lexmark.com/multifunctionprinters.

VAARA—SÄHKÖISKUN VAARA: Jos asennat ISP-portin tulostimen asentamisen jälkeen, katkaise tulostimen virta ja irrota virtajohto pistorasiasta, ennen kuin jatkat.

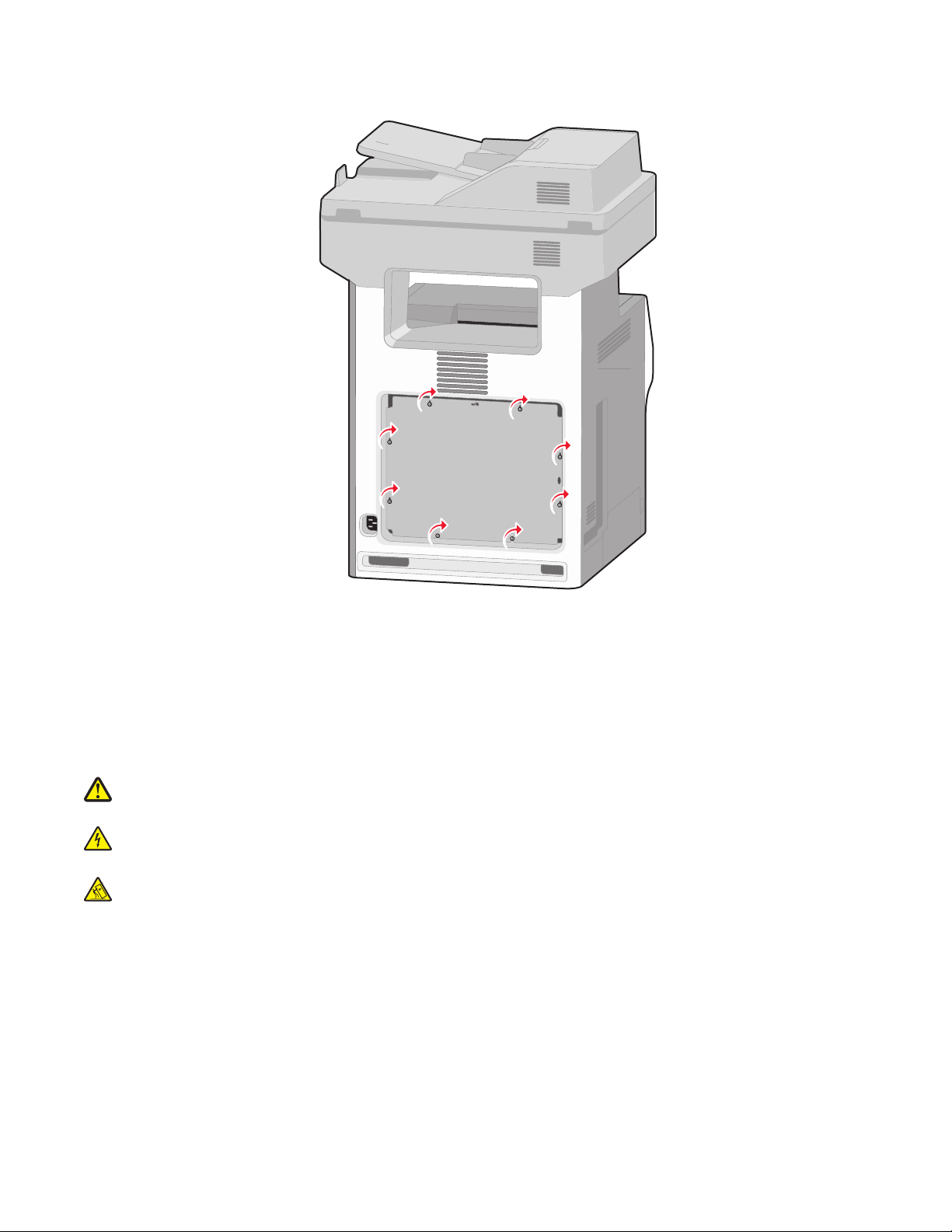

VAARA—SÄHKÖISKUN VAARA: Jos asennat muisti- tai lisäkortteja tulostimen asentamisen jälkeen, katkaise tulostimen virta ja irrota virtajohto pistorasiasta, ennen kuin jatkat. Jos tulostimeen on liitetty muita laitteita, katkaise niistäkin virta ja irrota niistä kaikki tulostimeen kytketyt kaapelit.

VAARA—SÄHKÖISKUN VAARA: Jos asennat lisäsyöttölokeron tulostimen asentamisen jälkeen, katkaise tulostimesta virta, irrota virtajohto pistorasiasta, irrota USB-kaapeli ja irrota Ethernet-kaapeli, ennen kuin jatkat.

SÄILYTÄ NÄMÄ OHJEET.

Turvaohjeet

Tietoja tulostimesta

Kiitos tämän tulostimen valinnasta.

Olemme tehneet paljon työtä, jotta tulostin vastaisi tarpeitasi.

Voit aloittaa tulostimen käyttämisen heti käyttämällä tulostimen mukana toimitettuja asennustarvikkeita ja lukaisemalla Käyttöoppaan, jotta opit tulostimeen liittyvät perusasiat. Jos haluat saada täyden hyödyn tulostimesta, lue Käyttöopas huolellisesti ja varmista web-sivustostamme, että käytössä on uusimmat päivitykset.

Olemme sitoutuneet varmistamaan tulostintemme suorituskyvyn ja laadun ja haluamme varmistaa, että olet tyytyväinen. Jos tulostimessa esiintyy ongelmia, kokeneet tukihenkilömme auttavat mielellään ratkaisemaan ne nopeasti. Voit myös kertoa meille mahdolliset parannusehdotuksesi. Loppujen lopuksi teemme työtämme asiakkaiden hyväksi, ja asiakkaiden ehdotusten ansiosta voimme tehdä työmme entistä paremmin.

Tulostintietojen etsiminen

Mitä tietoja etsit? Etsi vastaus täältä

Asennuksen aloitusohjeet:

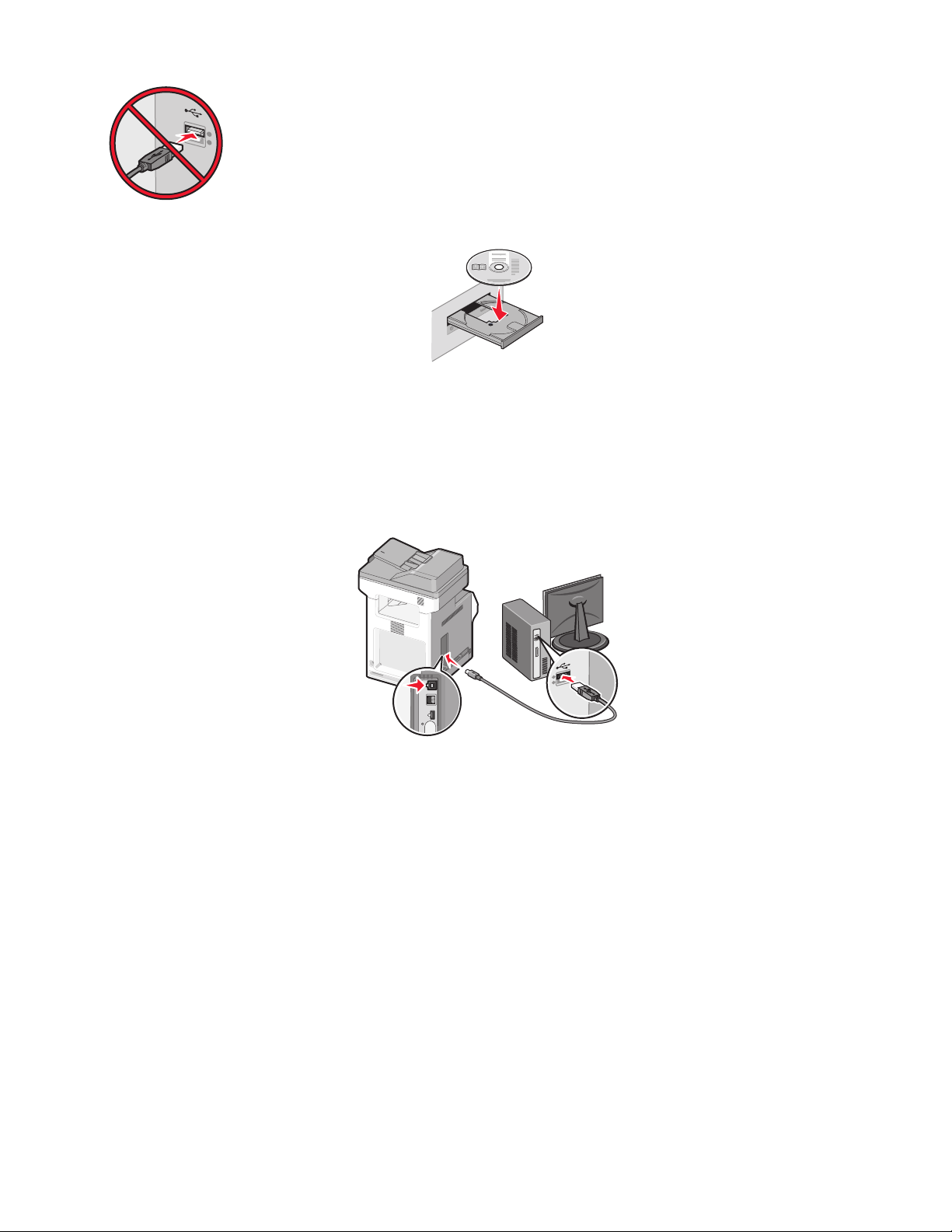

• Tulostimen liittäminen

• Tulostinohjelmiston asentaminen

Tulostimen lisäasennus- ja käyttöohjeet:

• Paperin ja erikoismateriaalin valitseminen ja

varastoiminen

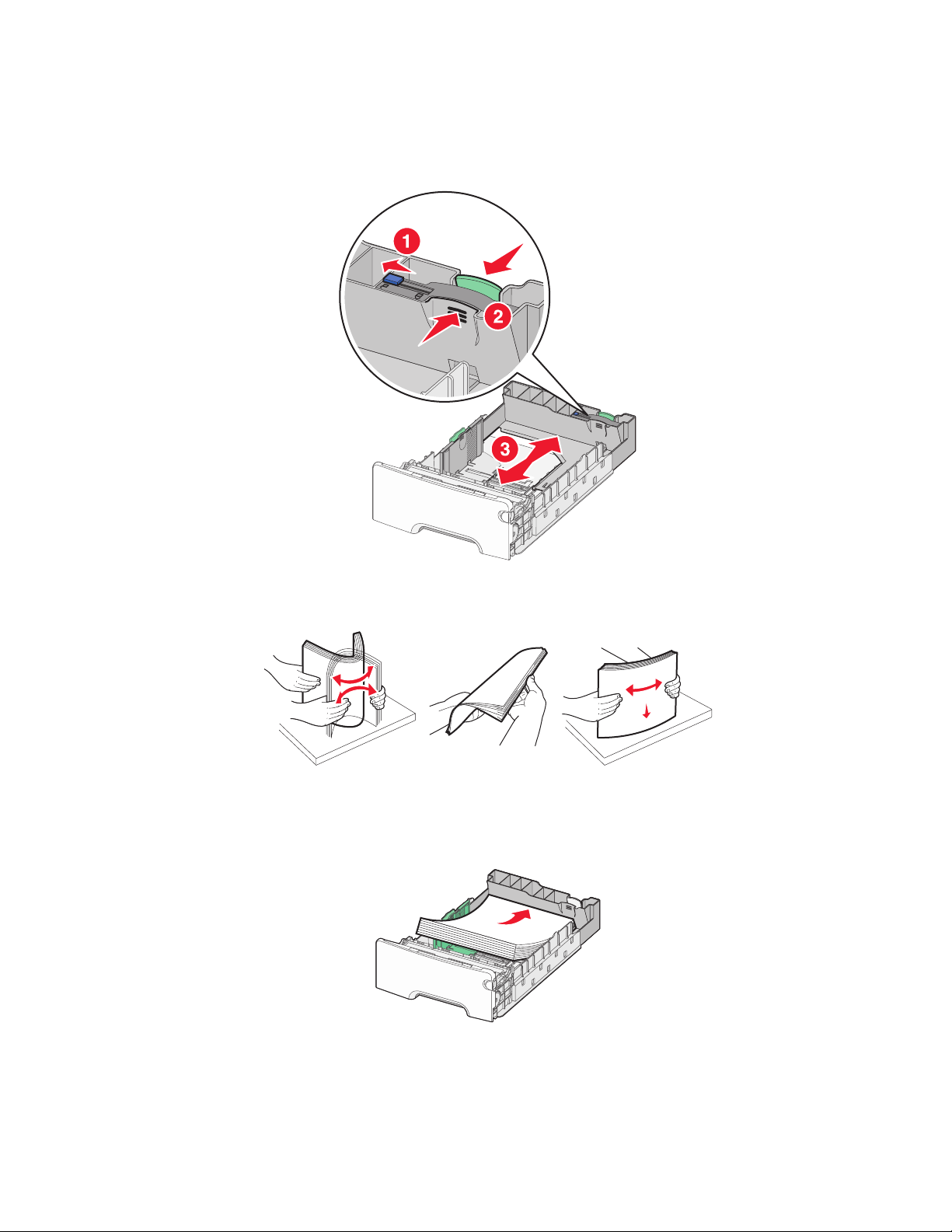

• Paperin lisääminen

• Tulostus, kopiointi, skannaus ja faksaus tulostin-

mallin mukaan

• Tulostinasetusten määrittäminen

• Asiakirjojen ja valokuvien katseleminen ja tulos-

taminen

• Tulostinohjelmiston asentaminen ja käyttäminen

• Tulostimen asentaminen verkkoon ja asetusten

määrittäminen tulostimen mallin mukaan

• Tulostimen huoltaminen ja ylläpitäminen

• Vianmääritys ja ongelmien ratkaiseminen

Tulostinohjelmiston ohje Windows- tai Mac-ohje—Avaa tulostinohjelmiston ohjelma tai

Asennusohjeet—Asennusohjeet tulivat tulostimen mukana. Ne ovat myös saatavilla Lexmarkin verkkosivustolta osoitteesta www.lexmark.com/publications/.

Käyttöopas—Käyttöopas on Ohjelmisto ja oppaat -CD-levyllä. Mahdollisia päivityksiä voi etsiä verkkosivustoltamme osoitteesta

www.lexmark.com/publications/.

sovellus ja valitse Ohje.

Napsauta niin saat tilannekohtaista tietoa.

Huomautuksia:

• Ohje asennetaan automaattisesti tulostinohjelmiston yhtey-

dessä.

• Tulostinohjelmisto sijaitsee käyttöjärjestelmän mukaan joko

tulostimen Ohjelma-kansiossa tai työpöydällä.

Tietoja tulostimesta

Mitä tietoja etsit? Etsi vastaus täältä

Uusimmat lisätiedot, päivitykset ja tekninen tuki:

• Vianmääritysvihjeitä

• Usein kysytyt kysymykset

• Oppaat

• Ohjaimien lataukset

• Live chat -tuki

• Sähköpostituki

• Puhelintuki

Lexmark-tuen verkkosivusto—support.lexmark.com Huomautus: Valitse alue ja valitse sitten tuote niin saat näkyviin

asianomaisen tukisivuston. Tuen puhelinnumerot ja aukioloajat omalla alueellasi tai omassa

maassasi löytyvät Tuki-verkkosivuilta tai tulostimen mukana toimitetusta takuuasiakirjasta.

Kirjoita muistiin seuraavat tiedot (löytyvät ostokuitista tai tulostimen takalevystä). Nämä tiedot nopeuttavat palvelua, kun otat yhteyttä tukeen:

• Laitetyypin numero

• Sarjanumero

• Ostopäivämäärä

• Ostopaikka

Takuu Takuutiedot vaihtelevat maittain tai alueittain:

• USA—Katso tulostimen mukana toimitettuja takuutietoja

(Statement of Limited Warranty). Takuutiedot voi tarkastaa myös verkko-osoitteesta support.lexmark.com.

• Muut maat—Katso tulostimen mukana toimitettua, paperille

painettua takuuta.

Tulostimen paikan valitseminen

VAARA—LOUKKAANTUMISVAARA: Tulostin painaa yli 18 kiloa, ja sen turvalliseen nostamiseen tarvitaan vähintään kaksi asiantuntevaa henkilöä.

Valitse tulostimelle paikka, jossa on riittävästi tilaa lokeroiden, suojusten ja luukkujen avaamiseen. Jos aiot asentaa valinnaisia lisävarusteita, jätä tilaa myös niille. Muista lisäksi

• varmistaa, että ilman virtaus huoneessa täyttää viimeisimmän ASHRAE 62 -standardin vaatimukset.

• sijoittaa tulostin tasaiselle, kestävälle ja vakaalle alustalle.

• Tulostimen sijoituspaikan on oltava – sellainen, ettei ilmastointilaitteista, lämmittimistä tai tuulettimista tuleva ilmavirta suuntaudu suoraan sinne – kosteus- ja lämpötilaolosuhteiltaan vakaa sekä sellainen, että siihen ei osu suora auringonvalo – puhdas, kuiva ja pölytön.

• Jotta tuuletus toimii kunnolla, jätä tulostimen ympärille vapaata tilaa seuraavasti:

Tietoja tulostimesta

1 100 mm (3,9 tuumaa)

2 100 mm (3,9 tuumaa)

3 482,6 mm (19 tuumaa)

4 100 mm (3,9 tuumaa)

5 393,7 mm (15,5 tuumaa)

Tietoja tulostimesta

Tulostinkokoonpanot

Perusmalli

automaattinen asiakirjansyöttölaite (ADF)

2 Automaattinen asiakirjan syöttölokero

Vakiovastaanottoalusta

4 Tulostimen ohjauspaneeli

550 arkin vakiolokero (lokero 1)

Monisyöttölaite

Tietoja tulostimesta

Varusteltu malli

automaattinen asiakirjansyöttölaite (ADF)

Automaattinen asiakirjan syöttölokero

3 Vakiovastaanottoalusta

Tulostimen ohjauspaneeli

5 Valinnainen 550 arkin lokero tai erikoismateriaalien syöttölaite

Valinnainen 2 000 arkin lokero

550 arkin vakiolokero (lokero 1)

Monisyöttölaite

Skannerin perustoiminnot

Skannerilla voidaan kopioida, faksata ja skannata verkkoon suurissa työryhmissä. Toiminnot:

• nopea kopioiminen tai asetusten muuttaminen ohjauspaneelista tiettyjä kopiointitöitä varten

• faksin lähettäminen tulostimen ohjauspaneelista

• faksin lähettäminen useisiin faksikohteisiin kerralla

Tietoja tulostimesta

• asiakirjojen skannaaminen ja lähettäminen tietokoneeseen, sähköpostiosoitteeseen, flash-asemaan tai FTP-

kohteeseen

• asiakirjojen skannaaminen ja lähettäminen toiseen tulostimeen (PDF-tiedostona FTP:n kautta)

Automaattinen asiakirjansyöttölaite ja skannaustaso

automaattinen asiakirjansyöttölaite (ADF) Skannaustaso

Käytä asiakirjansyöttölaitetta monisivuisten asiakirjojen kopioimiseen.

Käytä skannaustasoa yksittäisten sivujen, pienten kohteiden (kuten postikortit tai valokuvat), kalvojen, valokuvapaperin tai ohuiden materiaalien (esimerkiksi lehtileikkeiden) yhteydessä.

Asiakirjoja voi skannata automaattisesta asiakirjansyöttölaitteesta tai skannaustasolta.

Automaattisen asiakirjansyöttölaitteen (ADF) käyttäminen

Automaattisesta asiakirjansyöttölaitteesta voidaan skannata useita sivuja, mukaan lukien kaksipuoliset sivut. Automaattisen asiakirjansyöttölaitteen käyttäminen:

• Aseta asiakirja automaattiseen asiakirjansyöttölaitteeseen kuvapuoli ylöspäin ja lyhyt reuna edellä.

• Aseta asiakirjansyöttölaitteen lokeroon enintään 50 arkkia tavallista paperia.

• Voit skannata asiakirjoja, joiden koko on vähintään 148 x 210 mm (5,8 x 8,3 tuumaa) ja enintään 215,9 x 355,6 mm

(8,5 x 14 tuumaa).

• Voit skannata asiakirjoja, joissa on erikokoisia sivuja (Letter ja Legal).

• Voit skannata asiakirjoja, joiden paino on 52 - 120 g/m

• Älä aseta automaattiseen asiakirjansyöttölaitteeseen postikortteja, valokuvia, pieniä kohteita, kalvoja,

valokuvapaperia tai mitään lehtileikkeiden kaltaisia ohuita alkuperäiskappaleita. Aseta ne skannaustasolle.

Skannaustason käyttäminen

Skannaustasolta voidaan skannata tai kopioida yksittäisiä sivuja tai kirjan sivuja. Skannaustason käyttäminen:

• Aseta asiakirja skannaustasolle kuvapuoli alaspäin vasempaan yläkulmaan.

• Voit skannata tai kopioida asiakirjoja, joiden koko on enintään 215,9 x 355,6 mm (8,5 x 14 tuumaa).

• Voit kopioida kirjoja, joiden paksuus on enintään 25,4 mm (1 tuuma).

Tietoja tulostimesta

Suojauslukituksen käyttäminen

Tulostimessa on suojauslukitustoiminto. Tulostin on lukittu, kun siihen on liitetty lukko, joka on yhteensopiva useimpien kannettavien tietokoneiden kanssa. Kun tulostin on lukittu, sen metallilevyä ja emolevyä ei voi poistaa. Kiinnitä lukko kuvan mukaiseen kohtaan.

Tietoja tulostimesta

Tulostimen ohjauspaneeli

Kohde Kuvaus

Näyttö Näyttää skannaus-, kopiointi-, faksaus- ja tulostusasetukset sekä tila- ja virheilmoitukset.

ABC3DEF

JKL

MNO

GHI

TUV

WXYZ

PQRS

ABC

789

Näppäimistö

GHI

PQRS

3 Tauko

ABC3DEF

JKL

TUV

WXYZ

Voit kirjoittaa numeroita, kirjaimia tai muita merkkejä näytössä.

MNO

• Voit lisätä kahden tai kolmen sekunnin tauon faksinumeroon painamalla -paini-

ketta. Faksin vastaanottaja -kentässä tauko merkitään pilkulla (,).

• Kun olet aloitusnäytössä, voit valita faksinumeron uudelleen painamalla -paini-

ketta.

• Painike toimii ainoastaan Faksi-valikossa tai faksitoimintojen yhteydessä. Jos -

painiketta painetaan muualla kuin Faksi-valikossa, aloitusnäytössä tai muun kuin faksitoiminnon yhteydessä, laitteesta kuuluu virhemerkkiääni.

Takaisin Kun olet Kopio-valikossa, voit poistaa Kopiomäärä-kohdan oikeanpuoleisen numeron

painamalla kertoja, näyttöön tulee oletusarvo 1.

Kun olet Faksikohde-luettelossa, voit poistaa manuaalisesti annetun luvun oikeanpuoleisen numeron painamalla pikavalintamerkinnän kokonaan. Kun kokonainen rivi on poistettu ja

painetaan uudelleen, kohdistin siirtyy edelliselle riville. Kun olet Sähköpostikohde-luettelossa, voit poistaa kohdistimen vasemmalla puolella

olevan merkin painamalla poistetaan.

-painiketta. Jos koko luku poistetaan painamalla -painiketta useita

-painiketta. Painamalla -pai niketta voit lisäk si poistaa

-painiketta. Jos merkki on pikavalinnassa, pikavalinta

-painiketta

Tietoja tulostimesta

Kohde Kuvaus

Aloitus

Käynnistä

Painamalla -painiketta voit palata aloitusnäyttöön.

• Painamalla -painiketta voit käynnistää näytössä näkyvän nykyisen työn.

• Kun olet aloitusnäytössä, voit käynnistää kopiointityön käyttämällä oletusasetuksia

painamalla

• Painikkeen painaminen työn skannaamisen aikana ei vaikuta mitenkään.

Merkkivalo

• Off (Ei pala) — virta on katkaistu.

• Blinking green (Vilkkuu vihreänä) — tulostin lämpenee, käsittelee tietoja tai

tulostaa.

• Solid green (Tasainen vihreä) — tulostimen virta on kytketty, tulostin on vapaa.

• Blinking red (Vilkkuu punaisena) — tulostin vaatii käyttäjän toimia.

Seis Keskeyttää tulostimen toiminnan

Näyttöön tulee vaihtoehtoluettelo, kun Pysäytetty-teksti näkyy näytössä.

Etupuolen USB-portti

• Aseta porttiin USB-muistitikku, josta voit lähettää tietoja tulostimeen.

• Aseta porttiin USB-kaapeli digitaalikamerasta, josta voit tulostaa valokuvia, jos se on

PictBridge-yhteensopiva.

-painiketta.

Aloitusnäyttö

Kun tulostimeen on kytketty virta ja tulostin on lämmennyt, näyttöön tulee seuraava perusnäkymä eli aloitusnäyttö. Aloitusnäytön painikkeilla voit aloittaa toiminnon, kuten kopioinnin, faksauksen tai skannauksen, avata valikkonäytön tai vastata viesteihin.

Tietoja tulostimesta

Näytön kohde Kuvaus

Kopiointi Avaa Kopio-valikot

Huomautus: Voit avata Kopio-valikot myös painamalla näppäimistön numeronäppäintä aloitus-

näytössä.

2 Sähköposti Avaa sähköpostivalikot

Valikot Avaa valikot. Nämä valikot ovat käytettävissä ainoastaan, kun tulostimen tila on Valmis.

4 FTP Avaa FTP-valikot

Huomautus: Tämän toiminnon määrittää järjestelmänvalvoja. Kun se on määritetty, se näkyy

näytössä.

Ready

Touch any button to begin.

34567

Tilailmoitusrivi

• Näyttää tulostimen tilan, esimerkiksi Valmis tai Varattu.

• Näyttää tulostimen ilmoitukset, esimerkiksi Väriaine vähissä.

• Näyttää ohjeita, joissa neuvotaan, mitä on tehtävä, jotta tulostin voi jatkaa työn käsittelemistä

(esimerkiksi Sulje luukku tai Asenna värikasetti).

6 Tila/Tarvikkeet Näkyy näytössä aina, kun tulostimen tilarivillä on ilmoitus, joka edellyttää käyttäjän toimia.

Koskettamalla painiketta voit avata ilmoitusnäytön, jossa on lisätietoja ilmoituksesta, muun muassa ohjeet sen poistamiseen.

7 Avaa kosketusnäytön käytönaikaisen ohjetoiminnon.

Faksi Avaa faksivalikot.

Tietoja tulostimesta

Aloitusnäytössä voi olla muitakin painikkeita:

Näytön kohde Toiminto

Vapauta fakseja arkistosta Jos tämä painike näkyy, laitteen arkistossa on fakseja, joille on määritetty viivästysaika. Voit

avata faksiarkiston koskettamalla painiketta.

Haku arkistosta Hakee joitakin seuraavista kohteista ja näyttää hakutulokset:

• arkiston töiden tai luottamuksellisten tulostustöiden käyttäjätunnukset

• muiden arkiston töiden kuin luottamuksellisten töiden nimet

• profiilien nimet

• kirjanmerkkisäilön tai töiden nimet

• USB-säilön tai töiden nimet (ainoastaan tuetut tiedostotunnisteet).

Arkisto Avaa arkistonäytön.

Lukitse laite Tämä painike on näytössä, kun tulostin ei ole lukittu, ja laitteen lukitsemis-PIN on asetettu.

Tämä painike avaa PIN-tunnuksen kirjoitusnäytön. Tulostimen ohjauspaneeli (kosketusnäyttö ja painikkeet) voidaan lukita antamalla oikea PIN-koodi.

Avaa laite Tämä painike on näytössä, kun tulostin on lukittu. Tulostimen ohjauspaneelin painikkeita ja

pikavalintoja ei voi käyttää, kun painike on näytössä. Tämä painike avaa PIN-tunnuksen kirjoitusnäytön. Tulostimen ohjauspaneeli (kosketusnäyttö

ja painikkeet) voidaan avata antamalla oikea PIN-koodi.

Peruuta työt Avaa Peruuta työt -näytön. Peruuta työt -näytössä on kolme otsikkoa: Tulostus, Faksi ja Verkko.

Seuraavat kohteet ovat käytettävissä Tulostus-, Faksi- ja Verkko-kohdissa:

• Tulostustyö

• Kopiointityö

• Faksiprofiili

• FTP

• Sähköpostin lähetys

Kunkin otsikon alapuolella on työluettelosarake, jossa näkyy enintään kolme työtä. Jokainen työ on painike, jota koskettamalla voit tarkastella työn tietoja. Jos sarakkeessa on enemmän kuin kolme työtä, näytössä on nuoli, jolla voit selata töitä.

Kosketusnäytön painikkeiden käyttäminen

Huomautus: Näytöt ja painikkeet voivat poiketa kuvista lisävarusteiden ja asetusten mukaan.

Tietoja tulostimesta

Kosketusnäyttö (esimerkki)

Painike Toiminto

Aloitus Palauttaa näkymän aloitusnäyttöön

Vieritys Avaa luettelon

Vasen vähennyspainike Vieritys seuraavaan arvoon laskevassa järjestyksessä

Oikea lisäyspainike Vieritys seuraavaan arvoon nousevassa järjestyksessä

Vasen nuoli Vieritys vasemmalle

Oikea nuoli Vieritys oikealle

Lähetä Arvon tallentaminen uudeksi oletukseksi

Tietoja tulostimesta

Painike Toiminto

Takaisin Palauttaa näkymän takaisin edelliseen näyttöön

Muut kosketusnäytön painikkeet

Painike Toiminto

Alanuoli Siirtyminen seuraavaan näyttöön alaspäin

Ylänuoli Siirtyminen seuraavaan näyttöön ylöspäin

Valitsematon valintanappi Tämä on valitsematon valintanappi. Valintanappi näkyy harmaana, mikä osoittaa, että se on

valitsematon.

Valittu valintanappi Tämä on valittu valintanappi. Valintanappi näkyy sinisenä, mikä osoittaa, että se on valittu.

Peruuta työt Avaa Peruuta työt -nä ytön. Peruuta työt -näytössä on kolme otsikkoa: Tul ostus, Faksi ja Verkko.

Seuraavat kohteet ovat käytettävissä Tulostus-, Faksi- ja Verkko-kohdissa:

• Tulostustyö

• Kopiointityö

• Faksiprofiili

• FTP

• Sähköpostin lähetys

Jatka Valitse tämä painike, kun työhön on tehtävä lisää muutoksia tai kun paperitukos on poistettu.

Tietoja tulostimesta

Painike Toiminto

Peruuta

• Toiminnon tai valinnan peruuttaminen

• Poistuminen näytöstä ja palaaminen edelliseen näyttöön

Valitse Valikon tai valikkokohdan valitseminen

Ominaisuudet

Ominaisuus Kuvaus

Valikkopolku: ValikotAsetuksetKopiointiasetukset Kopiomäärä

Valikkopolku näkyy kunkin valikkonäytön yläreunassa. Se osoittaa, miten nykyiseen valikkoon on päästy. Se osoittaa tarkan sijainnin valikkorakenteessa.

Voit palata mihin tahansa polun valikkoon tai valikkokohtaan koskettamalla vastaavaa alleviivattua kohtaa.

Kopiomäärä ei näy alleviivattuna, koska se on nykyinen näyttö. Jos kosketat jotakin Kopiomäärä-näytön alleviivattua kohtaa, ennen kuin kopiomäärä on asetettu ja tallennettu, valintaa ei tallenneta eikä sitä oteta käyttöön käyttäjän oletusasetuksena.

Virheilmoitus Jos näyttöön tulee toiminnon huoltoilmoitus, joka sulkee

toiminnon, kuten kopioinnin tai faksauksen, toiminnon painikkeen yläpuolella näkyy aloitusnäytössä huutomerkki ja punainen merkkivalo vilkkuu.

Tietoja tulostimesta

Tulostimen lisäasennus

Sisäisten lisävarusteiden asentaminen

Tulostimen liitäntämahdollisuuksia ja muistikapasiteettia voidaan lisätä asentamalla valinnaisia lisäkortteja. Tämän osan ohjeiden avulla voit asentaa kortteja ja paikantaa poistettavia kortteja.

Saatavilla olevat sisäiset lisävarusteet

• muistikortit – tulostinmuisti – flash-muisti – fontit

• laiteohjelmakortit – viivakoodi ja lomakkeet – IPDS ja SCS/TNe – PrintCryption – PRESCRIBE

• Tulostimen kiintolevy

• Lexmarkin – RS-232-C-sarjaliitäntä-ISP-portti – 1284-B-rinnakkaisliitäntä-ISP-portti – MarkNet – MarkNet N8130 10/100 Fiber ISP-portti – MarkNet N8120 10/100/1000 Ethernet ISP-portti

• MarkNet N8110 V-34 faksikortti

sisäiset laajennusportit (ISP)

N8150802.11 b/g/n langaton ISP-portti

Tulostimen lisäasennus

Emolevyn käsitteleminen ja sisäisten lisälaitteiden asentaminen

Huomautus: Tähän toimenpiteeseen tarvitaan tasapäinen ruuvitaltta.

1 Irrota kansi.

a Löysää kannen ruuvit kiertämällä niitä vastapäivään, mutta älä irrota niitä.

Tulostimen lisäasennus

b Nosta kielekkeitä ja aseta jokainen ruuvi vastaavan reiän kohdalle.

c Irrota kansi vetämällä sitä eteenpäin.

2 Etsi asianmukainen liitin kuvan avulla.

Varoitus — Vaurioitumisen mahdollisuus: Staattinen sähkö vahingoittaa helposti emolevyn elektronisia osia.

Kosketa jotakin tulostimen metalliosaa, ennen kuin kosketat emolevyn elektronisia osia tai liittimiä.

Tulostimen lisäasennus

1 Faksikortin liitin

2 Laiteohjelmakortin ja Flash-muistikortin liittimet

3 Kiintolevyn liitin

4 Sisäisen tulostuspalvelimen liitin

5 Muistikortin liitin

Muistikortin asentaminen

Varoitus — Vaurioitumisen mahdollisuus: Staattinen sähkö vahingoittaa helposti emolevyn elektronisia osia. Kosketa jotakin tulostimen metalliosaa, ennen kuin kosketat emolevyn elektronisia osia tai liittimiä.

Valinnainen muistikortti on hankittavissa erikseen ja liitettävissä emolevyyn. Muistikortin asentaminen:

1 Irrota emolevyn metallilevy.

Huomautus: Tähän toimenpiteeseen tarvitaan tasapäinen ruuvitaltta.

2 Poista muistikortti pakkauksestaan.

Huomautus: Vältä koskettamasta kortin reunassa olevia liitäntäkohtia.

Tulostimen lisäasennus

3 Avaa muistikortin liitinsalvat.

4 Kohdista muistikortin lovet liittimessä oleviin kohoumiin.

5 Työnnä muistikortti suoraan liittimeen niin, että se napsahtaa paikalleen.

6 Asenna emolevyn kansi takaisin.

Tulostimen lisäasennus

Flash-muistikortin tai laiteohjelmakortin asentaminen

Emolevyssä on kaksi liitäntää, joihin voidaan kiinnittää valinnainen muistikortti tai laiteohjelmakortti. Emolevyyn voidaan asentaa vain jompikumpi kortti, mutta molempia liitäntöjä voidaan käyttää.

1 Irrota emolevyn metallilevy.

Huomautus: Tähän toimenpiteeseen tarvitaan tasapäinen ruuvitaltta.

2 Poista kortti pakkauksesta.

Huomautus: Vältä koskettamasta kortin reunassa olevia liitäntäkohtia.

3 Pidä kortin reunoista kiinni ja kohdista kortissa olevat kaksi muovinastaa kahteen emolevyssä olevaan koloon.

1 Muovinastat

2 Metallinastat

4 Paina kortti huolellisesti paikalleen.

Tulostimen lisäasennus

Huomautuksia:

• Kortin liittimen on kosketettava koko pituudeltaan emolevyä.

• Älä vahingoita liittimiä.

5 Asenna emolevyn kansi takaisin.

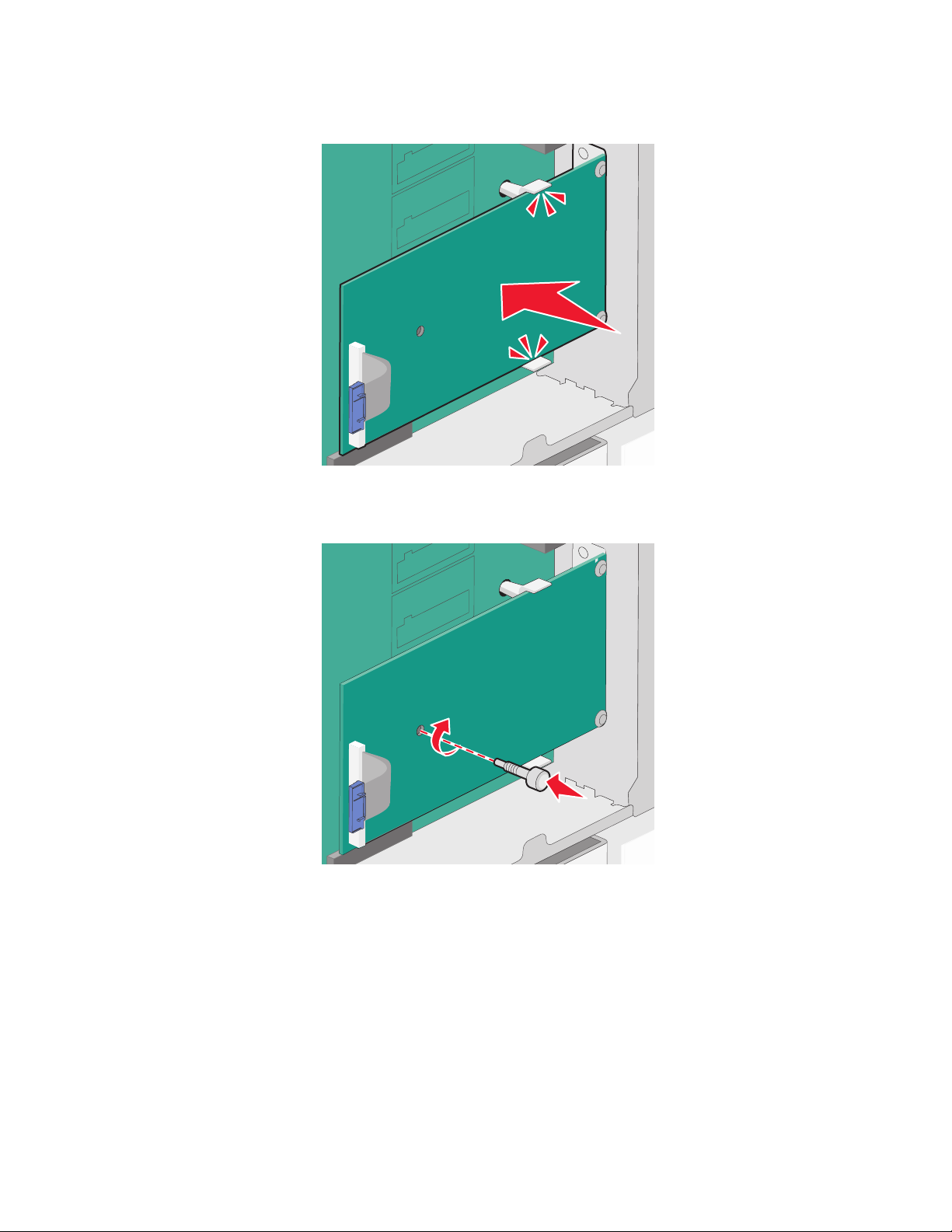

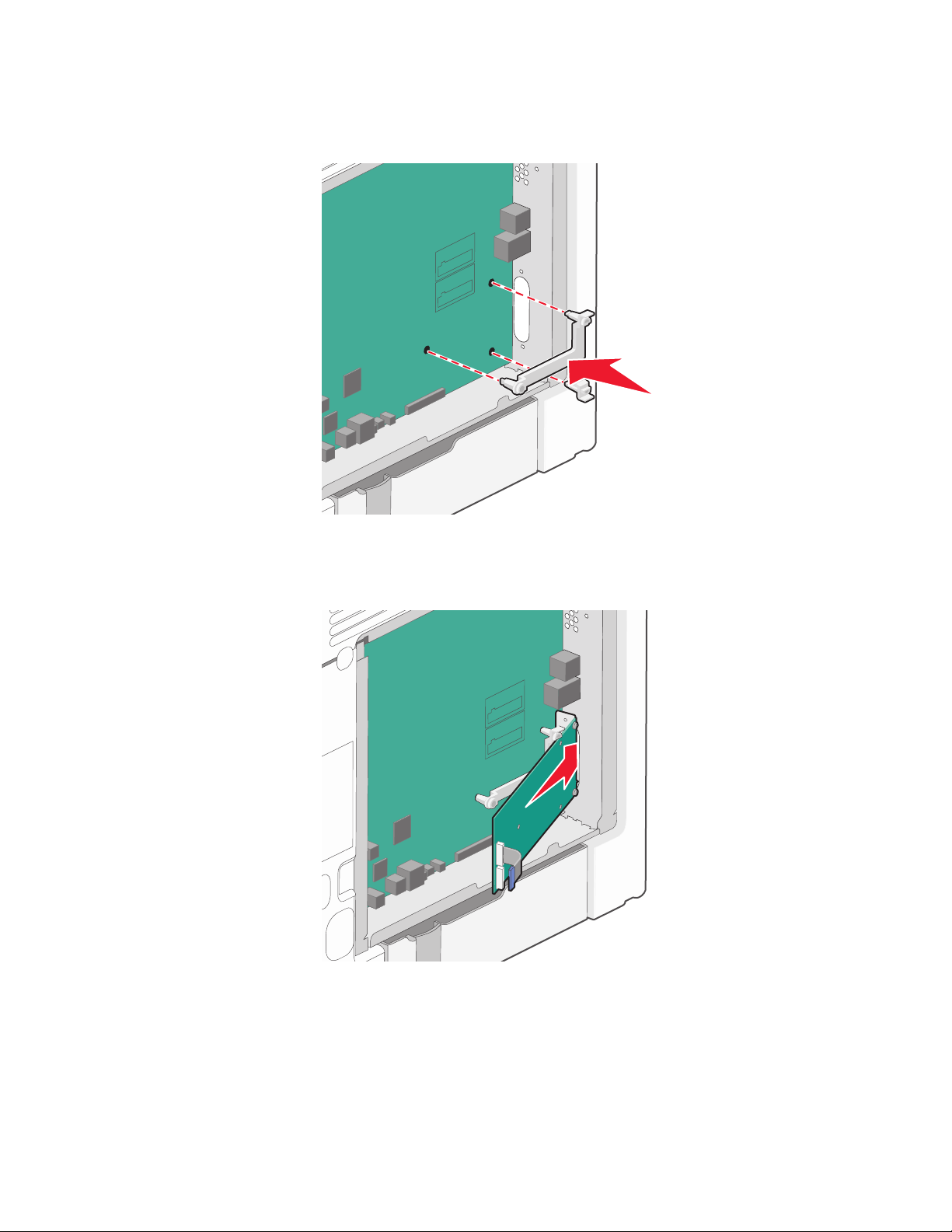

Sisäisen laajennusportin (ISP) asentaminen

Emolevy tukee yhtä valinnaista Lexmarkin sisäistä laajennusporttia (ISP).

Huomautus: Tähän toimenpiteeseen tarvitaan tasapäinen ruuvitaltta.

VAARA—SÄHKÖISKUN VAARA: Jos asennat ISP-portin tulostimen asentamisen jälkeen, katkaise tulostimen

virta ja irrota virtajohto pistorasiasta, ennen kuin jatkat.

1 Irrota emolevyn metallilevy. 2 Poista ISP-portti ja muovinen asennuspala pakkauksestaan.

Huomautus: Vältä kortissa olevien komponenttien koskettamista.

3 Paikanna oikea liitin emolevyltä.

Huomautus: Jos valinnainen tulostimen kiintolevy on asennettu, se täytyy ensin poistaa. Tulostimen kiintolevyn

poistaminen:

Tulostimen lisäasennus

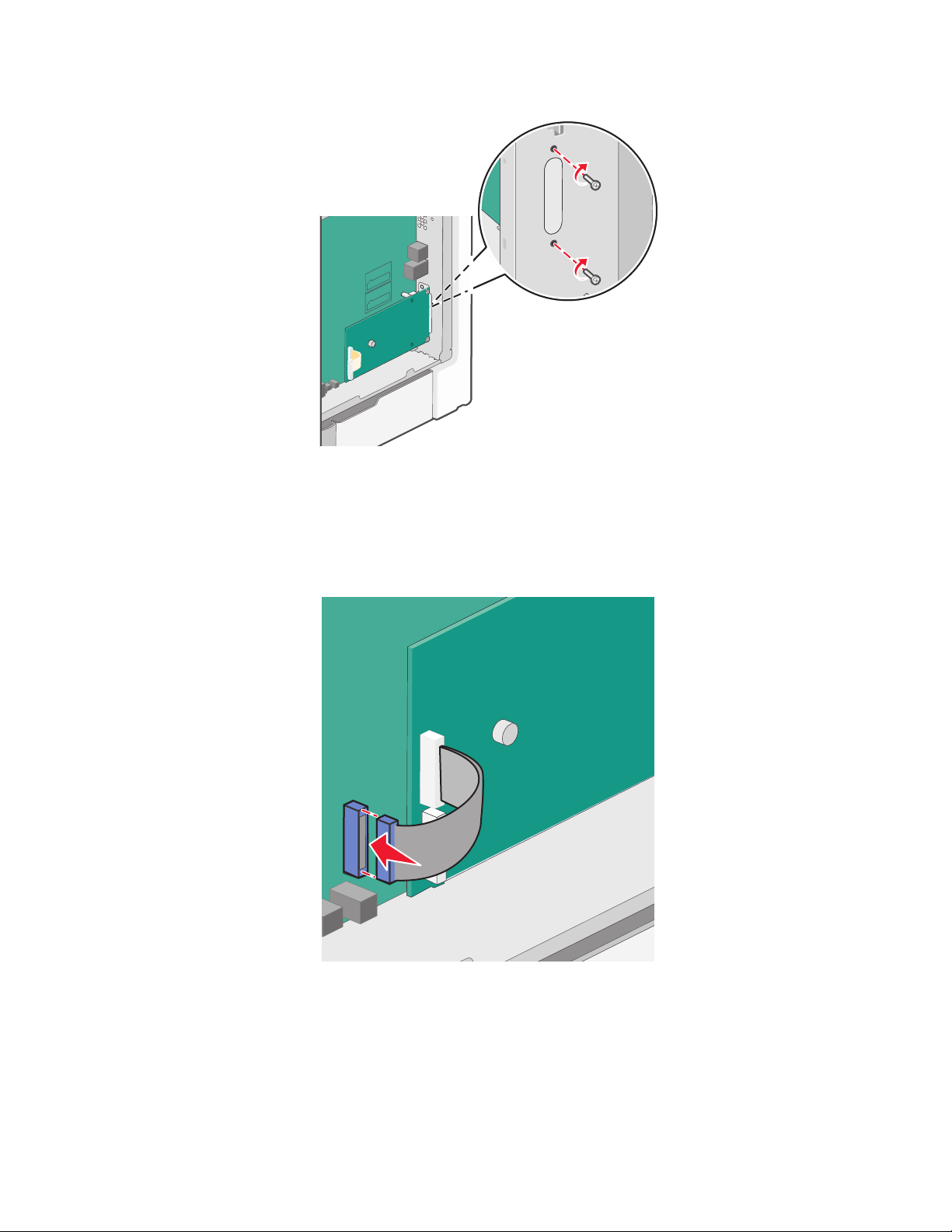

a Irrota tulostimen kiintolevyn liitäntäkaapeli emolevyltä, mutta jätä kaapeli kiinni tulostimen kiintolevyyn.

Irrota kaap eli puristamalla ens in liitäntäkaapelin pistokkeessa ol evia siipiä, jotka ava avat salvan. Tämän jälkeen voit vetää kaapelin ulos.

b Irrota ruuvit, jotka pitävät tulostimen kiintolevyä paikallaan.

Tulostimen lisäasennus
