Lexmark X658dtme User's Guide [it]

X651de, X652de, X654de, X656de, X656dte, X658d, X658de, X658dme, X658dfe, X658dte, X658dtme, X658dtfe

Guida per l'utente

Marzo 2012 www.lexmark.com

Lexmark e Lexmark con il simbolo del diamante sono marchi di Lexmark International, Inc., registrati negli Stati Uniti e/o in altri Paesi. Tutti gli altri marchi appartengono ai rispettivi proprietari.

740 West New Circle Road Lexington, Kentucky 40550

Sommario 2

Sommario

Informazioni relative alla sicurezza.............................................................12

Informazioni sulla stampante.....................................................................14

Individuazione delle informazioni sulla stampante.................................................................................14

Configurazioni della stampante...............................................................................................................15

Scelta della posizione della stampante...................................................................................................15

Funzioni di base dello scanner................................................................................................................16

Informazioni su ADF e vetro dello scanner..............................................................................................17

Informazioni sul pannello di controllo della stampante..........................................................................18

Informazioni sulla schermata iniziale......................................................................................................19

Utilizzo dei pulsanti del touch screen......................................................................................................21

Configurazione della stampante aggiuntiva................................................24

Installazione delle opzioni interne..........................................................................................................24

Opzioni interne disponibili................................................................................................................................24

Accesso alla scheda di sistema per l'installazione delle opzioni interne ..........................................................25

Installazione di una scheda di memoria............................................................................................................27

Installazione di una scheda di memoria Flash o di una scheda firmware......................................................... 28

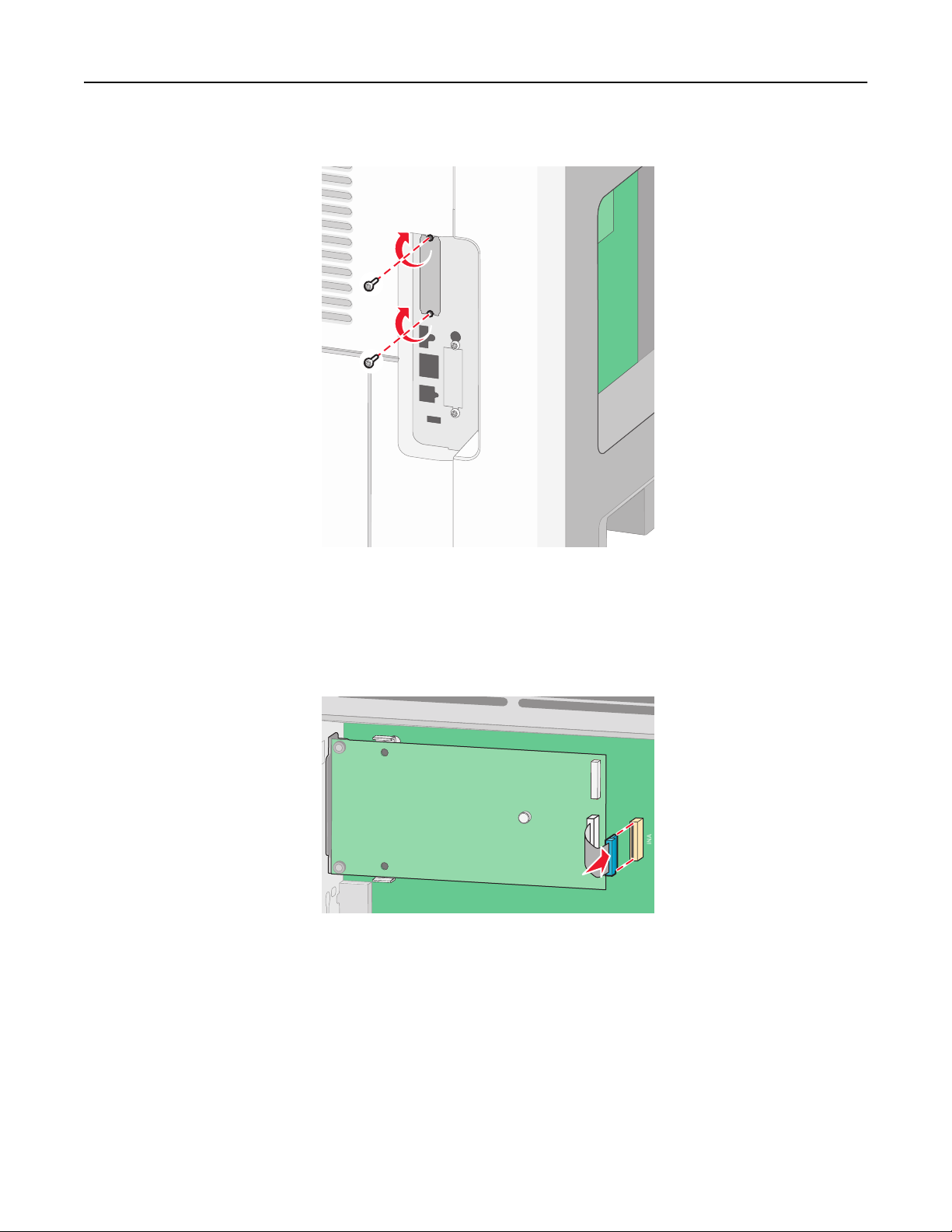

Installazione di una porta ISP (Internal Solutions Port) ....................................................................................31

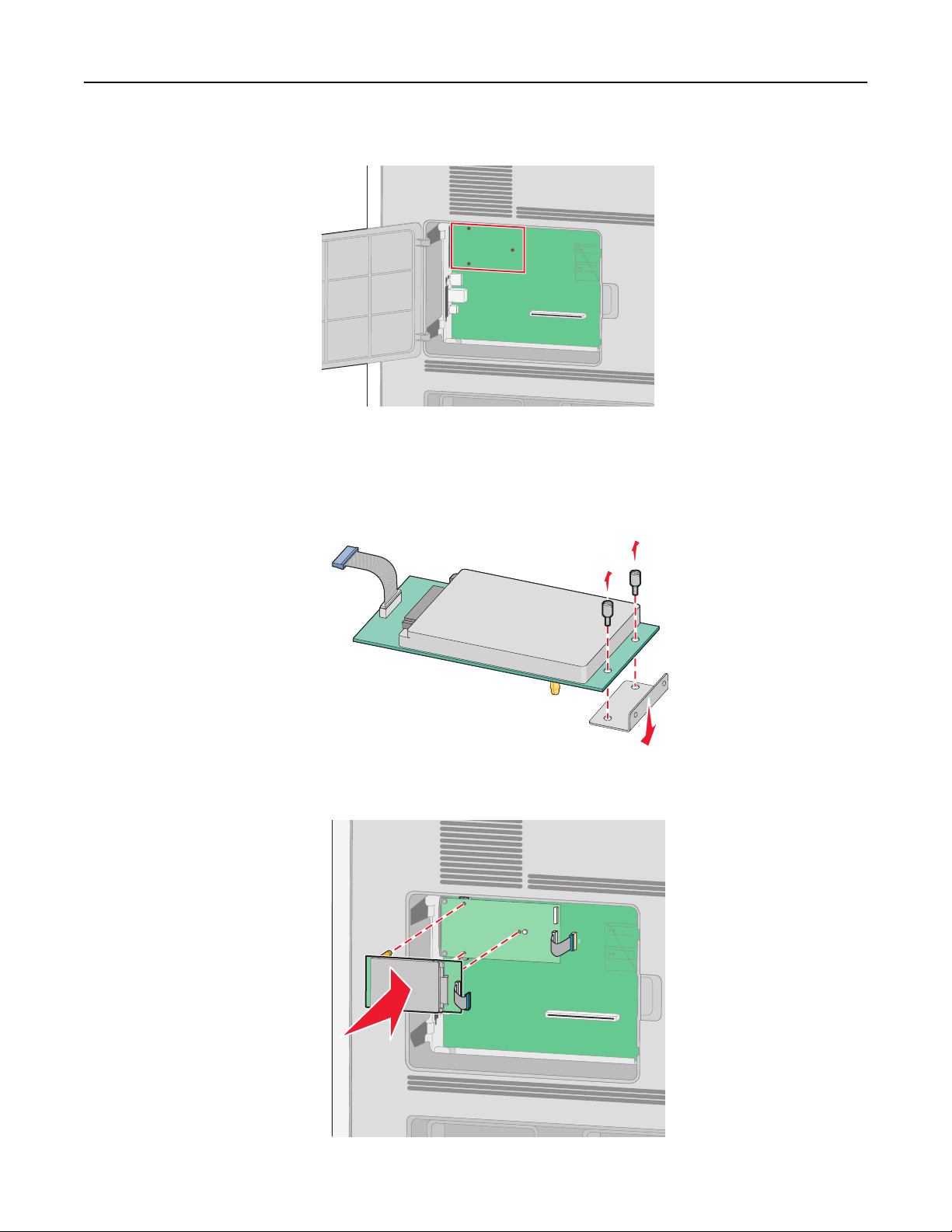

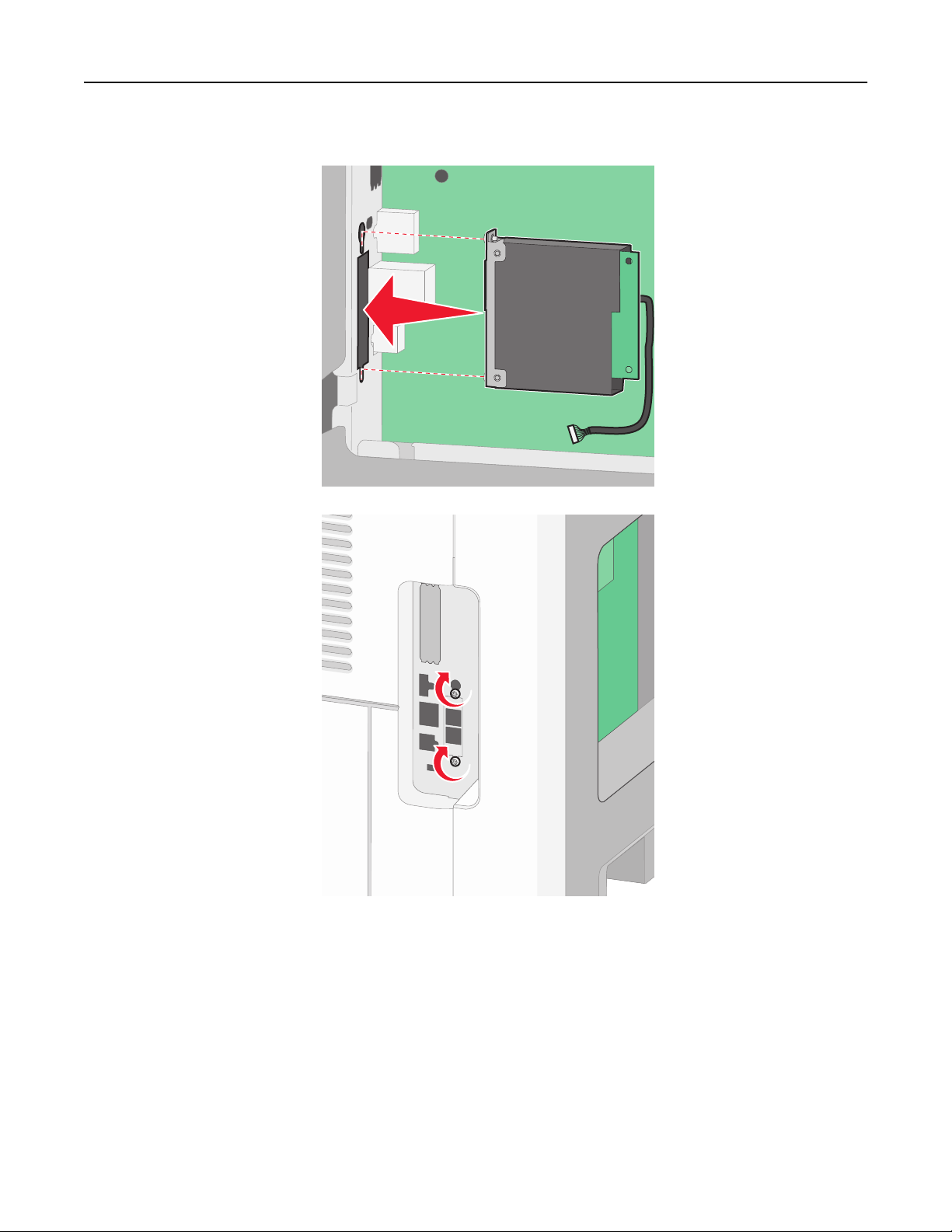

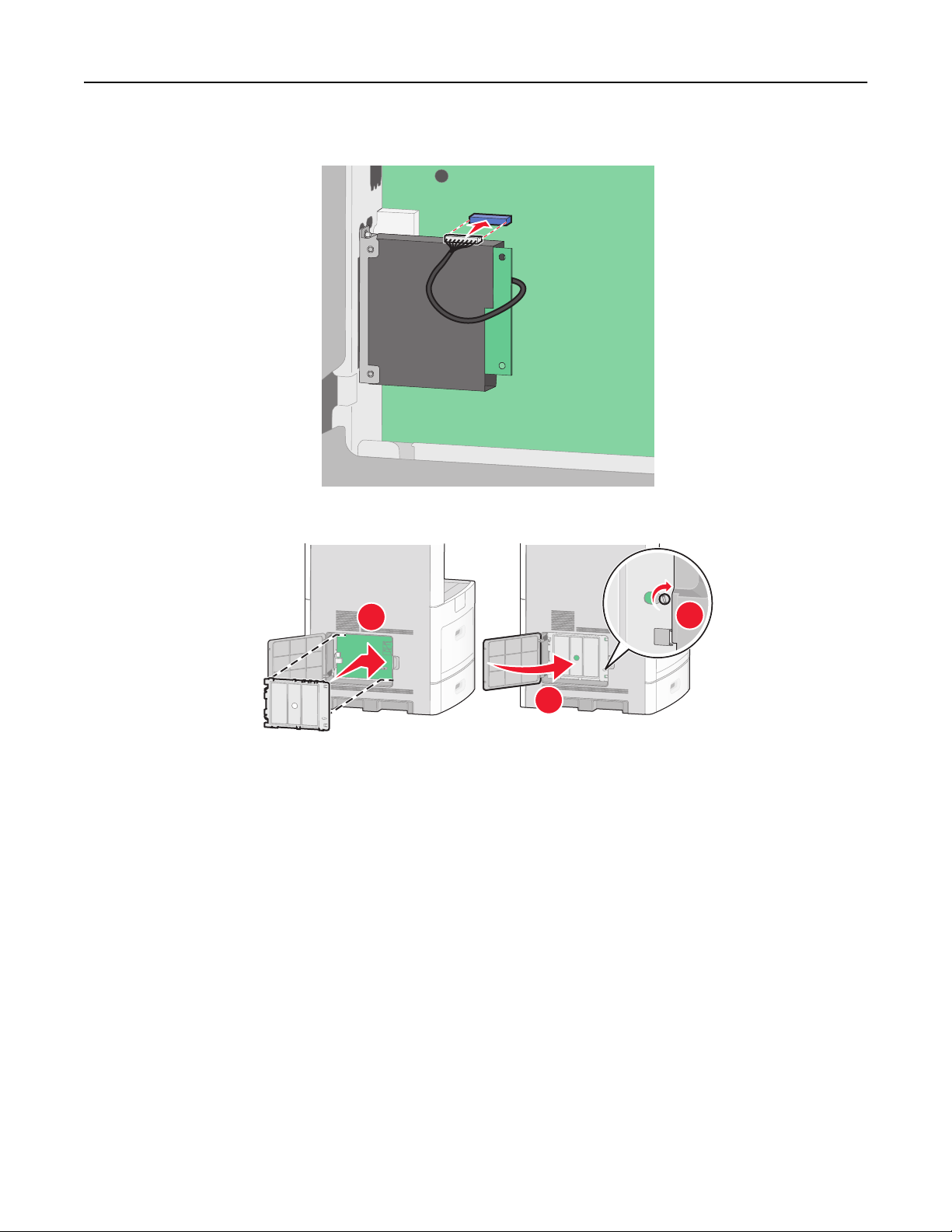

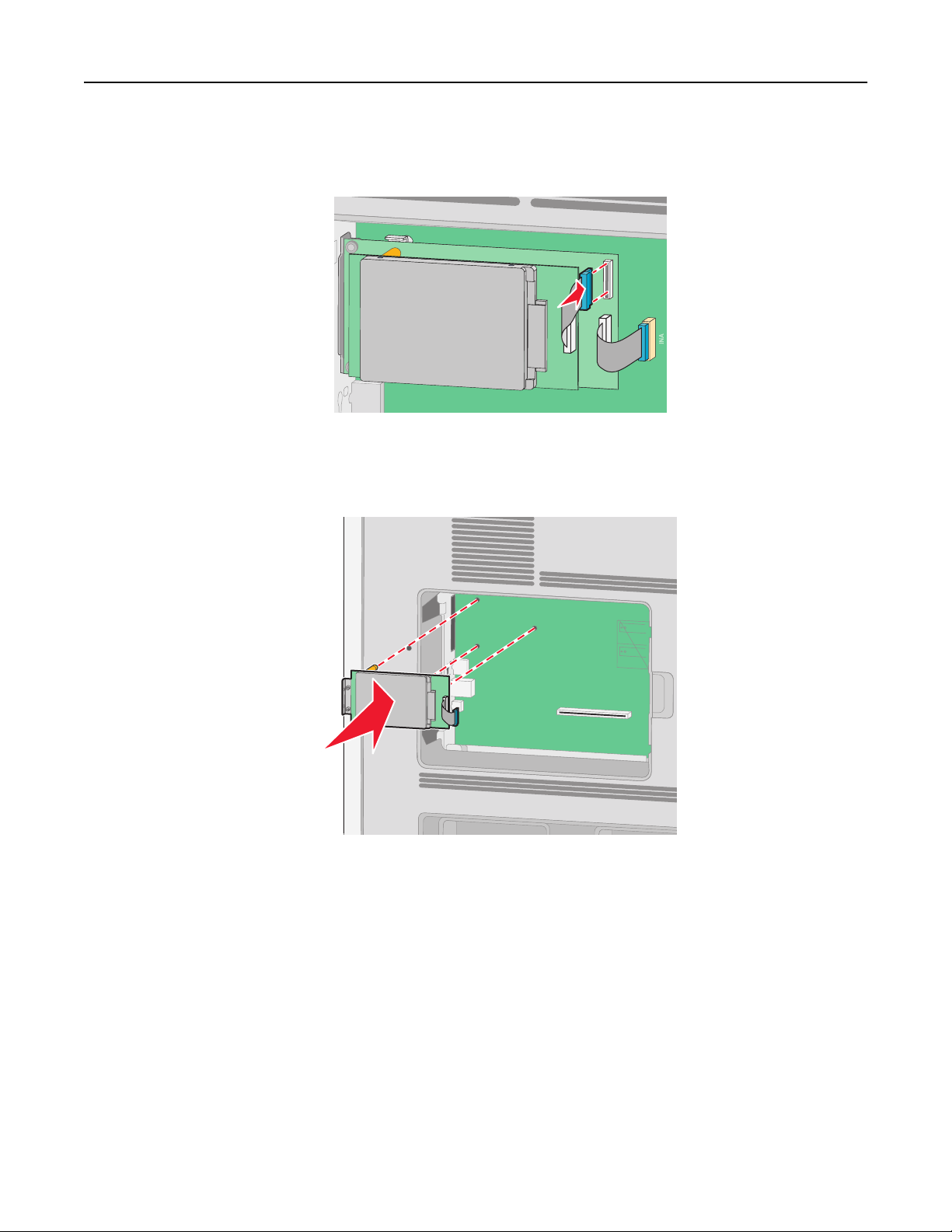

Installazione del disco fisso della stampante....................................................................................................37

Installazione di una scheda fax ......................................................................................................................... 41

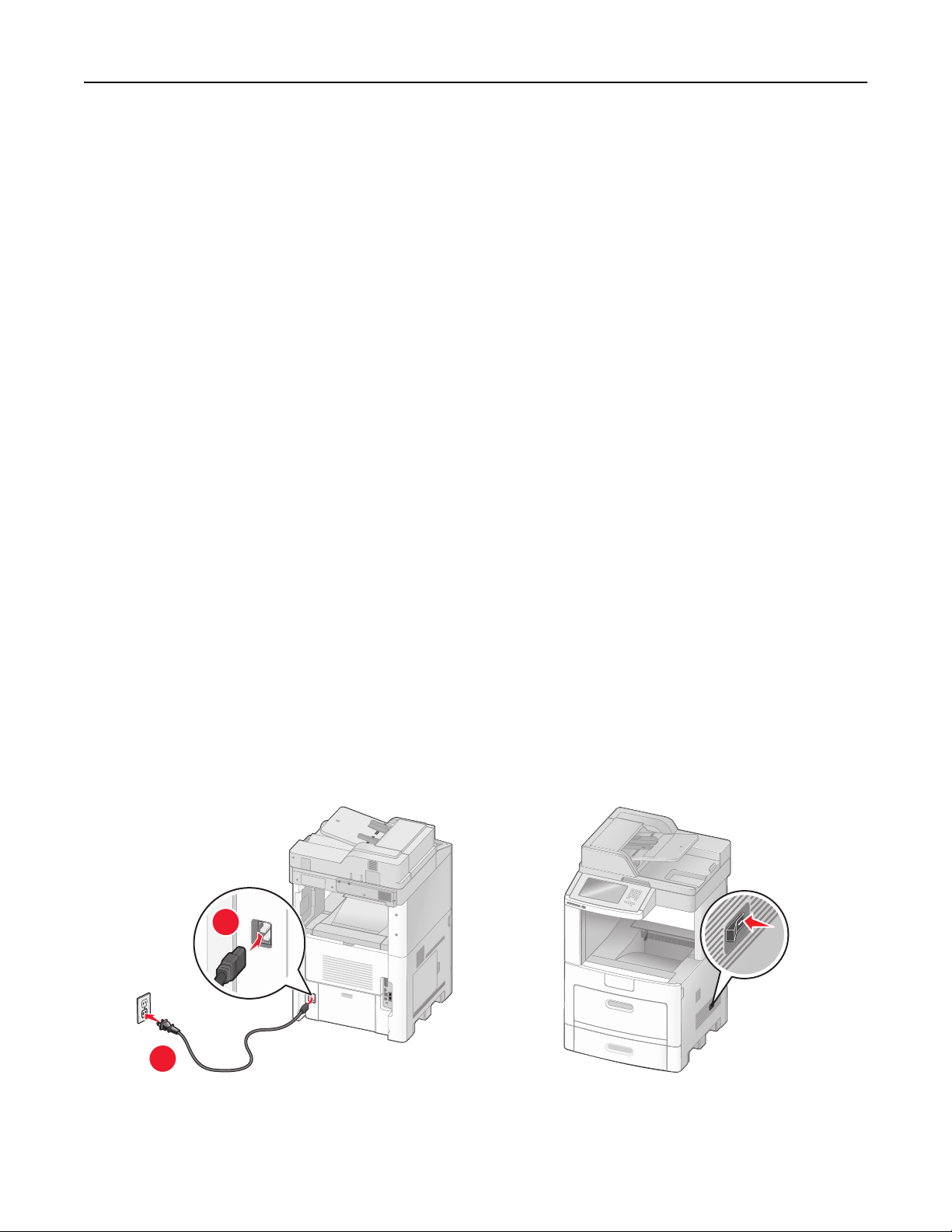

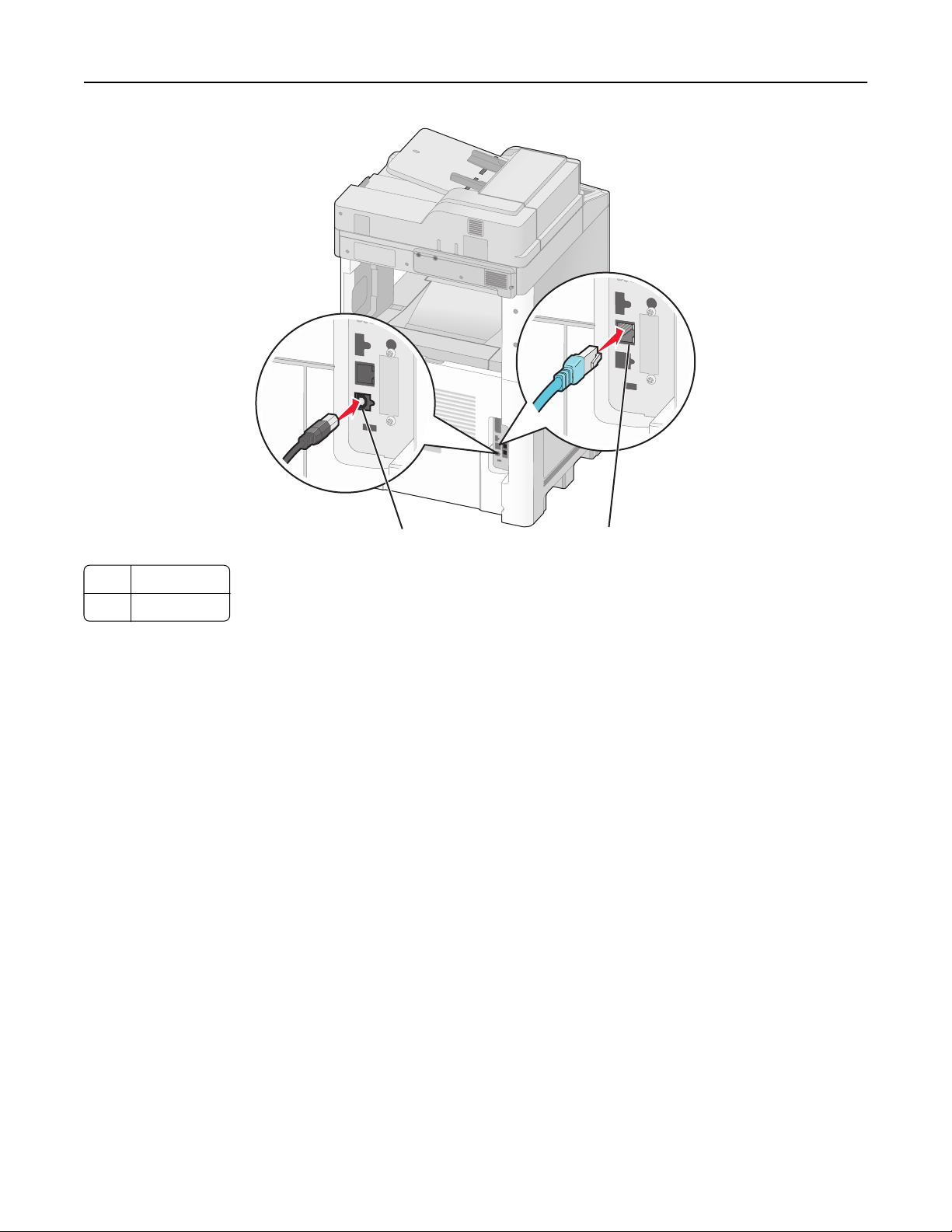

Collegamento dei cavi.............................................................................................................................43

Verifica della configurazione della stampante........................................................................................44

Stampa della pagina delle impostazioni dei menu ...........................................................................................45

Stampa di una pagina delle impostazioni di rete.............................................................................................. 45

Impostazione del software della stampante...........................................................................................46

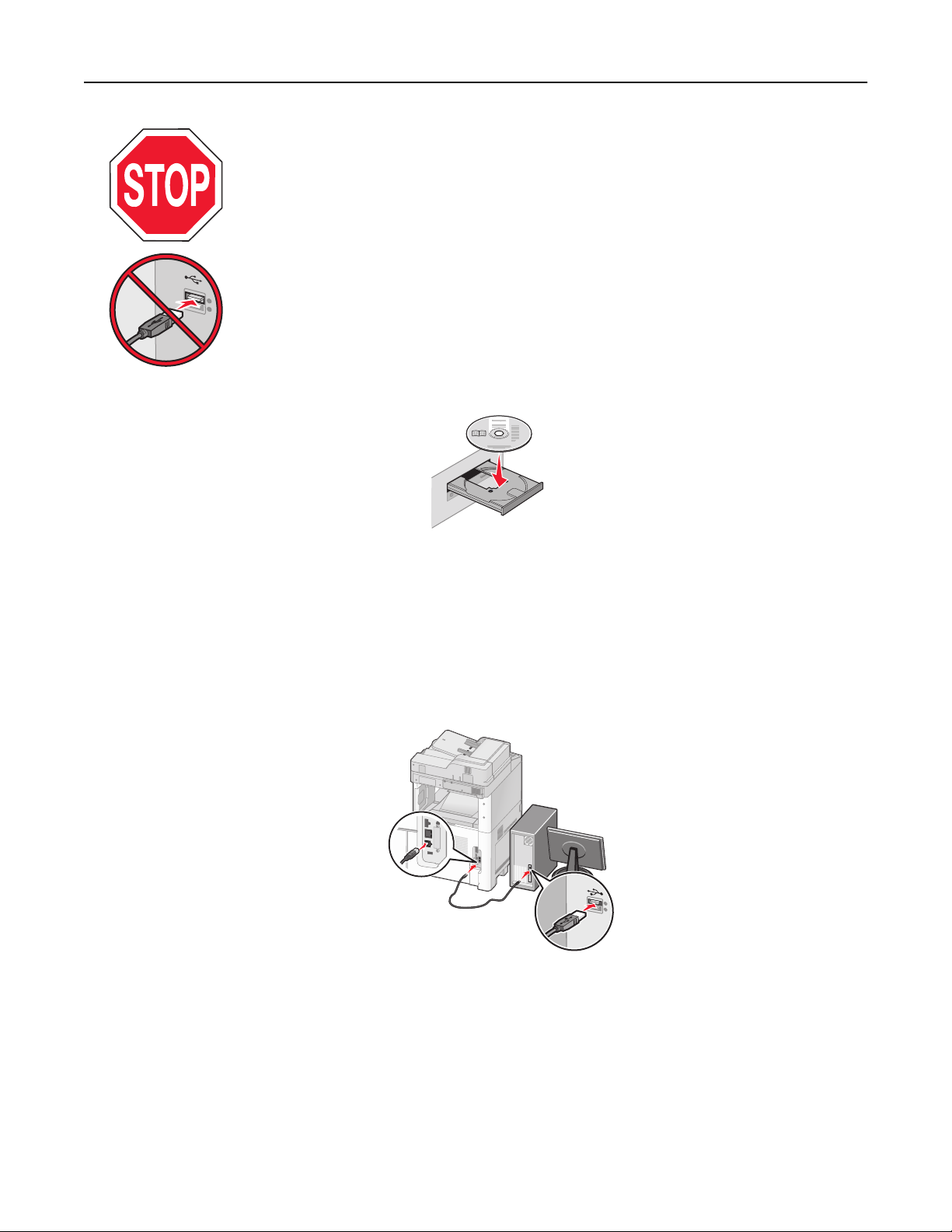

Installazione del software della stampante ...................................................................................................... 46

Aggiornamento delle opzioni disponibili nel driver della stampante. ..............................................................46

Impostazione della stampa wireless.......................................................................................................47

Informazioni necessarie per l'impostazione della stampante su una rete wireless ......................................... 47

Installazione di stampante su una rete wireless (Windows) ............................................................................48

Installazione della stampante su una rete wireless (Macintosh)......................................................................50

Installazione della stampante in una rete cablata...................................................................................52

Modifica delle impostazioni della porta dopo l'installazione di una nuova porta ISP (Internal

Solutions Port) di rete.........................................................................................................................55

Impostazione della stampa seriale..........................................................................................................57

Impostazione stampante per il fax..........................................................................................................59

Sommario 3

Selezione di una connessione fax ..................................................................................................................... 59

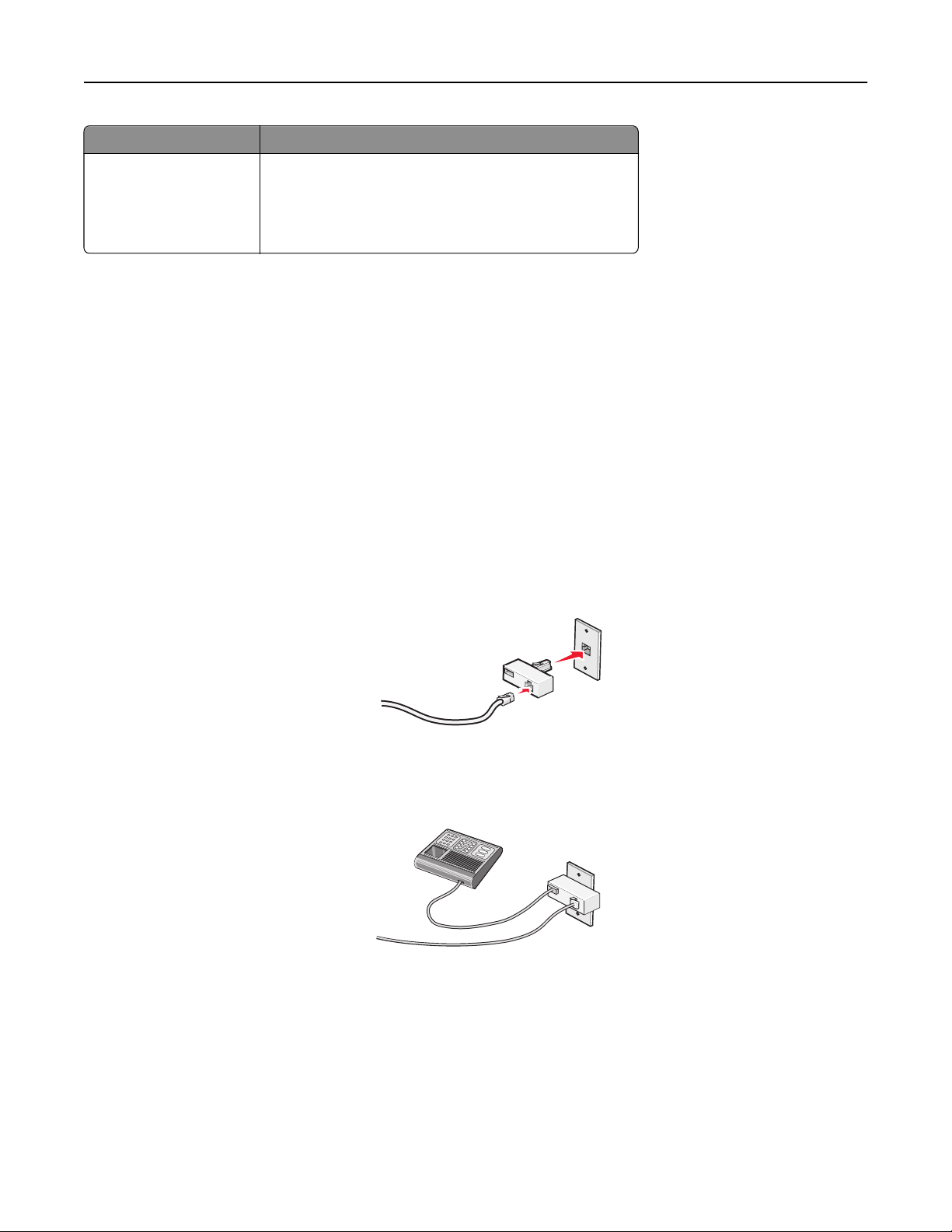

Uso dell'adattatore RJ11................................................................................................................................... 60

Collegamento diretto a una presa a muro telefonica in Germania ..................................................................63

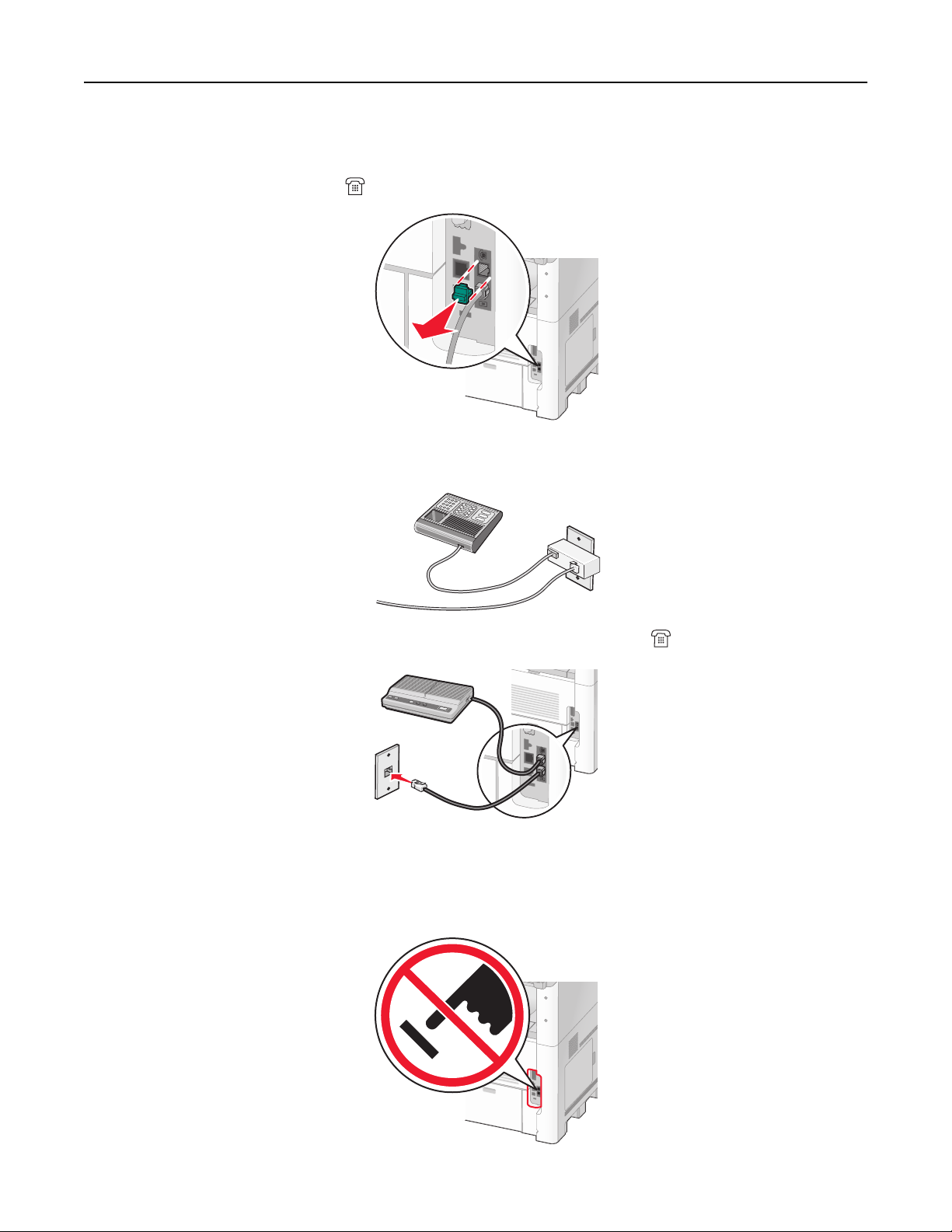

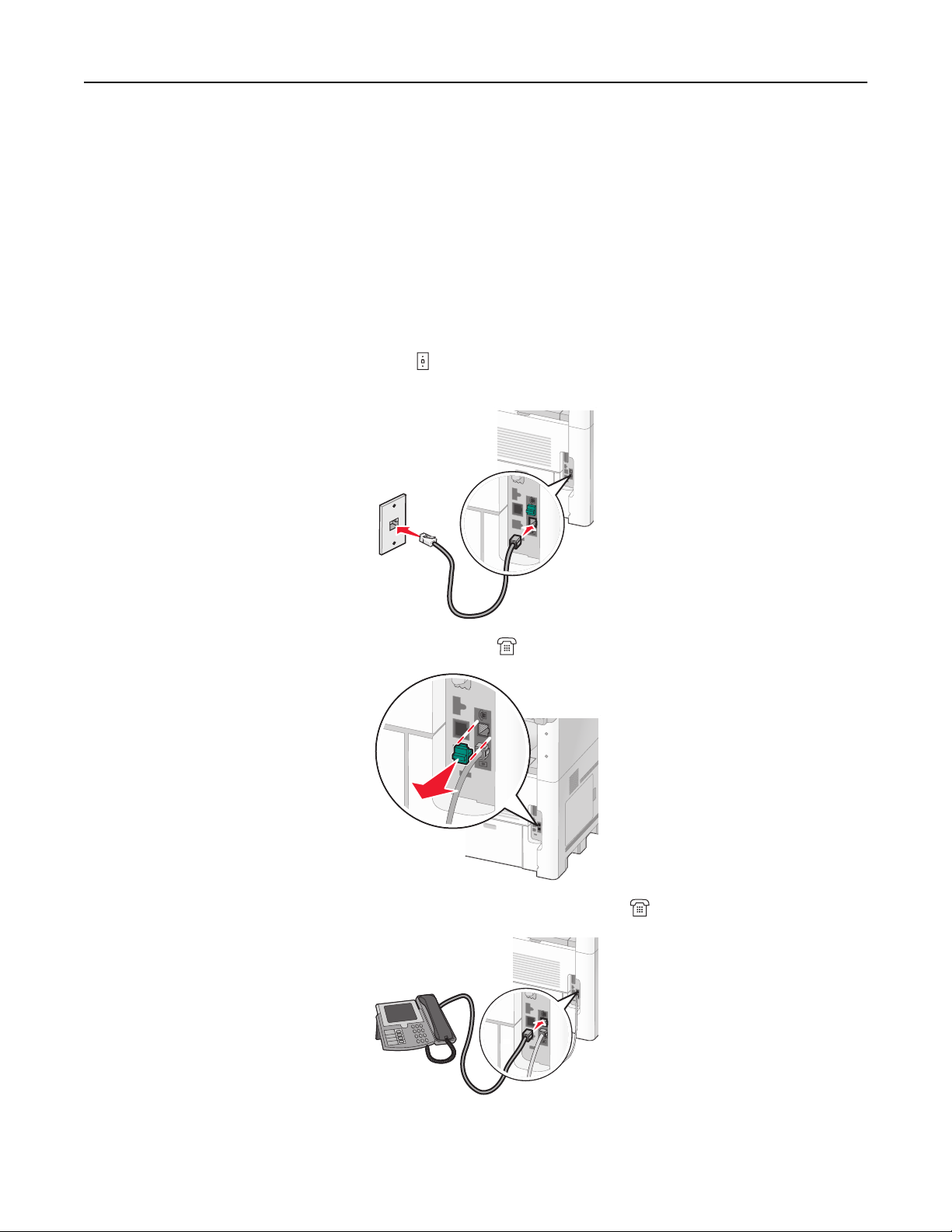

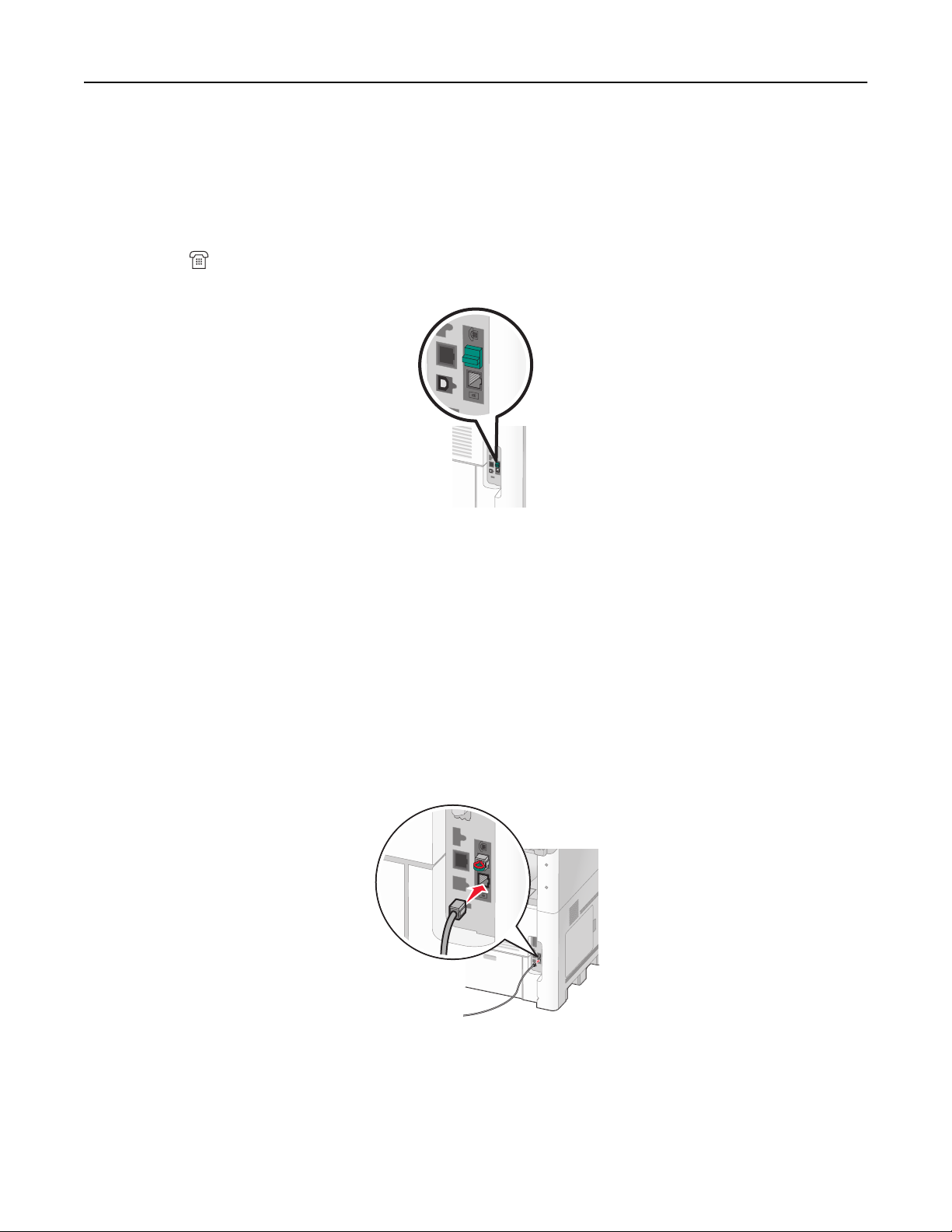

Collegamento a un telefono .............................................................................................................................65

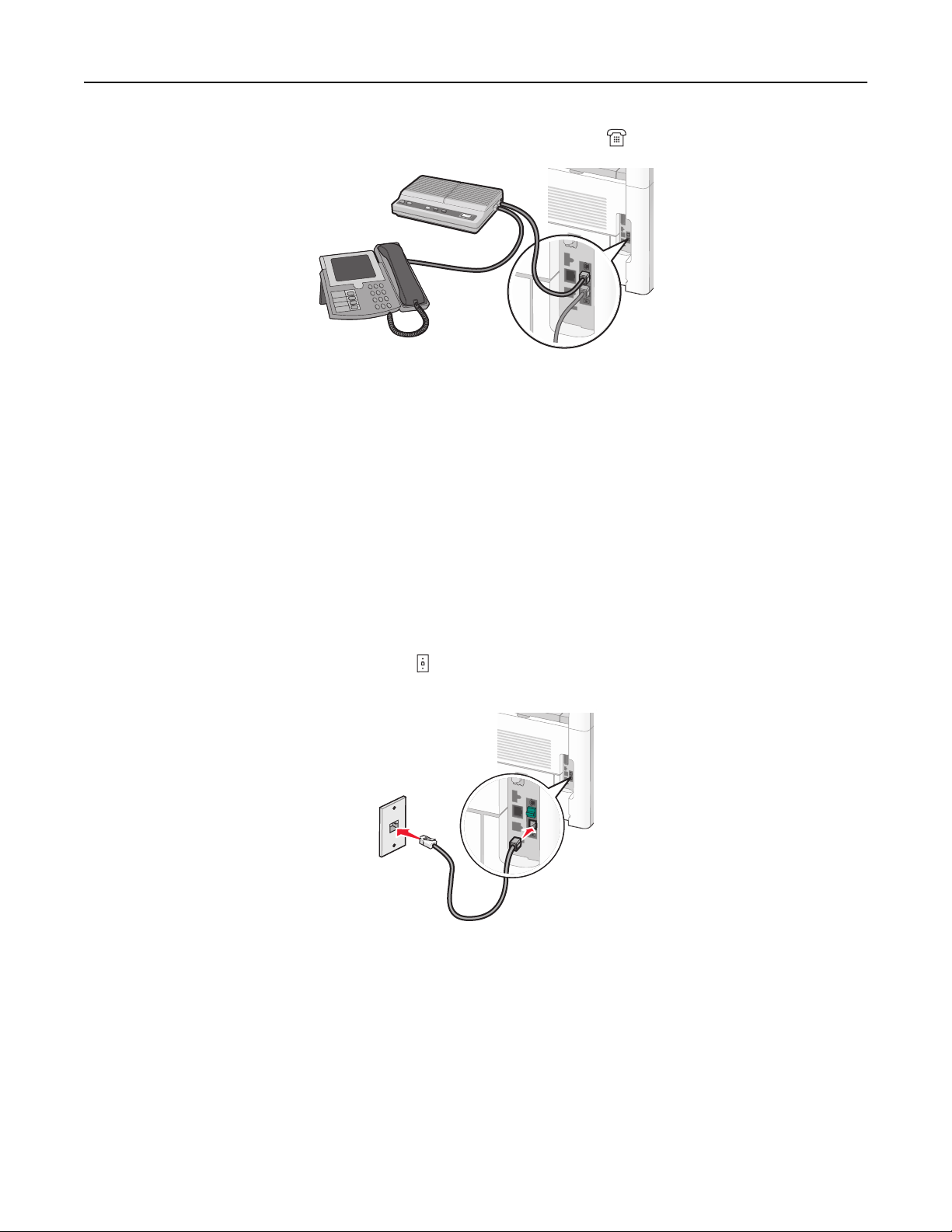

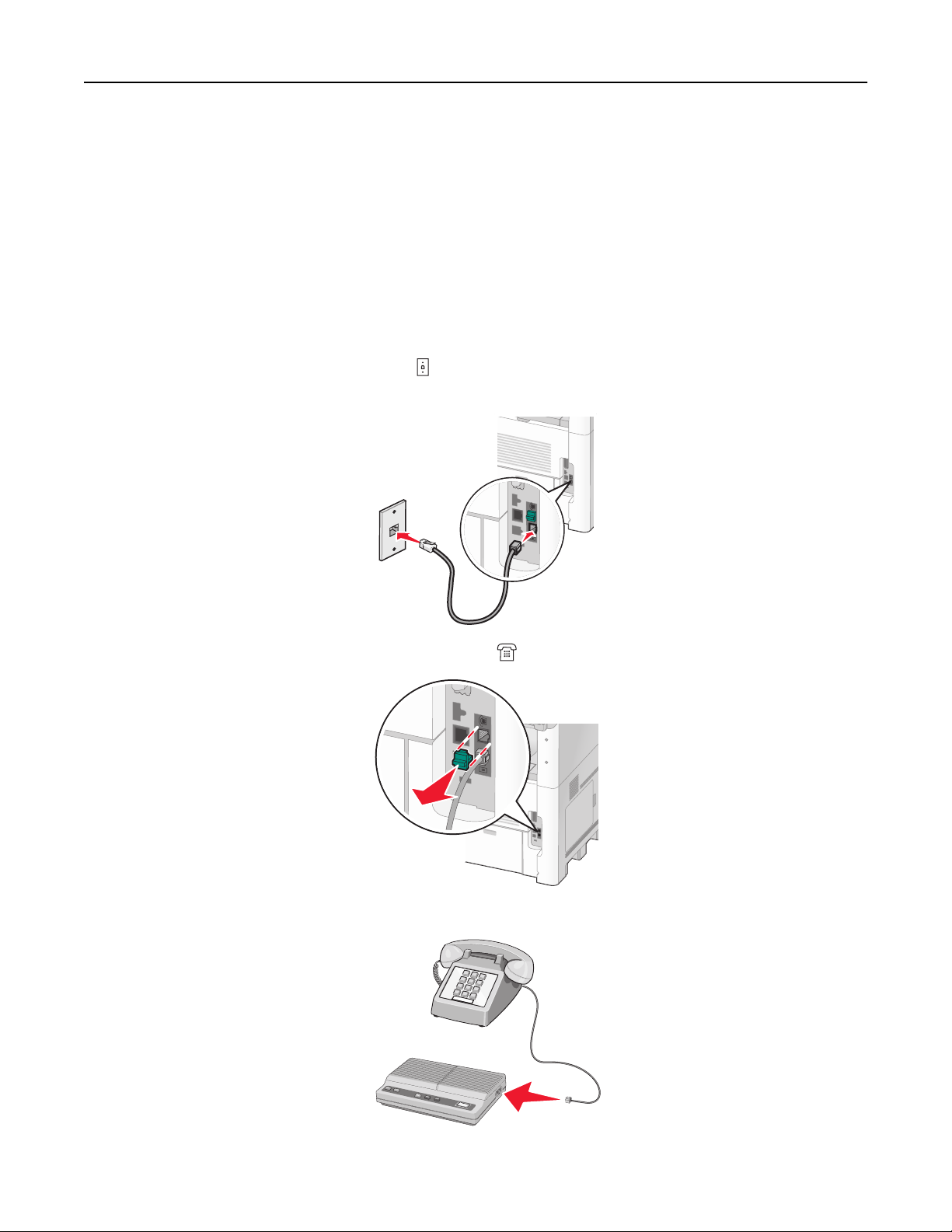

Collegamento a una segreteria telefonica ........................................................................................................66

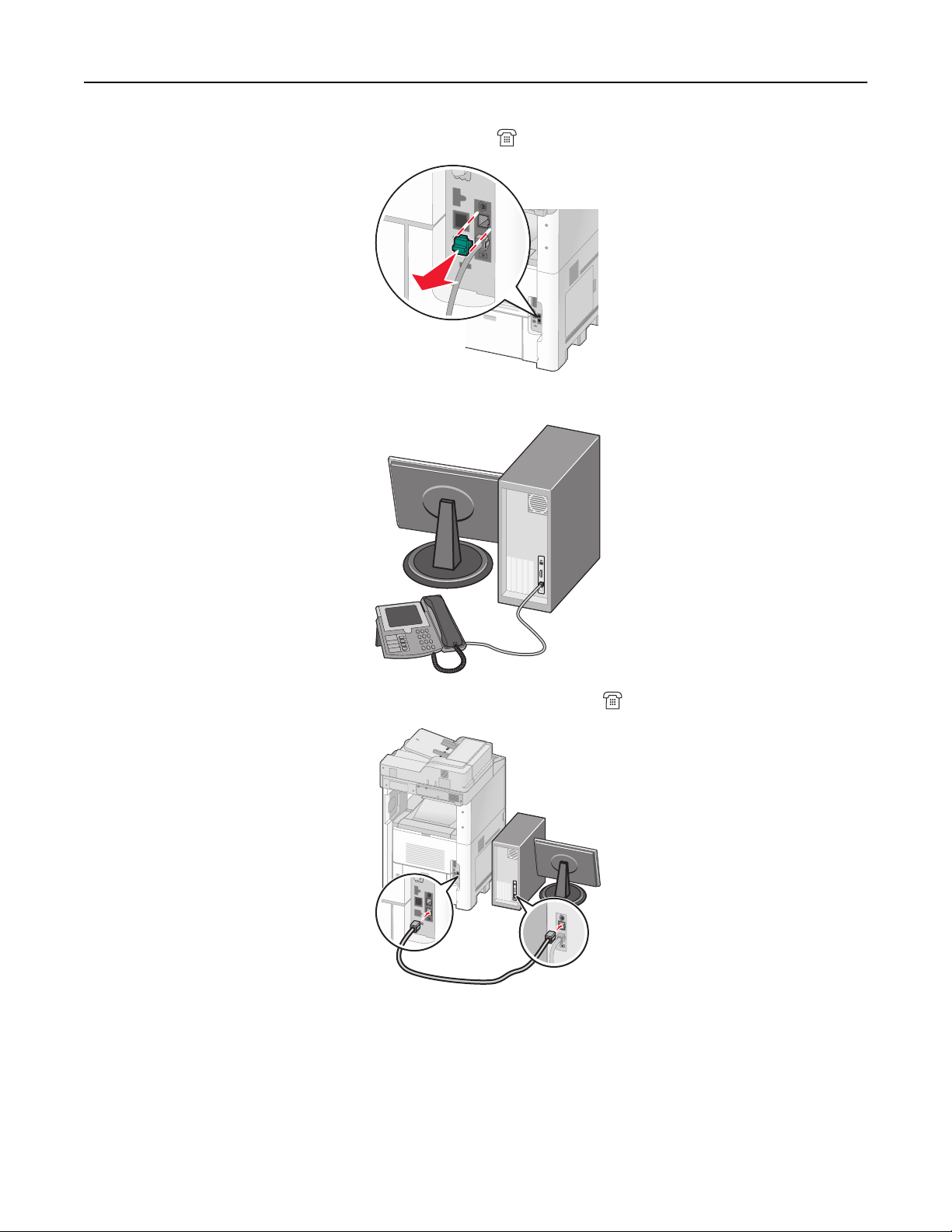

Collegamento a un computer con modem ....................................................................................................... 67

Impostazione del nome e del numero del fax in uscita ....................................................................................69

Impostazione di data e ora ...............................................................................................................................69

Attivazione dell'ora legale ................................................................................................................................69

Caricamento della carta e dei supporti speciali...........................................70

Impostazione del tipo e delle dimensioni della carta..............................................................................70

Configurazione delle impostazioni di dimensione carta Universale........................................................70

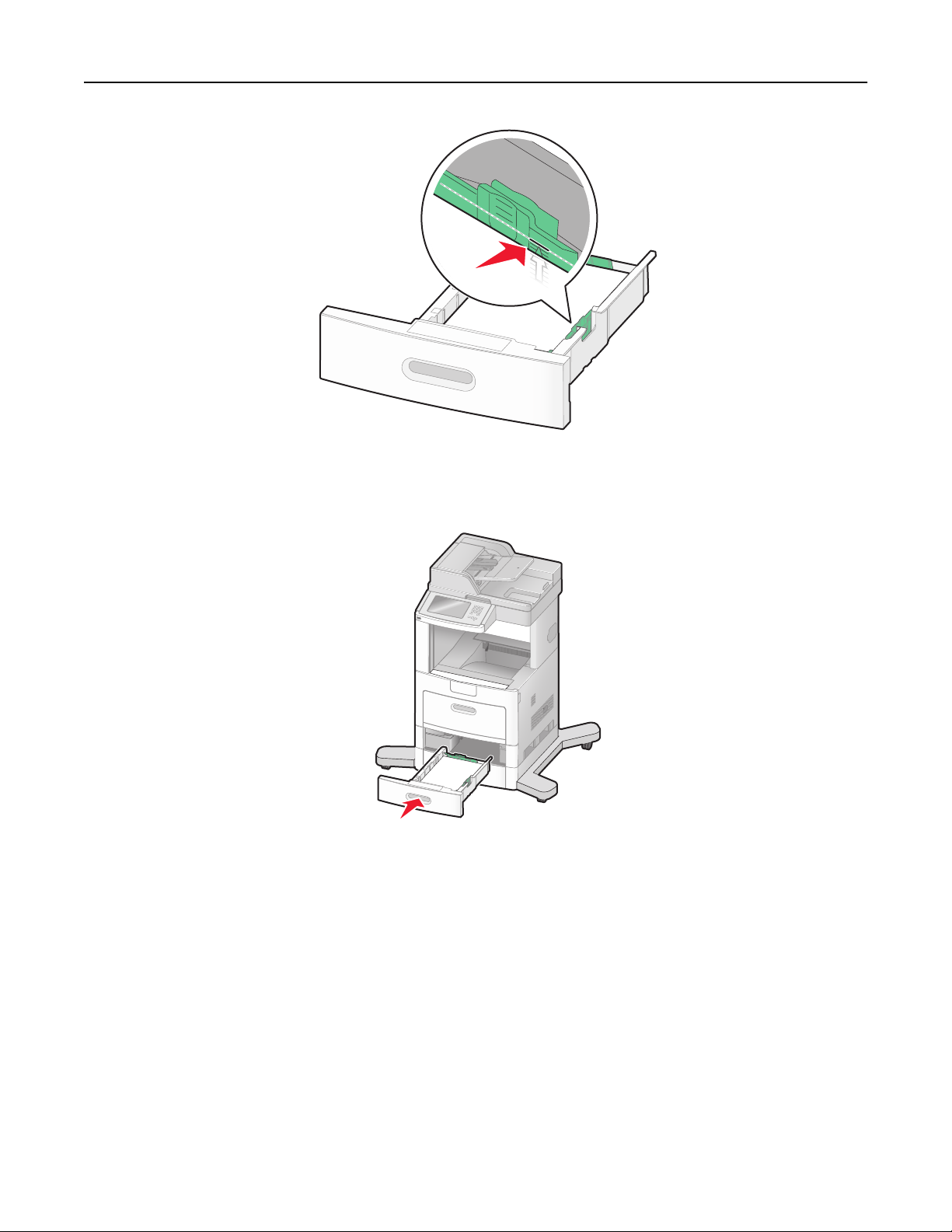

Caricamento del vassoio standard oppure opzionale da 250 o 550 fogli................................................71

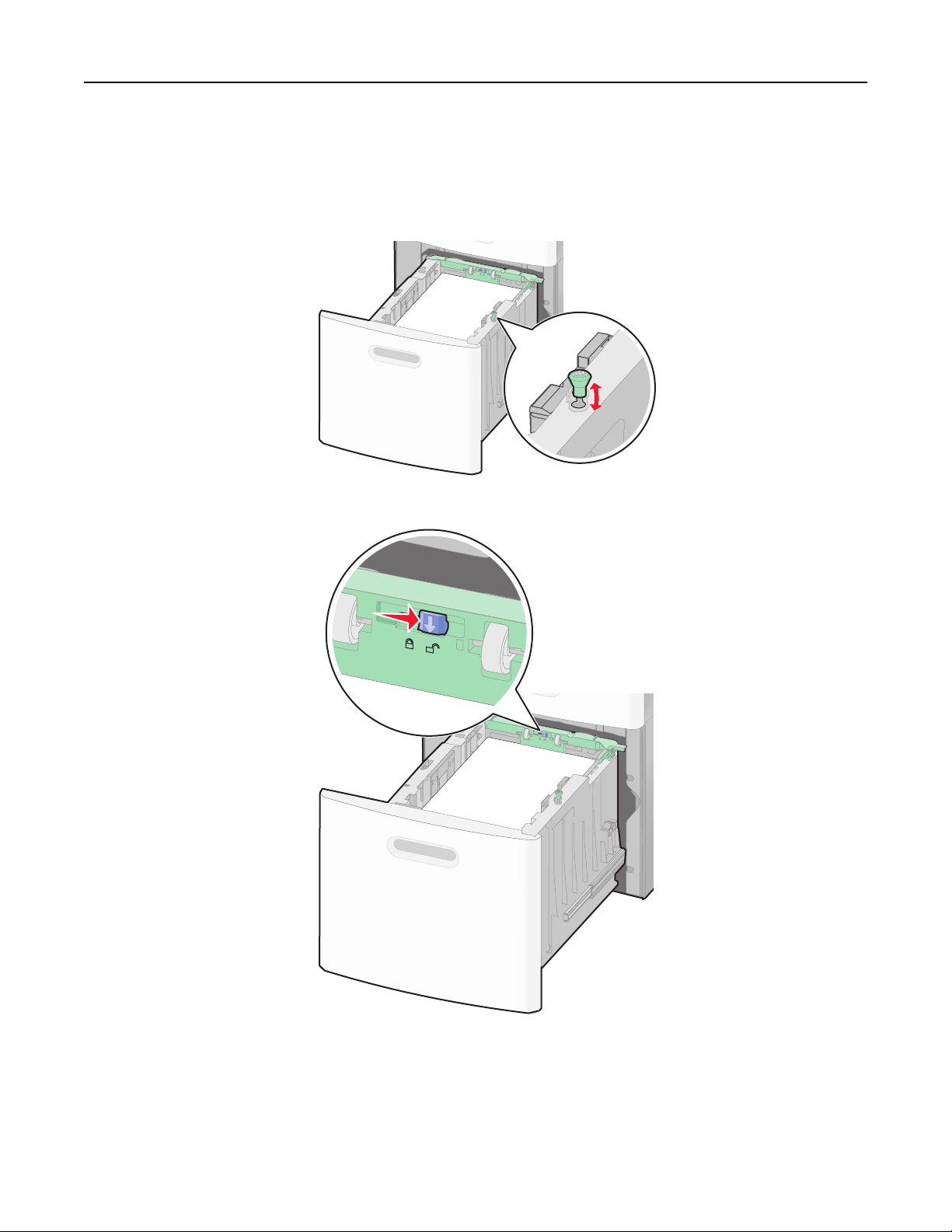

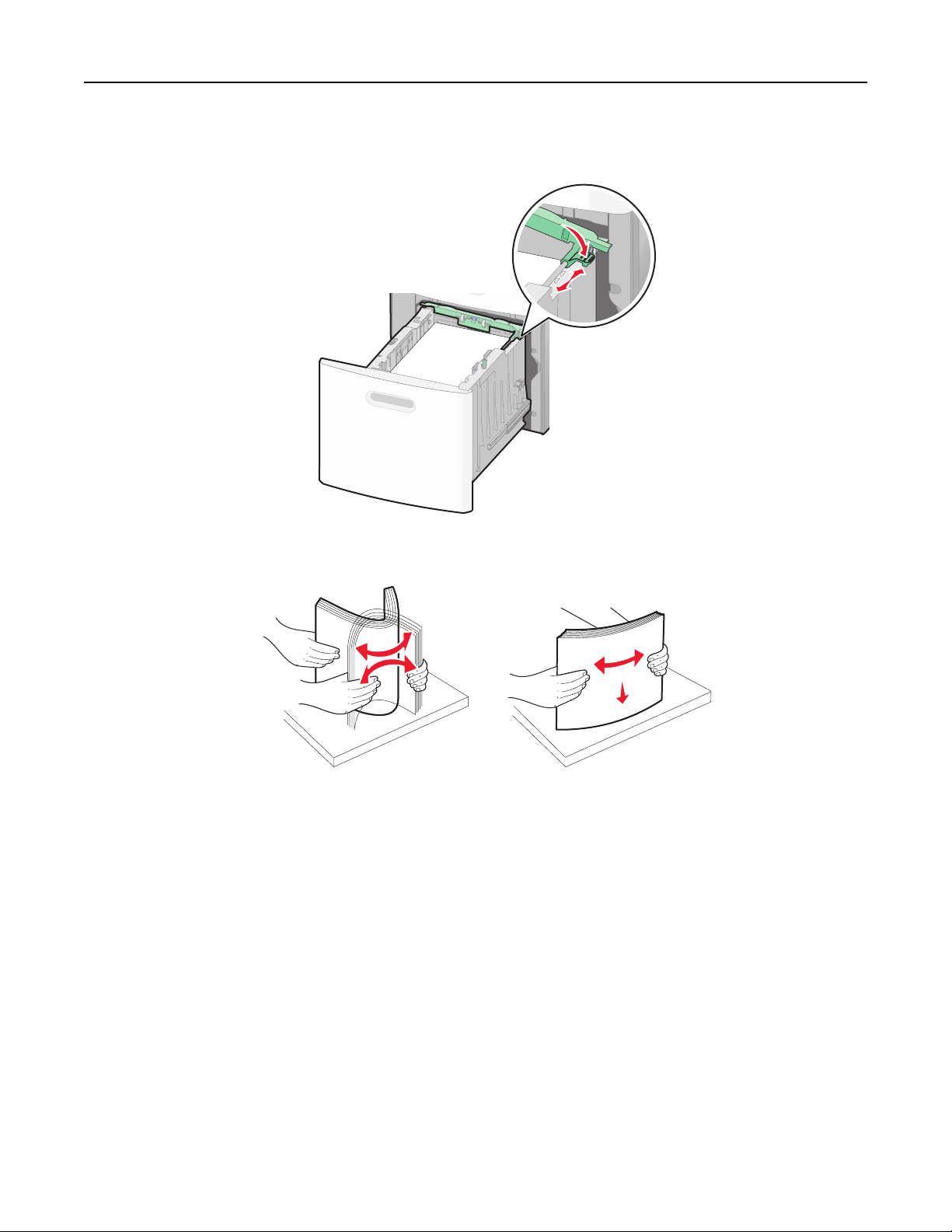

Caricamento del vassoio da 2000 fogli....................................................................................................75

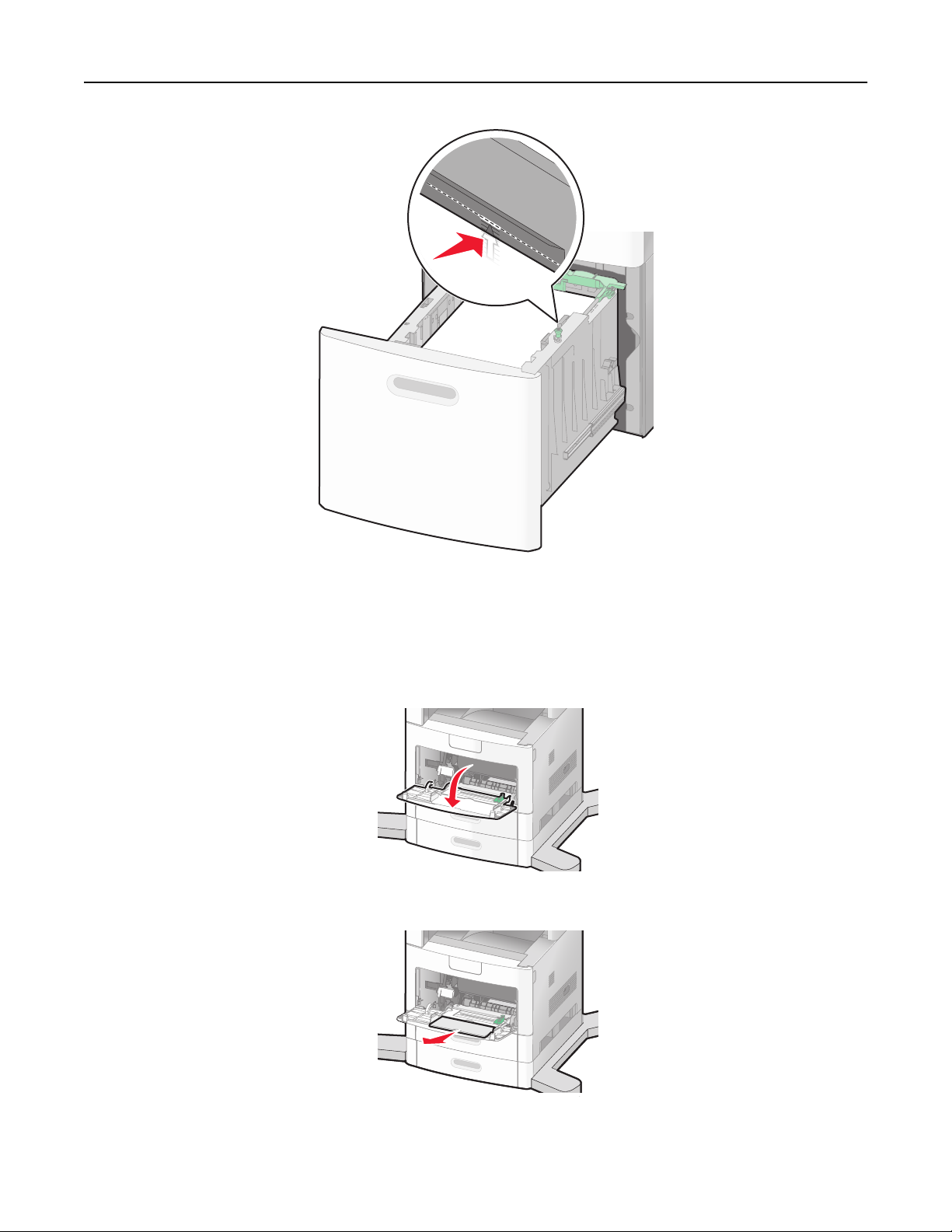

Caricamento dell'alimentatore multiuso.................................................................................................78

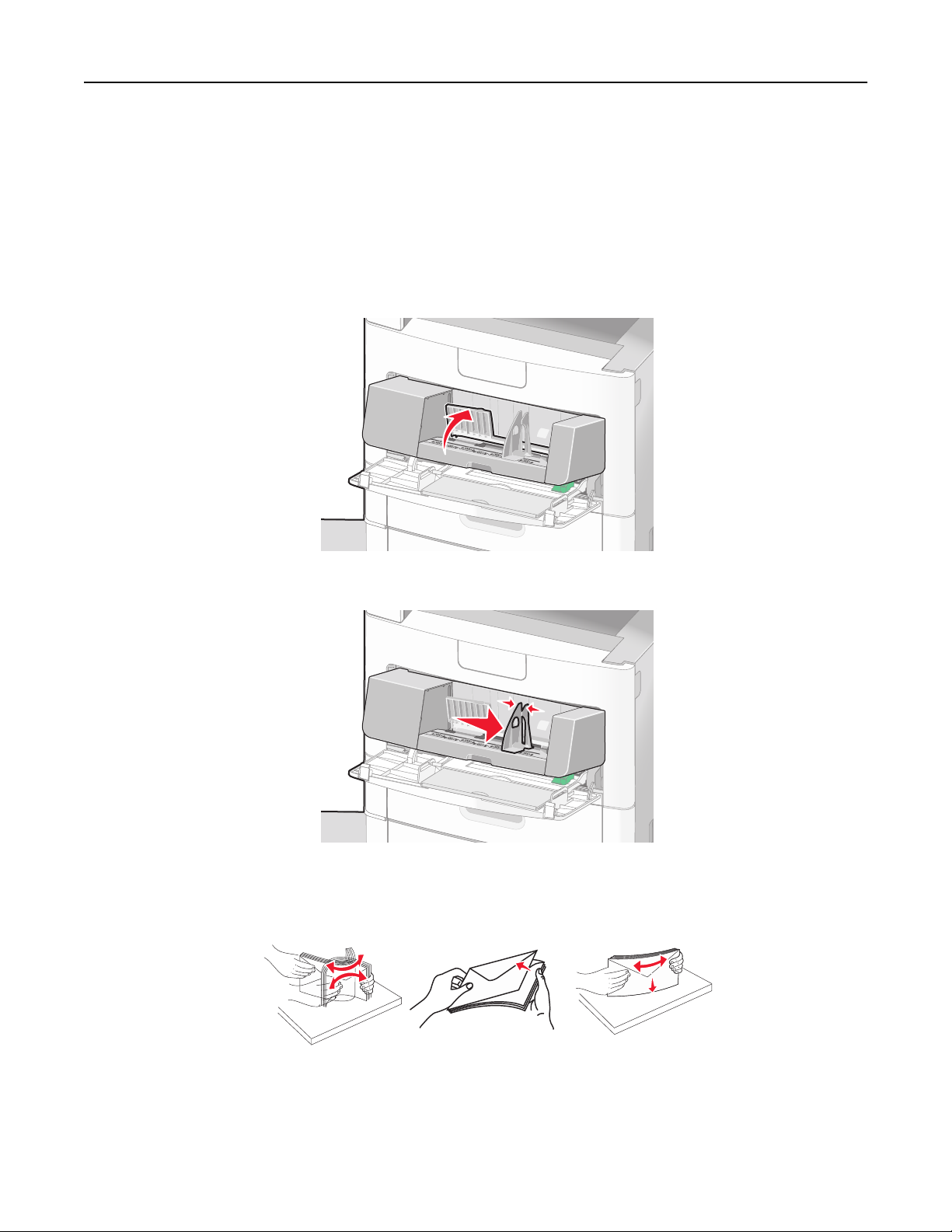

Caricamento dell'alimentatore buste......................................................................................................81

Collegamento e scollegamento dei vassoi..............................................................................................82

Collegamento dei vassoi ...................................................................................................................................82

Scollegamento dei vassoi..................................................................................................................................82

Assegnazione di nome del tipo di carta personalizzato.................................................................................... 83

Modifica di un nome per l'impostazione Personalizzata tipo <x> .................................................................... 83

Informazioni sulla carta e sui supporti speciali...........................................85

Istruzioni relative alla carta.....................................................................................................................85

Caratteristiche della carta.................................................................................................................................85

Carta non adatta ............................................................................................................................................... 86

Scelta della carta............................................................................................................................................... 86

Scelta dei moduli prestampati e della carta intestata ......................................................................................87

Uso di carta riciclata e di altri tipi di carta da ufficio ........................................................................................87

Conservazione della carta................................................................................................................................. 88

Tipi, formati e pesi supportati.................................................................................................................88

Dimensioni carta supportate dalla stampante .................................................................................................88

Tipi e pesi di carta supportati dalla stampante.................................................................................................89

Tipi e pesi di carta supportati dal fascicolatore ................................................................................................90

Copia..........................................................................................................92

Esecuzione di copie.................................................................................................................................92

Esecuzione di una copia rapida.........................................................................................................................92

Copia tramite ADF.............................................................................................................................................92

Copia tramite vetro dello scanner .................................................................................................................... 93

Copia di fotografie...................................................................................................................................93

Sommario 4

Copia su supporti speciali........................................................................................................................93

Creazione di lucidi............................................................................................................................................. 93

Copia su carta intestata ....................................................................................................................................94

Personalizzazione delle impostazioni di copia........................................................................................94

Copia da una dimensione a un'altra .................................................................................................................94

Esecuzione di copie utilizzando carta proveniente da un vassoio selezionato .................................................95

Copia di un documento che contiene dimensioni carta miste .........................................................................95

Copia su entrambi i lati del foglio (fronte/retro) .............................................................................................. 96

Riduzione o ingrandimento di copie .................................................................................................................97

Regolazione della qualità di copia ....................................................................................................................97

Fascicolazione copie .........................................................................................................................................97

Inserimento di fogli separatori tra copie ..........................................................................................................98

Copia di più pagine su un singolo foglio ........................................................................................................... 99

Creazione di un processo personalizzato (creazione processo)........................................................................99

Interruzione processo...........................................................................................................................100

Inserimento di informazioni nelle copie................................................................................................100

Inserimento di data e ora nella parte superiore di ogni pagina......................................................................100

Inserimento di un messaggio del modulo elettronico in ogni pagina............................................................. 101

Annullamento di un processo di copia..................................................................................................101

Annullamento di un processo di copia quando il documento è nell'ADF ....................................................... 101

Annullamento di un processo di copia quando si copiano pagine dal vetro dello scanner ............................101

Annullamento di un processo di copia durante la stampa delle pagine ......................................................... 102

Descrizione delle schermate di copia e delle relative opzioni...............................................................102

Copia da ..........................................................................................................................................................102

Copia in ...........................................................................................................................................................102

Scala................................................................................................................................................................102

Tonalità ...........................................................................................................................................................103

Contenuto ....................................................................................................................................................... 103

Lati (fronte/retro) ...........................................................................................................................................103

Fascicola..........................................................................................................................................................103

Opzioni............................................................................................................................................................ 103

Migliorare la qualità delle copie............................................................................................................105

Funzione di e-mail....................................................................................106

Approntamento per la funzione di e-mail.............................................................................................106

Impostazione della funzione e-mail................................................................................................................ 106

Configurazione delle impostazioni e-mail....................................................................................................... 107

Creazione di una scelta rapida di utilizzo e-mail...................................................................................107

Creazione di una scelta rapida e-mail tramite server Web incorporato.........................................................107

Creazione di una scelta rapida e-mail tramite il touch screen........................................................................107

Invio di un documento tramite e-mail..................................................................................................108

Invio di un messaggio e-mail tramite il touch screen .....................................................................................108

Sommario 5

Invio di e-mail tramite numero di scelta rapida.............................................................................................. 108

Invio di un'e-mail tramite rubrica ...................................................................................................................108

Impostazioni e-mail personalizzate.......................................................................................................109

Aggiunta dell'oggetto dell'e-mail e delle informazioni sul messaggio ............................................................109

Modifica del tipo di file di output ................................................................................................................... 109

Annullamento di un'e-mail....................................................................................................................110

Descrizione delle opzioni di e-mail........................................................................................................110

Dimensione originale......................................................................................................................................110

Lati (fronte/retro) ...........................................................................................................................................110

Orientamento ................................................................................................................................................. 111

Rilegatura........................................................................................................................................................ 111

Oggetto ...........................................................................................................................................................111

Nome file e-mail ............................................................................................................................................. 111

Messaggio .......................................................................................................................................................111

Risoluzione...................................................................................................................................................... 111

Invia come....................................................................................................................................................... 111

Contenuto ....................................................................................................................................................... 112

Opzioni avanzate ............................................................................................................................................ 112

Funzione fax.............................................................................................113

Invio di un fax........................................................................................................................................113

Invio di un fax tramite il pannello di controllo della stampante.....................................................................113

Invio di un fax mediante il computer..............................................................................................................114

Creazione di scelte rapide.....................................................................................................................114

Creazione di una scelta rapida di destinazione fax tramite server Web incorporato..................................... 114

Creazione di una scelta rapida per una destinazione fax tramite il touch screen ..........................................115

Utilizzo delle scelte rapide e della rubrica.............................................................................................115

Uso delle scelte rapide del fax ........................................................................................................................115

Uso della rubrica ............................................................................................................................................. 116

Personalizzazione delle impostazioni del fax........................................................................................116

Modifica della risoluzione del fax ................................................................................................................... 116

Come schiarire o scurire un fax ...................................................................................................................... 117

Invio di fax a un'ora programmata ................................................................................................................. 117

Visualizzazione di un registro fax ....................................................................................................................118

Blocco dei fax indesiderati..............................................................................................................................118

Annullamento di un fax in uscita...........................................................................................................118

Eliminazione di un fax mentre il documento è ancora sottoposto a scansione .............................................118

Eliminazione di un fax dopo che l'originale è stato acquisito e salvato in memoria ......................................118

Descrizione delle opzioni fax.................................................................................................................119

Dimensione originale......................................................................................................................................119

Contenuto ....................................................................................................................................................... 119

Lati (fronte/retro) ...........................................................................................................................................119

Risoluzione...................................................................................................................................................... 119

Sommario 6

Tonalità ...........................................................................................................................................................120

Opzioni avanzate ............................................................................................................................................ 120

Miglioramento della qualità dei fax......................................................................................................120

Messa in attesa e inoltro di fax.............................................................................................................121

Messa in attesa di fax ..................................................................................................................................... 121

Inoltro di un fax...............................................................................................................................................121

Scansione su un indirizzo FTP...................................................................123

Scansione su un indirizzo FTP................................................................................................................123

Scansione su un indirizzo FTP mediante tastierino......................................................................................... 123

Scansione su un indirizzo FTP mediante un numero di scelta rapida ............................................................. 124

Scansione su un indirizzo FTP mediante la rubrica .........................................................................................124

Creazione di scelte rapide.....................................................................................................................124

Creazione di una scelta rapida FTP tramite il server Web incorporato .......................................................... 124

Creazione di una scelta rapida FTP tramite il touch screen............................................................................ 125

Descrizione delle opzioni FTP................................................................................................................125

Dimensione originale......................................................................................................................................125

Lati (fronte/retro) ...........................................................................................................................................125

Orientamento ................................................................................................................................................. 125

Rilegatura........................................................................................................................................................ 126

Risoluzione...................................................................................................................................................... 126

Invia come....................................................................................................................................................... 126

Contenuto ....................................................................................................................................................... 126

Opzioni avanzate ............................................................................................................................................ 127

Miglioramento della funzionalità FTP...................................................................................................127

Scansione su un computer o un'unità Flash..............................................128

Scansione su un computer....................................................................................................................128

Scansione su unità Flash........................................................................................................................129

Informazioni sulle opzioni del profilo di scansione...............................................................................129

Impostazione rapida .......................................................................................................................................129

Tipo di formato ...............................................................................................................................................130

Compressione .................................................................................................................................................130

Contenuto predefinito.................................................................................................................................... 130

Colore .............................................................................................................................................................130

Dimensione originale......................................................................................................................................130

Orientamento ................................................................................................................................................. 130

Lati (fronte/retro) ...........................................................................................................................................131

Tonalità ...........................................................................................................................................................131

Risoluzione...................................................................................................................................................... 131

Imaging avanzato ............................................................................................................................................131

Miglioramento della qualità di scansione.............................................................................................131

Sommario 7

Stampa in corso........................................................................................133

Stampa di un documento......................................................................................................................133

Stampa su supporti speciali...................................................................................................................133

Suggerimenti sull'uso della carta intestata..................................................................................................... 133

Suggerimenti sull'uso di lucidi ........................................................................................................................134

Suggerimenti sull'uso delle buste ................................................................................................................... 134

Suggerimento sull'uso delle etichette ............................................................................................................135

Suggerimenti sull'uso dei cartoncini ...............................................................................................................136

Stampa dei processi riservati e in attesa...............................................................................................136

Processi in attesa ............................................................................................................................................136

Stampa di processi riservati e in attesa da Windows ..................................................................................... 137

Stampa di processi riservati e in attesa da un computer Macintosh.............................................................. 137

Stampa da unità Flash...........................................................................................................................139

Stampa delle pagine di informazione....................................................................................................140

Stampa di un elenco di directory ....................................................................................................................140

Stampa delle pagine di prova della qualità di stampa .................................................................................... 140

Annullamento di un processo di stampa...............................................................................................140

Annullamento di un processo di stampa dal pannello di controllo della stampante .....................................140

Annullamento di un processo di stampa dal computer.................................................................................. 141

Rimozione degli inceppamenti.................................................................143

Come evitare gli inceppamenti.............................................................................................................143

Aree di inceppamento e codici correlati...............................................................................................144

200 e 201 Inceppamenti carta...............................................................................................................144

202 Inceppamento carta.......................................................................................................................146

230–239 Inceppamenti carta................................................................................................................147

240–249 Inceppamenti carta................................................................................................................148

Inceppamento carta 250.......................................................................................................................149

260 Inceppamento carta.......................................................................................................................150

270–279 Inceppamenti carta................................................................................................................150

280–282 Inceppamenti carta................................................................................................................150

283 Inceppamenti graffette..................................................................................................................151

290–294 Inceppamenti carta................................................................................................................153

Informazioni sui menu della stampante....................................................155

Elenco dei menu....................................................................................................................................155

Menu Carta............................................................................................................................................156

Menu Origine predefinita ...............................................................................................................................156

Menu Dimensioni/tipo carta...........................................................................................................................156

Sommario 8

Menu Configura MU .......................................................................................................................................159

Miglioramento buste ......................................................................................................................................159

Menu Sostituisci dimensioni ........................................................................................................................... 160

Menu Grana carta...........................................................................................................................................160

Menu Peso carta ............................................................................................................................................. 162

Menu Caricamento carta ................................................................................................................................ 163

Menu Tipi personalizzati.................................................................................................................................165

Menu Nomi personalizzati..............................................................................................................................165

Menu Dimensioni di scansione personalizzate...............................................................................................166

Menu Nomi raccoglitori personalizzati ........................................................................................................... 166

Menu Impostazione Universale ......................................................................................................................166

Menu Installaz. raccoglitore ...........................................................................................................................167

Menu Report.........................................................................................................................................168

Menu Rete/Porte..................................................................................................................................169

Menu NIC attivo..............................................................................................................................................169

Menu Rete standard o Rete............................................................................................................................169

Menu Impostazione SMTP..............................................................................................................................171

Menu Report di rete .......................................................................................................................................172

Menu Scheda di rete....................................................................................................................................... 173

Menu TCP/IP ..................................................................................................................................................173

Menu IPv6.......................................................................................................................................................174

Menu Wireless ................................................................................................................................................ 175

Menu AppleTalk..............................................................................................................................................175

Menu NetWare ............................................................................................................................................... 176

Menu LexLink..................................................................................................................................................176

Menu USB standard ........................................................................................................................................177

Menu Parallela <x> .........................................................................................................................................178

Menu Seriale <x> ........................................................................................................................................... 181

Menu Protezione...................................................................................................................................184

Menu Varie ..................................................................................................................................................... 184

Menu Stampa riservata ..................................................................................................................................184

Menu Pulizia disco in corso.............................................................................................................................185

Menu Registro controllo protezione............................................................................................................... 186

Menu Imposta data/ora..................................................................................................................................187

Menu Impostazioni................................................................................................................................188

Menu Impostazioni generali ........................................................................................................................... 188

Menu Impostazioni copia ...............................................................................................................................195

Menu Impostazioni fax ................................................................................................................................... 200

Menu Impostazioni e-mail .............................................................................................................................. 209

Menu Impostazioni FTP .................................................................................................................................. 213

Menu Unità Flash............................................................................................................................................217

Impostazioni stampa.......................................................................................................................................221

Menu Guida...........................................................................................................................................232

Sommario 9

Informazioni sui messaggi della stampante..............................................234

Elenco dei messaggi di stato e di errore................................................................................................234

Manutenzione della stampante................................................................254

Pulizia della parte esterna della stampante..........................................................................................254

Pulizia del vetro dello scanner...............................................................................................................255

Regolazione della registrazione dello scanner......................................................................................256

Conservazione dei materiali di consumo..............................................................................................257

Verifica dello stato dei materiali di consumo........................................................................................258

Verifica dello stato dei materiali di consumo dal pannello di controllo della stampante ..............................258

Verifica dello stato dei materiali di consumo da un computer di rete ...........................................................258

Ordinazione di materiali di consumo....................................................................................................258

Richiesta di cartucce di stampa ...................................................................................................................... 258

Ordinazione di un kit di manutenzione........................................................................................................... 259

Ordinazione di un'unità di fusione..................................................................................................................260

Ordinazione di un kit di manutenzione dell'ADF ............................................................................................ 260

Ordinazione di un rullo di trasferimento ........................................................................................................ 260

Ordinazione dei rulli di caricamento............................................................................................................... 261

Ordinazione dei rulli di prelievo...................................................................................................................... 261

Ordinazione di parti di ricambio dell'ADF ....................................................................................................... 261

Ordinazione di cartucce graffette ...................................................................................................................261

Riciclaggio dei prodotti Lexmark...........................................................................................................261

Spostamento della stampante..............................................................................................................262

Prima di spostare la stampante ...................................................................................................................... 262

Spostamento della stampante........................................................................................................................262

Installazione della stampante in una nuova postazione.................................................................................262

Trasporto della stampante .............................................................................................................................263

Supporto amministrativo.........................................................................264

Ricerca di informazioni sull'amministratore e sulle operazioni di rete avanzate..................................264

Uso del server Web incorporato...........................................................................................................264

Verifica dello stato della periferica........................................................................................................264

Impostazione degli avvisi e-mail............................................................................................................264

Visualizzazione di report.......................................................................................................................265

Regolazione della luminosità del display...............................................................................................265

Regolazione dell'opzione Risparmio energia.........................................................................................266

Ripristino delle impostazioni predefinite di fabbrica............................................................................267

Sommario 10

Risoluzione dei problemi..........................................................................268

Risoluzione dei problemi della stampante di base................................................................................268

Il display del pannello di controllo della stampante è vuoto o contiene solo simboli di diamanti.......268

Risoluzione dei problemi di stampa......................................................................................................268

Non è possibile stampare i PDF multilingua ................................................................................................... 268

Viene visualizzato un messaggio di errore relativo alla lettura dell'unità USB ...............................................269

I processi non vengono stampati ....................................................................................................................269

I processi riservati e altri processi in attesa non vengono stampati............................................................... 270

La stampa richiede più tempo del previsto ....................................................................................................270

La carta o il vassoio utilizzato per la stampa del processo non è corretto ..................................................... 270

Stampa di caratteri errati................................................................................................................................271

Collegamento dei vassoi non funzionante ...................................................................................................... 271

I processi di grandi dimensioni non vengono fascicolati ................................................................................ 271

Vengono visualizzate interruzioni di pagina errate ........................................................................................ 272

Risoluzione dei problemi di copia..........................................................................................................272

La fotocopiatrice non risponde....................................................................................................................... 272

L'unità scanner non si chiude .........................................................................................................................272

Scarsa qualità di copia ....................................................................................................................................272

Copie di documenti o di foto parziali..............................................................................................................274

Risoluzione dei problemi dello scanner.................................................................................................274

Controllo di uno scanner che non risponde....................................................................................................274

Scansione non riuscita ....................................................................................................................................275

La scansione richiede troppo tempo o causa il blocco del computer .............................................................275

Scarsa qualità dell'immagine sottoposta a scansione.....................................................................................275

Scansioni di documenti o di foto parziali ........................................................................................................ 276

Impossibile eseguire la scansione da un computer ........................................................................................276

Risoluzione dei problemi del fax...........................................................................................................276

Mancata visualizzazione dell'ID chiamante ....................................................................................................276

Impossibile inviare o ricevere fax ...................................................................................................................277

È possibile effettuare l'invio ma non la ricezione di fax..................................................................................278

È possibile effettuare la ricezione ma non l'invio di fax.................................................................................. 279

I fax ricevuti presentano una scarsa qualità di stampa...................................................................................279

Risoluzione dei problemi delle opzioni..................................................................................................280

L'opzione non funziona correttamente o smette di funzionare dopo l'installazione .....................................280

Vassoi carta.....................................................................................................................................................281

Vassoio da 2000 fogli ......................................................................................................................................281

Alimentatore buste .........................................................................................................................................281

Opzioni di uscita.............................................................................................................................................. 282

Scheda di memoria Flash ........................................................................................................ ........................ 282

Disco fisso con adattatore ..............................................................................................................................282

Porta ISP (Internal Solutions Port) .................................................................................................................. 282

Scheda di memoria .........................................................................................................................................283

Sommario 11

Risoluzione dei problemi di alimentazione della carta..........................................................................283

Si verificano numerosi inceppamenti carta .................................................................................................... 283

Il messaggio Inceppamento carta resta visualizzato anche dopo l'eliminazione dell'inceppamento.............283

La pagina inceppata non viene ristampata dopo la rimozione dell'inceppamento ........................................284

Problemi di qualità di stampa...............................................................................................................284

Individuazione dei problemi relativi alla qualità di stampa ............................................................................284

Pagine bianche................................................................................................................................................285

I caratteri presentano bordi irregolari ............................................................................................................285

Le immagini sono tagliate...............................................................................................................................286

Immagini sfocate ............................................................................................................................................ 286

Sfondo grigio................................................................................................................................................... 286

I margini sono errati .......................................................................................................................................287

Arricciamento della carta................................................................................................................................287

Irregolarità nella stampa.................................................................................................................................288

Difetti ricorrenti .............................................................................................................................................. 289

La stampa è obliqua........................................................................................................................................289

Striature bianche o nere piene ....................................................................................................................... 289

La stampa è troppo chiara .............................................................................................................................. 290

La stampa è troppo scura ...............................................................................................................................291

Le pagine sono interamente colorate.............................................................................................................292

Striature verticali ............................................................................................................................................ 292

Sulla pagina sono presenti ombreggiature dovute al toner ...........................................................................293

Aderenza difettosa del toner .......................................................................................................................... 293

Puntini di toner ...............................................................................................................................................294

La qualità di stampa sul lucido è scarsa ..........................................................................................................294

Il server Web incorporato non si apre...................................................................................................295

Verificare i collegamenti di rete......................................................................................................................295

Verificare le impostazioni della rete ...............................................................................................................295

Come contattare il servizio di assistenza...............................................................................................295

Avvertenze...............................................................................................296

Nota all'edizione....................................................................................................................................296

Avvertenze Industry Canada.................................................................................................................298

Consumo di energia...............................................................................................................................302

Indice.......................................................................................................308

Informazioni relative alla sicurezza 12

Informazioni relative alla sicurezza

Collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra posta nelle vicinanze del prodotto e facilmente raggiungibile.

Non posizionare o utilizzare questo prodotto in prossimità di acqua o superfici bagnate.

ATTENZIONE — PERICOLO DI LESIONI: questo prodotto utilizza un laser. L'uso di regolazioni, procedure o controlli diversi da quelli specificati può causare l’esposizione a radiazioni pericolose.

Questo prodotto utilizza un processo che sottopone a riscaldamento i supporti di stampa; il calore generato può causare l'emissione di sostanze nocive da parte dei supporti. Leggere attentamente la sezione delle istruzioni operative riguardante la scelta dei supporti di stampa in modo da evitare il rischio di emissioni nocive.

Sostituire la batteria al litio con molta cautela.

ATTENZIONE — PERICOLO DI LESIONI: in caso di sostituzione errata della batteria al litio, potrebbe verificarsi un'esplosione. Sostituire la batteria al litio solo con un tipo equivalente. Non ricaricare, smontare o bruciare batterie al litio. Disfarsi delle batterie usate seguendo le istruzioni del produttore e le norme locali.

ATTENZIONE — SUPERFICIE MOLTO CALDA: l'area interna della stampante può surriscaldarsi. Per evitare infortuni, lasciare raffreddare la superficie prima di toccarla.

ATTENZIONE — PERICOLO DI LESIONI: la stampante pesa oltre 18 kg (40 libbre) e deve essere sollevata da due o più persone allenate.

ATTENZIONE — PERICOLO DI LESIONI: prima di spostare la stampante, per evitare di ferirsi o danneggiare la stampante stessa, attenersi alle seguenti istruzioni:

• Spegnere la stampante con l'interruttore e scollegare il cavo di alimentazione dalla presa a muro.

• Scollegare tutti i cavi della stampante prima di spostarla.

• Sollevare la stampante dal cassetto opzionale e metterla da parte anziché tentare di sollevare il cassetto e la

stampante contemporaneamente.

Nota: utilizzare i punti di presa ai lati della stampante per sollevarla e separarla dal cassetto opzionale.

Utilizzare solo il cavo di alimentazione fornito con il prodotto o componenti sostitutivi autorizzati dal produttore.

Quando si collega il prodotto alla rete telefonica pubblica commutata, utilizzare solo il cavo per telecomunicazioni (RJ-11) fornito con il prodotto oppure un cavo 26 AWG o un cavo sostitutivo più grande.

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante e scollegare tutti i cavi della stampante.

ATTENZIONE — PERICOLO DI SCOSSA: accertarsi che tutte le connessioni esterne (quali connessioni Ethernet e a sistemi telefonici) siano installate in modo corretto nelle relative porte contrassegnate.

Questo prodotto è stato progettato, testato e approvato per essere utilizzato con componenti di uno specifico produttore, conformemente ai rigidi standard globali per la sicurezza. Le caratteristiche legate alla sicurezza di alcune parti potrebbero non essere ovvie. Il produttore non è da ritenere responsabile in caso di uso di altre parti di ricambio.

ATTENZIONE — PERICOLO DI LESIONI: non attorcigliare, legare, schiacciare o posizionare oggetti pesanti sul cavo di alimentazione. Evitare abrasioni o tensioni. Non stringere il cavo di alimentazione tra oggetti quali mobili o pareti. Se il cavo di alimentazione non viene utilizzato correttamente, potrebbero verificarsi incendi o corto circuiti. Ispezionare regolarmente il cavo di alimentazione per verificare eventuali segni di usi non corretti. Rimuovere il cavo di alimentazione dalla presa elettrica prima di ispezionarlo.

Informazioni relative alla sicurezza 13

Per riparazioni di tipo diverso dagli interventi descritti nella documentazione per l'utente, rivolgersi a un tecnico specializzato.

ATTENZIONE — PERICOLO DI SCOSSA: per evitare il rischio di scosse elettriche quando si pulisce la parte esterna della stampante, prima di continuare scollegare il cavo di alimentazione dalla presa a muro e scollegare tutti i cavi dalla stampante.

ATTENZIONE — PERICOLO DI SCOSSA: in caso di temporali non utilizzare la funzione fax. Non installare questo prodotto né effettuare i collegamenti elettrici o dei cavi, come quello per il fax, di alimentazione o del telefono, durante un temporale.

ATTENZIONE - PERICOLO DI PUNGERSI: le configurazioni con installazione a terra richiedono componenti aggiuntivi per garantire una stabilità maggiore. Se si utilizzano un vassoio di alimentazione ad alta capacità, un'unità fronte/retro e un'opzione di alimentazione oppure più opzioni di alimentazione, è necessario utilizzare un supporto o una base per la stampante. Se è stata acquistata una stampante multifunzione (MFP) in grado di eseguire operazioni di scansione, copia e invio di fax, potrebbero occorrere opzioni aggiuntive. Per ulteriori informazioni, visitare il sito Web www.lexmark.com/multifunctionprinters.

SALVARE QUESTE ISTRUZIONI.

Informazioni sulla stampante 14

Informazioni sulla stampante

Individuazione delle informazioni sulla stampante

Informazioni sull'impostazione

Descrizione Riferimenti

Le informazioni sull'impostazione includono le istruzioni per la configurazione della stampante. Attenersi alla serie di istruzioni per la rete locale o wireless, a seconda delle proprie esigenze.

È possibile trovare le informazioni sull'impostazione sul lato della confezione della stampante o sul sito Web Lexmark all'indirizzo www.lexmark.com.

Guida

Descrizione Riferimenti

La Guida fornisce istruzioni per l'uso del software.

In qualsiasi programma software Lexmark, fare clic su ?, Suggerimenti > Guida in

linea o su Guida in linea > Argomenti della Guida.

Assistenza clienti

Descrizione Riferimenti (Nord America): Riferimenti (resto del mondo)

Supporto telefonico

Chiamare i seguenti numeri:

• Stati Uniti: 1‑800‑332‑4120

Lunedì-Venerdì (8.00 -23.00 fuso orientale) Sabato (Mezzogiorno-18.00 fuso orientale)

• Canada: 1‑800‑539‑6275

Lunedì-Venerdì (8.00 -23.00 fuso orientale) Sabato (Mezzogiorno-18.00 fuso orientale)

• Messico: 001‑888‑377‑0063

Lunedì-Venerdì (8.00 -20.00 fuso orientale)

Nota: i numeri di telefono e gli orari dell'assistenza sono soggetti a modifica senza preavviso. Per informazioni sui numeri di telefono più recenti disponibili, vedere la dichiarazione di garanzia stampata fornita con la stampante.

I numeri di telefono e gli orari dell'assistenza variano in base al paese o alla regione.

Visitare il sito Web Lexmark all'indirizzo www.lexmark.com. Selezionare un paese o una regione, quindi il collegamento relativo all'assistenza clienti.

Nota: per ulteriori informazioni su come contattare Lexmark, vedere la garanzia stampata fornita con la stampante.

Supporto tramite email

Per il supporto tramite e-mail, visitare il sito Web Lexmark all'indirizzo www.lexmark.com.

1 Fare clic su SUPPORTO. 2 Fare clic su Supporto tecnico. 3 Selezionare il tipo di stampante. 4 Selezionare il modello di stampante. 5 Nella sezione relativa agli strumenti del supporto, fare

clic sul collegamento relativo al supporto tramite email.

6 Completare il modulo, quindi fare clic su Inoltra

richiesta.

Il supporto tramite e-mail varia in base al paese o alla regione e potrebbe non essere disponibile in alcuni casi.

Visitare il sito Web Lexmark all'indirizzo www.lexmark.com. Selezionare un paese o una regione, quindi il collegamento relativo all'assistenza clienti.

Nota: per ulteriori informazioni su come contattare Lexmark, vedere la garanzia stampata fornita con la stampante.

Informazioni sulla stampante 15

Configurazioni della stampante

Nota: la configurazione della stampante può variare a seconda del modello della stampante.

Modelli di base

5 6

1 Alimentatore automatico documenti (ADF, Automatic Document Feeder)

2 Pannello di controllo della stampante

3 Raccoglitore di uscita standard

4 Alimentatore multiuso

5 Vassoio da 550 fogli (Vassoio 1)

6 Vassoio da 550 fogli (Vassoio 2)

7 Raccoglitore di uscita opzionale

Scelta della posizione della stampante

Quando si sceglie una posizione per la stampante, lasciare spazio sufficiente per aprire vassoi, coperchi e sportelli. Se si prevede di installare opzioni, lasciare spazio sufficiente anche per questi componenti. Importante:

• Accertarsi che il flusso d'aria nella stanza sia conforme all'ultima revisione dello standard ASHRAE 62.

• Scegliere una superficie piana, solida e stabile.

• Posizionare la stampante: – Lontano dal flusso diretto di eventuali condizionatori d'aria, riscaldatori o ventilatori – Al riparo dalla luce solare diretta, da livelli estremi di umidità o da escursioni termiche – Al riparo da polvere e sporcizia

• Consentire la seguente quantità di spazio consigliata intorno alla stampante per una corretta ventilazione:

Informazioni sulla stampante 16

1 Lato destro 20 cm (8 poll.)

2 Lato sinistro 31 cm (12 poll.)

3 Anteriore 51 cm (20 poll.)

4 Posteriore 20 cm (8 poll.)

5 Superiore 31 cm (12 poll.)

Funzioni di base dello scanner

Lo scanner consente di effettuare operazioni quali l'esecuzione di copie, l'invio di fax e la scansione in rete di grandi quantità di documenti. È possibile:

• Eseguire rapidamente copie e modificare le impostazioni del pannello di controllo della stampante per eseguire

specifici processi di copia.

• Inviare un fax tramite il pannello di controllo della stampante.

• Inviare fax a più destinatari contemporaneamente.

• Eseguire la scansione di documenti e inviarli al computer, a un indirizzo e-mail, a un'unità Flash o a una destinazione

FTP.

• Eseguire la scansione di documenti e inviarli a un'altra stampante (file PDF mediante protocollo FTP).

Informazioni sulla stampante 17

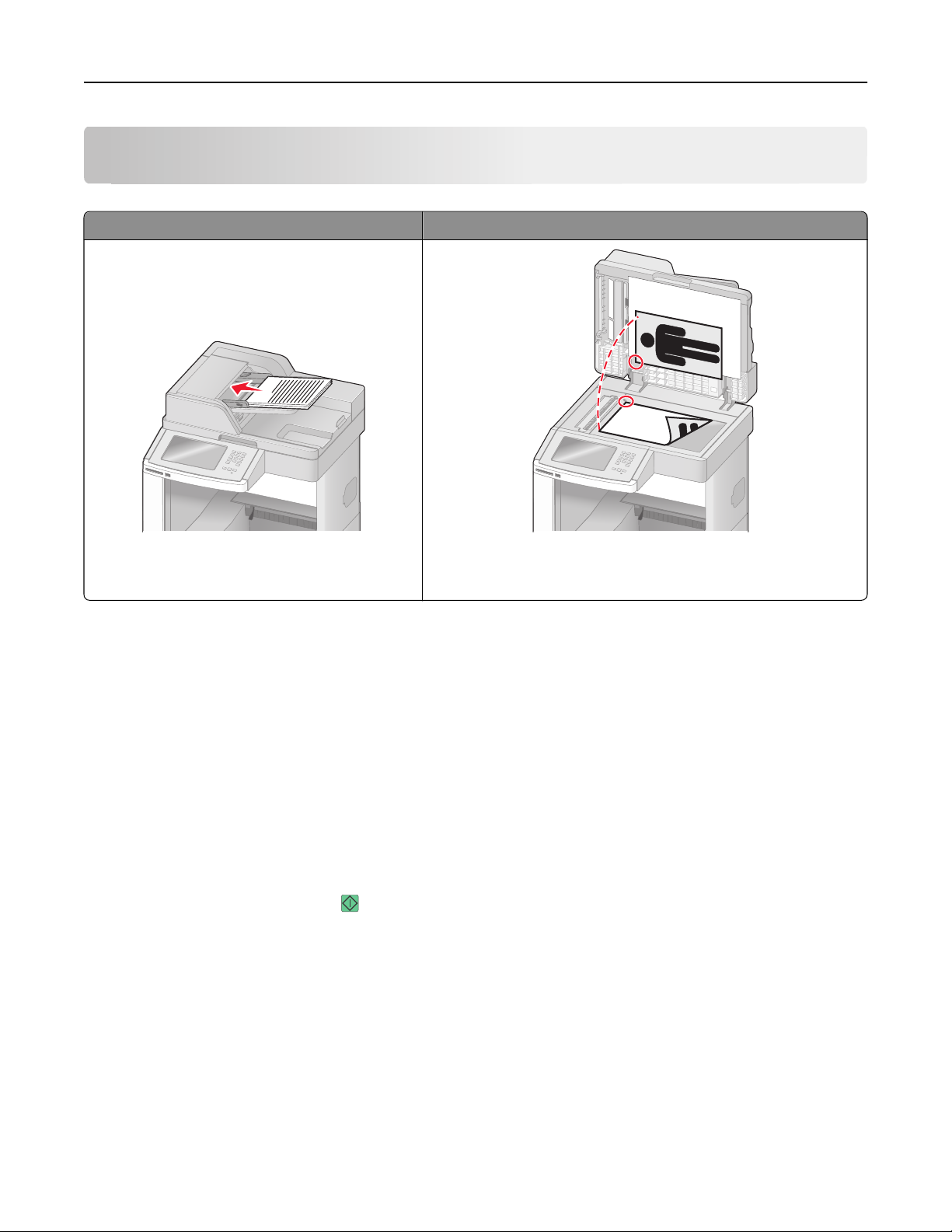

Informazioni su ADF e vetro dello scanner

Alimentatore automatico documenti (ADF, Automatic Document Feeder)

Vetro dello scanner

Utilizzare l'ADF per documenti in formato multipagina. Utilizzare il vetro dello scanner per pagine singole, supporti di piccole

dimensioni (come cartoline o foto), lucidi, carta fotografica o altri supporti di spessore limitato (come ritagli di riviste o moduli auto copianti leggeri).

È possibile utilizzare l'ADF o il vetro dello scanner per eseguire la scansione dei documenti.

Uso di ADF

L'alimentatore automatico documenti (ADF) può eseguire la scansione di più pagine, incluse le pagine fronte/retro. Quando si utilizza l'ADF:

• Caricare il documento rivolto verso l'alto, inserendo per primo il bordo corto nell'ADF.

• Caricare al massimo di 75 fogli di carta normale nel vassoio di alimentazione dell'ADF.

• Eseguire la scansione di dimensioni comprese tra 76,2 x 139,4 mm (3 x 5,5 poll.) e 215,9 x 355,6 mm (8,5 x 14 poll.).

• Eseguire la scansione di documenti con dimensioni pagina miste (Letter e Legal).

• Eseguire la scansione di supporti con peso compreso tra 52 e 120 g/m

(14 - 32 lb).

• non caricare nell'ADF cartoline, foto, supporti di piccole dimensioni, lucidi, carta fotografica o altri supporti di

spessore limitato, quali ritagli di riviste. Posizionare questi elementi sul vetro dello scanner.

Uso del vetro dello scanner

Il vetro dello scanner può essere utilizzato per eseguire la scansione o la copia di singole pagine o pagine di un libro. Quando si utilizza il vetro dello scanner:

• Posizionare il documento nell'angolo superiore sinistro del vetro dello scanner con il lato di stampa rivolto verso il

basso.

• Eseguire la scansione o la copia di documenti con dimensioni massime di 215,9 x 355,6 mm (8,5 x 14 poll.).

• Copiare i libri con spessore massimo di 25,3 mm (1 poll.).

Informazioni sulla stampante 18

Informazioni sul pannello di controllo della stampante

ABC3DEF

MNO5JKL4GHI

WXYZ8TUV7PQRS

Voce Descrizione

1 Schermo Consente di visualizzare le opzioni di scansione, copia, fax e stampa, oltre che i messaggi di stato e

di errore.

2 Tastierino

GHI

PQRS

ABC3DEF

JKL

TUV

Consente di immettere numeri o simboli sul display.

MNO

WXYZ

3 Pausa composizione

4 Indietro

• Per inserire una pausa di selezione di due o tre secondi durante l'esecuzione del numero di fax,

premere (,).

. Nel campo Invia fax a:, una pausa di composizione è rappresentata da una virgola

• Dalla schermata iniziale, premere per ricomporre un numero di fax.

• Il pulsante funziona solo nel menu Fax o con funzioni fax. In menu diversi dal menu Fax, dalla

funzione fax o dalla schermata iniziale, la selezione di

Nel menu Copia, premere per eliminare la cifra all'estrema destra del valore nel Numero di copie. Il valore predefinito 1 viene visualizzato se l'intero numero viene eliminato premendo più volte

Nell'elenco di destinazioni fax, premere

per eliminare la cifra all'estrema destra di un numero immesso manualmente. È anche possibile premere Una volta eliminata un'intera riga, un'altra selezione di

in alto di una riga.

Nell'elenco di destinazioni e-mail, premere

per eliminare il carattere a sinistra del cursore. Se

il carattere si trova in una scelta rapida, tale scelta rapida viene eliminata.

genera un segnale di errore.

per eliminare un'intera voce di scelta rapida.

comporta lo spostamento del cursore

Informazioni sulla stampante 19

Voce Descrizione

5 Home

6 Avvio

Premere per ritornare alla schermata iniziale.

• Premere per avviare il processo corrente indicato sul display.

• Dalla schermata iniziale, premere per avviare un processo di copia con le impostazioni prede-

finite.

• Se la selezione avviene durante la scansione di un processo, il pulsante non genera alcun risultato.

7 Spia luminosa Indica lo stato della stampante:

• Spenta: la stampante è spenta.

• Verde lampeggiante: la stampante è in fase di riscaldamento, elaborazione dei dati o stampa.

• Verde fisso: la stampante è accesa ma inattiva.

• Rosso lampeggiante: è necessario l'intervento dell'operatore.

8 Interrompi

Interrompe tutte le attività della stampante. Quando sul display appare il messaggio Interrotto, viene visualizzato un elenco di opzioni dispo-

nibili.

Informazioni sulla schermata iniziale

Dopo l'accensione della stampante e un breve periodo di riscaldamento, sul display viene visualizzata la seguente schermata di base, nota come schermata iniziale. Utilizzare i pulsanti della schermata iniziale per avviare un'azione, come ad esempio, la copia, l'invio di fax o la scansione oppure per aprire la schermata del menu o per rispondere ai messaggi.

Ready

Touch any button to begin.

34567

Elemento visualizzato Descrizione

1 Copia Consente di aprire i menu Copia.

Nota: dalla schermata iniziale, è possibile accedere ai menu Copia anche premendo un numero

sul tastierino.

2 E-mail Consente di aprire i menu E-mail.

3 Menu Consente di aprire i menu. Questi menu sono disponibili solo se la stampante si trova nello stato

Pronta.

Informazioni sulla stampante 20

Elemento visualizzato Descrizione

4 FTP Consente di aprire i menu FTP (File Transfer Protocol).

Nota: questa funzione deve essere configurata dal responsabile del supporto del sistema. Una

volta configurata, compare come elemento visualizzato.

5 Barra dei messaggi di

stato

• Mostra lo stato corrente della stampante, ad esempio Pronta o Occupata.

• Mostra le condizioni della stampante, ad esempio Toner in esaurimento.

• Mostra i messaggi di intervento per fornire istruzioni sulle operazioni da eseguire per

consentire la normale attività della stampante, ad esempio Chiudere sportello o Inserire cartuccia di stampa.

6 Stato/Materiali di

consumo

7 Suggerimenti Tutti i menu contengono un pulsante Suggerimenti. Suggerimenti è una funzione della guida

8 Invia tramite Consente di aprire i menu Fax.

Viene visualizzato sul display ogni volta che lo stato della stampante include un messaggio che richiede un intervento. Per ottenere ulteriori informazioni sul messaggio di intervento e su come eliminarlo, toccare il pulsante per accedere alla schermata dei messaggi.

sensibile al contesto, presente all'interno dei touch screen.

La schermata iniziale potrebbe contenere altri pulsanti:

Elemento visualizzato

Rilascia fax in attesa

Cerca nei processi in attesa

Funzione

Se viene visualizzato questo pulsante, sono presenti fax in attesa con un'ora di attesa programmata e impostata precedentemente. Per accedere all'elenco di fax in attesa, toccare questo pulsante.

Esegue ricerche nei seguenti elementi e restituisce i risultati della ricerca:

• Nomi utente per processi di stampa in attesa o riservati

• Nomi di processo per processi in attesa, esclusi i processi riservati

• Nomi profilo

• Nomi di processo o contenitore di segnalibro

• Nomi di processo o contenitore USB solo per le estensioni supportate

Proc. in attesa Consente di accedere a una schermata contenente tutti i processi in attesa

Blocca perif. Questo pulsante viene visualizzato sulla schermata quando la stampante è sbloccata e il PIN (Personal Identifi-

cation Number) di sblocco della periferica è stato impostato. Toccando questo pulsante, viene visualizzata una schermata di immissione PIN. Se si immette il PIN corretto, il

pannello di controllo della stampante (touch screen e pulsanti) viene bloccato.

Sblocca perif Questo pulsante viene visualizzato sulla schermata quando la stampante è bloccata. Se viene visualizzato questo

pulsante, non è possibile utilizzare le scelte rapide e i pulsanti del pannello di controllo della stampante. Toccando questo pulsante, viene visualizzata una schermata di immissione PIN. Se si immette il PIN corretto, il

pannello di controllo della stampante (touch screen e pulsanti) viene sbloccato.

Informazioni sulla stampante 21

Elemento visualizzato

Annull. processi Viene visualizzata la schermata Annulla processi. Tale schermata contiene tre intestazioni: Stampa, Fax e Rete.

Funzione

Queste intestazioni contengono, a loro volta, i seguenti elementi:

• Processo di stampa

• Processo di copia

• Profilo fax

• FTP

• Invio e-mail

Ogni intestazione contiene un elenco di processi visualizzati in una colonna al suo interno che può contenere massimo tre processi per schermata. Ciascun processo viene visualizzato come pulsante che è possibile toccare per accedere alle relative informazioni. Se in una colonna esistono più di tre processi, viene visualizzata una freccia che consente di scorrere i processi.

Utilizzo dei pulsanti del touch screen

Nota: a seconda delle opzioni e dell'installazione di amministrazione, le schermate e i pulsanti potrebbero variare

rispetto a quelli mostrati.

Touch screen di esempio

Pulsante Funzione

Home

Scorri verso il basso

Pulsante di scorrimento a sinistra

Consente di tornare alla schermata iniziale.

Apre un elenco a discesa

Scorre fino a un altro valore in ordine decrescente.

Informazioni sulla stampante 22

Pulsante Funzione

Pulsante di scorrimento a destra

Freccia sinistra

Freccia destra

Inoltra

Indietro

Scorre fino a un altro valore in ordine crescente.

Scorre verso sinistra

Scorre verso destra

Salva un valore come nuova impostazione predefinita dell'utente.

Consente di tornare alla schermata precedente.

Altri pulsanti del touch screen

Pulsante Funzione

Freccia giù

Freccia su

Pulsante di opzione deselezionato

Pulsante di opzione selezionato

Sposta in basso fino alla schermata successiva.

Sposta in alto fino alla schermata successiva.

Questo è un pulsante di opzione deselezionato. Il pulsante di opzione è grigio per indicare che è deselezionato.

Questo è un pulsante di opzione selezionato. Il pulsante di opzione è blu per indicare che è selezionato.

Informazioni sulla stampante 23

Pulsante Funzione

Annull. processi

Continua

Annulla

Viene visualizzata la schermata Annulla processi. Tale schermata contiene tre intestazioni: Stampa, Fax e Rete.

Queste intestazioni contengono, a loro volta, i seguenti elementi:

• Processo di stampa

• Processo di copia

• Profilo fax

• FTP

• Invio e-mail

Toccare questo pulsante quando è necessario apportare ulteriori modifiche per un processo o dopo la rimozione di un inceppamento della carta.

• Consente di annullare un'azione o una selezione.

• Consente di annullare una schermata e di tornare alla schermata precedente

Selezionare

Consente di selezionare un menu o una voce di menu.

Funzioni

Caratteristica Descrizione

Riga indicativa del menu: Menu >Impostazioni >Imposta-

zioni copia > Numero di copie

Avviso di un messaggio di rilevazione di presenze

Una riga indicativa del menu si trova nella parte superiore di ogni schermata di menu. Questa funzione opera come un tracciato che mostra il percorso intrapreso per arrivare al menu corrente. Fornisce la posizione esatta all'interno dei menu.

Toccare un termine sottolineato per tornare al menu o alla voce di menu corrispondente. Il numero di copie non viene indicato poiché questa è la schermata corrente. Se si tocca la

parola sottolineata nella schermata Numero di copie prima che tale numero venga impostato e salvato, la selezione non viene salvata e non diventa l'impostazione predefinita dell'utente.

Se si verifica un messaggio di rilevazione di presenze che chiude una funzione, ad esempio una copia o un fax, un punto rosso fisso viene visualizzato sul pulsante della funzione nella schermata iniziale. Tale simbolo indica che è presente un messaggio di rilevazione di presenze.

Configurazione della stampante aggiuntiva 24

Configurazione della stampante aggiuntiva

Installazione delle opzioni interne

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria o

hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante e scollegare tutti i cavi della stampante.

È possibile personalizzare la connettività e la capacità di memoria della stampante aggiungendo delle schede opzionali. Le istruzioni riportate in questa sezione descrivono come installare le schede disponibili e individuare una scheda che si desidera rimuovere.

Opzioni interne disponibili

• Schede di memoria – Memoria della stampante – Memoria Flash – Font

• Schede firmware – Bar Code e Moduli – IPDS e SCS/TNe – PrintCryption – PRESCRIVI

• Disco fisso della stampante

• Porte ISP (Internal Solutions Port) Lexmark – Porta ISP seriale RS-232-C – Porta ISP parallela 1284-B – Porta ISP wireless MarkNet – Porta ISP in fibra MarkNet N8130 10/100 – Porta ISP Ethernet MarkNet N8120 10/100/1000

• Scheda fax MarkNet N8110 V-34

N8150802.11 b/g/n

Configurazione della stampante aggiuntiva 25

Accesso alla scheda di sistema per l'installazione delle opzioni interne

Nota: questa operazione richiede l'utilizzo di un cacciavite a testa piatta.

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria o

1 Aprire la porta della scheda di sistema.

2 Allentare le viti del coperchio della scheda di sistema.

Configurazione della stampante aggiuntiva 26

3 Rimuovere il coperchio della scheda di sistema.

4 Per individuare il connettore appropriato, fare riferimento alla figura riportata di seguito.

Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente

danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema, toccare un oggetto metallico.

1 Connettori delle schede firmware e di memoria Flash

2 Connettore della scheda di memoria

3 Porta ISP (Internal Solutions Port) Lexmark o connettore del disco fisso della stampante

4 Connettore della scheda fax

Configurazione della stampante aggiuntiva 27

Installazione di una scheda di memoria

Nota: questa attività richiede l'utilizzo di un cacciavite a testa piatta.

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria o

Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema, toccare un oggetto metallico.

È possibile acquistare separatamente una scheda di memoria opzionale e collegarla alla scheda di sistema. Per installare la scheda di memoria:

1 Accedere alla scheda di sistema.

2 Estrarre la scheda di memoria dalla confezione.

Nota: evitare di toccare i punti di connessione lungo il bordo della scheda.

3 Aprire i fermi del connettore della scheda di memoria.

Configurazione della stampante aggiuntiva 28

4 Allineare le tacche presenti sulla scheda alle scanalature del connettore.

1 Tacche

2 Scanalature

5 Inserire la scheda di memoria nel connettore fino a farla scattare in posizione.

6 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.

Installazione di una scheda di memoria Flash o di una scheda firmware

Nota: questa attività richiede l'utilizzo di un cacciavite a testa piatta.

Configurazione della stampante aggiuntiva 29

La scheda di sistema dispone di due alloggiamenti per una scheda di memoria Flash o firmware opzionale. È possibile installare solo una delle due schede ma i connettori sono interscambiabili.

1 Accedere alla scheda di sistema.

2 Estrarre la scheda dalla confezione e

Nota: evitare di toccare i componenti elettrici sulla scheda.

3 Tenendo la scheda dai lati, allineare i perni di plastica sulla scheda ai fori sulla scheda di sistema.

1 Perni di plastica

2 Perni metallici

Configurazione della stampante aggiuntiva 30

4 Inserire la scheda fino a bloccarla in posizione.

Note:

• Il connettore sulla scheda deve aderire per tutta la sua lunghezza alla scheda di sistema.

• Fare attenzione a non danneggiare i connettori.

5 Reinstallare il coperchio della scheda di sistema e chiudere lo sportello della scheda di sistema.
