Monteringsguide
Första utgåva (juni 1999)
Följande stycke gäller inte i länder där sådana bestämmelser strider mot lokal lagstiftning: LEXMARK INTERNATIONAL INC.
TILLHANDAHÅLLER DENNA SKRIFT I BEFINTLIGT SKICK UTAN NÅGRA GARANTIER, UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA, INKLUSIVE
MEN INTE BEGRÄNSA T TILL DEN UNDERFÖRSTÅDD A SÄLJBARHETEN ELLER LÄMPLIGHETEN FÖR ETT VISST SYFTE. Vissa länder tillåter inte
friskrivning av uttryckliga eller underförstådda garantier i vissa transaktioner, därför gäller detta meddelande inte alla.
Utgåvan kan innehålla tekniska felaktigheter eller tryckfel. Informationen häri ändras regelbundet och ingår sedan i senare utgåvor. Förbättringar eller
ändringar av produkten eller de be skrivna programmen kan göras när som helst.
Längst bak i den här utgåvan finns ett formulär där du kan skriva in dina kommentarer. Finns inget formulär kan du skicka dina kommentarer till Lexmark
International, Inc., Department F95/035-3, 740 West New Circle Roa d, Le xington, K entuc ky 40550, USA. I Storbritannien och Irlan d är adressen Le x mark
International Ltd., Marketing and Services Depa rtment, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ, Storbritannien. Lexmark kan använda
eller skicka ut den information du tillhandahåller på ett passande sätt utan att förbinda sig gentemot dig. Du kan köpa extra kopior av utgåvor som hör ihop
med den här produkten genom att ringa +1-800-553-9727. I Storbritannien och Irland ringer du +0628-481500. Kontakta inköpsstället om du bor i andra
länder.
Hänvisningar i den här utgåvan som gäller produkter , program eller tjänster innebär inte att tillverkaren ämnar tillhandahålla dessa i alla länder där
företaget finns. En hänvisning till en produkt, ett program eller en tjänst är inte ämnad att fastslå eller mena att endast den produkten, det programmet
eller den tjänsten kan användas. Jämbördiga produkter, program eller tjänster som inte gör intrång på eventuellt befintlig intellektuell äganderätt kan
också användas.
Utvärdering och bekräftelse av användning tillsammans med andra produkter, program ell er tjänster, förutom de som utformats av tillverkaren, är
användarens ansvar.
Lexmark, MarkNet, MarkVision och Optra är varumärken som tillhör Lexmark International, Inc, registrerade i USA och/eller andra länder.
Andra varumärken tillhör sin respektive ägare.
© Copyright 1999 Lexmark International Inc. Alla rättigheter förbehålles.
UNITED STATES GOVERNMENT RESTRICTED RIGHTS
This software and documentation are provided with RESTRICTED RIGHTS. Use, duplication or disclosure by the Government is subject to restrictions as
set forth in subparagraph (c)(1)(ii) of the Rights in Technical Data and Computer Software clause at DFARS 252.227-7013 and in applicable FAR
provisions: Lexmark International, Inc., Lexington, KY 40550.
Information om FCC Emissions
Enheten överensstämmer med del 15 i FCC Rules. Användning av enheten lyder under följande två villkor:
(1) enheten får inte orsaka skadliga störningar och (2) enheten måste kunna ta emot eventuella störningar, inklusive störningar som
kan orsaka att skrivaren inte fungerar på korrekt sätt.
Eventuella frågor om denna framställning bör riktas till:
Director of Lab Operations
Lexmark International, Inc.
740 West New Circle Road NW
Lexington, KY 40550, USA
Tel: (606) 232-3000.
Mer information finns i användarhandboken på CD-skivan.
Säkerhetsinformation
• Har produkten INTE den här symbolen , MÅSTE den anslutas till ett jordat vägguttag.
• Nätkabeln måste anslutas till ett lättåtkomligt vägguttag nära produkten.
• Service och reparationer, förutom de som beskrivs i handböckerna, bör utföras av utbildade servicetekniker.
• Produkten är utformad, testad och godkänd för att uppfylla internationella säkerhetsstandarder med användning av specifika
Lexmark-delar. Vissa delars säkerhetsfunktioner kanske inte alltid är självklara. Lexmark är inte ansvarig för användning av andra
ersättningsdelar.
• Produkten använder laser, så du bör vara
!"#$ % &
! '(
• Produkten använder en utskriftsprocess som värmer utskriftsmedia och värmen kan få media att avge ångor. Du måste känna till
avsnittet i handböckerna som har anvisningar om hur du väljer utskriftsmedia för att undvika risken för skadliga ångor.
Komma igång
137 cm
1 Välj en välventilerad plats för skrivaren.
Du behöver ett stadigt bord eller ett
skrivarstöd (tillval) där du kan ställa
skrivaren.
305 mm
508 mm
Skrivare
Handtag
Lock för
strömbrytare
Nätkabel
Etiketter för magasinnummer - endast
modellerna Optra T616(n) och T614n
305 mm
305 mm
CD-skivor
Pappersbåge
och stödfäste
Överlägg för
manöverpanel
(på svenska)
Arkmatare för 500 ark - endast
modellerna Optra T616(n) och T614n
2 Ta upp alla delar utom skrivaren ur
kartongen. Saknas någon del kontaktar du
inköpsstället.
Spara kartongen och förpackningsmaterialet ifall du behöver pac ka in
skrivaren igen vid service eller förvaring.
Låt skrivaren vara kvar i kartongen tills du
Obs:
är klar att installera den. Be någon hjälpa
dig lyfta skrivaren.
1
Stänga av skrivaren
Är skrivaren redan installerad bör du kontrollera att
strömmen är frånkopplad och att nätkablar och
andra kablar inte sitter i
tillval.
innan
du installerar några
Kompatibilitet för tillval
Felsökning
Tillval som är kompatibla med Optr a™ T-skrivarna
har en etikett med en färgad triangel. Platsen där
etiketten sitter visas före varje avsnitt för tillvalsinstallation.
Råkar du ut för problem under installationen av
skrivaren kan du får mer information i skrivarens
Användarhandbok,
Optra T Publications
som finns på CD-skivan
.
2
Installation
Installera papperstillval och skrivare
1
Brevlåda med 5 fack
*
Utmatningsfack med hög
Skrivkassett
Sidan 10
Kuvertmatare
Sidan 15
Sidan 13
Förlängning för
utmatningsfack
Sidan 11
kapacitet
Sidan 15
Skrivare
Sidan 8
Installera minnes- och tillvalskort
Skrivare/flash-minne
2
Åtkomst till
skrivarens
systemkort
Sidan 17
Sidan 18
Tillvalskort
Sidan 19
Ladda papper
Se sidan 21
3
Duplexenhet
Sidan 7
Arkmatare för 250 ark
Sidan 6
Installationsordning
*
Arkmatare för 500 ark
Sidan 6
Arkmatare för 2 000 ark
Installationsordningen för
*
tillval kan vara omvänd.
Sidan 5
Ansluta kablar
4
Parallellkabel Seriell kabel Nätkabel
Sidan 23
-
Sidan 22
Sidan 22
Bekräfta installation
Se sidan 24
5
Konfigurera nätverksskrivare
Se sidan 25
6
TCP/IP
Novell NetWare
AppleTalk
OS/2 Warp Server
Sidan 26
-
Sidan 31
-
Sidan 30
-
Sidan 31
-
Steg 1: Installera papperstillval
Extra utmatningsfack
Brevlåda med 5 fack
Utmatningsfack med hög kapacitet
och skrivare
U
M
A
N
N
G
S
K
R
V
A
R
E
Tillgängliga papperstillval
T abellen visar olika k ombinationer av papperstillval
som stöds av skrivaren. Alla modeller stödjer
duplex enhet och kuvertmatare.
Anslut upp till:
3
T
T
I
extra utmatningsfack,
2
brevlådor med 5 fack
1
av varje
1
utmatningsfack med
hög kapacitet
1
extra utmatningsfack
1
utmatningsfack med
hög kapacitet.
eller
eller
och
,
Anslut upp till:
3
extra utmatningsfack,
2
brevlådor med 5 fack
1
av varje
1
utmatningsfack med
hög kapacitet
1
extra utmatningsfack
1
utmatningsfack med
hög kapacitet.
eller
eller
och
,
Anslut upp till:
2
extra utmatningsfack,
1
brevlåda med 5 fack
1
utmatningsfack med
hög kapacitet.
eller
Stödjer inte
utmatningstillval
I
Optra T616, T616n Optra T614, T614n Optra T612, T612n Optra T610, T610n
I
N
Anslut upp till:
3 extra arkmatare
M
A
T
N
Arkmatare för 2 000 ark
4
Installera papperstillval och skrivare
Anslut upp till:
4
extra arkmatare
(Optra T614)
3
extra arkmatare
(Optra T614n levereras med en
extra arkmatare för 500 ark)
Arkmatare för 250 ark
Anslut upp till:
Arkmatare för 500 ark
3 extra
arkmatare
Duplexenhet
Anslut upp till:
3 extra
arkmatare
Kuvertmatare
Installera arkmatare för 2 000 ark
Optra T -etikett
(färgad triangel)
Skrivaren stödjer en arkmatare för 2 000 ark.
På så sätt får skrivaren utökad kapacitet och du
kan ladda upp till fyra buntar (ungefär 2 000 ark)
papper på cirka 9 kg.
Arkmataren för 2 000 ark levereras med en
Användarhandbok
anvisningar om hur du installerar, ställer in och
använder den samt hur du laddar papper och
åtgärdar pappers-kvadd.
När du är klar med att installera arkmataren
installerar du andra arkmatare eller eventuell
duplexenhet.
som innehåller mer detaljerade
Installera papperstillval och skrivare
5
Etiketter för
magasin
Installera en arkmatare för
250 eller 500 ark
Optra T-etikett
(färgad triangel)
Arkmatarna placeras under skrivaren och duplexenheten (tillval). Skrivaren upptäcker direkt de
arkmatare som installerats.
En arkmatare består av ett pappersmagasin och
en stödenhet. Arkmatarna för 250 ark och 500 ark
installeras på samma sätt.
1 Ta bort magasinet från stödenheten. Ta bort
allt förpackningsmaterial och tejp både från
stödenheten och magasinet.
Stödenhet
Tapp
Pappersmagasin
Runt hål
Fyrkantigt
hål
2 Placera stödenheten överst på eventuellt
tidigare installerade arkmatare eller på det
bord eller skåp där du tänker använda
skrivaren.
Tappen, det runda hålet och det fyrkantiga
hålet överst på arkmataren hjälper dig att
placera stödenheten så att kanterna riktas in
mot varandra. Försäkra dig om att stödenheten sitter som den ska.
Nu kan du ansluta en arkmatare till, en
duplexenhet eller skrivaren.
Vill du ansluta en arkmatare upprepar du
steg 1 och 2.
Vill du ansluta en duplexenhet läser du
“Installera en duplexenhet” på sidan 7.
Vill du ansluta skrivaren läser du “Placera
skrivaren” på sidan 8.
6
Installera papperstillval och skrivare
Installera en duplexenhet
Duplexenhet för Optra T610(n) Duplexenhet för Optra T616(n),
Bakre lucka
Optra T-etikett
(färgad triangel)
T614(n) och T612(n)
(bakre luckan är inåtböjd)
Duplexenheten sätts in under skrivaren, under
standardinmatningsfacket och över eventuella
arkmatare.
Läs skrivarens
CD-skivan
Optra T Publications
Användarhandbok,
som finns på
om du vill ha mer
information om hur du använder duplexenheten.
1 Placera duplexenheten överst på eventuellt
tidigare installerade arkmatare eller på det
bord eller skåp där du tänker använda
skrivaren.
Tappen, det runda hålet och det fyrkantiga
hålet överst på arkmataren hjälper dig att
placera duplex enheten så att kanterna riktas
in mot varandra. Försäkra dig om att den
sitter som den ska.
Tapp
Vill du ansluta skrivaren läser du “Placera
skrivaren” på sidan 8.
Fyrkantigt hål
Runt hål
Installera papperstillval och skrivare
7
Placera skrivaren
För att få tillräckligt med utrymme när du
Obs:
installerar systemkort som tillval läser du
“Installera minne och tillvalskort” på
sidan 17 innan du installerar skrivaren,
om du tänker
installera minnes- eller tillvalskort
•
:
och
ha mindre utrymme än 605 mm på
•
skrivarens vänstra sida.
Var försiktig!
Handtag
Tapp
Runt hål
Se till så att du inte har fingrarna under skrivaren
när du sätter ner den. Använd skrivarens handtag
eller be någon att hjälpa dig att lyfta den.
Fyrkantigt hål
1 Be någon hjälpa dig att lyfta skrivaren
med handtagen och sänk ner den på
duplexenheten, arkmataren, bordet eller
skåpet.
Tappen, det runda hålet och det fyrkantiga
hålet överst på arkmataren eller duplexenheten hjälper dig att placera skrivaren så
att kanterna riktas in mot varandra. Försäkra
dig om att skrivaren är säkert på plats.
Ansluta utmatningstillval
Stödjer skrivaren utmatningstillval läser du:
• “Installera ett extra utmatningsfack” på
sidan 11
• “Installera en brevlåda med 5 fack” på
sidan 13
• “Installera ett utmatningsfack med hög
kapacitet” på sidan 15
8
Installera papperstillval och skrivare
Ansluta pappersbågen
Anslut endast pappersbågen på den övre
Obs:
luckan om du inte tänker installera en
brevlåda med 5 fack som
utmatningstillval.
1
Ta bort den övre luckan från skrivaren och
skjut in plastfästet på borsthållaren. Rikta in
stödfästet så att det centreras över papperet
när det matas ut.
2
Placera pappersbågens ändar i ändarna på
stödfästet så att pappersbågen böjs nedåt.
3
Sätt tillbaka den övre luckan.
översta
Sätta fast etiketter på
pappersmagasinen
Etiketter med siffran “1” finns på skrivaren och
standardinmatningsfacket som på bilden.
Etiketterna parar ihop standardinmatningsfacket
med skrivaren.
Du fick ett ark med etiketter när du köpte skrivaren
Optra T616(n) eller T614n, eller en extra
arkmatare.
Ta bort etiketterna från arket och fäst dem på de
infällda ytorna på arkmataren och det matchande
facket som på bilden.
Installera papperstillval och skrivare
9
Ta bort skrivkassetten och
förpackningsmaterialet
1 Tryck på öppningsknappen och öppna den
övre framluckan på skrivaren.
2 Ta tag i skrivkassettens handtag och dra
upp den ur skrivaren.
3 Dra i båda ändarna av den V-formade
plastdelen och dra ut förpackningsmaterialet. Kasta bort allt
förpackningsmaterial.
.
10
4 Sätt tillbaka skrivkassetten. Rikta in
skenorna på skrivkassetten mot skårorna på
skrivkassetthållaren. Använd de färgade
pilarna inne i skrivaren som hjälp vid
placeringen.
5 Skjut ner skrivkassetten tills den sitter på
plats.
6 Stäng den övre framluckan.
Installera papperstillval och skrivare

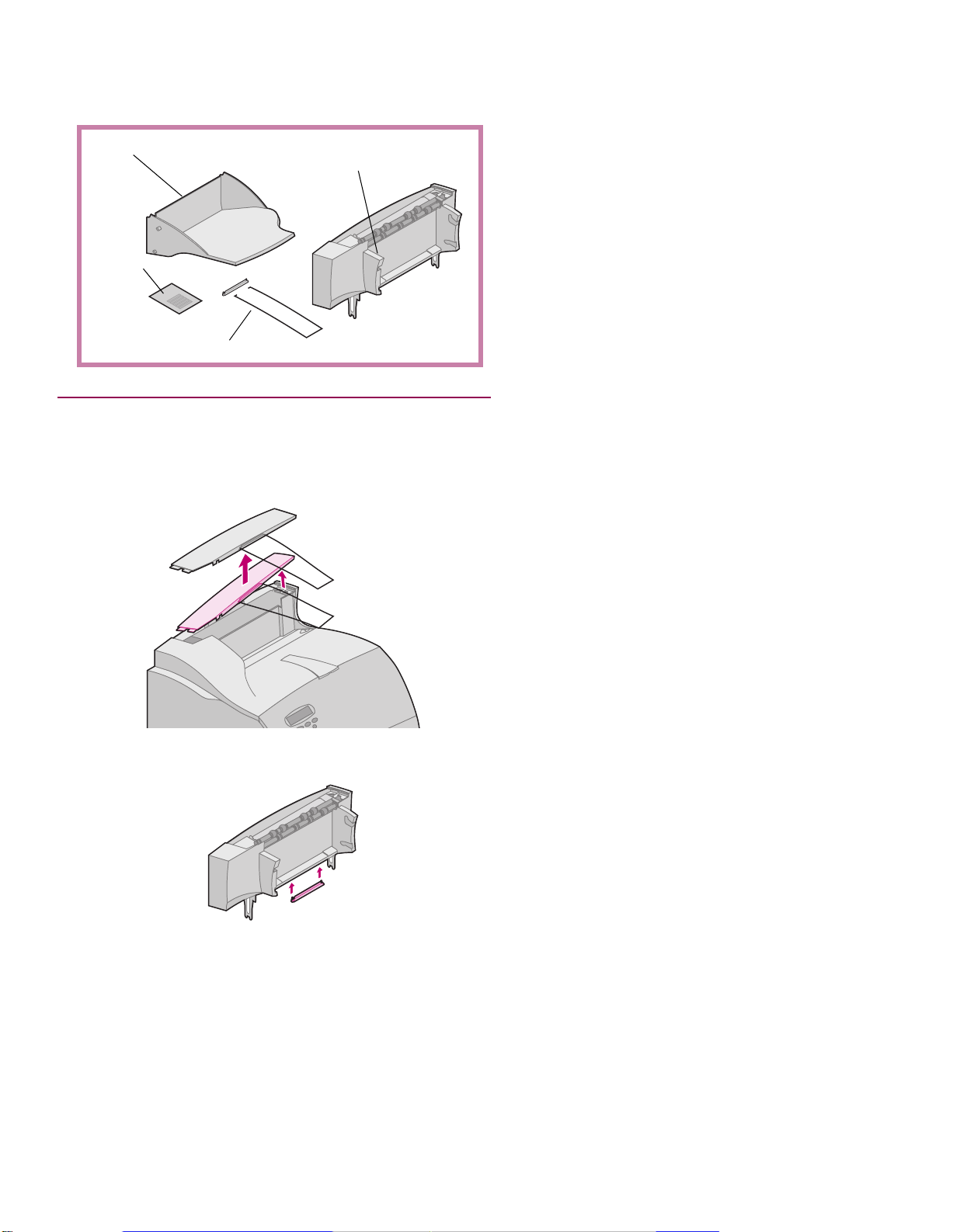

Installera ett extra utmatningsfack
Fack
Etiketter
Stödfäste och pappersbåge
Optra T-etikett
(färgad triangel)
Varje extra utmatningsfack består av en
förlängning och ett borttagbart fack. Det finns
också en pappersbåge, ett stödfäste och etiketter.
Packa försiktigt upp det extra utmatningsf acket och
installera det på en gång. Annars kan kanterna på
monteringsfästena skada bordsskivor eller annat
material.
Varning!
Det extra utmatningsfac ket är endast utformat för att
hålla för vikten på utskriftsmedia. Använd det inte
som hylla. Lastas den för tungt kan den lossna från
enheten.
1 Ta bort den övre luckan från skrivaren eller
tidigare installerat utmatningstillval.
2 Skjut in plastfästet på borsthållaren, som
sitter på botten av det extra utmatningsfacket.
Installera papperstillval och skrivare
11
Monteringsfäste
Monteringsskåra

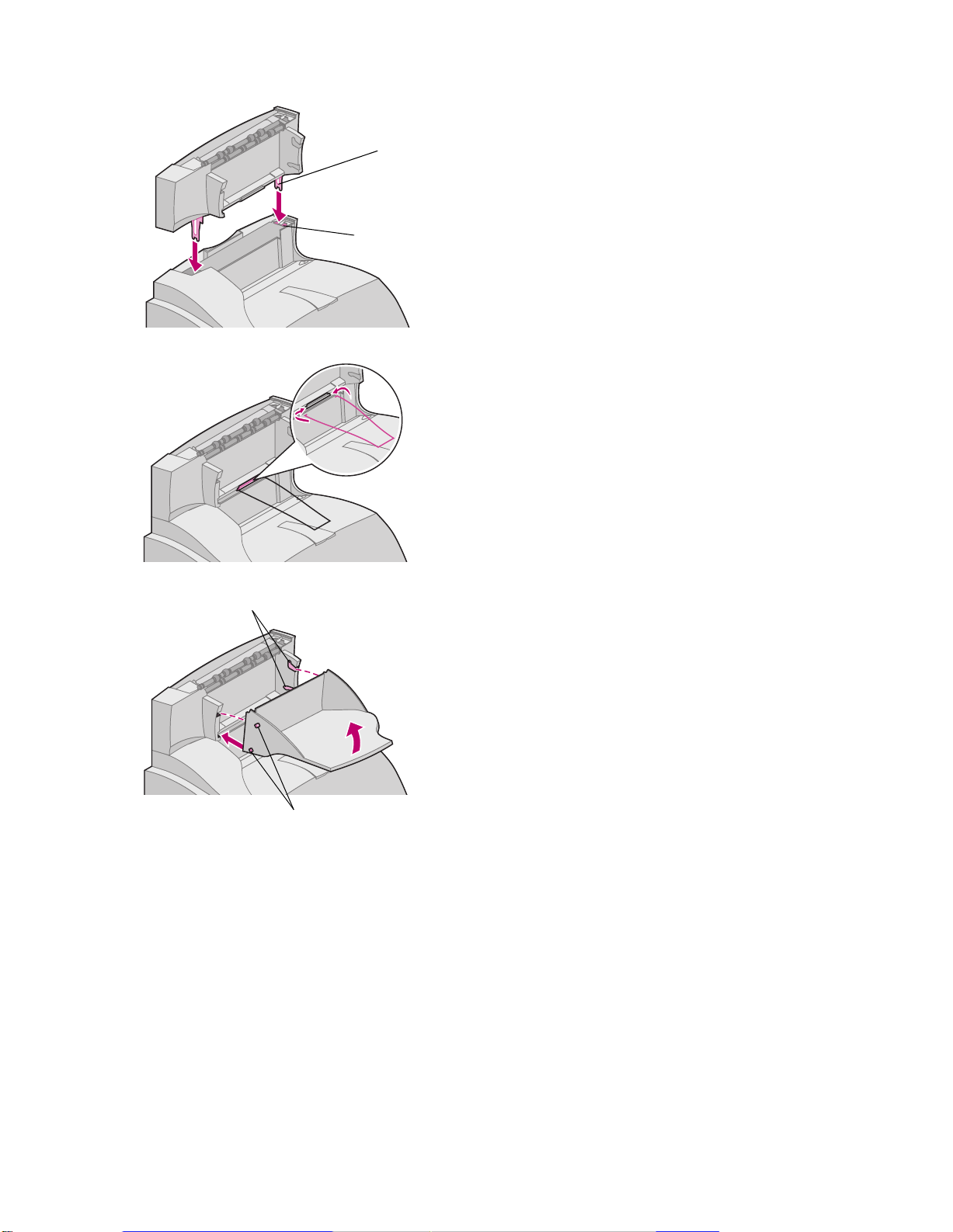

3 Sätt in monteringsfästena i skårorna överst
på skrivaren eller utmatningstillvalet.
Försäkra dig om att utmatningsfacket
sitter stadigt.
Skåror
Obs: Sätt inte
monterar det extra utmatningsfacket på
skrivaren eller ett annat extra utmatningsfack.
fast pappersbågen
om du inte
4 Placera pappersbågens ändar i ändarna på
stödfästet så att pappersbågen böjs nedåt.
Bågen vilar på det extra utmatningsfacket
eller på skrivarens vanliga utmatningsfack.
5 Skjut in de nedre tapparna på facket i de
nedre skårorna på det extra utmatningsfacket.
6 Vrid upp facket tills de övre tapparna klickar
in i de övre skårorna.
7 Sätt fast den övre luckan på det extra
utmatningsfacket.
12
Tappar
Installera papperstillval och skrivare
Installera en brevlåda med 5 fack
Brevlådan med 5 fack levereras med ett ark
etiketter och ett plastfäste för att sätta in en
pappersbåge.
Etiketter
Varning!
Stödfäste
Brevlådan med 5 fack är endast utformad för att
hålla för vikten på utskriftsmedia. Använd den inte
som hylla. Lastas den för tungt kan den skadas.
Optra T -etikett
(färgad triangel)
Packa försiktigt upp brevlådan med 5 fack och
installera den på en gång. Annars kan kanterna
på monteringsfästena skada bordsskivor eller
annat material.
1 Ta bort den övre luckan från skrivaren eller
tidigare installerat extra utmatningsf ac k eller
installerad brevlåda.
2 Skjut in plastfästet på borsthållaren,
som sitter på undersidan av brevlådan
med 5 fack.
Installera papperstillval och skrivare
13
Monteringsskåra
3 Sätt in monteringsfästena i skårorna överst
på skrivaren, extra utmatningsfack eller
brevlåda. Kontrollera att brevlådan med 5
fack sitter stadigt.
Om brevlådan med 5 fac k är det öv ersta
Obs:
tillvalet tar du bort pappersbågen från
stödfästet på den övre luckan och
förvarar den på ett säkert ställe.
Monteringsfäste
Pappersstopp
Sätta fast etiketter på extra
utmatningsfack och brev lådor med
5fack
4 Sätt fast den övre luckan på brevlådan.
Obs: Sätt inte
monterar brevlådan med 5 fack eller ett
extra utmatningsfack på skrivaren.
Placera pappersbågens ändar i ändarna på
5
stödfästet så att pappersbågen böjs nedåt.
Bågen vilar på det extra utmatningsfacket
eller på skrivarens vanliga utmatningsfack.
fast pappersbågen
om du inte
6 Rikta in pappersstoppen för det
pappersformat du tänker använda.
När du köpte ett extra utmatningsfack eller en
brevlåda med 5 fack fick du ett ark med etiketter.
Dessa etiketter är avsedda för att fästa på de olika
utmatningsfack en.
14
Etiketter
Sidolucka
Installera papperstillval och skrivare
Bilden visar var du kan fästa etiketterna:
utmatningsfack, pappersstopp, sidolucka eller var
det passar dig bäst.
Pappersstopp
Installera ett utmatningsfack
med hög kapacitet
Optra T-etikett
(färgad triangel)
Optra T -skrivarmodellerna T616(n), T614(n) och
T612(n) stödjet ett utmatningsfack med hög
kapacitet.
Utmatningsfacket med hög kapacitet levereras
med installationsanvisningar.
Öppningsknapp
Installera kuvertmatare
Optra T -etikett
(färgad triangel)
Kuvertmatarens
anslutningslucka
Kuvertmataren ansluts till skrivarens framsida
bakom den nedre framluckan. Den kan tas bort
när du inte använder den, vilket gör skrivaren mer
kompakt.
Läs skrivarens
CD-skivan
information om hur du använder kuvertmataren.
Användarhandbok,
Optra T Publications
som finns på
om du vill ha mer
1 Tryck på öppningsknappen och öppna den
nedre framluckan på skrivaren.
2 Lyft och öppna kuvertmatarens
anslutningslucka.
Installera papperstillval och skrivare
15
Skåror
3 Rikta in tapparna på kuvertmataren mot
skårorna på båda sidor om skrivaren och
skjut försiktigt in kuvertmataren i öppningen
tills den sitter fast.
Kuvertmataren lutar lätt nedåt när den är
korrekt installerad.
16
Installera papperstillval och skrivare
Steg 2: Installera minne och
tillvalskort
Tillgång till skrivarens systemkort
Du måste kunna nå skrivarens systemkort för att
installera skrivarminne, flash-minne eller ett
tillvalskort.
1 Kontrollera att strömmen är frånkopplad,
nätkabeln inte sitter i och att alla kablar är
borttagna från skrivarens baksida.
2 Tryck på öppningsknappen för att öppna
framluckorna.
3 Tryck nedåt på spärrarna till sidoluckan för
att öppna den.
Skruvar
4 Lossa på, men ta inte bort, de sex skruvarna
som på bilden.
Installera minne och tillvalskort
17
Nyckelhål
5 Använd tapparna för att skjuta upp skyddet
tills de tre översta skruvarna passar in i de
tre nyckelhålen på skyddet.
6 Håll i skyddet med tapparna och lyft av det.
Tapp
Tapp
Installera skrivarminne
eller flash-minne
Minneskortplats 1
Minneskortplats 2
Minneskortplats 3
Endast modellerna
T616(n) och T614(n)
1 Följ anvisningarna under “Tillgång till
skrivarens systemkort” som börjar på
sidan 17.
Varning!
Spärr
Elektroniska komponenter kan skadas av statisk elektricitet.
Rör vid en metalldel på skrivaren innan du rör vid
minneskortet.
Kontakter
Spärr
Skåra
2 Packa upp minneskortet. Undvik att vidröra
kontakterna längs kortkanten. Spara
förpackningsmaterialet.
3 Öppna båda spärrarna helt. Sätt in
minneskortet rakt in mot kortplatsen med
kontakterna riktade mot systemkortet som
på bilden.
Skjut in minneskortet i kortplatsen tills det
4
sitter fast. Se till att spärrarna passar i
skårorna på båda sidorna av tillvalskortet.
5 Läs “Sätt tillbaka skyddet och stäng
luckorna” som börjar på sidan 20 för att
sätta tillbaka skyddet och sidoluckan.
18
Installera minne och tillvalskort
MarkNet inbyggda
skrivarserver
Installera ett tillvalskort
Parallell/USBgränssnitt
Det finns ett antal kort tillgängliga för skrivaren.
Läs dokumentationen som hör till respektive kort
för att få mer detaljerad information om dem.
Skrivaren har plats för ett eller två kort, beroende
på modell. Installationsanvisningarna är samma,
oberoende av korttyp.
Varning!
Kortplats 1
Kortplats 2
Tri-Por tgränssnitt
Elektroniska komponenter kan lätt skadas av statisk
elektricitet. Vidrör en metalldel på skrivaren innan du rör vid
kortet.
Hårddisk
med adapter
1 Innan du installerar kortet följer du
anvisningarna under “Tillgång till skrivarens
systemkort” som börjar på sidan 17.
2 Sök rätt på kortplatserna på systemkortet.
Installerar du bara ett kort placerar du det i
kortplats 1. Installerar du två kort i en modell
med flera kortplatser, väljer du kortplats 1
först och sedan kortplats 2.
3 Sök rätt på de två skruvarna på skrivarens
baksida som fäster täckplåten.
4 Ta loss skruvarna och spara dem. Ta bort
plattan och släng den.
5 Packa upp kortet. Spara förpacknings-
materialet.
Installera minne och tillvalskort
19
6 Rikta in kortets kontakter mot kortplatsen på
systemkortet och skjut in kortet.
7 Fäst de två skruvarna som sparats från
täckplåten (eller de extra skruvarna som
medföljde kortet) i hålen som på bilden.
Dra åt skruvarna för att fästa kortet.
8
Sätt tillbaka skyddet och stäng
luckorna
Tapp
När du har installerat kortet/korten på skrivarens
systemkort följer du anvisningarna för att sätta
tillbaka skyddet och stänga luckorna.
1 Ta tag i skyddets tappar och rikta in de tre
nyckelhålen på skyddet mot de övre tre
skruvarna. Håll i tapparna och skjut skyddet
neråt. Dra åt alla sex skruvarna.
2 Stäng sidoluckan.
3 Stäng framluckorna.
Är du inte klar med avsnittet “Placera
Obs:
skrivaren” som börjar på sidan 8,
avslutar du det nu.
20
Installera minne och tillvalskort
Steg 3: Ladda papper
Längdstöd
spak
Indikatorer för pappersformat
Ladda ett pappersmagasin
Tryck här
Längdstöd
Sidostöd
Tryck här
Sidostöd
Följ de här anvisningarna när du laddar utskriftsmedia i standard- eller tillvalsmagasinen. Alla
pappersmagasin laddas på samma sätt.
1 Dra ut pappersmagasinet.
2 Tryck på spaken till sidostödet och skjut det
längst till höger på magasinet.
3 Tryck på spaken till längdstödet och skjut
det till rätt läget för den typ av papper du
laddar.
4 Lägg i papperet i magasinet med
rekommenderad utskriftssida nedåt för
utskrift på en sida och utskriftssida uppåt för
dubbelsidig utskrift.
max-märket för papperskapacitet
Ladda inte papper över
.
5 Tryck på spaken till sidostödet och skjut det
till vänster tills det vilar lätt mot kanten på
pappersbunten
Märke för
papperskapacitet
Reglerknapp
6 Ställ in reglerknappen så att den visar vilket
pappersformat som är laddat.
Inställningen är bara en visuell
Obs:
påminnelse och påverkar inte
skrivarens faktiska inställningar.
Sätt in magasinet igen.
7
Ladda papper
21
Steg 4: Ansluta kablar
Var försiktig!
Parallellkontakt
Ansluta en parallellkabel
Stäng av och koppla ur all utrustning innan du
ansluter kabeln.
Klämmor
Använd en IEEE 1284-anpassad parallellkabel
som stödjer dubbelriktad kommunikation när du
ansluter skrivaren till datorn med en parallellkabel.
Vi rekommenderar Lexmarks art.nr 1329605
(ca 3 m) eller 1427498 (ca 6 m). Använder du
något annat än en IEEE-anpassad kabel får du
inte tillgång till alla skrivarfunktioner.
1 Koppla in kabeln i parallellk ontakten som på
bilden.
2 Tryck ner klämmorna på båda sidorna av
kontakten i skårorna som på bilden.
Anslut den andra änden av kabeln på
3
datorns baksida. Skruva i skruvarna på
parallellkabeln i datorn.
4 Kontrollera anslutningarna så att de sitter
korrekt.
Var försiktig!
Seriell kontakt
22
Ansluta kablar
Ansluta en seriell kabel
Stäng av och koppla ur all utrustning innan du
ansluter kabeln.
Har skrivaren en seriell port ansluter du den till
datorn med en seriell kabel av nollmodemstyp.
Vi rekommenderar Lexmarks art.nr 1038693
(ca 15 m).
1 Koppla in kabeln i porten på skrivarens
baksida som på bilden.
Dra åt båda skruvarna.
2
Anslut den andra änden av kabeln i porten
3
på datorns baksida.
4 Kontrollera anslutningarna så att de sitter
korrekt.
Slå på skrivaren
1 Koppla in nätkabeln i kontakten som
på bilden.
2 Sätt in den andra änden av nätkabeln i ett
jordat vägguttag.
3 Slå på skrivaren.
Visas ett felmeddelande läser du
felsökningsavsnittet i skrivarens
Användarhandbok,
CD-skivan
Optra T Publications
som finns på
.
Sätta fast manöverpanelens överlägg
Överlägg för manöverpanel
Föredrar du ett annat språk än engelska, finns det
ett överlägg med översatta namn på knapparna för
manöverpanelen.
Dra bort skyddspapperet från överläggets
1
baksida.
2 Rikta in hålen i överlägget mot knapparna
på manöverpanelen och sätt fast det.
3 Stryk fast det så att du är säker på att det
sitter på rätt sätt.
4 Dra bort skyddet från överläggets framsida.
Ansluta kablar
23
Steg 5: Bekräfta installation
Skriva ut en sida med
menyinställningar
Varning!
Slutför “Ta bort skrivkassetten
och förpackningsmaterialet” på
sidan 10 innan du skriver ut
sidan.
Sidan med menyinställningar visar aktuella menyinställningar och en lista
över installerade tillval. Du kan använda sidan för att bekräfta att skrivartillvalen är rätt installerade och att skrivarinställningarna är inställda som
du vill ha dem.
Kontrollera att skrivaren är påslagen och att statusmeddelandet
1
visas i fönstret.
Klar
2 Tryck på
menyerna.
Meny>
3 Fortsätt att trycka på och släppa
TESTMENY
4 Tryck på
5 Tryck på
6 Tryck på
Meddelandet
manöverpanelen tills sidan har skrivits ut. Därefter återgår skrivaren
till status
Obs:
Välj
Meny>
Välj
Klar
Får du ett meddelande som liknar detta:
201 Papperskvadd
Ta bort kassett
läser du skrivarens
för att få mer information.
eller
<Meny
.
.
tills
Skriv ut menyer
.
Skriver ut menyinställningar
.
Användarhandbok
på manöverpanelen för att öppna
Meny>
eller
visas på fönstrets andra rad.
på CD-skivan
<Meny
visas i fönstrets på
tills du ser
Publications
24
skrivardrivrutiner
och program
Bekräfta installation
Installera
7 Kontrollera att de tillval du installerat finns på sidan med
menyinställningar under “Installerade funk.”
Finns tillvalet inte på sidan slår du av skrivaren, kopplar ur
nätkabeln och återinstallerar tillvalet.
8 Har du kopplat in en seriell kabel kontrollerar du att skrivarens
seriella inställningar på sidan är de rätta för ditt system.
1 Sök rätt på CD-skivan
Drivers, MarkVision and Utilities
.
2 Följ anvisningarna i häftet som medföljde CD-skivan för att starta
det program för skrivarinställningar som passar ditt operativsystem.
Steg 6: Konfigurera
nätverksskrivare
Är Optra T-skrivaren en nätverksmodell eller har du installerat nätverkstillval i en
Optra T616, T614, T612 eller T610, kan du använda följande anvisningar för att
ansluta och ställa in skrivaren för nätverk.
Ansluta skrivaren
till nätverket
1 Stäng av skrivaren.
2 Sätt in nätverkskabeln i nätverksporten.
3 Slå på skrivaren igen.
Har du installerat skrivarservern MarkNet™ som har mer än en
Obs:
nätverksport bör du bara använda en av portarna.
Skriva ut en sida
med nätverks-
inställningar
Använd skrivarens manöverpanel för att skriva ut sidan med nätv erksinställningar .
(Tips:
Nätverksmeny, Standardnätverk, Std nätinställning, Skriv ut, Skriv ut
inställningssida.
x, Nätverk x inställning, Skriv ut, Skriv ut inställningssida
Sidan med nätverksinställningar visar den fysiska adressen, kallad UAA
(Universally Administered Address) till skrivarservern och annan viktig
information. Sök rätt på UAA under rubriken Nätverk på inställningssidan.
Har du ett MarkNet-kort i kortplats x:
Konfigurera nätverksskrivare
Nätverksmeny, Nätverkstillv .
.)
25
Konfigurera och
skriva ut
UAA är ett tolvsiffrigt nummer. Den vänstra spalten visar adressen i MSB-format
och den högra visar adressen i standardformat. Spara sidan för framtida
användning.
UAA-adressen är förinställd vid leveransen. Du kan dock åsidosätta den
Obs:
genom att välja LAA (Locally Administered Address) om du vill att skrivaren
ska ha en viss fysisk adress.
Nätverksmiljö Sida
TCP/IP 26
Novell NetWare 30
AppleTalk 31
OS/2 Warp Server 31
Felsökning
TCP/IP
Felsökningsinformation finns på CD-skivan
Klicka på
Om CD-skivan
Du kanske har mer än en version av CD-skivan
som du fått med olika Lexmark-produkter. Använd alltid den senaste versionen.
View Documentation
Drivers, MarkVision and Utilities
och sök rätt på länken till MarkNet.
Drivers, MarkVision and Utilities.
Drivers, MarkVision and Utilities
,
Ställa in IP-adress, nätmark och gateway
Du måste tilldela skrivaren en IP-adress, en nätmask och en gatewa y för att andra
nätverksenheter ska hitta skrivaren i nätverket.
Har du DHCP tilldelas rätta adressvärden automatiskt. Vill du bekräfta att
•
tilldelningen fungerar skriver du ut en sida med nätverksinställningar och
ser till att IP-adress, nätmask och gateway inte visas med nollvärde.
Har du inte DHCP finns det andra metoder du kan använda för att tilldela
•
adressen manuellt, t.ex. via manöv erpanelen, statisk ARP och telnet, RARP
och telnet, BOOTP eller MarkVision™ samt annat Lexmark-program.
Nedan följer anvisningar för tre av dessa metoder.
Vill du ställa in IP-adressen på ett annat sätt ser du efter på CD-skivan
Obs:
Drivers, MarkVision and Utilities
rätt på länken till MarkNet.
. Klicka på
View Documentation
och sök
26
Konfigurera nätverksskrivare
Skrivarens manöverpanel
Ett enkelt sätt att ställa in IP-adress, nätmask och gateway i skrivaren är att
använda manöverpanelen. Du måste stå vid skrivaren för att använda den
metoden.
1 Välj
Nätverksmeny, Standardnätverk, Std nätinställningar, TCP/IP,
Ange IP-adress
installerat i kortplats x, väljer du
Nätverkstillv. x inställning, TCP/IP, Ange IP-adress
Meny>
tills du ser menysteget och tryck sedan på
på manöverpanelen. Har du ett kort för MarkNet™
Nätverksmeny, Nätverkstillv. x,
. (Tips: Tryck på
.)
Välj
2 När aktuell IP-adress visas använder du knapparna för att ändra adressen.
(Tips: Trycker du på
du på
Meny>
stegvis med ett.)
ökar du numret stegvis med ett.
3 När du är klar med att ställa in IP-adressen trycker du på
SPARAD
för att bekräfta att värdena är inställda som önskat.
Statisk ARP och telnet
Den här metoden kan du använda från arbetsstationer i Windows, OS/2 eller
UNIX. Du måste känna till skrivarens fysiska adress för att kunna använda
metoden. Arbetsstationen och skrivaren måste också ligga på samma delnät.
visas en kort stund. Skriv ut en ny sida med nätverksinställningar
kommer du till nästa segment i adressen. Trycker
Välj
<Meny
minskar numret
tills ordet
Välj
1 Sök rätt på den fysiska adressen (UAA) till skrivaren (t.ex. 00200022012F)
på sidan med nätverksinställningar som du skrev ut tidigare. Har du ett
Ethernet-nätverk använder du namnet i den högra spalten (standard). Har
du ett Token-Ring-nätverk använder du numret i den vänstra spalten (MSB).
2 Ställ in IP-adressen i arbetsstationens ARP-tabell. Vid kommandoprompten
skriver du in en kommandorad som liknar den följande, med den IP-adress
du vill tilldela och UAA:
arp -s 192.168.236.24 00-20-00-22-01-2F
Ställ in IP-adress, nätmask och gateway i skrivaren. Använd telnet till port
3
9000 på skrivaren genom att skriva in ett kommando liknande
nedanstående:
telnet 192.168.236.24 9000
4 Bekräfta att skrivaren fungerar i nätverket.
ping 192.168.236.24
Skrivarserverns installationsprogram för TCP/IP
Du kan använda det här enkla programmet för att initiera IP-adressen om arbetsstationen använder Windows 95, Windows 98 eller Windo ws NT. Du måste känna
till skrivarens fysiska adress för att kunna använda metoden. Arbetsstationen och
skrivaren måste också ligga på samma delnät.
Konfigurera nätverksskrivare
27
För att installera det här programmet startar du CD-skivan
Utilities
Server TCP/IP Setup Utility
Obs:
Använda en webbläsare för att visa och hantera skrivaren på avstånd
När du ställt in IP-adress (med vald metod), kan du an vända din web bläsare för att
visa och hantera nätverksskrivaren på avstånd. Bland funktionerna finns visa
skrivarstatus i realtid, återställa skrivaren, ändra inställningar o.s.v. Ange
skrivarens IP-adress i webbläsarens URL-fält (t.ex. http: //192.168.236.24) och
tryck på
, utför en anpassad installation för att lägga till nätverksstöd och väljer
(skrivarserverns installationsprogram för TCP/IP).
Informationen om hur du installerar, använder och felsöker programmet
finns på CD-skivan
.
Retur
Drivers, MarkVision and Utilities
Drivers, MarkVision and
Print
.
Inställningar för utskrift
Det finns många sätt att skicka ett utskriftsjobb, t.ex. FTP, TFTP, LPR/LPD, pointto-point (LexIP) och olika köbaserade metoder. Nedan följer anvisningar för två av
dessa metoder.
Skriva ut till en kö på en Windows NT-server
Det här avsnittet visar hur du ställer in köbaserad utskrift där nätverksanvändarna
skickar utskrifter till en kö som definieras på en Windows NT-server. Skrivaren
hanterar denna kö.
Vill du använda den här metoden måste du ha åtminstone en server med
programvaran Windows NT Server och TCP/IP.
Använder du Windows NT Server 4.0 eller senare
Obs:
kan du använda Network Plug and Print för att automatisera skrivarinställningsprocessen.
Följande anvisningar gäller Windows NT Server versionerna 4.0 och senare.
använder TCP/IP,
och
1 Installera programvarudelen TCP/IP som innehåller skrivarkön På servern.
Programmet behövs för att etablera en länk mellan skrivaren och kön.
Programmet finns på CD-skivan
Utför en anpassad installation för att lägga till nätverksstöd och välj
Drivers, MarkVision and Utilities
. (Tips:
TCP/IP
2 Sätt upp en skrivarkö på servern. Det gör du genom att skapa ett
skrivarobjekt på vanligt sätt. (Tips:
skrivare.
a
b
)
När du blir uppmanad väljer du
Klicka på
Lägg till port
.
Start, Inställningar, Skrivare, Lägg till
Den här datorn
(inte Utskriftsserver).
.)
28
Konfigurera nätverksskrivare
Välj L
c
d
exmark Network Port
anvisningarna på skärmen.
Dela kön.
och klicka sedan på
Ny port
. Följ
3 Ställ in klienterna för Windows 95, Windows 98 eller Windows NT på vanligt
sätt. (Tips:
Start, Inställningar, Skrivare, Lägg till skrivare
.)
Point-to-point-utskrift (LexIP)
Du kan skriva ut från alla arbetsstationer med Windows 95, Windows 98 eller
Windows NT direkt till en Lexmark-skrivare någonstans i IP-nätv erket. Det behövs
ingen server.
1 Installera programvarudelen TCP/IP på arbetsstationen. Programmet finns
på CD-skivan
installation för att lägga till nätverksstöd och välj
Drivers, MarkVision and Utilities
. (Tips: Utför en anpassad
TCP/IP
.)
2 Skapa ett skrivarobjekt på arbetsstationen:
Klicka på
a
Windows 95/98:
b
Nätverk). På så sätt får du senare tillgång till Lexmarks
skrivarövervakning i nätverk.
Windows NT:
Utskriftsserver). På så sätt får du senare tillgång till Lexmarks
skrivarövervakning i nätverk.
Välj rätt skrivardrivrutin.
c
Obs:
Välj en port (LPT, COM eller FILE) för den första installationen. Senare
d
kan du ändra porten till en logisk port.
Klicka på
e
skrivarobjektet skapats.
Start, Inställningar, Skrivare, Lägg till skrivare
När du blir uppmanad väljer du
När du blir uppmanad väljer du
Du får de senaste skrivardrivrutinerna från Lexmark från vår
webbplats på: www.lexmark.com.
och fortsätt följa anvisningarna på skärmen tills
Nästa
Lokal skrivare
Den här datorn
3 Koppla skrivarobjektet till den fysiska skrivaren.
Markera den nyskapade skrivaren i skrivarmappen.
a
Windows 95/98:
b
till port
.
Klicka på
Arkiv, Egenskaper, Information, Lägg
.
(inte
(inte
Windows NT:
Klicka på
c
Nu visas en lista över tillgängliga skrivare. Visas inte skrivaren i listan
klickar du på
skärmen tills den visas.
Sök rätt på IP-adressen i listan och markera den.
d
Ange ett logiskt portnamn som kopplas till skrivaren och klicka sedan
e
påOK.
Du kan skriva ut från DOS med LexIP om du tilldelar en logisk port
Obs:
namnet LPT1, LPT2, LPT3 eller LPT4. Exempelvis:
c:\>copy FileName LPT3
Klicka på
Annat, Lexmark Network Printer Monitor
Lägg till adapter
Arkiv, Egenskaper, Portar, Lägg till port
och följer sedan anvisningarna på
Konfigurera nätverksskrivare
och sedan på OK.
.
29
Bekräfta portnamnet för skrivaren som nu visas i rutan
f
följande port
Klicka på OK.
g
.
Skriv till
Novell
NetWare
NDPS (Novell Distributed Print Services)
Har du Lexmark-skrivare i en NDPS-miljö rekommenderar vi dig att installera
Lexmark NDPS IP Gateway. Då kan skrivarna v ara tätt integ rerade med NDPS så
att du enkelt kan övervaka, kontrollera och skriva ut till dem.
Vissa versioner av CD-skivan
Obs:
Lexmark NDPS IP Gateway. Vill du veta om CD-skivan innehåller denna
gateway letar du efter en underkatalog med namnet NDPS.
Du får denna gateway plus alla supportfiler och installationsprocedurer från
Lexmarks webbplats (www.lexmark.com) eller från vissa versioner av CD-skivan
Drivers, MarkVision and Utilities
Drivers, MarkVision and Utilities
.
innehåller
Ej NDPS (köbaserad)
Det enklaste sättet att ställa in skrivaren för NetWare-jobb i en ic k e-NDPS-miljö är
att använda MarkVision. MarkVision skapar automatiskt alla nödvändiga
NetWare-objekt (skrivarköobjekt, skrivarserverobjekt och skrivarobjekt).
Utför följande från en arbetsstation med Windows NT som använder programmet
Novell NetWare Client32, eller från en arbetsstation med Windows 95 eller
Windows 98 som antingen använder Novell Client32 eller Microsoft Client för
NetWare-nätverk.
1 Installera programvarudelen för NetWare på arbetsstationen. Programmet
finns på CD-skivan
anpassad installation för att lägga till nätverksstöd och välj
Drivers, MarkVision and Utilities
. (
Tips:
Utför en
NetWare
)
.
2 Starta MarkVision. Sök rätt på den nya nätverksskrivaren i MarkVisions
huvudfönster. Sök sedan rätt på raden som innehåller skrivarens fysiska
adress (MSB-formatet av skrivarserverns UAA).
3 Dubbelklicka på nätverksskrivaren. Ställ in skrivaren för NetWare genom att
utföra följande:
Ange ett unikt inloggningsnamn för NetWare. Namnet använder
a
skrivaren för att logga in på NetWare-servern.
Standardinloggningsnamnet innehåller tecknen !LEX plus UAA-delen
Obs:
(t.ex. !LEX00200022012F).
Aktivera MarkNet-porten.
b
30
Konfigurera nätverksskrivare
Välj läget
c
Vill du kunna hantera NDS-köer måste du ange NDS-trädet och det
–
sammanhang där MarkNets skrivarserver definieras. Du måste också
skapa eller välja köer som ska hanteras.
Vill du hantera bindery-köer måste du först ange filservrar. Efteråt
–
måste du också skapa eller välja köer som ska hanteras.
PSERVER
.
AppleTalk
Information om hur du väljer läget
Obs:
på CD-skivan. Klicka på
till MarkNet.
View Documentation
PSERVER
4 Blir du uppmanad att återställa skrivarservern väljer du
börja hantera köerna direkt.
Nätverksskrivaren fungerar automatiskt i AppleTalk-nätverk. Du ansluter nät- och
nätverkskablar och sedan är det bara att börja.
Vill du lägga till en zon och ett skrivarnamn som skiljer sig från de standardinställda kan du använda MarkVision för Macintosh för att ändra dessa
inställningar.
MarkVision för Macintosh finns på CD-skivan
Obs:
Utilities
.
eller
RPRINTER
och sök rätt på länken
för att kunna
Ja
Drivers, MarkVision and
finns
Utskrift i AppleTalk-nätverk
Macintosh-användaren i AppleTalk-nätverket som vill använda skrivaren måste
utföra följande.
Markera den nya skrivaren i Väljaren och klicka sedan på
1
Kan systemet inte hitta rätt PPD-fil som ska kopplas till skrivaren anger
du själv nödvändig information. Du kan t.ex. ange vilka tillval som är
installerade på skrivaren, som duplexenhet, minne o.s.v. när du blir
uppmanad. Klicka på OK när du är klar.
Skapa
.
OS/2 Warp
Server
En PPD-fil anpassar drivrutinen för laserskrivare för din speciella
Obs:
skrivarmodell.
2 Sök rätt på en symbol som visas i Väljaren bredvid skrivarnamnet.
Det innebär att en PPD-fil är kopplad till nätverksskrivaren. En ny
skrivbordssymbol för skrivaren har också placerats på ditt skrivbord.
3 Markera skrivaren du vill använda i Väljaren och stäng sedan fönstret.
Nätverksskrivaren fungerar i nätverk med OS/2 Warp Server. Användare kan
skriva ut till nätverksskrivaren från alla klienter som kopplats till nätverket.
Anvisningar om hur du ställer in skrivarservern för OS/2-nätverk finns på
CD-skivan
och sök rätt på MarkNet-länken.
Drivers, MarkVision and Utilities
. Klicka på
Konfigurera nätverksskrivare
View Documentation
31
32
Konfigurera nätverksskrivare
Lexmark, Lexmark with diamond design and Optra are trademarks of Lexmark International, Inc.,
registered in the United States and/or other countries. © 1999 Lexmark International, Inc.
740 West New Circle Road, Lexington, Kentucky 40550
www.lexmark.com
This publication
is printed on
recycled paper.
P/N 11K1613
E.C. 1K0252
Printed in France
06/99
Loading...
