Lexmark E460DW, E462dtn, E460DN User Manual [it]
Lexmark E460dn, E460dw e
E462dtn
Guida per l'utente
Gennaio 2010 www.lexmark.com
Tipo di macchina:
4513
Modello:
630, 63W, 6EW
Sommario
Informazioni sulla sicurezza............................................................9
Informazioni sulla stampante........................................................11
Grazie per aver scelto questa stampante!..................................................................................................................11
Individuazione delle informazioni sulla stampante................................................................................................11
Scelta della posizione della stampante.......................................................................................................................12
Configurazioni della stampante.....................................................................................................................................13
Informazioni sul pannello di controllo della stampante.......................................................................................16
Uso del raccoglitore di uscita standard e del fermo carta....................................................................................19
Impostazione della stampante aggiuntiva.................................21
Installazione delle opzioni interne................................................................................................................................21
Opzioni interne disponibili.......................................................................................................................................................... 21
Accesso alla scheda di sistema per l'installazione delle opzioni interne.................................................................... 22
Installazione di una scheda di memoria................................................................................................................................. 23
Installazione di una scheda di memoria Flash o di una scheda firmware .................................................................. 25
Installazione delle opzioni hardware...........................................................................................................................26
Installazione di un cassetto da 250 o 550 fogli .................................................................................................................... 26
Collegamento dei cavi.......................................................................................................................................................29
Verifica della configurazione della stampante..........................................................................................................30
Stampa della pagina delle impostazioni dei menu............................................................................................................ 30
Stampa di una pagina delle impostazioni di rete ............................................................................................................... 30
Impostazione del software della stampante.............................................................................................................31
Installazione del software della stampante........................................................................................................................... 31
Aggiornamento delle opzioni disponibili nel driver della stampante. ....................................................................... 31
Impostazione della stampa wireless.............................................................................................................................32
Informazioni necessarie per l'impostazione della stampante su una rete wireless................................................ 32
Installazione della stampante su una rete wireless (Windows) ..................................................................................... 33
Installazione della stampante su una rete wireless (Macintosh) ................................................................................... 35
Installazione della stampante su una rete cablata..................................................................................................37
Riduzione dell'impatto ambientale della stampante...............40
Risparmio di carta e di toner............................................................................................................................................40
Uso di carta riciclata....................................................................................................................................................................... 40
Conservazione dei materiali di consumo............................................................................................................................... 40
Risparmio energetico.........................................................................................................................................................41
Uso della Modalità Eco.................................................................................................................................................................. 41
Riduzione del rumore emesso dalla stampante.................................................................................................................. 42
Sommario
2
Regolazione dell'opzione Risparmio energia ....................................................................................................................... 43
Riciclaggio..............................................................................................................................................................................43
Riciclaggio dei prodotti Lexmark.............................................................................................................................................. 44
Riciclaggio dei materiali di imballaggio Lexmark ............................................................................................................... 44
Restituzione delle cartucce Lexmark per il riuso o il riciclaggio .................................................................................... 44
Caricamento della carta e dei supporti speciali.........................45
Impostazione del tipo e del formato carta.................................................................................................................45
Configurazione delle impostazioni di dimensione carta Universale................................................................45
Caricamento dei vassoi......................................................................................................................................................47

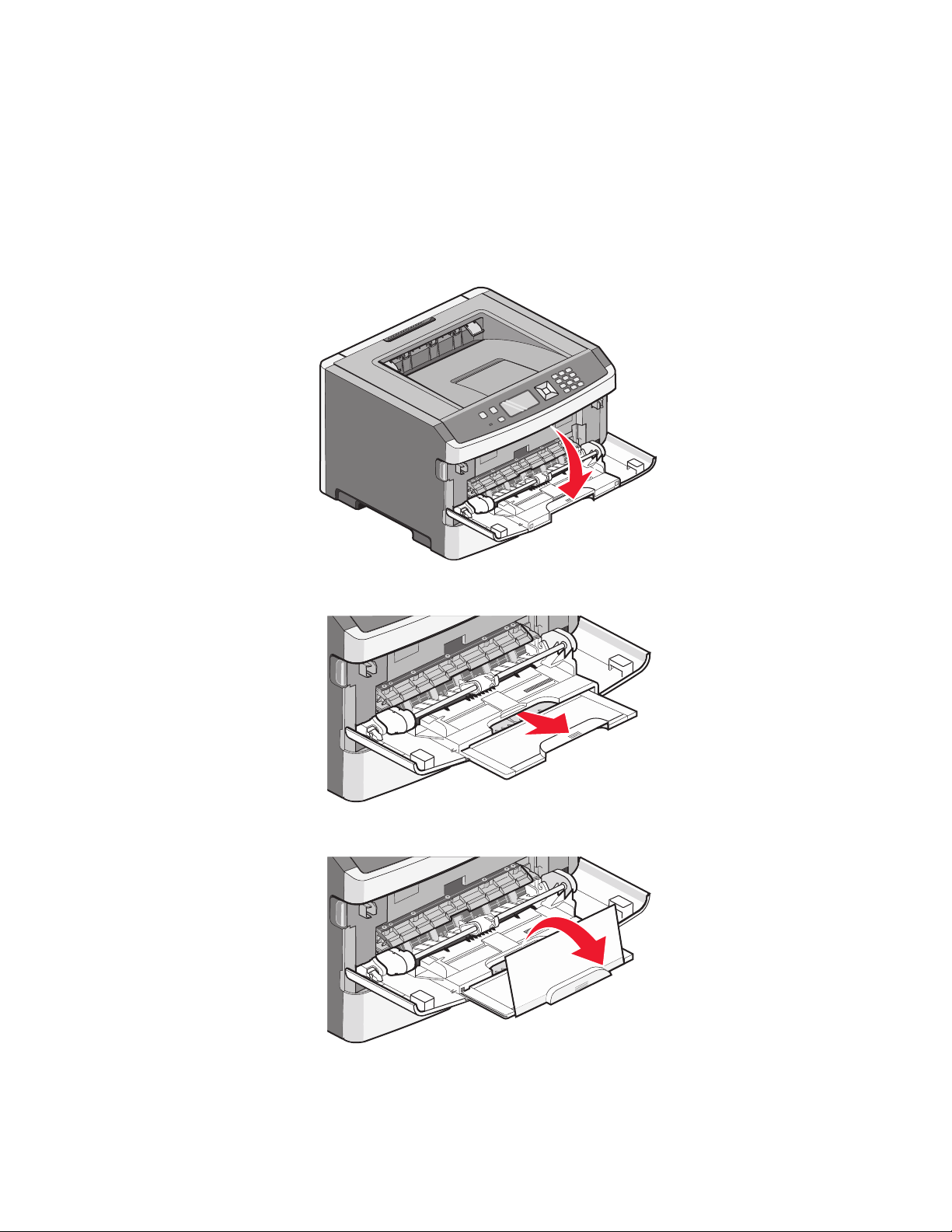

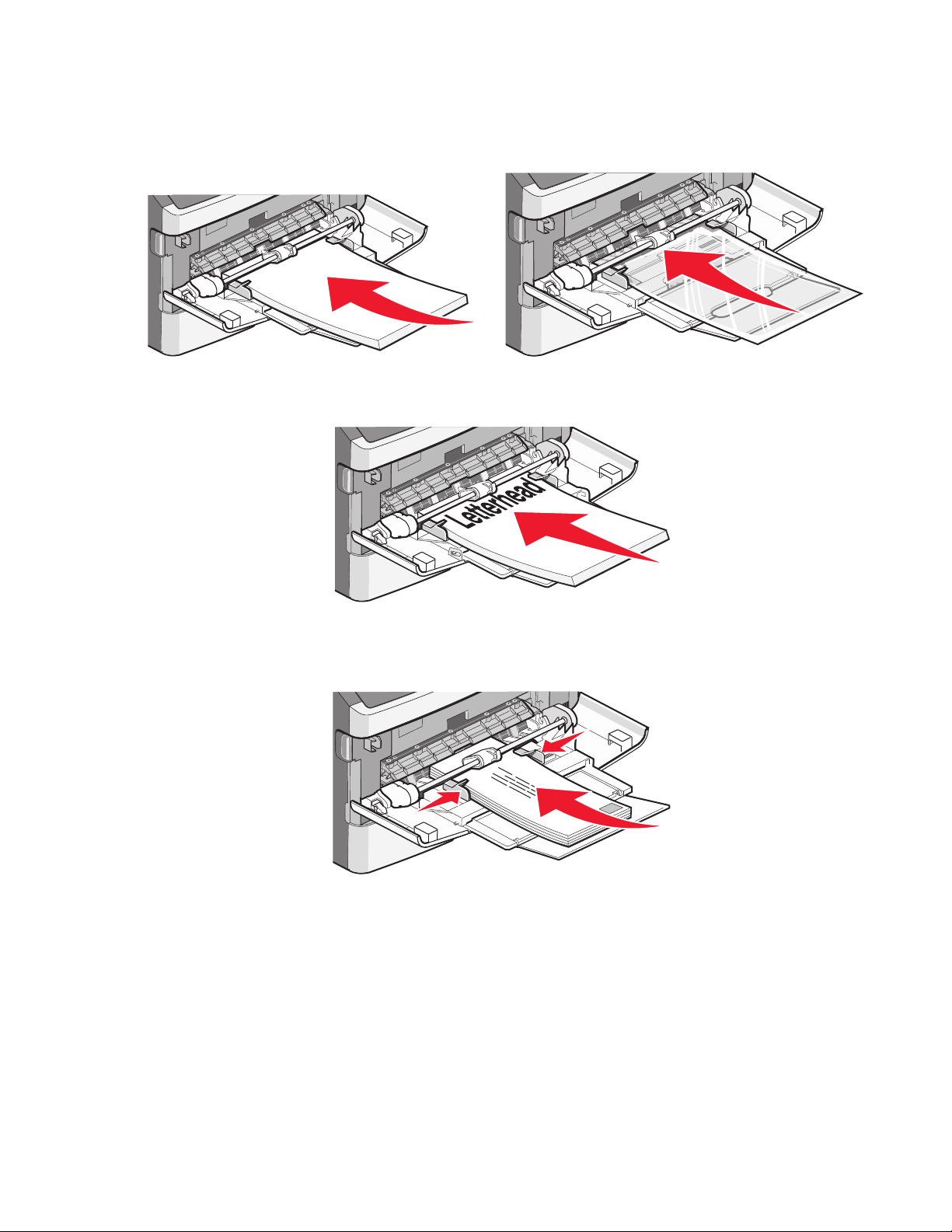

Uso dell'alimentatore multiuso......................................................................................................................................51
Collegamento e scollegamento dei vassoi................................................................................................................55
Collegamento dei vassoi .............................................................................................................................................................. 55
Scollegamento dei vassoi ............................................................................................................................................................ 56
Creazione di un nome personalizzato per un tipo di carta ............................................................................................. 56
Assegnazione di un nome del tipo di carta personalizzato a un vassoio................................................................... 57
Informazioni sulla carta e sui supporti speciali.........................58
Istruzioni relative alla carta..............................................................................................................................................58
Caratteristiche della carta ............................................................................................................................................................ 58
Carta non adatta ............................................................................................................................................................................. 59
Scelta della carta ............................................................................................................................................................................. 59
Scelta dei moduli prestampati e della carta intestata....................................................................................................... 60
Uso di carta riciclata e di altri tipi di carta da ufficio........................................................................................................... 60
Conservazione della carta............................................................................................................................................................ 61
Dimensioni, tipi, pesi e capacità della carta supportati.........................................................................................61
Tipi e pesi di carta supportati dalla stampante.................................................................................................................... 61
Dimensioni carta supportate dalla stampante .................................................................................................................... 62
Capacità dei vassoi carta .............................................................................................................................................................. 63
Stampa................................................................................................64
Stampa di un documento.................................................................................................................................................64
Stampa di un documento............................................................................................................................................................ 64
Stampa su supporti speciali.............................................................................................................................................65
Suggerimenti relativi all'utilizzo della carta intestata........................................................................................................ 65
Suggerimenti sull'uso di lucidi................................................................................................................................................... 66
Suggerimenti sull'uso delle buste ............................................................................................................................................ 66
Suggerimenti relativi all'utilizzo delle etichette.................................................................................................................. 67
Suggerimenti sull'uso dei cartoncini ....................................................................................................................................... 67
Stampa dei processi riservati e in attesa.....................................................................................................................68
Processi in attesa............................................................................................................................................................................. 68
Stampa dei processi riservati e in attesa ................................................................................................................................ 69
Sommario
3
Stampa di pagine di informazione................................................................................................................................70
Stampa di un elenco di esempi di font ................................................................................................................................... 70
Stampa di un elenco di directory.............................................................................................................................................. 71
Stampa delle pagine di prova della qualità di stampa...................................................................................................... 71
Annullamento di un processo di stampa....................................................................................................................71
Annullamento di un processo di stampa dal pannello di controllo della stampante ........................................... 71
Annullamento di un processo di stampa dal computer ................................................................................................... 72
Informazioni sui menu della stampante.....................................73
Elenco dei menu..................................................................................................................................................................73
Menu Carta.............................................................................................................................................................................74
Menu Origine predefinita ............................................................................................................................................................ 74
menu Dimensioni carta e Tipo di carta................................................................................................................................... 74
Menu Configura MU ...................................................................................................................................................................... 77
Menu Sostituisci dimensioni....................................................................................................................................................... 77
Menu Grana carta ........................................................................................................................................................................... 77
Menu Peso carta.............................................................................................................................................................................. 79
Menu Caricamento carta.............................................................................................................................................................. 80
Menu Tipi personalizzati .............................................................................................................................................................. 82
Menu Impostazione Universale ................................................................................................................................................. 82
Menu Report..........................................................................................................................................................................83
Menu Report..................................................................................................................................................................................... 83
Menu Rete/Porte..................................................................................................................................................................84
Menu NIC attivo............................................................................................................................................................................... 84
Menu Rete standard o Rete......................................................................................................................................................... 85
Menu Report (dal menu Rete/Porte)........................................................................................................................................ 87
Menu Scheda di rete...................................................................................................................................................................... 87
Menu TCP/IP ..................................................................................................................................................................................... 87
Menu IPv6.......................................................................................................................................................................................... 88
Menu Wireless.................................................................................................................................................................................. 89
Menu AppleTalk .............................................................................................................................................................................. 90
Menu NetWare................................................................................................................................................................................. 90
Menu LexLink ................................................................................................................................................................................... 91
Menu USB .......................................................................................................................................................................................... 91
Menu Parallela ................................................................................................................................................................................. 93
Menu Impostazione SMTP........................................................................................................................................................... 96
Menu Protezione.................................................................................................................................................................97
varie, menu........................................................................................................................................................................................ 97
menu Stampa riservata................................................................................................................................................................. 97
Menu Registro controllo protezione........................................................................................................................................ 98
Menu Imposta data/ora................................................................................................................................................................ 99
Menu Impostazioni...........................................................................................................................................................100
menu Impostazioni generali.....................................................................................................................................................100
Sommario
4
Menu Impostazioni ......................................................................................................................................................................103
Menu Finitura .................................................................................................................................................................................104
Menu Qualità..................................................................................................................................................................................106
Menu Utilità ....................................................................................................................................................................................107
Menu XPS.........................................................................................................................................................................................108
Menu PDF ........................................................................................................................................................................................108
Menu PostScript ............................................................................................................................................................................109
Menu Emulazione PCL ................................................................................................................................................................109
Menu HTML.....................................................................................................................................................................................112
Menu Immagine ............................................................................................................................................................................113
Manutenzione della stampante..................................................114
Pulizia della parte esterna della stampante............................................................................................................114
Conservazione dei materiali di consumo.................................................................................................................114
Verifica dello stato dei materiali di consumo da un computer di rete..........................................................114
Richiesta di materiali di consumo...............................................................................................................................115
Ordinazione delle cartucce di toner.......................................................................................................................................115
Ordinazione di un kit fotoconduttore...................................................................................................................................116
Ordinazione di un kit di manutenzione................................................................................................................................116
Sostituzione dei materiali di consumo......................................................................................................................117
Sostituzione della cartuccia di toner .....................................................................................................................................117
Sostituzione del kit fotoconduttore.......................................................................................................................................118
Spostamento della stampante.....................................................................................................................................121
Spostamento della stampante.................................................................................................................................................121
Trasporto della stampante ........................................................................................................................................................121
Supporto amministrativo.............................................................122
Ricerca di informazioni sull'amministratore e sulle operazioni di rete avanzate.......................................122
Uso del server Web incorporato..................................................................................................................................122
Verifica del display virtuale............................................................................................................................................122
Verifica dello stato della periferica..............................................................................................................................123
Visualizzazione di report.................................................................................................................................................123
Configurazione delle notifiche dei materiali di consumo..................................................................................123
Modifica delle impostazioni per la stampa riservata............................................................................................123
Impostazione degli avvisi e-mail.................................................................................................................................124
Ripristino delle impostazioni predefinite di fabbrica...........................................................................................124
Rimozione degli inceppamenti....................................................126
Come evitare gli inceppamenti....................................................................................................................................126
Identificazione degli inceppamenti nel percorso carta......................................................................................127
Sommario
5
Aree di inceppamento e messaggi correlati...........................................................................................................127
200 Inceppamento carta................................................................................................................................................129
201 Inceppamento carta................................................................................................................................................131
202 Inceppamento carta................................................................................................................................................132
231 Inceppamento carta................................................................................................................................................133
233 Inceppamento carta................................................................................................................................................135
234 Inceppamento carta................................................................................................................................................135
235 Inceppamento carta................................................................................................................................................136
24x Inceppamento carta.................................................................................................................................................136
251 Inceppamento carta................................................................................................................................................137
Risoluzione dei problemi..............................................................139
Informazioni sui messaggi della stampante............................................................................................................139
Calibrazione in corso ...................................................................................................................................................................139
Cartuccia scaduta..........................................................................................................................................................................139
Cambiare <origine> in <nome tipo personalizzato>......................................................................................................139
Cambiare <origine> in <stringa personalizzata> .............................................................................................................139
Cambiare <origine> in <dimensioni>...................................................................................................................................140
Cambiare <origine> in <tipo> <dimensioni>....................................................................................................................140
Chiudere sport. ant.......................................................................................................................................................................140
Caricare <origine> con <nome/tipo personalizzato> ....................................................................................................141
Caricare <origine> con <stringa personalizzata> ............................................................................................................141
Carica <origine> con < tipo> <dimensioni>......................................................................................................................141
Caricare <origine> con <dimensioni>..................................................................................................................................141
Carica alim. manuale con <nome tipo personalizzato>.................................................................................................142
Carica alim. manuale con <stringa personalizzata> ........................................................................................................142
Carica alimentatore manuale con <tipo> <dimensioni>...............................................................................................142
Carica alimentatore manuale con <dimensioni> .............................................................................................................143
Rimuovere carta da raccoglitore standard ..........................................................................................................................143
Rimuovere carta da raccoglitore uscita standard .............................................................................................................143
Sostituire cartuccia .......................................................................................................................................................................143
Sostituire kit fotoc.........................................................................................................................................................................143
Ripristino stampante in corso ..................................................................................................................................................144
Il ripristino senza la sostituzione potrebbe influire sulla qualità di stampa. ...........................................................144
Ripristino impostazioni di fabbrica in corso........................................................................................................................144
Manutenzione ordinaria necessaria.......................................................................................................................................144
Raccogl. std. pieno .......................................................................................................................................................................144
Arresto in corso..............................................................................................................................................................................144
Inoltro selezione............................................................................................................................................................................144
Troppi login dal pannello non riusciti ...................................................................................................................................145
Vassoio <x> disabilitato .............................................................................................................................................................145
Vassoio <x> mancante................................................................................................................................................................145
Sommario
6
30.yy Ricarica non valida, sostituire cartuccia ....................................................................................................................145
31.yy Sostituire cartuccia toner mancante o difettosa....................................................................................................145
32.yy Numero di parte cartuccia non supportato dalla periferica ..............................................................................145
32 Sostituire cartuccia non supportata.................................................................................................................................145
34 Carta corta .................................................................................................................................................................................146
35 Memoria insufficiente per supportare funzione Salva risorse................................................................................146
37 Memoria insufficiente per operazione di deframmentazione memoria Flash.................................................146
37 Memoria insufficiente per fascicolare processo .........................................................................................................146
37 Memoria insufficiente, eliminati alcuni processi in attesa .......................................................................................146
38 Memoria piena.........................................................................................................................................................................147
39 Pagina complessa, alcuni dati potrebbero non essere stampati...........................................................................147
42.xy Regione cartuccia non corrispondente.....................................................................................................................147
51 Rilevata Flash difettosa .........................................................................................................................................................147
52 Spazio non sufficiente nella memoria Flash per le risorse.......................................................................................147
53 Rilevata Flash non formattata ...........................................................................................................................................148
54 Errore software di rete standard........................................................................................................................................148
56 Porta parallela standard disabilitata ................................................................................................................................148
56 Porta USB standard disabilitata .........................................................................................................................................148
58 Troppe opzioni Flash installate..........................................................................................................................................148
58 Troppi vassoi collegati ..........................................................................................................................................................149
80 Manutenzione ordinaria.......................................................................................................................................................149
84 Kit fotoconduttore in esaurimento ..................................................................................................................................149
84 Sostituire kit fotoconduttore..............................................................................................................................................149
88 Cartuccia in esaurimento .....................................................................................................................................................149
1565 Errore emulazione, caricare opzione emulazione..................................................................................................149
Risoluzione dei problemi della stampante di base...............................................................................................150
Il display del pannello di controllo della stampante è vuoto o contiene solo simboli di
diamanti..........................................................................................................................................................................150
Risoluzione dei problemi di stampa...........................................................................................................................150
I processi non vengono stampati............................................................................................................................................150
I processi riservati e altri processi in attesa non vengono stampati...........................................................................151
Non è possibile stampare i PDF multilingua.......................................................................................................................152
La stampa richiede più tempo del previsto.........................................................................................................................152
La carta o il vassoio utilizzato per la stampa del processo non è corretto...............................................................152
Stampa di caratteri errati ...........................................................................................................................................................152
Collegamento dei vassoi non funzionante..........................................................................................................................153
I processi di grandi dimensioni non vengono fascicolati...............................................................................................153
Vengono visualizzate interruzioni di pagina errate .........................................................................................................153
Le buste si incollano durante la stampa...............................................................................................................................154
Risoluzione dei problemi relativi alle opzioni.........................................................................................................154
L'opzione non funziona correttamente o smette di funzionare dopo l'installazione..........................................154
Cassetti .............................................................................................................................................................................................154
Scheda di memoria Flash...........................................................................................................................................................155
Scheda di memoria ......................................................................................................................................................................155
Sommario
7
Risoluzione dei problemi di alimentazione della carta.......................................................................................155
Si verificano numerosi inceppamenti carta.........................................................................................................................155
Il messaggio Inceppamento carta resta visualizzato anche dopo l'eliminazione dell'inceppamento ..........156
La pagina inceppata non viene ristampata dopo la rimozione dell'inceppamento ............................................156
Risoluzione dei problemi di qualità di stampa.......................................................................................................157
Individuazione dei problemi relativi alla qualità di stampa ..........................................................................................157
Pagine bianche ..............................................................................................................................................................................158
I caratteri presentano bordi irregolari...................................................................................................................................158
Le immagini sono tagliate .........................................................................................................................................................158
Sfondo grigio..................................................................................................................................................................................159
Immagini sfocate ..........................................................................................................................................................................159
I margini sono errati.....................................................................................................................................................................160
Arricciamento della carta...........................................................................................................................................................160
La stampa è troppo scura ..........................................................................................................................................................161
La stampa è troppo chiara.........................................................................................................................................................162
Stampa obliqua .............................................................................................................................................................................163
Sulla pagina sono presenti ombreggiature dovute al toner.........................................................................................163
Aderenza difettosa del toner....................................................................................................................................................163
Puntini di toner..............................................................................................................................................................................164
La qualità di stampa sul lucido è scarsa................................................................................................................................164
Striature orizzontali......................................................................................................................................................................164
Striature verticali...........................................................................................................................................................................165
I lucidi o la carta contengono striature bianche o nere piene......................................................................................166
Il server Web incorporato non si apre........................................................................................................................166
Verificare i collegamenti di rete...............................................................................................................................................166
Verificare le impostazioni della rete.......................................................................................................................................167
Come contattare il servizio di assistenza..................................................................................................................167
Avvertenze.......................................................................................168
Informazioni sul prodotto..............................................................................................................................................168
Nota all'edizione................................................................................................................................................................168
Consumo di energia.........................................................................................................................................................171
Indice.................................................................................................179
Sommario
8
Informazioni sulla sicurezza
ATTENZIONE — PERICOLO DI LESIONI: prima di eseguire qualsiasi collegamento elettrico o di cavi, fare
riferimento alle Istruzioni di sicurezza incluse.
Collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra posta nelle vicinanze del prodotto e
facilmente raggiungibile.
Non posizionare o utilizzare questo prodotto in prossimità di acqua o superfici bagnate.
ATTENZIONE — PERICOLO DI LESIONI: questo prodotto utilizza un laser. L'uso di regolazioni, procedure o
controlli diversi da quelli specificati può causare l’esposizione a radiazioni pericolose.
Questo prodotto utilizza un processo che sottopone a riscaldamento i supporti di stampa; il calore generato può
causare l'emissione di sostanze nocive da parte dei supporti. Leggere attentamente la sezione delle istruzioni
operative riguardante la scelta dei supporti di stampa in modo da evitare il rischio di emissioni nocive.
Sostituire la batteria al litio con molta cautela.
ATTENZIONE — PERICOLO DI LESIONI: in caso di sostituzione errata della batteria al litio, potrebbe verificarsi
un'esplosione. Sostituire la batteria al litio solo con un tipo equivalente. Non ricaricare, smontare o bruciare
batterie al litio. Disfarsi delle batterie usate seguendo le istruzioni del produttore e le norme locali.
ATTENZIONE — SUPERFICIE MOLTO CALDA: l'unità di fusione e l'area interna della stampante vicina all'unità
potrebbero surriscaldarsi. Per evitare infortuni, lasciare raffreddare la superficie prima di toccarla.
ATTENZIONE — PERICOLO DI LESIONI: la stampante pesa oltre 18 kg (40 libbre) e deve essere sollevata da
almeno due persone allenate.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
ATTENZIONE — PERICOLO DI SCOSSA: accertarsi che tutte le connessioni esterne (quali connessioni Ethernet
e a sistemi telefonici) siano installate in modo corretto nelle relative porte contrassegnate.
Questo prodotto è stato progettato, testato e approvato per essere utilizzato con componenti di uno specifico
produttore, conformemente ai rigidi standard globali per la sicurezza. Le caratteristiche legate alla sicurezza di alcune
parti potrebbero non essere ovvie. Il produttore non è da ritenere responsabile in caso di uso di altre parti di ricambio.
ATTENZIONE — PERICOLO DI LESIONI: Non attorcigliare, legare, schiacciare o posizionare oggetti pesanti sul
cavo di alimentazione. Evitare abrasioni o tensioni. Non stringere il cavo di alimentazione tra oggetti quali mobili
o pareti. Se si verifica una qualunque di queste cose, si può incorrere in rischi di incendi o elettrocuzione.
Ispezionare regolarmente il cavo di alimentazione per individuare segni di problemi. Rimuovere il cavo di
alimentazione dalla presa elettrica prima di ispezionarlo.
Per riparazioni di tipo diverso dagli interventi descritti nella documentazione per l'utente, rivolgersi a un tecnico
specializzato.
ATTENZIONE — PERICOLO DI SCOSSA: per evitare il rischio di scosse elettriche quando si pulisce la parte
esterna della stampante, prima di continuare scollegare il cavo di alimentazione dalla presa a muro e scollegare
tutti i cavi dalla stampante.
ATTENZIONE — PERICOLO DI SCOSSA: in caso di temporali non utilizzare la funzione fax, non installare questo
prodotto né effettuare i collegamenti elettrici o dei cavi, ad esempio la funzione fax, il cavo di alimentazione o
del telefono, durante un temporale.
Informazioni sulla sicurezza
9
Per ulteriori informazioni sulla sicurezza, consultare la Guida per l'utente del prodotto.
SALVARE QUESTE ISTRUZIONI.
Informazioni sulla sicurezza
10
Informazioni sulla stampante
Grazie per aver scelto questa stampante!
Lexmark si è impegnata molto per soddisfare le esigenze dei suoi clienti.
Per iniziare a utilizzare subito la nuova stampante, utilizzare i materiali di installazione forniti con la stampante, quindi
fare riferimento alla Guida per l'utente per informazioni sull'esecuzione delle attività di base Per ottenere il massimo
dalla stampante, leggere attentamente la Guida per l'utente e verificare la presenza dei più recenti aggiornamenti sul
sito Web Lexmark.
Lexmark si impegna a offrire stampanti dalle prestazioni elevate e a prezzo contenuto; inoltre, desidera che i suoi
clienti siano soddisfatti. In caso di eventuali problemi, rivolgersi a uno degli esperti tecnici del supporto Lexmark per
assistenza immediata. Per eventuali commenti e suggerimenti, contattare Lexmark. I clienti sono infatti per Lexmark
l'obiettivo principale di tutte le attività e i loro suggerimenti aiutano la società a operare meglio.
Individuazione delle informazioni sulla stampante
Argomento di ricerca Disponibile in
Istruzioni di installazione iniziale:
• Collegamento della stampante
• Installazione del software della stampante
Configurazione aggiuntiva e istruzioni per l'uso
della stampante:
• Selezione e conservazione della carta e dei
supporti speciali
• Caricamento della carta
• Esecuzione delle attività di stampa a seconda
del modello della stampante
• Configurazione delle impostazioni della
stampante
• Visualizzazione e stampa di documenti e foto
• Impostazione e uso del software della
stampante
• Installazione e configurazione della stampante
in una rete, a seconda del modello della
stampante
• Gestione e manutenzione della stampante
• Risoluzione dei problemi
Documentazione di installazione: è la documentazione relativa all'installazione fornita con la stampante ed è anche disponibile sul sito
Web Lexmark all'indirizzo http://support.lexmark.com.
Guida per l'utente: la Guida per l'utente è disponibile sul CD Software e
documentazione.
Per gli aggiornamenti, visitare il sito Web all'indirizzo
http://support.lexmark.com.
Informazioni sulla stampante
11
Argomento di ricerca Disponibile in
Guida per l'uso del software della stampante Guida Windows o Aiuto Mac: aprire un'applicazione o un programma
software della stampante, quindi fare clic su Guida (o Aiuto).
Fare clic su per visualizzare le informazioni sensibili al contesto.
Note:
• La Guida viene installata automaticamente con il software della
stampante.
• Il software della stampante si trova nella cartella dei programmi
della stampante o sul desktop, a seconda del sistema operativo.
Gli aggiornamenti, il supporto tecnico e le informazioni aggiuntive più recenti:
• Documentazione
• Download dei driver
• Supporto chat in diretta
• Supporto e-mail
• Supporto telefonico
Sito Web del supporto Lexmark: http://support.lexmark.com.
Nota: selezionare la regione, quindi il prodotto per visualizzare il sito
del supporto appropriato.
Per i numeri di telefono del supporto e l'orario del servizio relativo alla
regione o al paese, visitare il sito Web del supporto o fare riferimento
alla garanzia stampata fornita con la stampante.
Registrare le seguenti informazioni (presenti sulla ricevuta e sul retro
della stampante) e tenerle a portata di mano quando si contatta il
supporto in modo da rendere il servizio più rapido:
• Numero modello stampante
• Numero di serie
• Data di acquisto
• Luogo di acquisto
Garanzia Le informazioni sulla garanzia variano in base al paese o alla regione:
• Negli Stati Uniti: consultare la dichiarazione di garanzia limitata
inclusa con questa stampante o disponibile all'indirizzo
http://support.lexmark.com.
• Resto del mondo: consultare la garanzia stampata fornita con la
stampante.
Scelta della posizione della stampante
Quando si sceglie una posizione in cui collocare la stampante, lasciare spazio sufficiente per aprire vassoi, coperchi
e sportelli. Se si prevede di installare altri componenti, lasciare spazio sufficiente anche per questi ultimi. Importante:
• Verificare che il flusso d'aria nella stanza soddisfi l'ultima revisione dello standard ASHRAE 62.
• Scegliere una superficie piana, solida e stabile.
• Posizionare la stampante:
– Lontano dal flusso diretto di eventuali condizionatori d'aria, riscaldatori o ventilatori
– Al riparo dalla luce solare diretta, da livelli estremi di umidità o da escursioni termiche
– Al riparo da polvere e sporcizia
• Per una ventilazione corretta della stampante, si consiglia di rispettare le seguenti distanze spaziali:
Informazioni sulla stampante
12
5
1
4
3
1 Lato posteriore 300 mm (12 pollici)
2 Lato destro 200 mm (8 pollici)
3 Lato anteriore 300 mm (12 pollici)
4 Lato sinistro 12,7 mm (0,5 pollici)
5 Lato superiore 300 mm (12 pollici)
2
Configurazioni della stampante
Modello base
La figura seguente mostra la parte anteriore della stampante, i componenti o le funzioni di base:
Informazioni sulla stampante
13
1 Pulsante di sblocco dello sportello anteriore
Fermo carta
2
3 Raccoglitore di uscita standard
Pannello di controllo della stampante
4
Sportello scheda di sistema
5
Vassoio standard da 250 fogli (Vassoio 1)
6
Sportello alimentatore multiuso
7
8 Sportello anteriore
La figura seguente mostra la parte posteriore della stampante, i componenti o le funzioni di base:
Informazioni sulla stampante
14
Sportello posteriore
1
porta Ethernet
2
porta USB
3
4 Porta parallela
Nota: non disponibile su tutti i modelli.
Presa per il cavo di alimentazione della stampante
5
Interruttore di alimentazione
6
Slot di sicurezza
7
Informazioni sulla stampante
15
Modelli configurati
L'illustrazione riportata di seguito mostra la stampante configurata con un cassetto opzionale:
Pulsante di sblocco dello sportello anteriore
1
2 Fermo carta
Raccoglitore di uscita standard
3
Pannello di controllo della stampante
4
Sportello scheda di sistema
5
Vassoio standard da 250 fogli (Vassoio 1)
6
7 Cassetto opzionale da 250 o 550 fogli (Vassoio 2)
Sportello alimentatore multiuso
8
9 Sportello anteriore
Informazioni sul pannello di controllo della stampante
Il seguente schema mostra il pannello di controllo della stampante:
Informazioni sulla stampante
16
I seguenti schemi e tabelle forniscono ulteriori informazioni sulle voci del pannello di controllo della stampante:
Voce Descrizione
1
Pulsante Menu ( )
2
Pulsante Indietro
3
Pulsante Stop
Consente di aprire i menu.
Nota: i menu sono disponibili solo se la stampante si trova nello stato Pronta.
Consente di tornare alla schermata precedente del display.
Interrompe tutte le attività della stampante.
Durante la stampa, se si preme
Arresto in corso. Vi ene quindi visualizzata l a schermata Interrotto con un elenco
di impostazioni che è possibile selezionare.
, viene visualizzato momentaneamente il messaggio
Informazioni sulla stampante
17
Voce Descrizione
Spia luminosa Indica lo stato della stampante:
4
• Spenta: la stampante è spenta.
• Verde lampeggiante: la stampante è in fase di riscaldamento, elaborazione dei dati o
stampa.
• Verde fisso: la stampante è accesa ma inattiva.
• Rosso fisso: è necessario l'intervento dell'operatore.
Voce Descrizione
Display Consente di visualizzare i messaggi relativi allo stato della stampante e a eventuali
1
problemi da risolvere. Sul display possono inoltre essere visualizzate immagini relative
alle istruzioni della schermata Mostra, che mostrano come eseguire operazioni quali la
rimozione di un inceppamento.
2
Pulsante Seleziona
• Consente di aprire un menu e di visualizzare la prima voce del menu (denominata
voce di menu).
• Consente di aprire una voce di menu e di visualizzare le impostazioni o i valori
predefiniti. L'impostazione predefinita dell'utente corrente è indicata da un
asterisco (*).
• Consente di salvare la voce di menu visualizzata come nuova impostazione prede-
finita dell'utente.
Nota: quando si salva una nuova impostazione come impostazione predefinita dell'utente, questa rimane attiva finché non vengono salvate nuove impostazioni o ripristinate le impostazioni predefinite di fabbrica. Le impostazioni scelte mediante un
programma software possono anche modificare o sostituire quelle predefinite dell'utente selezionate dal pannello di controllo della stampante.
3, 4, 5, 6
Pulsanti direzionali Premere i pulsanti freccia su o giù per scorrere i menu, le voci di menu o le impostazioni,
anche denominate valori oppure opzioni, o per scorrere all'interno di schermate e
opzioni di menu.
Nota: ogni volta che si preme il pulsante freccia su o freccia giù, si sposta una voce di
qualsiasi elenco.
Premere il pulsante freccia sinistra o freccia destra per aumentare o ridurre un valore
o scorrere il testo che consente di passare a un'altra schermata.
Informazioni sulla stampante
18
Voce Descrizione
Tastierino Consente di immettere numeri o simboli quando sul display è presente il campo appropriato.
1
Uso del raccoglitore di uscita standard e del fermo carta
Il raccoglitore di uscita standard può contenere fino a 150 fogli da 75 g/m (20 libbre). I processi vengono raccolti
con il lato di stampa rivolto verso il basso. Il raccoglitore di uscita standard include un fermo carta che trattiene la
carta in modo che non scivoli dalla parte anteriore del raccoglitore quando impila. Il fermo carta inoltre consente di
impilare meglio la carta.
Per aprire il fermo carta, estrarlo tirando verso l'esterno e capovolgendolo.
Informazioni sulla stampante
19
Note:
• Non lasciare il fermo carta nella posizione aperta quando si stampano lucidi per evitare di piegarli.
• Quando si sposta la stampante, accertarsi che il fermo carta sia chiuso.
Informazioni sulla stampante
20
Impostazione della stampante aggiuntiva
Installazione delle opzioni interne
ATTENZIONE — PERICOLO DI SCOSSA: se dopo aver installato la stampante si accede alla scheda di sistema
o si installano dispositivi hardware o di memoria opzionali, spegnere la stampante e scollegare il cavo di
alimentazione dalla presa a muro prima di proseguire. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
È possibile personalizzare la capacità di memoria e la connettività della stampante aggiungendo delle schede
opzionali. Le istruzioni riportate in questa sezione descrivono come installare le schede disponibili e individuare una
scheda che si desidera rimuovere.
Opzioni interne disponibili
Schede di memoria
• Memoria della stampante
• Memoria Flash
• Font
Schede firmware
• Scheda Moduli e Codice a barre
• PrintCryption
TM
Impostazione della stampante aggiuntiva
21
Accesso alla scheda di sistema per l'installazione delle opzioni interne
ATTENZIONE — PERICOLO DI SCOSSA: se dopo aver installato la stampante si accede alla scheda di sistema
o si installano dispositivi hardware o di memoria opzionali, spegnere la stampante e scollegare il cavo di
alimentazione dalla presa a muro prima di proseguire. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
1 Guardando la stampante, lo sportello della scheda di sistema è situato sul lato destro. Aprire lo sportello della
scheda di sistema.
2 Per individuare il connettore appropriato, fare riferimento alla figura riportata di seguito.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di
sistema, toccare un oggetto metallico.
1 connettore Ethernet
2 porta USB
3 Connettore parallelo
Nota: non disponibile su tutti i modelli.
4 Connettore della scheda di memoria
Impostazione della stampante aggiuntiva
22
5 Connettore della scheda opzionale
6 Connettore della scheda opzionale
Installazione di una scheda di memoria
ATTENZIONE — PERICOLO DI SCOSSA: se dopo aver installato la stampante si accede alla scheda di sistema
o si installano dispositivi hardware o di memoria opzionali, spegnere la stampante e scollegare il cavo di
alimentazione dalla presa a muro prima di proseguire. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare i cavi.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare una superficie metallica.
È possibile acquistare separatamente una scheda di memoria opzionale e collegarla alla scheda di sistema. Per
installare la scheda di memoria:
1 Spegnere la stampante.
2 Accedere alla scheda di sistema.
3 Estrarre la scheda di memoria dalla confezione.
Nota: non toccare i punti di connessione lungo il bordo della scheda.
4 Allineare la scheda di memoria con il relativo connettore sulla scheda di sistema.
5 Sbloccare i fermi posti ai lati del connettore della scheda di memoria.
Avvertenza — Danno potenziale: le schede di memoria possono essere facilmente danneggiate dall'elettricità
statica. Toccare una superficie di metallo con messa a terra prima di toccare la scheda di memoria.
Nota: le schede di memoria per altre stampanti potrebbero non essere compatibili con il modello acquistato.
Impostazione della stampante aggiuntiva
23
6 Inserire la scheda di memoria nel connettore finché i fermi non scattano in posizione.
Per inserire completamente la scheda potrebbe essere necessario esercitare una certa pressione.
7 Assicurarsi che entrambi i fermi siano fissati alle corrispondenti tacche sulle due estremità della scheda di
memoria.
8 Chiudere lo sportello della scheda di sistema.
9 Riaccendere la stampante.
10 Aprire la cartella delle stampanti:
a Fare clic su oppure su Start e quindi fare clic su Esegui.
b Nella casella Inizia ricerca o Esegui, digitare control printers.
c Premere Invio o fare clic su OK.
Viene aperta la cartella delle stampanti.
11 Fare clic con il pulsante destro del mouse sull'icona della stampante.
Impostazione della stampante aggiuntiva
24
12 Fare clic su Proprietà.
13 Fare clic su Opzioni di installazione.
Nota: le schede di memoria per altre stampanti potrebbero non essere compatibili con il modello acquistato.
14 Fare clic su Richiedi alla stampante.
15 Fare clic su OK.
16 Fare clic su OK, quindi chiudere la cartella delle stampanti.
Installazione di una scheda di memoria Flash o di una scheda firmware
La scheda di sistema dispone di due alloggiamenti per una scheda di memoria Flash o firmware opzionale. È possibile
installare solo una delle due schede ma i connettori sono interscambiabili.
ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda di sistema o si installano dispositivi di memoria
o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e
scollegare il cavo di alimentazione dalla presa a muro. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare tutti i cavi della stampante.
Avvertenza — Danno potenziale: i componenti elettrici della scheda di sistema possono essere facilmente
danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda di sistema,
toccare un oggetto metallico.
1 Aprire la porta della scheda di sistema.
Impostazione della stampante aggiuntiva
25
2 Estrarre la scheda dalla confezione e
Nota: evitare di toccare i punti di connessione lungo il bordo della scheda.
3 Tenendo la scheda dai lati, allineare la scheda al connettore sulla scheda di sistema.
4 Inserire la scheda fino a bloccarla in posizione.
Note:
• Il connettore sulla scheda deve aderire per tutta la sua lunghezza alla scheda di sistema.
• Fare attenzione a non danneggiare i connettori.
5 Chiudere la porta della scheda di sistema.
Installazione delle opzioni hardware
Installazione di un cassetto da 250 o 550 fogli
ATTENZIONE — PERICOLO DI LESIONI: la stampante pesa oltre 18 kg (40 libbre) e deve essere sollevata da
due o più persone allenate.
Impostazione della stampante aggiuntiva
26
Il cassetto opzionale deve essere posizionato sotto la stampante. Un cassetto consta di due componenti: un vassoio
e un'unità di supporto. La stampante supporta un cassetto opzionale; è possibile installare un cassetto da 250 o 550
fogli.
ATTENZIONE — PERICOLO DI SCOSSA: se dopo aver installato la stampante si accede alla scheda di sistema
o si installano dispositivi hardware o di memoria opzionali, spegnere la stampante e scollegare il cavo di
alimentazione dalla presa a muro prima di proseguire. Spegnere gli eventuali dispositivi collegati alla stampante
e scollegare i cavi.
1 Estrarre il cassetto dalla confezione e rimuovere il materiale di imballaggio.
2 Rimuovere il vassoio dall'unità di supporto.
1 Unità di supporto
2 Maniglia del vassoio
3 Rimuovere il materiale di imballaggio e il nastro dall'interno del vassoio.
4 Inserire il vassoio nell'unità di supporto.
5 Posizionare il cassetto nell'area prescelta per l'installazione della stampante.
Impostazione della stampante aggiuntiva
27
6 Allineare i bo rdi esterni della stampante con i bordi esterni del cassetto, qu indi abbassare lentamente la s tampante
fino a bloccarla in posizione.
7 Riaccendere la stampante.
8 Aprire la cartella delle stampanti:
a Fare clic su oppure su Start e quindi fare clic su Esegui.
b Nella casella Inizia ricerca o Esegui, digitare control printers.
c Premere Invio o fare clic su OK.
Viene aperta la cartella delle stampanti.
9 Fare clic con il pulsante destro del mouse sull'icona della stampante.
10 Fare clic su Proprietà.
11 Fare clic su Opzioni di installazione.
12 Fare clic su Richiedi alla stampante.
13 Fare clic su OK.
14 Fare clic su OK, quindi chiudere la cartella delle stampanti.
Impostazione della stampante aggiuntiva
28
Collegamento dei cavi
1 Collegare la stampante a un computer o a una rete.
• Per una connessione locale, utilizzare un cavo USB o parallelo.
• Per una connessione di rete, utilizzare un cavo Ethernet.
2 Collegare il cavo di alimentazione prima alla stampante e poi alla presa a muro dotata di messa a terra.
porta Ethernet
1
2 porta USB
Avvertenza — Danno potenziale: Non toccare il cavo USB, eventuali schede di rete o la stampante nell'area
mostrata mentre è in corso la stampa. Si potrebbero perdere dei dati o potrebbe verificarsi un malfunzionamento.
Porta parallela
3
Nota: se il modello della stampante è un modello wireless, l'antenna wireless viene collegata qui.
4 Socket del cavo di alimentazione
Impostazione della stampante aggiuntiva
29
Verifica della configurazione della stampante
Stampa della pagina delle impostazioni dei menu
Stampare una pagina delle impostazioni dei menu per controllare le impostazioni correnti e verificare che le opzioni
della stampante siano installate correttamente.
Nota: se non sono state ancora apportate modifiche alle impostazioni delle voci di menu, nella pagina delle
impostazioni dei menu sono elencate tutte le impostazioni predefinite di fabbrica. Una volta selezionate e salvate
altre impostazioni dai menu, queste sostituiscono le impostazioni predefinite di fabbrica come impostazioni
predefinite dell'utente. Un'impostazione predefinita dell'utente resta attiva finché non si accede nuovamente al menu,
si sceglie un altro valore e questo viene salvato.
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Sul pannello di controllo, premere .
3 Premere il pulsante freccia su o giù fino a visualizzare Report, quindi premere .
4 Premere il pulsante freccia su o giù fino a visualizzare Pagina impostazioni menu, quindi premere .
Al termine della stampa della pagina delle impostazioni dei menu, la stampante torna allo stato Pronta.
Stampa di una pagina delle impostazioni di rete
Se la stampante è collegata a una rete, stampare una pagina delle impostazioni di rete per verificare la connessione
di rete. In questa pagina sono contenute anche importanti informazioni relative alla configurazione per la stampa di
rete.
1 Accertarsi che la stampante sia accesa e che venga visualizzato il messaggio Pronta.
2 Sul pannello di controllo, premere .
3 Premere il pulsante freccia su o giù fino a visualizzare Report, quindi premere .
4 Premere il pulsante freccia su o giù fino a visualizzare Pagina impostazioni rete, quindi premere .
Nota: se è installato un server di stampa interno opzionale, viene visualizzato il messaggio Stampa pagina
impostazioni rete <x>.
5 Nella prima sezione della pagina delle impostazioni di rete, verificare che lo stato della stampante sia "Collegata".
Se lo stato è "Non collegata", è possibile che il connettore LAN non sia attivo o che il cavo di rete non funzioni
correttamente. Rivolgersi a un tecnico del supporto di sistema, quindi stampare un'altra pagina delle impos tazioni
di rete.
Impostazione della stampante aggiuntiva
30
Loading...
