Lexmark E260dn User's Guide [de]

Lexmark Drucker der Produktfamilie E260, E260d und E260dn

Benutzerhandbuch

Februar 2011 www.lexmark.com

Gerätetyp(en):

4513

Modell(e):

200, 220, 230

Inhalt

Sicherheit.....................................................................................................7

Learning about the printer...........................................................................9

Vielen Dank, dass Sie sich für diesen Drucker entschieden haben!..........................................................9

Ermitteln von Druckerinformationen........................................................................................................9

Auswahl eines Druckerstandorts.............................................................................................................10

Druckerkonfigurationen..........................................................................................................................11

Die Bedienerkonsole des Druckers..........................................................................................................14

Konfiguration eines weiteren Druckers.......................................................16

Installieren interner Optionen.................................................................................................................16

Verfügbare interne Optionen ...........................................................................................................................16

Zugriff auf die Systemplatine zur Installation interner Optionen .....................................................................16

Installieren einer Speicherkarte........................................................................................................................17

Installieren von Hardwareoptionen........................................................................................................19

Installieren einer 250- oder 550-Blatt-Zuführung.............................................................................................19

Drucken der Seite mit Konfigurationseinstellungen des Druckers ................................................................... 22

Anschließen von Kabeln..........................................................................................................................22

Einrichten der Druckersoftware..............................................................................................................23

Installieren von Druckersoftware .....................................................................................................................23

Aktualisieren von im Druckertreiber verfügbaren Optionen............................................................................24

Reduzieren der Auswirkungen des Druckers auf die Umwelt......................26

Einsparen von Papier und Toner.............................................................................................................26

Verwenden von Recycling-Papier und anderen Papieren ................................................................................26

Einsparen von Verbrauchsmaterial................................................................................................................... 27

Energieeinsparung...................................................................................................................................27

Anpassen des Energiesparmodus ..................................................................................................................... 27

Recycling-Papier......................................................................................................................................28

Recycling von Lexmark Produkten....................................................................................................................28

Recycling der Verpackung von Lexmark ........................................................................................................... 28

Rückgabe von Lexmark Kassetten zur Wiederverwendung oder zum Recycling..............................................28

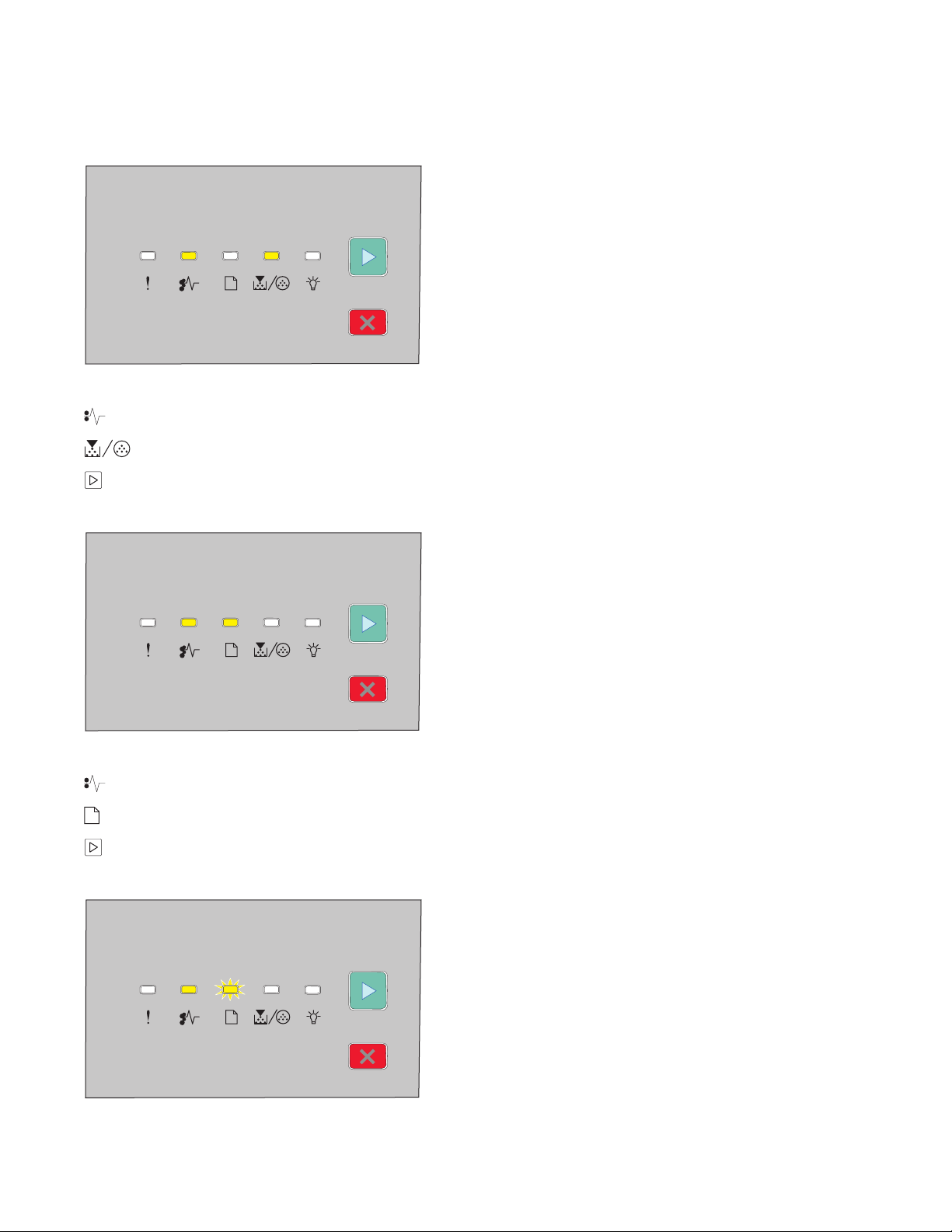

Die Kontrollleuchten an der Bedienerkonsole............................................29

Bedeutung der Signalfolgen der Kontrollleuchten an der Bedienerkonsole...........................................29

Bedeutung der ersten Signalfolgen ..................................................................................................................29

Bedeutung der zweiten Signalfolge bei Fehlern ...............................................................................................36

Inhalt

Einlegen von Papier und Spezialdruckmedien.............................................40

Einstellen von Papierformat und Papiersorte.........................................................................................40

Konfigurieren des Papierformats "Universal".........................................................................................40

Einlegen von Druckmedien in das Standard-250-Blatt-Fach...................................................................41

Einlegen von Papier in die optionale 250- oder 550-Blatt-Zuführung.....................................................45

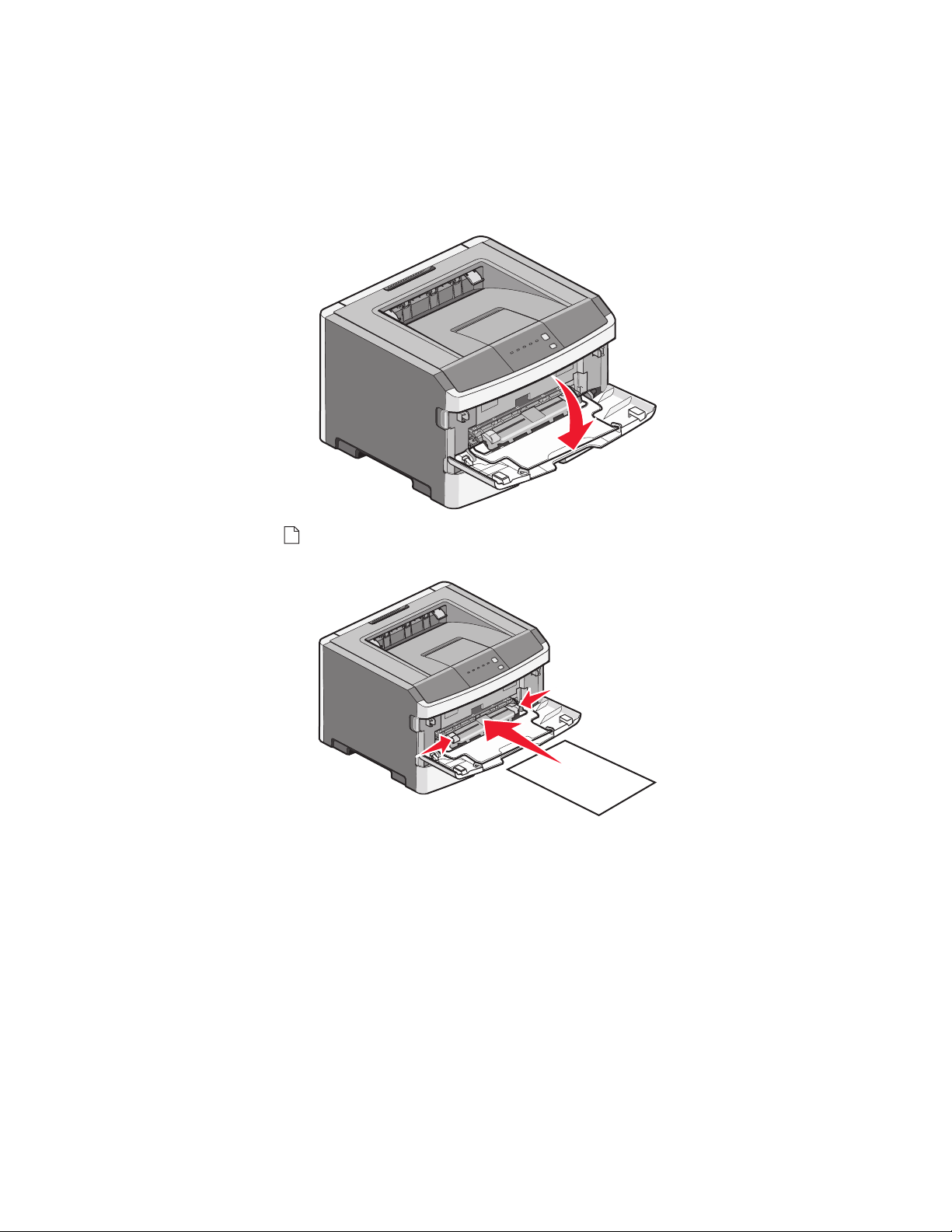

Verwenden der manuellen Zuführung....................................................................................................46

Verwenden der Standardablage und des Papieranschlags.....................................................................47

Verbinden und Trennen von Fächern......................................................................................................48

Verbinden von Fächern..................................................................................................................................... 48

Aufheben der Verbindungen von Fächern........................................................................................................ 48

Zuweisen eines benutzerdefinierten Namens für die Papiersorte zu einem Fach ...........................................48

Anleitung für Papier und Spezialdruckmedien............................................50

Richtlinien für Papier...............................................................................................................................50

Papiermengen...................................................................................................................................................50

Papiereigenschaften .........................................................................................................................................50

Unzulässige Papiersorten..................................................................................................................................51

Auswählen des Papiers ..................................................................................................................................... 52

Auswählen vorgedruckter Formulare und Briefbögen .....................................................................................52

Aufbewahren von Papier.........................................................................................................................52

Unterstützte Papierformate, -sorten und -gewichte...............................................................................53

Vom Drucker unterstützte Papierformate........................................................................................................ 53

Vom Drucker unterstützte Papiersorten und -gewichte...................................................................................54

Drucken.....................................................................................................56

Drucken eines Dokuments......................................................................................................................56

Drucken eines Dokuments................................................................................................................................56

Beidseitiges Bedrucken von Papier.........................................................................................................57

Beidseitiges Bedrucken von Papier...................................................................................................................57

Manuelles beidseitiges Bedrucken von Papier .................................................................................................57

Drucken auf Spezialdruckmedien............................................................................................................59

Tipps für das Verwenden von Briefbögen......................................................................................................... 59

Tipps für das Verwenden von Folien ................................................................................................................60

Tipps für das Verwenden von Briefumschlägen ...............................................................................................60

Tipps für das Drucken von Etiketten................................................................................................................. 61

Tipps für das Verwenden von Karten................................................................................................................62

Drucken einer Broschüre (Windows)................................................................................................................ 62

Drucken von Informationsseiten.............................................................................................................63

Drucken der Seite mit den Menüeinstellungen und der Netzwerk-Konfigurationsseite..................................63

Drucken der Testseiten für die Druckqualität...................................................................................................63

Inhalt

Canceling a print job................................................................................................................................64

Abbrechen von Druckaufträgen an der Bedienerkonsole des Druckers...........................................................64

Abbrechen von Druckaufträgen über den Computer .......................................................................................64

Festlegen der Einstellung "Nach Stau weiter".........................................................................................65

Die Druckermenüs......................................................................................66

Installation des Dienstprogramms zur Einrichtung von lokalen Druckern..............................................66

Verwenden des Dienstprogramms zur Einrichtung eines lokalen Druckers...........................................66

Verwenden des "Menüs Papierausgabe"................................................................................................68

Menü Papier............................................................................................................................................68

Menü "Standardeinzug" ................................................................................................................................... 68

Papierformat/Sorte (Menü)..............................................................................................................................68

Menü "Papierstruktur" .....................................................................................................................................71

Papiergewicht (Menü) ......................................................................................................................................72

Einlegen von Papier (Menü) .............................................................................................................................73

Menü "Benutzersorten"....................................................................................................................................73

Menü "Universaleinrichtung" ...........................................................................................................................74

Menü „Einstellungen“.............................................................................................................................75

Menü "Allgemeine Einstellungen"....................................................................................................................75

Menü "Konfiguration" ......................................................................................................................................77

Menü Papierausgabe........................................................................................................................................78

Menü Qualität...................................................................................................................................................80

PostScript (Menü) ............................................................................................................................................. 81

Menü "PCL-Emulation" .....................................................................................................................................81

Maintaining the printer..............................................................................84

Reinigen des äußeren Druckergehäuses.................................................................................................84

Aufbewahren von Verbrauchsmaterial...................................................................................................84

Prüfen des Verbrauchsmaterialstatus.....................................................................................................84

Prüfen des Verbrauchsmaterialstatus eines Netzwerkdruckers.......................................................................84

Bestellen von Verbrauchsmaterial..........................................................................................................85

Bestellen von Druckkassetten...........................................................................................................................85

Ordering a photoconductor kit......................................................................................................................... 86

Austauschen von Verbrauchsmaterial....................................................................................................86

Austauschen der Tonerkassette .......................................................................................................................86

Austauschen des Fotoleiter-Kits ....................................................................................................................... 88

Umsetzen des Druckers...........................................................................................................................91

Vor dem Umsetzen des Druckers .....................................................................................................................91

Umsetzen des Druckers an einen anderen Standort ........................................................................................ 92

Versenden des Druckers ...................................................................................................................................92

Inhalt

Administratorunterstützung.......................................................................93

Gewusst wo: Erweiterte Informationen zu Netzwerk- und Administratoreinstellungen........................93

Wiederherstellen der Werksvorgaben....................................................................................................93

Beseitigen von Staus..................................................................................94

Vermeiden von Papierstaus....................................................................................................................94

Zugang zu Bereichen mit Papierstaus.....................................................................................................94

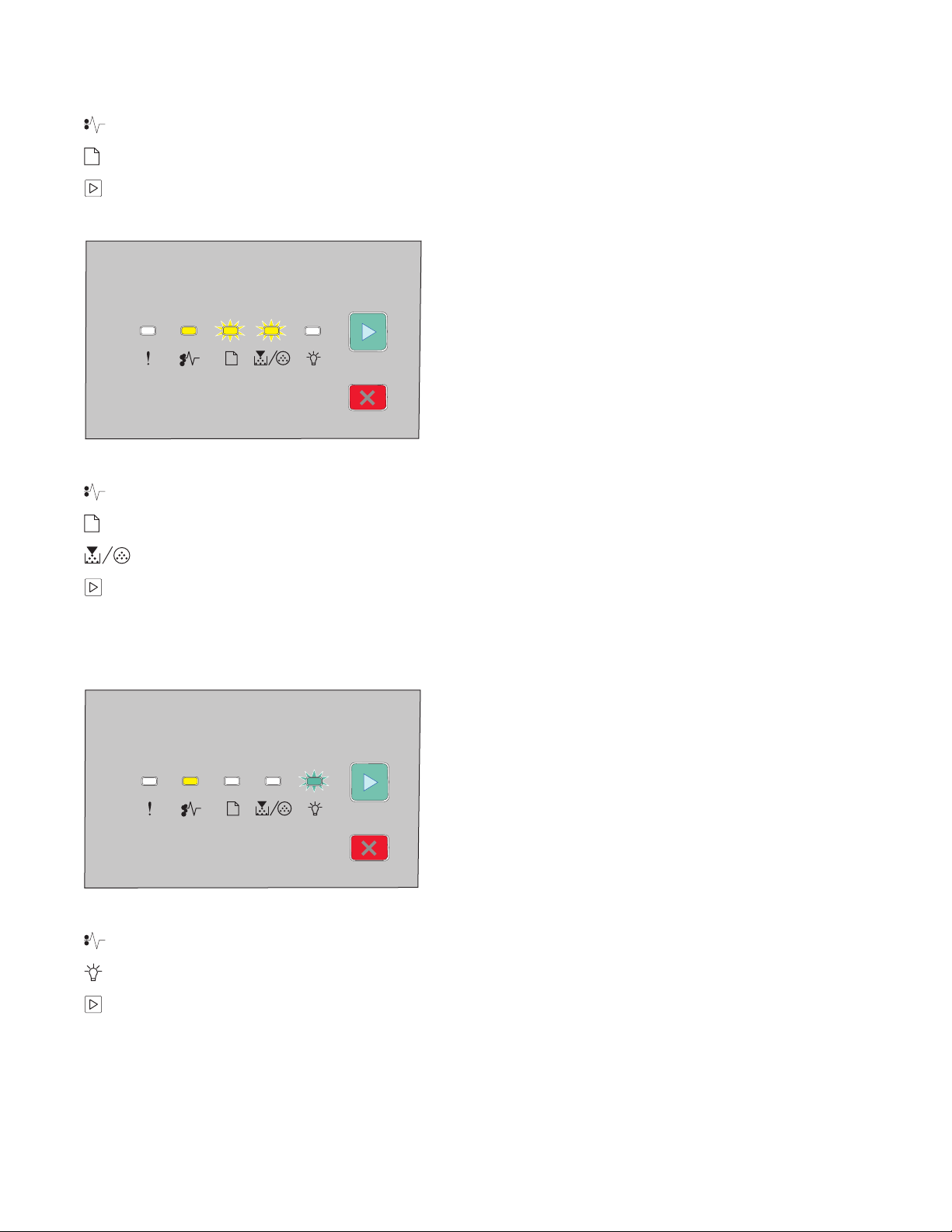

Bedeutung der Signalfolge bei einem Papierstau und Zugang zu betroffenen Bereichen......................95

Entfernen von Papier, das sich hinter der Einheit mit dem Fotoleiter-Kit und der Druckkassette

gestaut hat..........................................................................................................................................99

Beseitigen von Papierstaus in der Standardablage...............................................................................101

Beseitigen von Papierstaus in Fach 1....................................................................................................101

Beseitigen von Papierstaus in Fach 2....................................................................................................103

Beseitigen von Papierstaus in der manuellen Zuführung......................................................................104

Staus an der hinteren Druckerklappe beseitigen..................................................................................105

Problemlösung.........................................................................................107

Bedeutung der Druckermeldungen.......................................................................................................107

Klappe schließen .............................................................................................................................................107

<Papiereinzug> auffüllen mit <Name der Benutzersorte> .............................................................................107

<Papiereinzug> auffüllen mit <benutzerdefinierte Zeichenfolge> .................................................................107

<Papiereinzug> auffüllen mit <Format> ......................................................................................................... 107

Laden von <Zuführung> mit <Sorte> <Format>..............................................................................................107

Manu. Zuf. auffüllen mit <Sorte> <Format> ................................................................................................... 107

Manu. Zuf. auffüllen mit <Name der Benutzersorte>.....................................................................................108

Manu. Zuf. auffüllen mit <benutzerdefinierte Zeichenfolge> ........................................................................108

Papier aus Standardablage entfernen ............................................................................................................ 108

31 Druckkassette beschädigt .......................................................................................................................... 108

32.yy Nicht unterstützte Kassette austauschen ............................................................................................. 108

58 Zu viele Flash-Optionen installiert .............................................................................................................108

58 Zu viele Fächer eingesetzt..........................................................................................................................109

59 Nicht kompatibles Fach <x>.......................................................................................................................109

88 Toner wechseln..........................................................................................................................................109

Lösen von grundlegenden Druckerproblemen......................................................................................109

Lösen von Druckproblemen..................................................................................................................110

Druckaufträge werden nicht gedruckt............................................................................................................ 110

Mehrsprachige PDFs werden nicht gedruckt..................................................................................................111

Das Drucken des Auftrags dauert länger als erwartet ....................................................................................111

Auftrag wird aus dem falschen Fach oder auf falschem Papier gedruckt....................................................... 111

Es werden falsche Zeichen gedruckt...............................................................................................................112

Inhalt

Die Fachverbindung funktioniert nicht ...........................................................................................................112

Große Druckaufträge werden nicht sortiert ................................................................................................... 112

Lösen von Optionsproblemen...............................................................................................................113

Eine Option funktioniert nach der Installation nicht ordnungsgemäß bzw. unterbricht den Betrieb. ...........113

Papierzuführungen .........................................................................................................................................113

Speicherkarte.................................................................................................................................................. 114

Lösen von Problemen mit der Papierzufuhr..........................................................................................114

Auftreten von Papierstaus.............................................................................................................................. 114

Die Kontrollleuchten für einen Papierstau leuchten nach dem Beseitigen des Papierstaus weiterhin..........115

Die Seite, bei der der Papierstau aufgetreten ist, wird nach Beseitigung des Staus nicht neu gedruckt .......115

Lösen von Problemen mit der Druckqualität........................................................................................115

Eingrenzen einzelner Druckqualitätsprobleme...............................................................................................115

Leere Seiten .................................................................................................................................................... 116

Gedruckte Zeichen weisen gezackte oder ungleichmäßige Kanten auf .........................................................117

Abgeschnittene Bilder.....................................................................................................................................117

Grauer Hintergrund ........................................................................................................................................117

Geisterbilder ...................................................................................................................................................118

Falsche Ränder................................................................................................................................................118

Papier wellt sich ..............................................................................................................................................119

Ausdruck ist zu dunkel .................................................................................................................................... 119

Ausdruck ist zu hell ......................................................................................................................................... 120

Verzerrter Ausdruck........................................................................................................................................ 121

Tonernebel oder Hintergrundschatten treten auf der Seite auf ....................................................................121

Tonerabrieb .................................................................................................................................................... 121

Tonerflecken ...................................................................................................................................................122

Schlechte Foliendruckqualität ........................................................................................................................122

Horizontale Streifen........................................................................................................................................122

Senkrechte Streifen ........................................................................................................................................123

Auf Folien oder Papier werden Streifen in vollschwarzen oder vollweißen Bereichen angezeigt..................124

Kontaktaufnahme mit dem Kundendienst............................................................................................124

Hinweise..................................................................................................125

Produktinformationen...........................................................................................................................125

Hinweis zur Ausgabe.............................................................................................................................125

Energieverbrauch..................................................................................................................................129

Index........................................................................................................137

Inhalt

Sicherheit

VORSICHT - VERLETZUNGSGEFAHR: Lesen Sie zunächst die beiliegenden Sicherheitsinformationen durch, bevor

Sie Kabel oder elektrische Komponenten anschließen.

Schließen Sie das Netzkabel an eine ordnungsgemäß geerdete Steckdose an, die sich in der Nähe des Produkts befindet und leicht zugänglich ist.

Dieses Produkt darf nicht in der Nähe von Wasser oder in feuchter Umgebung aufgestellt oder verwendet werden.

VORSICHT - VERLETZUNGSGEFAHR: Es handelt sich bei diesem Produkt um ein Lasergerät. Die Verwendung von anderen als den hier angegebenen Bedienelementen, Anpassungen oder Vorgehensweisen kann zu einer gefährlichen Strahlenbelastung führen.

Gehen Sie beim Austauschen einer Lithiumbatterie vorsichtig vor.

VORSICHT - VERLETZUNGSGEFAHR: Wird eine Lithiumbatterie nicht ordnungsgemäß ausgetauscht, besteht Explosionsgefahr. Tauschen Sie die Lithiumbatterie nur gegen eine Batterie desselben Typs oder eines vergleichbaren Typs aus. Lithiumbatterien dürfen auf keinen Fall wieder aufgeladen, auseinander genommen oder verbrannt werden. Befolgen Sie zum Entsorgen verbrauchter Batterien die Anweisungen des Herstellers und die örtlichen Bestimmungen.

VORSICHT - HEISSE OBERFLÄCHE: Das Innere des Druckers kann sehr heiß sein. Lassen Sie heiße Komponenten stets zuerst abkühlen, bevor Sie deren Oberfläche berühren, um Verletzungen zu vermeiden.

VORSICHT - VERLETZUNGSGEFAHR: Der Drucker wiegt mehr als 18 kg und zum sicheren Umsetzen sind mindestens zwei kräftige Personen notwendig.

VORSICHT - VERLETZUNGSGEFAHR: Befolgen Sie vor dem Umsetzen des Druckers diese Anweisungen, um Verletzungen vorzubeugen und Schäden am Drucker zu vermeiden:

• Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Steckdose.

• Ziehen Sie vor dem Umsetzen des Druckers alle Kabel vom Drucker ab.

• Heben Sie den Drucker von der optionalen Zuführung und setzen Sie ihn daneben ab. Versuchen Sie nicht, die

Zuführung mit dem Drucker zusammen anzuheben.

Hinweis: Fassen Sie dazu in die seitlichen Griffmulden am Drucker.

Verwenden Sie ausschließlich das diesem Produkt beiliegende Netzkabel bzw. ein durch den Hersteller zugelassenes Ersatzkabel.

VORSICHT - STROMSCHLAGGEFAHR: Wenn Sie nach der Einrichtung des Druckers auf die Systemplatine zugreifen oder optionale Hardware oder Speichergeräte installieren, schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie fortfahren. Wenn andere Geräte an den Drucker angeschlossen sind, schalten Sie diese auch aus und ziehen Sie alle Kabel vom Drucker ab.

VORSICHT - STROMSCHLAGGEFAHR: Stellen Sie sicher, dass alle externen Verbindungen wie Ethernet- und Telefonsystemverbindungen ordnungsgemäß mittels entsprechend gekennzeichneter Anschlüsse eingerichtet sind.

Dieses Gerät und die zugehörigen Komponenten wurden für eine den weltweit gültigen Sicherheitsanforderungen entsprechende Verwendung entworfen und getestet. Die sicherheitsrelevanten Funktionen der Bauteile und Optionen sind nicht immer offensichtlich. Sofern Teile ei ngesetzt werden, die nicht vom Hersteller stammen, so übernim mt dieser keinerlei Verantwortung oder Haftung für dieses Produkt.

Sicherheit

VORSICHT - VERLETZUNGSGEFAHR: Das Netzkabel darf nicht abgeschnitten, verbogen, eingeklemmt oder

gequetscht werden. Außerdem dürfen keine schweren Gegenstände darauf platziert werden. Setzen Sie das Kabel keinem Abrieb und keiner anderweitigen Belastung aus. Klemmen Sie das Netzkabel nicht zwischen Gegenstände wie z. B. Möbel oder Wände. Wenn eine dieser Gefahren vorliegt, besteht Feuer- und Stromschlaggefahr. Prüfen Sie das Netzkabel regelmäßig auf diese Gefahren. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Netzkabel überprüfen.

Lassen Sie alle Wartungs- und Reparaturarbeiten, die nicht in der Benutzerdokumentation beschrieben sind, ausschließlich von einem ausgebildeten Servicemitarbeiter durchführen.

VORSICHT - STROMSCHLAGGEFAHR: Um das Risiko eines elektrischen Schlags beim Reinigen des Druckergehäuses zu vermeiden, ziehen Sie das Netzkabel aus der Steckdose und ziehen Sie alle Kabel vom Drucker ab, bevor Sie fortfahren.

VORSICHT - STROMSCHLAGGEFAHR: Verwenden Sie die Faxfunktion nicht während eines Gewitters. Installieren Sie das Produkt nicht während eines Gewitters, und schließen Sie während eines Gewitters keine Geräte oder Kabel wie zum Beispiel das Faxkabel, Netzkabel oder Telefone an.

VORSICHT - UMSTURZGEFAHR: Aus Stabilitätsgründen sind für Konfigurationen, die auf dem Boden stehen, Untersätze erforderlich. Verwenden Sie bei Druckern mit einer Zuführungsoption mit hoher Kapazität, einer Duplexeinheit und einer Zuführungsoption bzw. mit mehreren Zuführungsoptionen entweder ein Druckergestell oder eine Druckerbasis. Für Multifunktionsdrucker mit Scan-, Kopier- und Faxfunktion ist u. U. ein zusätzlicher Untersatz erforderlich. Weitere Informationen finden Sie unter www.lexmark.com/multifunctionprinters.

Weitere Sicherheitsinformationen finden Sie im Benutzerhandbuch zum Produkt.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Sicherheit

Learning about the printer

Vielen Dank, dass Sie sich für diesen Drucker entschieden haben!

Dieses Gerät ist mit größter Sorgfalt entwickelt worden, um Ihren Anforderungen zu entsprechen.

Damit Sie Ihren Drucker sofort einsetzen können, nutzen Sie die mitgelieferten Unterlagen zur Druckereinrichtung und lesen Sie die Informationen im Benutzerhandbuch zur Ausführung grundlegender Funktionen durch. Ziehen Sie optimalen Nutzen aus Ihrem Drucker, indem Sie die Informationen im Benutzerhandbuch sorgfältig durchlesen und regelmäßig die neuesten Updates von unserer Website herunterladen.

Wir sind stets darum bemüht, Drucker mit optimalen Leistungseigenschaften zu einem erschwinglichen Preis zu liefern. Ihre Zufriedenheit ist uns sehr wichtig. Falls einmal Probleme auftreten sollten, stehen Ihnen unsere kompetenten Supportmitarbeiter gerne zur Verfügung. Wir sind für Verbesserungsvorschläge jederzeit offen. Denn wir möchten, dass Sie zufrieden sind.

Ermitteln von Druckerinformationen

Was suchen Sie? Hier finden Sie es

Anweisungen für die Ersteinrichtung:

• Anschließen des Druckers

• Installation der Druckersoftware

Zusätzliche Einstellungen und Anweisungen zur Verwendung des Druckers:

• Auswählen und Aufbewahren von Papier und

Spezialdruckmedien

• Einlegen von Druckmedien

• Ausführen von Druckaufgaben je nach Druckermodell

• Konfigurieren der Druckereinstellungen

• Anzeigen und Drucken von Dokumenten und Fotos

• Einrichten und Verwenden der Druckersoftware

• Einrichten und Konfigurieren des Druckers in einem

Netzwerk (je nach Druckermodell)

• Pflege und Wartung des Druckers

• Fehlerbehebung und Problemlösung

Installationshandbuch: Das Installationshandbuch ist im Lieferumfang des Druckers enthalten oder kann auf der Lexmark Website unter http://support.lexmark.com abgerufen werden.

Benutzerhandbuch: Das Benutzerhandbuch steht auf der CD Software und Dokumentation zur Verfügung.

Überprüfen Sie auf unserer Website http://support.lexmark.com, ob Updates vorhanden sind.

Learning about the printer

Was suchen Sie? Hier finden Sie es

Hilfe für die Verwendung der Druckersoftware Hilfe unter Windows oder für den Mac: Öffnen Sie ein

Druckersoftwareprogramm oder eine Anwendung, und klicken Sie auf Hilfe.

Klicken Sie auf anzuzeigen.

Hinweise:

, um kontextsensitive Informationen

• Die Hilfe wird automatisch mit der Druckersoftware

installiert.

• Die Druckersoftware befindet sich je nach Betriebssystem im

Druckerprogrammordner oder auf dem Desktop.

Neueste Informationen, Updates und technischer Support:

• Dokumentation

• Treiber-Downloads

• Unterstützung im Live Chat

• E-Mail-Support

• Telefonische Unterstützung

Lexmark Support Website—http://support.lexmark.com Hinweis: Wählen Sie Ihre Region und dann Ihr Produkt aus, um

die entsprechende Seite des Kundendiensts anzuzeigen. Die Telefonnummern und Öffnungszeiten des Kundendiensts für

Ihre Region oder Ihr Land finden Sie auf der Website des Kundendiensts oder auf der im Lieferumfang des Druckers enthaltenen Garantieerklärung.

Notieren Sie sich folgende Informationen (siehe Kaufbeleg und Rückseite des Druckers) und halten Sie sie bereit, wenn Sie sich an den Kundendienst wenden, da Ihnen so schneller geholfen werden kann:

• Modellnummer

• Seriennummer

• Kaufdatum

• Geschäft, in dem der Drucker erworben wurde

Garantieinformationen Die Garantieinformationen sind je nach Land oder Region

unterschiedlich.

• USA: Siehe Erklärung der eingeschränkten Garantie, die im

Lieferumfang des Druckers enthalten ist oder unter http://support.lexmark.com abgerufen werden kann.

• Restliche Länder: Siehe die im Lieferumfang des Druckers

enthaltene Garantieerklärung.

Auswahl eines Druckerstandorts

Achten Sie bei der Auswahl eines Druckerstandorts darauf, dass ausreichend Platz zum Öffnen von Papierfächern, Abdeckungen und Klappen vorhanden ist. Wenn Sie weitere Optionen installieren möchten, muss auch dafür ausreichend Platz vorhanden sein. Folgende Voraussetzungen müssen unbedingt gegeben sein:

• Stellen Sie sicher, dass die aktuelle ASHRAE 62-Richtlinie im Hinblick auf die Luftqualität in Räumen eingehalten

wird.

• Der Drucker muss auf einer flachen, robusten und stabilen Fläche stehen.

• Sie sollten darauf achten, dass der Drucker: – Keinem direkten Luftzug durch Klimaanlagen, Heizungen oder Ventilatoren ausgesetzt ist – Vor direkter Sonneneinstrahlung, extremer Feuchtigkeit und Temperaturschwankungen geschützt ist

Learning about the printer

– Stets sauber, trocken und staubfrei ist

• Folgender Platzbedarf ist für eine ausreichende Belüftung erforderlich:

1 Hinten 300 mm (12 Zoll)

2 Rechte Seite 200 mm (8 Zoll)

3 Vorn 300 mm (12 Zoll)

4 Linke Seite 12,7 mm

5 Oben 300 mm (12 Zoll)

Druckerkonfigurationen

Basic model

Die folgende Abbildung zeigt die Vorderseite des Druckers und seine grundlegenden Funktionen bzw. Teile:

Learning about the printer

1 Entriegelungstaste der vorderen Klappe

2 Papieranschlag

3 Standardablage

4 Bedienerkonsole des Druckers

5 Abdeckung der Systemplatine

6 Standard-250-Blatt-Fach (Fach 1)

7 Klappe für manuelle Zuführung

8 Vordere Klappe

Die folgende Abbildung zeigt die Rückseite des Druckers und seine grundlegenden Funktionen bzw. Teile:

Learning about the printer

1 Hintere Klappe

2 Ethernet-Anschluss

Hinweis: Der Ethernet-Anschluss ist nur bei Netzwerkmodellen verfügbar.

3 USB-Anschluss

4 Parallel-Anschluss

5 Anschluss für Netzkabel

6 Netzschalter

7 Sicherheitssteckplatz

Konfigurierte Modelle

Die folgende Abbildung zeigt einen Drucker mit einer optionalen 250- oder 550-Blatt-Zuführung:

Learning about the printer

1 Entriegelungstaste der vorderen Klappe

2 Papieranschlag

3 Standardablage

4 Bedienerkonsole des Druckers

5 Abdeckung der Systemplatine

6 Standard-250-Blatt-Fach (Fach 1)

7 Optionale 250- oder 500-Blatt-Zuführung (Fach 2)

8 Klappe für manuelle Zuführung

9 Vordere Klappe

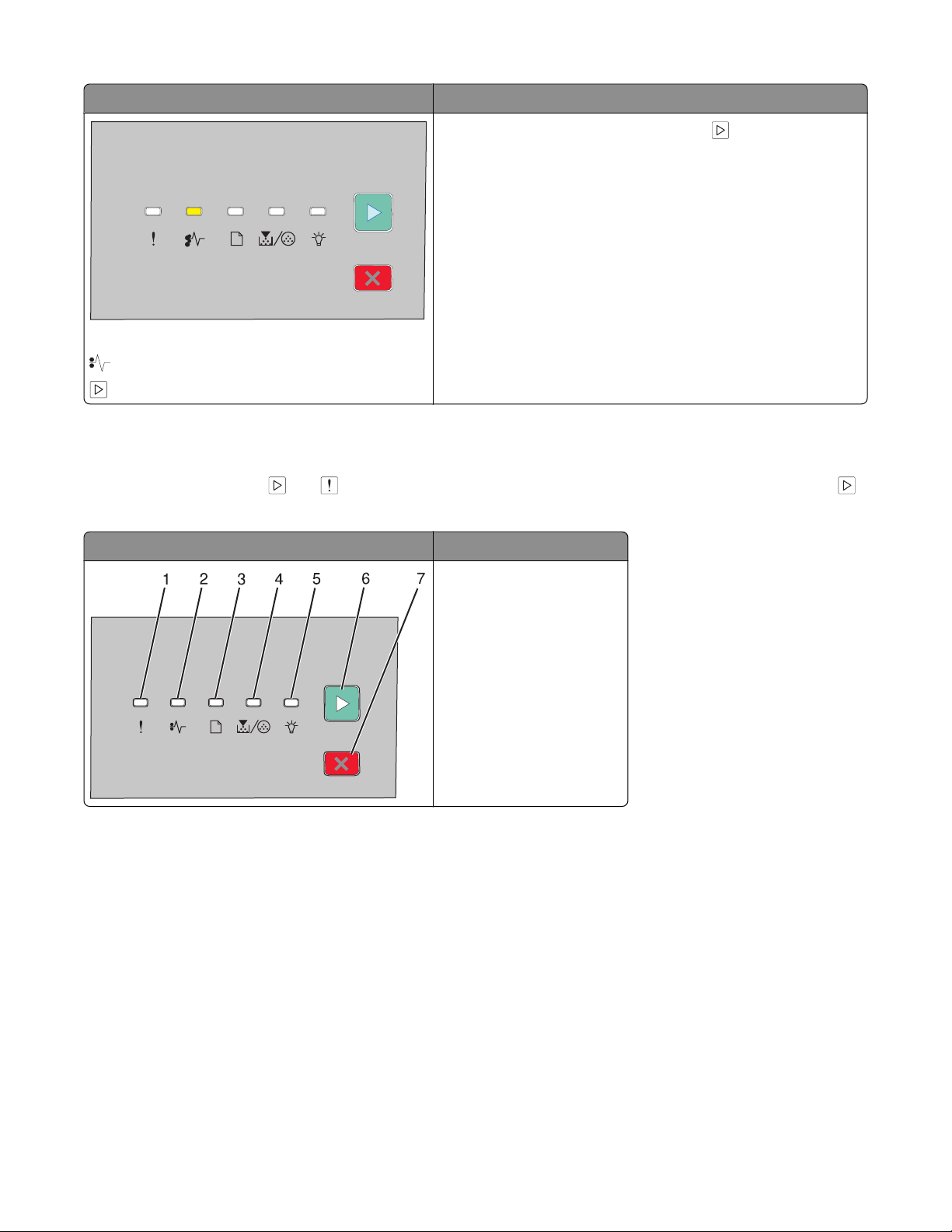

Die Bedienerkonsole des Druckers

Die Bedienerkonsole verfügt über sechs Kontrollleuchten und zwei Tasten.

Learning about the printer

Element

1 Kontrollleuchte "Fehler"

2 Kontrollleuchte "Papierstau"

3 Kontrollleuchte "Papier einlegen"

4 Kontrollleuchte "Wenig Toner"

5 Kontrollleuchte "Bereit"

6 Taste "Fortfahren"

7 Taste "Stopp"

Learning about the printer

Konfiguration eines weiteren Druckers

Installieren interner Optionen

VORSICHT - STROMSCHLAGGEFAHR: Wenn Sie nach der Einrichtung des Druckers auf die Systemplatine zugreifen

oder optionale Hardware oder Speichergeräte installieren, schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie fortfahren. Wenn andere Geräte an den Drucker angeschlossen sind, schalten Sie diese auch aus und ziehen Sie alle Kabel vom Drucker ab.

Sie können die Anschlussmöglichkeiten und die Speicherkapazität Ihres Druckers individuell anpassen, indem Sie optionale Karten hinzufügen. Die in diesem Abschnitt enthaltenen Anweisungen gelten für die Installation der verfügbaren Karten. Sie können sie jedoch auch zum Suchen einer zu entfernenden Karte verwenden.

Verfügbare interne Optionen

Speicherkarten

• Druckerspeicher

• Flash-Speicher

• Schriftarten

Zugriff auf die Systemplatine zur Installation interner Optionen

VORSICHT - STROMSCHLAGGEFAHR: Wenn Sie nach der Einrichtung des Druckers auf die Systemplatine zugreifen

1 Wenn Sie vor dem Drucker stehen, befindet sich die Abdeckung für die Systemplatine auf der rechten Seite. Öffnen

Sie die Abdeckung der Systemplatine.

Konfiguration eines weiteren Druckers

2 Ermitteln Sie anhand der folgenden Abbildung den korrekten Steckplatz.

Warnung - Mögliche Schäden: Die elektronischen Komponenten der Systemplatine können leicht durch statische

Entladung beschädigt werden. Berühren Sie eine Metalloberfläche am Drucker, bevor Sie elektronische Komponenten oder Steckplätze auf der Systemplatine berühren.

1 Ethernet-Anschluss

Hinweis: Der Ethernet-Anschluss ist nur bei Netzwerkmodellen verfügbar.

2 USB-Anschluss

3 Paralleler Anschluss

4 Steckplatz für Speicherkarten

5 Steckplatz für Optionskarten

6 Steckplatz für Optionskarten

Installieren einer Speicherkarte

VORSICHT - STROMSCHLAGGEFAHR: Wenn Sie nach der Installation des Druckers auf die Systemplatine zugreifen

oder optionale Hardware-Komponenten oder Speichergeräte installieren, schal ten Sie den Drucker aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie fortfahren. Wenn andere Geräte an den Drucker angeschlossen sind, schalten Sie diese ebenfalls aus, und trennen Sie alle mit dem Drucker verbundenen Kabel.

Warnung - Mögliche Schäden: Die elektrischen Komponenten der Systemplatine können leicht durch statische Entladung beschädigt werden. Berühren Sie einen Metallgegenstand am Drucker, bevor Sie elektrische Komponenten oder Steckplätze auf der Systemplatine berühren.

Konfiguration eines weiteren Druckers

Sie können eine optionale Speicherkarte separat erwerben und an die Systemplatine anschließen. So setzen Sie die Speicherkarte ein:

1 Schalten Sie den Drucker aus.

2 Legen Sie die Systemplatine frei.

3 Nehmen Sie die Speicherkarte aus der Verpackung.

Hinweis: Vermeiden Sie jede Berührung mit den Kontakten an der Kante der Karte.

4 Richten Sie die Speicherkarte am Steckplatz auf der Systemplatine aus.

5 Öffnen Sie die Verriegelungen auf beiden Seiten des Speicherkartensteckplatzes.

Warnung - Mögliche Schäden: Speicherkarten können leicht durch statische Entladungen beschädigt werden.

Berühren Sie zunächst eine geerdete Metallfläche, bevor Sie eine Speicherkarte anfassen.

Hinweis: Für andere Drucker entwickelte Speicherkarten können unter Umständen nicht für Ihren Drucker verwendet werden.

6 Drücken Sie die Speicherkarte in den Steckplatz, bis die Verriegelungen einrasten.

Konfiguration eines weiteren Druckers

Sie müssen möglicherweise etwas Kraft aufwenden, bis die Karte fest sitzt.

7 Achten Sie darauf, dass die Verriegelungen in die Aussparungen an der Seite der Karte eingreifen.

8 Schließen Sie die Systemplatinenklappe.

9 Schalten Sie den Drucker wieder ein.

10 Öffnen Sie den Druckerordner:

a Klicken Sie hierfür auf oder auf Start und anschließend auf Ausführen. b Geben Sie im Feld "Suche starten" oder "Ausführen" control printers ein. c Drücken Sie die Eingabetaste oder klicken Sie auf OK.

Der Druckerordner wird geöffnet.

11 Klicken Sie mit der rechten Maustaste auf das Druckersymbol.

12 Klicken Sie auf Eigenschaften.

13 Klicken Sie Installierte Optionen.

Hinweis: Für andere Drucker entwickelte Speicherkarten können unter Umständen nicht für Ihren Drucker

verwendet werden.

14 Klicken Sie auf Drucker fragen.

15 Klicken Sie auf OK.

16 Klicken Sie auf OK, und schließen Sie dann den Druckerordner.

Installieren von Hardwareoptionen

Installieren einer 250- oder 550-Blatt-Zuführung

VORSICHT - VERLETZUNGSGEFAHR: Der Drucker wiegt mehr als 18 kg , und zum sicheren Umsetzen sind

mindestens zwei kräftige Personen notwendig.

Konfiguration eines weiteren Druckers

Unter dem Drucker kann eine optionale Zuführung befestigt werden. Eine Zuführungseinrichtung besteht aus zwei Teilen: einem Fach und einer Zuführung. Der Drucker unterstützt eine optionale Zuführung. Sie können eine 250- oder 550-Blatt-Zuführung installieren.

VORSICHT - STROMSCHLAGGEFAHR: Wenn Sie nach der Installation des Druckers auf die Systemplatine zugreifen oder optionale Hardware-Komponenten oder Speichergeräte installieren, schal ten Sie den Drucker aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie fortfahren. Wenn andere Geräte an den Drucker angeschlossen sind, schalten Sie diese ebenfalls aus, und trennen Sie alle mit dem Drucker verbundenen Kabel.

1 Nehmen Sie die Zuführung aus der Verpackung und entfernen Sie das gesamte Verpackungsmaterial.

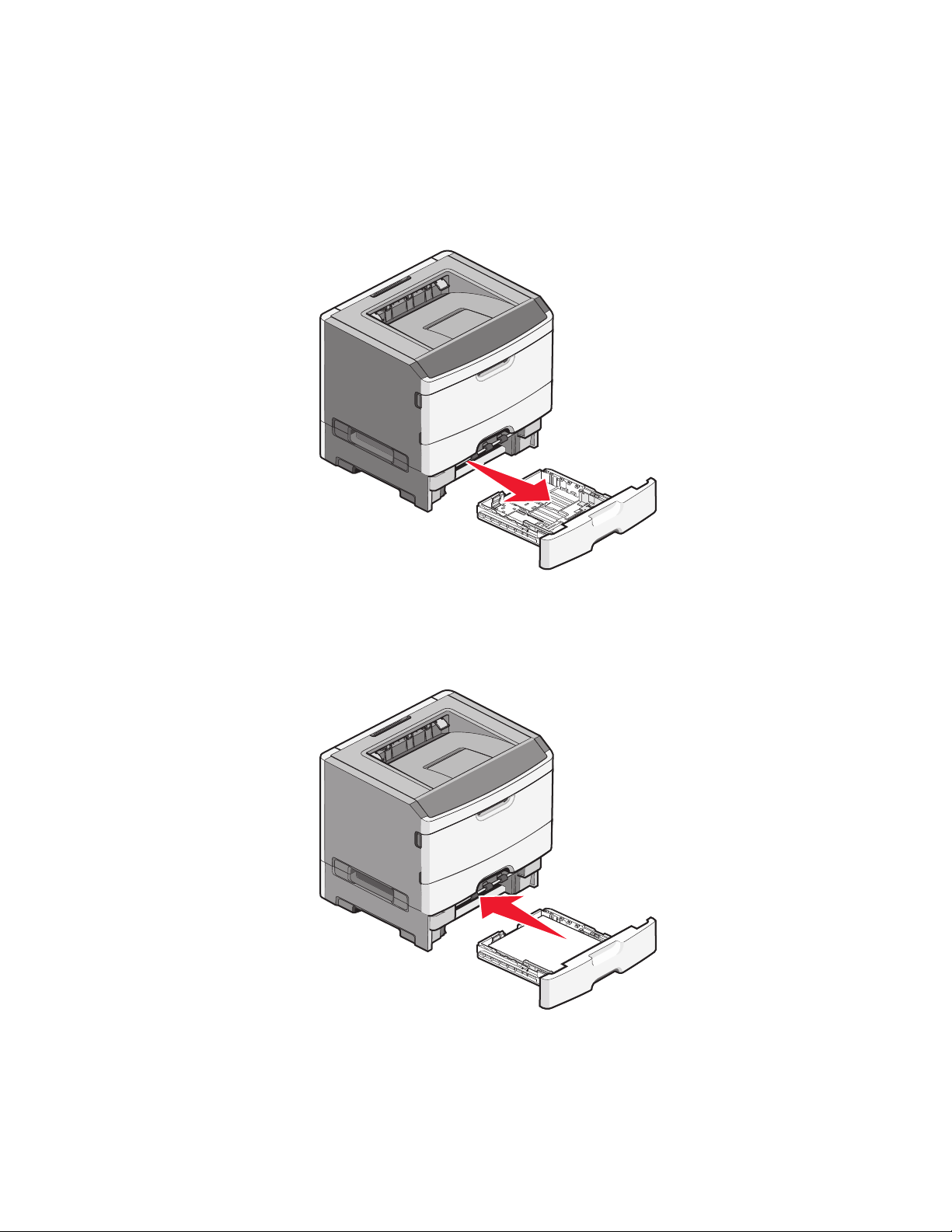

2 Entfernen Sie das Fach von der Zuführung.

1 Zuführung

2 Fach

3 Entfernen Sie die Verpackung sowie das Klebeband im Inneren des Fachs.

4 Schieben Sie das Fach in die Zuführung ein.

5 Stellen Sie die Zuführung am gewünschten Druckerstandort auf.

Konfiguration eines weiteren Druckers

6 Richten Sie die Außenkanten des Druckers mit den Außenkanten der Zuführung aus, und senken Sie den Drucker

dann langsam ab.

7 Schalten Sie den Drucker wieder ein.

8 Öffnen Sie den Druckerordner:

Der Druckerordner wird geöffnet.

9 Klicken Sie mit der rechten Maustaste auf das Druckersymbol.

10 Klicken Sie auf Eigenschaften.

11 Klicken Sie Installierte Optionen.

12 Klicken Sie auf Drucker fragen.

13 Klicken Sie auf OK.

14 Klicken Sie auf OK, und schließen Sie dann den Druckerordner.

Konfiguration eines weiteren Druckers

Drucken der Seite mit Konfigurationseinstellungen des Druckers

Auf dieser Seite finden Sie die aktuellen Konfigurationseinstellungen. Außerdem enthält diese Seite Anweisungen zum Blättern durch die Konfigurationsmenüs und zum Auswählen und Speichern neuer Einstellungen. So drucken Sie die Konfigurationsseite für die Druckereinstellungen:

1 Schalten Sie den Drucker aus.

2 Öffnen Sie die vordere Klappe.

3 Halten Sie die Taste gedrückt und schalten Sie gleichzeitig den Drucker ein.

Alle Kontrollleuchten leuchten nacheinander auf.

4 Lassen Sie die Taste wieder los.

5 Schließen Sie die vordere Klappe.

Die Signalfolge für das Hauptmenü wird angezeigt.

Hauptmenü

- An

6 Drücken Sie die Taste , bis alle Kontrollleuchten nacheinander aufleuchten.

Die Seite mit Konfigurationseinstellungen des Druckers wird gedruckt.

Hinweis: Die Seite kann nur gedruckt werden, wenn die Signalfolge für das Hauptmenü angezeigt wird.

Anschließen von Kabeln

1 Schließen Sie den Drucker an einen Computer an oder binden Sie ihn in ein Netzwerk ein.

• Wenn Sie den Drucker als lokalen Drucker verwenden möchten, schließen Sie ihn über ein USB- oder

Parallelkabel an.

• Schließen Sie den Drucker über ein Ethernet-Kabel an, wenn Sie ihn als Netzwerkdrucker verwenden.

2 Schließen Sie das Netzkabel erst an den Drucker und dann an die Netzsteckdose an.

Konfiguration eines weiteren Druckers

1 Ethernet-Anschluss

Hinweis: Der Ethernet-Anschluss ist nur bei Netzwerkmodellen verfügbar.

2 USB-Anschluss

3 Paralleler Anschluss

4 Anschluss für Netzkabel

Einrichten der Druckersoftware

Installieren von Druckersoftware

Ein Druckertreiber ist eine Software, die eine Kommunikation des Computers mit dem Drucker ermöglicht. Die Druckersoftware wird normalerweise während der ersten Druckereinrichtung installiert.

Für Windows-Benutzer:

1 Schließen Sie alle geöffneten Softwareprogramme.

2 Legen Sie die CD Software und Dokumentation ein.

3 Klicken Sie im Hauptdialogfeld für die Installation auf Drucker und Software installieren.

4 Befolgen Sie dann die Anweisungen auf dem Bildschirm.

Konfiguration eines weiteren Druckers

Für Macintosh-Benutzer:

1 Schließen Sie alle geöffneten Softwareprogramme.

2 Legen Sie die CD Software und Dokumentation ein.

3 Doppelklicken Sie im Desktop Finder auf das automatisch eingeblendete Symbol für die Drucker-CD.

4 Doppelklicken Sie auf das Symbol Drucker und Software installieren.

5 Befolgen Sie dann die Anweisungen auf dem Bildschirm.

Verwenden des Internets

1 Öffnen Sie die Lexmark Website unter www.lexmark.com.

2 Klicken Sie im Menü "Treiber & Downloads" auf Druckertreiber.

3 Wählen Sie Ihren Drucker aus, und wählen Sie anschließend Ihr Betriebssystem.

4 Laden Sie den Treiber herunter, und installieren Sie die Druckersoftware.

Aktualisieren von im Druckertreiber verfügbaren Optionen

Nach der Installation der Druckersoftware und eventueller Optionen ist es möglicherweise erforderlich, die Optionen im Druckertreiber manuell hinzuzufügen, um sie für Druckaufträge zur Verfügung zu stellen.

Für Windows-Benutzer

1 Öffnen Sie den Druckerordner:

Der Ordner "Drucker und Faxgeräte" wird geöffnet.

2 Wählen Sie den Drucker aus.

3 Klicken Sie mit der rechten Maustaste auf den Drucker und wählen Sie anschließend Eigenschaften aus.

4 Klicken Sie auf die Registerkarte Optionen installieren.

5 Fügen Sie unter "Verfügbare Optionen" alle neu installierten Hardware-Optionen hinzu.

6 Klicken Sie auf Übernehmen.

Für Macintosh-Benutzer

Unter Mac OS X Version 10.5 oder höher

Klicken Sie im Apple-Menü auf Systemeinstellungen.

2 Klicken Sie auf Drucken & Faxen.

3 Wählen Sie den Drucker aus und klicken Sie dann auf Optionen & Verbrauchsmaterial.

4 Klicken Sie auf Treiber und fügen Sie dann alle neu installierten Hardware-Optionen hinzu.

5 Klicken Sie auf OK.

Konfiguration eines weiteren Druckers

Unter Mac OS X Version 10.4 und älter

Klicken Sie auf dem Finder-Desktop auf Fortfahren >Programme.

2 Doppelklicken Sie auf Dienstprogramme und doppelklicken Sie dann auf Print Center oder das Dienstprogramm

zur Druckereinrichtung.

3 Wählen Sie den Drucker aus und dann im Druckermenü die Option Info einblenden.

4 Wählen Sie aus dem Einblendmenü die Option Installierbare Optionen.

5 Fügen Sie alle neu installierten Hardware-Optionen hinzu und klicken Sie dann auf Änderungen anwenden.

Konfiguration eines weiteren Druckers

Reduzieren der Auswirkungen des Druckers auf die Umwelt

Lexmark verpflichtet sich, umweltverträgliche Produkte zu entwickeln und nimmt ständig Verbesserungen an seinen Druckern vor, um deren Auswirkung auf die Umwelt zu reduzieren. Bei der Entwicklung legen wir großen Wert auf den Umweltschutz, sparen Verpackungsmaterial ein und bieten Rücknahme- und Recycling-Programme an. Weitere Informationen finden Sie:

• im Kapitel "Hinweise"

• im Abschnitt "Environmental Sustainability" auf der Lexmark Website unter www.lexmark.com/environment

• im Lexmark Recyclingprogramm unter www.lexmark.com/recycle

Durch die Auswahl bestimmter Druckereinstellungen oder Aufgaben können Sie die Auswirkungen des Druckers auf die Umwelt noch weiter reduzieren. In diesem Kapitel werden die Einstellungen und Aufgaben beschrieben, mit denen Sie die Umwelt noch besser schützen können.

Einsparen von Papier und Toner

Verwenden von Recycling-Papier und anderen Papieren

Als Unternehmen, das sich seiner Verantwortung gegenüber der Umwelt bewusst ist, unterstützt Lexmark die Verwendung von Recycling-Papier, das speziell für (elektrofotografische) Laserdrucker hergestellt wird. Im Jahr 1998 legte Lexmark der US-Regierung eine Studie vor, die beweist, dass Recycling-Papier, das von den größten Papierfabrikanten in den USA produziert wird, genauso gut in die Geräte eingezogen werden kann wie nicht-recyceltes Papier. Es kann jedoch nicht allgemein gesagt werden, dass Recycling-Papier grundsätzlich gut eingezogen wird.

Lexmark testet seine Drucker ständig mit Recycling-Papier (20 bis 100 % Altpapier) und einer Vielzahl von Testpapier aus allen Ländern der Welt unter verschiedenen Temperatur- und Luftfeuchtigkeitsbedingungen. Lexmark kann keinen Grund gegen die Verwendung von modernem Recycling-Papier aufführen, aber generell gelten die folgenden Richtlinien.

• Niedriger Flüssigkeitsgehalt (4 – 5 %)

• Geeignete Glätte (100 – 200 Sheffield-Einheiten oder 140 – 350 Bendtsen-Einheiten, europäisch)

Hinweis: Einige viel glattere Papiere (z. B. erstklassige Laserpapiere, 50 – 90 Sheffield-Einheiten) und viel rauere Papiere (z. B. erstklassige Baumwollpapiere, 200 – 300 Sheffield-Einheiten) wurden so bearbeitet, dass sie trotz ihrer Oberflächenstruktur in Laserdruckern sehr gut eingesetzt werden können. Bevor Sie diese Papiersorten verwenden, fragen Sie Ihren Papierlieferanten.

• Geeigneter Reibungsfaktor zwischen den Blättern (0,4 – 0,6)

• Ausreichende Biegeresistenz in Einzugsrichtung

Recycling-Papier, Papier mit geringem Gewicht (< 60 g/m sowie Papier, das in horizontaler Faserrichtung für Hochformatdrucker (kurze Kante) geschnitten ist, kann eine zu geringe Biegeresistenz für einen zuverlässigen Papiereinzug haben. Bevor Sie diese Papiersorten für (elektrofotografische) Laserdrucker verwenden, fragen Sie Ihren Papierlieferanten. Dies sind nur allgemeine Ri chtlinien. Auch Papier, das diesen Richtlinien entspricht, kann in jedem Laserdrucker zu Problemen beim Einzug führen (z. B. wenn sich das Papier unter normalen Druckerbedingungen stark wellt).

[16 lb bond]) und/oder geringer Stärke (< 3,8 mils [0.1 mm])

Reduzieren der Auswirkungen des Druckers auf die Umwelt

Einsparen von Verbrauchsmaterial

Es gibt verschiedene Möglichkeiten, um beim Drucken Papier und Toner zu sparen. Mögliche Aktionen:

Beide Seiten des Papiers verwenden

Wenn Ihr Druckermodell das beidseitige Drucken unterstützt, können Sie festlegen, ob eine oder beide Seiten eines Blatts Papier bedruckt werden sollen. Dies geschieht im Dialogfeld "Drucken" oder in der Lexmark Symbolleiste über

Beidseitiges Drucken.

Mehrere Seiten auf ein Blatt bringen

Sie können bis zu 16 aufeinander folgende Seiten eines mehrseitigen Dokuments auf einer Seite eines einzelnen Blatts drucken, indem Sie im Dialogfeld "Drucken" eine Einstellung aus dem Bereich "Mehrseitendruck (N Seiten)" auswählen.

Den ersten Entwurf genau prüfen

Gehen Sie wie folgt vor, bevor Sie mehrere Kopien eines Dokuments ausdrucken:

• Nutzen Sie die Preview-Funktion, auf die Sie im Dialogfeld "Drucken" oder über die Lexmark Symbolleiste zugreifen

können, um sich das Dokument genau anzusehen, bevor Sie es ausdrucken.

• Drucken Sie zunächst eine Kopie des Dokuments, und prüfen Sie, ob Inhalt und Format korrekt sind.

Papierstaus vermeiden

Gehen Sie bei der Auswahl des Papiers und beim Einlegen der Blätter sorgfältig vor, um Papierstaus zu vermeiden. Weitere Informationen finden Sie unter "Vermeiden von Papierstaus" auf Seite 94.

Energieeinsparung

Anpassen des Energiesparmodus

Die Anzahl der Minuten, bevor der Drucker in den Energiesparmodus wechselt, kann erhöht oder verringert werden.

Wenn der Drucker über einen USB-Anschluss oder ein Parallelkabel an den Computer angeschlossen ist, verwenden Sie das Dienstprogramm zur Einrichtung eines lokalen Druckers für Windows bzw. die Druckereinstellungen für Macintosh.

1 Klicken Sie auf die Schaltfläche für die Einrichtung.

2 Stellen Sie sicher, dass das Kontrollkästchen "Energiesparmodus" aktiviert ist.

3 Mit Klicken auf die kleinen Pfeilschaltflächen können Sie die Anzahl der Minuten, bevor der Drucker in den

Energiesparmodus wechselt, erhöhen oder verringern. Verfügbare Einstellungen liegen im Bereich 1–240 Minuten.

4 Klicken Sie in der Menüleiste auf Aktionen  Einstellungen anwenden.

Reduzieren der Auswirkungen des Druckers auf die Umwelt

Recycling-Papier

Lexmark bietet Rücknahmeprogramme und die Umwelt schützende Recyclingprogramme an. Weitere Informationen finden Sie:

• im Kapitel "Hinweise"

• im Abschnitt "Environmental Sustainability" auf der Lexmark Website unter www.lexmark.com/environment

• im Lexmark Recyclingprogramm unter www.lexmark.com/recycle

Recycling von Lexmark Produkten

Um Lexmark Produkte zum Recycling an Lexmark zurückzugeben:

1 Besuchen Sie unsere Website unter www.lexmark.com/recycle.

2 Suchen Sie den Produkttyp, den Sie dem Recycling zuführen möchten und wählen Sie dann Ihr Land aus der Liste

aus.

3 Befolgen Sie dann die Anweisungen auf dem Bildschirm.

Recycling der Verpackung von Lexmark

Ziel von Lexmark ist es, die Verpackung zu minimieren. Weniger Verpackung bedeutet, dass Lexmark Drucker auf dem effektivsten und umweltfreundlichsten Weg transportiert werden und weniger Verpackung entsorgt werden muss. Dies führt zu einer Reduzierung des Treibhauseffekts, zu größeren Energieeinsparungen und zum S chutz der natürlichen Ressourcen.

Dort, wo Einrichtungen zum Recycling von Wellpappe vorhanden sind, sind die von Lexmark verwendeten Kartons vollständig recycelbar. Unter Umständen sind in Ihrer Region diese Einrichtungen nicht vorhanden.

Dort, wo Einrichtungen zum Recycling von Schaum vorhanden sind, wird Schaum in den von Lexmark verwendeten Verpackungen eingesetzt. Unter Umständen sind in Ihrer Region diese Einrichtungen nicht vorhanden.

Wenn Sie eine Kassette an Lexmark zurückgeben möchten, können Sie die Verpackung verwenden, in der die Kassette geliefert wurde. Lexmark recycelt dann diese Verpackung.

Rückgabe von Lexmark Kassetten zur Wiederverwendung oder zum Recycling

Durch das Lexmark Druckkassetten-Rücknahmeprogramm gelangen jährlich Millionen von Lexmark Kassetten nicht auf die Mullhalde, da Lexmark Kunden ihre leeren Kassetten bequem und kostenfrei an Lexmark zur Wiederverwendung oder zum Recycling zurückgeben können. Alle leeren an Lexmark zurückgegebenen Kassetten werden entweder wieder verwendet oder für das Recycling zerlegt. Die Verpackungen zur Rückgabe der Kassetten werden ebenfalls recycelt.

Um die Kassette an Lexmark zurückzugeben, befolgen Sie die Anweisungen, die Ihrem Drucker oder der Kassette beiliegen, und nutzen Sie den bereits frankierten Rücksendeaufkleber. Sie haben auch folgende Möglichkeit:

1 Besuchen Sie unsere Website unter www.lexmark.com/recycle.

2 Wählen Sie im Abschnitt für die Druckkassetten Ihr Land aus der Liste aus.

3 Befolgen Sie dann die Anweisungen auf dem Bildschirm.

Reduzieren der Auswirkungen des Druckers auf die Umwelt

Die Kontrollleuchten an der Bedienerkonsole

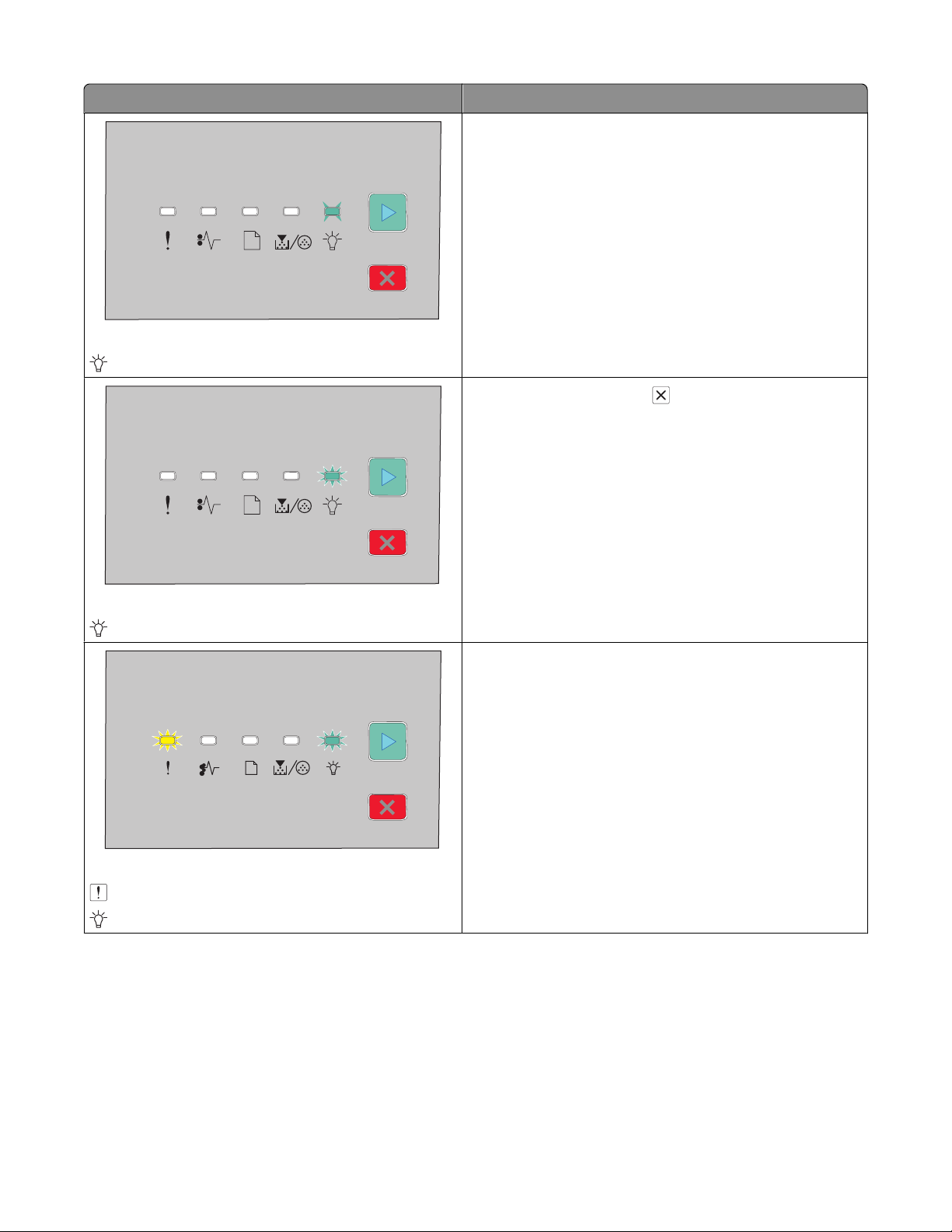

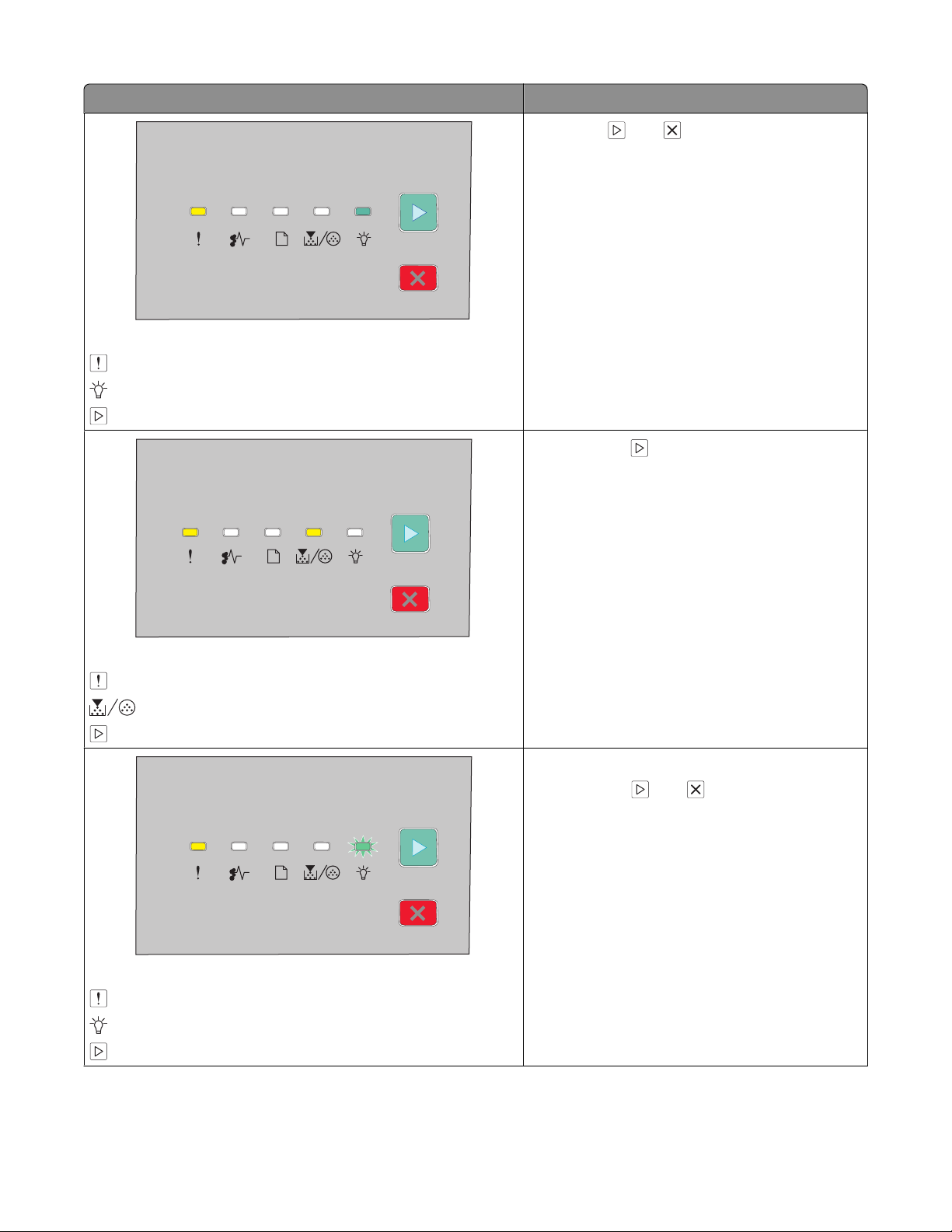

Bedeutung der Signalfolgen der Kontrollleuchten an der Bedienerkonsole

Bedeutung der ersten Signalfolgen

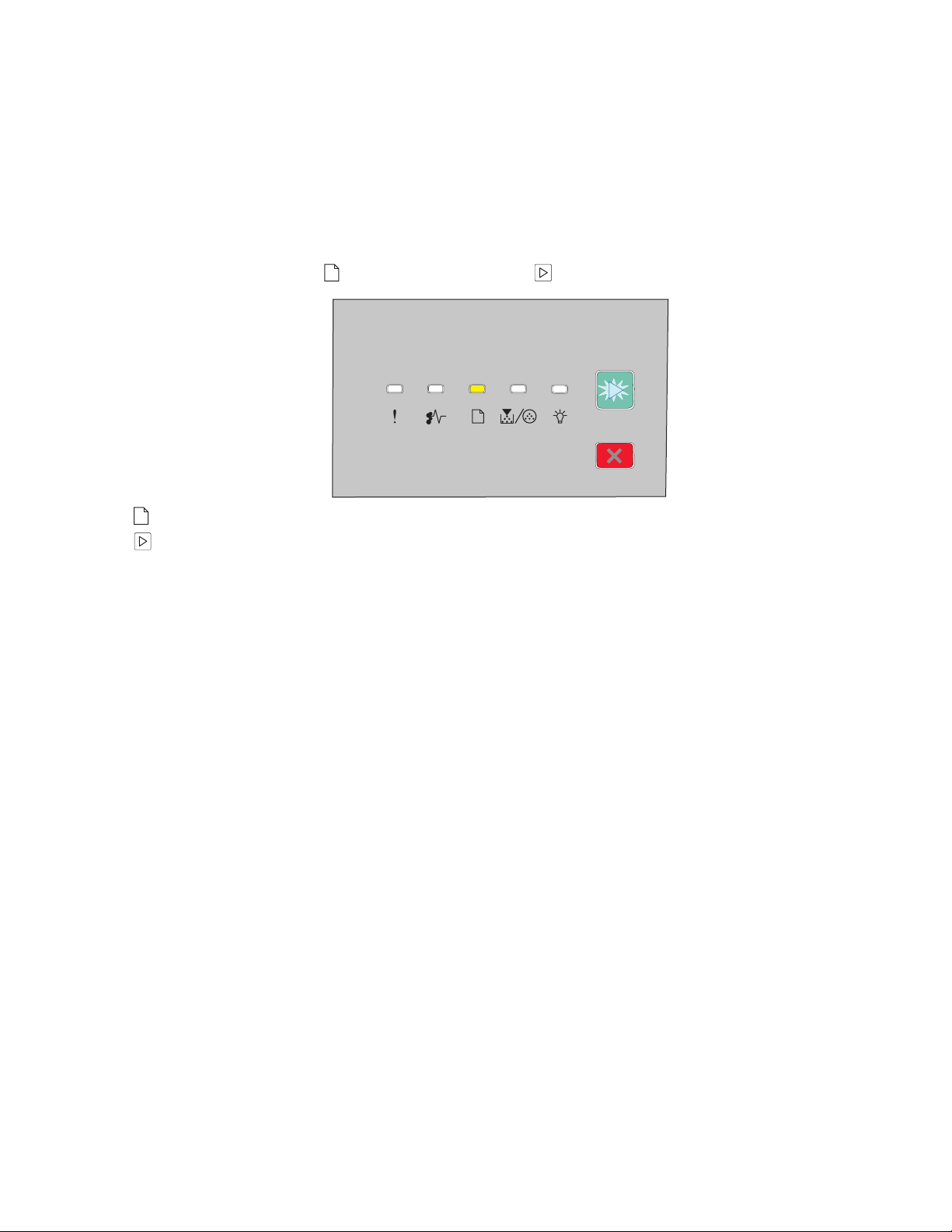

Druckerbedienfeld Kontrollleuchten und Tasten

1 Fehler 2 Papierstau 3 Papier einlegen 4 Toner 5 Bereit 6 Fortfahren 7 Stopp

Das Druckerbedienfeld verfügt über sechs Kontrollleuchten und zwei Tasten. Die Kontrollleuchten können leuchten, nicht leuchten, blinken oder langsam blinken.

Signalfolge Maßnahme

Schalten Sie den Drucker aus und anschließend wieder ein. Wenn die Kontrollleuchten weiterhin blicken, besuchen Sie die Lexmark Supportwebsite unter http://support.lexmark.com.

Servicefehler

- Blinkt

Die Kontrollleuchten an der Bedienerkonsole

Signalfolge Maßnahme

Tauschen Sie das Fotoleiter-Kit aus.

FL-Kit ersetzen

- Blinkt

- Ein

Senden Sie einen Druckauftrag.

Bereit

- an (grün)

Energiesparmodus

- an (gelb)

Senden Sie einen Druckauftrag.

Die Kontrollleuchten an der Bedienerkonsole
