Carregamento de papel e mídia especial
Esta seção explica como carregar bandejas para 250 e 550 folhas
e o alimentador manual. Também inclui informações sobre como
definir o Tamanho e o Tipo de Papel.
Configuração de tamanho e tipo do papel
Verifique se as configurações das bandejas refletem o tamanho e
o tipo do papel carregado. Como a configuração do tipo de papel
padrão de fábrica é comum, ela deve ser definida manualmente
para todas as bandejas que não contenham papel comum. Acesse
o menu Papel usando o Servidor da Web Encorporado, caso a
impressora esteja em rede:
1
Digite o endereço IP da impressora no campo de endereço do
navegador da Web.
Nota: Se você não sabe o endereço IP da impressora, imprima
uma página de configuração de rede e veja o endereço IP na
seção TCP/IP.
2
Clique em Configurações.
3
No menu Papel, encontre Tamanho e Tipo de cada origem de
entrada.
4
Selecione o tamanho e o tipo de papel mais usado em cada
origem de entrada.
5
Clique em Enviar.
Caso a impressora esteja conectada a um computador por um
cabo USB ou paralelo, use um dos seguintes utilitários para acessar
o menu Papel de acordo com o sistema operacional:
•
Em um computador com Windows, acesse o menu Papel
usando o Utilitário de Configuração de Impressora Local.
•
Em um computador com Macintosh, acesse o menu Papel
usando Printer Settings.
Nota: As configurações Tamanho do Papel e Tipo permanecerão
salvas até que você restaure as configurações padrão de fábrica.
Caso queira substituir as configurações Tamanho do Papel e Tipo
em um trabalho de impressão especial, faça o seguinte:
•
Para usuários do Windows, clique em Arquivo Imprimir e
em Propriedades, Preferências, Opções ou Instalação.
•
Para usuários do Macintosh, escolha File > Print e ajuste as
configurações na caixa de diálogo de impressão e nos menus
pop-up.
Carregamento da bandeja padrão para 250 folhas
A impressora tem duas bandejas que podem ser selecionadas: a
bandeja padrão (Bandeja 1), também conhecida como bandeja
para 250 folhas e a bandeja opcional para 550 folhas (Bandeja 2).
Somente a gaveta opcional (que inclui a bandeja opcional) pode
ser conectada a impressora de uma só vez.
A alimentação apropriada do papel evita atolamentos e ajuda a
garantir uma impressão sem problemas.
1
Puxe a bandeja para fora.
Não remova as bandejas durante a impressão de um trabalho
ou se a mensagem Ocupada estiver sendo exibida no painel
de controle. Isso poderá causar um atolamento.
Ocupada
- Acesas
2
Aperte a aba da guia lateral e deslize a guia para fora da
bandeja. A guia da largura se move simultaneamente.
3
Aperte as abas da guia de comprimento juntas e deslize a guia
de comprimento para a posição correta para o tamanho do
papel sendo carregado.
Caso esteja carregando um papel mais comprido como A4 ou
ofício, aperte as abas das guias de comprimento e deslize-a de
Carregamento de papel e mídia especial
1
volta a posição adequada ao tipo de papel que está
carregando. A bandeja se estende para trás.
Se estiver carregando papel A6:
a
Aperte as abas da guia de comprimento conforme
ilustrado e deslize-as em direção ao centro da bandeja até
que esteja na posição A6.
b
Levante a guia de comprimento A6.
Nota: A bandeja padrão suporta apenas 150 folhas de papel
tamanho A6.
4
Flexione as folhas para trás e para frente para soltá-las e ventileas. Não dobre nem amasse o papel. Alinhe as folhas sobre uma
superfície plana.
5
Carregue a pilha de folhas em direção a parte traseira da
bandeja, conforme a figura, com o lado para a impressão
voltado para baixo.
Nota: Observe a linha de preenchimento máximo. Não tente
sobre carregar a bandeja. Não carregue papel A6 até atingir a
linha de carregamento máximo; a bandeja suporta apenas
150 folhas de papel A6.
6
Aperte as abas da guia de largura no lado direito e deslize a
guia de largura até que ela encoste levemente na lateral da
pilha.
Linha de preenchimento máximo
1
Nota: Quando for carregar papel timbrado, posicione a borda
superior do papel timbrado em direção à parte frontal da
bandeja. Carregue o papel timbrado com a parte timbrada
voltada para baixo.
Carregamento de papel e mídia especial
2
7
Insira a bandeja.
8
Se um outro tipo de papel tiver sido carregado, diferente
daquele carregado anteriormente na bandeja, altere a
configuração Tipo de Papel.
Nota: A diferença entre as bandejas padrão para 250 folhas e
opcional para 250 ou 550 folhas é que a primeira suporta até 150
folhas de papel tamanho A6, logo, as guias de largura deslizam
mais até o centro da bandeja.
Uso do alimentador manual
O alimentador manual está localizado na parte interna da porta
do alimentador manual da impressora e pode alimentar apenas
uma folha de papel por vez. Você também pode usar o alimentador
manual para fazer impressões rápidas em tipos ou tamanhos de
papel que não estejam carregados atualmente na bandeja.
1
Abrir a porta do alimentador manual.
2
Quando a luz estiver acesa, carregue o papel com a parte
da frente virada para cima no centro do alimentador manual.
3
Coloque o papel no alimentador manual de maneira que sua
borda fique em contato com as guias do papel.
4
Ajuste a guia de papel conforme a largura do papel.
Aviso—Dano Potencial: Não force o papel para dentro do
alimentador. A sobrecarga pode causar atolamentos de papel.
Uso da bandeja de saída padrão e da parada de papel
A bandeja de saída padrão comporta até 150 folhas de papel de
20 lb. Ela coleta os trabalhos de impressão com a face do papel
voltada para baixo. A bandeja de saída padrão inclui uma parada
de papel que impede o papel de sair da frente da bandeja ao ser
empilhado. A parada de papel também auxilia em um melhor
empilhamento do papel.
Notas:
•
Carregue o papel timbrado com a face voltada para cima
e a parte superior da folha primeiro.
•
Insira os envelopes com o lado da aba voltado para baixo
e a área reservada para o selo conforme mostrado.
Carregamento de papel e mídia especial
3
Para abrir a parada de papel, puxe-a até que ela caia para frente.
Notas:
•
Não deixe a parada de papel na posição aberta caso você
esteja imprimindo em transparências. Isso pode causar
dobras nas transparências.
•
Ao transportar a impressora para outro local, verifique se a
parada de papel está fechada.
Carregue até Observações
Bandeja 2
250 ou 550 folhas de papel
Alimentador manual
1 folha de papel
1 folha de papel tamanho
A6
1 transparência
1 folha de cartões
1 envelope
Nota: Apenas uma gaveta
opcional pode ser instalada na
impressora por vez. A
quantidade máxima de papel
que pode ser carregado
depende de você ter ou não a
bandeja opcional para 250 ou
550 folhas.
Nota: Coloque o papel no
alimentador manual de
maneira que sua borda fique
em contato com as guias do
papel. Não force o papel para
dentro do alimentador.
Capacidades de papel
As capacidades das bandejas e o alimentador manual são
baseados no papel de 75 g/m
Carregue até Observações
Bandeja 1
250 folhas de papel
150 folhas de papel
tamanho A6
50 transparências
2
(20 lb).
Nota: O papel A6 é suportado
somente na Bandeja 1.
Carregamento de papel e mídia especial
4
Limpeza de atolamentos
Para evitar atolamentos
As dicas a seguir podem ajudá-lo a evitar atolamentos:
•
Use apenas os papéis e a mídia especial recomendados.
•
Não carregue papel em excesso. Certifique-se de que a altura
da pilha não exceda a altura máxima indicada.
•
Não carregue papel enrugado, amassado, úmido ou curvado.
•
Flexione, ventile e endireite o papel antes de carregá-lo.
•
Não use papel que tenha sido cortado ou aparado à mão.
•
Não misture tamanhos, pesos ou tipos de papel na mesma
pilha.
•
Armazene o papel em um ambiente apropriado.
•
Não remova as bandejas durante as impressões. Espere até que
a
luz apareça antes de remover a bandeja. A seqüência de
luzes para carregar papel também indica que a bandeja pode
ser removida:
•
Empurre todas as bandejas firmemente depois de carregar o
papel.
•
Verifique se as guias das bandejas estão posicionadas
corretamente e se não estão pressionadas contra a mídia.
•
Certifique-se de que tamanho papel e tipo de papel estejam
definidos corretamente.
•
Verifique se todos os cabos da impressora estão conectados
corretamente. Para obter mais informações, consulte a
documentação de configuração.
Acessando áreas de atolamento
Abra as portas e remova as bandejas para acessar as áreas de
atolamento. A seguinte ilustração mostra possíveis áreas de
atolamento:
1
2
3
4
7
Ponto de acesso Descrição
1
2
3
4
5
6
7
Aperte o botão para abrir a porta frontal.
Dentro da porta está a unidade em que se
encontram o cartucho de toner e o kit
fotocondutor.
Bandeja de saída padrão
Porta frontal
Porta do alimentador manual
Bandeja padrão para 250 folhas (Bandeja 1)
Bandeja opcional (Bandeja 2)
Porta traseira
5
6
Para entender as luzes de atolamento e os locais de acesso
A seguinte tabela lista as luzes de atolamento e as mensagens,
além de fornecer instruções resumidas sobre como acessar cada
atolamento. A seguir, instruções mais detalhadas.
Nota: As mensagens de atolamento listadas são exibidas no vídeo
virtual do Servidor da Web Encorporado.
200.yy Atolamento de papel
200.yy Atolamento de papel
- Acesas
- Acesas
- Acesas
Tente um ou mais dos seguintes procedimentos:
•
Remova a Bandeja 1.
•
Abrir a porta frontal e remover o kit fotocondutor e a unidade
de cartucho de toner.
Carregar papel
- Acesas
•
Não carregue o alimentador manual durante as impressões.
Aguarde para verificar
se elas se acendem.
Limpeza de atolamentos
5
201.yy Atolamento de papel
231.yy Atolamento de papel
234.yy Atolamento de papel
- Acesas
- Acesas
- Acesas
Abrir a porta frontal e remover o kit fotocondutor e a unidade de
cartucho de toner.
202.yy Atolamento de papel
- Acesas
- Acesas
- Acesas
Abra a porta frontal e em seguida a porta traseira.
- Acesas
- Piscando
- Acesas
Abra a porta frontal e em seguida a porta traseira.
233.yy Atolamento de papel
- Acesas
- Piscando
- Piscando
- Acesas
Tente um ou mais dos seguintes procedimentos:
•
Remover Bandeja 1 e em seguida baixar a alavanca.
•
Abra a porta frontal e em seguida a porta traseira.
- Acesas
- Piscando
- Acesas
Tente um ou mais dos seguintes procedimentos:
•
Abra a porta frontal e em seguida a porta traseira.
•
Remover Bandeja 1 e em seguida baixar a alavanca.
235.yy Atolamento de papel
- Acesas
- Piscando
- Piscando
- Acesas
Remova o atolamento de papel da bandeja de saída padrão.
Limpeza de atolamentos
6
24x.yy Atolamento de papel
- Acesas
- Acesas
- Acesas
Remova o papel atolado do alimentador manual.
Limpeza de atolamentos atrás do kit fotocondutor e do cartucho de toner

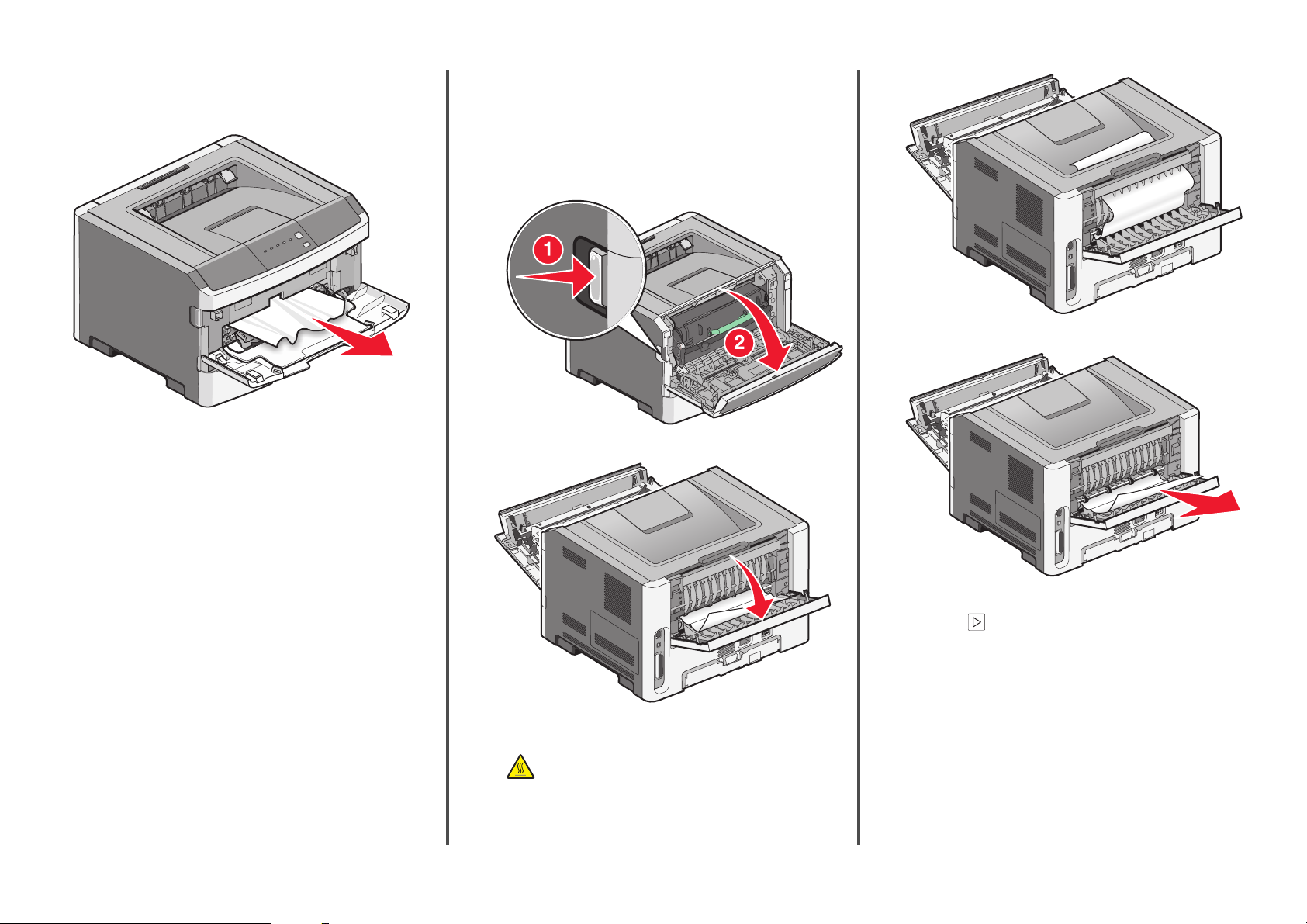

1
Aperte o botão de liberação e abaixe lentamente a porta
frontal.
Aviso—Dano Potencial: Não toque a parte inferior do kit
fotocondutor. Sempre use a alça do cartucho para segurá-lo.
ATENÇÃO — SUPERFÍCIE QUENTE: A parte interna da
impressora pode estar quente. Para reduzir o risco de
ferimentos em um componente quente, espere a
superfície esfriar antes de tocá-la.
3
Remova o papel atolado.
- Acesas
- Acesas
Tente um ou mais dos seguintes procedimentos:
•
Remova a Bandeja 1.
•
Abrir a porta frontal e remover o kit fotocondutor e a unidade
de cartucho de toner.
•
Remova a Bandeja 2.
251.yy Atolamento de papel
- Acesas
- Acesas
- Acesas
2
Levante e puxe a unidade que contém o kit fotocondutor e o
cartucho de toner para fora da impressora. Coloque-o sobre
uma superfície plana e limpa.
Nota: Se não está fácil remover o papel, abra a porta traseira
para removê-lo.
4
Alinhar e reinstalar a unidade.
5
Feche a porta frontal.
6
Pressione para continuar a impressão.
Limpeza de atolamentos
7
Limpeza de atolamentos na bandeja de saída padrão
Um trabalho de impressão frente e verso foi enviado para a
impressora utilizando um tamanho de papel que não suporta
impressão frente e verso. Limpeza de atolamentos na bandeja de
saída padrão
Para remover o atolamento, puxe a folha para fora da bandeja de
saída padrão.
Limpeza de atolamentos na Bandeja 1
Para verificar se o atolamento de papel é dentro ou atrás da
Bandeja 1, a bandeja padrão:
1
Remova a Bandeja 1.
2
Remova o papel atolado.
3
Se for necessário, abaixe a alavanca para soltar o papel e
remover o atolamento.
4
Insira a bandeja.
Limpeza de atolamentos
8
5
Pressione para continuar a impressão.
Limpeza de atolamentos no alimentador manual
Limpeza de atolamentos atrás da porta traseira
Se o papel está saindo da impressora puxe-o para fora. Se o papel
não estiver saindo da impressora:
1
Aperte o botão de liberação e abaixe lentamente a porta
frontal
3
Remova o papel atolado.
Atolamento de papel no alimentador manual pode ser arrancado
para fora. Caso o atolamento não possa ser removido dessa
maneira, verifique o atolamento de papel na parte traseira do kit
fotocondutor e da unidade de cartucho de toner. Para obter mais
informações, consulte “Limpeza de atolamentos atrás do kit
fotocondutor e do cartucho de toner” na página 7.
.
2
Abra a porta traseira.
O papel pode ficar atolado com uma ponta presa na bandeja
de saída padrão.
ATENÇÃO — SUPERFÍCIE QUENTE: A parte interna da
impressora pode estar quente. Para reduzir o risco de
ferimentos em um componente quente, espere a
superfície esfriar antes de tocá-la.
4
Feche a porta traseira e a frontal.
5
Pressione para continuar a impressão.
Limpeza de atolamentos
9
Loading...
