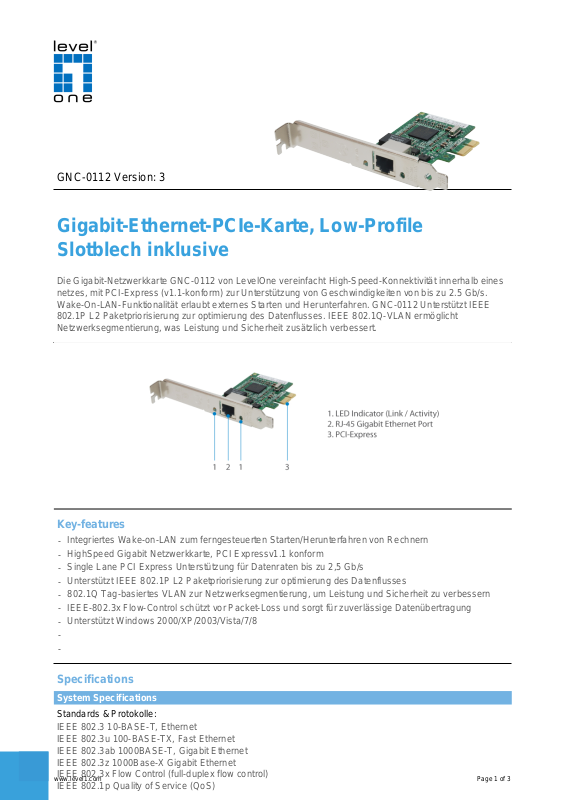

Level One GNC-0112 User Manual [de]

GNC-0112 Version: 3

Gigabit-Ethernet-PCIe-Karte, Low-Profile Slotblech inklusive

Die Gigabit-Netzwerkkarte GNC-0112 von LevelOne vereinfacht High-Speed-Konnektivität innerhalb eines netzes, mit PCI-Express (v1.1-konform) zur Unterstützung von Geschwindigkeiten von bis zu 2.5 Gb/s. Wake-On-LAN-Funktionalität erlaubt externes Starten und Herunterfahren. GNC-0112 Unterstützt IEEE

802.1P L2 Paketpriorisierung zur optimierung des Datenflusses. IEEE 802.1Q-VLAN ermöglicht Netzwerksegmentierung, was Leistung und Sicherheit zusätzlich verbessert.

Key-features

Integriertes Wake-on-LAN zum ferngesteuerten Starten/Herunterfahren von Rechnern

HighSpeed Gigabit Netzwerkkarte, PCI Expressv1.1 konform

Single Lane PCI Express Unterstützung für Datenraten bis zu 2,5 Gb/s

Unterstützt IEEE 802.1P L2 Paketpriorisierung zur optimierung des Datenflusses

802.1Q Tag-basiertes VLAN zur Netzwerksegmentierung, um Leistung und Sicherheit zu verbessern

IEEE-802.3x Flow-Control schützt vor Packet-Loss und sorgt für zuverlässige Datenübertragung

Unterstützt Windows 2000/XP/2003/Vista/7/8

Specifications

System Specifications

Standards & Protokolle:

IEEE 802.3 10-BASE-T, Ethernet IEEE 802.3u 100-BASE-TX, Fast Ethernet IEEE 802.3ab 1000BASE-T, Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control (full-duplex flow control)

www.level1.com Page 1 of 3

IEEE 802.1p Quality of Service (QoS)

Stecker:

10/100/1000Mbps RJ45

Bus Interface:

32-bit 33/66MHz PCI-E

Indikator:

Link/Activity

Datenrate:

Ethernet: 10Mbps half-duplex, 20Mbps full-duplex Fast Ethernet: 100Mbps half-duplex, 200Mbps full-duplex Gigabit Ethernet: 1000Mbps half-duplex, 2000Mbps full-duplex

Features

Allgemein:

Standard Ethernet frame size (1518 bytes) Up to 4 classes of service (CoS) Up to 4 send rings and receive rings Integrated 96-KB frame buffer memory Statistics for SNMP MIB II, Ethernet-like MIB, and Ethernet MIB (, Clause 30) 4 unique MAC unicast addresses Support for multicast addresses via 128 bits hashing hardware function Supports PXE 2•1 specification Advanced Configuration and Power Interface (ACPI) and 64-bit BAR support EM64T processor support

Management:

PCI Power Management Interface (v1•1) IPMI pass-through via SMBus or NC-SI, WoL, PXE remote boot, ISCSI boot, VLAN filtering

Performance

Jumbo-Frames:

Environment

Temperatur (°C):

Operating: 0 ~ 45°C Storage: -10 ~70 °C

Luftfeuchtigkeit (nicht kondensierend ):

Operating: 10% ~ 95% Storage: 5% ~ 95%

Physical Specifications

Abmessungen (W x D x H mm):

120 x 70 x 17 mm

Gewicht:

70g

Approval and Compliance

Zertifizierung:

CE, RoHS

www.level1.com Page 2 of 3
