Vodič za korisnike P340

Najprije pročitajte ovo

Prije upotrebe ove dokumentacije i proizvoda na koje se ona odnosi svakako s razumijevanjem pročitajte sljedeće:

• Dodatak B „Važne sigurnosne informacije” na str. 115

• Vodič za sigurnost i jamstvo

• Vodič za postavljanje

Treće izdanje (studeni 2020.)

OBAVIJEST O OGRANIČENIM PRAVIMA: ako se softver ili podaci isporučuju u skladu s Ugovorom o administraciji općih usluga (GSA), korištenje, reprodukcija ili otkrivanje predmet su ograničenja određenih Ugovorom br. GS-35F-05925.

Sadržaj

O ovoj dokumentaciji . . . . . . . . . . iii

Poglavlje 1. Upoznajte računalo . . . 1

Pogled sprijeda. . . . . . . . . . . . . . . . 1

Pogled sa stražnje strane . . . . . . . . . . . 3

Interni pogoni za pohranu . . . . . . . . . . . 5

Značajke i specifikacije . . . . . . . . . . . . 7

Izjava o brzini prijenosa USB-a . . . . . . . 8

Poglavlje 2. Početak rada na

računalu . . . . . . . . . . . . . . . . . 9

Početak rada sa sustavom Windows 10 . . . . . 9

Račun za Windows . . . . . . . . . . . . 9

Korisničko sučelje sustava Windows . . . . 10

Povezivanje s mrežama . . . . . . . . . . . 11

Povezivanje s ožičenom Ethernet

mrežom . . . . . . . . . . . . . . . . 11

Povezivanje s Wi-Fi mrežama (za odabrane

modele) . . . . . . . . . . . . . . . . 11

Korištenje aplikacija Vantage . . . . . . . . . 11

Korištenje multimedijskih sadržaja . . . . . . . 12

Korištenje zvuka . . . . . . . . . . . . 12

Povezivanje s vanjskim zaslonom . . . . . 12

Poglavlje 3. Upoznavanje

računala . . . . . . . . . . . . . . . . 15

Upravljanje potrošnjom energije . . . . . . . . 15

Postavljanje ponašanje prekidača za

napajanje . . . . . . . . . . . . . . . 15

Postavljanje modela napajanja . . . . . . . 15

Prijenos podataka. . . . . . . . . . . . . . 15

Povezivanje na Bluetooth uređaj (za

odabrane modele) . . . . . . . . . . . . 15

Korištenje optičkog pogona (za odabrane

modele) . . . . . . . . . . . . . . . . 16

Korištenje medijske kartice (za odabrane

modele) . . . . . . . . . . . . . . . . 16

Korištenje pametne kopče za kabel (za

odabrane modele). . . . . . . . . . . . . . 17

Kupnja pomagala . . . . . . . . . . . . . . 17

Poglavlje 4. Zaštita računala i

podataka . . . . . . . . . . . . . . . . 19

Zaključavanje računala. . . . . . . . . . . . 19

Korištenje lozinki . . . . . . . . . . . . . . 20

Korištenje softverskih rješenja za sigurnost . . . 21

Korištenje vatrozida . . . . . . . . . . . 21

Korištenje softvera Computrace Agent ugrađenog u programsku opremu (za

odabrane modele) . . . . . . . . . . . . 22

Korištenje rješenja za sigurnost BIOS-a. . . . . 22

Brisanje svih podataka na pogonu za

pohranu . . . . . . . . . . . . . . . . 22

Korištenje preklopnika otvaranja poklopca . . 22

Korištenje funkcije Intel BIOS guard . . . . 23

Korištenje funkcije Smart USB Protection . . 23

Poglavlje 5. UEFI BIOS . . . . . . . 25

Što je UEFI BIOS. . . . . . . . . . . . . . 25

Otvaranje izbornika za BIOS . . . . . . . . . 25

Kretanje sučeljem BIOS-a . . . . . . . . . . 25

Promjena jezika zaslona UEFI BIOS-a . . . . . 25

Promjena načina zaslona UEFI BIOS-a . . . . . 26

Postavljanje datuma i vremena sustava. . . . . 26

Promjena redoslijeda pokretanja . . . . . . . . 26

Omogućavanje ili onemogućavanje značajke

otkrivanja promjene konfiguracije . . . . . . . 27

Omogućivanje ili onemogućivanje značajki

automatskog uključivanja. . . . . . . . . . . 27

Omogućivanje ili onemogućivanje značajki

pametnog uključivanja . . . . . . . . . . . . 27

Omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji

koriste energiju (ErP LPS) . . . . . . . . . . 27

Omogući ili onemogući prednje i stražnje USB

priključke . . . . . . . . . . . . . . . . . 28

Promjena načina rada za ITS . . . . . . . . . 29

Promjena postavki BIOS-a prije instaliranja

novog operacijskog sustava . . . . . . . . . 29

Ažuriranje UEFI BIOS-a . . . . . . . . . . . 30

Oporavak od pogreške ažuriranja BIOS-a . . . . 30

Čišćenje CMOS-a. . . . . . . . . . . . . . 30

Poglavlje 6. RAID . . . . . . . . . . 33

Što je RAID . . . . . . . . . . . . . . . . 33

RAID razina . . . . . . . . . . . . . . . . 33

Konfiguriranje sistemskog BIOS-a za omogućavanje SATA RAID funkcionalnosti . . . 33

Konfiguriranje RAID-a u UEFI načinu rada . . . 34

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i

oporavak . . . . . . . . . . . . . . . . 37

Osnovni postupak rješavanja problema s

računalom . . . . . . . . . . . . . . . . . 37

Rješavanje problema . . . . . . . . . . . . 37

Problemi s pokretanjem . . . . . . . . . 38

Problemi sa zvukom . . . . . . . . . . . 39

Problemi s mrežom . . . . . . . . . . . 39

Problemi s performansama . . . . . . . . 42

Problemi s pogonom za pohranu . . . . . 43

Problemi s CD ili DVD diskom . . . . . . 43

Poteškoće sa serijskim priključkom. . . . . 44

Problemi s USB uređajem . . . . . . . . 44

Softverski problem . . . . . . . . . . . 45

Dijagnostički alati Lenovo . . . . . . . . . . 45

Oporavak . . . . . . . . . . . . . . . . . 45

Vratite sistemske datoteke i postavke u

ranije stanje . . . . . . . . . . . . . . 45

Vratite datoteke iz sigurnosne kopije . . . . 45

Vraćanje računala na zadane postavke . . . 45

Korištenje dodatnih mogućnosti . . . . . . 46

Automatski oporavak sustava Windows . . . 46

Stvaranje i korištenje USB uređaja za

oporavak . . . . . . . . . . . . . . . 46

Ažuriranje upravljačkog programa za

uređaj . . . . . . . . . . . . . . . . . 47

Pogon za pohranu u kućištu za pohranu s

prednjim pristupom . . . . . . . . . . . 85

Prednji ventilator . . . . . . . . . . . . 92

Stražnji ventilator . . . . . . . . . . . . 93

Sklop hladnjaka i ventilatora . . . . . . . 95

Greda kućišta . . . . . . . . . . . . . 99

Memorijski modul . . . . . . . . . . . . 101

Tanka okrugla baterija . . . . . . . . . . 103

Sklop napajanja. . . . . . . . . . . . . 104

E-lock . . . . . . . . . . . . . . . . . 106

Poglavlje 9. Pomoć i podrška . . . 109

Resursi za samopomoć . . . . . . . . . . . 109

Upućivanje poziva tvrtki Lenovo. . . . . . . . 110

Prije nego se obratite tvrtki Lenovo . . . . 110

Centar za podršku korisnicima tvrtke

Lenovo . . . . . . . . . . . . . . . . 110

Kupnja dodatnih usluga . . . . . . . . . . . 111

Dodatak A. Brzina sistemske

memorije . . . . . . . . . . . . . . . . 113

Poglavlje 8. Zamjena CRU-ova . . . 49

Što su CRU-ovi . . . . . . . . . . . . . . 49

Zamjena CRU-a . . . . . . . . . . . . . . 50

Poklopac računala. . . . . . . . . . . . 50

Optički pogon . . . . . . . . . . . . . 52

Prednji okvir . . . . . . . . . . . . . . 55

Primarni pogoni za pohranu . . . . . . . 56

Okvir 3,5-inčnog primarnog pogona za

pohranu . . . . . . . . . . . . . . . . 64

PCI Express kartica . . . . . . . . . . . 65

Grafička kartica . . . . . . . . . . . . . 66

M.2 statički pogon i hladnjak . . . . . . . 71

Nosač M.2 statičkog pogona . . . . . . . 77

Kavez optičkog pogona . . . . . . . . . 78

Sekundarni pogoni za pohranu . . . . . . 80

Dodatak B. Važne sigurnosne

informacije . . . . . . . . . . . . . . . 115

Dodatak C. Informacije o pristupačnosti i ergonomičnosti . . . 129

Dodatak D. Dodatne informacije o

operacijskom sustavu Ubuntu . . . . 133

Dodatak E. Informacije o sukladnosti i informacije o TCO

certifikatu . . . . . . . . . . . . . . . 135

Dodatak F. Obavijesti i zaštitni

znaci . . . . . . . . . . . . . . . . . . 145

ii Vodič za korisnike P340

O ovoj dokumentaciji

• Ilustracije u ovoj dokumentaciji mogu biti različite od vašeg proizvoda.

• Ovisno o modelu računala, nešto od sljedeće neobavezne opreme, značajki i softverskog programa možda nije dostupno.

• Ovisno o verziji operacijskog sustava i programima, neke upute za korisničko sučelje možda se ne odnose na vaše računalo.

• Sadržaj dokumentacije podložan je promjenama bez najave. Lenovo neprestano poboljšava dokumentaciju računala, uključujući ovaj Vodič za korisnike. Za najnoviju dokumentaciju, idite na:

https://pcsupport.lenovo.com

• Microsoft® povremeno unosi nove značajke u operacijski sustav Windows® putem servisa Windows Update. Kao rezultat toga, neke informacije u ovoj dokumentaciji mogu biti zastarjele. Najnovije informacije potražite u Microsoftovim resursima.

iv Vodič za korisnike P340

Poglavlje 1. Upoznajte računalo

Pogled sprijeda

1. Tipka za izbacivanje optičkog pogona*

2. Pokazatelj aktivnosti optičkog pogona*

3. Višenamjensko ležište*

4. Interni zvučnik

5. ThinkStation

6. Prekidač za napajanje

LED

Izbacite ladicu optičkog pogona.

Indikator je uključen kad se optički pogon upotrebljava.

Neki modeli računala isporučuju se s višenamjenskim ležištem. Ovisno o modelu računala, u višenamjensko ležište mogu se umetnuti sljedeći uređaji:

• Okvir 3,5-inčnog sekundarnog pogona za pohranu

• 3,5-inčno kućište za pohranu s prednjim pristupom

Omogućuju uživanje u visokokvalitetnom zvuku.

Taj je pokazatelj uključen dok je računalo uključeno.

Pritisnite da biste uključili računalo.

Kako biste isključili računalo, otvorite izbornik Start, kliknite (Uključi/isključi), a zatim odaberite Shut down (Isključi).

Pokazatelj na prekidaču za napajanje pokazuje stanje sustava računala.

• Uključeno: računalo je uključeno.

• Isključeno: računalo je isključeno ili u hibernaciji.

• Trepti: računalo je u stanju mirovanja.

Power

7. Pokazatelj aktivnosti pogona za pohranu

Indikator je uključen kad se pogon za pohranu upotrebljava.

Podržane kartice:

• Secure Digital (SD) kartica

• Secure Digital eXtended-Capacity (SDXC) UHS-1 kartica

8. Utor za SD karticu*

• Secure Digital High-Capacity (SDHC) UHS-1 kartica

Napomena: Računalo ne podržava značajku zaštite sadržaja na medijima za snimanje (CPRM) za SD karticu.

Pogledajte odjeljak „Korištenje medijske kartice (za odabrane modele)” na str. 16.

9. Priključak za mikrofon Priključite mikrofon.

10. Priključak slušalica

11. USB-C

™

priključak (3.2

Gen 1)

12. USB 3.2 priključci Gen 1

13. USB 3.2 priključci Gen 2

* za odabrane modele

Povežite slušalice s računalom.

• Punjenje uređaja kompatibilnih sa sučeljem USB-C uz izlazni napon i struju od 5 V i 3 A.

• Prijenos podataka brzinom sučelja USB 3.2 od najviše 5 Gb/s.

• Povežite se s USB-C dodatnom opremom da biste proširili funkcije računala. Dodatnu opremu za priključivanje u USB-C priključak možete kupiti na web-mjestu

https://www.lenovo.com/accessories.

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

Omogućuje vam da iskusite veću brzinu prijenosa podataka kada povežete uređaje kompatibilne s USB tehnologijom, poput USB tipkovnice, USB miša, USB uređaja za pohranu ili USB pisača.

Vodič za korisnike P340

Pogled sa stražnje strane

1. Priključak za audioizlaz

2. Izlazni DisplayPort

priključci

3. Dodatni priključak*

4. USB 2.0 priključci

5. Priključak USB 3.2 Gen 1

6. Priključak USB 3.2 Gen 1

7. Područje za PCI Express karticu

Koristi se za slanje audiosignala iz računala na vanjske uređaje, kao što su aktivni stereozvučnici, slušalice ili multimedijske tipkovnice. Stereosustav ili vanjski uređaj za snimanje priključuje se pomoću kabela koji povezuje priključak za audioulaz na uređaju i priključak za audioizlaz na računalu.

Napomena: Ako računalo ima i izlazni audiopriključak i priključak za slušalice s mikrofonom ili obične slušalice, uvijek za slušalice s mikrofonom ili obične slušalice koristite priključak za slušalice s mikrofonom ili obične slušalice. Priključak za slušalice ne podržava mikrofone na slušalicama s mikrofonom.

Koristi se za slanje audiosignala i videosignala s računala na drugi audiouređaj ili videouređaj, kao što je monitor visokih performansi.

Ovisno o modelu računala, priključak može biti DisplayPort izlazni priključak, USB-C priključak ili HDMI

™

izlazni priključak.

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač. Taj priključak podržava značajku pametnog uključivanja. Dodatne informacije potražite u odjeljku „Omogućivanje ili onemogućivanje značajki pametnog uključivanja” na str.

27. Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB

miš, USB uređaj za pohranu ili USB pisač.

U to područje možete priključiti PCI Express kartice da biste poboljšali radne performanse računala. Priključci u tom području ovise o modelu računala.

Poglavlje 1. Upoznajte računalo 3

Napomena: Za područje ispod područja za karticu PCI Express možete instalirati podržani kabel putem PCI nosača, kao što su paralelni kabel ili serijski kabel. PCI nosač isporučuje se uz kabel.

8. Serijski priključak

9. Ušica za lokot

10. PS/2 priključci za tipkovnicu i miš*

11. Ethernet priključak

12. Utori za bravu E-lock

13. Serijski priključak*

14. Utori za pametnu kopču za kabel

15. Utor za sigurnosnu bravu

16. Priključak kabela za napajanje

* za odabrane modele

Služi za priključivanje vanjskog modema, serijskog pisača ili drugih uređaja koji koriste serijski priključak.

Zaključajte poklopac računala lokotom.

Povežite tipkovnicu, miša, kugličnog miša ili druge pokazivačke uređaje koji upotrebljavaju priključak za tipkovnicu Personal System/2 (PS/2).

Povežite s lokalnom mrežom (LAN-om). Kada svijetli zeleni pokazatelj, računalo je priključeno na LAN. Kada trepće pokazatelj žute boje, u tijeku je prijenos podataka.

Zaključajte poklopac računala bravom E-lock.

Služi za priključivanje vanjskog modema, serijskog pisača ili drugih uređaja koji koriste serijski priključak.

Zaključavanje uređaja (npr. tipkovnicu i miša) na računalo pametnom kopčom za kabel.

Računalo zaključajte za radni stol, obični stol ili drugi nepomični objekt pomoću sigurnosne kabelske brave u stilu Kensington.

Priključite kabel za napajanje na računalo radi napajanja.

Vodič za korisnike P340

Interni pogoni za pohranu

Interni pogoni za pohranu uređaji su koje računalo koristi za čitanje i spremanje podataka. Dodavanjem pogona u računalo možete povećati kapacitet za pohranu te omogućiti čitanje drugih vrsta medija.

1. Višenamjensko ležište*

2. Okvir 2,5-inčnog sekundarnog pogona za pohranu*

3. Utor za SD karticu*

4. Utori za M.2 statički pogon

5. Okvir 3,5-inčnog primarnog pogona za pohranu

6. Okvir 2,5-inčnog primarnog pogona za pohranu*

7. PCIe utori

Ovisno o modelu računala, u višenamjensko ležište mogu se umetnuti sljedeći uređaji:

• Okvir 3,5-inčnog sekundarnog pogona za pohranu

• 3,5-inčno kućište za pohranu s prednjim pristupom

U taj okvir možete postaviti 2,5-inčni pogon za pohranu.

Podržanu medijsku karticu možete instalirati u utor za SD karticu.

U odabrane su modele umetnuti jedna memorija Intel statička pogona.

U taj okvir možete postaviti 3,5-inčni pogon za pohranu ili 2,5-inčni pogon za pohranu.

U taj okvir možete postaviti 2,5-inčni pogon za pohranu.

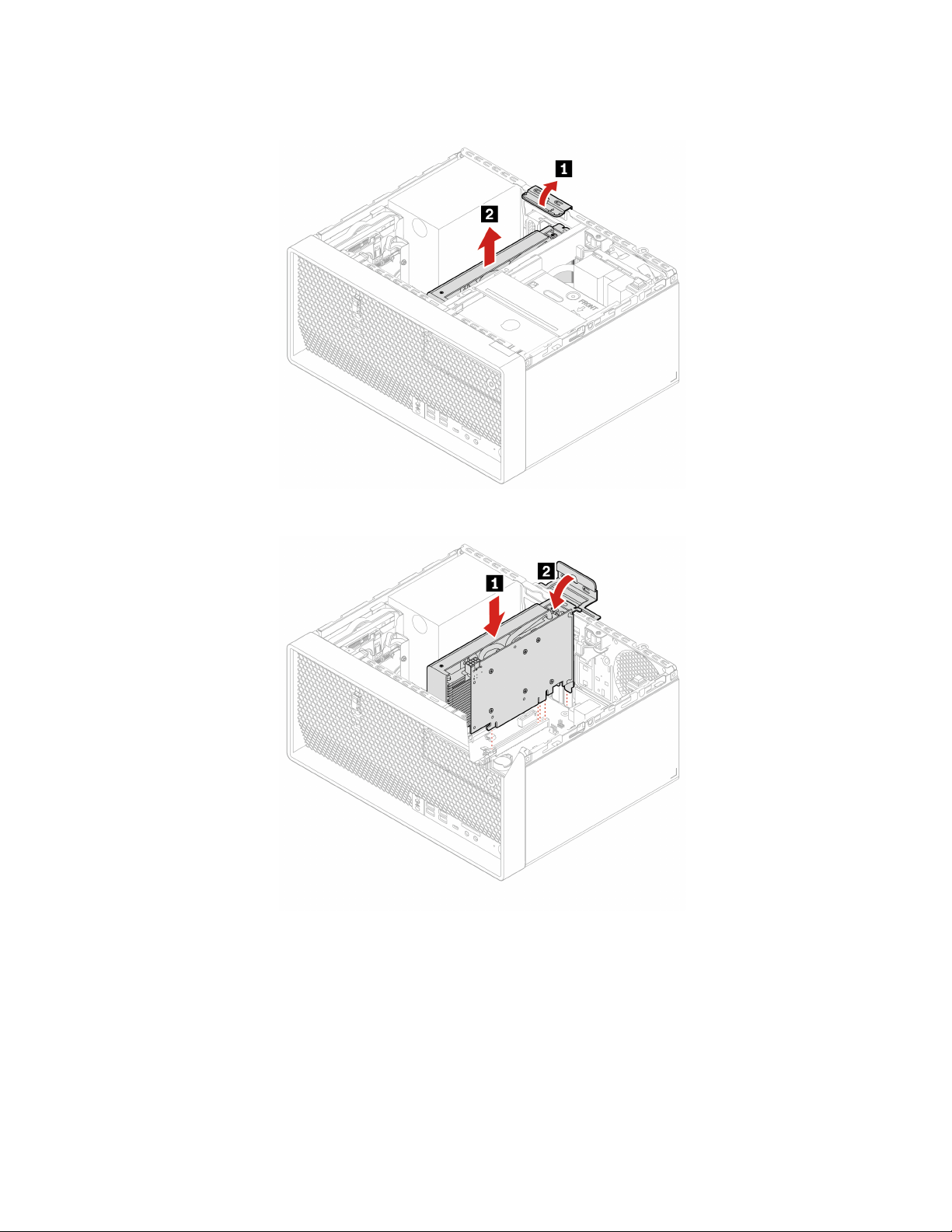

U utore za PCIe kartice možete umetnuti kompatibilne PCIe kartice i PCIe statičke pogone.

Optane™ ili do dva M.2

Poglavlje 1. Upoznajte računalo 5

* za odabrane modele

Vodič za korisnike P340

Značajke i specifikacije

• Širina: 170 mm (6,7 inča)

Dimenzije

Masa (bez pakiranja) Maksimalna konfiguracija pri slanju: 9,4 kg (20,7 lb)

Konfiguracija hardvera

• Visina: 376 mm (14,8 inča)

• Dubina: 315,4 mm (12,4 inča)

1. Desnom tipkom miša kliknite gumb Start da biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

Napajanje

Električni ulaz

Mikroprocesor

Memorija

Uređaj za pohranu

• Automatsko napajanje sa senzorom napona od 300 W

• Automatsko napajanje sa senzorom napona od 500 W

• Ulazni napon: Od 100 V do 240 V izmjeničnog napajanja

• Ulazna frekvencija: 50/60 Hz

Da biste pogledali informacije o mikroprocesoru na svojem računalu, desnom tipkom miša kliknite gumb Start pa zatim kliknite System (Sustav).

Do 4 memorijska modula (DDR4, double data rate 4) s tehnologijom error correction code (ECC) (UDIMM-a, unbuffered dual inline memory modules) ili DDR4 (eng. double data rate 4) ne-ECC UDIMM-a

• 2,5-inčni pogon tvrdog diska*

• 2,5-inčni SSD pogon*

• 3,5-inčni pogon tvrdog diska*

• Memorija Intel Optane*

• M.2 statički pogon*

Da biste pogledali kapacitet pogona za pohranu računala, desnom tipkom miša kliknite gumb Start da biste pokrenuli kontekstni izbornik Početak i zatim kliknite Disk Management (Upravljanje diskovima).

Napomena: Kapacitet pogona za pohranu označen u sustavu manji je od nazivnog kapaciteta.

Videoznačajke

Audioznačajke

• Integrirana grafička kartica podržava izlazne priključke DisplayPort. Ovisno o modelu, integrirana grafička kartica može podržavati i izlazni HDMI priključak ili USB-C priključak.

• Dodatna zasebna grafička kartica omogućuje bolju kvalitetu slike i nudi više mogućnosti.

Integrirana zvučna kartica podržava sljedeće:

• Priključak za audioizlaz

• Priključak za slušalice

• Interni zvučnik

• Priključak za mikrofon

Poglavlje 1. Upoznajte računalo 7

• Utori za memoriju

• Utori za M.2 statički pogon

• Optički pogon*

• Utor za PCI-Express karticu (fizička veza širine x16; promjenjiva veza

Proširenje

Mrežne značajke

širine x4, x1)

• Utor za PCI-Express x1 karticu

• Utor za PCI-Express x16 grafičku karticu

• Utor za SD karticu*

• Okviri pogona za pohranu*

• Bluetooth*

• Ethernet LAN

• Bežični LAN*

* za odabrane modele

Izjava o brzini prijenosa USB-a

Ovisno o mnogim čimbenicima kao što su sposobnost obrade domaćina i perifernih uređaja, atributi datoteka i drugi čimbenici povezani s konfiguracijom sustava i radnim okruženjima, stvarna brzina prijenosa pomoću raznih USB priključaka na ovom uređaju će se razlikovati i bit će sporija od brzine prijenosa podataka navedene u nastavku za svaki odgovarajući uređaj.

USB uređaj Brzina prijenosa podataka (Gbit/s)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

8 Vodič za korisnike P340

Poglavlje 2. Početak rada na računalu

Početak rada sa sustavom Windows 10

Naučite osnove sustava Windows 10 i odmah počnite raditi u njemu. Više informacija o sustavu Windows 10 potražite u sustavu pomoći za Windows.

Račun za Windows

Za uporabu operacijskog sustava Windows potreban je korisnički račun. To može biti korisnički račun za Windows ili Microsoftov račun.

Korisnički račun za Windows

Prilikom prvog pokretanja sustava Windows zatražit će se da stvorite korisnički račun za Windows. Najprije ste stvorili administratorsku vrstu računa. Zahvaljujući administratorskom računu, možete stvoriti dodatne korisničke račune ili promijeniti vrste računa. Učinite sljedeće:

1. Otvorite izbornik Start i odaberite Settings (Postavke) ➙ Accounts (Računi) ➙ Family & other users (Obitelj i drugi korisnici).

2. Slijedite upute na zaslonu.

Microsoftov račun

U operacijski sustav Windows možete se prijaviti i putem Microsoftova računa.

Da biste stvorili Microsoftov račun, idite na Microsoftovu stranicu za registraciju na adresi

signup.live.com

Pomoću Microsoftova računa možete sljedeće:

• Koristiti jedinstvenu prijavu ako istovremeno koristite druge Microsoftove servise, kao što su OneDrive, Skype i Outlook.com

• Sinkronizirati osobne postavke na drugim uređajima sa sustavom Windows

te pratite upute na zaslonu.

https://

Korisničko sučelje sustava Windows

1. Account (Račun)

2. Documents (Dokumenti)

3. Pictures (Slike)

4. Settings (Postavke)

5. Power (Napajanje)

6. Start button (Gumb Start)

7. Windows Search (Windows pretraživanje)

8. Task View (Prikaz zadatka)

9. Područje obavijesti sustava

Windows

10. Ikona stanja baterije

11. Ikona mreže

Promijenite postavke računa, zaključajte računalo ili se odjavite s trenutnog računa.

Otvorite mapu Documents (Dokumenti), zadanu mapu za spremanje primljenih datoteka.

Otvorite mapu Pictures (Slike), zadanu mapu za spremanje primljenih slika.

Pokrenite Postavke.

Isključite računalo, ponovno ga pokrenite ili ga postavite u stanje mirovanja.

Otvaranje izbornika Start.

U okvir za pretraživanje upišite što tražite i pogledajte rezultate pretraživanja s računala i weba.

Prikažite sve otvorene aplikacije i prelazite iz jedne u drugu.

Prikažite obavijesti i status nekih značajki.

Prikažite stanje napajanja i promijenite postavke baterije ili uštede energije. Kada računalo nije priključeno u izvor izmjeničnog napajanja, ikona se mijenja u

Povežite se s dostupnom bežičnom mrežom i prikažite stanje mreže. Kada se povežete s ožičenom mrežom, ikona se mijenja u

12. Action center (Akcijski centar)

10 Vodič za korisnike P340

Prikažite najnovije obavijesti iz aplikacija i brzo pristupajte nekim značajkama.

Otvaranje izbornika Start

• Kliknite gumb Start.

• Na tipkovnici pritisnite tipku s logotipom sustava Windows.

Otvaranje kontekstnog izbornika Start Desnom tipkom miša kliknite gumb Start.

Pristup upravljačkoj ploči

• Otvorite izbornik Start (Početak) i kliknite Windows System (Sustav Windows) ➙ Control Panel (Upravljačka ploča).

• Koristite platformu Windows Search.

Pokretanje aplikacije

• Otvorite izbornik Start, a zatim odaberite aplikaciju koju želite pokrenuti.

• Koristite platformu Windows Search.

Povezivanje s mrežama

Povežite se sa svijetom putem računala zahvaljujući ožičenoj i bežičnoj mreži.

Povezivanje s ožičenom Ethernet mrežom

Računalo povežite s lokalnom mrežom putem Ethernet priključka na računalu s Ethernet kabelom.

Povezivanje s Wi-Fi mrežama (za odabrane modele)

Ako vaše računalo ima bežični LAN module, možete ga povezati s Wi-Fi® mrežama. Modul bežične LAN mreže na vašem računalu može podržavati različite standarde. U nekim zemljama ili regijama uporaba standarda 802.11ax može biti onemogućena u skladu s lokalnim propisima.

1. U području obavijesti sustava Windows kliknite ikonu mreže. Prikazuje se popis dostupnih bežičnih mreža.

2. Odaberite mrežu dostupnu za povezivanje. Prema potrebi navedite obavezne podatke.

Korištenje aplikacija Vantage

Predinstalirana aplikacija Vantage jedinstveno je prilagođeno rješenje za održavanje računala pomoću automatskih ažuriranja i popravaka, konfiguraciju hardverskih postavki i personaliziranu podršku.

Da biste pristupili aplikaciji Vantage upišite Vantage u okvir za pretraživanje.

Glavne značajke

Aplikacija Vantage omogućuje vam da:

• Jednostavno doznate status uređaja i prilagodite postavke uređaja.

• Preuzmete i instalirate ažuriranja UEFI BIOS-a, firmvera i upravljačkih programa da bi vam računalo ostalo ažurirano

• Pratite stanje računala i zaštitite računalo od vanjskih prijetnji.

• Skenirajte svoj računalni hardver i dijagnosticirajte hardverske probleme.

• Potražite status jamstva za računalo (na internetu).

• Pristupite Vodiču za korisnike i korisnim člancima.

Poglavlje 2. Početak rada na računalu 11

Napomene:

• Dostupne značajke ovise o modelu računala.

• Aplikacija Vantage redovito ažurira značajke kojima se poboljšava vaše iskustvo uporabe računala. Opis značajki može se razlikovati od vašeg stvarnog korisničkog sučelja.

Korištenje multimedijskih sadržaja

Računalo možete koristiti za posao ili zabavu s uređajima (kao što je kamera, monitor ili zvučnici).

Korištenje zvuka

Kako biste poboljšali zvučni doživljaj, spojite zvučnike, slušalice ili slušalice s mikrofonom na priključak za zvuk.

Prilagodba glasnoće

1. Kliknite ikonu glasnoće u području obavijesti sustava Windows na programskoj traci.

2. Slijedite upute na zaslonu da biste prilagodili glasnoću. Da biste isključili zvuk, kliknite zvučnika.

Promjena postavki zvuka

1. Otvorite Control Panel (Upravljačka ploča) i odaberite prikaz prema kategoriji.

2. Kliknite Hardware and Sound (Hardver i zvuk) ➙ Sound (Zvuk).

3. Postavke promijenite po želji.

Povezivanje s vanjskim zaslonom

Priključite s ožičenim zaslonom

Radi reprodukcije prezentacija ili proširivanja radnog prostora priključite na računalo projektor ili monitor.

Ako računalo ne prepoznaje vanjski zaslon, desnom tipkom miša kliknite prazno područje na radnoj površini, a zatim kliknite Display settings (Postavke prikaza) ➙ Detect (Otkrij).

Priključite s bežičnim zaslonom

Da biste mogli koristiti bežični zaslon, računalo i vanjski zaslon moraju podržavati značajku Miracast

• Otvorite izbornik Start i kliknite Settings (Postavke) ➙ Devices (Uređaji) ➙ Bluetooth & other

devices (Bluetooth i drugi uređaji) ➙ Add Bluetooth or other device (Dodaj Bluetooth ili neki drugi uređaj). U prozoru Add a device (Dodavanje uređaja) kliknite Wireless display or dock

(Bežični zaslon ili sidrište). Zatim slijedite upute na zaslonu.

• Kliknite na ikonu centra za radnje

Connect (Spoji se). Odaberite bežični zaslon i pratite upute na zaslonu.

Postavljanje načina prikaza

Desnom tipkom miša kliknite prazno mjesto na radnoj površini i odaberite Display settings (Postavke prikaza). Zatim odaberite željeni način prikaza u izborniku Multiple displays (Više zaslona).

u području za obavijesti sustava Windows i kliknite na

• Duplicate these displays (Udvostručenje zaslona): prikažite isti videozapis na računalnom i na vanjskom zaslonu.

• Extend these displays (Proširenje ovih zaslona): videozapis se proširuje sa zaslona računala na vanjski zaslon. Moguće je povlačiti i premještati stavke s jednoga na drugi zaslon.

Vodič za korisnike P340

• Show only on 1 (Prikaz samo na 1): videozapis se prikazuje samo na zaslonu računala.

• Show only on 2 (Prikaz samo na 2): videozapis se prikazuje samo na vanjskom zaslonu. Ako prikazujete programe koji koriste DirectDraw ili Direct3D

preko cijelog zaslona, videozapis se

prikazuje samo na glavnom zaslonu.

Promjena postavki prikaza

1. Desnom tipkom miša kliknite prazno mjesto na radnoj površini i odaberite Display settings (Postavke prikaza).

2. Odaberite zaslon koji želite konfigurirati.

3. Postavke prikaza promijenite prema želji.

Možete promijeniti postavke i za računalni zaslon i za vanjski zaslon. Možete, primjerice, odrediti koji je zaslon glavni, a koji sekundarni. Možete promijeniti i razlučivost i orijentaciju.

Napomena: Ako za zaslon računala postavite veću razlučivost nego za vanjski zaslon, na vanjskom će se zaslonu vidjeti samo dio zaslona.

Poglavlje 2. Početak rada na računalu 13

14 Vodič za korisnike P340

Poglavlje 3. Upoznavanje računala

Upravljanje potrošnjom energije

Informacije u ovom odjeljku koristite da biste postigli najbolju ravnotežu performansi i uštede energije.

Postavljanje ponašanje prekidača za napajanje

Funkciju prekidača za napajanje možete odrediti u skladu sa svojim potrebama. Pritiskom na gumb za napajanje računalo se, primjerice, može isključiti ili staviti u stanje mirovanja ili u stanje hibernacije.

Za promjenu funkcije gumba za napajanje:

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Power Options (Mogućnosti upravljanja energijom) ➙ Choose what the power buttons do (Odaberite funkciju gumba za uključivanje).

3. Postavke promijenite po želji.

Postavljanje modela napajanja

Za računala koja podržavaju ENERGY STAR® sljedeći model uštede energije aktivira se kada se računala neko vrijeme nalaze u stanju mirovanja:

Tablica 1. zadani model uštede energije (pri napajanju izmjeničnim naponom)

• Isključivanje ekrana: nakon 10 minuta

• Stavljanje računala u stanje mirovanja: nakon 25 minuta

Da biste računalo vratili iz stanja mirovanja, pritisnite bilo koju tipku na tipkovnici.

Da biste model uštede energije vratili na početne postavke, radi najbolje ravnoteže performansi i uštede energije, učinite sljedeće:

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Power Options (Mogućnosti uštede energije), a zatim odaberite ili prilagodite željene postavke napajanja.

Prijenos podataka

Brzo dijelite datoteke s pomoću ugrađene Bluetooth tehnologije među uređajima s istim značajkama. Za prijenos podataka možete instalirati disk ili medijsku karticu.

Povezivanje na Bluetooth uređaj (za odabrane modele)

Na računalo možete priključiti sve vrste uređaja s podrškom za Bluetooth npr. tipkovnicu, miš, pametni telefon ili zvučnike. Kako biste bili sigurni da je veza uspješna, postavite uređaje najdalje 10 m (33 stopa) od računala.

1. Uključite Bluetooth na računalu.

a. Otvorite izbornik Start i kliknite Settings (Postavke) ➙ Devices (Uređaji) ➙ Bluetooth &

other devices (Bluetooth i drugi uređaji).

b. Uključite prekidač za Bluetooth.

2. Kliknite Add Bluetooth or other device (Dodaj Bluetooth ili neki drugi uređaj) ➙ Bluetooth.

3. Odaberite Bluetooth uređaj, a zatim pratite upute na zaslonu.

Bluetooth uređaj i računalo automatski će se sljedeći put povezati ako jedan i drugi budu u dometu s uključenom Bluetooth funkcijom. Bluetooth možete koristiti za prijenos podataka ili daljinsko upravljanje i komunikaciju.

Korištenje optičkog pogona (za odabrane modele)

Ako računalo ima optički pogon, pročitajte sljedeće informacije.

Kako prepoznati vrstu optičkog pogona

1. Desnom tipkom miša kliknite gumb Start kako biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

Instaliranje ili uklanjanje diska

1. Pritisnite gumb za izbacivanje na optičkom pogonu dok je računalo uključeno. Ladica se otvara.

2. Umetnite disk u ladicu ili uklonite disk iz ladice, a zatim gurnite ladicu natrag u pogon.

Napomena: Ako ladica ne izlazi odmah iz pogona kada pritisnete tipku za izbacivanje, isključite računalo. Potom umetnite izravnatu spajalicu za papir u otvor za vađenje u nuždi pokraj gumba za izbacivanje optičkog pogona. Postupak za izbacivanje ladice u nuždi koristite samo kada je to neophodno.

Snimanje na disk

1. Umetnite disk za snimanje u optički pogon koji podržava snimanje.

2. Učinite nešto od sljedećeg:

• Otvorite izbornik Start, a zatim kliknite Settings (Postavke) ➙ Devices (Uređaji) ➙ AutoPlay

(Automatska reprodukcija). Odaberite ili uključite mogućnost Use AutoPlay for all media and devices (Koristi automatsku reprodukciju za sve medije i uređaje).

• Otvorite Windows Media Player.

• Dvokliknite ISO datoteku.

3. Slijedite upute na zaslonu.

Korištenje medijske kartice (za odabrane modele)

Ako računalo ima utor za SD karticu, pročitajte sljedeće informacije.

Instaliranje medijske kartice

1. Pronađite utor za SD karticu.

2. Pazite da su metalni kontakti na kartici okrenuti prema kontaktima u utoru za SD karticu. Čvrsto umetnite SD karticu u utor za karticu dok ne sjedne na mjesto.

Uklanjanje medijske kartice Pažnja: Prije nego uklonite medijsku karticu, najprije je izbacite iz operacijskog sustava Windows. U

suprotnom bi se podaci na kartici mogli oštetiti ili izgubiti.

Vodič za korisnike P340

1. Kliknite trokutastu ikonu u području obavijesti sustava Windows da biste prikazali skrivene ikone.

Zatim desnom tipkom miša kliknite ikonu Safely Remove Hardware and Eject Media (Sigurno uklanjanje hardvera i izbacivanje medija).

2. Odaberite odgovarajuću stavku da biste izbacili karticu iz operacijskog sustava Windows.

3. Karticu pritisnite i izvadite iz računala. Karticu spremite na sigurno mjesto za buduću upotrebu.

Korištenje pametne kopče za kabel (za odabrane modele)

Napomena: Pametnu kopču za kabel možete kupiti u tvrtki Lenovo.

Zaključavanje uređaja (npr. tipkovnicu i miša) na računalo pametnom kopčom za kabel.

1. Umetnite kvačicu

2. Povucite kablove koje želite zaključati kroz udubljenja u pametnoj spojnici kabela.

3. Gurnite kvačicu

1 u utor za kabelsku bravu 4 .

2 u utor za kabelsku bravu 3 tako da sjedne na mjesto.

Kupnja pomagala

Lenovo ima niz hardverskih dodataka i nadogradnji kojima možete proširiti mogućnosti računala. Pomagala obuhvaćaju module za pohranu, uređaje za pohranu, mrežne kartice, priključne stanice, tipkovnice, miševe i još mnogo toga.

Proizvode tvrtke Lenovo možete kupiti na sljedećem web-mjestu

https://www.lenovo.com/accessories.

Poglavlje 3. Upoznavanje računala 17

18 Vodič za korisnike P340

Poglavlje 4. Zaštita računala i podataka

Zaključavanje računala

Napomena: Sami ste odgovorni za procjenu, odabir i ugradnju uređaja za zaključavanje i sigurnosnih

značajki. Lenovo ne iznosi komentare, prosudbe ili jamstva koji se odnose na funkciju, kvalitetu ili performanse bilo kojeg uređaja za zaključavanje ili sigurnosnih značajki. Brave računala možete kupiti od tvrtke Lenovo.

Lokot

Zaključavanje poklopca računala lokotom pomaže u sprječavanju neovlaštenog pristupa unutrašnjosti računala.

Kensington kabelska brava

Računalo zaključajte za radni stol, obični stol ili drugi nepomični objekt pomoću sigurnosne kabelske brave u stilu Kensington.

E-lock

Računalo može imati sigurnosnu bravu ugrađenu radi zaštite računala od neovlaštenih intervencija na unutarnjim komponentama. Pomoću značajke E-lock možete mehanički zaključati odnosno otključati poklopac računala.

Omogućavanje i onemogućavanje e-brave:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Electronic Lock kako biste omogućili ili onemogućili e-bravu.

3. Pritisnite tipku F10 ili Fn+F10 da biste spremili promjene i izašli.

Napomena: Promjene se neće primijeniti dok ne spremite postavku i ponovno ne pokrenete sustav.

Korištenje lozinki

Vrste lozinki

Možete postaviti sljedeće lozinke u UEFI (engl. Unified Extensible Firmware Interface) BIOS-u (engl. Basic Input/Output System) da biste spriječili neovlašteni pristup računalu. No kada se računalo aktivira iz stanja mirovanja, lozinku za UEFI BIOS nećete morati unositi.

• Lozinka za uključivanje Kada je postavljena lozinka za uključivanje, od vas se pri svakom uključivanju računala traži da

unesete valjanu lozinku. Računalo ne možete koristiti dok ne unesete valjanu lozinku.

• Lozinka nadglednika Postavljanje lozinke nadglednika sprječava da neovlašteni korisnici mijenjaju konfiguracijske

postavke. Ako ste odgovorni za održavanje postavki konfiguracije na nekoliko računala, preporučujemo vam da postavite lozinku nadglednika.

Kada je lozinka nadglednika postavljena, od vas se svaki put kada pokušate pristupiti BIOS izborniku traži da unesete valjanu lozinku.

Ako su postavljene i lozinka za uključivanje i lozinka nadglednika, možete unijeti bilo koju od njih. Međutim, da biste promijenili neku konfiguracijsku postavku, morate koristiti lozinku nadglednika.

Vodič za korisnike P340

• Lozinka tvrdog diska Postavljanjem lozinke za tvrdi disk (hard disk password) sprječava se neovlašten pristup podacima

na pogonu za pohranu. Kada je postavljena lozinka hard disk password, prilikom svakog pokušaja pristupanja pogonu za pohranu od vas se traži da unesete valjanu lozinku.

Napomena: Nakon postavljanja lozinke za tvrdi disk (hard disk password), podaci na disku zaštićeni su čak i ako se disk za pohranu izvadi iz jednoga i ugradi u drugo računalo.

• Lozinka za upravljanje sustavom (za odabrane modele) Možete omogućiti da lozinka za upravljanje sustavom ima isti ovlasti kao lozinka nadglednika radi

kontrole značajki vezanih uz sigurnost. Da biste prilagodili ovlasti lozinke za upravljanje sustavom putem izbornika UEFI BIOS-a učinite sljedeće:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ System Management Password Access Control.

3. Slijedite upute na zaslonu.

Ako ste postavili lozinku nadglednika i lozinku za upravljanje sustavom, lozinka nadglednika ima veće ovlasti od lozinke za upravljanje sustavom.

Postavljanje, promjena i uklanjanje lozinke

Prije početka ispišite ove upute.

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security.

3. Ovisno o vrsti lozinke, odaberite Set Supervisor Password, Set Power-On Password, Set System Management Password ili Hard Disk Password i pritisnite Enter (Unos).

4. Pratite upute na zaslonu da biste postavili, promijenili ili uklonili lozinku.

5. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Preporučujemo da lozinke zabilježite i čuvate na sigurnom. Ako zaboravite lozinke, pogledajte odjeljak „Čišćenje CMOS-a” na str. 30 da biste ih sami uklonili. Radi uklanjanja lozinki možete se obratiti i ovlaštenom davatelju usluga tvrtke Lenovo.

Napomene:

• Ako zaboravite lozinku nadzornika, ovisno o postavkama BIOS-a ona se možda neće ukloniti čišćenjem CMOS-a.

• Ako zaboravite lozinku tvrdog diska, tvrtka Lenovo ne može ukloniti lozinku ili oporaviti podatke s pogona za pohranu.

Korištenje softverskih rješenja za sigurnost

Ovaj odjeljak sadrži softverska rješenja kako biste osigurali računalo i informacije.

Korištenje vatrozida

Vatrozid može biti hardver, softver ili njihova kombinacija, ovisno o željenoj sigurnosti. Vatrozid koristi skup pravila kako bi odlučio koje su dolazne i odlazne veze dopuštene. Ako je u računalo predinstaliran program vatrozida, on pomaže u zaštiti od računalnih internetskih sigurnosnih prijetnji, neovlaštenog pristupa, nedopuštenih ulazaka i internetskih napada. Štiti i privatnost. Više informacija o tomu kako koristiti vatrozid pogledajte u pomoći vatrozida.

Za korištenje vatrozida:

Poglavlje 4. Zaštita računala i podataka 21

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Windows Defender Firewall (Vatrozid programa Windows Defender), a zatim slijedite zaslonske upute.

Korištenje softvera Computrace Agent ugrađenog u programsku opremu (za odabrane modele)

Softver Computrace Agent rješenje je za upravljanje IT imovinom i za oporavak od krađe računala. Softver otkriva jesu li u računalu učinjene izmjene, hardverske, softverske ili pozivnog mjesta računala. Za aktivaciju softvera Computrace Agent morate kupiti pretplatu.

Korištenje rješenja za sigurnost BIOS-a

Ovaj odjeljak sadrži rješenja za BIOS kako biste osigurali računalo i informacije.

Brisanje svih podataka na pogonu za pohranu

Prije recikliranja pogona za pohranu ili računala preporučuje se brisanje svih podataka na pogonu za pohranu.

Za brisanje svih podataka na pogonu za pohranu:

1. Postavite lozinku za tvrdi disk za pogon za pohranu koji ćete reciklirati. Pogledajte odjeljak „Korištenje lozinki” na str. 20.

2. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

3. Odaberite Security ➙ Hard Disk Password ➙ Security Erase HDD Data pa pritisnite Enter.

4. Odaberite pogon za pohranu koji želite reciklirati pa pritisnite Enter.

5. Prikazuje se poruka s obavijesti da potvrdite operaciju. Odaberite Yes pa pritisnite Enter. Počinje postupak brisanja.

Napomena: Gumb za uključivanje i isključivanje te tipkovnica onemogućeni su tijekom postupka brisanja.

6. Po dovršetku postupka brisanja prikazat će se poruka u kojoj se traži da ponovno pokrenete sustav. Odaberite Continue.

Napomena: Postupak brisanja može trajati od pola sata do tri sata ovisno o kapacitetu pogona za pohranu.

7. Po dovršetku postupka brisanja dogodit će se nešto od sljedećeg:

• Ako su izbrisani podaci na pogonu za pohranu sustava, prikazat će se obavijest da nijedan

operacijski sustav nije dostupan.

• Ako su izbrisani podaci na pogonu za pohranu koji nije dio sustava, računalo će se

automatski ponovno pokrenuti.

Korištenje preklopnika otvaranja poklopca

Preklopnik otvaranja poklopca sprječava prijavu računala u operacijski sustav ako poklopac računala nije ispravno postavljen ili zatvoren.

Da biste omogućili priključak prekidača za provjeru poklopca na matičnoj ploči:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Cover Tamper Detected i pritisnite Enter.

3. Odaberite Enabled i pritisnite Enter.

Vodič za korisnike P340

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Kad je na matičnoj ploči omogućen priključak za prisutnost poklopca, koji otkrije da poklopac računala nije pravilno postavljen ili zatvoren, prilikom uključivanja računala prikazat će se poruka o pogrešci. Kako biste zaobišli poruku pogreške i prijavili se u operacijski sustav:

1. Ispravno postavite ili zatvorite poklopac računala.

2. Uđite u izbornik BIOS-a, spremite, a zatim zatvorite.

Korištenje funkcije Intel BIOS guard

Modul BIOS guard kriptografski potvrđuje sva ažuriranja BIOS-a prilikom ažuriranja BIOS-a sustava. Na taj se način blokira napad zlonamjernog softvera na BIOS.

Korištenje funkcije Smart USB Protection

Funkcija Smart USB Protection sigurnosna je funkcija koja pojednostavnjuje zaštitu podataka od kopiranja s računala na USB uređaje za pohranu povezane s računalom. Funkciju Smart USB Protection možete postaviti u jedan od sljedećih načina rada:

• Disabled (zadana postavka): USB uređaje za pohranu možete koristiti bez ograničenja.

• Read Only: podatke s računala ne možete kopirati u USB uređaje za pohranu. No možete pristupati podacima na USB uređajima za pohranu i mijenjati ih.

• No Access: podacima na USB uređajima za pohranu ne možete pristupati s računala.

Upute za konfiguriranje funkcije Smart USB Protection:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Smart USB Protection i pritisnite Enter.

3. Odaberite željenu postavku i pritisnite Enter.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Poglavlje 4. Zaštita računala i podataka 23

24 Vodič za korisnike P340

Poglavlje 5. UEFI BIOS

Ovo poglavlje sadrži informacije o konfiguriranju i ažuriranju UEFI BIOS-a i čišćenju CMOS-a.

Što je UEFI BIOS

Napomena: Postavke operacijskog sustava mogu nadjačati sve slične postavke u programu UEFI

BIOS.

UEFI BIOS prvi je program koji računalo pokreće nakon uključivanja. UEFI BIOS inicijalizira hardverske komponente te učitava operacijski sustav i druge programe. Računalo se isporučuje s programom za postavljanje pomoću kojeg možete promijeniti postavke UEFI BIOS-a.

Otvaranje izbornika za BIOS

Ponovno pokrenite računalo. Kada se pojavi zaslon s logotipom, odmah pritisnite tipku F1 ili Fn + F1 da biste otvorili izbornik za BIOS.

Napomena: Ako je postavljena lozinka za BIOS, unesite točnu lozinku kada se to od vas zatraži. Možete također odabrati No ili pritisnuti Esc da biste preskočili upit za unos lozinke i ušli u izbornik BIOS-a. No ne možete promijeniti konfiguracije sustava zaštićene lozinkom.

Kretanje sučeljem BIOS-a

Pažnja: Zadane su konfiguracije za vas već optimizirane i prikazane boldface (podebljano).

Provođenjem nepravilnih promjena konfiguracija mogući su neočekivani rezultati.

Ovisno o modelu tipkovnice možete doći u sučelje BIOS pritiskom na sljedeće tipke ili kombinacije kombinaciju tipke Fn i sljedećih tipki:

F1 ili Fn + F1

Esc ili Fn + Esc Izađite iz podizbornika i vratite se u nadređeni izbornik.

↑↓ ili Fn + ↑↓ Pronađite stavku. ← → ili Fn + ← → Odaberite karticu.

+/– ili Fn + +/– Promjena na višu ili nižu vrijednost.

Unos Unesite odabranu karticu ili podizbornik.

F9 ili Fn + F9 Vratite sustav na zadane postavke.

F10 ili Fn + F10

Prikazuje se zaslon općenite pomoći.

Spremite konfiguraciju i izađite.

Promjena jezika zaslona UEFI BIOS-a

UEFI BIOS podržava tri ili četiri zaslonska jezika: engleski, francuski, pojednostavnjeni kineski i ruski (za odabrane modele).

Promjena jezika zaslona UEFI BIOS-a:

1. Odaberite Main ➙ Language i pritisnite Enter.

2. Postavite željeni jezik zaslona.

Promjena načina zaslona UEFI BIOS-a

UEFI BIOS možete ovisno o potrebi koristiti u grafičkom ili tekstualnom načinu prikaza.

Promjena načina zaslona UEFI BIOS-a:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Main ➙ Setup Mode Select i pritisnite Enter.

3. Postavite način prikaza po želji.

Postavljanje datuma i vremena sustava

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Main ➙ System Time & Date i pritisnite Enter.

3. Postavite željeni datum i vrijeme sustava.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Promjena redoslijeda pokretanja

Ako se računalo ne pokreće s očekivanog uređaja, možete trajno promijeniti slijed uređaja za pokretanje ili odabrati privremeni uređaj za pokretanje.

Trajna promjena redoslijeda uređaja za pokretanje

1. Ovisno o vrsti uređaja za pohranu, učinite sljedeće:

• Ako je u pitanju interni uređaj za pohranu, prijeđite na 2. korak.

• Ako je uređaj za pohranu disk, provjerite je li računalo uključeno ili ga uključite. Potom umetnite disk u optički pogon.

• Ako je uređaj za pohranu vanjski uređaj koji nije disk, priključite uređaj za pohranu na računalo.

2. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

3. Odaberite Startup, a zatim slijedite zaslonske upute da biste promijenili redoslijed uređaja za pokretanje.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Odabir privremenog uređaja za pokretanje Napomena: Pokretanje sustava nije moguće sa svih diskova i pogona za pohranu.

1. Ovisno o vrsti uređaja za pohranu, učinite sljedeće:

• Ako je u pitanju interni uređaj za pohranu, prijeđite na 2. korak.

• Ako je uređaj za pohranu disk, provjerite je li računalo uključeno ili ga uključite. Potom

umetnite disk u optički pogon.

• Ako je uređaj za pohranu vanjski uređaj koji nije disk, priključite uređaj za pohranu na

računalo.

2. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F12 ili Fn + F12.

3. Odaberite željeni uređaj za pohranu i pritisnite Enter.

Ako trajno želite promijeniti redoslijed uređaja za pokretanje, odaberite Enter Setup u izborniku Startup Device Menu i pritisnite Enter za otvaranje izbornika BIOS.

Vodič za korisnike P340

Omogućavanje ili onemogućavanje značajke otkrivanja promjene konfiguracije

Ako omogućite značajku otkrivanja promjene konfiguracije, kad POST otkrije promjene u konfiguraciji nekih hardverskih uređaja (kao što su pogoni za pohranu ili memorijski moduli), prikazivat će se poruka o pogrešci prilikom uključivanja računala.

Za omogućavanje ili onemogućavanje značajke otkrivanja promjene konfiguracije:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Configuration Change Detection, a zatim pritisnite Enter.

3. Omogućite ili onemogućite željenu značajku.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Kako biste zaobišli poruku pogreške i prijavili se u operacijski sustav, pritisnite F2 ili Fn + F2. Kako biste izbrisali poruku o pogrešci, otvorite izbornik BIOS-a, spremite i zatim izađite.

Omogućivanje ili onemogućivanje značajki automatskog uključivanja

Stavka automatskog uključivanja u programu UEFI BIOS omogućuje više opcija za automatsko pokretanje računala.

Za omogućivanje ili onemogućivanje značajki automatskog uključivanja:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Automatic Power On pa pritisnite Enter.

3. Odaberite željenu značajku i pritisnite Enter.

4. Omogućite ili onemogućite željenu značajku.

5. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Omogućivanje ili onemogućivanje značajki pametnog uključivanja

Priključite tipkovnicu na USB priključak koji podržava značajku pametnog uključivanja. Uz značajku pametnog uključivanja, računalo se može pokrenuti ili aktivirati iz stanja hibernacije pritiskom na kombinaciju tipki Alt + P.

Za omogućavanje ili onemogućavanje značajki pametnog uključivanja:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Smart Power On pa pritisnite Enter.

3. Omogućite ili onemogućite željenu značajku.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP LPS)

Računala tvrtke Lenovo zadovoljavaju ekološke preduvjete ErP Lot 3 propisa. Dodatne informacije potražite na adresi:

https://www.lenovo.com/us/en/compliance/eco-declaration

Možete omogućiti način rada za usklađenost s ErP LPS-om kako biste smanjili potrošnju električne energije dok je računalo isključeno ili u stanju mirovanja.

Poglavlje 5. UEFI BIOS 27

Za omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP LPS):

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Enhanced Power Saving Mode pa pritisnite Enter.

3. Ovisno o tome odaberete li Enabled ili Disabled, učinite nešto od sljedećeg:

• Ako odaberete Enabled, pritisnite Enter. Zatim odaberite Power ➙ Automatic Power On pa

pritisnite Enter (Unos). Provjerite je li značajka Wake on LAN automatski onemogućena. U protivnom je onemogućite.

• Ako odaberete Disabled, pritisnite Enter. Potom prijeđite na sljedeći korak.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Kada omogućite način rada za usklađenost s direktivom o proizvodima koji se koriste energijom (ErP LPS), računalo možete vratiti iz stanja mirovanja tako da učinite nešto od sljedećeg:

• Pritisnite tipku za napajanje.

• Omogućite značajku Wake Up on Alarm (vraćanje iz stanja mirovanja) kako bi se računalo vratilo iz stanja mirovanja u postavljeno vrijeme.

Morate onemogućiti funkciju brzog pokretanja da biste zadovoljili uvjet načina za isključivanje za usklađenost s ErP-om.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Power Options (Mogućnosti uštede energije) ➙ Choose what the power buttons do

(Odabir funkcija gumba za uključivanje) ➙ Change settings that are currently unavailable (Promjena trenutno nedostupnih postavki).

3. Poništite mogućnost Turn on fast startup (recommended) (Uključi brzo pokretanje (preporučeno)) na popisu Shutdown settings (Postavke za isključivanje).

Omogući ili onemogući prednje i stražnje USB priključke

Ako trebate omogućiti ili onemogućiti bilo koji prednji ili stražnji USB priključak u UEFI BIOS-u, potražite odgovarajući USB priključak na vašem računalu u tabeli ispod.

USB priključak na računalu USB priključak u UEFI BIOS-u

USB Port 1

USB Port 2

USB Port 3

USB Port 4

USB Port 5

28 Vodič za korisnike P340

USB priključak na računalu USB priključak u UEFI BIOS-u

USB Port 7

USB Port 8

USB Port 9

USB Port 10

Promjena načina rada za ITS

Promjenom načina rada za ITS možete prilagoditi zvučne i termalne performanse računala. Ponuđena su tri izbora:

• Best Performance (zadana postavka): računalo radi s najboljim performansama sustava uz normalnu razinu zvuka.

• Best Experience: računalo radi u najboljem iskustvu s uravnoteženom bukom i boljim performansama.

• Full Speed: svi ventilatori u računalu rade punom brzinom.

Za promjenu načina rada za ITS:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Intelligent Cooling i pritisnite Enter.

3. Odaberite Performance Mode i pritisnite Enter.

4. Postavite željeni način rada.

5. Pritisnite tipku F10 ili Fn+F10 da biste spremili promjene i izašli.

Promjena postavki BIOS-a prije instaliranja novog operacijskog sustava

Postavke BIOS-a razlikuju se u različitim operacijskim sustavima. Postavke BIOS-a promijenite prije instaliranja novog operacijskog sustava.

Tvrtka Microsoft stalno izrađuje ažuriranja operacijskog sustava Windows 10. Prije instalacije određene verzije sustava Windows 10 provjerite popis kompatibilnosti za verziju sustava Windows. Za pojedinosti posjetite web-mjesto:

https://support.lenovo.com/us/en/solutions/windows-support

Da biste promijenili postavke BIOS-a:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. U glavnom sučelju odaberite Security ➙ Secure Boot, a zatim pritisnite Enter (Unos).

3. Ovisno o operacijskom sustavu koji planirate instalirati, učinite nešto od sljedećeg:

• Kako biste instalirali operacijski sustav Windows 10 (64-bitni) i većinu operacijskih sustava Linux, odaberite Enabled za Secure Boot.

• Kako biste instalirali operacijski sustav koji ne podržava sigurno pokretanje, odaberite Disabled za Secure Boot.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Poglavlje 5. UEFI BIOS 29

Ažuriranje UEFI BIOS-a

Kad instalirate novi program, upravljački program uređaja ili hardversku komponentu, možda ćete morati ažurirati UEFI BIOS. BIOS možete ažurirati iz operacijskog sustava ili putem diska za ažuriranje BIOS-a (podržano samo na odabranim modelima).

Preuzmite i instalirajte najnoviji paket za ažuriranje UEFI BIOS-a na jedan od sljedećih načina:

• U aplikaciji Vantage učinite sljedeće: Otvorite aplikaciju Vantage kako biste provjerili dostupne pakete ažuriranja. Ako je dostupan

najnoviji paket ažuriranja za UEFI BIOS, pratite upute na zaslonu kako biste ga preuzeli i instalirali.

• Putem web-mjesta za podršku tvrtke Lenovo:

1. Idite na

2. Preuzmite upravljački program za ažuriranje BIOS-a za svoju verziju operacijskog sustava ili verziju na ISO slici (koja se koristi za stvaranje diska za ažuriranje BIOS-a). Potom preuzmite upute za instalaciju upravljačkog programa za ažuriranje BIOS-a koji ste preuzeli.

3. Ispišite upute za instalaciju i slijedite ih prilikom ažuriranja BIOS-a.

https://pcsupport.lenovo.com.

Oporavak od pogreške ažuriranja BIOS-a

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje.

2. Umetnite disk za ažuriranje BIOS-a u optički pogon, a zatim isključite računalo.

3. Isključite sve naponske kabele iz električnih utičnica. Zatim uklonite sve dijelove koji sprječavaju pristup prekidaču za čišćenje CMOS-a / oporavak.

4. Pomaknite skakač iz standardnog položaja u položaj za održavanje.

5. Ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

6. Uključite računalo i monitor. Kada s računala začujete zvučni signal, započeo je postupak oporavka.

7. Kada postupak oporavka završi, računalo će se automatski isključiti.

Napomena: Ovisno o modelu računala, postupak oporavka trajat će dvije do tri minute.

8. Isključite sve naponske kabele iz električnih utičnica.

9. Pomaknite prekidač za čišćenje CMOS-a / oporavak natrag u standardni položaj.

10. Ponovno postavite sve dijelove koji su bili uklonjeni. Zatim ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

11. Uključite računalo i monitor. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

12. Da biste spriječili gubitak podataka, osigurajte da se postavke BIOS-a vrate na raniju točku. Konfiguracije BIOS-a potražite u odjeljku Poglavlje 5 „UEFI BIOS” na str. 25.

Čišćenje CMOS-a

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo.

2. Isključite sve naponske kabele iz električnih utičnica. Zatim uklonite sve dijelove koji sprječavaju pristup prekidaču za čišćenje CMOS-a / oporavak.

3. Pomaknite skakač iz standardnog položaja u položaj za održavanje.

4. Ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

5. Uključite računalo i monitor. Kada začujete zvučni signal s računala, pričekajte približno 10 sekundi.

6. Držite tipku za napajanje približno četiri sekunde da biste isključili računalo.

Vodič za korisnike P340

7. Isključite sve naponske kabele iz električnih utičnica.

8. Pomaknite prekidač za čišćenje CMOS-a / oporavak natrag u standardni položaj.

9. Ponovno postavite sve dijelove koji su bili uklonjeni. Zatim ponovno priključite kabele za

napajanje za računalo i monitor u električne utičnice.

10. Uključite računalo i monitor. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

11. Da biste spriječili gubitak podataka, osigurajte da se postavke BIOS-a vrate na raniju točku. Konfiguracije BIOS-a potražite u odjeljku Poglavlje 5 „UEFI BIOS” na str. 25.

Poglavlje 5. UEFI BIOS 31

32 Vodič za korisnike P340

Poglavlje 6. RAID

Što je RAID

RAID (engl. Redundant Array of Independent Disks) je tehnologija koja omogućuje funkcije i pouzdanost većeg obujma pohrane s pomoću zalihosti. On može i poboljšati pouzdanost pohrane podataka te povećati toleranciju na pogreške u usporedbi sa sustavima za pohranu s jednim pogonom. Gubitak podataka zbog kvara pogona može se spriječiti rekonstrukcijom podataka koji nedostaju s preostalih pogona.

Kada se grupa neovisnih fizičkih pogona za pohranu postavi za upotrebu RAID tehnologije, oni se nalaze u RAID matrici. Ta matrica distribuira podatke na više pogona za pohranu, ali glavno ih računalo prepoznaje kao jednostruku jedinicu za pohranu. Stvaranjem i upotrebom RAID matrica osiguravaju se visoke performanse, poput ubrzanih ulaznih/izlaznih performansi, jer je istovremeno moguće pristupiti više različitih pogona.

RAID razina

Vaše računalo mora imati instaliran minimalan broj SATA pogona za pohranu za podržanu razinu RAID-a u nastavku:

• RAID 0: matrica stupčastih diskova

- Sastoji se od barem dva SATA pogona za pohranu

- Podržane veličine trake: 4 KB, 8 KB, 16 KB, 32 KB, 64 KB ili 128 KB

- Bolje performanse bez tolerancije greški

• RAID 1: matrica zrcalnih diskova

- Sastoji se od dva SATA pogona za pohranu

- Poboljšane performanse čitanja i 100% redundantnost

• RAID 5: blok razina matrice stupčastih diskova s distribuiranim paritetom

- Sastoji se od barem tri SATA pogona za pohranu

- Podržane veličine trake: 16 kB, 32 kB, 64 kB ili 128 kB

- Bolje performanse i tolerancija grešaka

• RAID 10: prugasti i zrcalni niz diskova

- Sadrži najmanje četiri SATA pogona

- Podržane veličine trake: 4 KB, 8 KB, 16 KB, 32 KB ili 64 KB

- Bolje performanse bez tolerancije greški

- Poboljšane performanse čitanja i 100% redundantnost

Konfiguriranje sistemskog BIOS-a za omogućavanje SATA RAID funkcionalnosti

Da biste omogućili funkciju SATA RAID:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Devices ➙ ATA Drive Setup, a zatim pritisnite Enter.

3. Odaberite Configure SATA as i pritisnite Enter.

4. Odaberite RAID i pritisnite Enter.

5. Pritisnite tipku F10 ili Fn+F10 da biste spremili promjene i izašli.

Konfiguriranje RAID-a u UEFI načinu rada

Ovaj odjeljak sadrži upute za konfiguriranje RAID-a u UEFI načinu rada.

Stvaranje RAID jedinica u načinu rada UEFI Pažnja: Svi postojeći podaci pohranjeni na odabranim pogonima bit će izbrisani dok se RAID

jedinica stvara.

Da biste stvorili RAID jedinice:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Devices ➙ ATA Drive Setup, a zatim pritisnite Enter.

3. Odaberite Intel (R) Rapid Storage Technology i pritisnite Enter.

4. Odaberite Create RAID Volume, a zatim pritisnite Enter.

5. Odaberite Name i pritisnite Enter. Kada se to zatraži, u polje upišite ispravan naziv za RAID Volume.

6. Odaberite RAID Level i pritisnite Enter. Kada se to zatraži, u polju odaberite RAID razinu.

7. Koristite tipke sa strelicama i razmaknicu da biste označili pojedinačne fizičke pogone za pohranu koje želite dodati u RAID jedinicu.

8. Odaberite Strip Size i pritisnite Enter. Kada se to zatraži, u polju odaberite veličinu trake.

9. Odaberite Capacity i u polje upišite veličinu diska.

10. Odaberite Create Volume, a zatim pritisnite Enter da biste pokrenuli stvaranje diska.

Brisanje RAID jedinica u načinu rada UEFI Pažnja: Svi postojeći podaci pohranjeni na odabranim pogonima bit će izbrisani kada izbrišete RAID

jedinice.

Da biste izbrisali RAID jedinice:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Devices ➙ ATA Drive Setup, a zatim pritisnite Enter.

3. Odaberite Intel (R) Rapid Storage Technology i pritisnite Enter.

4. Odaberite RAID jedinicu za brisanje i pritisnite Enter.

5. Odaberite Delete i pritisnite Enter.

6. Da biste potvrdili brisanje odabrane RAID jedinice, odaberite Yes. Brisanje RAID jedinice ponovno će postaviti pogone za pohranu na ne-RAID.

Ponovno postavljanje pogona za pohranu na ne-RAID u načinu rada UEFI

Da biste ponovno postavili pogon za pohranu na ne-RAID postavke:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Devices ➙ ATA Drive Setup, a zatim pritisnite Enter.

3. Odaberite Intel (R) Rapid Storage Technology i pritisnite Enter.

4. Odaberite RAID jedinice, a zatim pritisnite Enter da biste prikazali detaljne informacije. Odaberite pogon za pohranu koji želite ponovno postaviti na ne-RAID, a zatim pritisnite Enter.

5. Odaberite Reset to Non-RAID i pritisnite Enter (Unos).

Vodič za korisnike P340

6. Odaberite Yes kako biste ponovno postavili za pogone za pohranu na ne-RAID.

Poglavlje 6. RAID 35

36 Vodič za korisnike P340

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i oporavak

Ovo poglavlje sadrži rješenja za probleme s računalom. Osnovni postupak koristite kao početnu točku za rješavanje problema s računalom.

Osnovni postupak rješavanja problema s računalom

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

1. Provjerite sljedeće:

a. Jesu li kabeli svih priključenih uređaja čvrsto i pravilno ukopčani. b. Sve su komponente ponovno sastavljene ispravno. c. Svi su priključeni uređaji za koje je potreban izmjeničan napon priključeni u pravilno

uzemljenu i ispravnu električnu utičnicu.

d. Na svim priključenim uređajima omogućen je UEFI BIOS.

2. Upotrijebite antivirusni program (ako postoji) da vidite je li računalo zaraženo virusom. Ako

program otkrije virus, uklonite ga.

3. Pogledajte Poglavlje 7 „Otklanjanje poteškoća, dijagnostika i oporavak” na str. 37 da biste riješili

problem koji imate, pokrenite dijagnostički program i oporavite operativni sustav.

4. Ako se problem nastavi pojavljivati, obratite se tvrtki Lenovo. Pogledajte odjeljak Poglavlje 9

„Pomoć i podrška” na str. 109.

Rješavanje problema

Informacije o rješavanju problema koristite za pronalaženje rješenja za probleme s jasnim simptomima.

Problemi s pokretanjem

Problem

Računalo se ne pokreće kad pritisnete tipku za uključivanje i isključivanje.

Operacijski sustav se ne pokreće s odgovarajućeg pogona za pohranu ili se ne uspijeva pokrenuti

Računalo nekoliko puta aktivira zvučni signal prije pokretanja operacijskog sustava.

Rješenje

• Naponski kabel mora biti pravilno priključen na stražnju stranu računala i u ispravnu utičnicu.

• Ako je na stražnjoj strani računala drugi prekidač napajanja, provjerite je li uključen.

• Provjerite indikator napajanja na prednjoj strani računala.

• Napon računala odgovara naponu u električnim utičnicama u vašem području.

• Provjerite jesu li svi signalni kabeli i kabeli za napajanje pogona za pohranu pravilno priključeni.

• Provjerite je li pogon za pohranu s kojeg se računalo pokreće naveden kao prvi uređaj za pokretanje u programu UEFI BIOS.

• U iznimnim slučajevima pogon za pohranu na kojemu se nalazi operacijski sustav može biti oštećen. U tim ćete slučajevima možda morati zamijenili pogon za pohranu.

• Ako je na računalo postavljena memorija Optane:

- Provjerite nije li memorija Optane uklonjena.

- Provjerite nije li memorija Optane oštećena. Provjerite

memoriju Optane s pomoću dijagnostičkih alata.

Provjerite nisu li tipke zaglavljene.

38 Vodič za korisnike P340

Problemi sa zvukom

Problem

U operacijskom sustavu Windows se zvuk.

Ne čuje se zvuk u Bluetooth slušalicama s mikrofonom ili slušalicama.

ne čuje

Rješenje

• Ako koristite vanjske aktivne zvučnike s prekidačem za

uključivanje/isključivanje, provjerite sljedeće:

- Prekidač za uključivanje/isključivanje postavljen je na položaj On (Uključeno).

- Kabel za napajanje zvučnika mora biti priključen na pravilno uzemljenu i ispravnu električnu utičnicu.

• Ako vanjski zvučnici imaju kontrolu za namještanje glasnoće, provjerite nije li postavljena na prenisku vrijednost.

• Kliknite ikonu glasnoće u području obavijesti sustava Windows na programskoj traci. Provjerite postavke i glasnoću zvučnika. Nemojte isključiti zvučnik ili glasnoću postaviti na vrlo nisku razinu.

• Ako računalo ima prednju ploču za zvuk, provjerite nije li glasnoća postavljena na prenisku vrijednost.

• Provjerite jesu li vanjski zvučnici (i slušalice, ako ih koristite) priključeni u odgovarajuću priključnicu za zvuk na računalu. Većina kabela za zvučnik ima utikače u boji koja mora odgovarati boji priključka za zvuk.

Napomena: Kad su na audiopriključak priključeni kabeli vanjskih zvučnika ili slušalica, onemogućuje se interni zvučnik ako postoji. U većini slučajeva, ako je u jedan od utora za proširenje ugrađena zvučna kartica, funkcija zvuka ugrađena u matičnu ploču onemogućena je. Stoga za audio karticu morate koristiti audiopriključke.

• Provjerite je li program koji koristite osmišljen za operacijski sustav Microsoft Windows. Ako je program napisan za izvršavanje u DOS-u, neće koristiti značajku za zvuk sustava Windows. Program mora biti konfiguriran za korištenje emulacije SoundBlaster Pro ili SoundBlaster.

• Provjerite jesu li upravljački programi za zvuk ispravno instalirani.

Odaberite slušalice s mikrofonom ili slušalice kao zadani uređaj za izlaz zvuka u naprednim postavkama zvuka.

• Provjerite je li kabel zvučnika u potpunosti umetnut u priključnicu na računalu.

• Provjerite je li kabel koji povezuje lijevi i desni zvučnik čvrsto priključen.

Zvuk se čuje iz jednog vanjskog zvučnika.

• Provjerite jesu li postavke ravnoteže pravilno postavljene.

1. Desnom tipkom miša kliknite ikonu glasnoće u području obavijesti sustava Windows na programskoj traci. Zatim kliknite Open Volume Mixer (Otvori mikser za glasnoću) i odaberite željeni zvučnik.

2. Kliknite ikonu zvučnika na kontroli glasnoće pa kliknite karticu Levels (Razine).

Problemi s mrežom

Napomena: Značajke Wi-Fi® i Bluetooth nisu obavezne.

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i oporavak 39

Problem

Računalo se ne može povezati s Ethernet LAN-om.

Rješenje

• Priključite kabel iz Ethernet priključak u RJ45 priključak koncentratora.

• Omogućite značajku Ethernet LAN-a u UEFI BIOS-u.

• Omogućite prilagodnik za Ethernet LAN.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Network and Sharing Center (Centar za mrežu i

zajedničko korištenje) ➙ Change adapter settings (Promjena postavki prilagodnika).

3. Desnom tipkom miša kliknite ikonu prilagodnika za Ethernet LAN pa kliknite Enable (Omogući).

• Ažurirajte ili ponovno instalirajte upravljački program za Ethernet LAN.

• Instalirajte sav softver za umrežavanje potreban za mrežno okruženje. Od administratora mreže saznajte koji je softver potreban za umrežavanje.

• Postavite priključak preklopnika i prilagodnik tako da imaju jednaku duplex postavku. Ako ste prilagodnik postavili na punu dvosmjernu vezu (full duplex), provjerite je li i preklopnik konfiguriran na takvu vezu. Postavljanje pogrešnog duplex načina može smanjiti performanse, uzrokovati gubitak podataka i dovesti do prekida veze.

Kada se koristi model računala Gigabit Ethernet pri brzini od 1000 Mbps, ne uspijeva se ostvariti Ethernet LAN veza ili dolazi do pogreške.

Značajka Wake On LAN (WOL) ne funkcionira.

Značajka Wi-Fi ne funkcionira.

Povežite mrežni kabel s Ethernet priključkom pomoću kabela kategorije 5 i koncentratora/preklopnika 100 BASE-T (ne 100 BASE-X).

Omogućite značajku Wake On LAN u UEFI BIOS-u.

• Omogućite značajku Wi-Fi u UEFI BIOS-u.

• Omogućite sve uređaje za Wi-Fi.

1. Desnom tipkom miša kliknite gumb Start kako biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

3. Proširite Network adapters (Mrežni prilagodnici) kako biste prikazali sve mrežne uređaje.

4. Desnom tipkom miša kliknite svaki Wi-Fi uređaj, a potom kliknite Enable device (Omogući uređaj).

• Omogućite značajku Wi-Fi u postavkama sustava Windows.

1. Otvaranje izbornika Start.

2. Kliknite Settings (Postavke) ➙ Network & Internet (Mreža i internet) ➙ Wi-Fi.

3. Omogućite značajku Wi-Fi.

• Ažurirajte ili ponovno instalirajte upravljački program za Wi-Fi.

40 Vodič za korisnike P340

Problem

Značajka Bluetooth ne funkcionira.

Ne čuje se zvuk u Bluetooth slušalicama s mikrofonom ili slušalicama.

Rješenje

• Omogućite Bluetooth u UEFI BIOS-u.

• Omogućite sve Bluetooth uređaje.

1. Desnom tipkom miša kliknite gumb Start kako biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

3. Proširite Bluetooth da biste prikazali sve Bluetooth uređaje. Desnom tipkom miša kliknite svaki Bluetooth uređaj, a potom kliknite Enable device (Omogući uređaj).

4. Proširite Network adapters (Mrežni prilagodnici) da biste prikazali sve mrežne uređaje. Desnom tipkom miša kliknite svaki Bluetooth uređaj, a potom kliknite Enable device (Omogući uređaj).

• Uključite primopredajnik za Bluetooth.

1. Otvaranje izbornika Start.

2. Kliknite Settings (Postavke) ➙ Devices (Uređaji) ➙ Bluetooth & other devices (Bluetooth i ostali uređaji).

3. Uključite prekidač za Bluetooth da biste omogućili Bluetooth značajku.

• Ažurirajte ili ponovno instalirajte upravljački program za Bluetooth.

Odaberite Bluetooth slušalice s mikrofonom ili slušalice kao zadani uređaj za izlaz zvuka u naprednim postavkama zvuka.

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i oporavak 41

Problemi s performansama

Problem

Na pogonima za pohranu postoje pretjerano fragmentirane datoteke.

Nema dovoljno slobodnog prostora na pogonu za pohranu.

Rješenje

Napomena: Ovisno o veličini pogona za pohranu i količini

podataka pohranjenih na njima, defragmentacija može potrajati i nekoliko sati.

1. Zatvorite sve otvorene programe i prozore.

2. Otvaranje izbornika Start.

3. Kliknite Windows System (Sustav Windows) ➙ File Explorer (Eksplorer za datoteke) ➙ This PC (Ovaj PC).

4. Desnom tipkom miša kliknite pogon C, a zatim kliknite Properties (Svojstva).

5. Kliknite na karticu Tools (Alati).

6. Kliknite Optimize (Optimiziraj). Odaberite željeni pogon i kliknite Optimize (Optimiziraj).

7. Slijedite upute na zaslonu.

• U programu za e-poštu očistite mape Ulazna pošta, Poslane stavke i Izbrisane stavke.

• Počistite pogon C.

1. Otvaranje izbornika Start.

2. Kliknite Windows System (Sustav Windows) ➙ File Explorer (Eksplorer za datoteke) ➙ This PC (Ovaj PC).

3. Desnom tipkom miša kliknite pogon C, a zatim kliknite Properties (Svojstva).

4. Provjerite količinu slobodnog prostora pa kliknite Disk Cleanup (Čišćenje diska).

5. Prikazat će se popis kategorija nepotrebnih datoteka. Odaberite kategoriju koju želite izbrisati pa kliknite OK (U redu).

• Onemogućite neke značajke sustava Windows ili uklonite nepotrebne programe.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Programs and Features (Programi i značajke).

3. Učinite nešto od sljedećeg:

- Kako biste onemogućili neke značajke sustava

Windows, kliknite Turn Windows features on or off (Uključivanje i isključivanje značajki sustava Windows). Slijedite upute na zaslonu.

- Da biste uklonili nepotrebne programe, odaberite

program koji želite ukloniti, a zatim kliknite Uninstall/ Change (Deinstaliranje/Promjena) ili Uninstall (Deinstaliraj).

Nema dovoljno slobodne memorije.

42 Vodič za korisnike P340

• Desnom tipkom miša kliknite prazno područje na programskoj traci pa otvorite upravitelj zadataka. Potom završite neke zadatke koji vam nisu potrebni.

• Ugradite dodatne memorijske module.

Problemi s pogonom za pohranu

Problem

U izborniku UEFI BIOS nema nekih ili nijednog pogona za pohranu.

Rješenje

• Provjerite jesu li svi signalni kabeli i kabeli za napajanje svih

• Provjerite je li računalo pravilno konfigurirano kako bi

Problemi s CD ili DVD diskom

Problem

CD ili DVD ne radi.

Rješenje

• Provjerite podržava li optički pogon CD ili DVD.

• Provjerite je li disk ispravno umetnut, s naljepnicom na gornjoj

• Provjerite je li površina diska koji koristite čista. Za

• Provjerite jesu li signalni kabel i kabel za napajanje čvrsto

• Provjerite nije li površina diska koji koristite ogrebena ili

• Ako imate ugrađeno više CD ili DVD pogona (ili kombinaciju

pogona za pohranu pravilno priključeni.

podržavalo pogone za pohranu.

- Ako su u računalo ugrađeni pogoni za pohranu SATA, provjerite je li ugrađen modul za omogućivanje pogona za pohranu SATA (od jednog do pet pogona za pohranu).

- Ako su u računalo ugrađeni pogoni za pohranu SAS, provjerite je li ugrađen modul za omogućivanje pogona za pohranu SAS (od jednog do pet pogona za pohranu) ili prilagodnik LSI MegaRAID SAS.

strani.

odstranjivanje prašine ili otisaka prstiju disk obrišite čistom, mekom krpom od centra prema van. Brisanje diska kružnim pokretima može oštetiti podatke.

priključeni na pogon.

oštećena. Pokušajte umetnuti disk za koji znate da funkcionira.

CD i DVD pogona), pokušajte umetnuti disk u drugi pogon. U nekim slučajevima samo je jedan pogon priključen na zvučni podsustav.

Nije moguće pokrenuti sustav pomoću pokretačkih medija za oporavak kao što je Product Recovery CD.

Umjesto DVD videozapisa, prikazuje se crni zaslon

DVD film se ne reproducira.

Tijekom reprodukcije filma s DVD-a nema zvuka ili je isprekidan.

Provjerite je li CD ili DVD pogon postavljen kao prvi prioritet u redoslijedu uređaja za pokretanje u UEFI BIOS-u. Napomena: Na nekim modelima računala redoslijed pokretanja trajno postavljen i ne može se promijeniti.

• Ponovo pokrenite program za reproduciranje DVD diska.

• Pokušajte smanjiti razlučivost zaslona i dubinu boja.

• Zatvorite sve otvorene datoteke, a potom ponovno pokrenite računalo.

• Provjerite je li površina diska čista i bez ogrebotina.

• Provjerite regionalni kôd diska ili pakiranja. Možda morate kupiti disk s kodiranjem za regiju u kojoj se koristite računalom.

• Provjerite postavku glasnoće u računalu i na zvučnicima.

• Provjerite je li površina diska čista i bez ogrebotina.

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i oporavak 43

Problem

Reprodukcija je vrlo spora ili isprekidana.

Poruka upućuje na to da disk nije valjan ili ga nema.

Rješenje

• Provjerite jesu li svi kabeli do i od zvučnika dobro spojeni.

• Na DVD izborniku odaberite drugi zvučni zapis ili jezik.

• Onemogućite pozadinske programe, kao što su protuvirusni program ili teme radnog područja.

• Provjerite je li razlučivost postavljena na manje od 1152 x 864 piksela.

• Provjerite je li DVD disk u pogonu okrenut sjajnom površinom oprema dolje.

• Provjerite je li razlučivost videozapisa manja od 1152 x 864 piksela.

• Provjerite je li DVD ili CD umetnut u pravi optički pogon. Primjerice, nemojte u pogon samo za CD-ove umetati DVD.

Poteškoće sa serijskim priključkom

Problem

Ne može se pristupiti serijskom priključku.

Problemi s USB uređajem

Problem

Pristup USB uređaju nije moguć.

Rješenje

• Priključite serijski kabel iz serijskog priključka na računalu na serijski uređaj. Ako serijski uređaj ima vlastiti kabel za napajanje, priključite kabel za napajanje u uzemljenu električnu utičnicu.

• Uključite serijski uređaj i držite ga povezanim.

• Instalirajte sve programe isporučene uz serijski uređaj. Dodatne pojedinosti potražite u dokumentaciji koju ste dobili uz serijski uređaj.

• Ako ste dodali jedan prilagodnik za serijski priključak, provjerite je li prilagodnik pravilno instaliran.

Rješenje

• Povežite USB kabel s USB priključkom i USB uređajem. Ako USB uređaj ima vlastiti kabel za napajanje, uključite kabel za napajanje u uzemljenu električnu utičnicu.

• Uključite USB uređaj i držite ga uključenim.

• Instalirajte upravljačke programe uređaja ili programe isporučene uz USB uređaj. Dodatne pojedinosti potražite u dokumentaciji koju ste dobili uz USB uređaj.

• Isključite pa ponovno priključite USB priključak da biste vratili USB uređaj u izvorno stanje.

• Provjerite je li funkcija Smart USB Protection onemogućena u UEFI BIOS-u.

44 Vodič za korisnike P340

Softverski problem

Problem

Neki programi ne rade prema očekivanju.

Rješenje

1. Provjerite je li uzrok problema u nekom programu. a. Provjerite je li softver kompatibilan s računalom. Dodatne

pojedinosti potražite u dokumentaciji koju ste dobili uz

softver. b. Pobrinite se da drugi softver radi ispravno na računalu. c. Provjerite radi li softver koji koristite na nekom drugom

računalu.

2. Ako je aplikacija uzrok problema:

• Pročitajte tiskanu dokumentaciju isporučenu uz program ili

sustav pomoći za program.

• Ažurirajte se program.

• Deinstalirajte pa ponovno instalirajte program. Da biste

preuzeli program koji je unaprijed instaliran na vašem računalu idite na upute na zaslonu.

https://pcsupport.lenovo.com i slijedite

Dijagnostički alati Lenovo

Dodatne informacije o dijagnostičkim alatima Lenovo potražite na web mjestu Lenovo na adresi:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

Oporavak

U ovoj se temi navode informacije o oporavku operacijskog sustava Windows 10. Obavezno pročitajte i pratite zaslonske upute za oporavak. Podaci na računalu možda će se tijekom postupka oporavka izbrisati. Da biste izbjegli gubitak podataka, stvorite sigurnosnu kopiju podataka koje želite sačuvati.

Vratite sistemske datoteke i postavke u ranije stanje

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Recovery (Oporavak) ➙ Open System Restore (Otvori vraćanje sustava). Zatim slijedite upute na zaslonu.

Vratite datoteke iz sigurnosne kopije

Napomena: Ako vraćate datoteke iz sigurnosne kopije pomoću alata Prethodne datoteke, provjerite

jeste li prethodno sigurnosno kopirali podatke putem tog alata.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite File History (Prethodne datoteke) ➙ Restore personal files (Vrati osobne podatke). Zatim slijedite upute na zaslonu.

Vraćanje računala na zadane postavke

U postupku vraćanja na zadane postavke tijekom ponovne instalacije operacijskog sustava datoteke možete zadržati ili ukloniti.

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i oporavak 45

Napomena: Stavke u grafičkom korisničkom sučelju (GUI) mogu se promijeniti bez prethodne najave.

1. Otvorite izbornik Start, a zatim kliknite Settings (Postavke) ➙ Update & Security (Ažuriranje i sigurnost) ➙ Recovery (Oporavak).

2. U odjeljku Reset this PC (Vrati ovaj PC na zadane postavke) kliknite Get started (Početak rada).

3. Pratite upute na zaslonu da biste ponovno postavili računalo.

Korištenje dodatnih mogućnosti

1. Otvorite izbornik Start i kliknite Settings (Postavke) ➙ Update & security (Ažuriranje i sigurnost) ➙ Recovery (Oporavak).

2. U odjeljku Advanced startup (Napredno pokretanje) kliknite Restart now (Odmah ponovno pokreni) ➙ Troubleshoot (Otklanjanje poteškoća) ➙ Advanced options (Napredne mogućnosti).

3. Odaberite željenu mogućnost, a zatim slijedite upute na zaslonu.

Automatski oporavak sustava Windows

Napomena: Provjerite je li računalo priključeno na izmjenični napon tijekom procesa oporavka.

Okruženje oporavka sustava Windows na računalu funkcionira neovisno o operacijskom sustavu Windows 10. To vam omogućuje da oporavite ili popravite operacijski sustav čak i ako se operacijski sustav Windows 10 ne može pokrenuti.

Okruženje oporavka sustava Windows automatski će se pokrenuti nakon dva uzastopna neuspješna pokušaja pokretanja. Zatim možete odabrati mogućnosti oporavka i popravka slijedeći upute na zaslonu.

Stvaranje i korištenje USB uređaja za oporavak

Preporučuje se da što prije stvorite USB pogon za oporavak kao sigurnosnu kopiju za programe za oporavak sustava Windows. USB pogon za oporavak omogućuje otklanjanje poteškoća i rješavanje problema čak i ako su predinstalirani programi za oporavak sustava Windows oštećeni. Ako niste izradili USB pogon za oporavak kao mjeru opreza, možete se obratiti Centru za podršku korisnicima tvrtke Lenovo i kupite ga od tvrtke Lenovo. Za popis telefonskih brojeva Lenovo podrške za svoju državu ili regiju pogledajte:

https://pcsupport.lenovo.com/supportphonelist

Stvaranje USB pogona za oporavak Pažnja: Procesom stvaranja brišu se svi podaci pohranjeni na USB pogonu. Da biste izbjegli gubitak

podataka, stvorite sigurnosnu kopiju podataka koje želite sačuvati.

1. Provjerite je li računalo priključeno na izmjenični napon.

2. Pripremite USB pogon s barem 16 GB kapaciteta za pohranu. Potrebni kapacitet USB pogona ovisi o veličini slike za oporavak.

3. Pripremljeni USB pogon priključite na računalo.

4. U okvir za pretraživanje upišite recovery. Zatim kliknite Create a recovery drive (Stvori pogon za oporavak).

5. U prozoru Kontrola korisničkog računa kliknite Yes (Da) da biste dopustili pokretanje programa Recovery Media Creator.

6. U prozoru Recovery Drive (Pogon za oporavak) slijedite upute na zaslonu da biste stvorili USB pogon za oporavak.

Vodič za korisnike P340

Korištenje USB pogona za oporavak

Ako ne možete pokrenuti računalo, prvo idite na Poglavlje 9 „Pomoć i podrška” na str. 109 da biste sami pokušali riješiti problem. Ako se problem nastavi, koristite USB pogon za oporavak da biste oporavili računalo.

1. Provjerite je li računalo priključeno na izmjenični napon.

2. USB pogon za oporavak priključite na računalo.

3. Uključite ili ponovno pokrenite računalo. Kada se pojavi zaslon s logotipom, pritisnite tipku F12.

Otvorit će se prozor Boot Menu.

4. Odaberite USB pogon za oporavak kao uređaj za pokretanje. Zatim pratite upute na zaslonu da

biste dovršili postupak.

Ažuriranje upravljačkog programa za uređaj

Pažnja: Ponovnim instaliranjem upravljačkih programa promijenit ćete trenutačnu konfiguraciju

računala.

Kada primijetite slabiju učinkovitost neke komponente ili nakon njezina dodavanja, preuzmite najnoviji upravljački program za tu komponentu. Ta bi radnja mogla otkloniti upravljački program kao mogući uzrok problema. Najnoviji upravljački program preuzmite i instalirajte na jedan od sljedećih načina:

• U aplikaciji Vantage učinite sljedeće: Otvorite aplikaciju Vantage kako biste provjerili dostupne pakete ažuriranja. Ako je dostupan

najnoviji paket ažuriranja za UEFI BIOS, pratite upute na zaslonu kako biste ga preuzeli i instalirali.

• Putem web-mjesta za podršku tvrtke Lenovo: Idite na

zaslonu da biste preuzeli i instalirali potrebne upravljačke programe i softver.

• S usluge Windows Update:

https://pcsupport.lenovo.com i odaberite unos za svoje računalo. Zatim pratite upute na

Napomena: Lenovo možda nije testirao upravljačke programa za uređaje sa servisa Windows Update. Preporučuje se da upravljačke programe za uređaje nabavljate od tvrtke Lenovo.

1. Otvaranje izbornika Start.

2. Kliknite Settings (Postavke) ➙ Update & Security (Ažuriranje i sigurnost) ➙ Windows Update.

3. Slijedite upute na zaslonu.

Poglavlje 7. Otklanjanje poteškoća, dijagnostika i oporavak 47

48 Vodič za korisnike P340

Poglavlje 8. Zamjena CRU-ova

Što su CRU-ovi

Korisnički zamjenjive jedinice (Customer Replaceable Unit, CRU) dijelovi su koje korisnik može sam nadograditi ili zamijeniti. Računala Lenovo sadrže sljedeće vrste CRU-ova:

• Samoposlužni CRU-ovi: odnose se na dijelove koje korisnik može sam jednostavno instalirati ili zamijeniti ili to može učiniti kvalificirani serviser bez dodatnih troškova.

• CRU-ovi za koje je dostupna usluga ugradnje: odnose se na dijelove koje instalirati ili zamijeniti može korisnik s visokom razinom vještine. Kvalificirani serviser može instalirati ili zamijeniti dijelove na temelju vrste jamstva određene za uređaj korisnika.

Ako namjeravate instalirati CRU, Lenovo će vam ga poslati. Podaci o CRU-ovima, kao i upute za njihovu zamjenu isporučuju se uz proizvod, a dostupni su i na zahtjev od tvrtke Lenovo. Od vas se može zatražiti da vratite oštećeni dio koji je CRU zamijenio. Ako je proizvod potrebno vratiti: (1) upute za povrat, unaprijed plaćena oznaka za povrat i spremnik za pakiranje dostavljaju se sa zamjenskim CRU-om, (2) možda će vam biti naplaćen zamjenski CRU ako Lenovo ne zaprimi neispravni CRU u roku od trideset (30) dana od primitka zamjenskog CRU-a. Sve pojedinosti potražite u dokumentaciji Ograničeno jamstvo tvrtke Lenovo na adresi:

https://www.lenovo.com/warranty/llw_02

Popis CRU-ova za svoje računalo pogledajte u nastavku.

Samoposlužni CRU-ovi

• Greda kućišta*

• Poklopac računala

• Prednji okvir

• Tipkovnica*

• M.2 statički pogon*

• Nosač statičkog diska M.2*

• Hladnjak M.2 statičkog pogona*

• Memorijski modul

• Miš*

• Optički pogon*

• Držač optičkog pogona*

• Kavez optičkog pogona*

• Kabel za napajanje

• Primarni pogoni za pohranu*

• Držači primarnog pogona za pohranu*

• Okviri primarnog pogona za pohranu*

• Sekundarni pogoni za pohranu*

• Nosači sekundarnog pogona za pohranu*

• Okviri sekundarnog pogona za pohranu*

• Pametna kopča za kabel*

• Pretvornik pogona za pohranu vrste 1*

• Pretvornik pogona za pohranu vrste 2*

Opcijsko-servisni CRU-ovi

• Tanka okrugla baterija

• E-lock*

• Prednji ventilator*

• Grafička kartica i plastični držač*

• Sklop hladnjaka i ventilatora

• PCI-Express kartica*

• Sklop napajanja

• Stražnji ventilator*

* za odabrane modele

Zamjena CRU-a

Da biste zamijenili CRU, pratite upute za postupak zamjene:

Poklopac računala

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Isključite računalo i pričekajte nekoliko minuta da se računalo ohladi prije otvaranja poklopca.

Postupak zamjene

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo.

2. Odspojite sve kabele za napajanje iz električnih utičnica te sve kabele iz računalo.

3. Otključajte sve lokote koji učvršćuju poklopac računala. Pogledajte „Zaključavanje računala” na str. 19.

4. Položite računalo s poklopcem računala prema gore.

Vodič za korisnike P340

5. Uklonite poklopac računala.

6. Montirajte poklopac računala.

7. Računalo postavite u uspravan položaj.

8. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i

sve isključene kabele.

Napomena: Ako postoji kakva brava za zaključavanje računala, zaključajte je.

Poglavlje 8. Zamjena CRU-ova 51

Optički pogon

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Iskopčajte signalni i naponski kabel iz optičkog pogona.

3. Uklonite optički pogon.

4. Uklonite držač optičkog pogona.

52 Vodič za korisnike P340

5. Uklonite okvir optičkog pogona.

6. Postavite okvir optičkog pogona.

7. Postavite držač optičkog pogona.

Poglavlje 8. Zamjena CRU-ova 53

8. Ako se na prednjem okviru nalazi plastični štitnik, da biste postavili novi optički pogon, uklonite plastični štitnik kao što je prikazano.

9. Postavite novi optički pogon.

10. Signalni i naponski kabel priključite na novi optički pogon.

11. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Vodič za korisnike P340

Prednji okvir

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

3. Uklonite prednji okvir.

Poglavlje 8. Zamjena CRU-ova 55

4. Umetnite prednji okvir.

5. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Primarni pogoni za pohranu

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Pažnja: Interni je pogon za pohranu osjetljiv. Neprilagođeno rukovanje može prouzročiti oštećenje i trajni gubitak podataka. Pri rukovanju unutarnjim pogonom za pohranu, uzmite u obzir sljedeće smjernice:

• Zamijenite unutarnji pogon za pohranu samo pri nadogradnji ili u slučaju popravka. Unutarnji pogon za pohranu nije predviđen za česte promjene ili zamjenu.

• Prije zamjenjivanja unutarnjeg pogona za pohranu stvorite sigurnosnu kopiju svih podataka koje želite sačuvati.

• Nemojte dodirivati rub s kontaktima na unutarnjem pogonu za pohranu. U suprotnom bi se unutarnji pogon za pohranu mogao oštetiti.

• Nemojte pritiskati poklopac unutarnjeg pogona za pohranu.

• Ne izlažite unutarnji pogon za pohranu fizičkim udarcima ili vibracijama. Unutarnji pogon za pohranu postavite na mekani materijal, kao što je tkanina, kako bi se ublažili fizički udarci.

2,5-inčni primarni pogon za pohranu, nosač i okvir

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Isključite signalni kabel i kabel za napajanje iz 2,5-inčnog primarnog pogona za pohranu.

Vodič za korisnike P340

3. Gurnite okvir 2,5-inčnog primarnog pogona za pohranu prema gore da biste ga oslobodili iz okvira 3,5-inčnog primarnog pogona za pohranu.

4. Uklonite 2,5-inčni primarni pogon za pohranu s nosačem iz kućišta.

5. Savijte stranice nosača tako da iz njega možete ukloniti pogon za pohranu.

Poglavlje 8. Zamjena CRU-ova 57

6. Postavite novi 2,5-inčni pogon za pohranu u nosač.

7. Postavite pogon za pohranu s nosačem u okvir.

8. Postavite okvir 2,5-inčnog primarnog pogona za pohranu u okvir 3,5-inčnog primarnog pogona za pohranu.

9. Priključite signalni kabel i kabel za napajanje na novi pogon za pohranu.

Vodič za korisnike P340

10. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

3,5-inčni primarni pogon za pohranu i nosač

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Isključite signalni kabel i kabel za napajanje iz 3,5-inčnog primarnog pogona za pohranu.

3. Povucite ručicu nosača 3,5-inčnog pogona za pohranu kako biste pogon za pohranu s nosačem uklonili iz okvira 3,5-inčnog primarnog pogona za pohranu.

4. Savijte stranice nosača tako da iz njega možete ukloniti pogon za pohranu.

Poglavlje 8. Zamjena CRU-ova 59

5. Postavite novi 3,5-inčni pogon za pohranu u nosač.

6. Postavite pogon za pohranu s nosačem u okvir 3,5-inčnog primarnog pogona za pohranu.

7. Priključite signalni kabel i kabel za napajanje na novi pogon za pohranu.

8. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

2,5-inčni primarni pogon za pohranu, pretvornik pogona za pohranu vrste 1 i nosač

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Isključite signalni kabel i kabel za napajanje iz 2,5-inčnog primarnog pogona za pohranu.

Vodič za korisnike P340

3. Povucite ručicu nosača da biste uklonili pretvornik 2,5-inčnog primarnog pogona za pohranu (u

nastavku pretvornik pogona za pohranu vrste 1) s nosačem iz okvira primarnog pogona za pohranu.

4. Zatim savijte stranice nosača kako biste iz njega uklonili pretvornik pogona za pohranu vrste 1.

Poglavlje 8. Zamjena CRU-ova 61

5. Uklonite četiri vijka kojima je pričvršćen 2,5-inčni primarni pogon za pohranu. Zatim izvadite pogon za pohranu iz pretvornika pogona za pohranu vrste 1.

6. Postavite novi 2,5-inčni pogon za pohranu u pretvornik pogona za pohranu vrste 1. Potom s pomoću četiriju vijka pričvrstite pogon za pohranu za pretvornik pogona za pohranu vrste 1.

62 Vodič za korisnike P340

7. Postavite novi 2,5-inčni pogon za pohranu zajedno s pretvornikom pogona za pohranu vrste 1 u

nosač 3,5-inčnog pogona za pohranu.

8. Postavite pretvornik pogona za pohranu vrste 1 s nosačem u okvir 3,5-inčnog primarnog pogona

za pohranu.

9. Priključite signalni kabel i kabel za napajanje na novi pogon za pohranu.

10. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Poglavlje 8. Zamjena CRU-ova 63

Okvir 3,5-inčnog primarnog pogona za pohranu

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

• Zamijenite unutarnji pogon za pohranu samo pri nadogradnji ili u slučaju popravka. Unutarnji pogon za pohranu nije predviđen za česte promjene ili zamjenu.

• Prije zamjenjivanja unutarnjeg pogona za pohranu stvorite sigurnosnu kopiju svih podataka koje želite sačuvati.

• Nemojte dodirivati rub s kontaktima na unutarnjem pogonu za pohranu. U suprotnom bi se unutarnji pogon za pohranu mogao oštetiti.

• Nemojte pritiskati poklopac unutarnjeg pogona za pohranu.

• Ne izlažite unutarnji pogon za pohranu fizičkim udarcima ili vibracijama. Unutarnji pogon za pohranu postavite na mekani materijal, kao što je tkanina, kako bi se ublažili fizički udarci.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

3. Uklonite prednji okvir. Pogledajte „Prednji okvir” na str. 55.

4. Uklonite primarne pogone za pohranu. Pogledajte „Primarni pogoni za pohranu” na str. 56.

5. Uklonite dva vijka kojima je okvir 3,5-inčnog primarnog pogona za pohranu pričvršćen za kućište. Zatim podignite okvir iz kućišta.

64 Vodič za korisnike P340

6. Postavite okvir 3,5-inčnog primarnog pogona za pohranu u kućište. Zatim postavite dva vijka da

biste pričvrstili okvir.

7. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i

sve isključene kabele.

PCI Express kartica

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

Poglavlje 8. Zamjena CRU-ova 65

2. Uklonite PCI-Express karticu.

3. Postavite novu PCI-Express karticu.

4. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Grafička kartica

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Vodič za korisnike P340

Napomene:

• Ako postoji samo jedna diskretna grafička kartica, umetnite je u utor za grafičku karticu PCIExpress x16.

• Ako postoje dvije diskretne grafičke kartice, postavite onu s većom potrošnjom energije u utor za grafičku karticu PCI-Express x16, a drugu umetnite u utor za grafičku karticu PCI-Express x4.

Grafička kartica osigurana nosačem

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

3. Uklonite prednji okvir. Pogledajte „Prednji okvir” na str. 55.

4. Prekinite vezu kabela za napajanje (ako postoji) s grafičkom karticom.

5. Uklonite nosač koji osigurava grafičku karticu.

Poglavlje 8. Zamjena CRU-ova 67

6. Uklonite grafičku karticu.

7. Postavite novu grafičku karticu.

68 Vodič za korisnike P340

8. Postavite nosač kako biste osigurali grafičku karticu.

9. Ponovno povežite kabel za napajanje (ako postoji) s grafičkom karticom.

10. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Grafička kartica osigurana plastičnim držačem

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Prekinite vezu kabela za napajanje (ako postoji) s grafičkom karticom.

3. Uklonite plastični držač koji pričvršćuje grafičku karticu.

Poglavlje 8. Zamjena CRU-ova 69

4. Uklonite grafičku karticu.

5. Postavite novu grafičku karticu.

70 Vodič za korisnike P340

6. Postavite plastični držač kako biste pričvrstili grafičku karticu.

7. Ponovno povežite kabel za napajanje (ako postoji) s grafičkom karticom.

8. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

M.2 statički pogon i hladnjak

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Pažnja:

• Da biste zamijenili Intel Optane memoriju, idite na

• Ne pokušavajte zamijeniti memoriju Intel Optane u utoru za M.2 statički pogon. Zamjenu memorije Intel Optane mora obaviti ovlašteni servis ili ovlašteni tehničar tvrtke Lenovo.

• Interni je pogon za pohranu osjetljiv. Neprilagođeno rukovanje može prouzročiti oštećenje i trajni gubitak podataka. Pri rukovanju unutarnjim pogonom za pohranu, uzmite u obzir sljedeće smjernice:

- Zamijenite unutarnji pogon za pohranu samo pri nadogradnji ili u slučaju popravka. Unutarnji

pogon za pohranu nije predviđen za česte promjene ili zamjenu.

- Prije zamjenjivanja unutarnjeg pogona za pohranu stvorite sigurnosnu kopiju svih podataka koje

želite sačuvati.

- Nemojte dodirivati rub s kontaktima na unutarnjem pogonu za pohranu. U suprotnom bi se

unutarnji pogon za pohranu mogao oštetiti.

- Nemojte pritiskati poklopac unutarnjeg pogona za pohranu.

- Ne izlažite unutarnji pogon za pohranu fizičkim udarcima ili vibracijama. Unutarnji pogon za

pohranu postavite na mekani materijal, kao što je tkanina, kako bi se ublažili fizički udarci.

https://support.lenovo.com/docs/tg_ssd.

M.2 statički pogon i hladnjak na matičnoj ploči

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

Poglavlje 8. Zamjena CRU-ova 71

2. Uklonite okvir 2,5-inčnog primarnog pogona za pohranu. Pogledajte „Primarni pogoni za pohranu” na str. 56.

3. Zamijenite M.2 statički pogon i hladnjak ovisno o modelu računala:

• Za računala bez hladnjaka za M.2 SSD uređaj:

a. Izvucite zatvarač.

b. Izvadite solid-state pogon M.2.

c. Postavite M.2 statički pogon.

72 Vodič za korisnike P340

d. Umetnite zatvarač.

• Za računala s hladnjakom za M.2 SSD uređaj: a. Izvucite zatvarač.

b. Uklonite hladnjak s držačem.

c. Uklonite hladnjak.

Poglavlje 8. Zamjena CRU-ova 73

d. Izvadite solid-state pogon M.2.

e. Uklonite foliju koja prekriva termalni podložak na držaču, ako postoji. Zatim ugradite M.2

statički pogon.

f. Uklonite foliju koja prekriva termalni podložak na dnu hladnjaka, ako postoji. Potom

ugradite hladnjak.

g. Ugradite hladnjak s držačem.

74 Vodič za korisnike P340

h. Umetnite zatvarač.

4. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

M.2 statički pogon u PCIe prilagodniku za M.2 statički pogon

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Pronađite i uklonite prilagodnik PCIe M.2 statičkog pogona iz utora za PCIe karticu. Pogledajte „PCI Express kartica” na str. 65.

3. Hladnjak je učvršćen dvama klinovima za postavljanje. Stisnite jezičce klinova za postavljanje prema unutra i gurnite klinove prema gore kako biste otpustili hladnjak. Zatim podignite hladnjak s pretvornika PCIe M.2 statičkog pogona.

4. Solid-state pogon M.2 učvršćen je zasunom za pridržavanje. Povucite ručku zasuna za pridržavanje prema van kako biste otpustili solid-state pogon M.2. Zatim oprezno izvadite solidstate pogon M.2 iz utora M.2.

Poglavlje 8. Zamjena CRU-ova 75

5. Pobrinite se da je termalni podložak postavljen na mjesto na prilagodnik PCIe M.2 statičkog pogona.

6. Povucite ručku zasuna za pridržavanje prema van u prilagodniku M.2 statičkog pogona.

7. Umetnite novi solid-state pogon M.2 u utor M.2. Zatim umetnite utikač zasuna za pridržavanje u otvor kako biste učvrstili novi pogon.

76 Vodič za korisnike P340

8. Postavite hladnjak na prilagodnik PCIe M.2 statičkog pogona. Provjerite jesu li dva klina za

postavljanje u hladnjaku poravnana s otvorima na prilagodniku PCIe M.2 statičkog pogona. Zatim gurnite klinove za postavljanje prema dolje kako biste pričvrstili hladnjak za prilagodnik.

9. Postavite prilagodnik PCIe M.2 statičkog pogona u odgovarajući utor za kartice PCIe na matičnoj

ploči. Pogledajte „PCI Express kartica” na str. 65.

10. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Nosač M.2 statičkog pogona

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite okvir 2,5-inčnog primarnog pogona za pohranu. Pogledajte „Primarni pogoni za pohranu” na str. 56.

3. Uklonite M.2 statički pogon i hladnjak s matične ploče. Pogledajte „M.2 statički pogon i hladnjak” na str. 71.

Poglavlje 8. Zamjena CRU-ova 77

4. Uklonite nosač M.2 statičkog pogona.

5. Postavite držač M.2 statičkog pogona.

6. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Kavez optičkog pogona

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

3. Uklonite prednji okvir. Pogledajte „Prednji okvir” na str. 55.

4. Isključite signalni kabel i kabel napajanja iz sekundarnih pogona za pohranu ispod okvira optičkog pogona.

Vodič za korisnike P340

5. Uklonite okvir optičkog pogona s okvirima sekundarnog pogona za pohranu iz kućišta.

6. Uklonite vijak kojim je okvir 3,5-inčnog sekundarnog pogona za pohranu pričvršćen za okvir

optičkog pogona. Zatim uklonite okvir optičkog pogona od okvira 3,5-inčnog sekundarnog pogona za pohranu.

Poglavlje 8. Zamjena CRU-ova 79

7. Postavite okvir optičkog pogona na okvir 3,5-inčnog sekundarnog pogona za pohranu.

8. Postavite okvir optičkog pogona u kućište.

9. Priključite signalni kabel i kabel za napajanje na sekundarne pogone za pohranu.

10. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Sekundarni pogoni za pohranu

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Vodič za korisnike P340

• Zamijenite unutarnji pogon za pohranu samo pri nadogradnji ili u slučaju popravka. Unutarnji pogon za pohranu nije predviđen za česte promjene ili zamjenu.

• Prije zamjenjivanja unutarnjeg pogona za pohranu stvorite sigurnosnu kopiju svih podataka koje želite sačuvati.

• Nemojte dodirivati rub s kontaktima na unutarnjem pogonu za pohranu. U suprotnom bi se unutarnji pogon za pohranu mogao oštetiti.

• Nemojte pritiskati poklopac unutarnjeg pogona za pohranu.

• Ne izlažite unutarnji pogon za pohranu fizičkim udarcima ili vibracijama. Unutarnji pogon za pohranu postavite na mekani materijal, kao što je tkanina, kako bi se ublažili fizički udarci.

2,5-inčni sekundarni pogon za pohranu, nosač i okvir

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite prednji okvir. Pogledajte „Prednji okvir” na str. 55.

3. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

4. Uklonite okvir optičkog pogona. Pogledajte „Kavez optičkog pogona” na str. 78.

5. Uklonite okvir 2,5-inčnog sekundarnog pogona za pohranu iz okvira 3,5-inčnog sekundarnog pogona za pohranu.

6. Uklonite 2,5-inčni sekundarni pogon za pohranu s nosačem iz okvira.

Poglavlje 8. Zamjena CRU-ova 81

7. Savijte stranice nosača tako da iz njega možete ukloniti pogon za pohranu.

8. Postavite novi 2,5-inčni sekundarni pogon za pohranu u plastični nosač.

9. Umetnite novi 2,5-inčni sekundarni pogon za pohranu s nosačem u okvir.

82 Vodič za korisnike P340

10. Postavite okvir 2,5-inčnog sekundarnog pogona za pohranu u okvir 3,5-inčnog sekundarnog pogona za pohranu.

11. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

3,5-inčni sekundarni pogon za pohranu, plastični nosač i okvir

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite prednji okvir. Pogledajte „Prednji okvir” na str. 55.

3. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

4. Uklonite okvir optičkog pogona. Pogledajte „Kavez optičkog pogona” na str. 78.

5. Uklonite okvir 2,5-inčnog sekundarnog pogona za pohranu. Pogledajte „2,5-inčni sekundarni pogon za pohranu, nosač i okvir” na str. 81

6. Uklonite 3,5-inčni sekundarni pogon za pohranu s plastičnim nosačem iz okvira.

Poglavlje 8. Zamjena CRU-ova 83

7. Uklonite 3,5-inčni sekundarni pogon za pohranu iz plastičnog nosača.

8. Postavite novi 3,5-inčni sekundarni pogon za pohranu u plastični nosač.

9. Postavite 3,5-inčni sekundarni pogon za pohranu s nosačem u okvir 3,5-inčnog sekundarnog pogona za pohranu.

84 Vodič za korisnike P340

10. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Pogon za pohranu u kućištu za pohranu s prednjim pristupom

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

• Zamijenite unutarnji pogon za pohranu samo pri nadogradnji ili u slučaju popravka. Unutarnji pogon za pohranu nije predviđen za česte promjene ili zamjenu.

• Prije zamjenjivanja unutarnjeg pogona za pohranu stvorite sigurnosnu kopiju svih podataka koje želite sačuvati.

• Nemojte dodirivati rub s kontaktima na unutarnjem pogonu za pohranu. U suprotnom bi se unutarnji pogon za pohranu mogao oštetiti.

• Nemojte pritiskati poklopac unutarnjeg pogona za pohranu.

• Ne izlažite unutarnji pogon za pohranu fizičkim udarcima ili vibracijama. Unutarnji pogon za pohranu postavite na mekani materijal, kao što je tkanina, kako bi se ublažili fizički udarci.

Pogon za pohranu u kućištu za pohranu s prednjim pristupom možete ugraditi ili zamijeniti. Pogon za pohranu može se zamijeniti i tijekom rada, što znači da pogon možete instalirati ili zamijeniti bez isključivanja računala. Stoga, zaključajte poklopac kućišta da biste spriječili njegovo neočekivane uklanjanje. Ključevi su pričvršćeni na stražnju stranu računala. Ključeve pohranite na sigurno mjesto.

Pogon za pohranu u kućištu za pohranu s prednjim pristupom može se zamijeniti tijekom rada samo ako su zadovoljeni sljedeći uvjeti:

• eSATA način priključka SATA 4 omogućen je u sustavu BIOS ako učinite sljedeće:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Devices ➙ ATA Drive Setup ➙ SATA Drive 4 Hot-Plug Support i pritisnite Enter.

3. Odaberite Enabled i pritisnite Enter.

4. Pritisnite tipku F10 ili Fn+F10 da biste spremili promjene i izašli.

• SATA kabel kućišta za pohranu s prednjim pristupom povezan je sa SATA 4 priključkom na matičnoj ploči.

• Operacijski sustav računala ne nalazi se na pogonu za pohranu umetnutom u kućište za pohranu s prednjim pristupom.

Pažnja: Ako neki od navedenih uvjeta nije zadovoljen, nemojte umetati ni mijenjati pogon za pohranu dok je računalo uključeno. U suprotnom bi se podaci u pogonu za pohranu mogli oštetiti.

3,5-inčni pogon za pohranu

1. Prije zamjene starog 3,5-inčnog pogona za pohranu, najprije na siguran način uklonite stari pogon za pohranu iz operacijskog sustava. Dodatne informacije potražite u sustavu pomoći za Windows.

Poglavlje 8. Zamjena CRU-ova 85

2. Otključajte poklopac kućišta s priloženim ključem kao što je prikazano. Pritisnite donji kraj da biste otvorili poklopac kućišta.

3. Povucite ručicu nosača kako biste 3,5-inčni pogon za pohranu s nosačem uklonili iz kućišta za pohranu s prednjim pristupom.

86 Vodič za korisnike P340

4. Izvadite 3,5 inčni pogon za pohranu iz plastičnog nosača.

5. Postavite novi 3,5-inčni pogon za pohranu u plastični nosač.

6. Gurajte plastični nosač s 3,5-inčnim pogonom za pohranu u kućište za pohranu s prednjim

pristupom tako da sjedne na mjesto.

Poglavlje 8. Zamjena CRU-ova 87

7. Zatvorite poklopac kućišta i zaključajte ga ključem.

8. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

2,5-inčni pogon za pohranu postavljen u 3,5-inčno kućište s prednjim pristupom

1. Prije zamjene starog 2,5-inčnog pogona za pohranu, najprije na siguran način uklonite stari pogon za pohranu iz operacijskog sustava. Dodatne informacije potražite u sustavu pomoći za Windows.

2. Otključajte poklopac kućišta s priloženim ključem kao što je prikazano. Pritisnite donji kraj da biste otvorili poklopac kućišta.

88 Vodič za korisnike P340

3. Povucite ručicu nosača da biste uklonili pretvarač 2,5-inčnog pogona za pohranu (u nastavku

pretvornik pogona za pohranu vrste 2) s nosačem iz kućišta za pohranu s prednjim pristupom.

4. Zatim savijte stranice nosača kako biste iz njega uklonili pretvornik pogona za pohranu vrste 2.

5. Zaokrenite jezičac metalnog prilagodnika prema gore. Zatim prilagodnik gurnite kao što je

prikazano dok četiri jezičca na prilagodniku ne sjednu u ureze. Zaokrenite prilagodnik kao što je prikazano da biste ga zajedno s pogonom za pohranu izvadili iz pretvarača.

Poglavlje 8. Zamjena CRU-ova 89

6. Savijte obje stranice prilagodnika da biste s pogona za pohranu otpustili četiri klina. Potom izvadite pogon za pohranu iz prilagodnika.

7. Obratite pozornost na usmjerenje priključka na novom pogonu za pohranu. Zatim savijte obje strane prilagodnika i poravnajte četiri klina s odgovarajućim otvorima na pogonu za pohranu.

90 Vodič za korisnike P340

8. Poravnajte četiri jezičca na prilagodniku s odgovarajućim urezima na pretvorniku. Zatim gurnite

pogon za pohranu kao što je prikazano dok jezičac ne sjedne na mjesto. Prilagodnik s pogonom za pohranu ugrađen je u pretvarač.

9. Savijte obje strane plastičnog nosača i poravnajte četiri klina na plastičnom nosaču s

odgovarajućim otvorima na plastičnom okviru pretvornika.

Poglavlje 8. Zamjena CRU-ova 91

10. Gurajte plastični nosač s pretvornikom pogona za pohranu vrste 2 u kućište za pohranu s prednjim pristupom dok ne sjedne na mjesto.

11. Zatvorite poklopac kućišta i zaključajte ga ključem.

12. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Prednji ventilator

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Uklonite optički pogon. Pogledajte „Optički pogon” na str. 52.

3. Uklonite prednji okvir. Pogledajte „Prednji okvir” na str. 55.

4. Odvojite kabel prednjeg ventilatora od priključka prednjeg ventilatora na matičnoj ploči.

Vodič za korisnike P340

5. Prednji ventilator pričvršćen je na kućište s pomoću četiri gumena držača. Otkinite ili odrežite

gumene držače pa oprezno izvucite prednji ventilator iz kućišta.

6. Poravnajte nove gumene držače novog prednjeg ventilatora s odgovarajućim otvorima na kućištu.

Gurnite gumene držače kroz rupice. Povlačite vrhove gumenih držača dok prednji ventilator ne bude pričvršćen.

7. Priključite kabel prednjeg ventilatora na priključak ventilatora na matičnoj ploči.

8. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i

sve isključene kabele.

Stražnji ventilator

Preduvjet

Prije nego što započnete, pročitajte Dodatak B „Važne sigurnosne informacije” na str. 115 i ispišite sljedeće upute.

Poglavlje 8. Zamjena CRU-ova 93

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 50.

2. Isključite kabel stražnjeg ventilatora od priključka stražnjeg ventilatora na matičnoj ploči.

3. Stražnji ventilator pričvršćen je na kućište pomoću četiri gumena držača. Otkinite ili odrežite gumene držače pa oprezno izvucite stražnji ventilator iz kućišta.

4. Poravnajte nove gumene držače novog stražnjeg ventilatora s odgovarajućim otvorima na kućištu. Gurnite gumene držače kroz rupice. Povlačite vrhove gumenih držača dok stražnji ventilator ne bude pričvršćen.

5. Spojite kabel stražnjeg ventilatora na priključak stražnjeg ventilatora na matičnoj ploči.

6. Vratite sve uklonjene dijelove. Zatim na računalo ponovno priključite kabel izmjeničnog napajanja i sve isključene kabele.

Vodič za korisnike P340

Lenovo ThinkStation P340 User Guide [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

O ovoj dokumentaciji

Pogled sprijeda

Pogled sa stražnje strane

Interni pogoni za pohranu

Značajke i specifikacije

Izjava o brzini prijenosa USB-a

Početak rada sa sustavom Windows 10

Račun za Windows

Korisničko sučelje sustava Windows

Povezivanje s mrežama

Povezivanje s ožičenom Ethernet mrežom

Povezivanje s Wi-Fi mrežama (za odabrane modele)

Korištenje aplikacija Vantage

Korištenje multimedijskih sadržaja

Korištenje zvuka

Povezivanje s vanjskim zaslonom

Upravljanje potrošnjom energije

Postavljanje ponašanje prekidača za napajanje

Postavljanje modela napajanja

Prijenos podataka

Povezivanje na Bluetooth uređaj (za odabrane modele)

Korištenje optičkog pogona (za odabrane modele)

Korištenje medijske kartice (za odabrane modele)

Korištenje pametne kopče za kabel (za odabrane modele)

Kupnja pomagala

Zaključavanje računala

Korištenje lozinki

Korištenje softverskih rješenja za sigurnost

Korištenje vatrozida

Korištenje softvera Computrace Agent ugrađenog u programsku opremu (za odabrane modele)

Korištenje rješenja za sigurnost BIOS-a

Brisanje svih podataka na pogonu za pohranu

Korištenje preklopnika otvaranja poklopca

Korištenje funkcije Intel BIOS guard

Korištenje funkcije Smart USB Protection

Što je UEFI BIOS

Otvaranje izbornika za BIOS

Kretanje sučeljem BIOS-a

Promjena jezika zaslona UEFI BIOS-a

Promjena načina zaslona UEFI BIOS-a

Postavljanje datuma i vremena sustava

Promjena redoslijeda pokretanja

Omogućavanje ili onemogućavanje značajke otkrivanja promjene konfiguracije

Omogućivanje ili onemogućivanje značajki automatskog uključivanja

Omogućivanje ili onemogućivanje značajki pametnog uključivanja

Omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP LPS)

Omogući ili onemogući prednje i stražnje USB priključke

Promjena načina rada za ITS

Promjena postavki BIOS-a prije instaliranja novog operacijskog sustava

Ažuriranje UEFI BIOS-a

Oporavak od pogreške ažuriranja BIOS-a

Čišćenje CMOS-a

Što je RAID

RAID razina

Konfiguriranje sistemskog BIOS-a za omogućavanje SATA RAID funkcionalnosti

Konfiguriranje RAID-a u UEFI načinu rada

Osnovni postupak rješavanja problema s računalom

Rješavanje problema

Problemi s pokretanjem

Problemi sa zvukom

Problemi s mrežom

Problemi s performansama

Problemi s pogonom za pohranu

Problemi s CD ili DVD diskom

Poteškoće sa serijskim priključkom

Problemi s USB uređajem

Softverski problem

Dijagnostički alati Lenovo

Oporavak

Vratite sistemske datoteke i postavke u ranije stanje

Vratite datoteke iz sigurnosne kopije

Vraćanje računala na zadane postavke

Korištenje dodatnih mogućnosti

Automatski oporavak sustava Windows

Stvaranje i korištenje USB uređaja za oporavak

Ažuriranje upravljačkog programa za uređaj
