Lenovo ThinkStation P340 User Guide [cs]

P340 Uživatelská příručka

Toto čtěte nejdříve

Než použijete tuto dokumentaci a produkt, který popisuje, nezapomeňte si přečíst následující informace, kterým je třeba porozumět:

• Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115

• Bezpečnostní pokyny a informace o záruce

• Návod k nastavení

Třetí vydání (listopad 2020)

UPOZORNĚNÍ NA OMEZENÁ PRÁVA: Pokud jsou data nebo software dodávány na základě smlouvy GSA (General Services Administration), podléhá jejich použití, reprodukce a zveřejňování omezením stanoveným ve smlouvě č. GS-35F-05925.

Obsah

O této dokumentaci. . . . . . . . . . . iii

Kapitola 1. Seznamte se s

počítačem . . . . . . . . . . . . . . . . 1

Pohled zepředu . . . . . . . . . . . . . . . 1

Pohled zezadu . . . . . . . . . . . . . . . . 3

Interní úložné jednotky. . . . . . . . . . . . . 5

Vlastnosti a specifikace . . . . . . . . . . . . 6

Prohlášení k rychlosti přenosu přes USB . . . 7

Kapitola 2. Seznámit se s

počítačem . . . . . . . . . . . . . . . . 9

Začít se systémem Windows 10 . . . . . . . . 9

Účet Windows . . . . . . . . . . . . . . 9

Uživatelské rozhraní Windows . . . . . . . 10

Připojit k sítím . . . . . . . . . . . . . . . 11

Připojit ke kabelové síti Ethernet. . . . . . 11

Připojení k sítím Wi-Fi (u vybraných

modelů) . . . . . . . . . . . . . . . . 11

Použití aplikace Vantage . . . . . . . . . . . 11

Použití multimédií . . . . . . . . . . . . . . 12

Použití zvuku . . . . . . . . . . . . . . 12

Připojení k externímu displeji . . . . . . . 12

Kapitola 3. Prozkoumat počítač . . 15

Řízení napájení . . . . . . . . . . . . . . . 15

Nastavit chování tlačítka napájení . . . . . 15

Nastavit schéma napájení . . . . . . . . 15

Přenos dat . . . . . . . . . . . . . . . . 15

Připojení k zařízení s podporou Bluetooth

(u vybraných modelů) . . . . . . . . . . 15

Použití optické jednotky (u vybraných

modelů) . . . . . . . . . . . . . . . . 16

Použití paměťové karty (u vybraných

modelů) . . . . . . . . . . . . . . . . 16

Použijte inteligentní kabelovou příchytku (u

vybraných modelů) . . . . . . . . . . . . . 17

Zakoupení příslušenství . . . . . . . . . . . 17

Kapitola 4. Zajištění počítače a

informací . . . . . . . . . . . . . . . . 19

Zamknout počítač. . . . . . . . . . . . . . 19

Použití hesel . . . . . . . . . . . . . . . . 20

Použití softwarových řešení zabezpečení . . . . 21

Použití bran firewall . . . . . . . . . . . 21

Použití aplikace Computrace Agent

integrované ve firmwaru (u vybraných

modelů) . . . . . . . . . . . . . . . . 22

Použití řešení zabezpečení systému BIOS. . . . 22

Vymazání všech dat na úložné jednotce . . 22

Použití spínače přítomnosti krytu . . . . . 22

Použití modulu Intel BIOS guard. . . . . . 23

Použití funkce Smart USB Protection. . . . 23

Kapitola 5. UEFI BIOS . . . . . . . . 25

Co je UEFI BIOS . . . . . . . . . . . . . . 25

Vyvolat nabídku BIOS . . . . . . . . . . . . 25

Navigace v rozhraní UEFI BIOS . . . . . . . . 25

Změna jazyka uživatelského rozhraní systému

UEFI BIOS . . . . . . . . . . . . . . . . 25

Změna režimu zobrazení systému UEFI BIOS . . 26

Nastavení systémového data a času . . . . . . 26

Změna spouštěcí sekvence . . . . . . . . . . 26

Zapnutí nebo vypnutí funkce detekce změny

konfigurace . . . . . . . . . . . . . . . . 27

Zapnutí nebo vypnutí funkce automatického

spouštění . . . . . . . . . . . . . . . . . 27

Zapnutí nebo vypnutí funkce inteligentního

spouštění . . . . . . . . . . . . . . . . . 27

Zapnutí nebo vypnutí režimu kompatibility ErP

LPS . . . . . . . . . . . . . . . . . . . 28

Povolit nebo zakázat přední a zadní USB

porty . . . . . . . . . . . . . . . . . . . 28

Změna výkonového režimu funkce ITS . . . . . 29

Změna nastavení systému BIOS před instalací

nového operačního systému . . . . . . . . . 29

Aktualizace systému UEFI BIOS. . . . . . . . 30

Obnova po selhání aktualizace systému BIOS . . 30

Vymazání paměti CMOS . . . . . . . . . . . 31

Kapitola 6. RAID . . . . . . . . . . . 33

Co je RAID . . . . . . . . . . . . . . . . 33

Úroveň pole RAID . . . . . . . . . . . . . 33

Zapnutí funkce SATA RAID v systému BIOS . . 33

Nastavení pole RAID v režimu UEFI . . . . . . 34

Kapitola 7. Odstraňování problémů, diagnostika a

obnovení . . . . . . . . . . . . . . . . 37

Základní postup při řešení problémů s

počítačem . . . . . . . . . . . . . . . . . 37

Řešení problémů . . . . . . . . . . . . . . 37

Problémy se spuštěním . . . . . . . . . 38

Problémy se zvukem . . . . . . . . . . 39

Problémy se sítí . . . . . . . . . . . . 40

Problémy týkající se výkonu . . . . . . . 42

Problémy s úložnou jednotkou . . . . . . 43

Problémy s CD nebo DVD . . . . . . . . 43

Problémy s konektorem sériového portu . . 44

Problémy se zařízením USB . . . . . . . 44

Problémy se softwarem . . . . . . . . . 45

Diagnostické nástroje Lenovo . . . . . . . . . 45

Obnovení . . . . . . . . . . . . . . . . . 45

Obnovte systémové soubory a nastavení

do dřívějšího stavu . . . . . . . . . . . 45

Obnovte své soubory ze zálohy . . . . . . 45

Resetovat počítač . . . . . . . . . . . . 45

Použití pokročilé možnosti . . . . . . . . 46

Automatické obnovení systému Windows . . 46

Vytvořit a použít zařízení USB pro

obnovení systému . . . . . . . . . . . . 46

Aktualizace ovladače zařízení . . . . . . . 47

Kapitola 8. Výměna CRU . . . . . . 49

Co jsou jednotky CRU . . . . . . . . . . . 49

Vyměnit jednotku CRU . . . . . . . . . . . 50

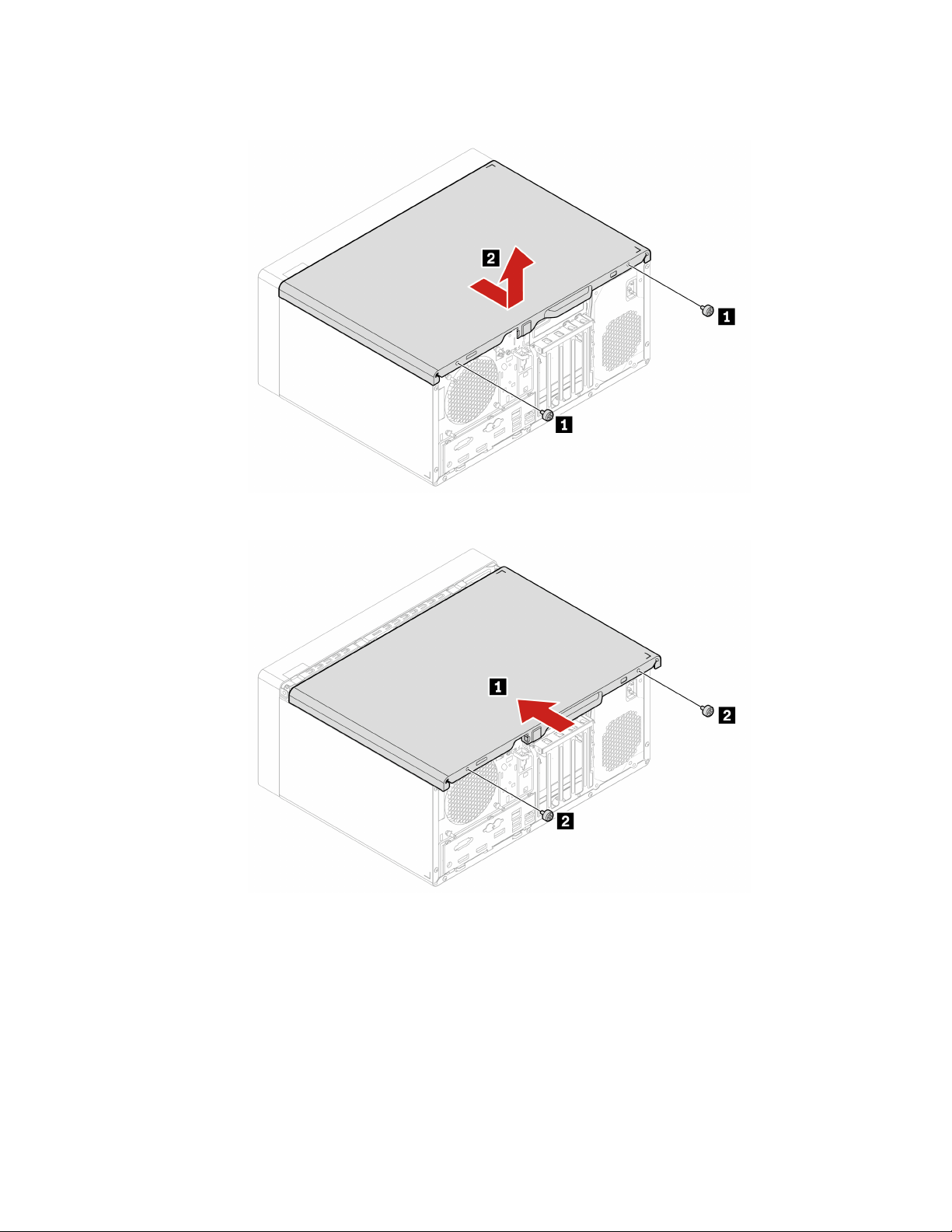

Kryt počítače. . . . . . . . . . . . . . 50

Optická jednotka . . . . . . . . . . . . 52

Přední kryt. . . . . . . . . . . . . . . 55

Primární úložné jednotky . . . . . . . . . 56

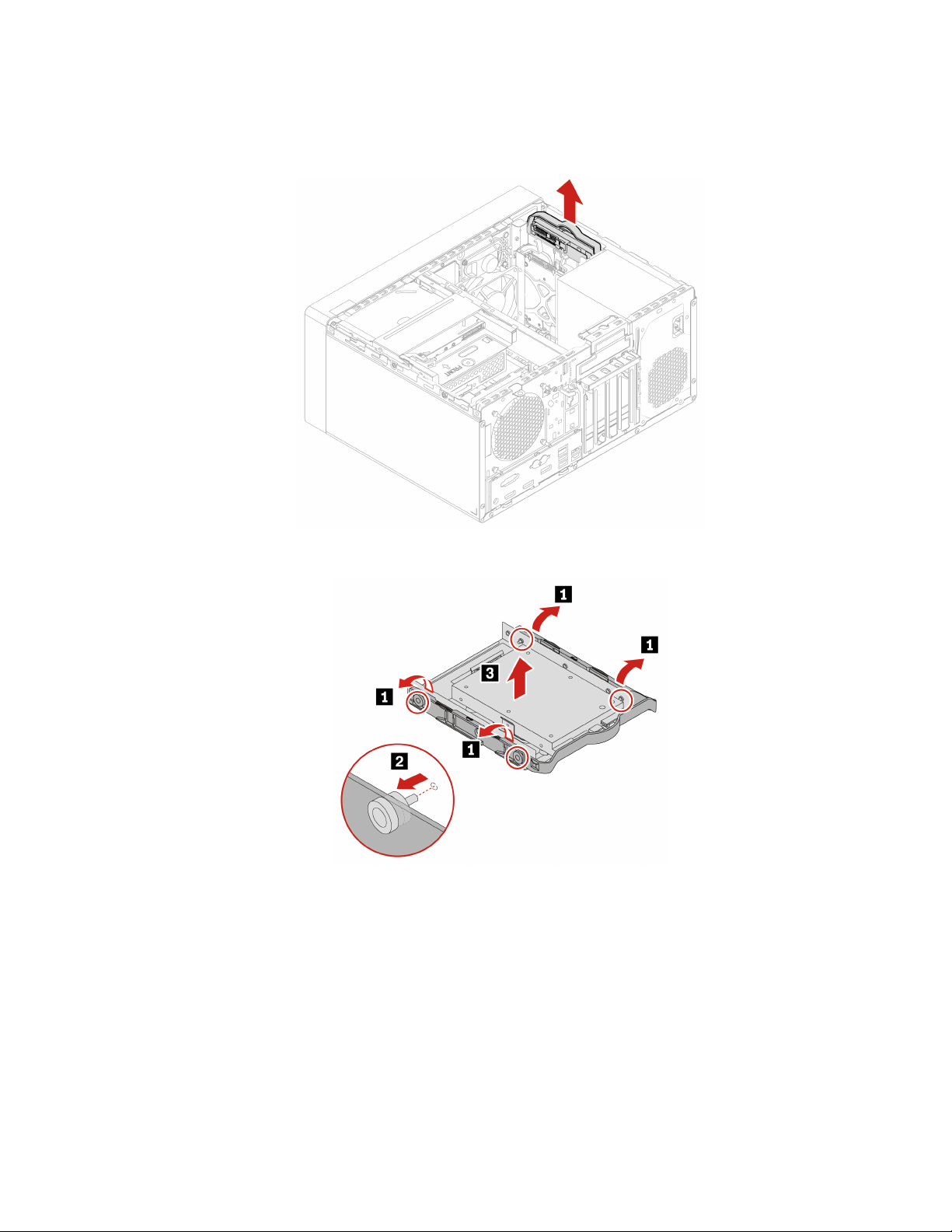

Schránka 3,5palcové primární úložné

jednotky . . . . . . . . . . . . . . . . 64

Karta PCI-Express. . . . . . . . . . . . 65

Grafická karta . . . . . . . . . . . . . 66

Jednotka SSD M.2 a chladič . . . . . . . 71

Rámeček jednotky SSD M.2 . . . . . . . 77

Schránka optické jednotky . . . . . . . . 78

Sekundární úložné jednotky . . . . . . . . 80

Jednotka úložiště v pozici pro úložné

zařízení s přístupem zepředu . . . . . . . 85

Přední větrák . . . . . . . . . . . . . . 92

Zadní větrák . . . . . . . . . . . . . . 93

Sestava chladiče a větráku . . . . . . . . 95

Nosník ve skříni . . . . . . . . . . . . 99

Paměťový modul . . . . . . . . . . . . 101

Knoflíková baterie . . . . . . . . . . . . 103

Sestava napájecího zdroje . . . . . . . . 104

E-lock . . . . . . . . . . . . . . . . . 106

Kapitola 9. Nápověda a

podpora . . . . . . . . . . . . . . . . 109

Zdroje ke svépomoci . . . . . . . . . . . . 109

Zavolejte Lenovo . . . . . . . . . . . . . . 110

Než budete kontaktovat Lenovo . . . . . . 110

Středisko podpory Lenovo . . . . . . . . 110

Zakoupit další služby . . . . . . . . . . . . 111

Dodatek A. Rychlost systémové

paměti . . . . . . . . . . . . . . . . . 113

Dodatek B. Důležité bezpečnostní

instrukce . . . . . . . . . . . . . . . . 115

Dodatek C. Informace o

usnadnění a ergonomii . . . . . . . . 129

Dodatek D. Další informace o

operačním systému Ubuntu . . . . . 133

Dodatek E. Informace o shodě a

certifikaci TCO . . . . . . . . . . . . 135

Dodatek F. Upozornění a

ochranné známky . . . . . . . . . . . 147

ii P340 Uživatelská příručka

O této dokumentaci

• Obrázky v této dokumentaci se mohou lišit od vašeho produktu.

• Podle modelu nemusí být některé z volitelných příslušenství, funkcí a softwarových programů v počítači dostupné.

• Podle verze operačního systému a programů nemusí být ve vašem počítači použitelné některé pokyny uživatelského rozhraní.

• Obsah dokumentace se může změnit bez předchozího upozornění. Společnost Lenovo průběžně vylepšuje dokumentaci k vašemu počítači včetně této uživatelské příručky. Nejnovější dokumenty naleznete na adrese:

https://pcsupport.lenovo.com

• Microsoft® provádí pravidelné změny funkcí operačního systému Windows® pomocí funkce automatických aktualizací Windows Update. V důsledku toho mohou být některé informace v této dokumentaci zastaralé. Nejnovější informace viz zdroje Microsoft.

iv P340 Uživatelská příručka

Kapitola 1. Seznamte se s počítačem

Pohled zepředu

1. Tlačítko pro vysunutí optické jednotky*

2. Kontrolka činnosti optické jednotky*

3. Pozice Flex*

4. Vnitřní reproduktor Umožňuje vám využívat vysoce kvalitní zvuk.

5. ThinkStation

6. Hlavní vypínač

LED

Slouží k vysunutí zásuvky optické jednotky.

Tento indikátor svítí v případě, že je optická jednotka používána.

Některé modely počítačů jsou vybaveny pozicí Flex. V závislosti na modelu může být váš počítač vybaven jedním z následujících zařízení instalovaným v pozici Flex:

• Schránka na 3,5palcovou sekundární úložnou jednotku

• Pozice na 3,5palcové úložné zařízení s přístupem zepředu

Tato kontrolka svítí, když je počítač zapnutý.

Stisknutím zapněte počítač.

Chcete-li vypnout počítač, otevřete nabídku Start, klikněte na ikonu Napájení a poté vyberte volbu Vypnout.

Kontrolka ve vypínači ukazuje stav systému počítače.

• Svítí: Počítač je zapnutý.

• Vypnuto: Počítač je vypnutý nebo v režimu hibernace.

• Bliká: Počítač je ve spánkovém režimu.

7. Indikátor činnosti úložné jednotky

Tento indikátor svítí v případě, že je úložná jednotka používána.

Podporované paměťové karty:

• Kartu SD (Secure Digital)

• Karta SDXC (Secure Digital eXtended-Capacity) UHS-1

8. Slot pro kartu SD*

• Karta SDHC (Secure Digital High-Capacity) UHS-1

Poznámka: Váš počítač nepodporuje pro kartu SD funkci ochrany obsahu zapisovatelných médií (CPRM).

Viz „Použití paměťové karty (u vybraných modelů)“ na stránce 16.

9. Konektor mikrofonu

Slouží k připojení mikrofonu.

10. Konektor pro sluchátka Slouží k připojení sluchátek k počítači.

• Nabíjejte zařízení kompatibilní s rozhraním USB-C pomocí výstupního napětí 5 V a proudu 3 A.

11. Konektor USB-C Gen 1)

™

(3.2

• Přenášejte data rychlostí rozhraní USB 3.2 – až 5 Gb/s.

• Připojte zařízení s podporou USB-C, která vám pomohou rozšířit funkčnost počítače. Příslušenství USB-C lze zakoupit na stránkách

12. Konektory USB 3.2 Gen 1

www.lenovo.com/accessories

Slouží k připojení zařízení kompatibilních s rozhraním USB, jako je například klávesnice USB, myš USB, úložné zařízení USB nebo tiskárna USB.

https://

13. Konektory USB 3.2 Gen 2

* u vybraných modelů

Umožňuje využívat vyšší přenosovou rychlost dat při připojení zařízení kompatibilních s USB – například USB klávesnice, USB myš, USB úložné zařízení nebo USB tiskárna.

P340 Uživatelská příručka

Pohled zezadu

1. Výstupní zvukový konektor

2. Výstupní konektory DisplayPort

3. Volitelný konektor*

4. Konektory USB 2.0

5. Konektor USB 3.2 Gen 1

6. Konektor USB 3.2 Gen 1

7. Prostor pro karty PCIExpress

Slouží k odesílání zvukového signálu z počítače do externích zařízení, jako jsou aktivní stereofonní reproduktory, sluchátka nebo multimediální klávesnice. Při připojování stereo audiosystému nebo externího záznamového zařízení propojte vstupní zvukový konektor na zařízení a výstupní zvukový konektor na počítači.

Poznámka: Jestliže je váš počítač vybaven konektorem zvukového výstupu i konektorem pro sluchátka nebo náhlavní soupravu, sluchátka nebo náhlavní soupravu připojujte vždy k tomuto konektoru. Konektor pro sluchátka nepodporuje mikrofon v náhlavní soupravě.

Odesílá zvukový a obrazový signál z počítače do jiného obrazového nebo zvukového zařízení, například do výkonného monitoru.

V závislosti na modelu může být počítač vybaven výstupním konektorem DisplayPort, konektorem USB-C nebo výstupním konektorem HDMI

™

Slouží k připojení zařízení kompatibilních s rozhraním USB, jako je například klávesnice USB, myš USB, úložné zařízení USB nebo tiskárna USB.

Slouží k připojení zařízení kompatibilních s rozhraním USB, jako je například klávesnice USB, myš USB, úložné zařízení USB nebo tiskárna USB. Tento konektor podporuje funkci chytrého zapnutí. další informace najdete v tématu „Zapnutí nebo vypnutí funkce inteligentního spouštění“ na stránce 27.

Slouží k připojení zařízení kompatibilních s rozhraním USB, jako je například klávesnice USB, myš USB, úložné zařízení USB nebo tiskárna USB.

Chcete-li zlepšit výkon počítače, můžete do tohoto prostoru nainstalovat karty PCI-Express. Konektory v této oblasti se mohou lišit v závislosti na modelu počítače.

Kapitola 1. Seznamte se s počítačem 3

Poznámka: V oblasti pod prostorem karet PCI-Express můžete nainstalovat podporovaný kabel přes rámeček PCI, jako je paralelní kabel nebo sériový kabel. Držák PCI se dodává s kabelem.

8. Sériový konektor

9. Oko pro zámek Uzamkněte kryt počítače pomocí visacího zámku.

Slouží k připojení externího modemu, sériové tiskárny a dalších zařízení používajících sériový konektor.

10. Konektory pro klávesnici a myš PS/2*

11. Konektor Ethernet

12. Sloty pro zámky E-lock Zamknout kryt počítače pomocí zámku E-lock.

13. Sériový konektor*

14. Sloty inteligentní kabelové příchytky

15. Slot pro bezpečnostní zámek

16. Napájecí konektor Slouží k připojení napájecího kabelu zajišťujícího napájení počítače.

Připojte klávesnici, myš či trackball nebo jiné polohovací zařízení, které používá konektor klávesnice PS/2 (Personal System/2).

Připojení k místní síti (LAN). Svítí-li kontrolka zeleně, je počítač připojen k síti LAN. Svítí-li kontrolka žlutě, probíhá přenos dat.

Slouží k připojení externího modemu, sériové tiskárny a dalších zařízení používajících sériový konektor.

Pomocí inteligentní kabelové příchytky můžete uzamknout zařízení (například klávesnici nebo myš) k počítači.

Uzamkněte počítač ke stolu, lavici nebo jinému pevnému objektu pomocí kabelového zámku typu Kensington.

* u vybraných modelů

P340 Uživatelská příručka

Interní úložné jednotky

Interní úložné jednotky jsou zařízení, která počítač používá ke čtení a ukládání dat. Přidáním jednotek do počítače můžete zvýšit úložnou kapacitu a umožnit počítači číst další typy médií.

1. Pozice Flex*

2. Schránka na 2,5palcovou sekundární úložnou jednotku*

3. Slot pro kartu SD*

4. Pozice pro jednotky SSD M.2

5. Schránka 3,5palcové primární úložné jednotky

6. Schránka na 2,5palcovou primární úložnou jednotku*

7. Sloty pro karty PCIe

* u vybraných modelů

V závislosti na modelu může být váš počítač vybaven jedním z následujících zařízení instalovaným v pozici Flex:

• Schránka na 3,5palcovou sekundární úložnou jednotku

• Pozice na 3,5palcové úložné zařízení s přístupem zepředu

Do této schránky můžete instalovat 2,5palcovou úložnou jednotku.

Do slotu pro kartu SD můžete vložit podporovanou paměťovou kartu.

U vybraných modelů je instalována jedna paměť Intel úložné jednotky SSD M.2.

Do této schránky můžete nainstalovat 3,5palcovou nebo 2,5palcovou úložnou jednotku.

Do této schránky můžete instalovat 2,5palcovou úložnou jednotku.

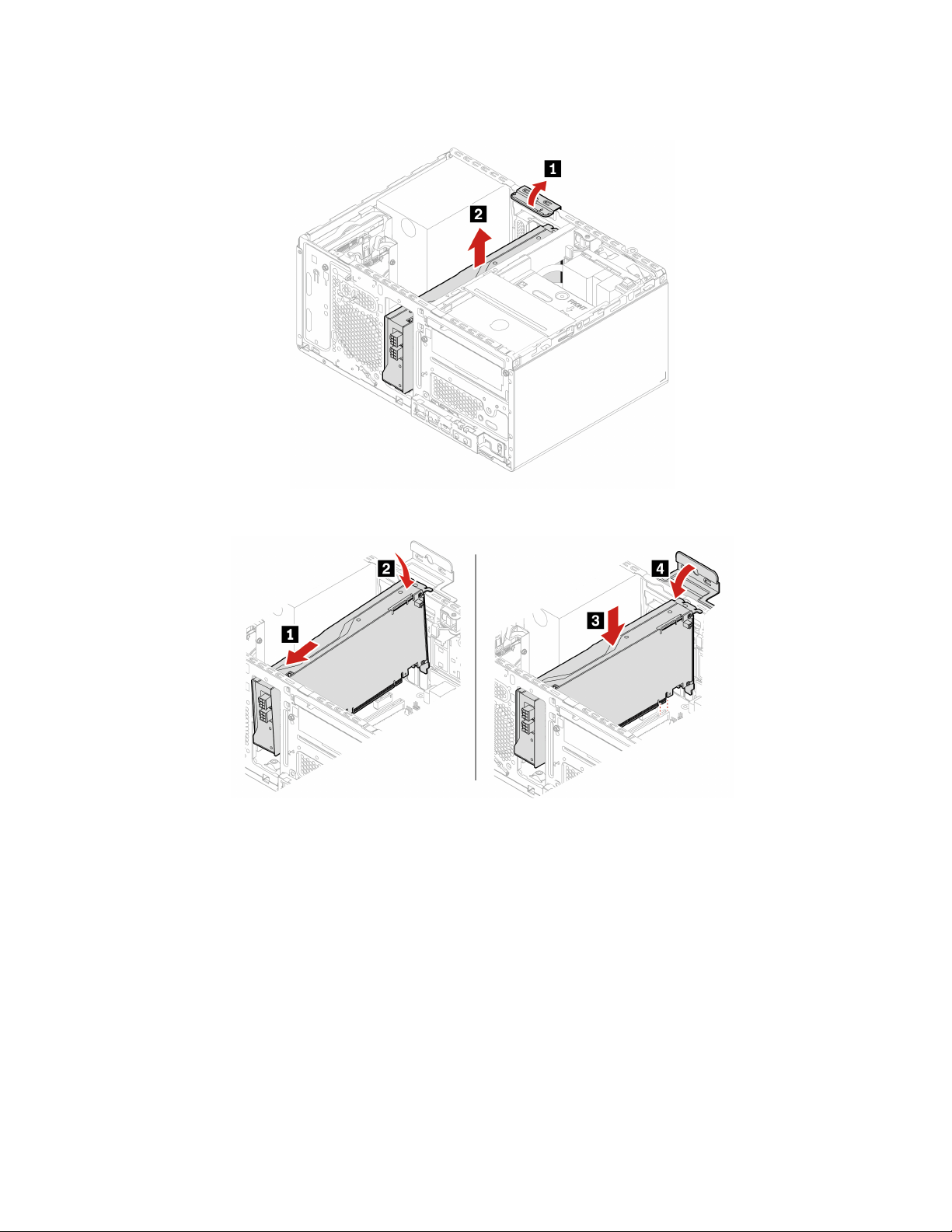

Do slotů pro karty PCIe můžete instalovat kompatibilní karty PCIe a jednotky SSD PCIe.

Optane™ nebo až dvě

Kapitola 1. Seznamte se s počítačem 5

Vlastnosti a specifikace

• Šířka: 170 mm (6,7")

Rozměry

Hmotnost (bez obalu) Maximální dodávaná konfigurace: 9,4 kg (20,7 libry)

Hardwarová konfigurace

• Výška: 376 mm (14,8")

• Hloubka: 315,4 mm (12,4")

1. Klepnutím pravým tlačítkem na tlačítko Start otevřete kontextovou nabídku.

2. Klepněte na Správce zařízení. Budete-li k tomu vyzváni, zadejte heslo administrátora nebo akci potvrďte.

Napájecí zdroj

Napájení

Procesor

Paměť

Disková jednotka

• Napájecí zdroj 300 W s automatickým rozpoznáním napětí

• Napájecí zdroj 500 W s automatickým rozpoznáním napětí

• Vstupní napětí: 100 V až 240 V AC

• Frekvence napájecího napětí: 50/60 Hz

Chcete-li zobrazit informace o mikroprocesoru vašeho počítače, klikněte pravým tlačítkem na nabídku Start a poté vyberte možnost Systém.

Až 4 paměťové moduly DDR4 (Double Data Rate 4) ECC (Error Correction Code) UDIMM (Unbuffered Dual Inline Memory Module) nebo DDR4 nonECC UDIMM

• 2,5palcová jednotka pevného disku*

• 2,5palcová jednotka SSD*

• 3,5palcová jednotka pevného disku*

• Paměť Intel Optane*

• Jednotka SSD M.2*

Chcete-li zobrazit kapacitu úložné jednotky svého počítače, klepnutím pravým tlačítkem na tlačítko Start otevřete kontextovou nabídku Start a poté klepněte na položku Správa disků.

Poznámka: Kapacita úložné jednotky uváděná systémem je menší než jmenovitá kapacita.

Grafické vlastnosti

Zvukové funkce

6 P340 Uživatelská příručka

• Integrovaná grafická karta podporuje výstupní konektory DisplayPort. V závislosti na modelu může integrovaná grafická karta podporovat také výstupní konektor HDMI nebo konektor USB-C.

• Volitelně dodávaná samostatná grafická karta nabízí rozšířené možnosti práce s obrazem a lepší uživatelský dojem.

Integrovaná zvuková karta podporuje:

• Výstupní zvukový konektor

• Konektor pro sluchátka

• Vnitřní reproduktor

• Konektor mikrofonu

• Paměťové sloty

• Pozice pro jednotky SSD M.2

• Optická jednotka*

• Slot pro kartu PCI-Express (šířka fyzického spojení x16; šířka

Rozšíření

Síťové funkce

dohodnutého spojení x4, x1)

• Slot pro kartu PCI-Express x1

• Slot pro grafickou kartu PCI-Express x16

• Slot pro kartu SD*

• Schránky na úložné jednotky*

• Bluetooth*

• Ethernet LAN

• Bezdrátová síť LAN*

* u vybraných modelů

Prohlášení k rychlosti přenosu přes USB

V závislosti na mnoha faktorech, jako je schopnost zpracování hostitelských a periferních zařízení, atributy souborů a další faktory týkající se konfigurace systému a operačních prostředí se bude skutečná přenosová rychlost při použití různých konektorů USB na tomto zařízení lišit a bude pomalejší než níže uvedená rychlost přenosu dat pro jednotlivá odpovídající zařízení.

Zařízení USB Rychlost přenosu dat (Gbit/s)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

Kapitola 1. Seznamte se s počítačem 7

8 P340 Uživatelská příručka

Kapitola 2. Seznámit se s počítačem

Začít se systémem Windows 10

Naučit se základy systému Windows 10 a začít s ním rovnou pracovat. Další informace o systému Windows 10 naleznete v nápovědě k systému Windows.

Účet Windows

K použití operačního systému Windows je potřeba mít uživatelský účet. Může to být buď uživatelský účet Windows, nebo účet Microsoft.

Uživatelský účet Windows

Při prvním spuštění systému Windows budete vyzváni k vytvoření uživatelského účtu Windows. Tento první účet, který jste vytvořili, je typu „Správce“. S účte, správce lze vytvářet další uživatelské účty nebo měnit typy účtů následujícím způsobem:

1. Otevřete nabídku Start a vyberte volby Nastavení ➙ Účty ➙ Rodina a jiní uživatelé.

2. Postupujte podle pokynů na obrazovce.

Účet Microsoft

Do systému Windows se můžete také přihlásit s účtem Microsoft.

Chcete-li si vytvořit účet Microsoft, přejděte na stránku registrace Microsoft na adrese

signup.live.com

S účtem Microsoft můžete:

• Užívat si jednorázového přihlášení k další službám společnosti Microsoft, jako je OneDrive, Skype a Outlook.com.

• Synchronizovat přizpůsobení nastavení napříč všemi zařízeními založenými na systému Windows.

a postupujte podle pokynů na obrazovce.

https://

Uživatelské rozhraní Windows

1. Účet

2. Dokumenty

3. Obrázky

4. Nastavení

5. Napájení

6. Tlačítko Start

7. Windows Search

8. Zobrazení úkolů

9. Oznamovací oblast

systému Windows

10. Ikona Stav baterie

11. Ikona sítě

12. Centrum akcí

Změna nastavení účtu, uzamčení počítače nebo odhlášení z aktuálního účtu.

Otevřete složku Dokumenty, výchozí složku, do které se uloží přijaté soubory.

Otevřete složku Obrázky, výchozí složku, do které se uloží přijaté obrázky.

Spustí Nastavení.

Počítač vypne, restartuje nebo přepne do režimu spánku.

Otevřete nabídku Start.

Do pole hledání zadejte text, který chcete vyhledat, a získejte výsledky hledání ze svého počítače a webových stránek.

Zobrazí všechny otevřené aplikace a umožňuje přepínat mezi nimi.

Zobrazuje upozornění a stav některých funkcí.

Zobrazí stav napájení a umožňuje změnit nastavení baterie nebo napájení. Pokud počítač není připojen k elektrické síti, ikona se změní na

Připojí k dostupné bezdrátové síti a zobrazí stav sítě. Po připojení ke kabelové síti se ikona změní na

Zobrazuje nejnovější upozornění od aplikací a umožňuje rychlý přístup k některým funkcím.

Otevřete nabídku Start

• Klikněte na tlačítko Start.

• Stiskněte tlačítko s logem Windows na klávesnici.

P340 Uživatelská příručka

Otevření kontextové nabídky Start Pravým tlačítkem klikněte na tlačítko Start.

Vyvolání ovládacích panelů

• Otevřete nabídku Start a klikněte na Systém Windows ➙ Ovládací panely.

• Použijte vyhledávání Windows Search.

Spuštění aplikace

• Otevřete nabídku Start a vyberte aplikaci, kterou chcete spustit.

• Použijte vyhledání Windows Search.

Připojit k sítím

Počítač umožňuje připojit se k světu pomocí kabelové nebo bezdrátové sítě.

Připojit ke kabelové síti Ethernet

Počítač připojte k místní síti pomocí konektoru mini Ethernet počítače s kabelem sítě Ethernet.

Připojení k sítím Wi-Fi (u vybraných modelů)

Pokud váš počítač obsahuje bezdrátový modul sítě LAN, můžete počítač připojit k sítím Wi-Fi®. Bezdrátový modul LAN může v počítači podporovat různé standardy. V některých zemích nebo regionech může být používání standardu 802.11ax místními předpisy zakázáno.

1. Klikněte na ikonu sítě v oznamovací oblasti systému Windows. Zobrazí se seznam dostupných bezdrátových sítí.

2. Vyberte síť dostupnou pro připojení. V případě potřeby zadejte požadované informace.

Použití aplikace Vantage

Předinstalovaná aplikace Vantage je přizpůsobené univerzální řešení, které vám pomůže udržovat počítač automatickými aktualizacemi a opravami, konfiguracemi nastavení hardwaru a dostupnou uživatelskou podporou.

Chcete-li spustit aplikaci Vantage, napište Vantage do vyhledávacího pole.

Klíčové vlastnosti

Aplikace Vantage umožňuje provádět tyto činnosti:

• Snadno získat informace o stavu zařízení a upravit jeho nastavení.

• Stahovat a instalovat aktualizace UEFI BIOS, firmwaru a ovladačů, aby byl software počítače stále aktuální.

• Monitorovat stav vašeho počítače a zabezpečit jej proti vnějším hrozbám.

• Naskenujte hardware počítače a diagnostikujte problémy s hardwarem.

• Vyhledat (online) stav záruky počítače.

• Získat přístup k uživatelské příručce a užitečným článkům.

Poznámky:

Kapitola 2. Seznámit se s počítačem 11

• Dostupné funkce se liší podle modelu počítače.

• Aplikace Vantage vylepšuje funkce počítače pomocí pravidelných aktualizací. Popis funkcí se může lišit od vašeho vlastního uživatelského rozhraní.

Použití multimédií

Počítač můžete používat spolu s dalšími zařízeními (například kamerou, monitorem a reproduktory) k práci i zábavě.

Použití zvuku

Chcete-li zlepšit zážitek z poslechu zvuku, ke zvukovému konektoru připojte reproduktory, sluchátka nebo náhlavní soupravu.

Nastavení hlasitosti

1. Klepněte na ikonu hlasitosti v oznamovací oblasti na hlavním panelu systému Windows.

2. Podle pokynů na obrazovce nastavte hlasitost. Chcete-li zvuk vypnout, klepněte na ikonu reproduktoru.

Změna nastavení zvuku

1. Přejděte na Ovládací panely a zobrazte položky podle kategorií.

2. Klepněte na Hardware a zvuk ➙ Zvuk.

3. Změňte nastavení podle potřeby.

Připojení k externímu displeji

Připojte se k monitoru kabelem

K počítači lze připojit projektor nebo monitor a použít ho při prezentacích nebo jako rozšíření pracovní plochy.

Pokud počítač externí monitor nedetekuje, klikněte pravým tlačítkem myši na prázdnou oblast pracovní plochy a poté klikněte na volby Nastavení zobrazení ➙ Rozpoznat.

Připojte se k bezdrátovému monitoru

Chcete-li použít bezdrátový monitor, zkontrolujte, zda počítač i externí displej podporují technologii Miracast

• Otevřete nabídku Start a poté klikněte na položky Nastavení ➙ Zařízení ➙ Bluetooth a další

• V oznamovací oblasti systému Windows klikněte na ikonu centra akcí

Nastavení režimu zobrazení

Klikněte pravým tlačítkem myši na pracovní plochu a vyberte možnost Nastavení zobrazení. Poté vyberte požadovaný režim zobrazení z nabídky Více monitorů.

zařízení ➙ Přidat Bluetooth nebo jiné zařízení. V okně Přidat zařízení klikněte na možnost Bezdrátový displej nebo dokovací stanice. Dále postupujte podle pokynů na obrazovce.

a potom na možnost

Připojit. Vyberte bezdrátový monitor a postupujte podle pokynů na obrazovce.

• Duplikovat tato zobrazení: Zobrazit stejný výstup videa na displeji počítače i na externím monitoru.

P340 Uživatelská příručka

• Rozšíření těchto zobrazení: Rozšiřte grafický výstup z displeje počítače na externí monitor. Mezi oběma displeji je možno přetahovat položky.

• Zobrazení pouze na displeji č. 1: Zobrazte grafický výstup pouze na obrazovce počítače.

• Zobrazení na displeji č. 2: Zobrazte grafický výstup pouze na externím monitoru.

Je-li přes celou obrazovku spuštěn program využívající technologii DirectDraw nebo Direct3D

, je

výstup zobrazen pouze na primárním displeji.

Změna nastavení zobrazení

1. Klikněte pravým tlačítkem myši na pracovní plochu a vyberte možnost Nastavení zobrazení.

2. Zvolte displej, jehož nastavení chcete změnit.

3. Změňte nastavení zobrazení podle svých preferencí.

Je možné změnit nastavení pro displej počítače i pro externí monitor. Můžete například určit, který z nich bude hlavní displej a který bude sekundární. Můžete také změnit jejich rozlišení a orientaci.

Poznámka: Pokud na displeji v počítači nastavíte vyšší rozlišení než na externím monitoru, bude na externím monitoru zobrazena pouze část obrazu.

Kapitola 2. Seznámit se s počítačem 13

14 P340 Uživatelská příručka

Kapitola 3. Prozkoumat počítač

Řízení napájení

Informace v této části použijte, abyste dosáhli nejlepší rovnováhy mezi výkonem a účinností napájení.

Nastavit chování tlačítka napájení

Podle svých potřeb můžete definovat, funkci hlavního vypínače. Stisknutím hlavního vypínače můžete například vypnout počítač nebo jej přepnout do režimu spánku či hibernace.

Chcete-li změnit funkci tlačítka napájení:

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na Možnosti napájení ➙ Nastavení tlačítek napájení.

3. Změňte nastavení podle potřeby.

Nastavit schéma napájení

U počítačů kompatibilních se standardem ENERGY STAR® se po stanovené době nečinnosti počítače uplatní následující schéma úspory energie:

tabulka 1. Výchozí (nastavení při napájení z elektrické sítě)

• Vypnutí obrazovky: po 10 minutách

• Přechod počítače do režimu spánku: po 25 minutách

Chcete-li probudit počítač z režimu spánku, stiskněte libovolnou klávesu na klávesnici.

Chcete-li změnit nastavení plánu úspory energie tak, abyste dosáhli optimálního výkonu i úspory energie:

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na položku Možnosti napájení a poté vyberte schéma napájení nebo jej upravte podle svých požadavků.

Přenos dat

Pomocí integrované technologie Bluetooth můžete snadno sdílet soubory se zařízeními vybavenými stejnými funkcemi. Chcete-li přenášet data, můžete také vložit disk nebo paměťovou kartu.

Připojení k zařízení s podporou Bluetooth (u vybraných modelů)

K počítači lze připojit všechny druhy zařízení podporující technologii Bluetooth, například klávesnici, myš, smartphone nebo reproduktory. Aby připojení proběhlo úspěšně, zařízení neumisťujte dále než 10 metrů od počítače.

1. Zapněte zařízení Bluetooth v počítači. a. Otevřete nabídku Start a poté klepněte na volby Nastavení ➙ Zařízení ➙ Bluetooth a

další zařízení.

b. Zapněte vypínač rozhraní Bluetooth.

2. Klikněte na tlačítko Přidat zařízení Bluetooth nebo jiné zařízení ➙ Bluetooth.

3. Vyberte zařízení Bluetooth a řiďte se pokyny na obrazovce.

Jakmile se příště ocitnou obě zařízení opět v dosahu s funkcí Bluetooth zapnutou, zařízení Bluetooth a počítač se automaticky spojí. Bluetooth lze použít k přenosu dat nebo vzdálenému ovládání a komunikaci.

Použití optické jednotky (u vybraných modelů)

Pokud je váš počítač vybaven optickou jednotkou, přečtěte si následující informace.

Zjištění typu optické jednotky

1. Klepnutím pravým tlačítkem myši na tlačítko Start otevřete kontextovou nabídku Start.

2. Klepněte na Správce zařízení. Budete-li k tomu vyzváni, zadejte heslo administrátora nebo akci potvrďte.

Vložení nebo vyjmutí disku

1. Zkontrolujte, zda je zapnutý počítač, a na optické jednotce stiskněte tlačítko pro vysunutí. Z jednotky se vysune zásuvka.

2. Do zásuvky vložte disk nebo z ní disk vyjměte a zatlačte ji zpět do jednotky.

Poznámka: Pokud se zásuvka po stisknutí tlačítka pro vysunutí nevysune, vypněte počítač. Vedle tlačítka pro vysunutí se nachází otvor pro nouzové vysunutí, do kterého vložte narovnanou kancelářskou svorku. Nouzové vysunutí používejte jen v případě nutnosti.

Záznam na disk

1. Vložte zapisovatelné diskové médium do optické jednotky podporující zápis.

2. Proveďte jednu z těchto akcí:

• Otevřete nabídku Start a poté klepněte na položku Nastavení ➙ Zařízení ➙ Přehrát

automaticky. Vyberte nebo zapněte volbu Použít funkci Přehrát automaticky pro všechna média a zařízení.

• Spusťte Windows Media Player.

• Poklepejte na soubor ISO.

3. Postupujte podle pokynů na obrazovce.

Použití paměťové karty (u vybraných modelů)

Pokud je váš počítač vybaven slotem pro kartu SD, přečtěte si následující informace.

Vložení paměťové karty

1. Vyhledejte slot pro kartu SD.

2. Ujistěte se, že kovové kontakty na kartě směřují ke kontaktům ve slotu pro kartu SD. Zasuňte kartu pevně do slotu, dokud se nezajistí na místě.

Vyjmutí paměťové karty Upozornění: Před vyjmutím paměťové karty nejdříve vysuňte kartu z operačního systému Windows.

Jinak by mohlo dojít ke ztrátě či poškození dat na kartě.

P340 Uživatelská příručka

1. Klepnutím na trojúhelníkovou ikonu v oznamovací oblasti systému Windows zobrazte skryté ikony.

Poté pravým tlačítkem myši klepněte na ikonu Bezpečně odebrat hardware a vysunout médium.

2. Vyberte odpovídající položku, aby bylo možné odebrat kartu z operačního systému Windows.

3. Zatlačte na kartu a vyjměte ji z počítače. Atrapu karty si ponechejte k dalšímu použití.

Použijte inteligentní kabelovou příchytku (u vybraných modelů)

Poznámka: Inteligentní kabelovou příchytku si můžete zakoupit od společnosti Lenovo.

Pomocí inteligentní kabelové příchytky můžete uzamknout zařízení (například klávesnici nebo myš) k počítači.

1. Vložte západku

2. Kabely, které chcete zamknout, protáhněte skrze zářezy v inteligentní kabelové svorce.

3. Zatlačte západku

1 do otvoru pro kabelový zámek 4 .

2 do otvoru pro kabelový zámek 3 tak, aby zacvakla na své místo.

Zakoupení příslušenství

Chcete-li rozšířit možnosti svého počítače, nabízí společnost Lenovo velké množství hardwarového příslušenství a doplňků. Patří mezi ně paměťové moduly, úložná zařízení, síťové karty, napájecí adaptéry, klávesnice, myši a další.

Chcete-li si něco zakoupit od společnosti Lenovo, přejděte na stránku

accessories

https://www.lenovo.com/

Kapitola 3. Prozkoumat počítač 17

18 P340 Uživatelská příručka

Kapitola 4. Zajištění počítače a informací

Zamknout počítač

Poznámka: Jste zodpovědní za posouzení, výběr a implementaci zámkového zařízení a bezpečnostní

funkce. Společnost Lenovo neposkytuje žádný komentář, posouzení ani záruku na funkce, kvalitu a výkon zámkového zařízení a bezpečnostních funkcí. Zámky počítače si můžete zakoupit od společnosti Lenovo.

Visací zámek

Zamknutí krytu počítače pomocí visacího zámku zabraňuje neoprávněným osobám v přístupu dovnitř počítače.

Kabelový zámek typu Kensington

Uzamkněte počítač ke stolu, lavici nebo jinému pevnému objektu pomocí kabelového zámku typu Kensington.

E-lock

V počítači může být nainstalováno řešení bezpečnostního zámku na ochranu před neoprávněnou manipulací s interními součástmi. Pomocí zámku E-lock můžete mechanicky zamknout nebo odemknout kryt počítače.

Aktivace nebo deaktivace zámku E-lock:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Zámek E-lock aktivujete nebo deaktivujete výběrem položky Security ➙ Electronic Lock.

3. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Poznámka: Změny se projeví až po uložení nastavení a restartování systému.

Použití hesel

Typy hesel

V systému UEFI (Unified Extensible Firmware Interface) BIOS (Basic Input/Output System) můžete nastavit následující hesla, která zabrání neoprávněnému přístupu k vašemu počítači. Po probuzení počítače z režimu spánku však nebudete vyzváni k zadání jakékoli hesla systému UEFI BIOS.

• Heslo pro spuštění Je-li nastaveno heslo pro spuštění, budete po každém zapnutí počítače vyzváni k zadání hesla.

Počítač nelze používat, dokud na klávesnici nezadáte platné heslo.

• Heslo administrátora Je-li nastaveno heslo administrátora, zabraňuje neoprávněným uživatelům měnit nastavení počítače.

Pokud zodpovídáte za správu nastavení více počítačů, je vhodné heslo administrátora nastavit. Je-li heslo administrátora nastaveno, budete požádáni o jeho zadání, kdykoli se pokusíte vyvolat

nabídku systému BIOS. Pokud je nastaveno heslo pro spuštění i heslo administrátora, stačí zadat kterékoliv z nich.

Chcete-li však změnit některá nastavení, musíte použít heslo administrátora.

P340 Uživatelská příručka

• Heslo pevného disku Je-li nastaveno heslo pevného disku, zabraňuje neoprávněnému přístupu k datům na úložné

jednotce. Pokud je nastaveno, budete požádáni o jeho zadání, kdykoli budete k úložné jednotce přistupovat.

Poznámka: Po nastavení hesla pevného disku budou vaše data na úložné jednotce chráněna i v případě, kdy bude tato jednotka z jednoho počítače vyňata a nainstalována do jiného.

• Heslo správy systému (u vybraných modelů) Chcete-li ovládat funkce související se zabezpečením, můžete povolit, aby heslo správy systému

mělo stejná oprávnění jako heslo administrátora. Postup úpravy oprávnění hesla správy systému pomocí nabídky UEFI BIOS:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte položky Security ➙ System Management Password Access Control.

3. Postupujte podle pokynů na obrazovce.

Pokud jste nastavili heslo administrátora i heslo správy systému, bude mít heslo administrátora vyšší oprávnění než heslo správy systému.

Nastavení, změna a odstranění hesla

Než začnete, vytiskněte si tyto pokyny.

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo Fn+F1.

2. Zvolte Security.

3. Podle typu hesla vyberte volbu Set Supervisor Password, Set Power-On Password, Set System Management Password nebo Hard Disk Password a stiskněte klávesu Enter.

4. Podle pokynů na obrazovce nastavte, změňte nebo vymažte heslo.

5. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Měli byste si hesla poznamenat a uložit na bezpečném místě. Pokud hesla zapomenete, přečtěte si část „Vymazání paměti CMOS“ na stránce 31 a sami je odstraňte. Můžete se také obrátit na autorizovaného poskytovatele služeb společnosti Lenovo a požádat jej o odstranění hesel.

Poznámky:

• Zapomenete-li heslo administrátora, nemusí být v závislosti na vašem nastavení systému BIOS možné toto heslo odstranit vymazáním paměti CMOS.

• Zapomenete-li heslo pevného disku, společnost Lenovo nebude moct toto heslo odstranit ani nějak získat data z úložné jednotky.

Použití softwarových řešení zabezpečení

Tato část popisuje softwarová řešení sloužící k zabezpečení vašeho počítače a informací.

Použití bran firewall

V závislosti na požadované úrovni zabezpečení může být brána firewall hardwarová, softwarová nebo jejich kombinací. Brány firewall pracují na základě sady pravidel, podle kterých se rozhodují, která příchozí a odchozí spojení jsou oprávněná. Pokud je počítač dodán s předinstalovanou branou firewall, je lépe chráněn před nástrahami internetu, neoprávněnými přístupy, proti vniknutí do systému a útokům po síti. Také ochraňuje vaše soukromí. Další informace o používání brány firewall naleznete v její nápovědě.

Kapitola 4. Zajištění počítače a informací 21

Použití bran firewall:

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na položku Brána firewall v programu Windows Defender a poté postupujte podle pokynů na obrazovce.

Použití aplikace Computrace Agent integrované ve firmwaru (u vybraných modelů)

Aplikace Computrace Agent je řešením pro správu IT majetku a obnovu po krádeži počítače. Software rozpozná změny, které byly provedeny v hardwaru, softwaru nebo v komunikaci s monitorovacím centrem. Pokud budete chtít aktivovat software Computrace Agent, bude možná nutné zakoupit licenci.

Použití řešení zabezpečení systému BIOS

Tato část popisuje řešení systému BIOS sloužící k zabezpečení vašeho počítače a informací.

Vymazání všech dat na úložné jednotce

Pokud chcete recyklovat úložnou jednotku nebo počítač, doporučujeme, abyste nejprve vymazali všechna data.

Vymazání všech dat na úložné jednotce:

1. Pro úložnou jednotku, kterou hodláte recyklovat, nastavte heslo. Viz „Použití hesel“ na stránce

20.

2. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

3. Vyberte volby Security ➙ Hard Disk Password ➙ Security Erase HDD Data a stiskněte klávesu Enter.

4. Vyberte jednotku, kterou chcete recyklovat, a stiskněte klávesu Enter.

5. Zobrazí se zpráva s výzvou k potvrzení operace. Vyberte volbu Yes a stiskněte klávesu Enter. Začne proces mazání.

Poznámka: Během procesu mazání bude neaktivní hlavní vypínač i klávesnice.

6. Po dokončení procesu mazání se zobrazí zpráva s výzvou k resetování systému. Zvolte možnost

Continue.

Poznámka: Proces mazání může trvat půl až tři hodiny dle kapacity úložné jednotky.

7. Po resetování dojde k jedné z následujících situací:

• Pokud byla vymazána data na systémové úložné jednotce, budete upozorněni, že není k

dispozici žádný operační systém.

• Pokud byla vymazána data na jiné než systémové úložné jednotce, počítač se automaticky

restartuje.

Použití spínače přítomnosti krytu

Spínač pro detekci vniknutí do krytu zabraňuje v přihlášení do operačního systému v případech, kdy není kryt počítače řádně nainstalován nebo zavřen.

Aktivace konektoru spínače přítomnosti krytu na základní desce:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

P340 Uživatelská příručka

2. Vyberte možnost Security ➙ Cover Tamper Detected a stiskněte Enter.

3. Vyberte možnost Enabled a stiskněte klávesu Enter.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete

aplikaci.

Jakmile je na základní desce zapnutý konektor spínače přítomnosti krytu, pokud při spuštění počítače snímač zaznamená nesprávně nasazený nebo uzavřený kryt, zobrazí se chybová zpráva. Obejití chybové zprávy a přihlášení se do operačního systému:

1. Správně nainstalujte a uzavřete kryt počítače.

2. Otevřete nabídku systému BIOS, uložte změny a ukončete systém BIOS.

Použití modulu Intel BIOS guard

Modul BIOS guard pomocí šifrování kontroluje veškeré aktualizace systému BIOS ukládané do paměti flash systému BIOS. Systém BIOS je tedy chráněn před škodlivým softwarem.

Použití funkce Smart USB Protection

Funkce Smart USB Protection je funkce zabezpečení, která pomáhá chránit data před kopírováním z počítače na úložná zařízení USB připojená k počítači. Funkci Smart USB Protection můžete nastavit na jeden z následujících režimů:

• Disabled (výchozí nastavení): Úložná zařízení USB můžete používat bez omezení.

• Read Only: Data nelze kopírovat z počítače na úložná zařízení USB. Můžete však přistupovat k datům na úložných zařízeních USB nebo je měnit.

• No Access: K úložným zařízením USB nelze z počítače přistupovat.

Konfigurace funkce Smart USB Protection:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Klikněte na možnosti Security ➙ Smart USB Protection a stiskněte klávesu Enter.

3. Vyberte požadované nastavení a stiskněte klávesu Enter.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Kapitola 4. Zajištění počítače a informací 23

24 P340 Uživatelská příručka

Kapitola 5. UEFI BIOS

Tato kapitola obsahuje informace o konfiguraci a aktualizaci systému UEFI BIOS a vymazání paměti CMOS.

Co je UEFI BIOS

Poznámka: Nastavení provedená operačním systémem mohou přepsat jakákoliv podobná nastavení v

systému UEFI BIOS.

Systém UEFI BIOS je první program, který se spouští po zapnutí počítače. Systém UEFI BIOS inicializuje hardwarové součásti a načítá operační systém a jiné programy. Váš počítač je dodáván s instalační program, pomocí kterého můžete změnit nastavení systému UEFI BIOS.

Vyvolat nabídku BIOS

Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo Fn+F1, vyvolá se nabídka systému BIOS.

Poznámka: Pokud jsou nastavena hesla k systému BIOS, při výzvě zadejte správná hesla. Volbou možnosti No nebo stisknutím klávesy Esc můžete zadávání hesla přeskočit a vyvolat nabídku BIOS. Nemůžete však měnit systémové konfigurace, které jsou chráněny pomocí hesel.

Navigace v rozhraní UEFI BIOS

Upozornění: Výchozí konfigurace jsou již optimalizovány tučně. Nesprávná změna nastavení může

způsobit neočekávané následky.

V závislosti na klávesnici se můžete v rozhraní systému BIOS pohybovat stisknutím následujících kláves nebo kombinací kláves Fn a následujících kláves:

F1 nebo Fn+F1

Esc nebo Fn+Esc Ukončete dílčí nabídku a vraťte se do nadřazené nabídky.

↑↓ nebo Fn+↑↓

← → nebo Fn+← → Vyberte kartu.

+/– nebo Fn++/– Změna na vyšší nebo nižší hodnotu.

Enter

F9 nebo Fn+F9

F10 nebo Fn+F10 Uložte svou konfiguraci a danou operaci.

Zobrazení obrazovky obecné nápovědy.

Najít položku.

Vstupte na vybranou kartu nebo vyvolejte dílčí nabídku.

Obnovení výchozích nastavení.

Změna jazyka uživatelského rozhraní systému UEFI BIOS

Systém UEFI BIOS podporuje čtyři jazyky uživatelského rozhraní: angličtinu, francouzštinu, zjednodušenou čínštinu a ruštinu (u vybraných modelů).

Změna jazyka uživatelského rozhraní systému UEFI BIOS:

1. Vyberte položku Main ➙ Language a stiskněte klávesu Enter.

2. Nastavte požadovaný jazyk uživatelského rozhraní.

Změna režimu zobrazení systému UEFI BIOS

Systém UEFI BIOS lze používat v textovém nebo grafickém režimu podle vašich potřeb.

Změna režimu zobrazení systému UEFI BIOS:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte položku Main ➙ Setup Mode Select a stiskněte klávesu Enter.

3. Nastavte požadovaný režim zobrazení.

Nastavení systémového data a času

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte položku Main ➙ System Time & Date a stiskněte klávesu Enter.

3. Nastavte systémové datum a čas podle potřeby.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Změna spouštěcí sekvence

Pokud se počítač nespouští z očekávaného zařízení, můžete buďto trvale změnit spouštěcí sekvenci, nebo vybrat dočasné spouštěcí zařízení.

Trvalá změna spouštěcí sekvence

1. Podle typu úložného zařízení proveďte jeden z následujících kroků:

• Jde-li o interní úložné zařízení, přejděte ke kroku 2.

• Jde-li o diskové médium, zkontrolujte, zda je počítač zapnutý, případně ho zapněte. Poté

vložte disk do optické jednotky.

• Jde-li o externí úložnou jednotku jinou než diskové médium, připojte ji k počítači.

2. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

3. Vyberte položku Startup a poté podle pokynů na obrazovce změňte spouštěcí sekvenci.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Výběr dočasného spouštěcího zařízení Poznámka: Ne z každého disku a úložné jednotky lze počítač spustit.

1. Podle typu úložného zařízení proveďte jeden z následujících kroků:

• Jde-li o interní úložné zařízení, přejděte ke kroku 2.

• Jde-li o diskové médium, zkontrolujte, zda je počítač zapnutý, případně ho zapněte. Poté

vložte disk do optické jednotky.

• Jde-li o externí úložnou jednotku jinou než diskové médium, připojte ji k počítači.

2. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F12 nebo Fn+F12.

3. Vyberte požadovanou spouštěcí úložnou jednotku a stiskněte klávesu Enter.

P340 Uživatelská příručka

Chcete-li trvale změnit spouštěcí sekvenci, vyberte v nabídce Startup Device Menu položku Enter

Setup a stiskem klávesy Enter vstupte do nabídky systému BIOS.

Zapnutí nebo vypnutí funkce detekce změny konfigurace

Pokud zapnete funkci detekce změny konfigurace, zobrazí se v případě, že test POST při spouštění počítače zjistí změnu v konfiguraci některých hardwarových zařízení (například úložných jednotek nebo paměťových modulů), chybová zpráva.

Zapnutí nebo vypnutí funkce detekce změny konfigurace:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves

Fn+F1.

2. Vyberte položky Security ➙ Configuration Change Detection a stiskněte klávesu Enter.

3. Zapněte nebo vypněte funkci podle potřeby.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete

aplikaci.

Chcete-li obejít chybovou zprávu a přihlásit se do operačního systému, stiskněte klávesu F2 nebo Fn +F2. Chcete-li chybovou zprávu vymazat, otevřete nabídku systému BIOS, uložte změny a ukončete systém BIOS.

Zapnutí nebo vypnutí funkce automatického spouštění

Položka Automatic Power On v nabídce systému UEFI BIOS poskytuje různé možnosti, pomocí nichž můžete nastavit automatické spuštění počítače.

Zapnutí nebo vypnutí funkce automatického spouštění:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves

Fn+F1.

2. Vyberte volby Power ➙ Automatic Power On a stiskněte klávesu Enter.

3. Vyberte požadovanou funkci a stiskněte klávesu Enter.

4. Zapněte nebo vypněte funkci podle potřeby.

5. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete

aplikaci.

Zapnutí nebo vypnutí funkce inteligentního spouštění

Ujistěte se, že je klávesnice připojena ke konektoru USB podporujícímu funkci inteligentního spouštění. Pokud je funkce inteligentního spouštění zapnutá, počítač lze spustit nebo probudit z režimu hibernace stisknutím kombinace kláves Alt+P.

Zapnutí nebo vypnutí funkce inteligentního spouštění:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves

Fn+F1.

2. Vyberte volby Power ➙ Smart Power On a stiskněte klávesu Enter.

3. Zapněte nebo vypněte funkci podle potřeby.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete

aplikaci.

Kapitola 5. UEFI BIOS 27

Zapnutí nebo vypnutí režimu kompatibility ErP LPS

Počítače Lenovo splňují požadavky směrnice ErP Lot 3 na ekologický design. Další informace naleznete na webové stránce:

https://www.lenovo.com/us/en/compliance/eco-declaration

Chcete-li snížit spotřebu elektrické energie v době, kdy je počítač v režimu spánku nebo je vypnutý, můžete povolit režim kompatibility ErP LPS.

Zapnutí nebo vypnutí režimu kompatibility ErP LPS:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte volbu Power ➙ Enhanced Power Saving Mode a stiskněte klávesu Enter.

3. Podle toho, zda vyberete volbu Enabled nebo Disabled, udělejte jeden z následujících kroků:

• Pokud vyberete volbu Enabled, stiskněte klávesu Enter. Poté vyberte volby Power ➙

Automatic Power On a stiskněte klávesu Enter. Zkontrolujte, zda se funkce Wake on LAN automaticky vypnula. Pokud ne, vypněte ji.

• Pokud vyberete volbu Disabled, stiskněte klávesu Enter. Poté pokračujte dalším krokem.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Pokud je režim ErP LPS povolen, můžete počítač probudit jednou z následujících možností:

• Stiskněte hlavní vypínač.

• Funkce Wake Up on Alarm umožňuje zapnutí počítače ve stanovenou dobu.

Za účelem splnění požadavku na režim vypnutí podle směrnice ErP je třeba vypnout funkci Rychlé spuštění.

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na volby Možnosti napájení ➙ Změnit akce tlačítek napájení ➙ Změnit nastavení, které nyní není k dispozici.

3. V seznamu Nastavení vypnutí zrušte výběr volby Zapnout rychlé spuštění (doporučeno).

Povolit nebo zakázat přední a zadní USB porty

Pokud potřebujete povolit nebo zakázat jakýkoli přední nebo zadní port USB v systému UEFI BIOS, vyhledejte v níže uvedené tabulce, kde je odpovídající port USB vašeho počítače.

28 P340 Uživatelská příručka

Port USB počítače Port USB v systému UEFI BIOS

USB Port 1

USB Port 2

USB Port 3

USB Port 4

USB Port 5

USB Port 7

USB Port 8

USB Port 9

USB Port 10

Změna výkonového režimu funkce ITS

Změnou výkonového režimu funkce ITS můžete upravit zahřívání a hlučnost počítače. K dispozici jsou tři volby:

• Best Performance (výchozí nastavení): Počítač bude pracovat na nejvyšší systémový výkon a jeho hlučnost bude na normální úrovni.

• Best Experience: Počítač bude pracovat nejlépe, s vyváženou hlučností a lepším výkonem.

• Full Speed: Všechny ventilátory počítače budou pracovat na maximální výkon.

Změna výkonového režimu funkce ITS:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte možnosti Power ➙ Intelligent Cooling a stiskněte klávesu Enter.

3. Vyberte možnost Performance Mode a stiskněte klávesu Enter.

4. Nastavte požadovaný výkonový režim.

5. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Změna nastavení systému BIOS před instalací nového operačního systému

Nastavení systému BIOS se v různých operačních systémech liší. Nastavení systému BIOS změňte před instalací nového operačního systému.

Microsoft neustále vytváří aktualizace operačního systému Windows 10. Před instalací konkrétní verze systému Windows 10 zkontrolujte seznam kompatibilních zařízení verze systému Windows. Podrobnosti naleznete na stránce:

https://support.lenovo.com/us/en/solutions/windows-support

Změna nastavení systému BIOS:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. V hlavním rozhraní zvolte položky Security ➙ Secure Boot a stiskněte klávesu Enter.

3. Podle operačního systému, který chcete nainstalovat, proveďte jednu z těchto akcí:

Kapitola 5. UEFI BIOS 29

• Chcete-li instalovat 64bitový operační systém Windows 10 nebo většinu operačních systémů

Linux, u položky Secure Boot zvolte hodnotu Enabled.

• Chcete-li instalovat operační systém, který nepodporuje bezpečné spuštění, u položky Secure

Boot vyberte hodnotu Disabled.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Aktualizace systému UEFI BIOS

Při instalaci nového programu, ovladače zařízení nebo hardwarové součásti může být třeba aktualizovat systém UEFI BIOS. Systém BIOS lze aktualizovat buď z operačního systému, nebo z aktualizačního disku flash (je podporován pouze u vybraných modelů).

Stáhněte a nainstalujte nejnovější balíček aktualizace systému UEFI BIOS jedním z následujících způsobů:

• Z aplikace Vantage: Otevřete aplikaci Vantage a zkontrolujte dostupné balíčky aktualizací. Je-li k dispozici nejnovější

balíček aktualizací systému UEFI BIOS, stáhněte ho a instalujte poté podle pokynů na obrazovce.

• Z webových stránek podpory Lenovo:

1. Přejděte na webovou stránku

2. Stáhněte ovladač flash pro aktualizaci systému BIOS určený pro příslušnou verzi operačního systému nebo pro verzi obrazu ISO (použitého k výrobě aktualizačního disku flash). Poté stáhněte pokyny k instalaci staženého ovladače flash pro aktualizaci systému BIOS.

3. Instalační pokyny si vytiskněte a poté podle uvedených instrukcí aktualizujte systém BIOS.

https://pcsupport.lenovo.com.

Obnova po selhání aktualizace systému BIOS

1. Vyjměte veškerá média z jednotek a vypněte všechna připojená zařízení.

2. Do optické jednotky vložte disk s aktualizací systému BIOS a vypněte počítač.

3. Odpojte všechny napájecí kabely ze zásuvek. Poté odejměte veškeré součásti, které brání v přístupu k propojce pro vymazání paměti CMOS a obnovení původních hodnot.

4. Přesuňte propojku ze standardní polohy do polohy pro údržbu.

5. Znovu připojte napájecí kabely počítače a monitoru do elektrických zásuvek.

6. Zapněte počítač a monitor. Jakmile počítač vydá zvukový signál, je zahájen proces obnovení.

7. Po dokončení procesu obnovení se počítač automaticky vypne.

Poznámka: Podle konkrétního modelu počítače může proces obnovení trvat dvě až tři minuty.

8. Odpojte všechny napájecí kabely ze zásuvek.

9. Přesuňte propojku zpět do standardní polohy.

10. Vraťte zpět všechny součásti a kabely, které jste odejmuli. Poté znovu připojte napájecí kabely počítače a monitoru do elektrických zásuvek.

11. Zapněte počítač a monitor. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

12. Chcete-li zabránit ztrátě dat, postarejte se, aby byla nastavení systému BIOS obnovena na dřívější bod. Informace o konfiguracích systému BIOS najdete v části Kapitola 5 „UEFI BIOS“ na stránce 25.

P340 Uživatelská příručka

Vymazání paměti CMOS

1. Vyjměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač.

2. Odpojte všechny napájecí kabely ze zásuvek. Poté odejměte veškeré součásti, které brání v

přístupu k propojce pro vymazání paměti CMOS a obnovení původních hodnot.

3. Přesuňte propojku ze standardní polohy do polohy pro údržbu.

4. Znovu připojte napájecí kabely počítače a monitoru do elektrických zásuvek.

5. Zapněte počítač a monitor. Když počítač vydá zvukový signál, počkejte přibližně 10 sekund.

6. Vypněte počítač tak, že hlavní vypínač stisknete a podržíte přibližně čtyři sekundy.

7. Odpojte všechny napájecí kabely ze zásuvek.

8. Přesuňte propojku zpět do standardní polohy.

9. Vraťte zpět všechny součásti a kabely, které jste odejmuli. Poté znovu připojte napájecí kabely

počítače a monitoru do elektrických zásuvek.

10. Zapněte počítač a monitor. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

11. Chcete-li zabránit ztrátě dat, postarejte se, aby byla nastavení systému BIOS obnovena na dřívější bod. Informace o konfiguracích systému BIOS najdete v části Kapitola 5 „UEFI BIOS“ na stránce 25.

Kapitola 5. UEFI BIOS 31

32 P340 Uživatelská příručka

Kapitola 6. RAID

Co je RAID

RAID (Redundant Array of Independent Disks) je technologie, která poskytuje širší úložné možnosti a vyšší spolehlivost prostřednictvím redundance. Rovněž může zlepšovat spolehlivost ukládání dat a odolnost proti chybám ve srovnání s úložnými systémy s jednou jednotkou. Ztrátě dat v důsledku selhání úložné jednotky lze zabránit rekonstrukcí chybějících dat ze zbývajících jednotek v poli.

Pole RAID vznikne seskupením několika nezávislých fyzických disků s využitím technologie RAID. Toto pole distribuuje data napříč několika úložnými jednotkami, avšak celé pole se hostitelskému počítači zobrazuje jako jediná úložná jednotka. Vytvoření a používání polí RAID poskytuje vysoký výkon, například vyšší rychlost I/O, protože umožňuje využívat hned několik jednotek současně.

Úroveň pole RAID

Pro podporovanou úroveň pole RAID musí být v počítači nainstalovány tyto minimální počty úložných jednotek SATA:

• RAID 0: prokládané pole

- Skládá se nejméně ze dvou úložných jednotek SATA

- Podporovaná velikost bloku: 4 KB, 8 KB, 16 KB, 32 KB, 64 KB nebo 128 KB

- Vyšší výkon bez odolnosti proti chybám

• RAID 1: zrcadlené pole

- Skládá se ze dvou úložných jednotek SATA

- Vyšší výkon čtení a 100 % redundance

• RAID 5: diskové pole prokládané na úrovni bloků s distribuovanou paritou

- Skládá se nejméně ze tří úložných jednotek SATA

- Podporovaná velikost bloku: 16 KB, 32 KB, 64 KB nebo 128 KB

- Vyšší výkon a odolnost proti chybám

• RAID 10: prokládané a zrcadlené diskové pole

- Skládá se nejméně ze čtyř úložných jednotek SATA

- Podporovaná velikost bloku: 4 KB, 8 KB, 16 KB, 32 KB nebo 64 KB

- Vyšší výkon bez odolnosti proti chybám

- Vyšší výkon čtení a 100 % redundance

Zapnutí funkce SATA RAID v systému BIOS

Povolení funkce SATA RAID:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte Devices ➙ ATA Drive Setup a stiskněte klávesu Enter.

3. Vyberte možnost Configure SATA as a stiskněte klávesu Enter.

4. Vyberte možnost RAID a stiskněte klávesu Enter.

5. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

Nastavení pole RAID v režimu UEFI

Tato část popisuje nastavení pole RAID v režimu UEFI.

Vytvoření logického disku pole RAID v režimu UEFI Upozornění: Při vytváření logického disku RAID budou smazána veškerá stávající data uložená na

vybraných jednotkách.

Vytvoření logického disku pole RAID:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte Devices ➙ ATA Drive Setup a stiskněte klávesu Enter.

3. Vyberte volbu Intel (R) Rapid Storage Technology a stiskněte klávesu Enter.

4. Vyberte možnost Create RAID Volume a stiskněte klávesu Enter.

5. Vyberte možnost Name a stiskněte klávesu Enter. Při výzvě zadejte do pole správný název logického disku pole RAID.

6. Vyberte možnost RAID Level a stiskněte klávesu Enter. Při výzvě vyberte v poli úroveň pole RAID.

7. Pomocí kurzorových kláves a mezerníku označte jednotlivé fyzické úložné jednotky, které chcete přidat do logického disku pole RAID.

8. Vyberte možnost Strip Size a stiskněte klávesu Enter. Při výzvě vyberte v poli velikost bloku.

9. Vyberte možnost Capacity a do pole zadejte velikost logického disku.

10. Vyberte možnost Create Volume a stisknutím klávesy Enter spusťte proces vytvoření logického disku.

Odstranění logického disku pole RAID v režimu UEFI Upozornění: Po odstranění logických disků RAID budou smazána veškerá stávající data uložená na

vybraných jednotkách.

Odstranění logického disku pole RAID:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte Devices ➙ ATA Drive Setup a stiskněte klávesu Enter.

3. Vyberte volbu Intel (R) Rapid Storage Technology a stiskněte klávesu Enter.

4. Vyberte logický disk pole RAID, který chcete odstranit, a stiskněte klávesu Enter.

5. Vyberte možnost Delete a stiskněte klávesu Enter.

6. Volbou Yes potvrdíte odstranění vybraného logického disku pole RAID. Při odstranění logického disku pole RAID dojde k odebrání úložných jednotek z pole RAID.

Odstranění úložných jednotek z pole RAID v režimu UEFI

Odstranění úložných jednotek z pole RAID:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte Devices ➙ ATA Drive Setup a stiskněte klávesu Enter.

P340 Uživatelská příručka

3. Vyberte volbu Intel (R) Rapid Storage Technology a stiskněte klávesu Enter.

4. Vyberte logické disky pole RAID a stisknutím klávesy Enter zobrazte podrobné informace. Vyberte

úložné jednotky, kterou chcete odstranit z pole RAID a stiskněte klávesu Enter.

5. Vyberte možnost Reset to Non-RAID a stiskněte klávesu Enter.

6. Možností Yes potvrdíte odstranění úložných jednotek z pole RAID.

Kapitola 6. RAID 35

36 P340 Uživatelská příručka

Kapitola 7. Odstraňování problémů, diagnostika a obnovení

V této kapitole naleznete řešení potíží s počítačem. Uvedený základní postup použijte jako výchozí bod pro řešení potíží s počítačem.

Základní postup při řešení problémů s počítačem

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

1. Zkontrolujte, že:

a. Zkontrolujte, zda jsou kabely všech připojených zařízení správně a pevně připojeny k

počítači. b. Všechny součásti byly správně namontovány. c. Všechna připojená zařízení vyžadující napájení jsou zapojena do řádně uzemněných a

funkčních elektrických zásuvek. d. Všechna připojená zařízení jsou povolena v systému UEFI BIOS.

2. Použijte antivirový program (pokud je k dispozici), abyste zjistili, zda není počítač infikován viry. Pokud program nahlásí vir, odstraňte jej.

3. Pomocí části Kapitola 7 „Odstraňování problémů, diagnostika a obnovení“ na stránce 37 můžete daný problém vyřešit, spustit diagnostický program a obnovit operační systém.

4. Pokud problém přetrvává, obraťte se na společnost Lenovo. Viz Kapitola 9 „Nápověda a podpora“ na stránce 109.

Řešení problémů

Tyto informace k odstraňování problémů využijte k nalezení řešení problémů, jež mají jednoznačné příznaky.

Problémy se spuštěním

Problém

Počítač se po stisknutí vypínače nespustí.

Operační systém se nespouští ze správné úložné jednotky nebo se jej nedaří spustit vůbec

Před spuštěním operačního systému počítač vydá několik zvukových signálů.

Řešení

• Zkontrolujte, zda je napájecí kabel řádně zapojen k zadní straně počítače a do funkční zásuvky.

• Má-li počítač vzadu druhý hlavní vypínač, ujistěte se, že je také zapnutý.

• Indikátor napájení na přední straně počítače svítí.

• Nastavení vstupního napětí na počítači odpovídá napětí elektrické rozvodné sítě vaší země nebo oblasti.

• Ujistěte se, že všechny napájecí a datové kabely úložných jednotek jsou správně připojeny.

• Ujistěte se, že úložná jednotka, ze které se počítač spouští, je uvedena jako první spouštěcí zařízení v systému UEFI BIOS.

• V ojedinělých případech může být úložná jednotka obsahující operační systém poškozena nebo zničena. V takovém případě je nutné úložnou jednotku vyměnit.

• Pokud je počítač vybaven pamětí Optane:

- Zkontrolujte, zda paměť Optane nebyla odebrána.

- Zkontrolujte, zda paměť Optane není poškozena. Pomocí

diagnostických nástrojů zkontrolujte paměť Optane.

Zkontrolujte, že není stisknuta žádná klávesa.

38 P340 Uživatelská příručka

Problémy se zvukem

Problém

V operačním systému Windows slyšet zvuky.

Ze sluchátek či náhlavní soupravy nevychází žádný zvuk.

nejsou

Řešení

• Pokud používáte aktivní externí reproduktory s vypínačem,

zkontrolujte následující:

- Vypínač je v poloze Zapnuto.

- Napájecí kabel reproduktorů je připojen k funkční a řádně

uzemněné elektrické zásuvce.

• Pokud vaše reproduktory mají ovládání hlasitosti, zkontrolujte,

že není nastaveno na příliš nízkou hodnotu.

• Klepněte na ikonu hlasitosti v oznamovací oblasti na hlavním

panelu systému Windows. Zkontrolujte nastavení reproduktorů a hlasitosti. Zkontrolujte, zda zvuk reproduktorů není vypnutý nebo zda není hlasitost nastavena na velmi nízkou úroveň.

• Jestliže má váš počítač přední zvukový panel, zkontrolujte, zda

není nastavena příliš nízká hlasitost.

• Zkontrolujte, že vaše externí reproduktory (a sluchátka,

používáte-li je) jsou zapojeny do správného zvukového konektoru na počítači. Většina kabelů reproduktorů je barevně označena tak, aby se shodovala s barvami zvukového konektoru.

Poznámka: Jestliže jsou kabely externích reproduktorů nebo sluchátek zapojeny do zvukového konektoru, integrovaný reproduktor se vypne. Jestliže je v jedné z rozšiřujících pozic nainstalována samostatná zvuková karta, ve většině případů se zvuková karta vestavěná do základní desky vypne. Proto musíte použít zvukové konektory na samostatné zvukové kartě.

• Ujistěte se, že spuštěný program je navržený pro použití v

operačním systému Microsoft Windows. Pokud je program určen pro operační systém DOS, nevyužívá zvukové funkce systému Windows. V tom případě je třeba program nastavit tak, aby používal emulaci karty SoundBlaster Pro nebo SoundBlaster.

• Zkontrolujte, že jsou správně nainstalovány ovladače

zvukového zařízení.

Pomocí volby Upřesnit nastavení zvuku vyberte náhlavní soupravu nebo sluchátka jako výchozím zvukové výstupní zařízení.

Zvuk vychází jen z jednoho externího reproduktoru.

• Ujistěte se, že kabel reproduktoru je zcela zasunut do

konektoru na počítači.

• Ověřte, že kabel spojující pravý a levý reproduktor je připojen

pevně.

• Ověřte, že je správně nastaveno vyvážení.

1. Pravým tlačítkem klepněte na ikonu hlasitosti v oznamovací oblasti na hlavním panelu systému Windows. Poté klepněte na možnost Otevřít směšovač zvuku a vyberte požadovaný reproduktor.

2. Klepněte na ikonu reproduktoru nad ovladačem hlasitosti a poté na kartu Úrovně.

Kapitola 7. Odstraňování problémů, diagnostika a obnovení 39

Problémy se sítí

Poznámka: Funkce Wi-Fi® a Bluetooth jsou volitelné.

Problém

Nedaří se připojit počítač k lokální síti Ethernet.

Při používání modelu počítače podporujícího gigabitový Ethernet v síti o rychlosti 1000 Mb/s spojení s lokální sítí Ethernet selhává nebo dochází k chybám.

Řešení

• Připojte kabel vedoucí z konektoru Ethernet ke konektoru RJ45 na rozbočovači.

• Povolte funkci Ethernet LAN v systému UEFI BIOS.

• Povolte síťovou kartu Ethernet.

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klikněte na možnosti Centrum síťových připojení a sdílení ➙ Změnit nastavení adaptéru.

3. Klepněte pravým tlačítkem myši na ikonu síťové karty Ethernet LAN a klepněte na tlačítko Povolit.

• Aktualizujte nebo znovu nainstalujte ovladač karty Ethernet LAN.

• Nainstalujte všechen síťový software nutný pro vaše síťové prostředí. Nutný síťový software si ověřte u vašeho správce sítě LAN.

• Na adaptéru a příslušném portu přepínače nastavte stejný režim duplexu. Pokud jste adaptér nastavili na plný duplexní provoz, ujistěte se, že na plný duplexní provoz je nastaven i port přepínače. Nastavení nesprávného režimu duplexu může snížit výkon, způsobit ztrátu dat nebo vést k přerušení spojení.

Připojte síťový kabel ke konektoru Ethernet. Použijte kabel kategorie 5 a rozbočovač či přepínač typu 100 BASE-T (nikoliv 100 BASE-X).

Funkce Wake On LAN (WOL) nefunguje. Zapněte funkci Wake On LAN v systému UEFI BIOS.

• Zapněte funkci Wi-Fi v systému UEFI BIOS.

• Povolte všechna zařízení Wi-Fi.

1. Klepnutím pravým tlačítkem na tlačítko Start otevřete kontextovou nabídku Start.

2. Klepněte na Správce zařízení. Budete-li k tomu vyzváni, zadejte heslo administrátora nebo akci potvrďte.

3. Rozbalením položky Síťové adaptéry zobrazte všechna

Funkce Wi-Fi nefunguje.

síťová zařízení.

4. Klepněte pravým tlačítkem na jednotlivá zařízení Wi-Fi a poté klepněte na tlačítko Povolit zařízení.

• Povolte funkci Wi-Fi v nastavení systému Windows.

1. Otevřete nabídku Start.

2. Klepněte na položky Nastavení ➙ Síť a Internet ➙ Wi- Fi.

3. Povolte funkci Wi-Fi.

• Aktualizujte nebo znovu nainstalujte ovladač funkce Wi-Fi.

40 P340 Uživatelská příručka

Problém

Funkce Bluetooth nefunguje.

Ze sluchátek či náhlavní soupravy Bluetooth nevychází žádný zvuk.

Řešení

• Zapněte funkci Bluetooth v systému UEFI BIOS.

• Povolte všechna zařízení Bluetooth.

1. Klepnutím pravým tlačítkem na tlačítko Start otevřete kontextovou nabídku Start.

2. Klepněte na Správce zařízení. Budete-li k tomu vyzváni, zadejte heslo administrátora nebo akci potvrďte.

3. Rozbalením nabídky Bluetooth zobrazte všechna zařízení Bluetooth. Klepněte pravým tlačítkem na jednotlivá zařízení Bluetooth a poté klepněte na tlačítko Povolit zařízení.

4. Rozbalením položky Síťové adaptéry zobrazte všechna síťová zařízení. Klepněte pravým tlačítkem na jednotlivá zařízení Bluetooth a poté klepněte na tlačítko Povolit zařízení.

• Zapněte vysílač Bluetooth.

1. Otevřete nabídku Start.

2. Klepněte na položky Nastavení ➙ Zařízení ➙ Bluetooth a další zařízení.

3. Funkci Bluetooth aktivujete zapnutím přepínače Bluetooth.

• Aktualizujte nebo znovu nainstalujte ovladač technologie Bluetooth.

Pomocí volby Upřesnit nastavení zvuku vyberte náhlavní soupravu nebo sluchátka Bluetooth jako výchozím zvukové výstupní zařízení.

Kapitola 7. Odstraňování problémů, diagnostika a obnovení 41

Problémy týkající se výkonu

Problém

Soubory na úložných jednotkách jsou příliš fragmentované.

Na úložné jednotce je málo volného místa.

Řešení

Poznámka: V závislosti na velikosti úložných jednotek a množství

dat na nich uložených může defragmentace disku trvat až několik hodin.

1. Ukončete všechny otevřené programy a okna.

2. Otevřete nabídku Start.

3. Klikněte na Systém Windows ➙ Průzkumník souborů ➙ Tento počítač.

4. Pravým tlačítkem myši klepněte na diskový oddíl C a poté na položku Vlastnosti.

5. Klepněte na kartu Nástroje.

6. Klepněte na položku Optimalizovat. Vyberte požadovanou jednotku a klepněte na tlačítko Optimalizovat.

7. Postupujte podle pokynů na obrazovce.

• Ve své poštovní aplikaci vyčistěte složky Doručená pošta, Odeslaná pošta a Odstraněná pošta.

• Vyčistěte diskový oddíl C.

1. Otevřete nabídku Start.

2. Klikněte na Systém Windows ➙ Průzkumník souborů ➙ Tento počítač.

3. Pravým tlačítkem myši klepněte na diskový oddíl C a poté na položku Vlastnosti.

4. Zjistěte, kolik zbývá volného místa, a klepněte na tlačítko Vyčištění disku.

5. Zobrazí se seznam kategorií nepotřebných souborů. Zvolte kategorii, kterou chcete vymazat, a klepněte na tlačítko OK.

• Vypněte některé funkce systému Windows nebo odstraňte některé zbytečné programy.

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na položku Programy a funkce.

3. Proveďte jednu z těchto akcí:

- Chcete-li vypnout některé funkce systému Windows,

klikněte na možnost Zapnout nebo vypnout funkce systému Windows. Postupujte podle pokynů na obrazovce.

- Chcete-li odstranit nepotřebné programy, vyberte

požadovaný program a odstraňte ho klepnutím na volbu Odinstalovat nebo změnit nebo Odinstalovat.

V systému je málo volné paměti.

42 P340 Uživatelská příručka

• Klepněte pravým tlačítkem na hlavní panel a spusťte Správce úloh. Poté ukončete některé úlohy, které právě nepotřebujete.

• Nainstalujte další paměťové moduly.

Problémy s úložnou jednotkou

Problém

V nabídce systému BIOS není uvedena nějaká úložná jednotka, případně žádná.

Problémy s CD nebo DVD

Problém

CD nebo DVD nefunguje.

Řešení

• Ujistěte se, zda jsou napájecí a datové kabely všech úložných

jednotek správně připojeny.

• Ujistěte se, že je počítač správně nakonfigurován a podporuje

úložné jednotky.

- Pokud jsou v počítači nainstalovány úložné jednotky SATA, zkontrolujte, zda je nainstalován modul podpory úložné jednotky SATA (jedna až pět jednotek).

- Pokud je v počítači nainstalováno pět úložných jednotek SAS, ujistěte se, že je nainstalován modul podpory úložné jednotky SAS (jedna až pět jednotek) nebo adaptér LSI MegaRAID SAS.

Řešení

• Zkontrolujte, že optická jednotka podporuje CD nebo DVD.

• Zkontrolujte, že je disk zasunut správně, potiskem vzhůru.

• Ujistěte se, že použitý disk je čistý. Prach nebo otisky prstů odstraňte tak, že měkkým hadříkem otřete disk od středu k okraji. Otírání disku krouživým pohybem může způsobit ztrátu dat.

• Ujistěte se, že napájecí a datový kabel jsou pevně připojeny k jednotce.

• Zkontrolujte, že používaný disk není poškrábaný ani poškozený. Zkuste vložit jiný disk, o němž víte, že je v pořádku.

• Máte-li nainstalováno více jednotek CD nebo DVD (nebo kombinaci jednotek CD a DVD), zkuste disk vsunout do jiné jednotky. V některých případech je ke zvukovému subsystému připojena pouze jedna z jednotek.

Počítač se nedaří spustit ze spouštěcího (zaváděcího) média pro obnovení, například z CD Product Recovery.

Namísto videa z DVD média se zobrazí černá obrazovka.

Film na DVD se nepřehrává.

Při přehrávání filmu na DVD nefunguje zvuk nebo je přerušovaný.

Zkontrolujte, zda je použitá jednotka CD nebo DVD v systému UEFI BIOS nastavena jako zařízení s nejvyšší prioritou ve spouštěcí posloupnosti. Poznámka: U některých modelů počítačů je spouštěcí posloupnost pevně daná a není možné ji měnit.

• Restartujte program přehrávače DVD.

• Zkuste nastavit nižší rozlišení obrazovky nebo barevnou hloubku.

• Uzavřete všechny otevřené soubory a restartujte počítač.

• Ujistěte se, že povrch disku je čistý a není poškrábaný.

• Na disku nebo jeho obalu si ověřte regionální kódování. Je možné, že bude nutné zakoupit disk s kódování pro ten region, kde počítač používáte.

• Zkontrolujte nastavení ovládání hlasitosti na počítači i na reproduktorech.

Kapitola 7. Odstraňování problémů, diagnostika a obnovení 43

Problém

Přehrávání je pomalé nebo trhané.

Zobrazuje se zpráva upozorňující na vadný disk nebo na to, že disk nebyl nalezen.

Řešení

• Ujistěte se, že povrch disku je čistý a není poškrábaný.

• Zkontrolujte všechna připojení kabelů z reproduktorů a do nich.

• V DVD nabídce videa vyberte jinou zvukovou stopu.

• Vypněte všechny programy na pozadí, jako je antivirový program nebo Motivy plochy.

• Zkontrolujte, zda je rozlišení obrazovky nastaveno na méně než 1152 x 864 pixelů.

• Ujistěte se, zda je DVD disk v jednotce vložen lesklou stranou dolů.

• Zkontrolujte, zda je rozlišení obrazovky nastaveno na méně než 1152 x 864 pixelů.

• Zkontrolujte, zda je disk DVD nebo CD vložen do správné optické jednotky. Nevkládejte například disk DVD do jednotky podporující pouze média CD.

Problémy s konektorem sériového portu

Problém

Sériový konektor je nedostupný.

Problémy se zařízením USB

Problém

Zařízení USB je nedostupné.

Řešení

• Připojte sériový kabel k sériovému konektoru v počítači a k sériovému zařízení. Má-li sériové zařízení vlastní napájecí kabel, zapojte ho do řádně uzemněné elektrické zásuvky.

• Zapněte sériové zařízení a nechte ho zapnuté a připojené.

• Nainstalujte všechny programy, které byly s příslušným sériovým zařízením dodány. Další informace naleznete v dokumentaci dodané k sériovému zařízení.

• Pokud jste přidali adaptér sériového konektoru, zkontrolujte, zda je správně nainstalován.

Řešení

• Připojte kabel USB od konektoru USB k zařízení USB. Má-li zařízení USB vlastní napájecí kabel, zapojte ho do řádně uzemněné elektrické zásuvky.

• Zapněte zařízení USB a nechte ho zapnuté a připojené.

• Nainstalujte ovladače zařízení a programy, které byly s příslušným zařízením USB dodány. Další informace naleznete v dokumentaci dodané k zařízení USB.

• Resetujte zařízení USB tak, že odpojíte a znovu zapojíte konektor USB.

• Zkontrolujte, zda je vypnuta funkce Smart USB Protection v systému UEFI BIOS.

44 P340 Uživatelská příručka

Problémy se softwarem

Problém

Některé programy nefungují podle očekávání.

Řešení

1. Zkontrolujte, zda není problém způsoben nějakým programem.

a. Zkontrolujte, že je software s počítačem kompatibilní.

Další informace naleznete v dokumentaci dodávané k

softwaru. b. Ověřte, že jiný software na počítači funguje správně. c. Vyzkoušejte, zda vámi používaný software funguje

správně na jiném počítači.

2. Pokud je problém způsoben programem:

• Přečtěte si tištěnou dokumentaci dodanou s dotyčnou

aplikací nebo jeho nápovědu.

• Aktualizujte program.

• Odinstalujte program a znovu jej nainstalujte. Chcete-li si

stáhnout program, který je na počítači předinstalován, přejděte na webovou stránku postupujte podle pokynů na obrazovce.

Diagnostické nástroje Lenovo

Informace o diagnostických nástrojích Lenovo naleznete na adrese:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

https://pcsupport.lenovo.com a

Obnovení

Tato kapitola uvádí informace o obnovení operačního systému Windows 10. Ujistěte se, že jste si přečetli pokyny pro obnovení na obrazovce. Data ve vašem počítači mohou být během procesu obnovení odstraněna. Chcete-li zabránit ztrátě dat, vytvořte si záložní kopii všech dat, která chcete zachovat.

Obnovte systémové soubory a nastavení do dřívějšího stavu

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na položky Obnovení ➙ Spustit nástroj obnovení systému. Dále postupujte podle pokynů na obrazovce.

Obnovte své soubory ze zálohy

Poznámka: Pokud hodláte pomocí nástroje Historie souborů obnovit soubory ze zálohy, zkontrolujte,

zda jste je předtím pomocí stejného programu zálohovali.

1. Přejděte na Ovládací panely a zobrazte buďto velké, nebo malé ikony.

2. Klepněte na položky Historie souborů ➙ Obnovit osobní soubory. Dále postupujte podle pokynů na obrazovce.

Resetovat počítač

Během resetování můžete vybrat, zda si při nové instalaci operačního systému přejete soubory ponechat či odebrat.

Kapitola 7. Odstraňování problémů, diagnostika a obnovení 45

Poznámka: Položky grafického uživatelského rozhraní (GUI) mohou být bez předchozího upozornění změněny.

1. Otevřete nabídku Start a klikněte na položku Nastavení ➙ Aktualizace a zabezpečení ➙ Obnovení.

2. V části Obnovit počítač do továrního nastavení klepněte na tlačítko Spustit.

3. Podle pokynů na obrazovce proveďte resetování počítače.

Použití pokročilé možnosti

1. Otevřete nabídku Start a klepněte na položky Nastavení ➙ Aktualizace a zabezpečení ➙ Obnovení.

2. V části Spuštění s upřesněným nastavením klepněte na Restartovat nyní ➙ Odstranit potíže ➙ Pokročilé možnosti.

3. Vyberte preferovanou možnost a řiďte se pokyny na obrazovce.

Automatické obnovení systému Windows

Poznámka: Zkontrolujte, zda je počítač během procesu obnovení připojen k napájecímu adaptéru.

Prostředí Windows Recovery Environment ve vašem počítači funguje nezávisle na operačním systému Windows 10. Umožňuje obnovovat či opravovat operační systém i v případě, že systém Windows 10 nelze spustit.

Po dvou po sobě jdoucích neúspěšných pokusech o spuštění systému se prostředí Windows Recovery Environment spustí automaticky. Následně můžete vybrat možnost opravy a obnovy pomocí pokynů na obrazovce.

Vytvořit a použít zařízení USB pro obnovení systému

Doporučujeme vytvořit co nejdříve jednotku USB pro obnovení a jako zálohu programů pro obnovení systému Windows. Pomocí jednotky USB pro obnovení můžete vyřešit a opravit problémy i v případě, že jsou předinstalované programy pro obnovení systému Windows poškozeny. Pokud jste si v rámci preventivních opatření nevytvořili jednotku USB pro obnovení, můžete se obrátit na Středisko podpory Lenovo a zakoupit si tuto jednotku od společnosti Lenovo. Seznam telefonních čísel podpory společnosti Lenovo ve vaší zemi nebo regionu naleznete na webové stránce:

https://pcsupport.lenovo.com/supportphonelist

Vytvoření jednotky USB pro obnovení Upozornění: Při vytváření dojde k odstranění veškerých dat uložených na jednotce USB. Chcete-li

zabránit ztrátě dat, vytvořte si záložní kopii všech dat, která chcete zachovat.

1. Zkontrolujte, zda je počítač připojen k napájecímu adaptéru.

2. Připravte si jednotku USB s kapacitou alespoň 16 GB. Skutečně potřebná kapacita jednotky USB záleží na velikosti obrazu pro obnovu.

3. Připravenou jednotku USB pro obnovení připojte k počítači.

4. Do pole hledání zadejte text recovery. Poté klepněte na volbu Vytvořit jednotku pro obnovení.

5. Klepnutím na volbu Ano v okně Řízení uživatelských účtů povolte spuštění programu Recovery Media Creator.

6. V okně Jednotka pro obnovení podle pokynů na obrazovce vytvořte jednotku USB pro obnovení.

P340 Uživatelská příručka

Použití jednotky USB pro obnovení

Pokud počítač nelze spustit, přečtěte si nejprve část Kapitola 9 „Nápověda a podpora“ na stránce 109 a pokuste se problém vyřešit sami. Jestliže problém přetrvává, proveďte obnovení počítače pomocí jednotky USB pro obnovení.

1. Zkontrolujte, zda je počítač připojen k napájecímu adaptéru.

2. Připojte k počítači jednotku USB pro obnovení.

3. Zapněte nebo restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F12. Otevře

se okno Boot Menu.

4. Vyberte jednotku USB pro obnovení jako spouštěcí zařízení. Poté dokončete postup podle

pokynů na obrazovce.

Aktualizace ovladače zařízení

Upozornění: Novou instalací ovladačů dojde ke změně současné konfigurace počítače.

Pokud zjistíte, že některá komponenta funguje špatně, nebo chcete přidat novou, měli byste si stáhnout nejnovější ovladač. Tímto způsobem můžete eliminovat potenciální vznik problému kvůli ovladačům. Stáhněte a nainstalujte nejnovější ovladač jedním z následujících způsobů:

• Z aplikace Vantage: Otevřete aplikaci Vantage a zkontrolujte dostupné balíčky aktualizací. Je-li k dispozici nejnovější

balíček aktualizací systému UEFI BIOS, stáhněte ho a instalujte poté podle pokynů na obrazovce.

• Z webových stránek podpory Lenovo: Jděte na webovou stránku

pokynů na obrazovce pak stáhněte a nainstalujte potřebné ovladače zařízení a software.

• Ze služby Windows Update:

https://pcsupport.lenovo.com a vyberte položku pro svůj počítač. Podle

Poznámka: Ovladače zařízení, které získáte pomocí služby Windows Update, nemusí být vždy ověřeny společností Lenovo. Doporučujeme tedy používat ovladače zařízení získané od společnosti Lenovo.

1. Otevřete nabídku Start.

2. Klepněte na Nastavení ➙ Aktualizace a zabezpečení ➙ Windows Update.

3. Postupujte podle pokynů na obrazovce.

Kapitola 7. Odstraňování problémů, diagnostika a obnovení 47

48 P340 Uživatelská příručka

Kapitola 8. Výměna CRU

Co jsou jednotky CRU

Jednotky CRU (Customer Replaceable Unit) jsou součásti, které může převést na vyšší verzi nebo vyměnit sám zákazník. Počítače Lenovo obsahují tyto typy součástí CRU:

• Součásti CRU typu Self-service: Jedná se o části, které lze snadno nainstalovat nebo vyměnit samotným zákazníkem nebo školenými servisními techniky za dodatečný poplatek.

• Volitelné součásti CRU: Jedná se o části, které zvládne nainstalovat nebo vyměnit trochu šikovnější zákazník. Výměnu nebo instalaci součástí mohou provádět i školení servisní technici na základě záruky navržené pro počítač zákazníka.

Pokud hodláte instalovat součást CRU, Lenovo vám ji zašle. Informace o jednotce CRU a pokyny k její výměně jsou dodávány s produktem a je možné je kdykoliv získat na vyžádání od Lenovo. Je možné, že vadný díl, který součást CRU nahrazuje, budete muset vrátit. Pokud se požaduje vrácení: (1) budou k náhradní součásti CRU přiloženy pokyny pro vrácení, štítek se zpáteční adresou (poštovné uhrazeno) a přepravní obal; a (2) náhradní součást CRU vám může být naúčtována, pokud Lenovo vadný díl neobdrží do třiceti (30) dní ode dne, kdy vám byla náhradní součást CRU dodána. Úplné informace o omezené záruce Lenovo najdete v dokumentaci na adrese:

https://www.lenovo.com/warranty/llw_02

Následuje seznam CRU pro váš počítač.

Jednotky CRU typu Self-service

• Nosník ve skříni*

• Kryt počítače

• Přední kryt

• Klávesnice*

• Jednotka SSD M.2*

• Rámeček jednotky SSD M.2*

• Chladič jednotky SSD M.2*

• Paměťový modul

• Myš*

• Optická jednotka*

• Rámeček optické jednotky*

• Schránka na optickou jednotku*

• Napájecí kabel

• Primární úložné jednotky*

• Rámečky primárních úložných jednotek*

• Schránky na primární úložné jednotky*

• Sekundární úložné jednotky*

• Rámečky sekundárních úložných jednotek*

• Schránky na sekundární úložné jednotky*

• Inteligentní kabelová příchytka*

• Redukce úložné jednotky Type-1*

• Redukce úložné jednotky Type-2*

Jednotky CRU typu Optional-service

• Knoflíková baterie

• E-lock*

• Přední větrák*

• Grafická karta a plastový držák*

• Sestava chladiče a větráku

• Karta PCI-Express*

• Sestava napájecího zdroje

• Zadní větrák*

* u vybraných modelů

Vyměnit jednotku CRU

Při výměně CRU postupujte podle popisu výměny dále.

Kryt počítače

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Než otevřete kryt počítače, vypněte počítač a počkejte několik minut, než vychladne.

Postup při výměně

1. Sejměte veškerá média z jednotek a vypněte všechna připojená zařízení a počítač.

2. Odpojte všechny napájecí kabely od elektrických zásuvek a odpojte všechny kabely připojené k počítači.

3. Pokud je kryt počítače zajištěn nějakým zámkem, odemkněte jej. Viz „Zamknout počítač“ na stránce 19.

4. Položte počítač tak, aby jeho kryt směřoval nahoru.

P340 Uživatelská příručka

5. Sejměte kryt počítače.

6. Nasaďte a upevněte kryt počítače.

7. Postavte počítač.

8. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny

odpojené kabely.

Poznámka: Pokud je počítač vybaven nějakým zámkem, zamkněte jej.

Kapitola 8. Výměna CRU 51

Optická jednotka

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Od optické jednotky odpojte datový a napájecí kabel.

3. Vyjměte optickou jednotku.

4. Odstraňte rámeček optické jednotky.

52 P340 Uživatelská příručka

5. Sejměte kryt optické jednotky.

6. Nasaďte kryt optické jednotky.

7. Nainstalujte rámeček optické jednotky.

Kapitola 8. Výměna CRU 53

8. Chcete-li nainstalovat novou optickou jednotku a je-li v předním krytu plastový chránič, odeberte plastový chránič podle obrázku.

9. Instalujte novou optickou jednotku.

10. Připojte datový a napájecí kabel k nové optické jednotce.

11. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

P340 Uživatelská příručka

Přední kryt

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

3. Odstraňte přední kryt.

Kapitola 8. Výměna CRU 55

4. Upevněte přední kryt.

5. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Primární úložné jednotky

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Upozornění: Vnitřní úložná jednotka je citlivá. Nesprávné zacházení může způsobit poškození a trvalou ztrátu dat. Při manipulaci s interní úložnou jednotkou se řiďte následujícími pokyny:

• Interní úložnou jednotku vyměňte pouze tehdy, pokud provádíte upgrade nebo opravu. Interní úložná jednotka není navržena pro časté výměny.

• Před výměnou interní úložné jednotky si vytvořte záložní kopii všech dat, která chcete zachovat.

• Nedotýkejte se okraje interní úložné jednotky s kontakty. Jinak by mohlo dojít k poškození interní úložné jednotky.

• Netlačte na interní úložnou jednotku.

• Interní úložnou jednotku nevystavujte nárazům či otřesům. Položte interní úložnou jednotku na měkký materiál, který absorbuje nárazy.

2,5palcová primární úložná jednotka, rámeček a schránka

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odpojte datový a napájecí kabel od 2,5palcové primární úložné jednotky.

P340 Uživatelská příručka

3. Posuňte schránku 2,5palcové primární úložné jednotky nahoru tak, aby se uvolnila ze schránky na 3,5palcovou primární úložnou jednotku.

4. Vyjměte 2,5palcovou primární úložnou jednotku s rámečkem ze schránky.

5. Ohněte strany rámečku tak, aby z něho bylo možné úložnou jednotku vyjmout.

Kapitola 8. Výměna CRU 57

6. Nainstalujte novou 2,5palcovou úložnou jednotku do rámečku.

7. Nainstalujte úložnou jednotku s rámečkem do schránky.

8. Nainstalujte schránku na 2,5palcovou primární úložnou jednotku do schránky na 3,5palcovou primární úložnou jednotku.

9. Připojte datový a napájecí kabel k nové úložné jednotce.

P340 Uživatelská příručka

10. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

3,5palcová primární úložná jednotka a rámeček

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odpojte datový a napájecí kabel od 3,5palcové primární úložné jednotky.

3. Zatáhnutím za rukojeť rámečku 3,5palcové úložné jednotky vyjmete úložnou jednotku s rámečkem ze schránky na 3,5palcovou primární úložnou jednotku.

4. Ohněte strany rámečku tak, aby z něho bylo možné úložnou jednotku vyjmout.

Kapitola 8. Výměna CRU 59

5. Nainstalujte novou 3,5palcovou úložnou jednotku do rámečku.

6. Nainstalujte úložnou jednotku s rámečkem do schránky na 3,5palcovou primární úložnou jednotku.

7. Připojte datový a napájecí kabel k nové úložné jednotce.

8. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

2,5palcová primární úložná jednotka, redukce úložné jednotky Type-1 a rámeček

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odpojte datový a napájecí kabel od 2,5palcové primární úložné jednotky.

P340 Uživatelská příručka

3. Zatáhnutím za rukojeť rámečku vyjmete redukci 2,5palcové primární úložné jednotky (dále

označována jako redukce úložné jednotky Type-1) s rámečkem ze schránky na 3,5palcovou primární úložnou jednotku.

4. Ohněte strany rámečku tak, aby z něj bylo možné vyjmout redukci úložné jednotky Type-1.

Kapitola 8. Výměna CRU 61

5. Vyšroubujte čtyři šrouby, kterými je upevněna 2,5palcová primární úložná jednotka. Poté vyzvedněte úložnou jednotku z redukce úložné jednotky Type-1.

6. Do redukce úložné jednotky Type-1 nainstalujte novou 2,5palcovou úložnou jednotku. Poté zašroubujte čtyři šrouby a upevněte tak novou úložnou jednotku do redukce úložné jednotky Type-1.

62 P340 Uživatelská příručka

7. Instalujte novou 2,5palcovou úložnou jednotku s redukcí úložné jednotky Type-1 do rámečku na

3,5palcovou úložnou jednotku.

8. Nainstalujte redukci úložné jednotky Type-1 s rámečkem do schránky na 3,5palcovou primární

úložnou jednotku.

9. Připojte datový a napájecí kabel k nové úložné jednotce.

10. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Kapitola 8. Výměna CRU 63

Schránka 3,5palcové primární úložné jednotky

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

• Interní úložnou jednotku vyměňte pouze tehdy, pokud provádíte upgrade nebo opravu. Interní úložná jednotka není navržena pro časté výměny.

• Před výměnou interní úložné jednotky si vytvořte záložní kopii všech dat, která chcete zachovat.

• Nedotýkejte se okraje interní úložné jednotky s kontakty. Jinak by mohlo dojít k poškození interní úložné jednotky.

• Netlačte na interní úložnou jednotku.

• Interní úložnou jednotku nevystavujte nárazům či otřesům. Položte interní úložnou jednotku na měkký materiál, který absorbuje nárazy.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

3. Odstraňte přední kryt. Viz „Přední kryt“ na stránce 55.

4. Vyjměte primární úložné jednotky. Viz „Primární úložné jednotky“ na stránce 56.

5. Vyšroubujte dva šrouby, které upevňují schránku na 3,5palcovou primární úložnou jednotku ke skříni. Poté vyzvedněte schránku ze skříně.

64 P340 Uživatelská příručka

6. Namontujte schránku na 3,5palcovou primární úložnou jednotku do skříně. Poté zašroubujte dva

šrouby zajišťující schránku.

7. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny

odpojené kabely.

Karta PCI-Express

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

Kapitola 8. Výměna CRU 65

2. Odeberte kartu PCI-Express.

3. Instalujte novou kartu PCI-Express.

4. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Grafická karta

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

P340 Uživatelská příručka

Poznámky:

• Je-li k dispozici pouze jedna samostatná grafická karta, nainstalujte ji do slotu na grafickou kartu PCI-Express x16.

• Pokud jsou k dispozici dvě samostatné grafické karty, nainstalujte kartu s vyšší spotřebou energie do slotu na grafickou kartu PCI-Express x16 a druhou kartu nainstalujte do slotu na kartu PCIExpress x4.

Grafická karta upevněná rámečkem

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

3. Odstraňte přední kryt. Viz „Přední kryt“ na stránce 55.

4. Odpojte napájecí kabel (je-li připojen) od grafické karty.

5. Odeberte rámeček, který zajišťuje grafickou kartu.

Kapitola 8. Výměna CRU 67

6. Vyjměte grafickou kartu.

7. Instalujte novou grafickou kartu.

68 P340 Uživatelská příručka

8. Instalujte rámeček zpět tak, aby zajišťoval grafickou kartu.

9. Znovu připojte napájecí kabel (je-li k dispozici) ke grafické kartě.

10. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Grafická karta upevněná plastovým držákem

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odpojte napájecí kabel (je-li připojen) od grafické karty.

3. Vyjměte plastový držák, který zajišťuje grafickou kartu.

Kapitola 8. Výměna CRU 69

4. Vyjměte grafickou kartu.

5. Instalujte novou grafickou kartu.

70 P340 Uživatelská příručka

6. Nainstalujte plastový držák, kterým zajistíte grafickou kartu.

7. Znovu připojte napájecí kabel (je-li k dispozici) ke grafické kartě.

8. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Jednotka SSD M.2 a chladič

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Upozornění:

• Chcete-li vyměnit paměť Intel Optane, přejděte na stránku

• Nepokoušejte se vyměnit paměť Intel Optane ve slotu jednotky SSD M.2. Výměnu paměti Intel Optane musí provádět specializovaný servis nebo technik autorizovaný společností Lenovo.

• Vnitřní úložná jednotka je citlivá. Nesprávné zacházení může způsobit poškození a trvalou ztrátu dat. Při manipulaci s interní úložnou jednotkou se řiďte následujícími pokyny:

- Interní úložnou jednotku vyměňte pouze tehdy, pokud provádíte upgrade nebo opravu. Interní

úložná jednotka není navržena pro časté výměny.

- Před výměnou interní úložné jednotky si vytvořte záložní kopii všech dat, která chcete zachovat.

- Nedotýkejte se okraje interní úložné jednotky s kontakty. Jinak by mohlo dojít k poškození

interní úložné jednotky.

- Netlačte na interní úložnou jednotku.

- Interní úložnou jednotku nevystavujte nárazům či otřesům. Položte interní úložnou jednotku na

měkký materiál, který absorbuje nárazy.

https://support.lenovo.com/docs/tg_ssd.

Jednotka SSD M.2 a chladič na základní desce

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

Kapitola 8. Výměna CRU 71

2. Vyjměte schránku na 2,5palcovou primární úložnou jednotku. Viz „Primární úložné jednotky“ na stránce 56.

3. Vyměňte jednotku SSD M.2 a chladič podle modelu počítače:

• U počítačů bez chladiče jednotky M.2 SSD:

a. Vytáhněte zarážku.

b. Vyjměte jednotku SSD M.2.

c. Nainstalujte novou jednotku SSD M.2.

72 P340 Uživatelská příručka

d. Vložte zarážku.

• U počítačů s chladičem jednotky M.2 SSD: a. Vytáhněte zarážku.

b. Vyjměte chladič z rámečku.

c. Odstraňte chladič.

Kapitola 8. Výměna CRU 73

d. Vyjměte jednotku SSD M.2.

e. Odstraňte fólii, která kryje teplovodivou destičku na rámečku, pokud je přítomna. Potom

namontujte jednotku SSD M.2.

f. Odeberte případnou fólii, která pokrývá teplovodivou destičku na spodní části chladiče.

Poté instalujte chladič.

g. Nainstalujte chladič do rámečku.

74 P340 Uživatelská příručka

h. Vložte zarážku.

4. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Jednotka SSD M.2 v adaptéru PCIe jednotky SSD M.2

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyhledejte adaptér PCIe jednotky SSD M.2 a vyjměte jej ze slotu na kartu PCIe. Viz „Karta PCIExpress“ na stránce 65.

3. Chladič je upevněn dvěma montážními kolíčky. Stiskněte západky kolíčků směrem dovnitř a zatlačte kolíčky nahoru. Tím chladič uvolníte. Poté zvedněte chladič z adaptéru PCIe jednotky M.2 SSD.

4. Jednotka SSD M.2 je upevněna zajišťovací západkou. Zatáhněte za rukojeť západky směrem ven. Tím jednotku M.2 SSD uvolníte. Poté jednotku jemně vytáhněte ze slotu M.2.

Kapitola 8. Výměna CRU 75

5. Dbejte, aby byla teplovodivá destička umístěna na adaptéru PCIe jednotky M.2 SSD na správném místě.

6. Zatáhněte za ouško západky adaptéru jednotky SSD M.2 směrem ven.

7. Zasuňte novou jednotku M.2 SSD do slotu M.2. Poté novou jednotku upevněte zasunutím výstupku zajišťovací západky do otvoru.

76 P340 Uživatelská příručka

8. Umístěte chladič na správné místo na adaptéru PCIe jednotky M.2 SSD. Oba montážní kolíčky

na chladiči musí být vyrovnány s otvory v adaptéru PCIe jednotky M.2 SSD. Poté kolíčky zatlačte dolů a upevněte tak chladič k adaptéru.

9. Instalujte adaptér PCIe jednotky SSD M.2 do příslušného slotu na kartu PCIe na základní desce.

Viz „Karta PCI-Express“ na stránce 65.

10. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Rámeček jednotky SSD M.2

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyjměte schránku na 2,5palcovou primární úložnou jednotku. Viz „Primární úložné jednotky“ na stránce 56.

3. Vyjměte jednotku SSD M.2 a chladič na základní desce. Viz „Jednotka SSD M.2 a chladič“ na stránce 71.

Kapitola 8. Výměna CRU 77

4. Vyjměte rámeček jednotky SSD M.2.

5. Nainstalujte rámeček jednotky M.2 SSD.

6. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Schránka optické jednotky

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

3. Odstraňte přední kryt. Viz „Přední kryt“ na stránce 55.

4. Odpojte datový a napájecí kabel od sekundárních úložných jednotek pod schránkou na optickou jednotku.

P340 Uživatelská příručka

5. Vyjměte schránku na optickou jednotku se schránkami na sekundární úložné jednotky ze skříně.

6. Vyšroubujte šroub zajišťující schránku na 3,5palcovou sekundární úložnou jednotku ke schránce

na optickou jednotku. Poté vyjměte schránku na optickou jednotku ze schránky na 3,5palcovou sekundární úložnou jednotku.

Kapitola 8. Výměna CRU 79

7. Připojte schránku na optickou jednotku ke schránce na 3,5palcovou sekundární úložnou jednotku.

8. Nainstalujte schránku na optickou jednotku do skříně.

9. Připojte datový a napájecí kabel k sekundární úložné jednotce.

10. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Sekundární úložné jednotky

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

• Interní úložnou jednotku vyměňte pouze tehdy, pokud provádíte upgrade nebo opravu. Interní úložná jednotka není navržena pro časté výměny.

P340 Uživatelská příručka

• Před výměnou interní úložné jednotky si vytvořte záložní kopii všech dat, která chcete zachovat.

• Nedotýkejte se okraje interní úložné jednotky s kontakty. Jinak by mohlo dojít k poškození interní úložné jednotky.

• Netlačte na interní úložnou jednotku.

• Interní úložnou jednotku nevystavujte nárazům či otřesům. Položte interní úložnou jednotku na měkký materiál, který absorbuje nárazy.

2,5palcová sekundární úložná jednotka, rámeček a schránka

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odstraňte přední kryt. Viz „Přední kryt“ na stránce 55.

3. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

4. Vyjměte schránku na optickou jednotku. Viz „Schránka optické jednotky“ na stránce 78.

5. Vyjměte schránku na 2,5palcovou sekundární úložnou jednotku ze schránky na 3,5palcovou sekundární úložnou jednotku.

6. Vyjměte 2,5palcovou sekundární úložnou jednotku s rámečkem ze schránky.

Kapitola 8. Výměna CRU 81

7. Ohněte strany rámečku tak, aby z něho bylo možné úložnou jednotku vyjmout.

8. Instalujte novou 2,5palcovou úložnou jednotku do plastového rámečku.

9. Nainstalujte novou 2,5palcovou sekundární úložnou jednotku s rámečkem do schránky.

82 P340 Uživatelská příručka

10. Nainstalujte schránku na 2,5palcovou sekundární úložnou jednotku do schránky na 3,5palcovou sekundární úložnou jednotku.

11. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

3,5palcová sekundární úložná jednotka, plastový rámeček a schránka

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odstraňte přední kryt. Viz „Přední kryt“ na stránce 55.

3. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

4. Vyjměte schránku na optickou jednotku. Viz „Schránka optické jednotky“ na stránce 78.

5. Vyjměte schránku na 2,5palcovou sekundární úložnou jednotku. Viz „2,5palcová sekundární úložná jednotka, rámeček a schránka“ na stránce 81

6. Vyjměte 3,5palcovou sekundární úložnou jednotku s plastovým rámečkem ze schránky.

Kapitola 8. Výměna CRU 83

7. Vyjměte 3,5palcovou sekundární úložnou jednotku z plastového rámečku.

8. Instalujte novou 3,5palcovou sekundární úložnou jednotku do plastového rámečku.

9. Instalujte 3,5palcovou sekundární úložnou jednotku s rámečkem do schránky na 3,5palcovou sekundární úložnou jednotku.

84 P340 Uživatelská příručka

10. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Jednotka úložiště v pozici pro úložné zařízení s přístupem zepředu

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

• Interní úložnou jednotku vyměňte pouze tehdy, pokud provádíte upgrade nebo opravu. Interní úložná jednotka není navržena pro časté výměny.

• Před výměnou interní úložné jednotky si vytvořte záložní kopii všech dat, která chcete zachovat.

• Nedotýkejte se okraje interní úložné jednotky s kontakty. Jinak by mohlo dojít k poškození interní úložné jednotky.

• Netlačte na interní úložnou jednotku.

• Interní úložnou jednotku nevystavujte nárazům či otřesům. Položte interní úložnou jednotku na měkký materiál, který absorbuje nárazy.

Můžete nainstalovat nebo vyměnit úložnou jednotku do pozice pro úložnou jednotku s přístupem zepředu. Úložná jednotka může být také vyměnitelná za běhu, což znamená, že ji můžete nainstalovat či vyměnit bez nutnosti vypínat počítač. Z toho důvodu zamkněte kryt pozice, který brání neočekávanému vyjmutí. Klíče jsou připevněny na zadní straně počítače. Uchovávejte je na bezpečném místě.

Úložná jednotka v pozici pro úložnou jednotku s přístupem zepředu je vyměnitelná za běhu jen tehdy, když jsou splněny následující požadavky:

• Režim eSATA konektoru SATA 4 se v systému BIOS povoluje následovně:

1. Restartujte počítač. Při zobrazení obrazovky s logem stiskněte klávesu F1 nebo kombinaci kláves Fn+F1.

2. Vyberte možnost Devices ➙ ATA Drive Setup ➙ SATA Drive 4 Hot-Plug Support a stiskněte klávesu Enter.

3. Vyberte možnost Enabled a stiskněte klávesu Enter.

4. Stisknutím klávesy F10 nebo kombinace kláves Fn+F10 uložte provedené změny a ukončete aplikaci.

• Kabel SATA pozice pro úložnou jednotku s přístupem zepředu je připojen ke konektoru SATA 4 na základní desce.

• Operační systém vašeho počítače není uložen na úložné jednotce nainstalované v pozici pro úložnou jednotku s přístupem zepředu.

Upozornění: Pokud kterýkoli z výše uvedených požadavků není splněn, neinstalujte ani neměňte úložnou jednotku, když je počítač zapnutý. Jinak by mohlo dojít k poškození dat na úložné jednotce.

3,5palcová úložná jednotka

1. Před vyjmutím 3,5palcové úložné jednotky nejprve bezpečně odpojte starou úložnou jednotku z operačního systému. Další informace naleznete v systému nápovědy operačního systému Windows.

Kapitola 8. Výměna CRU 85

2. Podle obrázku odemkněte kryt pozice pomocí dodaného klíče. Stisknutím dolního konce otevřete kryt pozice.

3. Zatažením za rukojeť rámečku vyjmete 3,5palcovou úložnou jednotku s rámečkem z pozice na úložné zařízení s přístupem zepředu.

86 P340 Uživatelská příručka

4. Vyjměte 3,5palcovou úložnou jednotku z plastového rámečku.

5. Instalujte novou 3,5palcovou úložnou jednotku do plastového rámečku.

6. Plastový rámeček s novou 3,5palcovou úložnou jednotkou zasuňte do pozice na úložnou

jednotku s přístupem zepředu, dokud nezapadne na místo.

Kapitola 8. Výměna CRU 87

7. Zavřete kryt pozice a uzamkněte jej pomocí klíče.

8. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

2,5palcová úložná jednotka instalovaná do pozice na 3,5palcovou úložnou jednotku s přístupem zepředu

1. Před vyjmutím 2,5palcové úložné jednotky nejprve bezpečně odpojte starou úložnou jednotku z operačního systému. Další informace naleznete v systému nápovědy operačního systému Windows.

2. Podle obrázku odemkněte kryt pozice pomocí dodaného klíče. Stisknutím dolního konce otevřete kryt pozice.

88 P340 Uživatelská příručka

3. Zatažením za rukojeť rámečku vyjmete redukci 2,5palcové úložné jednotky (dále označována jako

redukce úložné jednotky Type-2) s rámečkem z pozice na úložnou jednotku s přístupem zepředu.

4. Ohněte strany rámečku tak, aby z něj bylo možné vyjmout redukci úložné jednotky Type-2.

5. Natočte západku kovového adaptéru nahoru. Poté adaptér zatlačte podle obrázku, dokud čtyři

výstupky na adaptéru nevklouznou do zářezů. Podle obrázku natočte adaptér a vyjměte jej s úložnou jednotkou z redukce.

Kapitola 8. Výměna CRU 89

6. Ohněte obě strany adaptéru a uvolněte čtyři kolíčky z úložné jednotky. Poté úložnou jednotku z adaptéru vyjměte.

7. Podívejte se, jak je orientován konektor na nové úložné jednotce. Pak ohněte obě strany adaptéru a vyrovnejte čtyři kolíčky s odpovídajícími otvory v úložné jednotce.

90 P340 Uživatelská příručka

8. Vyrovnejte čtyři výstupky na adaptéru s odpovídajícími výřezy v redukci. Poté zasuňte úložnou

jednotku podle obrázku, dokud západka nezapadne na místo. Adaptér s úložnou jednotkou se vkládá do redukce.

9. Ohněte obě strany plastového rámečku a vyrovnejte jeho výstupky s odpovídajícími otvory na

plastovém rámečku redukce.

Kapitola 8. Výměna CRU 91

10. Plastový rámeček s redukcí úložné jednotky Type-2 zasuňte do pozice na úložnou jednotku s přístupem zepředu, dokud nezapadne na místo.

11. Zavřete kryt pozice a uzamkněte jej pomocí klíče.

12. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

Přední větrák

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Vyjměte optickou jednotku. Viz „Optická jednotka“ na stránce 52.

3. Odstraňte přední kryt. Viz „Přední kryt“ na stránce 55.

4. Odpojte kabel předního ventilátoru od napájecího konektoru předního ventilátoru na základní desce.

P340 Uživatelská příručka

5. Přední větrák je ke skříni přichycen čtyřmi pryžovými úchytkami. Roztrhněte nebo přeřízněte

pryžové úchytky a opatrně vytáhnete přední větrák ze skříně.

6. Zarovnejte nové pryžové úchytky nového předního větráku s odpovídajícími otvory ve skříni.

Protlačte pryžové úchytky skrz otvory. Zatáhněte za konce pryžových úchytek tak, aby přední větrák dosedl bezpečně na své místo.

7. Připojte kabel předního ventilátoru k napájecímu konektoru předního ventilátoru na základní

desce.

8. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny

odpojené kabely.

Zadní větrák

Předpoklady

Než začnete, přečtěte si Dodatek B „Důležité bezpečnostní instrukce“ na stránce 115 a vytiskněte si následující pokyny.

Kapitola 8. Výměna CRU 93

Postup při výměně

1. Sejměte kryt počítače. Viz „Kryt počítače“ na stránce 50.

2. Odpojte kabel zadního větráku od konektoru zadního větráku na základní desce.

3. Zadní větrák je ke skříni přichycen čtyřmi pryžovými úchytkami. Roztrhněte nebo přeřízněte pryžové úchytky a opatrně vytáhnete zadní větrák ze skříně.

4. Zarovnejte nové pryžové úchytky nového zadního větráku s odpovídajícími otvory ve skříni. Protlačte pryžové úchytky skrz otvory. Zatáhněte za konce pryžových úchytek tak, aby zadní větrák pevně dosedl na místo.

5. Připojte kabel zadního větráku ke konektoru zadního větráku na základní desce.

6. Znovu nainstalujte odebrané části. Poté k počítači znovu připojte napájecí adaptér a všechny odpojené kabely.

P340 Uživatelská příručka

Lenovo ThinkStation P340 User Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

O této dokumentaci

Pohled zepředu

Pohled zezadu

Interní úložné jednotky

Vlastnosti a specifikace

Prohlášení k rychlosti přenosu přes USB

Začít se systémem Windows 10

Účet Windows

Uživatelské rozhraní Windows

Připojit k sítím

Připojit ke kabelové síti Ethernet

Připojení k sítím Wi-Fi (u vybraných modelů)

Použití aplikace Vantage

Použití multimédií

Použití zvuku

Připojení k externímu displeji

Řízení napájení

Nastavit chování tlačítka napájení

Nastavit schéma napájení

Přenos dat

Připojení k zařízení s podporou Bluetooth (u vybraných modelů)

Použití optické jednotky (u vybraných modelů)

Použití paměťové karty (u vybraných modelů)

Použijte inteligentní kabelovou příchytku (u vybraných modelů)

Zakoupení příslušenství

Zamknout počítač

Použití hesel

Použití softwarových řešení zabezpečení

Použití bran firewall

Použití aplikace Computrace Agent integrované ve firmwaru (u vybraných modelů)

Použití řešení zabezpečení systému BIOS

Vymazání všech dat na úložné jednotce

Použití spínače přítomnosti krytu

Použití modulu Intel BIOS guard

Použití funkce Smart USB Protection

Co je UEFI BIOS

Vyvolat nabídku BIOS

Navigace v rozhraní UEFI BIOS

Změna jazyka uživatelského rozhraní systému UEFI BIOS

Změna režimu zobrazení systému UEFI BIOS

Nastavení systémového data a času

Změna spouštěcí sekvence

Zapnutí nebo vypnutí funkce detekce změny konfigurace

Zapnutí nebo vypnutí funkce automatického spouštění

Zapnutí nebo vypnutí funkce inteligentního spouštění

Zapnutí nebo vypnutí režimu kompatibility ErP LPS

Povolit nebo zakázat přední a zadní USB porty

Změna výkonového režimu funkce ITS

Změna nastavení systému BIOS před instalací nového operačního systému

Aktualizace systému UEFI BIOS

Obnova po selhání aktualizace systému BIOS

Vymazání paměti CMOS

Co je RAID

Úroveň pole RAID

Zapnutí funkce SATA RAID v systému BIOS

Nastavení pole RAID v režimu UEFI

Základní postup při řešení problémů s počítačem

Řešení problémů

Problémy se spuštěním

Problémy se zvukem

Problémy se sítí

Problémy týkající se výkonu

Problémy s úložnou jednotkou

Problémy s CD nebo DVD

Problémy s konektorem sériového portu

Problémy se zařízením USB

Problémy se softwarem

Diagnostické nástroje Lenovo

Obnovení

Obnovte systémové soubory a nastavení do dřívějšího stavu

Obnovte své soubory ze zálohy

Resetovat počítač

Použití pokročilé možnosti

Automatické obnovení systému Windows

Vytvořit a použít zařízení USB pro obnovení systému

Aktualizace ovladače zařízení
