M90t Användarhandbok

Läs detta först

Innan du använder denna dokumentation och produkten den gäller är det viktigt att du läser och förstår följande:

• Bilaga A ”Viktig säkerhetsinformation” på sidan 81

• Säkerhets- och garantiinformation

• Installationshandbok

Andra utgåvan (Januari 2021)

MEDDELANDE OM BEGRÄNSADE RÄTTIGHETER: Om data eller programvara regleras av ett GSA-avtal (General Services Administration) omfattas all användning, reproduktion och spridning av begränsningar enligt avtal nr GS-35F-

05925.

Innehåll

Om denna dokumentation . . . . . . . . iii

Kapitel 1. Lär känna datorn . . . . . . . 1

Framsida . . . . . . . . . . . . . . . . . . 1

Baksida . . . . . . . . . . . . . . . . . . . 3

Funktioner och specifikationer . . . . . . . . . . 5

Information om USB-överföringshastighet. . . . 6

Kapitel 2. Komma igång med

datorn . . . . . . . . . . . . . . . . . . 7

Komma igång med Windows 10 . . . . . . . . . 7

Windows-konto . . . . . . . . . . . . . . 7

Windows-gränssnitt . . . . . . . . . . . . 8

Ansluta till nätverk . . . . . . . . . . . . . . . 9

Ansluta till trådbundet Ethernet . . . . . . . . 9

Ansluta till Wi-Fi-nätverk (vissa modeller) . . . . 9

Använd Vantage-appen. . . . . . . . . . . . . 9

Använda multimedia . . . . . . . . . . . . . 10

Använda ljud . . . . . . . . . . . . . . 10

Ansluta en extern bildskärm . . . . . . . . 10

Kapitel 3. Utforska datorn. . . . . . . 11

Hantera ström . . . . . . . . . . . . . . . 11

Ställa in strömbrytarfunktioner . . . . . . . 11

Ställa in energischema . . . . . . . . . . 11

Överföra data. . . . . . . . . . . . . . . . 11

Ansluta till en Bluetooth-aktiverad enhet (vissa

modeller) . . . . . . . . . . . . . . . 11

Använda den optiska enheten (vissa

modeller) . . . . . . . . . . . . . . . 12

Använda ett mediekort (vissa modeller) . . . . 12

Använda en smart kabelklämma (vissa modeller) . . 13

Köpa tillbehör . . . . . . . . . . . . . . . 13

Kapitel 4. Skydda dator och

information. . . . . . . . . . . . . . . 15

Låsa datorn . . . . . . . . . . . . . . . . 15

Använda lösenord . . . . . . . . . . . . . . 16

Använda programsäkerhetslösningar . . . . . . 17

Använda brandväggar . . . . . . . . . . 17

Använda programmet Computrace Agent i

den fasta programvaran (vissa modeller) . . . 18

Använda BIOS-säkerhetslösningar . . . . . . . 18

Radera alla data från lagringsenheten . . . . 18

Använda omkopplaren för kåpa . . . . . . . 18

Använda Intel BIOS guard . . . . . . . . . 19

Använda Smart USB Protection. . . . . . . 19

Kapitel 5. UEFI BIOS. . . . . . . . . . 21

Vad är UEFI BIOS . . . . . . . . . . . . . . 21

Öppna BIOS-menyn . . . . . . . . . . . . . 21

Navigera i BIOS-gränssnittet. . . . . . . . . . 21

Ändra visningsspråket i UEFI BIOS . . . . . . . 21

Ändra visningsläget i UEFI BIOS . . . . . . . . 22

Ställa in systemdatum och systemtid . . . . . . 22

Ändra startsekvensen . . . . . . . . . . . . 22

Aktivera eller inaktivera funktionen för detektering

av konfigurationsändringar . . . . . . . . . . 23

Aktivera eller inaktivera funktionen för automatisk

start . . . . . . . . . . . . . . . . . . . 23

Aktivera eller inaktivera funktionen för smart

start . . . . . . . . . . . . . . . . . . . 23

Aktivera eller inaktivera ErP LPS-

kompatibilitetsläget . . . . . . . . . . . . . 23

Ändra ITS-prestandaläget . . . . . . . . . . . 24

Ändra BIOS-inställningar innan du installerar ett

nytt operativsystem . . . . . . . . . . . . . 24

Uppdatera UEFI BIOS . . . . . . . . . . . . 25

Återställa datorn efter en felaktig BIOS-

uppdatering . . . . . . . . . . . . . . . . 25

Rensa CMOS. . . . . . . . . . . . . . . . 25

Kapitel 6. Felsökning, testning och

återställning . . . . . . . . . . . . . . 27

Grundprocedur för att lösa problem med datorn . . 27

Felsökning . . . . . . . . . . . . . . . . . 27

Problem vid start . . . . . . . . . . . . 28

Problem med ljud . . . . . . . . . . . . 29

Problem med nätverk. . . . . . . . . . . 29

Problem med prestanda. . . . . . . . . . 32

Problem med lagringsenhet . . . . . . . . 33

Problem med CD eller DVD . . . . . . . . 33

Problem med serieportar . . . . . . . . . 34

Problem med USB-enhet . . . . . . . . . 34

Problem med programvara . . . . . . . . 35

Lenovos felsökningsverktyg . . . . . . . . . . 35

Återställning . . . . . . . . . . . . . . . . 35

Återställa systemfiler och inställningar till en

tidigare punkt . . . . . . . . . . . . . . 35

Återställa filer från en säkerhetskopia . . . . 35

Återställa datorn. . . . . . . . . . . . . 35

Använda avancerade alternativ . . . . . . . 36

Automatisk Windows-återställning. . . . . . 36

Skapa och använda en USB-

återställningsenhet. . . . . . . . . . . . 36

Uppdatera drivrutinen . . . . . . . . . . 37

Kapitel 7. CRU-byte . . . . . . . . . . 39

Vad är CRU-komponenter. . . . . . . . . . . 39

Byta ut en CRU-komponent . . . . . . . . . . 40

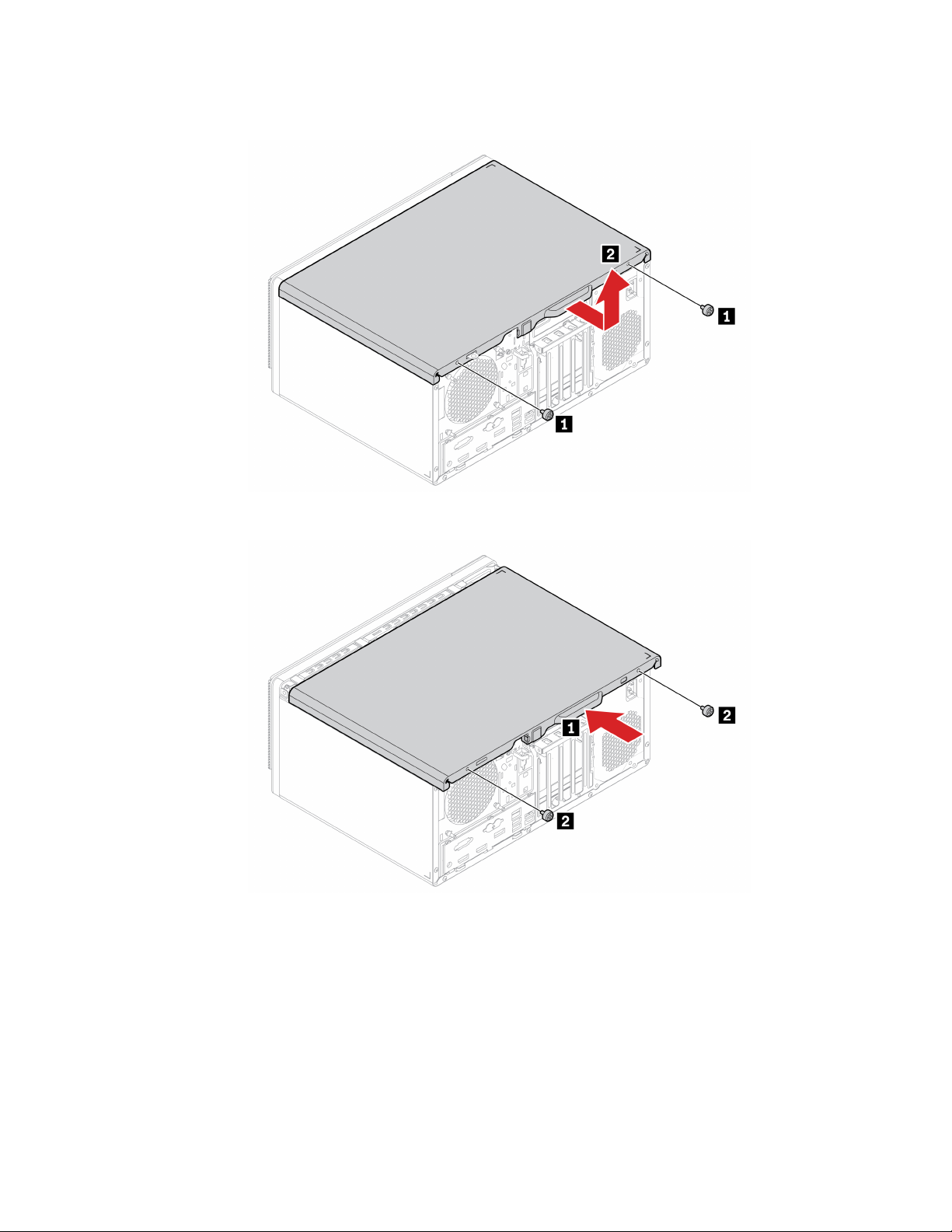

Datorkåpa . . . . . . . . . . . . . . . 40

Optisk enhet . . . . . . . . . . . . . . 41

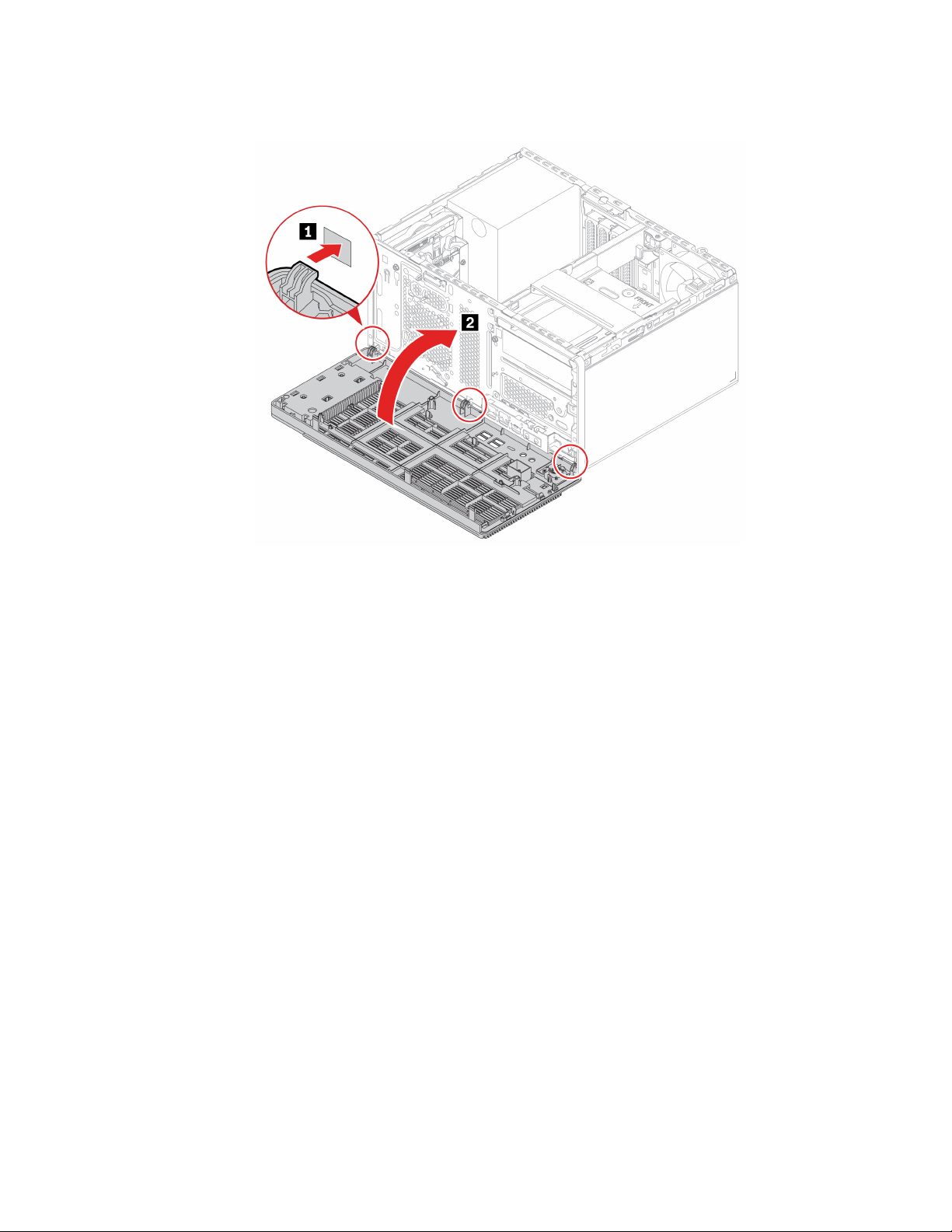

Frontplatta . . . . . . . . . . . . . . . 44

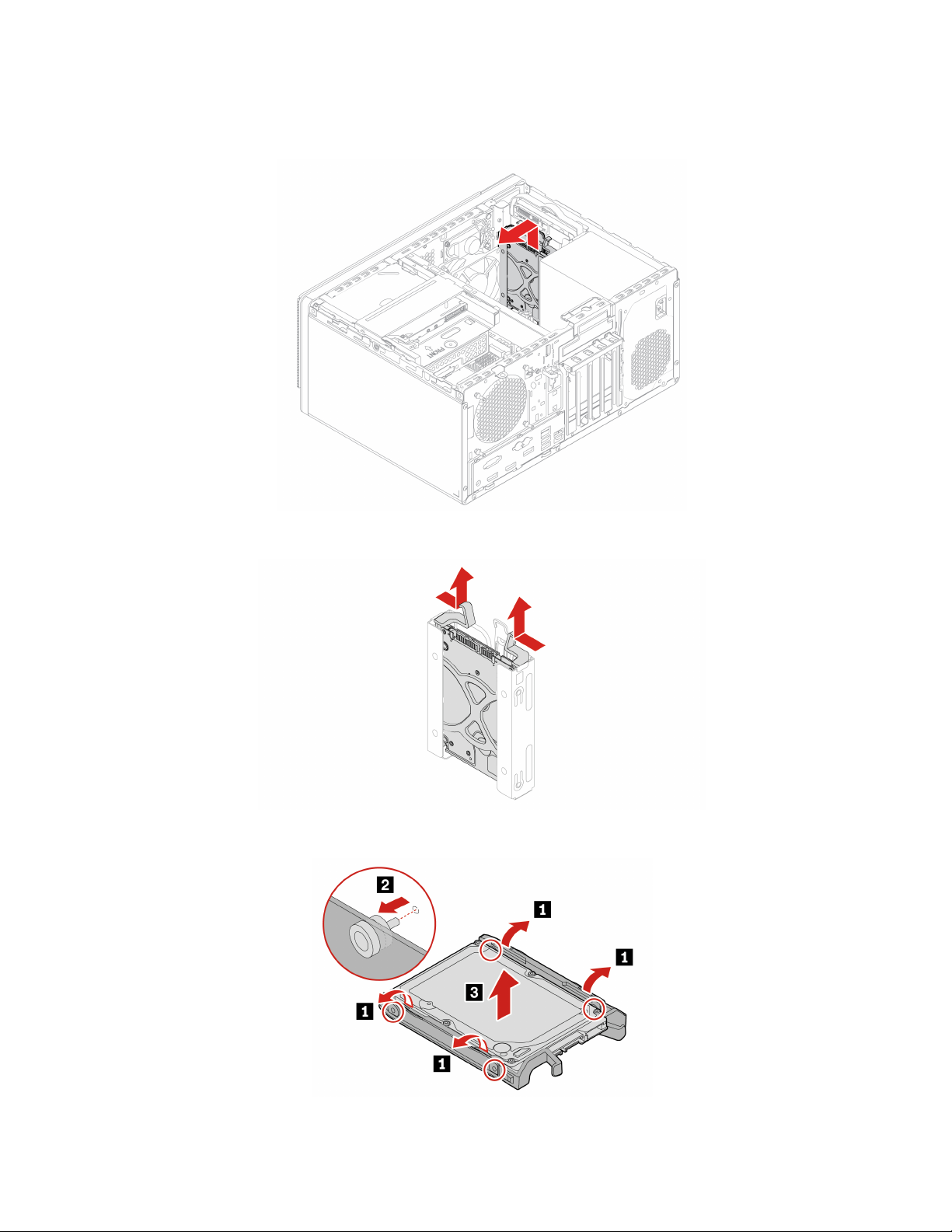

Primära lagringsenheter . . . . . . . . . . 45

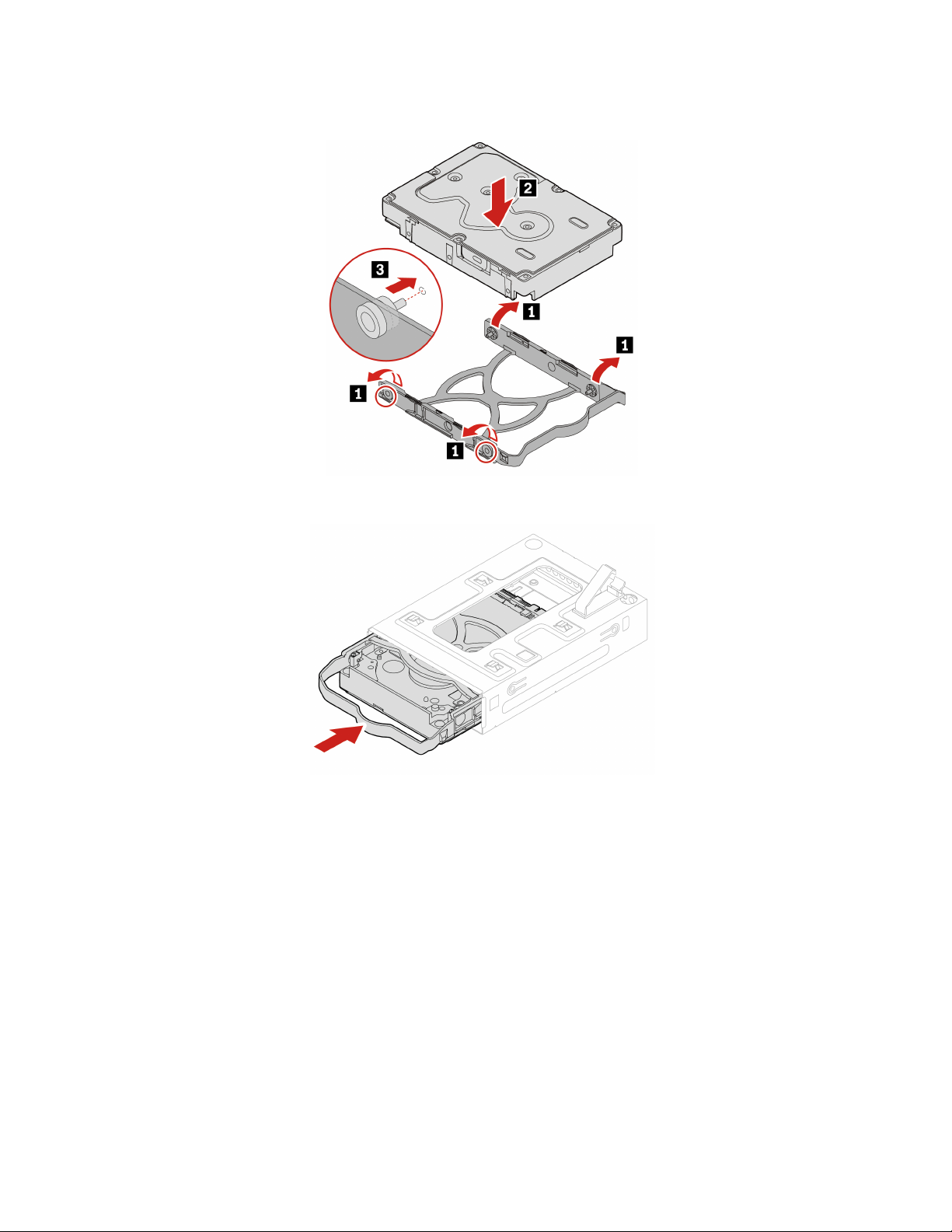

Fack med primär 3,5-tumslagringsenhet . . . 52

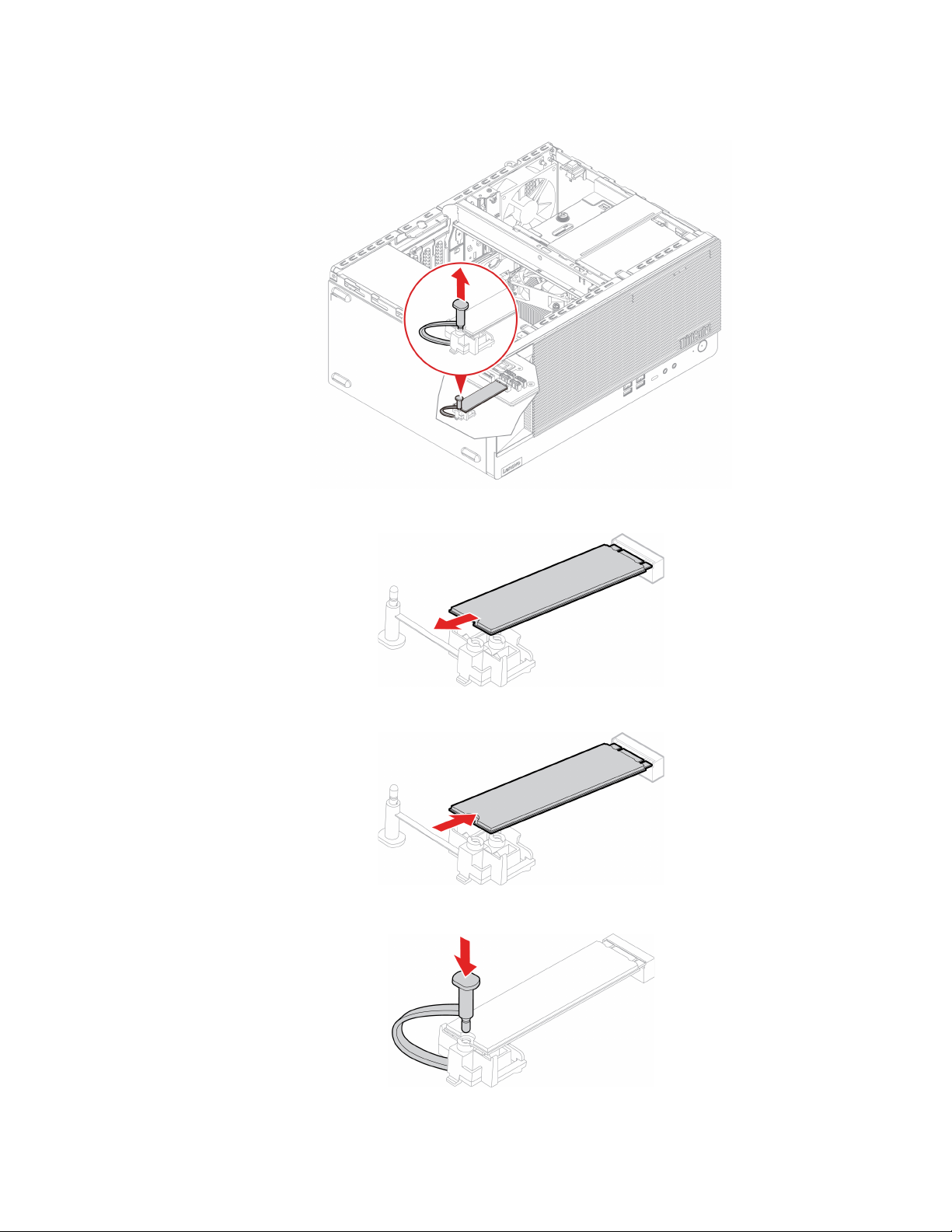

M.2 SSD-enhet och kylfläns . . . . . . . . 54

Hållare för M.2 SSD-enhet . . . . . . . . . 59

Fack med optisk enhet . . . . . . . . . . 60

Sekundär lagringsenhet . . . . . . . . . . 62

PCI-Express-kort . . . . . . . . . . . . 64

PCI-Express-kontaktkabel . . . . . . . . . 65

Grafikkort och plasthållare . . . . . . . . . 67

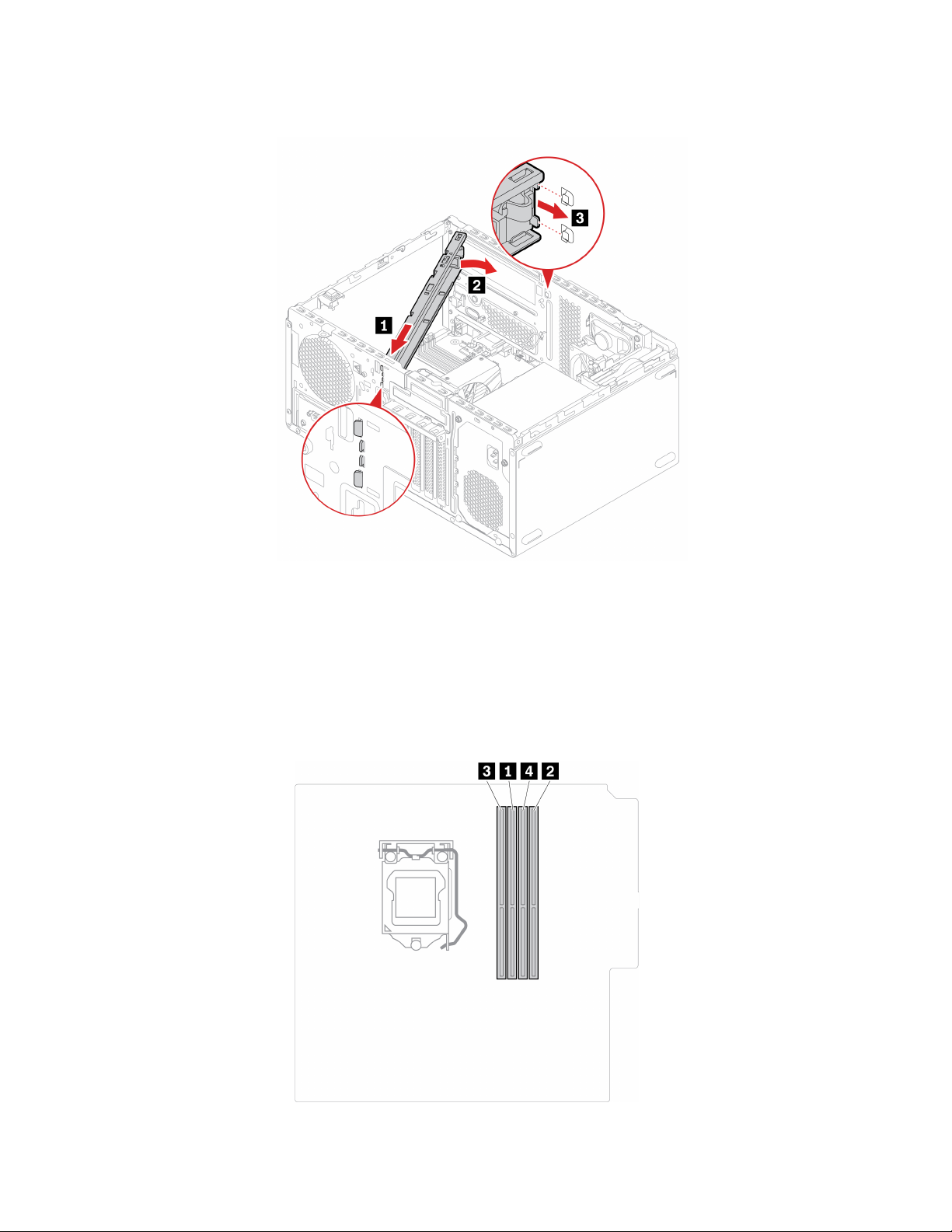

Chassistråle . . . . . . . . . . . . . . 68

Minnesmodul . . . . . . . . . . . . . . 70

Knappcellsbatteri . . . . . . . . . . . . 72

Nätaggregat . . . . . . . . . . . . . . 73

E-lås . . . . . . . . . . . . . . . . . 74

Kapitel 8. Hjälp och support. . . . . . 77

Självhjälpsresurser . . . . . . . . . . . . . 77

Ringa till Lenovo . . . . . . . . . . . . . . 78

Innan du kontaktar Lenovo. . . . . . . . . 78

Lenovos kundsupportcenter . . . . . . . . 78

Köpa tilläggstjänster . . . . . . . . . . . . . 79

Bilaga A. Viktig

säkerhetsinformation . . . . . . . . . 81

Bilaga B. Information om hjälpmedel

och ergonomi . . . . . . . . . . . . . 95

Bilaga C. Ytterligare information om

operativsystemet Ubuntu . . . . . . . 99

Bilaga D. Information om efterlevnad

och TCO-certifiering . . . . . . . . . . 101

Bilaga E. Anmärkningar och

varumärken . . . . . . . . . . . . . . 113

ii M90t Användarhandbok

Om denna dokumentation

• Bilderna i den här dokumentationen kanske skiljer sig något från din produkt.

• Beroende på modell är vissa tillbehör, funktioner och program kanske inte tillgängliga på din dator.

• Beroende på operativsystemets och programmens version kanske vissa gränssnittsanvisningar inte gäller

för din dator.

• Dokumentationens innehåll är kan ändras utan föregående meddelande. Lenovo förbättrar kontinuerligt

datorns dokumentation, inklusive denna användarhandbok. Besök

https://pcsupport.lenovo.com

för att få den senaste informationen

• Microsoft

Windows Update. Därför kan viss information i denna dokumentation bli inaktuell. Se Microsofts resurser för senaste information.

gör med jämna mellanrum funktionsändringar i operativsystemet Windows® genom

iv M90t Användarhandbok

Kapitel 1. Lär känna datorn

Framsida

1. Utmatningsknapp för optisk enhet*

2. Aktivitetsindikator för optisk enhet*

3. SD-kortplats*

Mata ut facket för optisk enhet.

Indikatorn lyser när den optiska enheten används.

Kompatibla kort:

• SD-kort (Secure Digital)

• SDXC-kort (Secure Digital eXtended-Capacity) UHS-1-kort

• SDHC-kort (Secure Digital High-Capacity) UHS-1-kort

Anm: Datorn saknar stöd för funktionen CPRM (Content Protection for Recordable Media) för SD-kort.

Se ”Använda ett mediekort (vissa modeller)” på sidan 12.

Tryck för att starta datorn.

Stäng av datorn genom att öppna Start-menyn, klicka på ikonen sedan välja Avsluta.

Indikatorn på strömbrytaren visar datorns systemstatus.

4. Strömbrytare

• Tänd: Datorn är på.

• Släckt: Datorn är avstängd eller i viloläge.

• Blinkar: Datorn är i vänteläge.

• Blinkar långsamt: Datorn är i modernt vänteläge.

Anm: Vissa modeller har stöd för modernt vänteläge.

5. Indikator för lagringsenhetens aktivitet

6. ThinkCentre

-indikator

Indikatorn lyser när lagringsenheten används.

Indikatorn lyser när datorn är påslagen.

7. Mikrofonkontakt Anslut en mikrofon.

8. Headsetkontakt Anslut ett headset eller hörlurar till datorn.

9. USB-C

™

-kontakt (3.2 Gen 1)

• Ladda USB-C-kompatibla enheter med 5 V respektive 3 A.

• Överför data med USB 3.2-hastighet, upp till 5 Gbit/s.

10. USB 3.2-portar Gen 1

11. USB 3.2-portar Gen 2

Anslut USB-kompatibla enheter, till exempel ett USB-tangentbord, en USB-mus, en USB-lagringsenhet eller en USB-skrivare.

Ökar dataöverföringshastigheten när du ansluter USB-kompatibla enheter, som USB-tangentbord, USB-mus, USB-lagringsenhet eller USB-skrivare.

Av/påoch

12. Inbyggd högtalare Ger ljud av hög kvalitet.

* vissa modeller

M90t Användarhandbok

Baksida

Skicka ljudsignaler från datorn till externa ljudenheter, till exempel stereohögtalare med egen strömförsörjning, hörlurar eller multimedietangentbord. För att ansluta ett stereosystem eller en extern inspelningsenhet ansluter du en kabel mellan

1. Ljudutgång

enhetens ljudingång och datorns ljudutgång.

Anm: Om datorn har både en ljudutgång och en headset- eller hörlurskontakt ska du alltid använda headset- eller hörlurskontakten för hörlurar och headset. Hörlurskontakten kan inte användas för headsetmikrofoner.

2. DisplayPort

-utgångar

3. Tillvalsport*

4. USB 3.2-portar Gen 1

Skicka ljud- och bildsignaler från datorn till en annan ljud- eller bildenhet, till exempel en bildskärm med hög prestanda.

Beroende på datormodell är kontakten antingen en DisplayPort-utgång, en USBC-port eller en HDMI

™

-utgång.

Anslut USB-kompatibla enheter, till exempel ett USB-tangentbord, en USB-mus, en USB-lagringsenhet eller en USB-skrivare.

Anslut USB-kompatibla enheter, till exempel ett USB-tangentbord, en USB-mus,

5. USB 3.2-port Gen 1

en USB-lagringsenhet eller en USB-skrivare. Denna port har stöd för funktionen Smart Power On. Mer information finns i ”Aktivera eller inaktivera funktionen för smart start” på sidan 23.

6. Serieport

Anslut ett externt modem, en seriell skrivare eller en annan enhet med seriell kontakt.

7. Fäste för hänglås Lås datorkåpan med ett hänglås.

8. Kontakter för PS/2tangentbord och mus*

Anslut ett tangentbord, en mus, en styrkula eller andra pekdon som har en PS/2tangentbordskontakt.

Kapitel 1. Lär känna datorn 3

9. Ethernet-port

10. E-låsplatser Lås datorkåpan med ett e-lås.

Anslut till ett lokalt nätverk (LAN). Datorn är ansluten till ett lokalt nätverk när den gröna indikatorn lyser. När indikatorn blinkar gul överförs data.

11. Seriekontakt*

12. Urtag för smart kabelklämma

13. PCI-Express-kortområde

14. Säkerhetslåsplats

15. Strömkontakt

* vissa modeller

Anslut ett externt modem, en seriell skrivare eller en annan enhet med seriell kontakt.

Lås fast enheter (till exempel tangentbordet och musen) vid datorn med hjälp av en smart kabelklämma.

Sätt i PCI Express-kort i detta område för att förbättra datorns prestanda. Beroende på datormodell kan kontakterna i detta område variera.

Lås fast datorn vid ett skrivbord, bord eller något annat fast föremål med en låskabel av Kensington-typ.

Anslut nätsladden till datorn för strömförsörjning.

M90t Användarhandbok

Funktioner och specifikationer

• Bredd: 170 mm

Mått

Vikt (utan emballage) Maximal konfiguration vid leverans: 7,5 kg

Maskinvarukonfiguration

Nätaggregat

• Höjd: 376 mm

• Djup: 297,85 mm

1. Högerklicka på Start-knappen för att öppna snabbmenyn.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet eller bekräfta om du uppmanas att göra det.

• Nätaggregat på 180 W med automatisk avkänning av nätspänning

• Nätaggregat på 300 W med automatisk avkänning av nätspänning

• Nätaggregat på 500 W med automatisk avkänning av nätspänning

Strömtillförsel

Processor

Minne

Lagringsenhet

Videofunktioner

Ljudfunktioner

• Ineffekt: Från 100 till 240 V AC

• Frekvens in: 50/60 Hz För att se information om datorns mikroprocessor högerklickar du på Start-

knappen och klickar på System.

Upp till fyra DDR4 UDIMM-moduler

• 2,5-tums hårddisk*

• 3,5-tums hårddisk*

• Upp till två M.2 SSD-enheter*

• Intel

För att se datorns lagringskapacitet högerklickar du på Start-knappen för att öppna Startmenyn och sedan på Diskhantering.

Anm: Lagringsenhetens kapacitet som anges av systemet understiger den nominella kapaciteten.

• Det integrerade grafikkortet har stöd för DisplayPort-utgången.

• Det separata grafikkortet (tillval) ger en förbättrad grafikupplevelse och utökad

Det inbyggda ljudkortet stöder följande:

• Ljudutgång

• Headset-kontakt

• Inbyggd högtalare

• Mikrofonkontakt

Optane™-minne*

kapacitet.

Kapitel 1. Lär känna datorn 5

• Kortläsare*

• Minneskortplatser

• M.2-SSD-enhetsplatser

Fack och kortplatser för utbyggnad

Nätverksfunktioner

• Optisk enhet*

• PCI-Express-kortplats (fysisk länkbredd x16; flexibel länkbredd x4, x1)

• PCI-Express x1-kortplats

• Plats för PCI-Express x16-grafikkort

• Lagringsenhetsfack*

• Bluetooth*

• Ethernet LAN

• Trådlöst LAN*

* vissa modeller

Information om USB-överföringshastighet

Beroende på flera faktorer, till exempel värdens bearbetningskapacitet och kringutrustning, filattribut och andra faktorer som rör systemkonfiguration och driftmiljö kommer den faktiska överföringshastigheten med de olika USB-portarna på enheten att variera och vara långsammare än vad som anges i listan nedan för varje motsvarande enhet.

USB-enhet Datahastighet (Gbit/s)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

5 10 20

6 M90t Användarhandbok

Kapitel 2. Komma igång med datorn

Komma igång med Windows 10

Lär dig grunderna i Windows 10 och börjar använda det direkt. Mer information om Windows 10 finns i hjälpinformationen för Windows.

Windows-konto

Ett konto krävs för att använda operativsystemet Windows. Detta kan antingen vara ett Windowsanvändarkonto eller ett Microsoft-konto.

Windows-användarkonto

När du startar Windows första gången uppmanas du att skapa ett Windows-användarkonto. Det första kontot du skapar har typen Administratör. Med administratörskontot går det att skapa ytterligare användarkonton eller ändra kontotyper så här:

1. Öppna Start-menyn och välj Inställningar ➙ Konton ➙ Familj och andra användare.

2. Följ anvisningarna på skärmen.

Microsoft-konto

Du kan även logga in på operativsystemet Windows med ett Microsoft-konto.

Skapa ett Microsoft-konto genom att öppna Microsofts registreringssida på anvisningarna på skärmen.

Ett Microsoft-konto gör det möjligt att:

• Dra nytta av en inloggning om du använder andra Microsoft-tjänster, till exempel OneDrive, Skype och Outlook.com.

• Synkronisera anpassade inställningar mellan andra Windows-baserade enheter.

https://signup.live.com och följa

Windows-gränssnitt

1. Konto

2. Dokument

3. Bilder

4. Inställningar

5. Av/på

6. Start-knappen

7. Windows Search

8. Aktivitetsfältet

9. Meddelandefältet i Windows Visa meddelanden och status för vissa funktioner.

10. Ikonen Batteristatus

11. Ikonen Nätverk

12. Åtgärdscentret

Ändra kontoinställningar, lås datorn eller logga ut från det aktuella kontot.

Öppna mappen Dokument, en standardmapp där du sparar mottagna filer.

Öppna mappen Bilder, en standardmapp där du sparar mottagna bilder.

Öppna Inställningar.

Stäng av, starta om eller sätt datorn i strömsparläge.

Öppna Start-menyn.

Skriv det du söker i sökfältet och få sökresultat från datorn och webben.

Visa alla öppna appar och växla mellan dem.

Visa strömstatus och ändra batteri- eller ströminställningar. När datorn inte är ansluten till en strömkälla ändras ikonen till

Anslut till ett tillgängligt trådlöst nätverk och visa nätverksstatus. När datorn är ansluten till ett trådbundet nätverk ändras ikonen till

Visa de senaste aviseringarna från appar och få snabbåtkomst till vissa funktioner.

Öppna Start-menyn

• Klicka på Start-knappen.

• Tryck på Windows-tangenten på tangentbordet.

Öppna snabbmenyn Högerklicka på Start-knappen.

M90t Användarhandbok

Öppna Kontrollpanelen

• Öppna Start-menyn och klicka på Windows-systemet ➙ Kontrollpanelen.

• Använd Windows Search.

Starta en app

• Öppna Start-menyn och välj appen du vill starta.

• Använd Windows Search.

Ansluta till nätverk

Datorn hjälper dig att ansluta till internet via ett trådburet eller trådlöst nätverk.

Ansluta till trådbundet Ethernet

Med en Ethernet-kabel kan du ansluta till ett lokalt nätverk via datorns Ethernet-port.

Ansluta till Wi-Fi-nätverk (vissa modeller)

Om datorn har en trådlös nätverksmodul kan du ansluta datorn till Wi-Fi®-nätverk. Datorns trådlösa nätverksmodul kan ha stöd för olika standarder. I vissa länder eller regioner kan användningen av 802.11ax inaktiveras enligt lokala bestämmelser.

1. Klicka på nätverksikonen i meddelandefältet i Windows. En lista över tillgängliga trådlösa nätverk visas.

2. Välj ett nätverk som är tillgängligt för anslutning. Ange den information som eventuellt efterfrågas.

Använd Vantage-appen

Den förinstallerade Vantage-appen är en anpassad lösning som hjälper dig att underhålla datorn med automatiska uppdateringar och korrigeringar, konfigurera maskinvaruinställningar och få anpassad support.

Du öppnar Vantage-appen genom att skriva Vantage i sökrutan.

Huvudfunktioner

Med Vantage-appen kan du:

• Enkelt ta reda på enhetens status och anpassa enhetsinställningarna.

• Hämta och installera uppgraderingar av UEFI BIOS, fast programvara och drivrutiner för att hålla datorn uppdaterad

• Övervaka datorns tillstånd och skydda den mot externa hot

• Genomsöka datormaskinvaran och felsöka problem med maskinvaran.

• Se garantistatus (online).

• Komma åt Användarhandbok och praktiska artiklar.

Anmärkningar:

• Tillgängliga datorfunktioner varierar beroende på modell.

• Vantage-appen gör regelbundna funktionsuppdateringar som förbättrar datorn. Beskrivningen av funktionerna kan skilja sig från det faktiska användargränssnittet.

Kapitel 2. Komma igång med datorn 9

Använda multimedia

Använd datorn för arbete eller underhållning med enheterna (till exempel en kamera, bildskärm eller högtalare).

Använda ljud

Anslut högtalare, hörlurar eller ett headset i ljudkontakten för att förbättra ljudupplevelsen.

Höja eller sänka volymen

1. Klicka på volymikonen i meddelandefältet i Windows i aktivitetsfältet.

2. Följ anvisningarna på skärmen för att justera volymen. Stäng av ljudet genom att klicka på högtalarikonen.

Ändra ljudinställningarna

1. Öppna Kontrollpanelen och visa efter kategori.

2. Klicka på Maskinvara och ljud ➙ Ljud.

3. Ändra inställningarna efter behov.

Ansluta en extern bildskärm

Anslut en projektor eller bildskärm till datorn för att hålla presentationer eller utöka arbetsytan.

Ansluta en trådlös bildskärm

Kontrollera att både datorn och den trådlösa bildskärmen har stöd för Miracast

Tryck på

Ändra bildskärmsinställningar

Högerklicka på ett tomt utrymme på skrivbordet och välj Bildskärmsinställningar. Sedan kan du ändra bildskärmsinställningarna enligt dina önskemål.

+ och välj en trådlös bildskärm som du vill ansluta.

M90t Användarhandbok

Kapitel 3. Utforska datorn

Hantera ström

Använd informationen i det här avsnittet för att uppnå balans mellan prestanda och energieffektivitet.

Ställa in strömbrytarfunktioner

Det går att bestämma strömbrytarens funktion enligt dina önskemål. Du kan till exempel stänga av datorn eller sätta den i strömsparläge eller viloläge genom att trycka på strömbrytaren.

Så här ändrar du strömbrytarens funktion:

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Energialternativ ➙ Ange hur strömbrytarna ska fungera.

3. Ändra inställningarna efter behov.

Ställa in energischema

För ENERGY STAR®-kompatibla datorer börjar följande energischema gälla när datorn inte har använts under angiven tid:

Tabell 1. Energischemat Standard (ansluten till elnätet)

• Avstängning av bildskärmen: Efter 10 minuter

• Vänteläge: Efter 25 minuter

Tryck på valfri tangent på tangentbordet för att aktivera datorn från vänteläge.

Så här återställer du energischemat för bästa balans mellan prestanda och energibesparing:

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Energialternativ och välj eller anpassa ett energischema.

Överföra data

Dela filer snabbt mellan kompatibla enheter via den inbyggda Bluetooth-tekniken. Du kan även sätta i en skiva eller ett mediekort för att överföra data.

Ansluta till en Bluetooth-aktiverad enhet (vissa modeller)

Det går att ansluta alla typer av Bluetooth-förberedda enheter till datorn, t.ex. ett tangentbord, en mus, en smarttelefon eller högtalare. Ställ enheterna högst tio meter från datorn för att se till att uppkopplingen lyckas.

1. Aktivera Bluetooth på datorn. a. Öppna Start-menyn och välj Inställningar ➙ Enheter ➙ Bluetooth och andra enheter. b. Aktivera omkopplaren Bluetooth.

2. Klicka på Lägg till en Bluetooth-enhet eller annan enhet ➙ Bluetooth.

3. Markera en Bluetooth-enhet och följ sedan anvisningarna på skärmen.

Bluetooth-enheten och datorn ansluter automatiskt nästa gång om båda enheterna finns inom räckvidd för varandra och har Bluetooth aktiverat. Det går att använda Bluetooth för dataöverföring, fjärrstyrning och kommunikation.

Använda den optiska enheten (vissa modeller)

Läs följande information om datorn har en optisk enhet.

Ta reda på vilken typ av optisk enhet du har

1. Högerklicka på Start-knappen så att snabbmenyn visas.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet eller bekräfta om du uppmanas att göra det.

Sätta i eller ta bort en skiva

1. Tyck på utmatningsknappen på den optiska enheten medan datorn är påslagen. Facket glider ut ur enheten.

2. Sätt i en skiva i facket eller ta bort skivan från facket och tryck tillbaka facket i enheten.

Anm: Om facket inte skjuts ut ur enheten när du trycker på utmatningsknappen ska du stänga av datorn. För sedan in ett uträtat gem i nödåterställningshålet vid utmatningsknappen. Använd endast nödutmatning i nödlägen.

Spela in en skiva

1. Sätt i en inspelningsbar skiva i den optiska enheten som har stöd för inspelning.

2. Gör något av följande:

• Öppna Start-menyn och klicka på Inställningar ➙ Enheter ➙ Spela upp automatiskt. Välj eller slå

på Använd Spela upp automatiskt för alla medier och enheter.

• Öppna Windows Media Player.

• Dubbelklicka på ISO-filen.

3. Följ anvisningarna på skärmen.

Använda ett mediekort (vissa modeller)

Läs följande information om datorn har en SD-kortplats.

Sätta i ett mediekort

1. Leta reda på SD-kortplatsen.

2. Se till att kortets metallkontakter är vända mot kontakterna i SD-kortplatsen. Sätt i kortet i SDkortplatsen så att det klickar på plats.

Ta bort ett mediekort Obs: Innan du tar bort ett mediekort ska du först mata ut kortet från Windows. I annat fall kan data som finns

på kortet gå förlorade eller bli oläsbara.

1. Klicka på den trekantiga ikonen i meddelandefältet i Windows för att visa dolda ikoner. Högerklicka på ikonen Säker borttagning av maskinvara och Mata ut media.

2. Välj motsvarande alternativ för att mata ut kortet ur Windows.

3. Tryck på kortet och ta ut det ur datorn. Förvara kortet säkert för framtida bruk.

M90t Användarhandbok

Använda en smart kabelklämma (vissa modeller)

Anm: Du kan köpa smarta kabelklämmor hos Lenovo.

Lås fast enheter (till exempel tangentbordet och musen) vid datorn med hjälp av en smart kabelklämma.

1. Sätt in snäpplåset

2. Dra kablarna som du vill låsa genom hålen i den smarta kabelklämman.

3. Tryck in snäpplåset

1 i låskabelöppningen 4 .

2 i låskabelöppningen 3 tills det klickar på plats.

Köpa tillbehör

Lenovo har ett stort antal tillbehör och uppgraderingar om du vill utöka datorns funktioner. Exempel på tillbehör är minnesmoduler, lagringsenheter, nätverkskort, nätadaptrar, tangentbord, möss och annat.

Du kan handla hos Lenovo på

https://www.lenovo.com/accessories.

Kapitel 3. Utforska datorn 13

14 M90t Användarhandbok

Kapitel 4. Skydda dator och information

Låsa datorn

Anm: Du ansvarar själv för val och utprovning av olika lås och säkerhetsfunktioner. Lenovo ger inga

rekommendationer eller garantier angående funktion eller kvalitet på låsen och andra säkerhetsfunktioner. Du kan köpa datorlås hos Lenovo.

Hänglås

Genom att låsa fast datorkåpan med ett hänglås förhindrar du att obehöriga kommer åt datorns insida.

Kabellås av Kensington-typ

Lås fast datorn vid ett skrivbord, bord eller något annat fast föremål med en låskabel av Kensington-typ.

E-lås

Datorn kan vara utrustad med ett säkerhetslås som skyddar mot obehörig manipulering av de interna komponenterna. Med hjälp av e-låset kan du låsa eller låsa upp datorkåpan mekaniskt.

Så här aktiverar eller inaktiverar du e-låset:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Electronic Lock för att aktivera eller inaktivera e-låset.

3. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Anm: Ändringarna börjar inte gälla förrän inställningen har sparats och datorn startats om.

Använda lösenord

Lösenordstyper

Du kan ange följande lösenord i UEFI (Unified Extensible Firmware Interface) BIOS (Basic Input/Output System) för att förhindra obehörig åtkomst till datorn. Du ombeds dock inte ange UEFI BIOS-lösenord när datorn återgår från strömsparläge.

• Lösenord för att starta datorn Om det har ställts in ett lösenord för att starta datorn måste du ange ett giltigt lösenord varje gång datorn

startas. Datorn kan inte användas förrän ett giltigt lösenord har angetts.

• Administratörslösenord Genom att ställa in ett administratörslösenord kan du hindra obehöriga från att ändra

konfigurationsinställningar. Om du ansvarar för konfigurationsinställningarna på flera datorer kan det vara lämpligt att ställa in ett administratörslösenord.

Om ett administratörslösenord har ställts in måste du ange ett giltigt lösenord varje gång du öppnar BIOSmenyn.

Om både ett lösenord för att starta datorn och ett administratörslösenord har ställts in kan du ange endera av dem. Om du vill ändra konfigurationsinställningar måste du dock ange administratörslösenordet.

• Hårddisklösenord

M90t Användarhandbok

Genom att ställa in ett hårddisklösenord förhindrar du obehörig åtkomst till data på lagringsenheten. Om ett hårddisklösenord har ställts in måste du ange ett giltigt lösenord varje gång du vill använda lagringsenheten.

Anm: När du har angett ett lösenord för lagringsenheten skyddas informationen på lagringsenheten även om hårddisken skulle tas ut ur datorn och installeras i en annan dator.

• Lösenord för systemhantering (vissa modeller) Du kan aktivera lösenordet för systemhantering med samma behörighet som administratörslösenordet för

att styra säkerhetsrelaterade funktioner. Så här anpassar du behörigheten för lösenordet för systemhantering via menyn UEFI BIOS:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ System Management Password Access Control.

3. Följ anvisningarna på skärmen.

Om du har ställt in både ett administratörslösenord och ett lösenord för systemhantering åsidosätter administratörslösenordet lösenordet för systemhantering.

Ställa in, ändra och ta bort ett lösenord

Skriv ut instruktionerna innan du börjar.

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security.

3. Beroende på lösenordstypen väljer du Set Supervisor Password, Set Power-On Password, Set System Management Password eller Hard Disk Password och trycker på Retur.

4. Följ anvisningarna på skärmen för att lägga till, ändra eller ta bort ett lösenord.

5. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Skriv ned dina lösenord och förvara dem på ett säkert ställe. Om du glömmer bort lösenorden, läs ”Rensa CMOS” på sidan 25 för att ta bort dem själv. Du kan också kontakta en Lenovo-auktoriserad serviceleverantör för att ta bort lösenorden.

Anmärkningar:

• Om du har glömt lösenordet för administratörer kan det hända att du inte kan ta bort det genom att rensa CMOS beroende på dina BIOS-inställningar.

• Om du glömmer lösenordet för hårddisken kan Lenovo inte att återställa lösenordet eller återskapa data på lagringsenheten.

Använda programsäkerhetslösningar

I detta avsnitt finns programvarulösningar för att skydda datorn och din information.

Använda brandväggar

En brandvägg kan vara maskinvara, programvara eller en kombination av dessa beroende på vilken säkerhetsnivå som krävs. I brandväggar används en uppsättning regler för att avgöra vilka ingående och utgående anslutningar som är tillåtna. Om datorn har ett förinstallerat brandväggsprogram ger det datorn ett skydd mot säkerhetsrisker från Internet, obehörig åtkomst, intrång och attacker från Internet. Det skyddar även din integritet. Mer information om hur du använder brandväggsprogrammet finns i dess hjälpsystem.

Så här använder du brandväggar:

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

Kapitel 4. Skydda dator och information 17

2. Klicka på Windows Defender Firewall och följ anvisningarna på skärmen.

Använda programmet Computrace Agent i den fasta programvaran (vissa modeller)

Programmet Computrace Agent är en lösning för resurshantering och återställning vid stöld. Programmet identifierar ändringar som görs på datorn, till exempel maskinvara, programvara eller datorns aktiveringsplats. Du kan behöva köpa en prenumeration för att aktivera programmet Computrace Agent.

Använda BIOS-säkerhetslösningar

I detta avsnitt finns BIOS-lösningar för att skydda datorn och din information.

Radera alla data från lagringsenheten

Vi rekommenderar att du raderar alla data från lagringsenheten innan du lämnar den eller datorn till återvinning.

Så här raderar du alla data från lagringsenheten:

1. Ange ett hårddisklösenord för lagringsenheten som du vill återvinna. Se ”Använda lösenord” på sidan

16.

2. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

3. Välj Security ➙ Hard Disk Password ➙ Security Erase HDD Data och tryck på Retur.

4. Välj lagringsenheten som du vill återvinna och tryck på Retur.

5. Du blir ombedd att bekräfta åtgärden. Välj Yes och tryck på Retur. Raderingsprocessen startar.

Anm: Under raderingen inaktiveras strömbrytaren och tangentbordet.

6. När raderingsprocessen är klar visas ett meddelande där du blir ombedd att återställa systemet. Välj

Continue.

Anm: Raderingsprocessen tar mellan en halv och tre timmar beroende på lagringsenhetens kapacitet.

7. När återställningen är klar sker något av följande:

• Om data på den inbyggda lagringsenheten har raderats visas ett meddelande om att det inte finns något tillgängligt operativsystem.

• Om data på den externa lagringsenheten har raderats startas datorn om automatiskt.

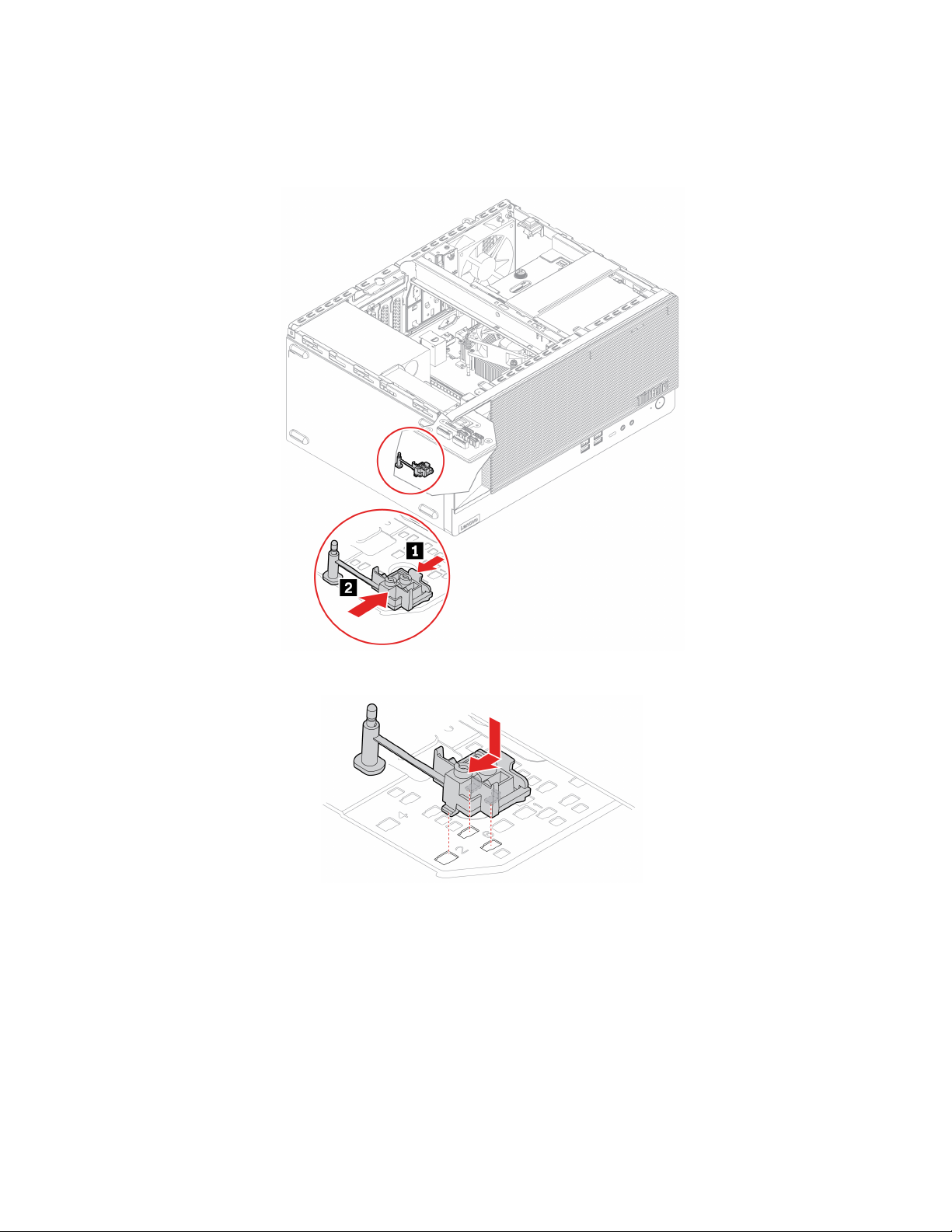

Använda omkopplaren för kåpa

Omkopplaren för kåpa gör att det inte går att logga in på operativsystemet när datorkåpan inte är korrekt installerad eller stängd.

Så här aktiverar du kontakten för omkopplaren för kåpa på systemkortet:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Cover Tamper Detected och tryck på Retur.

3. Markera Enabled och tryck på Retur.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

När kontakten för omkopplare för kåpa på systemkortet är aktiverad och omkopplaren känner av att datorkåpan inte är korrekt installerad eller stängd visas ett felmeddelande när du startar datorn. Så här åsidosätter du felmeddelandet och loggar in på operativsystemet:

1. Installera eller stäng datorkåpan.

M90t Användarhandbok

2. Öppna BIOS-menyn, spara och avsluta sedan.

Använda Intel BIOS guard

Modulen BIOS guard verifierar kryptografiskt alla BIOS-uppdateringar i systemets BIOS-minne. På så sätt hindras sabotageprogram från att attackera BIOS.

Använda Smart USB Protection

Funktionen Smart USB Protection är en säkerhetsfunktion som bidrar till att förhindra att data kopieras från datorn till USB-enheter som är anslutna till datorn. Du kan ställa in Smart USB Protection på något av följande lägen:

• Disabled (standardinställning): USB-enheterna kan användas utan begränsning.

• Read Only: Data kan inte kopieras från datorn till USB-enheterna. Däremot är det möjligt att komma åt och modifiera data på USB-enheterna.

• No Access: Det går inte att komma åt USB-enheterna från datorn.

Så här ställer du in funktionen Smart USB Protection:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Smart USB Protection och tryck på Retur.

3. Välj önskad inställning och tryck på Retur.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Kapitel 4. Skydda dator och information 19

20 M90t Användarhandbok

Kapitel 5. UEFI BIOS

Detta kapitel innehåller information om hur du konfigurerar och uppdaterar UEFI BIOS och rensar CMOS.

Vad är UEFI BIOS

Anm: Operativsystemets inställningar kan åsidosätta eventuella liknande inställningar i UEFI BIOS.

UEFI BIOS är det första programmet som datorn kör när den startas. UEFI BIOS initierar maskinvarukomponenterna och läser in operativsystemet och andra program. Datorn levereras med ett konfigureringsprogram med vilket du kan ändra UEFI BIOS-inställningarna.

Öppna BIOS-menyn

Starta om datorn. Öppna BIOS-menyn genom att trycka på F1 eller Fn+F1 när logotypskärmen visas.

Anm: Om du har ställt in BIOS-lösenord skriver du lösenorden när du blir ombedd att göra detta. Du kan också välja No eller trycka på Esc för att hoppa över lösenordsuppmaningen och öppna BIOS-menyn. Observera att det då inte går att ändra systemkonfigurationer som skyddas med lösenord.

Navigera i BIOS-gränssnittet

Obs: Redan optimerade standardkonfigurationer visas i fetstil. Om du ändrar konfigurationerna på fel sätt

kan det få oväntade följder.

Beroende på tangentbordet kan du navigera i BIOS-gränssnittet genom att trycka på följande tangenter eller på kombinationer av Fn-tangenten och följande tangenter:

F1 eller Fn+F1

Esc eller Fn+Esc

↑↓ eller Fn+↑↓

← → eller Fn+← → Välj en flik.

+/– eller Fn++/–

Retur

F9 eller Fn+F9

F10 eller Fn+F10

Visa skärmen General Help.

Stäng undermenyn och återgå till den överordnade menyn.

Leta reda på ett objekt.

Ändra till ett högre eller lägre värde.

Öppna en vald flik eller undermeny.

Återställ standardinställningarna.

Spara konfigurationen och avsluta.

Ändra visningsspråket i UEFI BIOS

UEFI BIOS har stöd för tre eller fyra visningsspråk: engelska, franska, förenklad kinesiska och ryska (vissa modeller).

Så här ändrar du visningsspråket i UEFI BIOS:

1. Välj Main ➙ Language och tryck på Retur.

2. Ställ in önskat visningsspråk.

Ändra visningsläget i UEFI BIOS

Du kan använda UEFI BIOS i grafik- eller textläge beroende på dina behov.

• Textläge: Tangenterna som används för att utföra olika uppgifter visas längst ned på skärmen.

• Grafikläge (vissa modeller): Utöver med tangentbordet kan du också göra inställningar med hjälp av musen.

Så här ändrar du visningsläget i UEFI BIOS:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Main ➙ Setup Mode Select och tryck på Retur.

3. Ställ in önskat visningsläge.

Ställa in systemdatum och systemtid

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Main ➙ System Time & Date och tryck på Retur.

3. Ställ in systemets datum och tid.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Ändra startsekvensen

Om datorn inte startar som förväntat från en enhet kan du ändra startsekvensen permanent eller välja en tillfällig startenhet.

Ändra startsekvensen permanent

1. Gör något av följande beroende på typen av lagringsenhet:

• Om lagringsenheten är inbyggd går du vidare till steg 2.

• Om lagringsenheten är en skiva ska du se efter att datorn är påslagen. Slå annars på datorn. Sätt sedan in startskivan i den optiska enheten.

• Om lagringsenheten är en annan extern enhet än en skiva ansluter du lagringsenheten till datorn.

2. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

3. Välj Startup och följ anvisningarna på skärmen för att ändra startsekvensen.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Välja en tillfällig startenhet Anm: Inte alla skivor och lagringsenheter är startbara.

1. Gör något av följande beroende på typen av lagringsenhet:

• Om lagringsenheten är inbyggd går du vidare till steg 2.

• Om lagringsenheten är en skiva ska du se efter att datorn är påslagen. Slå annars på datorn. Sätt sedan in startskivan i den optiska enheten.

• Om lagringsenheten är en annan extern enhet än en skiva ansluter du lagringsenheten till datorn.

2. Starta om datorn. Tryck på F12 eller Fn+F12 när logotypskärmen visas.

3. Välj önskad lagringsenhet och tryck på Retur.

Om du vill ändra startsekvensen permanent väljer du Enter Setup på Startup Device Menu och trycker på Retur för att öppna BIOS-menyn.

M90t Användarhandbok

Aktivera eller inaktivera funktionen för detektering av konfigurationsändringar

Om du aktiverar detektering av konfigurationsändringar visas ett felmeddelande när du slår på datorn och POST upptäcker konfigurationsändringar på vissa maskinvaruenheter (till exempel lagringsenheter eller minnesmoduler).

Så här aktiverar eller inaktiverar du funktionen för detektering av konfigurationsändringar:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Configuration Change Detection och tryck på Retur.

3. Aktivera eller inaktivera funktionen efter önskemål.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Du kan åsidosätta felmeddelandet och logga in på operativsystemet genom att trycka på F2 eller Fn+F2. Om du vill ta bort felmeddelandet öppnar du BIOS-menyn, sparar och avslutar.

Aktivera eller inaktivera funktionen för automatisk start

Automatic Power On i UEFI BIOS innehåller flera alternativ för att starta datorn automatiskt.

Så här aktiverar eller inaktiverar du funktionen för automatisk start:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Power ➙ Automatic Power On och tryck på Retur.

3. Välj önskad funktion och tryck på Retur.

4. Aktivera eller inaktivera funktionen efter önskemål.

5. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Aktivera eller inaktivera funktionen för smart start

Se till att tangentbordet är anslutet till en USB-port som har stöd för funktionen för smart start. När denna funktion är aktiverad kan du starta datorn eller aktivera den från viloläge genom att trycka Alt+P på tangentbordet.

Så här aktiverar eller inaktiverar du funktionen för smart start:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Power ➙ Smart Power On och tryck på Retur.

3. Aktivera eller inaktivera funktionen efter önskemål.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Aktivera eller inaktivera ErP LPS-kompatibilitetsläget

Lenovo-datorer uppfyller ekodesignkraven i avsnitt 3 i ErP-direktivet. Mer information finns på:

https://www.lenovo.com/us/en/compliance/eco-declaration

Du kan aktivera ErP LPS-kompatibilitetsläget för att minska strömförbrukningen när datorn är avstängd eller i vänteläge.

Så här aktiverar eller inaktiverar du ErP LPS-kompatibilitetsläget:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

Kapitel 5. UEFI BIOS 23

2. Välj Power ➙ Enhanced Power Saving Mode och tryck på Retur.

3. Gör något av följande beroende på om du väljer Enabled eller Disabled:

• Om du väljer Enabled, tryck på Retur. Välj sedan Power ➙ Automatic Power On och tryck på Retur. Kontrollera om funktionen Wake on LAN inaktiveras automatiskt. Inaktivera den annars.

• Om du väljer Disabled, tryck på Retur. Fortsätt sedan till nästa steg.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

När ErP LPS-läget är aktiverat kan du starta datorn genom att göra något av följande:

• Trycka på strömbrytaren.

• Aktivera larmstartfunktionen Wake up on Alarm för att få datorn att starta vid ett visst klockslag.

För att uppfylla kravet på avstängt läge i ErP måste du inaktivera funktionen Snabbstart.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Energialternativ ➙ Ange hur strömbrytarna ska fungera ➙ Ändra inställningar som för tillfället inte är tillgängliga.

3. Avmarkera Aktivera snabb start (rekommenderas) i listan Avstängningsinställningar.

Ändra ITS-prestandaläget

Du kan reglera datorns akustiska och termiska prestanda genom att ändra ITS-prestandaläget. Det finns tre alternativ:

• Best Performance (standardinställning): Datorn arbetar med bästa systemprestanda och med normal akustiknivå.

• Best Experience: Datorn arbetar till bästa möjliga upplevelse med balanserat brus och bättre prestanda.

• Full Speed: Datorns alla fläktar körs med full hastighet.

Så här ändrar du ITS-prestandaläget:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Power ➙ Intelligent Cooling och tryck på Retur.

3. Välj Performance Mode och tryck på Retur.

4. Ställ in önskat prestandaläge.

5. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Ändra BIOS-inställningar innan du installerar ett nytt operativsystem

BIOS-inställningarna varierar beroende på system. Ändra BIOS-inställningarna innan du installerar ett nytt operativsystem.

Microsoft gör löpande uppdateringar av operativsystemet Windows 10. Innan du installerar en viss version av Windows 10 bör du kontrollera kompatibilitetslistan för Windows-versionen. Mer information finns på:

https://support.lenovo.com/us/en/solutions/windows-support

Så här ändrar du BIOS-inställningarna:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Secure Boot från huvudgränssnittet och tryck på Retur.

3. Beroende på vilket operativsystem du ska installera gör du något av följande:

M90t Användarhandbok

• För att installera Windows 10 (64 bitar) och de flesta Linux-operativsystem väljer du Enabled för Secure Boot.

• För att installera ett operativsystem som inte stöder säker start väljer du Disabled för Secure Boot.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Uppdatera UEFI BIOS

När du installerar ett nytt program, en ny drivrutin eller en ny maskinvarukomponent måste du kanske uppdatera UEFI BIOS. Du kan uppdatera BIOS från operativsystemet eller en flashuppdateringsskiva (stöds endast på vissa modeller).

Hämta och installera det senaste UEFI BIOS-uppdateringspaketet på ett av följande sätt:

• Från Vantage-appen: Öppna Vantage-appen för att se tillgängliga uppdateringspaket. Om det senaste UEFI BIOS-

uppdateringspaketet är tillgängligt, följ anvisningarna på skärmen för att hämta och installera paketet.

• Från Lenovos supportwebbplats:

1. Gå till

2. Ladda ned BIOS-flashuppdateringsdrivrutinen för operativsystemsversionen eller ISO-bildsversionen

3. Skriv ut installationsanvisningarna och följ anvisningarna för att uppdatera BIOS.

https://pcsupport.lenovo.com.

(används för att skapa en flashuppdateringsskiva). Hämta installationsanvisningarna till den BIOSflashuppdateringsdrivrutin du har hämtat.

Återställa datorn efter en felaktig BIOS-uppdatering

1. Ta bort alla medier från enheterna och stäng av alla anslutna enheter.

2. Sätt i BIOS-uppdateringsskivan i den optiska enheten och stäng av datorn.

3. Koppla bort alla nätsladdar från vägguttagen. Ta sedan bort alla delar som är i vägen när du ska komma åt bygeln för Rensa CMOS/återställning.

4. Flytta bygeln från normalläget till underhållsläget.

5. Anslut datorns och bildskärmens nätsladdar till vägguttag.

6. Starta datorn och bildskärmen. När du hör varningssignaler startar återställningen.

7. När återställningsprocessen har slutförts stängs datorn av automatiskt.

Anm: Beroende på datormodell tar återställningsprocessen mellan två och tre minuter.

8. Koppla bort alla nätsladdar från vägguttagen.

9. Flytta tillbaka bygeln till standardläget.

10. Sätt tillbaka alla delar som du tog bort. Anslut sedan datorns och bildskärmens nätsladdar till vägguttagen.

11. Starta datorn och bildskärmen. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

12. Kontrollera att BIOS-inställningarna har återställts till en tidigare punkt för att förhindra dataförlust. BIOS-konfigurationer hittar du i Kapitel 5 ”UEFI BIOS” på sidan 21.

Rensa CMOS

1. Ta bort alla medier från enheterna och stäng av alla anslutna enheter och datorn.

2. Koppla bort alla nätsladdar från vägguttagen. Ta sedan bort alla delar som är i vägen när du ska komma åt bygeln för Rensa CMOS/återställning.

3. Flytta bygeln från normalläget till underhållsläget.

Kapitel 5. UEFI BIOS 25

4. Anslut datorns och bildskärmens nätsladdar till vägguttag.

5. Starta datorn och bildskärmen. Vänta i cirka tio sekunder när datorn avger en ljudsignal.

6. Stäng av datorn genom att trycka in strömbrytaren i cirka fyra sekunder.

7. Koppla bort alla nätsladdar från vägguttagen.

8. Flytta tillbaka bygeln till standardläget.

9. Sätt tillbaka alla delar som du tog bort. Anslut sedan datorns och bildskärmens nätsladdar till vägguttagen.

10. Starta datorn och bildskärmen. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

11. Kontrollera att BIOS-inställningarna har återställts till en tidigare punkt för att förhindra dataförlust. BIOS-konfigurationer hittar du i Kapitel 5 ”UEFI BIOS” på sidan 21.

M90t Användarhandbok

Kapitel 6. Felsökning, testning och återställning

I det här kapitlet finns anvisningar om hur du löser problem med datorn. Använd grundproceduren som utgångspunkt för att lösa problem med datorn.

Grundprocedur för att lösa problem med datorn

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

1. Kontrollera följande: a. Kablarna till alla anslutna enheter sitter korrekt och säkert. b. Alla komponenter har satts tillbaka på rätt sätt. c. Alla anslutna enheter som kräver nätström är anslutna till ordentligt jordade och fungerande

vägguttag.

d. Alla anslutna enheter är aktiverade i UEFI BIOS.

2. Kontrollera om datorn har smittats av ett virus genom att använda ett antivirusprogram. Om programmet hittar ett virus tar du bort det.

3. Se Kapitel 6 ”Felsökning, testning och återställning” på sidan 27 för att lösa det problem du har råkat ut för, kör felsökningsprogrammet och återställ operativsystemet.

4. Kontakta Lenovo om problemet kvarstår. Se Kapitel 8 ”Hjälp och support” på sidan 77.

Felsökning

I felsökningsinformationen kan du hitta lösningar på specifika fel som ger klart avgränsade symtom.

Problem vid start

Fel

Datorn startar inte när du trycker på strömbrytaren.

Operativsystemet startar inte från rätt lagringsenhet eller startar inte alls

Det hörs flera ljudsignaler innan datorn startar.

Lösning

• Kontrollera att nätsladden är korrekt ansluten till datorns baksida och till ett fungerande vägguttag.

• Om det finns en extra strömbrytare på datorns baksida kontrollerar du att den är påslagen.

• Nätspänningslampan på datorns framsida lyser.

• Datorns spänning motsvarar spänningen i vägguttaget i ditt land eller din region.

• Kontrollera att alla signalkablar och nätsladdar till lagringsenheten är ordentligt anslutna.

• Kontrollera att lagringsenheten som datorn startar från är inställd som första startenhet i UEFI BIOS.

• I undantagsfall kan lagringsenheten med operativsystemet skadas. Om det skulle inträffa måste du eventuellt byta ut lagringsenheten.

• Om ett Optane-minne har installerats på datorn: – Kontrollera att Optane-minnet inte har tagits bort.

– Kontrollera att Optane-minnet inte är skadat. Kontrollera

Optane-minnet med hjälp av felsökningsverktyg.

Kontrollera att inga tangenter har fastnat.

28 M90t Användarhandbok

Problem med ljud

Fel

Inget ljud hörs i Windows

Lösning

• Om du använder externa högtalare med egen strömförsörjning som

har en strömbrytare kontrollerar du att: – Att strömbrytaren är inställd på läget På.

– Att högtalarens strömkabel är ansluten till ordentligt jordat och

fungerande vägguttag.

• Om dina externa högtalare har ett volymreglage kontrollerar du att

ljudvolymen inte är inställt på för lågt ljud.

• Klicka på volymikonen i meddelandefältet i Windows i

aktivitetsfältet. Kontrollera inställningarna för högtalare och volym. Stäng inte av högtalarljudet och ställ inte in volymen på en mycket låg nivå.

• Om datorn har en ljudpanel på framsidan bör du kontrollera att

ljudvolymen inte är för låg.

• Kontrollera att de externa högtalarna (och hörlurarna om du

använder sådana) är anslutna till rätt ljudkontakt på datorn. De flesta högtalarkablar är färgkodade med samma färg som motsvarande ljudkontakter.

Anm: När kablar från en extern högtalare eller hörlurar är anslutna till ljudkontakten inaktiveras den interna högtalaren, om en sådan finns. I de flesta fall inaktiveras systemkortets ljudfunktioner om ett ljudkort är installerat i någon av utbyggnadskortplatserna. Därför måste du använda ljudkontakterna på ljudkortet.

• Kontrollera att programmet du använder är utformat för att

användas i Microsoft Windows. Om programmet är utvecklat för att köras i DOS använder inte programmet ljudfunktionen i Windows. Programmet måste vara konfigurerat för att använda SoundBlaster Pro- eller SoundBlaster-emulering.

• Kontrollera att ljudenhetens drivrutiner är rätt installerade.

Ljudet hörs inte från headsetet eller hörlurarna.

Ljudet kommer från en av de externa högtalarna.

Välj headsetet eller hörlurarna som standardljudenhet i de avancerade ljudinställningarna.

• Kontrollera att högtalarkabeln sitter ordentligt i datorns ljudport.

• Se till att kabeln som ansluter den vänstra högtalaren till den högra

är ordentligt ansluten.

• Kontrollera att balansinställningarna är korrekta.

1. Högerklicka på volymikonen i meddelandefältet i Windows i

2. Klicka på högtalarikonen ovanför volymkontrollen och sedan

Problem med nätverk

Anm: Wi-Fi®- och Bluetooth-funktionerna är tillval.

aktivitetsfältet. Klicka på Öppna Volymkontrollen och välj önskad högtalare.

på fliken Nivåer.

Kapitel 6. Felsökning, testning och återställning 29

Fel

Datorn kan inte anslutas till Ethernet LAN.

Om datorn är en modell med gigabit Ethernet och du använder hastigheter på över 1 000 Mbit/s misslyckas Ethernet LANanslutningen eller så uppstår fel.

Lösning

• Anslut kabeln från Ethernet-porten till hubbens RJ45-kontakt.

• Aktivera Ethernet LAN-funktionen i UEFI BIOS.

• Aktivera Ethernet LAN-adaptern.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Nätverks- och delningscenter ➙ Ändra inställningar för nätverkskort.

3. Högerklicka på ikonen för Ethernet LAN-adaptern och klicka på Aktivera.

• Uppdatera eller installera om Ethernet LAN-drivrutinen.

• Installera all nödvändig programvara för nätverkskommunikation. Kontakta nätverksadministratören och fråga vilken programvara som behövs.

• Ange samma duplexinställning för växelporten och kortet. Om du har konfigurerat kortet för full duplex måste du kontrollera att även växelporten är konfigurerad för full duplex. Om du ställer in fel duplexläge kan prestanda försämras, data förloras och anslutningar kopplas ned.

Anslut nätverkskabeln till Ethernet-porten med kablar i kategori 5 och en hubb/växel av typen 100 BASE-T (inte 100 BASE-X).

Funktionen Wake On LAN (WOL) fungerar inte.

Wi-Fi-funktionen fungerar inte.

Aktivera funktionen Wake On LAN i UEFI BIOS.

• Aktivera Wi-Fi-funktionen i UEFI BIOS.

• Aktivera alla Wi-Fi-enheter.

1. Högerklicka på Start-knappen så att snabbmenyn visas.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet eller bekräfta om du uppmanas att göra det.

3. Utöka Network adapters så att du ser alla nätverksenheter.

4. Högerklicka på varje Wi-Fi-enhet och klicka på Enable device.

• Aktivera Wi-Fi-funktionen i Windows Settings.

1. Öppna Start-menyn.

2. Klicka på Settings ➙ Network & Internet ➙ Wi-Fi.

3. Aktivera Wi-Fi-funktionen.

• Uppdatera eller installera om Wi-Fi-drivrutinen.

30 M90t Användarhandbok

Fel

Bluetooth-funktionen fungerar inte.

Lösning

• Aktivera Bluetooth-funktionen i UEFI BIOS.

• Aktivera alla Bluetooth-enheter.

1. Högerklicka på Start-knappen så att snabbmenyn visas.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet

eller bekräfta om du uppmanas till det.

3. Utöka Bluetooth så att du ser alla Bluetooth-enheter.

Högerklicka på varje Bluetooth-enhet och klicka på Enable device.

4. Utöka Network adapters så att du ser alla nätverksenheter.

Högerklicka på varje Bluetooth-enhet och klicka på Enable device.

• Starta Bluetooth-radion.

1. Öppna Start-menyn.

2. Klicka på Inställningar ➙ Enheter ➙ Bluetooth och andra

enheter.

3. Så på Bluetooth-reglaget för att aktivera Bluetooth-

funktionen.

• Uppdatera eller installera om drivrutinen Bluetooth.

Ljudet hörs inte från Bluetooth-headsetet eller Bluetooth-hörlurarna.

Välj Bluetooth-headsetet eller -hörlurarna som standardljudenhet i de avancerade ljudinställningarna.

Kapitel 6. Felsökning, testning och återställning 31

Problem med prestanda

Fel

Det finns för många fragmenterade filer på lagringsenheterna.

Det finns inte tillräckligt med ledigt utrymme på lagringsenheten.

Lösning

Anm: Beroende på hur stora lagringsenheterna är och hur mycket

information som lagras på dem kan defragmenteringen ta flera timmar.

1. Stäng alla öppna program och fönster.

2. Öppna Start-menyn.

3. Klicka på Windows-systemet ➙ Utforskaren ➙ Den här datorn.

4. Högerklicka på C-enheten och klicka på Egenskaper.

5. Klicka på fliken Verktyg.

6. Klicka på Optimera. Välj önskad enhet och klicka på Optimize.

7. Följ anvisningarna på skärmen.

• Rensa mapparna Inkorgen, Skickat och Borttaget i epostprogrammet.

• Rensa C-enheten.

1. Öppna Start-menyn.

2. Klicka på Windows-systemet ➙ Utforskaren ➙ Den här datorn.

3. Högerklicka på enhet C och klicka sedan på Egenskaper.

4. Kontrollera mängden fritt utrymme och klicka sedan på Diskrensning.

5. En lista med onödiga filer av olika kategorier visas. Välj kategorin du vill radera och klicka på OK.

• Inaktivera några Windows-funktioner eller ta bort några onödiga program.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Program och funktioner.

3. Gör något av följande: – Inaktivera några Windows-funktioner genom att klicka på

Aktivera eller inaktivera Windows-funktioner. Följ anvisningarna på skärmen.

– Ta bort onödiga program genom att välja programmet du

vill ta bort och klicka på Avinstallera/Ändra eller Avinstallera.

Det finns inte tillräckligt med ledigt minnesutrymme.

32 M90t Användarhandbok

• Högerklicka i ett tomt område i aktivitetsfältet och öppna Aktivitetshanteraren. Avsluta sedan några aktiviteter som du inte använder.

• Installera fler minnesmoduler.

Problem med lagringsenhet

Fel

Vissa eller alla lagringsenheter saknas på BIOS-menyn.

Problem med CD eller DVD

Fel

En CD eller DVD fungerar inte.

Lösning

• Kontrollera att alla signalkablar och strömkablar till alla

lagringsenheter är ordentligt anslutna.

• Kontrollera att datorn är korrekt konfigurerad så att den har stöd för

lagringsenheterna. – Om datorn är utrustad med SATA-lagringsenheter ska du

kontrollera att aktiveringsmodulen för SATA-lagringsenheter (en till fem lagringsenheter) är installerad.

– Om det finns SAS-lagringsenheter installerade på datorn måste

du kontrollera att även aktiveringsmodulen för SASlagringsenheter (en till fem lagringsenheter) eller LSI MegaRAID SAS-adaptern är installerad.

Lösning

• Kontrollera att den optiska enheten har stöd för CD eller DVD.

• Kontrollera att skivan är inmatad korrekt med etiketten vänd uppåt.

• Kontrollera att skivan du använder är ren. Torka skivan ren från

damm och fingeravtryck med en mjuk duk. Torka av från mitten och utåt. Om du torkar av en skiva med cirkelrörelser kan data gå förlorade.

• Kontrollera att nätsladden och signalkabeln är ordentligt anslutna

till enheten.

• Kontrollera att skivan du använder inte är repad eller skadad på

annat sätt. Testa en annan skiva som du vet fungerar.

• Om du har flera CD- eller DVD-enheter installerade (eller en

kombination av CD- och DVD-enheter) provar du med att mata in skivan i den andra enheten. I vissa fall är endast en av enheterna ansluten till ljudundersystemet.

Det går inte att starta datorn från ett startbart återställningsmedium, till exempel en Product Recovery-skiva.

En svart skärm visas i stället för DVD-videon.

En DVD-film spelas inte upp.

Inget eller hackigt ljud när en DVD-film spelas upp.

Kontrollera att CD- eller DVD-enheten har högsta prioritet i startsekvensen i UEFI BIOS. Anm: På vissa datormodeller är startsekvensen fast inställd och kan inte ändras.

• Starta om DVD-spelaren.

• Prova med en lägre skärmupplösning eller med färre färger.

• Stäng alla öppna filer och starta sedan om datorn.

• Kontrollera att skivytan är ren och att den inte är repig.

• Kontrollera regionskodningen på skivan eller förpackningen. Du

kanske behöver köpa en skiva för den region där du använder datorn.

• Kontrollera volyminställningarna på datorn och högtalarna.

• Kontrollera att skivytan är ren och att den inte är repig.

• Kontrollera alla kabelanslutningar till och från högtalarna.

• Använd DVD-menyn för video och välj ett annat ljudspår.

Kapitel 6. Felsökning, testning och återställning 33

Fel

Uppspelningen är långsam eller ryckig.

Ett meddelande anger att skivan är ogiltig eller att ingen skiva hittas.

Problem med serieportar

Lösning

• Inaktivera bakgrundsprogram, som antivirusprogram och skrivbordsteman.

• Kontrollera att grafikupplösningen är lägre än 1 152 × 864 pixlar.

• Kontrollera att skivan ligger i enheten med den blanka sidan vänd nedåt.

• Kontrollera att grafikupplösningen är lägre än 1 152 × 864 pixlar.

• Kontrollera att DVD- eller CD-skivan är isatt i rätt optisk enhet. Sätt till exempel inte i en DVD-skiva i en enhet som endast har stöd för CD-skivor.

Fel

Det går inte att komma åt serieporten.

Problem med USB-enhet

Fel

Det går inte att komma åt en USB-enhet.

Lösning

• Anslut seriekabeln från serieporten på datorn till den seriella enheten. Om den seriella enheten har en egen nätsladd ansluter du den till ett jordat vägguttag.

• Starta den seriella enheten och kontrollera att den är online.

• Installera eventuella program som medföljde den seriella enheten. Mer information finns i dokumentationen som följer med den seriella enheten.

• Om du använder en serieportsadapter ser du till att den är korrekt installerad.

Lösning

• Anslut USB-kabeln från USB-porten och till USB-enheten. Om USB-enheten har en egen nätsladd ansluter du den till ett jordat vägguttag.

• Starta USB-enheten och kontrollera att den är online.

• Installera eventuella drivrutiner eller program som medföljde USBenheten. Mer information finns i dokumentationen som följer med USB-enheten.

• Återställ USB-enheten genom att koppla bort USB-porten och ansluta enheten igen.

• Kontrollera att funktionen Smart USB Protection är inaktiverad i UEFI BIOS.

34 M90t Användarhandbok

Problem med programvara

Fel

Vissa program fungerar inte som förväntat.

Lösning

1. Kontrollera om problemet orsakas av ett program. a. Kontrollera att programvaran är kompatibel med datorn. Mer

information finns i dokumentationen som medföljde programvaran.

b. Kontrollera att annan programvara fungerar som den ska på

datorn.

c. Kontrollera att programmet du använder fungerar på en annan

dator.

2. Om problemet orsakas av ett program:

• Mer information finns i den tryckta dokumentationen som

medföljde programmet eller i programmets hjälpsystem.

• Uppdatera programmet.

• Avinstallera programmet och installera sedan om det. Om du

vill hämta ett program som finns förinstallerat på datorn går du till skärmen.

Lenovos felsökningsverktyg

Information om Lenovos diagnostikverktyg finns på:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

https://pcsupport.lenovo.com och följ anvisningarna på

Återställning

Det här avsnittet innehåller återställningsinformation för Windows 10. Läs och följ återställningsanvisningarna på skärmen. Under återställningen kan data på datorn raderas. Säkerhetskopiera alla data du vill spara.

Återställa systemfiler och inställningar till en tidigare punkt

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Återställning ➙ Öppna Systemåterställning. Följ anvisningarna på skärmen.

Återställa filer från en säkerhetskopia

Anm: Om du använder verktyget Filhistorik för att återställa dina filer från en säkerhetskopia bör du först

säkerhetskopiera dina data med verktyget.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Filhistorik ➙ Återställ personliga filer. Följ anvisningarna på skärmen.

Återställa datorn

Under återställningen kan du välja att behålla dina filer eller ta bort dem när du installerar om operativsystemet Windows.

Anm: Användargränssnittet kan komma att ändras utan föregående meddelande.

1. Öppna Start-menyn och klicka sedan på Inställningar ➙ Uppdatering och säkerhet ➙ Återställning.

2. I avsnittet Återställ den här datorn klickar du på Kom igång.

Kapitel 6. Felsökning, testning och återställning 35

3. Följ anvisningarna på skärmen för att återställa datorn.

Använda avancerade alternativ

1. Öppna Start-menyn och välj Inställningar ➙ Uppdatering och säkerhet ➙ Återställning.

2. I avsnittet Avancerad start klickar du på Starta om nu ➙ Felsök ➙ Avancerade alternativ.

3. Markera önskat alternativ och följ sedan anvisningarna på skärmen.

Automatisk Windows-återställning

Anm: Se till att datorn är ansluten med nätadaptern under återställningsprocessen.

Windows-återställningsmiljön som finns på datorn kan köras oberoende av Windows 10. Det gör att du kan utföra återställnings- eller reparationsåtgärder för operativsystemet även om du inte kan starta Windows 10.

Efter två misslyckade försök att starta datorn startas Windows-återställningsmiljön automatiskt. Välj alternativ för reparation och återställning genom att följa anvisningarna på skärmen.

Skapa och använda en USB-återställningsenhet

Vi rekommenderar att du så snart som möjligt skapar en USB-återställningsenhet som säkerhetskopia för Windows-återställningsprogrammet. Med USB-återställningsenheten kan du felsöka och åtgärda problem även om de förinstallerade Windows-återställningsprogrammen är skadade. Om du inte har skapat en USBåterställningsenhet i förebyggande syfte kan du kontakta Lenovo kundsupportcenter och köpa en från Lenovo. En lista med Lenovos supporttelefonnummer i ditt land eller din region finns på:

https://pcsupport.lenovo.com/supportphonelist

Skapa en USB-återställningsenhet Obs: När enheten skapas raderas allt som finns lagrat på USB-enheten. Säkerhetskopiera alla data du vill

spara.

1. Se till att datorn är ansluten till en strömkälla.

2. Förbered en USB-enhet med minst 16 GB kapacitet. Vilken USB-kapacitet som krävs beror på återställningsavbildningens storlek.

3. Anslut USB-enheten till datorn.

4. Skriv recovery i sökrutan. Klicka sedan på Skapa en återställningsenhet.

5. Tillåt att programmet Recovery Media Creator startas genom att klicka på Ja i fönstret User Account Control.

6. Följ anvisningarna på skärmen i fönstret Återställningsenhet för att skapa en USB-återställningsenhet.

Använda USB-återställningsenheten

Om det inte går att starta datorn kan du läsa Kapitel 8 ”Hjälp och support” på sidan 77 först för att försöka lösa problemet själv. Om problemet kvarstår kan du använda USB-återställningsenheten för att återställa datorn.

1. Se till att datorn är ansluten till en strömkälla.

2. Anslut USB-återställningsenheten till datorn.

3. Starta eller starta om datorn. Tryck på F12 när logotypskärmen visas. Fönstret med Boot-menyn öppnas.

4. Välj USB-återställningsenheten som startenhet. Följ anvisningarna på skärmen för att slutföra processen.

M90t Användarhandbok

Uppdatera drivrutinen

Obs: Den aktuella datorkonfigurationen förändras när du ominstallerar drivrutiner.

Du bör hämta den senaste drivrutinen för en komponent om du märker att den inte fungerar korrekt eller när du har lagt till en komponent. På så sätt kan du utesluta att det är drivrutinen som är orsaken till problemet. Hämta och installera den senaste drivrutinen på ett av följande sätt:

• Från Vantage-appen: Öppna Vantage-appen för att se tillgängliga uppdateringspaket. Om det senaste UEFI BIOS-

uppdateringspaketet är tillgängligt, följ anvisningarna på skärmen för att hämta och installera paketet.

• Från Lenovos supportwebbplats: Öppna

installera nödvändiga drivrutiner och program.

• Från Windows Update:

Anm: Drivrutinerna som tillhandahålls via Windows Update har eventuellt inte testats av Lenovo. Vi rekommenderar att du i stället hämtar de senaste drivrutinerna från Lenovo.

https://pcsupport.lenovo.com och välj posten för din dator. Följ anvisningarna på skärmen för att

1. Öppna Start-menyn.

2. Klicka på Inställningar ➙ Uppdatering och säkerhet ➙ Windows Update.

3. Följ anvisningarna på skärmen.

Kapitel 6. Felsökning, testning och återställning 37

38 M90t Användarhandbok

Kapitel 7. CRU-byte

Vad är CRU-komponenter

CRU-komponenter (Customer Replaceable Units) är delar som kunden själv kan uppgradera eller byta ut. Lenovo-datorer innehåller följande typer av CRU-komponenter:

• CRU-komponenter med självservice: Delar som enkelt kan installeras eller byta ut av kunden själv eller av utbildade servicetekniker mot extra avgift.

• CRU-komponenter med tillvalsservice: Delar som kan installeras eller byta ut av kunden själv men som kräver viss erfarenhet. Utbildade servicetekniker kan installera eller byta ut delarna beroende på vilken garanti som kundens enhet omfattas av.

Om du planerar att installera CRU-komponenten själv skickar Lenovo den till dig. CRU-information och anvisningar för bytet levereras tillsammans med kundens produkt och finns vid övriga tillfällen tillgängliga hos Lenovo på begäran av kunden. Du kan behöva returnera den defekta komponent som CRU-komponenten ersätter. Om du måste returnera en komponent gäller följande: 1) returanvisningar, en förbetald returfraktsedel och emballage skickas tillsammans med CRU-komponenten, 2) kunden kan bli ersättningsskyldig för CRU-ersättningskomponenten om Lenovo inte tar emot den defekta komponenten inom trettio (30) dagar efter att kunden har tagit emot CRU-ersättningskomponenten. Fullständig information finns i dokumentationen om Lenovos begränsade garanti på:

https://www.lenovo.com/warranty/llw_02

Se följande CRU-lista för din dator.

CRU-komponenter med självservice

• Chassistråle

• Datorkåpa

• Frontplatta

• Grafikkort*

• Grafikkorthållare*

• Tangentbord*

• M.2 SSD-enhet*

• Hållare för M.2 SSD-enhet*

• Kylfläns för M.2-SSD-enhet*

• Minnesmodul

• Mus*

• Optisk enhet*

• Hållare för optisk enhet*

• Fack med optisk enhet*

• PCI-Express-kort*

• PCI-Express-kontaktkabel*

• Nätsladd

• Primära lagringsenheter*

• Hållare för primär lagringsenhet*

• Fack för primär lagringsenhet*

• Sekundär lagringsenhet*

• Hållare för sekundär lagringsenhet*

• Fack för sekundär lagringsenhet*

• Lagringsenhetskonverterare*

• Smart kabelklämma*

CRU-komponenter med tillvalsservice

• Knappcellsbatteri

• E-lås*

• Nätaggregat

* vissa modeller

Byta ut en CRU-komponent

Följ utbytesbeskrivningen för att ersätta en CRU-komponent.

Datorkåpa

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat.

Utbytesprocedur

1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn.

2. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn.

3. Lås upp eventuella låsanordningar som håller fast datorkåpan.

4. Lägg datorn med locket vänt uppåt.

M90t Användarhandbok

5. Ta bort datorkåpan.

6. Sätt tillbaka datorns kåpa.

7. Placera datorn i ett upprätt läge.

8. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Anm: Om det finns en låsanordning använder du den för att låsa datorn.

Optisk enhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Kapitel 7. CRU-byte 41

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Koppla loss signal- och elkabeln från den optiska enheten.

3. Ta bort den optiska enheten.

4. Ta bort den optiska enhetens hållare.

42 M90t Användarhandbok

5. Installera hållaren för den optiska enheten.

6. Om frontplattan har ett plastskydd måste du först ta bort plastskyddet på det sätt som visas innan du installerar en ny optisk enhet.

Kapitel 7. CRU-byte 43

7. Installera den optiska enheten.

8. Anslut signal- och strömkabeln till den optiska enheten.

9. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Frontplatta

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

3. Ta bort frontplattan.

44 M90t Användarhandbok

4. Installera frontplattan.

5. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Primära lagringsenheter

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Obs: Den interna lagringsenheten är känslig. Ovarsam hantering kan orsaka skada eller leda till att data går förlorade. Observera följande riktlinjer när du hanterar den interna lagringsenheten:

• Byt ut den interna lagringsenheten endast om du behöver uppgradera eller reparera den. Den interna lagringsenheten är inte konstruerad för täta ändringar eller byten.

• Säkerhetskopiera alla data du vill spara innan du byter ut den interna lagringsenheten.

• Vidrör inte kanten på lagringsenhetens kontakt. Annars kan den interna lagringsenheten skadas.

• Tryck inte på den interna lagringsenheten.

• Utsätt inte den interna lagringsenheten för stötar eller vibration. Lägg den interna lagringsenheten på ett mjuk material, till exempel tyg, som dämpar stötar.

Primär 2,5-tumslagringsenhet, hållare och fack

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Koppla från signal- och strömkabeln från den primära 2,5-tumslagringsenheten.

Kapitel 7. CRU-byte 45

3. Skjut den primära 2,5-tumslagringsenheten uppåt för att lossa den från den primära 3,5tumslagringsenhetens fack.

4. Ta bort den primära 2,5-tumslagringsenheten med hållaren från facket.

5. Ta bort den primära 2,5-tumslagringsenheten från hållaren.

46 M90t Användarhandbok

6. Installera 2,5-tumslagringsenheten i hållaren.

7. Installera lagringsenheten med hållaren i facket.

8. Installera den primära 2,5-tumslagringsenhetens fack i den primära 3,5-tumslagringsenhetens fack.

Kapitel 7. CRU-byte 47

9. Anslut signal- och strömkabeln till lagringsenheten.

10. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Primär 3,5-tumslagringsenhet och hållare

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Koppla bort signal- och strömkabeln från den primära 3,5-tumslagringsenheten.

3. Dra i handtaget på lagringsenheten för att ta bort lagringsenheten med hållaren från den primära 3,5tumslagringsenhetens fack.

4. Ta bort den primära 3,5-tumslagringsenheten från hållaren.

48 M90t Användarhandbok

5. Installera den primära 3,5-tumslagringsenheten i hållaren.

6. Installera lagringsenheten med hållaren i den primära 3,5-tumslagringsenhetens fack.

7. Anslut signal- och strömkabeln till lagringsenheten.

8. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Primär 2,5-tums lagringsenhet, lagringsenhetskonverterare och hållare

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Koppla från signal- och strömkabeln från den primära 2,5-tumslagringsenheten.

Kapitel 7. CRU-byte 49

3. Dra i handtaget på hållaren för att ta bort lagringsenhetskonverteraren med hållaren från den primära 3,5-tumslagringsenhetens fack.

4. Ta bort lagringskonverteraren från hållaren.

50 M90t Användarhandbok

5. Ta bort den primära 2,5-tumslagringsenheten från lagringsenhetskonverteraren.

6. Installera den primära 2,5-tumslagringsenheten i lagringsenhetskonverteraren.

Kapitel 7. CRU-byte 51

7. Installera lagringsenhetskonverteraren i hållaren.

8. Installera lagringsenhetskonverteraren med hållaren i den primära 3,5-tumslagringsenhetens fack.

9. Anslut signal- och strömkabeln till lagringsenheten.

10. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Fack med primär 3,5-tumslagringsenhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

M90t Användarhandbok

• Byt ut den interna lagringsenheten endast om du behöver uppgradera eller reparera den. Den interna lagringsenheten är inte konstruerad för täta ändringar eller byten.

• Säkerhetskopiera alla data du vill spara innan du byter ut den interna lagringsenheten.

• Vidrör inte kanten på lagringsenhetens kontakt. Annars kan den interna lagringsenheten skadas.

• Tryck inte på den interna lagringsenheten.

• Utsätt inte den interna lagringsenheten för stötar eller vibration. Lägg den interna lagringsenheten på ett mjuk material, till exempel tyg, som dämpar stötar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Ta bort de primära lagringsenheterna. Se ”Primära lagringsenheter” på sidan 45.

5. Ta bort de två skruvarna som förankrar den primära 3,5-tumslagringsenhetens fack i chassit. Lyft sedan ut facket ur chassit.

Kapitel 7. CRU-byte 53

6. Installera den primära 3,5-tumslagringsenhetens fack i chassit. Skruva i de två skruvarna som håller fast de två facket.

7. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

M.2 SSD-enhet och kylfläns

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Obs:

• Om du vill byta ut Optane-minnet på M. 2-SSD-enhetens plats går du till

tg_ssd

• Den interna lagringsenheten är känslig. Ovarsam hantering kan orsaka skada eller leda till att data går förlorade. Observera följande riktlinjer när du hanterar den interna lagringsenheten:

– Byt ut den interna lagringsenheten endast om du behöver uppgradera eller reparera den. Den interna

– Säkerhetskopiera alla data du vill spara innan du byter ut den interna lagringsenheten. – Vidrör inte kanten på lagringsenhetens kontakt. Annars kan den interna lagringsenheten skadas. – Tryck inte på den interna lagringsenheten. – Utsätt inte den interna lagringsenheten för stötar eller vibration. Lägg den interna lagringsenheten på ett

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den primära 2,5-tumslagringsenhetens fack. Se ”Primära lagringsenheter” på sidan 45.

3. Så här byter du ut M.2 SSD-enheten och kylflänsen beroende på vilken datormodell du har:

där det finns mer information.

lagringsenheten är inte konstruerad för täta ändringar eller byten.

mjuk material, till exempel tyg, som dämpar stötar.

https://support.lenovo.com/docs/

• För datorer utan kylfläns för M.2 SSD-enheten, gör följande:

M90t Användarhandbok

a. Dra ut stoppet.

b. Ta bort M.2 SSD-enheten.

c. Installera M.2-SSD-enheten.

d. Sätt i stoppet.

• För datorer med kylfläns för M.2 SSD-enheten, gör något av följande beroende på typen av kylfläns:

Kapitel 7. CRU-byte 55

– Typ 1

a. Dra ut stoppet.

b. Ta bort kylflänsen med hållaren.

c. Ta bort kylflänsen.

56 M90t Användarhandbok

d. Ta ut M.2 SSD-enheten.

e. Avlägsna den eventuella film som skyddar temperaturplattan på hållaren. Installera sedan M.2

SSD-enheten.

f. Avlägsna vid behov filmen på temperaturplattan nedtill på kylflänsen. Installera därefter

kylflänsen.

g. Installera kylflänsen med hållaren.

Kapitel 7. CRU-byte 57

h. Sätt i stoppet.

– Typ 2

a. Dra ut stoppet.

b. Ta bort kylflänsen med M.2 SSD-enheten.

58 M90t Användarhandbok

c. Ta bort M.2 SSD-enheten.

d. Avlägsna vid behov filmen som täcker temperaturplattan på kylflänsen. Installera sedan M.2

SSD-enheten.

e. Installera kylflänsen med M.2 SSD-enheten.

f. Sätt i stoppet.

4. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Hållare för M.2 SSD-enhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

Kapitel 7. CRU-byte 59

2. Ta bort den primära 2,5-tumslagringsenhetens fack. Se ”Primära lagringsenheter” på sidan 45.

3. Ta bort M.2 SSD-enheten och kylflänsen. Se ”M.2 SSD-enhet och kylfläns” på sidan 54.

4. Ta bort hållaren till M.2 SSD-enheten.

5. Installera M.2 SSD-hållaren.

6. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Fack med optisk enhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

M90t Användarhandbok

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Koppla från signal- och strömkabeln från den sekundära 3,5-tumslagringsenheten under facket med den optiska enheten.

5. Ta bort facket med den optiska enheten med den sekundära 3,5-lagringsenhetens fack från chassit.

6. Ta bort facket med den optiska enheten från den sekundära 3,5-tumslagringsenhetens fack.

Kapitel 7. CRU-byte 61

7. Installera facket med den optiska enheten i den sekundära 3,5-tumslagringsenhetens fack.

8. Installera facket med den optiska enheten i chassit.

9. Anslut signalkabeln och strömkabeln till den sekundära 3,5-tumslagringsenheten.

10. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Sekundär lagringsenhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

• Byt ut den interna lagringsenheten endast om du behöver uppgradera eller reparera den. Den interna lagringsenheten är inte konstruerad för täta ändringar eller byten.

• Säkerhetskopiera alla data du vill spara innan du byter ut den interna lagringsenheten.

• Vidrör inte kanten på lagringsenhetens kontakt. Annars kan den interna lagringsenheten skadas.

M90t Användarhandbok

• Tryck inte på den interna lagringsenheten.

• Utsätt inte den interna lagringsenheten för stötar eller vibration. Lägg den interna lagringsenheten på ett mjuk material, till exempel tyg, som dämpar stötar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Ta bort den optiska enhetens fack. Se ”Fack med optisk enhet” på sidan 60.

5. Ta bort den sekundära för 3,5-tumslagringsenheten med hållare från den sekundära 3,5tumslagringsenhetens fack.

6. Ta bort den sekundära 3,5-tumslagringsenheten från hållaren.

Kapitel 7. CRU-byte 63

7. Installera den sekundära 3,5-tumslagringsenheten i hållaren.

8. Installera den sekundära 3,5-tumslagringsenheten med hållaren i facket.

9. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

PCI-Express-kort

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

M90t Användarhandbok

2. Ta bort PCI Express-kortet.

3. Installera PCI Express-kortet.

4. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

PCI-Express-kontaktkabel

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Kapitel 7. CRU-byte 65

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Koppla loss PCI-Express-anslutningskabeln från systemkortet.

3. Ta bort PCI-Express-anslutningskabeln.

4. Installera PCI-Express-anslutningskabeln.

5. Anslut kabeln till systemkortet.

6. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

M90t Användarhandbok

Grafikkort och plasthållare

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort plasthållaren som håller fast grafikkortet.

3. Ta bort grafikkortet.

Kapitel 7. CRU-byte 67

4. Installera grafikkortet.

5. Installera plasthållaren som håller fast grafikkortet.

6. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Chassistråle

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

M90t Användarhandbok

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Ta bort den optiska enhetens fack. Se ”Fack med optisk enhet” på sidan 60.

5. Ta bort plasthållaren från chassistrålen. Se ”Grafikkort och plasthållare” på sidan 67.

6. Dra i plastspärren mot chassits baksida och tryck sedan chassistrålen mot chassits ovansida.

7. Ta bort chassistrålen från chassit.

Kapitel 7. CRU-byte 69

8. Installera chassistrålen.

9. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Minnesmodul

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Var noga med att följa installationsordningen för minnesmodulerna enligt bilden nedan.

70 M90t Användarhandbok

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Ta bort den optiska enhetens fack. Se ”Fack med optisk enhet” på sidan 60.

5. Ta bort plasthållaren från chassistrålen. Se ”Grafikkort och plasthållare” på sidan 67.

6. Ta bort chassistrålen. Se ”Chassistråle” på sidan 68.

7. Ta bort minnesmodulen.

8. Installera minnesmodulen.

Anm: Passa in minnesmodulen i kortplatsen och tryck ned den i båda ändar så att spärrarna låses på plats med ett klick.

9. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Kapitel 7. CRU-byte 71

Knappcellsbatteri

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

I ett särskilt minne i datorn finns uppgifter om datum, klockslag och inställningar för inbyggda funktioner, t. ex. tilldelningar för parallellkontakterna (konfigurationer). Denna information lagras p knappcellsbatteriet när datorn stängs av.

Knappcellsbatteriet behöver inte laddas upp eller underhållas, men det har en begränsad livslängd. Om knappcellsbatteriet tar slut försvinner all information om datum och klockslag. Ett felmeddelande visas när du slår på datorn.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Ta bort den optiska enhetens fack. Se ”Fack med optisk enhet” på sidan 60.

5. Ta bort plasthållaren från chassistrålen. Se ”Grafikkort och plasthållare” på sidan 67.

6. Ta bort chassistrålen. Se ”Chassistråle” på sidan 68.

7. Ta bort knappcellsbatteriet.

72 M90t Användarhandbok

8. Installera knappcellsbatteriet.

9. Sätt tillbaka alla borttagna delar. Anslut alla frånkopplade kablar till datorn och anslut nätsladden till vägguttaget.

10. Återställ systemets datum och tid på UEFI BIOS-menyn.

Information om hur uttjänta batterier ska kasseras finns i avsnittet ”Information om litiumknappcellsbatterier” i Säkerhets- och garantiinformation.

Nätaggregat

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat.

Det finns visserligen inga delar som kan röra sig inuti datorn när du har kopplat bort nätsladden, men följande varningar krävs av säkerhetsskäl.

Håll fingrar och andra kroppsdelar på avstånd från farliga rörliga delar. Uppsök omedelbart läkarvård vid skada. Ta aldrig av kåpan från ett nätaggregat eller en del som är försedd med följande etikett.

Komponenter med denna etikett har hög spänning, strömstyrka och energinivå. Det finns inga utbytbara delar inuti dessa komponenter. Om du misstänker att det är fel på någon sådan del ska du kontakta en servicetekniker.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 41.

3. Ta bort frontplattan. Se ”Frontplatta” på sidan 44.

4. Ta bort de primära lagringsenheterna. Se ”Primära lagringsenheter” på sidan 45.

5. Ta bort den primära 3,5-tumslagringsenhetens fack. Se ”Fack med primär 3,5-tumslagringsenhet” på sidan 52.

Kapitel 7. CRU-byte 73

6. Koppla loss nätaggregatets kablar från systemkortet.

7. Ta bort nätaggregatet.

8. Installera nätaggregatet.

9. Anslut nätaggregatets kablar till systemkortet.

10. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

E-lås

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 81 och skriv ut följande anvisningar innan du börjar.

M90t Användarhandbok

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 40.

2. Koppla bort e-låskabeln från systemkortet.

3. Ta bort e-låset.

4. Installera e-låset.

5. Anslut e-låskabeln till systemkortet.

6. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Kapitel 7. CRU-byte 75

76 M90t Användarhandbok

Kapitel 8. Hjälp och support

Självhjälpsresurser

Använd följande självhjälpsresurser till att lära dig mer om datorn och felsökning av problem.

Resurser

Använd Vantage-appen för att:

• Konfigurera enhetsinställningar.

• Hämta och installera uppdateringar av UEFI BIOS, drivrutiner och fast programvara.

• Skydda datorn mot externa hot.

• Diagnostisera maskinvaruproblem.

• Kontrollera datorns garantistatus.

• Komma åt Användarhandbok och praktiska artiklar.

Anm: Tillgängliga datorfunktioner varierar beroende på modell.

Produktdokumentation:

• Säkerhets- och garantiinformation

• Installationshandbok

• Den här användarhandboken

• Gällande föreskrifter

Lenovos supportwebbplats med den senaste supportinformationen om följande:

• Drivrutiner och programvara

• Felsökning

• Produkt- och tjänstegaranti

• Produkt- och tillbehörsinformation

• Kunskapsbas och vanliga frågor

Att komma åt

Skriv Vantage i sökrutan.

Gå till

https://pcsupport.lenovo.com. Följ sedan

anvisningarna på skärmen för att filtrera ut den dokumentation du vill ha.

https://pcsupport.lenovo.com

• Öppna Start-menyn och välj Få hjälp eller Tips.

Hjälpinformation för Windows

• Använd Windows Search eller den personliga assistenten Cortana

• Microsofts supportwebbplats:

https://support.microsoft.com

Ringa till Lenovo

Kontakta Lenovos kundsupportcenter om du inte lyckas lösa problemet själv och fortfarande behöver hjälp.

Innan du kontaktar Lenovo

Förbered följande innan du kontaktar Lenovo:

1. Anteckna problemets symtom och information.

• Vad är problemet? Är det konstant eller återkommande?

• Visas felmeddelanden eller felkoder?

• Vilket operativsystem använder du? Vilken version?

• Vilka program använde du när felet inträffade?

• Kan felet upprepas? I så fall, på vilket sätt?

2. Anteckna systeminformationen:

• Produktnamn

• Maskintyp och serienummer Följande bild visar var du hittar information om datorns maskintyp och serienummer.

Lenovos kundsupportcenter

Under garantitiden får du kontakta Lenovos kundsupportcenter för hjälp.

Telefonnummer

En lista med Lenovos supporttelefonnummer i ditt land eller din region finns på:

https://pcsupport.lenovo.com/supportphonelist

78 M90t Användarhandbok

Anm: Telefonnumren kan komma att ändras utan föregående meddelande. Kontakta en Lenovo-

återförsäljare eller Lenovo-säljare om numret för ditt land eller din region inte finns med i listan.

Tillgängliga tjänster under garantitiden

• Felsökning – Utbildad personal hjälper dig att avgöra om felet beror på maskinvaran och hur det kan åtgärdas.

• Reparation av maskinvara från Lenovo – Om problemet orsakas av fel på Lenovos maskinvara med giltig garanti får du hjälp med reparationen av utbildad servicepersonal.

• Tekniska ändringar - Ibland kan det krävas ändringar sedan produkten har sålts. Kontakta närmaste Lenovo-återförsäljare om du vill ha mer information om uppdateringar av maskinvaran.

Tjänster som inte omfattas

• Byte eller användning av delar som inte tillverkats för eller av Lenovo eller delar utan garanti

• Identifiering av orsaker till programfel

• Konfigurering av UEFI BIOS vid installation eller uppgradering

• Ändringar eller uppdateringar av drivrutiner

• Installation och underhåll av operativsystem för nätverk

• Installation och underhåll av program

Information om de bestämmelser i Lenovos begränsade garanti som gäller din Lenovo-maskinvaruprodukt finns i Säkerhets- och garantiinformation som medföljer datorn.

Köpa tilläggstjänster

Under och efter garantitiden kan du köpa ytterligare tjänster från Lenovo på:

https://www.lenovo.com/services

Tjänsternas tillgänglighet och benämning varierar mellan olika länder och regioner.

Kapitel 8. Hjälp och support 79

80 M90t Användarhandbok

Bilaga A. Viktig säkerhetsinformation

Säkerhetsmeddelanden

Den här informationen hjälper dig att använda datorn på ett säkert sätt. Följ och behåll all information som medföljde datorn. Informationen i detta dokument ändrar inte villkoren i ditt köpeavtal eller i garantivillkoren. Mer information finns på:

•

https://www.lenovo.com/warranty/llw_02

• https://pcsupport.lenovo.com/warrantylookup

Kundernas säkerhet är viktig för oss. Våra produkter är utvecklade för att vara säkra och effektiva. Persondatorer är emellertid elektrisk utrustning. Om nätsladdar, nätadaptrar och andra funktioner inte används på rätt sätt finns det risk för att både du själv och utrustningen skadas. För att minska denna risk bör du alltid följa bruksanvisningarna som följde med produkten och observera alla varningstexter och meddelanden. Läs noga igenom informationen i detta dokument. Genom att noga följa anvisningarna i det här dokumentet och andra dokument som följer med produkten, skyddar du dig själv och skapar en säker miljö för arbetet med datorn. Om datorn används på ett sätt som inte har angetts av tillverkaren kan datorns skydd försämras.

Anm: I informationen omnämns nätadaptrar och batterier. Vissa produkter (som högtalare och bildskärmar) dessutom med externa nätadaptrar. Om du har en sådan produkt gäller denna information dig. Dessutom kan datorn innehålla ett inbyggt knappcellsbatteri som strömförsörjer systemklockan när datorn inte är ansluten till elnätet. Informationen om batterisäkerhet gäller därför alla datorer.

Förhållanden som kräver omedelbar åtgärd

Produkter kan skadas om de används på fel sätt eller missköts. En del skador kan vara så allvarliga att produkten inte bör användas förrän den inspekterats och, om så behövs, reparerats av en servicetekniker.

Precis som med annan elektronisk utrustning bör du ha datorn under uppsikt när den är påslagen.

I sällsynta fall kan det lukta bränt från produkten eller komma ut rök eller gnistor ur ventilationsgallren. Du kan också höra gnissel, knakande eller slammer från den. Det innebär helt enkelt att en intern elektronisk komponent är felaktig, men medför inga risker. Men det kan också innebära en säkerhetsrisk. Var därför försiktig och försök inte felsöka produkten på egen hand. Kontakta kundsupport för att få ytterligare anvisningar. En lista med telefonnummer till service och support finns på följande webbplats:

https://pcsupport.lenovo.com/supportphonelist

Ha för vana att regelbundet granska datorn och dess komponenter för att se om det finns tecken på skador eller slitage som kan vara farliga. Om du är osäker på om en komponent är i gott skick ska du inte använda den. Kontakta kundsupport eller produktens tillverkare för information om hur du kan kontrollera produkten och vid behov låta reparera den.

I händelse av att nedanstående inträffar, eller om du känner dig osäker på produktens säkerhet, ska du genast sluta använda produkten och koppla bort den från strömkällan tills du har kontaktat kundsupport för ytterligare information.

• nätsladdar, elkontakter, nätadaptrar, förlängningssladdar, överspänningsskydd och nätaggregat som är skadade, slitna eller spruckna

• tecken på överhettning, rök, gnistor eller brand

• skador på ett batteri (sprickor, bucklor, repor), läckage från ett batteri eller beläggning på batteriet

• knakande, gnisslande, knäppande, skramlande ljud eller stark lukt

• tecken på att vätska har spillts eller ett föremål har fallit på datorn, nätsladden eller nätadaptern

• datorn, nätsladden eller nätadaptern har utsatts för väta

• produkten har tappats eller skadats på annat sätt

• produkten fungerar inte på normalt sätt när du följer bruksanvisningarna

Anm: Om dessa förhållanden uppkommer med en produkt som inte är från Lenovo (till exempel en förlängningssladd) ska du låta bli att använda produkten tills du har kontaktat tillverkaren och fått ytterligare anvisningar eller har skaffat en lämplig ersättning för produkten.

Service och uppgraderingar

Försök aldrig serva eller reparera en produkt själv om inte kundsupportcentret har rekommenderat det eller det rekommenderas i dokumentationen. Anlita endast serviceställen som är auktoriserade att reparera en viss produkt.

Anm: Vissa delar kan kunden själv uppgradera eller byta ut. Uppgraderingar säljs som tillbehör. Reservdelar som kunden själva kan installera kallas CRU-komponenter (Customer Replaceable Units). Lenovo tillhandahåller dokumentation i de fall det är lämpligt att kunden själv installerar tillbehör eller CRUkomponenter. Följ noga alla sådana anvisningar när du installerar eller byter ut delar. Att strömbrytaren är i avstängt läge innebär inte nödvändigtvis att spänningen inuti produkten är noll. Innan du tar bort kåpan från en produkt med nätsladd ska du alltid kontrollera att strömmen är avstängd och att produkten har kopplats bort från strömkällan. Kontakta kundsupportcentret om du har frågor.

Det finns inga rörliga delar inuti datorn när du har kopplat bort nätsladden, men följande varningar krävs av säkerhetsskäl.

Rörliga delar:

Håll fingrar och andra kroppsdelar på avstånd från farliga rörliga delar. Uppsök omedelbart läkarvård vid skada.

Het yta:

Undvik kontakt med heta delar inuti datorn. Vissa komponenter kan bli heta under användning och orsaka brännskada. Stäng av datorn, koppla från strömmen och vänta i cirka tio minuter tills komponenterna har svalnat innan du öppnar datorkåpan.

Sätt tillbaka alla skyddskåpor, inklusive datorlocket, innan du ansluter strömmen och använder datorn efter byte av en CRU-komponent. Denna åtgärd är viktig för att förhindra oväntade elektriska stötar och bidra till att begränsa oväntad eldsvåda som kan uppkomma i mycket sällsynta situationer.

M90t Användarhandbok

Vassa kanter:

Var försiktig när du byter ut CRU-komponenter eftersom vassa kanter och hörn kan orsaka personskada. Uppsök omedelbart läkarvård vid skada.

Nätsladdar och nätadaptrar

Fara

Använd endast de nätsladdar och nätadaptrar som tillhandahålls från produkttillverkaren.

Nätsladdarna ska vara säkerhetsgodkända. I Tyskland ska de vara klassificerade som minst H03VVF, 3G, 0,75 mm

Rulla aldrig upp en nätsladd runt nätadaptern eller något annat föremål. Det sliter på sladden och kan göra att den nöts, spricker eller blir veckig. Detta utgör en säkerhetsrisk.

Dra alltid nätsladdarna så att ingen trampar eller snubblar på dem och se till att de inte kommer i kläm.

Skydda nätsladdar och nätadaptrar mot väta. Låt till exempel inte nätsladden eller nätadaptern komma i närheten av disk- eller tvättställ eller ligga på våttorkade golv. Vätska kan orsaka kortslutning om sladden eller nätadaptern har utsatts för slitage. Vätska kan också medföra att kabelfästena så småningom korroderar, vilket kan orsaka överhettning.

Se till att alla nätsladdar är korrekt anslutna till kontakterna.

Använd aldrig en nätadapter som har rostiga stift eller som visar tecken på överhettning (t.ex. att plasten deformerats) vid stiften eller någon annanstans på adaptern.

Använd inte nätsladdar vars kontakter visar tecken på korrosion eller överhettning eller som uppvisar andra skador.

Täck inte nätadaptern med kläder eller andra saker när den är ansluten till ett eluttag, den kan bli överhettad.

. I andra länder ska föreskrivna sladdtyper användas.

Information om nätsladdar

Anm: Nätsladden och adaptern som medföljer produkten är avsedda att användas endast med denna

produkt. Använd dem inte med andra produkter.

Av säkerhetsskäl levererar Lenovo en nätsladd med jordad kontakt som ska användas till denna Lenovoprodukt. Anslut alltid nätsladden till ett jordat eluttag.

Nätsladdar från Lenovo som tillhandahålls i USA och Kanada är registrerade av Underwriters Laboratories (UL) och certifierade av Canadian Standards Association (CSA).

För enheter som ska användas vid 115 volt: Använd en UL-registrerad och CSA-certifierad sladduppsättning bestående av en sladd med tre ledare, minst 18 AWG, typ SVT eller SJT, som är högst 4,5 m (15 fot) lång och en jordad kontakt med parallel blade för 10 ampere, 125 volt.

Bilaga A. Viktig säkerhetsinformation 83

För enheter som ska användas vid 230 volt (i USA): Använd en UL-listad och CSA-certifierad sladduppsättning som består av en sladd med tre ledare, minst 18 AWG, typ SVT eller SJT, som är högst 4,5 m lång (15 fot) och en jordad kontakt med ”tandem blade”, för 10 ampere, 250 volt.

För enheter som ska användas vid 230 V (utanför USA): Använd en nätsladd med jordad kontakt. Nätsladden bör uppfylla de säkerhetskrav som gäller i det land där utrustningen ska installeras.

Lenovos nätsladdar för ett visst land är oftast bara tillgängliga i det landet.

Utrustning som är avsedd att användas i Tyskland: Nätsladdarna måste vara säkerhetsgodkända. I Tyskland måste de ha minst värdena H05VV-F, 3G, 0,75 mm2. I andra länder måste föreskrivna sladdtyper användas.

För enheter som ska användas i Danmark: Använd en nätsladd med jordad kontakt. Nätsladden ska uppfylla de säkerhetskrav som gäller i det land där utrustningen ska installeras.

För enheter som ska användas i Norge, Sverige, Finland: Använd en nätsladd med en kontakt med två stift. Nätsladden ska uppfylla de säkerhetskrav som gäller i det land där utrustningen ska installeras.

Om du planerar att använda datorn i ett annat land eller en annan region än där du beställde datorn bör du köpa en extra Lenovo-nätsladd för det land/den region där datorn ska användas. Se guiden för nätsladd som finns på vår webbplats på möjlighet att använda olika spänning, så tänk på att köpa lämplig nätsladd för aktuell spänning.

https://pcsupport.lenovo.com för mer information. I vissa länder och regioner finns

Förlängningssladdar och liknande enheter

Se till att alla förlängningssladdar, överspänningsskydd, UPS-enheter för avbrottsfri kraft och förgreningsdosor uppfyller de elektriska kraven för produkten. Överbelasta aldrig dessa enheter. Om du använder en förgreningsdosa får inte belastningen överskrida dosans specificerade ineffekt. Tala med en elektriker om du behöver mer information om effektbelastning, strömkrav och effektklassificering.

M90t Användarhandbok

Stickkontakter och uttag

Fara

Om ett vägguttag som du planerar att använda till datorutrustningen ser ut att vara skadat eller inte fungerar korrekt bör du inte använda det innan det har reparerats av en behörig elektriker.

Böj inte på kontakten och försök inte modifiera den. Om stickkontakten skadats ska du skaffa en ny kontakt från tillverkaren.

Anslut inte datorn till samma vägguttag som andra apparater som drar mycket ström, eftersom variationer i spänningen kan skada datorn, dina data eller anslutna enheter.

Vissa produkter har en stickkontakt med metalledare i sidorna. Den typen av kontakt ska anslutas till jordade vägguttag. Det här är en säkerhetsfunktion. Försök inte kringgå säkerhetsfunktionen genom att ansluta stickkontakten till ett uttag som inte är jordat. Om du inte kan ansluta stickkontakten till eluttaget bör du skaffa en godkänd adapter eller anlita en elektriker som kan installera ett jordat eluttag. Överbelasta aldrig vägguttag. Utrustningens totala strömkrav får inte överskrida 80 procent av strömkretsens kapacitet. Tala med en elektriker om du vill ha mer information eller har frågor om effektbelastning och strömkretsars kapacitet.

Se till att det vägguttag du använder är korrekt installerat, lättillgängligt och placerat i närheten av utrustningen. Sträck inte ut nätsladdarna så mycket att sladdarna överbelastas.

Kontrollera att vägguttaget har rätt spänning och strömstyrka för den produkt du installerar.

Var försiktig när du ansluter och kopplar bort utrustningen från vägguttag.

Information om strömförsörjning

Ta aldrig av kåpan från ett nätaggregat eller en komponent som är försedd med följande etikett.

Externa enheter

Varning: Anslut inte och koppla inte bort några kablar till externa enheter, förutom USB- och 1394-kablar, medan datorn är påslagen. Du kan skada datorn. Minska risken för skador genom att vänta i minst fem sekunder efter att du har stängt av datorn innan du kopplar bort externa enheter.

Bilaga A. Viktig säkerhetsinformation 85

Information om litiumknappcellsbatterier

Fara

Batteriet kan explodera om det byts ut på fel sätt.

Försök inte att byta ut knappcellsbatteriet om det inte är en CRU-komponent. Byte av datorns batteri måste utföras av en serviceverkstad eller tekniker som har auktoriserats av Lenovo.

Serviceverkstäder eller tekniker som har auktoriserats av Lenovo återvinner Lenovo-batterier enligt lokala föreskrifter.

Om du byter ut ett knappcellsbatteri som innehåller litium, använd alltid batteritypen som tillverkaren rekommenderar eller en motsvarande typ. Batterier som innehåller litium kan explodera om de hanteras på fel sätt. Förtäring av litiumknappcellsbatteriet kan orsaka kvävning eller allvarlig invärtes brännskada efter bara två timmar, eller till och med leda till dödsfall.

Förvara batterier på avstånd från barn. Sök läkarvård omedelbart om litiumknappcellsbatteriet förtärs eller hamnar inuti kroppen.

Viktigt om batteriet:

• Utsätt inte batteriet för väta

• Utsätt inte batteriet för temperaturer över 100 °C

• Försök inte reparera eller ta isär batteriet

• Förvara inte batteriet i miljöer med extremt lågt lufttryck

• Förvara inte batteriet i miljöer med extremt hög temperatur

• Krossa, punktera, skär eller förbränn inte batteriet

Följ kommunens anvisningar för miljöfarligt avfall när batteriet ska kasseras.

Följande meddelande gäller användare i staten Kalifornien, USA

Perkloratinformation för Kalifornien: Produkter som innehåller litiumknappcellsbatterier (mangandioxid) kan innehålla perklorat. Perkloratmaterial, särskilda hanteringsföreskrifter kan gälla. Se

perchlorate/

https://www.dtsc.ca.gov/hazardouswaste/

Värme och luftcirkulation

Datorer, nätadaptrar och många tillbehör avger värme när de är påslagna och när batterier laddas. Följ därför alltid dessa säkerhetsanvisningar:

• Ha inte datorn, nätadaptern eller tillbehör i knät eller i kontakt med någon annan del av kroppen under en längre period när de används eller när batteriet laddas. Datorn, nätadaptern och många tillbehör alstrar

M90t Användarhandbok

värme under normal drift. Att låta datorn vara i kontakt med kroppen kan ge upphov till obehag eller risk för brännskador på huden.

• Ladda inte batteriet eller använd datorn, nätadaptern eller tillbehör i närheten av lättantändligt material eller i explosionsbenägna miljöer.

• Produkten är försedd med ventilationsöppningar, fläktar och/eller kylflänsar av säkerhetsskäl. Det gör den också mer driftsäker och bekväm att använda. Dessa anordningar kan oavsiktligt blockeras om produkten placeras på en säng, soffa, matta eller annat mjukt underlag. Sätt inte dessa anordningar ur funktion genom att blockera, täcka över eller inaktivera dem.

Inspektera datorn minst en gång i kvartalet för att se om den är dammig. Innan du inspekterar datorn bör du slå av strömmen och koppla bort datorns nätsladd från vägguttaget. Avlägsna sedan allt damm från ventiler och öppningar på datorn. Om det är mycket damm på utsidan bör du inspektera och avlägsna damm från datorns insida, till exempel kylflänsens öppningar, nätaggregatets ventilationsöppningar och fläktarna. Slå alltid av strömmen och koppla bort datorns nätsladd innan du öppnar kåpan. Undvik att använda datorn i närheten av högtrafikerade områden. Om du måste använda datorn i en högtrafikerad miljö bör du inspektera och rengöra datorn oftare.

Av säkerhetsskäl och för optimal prestanda bör du alltid vidta följande försiktighetsåtgärder:

• Ha alltid datorns hölje stängt när datorn är ansluten till en strömkälla.

• Inspektera datorn regelbundet för att kontrollera att det inte finns några dammansamlingar.

• Avlägsna damm från ventiler och öppningar i datorns hölje. Tätare rengöring kan krävas om datorn används i dammiga lokaler eller högtrafikerade områden.

• Se till att luftflödet genom ventilationsöppningarna inte hindras.

• Placera inte datorn i en bokhylla eller inuti någon annan möbel. Detta kan öka risken för överhettning både vid användning och förvaring.

• Lufttemperaturen i datorn får inte överstiga 35 °C.

• Installera inga anordningar för luftfiltrering. De kan förhindra korrekt kylning.

Säkerhetsanvisningar för användning av elektrisk ström

Fara

Var försiktig när du handskas med strömförande kablar och sladdar.

Följ dessa anvisningar så minskar du risken för stötar:

• Använd inte datorn under åskväder.

• Undvik att ansluta och koppla från kablar, installera maskinvara och utföra underhåll av datorn under åskväder.

• Anslut alla nätsladdar till korrekt installerade och jordade vägguttag.

• Anslut all utrustning som kopplas till den här produkten till korrekt uttag.

• Använd om möjligt en enda hand när du ansluter eller kopplar från signalkablar.

• Slå aldrig på strömmen till utrustningen om det finns tecken på brand- eller vattenskada eller annan skada.

• Koppla bort anslutna nätsladdar, batteri och alla kablar innan du öppnar enhetens kåpa, såvida det inte uttryckligen står i anvisningarna att du ska göra på annat sätt.

• Använd inte datorn innan de skydd och höljen som täcker invändiga delar har satts på plats igen. Använd aldrig datorn när dess inre delar eller kretskort är exponerade.

Bilaga A. Viktig säkerhetsinformation 87

Fara

Anslut och koppla loss kablarna enligt anvisningarna nedan när du installerar eller flyttar produkten eller anslutna enheter, samt när du öppnar kåporna.

Ansluta:

1. Stäng av alla enheter.

2. Anslut alla kablar till enheterna.

3. Anslut signalkablarna till kontakterna.

4. Anslut nätsladdarna till eluttagen.

5. Slå på strömmen till enheterna.

Koppla bort nätsladden från vägguttaget medan du installerar övriga elkablar till datorn.

Anslut nätsladden till vägguttaget först efter att du har anslutit alla andra strömkablar till datorn.

Fara

Byt inte ut, koppla inte bort och anslut inte telefonkabeln under åskväder.

Koppla bort:

1. Stäng av alla enheter.

2. Dra först ut nätsladdarna ur eluttagen.

3. Koppla bort signalkablarna från kontakterna.

4. Koppla bort alla kablar från enheterna.

Information om lasersäkerhet

Varning: Observera följande när laserprodukter (till exempel CD-ROM-enheter, DVD-enheter, enheter med fiberoptik eller sändare) är installerade:

• Avlägsna aldrig kåporna. Om du tar bort kåporna på laserprodukter kan du utsättas för skadligt laserljus. Det finns inga delar i enheten som du kan reparera eller underhålla själv.

• Om du försöker göra några andra justeringar eller ändringar av produkten än de som beskrivs i dokumentationen riskerar du att utsättas för skadligt laserljus.

Fara

Vissa laserprodukter innehåller en inkapslad laserdiod i klass 3B. Observera följande: Om du öppnar kåpan på enheten kan du utsättas för laserljus. Undvik att titta på ljusstrålen, vare sig direkt eller med optiska instrument, och att utsätta kroppsdelar för ljuset.

M90t Användarhandbok

Information om LCD-skärmar

Fara

Så här undviker du risken för stötar:

• Avlägsna aldrig kåporna.

• Använd inte produkten utan monterat stativ.

• Anslut inte och koppla inte bort produkten under åskväder.

• Kontakten på nätsladden måste anslutas till ett korrekt installerat och jordat vägguttag.

• All utrustning som produkten ska anslutas till måste anslutas till korrekt installerade och jordade vägguttag.

• Isolera bildskärmen från strömförsörjningen genom att koppla bort kontakten från vägguttaget. Vägguttaget ska vara lättåtkomligt.

Hantering:

• Om bildskärmen väger mer än 18 kg rekommenderar vi att den flyttas eller lyfts av två personer.

Kassering av produkten (TFT-bildskärmar):

• Den fluorescerande lampan i LCD-skärmen innehåller kvicksilver. Kassera den enligt gällande lagar och bestämmelser.

Batterivarningar:

• Batteriet kan explodera om det byts ut mot en felaktig typ.

• Återvinn batterierna enligt instruktionerna.

Använda hörlurar eller headset

• Om datorn har en hörlurskontakt och en ljudutgång ska du alltid använda hörlurskontakten för hörlurar eller headset. Hörlurskontakten har inte stöd för mikrofonen i headsetet.

• Om datorn har en headsetkontakt och en ljudutgång ska du alltid använda headsetkontakten för hörlurar eller headset.

Alltför höga ljudnivåer i headset och hörlurar kan leda till hörselnedsättningar. Om equalizern ställs in på för höga nivåer ökar utsignalens effekt och därmed volymen i hörlurar och headset. Därför ska du alltid vara försiktig när du ställer in equalizern så att din hörsel inte skadas.

Det kan vara farligt att använda headset eller hörlurar under en lång period med hög ljudvolym om kontakterna till ditt headset eller dina hörlurar inte följer specifikationerna för EN 50332-2. Uttaget för hörlurar på datorn uppfyller kraven i EN 50332-2, punkt 7. Specifikationen begränsar datorns sanna, utgående RMSspänning till 150 mV. Se till att headset eller hörlurar också följer EN 50332-2 (begränsningar enligt punkt 7) eller normal spänning (wideband) på 75 mV för att förhindra hörselskador. Det kan vara farligt att använda headset som inte följer EN 50332-2 på grund av för höga ljudtrycksnivåer.

Bilaga A. Viktig säkerhetsinformation 89

Om hörlurar eller headset medföljde Lenovo-datorn vid leveransen uppfyller kombinationen av hörlurar/ headset och dator redan specifikationerna i EN 50332-1. Om du använder andra headset eller hörlurar så se till att de följer EN 50332-1 (paragraf 6.5 om gränsvärden). Det kan vara farligt att använda headset som inte följer EN 50332-1 på grund av för höga ljudtrycksnivåer.

Varning för kvävningsrisk

KVÄVNINGSRISK – Produkten innehåller små delar.

Håll produkten borta från barn under tre år.

Varning för plastpåsar

Fara

Plastpåsar kan vara farliga. Förvara plastpåsar utom räckhåll för barn, eftersom plastpåsarna medför kvävningsrisk.

Information om glasdelar

Varning: Vissa delar av din produkt kan vara gjorda av glas. Glaset kan gå sönder om du tappar produkten på ett hårt underlag eller om den utsätts för en kraftig stöt. Om glaset går sönder ska du inte röra vid det eller försöka att ta bort det. Använd inte produkten förrän glaset har bytts ut av utbildad servicepersonal.

Information om datorns placering

Olämplig placering av datorn kan medföra skaderisk för barn.

• Placera datorn på en stadig låg möbel eller en möbel som är väl förankrad.

• Placera inte datorn vid kanten på möbeln.

• Håll datorns kablar utom räckhåll för barn.

• Vissa föremål, till exempel leksaker, kan dra åt sig barns uppmärksamhet. Förvara sådana föremål på avstånd från datorn.

Övervaka barn i rum där ovanstående säkerhetsanvisningar inte går att följa.

Anmärkning om farlig energi

Fara

Koppla från alla nätsladdar från vägguttagen innan du avlägsnar datorkåpan och andra delar som är märkta med ovanstående dekal.

M90t Användarhandbok

Ta INTE isär komponenter som är märkta med ovanstående dekal. Det finns inga delar i de här komponenterna som du kan reparera eller underhålla själv.

Produkten är konstruerad för säker användning. Komponenter märkta med denna etikett har emellertid hög spänning, strömstyrka och energinivå. Demontering av sådana komponenter kan orsaka eldsvåda eller till och med dödsfall. Om du misstänker att det är fel på någon sådan del ska du kontakta en servicetekniker.

Varning:

Starkt ljus, risk för hud- eller ögonskada. Bryt all ström före servicearbete.

Varning:

Infrarött ljus, risk för hud- eller ögonskada. Bryt all ström före servicearbete.

Ögonkomfort

Bildskärmens egenskaper i kombination med följande tumregler minskar belastningen på ögonen och ger större komfort.

Tips på hur du kan minska belastningen på ögonen finns i avsnittet ”Minimizing Visual Fatigue” på

www.lenovo.com/us/en/safecomp/

https://

Viktig information om förebyggande av faror

Datorn kan utgöra skaderisk för barn om den inte placeras på en lämplig plats. Följ tipsen nedan för att skydda barn mot skada orsakad av att datorn välter:

• Placera datorer och bildskärmar på en stadig låg möbel eller en väl förankrad möbel. Skjut in datorerna och bildskärmarna så långt som möjligt från kanten på möbeln.

• Håll fjärrkontroller, leksaker och andra föremål som kan locka barns uppmärksamhet på avstånd från datorer och bildskärmar.

• Håll kablarna till datorer och bildskärmar utom räckhåll för barn.

• Övervaka barn i rum där dessa säkerhetsrekommendationer inte har iakttagits.

Varning: Vissa delar av produkten kan vara tillverkade av glas. Glaset kan gå sönder om du tappar produkten på ett hårt underlag eller om den utsätts för en kraftig stöt. Vidrör inte glaset och försök inte ta bort det om det går sönder. Använd inte produkten förrän glaset har bytts ut av utbildad servicepersonal.

Förhindra statisk elektricitet

Statisk elektricitet är visserligen ofarlig för dig, men den kan allvarligt skada datorkomponenter och tillbehör. Om du hanterar delar som är känsliga för statisk elektricitet på fel sätt kan de skadas. När du packar upp ett tillbehör eller en CRU-komponent ska du vänta med att öppna den antistatiska skyddsförpackningen tills det står i anvisningarna att du ska installera den delen.

Bilaga A. Viktig säkerhetsinformation 91

När du hanterar tillbehör, CRU-komponenter eller hanterar delar inuti datorn bör du vidta följande säkerhetsåtgärder för att undvika skador från statisk elektricitet:

• Begränsa dina rörelser. Rörelser kan orsaka statisk elektricitet.

• Hantera alltid komponenterna varsamt. Håll alltid adaptrar, minnesmoduler, systemkort och andra kretskort i kanterna. Vidrör aldrig exponerade ledningar.

• Se till att ingen annan rör komponenterna.

• När du installerar ett tillbehör eller en CRU-komponent som är känslig för statisk elektricitet bör du vidröra ett metallock till en kortplats eller en annan omålad metallyta med den antistatiska skyddsförpackningen under minst två sekunder. Detta minskar den statiska elektriciteten i förpackningen och i din kropp.

• När det är möjligt tar du ut delen ur skyddsförpackningen och installerar den utan att lägga ned den. Om detta inte fungerar placerar du den antistatiska skyddsförpackningen på en plan, slät yta och placerar sedan delen ovanpå den.

• Placera inte delen på datorkåpan eller någon annan metallyta.

Driftmiljö

Maximal höjd (utan tryckutjämning)

• Drift: Från -15,2 m till 3 048 m

• Förvaring: Från -15,2 m till 10 668 m

Temperatur

• Drift: Från 10 °C till 35 °C

• Förvaring i originalförpackning: – Vanliga stationära datorer: Från -40 °C till 60 °C

– Alla stationära allt-i-ett-datorer: Från -20 °C till 60 °C

• Förvaring utan förpackning: Från -10 °C till 60 °C

Anm: Om datorn har förvarats eller transporterats i en lägre temperatur än 10 °C bör du låta den långsamt värmas upp till optimal drifttemperatur innan du använder den. Detta kan ta upp till två timmar. Om du använder datorn vid en lägre drifttemperatur kan den skadas allvarligt.

Relativ luftfuktighet

• Drift: 20 % till 80 % (icke-kondenserande)

• Förvaring: 20 % till 90 % (icke-kondenserande)

Rengöring och underhåll

Om du sköter och underhåller datorn på rätt sätt kommer den att fungera tillförlitligt. I nedanstående avsnitt får du tips om hur du hanterar datorn så att den har bästa möjliga prestanda.

Grundläggande tips för underhåll

Detta är några viktiga skötselråd som du alltid bör följa:

• Datorn ska stå i en ren och torr miljö. Se till att datorn vilar på ett plant och stadigt underlag.

• Täck inte över ventilationsöppningarna. Ventilationsöppningarna förhindrar överhettning.

M90t Användarhandbok

• Låt inte elektriska anordningar som elektriska fläktar, radioapparater, högtalare, luftkonditioneringsaggregat och mikrovågsugnar komma i närheten av datorn. De genererar starka magnetfält som kan skada bildskärmen och data på lagringsenheten.

• Undvik att ha mat och dryck i närheten av datorn. Matrester och vätska kan göra tangentbordet och musen kladdiga och oanvändbara.

• Utsätt inte strömbrytare och andra reglage för fukt eller väta. Det kan skada reglagen och orsaka elektriska stötar.

• Håll alltid i kontakten och inte i sladden när du kopplar bort en nätsladd från ett uttag.

• Håll datorns programvara, enhetsdrivrutiner och operativsystem uppdaterade.

• Töm papperskorgen regelbundet.

• Rensa regelbundet mapparna Inkorgen, Skickat och Borttaget i ditt e-postprogram.

• Rensa filer och frigör lagringsutrymme och minnesutrymme emellanåt för att förhindra prestandaproblem.

• För anteckningar. Anteckna till exempel större ändringar av program- eller maskinvara, uppdateringar av drivrutiner, återkommande problem och vad du gjorde för att lösa dem, och även andra problem som du råkar ut för. Orsaken till problemet kan vara en maskinvaru- eller programvaruändring eller andra åtgärder. En loggbok kan hjälpa dig eller en Lenovo-tekniker att avgöra orsaken till problemet.

• Säkerhetskopiera regelbundet data på lagringsenheten. Lagringsenheten kan återställas från en säkerhetskopia.

• Skapa ett återställningsmedium så snart som möjligt. Detta återställningsmedium kan användas för att återställa operativsystemet även om Windows inte startar.

• Skaffa de senaste korrigeringsfilerna för systemuppdatering, programvara och drivrutiner.

Underhållstips för att flytta datorn

Vidta följande säkerhetsåtgärder innan du flyttar datorn:

1. Säkerhetskopiera data på lagringsenheten.

2. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla sedan loss alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn.

3. Packa ner datorn och den övriga utrustningen i originalförpackningarna om du har dem kvar. Om du använder andra kartonger bör du förpacka enheterna i stötdämpande material så att de inte skadas under transporten.

När du tar med datorn till ett annat land eller en annan region måste du ta lokala elstandarder i beaktande. Om vägguttagen är annorlunda än de du vanligtvis använder måste du kontakta Lenovos kundsupportcenter för att köpa en adapter eller en ny nätsladd.

Rengöra datorn Varning:

Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla sedan loss alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn.

Rengör datorn regelbundet för att skydda den mot damm och smuts som kan orsaka driftstörningar.

Rengöra datorns utsida: Torka av den med en luddfri duk fuktad med mild tvål och vatten. Undvik att applicera vätska direkt på ytan.

Rengöra tangentbordet: Torka av tangenterna en i taget med en luddfri duk fuktad med mild tvål och vatten. Om du försöker torka av flera tangenter samtidigt kan duken fastna i och skada tangenterna intill. Spraya inte rengöringsmedel direkt på tangentbordet. För att få bort smulor och damm under tangenterna kan du använda en blåsborste eller blåsa kall luft med en hårtork.

Bilaga A. Viktig säkerhetsinformation 93

Rengöra datorskärmen: Repor, olja, damm, kemikalier och ultraviolett ljus kan påverka datorskärmens prestanda. Torka försiktigt av bildskärmen med en torr, mjuk, luddfri trasa. Om du ser ett märke som ser ut som en repa på skärmen kan det vara en fläck. Torka försiktigt bort fläcken med en mjuk och torr duk. Om fläcken inte försvinner kan du fukta en mjuk och luddfri duk med rent vatten eller glasögonrengöring. Tänk på att inte applicera vätska direkt på datorskärmen. Se till att datorskärmen är torr innan du stänger den.

M90t Användarhandbok

Lenovo ThinkCentre M90t User Guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Om denna dokumentation

Kapitel 1. Lär känna datorn

Framsida

Baksida

Funktioner och specifikationer

Information om USB-överföringshastighet

Kapitel 2. Komma igång med datorn

Komma igång med Windows 10

Windows-konto

Windows-gränssnitt

Ansluta till nätverk

Ansluta till trådbundet Ethernet

Ansluta till Wi-Fi-nätverk (vissa modeller)

Använd Vantage-appen

Använda multimedia

Använda ljud

Ansluta en extern bildskärm

Kapitel 3. Utforska datorn

Hantera ström

Ställa in strömbrytarfunktioner

Ställa in energischema

Överföra data

Ansluta till en Bluetooth-aktiverad enhet (vissa modeller)

Använda den optiska enheten (vissa modeller)

Använda ett mediekort (vissa modeller)

Använda en smart kabelklämma (vissa modeller)

Köpa tillbehör

Kapitel 4. Skydda dator och information

Låsa datorn

Använda lösenord

Använda programsäkerhetslösningar

Använda brandväggar

Använda programmet Computrace Agent i den fasta programvaran (vissa modeller)

Använda BIOS-säkerhetslösningar

Radera alla data från lagringsenheten

Använda omkopplaren för kåpa

Använda Intel BIOS guard

Använda Smart USB Protection

Kapitel 5. UEFI BIOS

Vad är UEFI BIOS

Öppna BIOS-menyn

Navigera i BIOS-gränssnittet

Ändra visningsspråket i UEFI BIOS

Ändra visningsläget i UEFI BIOS

Ställa in systemdatum och systemtid

Ändra startsekvensen

Aktivera eller inaktivera funktionen för detektering av konfigurationsändringar

Aktivera eller inaktivera funktionen för automatisk start

Aktivera eller inaktivera funktionen för smart start

Aktivera eller inaktivera ErP LPS-kompatibilitetsläget

Ändra ITS-prestandaläget

Ändra BIOS-inställningar innan du installerar ett nytt operativsystem

Uppdatera UEFI BIOS

Återställa datorn efter en felaktig BIOS-uppdatering

Rensa CMOS

Kapitel 6. Felsökning, testning och återställning

Grundprocedur för att lösa problem med datorn

Felsökning

Problem vid start

Problem med ljud

Problem med nätverk

Problem med prestanda

Problem med lagringsenhet

Problem med CD eller DVD

Problem med serieportar

Problem med USB-enhet

Problem med programvara

Lenovos felsökningsverktyg

Återställning

Återställa systemfiler och inställningar till en tidigare punkt

Återställa filer från en säkerhetskopia

Återställa datorn

Använda avancerade alternativ

Automatisk Windows-återställning

Skapa och använda en USB-återställningsenhet

Uppdatera drivrutinen
