M90q Vodič za korisnike

Najprije pročitajte ovo

Prije upotrebe ove dokumentacije i proizvoda na koje se ona odnosi svakako s razumijevanjem pročitajte sljedeće:

• Dodatak A „Važne sigurnosne informacije” na str. 67

• Vodič za sigurnost i jamstvo

• Vodič za postavljanje

Drugo izdanje (Prosinac 2020.)

OBAVIJEST O OGRANIČENIM PRAVIMA: ako se softver ili podaci isporučuju u skladu s Ugovorom o administraciji općih usluga (GSA), korištenje, reprodukcija ili otkrivanje predmet su ograničenja određenih Ugovorom br. GS-35F-05925.

Sadržaj

O ovoj dokumentaciji . . . . . . . . . . iii

Poglavlje 1. Upoznajte računalo . . . 1

Pogled sprijeda. . . . . . . . . . . . . . . . 1

Pogled sa stražnje strane . . . . . . . . . . . 3

Značajke i specifikacije . . . . . . . . . . . . 5

Izjava o brzini prijenosa USB-a . . . . . . . 6

Poglavlje 2. Početak rada na

računalu . . . . . . . . . . . . . . . . . 7

Početak rada sa sustavom Windows 10 . . . . . 7

Račun za Windows . . . . . . . . . . . . 7

Korisničko sučelje sustava Windows . . . . . 8

Povezivanje s mrežama . . . . . . . . . . . . 9

Povezivanje s ožičenom Ethernet mrežom . . . 9 Povezivanje s Wi-Fi mrežama (za odabrane

modele) . . . . . . . . . . . . . . . . . 9

Korištenje aplikacija Vantage . . . . . . . . . . 9

Korištenje multimedijskih sadržaja . . . . . . . 10

Korištenje zvuka . . . . . . . . . . . . 10

Povezivanje vanjskog zaslona . . . . . . . 10

Poglavlje 3. Upoznavanje

računala . . . . . . . . . . . . . . . . 11

Upravljanje potrošnjom energije . . . . . . . . 11

Postavljanje ponašanje prekidača za

napajanje . . . . . . . . . . . . . . . 11

Postavljanje modela napajanja . . . . . . . 11

Povezivanje na Bluetooth uređaj (za odabrane

modele) . . . . . . . . . . . . . . . . . . 11

Tehnologija Intel Turbo Boost. . . . . . . . . 12

Kupnja pomagala . . . . . . . . . . . . . . 12

Poglavlje 4. Zaštita računala i

podataka . . . . . . . . . . . . . . . . 13

Zaključavanje računala. . . . . . . . . . . . 13

Korištenje lozinki . . . . . . . . . . . . . . 13

Korištenje softverskih rješenja za sigurnost . . . 14

Korištenje vatrozida . . . . . . . . . . . 14

Korištenje softvera Computrace Agent

ugrađenog u programsku opremu (za

odabrane modele) . . . . . . . . . . . . 15

Korištenje rješenja za sigurnost BIOS-a. . . . . 15

Brisanje svih podataka na pogonu za

pohranu . . . . . . . . . . . . . . . . 15

Korištenje preklopnika otvaranja poklopca . . 15

Korištenje funkcije Intel BIOS guard . . . . 16

Korištenje funkcije Smart USB Protection . . 16

Poglavlje 5. UEFI BIOS . . . . . . . 17

Što je UEFI BIOS. . . . . . . . . . . . . . 17

Otvaranje izbornika za BIOS . . . . . . . . . 17

Kretanje sučeljem BIOS-a . . . . . . . . . . 17

Promjena jezika zaslona UEFI BIOS-a . . . . . 17

Promjena načina zaslona UEFI BIOS-a . . . . . 18

Postavljanje datuma i vremena sustava. . . . . 18

Promjena redoslijeda pokretanja . . . . . . . . 18

Omogućavanje ili onemogućavanje značajke

otkrivanja promjene konfiguracije . . . . . . . 19

Omogućivanje ili onemogućivanje značajki

automatskog uključivanja. . . . . . . . . . . 19

Omogućivanje ili onemogućivanje značajki

pametnog uključivanja . . . . . . . . . . . . 19

Omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji

koriste energiju (ErP LPS) . . . . . . . . . . 19

Promjena načina rada za ITS . . . . . . . . . 20

Promjena postavki BIOS-a prije instaliranja

novog operacijskog sustava . . . . . . . . . 21

Ažuriranje UEFI BIOS-a . . . . . . . . . . . 21

Oporavak od pogreške ažuriranja BIOS-a . . . . 21

Čišćenje CMOS-a. . . . . . . . . . . . . . 22

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i

oporavak . . . . . . . . . . . . . . . . 23

Osnovni postupak rješavanja problema s

računalom . . . . . . . . . . . . . . . . . 23

Rješavanje problema . . . . . . . . . . . . 23

Problemi s pokretanjem . . . . . . . . . 24

Problemi sa zvukom . . . . . . . . . . . 25

Problemi s mrežom . . . . . . . . . . . 25

Problemi s performansama . . . . . . . . 28

Problemi s pogonom za pohranu . . . . . 29

Problemi s CD ili DVD diskom . . . . . . 29

Poteškoće sa serijskim priključkom. . . . . 30

Problemi s USB uređajem . . . . . . . . 30

Softverski problem . . . . . . . . . . . 31

Dijagnostički alati Lenovo . . . . . . . . . . 31

Oporavak . . . . . . . . . . . . . . . . . 31

Vratite sistemske datoteke i postavke u

ranije stanje . . . . . . . . . . . . . . 31

Vratite datoteke iz sigurnosne kopije . . . . 31

Vraćanje računala na zadane postavke . . . 31

Korištenje dodatnih mogućnosti . . . . . . 32

Automatski oporavak sustava Windows . . . 32

Stvaranje i korištenje USB uređaja za

oporavak . . . . . . . . . . . . . . . 32

Ažuriranje upravljačkog programa za

uređaj . . . . . . . . . . . . . . . . . 33

Poglavlje 7. Zamjena CRU-ova . . . 35

Što su CRU-ovi . . . . . . . . . . . . . . 35

Zamjena CRU-a . . . . . . . . . . . . . . 36

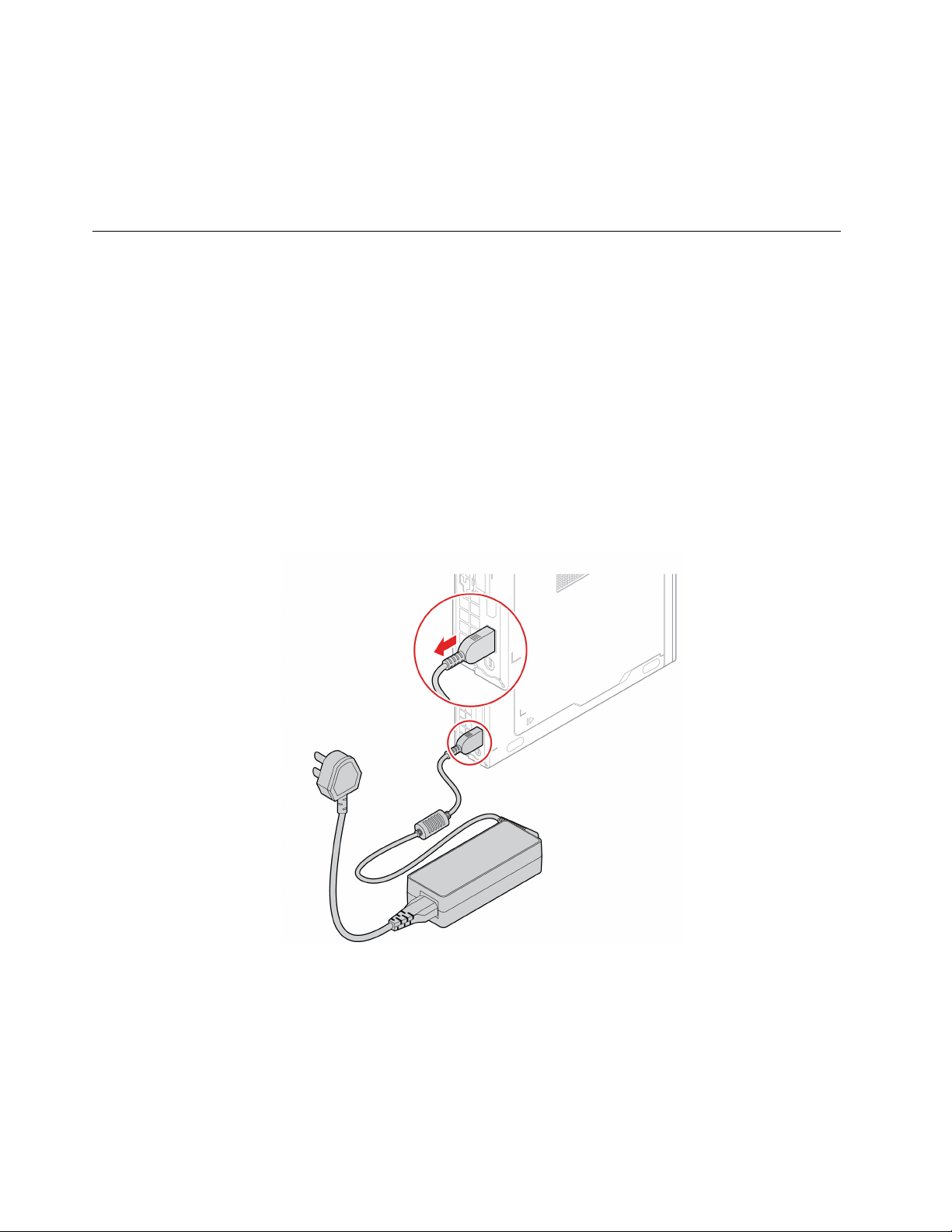

Prilagodnik za napajanje i kabel

napajanja . . . . . . . . . . . . . . . 36

Okomiti stalak . . . . . . . . . . . . . 38

Nosač VESA . . . . . . . . . . . . . . 40

Kućište vanjskog optičkog pogona i vanjski

optički pogon . . . . . . . . . . . . . 40

Držač prilagodnika za napajanje . . . . . . 42

Štitnik za prašinu . . . . . . . . . . . . 45

Stražnja Wi-Fi antena . . . . . . . . . . 46

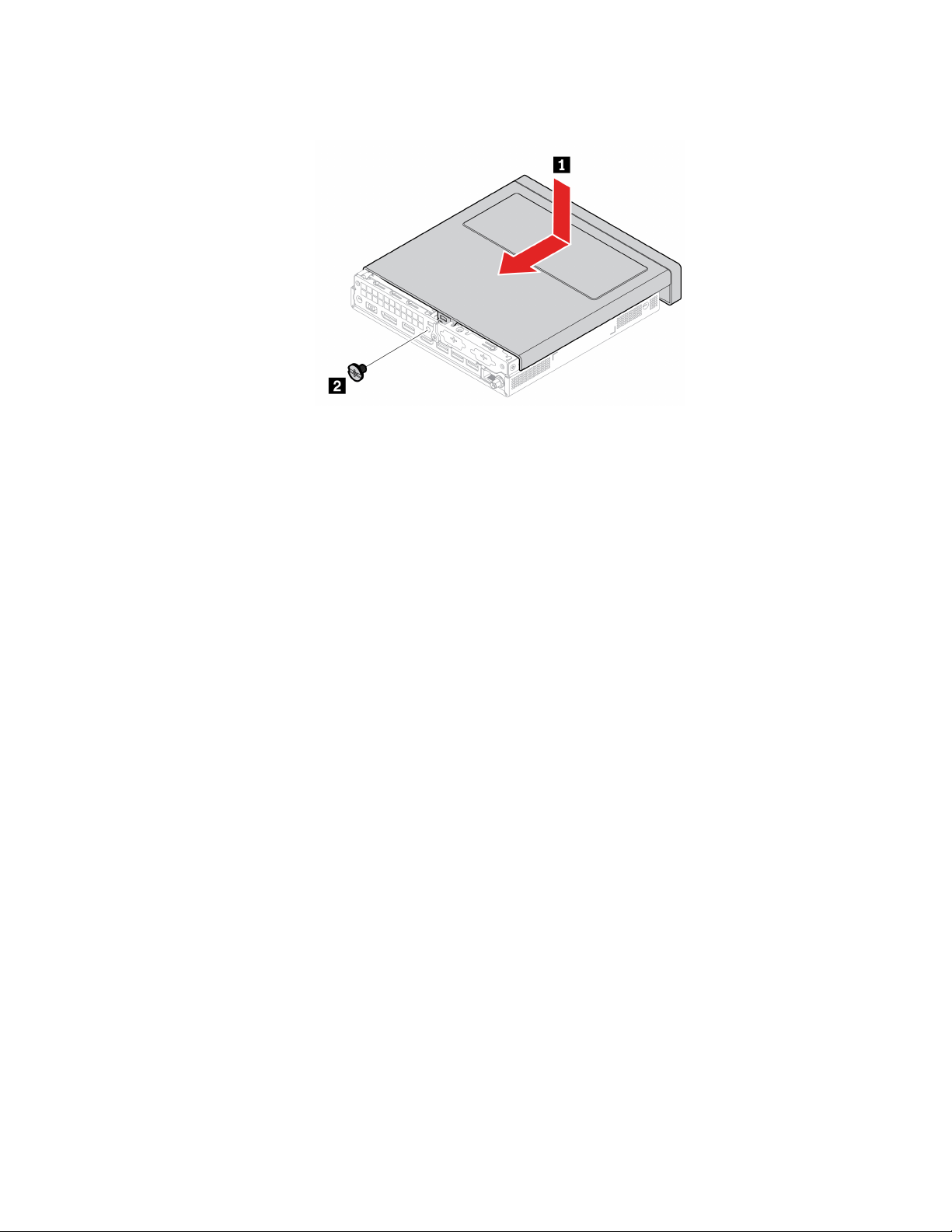

Poklopac računala. . . . . . . . . . . . 48

Pogon tvrdog diska i nosač pogona tvrdog

diska . . . . . . . . . . . . . . . . . 49

Interni zvučnik . . . . . . . . . . . . . 52

Sistemski ventilator . . . . . . . . . . . 53

Tanka okrugla baterija . . . . . . . . . . 54

Wi-Fi kartica i štitnik Wi-Fi kartice . . . . . 55

Poklopac s donje strane . . . . . . . . . 57

Memorijski modul . . . . . . . . . . . . 58

M.2 statički pogon . . . . . . . . . . . 60

Poglavlje 8. Pomoć i podrška . . . 63

Resursi za samopomoć . . . . . . . . . . . 63

Upućivanje poziva tvrtki Lenovo. . . . . . . . 64

Prije nego se obratite tvrtki Lenovo . . . . 64

Centar za podršku korisnicima tvrtke

Lenovo . . . . . . . . . . . . . . . . 64

Kupnja dodatnih usluga . . . . . . . . . . . 65

Dodatak A. Važne sigurnosne

informacije . . . . . . . . . . . . . . . 67

Dodatak B. Informacije o pristupačnosti i ergonomičnosti . . . 81

Dodatak C. Dodatne informacije o

operacijskom sustavu Ubuntu . . . . 85

Dodatak D. Informacije o sukladnosti i informacije o TCO

certifikatu . . . . . . . . . . . . . . . 87

Dodatak E. Obavijesti i zaštitni

znaci . . . . . . . . . . . . . . . . . . 99

ii M90q Vodič za korisnike

O ovoj dokumentaciji

• Ilustracije u ovoj dokumentaciji mogu biti različite od vašeg proizvoda.

• Ovisno o modelu računala, nešto od sljedeće neobavezne opreme, značajki i softverskog programa možda nije dostupno.

• Ovisno o verziji operacijskog sustava i programima, neke upute za korisničko sučelje možda se ne odnose na vaše računalo.

• Sadržaj dokumentacije podložan je promjenama bez najave. Lenovo neprestano poboljšava dokumentaciju računala, uključujući ovaj Vodič za korisnike. Za najnoviju dokumentaciju, idite na:

https://pcsupport.lenovo.com

• Microsoft® povremeno unosi nove značajke u operacijski sustav Windows® putem servisa Windows Update. Kao rezultat toga, neke informacije u ovoj dokumentaciji mogu biti zastarjele. Najnovije informacije potražite u Microsoftovim resursima.

iv M90q Vodič za korisnike

Poglavlje 1. Upoznajte računalo

Pogled sprijeda

1. ThinkCentre LED

2. Prekidač za napajanje

3. Pokazatelj aktivnosti pogona za pohranu

4. USB-C priključak

™

(3.2 Gen 1)

Pokazatelj je uključen kad je uključeno računalo.

Pritisnite da biste uključili računalo.

Da biste isključili računalo, otvorite izbornik Start, kliknite isključi), a zatim odaberite Shut down (Isključi).

Pokazatelj na prekidaču za napajanje pokazuje stanje sustava računala.

• Uključeno: računalo je uključeno.

• Isključeno: računalo je isključeno ili u hibernaciji.

• Trepti: računalo je u stanju mirovanja.

• Disanje: računalo je u suvremenom stanju mirovanja.

Napomena: Moderan način pripravnosti podržan je na nekim modelima.

Indikator je uključen kad se pogon za pohranu upotrebljava.

• Kompatibilni uređaji s USB-C punjenjem s izlaznim naponom i strujom od 5 V i 0,9 A.

• Prijenos podataka brzinom sučelja USB 3.2 od najviše 5 Gb/s.

• Povežite na USB-C pomagala kako biste proširili funkcionalnost računala. Dodatnu opremu za priključivanje u USB-C priključak možete kupiti na web-mjestu

https://www.lenovo.com/accessories.

Power (Uključi/

S uključenom funkcijom Always On USB, Always On USB 3.2 priključak Gen 2 može puniti USB-kompatibilan uređaj kad je računalo uključeno, isključeno, u pričuvnim režimu ili režimu hibernacije.

5. Always On USB 3.2 priključak Gen 2

6. Priključak za slušalice Služi za priključivanje slušalica s mikrofonom ili slušalica na računalo.

Da biste omogućili značajku Always On USB, učinite sljedeće:

1. Otvorite izbornik za UEFI BIOS. Pogledajte odjeljak „Otvaranje izbornika za BIOS” na str. 17.

2. Kliknite Devices ➙ USB Setup ➙ Front USB Ports ➙ USB Port 2 da biste omogućili značajku Always On USB.

2 M90q Vodič za korisnike

Pogled sa stražnje strane

1. Dodatni priključci* Priključci se mogu razlikovati ovisno o modelu računala.

2. Utor za sigurnosnu bravu

Računalo zaključajte za radni stol, obični stol ili drugi nepomični objekt pomoću sigurnosne kabelske brave u stilu Kensington.

Služi za instalaciju kabelskog priključka za stražnju Wi-Fi antenu koja je

3. Utor za Wi-Fi

antenu*

dostupna samo na nekim modelima. Stražnju Wi-Fi antenu priključite na kabelski priključak za stražnju Wi-Fi antenu.

Povežite s lokalnom mrežom (LAN-om). Kada svijetli zeleni pokazatelj,

4. Ethernet priključak

računalo je priključeno na LAN. Kada trepće pokazatelj žute boje, u tijeku je prijenos podataka.

5. USB 3.2 priključci Gen 2

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB

6. USB 3.2 priključak Gen 1 (s pametnim uključivanjem)

miš, USB uređaj za pohranu ili USB pisač. Taj priključak podržava značajku pametnog uključivanja. Za više informacija, pogledajte „Omogućivanje ili onemogućivanje značajki pametnog uključivanja” na str. 19.

7. Izlazni priključak HDMI

8. Priključak USB 3.2 Gen 1

9. DisplayPort

1.4 izlazni

priključak

Koristi se za slanje audiosignala i videosignala s računala na drugi

1.4 audiouređaj ili videouređaj, kao što je monitor visokih performansi.

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

Koristi se za slanje audiosignala i videosignala s računala na drugi audiouređaj ili videouređaj, kao što je monitor visokih performansi.

10. Priključak napajanja Priključite prilagodnik napajanja na računalo radi napajanja.

* za odabrane modele

Poglavlje 1. Upoznajte računalo 3

4 M90q Vodič za korisnike

Značajke i specifikacije

• Širina: 36,5 mm (1,4 inča)

Dimenzije

Masa (bez pakiranja) Maksimalna konfiguracija kod otpreme: 1,74 kg (3,84 lb)

Konfiguracija hardvera

Napajanje

• Visina: 179 mm (7 inča)

• Dubina: 182,9 mm (7,2 inča)

1. Desnom tipkom miša kliknite gumb Start da biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

Vaše računalo dolazi s jednim od sljedećih dovoda napajanja:

• napajanje od 65 vata s automatskim samootkrivanjem napona*

• napajanje od 90 vata s automatskim samootkrivanjem napona*

• napajanje od 135 vata s automatskim samootkrivanjem napona*

• napajanje od 170 vata s automatskim samootkrivanjem napona*

• napajanje od 230 vata s automatskim samootkrivanjem napona*

Električni ulaz

Mikroprocesor

Memorija

Uređaj za pohranu

Videoznačajke

Audioznačajke

• Ulazni napon: Od 100 V do 240 V izmjeničnog napajanja

• Ulazna frekvencija: 50/60 Hz

Da biste pogledali informacije o mikroprocesoru na svojem računalu, desnom tipkom miša kliknite gumb Start pa zatim kliknite System (Sustav).

Memorijski modul DDR4 (Double Data Rate 4) SODIMM (Small Outline Dual In-Line)

• 2,5-inčni tvrdi disk debljine 7 mm (0,28 inča)*

• M.2 statički pogon*

• Memorija Intel

Da biste pogledali kapacitet pogona za pohranu računala, desnom tipkom miša kliknite gumb Start da biste pokrenuli kontekstni izbornik Početak i zatim kliknite Disk Management (Upravljanje diskovima).

Napomena: Kapacitet pogona za pohranu označen u sustavu manji je od nazivnog kapaciteta.

Integrirana grafička kartica podržava sljedeće:

• DisplayPort 1.4 izlazni priključak

• HDMI 1.4 izlazni priključak

Integrirana zvučna kartica podržava sljedeće:

• Priključak za slušalice

• Interni zvučnik

Optane™*

Poglavlje 1. Upoznajte računalo 5

• Utori za memoriju

Proširenje

Mrežne značajke

• Utori za M.2 statički pogon

• Vanjski optički pogon*

• Ležište pogona tvrdog diska*

• Bluetooth*

• Ethernet LAN

• Bežični LAN*

* za odabrane modele

Izjava o brzini prijenosa USB-a

Ovisno o mnogim čimbenicima kao što su sposobnost obrade domaćina i perifernih uređaja, atributi datoteka i drugi čimbenici povezani s konfiguracijom sustava i radnim okruženjima, stvarna brzina prijenosa pomoću raznih USB priključaka na ovom uređaju će se razlikovati i bit će sporija od brzine prijenosa podataka navedene u nastavku za svaki odgovarajući uređaj.

USB uređaj Brzina prijenosa podataka (Gbit/s)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

6 M90q Vodič za korisnike

Poglavlje 2. Početak rada na računalu

Početak rada sa sustavom Windows 10

Naučite osnove sustava Windows 10 i odmah počnite raditi u njemu. Više informacija o sustavu Windows 10 potražite u sustavu pomoći za Windows.

Račun za Windows

Za uporabu operacijskog sustava Windows potreban je korisnički račun. To može biti korisnički račun za Windows ili Microsoftov račun.

Korisnički račun za Windows

Prilikom prvog pokretanja sustava Windows zatražit će se da stvorite korisnički račun za Windows. Najprije ste stvorili administratorsku vrstu računa. Zahvaljujući administratorskom računu, možete stvoriti dodatne korisničke račune ili promijeniti vrste računa. Učinite sljedeće:

1. Otvorite izbornik Start i odaberite Settings (Postavke) ➙ Accounts (Računi) ➙ Family & other users (Obitelj i drugi korisnici).

2. Slijedite upute na zaslonu.

Microsoftov račun

U operacijski sustav Windows možete se prijaviti i putem Microsoftova računa.

Da biste stvorili Microsoftov račun, idite na Microsoftovu stranicu za registraciju na adresi

signup.live.com

Pomoću Microsoftova računa možete sljedeće:

• Koristiti jedinstvenu prijavu ako istovremeno koristite druge Microsoftove servise, kao što su OneDrive, Skype i Outlook.com

• Sinkronizirati osobne postavke na drugim uređajima sa sustavom Windows

te pratite upute na zaslonu.

https://

Korisničko sučelje sustava Windows

1. Account (Račun)

2. Documents (Dokumenti)

3. Pictures (Slike)

4. Settings (Postavke)

5. Power (Napajanje)

6. Start button (Gumb Start)

7. Windows Search

8. Task View (Prikaz zadatka)

9. Područje obavijesti sustava

Windows

10. Ikona stanja baterije

11. Ikona mreže

Promijenite postavke računa, zaključajte računalo ili se odjavite s trenutnog računa.

Otvorite mapu Documents (Dokumenti), zadanu mapu za spremanje primljenih datoteka.

Otvorite mapu Pictures (Slike), zadanu mapu za spremanje primljenih slika.

Pokrenite Postavke.

Isključite računalo, ponovno ga pokrenite ili ga postavite u stanje mirovanja.

Otvaranje izbornika Start.

U okvir za pretraživanje upišite što tražite i pogledajte rezultate pretraživanja s računala i weba.

Prikažite sve otvorene aplikacije i prelazite iz jedne u drugu.

Prikažite obavijesti i status nekih značajki.

Prikažite stanje napajanja i promijenite postavke baterije ili uštede energije. Kada računalo nije priključeno u izvor izmjeničnog napajanja, ikona se mijenja u

Povežite se s dostupnom bežičnom mrežom i prikažite stanje mreže. Kada se povežete s ožičenom mrežom, ikona se mijenja u

12. Action center (Akcijski centar)

8 M90q Vodič za korisnike

Prikažite najnovije obavijesti iz aplikacija i brzo pristupajte nekim značajkama.

Otvaranje izbornika Start

• Kliknite gumb Start.

• Na tipkovnici pritisnite tipku s logotipom sustava Windows.

Otvaranje kontekstnog izbornika Start Desnom tipkom miša kliknite gumb Start.

Pristup upravljačkoj ploči

• Otvorite izbornik Start i kliknite Windows System (Sustav Windows) ➙ Control Panel (Upravljačka ploča).

• Koristite platformu Windows Search.

Pokretanje aplikacije

• Otvorite izbornik Start, a zatim odaberite aplikaciju koju želite pokrenuti.

• Koristite platformu Windows Search.

Povezivanje s mrežama

Povežite se sa svijetom putem računala zahvaljujući ožičenoj i bežičnoj mreži.

Povezivanje s ožičenom Ethernet mrežom

Računalo povežite s lokalnom mrežom putem Ethernet priključka na računalu s Ethernet kabelom.

Povezivanje s Wi-Fi mrežama (za odabrane modele)

Ako vaše računalo ima bežični LAN module, možete ga povezati s Wi-Fi® mrežama. Modul bežične LAN mreže na vašem računalu može podržavati različite standarde. U nekim zemljama ili regijama uporaba standarda 802.11ax može biti onemogućena u skladu s lokalnim propisima.

1. U području obavijesti sustava Windows kliknite ikonu mreže. Prikazuje se popis dostupnih bežičnih mreža.

2. Odaberite mrežu dostupnu za povezivanje. Prema potrebi navedite obavezne podatke.

Korištenje aplikacija Vantage

Predinstalirana aplikacija Vantage jedinstveno je prilagođeno rješenje za održavanje računala pomoću automatskih ažuriranja i popravaka, konfiguraciju hardverskih postavki i personaliziranu podršku.

Da biste pristupili aplikaciji Vantage, u okvir za pretraživanje upišite Vantage.

Glavne značajke

Aplikacija Vantage omogućuje vam da:

• Jednostavno doznate status uređaja i prilagodite postavke uređaja.

• Preuzmete i instalirate ažuriranja UEFI BIOS-a, firmvera i upravljačkih programa da bi vam računalo ostalo ažurirano.

• Pratite stanje računala i zaštitite računalo od vanjskih prijetnji.

• Skenirajte svoj računalni hardver i dijagnosticirajte hardverske probleme.

• Potražite status jamstva za računalo (na internetu).

• Pristupite Vodiču za korisnike i korisnim člancima.

Poglavlje 2. Početak rada na računalu 9

Napomene:

• Dostupne značajke ovise o modelu računala.

• Aplikacija Vantage redovito ažurira značajke kojima se poboljšava vaše iskustvo uporabe računala. Opis značajki može se razlikovati od vašeg stvarnog korisničkog sučelja.

Korištenje multimedijskih sadržaja

Računalo možete koristiti za posao ili zabavu s uređajima (kao što je kamera, monitor ili zvučnici).

Korištenje zvuka

Kako biste poboljšali zvučni doživljaj, spojite zvučnike, slušalice ili slušalice s mikrofonom na priključak za zvuk.

Prilagodba glasnoće

1. Kliknite ikonu glasnoće u području obavijesti sustava Windows na programskoj traci.

2. Slijedite upute na zaslonu da biste prilagodili glasnoću. Da biste isključili zvuk, kliknite zvučnika.

Promjena postavki zvuka

1. Otvorite Control Panel (Upravljačka ploča) i odaberite prikaz prema kategoriji.

2. Kliknite Hardware and Sound (Hardver i zvuk) ➙ Sound (Zvuk).

3. Postavke promijenite po želji.

Povezivanje vanjskog zaslona

Radi reprodukcije prezentacija ili proširivanja radnog prostora priključite na računalo projektor ili monitor.

Priključite bežični zaslon

Pobrinite se da računalo i bežični zaslon podržavaju značajku Miracast

Pritisnite tipku sustava

Promjena postavki prikaza

Desnom tipkom miša kliknite prazno mjesto na radnoj površini i odaberite Display settings (Postavke prikaza). Zatim možete promijeniti postavke prikaza, po želji.

+ , a zatim odaberite bežični zaslon za povezivanje.

M90q Vodič za korisnike

Poglavlje 3. Upoznavanje računala

Upravljanje potrošnjom energije

Informacije u ovom odjeljku koristite da biste postigli najbolju ravnotežu performansi i uštede energije.

Postavljanje ponašanje prekidača za napajanje

Funkciju prekidača za napajanje možete odrediti u skladu sa svojim potrebama. Pritiskom na gumb za napajanje računalo se, primjerice, može isključiti ili staviti u stanje mirovanja ili u stanje hibernacije.

Za promjenu funkcije gumba za napajanje:

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Power Options (Mogućnosti upravljanja energijom) ➙ Choose what the power buttons do (Odaberite funkciju gumba za uključivanje).

3. Postavke promijenite po želji.

Postavljanje modela napajanja

Za računala koja podržavaju ENERGY STAR® sljedeći model uštede energije aktivira se kada se računala neko vrijeme nalaze u stanju mirovanja:

Tablica 1. zadani model uštede energije (pri napajanju izmjeničnim naponom)

• Isključivanje ekrana: nakon 10 minuta

• Stavljanje računala u stanje mirovanja: nakon 25 minuta

Da biste računalo vratili iz stanja mirovanja, pritisnite bilo koju tipku na tipkovnici.

Da biste model uštede energije vratili na početne postavke, radi najbolje ravnoteže performansi i uštede energije, učinite sljedeće:

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Power Options (Mogućnosti uštede energije), a zatim odaberite ili prilagodite željene postavke napajanja.

Povezivanje na Bluetooth uređaj (za odabrane modele)

Na računalo možete priključiti sve vrste uređaja s podrškom za Bluetooth npr. tipkovnicu, miš, pametni telefon ili zvučnike. Kako biste bili sigurni da je veza uspješna, postavite uređaje najdalje 10 m (33 stopa) od računala.

1. Uključite Bluetooth na računalu. a. Otvorite izbornik Start i kliknite Settings (Postavke) ➙ Devices (Uređaji) ➙ Bluetooth &

other devices (Bluetooth i drugi uređaji).

b. Uključite prekidač za Bluetooth.

2. Kliknite Add Bluetooth or other device (Dodaj Bluetooth ili neki drugi uređaj) ➙ Bluetooth.

3. Odaberite Bluetooth uređaj, a zatim pratite upute na zaslonu.

Bluetooth uređaj i računalo automatski će se sljedeći put povezati ako jedan i drugi budu u dometu s uključenom Bluetooth funkcijom. Bluetooth možete koristiti za prijenos podataka ili daljinsko upravljanje i komunikaciju.

Tehnologija Intel Turbo Boost

Mogućnost načina rada Intel Turbo osmišljena je kako bi procesoru omogućila da procijeni vlastita termička svojstva, struju i napajanje kako bi osmislio dinamičnu gornju granicu na vlastitoj frekvenciji. To znači da procesor u svakom trenutku može biti pokrenut na frekvenciji višoj od navedene osnovne frekvencije te na svakoj frekvenciji u uključivom rasponu između maksimalne turbo frekvencije i navedene osnovne frekvencije.

Ako je uređaj ThinkCentre M90q ugrađen s i9-10900 ili i7-10700 CPU-om, ne podržava način rada Intel Turbo kada je ugrađen u sljedeći TIO:

• ThinkCentre TIO27 (MT: 10YF)

• ThinkCentre 超级Q27 (MT: 10YF)

• ThinkCentre TIO27q (MT: 10YG)

• ThinkCentre Tiny-in-One 22

• ThinkCentre Tiny-in-One 24

• ThinkCentre TIO22Gen3

• ThinkCentre 超级Q22Gen3

• ThinkCentre TIO22Gen3Touch

• ThinkCentre 超级Q22Gen3Touch

• ThinkCentre TIO24Gen3

• ThinkCentre 超级Q24Gen3

• ThinkCentre TIO24Gen3Touch

• ThinkCentre 超级Q24Gen3Touch

Kupnja pomagala

Lenovo ima niz hardverskih dodataka i nadogradnji kojima možete proširiti mogućnosti računala. Pomagala obuhvaćaju module za pohranu, uređaje za pohranu, mrežne kartice, priključne stanice, tipkovnice, miševe i još mnogo toga.

Proizvode tvrtke Lenovo možete kupiti na sljedećem web-mjestu

M90q Vodič za korisnike

https://www.lenovo.com/accessories.

Poglavlje 4. Zaštita računala i podataka

Zaključavanje računala

Napomena: Sami ste odgovorni za procjenu, odabir i ugradnju uređaja za zaključavanje i sigurnosnih

značajki. Lenovo ne iznosi komentare, prosudbe ili jamstva koji se odnose na funkciju, kvalitetu ili performanse bilo kojeg uređaja za zaključavanje ili sigurnosnih značajki. Brave računala možete kupiti od tvrtke Lenovo.

Kensington kabelska brava

Računalo zaključajte za radni stol, obični stol ili drugi nepomični objekt s pomoću sigurnosne kabelske brave u stilu Kensington.

Korištenje lozinki

Vrste lozinki

Možete postaviti sljedeće lozinke u UEFI (engl. Unified Extensible Firmware Interface) BIOS-u (engl. Basic Input/Output System) da biste spriječili neovlašteni pristup računalu. No kada se računalo aktivira iz stanja mirovanja, lozinku za UEFI BIOS nećete morati unositi.

• Lozinka za uključivanje Kada je postavljena lozinka za uključivanje, od vas se pri svakom uključivanju računala traži da

unesete valjanu lozinku. Računalo ne možete koristiti dok ne unesete valjanu lozinku.

• Lozinka nadglednika Postavljanje lozinke nadglednika sprječava da neovlašteni korisnici mijenjaju konfiguracijske

postavke. Ako ste odgovorni za održavanje postavki konfiguracije na nekoliko računala, preporučujemo vam da postavite lozinku nadglednika.

Kada je lozinka nadglednika postavljena, od vas se svaki put kada pokušate pristupiti BIOS izborniku traži da unesete valjanu lozinku.

Ako su postavljene i lozinka za uključivanje i lozinka nadglednika, možete unijeti bilo koju od njih. Međutim, da biste promijenili neku konfiguracijsku postavku, morate koristiti lozinku nadglednika.

• Lozinka tvrdog diska Postavljanjem lozinke za tvrdi disk (hard disk password) sprječava se neovlašten pristup podacima

na pogonu za pohranu. Kada je postavljena lozinka hard disk password, prilikom svakog pokušaja pristupanja pogonu za pohranu od vas se traži da unesete valjanu lozinku.

Napomena: Nakon postavljanja lozinke za tvrdi disk (hard disk password), podaci na disku zaštićeni su čak i ako se disk za pohranu izvadi iz jednoga i ugradi u drugo računalo.

• Lozinka za upravljanje sustavom (za odabrane modele) Možete omogućiti da lozinka za upravljanje sustavom ima isti ovlasti kao lozinka nadglednika radi

kontrole značajki vezanih uz sigurnost. Da biste prilagodili ovlasti lozinke za upravljanje sustavom putem izbornika UEFI BIOS-a učinite sljedeće:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ System Management Password Access Control.

3. Slijedite upute na zaslonu.

Ako ste postavili lozinku nadglednika i lozinku za upravljanje sustavom, lozinka nadglednika ima veće ovlasti od lozinke za upravljanje sustavom.

Postavljanje, promjena i uklanjanje lozinke

Prije početka ispišite ove upute.

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security.

3. Ovisno o vrsti lozinke, odaberite Set Supervisor Password, Set Power-On Password, Set System Management Password ili Hard Disk Password i pritisnite Enter (Unos).

4. Pratite upute na zaslonu da biste postavili, promijenili ili uklonili lozinku.

5. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Preporučujemo da lozinke zabilježite i čuvate na sigurnom. Ako zaboravite lozinke, pogledajte odjeljak „Čišćenje CMOS-a” na str. 22 da biste ih sami uklonili. Radi uklanjanja lozinki možete se obratiti i ovlaštenom davatelju usluga tvrtke Lenovo.

Napomene:

• Ako zaboravite lozinku nadzornika, ovisno o postavkama BIOS-a ona se možda neće ukloniti čišćenjem CMOS-a.

• Ako zaboravite lozinku tvrdog diska, tvrtka Lenovo ne može ukloniti lozinku ili oporaviti podatke s pogona za pohranu.

Korištenje softverskih rješenja za sigurnost

Ovaj odjeljak sadrži softverska rješenja kako biste osigurali računalo i informacije.

Korištenje vatrozida

Vatrozid može biti hardver, softver ili njihova kombinacija, ovisno o željenoj sigurnosti. Vatrozid koristi skup pravila kako bi odlučio koje su dolazne i odlazne veze dopuštene. Ako je u računalo

M90q Vodič za korisnike

predinstaliran program vatrozida, on pomaže u zaštiti od računalnih internetskih sigurnosnih prijetnji, neovlaštenog pristupa, nedopuštenih ulazaka i internetskih napada. Štiti i privatnost. Više informacija o tomu kako koristiti vatrozid pogledajte u pomoći vatrozida.

Za korištenje vatrozida:

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Windows Defender Firewall (Vatrozid programa Windows Defender), a zatim slijedite zaslonske upute.

Korištenje softvera Computrace Agent ugrađenog u programsku opremu (za odabrane modele)

Softver Computrace Agent rješenje je za upravljanje IT imovinom i za oporavak od krađe računala. Softver otkriva jesu li u računalu učinjene izmjene, hardverske, softverske ili pozivnog mjesta računala. Za aktivaciju softvera Computrace Agent morate kupiti pretplatu.

Korištenje rješenja za sigurnost BIOS-a

Ovaj odjeljak sadrži rješenja za BIOS kako biste osigurali računalo i informacije.

Brisanje svih podataka na pogonu za pohranu

Prije recikliranja pogona za pohranu ili računala preporučuje se brisanje svih podataka na pogonu za pohranu.

Za brisanje svih podataka na pogonu za pohranu:

1. Postavite lozinku za tvrdi disk za pogon za pohranu koji ćete reciklirati. Pogledajte odjeljak „Korištenje lozinki” na str. 13.

2. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

3. Odaberite Security ➙ Hard Disk Password ➙ Security Erase HDD Data pa pritisnite Enter.

4. Odaberite pogon za pohranu koji želite reciklirati pa pritisnite Enter.

5. Prikazuje se poruka s obavijesti da potvrdite operaciju. Odaberite Yes pa pritisnite Enter. Počinje postupak brisanja.

Napomena: Gumb za uključivanje i isključivanje te tipkovnica onemogućeni su tijekom postupka brisanja.

6. Po dovršetku postupka brisanja prikazat će se poruka u kojoj se traži da ponovno pokrenete sustav. Odaberite Continue.

Napomena: Postupak brisanja može trajati od pola sata do tri sata ovisno o kapacitetu pogona za pohranu.

7. Po dovršetku postupka brisanja dogodit će se nešto od sljedećeg:

• Ako su izbrisani podaci na pogonu za pohranu sustava, prikazat će se obavijest da nijedan

operacijski sustav nije dostupan.

• Ako su izbrisani podaci na pogonu za pohranu koji nije dio sustava, računalo će se

automatski ponovno pokrenuti.

Korištenje preklopnika otvaranja poklopca

Preklopnik otvaranja poklopca sprječava prijavu računala u operacijski sustav ako poklopac računala nije ispravno postavljen ili zatvoren.

Poglavlje 4. Zaštita računala i podataka 15

Da biste omogućili priključak prekidača za provjeru poklopca na matičnoj ploči:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Cover Tamper Detected i pritisnite Enter.

3. Odaberite Enabled i pritisnite Enter.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Kad je na matičnoj ploči omogućen priključak za prisutnost poklopca, koji otkrije da poklopac računala nije pravilno postavljen ili zatvoren, prilikom uključivanja računala prikazat će se poruka o pogrešci. Kako biste zaobišli poruku pogreške i prijavili se u operacijski sustav:

1. Ispravno postavite ili zatvorite poklopac računala.

2. Uđite u izbornik BIOS-a, spremite, a zatim zatvorite.

Korištenje funkcije Intel BIOS guard

Modul BIOS guard kriptografski potvrđuje sva ažuriranja BIOS-a prilikom ažuriranja BIOS-a sustava. Na taj se način blokira napad zlonamjernog softvera na BIOS.

Korištenje funkcije Smart USB Protection

Funkcija Smart USB Protection sigurnosna je funkcija koja pojednostavnjuje zaštitu podataka od kopiranja s računala na USB uređaje za pohranu povezane s računalom. Funkciju Smart USB Protection možete postaviti u jedan od sljedećih načina rada:

• Disabled (zadana postavka): USB uređaje za pohranu možete koristiti bez ograničenja.

• Read Only: podatke s računala ne možete kopirati u USB uređaje za pohranu. No možete pristupati podacima na USB uređajima za pohranu i mijenjati ih.

• No Access: podacima na USB uređajima za pohranu ne možete pristupati s računala.

Upute za konfiguriranje funkcije Smart USB Protection:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Smart USB Protection i pritisnite Enter.

3. Odaberite željenu postavku i pritisnite Enter.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

M90q Vodič za korisnike

Poglavlje 5. UEFI BIOS

Ovo poglavlje sadrži informacije o konfiguriranju i ažuriranju UEFI BIOS-a i čišćenju CMOS-a.

Što je UEFI BIOS

Napomena: Postavke operacijskog sustava mogu nadjačati sve slične postavke u programu UEFI

BIOS.

UEFI BIOS prvi je program koji računalo pokreće nakon uključivanja. UEFI BIOS inicijalizira hardverske komponente te učitava operacijski sustav i druge programe. Računalo se isporučuje uz program za postavljanje u kojem možete promijeniti postavke za UEFI BIOS.

Otvaranje izbornika za BIOS

Ponovno pokrenite računalo. Kada se pojavi zaslon s logotipom, odmah pritisnite tipku F1 ili Fn + F1 da biste otvorili izbornik za BIOS.

Napomena: Ako je postavljena lozinka za BIOS, unesite točnu lozinku kada se to od vas zatraži. Možete također odabrati No ili pritisnuti Esc da biste preskočili upit za unos lozinke i ušli u izbornik BIOS-a. No ne možete promijeniti konfiguracije sustava zaštićene lozinkom.

Kretanje sučeljem BIOS-a

Pažnja: Zadane su konfiguracije za vas već optimizirane i prikazane boldface (podebljano).

Provođenjem nepravilnih promjena konfiguracija mogući su neočekivani rezultati.

Ovisno o modelu tipkovnice možete doći u sučelje BIOS pritiskom na sljedeće tipke ili kombinacije kombinaciju tipke Fn i sljedećih tipki:

F1 ili Fn + F1

Esc ili Fn + Esc Izađite iz podizbornika i vratite se u nadređeni izbornik.

↑↓ ili Fn + ↑↓ Pronađite stavku. ← → ili Fn + ← → Odaberite karticu.

+/– ili Fn + +/– Promjena na višu ili nižu vrijednost.

Unos Unesite odabranu karticu ili podizbornik.

F9 ili Fn + F9 Vratite sustav na zadane postavke.

F10 ili Fn + F10

Prikazuje se zaslon općenite pomoći.

Spremite konfiguraciju i izađite.

Promjena jezika zaslona UEFI BIOS-a

UEFI BIOS podržava tri ili četiri zaslonska jezika: engleski, francuski, pojednostavnjeni kineski i ruski (za odabrane modele).

Promjena jezika zaslona UEFI BIOS-a:

1. Odaberite Main ➙ Language i pritisnite Enter.

2. Postavite željeni jezik zaslona.

Promjena načina zaslona UEFI BIOS-a

UEFI BIOS možete ovisno o potrebi koristiti u grafičkom ili tekstualnom načinu prikaza.

Promjena načina zaslona UEFI BIOS-a:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Main ➙ Setup Mode Select i pritisnite Enter.

3. Postavite način prikaza po želji.

Postavljanje datuma i vremena sustava

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Main ➙ System Time & Date i pritisnite Enter.

3. Postavite željeni datum i vrijeme sustava.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Promjena redoslijeda pokretanja

Ako se računalo ne pokreće s očekivanog uređaja, možete trajno promijeniti slijed uređaja za pokretanje ili odabrati privremeni uređaj za pokretanje.

Trajna promjena redoslijeda uređaja za pokretanje

1. Ovisno o vrsti uređaja za pohranu, učinite sljedeće:

• Ako je u pitanju interni uređaj za pohranu, prijeđite na 2. korak.

• Ako je uređaj za pohranu disk, provjerite je li računalo uključeno ili ga uključite. Potom umetnite disk u optički pogon.

• Ako je uređaj za pohranu vanjski uređaj koji nije disk, priključite uređaj za pohranu na računalo.

2. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

3. Odaberite Startup, a zatim slijedite zaslonske upute da biste promijenili redoslijed uređaja za pokretanje.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Odabir privremenog uređaja za pokretanje Napomena: Pokretanje sustava nije moguće sa svih diskova i pogona za pohranu.

1. Ovisno o vrsti uređaja za pohranu, učinite sljedeće:

• Ako je u pitanju interni uređaj za pohranu, prijeđite na 2. korak.

• Ako je uređaj za pohranu disk, provjerite je li računalo uključeno ili ga uključite. Potom

umetnite disk u optički pogon.

• Ako je uređaj za pohranu vanjski uređaj koji nije disk, priključite uređaj za pohranu na

računalo.

2. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F12 ili Fn + F12.

3. Odaberite željeni uređaj za pohranu i pritisnite Enter.

Ako trajno želite promijeniti redoslijed uređaja za pokretanje, odaberite Enter Setup u izborniku Startup Device Menu i pritisnite Enter za otvaranje izbornika BIOS.

M90q Vodič za korisnike

Omogućavanje ili onemogućavanje značajke otkrivanja promjene konfiguracije

Ako omogućite značajku otkrivanja promjene konfiguracije, kad POST otkrije promjene u konfiguraciji nekih hardverskih uređaja (kao što su pogoni za pohranu ili memorijski moduli), prikazivat će se poruka o pogrešci prilikom uključivanja računala.

Za omogućavanje ili onemogućavanje značajke otkrivanja promjene konfiguracije:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Security ➙ Configuration Change Detection, a zatim pritisnite Enter.

3. Omogućite ili onemogućite željenu značajku.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Kako biste zaobišli poruku pogreške i prijavili se u operacijski sustav, pritisnite F2 ili Fn + F2. Kako biste izbrisali poruku o pogrešci, otvorite izbornik BIOS-a, spremite i zatim izađite.

Omogućivanje ili onemogućivanje značajki automatskog uključivanja

Stavka automatskog uključivanja u programu UEFI BIOS omogućuje više opcija za automatsko pokretanje računala.

Za omogućivanje ili onemogućivanje značajki automatskog uključivanja:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Automatic Power On pa pritisnite Enter.

3. Odaberite željenu značajku i pritisnite Enter.

4. Omogućite ili onemogućite željenu značajku.

5. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Omogućivanje ili onemogućivanje značajki pametnog uključivanja

Priključite tipkovnicu na USB priključak koji podržava značajku pametnog uključivanja. Uz značajku pametnog uključivanja, računalo se može pokrenuti ili aktivirati iz stanja hibernacije pritiskom na kombinaciju tipki Alt + P.

Za omogućavanje ili onemogućavanje značajki pametnog uključivanja:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Smart Power On pa pritisnite Enter.

3. Omogućite ili onemogućite željenu značajku.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP LPS)

Računala tvrtke Lenovo zadovoljavaju ekološke preduvjete ErP Lot 3 propisa. Dodatne informacije potražite na adresi:

https://www.lenovo.com/us/en/compliance/eco-declaration

Možete omogućiti način rada za usklađenost s ErP LPS-om kako biste smanjili potrošnju električne energije dok je računalo isključeno ili u stanju mirovanja.

Poglavlje 5. UEFI BIOS 19

Za omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP LPS):

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Enhanced Power Saving Mode pa pritisnite Enter.

3. Ovisno o tome odaberete li Enabled ili Disabled, učinite nešto od sljedećeg:

• Ako odaberete Enabled, pritisnite Enter. Zatim odaberite Power ➙ Automatic Power On pa

pritisnite Enter (Unos). Provjerite je li značajka Wake on LAN automatski onemogućena. U protivnom je onemogućite.

• Ako odaberete Disabled, pritisnite Enter. Potom prijeđite na sljedeći korak.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Kada omogućite način rada za usklađenost s direktivom o proizvodima koji se koriste energijom (ErP LPS), računalo možete vratiti iz stanja mirovanja tako da učinite nešto od sljedećeg:

• Pritisnite tipku za napajanje.

• Omogućite značajku Wake Up on Alarm (vraćanje iz stanja mirovanja) kako bi se računalo vratilo iz stanja mirovanja u postavljeno vrijeme.

Morate onemogućiti funkciju brzog pokretanja da biste zadovoljili uvjet načina za isključivanje za usklađenost s ErP-om.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Power Options (Mogućnosti uštede energije) ➙ Choose what the power buttons do

(Odabir funkcija gumba za uključivanje) ➙ Change settings that are currently unavailable (Promjena trenutno nedostupnih postavki).

3. Poništite mogućnost Turn on fast startup (recommended) (Uključi brzo pokretanje (preporučeno)) na popisu Shutdown settings (Postavke za isključivanje).

Promjena načina rada za ITS

Promjenom načina rada za ITS možete prilagoditi zvučne i termalne performanse računala. Ponuđena su tri izbora:

• Best Performance (zadana postavka): računalo radi s najboljim performansama sustava uz normalnu razinu zvuka.

• Best Experience: računalo radi u najboljem iskustvu s uravnoteženom bukom i boljim performansama.

• Full Speed: svi ventilatori u računalu rade punom brzinom.

Za promjenu načina rada za ITS:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. Odaberite Power ➙ Intelligent Cooling i pritisnite Enter.

3. Odaberite Performance Mode i pritisnite Enter.

4. Postavite željeni način rada.

5. Pritisnite tipku F10 ili Fn+F10 da biste spremili promjene i izašli.

M90q Vodič za korisnike

Promjena postavki BIOS-a prije instaliranja novog operacijskog sustava

Postavke BIOS-a razlikuju se u različitim operacijskim sustavima. Postavke BIOS-a promijenite prije instaliranja novog operacijskog sustava.

Tvrtka Microsoft stalno izrađuje ažuriranja operacijskog sustava Windows 10. Prije instalacije određene verzije sustava Windows 10 provjerite popis kompatibilnosti za verziju sustava Windows. Za pojedinosti posjetite web-mjesto:

https://support.lenovo.com/us/en/solutions/windows-support

Da biste promijenili postavke BIOS-a:

1. Ponovno pokrenite računalo. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

2. U glavnom sučelju odaberite Security ➙ Secure Boot, a zatim pritisnite Enter (Unos).

3. Ovisno o operacijskom sustavu koji planirate instalirati, učinite nešto od sljedećeg:

• Kako biste instalirali operacijski sustav Windows 10 (64-bitni) i većinu operacijskih sustava Linux, odaberite Enabled za Secure Boot.

• Kako biste instalirali operacijski sustav koji ne podržava sigurno pokretanje, odaberite Disabled za Secure Boot.

4. Pritisnite kombinaciju tipki F10 ili Fn + F10 da biste spremili promjene i izašli.

Ažuriranje UEFI BIOS-a

Kad instalirate novi program, upravljački program uređaja ili hardversku komponentu, možda ćete morati ažurirati UEFI BIOS. BIOS možete ažurirati iz operacijskog sustava ili putem diska za ažuriranje BIOS-a (podržano samo na odabranim modelima).

Preuzmite i instalirajte najnoviji paket za ažuriranje UEFI BIOS-a na jedan od sljedećih načina:

• U aplikaciji Vantage učinite sljedeće: Otvorite aplikaciju Vantage kako biste provjerili dostupne pakete ažuriranja. Ukoliko je dostupan

najnoviji paket ažuriranja UEFI BIOS-a, pratite upute na zaslonu za preuzimanje i instaliranje paketa.

• Putem web-mjesta za podršku tvrtke Lenovo:

1. Idite na

2. Preuzmite upravljački program za ažuriranje BIOS-a za svoju verziju operacijskog sustava ili verziju na ISO slici (koja se koristi za stvaranje diska za ažuriranje BIOS-a). Potom preuzmite upute za instalaciju upravljačkog programa za ažuriranje BIOS-a koji ste preuzeli.

3. Ispišite upute za instalaciju i slijedite ih prilikom ažuriranja BIOS-a.

https://pcsupport.lenovo.com.

Oporavak od pogreške ažuriranja BIOS-a

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje.

2. Umetnite disk za ažuriranje BIOS-a u optički pogon, a zatim isključite računalo.

3. Isključite sve naponske kabele iz električnih utičnica. Zatim uklonite sve dijelove koji sprječavaju pristup prekidaču za čišćenje CMOS-a / oporavak.

4. Pomaknite skakač iz standardnog položaja u položaj za održavanje.

5. Ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

Poglavlje 5. UEFI BIOS 21

6. Uključite računalo i monitor. Kada s računala začujete zvučni signal, započeo je postupak oporavka.

7. Kada postupak oporavka završi, računalo će se automatski isključiti.

Napomena: Ovisno o modelu računala, postupak oporavka trajat će dvije do tri minute.

8. Isključite sve naponske kabele iz električnih utičnica.

9. Pomaknite prekidač za čišćenje CMOS-a / oporavak natrag u standardni položaj.

10. Ponovno postavite sve dijelove koji su bili uklonjeni. Zatim ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

11. Uključite računalo i monitor. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

12. Da biste spriječili gubitak podataka, osigurajte da se postavke BIOS-a vrate na raniju točku. Konfiguracije BIOS-a potražite u odjeljku Poglavlje 5 „UEFI BIOS” na str. 17.

Čišćenje CMOS-a

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo.

2. Isključite sve naponske kabele iz električnih utičnica. Zatim uklonite sve dijelove koji sprječavaju pristup prekidaču za čišćenje CMOS-a / oporavak.

3. Pomaknite skakač iz standardnog položaja u položaj za održavanje.

4. Ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

5. Uključite računalo i monitor. Kada začujete zvučni signal s računala, pričekajte približno 10 sekundi.

6. Držite tipku za napajanje približno četiri sekunde da biste isključili računalo.

7. Isključite sve naponske kabele iz električnih utičnica.

8. Pomaknite prekidač za čišćenje CMOS-a / oporavak natrag u standardni položaj.

9. Ponovno postavite sve dijelove koji su bili uklonjeni. Zatim ponovno priključite kabele za napajanje za računalo i monitor u električne utičnice.

10. Uključite računalo i monitor. Kada se prikaže zaslon s logotipom, pritisnite tipku F1 ili Fn + F1.

11. Da biste spriječili gubitak podataka, osigurajte da se postavke BIOS-a vrate na raniju točku. Konfiguracije BIOS-a potražite u odjeljku Poglavlje 5 „UEFI BIOS” na str. 17.

M90q Vodič za korisnike

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i oporavak

Ovo poglavlje sadrži rješenja za probleme s računalom. Osnovni postupak koristite kao početnu točku za rješavanje problema s računalom.

Osnovni postupak rješavanja problema s računalom

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

1. Provjerite sljedeće:

a. Jesu li kabeli svih priključenih uređaja čvrsto i pravilno ukopčani. b. Sve su komponente ponovno sastavljene ispravno. c. Svi su priključeni uređaji za koje je potreban izmjeničan napon priključeni u pravilno

uzemljenu i ispravnu električnu utičnicu.

d. Na svim priključenim uređajima omogućen je UEFI BIOS.

2. Upotrijebite antivirusni program (ako postoji) da vidite je li računalo zaraženo virusom. Ako

program otkrije virus, uklonite ga.

3. Pogledajte Poglavlje 6 „Otklanjanje poteškoća, dijagnostika i oporavak” na str. 23 da biste riješili

problem koji imate, pokrenite dijagnostički program i oporavite operativni sustav.

4. Ako se problem nastavi pojavljivati, obratite se tvrtki Lenovo. Pogledajte odjeljak Poglavlje 8

„Pomoć i podrška” na str. 63.

Rješavanje problema

Informacije o rješavanju problema koristite za pronalaženje rješenja za probleme s jasnim simptomima.

Problemi s pokretanjem

Problem

Računalo se ne pokreće kad pritisnete tipku za uključivanje i isključivanje.

Operacijski sustav se ne pokreće s odgovarajućeg pogona za pohranu ili se ne uspijeva pokrenuti

Računalo nekoliko puta aktivira zvučni signal prije pokretanja operacijskog sustava.

Rješenje

• Naponski kabel mora biti pravilno priključen na stražnju stranu računala i ispravnu utičnicu.

• Ako je na stražnjoj strani računala drugi prekidač napajanja, provjerite je li uključen.

• Provjerite indikator napajanja na prednjoj strani računala.

• Napon računala odgovara naponu u električnim utičnicama u vašem području.

• Provjerite jesu li svi signalni kabeli i kabeli za napajanje pogona za pohranu pravilno priključeni.

• Provjerite je li pogon za pohranu s kojeg se računalo pokreće naveden kao prvi uređaj za pokretanje u programu UEFI BIOS.

• U iznimnim slučajevima pogon za pohranu na kojemu se nalazi operacijski sustav može biti oštećen. U tim ćete slučajevima možda morati zamijenili pogon za pohranu.

• Ako je na računalo postavljena memorija Optane:

- Provjerite nije li memorija Optane uklonjena.

- Provjerite nije li memorija Optane oštećena. Provjerite

memoriju Optane pomoću dijagnostičkih alata.

Provjerite nisu li tipke zaglavljene.

24 M90q Vodič za korisnike

Problemi sa zvukom

Problem

U operacijskom sustavu Windows se zvuk.

Ne čuje se zvuk u Bluetooth slušalicama s mikrofonom ili slušalicama.

ne čuje

Rješenje

• Ako koristite vanjske aktivne zvučnike s prekidačem za

uključivanje/isključivanje, provjerite sljedeće:

- Prekidač za uključivanje/isključivanje postavljen je na položaj On (Uključeno).

- Kabel za napajanje zvučnika mora biti priključen na pravilno uzemljenu i ispravnu električnu utičnicu.

• Ako vanjski zvučnici imaju kontrolu za namještanje glasnoće, provjerite nije li postavljena na prenisku vrijednost.

• Kliknite ikonu glasnoće u području obavijesti sustava Windows na programskoj traci. Provjerite postavke i glasnoću zvučnika. Nemojte isključiti zvučnik ili glasnoću postaviti na vrlo nisku razinu.

• Ako računalo ima prednju ploču za zvuk, provjerite nije li glasnoća postavljena na prenisku vrijednost.

• Provjerite jesu li vanjski zvučnici (i slušalice, ako ih koristite) priključeni u odgovarajuću priključnicu za zvuk na računalu. Većina kabela za zvučnik ima utikače u boji koja mora odgovarati boji priključka za zvuk.

Napomena: Kad su na audiopriključak priključeni kabeli vanjskih zvučnika ili slušalica, onemogućuje se interni zvučnik ako postoji. U većini slučajeva, ako je u jedan od utora za proširenje ugrađena zvučna kartica, funkcija zvuka ugrađena u matičnu ploču onemogućena je. Stoga za audio karticu morate koristiti audiopriključke.

• Provjerite je li program koji koristite osmišljen za operacijski sustav Microsoft Windows. Ako je program napisan za izvršavanje u DOS-u, neće koristiti značajku za zvuk sustava Windows. Program mora biti konfiguriran za korištenje emulacije SoundBlaster Pro ili SoundBlaster.

• Provjerite jesu li upravljački programi za zvuk ispravno instalirani.

Odaberite slušalice s mikrofonom ili slušalice kao zadani uređaj za izlaz zvuka u naprednim postavkama zvuka.

• Provjerite je li kabel zvučnika u potpunosti umetnut u priključnicu na računalu.

• Provjerite je li kabel koji povezuje lijevi i desni zvučnik čvrsto priključen.

Zvuk se čuje iz jednog vanjskog zvučnika.

• Provjerite jesu li postavke ravnoteže pravilno postavljene.

1. Desnom tipkom miša kliknite ikonu glasnoće u području obavijesti sustava Windows na programskoj traci. Zatim kliknite Open Volume Mixer (Otvori mikser za glasnoću) i odaberite željeni zvučnik.

2. Kliknite ikonu zvučnika na kontroli glasnoće pa kliknite karticu Levels (Razine).

Problemi s mrežom

Napomena: Značajke Wi-Fi® i Bluetooth nisu obavezne.

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i oporavak 25

Problem

Računalo se ne može povezati s Ethernet LAN-om.

Rješenje

• Priključite kabel iz Ethernet priključak u RJ45 priključak koncentratora.

• Omogućite značajku Ethernet LAN-a u UEFI BIOS-u.

• Omogućite prilagodnik za Ethernet LAN.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Network and Sharing Center (Centar za mrežu i

zajedničko korištenje) ➙ Change adapter settings (Promjena postavki prilagodnika).

3. Desnom tipkom miša kliknite ikonu prilagodnika za Ethernet LAN pa kliknite Enable (Omogući).

• Ažurirajte ili ponovno instalirajte upravljački program za Ethernet LAN.

• Instalirajte sav softver za umrežavanje potreban za mrežno okruženje. Od administratora mreže saznajte koji je softver potreban za umrežavanje.

• Postavite priključak preklopnika i prilagodnik tako da imaju jednaku duplex postavku. Ako ste prilagodnik postavili na punu dvosmjernu vezu (full duplex), provjerite je li i preklopnik konfiguriran na takvu vezu. Postavljanje pogrešnog duplex načina može smanjiti performanse, uzrokovati gubitak podataka i dovesti do prekida veze.

Kada se koristi model računala Gigabit Ethernet pri brzini od 1000 Mbps, ne uspijeva se ostvariti Ethernet LAN veza ili dolazi do pogreške.

Značajka Wake On LAN (WOL) ne funkcionira.

Značajka Wi-Fi ne funkcionira.

Povežite mrežni kabel s Ethernet priključkom pomoću kabela kategorije 5 i koncentratora/preklopnika 100 BASE-T (ne 100 BASE-X).

Omogućite značajku Wake On LAN u UEFI BIOS-u.

• Omogućite značajku Wi-Fi u UEFI BIOS-u.

• Omogućite sve uređaje za Wi-Fi.

1. Desnom tipkom miša kliknite gumb Start kako biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

3. Proširite Network adapters (Mrežni prilagodnici) kako biste prikazali sve mrežne uređaje.

4. Desnom tipkom miša kliknite svaki Wi-Fi uređaj, a potom kliknite Enable device (Omogući uređaj).

• Omogućite značajku Wi-Fi u postavkama sustava Windows.

1. Otvaranje izbornika Start.

2. Kliknite Settings (Postavke) ➙ Network & Internet (Mreža i internet) ➙ Wi-Fi.

3. Omogućite značajku Wi-Fi.

• Ažurirajte ili ponovno instalirajte upravljački program za Wi-Fi.

26 M90q Vodič za korisnike

Problem

Značajka Bluetooth ne funkcionira.

Ne čuje se zvuk u Bluetooth slušalicama s mikrofonom ili slušalicama.

Rješenje

• Omogućite Bluetooth u UEFI BIOS-u.

• Omogućite sve Bluetooth uređaje.

1. Desnom tipkom miša kliknite gumb Start kako biste otvorili kontekstni izbornik Start.

2. Kliknite Device Manager (Upravitelj uređaja). Unesite administratorsku lozinku ili potvrdu ako se pojavi upit za to.

3. Proširite Bluetooth da biste prikazali sve Bluetooth uređaje. Desnom tipkom miša kliknite svaki Bluetooth uređaj, a potom kliknite Enable device (Omogući uređaj).

4. Proširite Network adapters (Mrežni prilagodnici) da biste prikazali sve mrežne uređaje. Desnom tipkom miša kliknite svaki Bluetooth uređaj, a potom kliknite Enable device (Omogući uređaj).

• Uključite primopredajnik za Bluetooth.

1. Otvaranje izbornika Start.

2. Kliknite Settings (Postavke) ➙ Devices (Uređaji) ➙ Bluetooth & other devices (Bluetooth i ostali uređaji).

3. Uključite prekidač za Bluetooth da biste omogućili Bluetooth značajku.

• Ažurirajte ili ponovno instalirajte upravljački program za Bluetooth.

Odaberite Bluetooth slušalice s mikrofonom ili slušalice kao zadani uređaj za izlaz zvuka u naprednim postavkama zvuka.

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i oporavak 27

Problemi s performansama

Problem

Na pogonima za pohranu postoje pretjerano fragmentirane datoteke.

Nema dovoljno slobodnog prostora na pogonu za pohranu.

Rješenje

Napomena: Ovisno o veličini pogona za pohranu i količini

podataka pohranjenih na njima, defragmentacija može potrajati i nekoliko sati.

1. Zatvorite sve otvorene programe i prozore.

2. Otvaranje izbornika Start.

3. Kliknite Windows System (Sustav Windows) ➙ File Explorer (Eksplorer za datoteke) ➙ This PC (Ovaj PC).

4. Desnom tipkom miša kliknite pogon C, a zatim kliknite Properties (Svojstva).

5. Kliknite na karticu Tools (Alati).

6. Kliknite Optimize (Optimiziraj). Odaberite željeni pogon i kliknite Optimize (Optimiziraj).

7. Slijedite upute na zaslonu.

• U programu za e-poštu očistite mape Ulazna pošta, Poslane stavke i Izbrisane stavke.

• Počistite pogon C.

1. Otvaranje izbornika Start.

2. Kliknite Windows System (Sustav Windows) ➙ File Explorer (Eksplorer za datoteke) ➙ This PC (Ovaj PC).

3. Desnom tipkom miša kliknite pogon C, a zatim kliknite Properties (Svojstva).

4. Provjerite količinu slobodnog prostora pa kliknite Disk Cleanup (Čišćenje diska).

5. Prikazat će se popis kategorija nepotrebnih datoteka. Odaberite kategoriju koju želite izbrisati pa kliknite OK (U redu).

• Onemogućite neke značajke sustava Windows ili uklonite nepotrebne programe.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Programs and Features (Programi i značajke).

3. Učinite nešto od sljedećeg:

- Kako biste onemogućili neke značajke sustava

Windows, kliknite Turn Windows features on or off (Uključivanje i isključivanje značajki sustava Windows). Slijedite upute na zaslonu.

- Da biste uklonili nepotrebne programe, odaberite

program koji želite ukloniti, a zatim kliknite Uninstall/ Change (Deinstaliranje/Promjena) ili Uninstall (Deinstaliraj).

Nema dovoljno slobodne memorije.

28 M90q Vodič za korisnike

• Desnom tipkom miša kliknite prazno područje na programskoj traci pa otvorite upravitelj zadataka. Potom završite neke zadatke koji vam nisu potrebni.

• Ugradite dodatne memorijske module.

Problemi s pogonom za pohranu

Problem

U izborniku UEFI BIOS nema nekih ili nijednog pogona za pohranu.

Rješenje

• Provjerite jesu li svi signalni kabeli i kabeli za napajanje svih

• Provjerite je li računalo pravilno konfigurirano kako bi

Problemi s CD ili DVD diskom

Problem

CD ili DVD ne radi.

Rješenje

• Provjerite podržava li optički pogon CD ili DVD.

• Provjerite je li disk ispravno umetnut, s naljepnicom na gornjoj

• Provjerite je li površina diska koji koristite čista. Da biste

• Provjerite jesu li signalni kabel i kabel za napajanje čvrsto

• Provjerite nije li površina diska koji koristite ogrebena ili

• Ako imate ugrađeno više CD ili DVD pogona (ili kombinaciju

pogona za pohranu pravilno priključeni.

podržavalo pogone za pohranu.

- Ako su u računalo ugrađeni pogoni za pohranu SATA, provjerite je li ugrađen modul za omogućivanje pogona za pohranu SATA (od jednog do pet pogona za pohranu).

- Ako su u računalo ugrađeni pogoni za pohranu SAS, provjerite je li ugrađen modul za omogućivanje pogona za pohranu SAS (od jednog do pet pogona za pohranu) ili prilagodnik LSI MegaRAID SAS.

strani.

uklonili prašinu, disk obrišite mekom krpom pokretima od središta prema vanjskom rubu. Brisanje diska kružnim pokretima može oštetiti podatke.

priključeni na pogon.

oštećena. Pokušajte umetnuti disk za koji znate da funkcionira.

CD i DVD pogona), pokušajte umetnuti disk u drugi pogon. U nekim slučajevima samo je jedan pogon priključen na zvučni podsustav.

Nije moguće pokrenuti sustav pomoću pokretačkih medija za oporavak kao što je Product Recovery CD.

Umjesto DVD videozapisa, prikazuje se crni zaslon

DVD film se ne reproducira.

Tijekom reprodukcije filma s DVD-a nema zvuka ili je isprekidan.

Provjerite je li CD ili DVD pogon postavljen kao prvi prioritet u redoslijedu uređaja za pokretanje u UEFI BIOS-u. Napomena: Na nekim modelima računala redoslijed pokretanja trajno postavljen i ne može se promijeniti.

• Ponovo pokrenite program za reproduciranje DVD diska.

• Pokušajte smanjiti razlučivost zaslona i dubinu boja.

• Zatvorite sve otvorene datoteke, a potom ponovno pokrenite računalo.

• Provjerite je li površina diska čista i bez ogrebotina.

• Provjerite regionalni kôd diska ili paketa. Možda morate kupiti disk s kodiranjem za regiju u kojoj se koristite računalom.

• Provjerite postavku glasnoće u računalu i na zvučnicima.

• Provjerite je li površina diska čista i bez ogrebotina.

• Provjerite jesu li svi kabeli do i od zvučnika dobro spojeni.

• Na DVD izborniku odaberite drugi zvučni zapis ili jezik.

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i oporavak 29

Problem

Reprodukcija je vrlo spora ili isprekidana.

Poruka upućuje na to da disk nije valjan ili ga nema.

Rješenje

• Onemogućite pozadinske programe, kao što su protuvirusni program ili teme radnog područja.

• Provjerite je li razlučivost postavljena na manje od 1152 x 864 piksela.

• Provjerite je li DVD disk u pogonu okrenut sjajnom površinom oprema dolje.

• Provjerite je li razlučivost videozapisa manja od 1152 x 864 piksela.

• Provjerite je li DVD ili CD umetnut u pravi optički pogon. Primjerice, nemojte u pogon samo za CD-ove umetati DVD.

Poteškoće sa serijskim priključkom

Problem

Ne može se pristupiti serijskom priključku.

Problemi s USB uređajem

Problem

Pristup USB uređaju nije moguć.

Rješenje

• Priključite serijski kabel iz serijskog priključka na računalu na serijski uređaj. Ako serijski uređaj ima vlastiti kabel za napajanje, priključite kabel za napajanje u uzemljenu električnu utičnicu.

• Uključite serijski uređaj i držite ga povezanim.

• Instalirajte sve programe isporučene uz serijski uređaj. Dodatne pojedinosti potražite u dokumentaciji koju ste dobili uz serijski uređaj.

• Ako ste dodali jedan prilagodnik za serijski priključak, provjerite je li prilagodnik pravilno instaliran.

Rješenje

• Povežite USB kabel s USB priključkom i USB uređajem. Ako USB uređaj ima vlastiti kabel za napajanje, uključite kabel za napajanje u uzemljenu električnu utičnicu.

• Uključite USB uređaj i držite ga uključenim.

• Instalirajte upravljačke programe uređaja ili programe isporučene uz USB uređaj. Dodatne pojedinosti potražite u dokumentaciji koju ste dobili uz USB uređaj.

• Isključite pa ponovno priključite USB priključak da biste vratili USB uređaj u izvorno stanje.

• Provjerite je li funkcija Smart USB Protection onemogućena u UEFI BIOS-u.

30 M90q Vodič za korisnike

Softverski problem

Problem

Neki programi ne rade prema očekivanju.

Rješenje

1. Provjerite je li uzrok problema u nekom programu. a. Provjerite je li softver kompatibilan s računalom. Dodatne

pojedinosti potražite u dokumentaciji koju ste dobili uz

softver. b. Pobrinite se da drugi softver radi ispravno na računalu. c. Provjerite radi li softver koji koristite na nekom drugom

računalu.

2. Ako je aplikacija uzrok problema:

• Pročitajte tiskanu dokumentaciju isporučenu uz program ili

sustav pomoći za program.

• Ažurirajte se program.

• Deinstalirajte pa ponovno instalirajte program. Da biste

preuzeli program koji je unaprijed instaliran na vašem računalu idite na upute na zaslonu.

https://pcsupport.lenovo.com i slijedite

Dijagnostički alati Lenovo

Dodatne informacije o dijagnostičkim alatima Lenovo potražite na web mjestu Lenovo na adresi:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

Oporavak

U ovoj se temi navode informacije o oporavku operacijskog sustava Windows 10. Obavezno pročitajte i pratite zaslonske upute za oporavak. Podaci na računalu možda će se tijekom postupka oporavka izbrisati. Da biste izbjegli gubitak podataka, stvorite sigurnosnu kopiju podataka koje želite sačuvati.

Vratite sistemske datoteke i postavke u ranije stanje

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite Recovery (Oporavak) ➙ Open System Restore (Otvori vraćanje sustava). Zatim slijedite upute na zaslonu.

Vratite datoteke iz sigurnosne kopije

Napomena: Ako vraćate datoteke iz sigurnosne kopije pomoću alata Prethodne datoteke, provjerite

jeste li prethodno sigurnosno kopirali podatke putem tog alata.

1. Na Control Panel (Upravljačka ploča) odaberite prikaz s pomoću ikona Large icons (Velike ikone) ili Small icons (Male ikone).

2. Kliknite File History (Prethodne datoteke) ➙ Restore personal files (Vrati osobne podatke). Zatim slijedite upute na zaslonu.

Vraćanje računala na zadane postavke

U postupku vraćanja na zadane postavke tijekom ponovne instalacije operacijskog sustava datoteke možete zadržati ili ukloniti.

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i oporavak 31

Napomena: Stavke u grafičkom korisničkom sučelju (GUI) mogu se promijeniti bez prethodne najave.

1. Otvorite izbornik Start i kliknite Settings (Postavke) ➙ Update & Security (Ažuriranje i sigurnost) ➙ Recovery (Oporavak).

2. U odjeljku Reset this PC (Vrati ovaj PC na zadane postavke) kliknite Get started (Početak rada).

3. Pratite upute na zaslonu da biste ponovno postavili računalo.

Korištenje dodatnih mogućnosti

1. Otvorite izbornik Start i kliknite Settings (Postavke) ➙ Update & security (Ažuriranje i sigurnost) ➙ Recovery (Oporavak).

2. U odjeljku Advanced startup (Napredno pokretanje) kliknite Restart now (Odmah ponovno pokreni) ➙ Troubleshoot (Otklanjanje poteškoća) ➙ Advanced options (Napredne mogućnosti).

3. Odaberite željenu mogućnost i slijedite upute na zaslonu.

Automatski oporavak sustava Windows

Napomena: Provjerite je li računalo priključeno na izmjenični napon tijekom procesa oporavka.

Okruženje oporavka sustava Windows na računalu funkcionira neovisno o operacijskom sustavu Windows 10. To vam omogućuje da oporavite ili popravite operacijski sustav čak i ako se operacijski sustav Windows 10 ne može pokrenuti.

Okruženje oporavka sustava Windows automatski će se pokrenuti nakon dva uzastopna neuspješna pokušaja pokretanja. Zatim možete odabrati mogućnosti oporavka i popravka slijedeći upute na zaslonu.

Stvaranje i korištenje USB uređaja za oporavak

Preporučuje se da što prije stvorite USB pogon za oporavak kao sigurnosnu kopiju za programe za oporavak sustava Windows. USB pogon za oporavak omogućuje otklanjanje poteškoća i rješavanje problema čak i ako su predinstalirani programi za oporavak sustava Windows oštećeni. Ako niste izradili USB pogon za oporavak kao mjeru opreza, možete se obratiti Centru za podršku korisnicima tvrtke Lenovo i kupite ga od tvrtke Lenovo. Za popis telefonskih brojeva Lenovo podrške za svoju državu ili regiju pogledajte:

https://pcsupport.lenovo.com/supportphonelist

Stvaranje USB pogona za oporavak Pažnja: Procesom stvaranja brišu se svi podaci pohranjeni na USB pogonu. Da biste izbjegli gubitak

podataka, stvorite sigurnosnu kopiju podataka koje želite sačuvati.

1. Provjerite je li računalo priključeno na izmjenični napon.

2. Pripremite USB pogon s barem 16 GB kapaciteta za pohranu. Potrebni kapacitet USB pogona ovisi o veličini slike za oporavak.

3. Pripremljeni USB pogon priključite na računalo.

4. U okvir za pretraživanje upišite recovery. Zatim kliknite Create a recovery drive (Stvori pogon za oporavak).

5. U prozoru Kontrola korisničkog računa kliknite Yes (Da) da biste dopustili pokretanje programa Recovery Media Creator.

6. U prozoru Recovery Drive (Pogon za oporavak) slijedite upute na zaslonu da biste stvorili USB pogon za oporavak.

M90q Vodič za korisnike

Korištenje USB pogona za oporavak

Ako ne možete pokrenuti računalo, prvo idite na Poglavlje 8 „Pomoć i podrška” na str. 63 da biste sami pokušali riješiti problem. Ako se problem nastavi, koristite USB pogon za oporavak da biste oporavili računalo.

1. Provjerite je li računalo priključeno na izmjenični napon.

2. USB pogon za oporavak priključite na računalo.

3. Uključite ili ponovno pokrenite računalo. Kada se pojavi zaslon s logotipom, pritisnite tipku F12.

Otvorit će se prozor Boot Menu.

4. Odaberite USB pogon za oporavak kao uređaj za pokretanje. Zatim pratite upute na zaslonu da

biste dovršili postupak.

Ažuriranje upravljačkog programa za uređaj

Pažnja: Ponovnim instaliranjem upravljačkih programa promijenit ćete trenutačnu konfiguraciju

računala.

Kada primijetite slabiju učinkovitost neke komponente ili nakon njezina dodavanja, preuzmite najnoviji upravljački program za tu komponentu. Ta bi radnja mogla otkloniti upravljački program kao mogući uzrok problema. Najnoviji upravljački program preuzmite i instalirajte na jedan od sljedećih načina:

• U aplikaciji Vantage učinite sljedeće: Otvorite aplikaciju Vantage kako biste provjerili dostupne pakete ažuriranja. Ukoliko je dostupan

najnoviji paket ažuriranja UEFI BIOS-a, pratite upute na zaslonu za preuzimanje i instaliranje paketa.

• Putem web-mjesta za podršku tvrtke Lenovo: Idite na

zaslonu da biste preuzeli i instalirali potrebne upravljačke programe i softver.

• S usluge Windows Update:

https://pcsupport.lenovo.com i odaberite unos za svoje računalo. Zatim pratite upute na

Napomena: Lenovo možda nije testirao upravljačke programa za uređaje sa servisa Windows Update. Preporučuje se da upravljačke programe za uređaje nabavljate od tvrtke Lenovo.

1. Otvaranje izbornika Start.

2. Kliknite Settings (Postavke) ➙ Update & Security (Ažuriranje i sigurnost) ➙ Windows Update.

3. Slijedite upute na zaslonu.

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i oporavak 33

34 M90q Vodič za korisnike

Poglavlje 7. Zamjena CRU-ova

Što su CRU-ovi

Korisnički zamjenjive jedinice (Customer Replaceable Unit, CRU) dijelovi su koje korisnik može sam nadograditi ili zamijeniti. Računala Lenovo sadrže sljedeće vrste CRU-ova:

• Samoposlužni CRU-ovi: odnose se na dijelove koje korisnik može sam jednostavno instalirati ili zamijeniti ili to može učiniti kvalificirani serviser bez dodatnih troškova.

• CRU-ovi za koje je dostupna usluga ugradnje: odnose se na dijelove koje instalirati ili zamijeniti može korisnik s visokom razinom vještine. Kvalificirani serviser može instalirati ili zamijeniti dijelove na temelju vrste jamstva određene za uređaj korisnika.

Ako namjeravate instalirati CRU, Lenovo će vam ga poslati. Podaci o CRU-ovima, kao i upute za njihovu zamjenu isporučuju se uz proizvod, a dostupni su i na zahtjev od tvrtke Lenovo. Od vas se može zatražiti da vratite oštećeni dio koji je CRU zamijenio. Ako je proizvod potrebno vratiti: (1) upute za povrat, unaprijed plaćena oznaka za povrat i spremnik za pakiranje dostavljaju se sa zamjenskim CRU-om, (2) možda će vam biti naplaćen zamjenski CRU ako Lenovo ne zaprimi neispravni CRU u roku od trideset (30) dana od primitka zamjenskog CRU-a. Sve pojedinosti potražite u dokumentaciji Ograničeno jamstvo tvrtke Lenovo na adresi:

https://www.lenovo.com/warranty/llw_02

Popis CRU-ova za svoje računalo pogledajte u nastavku.

Samoposlužni CRU-ovi

• Prilagodnik napajanja

• Kabel za napajanje

• Tipkovnica*

• Miš*

• Okomiti stalak*

• Držač sabirnice VESA

• Vanjski optički pogon*

• Kućište vanjskog optičkog pogona*

• Držač prilagodnika za napajanje*

• Štitnik za prašinu*

• Stražnja Wi-Fi antena*

• Poklopac računala

• Interni zvučnik

• Poklopac s donje strane

• Memorijski modul

• M.2 statički pogon*

Opcijsko-servisni CRU-ovi

• Pogon tvrdog diska*

• Nosač pogona tvrdog diska*

• Sistemski ventilator

• Tanka okrugla baterija

• Wi-Fi kartica*

• Štitnik Wi-Fi kartice*

* za odabrane modele

Zamjena CRU-a

Da biste zamijenili CRU, pratite upute za postupak zamjene:

Prilagodnik za napajanje i kabel napajanja

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

3. Uklonite prilagodnik za napajanje.

36 M90q Vodič za korisnike

4. Uklonite kabel za napajanje.

5. Postavite kabel za napajanje.

Poglavlje 7. Zamjena CRU-ova 37

6. Postavite prilagodnik za napajanje.

7. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno priključite kabel za napajanje u električnu utičnicu.

Okomiti stalak

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

M90q Vodič za korisnike

3. Uklonite okomiti stalak.

4. Ugradite okomiti stalak.

5. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno

priključite kabel za napajanje u električnu utičnicu.

Poglavlje 7. Zamjena CRU-ova 39

Nosač VESA

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računalo isključite iz izmjeničnog napajanja i isključite sve spojene kabele.

3. Uklonite držač za montiranje VESA.

4. Ugradite držač za montiranje VESA.

5. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno priključite kabel za napajanje u električnu utičnicu.

Kućište vanjskog optičkog pogona i vanjski optički pogon

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

M90q Vodič za korisnike

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

3. Uklonite kućište vanjskog optičkog pogona.

4. Uklonite vanjski optički pogon.

Poglavlje 7. Zamjena CRU-ova 41

5. Instalirajte vanjski optički pogon.

6. Instalirajte kućište vanjskog optičkog pogona.

7. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno priključite kabel za napajanje u električnu utičnicu.

Držač prilagodnika za napajanje

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

M90q Vodič za korisnike

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

3. Uklonite držač prilagodnika napajanja.

4. Uklonite kabel za napajanje.

5. Uklonite prilagodnik za napajanje.

Poglavlje 7. Zamjena CRU-ova 43

6. Postavite prilagodnik za napajanje.

7. Postavite kabel za napajanje.

8. Montirajte držač prilagodnika napajanja.

9. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno priključite kabel za napajanje u električnu utičnicu.

M90q Vodič za korisnike

Štitnik za prašinu

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

3. Uklonite štitnik za prašinu.

Poglavlje 7. Zamjena CRU-ova 45

4. Postavite štitnik za prašinu.

5. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno priključite kabel za napajanje u električnu utičnicu.

Stražnja Wi-Fi antena

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

M90q Vodič za korisnike

3. Uklonite stražnju Wi-Fi antenu.

4. Ugradite stražnju Wi-Fi antenu.

5. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno

priključite kabel za napajanje u električnu utičnicu.

Poglavlje 7. Zamjena CRU-ova 47

Poklopac računala

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Isključite računalo i pričekajte nekoliko minuta da se računalo ohladi prije otvaranja poklopca.

Postupak zamjene

1. Isključite računalo i uklonite sve povezane uređaje.

2. Računala isključite iz napajanja i sve spojene kabele.

3. Otključajte sve lokote koji učvršćuju poklopac računala.

4. Uklonite okomito postolje, ako postoji. Pogledajte „Okomiti stalak” na str. 38.

5. Uklonite nosač za montažu VESA, ako postoji. Pogledajte „Nosač VESA” na str. 40.

6. Uklonite kućište vanjskog optičkog pogona i vanjski optički pogon, ako postoji. Pogledajte „Kućište vanjskog optičkog pogona i vanjski optički pogon” na str. 40.

7. Uklonite nosač prilagodnika napajanja, ako postoji. Pogledajte „Držač prilagodnika za napajanje” na str. 42.

8. Uklonite štitnik za prašinu, ako postoji. Pogledajte „Štitnik za prašinu” na str. 45.

9. Uklonite stražnju Wi-Fi antenu, ako postoji. Pogledajte „Stražnja Wi-Fi antena” na str. 46.

10. Uklonite poklopac računala.

48 M90q Vodič za korisnike

11. Montirajte poklopac računala.

12. Ponovno priključite vanjske kabele na odgovarajuće priključke na računalu, a zatim ponovno priključite kabel za napajanje u električnu utičnicu.

Napomena: Ako postoji kakva brava za zaključavanje računala, zaključajte je.

Pogon tvrdog diska i nosač pogona tvrdog diska

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Pažnja: Pogon tvrdog diska je osjetljiv. Neprilagođeno rukovanje može prouzročiti oštećenje i trajni gubitak podataka. Pri rukovanju pogonom tvrdog diska, uzmite u obzir sljedeće smjernice:

• Zamijenite pogon tvrdog diska samo pri nadogradnji ili u slučaju popravka. Pogon tvrdog diska nije predviđen za česte promjene ili zamjenu.

• Prije zamjenjivanja pogona tvrdog diska stvorite sigurnosnu kopiju svih podataka koje želite sačuvati.

• Nemojte dodirivati rub s kontaktima na pogonu tvrdog diska. U protivnom bi se pogon tvrdog diska mogao oštetiti.

• Nemojte pritiskati pogon tvrdog diska.

• Pogon tvrdog diska nemojte izlagati fizičkim udarcima ili vibracijama. Pogon tvrdog diska postavite na mekani materijal kao što je tkanina kako bi ublažila fizičke udarce.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Isključite kabel pogona tvrdog diska iz pogona tvrdog diska.

Poglavlje 7. Zamjena CRU-ova 49

3. Uklonite pogon tvrdog diska i nosač.

4. Uklonite pogon tvrdog diska iz nosača.

50 M90q Vodič za korisnike

5. Ugradite pogon tvrdog diska u nosač.

6. Ugradite pogon tvrdog diska i nosač.

7. Povežite kabel pogona tvrdog diska s pogonom tvrdog diska.

8. Vratite sve uklonjene dijelove.

Poglavlje 7. Zamjena CRU-ova 51

Interni zvučnik

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Odspojite kabel internog zvučnika iz priključnice za interni zvučnik na matičnoj ploči.

3. Uklonite interni zvučnik.

4. Ugradite unutarnji zvučnik.

52 M90q Vodič za korisnike

5. Povežite kabel internog zvučnika s priključkom za interni zvučnik na matičnoj ploči.

6. Vratite sve uklonjene dijelove.

Sistemski ventilator

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Uklonite interni zvučnik, ako postoji. Pogledajte „Interni zvučnik” na str. 52.

3. Odspojite kabel sistemskog ventilatora od priključka sistemskog ventilatora na matičnoj ploči.

4. Uklonite ventilator sustava.

5. Ugradite sistemski ventilator.

6. Priključite kabel sistemskog ventilatora na priključak za sistemski ventilator na matičnoj ploči.

7. Vratite sve uklonjene dijelove.

Poglavlje 7. Zamjena CRU-ova 53

Tanka okrugla baterija

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Računalo je opremljeno posebnom vrstom memorije koja održava datum, vrijeme i postavke ugrađenih značajki, npr. dodjelu (konfiguraciju) paralelnih priključaka. Tanka okrugla baterija održava te informacije aktivnima kada je računalo isključeno.

Ta baterija normalno ne zahtijeva punjenje ni održavanje tijekom svog trajanja, ali nijedna tanka okrugla baterija ne traje vječno. Ako se tanka okrugla baterija isprazni, gube se informacije o datumu i vremenu. Prikazat će se poruka o pogrešci kada uključite računalo.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Uklonite pogon tvrdog diska i nosač tvrdog diska, ako postoji. Pogledajte „Pogon tvrdog diska i nosač pogona tvrdog diska” na str. 49.

3. Uklonite ventilator sustava. Pogledajte „Sistemski ventilator” na str. 53.

4. Oslobodite zasun.

5. Uklonite tanku okruglu bateriju.

54 M90q Vodič za korisnike

6. Ugradite tanku bateriju.

7. Pričvrstite tanku okruglu bateriju pomoću zasuna.

8. Vratite sve uklonjene dijelove.

9. Na izborniku UEFI BIOS-a ponovno postavite datum i vrijeme sustava.

Da biste tanku okruglu bateriju odložili u otpad, pročitajte odjeljak „Napomena o tankoj okrugloj litijskoj bateriji” u vodiču za sigurnost i jamstvo.

Wi-Fi kartica i štitnik Wi-Fi kartice

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Uklonite pogon tvrdog diska i nosač tvrdog diska, ako postoji. Pogledajte „Pogon tvrdog diska i

nosač pogona tvrdog diska” na str. 49.

Poglavlje 7. Zamjena CRU-ova 55

3. Uklonite štitnik Wi-Fi kartice.

4. Isključite Wi-Fi antene iz Wi-Fi kartice.

5. Uklonite Wi-Fi karticu.

56 M90q Vodič za korisnike

6. Ugradite Wi-Fi karticu.

7. Priključite Wi-Fi antene na Wi-Fi karticu.

8. Postavljanje štitnika Wi-Fi kartice.

9. Vratite sve uklonjene dijelove.

Poklopac s donje strane

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Okrenite računalo tako da je donji poklopac okrenut prema gore.

Poglavlje 7. Zamjena CRU-ova 57

3. Uklonite donji poklopac.

4. Umetnite donji poklopac.

5. Okrenite računalo tako da je donji poklopac okrenut prema dolje.

6. Vratite uklonjive dijelove.

Memorijski modul

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Uklonite donji poklopac. Pogledajte „Poklopac s donje strane” na str. 57.

3. Oslobodite zasun.

M90q Vodič za korisnike

4. Uklonite memorijski modul.

5. Postavite memorijski modul.

6. Pričvrstite memorijski modul pomoću zasuna.

Poglavlje 7. Zamjena CRU-ova 59

7. Vratite sve uklonjene dijelove.

M.2 statički pogon

Preduvjet

Prije nego što započnete, pročitajte Dodatak A „Važne sigurnosne informacije” na str. 67 i ispišite sljedeće upute.

Pažnja:

• Da biste zamijenili Intel Optane memoriju, idite na

• M.2 statički pogon vrlo je osjetljiv. Neprilagođeno rukovanje može prouzročiti oštećenje i trajni gubitak podataka. Da biste zamijenili solid-state pogon M.2, slijedite sljedeće smjernice:

- Zamijenite solid-state pogon M.2 samo pri nadogradnji ili u slučaju popravka. Solid-state pogon

M.2 nije predviđen za česte promjene ili zamjenu.

- Prije zamjenjivanja solid-state pogona M.2 stvorite sigurnosnu kopiju svih podataka koje želite

sačuvati.

- Ne dodirujte rub s kontaktima solid-state pogona M.2. U suprotnom bi se solid-state pogon

M.2 mogao oštetiti.

- Nemojte pritiskati solid-state pogon M.2.

- Nemojte izlažite solid-state pogon M.2 fizičkim udarcima ili vibraciji. Solid-state pogon M.2

postavite na mekani materijal, kao što je krpa, da ublaži fizičke udarce.

Postupak zamjene

1. Uklonite poklopac računala. Pogledajte „Poklopac računala” na str. 48.

2. Uklonite donji poklopac. Pogledajte „Poklopac s donje strane” na str. 57.

3. Otvorite zasun za pridržavanje.

https://support.lenovo.com/docs/tg_ssd.

4. Uklonite M.2 statički pogon.

M90q Vodič za korisnike

5. Ugradite M.2 statički pogon.

6. Zatvorite zasun za pridržavanje.

7. Vratite sve uklonjene dijelove.

Poglavlje 7. Zamjena CRU-ova 61

62 M90q Vodič za korisnike

Poglavlje 8. Pomoć i podrška

Resursi za samopomoć

Da biste saznali više o računalu i rješavanju problema, koristite sljedeće resurse za samopomoć.

Resursi

Aplikaciju Vantage upotrijebite za sljedeće:

• Konfigurirajte postavke uređaja.

• Preuzmite i instalirajte ažuriranja za UEFI BIOS, upravljačke programe i firmver.

• Osigurajte računalo od vanjskih prijetnji.

• Za dijagnosticiranje problema s hardverom.

• Za provjeru statusa jamstva za računalo.

• Pristupite Vodiču za korisnike i korisnim člancima.

Napomena: Dostupne značajke ovise o modelu računala.

Dokumentacija o proizvodu:

• Vodič za sigurnost i jamstvo

• Vodič za postavljanje

• Ovaj vodič za korisnike

• Regulatory Notice

Web-mjesto za podršku tvrtke Lenovo s najnovijim informacijama o podršci, kao što su:

• Upravljački programi i softver

• Dijagnostička rješenja

• Jamstvo za proizvod i usluge

• Detalji o proizvodu i dijelovima

• Baza znanja i najčešća pitanja

Kako pristupiti?

U okvir za pretraživanje upišite Vantage.

Idite na upute na zaslonu da biste filtrirali dokumentaciju koju želite.

https://pcsupport.lenovo.com

https://pcsupport.lenovo.com. Zatim slijedite

• Otvorite izbornik Start i kliknite Get Help (Zatražite pomoć) ili Tips (Savjeti).

Informacije o sustavu pomoći za Windows

• Koristite platformu Windows Search ili osobnu pomoćnicu pod nazivom Cortana

• Web-mjesto Microsoft podrške:

https://support.microsoft.com

Upućivanje poziva tvrtki Lenovo

Ako ste pokušali sami riješiti problem, ali ipak vam je potrebna pomoć, obratite se centru za podršku korisnicima tvrtke Lenovo.

Prije nego se obratite tvrtki Lenovo

Prije no što se obratite tvrtki Lenovo, pripremite sljedeće:

1. Zabilježite simptome i detalje o problemima:

• U čemu je problem? Je li stalan ili se javlja s prekidima?

• Poruka o pogrešci ili kod pogreške?

• Koji operacijski sustav koristite? Koju verziju?

• Koje aplikacije su bile aktivirane u trenutku pojavljivanja problema?

• Može li se problem reproducirati? Ako može, kako?

2. Zabilježite podatke o sustavu:

• Ime proizvoda

• Vrsta uređaja i serijski broj Na slici u nastavku prikazan je položaj oznake na kojoj se nalaze informacije o vrsti i

serijskom broju računala.

Centar za podršku korisnicima tvrtke Lenovo

Tijekom jamstvenog razdoblja za pomoć se možete obratiti telefonski centru za podršku korisnicima tvrtke Lenovo.

Telefonski brojevi

Za popis telefonskih brojeva Lenovo podrške za svoju državu ili regiju pogledajte:

https://pcsupport.lenovo.com/supportphonelist

Napomena: Telefonski brojevi mogu se promijeniti bez prethodne obavijesti. Ako broj za vašu državu ili regiju nije naveden, obratite se prodavaču ili marketinškom predstavniku tvrtke Lenovo.

M90q Vodič za korisnike

Usluge dostupne tijekom jamstvenog razdoblja

• Utvrđivanje problema - na raspolaganju su vam stručnjaci koji će utvrditi postoji li problem s hardverom te odlučiti što je potrebno poduzeti da se problem otkloni.

• Popravak hardvera tvrtke Lenovo - Ako se utvrdi da problem uzrokuje hardver tvrtke Lenovo koji je pod jamstvom, obučeno vam je osoblje na raspolaganju za pružanje primjerene razine usluge.

• Vođenje tehničkih promjena - povremeno dolazi do promjena koje su nužne nakon što je proizvod prodan. Lenovo ili vaš prodavač, ako ga je Lenovo za to ovlastio, izvršit će određene tehničke promjene (Engineering Changes, EC) koje se odnose na vaš hardver.

Usluge koje nisu pokrivene

• Zamjena ili upotreba dijelova koje nije proizveo Lenovo ili dijelova koji nisu pod jamstvom

• Identifikacija izvora softverskih problema

• Konfiguracija za UEFI BIOS u sklopu instalacije ili nadogradnje

• Promjene, izmjene ili nadogradnje upravljačkih programa uređaja

• Instalacija i održavanje mrežnih operacijskih sustava (NOS)

• Instalacija i održavanje programa

Uvjete i odredbe ograničenog jamstva tvrtke Lenovo koji se odnose na vaš hardverski proizvod tvrtke Lenovo potražite u odjeljku Vodič za sigurnost i jamstvo koji je isporučen uz računalo.

Kupnja dodatnih usluga

Tijekom i nakon jamstvenog razdoblja možete kupiti dodatne usluge tvrtke Lenovo na adresi:

https://www.lenovo.com/services

Naziv i raspoloživost usluga ovise o državi ili regiji.

Poglavlje 8. Pomoć i podrška 65

66 M90q Vodič za korisnike

Dodatak A. Važne sigurnosne informacije

Napomene o sigurnosti

Zahvaljujući ovim informacijama, računalo možete sigurno koristiti. Pročitajte i čuvajte sve informacije koje su dostavljene s vašim računalom. Informacije u ovom dokumentu ne mijenjaju uvjete vašeg ugovora o kupovini niti ograničeno jamstvo. Dodatne informacije potražite na web-mjestu:

•

https://www.lenovo.com/warranty/llw_02

• https://pcsupport.lenovo.com/warrantylookup

Sigurnost korisnika je važna. Naši proizvodi su razvijeni tako da budu sigurni i učinkoviti. Međutim, osobna računala su elektronički uređaji. Naponske žice, naponski adaptori i drugi dodaci mogu izazvati sigurnosne rizike koji mogu rezultirati s fizičkim ozljedama ili štetom na vlasništvu, posebno kod pogrešne upotrebe. Radi smanjenja tih rizika, slijedite upute koje ste dobili s proizvodom, proučite sva upozorenja na proizvodu i u uputama za rad i pregledajte informacije koje se nalaze u ovom dokumentu. Pažljivim sagledavanjem informacija koje se nalaze u ovom dokumentu i uz vaš proizvod, možete si pomoći u zaštiti od rizika i kreirati sigurnije radno, računalno okruženje. Ako se računalo koristi na način koji proizvođač ne navodi, zaštita koja se isporučuje uz računalo može biti oštećena.

Napomena: Ove informacije uključuju reference na naponske adaptore i baterije. S vanjskim se prilagodnicima isporučuju još neki proizvodi (primjerice zvučnici i monitori). Ako imate takav proizvod, ove informacije se odnose na vaš proizvod. Dodatno, vaše računalo može sadržavati internu bateriju, veličine novčića, koja daje struju za sistemski sat, čak i kad je računalo isključeno, tako da se informacije o sigurnosti baterije odnose na sva računala.

Uvjeti koji zahtijevaju trenutnu akciju

Proizvodi se mogu oštetiti zbog pogrešne upotrebe ili nemara. Neka oštećenja proizvoda mogu biti toliko ozbiljna da se proizvod ne bi smio upotrebljavati dok ga ne pregleda i, ako je potrebno, ne popravi ovlašteni serviser.

Kao i za ostale elektroničke uređaje, pripazite na proizvod kad je uključen.

U rijetkim slučajevima, možete primijetiti da iz vašeg stroja izlazi miris ili malo dima ili iskrica. Možete čuti i zvukove poput praskanja, pucketanja ili pištanja. To može značiti samo da je neka interna elektronička komponenta pokvarena te da više ne radi sigurno i na kontrolirani način. Ili, one mogu označavati moguću opasnost. Ne izlažite se riziku i ne pokušavajte sami dijagnosticirati problem. Kontaktirajte Centar za podršku korisnika radi pomoći. Popis telefonskih brojeva servisa i podrške potražite na sljedećem web-mjestu:

https://pcsupport.lenovo.com/supportphonelist

Što je češće moguće provjeravajte jesu li se na računalu ili bilo kojoj njegovoj komponenti pojavili znakovi kvara, istrošenosti ili kakve druge opasnosti. Ako imate nekih pitanja o stanju komponente, nemojte koristiti proizvod. Kontaktirajte korisnički Centar za podršku ili proizvođača proizvoda radi uputa o tome kako da pregledate proizvod i kako da ga date na popravak, ako je potrebno.

Dodatak A. Važne sigurnosne informacije 67

U malo vjerojatnom slučaju da primijetite bilo koje od sljedećih stanja ili ako ste zabrinuti za sigurnost vašeg proizvoda, prestanite ga koristiti i odspojite ga od dovoda napajanja i telekomunikacijskih linija, dok ne porazgovarate s korisničkim Centrom za podršku i ne dobijete dodatne upute.

• Naponske žice, utikači, naponski adaptori, produžni kablovi, štitnici od preopterećenja ili dovodi napajanja koji su napuknuti, polomljeni ili oštećeni.

• Znaci pregrijavanja, dim, iskrenje ili vatra.

• Oštećenje baterije (kao napukline, ogrebotine), pražnjenje iz baterije ili nakupine stranih tvari na bateriji.

• Pucketavi ili piskavi zvuk ili jaki miris koji dolazi iz proizvoda.

• Znakovi prolivene tekućine ili udarca nekog objekta na računalo, naponsku žicu ili naponski adaptor.

• Znaci da je računalo, naponska žica ili naponski adaptor bilo izloženo vodi.

• Znak da je proizvod bio ispušten ili oštećen na bilo koji način.

• Proizvod ne radi normalno kad se držite uputa za rad.

Napomena: Ako primijetite ove uvjete kod proizvoda (kao što je produžni kabel) koji nije proizveo Lenovo, prestanite koristiti taj proizvod dok ne kontaktirate proizvođača proizvoda radi dodatnih uputa ili dok ne nabavite prikladnu zamjenu.

Servis i nadogradnje

Ne pokušavajte sami servisirati proizvod osim ako za to niste upućeni od strane Centra za podršku korisnicima ili vaše dokumentacije. Koristite samo ovlaštenog dobavljača servisa koji ima odobrenje za popravak ovog određenog proizvoda.

Napomena: Neke dijelove može nadograditi ili zamijeniti i korisnik. Nadogradnje se obično nazivaju i opcije. Zamjenski dijelovi odobreni za korisničku instalaciju se nazivaju i Korisnički zamjenjive jedinice ili CRU-ovi. Lenovo daje dokumentaciju s uputama za korisnika za instaliranje opcija ili zamjenu CRU-ova. Morate točno slijediti sve upute kad instalirate ili zamjenjujete dijelove. Off stanje indikatora napajanja ne mora nužno značiti da su razine napona unutar proizvoda na nuli. Prije uklanjanja poklopaca s proizvoda opremljenog kabelom za napajanje uvijek provjerite je li napajanje isključeno i je li proizvod isključen iz svih izvora napajanja. Ako imate nekih pitanja ili nedoumica, kontaktirajte korisnički Centar za podršku.

Iako u računalu nema pokretnih dijelova nakon što se kabel za napajanje isključi, sljedeća su upozorenja potrebna radi vaše sigurnosti.

Pomični dijelovi:

Prste ili druge dijelove tijela držite podalje od opasnih, pomičnih dijelova. Ako se ozlijedite, odmah potražite liječničku pomoć.

Vruća površina:

M90q Vodič za korisnike

Izbjegavajte kontakt s vrućim komponentama unutar računala. Neke komponente se tijekom rada mogu toliko zagrijati da mogu opeći kožu. Prije otvaranja poklopca računala isključite računalo, isključite napajanje i pričekajte približno deset minuta da se komponente ohlade.

Nakon zamjenjivanja CRU-a, ponovno postavite sve zaštitne poklopce, uključujući poklopac računala prije nego što budete priključili napajanje i rukovali računalom. Ta je radnja važna kako bi se spriječio neočekivani strujni udar i pomoglo spriječiti širenje neočekivanog požara do kojeg bi moglo doći u izrazito rijetkim uvjetima.

Oštri rubovi:

Pri zamjenjivanju CRU-ova pripazite na oštre rubove ili kutove koji bi mogli prouzročiti ozljedu. Ako se ozlijedite, odmah potražite liječničku pomoć.

Naponske žice i naponski adaptori

OPASNOST

Koristite samo naponske žice i adaptore koje je isporučio proizvođač proizvoda.

Kabeli za napajanje moraju biti sigurnosno odobreni. U Njemačkoj je potrebno koristiti H03VV-F, 3G, 0,75 mm

ili bolji kabel. Za ostale zemlje koristit će se odgovarajuće vrste.

Nikad ne omatajte naponsku žicu oko adaptora ili drugih objekata. To može uzrokovati pucanje ili neko drugo oštećenje žice. To može predstavljati sigurnosni rizik.

Uvijek postavite naponske žice tako da se preko njih ne hoda, sapliće ili ubada s nekim objektima.

Zaštitite kabele za napajanje i prilagodnike napajanja od tekućina. Na primjer, ne stavljajte naponsku žicu ili adaptor blizu sudopera, zahoda ili na podove koji se čiste s tekućim sredstvima. Tekućine mogu uzrokovati kratki spoj, posebno ako je žica ili adaptor oštećena zbog pogrešne upotrebe. Tekućine mogu prouzročiti i postupnu koroziju na priključcima kabela za napajanje i/ili utikačima priključaka na što može dovesti do pregrijavanja.

Provjerite jesu li svi priključci kabela za napajanje sigurno i potpuno umetnuti u utičnice.

Nemojte koristiti prilagodnik izmjeničnog napona na kojem su na pinovima ulaza izmjeničnog napona vidljivi znakovi korozije ili su pak na ulazu izmjeničnog napona ili bilo gdje na prilagodniku vidljivi znakovi pregrijavanja (primjerice deformacija plastike).

Nemojte koristiti naponske žice na kojima električni kontakti na bilo kojem kraju pokazuju znakove korozije ili pregrijavanja ili kad se čini da je naponska žica na bilo koji način oštećena.

Da biste spriječili moguće pregrijavanje, ne pokrivajte prilagodnik napajanja odjećom ni drugim predmetima dok je prilagodnik priključen u električnu utičnicu.

Dodatak A. Važne sigurnosne informacije 69

Napomena o naponskoj žici

Napomena: Priloženi kabel za napajanje i prilagodnik namijenjeni su upotrebi samo s ovim

proizvodom. Nemojte ih koristiti s drugim proizvodima.

Radi vaše sigurnosti Lenovo uz ovaj proizvod isporučuje električni kabel s uzemljenim utikačem. Radi izbjegavanja električnog udara uvijek koristite strujni kabel i utikač na pravilno uzemljenoj utičnici.

Kabeli za napajanje koje isporučuje Lenovo u SAD-u i Kanadi nalaze se na popisu tvrtke Underwriter’s Laboratories (UL) i certificiralo ih je udruženje Canadian Standards Association (CSA).

Za uređaje koji rade pri 115 volti: koristite komplet kabela s popisa UL-a i koji je certificirao CS, a koji se sastoji od minimalno kabela 18 AWG tip SVT ili SJT, žice s tri vodiča maksimalne duljine 5 m (15 stopa) i paralelnog utikača s uzemljenjem od 10 ampera, 125 volti.

Za uređaje koji rade pri 230 volti (u SAD-u): koristite komplet kabela s popisa UL-a i koji je certificirao CSA, a sastoji se od minimalno kabela 18 AWG, tip SVT ili SJT, žice s tri vodiča maksimalne duljine 5 m (15 stopa) i tandem utikača s uzemljenjem od 10 ampera, 250 volti.

Za uređaje koji rade na 230 volta (izvan SAD-a): koristite komplet kabela s uzemljenim utikačem. Kabel mora imati odgovarajuće sigurnosne ateste zemlje u kojoj se oprema instalira.

Naponski kabeli koje Lenovo isporučuje za neku određenu zemlju ili regiju obično se mogu nabaviti samo u toj zemlji ili regiji.

Za jedinice koje će se koristiti u Njemačkoj: kabeli za napajanje moraju imati sigurnosno odobrenje. Za Njemačku je to H05VV-F, 3G, 0,75 mm2 ili bolji. Za ostale se zemlje moraju koristiti odgovarajuće vrste.

Za uređaje koji se koriste u Danskoj: koristite komplet kabela s uzemljenim utikačem. Kabel mora imati odgovarajuće sigurnosne ateste zemlje u kojoj se oprema instalira.

Za uređaje koji se koriste u Norveškoj, Švedskoj i Finskoj: koristite komplet kabela s uzemljenim utikačem s dva kontakta. Kabel mora imati odgovarajuće sigurnosne ateste zemlje u kojoj se oprema instalira.

Ako PC ne namjeravate koristiti u zemlji ili regiji u kojoj ste ga naručili, kupite dodatni kabel za napajanje tvrtke Lenovo za zemlju ili regiju u kojoj će se PC koristiti. Za pojedinosti pogledajte vodič kabela za napajanje na našem web mjestu, podržavaju više napona, pa obavezno naručite odgovarajući kabel za napajanje za napon koji se koristi.

https://pcsupport.lenovo.com. Neke zemlje i regije

Produžni kabeli i slični uređaji

Osigurajte da su produžni kablovi, zaštite od preopterećenja, dovodi napona i letve s utičnicama koje koristite odgovarajući i u skladu s električnim zahtjevima proizvoda. Nikad ne preopterećujte te uređaje. Ako se koriste letve s utičnicama, opterećenje ne smije premašiti ulaznu mjeru letve. Posavjetujte se s električarom radi više informacija, ako imate pitanja o naponskim opterećenjima, zahtjevima i mjerama ulaza.

M90q Vodič za korisnike

Utikači i utičnice

OPASNOST

Ako utičnica koju namjeravate koristiti s vašim računalom izgleda oštećena ili korodirana, nemojte ju koristiti dok ju ne zamijeni kvalificirani električar.

Ne savijajte i ne mijenjajte utikač. Ako je utikač oštećen, kontaktirajte proizvođača radi zamjene.

Ne dijelite električnu utičnicu s drugim kućnim ili komercijalnim aparatima koji troše velike količine struje; nestabilan napon može oštetiti vaše računalo, podatke ili spojene uređaje.

Neki proizvodi su opremljeni s utikačem s tri stopice. Takav utikač se može staviti samo u uzemljenu električnu utičnicu. To je sigurnosni dodatak. Ne pokušavajte to zaobići tako da na silu umetnete takav utikač u ne-uzemljenu utičnicu. Ako ne možete staviti utikač u utičnicu, kontaktirajte električara zbog dobivanja odgovarajućeg adaptora za utičnicu ili zbog zamjene utičnice s onom koja omogućuje ovaj sigurnosni dodatak. Nikad ne preopterećujte električnu utičnicu. Ukupno opterećenje sistema ne smije premašiti 80 posto od mjere granskog strujnog kruga. Posavjetujte se s električarom radi više informacija, ako imate pitanja o naponskim opterećenjima i mjerama granskih strujnih krugova.

Budite sigurni da je naponska utičnica koju koristite ispravno ožičena, lako dostupna i smještena blizu opreme. Nemojte do kraja rastegnuti naponske žice, pa da one zbog toga trpe.

Osigurajte da električna utičnica daje ispravan napon i struju za proizvod koji instalirate.

Pažljivo spajajte i odspajajte opremu na i iz električne utičnice.

Izjava o dovodu napajanja

Nikada ne uklanjajte poklopac napajanja ili bilo koji dio koji ima sljedeću naljepnicu.

Unutar svake komponente na kojoj se nalazi ovakva naljepnica su prisutne rizične razine napona, električnog toka i energije. Unutar tih komponenti nema dijelova koji se mogu servisirati. Ako sumnjate da postoji problem s nekim od tih dijelova, obratite se tehničaru u servisu.

Vanjski uređaji

OPREZ: Dok je računalo uključeno, nemojte s njime povezivati kabele vanjskih uređaja niti ih isključivati, osim ako je riječ o USB i 1394 kabelima. U suprotnom može doći do oštećenja računala. Da izbjegnete oštećenja na priključenim uređajima, pričekajte najmanje pet sekundi nakon isključivanja računala, a prije isključivanja vanjskih uređaja.

Dodatak A. Važne sigurnosne informacije 71

Napomena o tankoj okrugloj litijskoj bateriji

OPASNOST

Ako se baterija nepropisno zamjenjuje, postoji opasnost od eksplozije.

Ako tanka okrugla baterija nije CRU, ne pokušavajte je zamijeniti. Zamjenu baterije mora obaviti ovlašteni servis ili ovlašteni tehničar tvrtke Lenovo.

Ovlašteni servisi i tehničari tvrtke Lenovo recikliraju baterije tvrtke Lenovo u skladu s lokalnim zakonima i propisima.

Prilikom zamjene litijske tanke okrugle baterije koristite samo istu ili ekvivalentnu vrstu baterije koju preporučuje proizvođač. Baterija sadrži litij i može eksplodirati ako se nepropisno njome koristi i rukuje ili ako se nepropisno odlaže u otpad. Gutanje tanke okrugle litijske baterije prouzročit će gušenje ili ozbiljne unutarnje opekline u samo dva sata i može čak i rezultirati smrću.

Držite baterije podalje od djece. Ako se tanka okrugla litijska baterija proguta ili stavi u bilo koji dio tijela, odmah potražite liječničku pomoć.

Nemojte:

• Bacati i uranjati u vodu

• Zagrijavati na temperaturu veću od 100 °C (212 °F)

• Popravljati i rastavljati bateriju

• Ostavljati bateriju u okruženju iznimno niskog tlaka zraka

• Ostavljati u okruženju s izrazito visokom temperaturom

• Zgnječiti, probušiti, porezati ili zapaliti

Bateriju bacite u otpad u skladu s mjesnim pravilima ili propisima.

Sljedeća se izjava odnosi na korisnike u saveznoj državi Kaliforniji u SAD-u.

Informacije o perkloratu u Kaliforniji: Proizvodi koji sadrže mangan-dioksidne tanke okrugle litijske baterije mogu sadržavati perklorat. Perkloratni materijali – moguće su posebne mjere opreza pri rukovanju; pogledajte

www.dtsc.ca.gov/hazardouswaste/perchlorate/

https://

Toplina i ventilacija proizvoda

Računala, naponski adaptori i mnogi dodaci mogu generirati toplinu kad su uključeni i kad se baterije pune. Uvijek slijedite ove osnovne mjere predostrožnosti:

• Ne ostavljajte vaše računalo, naponski adaptor ili pribor u kontaktu s vašim krilom ili bilo kojim dijelom tijela duže vrijeme kad proizvod radi ili se pune baterije. Vaše računalo, naponski adaptor i

M90q Vodič za korisnike

mnogi dodaci proizvode toplinu za vrijeme rada. Produženi kontakt s tijelom može uzrokovati nelagodu ili čak i opekline na koži.

• Ne punite baterije i ne radite s računalom, naponskim adaptorom ili priborom blizu zapaljivih materijala ili eksplozivne okoline.

• Ventilacijski otvori, ventilatori i/ili otvori za toplinu se nalaze na proizvodu radi sigurnosti, ugode i pouzdanosti rada. Ti uređaji se mogu nenamjerno blokirati, ako se proizvod stavi na krevet, kauč, tepih ili drugu mekanu površinu. Nikad ne blokirajte, ne pokrivajte i ne onemogućujte ta mjesta.

Najmanje jednom u tri mjeseca trebate pregledati da li u vašem stolnom računalu ima nakupina prašine. Prije tog pregleda isključite napajanje i izvucite naponsku žicu iz električne utičnice; zatim uklonite prašinu iz ventilacijskih otvora na kućištu. Ako primijetite nakupine prašine izvana, trebate također pregledati i unutrašnjost i ukloniti prašinu unutar računala, uključujući otvore za hlađenje, otvore na dovodu napajanja i ventilatore. Uvijek isključite i iskopčajte računalo prije otvaranja poklopca. Ako je moguće izbjegavajte rad s računalom u blizini jako prometnih područja. Ako morate raditi s računalom u ili blizu jako prometnog područja, trebate, ako je potrebno, češće čistiti vaše računalo.

Radi vaše sigurnosti i održavanja najboljih performansi računala uvijek slijedite ove osnovne mjere predostrožnosti za vaše stolno računalo:

• Poklopac treba biti zatvoren uvijek kad je računalo ukopčano.

• Redovito pregledavajte da li ima nakupina prašine izvana.

• Uklonite prašinu iz ventilacijskih i ostalih otvora na kućištu. U prašnjavim ili jako prometnim područjima može biti potrebno češće čišćenje računala.

• Ne zatvarajte i ne blokirajte ventilacijske otvore.

• Ne stavljajte računalo za vrijeme rada u namještaj, jer to može povećati rizik od pregrijavanja.

• Temperatura zraka koji ulazi u računalo ne bi smjela prelaziti 35 °C (95 °F).

• Nemojte instalirati uređaje za filtriranje zraka. Oni mogu ometati ispravno hlađenje.

Dodatak A. Važne sigurnosne informacije 73

Sigurnosne informacije o električnoj struji

OPASNOST

Električna struja u kabelima za napajanje, telefonskim i komunikacijskim kabelima opasna je.

Da biste izbjegli opasnost od strujnog udara:

• Nemojte koristiti računalo za vrijeme grmljavinske oluje.

• Ne spajajte i ne odspajajte kablove i ne izvodite instalacije, održavanje ili rekonfiguriranje ovog proizvoda za vrijeme grmljavinske oluje.

• Spojite sve električne kablove na propisno uzemljenu električnu utičnicu.

• Opremu koja će biti priključena na ovaj proizvod priključite u propisno ožičene utičnice.

• Kad god je to moguće, pri povezivanju i isključivanju signalnih kabela koristite samo jednu ruku.

• Nikad ne uključujte nikakvu opremu kad je evidentna vatra, šteta od vode ili strukturno oštećenje opreme.

• Osim ako u instalacijskim i konfiguracijskim uputama nije navedeno drugačije, prije otvaranja poklopaca na uređajima obavezno isključite sve priključene kabele za napajanje, bateriju i druge kabele.

• Nemojte koristiti računalo ako svi interni dijelovi nisu čvrsto sjeli na svoje mjesto. Nikada nemojte koristiti računalo ako su unutarnji dijelovi i strujni krugovi izloženi.

OPASNOST

Priključujte i isključujte kabele kao što je opisano u sljedećim postupcima prilikom postavljanja, premještanja ili otvaranja poklopaca na ovom proizvodu ili na priključenim uređajima.

Za spajanje:

1. Sve isključite.

2. Najprije, priključite sve kablove na uređaje.

3. Priključite signalne kablove na konektore.

4. Priključite kabele za napajanje u utičnice.

5. Uključite uređaje.

Isključivanje:

1. Sve isključite.

2. Najprije izvadite kabele za napajanje iz utičnica.

3. Uklonite signalne kablove iz konektora.

4. Uklonite sve kablove iz uređaja.

Kabel za napajanje potrebno je isključiti iz utičnice prije postavljanja svih ostalih električnih kabela priključenih na računalo.

Kabel za napajanje ponovno se može utaknuti u utičnicu tek nakon što se svi drugi električni kabeli povežu s računalom.

OPASNOST

Tijekom grmljavinskog nevremena ne obavljajte nikakvu zamjenu i nemojte uključivati telefonski kabel u zidnu telefonsku utičnicu niti ga isključivati.

M90q Vodič za korisnike

Informacije o sigurnosti lasera

OPREZ: Prilikom ugradnje proizvoda s laserom (kao što su CD-ROM-ovi, DVD pogoni, uređaji s optičkim kabelima ili odašiljači) imajte na umu sljedeće:

• Ne skidajte poklopce. Skidanje poklopca s proizvoda s laserom može rezultirati izlaganjem opasnom laserskom zračenju. U uređaju nema dijelova koji se mogu servisirati.

• Upravljanje ili podešavanja ili izvođenje postupaka na način drukčiji nego što je ovdje navedeno može izazvati po zdravlje opasno izlaganje zračenju.

OPASNOST

Neki proizvodi s laserom sadrže ugrađenu lasersku diodu klase 3B. Obratite pažnju na sljedeće:

Lasersko zračenje pri otvaranju. Ne gledajte u zraku, ne promatrajte izravno s pomoću optičkih instrumenata i izbjegavajte izravno izlaganje zrakama.

Obavijest o zaslonu s tekućim kristalima (LCD-u)

OPASNOST

Kako biste izbjegli opasnost od strujnog udara:

• Ne skidajte poklopce.

• Proizvodom ne rukujte bez pričvršćenog stalka.

• Proizvod nemojte povezivati ili odspajati za vrijeme grmljavinske oluje.

• Utikač kabela za napajanje morate priključiti u pravilno ožičenu i uzemljenu strujnu utičnicu.

• Na pravilno ožičene i uzemljene utičnice spojite svu opremu s kojom će se ovaj proizvod biti povezan.

• Da biste izuzeli monitor iz električne mreže, iskopčajte ga iz strujne utičnice. Strujna utičnica mora biti lako dostupna.

Rukovanje:

• Ako je monitor teži od 18 kg (39,68 funti), preporučujemo da ga premještaju ili podižu dvije osobe.

Odlaganje proizvoda u otpad (TFT monitori):

• Fluorescentna lampa u ekranu s tekućim kristalima sadrži živu – zbrinite je u skladu s lokalnim, državnim ili federalnim propisima.

Upozorenja o bateriji:

• Ako se baterija zamijeni neodgovarajućom vrstom, postoji opasnost od eksplozije.

• Baterije odložite u otpad u skladu s uputama.

Dodatak A. Važne sigurnosne informacije 75

Korištenje naglavnih slušalica ili slušalica

• Ako se na računalu nalaze i priključak za slušalice i priključak za audioizlaz, za povezivanje slušalica ili slušalica s mikrofonom uvijek koristite priključak za slušalice. No priključak za slušalice ne podržava mikrofon na slušalicama s mikrofonom.

• Ako vaše računalo ima priključak za slušalice i priključak za audioizlaz, uvijek koristite priključak za slušalice.

Glasno slušanje na slušalicama može dovesti do oštećenja sluha. Postavljanjem ekvilizatora na maksimalnu razinu povećavate izlazni napon slušalica i razinu zvučnog tlaka. Stoga radi zaštite sluha postavite ekvilizator na odgovarajuću razinu.

Prekomjerna upotreba slušalica tijekom duljeg razdoblja i pri jakoj glasnoći može biti opasna ako izlaz konektora za slušalice ne odgovara specifikacijama norme EN 50332-2. Izlazni konektor za slušalice na računalu u skladu je s normom EN 50332-2, potklauzulom 7. Tim se specifikacijama maksimalna pojasna širina RMS izlaznog napona računala ograničava na 150 mV. Da ne bi došlo do oštećenja sluha, pripazite i da su slušalice koje koristite usklađene sa standardom EN 50332-2 (ograničenja po klauzuli 7) ili karakterističnim širokopojasnim naponom od 75 mV. Upotreba slušalica koje nisu u skladu s normom EN 50332-2 može biti opasna zbog velikih razina pritiska zvuka.

Ako je vaše računalo tvrtke Lenovo isporučeno sa slušalicama, kombinacija tih slušalica i računala u skladu je sa specifikacijama norme EN 50332-1. Ako koristite neke druge slušalice, provjerite jesu li u skladu s normom EN 50332-1 (vrijednosti ograničenja po klauzuli 6.5). Upotreba slušalica koje nisu u skladu s normom EN 50332-1 može biti opasna zbog velikih razina pritiska zvuka.

Napomena o opasnosti od gušenja

OPASNOST OD GUŠENJA – proizvod sadržava sitne dijelove.

Držite dalje od djece mlađe od tri godine.

Napomena vezana uz plastične vrećice

OPASNOST

Plastične vrećice mogu biti opasne. Držite plastične vrećice dalje od djece da biste izbjegli opasnost od gušenja.

Obavijest o staklenim dijelovima

OPREZ:

M90q Vodič za korisnike

Neki dijelovi proizvoda mogu biti izrađeni od stakla. Ako se proizvod ispusti na tvrdu površinu ili jako udari, to se staklo može razbiti. Ako se staklo razbije, nemojte ga dirati ni pokušavati ukloniti. Prestanite koristiti proizvod dok obučeni serviser ne zamijeni staklo.

Napomene o položaju računala

Nepropisni položaj računala može prouzročiti ozljeđivanje djece.

• Postavite računalo na čvrsti komad niskog namještaja ili namještaja koji je pričvršćen.

• Ne postavljajte računalo na rub namještaja.

• Kabele računala držite podalje od dohvata djece.

• Neke bi stvari, kao što su igračke, mogle privući djecu. Takve stvari držite podalje od računala.

Nadzirite djecu u prostorijama u kojima se ne mogu u potpunosti provesti prethodno navedene sigurnosne upute.

Izjava o opasnoj energiji

OPASNOST

Isključite sve kabele za napajanje iz električnih utičnica prije uklanjanja poklopca računala ili bilo kojeg dijela koji ima nalijepljenu prethodno navedenu oznaku.

NE rastavljajte komponente na kojima je prethodno navedena oznaka. Unutar tih komponenti nema dijelova koji se mogu servisirati.

Vaš je proizvod namijenjen sigurnoj upotrebi. Međutim, unutar svake komponente na kojoj se nalazi ovakva naljepnica prisutne su opasne razine napona, struje i energije. Rastavljanje tih komponenti može prouzročiti požar ili čak smrt. Ako sumnjate da postoji problem s nekim od tih dijelova, obratite se tehničaru u servisu.

OPREZ:

Jako svjetlo, moguće oštećenje kože ili očiju. Iskopčajte napajanje prije servisiranja.

OPREZ:

Infracrveno svjetlo, moguće oštećenje kože ili očiju. Iskopčajte napajanje prije servisiranja.

Udobnost za oči

Svojstvo zaslona u kombinaciji sa sljedećim bilješkama rezultirat će smanjenim zamorom očiju i većom udobnošću.

Savjete o minimiziranju zamora očiju potražite u članku „Minimiziranje zamora očiju” na adresi

www.lenovo.com/us/en/safecomp/

Dodatak A. Važne sigurnosne informacije 77

https://

Obavijest o sprječavanju opasnosti od prevrtanja

Računalo može prouzročiti ozljeđivanje djece ako se ne nalazi na odgovarajućem mjestu. Pridržavajte se sljedećih savjeta za zaštitu djece od ozljeda nastalih od prevrtanja računala:

• Postavite računala ili monitore na čvrsti komad niskog namještaja ili namještaja koji je pričvršćen. Gurnite računala ili monitore što dalje od ruba namještaja.

• Daljinske upravljače, igračke i ostale predmete koji mogu privući djecu držite podalje od računala ili monitora

• Računala ili kabele monitora držite izvan dosega djece.

• Djeca u prostoriji moraju biti pod nadzorom ako se ne držite tih sigurnosnih savjeta.

OPREZ: Neki dijelovi proizvoda mogu biti izrađeni od stakla. Ako se proizvod ispusti na tvrdu površinu ili jako udari, to se staklo može razbiti. Ako se staklo razbije, nemojte ga dirati ni pokušavati ukloniti. Prestanite koristiti proizvod dok obučeni serviser ne zamijeni staklo.

Zaštita od statičkog elektriciteta

Statički elektricitet, iako bezopasan za vas, može ozbiljno oštetiti komponente i opcije računala. Nepravilno rukovanje sa statički osjetljivim dijelovima može dovesti do oštećenja dijela. Kad otpakiravate dodatak ili CRU, antistatičko zaštitno pakiranje s dijelom otvorite tek kad u uputama naiđete na odjeljak koji vas upućuje na to.

Kada rukujete opcijama ili CRU-ovima ili izvodite bilo koji posao unutar računala, poduzmite sljedeće mjere predostrožnosti da izbjegnete oštećenje uzrokovano statičkim elektricitetom:

• Ograničite vaše kretanje. Kretnje mogu uzrokovati stvaranje statičkog elektriciteta oko vas.

• Uvijek pažljivo rukujte s komponentama. Prihvaćajte adaptore, memorijske module i ostale štampane ploče za rubove. Nikad ne dodirujte izložene strujne krugove.

• Spriječite da drugi dodiruju komponente.

• Prije zamjene dijela držite zaštitno pakiranje u kojem se nalazi dio prislonjeno na metalni poklopac priključnice za proširenje ili na neku drugu neobojenu metalnu površinu na računalu barem dvije sekunde. Time će se smanjiti statički elektricitet na pakiranju i na vašem tijelu.

• Kad je moguće, izvadite statički-osjetljivi dio iz zaštitnog pakiranja i instalirajte dio bez da ga stavljate na neko drugo mjesto. Ako to nije moguće, stavite zaštitno pakiranje na ravnu, glatku površinu i onda stavite dio na to pakiranje.

• Ne stavljajte dio na poklopac računala ili na neku drugu metalnu površinu.

Radno okruženje

Maksimalna nadmorska visina (bez povećanja tlaka)

• Tijekom rada: Od -15,2 m (-50 stopa) do 3048 m (10 000 stopa)

• Skladištenje: Od -15,2 (-50 stopa) do 10 668 m (35 000 stopa)

Temperatura

• Tijekom rada: Od 10 °C (50 °F) do 35 °C (95 °F)

• Pohrana u izvorno isporučenom pakiranju:

- Za uobičajena stolna računala: Od -40 °C (-40 °F) do 60 °C (140 °F)

M90q Vodič za korisnike

- Za all-in-one stolna računala: Od -20 °C (-4 °F) do 60 °C (140 °F)

• Skladištenje bez pakiranja: Od -10 °C (14 °F) do 60 °C (140 °F)

Napomena: Ako se računalo pohranjuje ili transportira na temperaturi nižoj od 10 °C (50 °F), dopustite da se računalo prije upotrebe polako zagrije do optimalne radne temperature. Postupak može potrajati i do dva sata. Korištenje računala pri nižim radnim temperaturama može dovesti do nepopravljive štete na računalu.

Relativna vlažnost

• Tijekom rada: od 20% do 80% (bez kondenzacije)

• Skladištenje: od 20% do 90% (bez kondenzacije)

Čišćenje i održavanje

Odgovarajućom njegom i održavanjem računalo će raditi pouzdano. Sljedeće teme sadržavaju informacije koje vam mogu pomoći s radom računala s najboljim performansama.

Savjeti za osnovno održavanje

Evo nekoliko osnovnih savjeta za održavanje računala u ispravnom stanju:

• Držite računalo u čistom, suhom okruženju. Provjerite nalazi li se računalo na ravnoj i čvrstoj površini.

• Nemojte prekrivati ventilacijske otvore. Ventilacijski otvori omogućuju protok zraka koji sprječava pregrijavanje računala.

• Električne aparate kao što su ventilator, radio, snažni aktivni zvučnici, klimatizacijski uređaj i mikrovalna pećnica držite dalje od računala jer snažna magnetska polja koja ti aparati generiraju mogu oštetiti zaslon i podatke na pogonu za pohranu.

• Hranu i piće držite dalje od svih dijelova računala. Komadići hrane i prolivena tekućina mogu onesposobiti tipkovnicu i miš.

• Nemojte smočiti prekidače napajanja ili druge tipke. Vlaga može oštetiti te dijelove i uzrokovati strujni udar.

• Prilikom isključivanja kabela za napajanje povlačite utikač, a ne kabel.

• Redovito ažurirajte softver, upravljačke programe i operacijski sustav računala.

• Redovito čistite koš za smeće.

• U programu za e-poštu redovito čistite mape Ulazna pošta, Poslane stavke i Izbrisane stavke.

• Povremeno počistite datoteke i oslobodite prostor na disku za pohranu i u memoriji da biste spriječili probleme s performansama.

• Vodite zapisnik. Unosi mogu obuhvaćati velike softverske ili hardverske promjene, ažuriranja upravljačkih programa, povremene probleme i načine na koje ste ih riješili te ostale probleme na koje ste naišli. Uzrok problema mogao bi biti izmjena u hardveru, izmjena u softveru ili neki drugi izvršeni postupak. Zapisnik može vama ili tehničaru tvrtke Lenovo pomoći pri utvrđivanju uzroka problema.

• Redovito sigurnosno kopirajte podatke na disku za pohranu. Pogon za pohranu možete vratiti iz sigurnosne kopije.

• Medij za oporavak stvorite što prije. Pomoću medija za oporavak možete oporaviti operacijski sustav i kad se Windows na uspije pokrenuti.

• Redovito ažurirajte zakrpe operacijskog sustava, softverske programe i upravljačke programe.

Dodatak A. Važne sigurnosne informacije 79

Savjeti za održavanje o premještanju računala

Prije premještanja računala poduzmite sljedeće mjere opreza:

1. Sigurnosno kopirajte podatke s pogona za pohranu.

2. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo. Zatim izvucite sve naponske kabele iz električnih utičnica i isključite sve kabele priključene na računalo.

3. Ako ste spremili originalnu ambalažu i pakete, iskoristite ih za pakiranje uređaja. Ako koristite druge pakete, obložite ih mekanim materijalom kako biste spriječili oštećenja.

Kada premještate računalo u drugu državu ili regiju, morate uzeti u obzir lokalne električne standarde. Ako se vrsta lokalne električne utičnice razlikuje od one koju trenutno koristite, obratite se centru za podršku korisnicima tvrtke Lenovo da biste kupili prilagodnik za električni utikač ili novi kabel za napajanje.

Očistite računalo OPREZ:

Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo. Zatim izvucite sve naponske kabele iz električnih utičnica i isključite sve kabele priključene na računalo.

Dobra je navika redovito čistiti računalo kako bi se zaštitile površine i osigurao nesmetani rad.

Očistite površinu računala: obrišite je krpom koja ne otpušta vlakna namočenom u blagi sapun i vodu. Nemojte nanositi tekućine izravno na površinu.

Očistite tipkovnicu: obrišite tipke jednu po jednu krpom koja ne otpušta vlakna namočenoj u blagom sapunu i vodi. Ako obrišete nekoliko tipki odjednom, krpa se može uvući između susjednih tipki i oštetiti ih. Sredstvo za čišćenje nemojte prskati izravno na tipkovnicu. Da biste uklonili mrvice ili prašinu s donje strane tipki, možete upotrijebiti ispuhivač s četkicom ili upotrijebiti hladan zrak iz sušila za kosu.

Očistite zaslon računala: ogrebotine, ulje, prašina, kemikalije i ultraljubičasto svjetlo mogu utjecati na performanse zaslona računala. Upotrijebite suhu, mekanu krpu koja ne otpušta vlakna kako biste nježno obrisali zaslon. Ako na zaslonu uočite nešto nalik na ogrebotinu, to bi mogla biti mrlja. Oprezno obrišite mrlju suhom, mekanom krpom. Ako mrlja je i dalje na zaslonu, navlažite mekanu krpu koja ne otpušta vlakna vodom ili sredstvom za čišćenje naočala, ali ne nanosite tekućine izravno na zaslon računala. Pobrinite se da zaslon računala bude suh prije nego što ga zatvorite.

M90q Vodič za korisnike

Dodatak B. Informacije o pristupačnosti i ergonomičnosti

Ovo poglavlje sadrži informacije o pristupačnosti i ergonomičnosti.

Informacije o pristupačnosti

Lenovo nastoji omogućiti dostupnost informacija i tehnologija korisnicima oštećena sluha i vida te slabije pokretnim korisnicima. U ovom se odjeljku navode informacije pomoću kojih takvi korisnici mogu na najbolji način raditi s računalom. Najnovije informacije o pristupačnosti možete saznati na sljedećem web-mjestu:

https://www.lenovo.com/accessibility

Tipkovni prečaci

Sljedeći popis sadrži tipkovne prečace koji mogu pojednostavniti rad na računalu.

Napomena: Ovisno o modelu tipkovnice, neki tipkovni prečaci možda nisu dostupni.

• Tipka s logotipom sustava Windows+U: otvaranje centra za olakšani pristup

• Držanje desne tipke Shift osam sekundi: uključivanje i isključivanje tipki filtra

• Pet puta pritisak na tipku Shift: uključivanje i isključivanje ljepljivih tipki

• Držanje tipke Num Lock pet sekundi: uključivanje i isključivanje tipki za uključivanje/isključivanje

• Lijeva tipka Alt+tipka Shift+tipka Num Lock: uključivanje i isključivanje tipki miša

• Lijeva tipka Alt+tipka Shift+tipka PrtScn (ili PrtSc): uključivanje i isključivanje visokog kontrasta

Više informacija pronađite na web-mjestu se nekom od sljedećih ključnih riječi: keyboard shortcuts, key combinations, shortcut keys.

Centar za olakšani pristup

Centar za olakšani pristup operacijskog sustava Windows pruža vam mogućnost konfiguriranja računala u skladu sa svojim fizičkim i kognitivnim potrebama.

Da biste pristupili centru za olakšani pristup, učinite sljedeće:

1. Otvorite Control Panel (Upravljačka ploča) i odaberite prikaz prema kategoriji.

2. Kliknite Ease of Access (Olakšani pristup) ➙ Ease of Access Center (Centar za olakšani

pristup).

3. Odaberite odgovarajući alat prema uputama na zaslonu.

Centar za olakšani pristup uglavnom obuhvaća sljedeće alate:

• Povećalo Povećalo je koristan alat koji povećava cijeli zaslon ili njegove dijelove da biste lakše vidjeli

stavke.

• Pripovjedač Pripovjedač je čitač zaslona koji naglas čita stavke prikazane na zaslonu te opisuje događaje kao

što su poruke o pogrešci.

• Zaslonska tipkovnica Ako vam je draže pisati i unositi podatke u računalo pomoću miša, igraće palice ili nekog drugog

pokazivačkog uređaja, a ne pomoću fizičke tipkovnice, koristite zaslonsku tipkovnicu. Zaslonska

https://windows.microsoft.com, a zatim pretražujte koristeći

Dodatak B. Informacije o pristupačnosti i ergonomičnosti 81

tipkovnica prikazuje grafičku tipkovnicu sa svim uobičajenim tipkama. Tipku možete odabrati mišem ili nekim drugim pokazivačkim uređajem, a možete je i dodirnuti ako vaše računalo podržava dodirni zaslon.

• Visoki kontrast Visoki kontrast značajka je koja povećava kontrast boje određenog teksta i nekih slika na zaslonu.

Zato su te stavke uočljivije i jednostavnije za prepoznavanje.

• Personalizirana tipkovnica Prilagodite postavke tipkovnice da biste je jednostavnije koristili. Tipkovnicu možete, na primjer,

koristiti da biste upravljali pokazivačem i pojednostavnili unos određenih kombinacija tipki.

• Personalizirani miš Prilagodite postavke miša da biste ga jednostavnije koristili. Možete, na primjer, promijeniti izgled

pokazivača i pojednostavniti upravljanje prozorima.

Prepoznavanje govora

Značajka prepoznavanja govora omogućuje upravljanje računalom pomoću govora.

Da biste upravljali tipkovnicom i mišem, koristite govorne upute. Govornim uputama možete pokretati programe, otvarati izbornike, klikati objekte na zaslonu, diktirati tekst u dokumente te pisati i slati epoštu.

Da biste koristili značajku prepoznavanja govora, učinite sljedeće:

1. Idite na Control Panel (Upravljačku ploču) i postavite pregled prema kategoriji.

2. Kliknite Ease of Access (Olakšani pristup) ➙ Speech Recognition (Prepoznavanje govora).

3. Slijedite upute na zaslonu.

Tehnologije čitača zaslona

Tehnologije čitanja zaslona prvenstveno su usmjerene na sučelja softverskih programa, sustave pomoći i razne mrežne dokumente. Dodatne informacije o čitačima zaslona potražite ovdje:

• Koristite se datotekama formata PDF s čitačima zaslona:

https://www.adobe.com/accessibility.html?promoid=DJGVE

• Koristite se čitačem zaslona JAWS:

https://www.freedomscientific.com/Products/Blindness/JAWS

• Koristite se čitačem zaslona NVDA:

https://www.nvaccess.org/

Razlučivost zaslona

Prilagodbom razlučivosti zaslona računala možete poboljšati čitljivost teksta i slika.

Da biste prilagodili razlučivost zaslona, učinite sljedeće:

1. Desnom tipkom miša kliknite prazno područje na radnoj površini pa kliknite Display settings (Postavke prikaza) ➙ Display (Prikaz).

2. Slijedite upute na zaslonu.

Napomena: Ako postavite prenisku razlučivost, neke stavke možda neće stati na zaslon.

Prilagodljiva veličina stavke

Promjenom veličine stavki možete poboljšati njihovu čitljivost na zaslonu.

M90q Vodič za korisnike

• Da biste privremeno promijenili veličinu stavke, u centru za olakšani pristup koristite alat Povećalo.

• Da biste trajno promijenili veličinu stavke, učinite sljedeće:

- Promijenite veličinu svih stavki na zaslonu.

1. Desnom tipkom miša kliknite prazno područje na radnoj površini pa kliknite Display settings (Postavke prikaza) ➙ Display (Prikaz).

2. Promijenite veličinu stavke prateći upute na zaslonu. Za neke se aplikacije konfiguracija neće promijeniti dok se ne odjavite i ponovno prijavite.

- Promijenite veličinu stavki na web-stranici. Pritisnite tipku Ctrl i držite je, a zatim pritisnite tipku sa znakom plus (+) da biste povećali ili

tipku sa znakom minus (–) da biste smanjili veličinu teksta.

- Promijenite veličinu stavki na radnoj površini ili u prozoru.

Napomena: Ta funkcija možda neće raditi u nekim prozorima. Ako se na mišu nalazi kotačić, pritisnite tipku Ctrl i držite je, a zatim pomičite kotačić da biste

promijenili veličinu stavke.

Standardni priključci

Računalo sadrži standardne priključke koji omogućuju priključivanje uređaja za pomoć.

Dokumenti u pristupačnim oblicima

Lenovo nudi elektroničku dokumentaciju u pristupačnom obliku, kao što su pravilno označene PDF datoteke ili datoteke oblika HyperText Markup Language (HTML). Elektronička dokumentacija tvrtke Lenovo izrađena je tako da korisnici oštećena vida mogu dokumentaciju čitati pomoću čitača zaslona. Svaka slika u dokumentaciji sadrži odgovarajući zamjenski tekst da bi je mogli razumjeti i korisnici oštećena vida koji koriste čitač zaslona.

Ergonomske informacije

Dobra ergonomija važna je želite li u potpunosti koristiti računalo i pritom izbjeći neudobnost. Prilagodite radnu okolinu i opremu koju koristite vlastitim potrebama i vrsti posla koji obavljate. Također, koristite se zdravim radnim navikama kako biste poboljšali učinkovitost i udobnost tijekom upotrebe računala.

Rad u virtualnom uredu nalaže prilagodbu na česte promjene okruženja. Prilagođavanje okolnim izvorima svjetla, aktivno sjedenje i odgovarajući položaj računalnog hardvera može vam pomoći pri poboljšanju učinkovitosti i postizanju veće razine ugodnosti.

U primjeru se prikazuje osoba u tradicionalnom okruženju. I ako ne radite u takvu okruženju, svejedno možete slijediti mnoge od ovih savjeta. Ako razvijete dobre navike, dobro će vam poslužiti.

Dodatak B. Informacije o pristupačnosti i ergonomičnosti 83

Opće držanje: da se ne biste ukočili od dugotrajnog rada u istom položaju, najbolje je povremeno u manjoj mjeri promijeniti držanje. Česte kratke stanke također pomažu pri sprječavanju neugode zbog držanja tijekom rada.

Prikaz: zaslon postavite na ugodnu udaljenost za gledanje od 510 mm do 760 mm (20 inča do 30 inča). Izbjegavajte odsjaj ili odraz svjetla iznad vas ili vanjskih izvora svjetlosti na zaslonu. Održavajte zaslon čistim te postavite svjetlinu na razinu koja vam omogućuje jasan prikaz. Pritisnite tipke za kontrolu svjetline da biste prilagodili svjetlinu zaslona.

Položaj glave: glavu i vrat držite u ugodnom i neutralnom (okomitom ili uspravnom) položaju.

Stolac: koristite stolac s dobrim naslonom za leđa te mogućnošću podešavanja visine sjedala.

Prilagodite položaj stolice kako bi najbolje odgovarao ugodnom držanju.

Položaj ruke i šake: po mogućnosti koristite naslon za ruku na stolcu ili ruku naslonite na prostor na radnoj plohi. Podlaktice, zapešća i šake držite u opuštenom i neutralnom (vodoravnom) položaju. Nježno tipkajte i nemojte jako udarati tipke.

Položaj nogu: bedra držite paralelno s podom, a noge cijelim stopalom na podu ili na klupici za noge.

M90q Vodič za korisnike

Dodatak C. Dodatne informacije o operacijskom sustavu Ubuntu

U nekim državama ili regijama Lenovo kupcima nudi mogućnost narudžbe računala s predinstaliranim operacijskim sustavom Ubuntu

Ako je na vaše računalo instaliran operacijski sustav Ubuntu, prije korištenja računala pročitajte sljedeće informacije. Zanemarite informacije u ovom dokumentu koje se odnose na programe i uslužne programe za sustav Windows te na predinstalirane aplikacije tvrtke Lenovo.

Pristupite ograničenom jamstvu tvrtke Lenovo (LLW)

Proizvod je obuhvaćen uvjetima ograničenog jamstva tvrtke Lenovo (LLW), verzija L505-0010-02 08/

2011. Ograničeno jamstvo tvrtke Lenovo možete pročitati na brojnim jezicima na sljedećem webmjestu. Ograničeno jamstvo tvrtke Lenovo pročitajte na adresi:

https://www.lenovo.com/warranty/llw_02

Ograničeno jamstvo tvrtke Lenovo predinstalirano je na računalu. Da biste pristupili ograničenom jamstvu tvrtke Lenovo, idite na sljedeći direktorij:

/opt/Lenovo

Ako na računalu ili web-mjestu tvrtke Lenovo ne možete pregledati Ograničeno jamstvo tvrtke Lenovo, od lokalne podružnice ili prodavača proizvoda tvrtke Lenovo zatražite tiskanu verziju jamstva.

Pristupite sustavu pomoći za Ubuntu

Sustav pomoći za Ubuntu sadrži informacije o korištenju operacijskog sustava Ubuntu. Da biste pristupili sustavu pomoći na početnom zaslonu, postavite pokazivač na traku za pokretanje, a zatim kliknite na ikonu Help (Pomoć). Ako ne možete pronaći ikonu Help (Pomoć) na traci za pokretanje, kliknite na ikonu Search (Pretraživanje) na donjoj lijevoj strani i unesite Help (Pomoć) kako biste je potražili.

Da biste saznali više o operacijskom sustavu Ubuntu, posjetite:

https://www.ubuntu.com

Zatražite informacije o podršci

Ako trebate pomoć, servis, tehničku pomoć ili više informacija o operacijskom sustavu Ubuntu ili drugim aplikacijama, obratite se proizvođaču operacijskog sustava Ubuntu odnosno proizvođaču aplikacije. Ako trebate servis i podršku za hardverske komponente isporučene s računalom, obratite se tvrtki Lenovo. Dodatne informacije o obraćanju tvrtki Lenovo potražite u Vodiču za korisnike i Vodiču za sigurnost i jamstvo.

Da biste pristupili najnovijem Vodiču za korisnike i Vodiču za sigurnost i jamstvo idite na:

https://pcsupport.lenovo.com

Dodatak C. Dodatne informacije o operacijskom sustavu Ubuntu 85

86 M90q Vodič za korisnike

Dodatak D. Informacije o sukladnosti i informacije o TCO certifikatu

U ovom se poglavlju nalaze informacije o propisima, zaštiti okoliša, ograničenju opasnih tvari i programu ENERGY STAR za proizvode tvrtke Lenovo.

Izjave o sukladnosti za radijske frekvencije

Modeli računala opremljeni podrškom za bežičnu komunikaciju usklađeni su s radiofrekvencijskim i sigurnosnim standardima svih država ili regija u kojima su odobreni za bežičnu upotrebu.

Prije korištenja bežičnih uređaja u računalu osim ovog dokumenta obavezno pročitajte i dokument Regulatory Notice za svoju državu ili regiju.

Pronađite pravne napomene o bežičnoj tehnologiji

Za više informacija o regulatornim obavijestima o bežičnom sustavu pogledajte odjeljak Regulatory Notice na:

https://pcsupport.lenovo.com

Europska unija – sukladnost s Direktivom o radijskoj opremi

• Za modele računala s bežičnim radijskim uređajima: Ovaj je proizvod u skladu sa svim zahtjevima i osnovnim normama koje se odnose na Direktivu o

radijskoj opremi Vijeća EU-a 2014/53/EU o usklađivanju zakona država članica koji se odnose na radijsku opremu. Potpuni tekst deklaracije EU-a o usklađenosti sustava dostupan je na sljedećoj internetskoj adresi:

https://www.lenovo.com/us/en/compliance/eu-doc

Lenovo ne može preuzeti odgovornost za propuste u ispunjavanju zahtjeva za zaštitom koji mogu biti posljedica nepreporučene izmjene proizvoda, uključujući umetanje dodatnih kartica drugih proizvođača. Ispitivanjem ovog proizvoda utvrđeno je da je usklađen s ograničenjima za opremu klase B prema europskim normama koje su usklađene s direktivama. Granice za opremu Klase B su izvedene za tipična rezidencijalna okruženja da bi osigurale razumnu zaštitu od interferencija s licenciranim komunikacijskim uređajima.

• Za modele računala bez bežičnih radijskih uređaja: Potpuni tekst deklaracije EU-a o usklađenosti sustava dostupan je na sljedećoj internetskoj adresi:

https://www.lenovo.com/us/en/compliance/eu-doc

Brazil

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

Dodatak D. Informacije o sukladnosti i informacije o TCO certifikatu 87

This equipment is not protected against harmful interference and may not cause interference with duly authorized systems.

Meksiko

Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones:

(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Singapur

Koreja

무선설비 전파 혼신 (사용주파수 2400∼2483.5 , 5725∼5825 무선제품해당)

해당 무선설비가 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없음

SAR 정보 본 장치는 전파 노출에 대한 가이드라인을 충족합니다.

본 장치는 무선 송수신기 입니다. 본 장치는 국제 가이드라인으로 권장되는 전파 노출에 대한 제한을 초 과하지 않도록 설계되었습니다. 장치 액세서리 및 최신 부품을 사용할 경우 SAR 값이 달라질 수 있 습 니다. SAR 값은 국가 보고 및 테스트 요구 사항과 네트워크 대역에 따라 다를 수 있습니다. 본 장치 는 사람의 신체에서 20mm 이상의 거리에서 사용할 수 있습니다.

Informacije o zaštiti okoliša država i regija

U ovom se odjeljku nalaze informacije o zaštiti okoliša, recikliranju i ograničenju opasnih tvari koje se odnose na proizvode tvrtke Lenovo.

Informacije o recikliranju i okolišu

Lenovo potiče vlasnike informatičke (IT) opreme da odgovorno recikliraju opremu koja im više nije potrebna. Lenovo nudi raznolike programe i usluge kao pomoć za vlasnike opreme pri recikliranju njihovih IT proizvoda. Dodatne informacije o recikliranju proizvoda tvrtke Lenovo potražite na adresi:

https://www.lenovo.com/us/en/compliance/recycling

Najnovije informacije o našim proizvodima u vezi s okolišem dostupne su na web-mjestu:

https://www.lenovo.com/us/en/compliance/eco-declaration

88 M90q Vodič za korisnike

Važne informacije o odlaganju električne i elektroničke opreme

Oznaka WEEE na proizvodima tvrtke Lenovo odnosi se na države koje provode WEEE propise i propise o elektroničkom otpadu (primjerice, europska WEEE direktiva te pravila o upravljanju elektroničkim otpadom u Indiji). Uređaji su označeni u skladu s lokalnim propisima vezanima uz otpadnu električnu i elektroničku opremu (WEEE). Ti propisi određuju okvir za povrat i recikliranje iskorištenih uređaja kao što je primjenjivo u svakoj regiji. Oznaka se primjenjuje na različite proizvode radi označavanja da se proizvod ne smije baciti, nego se na kraju upotrebe mora odložiti u uspostavljeni sustav za prikupljanje i zbrinjavanje otpada.

Korisnici električne i elektroničke opreme (EEE) s oznakom WEEE ne smiju staru električnu i elektroničku opremu nakon korištenja odložiti u nesortirani gradski otpad, nego moraju koristiti postojeći način prikupljanja za povrat, recikliranje i obnavljanje takve opreme te tako smanjiti moguće štetne učinke na okolinu i ljudsko zdravlje zbog prisutnosti opasnih tvari. Električna i elektronička oprema (EEE) tvrtke Lenovo može sadržavati dijelove i komponente koji se istekom radnog vijeka mogu smatrati opasnim otpadom.

EEE i otpadna električna i elektronička oprema (WEEE) može se besplatno dostaviti u trgovinu u kojoj je kupljena ili bilo kojem distributeru koji prodaje električnu i elektroničku opremu iste prirode i s istom funkcijom kao korištena električna ili elektronička oprema ili pak otpadna električna ili elektronička oprema.

Dodatne WEEE informacije potražite na sljedećoj adresi:

https://www.lenovo.com/us/en/compliance/recycling

Informacije o otpadnoj električnoj i elektroničkoj opremi za Mađarsku

Lenovo, kao proizvođač, snosi troškove vezane uz ispunjavanje obveza tvrtke Lenovo u skladu s mađarskim zakonom br. 197/2014 (VIII.1.), odsjeci (1) – (5) odjeljka 12.

Izjava o recikliranju za Japan

Collect and recycle a disused Lenovo computer or monitor

If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Pursuant to the Law for Promotion of Effective Utilization of Resources, the collecting and recycling of home-used computers and monitors by the manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used computers sold after October 1, 2003. For details, go to:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Dodatak D. Informacije o sukladnosti i informacije o TCO certifikatu 89

Dispose of Lenovo computer components

Some Lenovo computer products sold in Japan may have components that contain heavy metals or other environmental sensitive substances. To properly dispose of disused components, such as a printed circuit board or drive, use the methods described above for collecting and recycling a disused computer or monitor.

Dispose of disused lithium batteries from Lenovo computers

A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer clock while the computer is off or disconnected from the main power source. If you need to replace it with a new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal operator, and follow their instructions.

Disposal of a lithium battery must comply with local ordinances and regulations.

Informacije o recikliranju za Brazil

Declarações de Reciclagem no Brasil

Descarte de um Produto Lenovo Fora de Uso

Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local.

A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um email para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.

Informacije o recikliranju baterija za Europsku uniju

Obavijest: ta se oznaka odnosi samo na države unutar Europske unije (EU).

Baterije ili njihovi omoti označavaju se u skladu s europskom direktivom 2006/66/EC vezanom uz baterije i akumulatore te istrošene baterije i akumulatore. Direktiva određuje okosnicu za povrat i recikliranje iskorištenih baterija i akumulatora, koja vrijedi u cijeloj Europskoj uniji. Ta se oznaka primjenjuje na različite baterije te označava da se baterija ne smije baciti, već zbrinuti u skladu s ovom Direktivom na kraju vijeka upotrebe.

Baterije i akumulatori označavaju se u skladu s europskom direktivom 2006/66/EC. Oznaka upućuje da ih je potrebno zasebno prikupiti i reciklirati na kraju vijeka upotrebe. Oznaka na bateriji može sadržavati kemijski simbol metala koji baterija sadrži (Pb označava olovo, Hg živu, a Cd kadmij). Korisnici ne smiju odlagati baterije i akumulatore kao nesortirani komunalni otpad, već moraju koristiti sustav prikupljanja koji im je dostupan za povrat, recikliranje te obradu baterija i akumulatora.

M90q Vodič za korisnike

Sudjelovanje korisnika važno je radi smanjenja mogućih učinaka baterija i akumulatora na okoliš i ljudsko zdravlje zbog moguće prisutnosti opasnih tvari.

Prije odlaganja električne i elektroničke opreme (EEE) u tijek sakupljanja otpada ili u centre za sakupljanje otpada krajnji korisnik opreme koja sadrži baterije i/ili akumulatore mora te baterije i akumulatore izvaditi radi odvojenog prikupljanja.

Odlaganje litijskih baterija i baterijskih uložaka iz proizvoda tvrtke Lenovo

U vašem proizvodu tvrtke Lenovo možda se nalazi litijska baterija u obliku gumba. Pojedinosti o bateriji potražite u dokumentaciji za proizvod. Ako je morate zamijeniti novom, obratite se osoblju trgovine u kojoj ste kupili proizvod ili se obratite tvrtki Lenovo radi servisiranja. Ako praznu litijsku bateriju morate odložiti u otpad, izolirajte je plastičnom trakom, obratite se osoblju trgovine u kojoj ste kupili proizvod ili operateru za odlaganje otpada i slijedite njihove upute.

Odlaganje baterijskih uložaka iz proizvoda tvrtke Lenovo

U vašem uređaju tvrtke Lenovo možda se nalazi litij-ionski ili nikal-metal-hibridni baterijski uložak. Pojedinosti o baterijskom ulošku potražite u dokumentaciji za proizvod. Ako morate odložiti praznu litijsku bateriju, izolirajte je plastičnom trakom, obratite se prodajnom predstavniku tvrtke Lenovo, servisu ili osoblju trgovine u kojoj ste kupili proizvod odnosno operateru za odlaganje industrijskog otpada i slijedite njihove upute. Možete i pročitati upute navedene u vodiču za korisnike za vaš proizvod.

Podatke o pravilnom prikupljanju i obradi potražite na web-mjestu:

https://www.lenovo.com/lenovo/environment

Informacije o recikliranju za kontinentalnu Kinu

Informacije o recikliranju baterija za Tajvan

Direktiva o ograničenju opasnih tvari (RoHS) Direktiva o državama i regijama

Najnovije informacije o Lenovo proizvodima u vezi s okolišem dostupne su na web-mjestu:

https://www.lenovo.com/us/en/compliance/eco-declaration

Direktiva o ograničenju opasnih tvari (RoHS) u Europskoj uniji

Ovaj proizvod tvrtke Lenovo, s priloženim dijelovima (kabelima, žicama itd.), zadovoljava uvjete Direktive 2011/65/EU o ograničenju korištenja određenih opasnih tvari u električnoj i elektroničkoj opremi („RoHS recast” ili „RoHS 2”).

Dodatak D. Informacije o sukladnosti i informacije o TCO certifikatu 91

Dodatne informacije o sukladnosti tvrtke Lenovo s Direktivom o ograničenju opasnih tvari (RoHS) u cijelome svijetu potražite na adresi:

https://www.lenovo.com/rohs-communication

Informacije o otpadnoj električnoj i elektroničkoj opremi (WEEE) / Direktiva o ograničenju opasnih tvari (RoHS) u Turskoj

Direktiva o ograničenju opasnih tvari (RoHS) u Ukrajini

Direktiva o ograničenju opasnih tvari (RoHS) u Indiji

RoHS compliant as per E-Waste (Management) Rules.

Direktiva o ograničenju opasnih tvari (RoHS) u kontinentalnoj Kini

92 M90q Vodič za korisnike

Direktiva o ograničenju opasnih tvari (RoHS) na Tajvanu

Dodatak D. Informacije o sukladnosti i informacije o TCO certifikatu 93

Napomene o elektromagnetskom zračenju

Dobavljačeva izjava o usklađenosti sa zahtjevima agencije Federal Communications Commission (FCC)

Informacije u nastavku odnose se na ThinkCentre M90q, vrste uređaja: 11CR, 11DG, 11DH, 11DJ, 11DK, 11DL, 11EY i 11F0.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult an authorized dealer or service representative for help.

Lenovo is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. Unauthorized changes or modifications could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

M90q Vodič za korisnike

Lenovo ThinkCentre M90q User Guide [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

O ovoj dokumentaciji

Pogled sprijeda

Pogled sa stražnje strane

Značajke i specifikacije

Izjava o brzini prijenosa USB-a

Početak rada sa sustavom Windows 10

Račun za Windows

Korisničko sučelje sustava Windows

Povezivanje s mrežama

Povezivanje s ožičenom Ethernet mrežom

Povezivanje s Wi-Fi mrežama (za odabrane modele)

Korištenje aplikacija Vantage

Korištenje multimedijskih sadržaja

Korištenje zvuka

Povezivanje vanjskog zaslona

Upravljanje potrošnjom energije

Postavljanje ponašanje prekidača za napajanje

Postavljanje modela napajanja

Povezivanje na Bluetooth uređaj (za odabrane modele)

Tehnologija Intel Turbo Boost

Kupnja pomagala

Zaključavanje računala

Korištenje lozinki

Korištenje softverskih rješenja za sigurnost

Korištenje vatrozida

Korištenje softvera Computrace Agent ugrađenog u programsku opremu (za odabrane modele)

Korištenje rješenja za sigurnost BIOS-a

Brisanje svih podataka na pogonu za pohranu

Korištenje preklopnika otvaranja poklopca

Korištenje funkcije Intel BIOS guard

Korištenje funkcije Smart USB Protection

Što je UEFI BIOS

Otvaranje izbornika za BIOS

Kretanje sučeljem BIOS-a

Promjena jezika zaslona UEFI BIOS-a

Promjena načina zaslona UEFI BIOS-a

Postavljanje datuma i vremena sustava

Promjena redoslijeda pokretanja

Omogućavanje ili onemogućavanje značajke otkrivanja promjene konfiguracije

Omogućivanje ili onemogućivanje značajki automatskog uključivanja

Omogućivanje ili onemogućivanje značajki pametnog uključivanja

Omogućavanje ili onemogućavanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP LPS)

Promjena načina rada za ITS

Promjena postavki BIOS-a prije instaliranja novog operacijskog sustava

Ažuriranje UEFI BIOS-a

Oporavak od pogreške ažuriranja BIOS-a

Čišćenje CMOS-a

Osnovni postupak rješavanja problema s računalom

Rješavanje problema

Problemi s pokretanjem

Problemi sa zvukom

Problemi s mrežom

Problemi s performansama

Problemi s pogonom za pohranu

Problemi s CD ili DVD diskom

Poteškoće sa serijskim priključkom

Problemi s USB uređajem

Softverski problem

Dijagnostički alati Lenovo

Oporavak

Vratite sistemske datoteke i postavke u ranije stanje

Vratite datoteke iz sigurnosne kopije

Vraćanje računala na zadane postavke

Korištenje dodatnih mogućnosti

Automatski oporavak sustava Windows

Stvaranje i korištenje USB uređaja za oporavak

Ažuriranje upravljačkog programa za uređaj

Što su CRU-ovi

Zamjena CRU-a

Prilagodnik za napajanje i kabel napajanja

Okomiti stalak

Nosač VESA

Kućište vanjskog optičkog pogona i vanjski optički pogon

Držač prilagodnika za napajanje

Štitnik za prašinu

Stražnja Wi-Fi antena
