Lenovo ThinkCentre M90q User Guide [ru]

Руководство пользователя M90q

Прочтите вначале

Прежде чем использовать этот документ и сам продукт, обязательно ознакомьтесь со следующими разделами:

• Приложение A «Важная информация по технике безопасности» на странице 71

• Руководство по технике безопасности и гарантии

• Руководство по установке

Второе издание (Декабрь 2020 г.)

УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕНИИ ПРАВ. Если данные или программное обеспечение предоставляются в соответствии с контрактом Управления служб общего назначения США (GSA), на их использование, копирование и разглашение распространяются ограничения, установленные соглашением № GS-35F-05925.

Содержание

Об этой документации . . . . . . . . . iii

Глава 1. Знакомство с

компьютером . . . . . . . . . . . . . . 1

Вид спереди . . . . . . . . . . . . . . . . . 1

Вид сзади . . . . . . . . . . . . . . . . . . 3

Компоненты и спецификации. . . . . . . . . . 5

Заявление о скорости передачи данных

через интерфейс USB . . . . . . . . . . . 6

Глава 2. Начало работы с

компьютером . . . . . . . . . . . . . . 7

Начало работы с Windows 10 . . . . . . . . . . 7

Учетная запись Windows . . . . . . . . . . 7

Пользовательский интерфейс Windows. . . . 8

Подключение к сетям . . . . . . . . . . . . . 9

Подключение к проводной сети Ethernet . . . 9 Подключение к сетям Wi-Fi (в некоторых

моделях) . . . . . . . . . . . . . . . . 9

Использование приложения Vantage. . . . . . . 9

Использование мультимедиа . . . . . . . . . 10

Использование звука . . . . . . . . . . 10

Подключение к внешнему дисплею . . . . 10

Глава 3. Подробнее о

компьютере . . . . . . . . . . . . . . 11

Управление питанием . . . . . . . . . . . . 11

Настройка поведения кнопки питания . . . 11

Настройка плана электропитания . . . . . 11

Подключение к устройству с поддержкой

Bluetooth (в некоторых моделях) . . . . . . . 11

Технология Intel Turbo Boost . . . . . . . . . 12

Приобретение аксессуаров . . . . . . . . . 12

Глава 4. Защита компьютера и

информации . . . . . . . . . . . . . . 13

Блокировка компьютера. . . . . . . . . . . 13

Использование паролей . . . . . . . . . . . 13

Использование программных решений

обеспечения безопасности. . . . . . . . . . 15

Использование брандмауэров . . . . . . 15

Использование программного обеспечения

Computrace Agent, встроенного в

микропрограмму (в некоторых моделях) . . 15 Использование решений для защиты BIOS . . . 15

Удаление всех данных с устройства

хранения . . . . . . . . . . . . . . . 15

Использование датчика установленного

кожуха . . . . . . . . . . . . . . . . 16

Использование функции Intel BIOS guard . . 16 Использование функции Smart USB

Protection . . . . . . . . . . . . . . . 16

Глава 5. UEFI BIOS . . . . . . . . . . 19

Что такое UEFI BIOS . . . . . . . . . . . . 19

Вход в меню BIOS . . . . . . . . . . . . . 19

Переход в интерфейс BIOS . . . . . . . . . 19

Изменение языка интерфейса UEFI BIOS . . . . 19

Изменение режима отображения UEFI BIOS . . 20

Установка системной даты и времени . . . . . 20

Изменение последовательности загрузки . . . 20 Включение и отключение функции

обнаружения изменений конфигурации . . . . 21

Включение и отключение функции

автоматического включения питания . . . . . 21

Включение и отключение функции управления

включением . . . . . . . . . . . . . . . . 21

Включение и отключение режима соответствия

требованиям к продуктам ErP LPS. . . . . . . 22

Изменение режима производительности ITS . . 23 Изменение параметров BIOS перед установкой

новой операционной системы . . . . . . . . 23

Обновление UEFI BIOS . . . . . . . . . . . 23

Восстановление после сбоя обновления

BIOS . . . . . . . . . . . . . . . . . . . 24

Очистка CMOS. . . . . . . . . . . . . . . 24

Глава 6. Устранение неполадок, диагностика и восстановление . . . 27

Основная процедура устранения проблем

компьютера . . . . . . . . . . . . . . . . 27

Устранение неполадок . . . . . . . . . . . 27

Проблемы при запуске . . . . . . . . . 28

Проблемы с воспроизведением звука . . . 29

Проблемы с сетью . . . . . . . . . . . 29

Проблемы производительности . . . . . . 32

Проблемы, связанные с устройствами

хранения данных . . . . . . . . . . . . 33

Проблемы CD- и DVD-дисководов . . . . . 33

Проблемы с разъемом последовательного

порта . . . . . . . . . . . . . . . . . 34

Проблемы с устройством USB . . . . . . 35

Проблемы с программным

обеспечением . . . . . . . . . . . . . 35

Средства диагностики Lenovo . . . . . . . . 35

Восстановление . . . . . . . . . . . . . . 35

Восстановление предыдущего состояния

системных файлов и параметров . . . . . 36

Восстановление файлов из резервной

копии . . . . . . . . . . . . . . . . . 36

Переустановка компьютера . . . . . . . 36

Использование дополнительных

параметров . . . . . . . . . . . . . . 36

Автоматическое восстановление

Windows . . . . . . . . . . . . . . . 36

Создание и использование USB-

устройства восстановления . . . . . . . 36

Обновление драйверов устройств . . . . . 37

Глава 7. Замена CRU . . . . . . . . . 39

Что такое CRU . . . . . . . . . . . . . . . 39

Замена CRU . . . . . . . . . . . . . . . . 40

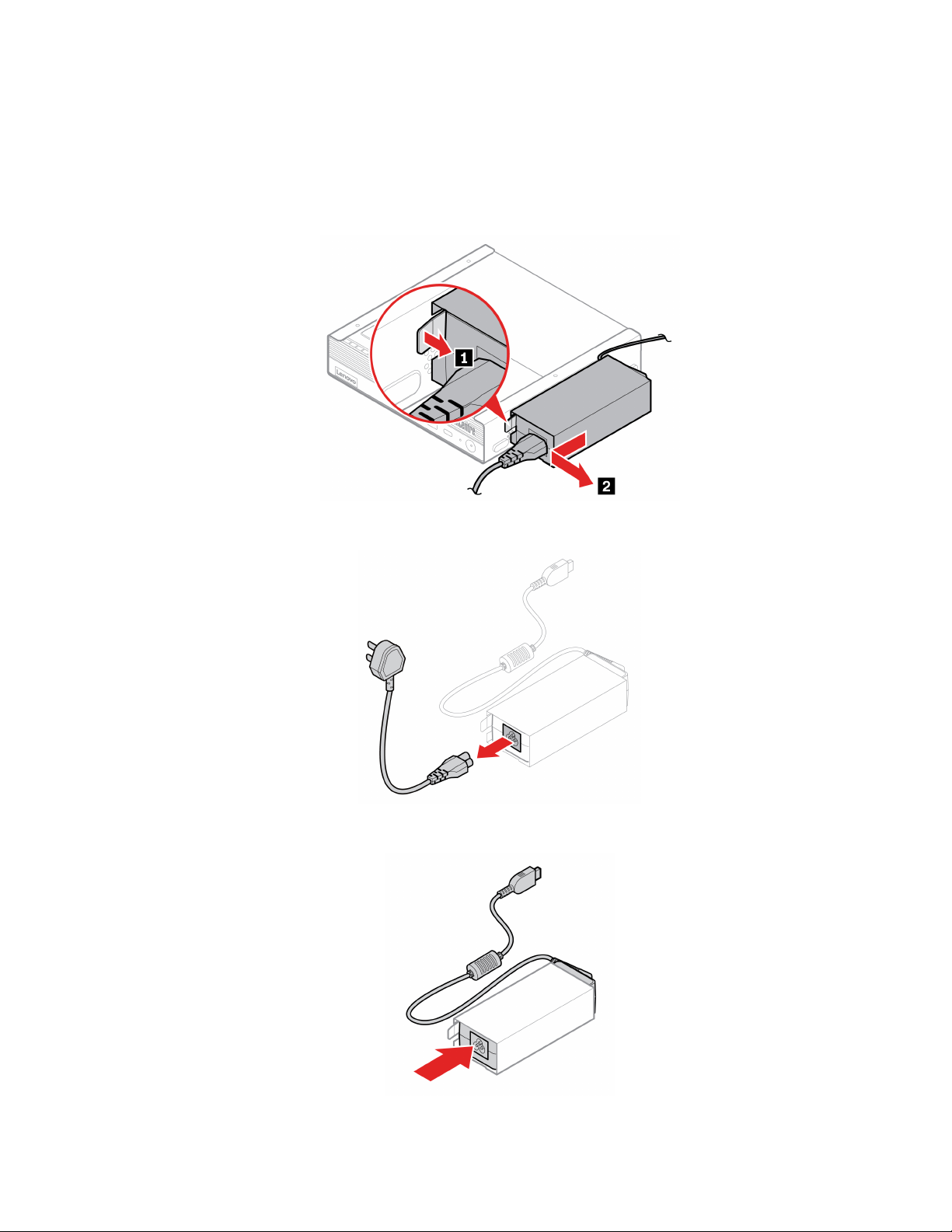

Адаптер питания и шнур питания . . . . . 40

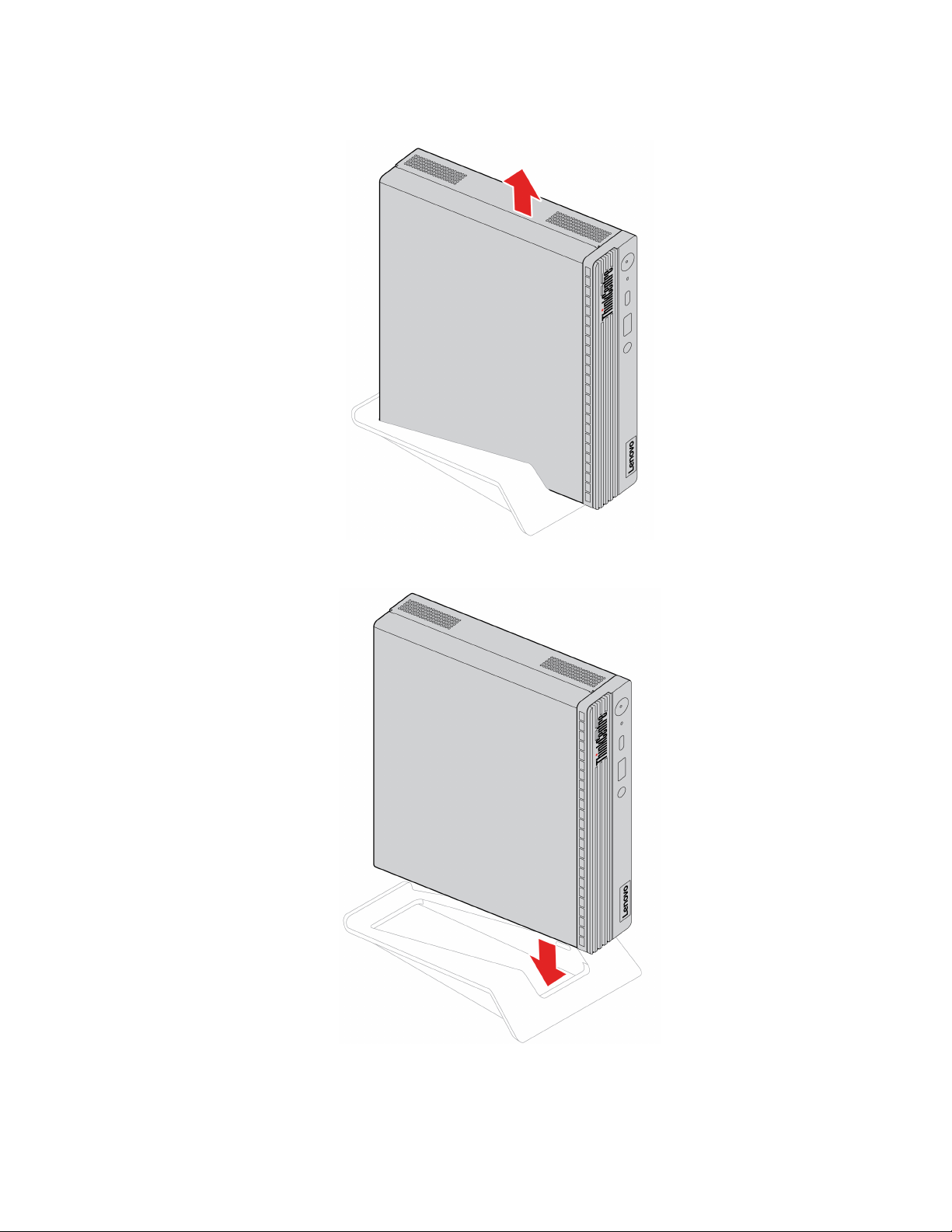

Вертикальная подставка . . . . . . . . . 42

Крепежная скоба VESA . . . . . . . . . 44

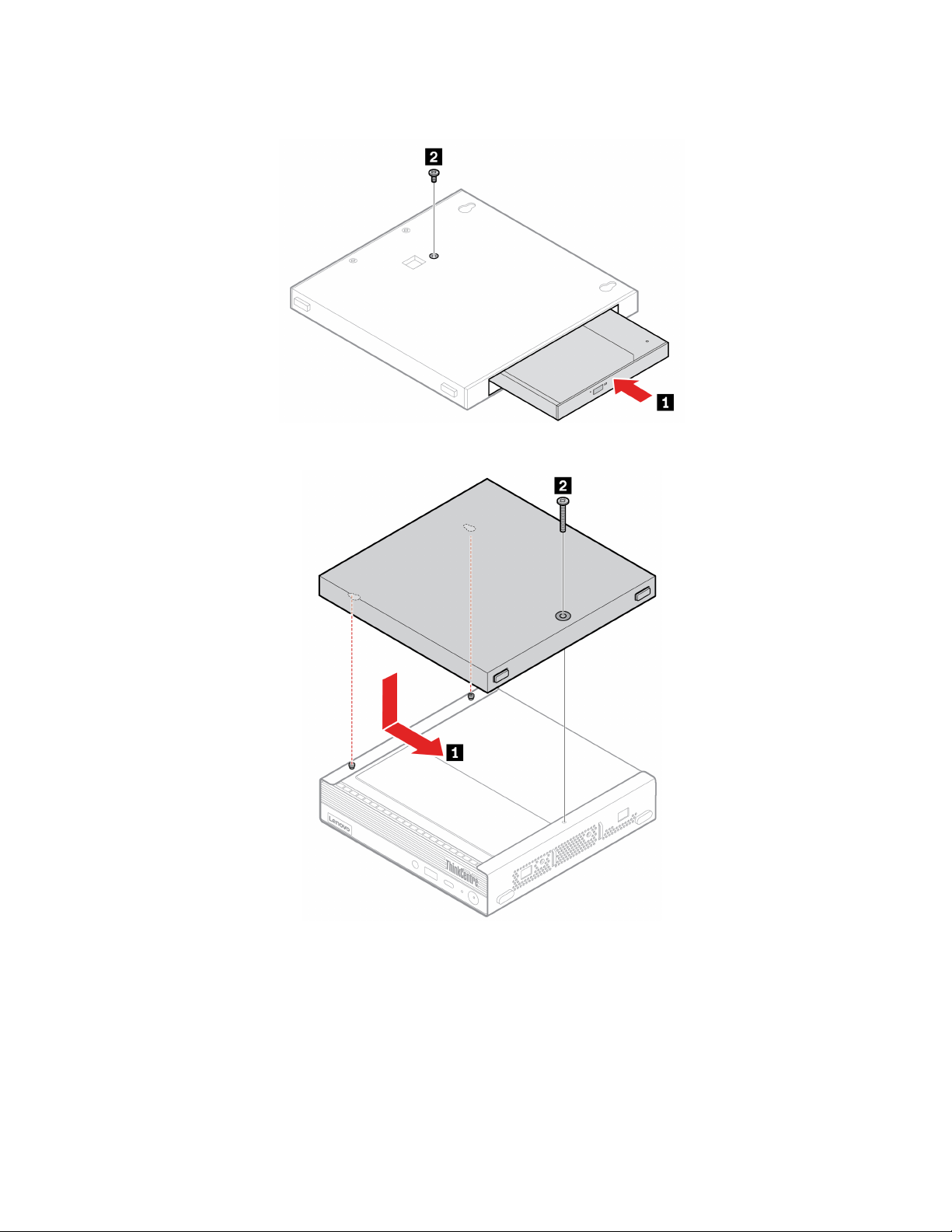

Корпус внешнего дисковода для оптических дисков и внешний дисковод

для оптических дисков. . . . . . . . . . 45

Крепежная скобка адаптера питания. . . . 46

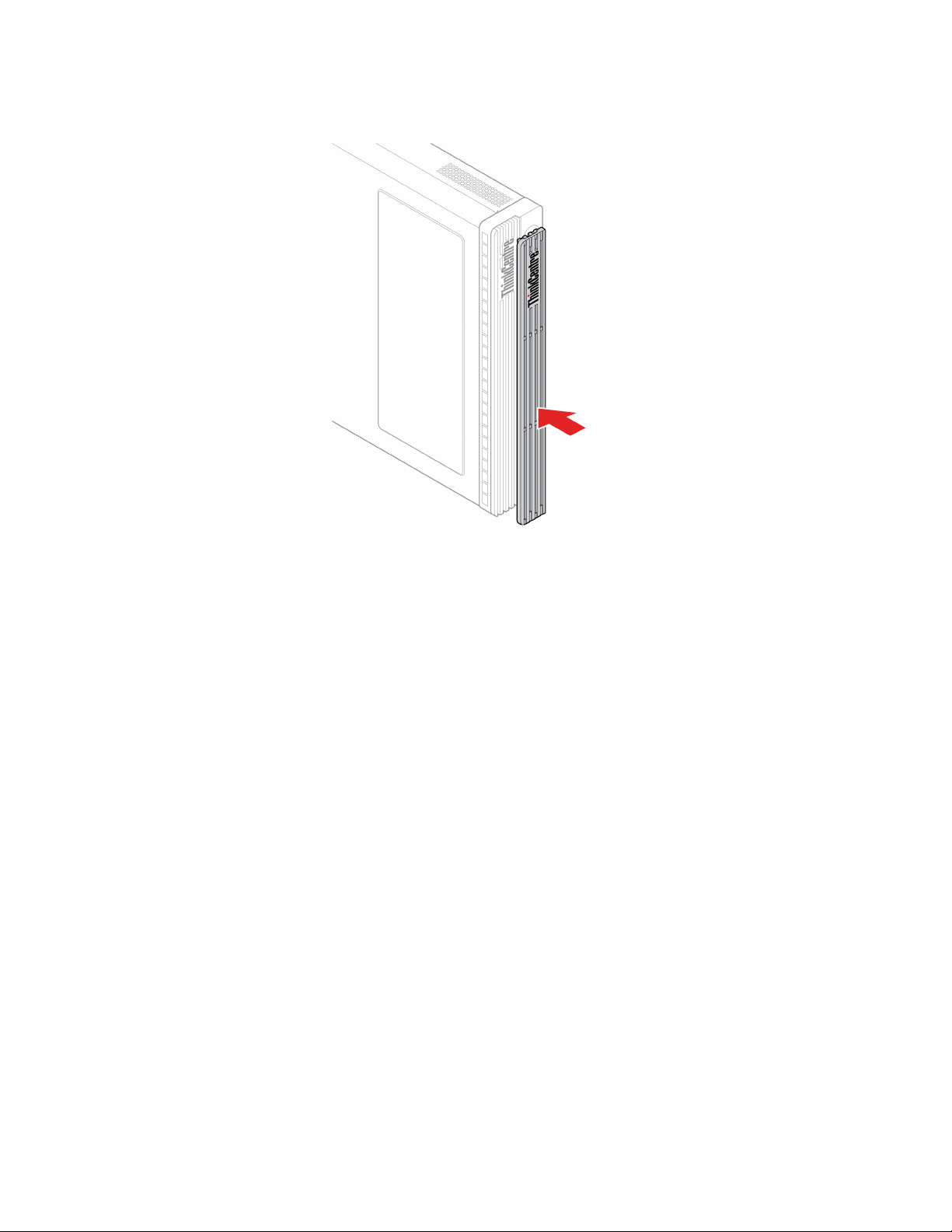

Пылезащитный колпак. . . . . . . . . . 49

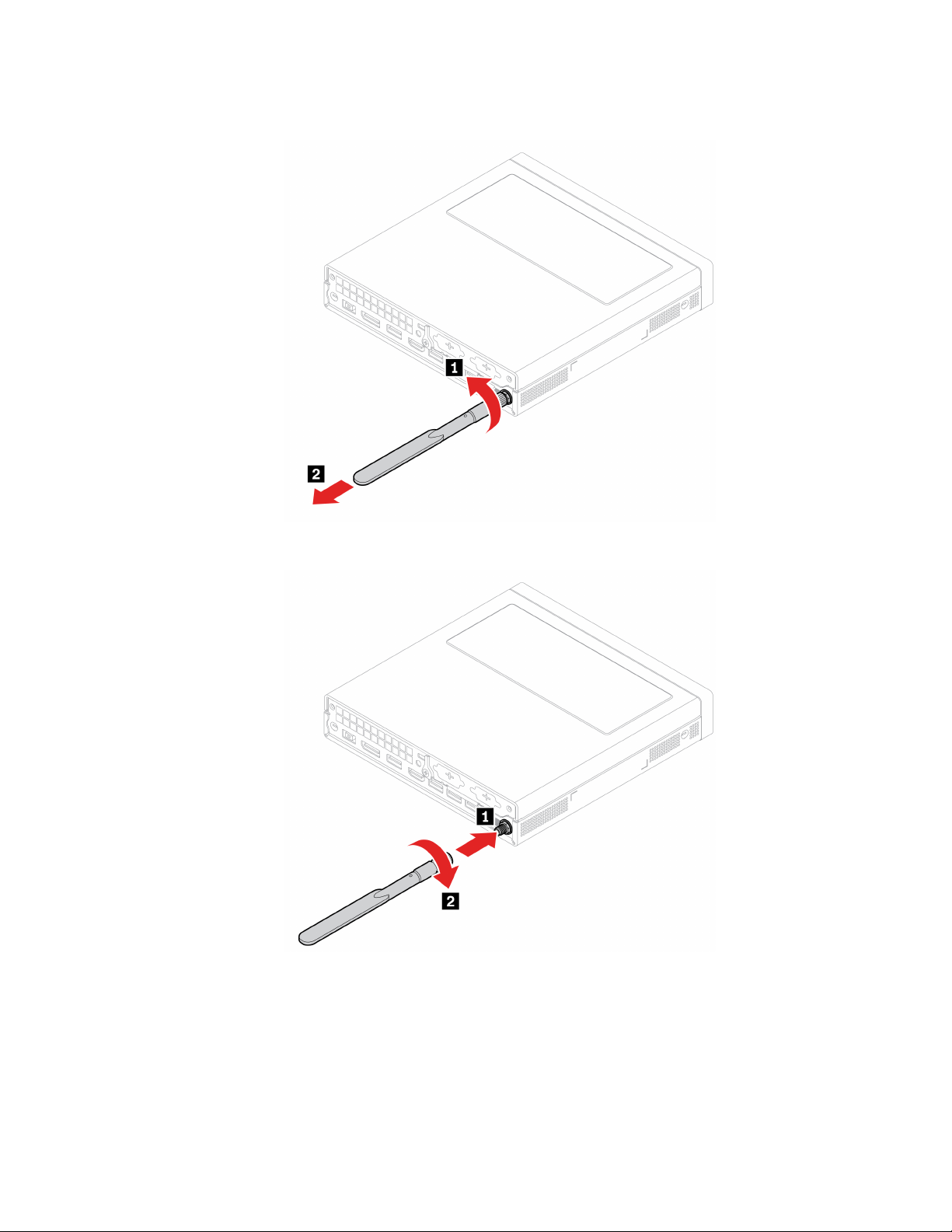

Задняя антенна Wi-Fi . . . . . . . . . . 50

Кожух компьютера . . . . . . . . . . . 52

Жесткий диск и крепежная скоба жесткого

диска . . . . . . . . . . . . . . . . . 53

Внутренний динамик . . . . . . . . . . 56

Вентилятор компьютера . . . . . . . . . 57

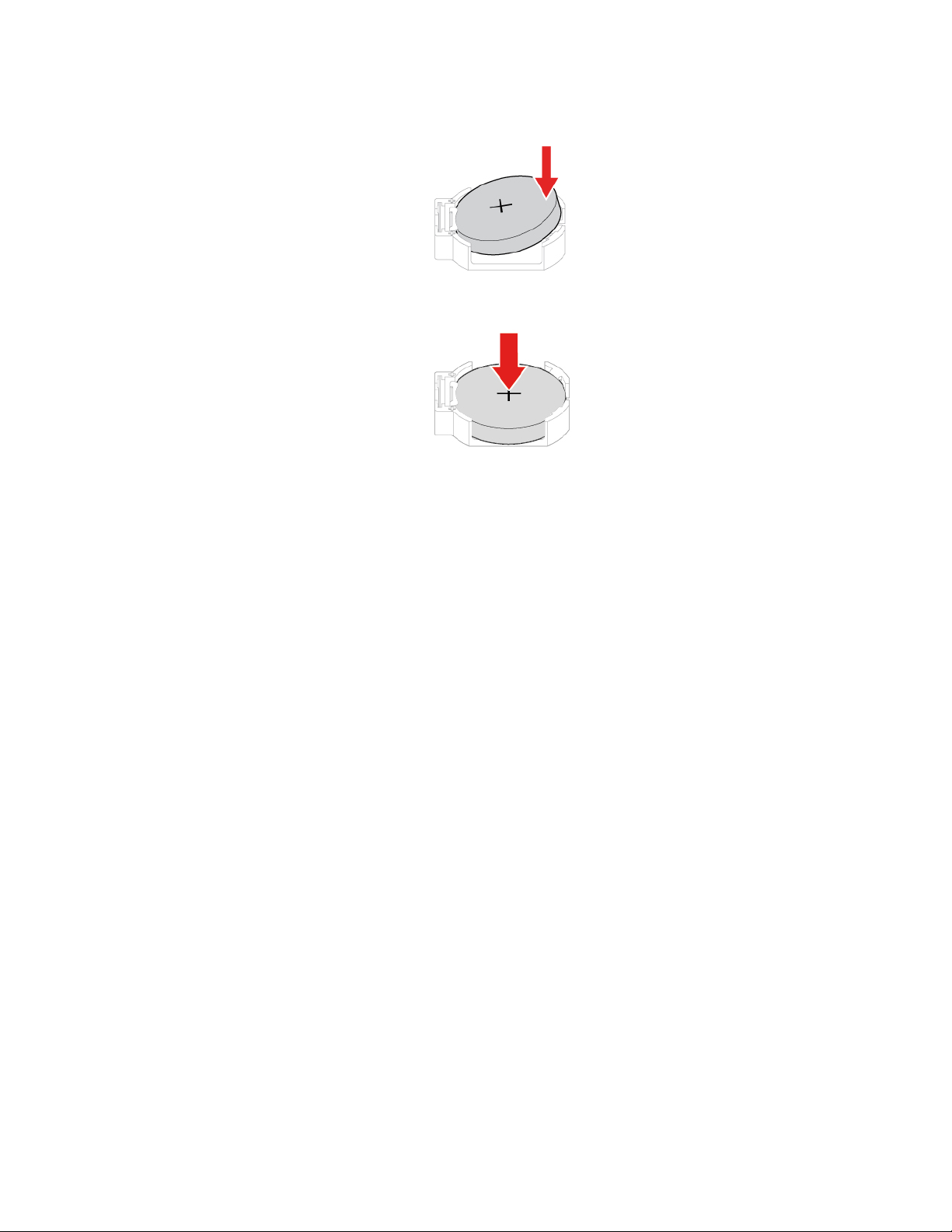

Плоская круглая батарейка. . . . . . . . 58

Карта Wi-Fi и защитный экран карты Wi-

Fi . . . . . . . . . . . . . . . . . . 59

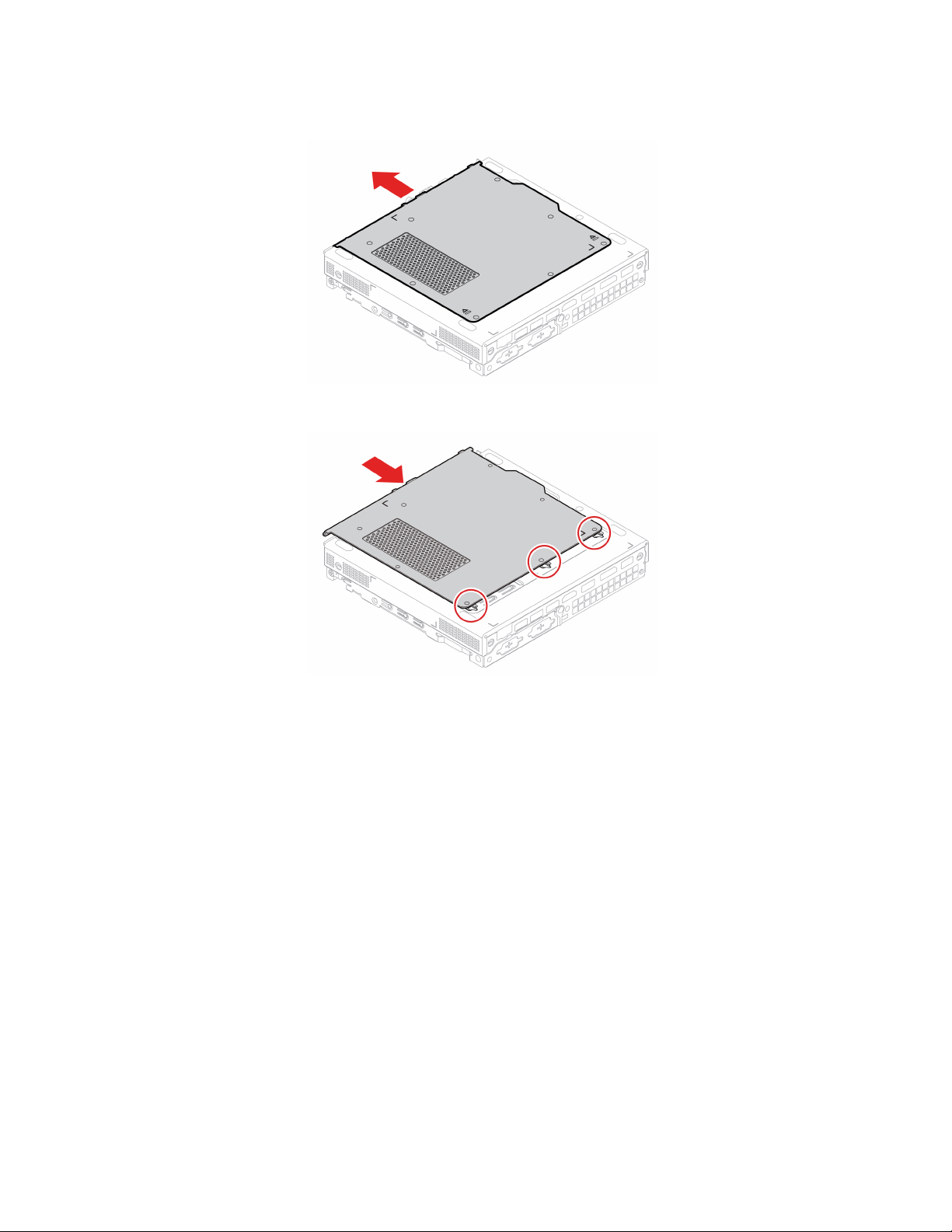

Нижний кожух . . . . . . . . . . . . . 61

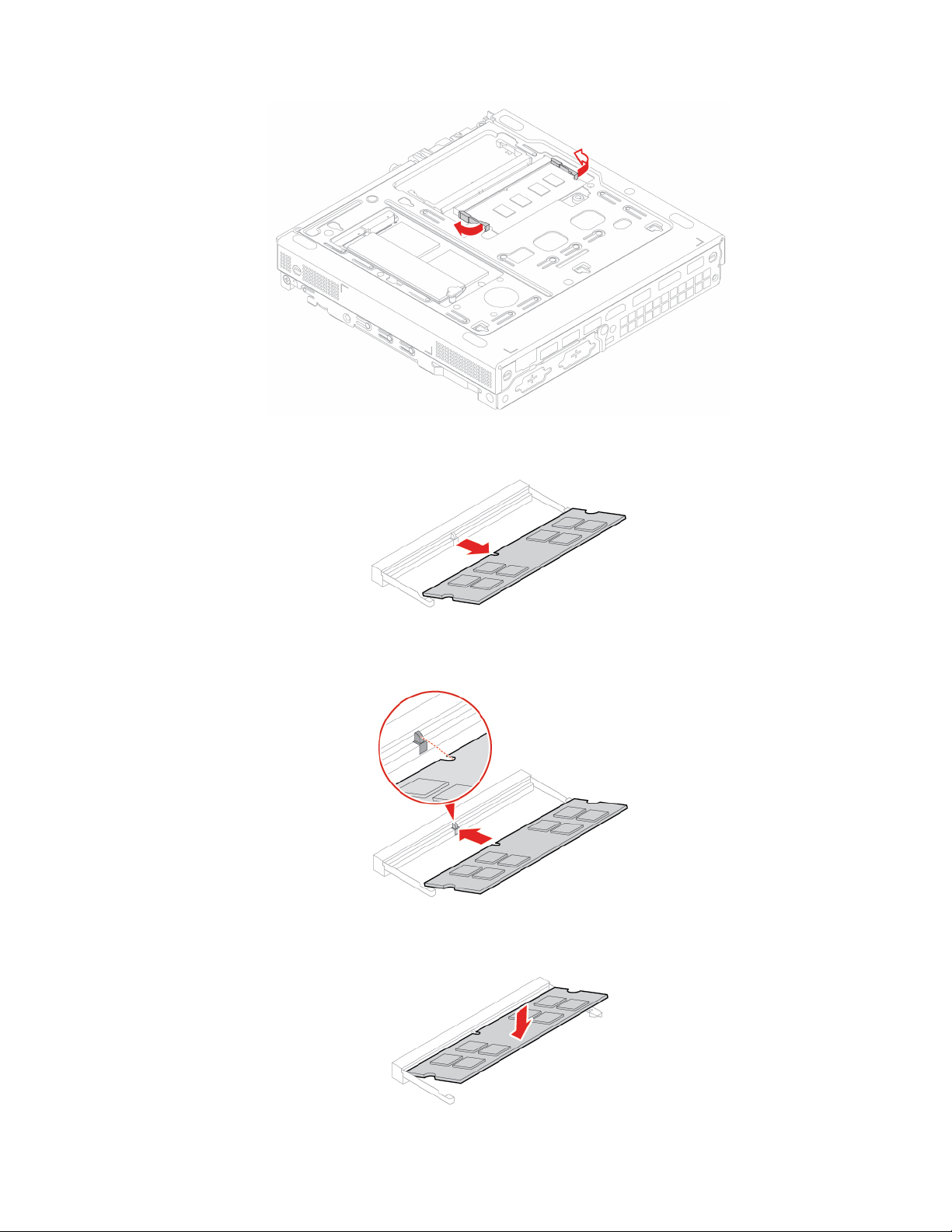

Модули памяти . . . . . . . . . . . . . 62

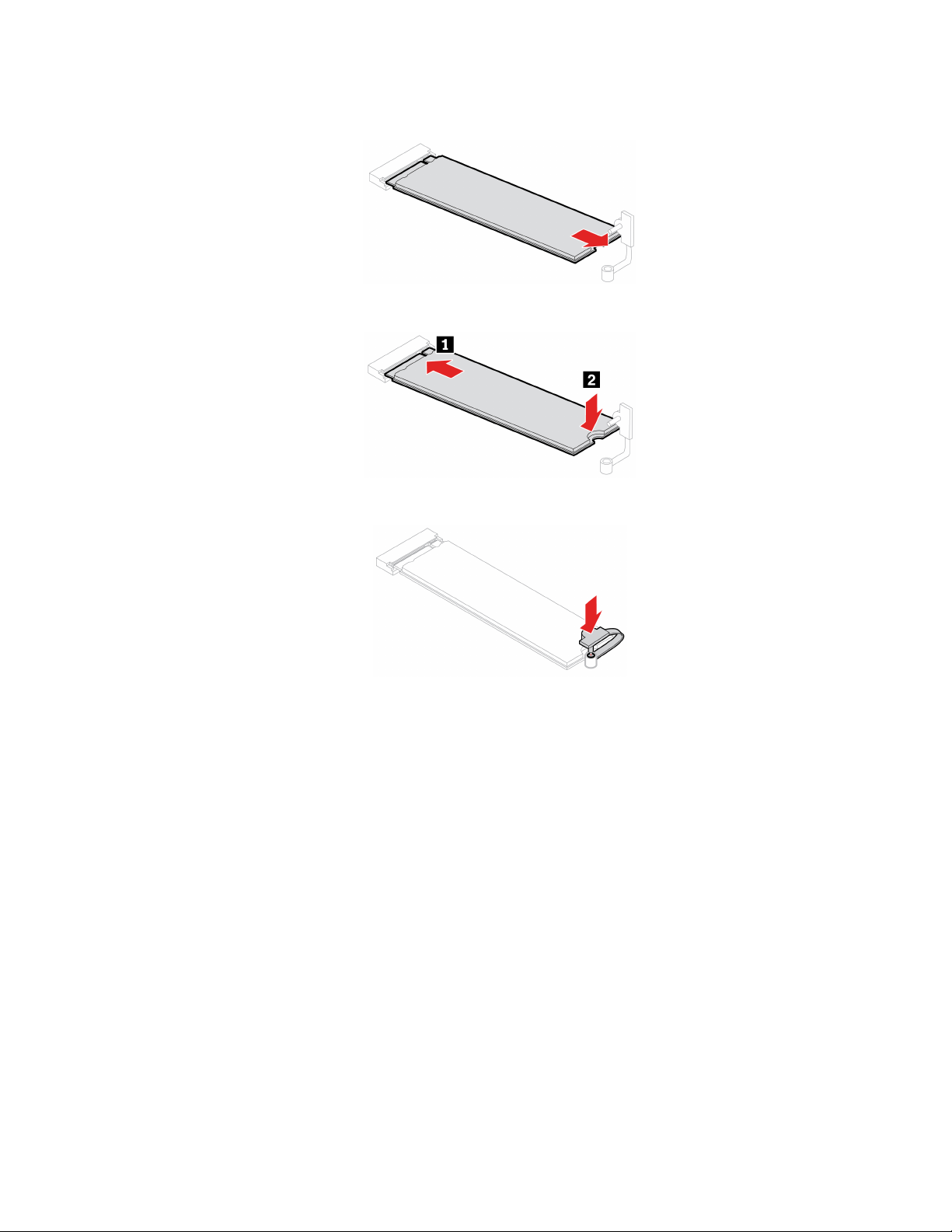

Твердотельный диск M.2 . . . . . . . . . 64

Глава 8. Справка и поддержка . . . 67

Ресурсы для самостоятельного устранения

неполадок. . . . . . . . . . . . . . . . . 67

Как обратиться в центр поддержки клиентов

Lenovo . . . . . . . . . . . . . . . . . . 68

Перед тем как связаться с Lenovo . . . . . 68

Центр поддержки клиентов Lenovo . . . . 68

Приобретение дополнительных услуг . . . . . 69

Приложение A. Важная информация по технике

безопасности . . . . . . . . . . . . . 71

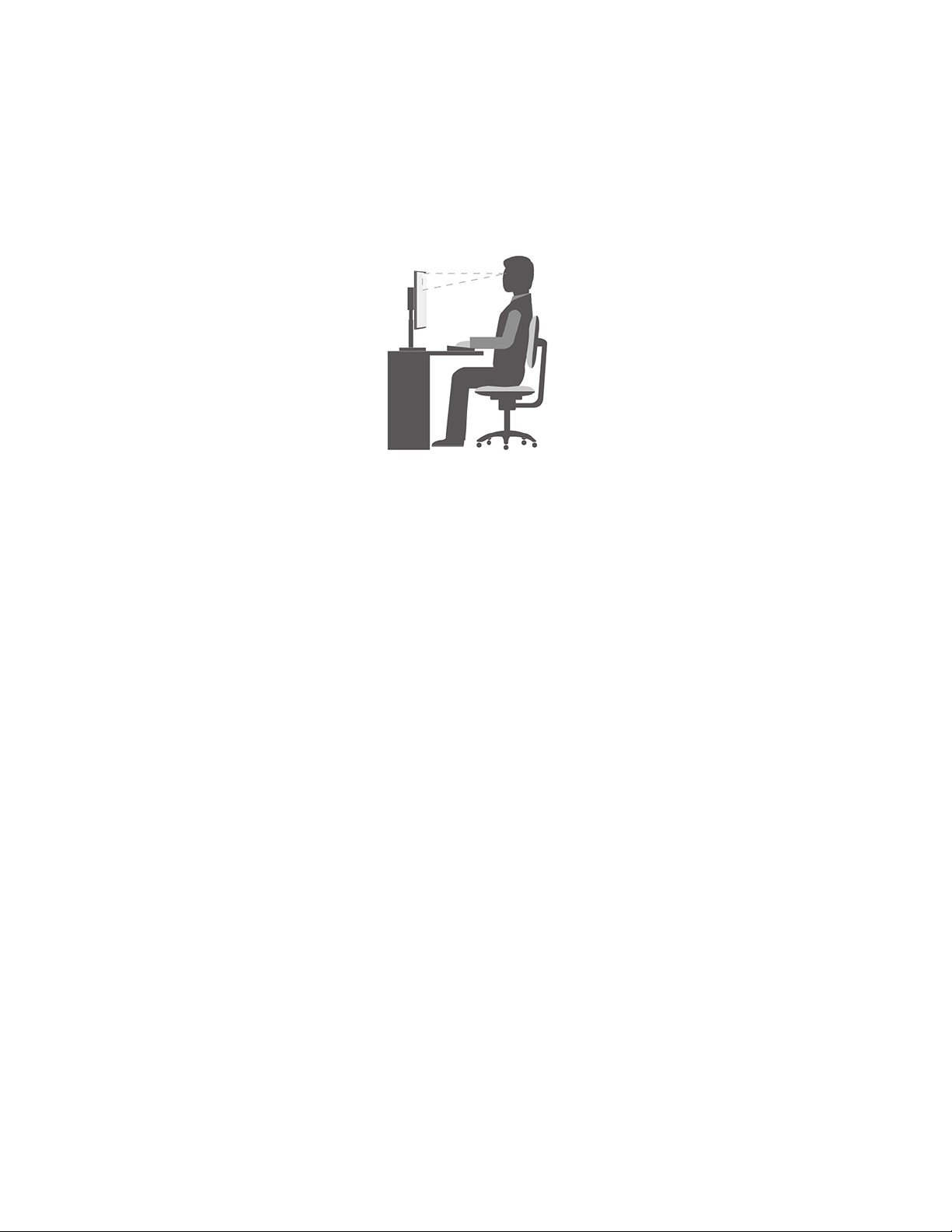

Приложение B. Информация о специальных возможностях и

эргономике . . . . . . . . . . . . . . 87

Приложение C. Дополнительная информация по операционной системе

Ubuntu . . . . . . . . . . . . . . . . . 91

Приложение D. Информация о соответствии нормативным требованиям и сертификации

TCO . . . . . . . . . . . . . . . . . . 93

Приложение E. Замечания и

товарные знаки . . . . . . . . . . . . 105

ii Руководство пользователя M90q

Об этой документации

• Рисунки в этом документе могут отличаться от вашего продукта.

• В зависимости от модели компьютера некоторые дополнительные компоненты, функции и программы могут быть недоступны.

• В зависимости от версий операционных систем и программ некоторые инструкции пользовательского интерфейса могут не применяться к вашему компьютеру.

• Содержимое документа может быть изменено без уведомления. Lenovo постоянно улучшает документацию по компьютеру, в том числе это Руководство пользователя. Документы последних версий можно скачать по адресу

https://pcsupport.lenovo.com

• Корпорация Microsoft® периодически вносит изменения в функции операционной системы Windows документации становятся устаревшими. Для получения самой актуальной информации обратитесь к ресурсам Microsoft.

через Центр обновления Windows. В результате некоторые сведения в этой

iv Руководство пользователя M90q

Глава 1. Знакомство с компьютером

Вид спереди

1. Светодиодный индикатор ThinkCentre

2. Кнопка питания

3. Индикатор работы устройства хранения данных

4. Разъем USB-C

™

(3.2 Gen 1)

Когда этот индикатор горит, компьютер включен.

Служит для включения компьютера.

Чтобы выключить компьютер, откройте меню Пуск, нажмите выберите Завершение работы.

Индикатор на кнопке питания показывает состояние системы компьютера.

• Горит: компьютер включен.

• Отключен: компьютер находится в режиме гибернации.

• Мигает: компьютер находится в режиме сна.

• Медленно мигает: компьютер находится в текущем режиме ожидания.

Примечание: Текущий режим ожидания поддерживается в некоторых моделях.

Когда устройство хранения данных используется, этот индикатор горит.

• Зарядка устройств с поддержкой USB-C выходным напряжением 5 В и током 0,9 А.

• Передача данных на скорости USB 3.2 до 5 Гбит/с.

• Подключение аксессуаров USB-C для расширения функциональных возможностей компьютера. Для приобретения аксессуаров USB-C

Питание и

перейдите по адресу https://www.lenovo.com/accessories.

Если функция Always On USB включена, разъем Always On USB 3.2 Gen 2 можно использовать для зарядки устройства с поддержкой USB, когда компьютер включен, выключен, находится в режиме сна или гибернации.

5. Разъем Always On USB 3.2 Gen 2

6. Разъем для гарнитуры Служит для подключения к компьютеру гарнитуры или наушников.

Чтобы выключить функцию Always On USB, выполните следующие действия.

1. Войдите в меню UEFI BIOS. См. раздел «Вход в меню BIOS» на странице

19.

2. Выберите Устройства (Devices) ➙ Настройка USB (USB Setup) ➙

Порты USB на лицевой панели (Front USB Ports) ➙ Порт USB 2 (USB Port 2), чтобы включить функцию Always On USB.

2 Руководство пользователя M90q

Вид сзади

1. Дополнительные разъемы* В зависимости от модели компьютера разъемы могут варьироваться.

2. Гнездо для защитного замка

Служит для закрепления компьютера на столе или другом предмете с помощью замка для троса типа Kensington.

Служит для подключения разъема кабеля задней антенны Wi-Fi, есть только

3. Гнездо антенны Wi-Fi

в некоторых моделях. Задняя антенна Wi-Fi подключается к предназначенному для нее кабельному разъему.

Используется для подключения к локальной сети (LAN). Если зеленый

4. Pазъем Ethernet

индикатор горит, компьютер подключен к локальной сети. Когда желтый индикатор мигает, выполняется передача данных.

5. Разъемы USB 3.2 Gen 2

Подключение устройств, поддерживающих интерфейс USB, например USBклавиатуры, USB-мыши, USB-накопителя или USB-принтера.

Подключение устройств, поддерживающих интерфейс USB, например USB-

6. Разъем USB 3.2 Gen 1 (с функцией управления включением)

клавиатуры, USB-мыши, USB-накопителя или USB-принтера. Этот разъем поддерживает функцию управления включением. Дополнительную информацию см. в разделе «Включение и отключение функции управления включением» на странице 21.

7. Выходной разъем HDMI

8. Разъем USB 3.2 Gen 1

9. Выходной разъем DisplayPort

1.4

Служит для передачи звуковых и видеосигналов с компьютера на другое

1.4 аудио- или видеоустройство, например монитор высокого разрешения.

Служит для передачи звуковых и видеосигналов с компьютера на другое аудио- или видеоустройство, например монитор высокого разрешения.

10. Разъем питания

Служит для подключения адаптера питания к компьютеру для подачи питания.

Глава 1. Знакомство с компьютером 3

* в некоторых моделях

Руководство пользователя M90q

Компоненты и спецификации

• Ширина: 36,5 мм

Размеры

• Высота: 179 мм

• Глубина: 182,9 мм

Вес (без упаковки)

Конфигурация оборудования

Блок питания

Питание

Микропроцессор

Память

Максимальный комплект поставки: 1,74 кг

1. Нажмите кнопку Пуск правой кнопкой мыши, чтобы открыть контекстное меню «Пуск».

2. Щелкните Диспетчер устройств. Введите пароль администратора или укажите подтверждение (если появится соответствующий запрос).

На вашем компьютере установлен один из следующих блоков питания:

• Блок питания 65 Вт с автоматическим выбором напряжения*

• Блок питания 90 Вт с автоматическим выбором напряжения*

• Блок питания 135 Вт с автоматическим выбором напряжения*

• Блок питания 170 Вт с автоматическим выбором напряжения*

• Блок питания 230 Вт с автоматическим выбором напряжения*

• Входное напряжение: Oт 100 до 240 В перем. тока

• Частота: 50/60 Гц

Для просмотра сведений о микропроцессоре своего компьютера щелкните кнопку Пуск и выберите Система.

Модуль памяти с двухрядным расположением выводов и удвоенной скоростью обмена данными, четвертое поколение (DDR4 LV SODIMM).

• Жесткий диск форм-фактора 2,5 дюйма толщиной 7 мм*

• Твердотельный диск M.2*

• Память Intel

Optane™*

Устройство хранения данных

Возможности видео

Функции аудио

Для просмотра емкости устройства хранения данных на компьютере нажмите правой кнопкой мыши кнопку Пуск, чтобы открыть контекстное меню «Пуск», и выберите пункт Управление дисками.

Примечание: Емкость устройства хранения данных, указываемая системой, меньше номинальной емкости.

Встроенная видеокарта поддерживает следующие компоненты:

• Выходной разъем DisplayPort 1.4

• Выходной разъем HDMI 1.4

Встроенная звуковая карта поддерживает следующие компоненты:

• Разъем для гарнитуры

• Внутренний динамик

Глава 1. Знакомство с компьютером 5

• Гнезда модулей памяти

Расширение

Сетевые функции

• Гнезда для твердотельных дисков M.2

• Внешний дисковод оптических дисков*

• Отсек для жесткого диска*

• Bluetooth*

• Локальная сеть Ethernet

• Беспроводная локальная сеть*

* в некоторых моделях

Заявление о скорости передачи данных через интерфейс USB

В зависимости от многих факторов, таких как вычислительная мощность компьютера и периферийных устройств, свойства файлов и другие особенности конфигурации системы и условий эксплуатации, фактическая скорость передачи данных через разные разъемы USB этого устройства будет различаться и будет ниже указанной далее скорости обмена данными для каждого соответствующего устройства.

USB-устройство Скорость обмена данными (Гбит/с)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

6 Руководство пользователя M90q

Глава 2. Начало работы с компьютером

Начало работы с Windows 10

Изучите основные концепции Windows 10 и приступите к работе немедленно. Подробные сведения о Windows 10 см. в справочной информации по Windows.

Учетная запись Windows

Для использования операционной системы Windows требуется учетная запись пользователя. Это может быть учетная запись пользователя Windows или учетная запись Microsoft.

Учетная запись пользователя Windows

При запуске Windows в первый раз будет предложено создать учетную запись пользователя Windows. Первая созданная учетная запись является учетной записью с типом «Администратор». С помощью учетной записи администратора можно создать дополнительные учетные записи пользователей или изменить типы учетных записей следующим образом:

1. Откройте меню Пуск и выберите Параметры ➙ Учетные записи ➙ Семья и другие пользователи.

2. Следуйте инструкциям на экране.

Учетная запись Microsoft

Для входа в операционную систему Windows также можно использовать учетную запись Microsoft.

Чтобы создать учетную запись Microsoft, откройте страницу регистрации Microsoft по адресу

signup.live.com

С помощью учетной записи Microsoft можно:

• Выполнить разовый вход в систему при использовании других служб Microsoft, таких как OneDrive, Skype и Outlook.com.

• Синхронизировать личные настройки с другими устройствами под управлением Windows.

и следуйте инструкциям на экране.

https://

Пользовательский интерфейс Windows

1. Учетная запись

2. Документы

3. Изображения

4. Параметры

5. Завершение работы

6. Кнопка «Пуск»

7. Windows Search

8. Представление задач

9. Область уведомлений

Windows

10. Значок состояния аккумулятора

11. Значок сети

Изменение параметров учетной записи, блокировка компьютера или выход из текущей учетной записи.

Откройте папку Документы, в которую по умолчанию сохраняются полученные файлы.

Откройте папку Изображения, в которую по умолчанию сохраняются полученные изображения.

Запуск параметров.

Завершение работы, перезапуск или перевод компьютера в спящий режим.

Откройте меню Пуск.

Введите искомый термин в поле поиска и получите результаты на компьютере и в Интернете.

Отображение всех открытых приложений и переключение между ними.

Отображение уведомлений и состояния некоторых функций.

Отображение состояния питания и изменение параметров аккумулятора или питания. Если компьютер не подключен к сети переменного тока, значок изменится на

Подключение к доступной беспроводной сети и отображение состояния сети. При подключении к проводной сети, значок изменится на

12. Центр уведомлений

Откройте меню «Пуск»

• Нажмите кнопку Пуск.

Руководство пользователя M90q

Отображение последних уведомлений из приложений и предоставление быстрого доступа к некоторым функциям.

• Нажмите клавишу с логотипом Windows на клавиатуре.

Открытие контекстного меню «Пуск» Нажмите кнопку Пуск правой кнопкой мыши.

Доступ к панели управления

• Откройте меню Пуск и выберите Служебные — Windows ➙ Панель управления.

• Используйте Windows Search.

Запуск приложения

• Откройте меню Пуск и выберите приложение, которое требуется запустить.

• Используйте Windows Search.

Подключение к сетям

Компьютер можно подключить с помощью проводной или беспроводной сети.

Подключение к проводной сети Ethernet

Подключите компьютер к локальной сети кабелем Ethernet с помощью разъема Ethernet на компьютере.

Подключение к сетям Wi-Fi (в некоторых моделях)

Если ваш компьютер оснащен модулем беспроводной локальной сети, компьютер можно подключить к сети Wi-Fi разные стандарты. В некоторых странах или регионах использование стандарта 802.11ax может быть невозможно в силу требований местного законодательства.

1. Щелкните значок сети в области уведомлений Windows. Появится список доступных беспроводных сетей.

2. Выберите сеть, доступную для подключения. Введите необходимую информацию.

. Модуль беспроводной локальной сети в вашем компьютере может поддерживать

Использование приложения Vantage

Приложение Vantage — это предустановленное настраиваемое комплексное решение, которое помогает поддерживать актуальность ПО компьютера с помощью автоматических обновлений и исправлений, настраивать параметры оборудования и получать персонализированную поддержку.

Чтобы открыть приложение Vantage, введите Vantage в поле поиска.

Ключевые функции

В приложении Vantage можно выполнять следующие действия:

• Узнавать о состоянии устройства и настраивать его параметры.

• Загружать и устанавливать обновления UEFI BIOS, микропрограммы и драйверов для поддержания ПО на компьютере в актуальном состоянии.

• Следить за работоспособностью компьютера и защищать его от внешних угроз.

• Сканирование оборудования компьютера и диагностирование проблем с аппаратным обеспечением.

• Проверять состояние гарантии (в сети).

• Пользоваться Руководством пользователя и полезными статьями.

Глава 2. Начало работы с компьютером 9

Примечания:

• Доступные функции различаются в зависимости от модели компьютера.

• Приложение Vantage предоставляет периодические обновления функций, которые позволяют повысить эффективность работы с компьютером. Описание функций может отличаться от их фактического описания в вашем пользовательском интерфейсе.

Использование мультимедиа

Используйте компьютер для работы или развлечений с различными устройствами (например, с камерой, монитором или динамиками).

Использование звука

Для улучшения качества звука подключите к аудиоразъему динамики, наушники или гарнитуру.

Настройка громкости

1. Щелкните значок регулировки громкости в области уведомлений Windows на панели задач.

2. Следуйте инструкциям на экране, чтобы настроить громкость. Для выключения звука щелкните значок динамика.

Изменение параметров звука

1. Откройте Панель управления и выберите представление в виде категорий.

2. Щелкните Оборудование и звук ➙ Звук.

3. Измените необходимые параметры.

Подключение к внешнему дисплею

Подключите проектор или монитор к компьютеру для представления презентаций или расширения рабочего пространства.

Подключение к беспроводному дисплею

Убедитесь, что и компьютер, и беспроводной дисплей поддерживают функцию Miracast

Нажмите

Изменение настроек дисплея Щелкните правой кнопкой мыши пустую область на рабочем столе и выберите пункт Параметры

дисплея. Затем можно изменить параметры дисплея нужным образом.

+ и выберите беспроводной дисплей для подключения.

Руководство пользователя M90q

Глава 3. Подробнее о компьютере

Управление питанием

Воспользуйтесь информацией в этом разделе, чтобы добиться оптимального баланса между производительностью системы и эффективностью использования энергии.

Настройка поведения кнопки питания

Можно определить действие кнопки питания по своему желанию. Например, при нажатии кнопки питания компьютер может выключаться или переводиться в спящий режим либо режим гибернации.

Чтобы изменить действие, выполняемое при нажатии кнопки питания, выполните следующие операции.

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Нажмите Управление электропитанием ➙ Действия кнопок питания.

3. Измените необходимые параметры.

Настройка плана электропитания

В случае компьютеров, совместимых с ENERGY STAR®, активируется следующий план электропитания, когда компьютеры находятся в режиме ожидания в течение указанного периода времени:

Табл. 1. План электропитания по умолчанию (при питании от сети переменного тока)

• Выключение дисплея: 10 мин

• Переход в спящий режим: 25 мин

Чтобы вывести компьютер из спящего режима, нажмите на клавиатуре любую клавишу.

Чтобы сбросить план электропитания для обеспечения оптимального баланса между производительностью системы и ее энергопотреблением, выполните следующие действия.

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Щелкните Управление электропитанием и выберите или настройте требуемый план

электропитания.

Подключение к устройству с поддержкой Bluetooth (в некоторых моделях)

К компьютеру можно подключить все типы устройств с поддержкой Bluetooth, например клавиатуру, мышь, смартфон или динамики. Для успешного подключения размещайте устройства не далее 10 метров (33 футов) от компьютера.

1. Включите Bluetooth на компьютере.

a. Откройте меню Пуск и нажмите Параметры ➙ Устройства ➙ Bluetooth и другие

устройства.

b. Включите переключатель Bluetooth.

2. Щелкните Добавить Bluetooth или другое устройство ➙ Bluetooth.

3. Выберите устройство Bluetooth, затем следуйте инструкциям на экране.

Устройство Bluetooth автоматически подключится к компьютеру в следующий раз, если два устройства будут находиться поблизости друг от друга при включенной функции Bluetooth. Bluetooth можно использовать для передачи данных или удаленного управления и взаимодействия.

Технология Intel Turbo Boost

Турборежим Intel позволяет процессору оценить собственные тепловые характеристики, ток и мощность для определения динамического верхнего предела своей частоты. Это означает, что процессор может работать на более высокой частоте, чем заявленная базовая частота, и на любой частоте в диапазоне от максимальной частоты в турборежиме до заявленной базовой частоты в любой момент времени.

Если в компьютере ThinkCentre M90q установлен ЦП i9-10900 или i7-10700, он не поддерживает турборежим Intel при установке в следующие продукты TIO:

• ThinkCentre TIO27 (MT: 10YF)

• ThinkCentre 超级Q27 (MT: 10YF)

• ThinkCentre TIO27q (MT: 10YG)

• ThinkCentre Tiny-in-One 22

• ThinkCentre Tiny-in-One 24

• ThinkCentre TIO22Gen3

• ThinkCentre 超级Q22Gen3

• ThinkCentre TIO22Gen3Touch

• ThinkCentre 超级Q22Gen3Touch

• ThinkCentre TIO24Gen3

• ThinkCentre 超级Q24Gen3

• ThinkCentre TIO24Gen3Touch

• ThinkCentre 超级Q24Gen3Touch

Приобретение аксессуаров

Компания Lenovo предлагает ряд аппаратных аксессуаров и обновлений, позволяющих пользователям расширить возможности компьютера. Можно приобрести модули памяти, устройства хранения данных, сетевые карты, адаптеры питания, клавиатуры, мыши и другие компоненты.

Приобрести устройства можно на веб-сайте Lenovo по следующему адресу

accessories

Руководство пользователя M90q

https://www.lenovo.com/

Глава 4. Защита компьютера и информации

Блокировка компьютера

Примечание: Вы несете ответственность за оценку, выбор и использование блокирующих устройств

и средств защиты. Компания Lenovo не дает никаких комментариев, оценок и гарантий относительно работы, качества и эффективности блокирующих устройств и функции безопасности. Замки для компьютера можно приобрести в компании Lenovo.

Замок Kensington для троса

Служит для закрепления компьютера на столе или другом предмете с помощью замка для троса типа Kensington.

Использование паролей

Типы паролей

В UEFI (Unified Extensible Firmware Interface) BIOS (Basic Input/Output System) можно задать указанные ниже пароли, чтобы предотвратить несанкционированный доступ к компьютеру. Однако запрос на ввод пароля UEFI BIOS не будет отображаться, когда компьютер выходит из спящего режима.

• Пароль при включении Если задан пароль при включении, при каждом включении компьютера нужно вводить

действительный пароль. Пока не введен действительный пароль, компьютером пользоваться невозможно.

• Пароль администратора Пароль администратора защищает настройки конфигурации от несанкционированного изменения

другими пользователями. Если вы отвечаете за настройку нескольких компьютеров, то имеет смысл задать пароль администратора.

Если задан пароль администратора, при каждой попытке входа в меню BIOS будет запрашиваться пароль.

Если заданы пароли при включении и администратора, то можно ввести любой из них. Однако, если требуется изменить какие-либо настройки конфигурации, нужно ввести пароль администратора.

• Пароль на доступ к жесткому диску Установка пароля на доступ к жесткому диску (Hard Disk Password) позволяет защитить данные в

устройстве хранения от несанкционированного доступа. Если задан пароль на доступ к жесткому диску, при каждой попытке доступа к этому устройству хранения будет запрашиваться пароль.

Примечание: После установки пароля на доступ к жесткому диску данные на этом устройстве хранения будут защищены, даже если переставить устройство хранения с одного компьютера на другой.

• Пароль для управления системой (в некоторых моделях) Для управления функциями безопасности можно предоставить паролю для управления системой

такие же полномочия, что и паролю администратора. Чтобы настроить разрешения пароля для управления системой в меню UEFI BIOS, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Безопасность (Security) ➙ Управление доступом к паролю для управления системой (System Management Password Access Control).

3. Следуйте инструкциям на экране.

Если вы задали и пароль администратора, и пароль для управления системой, пароль администратора переопределяет пароль для управления системой.

Задание, изменение и удаление пароля

Перед началом работы распечатайте эти инструкции.

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Безопасность (Security).

3. В зависимости от типа пароля выберите Задать пароль администратора (Set Supervisor

Password), Задать пароль при включении (Set Power-On Password), Задать пароль для управления системой (Set System Management Password) или Пароль доступа к жесткому диску (Hard Disk Password) и нажмите клавишу Enter.

4. Следуйте инструкциям на экране, чтобы задать, изменить или удалить пароль.

5. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Запишите пароли и сохраните их в надежном месте. Если вы забыли пароли, инструкции по их самостоятельному удалению доступны в разделе «Очистка CMOS» на странице 24. В этом случае для удаления паролей можно также обратиться в авторизованный сервис-центр Lenovo.

Примечания:

• Если забыт пароль администратора, в зависимости от ваших настроек BIOS его, возможно, не удастся удалить очисткой CMOS.

• Если вы забыли пароль на доступ к жесткому диску, Lenovo не сможет удалить пароль или восстановить данные с устройства хранения данных.

Руководство пользователя M90q

Использование программных решений обеспечения безопасности

В этом разделе приведены программные решения для защиты компьютера и информации.

Использование брандмауэров

В зависимости от необходимого уровня защиты могут использоваться аппаратные, программные или комбинированные брандмауэры. В брандмауэре устанавливается набор правил, с помощью которых можно разрешить или запретить определенные входящие или исходящие соединения. Если на компьютере установлен программный брандмауэр, он помогает защитить компьютер от угроз безопасности в Интернете, несанкционированного доступа, вторжений и атак из Интернета. Кроме того, он защищает конфиденциальные данные. Дополнительную информацию об использовании программного брандмауэра смотрите в его справочной системе.

Для использования брандмауэров выполните следующие действия:

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Нажмите Брандмауэр Защитника Windows и следуйте инструкциям на экране.

Использование программного обеспечения Computrace Agent, встроенного в микропрограмму (в некоторых моделях)

Программное обеспечение Computrace Agent – это решение по управлению ресурсами ИТ и восстановлению после кражи компьютера. Это программное обеспечение определяет, были ли внесены изменения в компьютер, например, было ли изменено оборудование, программное обеспечение или местоположение компьютера. Может понадобиться приобрести подписку для активации программного обеспечения Computrace Agent.

Использование решений для защиты BIOS

В этом разделе приведены решения BIOS для защиты компьютера и информации.

Удаление всех данных с устройства хранения

Прежде чем утилизировать устройство хранения данных или компьютер, рекомендуется удалить все данные с устройства хранения.

Для удаления всех данных с устройства хранения выполните следующие действия:

1. Установите пароль жесткого диска для устройства хранения данных, которое будет утилизироваться. См. раздел «Использование паролей» на странице 13.

2. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

3. Выберите Безопасность (Security) ➙ Пароль доступа к жесткому диску (Hard Disk Password) ➙ Безопасное удаление данных с жесткого диска (Security Erase HDD Data) и нажмите клавишу Enter.

4. Выберите устройство хранения данных, которое будет утилизироваться, и нажмите клавишу Enter.

5. Появится сообщение с запросом подтвердить операцию. Выберите Да (Yes) и нажмите клавишу Enter. Начнется процесс удаления.

Примечание: Во время процесса удаления кнопка питания и клавиатура будут отключены.

6. После завершения процесса удаления появится сообщение с запросом перезагрузить систему. Выберите Продолжить (Continue).

Глава 4. Защита компьютера и информации 15

Примечание: В зависимости от емкости устройства хранения данных процесс удаления займет от получаса до трех часов.

7. После завершения процесса перезагрузки произойдет одно из следующих событий:

• Если удалены данные на системном устройстве хранения, появится сообщение об отсутствии

операционной системы.

• Если удалены данные на несистемном устройстве хранения, компьютер автоматически

перезагрузится.

Использование датчика установленного кожуха

Датчик установленного кожуха служит для предотвращения входа в операционную систему, если кожух компьютера установлен или закрыт неправильно.

Для включения разъема датчика установленного кожуха на материнской плате выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Безопасность (Security) ➙ Обнаружено вскрытие крышки (Cover Tamper Detected) и нажмите клавишу «Ввод».

3. Выберите Включено (Enabled) и нажмите Enter.

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Если при включенном на материнской плате разъеме датчика установленного кожуха датчик установленного кожуха обнаруживает, что кожух компьютера установлен или закрыт неправильно, при включении компьютера отображается сообщение об ошибке. Чтобы игнорировать сообщение об ошибке и войти в операционную систему выполните следующие действия:

1. Правильно установите или закройте кожух компьютера.

2. Войдите в меню BIOS, выполните сохранение и выйдите из меню.

Использование функции Intel BIOS guard

Модуль BIOS guard криптографически проверяет все обновления BIOS, записываемые во флэшпамять BIOS системы. Таким образом, BIOS защищается от атак со стороны вредоносных программ.

Использование функции Smart USB Protection

Smart USB Protection — это функция безопасности, помогающая предотвратить копирование данных с компьютера на USB-устройства хранения данных, подключенные к компьютеру. Для функции Smart USB Protection можно выбрать один из следующих режимов:

• Отключено (Disabled) (настройка по умолчанию): USB-устройства хранения данных можно использовать без ограничений.

• Только чтение (Read Only): невозможно копировать данные с компьютера на USB-устройства хранения данных. Однако к данным на USB-устройствах хранения данных можно осуществлять доступ, эти данные можно копировать.

• Нет доступа (No Access): вы не можете осуществлять доступ к USB-устройствам хранения данных с компьютера.

Для настройки функции Smart USB Protection выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

Руководство пользователя M90q

2. Выберите Security ➙ Smart USB Protection и нажмите клавишу Enter.

3. Выберите нужный параметр и нажмите клавишу Enter.

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Глава 4. Защита компьютера и информации 17

18 Руководство пользователя M90q

Глава 5. UEFI BIOS

В этой главе представлена информация о настройке и обновлении UEFI BIOS, а также стирании содержимого CMOS.

Что такое UEFI BIOS

Примечание: Параметры операционной системы могут переопределять соответствующие

параметры UEFI BIOS.

UEFI BIOS — это первая программа, которая запускается при включении компьютера. UEFI BIOS инициализирует компоненты аппаратных средств и загружает операционную систему и другие программы. Компьютер поставляется с программой Setup, с помощью которой можно изменять параметры UEFI BIOS.

Вход в меню BIOS

Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn +F1, чтобы войти в меню BIOS.

Примечание: Если установлены пароли BIOS, при получении запроса введите соответствующие пароли. Можно также нажать кнопку No или клавишу Esc, чтобы пропустить запрос пароля и войти в меню BIOS. Однако изменить конфигурации системы, защищенные паролями, не удастся.

Переход в интерфейс BIOS

Внимание: Конфигурации по умолчанию уже оптимизированы для вас и выделены жирным шрифтом. Некорректное изменение конфигураций может привести к неожиданным результатам.

В зависимости от клавиатуры перемещаться в интерфейсе BIOS можно с помощью указанных ниже клавиш или сочетаний клавиши Fn и указанных ниже клавиш.

F1 или Fn+F1 Отображение экрана общей справки.

Esc или Fn+Esc Выход из подменю и возврат в родительское меню.

↑↓ или Fn+↑↓ Поиск элемента.

← → или Fn+← → Выбор вкладки.

+/– или Fn++/–

Enter Вход на выбранную вкладку или подменю.

F9 или Fn+F9 Восстановление параметров по умолчанию.

F10 или Fn+F10

Установка более высокого или низкого значения.

Сохранение конфигурации и выход.

Изменение языка интерфейса UEFI BIOS

UEFI BIOS поддерживает три или четыре языка интерфейса: английский, французский, упрощенный китайский и русский (в некоторых моделях).

Чтобы изменить язык интерфейса UEFI BIOS, выполните следующие действия:

1. Выберите Главное (Main) ➙ Язык (Language) и нажмите клавишу Enter.

2. Установите нужный язык интерфейса.

Изменение режима отображения UEFI BIOS

UEFI BIOS можно использовать в графическом или текстовом режиме в зависимости от потребностей.

Чтобы изменить режим отображения UEFI BIOS, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Главное меню (Main) ➙ Выбор режима настройки (Setup Mode Select) и нажмите клавишу Enter.

3. Установите нужный режим отображения.

Установка системной даты и времени

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Main ➙ System Time & Date и нажмите клавишу Enter.

3. Установите системную дату и время.

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Изменение последовательности загрузки

Если компьютер не загружается с заданного устройства, можно изменить последовательность устройств загрузки на постоянной основе или выбрать временное загрузочное устройство.

Долговременное изменение последовательности устройств загрузки

1. В зависимости от типа устройства хранения данных выполните одно из следующих действий.

• Если устройство хранения данных внутреннее, перейдите к шагу 2.

• Если устройством хранения данных является диск, убедитесь, что компьютер включен или

включите его. Вставьте диск в дисковод для оптических дисков.

• Если устройством хранения данных является внешнее устройство, отличное от диска,

подключите его к компьютеру.

2. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

3. Выберите Загрузка (Startup) и следуйте инструкциям на экране, чтобы изменить последовательность устройств загрузки.

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Выбор временного загрузочного устройства Примечание: Не все диски и устройства хранения данных могут быть загрузочными.

1. В зависимости от типа устройства хранения данных выполните одно из следующих действий.

• Если устройство хранения данных внутреннее, перейдите к шагу 2.

• Если устройством хранения данных является диск, убедитесь, что компьютер включен или

включите его. Вставьте диск в дисковод для оптических дисков.

Руководство пользователя M90q

• Если устройством хранения данных является внешнее устройство, отличное от диска, подключите его к компьютеру.

2. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F12 или клавиши Fn+F12.

3. Выберите нужное устройство хранения данных и нажмите клавишу Enter.

Если требуется изменить последовательность устройств загрузки на постоянной основе, выберите в Startup Device Menu пункт Перейти в режим настройки (Enter Setup) и нажмите клавишу Enter, чтобы войти в меню BIOS.

Включение и отключение функции обнаружения изменений конфигурации

Если функция обнаружения изменений конфигурации включена и процедура POST обнаруживает изменения конфигурации некоторых устройств (например, устройств хранения данных или модулей памяти), при включении компьютера появляется сообщение об ошибке.

Чтобы включить или отключить функцию обнаружения изменений конфигурации, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Безопасность (Security) ➙ Обнаружение изменения конфигурации (Configuration Change Detection) и нажмите клавишу Enter.

3. Включите или отключите функцию (в соответствии с требованиями).

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Чтобы игнорировать сообщение об ошибке и войти в операционную систему, нажмите клавишу F2 или клавиши Fn+F2. Чтобы удалить сообщение об ошибке, войдите в меню BIOS, выполните сохранение и выйдите из меню.

Включение и отключение функции автоматического включения питания

Элемент Automatic Power On в UEFI BIOS предоставляет различные возможности автоматической загрузки компьютера.

Чтобы включить или отключить функцию автоматического включения питания, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Power ➙ Automatic Power On и нажмите клавишу Enter.

3. Выберите нужную функцию и нажмите клавишу Enter.

4. Включите или отключите функцию (в соответствии с требованиями).

5. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Включение и отключение функции управления включением

Убедитесь, что клавиатура подключена к разъему USB, поддерживающему функцию управления включением. При включенной функции управления включением запустить компьютер или вывести его из режима гибернации можно нажатием клавиш Alt+P.

Глава 5. UEFI BIOS 21

Чтобы включить или отключить функцию управления включением, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Power ➙ Smart Power On и нажмите клавишу Enter.

3. Включите или отключите функцию (в соответствии с требованиями).

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Включение и отключение режима соответствия требованиям к продуктам ErP LPS

Компьютеры Lenovo соответствуют требованиям экодизайна норматива ErP Lot 3. Дополнительные сведения см. по следующему адресу:

https://www.lenovo.com/us/en/compliance/eco-declaration

Чтобы снизить энергопотребление компьютера в выключенном состоянии и спящем режиме, можно включить режим соответствия требованиям к продуктам ErP LPS.

Чтобы включить или отключить режим соответствия требованиям к продуктам ErP LPS, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Питание (Power) ➙ Улучшенный режим энергосбережения (Enhanced Power Saving Mode) и нажмите клавишу Enter.

3. В зависимости от выбираемого значения — Включено (Enabled) или Отключено (Disabled) — выполните одну из следующих последовательностей действий.

• При выборе значения Включено (Enabled) нажмите клавишу Enter. Затем выберите Питание

(Power) ➙ Автоматическое включение питания (Automatic Power On) и нажмите клавишу «Ввод». Проверьте, выключилась ли автоматически функция Wake on LAN. Если нет, выключите ее.

• При выборе значения Отключено (Disabled) нажмите клавишу Enter. Затем перейдите к

следующему шагу.

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Когда режим соответствия требованиям к продуктам ErP LPS включен, перевести компьютер в рабочий режим можно описанными ниже способами.

• Нажмите кнопку питания.

• Включите функцию Wake Up on Alarm, чтобы компьютер возвращался в рабочий режим в заданное время.

Чтобы выполнить требования к выключенному состоянию условий соответствия ErP, необходимо отключить функцию быстрого запуска.

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Выберите Управление электропитанием ➙ Действия кнопок питания ➙ Изменение параметров, которые сейчас недоступны.

3. Снимите флажок Включить быстрый запуск (рекомендуется) в списке Параметры

завершения работы.

Руководство пользователя M90q

Изменение режима производительности ITS

Акустическую и тепловую производительность компьютера можно изменить, изменив режим производительности ITS. Здесь доступны три параметра:

• Максимальная производительность (Best Performance) (настройка по умолчанию): компьютер работает с максимальной производительностью и обычным уровнем шума.

• Оптимальный пользовательский опыт (Best Experience): компьютер обеспечивает оптимальный пользовательский опыт, сбалансрованный шум и повышенную производительность.

• Полная скорость (Full Speed): все вентиляторы компьютера будут работать на полной скорости.

Чтобы изменить режим производительности ITS, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. Выберите Питание (Power) ➙ Интеллектуальное охлаждение (Intelligent Cooling) и нажмите клавишу Enter.

3. Выберите Режим производительности (Performance Mode) и нажмите клавишу Enter.

4. Установите требуемый режим производительности.

5. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Изменение параметров BIOS перед установкой новой операционной системы

Параметры BIOS зависят от операционной системы. Измените параметры BIOS перед установкой новой операционной системы.

Microsoft постоянно предоставляет обновления для операционной системы Windows 10. Прежде чем устанавливать определенную версию Windows 10, проверьте совместимость версии Windows в соответствующем списке. Подробные сведения см. по следующему адресу:

https://support.lenovo.com/us/en/solutions/windows-support

Чтобы изменить параметры BIOS, выполните следующие действия:

1. Перезагрузите компьютер. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

2. В главном интерфейсе выберите Безопасность (Security) ➙ Безопасная загрузка (Secure Boot) и нажмите клавишу Enter.

3. В зависимости от устанавливаемой операционной системы выполните одно из следующих действий.

• Чтобы установить операционную систему Windows 10 (64-разрядную), выберите значение

Включено (Enabled) для параметра Безопасная загрузка (Secure Boot).

• Чтобы установить операционную систему, которая не поддерживает безопасную загрузку,

выберите значение Отключено (Disabled) для параметра Безопасная загрузка (Secure Boot).

4. Нажмите клавишу F10 или клавиши Fn+F10, чтобы сохранить изменения и выйти.

Обновление UEFI BIOS

При установке новой программы, драйвера устройства или аппаратного компонента может потребоваться обновить UEFI BIOS. Обновить BIOS можно из операционной системы или с диска для обновления встроенных программ (поддерживаемого только в некоторых моделях).

Глава 5. UEFI BIOS 23

Загрузите и установите последнюю версию пакета обновления UEFI BIOS одним из следующих способов:

• Через приложение Vantage: Откройте приложение Vantage для проверки доступных пакетов обновлений. Если доступна

последняя версия пакета обновления UEFI BIOS, выполните инструкции на экране, чтобы загрузить и установить этот пакет.

• На веб-сайте поддержки Lenovo:

1. Перейдите на сайт

2. Загрузите драйвер обновления BIOS для соответствующей версии операционной системы или версии образа ISO (используемой для создания диска для обновления встроенных программ). Затем загрузите инструкции по установке загруженного драйвера обновления BIOS.

3. Распечатайте инструкции по установке и следуйте им для обновления BIOS.

https://pcsupport.lenovo.com.

Восстановление после сбоя обновления BIOS

1. Удалите из дисководов все накопители и выключите все подключенные устройства.

2. Вставьте диск с обновлением BIOS в дисковод для оптических дисков, а затем выключите компьютер.

3. Выньте из розеток вилки всех шнуров питания. Затем уберите все детали, мешающие доступу к перемычке Clear CMOS/Recovery (Очистка CMOS/Восстановление).

4. Переместите перемычку из стандартного положения в положение обслуживания.

5. Повторно подключите все шнуры питания компьютера и монитора к электрическим розеткам.

6. Включите компьютер и монитор. После звукового сигнала компьютера начнется процесс восстановления.

7. По окончании восстановления компьютер автоматически выключится.

Примечание: В зависимости от модели компьютера процедура восстановления может занять 2– 3 минуты.

8. Выньте из розеток вилки всех шнуров питания.

9. Верните перемычку в стандартное положение.

10. Установите на место все снятые детали. Затем повторно подключите все шнуры питания компьютера и монитора к электрическим розеткам.

11. Включите компьютер и монитор. Когда на экране появится логотип, нажмите клавишу F1 или клавиши Fn+F1.

12. Во избежание потери данных убедитесь в том, что параметры BIOS восстановлены до состояния на более ранний момент. Конфигурации BIOS см. в разделе Глава 5 «UEFI BIOS» на странице 19.

Очистка CMOS

1. Удалите из дисководов все носители и выключите все подключенные устройства и компьютер.

2. Выньте из розеток вилки всех шнуров питания. Затем уберите все детали, мешающие доступу к перемычке Clear CMOS/Recovery (Очистка CMOS/Восстановление).

3. Переместите перемычку из стандартного положения в положение обслуживания.

4. Повторно подключите все шнуры питания компьютера и монитора к электрическим розеткам.

5. Включите компьютер и монитор. После звукового сигнала компьютера подождите около 10 секунд.

6. Выключите компьютер, нажав и удерживая кнопку питания примерно 4 секунды.

7. Выньте из розеток вилки всех шнуров питания.

Руководство пользователя M90q

+ 84 hidden pages
