Ръководството за потребителя и за поддръжка
на хардуер за M820z
Типове на машини Energy Star: 10SC, 10SD, 10Y7 и 10Y8
Забележка: Преди да използвате тази информация и поддържания от нея продукт, задължително
прочетете и разберете Важни информационни упътвания за продукта и Приложение A „Забележки“
на страница 57.
Трето издание (Август 2019)
© Copyright Lenovo 2018, 2019.
ЗАБЕЛЕЖКА ЗА ОГРАНИЧЕНИТЕ ПРАВА: Ако доставката на данни или софтуер е извършена съобразно договор
за администриране на общи услуги „GSA“, използването, възпроизвеждането или разкриването е предмет на
ограничения, изложени в договор номер GS-35F-05925.
Съдържание
Глава 1. Общ преглед . . . . . . . . . 1
Изглед отпред . . . . . . . . . . . . . . . . 1
Изглед отзад . . . . . . . . . . . . . . . . 3
Дънна платка . . . . . . . . . . . . . . . . 4
Етикет за типа и модела на машината . . . . . . 6
Регулиране на модула на вградената камера . . . 6
Регулиране на стойката на компютъра . . . . . . 6
Глава 2. Спецификации . . . . . . . . 9
Глава 3. Компютърни ключалки . . 11
Глава 4. Подмяна на хардуер . . . . 13
Преди да подмените хардуер . . . . . . . . . 13
Познаване на FRU (включително CRU) . . . . . 13
Намиране на FRU (включително CRU) . . . . . 14
Подмяна на стойката на компютъра . . . . . . 16
Премахване на капака на компютъра . . . . . 18
Подмяна на устройството за съхранение . . . . 19

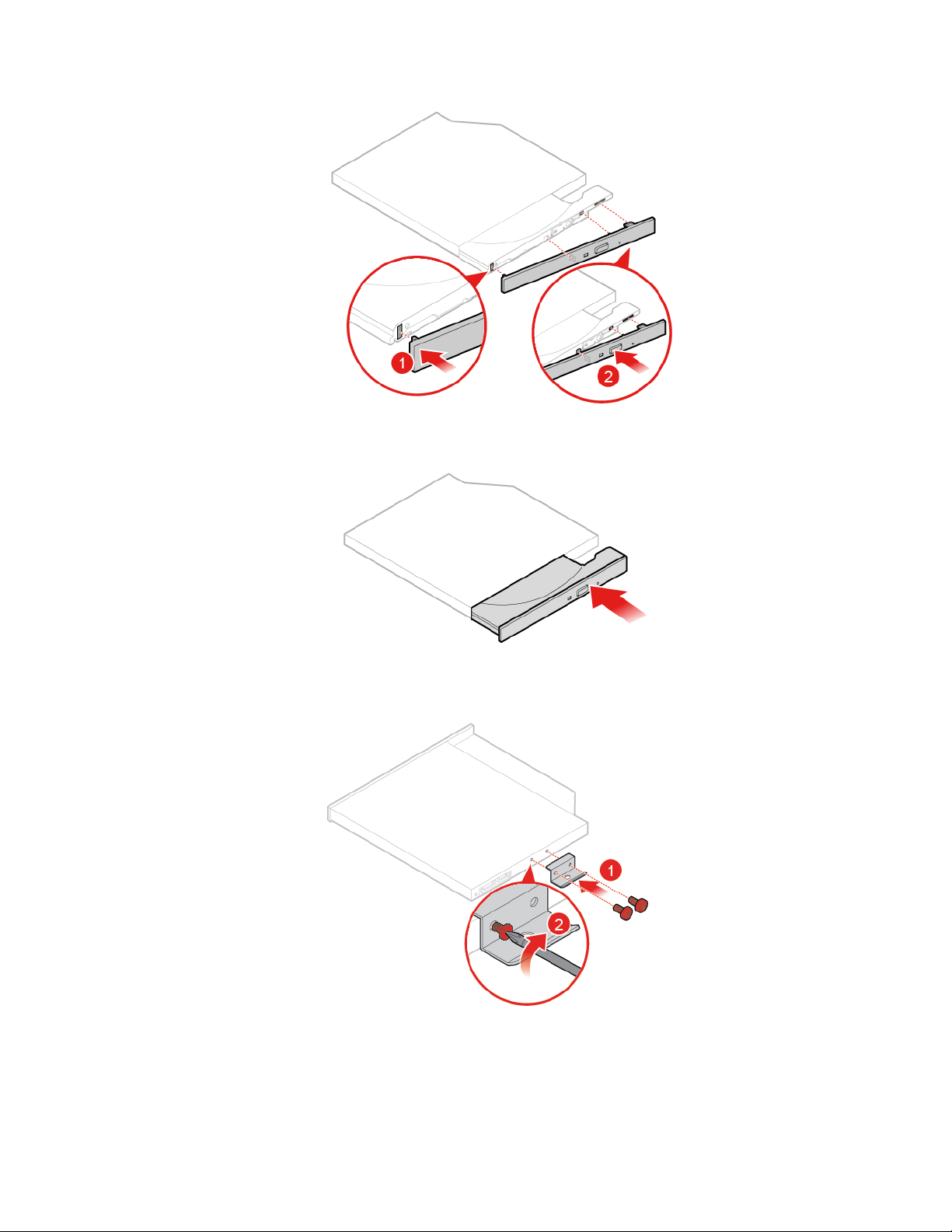

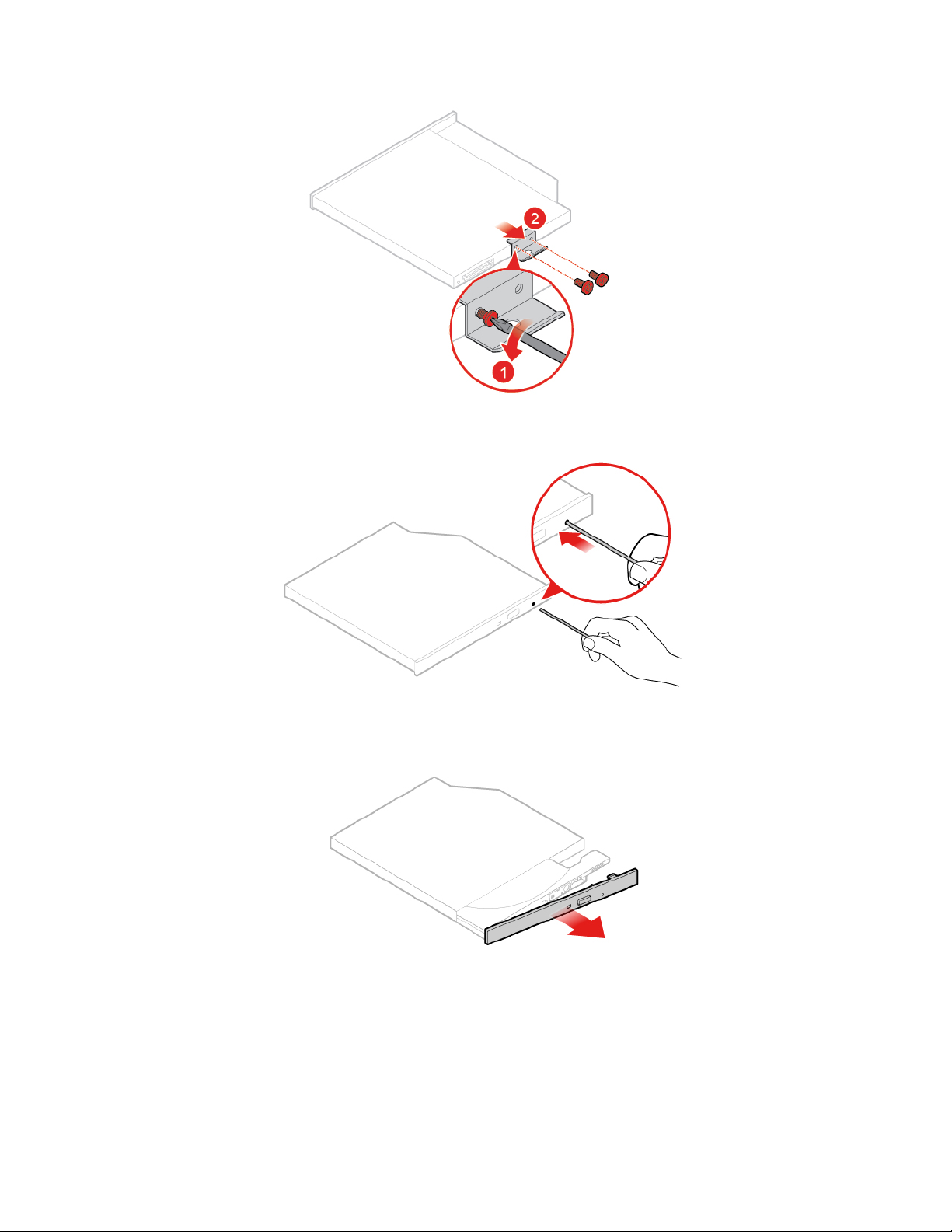

Подмяна на оптичното устройство . . . . . . 21
Подмяна на кабелите на оптичното устройство
и устройството за съхранение . . . . . . . . 24
Подмяна на страничния I/O панел . . . . . . . 25
Подмяна на щита за дънна платка . . . . . . . 26
Подмяна на скобата за монтиране на VESA . . . 27
Подмяна на модула на захранващия блок . . . 28
Подмяна на превключвателя за наличие на
капака . . . . . . . . . . . . . . . . . . 30
Подмяна на системния вентилатор . . . . . . 31
Подмяна на радиатора . . . . . . . . . . . 32
Подмяна на микропроцесора. . . . . . . . . 34
Подмяна на Wi-Fi картата . . . . . . . . . . 38
Подмяна на модула на серийния съединител . . 39
Подмяна на M.2 SSD устройството . . . . . . 40
Подмяна на модул памет . . . . . . . . . . 43
Подмяна на клетъчната батерия с размер на
монета . . . . . . . . . . . . . . . . . . 45
Подмяна на четеца на карти . . . . . . . . . 47
Подмяна на дънната платка . . . . . . . . . 48
Подмяна на модула на вградената камера . . . 49
Подмяна на вътрешните говорители . . . . . . 52
Подмяна на Wi-Fi антените . . . . . . . . . . 53
Подмяна на LCD панела . . . . . . . . . . . 55
Завършване на подмяната на части . . . . . . 56
Приложение A. Забележки . . . . . 57
Приложение B. Търговски марки . . 59
© Copyright Lenovo 2018, 2019 i
ii Ръководството за потребителя и за поддръжка на хардуер за M820z
Глава 1. Общ преглед
Тази глава предоставя основна информация, която ще ви помогне да се запознаете с компютъра.
Изглед отпред
Забележка: Възможно е вашият модел компютър да изглеждат малко по-различно от показания на
илюстрацията в тази тема.
Фигура 1. Изглед отпред
1 Вградени микрофони (2) (опционално)
2 Индикатор за активност на вградената камера
(опционален)
3 Плъзгач за контрол на щита на вградената камера
4 Вградена камера (опционална)
(опционален)
5 Гнездо за четец на карти (опционално) 6 Съединител Always On USB 3.1 Gen 2 (за бързо
зареждане)
7 USB-C™ съединител 8 Съединител за слушалки (известен също и като
комбиниран аудио куплунг)
9 Бутон за заглушаване/включване на звука на
10 Бутон на захранване
микрофона
11 Индикатор за захранване
12 Индикатор за активност на устройство за
съхранение
© Copyright Lenovo 2018, 2019 1
13 Индикатор за заглушаване/включване на микрофона 14 Вътрешни високоговорители (2)
15 Екран
1 Вградени микрофони
Използва се за записване на звуци или използване на софтуер за разпознаване на реч, без да се
използва микрофон.
2 Индикатор за активност на вградената камера
Когато индикаторът е включен, камерата се използва.
3 Плъзгач за управление на капачето на вградената камера
Служи за покриване на обектива на камерата.
4 Вградена камера
Използва се за заснемане на снимки или провеждане на видеоразговори.
5 Гнездо за четец на карти
Използва се за четене на данни от поддържана карта с памет.
6 Съединител Always On USB 3.1 Gen 2
Използва се за свързване на USB-съвместимо устройство. За оптимално прехвърляне на данни
свържете устройство с USB 3.1 Gen 2 към съединител за USB 3.1 Gen 2 вместо към съединител за
USB 3.1 Gen 1 или USB 2.0. Когато захранващият адаптер за променлив ток е свързан, можете да
зареждате автоматично откритото устройство дори когато компютърът е в режим на хибернация или
изключен.
7 Съединител USB-C
Използвайте съединителя за пренос на данни (USB 3.1 Gen 1, 5,0 ГБ) или за зареждане на вашето
устройство (5 V/3 А).
8 Съединител за слушалки
Използва се за свързване на слушалки към компютъра.
9 Бутон за заглушаване/включване на звука на микрофона
Използва се за заглушаване или включване на звука на вградените микрофони в режим на компютър.
10 Бутон на захранване
Използва се за включване на компютъра. Когато не можете да спрете компютъра от операционната
система, натиснете и задръжте бутона на захранването за четири или повече секунди, за да
изключите компютъра.
11 Индикатор за захранване
Индикаторът е включен, когато компютърът се използва.
12 Индикатор за активност на устройство за съхранение
2
Ръководството за потребителя и за поддръжка на хардуер за M820z
Индикаторът е включен, когато устройството за съхранение се използва.
13 Индикатор за изключен/включен звук на микрофона
Този индикатор свети, когато микрофоните са заглушени.
14 Вътрешен високоговорител
Използва се за слушане на звуци от компютъра, без да се използват слушалки.
15 Екран
В зависимост от модела на компютъра екранът може да поддържа сензорна функционалност. Тази
функция ви дава възможност използвате до десет пръста, за да взаимодействате с компютъра.
Изглед отзад
Забележка: Възможно е вашият модел компютър да изглеждат малко по-различно от показания на
илюстрацията в тази тема.
Фигура 2. Изглед отзад
1 Индикатор за активност на оптичното устройство
(опционално)
3 Съединител за захранващ кабел
5 Съединител USB 3.1 Gen 1 (поддържащ
функцията за интелигентно включване)
7 Изходен съединител DisplayPort
9 Гнездо за защитна ключалка
®
1.2
2 Бутон за отваряне/затваряне на оптичното устройство
(опционално)
4 Ethernet съединител
6 Съединители USB 3.1 Gen 1 (3)
8 Сериен съединител (опционален)
10 Резбовани отвори VESA (винтове: M4 x 8 мм x 4 бр.)
Глава 1. Общ преглед 3
1 Индикатор за активност на оптичното устройство
Индикаторът е включен, когато оптичното устройство се използва.
2 Бутон за отваряне/затваряне на оптичното устройство
Използва се за отваряне на поставката на оптичното устройство. След като поставите диск в
поставката, натиснете бутона за отваряне/затваряне, за да затворите поставката.
3 Съединител за захранващ кабел
Използва се за свързване на захранващия кабел с компютъра с цел захранване.
4 Ethernet съединител
Използва се за свързване на Ethernet кабел за мрежов достъп.
5 Съединител USB 3.1 Gen 1
Използва се за свързване на USB-съвместимо устройство. За оптимално прехвърляне на данни
свържете устройство с USB 3.1 Gen 1 към съединител за USB 3.1 Gen 2 или USB 3.1 Gen 1 вместо към
съединител за USB 2.0. Съединителят поддържа функцията за интелигентно включване, която ви
дава възможност да включите компютъра или да го „събудите“ от режим на хибернация S4, като
натиснете Alt+P на клавиатурата. Можете също да активирате или деактивирате функцията за
интелигентно включване от програмата Setup Utility. За подробности вижте Важни информационни
упътвания за продукта.
6 Съединител USB 3.1 Gen 1
Използва се за свързване на USB-съвместимо устройство. За оптимално прехвърляне на данни
свържете устройство с USB 3.1 Gen 1 към съединител за USB 3.1 Gen 2 или USB 3.1 Gen 1 вместо към
съединител за USB 2.0.
7 Изходен съединител DisplayPort 1.2
Използва се за изпращане на аудио- и видеосигнали от компютъра до друго аудио- или
видеоустройство, като например високопроизводителен монитор.
8 Сериен съединител
Използва се за свързване на външен модем, сериен принтер или други устройства, използващи
сериен съединител.
9 Гнездо за защитна ключалка
Използва се за фиксиране на кабелна ключалка Kensington.
10 Резбовани отвори VESA
Използва се за свързване на съответстваща поставка VESA със съответстващи винтове, когато
поставяте компютър на стена.
Дънна платка
Забележка: Вижте „Изглед отпред“ или „Изглед отзад“ за допълнително описание на компонентите.
4
Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 3. Дънна платка
1 Съединител на модула на вградената камера
3 Гнездо за памет (DIMM1) 4 Гнездо за памет (DIMM2)
5 Гнездо за M.2 SSD диск 6 Съединител за системен вентилатор
7 Съединител LCD LVDS 8 Съединител за сензорна повърхност
9 SATA съединител за захранване (свързване с
2 Цокъл за микропроцесор
10 Съединител на модул на захранващ блок
устройството за съхранение и оптичното устройство)
11 Съединител на превключвател за наличие на капак
12 Клетъчна батерия с размер на монета
(съединител на превключвател за намеса)
13 Съединител SATA (свързване с оптичното
устройство)
15 Сериен (COM1) съединител
17 Съединител за LCD захранване 18 Съединител за вътрешен високоговорител
19 Съединител за четец за карти 20 PCH
14 Съединител SATA (свързване с устройството за
съхранение)
16 Гнездо за M.2 Wi-Fi карта
Глава 1. Общ преглед 5
Етикет за типа и модела на машината
Етикетът за типа и модела на машината идентифицира компютъра. Когато се свържете с Lenovo за
помощ, информацията за типа и модела на машината помага на техниците да идентифицират
компютъра и да предоставят по-бързо обслужване. Етикетът за типа и модела на машината е
прикрепен на компютъра, както е показано.
Фигура 4. Етикет за типа и модела на машината
Регулиране на модула на вградената камера
Забележка: Модулът на вградената камера е опционален.
Регулиране на стойката на компютъра
Забележка: Стойката за компютър е опционална.
6
Ръководството за потребителя и за поддръжка на хардуер за M820z
Пълнофункционална стойка за монитор
Фигура 5. Накланяне на екрана напред и назад
Фигура 6. Регулиране на височината на екрана
Фигура 7. Завъртане на екрана наляво и надясно
Глава 1. Общ преглед 7
Стойка UltraFlex III
Фигура 8. Накланяне на екрана напред и назад
Фигура 9. Натискане на екрана надолу след накланянето му назад
Фигура 10. Завъртане на екрана наляво и надясно
8 Ръководството за потребителя и за поддръжка на хардуер за M820z
Глава 2. Спецификации
Захранващ блок
150-ватов самонастройващ се захранващ блок
Устройства за съхранение
• 2,5-инчово устройство за съхранение (опционално)
• M.2 SSD устройство (опционално)
Характеристики на видео картата
Изходен съединител DisplayPort 1.2
Характеристики на звуковата карта
• Съединител за слушалки
• Вградени микрофони (опционални)
• Вътрешни високоговорители
Input/Output (I/O) характеристики
• Гнездо за четец на карти (опционално)
• Изходен съединител DisplayPort 1.2
• Ethernet съединител
• Съединител за слушалки
• Сериен съединител
• USB съединители
Разширяване
• Четец на карти
• Гнезда за памет
• Гнездо за M.2 SSD устройство
• Оптично устройство (опционално)
• Гнездо за устройства за съхранение
Мрежови функции
• Ethernet LAN
• Безжична LAN (опционално)
• Bluetooth (опционално)
Физически размери (без стойката за компютър)
• Ширина: 491,1 мм (19,3 инча)
• Височина: 342,4 мм (13,5 инча)
• Дълбочина: 49,3 мм (1,9 инча)
Тегло (със стойката за компютър) (без опаковката)
Максимална конфигурация при доставка: 7,9 кг (21,7 паунда)
© Copyright Lenovo 2018, 2019 9
Декларация за скорост на прехвърляне чрез USB
В зависимост от множество фактори, като например възможност за обработка на хоста и
периферните устройства, и други фактори, свързани с конфигурацията на системата и
операционните среди, действителната скорост на прехвърляне с помощта на различните USB
съединители на това устройство ще се различава и ще е по-бавна от изброените по-долу скорости за
пренос на данни за всяко съответно устройство.
Устройство USB Пренос на данни (гигабит/сек.)
3.1 Gen 1
3.1 Gen 2
3.2 20
5
10
10 Ръководството за потребителя и за поддръжка на хардуер за M820z
Глава 3. Компютърни ключалки
Поставяне на кабелна ключалка Kensington
С помощта на кабелната ключалка Kensington можете да прикрепите компютъра към бюро, маса или
друг солиден обект. Кабелната ключалка се свързва с гнездото за защитна ключалка на задната
страна на компютъра. Кабелната ключалка може да работи с ключ или комбинация в зависимост от
избрания тип. Кабелната ключалка също така заключва бутоните, използвани за отваряне на капака
на компютъра. Това е същият тип заключване като използвания при множество преносими компютри.
Можете да поръчате такава кабелна ключалка директно от Lenovo, като потърсите Kensington на
адрес:
http://www.lenovo.com/support
Фигура 11. Поставяне на кабелна ключалка Kensington
© Copyright Lenovo 2018, 2019 11
12 Ръководството за потребителя и за поддръжка на хардуер за M820z
Глава 4. Подмяна на хардуер
Тази глава предоставя инструкции как да подменяте хардуер за вашия компютър.
Преди да подмените хардуер
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете тази
секция и Важни информационни упътвания за продукта.
Забележки преди подмяната на хардуер
• Използвайте само предлагани от Lenovo компютърни компоненти.
• Когато инсталирате или подменяте опция, използвайте подходящите инструкции, обяснени в
настоящото ръководство, наред с инструкциите, които придружават опцията.
• В повечето области на света Lenovo изисква връщането на дефектните CRU. Информация по
въпроса ще се достави с CRU или няколко дни след доставката на CRU.
Боравене с чувствителни към статичен заряд устройства
Не отваряйте антистатичната опаковка, съдържаща новата част, докато не свалите дефектната част и
не сте готови да инсталирате новата част. Статичното електричество, макар и безвредно за вас, може
сериозно да повреди компютърните компоненти и опции.
Когато боравите с опции и с други компютърни компоненти, вземете следните предпазни мерки, за да
избегнете повреда от статично електричество:
• Ограничете движенията си. Движенията могат да причинят натрупване на статичен заряд около
вас.
• Винаги боравете внимателно с опциите и другите компютърни компоненти. Хващайте PCI/PCIe
картите, модулите памет, системните платки и микропроцесорите за ръбовете. Не допирайте
изложени проводници.
• Не позволявайте други да допират опциите и другите компютърни компоненти.
• Допрете антистатичната опаковка, съдържаща частта, до металния капак на гнездо за разширение
или друга небоядисана метална повърхност на компютъра за поне две секунди. Това намалява
статичното електричество от опаковката и от тялото ви преди инсталиране или подмяна на новата
част.
• Когато е възможно, премахнете новата част от антистатичната опаковка и я инсталирайте
директно в компютъра, без да я оставяте никъде. Когато това не е възможно, поставете
антистатичната опаковка на равна гладка повърхност и поставете частта върху опаковката.
• Не поставяйте частта на капака на компютъра или на друга метална повърхност.
Познаване на FRU (включително CRU)
• Частите за подмяна на място (FRU) са компютърни части, които обучен техник може да подмени
или да им направи надстройка. FRU включват всички CRU. За подробна информация относно FRU,
като номерата на частите на FRU и поддържаните модели компютри, отидете на адрес:
http://www.lenovo.com/serviceparts-lookup
• Подменяемите от клиента части (CRU) са компютърни части, които потребителят може да
надстройва или подменя.
© Copyright Lenovo 2018, 2019 13
– CRU за самообслужване: Можете лесно да инсталирате CRU за самообслужване. Тези CRU
може да са отделни, придържани с ключалка или захванати с до два винта. Примерите за CRU
за самообслужване включват клавиатурата, мишката, всякакво USB устройство. Вие носите
отговорност за подмяната на всички CRU за самообслужване.
– CRU с избираемо обслужване: При работа със CRU с избираемо обслужване са необходими
технически умения и обикновени инструменти (например отвертка). Тези CRU са изолирани
части в компютъра. Обикновено те са скрити от панел за достъп, който е захванат с повече от
два винта. Необходимо е да премахнете винтовете и панела за достъп до конкретната CRU. CRU
с избираемо обслужване могат да бъдат премахвани и инсталирани от потребителите или по
време на гаранционния срок - от сервизен техник на Lenovo.
Преди подмяна на FRU
Преди да подмените FRU, прочетете следното:
• Компютърът може да се обслужва само от сертифициран и обучен персонал.
• Преди да подмените FRU, прочетете целия раздел относно подмяна на частта.
• Бъдете изключително внимателни по време на операции със запис, като копиране, запис или
форматиране.
Възможно е последователността на устройствата в компютъра, който обслужвате, да е променена.
Ако изберете неправилно устройство, е възможно презаписване на данни или програми.
• Подменяйте FRU само с друг FRU от правилния модел.
Когато подменяте FRU, се уверете, че моделът на машината и номерът на част на FRU са правилни.
• FRU не трябва да се подменя поради еднократна, неповтаряща се неизправност.
Еднократни неизправности могат да възникнат поради различни причини, които нямат нищо общо
с хардуерен дефект, като космическа радиация, електростатичен разряд или грешки в софтуера.
Подменяйте FRU само след повторно възникване на проблема. Ако подозирате дефект във FRU,
изтрийте регистрираните грешки и повторете теста. Ако грешката не се повтори, не подменяйте
FRU.
• Подменяйте само дефектни FRU.
Намиране на FRU (включително CRU)
Забележки:
• Някои от компонентите по-долу са опционални.
• За да подмените компонент, който не е посочен в следващия списък, се свържете със сервизен
техник на Lenovo. За списък с телефонните номера на поддръжка на Lenovo посетете адрес:
http://www.lenovo.com/support/phone
14 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 12. Намиране на FRU (включително CRU)
CRU за самообслужване CRU с избираемо обслужване Части, които не са CRU
1 Стойка UltraFlex III
2 Пълнофункционална стойка за
монитор
3 Капак на компютъра
13 Скоба на устройството за
съхранение
14 Устройство за съхранение
4 Щит за дънна платка
5 Кабели на оптичното устройство
и устройството за съхранение
8 Оптично устройство 6 Скоба за монтиране на VESA
10 Панел на оптично устройство 7 Държач на оптично устройство
25 M.2 SSD диск
32 Клетъчна батерия с размер на
монета
9 Модул на захранващия блок
11 Модул на вградените камера и
микрофон
Глава 4. Подмяна на хардуер 15
CRU за самообслужване CRU с избираемо обслужване Части, които не са CRU
38 Клавиатура 33 Модул памет 12 Капак на модула на вградените
камера и микрофон
39 Мишка
40 Захранващ кабел
37 Страничен I/O панел 15 Задна рамка
16 Шаси
17 LCD панел
18 Кабел на подсветката
19 Кабел на сензорната
повърхност
20 Wi-Fi антени (2)
21 Кабел LVDS
22 Преден декоративен капак
23 Вътрешни високоговорители (2)
24 Топлинни подложки (2)
26 Модул на сериен съединител
27 Щит на картата за Wi-Fi
28 Wi-Fi карта
29 Системна платка
30 Четец на карти
31 Микропроцесор
34 Системен вентилатор
35 Радиатор
36 Защитна преграда на дънната
платка
Подмяна на стойката на компютъра
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете всякакви носители от устройствата и изключете всички свързани устройства и
компютъра.
2. Изключете всички захранващи кабели от мрежовите контакти и изключете всички кабели от
компютъра.
3. Поставете чиста мека кърпа или плат на бюрото или друга повърхност. Хванете страните на
вашия компютър и внимателно го сложете легнал върху повърхността с екрана надолу и с капака
на компютъра нагоре.
4. В зависимост от модела на компютъра вижте едно от следните, за да подмените стойката на
компютъра.
• Пълнофункционална стойка за монитор
16
Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 13. Премахване на пълнофункционалната стойка за монитор
Фигура 14. Поставяне на пълнофункционалната стойка за монитор
• Стойка UltraFlex III
Фигура 15. Премахване на стойката UltraFlex III
Глава 4. Подмяна на хардуер 17
Фигура 16. Поставяне на стойката UltraFlex III
5. Поставете компютъра в изправено положение.
6. Свържете отново външните кабели и захранващите кабели към съответните съединители на
компютъра.
Премахване на капака на компютъра
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
ПРЕДУПРЕЖДЕНИЕ:
Преди да отворите капака на компютъра, изключете компютъра и изчакайте няколко минути,
докато се охлади.
1. Отстранете всякакви носители от устройствата и изключете всички свързани устройства и
компютъра.
2. Изключете всички захранващи кабели от електрическите контакти и всички кабели от компютъра.
3. Отключете всякакви заключващи устройства, които придържат капака на компютъра.
4. Поставете чиста мека кърпа или плат на бюрото или друга повърхност. Хванете страните на
вашия компютър и внимателно го сложете легнал върху повърхността с екрана надолу и с капака
на компютъра нагоре.
5. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
18
Ръководството за потребителя и за поддръжка на хардуер за M820z
6. Отстранете капака на компютъра.
Фигура 17. Премахване на капака на компютъра
7. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 56.
Подмяна на устройството за съхранение
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Разкачете кабела на сигнала и захранващия кабел от устройството за съхранение.
4. Подменете устройството за съхранение.
Фигура 18. Премахване на устройството за съхранение и скобата
Глава 4. Подмяна на хардуер 19
Фигура 19. Премахване на устройството за съхранение от скобата
Фигура 20. Инсталиране на устройството за съхранение в скобата
20 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 21. Инсталиране на устройството за съхранение и скобата
5. Свържете кабела на сигнала и захранващия кабел към новото устройство за съхранение.
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на оптичното устройство
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Подменете оптичното устройство.
Фигура 22. Премахване на оптичното устройство
Глава 4. Подмяна на хардуер 21
Фигура 23. Отстраняване на държача на оптичното устройство
Фигура 24. Поставяне на изправен кламер в отвора за спешно рестартиране, докато тавата се плъзне навън
Фигура 25. Премахване на панела на оптичното устройство
22 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 26. Поставяне на панела на оптичното устройство
Фигура 27. Затваряне на тавата
Фигура 28. Инсталиране на държача за оптично устройство
Глава 4. Подмяна на хардуер 23
Фигура 29. Инсталиране на оптичното устройство
4. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на кабелите на оптичното устройство и устройството за съхранение
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете оптичното устройство. Вижте „Подмяна на оптичното устройство“ на страница 21.
4. Разкачете кабелите на оптичното устройство и устройството за съхранение от устройството за
съхранение и дънната платка.
5. Подменете кабелите на оптичното устройство и устройството за съхранение.
Фигура 30. Отстраняване на кабелите на оптичното устройство и устройството за съхранение
24 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 31. Поставяне на кабелите на оптичното устройство и устройството за съхранение
6. Свържете кабелите на новото оптичното устройство и устройството за съхранение към
устройството за съхранение и дънната платка.
7. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на страничния I/O панел
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Подменете страничния I/O панел.
Фигура 32. Отстраняване на страничния I/O панел
Глава 4. Подмяна на хардуер 25
Фигура 33. Поставяне на страничния I/O панел
4. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на щита за дънна платка
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Подменете щита за дънна платка.
Фигура 34. Премахване на щита за дънна платка
26 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 35. Поставяне на щита на дънната платка
5. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на скобата за монтиране на VESA
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете скобата за монтиране на VESA.
Фигура 36. Премахване на скобата за монтиране на VESA
Глава 4. Подмяна на хардуер 27
Фигура 37. Инсталиране на скобата за монтиране на VESA
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на модула на захранващия блок
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Въпреки че в компютъра няма части, които да се движат след изключването на захранващия кабел,
предупрежденията по-долу се изискват за вашата безопасност и сертификация от Underwriters
Laboratories (UL).
ПРЕДУПРЕЖДЕНИЕ:
Опасни движещи се части. Пазете далеч пръстите и други части на тялото си.
ПРЕДУПРЕЖДЕНИЕ:
Никога не сваляйте капака на захранващия блок или друга част, към която е прикрепен етикета
по-долу.
28 Ръководството за потребителя и за поддръжка на хардуер за M820z
Във вътрешността на всеки компонент с този етикет има наличие на опасно напрежение, ток и
високи енергийни нива. В тези компоненти няма части, които могат да се обслужват от
потребителя. Ако подозирате проблем с някоя от тези части, се свържете със сервизен техник.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
6. Изключете кабела на модула на захранващия блок от дънната платка.
7. Подменете модула на захранващия блок.
Фигура 38. Отстраняване на съединителя на захранващия кабел
Фигура 39. Премахване на модула на захранващия блок
Глава 4. Подмяна на хардуер 29
Фигура 40. Инсталиране на модула на захранващия блок
Фигура 41. Поставяне на съединителя на захранващия кабел
8. Свържете кабела на новия модул на захранващия блок към дънната платка.
9. Поставете обратно отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на превключвателя за наличие на капака
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
6. Отстранете съединителя на захранващия кабел. Вижте „Подмяна на модула на захранващия
блок“ на страница 28.
7. Изключете кабела на превключвателя за наличие на капака от дънната платка.
30
Ръководството за потребителя и за поддръжка на хардуер за M820z
8. Подменете превключвателя за наличие на капака.
Фигура 42. Премахване на превключвателя за наличие на капак и скобата
Фигура 43. Поставяне на превключвателя за наличие на капак и скобата
9. Свържете кабела на новия Превключвател за наличие на капака към дънната платка.
10. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на системния вентилатор
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
6. Изключете кабела на системния вентилатор от дънната платка.
7. Подменете системния вентилатор.
Глава 4. Подмяна на хардуер 31
Фигура 44. Премахване на системния вентилатор
Фигура 45. Инсталиране на системния вентилатор
8. Свържете кабела новия системен вентилатор към дънната платка.
9. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на радиатора
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
ПРЕДУПРЕЖДЕНИЕ:
32
Ръководството за потребителя и за поддръжка на хардуер за M820z
Възможно е радиаторът да е много горещ. Преди да отворите капака на компютъра, изключете
компютъра и изчакайте няколко минути, докато се охлади.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете радиатора.
Забележки:
• Премахнете внимателно винтовете от дънната платка, за да избегнете възможни повреди в
дънната платка. Винтовете не могат да бъдат отстранени от радиатора.
• Може да се наложи леко да завъртите модула на радиатора, за да го освободите от
микропроцесора.
• Не допирайте термалната смазка, докато боравите с радиатора.
Фигура 46. Премахване на радиатора
Фигура 47. Инсталиране на радиатора
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Глава 4. Подмяна на хардуер 33
Подмяна на микропроцесора
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
ПРЕДУПРЕЖДЕНИЕ:
Възможно е радиаторът да е много горещ. Преди да отворите капака на компютъра, изключете
компютъра и изчакайте няколко минути, докато се охлади.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Премахнете радиатора. Вижте „Подмяна на радиатора“ на страница 32.
6. Опишете кабелното полагане и кабелните връзки и разединете всички кабели от дънната платка.
Вижте „Дънна платка“ на страница 4.
7. Подменете микропроцесора.
Забележки:
• Възможно е вашите микропроцесор и цокъл да изглеждат различно от показаните на
илюстрацията.
• Допирайте само ръбовете на микропроцесора. Не допирайте златните контакти на дъното.
• Не изпускайте нищо върху цокъла на микропроцесора, докато е изложен. Щифтовете на
цокъла трябва да бъдат запазени колкото се може по-чисти.
Фигура 48. Освобождаване на дръжката
34 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 49. Отваряне на държача
Фигура 50. Премахване на микропроцесора
Глава 4. Подмяна на хардуер 35
Фигура 51. Инсталиране на микропроцесора
36 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 52. Затваряне на държача
8.
Фигура 53. Фиксиране на държача чрез дръжката
9. Положете всички кабели, които сте разединили от дънната платка, и след това ги свържете
отново към нея.
10. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Глава 4. Подмяна на хардуер 37
Подмяна на Wi-Fi картата
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете Wi-Fi картата.
Фигура 54. Отстраняване на щита на Wi-Fi картата
Фигура 55. Изключване на кабелите на Wi-Fi антената
Фигура 56. Премахване на Wi-Fi картата
38 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 57. Поставяне на Wi-Fi картата
Фигура 58. Свързване на кабелите за предната Wi-Fi антена
Фигура 59. Инсталиране на щита на Wi-Fi картата
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на модула на серийния съединител
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете модула на серийния съединител.
Глава 4. Подмяна на хардуер 39
Фигура 60. Премахване на модула на серийния съединител
Фигура 61. Поставяне на модула на серийния съединител
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на M.2 SSD устройството
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
40
Ръководството за потребителя и за поддръжка на хардуер за M820z
5. В зависимост от модела на компютъра, вижте едно от следните, за да смените SSD M.2
устройство.
• Тип 1
Фигура 62. Премахване на винта
Фигура 63. Премахване на SSD устройството M.2
Фигура 64. Инсталиране на SSD устройството M.2
Глава 4. Подмяна на хардуер 41
Фигура 65. Поставяне на винта
• Тип 2
Фигура 66. Премахване на винта
Фигура 67. Премахване на SSD устройството M.2
42 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 68. Инсталиране на SSD устройството M.2
Фигура 69. Поставяне на винта
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на модул памет
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Следвайте реда на инсталиране за модулите памет, който е показан на следващата фигура.
Глава 4. Подмяна на хардуер 43
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете модула памет.
Фигура 70. Освобождаване на ключалките
Фигура 71. Подмяна на модул памет
44 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 72. Инсталиране на модул памет
Фигура 73. Фиксиране на модула памет чрез лостчетата
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на клетъчната батерия с размер на монета
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Забележка: За да изхвърлите клетъчната батерия с размер на монета, вижте „Съобщение за
литиевата клетъчна батерия с размер на монета“ в Ръководство за безопасност и гаранция.
Компютърът ви има специален тип памет, която поддържа датата, часа, и настройките за вградени
характеристики, като приписвания на паралелен съединител (конфигурации). Тази информация се
запазва активна от батерията с размер на монета, когато изключите компютъра.
Батерията с размер на монета обикновено не изисква зареждане или поддръжка по време на живота
си; никоя батерия с размер на монета обаче не трае вечно. Ако батерията с размер на монета откаже,
датата, часът и конфигурационната информация (включително паролите) се губят. Когато включите
компютъра, се извежда съобщение за грешка.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете клетъчната батерия с размер на монета.
Глава 4. Подмяна на хардуер 45
Фигура 74. Освобождаване на лостчето
Фигура 75. Премахване на клетъчната батерия с размер на монета
46 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 76. Поставяне на клетъчната батерия с размер на монета
Фигура 77. Фиксиране на батерията с размер на монета чрез лостчето
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на четеца на карти
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Изключете кабела на четеца на карти от дънната платка.
6. Подменете четеца на карти.
Глава 4. Подмяна на хардуер 47
Фигура 78. Премахване на четеца на карти
Фигура 79. Инсталиране на четеца на карти
7. Свържете новия кабел на четеца на карти към дънната платка.
8. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на дънната платка
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
6. Премахнете радиатора. Вижте „Подмяна на радиатора“ на страница 32.
7. Отстранете микропроцесора. Вижте „Подмяна на микропроцесора“ на страница 34.
48
Ръководството за потребителя и за поддръжка на хардуер за M820z
8. Отстранете Wi-Fi картата. Вижте „Подмяна на Wi-Fi картата“ на страница 38.
9. Отстранете на модула на серийния съединител. Вижте „Подмяна на модула на серийния
съединител“ на страница 39.
10. Извадете M.2 SSD устройството. Вижте „Подмяна на M.2 SSD устройството“ на страница 40.
11. Отстранете всички модули памет. Вижте „Подмяна на модул памет“ на страница 43.
12. Отстранете четеца на карти. Вижте „Подмяна на четеца на карти“ на страница 47.
13. Опишете кабелното полагане и кабелните връзки и разединете всички кабели от дънната платка.
Вижте „Дънна платка“ на страница 4.
14. Подменете дънната платка.
Забележки:
• Числата на следващата фигура показват местоположенията на винтовете, а не конкретен ред
на отстраняването им и повторното им поставяне.
• Дръжте внимателно дънната платка за краищата.
• Неизправната дънна платка трябва да бъде върната с капака на гнездото на микропроцесора,
за да бъдат защитени пиновете по време на доставката и пренасянето.
15. Прекарайте и свържете всички кабели към новата дънна платка.
16. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на модула на вградената камера
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
Глава 4. Подмяна на хардуер 49
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Подменете модула на вградената камера.
Фигура 80. Обръщане на модула на вградената камера
Фигура 81. Отстраняване на капака на модула на вградената камера
Фигура 82. Отстраняване на капака на модула на вградената камера от задната рамка
50 Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 83. Разкачване и отстраняване на кабела на модула на вградената камера
Фигура 84. Инсталиране и свързване на кабела на модула на вградената камера
Фигура 85. Поставяне на модула на вградената камера
Глава 4. Подмяна на хардуер 51
Фигура 86. Поставяне на капака на модула на вградената камера
Фигура 87. Обръщане обратно на модула на вградената камера
6. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на вътрешните говорители
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
5. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
6. Отстранете съединителя на захранващия кабел. Вижте „Подмяна на модула на захранващия
блок“ на страница 28.
7. Премахнете радиатора. Вижте „Подмяна на радиатора“ на страница 32.
8. Отстранете дънната платка. Вижте „Подмяна на дънната платка“ на страница 48.
9. Отстранете защитната преграда на дънната платка, страничната I/O скоба и задната рамка.
Вижте „Подмяна на модула на вградената камера“ на страница 49.
10. Опишете окабеляването на кабела на вътрешния високоговорител и след това изключете кабела
от дънната платка.
11. Подменете вътрешните говорители.
52
Ръководството за потребителя и за поддръжка на хардуер за M820z
Фигура 88. Премахване на вътрешните високоговорители
Фигура 89. Инсталиране на вътрешните високоговорители
12. Прекарайте кабела на новия вътрешен високоговорител и след това го свържете към дънната
платка.
13. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Подмяна на Wi-Fi антените
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
4. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
Глава 4. Подмяна на хардуер 53
5. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
6. Отстранете съединителя на захранващия кабел. Вижте „Подмяна на модула на захранващия
блок“ на страница 28.
7. Премахнете радиатора. Вижте „Подмяна на радиатора“ на страница 32.
8. Отстранете дънната платка. Вижте „Подмяна на дънната платка“ на страница 48.
9. Отстранете защитната преграда на дънната платка, страничната I/O скоба и задната рамка.
Вижте „Подмяна на модула на вградената камера“ на страница 49.
10. Отстранете вътрешните говорители. Вижте „Подмяна на вътрешните говорители“ на страница 52.
11. Опишете окабеляването на кабелите на Wi-Fi антената, след което разкачете кабелите от Wi-Fi
картата. Вижте „Подмяна на Wi-Fi картата“ на страница 38.
12. Подменете Wi-Fi антените.
Фигура 90. Отстраняване на Wi-Fi антените
Фигура 91. Инсталиране на Wi-Fi антените
13. Прекарайте кабелите на новата Wi-Fi антена, след което ги свържете към Wi-Fi картата.
14. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
54
Ръководството за потребителя и за поддръжка на хардуер за M820z
Подмяна на LCD панела
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Премахнете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
2. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 18.
3. Отстранете устройството за съхранение. Вижте „Подмяна на устройството за съхранение“ на
страница 19.
4. Отстранете оптичното устройство. Вижте „Подмяна на оптичното устройство“ на страница 21.
5. Отстранете кабела на оптичното устройство. Вижте „Подмяна на кабелите на оптичното
устройство и устройството за съхранение“ на страница 24.
6. Отстранете страничния I/O панел. Вижте „Подмяна на страничния I/O панел“ на страница 25.
7. Премахнете щита за дънна платка. Вижте „Подмяна на щита за дънна платка“ на страница 26.
8. Премахнете скобата за монтиране на VESA. Вижте „Подмяна на скобата за монтиране на VESA“
на страница 27.
9. Отстранете модула на захранващия блок. Вижте „Подмяна на модула на захранващия блок“ на
страница 28.
10. Премахнете превключвателя за наличие на капака. Вижте „Подмяна на превключвателя за
наличие на капака“ на страница 30.
11. Премахнете системния вентилатор. Вижте „Подмяна на системния вентилатор“ на страница 31.
12. Премахнете радиатора. Вижте „Подмяна на радиатора“ на страница 32.
13. Отстранете дънната платка. Вижте „Подмяна на дънната платка“ на страница 48.
14. Отстранете вградената камера. Вижте „Подмяна на модула на вградената камера“ на страница
49.
15. Отстранете вътрешните говорители. Вижте „Подмяна на вътрешните говорители“ на страница 52.
16. Отстранете Wi-Fi антените. Вижте „Подмяна на Wi-Fi антените“ на страница 53.
17. Опишете окабеляването на кабелите на LCD панела, след което разкачете кабелите от дънната
платка.
18. Подменете LCD панела.
Забележка: Уверете се, че можете да отстраните и поставите повторно винтовете в
номерирания ред, както е показано.
19. Прекарайте кабелите на новия LCD панел, след което свържете кабелите към дънната платка.
Глава 4. Подмяна на хардуер 55
20. Поставете отново отстранените части. За да завършите подмяната, вижте „Завършване на
подмяната на части“ на страница 56.
Завършване на подмяната на части
След завършването на инсталирането или подмяната на всички части, поставете обратно капака на
компютъра и свържете отново кабелите.
За да инсталирате обратно капака на компютъра и да свържете отново кабелите към него, направете
следното:
1. Убедете се, че всички компоненти са били сглобени правилно, и че в компютъра ви няма оставени
инструменти или хлабави винтове.
2. Уверете се, че кабелите са прокарани правилно, преди да поставите обратно капака на
компютъра. Пазете кабелите от пантите и от страните на шасито на компютъра, за да избегнете
затруднения при обратното инсталиране на капака на компютъра.
3. Поставете обратно капака на компютъра.
Фигура 92. Обратно инсталиране на капака на компютъра
4. Поставете стойката за компютър. Вижте „Подмяна на стойката на компютъра“ на страница 16.
5. Поставете компютъра в изправено положение.
6. Ако има достъпно заключващо устройство, използвайте го, за да заключите компютъра.
7. Свържете отново външните кабели и захранващите кабели към съответните съединители на
компютъра.
56
Ръководството за потребителя и за поддръжка на хардуер за M820z
Приложение A. Забележки
Възможно е Lenovo да не предлага продуктите, услугите или компонентите, разисквани в този
документ, във всички страни. Консултирайте се с местния представител на Lenovo за информация
относно продуктите и услугите, достъпни понастоящем във вашата област. Всяко споменаване на
Lenovo продукт, програма или услуга няма за цел да заяви или внуши, че могат да бъдат използвани
само въпросните Lenovo продукт, програма или услуга. Вместо това може да бъде използван всеки
функционално еквивалентен продукт, програма или услуга, които не нарушават права върху
интелектуалната собственост на Lenovo. Независимо от това отговорност на потребителя е да
прецени и провери работата на всеки друг продукт, програма или услуга.
Lenovo може да има патенти или висящи заявки за патенти, покриващи предмети, описани в
настоящия документ. Предоставянето на този документ не дава право на никакъв лиценз върху тези
патенти. Може да изпращате писмени запитвания за патенти на адрес:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO ПРЕДОСТАВЯ ТАЗИ ПУБЛИКАЦИЯ „КАКВАТО Е“, БЕЗ КАКВАТО И ДА БИЛО ГАРАНЦИЯ,
БИЛА ТЯ ЯВНА ИЛИ НЕЯВНА, ВКЛЮЧИТЕЛНО, НО НЕ САМО, НЕЯВНИТЕ ГАРАНЦИИ ЗА
НЕНАРУШЕНИЕ, ПРОДАВАЕМОСТ ИЛИ ПРИГОДНОСТ ЗА ОПРЕДЕЛЕНА ЦЕЛ. Някои юрисдикции не
позволяват отклоняването на явни или неявни гаранции при определени сделки, следователно, това
изявление може да не се отнася за вас.
Възможно е настоящата информация да включва технически неточности и печатни грешки. В
посочената тук информация периодично се правят промени; те ще бъдат добавени в едно ново
издание на публикацията. Lenovo може да прави подобрения или изменения в продукта(-ите) или
програмата(-ите), описани в тази публикация, по всяко време и без предизвестие.
Продуктите, описани в този документ, не са предназначени за използване при имплантиране или за
други животоподдържащи приложения, където функционален отказ може да доведе до нараняване
или смърт. Съдържащата се в този документ информация не засяга или променя продуктовите
спецификации или гаранции на Lenovo. Нищо в този документ няма да функционира като явен или
неявен лиценз или освобождаване от отговорност по отношение на правата върху интелектуалната
собственост на Lenovo или трети страни. Цялата съдържаща се в този документ информация е
получена в специфични обкръжения и е представена като илюстрация. Резултатите, получени в
различни работни обкръжения, могат да се различават.
Lenovo може да използва или да разпространява информацията, получена от вас, както сметне за
необходимо, без от това да възникнат някакви задължения към вас.
Споменаването в настоящата публикация на уеб сайтове, които не са свързани с Lenovo, е направено
за ваше удобство, но в никакъв случай не служи като гаранция за информацията, предоставена в тези
уеб сайтове. Материалите в тези уеб сайтове не са част от документацията на този продукт на Lenovo
и тяхното използване е на ваша отговорност.
Всякакви данни за производителност, приведени тук, са получени в контролирана среда.
Следователно, резултатите, получени във всяка друга работна среда, може да се различават
значително. Някои измервания са направени на системи от ниво разработка и няма гаранция, че
резултатите от тези измервания ще бъдат същите на общодостъпни системи. Освен това, някои
© Copyright Lenovo 2018, 2019 57
показатели може да са изведени чрез екстраполиране. Възможно е действителните резултати да
варират. Потребителите на този документ трябва да проверят приложимите данни за тяхната
конкретна среда.
58
Ръководството за потребителя и за поддръжка на хардуер за M820z
Приложение B. Търговски марки
LENOVO, емблемата LENOVO и емблемата THINKCENTRE са търговски марки на Lenovo. DisplayPort е
търговска марка на Video Electronics Standards Association. USB-C е търговска марка на USB
Implementers Forum. Всички останали търговски марки принадлежат на съответните им собственици.
© 2019 Lenovo.
© Copyright Lenovo 2018, 2019 59
60 Ръководството за потребителя и за поддръжка на хардуер за M820z
Loading...
