M820z使用手冊和硬體維護手冊
EnergyStar機型：10SC、10SD、10Y7和10Y8
附註：使用本資訊與其所支援的產品之前，請務必先閱讀及瞭解
「注意事項」。
重 要 的 產 品 資 訊 手 冊
和第57頁附錄A
第三版(2019年8⽉)
©CopyrightLenovo2018,2019.
有限及限制權利注意事項：倘若資料或軟體係依據美國聯邦總務署(GeneralServicesAdministration,GSA)的合約交付，其
使用、重製或揭露須符合合約編號GS-35F-05925之規定。
目錄
第1章.概觀...............1
正面視圖..................1
背面視圖..................3
主機板...................4
機型和型號標籤...............6
調整整合式攝影機模組............6
調整電腦座架................6
第2章.規格...............9
第3章.電腦鎖............11
第4章.更換硬體...........13
更換硬體之前...............13
瞭解FRU（包括CRU）..........13
找出FRU（包括CRU）..........14
更換電腦座架...............16
卸下電腦機殼...............18
更換儲存磁碟機..............19
更換光碟機................21
更換光碟機和儲存磁碟機纜線........24
更換側面I/O擋板.............25
更換主機板外罩..............26
更換VESA安裝托架............27
更換電源供應器組件............28
更換機殼開啟開關.............30
更換系統風扇...............31
更換散熱器................32
更換微處理器...............34
更換Wi-Fi卡...............38
更換序列埠接頭模組............39
更換M.2固態硬碟.............40
更換記憶體模組..............43
更換硬幣型電池..............45
更換讀卡機................47
更換主機板................48
更換整合式攝影機模組...........49
更換內建喇叭...............52
更換Wi-Fi天線..............53
更換LCD面板..............54
完成零件的更換..............55
附錄A.注意事項............57
附錄B.商標..............59
©CopyrightLenovo2018,2019
i
iiM820z使用手冊和硬體維護手冊
第1章概觀
本章提供的基本資訊可協助您熟悉您的電腦。
正面視圖
附註：您的電腦型號看起來可能與圖例稍有不同。
圖 例 1. 正 面 視 圖
1整合式麥克風(2)（選配）
3整合式攝影機遮蔽罩控制調節器（選配）
5讀卡機插槽（選用）6AlwaysOnUSB3.1Gen2接頭（用於快速充電）
7USB-C™接頭
9麥克風靜音/取消靜音控制
11電源指示燈
13麥克風靜音/取消靜音指示燈
15螢幕
©CopyrightLenovo2018,2019
2整合式攝影機活動指示燈（選配）
4整合式攝影機（選配）
8耳機接頭（亦稱為複合式音訊插孔）
10電源按鈕
12儲存磁碟機活動指示燈
14內建喇叭(2)
1
1整合式⿆克⾵
用來在不使用麥克風時，錄製聲音或使用語音辨識軟體。
2整合式攝影機活動指⽰燈
當指示燈亮起時，表示攝影機正在使用中。
3整合式攝影機遮蔽罩控制調節器
用來遮蔽攝影機鏡頭。
4整合式攝影機
用來拍照或舉行視訊會議。
5讀卡機插槽
用於從支援的記憶卡中讀取資料。
6AlwaysOnUSB3.1Gen2接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen2裝置連接到USB3.1Gen
2接頭，而不是USB3.1Gen1或USB2.0接頭。連接AC電源整流器時，即使電腦進入休眠模式或關
機，也可以為自動偵測到的裝置充電。
7USB-C接頭
使用此接頭傳輸資料（USB3.1Gen1、5.0Gbps）或為裝置充電(5V/3A)。
8⽿機接頭
用來將耳機或頭戴式耳機連接到電腦。
9⿆克⾵靜⾳/取消靜⾳控制
在電腦模式中，用來將整合式麥克風設為靜音或取消靜音。
10電源按鈕
用來開啟電腦的電源。如果您無法從作業系統來關閉電腦，請按住電源按鈕四秒以上來關閉電腦。
11電源指⽰燈
當這個指示燈亮起時，表示電腦已開啟。
12儲存磁碟機活動指⽰燈
當這個指示燈亮起時，表示儲存磁碟機正在使用中。
13⿆克⾵靜⾳/取消靜⾳指⽰燈
麥克風設為靜音時，此指示燈會亮起。
2M820z使用手冊和硬體維護手冊
14內建喇叭
用來在不使用耳機或頭戴式耳機時，聆聽電腦發出的聲音。
15螢幕
視電腦型號而定，您的電腦螢幕可能會支援多點觸控功能。此功能可讓您用最多十根手指來與電腦互動。
背面視圖
附註：您的電腦型號看起來可能與圖例稍有不同。
圖 例 2. 背 面 視 圖
1光碟機活動指示燈（選配）2光碟機退出/關閉按鈕（選配）
3電源線接頭4乙太網路接頭
5USB3.1Gen1接頭（支援智慧型開機功能）
7DisplayPort
9安全鎖插槽10VESA螺紋孔（螺絲：M4x8公釐x4個）
®
1.2輸出接頭8序列埠接頭（選配）
6USB3.1Gen1接頭(3)
1光碟機活動指⽰燈
當這個指示燈亮起，表示光碟機正在使用中。
2光碟機退出/關閉按鈕
用來退出光碟機的托盤。將光碟放入托盤後，請按退出/關閉按鈕來關閉托盤。
第1章.概觀3
3電源線接頭
用來將電源線連接到電腦以供電。
4⼄太網路接頭
用於連接乙太網路纜線以存取網路。
5USB3.1Gen1接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen1裝置連接到USB3.1Gen2或
USB3.1Gen1接頭，而不是USB2.0接頭。這個接頭支援智慧型開機功能，讓您按下鍵盤上的Alt+P即可
開啟電腦或讓其從S4休眠模式啟動。您可以從SetupUtility程式啟用或停用智慧型開機功能。如需詳細
資訊，請參閱
6USB3.1Gen1接頭
用來連接USB相容裝置。為了獲得最佳的資料傳輸效能，請將USB3.1Gen1裝置連接到USB3.1Gen2
或USB3.1Gen1接頭，而不是USB2.0接頭。
7DisplayPort1.2輸出接頭
用來將音訊和視訊信號從電腦傳送到另一個音訊或視訊裝置，例如高效能顯示器。
8序列埠接頭
重 要 的 產 品 資 訊 手 冊
。
用來連接外接式數據機、序列式印表機，或其他使用序列埠接頭的裝置。
9安全鎖插槽
用來固定Kensington型鋼纜鎖。
10VESA螺紋孔
用來連接相符的VESA安裝托架和相符的螺絲，以便將電腦安裝在牆上。
主機板
附註：如需其他的元件說明，請參閱「正面視圖」和「背面視圖」。
4M820z使用手冊和硬體維護手冊
圖 例 3. 主 機 板
1整合式攝影機模組接頭
2微處理器插槽
3記憶體插槽(DIMM1)4記憶體插槽(DIMM2)
5M.2固態硬碟插槽6系統風扇連接器
7LCDLVDS接頭
9SATA電源接頭（連接到儲存磁碟機和光碟機）
8觸控板接頭
10電源供應器組件接頭
11機殼開啟開關接頭（入侵開關接頭）12硬幣型電池
13SATA接頭（連接到光碟機）
15序列埠(COM1)連接器
17LCD電源接頭
19讀卡機連接器
14SATA接頭（連接到儲存磁碟機）
16M.2Wi-Fi卡片插槽
18內部喇叭連接器
20PCH
第1章.概觀5
機型和型號標籤
機型和型號標籤可用來識別電腦。當您聯絡Lenovo請求協助時，機型和型號資訊可讓支援技術人員識別電
腦，並提供更快速的服務。機型和型號標籤貼在電腦，如圖所示。
圖 例 4. 機 型 和 型 號 標 籤
調整整合式攝影機模組
附註：整合式攝影機模組是選用的。
調整電腦座架
附註：電腦座架是選用的。
6M820z使用手冊和硬體維護手冊
全功能顯示器支架
圖 例 5. 前 後 傾 斜 螢 幕
圖 例 6. 調 整 螢 幕 的 高 度
圖 例 7. 左 右 轉 動 螢 幕
第1章.概觀7
UltraFlexIII支架
圖 例 8. 前 後 傾 斜 螢 幕
圖 例 9. 讓 螢 幕 往 後 方 傾 斜 之 後 ， 將 它 向 下 壓
圖 例 10. 左 右 轉 動 螢 幕
8M820z使用手冊和硬體維護手冊
第2章規格
電源供應器
150瓦自動電壓感應電源供應器
儲存磁碟機
•2.5吋儲存磁碟機（選配）
•M.2固態硬碟（選配）
視訊功能
DisplayPort1.2輸出接頭
音訊功能
•耳機接頭
•整合式麥克風（選配）
•內建喇叭
輸入/輸出(I/O)功能
•讀卡機插槽（選配）
•DisplayPort1.2輸出接頭
•乙太網路接頭
•耳機接頭
•序列埠接頭
•USB接頭
擴充
•讀卡機
•記憶體插槽
•M.2固態硬碟插槽
•光碟機（選配）
•儲存磁碟機機槽
網路功能
•乙太網路LAN
•無線LAN（選配）
•藍芽（選配）
實體尺寸（不含電腦座架）
•寬度：491.1公釐（19.3吋）
•高度：342.4公釐（13.5吋）
•深度：49.3公釐（1.9吋）
重量（含電腦座架）（不含包裝）
出貨時的最大配置：7.9公斤（21.7磅）
©CopyrightLenovo2018,2019
9
有關USB傳輸率的聲明
視多項因素而定，例如主機和週邊裝置的處理能力、檔案屬性以及其他與系統配置和操作環境相關的因素
等，使用本裝置上的各個USB接頭時，實際傳輸率將與以下所列每一款對應裝置的資料傳輸率有所不
同且較為緩慢。
USB裝置
3.1Gen1
3.1Gen2
3.220
資料傳輸率(Gbit/s)
5
10
10M820z使用手冊和硬體維護手冊
第3章電腦鎖
連接Kensington型鋼纜鎖
您可以使用Kensington型鋼纜鎖，將您的電腦固定在書桌、桌子或其他非永久性固定設備上。鋼纜鎖連接到
電腦背面的安全鎖插槽。視您選取的類型而定，鋼纜鎖可以搭配鑰匙或密碼鎖來操作。鋼纜鎖也會鎖定用來
開啟電腦機殼的按鈕。多款筆記型電腦也是用相同類型的鎖。您可以在下列網址搜尋
向Lenovo訂購這類鋼纜鎖：
http://www.lenovo.com/support
Kensington
，直接
圖 例 11. 連 接 Kensington 型 鋼 纜 鎖
©CopyrightLenovo2018,2019
11
12M820z使用手冊和硬體維護手冊
第4章更換硬體
本章提供如何更換電腦硬體的指示。
更換硬體之前
注意：請務必先閱讀本章節與
更換硬體之前的注意事項
•請只用Lenovo提供的電腦元件。
•在安裝或更換其中一個選用配件時，請依照本手冊的適當指示及該選用配件隨附的指示進行。
•在全球大部分地區，Lenovo都會要求回收毀損的CRU。相關資訊會隨附於CRU上，或是在客戶收
到CRU數日後送達。
處理對靜電敏感的裝置
在您將有問題的零件卸下並準備好安裝新零件之前，請勿打開新零件的防靜電保護袋。靜電雖然對人體
無害，但卻可能嚴重損壞電腦元件和選用設備。
當您在處理選用設備及其他電腦元件時，請採取下列預防措施以避免靜電傷害：
•減少身體的移動。移動會導致您周圍產生靜電。
•請務必小心處理選用設備和其他電腦元件。拿PCI/PCIe卡、記憶體模組、主機板和微處理器時，
只能拿邊緣。切勿觸摸任何曝露在外的電路。
•防止他人碰觸選用設備和其他電腦元件。
•將內含零件的防靜電保護袋，與金屬擴充槽外殼或電腦上其他未經塗飾的金屬表面碰觸至少兩秒鐘。在安
裝或更換新零件之前，這麼做可減少保護袋及您身體上的靜電。
•盡可能將新零件從防靜電保護袋取出後，就直接安裝到電腦中，不要將它放下。如果無法立即安裝零件，
請將防靜電保護袋放在平滑的表面上，再將零件放置在防靜電保護袋上。
•請勿將零件放在電腦外殼及其他金屬表面上。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
瞭解FRU（包括CRU）
•現場可更換組件(FRU)是指經過培訓的技術人員可升級或更換的電腦零件。FRU包含所有CRU。如需詳
細的FRU資訊，例如FRU零件編號及支援的電腦型號，請前往：
http://www.lenovo.com/serviceparts-lookup
•客戶可自行更換組件(CRU)是指使用者可自行升級或更換的電腦零件。
–自助式CRU：您可以輕鬆安裝自助式CRU。這些CRU可能是獨立式、使用閂鎖或由最多兩顆螺絲固
定。鍵盤、滑鼠、任何USB裝置等，都屬於這類自助式CRU。您必須負責自行更換所有自助式CRU。
–可選服務式CRU：處理可選服務式CRU需要若干技術與簡易工具（例如螺絲起子）。這些CRU
是電腦內部的隔離組件，通常使用存取面板加以隱藏，由兩顆以上的螺絲來固定。您必須卸下螺絲
和面板，才能存取特定的CRU。可選服務式CRU可由使用者自行拆下及安裝；或於保固期限
內，聯絡Lenovo維修技術人員協助。
更換FRU之前
更換任何FRU之前，請先閱讀下列內容：
•只能由經過認證及培訓的人員維修電腦。
•更換FRU之前，請先閱讀有關更換零件的整個章節內容。
©CopyrightLenovo2018,2019
13
•在寫入作業期間（例如複製、儲存或格式化）請格外小心。
您所送修之電腦中的磁碟機順序可能已改變。如果您選取不正確的磁碟機，資料或程式可能會被覆寫。
•只能用正確型號的另一個FRU來更換FRU。
更換FRU時，請確定電腦型號和FRU零件編號正確無誤。
•請勿因為單次且無法重現的故障問題而更換FRU。
單次故障的原因可能是各種與硬體瑕疵無關的因素，例如宇宙輻射、靜電放電或軟體錯誤。建議在問題
重複發生時才更換FRU。如果您懷疑FRU有瑕疵，請清除錯誤日誌並再次執行測試。如果錯誤沒有
再次發生，請勿更換FRU。
•僅更換有瑕疵的FRU。
找出FRU（包括CRU）
附註：
•下列某些元件是選用的。
•如果要更換的元件不在以下清單中，請聯絡Lenovo維修技術人員。如需Lenovo支援中心電話號碼
清單，請前往：
http://www.lenovo.com/support/phone
14M820z使用手冊和硬體維護手冊
圖 例 12. 找 出 FRU （ 包 括 CRU ）
⾃助式CRU
1UltraFlexIII支架
可選服務式CRU⾮CRU
4主機板外罩
2全功能顯示器支架8光碟機
3電腦機殼
13儲存磁碟機托架
10光碟機擋板7光碟機固定器
25M.2固態硬碟9電源供應器組件
14儲存磁碟機32硬幣型電池
38鍵盤
39滑鼠
33記憶體模組
37側面I/O擋板
5光碟機和儲存磁碟機纜線
6VESA安裝托架
11整合式攝影機和麥克風模組
12整合式攝影機和麥克風模組護蓋
15後框
第4章.更換硬體15
⾃助式CRU
可選服務式CRU⾮CRU
40電源線
16機箱
17LCD面板
18背光纜線
19觸控纜線
20Wi-Fi天線(2)
21LVDS纜線
22正面裝飾蓋板
23內建喇叭(2)
24散熱墊(2)
26序列埠接頭模組
27Wi-Fi卡外罩
28Wi-Fi卡
29系統主機板
30讀卡機
31微處理器
34系統風扇
35散熱器
36主機板屏蔽柵欄
更換電腦座架
注意：請務必先閱讀
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，並且拔掉電腦的所有纜線。
3.在桌面或地面上放置一塊乾淨、柔軟的毛巾或布料。握住電腦兩側，輕輕地將電腦放下，使螢幕靠在
地面上，機殼朝上。
4.視電腦型號而定，請參閱下列其中一項以更換電腦座架。
•全功能顯示器支架
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
16M820z使用手冊和硬體維護手冊
圖 例 13. 移 除 全 功 能 顯 示 器 支 架
圖 例 14. 安 裝 全 功 能 顯 示 器 支 架
•UltraFlexIII支架
圖 例 15. 卸 下 UltraFlex III 支 架
第4章.更換硬體17
圖 例 16. 安 裝 UltraFlex III 支 架
5.將電腦豎起來。
6.將外接纜線和電源線重新連接到電腦上對應的接頭。
卸下電腦機殼
注意：請務必先閱讀
警告：
打開電腦機殼之前，請先關閉電腦並等待數分鐘直到電腦冷卻。
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線，並且拔掉電腦的所有纜線。
3.解除鎖定用來固定電腦機殼的任何鎖定裝置。
4.在桌面或地面上放置一塊乾淨、柔軟的毛巾或布料。握住電腦兩側，輕輕地將電腦放下，使螢幕靠在
地面上，機殼朝上。
5.卸下電腦座架。請參閱第16頁「更換電腦座架」。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
18M820z使用手冊和硬體維護手冊
6.卸下電腦機殼。
圖 例 17. 卸 下 電 腦 機 殼
7.完成更換。請參閱第55頁「完成零件的更換」。
更換儲存磁碟機
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.拔除儲存磁碟機的信號線和電源線。
4.更換儲存磁碟機。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 18. 卸 下 儲 存 磁 碟 機 和 托 架
第4章.更換硬體19
圖 例 19. 從 托 架 卸 下 儲 存 磁 碟 機
圖 例 20. 將 儲 存 磁 碟 機 裝 入 托 架
20M820z使用手冊和硬體維護手冊
圖 例 21. 安 裝 儲 存 磁 碟 機 和 托 架
5.將信號線和電源線連接到新的儲存磁碟機。
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換光碟機
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.更換光碟機。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 22. 移 除 光 碟 機
第4章.更換硬體21
圖 例 23. 卸 下 光 碟 機 固 定 器
圖 例 24. 將 拉 直 的 迴 紋 針 插 入 緊 急 退 出 孔 ， 直 到 托 盤 滑 出
圖 例 25. 卸 下 光 碟 機 擋 板
22M820z使用手冊和硬體維護手冊
圖 例 26. 安 裝 光 碟 機 擋 板
圖 例 27. 關 閉 托 盤
圖 例 28. 安 裝 光 碟 機 固 定 器
第4章.更換硬體23
圖 例 29. 安 裝 光 碟 機
4.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換光碟機和儲存磁碟機纜線
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下光碟機。請參閱第21頁「更換光碟機」。
4.從儲存磁碟機和主機板拔掉光碟機和儲存磁碟機纜線。
5.更換光碟機和儲存磁碟機纜線。
圖 例 30. 卸 下 光 碟 機 和 儲 存 磁 碟 機 纜 線
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
24M820z使用手冊和硬體維護手冊
圖 例 31. 安 裝 光 碟 機 和 儲 存 磁 碟 機 纜 線
6.將新的光碟機和儲存磁碟機纜線連接到儲存磁碟機和主機板。
7.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換側面I/O擋板
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.更換側面I/O擋板。
圖 例 32. 卸 下 側 面 I/O 擋 板
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體25
圖 例 33. 安 裝 側 面 I/O 擋 板
4.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換主機板外罩
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.更換主機板外罩。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 34. 卸 下 主 機 板 外 罩
26M820z使用手冊和硬體維護手冊
圖 例 35. 安 裝 主 機 板 外 罩
5.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換VESA安裝托架
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.更換VESA安裝托架。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 36. 卸 下 VESA 安 裝 托 架
第4章.更換硬體27
圖 例 37. 安 裝 VESA 安 裝 托 架
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換電源供應器組件
注意：請務必先閱讀
雖然在拔掉電源線之後，電腦內的零件都已停止運作，但為了您的安全和符合正確UnderwritersLaboratories
(UL)認證要求，仍會提出下列警告。
警告：
危險的運作中零件。⼿指和⾝體其他部位不可靠近。
警告：
切勿卸下電源供應器外蓋或貼有下列標籤的任何組件。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
貼有這些標籤的所有元件內部都有危險電壓、電流和能階。這些元件內部沒有可維修的零件。如果您懷
疑其中⼀個零件有問題，請聯絡維修技術⼈員。
28M820z使用手冊和硬體維護手冊
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
6.拔掉主機板上的電源供應器組件纜線。
7.更換電源供應器組件。
圖 例 38. 卸 下 電 源 線 接 頭
圖 例 39. 卸 下 電 源 供 應 器 組 件
第4章.更換硬體29
圖 例 40. 安 裝 電 源 供 應 器 組 件
圖 例 41. 安 裝 電 源 線 接 頭
8.將新的電源供應器組件纜線連接到主機板。
9.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換機殼開啟開關
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
6.卸下電源線接頭。請參閱第28頁「更換電源供應器組件」。
7.從主機板拔掉機殼開啟開關接線。
8.更換機殼開啟開關。
30M820z使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 42. 卸 下 機 殼 開 啟 開 關 和 托 架
圖 例 43. 安 裝 機 殼 開 啟 開 關 和 托 架
9.將新的機殼開啟開關纜線連接到主機板。
10.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換系統風扇
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
6.拔掉主機板上的系統風扇接線。
7.更換系統風扇。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體31
圖 例 44. 取 出 系 統 風 扇
圖 例 45. 安 裝 系 統 風 扇
8.將新的系統風扇纜線連接到主機板。
9.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換散熱器
注意：請務必先閱讀
32M820z使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
警告：
散熱器可能太熱。打開電腦機殼之前，請先關閉電腦並等待數分鐘直到電腦冷卻。
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.更換散熱器。
附註：
•小心地從主機板上卸下螺絲，避免對主機板造成任何可能的損害。螺絲無法從散熱器上卸下。
•您可能需要輕輕扭轉散熱器，使它脫離微處理器。
•在拿取散熱器時，請勿碰觸散熱膏。
圖 例 46. 卸 下 散 熱 器
圖 例 47. 安 裝 散 熱 器
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
第4章.更換硬體33
更換微處理器
注意：請務必先閱讀
警告：
散熱器可能太熱。打開電腦機殼之前，請先關閉電腦並等待數分鐘直到電腦冷卻。
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.取出散熱器。請參閱第32頁「更換散熱器」。
6.記下纜線佈線和連接方式，然後從主機板上拔掉所有纜線。請參閱第4頁「主機板」。
7.更換微處理器。
附註：
•您的微處理器和插槽外觀可能與圖例所示不同。
•僅碰觸微處理器的邊緣。請勿碰觸底部的黃金接點。
•當微處理器插槽外露時，請勿在其上放置任何物品。插槽的插腳必須儘量保持乾淨。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 48. 鬆 開 把 手
34M820z使用手冊和硬體維護手冊
圖 例 49. 打 開 固 定 器
圖 例 50. 卸 下 微 處 理 器
第4章.更換硬體35
圖 例 51. 安 裝 微 處 理 器
36M820z使用手冊和硬體維護手冊
圖 例 52. 關 上 固 定 器
8.
圖 例 53. 使 用 把 手 固 定 固 定 器
9.將先前從主機板拔下的所有纜線進行佈線，然後將這些纜線重新連接到主機板。
10.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
第4章.更換硬體37
更換Wi-Fi卡
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.更換Wi-Fi卡。
圖 例 54. 卸 下 Wi-Fi 卡 外 罩
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 55. 拔 除 Wi-Fi 天 線 接 線
圖 例 56. 卸 下 Wi-Fi 卡
38M820z使用手冊和硬體維護手冊
圖 例 57. 安 裝 Wi-Fi 卡
圖 例 58. 連 接 Wi-Fi 天 線 接 線
圖 例 59. 安 裝 Wi-Fi 卡 外 罩
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換序列埠接頭模組
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體39
5.更換序列埠接頭模組。
圖 例 60. 卸 下 序 列 埠 接 頭 模 組
圖 例 61. 安 裝 序 列 埠 接 頭 模 組
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換M.2固態硬碟
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
40M820z使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.視電腦型號而定，請參閱下列其中一項以更換M.2固態硬碟。
•類型1
圖 例 62. 卸 下 螺 絲
圖 例 63. 卸 下 M.2 固 態 硬 碟
第4章.更換硬體41
圖 例 64. 安 裝 M.2 固 態 硬 碟
圖 例 65. 鎖 上 螺 絲
•類型2
圖 例 66. 卸 下 螺 絲
42M820z使用手冊和硬體維護手冊
圖 例 67. 卸 下 M.2 固 態 硬 碟
圖 例 68. 安 裝 M.2 固 態 硬 碟
圖 例 69. 鎖 上 螺 絲
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換記憶體模組
注意：請務必先閱讀
請確定依照下圖所示的記憶體模組安裝順序進行。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體43
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.更換記憶體模組。
圖 例 70. 打 開 閂 鎖
44M820z使用手冊和硬體維護手冊
圖 例 71. 卸 下 記 憶 體 模 組
圖 例 72. 安 裝 記 憶 體 模 組
圖 例 73. 使 用 閂 鎖 固 定 記 憶 體 模 組
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換硬幣型電池
注意：請務必先閱讀
附註：如果要棄置硬幣型電池，請參閱
您的電腦有一種特殊的記憶體，可用來維護日期、時間及內建功能的設定，如平行列埠接頭的指派（配
置）。當您關閉電腦時，會以硬幣型電池供電，使這項資訊保持作用狀態。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
安 全 及 保 固 手 冊
中的「硬幣型鋰電池注意事項」。
第4章.更換硬體45
在硬幣型電池使用壽命期間，通常不需要充電或維護，但沒有任何硬幣型電池可以永久供電。硬幣型電池故
障時，會遺失日期、時間和配置資訊（包含密碼）。在開啟電腦時會顯示錯誤訊息。
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.更換硬幣型電池。
圖 例 74. 打 開 閂 鎖
圖 例 75. 取 出 硬 幣 型 電 池
46M820z使用手冊和硬體維護手冊
圖 例 76. 安 裝 硬 幣 型 電 池
圖 例 77. 使 用 閂 鎖 固 定 硬 幣 型 電 池
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換讀卡機
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.拔掉主機板上的讀卡機接線。
6.更換讀卡機。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體47
圖 例 78. 取 出 讀 卡 機
圖 例 79. 安 裝 讀 卡 機
7.將新讀卡機纜線連接到主機板。
8.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換主機板
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
6.取出散熱器。請參閱第32頁「更換散熱器」。
7.卸下微處理器。請參閱第34頁「更換微處理器」。
8.卸下Wi-Fi卡。請參閱第38頁「更換Wi-Fi卡」。
48M820z使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
9.卸下序列埠接頭模組。請參閱第39頁「更換序列埠接頭模組」。
10.卸下M.2固態硬碟。請參閱第40頁「更換M.2固態硬碟」。
11.卸下所有記憶體模組。請參閱第43頁「更換記憶體模組」。
12.卸下讀卡機。請參閱第47頁「更換讀卡機」。
13.記下纜線佈線和連接方式，然後從主機板上拔掉所有纜線。請參閱第4頁「主機板」。
14.更換主機板。
附註：

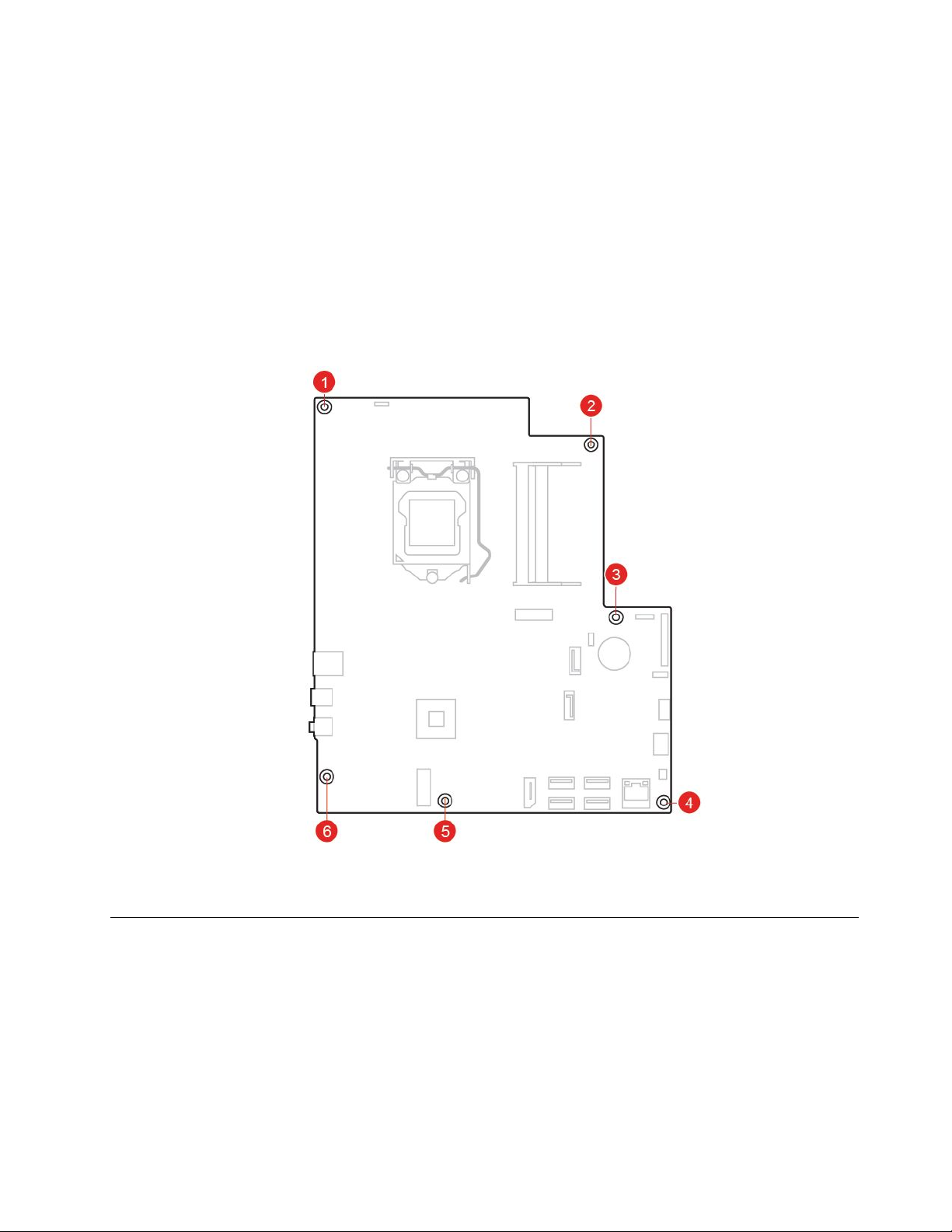

•下圖中的數字顯示螺絲的位置，而不是卸下再重新安裝螺絲的特定順序。
•小心地抓住主機板的邊緣。
•故障的主機板必須在裝上微處理器插槽蓋的情況下送回，以便在運送及處理期間保護插腳。
15.佈放所有纜線並連接到新的主機板。
16.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換整合式攝影機模組
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.更換整合式攝影機模組。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體49
圖 例 80. 轉 動 整 合 式 攝 影 機 模 組
圖 例 81. 卸 下 整 合 式 攝 影 機 模 組 護 蓋
圖 例 82. 從 後 框 卸 下 整 合 式 攝 影 機 模 組
50M820z使用手冊和硬體維護手冊
圖 例 83. 拔 掉 並 卸 下 整 合 式 攝 影 機 模 組 纜 線
圖 例 84. 安 裝 並 連 接 整 合 式 攝 影 機 模 組 纜 線
圖 例 85. 安 裝 整 合 式 攝 影 機 模 組
第4章.更換硬體51
圖 例 86. 安 裝 整 合 式 攝 影 機 模 組 護 蓋
圖 例 87. 向 後 轉 動 整 合 式 攝 影 機 模 組
6.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換內建喇叭
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
6.卸下電源線接頭。請參閱第28頁「更換電源供應器組件」。
7.取出散熱器。請參閱第32頁「更換散熱器」。
8.卸下主機板。請參閱第48頁「更換主機板」。
9.卸下主機板屏蔽柵欄、側面I/O托架和後框。請參閱第49頁「更換整合式攝影機模組」。
10.記下內建喇叭纜線的佈線方式，然後從主機板拔掉纜線。
11.更換內建喇叭。
52M820z使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
圖 例 88. 卸 下 內 部 喇 叭
圖 例 89. 安 裝 內 建 喇 叭
12.佈放新的內建喇叭纜線，然後將纜線連接到主機板。
13.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換Wi-Fi天線
注意：請務必先閱讀
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
4.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
5.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
第4章.更換硬體53
6.卸下電源線接頭。請參閱第28頁「更換電源供應器組件」。
7.取出散熱器。請參閱第32頁「更換散熱器」。
8.卸下主機板。請參閱第48頁「更換主機板」。
9.卸下主機板屏蔽柵欄、側面I/O托架和後框。請參閱第49頁「更換整合式攝影機模組」。
10.卸下內建喇叭。請參閱第52頁「更換內建喇叭」。
11.記下Wi-Fi天線接線的佈線方式，然後從Wi-Fi卡拔掉接線。請參閱第38頁「更換Wi-Fi卡」。
12.更換Wi-Fi天線。
圖 例 90. 卸 下 Wi-Fi 天 線
圖 例 91. 安 裝 Wi-Fi 天 線
13.佈放新的Wi-Fi天線接線，然後將接線連接到Wi-Fi卡。
14.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
更換LCD面板
注意：請務必先閱讀
54M820z使用手冊和硬體維護手冊
重 要 的 產 品 資 訊 手 冊
，再打開電腦或嘗試進行任何維修。
1.卸下電腦座架。請參閱第16頁「更換電腦座架」。
2.卸下電腦機殼。請參閱第18頁「卸下電腦機殼」。
3.卸下儲存磁碟機。請參閱第19頁「更換儲存磁碟機」。
4.卸下光碟機。請參閱第21頁「更換光碟機」。
5.卸下光碟機纜線。請參閱第24頁「更換光碟機和儲存磁碟機纜線」。
6.卸下側面I/O擋板。請參閱第25頁「更換側面I/O擋板」。
7.卸下主機板外罩。請參閱第26頁「更換主機板外罩」。
8.卸下VESA安裝托架。請參閱第27頁「更換VESA安裝托架」。
9.卸下電源供應器組件。請參閱第28頁「更換電源供應器組件」。
10.取出機殼開啟開關。請參閱第30頁「更換機殼開啟開關」。
11.取出系統風扇。請參閱第31頁「更換系統風扇」。
12.取出散熱器。請參閱第32頁「更換散熱器」。
13.卸下主機板。請參閱第48頁「更換主機板」。
14.卸下整合式攝影機。請參閱第49頁「更換整合式攝影機模組」。
15.卸下內建喇叭。請參閱第52頁「更換內建喇叭」。
16.卸下Wi-Fi天線。請參閱第53頁「更換Wi-Fi天線」。
17.記下LCD面板纜線的佈線方式，然後從主機板拔掉纜線。
18.更換LCD面板。
附註：請務必依照圖中數字所示順序卸下和重新安裝螺絲。
19.佈放新的LCD面板纜線，然後將纜線連接到主機板。
20.重新安裝已卸下的零件。如果要完成更換，請參閱第55頁「完成零件的更換」。
完成零件的更換
完成安裝或更換所有零件之後，重新安裝電腦機殼並重新接上纜線。
如果要重新安裝電腦機殼，以及將纜線重新接上電腦，請執行下列動作：
1.請確定已正確重新組裝所有元件，且電腦內沒有遺留任何工具或螺絲。
2.確定連接線的佈線正確，再重新裝上電腦機殼。請將連接線避開電腦機箱的樞軸和側邊，以避免妨礙
重新安裝電腦機殼。
第4章.更換硬體55
3.重新安裝電腦機殼。
圖 例 92. 重 新 安 裝 電 腦 外 蓋
4.安裝電腦座架。請參閱第16頁「更換電腦座架」。
5.將電腦豎起來。
6.如果有可用的鎖定裝置，請用它來鎖定電腦。
7.將外接纜線和電源線重新連接到電腦上對應的接頭。
56M820z使用手冊和硬體維護手冊
附錄A注意事項
Lenovo不見得會對所有國家或地區都提供本文件所提的各項產品、服務或功能。如需您所在地區目
前提供之產品與服務的相關資訊，請洽詢當地的Lenovo業務代表。本文件在提及Lenovo的產品、程式
或服務時，不表示或暗示只能使用Lenovo的產品、程式或服務。只要未侵犯Lenovo的智慧財產權，任
何功能相當的產品、程式或服務都可以取代Lenovo的產品、程式或服務。不過，其他產品、程式或服
務在運作上的評價與驗證，其責任屬於使用者。
Lenovo對於本文件的內容擁有專利或專利申請案。提供本文件不代表提供這些專利的授權。您可以
用書面方式提出授權之相關問題，來函請寄到：
L enovo (Unit ed S tat es), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U .S.A.
A tt ention: L enovo Dir ect or of Licensing
LENOVO係以「現狀」提供本文件，而不提供任何明示或默示之保證，其中包括且不限於非侵害、可
售性或符合非特定用途之默示保證。有些轄區在特定交易上，不允許排除明示或暗示的保證，因此，這
項聲明不一定適合您。
本書中可能會有技術上或排版印刷上的錯誤。因此，Lenovo會定期修訂；並將修訂後的內容納入新版中。
Lenovo隨時會改進及/或變更本出版品所提及的產品及/或程式，恕不另行通知。
本文件中所述產品不適用於移植手術或其他的生命維持應用，因其功能失常有造成人員傷亡的可能。本文件
中所包含的資訊不影響或變更Lenovo產品的規格或保證。本文件不會在Lenovo或協力廠商的智慧財產權以
外提供任何明示或暗示的保證。本文件中所提供的所有資訊均由特定環境取得，而且僅做為說明用途。在
其他作業環境中獲得的結果可能有明顯的差異。
在不造成您困擾或損及您個人權益的前提下，Lenovo得以適切使用或散佈您以各種型式所提供的相關資訊。
本出版品中所有提及非Lenovo網站的部分僅供讀者參考方便，Lenovo並不對這些網站進行任何方面的背
書。這些網站中的資料，並不包含在Lenovo產品的資料中，使用網站中的資料，須自行負擔風險。
任何此處涵蓋的執行效能資料都是在一個受控制的環境下決定出來的。因此，若在其他作業環境下，所
得的結果可能會大大不同。有些測定已在開發階段系統上做過，不過這並不保證在一般系統上會出現相
同結果。再者，有些測定可能已透過推測方式評估過。但實際結果可能並非如此。本文件的使用者應依
自己的特定環境，查證適用的資料。
©CopyrightLenovo2018,2019
57
58M820z使用手冊和硬體維護手冊
附錄B商標
LENOVO、LENOVO標誌及THINKCENTRE標誌係Lenovo之商標。DisplayPort是VideoElectronics
StandardsAssociation的商標。USB-C是USBImplementersForum的商標。其他商標的所有權歸其各自
擁有者所有。©2019Lenovo.
©CopyrightLenovo2018,2019
59
60M820z使用手冊和硬體維護手冊
Loading...
