Användarhandbok för M70c

Läs detta först

Innan du använder denna dokumentation och produkten den gäller är det viktigt att du läser och förstår följande:

• Bilaga A ”Viktig säkerhetsinformation” på sidan 63

• Säkerhets- och garantiinformation

• Installationshandbok

Andra utgåvan (Januari 2021)

MEDDELANDE OM BEGRÄNSADE RÄTTIGHETER: Om data eller programvara regleras av ett GSA-avtal (General Services Administration) omfattas all användning, reproduktion och spridning av begränsningar enligt avtal nr GS-35F-

05925.

Innehåll

Om denna dokumentation . . . . . . . . iii

Kapitel 1. Lär känna datorn . . . . . . . 1

Framsida . . . . . . . . . . . . . . . . . . 1

Baksida . . . . . . . . . . . . . . . . . . . 3

Funktioner och specifikationer . . . . . . . . . . 5

Information om USB-överföringshastighet. . . . 6

Kapitel 2. Komma igång med

datorn . . . . . . . . . . . . . . . . . . 7

Komma igång med Windows 10 . . . . . . . . . 7

Windows-konto . . . . . . . . . . . . . . 7

Windows-gränssnitt . . . . . . . . . . . . 8

Ansluta till nätverk . . . . . . . . . . . . . . . 9

Ansluta till trådbundet Ethernet . . . . . . . . 9

Ansluta till Wi-Fi-nätverk (vissa modeller) . . . . 9

Använd Vantage-appen. . . . . . . . . . . . . 9

Använda multimedia . . . . . . . . . . . . . 10

Använda ljud . . . . . . . . . . . . . . 10

Ansluta en extern bildskärm . . . . . . . . 10

Kapitel 3. Utforska datorn. . . . . . . 11

Hantera ström . . . . . . . . . . . . . . . 11

Ställa in strömbrytarfunktioner . . . . . . . 11

Ställa in energischema . . . . . . . . . . 11

Överföra data. . . . . . . . . . . . . . . . 11

Ansluta till en Bluetooth-aktiverad enhet (vissa

modeller) . . . . . . . . . . . . . . . 11

Använda den optiska enheten (vissa

modeller) . . . . . . . . . . . . . . . 12

Använda ett mediekort (vissa modeller) . . . . 12

Använda en smart kabelklämma . . . . . . . . 13

Köpa tillbehör . . . . . . . . . . . . . . . 13

Kapitel 4. Skydda dator och

information. . . . . . . . . . . . . . . 15

Låsa datorn . . . . . . . . . . . . . . . . 15

Logga in säkert på datorn . . . . . . . . . . . 16

Använda lösenord . . . . . . . . . . . . 16

Använda programsäkerhetslösningar . . . . . . 17

Använda brandväggar . . . . . . . . . . 17

Använda antivirusprogram . . . . . . . . . 17

Använda programmet Computrace Agent i

den fasta programvaran (vissa modeller) . . . 17

Använda BIOS-säkerhetslösningar . . . . . . . 17

Radera alla data från lagringsenheten . . . . 18

Använda omkopplaren för kåpa . . . . . . . 18

Använda Intel BIOS guard . . . . . . . . . 18

Använda Smart USB Protection. . . . . . . 18

Kapitel 5. UEFI BIOS. . . . . . . . . . 21

Vad är UEFI BIOS . . . . . . . . . . . . . . 21

Öppna BIOS-menyn . . . . . . . . . . . . . 21

Navigera i BIOS-gränssnittet. . . . . . . . . . 21

Ändra visningsspråket i UEFI BIOS . . . . . . . 21

Ställa in systemdatum och systemtid . . . . . . 22

Ändra startsekvensen . . . . . . . . . . . . 22

Aktivera eller inaktivera funktionen för detektering

av konfigurationsändringar . . . . . . . . . . 22

Aktivera eller inaktivera funktionen för automatisk

start . . . . . . . . . . . . . . . . . . . 23

Aktivera eller inaktivera ErP LPS-

kompatibilitetsläget . . . . . . . . . . . . . 23

Ändra ITS-prestandaläget . . . . . . . . . . . 23

Ändra BIOS-inställningar innan du installerar ett

nytt operativsystem . . . . . . . . . . . . . 24

Uppdatera UEFI BIOS . . . . . . . . . . . . 24

Återställa datorn efter en felaktig BIOS-

uppdatering . . . . . . . . . . . . . . . . 25

Rensa CMOS. . . . . . . . . . . . . . . . 25

Kapitel 6. Felsökning, testning och

återställning . . . . . . . . . . . . . . 27

Grundprocedur för att lösa problem med datorn . . 27

Felsökning . . . . . . . . . . . . . . . . . 27

Problem vid start . . . . . . . . . . . . 28

Problem med ljud . . . . . . . . . . . . 29

Problem med nätverk. . . . . . . . . . . 29

Problem med prestanda. . . . . . . . . . 32

Problem med lagringsenhet . . . . . . . . 33

Problem med CD eller DVD . . . . . . . . 33

Problem med serieportar . . . . . . . . . 34

Problem med USB-enhet . . . . . . . . . 34

Problem med programvara . . . . . . . . 35

Lenovos felsökningsverktyg . . . . . . . . . . 35

Återställning . . . . . . . . . . . . . . . . 35

Återställa systemfiler och inställningar till en

tidigare punkt . . . . . . . . . . . . . . 35

Återställa filer från en säkerhetskopia . . . . 35

Återställa datorn. . . . . . . . . . . . . 35

Använda avancerade alternativ . . . . . . . 36

Automatisk Windows-återställning. . . . . . 36

Skapa och använda en USB-

återställningsenhet. . . . . . . . . . . . 36

Uppdatera drivrutinen . . . . . . . . . . 37

Kapitel 7. CRU-byte . . . . . . . . . . 39

Vad är CRU-komponenter. . . . . . . . . . . 39

Byta ut en CRU-komponent . . . . . . . . . . 40

Vertikalt stativ. . . . . . . . . . . . . . 40

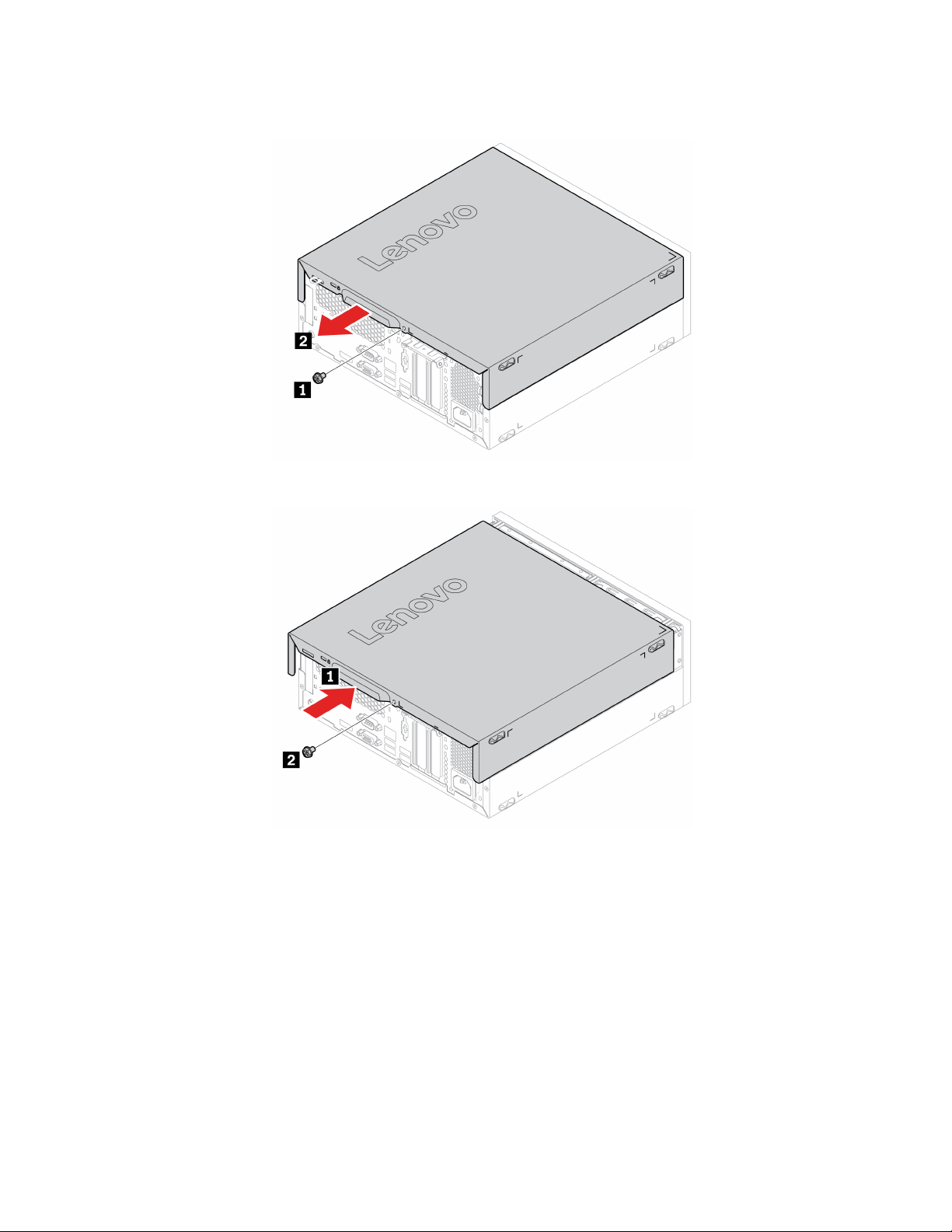

Datorkåpa . . . . . . . . . . . . . . . 41

Frontplatta . . . . . . . . . . . . . . . 42

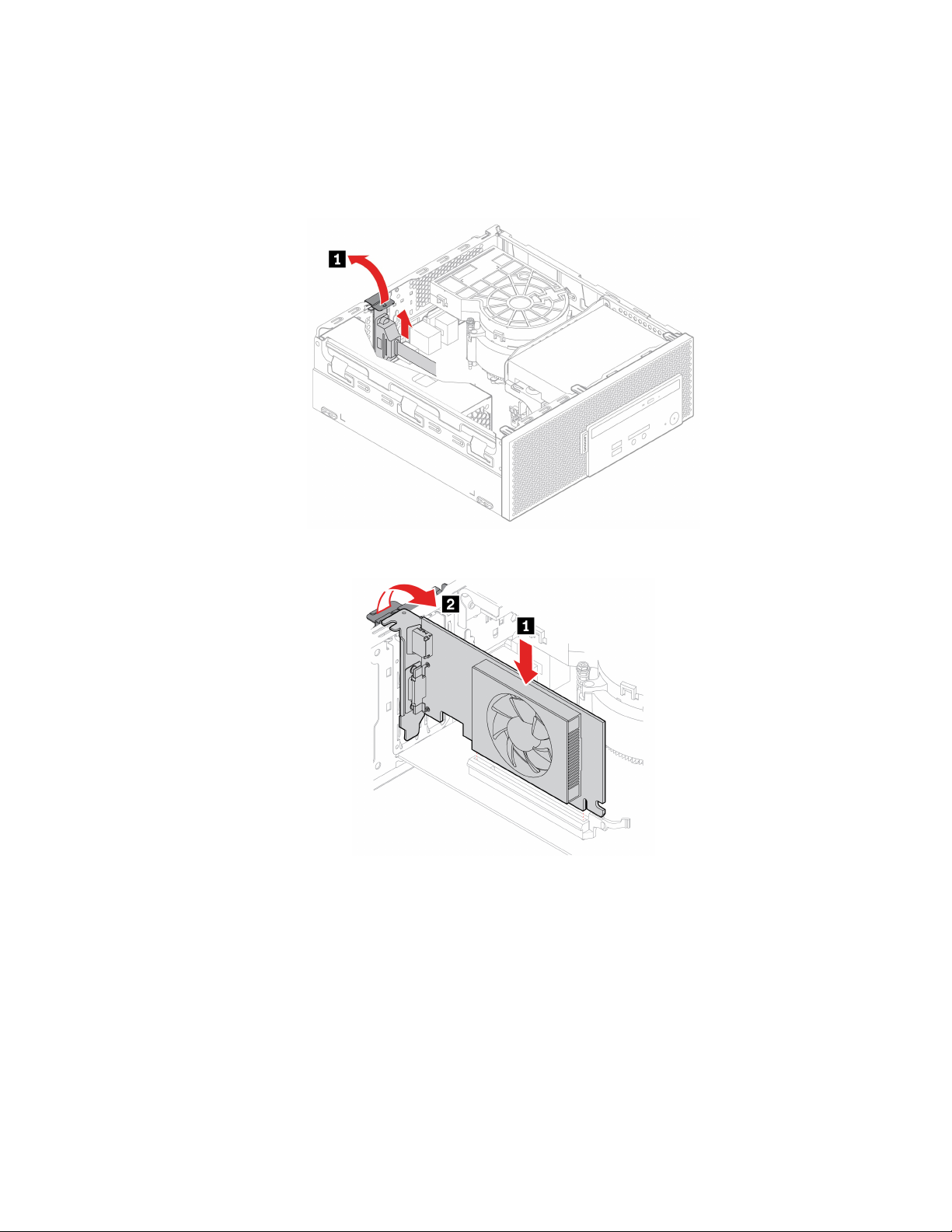

PCI-Express-kort . . . . . . . . . . . . 43

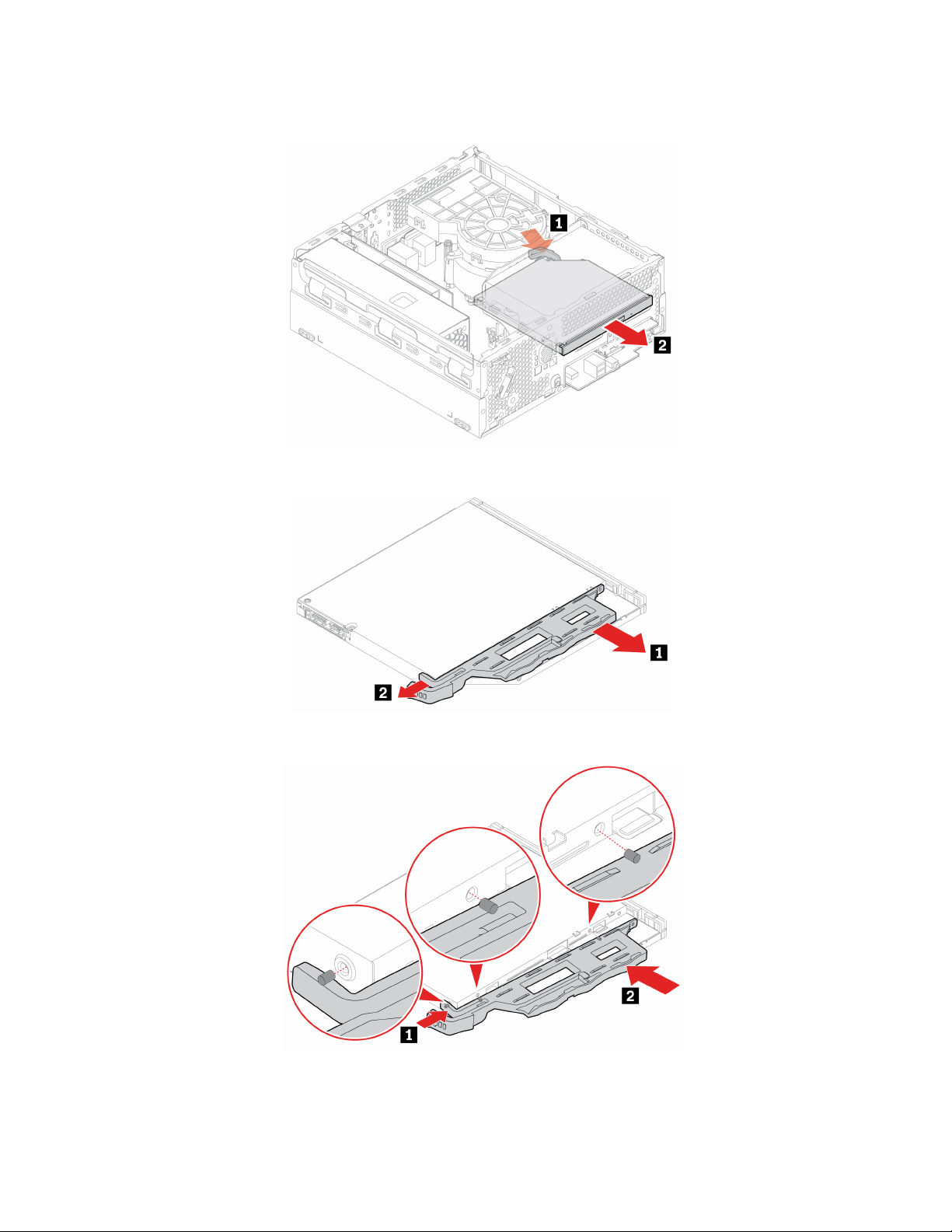

Optisk enhet . . . . . . . . . . . . . . 45

Hårddisk. . . . . . . . . . . . . . . . 47

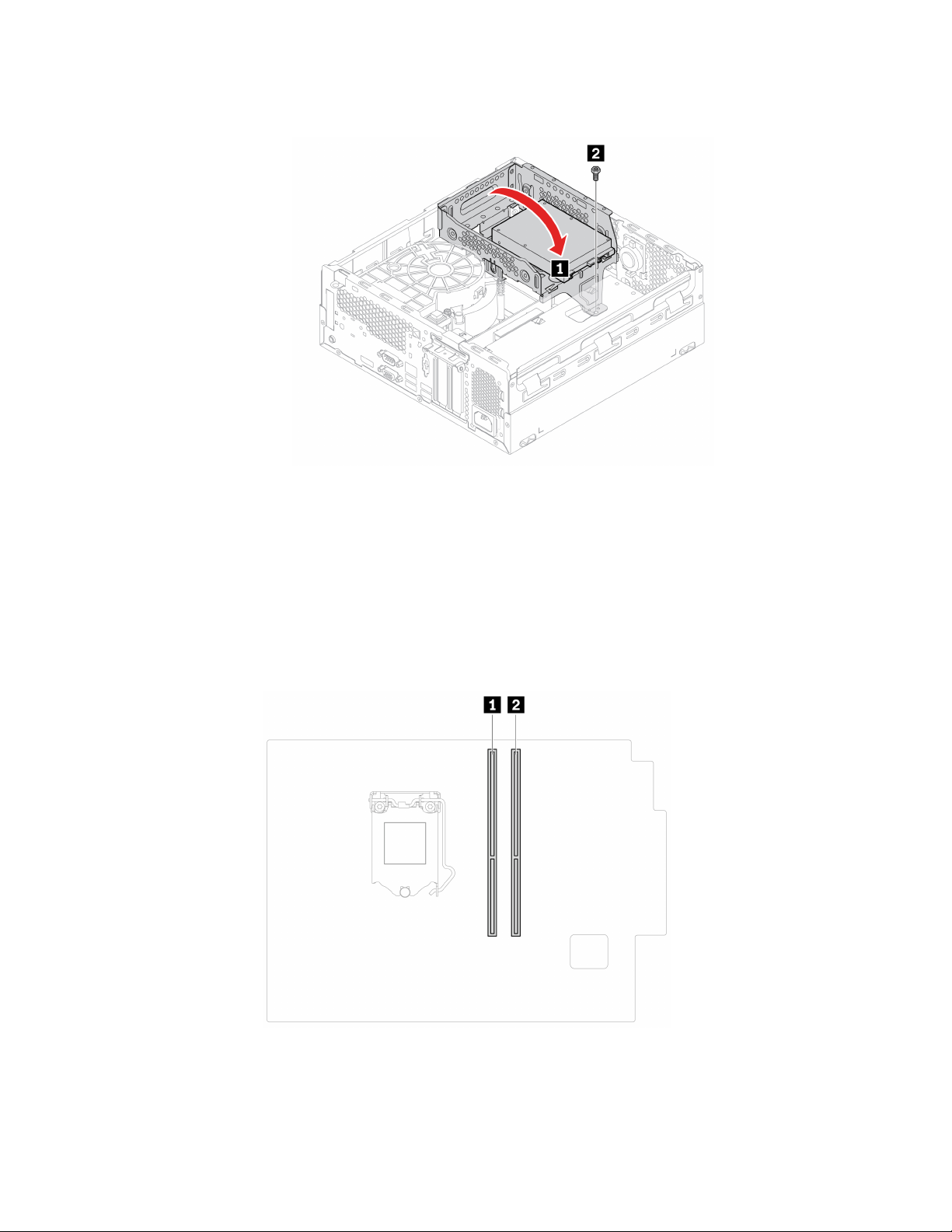

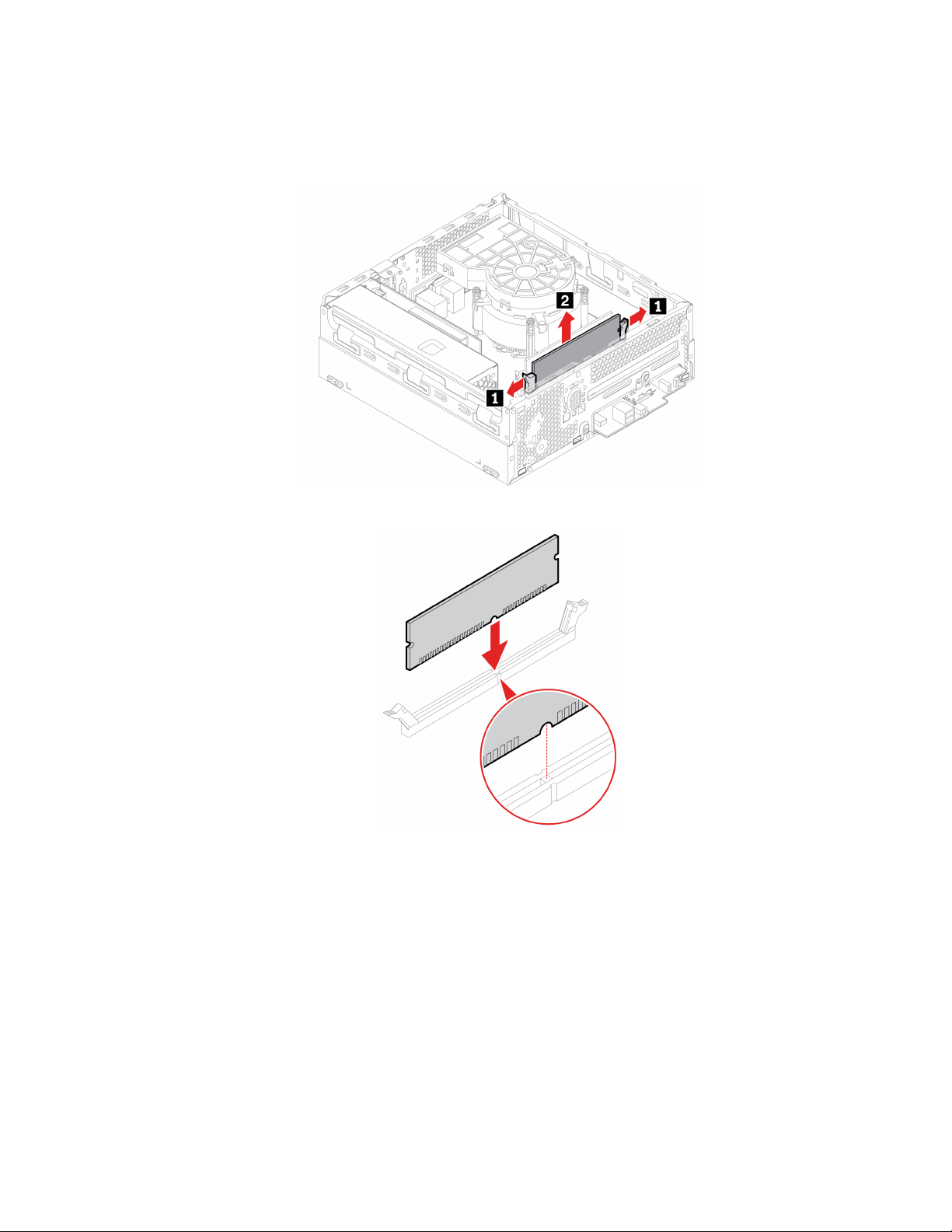

Minnesmodul . . . . . . . . . . . . . . 52

Knappcellsbatteri . . . . . . . . . . . . 53

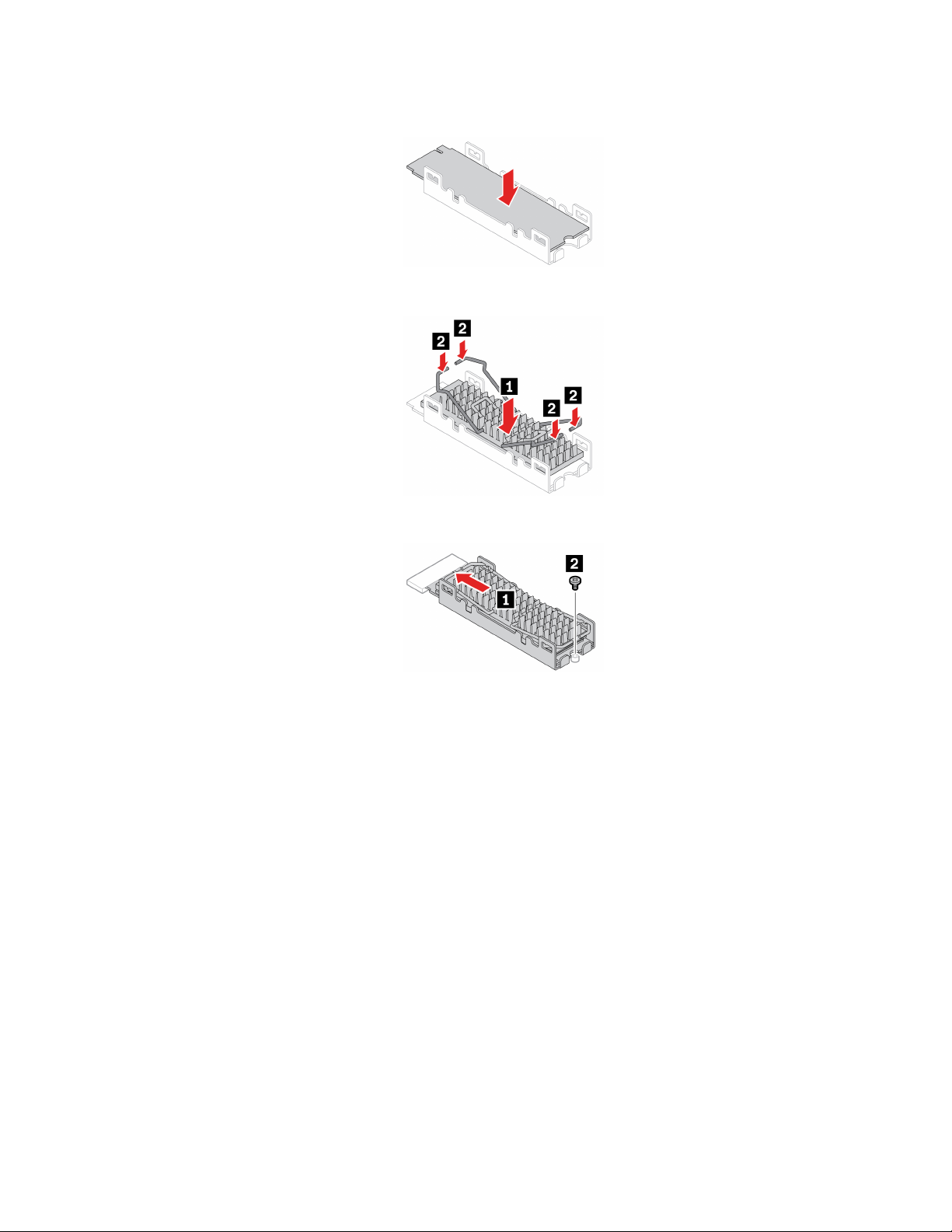

M.2-SSD-enhet . . . . . . . . . . . . . 55

Kapitel 8. Hjälp och support. . . . . . 59

Självhjälpsresurser . . . . . . . . . . . . . 59

Ringa till Lenovo . . . . . . . . . . . . . . 60

Innan du kontaktar Lenovo. . . . . . . . . 60

Lenovos kundsupportcenter . . . . . . . . 60

Köpa tilläggstjänster . . . . . . . . . . . . . 61

Bilaga A. Viktig

säkerhetsinformation . . . . . . . . . 63

Bilaga B. Information om hjälpmedel

och ergonomi . . . . . . . . . . . . . 77

Bilaga C. Ytterligare information om

operativsystemet Ubuntu . . . . . . . 81

Bilaga D. Information om efterlevnad

och TCO-certifiering . . . . . . . . . . 83

Bilaga E. Anmärkningar och

varumärken . . . . . . . . . . . . . . 95

ii Användarhandbok för M70c

Om denna dokumentation

• Bilderna i denna dokumentation kanske skiljer sig något från din produkt.

• Beroende på modell är vissa tillbehör, funktioner och program kanske inte tillgängliga på din dator.

• Beroende på operativsystemets och programmens version kanske vissa gränssnittsanvisningar inte gäller

för din dator.

• Dokumentationens innehåll är kan ändras utan föregående meddelande. Lenovo förbättrar kontinuerligt

datorns dokumentation, inklusive denna användarhandbok. Besök

https://pcsupport.lenovo.com

för att få den senaste informationen

• Microsoft

Windows Update. Viss information i denna dokumentation kan därför bli inaktuell. Se Microsofts resurser för senaste information.

gör med jämna mellanrum funktionsändringar i operativsystemet Windows® genom

iv Användarhandbok för M70c

Kapitel 1. Lär känna datorn

Framsida

1. Utmatningsknapp för optisk enhet*

2. Aktivitetsindikator för optisk enhet*

3. Inbyggd högtalare* Ger ljud av hög kvalitet.

4. Strömbrytare

5. Indikator för lagringsenhetens aktivitet

Mata ut facket för optisk enhet.

Indikatorn lyser när den optiska enheten används.

Tryck för att starta datorn.

Stäng av datorn genom att öppna Start-menyn, klicka på ikonen sedan välja Avsluta.

Indikatorn på strömbrytaren visar datorns systemstatus.

• Blinkar tre gånger: Datorn är ansluten till en strömkälla.

• Tänd: Datorn är påslagen.

• Släckt: Datorn är avstängd eller i viloläge.

• Blinkar snabbt: Datorn sätts i strömspar- eller viloläge.

• Blinkar långsamt: Datorn i vänteläge.

Indikatorn lyser när lagringsenheten används.

Av/påoch

Kompatibla kort:

• SD-kort (Secure Digital)

6. SD-kortplats*

• SDXC-kort (Secure Digital eXtended-Capacity) UHS-1-kort

• SDHC-kort (Secure Digital High-Capacity) UHS-1-kort

Anm: Datorn saknar stöd för funktionen CPRM (Content Protection for Recordable Media) för SD-kort.

7. Mikrofonkontakt Anslut en mikrofon.

8. Headsetkontakt Anslut ett headset eller hörlurar till datorn.

9. USB 3.2-portar Gen 1

10. ThinkCentre

-indikator

Anslut USB-kompatibla enheter, till exempel ett USB-tangentbord, en USB-mus, en USB-lagringsenhet eller en USB-skrivare.

Indikatorn lyser när datorn är påslagen.

* vissa modeller

Användarhandbok för M70c

Baksida

Skicka ljudsignaler från datorn till externa ljudenheter, till exempel stereohögtalare med egen strömförsörjning, hörlurar eller multimedietangentbord. För att ansluta ett stereosystem eller en extern inspelningsenhet ansluter du en kabel mellan

1. Ljudutgång

2. DisplayPort

3. Serieport

4. VGA-utgång Skicka bildsignaler från datorn till en annan bildenhet, till exempel en bildskärm.

5. USB 2.0-portar

6. USB 3.2-portar Gen 1

7. Strömkontakt

8. Fäste för hänglås Lås datorkåpan med ett hänglås.

9. Säkerhetslåsplats

-utkontakt

enhetens ljudingång och datorns ljudutgång.

Anm: Om datorn har både en ljudutgång och en headset- eller hörlurskontakt ska du alltid använda headset- eller hörlurskontakten för hörlurar och headset. Hörlurskontakten kan inte användas för headsetmikrofoner.

Skicka ljud- och bildsignaler från datorn till en annan ljud- eller bildenhet, till exempel en bildskärm med hög prestanda.

Anslut ett externt modem, en seriell skrivare eller en annan enhet med seriell kontakt.

Anslut USB-kompatibla enheter, till exempel ett USB-tangentbord, en USB-mus, en USB-lagringsenhet eller en USB-skrivare.

Anslut nätsladden till datorn för strömförsörjning.

Lås fast datorn vid ett skrivbord, bord eller något annat fast föremål med en låskabel av Kensington-typ.

10. Ethernet-port

Anslut till ett lokalt nätverk (LAN). Datorn är ansluten till ett lokalt nätverk när den gröna indikatorn lyser. När indikatorn blinkar gul överförs data.

Kapitel 1. Lär känna datorn 3

11. Urtag för smart kabelklämma

12. Seriekontakt*

Lås fast enheter (till exempel tangentbordet och musen) vid datorn med hjälp av en smart kabelklämma.

Anslut ett externt modem, en seriell skrivare eller en annan enhet med seriell kontakt.

13. PCI-Express-kortområde

* vissa modeller

Sätt i PCI Express-kort i detta område för att förbättra datorns prestanda. Beroende på datormodell kan kontakterna i detta område variera.

Användarhandbok för M70c

Funktioner och specifikationer

• Bredd: 100,0 mm

Mått

Vikt (utan emballage) Maximal konfiguration vid leverans: 4,5 kg

Maskinvarukonfiguration

• Höjd: 270,0 mm

• Djup: 303,5 mm

1. Högerklicka på Start-knappen för att öppna snabbmenyn.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet eller bekräfta om du uppmanas att göra det.

Nätaggregat

Strömtillförsel

Processor

Minne

Lagringsenhet

Videofunktioner

• Nätaggregat på 180 W med automatisk avkänning av nätspänning

• Nätaggregat på 260 W med automatisk avkänning av nätspänning

• Ineffekt: Från 100 till 240 V AC

• Frekvens in: 50/60 Hz För att se information om datorns mikroprocessor högerklickar du på Start-

knappen och klickar på System.

DDR4 (Double Data Rate 4) UDIMM (Small Outline Dual In-line Memory Module)

• 2,5-tums hårddisk*

• 3,5-tums hårddisk*

• M.2 SSD-enhet*

• Intel

För att se datorns lagringskapacitet högerklickar du på Start-knappen för att öppna Startmenyn och sedan på Diskhantering.

Anm: Lagringsenhetens kapacitet som anges av systemet understiger den nominella kapaciteten.

• Det inbyggda grafikkortet har stöd för följande:

• Det separata grafikkortet (tillval) ger en förbättrad grafikupplevelse och utökad

Optane™-minne*

– DisplayPort-utgång – VGA-utgång

kapacitet.

Ljudfunktioner

Det inbyggda ljudkortet stöder följande:

• Ljudutgång

• Headsetkontakt

• Inbyggd högtalare*

• Mikrofonkontakt

Kapitel 1. Lär känna datorn 5

• Kortläsare*

• Minneskortplatser

Fack och kortplatser för utbyggnad

Nätverksfunktioner

• Plats för M.2-SSD-enhet

• Fack för optisk enhet*

• PCI-Express x1-kortplats

• Plats för PCI-Express x16-grafikkort

• Lagringsfack

• Bluetooth*

• Ethernet LAN

• Trådlöst LAN*

* vissa modeller

Information om USB-överföringshastighet

Beroende på flera faktorer, till exempel värdens bearbetningskapacitet och kringutrustning, filattribut och andra faktorer som rör systemkonfiguration och driftmiljö kommer den faktiska överföringshastigheten med de olika USB-portarna på enheten att variera och vara långsammare än vad som anges i listan nedan för varje motsvarande enhet.

USB-enhet Datahastighet (Gbit/s)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

5 10 20

6 Användarhandbok för M70c

Kapitel 2. Komma igång med datorn

Komma igång med Windows 10

Lär dig grunderna i Windows 10 och börjar använda det direkt. Mer information om Windows 10 finns i hjälpinformationen för Windows.

Windows-konto

Ett konto krävs för att använda operativsystemet Windows. Detta kan antingen vara ett Windowsanvändarkonto eller ett Microsoft-konto.

Windows-användarkonto

När du startar Windows första gången uppmanas du att skapa ett Windows-användarkonto. Det första kontot du skapar är ett administratörskonto. Med administratörskontot går det att skapa ytterligare användarkonton eller ändra kontotyper så här:

1. Öppna Start-menyn och välj Inställningar ➙ Konton ➙ Familj och andra användare.

2. Följ anvisningarna på skärmen.

Microsoft-konto

Du kan även logga in på operativsystemet Windows med ett Microsoft-konto.

Skapa ett Microsoft-konto genom att öppna Microsofts registreringssida på anvisningarna på skärmen.

Med ett Microsoft-konto kan du

• Använda gemensam inloggning för andra Microsoft-tjänster, till exempel OneDrive, Skype och Outlook. com.

• Synkronisera anpassade inställningar mellan andra Windows-baserade enheter.

https://signup.live.com och följa

Windows-gränssnitt

1. Konto

2. Dokument

3. Bilder

4. Inställningar

5. Av/på

6. Start-knappen

7. Windows Search

8. Aktivitetsfältet

9. Meddelandefältet i Windows Visa meddelanden och status för vissa funktioner.

10. Ikonen Batteristatus

11. Ikonen Nätverk

12. Åtgärdscentret

Ändra kontoinställningar, lås datorn eller logga ut från det aktuella kontot.

Öppna mappen Dokument, en standardmapp där du sparar mottagna filer.

Öppna mappen Bilder, en standardmapp där du sparar mottagna bilder.

Öppna Inställningar.

Stäng av, starta om eller sätt datorn i strömsparläge.

Öppna Start-menyn.

Skriv det du söker i sökfältet och få sökresultat från datorn och webben.

Visa alla öppna appar och växla mellan dem.

Visa strömstatus och ändra batteri- eller ströminställningar. När datorn inte är ansluten till en strömkälla ändras ikonen till

Anslut till ett tillgängligt trådlöst nätverk och visa nätverksstatus. När datorn är ansluten till ett trådbundet nätverk ändras ikonen till

Visa de senaste aviseringarna från appar och få snabbåtkomst till vissa funktioner.

Öppna Start-menyn

• Klicka på Start-knappen.

• Tryck på Windows-tangenten på tangentbordet.

Öppna Start-menyn Högerklicka på Start-knappen.

Användarhandbok för M70c

Öppna Kontrollpanelen

• Öppna Start-menyn och klicka på Windows-systemet ➙ Kontrollpanelen.

• Använd Windows Search.

Starta en app

• Öppna Start-menyn och välj appen du vill starta.

• Använd Windows Search.

Ansluta till nätverk

Du kan ansluta till internet via ett trådburet eller trådlöst nätverk.

Ansluta till trådbundet Ethernet

Med en Ethernet-kabel kan du ansluta till ett lokalt nätverk via datorns Ethernet-port.

Ansluta till Wi-Fi-nätverk (vissa modeller)

Om datorn har en trådlös nätverksmodul kan du ansluta datorn till Wi-Fi®-nätverk. Datorns trådlösa nätverksmodul kan ha stöd för olika standarder. I vissa länder eller regioner kan användningen av 802.11ax inaktiveras enligt lokala bestämmelser.

1. Klicka på nätverksikonen i meddelandefältet i Windows. En lista över tillgängliga trådlösa nätverk visas.

2. Välj ett nätverk som är tillgängligt för anslutning. Ange den information som eventuellt efterfrågas.

Använd Vantage-appen

Den förinstallerade Vantage-appen är en anpassad lösning som hjälper dig att underhålla datorn med automatiska uppdateringar och korrigeringar, konfigurera maskinvaruinställningar och få anpassad support.

Du öppnar Vantage-appen genom att skriva Vantage i sökrutan.

Huvudfunktioner

Med Vantage-appen kan du:

• Enkelt ta reda på enhetens status och anpassa enhetsinställningarna.

• Hämta och installera uppgraderingar av UEFI BIOS, fast programvara och drivrutiner för att hålla datorn uppdaterad.

• Övervaka datorns tillstånd och skydda den mot externa hot.

• Genomsöka datormaskinvaran och felsöka problem med maskinvaran.

• Se garantistatus (online).

• Komma åt Användarhandbok och praktiska artiklar.

Anmärkningar:

• Vilka datorfunktioner som är tillgängliga varierar beroende på modell.

• Vantage-appen gör regelbundna funktionsuppdateringar som förbättrar datorn. Beskrivningen av funktionerna kan skilja sig från det faktiska användargränssnittet.

Kapitel 2. Komma igång med datorn 9

Använda multimedia

Använd datorn för arbete eller underhållning med enheterna (till exempel en kamera, bildskärm eller högtalare).

Använda ljud

Anslut högtalare, hörlurar eller ett headset i ljudkontakten för att förbättra ljudupplevelsen.

Höja eller sänka volymen

1. Klicka på volymikonen i meddelandefältet i Windows i aktivitetsfältet.

2. Följ anvisningarna på skärmen för att justera volymen. Stäng av ljudet genom att klicka på högtalarikonen.

Ändra ljudinställningarna

1. Öppna Kontrollpanelen och visa efter kategori.

2. Klicka på Maskinvara och ljud ➙ Ljud.

3. Ändra inställningarna efter behov.

Ansluta en extern bildskärm

Anslut en projektor eller bildskärm till datorn för att hålla presentationer eller utöka arbetsytan.

Ansluta en trådlös bildskärm

Kontrollera att både datorn och den trådlösa bildskärmen har stöd för Miracast

Tryck på

Ändra bildskärmsinställningar

Högerklicka på ett tomt utrymme på skrivbordet och välj Bildskärmsinställningar. Sedan kan du ändra bildskärmsinställningarna enligt dina önskemål.

+ och välj en trådlös bildskärm som du vill ansluta.

Användarhandbok för M70c

Kapitel 3. Utforska datorn

Hantera ström

Använd informationen i det här avsnittet för att uppnå balans mellan prestanda och energieffektivitet.

Ställa in strömbrytarfunktioner

Du kan ställa in strömbrytarens funktion efter dina önskemål. Du kan till exempel stänga av datorn eller sätta den i strömsparläge eller viloläge genom att trycka på strömbrytaren.

Så här ändrar du strömbrytarens funktion:

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Energialternativ ➙ Ange hur strömbrytarna ska fungera.

3. Ändra inställningarna efter behov.

Ställa in energischema

För ENERGY STAR®-kompatibla datorer börjar följande energischema gälla när datorn inte har använts under angiven tid:

Tabell 1. Energischemat Standard (ansluten till elnätet)

• Avstängning av bildskärmen: Efter 10 minuter

• Vänteläge: Efter 25 minuter

Tryck på valfri tangent på tangentbordet för att aktivera datorn från vänteläge.

Så här återställer du energischemat för bästa balans mellan prestanda och energibesparing:

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Energialternativ och välj eller anpassa ett energischema.

Överföra data

Dela filer snabbt mellan kompatibla enheter via den inbyggda Bluetooth-tekniken. Du kan även sätta i en skiva eller ett mediekort för att överföra data.

Ansluta till en Bluetooth-aktiverad enhet (vissa modeller)

Det går att ansluta alla typer av Bluetooth-förberedda enheter till datorn, t.ex. ett tangentbord, en mus, en smarttelefon eller högtalare. Ställ enheterna högst tio meter från datorn för att se till att uppkopplingen lyckas.

1. Aktivera Bluetooth på datorn. a. Öppna Start-menyn och välj Inställningar ➙ Enheter ➙ Bluetooth och andra enheter. b. Slå på Bluetooth-omkopplaren.

2. Klicka på Lägg till en Bluetooth-enhet eller annan enhet ➙ Bluetooth.

3. Välj en Bluetooth-enhet och följ anvisningarna på skärmen.

Bluetooth-enheten och datorn ansluter automatiskt nästa gång om båda enheterna finns inom räckvidd för varandra och har Bluetooth aktiverat. Det går att använda Bluetooth för dataöverföring, fjärrstyrning och kommunikation.

Använda den optiska enheten (vissa modeller)

Läs följande information om datorn har en optisk enhet.

Ta reda på vilken typ av optisk enhet du har

1. Högerklicka på Start-knappen så att snabbmenyn visas.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet eller bekräfta om du uppmanas att göra det.

Sätta i eller ta bort en skiva

1. Tyck på utmatnings-/stängningsknappen på den optiska enheten medan datorn är påslagen. Facket glider ut ur enheten.

2. Sätt i en skiva i facket eller ta bort skivan från facket och tryck på utmatnings-/stängningsknappen en gång till för att stänga facket.

Anm: Om facket inte skjuts ut ur enheten när du trycker på ut-/inmatningsknappen ska du stänga av datorn. För sedan in ett uträtat gem i nödåterställningshålet vid ut-/inmatningsknappen. Använd nödutmatning endast i ett akutläge.

Spela in en skiva

1. Sätt i en inspelningsbar skiva i den optiska enheten som har stöd för inspelning.

2. Gör något av följande:

• Öppna Start-menyn och klicka på Inställningar ➙ Enheter ➙ Spela upp automatiskt. Välj eller slå

på Använd Spela upp automatiskt för alla medier och enheter.

• Öppna Windows Media Player.

• Dubbelklicka på ISO-filen.

3. Följ anvisningarna på skärmen.

Använda ett mediekort (vissa modeller)

Läs följande information om datorn har en SD-kortplats.

Sätta i ett mediekort

1. Leta reda på SD-kortplatsen.

2. Se till att kortets metallkontakter är vända mot kontakterna i SD-kortplatsen. Sätt i kortet i SDkortplatsen så att det klickar på plats.

Ta bort ett mediekort Obs: Innan du tar bort ett mediekort ska du först mata ut kortet från Windows. I annat fall kan data som finns

på kortet gå förlorade eller bli oläsbara.

1. Klicka på den trekantiga ikonen i meddelandefältet i Windows för att visa dolda ikoner. Högerklicka på ikonen Säker borttagning av maskinvara och Mata ut media.

2. Välj motsvarande alternativ för att mata ut kortet ur Windows.

3. Tryck på kortet och ta ut det ur datorn. Förvara kortet säkert för framtida bruk.

Användarhandbok för M70c

Använda en smart kabelklämma

Anm: Du kan köpa smarta kabelklämmor hos Lenovo.

Lås fast enheter (till exempel tangentbordet och musen) vid datorn med hjälp av en smart kabelklämma.

1. Sätt in snäpplåset

2. Dra kablarna som du vill låsa genom hålen i den smarta kabelklämman.

3. Tryck in snäpplåset

1 i låskabelöppningen 4 .

2 i låskabelöppningen 3 tills det klickar på plats.

Köpa tillbehör

Lenovo har ett stort antal tillbehör och uppgraderingar om du vill utöka datorns funktioner. Exempel på tillbehör är minnesmoduler, lagringsenheter, nätverkskort, nätadaptrar, tangentbord, möss och annat.

Du kan handla hos Lenovo på

https://www.lenovo.com/accessories.

Kapitel 3. Utforska datorn 13

14 Användarhandbok för M70c

Kapitel 4. Skydda dator och information

Låsa datorn

Anm: Du ansvarar själv för val och utprovning av olika lås och säkerhetsfunktioner. Lenovo ger inga

rekommendationer eller garantier angående funktion eller kvalitet på låsen och andra säkerhetsfunktioner. Du kan köpa datorlås hos Lenovo.

Hänglås

Genom att låsa fast datorkåpan med ett hänglås förhindrar du att obehöriga kommer åt datorns insida.

Kabellås av Kensington-typ

Lås fast datorn vid ett skrivbord, bord eller något annat fast föremål med en låskabel av Kensington-typ.

Logga in säkert på datorn

Detta avsnitt innehåller säkra metoder för att logga in på datorn med ett lösenord eller ditt ansikte.

Använda lösenord

Lösenordstyper

Du kan ange följande lösenord i UEFI (Unified Extensible Firmware Interface) BIOS (Basic Input/Output System) för att förhindra obehörig åtkomst till datorn. Du ombeds dock inte ange UEFI BIOS-lösenord när datorn återgår från strömsparläge.

• Lösenord för att starta datorn Om det har ställts in ett lösenord för att starta datorn måste du ange ett giltigt lösenord varje gång datorn

startas. Datorn kan inte användas förrän ett giltigt lösenord har angetts.

• Administratörslösenord Genom att ställa in ett administratörslösenord kan du hindra obehöriga från att ändra

konfigurationsinställningar. Om du ansvarar för konfigurationsinställningarna på flera datorer kan det vara lämpligt att ställa in ett administratörslösenord.

Om ett administratörslösenord har ställts in måste du ange ett giltigt lösenord varje gång du öppnar BIOSmenyn.

Om både ett lösenord för att starta datorn och ett administratörslösenord har ställts in kan du ange endera av dem. Om du vill ändra konfigurationsinställningar måste du dock ange administratörslösenordet.

• Hårddisklösenord Genom att ställa in ett hårddisklösenord förhindrar du obehörig åtkomst till data på lagringsenheten. Om

ett hårddisklösenord har ställts in måste du ange ett giltigt lösenord varje gång du vill använda lagringsenheten.

Anm: När du har angett ett lösenord för lagringsenheten skyddas informationen på lagringsenheten även om hårddisken skulle tas ut ur datorn och installeras i en annan dator.

• Lösenord för systemhantering (vissa modeller) Du kan aktivera lösenordet för systemhantering med samma behörighet som administratörslösenordet för

att styra säkerhetsrelaterade funktioner. Så här anpassar du behörigheten för lösenordet för systemhantering via menyn UEFI BIOS:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ System Management Password Access Control.

3. Följ anvisningarna på skärmen.

Om du har ställt in både ett administratörslösenord och ett lösenord för systemhantering åsidosätter administratörslösenordet lösenordet för systemhantering.

Ställa in, ändra och ta bort ett lösenord

Skriv ut instruktionerna innan du börjar.

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security.

3. Beroende på lösenordstypen väljer du Set Supervisor Password, Set Power-On Password, Set System Management Password eller Hard Disk Password och trycker på Retur.

4. Följ anvisningarna på skärmen för att lägga till, ändra eller ta bort ett lösenord.

5. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Användarhandbok för M70c

Skriv ned dina lösenord och förvara dem på ett säkert ställe. Om du glömmer bort lösenorden, läs ”Rensa CMOS” på sidan 25 för att ta bort dem själv. Du kan också kontakta en Lenovo-auktoriserad serviceleverantör för att ta bort lösenorden.

Anmärkningar:

• Om du har glömt lösenordet för administratörer kan det hända att du inte kan ta bort det genom att rensa CMOS beroende på dina BIOS-inställningar.

• Om du glömmer lösenordet för hårddisken kan Lenovo inte att återställa lösenordet eller återskapa data på lagringsenheten.

Använda programsäkerhetslösningar

I detta avsnitt finns programvarulösningar för att skydda datorn och din information.

Använda brandväggar

En brandvägg kan vara maskinvara, programvara eller en kombination av dessa beroende på vilken säkerhetsnivå som krävs. I brandväggar används en uppsättning regler för att avgöra vilka ingående och utgående anslutningar som är tillåtna. Om datorn har ett förinstallerat brandväggsprogram skyddas den mot säkerhetsrisker från internet, obehörig åtkomst, intrång och internetattacker. Det skyddar även din integritet. Mer information om hur du använder brandväggsprogrammet finns i dess hjälpsystem.

Så här använder du brandväggar:

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Windows Defender Firewall och följ anvisningarna på skärmen.

Använda antivirusprogram

Datorn levereras med ett förinstallerat antivirusprogram som skyddar mot, identifierar och oskadliggör datorvirus.

Lenovo tillhandahåller en fullständig version av antivirusprogrammet med en kostnadsfri 30-dagars prenumeration. Efter 30 dagar måste du förnya licensen för att fortsätta få uppdateringar av antivirusprogrammet.

Anm: Virusdefinitionsfilerna måste uppdateras för att du ska skyddas mot nya virus.

Mer information om antivirusprogrammet finns i dess hjälpsystem.

Använda programmet Computrace Agent i den fasta programvaran (vissa modeller)

Programmet Computrace Agent är en lösning för resurshantering och återställning vid stöld. Programmet identifierar ändringar på datorn, till exempel av maskinvara, programvara eller datorns aktiveringsplats. Du kan behöva köpa en prenumeration för att aktivera programmet Computrace Agent.

Använda BIOS-säkerhetslösningar

I detta avsnitt finns BIOS-lösningar för att skydda datorn och din information.

Kapitel 4. Skydda dator och information 17

Radera alla data från lagringsenheten

Vi rekommenderar att du raderar alla data från lagringsenheten innan du lämnar den eller datorn till återvinning.

Så här raderar du alla data från lagringsenheten:

1. Ange ett hårddisklösenord för lagringsenheten som du vill återvinna. Se ”Använda lösenord” på sidan

16.

2. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

3. Välj Security ➙ Hard Disk Password ➙ Security Erase HDD Data och tryck på Retur.

4. Välj lagringsenheten som du vill återvinna och tryck på Retur.

5. Du blir ombedd att bekräfta åtgärden. Välj Yes och tryck på Retur. Raderingsprocessen startar.

Anm: Under raderingen inaktiveras strömbrytaren och tangentbordet.

6. När raderingsprocessen är klar visas ett meddelande där du blir ombedd att återställa systemet. Välj

Continue.

Anm: Raderingsprocessen tar mellan en halv och tre timmar beroende på lagringsenhetens kapacitet.

7. När återställningen är klar sker något av följande:

• Om data på den inbyggda lagringsenheten har raderats visas ett meddelande om att det inte finns något tillgängligt operativsystem.

• Om data på den externa lagringsenheten har raderats startas datorn om automatiskt.

Använda omkopplaren för kåpa

Omkopplaren för kåpa gör att det inte går att logga in på operativsystemet när datorkåpan inte är korrekt installerad eller stängd.

Så här aktiverar du kontakten för omkopplaren för kåpa på systemkortet:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Cover Tamper Detected och tryck på Retur.

3. Markera Enabled och tryck på Retur.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

När kontakten för omkopplare för kåpa på systemkortet är aktiverad och omkopplaren känner av att datorkåpan inte är korrekt installerad eller stängd visas ett felmeddelande när du startar datorn. Så här åsidosätter du felmeddelandet och loggar in på operativsystemet:

1. Installera eller stäng datorkåpan.

2. Öppna BIOS-menyn, spara och avsluta sedan.

Använda Intel BIOS guard

Modulen BIOS guard verifierar kryptografiskt alla BIOS-uppdateringar i systemets BIOS-minne. På så sätt hindras sabotageprogram från att attackera BIOS.

Använda Smart USB Protection

Funktionen Smart USB Protection är en säkerhetsfunktion som bidrar till att förhindra att data kopieras från datorn till USB-enheter som är anslutna till datorn. Du kan ställa in Smart USB Protection i något av följande lägen:

• Disabled (standardinställning): USB-enheterna kan användas utan begränsning.

Användarhandbok för M70c

• Read Only: Data kan inte kopieras från datorn till USB-enheterna. Däremot är det möjligt att komma åt och modifiera data på USB-enheterna.

• No Access: Det går inte att komma åt USB-enheterna från datorn.

Så här ställer du in funktionen Smart USB Protection:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Smart USB Protection och tryck på Retur.

3. Välj önskad inställning och tryck på Retur.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Kapitel 4. Skydda dator och information 19

20 Användarhandbok för M70c

Kapitel 5. UEFI BIOS

Detta kapitel innehåller information om hur du konfigurerar och uppdaterar UEFI BIOS och rensar CMOS.

Vad är UEFI BIOS

Anm: Operativsystemets inställningar kan åsidosätta eventuella liknande inställningar i UEFI BIOS.

UEFI BIOS är det första programmet som datorn kör när den startas. UEFI BIOS initierar maskinvarukomponenterna och läser in operativsystemet och andra program. Datorn levereras med ett konfigureringsprogram med vilket du kan ändra inställningarna i UEFI BIOS.

Öppna BIOS-menyn

Starta om datorn. Öppna BIOS-menyn genom att trycka på F1 eller Fn+F1 när logotypskärmen visas.

Anm: Om du har ställt in BIOS-lösenord skriver du lösenorden när du blir ombedd att göra detta. Du kan också välja No eller trycka på Esc för att hoppa över lösenordsuppmaningen och öppna BIOS-menyn. Observera att det då inte går att ändra systemkonfigurationer som skyddas med lösenord.

Navigera i BIOS-gränssnittet

Obs: Redan optimerade standardkonfigurationer visas i fetstil. Om du ändrar konfigurationerna på fel sätt

kan det få oväntade följder.

Beroende på tangentbordet kan du navigera i BIOS-gränssnittet genom att trycka på följande tangenter eller på kombinationer av Fn-tangenten och följande tangenter:

F1 eller Fn+F1

Esc eller Fn+Esc

↑↓ eller Fn+↑↓

← → eller Fn+← → Välj en flik.

+/– eller Fn++/–

Retur

F9 eller Fn+F9

F10 eller Fn+F10

Visa skärmen General Help.

Stäng undermenyn och återgå till den överordnade menyn.

Leta reda på ett objekt.

Ändra till ett högre eller lägre värde.

Öppna en vald flik eller undermeny.

Återställ standardinställningarna.

Spara konfigurationen och avsluta.

Ändra visningsspråket i UEFI BIOS

UEFI BIOS har stöd för tre eller fyra visningsspråk: engelska, franska, förenklad kinesiska och ryska (vissa modeller).

Så här ändrar du visningsspråket i UEFI BIOS:

1. Välj Main ➙ Language och tryck på Retur.

2. Ställ in önskat visningsspråk.

Ställa in systemdatum och systemtid

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Main ➙ System Time & Date och tryck på Retur.

3. Ställ in systemets datum och tid.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Ändra startsekvensen

Om datorn inte startar som förväntat från en enhet kan du ändra startsekvensen permanent eller välja en tillfällig startenhet.

Ändra startsekvensen permanent

1. Gör något av följande beroende på typen av lagringsenhet:

• Om lagringsenheten är inbyggd går du vidare till steg 2.

• Om lagringsenheten är en skiva ska du se efter att datorn är påslagen. Slå annars på datorn. Sätt sedan in startskivan i den optiska enheten.

• Om lagringsenheten är en annan extern enhet än en skiva ansluter du lagringsenheten till datorn.

2. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

3. Välj Startup och följ anvisningarna på skärmen för att ändra startsekvensen.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Välja en tillfällig startenhet Anm: Inte alla skivor och lagringsenheter är startbara.

1. Gör något av följande beroende på typen av lagringsenhet:

• Om lagringsenheten är inbyggd går du vidare till steg 2.

• Om lagringsenheten är en skiva ska du se efter att datorn är påslagen. Slå annars på datorn. Sätt sedan in startskivan i den optiska enheten.

• Om lagringsenheten är en annan extern enhet än en skiva ansluter du lagringsenheten till datorn.

2. Starta om datorn. Tryck på F12 eller Fn+F12 när logotypskärmen visas.

3. Välj önskad lagringsenhet och tryck på Retur.

Om du vill ändra startsekvensen permanent väljer du Enter Setup på Startup Device Menu och trycker på Retur för att öppna BIOS-menyn.

Aktivera eller inaktivera funktionen för detektering av konfigurationsändringar

Om du aktiverar detektering av konfigurationsändringar visas ett felmeddelande när du slår på datorn och POST upptäcker konfigurationsändringar på vissa maskinvaruenheter (till exempel lagringsenheter eller minnesmoduler).

Så här aktiverar eller inaktiverar du funktionen för detektering av konfigurationsändringar:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Configuration Change Detection och tryck på Retur.

3. Aktivera eller inaktivera funktionen efter önskemål.

Användarhandbok för M70c

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Du kan åsidosätta felmeddelandet och logga in på operativsystemet genom att trycka på F2 eller Fn+F2. Om du vill ta bort felmeddelandet öppnar du BIOS-menyn, sparar och avslutar.

Aktivera eller inaktivera funktionen för automatisk start

Automatic Power On i UEFI BIOS innehåller flera alternativ för att starta datorn automatiskt.

Så här aktiverar eller inaktiverar du funktionen för automatisk start:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Power ➙ Automatic Power On och tryck på Retur.

3. Välj önskad funktion och tryck på Retur.

4. Aktivera eller inaktivera funktionen efter önskemål.

5. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Aktivera eller inaktivera ErP LPS-kompatibilitetsläget

Lenovo-datorer uppfyller ekodesignkraven i avsnitt 3 i ErP-direktivet. Mer information finns på:

https://www.lenovo.com/us/en/compliance/eco-declaration

Du kan aktivera ErP LPS-kompatibilitetsläget för att minska strömförbrukningen när datorn är avstängd eller i vänteläge.

Så här aktiverar eller inaktiverar du ErP LPS-kompatibilitetsläget:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Power ➙ Enhanced Power Saving Mode och tryck på Retur.

3. Gör något av följande beroende på om du väljer Enabled eller Disabled:

• Om du väljer Enabled, tryck på Retur. Välj sedan Power ➙ Automatic Power On och tryck på Retur. Kontrollera om funktionen Wake on LAN inaktiveras automatiskt. Inaktivera den annars.

• Om du väljer Disabled, tryck på Retur. Fortsätt sedan till nästa steg.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

När ErP LPS-läget är aktiverat kan du starta datorn genom att göra något av följande:

• Trycka på strömbrytaren.

• Aktivera larmstartfunktionen Wake up on Alarm för att få datorn att starta vid ett visst klockslag.

För att uppfylla kravet på avstängt läge i ErP måste du inaktivera funktionen Snabbstart.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Energialternativ ➙ Ange hur strömbrytarna ska fungera ➙ Ändra inställningar som för tillfället inte är tillgängliga.

3. Avmarkera Aktivera snabb start (rekommenderas) i listan Avstängningsinställningar.

Ändra ITS-prestandaläget

Du kan reglera datorns akustiska och termiska prestanda genom att ändra ITS-prestandaläget. Det finns tre alternativ:

Kapitel 5. UEFI BIOS 23

• Best Performance (standardinställning): Datorn arbetar med bästa systemprestanda och med normal akustiknivå.

• Best Experience: Datorn arbetar till bästa möjliga upplevelse med balanserat brus och bättre prestanda.

• Full Speed: Datorns alla fläktar körs med full hastighet.

Så här ändrar du ITS-prestandaläget:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Power ➙ Intelligent Cooling och tryck på Retur.

3. Välj Performance Mode och tryck på Retur.

4. Ställ in önskat prestandaläge.

5. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Ändra BIOS-inställningar innan du installerar ett nytt operativsystem

BIOS-inställningarna varierar beroende på system. Ändra BIOS-inställningarna innan du installerar ett nytt operativsystem.

Microsoft gör löpande uppdateringar av operativsystemet Windows 10. Innan du installerar en viss version av Windows 10 bör du kontrollera kompatibilitetslistan för Windows-versionen. Mer information finns på:

https://support.lenovo.com/us/en/solutions/windows-support

Så här ändrar du BIOS-inställningarna:

1. Starta om datorn. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

2. Välj Security ➙ Secure Boot från huvudgränssnittet och tryck på Retur.

3. Beroende på vilket operativsystem du ska installera gör du något av följande:

• För att installera Windows 10 (64 bitar) och de flesta Linux-operativsystem väljer du Enabled för Secure Boot.

• För att installera ett operativsystem som inte stöder säker start väljer du Disabled för Secure Boot.

4. Tryck på F10 eller Fn+F10 för att spara ändringarna och avsluta programmet.

Uppdatera UEFI BIOS

När du installerar ett nytt program, en ny drivrutin eller en ny maskinvarukomponent måste du kanske uppdatera UEFI BIOS. Du kan uppdatera BIOS från operativsystemet eller en flashuppdateringsskiva (stöds endast på vissa modeller).

Hämta och installera det senaste UEFI BIOS-uppdateringspaketet på ett av följande sätt:

• Från Vantage-appen: Öppna Vantage-appen för att se tillgängliga uppdateringspaket. Följ anvisningarna på skärmen för att

hämta och installera det senaste uppdateringspaket för UEFI BIOS om det finns ett sådant tillgängligt.

• Från Lenovos supportwebbplats:

1. Gå till

2. Ladda ned BIOS-flashuppdateringsdrivrutinen för operativsystemsversionen eller ISO-bildsversionen

3. Skriv ut installationsanvisningarna och följ anvisningarna för att uppdatera BIOS.

https://pcsupport.lenovo.com.

(används för att skapa en flashuppdateringsskiva). Hämta installationsanvisningarna till den BIOSflashuppdateringsdrivrutin du har hämtat.

Användarhandbok för M70c

Återställa datorn efter en felaktig BIOS-uppdatering

1. Ta bort alla medier från enheterna och stäng av alla anslutna enheter.

2. Sätt i BIOS-uppdateringsskivan i den optiska enheten och stäng av datorn.

3. Koppla bort alla nätsladdar från vägguttagen. Ta sedan bort alla delar som är i vägen när du ska komma åt bygeln för Rensa CMOS/återställning.

4. Flytta bygeln från normalläget till underhållsläget.

5. Anslut datorns och bildskärmens nätsladdar till vägguttag.

6. Starta datorn och bildskärmen. När du hör varningssignaler startar återställningen.

7. När återställningsprocessen har slutförts stängs datorn av automatiskt.

Anm: Beroende på datormodell tar återställningsprocessen mellan två och tre minuter.

8. Koppla bort alla nätsladdar från vägguttagen.

9. Flytta tillbaka bygeln till standardläget.

10. Sätt tillbaka alla delar som du tog bort. Anslut sedan datorns och bildskärmens nätsladdar till vägguttagen.

11. Starta datorn och bildskärmen. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

12. Kontrollera att BIOS-inställningarna har återställts till en tidigare punkt för att förhindra dataförlust. BIOS-konfigurationer hittar du i Kapitel 5 ”UEFI BIOS” på sidan 21.

Rensa CMOS

1. Ta bort alla medier från enheterna och stäng av alla anslutna enheter och datorn.

2. Koppla bort alla nätsladdar från vägguttagen. Ta sedan bort alla delar som är i vägen när du ska komma åt bygeln för Rensa CMOS/återställning.

3. Flytta bygeln från normalläget till underhållsläget.

4. Anslut datorns och bildskärmens nätsladdar till vägguttag.

5. Starta datorn och bildskärmen. Vänta i cirka tio sekunder när datorn avger en ljudsignal.

6. Stäng av datorn genom att trycka in strömbrytaren i cirka fyra sekunder.

7. Koppla bort alla nätsladdar från vägguttagen.

8. Flytta tillbaka bygeln till standardläget.

9. Sätt tillbaka alla delar som du tog bort. Anslut sedan datorns och bildskärmens nätsladdar till vägguttagen.

10. Starta datorn och bildskärmen. Tryck på F1 eller Fn+F1 när logotypskärmen visas.

11. Kontrollera att BIOS-inställningarna har återställts till en tidigare punkt för att förhindra dataförlust. BIOS-konfigurationer hittar du i Kapitel 5 ”UEFI BIOS” på sidan 21.

Kapitel 5. UEFI BIOS 25

26 Användarhandbok för M70c

Kapitel 6. Felsökning, testning och återställning

I det här kapitlet finns anvisningar om hur du löser problem med datorn. Använd grundproceduren som utgångspunkt för att lösa problem med datorn.

Grundprocedur för att lösa problem med datorn

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

1. Kontrollera följande: a. Kablarna till alla anslutna enheter sitter korrekt och säkert. b. Alla komponenter har satts tillbaka på rätt sätt. c. Alla anslutna enheter som kräver nätström är anslutna till ordentligt jordade och fungerande

vägguttag.

d. Alla anslutna enheter är aktiverade i UEFI BIOS.

2. Kontrollera om datorn har smittats av ett virus genom att använda ett antivirusprogram. Om programmet hittar ett virus tar du bort det.

3. Se Kapitel 6 ”Felsökning, testning och återställning” på sidan 27 för att lösa det problem du har råkat ut för, kör felsökningsprogrammet och återställ operativsystemet.

4. Kontakta Lenovo om problemet kvarstår. Se Kapitel 8 ”Hjälp och support” på sidan 59.

Felsökning

I felsökningsinformationen kan du hitta lösningar på specifika fel som ger klart avgränsade symtom.

Problem vid start

Fel

Datorn startar inte när du trycker på strömbrytaren.

Operativsystemet startar inte från rätt lagringsenhet eller startar inte alls.

Det hörs flera ljudsignaler innan datorn startar.

Lösning

• Kontrollera att nätsladden är korrekt ansluten till datorns baksida och till ett fungerande vägguttag.

• Om det finns en extra strömbrytare på datorns baksida kontrollerar du att den är påslagen.

• Nätspänningslampan på datorns framsida lyser.

• Datorns spänning motsvarar spänningen i vägguttaget i ditt land eller din region.

• Kontrollera att alla signalkablar och nätsladdar till lagringsenheten är ordentligt anslutna.

• Kontrollera att lagringsenheten som datorn startar från är inställd som första startenhet i UEFI BIOS.

• I undantagsfall kan lagringsenheten med operativsystemet skadas. Om det skulle inträffa måste du eventuellt byta ut lagringsenheten.

• Om ett Optane-minne har installerats på datorn: – Kontrollera att Optane-minnet inte har tagits bort.

– Kontrollera att Optane-minnet inte är skadat. Kontrollera

Optane-minnet med hjälp av felsökningsverktyg.

Kontrollera att inga tangenter har fastnat.

28 Användarhandbok för M70c

Problem med ljud

Fel

Inget ljud hörs i Windows

Lösning

• Om du använder externa högtalare med egen strömförsörjning som

har en strömbrytare kontrollerar du att: – strömbrytaren är inställd på läget På

– högtalarens strömkabel är ansluten till ordentligt jordat och

fungerande vägguttag.

• Om de externa högtalarna har ett volymreglage bör du kontrollera

att ljudvolymen inte är inställd på för lågt ljud.

• Klicka på volymikonen i meddelandefältet i Windows i

aktivitetsfältet. Kontrollera inställningarna för högtalare och volym. Stäng inte av högtalarljudet och ställ inte in volymen på en mycket låg nivå.

• Om datorn har en ljudpanel på framsidan bör du kontrollera att

ljudvolymen inte är för låg.

• Kontrollera att de externa högtalarna (och hörlurarna om du

använder sådana) är anslutna till rätt ljudkontakt på datorn. De flesta högtalarkablar är färgkodade med samma färg som motsvarande ljudkontakter.

Anm: När kablar från en extern högtalare eller hörlurar är anslutna till ljudkontakten inaktiveras den interna högtalaren, om en sådan finns. I de flesta fall inaktiveras systemkortets ljudfunktioner om ett ljudkort är installerat i någon av utbyggnadskortplatserna. Därför måste du använda ljudkontakterna på ljudkortet.

• Kontrollera att programmet du använder är utformat för att

användas i Microsoft Windows. Om programmet är utformat för att köras i DOS används inte ljudfunktionen i Windows. Programmet måste vara konfigurerat för att använda SoundBlaster Pro- eller SoundBlaster-emulering.

• Kontrollera att ljudenhetens drivrutiner är rätt installerade.

Ljudet hörs inte från headsetet eller hörlurarna.

Ljudet kommer från en av de externa högtalarna.

Välj headsetet eller hörlurarna som standardljudenhet i de avancerade ljudinställningarna.

• Kontrollera att högtalarkabeln sitter ordentligt i datorns ljudport.

• Se till att kabeln som ansluter den vänstra högtalaren till den högra

är ordentligt ansluten.

• Kontrollera att balansinställningarna är korrekta.

1. Högerklicka på volymikonen i meddelandefältet i Windows i

2. Klicka på högtalarikonen ovanför volymkontrollen och sedan

Problem med nätverk

Anm: Wi-Fi®- och Bluetooth-funktionerna är tillval.

aktivitetsfältet. Klicka på Öppna Volymkontrollen och välj önskad högtalare.

på fliken Nivåer.

Kapitel 6. Felsökning, testning och återställning 29

Fel

Datorn kan inte anslutas till Ethernet LAN.

Om datorn är en modell med gigabit Ethernet och du använder hastigheter på över 1 000 Mbit/s misslyckas Ethernet LANanslutningen eller så uppstår fel.

Lösning

• Anslut kabeln från Ethernet-porten till hubbens RJ45-kontakt.

• Aktivera Ethernet LAN-funktionen i UEFI BIOS.

• Aktivera Ethernet LAN-adaptern.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Nätverks- och delningscenter ➙ Ändra inställningar för nätverkskort.

3. Högerklicka på ikonen för Ethernet LAN-adaptern och klicka på Aktivera.

• Uppdatera eller installera om Ethernet LAN-drivrutinen.

• Installera all nödvändig programvara för nätverkskommunikation. Kontakta nätverksadministratören och fråga vilken programvara som behövs.

• Ange samma duplexinställning för växelporten och kortet. Om du har konfigurerat kortet för full duplex måste du kontrollera att även växelporten är konfigurerad för full duplex. Om du ställer in fel duplexläge kan prestanda försämras, data förloras och anslutningar kopplas ned.

Anslut nätverkskabeln till Ethernet-porten med kablar i kategori 5 och en hubb/växel av typen 100 BASE-T (inte 100 BASE-X).

Funktionen Wake On LAN (WOL) fungerar inte.

Wi-Fi-funktionen fungerar inte.

Aktivera funktionen Wake On LAN i UEFI BIOS.

• Aktivera Wi-Fi-funktionen i UEFI BIOS.

• Aktivera alla Wi-Fi-enheter.

1. Högerklicka på Start-knappen så att snabbmenyn visas.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet eller bekräfta om du uppmanas att göra det.

3. Utöka Network adapters så att du ser alla nätverksenheter.

4. Högerklicka på varje Wi-Fi-enhet och klicka på Enable device.

• Aktivera Wi-Fi-funktionen i Windows Settings.

1. Öppna Start-menyn.

2. Klicka på Settings ➙ Network & Internet ➙ Wi-Fi.

3. Aktivera Wi-Fi-funktionen.

• Uppdatera eller installera om Wi-Fi-drivrutinen.

30 Användarhandbok för M70c

Fel

Bluetooth-funktionen fungerar inte.

Lösning

• Aktivera Bluetooth-funktionen i UEFI BIOS.

• Aktivera alla Bluetooth-enheter.

1. Högerklicka på Start-knappen så att snabbmenyn visas.

2. Klicka på Enhetshanteraren. Ange administratörslösenordet

eller bekräfta om du uppmanas till det.

3. Utöka Bluetooth så att du ser alla Bluetooth-enheter.

Högerklicka på varje Bluetooth-enhet och klicka på Enable device.

4. Utöka Network adapters så att du ser alla nätverksenheter.

Högerklicka på varje Bluetooth-enhet och klicka på Enable device.

• Starta Bluetooth-radion.

1. Öppna Start-menyn.

2. Klicka på Inställningar ➙ Enheter ➙ Bluetooth och andra

enheter.

3. Så på Bluetooth-reglaget för att aktivera Bluetooth-

funktionen.

• Uppdatera eller installera om drivrutinen Bluetooth.

Ljudet hörs inte från Bluetooth-headsetet eller Bluetooth-hörlurarna.

Välj Bluetooth-headsetet eller -hörlurarna som standardljudenhet i de avancerade ljudinställningarna.

Kapitel 6. Felsökning, testning och återställning 31

Problem med prestanda

Fel

Det finns för många fragmenterade filer på lagringsenheterna.

Det finns inte tillräckligt med ledigt utrymme på lagringsenheten.

Lösning

Anm: Beroende på hur stora lagringsenheterna är och hur mycket

information som lagras på dem kan defragmenteringen ta flera timmar.

1. Stäng alla öppna program och fönster.

2. Öppna Start-menyn.

3. Klicka på Windows-systemet ➙ Utforskaren ➙ Den här datorn.

4. Högerklicka på C-enheten och klicka på Egenskaper.

5. Klicka på fliken Verktyg.

6. Klicka på Optimera. Välj önskad enhet och klicka på Optimize.

7. Följ anvisningarna på skärmen.

• Rensa mapparna Inkorgen, Skickat och Borttaget i epostprogrammet.

• Rensa C-enheten.

1. Öppna Start-menyn.

2. Klicka på Windows-systemet ➙ Utforskaren ➙ Den här datorn.

3. Högerklicka på C-enheten och klicka på Egenskaper.

4. Kontrollera mängden fritt utrymme och klicka på Diskrensning.

5. En lista med onödiga filer av olika kategorier visas. Välj kategorin du vill radera och klicka på OK.

• Inaktivera några Windows-funktioner eller ta bort några onödiga program.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Program och funktioner.

3. Gör något av följande: – Inaktivera några Windows-funktioner genom att klicka på

Aktivera eller inaktivera Windows-funktioner. Följ anvisningarna på skärmen.

– Ta bort onödiga program genom att välja programmet du

vill ta bort och klicka på Avinstallera/Ändra eller Avinstallera.

Det finns inte tillräckligt med ledigt minnesutrymme.

32 Användarhandbok för M70c

• Högerklicka i ett tomt område i aktivitetsfältet och öppna Aktivitetshanteraren. Avsluta sedan några aktiviteter som du inte använder.

• Installera fler minnesmoduler.

Problem med lagringsenhet

Fel

Vissa eller alla lagringsenheter saknas på BIOS-menyn.

Problem med CD eller DVD

Fel

En CD eller DVD fungerar inte.

Lösning

• Kontrollera att alla signalkablar och strömkablar till alla

lagringsenheter är ordentligt anslutna.

• Kontrollera att datorn är korrekt konfigurerad så att den har stöd för

lagringsenheterna. – Om datorn är utrustad med SATA-lagringsenheter ska du

kontrollera att aktiveringsmodulen för SATA-lagringsenheter (en till fem lagringsenheter) är installerad.

– Om datorn är utrustad med SAS-lagringsenheter ska du

kontrollera att aktiveringsmodulen för SAS-lagringsenheter (en till fem lagringsenheter) eller LSI MegaRAID SAS-adaptern är installerad.

Lösning

• Kontrollera att den optiska enheten har stöd för CD eller DVD.

• Kontrollera att skivan är inmatad korrekt med etiketten vänd uppåt.

• Kontrollera att skivan du använder är ren. Torka skivan ren från

damm och fingeravtryck med en mjuk duk. Torka av från mitten och utåt. Om du torkar av en skiva med cirkelrörelser kan data gå förlorade.

• Kontrollera att nätsladden och signalkabeln är ordentligt anslutna

till enheten.

• Kontrollera att skivan du använder inte är repad eller skadad på

annat sätt. Testa en annan skiva som du vet fungerar.

• Om du har flera CD- eller DVD-enheter installerade (eller en

kombination av CD- och DVD-enheter) provar du med att mata in skivan i den andra enheten. I vissa fall är endast en av enheterna ansluten till ljudundersystemet.

Det går inte att starta datorn från ett startbart återställningsmedium, till exempel en Product Recovery-skiva.

En svart skärm visas i stället för DVD-videon.

En DVD-film spelas inte upp.

Inget eller hackigt ljud när en DVD-film spelas upp.

Kontrollera att CD- eller DVD-enheten har högsta prioritet i startsekvensen i UEFI BIOS. Anm: På vissa datormodeller är startsekvensen fast inställd och kan inte ändras.

• Starta om DVD-spelaren.

• Prova med en lägre skärmupplösning eller med färre färger.

• Stäng alla öppna filer och starta sedan om datorn.

• Kontrollera att skivytan är ren och att den inte är repig.

• Kontrollera regionskodningen på skivan eller förpackningen. Du

kanske behöver köpa en skiva för den region där du använder datorn.

• Kontrollera volyminställningarna på datorn och högtalarna.

• Kontrollera att skivytan är ren och att den inte är repig.

• Kontrollera alla kabelanslutningar till och från högtalarna.

• Använd DVD-menyn för video och välj ett annat ljudspår.

Kapitel 6. Felsökning, testning och återställning 33

Fel

Uppspelningen är långsam eller ryckig.

Ett meddelande anger att skivan är ogiltig eller att ingen skiva hittas.

Problem med serieportar

Lösning

• Inaktivera bakgrundsprogram, som antivirusprogram och skrivbordsteman.

• Kontrollera att grafikupplösningen är lägre än 1 152 × 864 pixlar.

• Kontrollera att skivan ligger i enheten med den blanka sidan vänd nedåt.

• Kontrollera att grafikupplösningen är lägre än 1 152 × 864 pixlar.

• Kontrollera att DVD- eller CD-skivan är isatt i rätt optisk enhet. Sätt till exempel inte i en DVD-skiva i en enhet som endast har stöd för CD-skivor.

Fel

Det går inte att komma åt serieporten.

Problem med USB-enhet

Fel

Det går inte att komma åt en USB-enhet.

Lösning

• Anslut seriekabeln från serieporten på datorn till den seriella enheten. Om den seriella enheten har en egen nätsladd ansluter du den till ett jordat vägguttag.

• Starta den seriella enheten och kontrollera att den är online.

• Installera eventuella program som medföljde den seriella enheten. Mer information finns i dokumentationen som medföljde den seriella enheten.

• Om du använder en serieportsadapter ska du se till att den är korrekt installerad.

Lösning

• Anslut USB-kabeln från USB-porten och till USB-enheten. Om USB-enheten har en egen nätsladd ansluter du den till ett jordat vägguttag.

• Starta USB-enheten och kontrollera att den är online.

• Installera eventuella drivrutiner eller program som medföljde USBenheten. Mer information finns i dokumentationen som medföljde USB-enheten.

• Återställ USB-enheten genom att koppla bort USB-porten och ansluta enheten igen.

• Kontrollera att funktionen Smart USB Protection är inaktiverad i UEFI BIOS.

34 Användarhandbok för M70c

Problem med programvara

Fel

Vissa program fungerar inte som förväntat.

Lösning

1. Kontrollera om problemet orsakas av ett program. a. Kontrollera att programvaran är kompatibel med datorn. Mer

information finns i dokumentationen som medföljde programvaran.

b. Kontrollera att annan programvara fungerar som den ska på

datorn.

c. Kontrollera att programmet du använder fungerar på en annan

dator.

2. Om problemet orsakas av ett program:

• Mer information finns i den tryckta dokumentationen som

medföljde programmet eller i programmets hjälpsystem.

• Uppdatera programmet.

• Avinstallera programmet och installera sedan om det. Om du

vill hämta ett program som finns förinstallerat på datorn går du till skärmen.

Lenovos felsökningsverktyg

Information om Lenovos diagnostikverktyg finns på:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

https://pcsupport.lenovo.com och följ anvisningarna på

Återställning

Det här avsnittet innehåller återställningsinformation för Windows 10. Läs och följ anvisningarna på skärmen. Under återställningen kan data på datorn raderas. Säkerhetskopiera alla data du vill spara.

Återställa systemfiler och inställningar till en tidigare punkt

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Återställning ➙ Öppna Systemåterställning. Följ anvisningarna på skärmen.

Återställa filer från en säkerhetskopia

Anm: Om du använder verktyget Filhistorik för att återställa dina filer från en säkerhetskopia bör du först

säkerhetskopiera dina data med verktyget.

1. Öppna Kontrollpanelen och välj att visa stora eller små ikoner.

2. Klicka på Filhistorik ➙ Återställ personliga filer. Följ anvisningarna på skärmen.

Återställa datorn

Under återställningen kan du välja att behålla dina filer eller ta bort dem när du installerar om operativsystemet Windows.

Anm: Användargränssnittet kan komma att ändras utan föregående meddelande.

1. Öppna Start-menyn och välj Inställningar ➙ Uppdatering och säkerhet ➙ Återställning.

2. I avsnittet Återställ den här datorn klickar du på Kom igång.

Kapitel 6. Felsökning, testning och återställning 35

3. Följ anvisningarna på skärmen för att återställa datorn.

Använda avancerade alternativ

1. Öppna Start-menyn och välj Inställningar ➙ Uppdatering och säkerhet ➙ Återställning.

2. I avsnittet Avancerad start klickar du på Starta om nu ➙ Felsök ➙ Avancerade alternativ.

3. Markera önskat alternativ och följ sedan anvisningarna på skärmen.

Automatisk Windows-återställning

Anm: Se till att datorn är ansluten med nätadaptern under återställningsprocessen.

Windows-återställningsmiljön som finns på datorn kan köras oberoende av Windows 10. Det gör att du kan utföra återställnings- eller reparationsåtgärder för operativsystemet även om du inte kan starta Windows 10.

Efter två misslyckade försök att starta datorn startas Windows-återställningsmiljön automatiskt. Välj alternativ för reparation och återställning genom att följa anvisningarna på skärmen.

Skapa och använda en USB-återställningsenhet

Vi rekommenderar att du så snart som möjligt skapar en USB-återställningsenhet som säkerhetskopia för Windows-återställningsprogrammet. Med USB-återställningsenheten kan du felsöka och åtgärda problem även om de förinstallerade Windows-återställningsprogrammen är skadade. Om du inte har skapat en USBåterställningsenhet i förebyggande syfte kan du kontakta Lenovo kundsupportcenter och köpa en från Lenovo. En lista med Lenovos supporttelefonnummer i ditt land eller din region finns på:

https://pcsupport.lenovo.com/supportphonelist

Skapa en USB-återställningsenhet Obs: När enheten skapas raderas allt som finns lagrat på USB-enheten. Säkerhetskopiera alla data du vill

spara.

1. Se till att datorn är ansluten till en strömkälla.

2. Förbered en USB-enhet med minst 16 GB kapacitet. Vilken USB-kapacitet som krävs beror på återställningsavbildningens storlek.

3. Anslut USB-enheten till datorn.

4. Skriv recovery i sökrutan. Klicka sedan på Skapa en återställningsenhet.

5. Tillåt att programmet Recovery Media Creator startas genom att klicka på Ja i fönstret User Account Control.

6. Följ anvisningarna på skärmen i fönstret Återställningsenhet för att skapa en USB-återställningsenhet.

Använda USB-återställningsenheten

Om det inte går att starta datorn kan du läsa Kapitel 8 ”Hjälp och support” på sidan 59 först för att försöka lösa problemet själv. Om problemet kvarstår kan du använda USB-återställningsenheten för att återställa datorn.

1. Se till att datorn är ansluten till en strömkälla.

2. Anslut USB-återställningsenheten till datorn.

3. Starta eller starta om datorn. Tryck på F12 när logotypskärmen visas. Fönstret med Boot-menyn öppnas.

4. Välj USB-återställningsenheten som startenhet. Följ anvisningarna på skärmen för att slutföra processen.

Användarhandbok för M70c

Uppdatera drivrutinen

Obs: Den aktuella datorkonfigurationen förändras när du ominstallerar drivrutiner.

Du bör hämta den senaste drivrutinen för en komponent om du märker att den inte fungerar korrekt eller när du har lagt till en komponent. På så sätt kan du utesluta att det är drivrutinen som är orsaken till problemet. Hämta och installera den senaste drivrutinen på ett av följande sätt:

• Från Vantage-appen: Öppna Vantage-appen för att se tillgängliga uppdateringspaket. Följ anvisningarna på skärmen för att

hämta och installera det senaste uppdateringspaket för UEFI BIOS om det finns ett sådant tillgängligt.

• Från Lenovos supportwebbplats: Öppna

installera nödvändiga drivrutiner och program.

• Från Windows Update:

Anm: Drivrutinerna som tillhandahålls via Windows Update har eventuellt inte testats av Lenovo. Vi rekommenderar att du i stället hämtar de senaste drivrutinerna från Lenovo.

https://pcsupport.lenovo.com och välj posten för din dator. Följ anvisningarna på skärmen för att

1. Öppna Start-menyn.

2. Klicka på Inställningar ➙ Uppdatering och säkerhet ➙ Windows Update.

3. Följ anvisningarna på skärmen.

Kapitel 6. Felsökning, testning och återställning 37

38 Användarhandbok för M70c

Kapitel 7. CRU-byte

Vad är CRU-komponenter

CRU-komponenter (Customer Replaceable Units) är delar som kunden själv kan uppgradera eller byta ut. Lenovo-datorer innehåller följande typer av CRU-komponenter:

• CRU-komponenter med självservice: Delar som enkelt kan installeras eller byta ut av kunden själv eller av utbildade servicetekniker mot extra avgift.

• CRU-komponenter med tillvalsservice: Delar som kan installeras eller byta ut av kunden själv men som kräver viss erfarenhet. Utbildade servicetekniker kan installera eller byta ut delarna beroende på vilken garanti som kundens enhet omfattas av.

Om du planerar att installera CRU-komponenten själv skickar Lenovo den till dig. CRU-information och anvisningar för bytet levereras tillsammans med kundens produkt och finns vid övriga tillfällen tillgängliga hos Lenovo på begäran av kunden. Du kan behöva returnera den defekta komponent som CRU-komponenten ersätter. Om du måste returnera en komponent gäller följande: 1) returanvisningar, en förbetald returfraktsedel och emballage skickas tillsammans med CRU-komponenten, 2) kunden kan bli ersättningsskyldig för CRU-ersättningskomponenten om Lenovo inte tar emot den defekta komponenten inom trettio (30) dagar efter att kunden har tagit emot CRU-ersättningskomponenten. Fullständig information finns i dokumentationen om Lenovos begränsade garanti på:

https://www.lenovo.com/warranty/llw_02

Se följande CRU-lista för din dator.

CRU-komponenter med självservice

• Datorkåpa

• Frontplatta

• Kylfläns för M.2 SSD-enheten*

• Tangentbord*

• M.2 SSD-enhet*

• Minnesmodul

• Mus*

• Optisk enhet*

• Hållare för optisk enhet*

• PCI-Express-kort*

• Nätsladd

• Hårddisk*

• Hårddiskhållare*

• Vertikalt stativ*

CRU-komponenter med tillvalsservice

• Knappcellsbatteri

* vissa modeller

Byta ut en CRU-komponent

Följ anvisningarna för att ersätta en CRU-komponent.

Vertikalt stativ

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn.

2. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn.

3. Ta bort det vertikala stativet.

40 Användarhandbok för M70c

4. Installera det vertikala stativet.

5. Anslut nätsladden och alla frånkopplade kablar till datorn.

Datorkåpa

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat.

Utbytesprocedur

1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn.

2. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn.

3. Lås upp eventuella låsanordningar som håller fast datorkåpan.

4. Ta bort det vertikala stativet (om ett sådant finns). Se ”Vertikalt stativ” på sidan 40.

5. Vänd försiktigt på datorn så att locket är vänt uppåt.

Kapitel 7. CRU-byte 41

6. Ta bort datorkåpan.

7. Sätt tillbaka datorns kåpa.

8. Placera datorn i ett upprätt läge.

9. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Anm: Om det finns en låsanordning använder du den för att låsa datorn.

Frontplatta

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

Användarhandbok för M70c

2. Ta bort frontplattan.

3. Installera frontplattan.

4. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

PCI-Express-kort

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

Kapitel 7. CRU-byte 43

2. Byt ut PCI Express-kortet beroende på din modell:

• För datorer med förinstallerad PCI-Express-kontaktkabel: a. Koppla från PCI-Express-kontaktkabeln. b. Ta bort PCI-Express-anslutningskabeln.

c. Installera PCI Express-kortet.

• För datorer med förinstallerat PCI-Express-kort:

Användarhandbok för M70c

a. Ta bort PCI Express-kortet.

b. Installera PCI Express-kortet.

3. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Optisk enhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

2. Ta bort frontplattan. Se ”Frontplatta” på sidan 42.

3. Koppla bort signal- och strömkabeln från den optiska enheten.

Kapitel 7. CRU-byte 45

4. Ta bort den optiska enheten.

5. Ta bort den optiska enhetens hållare.

6. Installera hållaren för den optiska enheten.

46 Användarhandbok för M70c

7. Installera den optiska enheten.

8. Anslut signal- och strömkabeln till den nya optiska enheten.

9. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Hårddisk

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Obs: Den interna lagringsenheten är känslig. Ovarsam hantering kan orsaka skada eller leda till att data går förlorade. Observera följande riktlinjer när du hanterar den interna lagringsenheten:

• Byt ut den interna lagringsenheten endast om du behöver uppgradera eller reparera den. Den interna lagringsenheten är inte konstruerad för täta ändringar eller byten.

• Säkerhetskopiera alla data du vill spara innan du byter ut den interna lagringsenheten.

• Vidrör inte kanten på lagringsenhetens kontakt. Annars kan den interna lagringsenheten skadas.

• Tryck inte på den interna lagringsenheten.

• Utsätt inte den interna lagringsenheten för stötar eller vibration. Lägg den interna lagringsenheten på ett mjuk material, till exempel tyg, som dämpar stötar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

2. Ta bort frontplattan. Se ”Frontplatta” på sidan 42.

3. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 45.

4. Koppla loss signalkabeln och elkabeln från hårddisken.

5. Byt ut hårddisken som hör till datormodellen:

• Gör så här för en dator med en 3,5-tums hårddisk:

Kapitel 7. CRU-byte 47

a. Skruva ut skruven som håller fast hårddiskhållaren.

b. Ta bort 3,5-tumshårddisken och hållaren.

c. Ta bort 3,5-tumshårddisken från hållaren.

48 Användarhandbok för M70c

d. Montera 3,5-tumshårddisken i hållaren.

e. Montera 3,5-tumshårddisken och hållaren.

f. Skruva i skruven som fäster hållaren.

Kapitel 7. CRU-byte 49

• Gör så här för en dator med en 2,5-tums hårddisk: a. Skruva ut skruven som håller fast hårddiskhållaren.

b. Ta bort 2,5-tumshårddisken och hållaren.

50 Användarhandbok för M70c

c. Ta bort 2,5-tumshårddisken från hållaren.

d. Montera 2,5-tumshårddisken i hållaren.

e. Montera 2,5-tumshårddisken och hållaren.

Kapitel 7. CRU-byte 51

f. Skruva i skruven som fäster hållaren.

6. Anslut signalkabeln och elkabeln till hårddisken.

7. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Minnesmodul

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Var noga med att följa installationsordningen för minnesmodulerna enligt bilden nedan.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

2. Ta bort frontplattan. Se ”Frontplatta” på sidan 42.

Användarhandbok för M70c

3. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 45.

4. Ta bort hårddisken. Se ”Hårddisk” på sidan 47.

5. Ta bort minnesmodulen.

6. Sätt i minnesmodulen.

Anm: Passa in minnesmodulen i kortplatsen och tryck ned den i båda ändar så att spärrarna låses på plats med ett klick.

7. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Knappcellsbatteri

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

I ett särskilt minne i datorn finns uppgifter om datum, klockslag och inställningar för inbyggda funktioner, t. ex. tilldelningar för parallellkontakterna (konfigurationer). Denna information lagras p knappcellsbatteriet när datorn stängs av.

Kapitel 7. CRU-byte 53

Knappcellsbatteriet behöver inte laddas upp eller underhållas, men det har en begränsad livslängd. Om knappcellsbatteriet tar slut försvinner all information om datum och klockslag. Ett felmeddelande visas när du slår på datorn.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

2. Ta bort frontplattan. Se ”Frontplatta” på sidan 42.

3. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 45.

4. Ta bort hårddisken. Se ”Hårddisk” på sidan 47.

5. Ta bort knappcellsbatteriet.

6. Installera knappcellsbatteriet.

7. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

8. Återställ systemets datum och tid på UEFI BIOS-menyn.

Anm: Information om hur uttjänta batterier ska kasseras finns i avsnittet ”Information om litiumknappcellsbatterier” i Säkerhets- och garantiinformation.

Användarhandbok för M70c

M.2-SSD-enhet

Förutsättning

Läs Bilaga A ”Viktig säkerhetsinformation” på sidan 63 och skriv ut följande anvisningar innan du börjar.

Obs:

• Försök inte att byta ut Optane-minnet på M.2-SSD-enhetens plats. Byte av Optane-minnet måste utföras av en serviceverkstad eller tekniker som har auktoriserats av Lenovo.

• Den interna lagringsenheten är känslig. Ovarsam hantering kan orsaka skada eller leda till att data går förlorade. Observera följande riktlinjer när du hanterar den interna lagringsenheten:

– Byt ut den interna lagringsenheten endast om du behöver uppgradera eller reparera den. Den interna

lagringsenheten är inte konstruerad för täta ändringar eller byten. – Säkerhetskopiera alla data du vill spara innan du byter ut den interna lagringsenheten. – Vidrör inte kanten på lagringsenhetens kontakt. Annars kan den interna lagringsenheten skadas. – Tryck inte på den interna lagringsenheten. – Utsätt inte den interna lagringsenheten för stötar eller vibration. Lägg den interna lagringsenheten på ett

mjuk material, till exempel tyg, som dämpar stötar.

Utbytesprocedur

1. Ta bort datorkåpan. Se ”Datorkåpa” på sidan 41.

2. Ta bort frontplattan. Se ”Frontplatta” på sidan 42.

3. Ta bort den optiska enheten. Se ”Optisk enhet” på sidan 45.

4. Ta bort hårddisken. Se ”Hårddisk” på sidan 47.

5. Byt ut M.2 SSD-enheten och kylflänsen (om sådan finns) enligt datormodellen:

• Gör så här för M.2 SSD-enheter för datorer utan kylfläns:

Kapitel 7. CRU-byte 55

a. Ta bort M.2 SSD-enheten.

b. Installera M.2-SSD-enheten.

• Gör så här för M.2 SSD-enheter för datorer med kylfläns, beroende på datormodell:

Användarhandbok för M70c

a. Ta bort kylflänsen med hållaren.

b. Ta bort kylflänsen.

c. Ta bort M.2 SSD-enheten.

Kapitel 7. CRU-byte 57

d. Installera M.2-SSD-enheten.

e. Installera kylflänsen.

f. Installera kylflänsen med hållaren.

6. Sätt tillbaka alla borttagna delar. Anslut nätsladden och alla frånkopplade kablar till datorn.

Användarhandbok för M70c

Kapitel 8. Hjälp och support

Självhjälpsresurser

I följande självhjälpsresurser kan du läsa mer om datorn och felsöka problem.

Resurser

Använd Vantage-appen för att:

• Konfigurera enhetsinställningar.

• Hämta och installera uppdateringar av UEFI BIOS, drivrutiner och fast programvara.

• Skydda datorn mot externa hot.

• Diagnostisera maskinvaruproblem.

• Kontrollera datorns garantistatus.

• Komma åt Användarhandbok och praktiska artiklar.

Anm: Vilka datorfunktioner som är tillgängliga varierar beroende på modell.

Produktdokumentation:

• Säkerhets- och garantiinformation

• Installationshandbok

• Den här användarhandboken

• Gällande föreskrifter

Lenovos supportwebbplats med den senaste supportinformationen om följande:

• Drivrutiner och programvara

• Felsökning

• Produkt- och tjänstegaranti

• Produkt- och tillbehörsinformation

• Kunskapsbas och vanliga frågor

Åtkomst

Skriv Vantage i sökrutan.

Gå till

https://pcsupport.lenovo.com. Följ sedan

anvisningarna på skärmen för att filtrera ut den dokumentation du vill ha.

https://pcsupport.lenovo.com

• Öppna Start-menyn och välj Få hjälp eller Tips.

Hjälpinformation för Windows

• Använd Windows Search eller den personliga assistenten Cortana

• Microsofts supportwebbplats:

https://support.microsoft.com

Ringa till Lenovo

Kontakta Lenovos kundsupportcenter om du inte kan lösa problemet själv och fortfarande behöver hjälp.

Innan du kontaktar Lenovo

Förbered följande innan du kontaktar Lenovo:

1. Anteckna problemets symtom och information.

• Vad är problemet? Är det konstant eller återkommande?

• Visas felmeddelanden eller felkoder?

• Vilket operativsystem använder du? Vilken version?

• Vilka program använde du när felet inträffade?

• Kan felet upprepas? I så fall, på vilket sätt?

2. Anteckna systeminformationen:

• Produktnamn

• Maskintyp och serienummer Följande bild visar var du hittar information om datorns maskintyp och serienummer.

Lenovos kundsupportcenter

Under garantitiden kan du kontakta Lenovos kundsupportcenter för hjälp.

Telefonnummer

En lista med Lenovos supporttelefonnummer i ditt land eller din region finns på:

https://pcsupport.lenovo.com/supportphonelist

Anm: Telefonnumren kan komma att ändras utan föregående meddelande. Kontakta en Lenovoåterförsäljare eller Lenovo-säljare om numret för ditt land eller din region inte finns med i listan.

Tillgängliga tjänster under garantitiden

• Felsökning – Utbildad personal hjälper dig att avgöra om felet beror på maskinvaran och hur det kan åtgärdas.

Användarhandbok för M70c

• Reparation av maskinvara från Lenovo – Om problemet orsakas av fel på Lenovos maskinvara med giltig garanti får du hjälp med reparationen av utbildad servicepersonal.

• Tekniska ändringar - Ibland kan det ske ändringar efter att produkten har sålts. Kontakta närmaste Lenovo-återförsäljare om du vill ha mer information om uppdateringar av maskinvaran.

Tjänster som inte omfattas

• Byte eller användning av delar som inte har tillverkats för eller av Lenovo eller delar utan garanti

• Identifiering av orsaker till programfel

• Konfigurering av UEFI BIOS vid installation eller uppgradering

• Ändring och uppdatering av drivrutiner

• Installation och underhåll av operativsystem för nätverk

• Installation och underhåll av program

Information om de bestämmelser i Lenovos begränsade garanti som gäller din Lenovo-maskinvaruprodukt finns i Säkerhets- och garantiinformation som medföljer datorn.

Köpa tilläggstjänster

Under och efter garantitiden kan du köpa ytterligare tjänster från Lenovo på:

https://www.lenovo.com/services

Tjänsternas tillgänglighet och benämning varierar mellan olika länder och regioner.

Kapitel 8. Hjälp och support 61

62 Användarhandbok för M70c

Bilaga A. Viktig säkerhetsinformation

Säkerhetsmeddelanden

Denna information hjälper dig att använda datorn på ett säkert sätt. Följ och behåll all information som medföljde datorn. Informationen i detta dokument ändrar inte villkoren i ditt köpeavtal eller i garantivillkoren. Mer information finns på:

•

https://www.lenovo.com/warranty/llw_02

• https://pcsupport.lenovo.com/warrantylookup

Kundernas säkerhet är viktig för oss. Våra produkter är utvecklade för att vara säkra och effektiva. Persondatorer är emellertid elektrisk utrustning. Om nätsladdar, nätadaptrar och andra funktioner inte används på rätt sätt finns det risk för att både du själv och utrustningen skadas. För att minska denna risk bör du alltid följa bruksanvisningarna som följde med produkten och observera alla varningstexter och meddelanden. Läs noga igenom informationen i detta dokument. Genom att noga följa anvisningarna i det här dokumentet och andra dokument som följer med produkten, skyddar du dig själv och skapar en säker miljö för arbetet med datorn. Om datorn används på ett sätt som inte har angetts av tillverkaren kan datorns skydd försämras.

Anm: I informationen omnämns nätadaptrar och batterier. Vissa produkter (som högtalare och bildskärmar) levereras med externa nätadaptrar. Om du har en sådan produkt gäller denna information dig. Dessutom kan datorn innehålla ett inbyggt knappcellsbatteri som strömförsörjer systemklockan när datorn inte är ansluten till elnätet. Informationen om batterisäkerhet gäller därför alla datorer.

Förhållanden som kräver omedelbar åtgärd

Produkter kan skadas om de används på fel sätt eller missköts. Vissa skador kan vara så allvarliga att produkten inte bör användas förrän den har inspekterats och vid behov reparerats av en servicetekniker.

Precis som med annan elektronisk utrustning bör du ha datorn under uppsikt när den är påslagen.

I sällsynta fall kan det lukta bränt från produkten eller komma ut rök eller gnistor ur ventilationsgallren. Det kan också höras gnissel, knakande eller slammer från den. Det innebär helt enkelt att en intern elektronisk komponent är felaktig, men medför inga risker. Men det kan också innebära en säkerhetsrisk. Var därför försiktig och försök inte felsöka produkten på egen hand. Kontakta kundsupport för att få ytterligare anvisningar. En lista med telefonnummer till service och support finns på följande webbplats:

https://pcsupport.lenovo.com/supportphonelist

Ha för vana att regelbundet granska datorn och dess komponenter för att se om det finns tecken på skador eller slitage som kan vara farliga. Om du är osäker på om en komponent är i gott skick ska du inte använda den. Kontakta kundsupport eller produktens tillverkare för information om hur du kan kontrollera produkten och vid behov låta reparera den.

I händelse av att nedanstående inträffar, eller om du känner dig osäker på produktens säkerhet, ska du genast sluta använda produkten och koppla bort den från strömkällan tills du har kontaktat kundsupport för ytterligare information.

• nätsladdar, elkontakter, nätadaptrar, förlängningssladdar, överspänningsskydd och nätaggregat som är skadade, slitna eller spruckna

• tecken på överhettning, rök, gnistor eller brand

• skador på ett batteri (sprickor, bucklor, repor), läckage från ett batteri eller beläggning på batteriet

• knakande, gnisslande, knäppande, skramlande ljud eller stark lukt

• tecken på att vätska har spillts eller ett föremål har fallit på datorn, nätsladden eller nätadaptern

• datorn, nätsladden eller nätadaptern har utsatts för väta

• produkten har tappats eller skadats på annat sätt

• produkten fungerar inte på normalt sätt när du följer bruksanvisningarna

Anm: Om dessa förhållanden uppkommer med en produkt som inte är från Lenovo (till exempel en förlängningssladd) ska du låta bli att använda produkten tills du har kontaktat tillverkaren och fått ytterligare anvisningar eller har skaffat en lämplig ersättning för produkten.

Service och uppgraderingar

Försök aldrig serva eller reparera en produkt själv om inte kundsupportcentret har rekommenderat det eller det rekommenderas i dokumentationen. Anlita endast serviceställen som är auktoriserade att reparera en viss produkt.

Anm: Vissa delar kan kunden själv uppgradera eller byta ut. Uppgraderingar säljs som tillbehör. Reservdelar som kunden själva kan installera kallas CRU-komponenter (Customer Replaceable Units). Lenovo tillhandahåller dokumentation i de fall det är lämpligt att kunden själv installerar tillbehör eller CRUkomponenter. Följ noga alla sådana anvisningar när du installerar eller byter ut delar. Att strömbrytaren är i avstängt läge innebär inte nödvändigtvis att spänningen inuti produkten är noll. Innan du tar bort kåpan från en produkt med nätsladd ska du alltid kontrollera att strömmen är avstängd och att produkten har kopplats bort från strömkällan. Kontakta kundsupportcentret om du har frågor.

Det finns inga rörliga delar inuti datorn när du har kopplat bort nätsladden, men följande varningar krävs av säkerhetsskäl.

Rörliga delar:

Håll fingrar och andra kroppsdelar på avstånd från farliga rörliga delar. Uppsök omedelbart läkarvård vid skada.

Het yta:

Undvik kontakt med heta delar inuti datorn. Vissa komponenter kan bli heta under användning och orsaka brännskada. Stäng av datorn, koppla från strömmen och vänta i cirka tio minuter tills komponenterna har svalnat innan du öppnar datorkåpan.

Sätt tillbaka alla skyddskåpor, inklusive datorlocket, innan du ansluter strömmen och använder datorn efter byte av en CRU-komponent. Denna åtgärd är viktig för att förhindra oväntade elektriska stötar och bidra till att begränsa oväntad eldsvåda som kan uppkomma i mycket sällsynta situationer.

Användarhandbok för M70c

Vassa kanter:

Var försiktig när du byter ut CRU-komponenter eftersom vassa kanter och hörn kan orsaka personskada. Uppsök omedelbart läkarvård vid skada.

Nätsladdar och nätadaptrar

Fara

Använd endast de nätsladdar och nätadaptrar som tillhandahålls från produkttillverkaren.

Nätsladdarna ska vara säkerhetsgodkända. I Tyskland ska de vara klassificerade som minst H03VVF, 3G, 0,75 mm

Rulla aldrig upp en nätsladd runt nätadaptern eller något annat föremål. Detta sliter på sladden och kan göra att den nöts, spricker eller veckas. Detta utgör en säkerhetsrisk.

Dra alltid nätsladdarna så att ingen trampar eller snubblar på dem och se till att de inte kommer i kläm.

Skydda nätsladdar och nätadaptrar mot väta. Låt till exempel inte nätsladden eller nätadaptern komma i närheten av disk- eller tvättställ eller ligga på våttorkade golv. Vätska kan orsaka kortslutning om sladden eller nätadaptern har utsatts för slitage. Vätska kan också medföra att kabelfästena så småningom korroderar, vilket kan orsaka överhettning.

Se till att alla nätsladdar är korrekt anslutna till kontakterna.

Använd aldrig en nätadapter som har rostiga stift eller som visar tecken på överhettning (till exempel att plasten har deformerats) vid stiften eller någon annanstans på adaptern.

Använd inte nätsladdar vars kontakter visar tecken på korrosion eller överhettning eller som uppvisar andra skador.

Täck inte nätadaptern med kläder eller andra saker när den är ansluten till ett vägguttag, eftersom den kan bli överhettad.

. I andra länder ska föreskrivna sladdtyper användas.

Information om nätsladdar

Anm: Nätsladden och adaptern som medföljer produkten är avsedda att användas endast med denna

produkt. Använd dem inte med andra produkter.

Av säkerhetsskäl levererar Lenovo en nätsladd med jordad kontakt som ska användas till denna Lenovoprodukt. Anslut alltid nätsladden till ett jordat vägguttag.

Nätsladdar från Lenovo som tillhandahålls i USA och Kanada är registrerade av Underwriters Laboratories (UL) och certifierade av Canadian Standards Association (CSA).

För enheter som ska användas vid 115 volt: Använd en UL-registrerad och CSA-certifierad sladduppsättning bestående av en sladd med tre ledare, minst 18 AWG, typ SVT eller SJT, som är högst 4,5 m (15 fot) lång och en jordad kontakt med parallel blade för 10 ampere, 125 volt.

Bilaga A. Viktig säkerhetsinformation 65

För enheter som ska användas vid 230 volt (i USA): Använd en UL-listad och CSA-certifierad sladduppsättning som består av en sladd med tre ledare, minst 18 AWG, typ SVT eller SJT, som är högst 4,5 m lång (15 fot) och en jordad kontakt med ”tandem blade”, för 10 ampere, 250 volt.

För enheter som ska användas vid 230 V (utanför USA): Använd en nätsladd med jordad kontakt. Nätsladden ska uppfylla de säkerhetskrav som gäller i det land där utrustningen ska installeras.

Lenovos nätsladdar för ett visst land är oftast endast tillgängliga i det landet.

Utrustning som är avsedd att användas i Tyskland: Nätsladdarna måste vara säkerhetsgodkända. I Tyskland måste de ha minst värdena H05VV-F, 3G, 0,75 mm2. I andra länder måste föreskrivna sladdtyper användas.

För enheter som ska användas i Danmark: Använd en nätsladd med jordad kontakt. Nätsladden ska uppfylla de säkerhetskrav som gäller i det land där utrustningen ska installeras.

För enheter som ska användas i Norge, Sverige, Finland: Använd en nätsladd med en kontakt med två stift. Nätsladden ska uppfylla de säkerhetskrav som gäller i det land där utrustningen ska installeras.

Om du planerar att använda datorn i ett annat land eller en annan region än där du beställde datorn bör du köpa en extra Lenovo-nätsladd för det land/den region där datorn ska användas. Se guiden för nätsladd som finns på vår webbplats på möjlighet att använda olika spänning, så tänk på att köpa lämplig nätsladd för aktuell spänning.

https://pcsupport.lenovo.com för mer information. I vissa länder och regioner finns

Förlängningssladdar och liknande enheter

Se till att alla förlängningssladdar, överspänningsskydd, UPS (avbrottsfri kraftförsörjning) och förgreningsdosor uppfyller de elektriska kraven för produkten. Överbelasta aldrig dessa enheter. Om du använder en förgreningsdosa får belastningen inte överskrida dosans specificerade ineffekt. Tala med en elektriker om du behöver mer information om effektbelastning, strömkrav och effektklassificering.

Användarhandbok för M70c

Stickkontakter och uttag

Fara

Om ett vägguttag som du planerar att använda till datorutrustningen ser ut att vara skadat eller inte fungerar korrekt bör du inte använda det innan det har reparerats av en behörig elektriker.

Böj inte kontakten och försök inte modifiera den. Om stickkontakten är skadad bör du köpa en ny från tillverkaren.

Anslut inte datorn till samma vägguttag som andra apparater som drar mycket ström, eftersom variationer i spänningen kan skada datorn, dina data eller anslutna enheter.

Vissa produkter har en stickkontakt med metalledare i sidorna. Den typen av kontakt ska anslutas till ett jordat vägguttag. Detta är en säkerhetsmekanism. Försök inte kringgå säkerhetsmekanismen genom att ansluta stickkontakten till ett uttag som inte är jordat. Om du inte kan ansluta stickkontakten till vägguttaget bör du skaffa en godkänd adapter eller anlita en elektriker som kan installera ett jordat vägguttag. Överbelasta aldrig vägguttag. Utrustningens totala strömkrav får inte överskrida 80 procent av strömkretsens kapacitet. Tala med en elektriker om du vill ha mer information eller har frågor om effektbelastning och strömkretsars kapacitet.

Se till att det vägguttag du använder är korrekt installerat, lättillgängligt och placerat i närheten av utrustningen. Sträck inte ut nätsladdarna så mycket att sladdarna överbelastas.

Kontrollera att vägguttaget har rätt spänning och strömstyrka för den produkt du installerar.

Var försiktig när du ansluter och kopplar bort utrustningen från vägguttag.

Information om strömförsörjning

Ta aldrig av kåpan från ett nätaggregat eller en komponent som är försedd med följande etikett.

Komponenter med denna etikett har hög spänning, strömstyrka och energinivå. Det finns inga utbytbara delar inuti dessa komponenter. Om du misstänker att det är fel på en sådan komponent bör du kontakta en servicetekniker.

Externa enheter

Varning: Anslut inte och koppla inte bort några kablar till externa enheter, förutom USB- och 1394-kablar, medan datorn är påslagen. Detta kan skada datorn. Minska risken för skador genom att vänta i minst fem sekunder efter att du har stängt av datorn innan du kopplar bort externa enheter.

Bilaga A. Viktig säkerhetsinformation 67

Information om litiumknappcellsbatterier

Fara

Batteriet kan explodera om det byts ut på fel sätt.

Försök inte byta ut knappcellsbatteriet om det inte är en CRU-komponent. Byte av datorns batteri måste utföras av en serviceverkstad eller tekniker som har auktoriserats av Lenovo.

Serviceverkstäder eller tekniker som har auktoriserats av Lenovo återvinner Lenovo-batterier enligt lokala föreskrifter.

Om du byter ut ett knappcellsbatteri som innehåller litium ska du alltid använda samma batterityp eller en motsvarande som rekommenderas av tillverkaren. Batteriet innehåller litium och kan explodera om det används, hanteras eller kasseras på fel sätt. Förtäring av litiumknappcellsbatteriet kan orsaka kvävning eller allvarlig invärtes brännskada efter endast två timmar eller till och med leda till dödsfall.

Förvara batterier på avstånd från barn. Sök läkarvård omedelbart om litiumknappcellsbatteriet förtärs eller hamnar inuti kroppen.

Viktigt om batteriet:

• Utsätt inte batteriet för väta

• Utsätt inte batteriet för temperaturer över 100 °C

• Försök inte reparera eller ta isär batteriet

• Förvara inte batteriet i miljöer med extremt lågt lufttryck

• Förvara inte batteriet i miljöer med extremt hög temperatur

• Krossa, punktera, skär eller förbränn inte batteriet

Följ kommunens anvisningar för miljöfarligt avfall när du kasserar batteriet.

Följande meddelande gäller användare i delstaten Kalifornien, USA

Perkloratinformation för Kalifornien: Produkter som innehåller litiumknappcellsbatterier (mangandioxid) kan innehålla perklorat. För perkloratmaterial kan särskilda hanteringsföreskrifter gälla. Se

hazardouswaste/perchlorate/

https://www.dtsc.ca.gov/

Värme och luftcirkulation

Datorer, nätadaptrar och många tillbehör avger värme när de är påslagna och när batterier laddas. Följ därför alltid dessa säkerhetsanvisningar:

• Ha inte datorn, nätadaptern eller tillbehör i knät eller i kontakt med någon annan del av kroppen under en längre period när de används eller när batteriet laddas. Datorn, nätadaptern och många tillbehör alstrar

Användarhandbok för M70c

värme under normal drift. Att låta datorn vara i kontakt med kroppen kan ge upphov till obehag eller risk för brännskador på huden.

• Ladda inte batteriet eller använd datorn, nätadaptern eller tillbehör i närheten av lättantändligt material eller i explosionsbenägna miljöer.

• Produkten är försedd med ventilationsöppningar, fläktar och/eller kylflänsar av säkerhetsskäl. Det gör den också mer driftsäker och bekväm att använda. Dessa anordningar kan oavsiktligt blockeras om produkten placeras på en säng, soffa, matta eller annat mjukt underlag. Sätt inte dessa anordningar ur funktion genom att blockera, täcka över eller inaktivera dem.

Inspektera datorn minst en gång i kvartalet för att se om den är dammig. Innan du inspekterar datorn bör du slå av strömmen och koppla bort datorns nätsladd från vägguttaget. Avlägsna sedan allt damm från ventiler och öppningar på datorn. Om det är mycket damm på utsidan bör du inspektera och avlägsna damm från datorns insida, till exempel kylflänsens öppningar, nätaggregatets ventilationsöppningar och fläktarna. Slå alltid av strömmen och koppla bort datorns nätsladd innan du öppnar kåpan. Undvik att använda datorn i närheten av högtrafikerade områden. Om du måste använda datorn i en högtrafikerad miljö bör du inspektera och rengöra datorn oftare.

Av säkerhetsskäl och för optimal prestanda bör du alltid vidta följande försiktighetsåtgärder:

• Ha alltid datorns hölje stängt när datorn är ansluten till en strömkälla.

• Inspektera datorn regelbundet för att kontrollera att det inte finns några dammansamlingar.

• Avlägsna damm från ventiler och öppningar i datorns hölje. Tätare rengöring kan krävas om datorn används i dammiga lokaler eller högtrafikerade områden.

• Se till att luftflödet genom ventilationsöppningarna inte hindras.

• Placera inte datorn i en bokhylla eller inuti någon annan möbel. Detta kan öka risken för överhettning både vid användning och förvaring.

• Lufttemperaturen i datorn får inte överstiga 35 °C.

• Installera inga anordningar för luftfiltrering. De kan förhindra korrekt kylning.

Säkerhetsanvisningar för användning av elektrisk ström

Fara

Var försiktig när du handskas med strömförande kablar och sladdar.

Följ dessa anvisningar för att undvika risken för stötar:

• Använd inte datorn under åskväder.

• Undvik att ansluta och koppla från kablar, installera maskinvara och utföra underhåll av datorn under åskväder.

• Anslut alla nätsladdar till korrekt installerade och jordade vägguttag.

• Anslut all utrustning som kopplas till denna produkt till korrekta uttag.

• Använd om möjligt en enda hand när du ansluter eller kopplar från signalkablar.

• Slå aldrig på strömmen till utrustningen om det finns tecken på brand- eller vattenskada eller annan skada.

• Koppla bort anslutna nätsladdar, batteri och alla kablar innan du öppnar enhetens kåpa, såvida det inte uttryckligen står i anvisningarna att du ska göra på annat sätt.

• Använd inte datorn innan de skydd och höljen som täcker invändiga delar har satts på plats igen. Använd aldrig datorn när dess invändiga delar eller kretskort är exponerade.

Bilaga A. Viktig säkerhetsinformation 69

Fara

Anslut och koppla från kablarna enligt anvisningarna nedan när du installerar eller flyttar produkten eller anslutna enheter samt när du öppnar kåporna.

Ansluta:

1. Stäng av alla enheter.

2. Anslut alla kablar till enheterna.

3. Anslut signalkablarna till kontakterna.

4. Anslut nätsladdarna till vägguttagen.

5. Slå på strömmen till enheterna.

Koppla bort nätsladden från vägguttaget medan du installerar övriga strömkablar till datorn.

Anslut nätsladden till vägguttaget först efter att du har anslutit alla andra strömkablar till datorn.

Fara

Byt inte ut, koppla inte bort och anslut inte telefonkabeln under åskväder.

Koppla från:

1. Stäng av alla enheter.

2. Koppla bort nätsladdarna från vägguttagen.

3. Koppla bort signalkablarna från kontakterna.

4. Koppla bort alla kablar från enheterna.

Information om lasersäkerhet

Varning: Observera följande när laserprodukter (till exempel CD-ROM-enheter, DVD-enheter, enheter med fiberoptik eller sändare) är installerade:

• Avlägsna aldrig kåporna. Om du tar bort kåporna på laserprodukter kan du utsättas för skadligt laserljus. Det finns inga delar i enheten som du kan reparera eller underhålla själv.

• Om du försöker göra några andra justeringar eller ändringar av produkten än de som beskrivs i dokumentationen riskerar du att utsättas för skadligt laserljus.

Fara

Vissa laserprodukter innehåller en inkapslad laserdiod i klass 3B. Observera följande: Om du öppnar kåpan på enheten kan du utsättas för laserljus. Undvik att titta på ljusstrålen, vare sig direkt eller med optiska instrument, och att utsätta kroppsdelar för ljuset.

Användarhandbok för M70c

Information om LCD-skärmar

Fara

Så här undviker du risken för stötar:

• Avlägsna aldrig kåporna.

• Använd inte produkten utan monterat stativ.

• Anslut inte och koppla inte bort produkten under åskväder.

• Kontakten på nätsladden måste anslutas till ett korrekt installerat och jordat vägguttag.

• All utrustning som produkten ska anslutas till måste anslutas till korrekt installerade och jordade vägguttag.

• Isolera bildskärmen från strömförsörjningen genom att koppla bort kontakten från vägguttaget. Vägguttaget ska vara lättåtkomligt.

Hantering:

• Om bildskärmen väger mer än 18 kg rekommenderar vi att den flyttas eller lyfts av två personer.

Kassering av produkten (TFT-bildskärmar):

• Den fluorescerande lampan i LCD-skärmen innehåller kvicksilver. Kassera den enligt gällande lagar och bestämmelser.

Batterivarningar:

• Batteriet kan explodera om det byts ut mot en felaktig typ.

• Återvinn batterierna enligt instruktionerna.

Använda hörlurar eller headset

• Om datorn har en hörlurskontakt och en ljudutgång ska du alltid använda hörlurskontakten för hörlurar eller headset. Hörlurskontakten fungerar inte med mikrofonen i headsetet.

• Om datorn har en headsetkontakt och en ljudutgång ska du alltid använda headsetkontakten för hörlurar eller headset.

Alltför höga ljudnivåer i headset och hörlurar kan leda till hörselnedsättning. Om equalizern ställs in på för hög nivå ökar utsignalens effekt och därmed volymen i hörlurar och headset. Var därför alltid försiktig när du ställer in equalizern så att din hörsel inte skadas.

Det kan vara farligt att använda headset eller hörlurar under en lång period med hög ljudvolym om kontakterna till ditt headset eller dina hörlurar inte följer specifikationerna för EN 50332-2. Uttaget för hörlurar på datorn uppfyller kraven i EN 50332-2, punkt 7. Specifikationen begränsar datorns sanna, utgående RMSspänning till 150 mV. Se till att headset eller hörlurar också följer EN 50332-2 (begränsningar enligt punkt 7) eller normal spänning (wideband) på 75 mV för att förhindra hörselskador. Det kan vara farligt att använda headset som inte följer EN 50332-2 på grund av för höga ljudtrycksnivåer.

Bilaga A. Viktig säkerhetsinformation 71

Om din Lenovo-dator levererades med hörlurar eller headset uppfyller kombinationen av hörlurar/headset och dator redan specifikationerna i EN 50332-1. Om du använder andra headset eller hörlurar så se till att de följer EN 50332-1 (paragraf 6.5 om gränsvärden). Det kan vara farligt att använda headset som inte följer EN 50332-1 på grund av för höga ljudtrycksnivåer.

Varning för kvävningsrisk

KVÄVNINGSRISK – Produkten innehåller små delar.

Håll produkten borta från barn under tre år.

Varning för plastpåsar

Fara

Plastpåsar kan vara farliga. Förvara plastpåsar utom räckhåll för barn eftersom de medför kvävningsrisk.

Information om glasdelar

Varning: Vissa delar av produkten kan vara tillverkade av glas. Glaset kan gå sönder om du tappar produkten på ett hårt underlag eller om den utsätts för en kraftig stöt. Vidrör inte glaset och försök inte ta bort det om det går sönder. Använd inte produkten förrän glaset har bytts ut av utbildad servicepersonal.

Information om datorns placering

Olämplig placering av datorn kan medföra skaderisk för barn.

• Placera datorn på en stadig låg möbel eller en möbel som är väl förankrad.

• Placera inte datorn vid kanten på möbeln.

• Håll datorns kablar utom räckhåll för barn.

• Vissa föremål, till exempel leksaker, kan dra åt sig barns uppmärksamhet. Förvara sådana föremål på avstånd från datorn.

Övervaka barn i rum där ovanstående säkerhetsanvisningar inte går att följa.

Anmärkning om farlig energi

Fara

Koppla från alla nätsladdar från vägguttagen innan du avlägsnar datorkåpan och andra delar som är märkta med ovanstående dekal.

Användarhandbok för M70c

Ta INTE isär komponenter som är märkta med ovanstående dekal. Det finns inga delar i dessa komponenter som du kan reparera eller underhålla själv.

Produkten är konstruerad för säker användning. Komponenter märkta med denna etikett har emellertid hög spänning, strömstyrka och energinivå. Demontering av sådana komponenter kan orsaka eldsvåda eller till och med dödsfall. Om du misstänker att det är fel på någon sådan del ska du kontakta en servicetekniker.

Varning:

Starkt ljus, risk för hud- eller ögonskada. Bryt all ström före servicearbete.

Varning:

Infrarött ljus, risk för hud- eller ögonskada. Bryt all ström före servicearbete.

Ögonkomfort

Bildskärmens egenskaper i kombination med följande tumregler minskar belastningen på ögonen och ger större komfort.

Tips på hur du kan minska belastningen på ögonen finns i avsnittet ”Minimizing Visual Fatigue” på

www.lenovo.com/us/en/safecomp/

https://

Viktig information om förebyggande av faror

Datorn kan utgöra skaderisk för barn om den inte placeras på en lämplig plats. Följ tipsen nedan för att skydda barn mot skada orsakad av att datorn välter:

• Placera datorer och bildskärmar på en stadig låg möbel eller en väl förankrad möbel. Skjut in datorerna och bildskärmarna så långt som möjligt från kanten på möbeln.

• Håll fjärrkontroller, leksaker och andra föremål som kan locka barns uppmärksamhet på avstånd från datorer och bildskärmar.

• Håll kablarna till datorer och bildskärmar utom räckhåll för barn.

• Övervaka barn i rum där dessa säkerhetsrekommendationer inte har iakttagits.

Förhindra statisk elektricitet

Statisk elektricitet är ofarlig för människor men kan orsaka allvarliga skador på datorkomponenter och tillbehör. Delar som är känsliga för statisk elektricitet kan skadas om de hanteras på fel sätt. När du packar upp ett tillbehör eller en CRU-komponent ska du vänta med att öppna den antistatiska skyddsförpackningen tills det står i anvisningarna att du ska installera den delen.

Bilaga A. Viktig säkerhetsinformation 73

När du hanterar tillbehör, CRU-komponenter eller delar inuti datorn bör du vidta följande säkerhetsåtgärder för att undvika skador från statisk elektricitet:

• Begränsa dina rörelser. Rörelser kan orsaka statisk elektricitet.

• Hantera alltid komponenterna varsamt. Håll alltid i kanten på adaptrar, minnesmoduler, systemkort och andra kretskort. Vidrör aldrig exponerade ledningar.

• Se till att ingen annan rör komponenterna.

• När du installerar ett tillbehör eller en CRU-komponent som är känslig för statisk elektricitet bör du vidröra ett metallock till en kortplats eller en annan omålad metallyta med den antistatiska skyddsförpackningen under minst två sekunder. Detta minskar den statiska elektriciteten i förpackningen och i din kropp.

• Ta om möjligt ut delen ur skyddsförpackningen och installera den utan att lägga den ned. Om detta inte fungerar kan du placera den antistatiska skyddsförpackningen på en plan, slät yta och placera sedan delen ovanpå den.

• Placera inte delen på datorkåpan eller någon annan metallyta.

Driftmiljö

Maximal höjd (utan tryckutjämning)

• Drift: Från -15,2 m till 3 048 m

• Förvaring: Från -15,2 m till 10 668 m

Temperatur

• Drift: Från 10 °C till 35 °C

• Förvaring i originalförpackning: – Vanliga stationära datorer: Från -40 °C till 60 °C

– Alla stationära allt-i-ett-datorer: Från -20 °C till 60 °C

• Förvaring utan förpackning: Från -10 °C till 60 °C

Anm: Om datorn har förvarats eller transporterats i en lägre temperatur än 10 °C bör du låta den långsamt värmas upp till optimal drifttemperatur innan du använder den. Detta kan ta upp till två timmar. Om du använder datorn vid en lägre drifttemperatur kan den skadas allvarligt.

Relativ luftfuktighet

• Drift: 20 % till 80 % (icke-kondenserande)

• Förvaring: 20 % till 90 % (icke-kondenserande)

Rengöring och underhåll

Om du sköter och underhåller datorn på rätt sätt kommer den att fungera tillförlitligt. I nedanstående avsnitt får du tips om hur du hanterar datorn så att den har bästa möjliga prestanda.

Grundläggande tips för underhåll

Detta är några viktiga skötselråd som du alltid bör följa:

• Datorn ska stå i en ren och torr miljö. Se till att datorn vilar på ett plant och stadigt underlag.

• Täck inte över ventilationsöppningarna. Ventilationsöppningarna förhindrar överhettning.

Användarhandbok för M70c

• Låt inte elektriska anordningar som elektriska fläktar, radioapparater, högtalare, luftkonditioneringsaggregat och mikrovågsugnar komma i närheten av datorn. De genererar starka magnetfält som kan skada bildskärmen och data på lagringsenheten.

• Undvik att ha mat och dryck i närheten av datorn. Matrester och vätska kan göra tangentbordet och musen kladdiga och oanvändbara.

• Utsätt inte strömbrytare och andra reglage för fukt eller väta. Det kan skada reglagen och orsaka elektriska stötar.

• Håll alltid i kontakten och inte i sladden när du kopplar bort en nätsladd från ett uttag.

• Håll datorns programvara, enhetsdrivrutiner och operativsystem uppdaterade.

• Töm papperskorgen regelbundet.

• Rensa regelbundet mapparna Inkorgen, Skickat och Borttaget i ditt e-postprogram.

• Rensa filer och frigör lagringsutrymme och minnesutrymme emellanåt för att förhindra prestandaproblem.

• För anteckningar. Anteckna till exempel större ändringar av program- eller maskinvara, uppdateringar av drivrutiner, återkommande problem och vad du gjorde för att lösa dem, och även andra problem som du råkar ut för. Orsaken till problemet kan vara en maskinvaru- eller programvaruändring eller andra åtgärder. En loggbok kan hjälpa dig eller en Lenovo-tekniker att avgöra orsaken till problemet.

• Säkerhetskopiera regelbundet data på lagringsenheten. Lagringsenheten kan återställas från en säkerhetskopia.

• Skapa ett återställningsmedium så snart som möjligt. Detta återställningsmedium kan användas för att återställa operativsystemet även om Windows inte startar.

• Skaffa de senaste korrigeringsfilerna för systemuppdatering, programvara och drivrutiner.

Underhållstips för att flytta datorn

Vidta följande säkerhetsåtgärder innan du flyttar datorn:

1. Säkerhetskopiera data på lagringsenheten.

2. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och alla kablar som är anslutna till datorn.

3. Packa ned datorn och övrig utrustning i originalförpackningarna om du har dem kvar. Om du använder andra kartonger bör du förpacka enheterna i stötdämpande material så att de inte skadas under transporten.

När du tar med datorn till ett annat land eller en annan region måste du ta lokala elstandarder i beaktande. Om vägguttagen är annorlunda än de du vanligtvis använder måste du kontakta Lenovos kundsupportcenter för att köpa en adapter eller en ny nätsladd.

Rengöra datorn Varning:

Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla sedan loss alla nätsladdar från vägguttagen och koppla bort alla kablar som är anslutna till datorn.

Rengör datorn regelbundet för att skydda den mot damm och smuts som kan orsaka driftstörningar.

Rengöra datorns utsida: Torka av den med en luddfri duk fuktad med mild tvål och vatten. Undvik att applicera vätska direkt på ytan.

Rengöra tangentbordet: Torka av tangenterna en i taget med en luddfri duk fuktad med mild tvål och vatten. Om du försöker torka av flera tangenter samtidigt kan duken fastna i och skada tangenterna intill. Spraya inte rengöringsmedel direkt på tangentbordet. För att få bort smulor och damm under tangenterna kan du använda en blåsborste eller blåsa kall luft med en hårtork.

Bilaga A. Viktig säkerhetsinformation 75

Rengöra datorskärmen: Repor, olja, damm, kemikalier och ultraviolett ljus kan påverka datorskärmens prestanda. Torka försiktigt av bildskärmen med en torr, mjuk och luddfri duk. Om du ser ett märke som ser ut som en repa på skärmen kan det vara en fläck. Torka försiktigt bort fläcken med en mjuk och torr duk. Om fläcken inte försvinner kan du fukta en mjuk och luddfri duk med rent vatten eller glasögonrengöring. Tänk på att inte applicera vätska direkt på datorskärmen. Se till att datorskärmen är torr innan du stänger den.

Användarhandbok för M70c

Bilaga B. Information om hjälpmedel och ergonomi

Det här kapitlet innehåller information om hjälpmedel och ergonomi.

Hjälpmedelsinformation

Lenovo strävar efter att ge användare med nedsatt hörsel, syn eller rörlighet större tillgång till information och teknik. I det här avsnittet finns information om hur sådana användare kan få ut så mycket som möjligt av sin datorupplevelse. Du kan även få den senaste hjälpmedelsinformationen på:

https://www.lenovo.com/accessibility

Kortkommandon

Följande lista innehåller kortkommandon som kan göra det enklare att använda datorn.

Anm: Beroende på vilket tangentbord du använder kanske vissa kortkommandon inte är tillgängliga.

• Windows-tangenten+U: Öppna Hjälpmedelscenter

• Höger Skift i åtta sekunder: Aktivera eller inaktivera Tangentfilter

• Skift fem gånger: Aktivera eller inaktivera Tröga tangenter

• Num Lock i fem sekunder: Aktivera eller inaktivera Låstangenter

• Vänster Alt+Vänster Skift+Num Lock: Aktivera eller inaktivera Musknappar

• Vänster Alt+Vänster Skift+PrtScn (eller PrtSc): Aktivera eller inaktivera Högkontrast

Mer information finns på sökord: keyboard shortcuts, key combinations, shortcut keys.

Hjälpmedelscenter

Med Hjälpmedelscenter som ingår i Windows-operativsystemet kan du konfigurera datorn efter dina fysiska och kognitiva behov.

Öppna Hjälpmedelscenter:

1. Öppna Kontrollpanelen och visa efter kategori.

2. Klicka på Hjälpmedel ➙ Hjälpmedelscenter.

3. Välj lämpligt verktyg genom att följa anvisningarna på skärmen.

Hjälpmedelscenter innehåller i första hand följande verktyg:

• Förstoringsglaset Förstoringsglaset är ett praktiskt verktyg som förstorar hela eller delar av skärmen så att det blir enklare

att se objekten.

• Skärmläsaren Skärmläsaren läser upp det som visas på skärmen och beskriver händelser, till exempel felmeddelanden.

• Skärmtangentbordet Om du hellre vill skriva på datorn med en mus, en joystick eller ett annat pekdon i stället för ett fysiskt

tangentbord kan du använda Skärmtangentbordet. Skärmtangentbordet visar ett visuellt tangentbord med alla standardtangenter. Du väljer en tangent med musen eller ett annat pekdon. Du kan även trycka för att välja tangenter om datorn har stöd för multitouch-skärm.

• Högkontrast

https://windows.microsoft.com. Där kan du göra en sökning med hjälp av följande

Högkontrast är en funktion som förstärker färgkontrasten i viss text och vissa bilder på skärmen. Det gör det enklare att se och identifiera objekten.

• Anpassat tangentbord Anpassa inställningarna för tangentbordet så att det blir enklare att använda det. Du kan till exempel

använda tangentbordet för att styra pekaren och göra tangentbordet mer lättanvänt genom att använda vissa tangentkombinationer.

• Anpassad mus Anpassa inställningarna för musen så att det blir enklare att använda den. Du kan till exempel ändra

muspekarens utseende och ställa in den så att det blir lättare att hantera fönster.

Taligenkänning

Med Taligenkänning kan du röststyra din dator.

Det går att styra tangentbordet och musen med röstkommandon. Det går att starta program, öppna menyer, klicka på objekt på skärmen, diktera text i dokument samt skriva och skicka e-post med röstkommandon.

Så här använder du taligenkänning:

1. Gå till Kontrollpanelen och visa efter Kategori.

2. Klicka på Hjälpmedel ➙ Taligenkänning.

3. Följ anvisningarna på skärmen.

Skärmläsartekniker

Skärmläsare är framför allt avsedda för programgränssnitt, hjälpsystem och olika webbdokument. Ytterligare information om skärmläsare finns nedan:

• Använda PDF-filer med skärmläsare:

https://www.adobe.com/accessibility.html?promoid=DJGVE

• Använda skärmläsaren JAWS:

https://www.freedomscientific.com/Products/Blindness/JAWS

• Använda skärmläsaren NVDA:

https://www.nvaccess.org/

Skärmupplösning

Du kan göra text och bilder på skärmen mer lättlästa genom att ändra skärmupplösningen på datorn.

Justera skärmupplösningen:

1. Högerklicka på ett tomt område på skrivbordet och välj Bildskärmsinställningar ➙ Bildskärm.

2. Följ anvisningarna på skärmen.

Anm: Om du anger för låg upplösning kanske vissa objekt inte får plats på skärmen.

Anpassningsbar objektstorlek

Du kan göra objekten på skärmen mer lättlästa genom att ändra objektstorleken.

• Om du vill ändra objektstorleken temporärt använder du verktyget Förstoringsglaset i Hjälpmedelscenter.

• Ändra objektstorleken permanent: – Ändra storleken på alla objekt på skärmen.

1. Högerklicka på ett tomt område på skrivbordet och välj Bildskärmsinställningar ➙ Bildskärm.

Användarhandbok för M70c

2. Ändra objektstorleken genom att följa anvisningarna på skärmen. För vissa program kanske du måste logga ut och logga in igen för att konfigurationen ska få effekt.

– Ändra storleken på alla objekt på en webbsida.

Tryck och håll ned Ctrl-tangenten och tryck sedan på plustangenten (+) för att förstora eller minustangenten (–) för att minska textstorleken.

– Ändra storleken på alla objekt på skrivbordet eller i ett fönster.

Anm: Det kan hända att denna funktion inte fungerar i alla fönster. Om du har ett hjul på musen trycker och håller du ned Ctrl-tangenten och rullar sedan på hjulet för att

ändra objektstorleken.

Kontakter av branschstandardtyp

Du kan ansluta hjälpmedelsenheter till datorn via kontakter av branschstandardtyp.

Dokumentation i tillgängliga format

Lenovo tillhandahåller elektronisk dokumentation i lättillgängliga format som korrekt märkta PDF-filer eller HTML-filer (HyperText Markup Language). Lenovos elektroniska dokumentation har tagits fram för att också personer med nedsatt syn ska kunna läsa dokumentationen via en skärmläsare. Varje bild i dokumentationen har alternativtext så att personer med nedsatt syn kan förstå den när de använder en skärmläsare.

Ergonomisk information

God ergonomi är viktigt för att kunna utnyttja datorn effektivt och undvika problem. Ordna din arbetsplats och utrustning så att de passar dina personliga behov och typer av arbetsuppgifter. Tänk också på ergonomin så att du kan arbeta bekvämt och effektivt vid datorn.

Om du arbetar i en mobil miljö måste du kunna anpassa dig till ofta återkommande förändringar i arbetsmiljön. Om du alltid tänker på att arbeta med rätt belysning, i en aktiv arbetsställning och med datorns maskinvara rätt placerad har du kommit långt när det gäller att arbeta effektivt och bekvämt.

Detta exempel visar en person i en normal miljö. Även när förutsättningarna för detta inte är de bästa kan du hålla dig till flera av råden. Om du utvecklar goda vanor kommer det att löna sig.

Allmän hållning: Ändra din arbetsställning en aning då och då för att undvika besvär som du kan drabbas av om du arbetar i samma ställning under långa perioder. Regelbundna korta pauser bidrar också till att förebygga lättare besvär som härrör från arbetsställningen.

Bildskärm: Ett avstånd på 510 mm till 760 mm mellan ögon och bildskärm brukar vara lagom. Undvik lampor och andra ljuskällor som skapar reflektioner och starkt ljus på bildskärmen. Håll bildskärmen ren och ställ in

Bilaga B. Information om hjälpmedel och ergonomi 79

ljusstyrkan så att du klart och tydligt ser skärmbilden. Justera bildskärmens ljusstyrka genom att trycka på tangenterna för ljusstyrka.

Huvudet: Håll huvud och nacke i ett bekvämt och neutralt (upprätt läge).

Stol: Använd en höj- och sänkbar stol som ger bra stöd för ländryggen. Justera stolen så att den passar din

arbetsställning.

Armar och händer: Vila om möjligt armarna mot stolens armstöd eller en del av arbetsytan för att avlasta dem. Håll underarmar, handleder och händer i ett avslappnat och neutralt (horisontellt) läge. Tryck inte hårt på tangenterna utan skriv med ett lätt anslag.

Benen: Låren bör vara parallella med golvet och fötterna vila plant mot golvet eller på ett fotstöd.

Användarhandbok för M70c

Bilaga C. Ytterligare information om operativsystemet Ubuntu

I ett begränsat antal länder och regioner erbjuder Lenovo sina kunder alternativet att beställa datorer med

operativsystemet Ubuntu

förinstallerat.

Om operativsystemet Ubuntu finns på din dator ska du läsa följande information innan du använder datorn. Bortse från eventuell information som rör Windows-baserade program, verktyg och av Lenovo förinstallerade program i denna dokumentation.

Komma åt Lenovos begränsade garanti (LLW)

Den här produkten omfattas av villkoren i Lenovos begränsade garanti (LLW), version L505-0010-02 08/

2011. På följande webbplats kan du läsa LLW-garantin på flera olika språk. Läs Lenovos begränsade garanti på:

https://www.lenovo.com/warranty/llw_02

LLW finns också förinstallerat på datorn. För att få åtkomst till LLW går du till följande katalog:

/opt/Lenovo

Om du inte kan se LLW-garantitexten på webbplatsen eller från din dator kan du kontakta ditt lokala Lenovokontor eller en återförsäljare och begära en tryckt version av LLW-garantitexten.

Komma åt hjälpsystemet för Ubuntu

I Ubuntus hjälpsystem finns detaljerad information om hur du använder operativsystemet Ubuntu. Om du vill komma åt hjälpsystemet från startskärmen flyttar du pekaren till startfältet och klickar på Hjälp-ikonen. Om du inte hittar Hjälp-ikonen i startfältet kan du söka efter den genom att klicka på Sök-ikonen längst ned till vänster och skriva ”Hjälp”.

Läs mer om operativsystemet Ubuntu på:

https://www.ubuntu.com

Få supportinformation

Om du behöver hjälp, service, teknisk assistans eller mer information om operativsystemet Ubuntu eller andra program kontaktar du Ubuntu-leverantören eller programvaruleverantören. Om du behöver service och support för maskinvarukomponenter som levereras med din dator kontaktar du Lenovo. Mer information om hur du kontaktar Lenovo finns i Användarhandbok och Säkerhets- och garantiinformation.

Du hittar den senaste versionen av Användarhandbok och Säkerhets- och garantiinformation på:

https://pcsupport.lenovo.com

82 Användarhandbok för M70c

Bilaga D. Information om efterlevnad och TCO-certifiering

Det här kapitlet tillhandahåller information om bestämmelser, miljö, RoHS och ENERGY STAR för Lenovoprodukter.

Överensstämmelse med villkoren för radiofrekvens

Datormodeller utrustade med trådlös kommunikation överensstämmer med standarder för radiofrekvenser och säkerhet i alla länder eller territorier där den har godkänts för användning i radiokommunikation.

Förutom detta dokument måste du läsa Gällande föreskrifter för ditt land eller din region innan du använder de trådlösa enheterna i datorn.

Så hittar du information om trådlös anslutning

Mer information om aviseringar rörande trådlöst regelverk finns i Gällande föreskrifter på:

https://pcsupport.lenovo.com

EU – överensstämmelse med direktivet för radioutrustning

• För datormodeller med trådlösa enheter: Denna produkt överensstämmer med alla krav och andra väsentliga normer som är tillämpliga med EU:s

direktiv för radioutrustning 2014/53/EU gällande tillnärmning av medlemsstaternas lagstiftning om radioutrustning. Den fullständiga texten i EU:s deklaration om överensstämmelse finns på:

https://www.lenovo.com/us/en/compliance/eu-doc

Lenovo ansvarar inte för bristande uppfyllelse av säkerhetskraven som beror på icke-rekommenderad modifiering av produkten, inklusive installation av icke-Lenovo-utbyggnadskort. Denna produkt har testats och befunnits överensstämma med gränsvärdena för utrustning av klass B i enlighet med europastandarder som har harmoniserats i gällande direktiv. Gränsvärdena för utrustning av klass B har fastställts med hänsyn till kommersiella och industriella miljöer för att ge licensierad kommunikationsutrustning rimligt skydd mot störningar.

• För datormodeller utan trådlösa enheter: Den fullständiga texten i EU:s deklaration om överensstämmelse finns på:

https://www.lenovo.com/us/en/compliance/eu-doc

Brasilien

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

This equipment is not protected against harmful interference and may not cause interference with duly authorized systems.

Mexiko

Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones: (1) es

posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Singapore

Korea

무선설비 전파 혼신 (사용주파수 2400∼2483.5 , 5725∼5825 무선제품해당)

해당 무선설비가 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없음

SAR 정보 본 장치는 전파 노출에 대한 가이드라인을 충족합니다.

본 장치는 무선 송수신기 입니다. 본 장치는 국제 가이드라인으로 권장되는 전파 노출에 대한 제한을 초과하지 않도록 설계되었습니다. 장치 액세서리 및 최신 부품을 사용할 경우 SAR 값이 달라질 수 있 습니다. SAR 값은 국가 보고 및 테스트 요구 사항과 네트워크 대역에 따라 다를 수 있습니다. 본 장치 는 사람의 신체에서 20mm 이상의 거리에서 사용할 수 있습니다.

Länders och regioners miljöinformation

Det här avsnittet tillhandahåller information om miljö, återvinning och RoHS för Lenovo-produkter.

Återvinnings- och miljöinformation

Lenovo uppmuntrar ägare till IT-utrustning att återvinna sin utrustning när den inte längre behövs. Lenovo erbjuder flera olika program och tjänster som hjälper utrustningens ägare att återvinna sina IT-produkter. Information om återvinning av Lenovos produkter finns på

https://www.lenovo.com/us/en/compliance/recycling

Den senaste miljöinformationen om våra produkter finns på

https://www.lenovo.com/us/en/compliance/eco-declaration

Viktig avfalls- och återvinningsinformation

WEEE-märkningen på Lenovo-produkter gäller i länder med WEEE-direktiv och direktiv om elektroniskt avfall (till exempel EU-direktivet WEEE och Indiens direktiv för elektroniskt avfall). Apparater märks i enlighet med lokala bestämmelser gällande avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE). Dessa bestämmelser fastställer det regelverk för återlämnande och materialåtervinning av uttjänta

Användarhandbok för M70c

apparater som gäller i respektive land. Etiketten appliceras på produkter av olika slag för att ange att produkten inte får kasseras utan måste återvinnas.

Användare av elektrisk och elektronisk utrustning (EEE) med WEEE-märkning får inte kassera sin uttjänta elektriska eller elektroniska utrustning som osorterat avfall, utan måste utnyttja det tillgängliga insamlingsnätverket för återlämning och återvinning av utrustningen. Därigenom minimeras hälsoriskerna för miljö och människa från farliga ämnen som finns i utrustningen. Lenovos elektriska och elektroniska utrustning (EEE) kan innehålla delar och komponenter som när de är uttjänta kan vara farligt avfall.

EEE och avfall från elektrisk och elektronisk utrustning (WEEE) kan levereras kostnadsfritt till försäljningsstället eller distributörer som säljer elektrisk och elektronisk utrustning av samma beskaffenhet och funktion som den använda EEE eller WEEE.

Mer information om WEEE finns på:

https://www.lenovo.com/us/en/compliance/recycling

Avfalls- och återvinningsinformation för Ungern

Lenovo, som tillverkare, står för kostnaden som uppstår i samband med fullgörandet av Lenovos skyldigheter enligt ungersk lag nr. 197/2014 (VIII.1.) moment (1)-(5) i paragraf 12.

Information om återvinning för Japan

Collect and recycle a disused Lenovo computer or monitor

If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Pursuant to the Law for Promotion of Effective Utilization of Resources, the collecting and recycling of homeused computers and monitors by the manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used computers sold after October 1, 2003. For details, go to:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Dispose of Lenovo computer components

Some Lenovo computer products sold in Japan may have components that contain heavy metals or other environmental sensitive substances. To properly dispose of disused components, such as a printed circuit board or drive, use the methods described above for collecting and recycling a disused computer or monitor.

Dispose of disused lithium batteries from Lenovo computers

A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer clock while the computer is off or disconnected from the main power source. If you need to replace it with a new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal operator, and follow their instructions.

Disposal of a lithium battery must comply with local ordinances and regulations.

Bilaga D. Information om efterlevnad och TCO-certifiering 85

Information om återvinning i Brasilien

Declarações de Reciclagem no Brasil

Descarte de um Produto Lenovo Fora de Uso

Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local.

A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.

Information om batteriåtervinning i EU

Obs! Denna märkning gäller endast för länder i den Europeiska unionen (EU).

Batterier och batteriförpackningar märks enligt EU-direktivet 2006/66/EC om batterier och ackumulatorer och avfallshantering av dessa. I direktivet fastställs det regelverk för återlämnande och återvinning av uttjänta batterier och ackumulatorer som gäller inom hela Europeiska unionen. Etiketten sätts fast på batterier av olika slag för att ange att de inte får kastas, utan måste återtas i slutet av produktcykeln i enlighet med direktivet.

Enligt EU-direktivet 2006/66/EC ska batterier och ackumulatorer märkas med information om att de ska lämnas in separat och återvinnas när de har tjänat ut. Etiketten på batteriet även innehålla det kemiska tecknet för metallen som används i batteriet (Pb för bly, Hg för kvicksilver och Cd för kadmium). Den som använder batterier och ackumulatorer får inte kasta dem bland osorterat avfall, utan måste använda insamlingsfunktionerna för inlämning, återvinning och hantering av batterier och ackumulatorer. Det är viktigt att kunderna tar sitt ansvar för att minimera miljö- och hälsopåverkan som kan uppstå på grund av farliga ämnen i batterier och ackumulatorer.

Innan du lämnar elektrisk eller elektronisk utrustning (EEE) för avfallshantering eller i avfallshanteringsanläggningar måste du avlägsna batterier och/eller ackumulatorer för separat insamling.

Kassera litiumbatterier och batterier från Lenovo-produkter

Det kan finnas ett litium-knappcellsbatteri inuti din Lenovo-produkt. Mer information om batteriet finns i produktdokumentationen. Om batteriet måste bytas ut kontaktar du inköpsstället eller Lenovo. Om du behöver kassera ett litiumbatteri isolerar du det med vinyltejp. Sedan kontaktar du inköpsstället eller ett avfallshanteringsföretag och följer deras anvisningar.

Kassera batterier från Lenovo-produkter

Din Lenovo-enhet kan innehålla ett litiumjonbatteri eller ett nickelmetallhydridbatteri. Mer information om batteriet finns i produktdokumentationen. Om du behöver kassera ett batteri isolerar du det med vinyltejp. Sedan kontaktar du Lenovos försäljningsavdelning eller serviceavdelning, inköpsstället eller ett

Användarhandbok för M70c

avfallshanteringsföretag och följer deras anvisningar. Anvisningar finns också i produktens användarhandbok.

Information om korrekt insamling och behandling finns på:

https://www.lenovo.com/lenovo/environment

Information om återvinning i Kina (fastlandet)

Information om batteriåtervinning i Taiwan

Direktiv om begränsning av farliga ämnen (RoHS) i olika länder och områden

Den senaste miljöinformationen om Lenovos produkter finns på

https://www.lenovo.com/us/en/compliance/eco-declaration

Direktiv om begränsning av farliga ämnen i EU

Denna Lenovo-produkt med medföljande delar (kablar, sladdar osv.) uppfyller kraven i direktiv 2011/65/EU gällande användning av vissa farliga ämnen i elektrisk och elektronisk utrustning (”RoHS recast” eller ”RoHS 2”).

Mer information om Lenovos globala efterlevnad av RoHS finns på:

https://www.lenovo.com/rohs-communication

Direktiv om begränsning av farliga ämnen/WEEE i Turkiet

Direktiv om begränsning av farliga ämnen i Ukraina

Direktiv om begränsning av farliga ämnen i Indien

RoHS compliant as per E-Waste (Management) Rules.

Bilaga D. Information om efterlevnad och TCO-certifiering 87

Direktiv om begränsning av farliga ämnen i Kina (fastlandet)

88 Användarhandbok för M70c

Direktiv om begränsning av farliga ämnen i Taiwan

Anmärkning om elektromagnetisk strålning

FCC:s (Federal Communications Commission) försäkran om överensstämmelse för leverantörer

Följande information gäller ThinkCentre M70c, maskintyperna 11GJ, 11GK, 11GL och 11GM.

Bilaga D. Information om efterlevnad och TCO-certifiering 89

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult an authorized dealer or service representative for help.

Lenovo is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. Unauthorized changes or modifications could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Responsible Party: Lenovo (United States) Incorporated 7001 Development Drive Morrisville, NC 27560 Email: FCC@lenovo.com

Industry Canada överensstämmelseförklaring

CAN ICES-3(B)/NMB-3(B)

Överensstämmelse med EU-direktiv

Kontakt i Europa: Lenovo (Slovakia), Landererova 12, 811 09 Bratislava, Slovakia

Överensstämmelse med EMC-direktivet

Denna produkt är utformad i enlighet med EU:s skyddskrav för produkter som avger elektromagnetisk strålning (EMC-direktiv 2014/30/EU) gällande tillnärmning av medlemsstaternas lagstiftning om elektromagnetisk kompatibilitet.

Denna produkt har testats och befunnits överensstämma med gränsvärdena för utrustning av klass B i enlighet med europastandarder som har harmoniserats i gällande direktiv. Kraven på utrustning av klass B är avsedda att ge tillräckligt skydd av sändningstjänster i bostadsmiljö.

Användarhandbok för M70c

EU:s ErP-direktiv (EcoDesign) (2009/125/EC) – externa nätadaptrar (EU-direktiv 2019/1782)

Lenovos produkter är konstruerade för att fungera med en rad olika kompatibla nätadaptrar. Besök

www.lenovo.com/us/en/compliance/eu-doc

nätadaptrar för din dator finns på

https://support.lenovo.com.

för att se kompatibla nätadaptrar. Detaljerade specifikationer av

https://

Klass B-deklaration för Tyskland

Hinweis zur Einhaltung der Klasse B zur elektromagnetischen Verträglichkeit

Dieses Produkt entspricht den Schutzanforderungen der EU-Richtlinie zur elektromagnetischen Verträglichkeit Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit in den EUMitgliedsstaaten und hält die Grenzwerte der Klasse B der Norm gemäß Richtlinie.

Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovo verändert bzw. wenn Erweiterungskomponenten von Fremdherstellern ohne Empfehlung der Lenovo gesteckt/eingebaut werden.

Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln, EMVG vom 20. Juli 2007 (früher Gesetz über die elektromagnetische Verträglichkeit von Geräten), bzw. der EU Richtlinie 2014/30/EU, der EU Richtlinie 2014/53/EU Artikel 3.1b), für Geräte der Klasse B.

Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart.

VCCI Klass B-deklaration för Japan

Information om produkter med mindre än eller lika med 20 A per fas för Japan

Information om nätsladden för Japan

The ac power cord shipped with your product can be used only for this specific product. Do not use the ac power cord for other devices.

Övrig information om efterlevnad och TCO-certifiering för länder och regioner

Det här avsnittet tillhandahåller information om bestämmelser och överensstämmelse för Lenovo-produkter.

Bilaga D. Information om efterlevnad och TCO-certifiering 91

Certifieringsrelaterad information

Produktnamn: ThinkCentre M70c

Maskintyper: 11GJ, 11GK, 11GL och 11GM

Den senaste informationen om överensstämmelse finns på

https://www.lenovo.com/us/en/compliance

TCO-certifiering

Vissa modeller är TCO-certifierade och bär TCO Certified-logotypen.

Anm: TCO Certified är en fristående internationell hållbarhetscertifiering för IT-produkter. Mer information finns på

https://www.lenovo.com/us/en/compliance/tco.

Information om exportklassificering

För denna produkt gäller amerikanska statens exportregleringar EAR (Export Administration Regulations). Produkten har ECCN-nummer (Export Classification Control Number) 5A992.c. Den får vidareexporteras utom till länder som är föremål för sanktioner enligt listan i EAR E1.

Information om Lenovos produktservice i Taiwan

Förklaring om försiktighetsåtgärder för syn för Taiwan

警語：使用過度恐傷害視力

注意事項：

• 使用30分鐘請休息10分鐘。

• 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

Information om kompatibilitet för tangentbord och mus (Taiwan)

Överensstämmelsemärkning för Europa och Asien

Information om ljud i Brasilien

Ouvir sons com mais de 85 decibéis por longos períodos pode provocar danos ao sistema auditivo.

Användarhandbok för M70c

Information om ENERGY STAR-märkta modeller

ENERGY STAR är ett program som amerikanska naturvårdsverket och amerikanska energidepartementet bedriver tillsammans för att främja energieffektiva produkter och metoder som ger kostnadsbesparingar och är bra ur miljöskyddssynpunkt.

På Lenovo är vi stolta över att kunna erbjuda produkter med ENERGY STAR-beteckning. Lenovo-datorer med ENERGY STAR-märke har utformats och testats för att överensstämma med ENERGY STARprogrammets krav för datorer, vilka beskrivs av USA:s Environment Protection Agency. Certifierade datorer kan ha ENERGY STAR-märket antingen på själva produkten, på förpackningen eller elektroniskt på skärmen E-etikett eller i gränssnittet för energiinställningar.

Genom att använda ENERGY STAR-kompatibla produkter och utnyttja datorns energisparande funktioner kan du bidra till att minska elförbrukningen. Minskad elförbrukning bidrar till möjliga kostnadssänkningar, en renare miljö och minskade utsläpp av växthusgaser. Mer information om ENERGY STAR hittar du på

www.energystar.gov

Lenovo uppmanar dig att använda energi effektivt i den dagliga verksamheten. För att hjälpa dig har Lenovo förinställt ett standard-energischema. Se ”Ställa in energischema” på sidan 11 för att ändra energischemat.

https://

Bilaga D. Information om efterlevnad och TCO-certifiering 93

94 Användarhandbok för M70c

Lenovo ThinkCentre M70c User Guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Om denna dokumentation

Kapitel 1. Lär känna datorn

Framsida

Baksida

Funktioner och specifikationer

Information om USB-överföringshastighet

Kapitel 2. Komma igång med datorn

Komma igång med Windows 10

Windows-konto

Windows-gränssnitt

Ansluta till nätverk

Ansluta till trådbundet Ethernet

Ansluta till Wi-Fi-nätverk (vissa modeller)

Använd Vantage-appen

Använda multimedia

Använda ljud

Ansluta en extern bildskärm

Kapitel 3. Utforska datorn

Hantera ström

Ställa in strömbrytarfunktioner

Ställa in energischema

Överföra data

Ansluta till en Bluetooth-aktiverad enhet (vissa modeller)

Använda den optiska enheten (vissa modeller)

Använda ett mediekort (vissa modeller)

Använda en smart kabelklämma

Köpa tillbehör

Kapitel 4. Skydda dator och information

Låsa datorn

Logga in säkert på datorn

Använda lösenord

Använda programsäkerhetslösningar

Använda brandväggar

Använda antivirusprogram

Använda programmet Computrace Agent i den fasta programvaran (vissa modeller)

Använda BIOS-säkerhetslösningar

Radera alla data från lagringsenheten

Använda omkopplaren för kåpa

Använda Intel BIOS guard

Använda Smart USB Protection

Kapitel 5. UEFI BIOS

Vad är UEFI BIOS

Öppna BIOS-menyn

Navigera i BIOS-gränssnittet

Ändra visningsspråket i UEFI BIOS

Ställa in systemdatum och systemtid

Ändra startsekvensen

Aktivera eller inaktivera funktionen för detektering av konfigurationsändringar

Aktivera eller inaktivera funktionen för automatisk start

Aktivera eller inaktivera ErP LPS-kompatibilitetsläget

Ändra ITS-prestandaläget

Ändra BIOS-inställningar innan du installerar ett nytt operativsystem

Uppdatera UEFI BIOS

Återställa datorn efter en felaktig BIOS-uppdatering

Rensa CMOS

Kapitel 6. Felsökning, testning och återställning

Grundprocedur för att lösa problem med datorn

Felsökning

Problem vid start

Problem med ljud

Problem med nätverk

Problem med prestanda

Problem med lagringsenhet

Problem med CD eller DVD

Problem med serieportar

Problem med USB-enhet

Problem med programvara

Lenovos felsökningsverktyg

Återställning

Återställa systemfiler och inställningar till en tidigare punkt

Återställa filer från en säkerhetskopia

Återställa datorn

Använda avancerade alternativ

Automatisk Windows-återställning

Skapa och använda en USB-återställningsenhet

Uppdatera drivrutinen
