ThinkCentre Guia do Usuário

Tipos de Máquina:7549

Guia do Usuário do ThinkCentre

Nota

Antes de usar essas informações e o produto suportado por elas, certifique-se de ler e entender o Guia de Segurança e Garantia do ThinkCentre e “Avisos”, na página 83.

Primeira Edição (janeiro de 2010) © Copyright Lenovo 2010.

Índice

Informações Importantes sobre

Segurança..............v

Capítulo 1. Visão Geral do Produto . . . 1

Recursos................1

Especificações ..............4

Visão Geral do Software ..........5

Software Fornecido com o Sistema Operacional

Windows ..............5

Locais ................8

Localizando Conectores na Frente de Seu

Computador .............8

Localizando Conectores na Parte Posterior do

Computador .............9

Localizando Componentes ........11

Localizando Peças na Placa-mãe ......12

Localizando unidades internas .......12

Capítulo 2. Instalando e Substituindo

Hardware..............15

Manuseando Dispositivos Sensíveis à Estática . . . 15

Instalando e Substituindo Hardware ......15

Instalando Opcionais Externos .......15

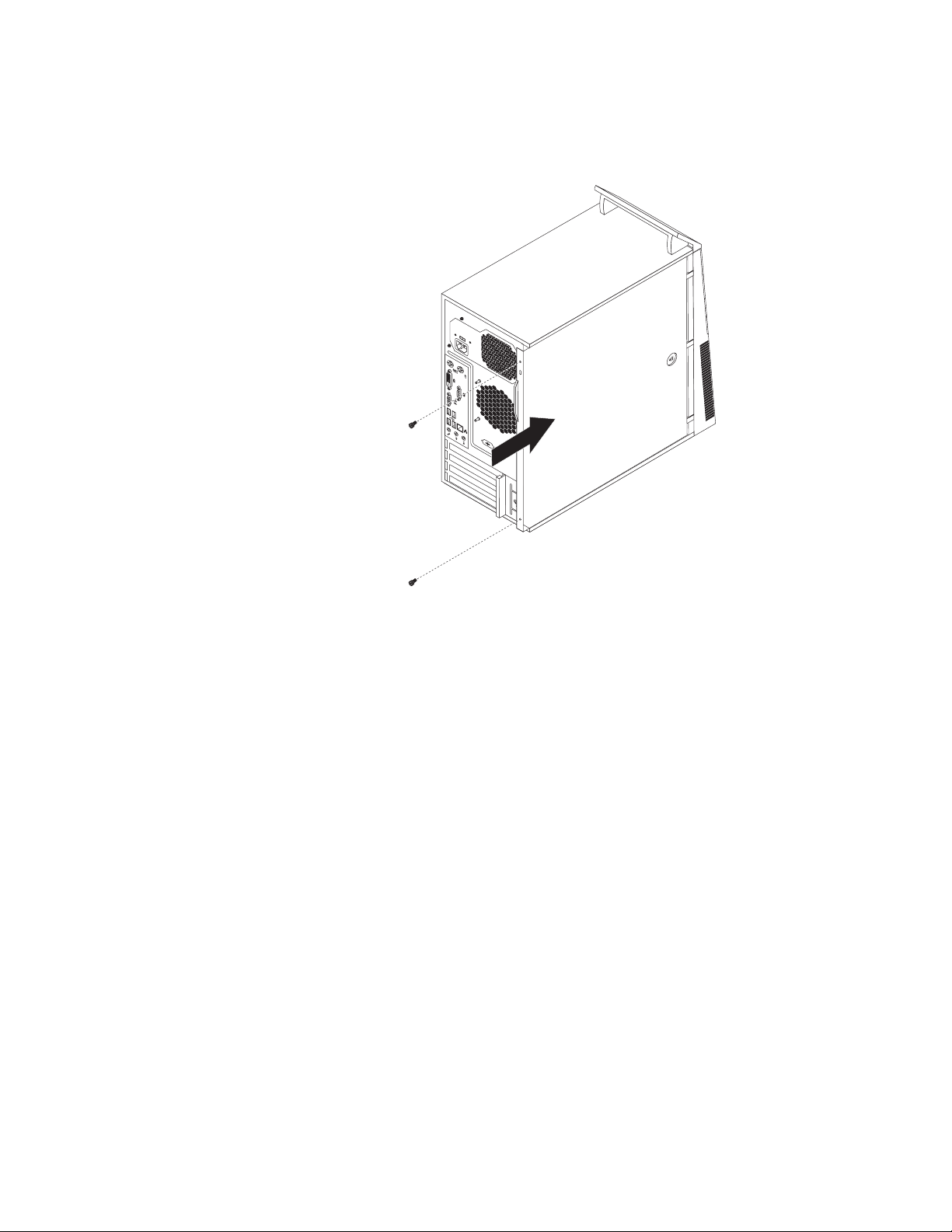

Removendo a Tampa do Computador ....16

Removendo e Reinstalando o Painel Frontal . . 17 Instalando ou Substituindo uma Placa PCI . . . 19 Instalando ou Substituindo um Módulo de

Memória ..............22

Substituindo o Conjunto da Fonte de

Alimentação .............24

Substituindo o Conjunto do Dissipador de Calor

e do Ventilador ............26

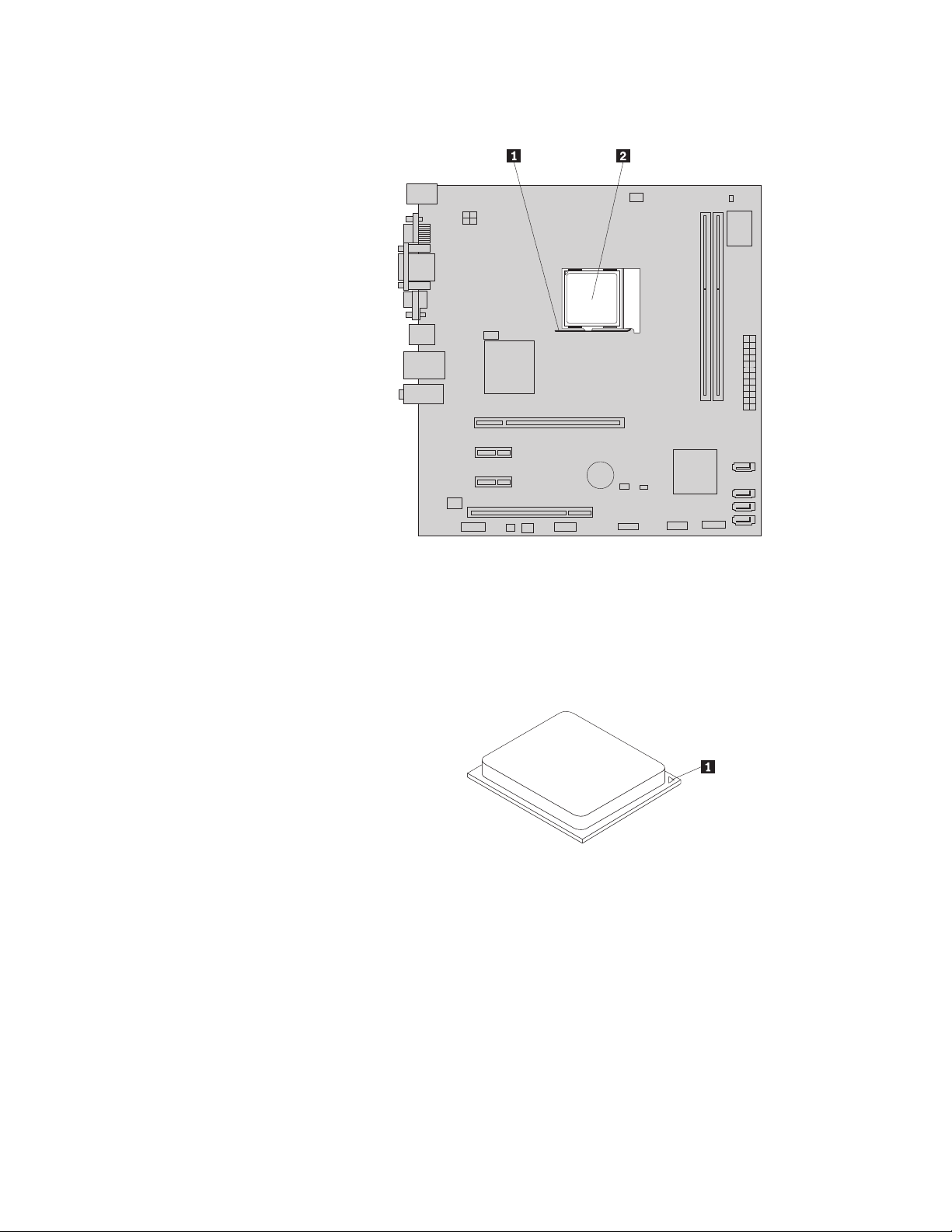

Substituindo o Microprocessador ......28

Substituindo a Unidade Ótica .......31

Substituindo a Unidade de Disco Rígido

Principal ..............33

Substituindo a Unidade de Disco Rígido

Secundária .............36

Substituindo o Leitor de Cartões ......39

Substituindo o Conjunto do Ventilador Frontal . 41 Substituindo o Conjunto do Ventilador Traseiro 44

Substituindo o Teclado .........46

Substituindo o Mouse ..........47

Concluindo a Substituição da Peças .....48

Obtendo Drivers de Dispositivo ......49

Instalando recursos de segurança .......50

Trava de Cabo Integrada .........50

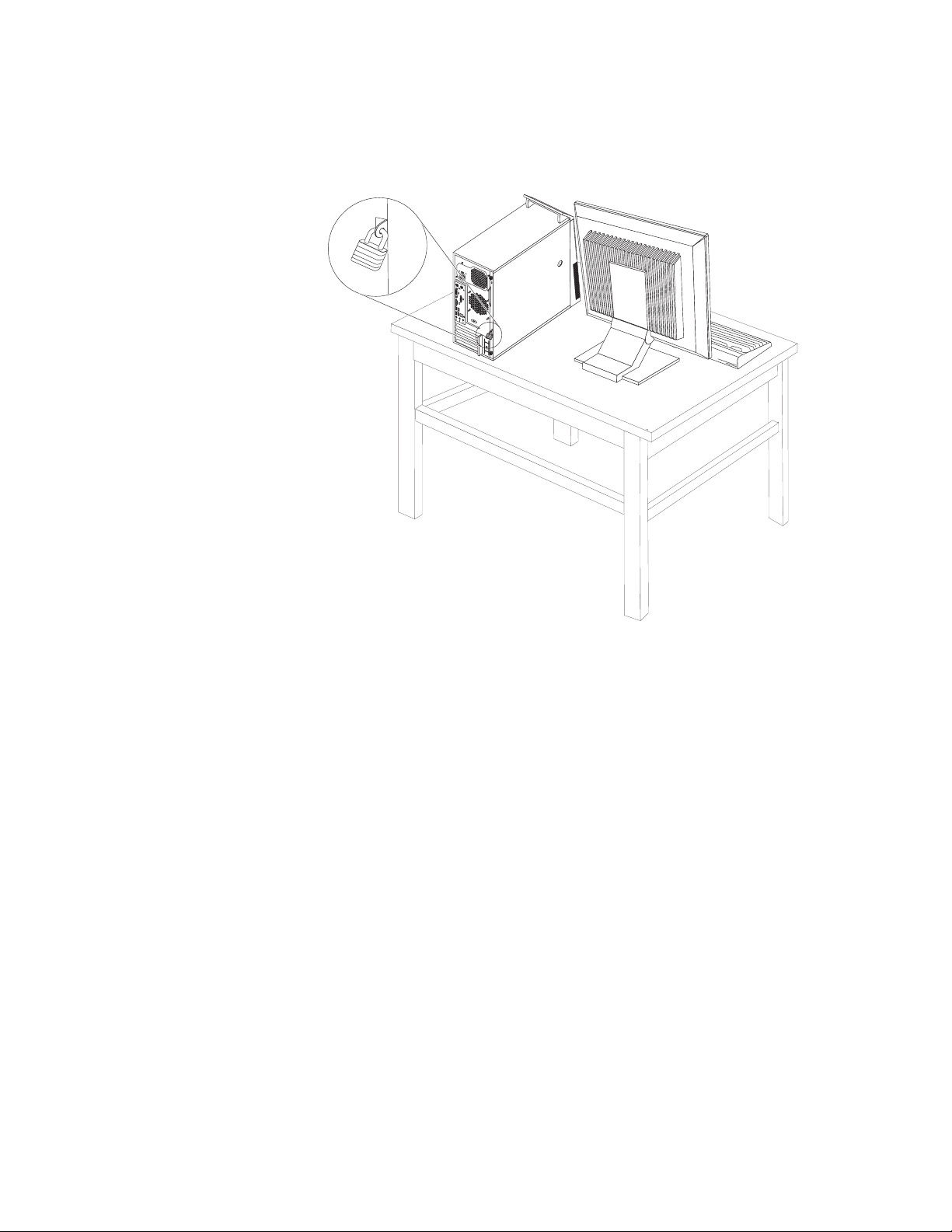

Cadeado ..............51

Proteção de Senha ...........51

Apagando uma Senha Perdida ou Esquecida

(Limpando CMOS) ...........51

Capítulo 3. Informações de

Recuperação ............53

Criando e Utilizando a Mídia de Recuperação . . . 53

Criando a Mídia de Recuperação ......53

Utilizando a Mídia de Recuperação .....54

Executando Operações de Backup e Recuperação . . 55

Executando uma Operação de Backup ....55

Executando uma Operação de Recuperação. . . 56 Usando a Área de Trabalho do Rescue and Recovery 56

Criando e Utilizando a Mídia de Resgate ....57

Criando Mídia de Recuperação .......58

Usando Mídia de Recuperação .......58

Criando e Utilizando um Disquete de Reparo de

Recuperação ..............59

Criando um Disquete de Reparo de Recuperação 59

Utilizando um Disquete de Reparo de

Recuperação .............59

Instalando ou Reinstalando Drivers de Dispositivos 60 Definindo um Dispositivo de Resgate na Sequência

de Inicialização .............61

Solucionando Problemas de Recuperação ....61

Capítulo 4. Usando o Programa Setup

Utility ...............63

Iniciando o Programa Setup Utility ......63

Visualizando e Alterando as Definições .....63

Utilizando Senhas ............63

Considerações sobre Senhas ........64

Set Power-On Password .........64

Set Administrator Password ........64

Configurando, alterando ou excluindo uma senha 64

Ativando ou Desativando um Dispositivo ....65

Selecionando um Dispositivo de Inicialização . . . 65

Selecionando um Dispositivo de Inicialização

Temporária .............65

Visualizando ou alterando a sequência do

dispositivo de inicialização ........66

Saindo do Programa Setup Utility .......66

Capítulo 5. Atualizando Programas do

Sistema ..............67

Utilizando Programas do Sistema .......67

Atualizando (Memória flash) o BIOS a partir de um

Disco ................67

Atualizando (Memória flash) o BIOS a partir do

Sistema Operacional ...........68

Recuperando de uma Falha de Atualização do

POST/BIOS ..............68

Capítulo 6. Resolução de Problemas e

Diagnósticos ............71

Resolução de Problemas Básica ........71

Programas de Diagnóstico .........72

Lenovo ThinkVantage Toolbox .......72

Lenovo System Toolbox .........73

PC-Doctor for Rescue and Recovery .....73

PC-Doctor for DOS ...........73

Limpando o Mouse ............74

Mouse Ótico .............74

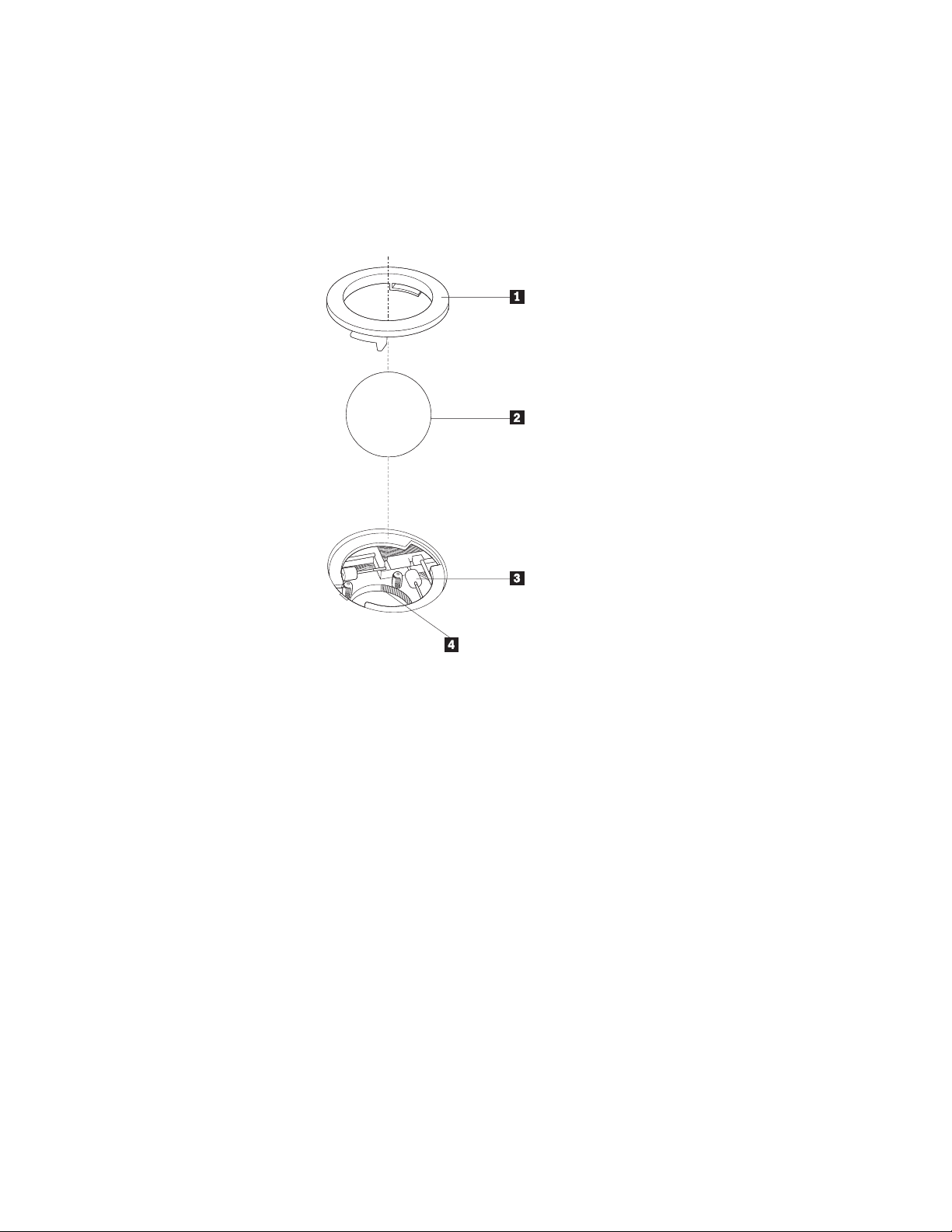

Mouse Não ótico ...........75

Capítulo 7. Obtendo Informações,

Ajuda e Serviços ..........77

Recursos de Informações ..........77

Pasta Online Books ...........77

Lenovo ThinkVantage Tools ........77

ThinkVantage Productivity Center ......78

Lenovo Welcome ...........78

Access Help .............78

Segurança e Garantia ..........78

Web site da Lenovo (http://www.lenovo.com) . 79

Ajuda e Serviço .............79

Utilizando a Documentação e os Programas de

Diagnóstico .............79

Chamando o Serviço ..........79

Utilizando outros Serviços ........80

Adquirindo Serviços Adicionais ......81

Apêndice. Avisos ..........83

Aviso de Saída de Televisão .........84

Marca CE de Conformidade Européia .....84

Marcas Registradas ............84

Índice Remissivo ..........85

Guia do Usuário

Informações Importantes sobre Segurança

CUIDADO: Antes de usar este manual, certifique-se de ler e entender todas as informações de segurança relacionadas a este produto. Consulte a publicação Guia de Segurança e Garantia enviada com este produto para obter as informações sobre segurança mais recentes. A leitura e a compreensão destas informações sobre segurança reduzem o risco de ferimentos pessoais e/ou danos ao seu produto.

Se você não tiver mais uma cópia do Guia de Segurança e Garantia do ThinkCentre, será possível obter uma versão em Portable Document Format (PDF) no Website de Suporte da Lenovo http://www.lenovo.com/support

em:

vi Guia do Usuário

Capítulo 1. Visão Geral do Produto

Este capítulo fornece informações sobre os recursos do computador, especificações, programas de software pré-instalados e locais dos conectores, componentes, peças da placa-mãe e unidades internas.

Este capítulo contém as seguintes seções:

v “Recursos”: Esta seção fornece informações sobre os recursos do computador. v “Especificações” na página 4: Esta seção lista as especificações físicas de seu

computador.

v “Visão Geral do Software” na página 5: Esta seção fornece informações sobre os

programas de software fornecidos com seu computador.

v “Locais” na página 8: Esta seção fornece informações para ajudá-lo a localizar os

conectores, componentes e peças do computador na placa-mãe e as unidades internas.

Recursos

Esta seção fornece informações sobre os recursos do computador.

Informações sobre o Sistema

As informações a seguir abrangem uma variedade de modelos. Para obter informações sobre seu modelo específico, utilize o programa Setup Utility. Consulte Capítulo 4, “Usando o Programa Setup Utility”, na página 63.

Microprocessador

Seu computador vem com um dos seguintes microprocessadores (o tamanho do cache interno varia por tipo de modelo):

v Microprocessador AMD v Microprocessador AMD Phenom™II v Microprocessador AMD Sempron

Memória

v Suporta até dois Double Data Rate 3 Dual Inline Memory Modules (DDR3

DIMMs)

Unidades internas

v Leitor de cartão (disponível em alguns modelos) v Unidade ótica v Unidade de disco rígido Serial Advanced Technology Attachment (SATA)

Subsistema de vídeo

v Placa gráfica integrada para um conector Video Graphics Array (VGA) e um

conector Digital Visual Interface (DVI)

v Slot de cartão gráfico Peripheral Component Interconnect (PCI) Express x16 na

placa-mãe para um cartão gráfico discreto

Athlon™II

™

Subsistema de áudio

v Áudio integrado de alta-definição (HD) v Conector de microfone e conector de fone de ouvido no painel frontal v Conector de entrada de áudio, conector de saída de áudio e conector do

microfone no painel traseiro

v Altofalante interno (disponível em alguns modelos)

Conectividade

v Controlador Ethernet integrado de 10/100/1000 Mbps v Modem (disponível em alguns modelos)

Recursos de gerenciamento do sistema

v Capacidade de armazenar resultados do teste de hardware POST (teste

automático na inicialização)

v Suporte à Advanced Configuration and Power Interface (ACPI) v Inicialização automática de ativação v Desktop Management Interface (DMI) v Preboot Execution Environment (PXE) v System Management (SM) Basic Input/Output System (BIOS) e software SM v Wake on LAN v Wake on Ring (no programa Setup Utility, este recurso é chamado Serial Port

Ring Detect para um modem externo)

Recursos de Entrada/Saída (E/S)

v Porta serial de 9 pinos (um padrão e um opcional) v Porta paralela de 25 pinos (opcional através de sua placa PCI em alguns

modelos)

v Conector Ethernet v Conector de teclado PS/2

v Conector de mouse PS/2 v Seis conectores Universal Serial Bus (USB)

(dois no painel frontal e quatro no painel traseiro; pode haver dois conectores USB opcionais no painel traseiro)

v Dois conectores de áudio no painel frontal

(conector de fone de ouvido e conector de microfone)

v Três conectores de áudio no painel traseiro

(conector de entrada de áudio, conector de saída de áudio e conector do microfone)

v Conector de monitor VGA e conector de monitor DVI

Expansão

v Um compartimento de unidade para um leitor de cartões v Dois compartimentos de unidade de disco rígido (um padrão e um opcional) v Dois compartimentos de unidade ótica v Um slot de placa PCI v Dois slots de placa PCI Express x1 v Um slot de placa gráfica PCI Express x16

2 Guia do Usuário

Fonte de Alimentação

Seu computador vem com uma das seguintes fontes de alimentação: v Fonte de alimentação de 280 watts com comutador de seleção de voltagem

manual

v Fonte de alimentação com sensor automático de 280 watts

Recursos de segurança

v Comutador de presença da tampa (também chamado comutador de intrusão)

(disponível em alguns modelos)

v Dispositivos de ativação ou desativação de SATA v Ativação ou desativação da porta serial v Ativação ou desativação de conectores USB individualmente v Teclado com leitor de impressão digital (enviado com alguns modelos) v Power-On Password (POP) e Administrator Password para acesso ao BIOS v Controle da sequência de inicialização v Inicializar sem um teclado ou mouse v Suporte para a inclusão de uma trava de cabo integrada (trava Kensington) v Suporte para a inclusão de um cadeado

Programas de software pré-instalados

Seu computador é pré-instalado com alguns programas de software para ajudá-lo a trabalhar. Para obter informações adicionais, consulte “Visão Geral do Software” na página 5.

Sistema operacional pré-instalado

Seu computador é pré-instalado com um dos seguintes sistemas operacionais:

v Microsoft v Microsoft Windows Vista

Windows®7

v Microsoft Windows XP Professional

(pré-instalado através de direitos de downgrade no Windows 7 Professional, Windows 7 Ultimate, Windows Vista Business ou Windows Vista Ultimate)

Sistema(s) operacional(is), certificados ou testados para compatibilidade

(varia

de acordo com o tipo de modelo) v Linux

1. O(s) sistema(s) operacional(is) listados aqui estão sendo certificados ou testados para compatibilidade no momento da impressão desta publicação. Sistemas operacionais adicionais podem ser identificados pela Lenovo como compatíveis com seu computador seguindo a publicação deste manual. Esta lista está sujeita a alterações. Para determinar se um sistema operacional foi certificado ou testado quanto à compatibilidade, verifique o site do fornecedor do sistema operacional na Web.

Capítulo 1. Visão Geral do Produto

Especificações

Esta seção lista as especificações físicas para o seu computador.

Dimensões

Largura: 175 mm (6,9 polegadas.) Altura: 412 mm (16,2 polegadas) Profundidade: 442 mm (17,4 polegadas)

Peso

Configuração máxima como é enviada: 11 kg (24,3 lbs)

Ambiente

Temperatura do ar:

Operacional: 10° a 35° C (50° a 95° F) Não operacional: -40° a 60°C (-40° a 140°F) (com pacote) Não operacional: -10° a 60°C (14° a 140°F) (sem pacote)

Umidade:

Operacional: 20% a 80% (10% por hora, sem condensação) Não operacional: 20% a 90% (10% por hora, sem condensação)

Altitude:

Operacional: -50 a 10.000 pés (-1,2 a 3.048 metros) Não operacional: -50 a 35.000 pés (-15,2 a 10.668 metros)

Entrada elétrica

Voltagem de entrada:

Slot baixo:

Mínimo: 100 V ac Máximo: 127 V ac Taxa de frequência de entrada: 50 a 60 Hz Configuração da chave de seleção de voltagem: 115 V ac

Slot alto:

Mínimo: 200 V ac Máximo: 240 V ac Taxa de frequência de entrada: 50 a 60 Hz Configuração da chave de seleção de voltagem: 230 V ac

4 Guia do Usuário

Visão Geral do Software

O computador é fornecido com um sistema operacional pré-instalado e diversos aplicativos pré-instalados.

Software Fornecido com o Sistema Operacional Windows

Esta seção fornece informações sobre o software fornecido com seu sistema operacional Windows.

Software Fornecido pela Lenovo

Os programas de software a seguir são fornecidos pela Lenovo para ajudar a melhorar a produtividade e reduzir o custo associado à manutenção do computador. Os programas de software fornecidos com seu computador podem variar conforme seu tipo de modelo e sistema operacional pré-instalado.

Lenovo ThinkVantage Tools: O programa Lenovo ThinkVantage para um host de fontes de informações e fornece fácil acesso a diversas ferramentas para ajudá-lo a trabalhar de forma mais fácil e segura. Para obter informações adicionais, consulte “Lenovo ThinkVantage Tools” na página 77.

Nota: O programa Lenovo ThinkVantage Tools está disponível apenas em

computadores com o sistema operacional Windows 7 da Lenovo.

ThinkVantage Productivity Center: O programa ThinkVantage Productivity Center guia você para um host de fontes de informações e ferramentas para ajudá-lo a configurar, entender e manter seu computador e aprimorar o desempenho de seu computador. Para obter informações adicionais, consulte “ThinkVantage Productivity Center” na página 78.

Tools o guia

Nota: O programa ThinkVantage Productivity Center está disponível apenas em

computadores pré-instalados com o sistema operacional Windows Vista ou o sistema operacional Windows XP da Lenovo.

Lenovo Welcome: O programa Lenovo Welcome introduz alguns recursos integrados inovadores da Lenovo e o guia através de algumas tarefas de configuração importantes para ajudá-lo a tirar o melhor proveito de seu computador.

Nota: O programa de Lenovo Welcome está disponível apenas em computadores

com o sistema operacional Windows 7 pré-instalados ou o sistema operacional Windows Vista da Lenovo.

Product Recovery: O programa Product Recovery permite restaurar o conteúdo da unidade de disco rígido para as configurações padrão de fábrica.

ThinkVantage Rescue and Recovery: O programa ThinkVantage Rescue and Recovery inclui um conjunto de ferramentas de auto-recuperação para ajudá-lo a diagnosticar problemas no computador, obter ajuda e recuperar de travas do sistema, mesmo se você não puder iniciar o sistema operacional Windows.

Password Manager: O programa Password Manager ajuda-o a capturar e preencher automaticamente informações sobre autenticação para aplicativos Windows e Web sites.

(RnR) é uma solução de recuperação e restauração em um botão que

Capítulo 1. Visão Geral do Produto 5

ThinkVantage Client Security Solution: O programa ThinkVantage Client Security Solution (CSS) a proteger suas informações, incluindo informações vitais de segurança, tais como senhas, chaves de criptografia e credenciais eletrônicas, enquanto protege contra o acesso de usuários não autorizados aos dados.

Nota: O programa ThinkVantage Client Security Solution está disponível apenas

em computadores pré-instalados com o sistema operacional Windows Vista ou o sistema operacional Windows XP da Lenovo.

Power Manager: O programa Power Manager fornece gerenciamento de energia conveniente, flexível e completo para seu computador ThinkCentre programa Power Manager, você pode ajustar suas configurações de energia para alcançar o melhor equilíbrio entre o desempenho do sistema e a economia de energia.

ThinkVantage System Update: O programa ThinkVantage System Update (TVSU) ajuda você a manter o software em seu computador atualizado, efetuando download e instalando os pacotes de software (aplicativos ThinkVantage, drivers do dispositivo, atualizações da BIOS, e outros aplicativos de terceiros). Alguns exemplos de software que devem ser mantidos atualizados são programas fornecidos pela Lenovo, tais como o programa Rescue and Recoveryeoprograma ThinkVantage Productivity Center.

ThinkVantage System Migration Assistant: O programa ThinkVantage System Migration Assistant (SMA) ajuda você a migrar o ambiente de trabalho de um computador para outro. Administradores do sistema podem usar o SMA para configurar um ambiente de trabalho padrão para uma empresa ou atualizar o computador de um usuário individual. Usuários individuais podem usar SMA para fazer backup de um computador ou para migrar configurações e arquivos de um computador para outro.

Nota: O programa ThinkVantage System Migration Assistant está disponível

apenas em certos computadores.

. Usando o

6 Guia do Usuário

Fingerprint Software: O leitor de impressão digital integrado fornecido em

alguns teclados funciona com o programa Fingerprint Software para possibilitar que você inscreva suas impressões digitais e as associe com sua senha Windows. Como resultado, a autenticação da impressão digital pode substituir sua senha e ativar o acesso simples e seguro do usuário. Um teclado de leitor de impressões digitais está disponível com certos computadores ou pode ser adquirido para computadores que suportem esta opção.

Lenovo ThinkVantage Toolbox

O programa Lenovo ThinkVantage Toolbox o ajuda a manter seu computador, melhorar a segurança de computação, diagnosticar problemas do computador, familiarizar-se com as tecnologias inovadoras fornecidas pela Lenovo, além de obter informações adicionais sobre o computador. Para obter informações adicionais, consulte “Lenovo ThinkVantage Toolbox” na página 72.

Nota: O programa Lenovo ThinkVantage Toolbox está disponível apenas em

computadores com o sistema operacional Windows 7 pré-instalado da Lenovo.

Lenovo System Toolbox

O programa de diagnóstico Lenovo System Toolbox está pré-instalado em seu computador. Este programa de diagnóstico funciona através do sistema operacional

Windows para diagnosticar problemas de hardware e relatar configurações controladas pelo sistema operacional que podem causar falhas de hardware. Para obter informações adicionais, consulte “Lenovo System Toolbox” na página 73.

Nota: O programa Lenovo System Toolbox está disponível apenas em

computadores pré-instalados com o sistema operacional Windows Vista ou o sistema operacional Windows XP da Lenovo.

PC-Doctor for Rescue and Recovery

O programa de diagnóstico PC-Doctor for Rescue and Recovery é pré-instalado em seu computador ThinkCentre como parte da área de trabalho do Rescue and Recovery. Ele ajuda você a diagnosticar problemas de hardware e relatar configurações controladas do sistema operacional que podem causar falhas de hardware. Use o programa PC-Doctor for Rescue and Recovery se você não puder iniciar o sistema operacional Windows. Para obter informações adicionais, consulte “PC-Doctor for Rescue and Recovery” na página 73.

Adobe Reader

O programa Adobe Reader é uma ferramenta usada para visualizar, imprimir e procurar documentos PDF.

Consulte “Pasta Online Books” na página 77 para obter mais informações sobre o acesso e visualização de publicações.

Software Antivírus

O seu computador vem com software antivírus que você pode usar para detectar e eliminar vírus. A Lenovo fornece uma versão completa do software antivírus em seu computador com uma assinatura grátis de 30 dias. Após 30 dias, é necessário renovar a licença para continuar recebendo as atualizações do software antivírus.

Para obter mais informações sobre como usar seu software antivírus, consulte o sistema de ajuda de seu software antivírus.

Capítulo 1. Visão Geral do Produto 7

Locais

Esta seção fornece informações para ajudá-lo a localizar os conectores, componentes e peças de seu computador na placa-mãe e as unidades internas.

Localizando Conectores na Frente de Seu Computador

A Figura 1 mostra os locais dos conectores na frente de seu computador.

Figura 1. Locais do conector frontal

1 Conector USB 3 Conector do microfone 2 Conector do fone de ouvido 4 Conector USB

8 Guia do Usuário

Localizando Conectores na Parte Posterior do Computador

A Figura 2 mostra os locais dos conectores na parte posterior de seu computador. Alguns conectores na parte posterior do computador são codificados por cores para ajudá-lo a determinar onde conectar os cabos no computador.

Figura 2. Locais do Conector Traseiro

1 Comutador de seleção de voltagem 9 Conector de microfone 2 Conector do cabo de energia 10 Conector de saída de áudio 3 Conector de mouse PS/2 11 Conector de entrada de áudio 4 Conector de teclado PS/2 12 Slot de placa gráfica PCI Express x16 5 Conector de monitor DVI 13 Slots de placa PCI Express x1 (2) 6 Porta serial 14 Slost da placa PCI 7 Conector do monitor VGA 15 Conector Ethernet 8 Conectores USB (4) 16 Porta serial (disponível em alguns

modelos)

Capítulo 1. Visão Geral do Produto 9

Conector Descrição

Conector de entrada de áudio

Conector de saída de áudio

Conector do monitor DVI Usado para conectar um monitor DVI ou outro dispositivo que

Conector Ethernet Utilizado para conectar um cabo Ethernet para uma rede local

Conector do microfone Utilizado para conectar um microfone ao seu computador

Utilizado para receber sinais de áudio de um dispositivo de áudio externo, como um sistema estéreo. Ao conectar um dispositivo de áudio externo, um cabo é conectado entre o conector de saída de áudio do dispositivo e o conector de entrada de áudio do computador.

Usado para enviar sinais de áudio do computador para dispositivos externos, como altofalantes stereo com alimentação (altofalantes com amplificadores integrados), fones de ouvidos, teclados multimídia, conector de entrada de áudio em um sistema stereo ou outros dispositivos de gravação externos.

use um conector de monitor DVI.

(LAN). Nota: Para operar o computador dentro dos limites de FCC Classe B, utilize um cabo Ethernet de Categoria 5.

quando você desejar gravar o som ou se usar o software de reconhecimento de fala.

Conector de teclado PS/2 Usado para conectar um teclado que usa um conector de

teclado PS/2.

Conector de mouse PS/2 Usado para conectar um mouse, um trackball ou outros

dispositivos indicadores que usam um conector de mouse PS/2.

Porta serial Utilizada para conectar um modem externo, uma impressora

serial ou outros dispositivos que utilizam uma porta serial de 9 pinos.

Conector USB Usado para conectar um dispositivo que usa um conector USB,

como um teclado USB, um mouse USB, um scanner USB ou uma impressora USB. Se os conectores USB de seu computador não forem suficientes para você conectar todos os dispositivos USB, você pode adquirir um hub USB, que você pode usar para conectar dispositivos USB adicionais.

Conector de monitor VGA Utilizado para conectar um monitor VGA ou outros

dispositivos que utilizam um conector de monitor VGA.

10 Guia do Usuário

Localizando Componentes

A Figura 3 mostra os locais dos diversos componentes em seu computador. Para remover a tampa do computador e obter acesso ao interior do computador, consulte “Removendo a Tampa do Computador” na página 16.

Figura 3. Locais do Componentes

1 Dissipador de calor e conjunto do ventilador

2 Módulos de memória (2) 7 Slots da placa PCI Express x1 (2) 3 Bateria 8 Comutador de presença da tampa

4 Slot da placa gráfica PCI Express x16 9 Conjunto do ventilador posterior 5 Placa PCI 10 Conjunto da fonte de alimentação

6 Slot de placa PCI

(Comutador de intrusão) (disponível em alguns modelos)

Capítulo 1. Visão Geral do Produto 11

Localizando Peças na Placa-mãe

A Figura 4 mostra os locais das peças na placa-mãe.

Figura 4. Locais das peças da placa-mãe

1 Microprocessador 11 Conector do sensor de abertura de tampa

2 Conector do ventilador do

microprocessador

3 Slots de memória (2) 13 Conector serial (COM 2) 4 Conector do sensor térmico 14 Slost da placa PCI 5 conector de energia de 24 pinos 15 Conector do ventilador do sistema 6 Bateria 16 Conector do alto-falante interno 7 Jumper de Limpeza CMOS

(Complementary Metal Oxide Semiconductor)/Recuperação

8 Conectores SATA (4) 18 Slots de placa PCI Express x1 (2) 9 Conector do painel frontal 19 Slot da placa gráfica PCI Express x16 10 Conector USB frontal 20 Conector do ventilador do sistema

Localizando unidades internas

Unidades internas são dispositivos que seu computador usa para ler e armazenar dados. Você pode incluir unidades em seu computador para aumentar a capacidade de armazenamento e permitir que seu computador leia outros tipos de mídia. As unidades internas são instaladas nos compartimentos. Neste manual, os compartimentos são mencionados como compartimento 1, compartimento 2, etc.

(também chamado de conector do comutador de intrusão)

12 Conector USB frontal

17 Conector de áudio frontal

21 conector de energia de 4 pinos

12 Guia do Usuário

Ao instalar ou substituir uma unidade interna, é importante observar o tipo e tamanho da unidade que você pode instalar ou substituir em cada compartimento e conectar corretamente os cabos à unidade instalada. Consulte a seção apropriada em Capítulo 2, “Instalando e Substituindo Hardware”, na página 15 para obter instruções sobre como instalar ou substituir unidades internas de seu computador.

Figura 5 mostra os locais dos compartimentos da unidade em seu computador.

Figura 5. Locais dos Compartimentos de Unidade

1 Compartimento 1 - Compartimento de unidade ótica (com uma unidade ótica instalada) 2 Compartimento 2 - Compartimento de unidade ótica 3 Compartimento 3 - Leitor de cartão (disponível em alguns modelos) 4 Compartimento 4 - Compartimento de unidade de disco rígido SATA secundário (com

uma unidade de disco rígido SATA de 3,5 pol instalado em alguns modelos) 5 Compartimento 5 - Compartimento de unidade de disco rígido SATA primário (com

uma unidade de disco rígido SATA de 3,5 pol instalada)

Capítulo 1. Visão Geral do Produto 13

14 Guia do Usuário

Capítulo 2. Instalando e Substituindo Hardware

Este capítulo fornece instruções sobre como instalar ou substituir hardware para seu computador.

Manuseando Dispositivos Sensíveis à Estática

Não abra a embalagem de proteção contra estática que contém a nova peça até que a peça com defeito tenha sido removida do computador e até estar pronto para instalar a nova peça. A eletricidade estática, embora inofensiva a você, pode danificar seriamente os componentes e peças do computador.

Ao manusear peças e outros componentes do computador, tome estas precauções para evitar danos por eletricidade estática:

v Limite o seu movimento. O movimento pode fazer com que a eletricidade

estática seja estabelecida ao seu redor.

v Sempre manuseie cuidadosamente as peças e outros componentes do

computador. Manuseie placas PCIs, módulos de memória, placas-mãe e microprocessadores pelas bordas. Nunca toque os circuitos expostos.

v Evite que outras pessoas toquem as peças e outros componentes do computador. v Antes de substituir uma peça nova, toque a embalagem antiestática que contém

a peça nova em uma tampa metálica do slot de expansão ou outra superfície de metal não pintada do computador por pelo menos dois segundos. Isso reduz a eletricidade estática da embalagem e de seu corpo.

v Se possível, remova a peça nova da embalagem antiestática e instale-a

diretamente no computador sem apoiá-la sobre nenhuma superfície. Se isto não for possível, coloque a embalagem antiestática da peça nova em uma superfície lisa e nivelada e, em seguida, coloque a peça nova na embalagem antiestática.

v Não coloque a peça sobre a tampa do computador ou em outra superfície

metálica.

Instalando e Substituindo Hardware

Esta seção fornece instruções sobre como instalar ou substituir o hardware de seu computador. Você pode expandir os recursos de seu computador incluindo módulos de memória, cartões PCI ou unidades e fazer a manutenção de seu computador substituindo o hardware com falha.

Notas:

1. Use somente peças de computador fornecidas pela Lenovo.

2. Ao instalar ou substituir uma opção, use as instruções adequadas desta seção

juntamente com as instruções que vêm com a opção.

Instalando Opcionais Externos

É possível instalar opções externas em seu computador, como altofalantes externos, uma impressora ou um scanner. Para alguns opcionais externos, você deve instalar software adicional, além de realizar a conexão física. Quando você instalar uma opção externa, consulte “Localizando Conectores na Frente de Seu Computador” na página 8 e “Localizando Conectores na Parte Posterior do Computador” na página 9 para identificar o conector necessário. Em seguida, use as instruções

fornecidas com a opção para ajudá-lo a fazer a conexão e instalar o software ou os drivers do dispositivo que são necessários para a opção.

Removendo a Tampa do Computador

Atenção

Não abra seu computador ou tente fazer qualquer reparo antes de ler e entender as “Informações Importantes de Segurança” no Guia de Segurança e Garantia do ThinkCentre fornecidos com seu computador. Para obter uma cópia do Guia de Segurança e Garantia do ThinkCentre, acesse: http://www.lenovo.com/support

Esta seção fornece instruções sobre como remover a tampa do computador.

CUIDADO:

Desligue o computador e aguarde de três a cinco minutos para que o computador esfrie antes de remover a tampa do computador.

Para remover a tampa do computador, faça o seguinte:

1. Remova todas as mídias das unidades. Em seguida, desligue todos os dispositivos conectados e o computador.

2. Desconecte todos os cabos de energia das tomadas.

3. Desconecte o cabo de energia, cabos de Entrada/Saída (E/S) e todos os outros

cabos que estejam conectados no computador.

4. Remova qualquer dispositivo de trava que segure a tampa do computador, como uma trava de cabo integrado ou um cadeado. Consulte “Trava de Cabo Integrada” na página 50 ou “Cadeado” na página 51.

5. Remova os parafusos de aperto manual que prendem a tampa do computador.

16 Guia do Usuário

6. Pressione o botão de liberação da tampa na lateral da tampa do computador e deslize a tampa do computador para trás para removê-la.

Figura 6. Removendo a Tampa do Computador

Removendo e Reinstalando o Painel Frontal

Atenção

Esta seção fornece instruções sobre como remover e reinstalar o painel frontal.

Para remover e reinstalar o painel frontal, faça o seguinte:

1. Remova todas as mídias das unidades e desligue todos os dispositivos conectados e o computador. Em seguida, desconecte todos os cabos de energia das tomadas elétricas e desconecte todos os cabos que estejam conectados ao computador.

2. Remova a tampa do computador. Consulte “Removendo a Tampa do Computador” na página 16.

Capítulo 2. Instalando e Substituindo Hardware 17

3. Remova o painel frontal soltando as três guias plásticas do lado esquerdo e girando o painel frontal para fora.

Figura 7. Removendo o Painel Frontal

4. Para reinstalar o painel frontal, alinhe as três outras guias plásticas do lado direito do painel frontal com os furos correspondentes no chassi e, em seguida, gire o painel frontal para dentro até que fixe na posição do lado esquerdo.

18 Guia do Usuário

Figura 8. Reinstalando o painel frontal

5. Acesse “Concluindo a Substituição da Peças” na página 48.

Instalando ou Substituindo uma Placa PCI

Atenção

Esta seção fornece instruções sobre como instalar ou substituir uma placa PCI.

Seu computador possui um slot de placa PCI padrão, dois slots de placa PCI Express x1 e um slot de placa gráfica PCI Express x16.

Para instalar ou substituir uma placa PCI, faça o seguinte:

2. Remova a tampa do computador. Consulte “Removendo a Tampa do Computador” na página 16.

3. Remova todas as peças e desconecte todos os cabos que possam impedir o acesso aos slots da placa PCI.

Capítulo 2. Instalando e Substituindo Hardware 19

4. Na parte posterior do computador, pressione o botão de liberação 1 para abrir a trava da placa PCI 2.

Figura 9. Abrindo a trava da placa PCI

5. Se você estiver instalando uma placa PCI, remova a cobertura do slot da placa PCI adequada. Se estiver substituindo uma placa PCI, localize o slot adequado da placa PCI na placa-mãe e remova a placa PCI antiga que está instalada atualmente. Consulte “Localizando Peças na Placa-mãe” na página 12.

Notas:

a. A placa PCI ajusta-se firmemente no slot da placa PCI. Se necessário, mova,

de forma alternada, cada lado da placa PCI em quantidades pequenas ou iguais até que seja completamente removido do slot da placa PCI.

20 Guia do Usuário

b. Se a placa PCI estiver fixada no local por uma trava de retenção 1,

pressione a trava de retenção para liberar a placa PCI da trava. Em seguida, segue a placa PCI pelas extremidades e retire-a cuidadosamente do intervalo.

Figura 10. Removendo a placa PCI

6. Remova a nova placa PCI de sua embalagem antiestática.

Capítulo 2. Instalando e Substituindo Hardware 21

7. Instale a nova placa PCI no slot adequado da placa PCI na placa-mãe. Em seguida, gire a trava da placa PCI para a posição fechada para fixar as placas PCI.

Figura 11. Instalando a Placa PCI

8. Reinstale todas as peças e reconecte todos os cabos que foram removidos.

O que Fazer a Seguir:

v Para trabalhar com outra parte do hardware, consulte a seção apropriada. v Para concluir a instalação ou substituição, acesse “Concluindo a

Substituição da Peças” na página 48.

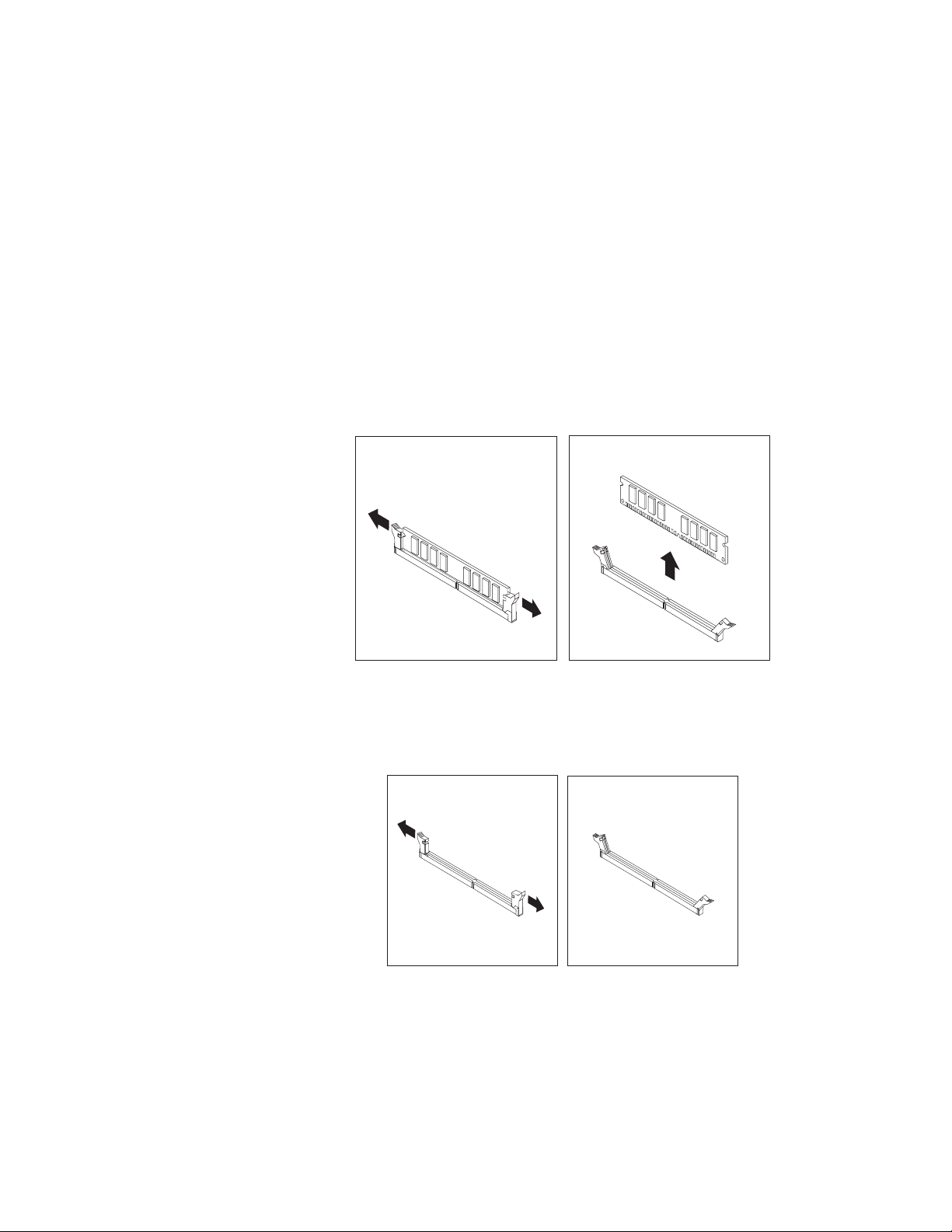

Instalando ou Substituindo um Módulo de Memória

Atenção

Esta seção fornece instruções sobre como instalar ou substituir um módulo de memória.

22 Guia do Usuário

Seu computador possui dois slots para instalação ou substituição de DIMMs DDR3 que fornecem um máximo de 4 GB de memória do sistema. Ao instalar ou substituir um módulo de memória, utilize DIMMs DDR3 de 1 GB ou 2 GB em qualquer combinação, até um máximo de 4 GB.

+ 68 hidden pages
