Lenovo ThinkCentre 0399, ThinkCentre 0452, ThinkCentre 0500, ThinkCentre 0598, ThinkCentre 0841 User guide [es]

Guía del usuario de ThinkCentre
Nota
Antes de utilizar esta información y el producto al que da soporte, no olvide leer la publicación Guía de seguridad y garantía de ThinkCentre y “Avisos”, en la página 57.
Segunda edición (noviembre de 2009) © Copyright Lenovo 2009.

Contenido

Información de seguridad importante . . v
Características ..............1
Especificaciones .............3
Visión general de software..........4
Software proporcionado con el sistema operativo
Windows ..............4
Ubicaciones...............6
Ubicación de los conectores en la parte frontal del
sistema ...............6
Ubicación de los conectores en la parte posterior
del sistema ..............7
Ubicación de los componentes .......9
Ubicación de las piezas en la placa del sistema 10
Unidades internas ............10
Capítulo 2. Instalación o sustitución de
hardware ..............13
Manejo de dispositivos sensibles a la electricidad
estática ................13
Instalación o sustitución de hardware......13
Instalación de opciones externas ......13

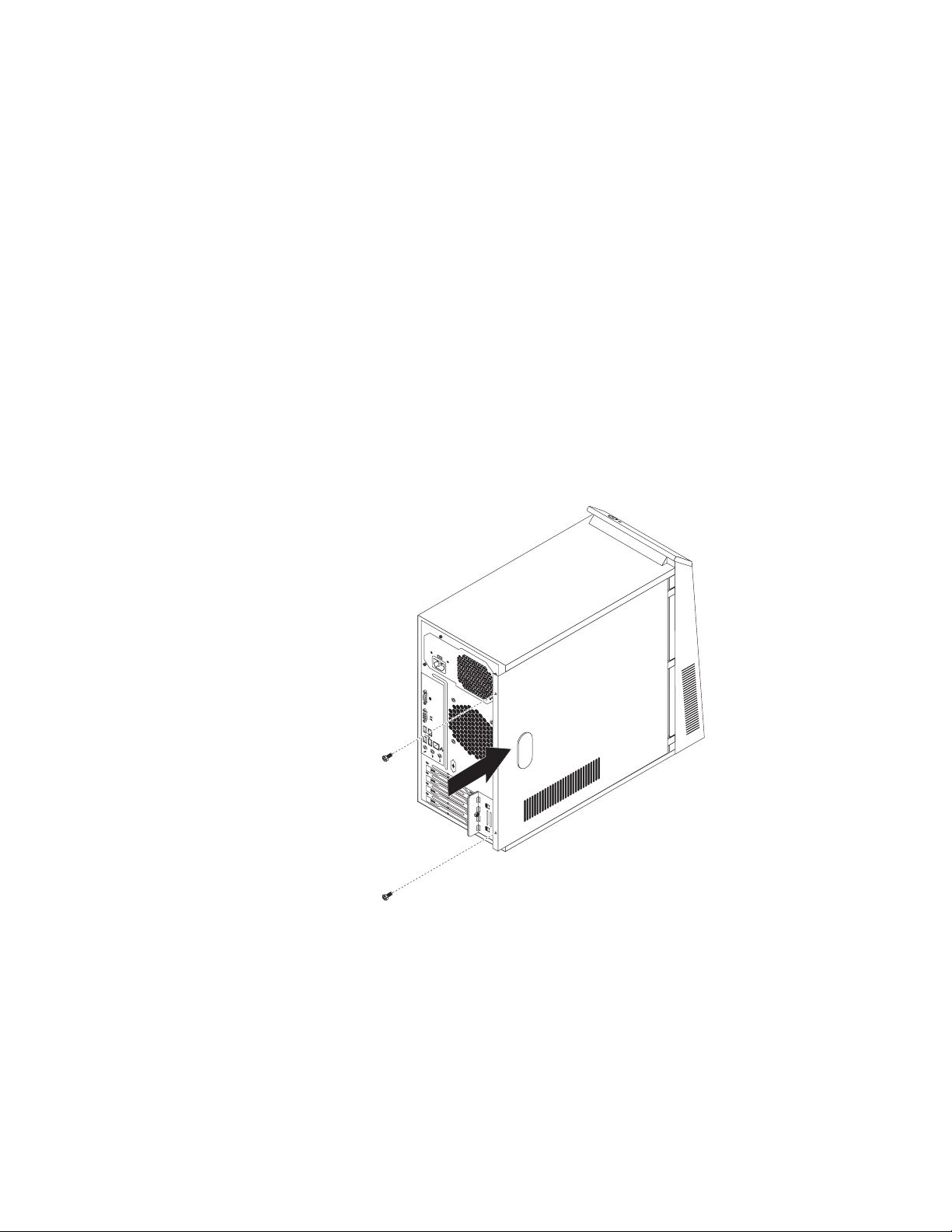

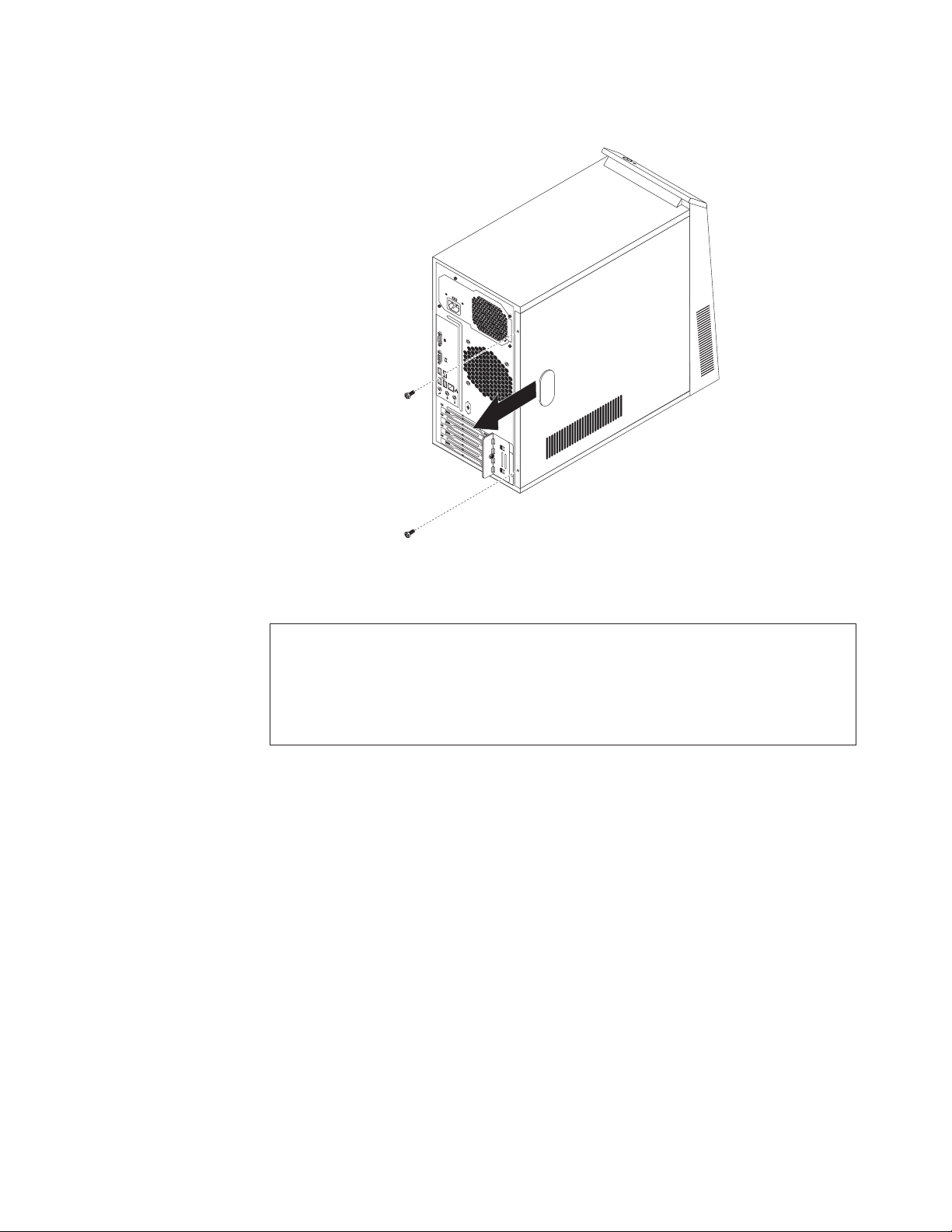

Extracción de la cubierta del sistema .....14

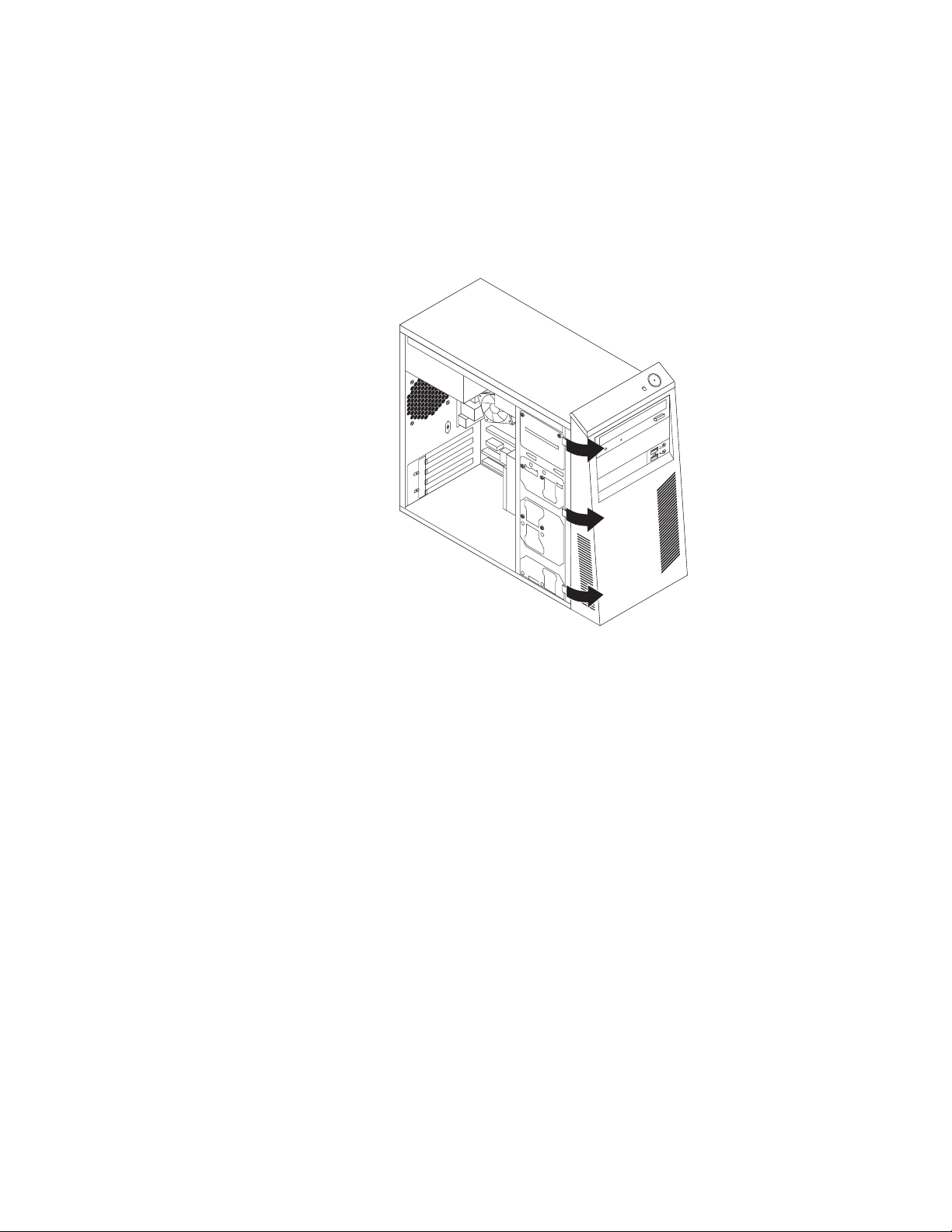

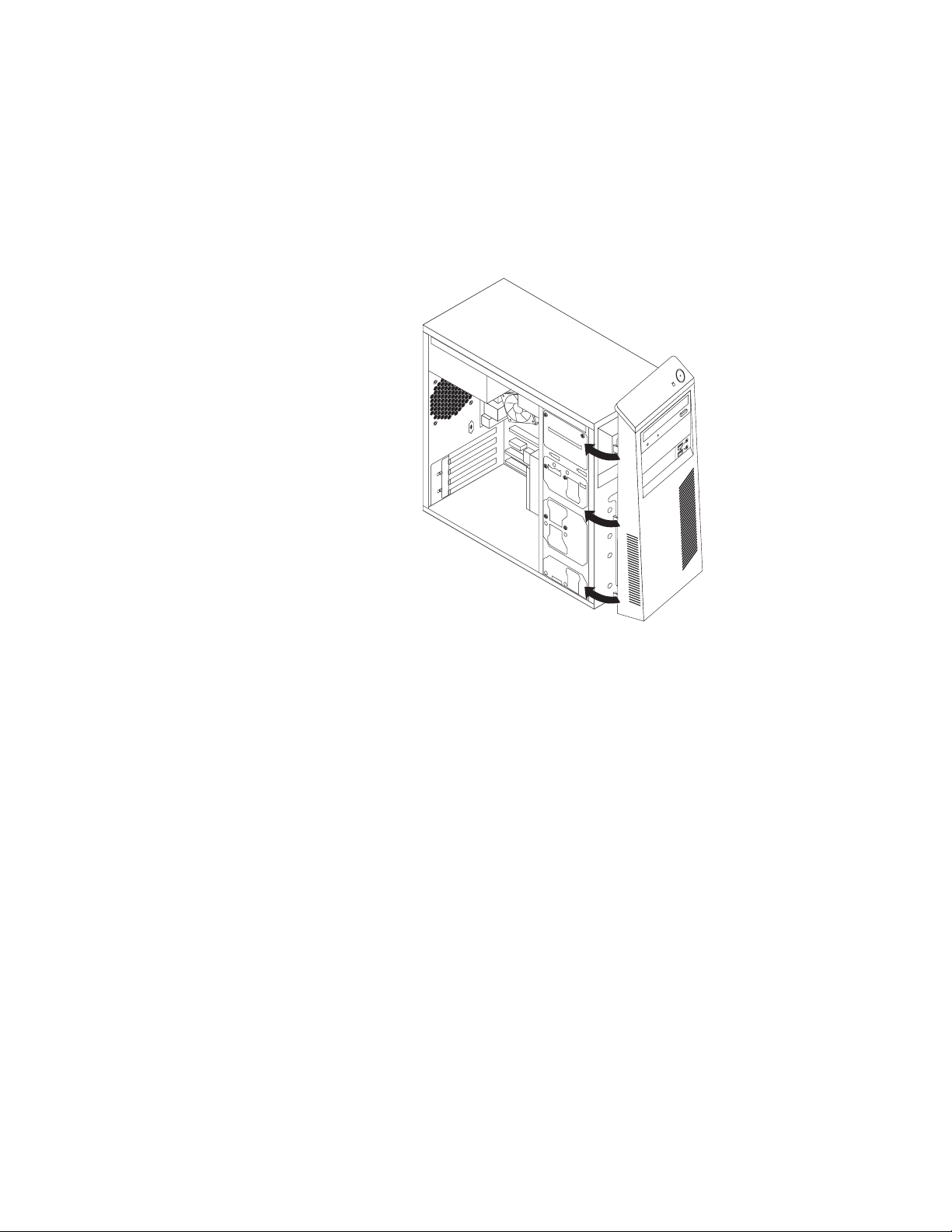

Extracción y reinstalación del marco biselado
frontal ...............15

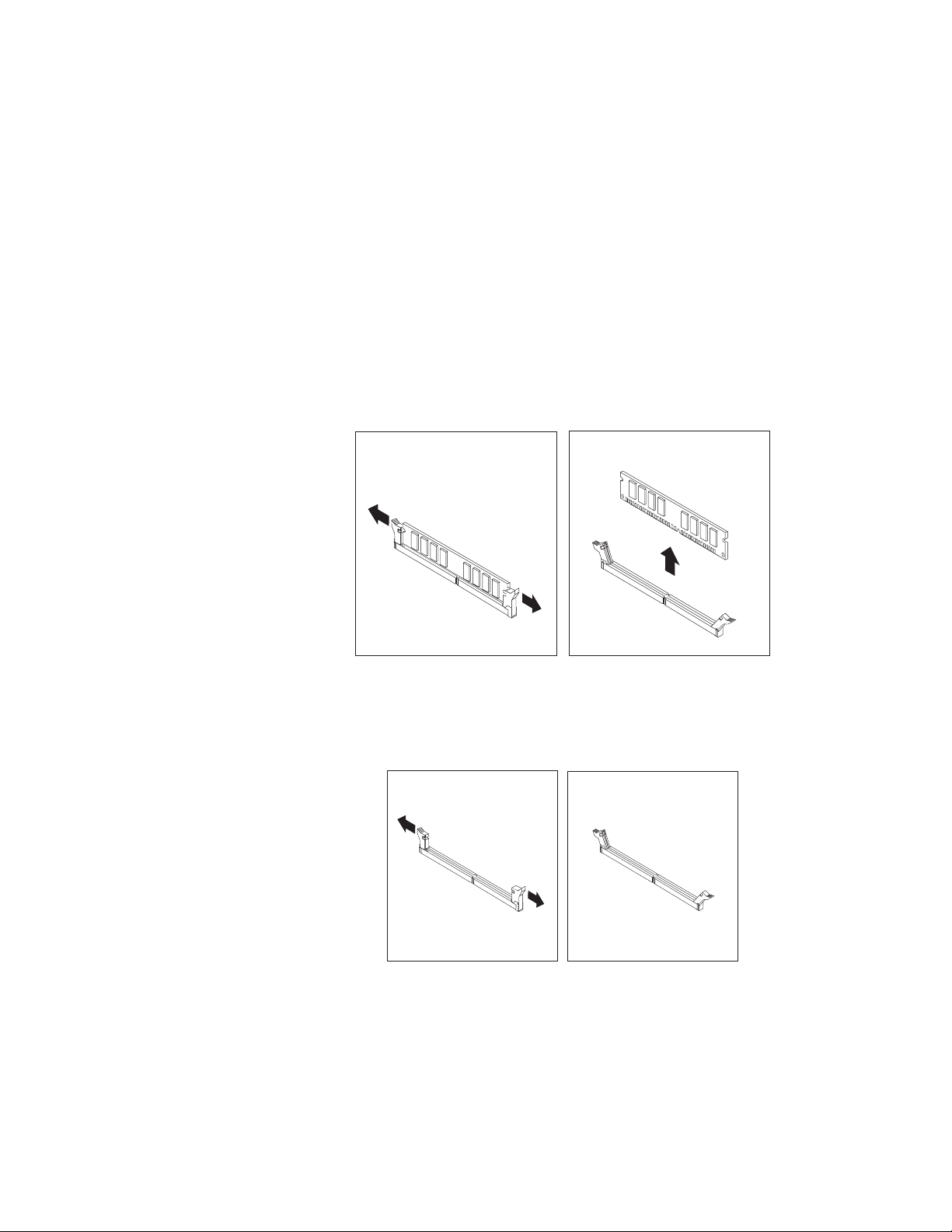

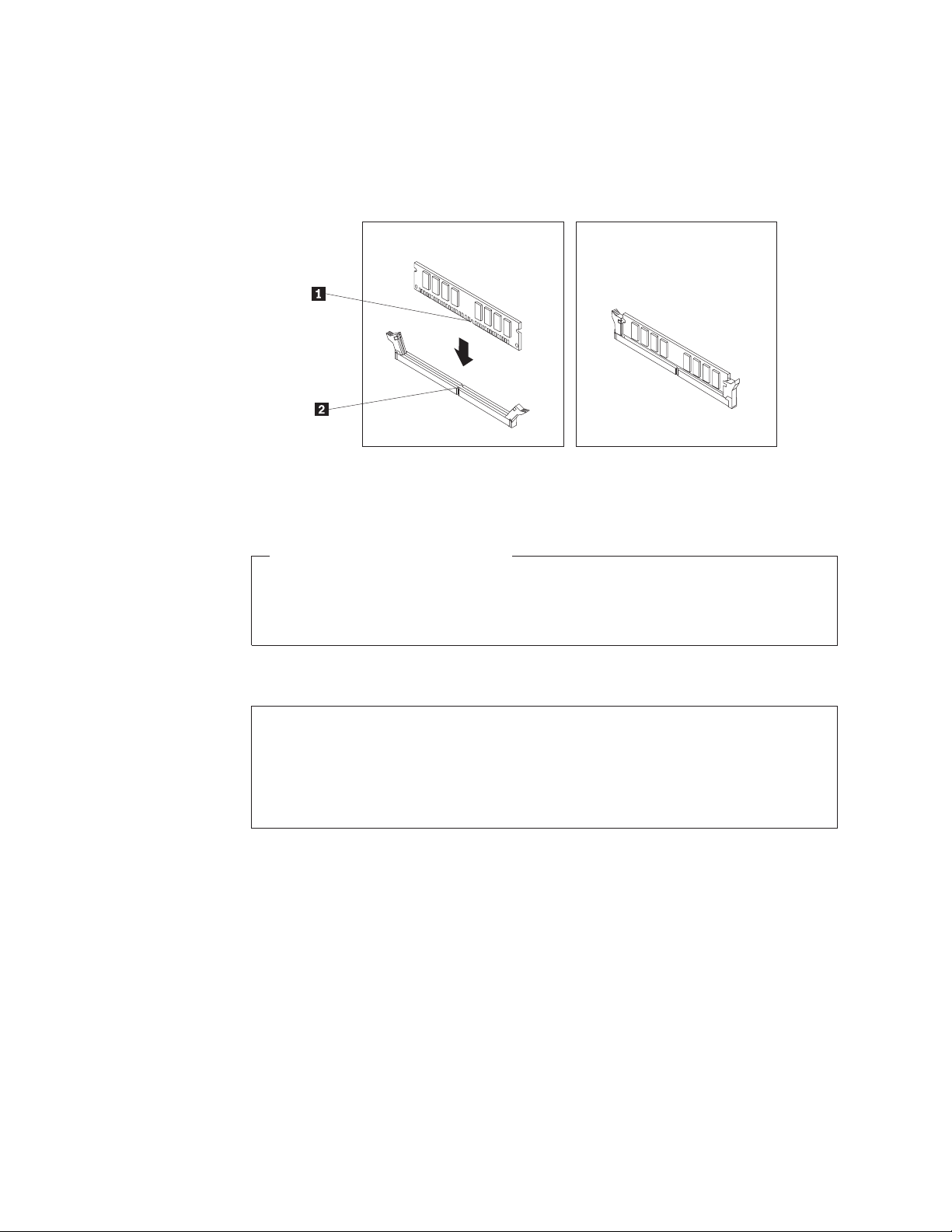

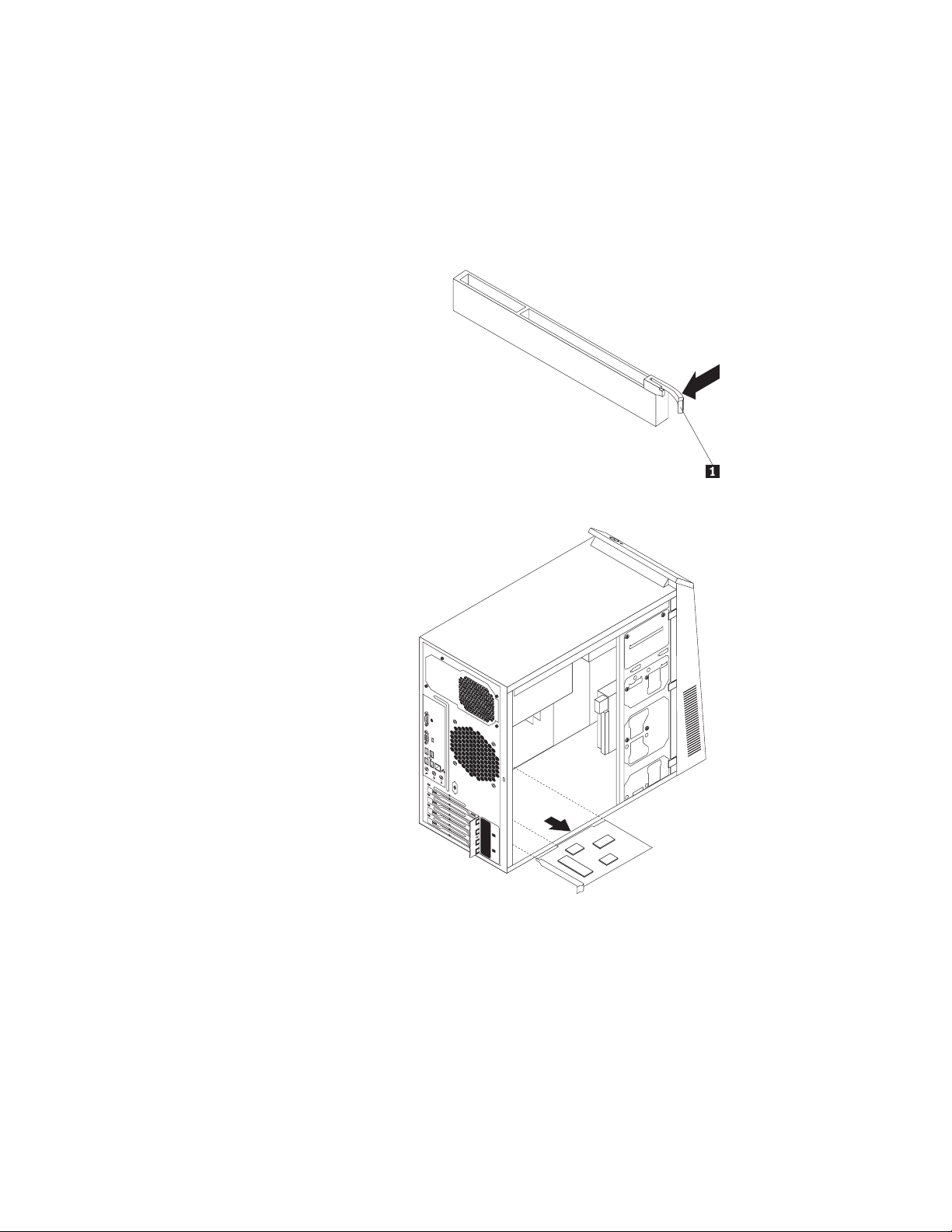

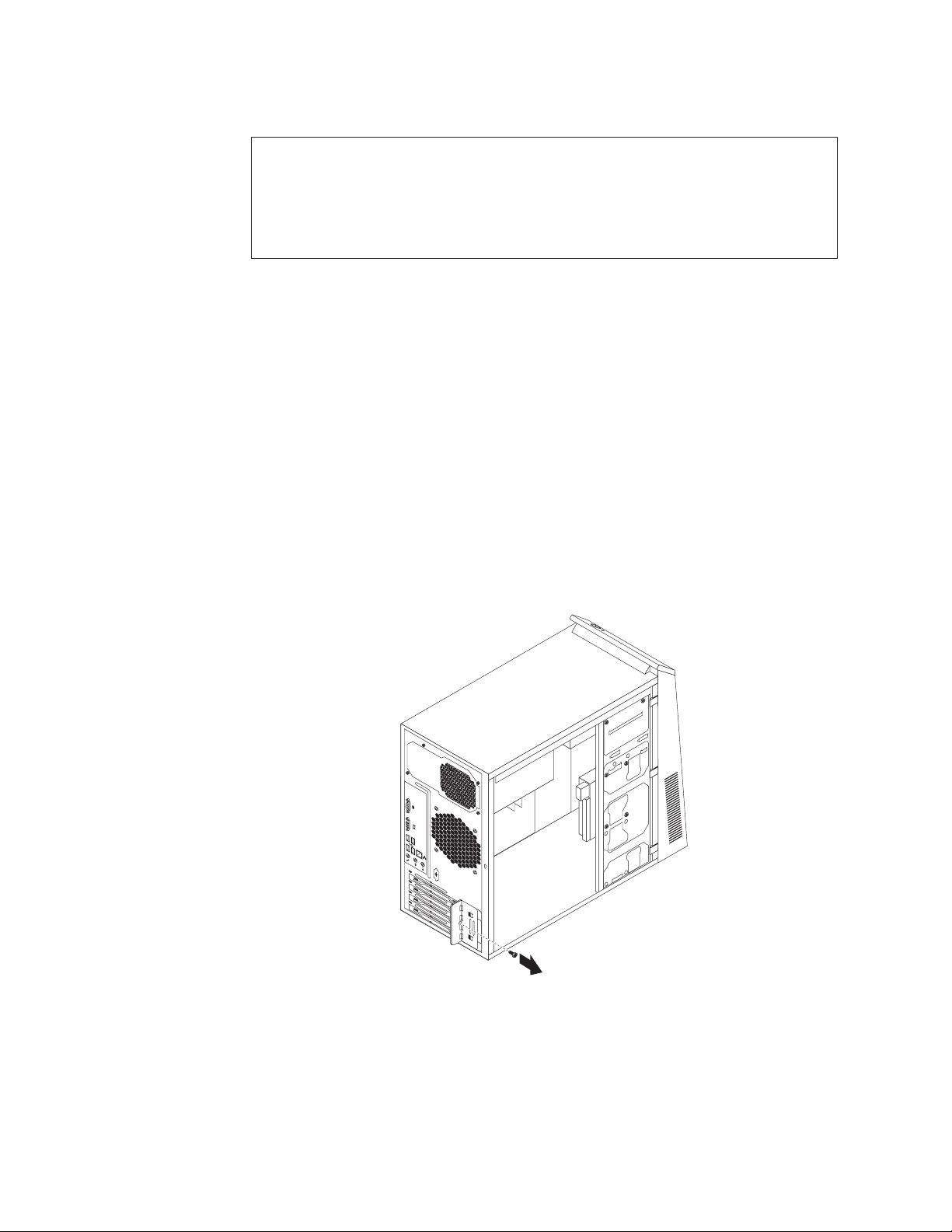

Instalación o sustitución de una tarjeta PCI . . . 18 Instalación o sustitución de un módulo de
memoria ..............20

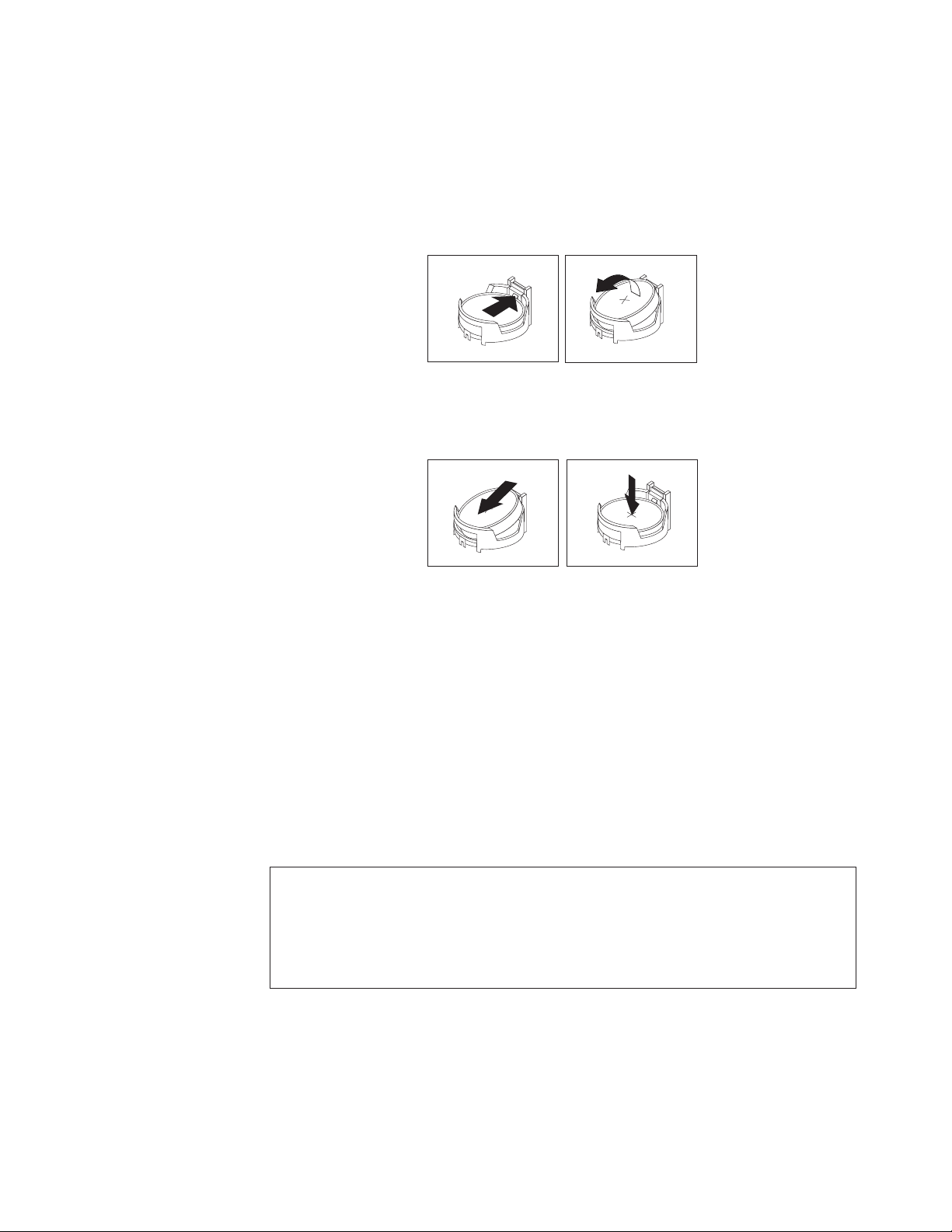

Sustitución de la batería .........22
Sustitución del conjunto de la fuente de
alimentación .............23
Sustitución del conjunto de ventilador y
disipador de calor ...........25

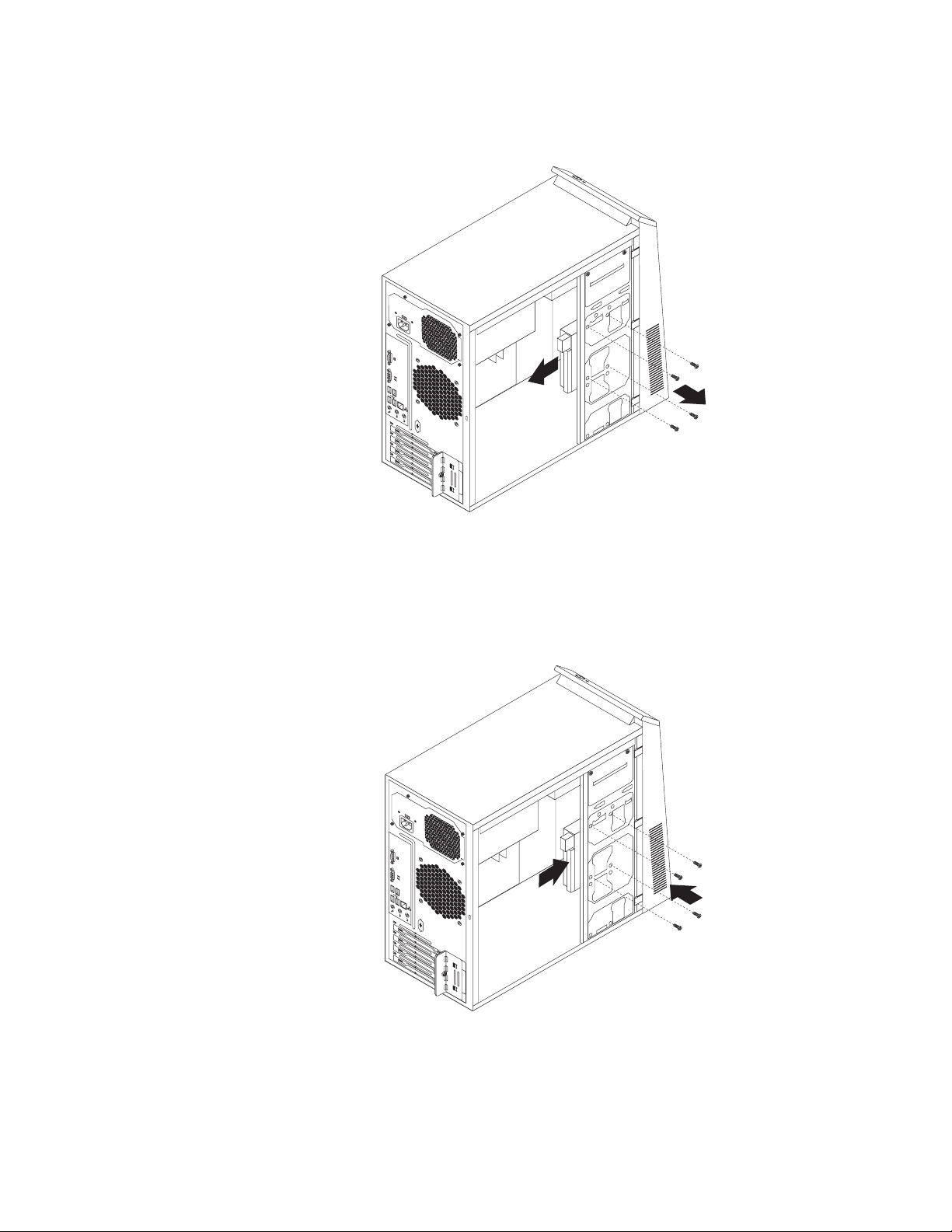

Sustitución de la unidad de disco duro ....27

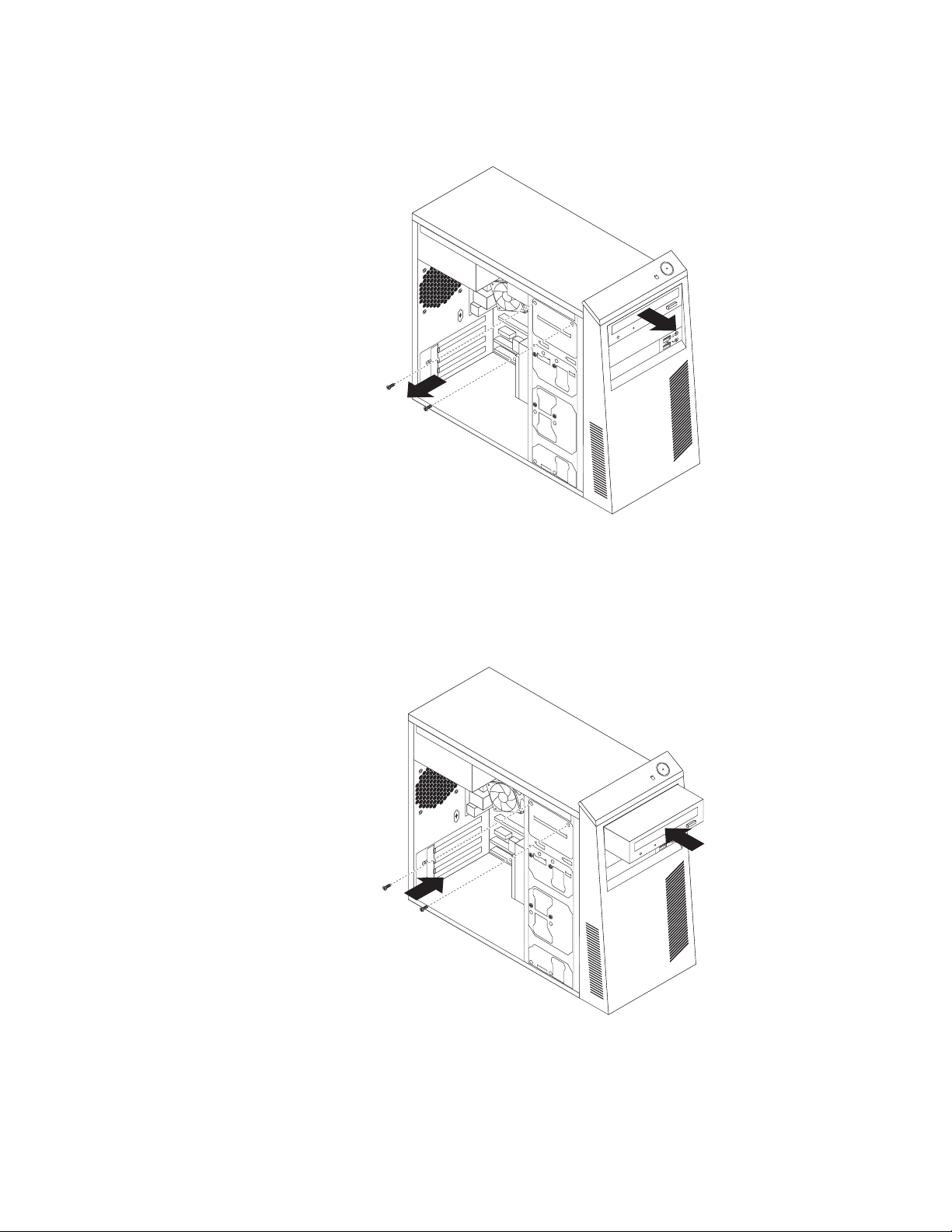

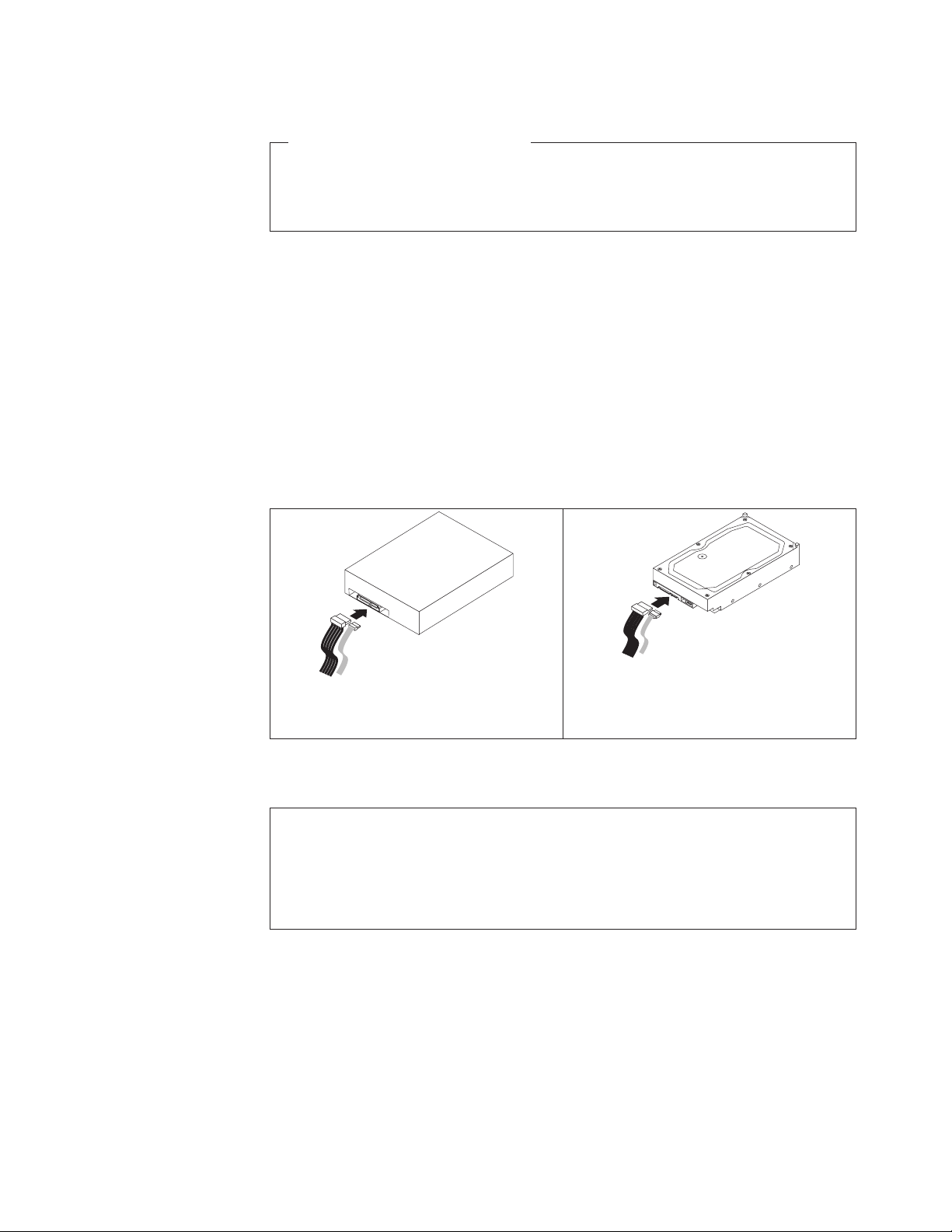

Sustitución de la unidad óptica .......29
Sustitución del teclado o del ratón ......31
Cómo finalizar la sustitución de piezas ....32
Instalación de características de seguridad ....33

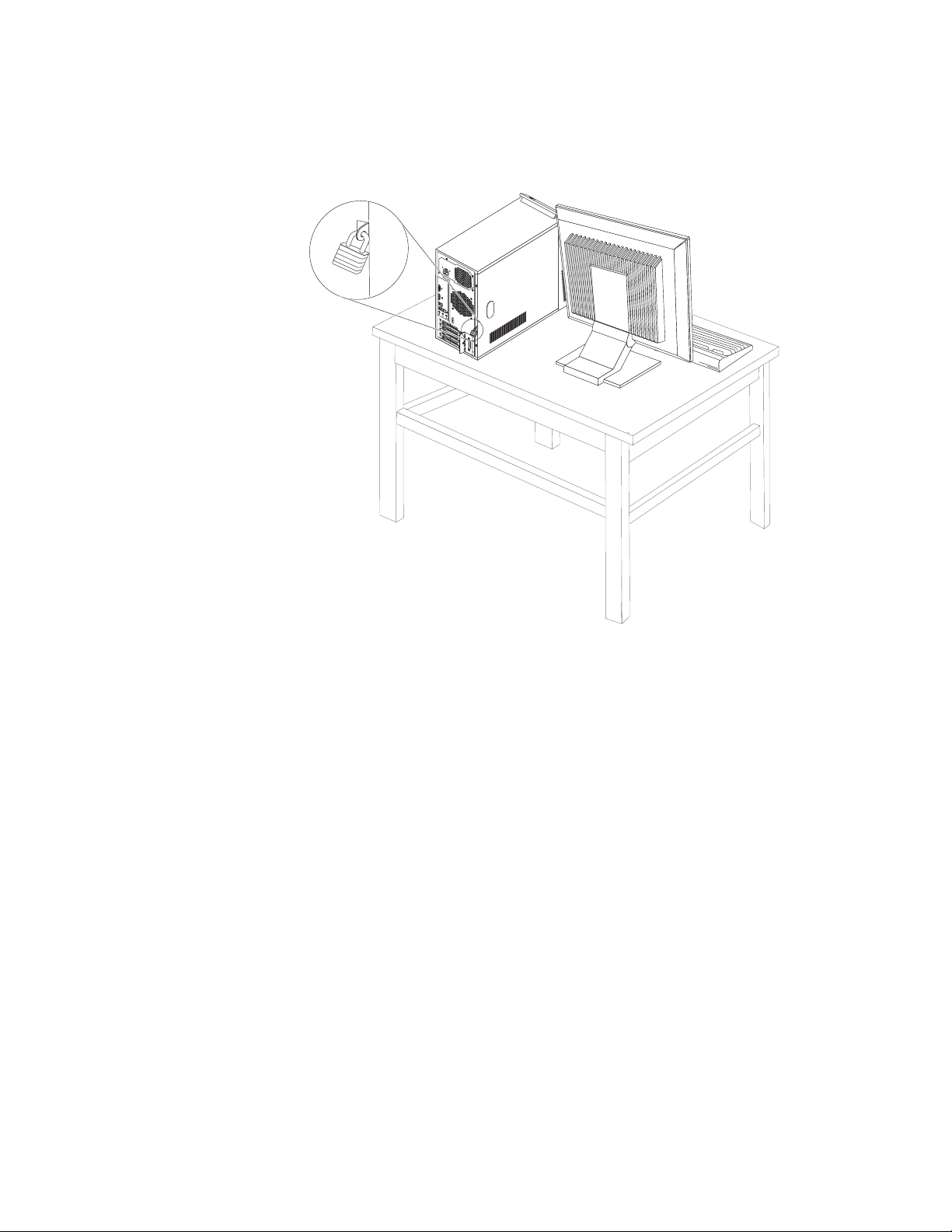

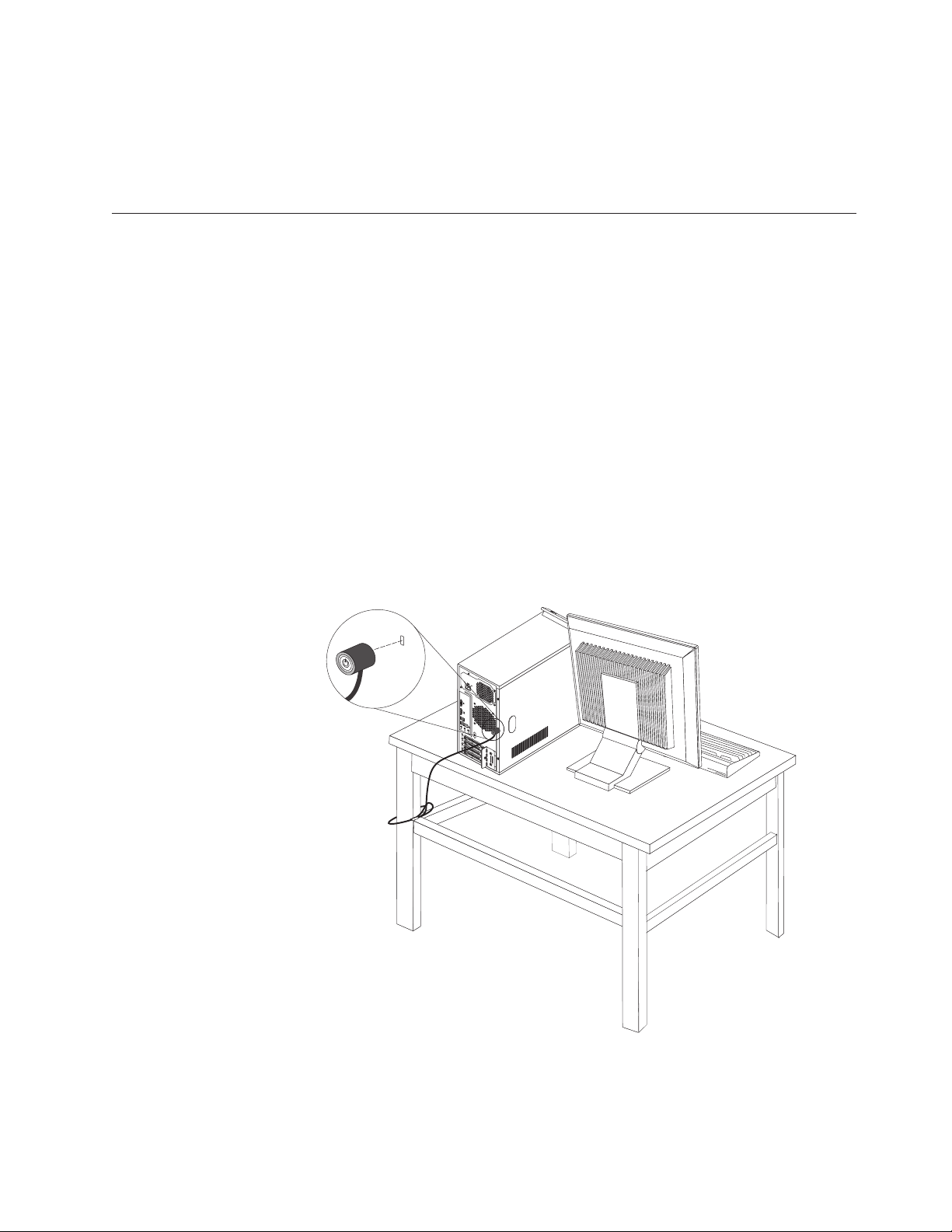

Cable de bloqueo integrado ........33
Candado ..............34
Protección mediante contraseña.......34
Borrado de una contraseña perdida u olvidada
(borrado de CMOS) ..........34
Capítulo 3. Información de
recuperación ............37
Creación y utilización de soportes de recuperación 37
Creación de soportes de recuperación.....37
Utilización de soportes de recuperación ....38
Instalación o reinstalación de controladores de
dispositivo...............38
Capítulo 4. Utilización del programa
Setup Utility ............41
Inicio del programa Setup Utility .......41
Visualización y cambio de los valores......41
Utilización de contraseñas .........41
Consideraciones sobre las contraseñas ....41
Definición de una contraseña de usuario . . . 42 Definición de una contraseña de supervisor . . 42 Establecimiento, cambio y supresión de una
contraseña..............42
Habilitación o inhabilitación de un dispositivo. . . 42
Selección de un dispositivo de arranque .....43
Selección de un dispositivo de arranque temporal 43
Selección o cambio de la secuencia de
dispositivos de arranque .........43
Salida del programa Setup Utility .......44
Capítulo 5. Actualización de los
programas del sistema ........45
Utilización de los programas del sistema ....45
Actualización (flash) del BIOS desde un disco . . . 45 Actualización (flash) del BIOS desde el sistema
operativo ...............46
Recuperación de una anomalía de actualización de
POST/BIOS ..............46
Capítulo 6. Resolución de problemas y
programas de diagnóstico ......47
Resolución de problemas básicos .......47
Programas de diagnóstico .........48
Lenovo ThinkVantage Toolbox .......48
Lenovo System Toolbox .........48
PC-Doctor for DOS ...........49
Limpieza del ratón ............50
Ratón óptico .............50

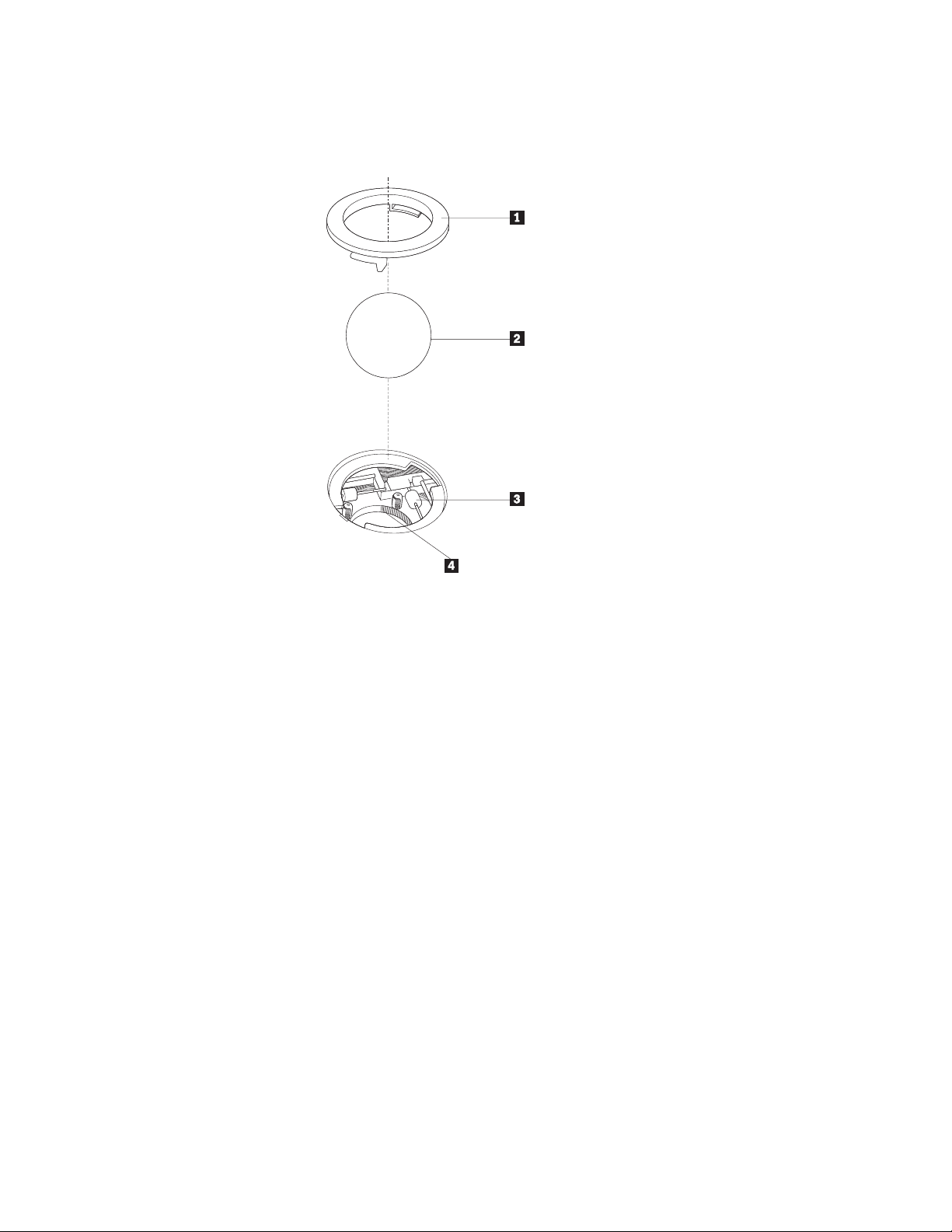

Ratón no óptico ............51
Capítulo 7. Obtención de información,
ayuda y asistencia..........53
Recursos de información ..........53
Carpeta Online Books ..........53
Lenovo ThinkVantage Tools ........53
Seguridad y garantía ..........53
Sitio web de Lenovo (http://www.lenovo.com) 54
Ayuda y asistencia ............54
Utilización de la documentación y los programas
de diagnóstico ............54
Llamada al servicio técnico ........54
Utilización de otros servicios .......55
Adquisición de servicios adicionales .....56
Apéndice. Avisos ..........57
Aviso sobre la salida de televisión .......58
Marcas registradas ............58
© Copyright Lenovo 2009 iii
Índice ...............59
iv
Guía del usuario

Información de seguridad importante

PRECAUCIÓN: Antes de utilizar este manual, asegúrese de leer y comprender toda la información sobre seguridad relacionada para este producto. Consulte la publicación Guía de seguridad y garantía de ThinkCentre que ha recibido con este producto para obtener la información más actualizada sobre seguridad. Al leer y comprender esta información sobre seguridad reduce el riesgo de daños personales y/o daños en el producto.
Si ya no dispone de una copia de la publicación Guía de seguridad y garantía de ThinkCentre, puede obtener una versión en formato PDF (Portable Document
Format) en el sitio web de soporte de Lenovo http://www.lenovo.com/support
®
en:
© Copyright Lenovo 2009 v
vi Guía del usuario

Capítulo 1. Visión general del producto

En este capítulo se proporciona información acerca de las características, las especificaciones, los programas de software preinstalados, las ubicaciones de las piezas y conectores, y las unidades internas del sistema.

Características

En este apartado se proporciona información acerca de las características del sistema.
Información del sistema
La información siguiente abarca una variedad de modelos. Para obtener información de su modelo específico, utilice el programa Setup Utility. Consulte Capítulo 4, “Utilización del programa Setup Utility”, en la página
41.
Microprocesador
®
v Microprocesador Intel
Celeron
v Microprocesador de núcleo dual Intel Celeron v Microprocesador de núcleo dual Intel Pentium v Microprocesador Intel Core™2 Duo v Memoria caché interna (el tamaño varía según el tipo de modelo)
®
®
Memoria
v Soporta hasta dos módulos de memoria RAM dinámica síncrona en línea dual
de doble velocidad de datos 2 (DIMM SDRAM DDR2)
Unidades internas
v Unidad óptica v Unidad de disco duro interna SATA (Serial Advanced Technology Attachment)
Subsistema de vídeo
v Tarjeta gráfica integrada para un conector VGA (Video Graphics Array) v Ranura de tarjeta gráfica PCI (Peripheral Component Interconnect) Express x16
en la placa del sistema para tarjetas gráficas separadas
Subsistema de audio
v Audio de alta definición (HD) integrado v Conector de micrófono y conector de auriculares en el panel frontal v Conector de entrada de línea de audio, conector de salida de línea de audio y
conector de micrófono en el panel posterior
Conectividad
v Controlador Ethernet 10/100/1000 Mbps
© Copyright Lenovo 2009 1
Funciones de gestión del sistema
v Posibilidad de almacenamiento de los resultados de la prueba de autoprueba de
encendido (POST) de hardware
v Arranque de encendido automático v Basic Input/Output System (BIOS) System Management (SM) y software SM v Wake on LAN v Wake on Ring (en el programa Setup Utility, esta característica se denomina
Serial Port Ring Detect for an external modem)
Características de entrada/salida (E/S)
v Conector Ethernet v Puerto serie de 9 patas v Seis conectores USB (Universal Serial Bus)
(dos en el panel frontal y cuatro en el panel posterior)
v Dos conectores de audio (conector de micrófono y de auriculares) en el panel
frontal
v Tres conectores de audio en el panel posterior
(conector de entrada de línea de audio, conector de salida de línea de audio y conector de micrófono)
v Conector de monitor VGA
Expansión
v Dos bahías de unidades de disco duro v Una bahía de unidades ópticas v Dos ranuras de tarjetas PCI v Una ranura de tarjeta PCI Express x1 v Una ranura de tarjeta gráfica PCI Express x16
Alimentación
v Fuente de alimentación de 180 vatios con conmutador manual de selección de
voltaje
Características de seguridad
v Habilitación o inhabilitación de dispositivos SATA v Habilitación o inhabilitación de conectores USB v Control de E/S de puerto serie v Control de la secuencia de arranque v Arranque sin teclado ni ratón v Soporte para añadir un cable de bloqueo integrado (bloqueo Kensington) v Soporte para añadir una presilla para candado v Contraseña de usuario y supervisor para acceso al BIOS
Programas de software, preinstalados
Es posible que el sistema se proporcione con programas de software preinstalados. En ese caso se incluyen un sistema operativo, controladores de dispositivo para dar soporte a las características incorporadas y otros programas de soporte. Si desea más información, consulte “Visión general de software” en la página 4.
2 Guía del usuario
Sistema operativo, preinstalado
®
v Microsoft
Windows®7
v Microsoft Windows Vista v Microsoft Windows XP Professional
(preinstalado mediante derechos de instalación de versiones anteriores en Windows 7 Professional, Windows 7 Ultimate, Windows Vista Business o Windows Vista Ultimate)

Especificaciones

Este apartado incluye una lista con las especificaciones físicas del sistema.
Dimensiones
Ancho: 175 mm (6,9 pulgadas) Alto:
371 mm (14,6 pulgadas) (con marco biselado) 350 mm (13,78 pulgadas) (sin marco biselado)
Profundidad:
425 mm (16,7 pulgadas) (con marco biselado) 370 mm (14,5 pulgadas) (sin marco biselado)
Peso
Configuración máxima como se envía: 11,2 kg (24,7 libras)
Entorno
Temperatura del aire:
En funcionamiento: entre 10° y 35°C (de 50° a 95°F) Detenido: entre -40° y 60°C (de -40° a 140°F) (con paquete) Detenido: entre -10° y 60°C (de 14° a 140°F) (sin paquete)
Humedad:
En funcionamiento: 20% a 80% (10% por hora, sin condensación) Detenido: 20% a 90% (10% por hora, sin condensación)
Altitud máxima:
En funcionamiento: de -50 a 10.000 pies (de -15,2 a 3.048 m) Apagado: de -50 a 35.000 pies (de -15,2 a 10.668 m)
Entrada eléctrica
Voltaje de entrada:
Rango bajo:
Mínimo: 100 V CA Máximo: 127 V CA Rango de frecuencia de entrada: 50 a 60 Hz Valor del conmutador de selección de voltaje: 115 V CA
Rango alto:
Mínimo: 200 V CA Máximo: 240 V CA Rango de frecuencia de entrada: 50 a 60 Hz Valor del conmutador de selección de voltaje: 230 V CA
®
Capítulo 1. Visión general del producto 3

Visión general de software

El sistema se proporciona con un sistema operativo preinstalado y varias aplicaciones preinstaladas.

Software proporcionado con el sistema operativo Windows

En este apartado se proporciona información acerca del software que se proporciona con el sistema operativo Windows. El software que se proporciona con el sistema puede variar en función del tipo de modelo y sistema operativo preinstalado.
Software proporcionado por Lenovo
Lenovo proporciona los siguientes programas de software para ayudarle a mejorar la productividad y reducir los gastos asociados con el mantenimiento del sistema. Los programas de software proporcionados con el sistema pueden variar en función del tipo de modelo y sistema operativo preinstalado.
Lenovo ThinkVantage Tools: El programa Lenovo ThinkVantage un conjunto de recursos de información y proporciona fácil acceso a diversas herramientas para ayudarle a trabajar con mayor seguridad y más fácilmente. Si desea más información, consulte “Lenovo ThinkVantage Tools” en la página 53.
Nota: El programa Lenovo ThinkVantage Tools sólo está disponible en sistemas de
Lenovo con Windows 7.
®
Tools le guía a
Lenovo Welcome: El programa Lenovo Welcome le presenta algunas características incorporadas e innovadoras de Lenovo y le guía por las tareas de configuración importantes para que obtenga el mayor rendimiento de su sistema.
Nota: El programa Lenovo Welcome sólo está disponible en sistemas preinstalados
con Windows 7 de Lenovo.
Product Recovery: El programa Product Recovery permite restaurar la unidad de disco duro a los valores predeterminados de fábrica.
Power Manager: El programa Power Manager permite gestionar la energía del sistema ThinkCentre Power Manager, puede ajustar los valores relacionados con la energía para obtener el equilibrio perfecto entre el rendimiento del sistema y el ahorro de energía.
System Update de ThinkVantage: El programa ThinkVantage System Update permite mantener actualizado el software del sistema, ya que descarga e instala paquetes de software (aplicaciones de TVT, controladores de dispositivos, flash BIOS y otras aplicaciones de terceras partes). Algunos ejemplos de software que debería mantener actualizado son los programas proporcionados por Lenovo, como el programa ThinkVantage Rescue and Recovery y el programa ThinkVantage Productivity Center.
®
de forma cómoda, flexible y completa. Mediante el programa
Lenovo ThinkVantage Toolbox
El programa Lenovo ThinkVantage Toolbox le ayuda a mantener el sistema, mejorar la seguridad del sistema informático, diagnosticar problemas del sistema, familiarizarse con las tecnologías innovadoras que ofrece Lenovo y obtener más información sobre su sistema. Consulte “Lenovo ThinkVantage Toolbox” en la página 48 para obtener una información detallada.
4 Guía del usuario
Nota: El programa Lenovo ThinkVantage Toolbox sólo está disponible en sistemas
de Lenovo con Windows 7.
Lenovo System Toolbox
El programa de diagnóstico Lenovo System Toolbox viene preinstalado de fábrica en la unidad de disco duro. Este programa de diagnóstico funciona con el sistema operativo Windows para diagnosticar problemas del hardware e informar de los valores controlados por el sistema operativo que provocan anomalías de hardware. Consulte “Lenovo System Toolbox” en la página 48 para obtener más información.
Nota: El programa Lenovo System Toolbox sólo está disponible en sistemas de
Lenovo con Windows Vista o Windows XP preinstalado.
Adobe Reader
El programa Adobe Reader es una herramienta que se utiliza para ver, imprimir y realizar búsquedas en documentos PDF.
Consulte “Carpeta Online Books” en la página 53 para obtener más información sobre cómo acceder a los manuales en línea y al sitio web de Lenovo.
Software antivirus
El sistema se proporciona con software antivirus que puede utilizarse para detectar y eliminar virus. Lenovo proporciona una versión completa de software antivirus en la unidad de disco duro con una subscripción gratuita de 30 días. Después de estos 30 días, deberá renovar la licencia para seguir recibiendo las actualizaciones del programa antivirus.
Para obtener más información sobre el software antivirus, consulte el sistema de ayuda del software antivirus.
Capítulo 1. Visión general del producto 5

Ubicaciones

Ubicación de los conectores en la parte frontal del sistema

En la Figura 1 se muestra la ubicación de los conectores en la parte frontal del sistema.
Nota: No todos los modelos de sistema tienen los siguientes conectores.
Figura 1. Ubicaciones de los conectores frontales
1 Conector USB 3 Conector de micrófono 2 Conector de auriculares 4 Conector USB
6 Guía del usuario

Ubicación de los conectores en la parte posterior del sistema

En la Figura 2 se muestra la ubicación de los conectores en la parte posterior del sistema. Algunos conectores de la parte posterior del sistema tienen un código de colores para ayudarle a determinar dónde conectar los cables en el sistema.
Figura 2. Ubicaciones de los conectores posteriores
1 Conmutador de selección de voltaje 8 Conector de entrada de línea de audio 2 Conector de cable de alimentación 9 Ranura de tarjeta gráfica PCI Express x16 3 Puerto serie 10 Ranura de tarjeta PCI Express x1 4 Conector de monitor VGA 11 Ranuras de tarjeta PCI (2) 5 Conectores USB (4) 12 Puerto serie (en algunos modelos) 6 Conector de micrófono 13 Conector Ethernet 7 Conector de salida de línea de audio
Capítulo 1. Visión general del producto 7
Conector Descripción
Conector de entrada de línea de audio
Conector de salida de línea de audio
Conector Ethernet Se utiliza para conectar un cable Ethernet para una LAN (red
Conector de micrófono Se utiliza para conectar un micrófono al sistema cuando desee
Puerto serie Se utiliza para conectar un módem externo, una impresora serie
Se utiliza para recibir señales de audio desde un dispositivo de sonido externo, como un sistema estéreo. Cuando conecta un dispositivo de audio externo, se conecta un cable entre el conector de salida de línea de audio del dispositivo y el conector de entrada de línea de audio del sistema.
Se utiliza para enviar señales de audio desde el sistema a dispositivos externos, como altavoces con alimentación externa (altavoces con amplificador integrado), auriculares, teclados multimedia, el conector de entrada de línea de audio de un sistema estéreo u otros dispositivos de grabación externos.
de área local). Nota: Para utilizar el sistema dentro de los límites establecidos por FCC para los aparatos de Clase B, utilice un cable Ethernet de Categoría 5.
grabar sonido o si utiliza software de reconocimiento de voz.
u otros dispositivos que utilicen un puerto serie de 9 patillas.
Conector USB Se utiliza para conectar un dispositivo que requiera un conector
USB, como un teclado, un ratón, un escáner o una impresora USB. Si tiene más de seis dispositivos USB, puede comprar un concentrador USB, que se utiliza para conectar dispositivos USB adicionales.
Conector de monitor VGA Se utiliza para conectar un monitor VGA u otros dispositivos
que necesiten un conector de monitor VGA.
8 Guía del usuario

Ubicación de los componentes

En la Figura 3 se muestran las ubicaciones de los diversos componentes del sistema. Para extraer la cubierta del sistema y poder acceder al interior del sistema, consulte “Extracción de la cubierta del sistema” en la página 14.
Figura 3. Ubicaciones de componentes
1 Conjunto de ventilador y disipador de calor
2 Módulos de memoria 6 Ranura de tarjeta PCI Express x1 3 Batería 7 Conjunto de la fuente de alimentación 4 Ranura de tarjeta gráfica PCI Express x16
5 Ranura de tarjeta PCI
Capítulo 1. Visión general del producto 9

Ubicación de las piezas en la placa del sistema

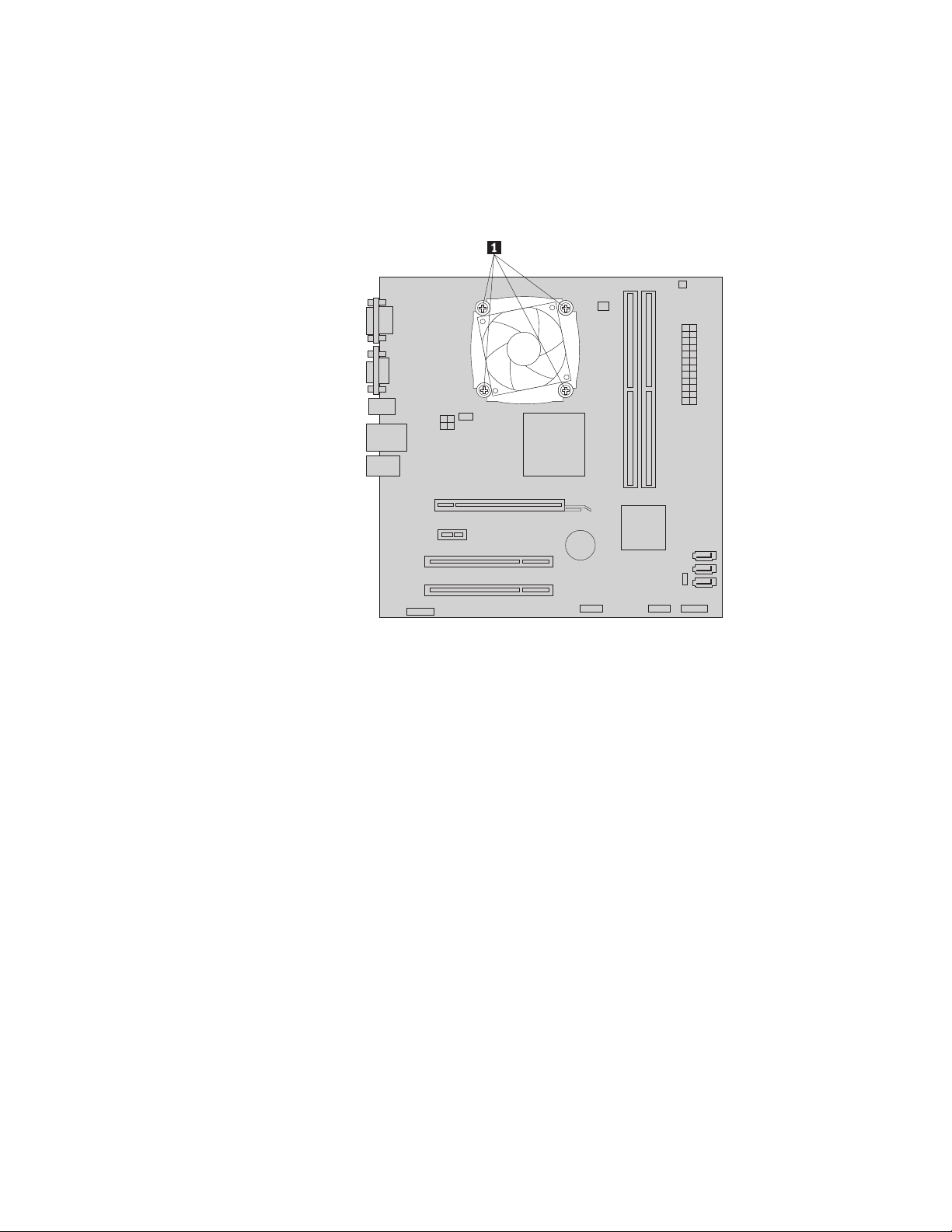

En la Figura 4 se muestra la ubicación de las piezas en la placa del sistema.
Figura 4. Ubicación de las piezas de la placa del sistema
1 Microprocesador 9 Conectores USB frontales (2) 2 Conector del ventilador del
microprocesador
3 Ranuras de memoria (2) 11 Conector de audio frontal 4 Conector de sensor térmico 12 Ranuras de tarjeta PCI (2) 5 Conector del alimentación de 24
patas
6 Conectores SATA (3) 14 Ranura de tarjeta gráfica PCI Express x16 7 Conector del panel frontal 15 Conector del alimentación de 4 patas 8 Puente de borrado/recuperación de
CMOS (Complementary Metal Oxide Semiconductor)

Unidades internas

En este apartado se proporciona información acerca de las unidades internas del sistema
Las unidades internas son dispositivos que el sistema utiliza para leer y almacenar datos. Puede añadir unidades al sistema para incrementar la capacidad de almacenamiento y permitir que el sistema lea otros tipos de soportes de almacenamiento. Las unidades internas se instalan en bahías. En este manual, las bahías se denominan bahía 1, bahía 2, etc.
10 Batería
13 Ranura de tarjeta PCI Express x1
16 Conector del ventilador del sistema
10 Guía del usuario
Al instalar una unidad interna, es importante tener en cuenta el tipo y tamaño de la unidad que se puede instalar o sustituir en cada bahía y conectar correctamente
los cables a la unidad que se acaba de instalar. Consulte las instrucciones para instalar o sustituir las unidades internas del sistema en la sección correspondiente de Capítulo 2, “Instalación o sustitución de hardware”, en la página 13.
En la Figura 5 se muestran las ubicaciones de las diversas bahías del sistema.
Figura 5. Ubicaciones de las bahías de unidades
1 Bahía 1 - Bahía de unidad óptica (con unidad óptica instalada) 2 Bahía 2 - Bahía de unidad de disco duro SATA secundaria 3 Bahía 3 - Bahía de unidad de disco duro SATA primaria (con unidad de disco duro
SATA de 3,5 pulgadas instalada)
Capítulo 1. Visión general del producto 11
12 Guía del usuario

Capítulo 2. Instalación o sustitución de hardware

En este capítulo se proporcionan las instrucciones para sustituir o instalar hardware en el sistema.

Manejo de dispositivos sensibles a la electricidad estática

No abra la bolsa antiestática que contiene la nueva pieza hasta que se haya extraído la pieza defectuosa del sistema y esté preparado para instalar la nueva. La electricidad estática, aunque es inofensiva para las personas, puede causar graves daños a los componentes y las piezas del sistema.
Para evitar daños causados por la electricidad estática, tome las siguientes precauciones cuando maneje las piezas y otros componentes del sistema:
v Limite los movimientos. El movimiento puede generar electricidad estática
alrededor del usuario.
v Maneje siempre las piezas y los demás componentes del sistema con cuidado.
Sujete los módulos de memoria, las tarjetas PCI, las placas del sistema y los microprocesadores por los extremos. No toque nunca ningún circuito que esté al descubierto.
v Evite que otras personas toquen las piezas y otros componentes del sistema. v Antes de sustituir una pieza nueva, ponga en contacto durante dos segundos
como mínimo la bolsa antiestática que contiene la pieza con una cubierta metálica de la ranura de expansión o con cualquier otra superficie metálica del sistema que esté sin pintar. Así se reduce la electricidad estática de la bolsa y del cuerpo.
v Siempre que sea posible, extraiga la nueva pieza de la bolsa antiestática e
instálela directamente en el sistema sin colocarla sobre ninguna superficie. Si ello no es posible, sitúe la bolsa antiestática en la que se halla la pieza nueva sobre una superficie lisa y plana y coloque la pieza sobre la bolsa.
v No deposite la pieza en la cubierta del sistema ni en ninguna otra superficie
metálica.

Instalación o sustitución de hardware

En esta sección se proporcionan las instrucciones para instalar o sustituir hardware del sistema. Puede ampliar las posibilidades del sistema mediante la adición de módulos de memoria, tarjetas PCI o unidades y sustituir hardware defectuoso para mantener el sistema.
Notas:
1. Utilice sólo piezas del sistema que proporciona Lenovo.
2. Al instalar o sustituir una opción, utilice las instrucciones apropiadas de esta
sección además de las instrucciones proporcionadas con la opción.

Instalación de opciones externas

Puede instalar opciones externas en el sistema, tales como altavoces externos, una impresora o un escáner. Para algunas opciones externas, debe instalar software adicional además de realizar la conexión física. Al instalar una opción externa, consulte “Ubicación de los conectores en la parte frontal del sistema” en la página 6 y “Ubicación de los conectores en la parte posterior del sistema” en la página 7
© Copyright Lenovo 2009 13
para identificar el conector adecuado. A continuación, siga las instrucciones que acompañan a la opción para ayudarle a realizar la conexión e instalar el software o los controladores de dispositivo necesarios para la opción.

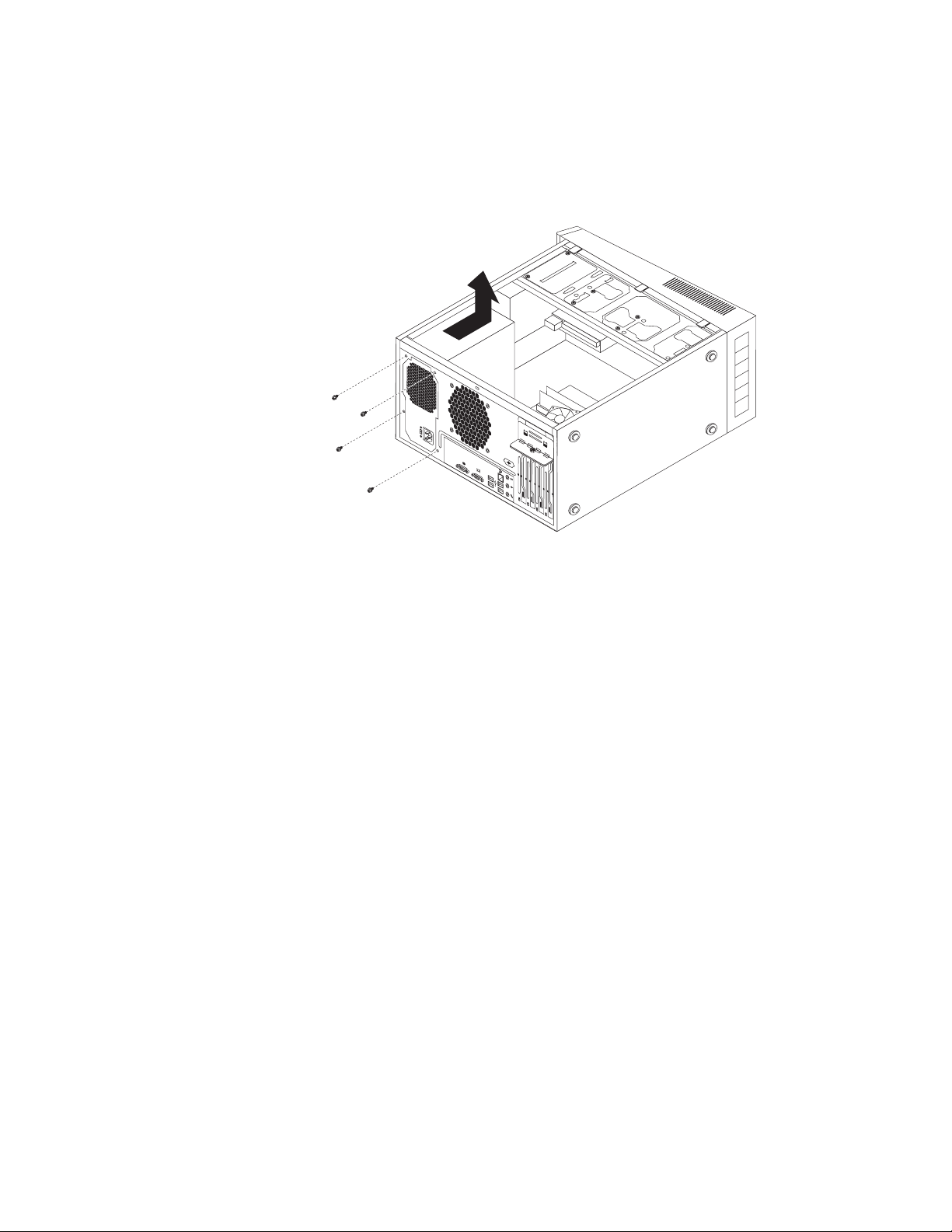

Extracción de la cubierta del sistema

Atención
No abra el sistema ni intente realizar ninguna reparación antes de leer y comprender la “Información de seguridad importante” de la publicación Guía de seguridad y garantía de
ThinkCentre proporcionada con el sistema. Para obtener una copia de la publicación Guía de seguridad y garantía de ThinkCentre, vaya a:
http://www.lenovo.com/support
En este apartado se proporcionan instrucciones para extraer la cubierta del sistema.
PRECAUCIÓN:
Apague el sistema y espere entre tres y cinco minutos para que el sistema se enfríe antes de extraer la cubierta del sistema.
Para extraer la cubierta del sistema, siga estos pasos:
1. Extraiga los soportes de las unidades. A continuación, apague todos los dispositivos conectados y el sistema.
2. Desconecte todos los cables de alimentación de las tomas eléctricas.
3. Desconecte los cables de alimentación, los cables de Entrada/Salida (E/S) y
cualquier otro cable conectado al sistema.
4. Retire los dispositivos de bloqueo, como el cable de bloqueo que fija la cubierta del sistema.
5. Si hay tornillos de fijación de la cubierta, retírelos.
14 Guía del usuario
Loading...
+ 50 hidden pages
