M920t Käyttöopas ja laitteiston ylläpito-opas
Energy Star -vaatimusten mukaiset konetyypit: 10SF, 10SG, 10SH,
10TM, 10U0 ja 10U1
Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät
tuotetiedot -oppaan ja Liite A ”Huomioon otettavaa” sivulla 69 -kohdan tiedot.
Toinen painos (elokuu 2019)
© Copyright Lenovo 2018, 2019.
RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services
Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat
sopimuksen GS-35F-05925 rajoitukset.
Sisältö
Luku 1. Yleiskuvaus . . . . . . . . . . . 1
Laite edestä . . . . . . . . . . . . . . . . . 1
Laite takaa. . . . . . . . . . . . . . . . . . 3
Emolevy. . . . . . . . . . . . . . . . . . . 5
Koneen tyypin ja mallin tarra . . . . . . . . . . . 6
Luku 2. Tekniset tiedot . . . . . . . . . 7
Luku 3. Tietokoneen lukot. . . . . . . . 9
E-lukon käyttöönotto tai käytöstä poisto . . . . . . 9
Tietokoneen kannen lukitseminen. . . . . . . . 10
Kensington-vaijerilukon tai vastaavan lukon
kiinnitys . . . . . . . . . . . . . . . . . . 11
Vaijerilukon kiinnittäminen. . . . . . . . . . . 12
Luku 4. Laitteiston osien vaihto . . . . 13
Ennen laitteiston osien vaihtoa . . . . . . . . . 13
FRU-osiin (ja CRU-osiin) tutustuminen . . . . . . 13
FRU-osien (ja CRU-osien) sijainti . . . . . . . . 14
Verkkojohdon vaihto . . . . . . . . . . . . . 16
Tietokoneen kannen irrotus . . . . . . . . . . 17
Etuosan peitelevyn vaihto . . . . . . . . . . . 18
Asemapaikkakehikon kääntäminen ylös- ja
alaspäin . . . . . . . . . . . . . . . . . . 19
Tietokoneen kahvan vaihto . . . . . . . . . . 20
Optisen aseman vaihto . . . . . . . . . . . . 21
Virtapainikkeen vaihto . . . . . . . . . . . . 23
Kortin lukulaitteen vaihto . . . . . . . . . . . 24
Etuosan siirräntäkiinnikkeen vaihto . . . . . . . 25
Etuosan tuulettimen vaihto . . . . . . . . . . 27
Valaistun punaisen pisteen vaihto . . . . . . . . 28
Lämpöanturin vaihto . . . . . . . . . . . . . 29
Sisäisen kaiuttimen vaihto. . . . . . . . . . . 30
Tallennusaseman vaihto . . . . . . . . . . . 31
Muistimoduulin vaihto . . . . . . . . . . . . 43
Nappipariston vaihto . . . . . . . . . . . . . 44
PCI Express -kortin vaihto . . . . . . . . . . . 45
M.2-tallennusaseman vaihto . . . . . . . . . . 47
M.2-tallennusasemakehikon vaihto . . . . . . . 50
Wi-Fi-kortin vaihto. . . . . . . . . . . . . . 51
Wi-Fi-antennin vaihto . . . . . . . . . . . . 55
Jäähdytyslevy-tuuletinmoduulin vaihto. . . . . . 58
Virtalähdemoduulin vaihto. . . . . . . . . . . 59
Suorittimen vaihto . . . . . . . . . . . . . . 60
E-lukon vaihto . . . . . . . . . . . . . . . 63
Kannen avauksen tunnistuskytkimen vaihto . . . . 64
Takaosan tuulettimen vaihto . . . . . . . . . . 65
Emolevyn vaihto . . . . . . . . . . . . . . 66
Osien vaihdon viimeistely . . . . . . . . . . . 67
Liite A. Huomioon otettavaa. . . . . . 69
Liite B. Tavaramerkit . . . . . . . . . 71
© Copyright Lenovo 2018, 2019 i
ii M920t Käyttöopas ja laitteiston ylläpito-opas
Luku 1. Yleiskuvaus
Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi.
Laite edestä
Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista.
Kuva 1. Laite edestä
1 Optisen aseman poisto/sulkemispainike (lisävaruste) 2 Optisen aseman tilan merkkivalo (lisävaruste)
3 Etuosan tallennusyksikkö
5 USB-C™ -liitäntä (tukee vain USB-tiedonsiirtoa)
7 Virran merkkivalo 8 Tallennusaseman merkkivalo
9 Mikrofoniliitäntä 10 Kuulokemikrofoniliitäntä
11 USB 3.1 Gen 1 -liitännät (2) 12 USB 3.1 Gen 2 -liitännät (2)
13 Valaistu punainen piste
1 Optisen aseman painike
© Copyright Lenovo 2018, 2019 1
4 Kortinlukijan paikka (lisävaruste)
6 Virtapainike
14 Sisäinen kaiutin
Käytetään optisen aseman levykelkan avaamiseen. Kun olet asettanut levyn levykelkkaan, sulje levykelkka
painamalla poisto/sulkemispainiketta.
2 Optisen aseman tilan merkkivalo
Kun merkkivalo palaa, optinen asema on käytössä.
3 Etuosan tallennusyksikkö
Tähän voidaan asettaa käytön aikana vaihdettava tallennusasema.
4 Kortin lukulaitteen paikka
Tätä käytetään tietojen lukemiseen tuetusta muistikortista.
5 USB-C-liitäntä (tukee vain USB-tiedonsiirtoa)
Liitännän avulla voit siirtää tietoja (USB 3.1 Gen 1-5.0 Gt/s), ladata laitteen akkua (5V / 3A) tai liittää USB-Clisävarusteita, joiden avulla voit laajentaa tietokoneen toiminnallisuutta. Voit hankkia USB-C-lisävarusteita
osoitteessa
https://www.lenovo.com/accessories
6 Virtapainike
Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä,
sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan.
7 Virran merkkivalo
Kun merkkivalo palaa, tietokone on käynnissä.
8 Tallennusaseman merkkivalo
Kun merkkivalo palaa, tallennusasema on käytössä.
9 Mikrofoniliitäntä
Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai vuorovaikutukseen
tietokoneen kanssa puheentunnistusohjelmiston avulla.
10 Kuulokemikrofoniliitäntä
Tähän liitäntään voi liittää kuulokemikrofonin.
11 USB 3.1 Gen 1 -liitännät
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan.
12 USB 3.1 Gen 2 -liitännät
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan.
13 Valaistu punainen piste
Kun merkkivalo palaa, tietokone on käynnissä.
2
M920t Käyttöopas ja laitteiston ylläpito-opas
14 Sisäinen kaiutin
Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita.
Laite takaa
Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista.
Kuva 2. Laite takaa
1 Ääni ulos -liitäntä
3 DisplayPort
5 USB 3.1 Gen 1 -liitännät (3)
7 Sarjaportti 8 PS/2-hiiriliitäntä (lisävaruste)
9 PS/2-näppäimistöliitäntä (lisävaruste)
11 Takaosan Wi-Fi-antennin kansi
13 Riippulukon kiinnityslenkki
15 PCI-Express-korttipaikat (eri korteilla on erilaiset
®
1.2 -lähtöliitäntä
2 VGA-lähtöliitäntä
4 USB 3.1 Gen 1 -liitäntä
6 Verkkojohdon liitäntä
10 Ethernet-liitäntä
12 Sarjaportti (lisävaruste)
14 Älykkään kaapelipidikkeen paikat (2)
16 Turvalukon paikka
liitännät)
1 Ääni ulos -liitäntä
Tätä käytetään äänen lähettämiseen tietokoneesta ulkoisiin laitteisiin, kuulokkeisiin tai
multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen
äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille.
Luku 1. Yleiskuvaus 3
Huomautus: Jos tietokoneessa on sekä ääni ulos -liitäntä että kuulokemikrofoni- tai kuulokeliitäntä, liitä
nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofoni- tai kuulokeliitäntään. Kuulokkeiden
liitäntä ei tue kuulokemikrofonien mikrofonia.
2 VGA-lähtöliitäntä
Tämän liitännän avulla tietokone lähettää signaaleja toiseen videolaitteeseen, esimerkiksi näyttöön.
3 DisplayPort 1.2 -lähtöliitäntä
Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen,
esimerkiksi laadukkaaseen näyttöön.
4 USB 3.1 Gen 1 -liitäntä
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. Tämä liitäntä
tukee pikanäppäinkäynnistystoimintoa, jonka avulla voit kytkeä tietokoneeseen virran tai palauttaa sen
toimintaan S4-horrostilasta Alt+P-näppäinyhdistelmän avulla. Voit ottaa pikanäppäinkäynnistystoiminnon
(Smart Power On) käyttöön tai poistaa sen käytöstä Setup Utility -ohjelman avulla. Lisätietoja on julkaisussa
Tärkeät tuotetiedot -oppaan.
5 USB 3.1 Gen 1 -liitännät
Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä
USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan.
6 Verkkojohdon liitäntä
Tähän liitetään verkkojohto, jolla tietokone kytketään verkkovirtaan.
7 Sarjaliitäntä
Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää
käyttävä laite.
8 PS/2-hiiriliitäntä
Tähän liitäntään voidaan liittää hiiri tai jokin muu paikannuslaite, joka käyttää PS/2-hiiriliitäntää.
9 PS/2-näppäimistöliitäntä
Tähän liitäntään voidaan liittää näppäimistö, joka käyttää PS/2 (Personal System/2) -näppäimistöliitäntää.
10 Ethernet-liitäntä
Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten.
11 Takaosan Wi-Fi-antennin kansi
Lisävarusteena saatava kansi suojaa takaosan Wi-Fi-antennia.
12 Sarjaliitäntä
Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää
käyttävä laite.
4
M920t Käyttöopas ja laitteiston ylläpito-opas
13 Riippulukon kiinnityslenkki
Käytetään riippulukon kiinnittämiseen.
14 Älykkään kaapelipidikkeen paikat
Käytetään älykkään kaapelipidikkeen kiinnittämiseen.
15 PCI-Express-korttipaikat
Voit parantaa tietokoneen suorituskykyä liittämällä PCI Express -kortit tälle alueelle. Tämän alueen liitännät
määräytyvät tietokoneen mallin mukaan.
16 Turvalukon paikka
Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen.
Emolevy
Huomautus: Lisää osien kuvauksia on kohdissa ”Laite edestä” sivulla 1 ja ”Laite takaa” sivulla 3.
Kuva 3. Emolevy
1 4-nastainen virtaliitäntä
3 Muistipaikka (DIMM1) 4 Muistipaikka (DIMM2)
5 Muistipaikka (DIMM3) 6 Muistipaikka (DIMM4)
7 Virtapainikelevyn liitäntä
9 10-nastainen virtaliitäntä
2 Suorittimen tuulettimen vastake
8 Sisäisen kaiuttimen liitäntä
10 SATA-virtaliitäntä
Luku 1. Yleiskuvaus 5
11 SATA-virtaliitäntä
13 SATA 3.0 -liitäntä 14 SATA 3.0 -liitäntä
15 SATA 3.0 -liitäntä 16 CMOS-muistin tyhjennyksen hyppyjohdin
12 Lisätuulettimen liitäntä
17 SATA 3.0 -liitäntä
19 M.2 Wi-Fi -korttipaikka 20 Lämpöanturin liitäntä
21 Valaistun punaisen pisteen liitäntä
23 Etuosan USB 2.0 -liitäntä 24 Sarjaportti (lisävaruste)
25 Thunderbolt-liitäntä
18 M.2-tallennusaseman paikka
22 Etuosan USB 2.0 -liitäntä
26 PCI Express -korttipaikka (fyysinen linkin leveys x16;
neuvoteltava linkin leveys x4, x1)
27 PCI Express x1 -korttipaikka 28 PCI Express x16 -näytönohjainkortin korttipaikka
29 E-lukon liitäntä 30 Järjestelmän tuulettimen liitäntä
31 Kannen avauksen tunnistuskytkin 32 Nappiparisto
33 Suorittimen vastake 34 PS/2-näppäimistö- ja hiiriliitäntä
Koneen tyypin ja mallin tarra
Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon
tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän
ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnetty
tietokoneen kylkeen kuvan osoittamalla tavalla.
Kuva 4. Koneen tyypin ja mallin tarra
6 M920t Käyttöopas ja laitteiston ylläpito-opas
Luku 2. Tekniset tiedot
Virtalähde
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 180 wattia
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 250 wattia
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 400 wattia
Tallennusasemat
Enintään neljä SATA-tallennusasemaa (mukaan lukien yksi käytön aikana vaihdettava tallennusasema) ja yksi
M.2-tallennusasema
Näyttöominaisuudet
• Sisäinen näytönohjainkortti tukee seuraavia:
– DisplayPort-liitäntä (ulos)
– VGA-lähtöliitäntä
• Lisävarusteena saatava erillinen näytönohjainkortti parantaa kuvanlaatua ja laajentaa ominaisuuksia.
Ääniominaisuudet
• Sisäinen äänikortti tukee seuraavia:
– Linja ulos -liitäntä
– Kuulokemikrofoniliitäntä
– Sisäinen kaiutin
– Mikrofoniliitäntä
• Lisävarusteena saatava äänikortti tarjoaa parannetun äänenlaadun ja laajennetut ominaisuudet.
Siirräntäominaisuudet
• Ääniliitännät (ääni ulos-, kuuloke-, kuulokemikrofoni- ja mikrofoniliitäntä)
• Kortinlukijan paikka (lisävaruste)
• Näyttöliitännät (DisplayPort-lähtöliitäntä ja VGA-lähtöliitäntä)
• Ethernet-liitäntä
• PS/2-näppäimistöliitäntä (lisävaruste)
• PS/2-hiiriliitäntä (lisävaruste)
• Sarjaliitäntä
• USB-liitännät
Laajennusominaisuudet
• Kortinlukija (lisävaruste)
• Muistipaikka
• Optinen asema (lisävaruste)
• PCI Express -korttipaikka (fyysisen linkin leveys x16, neuvoteltavan linkin leveys x4, x1)
• PCI Express x1 -korttipaikka
• PCI Express x16 -näytönohjainkorttipaikka
© Copyright Lenovo 2018, 2019 7
• Tallennusasemapaikka
Verkko-ominaisuudet
• Ethernet LAN
• Langaton lähiverkko (lisävaruste)
• Bluetooth (lisävaruste)
Fyysiset mitat
• Leveys: 165,0 mm
• Korkeus: 410,3 mm
• Syvyys: 321,4 mm
Paino (ilman pakkausta)
Enimmäiskokoonpano (toimitettaessa): 10,0 kg (22,1 lb)
USB-tiedonsiirtonopeutta koskeva ilmoitus
Riippuen monista tekijöistä, kuten isännän ja oheislaitteiden käsittelyominaisuuksista, tiedoston
ominaisuuksista, tiedostomääritteistä ja muista järjestelmäkokoonpanoon ja käyttöympäristöihin liittyvistä
tekijöistä, todellinen siirtonopeudet erilaisia USB-liitäntöjä käytettäessä vaihtelevat ja voivat olla hitaampia
kuin alla luetellut kutakin laitetta koskevat siirtonopeudet.
USB-laite Tiedonsiirtonopeus (Gt/s)
3.1 Gen 1
3.1 Gen 2
3.2 20
5
10
8 M920t Käyttöopas ja laitteiston ylläpito-opas
Luku 3. Tietokoneen lukot
Tässä luvussa on ohjeet tietokoneen suojaamiseen lukituslaitteilla.
E-lukon käyttöönotto tai käytöstä poisto
Tietokoneessa voi olla asennettuna turvalukkoratkaisu, joka suojaa tietokonetta sen sisäisten osien
luvattomalta poistolta tai käsittelyltä. E-lukon avulla voit lukita tai avata tietokoneen lukituksen mekaanisesti.
Voit ottaa E-lukon käyttöön tai poistaa sen käytöstä seuraavasti:
1. Kytke tietokoneeseen virta tai käynnistä se uudelleen.
2. Ennen kuin Windows käynnistyy, painele F1-näppäintä ja Fn+F1-näppäinyhdistelmää toistuvasti, kunnes
Setup Utility -ohjelma avautuu.
3. Ota E-lukko käyttöön tai poista se käytöstä valitsemalla Security ➙ Electronic Lock.
4. Tallenna muutokset ja käynnistä tietokone uudelleen painamalla F10-näppäintä tai Fn+F10näppäinyhdistelmää.
Huomautus: Muutokset tulevat voimaan vasta, kun asetus on tallennettu ja järjestelmä on käynnistetty
uudelleen.
Kuva 5. E-lukon käyttöönotto tai käytöstä poisto
© Copyright Lenovo 2018, 2019 9
Tietokoneen kannen lukitseminen
Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on
riippulukkolenkki, johon voi asentaa tietokoneen kannen irrotuksen estävän riippulukon.
Kuva 6. Tietokoneen kannen lukitseminen
10 M920t Käyttöopas ja laitteiston ylläpito-opas
Kensington-vaijerilukon tai vastaavan lukon kiinnitys
Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää
tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen
takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai
numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet.
Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan
Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa:
http://www.lenovo.com/support
Kuva 7. Kensington-vaijerilukon tai vastaavan lukon kiinnitys
Luku 3. Tietokoneen lukot 11
Vaijerilukon kiinnittäminen
Esimerkiksi näppäimistö ja hiiri voidaan suojata vaijerilukolla lukitsemalla laitteiden kaapelit tietokoneeseen.
Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan vaijerilukon aukkoihin. Voit asentaa vaijerilukon
seuraavasti:
1. Aseta pidike
2. Vedä haluamasi kaapelit vaijerilukon kolojen läpi.
3. Paina pidike
1 vaijerilukon aukkoon 4 .
2 vaijerilukon aukkoon 3 niin, että se napsahtaa paikalleen.
Kuva 8. Vaijerilukon kiinnittäminen
12 M920t Käyttöopas ja laitteiston ylläpito-opas
Luku 4. Laitteiston osien vaihto
Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet.
Ennen laitteiston osien vaihtoa
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät
tuotetiedot -opas.
Huomioon otettavaa ennen laitteiston osien vaihtoa
• Käytä vain Lenovon toimittamia tietokoneen komponentteja.
• Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen
mukana toimitettuja ohjeita.
• Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta.
Staattiselle sähkölle herkkien laitteiden käsittely
Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on
poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se
saattaa vioittaa tietokoneen osia ja lisävarusteita.
Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi:
• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.
• Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin,
muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai
liittimiin.
• Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin.
• Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai
tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja
kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista.
• Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä
käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa
pakkauksen päälle.
• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.
FRU-osiin (ja CRU-osiin) tutustuminen
• Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista
tietokonemalleista, on seuraavassa osoitteessa:
http://www.lenovo.com/serviceparts-lookup
• Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai
vaihtaa.
– Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti.
Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla
kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta.
© Copyright Lenovo 2018, 2019 13
– Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien
käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä
CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu
useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava,
jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa
ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko.
Ennen FRU-osien vaihtoa
Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa:
• Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen.
• Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet.
• Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista.
Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai
ohjelmien päälle voidaan kirjoittaa.
• Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa.
Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat.
• FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa.
Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön
purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että
FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa.
• Vaihda vain viallinen FRU-osa.
FRU-osien (ja CRU-osien) sijainti
Huomautuksia:
• Jotkin seuraavista osista ovat lisävarusteita.
• Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon.
Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa:
http://www.lenovo.com/support/phone
14 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 9. FRU-osien (ja CRU-osien) sijainti
Itsepalvelun piiriin kuuluvat CRUosat
2 Nappiparisto 29 Virtalähdemoduuli 1 Jäähdytyslevy-tuuletinmoduuli
4 Muistimoduuli 32 E-lukko
6 M.2-tallennusasema 36 Wi-Fi-kortin suojus 5 Emolevy
8 Optisen aseman kehikko
Valinnaisen palvelun piiriin
kuuluvat CRU-osat
37 Wi-Fi-kortti
Muut kuin CRU-osat
3 Suoritin
7 Optisen aseman kaapeli
Luku 4. Laitteiston osien vaihto 15
Itsepalvelun piiriin kuuluvat CRUosat
9 Optinen asema
10 Etuosan tallennusyksikkö 13 Etuosan siirräntäkiinnike
12 Etuosan peitelevy 14 Kortinlukija
Valinnaisen palvelun piiriin
kuuluvat CRU-osat
Muut kuin CRU-osat
11 Tietokoneen kahva
19 Sisemmän tallennusaseman
15 Virtapainike
kiinnike
20 Ulomman tallennusaseman
kiinnike
21 2,5 tuuman tai 3,5 tuuman
16 Wi-Fi-antennit ja takaosan
antennin kansi
17 Lämpöanturi
tallennusasema
22 Tallennusasemasovitin 18 Valaistu punainen piste
23 Näppäimistö 26 Tallennusaseman kaapeli
24 Hiiri 27 Etuosan tuuletin
25 Verkkojohto
30 PCI Express -kortti
34 M.2-tallennusasemakehikko 33 Kannen avauksen tunnistuskytkin
38 Tietokoneen kansi 35 Takaosan tuuletin
28 Sisäinen kaiutin
31 Runko
Verkkojohdon vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Vaihda verkkojohto.
Kuva 10. Verkkojohdon irrotus
16 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 11. Verkkojohdon asennus
Tietokoneen kannen irrotus
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
VAROITUS:
Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä
muutamia minuutteja.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Avaa tarvittaessa tietokoneen kannen lukitus.
3. Poista tietokoneen kansi.
Kuva 12. Tietokoneen kannen irrotus
Luku 4. Laitteiston osien vaihto 17
4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 67.
Etuosan peitelevyn vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Vaihda etuosan peitelevy.
Kuva 13. Etuosan peitelevyn irrotus
18 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 14. Etuosan peitelevyn asennus
4. Viimeistele vaihto. Katso kohta ”Osien vaihdon viimeistely” sivulla 67.
Asemapaikkakehikon kääntäminen ylös- ja alaspäin
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylös- ja alaspäin.
Kuva 15. Asemapaikkakehikon kääntäminen ylöspäin
Luku 4. Laitteiston osien vaihto 19
Kuva 16. Asemapaikkakehikon kääntäminen alaspäin
5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Tietokoneen kahvan vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Vaihda tietokoneen kahva.
20
M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 17. Tietokoneen kahvan irrotus
Kuva 18. Tietokoneen kahvan asennus
5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Optisen aseman vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
Luku 4. Laitteiston osien vaihto 21
4. Irrota liitäntä- ja virtakaapeli optisesta asemasta.
5. Vaihda optinen asema.
Matala optinen asema
Kuva 19. Optisen aseman irrotus
Kuva 20. Optisen aseman kehikon irrotus
Kuva 21. Optisen aseman kehikon asennus
22 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 22. Optisen aseman asennus
6. Kytke liitäntä- ja virtakaapeli uuteen optiseen asemaan.
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Virtapainikkeen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota virtapainikkeen kaapeli emolevystä.
6. Vaihda virtapainike.
Luku 4. Laitteiston osien vaihto 23
Kuva 23. Virtapainikkeen irrotus
Kuva 24. Virtapainikkeen asennus
7. Liitä uuden virtapainikkeen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Kortin lukulaitteen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
24
M920t Käyttöopas ja laitteiston ylläpito-opas
5. Irrota kortinlukulaitteen kaapeli emolevystä.
6. Vaihda kortin lukulaite.
VAROITUS:
Tartu kortin lukulaitteeseen vain sen reunoista. Älä koske kortin lukulaitteen piirilevyyn.
Kuva 25. Kortinlukijan irrotus
Kuva 26. Kortinlukijan asennus.
7. Liitä uuden kortin lukulaitteen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Etuosan siirräntäkiinnikkeen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Luku 4. Laitteiston osien vaihto 25
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Vaihda etuosan siirräntäkiinnike.
Kuva 27. Etuosan siirräntäkiinnikkeen poisto
Kuva 28. Etuosan siirräntäkiinnikkeen asennus
5. Kytke etuosan uuden siirräntäkiinnikkeen kaapeli emolevyyn.
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
26
M920t Käyttöopas ja laitteiston ylläpito-opas
Etuosan tuulettimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota etuosan tuulettimen kaapeli emolevystä.
6. Vaihda etuosan tuuletin.
Kuva 29. Etuosan tuulettimen irrotus
Luku 4. Laitteiston osien vaihto 27
Kuva 30. Etuosan tuulettimen asennus
7. Kytke etuosan uuden tuulettimen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Valaistun punaisen pisteen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota valaistun punaisen pisteen kaapeli emolevystä.
6. Vaihda valaistu punainen piste.
28
M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 31. Valaistun punaisen pisteen irrotus
Kuva 32. Valaistun punaisen pisteen asennus
7. Liitä uuden valaistun punaisen pisteen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Lämpöanturin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
Luku 4. Laitteiston osien vaihto 29
5. Irrota lämpöanturin kaapeli emolevystä.
6. Vaihda lämpöanturi.

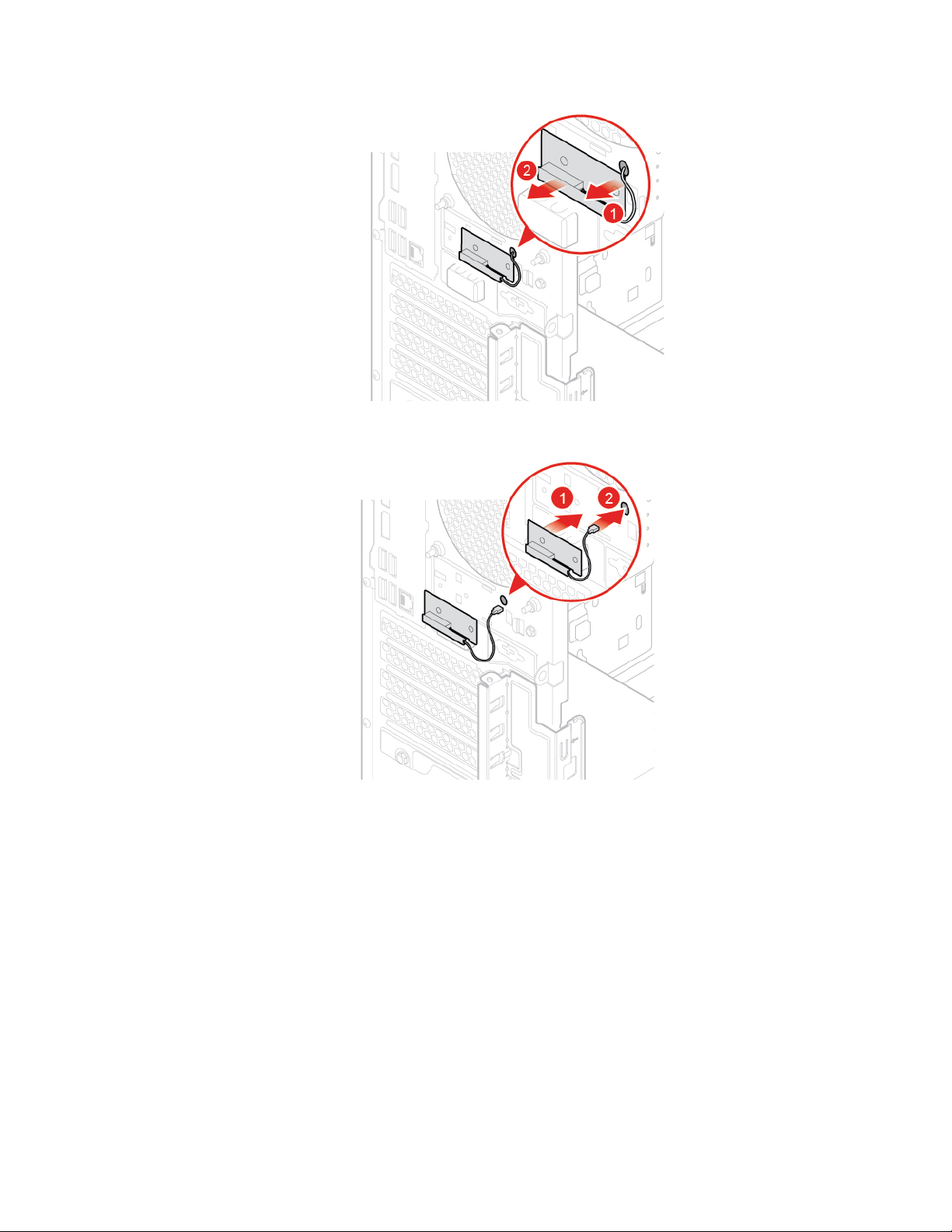

Kuva 33. Lämpöanturin irrotus
Kuva 34. Lämpöanturin asennus
7. Liitä uuden lämpöanturin kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Sisäisen kaiuttimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
30
M920t Käyttöopas ja laitteiston ylläpito-opas
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota sisäisen kaiuttimen kaapeli emolevystä.
6. Vaihda sisäinen kaiutin.
Kuva 35. Sisäisen kaiuttimen irrotus

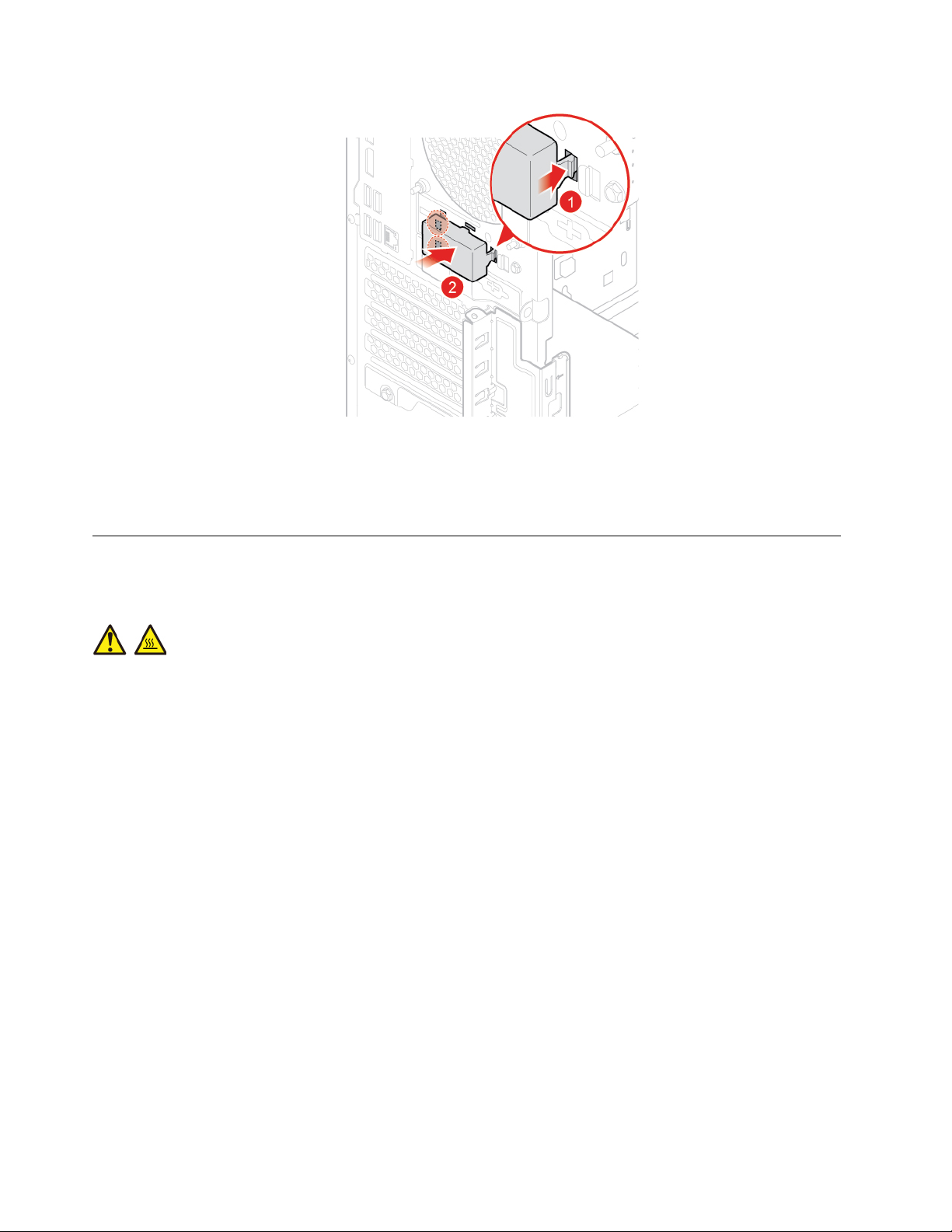

Kuva 36. Sisäisen kaiuttimen asennus
7. Liitä uuden sisäisen kaiuttimen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Tallennusaseman vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Ensisijaisen tai toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman vaihto
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
Luku 4. Laitteiston osien vaihto 31
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Jos haluat vaihtaa toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman, käännä
asemapaikkakehikkoa ulospäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja alaspäin”
sivulla 19.
5. Irrota liitäntä- ja virtakaapeli tallennusasemasta.
6. Vaihda 3,5 tuuman tallennusasema.
• Ensisijaisen tallennusasemapaikan 3,5 tuuman tallennusasema
Kuva 37. Sisemmän tallennusasemakehikon irrotus
Kuva 38. Tallennusaseman irrotus
32 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 39. Tallennusaseman asennus
Kuva 40. Sisemmän tallennusasemakehikon asennus
• Toissijaisen tallennusasemapaikan 3,5 tuuman tallennusasema
Luku 4. Laitteiston osien vaihto 33
Kuva 41. Ulomman tallennusasemakehikon irrotus
Kuva 42. Sisemmän tallennusasemakehikon irrotus
Kuva 43. Tallennusaseman irrotus
34 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 44. Tallennusaseman asennus
Kuva 45. Sisemmän tallennusasemakehikon asennus
Luku 4. Laitteiston osien vaihto 35
Kuva 46. Ulomman tallennusasemakehikon asennus
7. Liitä liitäntä- ja virtakaapeli uuteen 3,5 tuuman tallennusasemaan.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
3,5 tuuman tallennusaseman vaihto etuosan tallennusyksikköön
1. Vaihda etuosan tallennuskotelon 3,5 tuuman tallennusasema.
Kuva 47. Etuosan tallennusyksikön avaus
36 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 48. Sisemmän tallennusasemakehikon irrotus
Kuva 49. Tallennusaseman irrotus
Luku 4. Laitteiston osien vaihto 37
Kuva 50. Tallennusaseman asennus
Kuva 51. Sisemmän tallennusasemakehikon asennus
38 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 52. Etuosan tallennusyksikön asennus
Tallennusasemasovittimen 2,5 tuuman tallennusaseman vaihto
1. Irrota 2,5 tuuman tallennusaseman sisältävä asemasovitin. Katso kohta Ensisijaisen tai toissijaisen
tallennusasemapaikan 3,5 tuuman tallennusaseman vaihto tai Etuosan tallennuskotelon 3,5 tuuman
tallennusaseman vaihto.
2. Vaihda 2,5 tuuman tallennusasema tallennusasemasovittimeen.
Kuva 53. Tallennusaseman irrotus
Luku 4. Laitteiston osien vaihto 39
Kuva 54. Tallennusaseman asennus
3. Asenna 2,5 tuuman tallennusaseman sisältävä tallennusasemasovitin takaisin paikalleen. Katso kohta
Ensisijaisen tai toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman vaihto tai Etuosan
tallennuskotelon 3,5 tuuman tallennusaseman vaihto.
Kolmannen tallennusasemapaikan 2,5 tuuman tallennusaseman vaihto
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Jos haluat vaihtaa toissijaisen tallennusasemapaikan 3,5 tuuman tallennusaseman, käännä
asemapaikkakehikkoa ulospäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja alaspäin”
sivulla 19.
5. Irrota liitäntä- ja virtakaapeli tallennusasemasta.
6. Vaihda kolmannen tallennusasemapaikan 2,5 tuuman tallennusasema.
Kuva 55. Ulomman tallennusasemakehikon irrotus
40 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 56. Sisemmän tallennusasemakehikon irrotus
Kuva 57. Tallennusaseman irrotus
Luku 4. Laitteiston osien vaihto 41
Kuva 58. Tallennusaseman asennus
Kuva 59. Sisemmän tallennusasemakehikon asennus
42 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 60. Ulomman tallennusasemakehikon asennus
7. Liitä liitäntä- ja virtakaapeli uuteen 2,5 tuuman tallennusasemaan.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Muistimoduulin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Varmista, että noudatat seuraavassa kuvassa näkyvää muistimoduulien asennusjärjestystä.
Kuva 61. Muistimoduulien asennusjärjestys
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
Luku 4. Laitteiston osien vaihto 43
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Vaihda muistimoduuli.
Kuva 62. Muistimoduulin irrotus
Kuva 63. Muistimoduulin asennus
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Nappipariston vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän
asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on
katkaistu virta.
Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin
käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen
kytketään virta, kuvaruutuun tulee virhesanoma.
Nappipariston vaihto,
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
44
M920t Käyttöopas ja laitteiston ylläpito-opas
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Vaihda nappiparisto.
Kuva 64. Nappipariston poisto
Kuva 65. Nappipariston poisto
Kuva 66. Nappipariston asentaminen
Kuva 67. Nappipariston asentaminen
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -oppaan kohdassa Litiumparistoon
liittyvä turvaohje.
PCI Express -kortin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Luku 4. Laitteiston osien vaihto 45
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Vaihda PCI Express -kortti.
Kuva 68. PCI Express -kortin irrotus
Huomautus: Jos kortti on kiinnitetty salvalla paikalleen, avaa salpa painamalla sitä 1 kuvassa näkyvällä
tavalla. Irrota sitten kortti varovasti korttipaikasta.
46 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 69. PCI Express -kortin asennus
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
M.2-tallennusaseman vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Vaihda M.2-tallennusasema.
• Tyyppi 1
Kuva 70. Muovisen kiinnittimen irrotus
Luku 4. Laitteiston osien vaihto 47
Kuva 71. Optisen aseman pidikkeen irrotus
Kuva 72. Optisen aseman pidikkeen asennus
Kuva 73. Optisen aseman asennus
• Tyyppi 2
48
M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 74. Muovisen kiinnittimen irrotus
Kuva 75. Optisen aseman kehikon irrotus
Kuva 76. Optisen aseman kehikon asennus
Luku 4. Laitteiston osien vaihto 49
Kuva 77. Optisen aseman asennus
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
M.2-tallennusasemakehikon vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Poista M.2-tallennusasema.
6. Vaihda M.2-tallennusasemakehikko.
Kuva 78. M.2-tallennusasemakehikon irrotus
50 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 79. M.2-tallennusasemakehikon asennus
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Wi-Fi-kortin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Vaihda Wi-Fi-kortti.
• Tyyppi 1
Kuva 80. Wi-Fi-kortin suojuksen poisto
Luku 4. Laitteiston osien vaihto 51
Kuva 81. Antennien irrotus
Kuva 82. Wi-Fi-kortin irrotus
Kuva 83. Wi-Fi-kortin asentaminen
Kuva 84. Antennien liittäminen
52 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 85. Wi-Fi-kortin suojuksen asennus
• Tyyppi 2
Kuva 86. Wi-Fi-kortin suojuksen poisto
Kuva 87. Antennien irrotus
Luku 4. Laitteiston osien vaihto 53
Kuva 88. Wi-Fi-kortin irrotus
Kuva 89. Wi-Fi-kortin asentaminen
Kuva 90. Antennien liittäminen
54 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 91. Wi-Fi-kortin suojuksen asennus
6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Wi-Fi-antennin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota antennikaapelit Wi-Fi-kortista.
6. Wi-Fi-antennien vaihto
• Etuosan Wi-Fi-antenni
Kuva 92. Wi-Fi-antennin irrotus
Luku 4. Laitteiston osien vaihto 55
Kuva 93. Wi-Fi-antennin asennus
• Takaosan Wi-Fi-antenni
Kuva 94. Takaosan Wi-Fi-antennin kannen irrotus
56 M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 95. Wi-Fi-antennin irrotus
Kuva 96. Wi-Fi-antennin asennus
Luku 4. Laitteiston osien vaihto 57
Kuva 97. Takaosan Wi-Fi-antennin kannen asennus
7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Jäähdytyslevy-tuuletinmoduulin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
VAROITUS:
Jäähdytyslevy-tuuletinmoduuli saattaa olla hyvin kuuma. Ennen kuin avaat tietokoneen kannen,
katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota jäähdytyslevyn ja tuuletinmoduulin kaapeli emolevystä.
6. Vaihda jäähdytyslevy-tuuletinmoduuli.
58
M920t Käyttöopas ja laitteiston ylläpito-opas
Kuva 98. Jäähdytyslevy-tuuletinmoduulin irrotus
Kuva 99. Jäähdytyslevy-tuuletinmoduulin asennus
7. Liitä uuden jäähdytyslevyn ja tuuletinmoduulin kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Virtalähdemoduulin vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava asianmukaisen
Underwriters Laboratories (UL) -sertifikaatin edellyttämä varoitus huomioon oman turvallisuutesi vuoksi:
VAROITUS:
Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra.
Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä
huollettavia komponentteja. Jos uskot, että jossakin näistä osista on ongelma, ota yhteys
huoltoteknikkoon.
1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
Luku 4. Laitteiston osien vaihto 59
3. Irrota optinen asema. Katso kohta ”Optisen aseman vaihto” sivulla 21.
4. Poista tallennusasemakehikko. Katso kohta ”Tallennusaseman vaihto” sivulla 31.
5. Irrota virtalähdemoduulin kaapeli emolevystä.
6. Vaihda virtalähdemoduuli.
Kuva 100. Virtalähdemoduulin irrotus
Kuva 101. Virtalähdemoduulin asentaminen
7. Liitä uuden virtalähdemoduulin kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Suorittimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
VAROITUS:
Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise
tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti.
60
M920t Käyttöopas ja laitteiston ylläpito-opas
1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
2. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
3. Käännä asemapaikkakehikkoa ulospäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
4. Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta ”Jäähdytyslevy-tuuletinmoduulin vaihto” sivulla 58.
5. Irrota kaikki emolevyyn liitetyt kaapelit.
6. Vaihda suoritin.
Huomautuksia:
• Suoritin ja vastake saattavat poiketa kuvassa näkyvistä.
• Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä.
• Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on
pidettävä mahdollisimman puhtaina.
Kuva 102. Pidikkeen vapautus
Kuva 103. Vastakkeen kääntäminen
Kuva 104. Suorittimen irrotus
Luku 4. Laitteiston osien vaihto 61
Kuva 105. Suorittimen asennus.
Kuva 106. Vastakkeen kääntäminen alaspäin
Kuva 107. Pidikkeen kiinnitys
7. Kytke kaikki emolevystä irrotetut kaapelit takaisin paikoilleen.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
62
M920t Käyttöopas ja laitteiston ylläpito-opas
E-lukon vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
Huomautus: Tarvitset ruuvien irrottamiseen erikoistyökalun (T15-tähtiruuviavaimen).
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Irrota E-lukon kaapeli emolevystä.
4. Vaihda E-lukko.
Kuva 108. E-lukon irrotus
Kuva 109. E-lukon asennus
5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Luku 4. Laitteiston osien vaihto 63
Kannen avauksen tunnistuskytkimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota kannen avauksen tunnistuskytkimen kaapeli emolevystä.
6. Vaihda kannen avauksen tunnistuskytkin.
Kuva 110. Kannen avauksen tunnistuskytkimen irrottaminen
Kuva 111. Kannen avauksen tunnistuskytkimen asennus
64 M920t Käyttöopas ja laitteiston ylläpito-opas
7. Liitä uuden kannen avauksen tunnistuskytkimen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Takaosan tuulettimen vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
5. Irrota takaosan tuulettimen kaapeli emolevystä.
6. Vaihda takaosan tuuletin.
Kuva 112. Takaosan tuulettimen irrotus
Luku 4. Laitteiston osien vaihto 65
Kuva 113. Takaosan tuulettimen asennus
7. Kytke uuden takaosan tuulettimen kaapeli emolevyyn.
8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Emolevyn vaihto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -opas.
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta.
2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kannen irrotus” sivulla 17.
3. Poista etuosan peitelevy. Katso kohta ”Etuosan peitelevyn vaihto” sivulla 18.
4. Poista virtapainike. Katso kohta ”Virtapainikkeen vaihto” sivulla 23.
5. Poista etuosan siirräntäkiinnike. Katso kohta ”Etuosan siirräntäkiinnikkeen vaihto” sivulla 25.
6. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta ”Asemapaikkakehikon kääntäminen ylös- ja
alaspäin” sivulla 19.
7. Poista kaikki muistimoduulit. Katso kohta ”Muistimoduulin vaihto” sivulla 43.
8. Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta ”Jäähdytyslevy-tuuletinmoduulin vaihto” sivulla 58.
9. Poista suoritin. Katso kohta ”Suorittimen vaihto” sivulla 60.
10. Poista kaikki PCI Express -kortit. Katso kohta ”PCI Express -kortin vaihto” sivulla 45.
11. Poista Wi-Fi-kortti. Katso kohta ”Wi-Fi-kortin vaihto” sivulla 51.
12. Poista M.2-tallennusasema. Katso kohta ”M.2-tallennusaseman vaihto” sivulla 47.
13. Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta
”Emolevy” sivulla 5.
66
M920t Käyttöopas ja laitteiston ylläpito-opas
14. Vaihda emolevy.
Huomautuksia:
• Seuraavan kuvan numerot kuvaavat ruuvien irrotus- ja asennusjärjestyksen sijasta ruuvien sijainteja.
• Tartu emolevyyn varovasti sen reunoista.
Kuva 114. Emolevyn poistaminen
15. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn. Katso kohta
”Emolevy” sivulla 5.
16. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan ”Osien
vaihdon viimeistely” sivulla 67 ohjeita.
Osien vaihdon viimeistely
Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut
kaapelit ja johdot takaisin paikoilleen.
Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen
seuraavasti:
1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään
ole jäänyt työkaluja tai irtonaisia ruuveja.
2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen.
Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta
tietokoneen kantta paikalleen.
Luku 4. Laitteiston osien vaihto 67
3. Asenna tietokoneen kansi takaisin paikalleen.
Kuva 115. Tietokoneen kannen asennus takaisin paikalleen
4. Aseta tietokone pystyasentoon.
5. Jos käytettävissä on lukko, lukitse tietokone sen avulla.
6. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa.
68
M920t Käyttöopas ja laitteiston ylläpito-opas
Liite A. Huomioon otettavaa
Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat
lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin,
ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan
käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai
palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää
yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden
käytön arviointi ja tarkistus käyttäjän omalla vastuulla.
Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän
julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO TARJOAA TÄMÄN JULKAISUN ”SELLAISENAAN” ILMAN MITÄÄN NIMENOMAISESTI TAI
KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA
HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN
LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden
lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä
olevaa rajoitusta ei sovelleta näissä maissa.
Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin
väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai
muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta.
Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa
elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai
kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin)
tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai
konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä,
sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat
erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan
saada erilaisia tuloksia.
Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan
tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita.
Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo
millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain
helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä
aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän
omalla vastuulla.
Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa
toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä
kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana
olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset
© Copyright Lenovo 2018, 2019 69
tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa
erityisympäristössään.
70
M920t Käyttöopas ja laitteiston ylläpito-opas
Liite B. Tavaramerkit
LENOVO, LENOVO-logo ja THINKCENTRE-logo ovat Lenovon tavaramerkkejä. DisplayPort on Video
Electronics Standards Associationin tavaramerkki. USB-C on USB Implementers Forumin tavaramerkki.
Kaikki muut tavaramerkit ovat omistajiensa omaisuutta. © 2019 Lenovo.
© Copyright Lenovo 2018, 2019 71
72 M920t Käyttöopas ja laitteiston ylläpito-opas
Loading...
