Manual do Utilizador M920t e Manual de
Manutenção de Hardware
Tipos de Máquina Energy Star: 10SF, 10SG, 10SH, 10TM, 10U0 e
10U1
Nota: Antes de utilizar as informações contidas nesta publicação, bem como o produto a que se referem,
leia atentamente e compreenda o Guia de Informações Importantes do Produto e Apêndice A "Avisos" na
página 73.
Segunda Edição (Agosto 2019)
© Copyright Lenovo 2018, 2019.
AVISO DE DIREITOS LIMITADOS E RESTRITOS: Se os dados ou software forem fornecidos ao abrigo de um contrato
General Services Administration, a utilização, cópia ou divulgação estão sujeitas às restrições estipuladas no Contrato
N.º GS-35F-05925.
Índice
Capítulo 1. Descrição geral . . . . . . . 1
Vista anterior . . . . . . . . . . . . . . . . . 1
Vista traseira . . . . . . . . . . . . . . . . . 3
Placa de sistema . . . . . . . . . . . . . . . 5
Etiqueta com o tipo e modelo da máquina . . . . . 6
Capítulo 2. Especificações . . . . . . . 7
Capítulo 3. Bloqueios do
computador . . . . . . . . . . . . . . . 9
Ativar ou desativar o bloqueio eletrónico . . . . . . 9
Bloquear a cobertura do computador . . . . . . 10
Ligar um bloqueio por cabo do tipo Kensington . . 11
Ligar um bloqueio por cabo . . . . . . . . . . 12
Capítulo 4. Substituir hardware . . . . 13
Antes de substituir hardware. . . . . . . . . . 13
Conhecer as FRUs (incluindo as CRUs) . . . . . 13
Localizar FRUs (incluindo CRUs) . . . . . . . . 14
Substituir o cabo de alimentação . . . . . . . . 16

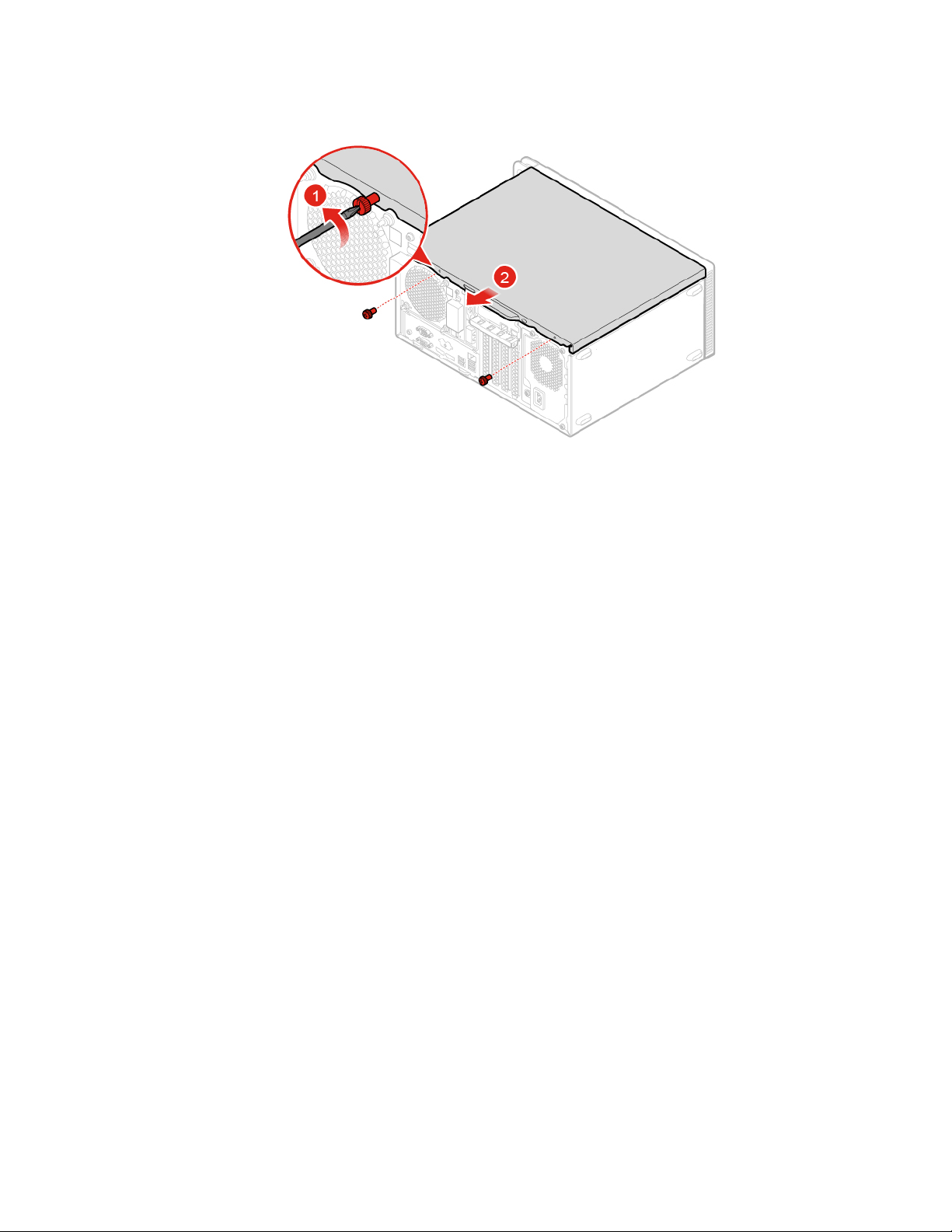

Remover a cobertura do computador . . . . . . 17
Substituir a cobertura biselada anterior . . . . . 18
Rodar o compartimento de unidades para cima e
para baixo . . . . . . . . . . . . . . . . . 19
Substituir a pega do computador . . . . . . . . 21
Substituir a unidade ótica . . . . . . . . . . . 22
Substituir o interruptor de alimentação . . . . . . 24
Substituir o leitor de cartões . . . . . . . . . . 25
Substituir o suporte das opções de E/S anterior . . 27
Substituir a ventoinha anterior . . . . . . . . . 28
Substituir o ponto vermelho iluminado . . . . . . 29
Substituir o sensor térmico . . . . . . . . . . 31
Substituir a coluna interna. . . . . . . . . . . 32

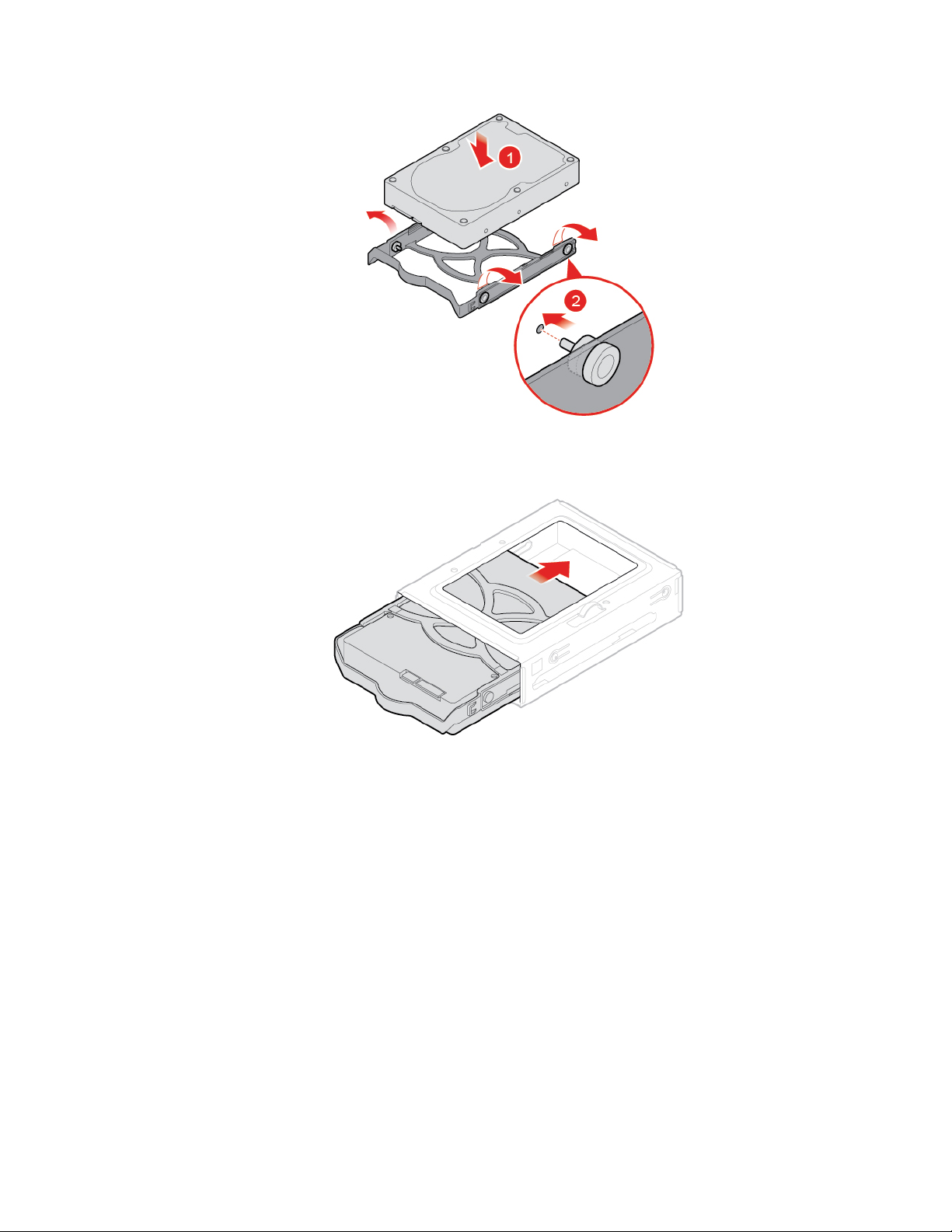

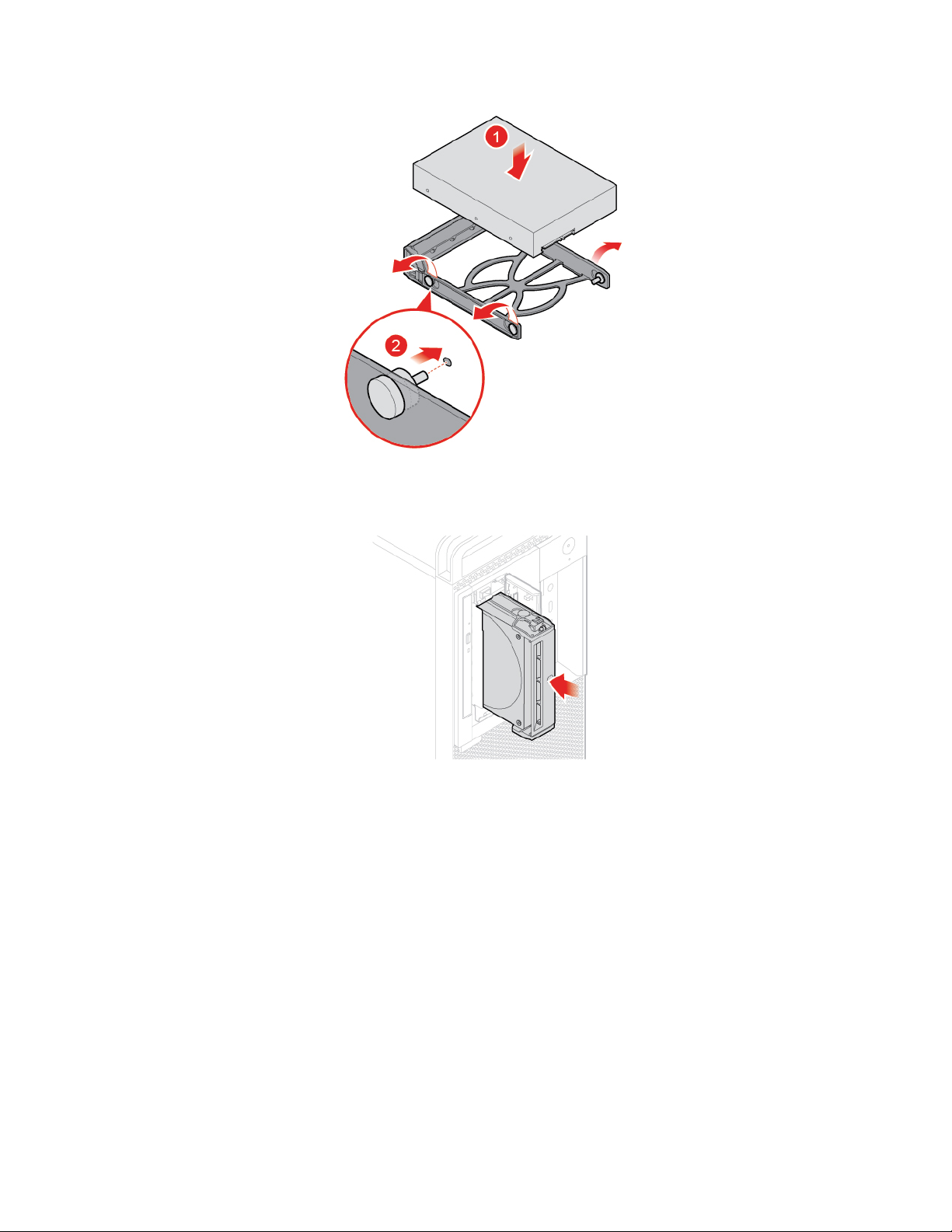

Substituir a unidade de armazenamento . . . . . 33
Substituir o módulo de memória . . . . . . . . 45
Substituir a pilha de relógio . . . . . . . . . . 46
Substituir uma placa PCI Express. . . . . . . . 48

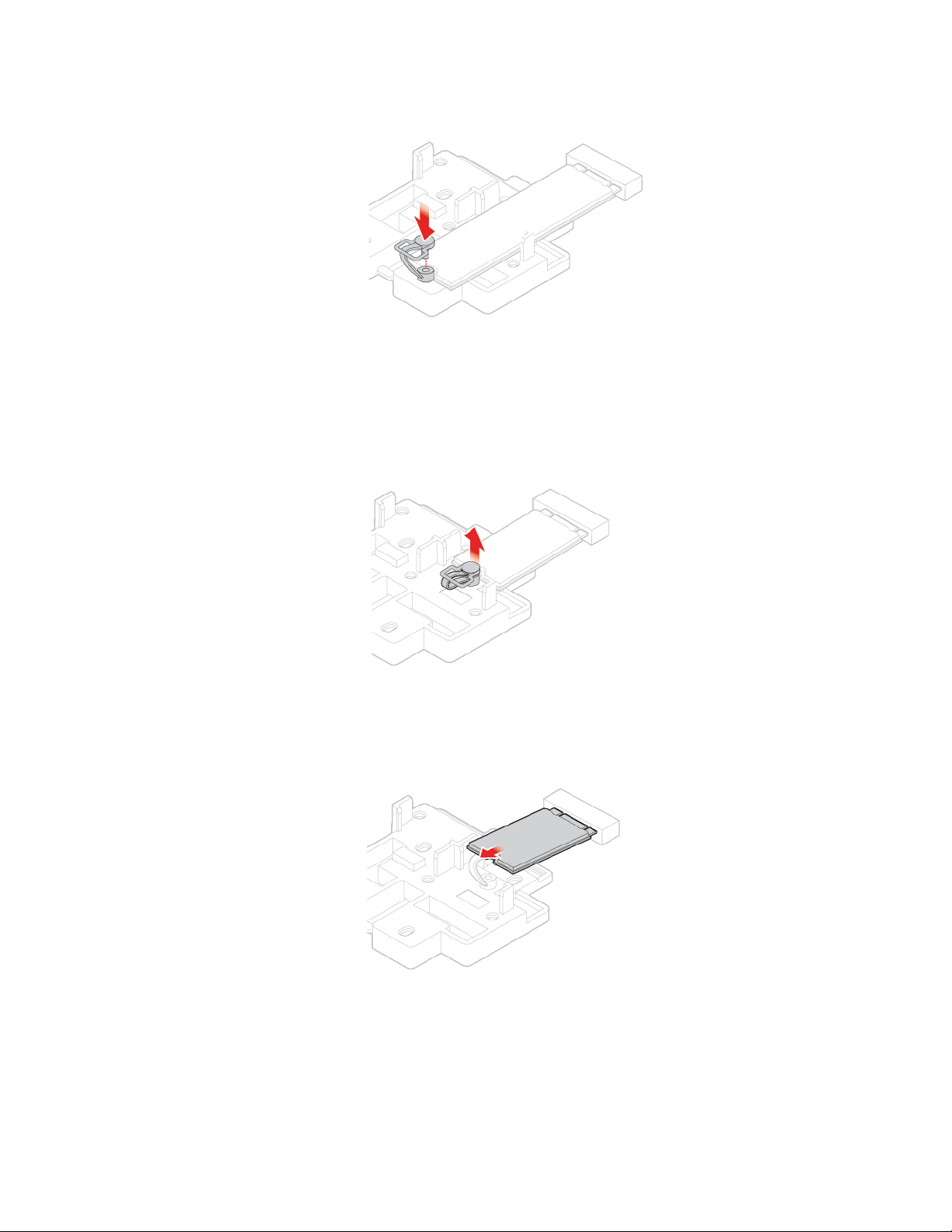

Substituir a unidade de armazenamento M.2 . . . 49
Substituir o suporte da unidade de
armazenamento M.2 . . . . . . . . . . . . . 52

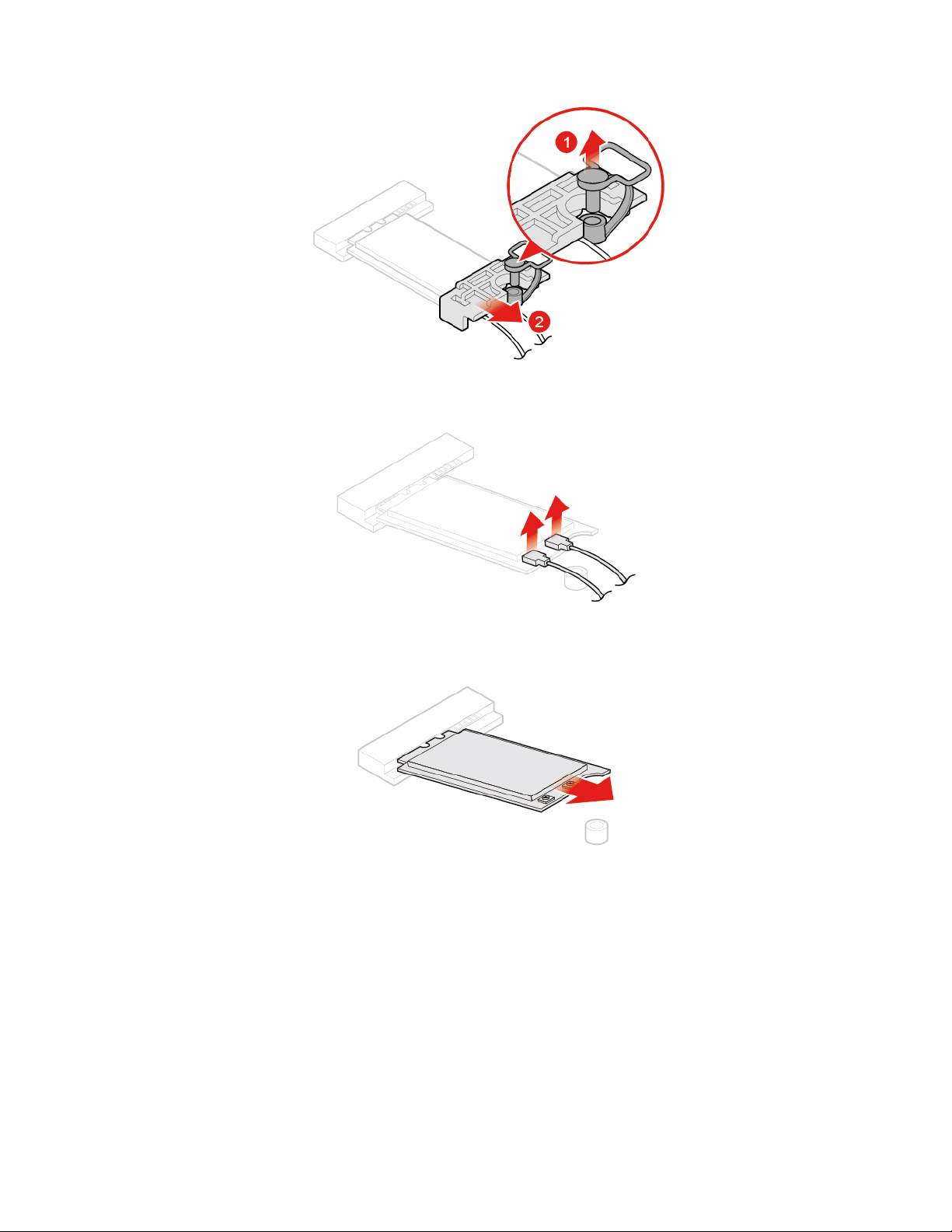

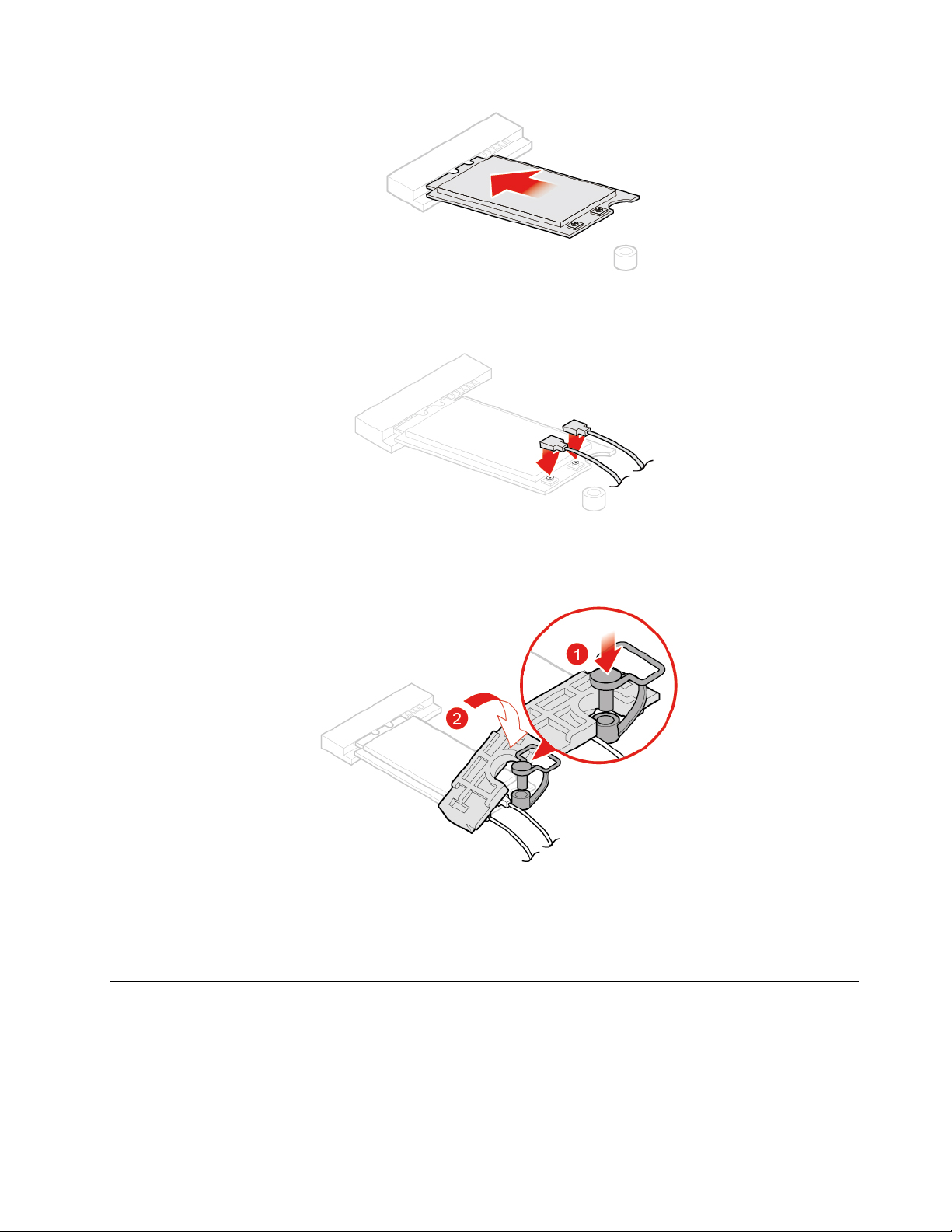

Substituir a placa Wi-Fi . . . . . . . . . . . . 53
Substituir as antenas Wi-Fi . . . . . . . . . . 57
Substituir o dissipador de calor e a ventoinha . . . 60
Substituir o conjunto da fonte de alimentação . . . 62
Substituir o microprocessador . . . . . . . . . 63
Substituir o bloqueio eletrónico. . . . . . . . . 65

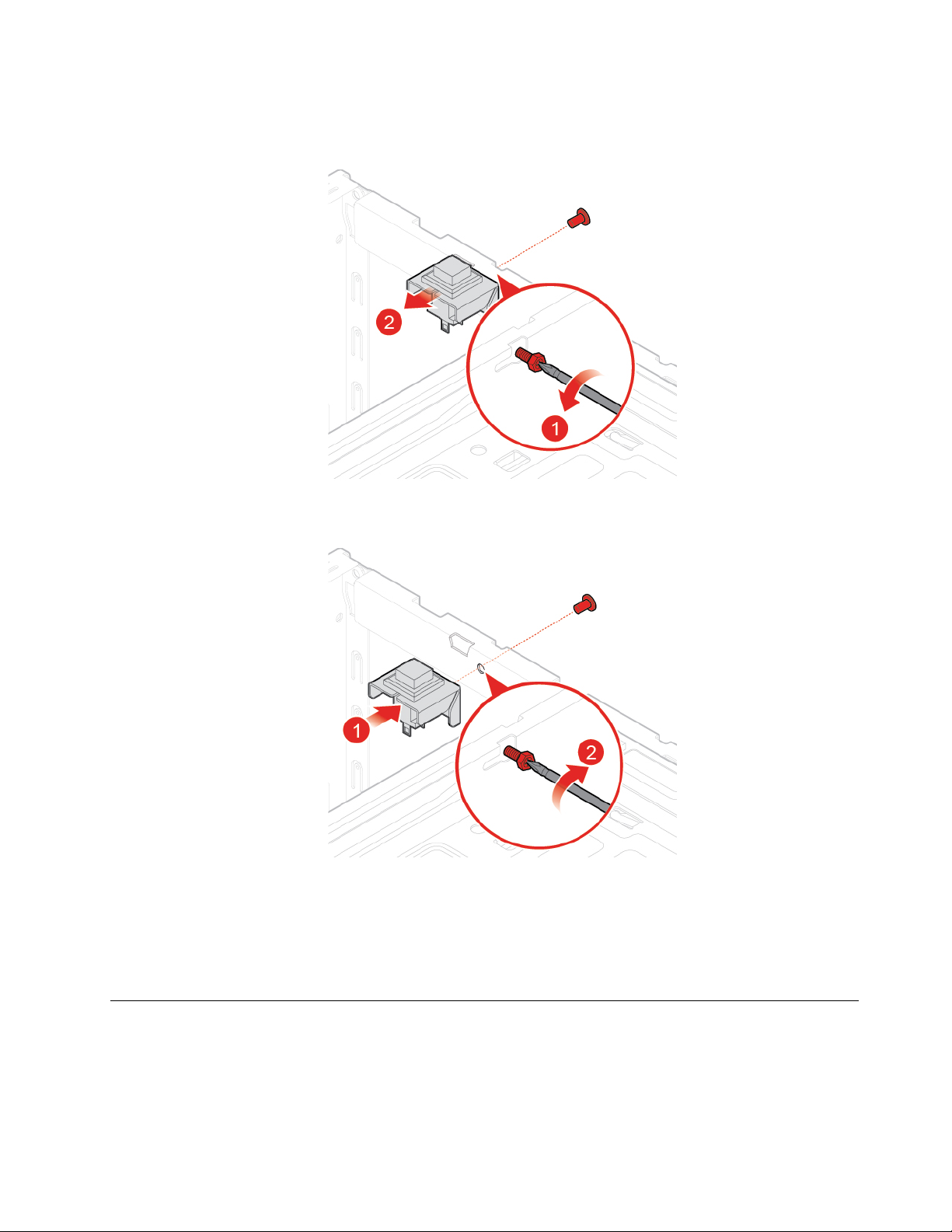

Substituir o comutador de presença da
cobertura . . . . . . . . . . . . . . . . . 66
Substituir a ventoinha posterior. . . . . . . . . 67
Substituir a placa de sistema . . . . . . . . . 69
Concluir a substituição dos componentes . . . . 70
Apêndice A. Avisos . . . . . . . . . . 73
Apêndice B. Marcas Comerciais . . . 75
© Copyright Lenovo 2018, 2019 i
ii Manual do Utilizador M920t e Manual de Manutenção de Hardware
Capítulo 1. Descrição geral
Este capítulo fornece informações básicas para ajudar o utilizador a familiarizar-se com o computador.
Vista anterior
Nota: O modelo computador poderá ter um aspeto ligeiramente diferente da ilustração.
Figura 1. Vista anterior
1 Botão ejetar/fechar da unidade ótica (opcional) 2 Indicador de estado da unidade ótica (opcional)
3 Compartimento de armazenamento de acesso frontal 4 Ranhura do leitor de cartões (opcional)
5 Conector USB-C™ (suporta apenas a transmissão de
dados por USB)
7 Indicador da alimentação
9 Conector do microfone 10 Conector de auscultadores
11 Conectores USB 3.1 Gen 1 (2) 12 Conectores USB 3.1 Gen 2 (2)
13 Ponto iluminado vermelho
1 Botão ejetar/fechar da unidade ótica
© Copyright Lenovo 2018, 2019 1
6 Interruptor de alimentação
8 Indicador de atividade da unidade de
armazenamento
14 Coluna interna
Utilizado para ejetar o tabuleiro da unidade ótica. Depois de inserir um disco no tabuleiro, prima o botão
ejetar/fechar para fechar o tabuleiro.
2 Indicador de estado da unidade ótica
Este indicador está aceso quando a unidade ótica está a ser utilizada.
3 Compartimento de armazenamento de acesso frontal
Usado para fornecer acesso à unidade de armazenamento de troca em funcionamento.
4 Ranhura do leitor de cartões
Utilizada para leitura de dados a partir de um cartão de memória suportado.
5 Conector USB-C (suporta apenas a transmissão de dados por USB)
Use o conector para transferir dados (USB 3.1 Gen 1, 5.0Gbps), carregar o seu dispositivo (5V/3A) ou
conectar acessórios USB-C para ajudar a expandir a funcionalidade do seu computador. Para adquirir
acessórios USB-C, visite:
https://www.lenovo.com/accessories
6 Interruptor de alimentação
Utilizado para ligar o computador. Quando não conseguir encerrar o computador a partir do sistema
operativo, mantenha premido o botão para ligar/desligar durante quatro ou mais segundos para desligar o
computador.
7 Indicador da alimentação
Este indicador está aceso quando o computador está ligado.
8 Indicador de atividade da unidade de armazenamento
Este indicador está aceso quando a unidade de armazenamento está a ser utilizada.
9 Conector do microfone
Utilizado para ligar um microfone ao computador. Pode utilizar o microfone para gravar sons ou interagir
com o computador através de um software de reconhecimento de voz.
10 Conector de auscultadores
Utilizado para ligar os auscultadores ao computador.
11 Conectores USB 3.1 Gen 1
Utilizados para ligar dispositivos compatíveis com USB. Para uma transferência de dados ideal, ligue um
dispositivo USB 3.1 Gen 1 a um conector USB 3.1 Gen 2 ou USB 3.1 Gen 1, em vez de um conector USB
2.0.
12 Conectores USB 3.1 Gen 2
Utilizados para ligar dispositivos compatíveis com USB. Para uma transferência de dados ideal, ligue um
dispositivo USB 3.1 Gen 2 a um conector USB 3.1 Gen 2, em vez de um conector USB 3.1 Gen 1 ou USB
2.0.
2
Manual do Utilizador M920t e Manual de Manutenção de Hardware
13 Ponto iluminado vermelho
Este indicador está aceso quando o computador está ligado.
14 Coluna interna
Utilizado para ouvir os sons do computador sem utilizar auscultadores.
Vista traseira
Nota: O modelo computador poderá ter um aspeto ligeiramente diferente da ilustração.
Figura 2. Vista traseira
1 Conector de saída de linha de áudio 2 Conector de saída VGA
3 Conector de saída DisplayPort
5 Conectores USB 3.1 Gen 1 (3) 6 Conector do cabo de alimentação
7 Conector série
9 Conector de teclado PS/2 (opcional) 10 Conector de Ethernet
11 Tampa da antena Wi-Fi posterior
13 Argola para cadeado
15 Área da placa PCI-Express (placas diferentes
®
1.2 4 Conector USB 3.1 Gen 1
8 Conector de rato PS/2 (opcional)
12 Conector série (opcional)
14 Ranhuras para grampo para cabos inteligente (2)
16 Ranhura de bloqueio para segurança
fornecem conectores diferentes)
1 Conector de saída de linha de áudio
Capítulo 1. Descrição geral 3
Utilizado para enviar sinais de áudio do computador para dispositivos externos, como altifalantes estéreo
com alimentação externa, auscultadores ou teclados multimédia. Para ligar um sistema estéreo ou outro
dispositivo de gravação externo, ligue um cabo entre o conector de entrada de áudio do dispositivo e o
conector de saída de áudio do computador.
Nota: Se o computador tiver um conector de saída de linha de áudio e um conector de auscultadores, utilize
sempre o conector de auscultadores para os auscultadores ou auriculares. Um conector de auscultadores
não suporta microfones de auscultadores.
2 Conector de saída VGA
Utilizado para enviar sinais de vídeo do computador para outro dispositivo vídeo, como um monitor.
3 Conector de saída DisplayPort 1.2
Utilizados para enviar sinais de áudio e vídeo do computador para outro dispositivo de áudio ou vídeo, como
um monitor de elevado desempenho.
4 Conector USB 3.1 Gen 1
Utilizados para ligar dispositivos compatíveis com USB. Para uma transferência de dados ideal, ligue um
dispositivo USB 3.1 Gen 1 a um conector USB 3.1 Gen 2 ou USB 3.1 Gen 1, em vez de um conector USB
2.0. Este conector suporta a função de ligação inteligente que permite ao utilizador ligar o computador ou
reativá-lo a partir do modo de hibernação S4 premindo Alt+P no teclado. Pode ativar ou desativar a função
de ligação inteligente a partir do programa Setup Utility. Para obter informações mais detalhadas, consulte o
Guia de Informações Importantes do Produto.
5 Conectores USB 3.1 Gen 1
Utilizados para ligar dispositivos compatíveis com USB. Para uma transferência de dados ideal, ligue um
dispositivo USB 3.1 Gen 1 a um conector USB 3.1 Gen 2 ou USB 3.1 Gen 1, em vez de um conector USB
2.0.
6 Conector do cabo de alimentação
Utilizado para ligar o cabo de alimentação ao computador como fonte de alimentação.
7 Conector série
Utilizado para ligar um modem externo, uma impressora série ou outros dispositivos que utilizem um
conector série.
8 Conector de rato PS/2
Utilizado para ligar um rato, uma trackball ou outros dispositivos apontadores que utilizem um conector de
rato PS/2.
9 Conector de teclado PS/2
Utilizado para ligar um teclado que utilize um conector de teclado Personal System/2 (PS/2).
10 Conector de Ethernet
Utilizado para ligar um cabo Ethernet para aceder a uma rede.
11 Tampa da antena Wi-Fi posterior
4
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Utilizada para proteger a antena Wi-Fi posterior, que é opcional.
12 Conector série
Utilizado para ligar um modem externo, uma impressora série ou outros dispositivos que utilizem um
conector série.
13 Argola para cadeado
Utilizada para instalar um cadeado.
14 Ranhuras para grampo para cabos inteligente
Utilizadas para colocar um grampo para cabos inteligente.
15 Área da placa PCI-Express
Para melhorar o desempenho operacional do computador, pode ligar as placas PCI-Express a esta área.
Dependendo do modelo do computador, os conectores desta área variam.
16 Ranhura de bloqueio para segurança
Utilizada para fixar um bloqueio por cabo do tipo Kensington.
Placa de sistema
Nota: Consulte "Vista anterior" na página 1 e "Vista traseira" na página 3 para obter descrições adicionais
dos componentes.
Figura 3. Placa de sistema
Capítulo 1. Descrição geral 5
1 Conector de alimentação de 4 pinos 2 Conector da ventoinha do microprocessador
3 Ranhura de memória (DIMM1) 4 Ranhura de memória (DIMM2)
5 Ranhura de memória (DIMM3) 6 Ranhura de memória (DIMM4)
7 Conector da placa do interruptor de alimentação 8 Conector da coluna interna
9 Conector de alimentação de 10 pinos 10 Conector de alimentação SATA
11 Conector de alimentação SATA 12 Conector da ventoinha auxiliar
13 Conector SATA 3.0 14 Conector SATA 3.0
15 Conector SATA 3.0 16 Ponte (jumper) Clear CMOS
17 Conector SATA 3.0
19 Ranhura da placa Wi-Fi M.2
21 Conector do ponto iluminado vermelho 22 Conector USB 2.0 anterior
23 Conector USB 2.0 anterior 24 Conector série (opcional)
25 Conector Thunderbolt 26 Ranhura para placa PCI Express (largura de ligação
18 Ranhura da unidade de armazenamento M.2
20 Conector de sensor térmico
física x16; largura de ligação negociável de x4, x1)
27 Ranhura para placa PCI Express x1 28 Ranhura para placa gráfica PCI Express x16
29 Conector bloqueio eletrónico 30 Conector da ventoinha do sistema
31 Comutador de presença da cobertura 32 Pilha de relógio
33 Ranhura do microprocessador
34 Conector de teclado e rato PS/2
Etiqueta com o tipo e modelo da máquina
A etiqueta com o tipo e modelo da máquina identifica o computador. Quando contactar a Lenovo para obter
ajuda, as informações de tipo e modelo de máquina ajudam os técnicos de suporte a identificar o
computador e a prestar assistência mais rapidamente. A etiqueta de tipo e modelo da máquina está afixada
na parte lateral do computador, conforme mostrado.
Figura 4. Etiqueta com o tipo e modelo da máquina
6 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Capítulo 2. Especificações
Fonte de alimentação
• Fonte de alimentação de regulação de tensão automática de 180 watt
• Fonte de alimentação de regulação de tensão automática de 250 watt
• Fonte de alimentação de regulação de tensão automática de 400 watt
Unidades de armazenamento
Até quatro unidades de armazenamento SATA (incluindo uma unidade de armazenamento de troca em
funcionamento) e uma unidade de armazenamento M.2
Funções de vídeo
• A placa gráfica integrada suporta o seguinte:
– Conector de saída DisplayPort
– Conector de saída VGA
• A placa gráfica discreta opcional fornece capacidade e experiência de vídeo avançadas alargadas.
Funções de áudio
• A placa de áudio integrada suporta o seguinte:
– Conector de saída de linha de áudio
– Conector de auscultadores
– Coluna interna
– Conector de microfone
• A placa de áudio discreta opcional fornece capacidade e experiência de áudio avançadas alargadas.
Funções de Entrada/Saída (E/S)
• Conectores de áudio (conector de saída de linha áudio, conector de auscultadores e conector de
microfone)
• Ranhura do leitor de cartões (opcional)
• Conectores de ecrã (conector de saída DisplayPort e conector de saída VGA)
• Conector Ethernet
• Conector de teclado PS/2 (opcional)
• Conector de rato PS/2 (opcional)
• Conector série
• Conectores USB
Expansão
• Leitor de cartões (opcional)
• Ranhura de memória
• Unidade ótica (opcional)
• Ranhura para placa PCI Express (largura de ligação física x16; largura de ligação negociável x4, x1)
• Ranhura para cartões PCI Express x1
© Copyright Lenovo 2018, 2019 7
• Ranhura para placa gráfica PCI Express x16
• Compartimento da unidade de armazenamento
Funcionalidades de rede
• Ethernet LAN
• LAN sem fios (opcional)
• Bluetooth (opcional)
Dimensões físicas
• Largura: 165,0 mm (6,5 pol.)
• Altura: 410,3 mm (16,2 pol.)
• Profundidade: 321.4 mm (12,7 pol.)
Peso (sem a embalagem)
Configuração máxima conforme fornecido: 10,0 kg (22,1 lb)
Declaração sobre velocidade de transferência USB
Dependendo de muitos fatores, como a capacidade de processamento do host e dos dispositivos
periféricos, atributos de ficheiro e outros fatores relacionados com a configuração do sistema e ambientes
operativos, a taxa de transferência real usando os vários conectores USB neste dispositivo irá variar e será
mais lenta do que a taxa de dados listada abaixo para cada dispositivo correspondente.
Dispositivo USB Taxa de dados (GB/s)
3.1 Gen 1
3.1 Gen 2
3.2 20
5
10
8 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Capítulo 3. Bloqueios do computador
Este capítulo fornece instruções para bloquear o computador com os dispositivos de bloqueio para manter o
computador seguro.
Ativar ou desativar o bloqueio eletrónico
O seu computador poderá ter uma solução de bloqueio para segurança instalada para proteger o
computador da interferência não autorizada de componentes internos. Utilizando o bloqueio eletrónico,
pode bloquear ou desbloquear mecanicamente a cobertura do computador.
Para ativar ou desativar o bloqueio eletrónico, execute o seguinte procedimento:
1. Ligue ou reinicie o computador.
2. Antes de o sistema operativo Windows iniciar, prima e solte repetidamente a tecla F1 ou Fn+F1 até que
o programa Setup Utility seja aberto.
3. Clique em Security ➙ Electronic Lock para ativar ou desativar o bloqueio eletrónico.
4. Prima F10 ou Fn+F10 para guardar as alterações e reiniciar o computador.
Nota: As alterações só são aplicadas quando a definição for guardada e o sistema reiniciado.
Figura 5. Ativar ou desativar o bloqueio eletrónico
© Copyright Lenovo 2018, 2019 9
Bloquear a cobertura do computador
O bloqueio da cobertura do computador ajuda a impedir o acesso não autorizado ao interior do computador.
O computador inclui uma argola para cadeado que impede que a cobertura do computador seja removida
quando o cadeado está colocado.
Figura 6. Bloquear a cobertura do computador
10 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Ligar um bloqueio por cabo do tipo Kensington
Pode utilizar o bloqueio por cabo do tipo Kensington para fixar o computador a uma secretária, mesa ou a
outro objeto fixo. O bloqueio por cabo é ligado à ranhura de bloqueio para segurança na parte posterior do
computador. Consoante o tipo selecionado, o bloqueio por cabo pode ser utilizado com uma tecla ou uma
combinação. O bloqueio por cabo também bloqueia os botões utilizados para abrir a cobertura do
computador. Este é o mesmo tipo de bloqueio utilizado em muitos computadores portáteis. Pode
encomendar o referido bloqueio por cabo diretamente à Lenovo, procurando Kensington em:
http://www.lenovo.com/support
Figura 7. Ligar um bloqueio por cabo do tipo Kensington
Capítulo 3. Bloqueios do computador 11
Ligar um bloqueio por cabo
É possível utilizar um bloqueio por cabo para fixar dispositivos, tais como o teclado e o rato, bloqueando os
cabos de dispositivos ao computador. O bloqueio por cabo é ligado às ranhuras de bloqueio por cabo na
parte posterior do computador. Para instalar um bloqueio por cabo, proceda do seguinte modo:
1. Introduza a patilha
2. Puxe os cabos que pretende bloquear através das ranhuras do bloqueio.
3. Prima a patilha
1 na ranhura de bloqueio por cabo 4 .
2 na ranhura de bloqueio por cabo 3 até encaixar na posição correta.
Figura 8. Ligar um bloqueio por cabo
12 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Capítulo 4. Substituir hardware
Este capítulo fornece instruções sobre como substituir hardware no computador.
Antes de substituir hardware
Atenção: Não abra o computador nem tente efetuar reparações antes de ler esta secção e o Guia de
Informações Importantes do Produto.
Notas antes de substituir hardware
• Utilize componentes de computador fornecidos apenas pela Lenovo.
• Ao instalar ou substituir uma opção, utilize as instruções adequadas fornecidas neste manual juntamente
com as instruções fornecidas com a opção.
• Na maior parte dos países, a Lenovo requer a devolução das CRUs danificadas. As informações relativas
a este assunto serão incluídas com a CRU ou ser-lhe-ão enviadas alguns dias após a entrega da CRU.
Manusear dispositivos sensíveis à eletricidade estática
Não abra o pacote com proteção contra eletricidade estática que contém o novo componente até o
componente danificado ter sido removido e estar preparado para instalar o novo componente. A eletricidade
estática, apesar de inofensiva para o utilizador, pode danificar seriamente os componentes do computador e
dispositivos.
Quando manipula dispositivos e outras peças de computador, tome os cuidados seguintes para evitar
danos devido a eletricidade estática:
• Limite os movimentos. Estes podem fazer aumentar a eletricidade estática à sua volta.
• Manuseie com cuidado os dispositivos e outras peças de computador. Pegue nas placas PCI/PCIe,
módulos de memória, placas de sistema e microprocessadores pelas extremidades. Nunca toque nos
circuitos expostos.
• Evite que outras pessoas toquem nos dispositivos e noutras peças de computador.
• Toque com o pacote com proteção contra eletricidade estática que contém o componente numa tampa
de ranhura de expansão metálica ou noutra superfície metálica sem pintura no computador durante pelo
menos dois segundos. Este procedimento reduz a eletricidade estática no pacote e no corpo antes de
instalar ou substituir um novo componente.
• Sempre que possível, remova o novo componente do pacote com proteção contra eletricidade estática e
instale-o diretamente no computador sem pousar o componente no chão. Quando tal não for possível,
coloque o pacote com proteção contra eletricidade estática numa superfície suave e nivelada e coloque o
componente sobre o pacote.
• Não coloque o componente sobre a cobertura do computador ou sobre qualquer outra superfície
metálica.
Conhecer as FRUs (incluindo as CRUs)
• As Unidades Substituíveis no Local (FRU) são componentes do computador que podem ser atualizadas
ou substituídas por um técnico especializado. As FRUs incluem todas as CRUs. Para obter informações
detalhadas sobre FRU, tais como os números de peça das FRU e modelos de computador suportados,
aceda a:
http://www.lenovo.com/serviceparts-lookup
© Copyright Lenovo 2018, 2019 13
• As Unidades Substituíveis pelo Cliente (CRUs, Customer Replaceable Units) são componentes do
computador que o utilizador pode atualizar ou substituir.
– CRUs de self-service: é possível instalar facilmente as CRUs de self-service. Estas CRUs podem ser
autónomas, com fecho ou fixas por até dois parafusos. Exemplos de CRUs de self-service são o
teclado, o rato, qualquer dispositivo USB. O utilizador é responsável pela substituição de todas as
CRUs de self-service.
– CRUs de assistência opcional: o manuseamento de CRUs de assistência opcional requer algumas
capacidades técnicas e ferramentas simples (como uma chave de fendas). Estas CRUs são
componentes isolados dentro do computador. Estão geralmente ocultados por um painel de acesso
que está fixo por mais do que dois parafusos. É necessário remover os parafusos e o painel para
aceder à CRU especificada. As CRUs de serviço opcional podem ser removidas e instaladas pelos
utilizadores ou, durante o período de garantia, por um técnico de assistência da Lenovo.
Antes de substituir FRUs
Antes de substituir qualquer FRU, leia as seguintes informações:
• O computador apenas pode ser reparado por pessoal certificado e com formação.
• Antes de substituir uma FRU, leia toda a secção relativa à substituição do componente.
• Tenha bastante cuidado durante as operações de escrita, tais como cópia, gravação ou formatação.
A sequência das unidades no computador que está a reparar poderá ter sido alterada. Se selecionar a
unidade incorreta, poderão ser substituídos dados ou programas.
• Apenas substitua uma FRU por outra FRU do modelo correto.
Ao substituir uma FRU, certifique-se de que o modelo da máquina e o número da peça FRU são os
corretos.
• Uma FRU não deve ser substituída devido a uma falha única e não reproduzível.
As falhas únicas podem ocorrer por vários motivos que não estão relacionados com um defeito de
hardware, tais como radiação cósmica, descarga eletrostática ou erros de software. Apenas considere a
substituição de uma FRU quando existir um problema recorrente. Se suspeitar de que uma FRU está
avariada, limpe o registo de erros e execute novamente o teste. Se o erro não voltar a ocorrer, não
substitua a FRU.
• Substituir apenas FRUs avariadas.
Localizar FRUs (incluindo CRUs)
Notas:
• Alguns dos seguintes componentes são opcionais.
• Para substituir um componente que não se encontre na lista abaixo, contacte um técnico de assistência
da Lenovo. Para obter uma lista dos números de telefone do Suporte da Lenovo, aceda a:
http://www.lenovo.com/support/phone
14 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 9. Localizar FRUs (incluindo CRUs)
CRUs de self-service CRUs de assistência opcional Não CRUs
2 Pilha de relógio 29 Conjunto da fonte de alimentação
4 Módulo de memória 32 Bloqueio eletrónico
6 Unidade de armazenamento M.2 36 Proteção da placa Wi-Fi 5 Placa de sistema
8 Suporte da unidade ótica
9 Unidade ótica
37 Placa Wi-Fi
1 Dissipador de calor e ventoinha
3 Microprocessador
7 Cabo da unidade ótica
11 Pega do computador
Capítulo 4. Substituir hardware 15
CRUs de self-service CRUs de assistência opcional Não CRUs
10 Compartimento de acesso
13 Suporte de E/S frontal
anterior
12 Cobertura biselada
19 Suporte da unidade de
14 Leitor de cartões
15 Interruptor de alimentação
armazenamento interno
20 Suporte da unidade de
armazenamento externo
21 Unidade de armazenamento de
16 Cobertura das antenas Wi-Fi e da
antena posterior
17 Sensor térmico
2,5 pol. ou 3,5 pol.
22 Conversor de unidade de
18 Ponto iluminado vermelho
armazenamento
23 Teclado
26 Cabo da unidade de
armazenamento
24 Rato 27 Ventoinha anterior
25 Cabo de alimentação 28 Coluna interna
30 Placa PCI Express 31 Caixa
34 Suporte de unidade de
armazenamento M.2
38 Cobertura do computador
33 Comutador de presença da
cobertura
35 Ventoinha posterior
Substituir o cabo de alimentação
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Substitua o cabo de alimentação.
16
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 10. Remover o cabo de alimentação
Figura 11. Instalar o cabo de alimentação
Remover a cobertura do computador
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
CUIDADO:
Antes de abrir a cobertura do computador, desligue o computador e aguarde vários minutos até o
computador arrefecer.
Capítulo 4. Substituir hardware 17
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Desbloqueie qualquer dispositivo de bloqueio que fixa a cobertura do computador.
3. Remover a cobertura do computador.
Figura 12. Remover a cobertura do computador
4. Conclua a substituição. Consulte a secção "Concluir a substituição dos componentes" na página 70.
Substituir a cobertura biselada anterior
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Substitua a cobertura biselada anterior.
18
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 13. Remover a cobertura biselada anterior
Figura 14. Instalar a cobertura biselada anterior
4. Concluir a substituição. Consulte a secção "Concluir a substituição dos componentes" na página 70.
Rodar o compartimento de unidades para cima e para baixo
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Capítulo 4. Substituir hardware 19
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Articular o compartimento de unidades para cima e para baixo.
Figura 15. Rodar o compartimento de unidades para cima
Figura 16. Rodar o compartimento de unidades para baixo
5. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
20
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Substituir a pega do computador
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Substituir a pega do computador.
Figura 17. Remover a pega do computador
Capítulo 4. Substituir hardware 21
Figura 18. Instalar a pega do computador
5. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a unidade ótica
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Desligue o cabo de sinal e o cabo de alimentação da unidade ótica.
5. Substitua a unidade ótica.
Unidade ótica compacta
22
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 19. Remover a unidade ótica
Figura 20. Remover o suporte da unidade ótica
Figura 21. Instalar o suporte da unidade ótica
Capítulo 4. Substituir hardware 23

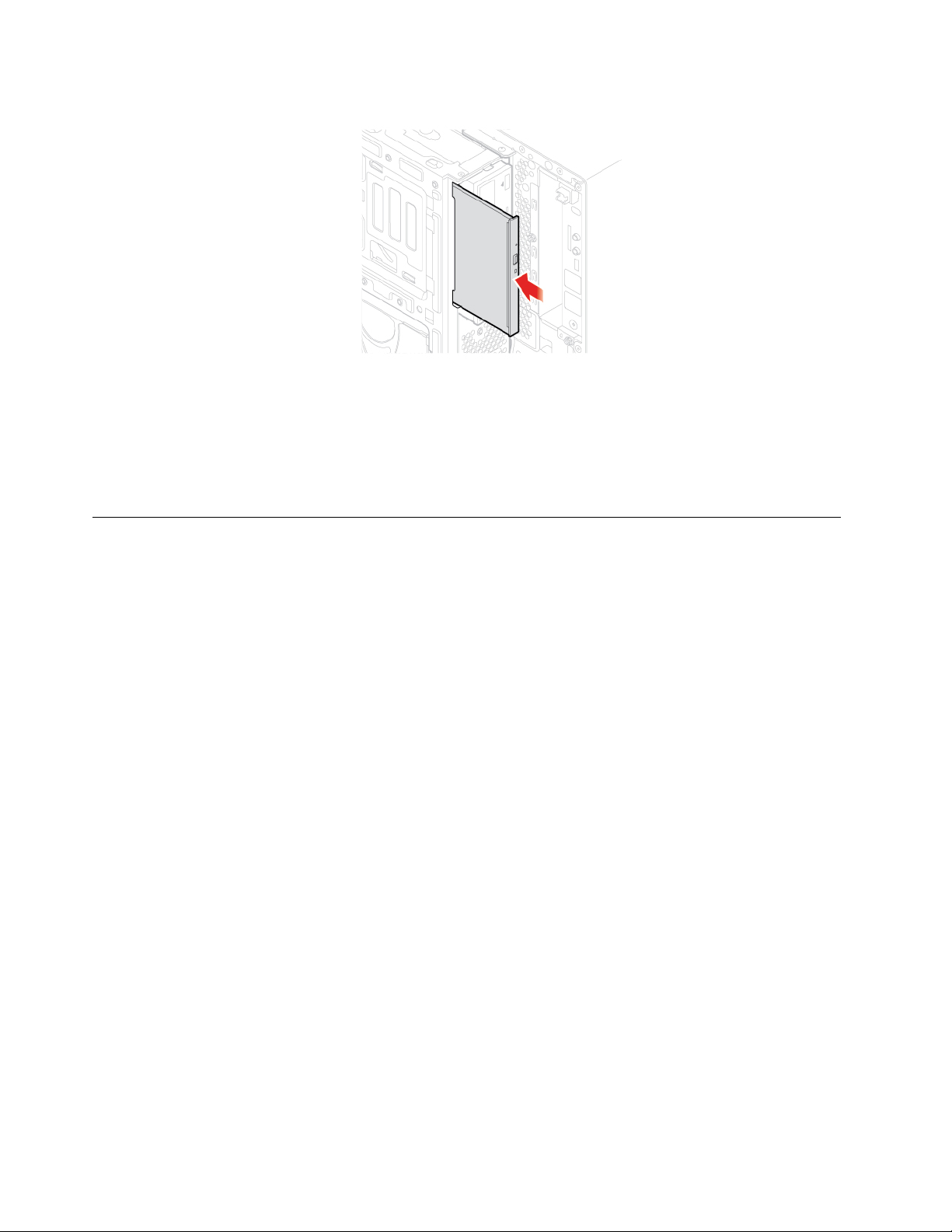

Figura 22. Instalar a unidade ótica
6. Ligue o cabo de sinal e o cabo de alimentação à nova unidade ótica.
7. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o interruptor de alimentação
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligar o cabo do interruptor de alimentação da placa de sistema.
6. Substituir o interruptor de alimentação.
24
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 23. Remover o interruptor de alimentação
Figura 24. Instalar o interruptor de alimentação
7. Ligar o cabo do novo interruptor de alimentação à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o leitor de cartões
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
Capítulo 4. Substituir hardware 25
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo do leitor de cartões da placa de sistema.
6. Substituir o leitor de cartões.
CUIDADO:
Toque apenas nas extremidades do leitor de cartões. Não toque na placa de circuitos do leitor de
cartões.
Figura 25. Remover o leitor de cartões
Figura 26. Instalar o leitor de cartões
7. Ligar o cabo do novo leitor de cartões à placa de sistema.
26
Manual do Utilizador M920t e Manual de Manutenção de Hardware
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o suporte das opções de E/S anterior
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Substituir o suporte das opções de E/S anterior.
Figura 27. Remover o suporte das opções de E/S anterior
Capítulo 4. Substituir hardware 27
Figura 28. Instalar o suporte das opções de E/S anterior
5. Ligue o novo cabo de suporte das opções de E/S anterior à placa de sistema.
6. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a ventoinha anterior
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo da ventoinha anterior da placa de sistema.
6. Substitua a ventoinha anterior.
28
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 29. Remover a ventoinha anterior
Figura 30. Instalar a ventoinha anterior
7. Ligue o cabo da nova ventoinha anterior à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o ponto vermelho iluminado
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Capítulo 4. Substituir hardware 29
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo do ponto vermelho iluminado da placa de sistema.
6. Substitua o ponto vermelho iluminado.
Figura 31. Remover o ponto iluminado vermelho
Figura 32. Instalar o ponto iluminado vermelho
7. Ligue o cabo do novo ponto vermelho iluminado à placa de sistema.
30
Manual do Utilizador M920t e Manual de Manutenção de Hardware
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o sensor térmico
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo do sensor térmico da placa de sistema.
6. Substitua o sensor térmico.
Figura 33. Remover o sensor térmico
Capítulo 4. Substituir hardware 31
Figura 34. Instalar o sensor térmico
7. Ligue o cabo do novo sensor térmico à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a coluna interna
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo da coluna interna da placa de sistema.
6. Substituir a coluna interna.
32
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 35. Remover a coluna interna
Figura 36. Instalar a coluna interna
7. Ligue a nova coluna interna à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a unidade de armazenamento
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Substituir a unidade de armazenamento de 3,5 pol. no compartimento da unidade principal ou
secundária
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
Capítulo 4. Substituir hardware 33
4. Se estiver a substituir a unidade de armazenamento de 3,5 pol. no compartimento da unidade
secundária, rode o compartimento de unidades para fora. Consulte a secção "Rodar o compartimento
de unidades para cima e para baixo" na página 19.
5. Desligue o cabo de sinal e o cabo de alimentação da unidade de armazenamento.
6. Substituir a unidade de armazenamento de 3,5 pol.
• Unidade de armazenamento de 3,5 pol. no compartimento de unidade de armazenamento principal
Figura 37. Remover o suporte da unidade de armazenamento interno
Figura 38. Remover a unidade de armazenamento
34 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 39. Instalar a unidade de armazenamento
Figura 40. Instalar o suporte da unidade de armazenamento interno
• Unidade de armazenamento de 3,5 pol. no compartimento de unidade de armazenamento
secundário
Capítulo 4. Substituir hardware 35
Figura 41. Remover o suporte da unidade de armazenamento externo
Figura 42. Remover o suporte da unidade de armazenamento interno
Figura 43. Remover a unidade de armazenamento
36 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 44. Instalar a unidade de armazenamento
Figura 45. Instalar o suporte da unidade de armazenamento interno
Capítulo 4. Substituir hardware 37
Figura 46. Instalar o suporte da unidade de armazenamento externo
7. Ligue o cabo de sinal e o cabo de alimentação à nova unidade de armazenamento de 3,5 pol.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a unidade de armazenamento de 3,5 pol. no compartimento de armazenamento de acesso
anterior
1. Substituir a unidade de armazenamento de 3,5 pol. no suporte de armazenamento de acesso dianteiro.
Figura 47. Abrir o compartimento de armazenamento de acesso anterior
38 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 48. Remover o suporte da unidade de armazenamento interno
Figura 49. Remover a unidade de armazenamento
Capítulo 4. Substituir hardware 39
Figura 50. Instalar a unidade de armazenamento
Figura 51. Instalar o suporte da unidade de armazenamento interno
40 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 52. Instalar o compartimento de armazenamento de acesso anterior
Substituir a unidade de armazenamento de 2,5 pol. no conversor de memória
1. Remova o conversor de memória com a unidade de armazenamento de 2,5 pol. Consulte "Substituir a
unidade de armazenamento de 3,5 pol. no compartimento da unidade principal ou secundária" ou
"Substituir a unidade de armazenamento de 3,5 pol. no suporte de armazenamento de acesso
dianteiro".
2. Substitua a unidade de armazenamento de 2,5 pol. no conversor de memória.
Figura 53. Remover a unidade de armazenamento
Capítulo 4. Substituir hardware 41
Figura 54. Instalar a unidade de armazenamento
3. Volte a colocar o conversor de memória com a unidade de armazenamento de 2,5 pol. Consulte
"Substituir a unidade de armazenamento de 3,5 pol. no compartimento da unidade principal ou
secundária" ou "Substituir a unidade de armazenamento de 3,5 pol. no suporte de armazenamento de
acesso dianteiro".
Substituir a unidade de armazenamento de 2,5 pol. no compartimento da terceira unidade
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Se estiver a substituir a unidade de armazenamento de 3,5 pol. no compartimento da unidade
secundária, rode o compartimento de unidades para fora. Consulte a secção "Rodar o compartimento
de unidades para cima e para baixo" na página 19.
5. Desligue o cabo de sinal e o cabo de alimentação da unidade de armazenamento.
6. Substituir a unidade de armazenamento de 2,5 pol. no compartimento da terceira unidade.
42
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 55. Remover o suporte da unidade de armazenamento externo
Figura 56. Remover o suporte da unidade de armazenamento interno
Figura 57. Remover a unidade de armazenamento
Capítulo 4. Substituir hardware 43
Figura 58. Instalar a unidade de armazenamento
Figura 59. Instalar o suporte da unidade de armazenamento interno
44 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 60. Instalar o suporte da unidade de armazenamento externo
7. Ligue o cabo de sinal e o cabo de alimentação à nova unidade de armazenamento de 2,5 pol.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o módulo de memória
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Certifique-se de que segue a ordem de instalação dos módulos de memória apresentada na figura seguinte.
Figura 61. Ordem de instalação dos módulos de memória
Capítulo 4. Substituir hardware 45
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Substituir o módulo de memória.
Figura 62. Remover o módulo de memória
Figura 63. Instalar o módulo de memória
6. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a pilha de relógio
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Este computador tem um tipo especial de memória que preserva a data, a hora e as definições dos
componentes incorporados, tais como as atribuições de conector paralelo (configurações). Uma pilha
mantém estas informações ativas quando desligar o computador.
46
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Normalmente, a pilha não necessita de carregamentos nem de manutenção ao longo da sua vida útil; no
entanto, nenhuma pilha dura para sempre. Se esta falhar, perdem-se as informações de data, de hora e de
configuração (incluindo palavras-passe). É apresentada uma mensagem de erro ao ligar o computador.
Para substituir a pilha de relógio,
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Substituir a pilha de relógio.
Figura 64. Remover a pilha de relógio
Figura 65. Remover a pilha de relógio
Figura 66. Instalar a pilha de relógio
Capítulo 4. Substituir hardware 47
Figura 67. Instalar a pilha de relógio
6. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Para eliminar a pilha de relógio, consulte Aviso de pilha de relógio de lítio no Manual de Segurança e
Garantia.
Substituir uma placa PCI Express
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Substitua uma placa PCI Express.
Figura 68. Remover uma placa PCI Express
Nota: Se a placa estiver fixa por um trinco de fixação, prima-o 1 , conforme mostrado, para soltar o
trinco. Em seguida, remova cuidadosamente o leitor de cartões da ranhura.
48
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 69. Instalar uma placa PCI Express
6. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a unidade de armazenamento M.2
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Substituir a unidade de armazenamento M.2.
• Tipo 1
Capítulo 4. Substituir hardware 49
Figura 70. Retirar o dispositivo de aperto em plástico
Figura 71. Remover a peça de fixação da unidade ótica
Figura 72. Instalar a peça de fixação da unidade ótica
50 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 73. Instalar a unidade ótica
• Tipo 2
Figura 74. Retirar o dispositivo de aperto em plástico
Figura 75. Remover o suporte da unidade ótica
Capítulo 4. Substituir hardware 51
Figura 76. Instalar o suporte da unidade ótica
Figura 77. Instalar a unidade ótica
6. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o suporte da unidade de armazenamento M.2
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Remover a unidade de armazenamento M.2.
6. Substituir o suporte da unidade de armazenamento M.2.
52
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 78. Remover o suporte da unidade de armazenamento M.2
Figura 79. Instalar o suporte da unidade de armazenamento M.2
7. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a placa Wi-Fi
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Substituir a placa Wi-Fi.
Capítulo 4. Substituir hardware 53
• Tipo 1
Figura 80. Remover a proteção da placa Wi-Fi
Figura 81. Desligar as antenas
Figura 82. Remover a placa Wi-Fi
54 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 83. Instalar a placa Wi-Fi
Figura 84. Ligar as antenas
Figura 85. Instalar a proteção da placa Wi-Fi
• Tipo 2
Capítulo 4. Substituir hardware 55
Figura 86. Remover a proteção da placa Wi-Fi
Figura 87. Desligar as antenas
Figura 88. Remover a placa Wi-Fi
56 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 89. Instalar a placa Wi-Fi
Figura 90. Ligar as antenas
Figura 91. Instalar a proteção da placa Wi-Fi
6. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir as antenas Wi-Fi
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
Capítulo 4. Substituir hardware 57
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue os cabos da antena da placa Wi-Fi.
6. Substitua as antenas Wi-Fi.
• Antena Wi-Fi anterior
Figura 92. Remover a antena Wi-Fi
Figura 93. Instalar a antena Wi-Fi
• Antena Wi-Fi posterior
58
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 94. Remover a tampa da antena Wi-Fi posterior
Figura 95. Remover a antena Wi-Fi
Capítulo 4. Substituir hardware 59
Figura 96. Instalar a antena Wi-Fi
Figura 97. Instalar a tampa da antena Wi-Fi posterior
7. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o dissipador de calor e a ventoinha
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
CUIDADO:
O dissipador de calor e a ventoinha podem estar muito quentes. Antes de abrir a cobertura do
computador, desligue o computador e aguarde vários minutos até o computador arrefecer.
60
Manual do Utilizador M920t e Manual de Manutenção de Hardware
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo do dissipador de calor e ventoinha da placa de sistema.
6. Substitua o dissipador de calor e a ventoinha.
Figura 98. Remover o dissipador de calor e a ventoinha
Figura 99. Instalar o dissipador de calor e a ventoinha
7. Ligue o cabo do dissipador de calor e ventoinha novos à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Capítulo 4. Substituir hardware 61
Substituir o conjunto da fonte de alimentação
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Apesar de não existirem peças móveis no computador após desligar o cabo de alimentação, são
necessários os seguintes avisos para a sua segurança e uma certificação Underwriters Laboratories (UL)
adequada.
CUIDADO:
Nunca retire a tampa de uma fonte de alimentação ou de nenhum componente que tenha a etiqueta que se segue afixada.
Estão presentes tensão, corrente e níveis elétricos perigosos dentro de qualquer peça que tenha esta
etiqueta afixada. Não existem peças passíveis de assistência dentro destas peças. Se suspeitar de
algum problema numa destas peças, contacte um técnico de assistência.
1. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
2. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
3. Remova a unidade ótica. Consulte a secção "Substituir a unidade ótica" na página 22.
4. Remover o suporte da unidade de armazenamento. Consulte a secção "Substituir a unidade de
armazenamento" na página 33.
5. Desligue o cabo do conjunto da fonte de alimentação da placa de sistema.
6. Substitua o conjunto da fonte de alimentação.
Figura 100. Remover o conjunto da fonte de alimentação
62 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 101. Instalar o conjunto da fonte de alimentação
7. Ligue o cabo do novo conjunto da fonte de alimentação à placa de sistema.
8. Volte a instalar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o microprocessador
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
CUIDADO:
O dissipador de calor e o microprocessador podem estar muito quentes. Antes de abrir a cobertura
do computador, desligue o computador e aguarde vários minutos até o computador arrefecer.
1. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
2. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
3. Articular o compartimento de unidades para fora. Consulte a secção "Rodar o compartimento de
unidades para cima e para baixo" na página 19.
4. Remover o dissipador de calor e a ventoinha. Consulte a secção "Substituir o dissipador de calor e a
ventoinha" na página 60.
5. Desligue todos os cabos ligados à placa de sistema.
6. Substituir o microprocessador.
Notas:
• O microprocessador e a ranhura podem não ser iguais à ilustração.
• Toque apenas nas extremidades do microprocessador. Não toque nos contactos dourados na parte
inferior.
• Não deixe cair nada na ranhura do microprocessador enquanto esta estiver exposta. Mantenha os
pinos da ranhura o mais limpos possível.
Capítulo 4. Substituir hardware 63
Figura 102. Soltar o suporte
Figura 103. Rodar a ranhura para cima
Figura 104. Remover o microprocessador
Figura 105. Instalar o microprocessador
64 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Figura 106. Rodar a ranhura para baixo
Figura 107. Fixar o suporte
7. Ligue novamente todos os cabos que foram desligados da placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o bloqueio eletrónico
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Nota: Para remover os parafusos, é necessária uma ferramenta especial (chave de estrela T15).
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Desligue o cabo bloqueio eletrónico da placa de sistema.
4. Substitua o bloqueio eletrónico.
Capítulo 4. Substituir hardware 65
Figura 108. Remover o bloqueio eletrónico
Figura 109. Instalar o bloqueio eletrónico
5. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir o comutador de presença da cobertura
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
66
Manual do Utilizador M920t e Manual de Manutenção de Hardware
5. Desligue o cabo do comutador de presença da cobertura da placa de sistema.
6. Substitua o comutador de presença da cobertura.
Figura 110. Remover o conector do comutador de presença da cobertura
Figura 111. Instalar o comutador de presença da cobertura
7. Ligue o cabo do novo comutador de presença da cobertura à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a ventoinha posterior
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
Capítulo 4. Substituir hardware 67
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
5. Desligue o cabo da ventoinha posterior da placa de sistema.
6. Substitua a ventoinha posterior.
Figura 112. Remover a ventoinha posterior
Figura 113. Instalar a ventoinha posterior
68 Manual do Utilizador M920t e Manual de Manutenção de Hardware
7. Ligue o cabo da nova ventoinha posterior à placa de sistema.
8. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Substituir a placa de sistema
Atenção: Não abra o computador ou tente efetuar reparações antes de ler o Guia de Informações
Importantes do Produto.
1. Remover todos os suportes das unidades e desligar todos os dispositivos ligados, bem como o
computador. Desligue todos os cabos de alimentação das tomadas e desligue todos os cabos ligados
ao computador.
2. Remover a cobertura do computador. Consulte a secção "Remover a cobertura do computador" na
página 17.
3. Remova a cobertura biselada anterior. Consulte a secção "Substituir a cobertura biselada anterior" na
página 18.
4. Remover o interruptor de alimentação. Consulte a secção "Substituir o interruptor de alimentação" na
página 24.
5. Remova o suporte das opções de E/S anterior. Consulte a secção "Substituir o suporte das opções de
E/S anterior" na página 27.
6. Rode o conjunto de unidades óticas no sentido ascendente. Consulte a secção "Rodar o
compartimento de unidades para cima e para baixo" na página 19.
7. Remova todos os módulos de memória. Consulte a secção "Substituir o módulo de memória" na página
45.
8. Remover o dissipador de calor e a ventoinha. Consulte a secção "Substituir o dissipador de calor e a
ventoinha" na página 60.
9. Remover o microprocessador. Consulte a secção "Substituir o microprocessador" na página 63.
10. Remover todas as placas PCI Express. Consulte a secção "Substituir uma placa PCI Express" na página
48.
11. Remover a placa Wi-Fi. Consulte a secção "Substituir a placa Wi-Fi" na página 53.
12. Remover a unidade de armazenamento M.2. Consulte a secção "Substituir a unidade de
armazenamento M.2" na página 49.
13. Tome nota do encaminhamento e da ligações dos cabos e, em seguida, desligue todos os cabos da
placa de sistema. Consulte a secção "Placa de sistema" na página 5.
Capítulo 4. Substituir hardware 69
14. Substituir a placa de sistema.
Notas:
• Os números na figura seguinte mostram as localizações dos parafusos e não a ordem de remoção e
reinstalação dos parafusos.
• Pegue cuidadosamente na placa de sistema pelas respetivas extremidades.
Figura 114. Remover a placa de sistema
15. Encaminhe todos os cabos que desligou da placa de sistema avariada e, em seguida, volte a ligar os
cabos à nova placa de sistema. Consulte a secção "Placa de sistema" na página 5.
16. Volte a colocar os componentes removidos. Para concluir a substituição, consulte "Concluir a
substituição dos componentes" na página 70.
Concluir a substituição dos componentes
Depois de concluir a instalação ou substituição de todos os componentes, volte a colocar a cobertura do
computador e ligue novamente os cabos.
Para voltar a colocar a cobertura do computador e tornar a ligar os cabos ao computador, proceda do
seguinte modo:
1. Certifique-se de que todos os componentes foram montados corretamente e de que não existem
ferramentas ou parafusos soltos no interior do computador.
2. Certifique-se de que os cabos estão devidamente instalados antes de voltar a instalar a cobertura do
computador. Mantenha os cabos afastados das dobradiças e das partes laterais da caixa do
computador, de modo a evitar interferências ao voltar a colocar a cobertura do computador.
70
Manual do Utilizador M920t e Manual de Manutenção de Hardware
3. Volte a colocar a cobertura do computador.
Figura 115. Voltar a colocar a cobertura do computador
4. Coloque o computador numa posição vertical.
5. Se estiver disponível um dispositivo de bloqueio, utilize-o para bloquear o computador.
6. Ligue novamente os cabos externos e os cabos de alimentação aos conectores correspondentes do
computador.
Capítulo 4. Substituir hardware 71
72 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Apêndice A. Avisos
Os produtos, serviços ou funções descritos neste documento poderão não ser disponibilizados pela Lenovo
em todos os países. Consulte o seu representante Lenovo para obter informações sobre os produtos e
serviços atualmente disponíveis na sua área. Quaisquer referências nesta publicação a produtos, programas
ou serviços Lenovo não significam que apenas esses produtos, programas ou serviços Lenovo possam ser
utilizados. Qualquer outro produto, programa ou serviço, funcionalmente equivalente, poderá ser utilizado
em substituição daqueles, desde que não infrinja nenhum direito de propriedade intelectual da Lenovo.
Contudo, o utilizador será considerado responsável pela avaliação e verificação do funcionamento de
qualquer outro produto, programa ou serviço.
Neste documento, podem ser feitas referências a patentes ou a pedidos de patente pendentes. O facto de
este documento lhe ser fornecido não lhe confere nenhum direito sobre essas patentes. Caso solicite
pedidos de informação sobre licenças, tais pedidos deverão ser endereçados, por escrito, para:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
A LENOVO FORNECE ESTA PUBLICAÇÃO "TAL COMO ESTÁ", (AS IS) SEM GARANTIA DE QUALQUER
ESPÉCIE, EXPLÍCITA OU IMPLÍCITA, INCLUINDO, MAS NÃO SE LIMITANDO ÀS GARANTIAS IMPLÍCITAS
DE NÃO INFRAÇÃO, COMERCIALIZAÇÃO OU ADEQUAÇÃO A UM DETERMINADO FIM. Alguns Estados
não permitem a exclusão de garantias, explícitas ou implícitas, em determinadas transações; esta
declaração pode, portanto, não se aplicar ao seu caso.
Esta publicação pode conter imprecisões técnicas ou erros de tipografia. A Lenovo permite-se fazer
alterações periódicas às informações aqui contidas; essas alterações serão incluídas nas edições
posteriores desta publicação. A Lenovo pode introduzir melhorias e/ou alterações aos produtos e/ou
programas descritos nesta publicação em qualquer momento, sem aviso prévio.
Os produtos descritos neste documento não se destinam a utilização em implantes ou outras aplicações de
suporte à vida, em que uma avaria possa resultar em lesões físicas ou na perda de vidas humanas. As
informações contidas neste documento não afetam ou alteram as especificações ou garantias do produto
Lenovo. Nenhuma disposição do presente documento deverá ser interpretada como uma licença explícita
ou implícita, no âmbito dos direitos de propriedade intelectual da Lenovo ou de terceiros. Todas as
informações contidas nesta publicação foram obtidas em ambientes específicos e são apresentadas para
fins ilustrativos. Os resultados obtidos noutros ambientes operativos podem variar.
A Lenovo pode usar ou distribuir quaisquer informações que lhe forneça, da forma que julgue apropriada,
sem incorrer em nenhuma obrigação para consigo.
Quaisquer referências, nesta publicação, a sítios da Web não Lenovo são fornecidas apenas para
conveniência e não constituem, em caso algum, aprovação desses sítios da Web. Os materiais existentes
nesses sítios da Web não fazem parte dos materiais destinados a este produto Lenovo e a utilização desses
sítios da Web será da exclusiva responsabilidade do utilizador.
Quaisquer dados de desempenho aqui contidos foram determinados num ambiente controlado. Assim
sendo, os resultados obtidos noutros ambientes operativos podem variar significativamente. É possível que
algumas das medições efetuadas tenham sido efetuadas em sistemas de nível de desenvolvimento, não
existindo qualquer garantia de que as mesmas sejam idênticas às geralmente obtidas em sistemas de
comercialização geral. Para além disso, algumas medições podem ter sido calculadas por extrapolação. Os
© Copyright Lenovo 2018, 2019 73
resultados reais podem variar. Os utilizadores deste documento devem verificar os dados aplicáveis para o
respetivo ambiente específico.
74
Manual do Utilizador M920t e Manual de Manutenção de Hardware
Apêndice B. Marcas Comerciais
LENOVO, o logótipo da LENOVO e o logótipo THINKCENTRE são marcas comerciais da Lenovo.
DisplayPort é uma marca comercial da Video Electronics Standards Association. USB-C é uma marca
comercial de USB Implementers Forum. Todas as marcas comerciais são propriedade dos respetivos
proprietários. © 2019 Lenovo.
© Copyright Lenovo 2018, 2019 75
76 Manual do Utilizador M920t e Manual de Manutenção de Hardware
Loading...
