Monitor LCD E2001bA Manual de Usuário
ÍNDICE
SOBRE ESTE GUIA ......................................................................................... 1
CONVENÇÕES NACIONAIS ........................................................................... 1
AVISO FCC ......................................................................................................2
PRECAUÇÕES ................................................................................................3
CONFIGURAÇÃO DO SUPORTE E BASE .....................................................4
AJUSTE DO ÂNGULO DE VISUALIZAÇÃO .................................................... 4
FIXANDO OS CABOS ......................................................................................5
MONTAGEM NA PAREDE ...............................................................................6
CONTROLES EXTERNOS ..............................................................................7
AJUSTES OSD.................................................................................................8
AJUSTE DA IMAGEM ......................................................................................9
INDICADORES LED.........................................................................................9
PROBLEMAS E SOLUÇÕES .........................................................................10
ESPECIFICAÇÕES ........................................................................................ 11
MODOS DE VISUALIZAÇÃO DE PRÉ-AJUSTE ........................................... 12
DETERMINAÇÃO DOS PINS ........................................................................12
PLUG AND PLAY ...........................................................................................13

Sobre este Guia

As seções são as seguintes:
• Instruções de Segurança:lista de informações de segurança.
• Conguração:descreve o processo de conguração inicial.
• Usando o Monitor:dá uma visão geral de como usar o monitor.
• Suporte Técnico:fornece dicas e soluções para problemas comuns.
• Informação do Produto:lista as especicações técnicas do monitor.

Convenções Nacionais

As seguintes subseções descrevem as convenções nacionais usadas neste documento.
Observações, Cuidados e Alertas
OBS.: Uma OBSERVAÇÃO indica uma informação importante que o ajuda a realizar um melhor uso de seu sistema de computador
CUIDADO: CUIDADO indica tanto um dano potencial para o hardware quanto perda de dados e lhe informa como evitar o problema
ALERTA: Uma ADVERTÊNCIA indica o potencial para danos pessoais e lhe informa como evitar o problema
Alguns alertas podem surgir em formatos alternados e podem não ser acompanhados por um ícone. Nestes casos, a apresentação especíca do alerta é obrigatória pela autoridade reguladora.
11

Aviso FCC

ALERTA Declaração de Interferência de Radiofrequência Classe FCC: (PARA MODELOS CERTIFICADOS FCC)
OBS.: Este equipamento foi testado e encontrado estar conforme com os limites do dispositivo
digital Classe B, nos termos da Parte 15 das Regras FCC. Estes limites são designados para fornecer uma proteção razoável contra uma interferência nociva em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e se não instalado e usado de acordo com as instruções, pode causar interferência nociva às comunicações de rádio. Todavia, não há garantia de que a interferência não irá ocorrer em uma instalação em particular. Se este equipamento não causa interferência nociva à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é incentivado a tentar corrigir a interferência através de uma ou mais medidas seguintes:
1. Reoriente ou reposicione a antena de recepção.
2. Aumente a separação entre o equipamento e o receptor.
3. Conecte o equipamento em uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
4. Consulte o representante ou um técnico experiente de rádio/TV para obter ajuda.
AVISO:
1. As mudanças ou modicações não expressamente aprovadas pela parte responsável pela conformidade podem impedir a autoridade do usuário de operar o equipamento.
2. Cabos de interface blindados e cabo de força CA, se algum, devem ser usados em conformidade com os limites de emissão.
3. O fabricante não é responsável por qualquer interferência de rádio ou TV causada por modicação não autorizada neste equipamento. Há responsabilidades do usuário para corrigir estas interferências.
22

Precauções

ALERTA: Uso dos controles, ajustes ou procedimentos além daqueles especicados nesta documentação pode causar a exposição a choques, perigos elétricos e/ou perigos mecânicos
Leia e siga estas precauções ao conectar e usar o monitor de seu computador.
PRECAUÇÕES
• Não use o monitor perto da água, por ex., próximo a uma banheira, lavatório, pia da cozinha, tanque de lavar roupa, piscina ou em uma base úmida.
• Não coloque o monitor sobre um carrinho, suporte ou mesa. Se o monitor falha, ele pode lesar uma pessoa e causar sérios danos ao aparelho. Use apenas um carrinho ou suporte recomendado pelo fabricante ou vendido com o monitor. Se você montou o monitor em uma parede ou prateleira, use um kit de montagem aprovado pelo fabricante e siga as instruções do kit.
• Ranhuras e aberturas na parte posterior e inferior do gabinete são para a ventilação. Para garantir uma operação conável do monitor e para protegê-lo de superaquecimento, certique-se que estas aberturas não estejam bloqueadas ou cobertas. Não coloque o monitor sobre uma cama, sofá, tapete ou superfície similar. Não coloque o monitor perto ou sobre um radiador ou registro térmico. Não coloque o monitor em uma estante ou gabinete a menos que seja fornecida uma ventilação adequada.
• O monitor deve ser operador apenas com o tipo de fonte de força indicada na etiqueta. Se você não tem certeza do tipo de força fornecida na sua casa, consulte seu representante ou empresa de energia local.
• O monitor é equipado com um plugue aterrado com três pinos, um plugue com um terceiro pino (terra). Este plugue se ajustará na tomada de energia aterrada, como recurso de segurança. Se sua tomada não acomoda o plugue de três pino, peça a um eletricista para instalar a tomada correta ou use um adaptador para aterrar em segurança o aparelho. Não anule o propósito de segurança do plugue aterrado.
• Desligue a unidade durante uma tempestade com raios ou quando ela não for usada por longos períodos de tempo. Isto protegerá o monitor de danos devidos a surtos de energia.
• Não sobrecarregue as faixas de energia e cabos de extensão. Sobrecarga pode causar incêndio ou choque elétrico.
• Nunca pressione qualquer objeto na ranhura no gabinete do monitor. Podem ocorrer curto­circuitos nas partes, causando um incêndio ou choque elétrico. Nunca derrame líquidos no monitor.
• Não tente realizar sozinho serviços no monitor; abrir ou retirar as tampas podem expô-lo a perigosas tensões e outros perigos. Por favor, consulte todos os serviços com o pessoal de assistência qualicado.
• Para garantir uma operação satisfatória, use o monitor apenas com os computadores listados UL que possuem receptáculos congurados apropriados, marcados entre 100 -
240V CA, Min. 5A.
• A tomada de parede deve ser instalada próximo ao equipamento e deve ser facilmente
acessível.
• Por favor, certique-se de limpar o gabinete regularmente com o pano fornecido, você pode usar limpador suave para limpar manchas, em vez de limpadores em spray que poderá cauterizar o gabinete do monitor.
• Não deixe vazar no monitor, o que causará danos do chassi ou componentes. Por favor, desligue antes da limpeza e não arranhe a tela com objetos duros.
• Para monitores com painéis brilhantes, o usuário deve considerar a colocação de um monitor, assim como pode causar distúrbios de reexão da luz em torno e superfícies de brilho.
33

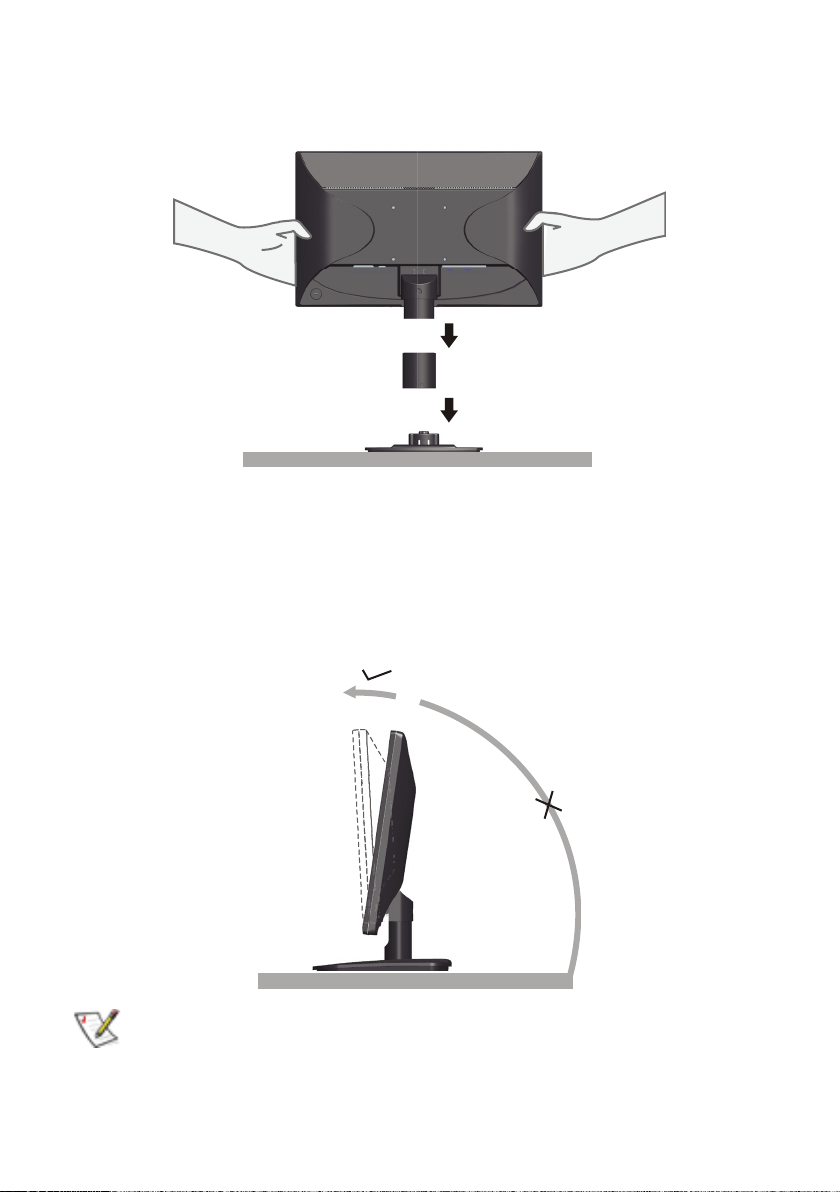

Conguração do suporte e base
-4°
18 °
Por favor, congure ou remova a base seguindo os passos abaixo.

Ajuste do ângulo de visualização

• Para uma ótima visualização, é recomendado olhar para a superfície completa do monitor, depois ajuste o ângulo do mesmo conforme sua preferência.
• Segure o suporte de modo a não derrubar o monitor quando você mudar o ângulo do mesmo.
• Você é capaz de ajustar o ângulo do monitor de -4° a 18 °.
a tela LCD.
OBS.: Não toque a tela LCD quando você muda o ângulo. Isso pode causar danos ou partir
44

Fixando os Cabos

13
2
Conexões de cabo na parte posterior do monitor e computador
1. Cabo de alimentação
2. Cabo DVI (opcional)
3. Cabo analógico
Desligue seu computador antes de realizar o procedimento abaixo.
1. Conecte o cabo de força na porta CA na parte posterior do monitor.
2. Conecte uma extremidade do cabo 15-pin D-Sub na parte posterior do monitor e conecte
a outra extremidade à porta D-Sub do computador.
3. (Opcional - Exige uma placa de vídeo com porta DVI) - Conecte uma extremidade do
cabo DVI 24-pin na parte posterior do monitor e conecte a outra extremidade à porta DVI do computador.
4. Ligue seu monitor e computador.
Se seu monitor exibe uma imagem, a instalação está completa. Se não exibe uma imagem, veja Localização de Problemas.
55

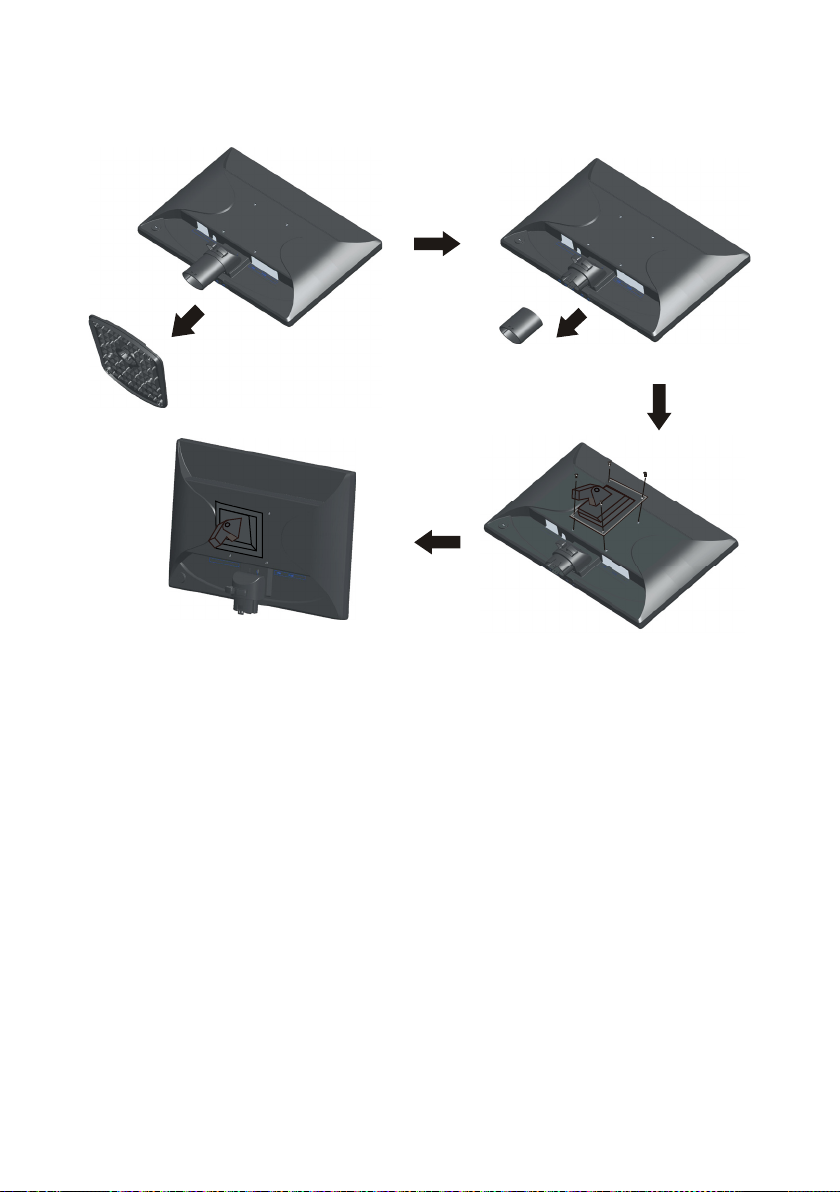

Montagem na Parede

Preparando para Instalar um Suporte de Montagem na Parede Opcional
Este monitor pode ser xada ao suporte de montagem da parede, você compra separadamente. Desconecte a força antes deste procedimento. Siga estes passos:
1. Remova a base.
2. Siga as instruções do fabricante para montar o suporte de montagem na parede.
3. Coloque o suporte de montagem na parede na parte posterior do monitor. Alinhe os furos
do suporte com os furos na parte posterior do monitor.
4. Insira os 4 parafusos nos furos e aperte.
5. Reconecte os cabos. Consulte o manual do usuário que vem com o suporte de montagem
na parede opcional para obter instruções sobre a xação na parede.
66

Controles externos

1 2 3 4 5
* O cabo de força deve ser conectado.
* Pressione o botão de força para ligar o monitor. O indicador de força acenderá.
1. Auto / Exit (automático/sair)
2. -/ECO
3. + / Image Ratio (relação de imagem)
4. Menu / Enter
5. ON / OFF (liga/desliga)
77

Ajustes OSD

• Pressione o botão MENU para ativar a janela OSD.
• Pressione + ou - para navegar pelas funções. Depois que a função desejada é iluminada, pressione o botão MENU para ativá-la. Se a função seleciona tem um submenu, pressione + ou - novamente para navegar no submenu. Depois que a função desejada é iluminada, pressione o botão MENU para ativá-la.
• Quando OSD é fechado, pressione o botão - será a Função Hot-Key ECO, pressione o botão + será a Função de Relação de Imagem.
• Função de Bloqueio OSD: Para bloquear o OSD, pressione e segure o botão Menu enquanto o monitor estiver desligado e depois pressione o botão de força para ligar o monitor. Para desbloquear o OSD, pressione e segure o botão Menu enquanto o monitor estiver desligado e depois pressione o botão de força para ligar o monitor.
• Hot-key de conguração automática: Quando o OSD é fechado, a janela Fonte será exibida ao pressionar o botão automático, continuar a pressionar o botão Auto mudará a próxima fonte, se disponível; depois, pressionar o botão Menu executará a mudança da fonte de entrada; Quando o OSD é fechado, pressione o botão Auto continuamente aproximadamente por 3 segundos para realizar a conguração automática ou será a função de saída.
Luminance
Contrast
50
Brightness
Eco Mode
DCR
AUTO
:Exit
90
Standard
Off
MENU
:Select:Move
88

Ajuste da Imagem

Luminance (Luminância) Variação de Ajuste Descrição
Contrast (Contraste) Contraste do registro Digital
Brightness (Brilho) Ajuste da luz de fundo
Eco
DCR
Image Setup
(Conguração de
Imagem)
Clock (Relógio)
Phase (Fase)
H.Position (Posição H.) Ajusta a posição horizontal da imagem
V.Position (Posição V.) Ajusta a posição vertical da imagem
Image Ratio (Relação de
imagem)
Color Temperature
(Temperatura da Cor)
Warm (Quente) 6.500K Temperatura da Cor Quente de Chamada
Normal 7.200K
Cool (Frio) 9.300K Temperatura da Cor Fria de Chamada
sRGB Temperatura da Cor sRGB de Chamada
Red (Vermelho) Ganho do registro digital vermelho
Green (Verde) Registro Digital de Ganho Verde
Blue (Azul) Ganho azul do registro digital
OSD Setup
(Conguração OSD)
V.Position (Posição V.) Ajuste a posição Vertical do OSD
H.Position (Posição H.) Ajuste a posição Horizontal do OSD
Timeout (Tempo limite) Ajuste o tempo limite OSD
Language (Idioma) Selecione o idioma OSD
Extra
Input Select (Seleção de
Entrada)
DDC/CI
Reset (Reinicialização)
Information
(Informações)
Standard (Padrão) Modo Padrão
Text (Texto) Modo Texto
Internet Modo Internet
Game (Jogo) Modo Jogo
Movie (Cinema)
Sports (Esportes) Modo Esportes
On / Off (liga/
desliga)
Ajuste a imagem Relógio para reduzir o ruído
Ajuste a imagem Relógio para reduzir o ruído Linha
Wide (Largura)/4:3 Selecione a Relação do Aspecto de Imagem
Temperatura da Cor Normal de Chamada
D-SUB Selecione a Fonte de Sinal D-SUB como Entrada
DVI Selecione a Fonte de Sinal DVI como Entrada
On / Off (liga/
desliga)
On / Off (liga/
desliga)
Selecione ligar ou desligar DDC/CI
Mostrar a resolução, frequência H/V do tempo
Modo Cinema
Relação de contraste dinâmica
Linha Vertical
Horizontal
Reinicializar o menu em padrão
limite da entrada de corrente

Indicadores LED

Estado Cor LED
Modo de Força Máxima Azul Modo desligamento ativo Âmbar
99

Problemas e Soluções

Problemas e Perguntas Possíveis Soluções
LED de força não está LIGADO • Certique-se que o botão de força está LIGADO e o
Sem Plug & Play • Para que a função Plug & Play funcione no monitor,
A imagem está Turva e
apresenta o Problema de Sombra Fantasma.
A imagem oscila, tremores ou
ondulação estão presentes na
imagem.
O monitor não sai no modo de
Desligamento ativo
Faltou uma das cores primárias (VERMELHO, VERDE ou AZUL)
A imagem da tela não está
centralizado ou dimensionado adequadamente.
A imagem tem defeitos de
cor (enquanto não aparecer branca)
Distúrbios Horizontal ou Vertical na tela
Cabo de Força está adequadamente conectado a uma saída de força aterrada e ao monitor.
você precisa de uma placa de vídeo e computador compatível Plug & Play. Verique com o fabricante do seu computador. Verique também o cabo de vídeo do monitor e certique-se que nenhum dos pinos está
dobrado
• Certique-se que os Drivers do Monitor foram
instalados
• Ajuste os Controles de Contraste e Brilho
• Certique-se que não está usando um cabo de extensão ou caixa de distribuição. Recomendamos ligar o monitor diretamente ao conector de saída da placa de vídeo na parte posterior de seu computador.
• Mova os dispositivos elétricos que podem causar interferência elétrica o mais afastado possível do monitor
• Use a taxa de atualização máxima que seu monitor seja capaz com a resolução que você está usando
• O interruptor de Força do computador deve estar na posição LIGADO
• A Placa de Vídeo do computador deve ser devidamente inserida na sua ranhura
• Certique-se que o cabo de vídeo do monitor esteja adequadamente conectado ao computador.
• Verique também o cabo de vídeo do monitor e certique-se que nenhum dos pinos está dobrado
• Verique o cabo de vídeo do monitor e certique-se que nenhum dos pinos está dobrado
• Certique-se que o cabo de vídeo do monitor esteja adequadamente conectado ao computador.
• Ajuste a Posição H e Posição V ou pressione a hot-key (AUTO)
• Ajuste a cor RGB ou selecione a temperatura da cor
• Ajuste RELÓGIO e FASE ou utilize a hot-key (tecla AUTO)
1010
Especicações
Painel LCD
Resolução
Características
Físicas
Temperatura
Número do Modelo E2001bA Sistema de condução LCD a Cores TFT Tamanho da imagem visível 495 mm diagonal Espaçamento de pixel 0,27mm (H) x 0,27mm (V)
Vídeo
Sinc. Separada H/V TTL Cor de Visualização Cores 16,7M Relógio Ponto 165 MHz Variação de escaneamento
horizontal Tamanho de escaneamento
horizontal (Máximo) Variação de escaneamento
vertical
Tamanho de escaneamento vertical (Máximo)
Resolução presente ideal 1600 x 900 (60 Hz) Resolução de pré-ajuste mais
alto
Plug & Play VESA DDC2B/CI
Conector de Entrada D-Sub 15 pin & DVI-D
Sinal de Vídeo de Entrada
Fonte de Força 100 - 240 VCA, 50/60 Hz
Consumo de Força
Tipo de Conector 15-pin D-Sub & DVI-D Tipo de Cabo de Sinal Destacável
Dimensões e Peso: Altura (com a base) 360,2mm
Largura 478,2mm Profundidade 204,7mm Peso (monitor apenas) 2,89 kg Peso (com embalagem) 3,89 kg
Ambiente: Operação 0° a 40°
Não em operação -20° a 60° Umidade: Operação 8% a 80% (sem condensação)
Não em operação 5% a 95% (sem condensação) Altitude: Operação 0 ~ 8000 pés
Não em operação 0 ~ 40000 pés
Interface Analógica R, G, B e Interface
Digital
30 kHz - 83 kHz
432 mm
50 Hz - 75 Hz
239,76mm
1600 x 900 (60 Hz)
Analógico: 0,7 V p-p (padrão), 75 OHM, Interface Digital DVI-D e Positiva (TMDS)
Ativo < 21 W
Economia de energia < 0,5 W
1111
EPA ENERGY STAR
ENERGY STAR® é uma marca registrada dos E.U.A. Como Parceiro da ENERGY STAR® , a nossa empresa determinou que este produto observa as diretrizes da ENERGY STAR® para eciência da energia.
®

Modos de Visualização de Pré-ajuste

RESOLUÇÃO
640 x 480 @60Hz 31,469 59,94 640 x 480 @67Hz 35 66,667 640 x 480 @72Hz 37,861 72,809 640 x 480 @75Hz 37,5 75 720 x 400 @70Hz 31,469 70,087 800 x 600 @60Hz 37,879 60,317 800 x 600 @72Hz 48,077 72,188
800 x 600 @75Hz 46,875 75 1024 x 768 @60Hz 48,363 60,004 1024 x 768 @70Hz 56,476 70,069 1024 x 768 @75Hz 60,023 75,029 1440 x 900 @60Hz 55,935 59,887
1440 x 900 @75 Hz 70,635 74,984 1600 x 900 @60 Hz 60 60
FREQUÊNCIA
HORIZONTAL (kHZ)
FREQUÊNCIA VERTICAL
(HZ)

Determinação dos Pins

Pins D-Sub
1212
Número
Pin
1 Vídeo - Vermelho 2 Vídeo - Verde 3 Vídeo - Azul 4 Terra 5 Cabo de Detecção 6 GND-R 7 GND-G 8 GND-B
9 +5V 10 Terra 11 Terra 12 DDC-Dados seriais 13 Sinc. H 14 Sinc. V 15 DDC-Relógio serial
Lado 15-Pin do Cabo
de Sinal
Pins DVI-D
Pin Nº Nome Sinal Pin Nº Nome Sinal Pin Nº Nome Sinal
1 TMDS Dados 2- 9 TMDS Dados 1- 17 TMDS Dados 0-
TMDS Dados
2
2+
Blindagem
3
Dados 2/4
TMDS
4 TMDS Dados 4- 12 TMDS Dados 3- 20 TMDS Dados 5-
TMDS Dados
5
4+
6 Relógio DDC 14 Força +5V 22
7 Dados DDC 15 Detecção do cabo 23 Relógio + TMDS
8 N.C. 16 Detecção Hot Plug 24 Relógio - TMDS
10 TMDS Dados 1 + 18 TMDS Dados 0+
11
13 TMDS Dados 3+ 21 TMDS Dados 5+
Blindagem Dados 1/3 TMDS
19
Blindagem Dados 0/5
TMDS
Blindagem Relógio TMDS

Plug and Play

Função DDC2B Plug & Play
Este monitor está equipado com a capacidade VESA DDC2B de acordo com o PADRÃO VESA DDC. Permite ao monitor informar ao sistema host sua identidade e dependendo do nível de DDC usado, comunicar informações adicionais sobre sua capacidade de visualização.
1313
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
