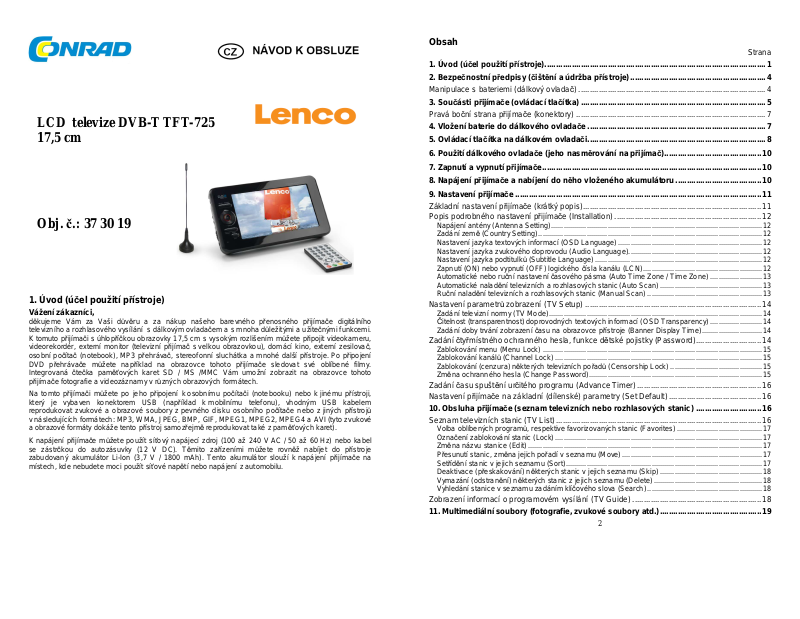

Lenco TFT-725 User manual [cs]

LCD televize DVB-T TFT-725 17,5 cm

Obj. č.: 37 30 19

1. Úvod (účel použití přístroje)

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup našeho barevného přenosného přijímače digitálního televizního a rozhlasového vysílání s dálkovým ovladačem a s mnoha důležitými a užitečnými funkcemi. K tomuto přijímači s úhlopříčkou obrazovky 17,5 cm s vysokým rozlišením můžete připojit videokameru, videorekordér, externí monitor (televizní přijímač s velkou obrazovkou), domácí kino, externí zesilovač, osobní počítač (notebook), MP3 přehrávač, stereofonní sluchátka a mnohé další přístroje. Po připojení DVD přehrávače můžete například na obrazovce tohoto přijímače sledovat své oblíbené filmy. Integrovaná čtečka paměťových karet SD / MS /MMC Vám umožní zobrazit na obrazovce tohoto přijímače fotografie a videozáznamy v různých obrazových formátech.

Na tomto přijímači můžete po jeho připojení k osobnímu počítači (notebooku) nebo k jinému přístroji, který je vybaven konektorem USB (například k mobilnímu telefonu), vhodným USB kabelem reprodukovat zvukové a obrazové soubory z pevného disku osobního počítače nebo z jiných přístrojů v následujících formátech: MP3, WMA, JPEG, BMP, GIF, MPEG1, MPEG2, MPEG4 a AVI (tyto zvukové a obrazové formáty dokáže tento přístroj samozřejmě reprodukovat také z paměťových karet).

K napájení přijímače můžete použít síťový napájecí zdroj (100 až 240 V AC / 50 až 60 Hz) nebo kabel se zástrčkou do autozásuvky (12 V DC). Těmito zařízeními můžete rovněž nabíjet do přístroje zabudovaný akumulátor Li-Ion (3,7 V / 1800 mAh). Tento akumulátor slouží k napájení přijímače na místech, kde nebudete moci použít síťové napětí nebo napájení z automobilu.

Obsah

Strana

1. Úvod (účel použití přístroje).................................................................................................. 1

2. Bezpečnostní předpisy (čištění a údržba přístroje)............................................................4

Manipulace s bateriemi (dálkový ovladač)...................................................................................4

3. Součásti přijímače (ovládací tlačítka) ..................................................................................5

Pravá boční strana přijímače (konektory) .................................................................................... 7

4. Vložení baterie do dálkového ovladače...............................................................................7

5. Ovládací tlačítka na dálkovém ovladači............................................................................... 8

6. Použití dálkového ovladače (jeho nasměrování na přijímač)........................................... 10

7. Zapnutí a vypnutí přijímače................................................................................................. 10

8. Napájení přijímače a nabíjení do něho vloženého akumulátoru...................................... 10

9. Nastavení přijímače ............................................................................................................. 11

Základní nastavení přijímače (krátký popis)............................................................................... 11

Popis podrobného nastavení přijímače (Installation) .................................................................12

Napájení antény (Antenna Setting).....................................................................................................12

Zadání země (Country Setting)...........................................................................................................12

Nastavení jazyka textových informací (OSD Language).....................................................................12

Nastavení jazyka zvukového doprovodu (Audio Language)................................................................12

Nastavení jazyka podtitulků (Subtitle Language)................................................................................12

Zapnutí (ON) nebo vypnutí (OFF) logického čísla kanálu (LCN).........................................................12

Automatické nebo ruční nastavení časového pásma (Auto Time Zone / Time Zone) .........................13

Automatické naladění televizních a rozhlasových stanic (Auto Scan).................................................13

Ruční naladění televizních a rozhlasových stanic (Manual Scan).......................................................13

Nastavení parametrů zobrazení (TV Setup) .............................................................................. 14

Zadání televizní normy (TV Mode)......................................................................................................14

Čitelnost (transparentnost) doprovodných textových informací (OSD Transparency).........................14

Zadání doby trvání zobrazení času na obrazovce přístroje (Banner Display Time).............................14

Zadání čtyřmístného ochranného hesla, funkce dětské pojistky (Password).............................14

Zablokování menu (Menu Lock).........................................................................................................15

Zablokování kanálů (Channel Lock)...................................................................................................15

Zablokování (cenzura) některých televizních pořadů (Censorship Lock)............................................15

Změna ochranného hesla (Change Password)...................................................................................15

Zadání času spuštění určitého programu (Advance Timer).......................................................16

Nastavení přijímače na základní (dílenské) parametry (Set Default).........................................16

10. Obsluha přijímače (seznam televizních nebo rozhlasových stanic) ............................. 16

Seznam televizních stanic (TV List)...........................................................................................16

Volba oblíbených programů, respektive favorizovaných stanic (Favorites).........................................17

Označení zablokování stanic (Lock)...................................................................................................17

Změna názvu stanice (Edit)................................................................................................................17

Přesunutí stanic, změna jejich pořadí v seznamu (Move)...................................................................17

Setřídění stanic v jejich seznamu (Sort)..............................................................................................17

Deaktivace (přeskakování) některých stanic v jejich seznamu (Skip).................................................18

Vymazání (odstranění) některých stanic z jejich seznamu (Delete)....................................................18

Vyhledání stanice v seznamu zadáním klíčového slova (Search).......................................................18

Zobrazení informací o programovém vysílání (TV Guide) .........................................................18

11. Multimediální soubory (fotografie, zvukové soubory atd.)............................................. 19

Album fotografií a obrázků (My Album)......................................................................................19

Režim zobrazení miniatur nebo adresářů a souborů (Thumbnail / Folder)..........................................19

Zvětšení nebo zmenšení obrázků (Zoom) ..........................................................................................20

Otáčení obrázků (Rotation).................................................................................................................20

Prezentace obrázků (Slide Show).......................................................................................................20

Reprodukce videozáznamů (MPEG 1, MPEG 2, MPEG 4 a AVI).............................................. 20

Reprodukce zvukových souborů (My Music)..............................................................................20

12. Krátký přehled obsluhy přijímače (sledování televize nebo poslech rádia)................. 21

Informace o zvolené stanici (o zvoleném programu) ................................................................. 21

Výběr televizních nebo rozhlasových stanic...............................................................................22

Nastavení úrovně hlasitosti poslechu......................................................................................... 22

Seznam čísel a názvů televizních a rozhlasových stanic (Program Name)...............................23

Režim nastavení parametrů zvuku (Audio channel) .................................................................. 23

Pozastavení vysílaného programu nebo reprodukce zvukového záznamu (Pause)..................24

Sledování oblíbených stanic, respektive programů (Favorites).................................................24

Teletext......................................................................................................................................24

Zobrazení podtitulků ..................................................................................................................25

Nastavení zobrazení podtitulků pomocí teletextu ...................................................................... 25

Zadání parametrů obrazu (Picture)............................................................................................25

13. Doplňující vybavení přijímače........................................................................................... 26

14. Případné závady a jejich odstranění ................................................................................26

15. Technické údaje................................................................................................................. 27

2. Bezpečnostní předpisy (čištění a údržba přístroje)

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přijímače do provozu a k jeho obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Tento přijímač a jeho dálkový ovladač nikdy neotvírejte. Pokud by tento přijímač nesprávně fungoval,

spojte se s autorizovaným servisem. Toto se týká i infračerveného dálkového ovladače. Nevystavujte tento přijímač přílišné vlhkosti, působení prachu, vibracím (otřesům), přímému slunečnímu

záření a působení vodních par. Dejte pozor na to, aby Vám tento přijímač nebo jeho dálkový ovladač nespadl na tvrdou podlahu. Nepoužívejte tento monitor v prostředí s příliš vysokou (nad 40 °C) nebo nízkou teplotou vzduchu (pod 0 °C) teplotou. P řípustná skladovací teplota: - 15 °C až + 50 °C. Ste jné podmínky platí pro používání dálkového ovladače.

K zajištění nerušeného příjmu digitálního televizního nebo rozhlasového vysílání umístěte tyčovou anténu do blízkosti okna a ponechte ji v největší možné vzdálenosti od přijímače.

Nedávejte tyčovou anténu do blízkosti elektrických motorů, monitorů osobních počítačů, televizních přijímačů, zesilovačů, bezdrátových reproduktorů a sluchátek, vysílacích zařízení (občanských radiostanic, mobilních a bezdrátových telefonů) atd. Tyto přístroje mohou způsobit rušení příjmu vysokofrekvenčním zářením (interferencemi).

K napájení monitoru používejte pouze k němu přiložený síťový napájecí adaptér (100 - 240 V) nebo adaptér do zásuvky cigaretového zapalovače v automobilu (12 V). Pokud nebudete přijímač používat nebudete nabíjet do něho vložený akumulátor, odpojte jej od síťového napájení.

Pokud se na obrazovce monitoru objeví příliš světlé nebo tmavé body, nejedná se o žádnou závadu monitoru. Jedná se o známý problém plochých monitorů (TFT, LCD). Pět takovýchto bodů na obrazovce patří k normálnímu jevu.

Nečistěte tento přístroj a jeho dálkový ovladač chemickými čistícími prostředky (chemickými rozpouštědly, ředidly barev a laků, lihem nebo benzínem). K čištění obrazovky přístroje používejte pouze čistý, mírně vodou navlhčený hadřík a obrazovku vyčistěte kruhovými pohyby. K tomuto účelu můžete použít i vhodné ubrousky na čištění brýlí.

Manipulace s bateriemi (dálkový ovladač)

Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do dětských rukou!

Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může navíc poškodit dálkový ovladač nebo jiné předměty. Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie jsou zvláštním odpadem, nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí! Přispějte k jeho ochraně!

3. Součásti přijímače (ovládací tlačítka)

“: Přepnutí přístroje do režimu jeho nastavení

Volba vyššího, následujícího čísla programu

(kanálu, vysílače, naladěné televizní nebo rozhlasové stanice).

“: Snížení úrovně hlasitosti poslechu. Tlačítko

u. Tlačítko

Volba nižšího, předchozího čísla programu

(kanálu, vysílače, naladěné televizní nebo rozhlasové stanice).

“: Otevření hlavního okna menu (režimu

infračervenou diodou. Bezdrátový

1 Tlačítko „SOURCE“: Volba zdroje (vstupu) video a audio

(AV IN, USB nebo paměťová karta).

2 Tlačítko „SETUP

(jas, kontrast, barvy atd.).

3 Tlačítko „CH +“:

Tlačítko listování v menu nastavení přístroje nahoru.

4 Tlačítko „OK“: Potvrzení volby menu a nastavení parametrů. 5 Tlačítko „V –

listování v menu nastavení přístroje doleva.

6 Tlačítko „V +“: Zvýšení úrovně hlasitosti poslech

listování v menu nastavení přístroje doprava.

7 Tlačítko „CH –“:

Tlačítko listování v menu nastavení přístroje dolů.

8 Tlačítko „ASPECT“: Formát zobrazení 4:3 nebo 16:9. 9 Tlačítko „MENU

nastavení přístroje).

10 Tlačítko „EXIT“: Ukončení režimu nastavení přístroje. 11 „IR“: Okénko (senzor) s

příjem ovládacích povelů z infračerveného dálkového ovladače. Plochá obrazovka z TFT LCD

Zdířka k připojení konektoru kabelu antény (75 Ω).

Levý stereofonní reproduktor.

USB konektor (mini). Připojení přístroje k osobnímu počítači (notebooku) nebo k jinému přístroji

s konektorem USB (například k mobilnímu telefonu). Slot (čtečka) paměťových karet SD / MMC / MS.

Pravý stereofonní reproduktor.

Pravá boční strana přijímače (konektory)

akumulátoru (červená barva znamená nabíjení akumulátoru, zelená barva signalizuje, že je již

1 Konektor (zdířka) „AV IN“ CVBS (Color Video Blanc Sync): Připojení externího přístroje, například

videokamery, DVD přehrávače, MP3 přehrávače atd. (vstup video a audio).

2 Konektor (zdířka) „AV OUT“ CVBS (Color Video Blanc Sync): Připojení externího přístroje,

například televizního přijímače, externího monitoru, zesilovače atd. (výstup video a audio). Konektor (zdířka) k připojení stereofonních sluchátek (jack 3,5 mm).

3 4 Posuvný přepínač zapnutí (ON) a vypnutí (OFF) přijímače. 5 Konektor (zdířka) „DC IN 12 V“: Připojení konektoru kabelu síťového napájecího zdroje nebo

konektoru kabelu adaptéru se zástrčkou do cigaretového zapalovače v automobilu. Externí napájení přijímače nebo nabíjení do něho vloženého akumulátoru.

Dvoubarevná kontrolka (svítivá dioda), která signalizuje nabíjení do přijímače vloženého

akumulátor zcela nabit).

Důležité upozornění:

Pokud zvolíte stisknutím tlačítka „SOURCE“ na přístroji nebo na dálkovém ovladači režim „AV IN“ (a připojíte-li k přístroji například videokameru, DVD přehrávač, MP3 přehrávač atd.), dojde k deaktivaci výstupu „AV OUT“ (na tomto výstupu nebude v tomto případě žádný signál). Tento výstup je aktivní pouze v režimu příjmu digitálního televizního nebo rozhlasového vysílání.

4. Vložení baterie do dálkového ovladače

K napájení dálkového ovladače slouží 1 knoflíková lithiová baterie s jmenovitým napětím 3 V typu CR 2025.

Do infračerveného dálkového ovladače může být již tato baterie vložená a zajištěná ochrannou fólií, kterou musíte z bateriového pouzdra vytáhnout.

Jakmile přestane přijímač reagovat na povely vysílané dálkovým ovladačem, proveďte v něm výměnu baterie.

Otevřete bateriové pouzdro na spodní (dolní) straně dálkového ovladače a vložte do něho jednu novou lithiovou knoflíkovou baterii typu CR 2025 správnou polaritou a bateriové pouzdro opět uzavřete (viz vyobrazení vlevo).

5. Ovládací tlačítka na dálkovém ovladači

Poznámka:

Barevná tlačítka „SETUP“ (červená barva), „SCREEN“ (zelená barva), „SPEAKER“ (žlutá barva) a „ASPECT“ (modrá barva) lze po zobrazení teletextu na obrazovce přístroje používat jako navigační tlačítka teletextu, pokud naladěná televizní stanice vysílá teletext a tuto funkci navigace umožňuje.

Červené tlačítko může být na některých dálkových ovladačích označeno popisem „FUNCTION“ místo popisu „SETUP“ (v obou případech se jedná o stejnou funkci tohoto ovládacího tlačítka).

Tato barevná ovládací tlačítka mají i jiné funkce – viz příslušné kapitoly tohoto návodu k obsluze.

1 Tlačítko „SOURCE“: Volba zdroje (vstupu) video a audio (AV IN, USB nebo paměťová karta).

Stejná funkce jako funkce tlačítka „SOURCE“ na přijímači.

2 Tlačítko „INFO“: Informace o naladěné televizní nebo rozhlasové stanici (kanálu). Zobrazení

informací o vysílaném programu. Zobrazení speciálních funkcí v menu (například informace o verzi software přijímače).

3 Tlačítka s číslicemi (0 až 9): Přímá volba čísla naladěné televizní nebo rozhlasové stanice (kanálu)

nebo provedení zadání v menu (zadání čísla stránky teletextu).

4 Tlačítko „AUDIO“: Změna jazyka zvukového doprovodu stopy nebo volba zvukové stopy (audio).

Nastavení parametrů zvuku.

5 Tlačítko „TTX“: Tlačítko zobrazení teletextu, pokud jej naladěná (zvolená) televizní stanice vysílá. 6 Tlačítko „SUBTITLE“: Tlačítko zobrazení různých jazyků podtitulků, pokud je naladěná televizní

stanice vysílá.

7 Tlačítko „EXIT“: Ukončení menu (režimu) nastavení přístroje, návrat zpět. 8 Tlačítko „ASPECT“: Přepínání zobrazení mezi formátem 4:3 a 16:9. Stejná funkce jako funkce

tlačítka „ASPECT“ na přijímači.

9 Tlačítko „SPEAKER“: Vypnutí nebo zapnutí zvuku v reproduktorech přijímače.

10 Tlačítko „MUTE“: Vypnutí nebo zapnutí zvuku v reproduktorech přístroje včetně zvuku

v připojených sluchátkách.

11 Tlačítko „EPG“: Zobrazení informací o programovém vysílání (Electronic Program Guide =

elektronický programový průvodce).

12 Tlačítko „PAUSE“: Přerušení (pozastavení) vysílaného programu nebo reprodukce zvukového

záznamu. Přepnutí zobrazení na obrazovce přístroje na nepohyblivý (zastavený) obraz.

13 Tlačítko „FAV“: Tlačítko volby oblíbených programů (stanic). 14 Tlačítko „TV/RADIO“: Tlačítko přepínání mezi příjmem televizních a rozhlasových stanic. 15 Stisknutím tlačítka „RECALL“ zobrazíte na obrazovce přístroje předchozí (dříve zvolený, naposledy

sledovaný) program. Dalším stisknutím tohoto tlačítka přepnete přístroj opět na sledování aktuálně zvoleného programu (pořadu).

Tlačítka navigace:

Tlačítko „VOL –“ ( ): Snížení úrovně hlasitosti poslechu. Tlačítko listování v menu nastavení přístroje doleva

Tlačítko „VOL +“ ( ): Zvýšení úrovně hlasitosti poslechu. Tlačítko listování v menu nastavení přístroje doprava.

Tlačítko „CH –“ ( ): Volba nižšího, předchozího čísla programu (kanálu, vysílače, naladěné televizní nebo rozhlasové stanice). Tlačítko listování v menu nastavení přístroje dolů.

Tlačítko „CH +“ ( ): Volba vyššího, následujícího čísla programu (kanálu, vysílače, naladěné televizní nebo rozhlasové stanice). Tlačítko listování v menu nastavení přístroje nahoru.

Tato tlačítka mají stejné funkce jako obdobná ovládací tlačítka na přijímači.

17 Tlačítko „OK“: Potvrzení volby menu a nastavení parametrů. Stejná funkce jako funkce tlačítka

„OK“ na přijímači.

18 Tlačítko „MENU“: Volba různých nabídek natavení přístroje (menu). Otevření hlavního okna menu. 19 Tlačítko „SETUP“ („FUNCTION“): Přepnutí přístroje do režimu jeho nastavení (jas, kontrast, barvy

atd.). Stejná funkce jako funkce tlačítka „SETUP“ na přijímači.

20 Tlačítko „SCREEN“: Zapnutí nebo vypnutí zadního podsvícení obrazovky přijímače (pokud nebude

na obrazovce přijímače zobrazené žádné menu).

6. Použití dálkového ovladače (jeho nasměrování na přijímač)

Nasměrujte infračervený dálkový ovladač jeho přední stranou na okénko senzoru příjmu ovládacích povelů, které se nachází vlevo dole vedle obrazovky přijímače Dosah přenosu ovládacích povelů z dálkového ovladače do přístroje činí asi 7 m pod úhlem nasměrování 30 ° ze všech stran.

Bude-li dopadat na okénko senzoru příjmu ovládacích povelů přímé sluneční záření nebo jiný zdroj silného osvětlení, může tato okolnost způsobit rušení přenosu ovládacích povelů z dálkového ovladače do přijímače, a tím i nesprávné fungování zařízení.

7. Zapnutí a vypnutí přijímače

Tento přístroj zapnete posunutím posuvného přepínače na pravé boční straně přístroje do polohy „ON“. Poloha „OFF“ tohoto posuvného přepínače znamená vypnutí přístroje.

8. Napájení přijímače a nabíjení do něho vloženého akumulátoru

Pokud budete tento přijímač používat v automobilu, použijte k jeho napájení přiložený napájecí adaptér, jehož příslušný konektor zapojíte do zásuvky cigaretového zapalovače v automobilu a jeho druhý konektor zapojíte do zdířky „DC IN 12 V“ na přístroji.

Nebude-li přístroj připojen k síťovému napájení nebo k napájení ze zásuvky cigaretového zapalovače v automobilu, pak jakmile poklesne napětí akumulátoru vloženého do přístroje pod určitou hodnotu, přepne se přístroj do režimu šetření odběru proudu z akumulátoru a na jeho obrazovce v jejím horním levém rohu začne blikat symbol baterie.

Jakmile se toto stane, nabijte do přístroje vložený akumulátor přiloženým síťovým napájecím zdrojem nebo adaptérem ze zásuvky cigaretového zapalovače v automobilu. Pokud toto neučiníte, dojde k vypnutí zvuku a k ztmavnutí obrazovky přístroje, na které zůstane zobrazen pouze neblikající symbol vybité baterie (vybitého akumulátoru). Přístroj zůstane v tomto případě, pokud jej nevypnete posuvným přepínačem, dále zapnutý (přepnutý do pohotovostního režimu). Po připojení konektoru kabelu síťového napájecího zdroje nebo konektoru adaptéru napájení přístroje ze zásuvky cigaretového zapalovače v automobilu se přístroj přepne opět do normálního provozního režimu.

Akumulátor vložený do přístroje můžete nabíjet i tehdy, jestliže přístroj vypnete posuvným přepínačem. Na pravé boční straně přístroje se nachází dvoubarevná kontrolka (svítivá dioda), která signalizuje

nabíjení do přístroje vloženého akumulátoru (červená barva znamená nabíjení akumulátoru, zelená barva této kontrolky signalizuje, že je již akumulátor zcela nabit).

9. Nastavení přijímače

Připojte k přijímači anténu a přístroj zapněte.

Základní nastavení přijímače (krátký popis)

Obr. 1 (Hlavní, základní menu)

Stiskněte na dálkovém ovladači tlačítko „MENU“. Na obrazovce přijímače se zobrazí základní menu „SETUP“ (viz obr. 1). Stisknutím tlačítka „INFO“ můžete nyní zobrazit na obrazovce přijímače informace o verzi software přijímače.

Zvolte tlačítky navigace / / / na dálkovém ovladači nebo na přijímači příslušné (požadované) nabídky nastavení (dílčí menu, podmenu). Zvolením nabídky „Installation“ se na obrazovce přijímače zobrazí následující menu nastavení „SETUP – Installation“.

Obr. 2 (Režim nastavení přijímače)

Potvrďte zvolenou nabídku nastavení stisknutím tlačítka „OK“.

Stisknutím tlačítka „MENU“ nebo „EXIT“ ukončíte nastavení přístroje.

Pokud nebude do vnitřní paměti přístroje uložena žádní televizní nebo rozhlasová stanice (žádný kanál), zobrazí se na obrazovce přístroje automaticky menu k provedení této instalace. Stisknutím tlačítka „OK“ můžete zvolit automatické naladění televizních a rozhlasových stanic včetně jejich uložení do vnitřní paměti (databáze) přístroje. Stisknutím zeleného tlačítka zvolíte ruční naladění televizních a rozhlasových stanic včetně jejich uložení do vnitřní paměti (databáze) přístroje – viz dále odstavec „Automatické naladění televizních a rozhlasových stanic (Auto Scan)“ a odstavec „Ruční naladění televizních a rozhlasových stanic (Manual Scan)“

Popis podrobného nastavení přijímače (Installation)

Stiskněte na dálkovém ovladači tlačítko „MENU“. Na obrazovce přijímače se zobrazí základní menu „SETUP“ (viz obr. 1).

Zvolte nabídku „Installation“. Na obrazovce přijímače se zobrazí menu nastavení „SETUP – Installation“.

Napájení antény (Antenna Setting)

Tato funkce je v normálním případě vypnutá (OFF). Zapnutí napájení antény napětím + 5 V (ON) lze provést pouze v případě, jestliže k přístroji připojíte externí aktivní anténu, která slouží k zesílení signálu.

Zadání země (Country Setting)

V tomto menu zvolte zemi, ve které používáte přijímač. Toto zadání slouží dále k automatickému zvolení časového pásma a standardního frekvenčního pásma pro automatické nebo ruční naladění televizních a rozhlasových stanic (kanálů).

Nastavení jazyka textových informací (OSD Language)

V tomto menu zvolíte jazyk zobrazování textových informací OSD na obrazovce přijímače, který Vám bude nejvíce vyhovovat (OSD = On Screen Display).

Nastavení jazyka zvukového doprovodu (Audio Language)

V tomto menu zvolíte jazyk zvukového doprovodu televizního programu, který Vám bude nejvíce vyhovovat (pokud bude naladěná stanice vysílat zvukový doprovod v různých jazycích).

Nastavení jazyka podtitulků (Subtitle Language)

Zobrazení různých jazyků podtitulků, pokud je naladěná televizní stanice vysílá.

Zapnutí (ON) nebo vypnutí (OFF) logického čísla kanálu (LCN)

Logické číslo kanálu (Logical Channel Number) slouží k jednoznačné identifikaci kanálu a používá se v některých evropských zemích, například ve Francii nebo ve Velké Británii.

Automatické nebo ruční nastavení časového pásma (Auto Time Zone / Time Zone)

Pro středoevropský čas a pro Českou republiku platí posunutí časového pásma o 1 hodinu dopředu oproti času GMT (Greenwich Mean Time = greenwichský střední čas = časové pásmo nultého poledníku, pro tento čas se používá též zkratka UTC = Universal Time Coordinated = světový koordinovaný čas). Pokud budete znát posunutí časového pásma místa používání přijímače od nultého poledníku, vypněte funkci automatického nastavení časového pásma „Auto Time Zone“ (OFF) a zvolte ruční nastavení časového pásma „Time Zone“. V opačném případě zvolte „ON“ (zapnutí automatického nastavení časového pásma). Přijímač provede poté automatickou aktualizaci časového pásma podle naladěné televizní (rozhlasové) stanice.

Automatické naladění televizních a rozhlasových stanic (Auto Scan)

Zvolíte-li funkci automatického naladění televizních a rozhlasových stanic „Auto Scan“, pak dojde po stisknutí tlačítka „OK“ nejprve k vymazání všech dříve naladěných a do vnitřní paměti přístroje (databáze) uložených televizních a rozhlasových stanic (kanálů) – viz následující vyobrazení. Po provedeném vymazání této databáze se naladěné televizní a rozhlasové stanice (kanály) znovu uloží o vnitřní paměti přístroje (databáze).

K provedení tohoto nastavení budete potřebovat znát frekvenci a frekvenční pásmo příslušného kanálu. Frekvenci příslušné televizní nebo rozhlasové stanice (kanálu) zadáte tlačítky s číslicemi (0 až 9) na dálkovém ovladači (pokud budete tuto frekvenci znát). Pokud zadáte některý z kanálů vícekrát, pak dojde k přepsání tohoto kanálu v databázi televizních a rozhlasových stanic.

Jednotlivé nabídky nastavení zvolíte tlačítky navigace / (nahoru / dolů) na dálkovém ovladači nebo na přijímači (například nabídku „Frequency“). Tlačítky / (doleva / doprava) na dálkovém ovladači nebo na přijímači zadáte příslušné hodnoty (například snížení nebo zvýšení frekvence).

Pokud budete chtít tuto akci přerušit (ukončit), pak stiskněte tlačítko „EXIT“.

Nastavení parametrů zobrazení (TV Setup)

Stiskněte na dálkovém ovladači tlačítko „MENU“. Na obrazovce přijímače se zobrazí základní menu „SETUP“ (viz obr. 1).

Zvolte nabídku „TV Setup“. Na obrazovce přijímače se zobrazí menu nastavení „SETUP – TV Setup“.

Pokud budete chtít tuto akci přerušit (ukončit), pak stiskněte tlačítko „EXIT“.

Ruční naladění televizních a rozhlasových stanic (Manual Scan)

Zvolíte-li funkci ručního naladění televizních a rozhlasových stanic „Manual Scan“ stisknutím zeleného tlačítka, můžete do vnitřní paměti přístroje (do databáze televizních a rozhlasových stanic) přidat další kanály (stanice), aniž byste museli provést vymazání dříve naladěných a do databáze přístroje již uložených televizních a rozhlasových stanic (kanálů).

Zadání televizní normy (TV Mode)

V této nabídce můžete zvolit buď televizní normu „PAL“ (evropská televizní norma) nebo normu „NTSC“ (americká televizní norma). Zvolíte-li nabídku „AUTO“, pak si přístroj sám zvolí příslušnou televizní normu „PAL“ nebo „NTSC“.

Čitelnost (transparentnost) doprovodných textových informací (OSD Transparency)

V této nabídce můžete zvolit transparentnost (čitelnost) doprovodných na obrazovce přístroje zobrazovaných textových informací OSD (On Screen Display) v 6 stupních. „1“ znamená nejvyšší stupeň transparentnosti doprovodných textových informací na obrazovce přístroje.

Zadání doby trvání zobrazení času na obrazovce přístroje (Banner Display Time)

V této nabídce můžete zadat dobu trvání zobrazení času v sekundách nebo trvalé zobrazení času na obrazovce přístroje (Always).

Zadání čtyřmístného ochranného hesla, funkce dětské pojistky (Password)

Stiskněte na dálkovém ovladači tlačítko „MENU“. Na obrazovce přijímače se zobrazí základní menu „SETUP“ (viz obr. 1).

Zvolte nabídku „Password“. Na obrazovce přijímače se zobrazí menu nastavení „SETUP – Password“.

Standardní (dílensky) nastavené heslo: „6666“. Zablokování menu (Menu Lock)

Zablokování přístupu do menu nastavení přístroje (ON) nebo povolení k přístupu do menu nastavení přístroje (OFF). Zablokujete-li přístup do menu nastavení přístroje, pak se dostanete do menu pouze po zadání správného ochranného hesla.

Zablokování kanálů (Channel Lock)

Zablokování přístupu (ON) nebo odblokování přístupu (OFF) k označeným kanálům (televizním a rozhlasovým stanicím) – viz dále kapitola „Seznam televizních stanic (TV List)“ a její odstavec „Označení zablokování kanálů (Lock)“. Zablokujete-li přístup k některým z kanálů, pak je budete moci sledovat pouze po zadání správného ochranného hesla.

Zablokování (cenzura) některých televizních pořadů (Censorship Lock)

Některé televizní stanice vysílají doprovodné informace o vhodnosti pořadů (filmů) pro určité věkové skupiny (například o tom, že vysílaný film není vhodný pro děti mladší 13 let). Toto podmenu Vám umožní provést uvolnění sledování takovýchto filmů pro všechny věkové kategorie vypnutím funkce dětské pojistky (cenzury) zvolením nabídky „No Block“. Nebo můžete takovéto filmy (pořady) pojistit proti nedovolenému sledování zapnutím funkce dětské pojistky (cenzury) zvolením příslušné nabídky (příslušného parametru nastavení). Pokud provedete aktivaci funkce dětské pojistky (cenzury), pak jestliže bude příslušná informace o ochraně proti nedovolenému sledování pořadu (filmu) doprovázet vysílaný pořad, přístroj tuto informaci načte a porovná ji s parametrem, který jste zadali. Zjistí-li například přístroj, že je vysílaný (pořad) film vhodný pouze pro starší věkové kategorie (než kterou jste zvolili), pak reprodukci, pokud nezadáte správné ochranné heslo, takovéhoto (pořadu) filmu nedovolí.

Tyto informace o vhodnosti nebo nevhodnosti mohou být reprezentovány následujícími symboly:

Kid Saf : Tento film je vhodný pro děti.; G: Tento film je vhodný pro všechny věkové kategorie. PG: Doporučený dozor rodičů. Některé pasáže filmu mohou být pro děti nevhodné. PG 13: Bezpodmínečný dozor rodičů. Některé pasáže filmu mohou být nevhodné pro děti mladší 13 let. PGR: Nutný dozor rodičů. R: Mladiství do 17 let mohou sledovat film pouze za přítomnosti dospělé osoby. NC-17: Děti a mladiství do 17 let nesmějí film sledovat.; Adult: Film je vhodný pouze pro dospělé osoby.

Změna ochranného hesla (Change Password)

Po potvrzení nabídky změny hesla zadejte nejprve původní heslo (například „6666“). K tomuto účelu použijte k posunutí kurzoru na příslušnou číslici původního hesla tlačítka navigace / (posunutí doleva / doprava). Příslušnou číslici původního ochranného hesla zadejte tlačítky s číslicemi (0 až 9) na dálkovém ovladači. Po zadání původního hesla zadejte stejným způsobem nové heslo. Zadání nového hesla musíte ještě jednou potvrdit (jeho dalším zadáním, vyťukáním). Po provedení úspěšné změny ochranného hesla se na obrazovce přístroje zobrazí příslušné potvrzení. V opačném případě se na obrazovce přístroje zobrazí chybové hlášení.

Zadání času spuštění určitého programu (Advance Timer)

Stiskněte na dálkovém ovladači tlačítko „MENU“. Na obrazovce přijímače se zobrazí základní menu „SETUP“ (viz obr. 1).

Zvolte nabídku „Advance Timer“.

V tomto menu můžete zadat datum a čas zapnutí přijímače a spuštění určitého zvoleného programu. Toto můžete rovněž provést v režimu programového průvodce („TV Guide“ nebo „Radio Guide“). Jakmile zaregistruje přístroj tento zadaný čas, dojde k jeho automatickému zapnutí a k přepnutí na sledování zvoleného programu (zvolené stanice). Jestliže nyní stisknete libovolné ovládací tlačítko (kromě tlačítek nastavení úrovně hlasitosti poslechu a tlačítka „MUTE“), přístroj se Vás zeptá, zda budete chtít sledovat zvolený (spuštěný) program nebo ne. Toto nastavení můžete zrušit (vymazat), pokud ještě nedojde ke spuštění zvoleného programu.

Nastavení přijímače na základní (dílenské) parametry (Set Default)

Jestliže přestane přijímač správně fungovat, můžete provést jeho zpětné nastavení na základní (dílenské) parametry následujícím způsobem:

Stiskněte na dálkovém ovladači tlačítko „MENU“. Na obrazovce přijímače se zobrazí základní menu „SETUP“ (viz obr. 1).

Zvolte nabídku „Set Default“ a potvrďte tuto nabídku stisknutím tlačítka „OK“.

Po této akci vymažete z vnitřní paměti všechna dříve provedená nastavení včetně databáze televizních a rozhlasových stanic.

10. Obsluha přijímače (seznam televizních nebo rozhlasových stanic)

Připojte k přijímači anténu a přístroj zapněte. Tento přijímač Vám dovolí sledovat televizní programy (TV) nebo rozhlasové programy (RADIO). Mezi

těmito dvěma režimy existují pouze nepatrné rozdíly. Přepnutí mezi oběma režimy provedete stisknutím tlačítka „TV/RADIO“ na infračerveném dálkovém ovladači. V následujících odstavcích popisujeme sledování televizních programů.

Seznam televizních stanic (TV List)

Do tohoto režimu zobrazení se dostanete v režimu normálního zobrazení na obrazovce přijímače (v režimu reprodukce zvoleného programu) stisknutím zeleného tlačítka na dálkovém ovladači.

V tomto režimu můžete zvolit tlačítky navigace / další funkce „Tool“ (Nástroje) nastavení přijímače. Tlačítky navigace / (nahoru / dolů) vyberete stanici, u které budete chtít provést příslušné úpravy.

Volba oblíbených programů, respektive favorizovaných stanic (Favorites)

Použijete-li filtr oblíbených programů (stanic), pak můžete urychlit volbu naladěných a do databáze přijímače uložených stanic (tato nabídka je označená symbolem srdíčka).

Pro tento případ máte k dispozici 8 skupin oblíbených programů, respektive stanic, které vysílají následující pořady: News (Zprávy), Sport, Movie (Filmy), Music (Hudební pořady), Shopping (Nákupy, nabídky zboží), Travel (Cestování) a Boy and Girl (Chlapci a děvčata).

K výběru nebo k vymazání těchto nabídek (favorizovaných skupin programů, respektive stanic) použijte tlačítka s číslicemi (1 až 8) na dálkovém ovladači.

Označení zablokování stanic (Lock)

Zvolíte-li nabídku se symbolem visacího zámku tlačítky navigace / a dále některou stanici (některý kanál), pak tento kanál označíte v tomto režimu nastavení přístroje jako zablokovaný (normálně nepoužitelný k dalšímu sledování). Potvrzení zablokování nebo opětovné odblokování zvoleného kanálu (uvolnění zablokované stanice) provedete stisknutím tlačítka „OK“. Pokud zvolený kanál zablokujete, pak jej budete moci sledovat pouze po zadání správného hesla – viz kapitola „Zadání čtyřmístného

ochranného hesla, funkce dětské pojistky (Password)“ a její odstavec „Zablokování kanálů (Channel Lock)“. Změna názvu stanice (Edit)

Zvolte nejprve tlačítky navigace / nabídku „Edit“ (tato nabídka je označená symbolem tužky). Poté vyberte tlačítky navigace / (nahoru / dolů) stanici, kterou chcete přejmenovat. K přejmenování vybrané stanice můžete použít celkem 22 znaků.

Po provedení příslušného výběru stanice po stisknutí tlačítka „OK“ stiskněte znovu toto tlačítko. Po této akci budete moci zadat nový název stanice. Nyní zvolte tlačítky navigace / / / , tlačítky s číslicemi (0 až 9), červeným a zeleným tlačítkem příslušný znak (písmeno) nového názvu stanice. Stisknutím tlačítka „OK“ ukončíte zadání nového názvu stanice (příslušného znaku nového názvu stanice) a na obrazovce přístroje se opět zobrazí předchozí název stanice. Tímto způsobem zadejte všechny znaky nového názvu stanice.

Nový název televizní nebo rozhlasové stanice uložíte do vnitřní paměti přístroje (do databáze stanic) stisknutím červeného tlačítka (Save). Na obrazovce přístroje se opět zobrazí seznam televizních (rozhlasových) stanic „TV List“.

Stisknutím tlačítka „EXIT“ (Exit) ukončíte editaci (přejmenování názvu) stanice, aniž byste uložili její nový název do vnitřní paměti přístroje (do databáze stanic).

Přesunutí stanic, změna jejich pořadí v seznamu (Move)

Tato nabídka je označená symbolem se dvěma šipkami (nahoru a dolů). Tuto akci nelze provést, jestliže byla aktivována funkce LCN – viz kapitola „9. Nastavení přijímače“ a její odstavec „Zapnutí (ON) nebo

vypnutí (OFF) logického čísla kanálu (LCN)“. Setřídění stanic v jejich seznamu (Sort)

Tato nabídka je označená symbolem neúplné kružnice se dvěma šipkami. Po zvolení této nabídky můžete provést setřídění stanic podle počátečních písmen jejich názvů „A ⇒⇒⇒⇒ Z“ [„Z ⇒⇒⇒⇒ A“] nebo podle „placené stanice (Pay) ⇒⇒⇒⇒ volné stanice (Free)“ [„volné stanice (Free) ⇒⇒⇒⇒ placené stanice (Pay)“]. Tuto akci nelze provést, jestliže byla aktivována funkce LCN – viz kapitola „9. Nastavení přijímače“ a její odstavec „Zapnutí (ON) nebo vypnutí (OFF) logického čísla kanálu (LCN)“.

Deaktivace (přeskakování) některých stanic v jejich seznamu (Skip)

Tato nabídka je označená symbolem podélně přeškrtnuté neúplné kružnice. V této nabídce můžete označit stanice, které budete chtít při výběru stanic tlačítky „CH + / CH –“ ( / ) přeskakovat. Stanici, kterou budete chtít přeskočit nebo opět zprovoznit, označíte stisknutím tlačítka „OK“.

Vymazání (odstranění) některých stanic z jejich seznamu (Delete)

Tato nabídka je označená symbolem šikmo přeškrtnuté kružnice (zprava doleva). V této nabídce můžete označit stanice, které budete chtít zcela vymazat (odstranit) ze seznamu (z databáze stanic). Stanici, kterou budete chtít ze seznamu odstranit označte stisknutím tlačítka „OK“ nebo stisknutím zeleného tlačítka. Pokud budete chtít odstraněnou stanici opět přidat do seznamu, budete muset provést opět nové automatické nebo ruční naladění stanic – viz kapitola „9. Nastavení přijímače“ a její odstavce „Automatické naladění televizních a rozhlasových stanic (Auto Scan)“ a „Ruční naladění

televizních a rozhlasových stanic (Manual Scan)“. Vyhledání stanice v seznamu zadáním klíčového slova (Search)

Tato nabídka je označená symbolem lupy. Zvolte tuto nabídku tlačítky navigace / . Stisknutím tlačítka „OK“ přepnete zobrazení na obrazovce přístroje do režimu vyhledání stanice podle klíčového slova. Nyní zvolte tlačítky navigace / / / , tlačítky s číslicemi (0 až 9), tlačítkem „OK“, červeným a zeleným tlačítkem příslušný znak (písmeno) klíčového slova k vyhledání stanice v seznamu. Tímto způsobem můžete zadat více znaků klíčového slova. Stisknutím tlačítka „OK“ ukončíte zadání klíčového slova a spustíte vyhledání požadované stanice v seznamu. Na obrazovce přístroje se zobrazí seznam televizních (rozhlasových) stanic „TV List“ a příslušná vyhledaná stanice bude (příslušné vyhledané stanice budou) v tomto seznamu označena (označeny).

Zeleným nebo žlutým tlačítkem vyberete předchozí nebo následující označenou stanici.

Zobrazení informací o programovém vysílání (TV Guide)

Do tohoto režimu zobrazení se dostanete po stisknutí tlačítka „EPG“ na dálkovém ovladači. (Electronic Program Guide = elektronický programový průvodce).

Navigačními tlačítky / zvolíte stanici v seznamu stanic nebo název programu, který tato stanice vysílá v určitý den a v určitý čas.

Navigačními tlačítky / můžete zvolit den (datum) se seznamem názvů programů, které má zvolená stanice v tento den vysílat.

Stisknutím tlačítka „OK“ ukončíte toto menu zobrazení nebo zobrazíte na obrazovce přístroje detailní informace o zvoleném programu.

Stisknutím tlačítka „EXIT“ se vrátíte k zobrazení předchozí stránky menu.

Zadání spuštění určitého zvoleného programu: Stisknutím červeného tlačítka zobrazíte stránku knihovny naprogramování (Book) a po úpravě (zpracování) této stránky ji uložíte do vnitřní paměti přístroje stisknutím žlutého tlačítka. Vznikne-li přitom konfliktní situace, zobrazí se na obrazovce přístroje příslušné chybové hlášení.

Tímto způsobem zvolíte určitý program, který přístroj automaticky spustí, jakmile přístroj zaregistruje datum a čas, kdy má být tento program vysílán – viz kapitola „9. Nastavení přijímače“ a její odstavec „Zadání času spuštění určitého programu (Advance Timer)“. Toto naprogramování bude uloženo do vnitřní paměti přístroje jako „Hlavní menu ⇒⇒⇒⇒ SETUP ⇒⇒⇒⇒ Advance Timer“.

11. Multimediální soubory (fotografie, zvukové soubory atd.)

Multimediální zvukové a obrazové soubory jakož i videozáznamy (formáty: MP3, WMA, JPEG, BMP, GIF, MPEG 1, MPEG 2, MPEG 4 a AVI) dokáže tento přijímač reprodukovat z paměťových karet nebo z externího přístroje, který k přijímači připojíte (například z MP3 přehrávače, z DVD přehrávače, z osobního počítače, z mobilního telefonu atd.).

Pokud zvolíte tento režim reprodukce stisknutím tlačítka „SOURCE“ (volba vstupu: AV IN, USB nebo paměťová karta) a nepřipojíte-li k přijímači žádný externí přístroj, zobrazí se na obrazovce přijímače hlášení „Device is not ready!“ (Zařízení není připojeno). V případě odpojení externího přístroje od přijímače při reprodukci nějakého obrazového nebo zvukového souboru či videozáznamu se na obrazovce přijímače objeví hlášení „Device is removed!“ (Zařízení bylo odpojeno).

Album fotografií a obrázků (My Album)

V tomto režimu dokáže tento přijímač reprodukovat na své obrazovce fotografie a obrázky (soubory) s příponou JPG (JPEG) / BMP nebo GIF. Pokud se budou tyto soubory nacházet například na paměťové kartě v jejím hlavním (kmenovém) adresáři (Root), zobrazí se na obrazovce přijímače jejich zmenšeniny (ukázkový přehled) neboli miniatury „Thumbnail“. Pokud se budou tyto soubory nacházet v jiných adresářích (složkách), zobrazí se na obrazovce přijímače seznam adresářů (složek) „Folder“.

Přepnutí z režimu zobrazení zmenšených obrázků „Thumbnail“ do režimu zobrazení seznamu adresářů (složek) „Folder“ provedete stisknutím modrého tlačítka. Návrat k opětovnému zobrazení miniatur „Thumbnail“ provedete stisknutím tlačítka „EXIT“.

Režim zobrazení miniatur nebo adresářů a souborů (Thumbnail / Folder)

tyto informace zobrazují na obrazovce přijímače v pravém horním rohu. K výběru obrázků (fotografií) nebo adresářů (složek) či jednotlivých souborů použijte navigační tlačítka / / / . Vybraný obrázek (vybranou fotografii) zobrazíte na obrazovce přijímače stisknutím tlačítka „OK“ (View).

Dalším stisknutím tlačítka „OK“ spustíte prezentaci fotografií (obrázků) – viz odstavec „Prezentace obrázků (Slide Show)“.

Stisknutím tlačítka „INFO“ můžete zvolit externí zařízení (AV IN, USB nebo paměťová karta), na kterém se nacházejí multimediální soubory.

Zvětšení nebo zmenšení obrázků (Zoom)

Postupným tisknutím červeného tlačítka zvětšíte nebo zmenšíte zobrazený obrázek (zobrazenou fotografii) v následujících úrovních: 25 %, 50 %, 100 %, 150 % a 200 %. Provedete-li zvětšení obrázku na vyšší úroveň než 100 %, můžete navigačními tlačítky / / / zobrazit určitý výřez obrázku, kterým můžete na obrazovce přijímače těmito tlačítky posunovat.

Otáčení obrázků (Rotation)

Stisknutím tlačítka otočíte zobrazený obrázek o 90 ° doleva, stisknutím tlačítka otočíte zobrazený obrázek o 90 ° doprava. Stisknutím žlutého tlačítka převrátíte (otočíte) zobrazený obrázek podle vodorovné osy, stisknutím modrého tlačítka převrátíte (otočíte) zobrazený obrázek podle svislé osy. Po provedení této akce si přijímač zvolené otočení obrázku zapamatuje a bude toto otočení dále používat u dalších zobrazovaných obrázků (například při prezentaci obrázků).

Prezentace obrázků (Slide Show)

Stiskněte v režimu zobrazení miniatur „Thumbnail“ nebo v režimu zobrazení adresářů (složek) „Folder“ po zvolení příslušného souboru dvakrát (2 x) tlačítko „OK“ – viz odstavec „Režim zobrazení miniatur nebo adresářů a souborů (Thumbnail / Folder)“. Tím spustíte prezentaci obrázků (fotografií).

Stisknutím červeného tlačítka prezentaci obrázků pozastavíte nebo opět obnovíte pokračování prezentace obrázků.

Stisknutím zeleného tlačítka spustíte doprovodný zvuk (doprovodnou hudbu) k prezentaci obrázků (pokud bude příslušný obrazový soubor zvukový doprovod obsahovat).

Stisknutím žlutého tlačítka zapnete nebo vypnete opakování prezentace obrázků. Stisknutím modrého tlačítka zadáte interval střídání obrázků (dobu trvání zobrazení jednoho obrázku). Stisknutím tlačítka (nahoru) nebo tlačítka (dolů) zobrazíte na obrazovce přijímače následující

nebo předchozí obrázek.

Reprodukce videozáznamů (MPEG 1, MPEG 2, MPEG 4 a AVI)

Pro přehrávání videozáznamů (videoklipů) platí až na malé výjimky stejná nastavení, která jsou uvedena výše v předchozí kapitole „Album fotografií a obrázků (My Album)“.

Reprodukce zvukových souborů (My Music)

V tomto režimu dokáže tento přijímač reprodukovat zvukové záznamy s příponou MP3 nebo WMA a na své obrazovce zobrazovat příslušné informace o těchto souborech: Seznam adresářů nebo souborů (názvů titulů), doba trvání reprodukce od začátku titulu a celkový čas reprodukce titulu.

V režimu „Thumbnail“ se v levém dolním rohu na obrazovce přijímače zobrazí rozměr obrázku (fotografie) v obrazových bodech neboli v pixelech (například 640 x 480) a datum. V režimu „Folder“ se

Stisknutím tlačítka „INFO“ můžete zvolit externí zařízení (AV IN, USB nebo paměťová karta), na kterém se nacházejí zvukové soubory.

K výběru adresářů (složek) se zvukovými soubory nebo jednotlivých souborů (zvukových nahrávek) použijte navigační tlačítka / / / a tlačítko „OK“.

Reprodukci vybraného zvukového souboru spustíte stisknutím tlačítka „OK“ (PLAY). Stisknutím červeného tlačítka nebo tlačítka „PAUSE“ na dálkovém ovladači reprodukci zvukového

souboru pozastavíte nebo opět spustíte. Stisknutím zeleného tlačítka reprodukci zvukového souboru ukončíte (STOP). Stisknutím žlutého tlačítka můžete zvolit opakování reprodukce všech titulů (Repeat All), opakování

reprodukce jednoho titulu (Repeating) nebo funkci reprodukce titulů v náhodném pořadí (Random). Stisknutím modrého tlačítka spustíte rychlé přetáčení zvoleného titulu vpřed (2 x, 3 x nebo 4 x a opět

normální rychlost reprodukce). Úroveň hlasitosti poslechu snížíte nebo zvýšíte postupným tisknutím tlačítek „V –“ / „V +“ na přijímači

nebo postupným tisknutím tlačítek / (VOL) na dálkovém ovladači. Podržíte-li tato tlačítka déle stisknutá, urychlíte tím nastavení úrovně hlasitosti poslechu.

Krátkým stisknutím tlačítka „MUTE“ na dálkovém ovladači vypnete zvuk. Opětovné zapnutí zvuku provedete dalším krátkým stisknutím tlačítka „MUTE“ na dálkovém ovladači nebo stisknutím některého z tlačítek „V“ nebo „VOL“ na přijímači nebo na dálkovém ovladači. Krátkým stisknutím tlačítka „SPEAKER“ na dálkovém ovladači vypnete nebo opět zapnete zvuk v reproduktorech přijímače.

12. Krátký přehled obsluhy přijímače (sledování televize nebo poslech rádia)

Tento přijímač Vám dovolí sledovat televizní programy (TV) nebo rozhlasové programy (RADIO). Přepnutí mezi těmito oběma režimy reprodukce provedete stisknutím tlačítka „TV/RADIO“ na infračerveném dálkovém ovladači.

Informace o zvolené stanici (o zvoleném programu)

Po stisknutí tlačítka „INFO“ zobrazíte na obrazovce přijímače následující informace o televizním nebo rozhlasovém vysílání: Číslo a název stanice, označení oblíbených stanic (FAV), aktuální datum a čas, aktuální (Now) a následující program vysílání, označení zablokovaných a chráněných (zakódovaných, placených) stanic, informace o podtitulcích a teletextu.

Dalším stisknutím tlačítka „INFO“ zobrazíte na obrazovce přijímače detailní informace o aktuálním vysílaném programu, pokud bude naladěná (zvolená) stanice tyto informace vysílat.

Dalším stisknutím tlačítka „INFO“ zobrazíte na obrazovce přijímače detailní informace o aktuální naladěné stanici – viz následující zobrazení.

Informace o televizním vysílání

Informace o rozhlasovém vysílání

Výběr televizních nebo rozhlasových stanic

Stanici, kterou budete chtít sledovat (poslouchat), zvolíte tlačítky „CH +“ / „CH –“ na přijímači nebo na dálkovém ovladači (volba vyššího, následujícího čísla televizní nebo rozhlasové stanice nebo volba nižšího, předchozího čísla televizní nebo rozhlasové stanice). Číslo požadované stanice můžete rovněž zvolit přímo jeho zadáním tlačítky s číslicemi (0 až 9) na dálkovém ovladači.

Kromě toho můžete zvolit požadovanou stanici způsobem popsaným v odstavci „Vyhledání stanice v seznamu zadáním klíčového slova (Search)“.

Stisknutím tlačítka „RECALL“ na dálkovém ovladači zobrazíte na obrazovce přístroje předchozí (dříve zvolenou, naposledy sledovanou) stanici. Dalším stisknutím tohoto tlačítka přepnete přístroj opět na sledování aktuálně zvolené stanice.

Nastavení úrovně hlasitosti poslechu

Úroveň hlasitosti poslechu snížíte nebo zvýšíte postupným tisknutím tlačítek „V –“ / „V +“ na přijímači nebo postupným tisknutím tlačítek / (VOL) na dálkovém ovladači. Podržíte-li tato tlačítka déle stisknutá, urychlíte tím nastavení úrovně hlasitosti poslechu.

Seznam čísel a názvů televizních a rozhlasových stanic (Program Name)

Do tohoto režimu zobrazení se zobrazením označení zablokovaných a chráněných (zakódovaných, placených) stanic přepnete přijímač stisknutím tlačítka „OK“.

Nyní můžete zvolit navigačními tlačítky „CH +“ / „CH –“ (respektive tlačítky / ) na přijímači nebo na dálkovém ovladači stanici, kterou chcete sledovat (poslouchat).

Dalším stisknutím tlačítka „OK“ nebo tlačítka „EXIT“ přepnete opět přijímač do normálního režimu sledování zvolené televizní nebo rozhlasové stanice. Podrobný popis tohoto režimu zobrazení naleznete v odstavci „Seznam televizních stanic (TV List)“.

Režim nastavení parametrů zvuku (Audio channel)

doprovodu (Audio Language)“, zvolí přijímač tento jazyk jako jazyk standardní. Jinak můžete tento

jazyk nastavit v tomto režimu po zvolení nabídky „Channel“. Do režimu nastavení parametrů zvuku se dostanete stisknutím tlačítka „AUDIO“ na dálkovém ovladači. Výběr jednotlivých nabídek nastavení „Channel“, „Audio PID“ a „Sound Mode“ provedete stisknutím

tlačítka nebo tlačítka . Příslušné parametry změníte tlačítky / . Nabídka „Audio PID“ znamená programový identifikátor neboli kód PID (Program Identifier) audio. Tento kód si přijímač zvolí v normálním případě automaticky.

Pozastavení vysílaného programu nebo reprodukce zvukového záznamu (Pause)

Stisknutím tlačítka „PAUSE“ na dálkovém ovladači přerušíte a znovu obnovíte reprodukci zvukového záznamu (MP3) nebo provedete přepnutí zobrazení na obrazovce přístroje na nepohyblivý (zastavený) obraz aktuálně vysílaného televizního programu.

Sledování oblíbených stanic, respektive programů (Favorites)

Jak provedete nastavení favorizovaných stanic (jejich skupin), popisujeme v odstavci „Volba oblíbených programů, respektive favorizovaných stanic (Favorites)“.

Stisknutím žlutého tlačítka zvolíte v seznamu stanic skupinu oblíbených stanic. Stisknutím tlačítka „FAV“ (+ / – ) vyberete v příslušném seznamu stanici, kterou budete chtít sledovat.

Teletext

V tomto režimu můžete zvolit po zvolení nabídky „Sound Mode“ (Režim zvuku) stereofonní zvuk „LR“, dále zvuk z levého stereofonního zvukového kanálu „LL“ nebo z pravého stereofonního zvukového kanálu „RR“ (při vysílání televizních pořadů s dvojjazyčným zvukovým doprovodem).

Pokud bude naladěná (zvolená) televizní stanice vysílat zvukový doprovod v různých jazycích, pak provedete-li nastavení jazyka zvukového doprovodu podle odstavce „Nastavení jazyka zvukového

Přepnutí do režimu sledování teletextu na obrazovce přijímače provedete stisknutím tlačítka „TTX“ na dálkovém ovladači (pokud zvolená televizní stanice teletext vysílá).

Pokud zvolená televizní stanice vysílá teletext v různých jazycích, pak můžete jazyk teletextu zvolit tlačítky navigace po zvolení nabídky „Teletext Language“.

Stisknutím tlačítka „OK“ nebo „EXIT“ zrušíte zobrazení teletextu na obrazovce přijímače. Zobrazení požadovaných stránek teletextu zvolíte tlačítky s číslicemi (0 až 9) na dálkovém ovladači nebo

navigačními tlačítky / / / .

Zobrazení podtitulků

Po stisknutí tlačítka „SUBTITLE“ na dálkovém ovladači můžete tlačítky navigace / zvolit jazyk požadovaný jazyk podtitulků, pokud je naladěná (zvolená) televizní stanice vysílá. Stisknutím tlačítka „OK“ nebo „EXIT“ zrušíte režim tohoto nastavení přijímače.

Nastavení zobrazení podtitulků pomocí teletextu

Po zvolení režimu zobrazení teletextu tlačítkem „TTX“ (SUBTITLE) zvolte nabídku „TTX Subtitle“ tlačítky navigace / a poté zvolte požadovaný jazyk podtitulků tlačítky navigace / (pokud zvolená televizní stanice vysílá podtitulky v rámci teletextu). Stisknutím tlačítka „OK“ nebo „EXIT“ zrušíte režim tohoto nastavení přijímače.

Většinou lze zvolit jazyk podtitulků v normálním režimu zobrazení teletextu zadáním kódu „888“ trojím stisknutím tlačítka s číslicí „8“ na dálkovém ovladači – viz odstavec „Teletext“.

Zadání parametrů obrazu (Picture)

Stiskněte na přijímači tlačítko „SETUP“ nebo červené tlačítko na infračerveném dálkovém ovladači. Červené tlačítko může být na některých dálkových ovladačích označeno popisem „FUNCTION“ místo

popisu „SETUP“ (v obou případech se jedná o stejnou funkci tohoto ovládacího tlačítka). Na obrazovce přístroje se objeví menu k nastavení parametrů obrazu „PICTURE“.

Tlačítky navigace / zvolte některou z následujících nabídek nastavení parametrů (kvality) obrazu:

Nastavení jasu „BRIGHT“ Nastavení kontrastu „CONTRAST“ Nastavení barev „COLOR“ Nastavení tónu barev „HUE“: Toto nastavení lze provést pouze v televizní normě NTSC Nastavení formátu obrazu „ZOOM“ : 16:9 nebo 4:3 Nastavení barev „S-COLOR“: Toto nastavení lze provést pouze v režimu AV (audio-video), tedy po

připojení například DVD přehrávače k přijímači

Zadání jazyka „LANG“ Standardní nastavení parametrů obrazu „DEFAULT“: Viz parametry uvedené na obrázku.

Příslušné parametry (hodnoty) změníte postupným tisknutím tlačítek / . Podržíte-li tato tlačítka déle stisknutá, urychlíte tím některá nastavení. Nastavení jasu, kontrastu atd. jsou v tomto menu zobrazována čárovým diagramem.

Poznámka: Ostatní nastavení přijímače provedete způsobem popsaným ve výše uvedených kapitolách a odstavcích tohoto návodu k obsluze.

13. Doplňující vybavení přijímače

Tento přijímač je vybaven hrou Gomoku, kalendářem a kalkulačkou. Hra „Gomoku“:

Stisknutím tlačítek navigace / / / zvolte režim této hry a její obtížnost. Hru Gomoku spustíte stisknutím tlačítka „OK“.

Stisknutím tlačítek navigace / / / zvolíte polohu hracího kamene. Stisknutím tlačítka „OK“ nasadíte hrací kámen na zvolenou polohu.

Kalendář „Calendar“: Zobrazení roku, měsíce v roce a dne v měsíci.

Kalkulačka „Calculator“: Standardní matematické operace (sčítání, odčítání, násobení, dělení).

14. Případné závady a jejich odstranění

Žádný obraz a žádný zvuk:

K přijímači není připojena anténa nebo je nesprávně nasměrována či poškozena. Zkontrolujte správné připojení konektoru napájecího síťového zdroje nebo adaptéru do zásuvky

cigaretového zapalovače v automobilu. Není již vybitý do přijímače vložený akumulátor? Zkontrolujte správné připojení externích zařízení k přístroji nebo zda jste do přijímače zasunuli

paměťovou kartu a zda jste správně zvolili příslušné vstupy.

Žádný obraz:

Zkontrolujte, zda jste k přijímači správně připojili externí přístroje nebo zda jste do přijímače zasunuli paměťovou kartu a zda jste správně zvolili příslušné vstupy.

DC (automobilový adaptér)

Žádný zvuk:

Zkontrolujte, zda jste k přijímači správně připojili externí přístroje nebo zda jste do přijímače zasunuli paměťovou kartu a zda jste správně zvolili příslušné vstupy.

Nestiskli jste náhodou tlačítko vypnutí zvuku „MUTE“ nebo „SPEAKER“? Nenastavili jste úroveň hlasitosti poslechu na minimum?

Pouze černobílý obraz (obraz je příliš světlý, tmavý nebo jsou zkresleny barvy):

Zvolili jste správný systém (PAL)? Zkontrolujte nastavení jasu, kontrastu a barev.

Nefunguje dálkový ovladač:

Není v dálkovém ovladači již vybitá baterie? Nedopadá na přijímač přímé sluneční záření?

Obraz je rušen (zrnění, čtverečky nebo skvrny na obraze atd.):

Anténa je nesprávně nasměrována či poškozena. Tyto poruchy mohou způsobit přístroje, které vyzařují vysokofrekvenční elektromagnetické vlnění (mobilní a přenosné telefony, radiostanice, neodrušené obrazovky počítačů, neodrušené zapalování automobilu, vysokonapěťová vedení atd.).

15. Technické údaje

Barevná obrazovka: TFT - LCD, úhlopříčka 17,5 cm (7 palců), formát 16:9 Vstupní frekvence: VHF: 174 až 230 MHz; UHF: 470 až 862 MHz Rozlišení: 480 x 234 pixelů Televizní norma: PAL / NTSC Napájení: Zabudovaný akumulátor Li-Ion 3,7 V / 1800 mAh

Externí napájecí zdroje (nabíječky) 10 až 15 V

nebo 100 až 240 V AC ⇒ 12 V DC (síťový napájecí zdroj) Příkon: 12,8 W (0,3 W v pohotovostním režimu) Zabudované reproduktory: 2 x 1,5 W (stereo) Přípojka pro sluchátka: Zdířka 3,5 mm (stereo) Rozměry: 220 x 125 x 31,5 mm Hmotnost: 471 g

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!

Změny vyhrazeny!

Lenco TFT-725 User manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
