MES205

MANUAL DE USUARIO

Sistema de vídeo móvil

• Sortie Audio Numérique Coaxiale

• Ecran LCD TFT 7"

• Fonction Sous-titrage Multilingue

• Fonction Piste Sonore Multilingue

• Fonction Angles de Vue Multiples

• Verrouillage Parental

• Télécommande

TABLE DES MATIÈRES

Contenu de l’emballage ............................................................................................3

Fonctionnalités DVD ..................................................................................................4

Informations concernant la sécurité .......................................................................5

Remarques concernant les disques ........................................................................6

Installation ..................................................................................................................7

Installation de l’écran et du lecteur de DVD sur le sac de montage ....................7

Installation du sac de montage avec l’écran et le lecteur de DVD ......................8

Méthode A ............................................................................................................8

Méthode B ...........................................................................................................8

Installation du support d’appuie-tête avec l’écran ................................................9

MONTAGE DE L’ECRAN SUR LE SUPPORT..........................................................11

Réglage de l’angle de l’écran ..............................................................................11

Raccordement électrique .......................................................................................12

Lecteur de DVD.........................................................................................................14

Télécommande ........................................................................................................17

Emplacement et fonction des boutons ...............................................................17

Préparation de la télécommande .........................................................................19

Chargement d’un DVD/CD ...................................................................................19

Ejection d’un disque .............................................................................................19

Fonctions de base ...................................................................................................19

Affichage sur écran ...............................................................................................21

Fonction piste sonore multilingue .........................................................................22

Fonction menu .......................................................................................................23

Fonction du menu des TITRES (pour les DVD uniquement) ................................23

Fonction de sous-titrage multilingue (pour les DVD uniquement) ......................23

Fonction d’angles de vue multiples (pour les DVD uniquement) ........................23

Lecture de disques MP3 ........................................................................................23

Réglages ..................................................................................................................24

Menu principal des réglages ................................................................................24

Réglages généraux ................................................................................................24

Réglages haut-parleurs ........................................................................................26

Réglages audio .....................................................................................................26

Menu des préférences ..........................................................................................27

Tableau des réglages d’usine ...............................................................................29

DEPANNAGE .............................................................................................................30

Caractéristiques techniques ...................................................................................31

Ecran .........................................................................................................................32

Boutons de commandes & fonctions ...................................................................33

Adaptateur secteur .................................................................................................35

FR-2

CONTENU DE L’EMBALLAGE

Examinez le contenu de la boîte d’emballage de votre lecteur. Elle doit contenir les

éléments suivants :

• Lecteur de DVD

• Ecran LCD TFT 7"

• Télécommande fournie avec 2 piles AAA

• Sac de montage avec 3 lanières supplémentaires

• 2 écouteurs

• Prise pour allume-cigare

• Câble AV 9 broches pour connexion à la sortie AV du lecteur de DVD

• Câble de commande à distance pour contrôler le lecteur de DVD via le capteur de signaux de l’écran

• Câble de sortie audio numérique

• Support de fixation pour le montage sur appuie-tête

• Adaptateur secteur pour un usage en intérieur

• Mode d’emploi

• Garantie

FR-3

FONCTIONNALITES DVD

Caractéristiques Compatible DVD PAL (CD Vidéo) et DVD NTSC (CD Vidéo)

Ce lecteur lit les disques enregistrés aux formats PAL ou NTSC.

• Une seule puce LSI intègre désormais toutes les principales fonctions circuit de lecture DVD, y compris le décodage MPEG-2, la conversion vidéo N/A et les décodeurs audio.

• Sorties audio analogiques stéréo G/D pour raccordement à des entrées auxiliaires existantes.

La sortie vidéo est composite.

• Télécommande fournie pour l’utilisation des disques multifonctions (piste audio/sous-titrage multilingue, multi-angle, multi-story, etc.) et de toutes les fonctions de base.

Utilisez cet appareil avec prudence

Pendant la conduite

Réduisez le volume suffisamment pour pouvoir entendre les conditions de circulation.

Pendant le lavage d’un véhicule

N'exposez pas l'appareil à l’eau ou à l'humidité. Cela pourrait provoquer un court-circuit, un incendie ou tout autre dégât.

En stationnement

Garer un véhicule sous les rayons directs du soleil peut provoquer une élévation importante de la température à l’intérieur.

Laissez l’intérieur du véhicule se refroidir avant de lancer la lecture.

Utilisez l’alimentation électrique correcte

Ce produit est prévu pour fonctionner sur système de batterie négatif à la masse de 12 volts en CC.

Protégez le mécanisme du disque

Evitez d’introduire tout objet étranger dans l’ouverture du lecteur.

Ne pas respecter cet avertissement peut conduire à un dysfonctionnement du mécanisme de précision de cet appareil.

Faites appel à des réparateurs agréés

Ne tentez pas de démonter ou d’effectuer des réglages sur ce produit de précision. Veuillez vous adresser à l’un des centres de service après-vente de la liste accompagnant ce produit.

Informations concernant l’installation

Il convient d’installer l’appareil en position horizontale le panneau avant disposé selon un angle confortable, mais ne dépassant pas 30º.

FR-4

INFORMATIONS CONCERNANT LA SECURITE

ATTENTION :

CE LECTEUR DE DVD PORTABLE EST UN APPAREIL A LASER DE CLASSE 1. CE LECTEUR DE DVD PORTABLE UTILISE TOUTEFOIS UN LASER VISIBLE/INVISIBLE POTENTIELLEMENT DANGEREUX EN CAS D’EXPOSITION DIRECTE AU RAYON. VEILLEZ A UTILISER LE LECTEUR DE DVD PORTABLE CONFORMEMENT AUX INSTRUCTIONS FOURNIES. L'UTILISATION DE COMMANDES, DE REGLAGES OU DE PROCEDURES AUTRES QUE CELLES SPECIFIEES DANS CE MODE D’EMPLOI PEUVENT ENGENDRER UNE EXPOSITION DANGEREUSE AUX RAYONS.. N’OUVREZ PAS LES COUVERCLES ET NE TENTEZ DE REPARER L’APPAREIL VOUS-MEME. POUR TOUTE REPARATION, ADRESSEZ-VOUS EXCLUSIVEMENT A UN TECHNICIEN QUALIFIE.

AVERTISSEMENT :

- POUR REDUIRE LE RISQUE D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

- POUR REDUIRE LE RISQUE D'INCENDIE OU D'ELECTROCUTION OU TOUTE INTERFERENCE, UTILISEZ EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDES.

- CET APPAREIL EST PREVU POUR UN FONCTIONNEMENT EN CONTINU.

Cet appareil bénéficie d’une technologie de protection de droits d’auteur protégée par des demandes de brevets américains et d’autres droits de propriété intellectuelle appartenant à Macrovision Corporation ainsi qu’à d’autres titulaires de droits. L’utilisation de ces dispositifs et techniques de protection de droits d’auteur doit faire l’objet d’une autorisation de Macrovision Corporation, et est destinée aux séances de visionnage et d’écoute privées ou autrement limitées, sauf autorisation donnée par Macrovision Corporation. Toute ingénierie inverse ou démontage sont interdits.

Information sur la gestion des zones

Information sur la gestion des zones : Ce Lecteur de DVD Portable a été conçu et fabriqué pour fonctionner en tenant compte des données de zone encodées sur les DVD. Si le code de région inscrit sur un DVD ne correspond pas au code de zone de ce lecteur de DVD, ce disque sera illisible.

FR-5

REMARQUES CONCERNANT LES DISQUES

Formats de disque compatibles

DVD

Disques 12 cm (Disques à une face uniquement)

Video-CD

Disques 12 cm

MP3

Disques 12 cm

Disques non compatibles avec ce lecteur

• DVD-ROM

• DVD-R/ DVD-RAM

• CDV

• CD-G

Manipulation et nettoyage

• La poussière, les salissures, les rayures et l’usure peuvent être à l’origine d’une mauvaise lecture des disques.

• Ne placez pas d'autocollants sur les disques et ne rayez pas leur surface.

• Ne pliez pas les disques.

• Pour éviter d’endommager les disques, conservez-les dans leur boîtier lorsqu’ils ne sont pas utilises.

• Évitez de placer les disques dans les emplacements suivants :

1. Sous la lumière directe du soleil.

2. Dans des endroits sales,

poussiéreux ou humides.

3. Près des aérations de chauffage de

voiture.

4. Sur un siège ou sur le tableau de

bord.

Nettoyer un disque

Utilisez un chiffon doux sec pour essuyer la surface. Si le disque est assez sale, utilisez un chiffon doux légèrement imbibé d’alcool isopropylique (à 90°). N'utilisez jamais de solvants de type benzène, de diluants ou de produits nettoyants pour disques traditionnels ; ces produits pourraient endommager la surface du disque.

Remarque :

Un disque peut se rayer (mais pas suffisamment pour le rendre inutilisable) en fonction de la manière dont vous le manipulez et des conditions d’utilisation. Veuillez noter que ces rayures ne sont pas le signe d’un problème avec le lecteur.

Face imprimée vers le haut

Ne touchez pas la surface inférieure du disque

Ne pas plier

Essuyez le disque du centre vers les bords

Préparation d’un disque neuf présentant des rugosités

Les bords intérieur et extérieur des disques neufs peuvent présenter des irrégularités. Si vous utilisez un disque aux bords rugueux, le lecteur ne sera pas capable de les lire. Enlevez donc les rugosités à l’aide d’un stylo à bille ou d’un crayon, comme illustré ci-contre. Pour enlever les rugosités, appuyez le côté du stylo ou du crayon contre les bords intérieur et extérieur du disque.

Rugosités sur le bord extérieur

Stylo à bille ou crayon

Rugosités sur le bord intérieur

FR-6

INSTALLATION

INSTALLATION DE L’ECRAN ET DU LECTEUR DE DVD SUR LE SAC DE MONTAGE

1. L’écran se place sur le côté supérieur du sac de montage. Le lecteur de DVD se

trouve dans la partie inférieure du sac de montage. Voir Fig. 1.

Fig. 1

2. Le sac permet une installation correcte de l’écran, comme illustré à la figure 2.

Fig. 2

INSTALLATION DU SAC DE MONTAGE AVEC ECRAN ET LECTEUR DE DVD

METHOD A

1. Il est possible de séparer le sac et d’installer l’écran et le lecteur individuellement. Placez l’écran sur l’appuie-tête et posez le lecteur sous le siège. Fixez l’écran à l’aide des lanières du sac comme illustré à la figure 3.

Fig. 3

2. Le réglage normal permet uniquement à une personne de regarder l’écran : il est

possible de permettre à deux passagers de regarder l’écran en le pivotant légèrement vers la droite lorsqu’il est installé derrière le conducteur.

FR-7

INSTALLATION

METHOD B

1. Détachez le sac et placez le lecteur de DVD sous le siège.

2. L’écran peut être monté entre les sièges. En utilisant des extensions de lanières,

il est possible d’installer l’écran sur la console entre les sièges avant. Pour pouvoir facilement les reconnaître, les trois extensions de lanières ont été numérotées : 1#, 2#, 3#.

Comme illustré dans la figure 4, collez les extensions 1#, 2# et 3# à la bonne position sur le sac de montage, en respectant le sens des flèches.

Strap#1

Strap#2

Strap#3

Fig. 4

3. Avec les lanières gauche et droite, contournez la console, en les faisant rejoindre

la lanière supérieure à l’arrière de la console. L’écran est ainsi installé sur la console entre les sièges avant comme illustré sur la figure 5.

Fig. 5

4. Enfin, placez le lecteur de DVD sous le siège.

Fig. 6

FR-8

INSTALLATION

INSTALLATION DU SUPPORT D’APPUIE-TETE AVEC L’ECRAN

Support en plastique

1. Appuyez sur le bouton sous l’appuie-tête du siège et retirez l’appuie-tête.

Appuie-tête

Mécanisme

2. Assemblez le support de montage d’écran (2) au support de montage d’écran (1)

et tournez les supports combinés pour les placer sur les tiges de l’appuie-tête retiré pour choisir la bonne position d’installation de la base.

(2)

(1)

FR-9

INSTALLATION

3. Enlevez le support de l’appuie-tête et desserrez les deux vis à l’aide d’un tournevis;

insérez ensuite les tubes de plastique (3) dans les orifices choisis, puis réglez-les à la bonne position comme sur l’illustration ci-dessous.

(3) Tubes de plastique

4. Installez la base sur les tiges de l’appuie-tête et réglez la position, puis fixez les

bases 1 et 2 à l’aide de quatre vis (3x10) (4).

(4) Vis

(2)

(1)

5. Placez l’appuie-tête avec la base et tournez le support de montage vers le siège

jusqu’à le positionner correctement, puis à l’aide d’un tournevis placez les deux vis de fixation de la base.

FR-10

MONTAGE DE L’ECRAN SUR LE SUPPORT

Introduisez la plaque de positionnement de l’écran dans la plaque à vis enfichable et vissez pour fixer l’écran au support de montage.

Plaque de positionnement

(5) Vis enfichable de positionnement

Support rotatif

(6) Vis enfichable

REGLAGE DE L’ANGLE DE L’ECRAN

1. Desserrez la vis enfichable sur le côté du support rotatif, puis réglez le support de

montage selon l’angle de votre préférence et serrez la vis enfichable pour fixer le support de montage.

Vis enfichable

2. Pour pouvoir régler le bras pivotant, vous devez d’abord utiliser un tournevis

approprié pour dévisser comme indiqué par l’illustration. Tenter de régler le dispositif par la force endommagera le support de l’écran.

FR-11

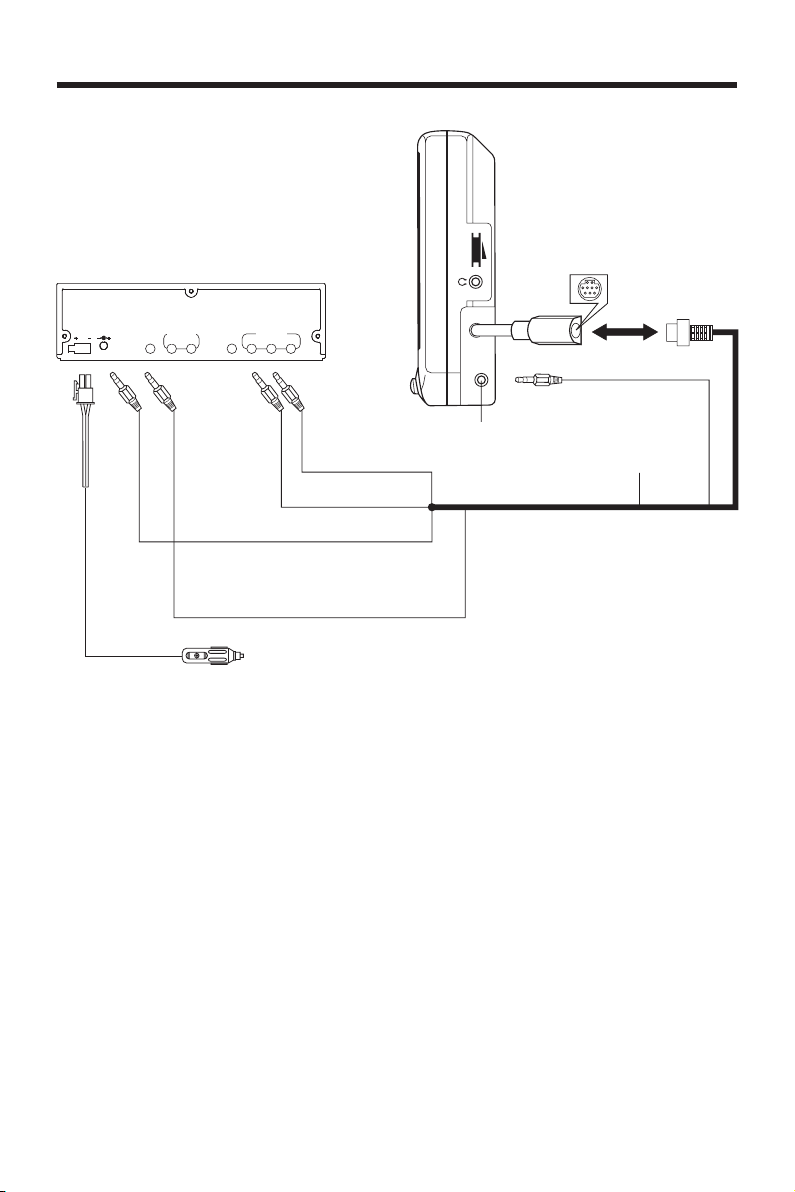

RACCORDEMENT ELECTRIQUE

LECTEUR DVD

DC 12V IN

INPUT OUTPUT

A/V 2 INPUT

REMOTE

VIDEO L/R

(NOIR)

(VERT)

ALLUME-CIGARE

DIGITAL

A/V OUTPUT

AUDIO

VIDEO 1 VIDEO 2L/R

(NOIR)

(JAUNE)

CABLE DE COMMANDE A DISTANCE

(2)

CABLE DE COMMANDE

(VERT)

(3)

A DISTANCE

CABLE PVC (NOIR)

(1)

ATTENTION :

1. Insérez la fiche mini din à 9 broches (1) dans la prise mini din 9 broches (2) sur le

côté de l’écran.

2. La borne jaune est connectée à la prise de sortie VIDEO du lecteur de DVD et la

borne noire à la prise de sortie AUDIO G/D. L’autre borne noire est raccordée à la sortie 12 V CC du lecteur.

3. Pour pouvoir contrôler le lecteur de DVD en utilisant le capteur de télécommande

de l’écran, insérez une extrémité du câble de commande à distance dans la prise de sortie correspondante (3) et l’autre bout vert à la prise "REMOTE" du lecteur.

FR-12

RACCORDEMENT ELECTRIQUE

LECTEUR DVD

ADAPTATEUR

SECTEUR

CA/CC

DC 12V IN

INPUT OUTPUT

REMOTE

A/V 2 INPUT

VIDEO L/R

DIGITAL

AUDIO

A/V OUTPUT

VIDEO 1 VIDEO 2L/R

CAPTEUR DE LA TÉLÉCOMMANDE

JAUNE

VIDEO OUT (2)

JAUNE

SORTIE VIDÉO (1)

ROUGE

SORTIE AUDIO D (1)

BLANC

SORTIE AUDIO G (1)

AUDIO NUMÉRIQUE

JAUNE

ENTRÉE VIDÉO (2)

ROUGE

ENTRÉE AUDIO D (2)

BLANC

ENTRÉE AUDIO G (2)

ALLUME-CIGARE

FR-13

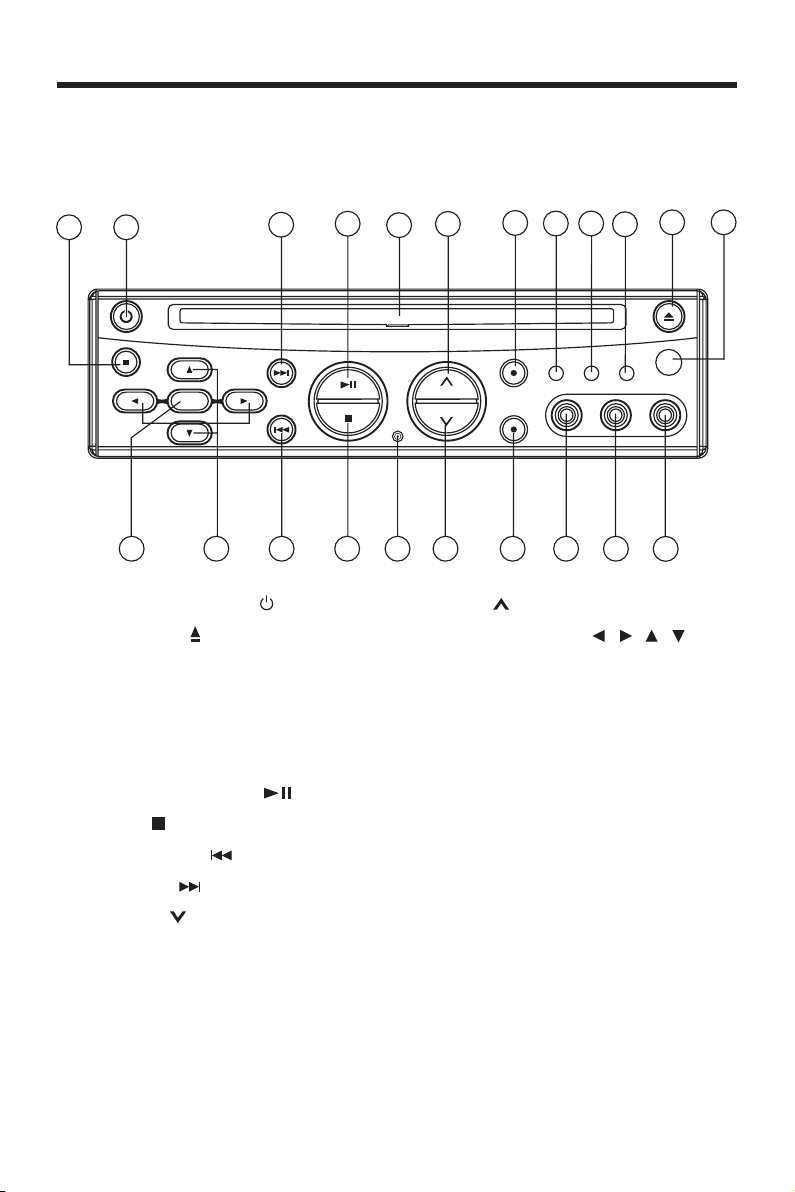

LECTEUR DVD

PANNEAU AVANT

1. MARCHE / ARRET ( )

2. EJECTION (

3. REGLAGES

4. AUDIO

5. SOURCE

6. Compartiment à disque

7. LECTURE / PAUSE (

8. STOP (

9. PRECEDENT (

10. SUIVANT (

11. VOLUME

)

913

)

12. VOLUME

13. Boutons directionnels / , /

14. ENTREE

15. Voyant lumineux pour DVD

16. Voyant lumineux ENTREE AV 1

17. Voyant lumineux ENTREE AV 2

18. ENTREE VIDEO 1

19. ENTREE AUDIO 1 G

20. ENTREE AUDIO 1 D

21. Capteur des signaux de télécommande

22. Bouton de réinitialisation

19184

FR-14

LECTEUR DVD

23 24 25 28 3026 29 3127

23. PRISE D’ENTREE 12V CC

24. PRISE DE SORTIE 12V CC

25. PRISE POUR SIGNAUX DE

TELECOMMANDE

26. ENTREE VIDEO 2

27. ENTREE AUDIO 2 G/D

28. AUDIO NUMERIQUE

29. VIDEO 1 OUTPUT

30. SORTIE AUDIO G/D

31. SORTIE VIDEO 2

FR-15

LECTEUR DVD

Cet appareil est conçu pour un usage à domicile ou en voiture. En cas d’installation dans la voiture, veuillez suivre les instructions ci-dessous.

VIS

M5x25

VIS

M4x6

Vis bloquant la partie

principale de l’appareil

VIS

M4x6

Remarque :

1. Commencez par enlever les deux vis bloquant la partie principale de l’appareil, puis fixez

les supports de part et d’autre de l’appareil à l’aide de vis (M4x6). Enfin, visSEZ l’appareil à son emplacement d’installation (M5x25).

2. Pendant la fixation de l’appareil, vous pouvez glisser les vis (M5x25) vers la gauche ou la

droite pour ajuster la position. Dans l’illustration ci-dessous, choisissez deux orifices parmi les positions marquées 1,2,3 et 4 pour fixer le support.

FR-16

TELECOMMANDE

EMPLACEMENT ET FONCTION DES BOUTONS

4 1 3 7

11 14

18 19

23 25

5 2

16 17

2421

22 28

32 2726 3130

FR-17

TELECOMMANDE

MARCHE / ARRET

2. EJECTION Appuyez pour éjecter le disque.

3. SILENCE Appuyez pour couper le son.

SOUS-TITRAGE

5. ANGLE Permet de changer l’angle de vue sur les DVD à angles de vue

6. AFFICHAGE Affiche des informations statistiques sur le disque pendant la

7. MODE Permet de choisir entre les modes DVD, AV1 et AV2.

8. REGLAGES Affiche le menu des Réglages.

9. PAL/NTSC Permet de choisir entre les modes PAL et NTSC.

10. AUDIO Permet de changer la langue de la piste sonore sur les DVD

11. TITLE Affiche le menu des titres contenu sur le disque DVD.

12. MENU Affiche le menu principal contenu sur le disque DVD.

/ , / Dans le mode menu, les boutons / , / servent de boutons

13.

14. ENTREE Confirme la sélection de Plage/Chapitre entrée à l’aide des

/ Permet une lecture ralentie en avant/en arrière.

15.

16.

/ Appuyez pour effectuer une recherche rapide en avant ou en

17.

/ Appuyez pour sauter à la plage suivante ou à la plage

18.

19.

20.

21. 0 - 9 Boutons numériques

22. 10+ Bouton de sélection des nombres, utilisé conjointement avec les

23. EFFACER Permet d’effacer un chiffre introduit par erreur.

24. VOLUME+/- Appuyez sur les boutons VOLUME +/- pour augmenter ou

GROSSISSEMENT

25.

26. REPRENDRE Lorsque l’appareil est à l’arrêt, permet de reprendre la lecture à

27. ALLER A Bouton de recherche sur le disque, à utiliser avec les boutons

28. PBC Permet d’activer et de désactiver les commandes de lecture sur

29. ALEATOIRE Lecture aléatoire des plages.

30. PROGRAMME Lecture des plages dans l’ordre programmé.

31. REPETITION Sélection du mode de répétition des disques.

32. A-B La répétition A-B permet de répéter un même morceau en

Appuyez sur ce bouton pour allumer ou éteindre l’appareil.

Permet de changer la langue de sous-titrage sur les DVD à soustitrage multilingue.

multiples.

lecture.

multilingues. Modifie le mode sonore pour les disques VCD/CD.

directionnels pour se déplacer à gauche/à droite, en haut/en arrière

boutons numériques ou sélectionnée avec les boutons directionnels à l’écran.

Appuyez pour commencer la lecture du disque.

arrière.

précédente. Permet d’arrêter la lecture. Permet de suspendre la lecture.

boutons numériques.

diminuer le volume. Permet d’augmenter la taille de l’image.

partir du point d’arrêt.

numériques.

les disques VCD.

continu.

FR-18

TELECOMMANDE

UTILISATION

Préparation de la télécommande Placement des piles

1. Ouvrez le couvercle du compartiment

des piles.

2. Insérez des piles neuves. Assurez-

vous que les bornes positive et négative des piles sont orientées conformément aux indications.

3. Refermez le couvercle.

-Piles : Deux piles de type AAA

Utilisation de la télécommande

Orientez la télécommande vers le capteur sur le panneau avant du lecteur. Angle d’utilisation : environ 30 degrés dans chaque direction par rapport à l’avant du capteur.

CHARGEMENT/EJECTION D’UN DISQUE Chargement d’un disque

1. Mettez l’allumage sur la position

Accessoires.

2. Appuyez sur le bouton Marche / Arrêt

(1).

3. Insérez le disque dans le

compartiment à disque (2), face imprimée vers le haut.

4. La lecture se lance automatiquement.

1 2 3

Ejection d’un disque

Appuyez sur le bouton (EJECT) (3) pour éjecter le disque.

FONCTIONS DE LECTURE DE BASE

Arrêt de la lecture

- Appuyez brièvement sur le bouton (Stop) pour arrêter la lecture. Le bouton

(Lecture) permet ensuite de

reprendre la lecture normalement.

- Appuyez deux fois sur le bouton (Stop) pour arrêter la lecture et revenir à la première plage/Chapitre.

Avance rapide / Retour rapide

Appuyez sur & pendant la lecture. A chaque pression du bouton, la vitesse d’avance/retour rapide change dans l’ordre suivant, en fonction du type de disque :

DVD:

Lecture normale

VCD/CD:

Lecture normale

MP3:

Lecture normale

Saut de plage

Pendant la lecture, appuyez sur les boutons

/ ou le panneau avant de l’appareil. Appuyez sur suivante ou pour la plage précédente. Remarque : Avec certains disques VCD

2.0 (PBC-commandes de lecture), il est possible que les boutons soient pas disponibles.

Lecture au ralenti

Appuyez sur A chaque pression du bouton, la vitesse d’avance/retour ralenti change dans l’ordre suivant, en fonction du type de disque : DVD:

Lecture normale

2X 4X 6X 8X

1X 2X 3X 4X

2X 4X

sur la télécommande

I pour sauter à la plage

/ ne

& pendant la lecture.

4X 8X

FR-19

UTILISATION

Pause (arrêt sur image)

Pendant la lecture, appuyez sur II sur la télécommande ou le panneau avant de l’appareil pour suspendre la lecture. Appuyez sur le bouton > sur la télécommande ou sur >II sur le panneau avant de l’appareil pour reprendre la lecture normalement.

SILENCE

Coupe le son et la lecture du disque se poursuit. Appuyez à nouveau sur ce bouton pour réactiver le son.

REPETITION

POUR LES DVD : Appuyez sur le bouton REPETITION pour sélectionner un mode de répétition, comme suit :

REPETITION D’UN CHAPITRE ACTIVEE

REPETITION DESACTIVEE

REPETITION D’UN TITRE ACTIVEE

POUR LES VCD/CD : Appuyez sur le bouton REPETITION pour sélectionner un mode de répétition, comme suit :

REP-TOUSREP-UN REPETITION DESACTIVEE

1. Le mode REP-UN répète en continu le chapitre ou la plage en cours.

2. Le mode REP-TOUS répète en continu tous les chapitres/plage du disque en cours de lecture.

3. Lorsque le lecteur achève la lecture du dernier chapitre/plage du disque en cours, il s’arrête et affiche le temps écoulé. Lorsque le mode REPETITION DESACTIVEE est sélectionné, les indications REP-UN & REP-TOUS disparaissent de l’écran.

4. La fonction de REPETITION n’est pas compatible avec les disques VCD 2.0 (avec les commandes de lecture activées)

A-B

La répétition A-B permet de répéter un même morceau en continu. Au début du passage à répéter, appuyez sur le bouton A-B, et une nouvelle fois à la fin du passage. Pour revenir à la lecture normale, appuyez une nouvelle fois sur le bouton A-B. A chaque pression du bouton, l’écran affiche les indications suivantes :

A – B REPERE A A – B REPERE B A – B ANNULE

Recherche sur le disque (ALLER A)

Appuyez deux fois sur le bouton GOTO pour afficher les indications suivantes :

TITLE 01/01 TIME -- : -- : -00:00:25

Vous pouvez choisir l’endroit sur le disque où débuter la lecture en introduisant le TEMPS à l’aide des boutons numériques et en confirmant avec ENTREE. POUR LES VCD/CD (COMMANDES DE LECTURE DESACTIVEES) : Appuyez une fois sur le bouton ALLER A (GOTO) pour afficher les indications suivantes :

ALLER A -- : -00:00:25

Vous pouvez utiliser les boutons numériques pour directement entrer le temps désiré.

GROSSISSEMENT

Permet d’augmenter la taille de l’image. Appuyez sur le bouton ZOOM pour choisir entre les échelles de grossissement 1.5, 2.0 et 3.0. En mode de grossissement, appuyez sur les boutons

/ , / pour vous déplacer dans l’image vers la gauche, la droite, le haut ou le bas.

ALEATOIRE

Appuyez sur le bouton RANDOM pour lire les plages dans un ordre aléatoire. L'écran affichera l’indication "MODE ALEATOIRE ACTIVE" dans le coin

FR-20

UTILISATION

supérieur droit. Appuyez une nouvelle fois sur le bouton RANDOM pour afficher le message "MODE ALEATOIRE DESACTIVE" et annuler ce mode de lecture.

PROGRAMME

Pendant que le DVD est à l’arrêt, appuyez sur le bouton PROGRAM pour afficher “PROGRAMME P00:00”.

Par exemple : appuyez sur le bouton numérique 4 et sur

; le message “PROGRAMME P01:04” s’affiche. Cela signifie que la plage 4 sera lue en premier.

SELECTION DU MODE

Appuyez sur le bouton SOURCE du panneau avant ou sur le bouton MODE de la télécommande pour choisir entre les modes DVD, AV1 et AV2. Le symbole correspondant au mode choisi s’illumine sur le panneau avant.

Réglage du volume Appuyez sur les boutons VOL

/ sur

le panneau avant ou sur les boutons VOLUME +/- de la télécommande pour augmenter ou diminuer le volume.

Capteur de commande à distance

Orientez la télécommande vers le capteur situé sur le panneau avant de l’appareil. Capte les signaux de commande à distance

Allumer et éteindre le lecteur

Appuyez sur le bouton de marche arrêt sur le panneau avant de l’appareil ou sur le bouton de marche–arrêt de la télécommande.

Réinitialisation

Le bouton de réinitialisation est situé sur le panneau avant et doit être activé à l’aide de la pointe d’un stylo à bille ou d’un objet métallique fin. Le bouton de réinitialisation doit être activé dans les situations suivantes :

- à l’installation initiale de l’appareil, une

fois le câblage terminé ;

- lorsque les boutons de fonction ne

répondent pas ;

- lorsque le symbole d’erreur apparaît

sur l’afficheur.

Affichage sur écran

En cours de lecture, appuyez sur le bouton DISPLAY pour afficher à l’écran le contenu du disque. Exemple :

DVD: (1) Appuyez une première fois sur le

bouton AFFICHAGE : :

TITRE 01/03 CHAPITRE 002/025 00:02:25

Les informations suivantes sur le disque en cours de lecture s’affichent à l’écran, de même que le temps écoulé : Numéro du Titre, Nombre Total de Titres, Numéro du Chapitre, Nombre Total de Chapitres dans ce Titre.

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE:

TEMPS RESTANT TITRE 01:46:58

(3) Appuyez une troisième fois sur le bouton AFFICHAGE:

TEMPS ECOULE CHAPITRE 00:00:24

(4) Appuyez une quatrième fois sur le bouton AFFICHAGE:

TEMPS RESTANT CHAPITRE 00:01:39

(5) Appuyez une cinquième fois sur le bouton AFFICHAGE: Les indications à l’écran disparaissent.

TEMPS ECOULE PLAGE 00:00:25

VCD: (1) Appuyez une première fois sur le

bouton AFFICHAGE :

FR-21

UTILISATION

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE :

TEMPS RESTANT PLAGE 00:03:15

(3) Appuyez une troisième fois sur le bouton AFFICHAGE :

TEMPS ECOULE TOTAL 00:00:25

(4) Appuyez une quatrième fois sur le bouton AFFICHAGE :

TEMPS RESTANT TOTAL 00:40:35

(5) Appuyez une cinquième fois sur le bouton AFFICHAGE : Les indications à l’écran disparaissent.

CD: (1) Appuyez une première fois sur le

bouton AFFICHAGE :

TEMPS ECOULE PLAGE 00:00:25

NOMBRE TOTAL DE PLAGES : 14 PLAGE : - 01

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE :

TEMPS RESTANT PLAGE 00:03:15

NOMBRE TOTAL DE PLAGES : 14 PLAGE : - 01

(3) Appuyez une troisième fois sur le bouton AFFICHAGE :

TEMPS ECOULE TOTAL 00:00:25

NOMBRE TOTAL DE PLAGES : 14 PLAGE : - 01

(4) Appuyez une quatrième fois sur le bouton AFFICHAGE :

TEMPS RESTANT TOTAL 00:40:35

NOMBRE TOTAL DE PLAGES : 14 PLAGE : -01.22

(5) Appuyez une cinquième fois sur le bouton AFFICHAGE :

Les indications à l’écran disparaissent. MP3 (lorsque l’option de NAV INTELLIGENTE est réglée sur PAS DE MENU) :

(1) Appuyez une première fois sur le bouton AFFICHAGE :

CHAPTER ELASPED 00:00:25

TOTAL TRACK : 123 TRACK : - 01

(2) Appuyez une deuxième fois sur le bouton AFFICHAGE :

CHAPTER REMAIN 00:04:25

TOTAL TRACK : 123 TRACK : - 01

(3) Appuyez une troisième fois sur le bouton AFFICHAGE : Les indications à l’écran disparaissent.

Fonction Piste Sonore Multilingue

Pour les DVD

Pendant la lecture, appuyez sur le bouton AUDIO de la télécommande ou sur le panneau avant. A chaque pression du bouton, la langue de la piste sonore change dans l’ordre prédéfini. Remarques :

- Les numéros de langue varient d’un disque à l’autre.

- Sur certains disques, une seule langue est disponible pour la piste sonore

- Lorsque aucune autre langue n’est disponible, le symbole (HAND) s’affiche en haut à gauche de l’écran.

FR-22

UTILISATION

Pour les VCD/CD

Appuyez sur AUDIO pendant la lecture. Vous pouvez choisir entre un son mono et stéréo.

MONO DROITMONO GAUCHE STEREO

Fonctions MENU (pour les DVD uniquement)

Pendant que le disque est en cours de lecture, appuyez sur le bouton MENU pour afficher le menu principal du disque. Les boutons directionnels de la télécommande permettent de naviguer dans le menu et le bouton ENTREE confirme la sélection.

Fonction du menu des TITRES (pour les DVD uniquement)

Si plusieurs titres sont enregistrés sur un DVD, vous pouvez lancer la lecture du titre de votre choix à partir du menu des titres.

1. Appuyez sur TITLE pendant la lecture.

- Le menu des titres s’affiche.

2. Appuyez sur le bouton directionnel indiqué à l’écran, choisissez un titre et confirmez à l’aide du bouton

ENTREE.

Fonction de sous-titrage multilingue (pour les DVD uniquement)

Appuyez sur SOUS-TITRAGE pendant la lecture. A chaque pression du bouton, la langue de sous-titrage change dans l’ordre prédéfini. Remarques :

- Les numéros de langue varient d’un disque à l’autre.

- Sur certains disques, une seule langue est disponible pour les sous-titres.

- Lorsque aucune autre langue n’est disponible, le symbole (HAND) s’affiche en haut à gauche de l’écran.

Fonction d’angles de vue multiples (pour les DVD uniquement)

A chaque pression du bouton, l’angle de vue change dans l’ordre prédéfini. Remarques :

- Les numéros d’angles de vue varient d’un disque à l’autre.

- Cette fonction est uniquement disponible avec les disques contenant des séquences enregistrées sous différents angles.

- Lorsque aucun autre angle n’est disponible, le symbole (HAND) s’affiche en haut à gauche de l’écran.

Lecture de disques MP3

Le lecteur lit les disques disques MP3 en tant que REPERTOIRES. Par exemple :

NAV INTELLIGENTE

RACINE

MODE LECTURE

Vous pouvez naviguer dans les répertoires à l’aide des boutons directionnels de la télécommande ou du panneau avant pour sélectionner un fichier ou un répertoire, puis confirmez à l’aide du bouton ENTREE. Appuyez plusieurs fois sur le bouton REPETITION pour choisir l’un des trois modes de répétition. REP-UN : Lit la même plage en boucle. REP-REPERTOIRE : Lit en boucle et dans l’ordre toutes les chansons du répertoire ouvert. REPERTOIRE : Lit une fois toutes les chansons du répertoire ouvert.

En mode de lecture, appuyez sur pour choisir l’un des modes suivants :

SIMPLE

MODE ALEATOIRE ACTIVE

REP-UN

En cours de lecture, utilisez les boutons

ou pour passer à la chanson

suivante ou revenir à la précédente.

: Retour rapide,

: Avance rapide. Remarque : Il n’est pas possible de sélectionner un REPERTOIRE pendant la lecture. Vous devez d’abord appuyer sur le bouton

FR-23

(Stop).

RACINE 0

MUSIC MP3 1

SKY

MP3 ECOUTEZ VOTRE

DISQUE

REP REPERTOIREREPERTOIRE

PROGRAMME PXXX

ALEATOIREREP DISQUEDISQUERECH DISQUE

CONFIGURATION

MENU PRINCIPAL DES REGLAGES

MENU DES REGLAGES --- PAGE PRINCIPALE

REGLAGES GENERAUX

REGLAGES HAUT-PARLEURS

REGLAGES AUDIO

PREFERENCES

QUITTER MENU DES REGLAGES

1. Pendant que le lecteur est à l’arrêt,

appuyez sur le bouton SETUP de la télécommande ou sur le panneau avant. (Appuyez deux fois sur le bouton stop pour vous assurer que le lecteur est à l’arrêt.)

2. Le menu principal des REGLAGES s’affiche

3. Choisissez une option à l’aide des boutons / .

4. Appuyez sur le bouton ENTREE . a/.REGLAGES GENERAUX

Cette page de réglages comprend toutes les options d’affichage TV et de sortie audio. Pour plus de détails, veuillez vous reporter à la section MENU GENERAL DES REGLAGES.

b/.REGLAGES HAUT-PARLEURS

Permet d’activer la sortie audio du mode DOLBY AC3 5.1 DOWNMIX au mode 2 canaux. Pour plus de détails, veuillez vous reporter à la section MENU DES REGLAGES HAUT-PARLEURS.

c/.REGLAGES AUDIO

Cette page de réglages comprend toutes les options de réglage AUDIO. Pour plus de détails, veuillez vous reporter à la section MENU DES REGLAGES AUDIO.

d/.REGLAGE DES PREFERENCES

Cette page de réglages comprend toutes les options de configuration de support. Pour plus de détails, veuillez vous reporter à la section MENU DES PREFERENCES.

REGLAGES GENERAUX

--- PAGE GENERALE ---

AFFICHAGE TV

MODE IMAGE

SYMBOLE DE L’ANGLE

LANGUE AFF ECRAN

LEGENDES

ECONOMISEUR D'ECRAN

PAGE PRINCIPALE

Matériel vidéo

4:3

16:9

Normal

Réglages d’affichage TV

Permet de sélection le rapport de côtés du téléviseur (4:3 ou 16:9) en fonction du type de téléviseur raccordé.

Normal/PS (pour téléviseurs 4:3)

Lecture en mode PAN & SCAN. (Si le téléviseur à écran large est raccordé, les bords droit et gauche sont tronqués.)

Normal/LB (pour téléviseurs 4:3)

Lecture en mode "boîte aux lettres". (Si un téléviseur 4:3 est raccordé, les bords supérieur et inférieur sont tronqués.)

Large (pour téléviseurs 16:9)

Choisissez ce mode lorsque le lecteur est raccordé à un téléviseur à écran large.

NORMAL/PS

NORMAL/LB

LARGE

Ecran du téléviseur

4:3 Large (16:9)

Pan Scan Letter-box

FR-24

REGLAGES

--- PAGE GENERALE ---

AFFICHAGE TV

MODE IMAGE

SYMBOLE DE L’ANGLE

LANGUE AFF ECRAN

LEGENDES

ECONOMISEUR D'ECRAN

PAGE PRINCIPALE

Réglages du mode d’image

Choisissez AUTO pour que le mode d’image s’adapte automatiquement au DVD. Choisissez le format HAUTE-RES pour la meilleure résolution d’image. Choisissez le format SANS SCINT lorsque l’image présente des interférences ou des distorsions.

-- PAGE GENERALE --

AFFICHAGE TV

MODE IMAGE

SYMBOLE DE L’ANGLE

LANGUE AFF ECRAN

LEGENDES

ECONOMISEUR D'ECRAN

AUTO

HAUTE-RES

SANS SCINT

OUI

NON

-- PAGE GENERALE --

AFFICHAGE TV

MODE IMAGE

SYMBOLE DE L’ANGLE

LANGUE AFF ECRAN

LEGENDES

ECONOMISEUR D'ECRAN

PAGE PRINCIPALE

Réglage LANGUE D’AFFICHAGE A L’ECRAN

Choisissez une langue d’affichage à l’écran à l’aide des boutons ^/v.

-- PAGE GENERALE --

AFFICHAGE TV

MODE IMAGE

SYMBOLE DE L’ANGLE

LANGUE AFF ECRAN

LEGENDES

ECONOMISEUR D'ECRAN

ANGLAIS

FRANCAIS

ALLEMAND

ESPAGNOL

OUI

NON

PAGE PRINCIPALE

Réglages d’affichage du SYMBOLE DE L’ANGLE

Si l’option est réglée sur OUI, le symbole “

” (symbole de l’angle) apparaît à l’écran pendant la lecture de DVD enregistrés avec plusieurs angles de vue ; si l’option est réglée sur NON, ce symbole n’apparaît pas.

PAGE PRINCIPALE

Réglages des LEGENDES

Pour activer l’option des LEGENDES, choisissez OUI. Pour désactiver cette option, choisissez NON.

FR-25

REGLAGES

- PAGE GENERALE –

AFFICHAGE TV

MODE IMAGE

SYMBOLE DE L’ANGLE

LANGUE AFF ECRAN

LEGENDES

ECONOMISEUR D'ECRAN

PAGE PRINCIPALE

Réglages ECONOMISEUR D’ECRAN

Permet d’activer/désactiver l’économiseur d’écran.

OUI

NON

REGLAGES HAUT-PARLEURS

-PAGE DES REGLAGES HAUT-PARLEURS –

DOWNMIX

PAGE PRINCIPALE

LT/RT

STEREO

REGLAGES AUDIO

--- REGLAGES AUDIO ---

SORTIE AUDIO

MODE FONCT

DYNAMIQUE

SORTIE LPCM

PAGE PRINCIPALE

SORTIE AUDIO

Permet de changer la sortie audio du mode ANALOGIQUE au mode SPDIF/RAW et au mode SPDIF/PCM .

--- REGLAGES AUDIO ---

SORTIE AUDIO

ANALOGIQUE

SPDIF/RAW

SPDIF/PCM

DOWNMIX

Permet d’activer la sortie audio du mode DOLBY AC3 5.1 DOWNMIX au mode 2 canaux. A l’aide des boutons ^/v, choisissez un type de raccordement pour les HAUTPARLEURS.

- Choisissez LT/RT pour activer la sortie

compatible Dolby surround.

- Choisissez STEREO pour activer le

mode stéréo simple.

MODE FONCT

DYNAMIQUE

SORTIE LPCM

PAGE PRINCIPALE

MODE FONCT

Il existe deux modes de fonctionnement pour un décodeur Dolby Digital : LINE OUT et RF REMOD.

FR-26

SORTIE DE LIGNE

REMOD RF

REGLAGES

--- REGLAGES AUDIO ---

PAGE DES PREFERENCES

--- PAGE DES PRÉFERENCES ---

SORTIE AUDIO

MODE FONCT

DYNAMIQUE

SORTIE LPCM

PAGE PRINCIPALE

Réglage de la dynamique

Choisissez DYNAMIC et réglez la dynamique d’un programme encodé en Dolby Digital. Huit réglages sont disponibles entre la compression totale et la compression désactivée.

--- REGLAGES AUDIO ---

SORTIE AUDIO

MODE FONCT

DYNAMIQUE

SORTIE LPCM

PAGE PRINCIPALE

SORTIE LPCM

Choisissez entre LPCM 48K et LPCM 96K pour la sortie LPCM.

TOTALE

6/8

4/8

2/8

OFF

LPCM 48K

LPCM 96K

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

Réglage du type de téléviseur

Ce lecteur lit les disques enregistrés aux formats PAL ou NTSC. Choisissez le format NTSC si le lecteur est raccordé à un téléviseur NTSC. Choisissez le format PAL si le lecteur est raccordé à un téléviseur PAL. Choisissez AUTO pour que le réglage s’adapte automatiquement au format du DVD.

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

Réglage langue AUDIO

A l’aide des boutons ^/v, choisissez une langue de préférence pour la piste AUDIO.

AUTO

NTSC

PAL

ANGLAIS

FRANCAIS

ESPAGNOL

CHINOIS

JAPONAIS

ALLEMAND

FR-27

REGLAGES

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

Réglage langue SOUS-TITRAGE

A l’aide des boutons ^/v, choisissez une langue de préférence pour le SOUSTITRAGE.

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

Réglage langue MENU DU DISQUE

A l’aide des boutons ^/v, choisissez une langue de préférence pour le MENU DU DISQUE.

ANGLAIS

FRANCAIS

ESPAGNOL

CHINOIS

JAPONAIS

ALLEMAND

ETEINT

ANGLAIS

FRANCAIS

ESPAGNOL

CHINOIS

JAPONAIS

ALLEMAND

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

VERR PARENTAL

Choisissez le niveau approprié de restriction parentale à l’aide des boutons de navigation et appuyez sur ENTREE.

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

MOT DE PASSE

Choisissez MODIFIER et appuyez sur ENTREE. Saisissez l’ancien mot de passe (le code d’usine est 3308) et entrez le nouveau mot de passe de 4 chiffres que vous souhaitez utiliser. Introduisezle à nouveau pour confirmer.

1 G

3 PG

4 PG 13

6 PG-R

7 NC-17

8 ADULTE

SANS VERR PARENTAL

MODIFIER

FR-28

REGLAGES

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

REGLAGES D’USINE

Choisissez cette option pour revenir aux réglages d’usine.

--- PAGE DES PRÉFERENCES ---

TYPE TV

AUDIO

REINITIALISATION

TABLEAU DES REGLAGES

D’USINE

REGLAGES GENERAUX AFFICHAGE TV NORMAL/LB

MODE IMAGE AUTO SYMBOLE DE L’ANGLE OUI LANGUE AFF ECRAN ANGLAIS LEGENDES OUI

ECONOMISEUR D'ECRAN OUI REGLAGES HAUT-PARLEURS DOWNMIX STEREO REGLAGES AUDIO SORTIE AUDIO SPDIF/RAW

MODE FONCT SORTIE DE LIGNE

DYNAMIQUE TOTALE

SORTIE LPCM LPCM 96K PREFERENCES TYPE TV AUTO

AUDIO ANGLAIS

SOUS-TITRAGE ANGLAIS

MENU DISQUE ANGLAIS

VERR PARENTAL SANS VERR PARENTAL

MOT DE PASSE 3308

NAV INTELLIGENTE AVEC MENU

SOUS-TITRAGE

MENU DISQUE

VERR PARENTAL

MOT DE PASSE

REGL USINE

NAV INTELLIGENTE

PAGE PRINCIPALE

NAV INTELLIGENTE

Cette option vous permet de choisir entre les modes PAS DE MENU et AVEC MENU.

PAS DE MENU

AVEC MENU

FR-29

DEPANNAGE

Si votre lecteur de DVD ne fonctionne pas correctement, veuillez d’abord consulter la liste de dépannage qui suit. Il est possible qu’un point simple ait été négligé.

N’essayez en aucun cas de réparer le lecteur vous-même ; cela aurait pour effet d’annuler la garantie. Seul un technicien qualifié est habilité à enlever le couvercle de l’appareil et à réparer cet appareil.

L’APPAREIL NE S’ALLUME PAS

• Vérifiez que le bouton Marche/Arrêt à l’avant du lecteur est en position Marche.

• Vérifiez que le cordon d’alimentation CA ou CC est branché correctement.

• Vérifiez que la prise de courant CA ou CC est bien alimentée en électricité.

IL N’Y A PAS D’IMAGE

• Vérifiez que le moniteur ou le téléviseur est allumé.

• Choisissez la bonne entrée AV sur le moniteur ou le téléviseur.

• Vérifiez le raccordement vidéo.

L’IMAGE EST DEFORMEE

• Vérifiez que le disque ne présente pas de traces de doigts et nettoyez-le à l’aide d’un chiffon doux, en essuyant la surface du centre vers l’extérieur.

• Une légère déformation de l’image peut parfois apparaître brièvement. Il ne s’agit pas d’un dysfonctionnement.

L’IMAGE EST COMPLETEMENT

DEFORMEE

• Le format du disque ne correspond pas au téléviseur raccordé (PAL/NTSC).

L’IMAGE N’EST PAS EN COULEURS

• Le format du disque ne correspond pas au téléviseur raccordé (PAL/NTSC).

LE LECTEUR NE PEUT PAS LIRE LE

DISQUE

• Vérifiez que la face imprimée est orientée vers le haut.

• Nettoyez le disque.

• Essayez un autre disque pour vérifier si le disque est défectueux.

IL N’Y A PAS DE SON

• Vérifiez le câblage audio.

• Si vous utilisez un amplificateur HIFI, essayez une autre source sonore.

DEFORMATION DU SON DE

L’AMPLIFICATEUR HIFI

• Vérifiez qu’il n’y a pas de raccordement audio vers l’entrée phono de l’amplificateur.

PAS DE RETOUR A L’ECRAN DE DEMARRAGE APRES L’EJECTION DU DISQUE

• Appuyez sur le bouton POWER pour éteindre l’appareil, puis une nouvelle pour le rallumer.

• Appuyez sur le bouton de réinitialisation à l’avant du lecteur.

LE LECTEUR NE REPOND PAS AUX COMMANDES DE LA TELECOMMANDE

• Dirigez la télécommande directement vers le capteur du panneau avant de l’appareil.

• Evitez tout obstacle susceptible d’interférer avec les signaux.

• Vérifiez ou remplacez les piles de la télécommande

IMAGE DEFORMEE OU N/B

• Le format du disque ne correspond pas au téléviseur raccordé (PAL/NTSC).

PAS DE SON EN SORTIE NUMERIQUE

• Vérifiez les raccordements numériques.

• Vérifiez les réglages dans le menu Audio numérique.

• Vérifiez que le format audio pour la piste sonore de la langue sélectionnée est compatible avec le matériel.

LES BOUTONS NE FONCTIONNENT PAS

• Eteignez le lecteur à l’aide du bouton on/off à l’avant du lecteur.

• Appuyez sur le bouton de réinitialisation à l’avant du lecteur.

FR-30

RACTERISTIQUES TECHNIQUES

Tension d’alimentation : 12V CC (11V-15V), tension de test 14,4V, mise à

Consommation électrique : Moins de 2 A Système de télévision : Vidéo composite 1.0Vp-p 75 Ω Formats de disques compatibles

Niveau de sortie audio : 10k U (2 can 2.0 Volts RMS) Caractéristiques du signal

de sortie audio : (1) Réponse en fréquence : 20 Hz -20 KHz

Remarque :

Caractéristiques et conception susceptibles d’être modifiés sans préavis à la suite d’avancées technologiques.

la masse négative

: (1) Disques DVD-VIDEO

simple face, simple couche de 5”(12 cm) simple face, double couche de 5”(12 cm)

(2) Disques compacts (CD-DA/CD-R/CD-

RW/MP3)

(3) CD VIDEO de 5”(12 cm)

(2) Rapport signal/bruit : 80 dB (JIS) (3) Pleurage et scintillement inférieurs aux limites

mesurables

FR-31

ECRAN

FR-32

BOUTONS DE COMMANDES & FONCTIONS

1 2 3 5 6 7 84

Ecran TFT LCD couleur 7"

1111 10

13 12

1. MARCHE / ARRET

Appuyez sur le bouton MARCHE / ARRET (1) pour allumer l'appareil. Appuyez à nouveau sur ce bouton pour éteindre.

2. INDICATEUR LUMINEUX DE TENSION Cet indicateur lumineux (2) fonctionne lorsque l’appareil est allumé.

3. CAPTEUR DE SIGNAUX DE COMMANDE A DISTANCE

Orientez la télécommande vers le capteur (3). Appuyez sur les boutons de la télécommande pour contrôler le lecteur de DVD.

4. HAUT-PARLEUR

Appuyez sur le bouton HAUT-PARLEUR (4) pour activer le haut-parleur. Appuyez à nouveau sur ce bouton pour le désactiver.

5. VOLUME

Glissez le bouton de réglage du VOLUME (5) pour augmenter le volume et vers la gauche pour le diminuer.

6. COULEUR

Glissez le bouton de réglage de la COULEUR (6) vers la droite ou la gauche pour régler le niveau des couleurs.

FR-33

BOUTONS DE COMMANDES & FONCTIONS

7. CONTRASTE

Glissez le bouton de réglage du CONTRASTE (7) vers la droite ou la gauche pour régler le niveau de contraste.

8. LUMINOSITE

Glissez le bouton de réglage de la LUMINOSITE (8) vers la droite ou la gauche pour régler le niveau de la luminosité.

9. ECRAN TFT A CRISTAUX LIQUIDES

L’écran TFT LCD couleur 7" (9) renseigne sur l’état actuel de l’appareil. Deux autres écrans LCD sont également disponibles en option.

10. PRISES POUR ECOUTEURS

L’écran est pourvu de deux prises (10) pour écouteurs. Les écouteurs peuvent être branchés sur n’importe quelle prise pour la réception des signaux sonores.

11. REGLAGE DU VOLUME DES ECOUTEURS

Glissez le bouton de réglage (11) pour changer le volume des écouteurs.

12. TELECOMMANDE

Lorsque le lecteur de DVD est raccordé à l’écran par la prise (12), il est possible de commander le lecteur en orientant directement la télécommande vers le capteur de l’écran (3).

13. PRISE MINI DIN 9 BROCHES

Cette prise est utilisée pour les entrées AUDIO, VIDEO et d’alimentation. Cette prise (13) permet de connecter différents équipements audio/vidéo à l’appareil.

FR-34

ADAPTATEUR SECTEUR

1. Entrée : 100~240V 50/60Hz

2. Sortie : CC 12V 3A Max.

3. Cordon d’alimentation d’entrée à utiliser :

a) Aux Etats-Unis et au Canada pour une alimentation 120V : Cordon à double

isolation de 1,83 m UL/CSA APPR.18AWG 105 °C NISPT-2 avec fiche polarisée 1-15P.

b) Aux Etats-Unis et au Canada pour une alimentation 240V : Cordon à double

isolation de 1,83 m UL/CSA APPR.18 AWG 105 °C NISPT-2 240V avec fiche polarisée 2-15P.

c) Au Royaume-Uni : cordon 1,83 m 2 x 0,75 mm_ BS6500 H03VVH2-F avec fiche

BS1363.

d) Dans les pays européens hors R-U : cordon 1,83 m 2 x 0,75 mm_ H03VVH2-F

avec fiche VDE.

4. Si vous constatez des dégâts sur le cordon externe du transformateur, remplacezle par un cordon spécial disponible chez le fabricant ou un réparateur agréé.

5. Réservé à un usage en intérieur.

6. Le circuit de sortie doit être installé et protégé conformément aux réglementations nationales en matière de câblage.

7. Un câble supplémentaire est fourni pour la conversion de la fiche de sortie CC rectangulaire à 2 broches en une fiche ronde de 3,5 mm ou 5 mm, et permettant ainsi la connexion à une autre source vidéo 12V CC.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations. (Directive de l’équipement électronique et des déchets électriques).

FR-35

LENCO MES-205 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
