Lenco DVP-1210 User manual

Model: DVP-1210

USER MANUAL

PORTABLE DVD

HANDLEIDING

DRAAGBARE DVD-SPELER

BENUTZERHANDBUCH

TRAGBARER DVD-PLAYER

MODE D'EMPLOI

LECTEUR DVD PORTABLE

MANUAL DEL USUARIO

DVD PORTÁTIL

Index

English ..................................................................................................................................................................... 3

Nederlands ............................................................................................................................................................ 13

Deutsch .................................................................................................................................................................. 24

Français .................................................................................................................................................................. 35

Español .................................................................................................................................................................. 46

Version : 1.0

English

PORTABLE DVD

1. Safety Instructions

- Before using this product, read and follow all warnings and instructions.

- This device is not intended for use by people (including children) with physical, sensory or mental disabilities, or a lack of experience and knowledge, unless they're under supervision or have received instructions about the correct use of the device by the person who is responsible for their safety;

- This product is intended for household use only and not for commercial or industrial use.

- Do not expose to dripping or splashing.

- No naked flame sources, such as lighted candles, should be placed on or near the product.

- Ventilation should not be impeded by covering ventilation openings with items such as newspapers, table cloths, curtains and the like.

- Make sure the unit is adjusted to a stable position. Damage caused by using this product in an unstable position or by failure to follow any other warning or precaution contained within this user manual will not be covered by warranty.

- Do not place objects filled with liquids, such as vases on or near the product.

- Do not use or store this product in a place where it is subject to direct sunlight, heat, excessive dust or vibration.

- Do not keep or store this product in wet conditions for a long period.

- Do not clean this product with water or other liquids.

- Do not block or cover the slots and holes in the product.

- Do not push foreign objects into the slots or holes in the product.

- Do not attempt to open this product yourself. There are no user serviceable parts inside.

- Do not allow children access to plastic bags.

Warning

- Never remove the casing of this device.

- Never place this device on other electrical equipment.

Notice

• If at any time in the future you should need to dispose of this product please note that: All batteries and accumulators need to be removed from this product (Removal of Waste Batteries and Accumulators).

• Always bring your product to a professional to remove the built-in battery.

- This product is intended for household use only and not for commercial or industrial use.

- Never remove the casing of this apparatus.

- Never place this apparatus on other electrical equipment.

- Do not use or store this product in a place where it is subject to direct sunlight, heat, excessive dust or vibration.

- Do not clean this product with water or other liquids.

- Do not block or cover the slots and holes in the product.

- Do not push foreign objects into the slots or holes in the product.

- Do not allow children access to plastic bags.

- Please check that the voltage on the type plate of your appliance corresponds with your house electricity supply (type plate is located on the back of the unit).

- Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

- Only use attachments/accessories specified by the manufacturer.

- Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as the power supply cord or the plug, when liquid has been spilled or objects have fallen into the apparatus, when the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

- Do not use a damaged power cord or plug or a loose outlet. Doing so may result in fire or electric shock.

Power supply adaptor (For EU only) Manufacturer: Mass Power Electronic Limited Model number: EFF0900150E1BA Power supply adaptor (For UK only) Manufacturer: Mass Power Electronic Limited Model number: EFF0900150G1BA Only use the power supply listed in the user instructions

WARNING

Do not ingest the battery, Chemical Burn Hazard (The remote control supplied with) This product contains a coin/button cell battery. If the coin/button cell battery is swallowed, it can cause severe internal burns in just 2 hours and can lead to death. Keep new and used batteries away from children. If the battery compartment does not close securely, stop using the product and keep it away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention.

WARNING: Prolonged exposure to loud sounds from personal music players may lead to temporary permanent hearing loss. To prevent possible hearing damage, do not listen at high volume levels for long periods.

2. Identification of Controls

Main Unit

1. ANGLE

2. SOURCE

3. BACKLIGHT

4. DISPLAY

5. MUTE

6. REPEAT

7. VOL+/VOL-/ /

8. MENU

9. SETUP

10. ZOOM

11. AUDIO

12. SUBTITLE

13.

14. STOP

15. (Left/right/up/down/Fast forward/Fast reverse)

16. OK

17. OPEN

18. USB

19. CARD SLOT

20. Earphone Socket

21. AV OUT

22. AV IN

23. POWER ON/OFF

24. DC IN 9-12V

25. Battery Charging Indicator Illuminates green flashing when the battery is charging. Illuminates green when the battery is fully charged.

26. Power Indicator Illuminates red when the unit is switched on.

Remote control unit

SOURCE

DVD/CARD/USB/AV IN.

MUTE

Disable Audio output.

0-9 NUMBER BUTTON

Selects numbered items in a menu.

DISPLAY

To display the playtime and status information.

10+ BUTTON

In order to select a track 10, for CD, press 10+ button first, then press 0 button; for DVD, press 10+ button, for DVD, select track greater than 10. For example, track 12, first press 10+, highlight bar appear and further press 10+ and press number 2 button; select track 23, press 10+ button 3 times and press number 3 button.

MENU/PBC

Return to DVD root menu (DVD). PBC on/off switch (VCD).

AUDIO DVD: Press AUDIO repeatedly during playback to hear a different audio language or audio track, if

available. CD/VCD: Press AUDIO repeatedly during playback to hear a different audio channel (Left, Right, Mix, Stereo).

PLAY/PAUSE

Press PLAY/PAUSE once to pause playback, pressing PLAY/PAUSE second time will resume the playback.

STOP

When this button is pressed once, the unit records the stopped point, from where playback will resume if PLAY ( ) is pressed after wards. But if STOP button is pressed again instead of PLAY ( ) button,

there will be no resume function.

MODE

Set LCD parameter (adjust brightness, contrast, and saturation).

VOL+

VOL-

Adjust volume.

Forward Skip

Go to next chapter/track. For MP3, if want to go to desire track, need to press number button on R/C or ▲/▼ button to highlight the track and then press “ENTER” button to play the desire track.

Reverse Skip

Go to previous chapter/track to the beginning. For MP3, if want to go to desire track, need to press number button on R/C or ▲/▼ button to highlight) the track and then press “ENTER” button to play the desire track.

BUTTON

Press BUTTON allow skipping ahead at 5-level speed (X2->X4->X8->X16->X32->PLAY); press PLAY button return to normal playback.

BUTTON

Press BUTTON allow skipping back at 5-level speed (X2->X4->X8->X16->X32->PLAY), press PLAY button return to normal playback.

STEP

Step the motion in DVD mode.

Go to time point, title or chapter you want in DVD Mode.

SUBTITLE

Press SUBTITLE repeatedly during playback to hear a different subtitle languages.

ANGLE DVD: Press ANGLE will change the view angle, on DVDs that support this feature.

TITLE

Return to DVD title menu

ENTER Confirms menu selection.

SETUP Accesses or removes setup menu.

REPEAT

Press REPEAT during playback to select a desired repeat mode. DVD: you can play select repeat chapter/title/off. CD/VCD: you can select repeat single/all/off. MP3: you can select repeat single/folder/off and random.

SLOW

Press SLOW button repeatedly to enter slow playback, and cycle between different speeds. The speeds are 1/2, 1/4, 1/8, 1/16, and normal.

PROGRAM DVD/VCD: The program function enables you to store your favorite tracks from the disc. Press

PROGRAM button; then PROGRAM MENU will appear on screen, now you can use the number key to direct input the titles, chapters or tracks number and select PLAY option. To resume normal playback, press PROGRAM and select clear program option on the program menu, press PROGRAM again to exit program menu. MP3: Press PROGRAM button, it will go back to the file list. Press PROGRAM button again, it will go back to the MP3 folder.

ZOOM

DVD/VCD: Use ZOOM to enlarge or shrink the video image.

1. Press ZOOM during playback or still playback to activate the Zoom function. The square frame appears briefly in the right bottom of the picture.

2. Each press of the ZOOM button changes the TV screen in the following sequence: 2X size 3X size

4X size 1/2 size 1/3 size 1/4 size normal size

JPEG: Use ZOOM to enlarge or shrink the picture.

1. Press ‘ZOOM’.

2. Used to enlarge, or “ ” to shorten the picture.

Use the ▲ ▼ ◄ ► button to move through the zoomed picture.

3. SETUP Menu Setting

General Setup Page

Press SETUP button to get the setup menu. Use direction buttons ▲ ▼ ◄ ► to select the preferred item. After finishing settings, press SETUP again to normal display. The following menu items can be changed:

GENERAL: selects the GENERAL PAGE menu. AUDIO: selects the AUDIO PAGE menu. VIDEO: selects the VIDEO PAGE menu. PREFERENCE: selects the PREFERENCE PAGE menu.

General Setup Page

TV DISPLAY: selects the aspect ratio of the playback picture. 4:3 PAN SCAN: if you have a normal TV and want both sides of the picture to be trimmed or formatted to fit

your TV screen.

4:3 LETTERBOX: if you have a normal TV. In this case, a wide picture with black bands on the upper and lower portions of the TV screen will be displayed.

16:9: wide screen display. TFT DISPLAY: Select the TFT display to 16:9 or 4:3. Angle Mark

Displays current angle setting information on the right hand corner of the TFT screen if available on the disc.

OSD Language

You can select your own preferred language settings.

Closed Captions

Closed captions are data that are hidden in the video signal of some discs. Before you select this function, please ensure that the disc contains closed captions information and your TV set also has this function.

Screen Saver

This function is used to turn the screen saver On or Off.

Auto Standby

This function is used to select auto standby settings after 3 or 4 hours. 3 HOURS: the unit will turn to standby mode after 3 hours if there is no interaction from user within this period of time. 4 HOURS: the unit will turn to standby mode after4 hours if there is no interaction from user within this period of time.

OFF: the auto standby function is disabled, and unit will stay in “on” mode even if no interaction from user.

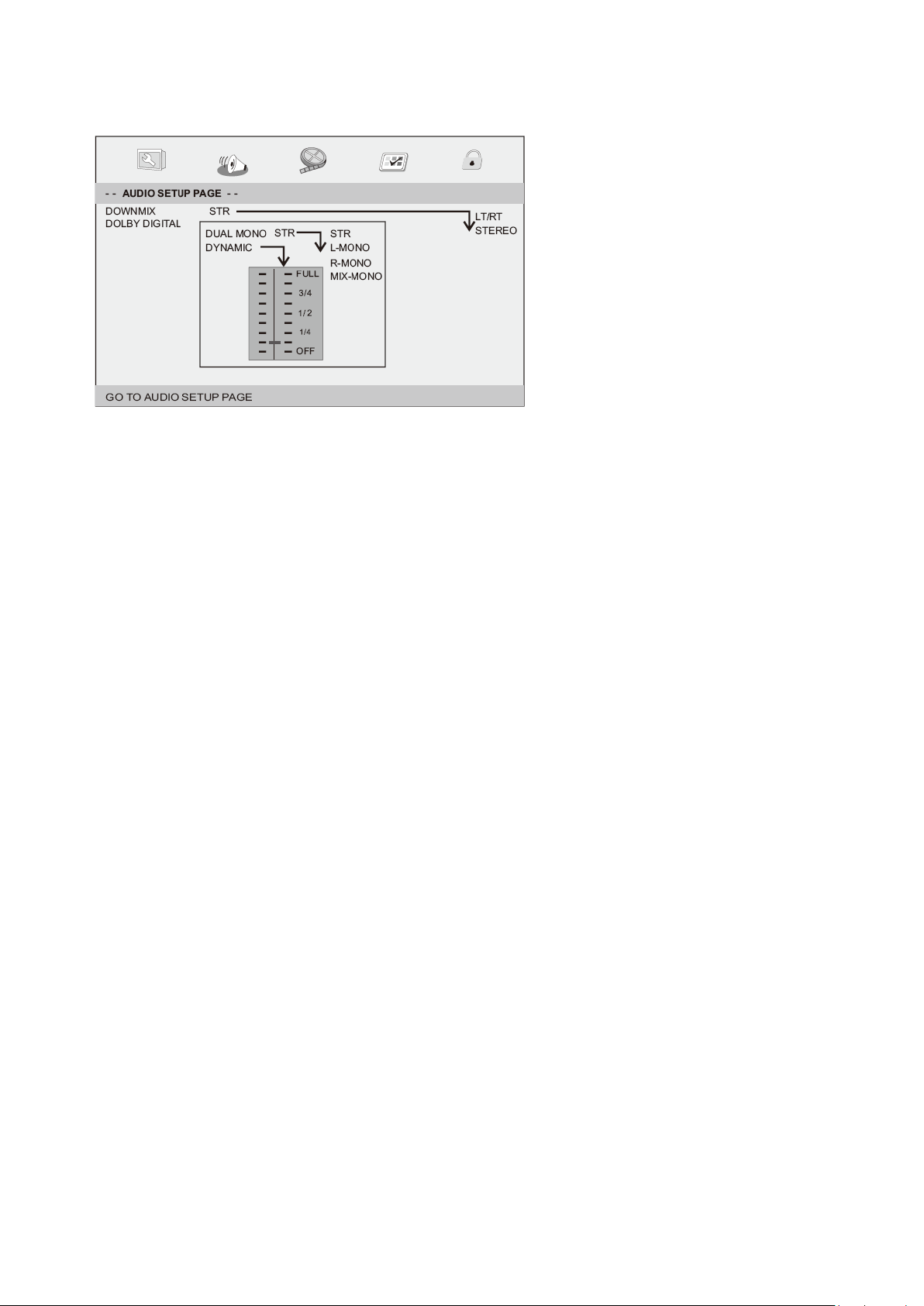

Audio Setup Page

Downmix

This options allows you to set the stereo analog output of your DVD Player.

 LT/RT: Select this option if your DVD Player is connected to a Dolby Pro Logic decoder.  Stereo: Select this option when output delivers sound from only the two front speakers.

Dolby digital

The options included in Dolby Digital Setup are: ‘Dual Mono’ and ‘Dynamic’.

Dual Mono

 Stereo: Left mono sound will send output signals to Left speaker and Right mono sound will send output signals to Right speaker.

 L-Mono: Left mono sound will send output signals to Left speaker and Right speaker.  R-Mono: Right mono sound will send output signals to Left speaker and Right speaker.  Mix-Mono: Left and Right mixed mono sound will send output signals to Left and Right speakers.

Dynamic

Dynamic range compression.

Video Setup Page

Brightness, Contrast, Hue, Saturation: setting the video quality.

Preference Page

TV Type

Selecting the colour system that corresponds to your TV when AV outputs. This DVD Player is compatible with both NTSC and PAL. PAL - Select this if the connected TV is PAL system. lt will change the video signal of a NTSC disc and output in PAL format. NTSC - Select this if the connected TV is NTSC system. lt will change the video signal of a PAL disc and output in NTSC format.

Auto: Change the video signal output automatic according to the playing disk format. Audio: Selects a language for audio (if available). Subtitle: Selects a language for subtitle (if available). Disc Menu: Selects a language for disc menu (if available). Default: Back to the factory setting.

4. Parameters and specifications

Electronical parameters

Item

Standard requirement

Power requirements

: AC 1 00-240 V, 50/60 Hz/DC 9-12V

Power consumption

: <12W

Operating humidity

: 5 % to 90 %

Output

VIDEO OUT

: 1 Vp-p (75Ω)

AUDIO OUT

: 1.2 Vrms (1 KHz, 0dB)

System

Laser

: Semiconductor laser, wavelength 650 nm

Signal system

: NTSC/PAL

Frequency response

: 20Hz to 20 kHz (1dB)

Signal-to-noise ratio

: More than 80 dB (ANALOG OUT connectors only)

Dynamic range

: More than 85 dB (DVD/CD)

Note: Design and specifications are subject to change prior notice.

Battery Parameters

Battery Specifications: Output: 7.4V Charge/Discharge Time: Standard charge time: 3h ~ 4h Storage and work circumstances:

1. Storage circumstances

Temperature

Humidity

6 months

-20 °C ~ +45 °C

65 ± 20%

1 week

-20 °C ~ +65 °C

65 ± 20%

2. Work circumstances

Temperature

Humidity

Standard charge

0 °C ~ +45 °C

65 ± 20%

Standard discharge

-20 °C ~ +65 °C

65 ± 20%

5. Guarantee

Lenco offers service and warranty in accordance with the European law, which means that in case of repairs (both during and after the warranty period) you should contact your local dealer. Important note: It is not possible to send products that need repairs to Lenco directly. Important note: If this unit is opened or accessed by a non-official service center in any way, the warranty expires. This device is not suitable for professional use. In case of professional use, all warranty obligations of the manufacturer will be voided.

6. Disclaimer

Updates to Firmware and/or hardware components are made regularly. Therefore some of the instruction, specifications and pictures in this documentation may differ slightly from your particular situation. All items described in this guide for illustration purposes only and may not apply to particular situation. No legal right or entitlements may be obtained from the description made in this manual.

7. Disposal of the Old Device

This symbol indicates that the relevant electrical product or battery should not be disposed of as general household waste in Europe. To ensure the correct waste treatment of the product and battery, please dispose them in accordance to any applicable local laws of requirement for disposal of electrical equipment or batteries. In so doing, you will help to conserve natural resources and improve standards of environmental protection in treatment and disposal of electrical waste (Waste Electrical and Electronic Equipment Directive).

8. CE Marking

Products with the CE marking comply with the EMC Directive (2014/30/EU) and the Low Voltage Directive (2014/35/EU) issued by the Commission of the European Community.

Hereby, Lenco Benelux BV; Thermiekstraat la, 6361 HB Nuth, The Netherlands, declares that this product is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The declaration of conformity may be consulted via techdoc@lenco.com

9. Service

For more information and helpdesk support, please visit www.lenco.com Lenco Benelux BV; Thermiekstraat la, 6361 HB, The Netherlands.

Nederlands

DRAAGBARE DVD-SPELER

1. Veiligheidsinstructies

- Lees voor het gebruik van dit product alle waarschuwingen en instructies en volg ze op.

- Dit apparaat is niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke, zintuiglijke of geestelijke gebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid;

- Dit product is alleen voor huishoudelijk gebruik bedoeld en niet voor commercieel of industrieel gebruik.

- Stel het niet bloot aan druppels of spatwater.

- Er mogen geen bronnen van open vuur, zoals brandende kaarsen, op of in de buurt van het toestel worden geplaatst.

- De ventilatie mag niet worden belemmerd door het bedekken van de ventilatieopeningen door bijvoorbeeld kranten, tafelkleden, gordijnen en dergelijke.

- Verzeker u ervan dat het apparaat in een stabiele positie staat opgesteld. Schade, veroorzaakt door het gebruik van dit product in een onstabiele positie, of door het niet naleven van waarschuwingen of voorzorgsmaatregelen genoemd in deze handleiding, valt niet onder de garantie.

- Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op of bij het product.

- Dit product niet gebruiken of opslaan op plaatsen waar het wordt blootgesteld aan direct zonlicht, hitte, buitensporig veel stof of trillingen.

- Houd of bewaar dit product niet gedurende langere tijd onder vochtige omstandigheden.

- Reinig dit product niet met water of andere vloeistoffen.

- Bedek of blokkeer de gleuven en de gaten in het product niet.

- Stop geen vreemde voorwerpen in de gleuven of gaten van het product.

- Probeer dit product niet zelf te openen. Er zitten geen door de gebruiker te onderhouden onderdelen in.

- Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

Waarschuwing

- Verwijder nooit de behuizing van dit apparaat.

- Plaats dit apparaat nooit op andere elektrische apparatuur.

Let op

• Als het in de toekomst nodig is om dit product af te voeren, let dan op het volgende: Alle batterijen en accu's dienen uit het product te worden verwijderd (verwijdering van afval batterijen en accu's).

• Breng het apparaat altijd naar een vakman om de geïntegreerde batterij te laten verwijderen.

- Dit product is alleen voor huishoudelijk gebruik bedoeld en niet voor commercieel of industrieel gebruik.

- Verwijder nooit de behuizing van dit apparaat.

- Plaats dit apparaat nooit op andere elektrische apparatuur.

- Dit product niet gebruiken of opslaan op plaatsen waar het wordt blootgesteld aan direct zonlicht, hitte, buitensporig veel stof of trillingen.

- Reinig dit product niet met water of andere vloeistoffen.

- Bedek of blokkeer de gleuven en de gaten in het product niet.

- Stop geen vreemde voorwerpen in de gleuven of gaten van het product.

- Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

- Controleer of de spanning op het specificatieplaatje van uw apparaat overeenkomt met het lichtnet in uw huis (specificatieplaatje is te vinden op de achterzijde van het apparaat).

- Zorg ervoor dat niemand op de voedingskabel kan gaan staan of dat de kabel kan worden ingedrukt, voornamelijk bij stekkers, stopcontacten en het punt waar kabels uit het apparaat komen.

- Gebruik uitsluitend uitbreidingen/accessoirs gespecificeerd door de fabrikant.

- Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als het toestel hoe dan ook is beschadigd, zoals bijvoorbeeld het netsnoer of de stekker, wanneer er vloeistof of een voorwerp in het apparaat is terechtgekomen, wanneer het apparaat is blootgesteld aan regen of vocht, als het niet normaal werkt of is gevallen.

- Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt namelijk een risico op brand of elektrische schokken.

Voedingsadapter (alleen voor EU) Fabrikant: Mass Power Electronic Limited Modelnummer: EFF0900150E1BA Voedingsadapter (alleen voor UK) Fabrikant: Mass Power Electronic Limited Modelnummer: EFF0900150G1BA Gebruik uitsluitend het voedingsapparaat dat in de gebruiksaanwijzing staat vermeld

WAARSCHUWING

Slik de batterij niet in, vanwege risico op chemische brandwonden. (In de afstandsbediening meegeleverd.) Dit product bevat een munt/knoopcelbatterij. Als deze knoopcelbatterij wordt ingeslikt, kan dit binnen slechts 2 uur tot ernstige interne brandwonden en fataal letsel leiden. Houd nieuwe en gebruikte batterijen buiten bereik van kinderen. Als de batterijhouder niet goed kan worden gesloten, dient u het product niet meer te gebruiken en buiten bereik van kinderen te houden. Als u denkt dat batterijen zijn ingeslikt of binnenin een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

WAARSCHUWING: Langdurige blootstelling aan luid geluid van persoonlijke muziekspelers kan leiden tot tijdelijke of permanente gehoorbeschadiging. Luister nooit voor lange tijd op hoge volumeniveaus, om mogelijke gehoorbeschadiging te voorkomen.

2. Identificatie van bedieningselementen

Hoofdeenheid

1. HOEK

2. BRON

3. ACHTERGRONDVERLICHTING

4. SCHERM

5. DEMP

6. HERHAAL

7. VOL+/VOL-/ /

8. MENU

9. INSTELLINGEN

10. ZOOM

11. AUDIO

12. ONDERT.

13.

14. STOP

15. (Links/rechts/omhoog/omlaag/vooruitspoelen/te rugspoelen)

16. OK

17. OPEN

18. USB

19. KAARTSLEUF

20. Aansluiting oortelefoon

21. AV UIT

22. AV-ingang

23. AAN/UIT

24. Ingang 9-12 V gelijkspanning

25. Batterijoplaadindicator Knippert groen wanneer de batterij wordt opgeladen. Brandt groen wanneer de batterij volledig is opgeladen.

26. Indicatielampje aan/uit Brandt rood wanneer het apparaat is ingeschakeld.

Afstandsbediening

SOURCE

DVD/KAART/USB/AV IN.

MUTE

Uitschakelen audio-uitgang.

CIJFERTOETSEN 0-9

Voor het selecteren van genummerde onderdelen in een menu.

DISPLAY

Voor het weergeven van de speelduur en de statusinformatie.

10+ TOETS

Om op een CD de 10e track te selecteren, druk eerst op 10+ en druk vervolgens op de knop 0. Druk voor een DVD op de 10+ knop, selecteer voor DVD de track groter dan 10. Bijvoorbeeld nummer 12. Druk eerst op 10+ knop, dan verschijnt de opgelichte balk. Druk vervolgens op 10+ en druk op de 2-toets. Om track 23 te selecteren: druk 3 keer op de 10+ toets en druk daarna op de 3-toets.

MENU/PBC

Terugkeren naar het DVD-hoofdmenu (DVD). PBC aan/uitschakelaar (VCD).

AUDIO DVD: Druk tijdens het afspelen herhaaldelijk op AUDIO om, indien beschikbaar, de verschillende talen

voor de audio te laten horen.

CD/VCD: Druk in afspeelmodus meerdere keren op “AUDIO” om van audiokanaal te wisselen (Links,

Rechts, Mix, Stereo).

AFSPELEN/PAUZE

Druk eenmaal op "AFSPELEN/PAUZE" om het afspelen te pauzeren, druk een tweede keer op "AFSPELEN/PAUZE" om het afspelen te hervatten.

STOP

Wanneer u eenmaal op deze toets drukt, zal het apparaat het gestopte punt opslaan en het afspelen

vanaf dit punt hervatten wanneer u op “AFSPELEN ( )” drukt. Als u echter nogmaals op de “STOP”-toets i.p.v. de “AFSPELEN ( )”-toets drukt, dan is deze hervatfunctie niet beschikbaar.

MODE

LCD-parameters instellen (helderheid, contrast en verzadiging aanpassen).

VOL+

VOL-

Volumeregeling.

Naar het volgende hoofdstuk of de volgende track gaan. Druk om bij MP3 naar de gewenste track te gaan op de nummertoets op de afstandsbediening of op de ▲/▼ knop om de track te accentueren en druk daarna op de "ENTER"-toets om de gewenste track af te spelen.

Achteruit overslaan

Naar het vorige hoofdstuk of het begin van de huidige track gaan. Druk om bij MP3 naar de gewenste track te gaan op de nummertoets op de afstandsbediening of op de ▲/▼ knop om de track te accentueren en druk daarna op de "ENTER"-toets om de gewenste track af te spelen.

TOETS

Druk op de -TOETS om op 5 verschillende snelheden vooruit te spoelen (X2 -> X4- > X8- > X16- > X32- > AFSPELEN), druk op de “AFSPELEN”-toets om de normale afspeelmodus te hervatten.

TOETS

Druk op de -TOETS om op 5 verschillende snelheden terug te spoelen (X2 -> X4- > X8- > X16- > X32- > AFSPELEN), druk op de “AFSPELEN”-toets om de normale afspeelmodus te hervatten.

STEP

Stapsgewijs afspelen in DVD-modus.

Ga naar het gewenste tijdstip, titel of hoofdstuk in de DVD-modus.

SUBTITLE

Druk tijdens het afspelen meerdere keren op "SUBTITLE" om van ondertitelingstaal te wisselen.

ANGLE DVD: Door op ANGLE te drukken wijzigt de kijkhoek voor DVD's die deze functie ondersteunen.

TITLE

Om terug te keren naar het titelmenu van de DVD.

ENTER Bevestigt de menukeuze.

SETUP Voor toegang tot of verlaten van het instellingenmenu.

+ 39 hidden pages
