LEICA Z16 APO A, Z6 APO A User Manual

Download
Leica Z6 APO A Leica Z16 APO A Mode d’emploi
Remarques générales
Concept de sécurité
Avant la première utilisation, veuillez lire la brochure "Concept de sécurité" fournie avec votre macroscope. Elle contient des informa­tions complémentaires sur le maniement et l'entretien du macroscope.
Utilisation dans des salles blanches
Les appareils de la série Z de Leica se prêtent parfaitement à une utilisation en salle blanche.
Nettoyage
★ Pour le nettoyage, n'utilisez pas des produ-
its de nettoyage, des produits chimiques ou des techniques inappropriées.
★ Nettoyez les surfaces et les accessoires en
couleur avec des accessoires en caoutchouc et jamais avec des produits chimiques. Cela pourrait endommager les surfaces et les particules résultant de l'abrasion pourrai­ent contaminer les préparations.
★ Dans la plupart des cas, nous pouvons sur
demande proposer des solutions spéci­fiques. Nous pouvons modifier certains produits ou proposer d'autres accessoires à utiliser dans les salles blanches.
Maintenance
★ Les réparations ne doivent être effectuées
que par des techniciens de maintenance formés par Leica Microsystems. Seules les pièces de rechange d’origine de Leica Microsystems sont autorisées.
Responsable de l’instrument
★ Veillez à ce que seuls les membres du
personnel formés et autorisés manipulent le macroscope Leica et en exécutent les travaux de maintenance et de réparation.
Leica Z6 APO A / Z16 APO A Mode d'emploi 2
Consignes de sécurité importantes
Mode d’emploi
Pour chaque module de la série Z de Leica, vous recevez un CD-ROM interactif contenant tous les modes d'emploi correspondants dans d'autres langues. Il faut en prendre soin et le mettre à la disposition des utilisateurs. Les modes d'emploi et mises à jour peuvent également être télé­chargés ou imprimés depuis notre site Internet www.leica-microsystems.com.
Le présent mode d'emploi décrit les fonctions particulières de chaque module de la série Z de Leica et contient des indications importan­tes concernant la sécurité de fonctionnement, l'entretien et les accessoires.
La brochure "Concept de sécurité" contient d'autres directives de sécurité concernant la maintenance, les exigences et la manipulation du macroscope et des accessoires, y compris des accessoires électriques, ainsi que des prescriptions générales de sécurité.
Vous pouvez combiner les composants indivi­duels du système avec des articles de fabricants tiers (p. ex. les sources de lumière froide, etc.). Dans ce cas, veuillez lire le mode d'emploi et les prescriptions de sécurité du fabricant.
Veuillez lire impérativement les modes d'emploi avant de procéder au montage, à la mise en service et à l'utilisation. Observez en particulier toutes les prescriptions de sécurité.
Il est indispensable que l’utilisateur tienne compte des indications et mises en garde contenues dans ces modes d’emploi afin de préserver le bon état de fonctionnement que le système avait à la livraison et garantir un foncti­onnement sans danger.
Leica Z6 APO A / Z16 APO A Mode d'emploi 3
Symboles utilisés
Mise en garde contre un site dangereux
Ce symbole est placé devant des inst­ructions que l’opérateur doit impérati-
vement lire et respecter.
Le non-respect de ces instructions
★ … peut occasionner un danger pour les
personnes !
★ … peut entraîner un dysfonctionnement de
l'instrument ou endommager l'instrument.
Mise en garde contre une tension élec­trique dangereuse
Ce symbole est placé devant des inst­ructions que l'opérateur doit impérati-
vement lire et respecter.
Le non-respect de ces instructions
★ … peut occasionner un danger pour les
personnes !
★ … peut entraîner un dysfonctionnement de
l'instrument ou endommager l'instrument.
Mise en garde contre une surface chaude
Ce symbole prévient l’utilisateur qu’il ne doit pas toucher des sites caractérisés
par une température élevée : lampes à incan­descence, etc.
Informations importantes
Ce symbole figure à côté d’informations complémentaires ou d’explications.
Informations complémentaires
★ Ce symbole est placé devant des informa-
tions et explications complémentaires.
Figures
(1) Les chiffres entre parenthèses figurant
dans les descriptions font référence aux numéros de figures et positions dans les figures.
Leica Z6 APO A / Z16 APO A Mode d'emploi 4
Prescriptions de sécurité
Description
★ Chaque module répond aux exigen-
ces les plus élevées requises en matière d'observation et de documentation avec la série Z de Leica.
Utilisation conforme à l'usage prévu
★ Voir brochure "Concept de sécurité".
Utilisation non conforme
★ Voir brochure "Concept de sécurité".
Sauf stipulation expresse contraire, les macro­scopes de la série Z ainsi que leurs composants ne doivent jamais être utilisés dans le cadre d'interventions chirurgicales (par ex. à l'œil).
Les appareils et accessoires décrits dans ce mode d’emploi ont été contrôlés eu égard à la sécurité et aux risques éventuels. Avant toute intervention sur l’instrument, en cas de modifi­cation ou d’utilisation en combinaison avec des composants d’un autre fabricant que Leica et
sortant du cadre de ce mode d’emploi, contac­tez votre agence Leica !
Une intervention non autorisée sur l’instrument ou une utilisation non conforme à l'usage prévu annule tout droit à garantie !
Lieu d’utilisation
★ Voir brochure "Concept de sécurité".
★ Les composants électriques doivent être
distants du mur d'au moins 10 cm et éloig­nés de tout objet inflammable.
★ Il convient d’éviter les fortes variations de
température, l’ensoleillement direct et les secousses. Ils pourraient en effet perturber les mesures et les prises de vue micropho­tographiques.
★ Sous un climat de type chaud ou chaud et
humide, les composants individuels ont besoin d'un entretien particulier afin de prévenir toute contamination fongique.
Responsable de l’instrument
★ Voir brochure "Concept de sécurité".
Veuillez vous assurer que
★ … seuls les membres du personnel formés
et autorisés manipulent les macroscopes de la série Z et leurs accessoires et en exécutent les travaux de maintenance et de réparation.
★ … le personnel manipulant l'instrument a
lu et compris le présent mode d'emploi, en particulier toutes les prescriptions de sécu­rité, et qu'il les applique.
Leica Z6 APO A / Z16 APO A Mode d'emploi 5
Prescriptions de sécurité (suite)
Réparation, maintenance
★ Voir brochure "Concept de sécurité".
★ Seules les pièces de rechange d’origine de
Leica Microsystems sont autorisées.
★ Avant d'ouvrir un appareil, il faut le mettre
hors tension et débrancher le câble secteur.
★ Un contact avec le circuit électrique sous
tension peut engendrer des blessures.
Transport
★ Utilisez l'emballage d'origine pour l'envoi
ou le transport des modules individuels et des accessoires.
★ Afin d'éviter toute secousse pouvant
endommager le matériel, tous les compo­sants mobiles pouvant être montés et démontés par le client lui-même selon le mode d'emploi, doivent être démontés et emballés séparément.
Montage dans les appareils d’autres fabri­cants
★ Voir brochure "Concept de sécurité".
Mise au rebut
★ Voir brochure "Concept de sécurité".
Réglementations
★ Voir brochure "Concept de sécurité".
Déclaration de conformité CE
★ Voir brochure "Concept de sécurité".
Risques pour la santé
Les postes de travail équipés d'un macroscope facilitent et améliorent les tâches visuelles, mais soumettent la vue et l'appareil de soutien musculaire de l'utilisateur à des exigences élevées. En fonction de la durée de l’activité ininterrompue, une asthénopie et des troubles musculo-squelettiques peuvent se produire. Aussi, il convient de prendre les mesures appro­priées pour réduire la fatigue et les tensions :
★ optimisation du poste de travail, des tâches
et de l'emploi du temps (changement fréquent d'activité),
★ information exhaustive du personnel avec
prise en compte de l'ergonomie et de l'organisation du travail.
Le concept optique ergonomique et la cons­truction de la série Z de Leica ont pour objec­tif de réduire au minimum les sollicitations auxquelles le corps de l'utilisateur est soumis.
Le contact direct avec les oculaires peut être un vecteur de transmission des infections oculaires d'origine bactérienne ou virale. L'utilisation d'oculaires personnels ou d'œillères rabattables permet de réduire le risque.
Leica Z6 APO A / Z16 APO A Mode d'emploi 6
Prescriptions de sécurité (suite)
Sources de lumière : prescriptions de sécurité
Mesures de protection mises en place par le fabricant :
★ la protection anti-UV placée avant le plan
de l'objet empêche de regarder directe­ment les rayons UV ;
★ les filtres leurres qui occupent les posi-
tions libres du changeur de filtres rapide empêchent que le rayonnement UV parvi­enne directement aux yeux ;
★ les trajets d'observation sont équipés de
filtres UV pour la protection oculaire ;
★ la protection contre la lumière parasite dont
le boîtier de lampe est équipé empêche l'irradiation des mains.
Avertissement
Le rayonnement UV peut abîmer les yeux. C'est pourquoi...
★ ... il ne faut jamais regarder le spot sur le
plan de l'objet sans protection anti-UV ;
★ ... il ne faut jamais regarder dans les
oculaires en l'absence de filtre d'excitation dans le trajet optique ;
★ … il faut placer des filtres leurres dans les
positions de filtres vides.
★ ... il ne faut pas choisir pour l'objet un fond
blanc très réfléchissant.
Régulateur de puissance
Débranchez toujours du secteur la fiche du régulateur de puissance :
★ lors de l'assemblage et du désassemblage
du boîtier de lampe ;
★ avant l'ouverture du boîtier de lampe ;
★ lors du remplacement de la lampe Hg et
d'autres pièces comme p. ex. le filtre antica­lorifique ou le collecteur ;
★ lors de travaux de maintenance sur le régu-
lateur de puissance.
Leica Z6 APO A / Z16 APO A Mode d'emploi 7
Prescriptions de sécurité (suite)
Boîtier de lampe
★ N'ouvrez jamais le boîtier de lampe si la
lampe est allumée. Risque d'explosion, rayonnement UV, risque d'éblouissement !
★ Laissez refroidir le boîtier de lampe au
moins 15 min avant de l'ouvrir. Risque d'explosion !
★ Ne couvrez en aucun cas les fentes
d'aération du boîtier de lampe. Risque d'incendie !
Lampe au mercure (Hg)
★ Observez les modes d'emploi et prescrip-
tions de sécurité du fabricant de la lampe, en particulier les instructions concernant le bris de lampe avec libération de mercure.
★ Avant un transport, démontez la lampe
au mercure, placez-la dans l'emballage d'origine pour le transport et protégez les parties mobiles du boîtier de lampe avec l'élément de blocage pour le transport.
★ Quand la durée de vie nominale de la
lampe est atteinte (selon les indications du fabricant ou le compteur de minutes sur le régulateur de puissance),
★ remplacez en temps opportun la lampe Hg
décolorée, en raison du risque d'explosion croissant.
★ Leica décline toute responsabilité pour
les dommages résultant de l'explosion, de l'installation non conforme ou de l'utilisation incorrecte des lampes Hg.
Leica Z6 APO A / Z16 APO A Mode d'emploi 8
Sommaire
Remarques générales 2 Consignes de sécurité importantes 3 Symboles utilisés 4 Prescriptions de sécurité 5
La série Z de Leica
Félicitations ! 13 La structure modulaire : tout est relatif 14 La commande automatique 15 Pour aller de l'avant... 16
Le montage
Socles d'épiscopie et colonne de mise au point manuelle 18 Socles de diascopie et colonne de mise au point manuelle 19 Porte-microscope 20 Tube vidéo/photo A 21 Tube vidéo/photo AS (“slim”) 22 Tube vidéo/photo Y 23 Éclairage coaxial (en option) 24 Corps de microscope 25 Objectif 26 ErgoTube binoculaire 27 Oculaires 28 Socle de diascopie TL ST 29
Socle de diascopie TL BFDF : avant la première utilisation 30 Socle de diascopie TL BFDF 31 TL RC™ / TL RCI™ 32 Platine à mouvements croisés manuelle IsoPro™ : Montage 33 Platine à mouvements croisés motorisée Leica IsoPro™ : Montage 36 Câblage : Connexions 40 Câblage : traversée de câbles 41 Mise au point motorisée : réglage du déplacement 42 Câblage : diagramme 43 Leica LED3000 NVI™ (Near Vertical Illumination) 46
Prise en main rapide
Vue d'ensemble d'un macroscope automatisé de la série Z de Leica (Leica Z16 APO A) 48
Oculaires
Facteur de grossissement des oculaires 50 Utilisation des oculaires 51 La bonne distance interoculaire 52 Correction dioptrique 53 Réticules 54 Indications relatives à la santé 55
Leica Z6 APO A / Z16 APO A Mode d'emploi 9
Photographie et vidéo
Photographie et vidéo 57 Tubes photo et montures C 58 Tube vidéo/photo trinoculaire 50 % 59 Tube vidéo/photo trinoculaire 100 % 60
Objectifs et accessoires optiques
Les divers types d'objectifs 62
Éclairage du système
Leica LED3000 NVI™ (Near Vertical Illumination) 80
Accessoires
Contrôleur Leica PSC 82 Leica SmartTouch 83 Commande manuelle 84 Commande à pédale 85
Socles
Socle de diascopie Leica TL ST : éléments de commande 64 Socle de diascopie Leica TL ST : utilisation 65 Socle de diascopie Leica TL ST : Changement de lampe 66 Socle de diascopie Leica TL BFDF : éléments de commande 67 Socle de diascopie Leica TL BFDF : utilisation 68 Leica TL RC™ / TL RCI™ : éléments de commande 69 Leica TL RCI™ : le miroir de renvoi 70 Leica TL RCI™ : température et intensité de la couleur 71 Leica TL RC™ / TL RCI™ : utilisation 72 Leica TL RCI™ : méthodes en lumière transmise 73 Leica TL RCI™ : représentation du relief 74
Croquis cotés
Leica Z6 APO A 87 Leica Z16 APO A 88 Objectifs 89 Tube vidéo/photo AS 90 Tube Y 91 Tube vidéo/photo A 92 Porte-microscope 93 Bras de mise au point pour échantillonneur 94 Bras de mise au point 95 Adaptateur 96
Boîtier d'éclairage épiscopique coaxial 97 Utilisation de filtres 76 Leica IsoPro™ (non motorisée) : éléments de commande 77 Leica IsoPro™ (motorisée) : éléments de commande 78
Leica Z6 APO A / Z16 APO A Mode d'emploi 10
Caractéristiques techniques
Leica Z6 APO A & Z16 APO A 99 Accessoires optiques de Leica Z6 APO A & Z16 APO A 100 Conditions environnantes et poids 101 Caractéristiques optiques visuelles avec tube Y 1.25× 102 Socle de diascopie Leica TL ST 105 Socle de diascopie Leica TL BFDF 106 Leica TL RC™ / TL RCI™ 107 Platine XY motorisée Leica IsoPro™ 108
Annexe
Calcul du grossissement total et du diamètre du champ visuel 110 Entretien, maintenance, contact 111
Leica Z6 APO A / Z16 APO A Mode d'emploi 11
La série Z de Leica
Leica Z6 APO A / Z16 APO A Mode d'emploi 12
Félicitations !
Félicitations pour l'achat de votre nouveau macroscope Leica de la série Z. Nous sommes convaincus qu'il dépassera vos attentes car la série Z de Leica incarne toutes les propriétés que vous associez au nom de Leica Microsystems : des objectifs excellents, une mécanique de grande valeur, la fiabilité. Grâce à sa structure modulaire, la série Z s'adapte parfaitement à vos besoins, indépendamment des accessoires requis pour vos travaux.
La visibilité sans erreur de parallaxe permet de fournir des mesures plus précises et simplifie les travaux d'adaptation. Avec l'appareil de prise de vue numérique Leica, vous obtenez, en outre, un maximum d'informations de haute qualité, ce qui contribue à une simplification extrême des évalu­ations ultérieures à l'ordinateur.
La fiabilité et la robustesse des macroscopes Leica est légendaire, toute-
fois même une gamme de haute technologie comme la série Z de Leica
requiert un certain niveau d'attention et d'entretien. C'est pourquoi nous
vous invitons à lire ce manuel. Il contient toutes les informations pertinen-
tes relatives au fonctionnement, à la sécurité et à l'entretien. Il suffit de
suivre quelques règles simples pour que votre macroscope Leica foncti-
onne après des années d'usage intensif aussi parfaitement et fiablement
qu'au premier jour.
Nous vous souhaitons un travail fructueux ! Vous disposez maintenant du
meilleur outil.
Leica Z6 APO A / Z16 APO A Mode d'emploi 13
La structure modulaire : tout est relatif
La série Z de Leica vous offre un équipement extrêmement flexible qui a d'abord pu voir le jour du fait de sa structure modulaire et de la compatibilité affinée depuis des décennies. Le corps de microscope, les oculaires, les socles et bien plus encore se combinent à volonté, ce qui vous permet de composer le macroscope idéal.
Avez-vous des souhaits particuliers ? Nous y répondrons volontiers !
En outre, Leica Microsystems jouit d'une excel­lente réputation lorsqu'il s'agit d'élaborer des solutions spécifiques au client. Aussi, si vous avez un souhait particulier que les modules standard ne peuvent satisfaire, parlez-en à votre conseiller Leica. Il saura trouver la solution adaptée à chaque exigence.
Leica Z6 APO A / Z16 APO A Mode d'emploi 14
La commande automatique
Sécurité des expériences
Avec les macroscopes automatisés Leica Z6 APO A et Z16 APO A, le zoom, le diaphragme iris et la mise au point fine obéissent à une commande motorisée. Cela garantit non seule­ment un travail confortable mais également la sécurité des expériences parce qu'il est possi­ble de reproduire les résultats à l'identique. Les éclairages de système Leica LED3000 NVI™
Le SmartTouch de Leica commande toutes les fonctions motorisées de la série Z et des acces­soires connectés.
permettent, en outre, de définir toute une série de scénarios, de les enregistrer, puis de les reproduire en appuyant tout simplement sur un bouton.
Commande à la carte
C'est vous, et vous seul, qui définissez le degré d'automatisation. Il est possible de comman­der le zoom, la mise au point et l'éclairage via
La suite logicielle Leica Application Suite (LAS) commande et photographie, sur demande, de manière entièrement automatisée.
la solution logicielle "Leica Application Suite" (LAS) ou via le panneau tactile Leica Smart­Touch.
Si vous souhaitez automatiser davantage vos processus, intégrez en plus la platine XY moto­risée Leica IsoPro™ : pour ne citer que deux exemples, elle permet de traiter plusieurs échantillons de façon entièrement automati-
*
sée
ou convertit une série d'images individuel-
les en une grande image harmonieuse
*
.
Consultez votre partenaire Leica pour connaître les multiples possibilités de l'automatisation ; il vous montrera comment tirer le maximum de votre macroscope Leica !
* avec LAS MultiStep, le module supplémentaire
LAS
** avec LAS PowerMosaic, le module supplémen-
taire LAS
Leica Z6 APO A / Z16 APO A Mode d'emploi 15
Pour aller de l'avant...
Si votre nouveau macroscope Leica a déjà été assemblé et mis en service par votre conseiller Leica, veuillez cliquer ici pour ignorer le manuel de montage et accéder directement à la prise en main rapide à la page 45.
Si, par contre, vous montez votre macroscope Leica vous-même, consultez le chapitre "Le montage" qui débute à la page 17.
Leica Z6 APO A / Z16 APO A Mode d'emploi 16
Le montage
Leica Z6 APO A / Z16 APO A Mode d'emploi 17
Socles d'épiscopie et colonne de mise au point manuelle
La colonne de mise au point doit tout d'abord être fixée sur le socle correspondant.
Outil utilisé
★ Clé pour vis à six pans creux fournie
Montage de la colonne de mise au point
1. Placez la colonne de mise au point contre le bord d'une table ou de tout autre support stable, de sorte que les trois filetages de l'extrémité inférieure de la colonne dépas­sent du bord.
2. Placez le socle d'épiscopie contre la colonne de mise au point et fixez celle-ci sur le socle au moyen des trois vis fournies.
Conseil : Il est plus facile de monter le socle à deux.
Leica Z6 APO A / Z16 APO A Mode d'emploi 18
Socles de diascopie et colonne de mise au point manuelle
Vous trouverez davantage d'informations sur les socles TL à partir de la page 29.
La colonne de mise au point doit tout d'abord être fixée sur le socle correspondant.
Outil utilisé
★ Clé pour vis à six pans creux fournie
Montage de l'adaptateur de colonne
1. Montez l'adaptateur de colonne sur la colonne au moyen des quatre vis fournies.
Montage de la commande de mise au point
2. Vissez la colonne de mise au point sur le socle au moyen des six vis fournies.
Leica Z6 APO A / Z16 APO A Mode d'emploi 19
Porte-microscope
Outil utilisé
★ Clé pour vis à six pans creux fournie
Montage du porte-microscope
1. Appuyez le porte-microscope contre la colonne de mise au point.
2. Serrez la vis avec la clé pour vis à six pans creux fournie.
Leica Z6 APO A / Z16 APO A Mode d'emploi 20
Tube vidéo/photo A
On emploie le tube vidéo/photo A si seul un appareil de prise de vue
numérique Leica est utilisé avec le logiciel LAS (Leica Application Suite) pour l'observation de l'échantillon.
Montage du tube
1. Desserrez la vis de blocage du corps de microscope.
2. Introduisez le tube dans le porte-micro­scope.
3. Serrez la vis de blocage du porte-micro­scope.
Montage de l'objectif/de l'appareil de prise de vue
1. Vissez l'appareil de prise de vue numérique souhaité sur l'objectif vidéo.
2. Introduisez l'objectif vidéo dans le tube vidéo/photo A, puis serrez l'anneau moleté.
Leica Z6 APO A / Z16 APO A Mode d'emploi 21
Tube vidéo/photo AS (“slim”)
Le tube vidéo/photo AS est prévu pour les applications OEM et ne s'utilise géné-
ralement pas avec les colonnes de mise au point Leica.
Une fois le montage sur l'équipement OEM effectué, les éléments restants se
montent conformément à la description des pages suivantes.
Leica Z6 APO A / Z16 APO A Mode d'emploi 22
Tube vidéo/photo Y
Le tube Y permet d'utiliser des tubes binoculaires, des ErgoModules®, des
tubes vidéo/photo et le module vidéo Leica IC A de la série M de Leica.
Montage du tube
1. Desserrez la vis de blocage du corps de microscope.
2. Introduisez le tube dans le porte-micro­scope de sorte que la vis de blocage pointe vers l'arrière.
3. Serrez la vis de blocage du porte-micro­scope.
Montage du tube
1. Introduisez le tube souhaité, puis serrez l'anneau moleté (voir aussi page 27).
Leica Z6 APO A / Z16 APO A Mode d'emploi 23
Éclairage coaxial (en option)
Outil utilisé
★ Clé pour vis à six pans creux fournie
L'éclairage coaxial se monte entre le tube et le corps de microscope. Il permet de
connecter un conducteur de lumière qui sera relié, quant à lui, à la source de lumière froide de la série CLS de Leica.
L'utilisation de l'éclairage coaxial entraîne, en cas de faibles grossisse-
ments, des vignettages (effets d'ombrage) plus ou moins marqués selon la configuration. Les vignettages ne sont pas un dysfonctionnement.
La plaque quart d'onde pour l'éclairage coaxial doit être montée sur les objectifs
planapochromatiques.
Montage de l'éclairage coaxial
1. Positionnez l'éclairage coaxial du côté gauche ou du côté droit sur le tube.
2. Orientez l'éclairage coaxial de sorte que le raccord du conducteur de lumière pointe vers la direction la plus confortable pour votre travail.
3. Poussez l'éclairage coaxial vers le haut, puis serrez la vis de l'éclairage coaxial.
4. Raccordez le conducteur de lumière de la source de lumière froide Leica à l'éclairage coaxial.
Le mode d'emploi de la source de lumi­ère froide Leica est fourni avec la source
de lumière froide.
Leica Z6 APO A / Z16 APO A Mode d'emploi 24
Corps de microscope
Outil utilisé
★ Clé pour vis à six pans creux fournie
Les instructions de la présente page s'appliquent aussi mutatis mutandis
Montage du corps de microscope
1. Introduisez le corps de microscope par l'arrière au-dessus du tube.
2. Poussez le corps de microscope vers le haut, puis serrez la vis de fixation.
Leica Z6 APO A / Z16 APO A Mode d'emploi 25
Objectif
Outil utilisé
★ Aucun
Il est possible de fixer sur les objectifs planapochromatiques la plaque quart
d'onde pour l'éclairage coaxial, l'analyseur de polarisation ou une lampe annulaire.
Les objectifs HR et DM sont des objectifs à haute performance créant toujours un
vignettage. Ce vignettage n'est pas un dysfon­ctionnement.
Mise en place de l'objectif
1. Vissez l'objectif planapochromatique sur la bague de diaphragme ou sur la mise au point fine en option dans le sens inverse des aiguilles d'une montre.
Leica Z6 APO A / Z16 APO A Mode d'emploi 26
ErgoTube binoculaire
Outil utilisé
★ Aucun outil n'est nécessaire.
Condition nécessaire au montage
L'utilisation de l'ErgoTube binoculaire ou de tout autre tube requiert le tube vidéo/
photo Y.
Actions préparatoires
Montage du tube
2. Serrez précautionneusement la vis d'orientation en vous contentant de soute­nir le tube. Ce faisant, le tube se met auto­matiquement à la bonne position.
Leica Z6 APO A / Z16 APO A Mode d'emploi 27
Oculaires
Outil utilisé
★ Aucun
Plage de grossissement
Afin d'élargir la plage de grossissement, des oculaires grand-angulaires pour
porteurs de lunettes 10×, 16×, 25× et 40× sont disponibles.
Préparation
1. Si vous voulez utiliser un réticule optionnel, installez-le maintenant (page 52).
2. Retirez le plastique de protection du tube.
Installation des oculaires
3. Faites coulisser les oculaires dans le tube oculaire jusqu'à la butée et vérifiez qu'ils sont bien en place.
4. Serrez les vis de fixation.
Leica Z6 APO A / Z16 APO A Mode d'emploi 28

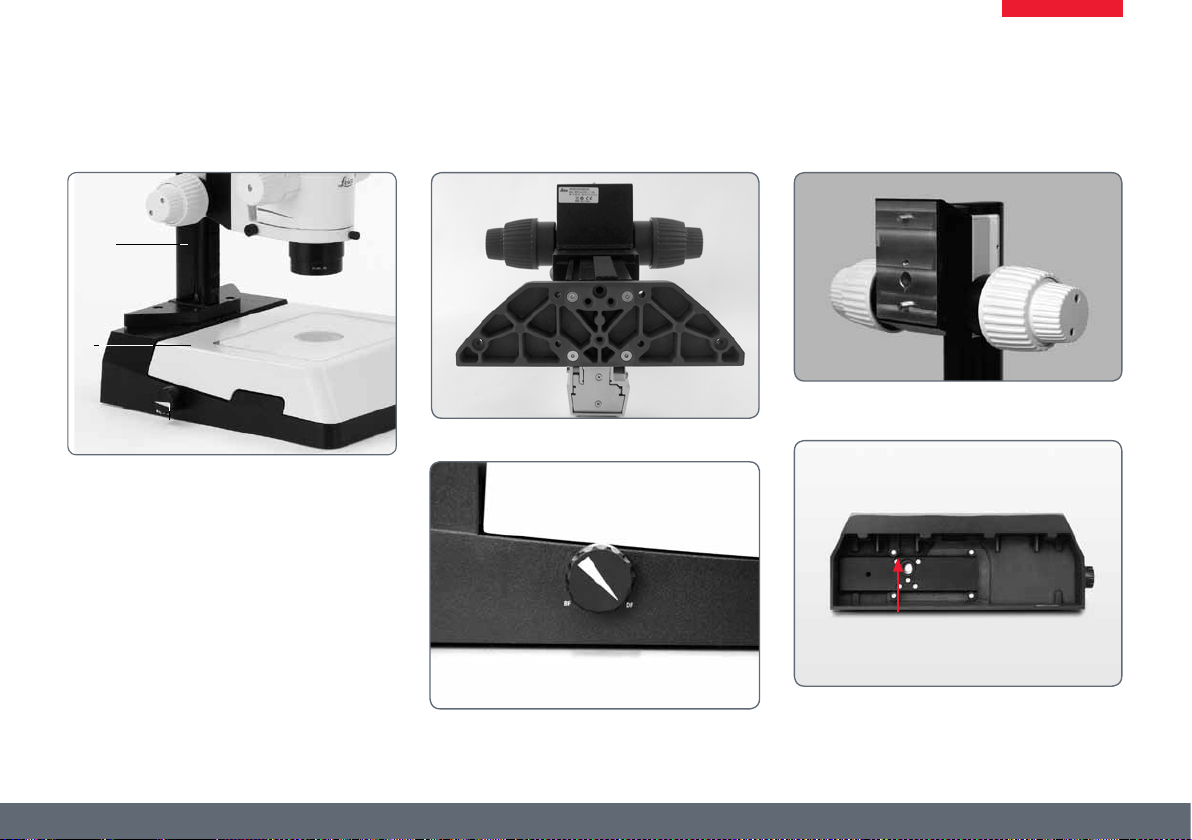

Socle de diascopie TL ST
Déballage du socle
Le socle est livré avec la plaque d'adaptation déjà montée. Veillez à déballer les instruments sur un support plan, antidérapant et suffisam­ment grand.
Commande de mise au point et colonne
1. Vissez la plaque d'adaptation avec la clé pour vis à six pans creux à partir du socle.
3. Vissez solidement la plaque d'adaptation à la position initiale au moyen des 6 vis à six pans creux.
Leica Z6 APO A / Z16 APO A Mode d'emploi 29
Socle de diascopie TL BFDF : avant la première utilisation
Retrait des éléments de blocage pour le transport
Avant la mise en service du socle de diascopie, il est absolument nécessaire
de retirer les deux éléments de blocage pour le transport.
Élément de blocage du miroir
Élément de blocage du chariot de commutation
Leica Z6 APO A / Z16 APO A Mode d'emploi 30
Socle de diascopie TL BFDF
Étendue de la livraison
Le socle est livré avec la plaque d'adaptation déjà montée. La platine choisie (platine à mouvements croisés Leica IsoPro™ ou platine standard Leica 10 447 269) et la commande de mise au point doivent être montées ultérieure­ment.
Montage de la platine
Le socle de diascopie Leica TL BFDF peut rece­voir trois platines différentes :
★ platine à mouvements croisés manuelle
Leica IsoPro™
★ platine à mouvements croisés automatique
Leica IsoPro™
★ platine standard Leica 10 447 269
La platine choisie est montée sur le socle avant la mise en service. Mais le changement de platine s'effectue facilement et il est possible à tout moment : quelques gestes suffisent pour installer l'une des trois platines.
La situation de départ de la section suivante est le socle dépourvu de platine. Le démontage s'effectue en procédant dans l'ordre inverse.
Platine standard
1. Retirez la plaque en verre de l'évidement rectangulaire de la platine standard.
2. Positionnez la platine sur le socle de diasco­pie de façon à recouvrir les quatre orifices prévus sur le socle.
3. Vissez la platine au socle en utilisant les quatre vis à six pans creux fournies.
4. Replacez la plaque en verre dans la platine standard.
Leica Z6 APO A / Z16 APO A Mode d'emploi 31
TL RC™ / TL RCI™
Le socle est livré avec la plaque d'adaptation déjà montée. La platine choisie (platine à mouvements croisés Leica IsoPro™ ou platine standard Leica 10 447 269) et la commande de mise au point doivent être montées ultérieure­ment.
Veuillez déballer les appareils sur un support plan et antidérapant qui est suffisamment grand.
Montage de la platine
Le socle de diascopie Leica TL RC™ ou TL RCI™ peut recevoir trois platines Leica différentes. La platine choisie est montée sur le socle avant la mise en service. Mais le changement de platine s'effectue facilement et il est possible à tout moment : quelques gestes suffisent pour instal­ler l'une des trois platines.
La situation de départ de la section suivante est le socle dépourvu de platine. Le démontage s'effectue en procédant dans l'ordre inverse.
Platine standard
1. Retirez la plaque en verre de l'évidement rectangulaire de la platine standard.
2. Positionnez la platine sur le socle de diasco­pie de façon à recouvrir les quatre orifices prévus sur le socle.
3. Vissez la platine au socle en utilisant les quatre vis à six pans creux fournies.
4. Replacez la plaque en verre dans la platine standard.
Leica Z6 APO A / Z16 APO A Mode d'emploi 32
Platine à mouvements croisés manuelle IsoPro™ : Montage
Platine à mouvements croisés Leica IsoPro™
Avant d'installer sur le socle la platine à mouve­ments croisés Leica IsoPro™, montez l'axe équipé des boutons de commande à votre gré, à gauche ou à droite de la platine à mouve­ments croisés.
En cas de montage à gauche des éléments de commande, il faut d'abord changer de côté la crémaillère vissée à la face inférieure de la platine à mouvements croisés :
1. Retirez la plaque en verre de la platine à mouvements croisés.
2. Retournez la platine à mouvements croisés et placez-la sur un support antidérapant.
3. Changez la crémaillère de côté et montez­la du côté droit.
4. Si vous montez les éléments de commande immédiatement après, ne tenez pas compte des deux étapes suivantes.
Avant d'installer sur le socle la platine à mouve­ments croisés Leica IsoPro™, montez l'axe équipé des boutons de commande à votre gré, à gauche ou à droite de la platine à mouve­ments croisés.
Fonctionnement à gauche ou à droite
En cas de montage à gauche des éléments de commande, il faut d'abord changer de côté la crémaillère vissée à la face inférieure de la platine à mouvements croisés.
1. Enlevez la plaque en verre de la platine à mouvements croisés et retournez-la.
2. Changez la crémaillère de côté et montez­la du côté droit.
Leica Z6 APO A / Z16 APO A Mode d'emploi 33
Platine à mouvements croisés manuelle Leica IsoPro™ : montage (suite)
Montage des éléments de commande
1. Enlevez la plaque en verre de la platine à mouvements croisés et retournez-la.
4. Vissez la bande de recouvrement sur la platine à mouvements croisés.
Montage de la platine à mouvements croisés
1. Posez la platine à mouvements croisés sur le socle.
2. Avancez précautionneusement la partie supérieure de la platine à mouvements croisés en direction de l'utilisateur et fixez la partie inférieure au socle de diascopie.
3. Vissez la platine à mouvements croisés de façon homogène dans les trois orifices file­tés.
4. Reculez complètement la platine à mouve­ments croisés en direction de la colonne et jusqu'à la butée.
5. Placez la plaque en verre dans la platine à mouvements croisés.
Leica Z6 APO A / Z16 APO A Mode d'emploi 34
Platine à mouvements croisés manuelle Leica IsoPro™ : montage (suite)
Commande de mise au point et colonne
1. Vissez la plaque d'adaptation avec la clé pour vis à six pans creux à partir du socle.
3. Vissez solidement la plaque d'adaptation à la position initiale au moyen des trois vis à six pans creux.
Leica Z6 APO A / Z16 APO A Mode d'emploi 35
Platine à mouvements croisés motorisée Leica IsoPro™ : Montage
Informations fondamentales
Les socles de diascopie de la série TL de Leica (TL BFDF, TL RC™, TL RCI™) sont fournis avec une plaque d'adaptation déjà montée. La platine choisie (platine à mouvements croisés Leica IsoPro™ ou platine standard 10 447 269) et la commande de mise au point doivent être montées ultérieurement.
La platine à mouvements croisés motorisée est un appareil de précision et elle est sensible aux chocs. Lors du montage, veillez à ne pas heurter ni secouer la platine.
1. Déballez la platine à mouvements croisés et placez-la sur le socle de diascopie.
1
2
1 Socle du microscope 2 Platine à mouvements croisés motorisée
2. Fixez la platine à mouvements croisés motorisée sur le socle avec les 3 vis M4.
3 × vis M4
Leica Z6 APO A / Z16 APO A Mode d'emploi 36
Platine à mouvements croisés motorisée Leica IsoPro™ : montage (suite)
3. Enlevez de la platine les deux vis M3 et le support.
4. Enlevez de la platine à mouvements croisés les deux vis et la douille M4.
5. Enlevez de la platine à mouvements croisés les quatre cartons de protection.
Veuillez garder pour les transports ultéri­eurs tous les éléments de protection que
vous avez retirés et rangez-les à cet effet dans le sac en plastique fourni.
Leica Z6 APO A / Z16 APO A Mode d'emploi 37
Platine à mouvements croisés motorisée Leica IsoPro™ : montage (suite)
Les socles
Les socles de diascopie TL BFDF, TL RC™ et RCI™ peuvent recevoir trois platines différen­tes : platine standard, platine à mouvements croisés IsoPro™ manuelle et automatisée. La platine choisie est montée sur le socle avant la mise en service. Mais le changement de platine s'effectue facilement et il est possible à tout moment : quelques gestes suffisent pour instal­ler l'une des trois platines.
La situation de départ de la section suivante est le socle dépourvu de platine. Le démontage s'effectue en procédant dans l'ordre inverse.
Platine à mouvements croisés et socle
Ne déplacez jamais le chariot de la platine à mouvements croisés moto-
1. Posez la platine à mouvements croisés sur le socle.
2. Avancez précautionneusement la partie supérieure de la platine à mouvements croisés en direction de l'utilisateur et fixez la partie inférieure au socle de diascopie.
3. Vissez la platine à mouvements croisés de façon homogène dans les trois orifices file­tés.
4. Reculez complètement la platine à mouve­ments croisés en direction de la colonne et jusqu'à la butée.
5. Placez la plaque en verre dans la platine à mouvements croisés.
Leica Z6 APO A / Z16 APO A Mode d'emploi 38
Platine à mouvements croisés motorisée Leica IsoPro™ : montage (suite)
Platine à mouvements croisés avec module de pilotage X-Y de la platine
1. Introduisez la fiche CTL2 du moteur de la platine à mouvements croisés dans l'une des trois interfaces CTL2 disponibles.
2. Introduisez la fiche CTL2 du contrôleur Leica PSC dans une autre interface CTL2.
★ La troisième interface CTL2 est disponi-
ble pour la connexion d'autres appareils, comme la commande à pédale Leica (10 447 398) ou le socle de diascopie TL RCI™ (10 446 352).
★ L'interface SubD à 15 broches est prévue
pour utilisation avec le contrôleur Leica SmartMove™ (11 501 197).
3. Branchez une extrémité du câble secteur sur la prise appropriée et branchez l'autre extrémité sur une prise de terre.
Dès que tous les appareils sont connectés au module de commande et que le module de commande est relié au réseau électrique, la platine à mouvements croisés s'initialise et se dirige automatiquement vers la position centrale.
4. Le cas échéant, connectez un PC et le module DCI de commande X-Y de la platine au moyen d'un câble USB approprié.
Leica Z6 APO A / Z16 APO A Mode d'emploi 39
Câblage : Connexions
La version A de la série Z de Leica dispose d'importantes possibilités d'automatisation permettant de lire divers réglages et données du microscope, de les transférer au PC pour les reproduire ultérieurement.

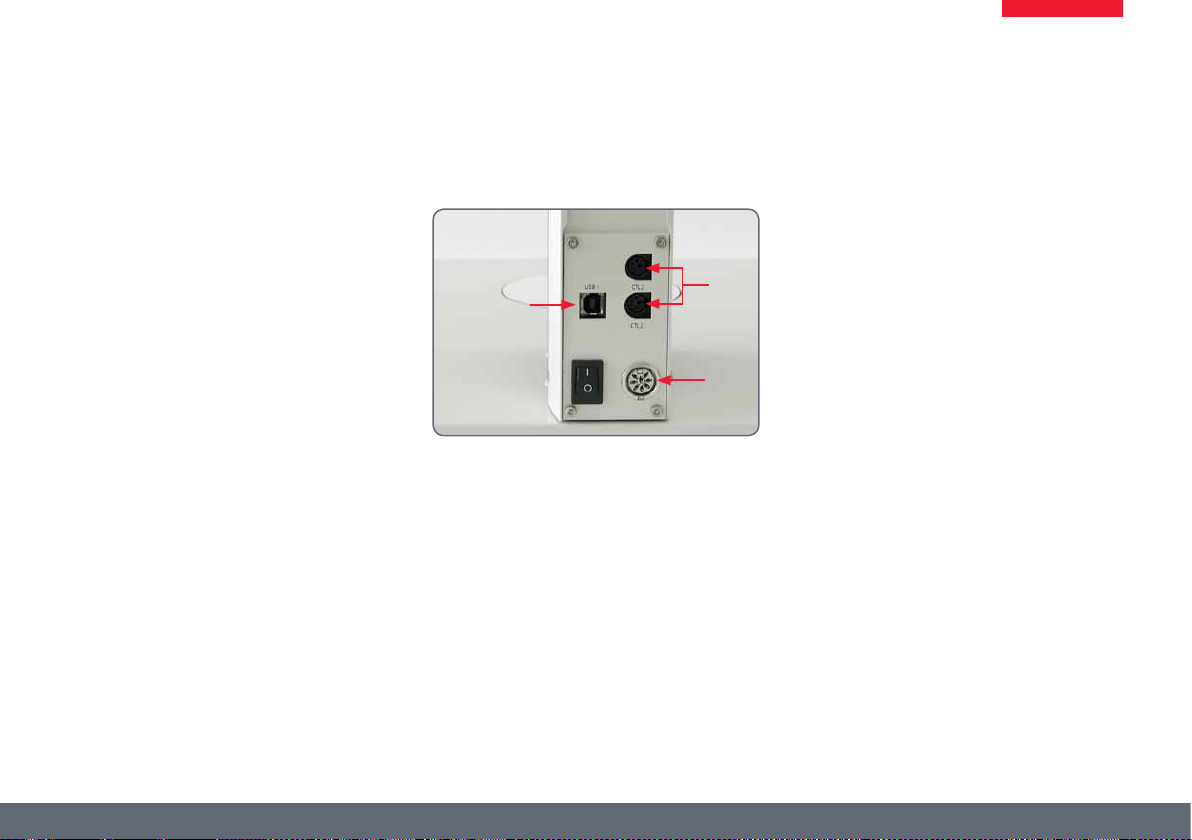

Les connecteurs La connexion au PC et aux autres appareils
s'effectue au moyen des connecteurs situés sur la face arrière de la colonne :
1
3
2
1. 2 raccords CTL2 prévus pour les instru­ments supplémentaires tels que le module de distribution de la série Z, le panneau SmartTouch, le socle Leica TL-RCI ainsi que d'autres accessoires de la gamme Leica.
2. Raccord pour le bloc d'alimentation fourni.
3. Port USB pour la connexion au PC.
Leica Z6 APO A / Z16 APO A Mode d'emploi 40
Câblage : traversée de câbles
La traversée de câbles intégrée dans la colonne permet une disposition organisée des câbles autour du macroscope. Ainsi, on peut ranger dans la traversée de câbles le câble USB ou le câble FireWire de l'appareil de prise de vue, par exemple.
Insertion des câbles
1. Enlevez les trois vis situées sur la traversée de câbles.
2. Retirez le cache du canal à câbles.
3. Placez les câbles dans la traversée de câbles et revissez le cache.
Conseil : évaluez la longueur requise pour les branchements des câbles avant de visser le cache. Quand les câbles sont épais, il est difficile d'ajuster la longueur ultérieurement.
Leica Z6 APO A / Z16 APO A Mode d'emploi 41
Mise au point motorisée : réglage du déplacement
En fonction de la situation de travail, il est nécessaire de limiter le déplacement
maximal du macroscope. On évite ainsi :
★ …qu'une blessure survienne lors des
manipulations d'échantillons parce que les doigts ou la main restent coincés.
★ … que l'échantillon entre malencontreu-
sement en contact avec l'objectif ou qu'il l'endommage.
Ajustement de la MAP motorisée
La mise au point motorisée est réglée en usine et en principe, ce réglage ne doit pas être modi­fié – même en cas de changement du déplace­ment maximal.
Exception : si une panne de courant se produit alors que la mise au point
motorisée est en mouvement, il y a perte des données relatives à la position. Dans ce cas, il faut recommencer la calibration au moyen du logiciel Leica LAS ou du dispositif Leica Smart­Touch™. Veuillez consulter à cet effet le manuel correspondant.
Limitation du déplacement descendant
2. Desserrez la vis de la butée de fin de course qui est sur le côté de la colonne de mise au point.
3. Faites coulisser la butée de fin de course sur la hauteur de la mise au point motorisée.
Pour faire coulisser la butée de fin de course, le plus simple est de laisser le tournevis en place et de le bouger vers le haut.
4. Serrez solidement la vis de la butée de fin de course.
Leica Z6 APO A / Z16 APO A Mode d'emploi 42
Câblage : diagramme
1/3
Z6 / Z16, APO & APO A
with Z-Series DCI-Box
PC
CTL2
CTL2
Power plug
CTL2-Ports
Z6 / Z16 APO A
™
Powersupply 10 450 266
* Serial connection loop possible ** Adapter-cable 10 447 401 needed *** Serial connection of up to 5 footswitches possible
Leica Z6 APO A / Z16 APO A Mode d'emploi 43
SmartTouch
* Footswitch***
CTL1
Z-Series DCI -Box
Connection between serial- and CTL1-Port **
UMC
Câblage : diagramme
PC
2/3
Interface on Focus Column
Z6 / Z16, APO & APO A
with interface on HighPerformance-M-Series-Column
Z6 / Z16 APO A
Z-Series DCI-Box
CTL2
CTL2
CTL1
™
TL RCI
USB
* Serial connection loop possible ** Serial connection of up to 5 footswitches possible *** For motorfocus only **** Not with new motorfocus
SmartTouch™ * Footswitch** Handwheel***
Leica Z6 APO A / Z16 APO A Mode d'emploi 44
CTL2-Ports
Power Supply
10 450 298
Do not use CTL1-Port and Power Plug when DCI-Box is connected to the motor focus column!
UMC****
Câblage : diagramme 3/3
PC
Interface on Focus Column
CTL2
USB
USB
CTL2
Z-Series DCI-Box
Power Supply
CTL2
CTL2
CTL1
Z6 / Z16, APO & APO A
with TL RCI™ Base and IsoPro™ Stage
Do not use CTL1-Port and Power Plug when DCI-Box is connected to the motor focus column!
DCI Controlbox
TL RCI
Power
™
CTL2 CTL2 CTL2
Z6 / Z16 APO A
Alternative installation
Please use the Leica Application Suite to configure the functions of the system.
LED3000 NVI
Leica Z6 APO A / Z16 APO A Mode d'emploi 45
SmartTouch
™
CTL2 CTL2
Smart Move Connector from
PSC
IsoPro™ Stage
Leica LED3000 NVI™ (Near Vertical Illumination)
Outil utilisé
★ Aucun
Le Leica LED 3000 NVI™ peut s'utiliser avec tous les objectifs d'un diamètre
extérieur de 58 mm.
La distance de travail supportée est comprise entre 50 mm et 150 mm.
Montage du Leica LED3000 NVI™
1. Reliez via le raccord CTL2 le Leica LED3000 NVI™ à la colonne de mise au point si celle­ci dispose d'un système électronique inté­gré.
Autre possibilité de montage pour les colonnes manuelles
1. Raccordez le bloc d'alimentation externe (10 450 266) au Leica LED3000 NVI™.
2. Positionnez le Leica LED3000 NVI™ sur l'objectif par le bas, puis serrez la vis de blocage.
Leica Z6 APO A / Z16 APO A Mode d'emploi 46
Prise en main rapide
Leica Z6 APO A / Z16 APO A Mode d'emploi 47
Vue d'ensemble d'un macroscope automatisé de la série Z de Leica (Leica Z16 APO A)
1 Appareil de prise de vue
numérique 2 Tube photo/vidéo 3 Oculaires 4 Tube vidéo/photo Y 5 Porte-microscope 6 Raccord pour câble de commande 7 Corps de microscope (zoom) 8 Objectif 9 Lampe annulaire à DEL 10 Platine à mouvements croisés
motorisée Leica IsoPro™ 11 Unité de commande SmartTouch 12 Colonne de microscope motorisée
10
1
2
3
4
5 6
7
8
9
12
11
Leica Z6 APO A / Z16 APO A Mode d'emploi 48
Oculaires
Leica Z6 APO A / Z16 APO A Mode d'emploi 49
Facteur de grossissement des oculaires
L'oculaire ne permet pas de disposer simplement d'une vue passive dans le macroscope mais contribue de manière décisive à un grossissement maximal. Le facteur de grossissement est compris entre 10× et 40×.
Les oculaires suivants sont disponibles pour la série Z :
Grossissement Correction dioptrique Numéro de commande 10× ± 5 dioptries 10 450 023 16× ± 5 dioptries 10 450 024 25× ± 5 dioptries 10 450 025 40× ± 5 dioptries 10 450 026
Leica Z6 APO A / Z16 APO A Mode d'emploi 50
Utilisation des oculaires
Chaque oculaire offre un facteur de grossisse­ment déterminé qui a un effet considérable sur le grossissement total. En outre, tous les oculaires Leica peuvent être pourvus de réti­cules pratiques qui permettent de mesurer et quantifier les échantillons.
Correction dioptrique
Pour les porteurs de lunettes, une correction dioptrique intégrée est disponible. Pour en savoir plus, consultez la page 51.
Si vous ne portez pas de lunettes :
1. Tenez bien l'oculaire et tournez l'œillère dans le sens inverse des aiguilles d'une montre, vers l'avant.
2. Si un oculaire est équipé de la correction dioptrique intégrée, réglez-la sur la valeur "0".
Si vous portez des lunettes :
1. Tenez bien l'oculaire et tournez l'œillère dans le sens des aiguilles d'une montre, vers l'arrière, parce que sinon, la distance d'observation est trop grande.
2. Si un oculaire est équipé de la correction dioptrique intégrée, réglez-la sur la valeur "0".
L'observation avec des lunettes comporte en outre l'avantage de réduire considérablement le risque de contamination bactérienne (voir la page 53). Le matériau souple de l'œillère évite de rayer le verre des lunettes lors d'un contact avec l'oculaire.
Leica Z6 APO A / Z16 APO A Mode d'emploi 51
La bonne distance interoculaire
La distance interoculaire est bien réglée si vous voyez une image circulaire lorsque vous obser­vez un échantillon.
Si vous débutez seulement en macroscopie, il vous faudra peut-être une petite période d'adaptation. Mais ne vous faites pas de soucis – très rapidement, vous utiliserez le macroscope de façon instinctive.
Valeurs repères
La distance entre l'œil et l'oculaire est d'env. 22 mm avec les oculaires grand-angulaires pour porteurs de lunettes 10/23B.
Réglage de la distance interoculaire
1. Regardez dans les oculaires.
2. Tenez les oculaires des deux mains. Rappro­chez ou éloignez les oculaires en exerçant une pression vers l'intérieur ou l'extérieur, jusqu'à ce que vous voyiez une image circu­laire.
3. Approchez lentement les yeux des oculaires jusqu'à ce que l'intégralité du champ d'image soit visible sans ombre.
✗
✓
Leica Z6 APO A / Z16 APO A Mode d'emploi 52
Correction dioptrique
Les macroscopes Leica sont réglés de manière parfocale. Cela implique un réglage correct des dioptries. Chaque utilisateur ne doit effectuer qu'une fois les réglages suivants.
Utilisation de la correction dioptrique
1. Réglez la correction dioptrique des deux oculaires en position centrale ("0" dioptrie).
3. Tournez les deux oculaires à la valeur maxi­male, "+5".
4. Gardez un œil fermé et tournez l'autre oculaire dans le sens "-" jusqu'à ce que l'échantillon soit net.
5. Ouvrez alors l'autre œil et corrigez les diop­tries jusqu'à ce que l'image soit uniformé­ment nette.
6. Choisissez le grossissement le plus élevé, puis procédez à une mise au point supplé­mentaire si nécessaire.
À présent, si vous modifiez le grossissement en le faisant passer du niveau le plus faible au niveau le plus élevé, l'objet apparaît toujours de façon nette. Dans le cas contraire, répétez la procédure.
Votre système est désormais réglé de manière parfocale par rapport à vos yeux.
Leica Z6 APO A / Z16 APO A Mode d'emploi 53
Réticules
Utilisation
Les réticules Leica permettent de procéder sans effort à des mesures de
longueur et à des comptages, en particulier pour les postes de travail qui ne sont pas équi­pés d'appareil de prise de vue numérique ni du logiciel LAS.
Les réticules Leica servant aux mesures de longueur et comptages sont sertis et ils se placent dans les oculaires :
1. Dévissez l'insert de l'oculaire.
2. Calez le réticule en exerçant une pression sur l'insert. Veillez à ce que le réticule tienne bien.
3. Revissez l'insert pourvu du réticule et repla­cez l'oculaire dans le tube.
4. Vous pouvez maintenant orienter le réticule en tournant l'oculaire dans le tube oculaire et le fixer ensuite avec la vis.
Leica Z6 APO A / Z16 APO A Mode d'emploi 54
Indications relatives à la santé
Foyers infectieux potentiels
Le contact direct avec les oculaires peut être un vecteur potentiel de transmis-
sion des infections oculaires d'origine bacté­rienne ou virale. L'utilisation d'oculaires indi­viduels ou d'œillères rabattables permet de minimiser le risque. Les œillères sont utilisab­les séparément. Votre interlocuteur Leica vous fournira un complément d'information.
Les œillères séparées peuvent assurer une prévention efficace contre les infections.
Leica Z6 APO A / Z16 APO A Mode d'emploi 55
Photographie et vidéo
Leica Z6 APO A / Z16 APO A Mode d'emploi 56
Photographie et vidéo
Pour la plupart des utilisateurs de macroscopes, la documentation numérique constitue désor­mais un élément indispensable de leur travail. Elle permet de présenter les résultats des recherches de façon attrayante ; les mesures prises sur l'image numérique apportent préci­sion et clarté ; en association avec la platine à mouvements croisés IsoPro™ motorisée, on peut même déplacer pas à pas les échantillons de grande taille et composer automatiquement une nouvelle image globale.
Adaptateur
S'il n'est pas nécessaire d'utiliser le logiciel LAS (Leica Application Suite) pour comman­der l'appareil de prise de vue, vous pouvez également utiliser des appareils photo reflex classiques et des appareils à viseur-télémètre d'autres fabricants. Leica Microsystems offre à cet effet divers adaptateurs qui sont utilisables avec les tubes trinoculaires 50 % et 100 %.
Appareils de prise de vue Leica DFC
Par contre, si vous avez besoin d'un contrôle absolu de l'appareil de prise de vue et si vous devez non seulement photographier, mais aussi mesurer, évaluer et avoir d'autres fonctions, les appareils de prise de vue numériques Leica DFC sont exactement ce qu'il vous faut. Avec Leica Application Suite, ils procurent une liberté d'utilisation pratiquement illimitée. Pour avoir d'autres informations sur les appareils de prise de vue Leica, consultez la documentation corre­spondante.
Leica Application Suite
Leica Z6 APO A / Z16 APO A Mode d'emploi 57
Tubes photo et montures C
Application prévue
Tous les appareils de prise de vue Leica DFC sont pourvus d'une interface normalisée compor­tant un adaptateur monture C. Cette interface permet de connecter l'adaptateur monture C au tube trinoculaire approprié. Cet adaptateur établit une connexion mécanique solide entre le macroscope et l'appareil de prise de vue et assure une reproduction optimale de l'image macroscopique sur le capteur d'images de l'appareil de prise de vue.
En règle générale, il faut prendre la plus grande partie possible du champ de vision avec l'appareil de prise de vue numérique, sans toutefois faire apparaître de bord noir. Pour ce faire, le facteur de grossissement de l'adaptateur monture C doit correspondre le plus possible au format d'image du capteur (voir le tableau). Si malgré l'adaptateur monture C adéquat, il y a un dégradé gênant dans les angles, cet effet peut être corrigé avec la fonction d'ombrage ("Shading") du logiciel de prise de vue.
Une autre solution consiste à utiliser un adap­tateur monture C d'un grossissement supérieur. Cela évite surtout la zone critique en périphérie du champ de vision et permet de prendre plutôt le centre du champ de vision avec l'appareil de prise de vue.
Appareil de prise de vue
DFC295 0.5× 0.63× DFC420 0.5× 0.63× DFC490 0.63× 0.8× DFC500 0.63× 0.8×
optimal
(grand champ
d'image)
approprié
(petit champ
d'image)
Appareils de prise de vue d'autres fournis­seurs
Outre les appareils de prise de vue Leica DFC avec interfaces normées comportant un adap­tateur monture C, il est également possible de raccorder au macroscope des appareils de prise de vue de fabricants tiers tels que des appareils photo reflex numériques avec un adapta­teur baïonnette T2. Pour ce faire, au lieu de l'adaptateur monture C, il faut utiliser unique­ment l'adaptateur SLR correspondant avec connexion T2. Ces appareils de prise de vue de fabricants tiers ne sont de toute façon pas inclus dans la suite logicielle Leica Application Suite et ils doivent être utilisés avec le logiciel fourni par le fabricant de l'appareil.
Les appareils de prise de vues numériques Leica, leur montage et leur utilisation sont décrits de façon détaillée dans un mode d'emploi séparé.
Leica Z6 APO A / Z16 APO A Mode d'emploi 58
Tube vidéo/photo trinoculaire 50 %
Utilisation
Le tube vidéo/photo trinoculaire 50 % permet avec son troisième trajet optique l'observation simultanée et la photographie d'un échantillon. Pour ce faire, la lumière disponible est répartie comme suit :
★ 50 % de la lumière sont disponibles pour les
deux oculaires.
★ 50 % de la lumière sont dirigés vers le trajet
optique vidéo/photo.
Montage
Fixez le "tube trinoculaire 50 %" sur le corps de microscope à la place de l'ErgoTube page27).
™
(voir
Leica Z6 APO A / Z16 APO A Mode d'emploi 59
Tube vidéo/photo trinoculaire 100 %
Utilisation
Le tube vidéo/photo trinoculaire 100 % permet d'utiliser le troisième trajet optique pour l'observation ou la photographie d'un échan­tillon, au choix. Ainsi, 100 % de la quantité lumineuse sont disponibles pour l'un ou l'autre trajet optique. L'autre trajet optique reste opaque ou noir.
Montage
Fixez le "tube trinoculaire 100 %" sur le corps de microscope à la place de l'ErgoTube binoculaire (voir page 27).
Commutation
★ Tournez le régulateur situé du côté droit
du tube à l'horizontale afin de diriger toute la quantité lumineuse disponible vers les oculaires. Vous pouvez maintenant obser­ver l'échantillon.
★ Tournez le régulateur situé du côté droit
du tube à la verticale afin de diriger toute la quantité lumineuse disponible vers l'appareil de prise de vue. Vous pouvez maintenant photographier l'échantillon.
Leica Z6 APO A / Z16 APO A Mode d'emploi 60
Objectifs et accessoires optiques
Leica Z6 APO A / Z16 APO A Mode d'emploi 61
Les divers types d'objectifs
★ Nous recommandons l'utilisation des
objectifs planapochromatiques 1×, 2×, 5×,
0.8×, 0.5× afin d'exploiter la performance élevée du système de zoom apochroma­tique.
★ Il est possible de fixer sur les objectifs
planapochromatiques la plaque quart d'onde pour l'éclairage coaxial, l'analyseur de polarisation ou une lampe annulaire.
★ Sont également disponibles les objectifs
achromatiques de la série M 0.63×, 0.5×,
0.32× qui peuvent être fixés sur le zoom ou la mise au point fine via un adaptateur. Il est également possible de fixer sur les achro­matiques l'éclairage vertical ou la rallonge pour surveillance/observation oblique.
Objectifs achromatiques avec grande distance focale
Leica Z6 APO A / Z16 APO A Mode d'emploi 62
Socles
Leica Z6 APO A / Z16 APO A Mode d'emploi 63
Socle de diascopie Leica TL ST : éléments de commande
1
2
3
4
1 Plaque d'adaptation pour un montage facile
des commandes de mise au point 2 Plaque en verre amovible 3 Régulateur de l'intensité lumineuse 4 Déplacement du miroir de renvoi
Plaque d'adaptation du socle de diascopie TL ST
1 2 3
Panneau arrière du socle de diascopie TL ST 1 Vis servant au remplacement de la lampe
halogène 2 Connecteur d'alimentation 3 Interrupteur principal
Leica Z6 APO A / Z16 APO A Mode d'emploi 64
Socle de diascopie Leica TL ST : utilisation
Commande de l'intensité lumineuse
Le régulateur gauche permet de comman­der l'intensité de l'éclairage halogène intégré 12 V/20 W.
1. Allumez l'éclairage du socle au moyen de l'interrupteur principal.
2. Faites une mise au point sur l'échantillon.
3. Réglez l'intensité d'éclairage souhaitée en utilisant le régulateur gauche.
Commande de la lumière transmise
Le socle de diascopie TL ST dispose d'un coulis­seau qui sert à déplacer le miroir de renvoi. Ainsi, le miroir est toujours à la bonne position, ce qui permet de passer en continu du fond clair à la lumière transmise oblique.
Fond clair
Le fond clair convient pour les objets trans­parents aux structures contrastées. L’objet est éclairé directement par en-dessous et l'observateur le voit avec une très grande netteté, en couleurs naturelles sur un fond clair.
★ Faites glisser le régulateur vers l'arrière
jusqu'à l'obtention de l'effet souhaité.
Diascopie oblique
La lumière transmise, déviée par l’objet et excentrée, permet de gagner en résolution et en information pour des objets semi-transpa­rents et opaques.
★ Faites glisser lentement le régulateur vers
vous jusqu'à l'obtention de l'effet souhaité.
Leica Z6 APO A / Z16 APO A Mode d'emploi 65
Socle de diascopie Leica TL ST : Changement de lampe
Changement de lampe halogène
Avant le changement de lampe, il est absolument nécessaire de débran-
La lampe halogène en fonctionnement est très chaude. C'est pourquoi il faut
laisser refroidir le socle env. 10 minutes après l'avoir éteint, afin d'éviter les brûlures !
Ne prenez pas les lampes halogènes neuves à main nue, car cela raccourcit
considérablement la durée de vie de la lampe !
Changement de lampe
1. Desserrez les deux vis du corps de refroidis­sement et retirez délicatement le corps de refroidissement avec la lampe.
2. Enlevez délicatement par le haut la lampe équipée de la douille.
3. Séparez la lampe de la douille.
4. Positionnez la nouvelle lampe dans la douille et remettez le support de lampe en place.
Mesures de précaution
Lors de la mise en place de la lampe, veillez à ce que les câbles se trouvent
Leica Z6 APO A / Z16 APO A Mode d'emploi 66
Socle de diascopie Leica TL BFDF : éléments de commande
1
2
3
1 Plaque d'adaptation pour un montage facile
des commandes de mise au point 2 Platine standard 10 447 269 3 Bouton de commutation fond clair-fond noir
Plaque d'adaptation du socle de diascopie TL BFDF
Adaptateur sur la commande de mise au point
Connexion des sources de lumière froide
Bouton de commutation fond clair-fond noir
Leica Z6 APO A / Z16 APO A Mode d'emploi 67
(conducteur de lumière actif f = 10 mm, terminaison f = 13 mm)
Socle de diascopie Leica TL BFDF : utilisation
Commande de l'intensité lumineuse
Observez les instructions contenues dans les modes d'emploi, en particulier
toutes les consignes de sécurité du fabricant du conducteur de lumière et de la source de lumi­ère froide.
★ Mettez la source de lumière froide sous
tension conformément au mode d'emploi
du fabricant et réglez sa luminosité.
Commande de la lumière transmise
Le socle de diascopie Leica TL BFDF dispose d'un régulateur rotatif qui permet de commu­ter la lumière entre les positions "Fond clair" et "Fond noir".
Fond clair
Le fond clair convient pour les objets trans­parents aux structures contrastées. L’objet est éclairé directement par en-dessous et l'observateur le voit avec une très grande netteté, en couleurs naturelles sur un fond clair.
★ Tournez le régulateur jusqu'à la butée en
direction "BF" ("Brightfield", fond clair).
Bout d'un doigt avec éclairage en fond clair Le même motif avec un éclairage en fond noir
Fond noir
L'éclairage en fond noir est assuré par une lampe annulaire de sorte qu'en l'absence d'objet, la lumière directe n'atteint pas l'objectif. La lumière ne se diffuse qu'à travers la structure d'objets semi-transparents et opaques, ce qui assure la visibilité sur fond noir.
★ Tournez le régulateur jusqu'à la butée en
direction "DF" ("Darkfield", fond noir).
Leica Z6 APO A / Z16 APO A Mode d'emploi 68
Leica TL RC™ / TL RCI™ : éléments de commande
1 2
3 4
5 6 7
Plaque d'adaptation colonne verticale - socle de diascopie
1 Corps de refroidissement de l'éclairage halo-
gène intégré (seulement TL RCI™) 2 Plaque d'adaptation pour les commandes de
mise au point 3 Platine standard 10 447 269 4 Porte-filtre 5 Commande des volets supérieur et inférieur
du Rottermann-Contrast™ 6 Bouton de rotation et déplacement
horizontal du miroir 7 Socle de diascopie
1
2
3 4 5 6
1 Interrupteur principal 2 Connecteur d'alimentation 3 Port USB de type B 4 Port USB de type A 5 2 × Can-Bus 6 Vis servant au remplacement de la lampe
halogène
Leica Z6 APO A / Z16 APO A Mode d'emploi 69
Leica TL RCI™ : le miroir de renvoi
1
Le monde à l'envers ?
En fonction des propriétés de l'objet (indice de réfraction par rapport à l'environnement) et de la sensibilité de l'observateur, il peut arriver qu'il faille inverser le maniement des commu­tateurs du contraste de relief, positif et inversé. Cela signifie que ce n'est pas le commutateur du dessus mais celui du dessous qui régule le contraste de relief inversé, et inversement.
Miroir de renvoi
Le miroir de renvoi intégré a une face plane et une face concave ; il est rotatif et mobile. La face concave a été spécialement construite en fonction des propriétés optiques des objectifs à ouverture numérique élevée. Le bouton noir situé du côté gauche du socle de diascopie sert à faire pivoter le miroir de renvoi intégré et à l'avancer ou le reculer.
La concavité de la poignée indique la face concave du miroir et permet d'avoir à tout moment un fonctionnement intuitif sans contact visuel.
Fonctions du bouton
Le bouton (1) a divers usages :
★ rotation du miroir de renvoi de la face plane
à la face concave
★ léger basculement pour diriger les rayons
lumineux au travers du plan de l'objet selon un angle plus ou moins prononcé
★ déplacement du miroir de renvoi (avant/
arrière)
Leica Z6 APO A / Z16 APO A Mode d'emploi 70
Leica TL RCI™ : température et intensité de la couleur
1 2
1 Potentiomètre de réglage de l'intensité
lumineuse CCIC™ (Constant Color Intensity
Control) 2 Potentiomètre de réglage de la température
de couleur
Le socle de diascopie TL RCI™ dispose de deux potentiomètres électroniques, qui command­ent séparément l'intensité de la couleur (1) et la température de couleur (2).
Le régulateur de la température de couleur sert simultanément d'obturateur électronique :
★ Si vous souhaitez faire une pause, appuyez
sur le potentiomètre (2).
★ Appuyez à nouveau pour allumer
l'éclairage. Le système électronique restaure les réglages précédents de la température de couleur.
Utilisation d'une souris USB (valable seule­ment pour TL RCI™)
La souris USB Leica permet de commander les fonctions CCIC™ et de gradation d'intensité lumineuse du socle TL RCI™. Connectez la souris au port USB correspondant du socle.
★ La roue de défilement de la souris est pour-
vue en standard de la commande CCIC™ et sert à régler l'intensité lumineuse.
★ Pour éteindre ou allumer l'éclairage, cliquez
brièvement sur la roue de défilement.
★ Pour activer et désactiver le mode Grada-
tion d'intensité lumineuse, cliquez sur la roue de défilement et maintenez-la enfon­cée pendant plus de 2 secondes.
Leica Z6 APO A / Z16 APO A Mode d'emploi 71
Leica TL RC™ / TL RCI™ : utilisation
Réglage du contraste de relief
1 2 3
1 Commutateur de réglage du contraste de
relief inversé 2 Commutateur de réglage du contraste de
relief positif 3 Miroir de renvoi
En fonction de la position du clapet, une partie de l'ouverture des lentilles de Fresnel intég­rées est couverte, ce qui donne divers effets de contraste. Les structures de phase sont donc typiquement représentées par des images tridi­mensionnelles en relief – en contraste de relief positif comme des collines, en contraste de relief inversé comme des cavités.
On obtient une augmentation du contraste sans relief quand les deux diaphragmes sont à 45°. Il s'ensuit un éclairage à fente. En basculant avec précision le miroir de renvoi, l'on peut déplacer la fente sur tout le champ visuel et passer rapi­dement de la représentation du relief positive à la représentation négative. Cet effet dynamique permet de distinguer facilement les structures de phase des structures d'amplitude.
Leica Z6 APO A / Z16 APO A Mode d'emploi 72
Leica TL RCI™ : méthodes en lumière transmise
Éclairage vertical en fond clair
Convient aux objets d'amplitude qui ont été colorés et présentent un contraste suffisant.
Diascopie oblique
Convient aux objets semi-transparents et opaques comme les foraminifères et les œufs de poisson. Déplacez le miroir de renvoi jusqu'à ce que les informations souhaitées soient visi­bles.
Fond noir sur une face
Convient aux préparations solides et aux struc­tures fines.
Plus l'on réduit l'angle d'incidence des rayons lumineux par rapport au plan de l'objet, plus le fond devient sombre. Il s'ensuit une lumière transmise semblable à un fond noir. En inclinant les rayons lumineux, on éclaire les contours, les arêtes et les structures fines et on les fait ressor­tir sur le fond sombre.
Leica Z6 APO A / Z16 APO A Mode d'emploi 73
Leica TL RCI™ : représentation du relief
Position de départ
butée en direction de la colonne.
2. Tournez le miroir de renvoi à 45° pour le
mettre en position d'enclenchement.
Contraste de relief positif
Convient aux objets semi-transparents et trans­parents. Les structures de phase réagissent comme des collines.
Un léger basculement du miroir de renvoi permet de renforcer ou d'atténuer l'effet.
Contraste de relief négatif
Convient aux objets semi-transparents et trans­parents. Ces réglages permettent de créer un contraste de relief négatif. Les structures de phase réagissent comme des creux.
Un léger basculement du miroir de renvoi permet de renforcer ou d'atténuer l'effet.
Leica Z6 APO A / Z16 APO A Mode d'emploi 74
Leica TL RCI™ : représentation du relief (suite)
Contraste de relief dynamique
Convient aux objets semi-transparents et trans­parents.
En basculant le miroir de renvoi, l'on peut déplacer la fente sur tout le champ visuel et passer rapidement de la représentation du relief positive à la représentation négative. Cet effet dynamique permet de distinguer facile­ment les structures de phase des structures d'amplitude.
Restrictions
Les méthodes de représentation du relief donnent de bons résultats à partir du milieu du zoom, jusqu'à des grossissements élevés et avec des objectifs 1×, 1.6× et 2×. Dans la moitié inférieure du zoom et avec les objets peu lumi­neux, il peut arriver que l'éclairage du champ d'objet ne soit pas homogène.
Nous recommandons d'utiliser le socle de diascopie avec des objectifs 1× et plus, et de ne pas utiliser d'objectifs à longue focale.
Leica Z6 APO A / Z16 APO A Mode d'emploi 75
Utilisation de filtres
Filtres pour Leica TL RC™ et TL RCI™
Les socles de diascopie TL RC™ et TL RCI™ peuvent être équipés simultanément de trois filtres au maximum, qui sont disponibles en tant qu'accessoires. Nos clients peuvent commander ces filtres en fabrication à la pièce.
1. Mettez la source de lumière hors tension
ou appuyez sur (Leica TL RCI™) le commu-
tateur de l'obturateur.
2. Enlevez le filtre factice d'un logement libre du porte-filtres.
3. Insérez le filtre souhaité.
4. Remettez la source de lumière sous tension.
Filtre de lumière blanche pour Leica TL ST
Pour le socle de diascopie Leica TL ST, un filtre de lumière blanche est en outre disponible.
Leica Z6 APO A / Z16 APO A Mode d'emploi 76
Leica IsoPro™ (non motorisée) : éléments de commande
Utilisation de la platine à mouvements croisés Leica IsoPro™
2. Pour déplacer la platine en direction Y, tour­nez le bouton de commande interne.
1 2
Leica Z6 APO A / Z16 APO A Mode d'emploi 77
Leica IsoPro™ (motorisée) : éléments de commande
IsoPro Module DCI de platine X/Y Contrôleur Leica PSC
1 2
1 Platine à mouvements croisés motorisée
Leica IsoPro
2 Carter du moteur
™
1 2 3 4
1 Interface Sub-D pour Leica SmartMove™ 2 3 interfaces CTL2 3 Interface USB (type B) 4 Prise du câble secteur avec terre
1
2
3
1 Commande rapide / Fonction Mémoire 2 Commande précise en direction X 3 Commande précise en direction Y
Leica Z6 APO A / Z16 APO A Mode d'emploi 78
Éclairage du système
Leica Z6 APO A / Z16 APO A Mode d'emploi 79
Leica LED3000 NVI™ (Near Vertical Illumination)
Il y a 10 niveaux de régulation possibles de l'intensité de l'éclairage.
La commande peut également s'effectuer via Leica Application Suite (LAS) ou Leica
SmartTouch.
La distance de travail supportée est comprise entre 50 mm et 150 mm.
Utilisation
La lumière du Leica LED3000 NVI™ peut être très lumineuse. Il faut donc toujours
allumer l'éclairage avant de regarder à travers les oculaires !
1. Pour allumer l'éclairage, appuyez briève­ment sur le bouton
La DEL verte située dans le coin supérieur gauche est maintenant allumée.
(marche/arrêt).
2. Pour régler la luminosité, appuyez briève­ment sur les touches
3. Pour éteindre l'éclairage, appuyez briève­ment sur la touche
ou .
.
Leica Z6 APO A / Z16 APO A Mode d'emploi 80
Accessoires
Leica Z6 APO A / Z16 APO A Mode d'emploi 81
Contrôleur Leica PSC
Utilisation
Le contrôleur Leica PSC permet de commander avec précision la platine à mouvements croisés motorisée Leica IsoPro™.
Connexion
Connectez le contrôleur Leica PSC et la platine à mouvements croisés motorisée Leica IsoPro™ au module DCI.
Déplacement rapide de l'échantillon
★ Actionnez le levier de commande dans la
direction souhaitée (en diagonale aussi) afin de commander rapidement la platine à mouvements croisés.
Commande de précision de la platine à mouvements croisés
Commande avec LAS
Les instructions concernant la commande de la platine Leica IsoPro™ à l'aide du logiciel Leica Application Suite sont contenues dans le fichier d'aide du logiciel.
Leica Z6 APO A / Z16 APO A Mode d'emploi 82
Leica SmartTouch
Le Leica SmartTouch permet de comman­der et d'enregistrer toutes les fonctions
automatiques et aussi de les appeler si néces­saire. Ceci garantit une sécurité maximale pour vos expériences puisque chaque situation peut être reproduite rapidement et en toute facilité.
Pour obtenir davantage d'informations sur le SmartTouch et son maniement,
veuillez consulter le mode d'emploi fourni avec l'appareil.
Leica Z6 APO A / Z16 APO A Mode d'emploi 83
Commande manuelle
Mise au point
Rotation à gauche = vers le bas Rotation à droite = vers le haut.
Commutation entre la mise au point rapide et la mise au point fine
1. Appuyez brièvement sur la touche noire.
C'est toujours la mise au point rapide qui est activée à la mise sous tension du
système.
Informations concernant les positions de MAP
★ Les positions de MAP s'enregistrent manu-
ellement ou à l'ordinateur.
★ Il est possible d'enregistrer jusqu'à 5 posi-
tions de MAP.
★ À l'enregistrement d'une 6ème position de
MAP, la position enregistrée la plus proche est supprimée.
★ Il est possible de supprimer chaque posi-
tion de MAP séparément.
★ Les positions de MAP sont toutes traitées
par ordre chronologique d'enregistrement.
★ Toutes les positions de MAP enregistrées
sont supprimées après la mise hors tension du système.
Enregistrement des positions de MAP
1. Faites une mise au point sur la première région de l'objet.
2. Appuyez sur le bouton rouge pendant au moins 1.5 seconde. De brefs bips sont émis pour confirmation.
3. Faites une mise au point sur les régions suivantes de l'objet, puis enregistrez aussi ces positions.
Traitement de la position de MAP enregis­trée
1. Appuyez brièvement sur le bouton rouge.
Suppression de la position enregistrée
Appuyez sur le bouton rouge jusqu'à ce que le signal acoustique retentisse : 2 bips brefs – pause – 2 bips longs.
Leica Z6 APO A / Z16 APO A Mode d'emploi 84
Commande à pédale
Mise au point
1 Vers le haut 2 Vers le bas
Commutation entre la mise au point rapide et la mise au point fine
Appuyez simultanément sur le bouton gauche et sur le bouton droit.
1
2
Il n'est pas possible d'enregistrer les positions de MAP avec la commande à
pédale.
Leica Z6 APO A / Z16 APO A Mode d'emploi 85
Croquis cotés
Leica Z6 APO A / Z16 APO A Mode d'emploi 86
Leica Z6 APO A
Leica Z6 APO A / Z16 APO A Mode d'emploi 87
Leica Z16 APO A
Leica Z6 APO A / Z16 APO A Mode d'emploi 88
Objectifs
Leica Z6 APO A / Z16 APO A Mode d'emploi 89
Tube vidéo/photo AS
Leica Z6 APO A / Z16 APO A Mode d'emploi 90
Tube Y
Leica Z6 APO A / Z16 APO A Mode d'emploi 91
Tube vidéo/photo A
Leica Z6 APO A / Z16 APO A Mode d'emploi 92
Porte-microscope
Support du tube AS
Leica Z6 APO A / Z16 APO A Mode d'emploi 93
Bras de mise au point pour échantillonneur
Ø43
0.5
37
71
69
60
117
77.5
25
Ø76
Ø87
Interface
Lowest Focusing Position
24
25.5
24
40
4x Ø4.5 holes (M4) for Machine Interface
54
10
Highest Focusing Position
Leica Z6 APO A / Z16 APO A Mode d'emploi 94
Bras de mise au point
Highest
Focusing Positio
101
69
Ø76
25
Lowest Focusing Position
Ø87
Bras de mise au point inclinable
25
25
60
25
Interface for Ø25 Column
Bras de mise au point pour machine à bondériser
Leica Z6 APO A / Z16 APO A Mode d'emploi 95
Adaptateur
∅ 45 mm
M42
(Fine Focus Interface)
40 mm
∅
6 mm
11 mm
8 mm
M60
(Achromat Objective Interface)
66 mm
∅
Adaptateur pour objectifs achromatiques Adaptateur pour objectifs DM
Leica Z6 APO A / Z16 APO A Mode d'emploi 96
Boîtier d'éclairage épiscopique coaxial
Leica Z6 APO A / Z16 APO A Mode d'emploi 97
Caractéristiques techniques
Leica Z6 APO A / Z16 APO A Mode d'emploi 98
Leica Z6 APO A & Z16 APO A
Leica Z6 APO A Leica Z16 APO A
Zoom 6.3:1, motorisé 16:1, motorisé Facteur de zoom 0.57× – 3.6× 0.57× – 9.2× Diaphragme iris intégré ✔ (motorisé) ✔ (motorisé)
Positions de zoom acti vables Vitesse du zoom 1.6 s pour la plage de zoom 2.5 s pour la plage de zoom
Caractéristiques vis uelles avec objectif planapo 1× / ocula ires 10× / tube Y 1.25×
Grossissement 7.1× – 45× 7.1× – 115× Résolution 60 – 351 Lp / mm 51 – 336 Lp / mm Largeur de struct ure visible 8.3 – 1.4 µm 9.8 – 1.49 µm Ouverture numérique 0.02 – 0.117 nA 0.017 – 0.112 nA Champ d'objet ∅ 29.5 mm – 4.7 mm 29.5 mm – 1.83 mm Profondeur de champ (dia phragme ouvert) 3.1 mm – 0.09 mm 3.8 mm – 0.05 mm Profondeur de champ (dia phr. fermé) 18.1 mm – 0.4 mm 18.4 mm – 0.4 mm
Caractéristiques vis uelles avec objectif planapo 2× / ocula ires 40× / tube Y 1.25×
Grossissement 57× – 360× 57× – 920× Résolution 120 – 702 Lp / mm 102 – 672 Lp / mm Largeur de struct ure visible 4.2 – 0.7 µm 4.9 – 0.74 µm Ouverture numérique 0.04 – 0.234 nA 0.034 – 0.224 nA Champ d'objet ∅ 4.2 mm – 0.67 mm 4.2 mm – 0.26 mm
Caractéristiques avec appa reil de prise de vue numérique Leica DF C490 / objectif planapo 1× / tube AS / objectif vidéo 0.63×
Grossissement Puce : objet 0.36× – 2.3× 0.36× – 5.8×
Résolution numérique * 33.3 – 210 Lp / mm 33.3 – 336 Lp / mm
Champ d'objet projeté sur la puce Profondeur de champ (dia phragme ouvert) 1.06 mm – 0.03 mm 1.4 mm – 0.03 mm Profondeur de champ (dia phr. fermé) 10.7 mm – 0.26 mm 10.9 mm – 0.3 mm
motorisé en continu et positions
pouvant être atteintes
24.5 mm × 18.4 mm /
3.9 mm × 2.9 mm /
motorisé en continu et positions pouvant être atteintes
24.5 mm × 18.4 mm /
1.5 mm × 1.14 mm
Leica Z6 APO A / Z16 APO A Mode d'emploi 99
Accessoires optiques de Leica Z6 APO A & Z16 APO A
Leica Z6 APO A & Z16 APO A
Objectifs • Planapo1×,2×,0.8×,0.5×,5×
• AchromatiquessérieM0.63×,0.5×,0.32×,sansplomb 0.5×,0.32×,sansplomb
Distances de travail • 187mm(planapo0.5×)
• 97mm(planapo1×)
• 112mm(planapo0.8×)
• 39mm(planapo2×)
• 19mm(planapo5.0×)
Adaptateur d'objectif • PourlesachromatiquesdelasérieM
• PourlesobjectifsHR10×et20×
• PourlesobjectifsDM10×et20×
Objectifs DM (conviennent seulement à la plage de zoom supérieure)
Mise au point fine course de 10 mm, motorisée et intégrée Tubes binoculaires, ergonomie • Tubesbinoculairesinclinésetdroits
Distance interoculaire 55 mm – 75 mm Oculaires grand-angulaires ergonomiques
pour porteurs de lunettes Interface électrique RS232, USB via la mise au point motorisée
• ObjectifDMNPlanL20×/0.40corr
• ObjectifDMNPlan10×/0.25–/A5.8
• ErgoTube®apochromatique10ºà50ºavecréglagesynchronedeladistanceinteroculaire
• DiversErgoModules®(enoption)
10× / 21, 16× / 14, 25× / 9.5, 40× / 6, œillères rabattables rectilinéaires de protection contre les infections
ErgoTube ® et ErgoModule ® sont enregistrés au "United States Patent and Trademark Office"
Leica Z6 APO A / Z16 APO A Mode d'emploi 100
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
