Legrand AARNL2 User Manual [en, fr, es]

adorne

STRIP GAGE

WHITE

DO NOT USE

PLATE INSTALLED

WITHOUT A WALL

TOP

TM

Removable Night Light/Flash Light, 120VAC, 60Hz, 4W Max
Veilleuse/lampe-torche amovible, 120VAC, 60Hz, 4W Max
Luz nocturna/destellante removible, 120VAC, 60Hz, 4W Max

No: 340967 – 08/12 Rev. 1

Catalog Number(s) • Référence(s) catalogue • Número(s) de catálogo: AARNL2

Country of Origin: Made in China • Pays d’origine : Fabriqué en Chine • País de origen: Hecho en China

Ground Wire
Mise à la terre
Cable a tierra

Frame
Boîtier

Bastidor

Removable Night Light/Flash Light
Veilleuse/lampe-torche amovible
Luz nocturna/destellante removible

Remove spacers
from the frame.

Since this light fills
the frame completely,
you will not need the
spacers.From the back
of the frame, pinch the
tabs on the spacer to
release.

Enlever les
entretoises du
boîtier. Cette lampe

comblant entièrement
le cadre, vous
n’aurez pas besoin
d’entretoises. Depuis
le dos du cadre, pincer
les languettes sur
l’entretoise pour la
libérer.

Wall Plate
Plaque murale

Placa de pared

Quite los
separadores del
marco. Como esta luz

cubre completamente
el marco, no necesitará
los separadores.
Desde la parte
posterior del marco,
presione las lengüetas
del separador para
quitarlo.

For more information and helpful
how-to videos, visit
www.adornemyhome.com/install.

INSTALLATION INSTRUCTIONS
Please read these instructions com­pletely before you begin.

adorneTM Removable Night Light/

Flash lights are designed for instal­lation in standard electrical boxes.
However, some of the installa­tion methods vary slightly from
traditional methods. If you do not
understand these instructions or are
unsure of your abilities, seek the
assistance of a qualified electrician.

Use only with Legrand adorneTM
system.

Installation Instructions • Instructions d’installation • Instrucciones de instalación

Pour obtenir de plus amples
informations et des vidéos tutoriels,
rendez-vous sur
www.adornemyhome.com/install.

INSTRUCTIONS D’INSTALLATION
Veuillez lire ces instructions
dans leur intégralité avant de
commencer. Les veilleuses/
lampe-torches amovibles adorneTM
sont conçues pour être installées
dans des boîtiers électriques
standard. Toutefois, certaines
méthodes d’installation peuvent
différer légèrement des méthodes
traditionnelles. Si vous ne
comprenez pas ces instructions
ou si vous n’êtes certain de vos
compétences, n’hésitez pas à
demander de l’aide auprès d’un
électricien qualifié.

À utiliser seulement avec le système
Legrand adorneTM.

Para obtener más información y
videos instructivos útiles, visite
www.adornemyhome.com/install.

INSTRUCCIONES DE
INSTALACIÓN
Lea todas estas instrucciones antes
de comenzar. Las luces nocturnas/
destellantes removibles adorneTM
están diseñadas para ser instaladas
en cajas eléctricas estándares.
Sin embargo, algunos de los
métodos de instalación pueden
variar ligeramente de los métodos
tradicionales. Si no entiende estas
instrucciones o no está seguro de
sus aptitudes, busque la ayuda de
un electricista calificado.

Utilizar únicamente con el sistema
adorneTM de Legrand.

1

WARNING
To prevent severe shock or electrocution,
always disconnect power at the service
panel before beginning work.

AVERTISSEMENT
Pour éviter tout risque de chocs
électriques ou d’électrocutions, toujours
débrancher la source d’alimentation
électrique depuis le coffret de distribution
électrique avant de commencer le travail.

ADVERTENCIA
Para evitar electrocuciones o descargas
eléctricas graves, desconecte siempre
la alimentación en el panel de servicio
antes de comenzar a trabajar.

When replacing existing outlets,
label wires before disconnecting.
Disconnect old outlet.

Lors du remplacement de dispositifs
existants, étiqueter les câbles avant
de les débrancher.
Débrancher le dispositif usagé.

Al reemplazar los dispositivos
existentes, marque los cables antes
de la desconexión.
Desconecte el dispositivo anterior.

Neutral (White), Neutre (blanc), Neutro (blanco)
Hot (Black), Courant (noir), Vivo (negro)
Ground (Bare), Mise à la terre (fil nu), A tierra (pelado)

2

3

If necessary, cut wires and strip
insulation using stripping guide on
back of light.

Si nécessaire, couper les fils et
retirer la gaine isolante selon le
schéma au dos de la lampe.

Si es necesario, corte los cables
y pele el aislamiento con la guía
pelacables de la parte posterior de
la luz.

WARNING
Failure to connect the
ground wire will result in an
unsafe installation that could
lead to personal injury.

AVERTISSEMENT
Ne pas raccorder le fil
de mise à la terre peut
rendre une installation
non sécuritaire pouvant
occasionner des blessures.

ADVERTENCIA
Si no conecta el cable de
tierra, se producirá una
instalación insegura y
podrían ocasionar lesiones
personales.

Connect frame ground wire to bare
ground wire in box. Fold ground
wires into back of box. Mount frame
to wall box with screws provided.
Tighten screws just enough to hold
frame in place. Do NOT over-tighten.

Raccorder le fil de mise à la terre
du boîtier au fil de mise à la terre nu
dans la boîte. Plier les fils de mise
à la terre et les insérer à l’arrière
de la boîte. Montez le boîtier sur la
boîte murale à l’aide des vis fournies.
Serrer suffisamment les vis pour
maintenir le boîtier en place. Ne PAS
trop serrer.

Conecte el cable a tierra del bastidor
al cable a tierra pelado en la caja.
Pliegue los cables a tierra en la
parte posterior de la caja. Monte el
bastidor a la caja de la pared con los
tornillos provistos. Ajuste los tornillos
lo suficiente como para sostener el
bastidor en el lugar. NO ajuste en
exceso.

TIPS

• Pre-fold wires into wall

box to make it easier to
fit them in the box when
light is connected.

• Use caution to avoid

marring wall surface with
the metal frame.

CONSEILS

• Plier d’abord les fils

dans la boîte murale pour
faciliter leur insertion
lorsque la lampe est
branchée.

• Prendre soin de ne pas

érafler la surface murale
avec le boîtier métallique.

CONSEJOS

• Pliegue de antemano

los cables en la caja de
la pared para que sea
más fácil introducirlos en
la caja cuando la luz esté
conectada.

• Tenga cuidado para

evitar dañar la superficie
de la pared con el
bastidor de metal.

HOT

STRIP GAGE

WHITE

HOT

STRIP GAGE

WHITE

HOT

STRIP GAGE

WHITE

4

HO

STRIP

GAGE

E

WH

HOT

STRIP GAGE

WHITE

HOT

STRIP GAGE

WHITE

Connect new light as shown.
Insert wires into terminals and
tighten screws securely. Do

NOT over-tighten. (to 10 in. lbs.)

Raccorder la nouvelle lampe,
comme illustré. Insérez les
fils dans les bornes et serrez
fermement les vis. Ne PAS trop

serrer. (à 10 livres-pouce).

Conecte el nuevo dispositivo,
como se muestra. Inserte los
cables en los terminales y ajuste
los tornillos.

NOTE - If you are installing mul­tiple outlets in the frame, wire all
devices before snapping them
into the frame.

REMARQUE - Lors de
l’installation des dispositifs
multiples dans le boîtier, ces
derniers doivent être câblés avant
de les enclencher dans le boîtier.

NOTA: Si va a instalar varios

dispositivos en el bastidor,
cablee todos los dispositivos
antes de encastrarlos en el
bastidor.

If you have four wires plus a ground wire
Si vous disposez de quatre fils et d’un fil

de mise à la terre

Varios tomacorrientes en circuito

STRIP

GAGE

HOT

WHITE

WARNING: Do not pair different size wires in
the same terminal. If you have different size wires,
use a wire nut to add a 6 inch pigtail of the same
gauge wire to the smaller gauge wire.

AVERTISSEMENT : Ne pas associer des
fils de section différente dans la même borne. Avec
des fils de section différente, utiliser un capuchon
de connexion pour ajouter un toron de 15 cm (6
pouces) du même calibre au fil de calibre plus petit.

ADVERTENCIA: No junte cables de diferentes
calibres en el mismo terminal. Si tiene cables de
diferentes calibres, utilice una tuerca para cables
para agregar un empalme de 15 cm (6 pulg.) del
mismo calibre al cable de menor calibre.

Section identique.

If you have two wires plus a ground wire

Si vous disposez de deux fils et d’un fil

de mise à la terre

Único tomacorriente en el circuito

Same size.

Mismo calibre.

Different size with pigtail.

Section différente avec toron.

Diferente calibre con empalme.

Different size.

Section différente.

Diferente calibre.

5

6

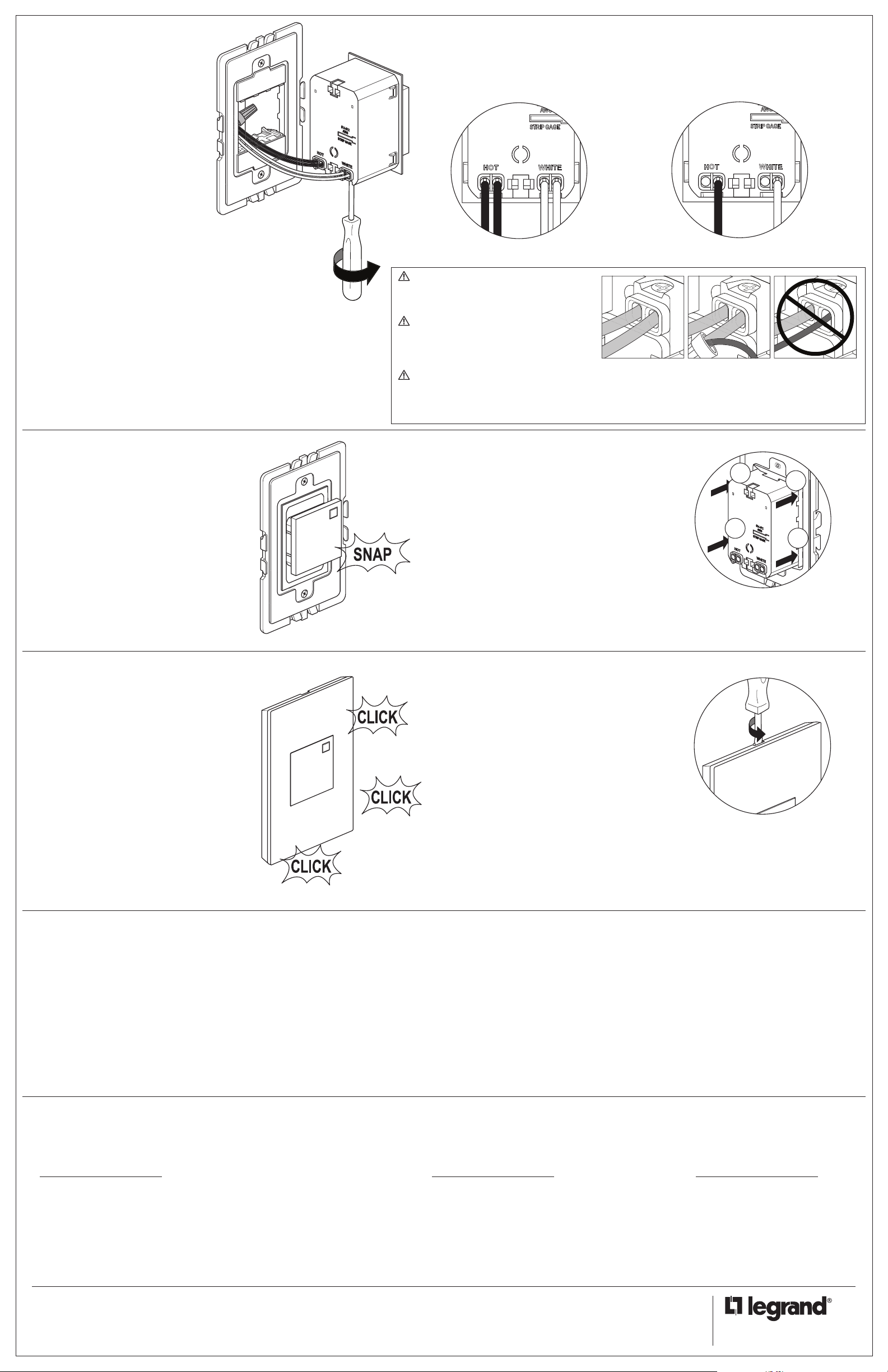

Carefully fold wires into box.
Snap light into frame.

Plier soigneusement les fils dans la boîte.
Enclencher la lampe dans le cadre.

Pliegue cuidadosamente los cables hacia
el interior de la caja.
Encastre la luz en el bastidor.

Snap wall plate to frame.
There are three click-stops to adjust the fit
of the wall plate to the light and the wall.

Enclencher la plaque murale sur le boîtier.
Trois arrêts par enclenchement sont
disponibles pour permettre de choisir
l’alignement de la plaque murale avec la
surface frontale de la lampe et le mur.

Encastre la placa de pared al bastidor.
Hay tres topes de profundidad con clics
para que pueda ajustar la placa de pared
con la luz y la pared.

ENCLENCHEMENT
ENCASTRE

NOTE – If you need to remove light after snapping into frame,
first remove frame from wall box to access the four locking tabs
on the back of the light. Insert a flat screwdriver to depress tabs
as you apply pressure to push light out.

REMARQUE - Si une lampe doit être enlevée du cadre, retirer

d’abord le cadre de la boîte murale pour accéder aux quatre
languettes de verrouillage situées à l’arrière de la lampe. Insérer
un tournevis à tête plate à l’arrière du boîtier et appuyer sur les
languettes de la lampe pour la déverrouiller et la pousser vers
l’avant.

NOTA: Si necesita quitar la luz luego de encastrarla en el
bastidor, primero quite el bastidor de la caja de pared para
acceder a las cuatro lengüetas de sujeción en la parte posterior
de la luz. Inserte un destornillado plano para presionar las
lengüetas a medida que aplica presión para empujar la luz hacia
afuera.

NOTE – To remove wall plate, insert a small, flat screwdriver
in notches on wall plate and twist gently to pry from frame.

REMARQUE – Si la plaque murale doit être retirée, insérer un
tournevis à tête plate dans les rainures situées à l’arrière de la
plaque et tourner lentement.

NOTA: Para quitar la placa de pared, inserte un destornillador
plano pequeño en las muescas de la placa de pared y gírelo
suavemente para hacer palanca contra el bastidor.

1

3

2

4

OPERATION

• Removable Night Light provides remote capability

when removed from the wall caddy.

• Press and release to easily remove night light from

wall caddy.

• Approximately 8-hour battery life.

• Battery charges while in wall caddy.

• Operating modes include: Off, Low, Medium, High

and Flashlight.

This is not a toy and is not intended for use by
children. May be a choking hazard to children under
three years of age.

Technical Assistance:

[phone]

www.adornemyhome.com/install

CLIC
CLIC

• La veilleuse amovible permet de déplacer

l’éclairage lorsqu’elle est retirée du boîtier mural.

• Appuyer et relâcher pour retirer facilement la

veilleuse du boîtier mural.

• Environ 8 heures d’autonomie.

• La batterie charge lorsque l’appareil se trouve dans

le boîtier mural.

• Modes de fonctionnement possibles : Arrêt, Faible,

Moyen, Élevé et Lampe torche.

Ce produit n’est pas un jouet et n’est pas conçu pour
être utilisé par des enfants. Risque d’étouffement
chez les enfants de moins de trois ans.

Assistance technique :

[phone]

www.adornemyhome.com/install

Never apply cleaner directly to the
light or wall plate. Apply to a soft
cloth and use cloth to remove any
smudges from the product.

Ne jamais appliquer de produit
nettoyant directement sur la lampe
ou la plaque murale. Appliquez
sur un chiffon doux et utilisez ce
dernier pour retirer toute trace du
produit.

FUNCIONAMIENTOFONCTIONNEMENT

• La luz nocturna removible ofrece capacidad remota

cuando se extrae del soporte de la pared.

• Presione y suelte para retirar fácilmente la luz

nocturna del soporte de la pared.

• Aproximadamente 8 horas de duración de la

batería.

• La batería se carga mientras se encuentra en el

soporte de pared.

• Los modos de funcionamiento incluyen: Apagado,

bajo, medio, alto y parpadeante.

Este producto no es un juguete ni se diseñó para
ser utilizado por niños. Existe el peligro de asfixia en
niños menores de tres años.

Asistencia técnica:

[phone]

www.adornemyhome.com/install

Nunca aplique productos de
limpieza directamente sobre la luz
o la placa de pared. Use un paño
suave para quitar cualquier mancha
que pudiera haber en el producto.

LIMITED LIFETIME WARRANTY

Limited lifetime warranty information for adorne products is available
at www.adornemyhome.com/warranty. Limited warranty information for

TM

products may also be obtained free of charge by sending a

adorne
written request, along with your proof of purchase (including purchase

date), to:

Legrand

Attn: adorne Customer Service/Warranty Department
50 Boyd Avenue
Syracuse, NY 13209

No: 340967 – 08/12 Rev. 1

© Copyright 2012 Legrand All Rights Reserved.

GARANTIE À VIE LIMITÉE

Des informations concernant la garantie à vie limitée des produits
adorne sont disponibles sur le site www.adornemyhome.com/warranty.
Les informations relatives à la garantie limitée des produits adorne
peuvent également être obtenues gratuitement en envoyant une
demande écrite accompagnée de votre preuve d’achat (y compris la

date d’achat), à l’adresse suivante :

Legrand
À l’attention duService clients d’adorne/Service des garanties

50 Boyd Avenue
Syracuse, NY 13209 USA

TM

60 Woodlawn Street
West Hartford, CT 06110

1.877.BY.LEGRAND
(295.3472)
www.legrand.us

GARANTÍA LIMITADA DE POR VIDA

Hay disponible información sobre la garantía limitada de por vida
para los productos adorne en www.adornemyhome.com/warranty. Si
desea obtener información sin cargo sobre la garantía limitada para los
productos adorne

de compra (que incluya la fecha de compra), a:

Legrand

Atn.: adorne Customer Service/Warranty Department
50 Boyd Avenue
Syracuse, NY 13209

570 Applewood Crescent
Vaughan, ONT L4K 4B4

905.738.9195
www.legrand.ca

TM

, envíe un pedido por escrito, junto con una prueba
