Page 1
LD MON101A
STAGE MONITOR WITH INTEGRATED AMPLIFIER
USER´S MANUAL
BEDIENUNGSANLEITUNG
MODE D´EMPLOI
Page 2
Thank you for choosing LD-Systems!
We have designed this product to operate reliably over many years. Therefore LD-Systems guarantees for high quality
products with its name and many years of experience as a producer.
Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD-Systems
products quickly and to the fullest.
For information about LD-Systems check out our website WWW.LD-SYSTEMS.COM
02
ENGLISHDEUTSCHFRANCAIS
Page 3
03
ENGLISHDEUTSCHFRANCAIS
LD MON101A
STAGE MONITOR WITH INTEGRATED AMPLIFIER
Page 4
04
ENGLISHDEUTSCHFRANCAIS
PREVENTIVE MEASURES:
1. Please read the attached safety instructions as well as the following instructions carefully.
2. Please keep all the instructions.
3. Please use the device only as intended.
4. Please respect the valid waste management rules. Please deliver the packaging divided into plastic and
paper/ cardboard to the recycling management.
5. Please refer all servicing to qualified personel only if the device is damaged, exposed to liquid/rain or if it does
not operate normally.
6. Please, do not expose to any kind of heat such as ovens, radiators, or any other devices (incl. amplifiers).
Please check for enough distance between amplifiers and walls, racks, etc. to prevent overheating.
7. After connection please check the wiring to prevent any kind of accident or damage.
Please never use any kind of damaged cable and wiring.
8. Only use authorized and stable stands, brackets, shelfs, tables etc.. for installations. Please check for
adequate stability against collapse.
CAUTION:
To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer servicing to qualified personnel.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the
user to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be
of sufficient magnitude to constitute a risk to persons.
The exclamation mark within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
appliance.
CAUTION! HIGH VOLUME!
You will operate this system for professional use. Therefore the commercial use of this equipment is liable to the
rules and regulations of the Accident Prevention & Insurance Association of your industry sector. Adam Hall as a
manufacturer is bound to inform you formally about the existence of eventual sanitary risks.
These speakers are able to induce high acoustic sound pressure levels. 85 db is by law the maximum audio
pressure level which your ear can be exposed to during a work day. It was set according to the technical expertise
of the occupational medicine as a basis for the noise rating level. Higher sound levels or longer exposition times
could damage your ear. The time of exposition by higher sound pressure levels should be shortened in order to
prevent from ear damages. Here are a few reliable warning signals which show that you have exposed yourself for
a too long period to excessive sound pressure levels:
- You hear bell- or whistling sounds!
- You have the impression that you can’t hear high tones anymore!
CA UTION
RIS K OF ELE CTRI C SHOC K
DO N OT OPE N
Page 5
05
ENGLISHDEUTSCHFRANCAIS
INSTALLATION & OPERATING
INSTALLATION
The powered stage monitor LD MON 101 A is intended to listen to a part of the signal or to the whole signal on
stage outside of the audible range of the PA-system. During operation the system must be placed on to the rubber
feet. Please check for enough distance between integrated amplifer and walls, racks etc. to prevent from overheating (min. 50 cm).
Please take care that the power and the speaker / input wiring are accurate. Please use only undamaged cables
(for the power connection VOLEX cables are recommended) as well as only completely unrolled cable reels. Please
check the wiring for any kind of trip hazard etc. to prevent any kind of accidence or damage (Gaffa-Tape). Please
do not install the items directly beside an edge like a stage border.
It is recommended to switch the system to ON as the last one and to OFF as the first one to prevent start-up noise
caused by a connected devices like mixer etc..
OPERATING
The main level of the LD MON 101 A can be adjusted. The final main level should be adjusted at the source device
(mixer etc.). The speaker disposes of a symmetrical XLR input as well as a symmetrical TRS input (6.3 mm). The
LD MON 101 A is equipped with a symmetrical XLR output to pass the signal through as well as with a VOLEX 240
V seat to pass the power supply through to another device. This makes it easy to connect multiple monitors to a
cluster in order to increase max. SPL or to extend the audible range.
The connection and operating elements of LD MON 101 A are shown on the last page.
Because of the small size of the LD MON 101 A it is suited very well for the use of multiply stage monitors (cluster)
for one audible range (parallel or half-circled configuration).
The power supply pass through is not inted to connect any number of other devices. It is recommended to connect
only another LD MON101A (max. 7 more items) .
Page 6
06
ENGLISHDEUTSCHFRANCAIS

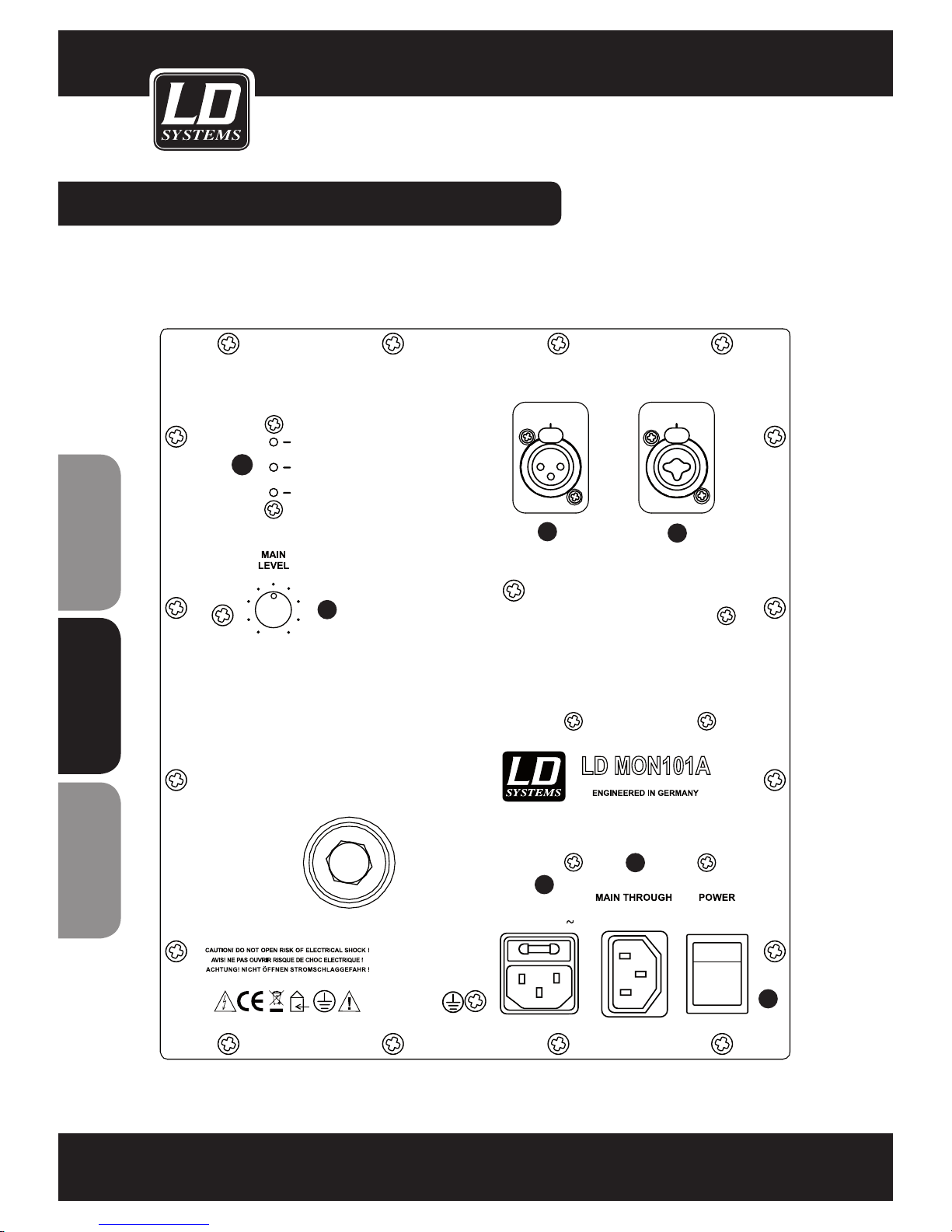

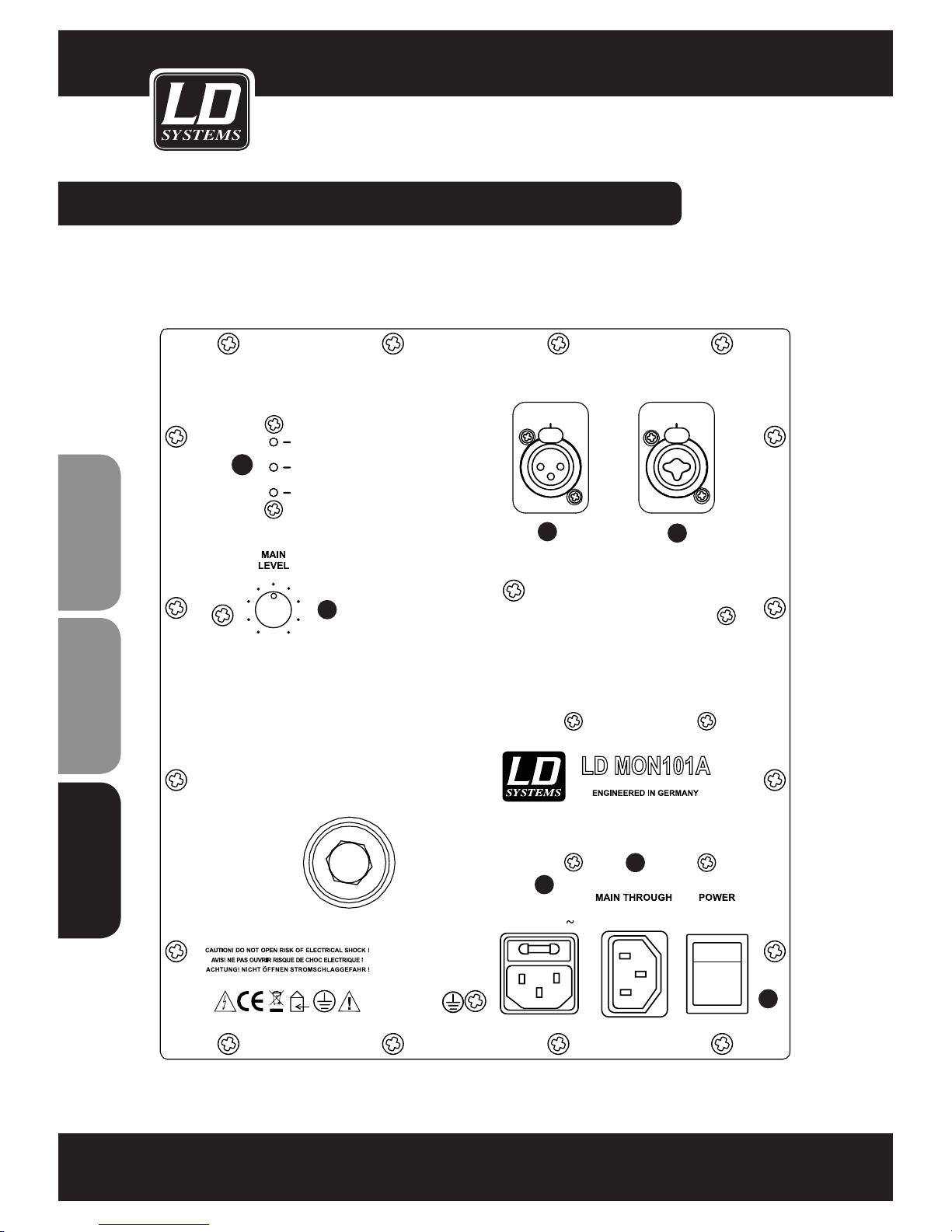

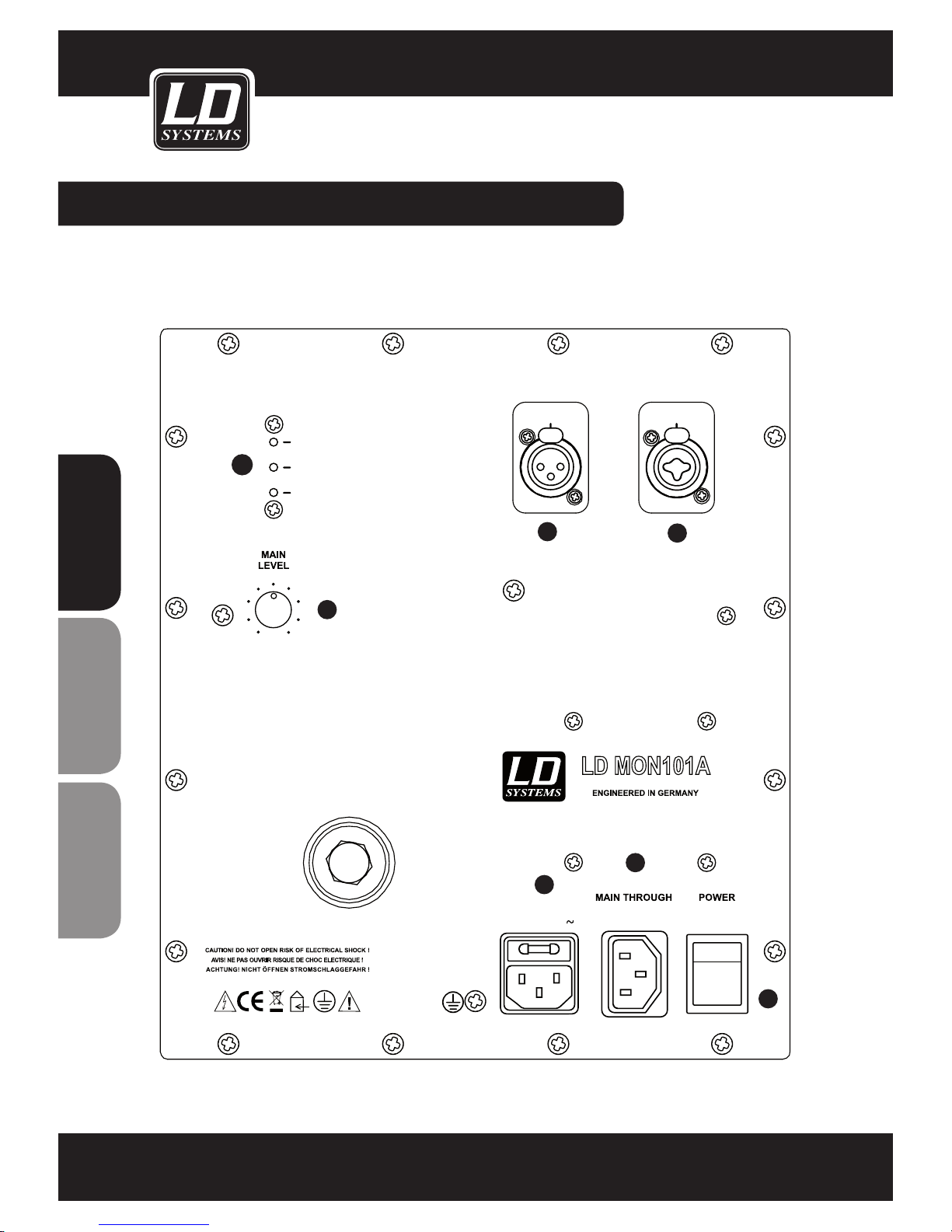

CONNECTION & OPERATING ELEMENTS:
1
4
3
6
7
5
2
INP UTDIR E C T OUT
LI MIT
S IG NAL
P OW ER
FU S E
T 2.0 AL 2 50VAC
R E PL AC E
AS MA R KE D
220- 240V / 50- 60HZ220- 240V / 50- 60HZ
MAX 200 VA / AC
Page 7
07
ENGLISHDEUTSCHFRANCAIS
1
MAIN LEVEL ADJUST
Preset of the level.
2
LIMIT, SIGNAL, POWER LED
LIMIT LED: flashes RED when the integrated limiter is active.
SIGNAL LED: flashes green when a signal is detected. Turns off when limiter is active.
POWER LED: flashes green if device is turned to ON.
3
INPUT XLR / 6.3 mm jack (LEFT / RIGHT)
Symmetrical Line Input for XLR connectors and 6.3 mm jacks.
4
LINE DIRECT OUTPUT (LEFT / RIGHT)
Direct, symmetrical Line Output for XLR connectors.
5
POWER SWITCH
ON / OFF switch. Please switch connected devices to ON first and to OFF after switching the system.
6
POWER CONNECTION SEAT
Power connection seat 240 V (IEC power connector) and fuse seat. Replacement of fuse only if power con nection is disconnected. If fuse blows repeatedly please contact authorized personel for servicing.
7
MAIN THROUGH SEAT
Power connection seat 240 V (IEC power connector) for direct power supply forwarding (for additional
LD MON 101 A).
CONNECTION & OPERATING ELEMENTS:
Page 8
08
ENGLISHDEUTSCHFRANCAIS

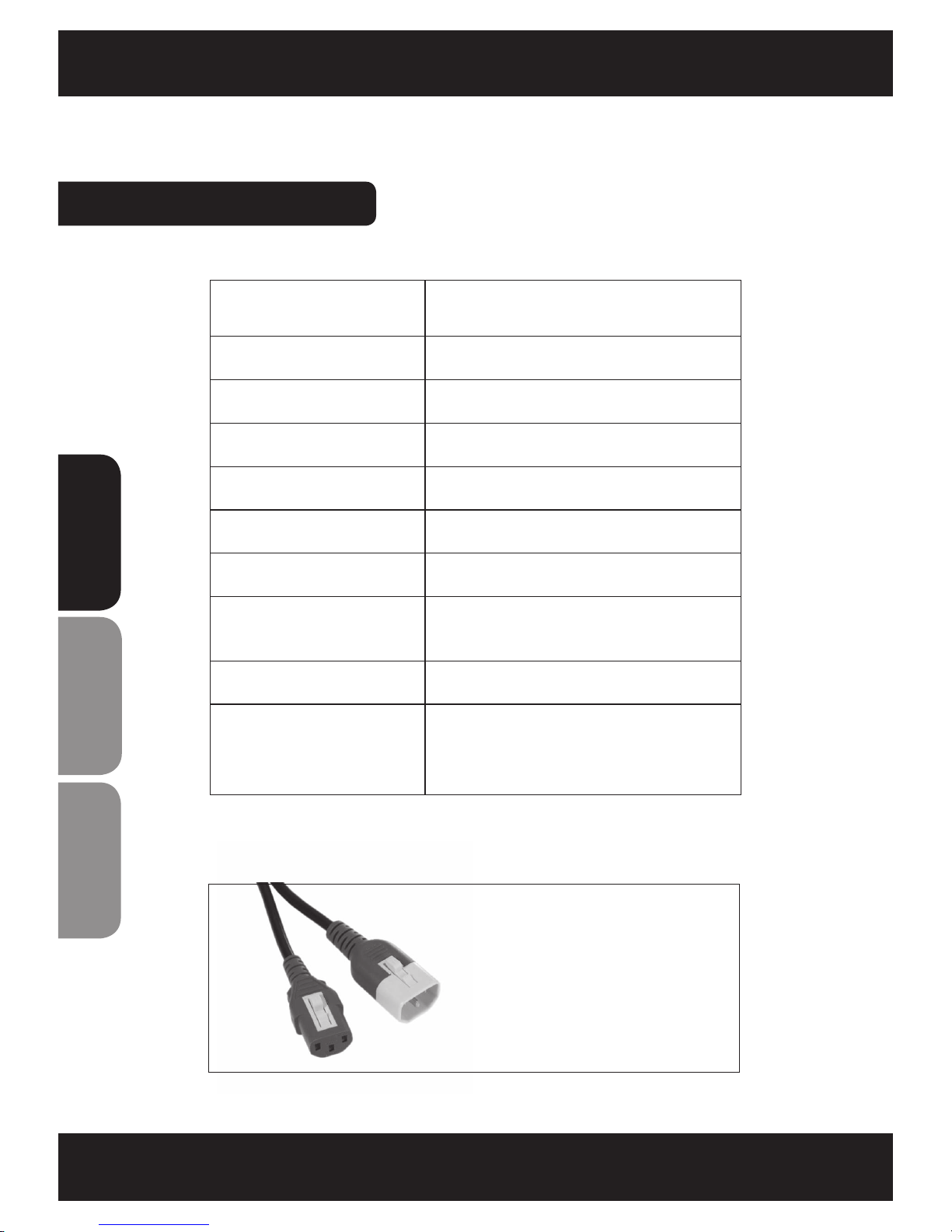

Type:
Stage monitor
10“ / 1“ Coax / vented
Size (WxHxD) mm: 360 x 370 x 425
Weight kg: 10
Frequency range Hz: 90 - 20000
SPL dB: 99
max. SPL dB: 120
Amplifier:
Power Output W R.M.S: 150.
Connectors:
Line In:
Direct Line Out:
sym. XLR / 6.3 mm jack / TRS
sym. XLR, 20 - 20.000 Hz
Voltage / Power input: 220 - 240 V / 200 VA
Features:
ergonomic milled handles
VOLEX POWER PLUGS
power supply forwarding
Specifications subject to change without prior notice.

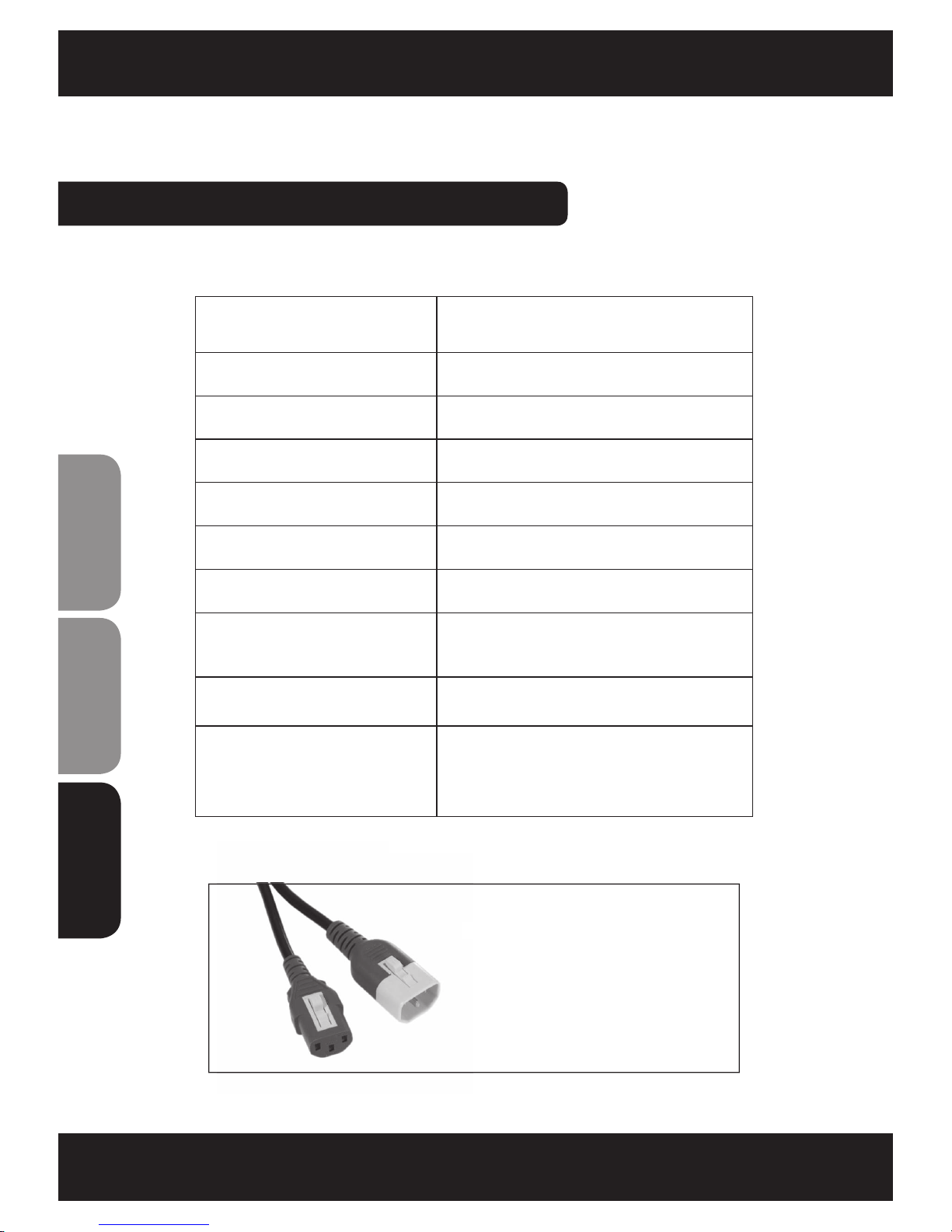

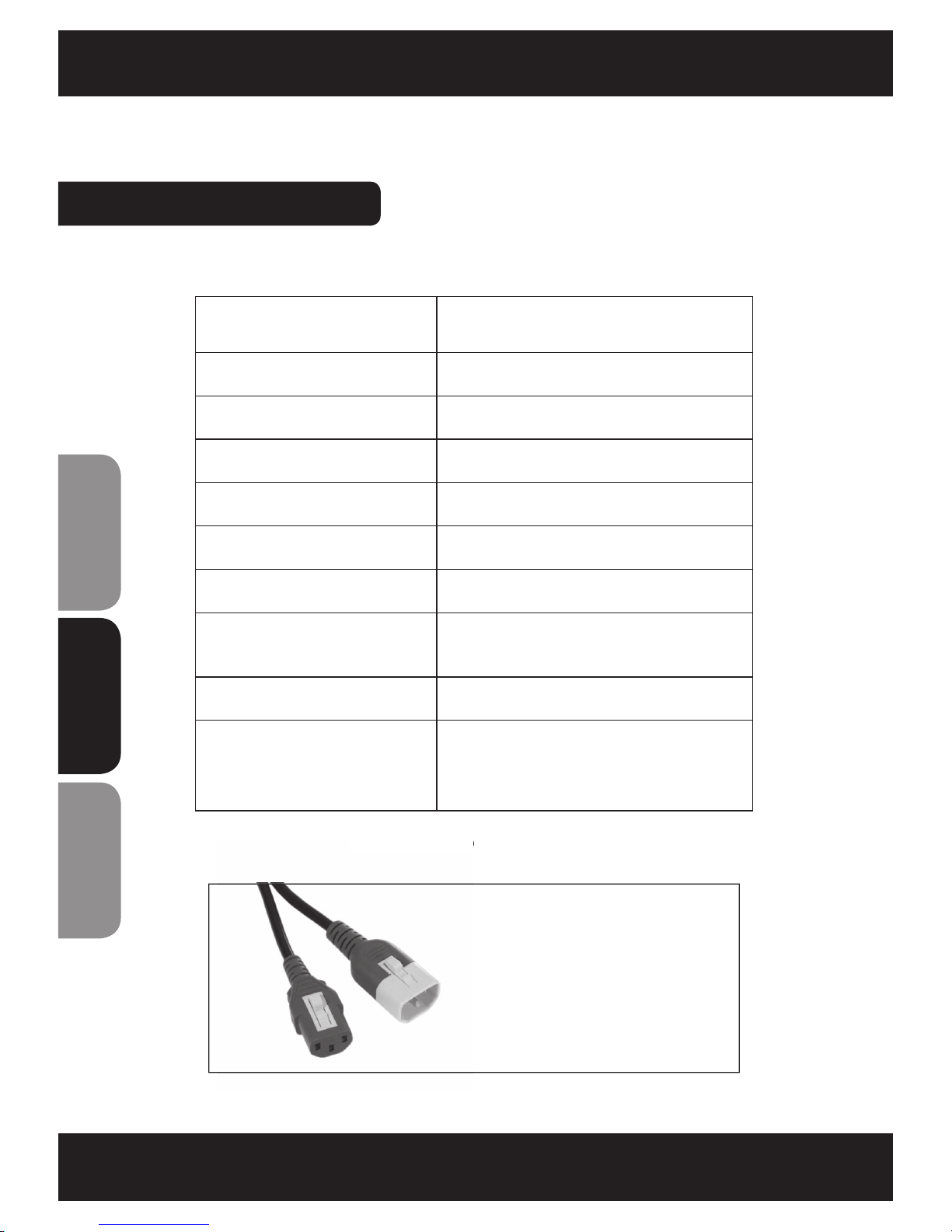

Accessories
SPECIFICATIONS:
VOLEX
Power extension cord
Art. Nr.: 8104EC15
Page 9
LIMITED WARRANTY
This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer and Eminence branded products.
The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justifies, additional
independent warranty claims towards Adam Hall.
Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5 years from
the date of purchase.
The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required
to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your
proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.
This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During the
Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.
In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to
provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded
product in hardware performance.
Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not
responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam
Hall branded product.
This Limited Warranty does not apply,
- to wear parts (e.g. accumulator)
- to any product from which the serial number has been removed or that has been damaged or rendered defec
tive as the result of an accident
- in case of, misuse, abuse, or other external causes
- by operation outside the usage parameters stated in the user´s documentation shipped with the
product
- by use of spare parts not manufactured or sold by Adam Hall
- by modification or service by anyone other than Adam Hall
These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam
Hall regarding the Adam Hall branded product you have purchased.
MANUFACTURER´S DECLARATIONS:
09
ENGLISHDEUTSCHFRANCAIS
Page 10
LIMITATION OF LIABILITY
If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy
shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited
to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware
components that malfunction in conditions of normal use.
Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost
profits or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by
a third party or made by you for a third party.
This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty
or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if
you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages.
This limitation of liability however, will not apply to claims for personal injury.
This Limited Warranty gives you specific legal rights. You may also have other rights that may vary from state to
state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.
REQUESTING WARRANTY-SERVICE
To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which
you purchased the product.
EG-DECLARATION OF CONFIRMITY
These products meet the essential requirements as well as the further standards of the EU Directives 199/5/EU,
89/336/EU.
CORRECT DISPOSAL OF THIS PRODUCT (ELECTRICAL WASTE)
(Applicable in the European Union and other European countries with separate collection systems)
This marking shown on the product or its literature, indicates that it should not be disposed with other household
wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the
sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government
office, for details on where and how they can recycle this item in an enviromentally friendly manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This
product should not be mixed with other commercial wastes for disposal
10
ENGLISHDEUTSCHFRANCAIS
Page 11
11
ENGLISHDEUTSCHFRANCAIS
WEEE-DECLARATION
Your LD-Systems product was developed and manufactured with high quality materials and components wich
can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed
of separately from normal waste at the end of its operational lifetime.
Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment.
This will help to protect the environment in which we all live.
BATTERIES AND ACCUMULATORS
The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or return
them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.
Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject
to modifications. The photocopying, the translation, and all other forms of copying of fragments or of the integrality of this user’s manual is prohibited.
Page 12
Sie haben die richtige Wahl getroffen!
Diese LD-Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches
Handling überzeugen. Dafür garantiert LD-Systems mit seinem Namen und seiner in vielen Jahren erworbenen
Kompetenz als Hersteller hochwertiger Geräte.
Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach
und schnell in den Genuss dieser Technik kommen.
Mehr Informationen zu LD-SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM
12
ENGLISHDEUTSCHFRANCAIS
Page 13
13
ENGLISHDEUTSCHFRANCAIS
LD MON101A
BÜHNEN-MONITOR MIT INTEGRIERTEM VERSTÄRKER
Page 14
14
ENGLISHDEUTSCHFRANCAIS
ENGLISHDEUTSCHFRANCAIS
1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig.
2. Bewahren Sie alle Hinweise und Anleitungen sicher auf.
3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und
Papier bzw. Kartonagen von einander.
5. Sollte Ihr Gerät nicht mehr ordnungsgemäß funktionieren, Flüssigkeiten ausgesetzt werden oder auf sonstige Art
und Weise beschädigt sein, überlassen Sie bitte jegliche Reparaturen ausschließlich autorisiertem Fachpersonal.
6. Halten Sie das Gerät von Hitzequellen wie z.B. Ofen, Heizkörper, oder sonstige Quellen (auch Verstärker) fern.
Sorgen Sie dafür dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzt.
7. Überprüfen Sie alle Verbindungen nach dem Sie das Gerät angeschossen haben um Schäden oder Unfälle zu
vermeiden.
8. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen wenn das Gerät fest installiert
wird. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
ACHTUNG:
Entfernen Sie niemals die Abdeckung, da sonst die Gefahr eines elektrischen Schocks besteht.
Im Inneren des Gerätes befinden sich keine Teile, die vom Bediener gewartet oder repariert werden können.
Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.
Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren,
die einen gefährlichen Schlag verursachen können.
Dieses Symbol kennzeichnet wichtige Bedienungs- und Wartungshinweise.
Vorsicht! Hohe Lautstärke!
Diese Übertragungsanlage wird von Ihnen professionell eingesetzt. Daher unterliegt der Gebrauch bei gewerblicher Nutzung den Regeln und Vorschriften der zuständigen Berufsgenossenschaft. Adam Hall als Hersteller ist
daher verpflichtet, Sie auf möglicherweise bestehende gesundheitliche Risiken ausdrücklich hinzuweisen.
Mit diesen LAutsprechern können hohe Schalldrücke erzeugt werden. 85db ist der Schalldruck, der laut Gesetz
als maximal zulässiger Wert über die Dauer eines Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach den
Erkenntnissen der Arbeitsmedizin als Berurteilungspegel zu Grunde gelegt. Höhere Lautstärken oder längere
Einwirkzeit können Ihr Gehör schädigen. Bei höheren Lautstärken muss die Hörzeit verkürzt werden, um eine
Schädigung auszuschließen. Sichere Warnsignale dafür, dass Sie sich zu lange zu lautem Geräusch ausgesetzt
haben, sind:
- Sie hören Klingel- oder Pfeifgeräusche in den Ohren!
- Sie haben den Eindruck, hohe Töne nicht mehr wahrzunehmen!
VORSICHTSMASSNAHMEN:
CA UT IO N
RIS K OF ELE CTRI C SHOC K
DO NO T OPEN
Page 15
15
ENGLISHDEUTSCHFRANCAIS
AUFSTELLUNG, ANSCHLUSS UND INBETRIEBNAHME:
AUFSTELLUNG
Der aktive Bühnenmonitor LD MON 101 A dient zum Abhören einzelner Kanäle oder des Gesamtsignals auf der
Bühne ausserhalb der Übertragungszone des PA-Systems. Zum Betrieb muss der Bühnenmonitor auf die Gummifüsse gestellt werden. Der eingebaute Verstärker muss in mindestens 50 cm Abstand zu Wänden, Racks etc.
aufgestellt werden, um eine Überhitzung sicher zu vermeiden.
Bitte achten Sie auf eine einwandfreie Verkabelung sowohl für die Stromzufuhr als auch mit dem angeschlossenen
Zuspielgerät (Mixer etc.). Verwenden Sie nur unbeschädigte Kabel (für die Stromversorgung sind VOLEX Kabel
empfohlen) sowie nur vollständig abgewickelte Kabelrollen. Verlegen Sie die Kabel so, dass keine Stolperfallen
entstehen können (Gaffa-Tape).
Das Gerät sollte nie direkt an eine Kante gestellt werden (z. B. Bühnenrand). Da der LD MON 101 A sehr leicht und
kompakt ist sollte nicht auf das Gerät getreten werden.
Auf Grund seiner geringen Grösse eignet sich der LD MON 101 A sehr gut für den Einsatz mehrerer Monitore
(Cluster) für eine Hörzone (Anordnung nebeneinander oder im Halbkreis).
Es empfiehlt sich, das Gerät immer als letztes ein- sowie als erstes auszuschalten, um laute Ein- und
Ausschaltknackser durch das Ein- oder Ausschalten angeschlossenener Geräte zu vermeiden.
ANSCHLUSS UND BEDIENUNG
Es kann der Pegel des Bühnenmonitors voreingestellt werden. Die endgültige Einstellung des Pegels erfolgt dann
über das Zuspielgerät. Die Anschlüsse erlauben sowohl eine symmetrische Verbindung mit XLR Steckern als auch
eine symmetrische Verbindung mit 6.3 mm Klinkensteckern zu einem Zuspielgerät.
Der LD MON 101 A ist sowohl mit einer XLR-Buchse zu Weiterleitung des Signals als auch mit einer VOLEX 240 V
Buchse zur Weiterleitung der Stromversorgung ausgerüstet. Damit lassen sich mehrere Monitore zu einem Cluster
zusammenschalten was sowohl eine Erhöhung der max. Lautstärke als auch eine Erweiterung der Hörzone ermöglicht.
Die Stromweiterleitung ist nicht für die Stromversorgung beliebig vieler anderer Geräte
vorgesehen. Es sollten nur max. 7 weitere LD MON 101 A angeschlossen werden .
Page 16
16
ENGLISHDEUTSCHFRANCAIS
ANSCHLUSS & BEDIENELEMENTE:
1
4
3
6
7
5
2
INP UTDIR E C T OUT
LI MIT
S IG NAL
P OW ER
FU S E
T 2.0 AL 2 50VAC
R E PL AC E
AS MA R KE D
220- 240V / 50- 60HZ220- 240V / 50- 60HZ
MAX 200 VA / AC
Page 17
17
ENGLISHDEUTSCHFRANCAIS
1
MAIN LEVEL ADJUST
Voreinstellung der Lautstärke.
2
LIMIT, SIGNAL, POWER LED
LIMIT LED: Leuchtet ROT, wenn der eingebaute Limiter das Signal begrenzt.
SIGNAL LED: Leuchtet grün wenn ein Signal anliegt. Erlischt, wenn der Limiter aktiv ist.
POWER LED: Leuchtet grün bei eingeschaltetem Gerät.
3
INPUT XLR / 6.3 mm jack (LEFT / RIGHT)
Symmetrischer Line Eingang für XLR-Stecker und 6.3 mm Klinkenstecker.
4
LINE DIRECT OUTPUT (LEFT / RIGHT)
Direkter, symmetrischer Line Ausgang für XLR-Stecker.
5
POWER SWITCH
EIN- / Ausschalter. Angeschlossene Geräte wie Mischpulte etc. vor dem Aktivsystem einschalten und nach
dem Aktivsystem ausschalten.
6
POWER CONNECTION SEAT
Anschlussbuchse 240 V (Kaltgerätestecker) und Sicherungshalter. Die Sicherung nur bei gezogenem Netz stecker auswechslen. Brennt die Sicherung wiederholt durch, muss das Gerät durch einen Fachbetrieb
geprüft werden.
7
MAIN THROUGH SEAT
Anschlussbuchse 240 V (Kaltgerätestecker) zur direkten Stromversorgung eines weiteren LD MON 101 A.
ANSCHLUSS & BEDIENELEMENTE:
Page 18
18
ENGLISHDEUTSCHFRANCAIS
Typ:
Bühnenmonitor
10“ / 1“ Coax-vented
Grösse (BxHxT) mm: 360 x 370 x 425
Gewicht kg: 10
Frequenzbereich Hz: 90 - 20000
SPL dB: 99
max. SPL dB: 120
Verstärker
Ausgangsleistung W R.M.S.: 150
Anschlüsse:
Line In:
Direct Line Out Hz:
sym. XLR / 6.3 mm Klinke
sym. XLR, 20 - 20.000
Versorgungsspannung / Leistungsaufnahme 220 - 240 V / 200 VA
Ausstattung:
gefräste Griffe
VOLEX POWER PLUGS
Weiterleitung der Versorgungsspannung
Änderungen der technischen Daten vorbehalten.
SPECIFICATIONS:
Zubehör
Änderungen der technisch
VOLEX
Verlängerungskabel
Art. Nr.: 8104EC15
Page 19
GARANTIEBESTIMMUNGEN
Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence.
Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.
Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner
erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 5 Jahren ab Kaufdatum frei von
Material- oder Verarbeitungsfehlern ist.
Der Garantiezeitraum beginnt mit dem Datum des Kaufs.
Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt
durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen,
falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums
erforderlich ist.
Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an
Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird.
Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert
oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.
In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt
mit mindestens derselben Leistung zu ersetzen.
Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall
übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall erhaltenen
Anweisungen zurückzuführende Schäden.
Diese Garantie erstreckt sich nicht auf
-Verschleißteile (z.B. Akkumulator).
-Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als folge eines Unfalls
-nicht sachgerechter oder missbräuchlicher Verwendung oder anderer missbräuchlicher Verwendung oder anderer
äußerer Ursachen,
-Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind
-Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurde
- Geräte die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurde.
Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.
HERSTELLERERKLÄRUNGEN:
19
ENGLISHDEUTSCHFRANCAIS
Page 20
20
ENGLISHDEUTSCHFRANCAIS
HAFTUNGSBESCHRÄNKUNG
Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert,
besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz.
Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im
Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus
dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei
normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.
Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden.
Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.
Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit
und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch
dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für
Ansprüche aus Personenschäden.
Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen
von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze
des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.
INANSPRUCHNAHME DES REPARATURSERVICE
Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an
Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.
EG-KONFORMITÄTSERKLÄRUNG
Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 1999/5/
EU, 89/336/EU und 73/23/EU.
KORREKTE ENTSORGUNG DIESES PRODUKTES
(Gültig in der Europäischen Union)
Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät
nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen zu
verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.
Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die
Möglichkeiten der korrekten Entsorgung.
Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen
zur Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.
Page 21
21
NOTES:
WEEE-DEKLARATION
Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische
Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei
einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.
BATTERIEN UND AKKUS
Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.
Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbehalten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung
oder Teilen derselben ohne vorherige Genehmigung ist untersagt.
ENGLISHDEUTSCHFRANCAIS
Page 22
Merci d’avoir choisi LD-Systems!
Nous avons conçu ce produit afin de vous offrir un matériel fiable, qui vous accompagnera durant de longues
années. En achetant l’un des produits de la marque LD-Systems vous bénéficiez de notre compétence reconnue
et de nos nombreuses années d’expérience en tant que fabricant. Notre nom est notre garantie.
Veuillez s’il-vous-plait prendre quelques minutes pour lire attentivement ces instructions d’utilisation car nous
souhaitons que vous puissiez profiter pleinement et au plus vite de votre matériel LD-Systems.
Pour plus d’informations sur LD-Systems venez visiter notre site WWW.LD-SYSTEMS.COM
22
ENGLISHDEUTSCHFRANCAIS
Page 23
23
ENGLISHDEUTSCHFRANCAIS
LD MON101A
ENCEINTE MONITEUR AVEC AMPLIFICATEUR IN TÉGRÉ
Page 24
24
ENGLISHDEUTSCHFRANCAIS
1. Veuillez lire attentivement les précautions d’utilisation et les instructions suivantes.
2. Veuillez conserver ce manuel d’utilisation.
3. Veuillez utiliser cet appareil uniquement conformément à son but d’utilisation initial.
4. Veuillez respecter les règles de traitement des déchets. Veuillez s’il-vous-plait séparer les déchets plastiques
des déchets papiers et les déposer dans un bac à ordures adéquat.
5. En cas de panne, de dommage, d’exposition de l’appareil à la pluie ou autres liquides, veuillez contacter une
personne qualifiée pour le service après-vente de nos produits.
6. Veuillez ne pas exposer ce produit à des sources de chaleur, telles que les fours, les radiateurs ou tout autre
appareil produisant de la chaleur (notamment les amplificateurs de puissance). Pour éviter les risques de
surchauffe veillez à ce que l’appareil ne soit pas placé trop près d’un mur, ou enfermé dans un boitier, pour
que la circulation de l’air ne soit pas obstruée.
7. Après avoir connecté votre appareil veuillez inspecter le câblage pour éviter les risques d’accident ou
d’avarie. Veuillez ne jamais utiliser de câbles endommagés.
8. Veuillez utiliser uniquement les accessoires et supports de fixation fournis ou recommandés par le
constructeur. Assurez vous de la stabilité de votre installation avant d’utiliser votre matériel, vous éviterez les
risques de chutes et donc de dommages de l’appareil.
DANGER:
Pour réduire les risques de choc électrique veuillez ne pas retirer le couvercle (ou la face arrière) de l’appareil.
Les pièces situées à l’intérieur de l’appareil ne doivent pas être manipulées par l’utilisateur. Veuillez contacter
exclusivement une personne qualifiée pour le service après-vente de nos produits.
L’éclair finissant par une flèche, entouré d’un triangle équilatéral vous indique la présence à
l’intérieur du boîtier de pièces non isolées, représentant un risque de “haute tension électrique” et
pouvant par conséquent blesser les personnes.
Le point d’exclamation, entouré d’un triangle équilatéral, vous indique la présence d’instructions
importantes quant-à l’utilisation et à l’entretien dans la brochure fournie avec le produit.
ATTENTION! NIVEAU SONORE ÉLEVÉ!
Vous allez utiliser ce système de transmission sans fil à des fins professionnelles. Dans ce cas l’utilisation de ce
produit est soumise à des règles et à des directives définies par votre organisme professionnel de prévention
des accidents du travail. En tant que fabricant, Adam Hall se doit de vous mettre en garde formellement sur les
risques éventuels que cet appareil peut présenter pour votre santé.
Ce système est capable de générer une pression acoustique élevée. 85dB est la limite légale du niveau sonore
à laquelle votre ouïe peut être soumise lors d’une journée de travail. Cette valeur a été fixée par la médecine du
travail comme valeur de référence pour la mesure du niveau sonore. Vous exposer à des niveaux sonores plus
élevés, ou sur une durée plus longue peut endommager votre ouïe. Si vous vous exposez à des pressions acoustiques supérieures à la limite légale, pensez à raccourcir le temps d’exposition pour vous protéger d’éventuelles
dégradations de votre ouïe. Voici quelques signes pouvant vous alerter d’une exposition trop longue à un niveau
sonore trop élevé :
- Vous entendez des sons de cloche, de sonnerie ou des sifflements !
- Vous avez l’impression de ne plus entendre les sons aigus !
PRÉCAUTIONS D’UTILISATION:
CA UT IO N
RIS K OF ELE CTRI C SHOC K
DO NO T OPEN
Page 25
25
ENGLISHDEUTSCHFRANCAIS
INSTALLATION, BRANCHEMENT & FONCTIONNEMENT:
INSTALLATION
L’enceinte moniteur amplifiée live LDMON101A est un retour de scène pour l’écoute de canaux isolés ou bien d’un
ensemble de canaux en dehors de la zone d’émission du système de sonorisation PA. Risque de chute ! Veuillez laisser
au moins 50 cm d’écart entre la face arrière du moniteur (trappe d’aération du module d’amplification) et les murs,
racks etc. pour éviter les risques de surchauffe. Veillez à ce que le raccordement de l’enceinte au courant électrique
ainsi qu’à la table de mixage soit correct. Veillez à n’utiliser que des câbles d’un état irréprochable (nous recommandons les câbles VOLEX pour le raccordement au courant électrique) et si vous utilisez des enrouleurs de câble veillez à
ce que ceux-ci soient entièrement déroulés. Placez et fixez vos câbles de manière à exclure les risques de trébuchement (Gaffa Tape).
Veillez à ne pas placer l’enceinte sur un rebord (ex : rebord de scène), les enceintes doivent être installées de manière
à exclure les risques de chute, de glissement etc. Le LDMON101A est très compact et léger, veillez à ne pas le piétiner
ou faire jouer trop de poids sur le boîtier. Ses dimensions réduites permettent l’utilisation simultanée de plusieurs
unités même sur une scène de petite taille. Vous pouvez les placer en cluster pour créer une zone d’écoute (côte à
côte ou bien en demi-cercle).
Il est recommandé d’allumer le moniteur en dernier ainsi que de l’éteindre en premier pour éviter les risques de bruits
parasites qui peuvent être d’un niveau élevé (dus aux autres appareils reliés à l’enceinte).
BRANCHEMENT ET FONCTIONMENT
Vous pouvez régler le volume du LDMON101A sur la face arrière de l’appareil mais le réglage final devrait se faire sur
la table de mixage. Les prises disponibles permettent aussi bien un branchement symétrique sur connecteurs XLR
qu’un raccordement symétrique sur connecteurs jack entre l’enceinte et la table de mixage.
Le LDMON101A dispose d’une sortie parallèle du signal audio pour router le signal vers une autre unité. Il dispose
également d’une sortie parallèle pour le courant électrique (entrée de courant sur prise VOLEX 240V / sortie de courant
sur prise VOLEX 240V. Vous pouvez ainsi connecter plusieurs enceintes sur une prise de courant seulement. Le nombre
d’enceintes dépendant d’une prise secteur est toutefois limité. Vous pouvez brancher un maximum de 7 enceintes en
cascade. Les positions des branchements et des touches de réglage du LDMON101A sont décrites en page 5 de ce
manuel d’utilisation.
Page 26
26
ENGLISHDEUTSCHFRANCAIS
BRANCHEMENTS ET TOUCHES DE RÉGLAGE:
1
4
3
6
7
5
2
INP UTDIR E C T OUT
LI MIT
S IG NAL
P OW ER
FU S E
T 2.0 AL 2 50VAC
R E PL AC E
AS MA R KE D
220- 240V / 50- 60HZ220- 240V / 50- 60HZ
MAX 200 VA / AC
Page 27
27
ENGLISHDEUTSCHFRANCAIS
BRANCHEMENTS ET TOUCHES DE RÉGLAGE:
1
MAIN LEVEL ADJUST
Réglage du volume.
2
LIMIT, SIGNAL, POWER LED
LIMIT LED: Clignote en rouge lorsque le limiteur intégré limite le signal.
SIGNAL LED: S´illumine en vert quand un signal audio est présent, s´éteint lorsque le limiteur est activé.
POWER LED: S´illumine en vert lorsque l´enceinte est en service (sous tension).
3
INPUT XLR / 6.3 mm jack (LEFT / RIGHT)
Entrée de signal ligne symétrique pour connecteurs XLR ou Jack.
4
LINE DIRECT OUTPUT (LEFT / RIGHT)
Sortie XLR symétrique parallèle pour signal ligne.
5
POWER SWITCH
Interrupteur ON/OFF. Allumer les périphériques (table de mix etc.) avant LDMON101A, les éteindre après
LDMON101A.
6
POWER CONNECTION SEAT
Prise secteur 240V et cartouche-fusible. Ne pas remplacer le fusible lorsque l´appareil est connecté au
courant domestique. Si le fusible saute régulièrement veuillez faire examiner votre appareil par le service
après-vente.
7
MAIN THROUGH SEAT
Embase de branchement 240V pour alimentation directe d`une enceinte LDMON101A supplémentaire.
Page 28
28
ENGLISHDEUTSCHFRANCAIS
Type:
Enceinte Monitor Scéne
10“ / 1“ Coax-Bassreflex / vented
Dimensions (LxHxP) mm: 360 x 370 x 425
Poids kg: 10
Bande passante Hz: 90 - 20000
SPL dB: 99
max. SPL dB: 120
Amplificateur:
Puissance de sortie W R.M.S.: 150
Connectiques:
Entrée de ligne:
Sortie parallèle directe Hz:
sym. XLR / 6.3 mm Klinke / TRS
sym. XLR, 20 - 20.000
Voltage d’alimentation / Puissance
consommée
220 - 240 V / 200 VA
Divers:
Poignées ergonomiques
VOLEX POWER PLUGS
Redirection de la tension d‘alimentation
Données sujettes à modifications.
CARACTÉRISTIQUES TECHNIQUES:
Accessoires
Données sujettes
VOLEX
Rallonge électrique
Art. Nr.: 8104EC15
Page 29
GARANTIE LIMITÉE:
Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer et Eminence.
Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle
justifie d’une garantie supplémentaire indépendante auprès de la société Adam Hall.
La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs officiels,
est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 5 ans pour les produits Palmer) à partir de
la date d’achat, lorsqu’il est utilisé dans des conditions normales.
La période de garantie limitée débute le jour de l’achat du produit. Pour bénéficier de cette garantie vous devez
produire une preuve d’achat sur laquelle figure la date d’achat du produit (ex : ticket de caisse daté, bon de
livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la
période de garantie limitée, vous aurez alors le droit de bénéficier des services de la garantie selon les termes et
conditions mentionnés par ce document.
Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas
transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage
à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une
réparation par Adam Hall deviennent la propriété d‘Adam Hall.
Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit
de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit
initial.
Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne
peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation
fournies avec votre produit.
Cette garantie limitée ne s‘applique pas,
- aux pièces d‘usure (ex: piles)
- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par
accident
- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou
toute autre cause externe
- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation
fournie avec le produit
- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall
- dans le cas d‘une modification du produit ou d‘une réparation par quiconque autre qu‘Adam Hall
Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant
le produit de la marque Adam Hall que vous vous êtes procuré.
DÉCLARATIONS DU FABRICANT:
29
ENGLISHDEUTSCHFRANCAIS
Page 30
30
ENGLISHDEUTSCHFRANCAIS
LIMITATION OF LIABILITY
Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera
la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre
de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou
bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions
d’utilisation normales.
Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit,
y compris les pertes de profits, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La
responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas
d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.
Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet
de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations
contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par
quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants officiels de la possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations
pour dommages corporels.
Cette garantie limitée vous confère des droits légaux spécifiques. Selon votre pays, ou l’État dans lequel vous
vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre
pays ou votre État pour déterminer l’ensemble de vos droits.
FAIRE FONCTIONNER LA GARANTIE
Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous
avez acheté le produit.
UE-DÉCLARATION DE CONFORMITÉ
Ces produits sont conformes aux exigences essentielles des directives européennes 1999/5/EU,
89/336/EU ainsi qu’à leurs clauses additionnelles.
ÉLIMINATION CORRECTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)
(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)
Ce signe figurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le
même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en fin de vie. Pour écarter les risques
de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets,
veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces
composants pourront être traités puis éventuellement réutilisés.
Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer de
la meilleure façon de traiter les déchets électroménagers.
Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur contrat
d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.
Page 31
31
ENGLISHDEUTSCHFRANCAIS
DÉCLARATION DEEE
Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité
qui peuvent être recyclés voire réutilisés. Ce signe figurant sur le produit ou dans la brochure jointe au produit
indique qu’il ne doit pas être jeté dans le même bac à ordures que les déchets ménagers classiques lorsqu’il
arrive en fin de vie.
Veuillez s’il-vous-plait disposer de ce produit auprès d’un point de collecte officiel des déchets ou d’un centre de
recyclage pour les produits de ce type.
En agissant ainsi vous participez à la préservation de l’environnement dans lequel nous vivons tous.
PILES ET BATTERIES
Les piles ou les piles rechargeables fournies avec ce produit peuvent être recyclées. Veuillez les jeter dans un
bac spécialement dédié aux déchets de ce type, ou bien retournez les à un revendeur spécialisé. Pour protéger
l’environnement, ne jetez que les piles vides.
Adam Hall GmbH, tous droits réservés. Les données techniques et les caractéristiques fonctionnelles du produit
peuvent être sujettes à modification. La photocopie, la traduction ainsi que toutes autres formes de copies, de
tout ou partie, de ce manuel d’utilisation sont prohibées.
Page 32
Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany
Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000
web : www.adamhall.com | e-mail : [email protected]
WWW.LD-SYSTEMS.COM
Loading...
