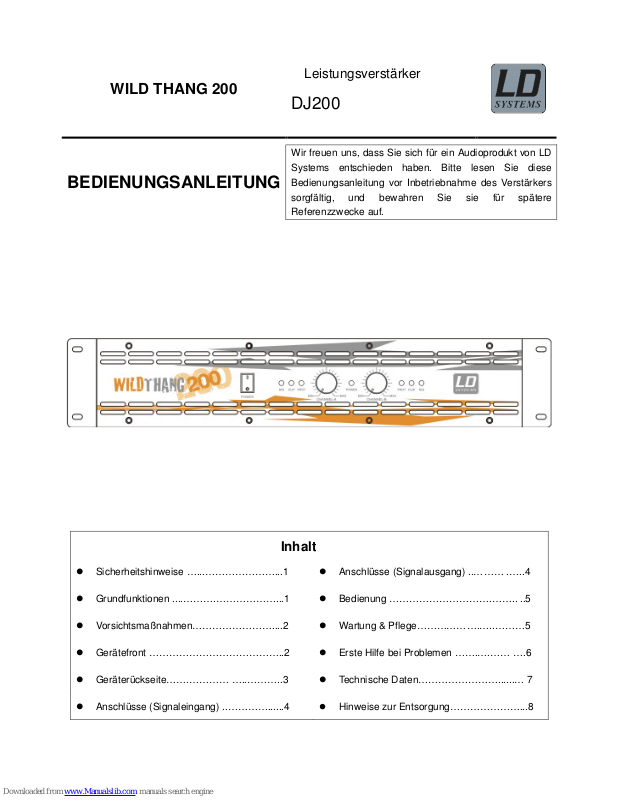

WILD THANG 200
Leistungsverstärker
DJ200
BEDIENUNGSANLEITUNG
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD
Systems entschieden haben. Bitte lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme des Verstärkers
sorgfältig, und bewahren Sie sie für spätere
Referenzzwecke auf.
Inhalt
Sicherheitshinweise …...…………………...1 Anschlüsse (Signalausgang) ..……… .…..4
Grundfunktionen ....……….………………...1 Bedienung ………………………….…….. ..5
Vorsichtsmaßnahmen……………………....2 Wartung & Pflege……………….…..………5
Gerätefront …………………………………..2 Erste Hilfe bei Problemen …….….…… ….6
Geräterückseite…….………… …..………..3 Technische Daten……………………......… 7
Anschlüsse (Signaleingang) ..…………......4
Hinweise zur Entsorgung…………………...8
Page 2
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
1/19 V-
1. Sicherheitshinweise
ACHTUNG: Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlags besteht.
Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können.
Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.
Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen
elektrischen Schlag verursachen können.
Dieses Symbol kennzeichnet wichtige Bedienungs- und Wartungshinweise.
1.) Achtung: Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlags besteht.
Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden
können.
2.)
Zur Vermeidung eines elektrischen Schlags oder Brandgefahr sollte dieses Gerät niemals Regen oder
Feuchtigkeit ausgesetzt werden. Achten Sie darauf, dass keine Flüssigkeiten oder Metallgegenstände in
das Gehäuse gelangen, da diese einen elektrischen Schlag verursachen oder zu Fehlfunktionen des
Geräts führen können.
3.)
Sorgen Sie zur Vermeidung von Überhitzung stets für ausreichende Luftzirkulation, und verdecken Sie
nicht die Lüftungsöffnungen. Achten Sie auf Abstand zu anderen Wärmequellen. Vermeiden Sie staubige
und feuchte Umgebungen.
4.) Nehmen Sie keine eigenen Reparaturversuche vor. Lassen Sie das Gerät ausschließlich von
qualifiziertem Servicepersonal prüfen bzw. reparieren.
2. Grundfunktionen
Der DJ200 ist ein kompakter, außerordentlich kostengünstiger und unkompliziert zu bedienender
Leistungsverstärker der Einstiegsklasse, der sich durch hervorragende Sprachverständlichkeit, exzellenten
Rauschabstand sowie klar definierte Höhen, durchsetzungsstarke Mitten und druckvolle Bässe auszeichnet –
ideal für DJs, Tonstudios, Hotels, Konferenz- und Multifunktionsräume, Multimedia-Schulungen, kleinere
Veranstaltungen etc.
1. Eingangsstufe: Symmetrischer Differenz-Eingangsverstärker mit optimierter Stabilität und Dynamik.
Page 3
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
2/19 V-
2. Ausgangsstufe: Komplementärkollektorschaltung für einen klaren, verzerrungsarmen Klang. Der als
Vorverstärker eingesetzte Dual-Operationsverstärker NE5532 gewährleistet ein Ausgangssignal mit
besonders geringer Verzerrung.
3. Umfassende Schutzschaltungen:
1) Überhitzungsschutz: Diese Schutzschaltung verhindert das Überhitzen des Geräts aufgrund
unzureichender Lüftung oder langer Betriebszeiten unter Volllast durch automatisches Abschalten des
Verstärkers bei Temperaturen über 90 °C und Wiederaufnahme des Betriebs, sobald die Temperatur unter
90 °C fällt.
2) Kurzschlussschutz: Diese Schutzschaltung schützt den Verstärker schnell und zuverlässig vor
Kurzschlüssen aufgrund von Bedienungsfehlern oder Anschluss von Lautsprechern mit falscher Impedanz
durch sofortiges Abschalten des Ausgangssignals (PROT-LED leuchtet). Sobald die Ursache der Störung
beseitigt wird, nimmt der Verstärker den Betrieb automatisch wieder auf.
3) Gleichspannungsschutz: Beträgt der Gleichspannungsanteil im Ausgangssignal mehr als 1 V, schaltet der
Verstärker automatisch ab und verhindert auf diese Weise die Beschädigung der Lautsprecher.
4) "Intelligentes", nebengeräuscharmes Kühlsystem: Für den Einsatz in geräuschkritischen Umgebungen wie
Tonstudios verfügt der Verstärker über besonders leise arbeitende Lüfter mit hoher Lebensdauer sowie
eine präzise Überwachung der Oberflächentemperatur der Kühlkörper. Da sich die Lüfter erst bei
Temperaturen über 70 °C einschalten, ist ein nebengeräuscharmer Betrieb des Verstärkers gewährleistet.
Steigt die Temperatur über 70 °C, werden die Lüfter automatisch hinzugeschaltet, so dass die Temperatur
der Kühlkörper schnell wieder sinkt.
3．．．．Vorsichtsmaßnahmen
1) Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie Verkabelungen vornehmen.
2) Achten Sie auf die korrekte Einstellung der Wechselspannung am Gerät.
3) Verwenden Sie geeignete Steckdosen, und schalten Sie niemals mehrere Verstärker gleichzeitig ein.
4) Stellen Sie sicher, dass alle Anschlüsse korrekt ausgeführt sind.
5) Stellen Sie den Eingangspegel (Lautstärke) vor Einschalten des Verstärkers auf Minimum (nach links).
6) Schalten Sie den Verstärker im Falle einer Fehlfunktion sofort aus. Versuchen Sie nicht, das Gerät selbst
zu reparieren, sondern wenden Sie sich an Ihren Händler und lassen diese Arbeiten von qualifiziertem
Servicepersonal durchführen.
4. Gerätefront

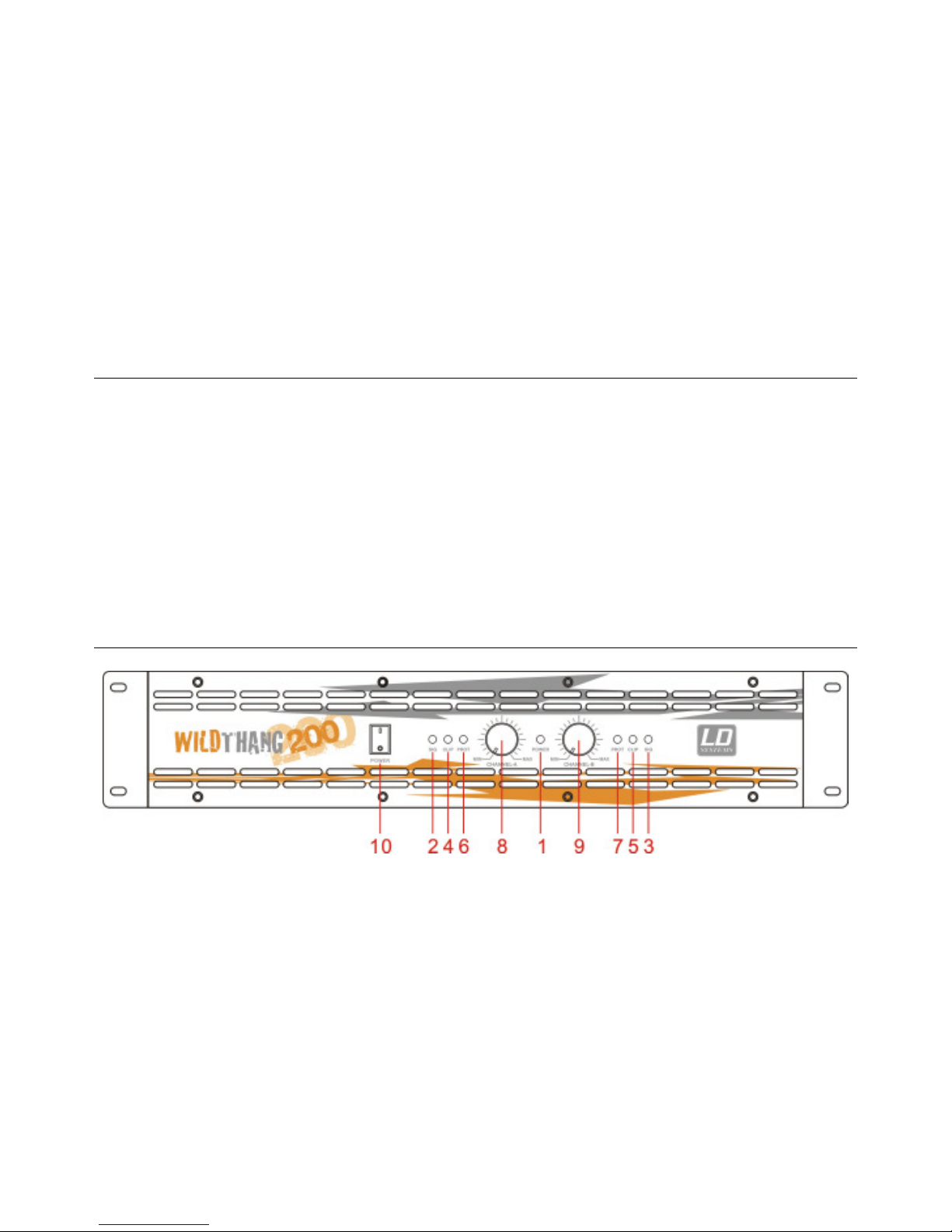

1) Netz-LED (grün)
Die Netz-LED leuchtet nach Einschalten des Verstärkers und zeigt die Betriebsbereitschaft an.
2/3) Signal-LED Kanal A / Kanal B (CHA / CHB; grün)
Page 4
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
3/19 V-
Diese LEDs zeigen an, dass ein Signal anliegt und der Verstärker arbeitet.
4/5) CLIP-LED Ausgang Kanal A / Kanal B (CHA / CHB; grün)
Die CLIP-LEDs leuchten, wenn die Eingangsspannung zu hoch ist.
6/7) PROT-LED Kanal A / Kanal B (CHA / CHB; gelb)
Diese LEDs leuchten in den folgenden drei Situationen:
1. Während der ersten Sekunden nach Ein- bzw. Ausschalten des Verstärkers
2. Bei Überhitzen des Verstärkers (Endstufe)
3. Bei technischem Defekt: Gleichspannungsschutz
8/9) Eingangspegelregler (Lautstärke) Kanal A / Kanal B (CHA / CHB)
Mit diesen Drehreglern steuern Sie den Eingangspegel des Verstärkers.
10) Netzschalter (POWER)
Der Verstärker benötigt nach dem Einschalten ca. 3 bis 4 Sekunden, bis er betriebsbereit ist
(Soft-Start-Funktion).
5. Geräterückseite

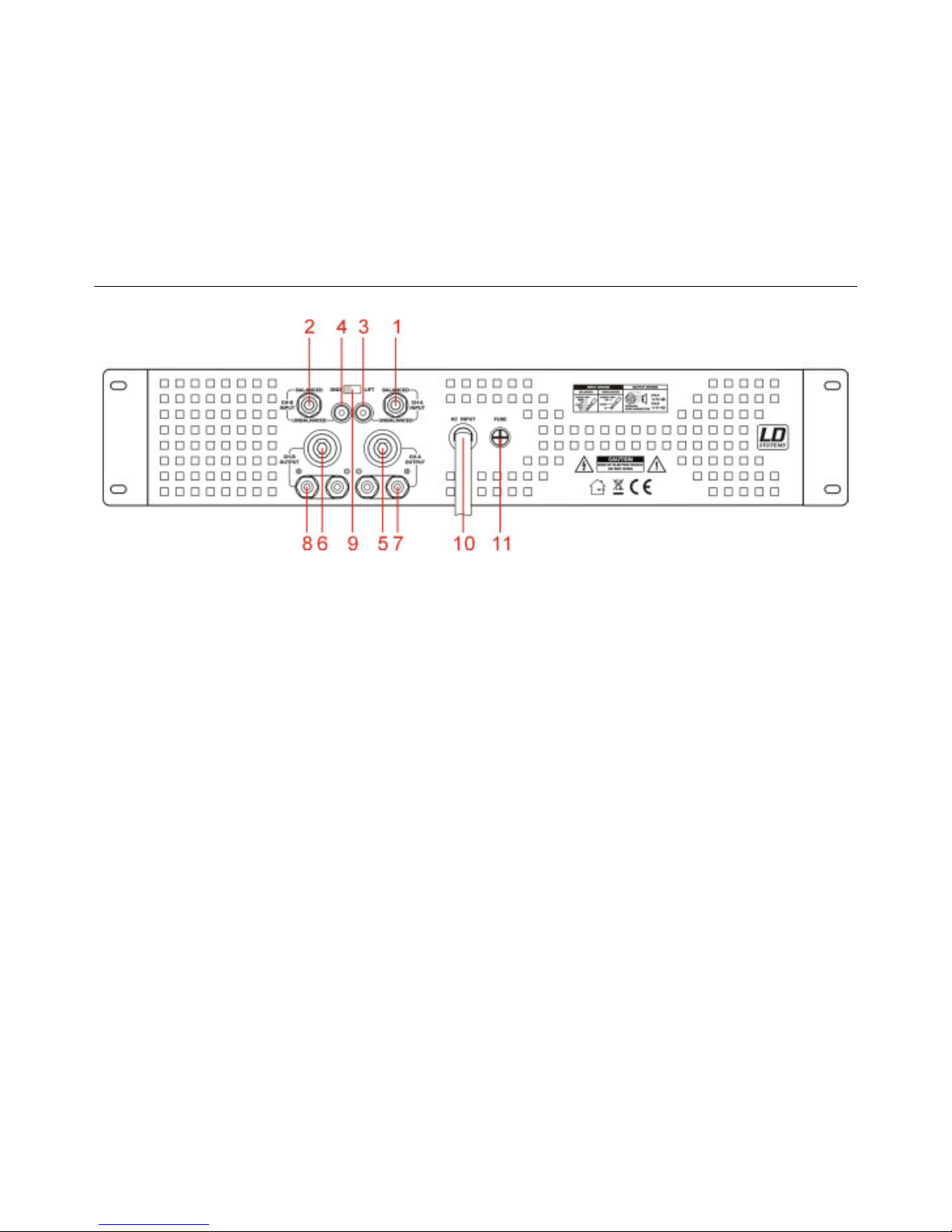

1/2) Eingänge Kanal A / Kanal B (CHA/CHB)
6,3-mm-Klinkenbuchsen
Symmetrische Belegung: Sleeve (Mantel) = Masse; Tip (Spitze) = Signal +; Ring = Signal Unsymmetrische Belegung: Sleeve (Mantel) = Masse; Tip (Spitze) = Signal +
3/4) Link-Buchsen, Eingangssignal Kanal A / Kanal B (CHA/CHB; Cinch)
Unsymmetrische Belegung: Ring = Masse; Tip (Spitze) = Signal +
5/6) Ausgänge Kanal A / Kanal B (CHA/CHB; Speakon)
+1/+2 = Signal +; -1/-2: Signal -
7/8) Ausgänge Kanal A / Kanal B (CHA/CHB; Polklemmen)
Rot = Signal +; schwarz = Signal -
9) Ground-Lift-Schalter
10) Netzkabel
11) Sicherung (FUSE): F5A/250V
Page 5
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
4/19 V-
6. Anschlüsse (Signaleingang)

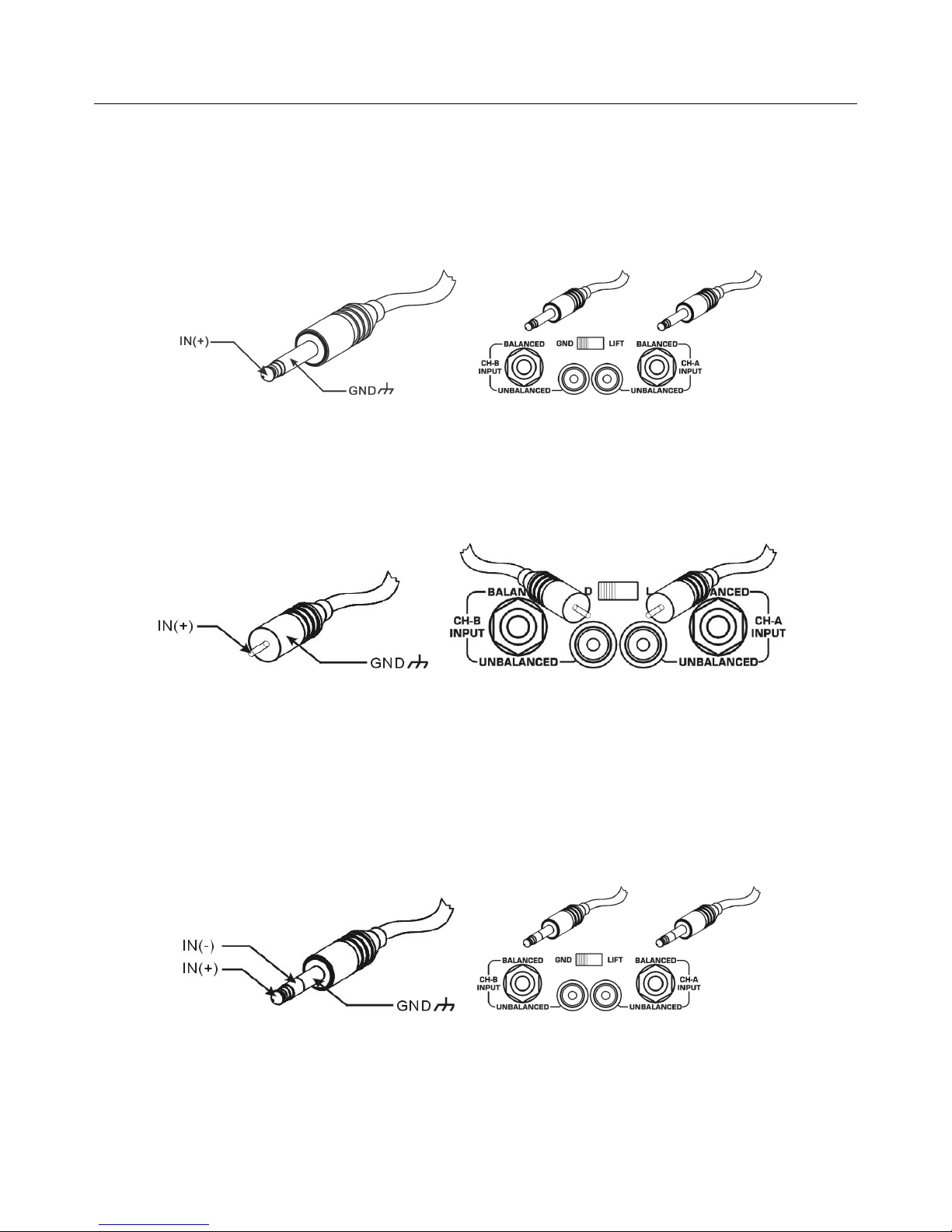

1) Unsymmetrisch:
Abb. 1: 6,3-mm-Klinkeneingänge
Anschluss über Mono-Klinkenstecker:
Tip (Spitze) = Signal +
Sleeve (Mantel) = Masse
Abb. 1
Abb. 2: Cinch-Eingänge
Anschluss über Cinch-Stecker:
Tip (Spitze) = Signal +
Ring = Masse
Abb. 2
2) Symmetrisch:
Abb. 3: 6,3-mm-Klinkeneingänge (Stereo)
Anschluss über Stereo-Klinkenstecker:
Sleeve (Mantel) = Masse
Tip (Spitze) = Signal +
Ring = Signal -
Abb. 3
Hinweis: Beachten Sie bitte, dass falsche Verbindungen zu Fehlfunktionen führen. Stellen Sie vor
Inbetriebnahme sicher, dass sämtliche Verbindungen korrekt ausgeführt sind.
Page 6
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
5/19 V-
7. Anschlüsse (Signalausgang)

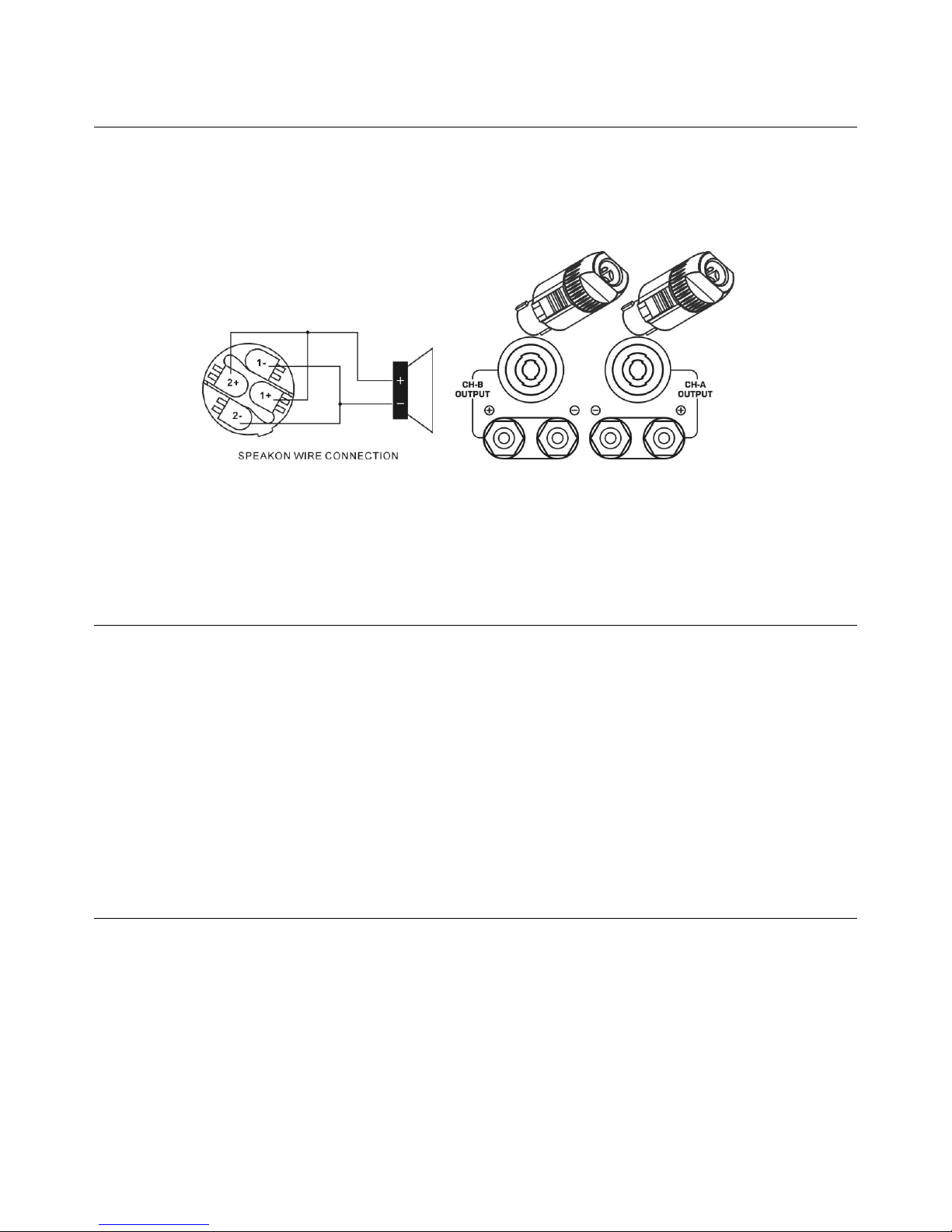

Abb. 4: Signalausgang bei Verwendung von Speakon-Steckern
Ausgänge Kanal A / Kanal B (CHA /CHB):
1+ / 2+ = Signalausgang (+) Anschluss an Lautsprecher (+)
1- / 2- = Signalausgang (-) Anschluss an Lautsprecher (-)
Abb. 4
Hinweis: Beachten Sie bitte, dass falsche Verbindungen zu Fehlfunktionen führen. Stellen Sie vor
Inbetriebnahme sicher, dass sämtliche Verbindungen korrekt ausgeführt sind.
8. Bedienung
Allgemeine Bedienhinweise:
1） Schließen Sie stets geeignete Lautsprecher an.
2） Vergewissern Sie sich, dass alle Eingangs- und Ausgangsverbindungen korrekt ausgeführt sind.
3） Vergewissern Sie sich, dass der Verstärker auf die für Ihr Land geltende Netzspannung eingestellt ist.
4） Schließen Sie die Signalquelle, z.B. ein Mischpult, an die Eingänge des Verstärkers an.
5） Stellen Sie den Eingangspegel (Lautstärke) am Verstärker auf Minimum.
6） Schalten Sie zuerst die Stromzufuhr der Signalquelle (Mixer etc.) ein, anschließend die des
Verstärkers.
7） Stellen Sie den Eingangspegel auf die gewünschte Lautstärke.
9. Wartung & Pflege
1. Reinigen Sie das Gerät mit einem leicht feuchten Tuch. Vermeiden Sie, dass Feuchtigkeit in den
Verstärker gelangt. Verwenden Sie keinen Alkohol oder sonstige Lösungs- oder Reinigungsmittel, da das
Gerät dadurch beschädigt werden kann.
2. Reinigen Sie die Lüftungsschlitze regelmäßig mit einem Staubsauger. Auf diese Weise verbessern Sie die
Kühlleistung der Lüfter und beugen Überhitzungen vor.
Page 7
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
6/19 V-
10. Erste Hilfe bei Problemen
Bitte überprüfen Sie bei Problemen zunächst folgende mögliche Fehlerquellen:
Problem Mögliche Ursache(n) Lösung(en)
1、 Kein Strom 1、 Schalten Sie den Strom ein.
2、 Anschluss des Netzkabels nicht
korrekt ausgeführt
2、 Überprüfen Sie, ob das Netzkabel korrekt
angeschlossen ist, bevor Sie das Gerät
einschalten.
Keine Reaktion
nach
Einschalten des
Verstärkers
3、 Sicherung defekt
3、 Schalten Sie das Gerät aus und überprüfen
die Sicherung auf der Geräterückseite.
Ersetzen Sie defekte Sicherungen
grundsätzlich nur durch Sicherungen
gleichen Typs.
1、 Kein Eingangssignal
1、 Verbinden Sie die Signalquelle mit dem
Eingang des Verstärkers und schalten ihn
ein.
2、 Lautsprecherverbindung(en) nicht
korrekt ausgeführt oder
Lautsprecher defekt
2、 Prüfen Sie die Lautsprecherverbindungen
und den Zustand des/der Lautsprecher(s).
3、 Verbindungen nicht korrekt
ausgeführt
3、 Überprüfen Sie die Verbindungen zwischen
Verstärker und Lautsprecher(n).
Kein Ton
4、 Überhitzungsschutz aktiv
4、 Vermeiden Sie Überlastung des
Verstärkers über einen längeren Zeitraum
und den Betrieb bei unzureichender
Belüftung. Überprüfen Sie, ob die Lüfter
einwandfrei arbeiten und die
Lüftungsschlitze staubfrei sind.
1、Eingangspegel (Lautstärke) steht auf
Minimum
1、 Stellen Sie den Eingangspegel auf eine
geeignete Lautstärke ein.
Unzureichender
Ausgangspegel
2、Zu niedrige Ausgangsspannung der
Signalquelle (z.B. CD-Player)
2、a. Erhöhen Sie die Ausgangsspannung der
Signalquelle.
b. Erhöhen Sie die Eingangsempfindlichkeit
des Verstärkers.
Page 8
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
7/19 V-
11. Technische Daten
Modell DJ200
Stereo 8 Ω 140 W x 2
Ausgangsleistung
1 kHz
Klirrfaktor (THD+N)
≤1%
Stereo 4 Ω 230 W x 2
Frequenzgang
20 Hz ~ 20 kHz ±1,0 dB
Eingangsempfindlichkeit
0,775 V
Geräuschpegelabstand (A-bewertet, RMS)
>100 dB
Übersprechen bei Nennausgangsleistung (8
Ω @ 1 kHz)
>55 dB
Dämpfung (f = 1 kHz @ 8 Ω)
>100
Schutzschaltungen
Soft-Start, Überhitzungsschutz, Kurzschlussschutz,
Überlastungsschutz
Gleichspannungsschutz, Netzsicherung
LED-Anzeigen
Power, Signal, Protect, Limit
Anschlüsse
EINGÄNGE: 2 x Klinkenbuchse; 2 x Cinch (Link)
AUSGÄNGE: 2 x Speakon; Polklemmen
Lüfter
geräuscharm, > 70° C
Stromversorgung
230 V – 240 V, ~50 Hz
Abmessungen (B×T×H) / Gewicht
483 x 240 x 88 mm (2 HE) / 10,2kg
Leistungsverstärker
DJ200
Änderungen der Technischen Daten im Sinne stetiger Produktverbesserung vorbehalten.
Page 9
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
8/19 V-
Page 10
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
9/19 V-
WILD THANG 200
Power Amplifier
DJ200
USER MANUAL
Thank you for purchasing this LD Systems audio product. In order to
take full advantage of this product, please keep this manual for
reference and refer to the operating instructions for detailed
information.
Table of Contents
Safety instructions ......................................10 Signal output connectors ........................14
Key features ...............................................10 Operating instructions .............................14
Precautionary measures ............................11 Maintenance .....................................…...14
Front panel ...................................................11 Troubleshooting .......................................15
Rear panel .................................................12 Specifications ..........................................16
Signal input connectors .............................13
Proper product disposal ..........................17
Page 11
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
10/19 V-

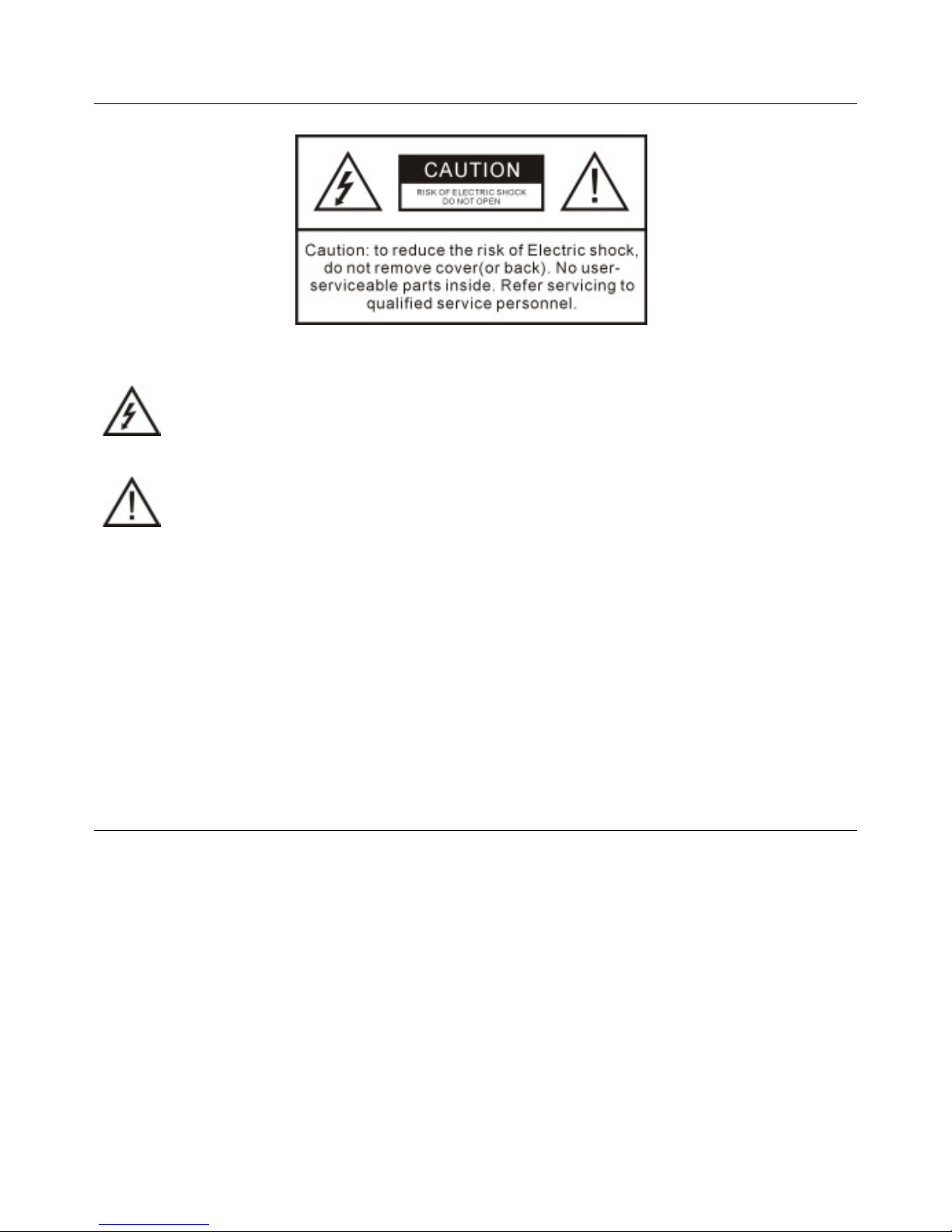

1. Safety instructions
Caution: To reduce the risk of electric shock, do not remove the cover or rear panel. No user-serviceable
parts inside. Servicing must be carried out by qualified service personnel.
The lightning symbol in the triangle indicates uninsulated components inside the housing with
hazardous voltages that can cause injury to persons.
The exclamation mark in the triangle indicates important operating and maintenance (servicing)
instructions that are provided in the documentation accompanying the unit.
4.) Caution: To reduce the risk of electric shock, do not remove the cover. No user-serviceable parts inside.
5.) To avoid the risk of fire or electric shock, do not expose the unit to rain or moisture. Do not allow metal
objects or liquids to come into contact with the unit, since electric shock or malfunctions may result.
3.) Do not cover any ventilation slots, as this may result in overheating. Always install the unit in a
well-ventilated location. Ensure that the unit is not close to any heat source, and avoid dusty and moist
environments.
5.) Do not attempt to repair the unit yourself. Maintenance checks and repairs must be carried out only by
qualified personnel.
2. Key features
The DJ200 is a very cost-effective, compact, easy-to-operate entry-level power amplifier with outstanding
voice intelligibility, an excellent S/N ratio, clearly defined highs, a full mid range and a powerful bass. It is ideal
for DJs, audio studios, hotels, conference and multifunction rooms, multi-media classrooms, etc.
1. Preamplifier: Balanced differential circuit, with optimised stability and dynamic range.
2. Output stage: The complementary collector output ensures a clear sound with little distortion. The NE5532
preamplifier which is used is a dual-operation amplifier, ensuring an output signal with especially low
distortion.
3. Comprehensive protection circuitry:
1) Overheating protection: To prevent the amplifier from being damaged by overheating due to poor
ventilation or prolonged operation under difficult conditions, the overheating protection circuit automatically
switches off the output when the temperature of the amplifier reaches 90 °C, and restores normal operation
when the temperature falls below 90 °C.
Page 12
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
11/19 V-
2) Short circuit protection: Short circuits arising as a result of operating malfunctions or connection to
loudspeakers with incorrect impedance are detected quickly and accurately. The output signal is
immediately shut off, and the LED indicator lights up to draw attention to the problem. As soon as the
problem has been eliminated, normal operation is resumed automatically.
3) DC fault protection: A DC output of more than 1 V is detected automatically and the output is
simultaneously shut off, in order to prevent the speakers from being damaged.
4. Low-noise intelligent cooling system: Low-noise fans with a long service life make the amplifier suitable for
use in noise-critical environments such as audio studios. A precise temperature sensor measures the
exterior temperature of the heat sink. If the temperature is below 70 °C the fans do not operate, thus
ensuring quiet working conditions. If the temperature reaches 70 °C the fans are automatically switched
on, so that the temperature of the heat sink falls rapidly.
3. Precautionary measures
7) Ensure that the power switch is switched off before connecting the cables to install the unit.
8) Ensure that the mains power supply corresponds to the rated voltage of the unit.
9) Ensure that there is an adequate source of power; do not switch on several amplifiers at the same time.
10) Ensure that all connectors are correctly and securely connected.
11) Ensure that the input level (volume) controls are set to the lowest level (to the left) before the power is
switched on.
12) If the amplifier malfunctions, switch it off immediately. Do not attempt to repair it yourself; contact your
dealer for service.

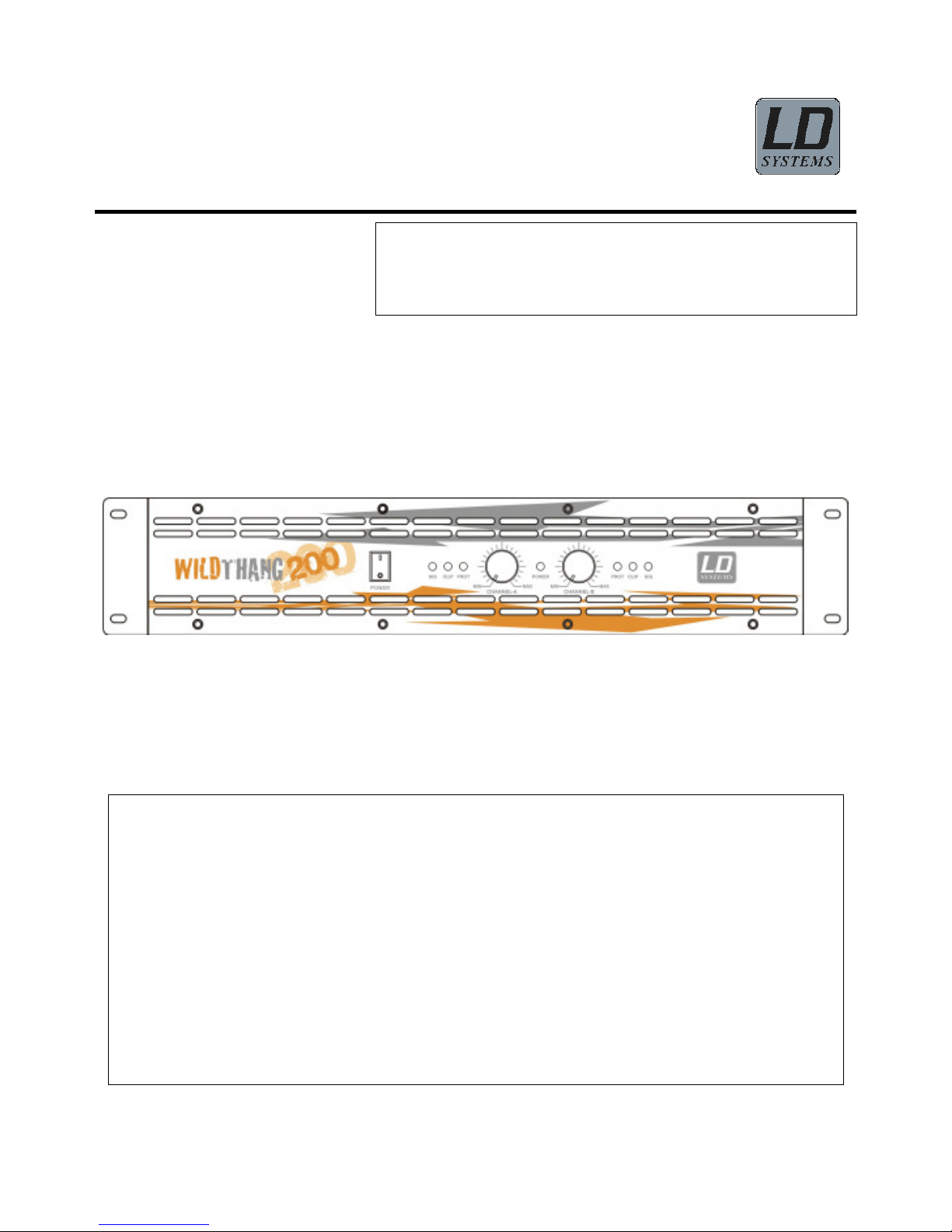

4. Front panel
1) Power LED (green):
This indicator lights up when the power is on.
2/3) Channel A and B signal indicators (green LEDs):
These indicate that the amplifier is operating.
4/5) Channel A and B output signal CLIP indicators (red LEDs):
When the input signal voltage is too high, these LEDs light up.
6/7) Channel A and B PROTect indicators (yellow LEDs):
These LEDs light up under the following 3 conditions.
1. during the first few seconds after switching the amplifier on or off,
2. in the case of overheating of the power amplifier, and
3. in the case of a technical malfunction, for DC fault protection.
8/9) Channel A and B input level controls (volume)
Page 13
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
12/19 V-
These potentiometers are used to control the input volume of the amplifier.
10) Power switch
After the power is switched on, it takes approximately 3 to 4 seconds for the soft-start function to be
executed, then the amplifier is ready to operate.
5. Rear panel
1/2) Channel A and B input jack connectors:
6.3 mm (1/4") jack connectors
Balanced: Sleeve = ground, tip = + signal, ring = - signal
Unbalanced: Sleeve = ground, tip = + signal
3/4) Channel A and B input RCA connectors:
Unbalanced: Ring = ground, tip = + signal
5/6) Channel A and B output Speakon connectors:
+1/+2 = + signal, -1/-2 = - signal
7/8) Channel A and B output pole terminals (binding post):
Red = + signal, black = - signal
9) Ground-lift switch
10) AC power cord for mains power supply
11) Fuse: F5A/250V
Page 14
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
13/19 V-
6. Signal input connectors
1) Unbalanced
Fig. 1: Signal input via 1/4" mono jack connector
Mono jack connector:
Tip = + signal
Sleeve = ground
Fig. 1
Fig. 2: Signal input via RCA connector
RCA connector:
Tip = + signal
Ring = ground
Fig. 2
2) Balanced
Fig. 3: Signal input via stereo jack connector
Channel A and B signal input:
Sleeve = ground
Tip = + signal
Ring = - signal
Fig. 3
Attention: Improper connections will result in malfunctions. Ensure that connections are correct before
beginning operation.
Page 15
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
14/19 V-
7. Signal output connectors
Fig. 4: Signal output via Speakon connectors
Channel A and B signal output:
1+ / 2+ Connect (+) signal output to (+) speaker
1- / 2- Connect (-) signal output to (-) speaker
Fig. 4
Attention: Improper connections will result in malfunctions. Ensure that the connections and operating mode
are correct before switching on the power.
8. Operating instructions
Operating procedures:
8） Connect the unit to appropriate speakers.
9） Ensure that all input and output connections are correct and secure.
10） Ensure that the mains power supply corresponds to the rated voltage indicated on the amplifier.
11） Connect the signal source, e.g. mixing console, to the signal input of the amplifier.
12） Set the input level (volume) of the amplifier to the lowest setting.
13） First switch on the power for the signal source, e.g. mixing console, then switch on the power for the
amplifier.
14） Adjust the input level (volume) to the desired volume.
9. Maintenance
1. Clean the unit by wiping it with a slightly damp cloth. Do not permit moisture to enter the unit. Do not use
alcohol or any volatile liquid cleansers that may damage the unit.
3. Clean the ventilation slots regularly with a vacuum cleaner. This maximises cooling by the amplifier fans
and helps to prevent overheating.
Page 16
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
15/19 V-
10. Troubleshooting
In the event of operating problems, first check the causes described below before requesting assistance.
Problem Possible causes Suggested remedies
1. No power 1. Turn on the power.
2. Loose power cord connection
2. Ensure that the power cord is securely
connected to the mains supply before switching
on the amplifier power switch.
No response
when amplifier is
switched on
3. Blown fuse
3. Turn off the power, then check the fuse on
the rear panel. If the fuse has blown, replace it
with the same type of fuse.
1. No input signal
1. Connect the signal source to the amplifier
input, then turn on the power.
2. Loose speaker connection or
malfunctioning speaker
2. Ensure that the speaker is securely
connected. Check to see that the speaker is in
good operating condition.
3. Incorrect connection
3. Ensure that the speaker is correctly
connected to the amplifier.
No sound
4. Overheating protection
4. Avoid overloading the amplifier for prolonged
periods. Do not attempt to operate the amplifier
in a poorly ventilated location. Check to see
that the cooling fans are operating properly and
that the ventilation slots are free of dust.
1. The signal input level (volume) is set
to the lowest level
1. Adjust the signal input level to the desired
volume. Inadequate
output volume
2. Output of the signal source, e.g. CD
player, is too low
2. Increase the output of the signal source, or
adjust the input level of the amplifier.
Page 17
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
16/19 V-
11．．．．Specifications
Model no. DJ200
Stereo 8 Ω 2 x 140 W
Output power 1 kHz,
THD+N ≤1%
Stereo 4 Ω 2 x 230 W
Frequency response
20 Hz to 20 kHz ±1.0 dB
Input sensitivity
0.775 V
S/N ratio (A-weighted, RMS)
>100 dB
Crosstalk at rated power output (8 Ω at 1 kHz)
>55 dB
Damping factor (f = 1 kHz at 8 Ω)
>100
Protection circuits
Soft start; overheating, short circuit, overload, and
DC fault protection; AC power supply fuse
LED indicators
Power, Signal, Protect, Limit
Connectors
Input: 2 jack sockets; 2 RCA connectors
Output: 2 Speakon connectors; pole terminals (binding post)
Cooling system
Low-noise cooling fans, activated at > 70 °C
Power supply
230 V to 240 V, approx. 50 Hz
Dimensions (W×D×H), weight
483 mm x 240 mm x 88 mm (2 U) / 10,2kg
DJ200
Power Amplifier
Specifications subject to change without notice.
Page 18
DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE
17/19 V-
Loading...
