USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO

LD DAVE G³ SERIES

ACTIVE 2.1 DSP BASED PA SYSTEM

LDDAVE18G3

Page 2

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

You‘ve made the right choice!

We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products.

Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly.

You can ﬁnd more information about LD SYSTEMS at our Internet site WWW.LD-SYSTEMS.COM

Introduction

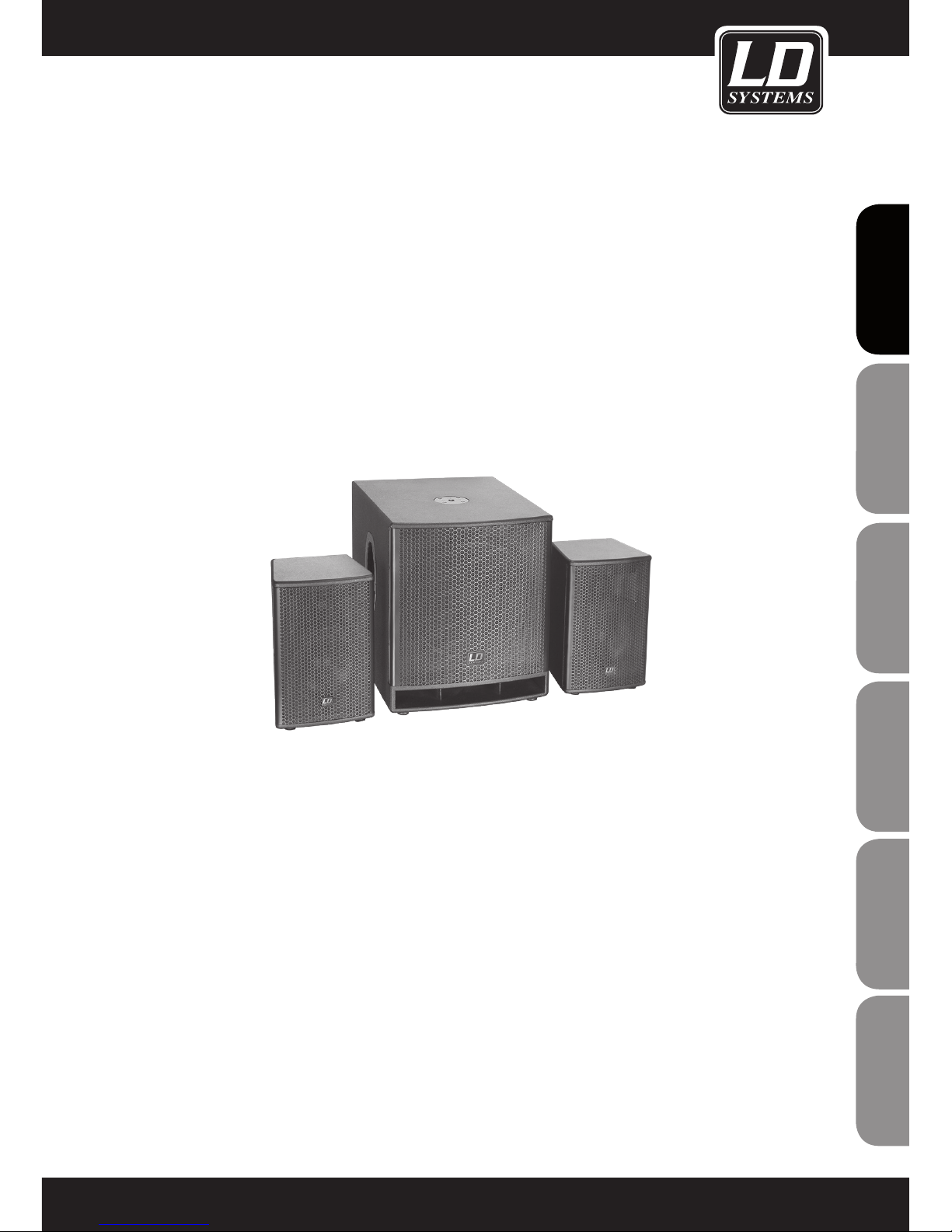

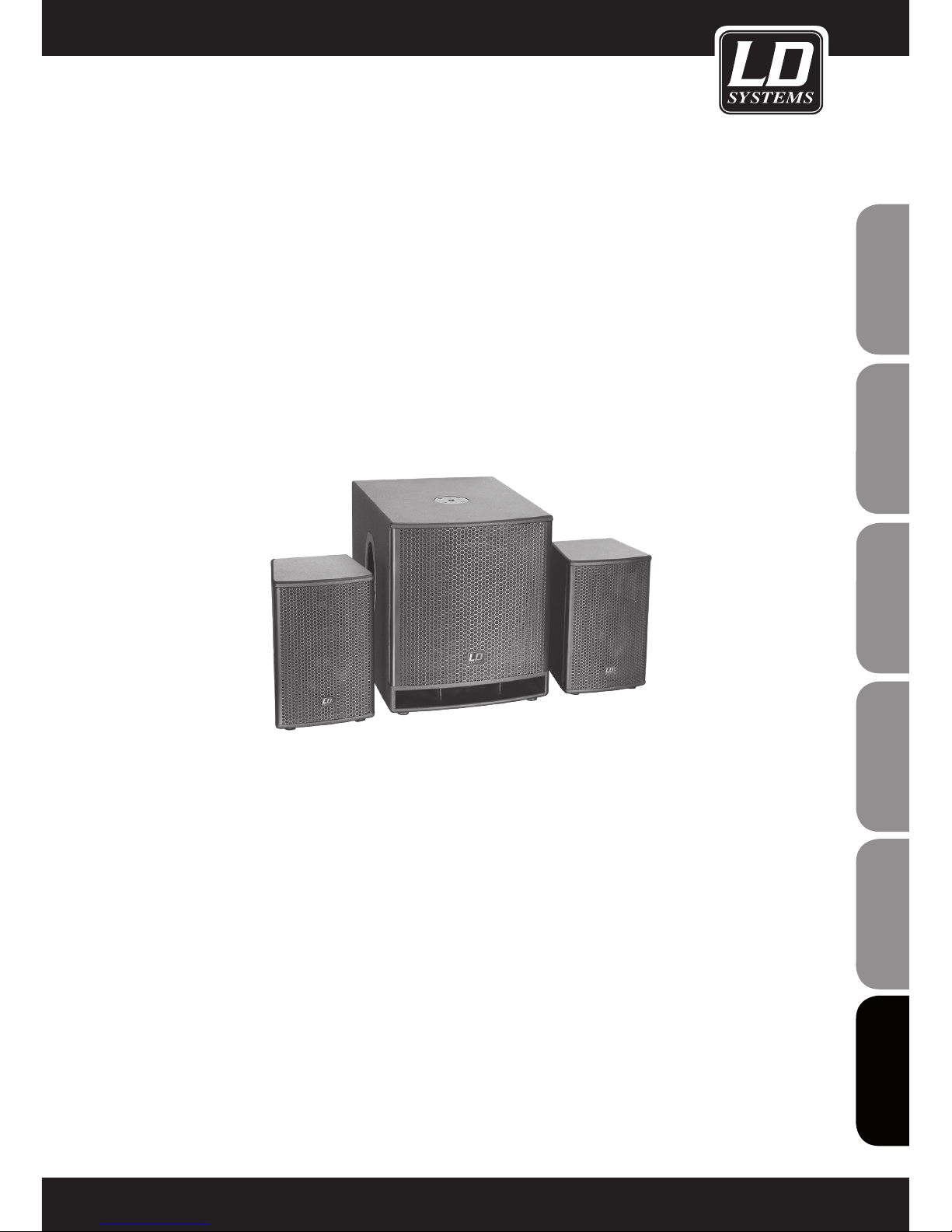

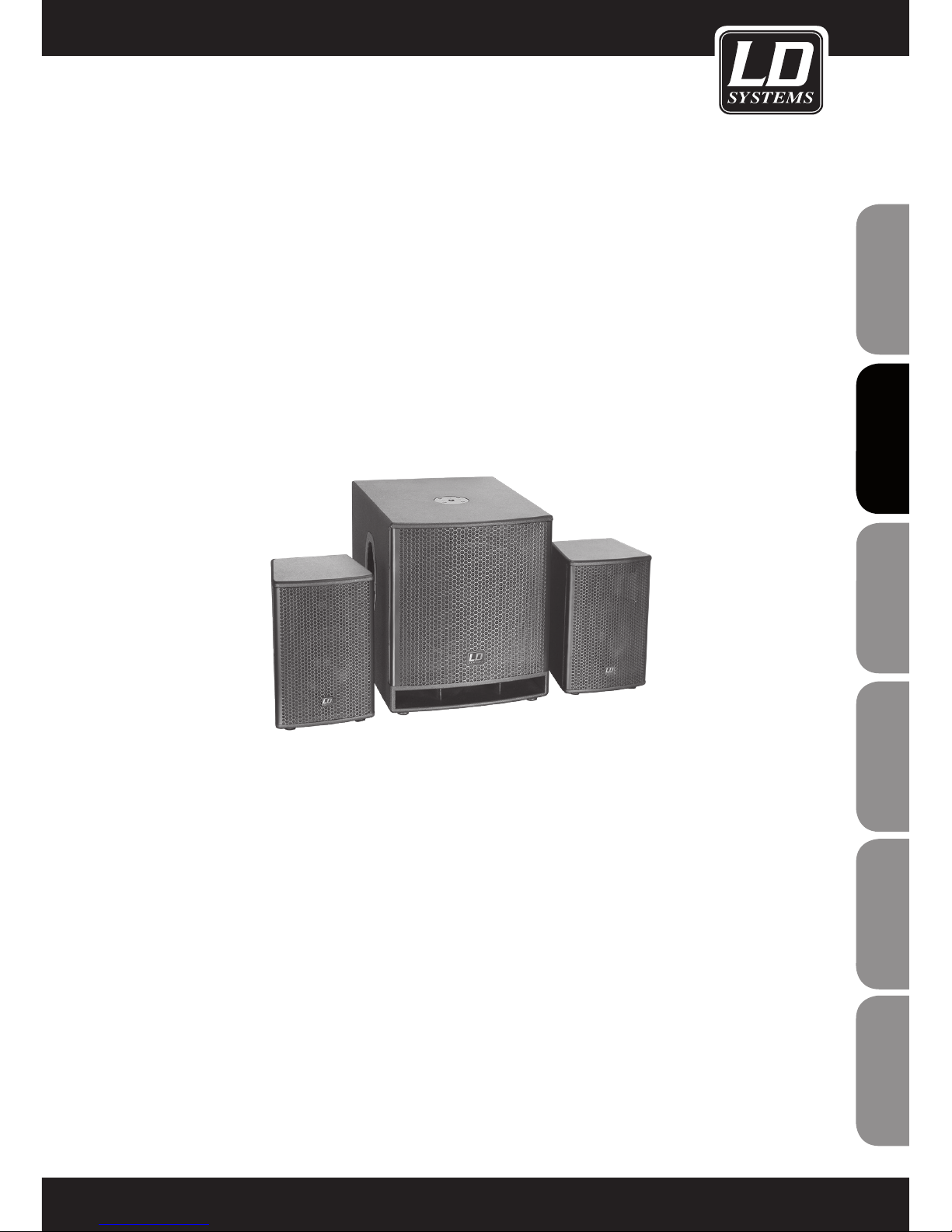

Dave 18 G3 is a powerful and, at the same time handy, mobile compact PA system with two satellites and a subwoofer that is characterised by a crystal clear, dynamic sound with a strong midrange. With its frequency response of 32 Hz to 20 kHz and a maximum sound pressure level (SPL) of 135 dB peak, this system is an excellent choice for the most diverse applications - mobile or ﬁxed installations.

Page 3

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD DAVE G³ SERIES

ACTIVE 2.1 DSP-CONTROLLED PA SYSTEM

LDDAVE18G3

Page 4

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Avoid direct sunlight!

PREVENTIVE MEASURES:

1. Please read these instructions carefully.

2. Keep all information and instructions in a safe place.

3. Follow the instructions.

4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.

5. Use the equipment only in the intended manner and for the intended purpose.

6. Use only sufﬁciently stable and compatible stands and/or mounts (for ﬁxed installations). Make certain that wall mounts are properly installed and secured. Make certain that the equipment is installed securely and cannot fall down.

7. During installation, observ e the applicable safety regulations for your country.

8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat. Make certain that the equipment is always installed so that is cooled sufﬁciently and cannot overheat.

9. Never place sources of ignition, e.g., burning candles, on the equipment.

10. Ventilation slits must not be blocked.

11. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor equipment in this case, observe the special instructions noted below. Do not expose this equipment to ﬂammable materials, ﬂuids or gases.

12. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers ﬁlled with liquids, such as vases or drinking vessels, on the equipment.

13. Make certain that objects cannot fall into the device.

14. Use this equipment only with the accessories recommended and intended by the manufacturer.

15. Do not open or modify this equipment.

16. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due to tripping hazards.

17. During transport, make certain that the equipment cannot fall down and possibly cause property damage and personal injuries.

18. If your equipment is no longer functioning properly, if ﬂuids or objects have gotten inside the equipment or if it has been damaged in anot her way, switch it off immediately and unplug it from the mains outlet (if it is a powered device). This equipment may only be repaired by authorized, qualiﬁed personnel.

19. Clean the equipment using a dry cloth.

20. Comply with all applicable disposal laws in your country. During disposal of packaging, please separate plastic and paper/cardboard.

21. Plastic bags must be kept out of reach of children.

FOR EQUIPMENT THAT CONNECTS TO THE POWER MAINS:

22. CAUTION: If the power cord of the device is equipped with an earthing contact, then it must be connected to an outlet with a protective ground. Never deactivate the protective ground of a power cord.

23. If the equipment has been exposed to strong ﬂuctuations in temperature (for example, after transport), do not switch it on immediately. Moisture and condensation could damage the equipment. Do not switch on the equipment until it has reached room temperature.

24. Before connecting the equipment to the power outlet, ﬁrst verify that the mains voltage and frequency match the values speciﬁed on the equipment. If the equipment has a voltage selection switch, connect the equipment to the power outlet only if the equipment values and the mains power values match. If the included power cord or power adapter does not ﬁt in your wall outlet, contact your electrician.

25. Do not step on the power cord. Make certain that the power cable does not become kinked, especially at the mains outlet and/or power adapter and the equipment connector.

26. When connecting the equipment, make certain that the power cord or power adapter is always freely accessible. Always disconnect the equipment from the power supply if the equipment is not in use or if you want

Page 5

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

To prevent possible hearing damage, avoid listening at high volume levels over long periods of time. Even exposure to short bursts of loud noise can result in hearing loss. Please keep the volume constantly at a comfortable level.

SAFETY:

to clean the equipment. Always unplug the power cord and power adapter from the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter with wet hands.

27. Whenever possible, avoid switching the equipment on and off in quick succession because otherwise this can shorten the useful life of the equipment.

28. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows repeatedly, please contact an authorised service centre.

29. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter from the power outlet.

30. If your device is equipped with a Volex power connector, the mating Volex equipment connector must be unlocked before it can be removed. However, this also means that the equipment can slide and fall down if the power cable is pulled, which can lead to personal injuries and/or other damage. For this reason, always be careful when laying cables.

31. Unplug the power cord and power adapter from the power outlet if there is a risk of a lightning strike or before extended periods of disuse.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION:

Never remove the cover, because otherwise there may be a risk of electric shock. There are no user serviceable parts inside. Have repairs carried out only by qualiﬁed service personnel.

The lightning ﬂash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufﬁcient magnitude to constitute a risk of electrical shock.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance instructions.

CAUTION – HIGH VOLUME LEVELS WITH AUDIO PRODUCTS!

This equipment is intended for professional use. Therefore, commercial use of this equipment is subject to the respectively applicable national accident prevention rules and regulations. As a manufacturer, Adam Hall is obligated to notify you formally about the existence of potential health risks. Hearing damage due to high volume and prolonged exposure: When in use, this product is capable of producing high sound-pressure levels (SPL) that can lead to irreversible hearing damage in performers, employees, and audience members. For this reason, avoid prolonged exposure to volumes in excess of 90 dB.

Page 6

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

3 3

2 2

1 1

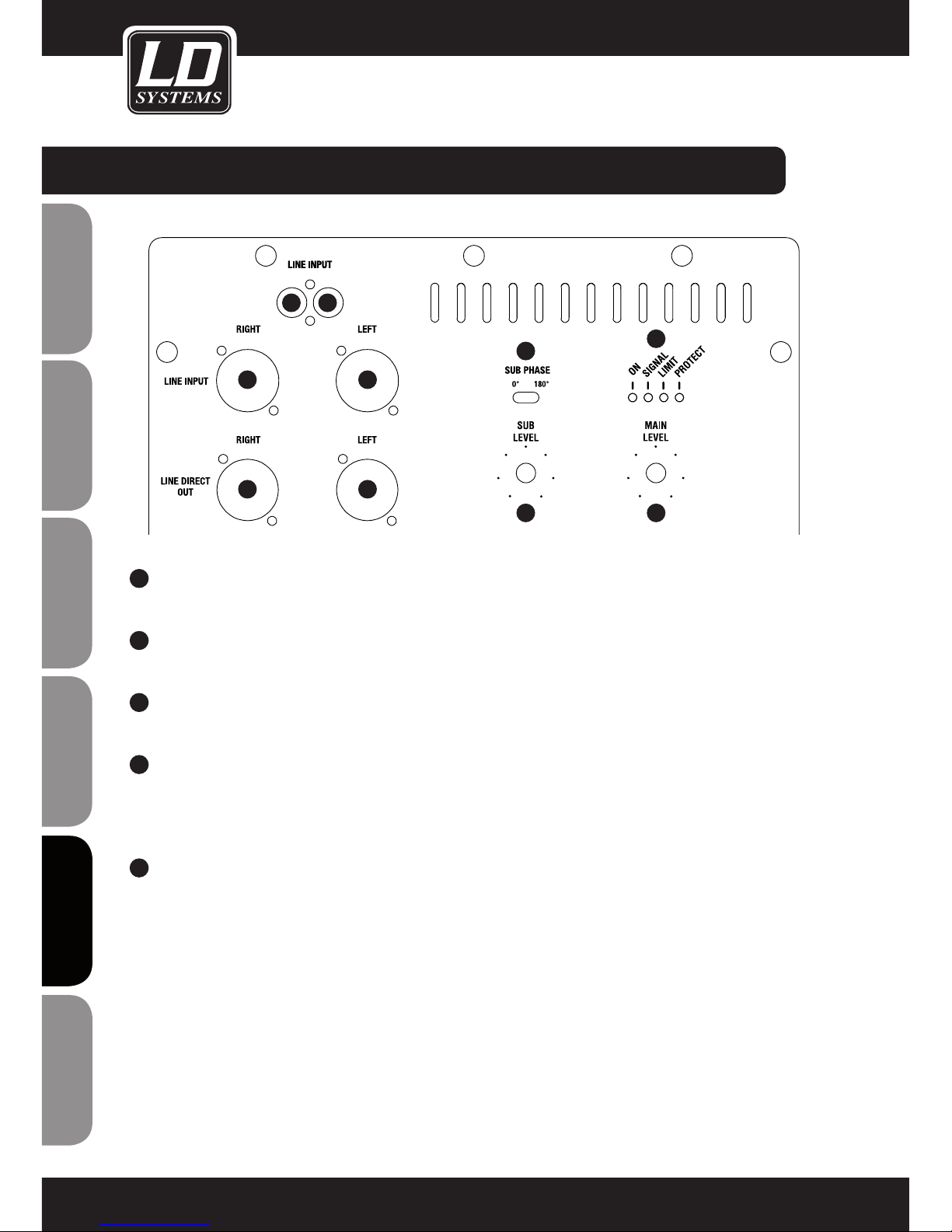

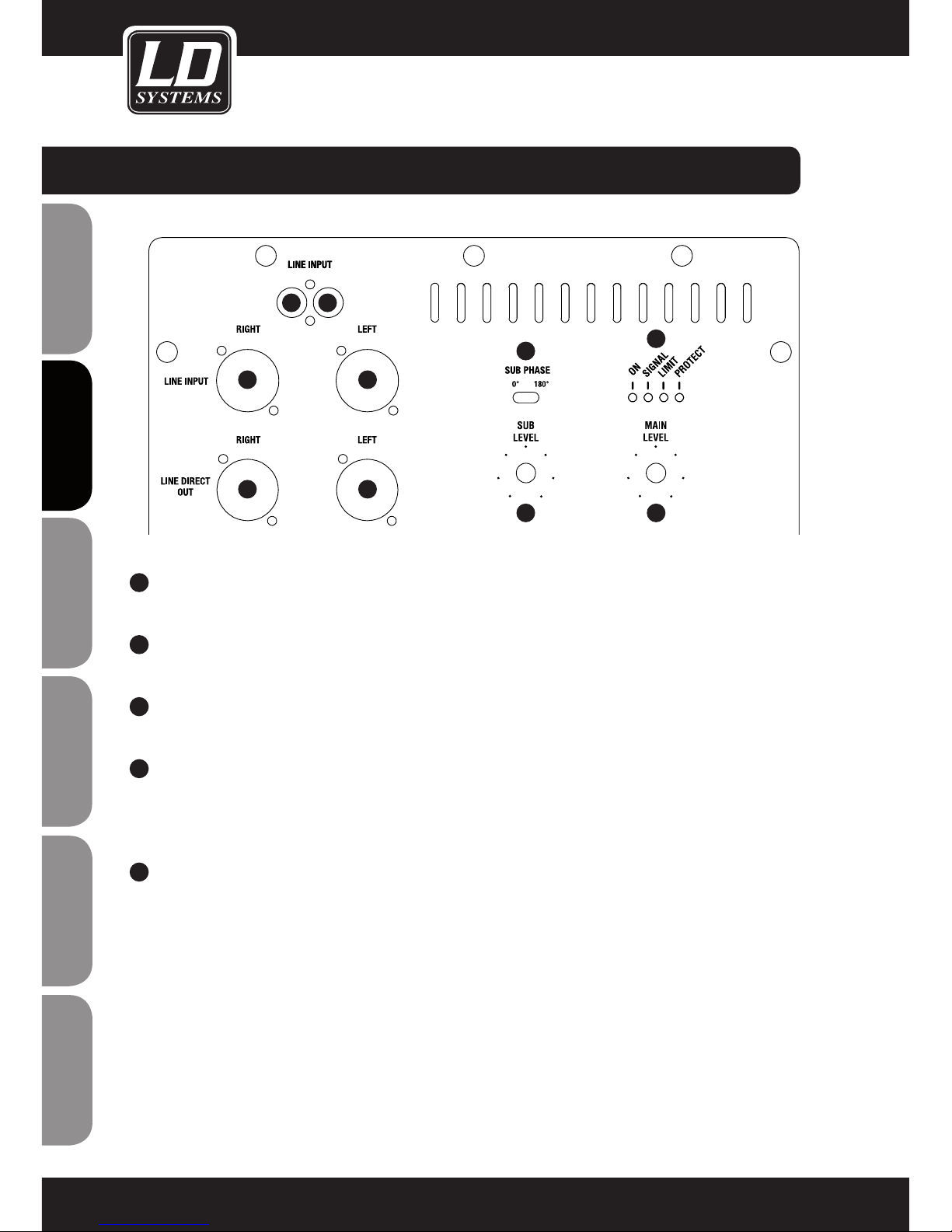

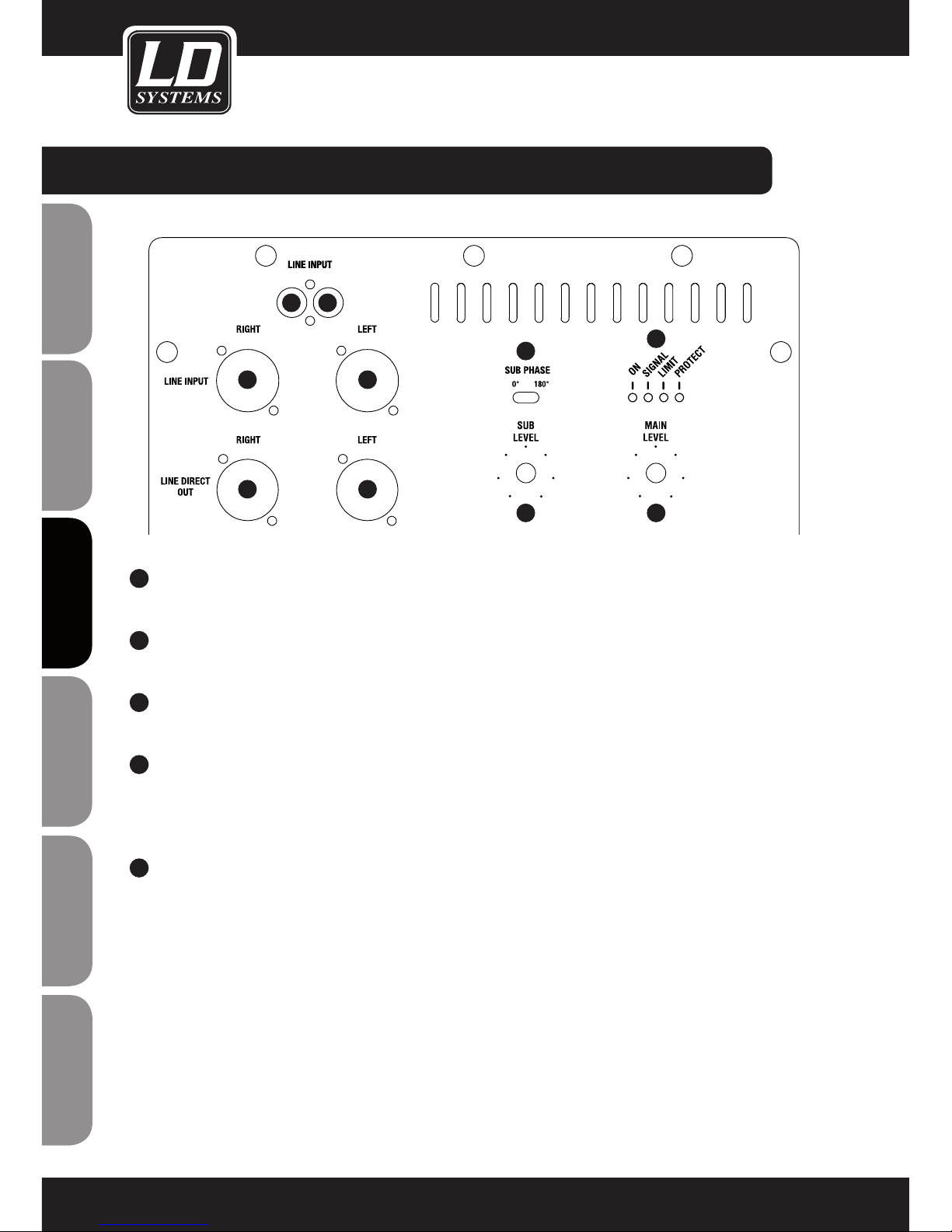

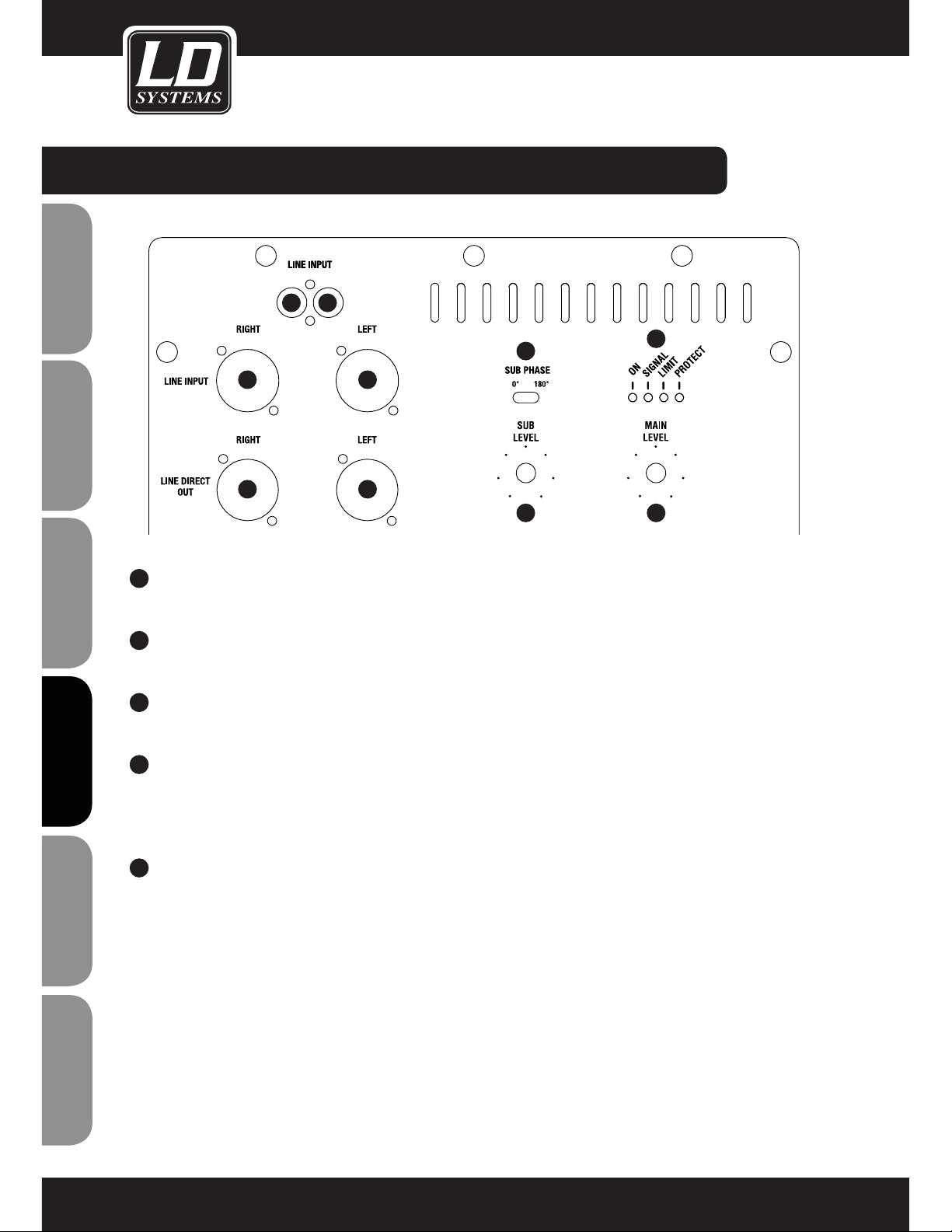

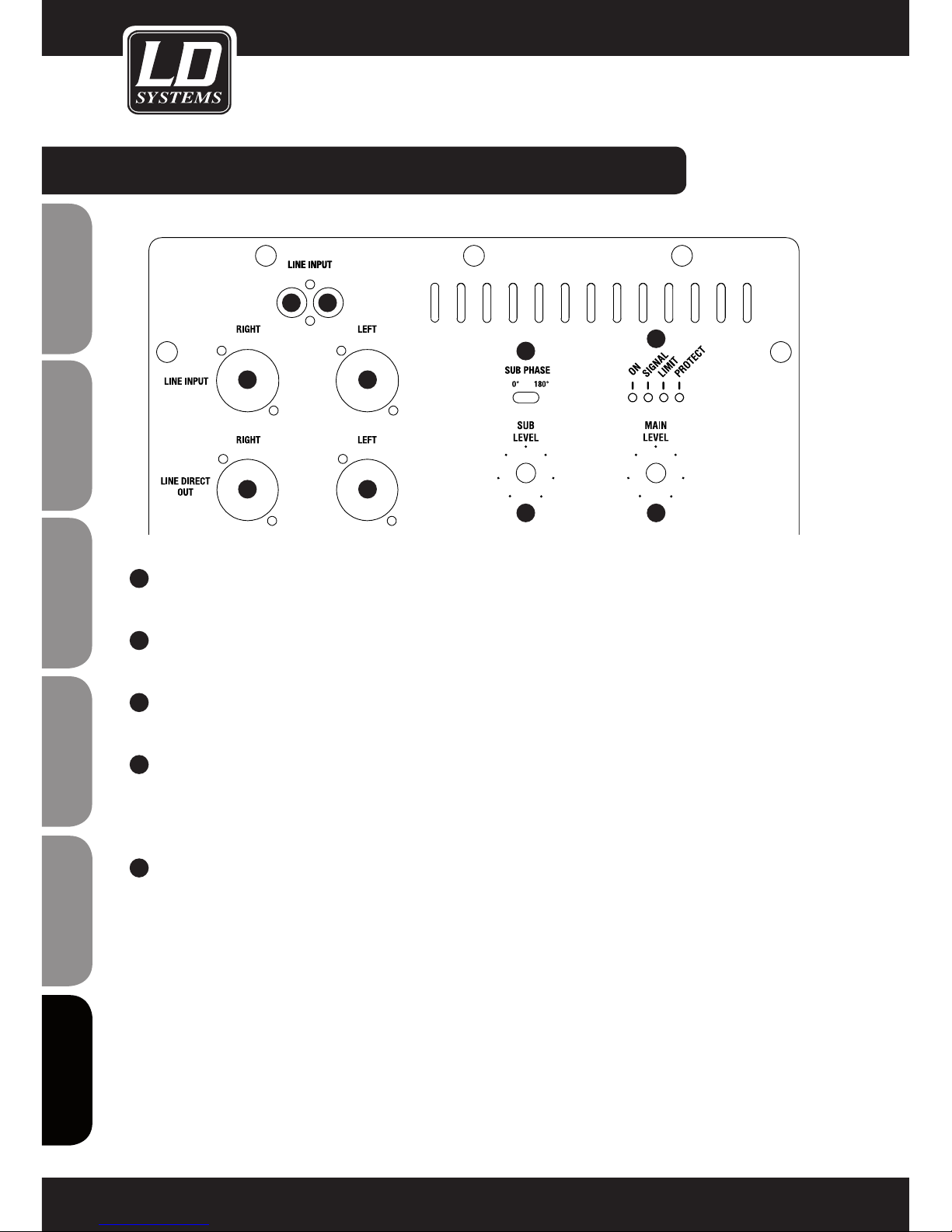

CONNECTIONS, CONTROLS, AND INDICATORS:

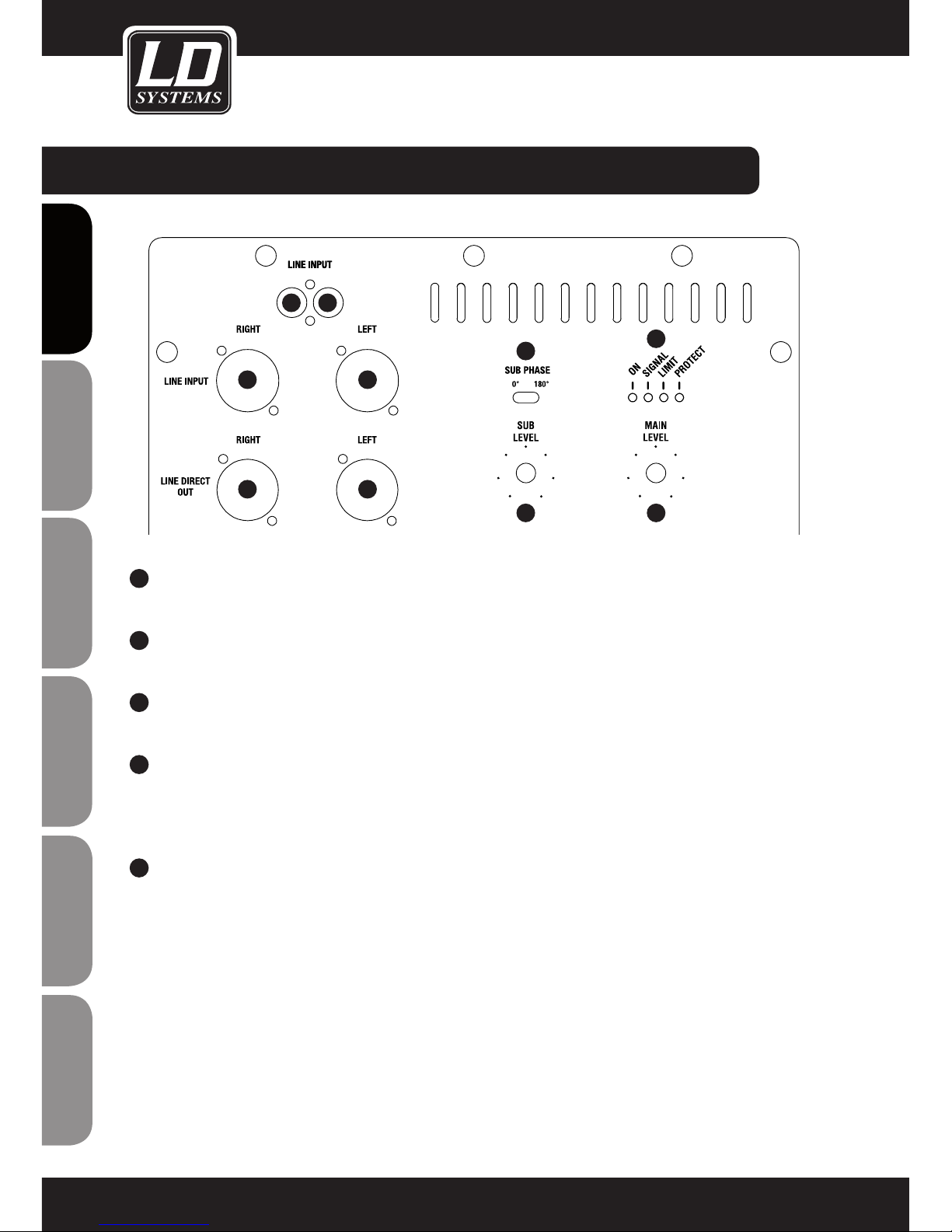

LINE INPUT LEFT / RIGHT

Unbalanced line input (left / right) with 2 RCA jacks.

LINE INPUT LEFT / RIGHT

Balanced line input with 2 XLR / 6.3 mm jack (combo jack).

LINE OUTPUT LEFT / RIGHT

Balanced line output with 2 male XLR connectors. The output signal corresponds to the input signal.

SUB PHASE 0° / 180°

The phase reverse switch for the subwoofer (0°, 180°) is factory set to 0°. This setting is suitable for the majority of applications. In unfavourable acoustic conditions, the setting of 180° may have a positive effect on the overall sound.

INDICATOR LEDS

ON: Lights up once the system is properly connected to the power mains and switched on.

SIGNAL: Lights up as soon as an audio signal is present.

LIMIT: Lights up if the loudspeaker system is operating in the clipping range. A short ﬂash of the LED is not

critical. To protect the system, an excessive signal level is gently turned down by the built-in limiter. If the limiter LED lights up permanently or for longer periods, reduce the volume level. Failure to do so may result in a distorted sound and damage to the speaker system.

PROTECT: Lights up if the system is overloaded/overheated. The ampliﬁers are muted automatically. Upon reaching normal operating conditions, the device reverts to normal operating mode, after a few minutes.

Page 7

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

108 8 9

SUB LEVEL

Adjusting the volume ratio of the subwoofer to the satellite speakers.

MAIN LEVEL

Overall volume adjustment. The subwoofer volume is also adjusted in accordance with the preset level on the SUB LEVEL controller.

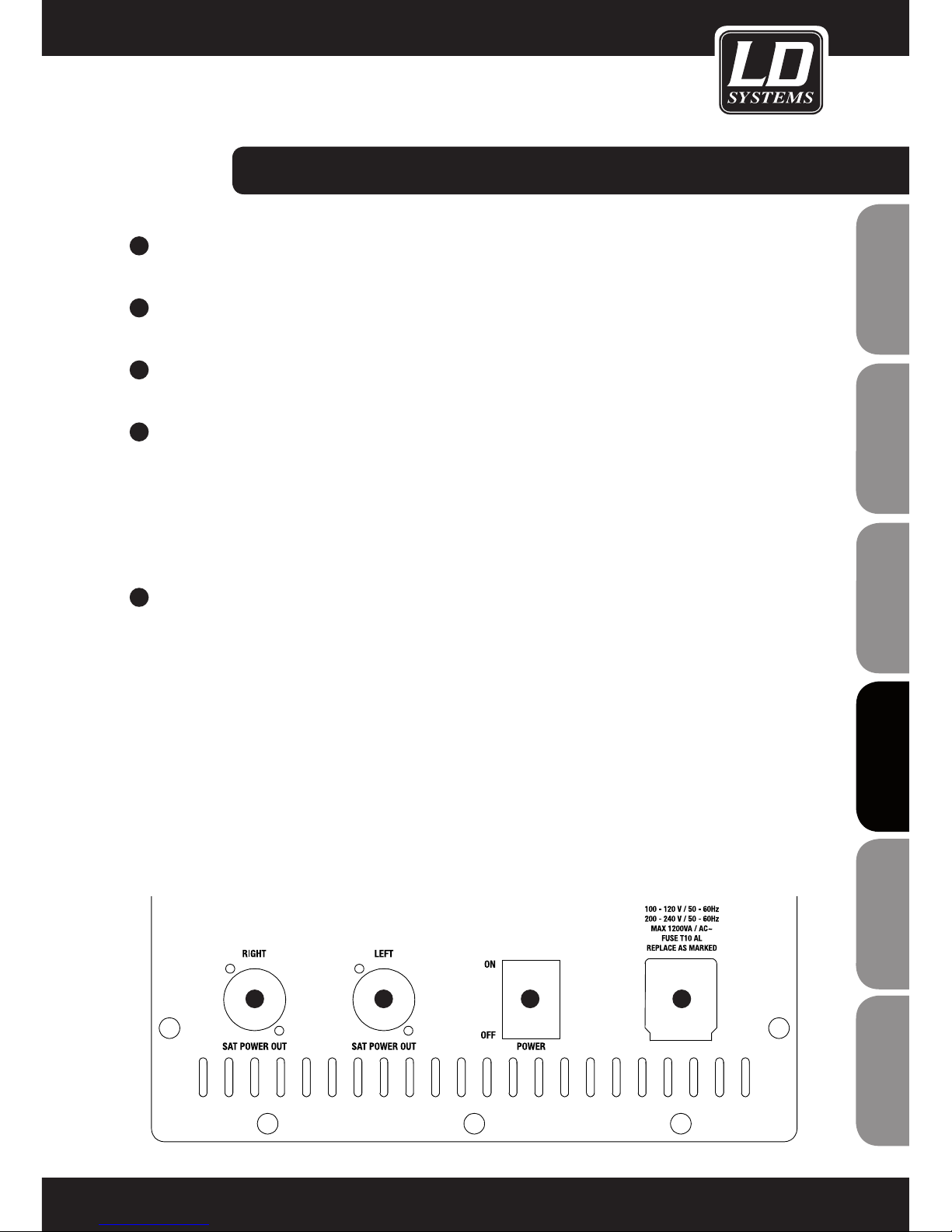

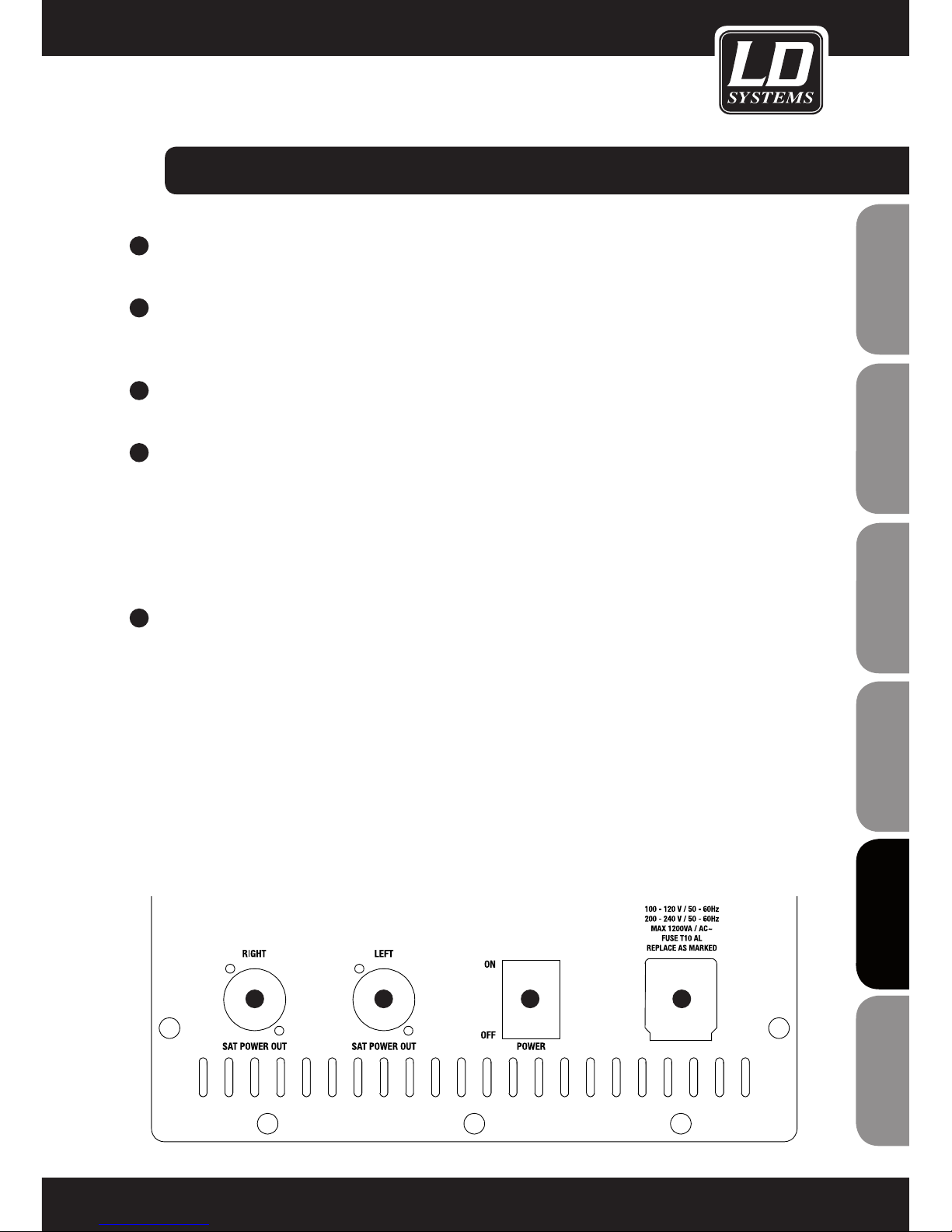

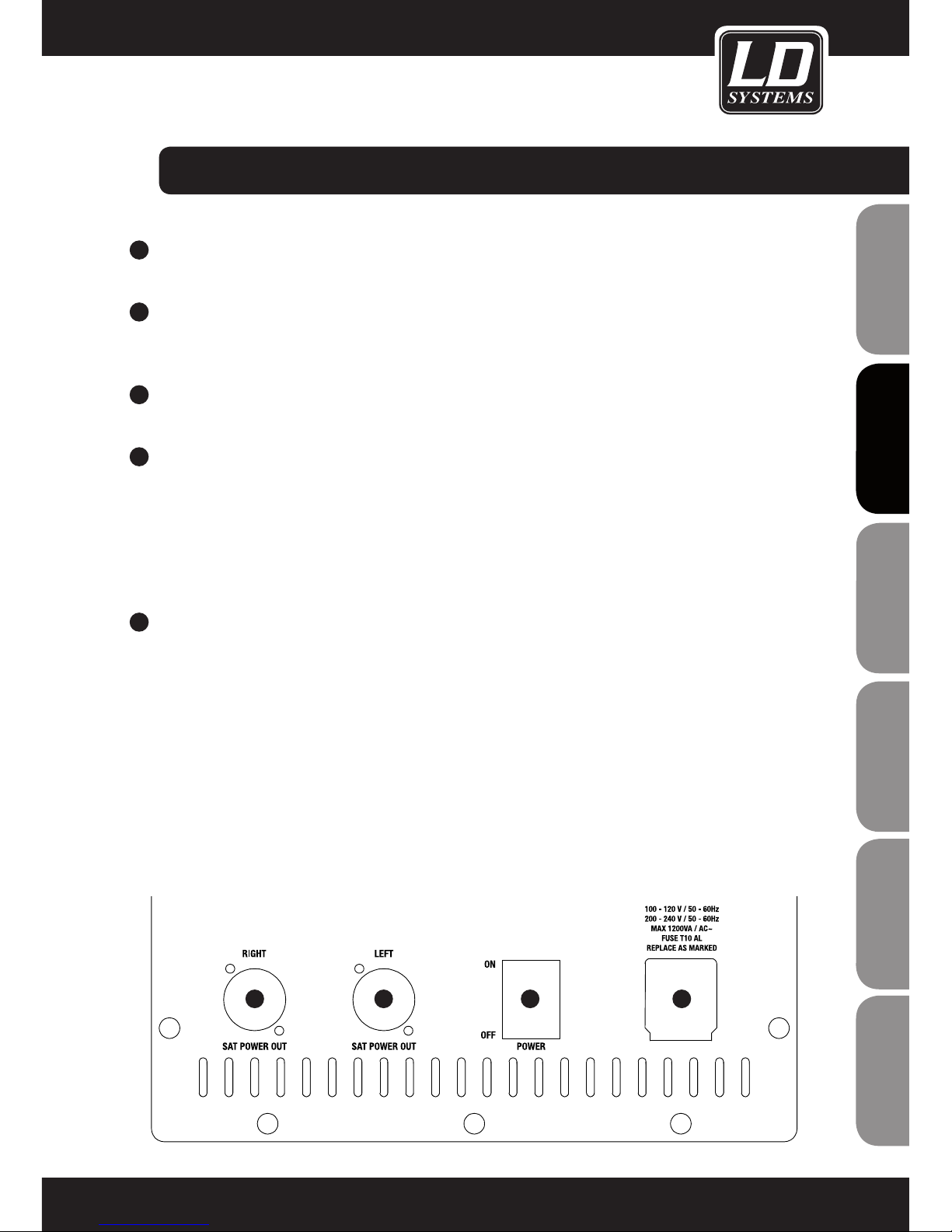

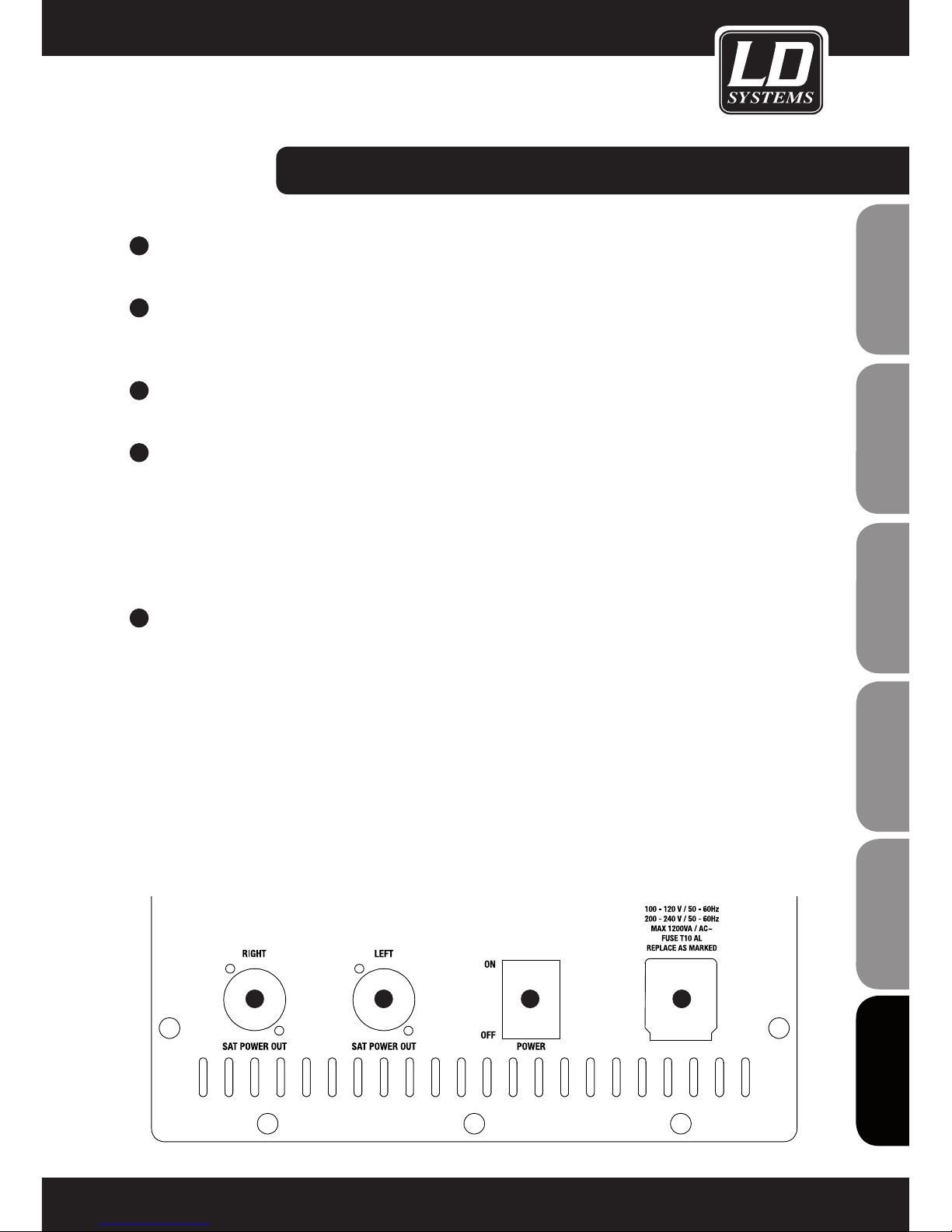

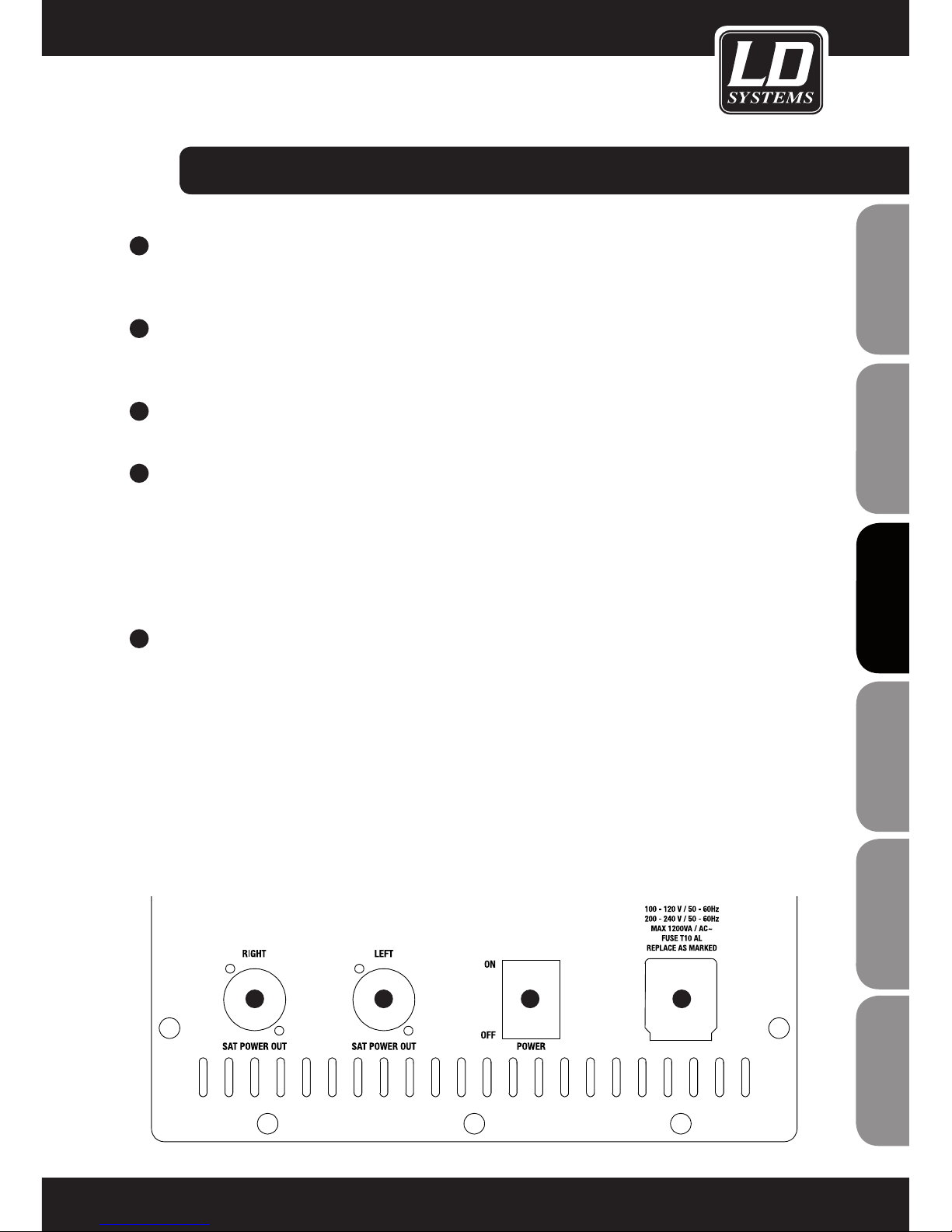

SAT POWER OUT LEFT / RIGHT

Speakon compatible outputs (left / right) for the satellite speakers of the LD DAVE18G3 system.

IEC VOLEX POWER SOCKET WITH INTEGRAL FUSE HOLDER

Used to power the device. An appropriate power cord is included in the delivery. To unlock, please press the spring-loaded button on the connector. IMPORTANT INFORMATION: The speaker is intended for 2 operating voltage ranges (100 V - 120 V AC and 200 V - 240 V AC). The conversion is done automatically. Replace the fuse only with a fuse of the same type and rating (see label on the rear panel)! If the fuse blows repeatedly, please contact an authorised service centre.

POWER

Illuminated On / Off switch for the power supply of the device. Before switching the active speaker on or off, always adjust the volume to zero (MAIN LEVEL all the way to the left).

CONNECTIONS, CONTROLS, AND INDICATORS:

Page 8

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

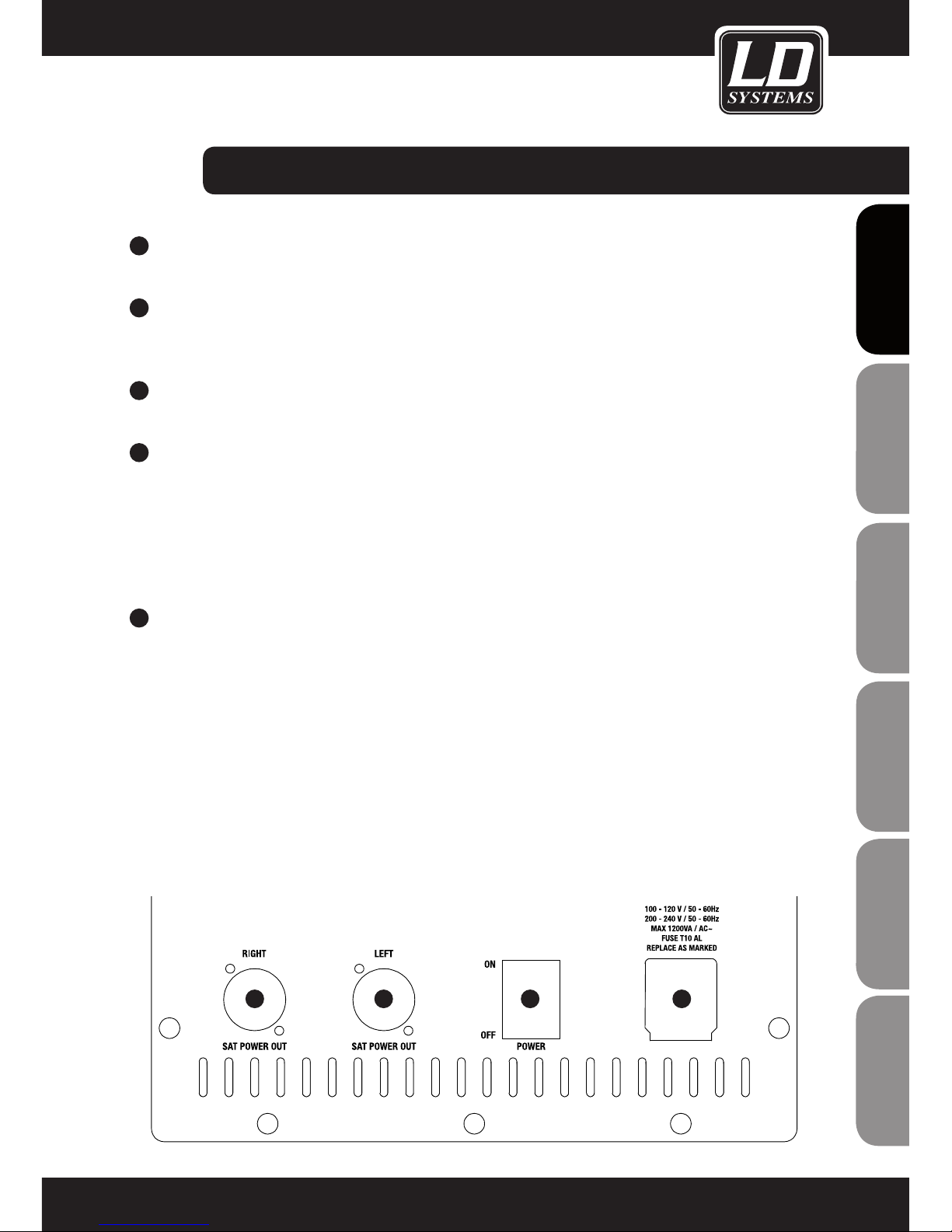

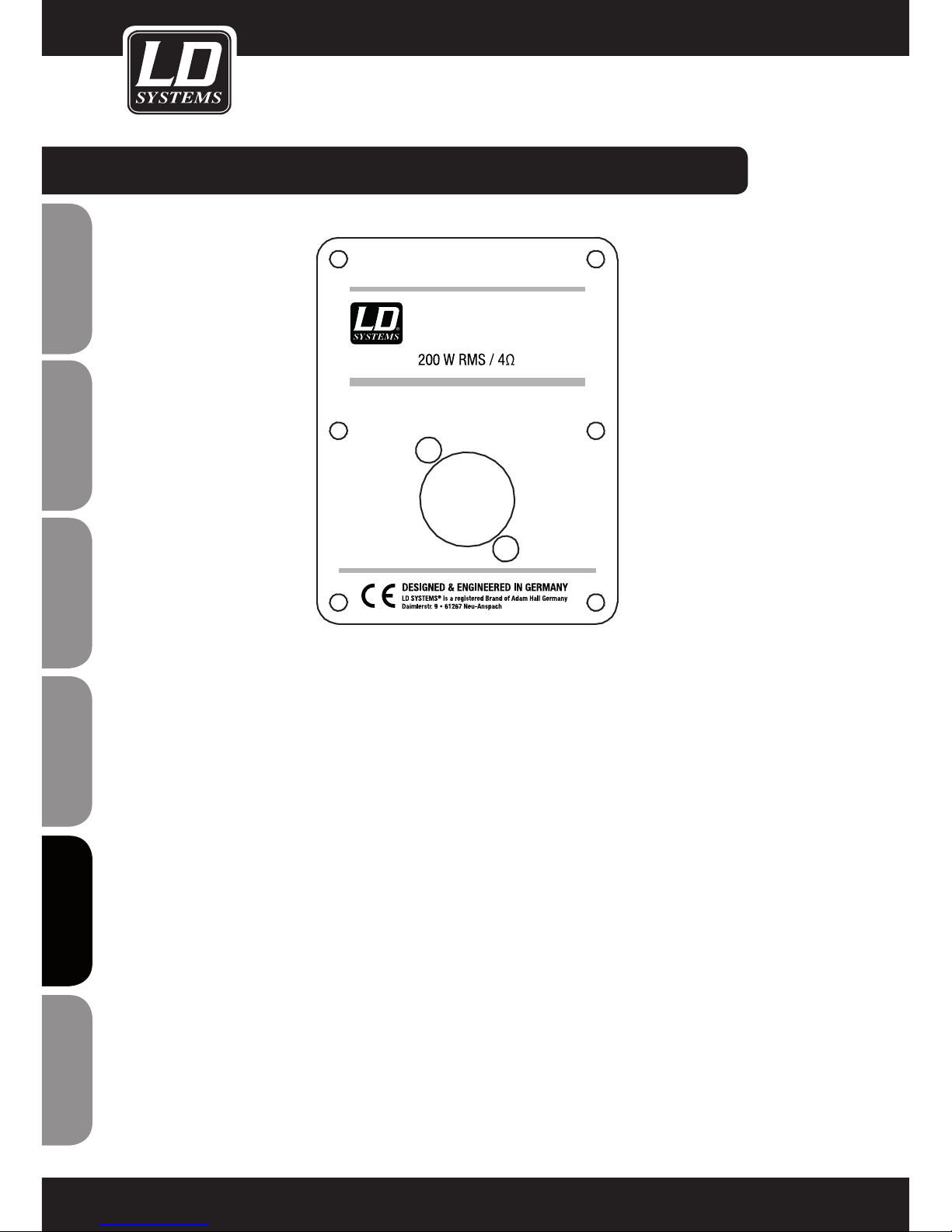

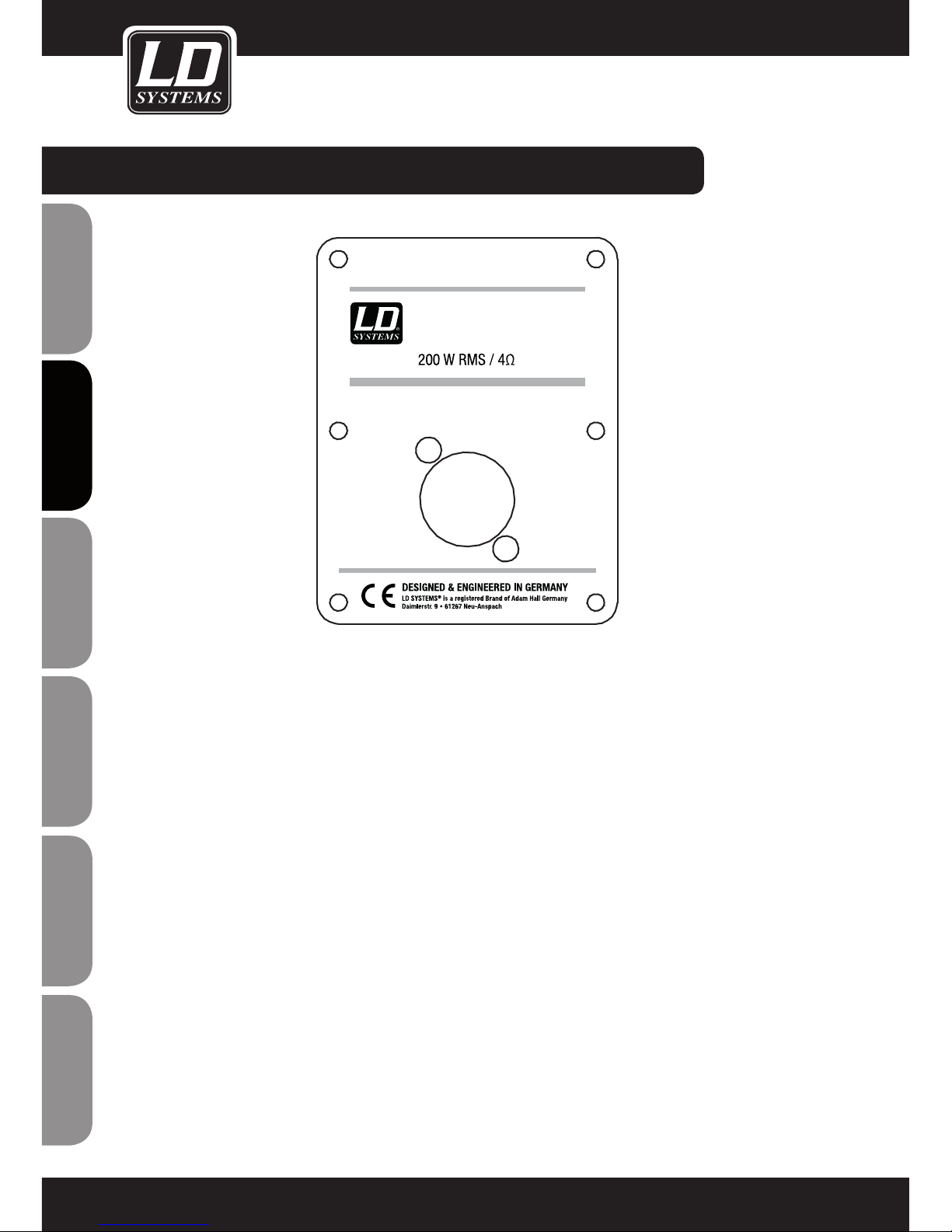

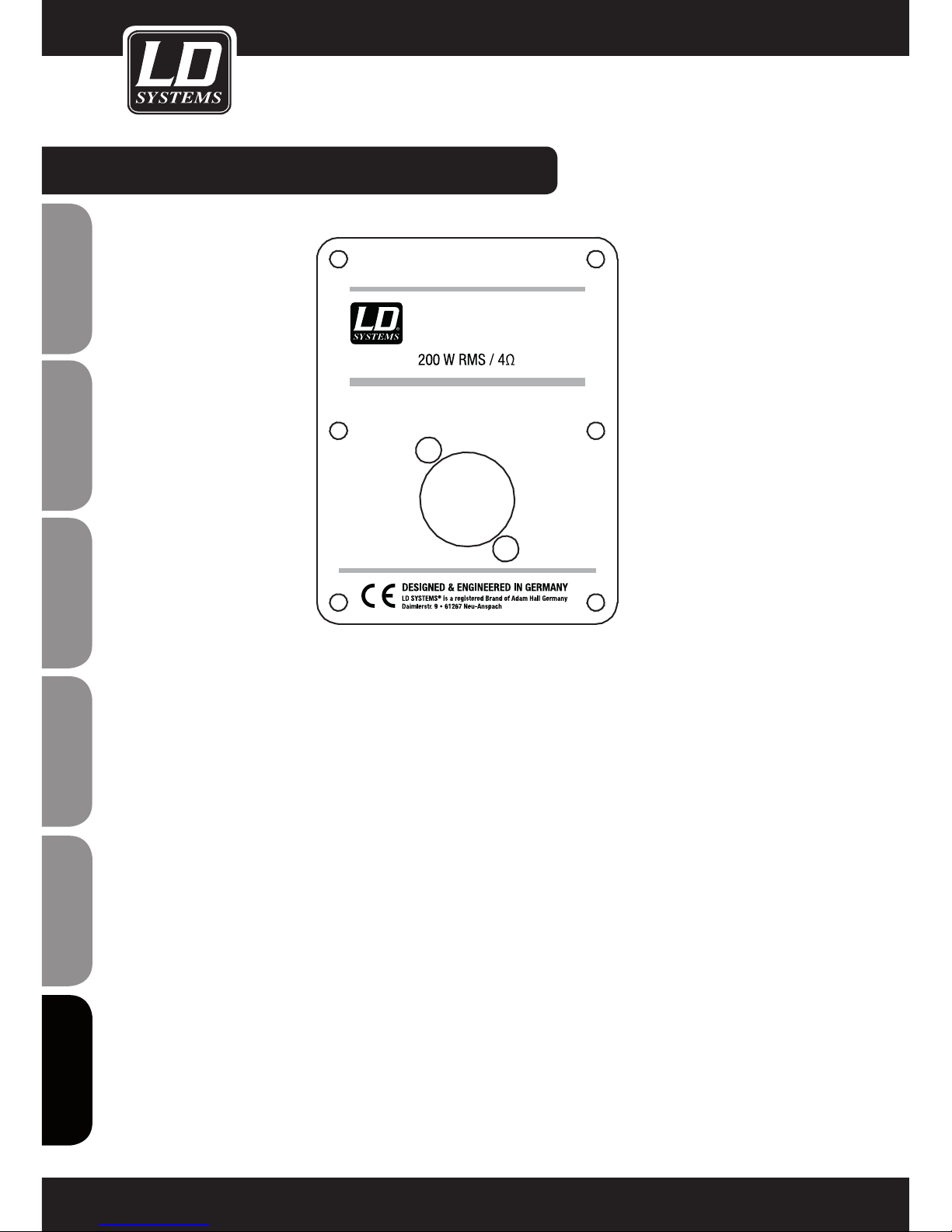

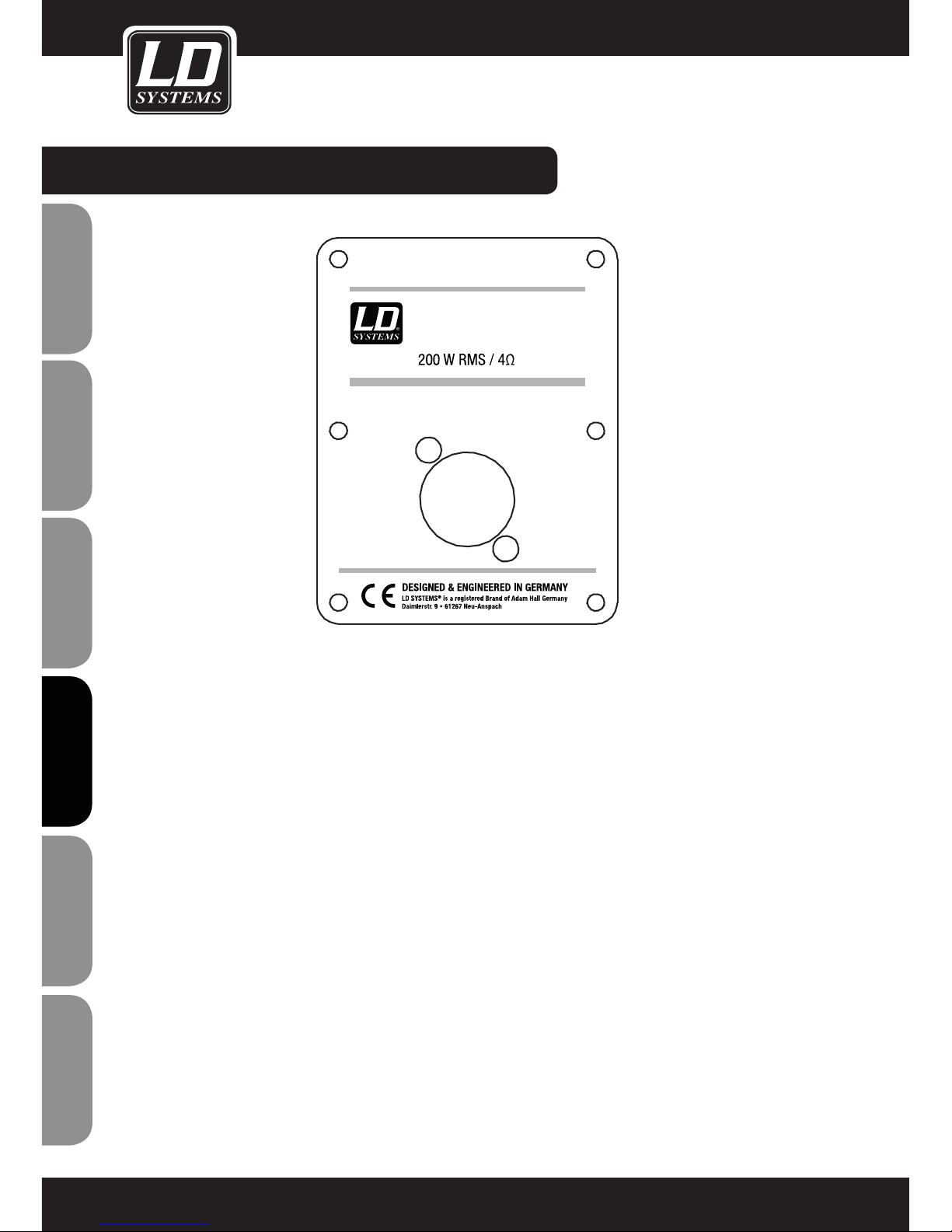

CONNECTING THE SATELLITE SPEAKERS:

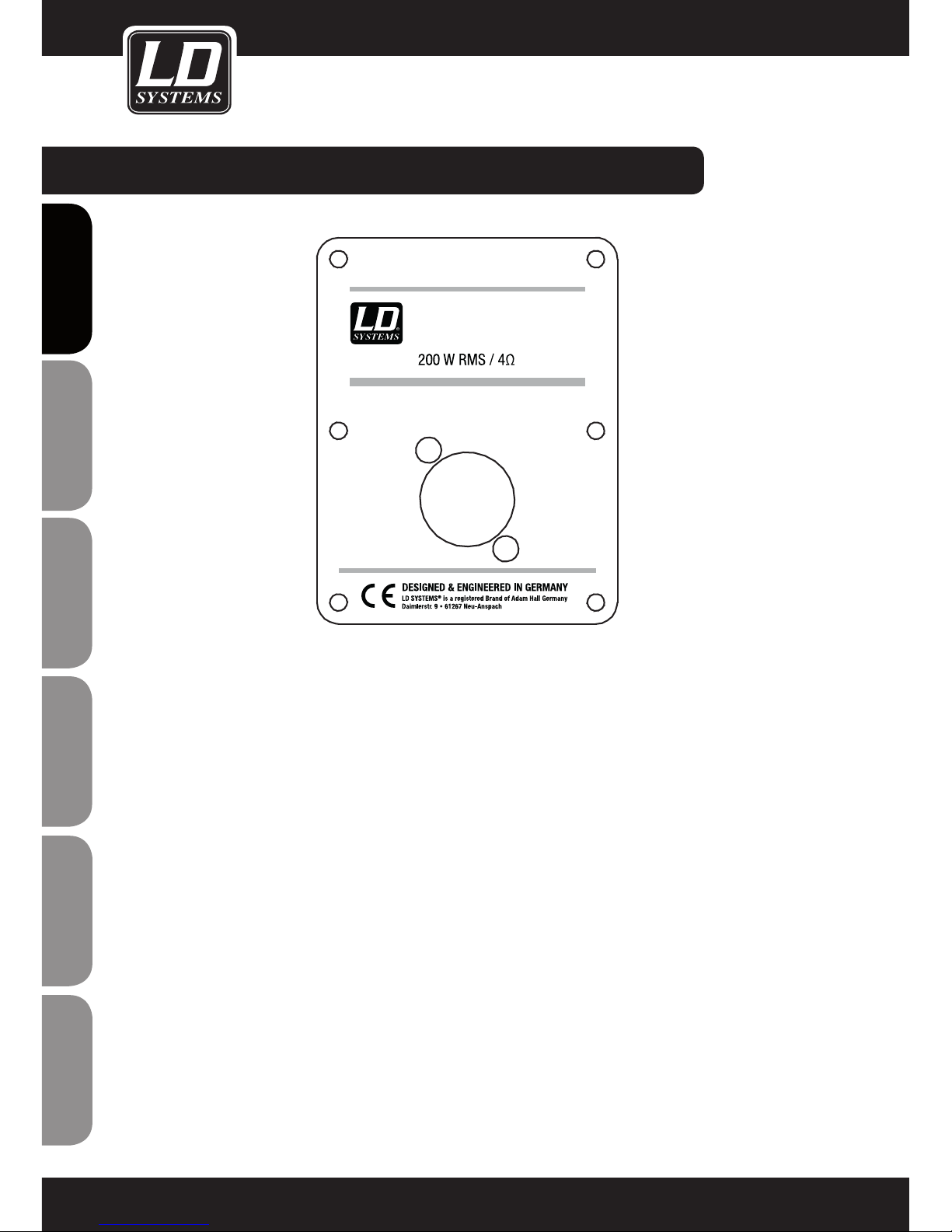

The satellite speakers of the LD DAVE18G3 system each have a Speakon compatible speaker connection. Establish the connection between the subwoofer (SAT POWER OUT LEFT / RIGHT) and the satellites using a suitable cable (2-wire speaker cable, min. 2 x 1.5 mm², with Speakon compatible connectors.) Allocation: 1+ / 1-).

Page 9

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

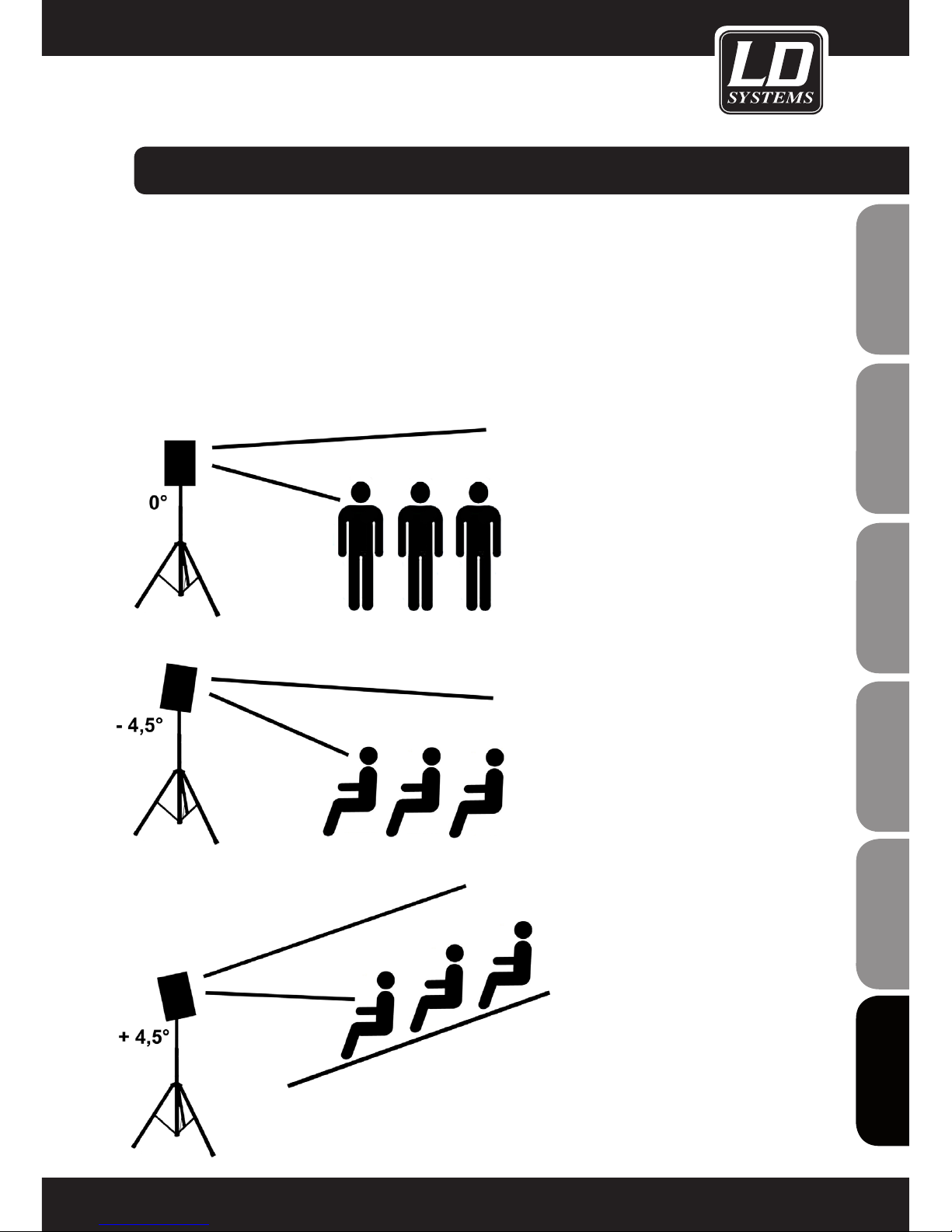

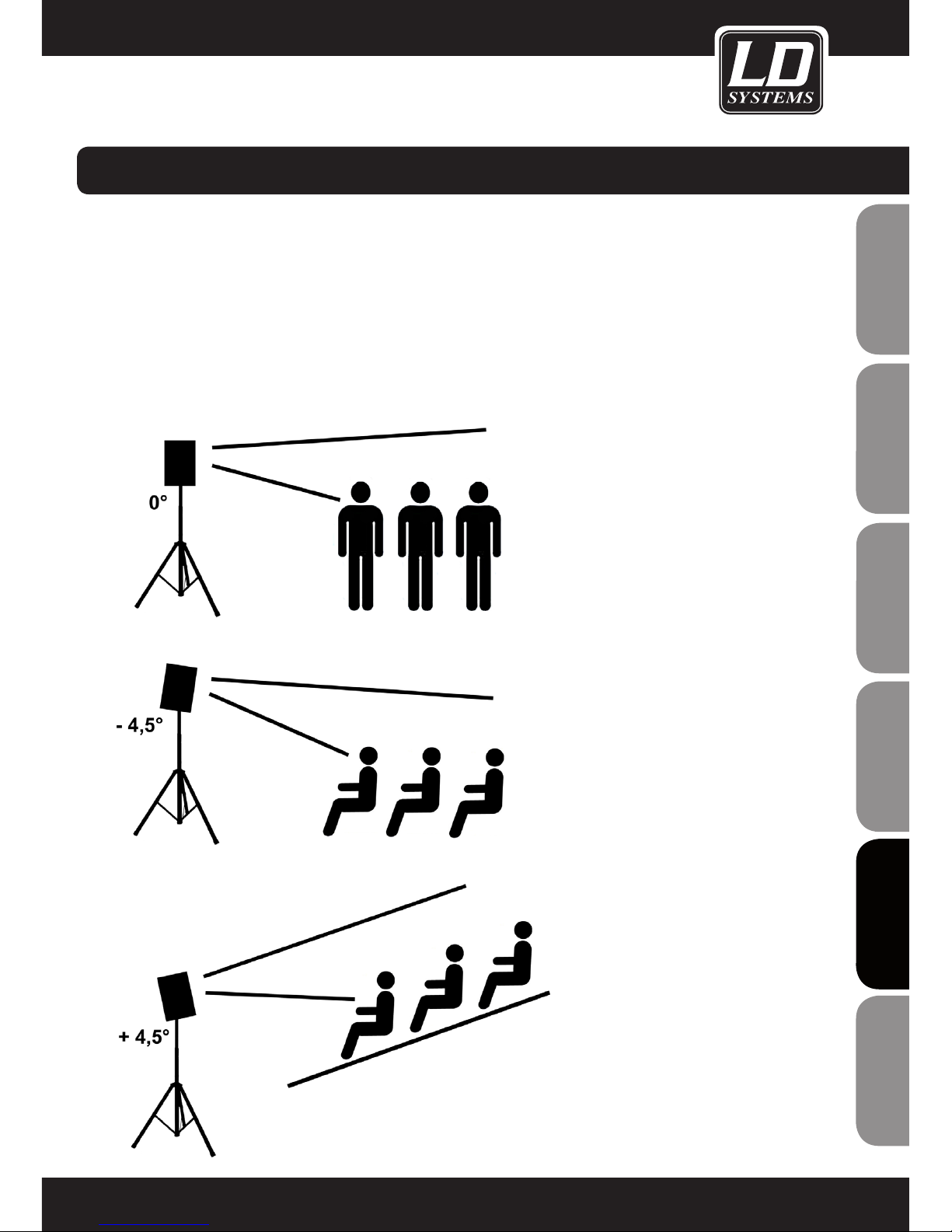

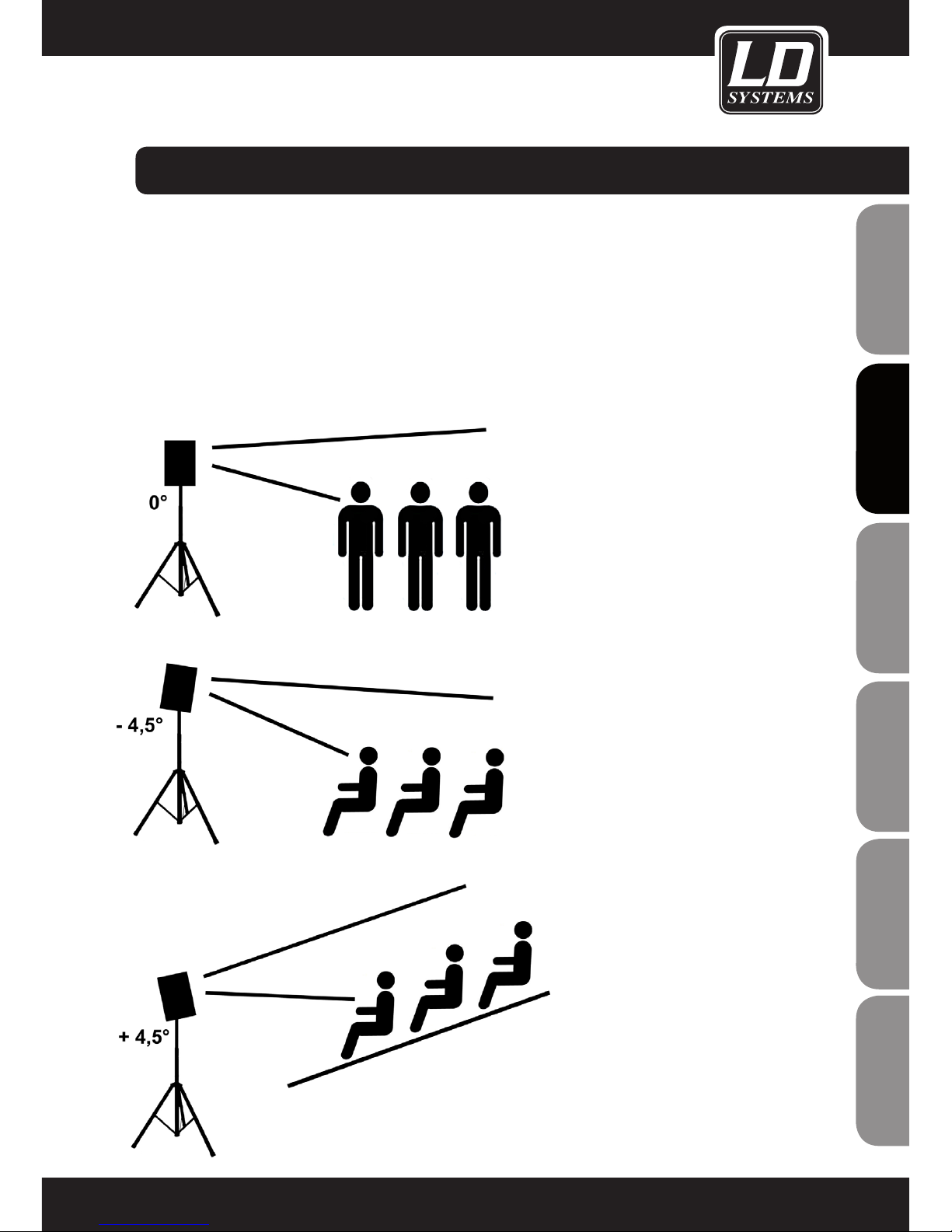

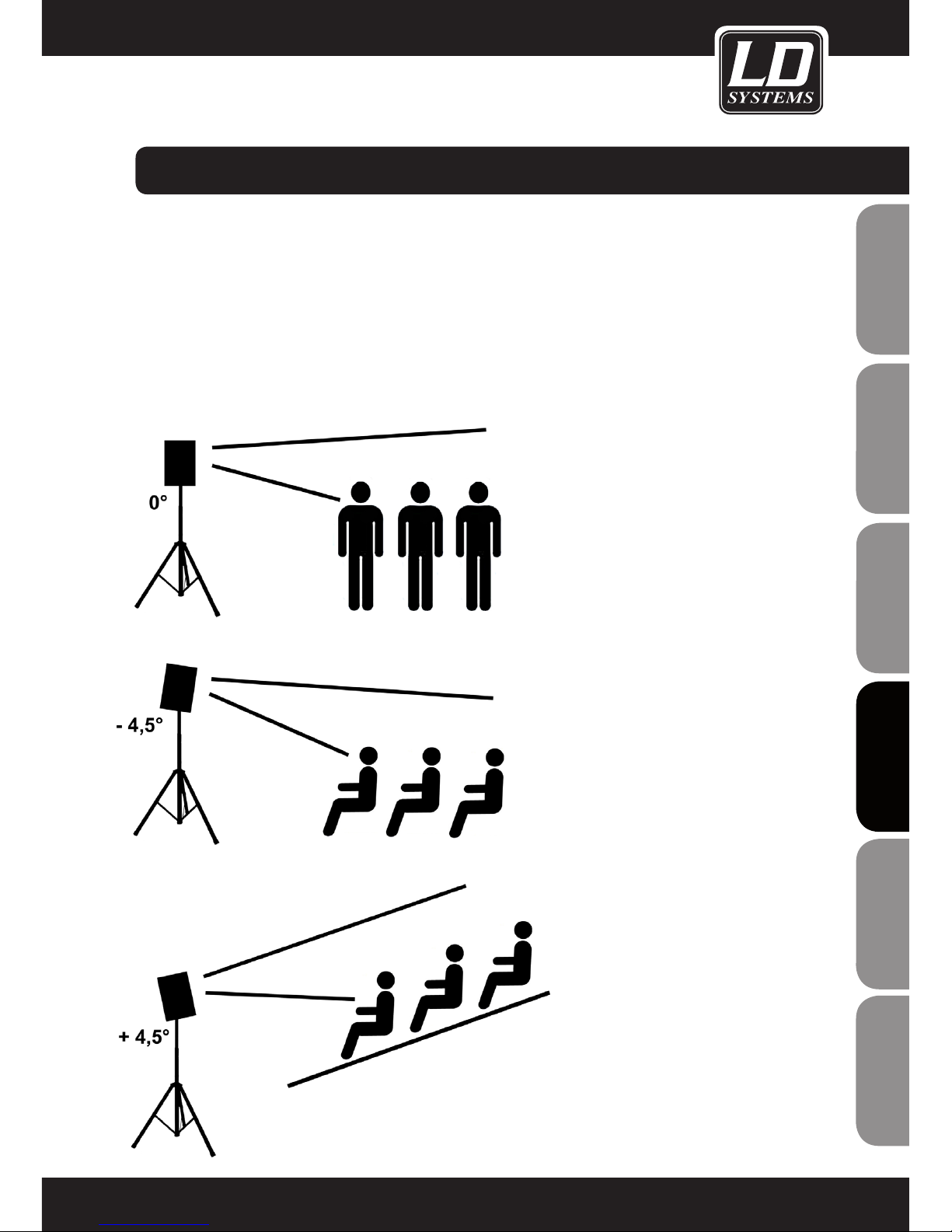

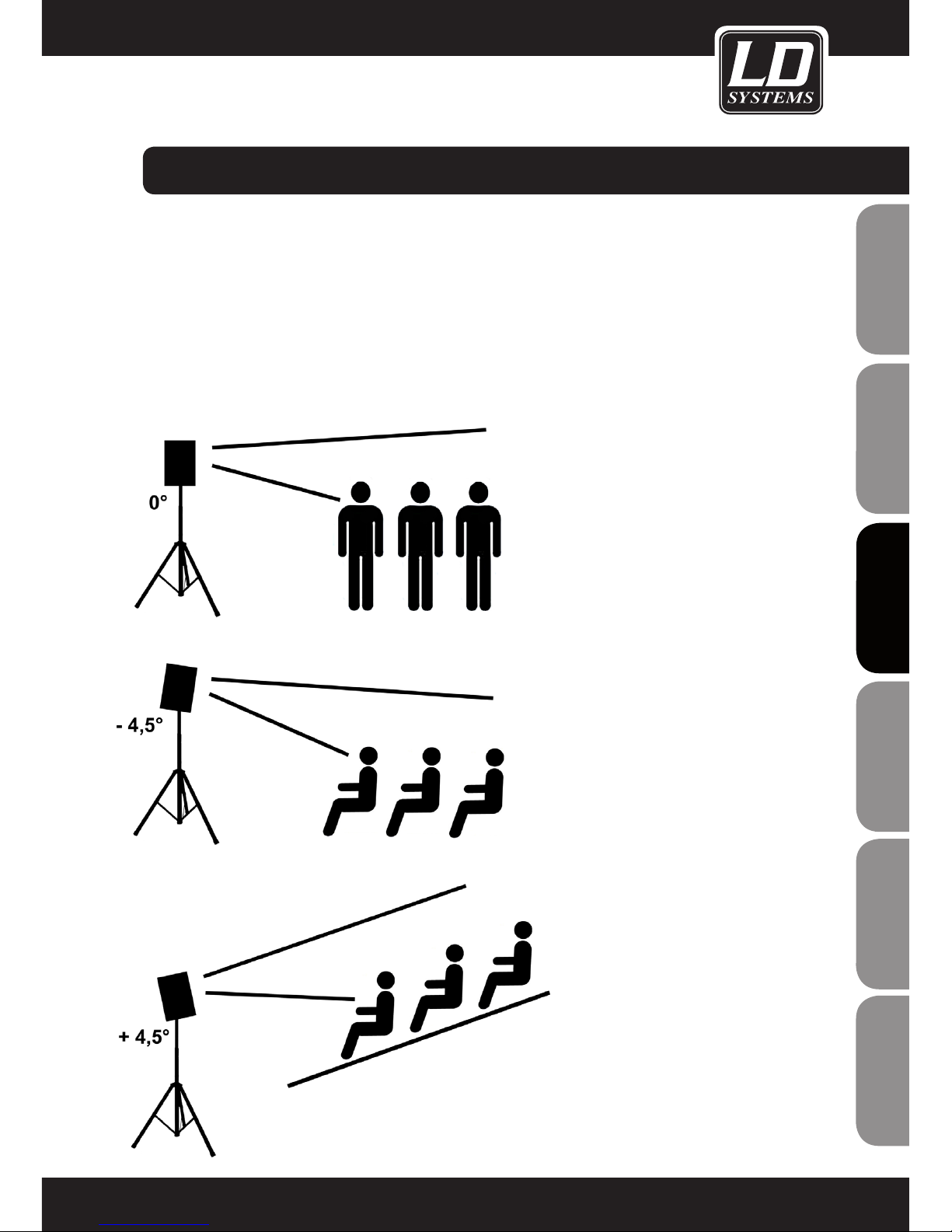

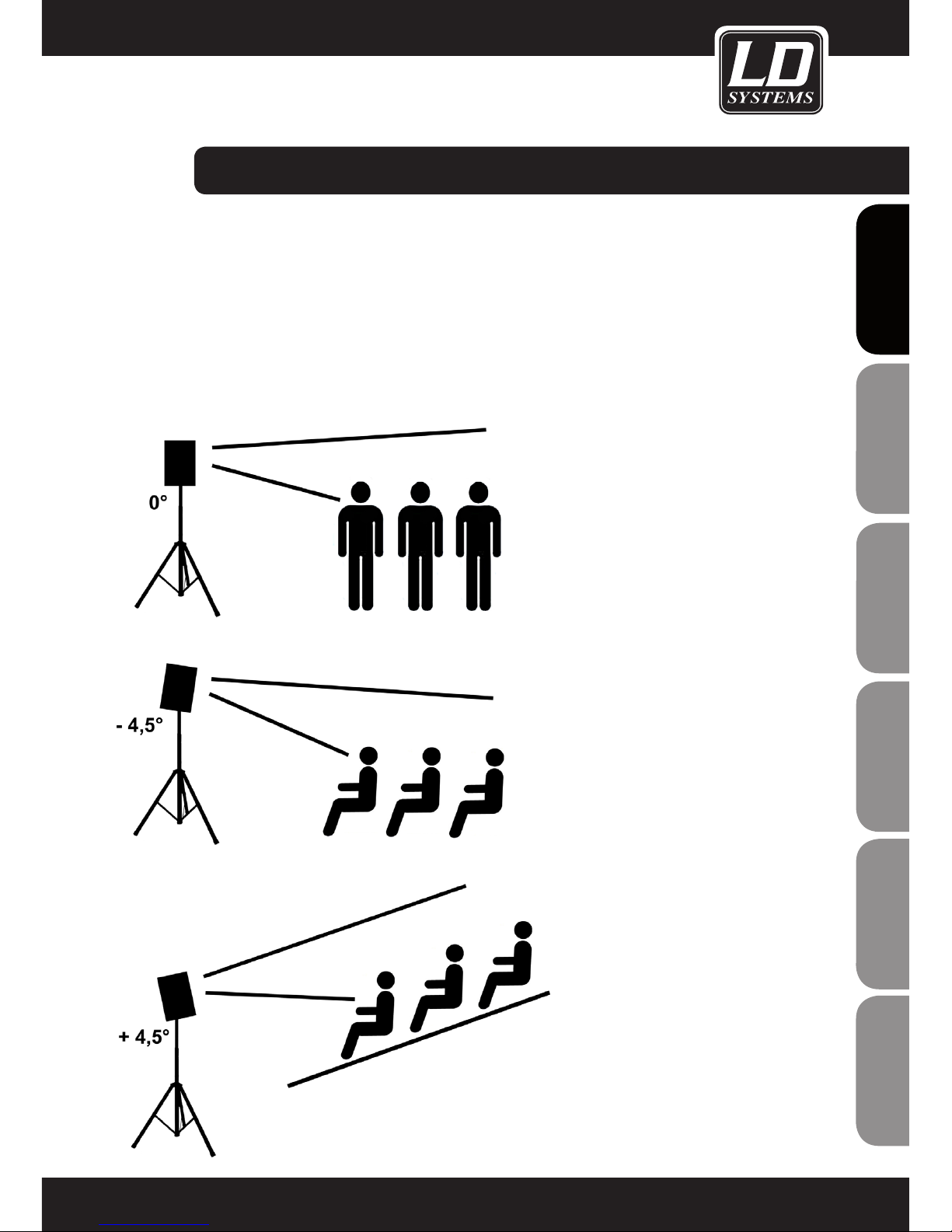

SPEAKER FLANGE WITH VARIABLE TILT ANGLE:

The satellites of the LD DAVE18G3 system are equipped with the patented SM707 speaker ﬂange with variable tilt angle (0°, +/- 4.5°, +/- 9°, +/- 13.5°). To change the tilt angle, please follow these steps: Mount the speaker on a suitable speaker stand, as usual. Now lift the speaker carefully (by approximately 0.5 cm), in order to unlock the locking mechanism. Tilt the speakers to the desired position and lower it again.

The different tilt angles allow for an optimal positioning of the loudspeakers for different sound situations.

At events with a standing audience and places where a greater range is required, it is advisable to use the 0° angle of the speaker ﬂange.

At events with a seated audience and rooms with smaller dimensions, it is advisable to select a downward angle. This way, in addition to a short-range acoustic cover, adverse reﬂections on low ceilings and rear walls are minimised.

To obtain an optimal dispersion in a pedestal sound situation, choose an upward angle.

Page 10

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LD SYSTEMS LECC DSP:

WHAT DOES LD SYSTEMS LECC DSP STAND FOR?

DSP stands for Digital Signal Processing (Digital Signal Processing), LECC for limiter, EQ, Compressor and Crossover. The digital signal processing ensures maximum audio performance with maximum clarity and protects the PA system from overload.

WHAT EXACTLY DOES THE LECC DSP DO?

The Limiter function protects the speakers and prevents distortions caused by overload. Separate limiters for the bass, midrange and high range attenuate the signal when the level exceeds a value which could have a negative effect. Each limiter is optimised for one of the three seamlessly contiguous frequency ranges (multi-band limiter). The system can be operated in this manner with a higher overall sound pressure as extreme peaks are automatically lowered, so that the total volume does not need to be reduced.

The Multiband EQ works over the entire frequency range and optimises the overall sound of the system.

The Compressor is switched on automatically to raise the bass response and create a punchier sound. When the volume is increased, the bass boost is automatically reduced. The automatically controlled bass blends perfectly into the overall sound.

The Crossovers divide the audio signal according to the frequency range of the respective speakers, namely the subwoofer or the mids and tweeters of the array column. The amplitude and running-time optimisation of the crossover ensures that all frequencies are output evenly and reach the listener at the same time.

Page 11

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

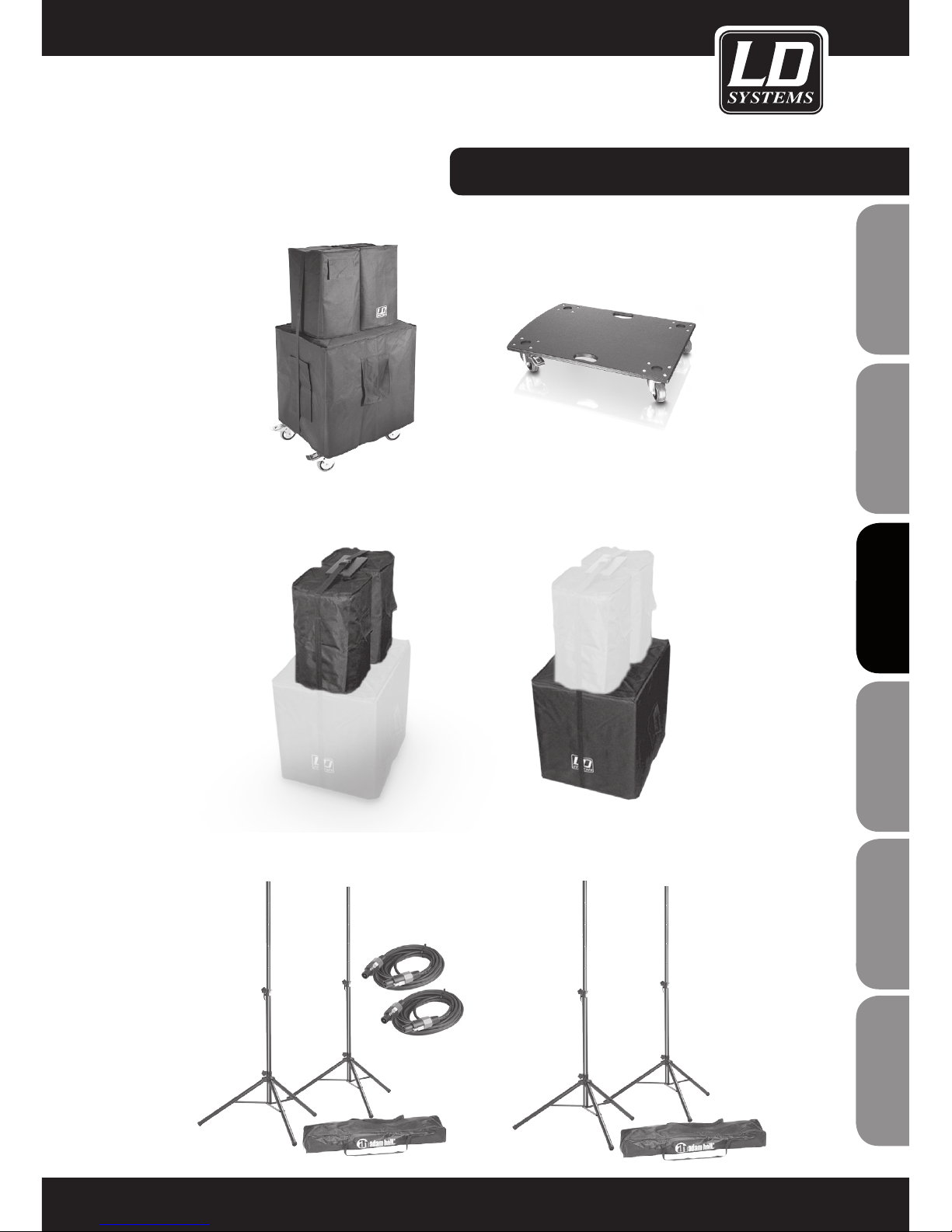

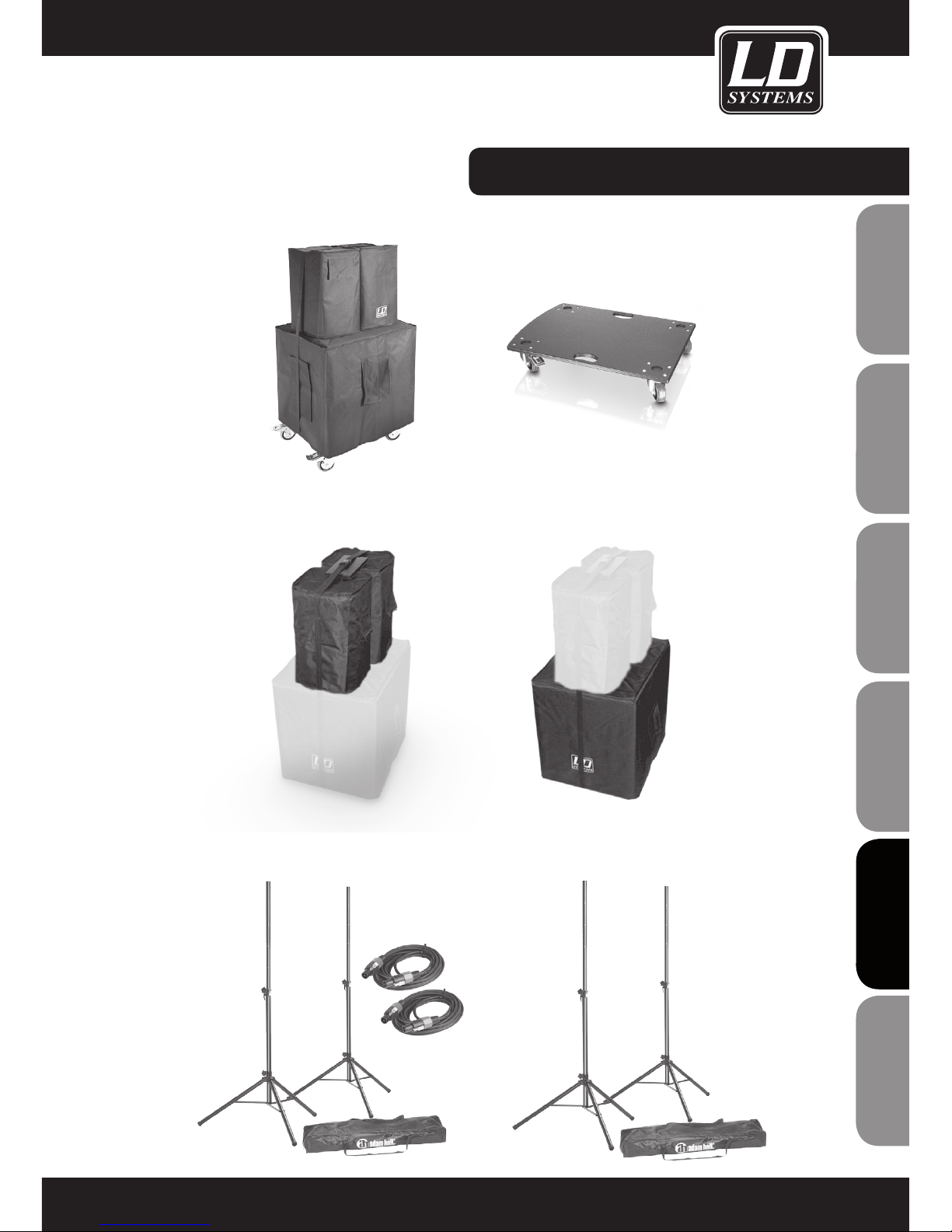

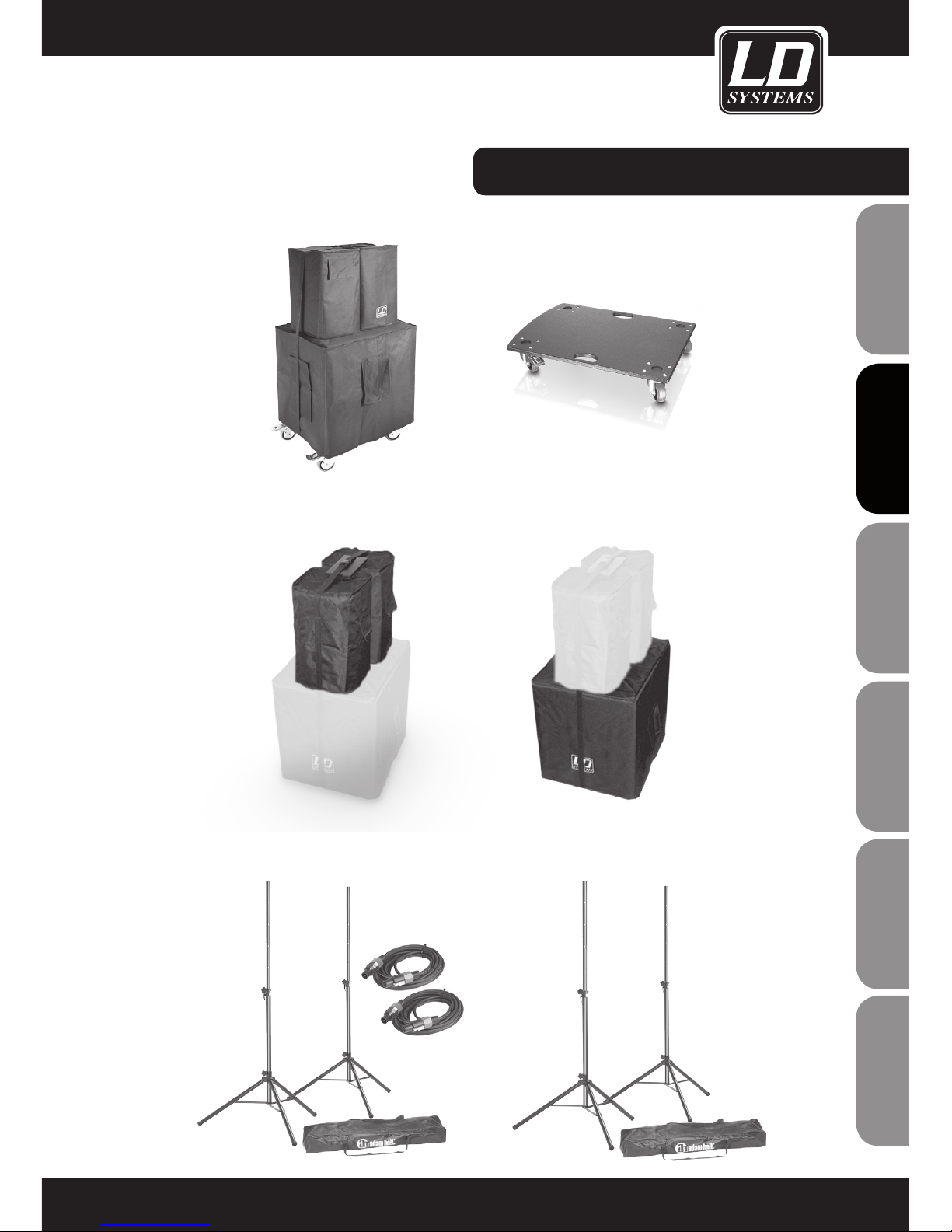

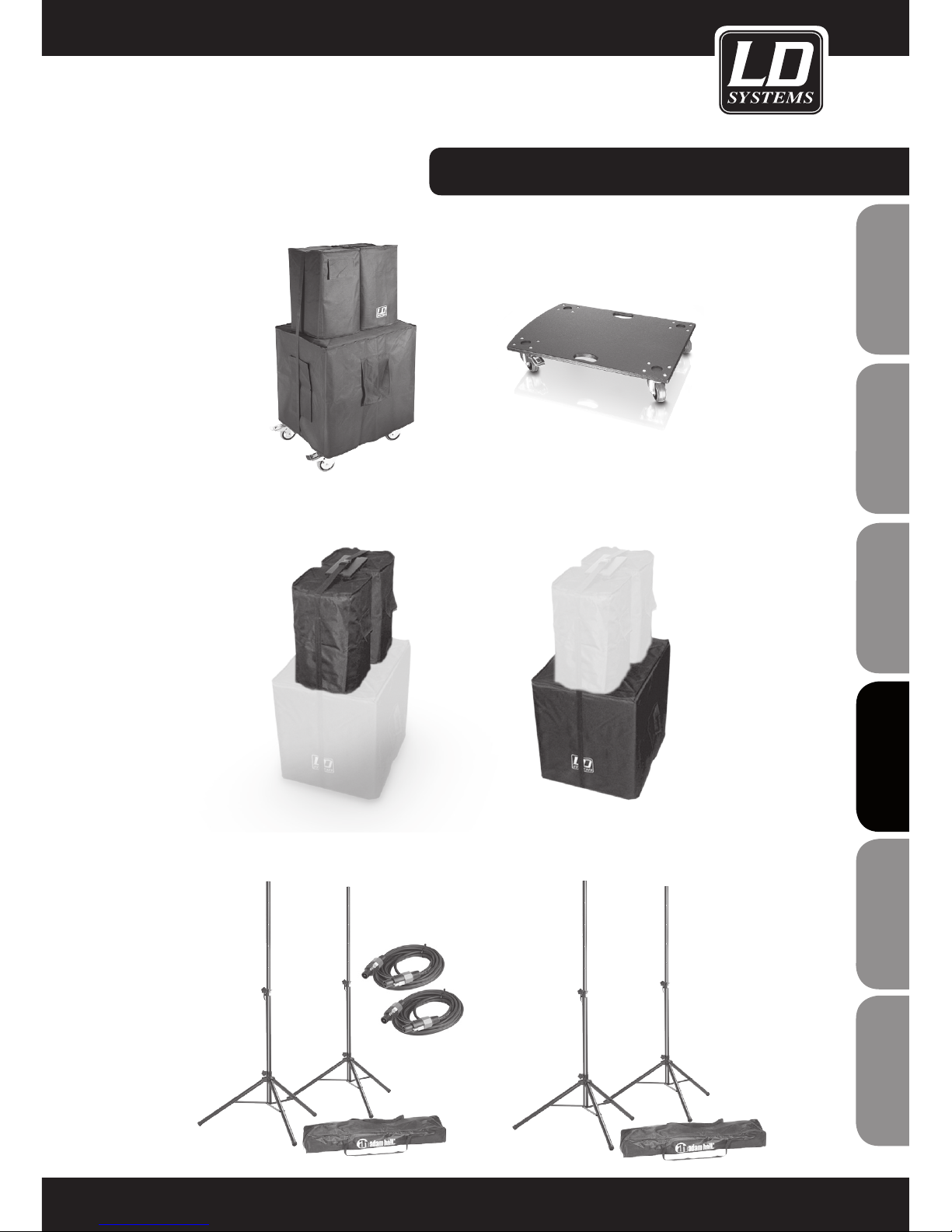

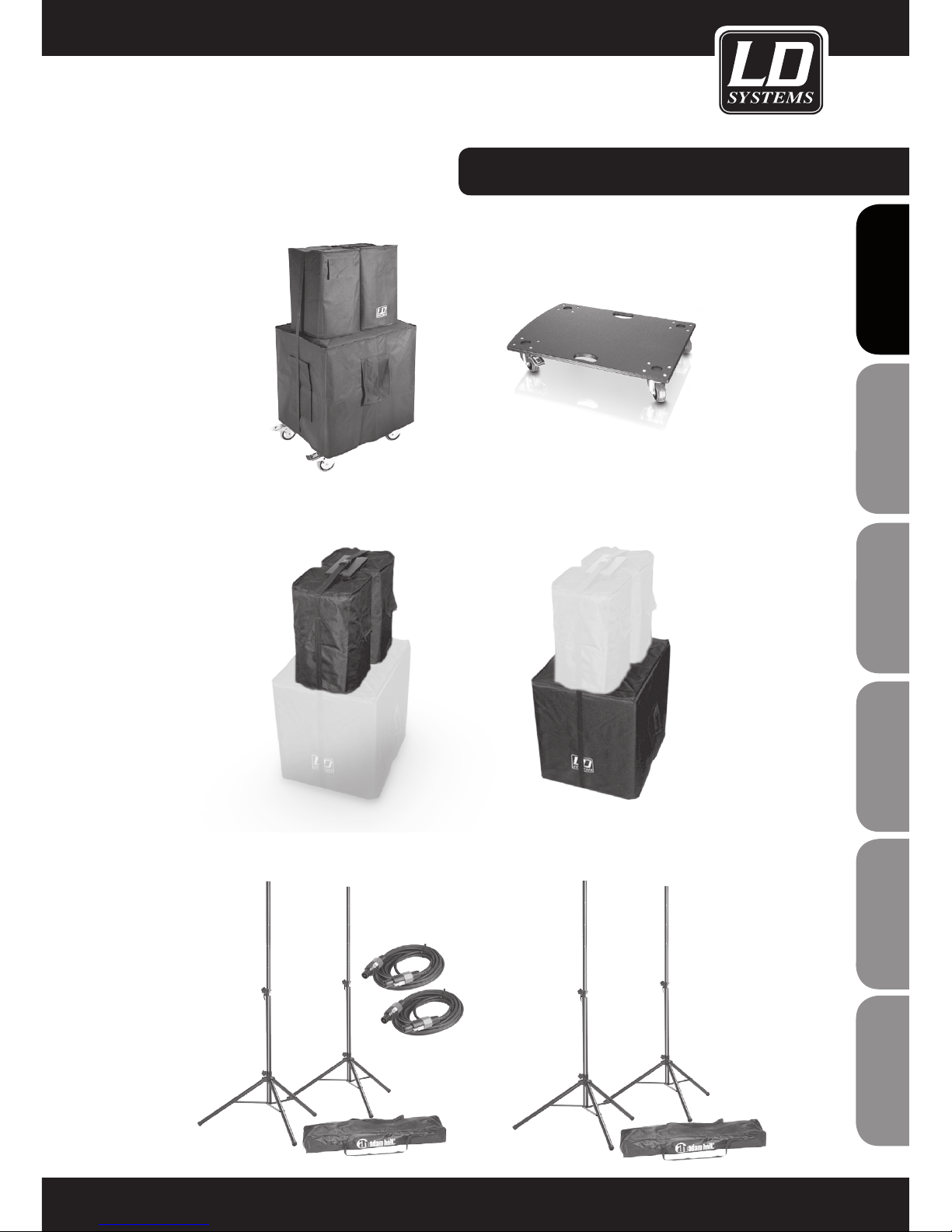

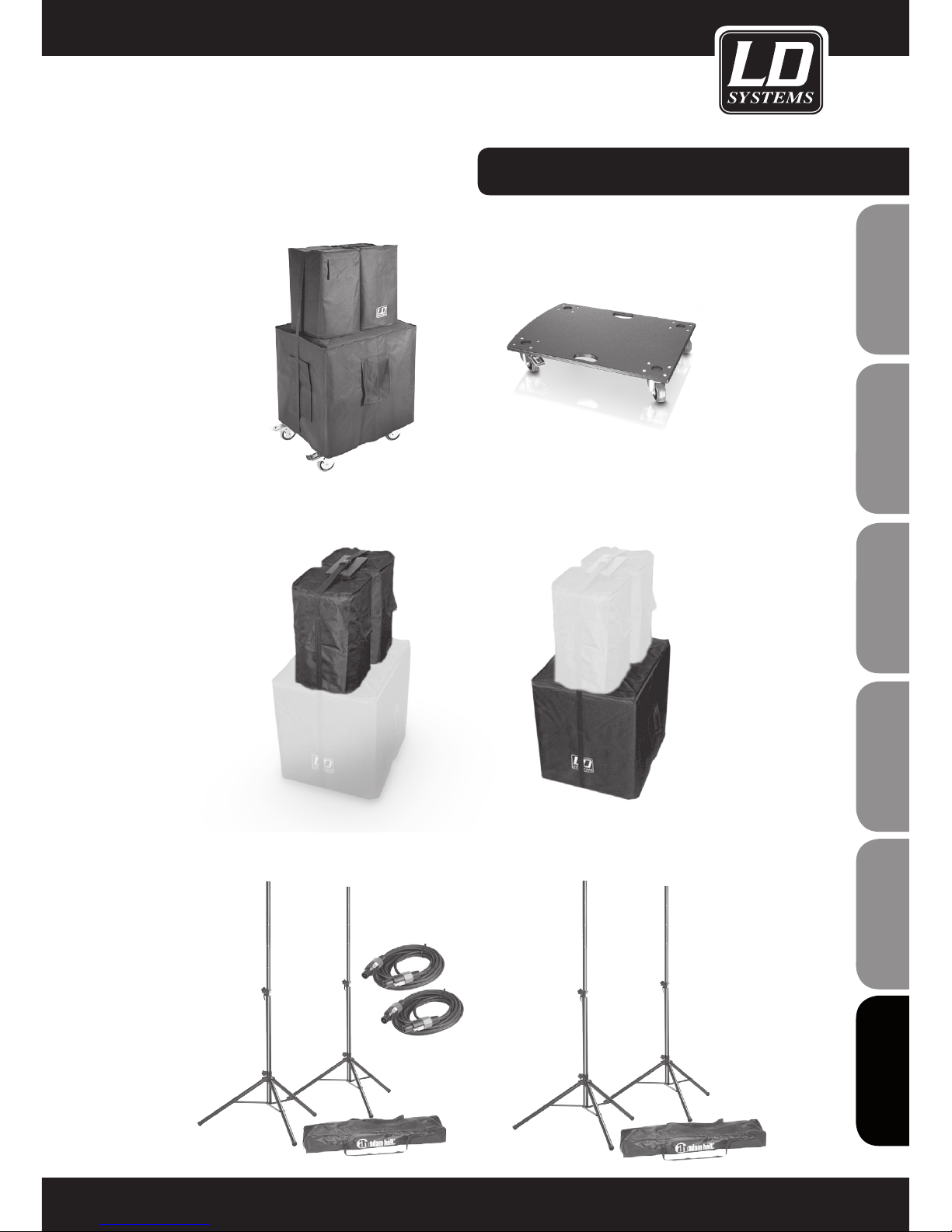

LDDAVE18G3SET

Castor board and protective cover for the subwoofer and satellites

38118G3

Castor board for the subwoofer

LDD18G3SATBAG

Protective cover for the satellites

LDD18G3SUBBAG

Protective cover for the subwoofer

SPS023SET2

2 speaker tripods with carrying case and 2 x speaker cable 5 m

SPS023SET

2 speaker tripods with carrying case

WIRINGEXAMPLE:OPTIONAL ACCESSORIES:

Page 12

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICATIONS:

Model Name: LDDAVE18G3

Product Type: complete PA system Type: active Colour: black Max. SPL (continuous): 124 dB Max. SPL (peak): 135 dB Frequency Response: 32 - 20,000 Hz Dispersion Angle (H x V): 75° x 75° Weight: 63 kg

Subwoofer:

Woofer Size: 18" Woofer Size: 457.2 mm Woofer Magnet: ferrite Woofer Brand: custom made Woofer Voice Coil: 4" Woofer Voice Coil: 101.6 mm Cabinet Type: bass reﬂex Housing Material: 18 mm plywood Cabinet Surface: textured coating Subwoofer Width: 510 mm Subwoofer Height: 635 mm Subwoofer Depth: 710 mm Subwoofer Features: threaded ﬂange (M20), LD Systems Evolutive handles

Page 13

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPECIFICATIONS:

Mid/Hi System:

Midrange Size: 10" Midrange Size: 254 mm Midrange Magnet: ferrite Midrange Brand: custom made Midrange Voice Coil: 2" Midrange Voice Coil: 50.8 mm Horn: coaxial Tweeter Size: 1" Tweeter Size: 25.4 mm

Tweeter Magnet: ferrite

Tweeter Brand: custom made Tweeter Voice Coil: 1" Tweeter Voice Coil: 25.4 mm Mid/Hi System Rated Load (RMS): 200 W Mid/Hi System Impedance: 4 ohms Speaker Inputs: 1 Speaker Input Connections: Speakon-compatible Mid/Hi System Cabinet Type: closed Mid/Hi System Cabinet Material: 15 mm plywood Mid/Hi System Cabinet Surface: textured coating Mid/Hi System Width: 300 mm Mid/Hi System Height: 460 mm Mid/Hi System Depth: 263 mm Mid/Hi System Features: ergonomic recessed handles, SM707 stand support 36 mm

Page 14

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICATIONS:

Ampliﬁer Module (integrated in the subwoofer):

Ampliﬁer: class D Ampliﬁer Power System (RMS) 1200 W Ampliﬁer Power System (peak): 4800 W Ampliﬁer Power Subwoofer (RMS): 800 W Ampliﬁer Power Subwoofer (peak): 3200 W Ampliﬁer Power Mid/Hi (RMS): 2 x 200 W Ampliﬁer Power Mid/Hi (peak): 2 x 800 W Protection: overload, limiter, short circuit Cooling System: convection Controls: Sub Level, Main Level, Power, Subwoofer Phase Reverse Indicators: ON, Signal, Limit, Protect Power Supply: switching power supply Operating Voltage: 100 V AC - 120 V AC, 50 - 60 Hz

200 V AC - 240 V AC, 50 - 60 Hz

(Automatic switchover) Power Consumption: 1200 VA Line Inputs: 2 Line Input Connectors: 6.3 mm jack, RCA, XLR Line Output Connectors: 2 x XLR Speaker Outputs: 2 Speaker Output Connections: Speakon-compatible

Page 15

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

MANUFACTURER´S DECLARATIONS:

MANUFACTURER‘S WARRANTY

This warranty extends to the LD SYSTEMS branded product you purchased from Adam Hall. The statutory warranty rights against the vendor shall not be affected by this warranty. Rather, this warranty gives you additional independent claims against Adam Hall.

With this warranty, Adam Hall ensures that products you have purchased from Adam Hall or Adam Hall partners, under normal use, are free of defects in material or workmanship for a period of 2 years from the date of purchase. The warranty period begins on the date of purchase. In order to assert a claim for warranty service, the proof of date of purchase is provided by the receipt bearing the date of purchase or the date of purchase on the delivery note. You are entitled to warranty service under the conditions and provisions set out in this document, if a repair within the warranty period is required.

This warranty applies only to the original purchaser of the products supplied by Adam Hall and is not transferable to any person to whom the property is transferred by the original purchaser. Within the warranty period, the defective parts or the product from Adam Hall will be repaired or replaced. Under the terms of this warranty, all the replaced or removed components become the property of Adam Hall.

In the unlikely event that a product acquired from Adam Hall, repeatedly exhibits a defect, Adam Hall may decide, at its discretion, to replace this product with a comparable product of at least the same performance.

Adam Hall does not guarantee that the operation of this product will be uninterrupted or error-free. Adam Hall accepts no responsibility for any damage due to incorrect compliance with the instructions received in the delivery.

This warranty does not extend to:

- wearing parts (eg battery, tubes).

- devices that have had their serial number removed or damaged, or failed as a result of an accident

- inappropriate or abusive use or other external causes

- devices that were not used in accordance with the operating parameters deﬁned in the user documentation shipped with the product

- devices that have been repaired using parts not made or distributed by Adam Hall

- devices that have been serviced, modiﬁed or repaired by someone other than Adam Hall or an authorised service partner. These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam Hall regarding the Adam Hall branded product you have purchased.

This warranty is valid only within Europe. Outside of Europe please contact our ofﬁcial distributors.

Page 16

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

MANUFACTURER´S DECLARATIONS:

LIMITATION OF LIABILITY

If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any components that malfunction under conditions of normal use.

Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost proﬁts or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by a third party or made by you for a third party.

This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim, and cannot be rescinded or changed by anyone. This limitation of liability will be effective even if you have advised Adam Hall or an authorized representative of Adam Hall of the possibility of any such damages, but not, however, in the event of claims for damages in connection with personal injuries.

This manufacturer‘s warranty grants you speciﬁc rights; depending on jurisdiction (nation or state), you may be be entitled to additional claims. You are advised to consult applicable state or national laws for a full determination of your rights.

REQUESTING WARRANTY SERVICE

To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which you purchased the product.

EC DECLARATION OF CONFORMITY

The equipment marketed by Adam Hall complies (where applicable) with the essential requirements and other relevant speciﬁcations of Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Additional information can be found at www.adamhall.com.

Page 17

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

MANUFACTURER´S DECLARATIONS:

PROPER DISPOSAL OF THIS PRODUCT

(Valid in the European Union and other European countries with waste separation)

This symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled waste disposal. Please dispose of this product separately from other waste and have it recycled to promote sustainable economic activity.

Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details on where and how they can recycle this item in an environmentally friendly manner. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial wastes for disposal .

ENVIRONMENTAL PROTECTION AND ENERGY CONSERVATION

Energy conservation is an active contribution to environmental protection. Please turn off all unneeded electrical devices. To prevent unneeded devices from consuming power in standby mode, disconnect the mains plug.

Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject to modiﬁcations. The photocopying, the translation, and all other forms of copying of fragments or of the integrlity of this user’s manual is prohibited.

Page 18

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS ﬁnden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

Einführung

DAVE 18 G3 ist ein leistungsstarkes und zugleich handliches, mobiles Kompakt-PA-System mit zwei Satelliten plus Subwoofer, das sich durch einen kristallklaren, dynamischen Klang mit druckvollen Mitten auszeichnet. Mit seinem Frequenzgang von 32 Hz bis 20 kHz und einem max. Schalldruckpegel (Peak SPL) von 135 dB ist dieses System eine exzellente Wahl für die unterschiedlichsten Einsätze – mobil oder fest installiert.

Page 19

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD DAVE G³ SERIE

AKTIVES 2.1 DSP-GESTEUERTES PA-SYSTEM

LDDAVE18G3

Page 20

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Direkte Sonneneinstrahlung vermeiden!

SICHERHEITSHINWEISE:

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz-

Page 21

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinﬂuss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

SICHERHEITSHINWEISE:

buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts beﬁnden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualiﬁziertem Servicepersonal durchführen.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpﬂichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.

Page 22

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

3 3

2 2

1 1

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

LINE INPUT LEFT / RIGHT

Unsymmetrischer Line-Eingang (links / rechts) mit 2 Cinch-Buchsen.

LINE INPUT LEFT / RIGHT

Symmetrischer Line-Eingang mit 2 XLR- / 6,3 mm Klinkenbuchsen (Combo-Buchsen).

LINE OUTPUT LEFT / RIGHT

Symmetrischer Line-Ausgang mit 2 männlichen XLR-Buchsen. Das Ausgangs-Signal entspricht dem Eingangs-Signal.

SUB PHASE 0° / 180°

Der Phasenumkehrschalter für den Subwoofer (0°, 180°) steht im Auslieferungszustand auf 0°. Diese Einstellung ist für den Großteil aller Anwendungen geeignet. Unter akustisch ungünstigen Bedingungen kann sich die Einstellung auf 180° positiv auf den Gesamtklang auswirken.

ANZEIGE LEDS

ON: Leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt.

LIMIT: Leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird. Ein kurzes

Auﬂeuchten der LED ist dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel von den integrierten Limitern sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel. Eine Nichtbeachtung kann zu einer verzerrten Klangwiedergabe und zur Beschädigung des Lautsprechersystems führen.

PROTECT: Leuchtet auf, sobald das System überlastet wird / überhitzt. Die Verstärker werden automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus.

Page 23

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

108 8 9

SUB LEVEL

Einstellen des Lautstärkeverhältnisses vom Subwoofer zu den Satelliten-Lautsprechern.

MAIN LEVEL

Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am SUB LEVEL Pegelsteller mitgeregelt.

SAT POWER OUT LEFT / RIGHT

Speakon kompatible Ausgänge (links / rechts) für die Satelliten-Lautsprecher der LD DAVE18G3 Anlage.

IEC VOLEX NETZBUCHSE MIT INTEGRIERTEM SICHERUNGSHALTER

Dient der Spannungsversorgung des Geräts. Ein geeignetes Netzkabel beﬁndet sich im Lieferumfang. Zum Entriegeln bitte den gefederten Knopf am Stecker drücken. WICHTIGE HINWEISE: Die Lautsprecheranlage ist für 2 Betriebsspannungsbereiche vorgesehen (100 V 120 V AC und 200 V - 240 V AC). Die Umstellung erfolgt automatisch. Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck)! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

POWER

Beleuchteter Ein- / Ausschalter für die Spannungsversorgung des Geräts. Vor dem Ein- und Ausschalten stets die Gesamtlautstärke auf Null drehen (MAIN LEVEL auf Linksanschlag).

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:

Page 24

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

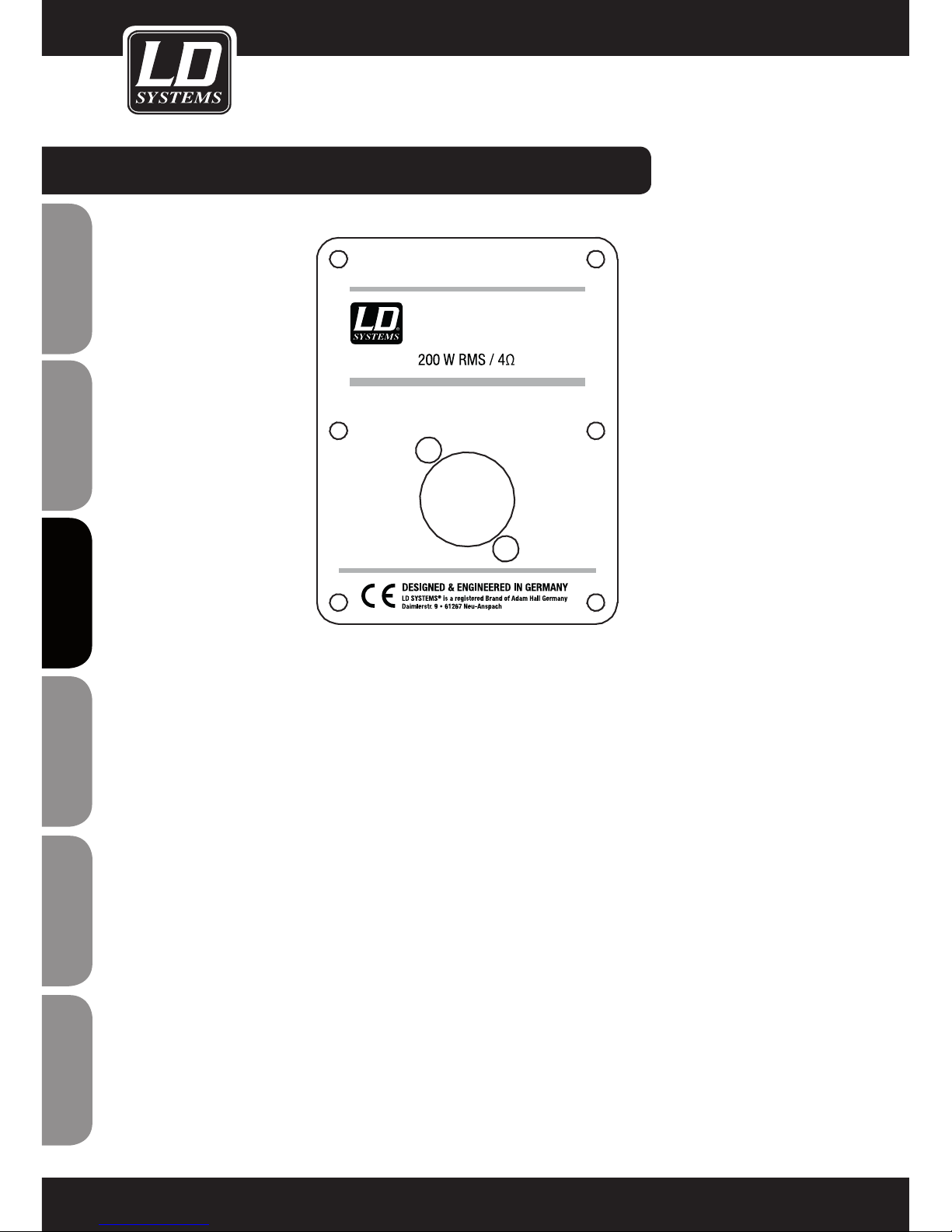

ANSCHLUSS SATELLITENLAUTSPRECHER:

Die Satelliten-Lautsprecher der LD DAVE18G3 Anlage verfügen je über einen Speakon kompatiblen Lautsprecheranschluss. Stellen Sie die Verbindung zwischen Subwoofer (SAT POWER OUT LEFT / RIGHT) und Satelliten-Lautsprechern unter Verwendung eines geeigneten Kabels her (2-adriges Lautsprecherkabel, min. 2 x 1,5 mm², mit Speakon kompatiblen Steckern. Belegung: 1+ / 1-).

Page 25

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

BOXENFLANSCH MIT VARIABLEM NEIGUNGSWINKEL:

Die Satelliten der LD DAVE18G3 Anlage sind mit dem patentierten SM707 Boxenﬂansch mit variablem Neigungswinkel ausgestattet (0°, +/- 4,5°, +/- 9°, +/- 13,5°). Um den Neigungswinkel zu verändern, beachten Sie bitte folgende Schritte: Bringen Sie den Lautsprecher wie gewohnt auf ein geeignetes Boxenstativ. Heben Sie nun den Lautsprecher vorsichtig ein Stück an (ca. 0,5 cm), um den Sperrmechanismus zu entriegeln. Neigen Sie den Lautsprecher in die gewünschte Stellung und senken ihn wieder ab.

Die unterschiedlichen Neigungswinkel ermöglichen eine optimale Positionierung der Lautsprecher bei unterschiedlichen Beschallungssituationen.

Bei Veranstaltungen mit stehendem Publiklum und Orten, wo eine höhere Reichweite gefordert ist, empﬁehlt es sich, den 0° Winkel des Boxenﬂanschs zu verwenden.

Bei Veranstaltungen mit sitzendem Publikum und Räumen mit kleineren Dimension empﬁehlt es sich, einen Neigungswinkel nach unten gerichtet zu wählen. Hierbei wird die akustische Abdeckung des Nahbereichs verbessert, sowie nachteilige Reﬂexionen von Decke und rückwärtigen Wänden minimiert.

Um bei einer Tribünenbeschallung ein optimales Abstrahlverhalten zu erhalten, wählen Sie einen nach oben gerichteten Neigungswinkel.

Page 26

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

WAS BEDEUTET DIE BEZEICHNUNG LD SYSTEMS LECC DSP?

DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), LECC für Limiter, EQ, Compressor und Crossover (Limiter, EQ, Kompressor und Frequenzweiche). Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung.

WAS GENAU BEWIRKT LECC DSP?

Die Limiter-Funktion schützt die Lautsprecher und verhindert durch Übersteuerung verursachte Verzerrungen. Separate Limiter für den Bass- Mitten- und Höhenbereich schwächen das Signal ab, sobald der Pegel einen Wert übersteigt, der sich negativ auswirken könnte. Jeder Limiter ist für einen der drei nahtlos aneinander anschließenden Frequenzbereiche optimiert (Multiband-Limiter). Das System lässt sich auf diese Weise mit einem insgesamt höheren Schalldruck betreiben, da extreme Signalspitzen automatisch abgeschwächt werden, sodass die Gesamtlautstärke nicht reduziert werden muss.

Der Multiband-EQ bearbeitet den gesamten Frequenzbereich und optimiert den Gesamtklang des Systems.

Der Kompressor wird automatisch zugeschaltet, um die Bässe anzuheben und damit einen druckvolleren Sound zu erzeugen. Mit steigender Lautstärke wird der Bass-Boost automatisch reduziert. Die auf diese Weise automatisch ausgesteuerten Bässe fügen sich optimal in den Gesamtklang ein.

Die Frequenzweichen teilen das Audiosignal je nach Frequenzbereich den jeweiligen Lautsprechern, also dem Subwoofer bzw. den Mittel- und Hochtönern der Array-Säule zu. Die Amplituden- und Laufzeit-Optimierung der Frequenzweichen sorgt dafür, dass alle Frequenzen gleichmäßig ausgegeben werden und den Zuhörer zeitgleich erreichen.

LD SYSTEMS LECC DSP:

Page 27

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LDDAVE18G3SET

Rollenbrett und Schutzhülle für Subwoofer und Satelliten

38118G3

Rollenbrett für Subwoofer

LDD18G3SATBAG

Schutzhülle für Satelliten

LDD18G3SUBBAG

Schutzhülle für Subwoofer

SPS023SET2

2 Boxenstative mit Transporttasche und 2 x Lautsprecherkabel 5m

SPS023SET

2 Boxenstative mit Transporttasche

VERKABLUNGSBEISPIEL:OPTIONALES ZUBEHÖR:

Page 28

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPEZIFIKATIONEN:

Modellbezeichnung: LDDAVE18G3

Produktart: PA Komplettsystem Typ: aktiv Farbe: schwarz Max. SPL (continuous): 124dB Max. SPL (Peak): 135dB Frequenzgang: 32 - 20000 Hz Abstrahlwinkel (H x V): 75° x 75° Gewicht: 63 kg

Subwoofer:

Größe Tieftöner: 18" Größe Tieftöner: 457,2 mm Magnet Tieftöner: Ferrit Marke Tieftöner: Custom Made Schwingspule Tieftöner: 4" Schwingspule Tieftöner: 101,6 mm Gehäusebauart: Bassreﬂex Gehäusematerial: 18 mm Sperrholz Gehäuseoberﬂäche: Strukturlack Breite Subwoofer: 510 mm Höhe Subwoofer: 635 mm Tiefe Subwoofer: 710 mm Features Subwoofer: Gewindeﬂansch (M20), LD Systems Evolutive Griffe

Page 29

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPEZIFIKATIONEN:

Mid/Hi System:

Größe Mittentöner: 10" Größe Mittentöner: 254 mm Magnet Mittentöner: Ferrit Marke Mittentöner: Custom Made Schwingspule Mittentöner: 2" Schwingspule Mittentöner: 50,8 mm Horn: coaxial Größe Hochtöner: 1" Größe Hochtöner: 25,4 mm

Magnet Hochtöner: Ferrit

Marke Hochtöner: Custom Made Schwingspule Hochtöner: 1" Schwingspule Hochtöner: 25,4 mm Belastbarkeit Mid/Hi System (RMS): 200 W Impedanz Mid/Hi System: 4 Ohm Lautsprechereingänge: 1 Lautsprechereingangsanschlüsse: Speakon kompatibel Gehäusebauart Mid/Hi System: geschlossen Gehäusematerial Mid/Hi-System: 15 mm Sperrholz Gehäuseoberﬂäche Mid/Hi-System: Strukturlack Breite Mid/Hi-System: 300 mm Höhe Mid/Hi-System: 460 mm Tiefe Mid/Hi-System: 263 mm Features Mid/Hi System: Ergonomische Griffschalen, SM707 Flansch 36 mm

Page 30

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPEZIFIKATIONEN:

Verstärkermodul (im Subwoofer integriert):

Verstärker: Class D Verstärkerleistung System (RMS): 1200 W Verstärkerleistung System (Peak): 4800 W Verstärkerleistung Subwoofer (RMS): 800 W Verstärkerleistung Subwoofer (Peak): 3200 W Verstärkerleistung Mid/Hi (RMS): 2 x 200 W Verstärkerleistung Mid/Hi (Peak): 2 x 800 W Schutzschaltungen: Überlastung, Limiter, Kurzschluss Kühlung: Konvektion Bedienelemente: Sub Level, Main Level, Power, Subwoofer Phase Reverse Anzeigeelemente: ON, Signal, Limit, Protect Stromversorgung: Schaltnetzteil Betriebsspannung: 100 V AC - 120 V AC, 50 - 60 Hz

200 V AC - 240 V AC, 50 - 60 Hz

(Umschaltung automatisch) Leistungsaufnahme: 1200 VA Line-Eingänge: 2 Line-Eingangsanschlüsse: 6,3 mm Klinke, Cinch, XLR Line-Ausgangsanschlüsse: 2 x XLR Lautsprecherausgänge: 2 Lautsprecherausgangsanschlüsse: Speakon kompatibel

Page 31

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

HERSTELLERERKLÄRUNGEN:

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke LDSYSTEMS. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist. Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur innerhalb des Garantiezeitraums erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie ausgetauschten bzw. entfernten Komponenten gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für Schäden die auf eine inkorrekte Befolgung der im Lieferumfang erhaltenen Anweisungen zurückzuführen sind.

Diese Garantie erstreckt sich nicht auf:

- Verschleißteile (z.B. Akkumulator, Röhren).

- Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als Folge eines Unfalls

- nicht sachgerechter oder missbräuchlicher Verwendung oder anderer äußerer Ursachen

- Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind

- Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden

- Geräte die durch jemand anderen als Adam Hall oder durch einen autorisierten Servicepartner gewartet, geändert oder repariert wurden. Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.

Diese Garantie ist nur innerhalb von Europa gültig. Außerhalb von Europa wenden Sie sich bitte an unsere ofﬁziellen Vertriebspartner.

Page 32

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

HERSTELLERERKLÄRUNGEN:

HAFTUNGSBESCHRÄNKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Speziﬁkationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen ﬁnden Sie unter www.adamhall.com.

Page 33

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)

Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.

HERSTELLERERKLÄRUNGEN:

Page 34

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Vous avez fait le bon choix !

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme.

Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.

Pour plus d‘informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

Introduction

Le DAVE 18 G3 est un système de sonorisation, compact puissant, pratique et mobile, composé de deux satellites et d'un caisson de basses. Il offre un son d'une qualité remarquable, cristallin et dynamique, avec des médiums présents. Grâce à une réponse en fréquence s'étendant de 32 Hz à 20 kHz et un niveau de pression sonore maximal de 135 dB SPL crête, ce système constitue un excellent choix pour les applications les plus diverses, en sonorisation mobile comme en installation ﬁxe.

Page 35

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD DAVE G³ SERIE

SYSTÈME DE SONORISATION 2.1 PILOTÉ PAR DSP

LDDAVE18G3

Page 36

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Éviter toute exposition directe aux rayons du soleil !

MESURES PRÉVENTIVES :

1. Veuillez lire attentivement ce manuel.

2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.

3. Veuillez suivre toutes les instructions

4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.

5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de ﬁxation stables et adaptés lorsque l‘appareil est utilisé en installation ﬁxe. Assurez-vous que les ﬁxations murales ont été montées correctement, et qu‘elles sont sécurisées. Vériﬁez que l‘appareil est installé en toute sécurité, et qu‘il ne peut pas tomber.

7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.

8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vériﬁez que l‘appareil est installé de façon à bénéﬁcier en permanence d‘un refroidissement efﬁcace et qu‘il ne peut pas chauffer de façon excessive.

9. Ne placez aucune source de ﬂamme sur l‘appareil – par exemple, une bougie allumée.

10. Ne bloquez pas les ouïes d‘aération.

11. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inﬂammables.

12. Vériﬁez qu‘aucune projection ou liquide ne puisse s‘introduire dans l‘appareil. Ne posez sur l‘appareil aucun objet renfermant du liquide : vase, verre d‘eau...

13. Vériﬁez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.

14. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.

15. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modiﬁer.

16. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, aﬁn d‘éviter tout dommage ou accident, par exemple quelqu‘un qui trébuche sur le câble.

17. Lors du transport, vériﬁez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.

18. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.

19. Pour le nettoyage de l‘appareil, utilisez un chiffon sec/

20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil, veuillez séparer plastique, papier et carton.

21. Les ﬁlms plastique doivent être mis hors de portée des enfants.

APPAREILS RELIÉS AU SECTEUR :

22. ATTENTION : Si le câble de l‘appareil est muni d‘un ﬁl de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d‘un appareil.

23. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humidité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce.

24. Avant de relier l‘appareil à la prise murale, vériﬁez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après avoir vériﬁé que la valeur réglée correspond à la valeur effective de la tension secteur. Si la ﬁche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.

25. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son adaptateur secteur) et de la prise murale.

Page 37

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Pour éviter tout risque de traumatisme auditif, évites d'écouter à fort volume sonore pendant de longues périodes. Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

SÉCURITÉ :

26. Lors du branchement de l‘appareil, vériﬁez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la ﬁche secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la ﬁche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées.

27. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.

28. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.

29. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.

30. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.

31. Débranchez la ﬁche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION :

Ne démontez jamais le couvercle de l’appareil, vous risquez de recevoir un choc électrique. L’appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l’utilisateur Ne conﬁez sa réparation qu’à un personnel technique qualiﬁé.

Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l’utilisateur la présence à l’intérieur de l’appareil d’une tension dangereuse non protégée, sufﬁsamment élevée pour présenter un risque pour les personnes.

Le pictogramme en forme de triangle équilatéral renfermant un point d’exclamation signal eà l’utilisateur la présence d’instructions importantes concernant l’utilisation ou l’entretien de l’appareil.

ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d’une utilisation professionnelle. L’utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d’accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l’utilisation de ce produit, il est possible d’atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Page 38

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

3 3

2 2

1 1

CONNECTEURS, CONTRÔLES ET INDICATEURS :

LINE INPUT (LEFT / RIGHT)

Entrée ligne asymétrique (gauche/droite), sur 2 connecteurs RCA/cinch

LINE INPUT (LEFT / RIGHT)

Entrée ligne symétrique (gauche/droite), sur 2 connecteurs Combo (XLR/jack 6,35 mm TRS femelle).

LINE OUTPUT LEFT / RIGHT

Sortie ligne symétriques sur 2 embases XLR mâles. Ce signal de sortie est identique au signal d'entrée.

SUB PHASE 0° / 180°

D'origine, cet inverseur de phase du signal d'entrée du caisson de basses se trouve en position 0°. Ce réglage convient dans la majorité des cas. Dans des conditions acoustiques défavorables, il est conseillé d'essayer la position 180°, qui peut donner un son global plus homogène.

INDICATEURS LED

ON : Cet indicateur s'allume lorsque l'appareil est correctement relié au secteur et sous tension.

SIGNAL : S'allume en présence d'un signal audio.

LIMIT : S'allume dès que le système de sonorisation arrive à ses limites de fonctionnement. Pas de prob-

lème si la LED ne clignote que brièvement. Pour protéger le système, un limiteur intégré évite tout dépassement de niveau, même sur un signal d'entrée très élevé. Si la LED LIMIT s'allume souvent et longuement, voire en permanence, réduisez le niveau d'écoute. Vous risquez sinon de provoquer une distorsion excessive, susceptible d'endommager le système de sonorisation.

PROTECT : S'allume en cas de surcharge ou de surchauffe. Les modules ampliﬁcateurs sont alors automatiquement coupés. Lorsque les conditions d'utilisation normales sont rétablies, l'appareil revient à son mode de fonctionnement normal.

Page 39

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

108 8 9

SUB LEVEL

Ce potentiomètre permet de régler l'équilibre entre le niveau du caisson de basses et celui des enceintes satellites.

MAIN LEVEL

Réglage du volume général Le niveau du caisson de basses se règle indépendamment, via le potentiomètre SUB LEVEL.

SAT POWER OUT LEFT / RIGHT

Sorties compatibles Speakon (gauche/droite) pour les enceintes satellites du système LD DAVE18G3

EMBASE SECTEUR VOLEX IEC AVEC PORTE-FUSIBLE INTÉGRÉ

Assure l'alimentation secteur du caisson. Le câble secteur correspondant est livré. Pour le déverrouillage, appuyez sur le bouton à ressort du connecteur. AVERTISSEMENT IMPORTANT : Le système de sonorisation est prévu pour deux valeurs de tension secteur (100-120 V et 200-240 V). La sélection s'effectue automatiquement. Remplacez exclusivement le fusible par un fusible neuf du même format et du même calibre (valeurs indiquées sur le panneau arrière de l'appareil). Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.

POWER

Interrupteur marche/arrêt lumineux. Avant d'allumer ou d'éteindre, réglez toujours le volume à zéro (potentiomètre MAIN LEVEL tourné à fond à gauche).

CONNECTEURS, CONTRÔLES ET INDICATEURS :

Page 40

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CONNEXION ENCEINTES SATELLITES:

Les enceintes satellites du système de sonorisation LD DAVE18G3 s'alimentent par l'intermédiaire d'un connecteur compatible Speakon. Pour assurer la liaison entre les sorties HP du caisson de basses (repérées SAT POWER OUT LEFT / RIGHT) et les enceintes satellites, nous recommandons d'utiliser un câble "spécial haut-parleur", à deux conducteurs, d'une section minimale de 2 x 1,5 mm², équipé de connecteurs compatibles Speakon . Câblage : 1+ / 1-).

Page 41

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DOUILLE D'ENCEINTE AVEC RÉGLAGE DE L'ANGLE

D'INCLINAISON

Les enceintes satellites du système de sonorisation LD DAVE18G3 sont équipées de la douille d'enceinte encastrable brevetée SM707, offrant plusieurs réglages d'inclinaison (0°, +/- 4,5°, +/- 9°, +/- 13,5°). Pour modiﬁer l'angle d'inclinaison, procédez comme suit : Placez l'enceinte, selon la procédure habituelle, sur un pied d'enceintes prévu pour cet usage. Soulevez alors légèrement l'enceinte (environ 5 millimètres), aﬁn de soulager le mécanisme de verrouillage. Inclinez l'enceinte dans la position désirée, puis reposez-la.

Les différents angles d'inclinaison disponibles autorisent un positionnement optimal de l'enceinte dans les situations de sonorisation les plus différentes.

Lors de la sonorisation d'un public debout, et dans des lieux où il faut assurer une portée étendue, il faut utiliser l'angle 0° (ouverture vers l'arrière) – voir illustration ci-dessus.

Si le public est assis dans la salle à sonoriser, et dans des salles de dimensions réduites, il est recommandé d'incliner davantage les enceintes vers le bas. On améliore ainsi la couverture acoustique en proximité, et on évite de plus les réﬂexions sonores gênantes sur le plafond et les murs arrière.

Si vous devez sonoriser des tribunes, pour obtenir la meilleure dispersion possible, il faut privilégier un angle d'inclinaison vers le haut.

Page 42

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LD SYSTEMS LECC DSP:

QUE SIGNIFIE LE SIGLE "DSP LECC" LD SYSTEMS ?

DSP est l'abréviation de Digital Signal Processing (traitement numérique de signal) ; LECC est l'abréviation de Limiteur, Égaliseur, Compresseur et Crossover. Ce traitement numérique de signal garantit une restitution audio d'une qualité optimale, avec un maximum de clarté, et assure en parallèle la protection du système de sonorisation contre toute surcharge.

À QUOI SERT EXACTEMENT LE DSP LECC ?

La fonction Limiteur protège les haut-parleurs et évite toute surcharge ou dommage consécutif à une distorsion excessive. Des limiteurs séparés sont prévus pour les graves, les médiums et les aigus ; ils réduisent le niveau du signal dès que celui-ci dépasse un certain seuil au-delà duquel des dommages sont à craindre. Chaque limiteur est paramétré de façon optimale pour la bande de fréquences traitée (limiteur multibande). Le système de sonorisation peut ainsi être utilisé à des niveaux sonores moyens plus élevés, puisque les crêtes de signal dangereuses sont automatiquement atténuées sans devoir baisser globalement le volume d'écoute.

L'égaliseur multibande travaille sur tout le spectre audio, et optimise le son global du système de sonorisation.

Le compresseur s'active automatiquement pour relever les graves, et obtenir ainsi un son avec davantage d'assise dans le bas, même à faible niveau sonore. À mesure que le niveau d'écoute augmente, l'accentuation des graves (Bass Boost) est automatiquement réduite. Les graves sont ainsi toujours reproduits à un niveau subjectif optimal.

Le crossover (également appelé filtre actif) découpe le signal audio en plusieurs bandes de fréquences pour les différents haut-parleurs : donc, dans le cas du MAUI44, le caisson de basses, les médiums et les aigus. Les filtres actifs agissent sur l'amplitude et la phase des signaux afin d'assurer une restitution simultanée de toutes les fréquences, qui arrivent en même temps aux oreilles des spectateurs.

Page 43

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LDDAVE18G3SET

Plateau à roulettes et housse de protection pour le caisson de basses et les satellites

38118G3

Plateau à roulettes pour le caisson de basses

LDD18G3SATBAG

Housse de protection pour les satellites

LDD18G3SUBBAG

Housse de protection pour le caisson de basses

SPS023SET2

Ensemble comprenant deux pieds d'enceintes avec housse de transport et 2 câbles hautparleur, de longueur 5 m

SPS023SET

Ensemble comprenant deux pieds d'enceintes avec housse de transport

EXEMPLEDE CÂBLAGE :ACCESSOIRES EN OPTION :

Page 44

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CARACTÉRISTIQUES :

Référence Modèle : LDDAVE18G3

Type de Produit : Système Sonorisation complet Type : actif Couleur : noir Niveau de Pression Sonore Maximal (en

continu) :

124 dB SPL

Niveau de Pression Sonore Maximal (crête) : 135 dB SPL Réponse en Fréquence : 32 - 20000 Hz Angle de Dispersion (H x V) : 75° x 75° Masse: 63 kg

Caisson de basses :

Diamètre Boomer : 18" Diamètre Boomer : 457,2 mm Aimant Boomer : ferrite Marque Boomer : OEM Diamètre Bobine Mobile Boomer : 4" Diamètre Bobine Mobile Boomer : 101,6 mm Type de Coffret : bass reﬂex Matériau Coffret : contreplaqué épaisseur 18 mm Finition Boîtier: laque structurée Largeur Caisson de Basses : 510 mm Hauteur Caisson de Basses : 635 mm Profondeur Caisson de Basses : 710 mm Divers : embase ﬁletée M20, poignées "LD Systems Evolutive"

Page 45

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

CARACTÉRISTIQUES :

Satellites médium/aigu :

Diamètre HP Médium : 10" Diamètre HP Médium : 254 mm Aimant HP Médium : ferrite Marque HP Médium : OEM Diamètre Bobine Mobile HP Médium : 2" Diamètre Bobine Mobile HP Médium : 50,8 mm Pavillon : coaxial Diamètre Tweeter : 1" Diamètre Tweeter : 25,4 mm

Aimant Tweeter : ferrite

Marque Tweeter : OEM Diamètre Bobine Mobile Tweeter : 1" Diamètre Bobine Mobile Tweeter : 25,4 mm Puissance admissible satellite médium/aigu

(efﬁcace) :

200 W

Impédance Nominale Satellite Médium/ Aigu :

4 Ohms

Connecteurs Haut-Parleur : 1 Type Connecteur Haut-Parleur : compatibles Speakon Type Coffret Satellite Médium/Aigu : clos Matériau Coffret Satellite Médium/Aigu : contreplaqué épaisseur 15 mm Finition Surface Coffret Satellite Médium/Aigu : laque structurée Largeur Colonne Médium/Aigu : 300 mm Hauteur Colonne Médium/Aigu : 460 mm Profondeur Colonne Médium/Aigu : 263 mm Divers Colonne Médium/Aigu : poignées ergonomiques, embase 36 mm SM707

Page 46

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CARACTÉRISTIQUES :

Module Ampliﬁcateur (intégré au caisson de basses)

Étages de puissance : Classe D Puissance Totale Système (efﬁcace) : 1200 W Puissance Totale Système (crête) : 4800 W Puissance Ampliﬁcateur Caisson de Graves

(efﬁcace) :

800 W

Puissance Ampliﬁcateur Caisson de Graves (crête) :

3200 W

Puissance Ampliﬁcateurs Colonne Médium/ Aigu (efﬁcace) :

2 x 200 W

Puissance Ampliﬁcateurs Colonne Médium/ Aigu (crête) :

2 x 800 W

Fonctions de Protection : surcharge, limiteur, court-circuit Refroidissement : par convexion Contrôles : potentiomètres Sub Level et Main Level, interrupteurs Power et

Subwoofer Phase Reverse Indicateurs : On, Signal, Limit, Protect Alimentation : à découpage Tension Secteur : 100 - 120 V, 50 - 60 Hz

200 - 240 V, 50 - 60 Hz

(commutation automatique) Consommation électrique : 1200 VA Nombre d'Entrées Ligne : 2 Connecteur Entrée Ligne : jack 6,35 mm, RCA, XLR Connecteur Renvoi Ligne : 2 x XLR Sorties Enceintes : 2 Connecteur Sortie Enceinte : compatibles Speakon

Page 47

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARATIONS DECLARATIONS :

GARANTIE FABRICANT LIMITÉE

Cette garantie s‘applique au produit Adam Hall de marque LD SYSTEMS que vous avez acheté. Les droits de garantie légaux à l‘égard du vendeur ne sont pas remplacés par cette garantie. Cette garantie confère au contraire des droits supplémentaires distincts à l‘égard d‘Adam Hall.

Par cette garantie, Adam Hall assure une garantie de 2 ans à partir de la date d‘achat du produit (auprès d‘Adam Hall ou d‘un de ses partenaires) contre tout défaut de pièce ou de fabrication, dans le cadre d‘une utilisation normale. La période de garantie court à partir de la date d‘achat. Pour faire valoir vos droits à la garantie, il faut justiﬁer de la date d‘achat, soit par une facture datée, soit par un bon de livraison daté. Vous êtes éligible aux droits relatifs à cette garantie, selon les termes et conditions mentionnés dans ce document , au cas où une réparation devrait intervenir dans le cadre de la garantie.

Cette garantie n‘est valable que pour l‘acheteur initial du produit Adam Hall ; elle n‘est pas transférable à l‘acheteur ultérieur du produit. Tout au long de la période couverte par la garantie, les composants ou le produit défectueux Adam Hall seront réparés ou remplacés gratuitement. Tous les composants échangés dans le cadre de cette garantie restent la propriété de Adam Hall.

Dans le cas improbable où le produit Adam Hall que vous avez acheté présenterait une défaillance répétée Adam Hall peut décider, de son propre chef, de remplacer ce produit par un autre, identique ou comparable (au moins de la même puissance).

Adam Hall ne garantit pas que l‘utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall ne peut être tenu pour responsable de dommages consécutifs à une mauvaise observation des instructions d‘utilisation contenues dans le manuel utilisateur.

Cette garantie ne s‘applique pas dans les cas suivants :

- pièces d‘usure (par exemple, accumulateur, lampe...)

- appareils dont le numéro de série a été supprimé, falsiﬁé ou endommagé suite à un accident

- utilisation non appropriée ou abusive ou autres causes extérieures

- appareils utilisés non conformément aux paramètres d‘utilisation normaux, mentionnés dans le manuel d‘utilisation livré avec l‘appareil.

- appareils modiﬁés ou réparés par un tiers autre qu‘Adam Hall ou une structure de maintenance autorisée. Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre cous et Adam Hall, relativement au produit de marque Adam Hall que vous avez acheté.

Cette garantie ne s‘applique qu‘en Europe. Hors Europe, veuillez vous adresser à notre représentant commercial ofﬁciel.

Page 48

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DECLARATIONS DECLARATIONS :

RESPONSABILITÉ LIMITÉE

Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité ﬁnancière maximale d‘Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d‘achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d‘utilisation.

Adam Hall ne peut être tenu pour ﬁnancièrement responsable de tout dommage causé par le produit ou sa défaillance – y compris toute perte de recettes ou de bénéﬁces, ni de tout dommage spéciﬁque, incidentel ou consécutif. De plus, Adam Hall n‘est pas responsable ﬁnancièrement en cas de requête émanant d‘une tierce partie ou de votre part pour le compte d‘une tierce partie.

Cette limitation de responsabilité ﬁnancière s‘applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité ﬁnancière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité ﬁnancière s‘applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité ﬁnancière ne s‘applique pas en cas de blessures aux personnes.

Cette garantie fabricant limitée vous donne des droits légaux spéciﬁques. Vous pouvez également avoir d‘autres droits, variables d‘un état ou d‘un pays à l‘autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays aﬁn de déterminer l‘étendue exacte de vos droits.

DEMANDE DE RÉPARATIONS SOUS GARANTIE

Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur agréé Adam Hall auprès de qui vous l‘avez acheté.

DÉCLARATION DE CONFORMITÉ CE

Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spéciﬁcations applicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d‘informations, référez-vous au site www.adamhall.com.

Page 49

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARATIONS DECLARATIONS :

MISE AU REBUT DE CE PRODUIT

(Applicable dans l‘Union Européenne et les autres pays européens dotés de systèmes de collecte sélective)

La présence de ce logo sur le produit ou son manuel d‘utilisation indique qu‘en ﬁn de vie, il ne doit pas être jeté avec les autres déchets domestiques. Aﬁn d‘éviter toute atteinte à l‘environnement ou à la santé humaine pouvant résulter d‘une gestion incontrôlée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, aﬁn de promouvoir la réutilisation durable des ressources naturelles.

Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vériﬁer les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.

PROTECTION DE L'ENVIRONNEMENT ET ÉCONOMIES D'ÉNERGIE

Économiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l'électricité, débranchez-les de leur prise secteur.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modiﬁcations. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.

Page 50

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

¡Gracias por elegir LD-Systems!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems.

Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

Introducción

El DAVE 18 G3 es un sistema de PA potente, práctico, portátil y compacto con dos satélites y un subwoofer, caracterizado por un sonido cristalino y dinámico, y unos medios con cuerpo. Con una respuesta en frecuencia de 32Hz a 20kHz y un SPL máx. de pico de 135dB, este sistema es ideal para diversas aplicaciones, tanto móviles como ﬁjas.

Page 51

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LD SERIE DAVE G³

SISTEMA DE PA ACTIVO 2.1 CONTROLADO POR DSP

LDDAVE18G3

Page 52

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

¡Evite la luz solar directa!

MEDIDAS DE SEGURIDAD:

1. Lea atentamente las instrucciones de este manual.

2. Guarde toda la información en un lugar seguro para futuras consultas.

3. Siga las instrucciones indicadas.

4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la ﬁnalidad prevista.

6. Utilice solo soportes y ﬁjaciones que sean robustos y adecuados cuando instale el equipo en instalaciones ﬁjas. Asegúrese de que los soportes de pared están correctamente instalados y ﬁrmemente ﬁjados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suﬁciente para evitar cualquier sobrecalentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. Evite bloquear las rejillas de ventilación.

11. No utilice este equipo cerca del agua (excepto los equipos especíﬁcamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inﬂamables.

12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como ﬂoreros o vasos, sobre el equipo.

13. Asegúrese de no dejar caer ningún objeto dentro del equipo.

14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

15. No abra el equipo ni intente modiﬁcarlo.

16. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.

18. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.

19. Para limpiar el equipo utilice un paño seco.

20. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

21. No deje las bolsas de plástico al alcance de los niños.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA:

22. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

23. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

24. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especiﬁcaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

25. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

Page 53

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Para evitar posibles daños auditivos, evite la exposición a volúmenes altos durante un tiempo prolongado. Un volumen alto, incluso durante un breve espacio de tiempo, puede provocar pérdida de audición. Mantenga siempre el volumen a un nivel que le resulte agradable.

SEGURIDAD:

26. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

27. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

28. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.

29. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.

30. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

31. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene piezas que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualiﬁcado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica y suponer un riesgo para la salud.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

ADVERTENCIA: ¡ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suﬁcientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

Page 54

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

3 3

2 2

1 1

CONEXIONES, CONTROLES E INDICADORES:

LINE INPUT (LEFT/RIGHT)

Entrada de línea no balanceada (izquierda/derecha) con 2RCA.

LINE INPUT (LEFT/RIGHT)

Entrada de línea balanceada con 2conectores combo XLR/jack de 6,3mm.

LINE DIRECT OUT (LEFT/RIGHT)

Salida de línea balanceada con 2XLR macho. La señal de salida es la misma señal de entrada.

SUB PHASE 0°/180°

El conmutador de inversión de fase del subwoofer (0°, 180°) se entrega de fábrica en la posición 0°, que es la adecuada para la mayoría de las aplicaciones. En condiciones acústicas adversas, la posición 180° puede mejorar el sonido en general.

INDICADORES LED

ON: Se ilumina si el equipo está encendido y correctamente enchufado a la red eléctrica.

SIGNAL: Se ilumina cuando el equipo tiene señal de audio.

LIMIT: Se ilumina cuando el sistema de altavoces se lleva por encima del límite. No es crítico si se ilumina

brevemente. Para proteger el sistema, el limitador integrado reducirá suavemente los niveles excesivos de señal. Si el LED Limit se iluminara durante más tiempo o de forma ﬁja, disminuya el volumen. De lo contrario, el sonido será distorsionado y podrán producirse daños en los altavoces.

PROTECT: Se ilumina cuando hay una sobrecarga o un sobrecalentamiento en el sistema. Los ampliﬁcadores se silenciarán automáticamente. Cuando las condiciones de funcionamiento vuelvan a sus valores normales, el equipo volverá a funcionar normalmente al cabo de unos pocos minutos.

Page 55

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

108 8 9

SUB LEVEL

Permite ajustar el volumen del subwoofer respecto al de los satélites.

MAIN LEVEL

Ajuste del volumen general. El volumen del subwoofer se ajusta con el control SUB LEVEL.

SAT POWER OUT (LEFT/RIGHT)

Salidas compatibles Speakon (izquierda/derecha) para los satélites del sistema DAVE18G3.

TOMA IEC VOLEX CON PORTAFUSIBLES INTEGRADO

Toma eléctrica para alimentar el equipo. Se suministra con el cable eléctrico apropiado. Para desbloquearlo, pulse la pieza con resorte del enchufe. INFORMACIÓN IMPORTANTE: El sistema de altavoces está diseñado para funcionar a dos intervalos de tensión (100 a 120VAC y 200 a 240VAC). El cambio se realiza automáticamente. Sustituya el fusible únicamente por otro del mismo tipo y características (serigraﬁadas en el equipo). Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

POWER

Interruptor luminoso de encendido/apagado del equipo. Antes de encender o apagar, ponga el volumen general a cero (MAIN LEVEL completamente girado a la izquierda).

CONEXIONES, CONTROLES E INDICADORES:

Page 56

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CONEXIÓN DE LOS SATÉLITES:

Los satélites del sistema LD DAVE18G3 tienen cada uno un conector compatible Speakon. Emplee un cable apropiado de 2conductores (sección mín. de 2 x 1,5mm²) para la conexión entre el subwoofer (SAT POWER OUT LEFT/RIGHT) y los satélites, con conectores compatibles Speakon. Conﬁguración: 1+ / 1-).

Page 57

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

ADAPTADOR DE BAFLE CON INCLINACIÓN VARIABLE:

Los satélites del LD DAVE18G3 están equipados con el vaso de soporte patentado SM707 con inclinación variable (0°, ±4,5°, ±9°, ±13,5°). Para cambiar la inclinación, siga el siguiente procedimiento: Coloque el altavoz sobre un soporte de altavoz adecuado. Levante ligeramente el altavoz para desbloquear el mecanismo de bloqueo (aprox. 0,5cm), inclínelo hasta el ángulo deseado y deje caer de nuevo suavemente el altavoz en el soporte.

Los ángulos de inclinación permiten optimizar la colocación del altavoz en función de la aplicación del refuerzo sonoro.

Para eventos con público de pie y lugares donde se necesite un mayor alcance, se recomienda utilizar el ángulo de 0° del vaso de soporte.

Para eventos con público sentado o salas de reducidas dimensiones, se recomienda inclinar el altavoz hacia abajo. De esta forma, se mejora la cobertura de las primeras ﬁlas y también se minimizan las reﬂexiones perjudiciales del techo y de las paredes del fondo.

Para conseguir una buena cobertura acústica en la tribuna, incline el altavoz hacia arriba.

Page 58

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

PROCESADOR LECC DSP DE LD SYSTEMS:

¿QUÉ ES EL PROCESADOR LECC DSP DE LD SYSTEMS?

DSP es la sigla en inglés de «Digital Signal Processing», o procesado digital de señales, mientras que LECC corresponde a Limitador, Ecualizador, Compresor y Crossover. El procesado digital de señales consigue una perfecta reproducción del sonido con la máxima definición y protege al sistema de PA contra las sobrecargas.

EN CONCRETO, ¿QUÉ HACE EL LECC DSP?

El limitador protege los altavoces y evita la distorsión por sobrecarga. Las frecuencias bajas, medias y altas son controladas por limitadores independientes, que actúan sobre la señal para que no sobrepase un determinado umbral, ya que podría tener consecuencias negativas. Cada limitador se ha optimizado para una banda concreta de frecuencias y para trabajar de forma integrada con las bandas de frecuencia adyacentes (limitador multibanda). Con ello se consigue un mayor SPL, ya que los picos de señal demasiado grandes quedan limitados automáticamente sin tener que reducir el volumen general del sistema.

El ecualizador multibanda procesa todas las bandas de frecuencias. Se utiliza para ajustar de forma óptima el sonido del sistema.

El compresor controla la dinámica de la señal y realza los graves cuando el volumen es bajo para obtener un sonido más potente, mientras que si el volumen aumenta el realce se reducirá proporcionalmente. El resultado es una respuesta de graves siempre controlada y perfectamente equilibrada.

El crossover controla la separación de las bandas de frecuencia de cada altavoz del sistema, es decir, el subwoofer y los altavoces de medios y agudos del array de columna. Está optimizado en amplitud y tiempo, por lo que todas las frecuencias llegan al oyente de forma simultánea.

Page 59

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LDDAVE18G3SET

Plataforma y funda protectora para subwoofer y satélites

38118G3

Plataforma para el subwoofer

LDD18G3SATBAG

Funda protectora para los satélites

LDD18G3SUBBAG

Funda protectora para el subwoofer

SPS023SET2

2 soportes de baﬂe con funda de transporte y 2cables de altavoz de 5m

SPS023SET

2 soportes de baﬂe con funda de transporte

EJEMPLO DE CABLEADO:ACCESORIOS OPCIONALES:

Page 60

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ESPECIFICACIONES:

Nombre del modelo: LDDAVE18G3

Tipo de producto: Sistema completo de PA Tipo: Activo Color: Negro SPL máx. (continuo): 124 dB SPL máx. (pico): 135 dB Respuesta en frecuencia: 32 a 20.000 Hz Ángulo de dispersión (HxV): 75° x 75° Peso: 63 kg

Subwoofer:

Tamaño del woofer: 18" Tamaño del woofer: 457,2 mm Imán del woofer: Ferrita Marca del woofer: Custom Made Bobina del woofer: 4" Bobina del woofer: 101,6 mm Diseño: Bass reﬂex Material de la carcasa: Contrachapado de 18 mm Acabado de la carcasa: Texturizado Ancho del subwoofer: 510 mm Altura del subwoofer: 635 mm Fondo del subwoofer: 710 mm Características del subwoofer: Rosca M20, asas Evolutive de LD Systems

Page 61

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

ESPECIFICACIONES:

Sistema de medios/altos:

Tamaño del altavoz de medios: 10" Tamaño del altavoz de medios: 254 mm Imán del altavoz de medios: Ferrita Marca del altavoz de medios: Custom Made Bobina del altavoz de medios: 2" Bobina del altavoz de medios: 50,8 mm Bocina: Coaxial Tamaño del altavoz de agudos: 1" Tamaño del altavoz de agudos: 25,4 mm

Imán del altavoz de agudos: Ferrita

Marca del altavoz de agudos: Custom Made Bobina del altavoz de agudos: 1" Bobina del altavoz de agudos: 25,4 mm Potencia del sistema de medios/altos (RMS): 200 W Impedancia del sistema de medios/altos: 4 ohmios Entradas de altavoz: 1 Conector de entrada de altavoz: Compatible Speakon Construcción del sistema de medios/altos: Cerrado Material de la carcasa del sistema de

medios/altos:

Contrachapado de 15 mm

Acabado de la carcasa del sistema de medios/altos:

Texturizado

Ancho del sistema de medios/altos: 300 mm Altura del sistema de medios/altos: 460 mm Fondo del sistema de medios/altos: 263 mm Características del sistema de medios/altos: Asas ergonómicas, vaso SM707 de 36 mm

Page 62

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

ESPECIFICACIONES:

Módulo ampliﬁcador (integrado en el subwoofer):

Ampliﬁcador: Clase D Potencia del sistema (RMS): 1200 W Potencia del sistema (pico): 4800 W Potencia del subwoofer (RMS): 800 W Potencia del subwoofer (pico): 3200 W Potencia del sistema de medios/altos (RMS): 2 x 200 W Potencia del sistema de medios/altos (pico): 2 x 800 W Circuitos de protección: Sobrecarga, limitador, cortocircuito Sistema de refrigeración: Convección Controles: Sub Level, Main Level, interruptor de encendido/apagado,

inversión de fase del subwoofer Indicadores: On, Signal, Limit, Protect Alimentación eléctrica: Fuente de alimentación conmutada Alimentación eléctrica: 100 - 120 VAC, 50/60 Hz

200 - 240 VAC, 50/60 Hz

(selección automática de tensión) Consumo: 1200 VA Entradas de línea: 2 Conectores de entrada de línea: Jack de 6,3 mm, RCA, XLR Conectores de salida de línea: 2 XLR Salidas de altavoz: 2 Conectores de salida de altavoz: Compatible Speakon

Page 63

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARACIÓN DEL FABRICANTE:

GARANTÍA DEL FABRICANTE

La presente garantía cubre el producto de la marca LDSYSTEMS que ha adquirido de Adam Hall. No afecta a los derechos de garantía legal de la que responde el vendedor. De hecho, le concede derechos adicionales ante Adam Hall, independientes de la garantía legal.

Por la presente, Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de un partner de Adam Hall estará exento de defectos de material y fabricación, en condiciones normales de uso, durante un período de 2 años a partir de la fecha de compra. El período de garantía entra en vigor el día de la fecha de compra. Para ejercer su derecho a la garantía será necesario presentar un justiﬁcante de compra válido en el que ﬁgure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto adquirido necesitara una reparación dentro del período de garantía, usted tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

La presente garantía se aplica únicamente al comprador original del producto comercializado por Adam Hall y no es transferible a una tercera persona a la que el comprador original haya transferido la propiedad del producto Adam Hall. Durante el periodo de garantía, Adam Hall se compromete a reparar o sustituir las piezas defectuosas o el producto en cuestión. Todos los componentes substituidos o retirados en el marco de la presente garantía pasarán a ser propiedad de Adam Hall.

En el caso improbable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto defectuoso por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto.

Esta garantía no cubre:

- los consumibles (baterías, válvulas, etc.)

- los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente

- los defectos ocasionados por un uso incorrecto o indebido, o cualquier otra causa ajena

- los equipos que no se utilizan conforme a los parámetros establecidos en la documentación suministrada con el producto

- los equipos que no fueron reparados con piezas fabricadas o distribuidas por Adam Hall

- los equipos cuyo mantenimiento, modiﬁcación o reparación no haya sido realizado por Adam Hall o uno de sus servicios técnicos autorizados Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

Esta garantía sólo es válida dentro de Europa. Fuera de Europa deberá dirigirse a nuestros distribuidores oﬁciales.

Page 64

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DECLARACIÓN DEL FABRICANTE:

LIMITACIÓN DE RESPONSABILIDAD

Si durante el período de garantía aparecen defectos de material o de fabricación en su producto Adam Hall (de acuerdo con las garantías mencionadas en este documento), tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de ningún daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de beneﬁcios, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Además, Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador original en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modiﬁcada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales especíﬁcos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Los productos distribuidos por Adam Hall cumplen (según proceda) los requisitos esenciales de las Directivas europeas 1999/5/CE (Equipos radioeléctricos y equipos terminales de telecomunicación, R&TTE), 2004/108/ CE (Compatibilidad Electromagnética) y 2006/95/CE (Baja Tensión), así como las correspondientes cláusulas adicionales. Para más información consulte www.adamhall.com.

Page 65

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARACIÓN DEL FABRICANTE:

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que al ﬁnal de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el ﬁn de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo.

Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

PROTECCIÓN MEDIOAMBIENTAL Y AHORRO ENERGÉTICO

Ahorre energía eléctrica para proteger el medio ambiente. Para ello, apague todos los aparatos eléctricos cuando no estén en uso. Además, para evitar el consumo de energía en modo En espera, desenchufe todo aparato eléctrico de la toma de corriente cuando no esté en uso.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modiﬁcaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario.

Page 66

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Gratulujemy wyboru!

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio.

Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems.

Dalsze informacje na temat ﬁrmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

Wprowadzenie

DAVE 18 G3 to wydajny, a zarazem poręczny, przenośny, kompaktowy system PA z dwoma głośnikami satelitarnymi i subwooferem, charakteryzujący się niezwykle czystym, dynamicznym brzmieniem z wyrazistymi tonami średnimi. Charakterystyka częstotliwościowa od 32 Hz do 20 kHz i maksymalne ciśnienie akustyczne (Peak SPL) wynoszące 135 dB sprawiają, że system stanowi znakomity wybór w przypadku różnorodnych zastosowań – przenośnych lub stałych.

Page 67

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SERIA LD DAVE G³

AKTYWNY SYSTEM PA 2.1 ZE STEROWANIEM DSP

LDDAVE18G3

Page 68

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Unikać bezpośredniego działania promieni słonecznych!

ŚRODKI OSTROŻNOŚCI:

1. Należy dokładnie przeczytać niniejszą instrukcję.

2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.

3. Należy przestrzegać zaleceń.

4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.

5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.

6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.

7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.

8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.

9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.

10. Nie wolno blokować szczelin wentylacyjnych.

11. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.

12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.

13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.

14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.

15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.

16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.

17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.

18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.

19. Do czyszczenia urządzenia stosować suchą ściereczkę.

20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.

21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

22. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

23. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

24. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.

Page 69

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Aby zapobiec ewentualnemu uszkodzeniu słuchu, unikać słuchania przy dużym poziomie głośności przez dłuższy czas. Głośny dźwięk może prowadzić do uszkodzenia słuchu nawet przy krótkim okresie oddziaływania. Głośność należy zawsze utrzymywać na przyjemnym dla ucha poziomie.

BEZPIECZEŃSTWO:

25. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.

26. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

9. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.

28. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

29. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

30. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

31. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

UWAGA:

Nigdy nie wolno zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Naprawy może przeprowadzać wyłącznie wykwaliﬁkowany personel serwisowy.

Trójkąt równoramienny z symbolem błyskawicy oznacza niezaizolowane, „niebezpieczne” napięcie w urządzeniu, które może spowodować niebezpieczne dla zdrowia porażenie prądem.

Trójkąt równoramienny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i wskazówki ostrzegawcze.

UWAGA NA WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do profesjonalnych zastosowań. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

Page 70

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

3 3

2 2

1 1

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

LINE INPUT LEFT/RIGHT

Niesymetryczne wejście liniowe (lewe/prawe) z 2 gniazdami cinch.

LINE INPUT LEFT/RIGHT

Symetryczne wejście liniowe z 2 gniazdami XLR/jack 6,3 mm (combo).

LINE OUTPUT LEFT/RIGHT

Symetryczne wyjście liniowe z 2 męskimi gniazdami XLR. Sygnał wyjściowy odpowiada sygnałowi wejściowemu.

SUB PHASE 0°/180°

W chwili dostawy włącznik odwracania fazy dla subwoofera (0°, 180°) ustawiony jest w pozycji 0°. Ustawienie to jest optymalne dla większości zastosowań. W razie niekorzystnych warunków akustycznych ustawienie włącznika w pozycji 180° może mieć pozytywny wpływ na ogólne brzmienie systemu.

WSKAŹNIKI LED

ON: zapala się, gdy urządzenie jest prawidłowo podłączone do sieci elektrycznej i włączone.

SIGNAL: zapala się, gdy do urządzenia zostanie doprowadzony sygnał audio.

LIMIT: zapala się, gdy system głośników pracuje w górnym w zakresie granicznym. Krótkie zaświecenie się

diody LED nie jest krytyczne. Aby chronić system, zbyt wysoki poziom sygnału jest obniżany przez zintegrowane limitery. Jeśli dioda LED limitera świeci się dłużej lub na stałe, należy zredukować poziom głośności. Nieprzestrzeganie tych zaleceń może skutkować zniekształconym odtwarzaniem dźwięku i uszkodzeniem systemu głośników.

PROTECT: zapala się, gdy system jest przeciążony lub przegrzany. Wzmacniacze są automatycznie wyciszane. Po osiągnięciu standardowych warunków pracy urządzenie przełącza się po kilku minutach z powrotem na normalny tryb działania.

Page 71

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

108 8 9

SUB LEVEL

Ustawianie stosunku głośności subwoofera do głośników satelitarnych.

MAIN LEVEL

Regulacja głośności ogólnej. Głośność subwoofera regulowana jest zgodnie z ustawieniami regulatora poziomu SUB LEVEL.

SAT POWER OUT LEFT/RIGHT

Wyjścia kompatybilne ze złączem Speakon (lewe/prawe) dla głośników satelitarnych systemu LD DAVE18G3.

GNIAZDO SIECIOWE IEC VOLEX ZE ZINTEGROWANĄ PODSTAWĄ BEZPIECZNIKA

Służy do zasilania urządzenia. W zestawie znajduje się odpowiedni kabel sieciowy. W celu odblokowania należy wcisnąć sprężynujący przycisk na wtyczce. WAŻNE WSKAZÓWKI: system głośników przystosowany jest do pracy w dwóch zakresach napięcia roboczego (od 100 V do 120 V AC oraz od 200 V do 240 V AC). Przełączanie następuje automatycznie. Bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach (patrz nadruk)! Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

POWER

Podświetlany włącznik/wyłącznik dopływu zasilania do urządzenia. Przed włączeniem i wyłączeniem zawsze należy ustawić główny regulator głośności na zero (MAIN LEVEL w lewą stronę do oporu).

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI:

Page 72

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

PODŁĄCZANIE GŁOŚNIKÓW SATELITARNYCH:

Głośniki satelitarne systemu LD DAVE18G3 wyposażone są w przyłącze głośnikowe kompatybilne ze złączem Speakon. W celu podłączenia subwoofera (SAT POWER OUT LEFT/RIGHT) do głośników satelitarnych należy użyć odpowiedniego kabla (dwużyłowy kabel głośnikowy, min. 2 x 1,5 mm², z wtyczkami kompatybilnymi ze złączem Speakon. Przyporządkowanie: 1+ / 1-).

Page 73

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

KOŁNIERZ MONTAŻOWY ZE ZMIENNYM KĄTEM NACHYLENIA:

Głośniki satelitarne systemu LD DAVE18G3 wyposażone są w opatentowany kołnierz montażowy SM707 ze zmiennym kątem nachylenia (0°, +/- 4,5°, +/- 9°, +/- 13,5°). Aby zmienić kąt nachylenia, należy wykonać następujące czynności: umieścić głośnik na odpowiednim statywie kolumnowym. Lekko unieść głośnik (ok. 0,5 cm), aby zwolnić mechanizm blokady. Nachylić głośnik w wybranej pozycji i z powrotem go opuścić.

Różne kąty nachylenia umożliwiają optymalne ustawienie głośników i dostosowanie nagłośnienia do warunków otoczenia.

W przypadku imprez ze stojącą publicznością i w miejscach, gdzie wymagany jest większy zasięg, zaleca się ustawienie kąta 0° kołnierza montażowego.

W przypadku imprez z siedzącą publicznością i w pomieszczeniach o mniejszych wymiarach zaleca się wybór ustawienia kąta nachylenia w dół. Takie ustawienie zapewnia lepsze pokrycie akustyczne bliskiego obszaru, a także umożliwia redukcję niekorzystnych odbić od suﬁtu i tylnych ścian.

Aby zapewnić optymalną emisję dźwięku w pomieszczeniach z trybunami, należy wybrać ustawienie kąta nachylenia w górę.

Page 74

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LD SYSTEMS LECC DSP:

CO OZNACZA NAZWA LD SYSTEMS LECC DSP?

DSP to skrót od Digital Signal Processing (Cyfrowe Przetwarzanie Sygnałów), LECC oznacza Limiter, EQ, Compressor i Crossover (limiter, korektor, kompresor i zwrotnica). Cyfrowe przetwarzanie dźwięków gwarantuje optymalne odtwarzanie sygnału audio z maksymalną czystością i równocześnie chroni system PA przed przeciążeniem.

CO DOKŁADNIE POWODUJE LECC DSP? Funkcja limitera chroni głośnik i zapobiega powstawaniu zniekształceń wynikających z przesterowania.

Oddzielne limitery dla strefy niskich, średnich i wysokich tonów osłabiają sygnał, gdy poziom przekroczy wartość, która mogłaby mieć negatywny wpływ na system. Każdy limiter został zoptymalizowany dla jednego z trzech zakresów częstotliwości płynnie przechodzących jeden w drugi (limiter wielopasmowy). Dzięki temu system może pracować przy łącznie wyższym ciśnieniu akustycznym, gdyż ekstremalne poziomy sygnału są automatycznie osłabiane, w związku z czym nie ma konieczności redukcji głośności ogólnej.

Korektor wielopasmowy obsługuje cały zakres częstotliwości i optymalizuje ogólne brzmienie systemu.

Kompresor jest włączany automatycznie, aby wzmocnić basy i wytworzyć mocniejszy dźwięk. Przy zwiększaniu poziomu głośności moc głośnika niskotonowego jest automatycznie redukowana. Takie automatyczne sterowanie basami pozwala na ich optymalne dopasowanie do ogólnego brzmienia systemu.

Zwrotnice głośnikowe przydzielają sygnał audio w zależności od zakresu częstotliwości do danego głośnika, czyli do subwoofera, głośnika średnio- lub wysokotonowego kolumny Array. Optymalizacja amplitudy i czasu reakcji zwrotnic zapewnia równomierne wyprowadzanie wszystkich częstotliwości i ich równoczesne dotarcie do słuchacza.

Page 75

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LDDAVE18G3SET

Wózek na kółkach i pokrowiec ochronny na subwoofer i głośniki satelitarne

38118G3

Wózek na kółkach na subwoofer

LDD18G3SATBAG

Pokrowiec ochronny na głośniki satelitarne

LDD18G3SUBBAG

Pokrowiec ochronny na subwoofer

SPS023SET2

2 statywy kolumnowe z torbą transportową i 2 x kabel głośnikowy 5 m

SPS023SET

2 statywy kolumnowe z torbą transportową

PRZYKŁAD OKABLOWANIA:AKCESORIA DODATKOWE:

Page 76

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECYFIKACJE:

Oznaczenie modelu: LDDAVE18G3

Rodzaj produktu: kompleksowy system PA Typ: aktywny Kolor: czarny Maks. SPL (ciągły): 124 dB Maks. SPL (szczytowy): 135 dB Charakterystyka częstotliwościowa: 32–20 000 Hz Kąt emisji dźwięku (poziom x pion): 75° x 75° Waga: 63 kg

Subwoofer:

Wielkość głośnika niskotonowego: 18” Wielkość głośnika niskotonowego: 457,2 mm Magnes głośnika niskotonowego: ferrytowy Marka głośnika niskotonowego: na zamówienie Cewka drgająca głośnika niskotonowego: 4” Cewka drgająca głośnika niskotonowego: 101,6 mm Typ konstrukcji obudowy: bass-reﬂex Materiał obudowy: sklejka, 18 mm Powierzchnia obudowy: lakier strukturalny Szerokość subwoofera: 510 mm Wysokość subwoofera: 635 mm Głębokość subwoofera: 710 mm Właściwości użytkowe subwoofera: kołnierz gwintowany (M20), wyproﬁlowane uchwyty LD Systems

Page 77

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPECYFIKACJE:

System Mid/Hi:

Rozmiary głośnika średniotonowego: 10” Rozmiary głośnika średniotonowego: 254 mm Magnes głośnika średniotonowego: ferrytowy Marka głośnika średniotonowego: na zamówienie Cewka drgająca głośnika średniotonowego: 2” Cewka drgająca głośnika średniotonowego: 50,8 mm Głośnik horn: współosiowy Wymiary głośnika wysokotonowego: 1” Wymiary głośnika wysokotonowego: 25,4 mm

Magnes głośnika wysokotonowego: ferrytowy

Marka głośnika wysokotonowego: na zamówienie Cewka drgająca głośnika wysokotonowego: 1” Cewka drgająca głośnika wysokotonowego: 25,4 mm Moc wzmacniacza Mid/Hi (RMS): 200 W Impedancja systemu Mid/Hi: 4Ω Wejścia głośnika: 1 Przyłącza wejściowe głośnika: kompatybilne ze złączem Speakon Rodzaj obudowy systemu Mid/Hi: zamknięta Materiał obudowy systemu Mid/Hi: sklejka, 15 mm Powierzchnia obudowy systemu Mid/Hi: lakier strukturalny Szerokość systemu Mid/Hi: 300 mm Wysokość systemu Mid/Hi: 460 mm Głębokość systemu Mid/Hi: 263 mm Właściwości użytkowe systemu Mid/Hi: ergonomiczne uchwyty, kołnierz SM707 36 mm

Page 78

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECYFIKACJE:

Moduł wzmacniacza (zintegrowanego z subwooferem):

Wzmacniacz: klasa D Moc systemu ze wzmacniaczem (RMS): 1200 W Moc systemu ze wzmacniaczem (szczy-

towa):

4800 W

Moc subwoofera (RMS): 800 W Moc subwoofera (szczytowa): 3200 W Moc wzmacniacza Mid/Hi (RMS): 2 x 200 W Moc wzmacniacza Mid/Hi (szczytowa): 2 x 800 W Wyłączniki ochronne: przeciążenie, limiter, zwarcie Chłodzenie: konwekcyjne Elementy obsługi: Sub Level, Main Level, Power, Subwoofer Phase Reverse Wskaźniki: ON, Signal, Limit, Protect Zasilanie: zasilacz impulsowy Napięcie robocze: 100 V AC–120 V AC, 50–60 Hz

200 V AC–240 V AC, 50–60 Hz

(automatyczne przełączanie) Pobór mocy: 1200 VA Wejścia liniowe: 2 Przyłącza wejściowe liniowe: jack 6,3 mm, cinch, XLR Przyłącza wyjścia liniowego: 2 x XLR Wyjścia głośnikowe: 2 Przyłącza wyjściowe głośnika: kompatybilne ze złączem Speakon

Page 79

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DEKLARACJE PRODUCENTA:

GWARANCJA PRODUCENTA

Niniejsza gwarancja obejmuje zakupiony przez Państwa produkt Adam Hall marki LDSYSTEM. Niniejsza gwarancja nie narusza ustawowych praw wynikających z rękojmi wobec sprzedawcy. Gwarancja ta określa dodatkowe oddzielne roszczenia wobec ﬁrmy Adam Hall.

Udzielając niniejszej gwarancji, ﬁrma Adam Hall zapewnia, że zakupiony przez Państwa w ﬁrmie Adam Hall lub u partnera ﬁrmy Adam Hall produkt przy normalnym użytkowaniu w okresie 2 lat od daty zakupu będzie wolny od wad materiałowych lub wad technologicznych. Okres gwarancji rozpoczyna się z dniem zakupu. Potwierdzenie daty zakupu niezbędne dla dochodzenia roszczenia gwarancyjnego następuje poprzez okazanie paragonu opatrzonego datą zakupu lub dowodu dostawy opatrzonego datą zakupu. Użytkownik ma prawo do serwisu gwarancyjnego zgodnie z warunkami i postanowieniami wymienionymi w niniejszym dokumencie, jeśli wymagana jest naprawa w trakcie okresu gwarancyjnego.

Niniejsza gwarancja przysługuje wyłącznie pierwotnemu kupującemu, który nabył produkt oferowany przez ﬁrmę Adam Hall i nie podlega przeniesieniu na osoby, na które pierwotny kupujący przeniósł własność w odniesieniu do produktu ﬁrmy Adam Hall. W trakcie trwania okresu gwarancji wadliwe komponenty lub produkt ﬁrmy Adam Hall podlegają naprawie lub wymianie. Wszystkie komponenty wymienione lub usunięte w ramach niniejszej gwarancji stają się własnością ﬁrmy Adam Hall.

W mało prawdopodobnym przypadku, gdy w zakupionym przez Państwa produkcie ﬁrmy Adam Hall wada wystąpiłaby wielokrotnie, ﬁrma Adam Hall może, według własnego uznania, zadecydować o wymianie tego produktu na porównywalny produkt o co najmniej takich samych parametrach.

Firma Adam Hall nie udziela gwarancji na bezzakłóceniowe lub bezawaryjne działanie niniejszego produktu. Firma Adam Hall nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania instrukcji objętych zakresem dostawy.

Niniejsza gwarancja nie obejmuje:

- części zużywalnych (np. akumulatora, lamp elektronowych);

- urządzeń, z których usunięto numer seryjny lub które zostały uszkodzone w wyniku wypadku;

- nieodpowiedniej lub nieprawidłowej eksploatacji lub innych przyczyn zewnętrznych;

- urządzeń, które były eksploatowane niezgodnie z parametrami pracy określonymi w dokumentacji użytkownika objętej zakresem dostawy produktu;

- urządzeń, które były naprawiane przy użyciu części, których nie wyprodukowała lub nie sprzedała ﬁrma Adam Hall;

- urządzeń, które były serwisowane, modyﬁkowane lub naprawiane przez inne osoby niż ﬁrma Adam Hall lub jej autoryzowany partner serwisowy. Niniejsze postanowienia i warunki stanowią kompletną i wyłączną umowę gwarancyjną między klientem a ﬁrmą Adam Hall dotyczącą zakupionego przez klienta produktu Adam Hall.

Niniejsza gwarancja jest ważna tylko na terenie Europy. Poza Europą proszę kontaktować się z naszymi oﬁcjalnymi dystrybutorami.

Page 80

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEKLARACJE PRODUCENTA:

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli w produktach sprzętowych ﬁrmy Adam Hall w trakcie trwania okresu gwarancji wystąpią szkody materiałowe lub technologiczne (zgodnie z powyższym oświadczeniem gwarancyjnym), jedyne i wyłączne prawo klienta wynikające z niniejszej gwarancji dotyczy naprawy lub wymiany urządzenia. Maksymalna odpowiedzialność ﬁrmy Adam Hall jest zgodnie z niniejszą gwarancją wyraźnie ograniczona do ceny kupna lub kosztów naprawy lub wymiany (w zależności od tego, która z tych kwot będzie niższa) elementów uszkodzonych podczas normalnego użytkowania.

Adam Hall nie ponosi odpowiedzialności za żadne szkody spowodowane przez produkt lub jego nieprawidłowe działanie, włącznie z utraconym zyskiem i niepowstałymi oszczędnościami oraz szkodami szczególnymi, pośrednimi i wynikowymi. Ponadto Adam Hall nie ponosi odpowiedzialności za roszczenia prawne osób trzecich ani roszczenia zgłoszone przez klienta w imieniu osób trzecich.

Niniejsze ograniczenie odpowiedzialności obowiązuje niezależnie od tego, czy szkody są dochodzone na drodze sądowej lub czy roszczenia odszkodowawcze wnoszone są w ramach niniejszej gwarancji w wyniku niedozwolonych działań (włącznie z niedbalstwem i odpowiedzialnością z tytułu zagrożenia) lub w wyniku roszczeń umownych lub innych. Nie może ono zostać także przez nikogo zniesione ani zmienione. Niniejsze ograniczenie odpowiedzialności obowiązuje także wówczas, gdy klient poinformuje ﬁrmę Adam Hall lub autoryzowanego przedstawiciela ﬁrmy Adam Hall o możliwości wystąpienia takich szkód, nie obowiązuje natomiast w przypadku roszczeń odszkodowawczych związanych ze szkodami na osobie.

Niniejsza gwarancja producenta przyznaje klientowi określone prawa. W zależności od jurysdykcji (państwo lub kraj związkowy) klientowi może przysługiwać prawo zgłoszenia dalszych roszczeń. W takich przypadkach zaleca się zastosowanie odpowiednich przepisów umożliwiających skorzystanie z pełni przysługujących danej osobie praw.

SKORZYSTANIE Z GWARANCJI

W razie wystąpienia przypadku objętego gwarancją należy zwrócić się bezpośrednio do ﬁrmy Adam Hall lub do autoryzowanego sprzedawcy, u którego produkt został zakupiony.

DEKLARACJA ZGODNOŚCI WE

Sprzedawane przez ﬁrmę Adam Hall urządzenia są zgodne z podstawowymi wymogami i pozostałymi obowiązującymi specyﬁkacjami określonymi dyrektywami 1999/5/WE (R&TTE), 2004/108/WE (EMC) i 2006/95/ WE (LVD) (o ile mają zastosowanie). Dalsze informacje dostępne są na stronie www.adamhall.com.

Page 81

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DEKLARACJE PRODUCENTA:

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(dotyczy Unii Europejskiej i innych krajów europejskich, w których stosuje się segregację odpadów)

Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż po zakończeniu okresu użytkowania urządzenie nie może być utylizowane razem ze standardowymi odpadami domowymi, ponieważ mogłoby to spowodować szkody w środowisku lub szkody na osobie powstałe w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu wspierania ruchu okrężnego w gospodarce w ramach idei zrównoważonego rozwoju.

Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

OCHRONA ŚRODOWISKA I OSZCZĘDZANIE ENERGII

Oszczędzanie energii stanowi aktywny wkład w ochronę środowiska. Należy wyłączać wszystkie nieużywane urządzenia elektryczne. Aby zapobiec zużywaniu prądu przez nieużywane urządzenia znajdujące się w trybie czuwania (standby), należy wyjąć wtyczkę z gniazda sieciowego.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyﬁkacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.

Page 82

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Avete fatto la scelta giusta!

Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità.

Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

Introduzione

Il DAVE 18 G3 è un sistema mobile PA compatto, potente e maneggevole, con due satelliti e un subwoofer, che si contraddistingue per il suono cristallino e dinamico e medi robusti. Grazie alla risposta in frequenza che varia da 32Hz a 20kHz e a una pressione sonora massima (picco SPL) di 135dB, questo sistema costituisce la scelta ideale per gli impieghi più diversi, in installazioni ﬁsse o mobili.

Page 83

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SERIE LD DAVE G³

SISTEMA PA 2.1 ATTIVO CON COMANDO DSP

LDDAVE18G3

Page 84

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Evitare l'esposizione diretta ai raggi solari.

MISURE PRECAUZIONALI:

1. Leggere attentamente il presente manuale di istruzioni.

2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

5. Utilizzare il dispositivo solo nei modi previsti dal manuale.

6. Utilizzare esclusivamente stativi e ﬁssaggi stabili e adatti (per installazioni ﬁsse). Veriﬁcare che i supporti a parete siano installati e ﬁssati a regola d‘arte. Veriﬁcare che il dispositivo sia installato in modo stabile e non possa cadere.

7. Durante l‘installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.

8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufﬁcienza e non possa surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

10. Le fessure di areazione non devono essere bloccate.

11. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi speciﬁci per l‘esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inﬁammabili.

12. Accertarsi che all‘interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.

13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.

14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.

15. Non aprire né modiﬁcare il dispositivo.

16. Una volta collegato il dispositivo, veriﬁcare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.

17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.

18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere afﬁdata esclusivamente a personale qualiﬁcato autorizzato.

19. Per la pulizia del dispositivo utilizzare un panno pulito.

20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l‘imballo, separare la plastica dalla carta e dal cartone.

21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

22. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.

23. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

24. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l‘adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

25. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell‘adattatore di rete, non vengano pizzicati.

26. Durante il cablaggio del dispositivo, veriﬁcare sempre che il cavo di rete e l‘adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall‘alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l‘adattatore di rete, tirare sempre dalla spina o dall‘adattatore e

Page 85

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Per evitare possibili danni all'udito, evitare l'ascolto ad un volume elevato per periodi prolungati. L'esposizione al volume elevato può causare danni all'udito anche se è di breve durata. Mantenere sempre il volume ad un livello gradevole.

SICUREZZA:

non dal cavo. Non toccare mai il cavo di alimentazione e l’alimentatore con le mani umide.

27. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

28. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

29. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l‘adattatore di rete dalla presa.

30. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.

31. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l‘adattatore di rete dalla presa.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENZIONE:

non togliere mai il coperchio di protezione per evitare il pericolo di scosse elettriche. L’interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell’utente. Le riparazioni dovranno essere realizzate esclusivamente da tecnici qualiﬁcati.

Il triangolo isoscele con il simbolo del fulmine indica la presenza nel dispositivo di tensioni non isolate, “pericolose”, che possono provocare scosse dannose alla salute.

Il triangolo isoscele con punto esclamativo avverte di importanti segnalazioni relative all’uso e alla manutenzione.

ATTENZIONE: ELEVATI LIVELLI SONORI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato a uso professionale. Di conseguenza, se viene destinato ad un uso commerciale, sarà soggetto alle norme e ai regolamenti dell’Associazione per la prevenzione di infortuni del rispettivo settore professionale. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all’udito provocati da un’esposizione prolungata a un livello SPL elevato: dall’utilizzo di questo prodotto si possono generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all’udito di artisti, collaboratori e spettatori. Evitare l’esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

Page 86

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

3 3

2 2

1 1

CONNESSIONI, COMANDI E INDICATORI:

LINE INPUT (LEFT/RIGHT)

Ingresso di linea non bilanciato (sinistra/destra) con 2prese RCA.

LINE INPUT (LEFT/RIGHT)

Ingresso di linea bilanciato con 2prese combo XLR/jack da 6,3mm.

LINE DIRECT OUT (LEFT/RIGHT)

Uscita di linea bilanciata con 2prese XLR maschio. Il segnale di uscita corrisponde al segnale di ingresso.

SUB PHASE 0°/180°

Alla consegna, il commutatore di fase per il subwoofer (0°, 180°) è posizionato su 0°. Si tratta di una impostazione adatta alla maggior parte delle applicazioni. In condizioni acustiche sfavorevoli, l'impostazione su 180° può migliorare la qualità del suono complessivo.

LED

ON: Si accende non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso.

SIGNAL: Si accende quando sul dispositivo compare un segnale audio.

LIMIT: Si accende quando il sistema di altoparlanti raggiunge la gamma limite. Una breve accensione del

LED non è un segnale critico. Per proteggere il sistema, i limitatori integrati regolano con delicatezza un livello di segnale eccessivo. Se il LED del limitatore lampeggia a lungo o resta acceso, abbassare il volume, altrimenti si possono generare distorsioni nella riproduzione del suono e danni al sistema altoparlanti.

PROTECT: Si accende non appena il sistema si sovraccarica o si surriscalda. Gli ampliﬁcatori vengono silenziati automaticamente. Una volta raggiunte le normali condizioni di esercizio, dopo qualche minuto il dispositivo torna alla normale modalità di funzionamento.

Page 87

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

108 8 9

SUB LEVEL

Impostazione del rapporto di volume del subwoofer rispetto agli altoparlanti satelliti.

MAIN LEVEL

Impostazione del volume generale. Il volume dei subwoofer si regola in base alla preimpostazione con il controllo SUB LEVEL.

SAT POWER OUT (LEFT/RIGHT)

Uscite Speakon compatibili (sinistra/destra) per gli altoparlanti satelliti dell'impianto LD DAVE18G3.

PRESA DI RETE IEC VOLEX CON PORTAFUSIBILI INTEGRATO

Serve per l'alimentazione di tensione del dispositivo. In dotazione viene fornito un cavo di rete idoneo. Per sbloccare, premere il pulsante a molla sul connettore. NOTE IMPORTANTI: L'impianto altoparlante è progettato per il funzionamento a 2intervalli di tensione (100V - 120V AC e 200V - 240V AC). La conversione è automatica. Sostituire il fusibile esclusivamente con un fusibile dello stesso tipo e con gli stessi valori (v. stampigliatura). Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

POWER

Interruttore luminoso di accensione/spegnimento per l'alimentazione elettrica dell'apparecchio. Prima di accendere/spegnere, posizionare sempre il volume generale su zero (MAIN LEVEL tutto a sinistra).

CONNESSIONI, COMANDI E INDICATORI:

Page 88

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

CONNESSIONE DEI SATELLITI:

Ciascuno degli altoparlanti satelliti dell'impianto LD DAVE18G3 dispone di un collegamento altoparlante Speakon compatibile. Realizzare il collegamento tra subwoofer (SAT POWER OUT LEFT / RIGHT) e altoparlanti satelliti utilizzando un cavo idoneo (cavo per altoparlante a 2ﬁli, min. 2 x 1,5mm²) con connettori Speakon compatibili. Conﬁgurazione: 1+/1-).

Page 89

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

FLANGIA PER CASSE CON ANGOLO DI INCLINAZIONE

VARIABILE:

I satelliti dell'impianto LD DAVE18G3 sono dotati della ﬂangia per casse brevettata SM707 con angolo di inclinazione variabile (0°, ±4,5°, ±9°, ±13,5°). Per modiﬁcare l'angolo di inclinazione, procedere nel modo sotto descritto: Collocare l'altoparlante come di consueto su uno stativo per casse adatto. Sollevare leggermente e con attenzione l'altoparlante (circa 0,5cm) per sbloccare il meccanismo di blocco. Inclinare l'altoparlante nella posizione desiderata e riabbassarlo.

I diversi angoli di inclinazione consentono di collocare gli altoparlanti in modo ottimale in funzione della diffusione acustica da ottenere.

Per manifestazioni con pubblico in piedi che richiedono una portata maggiore, si consiglia di utilizzare l'angolo 0° della ﬂangia della cassa.

Per manifestazioni con pubblico seduto e spazi ridotti è consigliabile optare per un angolo di inclinazione rivolto in basso. In questo modo si migliora la copertura acustica delle prime ﬁle e si riducono i riverberi pregiudizievoli del tetto e delle pareti posteriori.

Per ottenere una buona copertura acustica in tribuna, scegliere un angolo di inclinazione rivolto verso l'alto.

Page 90

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LD SYSTEMS LECC DSP:

COSA SIGNIFICA IL NOME LECC DSP DI LD SYSTEMS?

DSP è l'acronimo di Digital Signal Processing (elaborazione digitale dei segnali), mentre LECC sta per Limiter, EQ, Compressor e Crossover (limitatore, equalizzatore, compressore e crossover). L'elaborazione digitale dei segnali ottimizza la riproduzione, assicurandone la massima chiarezza, proteggendo nel contempo il sistema PA dal sovraccarico.

IN CONCRETO, QUALI SONO GLI EFFETTI DEL LECC DSP?

Il limitatore protegge gli altoparlanti evitando distorsioni da sovraccarico. Le frequenze basse, medie e alte sono controllate da limitatori indipendenti che agiscono sul segnale affinché non superi un determinato valore con possibili conseguenze negative. Ogni limitatore è ottimizzato per una delle tre bande di frequenza integrate adiacenti (limitatore multibanda). Il livello di pressione sonora ottenuto in questo modo è maggiore dal momento che i picchi di segnale estremi vengono automaticamente indeboliti senza la necessità di ridurre il volume complessivo del sistema.

L'equalizzatore multibanda elabora tutte le bande di frequenza e ottimizza il suono complessivo del sistema.

Il compressore si attiva automaticamente per dare evidenza ai gravi e ottenere un suono più potente. Con il progressivo aumento del volume, il bass-boost diminuisce proporzionalmente. Il risultato è una risposta dei gravi controllata automaticamente e sempre perfettamente calibrata.

I crossover assegnano il segnale audio al relativo altoparlante in base alle bande di frequenza, vale a dire al subwoofer e agli altoparlanti dei medi e degli acuti dell'array a colonna. Sono ottimizzati in termini di ampiezza e ritardo, il che si traduce in frequenze coordinate che gli ascoltatori ricevono in modo simultaneo.

Page 91

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

LDDAVE18G3SET

Carrello e custodia per subwoofer e satelliti

38118G3

Carrello per subwoofer

LDD18G3SATBAG

Custodia per satelliti

LDD18G3SUBBAG

Custodia per subwoofer

SPS023SET2

2stativi per casse con borsa di trasporto e 2cavi per altoparlanti da 5m

SPS023SET

2stativi per casse con borsa di trasporto

ESEMPIO DI CABLAGGIO:ACCESSORI OPZIONALI:

Page 92

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICHE:

Nome del modello: LDDAVE18G3

Tipo di prodotto: Sistema PA completo Tipo: Attivo Colore: Nero SPL max (continuo): 124 dB SPL max (picco): 135 dB Risposta in frequenza: 32 - 20.000 Hz Angolo di dispersione (H x V): 75° x 75° Peso: 63 kg

Subwoofer:

Dimensioni woofer: 18" Dimensioni woofer: 457,2 mm Magnete woofer: Ferrite Marca woofer: Custom Made Bobina woofer: 4" Bobina woofer: 101,6 mm Design cassa: Bass reﬂex Materiale cassa: Compensato 18 mm Superﬁcie cassa: Vernice a struttura Larghezza subwoofer: 510 mm Altezza subwoofer: 635 mm Profondità subwoofer: 710 mm Caratteristiche del subwoofer: Flangia ﬁlettata (M20), maniglie "Evolutive" LD Systems

Page 93

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

SPECIFICHE:

Sistema toni medi/alti:

Dimensioni altoparlante toni medi: 10" Dimensioni altoparlante toni medi: 254 mm Magnete altoparlante toni medi: Ferrite Marca altoparlante toni medi: Custom Made Bobina altoparlante toni medi: 2" Bobina altoparlante toni medi: 50,8 mm Tromba: Coassiale Dimensioni tweeter: 1" Dimensioni tweeter: 25,4 mm

Magnete tweeter: Ferrite

Marca tweeter: Custom Made Bobina tweeter: 1" Bobina tweeter: 25,4 mm Potenza sistema toni medi/alti (RMS): 200 W Impedenza sistema toni medi/alti: 4 ohm Ingressi altoparlante: 1 Connessioni di ingresso dell'altoparlante: Speakon compatibile Modello cassa sistema toni medi/alti: Chiuso Materiale cassa sistema toni medi/alti: Compensato 15 mm Superﬁcie cassa sistema toni medi/alti: Vernice a struttura Larghezza sistema toni medi/alti: 300 mm Altezza sistema toni medi/alti: 460 mm Profondità sistema toni medi/alti: 263 mm Caratteristiche sistema toni medi/alti: Maniglie a incasso ergonomiche, ﬂangia SM707 da 36 mm

Page 94

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SPECIFICHE:

Modulo ampliﬁcatore (integrato nel subwoofer):

Ampliﬁcatore: Classe D Sistema performance ampliﬁcatore (RMS): 1200 W Sistema performance ampliﬁcatore (picco): 4800 W Sistema performance subwoofer (RMS): 800 W Sistema performance subwoofer (picco): 3200 W Performance ampliﬁcatore toni medi/alti

(RMS):

2 x 200 W

Performance ampliﬁcatore toni medi/alti (picco):

2 x 800 W

Protezioni: Sovraccarico, limitatore, cortocircuito Raffreddamento: Convezione Dispositivi di comando: Sub Level, Main Level, interruttore di accensione/spegnimento,

inversione di fase del subwoofer Indicatori: On, Signal, Limit, Protect Alimentazione: Alimentatore switching Tensione di esercizio: 100 V AC - 120 V AC, 50 - 60 Hz

200 V AC - 240 V AC, 50 - 60 Hz

(commutazione automatica) Potenza assorbita: 1200 VA Entrate di linea: 2 Connessioni di ingresso di linea: Jack da 6,3 mm, RCA, XLR Connessioni di uscita di linea: n. 2 XLR Uscite altoparlante: 2 Connessioni di uscita dell'altoparlante: Speakon compatibile

Page 95

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DICHIARAZIONI DEL PRODUTTORE:

GARANZIA DEL PRODUTTORE

Questa garanzia copre il prodotto Adam Hall della marca LDSYSTEMS da Lei acquistato. I diritti legali di garanzia verso il venditore non sono oggetto della presente garanzia. Questa garanzia costituisce piuttosto la base di altri diritti verso Adam Hall.

Con la presente garanzia, Adam Hall assicura che il prodotto acquistato presso Adam Hall o un partner di Adam Hall, in normali condizioni d‘uso resterà privo di difetti di materiale e di lavorazione per un periodo di 2 anni dalla data di acquisto. Il periodo di garanzia inizia con la data dell‘acquisto. La certiﬁcazione della data di acquisto, necessaria a rendere valido il diritto ai servizi di garanzia, avviene attraverso lo scontrino oppure con la bolla di spedizione riportanti la data di acquisto. L‘acquirente ha diritto al servizio di garanzia alle condizioni e secondo le disposizioni riportate in questo documento, qualora sia necessaria una riparazione durante il periodo di durata della garanzia.

Questa garanzia vale solo per l‘acquirente originale del prodotto distribuito da Adam Hall e non è trasferibile a terzi cui sia stata trasferita la proprietà del prodotto Adam Hall da parte dell‘acquirente originale. Durante il periodo di validità della garanzia, i componenti difettosi o il prodotto Adam Hall vengono riparati o sostituiti. Tutti i componenti sostituiti e/o rimossi durante la presente garanzia diventano proprietà di Adam Hall.

Nell‘improbabile caso in cui il prodotto Adam Hall acquistato presenti ripetutamente un difetto, Adam Hall può decidere, a propria discrezione, di sostituire il suddetto prodotto con un prodotto simile che offra almeno le stesse prestazioni.

Adam Hall non garantisce il funzionamento privo di guasti o difetti del prodotto. Adam Hall esclude qualsiasi responsabilità per danni attribuibili alla mancata osservanza delle istruzioni incluse nella dotazione.

Questa garanzia non è estesa a quanto segue:

- Parti soggette ad usura (ad es. batteria, tubi)

- Apparecchi di cui sia stato rimosso o danneggiato il numero di serie o sui quali siano insorti difetti in conseguenza di un incidente

- Utilizzo non conforme o errato o altre cause esterne

- Apparecchi che non siano stati utilizzati conformemente ai parametri di esercizio, stabiliti nei documenti per l‘utente inclusi nella dotazione del prodotto

- Apparecchi che siano stati riparati a causa dell‘impiego di parti non prodotto

- Apparecchi che siano stati sottoposti a interventi di manutenzione, modiﬁca o riparazione da terzi che non siano Adam Hall o un partner di assistenza autorizzato Le presenti disposizioni e condizioni costituiscono l‘accordo di garanzia completo ed esclusivo tra l‘Acquirente e Adam Hall per il prodotto Adam Hall acquistato.

Questa garanza è valida solo all‘interno del territorio europeo. Fuori dall‘Europa, si prega di rivolgersi ai nostri partner rivenditori ufﬁciali.

Page 96

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DICHIARAZIONI DEL PRODUTTORE:

LIMITAZIONE DI RESPONSABILITÀ

Laddove nei prodotti hardware Adam Hall insorgessero difetti di materiale o di fabbricazione (in conformità con la dichiarazione di garanzia di cui sopra) durante il periodo di garanzia, il Cliente usufruirebbe, come unico ed esclusivo diritto previsto dalla presente garanzia, della riparazione o sostituzione dell‘apparecchio. La massima responsabilità di Adam Hall è limitata, come espressamente indicato nella presente garanzia, al prezzo d‘acquisto o ai costi di riparazione o sostituzione (optando per l‘importo minore) dei componenti che risultano difettosi nonostante siano stati correttamente utilizzati.

Adam Hall non è responsabile di alcun danno provocato dal prodotto o dal suo malfunzionamento, ivi compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Adam Hall inoltre non è responsabile verso reclami presentati da terzi né verso richieste avanzate dal cliente a nome di terzi.

La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di procedimenti giudiziari o che le richieste di risarcimento danni siano presentate ai sensi della presente garanzia o per atti illeciti (incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né annullata né modiﬁcata da nessuno. La presente limitazione di responsabilità è valida anche nel caso in cui l‘utente abbia avvisato Adam Hall o un rappresentante autorizzato circa la possibilità di tali danni. Tale limitazione non è però valevole in caso di richieste per risarcimento danni in relazione a danni a persone.

La garanzia del produttore accorda all‘Acquirente determinati diritti; possono tuttavia competere ulteriori diritti in funzione della giurisdizione di pertinenza (stato o regione). Si consiglia quindi di consultare le leggi applicabili per determinare in modo esaustivo i propri diritti.

RICORSO ALLA GARANZIA

Per usufruire della garanzia, rivolgersi direttamente ad Adam Hall o al rivenditore autorizzato Adam Hall, presso il quale è stato acquistato il prodotto.

DICHIARAZIONE DI CONFORMITÀ CE

I dispositivi distribuiti da Adam Hall ottemperano (ove del caso) ai requisiti essenziali e ad altre speciﬁche rilevanti delle direttive 1999/5/CE (R&TTE - Apparecchiature radio e apparecchiature terminali di telecomunicazione), 2004/108/CE (EMC - Compatibilità elettromagnetica) e 2006/95/CE (LVD - Materiale elettrico a bassa tensione). Per ulteriori informazioni, consultare il sito www.adamhall.com.

Page 97

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DICHIARAZIONI DEL PRODUTTORE:

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell‘Unione Europea e in altri paesi europei in cui si attui la raccolta differenziata)

Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei riﬁuti, alla ﬁne del suo ciclo di vita l‘apparecchio non deve essere smaltito insieme ai normali riﬁuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri riﬁuti e riciclato nell‘ottica dell‘incentivazione di cicli economici sostenibili.

I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri riﬁuti industriali.

PROTEZIONE DELL'AMBIENTE E RISPARMIO ENERGETICO

Il risparmio energetico contribuisce attivamente alla protezione ambientale. Spegnere tutti i dispositivi elettrici non utilizzati. Staccare la spina dei dispositivi non utilizzati per evitare che consumino corrente in modalità stand-by.

Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a modiﬁche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d‘uso o di parte di esse senza previa autorizzazione.

Page 98

Page 99

Page 100

WWW.LD-SYSTEMS.COM
