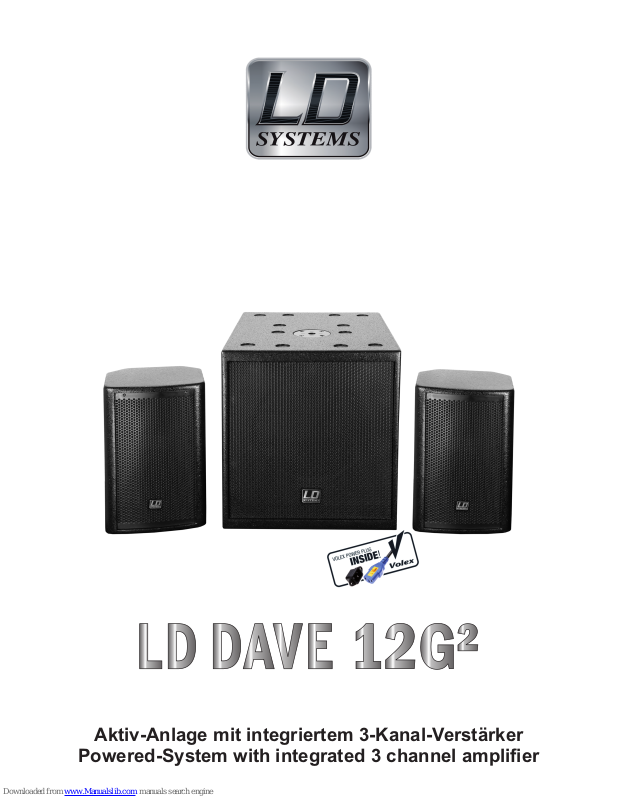

Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
Page 2
LD Sytems LD DAVE 12G²
Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD-Systems entschieden haben. Bitte
lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig und bewahren Sie sie für spätere
Referenzzwecke auf.
Thank you for buying LD-Systems Audio product. To take full advantage of this product, please
keep this manual and read the operating instructions carefully.
Content
Sicherheitshinweise 3 Safety instructions 3
Aufstellung und Betrieb 4 Installation and operating 4
Anschluss- und Bedienelemente 5 Connection and operating elements 5
Technische Daten 6 Technical Data 6
Zubehör 6 Accessories 6
ACHTUNG:
Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen
Schlags besteht. Im Inneren des Geräts befinden sich keine Teile, die vom
Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen
ausschließlich von qualifiziertem Servicepersonal durchführen.
CAUTION:
To reduce the risk of electric shock, do not remove cover (or back). No userservicable parts inside. refer servicing to qualified personnel.
Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren,
die einen elektrischen Schlag verursachen können.
The lighting flash with arrowhead symbol, within an equilateral triangle, is intended to
alert the user to the presence of uninsulated “dangerous voltage “within the product’s
enclosure that may be of sufficient magnitude to constitute a risk to persons.
Dieses Symbol kennzeichnet wichtige Bedienungs- und Wartungshinweise.
The exclamation point, within an equilateral triangle, is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.
!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
!
Page 2
Page 3
Allgemeine und Sicherheitshinweise
1.Bitte lesen Sie die extra beiliegenden und die folgenden Sicherheitshinweise
sorgfältig.
2.Bitte befolgen Sie alle Sicherheitshinweise.
3.Bitte verwenden Sie das Produkt ausschließlich entsprechend dem bestimmungs gemäßen Gebrauch.
4. Bitte beachten Sie bei der Entsorgung die gültigen Richtlinien zur Umweltgerechten Entsorgung und
geben Sie die Verpackung getrennt nach Kunststoffen und Papier/Pappe zum Recycling.
5. Reparaturen und Wartung bei Schäden, eingedrungener Feuchtigkeit (Regen, Flüssigkeiten) oder bei
Fehlfunktion dürfen ausschließlich von Fachpersonal durchgeführt werden.
6. Bitte vermeiden Sie eine Aufstellung in der Nähe von großer Hitze, z. B von Öfen, Heizgeräten und
anderen Geräten (auch Verstärker). Bitte achten Sie auf ausreichend Abstand des eingebauten Verstärkers zu Wänden, Racks etc. um Überhitzung zu vermeiden.
7. Bitte achten Sie beim Anschluss auf eine korrekte Verlegung der nötigen Kabel, ohne daß diese zu
Unfällen oder Beschädigungen des Produktes führen. Verwenden Sie NIE beschädigte Kabel!
8. Bitte verwenden Sie Verlängerungskabel für Netzspannung nur in passender Länge. Kabeltrommeln
müssen vollständig abgerollt werden, da sonst das Risiko einer Überhitzung des Kabels besteht.
9. Bitte verwenden Sie zur Aufstellung nur zugelassene und ausreichend stabile Ständer oder Unterlagen.
Achten Sie auf ausreichende Standsicherheit.
10. Bitte verwenden Sie zur Reinigung nur ein sauberes, trockenes Tuch. Bitte verwenden Sie keine zusätzlichen Reinigungsmittel.
Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
!
!
General and safety instructions
1.Please read the attached safety instructions as also as the following instructions
carefully.
2.Please keep all the instructions.
3.Please use the device only as intended.
4. Please keep the valid waste management rules. Please deliver the packaging devided in plastic and
paper / cardboard to the recycling management.
5. Please refer all servicing to qualified personel only if device is damaged, exposed to liquid/rain or does
not operate normally.
6. Please do not expose to any kind of heat such as ovens, radiators or any other devices (incl. amplifiers). Please check for enough distance between integrated amplifer and walls, racks etc. to prevent
overheating.
7. After connection please check the wiring to prevent any kind of accidence or damage. Please do
NEVER use any kind of damaged cable and wiring.
8. Please use only extension cables for mains voltage in a matching length. Please unroll cable drums
completely otherwise the cable may overheat.
9. Please use for installation only authorized and stable stands, brackets, shelfs, tables etc.. Please check
for adequate stability against collapse.
10. Please clean only with a dry cloth. Please do not use any kind of detergents.
Page 3
LD DAVE 12G²
Page 4
Aufstellung, Anschluss und Inbetriebnahme
Transport und Aufstellung
Das Aktivsystem LD DAVE 12G² kann sehr leicht mit Hilfe des empfohlenen LD Sytems Castorboards (Art. Nr.: 38112)
transportiert werden. Zum Betrieb muss der Subwoofer auf die Gummifüsse gestellt werden. Bitte nehmen Sie das
System NIE auf auf einem Transportwagen stehend in Betrieb! Es besteht die Gefahr einer unkontrollierten
Bewegung des ganzen Gerätes. Dieses kann zu Unfällen und Beschädigungen führen. Der eingebaute Verstärker
muss in mindestens 50 cm Abstand zu Wänden, Racks etc. aufgestellt werden, um eine Überhitzung sicher zu
vermeiden.
Bitte achten Sie auf eine einwandfreie Verkabelung sowohl für die Stromzufuhr als auch mit den Lautsprechern sowie
mit dem angeschlossenen Zuspielgerät (Mixer etc.). Verwenden Sie nur unbeschädigte Kabel mit ausreichendem
Querschnitt (mindestens 2 x 1.5 mm² für die Lautsprecher) sowie nur vollständig abgewickelte Kabelrollen. Verlegen
Sie die Kabel so, das keine Stolperfallen entstehen können (Gaffa-Tape).
Das Gerät sollte nie direkt an eine Kante gestellt werden (z. B. Bühnenrand). Wird der Hochständerflansch verwendet
dürfen nur einwandfreie, unbeschädigte Standrohre (Ø 36 mm) verwendet werden.
Es empfiehlt sich, das Gerät immer als letztes ein- sowie als erstes auszuschalten, um laute Ein- und
Ausschaltknackser durch die angeschlossenen Geräte zu vermeiden.
Satelliten

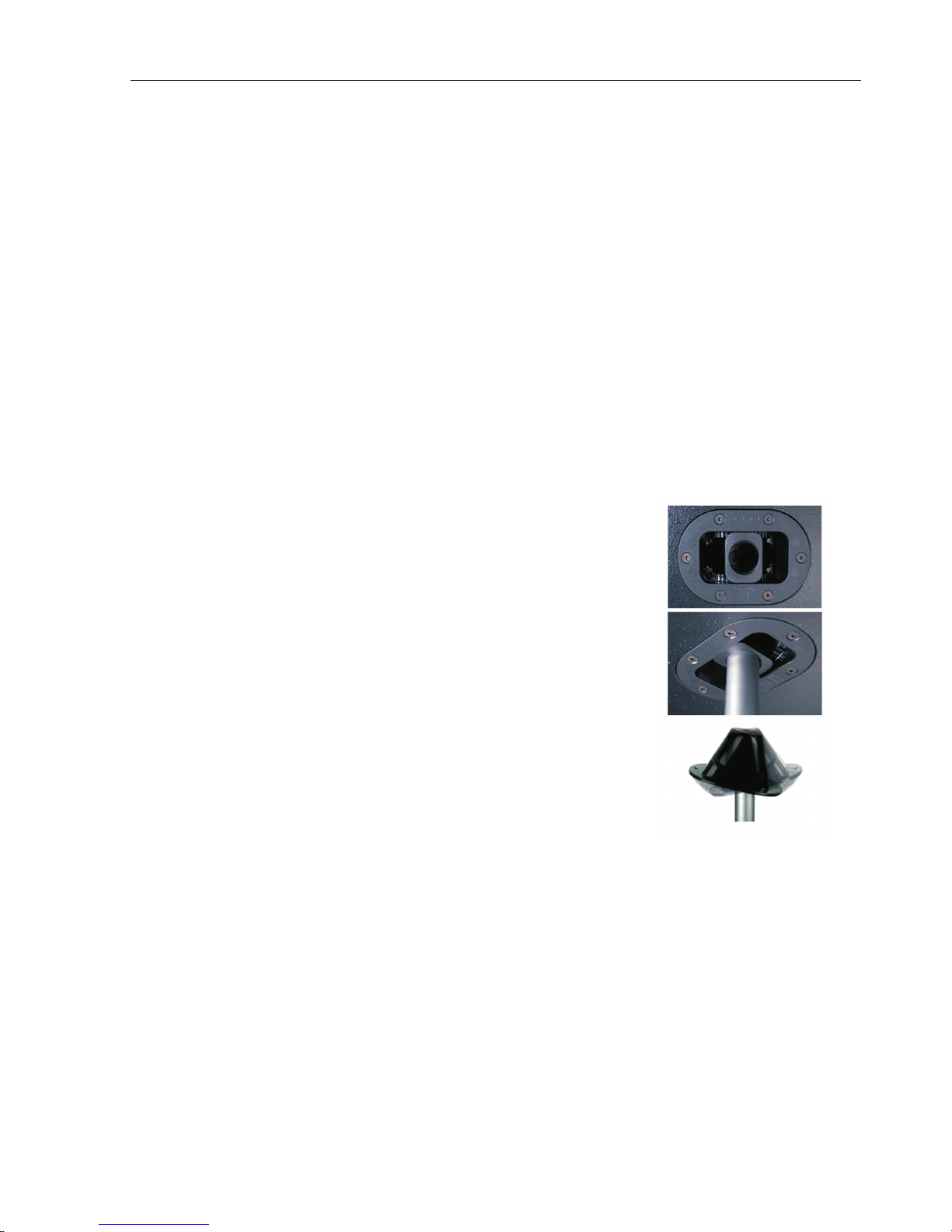

Die Satelliten des LD DAVE 12G² Systems sollten auf stabile Ständer (empfohlen: Speaker Stand SPS56S) aufgestellt
werden. Mit Hilfe des schwenkbaren Boxenflansches am Satelliten (zum Patent angemeldet) kann dieser in +/4°Schritten ausgerichtet werden. (max.18°)
Anschluss und Bedienung
Es kann sowohl der Gesamtpegel des Systems als der Pegel des
Subwoofers relativ zum Gesampegel eingestellt werden. Die endgültige
Einstellung des Pegels erfolgt dann über das Zuspielgerät. Die Anschlüsse
erlauben sowohl eine asymmetrische Verbindung (Cinch) als auch eine
symmetrische Verbindung (XLR) zu einem Zuspielgerät. Bitte verwenden Sie
NIE beide Anschlüsse gleichzeitig! Dieses kann Schäden an den
angeschlossenen Geräten verursachen.
Die Position der Anschlüsse und Bedienelemente des LD DAVE 12G² sind
auf der letzten Seite dargestellt.
Installation and operating
Transport and installation
The powered system LD DAVE 12G² can be easily moved using the the
recommended LD Systems Castorboard (Art. Nr.: 38112). During operation
the systems must be placed on to the rubber feet. Please do never operate
the items standing on any kind of transportation board. Otherwise the
system can be moved uncontroled. This may cause accidents or damaging.
Please check for enough distance between integrated amplifer and walls,
racks etc. to prevent overheating for sure.
Please take care for a accurate wiring for the power wiring as for the speaker / input wiring. Please use only
undamaged cables of an adequate size (min. 2 x 1.5 mm² for speaker connection) as well as only completely unrolled
cable reels. Please check the wiring for any kind of trip hazard etc. to prevent any kind of accidence or damage (GaffaTape).
Please do not install the items dirctly beside an edge like a stage border. If a stand is used to place a satellite upon the
item please make sure to use only undameged stands (Ø 36 mm) fitting correctly into the support.
It is recommended to switch the system to ON as the last one and to OFF as the first one to prevent start-up noise
caused by a connected devices like mixer etc..
Satellites
The satellites of the LD DAVE 12G² system should be placed on a stabile speaker stand (Speaker Stand SPS56S
recommended). Using the adjustable angle speaker stand (patent pending) the satellites can be adjusted in +/- 4° steps
to maximum 18°.
Operating
The main level of the LD DAVE 12G² amplifier can be adjusted as well as the subwoofer level can be adjusted to the
main level. The final main level should be adjusted at the source device (mixer etc.). The available conectors are an
asymmetrical input (RCA) and a symmetrical input (6.3 mm XLR). Please do NEVER use both inputs simultaneously!
This may cause a damaging of the connected devices!
The Connection and operating elements of LD DAVE 12G² are shown on the last page.
Page 4
Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
LD DAVE 12G²
Page 5

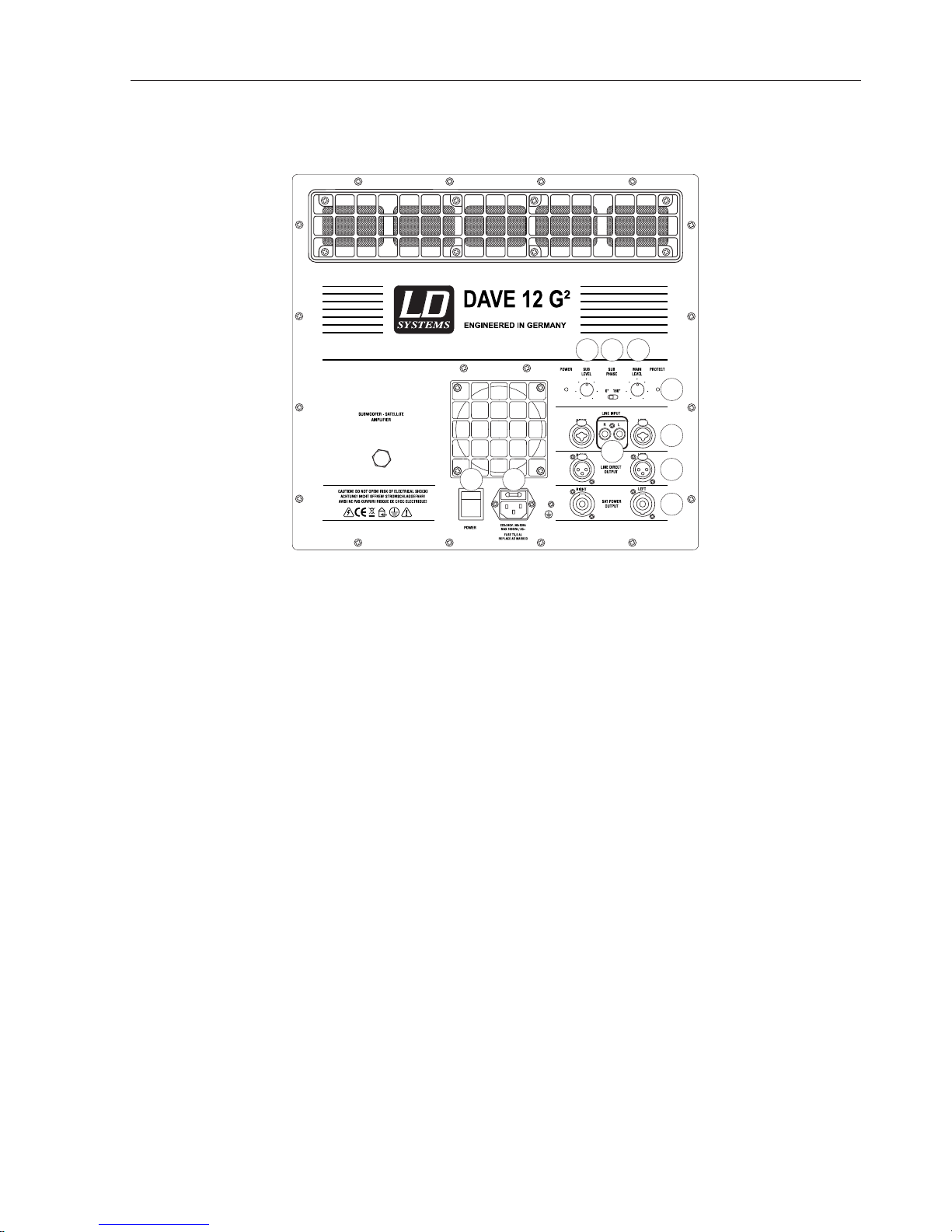

Anschluss- und Bedienelemente
Connection and operating elements
6 INPUT XLR / 6.3 mm jack (LEFT / RIGHT)
Synmetrischer Line Eingang für XLR-Stecker und 6.3
mm Klinkenstecker.
Synmetrical Line Input for XLR connectors and 6.3 mm
jacks.
7 LINE DIRECT OUTPUT (LEFT / RIGHT)
Direkter, synmetrischer Line Ausgang für XLR-Stecker.
Direct, synmetrical Line Input for XLR connectors
.
8 SPEAKER OUTPUT (LEFT / RIGHT)
®
Speakon kompatibler Lautsprecherausgang.
Mindestimpedanz 4 Ohm. Belegt sind die Anschlüsse
1+ / 1-.
®
Speakon compatible speaker output. Minimum impedance speaker 4 ohms. Used pins are: 1+ / 1-.
9 POWER SWITCH
EIN- / Ausschalter. Angeschlossene Geräte wie
Mischpulteetc. vor dem Aktivsystem einschalten und
nach dem Aktivsystem ausschalten.
ON / OFF switch. Please switch connected devices to
ONfirst and to OFF after switching the system.
10 POWER CONNECTION SEAT
Anschlussbuchse 240 V (Kaltgerätestecker) und
Sicherungshalter. Die Sicherung nur bei gezogenem
Netzstecker auswechslen. Brennt die Sicherung
wiederholt durch, muss das Gerät durch einen Fachbetrieb geprüft werden.
Power connection seat 240 V (IEC power connector)
and fuse seat. Replacement of fuse only if power
connection is disconnected. If fuse blows repeatedly
please contact authorized personel for servicing.
1 MAIN LEVEL ADJUST
Voreinstellung der Gesamtlautstärke - der Subwoofer
wird entsprechend der Voreinstellung am SUB LEVEL
mitgeregelt.
Preset of the main level of the system - subwoofer will be
adjusted too, corresponding the preset of the SUB
LEVEL.
2 SUB PHASE
Phasenumkehrschalter zur Anpassung der Phasenlage
des Subwoofers (0° / 180°) an die Satelliten bei
ungünstiger Aufstellung.
Phase invertation switch to invert the Phase of the
Subwoofer (0° / 180°) if necessary due to an difficult
installation.
3 SUB LEVEL ADJUST
Voreinstellung des Subwooferpegels im Verhältnis zu
den Satelliten. Wir empfehlen eine Grundeinstellung
von 12:00 Uhr.
Preset subwoofer level proportionally to the satellite
level. We recommend at the standard setting 12:00
o’clock level.
4 PROTECT LED
Leuchtet ROT, wenn das Gerät in den Schutzmodus
schaltet: Überprüfung der Kabel auf Kurzschluss oder
fehlerhafte Verbindung. Bei anhaltendem Leuchten das
Gerät durch einen Fachbetrieb prüfen lassen.
Flashes RED if device switches to protect mode: Check
cable for shortening or incorrect connection. If protect
mode continues please contact authorized personel for
servicing.
5 INPUT RCA (LEFT / RIGHT)
Asymmetrischer Line Eingang für Cinch-Stecker.
Asymmetrical Line Input for RCA jack.
Page 5
4
6
7
8
123
5
9 10
Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
LD DAVE 12G²
Page 6
Technische Daten - Technical data
Satellit / satellite Subwoofer
Typ / type: 6.5” geschlossen / sealed 12” Bassreflex
Grösse (BxHxT) / (Size WxHxD) mm: 250 x 400 x 250 mm 450 x 515 x 520 mm
Gewicht / Weight kg: 8.5 kg 31.5 kg
Trennfrequenz Sub / Sat.
Crossover Frequency Sub / Sat.: 150 Hz
Frequenzbereich / Frequency range: 40-19000 Hz
Max. Schalldruck / max. SPL: 123 dB
Verstärker / Amplifier:
Ausgangsleistung / Power output: 2 x 120W R.M.S. + 1 x 300W R.M.S.
Anschlüsse / connectors:
Line In: asym. 2 x Cinch / RCA jack
sym. 2 x XLR / 6.3 mm Klinke / jack
Line Out: sym. 2 x XLR
®
Satellitenausgang / satellite out 2 x Speakon kompatibel
Versorgunsspannung / Leistungsaufn.
Voltage / Power input: 220-240 V / 1000 VA
Ausstattung / features: Butterflygriffe / Butterfly handles
M20-Gewindeflansch / M20 threated flange
Satellit: Hochständerflansch vertikal schwenkbar
Satellite: Stand support adjustable vertically

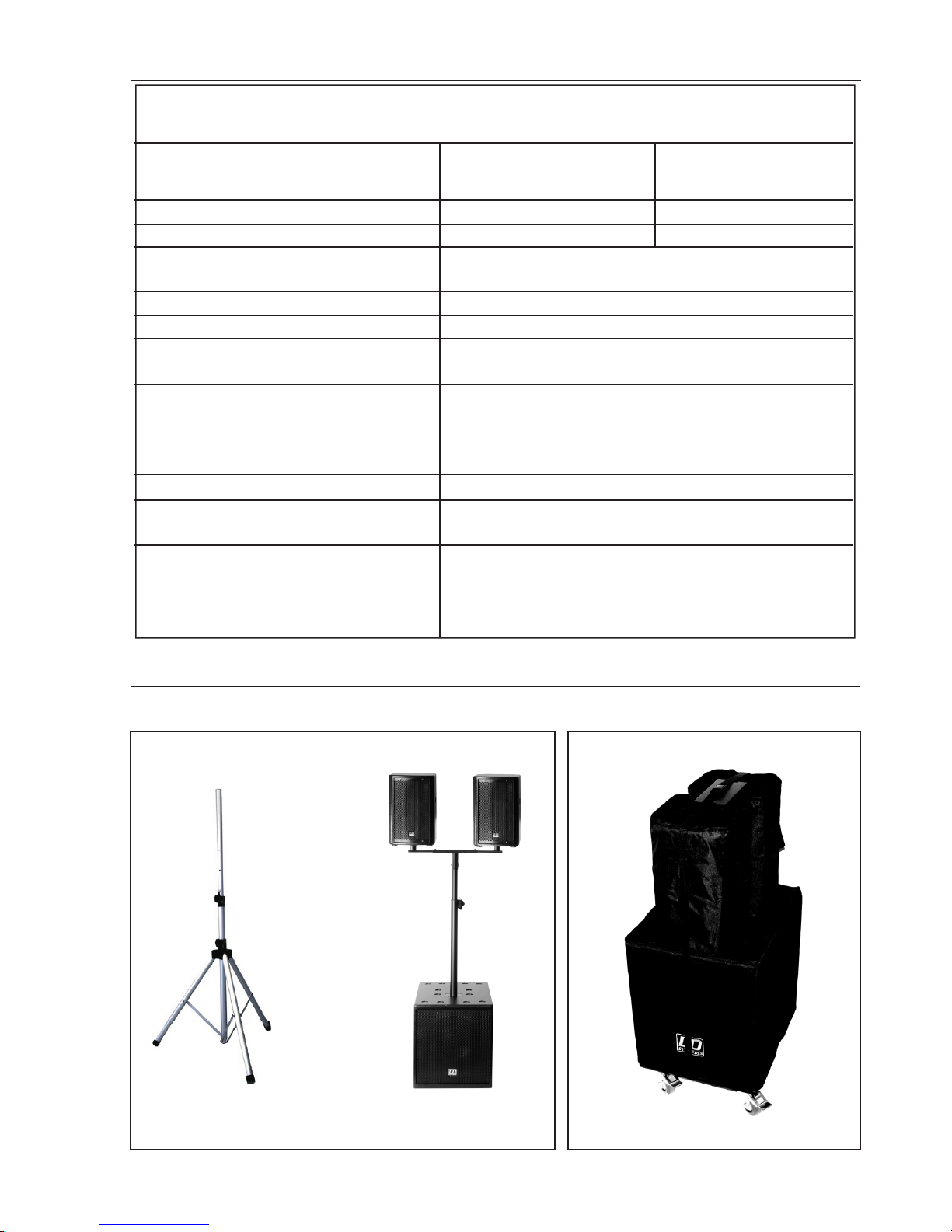

Speaker Stand
SPS56S
Zubehör für Transport und Aufstellung Accessories for transport and installtion
Page 6
Änderungen der technischen Daten vorbehalten
Specificationis subject to change without prior notice.
Castorboard incl. Fixing Belt
Art. Nr.: 38112
Boxcover
LDD12SATBAG / LDD12SUBBAG
Speaker pole
extendable
SPS822
T-BAR SPS823
Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
LD DAVE 12G²
Page 7
Korrekte Entsorgung dieses Produkts
(Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es
nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf.
Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln
Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollen den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen
Behörden kontaktiere, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des
verkaufsvertrages konsultieren. Dieses Produkt darf nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
Correct Disposal of This Product
(Waste Electrical & Electronic Equipement)
(Applicable in the European Union and other European countries with seperate
collection system)
The marking on the product or its literature indicates that it should not be disposed with other
household wastes at the end of its working life. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, please seperate this from other types of
wastes and recycle it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product or their
local Government office, for details of where and how they can take this item for enviromentally
safe recycling.
Business users should contact their supplier and check the terms and conditions of the
purchase contract. This product should not be mixed with other commercial wastes for
disposal.
Aktiv-Anlage mit integriertem 3-Kanal-Verstärker
Powered-System with integrated 3 channel amplifier
LD DAVE 12G²
Loading...
