Standortvernetzung

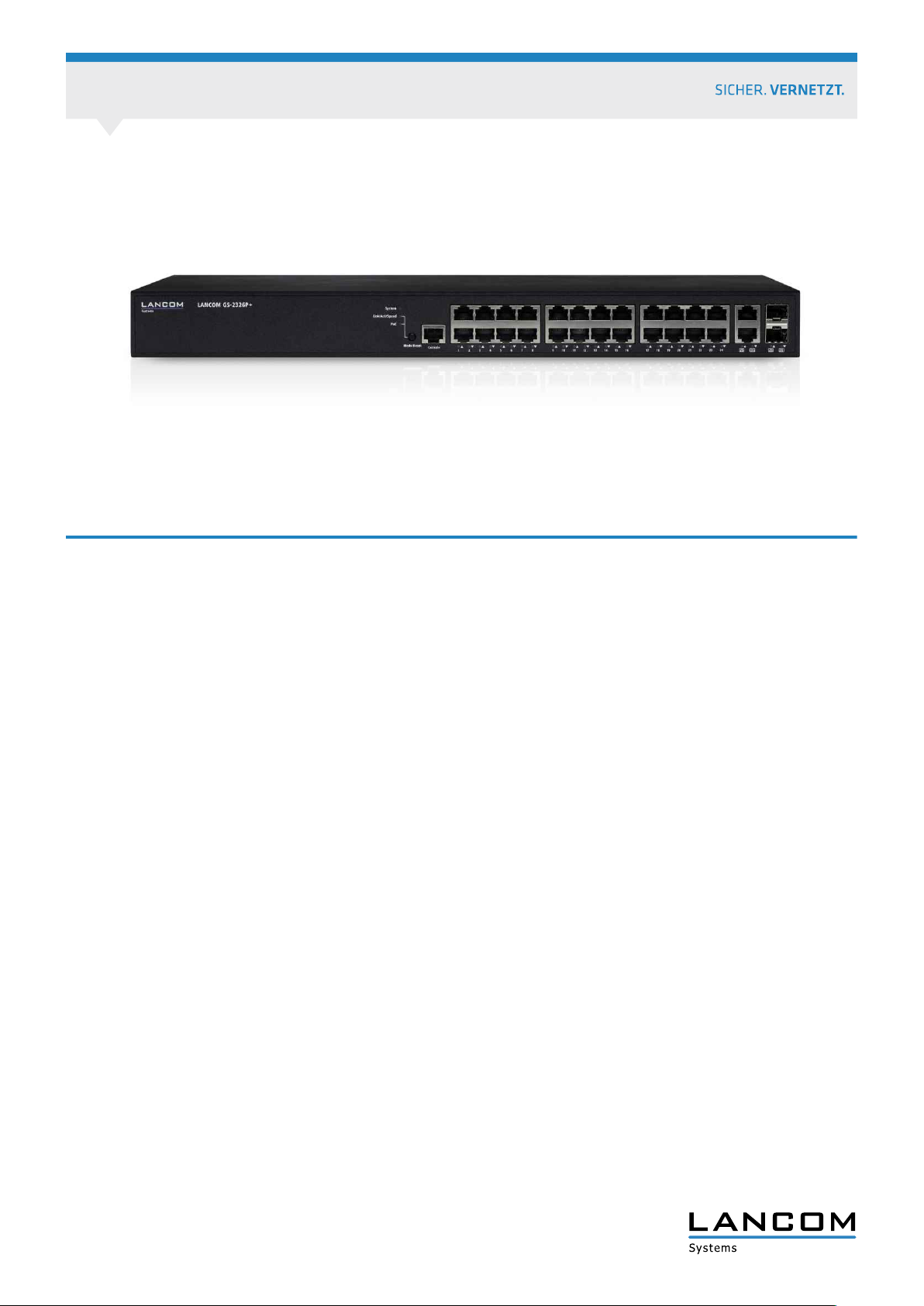

LANCOM GS-2326P+

Managebarer 26-Port Gigabit Ethernet Switch mit Power over Ethernet für
zuverlässige Netzwerke

Der LANCOM GS-2326P+ bildet die zuverlässige Grundlage für moderne Netzwerkinfrastrukturen in sämtlichen

Branchen und Einsatzbereichen. Er ist ausgestattet mit 24 Gigabit Ethernet-Ports sowie 2 Combo-Ports (Ethernet

oder Glasfaser) für die Vernetzung von bis zu 26 Geräten. Mit einer Gesamtleistung von 185 Watt versorgt der

Switch angeschlossene PoE-Endgeräte über IEEE 802.3af/at ohne zusätzliche Netzteile oder Stromverkabelung.

Ausgestattet mit zahlreichen Sicherheitsfunktionen und leistungsstarker Hardware-Plattform ist er die ideale

Wahl zur sicheren und zuverlässigen Vernetzung mittlerer Netzwerke.

a

24 Gigabit Ethernet-Ports und 2 Combo-Ports (TP/SFP)

a

PoE-Unterstützung nach IEEE 802.3af/at für eine effiziente Stromversorgung angeschlossener Geräte

a

Energiesparfunktion nach IEEE 802.3az – Portabschaltung, wenn keine Daten übertragen werden

a

Sicherheit durch konfigurierbare Zugangskontrolle auf allen Ports nach IEEE 802.1X

a

Sicheres Remote-Management durch TACACS+, SSH, SSL und SNMPv3

a

Komfortable Integration in LANCOM Monitoring-Systeme

a

IPv6- und IPv4-Unterstützung für moderne Unternehmensnetzwerke

a

5 Jahre Garantie auf alle Komponenten

LANCOM GS-2326P+

Hohe Leistungsfähigkeit auf 26 Ports

Der LANCOM GS-2326P+ ist ausgestattet mit 24 Gigabit

Ethernet-Ports und 2 Combo-Ports (Ethernet oder Glasfaser).

Zudem bietet er mit einem Datendurchsatz von 52 GBit/s auf

der Backplane volle Performance auch bei hoher Auslastung.

Damit bildet der Switch die leistungsstarke Grundlage für

moderne Netzwerkinfrastrukturen in sämtlichen Branchen

und Einsatzbereichen.

Zentrale Stromversorgung ohne zusätzliche

Verkabelung

Als leistungsstarker PoE-Switch versorgt der LANCOM

GS-2326P+ angeschlossene PoE-Endgeräte ohne zusätzliche

Netzteile oder Stromverkabelungen. Dabei unterstützt er

beide Power over Ethernet-Standards IEEE 802.3af und IEEE

802.3at (PoE+). Dank hohen Leistungsreserven mit einer

Gesamtleistung von 185 Watt ist er somit ideal für effiziente

Stromversorgung von Endgeräten mit gehobenem

Energiebedarf.

Effiziente Energiesparfunktionen

Der LANCOM GS-2326P+ verfügt über die Energy Efficient

Ethernet-Technologie. Damit ermöglicht der Switch auch bei

hohen Datenraten maximale Energieeffizienz. Dank

umfangreicher Energiesparfunktionen nach dem Standard

IEEE 802.3az werden Ports, auf denen keine

Datenübertragung stattfindet, automatisch abgeschaltet.

Eine wertvolle Funktion, die kostbare Ressourcen spart.

Sicheres Remote-Management

Dank sicherer Kommunikationsprotokolle wie SSH, SSL und

SNMPv3 ermöglicht der LANCOM GS-2326P+ ein

professionelles Remote-Management des Netzwerks. Darüber

hinaus unterstützt der Switch das Protokoll TACACS+ für

Authentifizierung, Autorisierung und zum Accounting. Eine

optimale Lösung, die gerade beim Management und

Monitoring standortübergreifender Netzwerke maximale

Sicherheit verspricht.

Integration in LANCOM Monitoring-Systeme

Der LANCOM GS-2326P+ lässt sich mühelos in die

vorhandene LANCOM Netzwerkinfrastruktur integrieren.

Zusätzlich lassen sich alle Netzwerkereignisse komfortabel

über die LANCOM Monitoring-Systeme LANCOM Large Scale

Monitor und LANmonitor überwachen.

IPv6- und IPv4-Unterstützung

Der LANCOM GS-2326P+ kann dank Dual

Stack-Implementierung in reinen IPv4-, reinen IPv6- oder in

gemischten Netzwerken eingesetzt werden. Zahlreiche

Anwendungen wie SSL, SSH, Telnet oder TFTP können so

auch über IPv6-Netzwerke ausgeführt werden.

IPv6-Funktionen wie die Stateless Autokonfiguration, die

Erkennung von Nachbargeräten sowie das MLD-Snooping

runden die IPv6-Features ab.

Konfigurierbare Zugangskontrolle

Der LANCOM GS-2326P+ stellt sicher, dass keine fremden

Clients unbefugten Zugriff auf das Netzwerk erhalten.

Ermöglicht wird dies durch die sichere Zugriffskontrolle auf

allen Ports nach IEEE 802.1X (Port-based, Single, Multi und

MAC-based).

LANCOM GS-2326P+

Quality of Service

Unterstützt acht Prioritätsklassen (Hardware-Warteschlangen) für ein- und ausgehenden VerkehrPrioritätsklassen

Scheduling

Klassifizierung

Bandbreitenbegrenzung

Sicherheit

IEEE 802.1X

Access-Control-Listen

Isolierte Gruppen

Performance

VLAN

PoE nach IEEE 802.3at

Energieeffizienz (Green Ethernet)

Energy Detection

Layer-2-Switching

Strikte Priorität und gewichtetes Round-Robin (WRR); Zuweisung der Prioritätsklassen (Warteschlangen) anhand von DSCP und Class
of Service (IEEE 802.1p/CoS)

Port-basierend, IEEE 802.1p VLAN Priorität, IPv4/IPv6 Precedence, Priority-Queuing der Pakete anhand des DSCP/ToS/DiffServ;
Klassifizierung und Umsetzen von Prioritätsmarkierungen auf Basis von ACLs, Übernehmen vertrauenswürdiger QoS-Markierungen

Regelung für eingehenden Datenverkehr (Ingress); Bandbreitenanpassung (Shaping) und Ratenlimitierung für ausgehenden Verkehr
(Egress); Kontrolle pro VLAN, pro Port oder Datenfluss-basiert

SSH zur Absicherung von Telnet ein-/ausgehendSecure Shell Protokoll (SSH)

SSL-Unterstützung zur Verschlüsselung von HTTP-Verbindungen; hochwertige Absicherung der webbasierten BedienoberflächeSecure Sockets Layer (SSL)

IEEE 802.1X-Zugangskontrolle auf allen Ports; RADIUS-Anbindung für Authentifizierung, Autorisierung und Accounting mit MD5-Hash;
Gast-VLAN; Einzel-/Mehr-Host-Modus und einzelne/mehrere Sessions; dynamische VLAN-Zuweisung

Layer-2-Abschirmung von Clients im selben VLAN ("Protected Ports"); Unterstützung für mehrere UplinksPrivate VLAN Edge (PVE)

Feste Zuordnung erlaubter MAC-Adressen zu Ports; Limitierung der maximal zu lernenden MAC-AdressenPort Security

Blockierung nicht erlaubter IP-Adressen an vorher bestimmten PortsIP Source Guard

Verwerfen oder Ratenlimitierung von Verbindungen auf Basis von Quell- und Ziel-MAC-Adressen, VLAN ID, IP-Adresse, Protokoll, Port,
QoS-Einstellung (ToS/DiffServ), TCP/UDP Quell- und Zielport, IEEE 802.1p Priorität, Ethernet-Typ, ICMP, IGMP sowie oder TCP-Flag. Bis
zu 256 Einträge werden unterstützt.

Authentifizierung, Autorisierung und Protokollierung von Konfigurationszugriffen auf den Switch per RADIUS oder TACACS+RADIUS/TACACS+

Unterdrückung von Multicast/Broadcast/Unicast-StürmenStorm Control

Erlaubt es einzelne Ports zu isolieren. Netzwerkverkehr zwischen Mitgliedern der isolierten Gruppe wird blockiert, nur der Verkehr von
einer isolierten Gruppe zu nicht isolierten Ports ist erlaubt.

Store and forward mit Latenzzeiten kleiner 4 MikrosekundenSwitching-Technologie

Unterstützung von maximal 8K MAC-AdressenAnzahl MAC-Adressen

Maximal 52 Gbit/s auf der BackplaneDurchsatz

38,69 Millionen Pakete pro Sekunde (Mpps) bei 64-Byte-PaketenMaximale Paketverarbeitung

Unterstützt Stacking von bis zu 16 Geräten, mehrere Switche können über eine IP-Adresse verwaltet werdenSingle IP Management (SIP)

Port-basiertes und IEEE 802.1q tag-basiertes VLAN mit bis zu 4.096 VLAN und bis zu 4,000 aktiven VLANs; Unterstützung von Ingress
und Egress Paket-Filtern im Port-basierten VLAN

Jumbo Frame Unterstützung bis maximal 9K FramesJumbo Frame Support

24x IEEE 802.3at PoE-Ports (kompatibel zu IEEE 802.3af Endgeräten), limitiert durch die maximale PoE-LeistungPorts

Maximal 185 W Leistung mit dynamischer Leistungsverteilung auf allen PortsLeistung

Unterstützt Port-basierte Priorisierung und Setzen des PoE StatusPriorisierung

Überwachung per LED, Anzeige der momentanen Leistung pro Port im WebinterfaceStatusanzeigen

Leistungssteuerung gemäß IEEE 802.3az. Automatisches Abschalten von RJ45-Gigabit-Ethernet-Ports, wenn kein Link anliegt oder das
Endgerät im Ruhezustand ist. Sofortiges Reaktivieren ohne Paketverlust, sobald der Link wieder verfügbar ist

Anpassung der Signalstärke auf einem Port in Abhängigkeit von der erkannten Kabellänge. Reduziert die Leistung bei kurzen LeitungenKabellängen-Erkennung

Unterstützung von 13 Gruppen mit bis zu 16 Ports pro Gruppe nach IEEE 802.3adLink Aggregation Control Protocol (LACP)

LANCOM GS-2326P+

Layer-2-Switching

VLAN

IGMP Multicasts

Spanning Tree Protokoll (STP) / Rapid STP
/ Multiple STP

LLDP

IPv6

IPv6-Mechanismen

Unterstützung von bis zu 4K an VLANs gleichzeitig (aus 4096 möglichen VLANs); Zuweisung auf Basis von Port, IEEE 802.1q getaggten
VLANs oder MAC-Adressen

Automatische Zuweisung von Sprachdaten zum Voice VLAN zur Anwendung geeigneter QoS-RegelnVoice VLAN

IGMP v1, v2 und v3 zur Beschränkung bandbreitenintensiver Multicasts auf Ports mit Empfängern; Unterstützung für bis zu 256
Multicast-Gruppen; Multicasting abhängig von der Quelle

Unterstützung von Multicast-Domänen aus Switchen mit IGMP Snooping ohne Multicast-fähigen RouterIGMP Querier

IGMP Proxy zum Weiterreichen der IGMP-NachrichtenIGMP Proxy

VLAN-Registrierung mit GVRP nach IEEE 802.1q zur automatischen Verteilung von VLANs in einer gebridgeten DomäneGenerische VLAN-Registrierung

Standard-Spanning-Tree nach IEEE 802.1d mit Fast Convergence nach IEEE 802.1w (RSTP); voreingestellt auf
Multiple-Spanning-Tree-Instanzen nach IEEE 802.1s (MSTP)

DHCP Relay Agent, Unterstützung von DHCP Option 82DHCP Relay Agent

Unterstützung von automatischer Netzwerk-Topologieerkennung in Layer-2-Netzwerken (Link Layer Discover Protocol) nach IEEE

802.1AB mit LLDP-MED Erweiterungen

Gleichzeitige Nutzung von IPv4 und IPv6 bei MigrationIPv4/IPv6 Dual Stack

1

IPv6 Host Mode

1

Dual Stack (IPv4/IPv6)

1

IPv6 Neighbor and Router Discovery (ND)

1

IPv6 Stateless Address Auto-Configuration

1

Path Maximum Transmission Unit (MTU) Discovery

1

Duplicate Address Detection (DAD)

1

ICMPv6

IPv6-Dienste

Schnittstellen

Ethernet Ports

Management und Monitoring

WEBconfig

LANconfig

Priorisierung von IPv6-Paketen in HardwareIPv6 QoS

Verwerfen oder Ratenlimitierung von IPv6-Paketen auf Basis von ACLs in HardwareIPv6 ACL

MLD Snooping zur Beschränkung von Multicast-Paketen auf Ports mit EmpfängernMulticast Listener Discovery

Web-Interface/SSL, Telnet/ SSH, Ping, Simple Network Time Protocol (SNTP), Trivial File Transfer Protocol (TFTP), SNMP, RADIUS, SYSLOG,
DNS Client, Protokoll-basierte VLANs

1

24 TP Ports 10/100/1000 MBit/s Ethernet

1

2 Combo Ports (TP/SFP) mit 100/1000 MBit/s (SFP) bzw. 10/100/1000 MBit/s (TP)

1

26 gleichzeitig nutzbare Ports

RJ45-Konfigurationsport zum Zugriff auf den Switch per KommandozeileKonsolen-Schnittstelle

Integrierter Webserver zur Konfiguration über Internetbrowser mittels HTTP oder HTTPS. Webinterface mit System Dashboard,
Konfigurationmenü, Wartungs- und Monitoring-Funktionen

Unterstützung durch LANconfig (LANCOM Management Software): Automatisches Auffinden, Anzeige von Geräte-Eigenschaften und
Öffnen des Webinterfaces

LANCOM GS-2326P+

Management und Monitoring

Large Scale Rollout (LSR)

Large Scale Monitor (LSM)

Port Mirroring

Kommandozeileninterface (CLI)

Remote Monitoring

Firmware-Update

Rollout- und Management-System zur komfortablen Inbetriebnahme großer Netzwerkinstallationen. Die Anmeldung aller neuen Geräte
an LANCOM LSR erfolgt automatisch, so dass das Rollout der entsprechenden Konfiguration unmittelbar ausgeführt wird. Die neu
konfigurierten Komponenten werden daraufhin in das fortlaufende zentrale Change-Management übernommen. Ob einzelne, mehrere
oder alle Geräte, LANCOM LSR bietet Ihnen verschiedene Konfigurationsmöglichkeiten für Ansprüche jeder Größenordnung. So lassen
sich mit Hilfe von Gruppenkonfigurationen verschiedene LANCOM Komponenten einheitlich und umfassend einrichten. Updates oder
Konfigurationsänderungen werden fortan auf die ausgewählten Gruppen ganz automatisch “ausgerollt“. Ist ein Gerät zum Zeitpunkt
eines Updates nicht verfügbar, werden Konfigurationsänderungen gespeichert und bei Wiederverfügbarkeit automatisch nachgeholt.
LANCOM LSR ist eine browserbasierte und zentrale Anlaufstation zur Wartung und zum Management komplexer Netzwerke. Somit
bietet sich Ihnen neben einem komfortablen Netzwerk-Management eine massive Zeit- und Kostenersparnis. Mehrere Administratoren
können mit frei definierbaren Rechten auf das System zugreifen, so dass eine ständige Systembetreuung gewährleistet werden kann.

Leistungsstarkes Monitoring- und Überwachungssystem für mehrere zehntausend überwachte Geräten, für proaktives Fehlermanagement,
browserbasiertes Remote-Monitoring, intuitive Benutzeroberfläche, grafische Floorplans, einstellbare Trigger für Alarme +
Benachrichtigungen, Benutzer-, Rollen- und Rechteverwaltung

Monitoring-Applikation für Microsoft Windows zur (Fern-)Überwachung und Protokollierung des Geräte- und PortstatusLANmonitor

Einfache Konfiguration von QoS und Sicherheit für Ports auf Basis vordefinierte ProfileEasy-Configuration-Ports

Datenverkehr kann von einem Port auf einen anderen zur Untersuchung per Netzwerkanalysator oder RMON-Sensor gespiegelt werden.
Bis zu 8 Ports lassen sich auf einen Mirror-Port spiegeln. Einzelne Sessions können ausgewählt werden

Zugangsrechte (lesen/schreiben) separat einstellbar, Access Control ListSicherheit

SNMP-Management via SNMPv1, v2c oder v3 mit Unterstützung von Traps. Benutzer-basiertes Sicherheitsmodell für SNMPv3 (USM)SNMP

Diagnose vom Switch mittels PING und KabeldiagnoseDiagnose

Konfiguration und Statusanzeige über die Kommandozeile per Konsolenanwendung und direktem Anschluss an den Konsolenport,
Telnet oder SSH

Integrierter RMON Agent, der vier RMON-Gruppen (history, statistics, alarms and events) für erweitertes Traffic-Management, Monitoring
und Analyse unterstützt

1

Update per WEBconfig über den Browser (HTTP/HTTPS)

1

Update per TFTP und LANconfig

1

Zwei Firmware-Images zum Einspielen während des Betriebs

s-Flow

Hardware

Gehäuse

Konformitätserklärungen*

Unterstützung von Secure Copy zum Im- und Exportieren von DatenSecure Copy

Automatisches Beziehen der Netzwerkadresse zum Management per DHCPDHCP Client

Automatische Zeiteinstellung mittels Simple Network Time Protocol (SNTP)SNTP

Industriestandard zum Monitoring von High-Speed-Netzen. Darstellung der Netzwerknutzung, Accounting sowie Analyse zum Schutz
gegen Bedrohungen.

3,1 kgGewicht

Internes Netzteil (110–230 V, 50-60 Hz)Spannungsversorgung

Temperaturbereich 0–40° C; Luftfeuchtigkeit 10–90%; nicht kondensierendUmgebung

Robustes Metallgehäuse, 19" 1 HE (442 x 44 x 212 mm > B x H x T) mit abschraubbaren Montagewinkeln, Netzwerkanschlüsse auf
der Frontseite

1Anzahl Lüfter

240 WattLeistungsaufnahme (max.)

EN 60950-1, EN 55022, EN 55024CE

FCC Part 15 (CFR47) Class AFCC

Auf unserer Website www.lancom-systems.de finden Sie die vollständigen Erklärungen zur Konformität auf der jeweiligen Produktseite*) Hinweis

LANCOM GS-2326P+

Unterstützte IEEE-Standards

Link Layer Discovery Protocol (LLDP)IEEE 802.1AB

LLDP-MEDIEEE 802.1AB

Q-in-Q taggingIEEE 802.1ad

MAC BridgingIEEE 802.1d

Spanning TreeIEEE 802.1d

Class of ServiceIEEE 802.1p

VLANIEEE 802.1q

Multiple Spanning Tree Protocol (MSTP)IEEE 802.1s

Rapid Spanning Tree Protocoll (RSTP)IEEE 802.1w

Port Based Network Access ControlIEEE 802.1X

10Base-T EthernetIEEE 802.3

1000Base-TX EthernetIEEE 802.3ab

Link Aggregation Control Protocol (LACP)IEEE 802.3ad

Energy Efficient EthernetIEEE 802.3az

100Base-T EthernetIEEE 802.3u

Flow ControlIEEE 802.3x

1000Base-X EthernetIEEE 802.3z

Unterstützte RFC-Standards

Telnet Protocol SpecificationRFC 854

MIB IIRFC 1213

SNMP Generic TrapsRFC 1215

Bridge MIBRFC 1493

Simple Network Time Protocol (SNMP)RFC 1769

Remote Network Monitoring MIB v2 (RMONv2)RFC 2021

Interface MIBRFC 2233

SMON MIBRFC 2613

HTTP AuthenticationRFC 2617

Ethernet-Like MIBRFC 2665

IEEE 802.1p und IEEE 802.1q Bridge MIBRFC 2674

Hypertext Transfer Protocol Secure (HTTPS)RFC 2818

Remote Network Monitoring MIB (RMON)RFC 2819

Interface Group MIB using SMIv2RFC 2863

IGMP MIBRFC 2933

MLDv1 MIBRFC 3019

User based Security Model for SNMPv3RFC 3414

View based Access Control Model for SNMPRFC 3415

Power Ethernet MIBRFC 3621

Ethernet-Like MIBRFC 3635

LANCOM GS-2326P+

Unterstützte RFC-Standards

IEEE 802.3 MAU MIBRFC 3636

Entitiy MIBv3RFC 4133

Bridge MIBRFC 4188

The Secure Shell Protocol Architecture (SSH)RFC 4251

RADIUS Authentication Client MIBRFC 4668

RADIUS Accounting MIBRFC 4670

Multicast Group Membership Discovery MIBRFC 5519

Lieferumfang

Gedruckter Installation Guide (DE/EN)Handbuch

Serielles Konfigurationskabel, 1,5 mKabel

Kaltgeräte-NetzkabelKabel

Zwei 19" Montagewinkel19" Adapter

Support

5 Jahre Garantie auf alle Komponenten, Support über Hotline und Internet KnowledgeBaseGarantie

LANCOM Warranty Advanced Option S

Geeignetes Zubehör

LANCOM Large Scale Monitor

Artikelnummer(n)

Option zur Verlängerung der Herstellergarantie von 3 auf 5 Jahre und einen Vorabaustausch zum nächsten Werktag bei Hardware-Defekt,
Art.-Nr. 10715

Leistungsstarkes Monitoring- und Überwachungssystem für mehrere zehntausend überwachte Geräten, für proaktives Fehlermanagement,
browserbasiertes Remote-Monitoring, intuitive Benutzeroberfläche, grafische Floorplans, einstellbare Trigger für Alarme +
Benachrichtigungen, Benutzer-, Rollen- und Rechteverwaltung

LANCOM SFP-SX-LC1, Art.-Nr.: 615561000Base-SX SFP-Modul

LANCOM SFP-LX-LC1, Art.-Nr.: 615571000Base-LX SFP-Modul

61481LANCOM GS-2326P+ (EU)

61482LANCOM GS-2326P+ (UK)

www.lancom-systems.de

LANCOM Systems GmbH I Adenauerstr. 20/B2 I 52146 Würselen I Deutschland I E-Mail [e-mail]

LANCOM, LANCOM Systems und LCOS sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Änderungen

vorbehalten. Keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. 02/16
