Little Junior
ENGLISH Directions for Use
ESPAÑOL Instrucciones de utilización
ITALIANO Instruzioni per l’Uso
FRANÇAIS Mode d’emploi
DEUTSCH Gebrauchsanweisung
NEDERLANDS Handleiding
NORSK Bruksanvisning
SVENSKA Bruksanvisning
SUOMI Käyttöohje
www.laerdal.com
Little Junior_Rev D.indd 1 2011/04/15 11:38:54 AM
Introduction
Little Junior has been developed to provide
a cost effective alternative for CPR training
programs. More manikins can be used in the
classroom, increasing hands-on practice and
active participation for the students. All necessary
educational requirements have been maintained
to assure quality training.

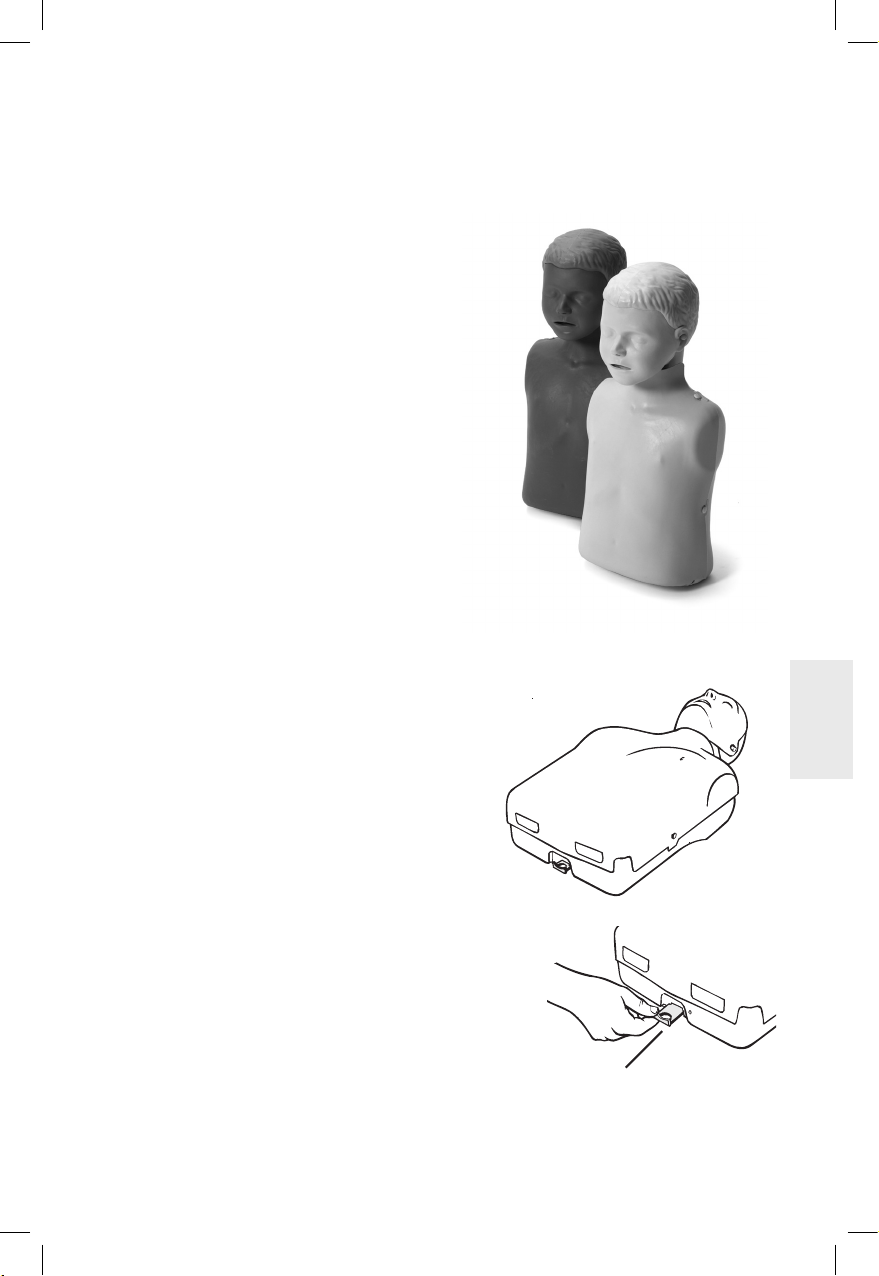

Each Little Junior model simulates a 5 year old
child of average physiology and anatomy and is
designed for realistic training of basic life support
skills, primarily cardiopulmonary resuscitation
(CPR).
Features included are:
- Natural obstruction of the airway
- Realistic facial features and a movable jaw
- Realistic compliance for ventilations
and compressions
- Chest rise and fall with proper ventilations
- Realistic landmarks for compression point
location
- Audible confirmation of correct compression
depth
- Carrying bag opens into a training mat
(single pack only).
2
Little Junior_Rev D.indd 2 2011/04/15 11:38:54 AM
Instructions for use
Remove the carrying bag from the plastic bag. Open the bag and lay it flat on the floor.
This will now serve as a training mat. Little Junior is delivered fully assembled and ready for use.
Unpacking
Some additional supplies are provided for your
convenience. Included with your Little Junior
manikin (Cat. No. 18 00 20) are:
- Little Junior with Compression Clicker
- 1 extra Junior Face
- 1 extra Junior Airway
- Carrying bag/training mat
- Sanitation kit
- Directions for use
The 4-pack Little Junior manikins (Cat. No. 18 00
22) are supplied with one bag and one copy of
the Directions for use, otherwise the same
accessories per manikin as listed above.
Using the compression clicker
Little Junior is supplied with a compression
clicker that will confirm correct compression
Fig. 1
depth. When the clicker is “on”, the student
will hear a “click” when the torso is compressed
approximately 50 mm (2”).
ENGLISH
Fig. 1
To use the clicker:
The manikin is delivered
with the clicker in the “on” (inner) position.
Fig. 2
Fig. 2
To disable the clicker:
Pull out the clicker lever.
Note:
Always push the clicker lever to the “On”-position
before repacking the manikin.
3
Little Junior_Rev D.indd 3 2011/04/15 11:38:54 AM
Sanitation
Sanitation of Manikin Faces, see separate sheet.
Junior Airway
The Junior Airway is designed for disposal after each class
Fig. 3
1a 2a 3a
4a 5a 6a
To remove Fig. 3
1a Detach manikin face at each ear.
2a Lift manikin face off valve coupling.
3a Remove jaw from posts in head.
4a Remove valve.
5a Open chest cover.
6a Remove used airway and discard.
To install Fig. 4
1b Lay lung flat on torso and attach to hook.
2b Snap airway valve onto jaw.
3b Reattach jaw to posts in head.
4b Fasten chest cover onto the four retainers.
5b Push face coupling into airway valve.
6b Fasten face onto retainers at each ear.
Fig. 4
1b 2b 3b
4b 5b 6b
4
Little Junior_Rev D.indd 4 2011/04/15 11:38:54 AM
Maintenance
General manikin cleaning. Routine disinfection of the entire manikin is not required, but periodic cleaning of the head, torso, chest skin, and training mat is recommended. These should be washed with a luke
warm soapy solution, and then rinsed with a clean damp cloth. Proper care will maintain the appearance
and general condition of your Little Junior.
To change clicker
Fig. 5 Fig. 6
To remove - Fig. 5
Open the chest cover.
Remove the rib plate.
Set the clicker in the “off”
position (outer position).
Press together the sides of
the clicker and lift it up. Push
it out through the opening in
the torso.
To install - Fig. 6
(with the pad facing upward).
Press the clicker down until it
snaps into place.
Insert the clicker from outside
To change clicker activator - Fig. 7
Fig. 7
The clicker activator is located underneath the
rib plate. It is fastened by snapping it in place
over the edge and into the two holes of the rib
plate as illustrated.
ENGLISH
To change chest skin - Fig. 8
Fig. 8
Unhook the chest skin from its retainers.
5
Little Junior_Rev D.indd 5 2011/04/15 11:38:54 AM

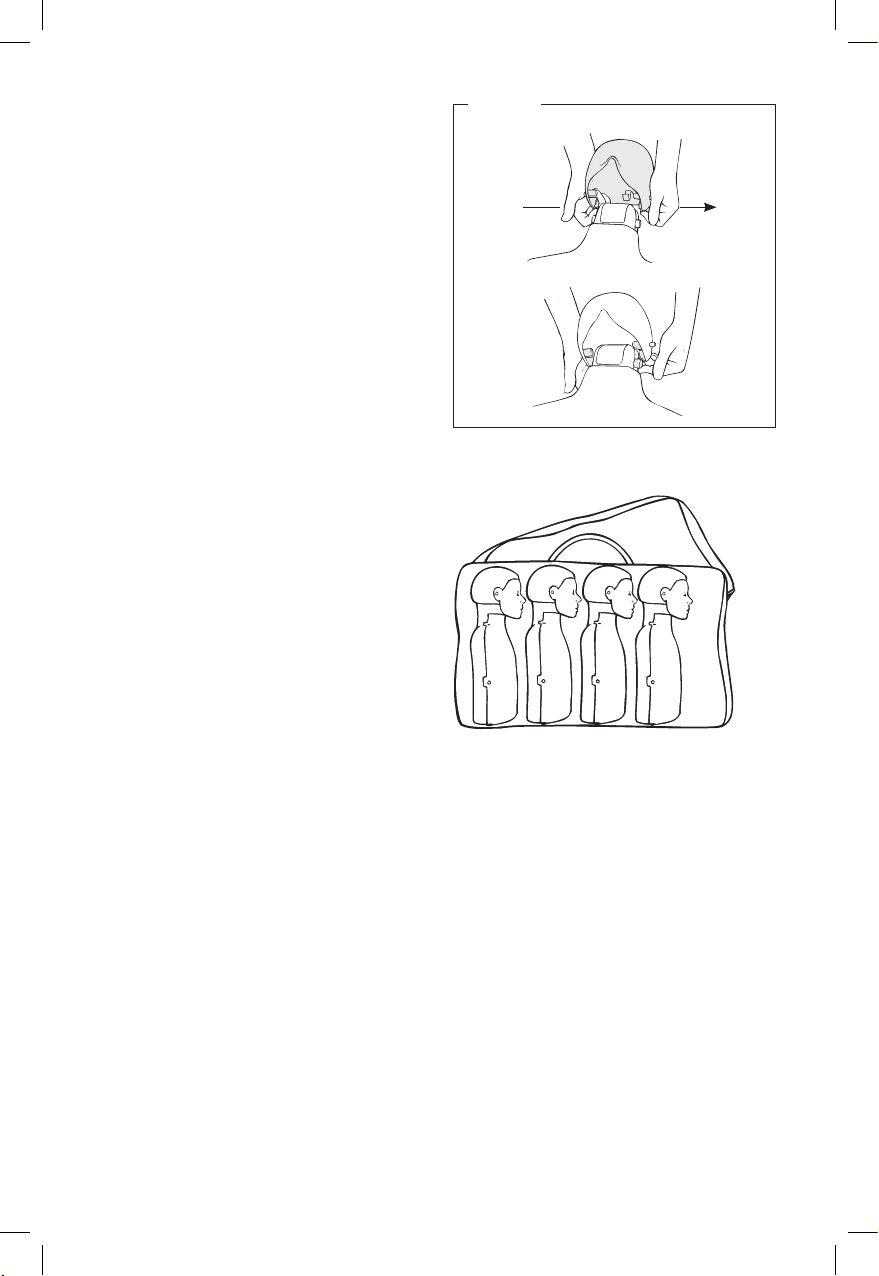

To change head - Fig. 9
To remove
When face, airway and jaw have been removed
(described in “Fig. 3”), flex the lower edges
of the head outward until the head can be
removed.
To install
Grasp the manikin head with both hands, with
your fingers on the inside of the head. Gently pull
outwards and slide the head onto the neck posts,
one side at a time.
To install the airway, face and jaw, see page 4.
Packing for transport
Place the manikin and extra accessories on one
side of the mat.
Always push the clicker lever to the “on”-position
before repacking the manikin.
Close the carrying bag.
Fig. 9
When packing the 4-pack, position the manikins
as illustrated.
6
Little Junior_Rev D.indd 6 2011/04/15 11:38:54 AM
18 30 21
18 30 26
ENGLISH
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
18 45 30
18 32 10
18 32 11
18 45 21
02 01 11
18 45 10
Parts
Models
18 00 20 Little Junior w/carrying bag
18 00 22 Little Junior 4-pack
18 00 25 Dark skin Little Junior w/carrying bag
18 00 27 Dark skin Little Junior 4-pack
Parts
18 45 10 Back section
18 45 20 Chest cover
18 45 30 Chest cover, dark skin
18 45 21 Compression spring
02 01 11 Compression clicker
18 45 23 Clicker activator
18 45 25 Rib plate
18 30 21 Head
18 30 26 Head, darkskin
18 30 22 Jaw
18 30 27 Jaw, darkskin
18 41 20 Directions for use
18 38 20 Carrying bag
18 38 30 4-pack carrying bag
Accessories
18 32 10 Airway complete, pkg. of 25
18 32 11 Airway complete, pkg. of 100
02 03 10 Valve complete, pkg. of 50
18 32 20 Filter and lung, pkg. of 100
18 30 10 Junior face, pkg. of 6
18 30 15 Junior face, dark skin. pkg. of 6
15 24 00 Resusci Manikin wipes, pkg. of 50
7
Little Junior_Rev D.indd 7 2011/04/15 11:38:54 AM
Introducción
Little Junior ha sido concebida para proporcionar
una alternativa efectiva en costo para los
programas de entrenamiento en RCP. Pueden
utilizarse más maniquís en la clase, aumentando
así la práctica directa y la participación activa de
los estudiantes. Se han tomado en cuenta todos
los requerimientos educacionales necesarios para
garantizar la calidad de la capacitación.
Cada modelo de Little Junior simula un niño
de 5 años de anatomia y fisiologia normal, y
esta diseñado para un entrenamiento realista en
têcnicas de resucitacion cardiopulmonar bàsica
(RCP).
El maniquí incluye algunas características útiles
para este propósito:
- La obstrucción natural de las vías respiratorias
- Características faciales realistas y mandíbula
movible
- Elasticidad tipo humana en cuanto a las
ventilaciones y compresiones
- Elevación del tórax con ventilaciones
- Marcas realistas para la ubicación del punto
de compresión
- Confirmación audible de profundidad de
compresión correcta.
- Estuche de transporte que se abre
convirtién dose en tapiz de ejercitación.
(sòlo paquete sencillo).
8
Little Junior_Rev D.indd 8 2011/04/15 11:38:54 AM
Instrucciones de uso
Abrir la bolsa de transporte y extenderla sobre el suelo. Ahora servirá como tapiz.
El maniquí está listo para su uso.
Desembalaje
Algunas partes adicionales son suministradas.
Las partes incluidas con el maniquí Little Junior
(No. de cat. 18 00 20) son:
- Little Junior con dispositivo audible de
compresión
- Una cara adicional
- Una vía aérea adicional
- Estuche de transporte/Tapiz de ejercitación
- Kit de higiene
- Instrucciones de utilización
El pack de 4 Little Junior (N° de cat. 18 00 22)
es suministrado con una sola bolsa de transporte
y un solo ejemplar de Instrucciones de Uso.
ESPAÑOL
Dispositivo audible de compresión
Little Junior es servido con un dispositivo
audible que indica que el alumno ha realizado
una compresión con profundidad correcta.
Cuando el dispositivo está activado sonará
Fig. 1
un “click” al realizar una compresión de
aproximadamente 50 mm (2”).
Fig. 1
El maniquí es servido con el dispositivo en “on”.
Fig. 2
Fig. 2
Tire de él para desactivarlo.
Nota: Coloque el dispositivo en “on” antes de guardar el maniquí.
9
Little Junior_Rev D.indd 9 2011/04/15 11:38:55 AM
Higiene
Para la limpieza de las caras de maniquí, leer documento adjunto
La vía respiratoria de Little Junior
La vía respiratoria de Little Junior está diseñada para desecharse después de cada clase.
Fig. 3
1a 2a 3a
4a 5a 6a
Para retirarla - Fig. 3
1a Desenganchar la cara de cada oreja.
2a Separar la cara del acoplador de válvula.
3a Retirar la mandíbula de los sujetadores.
4a Retirar la válvula.
5a Abrir la tapa del tórax.
6a Retirar la vía respiratoria y desecharla.
Para instalarla - Fig. 4
1b Colocar el pulmón completamente plano
en el torso y encajarlo.
2b Encajar la válvula de la vía respiratoria
en la mandíbula.
3b Volver a colocar la mandíbula en los
sujetadores de la cabeza.
4b Sujetar el pecho a los cuatro puntos
de sujeción.
5b Empujar el acoplador de la cara en la válvula
de la vía respiratoria.
6b Sujetar la cara a sus sujetadores
de cada oreja.
Fig. 4
1b 2b 3b
4b 5b 6b
10
Little Junior_Rev D.indd 10 2011/04/15 11:38:55 AM
Mantenimiento
Limpieza general del maniquí. No es necesario una desinfección de rutina de todo el maniquí, pero se
recomienda limpiar el resto de la cabeza, el torso, la parte superior de la piel y el tapiz de ejercitación.
Deben limpiarse con un paño impregnado con una solución jabonosa tibia y luego enjuagarse con un
paño limpio. Un correcto cuidado mantendrá la apariencia y condición general de la Little Junior.
Para cambiar el dispositivo audible
Fig. 5 Fig. 6
Retirar - Fig. 5
Abrir el pecho. Quitar la placa
de costillas.
Colocarlo en “off”.
Cambio del activador del
Presionar en ambos ados y
levantarlo.
Empujarlo fuera del torso.
Fig. 7
dispositivo audible - Fig. 7
El activador está localizado debajo de la placa de
costillas. Está sujeto sobre los bordes y entre los
dos agujeros de la placa de costillas.
Para cambiar el pecho - Fig. 8
Fig. 8
Se puede cambiar el pecho soltándolo de sus
puntos de apoyo.
ESPAÑOL
Instalar - Fig. 6
Insertarlo desde fuera (con
la almohadilla hacia arriba).
Presionar hacia abajo hasta
que entre en su lugar con un
“click”.
11
Little Junior_Rev D.indd 11 2011/04/15 11:38:55 AM
Para cambiar la cabeza - Fig. 9
Retirar
Cuando la cara, vía aérea, y mandíbula se han
retirado (ver “Fig 3”), tirar de los bordes
inferiores hacia afuera hasta que la
cabeza pueda ser retirada.
Colocar
Seguir el procedimiento inverso al indicado
arriba.
Para colocar la mandíbula, vía aérea, y cara
ver pg. 10.
Embalaje para transporte
Colocar el maniquí y los accesorios en uno de
los lados de la bolsa de transporte.
Siempre colocar el dispositivo audible en “on” antes
de embalar el maniquí.
Cerrar la bolsa de transporte.
Fig. 9
La posicion en el pack de 4 unidades es la que
ilustra la figura.
12
Little Junior_Rev D.indd 12 2011/04/15 11:38:55 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 27
18 32 10
18 32 11
18 20 16
18 30 15
ESPAÑOL
18 45 30
18 45 21
02 01 11
18 45 10
Despiece
Modelos
18 00 20 Little Junior con bolsa de transporte
18 00 22 Little Junior paquete de 4
Piezas
18 45 10 Parte trasera
18 45 20 Pecho
18 45 21 Muelle de compresión
02 01 11 Dispositivo audible de compresión
18 45 23 Activador dispositivo de compresión
18 45 25 Placa de costillas
18 30 21 Cabeza
18 30 22 Mandíbula
18 41 20 Manual de Uso
18 38 20 Bolsa de transporte
18 38 30 Bolsa de transporte 4 maniquies
Accesorios
18 32 10 Vía respiratoria completa, paquete de 25
18 32 11 Vía respiratoria completa, paquete de 100
02 03 10 Válvula completa, paquete de 50
18 32 20 Filtro y pulmón, paquete de 100
18 30 10 Máscaras faciales, paquete de 6
13
Little Junior_Rev D.indd 13 2011/04/15 11:38:55 AM
Introduzione
Il manichino Little Junior è stato creato per
fornire un’alternativa economicamente vantaggiosa nei programmi di addestramento alla CPR
(Rianimazione Cardio-Polmonare). Più manichini
possono così venire utilizzati durante la lezione,
aumentando il livello di partecipazione attiva e di
pratica da parte degli studenti. La caratteristiche
didattiche riscontrabili negli altri manichini sono
presenti anche qui per garantire un alto livello
qualitativo di insegnamento.
Ogni modello Little Junior simula fisicamente
e anatomicamente un bambino di 5 anni ed è
realizzato per l’insegnamento realistico della
rianimazione di base RCP rianimazione
cardiopolmonare.
Alcune delle caratteristiche presenti nel
manichino sono:
- Ostruzione naturale delle vie respiratorie
- Tratti del viso realistici e mascella mobile
- Complianza simile all’uomo alle ventilazioni
ed alle compressioni
- Innalzamento del torace durante le ventilazioni
- Riferimenti realistici per l’individuazione del
punto di compressione
- Conferma sonora delle compressioni eseguite
correttamente
- Borsa da trasporto trasformabile in pedana
di esercitazione. (Confezione singola).
14
Little Junior_Rev D.indd 14 2011/04/15 11:38:55 AM
Istruzioni per l’uso
Togliere la borsa da trasporto dall’involucro in plastica. Aprirla e stenderla sul pavimento.
Potrà ora servire come pedana di esercitazione.
Disimballaggio
Per Vostra comodità sono inclusi alcuni
ricambi di scorta. Il manichino Little Junior
(Cod. N. 18 00 20) comprende:
- Tronco Little Junior con dispositivo a scatto
- N. 1 Little Junior faccia di ricambio
- N. 1 Little Junior vie respiratorie de ricambio
- Borsa da trasporto/pedana de esercitazione
- Kit disinfettante
- Istruzioni per l’Uso
La confezione da 4 dei manichini Little Junior
(Cod. N. 18 00 22) è fornita di una borsa grande
e di una copia delle Istruzione per l’Uso, più gli
accessori in dotazione con ogni manichino
riportati qui a fianco.
Uso del Dispositivo di Compressione a Scatto
ITALIANO
Little Junior è dotato di un dispositivo a scatto
che evidenzia le compressioni eseguite correttamente (sia per intensità che per posizionamento).
Fig. 1
Quando il dispositivo è in funzione lo studente
sente uno scatto “click” se il tronco viene compresso di 50 mm (2”) nella guista posizione.
Fig. 1
Per attivare il dispositivo a scatto
Quando viene utilizzato per la prima volta il
dispositivo a scatto è nella posizione “on”
(inserito).
Fig. 2
Fig. 2
Per disattivare il dispositivo a scatto
Estrarre il dispositivo a scatto.
Note: Mettere sempre il dispositivo a scatto nella
posizione “on” (inserito) prima del trasporto.
15
Little Junior_Rev D.indd 15 2011/04/15 11:38:55 AM
Igienizzazione
Pulizia Visi Manichino, vedi foglio a parte
Vie respiratorie Little Junior
Le Vie Respiratorie Little Junior vanno eliminate dopo ogni lezione.
Fig. 3
1a 2a 3a
4a 5a 6a
Per rimuovere - Fig. 3
1a Staccare la faccia dai ganci in corrispondenza
delle orecchie.
2a Tirare la faccia verso l’alto e staccare il
raccordo dalla valvola delle vie respiratorie.
3a Sganciare la mascella dai fermi ai lati della
testa.
4a Togliere la valvola.
5a Sollevare la copertura del torace.
6a Togliere le vie respiratorie usate e gettarle.
Per installare - Fig. 4
1b Posizionare il polmone sul tronco e
fissarlo all’apposito gancio.
2b Fissare la valvola delle vie respiratorie alla
mascella, fino ad udire uno scatto.
3b Riagganciare la mascella ai fermi posti ai
lati della testa.
4b Fissare la copertura del torace ai ganci di
sostegno.
5b Collegare il raccordo della faccia con la
valvola delle vie respiratorie.
6b Fissare la faccia ai ganci delle orecchie.
Fig. 4
1b 2b 3b
4b 5b 6b
16
Little Junior_Rev D.indd 16 2011/04/15 11:38:56 AM
Manutenzione
Pulizia del manichino. Non è necessaria una disinfezione abituale dell’intero manichino, ma si raccomanda
una pulizia periodica del resto della testa, del tronco, della pelle esterna e della pedana di esercitazione.
Queste parti vanno strofinate con una soluzione saponata calda e poi sciacquate con uno straccio umido
pulito. Tali semplici norme manterranno a lungo in ordine l’aspetto del vostro manichino Little Junior.
Sostituzione del dispositivo a scatto
Fig. 5 Fig. 6
ITALIANO
Per rimuoverlo - Fig. 5
Sollevare il torace. Rimuovere
il supporto rigido. Mettere il
dispositivo a scatto nella
Premere sui lati del dispositivo
a scatto e sollevarlo. Spingerlo
all’esterno della base del torso.
posizione “off” (estrarlo).
Per installarlo - Fig. 6
Per cambiare l’arco del dispositivo a scatto
- Fig. 7
L’arco è situato sotto il supporto rigido. Si fissa
introducendolo nei due fori del supporto torace.
Per sostituire la pelle del torace - Fig. 8
E’ possibile togliere la pelle del torace
sganciandola dai sostegni.
Inserire il dispositivo a scatto
dall’esterno (con il cuscinetto
rivolto verso l’alto). Premere
a fondo il dispositivo a scatto
fino a sentire un “click”.
Fig. 7
Fig. 8
17
Little Junior_Rev D.indd 17 2011/04/15 11:38:56 AM
Per sostituire la testa - Fig. 9
Per rimuoverla
Dopo aver rimosso la faccia, le vie respiratorie e
la mascella (come descritto nel paragrafo “Fig. 3”)
flettere verso l’esterno i bordi
inferiori della testa per sganciarla e rimuoverla.
Per installarla
Prendere la testa con entrambe le mani, tenendo
le dita all’interno, flettere delicatamente verso
l’esterno e agganciare la testa ai due perni sul
collo, prima un lato e poi l’altro.
Istruzioni per montare faccia e vie respiratorie a
pagina 16.
Trasporto del manichino
Mettere i manichino e tutti gli accessori su una
parte della pedana di esercitazione.
Ricordarsi di mettere il dispositivo a scatto
sempre nella posizione “on” (inserito).
Chiudere la borsa da trasporto.
Fig. 9
Quando si imballa la confezione da 4, la
posizione dei manichini deve essere come in
figura.
18
Little Junior_Rev D.indd 18 2011/04/15 11:38:56 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
ITALIANO
18 45 30
18 32 10
18 32 11
18 45 21
02 01 11
18 45 10
Pezzi di ricambio
Modelli
18 00 20 Little Junior con borsa da trasporto
18 00 22 Little Junior confezione di 4
Pezzi di ricambio
18 45 10 Sezione rigida della schiena
18 45 20 Copertura torace
18 45 21 Molla di compressione
02 01 11 Dispositivo a scatto
18 45 23 Arco attivatore dello scatto
18 45 25 Supporto rigido del toraco
18 30 21 Testa completa
18 30 22 Mascella
18 41 20 Instruzioni d’uso
18 38 20 Carrying bag
18 38 30 Borsa per il trasporto
Accessori
18 32 10 Vie respiratorie complete (conf. 25 pezzi)
18 32 11 Vie aeree complete (conf. 100 pezzi)
02 03 10 Valvola completa (conf. 50 pezzi)
18 32 20 Filtro e polmone (conf. 100 pezzi)
18 30 10 Facce Little Junior (conf. 6 pezzi)
19
Little Junior_Rev D.indd 19 2011/04/15 11:38:56 AM
Introduction
Little Junior est né pour permettre un
entraînement à la RCP tout en maintenant
un bon rapport efficacité/coût. Un plus grand
nombre de mannequins peut être utilisé dans
les classes, facilitant ainsi la pratique sur le tas et
la participation active des élèves. Toutes les
exigences requises pour la pédagogie ont été
conservées afin d’assurer un enseignement de
qualité.
Chaque Little Junior simule un enfant de
5 ans d’un point de vue physiologique et
anatomique et permet un entraînement aux
gestes élémentaires de survie et à la Réanimation
Cardio-Pulmonaire (RCP) de base.
Les principales caractéristiques du mannequin
sont les suivantes:
- obstruction naturelle des voies respiratoires
- physionomie réaliste et mâchoire mobile
- compliance du thorax réaliste pour les
ventilations et les compressions
- soulèvement de la poitrine lors des
ventilations
- points de repère réalistes pour localiser
le point de compression
- confirmation audible d’une amplitude de
compression correcte
- valise de transport qui se transforme en tapis
d’entraînement. (Conditionnement unitaire
seulement).
20
Little Junior_Rev D.indd 20 2011/04/15 11:38:56 AM
Mode d’emploi
Enlever l’emballage plastique du sac de transport. Ouvrir le sac et le poser à plat sur le sol. Il servira ainsi
de tapis d’entraînement. Le mannequin est livré prêt à l’emploi.
Déballage
Quelques accessoires supplémentaires sont
fournis avec votre mannequin Little Junior
(réf. 18 00 20) :
- Little Junior avec cliquet de compression
- Un masque du visage supplémentaire
- Une voie respiratoire supplémentaire
- Valise de transport/Tapis d’entraînement
- Kit hygiène
- Mode d’emploi
L’ensemble des 4 mannequins Little Junior
(réf. 18 00 22) est fourni dans un sac de
transport avec un mode d’emploi. Ce
conditionnement contient les mêmes éléments
que ci-dessus.
Utilisation du cliquet pour la compression
Le Little Junior est livré avec un cliquet qui sert
à confirmer que l’amplitude de compression est
correcte. Lorsque le cliquet est actionné, l’élève
entend un « clic » au moment où le torse est
correctement comprimé d’environ 50 mm (2”).
Fig. 1
Mise en marche du cliquet
Lors du déballage initial du mannequin, le cliquet
est en position “on” (à l’intérieur).
Fig. 2
Arrêt du cliquet
Sortir celui-ci de son logement.
Remarque:
Mettre systématiquement le cliquet en position “on”
avant de ranger le mannequin pour le transport.
FRANÇAIS
Fig. 1
Fig. 2
21
Little Junior_Rev D.indd 21 2011/04/15 11:38:56 AM
Hygiéne
Nettoyage des masques du visage des mannequins : cf fiche séparée
Voies respiratoires du mannequin Little Junior
Les voies respiratoires du Little Junior doivent être jetées après chaque cours.
Fig. 3
1a 2a 3a
4a 5a 6a
Pour enlever les voies respiratoires - Fig. 3
1a Détacher le masque facial des ergots situés
de chaque côté des oreilles.
2a Enlever le masque en le détachant du
connecteur de la valve.
3a Enlever la mâchoire.
4a Enlever la valve.
5a Ouvrir le couvre-poitrine.
6a Enlever les voies respiratoires utilisées
et les jeter.
Pour mettre en place les voies respiratoires
- Fig. 4
1b Poser les poumons à plat sur le torse et
les fixer au crochet prévu à cet effet.
2b Fixer la valve des voies respiratoires sur
la mâchoire.
3b Remettre en place la mâchoire dans la tête.
4b Fixer le couvre poitrine sur les quatre ergots.
5b Fixer le connecteur du masque sur
l’embout des voies respiratoires.
6b Fixer le masque à l’aide des ergots situés
de chaque côté des oreilles.
Fig. 4
1b 2b 3b
4b 5b 6b
22
Little Junior_Rev D.indd 22 2011/04/15 11:38:56 AM
Entretien
Nettoyage général du mannequin. Une désinfection régulière du mannequin en entier n’est pas nécessaire. Cependant, un nettoyage périodique de la tête, du torse, de la peau et du tapis d’entraînement doit
être effectué. Nettoyer avec de l’eau chaude savonneuse puis rincer avec un linge humide et propre. Un
bon entretien prolongera la durée de vie de votre mannequin Little Junior.
Changement du cliquet
Fig. 5 Fig. 6
Ouvrir
le couvre poitrine. - Fig. 5
Enlever la plaque thoracique.
Mettre le cliquet en position
Pincer le cliquet en le
saisissant de chaque côté puis
le lever. Le sortir du torse.
“off” (à l’extérieur).
Changement de l’arc du cliquet - Fig. 7
L’arc du cliquet est situé sous la plaque
thoracique. Il se fixe sur les côtés et dans les
deux trous de la plaque thoracique.
Changement du couvre poitrine - Fig. 8
Il est possible de changer le couvre poitrine en
détachant la peau des ergots.
Fig. 7
Fig. 8
Pour le mettre en place - Fig. 6
Insérer le cliquet (le côté
plus épais dessus). Appuyer
jusqu’à ce qu’il se mette en
place avec un bruit sec.
FRANÇAIS
23
Little Junior_Rev D.indd 23 2011/04/15 11:38:56 AM
Changement de la tête - Fig. 9
Pour l’enlever
Après avoir enlevé le masque du visage, les
voies respiratoires et la mâchoire (cf. paragraphe
“Fig. 3”), détacher les deux bords inférieurs de la
tête puis enlever cette dernière.
Pour l’installer
Saisir la tête du mannequin à l’aide des deux
mains, les doigts étant á l’intérieur de la tête.
Tirer doucement vers l’extérieur et faire glisser la
tête sur les ergots du cou, en positionnant un
côté après l’autre.
Pour installer les voies respiratoires, le masque du
visage et la mâchoire, voir page 22.
Emballage en cas de transport
Mettre le mannequin et les divers accessoires
sur un côté de tapis.
Mettre toujours le cliquet à l’intérieur en position
« on » avant d’emballer le mannequin.
Refermer la valise.
Fig. 9
Ranger l’ensemble des 4 mannequins comme
indiqué sur l’illustration.
24
Little Junior_Rev D.indd 24 2011/04/15 11:38:56 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
18 45 30
FRANÇAIS
18 32 10
18 32 11
18 45 21
02 01 11
18 45 10
Pièces détachées
Modèle
18 00 20 Little Junior en sac de transport
18 00 22 Little Junior par 4 en sac souple
Pièces détachées
18 45 10 Partie dorsale
18 45 20 Couvre poitrine
18 45 21 Ressort de compression
02 01 11 Cliquet de compression
18 45 23 Arc du cliquet
18 45 25 Plaque thoracique
18 30 21 Tête
18 30 22 Mâchoire
18 41 20 Mode d’emploi
18 38 20 Sac de transport
18 38 30 Sac de transport par 4
Consommables
18 32 10 Voies respiratoires, boîte de 25
18 32 11 Voies respiratoires, boîte de 100
02 03 10 Valve complète, boîte de 50
18 32 20 Filtre et poumons, boîte de 100
18 30 10 Masques de visage, boîte de 6
25
Little Junior_Rev D.indd 25 2011/04/15 11:38:57 AM
Einführung
Little Junior ist ein weiteres, komplettes HLWÜbungsmodell der weltweit bewährten Resusci
Anne Familie. Die zu Grunde liegende Idee
für Little Junior, ist die Verwendung möglichst
vieler HLW-Übungsmodelle in einem Kurs. Dies
ermöglicht das intensitive, praktische Üben aller
Kursteilnehmer und verbessert deutlich den
Lernerfolg.
Little Junior ist ein HLW-Übungsmodell mit
realitätsnaher Nachbildung der Anatomie
und Physiologie eines ca. fünfjährigen Kindes.
Als Schulungs- und Übungsmodell für die
Basismaßnahmen der Wiederbelebung
(HLW), besitzt Little Junior folgende
Ausstattungsmerkmale:
- natürliche Atemwegsverlegung
- realistische Gesichtsform mit beweglichem
Unterkiefer
- realitätsnaher Widerstand bei Beatmung und
Herzdruckmassage
- deutlich sichtbare Brustkorbhebung bei
korrekter Beatmung
- realistisch geformter Brustkorb zum Auffinden
des korrekten Druckpunktes
- akustischer Hinweis bei korrekter
Herzdruckmassage
- Tragetasche, geöffnet als Übungsmatte
zu verwenden (Nur Einzelpack).
26
Little Junior_Rev D.indd 26 2011/04/15 11:38:57 AM
Hinweise zur Bedienung
Nehmen Sie die Tragetasche aus der Verpackung. Öffnen Sie die Tragetasche und legen Sie diese
auf den Boden. Die Tragetasche dient Ihnen nun als Übungsmatte. Little Junior wird gebrauchsfertig
montiert geliefert.
Lieferumfang
Little Junior, Kat. Nr. 18 00 20, besteht aus
folgenden Teilen:
- Little Junior mit Kompressionsklicker
- Einem weiteren Gesichtsteil
- Einem weiteren Luftweg
- Tragetasche/Übungsmatte
- Reinigen kit
- Gebrauchsanweisung
Die 4er-Packung Little Junior (Kat. Nr. 18 00 22)
entspricht vier Einzelpackungen in einer
besonderen Tragetasche (Nur eine
Bedienungsanleitung!)
Verwenden des Kompressionsklickers
Little Junior verfügt über einen Klicker zur
akustischen Bestätigung der korrekten
Kompressionstiefe bei der Herzdruckmassage.
Ist er eingeschaltet, hören Sie ein deutliches
„Klick“ beim Überschreiten einer Eindrucktiefe
von 50 mm (2”).
Fig. 1
Kompressionsklicker einschalten
Wenn Sie Little Junior erstmalig auspacken,
ist der Klicker eingeschaltet.
Fig. 2
Kompressionsklicker ausschalten.
Klicker herausziehen.
Achtung: Vor dem Verpacken von Little Junior muß
der Kompressionsklicker ausgeschaltet werden!
DEUTSCH
Fig. 1
Fig. 2
27
Little Junior_Rev D.indd 27 2011/04/15 11:38:57 AM
Reinigung / Pflege
Pflege des Gesichtsteils ist auf einem separaten Blatt beschrieben
Little Junior Luftweg
Der Luftweg ist für Einmalgebrauch bestimmt.
Fig. 3
1a 2a 3a
4a 5a 6a
Ausbauen - Fig. 3
1a Gesichtsteil von den Ohrnippeln
abnehmen.
2a Gesichtsteil nach oben abnehmen.
3a Unterkiefer herausnehmen.
4a Luftwegeventil herausnehmen.
5a Brustkorbabdeckung öffnen.
6a Luftweg herausnehmen und entsorgen.
Einlegen - Fig. 4
1b Luftweg flach auf den Brustkorb legen.
2b Luftweg in Unterkiefer einsetzen.
3b Unterkiefer einsetzen.
4b Brusthaut an den vier Befestigungspunkten
befestigen.
5b Gesichtsteilkupplung auf Luftwegventil
aufsetzen.
6b Gesichtsteil an den Ohrnippeln befestigen.
Fig. 4
1b 2b 3b
4b 5b 6b
28
Little Junior_Rev D.indd 28 2011/04/15 11:38:57 AM
Wartung
Allgemeine Reinigung der Übungspuppe
Eine routinemäßige Desinfektion des Puppeninneren ist nicht erforderlich. Jedoch sollten von Zeit zu
Zeit, je nach Verschmutzungsgrad, Kopf, Rumpf, Brusthaut und Übungsmatte mit warmem Seifenwasser
gereinigt werden.
Kompressions-klicker auswechseln
Fig. 5 Fig. 6
Ausbauen - Fig. 5
Drücken Sie den
Öffnen Sie die Brustabdeckung. Entfernen Sie den
Rippenplatte. Schieben Sie den
Kompressionsklicker in die
Kompressionsklicker beidseitig
zusammen, heben Sie ihn an
und schieben Sie ihn nach
außen.
„Aus” Position.
Neuen Kompressionsklicker
einbauen - Fig. 6
Wechseln des Klickeraktivators - Fig. 7
Der Klickeraktivator muß auf der Unterseite der
Rippenplatte montiert werden. Zum Befestigen,
drücken Sie die Enden des Bogens in die dafür
vorgesehenen Befestigungsöffnungen an
der Unterseite der Rippenplatte.
Auswechseln der Brusthaut - Fig. 8
Lösen Sie die Brusthaut von Little Junior von
den Befestigungspunkten und nehmen Sie die
Brusthaut ab. Zum Befestigen einer neuen
Brusthaut verfahren Sie umgekehrt.
Fig. 7
Fig. 8
Führen Sie den Klicker von
außen in den Torso ein. Achten
Sie darauf, daß die Fläche mit
dem Schaumstoff polster nach
oben zeigt. Drücken Sie den
Klicker in die Führung innerhalb
des Torsos.
DEUTSCH
29
Little Junior_Rev D.indd 29 2011/04/15 11:38:57 AM
Auswechseln des Kopfes - Fig. 9
Kopf abnehmen
Entfernen Sie Gesichtsteil, Luftweg und
Unterkiefer (siehe Beschreibung im Abschnitt
„Fig. 3”). Ziehen Sie die untere Kopfhälfte vorsichtig auseinander bis sich der Kopf von den
Haltezapfen löst und nehmen
Sie den Kopf ab.
Kopf aufsetzen
Nehmen Sie den Kopf wie dargestellt in beide
Hände. Ziehen Sie die Kopfhälften vorsichtig
auseinander und schieben Sie ihn, eine Seite nach
der anderen, auf die Haltezapfen.
Montieren Sie Unterkiefer, Luftweg und Gesichtsteil
wie auf Seite 28 beschrieben.
Verpacken zum Transport
Legen Sie Little Junior und Zubehör auf eine
Seite der Tragetasche/Übungsmatte.
Vergewissern Sie sich, daß der Kompressionsklicker
abgeschaltet ist, und schließen Sie die Tragetasche.
Fig. 9
De 4er-Packung bitte wie abgebildet einpacken.
30
Little Junior_Rev D.indd 30 2011/04/15 11:38:57 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 27
18 32 10
18 32 11
18 20 16
18 45 10
18 30 15
18 45 30
18 45 21
02 01 11
DEUTSCH
Teileliste
Models
18 00 20 Little Junior
18 00 22 Little Junior, Viererpack
Parts
18 45 10 Rückenteil
18 45 20 Brusthaut
18 45 21 Kompressionsfeder
02 01 11 Kompressionsklicker
18 45 23 Klickeraktivator
18 45 25 Rippenplatte
18 30 21 Kopf
18 30 22 Unterkiefer
18 41 20 Bedienungsanleitung
18 38 20 Tragetasche/Übungsmatte
18 38 30 4er Tragetasche
Zubehör
18 32 10 Luftweg kpl. 25 Stück
18 32 11 Luftweg kpl. 100 Stück
02 03 10 Ventil kpl. 50 Stück
18 32 20 Filter und Lunge 100 Stück
18 30 10 Gesichtsteil, 6 Stück
31
Little Junior_Rev D.indd 31 2011/04/15 11:38:57 AM
Inleidning
Little Junior werd ontworpen als rendable
alternatief voor CPR oefenprogramma’s.
Er kunnen tijdens de les meer poppen gebruikt
worden, wat de mogelijkheid tot rechtstreekse
oefening en actieve deelneming van de leeringen
vergroot. Alle noodzakelijke onderwijsvereisten
werden behouden om kwaliteitstraining te verzekeren.
Jedere Little Junior simuleert een 5jarige kind met
gemiddelde physiologie en anatomie en werd
ontworpen om een zo realistisch training van de
basis levensreddende technieken aan te leren,
voornamelijk CPR (cardiopulmonaire reanimatie).
Enkele kenmerken van de pop die als hulpmiddel
hiervoor dienen zijn:
- natuurlijke obstructie van de luchtweg
- realistische gelaatstrekken en een beweegbare
onderkaak
- realistische reactie op beademing en
compressie
- het rijzen van de borst bij beademing
- realistische kenmerken voor het localiseren
van compressiepunten
- auditleve bevestiging van de correcte
compressie diepte
- draagkoffer die tot oefenmat uitvouwt
(Enkel voor de individuele draagtas)
32
Little Junior_Rev D.indd 32 2011/04/15 11:38:57 AM
Instructies voor gebruik
Haal de draagkoffer uit de plastic zak. Open de koffer en leg deze plat op de grond.
Hij zal dienst doen als oefenmat. De oefenpop is gebruiksklaar.
Het uitpakken
Enkele bijkomende zaken worden voor uw
gemak bijgevoegd. Zijn inclusief bij uw Little
Junior pop (cat. Nr. 18 00 20):
- Little Junior met Klikapparaat
- 1 extra Little Junior Gelaatmasker
- 1 extra Little Junior Luchtweg
- Draagkoffer/oefenmat
- Reinigingsset
- Handleiding
De 4-pack Little Junior oefenpoppen
(cat. Nr. 18 00 22) worden geleverd met één
draagtas en één gebruiksaanwijzing. Verder beschikt elke pop over alle toebehoren die
hierboven werden opgesomd.
Gebruik van het klikapparaat
Little Junior wordt geleverd met een compressie
klikker die de correcte compressiediepte
Fig. 1
bevestigt. Wanneer de klikker geactiveerd is zal
de student een klik horen wanneer de torso
50 mm (2”) ingedrukt wordt.
Fig. 1
Gebruik van het klikapparaat
Wanneer u de oefenpop voor het eerst uitpakt,
bevindt het klikapparaat zich in de “on” stand
(binnenin de pop).
Fig. 2
Fig. 2
Uitschakeling van het klikapparaat
Trek het klikapparaat naar buiten.
Opgelet: Duw het klikapparaat altijd in de “on”
stand voor u de oefenpop inpakt voor transport.
33
Little Junior_Rev D.indd 33 2011/04/15 11:38:58 AM
NEDERLANDS
Reiniging
Zie voor het reinigen en ontsmetten van de gezichtshuiden op een afzonderlijke bijlage
De Little Junior Luchtweg
De Little Junior Luchtweg is ontworpen om na elke les weggeworpen te worden.
Fig. 3
1a 2a 3a
4a 5a 6a
Om te verwijderen - Fig. 3
1a Maak gelaatsmasker aan beide oren los.
2a Hef gelaatsmasker van klepkoppeling.
3a Verwijder onderkaak van de kleppen in
het hoofd.
4a Verwijder klep.
5a Open borstbedekking.
6a Verwijder gebruikte luchtweg, en werp weg.
Om te plaatsen - Fig. 4
1b Leg de long plat op de romp en maak vast
aan de haak.
2b Bevestig luchtwegklep aan kaaksbeen.
3b Zet kaaksbeen terug op kleppen in
het hoofd.
4b Bevestig de borstbedekking aan de
vier houders.
5b Duw gelaatskoppeling in luchtwegklep.
6b Maak gelaat vast aan houders aan
beide oren.
Fig. 4
1b 2b 3b
4b 5b 6b
34
Little Junior_Rev D.indd 34 2011/04/15 11:38:58 AM
Onderhoud
Algemene Reiniging van de pop. De hele pop moet niet geregeld ontsmet worden, maar het is
aangeraden de rest van het hoofd, de romp, de huid en de oefenmat af en toe te reinigen. Wrijf hen
schoon met warm water en zeep, en spoel hen af met een propere, vochtige doek. Een goede verzorging
waarborgt het voorkomen en de algemene conditie van uw Little Junior.
Vervanging van het klikapparaat
Fig. 5 Fig. 6
Verwijdering - Fig. 5
Open de borstbedekking.
Verwijder de borstplaat.
Breng het klikapparaat in de
Druk de zijkanten van het
klikapparaat samen en hef dit
op. Duw het uit de romp.
“off” stand (naar buiten).
Vervanging van de activeringsboog van het
klikapparaat - Fig. 7
De activeringsboog van het klikapparaat bevind
zich onder de borstplaat. Ze wordt vastgemaakt
door ze over de rand heen in de twee gaatjes
van de borstplaat te snappen.
Vervangen van de borstbedekking - Fig. 8
De borstbedekking kan vervangen worden door
de bedekking van de houdertjes af te haken.
Montage - Fig. 6
Breng het klikapparaat aan
vanaf de buitenkant (met het
kussentje naar boven).
Duw het klikapparaat naar
beneden tot dit op zijn plaats
klikt.
Fig. 7
NEDERLANDS
Fig. 8
35
Little Junior_Rev D.indd 35 2011/04/15 11:38:58 AM
Vervangen van het hoofd - Fig. 9
Verwijdering
Wanneer het gelaat, de luchtweg en de
onderkaak verwijderd zijn (beschreven in: “Fig.
3”) buigt u de benedenranden van het hoofd net
zover naar buiten toe tot het hoofd kan
verwijderd worden.
Montage
Grijp het hoofd van de oefenpop met beide handen vast, met uw vingers aan de binnenkant van
het hoofd. Trek voorzichtig naar buiten toe en
schuif het hoofd op de nekuiteinden, eerst aan
één kant, dan aan de andere.
Voor de plaatsing van de luchtweg, gelaat en
onderkaak, cf. biz. 34.
Inpakken voor transport
Plaats de oefenpop en extra toebehoren aan
één kant van de mat.
Duw het klikapparaat altijd naar binnen (“on”)
voor u de oefenpop inpakt voor transport.
Sluit de draagkoffer.
Fig. 9
Wanneer u de 4-pack oefenpoppen inpakt, doet
u dat best zoals op de tekening is afgebeeld.
36
Little Junior_Rev D.indd 36 2011/04/15 11:38:58 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
18 45 30
18 32 10
18 32 11
18 45 21
02 01 11
NEDERLANDS
18 45 10
Poppen
Modellen
18 00 20 Little Junior met draagtas
18 00 22 Little Junior 4-pack
Onderdelen
18 45 10 Rugplaat
18 45 20 Borstplaat
18 45 21 Compressieveer
02 01 11 Compressieklikker
18 45 23 Klikker aktivator
18 45 25 Ribplaat
18 30 21 Hoofd
18 30 22 Kaak
18 41 20 Handleiding
18 38 20 Draagtas
18 38 30 4-pack draagtas
Accessoires
18 32 10 Luchtweg kompleet, 25 st
18 32 11 Luchtweg kompleet, 100 st
02 03 10 Klep kompleet, 50 st
18 32 20 Filter en long, 100 st
18 30 10 Junior gelaatshuid, 6 st
37
Little Junior_Rev D.indd 37 2011/04/15 11:38:58 AM
Introduksjon
Little Junior er utviklet som et rimelig alternativ
til bruk i ethvert treningsprogram for HLR.
Flere dukker kan benyttes under opplæringen.
Dette vil gi vesentlig mer tid til praktiske øvelser
og mer aktiv deltakelse for elevene.
Dukken oppfyller relevante krav og sikrer høy
kvalitet i opplæringen.
Little Junior dukkens anatomi tilsvarer et 5 år
gammelt barn og er konstruert for å sikre mest
mulig realistisk HLR-trening.
Dukken har:
- Naturlig åpning/stengning av luftveien
- Realistisk ansikt med bevegelig kjeve
- Realistisk motstand ved innblåsing
og brystkompresjon
- Brystkasse som heves ved innblåsing
- Brystkasse med naturlige orienteringspunkt
for korrekt håndplassering ved bryst –
kompresjon
- Lydsignal ved korrekt kompresjonsdybde
- Bæreveske som brettes ut til praktisk
øvingsunderlag. (Gjelder kun enkeltpakket
dukke)
38
Little Junior_Rev D.indd 38 2011/04/15 11:38:58 AM
Veiledning for bruk
Ta bærevesken ut av plastposen. Åpne vesken og legg den på gulvet med innsiden opp.
Bærevesken kan nå brukes som treningsunderlag. Ved levering er dukken klar for bruk.
Utpakking
Noe tilleggsutstyr leveres sammen med
treningsdukken. I Little Junior treningsdukke
(kat. nr. 18 00 20) inngår:
- Little Junior med kompresjonsklikker
- 1 ekstra Junior ansikt
- 1 ekstra Junior luftvei
- Bæreveske/øvingsmatte
- Sanitation kit
- Bruksanvisning
Little Junior 4-pakning (kat. nr. 18 00 22) leveres
med en bæreveske og en bruksanvisning, men
ellers med samme utstyr pr, dukke som for en
enkelpakning.
Bruk av kompresjonsklikker
Little Junior leveres med en kompresjonsklikker
som bekrefter riktig kompresjonsdybde.
Hvis indikatoren er skrudd på, vil eleven høre
en klikkelyd når brystkassen er presset ned
Fig. 1
ca 50 mm (2”).
Fig. 1
Bruk av kompresjonsindikatoren:
Ved levering av dukken, står indikatoren
i “på”-stilling.
Fig. 2
Fig. 2
Slå av kompresjonsindikatoren:
Trekk klikkeren til ytre posisjon.
Merk: Kompresjonsklikkeren skal alltid settes
i “på”-stilling før pakking og transport.
39
Little Junior_Rev D.indd 39 2011/04/15 11:38:58 AM
NORSK
Rengjøring
Rengjøring av ansiktsmasker, se separat ark
Engangsluftvei for Little Junior
Engangsluftveien kastes etter kurset.
Fig. 3
1a 2a 3a
4a 5a 6a
Demontering Fig. 3
1a Løs ansiktet fra tappene ved ørene.
2a Trekk løs ansiktet fra ventilkoplingsstykket.
3a Løft opp kjeven fra festene i hodet.
4a Ta ut ventilen.
5a Løft opp brysthuden.
6a Ta ut og kast den brukte luftveien.
Montering Fig. 4
1b Legg lungen over torso’en og fest
den til styringspinnen.
2b Trykk luftveisventilen på plass i kjeven.
3b Fest kjeven til festene i hodet.
4b Fest brysthuden til de fire tappene.
5b Trykk ansiktskoplingen på plass ned
i luftveisventilen.
Fig. 4
6b Fest ansiktet til tappene ved ørene.
1b 2b 3b
4b 5b 6b
40
Little Junior_Rev D.indd 40 2011/04/15 11:38:58 AM
Vedlikehold
Generell rengjøring av dukken. Rutinemessig desinfeksjon av hele dukken er ikke nødvendig, men jevnlig
rengjøring av hode, torso, brysthud og bæreveske/øvingsmatte anbefales. Benytt lunkent såpevann. Tørk
bort såperester med en fuktig klut. Ved riktig behandling vil Little Junior beholde sitt utseende lenger og
produktets levetid vil øke.
Skifting av kompresjonsklikker
Fig. 5 Fig. 6
Demontering - Fig. 5
Løft opp brysthuden.
Ta bort ribbeplaten.
Plasser indikatoren i “av”stilling (ytre posisjon).
Trykk sammen sidene på
indikatoren og løft den opp.
Skyv den deretter ut av dukken.
Skifte av indikatorbøyle - Fig. 7
Indikatorbøylen er plassert under ribbeplaten.
Den er festet over kanten og i de to hullene i
ribbeplaten.
Utskifting av brysthud - Fig. 8
Ved behov kan brysthuden skiftes.
Enkel montering på festehempene.
Montering - Fig. 6
Indikatoren settes inn fra
utsiden av dukken (med
skumputen vendt oppover).
Trykk indikatoren ned inntil
den knepper på plass.
Fig. 7
Fig. 8
NORSK
41
Little Junior_Rev D.indd 41 2011/04/15 11:38:58 AM
Utskifting av hode - Fig. 9
Demontering
Etter at ansiktet, luftveien og kjeven er fjernet
(nærmere beskrevet i “Fig. 3”), bøyes nedre kant
av hodet utover inntil hodet kan tas av.
Montering
Grip over dukkens hode med begge hender med
fingrene plassert på innsiden av hodet.
Dra forsiktig utover og før hodet på plass over
festene, en side om gangen.
Montering av luftvei, ansikt og kjeve, se side 40.
Emballering for transport
Plasser dukken med ekstrautstyr på den ene
siden av treningsunderlaget.
Skyv alltid kompresjonsklikkeren til ”på”-stilling før
dukken pakkes for transport.
Lukk bærevesken.
Fig. 9
4-pakningen pakkes med dukkene plassert som
illustrert.
42
Little Junior_Rev D.indd 42 2011/04/15 11:38:58 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
18 45 30
18 32 10
18 32 11
18 45 21
02 01 11
18 45 10
Deler
Type
18 00 20 Little Junior med bærebag
18 00 22 Little Junior 4-pakning
Deler
18 45 10 Ryggstykke
18 45 20 Brystskinn
18 45 21 Kompresjonsfjær
02 01 11 Kompresjonsklikker
18 45 23 Indikatorbøyle
18 45 25 Ribbeplate
18 30 21 Hode
18 30 22 Kjeve
18 41 20 Bruksanvisning
18 38 20 Bærebag
18 38 30 Bærebag 4-pakning
Tilbehør
18 32 10 Luftvei, komplett (25 stk.)
18 32 11 Luftvei, komplett (100 stk.)
02 03 10 Luftvei ventil, komplett (50 stk.)
18 32 20 Filter og lunge, (100 stk.)
18 30 10 Junior ansiktsmaske (6 stk.)
43
Little Junior_Rev D.indd 43 2011/04/15 11:38:59 AM
NORSK
Introduktion
Little Junior har utvecklats för att erbjuda ett
kostnadseffektivt alternativ för HLR-träning.
Genom att använda flera övningsdockor under
kursen ökar elevens möjligheter till aktivt
deltagande och praktisk träning. Alla nödvändiga
utbildningsmoment har inkluderats vilket
säkerställer kvalitet i utbildningen.
Övningsdockan Little Junior simulerar ett barn
på ca. 5 år med normal anatomi och fysiologi
och är utvecklad för realistisk träning av basal
Hjärt-Lungräddning (HLR).
Några viktiga funktioner som inkluderats i dockan
för detta ändamål är:
- Naturlig luftvägsobstruktion.
- Realistiskt ansikte med rörlig käke.
- Realistiskt motstånd vid ventilation
och kompression.
- Bröstkorgsrörelser vid inblåsning.
- Realistiska mätpunkter för att fastställa
kompressionstryckpunkt.
- Hörbar signal vid korrekt kompressionsdjup.
- Bärväska som öppnad fungerar som
knäunderlag (Endast för Little Junior 1 st).
44
Little Junior_Rev D.indd 44 2011/04/15 11:38:59 AM
Användning
Tag ur bärväskan ur plastpåsen. Öppna bärväskan och lägg ut den platt på golvet.
Bärväskan kan nu användas som knäunderlag. Övningsdockan levereras färdig för användning.
Uppackning
En del tilbehör levereras tillsammans med
övningsdockan. Till din Little Junior övningsdocka
(Kat. nr. 18 00 20) medföljer följande:
- Little Junior med kompressionsklickare
- 1 st extra Junior Ansikte
- 1 stk Junior luftväg
- Bärväska/knäunderlag
- Sanitation kit
- Bruksanvisning
Little Junior 4-pack (Kat. nr. 18 00 22) levereras
med en bärväska och en bruksanvisning, i övrigt
som ovan.
Att byta kompressionsklickaren
Little Junior är utrustad med en
kompressionsklickare som bekräftar korrekt
Fig. 1
kompressionsdjup. Når ”klickaren” är påslagen
hör eleven ett klickljud när bröstkorgen
komprimeras ca. 50 mm (2”).
Fig. 1
Att slå på kompressionsklickaren
När Little Junior packas upp första gången är
kompressionsklickaren satt til ”on”
(inre positionen).
Fig. 2
Fig. 2
Att slå av kompressionsklickaren
Drag ut kompressionsklickaren.
OBS! Sätt alltid kompressionsklickaren i läge “On”
före nedpackning och transport.
45
Little Junior_Rev D.indd 45 2011/04/15 11:38:59 AM
SVENSKA
Hygien
För rengöring av Resusci Ansikten, se separat blad
Little Junior engångsluftväg
Engångsluftvägen är utformad för att kastas efter varja övningstillfälle.
Fig. 3
1a 2a 3a
4a 5a 6a
Att ta ur Fig. 3
1a Knäpp loss ansiktet från fästknapparna
vid öronen.
2a Tag bort ansiktet från luftvägsanslutningen.
3a Tag bort käken från fästena i huvudet.
4a Tag bort luftvägsanslutningen från käken.
5a Öppna brösthuden.
6a Tag bort och kasta luftvägen.
Installation Fig. 4
1b Lägg lungan platt på torson och fäst den
vid haken.
2b Knäpp fast luftvägsanslutningen vid käken.
3b Sätt fast käken vid fästena i huvudet.
4b Knäpp fast brösthuden vid de fyra
fästena på torson.
5b Tryck fast ansiktskopplingen till
luftvägsanslutningen.
6b Knäpp fast ansiktet vid fästknapparna
vid öronen.
Fig. 4
1b 2b 3b
4b 5b 6b
46
Little Junior_Rev D.indd 46 2011/04/15 11:38:59 AM
Underhåll
Allmän rengöring av övningsdockan Rutinmässig desinfektion av hela övningsdockan är inte nödvändigt,
men återkommande rengöring av resterande delar av huvudet, torso, brösthud och knäunderlag/bärväska
rekommenderas. Dessa delar bör torkas av med varm tvållösning och därefter sköljtorkas med fuktig trasa.
Lämplig skötsel och rengöring bibehåller utseendet och den allmänna konditionen på din Little Junior.
Att byta kompressionsklickare
Fig. 5 Fig. 6
Att ta bort - Fig. 5
Öppna brösthuden.
Tag bort bröstplattan.
Tryck ihop sidorna på
klickaren och lyft upp den.
Tryck ur den ur torson.
Sätt klickaren i läge
“Off” (yttre positionen).
Installation - Fig. 6
Sätt i klickaren från utsidan
Byte av klickarens aktiveringsbåge - Fig. 7
Klickarens aktiveringsbåge sitter under bröstplattan. Den sätts i genom att den knäpps fast,
över kanten och i de två hål som finns på
bröstplattan.
Byte av brösthud - Fig. 8
Brösthuden kan bytas genom att den kan hakas
av/på i dess fästen på torson.
(med dynan vänd uppät).
Tryck ned klickaren så att
den knäpper på plats.
Fig. 7
Fig. 8
SVENSKA
47
Little Junior_Rev D.indd 47 2011/04/15 11:38:59 AM
Byte av huvud - Fig. 9
Att ta bort
Tag först bort ansikte, luftväg och käke.
(Se beskrivning i avsnittet “Fig 3”.) Fatta sedan
i de nedre hörnen av huvudet och drag utåt
så att huvudet lossnar från fästena.
Installation
Fatta huvudet med båda händerna, med fingrarna
på insidan av huvudet. Drag försiktigt utåt och
låt huvudet glida framåt över halsfästena, en sida
i taget.
Installation av luftväg, ansikte och käke: se sid. 46.
Nedpackning för transport
Lägg övningsdockan med tilbehör på ena sidan av
knäunderlaget/bärväskan.
OBS! Sätt alltid kompressionsklickaren i läge ”on”
före nedpackning och transport.
Stäng bärväskan.
Fig. 9
Placera de fyra Little Junior övningsdockorna
såsom bilden visar vid nedpackning i bärväskan.
48
Little Junior_Rev D.indd 48 2011/04/15 11:38:59 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
18 45 30
18 32 10
18 32 11
18 45 21
02 01 11
18 45 10
Delar
18 00 20 Little Junior/bärväska
18 00 22 Little Junior 4-pack/bärväska
Reservdelar
18 45 10 Torsoskal LJ
18 45 20 Brösthud LJ
18 45 21 Kompressionsfjäder LJ
02 01 11 Kompressionsklicker LJ
18 45 23 Båge för kompressionsklickare LJ
18 45 25 Bröstplatta LJ
18 30 21 Huvud LJ
18 30 22 Käka LJ
18 41 20 Bruksanvisning LJ
18 38 20 Bärväska LJ
18 38 30 Bärväska 4-pack LJ
Tillbehör
18 32 10 Luftvägar LJ 25 st
18 32 11 Luftvägar LJ 100 st
02 03 10 Luftvägsanslutning 50 st
18 32 20 Filter och lungor LJ 100 st
18 30 10 Little Junior ansikten 6 st
49
Little Junior_Rev D.indd 49 2011/04/15 11:38:59 AM
SVENSKA
Esipuhe
Little Junior on kehitetty edulliseksi
vaihtoehdoksi elvytyksen harjoittelukoulutukseen.
Koulutuksessa voidaan käyttää useampia nukkeja,
jolloin käytännön harjoittelumahdollisuudet ja
oppilaiden aktiivisuus paranevat. Laadukkaan
harjoittelun takaamiseksi kaikki koulutukselliset
vaatimukset on säilytetty.
Kukin Little Junior malli jäljittelee noin viisivuotiaan
lapsen fysiologiaa ja anatomiaa. Nukke on
suunniteltu persuelvytystoimintojen tarvaamisen
erityisesti puhallus-paineluelvytyksen (PPE)
– todenmukaiseen harjoitteluun.
Eräitä hyödyllisiä Little Juniorin sisältämiä
ominaisuuksia edellämainittuun harjoitteluun ovat:
- ilmatien luonnonmukainen avautuminen ja
sulkeutuminen
- luonnonmukainen kasvo-osa ja liikkuva
leukaosa
- todenmukainen vaste puhaltelulle ja painelulle
- rintakehän kohoaminen puhaltelun yhteydessä
- todenmukainen rintakehän muotoilu oikean
painelupaikan paikallistamiseksi
- oikean painelusyvyyden varmistus äänimerkillä
- kantokassi, joka avautuu harjoitusalustaksi.
(Vain yhden nuken pakkauksessa)
50
Little Junior_Rev D.indd 50 2011/04/15 11:38:59 AM
Käyttö ja ylläpito
Ota kantokassi ulos muovipussista. Aukaise kantokassi ja aseta se avonaisena lattialle.
Kantokassi toimii nyt harjoitusalustana. Nukke toimitetaan käyttövalmiina.
Pakkauksen avaaminen ja käyttöönotto
Little Junior (tuotenumero 18 00 20) pakkaus
koostuu seuraavista osista:
- Little Junior paineluäänimerkillä
- 1 ylimääräinen Junior kasvoiho
- 1 ylimääräinen Little Junior ilmatie
- Kantokassi/harjoittelualusta
- Sanitation Kit
- Käyttöohjeet
Naljän Little Juniorin pakkaus (tuotenumero
18 00 22) sistältää vain yhden kassin ja
käyttöoehjeen, mutta muita tarvikkeita nukkea
kohti on kuten yhden nuken pakkauksessakin.
Paineluäänimerkin käyttö
Little Juniorissa on paineluäänimerkki, joka
ilmoittaa onko oppilaan tekemä painallus riittävän
Fig. 1
syvä. Kun äänimerkki on ”päällä”, oppilas kuulee
”klik”-äänen silloin kun rintakehää painetaan noin
50 mm (2”).
Fig. 1
Paineluäänimerkin käyttäminen Kun nukke
puretaan pakkauksestaan ensimmäisen kerran,
äänimerkki on päällä (sisään painettuna).
Fig. 2
Fig. 2
Äänimerkin poistaminen Vedä kytkin ulos.
Huomaa: Aseta äänimerkki aina “on”-asentoon
ennenkuin pakkaat nuken kuljetuskuntoon.
51
Little Junior_Rev D.indd 51 2011/04/15 11:39:00 AM
SUOMI
Puhdistus
Nuken kasvoihon puhdistus, katso erillinen ohje
Little Junior ilmatiet
Kertakäyttöiset Lilltle Junior ilmatiet on suunniteltu havitettäväksi harjoituksen jälkeen.
Fig. 3
1a 2a 3a
4a 5a 6a
Ilmateiden poistaminen Fig. 3
1a Irrota kasvo-osa korvatapeista.
2a Nosta kasvo-osa pois venttiilin yhdistäjästä.
3a Irrota leuka vetämällä sitä ohjaimien
suuntaisesti ylöspäin.
4a Poista ilmatien venttiili pidikkeestään.
5a Avaa rintakehän kumiset pidikkeet ja
käännä rintakappale nuken alapuolelle.
6a Poista käytetty ilmatie ja hävitä se.
Ilmateiden asentaminen Fig. 4
1b Aseta keuhkopussi vartalon päälle ja kiinnitä
sen alaosa esillä olevaan koukkuun.
2b Kiinnitä ilmatien venttiili leukaosassa
olevaan pidikkeeseen.
3b Aseta leuka ohjaimiinsa.
4b Kiinnitä rintaiho neljään pidikkeeseen.
5b Paina kasvo-osa ilmatien yhdistäjään.
6b Kiinnitä kasvo-osa korvatappeihin.
Fig. 4
1b 2b 3b
4b 5b 6b
52
Little Junior_Rev D.indd 52 2011/04/15 11:39:00 AM
Huolto
Little Junior yleispuhdistus
Nuken muiden pintojen /osien jatkuva desinfiointi ei ole tarpeen, mutta pesu lämpimällä saippuavedellä
säännöllisin väliajoin auttaa pitämään nukkesi siistinä ja toimivana pitkälle tulevaisuuteen.
Äänimerkkilaitteen vaihtaminen
Fig. 5 Fig. 6
Poisto - Fig. 5
Aukaise rintakehä. Irrota
rintakappale. Vedä äänimerkki
“off”-asentoon
(ulos vedettynä).
Paina äänimerkkilaitetta
molemmilta sivuilta ja nosta
ylöspäin. Paina äänimerkkilaite
ulos vartalosta.
Äänimerkkiä painavan kaaren vaihtaminen - Fig. 7
Äänimerkkiä painava kaari sijaitsee rintakappaleen
alla. Se on kiinnitetty paikalleen napsauttamalla
kaari rintakappaleessa oleviin kahteen koloon.
Rintaihon vaihtaminen - Fig. 8
Rintaihon voi vaihtaa irrottamalla se
kiinnityskoukuistaan.
Asennus - Fig. 6
Paina äänimerkkilaite
ulkopuolelta nuken sisään
(tyyny ylöspäin). Paina
äänimerkkilaitetta alaspäin
kunnes se napsahtaa paikoilleen.
Fig. 7
Fig. 8
53
Little Junior_Rev D.indd 53 2011/04/15 11:39:00 AM
SUOMI
Pään vaihtaminen - Fig. 9
Irrotus
Kun kasvoiho, ilmatie ja leuka on irrotettu
(ks. kohta “Fig. 3”) levitä pään
alareunoja ulospäin saadaksesi pään irtoamaan.
Kiinnitys
Tartu molemmin käsin kiinni päästä, sormet pään
sisäpuolella. Varovasti levitä pään alaosaa ulospäin,
ja aseta pää kaulan tappeihin, yksi sivu kerrallaan.
Ilmatien, kasvoihon ja leuan
asentaminen, ks. sivu 52.
Pakkaaminen kuljetusta varten
Aseta nukke sekä siihen kuuluvat varusteet maton
toiselle sivulle.
Paina aina äänimerkki sisäasentoon (”on”) ennen
nuken kuljetuskuntoon pakkaamista.
Sulje kantokassi.
Fig. 9
Pakatessasi neljän nuken kassia, aseta nuket kuvan
mukaisesti.
54
Little Junior_Rev D.indd 54 2011/04/15 11:39:00 AM
18 30 21
18 30 26
18 30 22
18 46 00
18 20 16
18 46 10
18 38 20
18 38 30
18 45 25
18 30 10
18 45 20
18 45 23
18 30 15
18 20 16
18 30 27
18 45 30
18 32 10
18 32 11
18 45 21
02 01 11
18 45 10
Osat
Mallit
18 00 20 Little Junior kantokassiila
18 00 22 Little Junior, 4 kpl pakkaus
Osat
18 45 10 Selkäosa
18 45 20 Rintaiho
18 45 21 Painelujousi
02 01 11 Äänimerkkilaite
18 45 23 Äänimerkin kytkin
18 45 25 Rintakappale
18 30 21 Pää
18 30 22 Leuka
18 41 20 Käyttöohje
18 38 20 Kantokassi
18 38 30 Neljän nuken kantokassi
Tarvikkeet
18 32 10 Kertkäyttöinen ilmatie, täydellinen (25 kpl)
18 32 11 Kertkäyttöinen ilmatie, täydellinen (100 kpl)
02 03 10 Ilmatieventtiili, täydellinen (50 kpl)
18 32 20 Suodatin ja keuhko (100 kpl)
18 30 10 Junior kasvot (6 kpl)
55
Little Junior_Rev D.indd 55 2011/04/15 11:39:00 AM
SUOMI
© 2011 Laerdal Medical AS. All rights reserved
6478 revD
Little Junior_Rev D.indd 56 2011/04/15 11:39:00 AM
Loading...
