Каталог деталей и сборочных единиц

Автомобили LADA 1117,1118,1119

Parts catalogue

Vehicles LADA 1117,1118,1119

Catalogue des pièces détachées

Voitures LADA 1117,1118,1119

Ersatzteilkatalog

Personenkraftwagen LADA 1117,1118,1119

Catálogo de recambios

Automóviles LADA 1117,1118,1119

AVTOVAZ • TOGLIATTI • RUSSIA

2006

- 2 -

Contents

How to use the catalogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

List of figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

List of spare parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368

Sommaire

Mode d’emploi du catalogue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Liste des illustrations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Illustrations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tableaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

Indicateur numérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368

Inhalt

Hinweise für benutzer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Verzeichnis der Bilder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bildteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tabellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

Nummerverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368

Contenido

Reglas del uso del catálogo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Lista de figuras. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Figuras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tablas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

Indicador numérico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368

Содержание

Правила пользования каталогом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Перечень иллюстраций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Иллюстрации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Таблицы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

Номерной указатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368

Автомобили LADA 1117,1118, 1119. Каталог деталей и сборочных единиц. На русском, английском, французском, немецком и испанском языках.

© Разработано ДТР ОАО АВТОВАЗ по состоянию на 12. 2005г. Авторы-составители – Л. Караванова, Л. Чиндина, Г. Гасс, Г. Никитина. О. Кашина, Н. Ставничая. Художники – В. Ермолин, В. Карамеликов, Т. Карамеликова, В. Скребенков. © Оформление и компьютерная верстка УЗЧиТО – В. Лобода, В. Ивков. Перевод с русского – А. Выборнов, E.Крамскова, М. Акимова, Н. Андриенко, Е. Лунис. Отпечатано в типографии ДИС ОАО АВТОВАЗ с готовых оригинал-макетов. Изд. № 1118-3902100-01 Заказ №

- 3 -

Каталог является справочным пособием при составлении заявок на запасные части.

Номенклатура деталей и узлов, поставляемых АвтоВАЗом в запасные части, определяется действующей спецификацией запасных частей (ДСЗЧ).

Каталог предназначен для работников ремонтных, торговых и обслуживающих предприятий и организаций, а также для владельцев автомобилей.

Каталог подготовлен по состоянию на 12.2005г.

The present catalogue has been designed as a guide for making up applications for spare parts.

Range of parts and assemblies being delivered by AvtoVAZ as replacement is based on the effective spare parts specification. The Catalogue is intended for personnel involved in repair, sales and service and for car owners. The Catalogue as per 12. 2005.

Ce Catalogue sert d’ouvrage de référence lors de la formation des commandes des pièces détachées.

La nomenclature des pièces et ensembles fournis en rechange par l’AvtoVAZ est determinée par la spécification des pièces détachées en vigueur. Le catalogue s’adresse au personnel des entreprises de réparation, commerciales et de services ainsi qu’aux propriétaires des véhicules. Le catalogue a été mis à jour le 12. 2005.

Der vorliegende Katalog ist ein Nachschlagenwerk, das bei Erstellen der Aufträge für jeweilige Ersatzteile zum Einsatz kommen soll.

Das Angebot an Einzelteilen und Baugruppen, die das Lieferprogramm von AvtoVAZ enthält, wird durch das jeweils gültige Ersatzteilverzeichnis festgelegt. Der Katalog soll in erster Linie den Reparatur-, Handels- und Service-Werkstätten sowie auch den Fahrzeugbesitzer dienen. Stand: 12. 2005.

El catálogo es un material de información para conformar los pedidos de recambios.

La nomenclatura de piezas y conjuntos que la planta AvtoVAZ suministra en calidad de recambios, se determina por la especificación de recambios vigentes. El catálogo está destinado para los empleados de las empresas y organizaciones de reparación, comercio, de los servicios de asistencia técnica, así como para los propietarios de los coches. El catálogo está preparado según el estado al 12. 2005.

ПРАВИЛА ПОЛЬЗОВАНИЯ КАТАЛОГОМ

В основном разделе Каталога «Иллюстрации и перечень деталей и сбо-

рочных единиц» детали и сборочные единицы размещены по функциональному

признаку.

Справа от иллюстрации (рис. 1) помещен перечень (рис.2) показанных на ней

деталей и сборочных единиц.

В разделе «Номерной указатель» перечислены в порядке возрастания но-

меров детали, включенные в каталог (кроме стандартизованных), с указанием индекса иллюстрации и номера позиции.

Чтобы по функции детали определить ее номер, необходимо:

- в «Перечне иллюстраций» по наименованию определить индекс иллюстрации,

- по индексу найти иллюстрацию,

- на иллюстрации определить номер позиции,

- в списке деталей по номеру позиции определить номер детали.

Чтобы по номеру найти деталь на иллюстрации, необходимо:

- в «Номерном указателе» определить индекс иллюстрации и номер позиции,

- по индексу найти иллюстрацию,

- на иллюстрации по номеру позиции найти деталь.

Ниже приведены Условные обозначения, встречающиеся в каталоге:

1 — относится к первой передаче;

— относится к заднему ходу;

* — количество по потребности;

*) — допускается замена другими классами (в графе вариант);

~ — вариант по выбору;

! — применять совместно;

Е-2 — для автомобилей с системой снижения токсичности «Евро-2»;

Е-4 — для автомобилей с системой снижения токсичности «Евро-4».

12574212 — стандартизованная деталь, предпоследняя цифра - код

материала детали (Таблица1), последняя - код покрытия (Таблица 2).

Например, в номере 12574212 предпоследняя цифра “1” указывает,что деталь изготовлена из стали с пределом прочности на разрыв от 490 до 784 МПа, а последняя цифра “2” означает, что деталь хромируется.

В разделе «Таблицы» приведены стандартизованные детали, сальники и

подшипники качения, дан рисунок каждой детали с указанием основных размеров. Номера стандартизованных деталей, отличающиеся от других только последними двумя цифрами, в данном разделе не показаны.

- 4 -

Таблица 1

Код Материал

Сталь с пределом прочности на

разрыв, МПа (кгс/мм2): 0 333 - 490 (34 - 50) 1 490 - 784 (50 - 80) 2 784 - 980 (80 - 100) 3 980 - 1176 (100 - 120) 4 Латунь 5 Легкий сплав 6 Медь 7 Другие металлические материалы,

кроме вышеперечисленных 8 Неметаллический 9 Смешанный

Таблица 2

Код Покрытие

0 Отсутствие покрытия 1 Цинкование 2 Хромирование 3 Фосфатирование 4 Лужение 5 Никелирование блестящее 6 Оксидирование

7,8,9 Специальное покрытие

- 5 -

Рис. 1 Рис. 2

Номер позиции (см. рис 2)

Номер позиции

(см. рис. 1)

Деталь

поставляется

в запчасти

Данные детали

взаимозаменяемы

Номер

детали

Количество деталей на

данной иллюстрации

Наименование

детали

Узел показан на иллюстрациях А301 и А302

Индекс

иллюстрации

Индекс

иллюстрации

Название

иллюстрации

Модификация (модель и

вариант исполнения) авто-

мобиля, для которой данная

иллюстрация актуальна

Условное обозначение

модификации, принятое

для данной иллюстрации

Дата, начиная с которой деталь

исключена из

конструкции

автомобиля

Дата, начиная с которой деталь

введена в

конструкцию

Деталь 2112-1148028 применяется: – на 119 комплектацию автомобилей обозначенных (01) на рис.1; – на 11 и 119 комплектации автомобилей обозначенных (02); – на 10, 11, 12, 119 комплектации автомобилей обозначенных (03)

Номер извещения, согласно которому

деталь введена в

конструкцию (см.

раздел “Изменения”)

Номер извещения, согласно которому

деталь исключена из

конструкции (см.

раздел “Изменения”)

- 6 -

21114-1411020-40

11183-1411020-20 или 11183-1411020-21 или

11183-1411020-22

11183-1411020-20 или 11183-1411020-21 или

11183-1411020-22

21114-1411020-40

11183-1411020-20 или

11183-1411020-21 или

11183-1411020-22

11183-1411020-20 или 11183-1411020-21 или

11183-1411020-22

11183-1411020-20 или 11183-1411020-21 или

11183-1411020-22

11183-1411020-20 или 11183-1411020-21 или

11183-1411020-22

21114-80

Евро-2

Евро-4

Евро-2

Евро-4

8-клапанный, с распределён ным впрыском топлива

21114-90

21114-80

21114-90

8-клапанный, с распределён ным впрыском топлива

Норма

110

430

110

430

110

Норма

Контроллер

Модификации и комплектации автомобилей

Автомобиль

Двигатель

Базовая

модель

Тип

кузова

Модифи

кация

Код ис

полнения

Исполне

ние

Код комп

лектации

1117

Модель

двигателя

Нормы

токсичности

Тип двигателя

8-клапанный, с распределён ным впрыском топлива

430

11193

11173

1119

Хетчбек

11183

1118

Норма

Стандарт

Универсал

Норма

Седан

- 7 -

HOW TO USE THE CATALOGUE

«Illustrations and List of Spare Parts» is the main section of this catalogue, which

lists spare parts by their function.

To the right from the illustration (fig.1) there is a table listing all the spare parts shown

(fig.2).

Section «List of Spare Parts» lists parts used in this catalogue (except standard metalware) sorted by numbers in a growing order also indicating Illustration and item numbers.

If you know where the part is used do the following to find its number:

- in the «List of Illustrations» find the illustration index,

- go to the page with this illustration index,

- find the position number of the component in the illustration,

- in the table on the next page find the part number using its position number.

If you know the part number and want to find this part in the illustration do the following:

- use the «List of Spare Parts» section to find the illustration index and the part position number,

- go to the page with this illustration index,

- use the position number to locate the part in the illustration.

The legend below describes notation system used in the catalogue:

1 — refers to 1st gear;

— refers to reverse gear;

* — quantity on demand;

*) — other classes may be used for replacement (in the Version column);

~ — interchangeable components;

! — to be used together;

Е-2 — for vehicles meeting Евро-2 emission standards;

Е-4 — for vehicles meeting Евро-4 emission standards.

12574212 — standard metalware. The second digit from the right is a mater-

ial code (see Table 1), the first digit from the right is a coating code (see Table 2).

Example: in 12574212 the second digit from the right is 1, which indicates that the component is made of steel with tensile strength of 490 to 784 MPa, and the first digit from the right indicates that the part is chrome-plated.

Section «Tables» details standard metalware, oil seals and bearings, providing a sketch for each item with its overal dimensions. Codes of the standard hardware, which differ only in the last two digits, are not shown in this section.

Table 1

Code Material

Steel with tensile strength at yield

as listed below, MPa (kgf/sq.mm): 0 333 - 490 (34 - 50) 1 490 - 784 (50 - 80) 2 784 - 980 (80 - 100) 3 980 - 1176 (100 - 120) 4 Brass 5 Light-metal alloy 6 Copper 7 Other metals besides those listed

above 8 Nonmetallic 9 Composite

Table 2

Code Coating

0 None 1 Zink plating 2 Chrome plating 3 Phosphating 4Tin plating 5 Nickel plating, bright 6 Oxidizing

7,8,9 Special coating

- 8 -

Fig. 1 Fig. 2

Item number (see Fig. 2)

Item number

(see Fig. 1)

Available as

spare part

Interchangeable

components

Part

number

Occurences in this

illustration

Part

See Illustration A301 and A302 for detail

Illustration index

Illustration

Index

Group title

Vehicle (model, version) for which

this illustration is relevant

Notation of vehicle used in

this illustration

Date of part exclu-

sion from vehicle

design

Date of part introduction to vehicle

design

Part ‹ 2112-1148028 can be used: – in vehicles coded (01) in Fig.1 and packaged as spec. code 119; – in vehicles coded (02) and packaged as spec. code 11 or 119; – in vehicles coded (03) and packaged as spec. code 10, 11, 12 or 119

Number of notification

introducing part to

vehicle design

(See “Modifications”)

Number of notification

excluding part from

vehicle design

(See “Modifications”)

- 9 -

21114-1411020-40

11183-1411020-20 or 11183-1411020-21 or

11183-1411020-22

11183-1411020-20 or 11183-1411020-21 or

11183-1411020-22

21114-1411020-40

11183-1411020-20 or

11183-1411020-21or

11183-1411020-22

11183-1411020-20 or 11183-1411020-21 or

11183-1411020-22

11183-1411020-20 or 11183-1411020-21 or

11183-1411020-22

11183-1411020-20 or 11183-1411020-21 or

11183-1411020-22

21114-80

Euro-2

Euro-4

Euro-2

Euro-4

8V, MPFI

21114-90

21114-80

21114-90

8V, MPFI

Norm

110

430

110

430

110

Norm

Controller

VEHICLE VERSIONS AND SPECIFICATIONS

Vehicle

Engine

Basic

model

Body type

Version

Package

code

Package

Spec.

code

1117

Engine model

Emission

standards

Engine type

8V, MPFI

430

Norm

Station

wagon

11193

11173

1119

Hatchback

1118

Norm

Standard

Sedan

11183

- 10 -

MODE D’EMPLOI DU CATALOGUE

Dans le titre principal du Catalogue «Illustrations et nomenclature des pièces

détachées» les pièces détachées sont réparties d’après leur fonction.

La nomenclature des pièces détachées (fig. 2) présentées sur l’illustration est in-

scrite à droite de l’illustration (fig. 1).

Le titre «Indicateur numérique» contient, dans l’ordre croissant, les numéros des pièces compris dans le catalogue (les pièces normalisées exceptées), l’index de l’illustration et le numéro de la position de même sont indiqués.

Pour déterminer le numéro de la pièce d’après sa fonction, procéder comme suit:

— d’après la désignation de la pièce trouver l’index de la figure dans la «Liste des illustrations»,

— selon l’index trouver la figure,

— déterminer le numéro de position («It.») de la pièce à la figure,

— dans la nomenclature des pièces déterminer le numéro de la pièce d’après le numéro de position.

Pour trouver la pièce à la figure d’après son numéro, procéder comme suit:

— dans «Indicateur numérique» déterminer l’index de la figure et le numéro de position de la pièce («It.») à la figure,

— selon l’index trouver la figure,

— d’après le numéro de position trouver la pièce.

Ci-dessous les Symboles employés dans le Catalogue: 1 — se rapporte à la première vitesse;

— se rapporte à la marche AR;

* — quantité au besoin; *) — admissible de remplacer par d’autres classes (colonne «Versions»); ~ — version selon choix; ! — utiliser ensemble; E-2 — pour véhicules aux normes antipollution «Euro-2»; E-4 — pour véhicules aux normes antipollution «Euro-4». 12574212 — la pièce normalisée, l’avant-dernier chiffre indique le code du

matériau de la pièce (Tableau1), le dernier chiffre est un code de revêtement (Tableau 2).

Par exemple, l’avant-dernier chiffre «1» dans le numéro 12574212 indique que la pièce est fabriquée en acier à limite de rupture de 490 à 784 MPa et le dernier chiffre «2» signifie que la pièce est chromée.

Dans le titre «Tableaux» sont groupés les pièces normalisées, les garnitures d’étanchéité et les roulements avec le croquis de chaque pièce et l’indication des dimensions principales. Le titre «Tableaux» ne comporte pas de numéros qui ne diffèrent que par deux derniers chiffres.

Tableau 1

Code Matériau

Acier à limite de rupture, MPa (kg/mm

): 0 333 - 490 (34 - 50) 1 490 - 784 (50 - 80) 2 784 - 980 (80 - 100) 3 980 - 1176 (100 - 120)

4 Laiton 5 Alliage léger 6 Cuivre 7 Autres matériaux sauf les matériaux cités 8 Non métallique 9 Mixte

Tableau 2

Code Revêtement

0 Sans revêtement 1 Zincage 2 Chromage 3 Phosphatation 4 Etamage 5 Nickelage brillant 6 Oxydation

7,8,9 Revêtement spécial

- 11 -

Fig. 1 Fig. 2

Numéro de position (fig. 2)

Numéro de posi-

tion (fig. 1)

Livrée comme

pièce de

rechange

Ces pièces sont inter-

changeables

Numéro

de pièce

Quantité des pièces sur

cette illustration

Désignation de la

pièce

Ensemble est détaillé sur les illustrations

A301 et A302

Index de l’illustration

Index de l’illus-

tration

Désignation de

l’illustration

Véhicule (modèle, version) pour lequel

cette illustration est relevante

Notation du véhicule applicable pour cette

illustration

Date d’exclusion de la pièce de la

conception du

véhicule

Date d’introduction de la pièce dans la

conception du

véhicule

Pièce 2112-1148028 est applicable: – sur les véhicules à niveau d’équipement 119 codés (01) sur fig.1; – sur les véhicules à niveau d’équipement 11 et 119 codés (02); – sur les véhicules à niveau d’équipement 10, 11, 12, 119 codés (03)

Numéro d’avis introduisant

la pièce dans la concep-

tion du véhicule (voir

“Modifications”)

Numéro d’avis

enlevant la pièce

de la conception du

véhicule

(voir

“Modifications”)

- 12 -

1119

hatchback

11183

berline

1118

  40

11193

Norme Norme

Standard

Norme

11173

1117

break

Modèle du moteur

Normes

antipollution

Type du moteur

8 soupapes, injection

multipoint d'essence

Euro-2

Norme

Calculateur d'injection

Modèles des véhicules et niveaux d'équipement

Véhicule

Moteur

Modèle de

base

Type de

carrosserie

Modification

Variante de

fabrication

Version

Code de niveau

d'équipement

Norme

430

110

430

110

430

110

8 soupapes, injection

multipoint d'essence

8 soupapes, injection

multipoint d'essence

8 soupapes, injection

multipoint d'essence

8 soupapes, injection

multipoint d'essence

8 soupapes, injection

multipoint d'essence

8 soupapes, injection

multipoint d'essence

8 soupapes, injection

multipoint d'essence

21114-90

21114-80

21114-90

21114-80

Euro-2

Euro-4

11183-1411020-20 ou 11183-1411020-21 ou

11183-1411020-22

11183-1411020-20 ou 11183-1411020-21 ou

11183-1411020-22

11183-1411020-20 ou 11183-1411020-21 ou

11183-1411020-22

11183-1411020-20 ou 11183-1411020-21 ou

11183-1411020-22

21114-1411020-40

Euro-2

Euro-4

21114-1411020-40

11183-1411020-20 ou 11183-1411020-21 ou

11183-1411020-22

11183-1411020-20 ou 11183-1411020-21 ou

11183-1411020-22

- 13 -

HINWEISE FÜR BENUTZER

Im Hauptabschnitt von Katalog «Bilder und Teile- bzw. Baueinheitenverzeichnis»

sind Teile und Baueinheiten nach Funktionsprinzip angeordnet.

Rechts vom Bild (Abb.1) befindet sich die Liste (Abb. 2) der auf dem Bild gezeigten

Teile und Baueinheiten.

Im Abschnitt «Nummerverzeichnis» sind in der steigenden Nummerfolge die Teile aufgezählt, die in den Katalog (ausgenommen Normteile) mit Angabe des Bildindexes und der Positionsnummer eingetragen sind.

Um nach Funktion des Teils seine Nummer zu finden, ist es erforderlich: — in der Bilderliste anhand Benennung Bildindex zu finden, — anhand Index ein Bild zu finden, — im Bild die Positionsnummer zu finden, — anhand der Positionsnummer die Teilnummer zu finden.

Um nach Nummer ein Tel im Bild zu finden ist es erforderlich:

— in «der Nummerliste» ein Bildindex und Positionsnummer zu finden, — nach Index ein Bild zu finden, — im Bild nach der Positionsnummer ein Teil zu finden.

Unten sind die im Katalag benutzten Symbole angeführt: 1 — gilt für den ersten Gang;

— gilt für den Rückwärtsgang;

* — Anzahl nach Bedarf; *) — Austausch gegen andere Klassen ist zugelassen (in der Spalte

Version);

~ — Version nach Auswahl; ! — zusammen anwenden; E-2 — für Fahrzeuge mit Abgasreinigungsanlage «Euro-2»; E-4 — für Fahrzeuge mit Abgasreinigungsanlage «Euro-4».

12574212 — Normteil, vorletzte Ziffer, Werkstoffcode des Teils (Tabelle 1), letzte

Ziffer - Code der Beschichtung (Tabelle 2).

Z.B. in der Nummer 12574212 zeigt vorletzte Ziffer «1», dass das Teil aus Stahl mit Reissfestigkeit von 490 bis 784 mPa gefertigt ist, und Ziffer «2» zeigt, das das Teil verchromt ist.

In dem Abschnitt «Tabellen» sind Normteile, Stopfbuchsen und Wälzlager angeführt, sowie gibt’s Bilder einzelner Teile mit Angaben über Hauptabmessungen. Nummern der Normteile, die sich von den anderen nur duch zwei letzte Ziffern unterscheiden, sind in diesem Abschnitt nicht angeführt.

Tabelle 1

Code Werkstoff

Stahl mit Zugfestigkeit, Mpa (kg/mm

): 0 333-490 (34-50) 1 490-784 (50-80) 2 784-980 (80-100) 3 980-1176 (100-120) 4 Messing 5 Legierung 6 Kupfer 7 Sonstige Metalle 8 Nichtmetalle 9 Gemischt

Tabelle 2

Code Beschichtung

0 Keine Beschichtung 1Verzinken 2Verchromen 3 Phosphatieren 4Verzinnen 5Vernickeln 6 Oxidieren

7,8,9 Sonderbeschichtungen

- 14 -

Bild 1 Bild 2

Positionsnummer (Bild 2)

Positionsnummer

(Bild 1)

Teil wird als

Ersatzteil

geliefert

Diese Teile sind

gegenseitig aus-

tauschbar

Teile-Nr.

Anzahl der Teile in dieser

Abbildung

Teile-Benennung

Einheit ist dargestellt in den Bildern А301 u. А302

Bildindex

Bildbenennung

Modifikation (Modell und

Ausführungsvariante) des

Fahrzeugs, für die dieses Bild

betrifft

Symbol für Modifikation, ver-

wendet für dieses Bild

Datum, ab dem

das Teil von der

Konstruktion

gestrichen ist

Datum, ab dem das Teil

in die Konstruktion

aufgenommen ist

Teil 2112-1148028 eingesetzt: – bei der Komplettierung 119 ,die als (01) auf dem Bild 1bezeichnet ist; – für Komplettierungen 11 u. 119, bezeichnet als (02); – für Komplettierungen 10,11,12 u. 119, bezeichnet als (03).

Notif.Nr, nach der das Teil

in die Konstruktion

aufgenommen ist (Siehe

Kap. «Änderungen»

Notif.Nr, nach der das

Teil von der

Konstruktion

gestrichen ist (Siehe

Kap. «Änderungen»”)

- 15 -

Norm

Standard

Kombi

Norm

Stufenheck

1119

Hatchback

11183

1118

40

11193

11173

40

1117

Motormodell

Abgasnorm

Motortyp

8-Ventiler MPI-Motor

430

Steuergerät

Modifikationen und Komplettierungen der Fahrzeuge

Fahrzeug

Motor

Basismodell

Karosserietyp

Modifikation

Ausführungs

kode

Ausführung

Komplettierungs

kode

Norm

110

430

110

430

110

Norm

8-Ventiler MPI-Motor

21114-90

21114-80

21114-90

21114-80

Euro-2

Euro-4

Euro-2

Euro-4

11183-1411020-20 oder

11183-1411020-21 oder

11183-1411020-22

11183-1411020-20 oder 11183-1411020-21 oder

11183-1411020-22

11183-1411020-20 oder 11183-1411020-21 oder

11183-1411020-22

11183-1411020-20 oder 11183-1411020-21 oder

11183-1411020-22

21114-1411020-40

11183-1411020-20 oder 11183-1411020-21 oder

11183-1411020-22

11183-1411020-20 oder 11183-1411020-21 oder

11183-1411020-22

21114-1411020-40

- 16 -

REGLAS DEL USO DEL CATALOGO

En el capítulo del Catálogo «Figuras y lista de las piezas y de las unidades de

montaje» las piezas y las unidades de montaje están localizadas según su síntoma fun-

cional.

Ala derecha de la figura (fig. 1) se da la lista (fig.2) de las piezas y de las unidades

de montaje.

En el capítulo «Indicador numérico» se dan los números de las piezas en orden creciente, incluidas en el catálogo (excepto las estandartizadas) con indicación del indice de la figura y del número de la posición.

Para determinar el número de la pieza según su función es necesario:

— en el artículo «Lista de figuras» definir el índice de la figura, — según el índice definir la figura, — en la figura definir el número de la posición, — según el número de la posición definir el número de la pieza.

Para definir la pieza en la figura según su número es necesario:

— en el «Indicador numérico» definir el índice de la figura y el número de la posición, — según el indice definir la figura, — en la figura según el número de la posición definir la pieza.

Más abajo se da la «Simbología», que se encuentra en el catálogo. 1 — se refiere a la primera velocidad;

— se refiere a la marcha atrás;

* — cantidad según la necesidad; *) — se admite la sustitución por otras clases (en la columna variante); ~ — variante en opción; ! — emplear conjuntamente; E-2 — para los vehículos con el sistema de emisión «Euro-2»; E-4 — para los vehículos con el sistema de emisión «Euro-4».

12574212 — pieza estandartizada, penúltima cifra -código del materiale de la

pieza (Tabla1), última cifra - código del revestimiento (Tabla 2). Por ejemplo, en el número 12574212 la penúltima cifra «1» indica,

que la pieza está fabricada de acero con límite de resistencia a la ruptura de 490 a 784 MPa, la última cifa «2» dice, que la pieza va cromada.

En el capítulo «Tablas» se dan las piezas estandartizadas, retenes y rodamientos, también la figura para cada pieza con indicación de las cotas principales. Este capítulo no comprende los números de las piezas estandatizadas las cuales se diferencian de las otras solamente por dos últimas cifras.

Tabla 1

Código Material

Acero con límite de resistencia a la ruptura, MPa (kgf/mm

) 0 333-490 (34-50) 1 490-784 (50-80) 2 784-980 (80-100) 3 980-1176 (100-120) 4 Latón 5 Aleación ligera 6 Cobre 7 Otros materiales metálicos,

excepto arribacitados 8 No metálico 9 Mixto

Tabla 2

Código Recubrimiento

0 Sin recubrimiento 1 Cincado 2 Cromado 3 Fosfatación 4 Estañado 5 Niquelado brillante 6 Oxidación

7,8,9 Recubrimiento especial

- 17 -

Fig. 1 Fig. 2

Número de posición (fig.2)

Número de

posición (fig. 1)

Pieza va

suministrada

como recambio

Estas piezas son

intercambiables

Número de

pieza

Cantidad piezas en la

presente figura

Denominación de

la pieza

Grupo se da en las figuras A301 y A302

Indice de la figura

Indice de la

figura

Denominación de

la figura

Modificación (modelo y versión)

del automóvil, para la cual esta

figura es actual

Símbolo de la modificación

para esta figura

Fecha a partir de

la cual la pieza se

introduce en el

diseño

Pieza 2112-1148028 va usada: – para el equipamiento de los automóviles 119 con (01) en la fig.1; – para el equipamiento de los automóviles 11 y 119 con (02); – para el equipamiento de los automóviles 10, 11, 12, 119 con (03)

Número del aviso con

el cual está introduci-

da la pieza (véase

“Modificaciones”)

Número del aviso

con el cual está

excluida la pieza

(véase

“Modificaciones”)

Fecha a partir de

la cual la pieza se excluye del

diseño del

automóvil

- 18 -

21114-1411020-40

11183-1411020-20 o 11183-1411020-21 o

11183-1411020-22

11183-1411020-20 o 11183-1411020-21 o

11183-1411020-22

21114-1411020-40

11183-1411020-20 o 11183-1411020-21 o

11183-1411020-22

11183-1411020-20 o 11183-1411020-21 o

11183-1411020-22

11183-1411020-20 o 11183-1411020-21 o

11183-1411020-22

11183-1411020-20 o 11183-1411020-21 o

11183-1411020-22

21114-80

Euro-2

Euro-4

Euro-2

Euro-4

8-válvulas, inyección de

combustible multipunto

8-válvulas, inyección de

combustible multipunto

8-válvulas, inyección de

combustible multipunto

21114-90

21114-80

21114-90

8-válvulas, inyección de

combustible multipunto

8-válvulas, inyección de

combustible multipunto

8-válvulas, inyección de

combustible multipunto

8-válvulas, inyección de

combustible multipunto

Norma

110

430

110

430

110

Norma

Unidad de control

Versiones y equipamientos de los vehículos

Vehículo

Motor

Modelo

de base

Tipo de

carrocería

Versión

Código de

ejecución

Ejecución

Código de

equipamiento

1117

Modelo del

motor

Normas de

emisión

Tipo del motor

8-válvulas, inyección de

combustible multipunto

430

11193

11173

1119

Hatch-

back

11183

1118

20   40

Norma

Estándar

Familiar

Norma

Berlina

- 19 -

ПЕРЕЧЕНЬ ИЛЛЮСТРАЦИЙ

LIST OF FIGURES

LISTE DES ILLUSTRATIONS

VERZEICHNIS DER ABBILDUNGEN

LISTA DE FIGURAS

Наименование иллюстраций

Names of figures Désignation Benennung Denominación de las figuras

Индекс

Index Index Index

Indice

Варианты

Versions

Niveaux Varianten Versiones

12 3 4 567

A. Двигатель

A. Engine A. Moteur A. Motor A. Motor

A0. Двигатель в сборе

A0. Engine assembly A0. Moteur complet A0. Motor, komplett A0. Conjunto de motor

Двигатель

Engine Moteur Motor Motor A001

Подвеска двигателя

Engine mounting Suspension de moteur Motoraufhängung Suspensión del motor A010

A1. Основные элементы двигателя

A1. Main engine components A1. Elémentsprincipaux du moteur A1. Hauptteile des Motors A1. Elementos principales del motor

Блок цилиндров и головка блока

Cylinder block and cylinder block head

Bloc-cylindres et culasse Zylinderblock und Zylinderkopf Bloque de cilindros y culata A100

Картер масляный

Oil sump Carter d'huile Ölwannenunterteil Carter de aceite A110

Вал коленчатый и маховик

Crankshaft and flywheel Vilebrequin et volant Kurbelwelle und Schwungrad Cigüeñal y volante A120

Шатуны и поршни

Connecting rods and pistons Bielles et pistons Pleuel und Kolben Bielas y pistones A130

Привод распределительного вала

Camshaft drive Commande d'arbre à cames Nockenwellenantrieb Mando del árbol de levas A140

Привод вспомогательных агрегатов

Auxiliary units drivebelt Commandes des organes auxiliaires Hilfsaggegaten-Antrieb Accionamiento de los grupos auxiliares A145

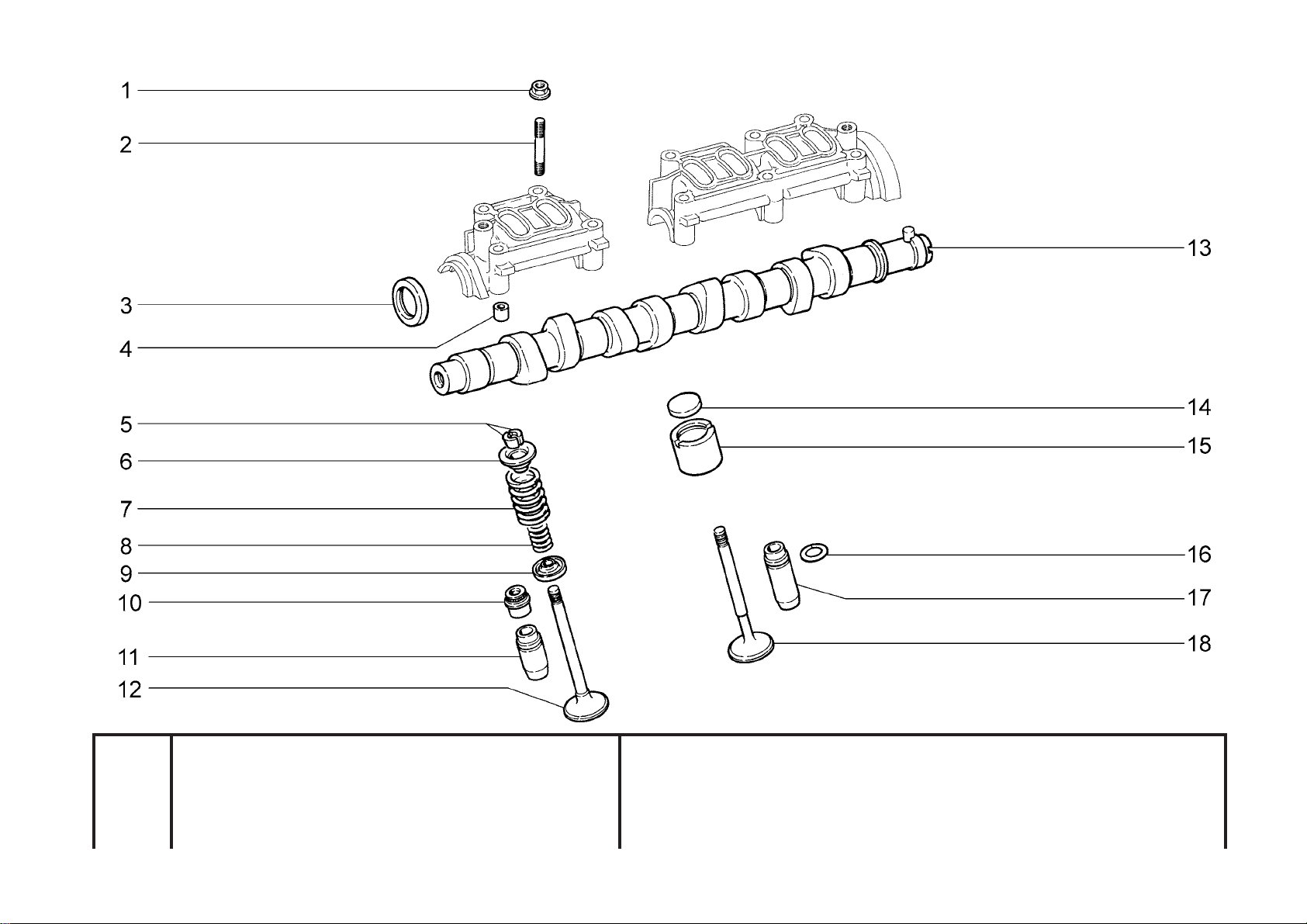

Механизм газораспределительный

Valve train Mécanisme de distribution Motorsteuerung Mecanismo de distribución de gas A150

A2. Система подачи топлива

A2. Fuel supply system A2. Système d'amenée du carburant A2. Kraftstoffanlage

A2. Sistema de alimentación de combustible

Бак топливный

Fuel tank Réservoir à carburant Kraftstofftank Depósito de combustible A200

Трубопроводы топливные

Fuel lines Canalisations de carburant Kraftstoffleitungen Tubeías de combustible A210

Система улавливания паров бензина

Evaporative emission control system

Système de capture de vapeurs d'essence

Tankentlüftungsanlage

Sistema de captación de vapores de gasolina

A240

A3. Система питания

A3. Air/fuel supply system A3. Système d'alimentation A3. Kraftstoffanlage A3. Sistema de alimentación

Фильтр воздушный

Air cleaner Filtre à air Luftfilter Filtro de aire A300

Привод акселератора

Throttle drive unit Commande d'accélérateur Gaspedalbetätigung Mando del acelerador A310

- 20 -

Система подачи воздуха

Air supply system Système d'amenée d'air Luftansaugleitung Sistema de alimentación de aire A320

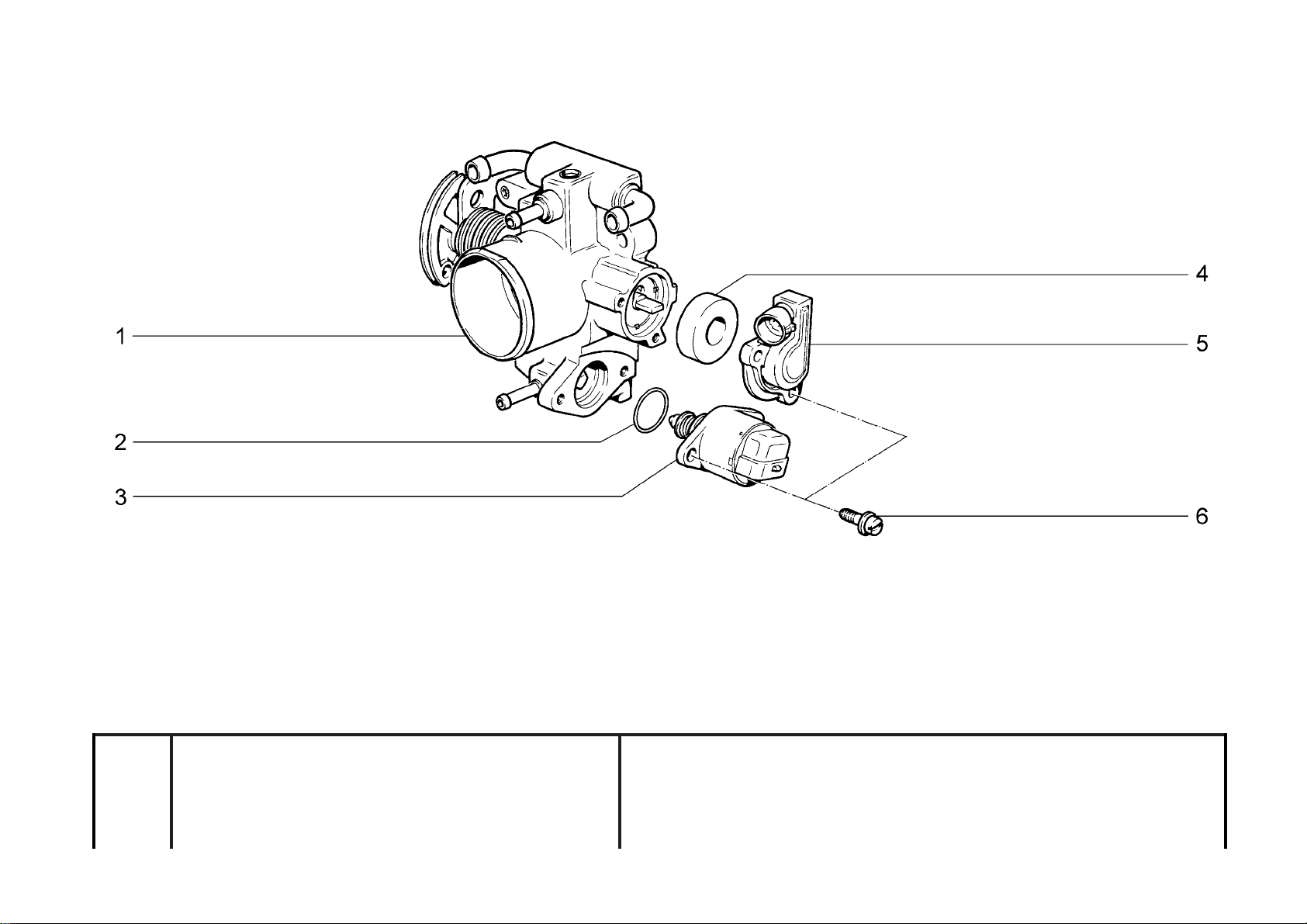

Патрубок дроссельный

Throttle manifold Tubulure du papillon Stutzen mit der Drosselrkappe Tubuladura de mariposa A330

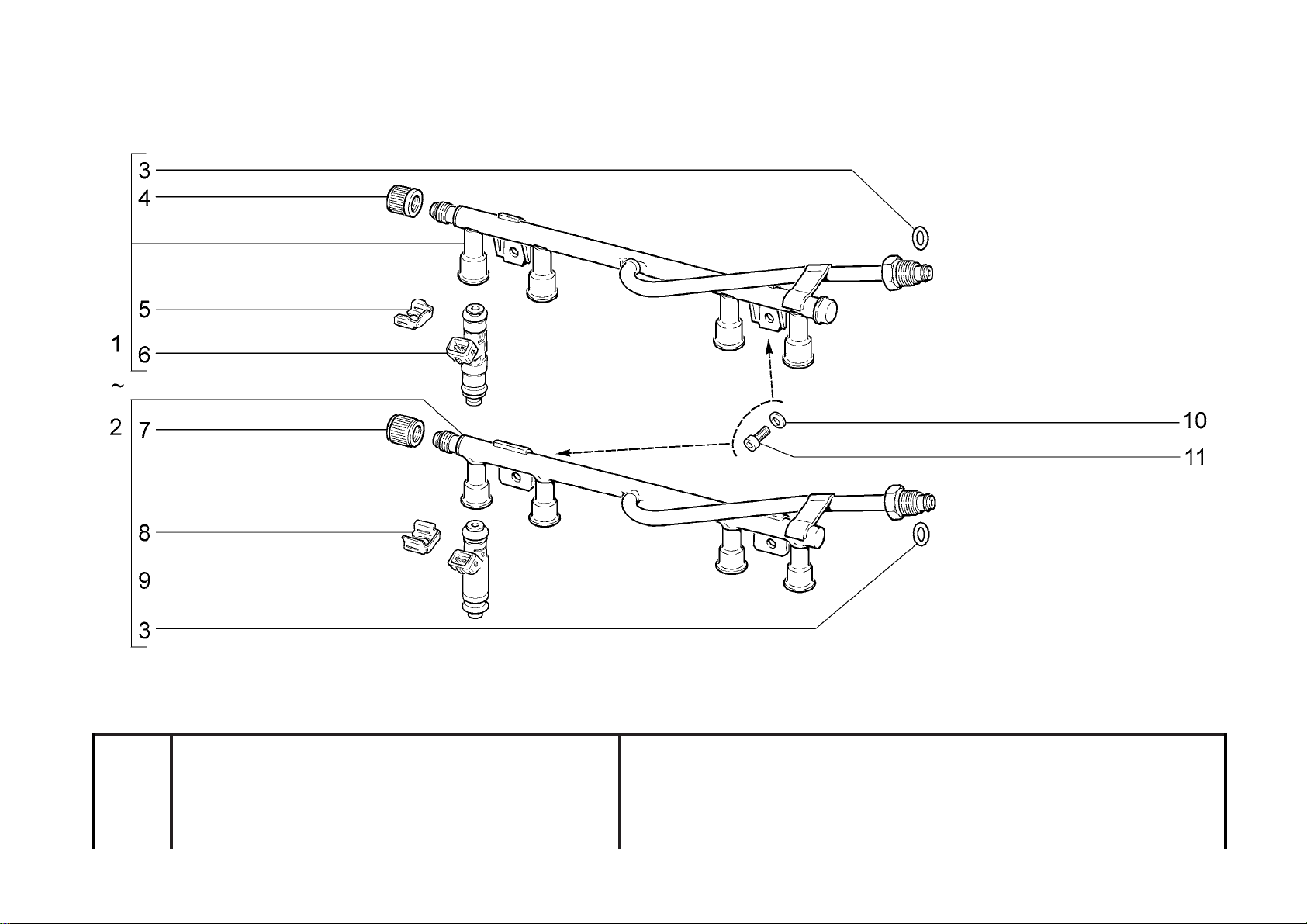

Рампа форсунок

Fuel rail Rampe d'injecteurs Kraftstoffverteiler Rampa de inyectores A340

A4. Система выпуска отработавших газов

A4. Exhaust system

A4. Système d'évacuation des gaz d'échappement

A4. Abgasanlage

A4. Sistema de escape de gases de desecho

Труба впускная

Intake manifold Tube d'admission Ansaugrohr Tubo de admisión A400

Модуль впуска

Intake module Bloc d'admission Sauganlage Módulo de admisión A410

Труба приёмная с нейтрализатором

Exhaust downpipe with catalyst Collecteur d'échappement et

catalyseur

Auspuffkrümmer mit Katalysator Tubo receptor con catalizador A420

Глушители

Mufflers Silencieux Silencieux Silenciadores A430

A5. Система смазки

A5. Lubrication system A5. Graissage A5. Schmieranlage A5. Sistema de lubricación

Система смазки и вентиляции

Lubrication and ventilation system

Graissage et ventilation Schmier- und Lüftungsanlage Sistema de lubricación y de

ventilación

A500

Насос масляный

Oil pump Pompe à huile Ölpumpe Bomba de aceite A510

A6. Система охлаждения

A6. Cooling system A6. Refroidissement A6. Kühlanlage A6. Sistema de refrigeración

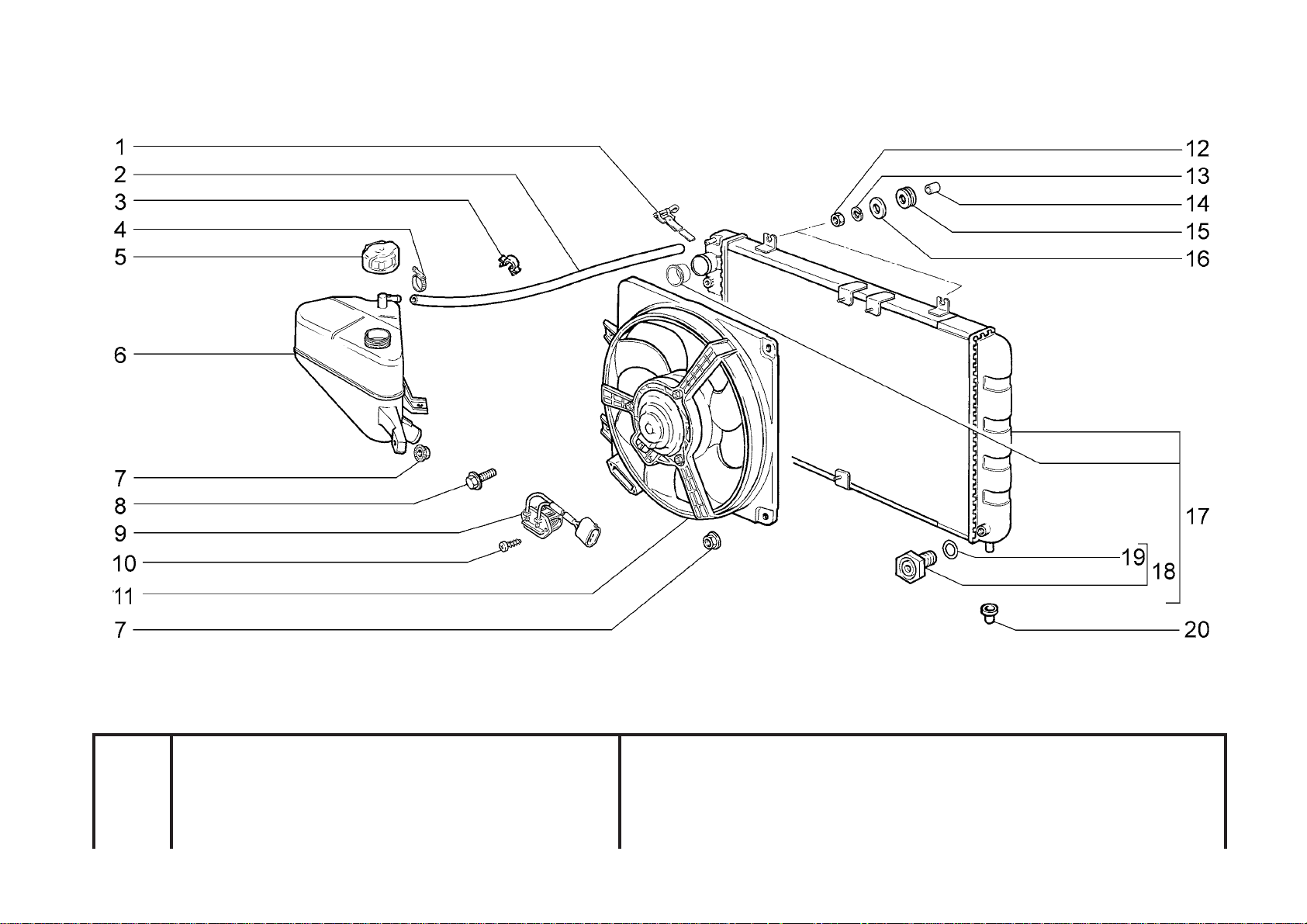

Радиатор

Radiator Radiateur Kühler Radiador A600

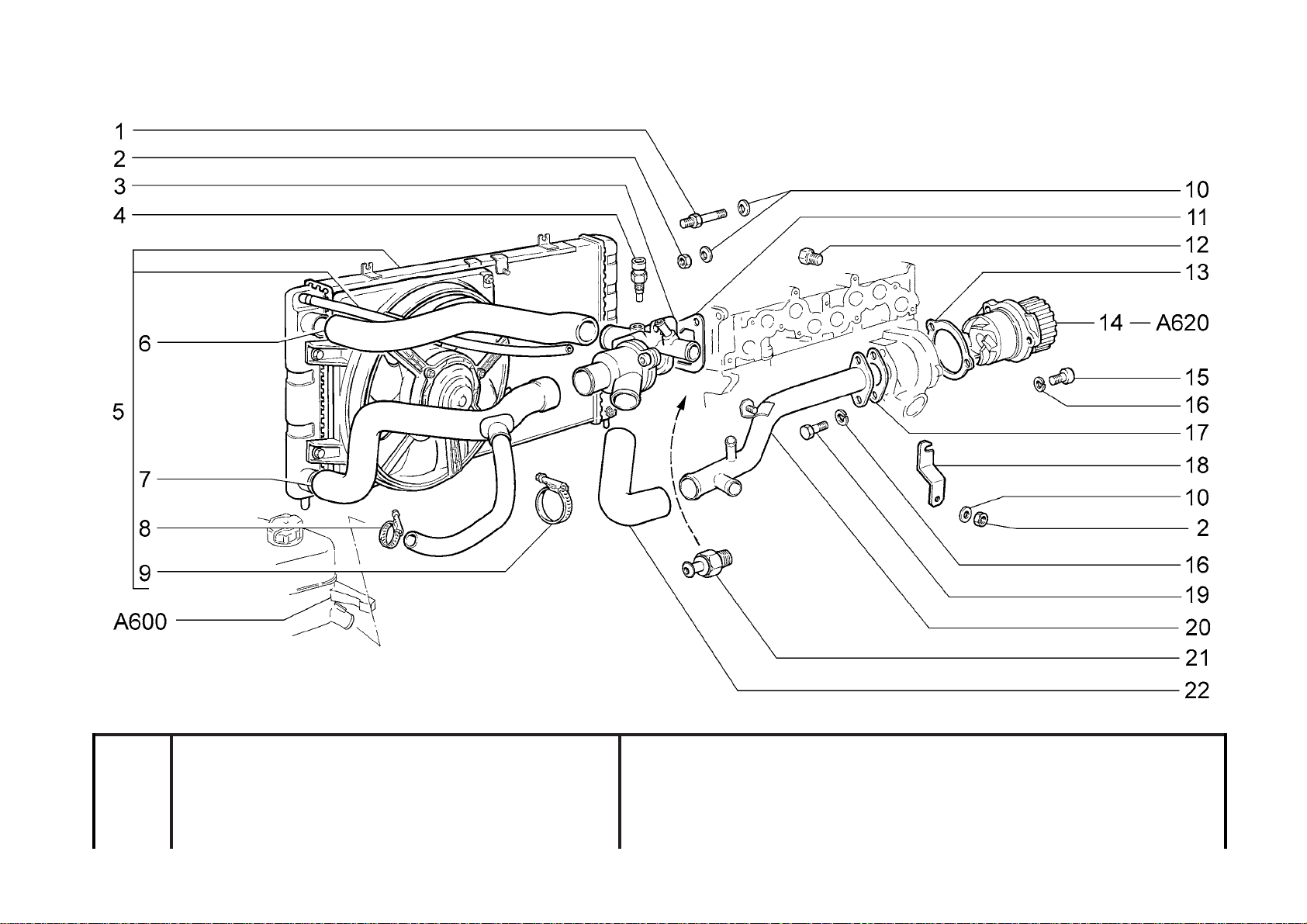

Насос водяной и трубопроводы

Water pump and lines Pompe à eau et durits Wasserpumpe und Rohrleitungen Bomba de agua y tuberÌas A610

Насос водяной

Water pump Pompe à eau Wasserpumpe Bomba de agua A620

B. Трансмиссия

B. Power train B. Transmission B. Kraftübertragung B. Transmisión

B1. Сцепление

B1. Clutch B1. Embrayage B1. Kupplung B1. Embrague

Привод сцепления

Clutch drive Commande d'embrayage Kupplungsbetätigung Mando de embrague B110

Сцепление

Clutch Embrayage Kupplung Embrague B140

Картер сцепления

Clutch case Carter d'embrayage Kupplungsgehäuse Carter de embrague B150

B2. Коробка передач

B2. Gearbox B2. Boîte de vitesses B2. Schaltgetriebe B2. Caja de cambios

Коробка передач

Gearbox Boîte de vitesses Schaltgetriebe Caja de cambios B200

Картер коробки передач

Gearbox casing Carter de boîte de vitesses Schaltgetriebegehäuse Carter de caja de cambios B210

Валы коробки передач

Gearbox shafts Arbres de boîte de vitesses Getriebewellen Arboles de caja de cambios B220

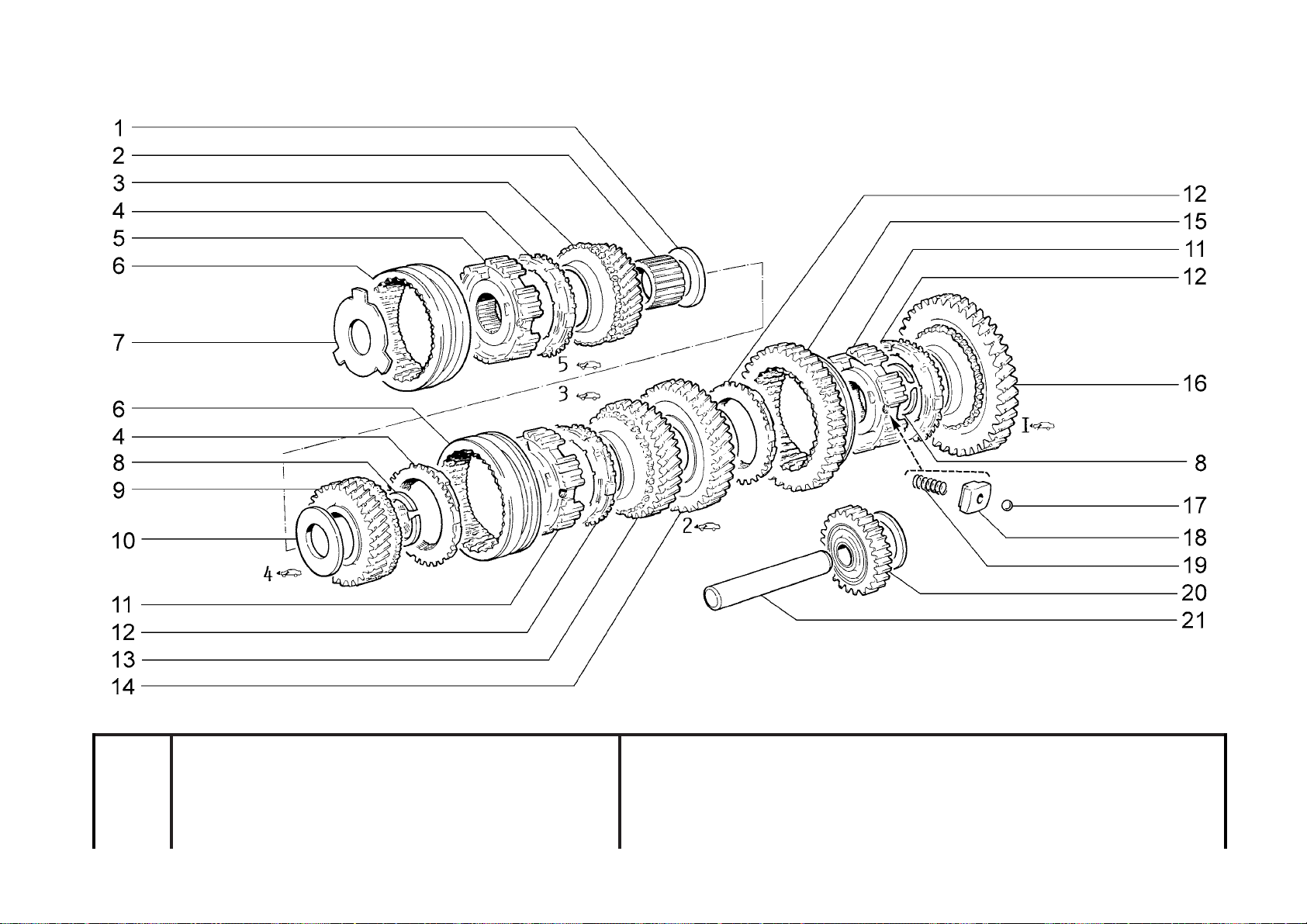

Шестерни коробки передач

Gearbox gears Pignonnerie de boîte de vitesses Getrieberäder Engranajes de caja de cambios B230

Привод механизма переключения передач

Gearshifting drive Commande de boîte de vitesses Gangschaltung-Gestänge

Mando del mecanismo de cambio marchas

B250

Тяга реактивная

Torque rod Poussée de réaction Zugstrebe Empuje de reacción B251

Механизм переключения передач

Gearshifting mechanism Commande des vitesses Gangschaltung Mecanismo de cambio marchas B260

Механизм выбора передач

Gear selection mechanism Mécanisme de sélection des vitesses Gangwähler

Mecanismo de selección de las marchas

B270

123 4 567

- 21 -

В4. Привод колес

B4. Wheel drive B4. Transmission aux roues B4. Vorderradantrieb B4. Tracción de las ruedas

Привод передних колес

Front wheel drive Transmission aux roues avant Vorderradantrieb Tracción de las ruedas delanteras B400

Дифференциал

Differential Différentiel Differential Diferencial B410

C. Система тормозная

C. Brake system C. Système de freinage C. Bremsanlage C. Sistema de frenos

C1. Привод тормозов

C1. Brake drive C1. Commande des freins C1. Bremsantrieb C1. Mando de frenos

Педаль тормоза

Brake pedal Pédale de frein Bremspedal Pedal del freno C100

Элементы привода тормозов

Brake drive components

Eléments constitutifs de la commande des freins

Hauptteile des Bremsantriebs Elementos de mando de frenos C110

Привод гидротормозов

Hydraulic brakes drive Commande hydraulique des freins Hydraulikbremsen Mando de frenos hidráulicos C120

Привод регулятора давления

Pressure regulator actuator

Commande du compensateur de freinage

Druckreglerantrieb Mando del regulador de presión C130

Цилиндр колесный заднего тормоза

Rear brake wheel cylinder Cylindre récepteur de frein AR Hinterradbremszylinder Cilindro de ruedas del freno trasero C150

Цилиндр колесный заднего тормоза

Rear brake wheel cylinder Cylindre récepteur de frein AR Hinterradbremszylinder Cilindro de ruedas del freno trasero C151

Регулятор давления

Pressure regulator Compensateur de freinage Druckregler Regulador de presión C160

Привод стояночного тормоза

Parking brake drive Commande de frein de stationnement Feststellbremsbetätigung Mando del freno de estacionamiento C170

Привод стояночного тормоза

Parking brake drive Commande de frein de stationnement Feststellbremsbetätigung Mando del freno de estacionamiento C171

C2. Тормозные механизмы

C2. Brake mechanisms C2. Freins C2. Bremsvorrichtungen C2. Mecanismos de freno

Тормоза передние

Front brakes Freins avant Vorderradbremse Frenos delanteros C200

Элементы передних тормозов

Front brakes components Vue éclatée des freins avant Hauptteile der Vorderbremsen Elementos de los frenos delanteros C210

Тормоза задние

Rear brakes Freins arrière Hinterradbremse Frenos traseros C220

Тормоза задние

Rear brakes Freins arrière Hinterradbremse Frenos traseros C221

D. Управление рулевое, подвеска и колеса

D. Steering system, suspension and wheels

D. Direction, suspension et roues

D. Lenkung, Aufhängung und Räder

D. Dirección, suspensión y ruedas

D1. Управление рулевое

D1. Steering system D1. Direction D1. Lenkung D1. Dirección

Колонка рулевая

Steering column Colonne de direction Lenksäule Columna de dirección D100

Колонка рулевая

Steering column Colonne de direction Lenksäule Columna de dirección D101

Механизм рулевой

Steering mechanism Mécanisme de direction Lenkung Mecanismo de dirección D110

Привод рулевой

Steering drive Timonerie de direction Lenkgestänge Mando de dirección D120

Вал рулевого управления

Steering mechanism shaft Arbre de direction Lenkspindel Arbol de dirección D140

Элементы рулевого механизма

Steering mechanism components

Vue éclatée du boîtier de direction Hauptteile der Lenkung

Elementos del mecanismo de dirección

D150

Картер рулевого механизма

Steering box Boîtier de direction Lenkgetriebegehäuse Carter del mecanismo de dirección D160

D2. Подвеска передняя

D2. Front suspension D2. Suspension avant D2. Vorderradaufhängung D2. Suspensión delantera

Элементы передней подвески

Front suspension components

Vue éclatée d'un élément de suspension avant

Hauptteile der Vorderradaufhängung Elementos de la suspensión delantera D200

123 4 567

- 22 -

Элементы передней подвески

Front suspension components

Vue éclatée d'un élément de suspension avant

Hauptteile der Vorderradaufhängung Elementos de la suspensión delantera D201

Стабилизатор поперечной

Anti-roll bar Barre stabilisatrice anti-roulis Querstabilisator Barra estabilizadora D220

Стойка телескопическая

Telescopic strut Amortisseur télescopique Federbein Brazo telescópico D240

D3. Подвеска задняя

D3. Rear suspension D3. Suspension arrière D3. Hinterachsaufhängung D3. Suspensión trasera

Подвеска задняя

Rear suspension Suspension arrière Hinterachsaufhängung Suspensión trasera D300

Рычаги задней подвески

Rear suspension arms Bras de suspension arrière Hinterachslenker Brazos de suspensión trasera D310

D4. Колеса

D4. Wheels D4. Roues D4. Räder D4. Ruedas

Кулаки поворотные и ступицы

Steering knuckles and hubs Pivots et moyeux Achsschenkel und Naben Muñones de dirección y cubos D400

Колеса

Wheels Roues Räder Ruedas D410

Колеса

Wheels Roues Räder Ruedas D411

Ступица заднего колеса

Rear wheel hub Moyeu de roue arrière Hinterradnabe Cubo de la rueda trasera D420

E. Устройства вспомогательные

E. Comfort and convenience equipment

E. Dispositifs auxiliaires E. Hilfseinrichtungen E. Dispositivos auxiliares

E1. Отопление, вентиляция кузова

E1. Interior heating and ventilation

E1. Chauffage et ventilation de l'habitacle

E1. Heizung, Lüftung E1. Calefacción y ventilación

Система вентиляции и отопления

Heating and ventilation system Chauffage-ventilation Heizungs- und Lüftungsanlage Sistema de ventilación y de

calefacción

E100

Отопитель с управлением и шлангами

Ytater with controls and hoses

Bloc de chauffage avec commandes et tuyaux

Heizer mit Steuerung und Schläuchen

Calefactor con mando y tubos flexibles E110

Воздухопровод обогрева ветрового стекла

Air duct, windscreen heating

Conduite d'air de dégivrage-désembuage du pare-brise

Luftleitung, Windschutzscheibenheizung

Conducto de aire para calefacción del parabrisas

E120

Сопла вентиляции кузова

Vents, body ventilation Aérateurs de ventilation de l'habitacle Düsen, Karosseriebelüftung Aireadores de ventilación del

habitáculo

E130

Вентилятор системы отопления

Fan, heating system Ventilateur du bloc de chauffage Lüfter, Heizungsanlage Ventilador del sistema de calefación E140

Щиток водоотражательный

Water baffles Tôle pare-eau Wasserabweiser Tablero hidrófugo E150

Дефлекторы вытяжной вентиляции

Deflectors, exhaust ventilation Déflecteurs de ventilation par

aspiration

Luftleitbleche, Abluftanlage Deflectores de ventilación por

aspración

E160

E2. Омыватели

E2. Washers E2. Lave-glaces E2. Wäscher E2. Lavadores

Омыватель ветрового стекла

Windscreen washer Lave-glace du pare-brise Wäscher, Windschutzscheibe Lavaparabrisas E200

Омыватели

Washers Lave-glaces Wäscher Lavadores E201

E3. Стеклоочистители

E3. Windscreen wipers E3. Essuie-glaces E3. Wischer E3. Limpiacristales

Стеклоочиститель передний

Front wiper Essuie-glace avant Frontscheibenwischer Limpiaparabrisas E300

Стеклоочиститель задний

Rear wiper Essuie-glace arrière Heckscheibenwischer Limpialuneta E310

K. Электрооборудование

K. Electrical equipment K. Equipement électrique K. Elektrik K. Equipos eléctricos

123 4 567

- 23 -

K1. Электрооборудование двигателя

K1. Engine electrical equipment

K1. Equipement électrique du moteur

K1. Motorelektrik K1. Equipos eléctricos del motor

Блоки электронные

Electronic control modules Blocs électroniques Steuergeräte, elektronische Unidades electrónicas K100

Выключатель зажигания

Ignition switch Contacteur d'allumage Zündschalter Interruptor de encendido K110

Модуль зажигания

Ignition module Module d'allumage Zündmodul Módulo de encendido K120

Батарея аккумуляторная

Battery Batterie Batterie Batería K130

Генератор с арматурой

Alternator and fixtures Alternateur et ses fixations Generator mit Träger Alternador con accesorios K140

Стартер

Starter motor Démarreur Anlasser Arrancador K150

Датчики

Sensors Capteurs Sensoren Sensores K160

K2. Система освещения

K2. Lighting system K2. Système d'éclairage K2. Beleuchtung K2. Sistema de iluminación

Освещение переднее

Front lights Eclairage avant Vorderbeleuchtung Luces delanteras K200

Освещение салона

Interior lighting Eclairage de l'habitacle Innenraumbeleuchtung Iluminación del habitáculo K220

Освещение заднее

Rear lights Eclairage arrière Hinterbeleuchtung Luces traseras K230

Освещение заднее

Rear lights Eclairage arrière Hinterbeleuchtung Luces traseras K231

Освещение заднее

Rear lights Eclairage arrière Hinterbeleuchtung Luces traseras K232

K3. Принадлежности

K3. Accessories K3. Accessoires K3. Zubehör K3. Accesorios

Сигналы

Tell-tales Avertisseurs Signale Señales K300

Приборы и подсветка

Instruments and illumination Appareils et éclairage d'instruments Geräte und Tafelgeräte-beleuchtung Instrumentos y iluminación K310

Выключатели

Switches Interrupteurs Schalter Interruptores K320

Реле системы впрыска

Relay, injection system Relais du système d'injection d'essence Relais, Einspritzsystem Relé del sistema de inyección K330

Блок монтажный

Fuse and relay block Boîte à fusibles et relais Zentralelektrik Caja fusibles y relé K340

K4. Жгуты проводов

K4. Wire harnesses K4. Faisceaux de câbles K4. Kabelstränge K4. Haces de cables

Жгуты проводов моторного отсека

Engine bay wire harness Faisceaux du compartiment moteur Kabelstränge für Motorraum Haces de cables delanteros K400

Жгуты проводов салона

Passenger compartment wire harness

Faisceaux de l'habitacle Kabelstränge für Innenraum Haces de cables del habitáculo K410

Жгуты проводов салона

Passenger compartment wire harness

Faisceaux de l'habitacle Kabelstränge für Innenraum Haces de cables del habitáculo K411

M. Кузов

M. Body M. Carrosserie M. Karosserie M. CarrocerÌa

M0. Кузов в сборе

M0. Body assembly M0. Carrosserie complète M0. Karosierie, komplett M0. CarrocerÌa en conjunto

Кузов

Body Carrosserie Karosserie CarrocerÌa M001

M1. Интерьер кузова

M1. Body interior M1. Aménagement de la carrosserie M1. Innenraum M1. Parte interior de la carrocerÌa

Сиденья передние

Front seats Sièges avant Vordersitze Asientos delanteros M100

Механизм установки передних сидений

Front seats adjustment mechanism

Mécanisme de réglage du siège Einstellung der Vordersitze

Mecanismo de instalación de los asientos delanteros

M110

Сиденье заднее

Rear seat Siège arrière Rücksitz Asiento trasero M120

Сиденье заднее

Rear seat Siège arrière Rücksitz Asiento trasero M121

123 4 567

- 24 -

Механизм установки заднего сиденья

Front seats adjustment mechanism

Mécanisme de réglage du siège arrière

Einstellung des Hintersitzes

Mecanismo de instalación de banqueta asiento

M130

Шумоизоляция салона

Noise insulation, interior Isolation insonorisant de l'habitacle Geräuschdämmung, Innenraum Aislamiento antisonoro del habitáculo M140

Шумоизоляция моторного отсека

Noise insulation, engine bay

Isolation insonorisant du compartiment moteur

Geräuschdämmung, Motorraum

Islamiento antisonoro del compartimiento motor

M145

Коврики

Mats Tapis Bodenmatten Alfombras M150

Облицовка туннеля пола

Floor tunnel trim Revêtement du tunnel de plancher Bodentunnelverkleidung Revestimiento del túnel del piso M155

Обивка салона

Interior trim Garniture de l'habitacle Innenraumverkleidung Guarnrcidos del habitáculo M160

Обивка салона

Interior trim Garniture de l'habitacle Innenraumverkleidung Guarnicidos del habitáculo M170

Обивка салона

Interior trim Garniture de l'habitacle Innenraumverkleidung Guarnecidos del habitáculo M171

Обивка салона

Interior trim Garniture de l'habitacle Innenraumverkleidung Guarnecidos del habitáculo M172

Принадлежности салона

Interior accessories Accessoires de l'habitacle Innenraumzubehör Accesorios del habitáculo M180

Панель приборов

Instrument panel Planche de bord Armaturenbrett Panel de instrumentos M190

Панель приборов

Instrument panel Planche de bord Armaturenbrett Panel de instrumentos M191

Поперечина и кронштейны панели приборов

Instrument panel cross memder and brackets

Traverse et supports de la plache de bord

Querleiste und Stützen der Armaturentafel

Traviesa y soportes del tablero de instrumentos

M192

Ящик вещевой

Glove box Boîte à gants Handschuhfach Guantera M195

M2. Основные элементы кузова

M2. Main body components

M2. Eléments principaux de la carrosserie

M2. Hauptteile der Karosserie

M2. Elementos principales de la carrocerÌa

Капот

Hood Capot de moteur Motorhaube Capó M200

Пол кузова

Body floor Plancher de la carrosserie Boden Piso de la carrocerÌa M230

Элементы основания кузова

Body underbody elements Éléments du bas de caisse Elemente des Karosseriebodens Elementos de base de carrocería M235

Элементы передка

Body front frame Carcasse de la partie avant Innenteile, vorne Elementos de frente M240

Элементы боковины и задка

Body side and rear frame Carcasse de la partie latérale

et arrière

Seitenwand und Innenteile, hinten

Elementos del lateral y del faldón trasero

M250

Элементы боковины и задка

Body side and rear frame Carcasse de la partie latérale

et arrière

Seitenwand und Innenteile, hinten

Elementos del lateral y del faldón trasero

M251

Элементы боковины и задка

Body side and rear frame Carcasse de la partie latérale

et arrière

Seitenwand und Innenteile, hinten

Elementos del lateral y del faldón trasero

M252

Панели кузова

Body panels Panneaux de la carrosserie Außenteile Paneles de la carrocería M260

Панели кузова

Body panels Panneaux de la carrosserie Außenteile Paneles de la carrocería M261

Панели кузова

Body panels Panneaux de la carrosserie Außenteile Paneles de la carrocería M262

Крышка багажника

Trunk lid Porte du coffre à bagages Kofferraumdeckel Tapa del maletero M280

Замок крышки багажника

Trunk lid lock Serrure de porte du coffre à bagages Kofferraumdeckelschloss Cerradura de la tapa del maletero M290

M3. Двери и окна

M3. Doors and windows M3. Portes et vitres M3. Türen und Fenster M3. Puertas y lunas

Двери передние

Front doors Portes avant Vordertüren Puertas delanteras M300

Петли дверей

Door hinges Charnières des portes Türgelenke Bisagras de puertas M305

Двери задние

Rear doors Portes arrière Hintertüren Puertas traseras M310

Замки передних дверей

Front door locks Serrures de portes avant Vordertürschlösser Cerraduras de las puertas delanteras M320

Замки задних дверей

Rear door locks Serrures de portes arrière Hintertürschlösser Cerraduras de las puertas traseras M325

123 4 567

- 25 -

Ручки передних дверей

Front door handles Poignées de portes avant Vordertürgriffe Manillas de las puertas delanteras M330

Ручки задних дверей

Rear door handles Poignées de portes arrière Hintertürgriffe Manillas de las puertas traseras M335

Окна передних дверей

Front door windows Vitres de portes avant Vordertürscheiben Lunas de las puertas delanteras M340

Окна задних дверей

Rear door windows Fenêtres des portes arrière Hintertürscheiben Lunas de las puertas traseras M350

Стеклоподъемники передних дверей

Front window regulator Lève-vitres des portes avant Fensterheber, vorne Elevalunas de las puertas delanteras M360

Стеклоподъемники передних дверей

Front window regulator Lève-vitres des portes avant Fensterheber, vorne Elevalunas de las puertas delanteras M361

Стеклоподъемники задних дверей

Rear window regulator Lève-vitres des portes arrière Fensterheber, hinten Elevalunas de las puertas traseras M370

Окна

Windows Vitres Fenster Lunas M380

Окна

Windows Vitres Fenster Lunas M381

Окна

Windows Vitres Fenster Lunas M382

Дверь задка

Tailgate Hayon Heckklappe Portón trasero M390

Дверь задка

Tailgate Hayon Heckklappe Portón trasero M391

Замок двери задка

Tailgate lock Serrure du hayon Heckklappeschloss Cerradura del portón trasero M395

M4. Элементы облицовочные

M4. Trim components M4. Eléments de garnissage M4. Zierelemente M4. Elementos de revestimiento

Облицовка радиатора

Radiator cowling Calandre de radiateur Kühlermaske Revestimiento del radiador M400

Щитки

Covers Tôles de protection Abdeckbleche Protectores M410

Орнаменты и накладки облицовочные

Badges and trim covers Monogrammes et enjoliveurs Schilder und Zierauflagen Anagramas y embellecedores M420

Орнаменты и накладки облицовочные

Badges and trim covers Monogrammes et enjoliveurs Schilder und Zierauflagen Anagramas y embellecedores M421

Орнаменты и накладки облицовочные

Badges and trim covers Monogrammes et enjoliveurs Schilder und Zierauflagen Anagramas y embellecedores M422

Накладки облицовочные ветрового окна

Trim covers, windscreen Enjoliveurs du pare-brise Zierauflagen, Windschutzscheibe Embellecedores del parabrisas M423

Бампер передний

Front bumper Pare-chocs avant Stoßstange, vorne Paragolpes delantero M430

Бампер задний

Rear bumper Pare-chocs arrière Stoßstange, hinten Paragolpes trasero M440

Бампер задний

Rear bumper Pare-chocs arrière Stoßstange, hinten Paragolpes trasero M441

T. Заглушки

T. Plugs T. Obturateurs T. Verschlussstopfen T. Obtutarores

Схема установки заглушек

Plug Layout Schéma d’emplacement

des obturateurs

Anordnung der Verschluss stopfen

Esquema de instalaición de obturadores

T100

Схема установки заглушек

Plug Layout Schéma d’emplacement

des obturateurs

Anordnung der Verschluss stopfen

Esquema de instalaición de obturadores

T101

Схема установки заглушек

Plug Layout Schéma d’emplacement

des obturateurs

Anordnung der Verschluss stopfen

Esquema de instalaición de obturadores

T102

Схема установки заглушек

Plug Layout Schéma d’emplacement

des obturateurs

Anordnung der Verschluss stopfen

Esquema de instalaición de obturadores

T103

Y. Инструмент

Y. Tools Y. Outillage Y. Werkzeug Y. Herramientas

Инструмент шоферский

Driver's tools Outillage de bord Fahrerwerkzeug Herramientas del conductor Y100

123 4 567

11173-20 11183-20 11183-21 11183-40(01) 11193-20

11193-40(01)

- 26 -

A001

Двигатель

Engine Moteur Motor Motor

ИЛЛЮСТРАЦИИ И ПЕРЕЧЕНЬ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ

ILLUSTRATION AND LIST OF SPARE PARTS ILLUSTRATION ET NOMENCLATURE DES PIÈCES DÉTACHÉES BILDER UND TEILE- BZW. BAUEINHEITENVERZEICHNIS FIGURAS Y LISTA DE LAS PIEZAS Y DE LAS UNIDADES DE MONTAJE

- 27 -

1 + 21114-1000260-80 (E-4) (01) 1 Двигатель Engine Moteur Motor Motor 1 + 21114-1000260-90 (E-2) 1 Двигатель Engine Moteur Motor Motor

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

A001

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A010

Подвеска двигателя

Engine mounting Engine mounting Motoraufhängung Suspensión del motor

- 28 -

Catalogue LADA 1117,1118,1119 12.2005

- 29 -

1118-1001488 1

Болт

Bolt Boulon Schraube Tornillo

10520001 2

Шайба 12

Washer 12 Rondelle 12 Scheibe 12 Arandela 12

10517070 2

Шайба 12 пружинная

Spring washer 12 Rondelle élastique 12 Federscheibe 12 Arandela 12 elástica

15541521 1

Болт М12х1,25х90

Bolt M12x1.25x90 Boulon M12x1,25x90 Schraube M12x1,25x90 Tornillo M12x1,25x90

12638601 1

Шайба 10

Washer 10 Rondelle 10 Scheibe 10 Arandela 10

10516870 1

Шайба 10 пружинная

Spring washer 10 Rondelle élastique 10 Federscheibe 10 Arandela 10 elástica

15971621 1

Болт М10х1,25х90

Bolt M10x1.25x90 Boulon M10x1,25x90 Schraube M10x1,25x90 Tornillo M10x1,25x90

2111-1001074-10 1

Рым подъемный

Eye-bolt Support de levage Öse Levantamotor

21114-1008043 1

Экран датчика давления масла

Oil pressure sensor screen

Écran de capteur de pression d'huile

Öldrucksensorschirm

Pantalla para sensor de presión aceite

16100821 2

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

1118-1001493 2

Болт

Bolt Boulon Schraube Tornillo

16044621 1

Болт М8х70

Bolt M8x70 Boulon M8x70 Schraube M8x70 Tornillo M8x70

11198073 2

Шайба 8 пружинная коническая

Spring washer 8, tapered Rondelle à ressort conique 8 Federscheibe 8 Arandela 8 elástica cónica

1118-1001157 1

Кронштейн правой опоры двигателя

RH mounting bracket Support d'appui D Träger, rechts Soporte del apoyo der.

1118-1001101 6

Шпилька

Stud Goujon Gewindestift Espárrago

1118-1001257 6

Гайка

Nut Ecrou Mutter Tuerca

1118-1001090 1

Опора двигателя правая

Engine mounting, RH Silentbloc de moteur D Motorlagerung, rechts Apoyo de motor der.

1118-1001094 1

Ограничитель правой опоры

End stop, RH mounting Butée d'appui D

Anschlag des rechts Motorlagerung

Limitador der.

1118-1001492 1

Болт

Bolt Boulon Schraube Tornillo

15970521 2

Болт М10х1,25х20

Bolt M10x1.25x20 Boulon M10x1,25x20 Schraube M10x1,25x20 Tornillo M10x1,25x20

11198373 4

Шайба 10 пружинная коническая

Spring washer 10, tapered Rondelle à ressort conique 10 Federscheibe 10 Arandela 10 elástica cónica

1118-1001033 1

Опора двигателя задняя

Engine mounting, rear Silentbloc de moteur, arrière Motorlagerung, hinten Apoyo de motor trasero

1118-1001032 1

Кронштейн задней опоры

Rear mounting bracket Support moteur arrière Träger, hinten

Soporte de la suspensión trasera

15541221 1

Болт М12х1,25х70

Bolt M12x1.25x70 Boulon M12x1,25x70 Schraube M12x1,25x70 Tornillo M12x1,25x70

16043421 1

Болт М8х20

Bolt M8x20 Boulon M8x20 Schraube M8x20 Tornillo M8x20

10516670 1

Шайба 8 пружинная

Spring washer 8 Rondelle élastique 8 Federscheibe 8 Arandela 8 elástica

2108-1001076 1

Рым подъемный

Eye-bolt Support de levage Öse Levantamotor

1118-1001231 1

Кронштейн левой опоры

LH mounting bracket Support d'appui G Träger, links Soporte del apoyo izq.

1118-1001145 1

Ограничитель левой опоры

End stop, LH mounting Butée d'appui G

Anschlag des links Motorlagerung

Limitador izq.

30 1118-1001046 2

Опора двигателя левая

Engine mounting, LH Silentbloc de moteur G Motorlagerung, links Apoyo de motor izq.

2110-1001257 2

Гайка M10x1,25

Nut M10x1,25 Ecrou M10x1,25 Mutter M10x1,25 Tuerca M10x1,25

15888821 2

Болт М10х1,25х70

Bolt M10x1.25x70 Boulon M10x1,25x70 Schraube M10x1,25x70 Tornillo M10x1,25x70

A010

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A100

Блок цилиндров и головка блока

Cylinder block and cylinder block head Bloc-cylindres et culasse Zylinderblock und Zylinderkopf Bloque de cilindros y culata

- 30 -

Catalogue LADA 1117,1118,1119 12.2005

- 31 -

15896211 2

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

2108-1003278-01 2

Шайба

Washer Rondelle Scheibe Arandela

2108-1003277-01 (~) 2

Втулка

Sleeve Douille Buchse Buje

2108-1003277-02 (~) 2

Втулка

Sleeve Douille Buchse Buje

21114-1003274 2

Шпилька

Stud Goujon Gewindestift Espárrago

21114-1003260 2

Крышка головки цилиндров

Valve cover Couvre-culasse Zylinderkopfdeckel Tapa de culata

2108-1003271 10

Болт М12х1,25х135

Bolt M12x1.25x135 Boulon M12x1,25x135 Schraube M12x1,25x135 Tornillo M12x1,25x135

2108-1003265 10

Шайба

Washer Rondelle Scheibe Arandela

1118-1003011 1

Головка блока цилиндров

Cylinder head Culasse Zylinderkopf Culata

14328201 2

Заглушка 10 чашечная

Cup stopper 10 Obturateur cuvette 10 Schalenverschlußkappe 10 Obturador 10 a taza

14329101 1

Заглушка 30 чашечная

Cup stopper 30 Obturateur cuvette 30 Schalenverschlußkappe 30 Obturador 30 a taza

2101-1002042 2

Втулка установочная

Mounting bush Douille de centrage Stellhülse Buje ajuste

11183-1002011-10 1

Блок цилиндров

Cylinder block Bloc-cylindres Zylinderblock Bloque cilindros

14329201 6

Заглушка 36 чашечная

Cup stopper 36 Obturateur cuvette 36 Schalenverschlußkappe 36 Obturador 36 a taza

21083-1002046 2

Заглушка

Plug Obturateur Stopfen Obturador

14234330 10

Болт М10х1,25х65

Bolt M10x1.25x65 Boulon M10x1,25x65 Schraube M10x1,25x65 Tornillo M10x1,25x65

2108-1003284-10 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2111-1003284 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2111-1003286 1

Болт

Bolt Boulon Schraube Tornillo

2111-1003288-14 1

Заглушка

Plug Obturateur Stopfen Obturador

10725911 2

Гайка M6 низкая

Thin nut M6 Ecrou bas M6 Flachmutter M6 Tuerca M6 baja

11197773 2

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

13541221 2

Шпилька M6x22

Stud M6x22 Goujon M6x22 Stift M6x22 Espárrago M6x22

2108-1003270-10 (~) 1

Прокладка крышки головки цилиндров

Valve cover gasket Joint de couvre-culasse Zylinderkopfdeckel-Dichtung Junta tapa culata

2108-1003270-11 (~) 1

Прокладка крышки головки цилиндров

Valve cover gasket Joint de couvre-culasse Zylinderkopfdeckel-Dichtung Junta tapa culata

21083-1003020-10 (~) 1

Прокладка головки цилиндров

Cylinder head gasket Joint de culasse Zylinderkopfdichtung Junta de la culata

21083-1003020-11 (~) 1

Прокладка головки цилиндров

Cylinder head gasket Joint de culasse Zylinderkopfdichtung Junta de la culata

21083-1003020-12 (~) 1

Прокладка головки цилиндров

Cylinder head gasket Joint de culasse Zylinderkopfdichtung Junta de la culata

2112-3855020-01 (~) 1

Датчик детонации

Knock sensor Knock-senseur Klopfsensor Sensor de picado

2112-3855020-02 (~) 1

Датчик детонации

Knock sensor Knock-senseur Klopfsensor Sensor de picado

2112-3855020-03 (~) 1

Датчик детонации

Knock sensor Knock-senseur Klopfsensor Sensor de picado

16043621 1

Болт М8х25

Bolt M8x25 Boulon M8x25 Schraube M8x25 Tornillo M8x25

2101-1002040 2

Втулка установочная

Mounting bush Douille de centrage Stellhülse Buje ajuste

A100

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A110

Картер масляный

Oil sump Carter d'huile Ölwannenunterteil Carter de aceite

- 32 -

Catalogue LADA 1117,1118,1119 12.2005

- 33 -

2108-1009070 1

Прокладка

Gasket Joint Dichtung Junta

2110-1009010 1

Картер масляный

Oil sump Carter d'huile Kurbelgehäuse-Unterteil Carter de aceite

2108-1009156 1

Пробка 22х1,5 коническая

Tapered plug 22x1.5 Bouchon conique 22x1,5

Verschlußschraube mit Kegelgewinde 22x1,5

Tapón cónico 22x1.5

2108-1005155-10 (~) 1

Прокладка держателя

Gasket, retainer Joint de porte-garniture Halterdichtung Junta de porta retén

2108-1005155-12 (~) 1

Прокладка держателя

Gasket, retainer Joint de porte-garniture Halterdichtung Junta de porta retén

2108-1005160 (~) 1

Сальник коленвала задний

Oil seal, crankshaft, rear

Garniture d'étanchéité AR de vilebrequin

Wellendichtring hinten Retén del cigüeñal trasero

2108-1005160-01 (~) 1

Сальник коленвала задний

Oil seal, crankshaft, rear

Garniture d'étanchéité AR de vilebrequin

Wellendichtring hinten Retén del cigüeñal trasero

2108-1005160-03 (~) 1

Сальник коленвала задний

Oil seal, crankshaft, rear

Garniture d'étanchéité AR de vilebrequin

Wellendichtring hinten Retén del cigüeñal trasero

2108-1005153 1

Держатель заднего сальника

Retainer, rear gland

Porte-garniture d'étanchéité arrière

Halter f. Wellendichtring, hinten Porta retén trasero

10902421 6

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

11197773 6

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

11197473 16

Шайба 6 специальная

Special washer 6 Rondelle spéciale 6 Sonderscheibe 6 Arandela 6 especial

10902121 16

Болт М6х14

Bolt M6x14 Boulon M6x14 Schraube M6x14 Tornillo M6x14

A110

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 34 -

Catalogue LADA 1117,1118,1119 12.2005

11183-430-30

A120

Вал коленчатый и маховик

Crankshaft and flywheel Vilebrequin et volant Kurbelwelle und Schwungrad Cigüeñal y volante

- 35 -

11183-1005016-01

Вал коленчатый

Crankshaft Vilebrequin Kurbelwelle Cigüeñal

11183-1005016-03

Вал коленчатый

Crankshaft Vilebrequin Kurbelwelle Cigüeñal

14328201 4

Заглушка 10 чашечная

Cup stopper 10 Obturateur cuvette 10 Schalenverschlußkappe 10 Obturador 10 a taza

2108-1005031 1

Штифт

Pin Cheville Stift Pasador

2108-1005065

Шайба

Washer Rondelle Scheibe Arandela

2110-1005065

Шайба

Washer Rondelle Scheibe Arandela

15540433

Болт М12х1,25х30

Bolt M12x1.25x30 Boulon M12x1,25x30 Schraube M12x1,25x30 Tornillo M12x1,25x30

2110-1005076

Болт

Bolt Boulon Schraube Tornillo

2110-1005058

Шкив коленвала демпфирующий

Crankshaft damper pulley

Poulie de vilebrequin avec amortisseur

Schwingungsdämpfer Amortiguador

2110-1005058-03

Шкив коленвала демпфирующий

Crankshaft damper pulley

Poulie de vilebrequin avec amortisseur

Schwingungsdämpfer Amortiguador

2110-1005058-04

Шкив коленвала демпфирующий

Crankshaft damper pulley

Poulie de vilebrequin avec amortisseur

Schwingungsdämpfer Amortiguador

2110-1005115 1

Маховик

Flywheel Volant Schwungrad Volante

2101-1005126 3

Штифт установочный

Dowel pin Pied de centrage Stellstift Pasador de ajuste

2108-1005127 6

Болт М10х1,25х23,5 самоконтрящийся

Bolt M10x1.25x23.5, selflocking

Boulon M10x1,25x23,5 autobloquant

Schraube M10x1,25x23,5 selbstsperrende

Tornillo M10x1,25x23,5 autoblocante

2108-1005128 1

Шайба болтов

Washer, bolts Rondelle de boulons Scheibe Arandela de tornillos

2108-1000102-01 1

Комплект коренных вкладышей

Set of main bearing shells

Jeu de coussinets de paliers de vilebrequin

Hauptlagerschalensatz Juego casquillos de bancada

2108-1000102-11 1

Комплект коренных вкладышей -0,25 мм

Set of main bearing shells -0.25 mm

Jeu de coussinets de paliers de vilebrequin -0,25

Hauptlagerschalensatz -0,25 mm

Juego casquillos de bancada 0,25 mm

2108-1000102-12 1

Комплект коренных вкладышей -0,50 мм

Set of main bearing shells -

0.50 mm

Jeu de coussinets de paliers de vilebrequin -0,50

Hauptlagerschalensatz -0,50 mm

Juego casquillos de bancada 0,50 mm

2108-1000102-13 1

Комплект коренных вкладышей -0,75 мм

Set of main bearing shells -

0.75 mm

Jeu de coussinets de paliers de vilebrequin -0,75

Hauptlagerschalensatz -0,75 mm

Juego casquillos de bancada 0,75 mm

2106-1005183 1

Полукольцо

Half-ring Demi-rondelle Anlaufscheibe Semianillo

2106-1005183-20 1

Полукольцо +0,127 мм

Half-ring +0.127 mm Demi-rondelle +0,127 mm Anlaufscheibe +0,127 mm Semianillo +0,127 mm

2101-1005183

(~)

Полукольцо

Half-ring Demi-rondelle Anlaufscheibe Semianillo

2101-1005183-01

(~)

Полукольцо

Half-ring Demi-rondelle Anlaufscheibe Semianillo

2101-1005183-20 1

Полукольцо +0,127 мм

Half-ring +0.127 mm Demi-rondelle +0,127 mm Anlaufscheibe +0,127 mm Semianillo +0,127 mm

A120

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 36 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A130

Шатуны и поршни

Connecting rods and pistons Bielles et pistons Pleuel und Kolben Bielas y pistones

- 37 -

21213-1004022 8

Кольцо стопорное

Circlip Bague d'arrêt Haltering Anillo de fijación

21083-1000100 1

Комплект поршневых колец 82,0

Set of piston rings 82,0 Jeu de segments de piston

82,0

Kolbenringsatz 82,0 Juego de anillos 82,0

21083-1000100-31 1

Комплект поршневых колец +0,4 мм

Set of piston rings +0.4 mm

Jeu de segments de piston +0,4 mm

Kolbenringsatz +0,4 mm Juego de anillos +0,4 mm

21083-1000100-32 1

Комплект поршневых колец +0,8 мм

Set of piston rings +0.8 mm

Jeu de segments de piston +0,8 mm

Kolbenringsatz +0,8 mm Juego de anillos +0,8 mm

21083-1004029 1

Комплект поршневых колец 82,0

Set of piston rings 82,0 Jeu de segments de piston

82,0

Kolbenringsatz 82,0 Juego de anillos 82,0

2101-1000104-10 1

Комплект шатунных вкладышей

Set of big end bearing shells Jeu de coussinets de bielle Pleuellagerschalensatz Juego de casquillos de biela

2101-1000104-11 1

Комплект шатунных вкладышей –0.25 мм

Set of big end bearing shells -

0.25 mm

Jeu de coussinets de bielle -

0.25 mm

Pleuellagerschalensatz -0.25 mm

Juego de casquillos de biela -

0.25 mm

2101-1000104-12 1

Комплект шатунных вкладышей –0.50 мм

Set of big end bearing shells -

0.50 mm

Jeu de coussinets de bielle -

0.50 mm

Pleuellagerschalensatz -0.50 mm

Juego de casquillos de biela -

0.50 mm

2101-1000104-13 1

Комплект шатунных вкладышей –0.75 мм

Set of big end bearing shells -

0.75 mm

Jeu de coussinets de bielle -

0.75 mm

Pleuellagerschalensatz -0.75 mm

Juego de casquillos de biela -

0.75 mm

2101-1000104-14 1

Комплект шатунных вкладышей –1.00 мм

Set of big end bearing shells -

1.00 mm

Jeu de coussinets de bielle -

1.00 mm

Pleuellagerschalensatz -1.00 mm

Juego de casquillos de biela -

1.00 mm

2101-1000104-40 1

Комплект шатунных вкладышей

Set of big end bearing shells Jeu de coussinets de bielle Pleuellagerschalensatz Juego de casquillos de biela

2101-1000104-41 1

Комплект шатунных вкладышей –0.125 мм

Set of big end bearing shells -

0.125 mm

Jeu de coussinets de bielle -

0.125 mm

Pleuellagerschalensatz -0.125 mm

Juego de casquillos de biela -

0.125 mm

2101-1000104-42 1

Комплект шатунных вкладышей –0.25 мм

Set of big end bearing shells -

0.25 mm

Jeu de coussinets de bielle -

0.25 mm

Pleuellagerschalensatz -0.25 mm

Juego de casquillos de biela -

0.25 mm

2101-1000104-43 1

Комплект шатунных вкладышей –0.50 мм

Set of big end bearing shells -

0.50 mm

Jeu de coussinets de bielle -

0.50 mm

Pleuellagerschalensatz -0.50 mm

Juego de casquillos de biela -

0.50 mm

2101-1000104-44 1

Комплект шатунных вкладышей –0.75 мм

Set of big end bearing shells -

0.75 mm

Jeu de coussinets de bielle -

0.75 mm

Pleuellagerschalensatz -0.75 mm

Juego de casquillos de biela -

0.75 mm

2101-1000104-45 1

Комплект шатунных вкладышей –1.00 мм

Set of big end bearing shells -

1.00 mm

Jeu de coussinets de bielle -

1.00 mm

Pleuellagerschalensatz -1.00 mm

Juego de casquillos de biela -

1.00 mm

2110-1004020 4*)

Палец поршневой, класс 1

Gudgeon pin, class 1 Axe de piston, classe 1 Kolbenbolzen, Klasse 1 Perno de pistón clase 1

2110-1004020-01 4*)

Палец поршневой, класс 2

Gudgeon pin, class 2 Axe de piston, classe 2 Kolbenbolzen, Klasse 2 Perno de pistón clase 2

2110-1004020-02 4*)

Палец поршневой, класс 3

Gudgeon pin, class 3 Axe de piston, classe 3 Kolbenbolzen, Klasse 3 Perno de pistón clase 3

2110-1004015 4*)

Поршень, класс А

Piston, class A Piston, classe A Kolben, Klasse A Pistón, clase A

2110-1004015-02 4*)

Поршень, класс С

Piston, class C Piston, classe C Kolben, Klasse C Pistón, clase C

2110-1004015-04 4*)

Поршень, класс Е

Piston, class E Piston, classe E Kolben, Klasse E Pistón, clase E

2110-1004015-31 4*)

Поршень ремонтный +0,4 мм

Oversize piston +0.4 mm Piston de réparation +0,4 mm Kolben, Reparaturmaß +0,4 mm Pistón +0,4 mm

2110-1004015-32 4*)

Поршень ремонтный +0,8 мм

Oversize piston +0.8 mm Piston de réparation +0,8 mm Kolben, Reparaturmaß +0,8 mm Pistón +0,8 mm

2110-1004045 4*)

Шатун, класс 1

Connecting rod, class 1 Bielle, classe 1 Pleuelstange, Klasse 1 Biela, clase 1

2110-1004045-01 4*)

Шатун, класс 2

Connecting rod, class 2 Bielle, classe 2 Pleuelstange, Klasse 2 Biela, clase 2

2110-1004045-02 4*)

Шатун, класс 3

Connecting rod, class 3 Bielle, classe 3 Pleuelstange, Klasse 3 Biela, clase 3

2110-1004062

Болт шатуна

Bolt, connecting rod Boulon de bielle Pleuelschraube Tornillo de biela

21213-1004062

Болт шатуна

Bolt, connecting rod Boulon de bielle Pleuelschraube Tornillo de biela

21213-1004067

Гайка шатуна

Nut, conrod Ecrou de bielle Pleuelmutter Tuerca de la biela

2110-1004067

Гайка шатуна

Nut, conrod Ecrou de bielle Pleuelmutter Tuerca de la biela

A130

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 38 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A140

Привод распределительного вала

Camshaft drive Commande d'arbre à cames Nockenwellenantrieb Mando del árbol de levas

- 39 -

11183-1006020 1

Шкив зубчатый распредвала

Camshaft toothed pulley Pignon d'arbre à cames Nockenwellenrad Piñón del arbol de levas

2108-1005017 2

Шпонка 4x5

Key 4x5 Clavette 4x5 Keil 4x5 Chaveta 4x5

2108-1006120

Ролик натяжителя

Tensioner roller Galet-tendeur Spannrolle Rodillo tensor

2108-1006120-01

Ролик натяжителя

Tensioner roller Galet-tendeur Spannrolle Rodillo tensor

2108-1006021 1

Шайба

Washer Rondelle Scheibe Arandela

2101-1005127 1

Болт М10х1,25х23,5 самоконтрящийся

Bolt M10x1.25x23.5, selflocking

Boulon M10x1,25x23,5 autobloquant

Schraube M10x1,25x23,5 selbstsperrende

Tornillo M10x1,25x23,5 autoblocante

2108-1006129-10 1

Шпилька крепления механизма натяжения

Securing stud

Goujon de fixation de mécanisme de tension

Befesigungsbolzen f. Spannvorrichtung

Espárrago de fijación del mecanismo de tensión

12601473 1

Шайба 10 волнистая

Wave-type washer 10 Rondelle ondulée 10 Scheibe 10, wellenförmige Arandela 10 ondulada

12164721 1

Гайка M10x1,25

Nut M10x1.25 Ecrou M10x1,25 Mutter M10x1,25 Tuerca M10x1,25

2108-1006149 1

Уплотнитель

Seal Joint d'étanchéité Dichtung Empaquetadura

2108-1006146-10 1

Крышка защитная передняя

Cover, front Carter avant Zahnriemenabdeckung, vorne Tapa protectora delantera

2108-1006162 3

Втулка

Bush Bague Buchse Casquillo

2108-1006148 3

Втулка

Bush Manchon Buchse Casquillo

12640601 3

Шайба 6

Washer 6 Rondelle 6 Scheibe 6 Arandela 6

10902421 3

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

15896211 1

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

11197773 2

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

11500321 1

Шпилька M6x18

Stud M6x18 Goujon M6x18 Stift M6x18 Espárrago M6x18

2108-1006151-10 1

Крышка защитная задняя

Protective cover, rear

Tôle-support de carter de courroie

Zahnriemenabdeckung, hinten Tapa protectora trasera

2108-1006154 1

Упор

Stop Butée Anschlag Tope

10902021 1

Болт М6х12

Bolt M6x12 Boulon M6x12 Schraube M6x12 Tornillo M6x12

2108-1006130-10 1

Кольцо дистанционное

Spacer ring Bague entretoise Abstandsring Anillo distanciador

2108-1006040-10

Ремень зубчатый

Timing belt Courroie crantée Zahnriemen Correa dentada

2108-1006040-11

Ремень

Belt Sangle Halteband Correa

2108-1005030-20 1

Шкив зубчатый коленвала

Crankshaft toothed pulley Pignon de vilebrequin Kurbelwellenzahnrad Piñon cigüeñal

A140

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A145

Привод вспомогательных агрегатов

Auxiliary units drivebelt Commandes des organes auxiliaires Hilfsaggegaten-Antrieb Accionamiento de los grupos auxiliares

- 40 -

Catalogue LADA 1117,1118,1119 12.2005

- 41 -

11198073 2

Шайба 8 пружинная коническая

Spring washer 8, tapered Rondelle à ressort conique 8 Federscheibe 8 Arandela 8 elástica cónica

1118-1041280-01 1

Натяжитель винтовой

Screw-type tensioner Tendeur à vis Schraubstraffer Tensor helicoidal

1118-1041289 2

Втулка дистанционная

Distance sleeve Douille entretoise Distanzhülse Buje espaciador

2121-2904194 2

Болт

Bolt Boulon Schraube Tornillo

2123-1041067 2

Экран защитный

Protective shield Tôle de protection Schutzschirm Pantalla de protección

2123-1041208 2

Втулка дистанционная

Distance sleeve Douille entretoise Distanzhülse Buje espaciador

2123-1041056-10 2

Ролик натяжителя

Tensioner roller Galet-tendeur Spannrolle Rodillo tensor

1118-1041122 1

Болт М10х1,25х35

Bolt M10x1,25x35 Boulon M10x1,25x35 Schraube M10x1,25x35 Tornillo M10x1,25x35

2123-1041065-10 2

Крышка защитная

Protective cover Carter Zahnriemenabdeckung Tapa protectora

1118-1041020 1

Ремень

Belt Sangle Halteband Correa

1118-1041082 1

Болт М10х1,25х58

Bolt M10x1.25x58 Boulon M10x1,25x58 Schraube M10x1,25x58 Tornillo M10x1,25x58

1118-1041086 2

Кольцо защитное

Protective ring Bague pare-boue Schutzring Anillo de protección

1118-1041089 2

Втулка

Bush Douille entretoise Buchse Buje espaciador

2101-1003017 2

Втулка установочная

Locating bush Douille de centrage Stellhülse Buje ajuste

1118-1041034 1

Кронштейн

Bracket Support Konsole Soporte

2110-1001161 3

Болт М8х65

Bolt M8x65 Boulon M8x65 Schraube M8x65 Tornillo M8x65

12646801 1

Шайба 10

Washer 10 Rondelle 10 Scheibe 10 Arandela 10

1118-1041087 1

Втулка распорная

Spacer sleeve Douille entretoise Abstandshülse Casquillo distanciador

1118-1041084 1

Кронштейн

Bracket Support Halter Soporte

A145

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 42 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A150

Механизм газораспределительный

Valve train Mécanisme de distribution Motorsteuerung Mecanismo de distribución de gas

- 43 -

2110-3701686 10

Гайка

Nut Ecrou Mutter Tuerca

13544121 4

Шпилька M8x55

Stud M8x55 Goujon M8x55 Stift M8x55 Espárrago M8x55

2108-1006038 6

Шпилька M8x1,25x47

Stud M8x1.25x47 Goujon M8x1,25x47 Stift M8x1,25x47 Espárrago M8x1,25x47

2108-1005034

Сальник коленвала передний

Oil seal, crankshaft, front

Garniture d'étanchéité AV de vilebrequin

Wellendichtring vorne Retén del cigüeñal delantero

2108-1005034-01

Сальник коленвала передний

Oil seal, crankshaft, front

Garniture d'étanchéité AV de vilebrequin

Wellendichtring vorne Retén del cigüeñal delantero

2108-1005034-03

Сальник коленвала передний

Oil seal, crankshaft, front

Garniture d'étanchéité AV de vilebrequin

Wellendichtring vorne Retén del cigüeñal delantero

2101-1003017 4

Втулка установочная

Locating bush Douille de centrage Stellhülse Buje ajuste

2108-1007028 16

Сухарь клапана

Collet, valve Taquet de soupape Ventilkegelstück Dado de la válvula

2108-1007025 8

Тарелка пружины

Spring cap Cuvette de ressort Federteller Platillo del muelle

2108-1007020

Пружина клапана наружная

Outer valve spring Ressort extérieur Außenfeder Muelle exterior

2108-1007020-01

Пружина клапана наружная

Outer valve spring Ressort extérieur Außenfeder Muelle exterior

2108-1007021 8

Пружина клапана внутренняя

Inner valve spring Ressort intérieur Innenfeder Muelle interior

2108-1007022 8

Шайба опорная

Backing washer Rondelle d'appui Unterlegscheibe Arandela de apoyo

2108-1007026-02

Колпачок маслоотражательный

Oil deflector cap Capuchon pare-huile Ventilschaftdichtung Capacete deflector de aceite

2108-1007026-03

Колпачок маслоотражательный

Oil deflector cap Capuchon pare-huile Ventilschaftdichtung Capacete deflector de aceite

2108-1007032-20 4

Втулка направляющая +0,02 мм

Guide sleeve +0.02 mm Guide de soupape +0,02 mm Führungsbuchse +0,02 mm Casquillo guía +0,02 mm

2108-1007032-22 4

Втулка направляющая +0,22 мм

Guide sleeve +0.22 mm Guide de soupape +0,22 mm Führungsbuchse +0,22 mm Casquillo guía +0,22 mm

2108-1007010 4

Клапан впускной

Inlet valve Soupape d'admision Einlaßventil Válvula de admision

2111-1006010 1

Вал распределительный

Camshaft Arbre à cames Nockenwelle Arbol de levas

2108-1007056 *

Шайба регулировочная 3,00

Shim 3,00 Rondelle de calage 3,00 Einstellscheibe 3,00 Arandela de ajuste 3,00

2108-1007056-10 *

Шайба регулировочная 3,05

Shim 3,05 Rondelle de calage 3,05 Einstellscheibe 3,05 Arandela de ajuste 3,05

2108-1007056-11 *

Шайба регулировочная 3,10

Shim 3,10 Rondelle de calage 3,10 Einstellscheibe 3,10 Arandela de ajuste 3,10

2108-1007056-12 *

Шайба регулировочная 3,15

Shim 3,15 Rondelle de calage 3,15 Einstellscheibe 3,15 Arandela de ajuste 3,15

2108-1007056-13 *

Шайба регулировочная 3,20

Shim 3,20 Rondelle de calage 3,20 Einstellscheibe 3,20 Arandela de ajuste 3,20

2108-1007056-14 *

Шайба регулировочная 3,25

Shim 3,25 Rondelle de calage 3,25 Einstellscheibe 3,25 Arandela de ajuste 3,25

2108-1007056-15 *

Шайба регулировочная 3,30

Shim 3,30 Rondelle de calage 3,30 Einstellscheibe 3,30 Arandela de ajuste 3,30

2108-1007056-16 *

Шайба регулировочная 3,35

Shim 3,35 Rondelle de calage 3,35 Einstellscheibe 3,35 Arandela de ajuste 3,35

2108-1007056-18 *

Шайба регулировочная 3,40

Shim 3,40 Rondelle de calage 3,40 Einstellscheibe 3,40 Arandela de ajuste 3,40

2108-1007056-20 *

Шайба регулировочная 3,45

Shim 3,45 Rondelle de calage 3,45 Einstellscheibe 3,45 Arandela de ajuste 3,45

2108-1007056-22 *

Шайба регулировочная 3,50

Shim 3,50 Rondelle de calage 3,50 Einstellscheibe 3,50 Arandela de ajuste 3,50

2108-1007056-24 *

Шайба регулировочная 3,55

Shim 3,55 Rondelle de calage 3,55 Einstellscheibe 3,55 Arandela de ajuste 3,55

2108-1007056-26 *

Шайба регулировочная 3,60

Shim 3,60 Rondelle de calage 3,60 Einstellscheibe 3,60 Arandela de ajuste 3,60

A150

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A150

Механизм газораспределительный

Valve train Mécanisme de distribution Motorsteuerung Mecanismo de distribución de gas

- 44 -

Catalogue LADA 1117,1118,1119 12.2005

- 45 -

2108-1007056-28 *

Шайба регулировочная 3,65

Shim 3,65 Rondelle de calage 3,65 Einstellscheibe 3,65 Arandela de ajuste 3,65

2108-1007056-30 *

Шайба регулировочная 3,70

Shim 3,70 Rondelle de calage 3,70 Einstellscheibe 3,70 Arandela de ajuste 3,70

2108-1007056-32 *

Шайба регулировочная 3,75

Shim 3,75 Rondelle de calage 3,75 Einstellscheibe 3,75 Arandela de ajuste 3,75

2108-1007056-34 *

Шайба регулировочная 3,80

Shim 3,80 Rondelle de calage 3,80 Einstellscheibe 3,80 Arandela de ajuste 3,80

2108-1007056-36 *

Шайба регулировочная 3,85

Shim 3,85 Rondelle de calage 3,85 Einstellscheibe 3,85 Arandela de ajuste 3,85

2108-1007056-38 *

Шайба регулировочная 3,90

Shim 3,90 Rondelle de calage 3,90 Einstellscheibe 3,90 Arandela de ajuste 3,90

2108-1007056-40 *

Шайба регулировочная 3,95

Shim 3,95 Rondelle de calage 3,95 Einstellscheibe 3,95 Arandela de ajuste 3,95

2108-1007056-42 *

Шайба регулировочная 4,00

Shim 4,00 Rondelle de calage 4,00 Einstellscheibe 4,00 Arandela de ajuste 4,00

2108-1007056-44 *

Шайба регулировочная 4,05

Shim 4,05 Rondelle de calage 4,05 Einstellscheibe 4,05 Arandela de ajuste 4,05

2108-1007056-46 *

Шайба регулировочная 4,10

Shim 4,10 Rondelle de calage 4,10 Einstellscheibe 4,10 Arandela de ajuste 4,10

2108-1007056-48 *

Шайба регулировочная 4,15

Shim 4,15 Rondelle de calage 4,15 Einstellscheibe 4,15 Arandela de ajuste 4,15

2108-1007056-50 *

Шайба регулировочная 4,20

Shim 4,20 Rondelle de calage 4,20 Einstellscheibe 4,20 Arandela de ajuste 4,20

2108-1007056-52 *

Шайба регулировочная 4,25

Shim 4,25 Rondelle de calage 4,25 Einstellscheibe 4,25 Arandela de ajuste 4,25

2108-1007056-54 *

Шайба регулировочная 4,30

Shim 4,30 Rondelle de calage 4,30 Einstellscheibe 4,30 Arandela de ajuste 4,30

2108-1007056-56 *

Шайба регулировочная 4,35

Shim 4,35 Rondelle de calage 4,35 Einstellscheibe 4,35 Arandela de ajuste 4,35

2108-1007056-58 *

Шайба регулировочная 4,40

Shim 4,40 Rondelle de calage 4,40 Einstellscheibe 4,40 Arandela de ajuste 4,40

2108-1007056-60 *

Шайба регулировочная 4,45

Shim 4,45 Rondelle de calage 4,45 Einstellscheibe 4,45 Arandela de ajuste 4,45

2108-1007056-62 *

Шайба регулировочная 4,50

Shim 4,50 Rondelle de calage 4,50 Einstellscheibe 4,50 Arandela de ajuste 4,50

2108-1007055 8

Толкатель

Tappet Poussoir Ventilstößel Empujador

2101-1007035 8

Кольцо стопорное

Circlip Bague d'arrêt Haltering Anillo de fijación

2108-1007033-20 4

Втулка направляющая +0,02 мм

Guide sleeve +0.02 mm Guide de soupape +0,02 mm Führungsbuchse +0,02 mm Casquillo guía +0,02 mm

2108-1007033-22 4

Втулка направляющая +0,22 мм

Guide sleeve +0.22 mm Guide de soupape +0,22 mm Führungsbuchse +0,22 mm Casquillo guía +0,22 mm

2108-1007012 4

Клапан выпускной

Outlet valve Soupape d'échappement Auslaßventil Válvula de escape

A150

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A200

Бак топливный

Fuel tank Réservoir à carburant Kraftstofftank Depósito de combustible

- 46 -

Catalogue LADA 1117,1118,1119 12.2005

- 47 -

1118-1101178-10 1

Кольцо прижимное

Tensioning ring Bague de serrage Andrückring Anillo de apriete

1118-1139009-10 1

Электробензонасос в сборе

Electric fuel pump assy

Pompe à essence électrique complète

E-Kraftstoffpumpe komplett

Bomba de combusible eléctrica en conjunto

1118-1101138-10 1

Прокладка

Gasket Joint Dichtung Junta

1118-1101011-10 1

Бак топливный

Fuel tank Réservoir à carburant Kraftstofftank Depósito de combustible

1118-1101126 1

Хомут бака

Fuel tank strap Collier de réservoir Tankschelle Abrazadera de depósito

1118-1101114 1

Хомут бака

Fuel tank strap Collier de réservoir Tankschelle Abrazadera de depósito

1118-1101092 1

Экран топливного бака

Fuel tank shield Ecran de réservoir à carburant Abschirmblech

Pantalla del depósito de combustible izq.

10326010 2

Штифт 8x70

Stud 8x70 Goupille 8x70 Stift 8x70 Espiga 8x70

1118-1101232 1

Кронштейн крепления экрана

Bracket Support Halter Soporte

10794011 1

Гайка M4 низкая

Thin nut M4 Ecrou bas M4 Flachmutter M4 Tuerca M4 baja

21103-1103010-01 1

Пробка топливного бака

Fuel filler cap

Bouchon de réservoir à carburant

Tankverschluß

Tapón de depósito combustible

1118-1101085 1

Уплотнитель

Seal Joint d'étanchéité Dichtring Empaquetadura

15896221 1

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

12599071 2

Шайба 6 стопорная

Lock washer 6 Rondelle d'arrêt 6 Sicherungsscheibe 6 Arandela 6 de fijación

1118-1101060-10 1

Труба наливная

Fuel filler Goulotte de remplissage Einfüllrohr Tubo de llenado

10902121 1

Болт М6х14

Bolt M6x14 Boulon M6x14 Schraube M6x14 Tornillo M6x14

1118-1101070 (E-2) 1

Шланг 355 мм.

Hose 355 mm Tuyau 355 mm Schlauch 355 mm Manguera 355 mm

1118-1101070-10 (E-4) 1

Шланг 355 мм.

Hose 355 mm Tuyau 355 mm Schlauch 355 mm Manguera 355 mm

2108-1101316

Хомут

Clip Collier Schelle Abrazadera

2108-1300080-60

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

1118-1101410 1

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1101080 (E-2) 1

Шланг

Hose Tuyau Schlauch Manguera

1118-1101080-10 (E-4) 1

Шланг

Hose Tuyau Schlauch Manguera

2108-1101400 2

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

12647001 2

Шайба 8

Washer 8 Rondelle 8 Scheibe 8 Arandela 8

10516670 2

Шайба 8 пружинная

Spring washer 8 Rondelle élastique 8 Federscheibe 8 Arandela 8 elástica

2110-1101176 2

Болт хомута

Bolt, strap Boulon de fixation de collier Schellenschraube Tornillo de abrazadera

13832101 5

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

A200

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A210

Трубопроводы топливные

Fuel lines Canalisations de carburant Kraftstoffleitungen Tubería de combustible

- 48 -

Catalogue LADA 1117,1118,1119 12.2005

- 49 -

2123-1117010

Фильтр топливный

Fuel filter Filtre à carburant Kraftstoffilter Filtro de combustible

2123-1117010-01

Фильтр топливный

Fuel filter Filtre à carburant Kraftstoffilter Filtro de combustible

2123-1117010-02

Фильтр топливный

Fuel filter Filtre à carburant Kraftstoffilter Filtro de combustible

1118-1117020-10 1

Кронштейн

Bracket Support Halter Soporte

13832101 5

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

12644401 1

Шайба 6

Washer 6 Rondelle 6 Scheibe 6 Arandela 6

13824621 1

Болт М6х25 с пружинной шайбой

Bolt M6x25 w/spring washer

Boulon M6x25 avec rondelle élastique

Schraube M6x25 mit Federring

Tornillo M6x25 con arandela elástica

1118-1104140 1

Кронштейн

Bracket Support Halter Soporte

10516470 2

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

10902121 2

Болт М6х14

Bolt M6x14 Boulon M6x14 Schraube M6x14 Tornillo M6x14

1118-1104240 1

Шланг в сборе

Hose assy Tuyau complet Schlauch, komplett Manguera en conjunto

1118-1104089

Уплотнитель

Grommet Joint d'étanchéité Dichtung Empaquetadura

1118-1104089-01

Уплотнитель

Grommet Joint d'étanchéité Dichtung Empaquetadura

1118-1104116 1

Зажим кронштейна

Clamp Bride de serrage de support Halterklemme Fiador del soporte

12605370 1

Шайба 6 стопорная

Lock washer 6 Rondelle d'arrêt 6 Sicherungsscheibe 6 Arandela 6 de fijación

15896211 1

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

1118-1104220 1

Трубка подающая

Supply pipe Tube d'arrivée de carburant Kraftstoff-Zuleitung Tubo de admisión

1118-1104248 1

Трубка

Pipe Tube Rohr Tubo

1118-1104048-10 1

Скоба

Clamp Etrier Klammer Grapa

1118-1104034 1

Трубка топливоподающая

Fuel supply pipe Tube d'arrivée de carburant Kraftstoffleitung Tubo de combustible

1118-1104243-20

Трубка топливного фильтра

Pipe, fuel filter Tube de filtre à carburant Kraftstoffilter-Rohr Tubo del filtro de combustible

1118-1104243-21

Трубка топливного фильтра

Pipe, fuel filter Tube de filtre à carburant Kraftstoffilter-Rohr Tubo del filtro de combustible

21214-1104142 2

Скоба

Clamp Etrier Klammer Grapa

14569680 2

Скоба 12

Clamp 12 Etrier 12 Kabelschelle 12 Grapa 12

1118-1104222-20

Трубка топливного фильтра в сборе

Fuel filter pipe assy

Tube de filtre à carburant complet

Kraftstoffilter-Rohr, komplett

Tubo del filtro de combustible en conjunto

1118-1104222-21

Трубка топливного фильтра в сборе

Fuel filter pipe assy

Tube de filtre à carburant complet

Kraftstoffilter-Rohr, komplett

Tubo del filtro de combustible en conjunto

1118-1104410-30

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1104410-41

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1104410-10

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1104410-11

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1104410

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1104410-01

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

1118-1104195 1

Экран

Screen Ecran Abschirmung Pantalla

1118-1104058 1

Экран трубопровода

Tube protective shield

Écran des canalisations d'alimentation

Rohrleitungsschutzabdeckung Pantalla de tubería

A210

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A240

Система улавливания паров бензина

Evaporative emission control system Système d'adsorption des vapeurs d'essence Tankentlüftungsanlage Sistema de absorción de vapores de gasolina

- 50 -

Catalogue LADA 1117,1118,1119 12.2005

- 51 -

1118-1164234 1

Шланг

Hose Tuyau Schlauch Manguera

10168790 2

Хомут 15,5

Clip 15.5 Collier 15,5 Schelle 15,5 mm d Abrazadera 15.5

2123-1164185-10 1

Прокладка

Gasket Joint Dichtung Junta

1118-1164050 1

Сепаратор

Separator Séparateur Separator Separador

13832101 7

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

10168590 2

Хомут 12

Clip 12 Collier 12 Schelle 12 mm d Abrazadera 12

1118-1164284 1

Трубка

Pipe Tube Rohr Tubo

1118-1104244 4

Переходник

Adapter Adaptateur Adapter Niple

1118-1164200 1

Клапан продувки адсорбера

Canister purge solenoid Vanne de purge du canister Tankentlüftungsventil

Válvula de purga del adsorbedor

21103-1164087-10 1

Шланг 170 мм

Hose 170 mm Tuyau 170 mm Schlauch 170 mm Manguera 170 mm

1118-1164244-10 1

Тpубкa пapoпpoвoдa

Vapour tube Conduite des vapeurs AV Bremsrohr vorn Tubo del conducto de vapor

1118-1164248 1

Трубка средняя

Tube, middle Conduite des vapeurs médiane Bremsreglerrohr links Tubo medio

1118-1104042 6

Скоба

Clamp Etrier Bügel Grapa

1118-1164246-10 1

Трубка задняя

Pipe, rear Tube arrière Rohr, hinten Tubo trasero

1118-1164034 1

Клапан гравитационный

Gravity valve Soupape de gravité Roll-Over-Ventil Válvula de gravitación

1118-1104410-10 4

Соединитель в сборе

Connection assy Elément de liaison complet Verbindungsstück komplett Conexión en conjunto

17 1118-3506552 1

Скоба крепления трубок

Tube securing clamp

Étrier de fixation des canalisations

Rohrschelle Grapa de fijación tubos

2108-1104047 4

Скоба

Clamp Etrier Klammer Grapa

1118-1164278 1

Трубка длинная

Tube, long Tuyau long du canister Regelklappenzug Tubo largo

2101-3724322 5

Скоба

Clamp Etrier Klammer Grapa

12644401 2

Шайба 6

Washer 6 Rondelle 6 Scheibe 6 Arandela 6

1118-1164274 1

Трубка короткая

Tube, short Tuyau court du canister Sekundärbremskreisrohr Tubo corto

1118-1164156 1

Хомут

Clip Collier Schelle Abrazadera

1118-1164010 1

Адсорбер

Canister Canister Aktivkohlebehälter Adsorbedor

A240

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A300

- 52 -

Catalogue LADA 1117,1118,1119 12.2005

Фильтр воздушный

Air cleaner Filtre à air Luftfilter Filtro de aire

- 53 -

10902021 2

Болт М6х12

Bolt M6x12 Boulon M6x12 Schraube M6x12 Tornillo M6x12

11197773 2

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

12639701 2

Шайба 6

Washer 6 Rondelle 6 Scheibe 6 Arandela 6

4 1118-1109187 1

Кронштейн

Bracket Support Halter Soporte

2112-1109249-01 3

Опора воздушного фильтра

Air cleaner mounting Butée de filtre à air Luftfilterträger Apoyo del filtro de aire

1118-1109301 1

Воздухозаборник в сборе

Air intake assy Prise d'air complet Luftansaugstutzen komplette Toma aire en conjunto

7 21214-1109361 1

Резонатор заборника воздуха

Air intake resonator

Résonateur du boîtier de prise d'air

Luftansaug-Schwingrohr Resonador de toma de aire

8 1118-1109302 1

Заборник холодного воздуха

Cold air intake Prise d'air froid Kaltluftansaugstutzen Toma de aire frío

9 1118-1109362 1

Наконечник воздухозаборника

End piece, hose Embout de durit Schlauchansatz Punta de manguera

13832101 1

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

1118-1109011 1

Фильтр воздушный в сборе

Air cleaner assy Filtre à air complet Luftfilter komplett Filtro de aire en conjunto

12 2112-1109244 4

Винт

Screw Vis Schraube Tornillo

13 1118-1109016 1

Полукорпус верхний

Upper shell Demi-corps supérieur Filtergehäuse-Oberteil Semicuerpo superior

2112-1109080

Элемент фильтрующий

Filter element Elément filtrant Filtereinsatz Elemento filtrante

2112-1109080-02

Элемент фильтрующий

Filter element Elément filtrant Filtereinsatz Elemento filtrante

2112-1109080-03

Элемент фильтрующий

Filter element Elément filtrant Filtereinsatz Elemento filtrante

15 1118-1109012 1

Полукорпус нижний

Lower shell Demi-corps inférieur Filtergehäuse-Unterteil Semicuerpo inferior

16 1118-1109186 1

Кронштейн

Bracket Support Halter Soporte

A300

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 54 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A310

Привод акселератора

Throttle drive unit Commande d'accélérateur Gaspedalbetätigung Mando del acelerador

- 55 -

13832101 3

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

1118-1108011 1

Рычаг привода акселератора

Operating lever, accelerator

Levier de commande d'accélérateur

Gaspedal

Palanca de mando del acelerador

3 1118-1108022 1

Кронштейн привода акселератора

Bracket, accelerator linkage

Support de commande d'accélérateur

Halter

Soporte de mando de acelerador

11064076 1

Скоба стопорная

Retainer clip Etrier d'arrêt Sicherungsbügel Grapa de fijación

10519601 1

Шайба 8

Washer 8 Rondelle 8 Scheibe 8 Arandela 8

6 2108-1108052 2

Втулка

Bush Douille Buchse Buje

7 21212-1108024 1

Прокладка

Gasket Joint Dichtung Junta

2108-1108036 1

Пружина возвратная

Return spring Ressort de rappel Rückholfeder Muelle de retorno

2110-1108019 1

Накладка педали

Pedal pad Couvre-pédale Pedalauflage Goma del pedal

10 1118-1108013

Рычаг привода акселератора

Operating lever, accelerator

Levier de commande d'accélérateur

Gaspedal

Palanca de mando del acelerador

10 1118-1108013-01

Рычаг привода акселератора

Operating lever, accelerator

Levier de commande d'accélérateur

Gaspedal

Palanca de mando del acelerador

10 1118-1108013-02

Рычаг привода акселератора

Operating lever, accelerator

Levier de commande d'accélérateur

Gaspedal

Palanca de mando del acelerador

1118-1108054-10 1

Трос привода акселератора

Accelerator cable

Câble de commande d'accélérateur

Gaszug

Cable de mando del acelerador

12 2108-1108089 1

Защелка

Securing clip Cliquet Klinke Fijador

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

A310

- 56 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A320

Система подачи воздуха

Air supply system Système d'amenée d'air Luftansaugleitung Sistema de alimentación de aire

- 57 -

21083-1130020 1

Прокладка

Gasket Joint Dichtung Junta

21083-1130010-20 1

Датчик расхода воздуха

MAF sensor Capteur de débit d'air Luftmassenmesser Transmisor consumo de aire

2108-1300080-60 1

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

11185-1148035 1

Шланг

Hose Tuyau Schlauch Manguera

2112-1148080-01 1

Хомут

Clip Collier Bandschelle Abrazadera

21114-1148038

Шланг подогрева

Heater hose, 440 mm Durit de chauffage 440 mm Anwärmungsschlauch 440 mm

Tubo flexible de calefacción 440 mm

2112-1148038

Шланг 480 мм

Hose 480 mm Tuyau 480 mm Schlauch 480 mm Manguera 480 mm

12639701 2

Шайба 6

Washer 6 Rondelle 6 Scheibe 6 Arandela 6

10902221 2

Болт М6х16

Bolt M6x16 Boulon M6x16 Schraube M6x16 Tornillo M6x16

2108-1107034

Шланг 330 мм

Hose 330 mm Tuyau 330 mm Zuleitung 330 mm Manguera 330 mm

21114-1148039

Шланг отводящий 315мм

Return hose 315 mm Tuyau de départ 315 mm Auslaufschlauch 315 mm Manguera de salida 315 mm

2112-1148015 1

Прокладка патрубка

Gasket Joint de tubulure Stutzendichtung Junta de la tubadura

11198073 2

Шайба 8 пружинная коническая

Spring washer 8, tapered Rondelle à ressort conique 8 Federscheibe 8 Arandela 8 elástica cónica

16100821 2

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

2112-1148010-12 1

Патрубок дроссельный в сборе

Throttle valve housing assy Tubulure à papillon complet Drosselklappenstutzen komplett

Tubuladura de mariposa en conjunto

2108-1300080-40 4

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

A320

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A330

Патрубок дроссельный

Throttle manifold Tubulure du papillon Stutzen mit der Drosselrkappe Tubuladura de mariposa

- 58 -

Catalogue LADA 1117,1118,1119 12.2005

- 59 -

2112-1148110-02 1

Патрубок дроссельный

Throttle valve housing Tubulure à papillon Drosselklappenstutzen Tubuladura de mariposa

2 2112-1148376-02 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2112-1148300-01

Регулятор холостого хода

Idle air control valve Régulateur de ralenti Leerlaufregler Motor paso a paso ralentí

2112-1148300-02

Регулятор холостого хода

Idle air control valve Régulateur de ralenti Leerlaufregler Motor paso a paso ralentí

2112-1148176-02 1

Прокладка датчика

Gasket, sensor Joint de capteur Sensordichtung Junta del captador

2112-1148200 1

Датчик положения дроссельной заслонки

Throttle position sensor Capteur de papillon Drosselklappenschalter Potenciometro mariposa gases

2110-1107892-01 4

Винт M4x0,7x14

Screw M4x0.7x14 Vis M4x0,7x14 Schraube M4x0,7x14 Tornillo M4x0,7x14

A330

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A340

Рампа форсунок

Fuel rail Rampe d'injecteurs Kraftstoffverteiler Rampa de inyectores

- 60 -

Catalogue LADA 1117,1118,1119 12.2005

- 61 -

1118-1144010

Рампа форсунок в сборе

Fuel rail assy Rampe d'injecteurs complète Kraftstoffverteiler komplett

Tubo distribuidor combustible en conjunto

1118-1144010-01

Рампа форсунок в сборе

Fuel rail assy Rampe d'injecteurs complète Kraftstoffverteiler komplett

Tubo distribuidor combustible en conjunto

2112-1104252

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2112-1104252-03

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

4 2111-1144056-02 1

Колпачок штуцера диагностики

Diagnostic plug cap

Capuchon de raccord de diagnostic

Diagnoseanschlußkappe

Casquete del racor de la diagnostica

5 1118-1132032 4

Фиксатор форсунки

Injector securing clip Fixateur d'injecteur Einspritventilhalterung Fiador del inyector

6 1118-1132010 4

Форсунка

Injector Injecteur Einspritzventil Inyector

7 2111-1144056-05 1

Колпачок штуцера диагностики

Diagnostic plug cap

Capuchon de raccord de diagnostic

Diagnoseanschlußkappe

Casquete del racor de la diagnostica

8 1118-1132032-01 4

Фиксатор форсунки

Injector securing clip Fixateur d'injecteur Einspritventilhalterung Fiador del inyector

9 1118-1132010-01 4

Форсунка

Injector Injecteur Einspritzventil Inyector

11197773 2

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

2108-1011023 2

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

A340

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

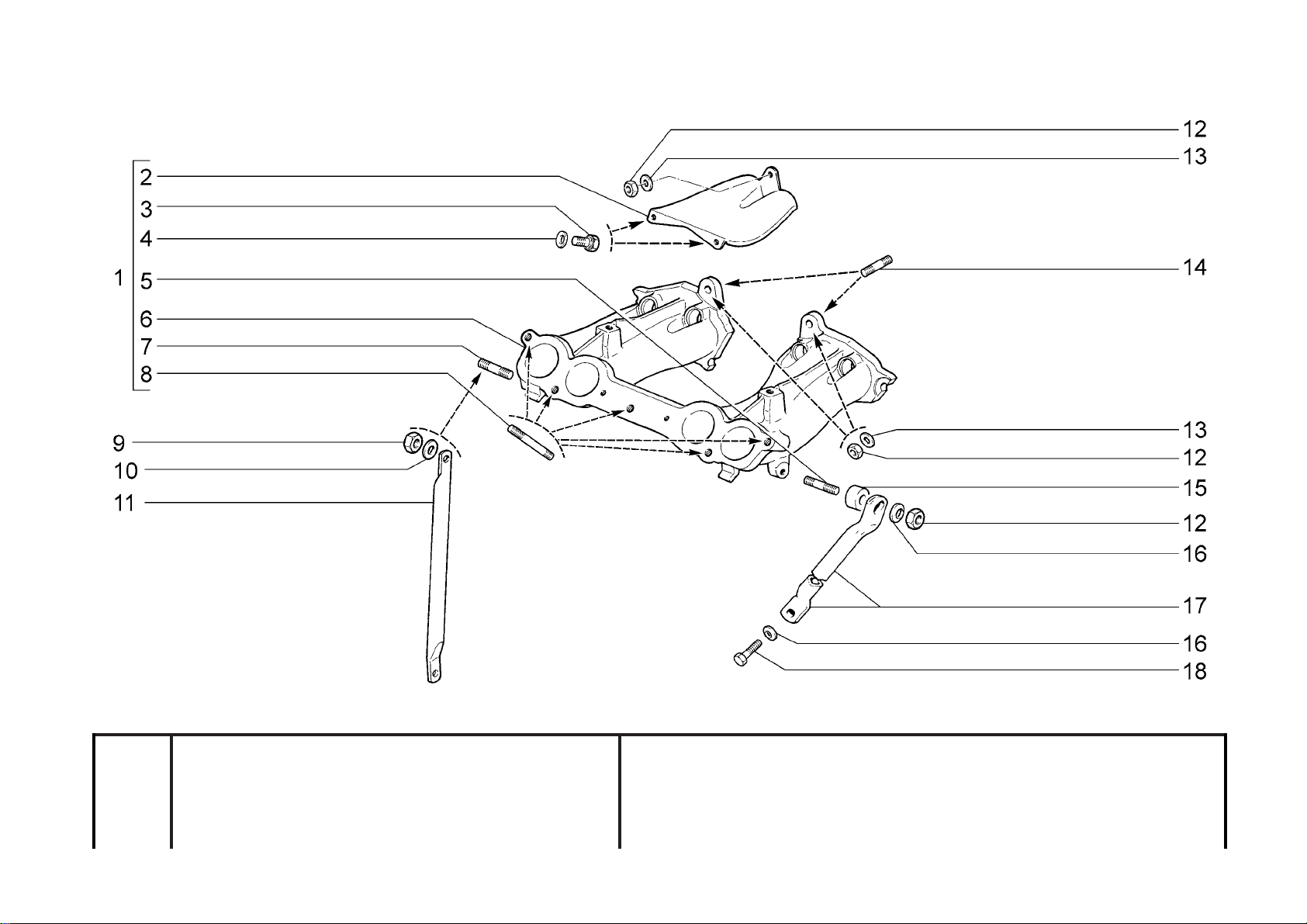

A400

Труба впускная

Intake manifold Tubulure d'admission Ansaugrohr Tubo de admisión

- 62 -

Catalogue LADA 1117,1118,1119 12.2005

- 63 -

1 2111-1008014-40 1

Труба впускная

Intake manifold Tubulure d'admission Saugrohr Tubo de admisión

2111-1008044 1

Экран коллектора

Shield, manifold Ecran de collecteur Abschirmblech Pantalla del collector

10902021 2

Болт М6х12

Bolt M6x12 Boulon M6x12 Schraube M6x12 Tornillo M6x12

11197773 2

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

13543721 1

Шпилька M8x35

Stud M8x35 Goujon M8x35 Stift M8x35 Espárrago M8x35

2111-1008015-20 1

Труба впускная

Intake manifold Tubulure d'admission Saugrohr Tubo de admisión

13546121 1

Шпилька M10x1,25x20

Stud M10x1.25x20 Goujon M10x1,25x20 Stift M10x1,25x20 Espárrago M10x1,25x20

21114-1008082 5

Шпилька

Stud Goujon Gewindestift Espárrago

12164721 1

Гайка M10x1,25

Nut M10x1.25 Ecrou M10x1,25 Mutter M10x1,25 Tuerca M10x1,25

12646801 1

Шайба 10

Washer 10 Rondelle 10 Scheibe 10 Arandela 10

2111-1008078 1

Кронштейн

Bracket Support Halter Soporte

16100811 4

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

10519601 3

Шайба 8

Washer 8 Rondelle 8 Scheibe 8 Arandela 8

13543521 2

Шпилька M8x25

Stud M8x25 Goujon M8x25 Stift M8x25 Espárrago M8x25

2111-1008148 1

Втулка дистанционная

Distance sleeve Douille entretoise Distanzhülse Buje espaciador

11198073 2

Шайба 8 пружинная коническая

Spring washer 8, tapered Rondelle à ressort conique 8 Federscheibe 8 Arandela 8 elástica cónica

2111-1008056-10 1

Кронштейн

Bracket Support Halter Soporte

16043221 1

Болт М8х16

Bolt M8x16 Boulon M8x16 Schraube M8x16 Tornillo M8x16

A400

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A410

Модуль впуска

Intake module Bloc d'admission Sauganlage Módulo de admisión

- 64 -

Catalogue LADA 1117,1118,1119 12.2005

- 65 -

2111-1008650 1

Экран модуля

Intake module cover Écran du bloc d'admission Ansaugmodulabdeckung Pantalla del módulo

2112-1008658 4

Опора экрана

Mounting rubber Appui Lagerung Apoyo

16100811 5

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

10519601 5

Шайба 8

Washer 8 Rondelle 8 Scheibe 8 Arandela 8

15896211 3

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

11197473 3

Шайба 6 специальная

Special washer 6 Rondelle spéciale 6 Sonderscheibe 6 Arandela 6 especial

21114-1008050 1

Кронштейн

Bracket Support Halter Soporte

2111-1008600 1

Модуль впуска

Intake module Bloc d'admission Ansaugmodul Módulo de admisión

A410

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 66 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20(01) 11183-20(02) 11183-21(02) 11183-40(02) 11193-20(01)

11193-40(01)

A420

Труба приёмная с нейтрализатором

Exhaust downpipe with catalyst Collecteur d'échappement et catalyseur Auspuffkrümmer mit Katalysator Tubo receptor con catalizador

- 67 -

16100811 8

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

10519601 8

Шайба 8

Washer 8 Rondelle 8 Scheibe 8 Arandela 8

21101-1203008 (E-2) 1

Катколлетор

Maniverter Ensemble catalyseur-collecteur Kat-Krummer Colector con catalizador

21114-1008080 1

Прокладка

Gasket Joint Dichtung Junta

13543521 3

Шпилька M8x25

Stud M8x25 Goujon M8x25 Stift M8x25 Espárrago M8x25

13543721 3

Шпилька M8x35

Stud M8x35 Goujon M8x35 Stift M8x35 Espárrago M8x35

2101-1008082 1

Шпилька

Stud Goujon Gewindestift Espárrago

13832101 (01) 1

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

11183-1203040 1

Кронштейн

Bracket Support Halter Soporte

16043221 2

Болт М8х16

Bolt M8x16 Boulon M8x16 Schraube M8x16 Tornillo M8x16

10516670 4

Шайба 8 пружинная

Spring washer 8 Rondelle élastique 8 Federscheibe 8 Arandela 8 elástica

1119-1206090 (01) 1

Экран

Screen Ecran Abschirmung Pantalla

13836021 (01) 2

Болт М6х12 с зубчатым буртиком

Toothed collar bolt M6x12 Boulon M6x12 à collet denté Zahnbundschraube M6x12

Tornillo M6x12 de collar dentado

14569480 (E-2) 1

Скоба 10

Clamp 10 Etrier 10 Kabelschelle 10 Grapa 10

14569480 (E-4) 2

Скоба 10

Clamp 10 Etrier 10 Kabelschelle 10 Grapa 10

1118-3850010 (E-2) 1

Датчик кислородный

Oxygen sensor Sonde Lambda Lambda-Sonde Sonda Lambda

1118-3850010 (E-4) 2

Датчик кислородный

Oxygen sensor Sonde Lambda Lambda-Sonde Sonda Lambda

1118-1206095 1

Экран защиты шлангов

Hose protection shield Écran de protection des tuyaux Schlauchschutzblech

Pantalla de protectión para tubos flexibles

17 21101-1203008-10 (E-4) 1

Труба приемная

Exhaust downpipe Tube avant Vorrohr Tubo de admisión

1118-1203042 1

Хомут кронштейна

Clip, bracket Collier de support Halterklemme Apriete del soporte

2110-1203021-12 1

Прокладка

Gasket Joint Dichtung Junta

13516830 3

Шпилька M8x20

Stud M8x20 Goujon M8x20 Stift M8x20 Espárrago M8x20

1118-1203075 3

Пластина

Plate Plaque Platte Placa

2108-1203019-01 3

Гайка

Nut Ecrou Mutter Tuerca

1118-1203194 (02) 1

Экран приемной трубы

Downpipe screen Écran du tube avant Hosenrohrabschirmblech Pantalla del tubo de admisión

A420

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 68 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20(01) 11183-20 11183-21 11183-40 11193-20(02)

11193-40(02)

A430

Глушители

Mufflers Silencieux Silencieux Silenciadores

- 69 -

1118-1203080 1

Кронштейн

Bracket Support Halter Soporte

1118-1203073 3

Подушка подвески глушителя

Suspension ring, silencer

Tampon de suspension de silencieux

Gummilager Casquillo elástico de silencioso

1118-1203104 1

Экран защиты пола

Floor shield Ecran de protection de plancher Bodenschutzblech Pantalla de protección

4 1118-1206020 1

Экран защиты пола

Floor shield Ecran de protection de plancher Bodenschutzblech Pantalla de protección

13832101 8

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

1118-1200020 1

Глушитель дополнительный

Intermediate silencer Silencieux additionnel Nachschalldämpfer Silenciador adicional

1118-1203033 (01) 1

Труба соединительная

Connecting pipe Tube de liaison Verbindungsrohr Tubo de unión

2110-1206057 (01) 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

10516670 4

Шайба 8 пружинная

Spring washer 8 Rondelle élastique 8 Federscheibe 8 Arandela 8 elástica

16100811 4

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

2103-5601155 2

Буфер

Buffer Tampon Puffer Tope

21213-1203073 1

Подушка подвески глушителя

Suspension ring, silencer

Tampon de suspension de silencieux

Gummilager Casquillo elástico de silencioso

1118-1200010 1

Глушитель основной

Main silencer Silencieux principal Vorschalldämpfer Silenciador principal

13 1119-1200010 (02) 1

Глушитель основной

Main silencer Silencieux principal Vorschalldämpfer Silenciador principal

16044421 2

Болт М8х60

Bolt M8x60 Boulon M8x60 Schraube M8x60 Tornillo M8x60

1118-1203064 2

Хомут

Clip Collier Schelle Abrazadera

1118-1203121 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

1118-1200020-10 (01) 1

Глушитель дополнительный

Intermediate silencer Silencieux additionnel Nachschalldämpfer Silenciador adicional

2110-1206056 (01) 2

Пружина коническая

Taper spring Ressort conique Kegelfeder Muelle cónico

2110-1206058 (01) 2

Болт

Bolt Boulon Schraube Tornillo

A430

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 70 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A500

Система смазки и вентиляции

Lubrication and ventilation system Graissage et ventilation Schmier- und Lüftungsanlage Sistema de lubricación y de ventilación

- 71 -

1111-1014240 1

Шланг вентиляции 260 мм

Vent hose 260 mm Tuyau de ventilation 260 mm Schlauch 260 mm Tubo de ventilación 260 mm

10168590 2

Хомут 12

Clip 12 Collier 12 Schelle 12 mm d Abrazadera 12

14567780 1

Хомут 126,5

Clip 126.5 Collier 126,5 Kabelband 126,5 Abrazadera 126,5

2111-1014278-10 1

Штуцер

Coupling Raccord Stutzen Racor

1118-3829010

(~)

Датчик контрольной лампы давления масла

Sensor, oil pressure warning lamp

Manocontact de pression d'huile Öldruckgeber Sensor de presión de aceite

1118-3829010-02

(~)

Датчик контрольной лампы давления масла

Sensor, oil pressure warning lamp

Manocontact de pression d'huile Öldruckgeber Sensor de presión de aceite

2108-1011065-10 1

Прокладка насоса

Pump gasket Joint de pompe Pumpendichtung Junta de la bomba

2112-1011010 1

Насос масляный

Oil pump Pompe à huile Ölpumpe Bomba de aceite

10902421 1

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

10516470 1

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

2112-3847010

(~)

Датчик положения коленвала

Crankshaft position sensor Capteur de vilebrequin Induktionsgeber Captador de inducción

2112-3847010-03

(~)

Датчик положения коленвала

Crankshaft position sensor Capteur de vilebrequin Induktionsgeber Captador de inducción

2112-3847010-04

(~)

Датчик положения коленвала

Crankshaft position sensor Capteur de vilebrequin Induktionsgeber Captador de inducción

2101-1012150 1

Штуцер

Union Raccord Stutzen Racor

2105-1012005

(~)

Фильтр масляный

Oil filter Filtre à huile Ölfilter Filtro de aceite

2108-1012005

(~)

Фильтр масляный

Oil filter Filtre à huile Ölfilter Filtro de aceite

2108-1012005-08

(~)

Фильтр масляный

Oil filter Filtre à huile Ölfilter Filtro de aceite

2108-1012005-09

(~)

Фильтр масляный

Oil filter Filtre à huile Ölfilter Filtro de aceite

10902821 6

Болт М6х30

Bolt M6x30 Boulon M6x30 Schraube M6x30 Tornillo M6x30

11197773 6

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

2112-1148080-01 1

Хомут

Clip Collier Bandschelle Abrazadera

2112-1014059-10 1

Патрубок соединительный

Connection pipe Tubulure de liaison Verbindungsrohr Tubuladura

1119-1009146 1

Крышка

Cover Couvercle Deckel Tapa

2111-1014058-10 1

Шланг верхний

Upper hose Tuyau supérieur Schlauch, oberer Manguera superior

10168990 2

Хомут 22

Clip 22 Collier 22 Schelle 22 mm d Abrazadera 22

2108-1300080-10 1

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

2108-1014056-10 1

Шланг нижний

Lower hose Tuyau inférieur Schlauch unten Manguera inferior

2108-1009045 1

Указатель уровня масла

Oil level dipstick Jauge à huile Ölmeßstab Indicador del nivel de aceite

2101-1009055 1

Уплотнитель

Seal Joint d'étanchéité Ölmeßstabdichtung Empaquetadura

2108-1300080-20 1

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

2108-1014213-20 1

Штуцер

Coupling Raccord Stutzen Racor

2108-1014248 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

11197773

(~)

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

10902021

(~)

Болт М6х12

Bolt M6x12 Boulon M6x12 Schraube M6x12 Tornillo M6x12

2115-1010076

(~)

Болт колеса

Wheel bolt Boulon de roue Radbolzen Tornillo de rueda

A500

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A510

Насос масляный

Oil pump Pompe à huile Ölpumpe Bomba de aceite

- 72 -

Catalogue LADA 1117,1118,1119 12.2005

- 73 -

2108-1011062 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2108-1011058 1

Пружина

Spring Ressort Feder Muelle

2108-1011090 1

Клапан редукционный

Pressure relief valve Soupape de décharge Druckminderer Válvula reductora

2112-1011052 1

Крышка насоса

Pump cover Couvercle de pompe Ölpumpendeckel Tapa de bomba

2108-1005034

(~)

Сальник коленвала передний

Oil seal, crankshaft, front

Garniture d'étanchéité AV de vilebrequin

Wellendichtring vorne Retén del cigüeñal delantero

2108-1005034-01

(~)

Сальник коленвала передний

Oil seal, crankshaft, front

Garniture d'étanchéité AV de vilebrequin

Wellendichtring vorne Retén del cigüeñal delantero

2108-1005034-03

(~)

Сальник коленвала передний

Oil seal, crankshaft, front

Garniture d'étanchéité AV de vilebrequin

Wellendichtring vorne Retén del cigüeñal delantero

2108-1011032 1

Шестерня ведомая

Driven gear Pignon entraîné Ölpumpenzahnrad Piñón conducido

2108-1011045 1

Шестерня ведущая

Drive gear Pignon d'attaque Ölpumpenantriebsrad Piñón motriz

2112-1011061 1

Пробка

Cap Bouchon Stopfen Tapón

2108-1011023 6

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

2108-1011015 1

Корпус насоса

Pump body Corps de pompe Pumpengehäuse Cuerpo de bomba

2108-1010075 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2108-1010010 1

Приемник насоса

Oil pump intake strainer Crépine de pompe à huile Pumpeneinlauf Receptor de la bomba

10902621

(~)

Болт М6х25

Bolt M6x25 Boulon M6x25 Schraube M6x25 Tornillo M6x25

11197773

(~)

Шайба 6 пружинная коническая

Spring washer 6, tapered Rondelle à ressort conique 6 Federscheibe 6 Arandela 6 elástica cónica

2115-1010077

(~)

Болт колеса

Wheel bolt Boulon de roue Radbolzen Tornillo de rueda

A510

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 74 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40(01) 11193-20

11193-40(01)

A600

Радиатор

Radiator Radiateur Kühler Radiador

- 75 -

12170090 1

Хомут 16 ленточный

Retaining strap 16 Collier à ruban 16 Bandschelle 16 mm d Abrazadera 16 de cinta

1118-1303095 1

Шланг пароотводящий

Vapour discharge hose Tuyau d'évacuation des

vapeurs

Dampfableitrohr Manguera derivador del vapor

14569480 1

Скоба 10

Clamp 10 Etrier 10 Kabelschelle 10 Grapa 10

2108-1300080-40 1

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

2108-1311065-01 1

Пробка расширительного бачка

Expansion tank cap Bouchon de vase d'expansion

Ausgleichsbehälterverschluß– deckel

Tapón de depósito de expansión

1118-1311010 1

Бачок расширительный

Expansion tank Vase d'expansion Ausgleichsbehälter Depósito de expansión

13832101 4

Гайка M6 с зубчатым буртиком

Toothed collar nut M6 Ecrou M6 à collet denté Zahnbundmutter M6 Tuerca M6 de collar dentado

13836021 3

Болт М6х12 с зубчатым буртиком

Toothed collar bolt M6x12 Boulon M6x12 à collet denté Zahnbundschraube M6x12

Tornillo M6x12 de collar dentado

2123-1300500 (~) 1

Резистор

Resistor Résistance Widerstand Resistor

2123-1300500-01 (~) 1

Резистор

Resistor Résistance Widerstand Resistor

2123-1300500-02 (~) 1

Резистор

Resistor Résistance Widerstand Resistor

17671301 2

Винт самонарезающий

Self-tapping screw Vis taraudeuse Blechschraube Tornillo autorroscante

1118-1300025 (~) (01) 1

Электровентилятор с кожухом в сборе

Electric fan with cowl assy

Motoventilateur avec capot complet

Lüfter mit Gehäuse, kompl.

Ventilador eléctrico con soporte en conjunto

1118-1300025-01 (~) (01) 1

Электровентилятор с кожухом в сборе

Electric fan with cowl assy

Motoventilateur avec capot complet

Lüfter mit Gehäuse, kompl.

Ventilador eléctrico con soporte en conjunto

1118-1300025-02 (~) (01) 1

Электровентилятор с кожухом в сборе

Electric fan with cowl assy

Motoventilateur avec capot complet

Lüfter mit Gehäuse, kompl.

Ventilador eléctrico con soporte en conjunto

1118-1300025-10 (~) 1

Электровентилятор с кожухом в сборе

Electric fan with cowl assy

Motoventilateur avec capot complet

Lüfter mit Gehäuse, kompl.

Ventilador eléctrico con soporte en conjunto

1118-1300025-11 (~) 1

Электровентилятор с кожухом в сборе

Electric fan with cowl assy

Motoventilateur avec capot complet

Lüfter mit Gehäuse, kompl.

Ventilador eléctrico con soporte en conjunto

1118-1300025-12 (~) 1

Электровентилятор с кожухом в сборе

Electric fan with cowl assy

Motoventilateur avec capot complet

Lüfter mit Gehäuse, kompl.

Ventilador eléctrico con soporte en conjunto

15896221 2

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

10516470 2

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

2103-1308031 2

Втулка дистанционная

Distance sleeve Douille entretoise Abstandshülse Buje espaciador

2103-1308030 2

Втулка упругая

Flexible bush Douille élastique Elastische Buchse Buje elástico

12643701 2

Шайба 6

Washer 6 Rondelle 6 Scheibe 6 Arandela 6

1118-1301012 1

Радиатор

Radiator Radiateur Kühler Radiador

1118-1305027 1

Пробка сливная

Drain plug Bouchon de vidange Ablaßschraube Tapón de drenaje

2108-1305029 1

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

2123-1302060 2

Опора радиатора

Radiator mounting rubber Appui de radiateur Kühlerlager Soporte del radiador

A600

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A610

Насос водяной и трубопроводы

Water pump and lines Pompe à eau et durits Wasserpumpe und Rohrleitungen Bomba de agua y tuberÌas

- 76 -

Catalogue LADA 1117,1118,1119 12.2005

- 77 -

2110-1306086 1

Болт термостата верхний

Thermostat bolt, upper Boulon du thermostat supérieur Thermostatschraube oben Tornillo del termóstato superior

16100811 4

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

1118-1306010 1

Термостат

Thermostat Thermostat Thermostat Termóstato

2112-3851010

Датчик температуры

Coolant temperature sender Sonde de température Temperaturfühler Sensor de temperatura

2112-3851010-02

Датчик температуры

Coolant temperature sender Sonde de température Temperaturfühler Sensor de temperatura

2112-3851010-05

Датчик температуры

Coolant temperature sender Sonde de température Temperaturfühler Sensor de temperatura

1118-1300010 1

Радиатор с вентиляторами

Radiator and fan Radiateur avec ventilateurs Kühler mit Lüfter Radiador

1118-1303025 1

Шланг подводящий

Supply hose Tuyau d'arrivée Einlaufschlauch Manguera de entrada

1118-1303008 1

Шланг отводящий

Return hose Tuyau de départ Auslaufschlauch Manguera de salida

2108-1300080-60 1

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

2108-1300080-70 6

Хомут винтовой

Screw-type clip Collier à vis Schraubenschelle Abrazadera elicoidal

11198073 4

Шайба 8 пружинная коническая

Spring washer 8, tapered Rondelle à ressort conique 8 Federscheibe 8 Arandela 8 elástica cónica

2108-1303017

Прокладка патрубка

Gasket Joint de tubulure Auslaufstutzendichtung Junta de la tubadura

2108-1303017-01

Прокладка патрубка

Gasket Joint de tubulure Auslaufstutzendichtung Junta de la tubadura

2108-1303017-02

Прокладка патрубка

Gasket Joint de tubulure Auslaufstutzendichtung Junta de la tubadura

2101-1305026 1

Пробка сливная

Drain plug Bouchon de vidange Ablaßschraube Tapón de drenaje

2108-1307042

Прокладка насоса

Gasket, pump Joint de pompe Kühlmittelpumpendichtung Junta de la bomba

2108-1307042-01

Прокладка насоса

Gasket, pump Joint de pompe Kühlmittelpumpendichtung Junta de la bomba

2109-1307010 1

Насос водяной

Water pump Pompe à eau Wasserpumpe Bomba de agua

2108-1011023 3

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

10516470 5

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

2108-1303067 1

Прокладка

Gasket Joint Dichtung Junta

2108-1303067-01 1

Прокладка

Gasket Joint Dichtung Junta

1118-1303069 1

Кронштейн

Bracket Support Halter Soporte

10902421 2

Болт М6х20

Bolt M6x20 Boulon M6x20 Schraube M6x20 Tornillo M6x20

1118-1303055 1

Труба подводящая

Supply pipe Tube d'arrivée Einlaufrohr Tubo de entrada

1118-3828110

Датчик указателя температуры воды

Water temperature sensor Sonde de température d'eau Kühlmitteltemperaturfühler

Transmisor temperatura de agua

1118-3828110-01

Датчик указателя температуры воды

Water temperature sensor Sonde de température d'eau Kühlmitteltemperaturfühler

Transmisor temperatura de agua

1118-3828110-02

Датчик указателя температуры воды

Water temperature sensor Sonde de température d'eau Kühlmitteltemperaturfühler

Transmisor temperatura de agua

1118-1303093 1

Шланг соединительный

Connecting hose Flexible de raccordement Verbindungsschlauch Manguito de unión

A610

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

A620

Насос водяной

Water pump Pompe à eau Wasserpumpe Bomba de agua

- 78 -

Catalogue LADA 1117,1118,1119 12.2005

- 79 -

2112-1307015 1

Корпус насоса

Water pump body Corps de pompe Wasserpumpengehäuse Cuerpo de bomba

2108-1307027

Подшипник водяного насоса

Water pump bearing Roulement de pompe à eau Pumpenwelle Cojinete de bomba de agua

2108-1307027-11

Подшипник водяного насоса

Water pump bearing Roulement de pompe à eau Pumpenwelle Cojinete de bomba de agua

2108-1307027-12

Подшипник водяного насоса

Water pump bearing Roulement de pompe à eau Pumpenwelle Cojinete de bomba de agua

2110-1307027

Подшипник водяного насоса

Water pump bearing Roulement de pompe à eau Pumpenwelle Cojinete de bomba de agua

2110-1307027-01

Подшипник водяного насоса

Water pump bearing Roulement de pompe à eau Pumpenwelle Cojinete de bomba de agua

13746330 1

Винт M6x10 установочный

Mounting screw M6x10 Vis de calage M6x10 Stellschraube M4x10 Tornillo M6x10 de ajuste

2108-1307040-20 1

Шкив зубчатый водяного насоса

Toothed pulley, water pump Pignon de pompe à eau Zahnriemenrad Wasserpumpe Piñón de bomba de agua

2109-1307030 1

Крыльчатка насоса

Pump impeller Turbine de pompe Flügelrad Rueda de paletas

2108-1307013

Сальник водяного насоса

Oil seal, water pump

Garniture d'étanchéité de pompe à eau

Dichtring, Wasserpumpe Retén de bomba de agua

2101-1307013

Сальник водяного насоса

Oil seal, water pump

Garniture d'étanchéité de pompe à eau

Dichtring, Wasserpumpe Retén de bomba de agua

2101-1307013-01

Сальник водяного насоса

Oil seal, water pump

Garniture d'étanchéité de pompe à eau

Dichtring, Wasserpumpe Retén de bomba de agua

2101-1307013-02

Сальник водяного насоса

Oil seal, water pump

Garniture d'étanchéité de pompe à eau

Dichtring, Wasserpumpe Retén de bomba de agua

2101-1307013-03

Сальник водяного насоса

Oil seal, water pump

Garniture d'étanchéité de pompe à eau

Dichtring, Wasserpumpe Retén de bomba de agua

A620

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21(01) 11183-40 11193-20

11193-40

B110

Привод сцепления

Clutch drive Commande d'embrayage Kupplungsbetätigung Mando de embrague

- 80 -

Catalogue LADA 1117,1118,1119 12.2005

- 81 -

1118-1602063 1

Кронштейн педали сцепления

Bracket Support Halter Soporte

1118-1602063-10 (01) 1

Усилитель с кронштейнами

Reinforcement Renfort Verstärker Refuerzo

2110-1601211 1

Чехол вилки сцепления

Boot, fork

Gaine de fourchette de débrayage

Ausrückgabelmanschette

Funda de la horquilla de embrague

2108-1601216

Втулка

Bush Douille Buchse Buje

2108-1601216-01

Втулка

Bush Douille Buchse Buje

2110-1601200 1

Вилка выключения сцепления

Clutch release fork Fourchette de débrayage Kupplungsgabel Horquilla de embrague

1118-1602266 1

Поводок троса

Cable end Entraîneur de câble Seilmitnehmer Perro de arrastre

1118-1602210 1

Трос привода сцепления

Clutch cable

Câble de commande d'embrayage

Kupplungsseil Cable de acción de embrague

1118-1602210-10 (01) 1

Трос привода сцепления

Clutch cable

Câble de commande d'embrayage

Kupplungsseil Cable de acción de embrague

1118-1602292 1

Кронштейн троса сцепления

Bracket Support Halter Soporte

11064076 1

Скоба стопорная

Retainer clip Etrier d'arrêt Sicherungsbügel Grapa de fijación

2108-1602096 1

Втулка

Bush Douille Buchse Buje

2108-1602059 1

Скоба

Clamp Etrier Bügel Grapa

2121-1804043 2

Втулка

Bush Douille Buchse Casquillo

2110-1602050 1

Ось педалей

Pedal pivot shaft Axe des pédales Achse Eje de los pedales

1118-1602010 1

Педаль сцепления

Clutch pedal Pédale d'embrayage Kupplungspedal Pedal de embrague

2101-1602094 1

Пружина оттяжная

Retracting spring Ressort de rappel Feder Muelle

2110-1602048 1

Накладка педали

Pedal pad Couvre-pédale Pedalauflage Goma de pedal

13831801 1

Гайка M5 с зубчатым буртиком

Toothed collar nut M5 Ecrou M5 à collet denté Zahnbundmutter M5 Tuerca M5 de collar dentado

11306921 1

Болт М10х1,25х30

Bolt M10x1.25x30 Boulon M10x1,25x30 Schraube M10x1,25x30 Tornillo M10x1,25x30

11198373 1

Шайба 10 пружинная коническая

Spring washer 10, tapered Rondelle à ressort conique 10 Federscheibe 10 Arandela 10 elástica cónica

B110

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B140

Сцепление

Clutch Embrayage Kupplung Embrague

- 82 -

Catalogue LADA 1117,1118,1119 12.2005

- 83 -

2108-1601207 6

Болт

Bolt Boulon Schraube Tornillo

2110-1601180-01 1

Муфта сцепления в сборе

Release bearing assy Butée de débrayage Kupplung

Collarín de embrague en conjunto

1111-1601182 1

Подшипник сцепления

Release bearing Roulement de débrayage Ausrücklager Cojinete de embrague

2108-1601188 2

Пружина

Spring Ressort Feder Muelle

2111-1601085

Диск сцепления ведущий

Pressure plate Mécanisme d'embrayage Kupplungsdruckplatte Mecanismo de embrague

2112-1601085

Диск сцепления ведущий

Pressure plate Mécanisme d'embrayage Kupplungsdruckplatte Mecanismo de embrague

11186-1601130

Диск сцепления ведомый

Clutch disc Disque d'embrayage Kupplungsscheibe Disco embrague

2112-1601130

Диск сцепления ведомый

Clutch disc Disque d'embrayage Kupplungsscheibe Disco embrague

B140

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B150

- 84 -

Catalogue LADA 1117,1118,1119 12.2005

Картер сцепления

Clutch case Carter d'embrayage Kupplungsgehäuse Carter de embrague

- 85 -

1111-1700022 1

Колпачок сапуна

Breather cap Capuchon de reniflard Entlüfterkappe Casquete del respiradero

2110-1700021 1

Корпус сапуна

Breather housing Corps de reniflard Entlüftergechäuse Cuerpo del respiradero

1118-3724584 1

Кронштейн крепления жгута проводов

Bracket Support Halter Soporte

15541021 1

Болт М12х1,25х60

Bolt M12x1.25x60 Boulon M12x1,25x60 Schraube M12x1,25x60 Tornillo M12x1,25x60

10517070 4

Шайба 12 пружинная

Spring washer 12 Rondelle élastique 12 Federscheibe 12 Arandela 12 elástica

15541321 2

Болт М12х1,25х75

Bolt M12x1.25x75 Boulon M12x1,25x75 Schraube M12x1,25x75 Tornillo M12x1,25x75

13546421 2

Шпилька M10x1,25x28

Stud M10x1.25x28 Goujon M10x1,25x28 Stift M10x1,25x28 Espárrago M10x1,25x28

13543421 9

Шпилька M8x28

Stud M8x28 Goujon M8x28 Stift M8x28 Espárrago M8x28

13543621 2

Шпилька M8x30

Stud M8x30 Goujon M8x30 Stift M8x30 Espárrago M8x30

13544221 1

Шпилька M8x60

Stud M8x60 Goujon M8x60 Stift M8x60 Espárrago M8x60

2111-1601015 1

Картер сцепления

Clutch bellhousing Carter d'embrayage Kupplungsgehäuse Carter de embrague

2108-1601210 2

Втулка

Bush Douille Buchse Buje

2108-1601223 1

Заглушка

Plug Obturateur Stopfen Obturador

2110-1601120 1

Крышка верхняя

Upper cover Couvercle supérieur Oberdeckel Tapa superior

16101511 1

Гайка M12x1,25

Nut M12x1.25 Ecrou M12x1,25 Mutter M12x1,25 Tuerca M12x1,25

13552921 1

Шпилька M10x1,25x55

Stud M12x1.25x55 Goujon M12x1,25x55 Stift M12x1,25x55 Espárrago M12x1,25x55

13824211 3

Болт М6х14 с пружинной шайбой

Bolt M6x14 w/spring washer

Boulon M6x14 avec rondelle élastique

Schraube M6x14 mit Federring

Tornillo M6x14 con arandela elástica

2109-1601190 1

Втулка

Bush Douille Buchse Buje

2110-1601121 1

Крышка нижняя

Lower cover Couvercle inférieur Unterdeckel Tapa inferior

10902121 6

Болт М6х14

Bolt M6x14 Boulon M6x14 Schraube M6x14 Tornillo M6x14

10516470 3

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

2101-1701017 2

Штифт

Pin Cheville Stift Pasador

13543721 1

Шпилька M8x35

Stud M8x35 Goujon M8x35 Stift M8x35 Espárrago M8x35

B150

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 86 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B200

Коробка передач

Gearbox Boîte de vitesses Schaltgetriebe Caja de cambios

- 87 -

1118-1700012 1

Коробка передач

Gearbox Boîte de vitesses Schaltgetriebe Caja de cambios

2108-3710410-01

Выключатель фонарей заднего хода

Reversing light switch Contacteur de feux de recul Rückwärtsfahrtgeber Interruptor marcha atrás

2108-3710410-02

Выключатель фонарей заднего хода

Reversing light switch Contacteur de feux de recul Rückwärtsfahrtgeber Interruptor marcha atrás

2108-3710410-03

Выключатель фонарей заднего хода

Reversing light switch Contacteur de feux de recul Rückwärtsfahrtgeber Interruptor marcha atrás

2108-3710410-04

Выключатель фонарей заднего хода

Reversing light switch Contacteur de feux de recul Rückwärtsfahrtgeber Interruptor marcha atrás

1118-1414050

Соленоид блокировки заднего хода

Reverse gear lock solenoid

Solénoide de blocage de la marche AR

Magnetventil Rückgangsverriegelung

Solenoide de bloqueo marcha atrás

1118-1414050-01

Соленоид блокировки заднего хода

Reverse gear lock solenoid

Solénoide de blocage de la marche AR

Magnetventil Rückgangsverriegelung

Solenoide de bloqueo marcha atrás

1118-3843010 1

Датчик скорости автомобиля

Vehicle speed sender Capteur de vitesse Geschwindigkeitssensor Sensor de velocidad

2108-3802826 1

Втулка

Bush Douille Buchse Casquillo

15896211 1

Гайка M6

Nut M6 Ecrou M6 Mutter M6 Tuerca M6

10516470 1

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

11500121 1

Шпилька M6x14

Stud M6x14 Goujon M6x14 Stift M6x14 Espárrago M6x14

1118-1700011 1

Коробка передач без блокировки линии выбора заднего хода

Gearbox without reverse gear selection locking

Boîte de vitesses sans blocage

Getriebe ohne Sperre der Gangwahllinie

Caja de cambios sin bloqueo línea de selección de

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

B200

- 88 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B210

Картер коробки передач

Gearbox casing Carter de boîte de vitesses Schaltgetriebegehäuse Carter de caja de cambios

- 89 -

12606970 4

Шайба 8 стопорная

Lock washer 8 Rondelle d'arrêt 8 Sicherungsscheibe 8 Arandela 8 de fijación

13303711 4

Винт M8x25

Screw M8x25 Vis M8x25 Schraube M8x25 Tornillo M8x25

13543421 1

Шпилька M8x28

Stud M8x28 Goujon M8x28 Stift M8x28 Espárrago M8x28

21083-1701094 1

Пластина упорная

Thrust plate Plaque de butée Stützplatte Placa de tope

10516670 20

Шайба 8 пружинная

Spring washer 8 Rondelle élastique 8 Federscheibe 8 Arandela 8 elástica

16100811 19

Гайка M8

Nut M8 Ecrou M8 Mutter M8 Tuerca M8

2110-1701205 1

Крышка КП задняя

Rear cover, gearbox

Couvercle de boîte de vitesses arrière

Hinterdeckel

Tapa de caja de cambios trasera

13544321 1

Шпилька M8x55

Stud M8x55 Goujon M8x55 Stift M8x55 Espárrago M8x65

2110-1701250 1

Болт М8х85

Bolt M8x85 Boulon M8x85 Schraube M8x85 Tornillo M8x85

2110-1700050 1

Указатель уровня масла

Oil level dipstick Jauge à huile Ölmeßstab Indicador del nivel de aceite

13544121 2

Шпилька M8x55

Stud M8x55 Goujon M8x55 Stift M8x55 Espárrago M8x55

2110-1701015-10 1

Картер коробки передач

Gearbox casing Carter de boîte de vitesses Schaltgetriebegehäuse Carter de caja de cambios

2123-1701326 1

Пробка 22х1,5 коническая

Tapered plug 22x1.5 Bouchon conique 22x1,5

Verschlußschraube mit Kegelgewinde 22x1,5

Tapón cónico 22x1.5

2110-1701200

Магнит постоянный

Permanent magnet Aimant permanent Permanentmagnet Imán constante

2110-1701200-01

Магнит постоянный

Permanent magnet Aimant permanent Permanentmagnet Imán constante

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

B210

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B220

Валы коробки передач

Gearbox shafts Arbres de boîte de vitesses Getriebewellen Arboles de caja de cambios

- 90 -

Catalogue LADA 1117,1118,1119 12.2005

- 91 -

2108-1701033

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701033-01

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701033-02

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701033-03

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701034 2

Кольцо установочное

Backing ring Bague de calage Stellring Anillo de ajuste

21083-1701132 1

Шестерня 5-ой передачи

5th speed gear Pignon de 5-e 5. Gangrad Engranaje 5-a velocidad

2108-1701244 2

Гайка

Nut Ecrou Mutter Tuerca

2110-1701030 1

Вал ведущий

Input shaft Arbre primaire Antriebswelle Arbol primario

2108-1701031-01

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701031-02

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701031-03

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701031-04

(~)

Подшипник

Bearing Roulement Lager Cojinete

2110-1701043

(~)

Сальник

Oil seal Garniture d'étanchéité Dichtring Retén

2110-1701043-01

(~)

Сальник

Oil seal Garniture d'étanchéité Dichtring Retén

2110-1701098 1

Маслосборник

Oil collector Collecteur d'huile Ölsammelrohr Colector de aceite

2108-1701180-01

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701180-02

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701180-03

(~)

Подшипник

Bearing Roulement Lager Cojinete

2108-1701180-04

(~)

Подшипник

Bearing Roulement Lager Cojinete

2110-2302030-10 1

Кольцо стопорное

Circlip Bague d'arrêt Haltering Anillo de fijación

2110-2302017 1

Шестерня

Gear Pignon Zahnrad Piñón

2110-1701105 1

Вал ведомый

Output shaft Arbre secondaire Hauptwelle Arbol secundario

B220

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B230

Шестерни коробки передач

Gearbox gears Pignonnerie de boîte de vitesses Getrieberäder Engranajes de caja de cambios

- 92 -

Catalogue LADA 1117,1118,1119 12.2005

- 93 -

21083-1701159 1

Шайба упорная

Thrust washer Rondelle de butée Anschlagscheibe Arandela tope

2110-1701133 1

Втулка шестерни

Bush Douille de pignon Zahnradbuchse Buje de engranaje

2110-1701158 1

Шестерня 5-ой передачи

5th speed gear Pignon de 5-e 5. Gangrad Engranaje 5-a velocidad

2108-1701164-10 5

Кольцо блокирующее синхронизатора

Baulk ring

Bague de blocage de synchronisation

Synchronring

Anillo de bloqueo del sincronizador

21083-1701174 1

Ступица синхронизатора

Synchro hub Moyeu baladeur Synchronkörper Cubo del sincronizador

2108-1701116-10 2

Муфта синхронизатора

Synchro sleeve Baladeur Schaltmuffe Collarín del sincronizador

21083-1701166 1

Пластина упорная

Thrust plate Plaque de butée Anschlagplatte Placa de tope

2108-1701117 2

Кольцо стопорное

Circlip Bague d'arrêt Haltering Anillo de fijación

2110-1701146 1

Шестерня 4-ой передачи

4th speed gear Pignon de 4-e 4. Gangrad Engranaje 4-a velocidad

2108-1701148 1

Шайба упорная

Thrust washer Rondelle de butée Anschlagscheibe Arandela tope

2108-1701119 2

Ступица синхронизатора

Synchro hub Moyeu baladeur Synchronkörper Cubo del sincronizador

2110-1701164 3

Кольцо блокирующее синхронизатора

Baulk ring

Bague de blocage de synchronisation

Synchronring

Anillo de bloqueo del sincronizador

2110-1701131 1

Шестерня 3-ей передачи

3rd speed gear Pignon de 3-e 3. Gangrad Engranaje 3-a velocidad

2110-1701127 1

Шестерня 2-ой передачи

2nd speed gear Pignon de 2-e 2. Gangrad Engranaje 2-a velocidad

2110-1701175 1

Муфта синхронизатора

Synchro sleeve Baladeur Schaltmuffe Collarín del sincronizador

2110-1701112 1

Шестерня 1-ой передачи

1st speed gear Pignon de 1-re 1. Gangrad Engranaje 1-a velocidad

2108-1701173 9

Фиксатор

Detent Bille Sperre Fijador

2108-1701171 9

Сухарь синхронизатора

Locking key Taquet Gleitstein Chaveta

2108-1701170-10 9

Пружина синхронизатора

Spring Ressort de syncro Feder Muelle del sincronizador

2110-1701080 1

Шестерня заднего хода

Reverse gear Pignon de marche arrière R-Gang-Rad Engranaje de la marcha atrás

2108-1701092 1

Ось промежуточной шестерни

Shaft, reverse idler gear Axe de pignon intermédiaire Zwischenradachse Eje del piñón loco

B230

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B250

Привод механизма переключения передач

Gearshifting drive Commande de boîte de vitesses Gangschaltung-Gestänge Mando del mecanismo de cambio marchas

- 94 -

Catalogue LADA 1117,1118,1119 12.2005

- 95 -

1118-1703340 4

Болт М8х16

Clamp å8ı16 Boulon å8ı16 Schraube å8ı16 Tornillo å8ı16

1118-1703238 1

Пластина прижимная

Retaining plate Plaque de serrage Druckplatte Placa de apriete

1118-1703200 1

Чехол

Boot Soufflet protecteur Schutzabdeckung Funda

1118-1703190 1

Обойма

Hub Cage Schaltkugellagerung Collar

14567680 1

Хомут 84,5

Clip 84.5 Collier 84,5 Kabelband 84,5 Abrazadera 84,5

1118-1703138 1

Тяга

Operating rod Tringle Stange Varilla

1118-1703182 1

Чехол защитный

Boot Soufflet protecteur Schutzhülle Funda de protección

2110-1703367 2

Болт стяжной

Clamp bolt Boulon de serrage Spannbolzen Tornillo de apriete

2110-1703148 1

Хомут

Clip Collier Schelle Abrazadera

13832201 3

Гайка M8 с зубчатым буртиком

Toothed collar nut M8 Ecrou M8 à collet denté Zahnbundmutter M8 Tuerca M8 de collar dentado

2108-1703169 1

Винт конический

Tapered screw Vis d'arrêt Kegelschraube Tornillo cónico

1118-1703124 1

Накладка

Cover plate Garniture Auflage Cubrejunta

1118-1703088 1

Рукоятка

Grip Pommeau Griff Manecilla

1118-1414100-01 1

Выключатель блокировки заднего хода

Reverse gear locking sleeve

Interrupteur de blocage de la marche AR

Rückgangverriegelung

Interruptor de bloqueo de la marcha atrás

1118-1703371 2

Шайба упорная

Thrust washer Rondelle de butée Anschlagscheibe Arandella tope

1118-1703226 2

Втулка

Bush Douille Buchse Casquillo

1118-1703082 1

Рычаг переключения передач

Gear change lever Levier de vitesses Schalthebel Palanca caja de cambios

1118-1703227-01 1

Втулка

Bush Douille Buchse Casquillo

16044121 1

Болт М8х45

Bolt M8x45 Boulon M8x45 Schraube M8x45 Tornillo M8x45

1118-1703380 1

Демпфер рычага

Damper Amortisseur Dämpfer Amortiguador

2123-1703360

Опора рычага шаровая

Ball end Rotule de levier Schaltkugel Rotula de palanca

2123-1703360-01

Опора рычага шаровая

Ball end Rotule de levier Schaltkugel Rotula de palanca

2123-1703360-02

Опора рычага шаровая

Ball end Rotule de levier Schaltkugel Rotula de palanca

2123-1703181 1

Кольцо стопорное

Circlip Bague d'arrêt Haltering Anillo de fijación

1118-1703160

Шарнир

Joint Articulation Gelenk Articulación

1118-1703160-01

Шарнир

Joint Articulation Gelenk Articulación

1118-1703170 1

Наконечник шарнира

Joint tip Embout de joint Gelenkendstück Punta de articulación

1118-1703166 1

Втулка шарнира

Bush Douille Buchse Casquillo

1118-1703294 1

Обойма

Hub Cage Schaltkugellagerung Collar

1118-1703162 1

Корпус шарнира

Housing, balljoint Corps de joint homocinétique Scharniergehäuse Cuerpo de articulación

B250

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B251

Тяга реактивная

Torque rod Poussée de réaction Zugstrebe Empuje de reacción

- 96 -

Catalogue LADA 1117,1118,1119 12.2005

- 97 -

1118-1703168 1

Шарнир реактивной тяги

Torque rod joint Articulation de bielle de réaction Scharniere Zugstrebe

Articulación de empuje de reacción

1118-1703183 1

Проушина шарнира

Eye, joint Oeillet Scharnieröse Orejeta de articulación

2110-1703188 1

Демпфер шарнира

Damper, joint Amortisseur Dämpfer Amortiguador de articulación

16102311 1

Гайка M8 низкая

Thin nut M8 Ecrou bas M8 Flachmutter M8 Tuerca M8 baja

10516670 1

Шайба 8 пружинная

Spring washer 8 Rondelle élastique 8 Federscheibe 8 Arandela 8 elástica

22041361 1

Шайба 8

Washer 8 Rondelle 8 Scheibe 8 Arandela 8

1118-1703189 2

Втулка

Bush Douille Buchse Casquillo

1118-1703320 1

Кронштейн

Bracket Support Halter Soporte

1118-1703306 1

Заглушка

Plug Obturateur Stopfen Obturador

1118-1703300 1

Тяга реактивная

Torque rod Bielle de réaction Zugstrebe Tirante

1118-1703340 2

Болт М8х16

Clamp å8ı16 Boulon å8ı16 Schraube å8ı16 Tornillo å8ı16

2110-1703367 1

Болт стяжной

Clamp bolt Boulon de serrage Spannbolzen Tornillo de apriete

2110-1703148 1

Хомут

Clip Collier Schelle Abrazadera

13832201 1

Гайка M8 с зубчатым буртиком

Toothed collar nut M8 Ecrou M8 à collet denté Zahnbundmutter M8 Tuerca M8 de collar dentado

B251

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 98 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B260

Механизм переключения передач

Gearshifting mechanism Commande des vitesses Gangschaltung Mecanismo de cambio velocidades

- 99 -

2108-1702024 1

Вилка 1-ой и 2-ой передач

1st and 2nd gear selector fork Fourchette de 1-ère et 2-e Schaltgabel 1. und 2. Gang

Horquilla de cambio velocidades 1 y 2

1118-1703050 1

Механизм выбора передач

Gear selection mechanism

Mécanisme de sélection des vitesses

Gangwähler

Mecanismo de selección velocidades

2110-1702046 1

Вилка заднего хода

Reverse gear selector fork Fourchette de marche arrière Rückwärtsganggabel Horquilla marcha atrás

2108-1107148 1

Шайба пружинная

Spring washer Rondelle élastique Federring Arandela elástica

2108-1702060 1

Шток 1-ой и 2-ой передачи

1st/2nd selector rod Coulisseau de 1-ère et 2-e Schaltstange 1. und 2. Gang Vástago de velocidades 1 y 2

2108-1702071 1

Шток 3-ей и 4-ой передачи

3rd/4th selector rod Coulisseau de 3-e et 4-e Schaltstange 3. und 4. Gang Vástago de velocidades 3 y 4

2110-1702098 1

Шток 5-ой передачи

5th selector rod Coulisseau de 5-e Schaltstange 5. Gang Vástago de 5 velocidad

2108-1702030 1

Вилка 3-ей, 4-ой и 5-ой передач

3rd, 4th and 5th gear selector fork

Fourchette de 3-e, 4-e et 5-e Schaltgabel 3., 4. und 5. Gang

Horquilla de cambio velocidades 3, 4 y 5

2110-1702036 1

Вилка 5-ой передачи

5th gear selector fork Fourchette de 5-e Schaltgabel 5. Gang Horquilla 5-a velocidad

10516470 6

Шайба 6 пружинная

Spring washer 6 Rondelle élastique 6 Federscheibe 6 Arandela 6 elástica

2101-1702028 3

Болт вилки

Bolt, selector fork Boulon de fourchette Gabelschraube Tornillo de horquilla

2101-1702077 4

Шарик

Ball Bille Kugel Bola

2101-1702087 4

Пружина фиксатора

Spring, detent Ressort de verrou Riegelfeder Muelle del fiador

2108-1011062 4

Кольцо уплотнительное

Sealing ring Bague d'étanchéité Dichtring Anillo de empaquetadura

1111-1702112 4

Пробка

Retainer Bouchon Stopfen Tapón

B260

п. № изв.

Дата

Применяемость Кол

It. Notif. N. Not.Data Application QTY

Denominación

Номер детали

Part N.

Наименование

Description

Désignation

Benennung

- 100 -

Catalogue LADA 1117,1118,1119 12.2005

11173-20 11183-20 11183-21 11183-40 11193-20

11193-40

B270

Механизм выбора передач

Gear selection mechanism Mécanisme de sélection des vitesses Gangwähler Mecanismo de selección de las velocidades

Lada Kalina 2005 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

ПЕРЕЧЕНЬ ИЛЛЮСТРАЦИЙ
