MANUEL D’UTILISATION
www.starmeteo.fr
www.lacrossetechnology.fr www.meteo.fr
1
R050608
Une innovation La Crosse Technology pour votre sécurité et votre agrément
C’est pourquoi, dans ce
contexte où la météorologie prend une place accrue dans les
préoccupations des Français, La Crosse Technology a créé une nouvelle gamme de récepteurs
, la nouvelle gamme de La Crosse Technology
car elle
permettra à chacun de disposer en permanence des prévisions fiables à l’échelle de son
La météorologie est une information déterminante dans nos prises de décisions quotidiennes : qu’il
s’agisse d’une simple activité de loisir ou de notre activité professionnelle, son influence sur notre
environnement est telle qu’elle joue un rôle à la fois sur notre sécurité, notre performance et, bien sur,
notre agrément.
Les progrès accomplis dans le domaine des techniques de prévisions météorologiques permettent de
disposer aujourd’hui d’une information précise et fiable.
météorologiques tout à fait révolutionnaire. Star Météo
peut afficher jusqu’à 4, 5 ou 6 jours de prévisions météo : c’est une évolution majeure
département !
Pour cette édition particulière des stations Star Météo, La Crosse Technology s’est associé l’expertise
de Météo-France, C’est ainsi que les prévisions météo comme les informations de vigilance transmises
à votre récepteur proviennent de Météo-France. Ces données sont ensuite compilées et ordonnées
numériquement pour leur utilisation et leur affichage sur les stations STAR METEO.
Nous vous invitons à découvrir en détail le fonctionnement de ces nouveaux produits.
Avertissement :
Bien que l'élaboration des prévisions météorologiques mette en œuvre les ressources les plus modernes de la
technique, les données transmises par Météo France et La Crosse Technology ne traduisent que l’évolution la
plus probable d'un ensemble d'éléments. Météo France et La Crosse Technology ne pourront en aucun cas
être tenus pour responsables de tout dommage de quelque nature qu'il soit résultant de l'interprétation et/ou
de l'utilisation des informations météorologiques délivrées par les stations Star Météo.
2
R050608
RECE¨PTEUR METEO
FONCTIONNALITÉS :
RECEPTEUR METEO
• Heure et date radio pilotées par le signal STAR METEO
• Affichage des heures et minutes ; secondes défilantes
• Calendrier avec affichage jour / date
• Réglage d’une alarme de réveil avec répétition (Snooze)

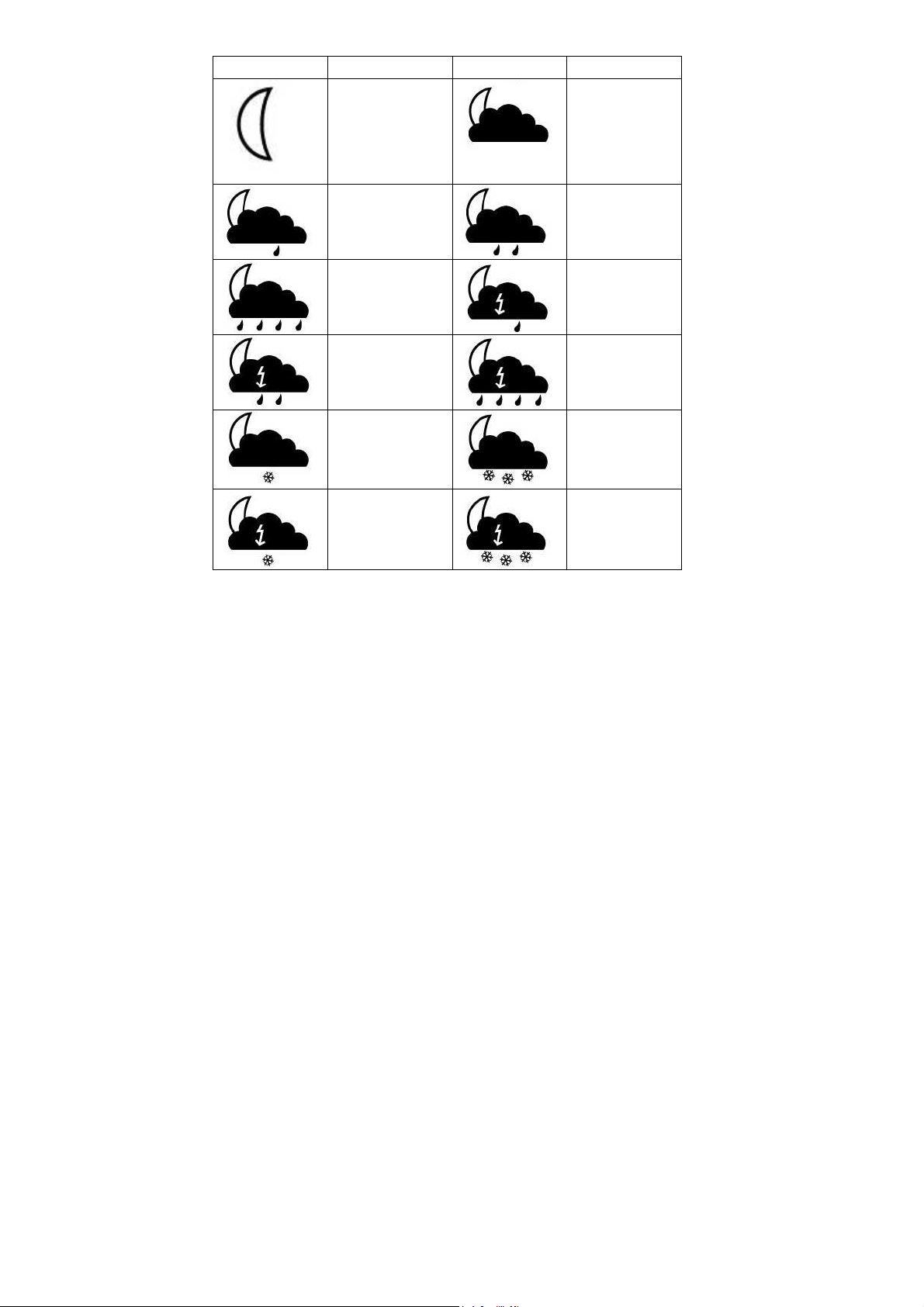

• Prévision météo quotidienne et des 4 jours à venir avec détail de la prévision du matin, de l’après midi, de
la soirée et de la nuit à l’aide de 36 pictogrammes météo
• Menu défilant indiquant sous forme de texte les prévisions météo détaillées, pour la journée en cours et les
4 jours suivants, avec ou sans détail par ¼ de journée
• Choix de la vitesse de défilement du texte météo (de 1 à 4)
• Affichage permanent des mini/maxi de températures prévues pour la journée en cours et pour les 4 jours
suivants
• Alerte de vigilance Orange ou Rouge pour le département paramétré, avec détail sur le menu défilant
•
Paramétrage du département selon la localisation de l’utilisateur
• Affichage des températures en degrés Celsius (°C) et du taux d’hygrométrie en %RH
• Réglage du contraste de l'écran LCD
• Témoin d'usure des piles

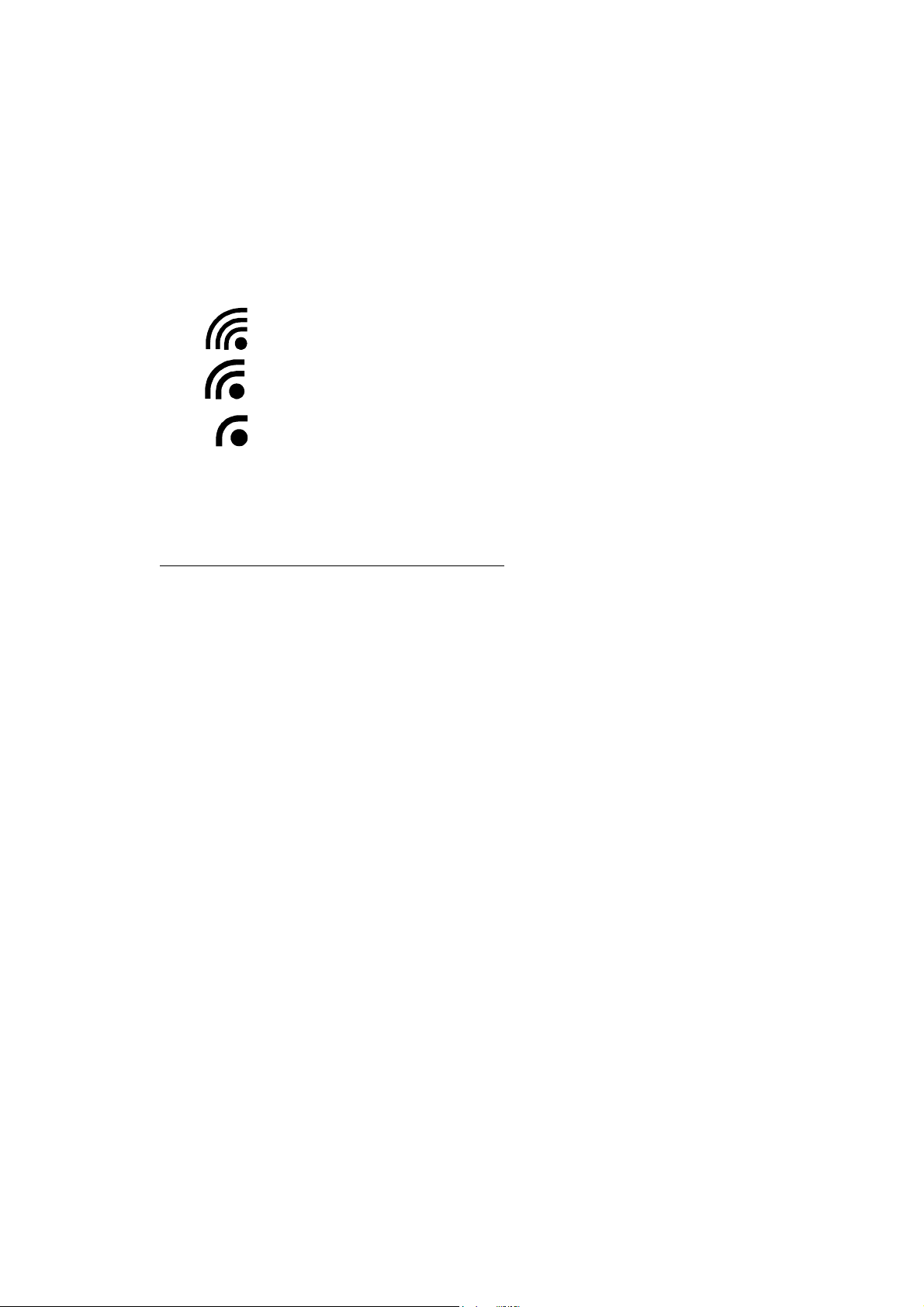

• Affichage d’une icône de réception du signal transmis. Icônes différentes selon la qualité et la puissance de
réception.
• Possibilité de remise à zéro des données (paramètres d’usine)
• Transmission sans fil toutes les 4 secondes des températures et hygrométries locales, par
3
R050608
ondes 868 MHz, via un transmetteur à installer par l’utilisateur (Technologie IT+)

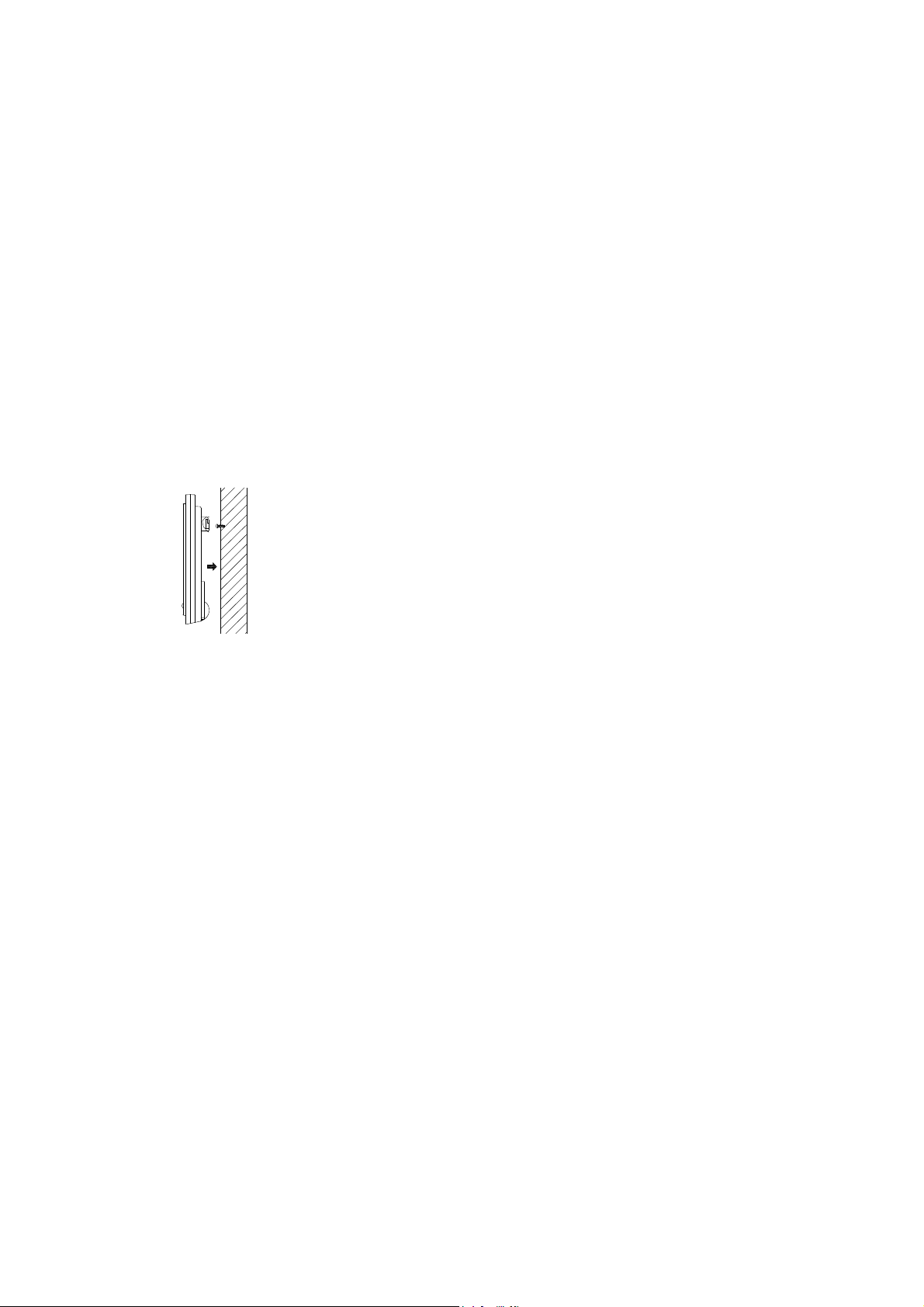

• Se pose sur une table ou se fixe au mur
EMETTEUR EXTERIEUR
La nouvelle technologie de transmission à distance « IT+ » est une
exclusivité mise au point et développée par La Crosse Technology.
« IT+ » vous garantit une mise à jour instantanée des données
relevées par vos capteurs extérieurs : suivez vos variations
climatiques en temps réel dans votre environnement !
• Transmission à distance de la température et de l’hygrométrie extérieures vers le
récepteur météo par ondes 868 MHz
• Affiche alternativement les relevés de température et d’humidité sur l’écran LCD
• Support mural
• Installer l’émetteur à l’abri du rayonnement solaire pour recueillir une température et un
taux d’hygrométrie ambiantes, et non de rayonnement, mais aussi de la pluie
• Ce transmetteur est résistant à l’eau mais n’est pas étanche aux eaux ruisselantes ou
aux plongées !
INSTALLATION :
Afin d’assurer le bon fonctionnement de votre récepteur « Star Météo » il est important de respecter les différentes
étapes de mise en œuvre ci-après exposées.
La Haute technologie mise en œuvre pour assurer le bon fonctionnement de votre récepteur nécessite de bien
respecter les étapes d’installation, et requiert de la patience et du bon sens.
1. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de l’émetteur
Thermo-hygro local” ci-dessous).
2. Dans un laps de temps maximum de 2 minutes qui suivent la mise sous tension de l’émetteur, installez les piles dans
le Récepteur Météo (voir le paragraphe “Installation et remplacement des piles du récepteur Météo” ci-dessous).
3. N’ACTIVEZ AUCUNE TOUCHE car le récepteur météo démarre une phase de synchronisation avec d’une part le
transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite. Cette phase de synchronisation
dure environ 40-70 minutes.
4. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la
forme « 0:00 ») s’affiche. Le reste des données s’affiche sous la forme « -- ». Si ces informations ne s’affichent pas
sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez les piles du récepteur et du
transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à l’étape 1 ci-dessus.
5.
Si les segments s’affichent sur l’écran LCD, le récepteur Météo commence immédiatement à recevoir le signal de
l’émetteur extérieur. La température et l’hygrométrie extérieures devraient alors s’afficher sur l’écran du récepteur
météo. Si la température et l’hygrométrie extérieures ne s’affichent pas dans les 3 minutes qui suivent l’insertion des
piles, retirez les piles de tous les appareils et recommencez à partir de l’étape 1.
4. Pour assurer une bonne transmission 868MHz, la distance entre le récepteur Météo et l’émetteur ne doit
4
R050608
pas excéder 100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).
juste avant le réglage de votre
5. Au bout de la période de synchronisation (40 à 70 minutes environ) l’heure et la date sont mises à jour.
6. La réception des prévisions météo par défaut ainsi que le texte météo affiché sont ceux de Paris (département « 75 »
qui clignote à la place des données extérieures). L’affichage par défaut se fera selon le schéma ci-dessous :
L’affichage ci-contre est celui
que vous verrez sur le récepteur
département (75 clignote et texte
météo défilant).
Un affichage partiel est donc un
affichage normal.
Il faut alors rentrer dans le menu de réglage de votre département (voir le paragraphe “Choix du département
selon la localisation du récepteur”
7.
Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher. Et
dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.
LES POINTS SUIVANTS DOIVENT IMPERATIVEMENT être pris en compte lors de l’installation.
• La réception des données se fait généralement selon les indications ci-dessus. Toutefois en raison de la
multiplication des signaux électroniques et de la nécessité de calage de la fréquence, il se peut que la réception
ne sa fasse pas du premier coup. C’est pourquoi, nous conseillons d’attendre 36 heures après l’insertion des
piles pour diagnostiquer une non-réception.
• La réception du signal STAR METEO peut aussi dépendre de l’emplacement du récepteur dans une bâtisse. La
déplacer permet souvent la captation du signal en cas de difficulté de réception dans une pièce.
• La connexion de votre récepteur au réseau STAR METEO est avérée dès lors que l’heure et la prévision météo
par défaut (75) sont reçues. La synchronisation avec le département choisi n’est alors plus qu’une question de
temps.
• Dans tous les cas, si le réglage du département n’est pas possible, il convient de ré-initialiser le récepteur.
•
Si après une 1
ère
mise en œuvre ou une réinitialisation, la réception des données météo est partielle
(pictogramme de prévision manquant pour le jour en cours ou l’un des jours suivants), ou que l’heure n’est pas
affichée, il convient de ressortir les piles du récepteur de base et de les réinsérer quelques minutes plus tard. Un
déplacement au sein de votre habitation est également conseillé.
•
RAPPEL : aucune touche ne doit être activée pendant la synchronisation.
5
R050608
INSTALLATION ET/OU REMPLACEMENT DES PILES DU RÉCEPTEUR METEO
Logement des piles
Le récepteur météo fonctionne avec 2 piles 1,5V de type C, IEC LR14 incluses.
Pour installer et remplacer les piles :
1. Pressez le côté bas du compartiment à piles, puis soulevez le couvercle pour le retirer.
2. Insérez les piles en respectant la polarité (voir le marquage). Merci de bien faire attention à ce point.
3.
Replacez le couvercle du compartiment à piles.
Le récepteur est doté d’une mémoire EEPROM (signifiant non volatile), permettant de conserver les réglages
préalablement effectués (département, contraste de l’écran…). Ceci signifie que la procédure d’installation décrite cidessus ne doit pas être systématiquement refaite dans son intégralité dans le cas d’un changement de pile dans le
récepteur : tous les réglages seront conservés, et le capteur automatiquement reconnu (dans la limite de quelques
heures sans alimentation).
INSTALLATION ET/OU REMPLACEMENT DES PILES DE L'EMETTEUR THERMO-HYGRO
L'émetteur Thermo-hygro fonctionne avec 2 piles 1,5V de type AA, IEC LR6.
Pour installer et remplacer les piles :
1. Retirez le couvercle du compartiment à piles en le faisant glisser vers le bas.
2. Insérez les piles en respectant la polarité (voir le marquage).
3.
Refermez le couvercle du compartiment à piles.
Remarque :
Lors du remplacement des piles, vérifiez que celles-ci ne s'éjectent pas spontanément des
contacts. Attendez toujours 2 minutes entre le retrait des piles et leur réinsertion afin d’éviter les
problèmes d'initialisation et de transmission.
Lors du remplacement des piles de l'un des appareils, tous les appareils (récepteur de base et
émetteur) devront être ré-enclenchés en suivant les étapes d'installation. En effet, un code de
6
R050608
sécurité désigné par l'émetteur lors de sa mise en marche doit être reçu et enregistré par le récepteur météo dans les
trois minutes qui suivent sa mise en œuvre pour que l’ensemble fonctionne de concert.
Si cette procédure n’était pas respectée, les données extérieures locales ne s’afficheraient pas sur le récepteur de
base sans que pour autant l’ensemble soit défaillant.
REMPLACEMENT DES PILES :
Il est recommandé de remplacer toutes les piles annuellement afin d'assurer une précision optimale de tous les
appareils.
Participez à la protection de l'environnement. Rapportez les piles usagées à un centre de collecte.
APRES UNE PREMIERE MISE EN ŒUVRE, SI LE RECEPTEUR EST REDEMARRE OU SI UNE REMISE A ZERO
EST EFFECTUEE, UNE PROCEDURE SPECIFIQUE DOIT ETRE ADAPTEE A CHAQUE CAS :
CAS 1 : Si aucun département n’a jamais été paramétré (affiche 75 par défaut):
1. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de
l’émetteur Thermo-hygro local” ci-dessous).
2. Dans un laps de temps maximum de 2 minutes qui suivent la mise sous tension de l’émetteur, installez les
piles dans le récepteur Météo (voir le paragraphe “Installation et remplacement des piles du récepteur Météo”
ci-dessous).
3. N’ACTIVEZ AUCUNE TOUCHE car le récepteur météo démarre une phase de synchronisation avec d’une part
le transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite. Cette phase de
synchronisation dure environ 40-70 minutes.
4. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la
forme « 0:00 ») s’affiche. Le reste des données s’affiche sous la forme « -- ». Si ces informations ne s’affichent
pas sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez les piles du récepteur
et du transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à l’étape 1 ci-dessus.
5. Si les segments s’affichent sur l’écran LCD, le récepteur Météo commence immédiatement à recevoir le signal
de l’émetteur extérieur. La température et l’hygrométrie extérieures devraient alors s’afficher sur l’écran du
récepteur météo. Si la température et l’hygrométrie extérieures ne s’affichent pas dans les 3 minutes qui
suivent l’insertion des piles, retirez les piles de tous les appareils et recommencez à partir de l’étape 1. Après
affichage des données extérieures, la réception des données météo est prioritaire. Aucune mise à jour des
données extérieures de l’émetteur local ne sera pris en compte.
6. Pour assurer une bonne transmission 868MHz, la distance entre le récepteur Météo et l’émetteur ne doit pas
excéder 100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).
7. Au bout de la période de synchronisation (40 à 70 minutes environ) l’heure et la date sont mises à jour.
8. La réception des prévisions météo par défaut ainsi que le texte météo affiché sont ceux de Paris (département
« 75 » qui clignote à la place des données extérieures). L’affichage par défaut se fera selon le schéma cidessous :
7
R050608
juste avant le réglage de votre
L’affichage ci-contre est celui
que vous verrez sur le récepteur
département (75 clignote et texte
météo défilant).
Un affichage partiel est donc un
affichage normal.
Il faut alors rentrer dans le menu de réglage de votre département (voir le paragraphe “Choix du département
selon la localisation du récepteur”
9. Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher.
Et dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.
CAS 2 : Si un département a précédemment été paramétré :
Le récepteur est doté d’une mémoire EEPROM (signifiant non volatile), permettant de conserver les réglages
préalablement effectués (département, contraste de l’écran…). Ceci signifie que si un département avait été
préalablement paramétré, celui-ci est gardé en mémoire. Il suffira, après redémarrage du récepteur, d’attendre la
réception de l’heure (donc la re-connexion au réseau Star Météo), afin de voir à nouveau apparaître les prévisions
météo du département précédemment réglé.
CAS 3 : Si une remise à zéro est effectuée (retour aux paramètres d’usine) :
Dans ce cas, les précédents réglages ne sont pas conservés et doivent être paramétrés à nouveau, y compris
donc le choix du département (voir procédure de réglage plus bas) (idem cas 1).
8
R050608
TOUCHES DE FONCTION :
Récepteur Météo :
Le récepteur météo dispose de cinq touches de fonction faciles d'utilisation.
Touche SET (Réglage)
• Utilisée pour accéder aux fonctions suivantes :
- Permet de régler et d’afficher l’endroit (le département) où le récepteur est installé
- Permet de consulter la dernière heure de réception des prévisions météo,
- Permet de consulter les horaires de réception des prévisions météo selon le département fixé.
- Permet de régler le contraste de l'écran,
- Permet la sélection de la vitesse de défilement du texte météo
- Permet l’activation (AVIS ON) ou la désactivation (AVIS OFF) du voyant d’alerte de vigilance (activée par
défaut)
- Permet la validation (RAZ Oui) ou la non validation (RAZ Non) de la remise à zéro des données (retour aux
paramètres d’usine)
Touche +
• Utilisée pour :
1. basculer entre les affichages de température intérieure, la date, et les secondes défilantes
2. Modifier les valeurs du contraste de l'écran LCD, le format du calendrier, la sélection de la vitesse de défilement
du texte météo, permet l’activation ou la désactivation du voyant d’alerte de vigilance ou permet la remise à zéro
des données .
3.
Sélectionner le département de résidence du récepteur
Touche SNOOZE (Répétition de l’alarme)
• Permet d’activer/désactiver la fonction "snooze"
• En maintenant la pression pendant 2 secondes sur cette touche, vous pourrez arrêter la sonnerie en cours. Celle-
ci se déclenchera à nouveau automatiquement dans les 5 minutes)
• Lors d’une alerte de vigilance déclenchée, une brève pression sur cette touche permet un retour momentané au
texte de prévision météo, avant un retour automatique à l’affichage du texte de vigilance
•
Quitter la fonction de réglage
Touche ALARM
•
Pour afficher l'heure de l’alarme et simultanément activer/désactiver (ON/ OFF) l’alarme ((•))
9
R050608
Loading...
